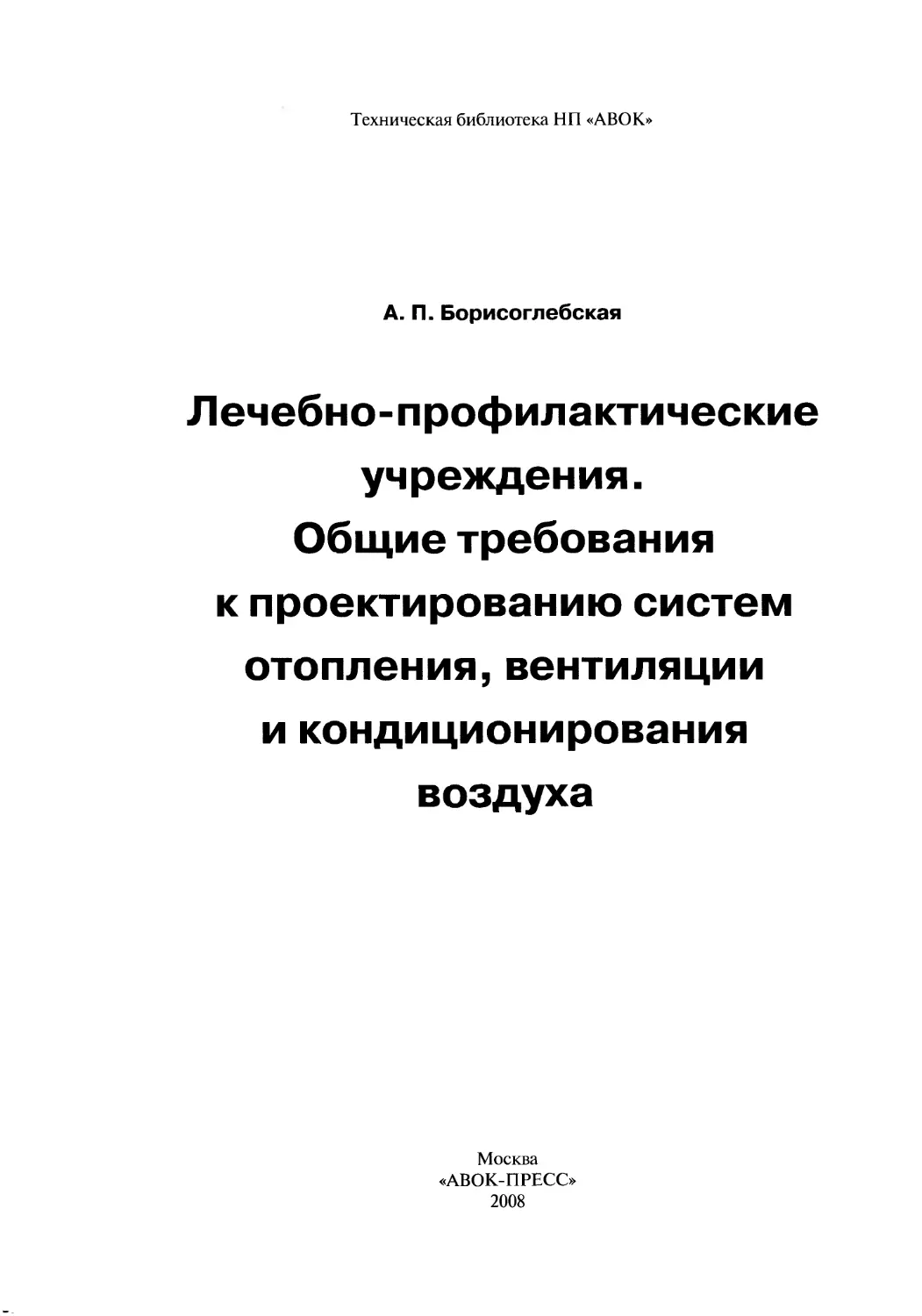

Техническая библиотека НП «А ВО К
А. П. Борисоглебская
Лечебно-профилактические
учреждения.
Общие требования
к проектированию систем
отопления,вентиляции
и кондиционирования
воздуха
Москва
«АВОК-ПРЕСС»
2008
УДК 614.2:696/697(083.74)
ББК 38.76
.153
Борисоглебская, А. П.
Лечебно-профилактические учреждения. Общие требования к проектированию
систем отопления, вентиляции и кондиционирования воздуха / А. П. Борисоглеб-
ская. - М.: АВОК-ПРЕСС. 2008. - 144 с. - 3 000 экз. - ISBN 978-5-98267-047-2.
В книге содержатся рекомендации по проектированию и эксплуатации систем
отопления, вентиляции и кондиционирования воздухалечебно-профилактических
учреждений. Подробно рассмотрены санитарно-гигиенические требования к
микроклимату помещений, допустимым уровням шума и вибрации, технические
требования к инженерным системах» и оборудованию, особенности эксплуатации
чистых помещений лечебно-профилактических учреждений и контроля парамет-
ров воздуха.
В приложениях собран материал, необходимый для специалистов: рас-
четная температура, кратность воздухообмена и санитарная норма подачи на-
ружного воздуха для разных классов чистоты помещений различных лечебно-
профилактическихучреждении: классификация воздушных фильтров; примеры
оборудования, применяемого в системах отопления, вентиляции и кондицио-
нирования воздуха.
Уникальный материал представлен в прил. 3 — примеры организации систем
вентиляции и кондиционирования воздуха в различных помещениях лечебно-
профилактических учреждений.
Книга адресована специалистам по проектированию и эксплуатации лечебно-
профилактических учреждений. а также студентам, аспирантам и преподавателям
соответствующих специальностей.
ISBN 978-5-98267-047-2
© ООО ИИП «АВОК-ПРЕСС», 2008
Содержание
Об авторе..........................................................4
Предисловие........................................................5
Введение..........................................................6
Основные термины и определения....................................7
1. Общие требования к системам отопления,
вентиляции и кондиционирования воздуха ЛПУ........................9
2. Классификация помещений ЛПУ...................................11
3. Санитарно-гигиенические требования
к микроклимату помещений и воздушной среде.......................13
3.1. Тепловой комфорт и микроклимат помещений.................13
3.2. Требования к системам отопления..........................13
3.3. Требования к организации воздухообмена...................14
3.3.1. Расчет расхода приточного воздуха....................14
3.3.2. Направление движения воздуха.........................17
3.3.3. Способы раздачи воздуха..............................17
3.4. Требования к системам вентиляции
и кондиционирования воздуха...................................20
3.5. Требования к системам обеззараживания воздуха............24
3.6. Требования к устройствам обеззараживания воздуха.........25
4. Требования к установлению уровней шума и вибрации.............27
5. Технические требования к инженерным системам и оборудованию.....28
6. Требования к эксплуатации чистых помещений ЛПУ
и контроль параметров воздуха......................................31
Библиографический список...........................................34
Приложение 1. Расчетная температура, кратность
воздухообмена и санитарная норма подачи наружного воздуха
для разных классов чистоты помещений различных ЛПУ...............35
Приложение 2. Классификация воздушных фильтров...................57
Приложение 3. Примеры организации систем вентиляции
и кондиционирования воздуха в ЛПУ................................59
Приложение 4. Примеры оборудования, применяемого в системах отопления,
вентиляции и кондиционирования воздуха ЛПУ.......................90
3
Об авторе
Анна Петровна Борисоглебская в 1980 г.
закончила МИСИ им. В. В. Куйбышева
(МГСУ), защитила диплом по теме «Ото-
пление, вентиляция и кондиционирование
воздуха кардиологического центра». В даль-
нейшем работала в научно-исследователь-
ской лаборатории «отопление и вентиляция»
Центрального научно-исследовательского ин-
ститута экспериментального проектиро-
вания (ЦНИИЭП) инженерного оборудо-
вания. Поступила в аспирантуру МИСИ
им. В. В. Куйбышева. Работая над диссерта-
цией, занималась изучением задач воздуш-
ного режима лечебных зданий.
Совместно с Центральным научно-
исследовательским институтом эпидемио-
логии и Научно-исследовательским институтом экологии человека и гигиены
окружающей среды им. А. Н. Сысина РАМН проводила исследования санитарно-
гигиенического и эпидемиологического состояния воздушной среды на базе на-
турных испытаний в стационарах. В 1991 г. защитила кандидатскую диссертацию
на тему «Технологические принципы организации воздухообмена в родовспомо-
гательных учреждениях».
Работая в МГСУ на кафедре «отопление и вентиляция», занимается научно-
исследовательской деятельностью в области вентиляции и кондиционирования
воздуха лечебно-профилактических учреждений. Руководит работой студентов
над дипломными проектами по отоплению, вентиляции и кондиционированию
воздуха гражданских зданий, в том числе лечебного назначения. Помимо учебной
и научной деятельности участвует в проектировании инженерных систем объек-
тов лечебно-профилактического профиля, ведет консультативную работу, прово-
дит обучающие семинары.
Предисловие
Настоящая книга содержит рекомендации по устройству систем отопления,
вентиляции и кондиционирования воздуха, организации рационального возду-
хообмена в помещениях, способам управления и эксплуатации систем. Рекомен-
дации разработаны на основе анализа практического опыта проектирования и
эксплуатации помещений лечебно-профилактических учреждений (ЛПУ), суще-
ствующих отечественных и зарубежных методов и способов обеспечения чистоты
воздушной среды помещений.
Книга ориентирована на создание в помещениях ЛПУ оптимальных параметров
микроклимата и чистоты воздушной среды согласно СанПиН 2.1.3.1375—2003 [11].
Поскольку действующие отечественные нормативы по обеспечению микро-
климата в помешениях ЛПУ содержат неполные, иногда противоречивые сведе-
ния, распространяются не на все типы зданий ЛПУ и не всегда доступны в полном
объеме для пользователей, для упрощения проектирования и эксплуатации дан-
ного типа зданий в основу книги положено обобщение требований существую-
щих нормативов в единый источник.
Книга предназначена для применения в области проектирования, строитель-
ства, эксплуатации зданий ЛПУ и распространяется на все помещения этих зданий,
кроме складских и производственных помещений отдельных категорий ЛПУ.
Автор выражает глубокую благодарность всем специалистам, принимавшим
участие в подготовке материала для данной книги, а также персонально:
Е. В. Ульяновой за помощь в составлении текста и его редактировании;
А. В. Наголкину за участие в написании разделов «основные термины и опреде-
ления», «требования к организации воздухообмена» и консультацию по прил. 1;
С. В. Горчеву за содействие в составлении пп. 5—6;
канд. техн, наук С. Г. Булкину за помошь в написании п. 3.2;
Н. С. Карташевой, доктору мед. наук В. Г. Акимкину, Ж. П. Семено-
вой, канд. техн, наук М Г. Тарабанову, канд. техн, наук Е. П. Вишневскому,
канд. техн, наук А. А. Бородкину, канд. техн, наук Е. О. Шилькроту, А. П. Шугу-
нову, П. В. Нагорному, канд. техн, наук К. В. Прохорову, Почетному строителю
России А. А. Волкову за активное участие в работе над книгой.
Введение
Вопросы проектирования систем отопления, вентиляции и кондиционирования
воздуха в лечебно-профилактических учереждениях (ЛПУ) крайне актуальны и не
всегда легко решаемы. Это обусловлено большим разнообразием ЛПУ по назначе-
нию (специализированные и многопрофильные клиники с высокоасептическими
операционными, инфекционные, радиологические больницы, поликлиники, дис-
пансеры, рентгенологические отделения, аптеки и т. д.), что затрудняет принятие ин-
женерных решений из-за отсутствия их типологии. К тому же существующие норма-
тивные документы не содержат всей полноты требований, отвечающих современным
медицинским технологиям, противоречивы или устарели и требуют переработки.
Проектирование инженерных систем в зданиях ЛПУ имеет специфику, которая
определяется рядом технологических, архитектурно-планировочных особенностей
и санитарно-гигиеническими условиями воздушной среды самих Л ПУ. Одним из важ-
ных факторов является наличие в воздухе помещений внутрибольничной инфекции,
передаваемой, по данным Всемирной организации здравоохранения, воздушным
и воздушно-капельным путем в 90—95 % случаев. Неорганизованный воздухообмен
в данных учреждениях, свойственный любым зданиям, приводит к перемещению
воздушных потоков вместе с внутрибольничной инфекцией между помещениями
как в плане этажа, так и по вертикали здания через лестничные клетки и лифтовые
узлы. Медико-технологическая организация лечебных процессов совместно с ком-
пактностью планировочных решений влечет за собой близкое взаиморасположение
в объеме одного здания помещений различных классов чистоты и нормируемых
уровней бактериальной обсемененности воздуха, что и определяет задачи проектиро-
вания систем отопления, вентиляции и кондиционирования воздуха.
Качество воздуха определяется такими параметрами, как концентрация мик-
роорганизмов в воздухе, интенсивность выделения микроорганизмов, наличие
источников теплоты, газов и других вредных выделений. Хорошее качество воз-
душной среды обеспечивают организация рационального воздухообмена, эффек-
тивная работа систем вентиляции и кондиционирования воздуха и высококаче-
ственные способы управления и эксплуатации этих систем.
Обеспечение требуемых санитарно-гигиенических показателей микроклимата поме-
щений различных классов чистоты и воздушной среды — комплексная задача, которую
необходимо решать на всех стадиях от проектирования до эксплуатации зданий ЛПУ.
Книга состоит из шести разделов, в которых приводятся классификация поме-
щений ЛПУ по уровню бактериальной обсемененности, требования к системам
отопления, вентиляции и кондиционирования воздуха, организации воздухообме-
на, инженерным системам и оборудованию. Также в книге обобщены санитарно-
гигиенические требования к микроклимату помещений и воздушной среде, воз-
духораспределению, очистке и обеззараживанию воздуха, шуму и вибрации.
В приложениях содержится материал, предназначенный для помощи специа-
листам в их ежедневной деятельности. В прил. 1 приведены значения расчетных
температур и кратностей воздухообмена для помещений различных классов чи-
стоты, в прил. 2 — классификация воздушных фильтров. В прил. 3 собраны при-
меры организации систем вентиляции и кондиционирования воздуха в различных
помещениях ЛПУ, взятые из существующих проектов, разработанных ведущими
организациями. В прил. 4 приведены примеры оборудования, применяемого в си-
стемах отопления, вентиляции и кондиционирования воздуха ЛПУ.
6
Основные термины и определения
Активный шлюз — воздушный шлюз с устройством приточной или вытяжной
вентиляции.
Вентиляция — система организованного воздухообмена, обеспечивающая требуе-
мые параметры воздуха, бактериальную и химическую чистоту воздуха в помещении.
Внутрибольничная инфекция (больничная, госпитальная, внутригоспитальная, нозоко-
миальная) — любое клинически распознаваемое инфекционное заболевание, которое
поражает больного в результате его поступления в больницу или обращения в нее за
лечебной помощью, а также инфекционное заболевание сотрудника больницы вслед-
ствие его работы в данном учреждении, независимо от того, проявились симптомы за-
болевания в стационаре или вне его (Европейское региональное бюро ВОЗ, 1979).
Воздушный шлюз — ограниченное пространство с двумя или несколькими дверями
между двумя или несколькими помещениями (например, различных классов чистоты),
предназначенное для разделения воздушных сред помещений при входе в них [1].
Воздух наружный — атмосферный воздух, забираемый системами вентиляции и
кондиционирования воздуха для подачи в помещение.
Воздух приточный — воздух, подаваемый в помещение системами вентиляции и
кондиционирования воздуха.
Воздух удаляемый — воздух, забираемый из помещения системами вентиляции.
Грязное помещение — помещение, которое соответствует определению чистого
помещения, но в нем не контролируется бактериальная обсемененность воздуха.
Дезинфекция — умерщвление на объектах или удаление с объектов патогенных
микроорганизмов и их переносчиков [2].
Дисбаланс воздуха — разность расходов воздуха, подаваемого в помещение (зда-
ние) и удаляемого из него системами вентиляции с искусственным побуждением,
кондиционирования воздуха и воздушного отопления [17].
Защищаемое помещение — помещение, при входе в которое для предотвращения
перетекания воздуха имеется тамбур-шлюз или создается повышенное или пони-
женное давление воздуха по отношению к смежным помещениям [14].
Инактиваторы — устройства для инактивации микроорганизмов с эффективно-
стью не менее 95 % [13].
Инактивация микроорганизмов — потеря способности микроорганизмов к раз-
множению после стерилизации или дезинфекции [13].
Кабинет дистанционной гамма-терапии — кабинет лучевой терапии, предназна-
ченный для проведения терапии на дистанционных радиоизотопных аппаратах.
Кабинет лучевой терапии — помещение, в котором находятся излучатель пучка
излучения и пациент во время облучения, включая все огороженные места, где слу-
чайно может остаться человек в процессе облучения [9].
Кабинет рентгенотерапии — кабинет лучевой терапии, предназначенный для про-
ведения терапии на рентгенотерапевтических аппаратах.
Класс фильтра — характеристика эффективности фильтра, выраженная услов-
ным обозначением [4].
Класс чистоты чистого помещения — допустимый уровень бактериальной обсе-
мененности воздушной среды лечебных помещений в зависимости от их функцио-
нального назначения [11].
Колониеобразующая единица (КОЕ) — совокупность микробных клеток, вырос-
ших в виде изолированного скопления на питательной среде [6].
7
А. П. Борисоглебская
Кондиционирование воздуха — автоматическое поддержание в закрытых помеще-
ниях всех или отдельных параметров воздуха (температуры, влажности, чистоты,
скорости движения) с целью обеспечения главным образом оптимальных метео-
рологических условий, наиболее благоприятных для самочувствия людей, ведения
технологического процесса, обеспечения сохранности ценностей [17].
Концентрация — отношение количества компонента смеси к общему количеству смеси.
Концентрация частиц — число отдельных частиц в единице объема воздуха [11].
Массовая концентрация частиц — масса аэрозольных частиц в единице объема воз-
духа [15].
Местный отсос — устройство для улавливания вредных и взрывоопасных газов, пыли,
паров у мест их образования, присоединяемое к воздуховодам систем местной вентиляции
и являющееся, как правило, составляющей частью технологического оборудования [ 14].
Микробное загрязнение — количество жизнеспособных микроорганизмов, со-
держащихся в единице объема воздуха.
Микроклимат помещения — состояние внутренней среды помещения, оказываю-
щее воздействие на человека, характеризуемое показателями температуры воздуха и
ограждающих конструкций, влажностью и подвижностью воздуха [3].
Микроорганизмы — бактерии, вирусы, плесневелые дрожжевые грибы.
Микроорганизмы патогенные — микроорганизмы, способные вызывать инфек-
ционные заболевания у человека.
Неоднонаправленный поток воздуха — распределение воздуха, при котором по-
ступающий в чистую зону воздух смешивается с внутренним воздухом посредством
подачи струи приточного воздуха [7].
Обеззараживание воздуха — умерщвление или удаление из воздуха патогенных
или условно-патогенных микроорганизмов [2].
Обсемененность воздуха — количественная характеристика содержания патоген-
ных и условно-патогенных микроорганизмов в единице объема воздуха помещения.
Однонаправленный поток воздуха — контролируемый поток воздуха с постоянной
скоростью и примерно параллельными линиями тока по всему поперечному сече-
нию чистой зоны [9].
Очистка воздуха — удаление из воздуха загрязняющих веществ.
Рабочая зона — пространство в помещении высотой 2 м над уровнем пола, где
находятся места постоянного и временного пребывания персонала и больных [17].
Рентгеновский кабинет — совокупность помещений, необходимых для проведе-
ния рентгеновского обследования.
Рециркуляция воздуха — подмешивание воздуха помещения к наружному воздуху
и подача этой смеси в данное или другие помещения [17].
Стерилизация — умерщвление на объектах или в объектах микроорганизмов всех
видов, находящихся на всех стадиях развития [2].
Устойчивость микроорганизмов к стерилизующему (дезинфицирующему) средству —
способность микроорганизмов к размножению после воздействия стерилизующего
(дезинфицирующего) средства [2].
Фильтр очистки воздуха (фильтр воздушный) — устройство, в котором с помощью
фильтрующего материала или иным способом осуществляется отделение аэрозоль-
ных частиц от фильтруемого воздуха [4].
Фильтрация — удаление из воздуха твердых частиц, аэрозолей, микроорганизмов
методом механического захвата.
Чистое помещение — помещение, в котором контролируется бактериальная обсе-
мененность, температура, влажность и подвижность воздуха [11].
8
1. Общие требования к системам отопления,
вентиляции и кондиционирования воздуха ЛПУ
Здания ЛПУ проектируют в соответствии с СанПиН 2.1.3.1375—2003 [11],
СанПиН 2.6.1.1192-2003 [13] и СНиП 2.08.02-89* [16].
При выборе места расположения здания ЛПУ необходимо учитывать загряз-
ненность воздуха, которая формируется за счет выбросов транспортных средств,
технологических выбросов промышленных и энергетических объектов, выделений
цветущих растений и т. д.
Место расположения здания должно быть защищено от воздействий вибрации.
Здания и ограждающие конструкции планируют таким образом, чтобы исключа-
лась возможность запыления или загрязнения. В помещениях класса чистоты А ис-
пользуют окна и другие светопрозрачные конструкции в герметичном исполнении.
Помещения данного класса чистоты размещают как в специально спроектирован-
ных и построенных зданиях, так и в существующих реконструируемых зданиях.
Архитектурно-планировочные решения здания должны обеспечивать разделе-
ние помещений по классам чистоты, а также поточность процесса с кратчайши-
ми расстояниями между технологически связанными помещениями и, по воз-
можности, исключение взаимопересечений людских, технологических и грузовых
потоков.
Системы отопления, вентиляции и кондиционирования воздуха в помещениях
ЛПУ должны отвечать следующим требованиям:
• обеспечивать оптимальные параметры микроклимата помещения (расчетная
температура, максимальная подвижность, относительная влажность воздуха);
• обеспечивать требуемые санитарные и микробиологические параметры воз-
душной среды помещения (химический, радиологический и бактериальный со-
став воздуха помещения, предельно допустимые концентрации лекарственных
средств, отсутствие запахов);
• исключать возможность перетекания воздушных масс из грязных зон в чистые
помещения;
• создавать изолированный воздушный режим палат, палатных секций и отде-
лений, операционных и родовых блоков и других структурных подразделений
ЛПУ с целью исключения переноса инфекции из помещений и обеспечения
требуемого класса чистоты воздушной среды помещения:
• препятствовать образованию и накоплению статического электричества;
• обеспечивать взрывопожаробезопасность систем отопления, вентиляции и кон-
диционирования воздуха;
• обеспечивать нормируемые уровни шума и вибрации от работы оборудования
систем отопления, вентиляции и кондиционирования воздуха;
• обеспечивать охрану окружающей среды от вентиляционных выбросов вредных
веществ.
При проектировании систем вентиляции и кондиционирования воздуха необ-
ходимо учитывать неблагоприятные внешние и внутренние факторы:
• низкое качество наружного воздуха, используемого в системах вентиляции и
кондиционирования воздуха;
9
А. П. Борисоглебская
• высокую тепловую нагрузку помещений, оснащенных технологическим
оборудованием:
• наличие выделений вредных газообразных и аэрозольных химических веществ,
применяемых для наркоза и дезинфекции, наличие интенсивных специфиче-
ских запахов;
• наличие источников внутрибольничной инфекции и предполагаемые воздуш-
ные пути ее распространения.
При проектировании и монтаже оборудования систем отопления, вентиляции
и кондиционирования воздуха следует соблюдать санитарно-гигиенические тре-
бования, не создавать дополнительные шумы и вибрацию, оказывать содействие
созданию необходимой воздушной среды помещения, соответствующей требуе-
мому классу чистоты.
2. Классификация помещений ЛПУ
В зависимости от функционального назначения к помещениям ЛПУ предъяв-
ляют требования по санитарно-микробиологическим показателям, определяю-
щим допустимый уровень бактериальной обсемененности воздуха помещения,
и устанавливают для помещений соответствующий класс чистоты:
• класс А — особо чистые помещения;
• класс Б — чистые помещения;
• класс В — условно чистые помещения;
• класс Г — грязные помещения.
Таблица
Допустимые уровни бактериальной обсемененности воздушной среды
помещений ЛПУ в зависимости от их функционального назначения
и класса чистоты
Класс чистоты Наименование помещения Санитарно-микробиологические показатели
Общее количе- ство микроор- ганизмов в 1 м3 воздуха, КОЕ/м3 Количество колоний Staphylococcus aureus в 1 м3 воздуха, КОЕ/м3 Количество плесневых и дрожжевых грибов в 1 дм3 воздуха
до начала работы во время работы ДО начала работы во время работы до начала работы во время работы
Особо чистые (А) Операционные, родильные залы, асептические боксы для гематологических, ожоговых пациентов, палаты для недо- ношенных детей, асептический блок аптек, стерилизацион- ная (чистая половина), боксы бактериологи- ческих лабораторий <200 <500 Не должно быть Не должно быть Не должно быть Не должно быть
Чистые (Б) Процедурные, перевя- зочные, предопераци- онные, палаты и залы реанимации, детские палаты, комнаты сбора и пастериза- ции грудного моло- ка, ассистентские и фасовочные аптек, помещения бактерио- логических и клини- ческих лабораторий, предназначенные для проведения исследо- ваний <500 <750 Не должно быть Не должно быть Не должно быть Не должно быть
11
А. П. Борисоглебская
Окончание табл.
Класс чистоты Наименование помещения Санитарно-микробиологические показатели
Общее количе- ство микроор- ганизмов в 1 м3 воздуха, КОЕ/м3 Количество колоний Staphylococcus aureus в 1 м3 воздуха, КОЕ/м3 Количество плесневых и дрожжевых грибов в 1 дм3 воздуха
до начала работы во время работы до начала работы во время работы до начала работы во время работы
Условно чистые (В) Палаты хирургических отделений,коридо- ры, примыкающие к операционным, родильным залам, смотровые, боксы и палаты инфекционных отделений, ордина- торские, материаль- ные, кладовые чистого белья <750 < 1 000 Не должно быть <2 Не должно быть Не должно быть
Грязные (Г) Коридоры и по- мещения админи- стративных зда- ний, лестничные марши лечебно- диагностических корпусов, санитарные комнаты, туалеты, по- мещения для времен- ного хранения грязно- го белья и временного хранения отходов Не нормируется Не нормируется Не нормируется
Перечень классов чистоты помещений различного функционального назна-
чения и допустимые уровни бактериальной обсемененности воздуха помещений
приведены в таблице (см. также прил. 7 [11]).
Для помещений, не указанных в таблице, класс чистоты принимают по тре-
бованию заказчика или по аналогии исходя из функционального назначения
помещения.
Разделение помещений ЛПУ по классам чистоты, расчетная температура воз-
духа, кратность воздухообмена приведены в прил. 1.
3. Санитарно-гигиенические требования
к микроклимату помещений и воздушной среде
3.1. Тепловой комфорт и микроклимат помещений
Тепловой комфорт человека зависит от надетой на него одежды и степени его
подвижности, а также параметров микроклимата помещения.
Расчетную температуру воздуха помещений больниц, родильных домов
и других лечебных стационаров определяют по СанПиН 2.1.3.1375—2003 [11]
и СанПиН 2.6.1.1192—2003 [13]. Рекомендуемая расчетная температура воздуха по-
мещений лечебных, профилактических, вспомогательных и научно-исследова-
тельских учреждений приведена в прил. 1 (табл. 1.2).
Относительную влажность и максимальную подвижность воздуха в помеще-
ниях определяют по прил. 1 (табл. 1.2). Для помещений, не указанных в табл. 1.2,
относительную влажность принимают по требованию заказчика или по аналогии
исходя из функционального назначения помещения и класса чистоты, а подвиж-
ность воздуха — не более 0,15 м/с. Количество приточного наружного воздуха
принимают из расчета не менее 80 м3/ч на человека.
Для предотвращения перетекания воздуха за счет разности гравитационных
сил расчетную температуру воздуха в коридорах и помещениях, объединенных
одним коридором, считают равной расчетной температуре воздуха помещения
наиболее высокого класса чистоты, а для патологоанатомического отделения —
наиболее низкого класса.
3.2. Требования к системам отопления
В помещениях ЛПУ следует применять водяное отопление. В качестве тепло-
носителя не допускается применение других жидкостей и растворов.
Предельную температуру теплоносителя в системах отопления принимают
равной:
• 85 °C — в палатных отделениях, отделениях реанимации, интенсивной тера-
пии, родильных домах и диспансерах со стационаром;
• 95 °C — в остальных помещениях ЛПУ, палатах психиатрических и наркологи-
ческих отделений.
Отопительные приборы должны иметь гладкую поверхность, допускающую
легкую очистку, устойчивую к ежедневному воздействию моющих и дезинфици-
рующих растворов, исключающую адсорбирование пыли и скопление микроор-
ганизмов. Такие приборы устанавливают в операционных, предоперационных,
реанимационных залах, наркозных, родовых, помещениях электросветолечения,
помещениях психиатрических больниц, палатах, манипуляционных-туалетных
для новорожденных, палатах для недоношенных, травмированных, грудных и но-
ворожденных детей, палатах для больных инфекционными заболеваниями, ожо-
говых больных, боксах и полубоксах, помещениях для хранения, приготовления
и классификации крови, для хранения стерильных материалов и приготовления
лекарств в асептических условиях, рентгеновских кабинетах, помещениях лабо-
раторий и экспериментально-биологических клиник (вивариев).
13
А. П. Борисоглебская
Отопительные приборы размещают у наружных стен помещения под окнами
без ограждений. У внутренних стен расположение отопительных приборов не
допускается.
В помещениях палат и лечебных, диагностических, профилактических каби-
нетов применяют трубчатые и панельные радиаторы без оребрения. При этом до-
пускается применение радиаторов других типов и конвекторов в вестибюлях, на
лестничных клетках и в коридорах, кроме коридоров палатных, реанимационных,
родовых отделений и отделений интенсивной терапии.
Помещения, перечисленные выше, оборудуют системами водяного настенно-
го или напольного отопления. В качестве отопительных приборов применяют на-
стенные отопительные панели или регистры из полиэтиленовых трубопроводов,
заделанные в конструкцию стены.
В случае если мощность системы напольного отопления недостаточна для соз-
дания требуемого микроклимата, в этих помещениях целесообразно применять
комбинированное отопление.
Температура на поверхности напольного отопления в зоне постоянного пребы-
вания людей должна быть не выше 26 °C. Допускается формирование граничных
зон вдоль наружных ограждений шириной 1 м и температурой поверхности 31 °C.
Для улучшения работы системы автоматического регулирования длина контуров
должна составлять не более 80 м. При данном отоплении температура поверхно-
сти стены должна быть не выше 50 °C.
Для систем напольного и настенного отопления предусматривают систему ав-
томатического регулирования температуры в отдельных помещениях.
В теплый период года помещения, перечисленные выше, для снятия избытков
теплоты в рабочей зоне и снижения воздухообмена до требуемого по санитарным
нормам целесообразно оснащать трубопроводами системы отопления для охлаж-
дения. В качестве систем охлаждения применяют системы настенного отопления,
а также потолочные системы.
Во избежание конденсации влаги на поверхности стен и потолка температуру
воды в подающей магистрали необходимо принимать на 1—2 °C выше темпера-
туры точки росы, при этом температура поверхностей стен или потолка должна
быть не ниже 20 °C.
В зависимости от температурно-влажностного режима помещения при выбо-
ре температуры поверхности стен целесообразно производить проверку возмож-
ности конденсации влаги на поверхности ограждающих конструкций. Систему
водяного радиационного охлаждения предусматривают из легких гипсобетонных
потолочных панелей с замоноличиванием в них трубопроводов.
Помещения с наибольшим значением относительной влажности оснащают
датчиком температуры точки росы с подключением его к системе автоматики.
В холодный период года температура воды в подающей магистрали должна
быть не выше 40 °C, а температура поверхности потолка — не выше 24 °C.
В операционных помещениях различного назначения тепловой режим следует
поддерживать системой кондиционирования воздуха.
3.3. Требования к организации воздухообмена
3.3.1. Расчет расхода приточного воздуха
Расход приточного воздуха в помещениях заданного класса чистоты может
быть определен расчетным способом, учитывающим избытки теплоты и влаги,
14
Лечебно-профилактические учреждения. Проектирование систем ОВК
выделения углекислоты, а также требования к допустимой концентрации коло-
ниеобразующих единиц (КОЕ).
Расчет воздухообмена по вредностям проводят по методике, приведенной
в части 3 «вентиляция и кондиционирование воздуха» справочника проектиров-
щика [21].
Если выделение микроорганизмов в помещении мало, то число микроорга-
низмов п в 1 м3 воздуха рассчитывают по формуле
V N ’
г пом2’ кр
где пэ — число колониеобразующих частиц, выделяемых человеком в минуту,
КОЕ/мин;
Кп — количество персонала в помещении;
60 — число минут в часе;
Епом — объем помещения, м3;
А''кр — кратность воздухообмена, ч1.
Кратность воздухообмена NKp с учетом эмиссии микроорганизмов от людей
рассчитывают по формуле
_ пэКп 60
/¥кр “ тл ’
'пом^норм
(2)
где лнорм — предельно допустимое значение концентрации микроорганизмов,
КОЕ/м3.
Для чистых помещений пэ можно принять равным 1 000 КОЕ/мин.
При активном движении людей в помещении эмиссия микроорганизмов резко
возрастает, и кратность воздухообмена рассчитывают по формуле
nJC. • 60К
7V = -----,
^пом^норм
(3)
где К — коэффициент, отражающий повышение уровня загрязнений, вызываемых
персоналом, принимаемый в зависимости от количества людей, находящихся в
помещении, и интенсивности их работы; принимают значения К = 1,5—3 при ко-
личестве 4-5 человек, находящихся одновременно в одном помещении; К= 1—2
при медленной ходьбе.
Расход приточного воздуха L. м3/ч. определяют по формуле
J = V N
гпом2Ткр’
(4)
Расход наружного воздуха определяют расчетом по тепловлагоизбыткам и
принимают не менее величины, приведенной в прил. 1 (табл. 1.2), в операци-
онных, операционных боксах, операционных-диализационных, наркозных, по-
слеоперационных палатах, реанимационных залах, палатах интенсивной тера-
пии, родовых, палатах на 1-2 койки для ожоговых больных, барокамерах, палатах
для недоношенных, травмированных, грудных и новорожденных детей, палатах
для онкогематологических больных, палатах для иммунодефицитных больных,
15
А. П. Борисоглебская
стерилизационных-автоклавных, помещениях для зубных техников стоматологи-
ческих отделений, конференц-залах.
Приток наружного воздуха принимают из расчета не менее 80 м3/ч на человека
в помещениях палат для взрослых больных, для матерей детских отделений, ту-
беркулезных и инфекционных больных, в помещениях гипотермии.
В помещениях класса чистоты А кратность воздухообмена принимают по рас-
чету, но не менее значений, указанных в прил. 1 (табл. 1.1), и обеспечивают под-
держание в них избыточного давления за счет дисбаланса воздуха в размере 10 %.
Перепад давления между операционной и предоперационной, палатой и коридо-
ром должен составлять 5 Па, между операционной и коридором операционного
блока — 15 Па.
В других помещениях ЛПУ воздухообмен принимают по норме кратности,
указанной в прил. 1 (табл. 1.2).
Воздухообмен в общих помещениях (коридорах и рекреациях) принимают по
балансу примыкающих к ним помещений, но не менее однократного.
При расчете воздухообмена по избыткам теплоты и влаги учитывают количе-
ство людей в помещении и их категорию работы,
Количество людей в операционной, как правило, принимают с учетом при-
меняемых медицинских технологий, отраженных в задании на проектирование,
из расчета количества взрослых людей в бригаде (равное количество мужчин и
женщин) в состоянии работы средней тяжести и лежачего взрослого пациента
(мужчины или женщины), находящегося в состоянии покоя.
Количество пациентов и медицинского персонала в палате интенсивной тера-
пии, реанимационном зале и наркозной принимают с учетом применяемых меди-
цинских технологий, отраженных в задании на проектирование.
Количество людей в родовой, как правило, принимают из расчета количества
врачей-акушеров в бригаде (один мужчина, три женщины) и одной женщины в
состоянии работы средней тяжести.
Количество людей в состоянии легкой работы в палате для взрослых и детей
негрудничкового возраста принимают по числу коек, находящихся в палате.
Количество детей в состоянии легкой работы в палате для новорожденных
принимают по числу коек.
Количество людей в палате совместного пребывания матери и новорожденно-
го ребенка принимают из расчета одной женщины в состоянии работы средней
тяжести и одного ребенка в состоянии легкой работы.
Рециркуляционный воздух в помещениях ЛПУ можно применять в следующих
случаях:
• при использовании в качестве рециркуляционного только удаляемого воздуха
из того же помещения или из помещений той же группы (функциональный
блок операционной) при условии его обеззараживания с эффективностью
инактивации микроорганизмов и вирусов не менее 95 %;
• при подаче рециркуляционного воздуха отдельно или вместе с наружным воз-
духом при условии его обеззараживания с эффективностью инактивации мик-
роорганизмов и вирусов не менее 95 %.
Устройства обеззараживания воздуха, используемые в системах вентиляции и
кондиционирования воздуха, должны обеспечивать контролируемую эффектив-
ность инактивации микроорганизмов не ниже нормируемой.
16
Лечебно-профилактические учреждения. Проектирование систем ОВК
Доля притока наружного воздуха должна составлять не менее 30 %, а доля внут-
реннего рециркуляционного воздуха — не более 70 %.
Забор воздуха в приточные камеры осуществляют через неподвижные жалю-
шиные решетки, нижняя граница которых располагается на высоте не менее 2 м
от поверхности земли. Воздухозаборную шахту располагают на расстоянии не ме-
нее 20 м от окон инфекционных палат и других помещений с источниками вред-
ных выделений.
3.3.2. Направление движения воздуха
Помещения различного класса чистоты разделяют в зависимости от организа-
ции воздушных потоков следующим образом:
• помещения с направленным движением воздуха, создаваемым за счет дис-
баланса воздуха, подаваемого и удаляемого системами приточно-вытяжной
вентиляции;
• помещения с зонированием, организованным посредством воздушных шлю-
зов с подпором или разрежением воздуха.
Выбор принципа разделения помещений осуществляют по согласованию
между заказчиком и проектной организацией и устанавливают в задании на
проектирование.
Вытесняющий поток воздуха должен быть направлен из помещения более
высокого класса чистоты в помещение более низкого класса чистоты и обеспе-
чиваться за счет дисбаланса воздуха. Например, в операционном или родовом
блоках движение потоков должно быть направлено из операционной (родо-
вой) в прилегающие к ним помещения в направлении убывания асептических
требований. В палатном отделении направление движения потоков воздуха
должно исключать попадание внутрибольничной инфекции из палат в коридор
и наоборот.
Для разделения помещении различных классов чистоты А от Б, Б от В, В от Г,
находящихся внутри одного отделения, когда по функциональным особенностям
отделения необходимо частое открывание дверей, предусматривают между поме-
щениями или их группами устройство воздушных шлюзов с подпором или раз-
режением воздуха.
Необходимые условия работы воздушных шлюзов создают с помощью при-
менения функции автоматической блокировки дверей, исключающей одновре-
менное открытие входной и выходной дверей, либо применением раздвижных
дверей.
При наличии у защищаемого помещения более одной связи с остальными по-
мещениями здания (например, при наличии встроенных открываемых окон, от-
верстий в служебные шахты) зонирование помещений осуществляют при помощи
воздушных шлюзов.
3.3.3. Способы раздачи воздуха
В помещениях ЛПУ необходимо использовать воздухораспределители настен-
ного или потолочного типов. Примерные решения подачи воздуха через настен-
ные и потолочные воздухораспределители приведены на рис. 1—3.
17
А. П. Борисоглебская
Рис. 1. Вентилирование помещения турбулентными потоками воздуха при помощи потолочного (а)
и настенного (б) воздухораспределителей: 1 — потолочный воздухораспределитель; 2 — настенный возду-
хораспределитель; 3 — технологическое оборудование (операционный стол); 4 — вытяжные устройства
Рис. 2. Вентилирование помещения при помощи потолочного воздухораспределителя: 1 — модуль-
ные перфорированные воздухораздающие панели; 2 — стабилизатор струи; 3 — камера избыточного
давления; 4 — фильтр сверхтонкой очистки (установка обеззараживания воздуха); 5 — приток стериль-
ного воздуха; 6 — вторичные цилиндрические турбулентные потоки; 7 — вытяжные устройства
Рис. 3. Вентилирование помещения вертикальным однонаправленным потоком с удалением возду-
ха через вентиляционные решетки, расположенные вдоль стен: 1 — потолочный воздухораспределитель
однонаправленного потока; 2 — вытяжное отверстие или вытяжные вентиляционные решетки; 3 — при-
точный воздуховод; 4 — однонаправленный поток воздуха; 5 — неоднонаправленный поток воздуха
18
Лечебно-профилактические учреждения. Проектирование систем ОВК
Как правило, в помещениях классов чистоты Б, В и Г подачу и удаление воз-
духа осуществляют в верхнюю зону помещения. При этом приточные и вытяжные
устройства разводят и приближают к противоположным боковым стенам. Схема
притока и удаления воздуха из верхней зоны приведена на рис. 4.
Рис. 4. Схема притока и удаления воздуха из верхней зоны помещения: 1 — приток; 2 — удаление;
3 — рабочая зона
В помещениях операционных, рентгенооперационных, родовых, наркозных,
а также рентгенодиагностических и рентгенотерапевтических кабинетах приток
воздуха производят в верхнюю зону, а удаление — из верхней и нижней зон (рис. 5).
При этом количество удаляемого воздуха от общего объема вытяжки должно быть
не более 40 % из верхней зоны помещения и не менее 60 % из нижней для операцион-
ных, родовых, наркозных: 50 % из верхней зоны и 50 % из нижней для рентгеноопе-
рационных, рентгенодиагностических и рентгенотерапевтических кабинетов.
Рис. 5. Схема удаления воздуха из верхней и нижней зон помещения: 1 — приток; 2 — удаление
из верхней зоны; 3 — удаление из нижней зоны; 4 — рабочая зона; 5 — верхняя зона помещения
Удаление воздуха из верхней зоны должно быть на расстоянии не более 0,1м
от потолка до верха решетки, из нижней — на расстоянии не более 0,6 м от уровня
пола до низа решетки.
19
А. П. Борисоглебская
Приток воздуха в помещение класса чистоты А осуществляют через воздухо-
распределители, формирующие однонаправленный поток воздуха, которые уста-
навливают в потолке или в верхней зоне стены.
В операционной или родовой потолочный воздухораспределитель располага-
ют непосредственно над операционной (родовой) зоной, в реанимационных за-
лах, палатах для ожоговых больных — над кроватью. Рекомендуемая площадь по-
верхности воздухораспределителя должна составлять 10 м2.
Для сохранения прямолинейности однонаправленного потока воздуха откло-
нение температуры воздуха на выходе из воздухораспределителя целесообразно
принимать не более ±1 °C от номинального значения.
Допустимое переохлаждение воздуха приточной струи на входе в рабочую зону
помещений должно составлять 0,5—1,0 °C.
3.4. Требования к системам вентиляции и кондиционирования
воздуха
В помещениях ЛПУ необходимо предусматривать устройство приточно-
вытяжной вентиляции с механическим побуждением воздуха.
Устройство механической вытяжки без организованного притока допускает-
ся в помещениях санитарных узлов, душевых кабин, санитарных комнат, моек и
автоклавных.
Самостоятельными системами приточно-вытяжной вентиляции (или конди-
ционирования воздуха) оборудуют следующие группы помещений одного класса
чистоты:
• операционные блоки (отдельно для асептических и септических отделений);
• реанимационные залы и палаты интенсивной терапии (отдельно для посту-
пающих в больницы с улицы и из отделений самих больниц);
• родовые палаты (отдельно для физиологического и обсервационного отделе-
ний, а также инфекционных больниц);
• палаты акушерских отделений больниц и родильных домов (отдельно для фи-
зиологического и обсервационного отделений);
• палаты для новорожденных, недоношенных и травмированных детей каждого
отделения (отдельно для физиологического и обсервационного отделений);
• палаты для взрослых и детей негрудного возраста (отдельно для асептических и
септических отделений или секций);
• боксы и полубоксы инфекционных больниц для каждого этажа и отделения;
• палаты инфекционного отделения с одноименными инфекциями;
• палаты для онкогематологических больных;
• палаты для ВИЧ-инфицированных больных;
• палаты для ожоговых больных;
• рентгеновские и радиологические отделения (кабинеты);
• центральное стерилизационное отделение;
• лаборатории грязелечения и водолечения;
• лаборатории приготовления радона;
• аптеки.
Кондиционирование воздуха предусматривают в операционных, наркоз-
ных, родовых и послеоперационных палатах, палатах интенсивной терапии,
20
Лечебно-профилактические учреждения. Проектирование систем ОВК
для онкогематологических больных, ВИЧ-инфицированных, больных с ожога-
ми кожи, реанимационных, а также палатах для новорожденных детей, грудных,
недоношенных и травмированных детей и других аналогичных помещениях и не
предусматривают в палатах, оборудованных кувезами.
В психиатрических больницах в палатах для спокойных пациентов предусмат-
ривают только удаление воздуха, а приточный воздух подают только в коридор
ввиду специфики нахождения больных в палатах.
В инфекционных (туберкулезных) больницах в боксах, полубоксах и других
помещениях вытяжную вентиляцию устраивают посредством индивидуальных
каналов от каждого помещения.
В данных помещениях приточный воздух подают в каждую секцию и на каж-
дый этаж отдельными системами приточной вентиляции.
Приток и удаление воздуха производят для каждой палаты (помещения) Па-
латные секции каждого этажа необходимо обслуживать самостоятельными при-
точными и вытяжными вентиляционными установками. При этом допускается
применение одной установки на отделение, если в палатах находятся больные с
одноименными инфекциями.
В помещениях ЛПУ подачу и удаление воздуха осуществляют через вертикаль-
ные воздуховоды, идущие от магистрального горизонтального воздуховода, про-
кладываемого в техническом помещении (подвале, цокольном этаже, техническом
этаже) для исключения перетекания воздуха через системы вентиляции (рис. 6).
Рис. 6. Схема системы вентиляции трехэтажного палатного отделения: 1 — палаты; 2 — вертикаль-
ные воздуховоды-стояки; 3 — магистральный воздуховод; 4 — приточная установка; /н — температура
наружного воздуха, °C
Если по техническим причинам использование вертикальных каналов невоз-
можно, применяют прокладку горизонтальных воздуховодов отдельными ветвя-
ми для каждого фасада.
Помещения радиодиагностического отделения, в которых проводятся работы
с радионуклидами, и помещения кабинетов лучевой терапии с открытыми источ-
никами излучения необходимо оборудовать автономными системами приточной
и вытяжной вентиляции. Для единых помещений приемки радионуклидов и сбо-
ра радиоактивных отходов можно испрльзовать общую систему вентиляции.
21
А. П. Борисоглебская
В кабинете лучевой терапии и помещении-хранилище радиоактивных отходов
предусматривают круглосуточную работу систем приточной и вытяжной венти-
ляции. Шкафы и боксы для работы с радионуклидами оснащают самостоятель-
ной системой вытяжной вентиляции, обособленной от общей для подразделения
вентиляции.
Применение канальных вентиляторов в помещениях данного типа не
допускается.
Устройства для забора наружного атмосферного воздуха располагают на расстоя-
нии не менее 20 м по горизонтали от устройства выброса воздуха из помещения.
Рентгеновские кабинеты общего назначения, отделения компьютерной то-
мографии. рентгеновские отделения инфекционных больниц необходимо обо-
рудовать автономными системами вентиляции, другие помешения рентгенологи-
ческих отделений — системами общеобменной приточно-вытяжной вентиляции
с механическим побуждением воздуха.
При наличии в отделении одного рентгеновского кабинета подача приточного
воздуха может осуществляться от другой системы, если удаление воздуха из ка-
бинета обеспечивается системой вытяжной вентиляции, изолированной от смеж-
ных помещений.
В рентгеновских отделениях и кабинетах допускается использование систем
кондиционирования воздуха.
Помещения стоматологического профиля должны предусматривать систему
приточно-вытяжной вентиляции с механическим побуждением.
В кабинетах класса чистоты Г, размещенных в жилых и общественных зда-
ниях, используют только естественную вентиляцию, осуществляющуюся за счет
фиксированного открывания окон и фрамуг.
В операционных, кабинетах зуботехнической лаборатории и зубных техников,
ортопедической стоматологии предусматривают установку кондиционеров.
Источники выбросов в атмосферу из систем вытяжной вентиляции стоматоло-
гических помещений должны размещаться на расстоянии от приемных устройств
наружного воздуха не менее 10 м по горизонтали и 6 м по вертикали и распола-
гаться на высоте не менее 2 м над кровлей более низкой части здания.
В хирургических кабинетах, операционных, предоперационных, стерилизаци-
онных помещениях стоматологических отделений и поликлиник для обеззаражи-
вания воздуха могут использоваться автономные установки обеззараживания воз-
духа с эффективностью инактивации микроорганизмов и вирусов не менее 95 %.
Ординарная радоновая лаборатория должна быть оснащена автономной
приточно-вытяжной вентиляцией, кустовая радоновая лаборатория — постоян-
но действующей приточно-вытяжной вентиляцией с обязательным подогревом.
В ординарной радоновой лаборатории управление системой вентиляции осуществ-
ляют дистанционно, в кустовых лабораториях — из помещения тамбура.
Радоновые лаборатории должны иметь системы вытяжной вентиляции с ре-
зервным вытяжным вентилятором производительностью не менее 1/3 от расчет-
ной. В крупных больницах отделения радонотерапии оборудуют общим пультом
управления системами вентиляции.
В радоновых лабораториях боксы для размещения радона, установки для при-
готовления водного концентрата радона, вытяжной шкаф в помещении розлива
присоединяют к вытяжной вентиляции.
Высота устья вытяжной шахты для удаления воздуха из помещений радоновых
лабораторий и радонолечебниц должна быть не менее 1 м над коньком кровли
22
Лечебно-профилактические учреждения. Проектирование систем ОВК
самого высокого административного здания в радиусе 30 м и в радиусе 50 м над
коньком кровли самого высокого жилого здания.
Место забора приточного воздуха для радоновых лабораторий и отделений ра-
донотерапии должно располагаться на расстоянии не менее 20 м по горизонтали
от места выброса.
Отделения (группы помещений) одного класса чистоты с одинаковой про-
должительностью работы в течение суток рекомендуется обслуживать одной
централизованной системой приточно-вытяжной вентиляции с установкой не
менее двух вентиляторов на приточной и вытяжной системах; помещения различ-
ных классов чистоты с одинаковой продолжительностью работы — центральной
многозональной системой с установкой доводчиков и фильтров тонкой очист-
ки в каждой зоне. Применение автономных кондиционеров предусматривают
в тех случаях, если для них существует место, а также если эти кондиционеры ис-
пользуются одновременно с автономными установками обеззараживания возду-
ха с эффективностью инактивации микроорганизмов и вирусов не менее 95 %.
Группы помещений с различными классами чистоты и различной продолжитель-
ностью работы необходимо оборудовать самостоятельными системами вентиля-
ции и кондиционирования воздуха.
В помещениях операционных, рентгенооперационных, наркозных, родовых,
реанимационных залах, палатах послеоперационных, интенсивной терапии, для
больных с ожогами кожи, онкогематологических и иммунодефицитных больных,
грудных, новорожденных, недоношенных и травмированных детей, залах баро-
камер, помещениях лабораторий, оборудованных приборами, требующими обе-
спечения конкретных температурных и влажностных условий, и аналогичных
им лечебных помещениях применяют установки кондиционирования воздуха
с устройствами обеззараживания воздуха, обеспечивающими эффективность
инактивации микроорганизмов и вирусов не менее 95 %. Малые операционные
стационаров и поликлиник и палаты, полностью оборудованные кувезами, не
оснащают установками кондиционирования воздуха.
Помещения ЛПУ. в которых необходимо круглосуточное поддержание требуе-
мых параметров микроклимата (операционные, реанимационные, родовые, пала-
ты интенсивной терапии, для новорожденных, недоношенных, травмированных
и грудных детей, ожоговых, онкогематологических больных и больных СПИДом),
оборудуют резервными приточными и вытяжными установками той же произво-
дительности или оснащают приточными и вытяжными установками, имеющими
не менее двух вентиляторов. В вытяжных системах допускается установка дуб-
лирующих электродвигателей, если существует возможность их присоединения
клиноременной передачей.
В помещениях лабораторий, моечных, стерилизационных, процедурных, цент-
рального пищеблока, гаража и других помещениях, имеющих источники вредных
выделений, наряду с общеобменной необходимо предусматривать местную вы-
тяжную вентиляцию.
Количество удаляемого воздуха устанавливают в задании на проектирование
или, как правило, определяют в расчетном проеме местного отсоса по скорости
движения воздуха.
В помещениях стоматологических учреждений местные отсосы располагают
над рабочим местом зубных техников, в полировочных — над каждой полиро-
вальной машиной, в паяльной — над газовой плитой, в полимеризационной —
над нагревательными приборами и рабочим столом. Устройство вытяжных зонтов
23
А. П. Борисоглебская
в литейной устанавливают над печью центробежного литья. Проектирование си-
стем местных отсосов вредных вешеств проводят обособленно от систем обше-
обменной вентиляции.
Помещения радоновых ванн с использованием концентрата радона и для
проведения радоновых ингаляций оборудуют вытяжными шкафами. Ме-
сто для проведения орошения головы и десен радоном оборудуют местным
отсосом.
Бокс для проведения воздушно-радоновых ванн присоединяют к приточно-
вытяжной вентиляции с устройством продувки его чистым воздухом за 2-3 мин
перед выходом пациента из бокса.
Вентиляция боксов микробиологических, биохимических лабораторий и ап-
тек, отнесенных к классу чистоты А, должна быть устроена так, чтобы обеспечи-
вались подпор воздуха в асептических помещениях и разрежение воздуха в септи-
ческих по отношению к соседним помещениям.
3.5. Требования к системам обеззараживания воздуха
Для обеспечения требуемого класса чистоты помещения необходимо преду-
сматривать в системах вентиляции и кондиционирования установку фильтров и
устройств обеззараживания воздуха.
Системы вентиляции и кондиционирования воздуха помещений классов А и Б
следует оснащать трехступенчатой системой очистки и обеззараживания приточ-
ного воздуха, помещения других классов допускается оснащать двухступенчатой
системой.
Для отдельных ступеней фильтрации применяют воздушные фильтры очистки
согласно ГОСТ Р 51251—99 [4]. Классификация фильтров и правила их использо-
вания приведены в прил. 2.
Воздушные фильтры общего назначения (фильтры грубой и тонкой очистки),
как правило, применяют в зависимости от ступени очистки:
• для ступени 1 — группы грубой очистки класса не ниже G4 карманного типа
или F5 (или выше, как вариант) в зависимости от загрязненности наружного
воздуха;
• для ступени 2 — группы тонкой очистки класса не ниже F7;
• для ступени 3 — группы высокой эффективности класса не ниже НИ и/или
устройства обеззараживания воздуха с эффективностью инактивации микро-
организмов и вирусов не менее 95 %.
Фильтры ступеней очистки 1, 2 и 3 размещают:
• ступень 1 — непосредственно в приточных системах вентиляции или конди-
ционирования воздуха на входе наружного воздуха в приточную установку для
защиты элементов приточной камеры от частиц;
• ступень 2 — непосредственно в приточных системах вентиляции или конди-
ционирования воздуха на выходе из приточной установки для защиты возду-
ховодов от частиц;
• ступень 3 — как можно ближе к обслуживаемому помещению или в самом
обслуживаемом помещении после устройства обеззараживания воздуха (по
необходимости).
24
Лечебно-профилактические учреждения. Проектирование систем ОВК
При выборе схемы очистки воздуха для помещений классов чистоты А и Б не-
обходимо учитывать показатели фоновых концентраций пыли в атмосферном
воздухе, запрашиваемые в территориальных органах Росгидромета. Выбор схе-
мы очистки воздуха проводят по согласованию с территориальными органами
Роспотребнадзора.
Воздух из радиологического отделения с открытыми источниками излучений
очищают в фильтрах высокой эффективности класса не ниже НН.
Воздух из инфекционных отделений, микробиологических лабораторий не-
обходимо обеззараживать через устройства, обеспечивающие эффективность
инактивации микроорганизмов и вирусов не менее 95 %, которые для защиты вы-
тяжных воздуховодов от инфицирования рекомендуется устанавливать после вы-
тяжной решетки.
Воздух из помещений стоматологических учреждений, удаляемый посред-
ством систем местных отсосов и общеобменной вентиляции, который содержит
вредные вещества (пылегазовоздушную смесь, пары ртути и других металлов),
очищают в соответствующих фильтрах.
В случае использования систем малой мощности, если по расчетам массы вы-
деляющихся вредных и взрывоопасных веществ обеспечивается охрана атмосфер-
ного воздуха от загрязнений, можно не проводить очистку выбросов.
В кабинетах лучевой терапии с открытыми источниками излучения фильтры
очистки воздуха устанавливают внутри помещения в местах, доступных для про-
ведения их замены.
Помещения радоновых лабораторий и радонотерапии очищают от выбросов
отходов радона и его дочерних продуктов через специальный поглотительный
патрон с активированным углем. Содержание радона в воздухе, удаляемом из от-
деления радонотерапии, устанавливают в проекте.
В ординарной радоновой лаборатории допускается удаление воздушно-
радоновой смеси из бака смесителя без предварительного улавливания радона.
3.6. Требования к устройствам обеззараживания воздуха
Для обеспечения и поддержания в помещениях ЛПУ заданной бактериальной
чистоты воздуха необходимо применять в системах вентиляции и кондициони-
рования воздуха установки обеззараживания, обеспечивающие эффективность
инактивации микроорганизмов и вирусов не менее 95 %. Устройства обеззаражи-
вания воздуха, используемые в системах вентиляции и кондиционирования воз-
духа должны автоматически поддерживать нормируемую эффективность инакти-
вации микроорганизмов и иметь индикатор эффективности работы.
Установки обеззараживания воздуха рекомендуется размещать:
• во всех помещениях в оконечном устройстве приточной вентиляции, любых
схемах вентиляции и кондиционирования воздуха;
• в инфекционных палатах и отделениях в оконечном устройстве приточной
вентиляции и на входе вытяжного канала вентиляции;
• во всех помещениях с использованием рециркуляции воздуха на приточном
или рециркуляционном воздуховодах.
В инфекционных отделениях каждый бокс, полубокс, палату и другие по-
мещения рекомендуется оборудовать установками обеззараживания воздуха,
25
А. П. Борисоглебская
обеспечивающими эффективность инактивации микроорганизмов и вирусов не
менее 95 %; если рециркуляционный контур системы вентиляции с механическим
побуждением воздуха не удается оснастить установками обеззараживания возду-
ха, рекомендуется оснащать помещения автономными установками обеззаражи-
вания воздуха.
Контроль за эффективностью работы устройств обеззараживания воздуха дол-
жен проводиться автоматически.
4. Требования к установлению
уровней шума и вибрации
Уровень шума от установок систем вентиляции и кондиционирования воз-
духа на рабочих местах устанавливают таким образом, чтобы он не превышал
предельно допустимых значений уровня звукового давления и эквивалентно-
го уровня звука, установленных в СанПиН 2.1.3.1375—2003 [11]. В соответствии
с CH 2.2.4/2.1.8.562—96 [14] в помещениях максимальный уровень звука с 7 до 23 ч
не должен превышать 45 дБА ис 23 до 7ч — 35 дБА.
Допустимые уровни вибрации от систем вентиляции воздуха в палатах и других
помещениях ЛПУ должны соответствовать значениям, установленным для жилых
помещений, палат, больниц и санаториев в СН 2.2.4/2.1.8.566—96 [15].
Чтобы снизить уровень шума в помещениях ЛПУ. необходимо:
• применять архитектурно-планировочные решения, не допускающие размеще-
ние вентиляционных камер и вентиляторов над помещениями с постоянным
пребыванием людей;
• устанавливать на приточных воздуховодах шумоглушители до приточной уста-
новки и после нее при расположении помещения вблизи вентиляционной
камеры;
• устанавливать на вытяжных воздуховодах шумоглушители до вентилятора и
после него;
• устанавливать скорость воздуха в магистральных трубопроводах не более 5 м/с;
• применять оборудование вентиляторов с виброизолирующим основанием;
• осуществлять установку мягких вставок на всасывающих и нагнетательных па-
трубках вентилятора;
• устанавливать внутри воздуховодов звукопоглощающие прокладки.
5. Технические требования к инженерным
системам и оборудованию
Помещения для размещения вентиляционного оборудования и фильтров,
а также приточные камеры, вытяжные вентиляционные установки, отдельные
конструктивные элементы систем вентиляции и кондиционирования воздуха
должны быть доступны для технического обслуживания и ремонта.
Для размещения вентиляционного оборудования используют помещения (раз-
дельные для приточных и вытяжных систем), не примыкающие по вертикали и
горизонтали к кабинетам врачей, операционным, палатам и другим помещениям
с постоянным пребыванием людей.
Вытяжные установки, обслуживающие системы вентиляции в помещениях
для работы с радиоактивными веществами, размещают в изолированных герме-
тичных камерах.
Установки вентиляции и кондиционирования воздуха должны отвечать ги-
гиеническим требованиям и иметь плотные швы корпуса, получающиеся за счет
стойкого к дезинфицирующим средствам герметика.
Внутренние поверхности приточных и вытяжных установок и других кон-
структивных элементов должны быть гладкими для удобной мокрой очистки и
дезинфекции.
В элементах вентиляционных установок, в обслуживаемых секциях располо-
жения вентиляторов, увлажнителей, фильтров и осушителей предусматривают
смотровые окошки и внутреннее дежурное освещение с выключателем на внеш-
ней панели.
Конструкция фильтров и место их установки должны обеспечивать возмож-
ность легкой очистки или замены фильтрующих элементов по мере их загрязне-
ния. Должна предусматриваться герметичная установка фильтрующих элементов
в корпус фильтра.
Центробежный вентилятор должен иметь резервный электродвигатель с авто-
матическим переключением его на рабочий режим и классом защиты не менее IP55
для возможности проведения в системах приточной и вытяжной вентиляции мок-
рой очистки и дезинфекции вентиляторных блоков.
Предельно допустимые уровни звука от акустических шумов вентиляторов,
передаваемых в воздуховоды систем приточной (вытяжной) вентиляции, должны
быть не выше 95 дБА.
Конструкция устройств увлажнения воздуха и место их расположения долж-
ны исключать образование конденсата и капель влаги после увлажнителя и по-
падание их в приточную систему вентиляции. Устройства увлажнения воздуха
форсуночного или пленочного типов устанавливают перед конечной ступенью
фильтрации. В случае увлажнения воздуха паром устройство для распределения
пара устанавливают непосредственно в канале воздуховода. Данные устройства
размещают в доступном для обслуживания, очистки и дезинфекции месте.
Конструктивные элементы устройства увлажнения должны быть стойки-
ми к коррозии. При увлажнении водой осуществляют замену воды по данным
анализов.
Для увлажнения воздуха используют питьевую воду, качество которой должно
соответствовать по микробиологическим и паразитологическим показателям тре-
бованиям СанПиН 2.1.4.559-96 [12].
28
Лечебно-профилактические учреждения. Проектирование систем ОВК
Пароувлажнитель для подпитки подключают к водопроводу. Для обеспече-
ния надежной работы он должен соответствовать по качеству воды требованиям
производителя.
Для снижения концентрации микроорганизмов проводят обеззараживание
воды.
Гигиеническое состояние по концентрации микроорганизмов узлов увлажни-
телей воздуха контролируют не реже 1 раза в год.
Поверхностный воздухоохладитель должен быть укомплектован кап-
леуловителем и дренажным поддоном из нержавеющей стали, стойкими к
коррозии, доступными для легкой очистки и дезинфекции. Обязательно
устройство сифонов от дренажных поддонов. В этом случае не допускается
объединение сифонов от дренажных поддонов двух или более установок. Де-
тали, на которые может попадать вода, должны предполагать легкую очистку
и дезинфекцию.
Подключение дренажных устройств от воздухоохладителя к общей канализа-
ционной сети не допускается.
Не должно быть переноса водяных капель из увлажнителей или охладителей в
элементы приточной установки.
Оребрение воздухоохладителей приточных установок для помещений, требу-
ющих установку воздушных фильтров ступени очистки 3, выполняют по техно-
логии Cu/Cu или из оцинкованной стали с защитным лаком для последующей
очистки и дезинфекции.
В помещениях ЛПУ необходимо применять воздуховоды приточных и вытяж-
ных систем класса П, т. е. плотные, герметичные.
В системах приточной вентиляции используют воздуховоды с гладкой внут-
ренней поверхностью, исключающей перенос в помещение частиц материала
воздуховода или защитного покрытия.
Как правило, в ЛПУ воздуховоды систем приточно-вытяжной вентиляции
с механическим побуждением воздуха применяют из тонколистовой оцинкован-
ной стали круглого сечения. При технико-гигиеническом обосновании можно
применять воздуховоды и прямоугольного сечения.
В случае если установка воздушных фильтров ступени очистки 3 невозмож-
на, в качестве оконечных устройств систем приточной вентиляции на участке по-
сле ступени очистки 3 применяют воздуховоды из тонколистовой нержавеющей
стали.
В помещениях класса чистоты А используют воздуховоды, имеющие внутрен-
ние и наружные поверхности с несорбирующими покрытиями, устойчивыми к
обработке дезинфицирующими растворами.
Установка воздуховодов внутри полых строительных конструкций не до-
пускается.
В помещениях лабораторий, где требуется удаление воздушной смеси с хими-
чески активными газами или парами, используют воздуховоды систем вытяжной
вентиляции, выполненные из коррозионно-стойких материалов.
Транзитные воздуховоды, проходящие через помещения подвалов, техниче-
ских подполий и этажей, изолируют огнестойким покрытием с целью повышения
их предела огнестойкости.
Конструкции воздуховодов, фасонных деталей и соединений должны исклю-
чать подсос воздуха через неплотности, возможность отложения и накопления
пыли и бактерий и генерации частиц в процессе эксплуатации.
29
А. П. Борисоглебская
Для исключения возможности перетекания воздуха по воздуховодам, обслу-
живающим помещения класса чистоты А (например, функциональные модули
операционного отделения, септические и асептические зоны центральной стери-
лизационной и аналогичные им), устанавливают обратные автоматические кла-
паны с электрическим приводом.
Места расположения заслонок, клапанов, регуляторов расхода воздуха в воз-
духоводах оборудуют смотровыми отверстиями.
Автоматические клапаны, закрывающиеся при неработающей приточной си-
стеме вентиляции, необходимо устанавливать в следующих местах:
• ответвлениях воздуховодов, обслуживающих помещения разных классов
чистоты;
• ответвлениях воздуховодов, обслуживающих отдельный этаж здания (при схе-
ме обслуживания различных этажей здания от одной приточной системы);
• на границах воздуховодов, обслуживающих помещения одного класса чисто-
ты, между которыми не допускаются перетекания воздуха;
• в местах примыкания систем вентиляции смежных помещений, обслуживаю-
щих зоны с различными требованиями к классу чистоты, на приточных и вы-
тяжных воздуховодах:
• на отрезке воздуховода перед ступенью очистки 3 или перед группой парал-
лельно включаемых ступеней очистки 3 для проведения технического обслу-
живания фильтра.
Клапаны должны поставляться в комплекте с технической информацией по
величине инфильтрации воздуха при закрытом состоянии.
Шумоглушители, применяемые для снижения уровня шума от работающего
оборудования, необходимо устанавливать:
• перед, после или непосредственно в приточной установке в зависимости от
уровня шума и места расположения оборудования;
• до и после вентилятора на вытяжных системах вентиляции.
Шумоглушители должны отвечать гигиеническим требованиям, т. е. исклю-
чать накапливание пыли и бактерий и генерацию частиц в процессе эксплуатации,
а также иметь покрытие, предотвращающее унос шумопоглошающего материала.
Конструкция шумоглушителей должна быть водоотталкивающей и устойчивой
к процессам гниения, а внешняя поверхность шумоглушителей — защищенной
от механических повреждений.
6. Требования к эксплуатации чистых помещений ЛПУ
и контроль параметров воздуха
В процессе эксплуатации помещений ЛПУ необходимо контролировать сле-
дующие показатели, характеризующие микроклимат в помещении:
• температуру воздуха;
* относительную влажность воздуха;
• скорость движения воздуха (подвижность воздуха);
• бактериальную обсемененность воздуха;
• уровни шума и вибрации в помещениях от установок систем вентиляции и
кондиционирования (по мере необходимости должны быть приняты меры по
снижению шума в помещениях до уровня, не беспокоящего находящихся в
нем людей, который определяют по санитарным нормам);
• приток наружного воздуха;
• освещенность рабочих мест;
• напряженность электрических и магнитных полей.
Эксплуатация чистых помещений ЛПУ должна осуществляться в соответствии
с инструкциями по эксплуатации с учетом технологических процессов проводи-
мого в них лечения.
В помещениях класса чистоты А и Б, оснащенных только фильтрами, в це-
лях обеспечения чистоты воздуха для установок кондиционирования воздуха
предусматривают круглосуточную работу. Отключают установки только при
проведении неотложных работ на время, необходимое для их технического
обслуживания или ремонта. После проведения технического обслуживания,
ремонта и монтажа оборудования, учитывая риск причинения вреда чистоте
помещения, принимают меры по устранению опасности загрязнения, включа-
ющие замену фильтров и дезинфекцию воздуховодов. При наличии в системе
вентиляции и кондиционирования воздуха установок обеззараживания, обе-
спечивающих эффективность инактивации микроорганизмов и вирусов не ме-
нее 95 %, можно не проводить внеплановую замену фильтров и дезинфекцию
воздуховодов.
В нерабочее время двери, проходы, заслонки и другие отверстия и проемы по-
мещений класса чистоты А и Б закрывают, а системы увлажнения и охлаждения
воздуха отключают. При повторном включении системы должны постепенно вы-
водиться на максимальный режим работы.
При выходе из строя вытяжных вентиляторов в помещениях с разрежением от-
ключают вентиляторы систем приточной вентиляции.
В помещениях, где направление движения воздуха создается подпором возду-
ха, при выходе из строя приточного вентилятора предусматривают автоматиче-
ское выключение вытяжного вентилятора.
Обшеобменные приточно-вытяжные и местные вытяжные установки должны
включаться не менее чем за 30 мин до начала работы смены и выключаться не ме-
нее чем через 30 мин после окончания работы.
В операционных и предоперационных вначале должны включаться приточ-
ные вентиляционные системы, затем вытяжные или приточные и вытяжные
одновременно.
31
А. П. Борисоглебская
Профилактический осмотр систем вентиляции и кондиционирования воздуха,
воздуховодов проводят в соответствии с инструкцией, но не реже 1 раза в месяц.
Текущие неисправности, дефекты устраняют безотлагательно. Пользователь на
базе оценки степени риска принимает решение о целесообразности мониторинга
и периодичности измерений.
Степень загрязненности фильтров контролируют не реже 1 раза в месяц.
Фильтры заменяют по мере их загрязнения, но не реже 1 раза в 3 месяца для
фильтров ступени 1 и не реже 1 раза в 6 месяцев для фильтров ступени 2. Смену
фильтров ступени 3 производят по результатам отбора проб, но не реже 1 раза
в год.
После замены фильтров и очистки воздуховодов проводят приемочные испы-
тания для проверки соответствия параметров заданным значениям.
После каждой смены фильтра ступени 3 производят контроль концентра-
ции микроорганизмов в воздухе помещения. Как правило, отбор проб воздуха
проводят в критических точках рабочей зоны, в операционной и родовой —
над операционным столом, в палатах интенсивной терапии — над кроватью
больного.
Критерием загрязненности фильтра может служить повышение потерь дав-
ления воздуха в системе вентиляции или кондиционирования воздуха выше
допустимого.
После технического обслуживания, ремонта или монтажа оборудования
и завершения уборки производят очистку всех воздуховодов, стен, потолка,
пола и установленных конструкций, а также производят проверку на соответ-
ствие установленным требованиям по предельно допустимым концентрациям
микроорганизмов (КОЕ) эксплуатируемого чистого помещения, по классу чи-
стоты и чистоты поверхности в критических точках. Во время проверки прово-
дят микробиологическое обследование, которое включает в себя, в частности,
контроль узлов увлажнителей воздуха.
Контроль параметров воздуха по показателям относительной влажности и
температуры воздуха проводят в операционных, асептических боксах каждую
смену. Относительная влажность воздуха в операционной должна быть в пределах
55-65 %.
В помещениях класса чистоты А производят бактериологический контроль
чистоты приточного воздуха на наличие в нем бактериальной флоры не реже
1 раза в неделю.
Параметры микроклимата, загрязненности воздушной среды лекарственными
и химическими веществами, кратности воздухообмена в помещениях, а также ра-
боты вентиляционных систем контролируют:
• 1 раз в 3 месяца в операционных, послеоперационных, родовых, пала-
тах интенсивной терапии, онкогематологических, ожоговых отделений,
физиотерапевтических отделений, помещениях для хранения сильнодей-
ствующих ядовитых веществ и приготовления лекарственных средств,
лабораториях отделений терапевтической стоматологии, специальных
радиологических отделений, кабинетах с использованием химических и
других веществ и соединений, которые могут оказывать вредные воздей-
ствия на здоровье человека; при этом контроль параметров микроклимата
в операционных и асептических боксах проводят только по показателю
подвижности воздуха;
32
Лечебно-профилактические учреждения. Проектирование систем ОВК
• 1 раз в полгода в инфекционных, включая туберкулезные, больницах и отделе-
ниях, бактериологических, вирусных лабораториях, рентгеновских кабинетах;
• 1 раз в год в остальных помещениях.
После ремонта, который может повлечь изменение гигиенических параметров,
необходимо обращаться к компетентному гигиенисту.
Библиографический список
I. ГОСТ 12.1.005—88. Система стандартов безопасности труда. Обшие
санитарно-гигиенические требования к воздуху рабочей зоны.
2. ГОСТ 25375—82. Методы, средства и режимы стерилизации и дезинфекции
изделий медицинского назначения. Термины и определения.
3. ГОСТ 30494—96. Здания жилые и общественные. Параметры микроклимата
в помещениях.
4. ГОСТ Р 51251—99. Фильтры очистки воздуха. Классификация. Маркировка.
5. ГОСТ Р 52249—2004. Правила производства и контроля качества лекарствен-
ных средств.
6. ГОСТ Р ИСО 14644-1—2002. Чистые помещения и связанные с ними конт-
ролируемые среды. Ч. 1. Классификация чистоты воздуха.
7. ГОСТ Р ИСО 14644-4—2002. Чистые помещения и связанные с ними конт-
ролируемые среды. Ч. 4. Проектирование, строительство и ввод в эксплуатацию.
8. ГОСТ Р ИСО 14644-5—2005. Чистые помещения и связанные с ними конт-
ролируемые среды. 4.5. Эксплуатация.
9. ГОСТ Р МЭК 61859—2001. Кабинеты лучевой терапии. Общие требования
безопасности.
10. ОСТ 42-21-11—81. Кабинеты и отделения лучевой терапии. Требования
безопасности.
11. СанПиН 2.1.3.1375—2003. Гигиенические требования к размещению,
устройству, оборудованию и эксплуатации больниц, родильных домов и других
лечебных стационаров.
12. СанПиН 2.1.4.559—96. Питьевая вода. Гигиенические требования к качеству
воды централизованных систем питьевого водоснабжения. Контроль качества.
13. СанПиН 2.6.1.1192—2003. Гигиенические требования к устройству и экс-
плуатации рентгеновских кабинетов, аппаратов и проведению рентгенологиче-
ских исследований.
14. СН 2.2.4/2.1.8.562—96. Шум на рабочих местах, в помещениях жилых, об-
щественных зданий и на территории жилой застройки.
15. СН 2.2.4/2.1.8.566—96. Производственная вибрация, вибрация в помеще-
ниях жилых, общественных зданий.
16. СНиП 2.08.02—89*. Общественные здания и сооружения.
17. СНиП 41-01—2003. Отопление, вентиляция и кондиционирование.
18. ОМУ 42-21-26—88. Отделения гипербарической оксигенации. Порядок ор-
ганизации и правила эксплуатации.
19. Пособие к СНиП 2.08.02—89* по проектированию учреждений здравоохра-
нения / ГипроНИИздрав Минздрава СССР. М., 1990.
20. Типовая инструкция по охране труда для персонала операционных блоков /
Минздрав СССР. М., 1988.
21. Шиллер Ю. И. Внутренние санитарно-технические устройства. Ч. 3. Вен-
тиляция и кондиционирование воздуха / Ю. И. Шиллер, Н. Н. Павлов. М.: Строй-
издат, 1992.
Приложение 1
Расчетная температура, кратность воздухообмена
и санитарная норма подачи наружного воздуха
для разных классов чистоты помещений различных ЛПУ
Таблица 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч-1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Палатные отделения
1. Палатные секции
Палата для взрос- лых больных* 20-22 80 м3 на 1 койку 80 м3 на 1 койку В
Помещение для матерей детских отделений* 20-22 80 м3 на 1 койку 80 м3 на 1 койку В
Палата для тубер- кулезных больных (взрослых и детей)* 20-22 80 м3 на 1 койку (80 %) 80 м3 на 1 койку (100%) В
Палата для больных гипотиреозом* 24-25 80 м3 на 1 койку 80 м3 на 1 койку В
Палата для больных тиреотоксикозом* 15-16 80 м3 на 1 койку 80 м3 на 1 койку В
Бокс, предбокс, полу- бокс, фильтр-бокс 22-23 2,5 в коридор (100%) 2,5 В
Палата инфекцион- ного отделения* 22-23 80 м3 на 1 койку 80 м3 на 1 койку В
Палата для иммуноде- фицитных больных** 22-24 По расчету, но не менее 10 По расчету, но не менее 10 А
Палата на 3-4 койки для ожоговых больных** 22-24 По расчету, но не менее 10 По расчету, но не менее 10 А
Палата для детей* 22-23 По расчету, но не менее 80 м3 на 1 койку По расчету, но не менее 80 м3 на 1 койку Б
Палата на 1 -2 койки для ожоговых больных** 22-28 По расчету, но не менее 10 По расчету, но не менее 10 А
Бокс для онкогемато- логических больных** 22-23 По расчету, но не менее 10 По расчету, но не менее 10 А
Помещение для кварце- вого облучения детей 22-24 - 2,0 В
Помещение для хранения перенос- ной аппаратуры 16-20 - 2,0 Г
35
А. П. Борисоглебская
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, ’С Кратность воздухообмена, м3/ч (ч'1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Комната персонала*** 20-22 -(1.0) 1,0 (2,0) Г
Спальная* 20-22 80 м3 на 1 койку 80 м3 на 1 койку Г
Комната отдыха - столовая 20-22 1,0 2,0 Г
Уборная 20-22 50 м3 на 1 унитаз, 20 м3 на 1 писсуар г
Душевая 24-25 3,0 5,0 г
Классное помещение 18-22 30 м3 на 1 человека 30 м3 на 1 человека г
Уборная для персонала 16-20 - 50 м3 на 1 унитаз, 20 м3 на 1 писсуар г
II. Акушерское отделение
Отделение патологии беременности
Палата* 20-22 По расчету, но не менее 80 м3 на 1 койку По расчету, но не менее 80 м3 на 1 койку в
Родовое отделение
Предродовая палата 20-22 По расчету, но не менее 2 По расчету, но не менее 2 Б
Родильный зал** 22-24 По расчету, но не менее 10 По расчету, но не менее 10 А
Палата интенсивной терапии** 22-23 По расчету, но не менее 10 По расчету, но не менее 10 Б
Послеоперационная палата** 22-23 По расчету, но не менее 10 По расчету, но не менее 10 Б
Послеродовое отделение
Послеродовая палата** 22-23 По расчету, но не менее 10 По расчету, но не менее 10 Б
Палата для новорожден- ных, недоношенных и травмированных детей** 24-25 По расчету, но не менее 10 По расчету, но не менее 10 Б
III. Лечебно-вспомогательные помещения палатных отделений
Ординаторская*** 20-22 -(1,0) 1,0 (2,0) Г
Процедурная 22-23 2,0 2,0 Б
Кабинет офтальмо- неврологии, кабинет офтальмологии с темной кабиной*** 22-23 -(1,0) 1,0 (2,0) Г
36
Лечебно-профилактические учреждения. Проектирование систем ОВК
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч’1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Кабинет отоларинго- логии со звукоизоли- рованной кабиной*** 20-22 -d.O) 1,0 (2,0) Г
Кабинет отонев- рологии*** 20-22 -(1,0) 1,0 (2,0) Г
Кабинет для аудиомет- рических исследова- ний со звукоизоли- рованной кабиной 18-22 1,0 3,0 Г
Кабинет нейрохирур- гии со звукоизоли- рованной кабиной 20-22 1,0 3,0 г
Стоматологический кабинет 20-22 2,0 3,0 в
Орди наторская ** * 18-22 -(1,0) 1,0 (2,0) г
Перевязочная 22-23 2,0 2,0 Б
Процедурная 22-23 2,0 2,0 Б
Процедурная для про- ведения вакцинации у новорожденных** 22-25 10,0 10,0 Б
Процедурная для лече- ния нейролептиками 18-22 1,5 2,0 Б
Лаборатория для эндокринологиче- ских исследований 18-22 3,0 5,0 В
Комната для хранения и приготовления гипса 18-22 - 2,0 Г
Малая операционная 22-23 10,0 5,0 А
Предоперационная 22-23 2,0 2,0 Б
IV. Лечебно-вспомогательные помещения акушерского отделения
Манипуляционная- туалетная для новорожденных 24-25 3,0 5,0 В
Реанимационная для новорожденных** 22-24 По расчету, но не менее 10 По расчету, но не менее 10 А
Палата для грудных, новорожденных, трав- мированных и недо- ношенных детей** 25-26 По расчету, но не менее 10 По расчету, но не менее 10 А
37
А. П. Борисоглебская
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч-1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Помещение акушерки, комната старшей аку- шерки, персонала,каби- нет дежурного врача, кабинет заведующего отделением, комната сестры-хозяйки*** 18-22 -(1,0) 1,0 (2,0) Г
Стерилизационная 18-22 3,0 3,0 В А
Буфетная 18-22 - 2,0 Г
Кладовая чистого белья 18-22 - 2,0 Г
Помещение для времен- ного хранения грязного белья, кладовая предметов уборки, кладовая времен- ного хранения последов, помещение для мытья и стерилизации суден, помещение для мытья и сушки клеенок, помещение сортировки грязного белья 18-22 - 5,0 г
Санитарный пропуск- ник, комната личной гигиены персонала 18-22 3,0 5,0 г
Шлюз при входе в отделение**** 18-22 10,0 10,0 Б
Помещение для хранения переносной аппаратуры 18-22 2,0 Г
Процедурная 22-23 2,0 2,0 Б
Помещение для сцежи- вания грудного молока 20-22 2,0 2,0 Б
Комната для кормления детей в возрасте до 1 года 22-23 2,0 2,0 Б
Помещение для прививок 22-23 2,0 2,0 В
Шлюз перед палатой для новорожденных 20-22 5,0 5,0 Б
Манипуляционные с при- менением аминазина 18-22 8,0 10,0 В
Операционный блок*****
Операционная** 18-22 По расчету, но не менее 10 По расчету, но не менее 10 А
38
Лечебно-профилактические учреждения. Проектирование систем ОВК
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч’1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Предоперационная 22-23 2,0 2,0 Б
Послеоперационная** 22-23 По расчету, но не менее 10 По расчету, но не менее 10 Б
Стерилизационная при операционной 18-22 3,0(асептические) 3.0(септические) В А
Наркозная(подготовка больного к операции)** 22-23 По расчету, но не менее 10 По расчету, но не менее 10 Б
Аппаратная 18-22 1,0 3,0 Г
Помещение для хранения и приготовления крови** 18-22 10,0 10,0 Б
Лабораторная срочных анализов 18-22 1,0 3,0 В
Инструментально- материальная 18-22 - 2,0 Г
Помещение разборки и мытья посуды 18-22 1,0 3,0 Г
Монтажная аппарата НСК, кровообращения 18-22 1,0 3,0 г
Моечная аппарата искусственного кровообращения 18-22 2,0 3,0 г
Г ипсовая 22-23 2,0 3,0 г
Комната для хранения гипса (гипсовых бинтов) 16-18 - 2,0 г
Помещение гипотермии* 20-22 80 м3 на 1 койку 80 м3 на 1 койку Б
Кладовая переносной аппаратуры 16-18 - 2,0 Г
Помещение для хра- нения передвижного рентгенаппарата 18-22 - 2,0 Г
Фотолаборатория 18-22 3,0 4,0 г
Кабинет заведующего отделением*** 20-22 -(1,0) 1,0 (2,0) г
Кабинет анестезиолога*** 20-22 -(1.0) 1,0 (2,0) г
Кабинет хирурга*** 20-22 -(1.0) 1,0 (2,0) г
39
А. П. Борисоглебская
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч*1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Кабинет старшей медсестры*** 20-22 -(1,0) 1,0 (2,0) Г
Комната медицинских сестер-анестезисток*** 20-22 -(1,0) 1,0 (2,0) Г
Комната младшего персонала*** 20-22 -(1,0) 1,0 (2,0) Г
Помещение дежурной медсестры*** 20-22 -(1,0) 1,0 (2,0) г
Протокольная*** 20-22 -(1,0) 1,0 (2,0) г
Помещение для временного хране- ния грязного белья 16-18 5,0 г
Кладовая чистого белья 16-18 - 1,0 в
Кладовая предметов уборки 18-22 - 5,0 г
Помещение для мытья и стерилизации суден 18-22 - 5,0 г
Душевая 25 3,0 5,0 г
Гардеробная при душевой 23-24 По балансу с душевой По балансу с душевой г
Отделение хронического гемодиализа
Операционная- диал изацион ная * * 20-22 По расчету, но не менее 10 По расчету, но не менее 10 А
Процедурная 22-23 2,0 2,0 Б
Палата* 20 80 м3 на 1 койку 80 м3 на 1 койку Б
Монтажная 18-22 1,0 3,0 Г
Стерилизационная 18-22 3,0 - А
Растворная- дем и нерализационная 18-22 1,0 3,0 Г
Моечная 18-22 1,0 3,0 Г
Лаборатория 18-22 1,0 3,0 г
Помещение пламен- ного фотометра 18-22 1,0 3,0 г
Кладовая растворов 16-18 - 2,0 г
Помещение для пере- одевания больных 20-22 2,0 г
40
Лечебно-профилактические учреждения. Проектирование систем ОВК
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч-1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Комната персонала*** 20-22 -(1,0) 1,0 (2,0) Г
Отделение анестезиологии и реанимации, реанимации и интенсивной терапии
Реанимационный зал** 22-23 По расчету, но не менее 10 По расчету, но не менее 10 Б
Предреанимационная 22-23 2,0 2,0 Б
Палата интенсивной терапии** 22-23 По расчету, но не менее 10 По расчету, но не менее 10 Б
Стерилизационная 18-22 3,0(асептические) 3,0(септические) А В
Кладовая переносной аппаратуры 16-20 - 2,0 Г
Комната центрального пульта мониторной системы слежения за состоянием больных 18-22 1,0 2,0 Г
Изолятор 20-22 2,0 коридор (100%) 2,5 В
Лаборатория 18-20 1,0 3,0 в
Помещение пламен- ного фотометра 18-22 1,0 3,0 г
Помещение для хра- нения и определения классификации крови 18-20 5,0 3,0 в
Кладовая контрольно- диагностической реани- мационной аппаратуры 18-22 - 2,0 г
Банк крови(в клиниче- ских больницах и скорой медицинской помощи) 18-22 5,0 3,0 в
Кабинет заведующего отделением*** 20-22 -(1,0) 1,0 (2,0) г
Кабинет анестезиолога- реаниматора*** 20-22 -(1,0) 1,0 (2,0) г
Комната старшей медсестры*** 20-22 -(1,0) 1,0 (2,0) г
Комната сестры- хозяйки*** 18-22 -(1,0) 1,0 (2,0) г
Комната персонала*** 20-22 -(1,0) 1,0 (2,0) г
41
А. П. Борисоглебская
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч*1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Буфетная 18-22 - 2,0 Г
Санитарный пропускник 22-25 3,0 5,0 Г
Помещение для мытья и стерилизации суден, помещение мытья и сушки клеенок 16-20 1,0 5,0 Г
Кладовая предметов уборки, помещение для сортировки и временного хране- ния грязного белья 16-22 - 5,0 г
Комната личной гигиены 25 3,0 5,0 г
Уборная для персонала 16-18 - 50 м3 на 1 унитаз, 20 м3 на 1 писсуар г
Помещение для времен- ного хранения трупов 2 3,0 г
Отделение гипербарической оксигенации
Барозалы** 24-26 3,0 3,0 Б
Отделение функциональной диагностики
Кабинеты исследования сердца и кровообращения
Кабинет электро- кардиографии, век- торкардиографии, фонокардиографии 22-23 1,0 3,0 Г
Кабинет баллисто- кардиографии 22-23 1,0 3,0 г
Кабинет для исследо- вания периферического кровообращения 22-23 1,0 3,0 г
Кабинеты исследования газообмена
Кабинет определения основного обмена 22-23 1,0 3,0 г
Кабинет определения спирографии (диффу- зометрии, капнографии, онкогомографии) 22-23 1.0 3.0 г
Кабинет электроэн- цефалографии (рео- энцефалографии) 22-23 1,0 3,0 г
42
Лечебно-профилактические учреждения. Проектирование систем ОВК
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч-1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Кабинет миографии 22-23 1,0 3,0 Г
Кабинет электро- гастрографии 22-23 1,0 3,0 Г
Кабинет радио- телеметрии 18-22 1,0 3,0 Г
Эндоскопические кабинеты
Кабинет гастроскопии 18-22 1,0 3,0 г
Кабинет цистоскопии 18-22 1,0 3,0 г
Кабинет ректоро- маноскопии 22-24 1.0 3.0 г
Кабинеты лапароскопии
Процедурная (малая операционная) 22-23 По технологиче- скому заданию По технологиче- скому заданию А
Предоперационная 22-23 2,0 2,0 Б
Стерилизационная 18-22 3,0 - А
Электротермодиагностический кабинет
Процедурная 22-23 2,0 2,0 Б
Помещение для обработки прокладок 18-22 1,0 3,0 Г
Общие помещения отделения
Кабинет заведующего отделением*** 20-22 -(1,0) 1,0 (2,0) Г
Кабинет для расшиф- ровки и обработки записей аппаратуры*** 20-22 -(1,0) 1,0 (2,0) г
Кабинет для про- явления пленок 18-22 3,0 4,0 г
Кладовая переносной аппаратуры 16-22 - 2,0 г
Кабинет для про- ведения тестов с физической нагруз- кой (велоэргометры, опороаргометры) 18-22 1,0 3.0 г
Помещение ангио- графии (рентгено- операцибцной) 18-22 12.0 10.0 г
43
А. П. Борисоглебская
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч'1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Отделения радиологии и лучевой терапии
Помещения для лечебного применения закрытых радиофармацевтических препаратов
Помещение для хра- нения препаратов 18-22 5,0 6,0 Г
Манипуляционная 22-23 1,5 2,0 Б
Процедурная 20-22 4,0 5,0 Б
Палата* 20-22 80 м3 на 1 койку 80 м3 на 1 койку Г
Процедурная 22-23 4,0 5,0 Г
Операционная** 22 По расчету, но не менее 10 По расчету, ноне менее 10 А
Ординаторская*** 20-22 -(1,0) 1,0 (2,0) Г
Помещения для лечебного применения открытых радиофармацевтических препаратов
Помещение для хра- нения препаратов 18-22 5,0 2,0 Г
Фасовочная 18-22 5,0 2,0 г
Моечная 18-22 5,0 2,0 г
Процедурная 20-22 1,0 5,0 г
Операционная** 22 По расчету, но не менее 10 По расчету, но не менее 10 А
Палатная секция* 20-22 80 м3 на 1 койку 80 м3 на 1 койку Г
Лаборатория 18-22 1,0 3,0 в
Ординаторская*** 20-22 -(1,0) 1,0 (2,0) г
Помещение для временного хранения белья, загрязненного радиофармацевтиче- скими препаратами 16-18 1,0 5,0 г
Помещение для вре- менного хранения радиоактивных выде- лений больных, подле- жащих исследованию 16-18 - 5,0 г
Помещение для хранения твердых отходов, загряз- ненных радиофармацев- тическими препаратами 16-18 - 5,0 г
44
Лечебно-профилактические учреждения. Проектирование систем ОВК
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, 'С Кратность воздухообмена, м3/ч (ч-1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Комната для дезак- тивации и мытья суден с дозиметри- ческим контролем 18-22 - 5,0 Г
Помещение санитар- ного пропускника 25-26 3,0 5,0 Г
Комната личной гигиены 25-26 3,0 5,0 Г
Материальная 16-18 - 1,0 г
Отделение дистанционной лучевой терапии
Кабинет терапии излучениями высокой энергии
Процедурная 20-22 4,0 5,0 Б
Комната управле- ния аппаратом 18-22 3,0 4,0 Г
Техническое помещение 18-22 3,0 4,0 г
Кабина для раздевания 20-22 3,0 4,0 г
Кабинет статической теле-гамма-терапии
Процедурная 20-22 4,0 5,0 в
Комната управления одним аппаратом 18-22 3,0 4,0 г
Кабина для раздевания 20-22 3,0 4,0 / г
Кабинет подвижной теле-гамма-терапии
Процедурная 20-22 4,0 5,0 в
Комната управле- ния аппаратом 18-22 3,0 4,0 г
Кабина для раздевания 20-22 3,0 4,0 г
Кабинеты внутриполостной гамма-терапии
Процедурная 20-22 4,0 5,0 в
Комната управления аппаратом 18-22 3,0 4,0 г
Подготовительная 18-22 3,0 4,0 г
Манипуляционная 20-22 2,0 3,0 г
Кабина для раздевания 20-22 3,0 4,0 г
45
А. П. Борисоглебская
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч-1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Кабинет дальнедистанционной рентгенотерапии
Процедурная 20-22 4,0 5,0 В
Комната управления аппаратом 18-22 3,0 4,0 Г
Кабина для раздевания 20-22 3,0 4,0 Г
Кабинет короткофокусной рентгенотерапии
Процедурная 20-22 4,0 5,0 Б
Комната управле- ния аппаратом 18-22 3,0 4,0 Г
Кабина для раздевания 20-22 3,0 4,0 Г
Рентгенотопометрический кабинет
Процедурная 20-22 4,0 5,0 Г
Комната управления аппаратом 18-22 3,0 4,0 г
Кабина для раздевания 20-22 3,0 4,0 г
Общие помещения радиологического отделения
Материальная 16-18 - 2,0 г
Перевязочная 20-22 1,5 2,0 Б
Ординаторская * * * 20-22 -(1,0) 1,0 (2,0) Г
Ожидальная 18-22 1,0 2,0 Г
Вестибюль-ожидальная 18-22 1,0 2,0 Г
Уборная 20-22 - 50 м3 на 1 унитаз, 20 м3 на 1 писсуар Г
Комната личной гигиены персонала 25 3,0 5,0 г
Кабинет заведующего*** 20-22 -(1,0) 1,0 (2,0) г
Кабинет старшей сестры, комната сестры-хозяйки*** 20-22 -(1,0) 1,0 (2,0) г
Комната дозиметри- ческого контроля 18-22 1,0 3,0 г
Комната клинической дозиметрии 18-22 1,0 3,0 г
Кабинет старшего инженера 18-22 - 2,0 г
46
Лечебно-профилактические учреждения. Проектирование систем ОВК
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч-1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Фотолаборатория 18-22 3,0 4,0 Г
Помещение для изготов- ления корсетов-болюсов, формирующих устройств и фантомов (муляжная) 18-22 2,0 3,0 Г
Мастерская настройки и ремонта аппаратуры 16-20 1,0 Г
Комната персонала*** 20-22 -(1,0) 1,0 (2,0) г
Гардеробная персонала 18-22 - 2,0 г
Помещение для хранения пленок 18-22 - 2,0 г
Кладовая чистого белья 18-22 4,0 5,0 в
Помещение для при- готовления иммобили- зующих устройств** 20 10,0 10,0 Б
Г ардероб верхней одежды посетите- лей, персонала 18-22 - 2,0 Г
Кабинеты персонала, врачей,сестер*** 18-22 -(1,0) 1,0 (2,0) Г
Специальные помещения радиологического отделения
Процедурная ускорителя 19 8,0 10,0 в
Комната управления 18-22 3,0 4,0 г
Ожидал ьная 20-22 - 2,0 г
Серверная 18-22 3,0 4,0 г
Компрессорная 18-22 3,0 4,0 г
Помещение дозимет- рии и программи- рования лечения 18-22 3,0 4,0 г
Кабинет гипотермии 25 4,0 5,0 г
Процедурная симулятора 20-22 3,0 4,0 г
Процедурная брахитерапии 18-22 4,0 5,0 г
Помещение для хра- нения дозиметриче- ской аппаратуры 18-22 - 2,0 г
47
А. П. Борисоглебская
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч*1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Кабинет лазеротерапии 18-22 3,0 4,0 Г
Помещение для хране- ния медицинских газов 18-22 2,0 3,0 Г
Диагностический кабинет 20-22 1,0 3,0 Г
Сканерная 18-22 1,0 2,0 г
Конденсаторная 18-22 1,0 2,0 г
Радиометрическая дозиметрическая 18-22 2,0 4,0 г
Лаборатория радиоизотопной диагностики
Хранилище радиофарма- цевтических препаратов 18 5,0 6,0 в
Фасовочная 18 5,0 6,0 в
Моечная 18-22 5,0 6,0 г
Процедурная 20-22 4,0 5,0 г
Радиометрическая 18-22 1,0 3,0 г
Помещение для дозимет- рии биологических сред 18-22 1,0 3,0 в
Генераторная 18-22 4,0 5,0 г
Помещение гамма-камеры 20-22 3,0 4,0 г
Помещение для компьютера 18-22 3,0 4,0 г
Санитарный пропускник 25 3,0 5,0 г
Ожидал ьная 18-22 - 2,0 г
Комната личной гигиены 25 3,0 5,0 г
Комната персонала 18-22 - 2,0 г
Кабинет рентгенодиагностики
Процедурная 20-22 3,0 4,0 Б
Комната управления 18-22 3,0 4,0 г
Кабина для раздевания 20-22 3,0 1,5 г
Тамбур 18-22 - 1,5 г
Шлюз 18-22 5,0 - в
48
Лечебно-профилактические учреждения. Проектирование систем ОВК
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч-1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Ординаторская 20-22 - 1,5 Г
Фотолаборатория 18-22 3,0 4,0 Г
Рентгенооперационный блок
Рентгенооперационная 20 12,0 10,0 Б
Комната управления 18-22 3,0 4,0 Г
Малая операционная 20-22 10,0 5,0 А
Предоперационная, стерилизационная, микроскопная 18-22 3,0 3,0 Б
Кабина для раздевания 20-22 3,0 ф1,5 Г
Комната временного пребывания больного 20-22 3,0 1,5 Г
Комната личной гигиены 22-23 3,0 5,0 Г
Ординаторская 20-22 - 1,5 г
Комната просмотра снимков 18-22 - 1,5 г
Комната медсестер 18-22 1,0 1,5 г
Кладовая 18-22 - 1,5 г
Материальная 18-22 - 1,5 г
Уборная для пациентов 20-22 - 50 м3 на 1 унитаз, 20 м3 на 1 писсуар г
Кабинет рентгенотерапии
Процедурная 20-22 3,0 4,0 г
Комната управления 18-22 3,0 4,0 г
Ординаторская 20-22 - 1,5 г
Кабинет рентгеновской компьютерной томографии
Процедурная КТ (компьютерной томографии) 20-22 4,0 3,0 в
Процедурная МРТ (магнитно-резонансной томографии) 20-22 По технологиче- скому заданию По технологиче- скому заданию т
Комната управления 18-22 3,0 4,0 г
Г енераторная 18-22 2,0 2,0 г
49
А. П. Борисоглебская
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Кабинет для раздевания 20-22 3,0 1,5 Г
Ординаторская 20-22 - 1,5 Г
Флюорографический кабинет
Процедурная 20-22 3,0 4,0 г
Раздевальная 20-22 3,0 4,0 г
Ожидальная с регистратурой 18-22 - 1,0 г
Кабинет для рентгеновских снимков зубов
Процедурная 20-22 2,0 3,0 г
Фотолаборатория 18-22 3,0 4,0 г
Рентгенобронхологический кабинет
Процедурная(малая рентгенооперационная) 20-22 10,0 5,0 в
Комната управления аппаратом 18-22 3,0 4,0 г
Наркозная** 22-23 По расчету, но не менее 10 По расчету, но не менее 10 Б
Кабинет цистоскопии с рентгеноурологическим столом
Процедурная 20-22 3,0 4,0 В
Комната управления аппаратом 18-22 3,0 4,0 Г
Кабинет артеро- и венографии
Процедурная 20-22 3,0 4,0 Б
Предоперационная- подготовительная 20-22 2,0 2,0 Б
Комната управления аппаратом 18-22 3.0 4,0 Г
Комната просмотра снимков 18-22 - 1,5 Г
Фотолаборатория 18-22 3,0 4,0 Г
Общие помещения
Кабинет заведующего 20-22 - 1,5 г
Комната просмотра снимков 20-22 - 1,5 г
50
Лечебно-профилактические учреждения. Проектирование систем ОВК
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, 'С Кратность воздухообмена, м3/ч (ч-1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Кладовые запасных ча- стей, предметов уборки 18-22 - 1,5 Г
Помещение для вре- менного хранения рентгеновской пленки (не более 100 кг) 18-22 - 1,5 Г
Кабина для приго- товления бария 18-22 - 1,5 Г
Комната персонала 20-22 - 1,5 г
Ожидальная, материальная 18-22 - 1,5 г
Комната личной гигиены персонала 22-23 3,0 5,0 г
Уборная для персо- нала и пациентов 20-22 - 50 м3 на 1 унитаз, 20 м3 на 1 писсуар г
Компьютерная 18-22 3,0 2,0 г
Инженерная 18-22 1,0 2,0 г
Клинико-диагностические лаборатории
1. Помещения приема и регистрации анализов
Помещение приема и сортировки проб 18-22 1,0 3,0 г
Помещение регистра- ции и выдачи резуль- татов анализов 18-22 - 2,0 г
II. Помещения для производства анализов
Клиническое отделение
Препараторская 18-22 1,0 3,0 г
Бокс стерильный (боксы средоварок, непатогенные) 18-22 25,0 - А
Предбокс при стериль- ном боксе(средоварок) 18-22 - 25,0 Б
Бокс для работы с микро- организмами (инфек- ционный, патогенный) 18-22 - 15,0 Б
Предбокс для работы с микроорганизмами 18-22 15,0 - Б
Помещение для цент- рифугирования 18-22 1,0 3,0 Г
51
А. П. Борисоглебская
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч-1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Лаборантская 18-22 5,0 6,0 Г
Моечная 18-22 5,0 6,0 Г
Гематологическое отделение
Помещение для окраски проб 18-22 1,0 3,0 Г
Кабинет врачей- лаборантов*** 18-22 -(1,0) 1,0 (2,0) г
Биохимическое отделение
Лаборантская 18-22 1,0 3,0 г
Комната для гормональ- ных исследований мочи 18-22 1,0 3,0 г
Лаборантская для биохими- ческих исследований мочи 18-22 1,0 3,0 в
Помещение для цент- рифугирования 18-22 1,0 3,0 г
Моечная 18-22 5,0 6,0 г
Весовая 18-22 1,0 3,0 г
Помещение для фотометрии 18-22 1,0 3,0 г
Кабинет коагулографии 18-22 1,0 3,0 г
Кабинет для освоения новых методик 18-22 1,0 3,0 г
Помещение для пла- менного фотометра 18-22 1,0 3,0 г
Микробиологическое отделение (инфекционное)
Помещение приема и регистрации анализов 18-22 1,0 3.0 в
Препараторская микробиологическая 18-22 1,0 3,0 в
Автоклавная
Кабинет врача- микробиолога*** 18-22 -(1,0) 1,0 (2,0) г
Средоварка 18-22 1,0 3,0 г
Моечная 18-22 5,0 6,0 г
Санитарный пропускник 25 3,0 5,0 г
52
Лечебно-профилактические учреждения. Проектирование систем ОВК
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, 'С Кратность воздухообмена, м3/ч (ч’1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Кабинет серологиче- ских исследований 18-22 2,0 3,0 Г
Лаборатория цитологи- ческих исследований 18-22 4,0 5,0 В
III. Отделение переливания крови
Вестибюль-ожидальная 18-22 1,0 2,0 г
Ожидальная 18-22 1,0 2,0 г
Регистратура 18-22 1,0 2,0 г
Уборная 18-22 - 50 м3 на 1 унитаз, 20 м3 на 1 писсуар г
Кабинет заведующего отделением*** 20-22 -(1.0) 1.0 (2,0) г
Лаборатория предвари- тельных анализов крови 18-22 1,0 3,0 в
Ординаторская * ** 18-22 -(1,0) 1,0 (2,0) г
Комната доноров 18-22 1,0 2,0 г
Комната переоде- вания доноров 18-22 1,0 2,0 г
П редоперационная 20-22 2,0 2,0 Б
Операционная боксированная** 22 По расчету, но не менее 10 По расчету, но не менее 10 А
Предбокс** 22 10,0 10,0 Б
Комната отдыха доноров 18-22 1,0 2,0 Г
Комната для упаковки и маркировки фла- конов с кровью** 18-22 10,0 10,0 Б
Растворная 18-22 1,0 3,0 Г
Помещение серологи- ческих исследований 18-22 1,0 3,0
Комната для определения австралийского антигена 18-22 1,0 3,0 Г
Моечная 18-22 5,0 6,0 Г
Монтажная 18-22 1,0 3,0 г
Бокс 18-22 10,0 - А
Предбокс 18-22 - 10,0 Б
53
А. П. Борисоглебская
Продолжение табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч-1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Центрифужная 18-22 1,0 3,0 Г
Помещение для хране- ния и выдачи крови 18-20 1,0 2,0 Г
Материальная 18-22 - 1,0 Г
Комната старшей опе- рационной сестры*** 18-22 -(1,0) 1,0 (2,0) г
Помещение для хране- ния предметов уборки 18-22 - 5,0 г
Помещение для вре- менного хранения грязного белья 18-22 - 5,0 г
Комната персонала*** 20-22 -(1,0) 1,0 (2,0) г
Комната личной гигиены персонала 25 3,0 5,0 г
Уборная для персонала 18-22 - 50 м3 на 1 унитаз, 20 м3 на 1 писсуар г
Банк замороженной крови 18 1,0 3,0 в
Центральное стерилизационное отделение
Помещение для приема и хранения нестериль- ных материалов, белья, хирургических игл 18-22 1,0 3,0 г
Помещение для разбор- ки, мытья и сушки хирур- гических инструментов, шприцов, игл, катетеров 18-22 1,0 3,0 г
Помещение для ремонта и заточки хирургиче- ских инструментов 18-22 3,0 4,0 г
Помещение для из- готовления, укладки перевязочных материа- лов и упаковки белья 18-22 2,0 3,0 г
Помещение для обработ- ки резиновых перчаток 18-20 2,0 3,0 г
Помещение для конт- роля, комплекции и упаковки хирургических инструментов, шпри- цов, игл, катетеров 18-20 1,0 3,0 г
54
Лечебно-профилактические учреждения. Проектирование систем ОВК
Окончание табл. 1.1
Наименование помещения Расчетная темпера- тура, °C Кратность воздухообмена, м3/ч (ч1), не менее Класс чистоты
Приток Вытяжка
А 1 2 3 4
Помещение для хра- нения упаковочных материалов и тары 18-20 - 1,0 Г
Стерилизационная- автоклавная 18-22 3,0 - Б
Помещение для хра- нения стерильных материалов** 18 5,0 5,0 В
Экспедиционная 18-22 - 2,0 Г
Кабинет заведующего*** 18-22 -(1,0) 1,0 (2,0) Г
Комната старшей медсестры*** 18-22 -(1,0) 1,0 (2,0) г
Санитарный про- пускник персонала 25 3,0 5,0 г
Помещение для хране- ния предметов уборки 18-22 - 5,0 г
Уборная 18-22 - 2,0 г
Комната личной гигиены 25 3,0 5,0 г
* Помещения палат, в которых в случае размещения в них 1 -2 коек приточный воздух по- дают в палату, а удаляют через шлюз, а при размещении в них 3-4 коек подачу воздуха осу- ществляют в размере 100 %, удаление - из расчета 50 % из данного помещения и 50 % через шлюз. * * В помещения, в которых воздухообмен определяют по расчету и принимают не менее ве- личин, указанных в графах 2 и 3, подачу воздуха осуществляют в размере 100 %, а удаление - из расчета 80 % из данного помещения и 20 % через прилегающие помещения. * ** Помещения, в которых рекомендуется увеличение воздухообмена (данные, приведен- ные в скобках), т. е. устройство однократного притока в кабинетах при двухкратной вытяжке из коридора. * *** Рекомендованное значение подпора воздуха в шлюзе из условия обеспечения устой- чивого направления движения потоков воздуха из шлюза в прилегающие помещения. * **** в помещениях операционных температуру воздуха принимают в соответствии с технологическим заданием на проектирование, при отсутствии технологического задания - по графе 2.
55
А. П. Борисоглебская
Значения кратности воздухообмена, соответствующие ГОСТ Р 52539—2006
«Чистота воздуха в лечебных учреждениях. Общие требования» и VDI 2083 «Тех-
ника чистых помещений. Ч. 2. Строительство, эксплуатация и техническое обслу-
живание», а также результатам научных исследований воздушной среды, прово-
димых на базе клинических учреждений, приведены в табл. 1.2.
Таблица 1.2
Класс чистоты помещения Расчетная температура воздуха, °C Относитель- ная влаж- ность воздуха при 22 °C, % Кратность воздухообмена, Приток наружного воздуха на чело- века, м3/ч
Особо чистые (А) 18-28 30-60 >25 >80
Чистые (Б) >10
Условно чистые (В) >5
Г рязные (Г) >2 Не нормируется
Примечание. Конкретные значения температуры и влажности воздуха в помещениях
определяются заказчиком совместно с проектной организацией при согласовании техноло-
гического задания.
Приложение 2
Классификация воздушных фильтров
По назначению и эффективности различают фильтры общего назначения
(фильтры грубой и тонкой очистки) и фильтры высокой и сверхвысокой эффек-
тивности. Обозначения и классификация фильтров приведены в табл. 2.1 и 2.2.
Таблица 2.1
Классификация фильтров общего назначения
Группа фильтров Класс фильтра Средняя эффективность, %
Ес* Еа*‘
Фильтры грубой очистки G1 Ес<65 -
G2 65 С Ес < 80 -
G3 80 С Ес < 90 -
G4 90СЕс -
Фильтры тонкой очистки F5 - 40 С Еа < 60
F6 - 60 С Еа < 80
F7 - 80 < Еа < 90
F8 - 90 С Еа < 95
F9 - 95СЕа
* Ес - эффективность, определяемая по синтетической пыли весовым методом (по разно-
сти массовой концентрации частиц до и после фильтра).
* * Еа - эффективность, определяемая по атмосферной пыли.
Таблица 2.2
Классификация фильтров высокой и сверхвысокой эффективности
Группа фильтров Класс фильтра Интегральное значение Локальное значение
Эффектив- ность, % Коэффициент проскока Эффектив- ность, % Коэффициент проскока
Фильтры высокой эффективности НЮ 85 15 - -
Н11 95 5 - -
Н12 99,5 0,5 97,5 2,5
Н13 99,95 0,05 99,75 0,25
Н14 99,995 0,005 99,975 0,025
Фильтры сверхвысокой эффективности U15 99,9995 0,0005 99,9975 0,0025
U16 99,99995 0,00005 99,99975 0,00025
U17 99,999995 0,000005 99,9999 0,0001
57
А. П. Борисоглебская
Примечания к таблицам:
1. Эффективность или коэффициент проскока фильтров определяют по счетной концентра-
ции наиболее проникающих частиц до и после фильтра.
2. Значение эффективности фильтра, полученное другими методами, кроме метода оценки
по размеру наиболее проникающих частиц, не может служить для целей классификации фильт-
ров по ГОСТ Р 51251 -99 [4].
3. Интегральное значение эффективности и коэффициент проскока характеризуются усред-
ненными значениями соответствующих показателей по всей рабочей поверхности фильтра.
4. Локальное значение характеризуется значением показателя в данной точке фильтра.
5. Фильтры в подшивном потолке размещают таким образом, чтобы обеспечивалось герме-
тичное уплотнение между кромкой фильтра и конструкцией потолка.
6. Монтажные коробы для сменных фильтров класса Н11 и выше оборудуют устройствами
контроля герметичности посадки фильтрующих элементов. Испытание герметичности посадки
фильтра осуществляют путем измерения объемного расхода утечки воздуха из полости конт-
рольной канавки при избыточном давлении 2 000 Па. При этом значение данного расхода не
должно превышать 0,003 % номинального объема расхода воздуха фильтрующего элемента.
7. В целях исключения возможности размножения бактерий и образования грибков фильтры
для взвешенных частиц при температуре, близкой к температуре точки росы, не применяют.
8. На каждой ступени очистки для контроля процесса устанавливают устройство для замера
перепада давления.
9. Чтобы избежать «проскока» частиц через фильтры, скорость воздуха в системе приточной
вентиляции ограничивают определенным значением в соответствии с технической информа-
цией, представляемой производителем (протоколом испытаний - для фильтров класса Н14 и
выше).
10. Для обеспечения требуемой чистоты помещения степень загрязненности фильтров
контролируют не реже 1 раза в месяц, фильтры заменяют по мере их загрязнения, но не реже
периодичности, рекомендованной в инструкции предприятия-изготовителя.
Приложение 3
Примеры организации систем вентиляции
и кондиционирования воздуха в ЛПУ
В данном приложении приведены варианты решении по организации систем
вентиляции и кондиционирования воздуха основных функциональных подразде-
лений ЛПУ. В качестве примера взяты проекты систем отопления, вентиляции и
кондиционирования воздуха ряда больничных учреждений, выполненные веду-
щими проектными организациями
На рис. 3.1—3.15 представлены поэтажные планы зданий в целом и их от-
дельно взятые фрагменты, наиболее интересные с точки зрения медицинской
технологии:
• операционный блок с полным набором функциональных помещений: опера-
ционной, наркозной, предоперационной;
• палатное отделение;
• палата со шлюзом;
• рентгенодиагностическое отделение;
• фрагмент рентгенодиагностического отделения;
• рентгеновский кабинет;
• отделение женской консультации;
• отделение клинической лаборатории;
• отделение флюорографии;
• флюорографический кабинет;
• хирургическое отделение;
• отделение функциональной диагностики;
• стоматологическое отделение;
• операционный блок хирургического стоматологического отделения;
• терапевтическое отделение.
59
А. П. Борисоглебская
Рис. 3.1. Операционный блок с полным набором функциональных
помещений: операционной, наркозной, предоперационной
На схеме показана разводка воздуховодов по помещениям. Приток воздуха
в операционную осуществляется через потолочное воздухораспределительное
устройство однонаправленного потока со встроенным обеззараживателем. Вы-
тяжка осуществляется из верхней и нижней зон помещения. Для снижения уров-
ня шума в подшивном потолке установлены шумоглушители на ответвлениях
приточных воздуховодов.
Количество воздуха, подаваемого в операционную, превышает размер вытяж-
ки на 20 %, что обеспечивает движение воздуха из операционной в прилегающие
помещения.
Экспликация помещений
№ помещения Наименование помещения
206 Операционная
207 Операционная
208 Операционная
209 Операционная
210 Наркозная
211 Наркозная
212 Операционная
213 Наркозная
60
А. П. Борисоглебская
Рис. 3.2. Палатное отделение
На схеме показана разводка воздуховодов систем приточно-вытяжной венти-
ляции в палатном отделении больницы. Приток и удаление воздуха осуществля-
ются в верхнюю зону помещений. Воздуховоды прокладываются в подшивном
потолке коридора. В случае планировки палат с припалатным шлюзом движение
воздуха организуется из палат и коридора в шлюз. В коридоре обеспечивается
подпор воздуха в размере, определяемом по балансу объединяемых помещений,
за счет приточной вентиляции.
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
31 Палата на 4 койки
31а Шлюз 10,8
316 Душевая 2,0
31в Санузел 3,5
31г Палата на 1 койку 11,3
31д Палата на 3 койки 21,3
32 Палата на 4 койки
32а Шлюз 6,8
326 Санузел 2,6
32в Душевая 1,6
32г Палата 30,2
33 Палата на 4 койки
33а Шлюз 6,7
336 Санузел 2,6
ЗЗв Душевая 2,0
33г Палата 21,8
34 Палата на 4 койки
34а Шлюз 10,1
346 Душевая 2,0
34в Санузел 3,6
34г Палата на 1 койку 11,3
34д Палата на 3 койки 21,3
35 Палата на 4 койки
35а Шлюз 6,4
356 Санузел 3,1
35в Душевая 1,6
35г Палата 21,7
36 Палата на 1 койку
36а Шлюз 5,1
366 Санузел 3,9
36в Палата 10,1
62
ОгКл н.о.
0200
В39
ОгКл н.о.
0200
В39
В39
В38
0200
В38
0200
В38
0200
В38
0125
ОгКл н.о.
400x300
П18
ОгКл н.о.
0125
В38
4
Вад
0125
0125
0160
36а
0160
0160
0160
00)0
0250
0280
0200
i В39
0200
0250 К5.К5Ю
ОгКл н.о.
0200
В38
3
\KtKio__
0200
\ 0160
\3.35о.1.в\
+ Law
li.n
ляа.
33г)
\Шп\
\3.32г.1.п\ (32г).
0160
2270
ОгКл н.о.
0200
В38
2
0125
0160
ОгКл н.о.
0200
В38;
0160
0125
И
feBj-U- \gllo
/-Z-Н--Г
А. П. Борисоглебская
Рис. 3.3. Палата со шлюзом
На схеме показана организация воздухообмена в палате. В палатах на 1-2 койки
предусматривается приток воздуха, вытяжка — из шлюза с обеспечением подпо-
ра воздуха из коридора. В палатах на 3-4 койки приток воздух должен составлять
100 %, вытяжка — 50 % от размера притока. Избыток приточного воздуха пере-
текает в шлюз при обеспечении подпора воздуха из коридора. В этом случае ис-
ключается перетекание воздуха, а вместе с ним и перенос инфекции из палат в
коридор и из коридора в палаты.
Обозначения на рис. 3.3: Ln, Ly — соответственно количество подаваемого
в палату и удаляемого из нее воздуха; Znep — количество воздуха, перетекающе-
го из палаты в припалатный шлюз; ZKop — количество воздуха, перетекающего
из коридора; направление движения потоков воздуха указано стрелочками.
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
24 Палата на 4 койки
24а Шлюз 7,9
246 Душевая 2,7
24в Санузел 3,0
24г Палата на 2 койки 15,7
24д Палата на 2 койки 15,4
64
Лечебно-профилактические учреждения. Проектирование систем ОВК
65
А. П. Борисоглебская
Рис. 3.4. Рентгенодиагностическое отделение
На рис. 3.4 представлен способ организации системы вентиляции в рентгеноди-
агностическом отделении, на рис. 3.5 и 3.6 — примеры вентиляционных решений
рентгеновских кабинетов двух различных больниц. Для поддержания в помещени-
ях параметров воздуха в соответствии с СанПиН 2.6.1.1192—2003 [13] предусмотрена
самостоятельная система приточно-вытяжной вентиляции. Приток и удаление воздуха
из помещений комнаты управления осуществляется в верхней зоне, в R-процедурной
приток — верхнюю зону, вытяжка — из двух зон (верхней и нижней) в размере 50 %
(±10 %) [19]. Воздух, удаляемый из процедурной, очищается в фильтрах класса Н.
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
629 Холл 85,9
630 Ожидальная 21,4
631 Лифтовой холл 16,8
632 Экспедиция 7,0
633 Санузел для посетителей мужской 6,7
634 Санузел для посетителей женский 4,2
635 Помещение хранения грязного белья 6,5
636 Материальная 13,8
637 Помещение мусоропровода 4,1
638 Помещение для хранения уборочного инвентаря 3,5
639 Лифтовой холл 9,1
640 Санузел женский 7,9
641 Комната личной гигиены 3,9
642 Коридор 50,2
643 Кабинет заведующего рентгенодиагностическим отделением 19,3
644 Фотолаборатория 9,6
645 Комната управления 19,7
646 R-процедурная 50,0
647 Санузел 3,6
648 Шлюз 3,6
649 Комната для приготовления бария 5,4
650 Помещение для хранения уборочного инвентаря 5,0
651 Ожидальная 21,5
652 Кладовая запасных частей 9,6
653 Фотолаборатория 11,2
654 Комната управления 16,1
655 R-процедурная 34,0
656 Кабинет рентгенолога (просмотр снимков) 18,0
657 Санузел мужской 7,5
658 Комната персонала 18,4
659 Ожидальная 45,5
660 Склад стерильных материалов 18,6
661 Шлюз 3,5
662 Автоклавная стерилизационная 30,8
663 Кабинет заведующего центральным стерилизационным отд елением 13,5
664 Комната персонала 8,7
665 Шлюз 5,7
666 Санузел 3,2
667 Кладовая 4,1
668 Кладовая 3,0
669 Помещение комплектации материалов 14,9
670 Материальная 7,6
671 Упаковочная 13,3
672 Сушка 10,3
673 Моечная 17,4
674 Помещение приема нестерильных материалов 17,8
675 Комната персонала 19,8
676 Кладовая 7,5
66
Рентгеновское отделение
653
654
655
656
658
Центральное стерилизационное отделение
+900
669
-900 (м.о.)
0100.1=115
673
670
В
-75
659
+6, п-з
500x250,1=2700
+565
-1-2-4-5
0100, L=30
-5 -4
-4 -3
+110
-140
+320
-420
ОГК
0100
-3
1-5-4-2-п
-4-3-21-1 I-3-4-5I
-5 -2+71 I
-6, В-26
500x250, L=2700
+50
-50
+50
-50
-6, В-35 +6, П-10
0100, L=30 7 0100, L=110
-6, В-26
0100,1=75
+6, П-З
0200, L=56o
РС-Г/Б
225x225
РС-Г/Б
225x225
Зонт вытяжной над мойками
1600x650, h=1800 отУЧП
L=900 м3/час
-4-3 -2-1-2-3 -5
-п
-6, В-26
0100, L=90
ОГК
0ТОО
6, В-26 ,
0100, L=25
-6, В-24
0250, L=900
6, В-26
0100, L=30
&
_огк
0125
-30
РС-Г/Б
225x225
645
РС-Г/Б
0100, L=50
643
657
16.800
637
ш
638
60
В
-50
-50
-6, В-23
0125, L=225
300x400
632
665
663
630
666
225x225 +6, п W
+170
-230
П-7
400x300
\ -6, В-35
0100,1=140
+60
-60
РС-Г/Б
225x225
РС-Г/Б
225x225
400x400x250(h)
СЫР
0207
и
-75 >
0125в.з.
0125Н.З.
425x225
+6, П-10
0160,1=320
РС-Г/Б, 425x225 в.з.
РС-Г/Б, 425x225 н.з.
-6, В-35
0160. L=420
+470
-620
646
+6, п-ю
-80
650
651
+745
тб, П-10
200x100,1=370' +7
РС-Г/Б
625x225
РС-Г/Б
625x225
+6, П-10
0160,1=375
-6, В-35
-5
-3 -4
-1 -2 -2
652
0125, 1=180
647
ВК
В РС-Г/Б
'225x225
-50
СТ-КР
0207
ОГК
0100
0100
+6, П-10
0100, 1=131
-4-1
-5-5
-2-3
-2-4
1=80
0100, L=5b
1 648 -6, В-32 .
0100,1=130
ф
< г
-1-3-5
В 31
0160
В-32
Г100
-6, В-35 coffioE
250x150, L=620'^5x225
016Ов.з.
016Он.з.
РС-Г/Б, 425x225 в.з.
РС-Г/Б, 425х225н.з.
Ш
0200, L=470x
644
0125
642
+6, П-10
0125,1=170х
В-31
0160
В-32
0160
В-31х
WO
EBJ.
0250
+85
-115
300x200=1100
в-зз/.
РС-Г/Б
425x225
/ 0100 _д
-2 -п
РС-Г/Б
J225x225
-4 -3-5
РС-Г/Б
225x225
-6, В-35
0100, L=115
-5
+7-2
-2-1-1
0100
В-33
0160
-2 -1
-5 -3
= -6, В-35
0125,1=23:
6, В-35
'0ЮО, L=3(P^
РС-Г/Б
225x125
\ J в.35
225x225 •-___________0100,1=60 200x201=700
РС47Б
К I
0100, 1=50
РС-Г/Б
225x125
0100,1=50
-2
+7
/^Цг^С-Г/Б
п^-п 225x22
-6, В-31
-п -1------------
+7-1-2
-п -3
-4
РС-Г/Б
225x125
CT-KI?
0207
-25 ।
-2-3-4-5
-6, В-19
0100,1=50
СТ-КР
0207
+60, СТ-КР
-100207
с ' < «rfb^P
640
-50
вк
225x225
+6, П-10
0100,1=50
675
+6, П-7
0100,1=60
-6, В-32
। 0125,1=225
300x200
+ 135
-180
•6, В-31
0100, L=130
Огк \П
01OO\f?F !li
-5
-4-3-2 РС£/Б.ь||
еое -4-3 -2 225x225
ООО
В-31
0160,1=390
В-32
0140, L=245
16.800
629
1=1100
200x200
1=700
639
0200,1=450
В-31
Й125, L=180
В-32
0200, L=650
-2-4
-3-5
< 0100, 1=60
635
674
=101
В
и <
вк
0100, 1=25
-1 -4
-2 -5
-3
ОГК
ТИТО
=1 ОГК
'0WO
РС-Г/Б
- 225x125
РС-Г/Б
225x225
ОГК
0125'
g34 0I25, L=150
п____I ~50
CT-KI
633 ”0207
СТ-КР
"0207
6, В-23
0125, L=120
В «г
672
В -15
667
-75
-6, В-26
-5-4-3-2-1
0125,1=150
+6, П-З
/ 0250, L=900 -П
+6, П-1 ;2
0140,1=250
. -6, В-26
0125,1=240
6, В-23
f6, П-З
0125,1=200
-6, В-29
0100, L=50
10
668
в
ОГК
0125
ВК
660
' 0100.1=125
-6, В-26
f РС-Г/Б
225x125
-6, В-29
0100, L=25
ОГК
’00
В
676
-30
500x400
PC47L.
625x225
PC47L.
625x225
PC47L
625x225
PC07L
625x225
r>PWA_
625x225
|Д
РС^Б_
625x225^
300x400
662
+2700
-2700
Р
-50
РС-Г/Б
625x225
РС-Г/Б
625x225
664
А. П. Борисоглебская
Рис. 3.5. Фрагмент рентгенодиагностического отделения
На схеме показан способ организации системы вентиляции в рентгеновском ка-
бинете. Приток и удаление воздуха в процедурной, комнате управления осуществля-
ются в верхнюю зону помещения. В рентгеновском кабинете приток — в верхнюю
зону, вытяжка — из верхней и нижней зон в размере 50 % (±10 %).
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
644 Фотолаборатория 9,6
645 Комната управления 19,7
646 R-процедурная 50,0
647 Санузел 3,6
648 Шлюз 3,6
649 Комната для приготовления бария 5,4
650 Помещение для хранения уборочного инвентаря 5,0
68
Лечебно-профилактические учреждения. Проектирование систем ОВК
-5-5
-2-3
-2-4
R R QR РС-Г/Б
°’В 35 625x225
250x150, L=620 -
016Ов.з.
016ОН.З.
РС-Г/Б, 425x225 в.з.
РС-Г/Б, 425x225 н.з.
+6, П-10
0125, L=17O
РС-Г/Б
РС-Г/Б 625x225
425x225 _4
647
650
РС-Г/Б
225x225
ВК
,-50
СТ-КР
0207
0100, L=50
+6, П-10
0200, 1_=470
фх
-3
-1
648 .ABJ2
0100, L=130
Оф
[ф”
-2 -1
-5 -3
-1 -4
=L -2 -n ZZ1
-5 -3
РС-Г/Б
225x125
-4
-1
644
-4 -3-5
^РС-Г/Б
225x225
-6, В-35
+85
-115
0100,1=115
-5
-2-1-1
ВК
-30
+6, П-10 L
0100, L=60
РС-Г/Б _
225x225
-=>-6,В-35
0125,L=230
-6, В-35
0100, L=30—-I
РС-Г/Б_
225x125
эо
□
+6, П-10
0100,1=85
649
69
А. П. Борисоглебская
Рис. 3.6. Рентгеновский кабинет
На схеме показан рентгеновский кабинет как фрагмент рентгенодиагностиче-
ского отделения, состоящий из R-процедурной и комнаты управления. В этих по-
мещениях вытяжка поддерживает отрицательный дисбаланс за счет превышения
вытяжки над притоком. В результате происходит перетекание потока воздуха из
процедурной в коридор. В коридоре предусматривается вытяжная вентиляция,
расход удаляемого воздуха определяется по балансу смежных помешений.
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
60 Процедурная гамма-камеры 27,9
61 Комната управления 13,9
62 Кабинет ядерно-магнитной томографии 34,7
63 Помещение для оборудования 15,3
64 Рентгенодиагностический кабинет 36,2
70
Лечебно-профилактические учреждения. Проектирование систем ОВК
71
А. П. Борисоглебская
Рис. 3.7. Отделение женской консультации
На схеме приведен пример организации систем вентиляции и кондициониро-
вания воздуха в отделении женской консультации. Отделение обслуживается са-
мостоятельными системами: кондиционирования воздуха (операционный блок)
и приточно-вытяжной вентиляции (лечебные кабинеты и вспомогательные по-
мещения). В операционных предусмотрена система кондиционирования воздуха
с притоком в помещения через настенные решетки из нержавеющей стали, со-
вмещенные с фильтрами ступени очистки 3.
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
242 Комната личной гигиены 6,4
243 Кабинет гинеколога 18,9
244 Шлюз 4,2
245 Раздевальная 4,2
246 Процедурная гинеколога 17,7
247 Кабинет гинеколога 18,8
248 Кладовая чистого белья 3,8
249 Раздевальная 4,2
250 Кабинет невыношенной беременности 17,0
251 Раздевальная 4,2
252 Кабинет гинеколога-эндокринолога 17,0
253 Санузел 3,7
254 Ожидальная 29,7
255 Кабинет терапевта 17,0
256 Комната временного пребывания после операции 16,0
257 Санузел 2,4
258 Шлюз 10,8
259 Г инекологическая операционная 24,6
260 Стерилизационная 10,0
261 Предоперационная 11,0
262 Комната старшей медсестры 16,5
263 Кладовая 1,4
72
Лечебно-профилактические учреждения. Проектирование систем ОВК
254
252
253
вк
250
I 247
В
248
РС-Г/Б
225x125
-2, В-31
0100, L=5&
+55
-55
+50
-50
+60
-60
+330 оде
-105 246
140] *
350-
+2, П-7 ,
0100,L=50
+2, П-7 „
0100, L=55
-2, В-36
0160, L=355|
поз.1004
-1 -1 251
242
243
РС-Г/Б
225x125
+3 0ЮО, 1_=10СГ
+5
-2, В-31
0100,1=10
-2, В-32
0100, L=50
х -2, В-31
+2, П-7
0140? 1=330
+50
-50
+2, П-7
0100, L=50
РС-Г/Б
225x125
РС-Г/Б
225x22
РС-Г/Б
225x22?
+Б
:з4 249
+4 +5
ОГК,
0100
100Х15М
РС-Г/Б
425x225
РС-Г/Б
225x225
, С-Г/Б
1 225x125
+3 245
+5+7+6
-1 +6 —
-п +6
+5
-1 +3
+2, П-7
„ „ 0100,1=60
-2, В-31 244
0100, L=60__________
+60 _
-юо ст-кр1-
0207 1
-2, В-31
0100, L=40
-2, В-32 ,
0100, L=50
255
225x125
-50
257
+50
256
ФФ®
©
+5
+6+3
-1
+40
-40
]„РС-Г/Б
4225x125
РС-Г/Б
225x225
РС-Г/Б
225x225
+2, П-8
0100, L=50
+7+6*э
+6
+3
+2, П-7
0100,L=40
258
2 решетки из
нерж.ст. 500x250
0250. L=730
-90
3.600
РС-Г/Б
225x225
+5+4
+6
Ф\
Ф®
0 Ф
Ф Ф
+4 +3
+5 +3
+2, П-8
+2, П-7
0100, L=30
Фильтр типа "ФТОВ'
1209 Н
фф
263
РС-Г/Б
225x2125
+65
-65
-2, В-33
0160, L =365
+2, П-8 ,
0125, L=65
-2, В-33
0125, L=155\
+4
+6+3
+7-1
-л-1
+7-1
+6-П
+5
ВК
100x200
РС-Г/Б 225x225 (в.з.)
РС-Г/Б 225x225 (из.)
261
260
-2, В
01OO-L=3° ..РС-Г/Б
........11 225x225
259
+730
-365
+30
-30
73
А. П. Борисоглебская
Рис. 3.8. Отделение клинической лаборатории
На схеме показана организация систем вентиляции и кондиционирования воздуха.
В отделении клинической лаборатории предусмотрена самостоятельная система об-
щеобменной приточно-вытяжной вентиляции, в лабораториях — устройство местных
отсосов по технологическому заданию: вытяжные шкафы, стол-зонт. В моечной уста-
новлены вытяжные зонты над мойками. В кладовой легковоспламеняющихся жидко-
стей предусмотрена вытяжная вентиляция с установкой огнезадерживающего клапана
на ответвлении вытяжного воздуховода (категория А по взрывопожароопасности).
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
201 Лаборатория коагулологии 17,6
202 Моечная 16,3
203 Сушка 3,7
204 Помещение для работы с автоанализатором 19,4
205 Биохимическая лаборатория 16,8
206 Помещение микроскопов 17,1
207 Помещение окраски мазков крови 18,1
208 Цитологическая лаборатория 18,4
209 Материальная 17,6
210 Центрифужная 18,4
211 Помещение взятия проб крови 12,8
212 Помещение приема и сортировки проб 6,7
213 Коридор 82,5
214 Весовая 15,1
215 Помещение для хранения дезинфицирующих средств 6,5
216 Помещение для приготовления реактивов 11,8
217 Кладовая легковоспламеняющихся жидкостей 10,7
218 Шлюз 8,9
219 Препараторская 16,6
220 Помещение моечной и сушки 18,7
221 Препараторская 16,0
222 КЛГ 4,2
223 Кабинет заведущего лабораторией 11,8
224 Комната персонала 10,9
225 Шлюз 6,7
226 Санузел 3,4
227 Дистилляционная Ю,1
228 Шлюз 4,7
229 Холл 86,0
230 Помещение взятия проб крови 12,8
74
Воздуховод 0160
Воздуховод 0250
Зонт вытяжной
WO
-300
+1300
223
217
220
0100
300x300
0200
0160
0250
+1000
-150
1 подвести к отв. 120x200
' стола-зонта, поз. 1004,
на h=1,80 м от у.ч.п.
ПОЗ. 1015,
м от у.ч.п
подвести к вйГгяжному
шн
на
600x600 h=2000 отУЧП
L=300 м3/час
+40
-40
216 +650
-100
поз.1004
[=550
поз.1015
L=1000
Зонт вытяжной над мойками
2000x600 h=2000 отУЧП
L=1000 м3/час
ОГК
0160 '
+1000
-150
221
214
3.600
-75 +45
22
228
вк
|+4+4<-5т6'+5 4
-2, В-7
0250, L=1150
213
30i)x250. L=13C0
-2, В-1
<300x250, 1_=1300
+7 +4
эо
-2, В-5
203
0125, L=180
-2, В-5
-2, В-17
-105
+1300
-180
-160
-100
-160
-160
208
207
204
205
209
202
211
201
1 +2, П-1;2
РС-Г/Б
625x225
+1000
-150
+550
-160
140
- к
-1-П
0200 ш
+400
-60
-2, В-15
\ 0250, 1=1150
+4+5+6+6 +5+4
-1
0100, L=160
-2, В-5
218 +30°
-2, В-8 ' «-2, П-1;2
300x200,1=1150 0250. 1_=1000
-2, В-12 L
0200, L=550 J
РС-Г/Б
625x225
РС-Г/Б
625x225
0250, L=71J
поз.1004^
1_=550
-2, В-5 ,
0100, L=90
226 -50
+2, П-1;2
0100, L=85
-2, В-5
0100, L=75
-2, В-5
0100, L=75
+2, П-1;2
0250, L=750
-2, В-5 /
0100, [=160
-2, В-5
0100,1_=105
+2, П-1;2
0200, 1_=400
1-2, П-1;2
0160, L=375
Воздуховод 0250
подвести к вытяжному
шкафу, поз. 1015,
моту.ч.п. /
+140
-140
+2, П-1;2
Зонт вытяжной
600x600 h=2000 отУЧП
L=300 м3 /час
,PC-d/E
225R225
224
227
01OO,L=14O
215
-120
+3
РС-Г/Б
225x225
219
поз.1015
! 1_=1000
300x250
-2, В-21
0100, L=50
+6
+4
© ©
+5+6
+5-1-1
-п |
+4+6/-1-1
/ -2, В-5
0100, L=140
400x200,L=1300
0100,
-2, В-3
0160, L=300
-2, В-5
0125, 1=160
-\-1 -1,
Зонт вытяжной над мойками
2000x600 h=2000 отУЧП
L=1000 м3/час
-2, В-2 , +2,П-1;2
0200, L=650 0250,1_=950
+2, П-1;2
/0250,1=1000
+6+5 +4 +3
Воздуховод 300x250
подвести к вытяжному
шк
на
поз. 1015,
,43 м от у.ч.п.
300x250
поз.1015
1_=1000
+5+6+5+4 +3
© е@@Е
0250, 1_=750 ш
0100,1=150°-
300x250,1_=1300
\ +2,П-1;2
250x200, L=1000
+2245
+2, П-1;2
0200, 1_=550
+5+6+4 /
+2, П-1;2
0250, L=745
-2, В-5
250x300
В
0100, L=160
0100
вк
212
200x200
0100, L=160
поз.100.4
1_=550
+3+4+5 +6+7+7
©©0 ©аб"^-
230
206
Воздуховод 0200
подвести к отв. 120x200
стола-зонта, поз. 1004,
на h=1,80 м от у.ч.п.
L Воздуховод 0200
подвести к отв. 120x200
стола-зонта, поз. 1004,
на h=1,80 м от у.ч.п.
А. П. Борисоглебская
Рис. 3.9. Отделение флюорографии
На схеме показана организация системы вентиляции в отделении флюорогра-
фии. В процедурной флюорографического кабинета предусматривается приток
в верхнюю зону помещения, вытяжка — из двух зон (верхней и нижней) в размере
50 % (±10 %) в соответствии с СанПиН 2.6.1.1192—2003 [13].
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
234 Санузел для посетителей мужской 6,7
235 Санузел для посетителей женский 4,7
236 Санузел для инвалидов 6,5
237 Помещение мусоропровода 4,1
238 Помещение для хранения уборочного инвентаря 3,5
239 Кабинет рентгенолога 14,5
240 Комната управления 21,8
241 Процедурная 13,6
242 Комната персонала 9,2
243 Шлюз 6,6
244 Кабинет инфекциониста 15,1
245 Шлюз 3,1
246 Кабинет ректороманоскопии 17,4
247 Клизменная 14,9
248 Шлюз 4,4
249 Санитарная комната 12,4
250 Комната медсестры 11,8
251 Санузел 2,8
252 Шлюз 3,8
253 Процедурная 17,6
254 Коридор 36,6
76
Лечебно-профилактические учреждения. Проектирование систем ОВК
-180
249
23
1=175
Воздуховод 0160
подвести к отв. 120x200
стола-зонта, поз. 1004.
на Ь=1,80моту.ч.п.
В
238
ст
-50
-75
ВК
+6+5+4+3
254
+2, П-1;2
-2, В-39
0100, L=50\
0125, L=210
0100
вк
0125
243
L=200
239
240
-25
244
242
+160
-215
+200
-260
+50
-50
РС-Г/Б
225x225
РС-Г/Б
425x225
-2, В-39
0100,1=25
+2, П-1;2
0125,1=140
-2, В-28
0200, L=475
+2. П-1;2
0160, L=275
0100
Уклии
"«РС-Г/Б.
--------225x12
236
0100, L=50
253
250
)<
247
235
0100,1=100 '
п 50
СТ-КР,
02ОГ
поз.1004
L=250
-2, В-39
0100, L=4p
0100
0160
+450
252
-2, В-38
0100, L=50
СТ-КР
234 0207
0200, L=400
РС-Г/Б
425x225
-2, В-38
0100, L=5
е -п
® 6,|Г .
+2, П-1;2
0160,1=375
-2, В-29
0100, L=50
-50
0160.1=365
-2, В-28
0125, L=2l\
+2, П-1;2
0160, 1=3б\
0100
L=16&
+5+2
+2, П-1;2
0160, L=275
+5+4
3.58
+4+5+6+б| +5+3
® © GG
0125
245
77
А. П. Борисоглебская
Рис. 3.10. Флюорографический кабинет
На схеме изображен пример организации системы вентиляции во флюорогра-
фическом кабинете, состоящем из процедурной и комнаты управления. Венти-
ляция запроектирована в соответствии с СанПиН 2.6.1.1192—2003 [13]. Приток
в помещения осуществляется в верхнюю зону, вытяжка: в комнате управления —
из верхней зоны, в процедурной — из двух зон (верхней и нижней).
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
240 Комната управления 21,8
241 Процедурная 13,6
78
Лечебно-профилактические учреждения. Проектирование систем ОВК
+2, П-1;2
0160, L=360
0200, 1_=475
ВК
79
А. П. Борисоглебская
Рис. 3.11. Хирургическое отделение
На схеме показана разводка воздуховодов систем вентиляции и кондициониро-
вания воздуха. В операционном блоке оптимальные параметры воздуха поддержи-
ваются системой кондиционирования воздуха. Приток в помещения осуществля-
ется через настенные решетки из нержавеющей стали, совмещенные с фильтрами
ступени очистки 3. В остальных помещениях организована система общеобменной
приточно-вытяжной вентиляции. В кабинетах врачей, помимо удаления воздуха,
предусмотрен приток наружного воздуха в однократном размере.
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
535 Санузел женский 7,9
536 Комната личной гигиены 3,9
537 Санузел мужской 7,5
538 Кабинет анестезиолога 15,0
539 Шлюз 9,2
540 Кабинет хирурга 20,2
541 Кладовая чистого белья 3,8
542 Санузел 2,9
543 Тамбур 2,9
544 Комната временного пребывания после операции 14,3
545 Операционная 22,4
546 Шлюз 12,2
547 Послеоперационная стерилизационная 14,0
548 Перевязочная асептическая 21,9
549 Кабинет хирурга 18,4
550 Перевязочная септическая 26,0
551 Процедурная уролога 21,1
552 Кабинет уролога 20,2
553 Шлюз 2,6
554 Ожидальная 70,3
80
Лечебно-профилактические учреждения. Проектирование систем ОВК
0100, L=140
548
549
550
551
+ 140
-140
+60
-60
+60
-60
0250, L=150
отв.300х150
затянуть сеткой
РС-Г/Б
225x225
+5, П-7
РС-Г/Б
225x225
-5, ВЕ-1
538
535
“IF
537
+7+6
+6
554 в~31
547
545
544
85
-85
+690
-350
+50
+65
-65
540
+55
-55
РС-Г/Б
225x225
РС-Г/Б
—;_________ 225x225
0160, L=35O
5, В-34
РС-Г/Б, 225x225 в.з.
2 РС-Г/Б, 225x225 н.з.
решетка из
нерж.ст. 500x250^
-3 -4
-1
+6
-4 -3
-5, В-32
546
+5, П-9
/ 0100, L=85
-5, В-34
0100, L=85
>тр
’ФТОВ”
1209 Н
+5, П-9
0250. L 690
РС-Г/Б
=±±225x125=1
+5, П-7
543
0100, L=50 10100, L=50 -5, В-31
РС-Г/Б
225x225"—«
+7-2
-2-1 -1
0100,1=10
1 -ОГК
* 0100
Bit
РС-Г/Б
225x125
-10
В
541
542
РС-Г/Б
225x225
-5, В-31
+5, П-7
0100, L=65
)
0100, L=65
РС-Г/Б
225x125
РС-Г/Б
225x125
РС-Г/Б
225x225
+60 СТ-КР
-10d 0207
0100,L=14t)
+6-4 -1
-1-3
L РС-Г/Б
1^-225x125
+5, П-7
0125,1=1б&\
-4
+7+6 539
-2 -1
3 +6
-1 -4
-2 -п +6
-3
+5, П-7
0100,1=55
5, В-31
Л В-31
0100. L=60
-5, В-32
+6-2
РС-Г/Б
225x225
-5, В-31
0100,L=60
0100, L=10
+5, П-7
0100, L=11tT
225x225
+150
-150
+110
-110
01ОС, L=55
-50
0207
+5, П-7
0100, L=60
-5, В-32
0125, L=225
81
А. П. Борисоглебская
Рис. 3.12. Отделение функциональной диагностики
На схеме приведено отделение функциональной диагностики. Отделение
обслуживается самостоятельной системой приточно-вытяжной вентиляции.
Кратность воздухообмена в помещениях принята в соответствии с пособием
к СНиП 2.08.02-89* [19].
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
501 Ожидальная 17,8
502 Кабинет электроэнцефалографии 33,4
503 Кабинет расшифровки и обработки записей аппаратуры 19,4
504 Кабинет врача 15,9
505 Процедурная термодиагностики 24,2
506 Тамбур 4,7
507 Помещение адаптации 7,5
508 Кабинет ультразвукового исследования 26,7
509 Кабинет для проявления пленок 6,6
510 Кабинет ультразвукового исследования 19,9
511 Кабинет ультразвукового исследования 19,9
512 Кабинет физических нагрузок 29,5
513 Кладовая запасных частей 9,8
514 Кабинет электрокардиографии 18,0
515 Ожидальная 31,5
516 Кабинет фонокардиографии 22,9
517 Кабинет внешнего дыхания 18,6
518 Кабинет заведующего отделением 15,8
519 Кладовая чистого белья 3,2
520 Комната старшей медсестры 9,9
521 Тамбур 3,4
522 Комната персонала 11,8
82
А. П. Борисоглебская
Рис. 3.13. Стоматологическое отделение
На схеме показана организация системы вентиляции на примере стоматологи-
ческого отделения. Стоматологическое отделение обслуживается самостоятель-
ными системами приточно-вытяжной вентиляции (кабинеты терапевтической
стоматологии) и кондиционирования воздуха (операционный блок). В кабинете
приготовления амальгамы оборудовано общеобменная приточно-вытяжная вен-
тиляция с устройством местных отсосов от технологического оборудования. В те-
рапевтических кабинетах кратность воздухообмена по притоку составляет 2 м3/ч,
по вытяжке — 3 м3/ч. В малой операционной воздух подается в десятикратном,
удаляется в пятикратном размере [19].
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
525 Комната старшей медсестры 13,3
526 Холл 78,7
527 Лифтовой холл 16,8
528 Санузел для посетителей мужской 6,7
529 Санузел для посетителей женский 4,2
530 Санузел для инвалидов 6,5
531 Помещение мусоропровода 4,1
532 Помещение для хранения уборочного инвентаря 3,5
533 Ожидал ьная 58,8
534 Кабинет заведующего отделением 19,6
535 Кабинет хирурга-стоматолога 18,0
536 Операционная 20,7
537 Предоперационная 12,9
538 Послеоперационная 17,0
539 Кабинет терапевта-стоматолога 19,9
540 Кабинет терапевта-стоматолога 18,3
541 Кабинет приготовления амальгамы 15,2
542 Кабинет терапевта-стоматолога 18,3
543 Кабинет лазерной терапии 18,3
84
Лечебно-профилактические учреждения. Проектирование систем ОВК
532
-60
-5, В-23 CT-Kgz^. ..... . ..
0125,1=1» W> * * 01ОО^=6°
Воздуховод 0250
подвести к отв. 370x45
стола-зонта, поз. 441,
на h=1,80 мот у.ч.п.
зхэ ОГК
150x150
ИРС-Г/Б
И 225x125
"i 0100, L=25
ет-крЦ
0100, L=50
+220
-275
+110
-165
г,, +950
541 -150
РС-Г/Б^
625x225 L
РС-Г/Б^ -I
625x225
РС-Г/Б «Г
625x225 -
+110
-165
+120
-180
542
539
529
’50x250
528
вк
526
+550
СТ-КВ/Б
430x430
СТ-КР,
020/
-1-4
-2
-3
-5, В-23 X
0125, L=175
-5, В-29
0100, L=165
250x250
Вп
-4-3-2-1
533
1=80
-5, В-30
0100, 1=130
, +5, П-1;2
0125, L=230
L=50
0100
РС-Г/Б
225x225
+5,П-1;2
0160. L=275
г- я
-5, В-29 .
0100. L=40
0100, 1=110
Ю0й 625x225 И
— 4
поз. 441
I L=1000
1-4-3-2
0160, L=275
+5, П-1;2
0100, L=12<\
-5, В-29
0125. L=175x
+5, П-1;2
0160, L=330
-5, В-25
0250, L=1150
+5, П-6
02ООД=55О*ДТОВ.
+5, П-1;21
0250, L=950
-5, В-29
0125. L=165
-5, В-29
0160, L=180
ДВ-30
0160,1=275
+120
-175
1216 Н
+5, П-6
0250, 1=73$ -4-3 -2-1
+6 +6 -3
-п-1-1-2-4
Фильтр типа ФТОВ'
1209 Н
+550
-275
+80
-80
537
-5. В-!
_012$/
+605
-305
+50
-50
85
А. П. Борисоглебская
Рис. 3.14. Операционный блок хирургического стоматологического
отделения
На схеме показана организация системы кондиционирования воздуха в опе-
рационном. Приток в помещения осуществляется через настенные решетки из
нержавеющей стали, совмещенные с фильтрами ступени очистки 3.
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
536 Операционная 20,7
537 П редоперацион ная 12,9
538 Послеоперационная 17,0
86
Лечебно-профилактические учреждения. Проектирование систем ОВК
+5, П-6 +6
0250, L=73fe -4-3-2-1
-5, В-30
+6 < Л . 0100.0=130
-п-1-1-2-4 /
87
А. П. Борисоглебская
Рис. 3.15. Терапевтическое отделение
На схеме показан вариант организации системы вентиляции в терапевтическом от-
делении больницы с кабинетами врачей. Отделение обслуживается системой приточно-
вытяжной вентиляции. В кабинетах врачей предусмотрена вытяжка в однократном
размере, приток наружного воздуха на компенсацию вытяжки подается в коридор.
Экспликация помещений
№ помещения Наименование помещения Площадь, м2
301 Ожидал ьная 16,9
302 Подростковый кабинет 16,7
303 Кабинет терапевта 17,6
304 Кабинет терапевта 16,1
305 Кабинет терапевта 16,1
306 Кабинет терапевта 16,1
307 Кабинет терапевта 16,3
308 Кабинет терапевта 16,3
309 Кабинет терапевта 16,1
310 Кабинет терапевта 17,5
311 Кабинет терапевта 18,6
312 Коридор 72,4
313 Процедурная 20,7
314 Процедурная (подготовительная) 16,7
315 Кабинет гастроэнтеролога 19,7
316 Ожидал ьная 31,1
317 Кабинет ВКК 18,2
318 Кладовая 3,8
319 Кабинет терапевта 16,6
320 Кабинет терапевта 17,5
321 Комната персонала 17,3
322 Холл 104,0
323 Санузел для посетителей мужской 6,7
324 Санузел для посетителей женский 4,7
325 Санузел для инвалидов 6,5
326 Кабинет эндокринолога 11,9
327 Ожидальная 21,4
328 Кабинет невропатолога 13,3
329 Лифтовой холл 16,8
330 Кабинет терапевта 15,8
331 Кабинет терапевта 17,9
332 Кабинет терапевта 16,3
333 Кабинет кардиолога 16,6
334 Кабинет ревматолога 15,7
335 Комната старшей медсестры с кладовой 21,3
336 Кабинет заведующего терапевтическим отделением 16,3
337 Кабинет заведующего терапевтическим отделением 17,7
338 Комната старшей медсестры 17,3
339 Кабинет профессора-консультанта 17,3
340 | Ожидальная 46,0
88
Приложение 4
Примеры оборудования, применяемого в системах
отопления, вентиляции и кондиционирования воздуха ЛПУ*
1. Воздухораспределители
1.1. Воздухораспределители производства компании GEA
Воздухораспределитель CGF
Описание
Воздухораспределитель изготавливается из стального листа. Защита поверхно-
сти обеспечивается напылением краски (RAL 9010), не пропускающей дезинфек-
ционные вещества.
В отверстие входа воздуха может быть
установлен клапан. Герметичный круглый
клапан дает возможность отделить конеч-
ную фильтрующую секцию (фильтр) от
других частей системы подачи воздуха,
что позволяет выполнить замену фильтра
без отключения системы подачи воздуха.
Воздухораспределитель CGF оснаща-
ется различными диффузорами, которые
могут быть прикреплены в четырех угло-
вых точках.
Герметичность фильтра, закрепленно-
го в воздухораспределителе, может быть
проверена с помощью дифманометра.
Также имеется возможность измерить
перепад давления в фильтре.
Фильтры НЕРА, ULPA для воздухо-
распределителей CGF заказываются от-
дельно в зависимости от типоразмера, требуемого воздушного потока и класса
фильтра.
Использование
Потолочный воздухораспределитель CGF используют в качестве конечно-
го элемента системы распределения воздуха для помещений с контролируемой
чистотой воздуха. Воздухораспределитель может устанавливаться отдельно и
подвешиваться, например, к потолочным конструкциям. При использовании
фильтра НЕРА (MACROPUR) полученный класс будет соответствовать Н13 со-
гласно EN 1822. Фильтр удерживает твердые и жидкие аэрозоли и биологиче-
ские частицы (например, бактерии и плесень), присутствующие в поступающем
объеме воздуха. Данный фильтр также не пропускает дезинфекционные веще-
ства в виде аэрозолей (например, формальдегиды).
* Информация в прил. 4 публикуется на правах рекламы. Более подробную информацию можно
получить в представительствах компаний, координаты которых приведены на с. 143.
90
Лечебно-профилактические учреждения. Проектирование систем ОВК
Область применения
Воздухораспределитель CGF устанавливают в стерильных помещениях ЛПУ
(операционных, хирургических кабинетах и отделениях интенсивной терапии и
других помещениях с высокими требованиями к чистоте помещений); а также
применяют в фармацевтической, электрохимической и микроэлектронной про-
мышленности, в производстве пищевых продуктов.
На рисунке приведен график падения давления воздухораспределителя CGF с
фильтром в чистом состоянии (падение давления по проекту 250 Па).
График падения давления
Технические характеристики
Воздухорас- пределитель Фильтр (высота рамки 150 мм) Скорость на выходе при ДР =250 Па, м/с Расход воз- духа Q при ДР =250 Па, м3/ч Кривая (см. рис.)
CGF 318-150 ABSOFIL 305/305/150 260 0,78 260 2
CGF 318-150 MACROPUR 240 305/305/150 0,72 240 1
CGF 318-150 MACROPUR 320 305/305/150 0,96 320 3
CGF470-150 ABSOFIL 457/457/150 640 0,85 640 5
CGF470-150 MACROPUR 610 457/457/150 0,81 610 4
CGF470-150 MACROPUR 810 457/457/150 1,08 810 6
CGF 587-150 ABSOFIL 575/575/150 1 060 0,89 1 060 8
CGF 587-150 MACROPUR 1 020 575/575/150 0,86 1 020 7
CGF587-150 MACROPUR 1 350 575/575/150 1,13 1 350 11
CGF 623-150 ABSOFIL 610/610/150 1 200 0,90 1 200 10
CGF623-150 MACROPUR 1 150 610/610/150 0,86 1 150 9
CGF623-150 MACROPUR 1 530 610/610/150 1,14 1 530 12
91
А. П. Борисоглебская
Легкий потолок: конструктивное продолжение CGF
Область применения
Легкие герметичные подвесные потолки предназначены для внутренней от-
делки и применяются для строительства чистых помещений в фармацевтической
промышленности, здравоохранении, для оборудования операционных залов и слу-
жебных помещений ЛПУ. Также применяются в биотехнологических производ-
ствах, пищевой, электронной, оптической промышленности и т. д. Соответствуют
требованиям ISO5—ISO8 по классам С—D или классам 10 000—100 000 согласно
US FS 209Б. Устойчивость избыточного давления в помещении до 40—50 Па.
Описание
Основой легкого потолка является двухслойный несущий растр из профилей.
Верхняя и нижняя части растра образованы фиксирующим профилем. Профили
растра сопрягаются друг с другом при помощи скоб. Кассеты задвигаются в ниж-
ний фиксирующий профиль, а по периметру помещения — в планку F (с радиусо-
вым плинтусом RF). Вся конструкция подвешена к капитальному потолку через
шпильки при помощи подвесных петель, которые зафиксированы в скобах.
Установка воздухораспределителя CGF и светильника на решетку 675/675:1 — планка F (монтаж-
ные детали); 2 — скоба 1; 3 — кассета; 4 — фиксирующий профиль; 5 — скоба 2
Особенности легкого потолка:
• отсутствие выступающих профилей и острых углов на поверхности;
• полное сопряжение с сопутствующими элементами потолка — светильниками
и воздухораспределителями;
• швы между кассетами уплотняются эластичной замазкой-герметиком;
• удобная очистка, санитарная обработка и устойчивость по отношению к де-
зинфекционным средствам;
• минимальное освобождение частиц с поверхности кассет;
• простой монтаж.
92
Лечебно-профилактические учреждения. Проектирование систем ОВК
Технические характеристики
Кассеты изготавливаются в двух размерных вариантах:
• кассета — 625/625, масса потолка — 6,1 кг/м2;
• кассета — 675/675, масса потолка — 5,9 кг/м2.
Материал кассет — стальной лист, оцинкованный с двух сторон, толщиной
0,5 мм; лицевая сторона — два слоя лака толщиной 25 мкм, цвет RAL 9010, полу-
матовый, с защитной пленкой.
Прочие элементы изготовлены из оцинкованной стали.
На основании договоренности могут быть поставлены потолочные элементы
легкого потолка с оттенком в нестандартном исполнении.
Дополнительные компоненты легкого потолка
В легкий потолок встраиваются светильники PURO GEA4x 18 Вт с классом IP54
и воздухораспределители или ламинарные поля с фильтрами НЕРА, образующие
единую конструкцию (комплекс) с легким потолком
Уход и обслуживание
Рекомендуется применять стандартные чистящие средства. Запрещено ис-
пользовать устройства и средства, которые могли бы повредить поверхность по-
толка (металлические щетки, песок и т. д.). Запрещены Йодонал В, Кресолун,
Аэродесин 2000, Hydrogen peroxide — более 3 %.
Ламинарное поле FRESH HEAVEN
Область применения
Ламинарное поле обеспечивает подачу чистого воздуха с устойчивым парал-
лельным потоком. Ламинарное поле предназначено для всех типов чистых поме-
щений в ЛПУ и для промышленных секторов (например, фармацевтика, химия).
Ламинарное поле FRESH HEAVEN с установленными внутри корпуса фильтрами — группа X
Главные преимущества ламинарного поля FRESH HEAVEN — устойчивость
параллельного потока и малая скорость потока чистого воздуха. Параллельный по-
ток чистого воздуха из ламинарного поля исключает любое вторичное загрязнение
воздуха. Благодаря конструктивному исполнению FRESH HEAVEN отсутствует
93
А. П. Борисоглебская
изменение направления потока чистого воздуха. Малая скорость потока чистого
воздуха, которая значительно ниже скорости при классической турбулентной по-
даче, с медицинской точки зрения заметно снижает переохлаждение пациента в
операционном помещении. Ламинарное поле обеспечивает низкую концентра-
цию частиц в рабочей зоне чистого помещения и высокую температурную ста-
бильность. Поле FRESH HEAVEN устойчиво к дезинфицирующим веществам.
Использование
В систему подачи воздуха целесообразно установить две ступени предвари-
тельных фильтров — G4—G5 и F7—F9.
Описание
Ламинарное поле является составной частью конструктивного исполнения
кассетного или легкого потолка чистого помещения. Конструктивно делится на
три основные группы:
• Группа X — поле с фильтрами, установленными внутри корпуса. Фильтры
укреплены бугельными зажимами в кассетный корпус. Насадки для входа воз-
духа закончены фланцами на боковой стороне корпуса.
• Группа Y — поле с фильтрами, установленными в крепежных рамках, — боко-
вой вход воздуха. Вспомогательные крепежные рамки фильтров расположены
на боковой стороне корпуса. Они обеспечивают перемещение рам от боковой
стороны корпуса в направлении подачи воздуха. Таким образом используется
объем внутри или вне корпуса согласно требованиям застройки. Крепление рам-
ки к корпусу позволяет применять зонд для контроля герметичности фильтра.
• Группа Z — поле с фильтрами, установленными в крепежных рамках, — верх-
ний вход воздуха. Вспомогательные крепежные рамки фильтров расположены
на верхней стороне корпуса. Подача воздуха осуществляется над верхней пла-
той корпуса в направлении к одной боковой стороне или подача происходит с
боковых сторон к двум противоположным сторонам.
Отверстие для проход тубуса
операционной лампы ламинизатором
Схема ламинарного поля — группа X
94
Лечебно-профилактические учреждения. Проектирование систем ОВК
Технические характеристики группы X
№ п/п Размер по сто- роне В, мм Размер по стороне С, мм Высо- та Н, мм Ширина фильт- ра, мм Высота фильт- ра, мм Ширина канала А, мм Высота канала D, мм Размер канала Т, мм (количество патрубков по- дачи воздуха)
1 2 025 1 350 355 610 203 570 162 1 320(4)
2 2 025 2 025 355 610 203 570 162 983 (4); 660 (6)
3 2 700 1 350 и 2 025 355 610 203 570 162 1 320 (4); 829 (6)
4 3 375 1 350 и 2 025 355 610 203 570 162 1 995 (4): 998 (6)
5 2 025 1 350 457 610 305 570 264 1 320(4)
6 2 025 2 025 457 610 305 570 264 983 (4); 660 (6)
7 2 700 1 350 и 2 025 457 610 305 570 264 1 320 (4); 829 (6)
8 3 375 1 350 и 2 025 457 610 305 570 264 1 995 (4); 998 (6)
Схема ламинарного поля — группа Y
95
А. П. Борисоглебская
Технические характеристики группы Y
№ п/п Размер по сторо- не В, мм Размер по сторо- не С, мм Высота Н, мм Ширина фильтра, мм Ширина канала А, мм Размер канала Т, мм (количество патрубков подачи воздуха)
1 2100 1 200 355 610 569 1 332 (4); 666 (6)
2 2100 1 200 445 610 569 1 332(4)
3 2 400 1 200 355 и 445 610 569 1 480 (4); 740 (6)
4 2 400 1 400 355 и 445 610 569 1 480 (4); 740 (6)
5 2 400 1 600 355 и 445 610 569 1 480 (4); 740 (6)
6 2 400 1 800 355 и 445 610 569 1 480 (4); 740 (6)
7 2 400 2 000 355 и 445 610 569 1 480 (4); 740 (6)
8 2 400 2 400 355 и 455 610 569 1 480 (4); 740 (6)
9 2 700 1 800 355 и 445 610 569 880 (6); 660 (8)
10 2 700 2 000 355 и 445 610 569 880 (6); 660 (8)
11 2 700 2 400 355 и 445 610 569 880 (6); 660 (8)
12 3 000 1 800 355 и 445 610 569 955 (6); 698 (8)
13 3 000 2 000 355 и 445 610 569 955 (6); 698 (8)
14 3 000 2 400 355 и 445 610 569 955(6)
15 3 000 2 400 355 и 445 610 569 698 и 771(8)
16 3 300 2 400 355 и 445 610 569 1 105(6)
17 3 300 2 400 355 и 445 610 569 750 и 870(8)
Примечания: 1. Высота фильтра - 203 мм для высоты корпуса Н = 355 мм и 305 мм для высоты Н = 445 мм. 2. Высота канала D = 162 мм для высоты Н = 355 мм и D = 264 мм для высоты Н = 445 мм 3. Размер Е = 109 мм для высоты Н = 355 мм и Е = 97 мм для высоты Н = 445 мм.
1.2. CamHOSP 2 — модульные ламинарные потолки для операционных и других
чистых помещений производства компании CAMFIL FARR (Швеция)
Система CamHOSP2 состоит из модулей, включающих в себя герметично сва-
ренную рамку для установки фильтров и потолочный корпус (пленум). Она про-
сто устанавливается на месте, образуя полноценную потолочную конструкцию с
герметичной платформой для фильтров НЕРА.
Герметичность модулей обеспечивается использованием механических зажи-
мов и уплотнителей. Зажимы оборудованы ограничителями давления с пошаго-
вым механизмом регулировки, благодаря которому модули соединяются долж-
ным образом.
96
Лечебно-профилактические учреждения. Проектирование систем ОВК
Практичная конструкция: несколько стандартных размеров для различных условий
Тип Внутренние размеры (ДхШхВ), мм Внутренняя площадь, м2 Пропускная способность, м3/ч Количество модулей Масса, кг
при 0,25 м/с при 0,30 м/с при 0,45 м/с
Bed 1 815x905x400 1,7 1 300 1 560 2 350 1 40
2 1 815x2 419x400 4,4 3 170 3 800 5 700 2+2 90
3 2422x2 419x450 5,9 4 350 5 200 7 800 4+2 125
3,5 3 029x2 422x450 7,3 5 560 6 780 10 000 4+2 150
4 3 027x3 027x450 9,2 7 050 8 460 12 700 4 150
i 5
Тип Bed (1,8x0,9 м)
3 фильтра: 9Р6 — 915x610
Тип 2 (2,4x1,8 м)
6 фильтров: 9Р6 — 915x610
2 фильтра: 6Р6 — 610x610
Гип 3 (2,4x2,4 м)
10 фильтров: 9Р6 — 915x610
Тип 3,5 (3x2,4 м)
2 фильтра: 9Р6 — 915x610
8 фильтров: 12Р6 — 1 220x610
Тип 4 (3x3 м)
12 фильтров: 12Р6 — 1 220x610
Технические характеристики
Тип Модульный фильтрующий ламинарный потолок для всех типов чистых помещений в ЛПУ
Конструкция Модульная: каждый отдельный модуль собирается и герметизи- руется на заводе и состоит: • из потолочной части (пленума) из низкоуглеродистой стали; • герметичной сварной самонесущей жесткой структуры тол- щиной 2 мм; • набора зажимов
Сборка Модули просто скручиваются на месте, автоматически обеспе- чивая герметичность соединений модулей
97
А. П. Борисоглебская
Продолжение табл.
Защита Эпоксидное покрытие (RAL9010) снаружи и изнутри
Фильтры MEGALAM. Быстрая установка и фиксация фильтров при помощи зажимов из операционной
Г ерметичность соедине- ний при 450 Па Максимальные локальные утечки < 10'4 (0,01 %) в соответствии со спецификациями ISO EN 14644-3
Защита фильтров Три варианта защиты: • Screentek: защитные экраны из нейлонового полотна, на- тянутого на алюминиевую рамку. Защищает каждый фильтр отдельно; • Protek: защитные решетки из мягкой стали покрыты белым эпоксидным покрытием RAL9010; • Teknik: закрепляющий фильтры каркас из анодированного алюминия с белым эпоксидным покрытием RAL 9010
Опции Жесткие направляющие воздушного потока
2. Воздушные фильтры
2.1. Воздушные фильтры производства компании GEA
Описание
Фильтрующий материал в виде специальной бумаги из сверхтонкого стекло-
волокна образует основание фильтра. Фильтрующая бумага сложена в устойчивое
соединение. Оптимальная высота и число складок по отношению к эксплуатацион-
ному режиму фильтра обеспечивают требуемый класс фильтра и длительный срок
службы воздушного фильтра. Используемый метод разделения бумаги создает не
только стабильность соединения, но и равномерные и параллельные складки фильт-
рующего материала, что очень важно для создания равномерного потока воздуха из
фильтра. Разделение бумаги достигается благодаря кромкам из термоплавкого клея
или разделителям, изготовленным из гофрированной алюминиевой фольги. Кон-
струкция из фильтрующей бумаги герметично крепится к прочной, устойчивой к
скручиванию рамке фильтра, которая вместе с кольцевым уплотнением из пенома-
териала PUR гарантирует высококачественное уплотнение воздушного фильтра в
крепежных кожухах. Такая конструкция соответствует требованиям, предъявляе-
мым к воздуху чистых помешений. Основной вариант рамки фильтра изготавлива-
ется из MDF-панелей (прессованное деревянное волокно), дополнительный — из
алюминиевого профиля. Для более высоких классов фильтров при изготовлении
рамки используется анодированный алюминиевый профиль, начиная с класса Н14;
воздушные фильтры поставляются с защитной решеткой на стороне выпуска. По
запросу рамка может быть изготовлена из оцинкованной или нержавеющей листо-
вой стали и из алюминиевого листа. Требования к более высокому притоку воздуха
и сбору аэрозоля обеспечиваются V-образной конструкцией соединений.
Область применения
Высокоэффективные воздушные фильтры используют для очистки воздуха от
токсичной пыли, вирусов и микроорганизмов в ЛПУ и лабораториях с высокими
требованиями к чистоте воздуха. Данные фильтры подают воздух через потолки и
стены чистых помещений, обеспечивая ламинарный поток воздуха для рабочих
столов и производственных помещений.
98
Лечебно-профилактические учреждения. Проектирование систем ОВК
Высокоэффективные воздушные фильтры MICROPUR-F (M11F),
MACROPUR-F (M13F)
График падения давления, МПа: рамка — MDF. алюми-
ниевый профиль для рамки толщиной 69, 78, 150 мм;
уплотнение — резина или пеноматериал PUR на входе фильтра
Технические характеристики
Класс фильтра (согласно EN 1822) Н11 Н13
Степень разделения (MPPS), % >95 > 99,95
Конечное падение давления, Па 750 750
Рабочая температура, °C 80 80
Относительная влажность воздуха, % 100 100
Номинальное количество воздуха (м3/ч = 100 %)
для рамки толщиной 46, 54, 69,78,150 и 292 мм
Толщина рамки, мм Размер фильтра, мм
305/305 305/610 457/457 575/575 610/610 915/610 1 220/610
46(C) 180 390 450 740 840 1 300 1 750
54(D) 210 450 520 850 970 1 500 2010
69 (А) 300 600 680 1 000 1 200 1 800 2 400
78 (S) 170 370 420 700 800 1 200 1 650
210 460 530 880 1 000 1 540 2 100
260 550 640 1 060 1 200 1 850 2 500
300 640 740 1 230 1 400 2 150 2 900
150(H) 260 550 640 1 060 1 200 1 850 2 500
330 710 820 1 350 1 530 2 350 3 180
292(Т) 420 930 1 060 - 2 000 - -
530 1 160 1 340 - 2510 - -
99
А. П. Борисоглебская
Высокоэффективные воздушные фильтры ABSOPUR-F (A14F),
ULTRAPUR-F (U15FA)
График падения давления, МПа: 1 — толщина рамки
69, 78 мм U15; 2 — толщина рамки 69, 78 мм Н14 и 90 мм
U15; 3 — толщина рамки 90 мм Н14 и 117 мм U15; 4 — тол-
щина рамки 117 мм U15; рамка — алюминиевый профиль;
уплотнение — резина или пеноматериал PUR на входе
фильтра; защитная решетка — стальная сетка, окрашенная
белой краской (на стороне входа)
Технические характеристики
Класс фильтра (согласно EN 1822) Н14 U15
Степень разделения (MPPS), % > 99,995 > 99,9995
Конечное падение давления, Па 600 600
Рабочая температура, °C 80 80
Относительная влажность воздуха, % 100 100
Начальное падение давления, Па
Класс фильтра Толщина рамки, мм
69 (А) 78 (S) 90 (Е) 117(B)
Н14 125 125 100 85
U15 155 155 125 105
Номинальное количество воздуха (м3/ч = 100 %)
для рамки толщиной 69, 78, 90 и 117 мм
Размер фильтра, мм Количество воздуха, ' м3/ч Размер фильтра, мм Количество воздуха, м3/ч Размер фильтра, мм Количество воздуха, м3/ч
305/305 150 457/610 450 1 220/610 1 200
305/610 300 610/610 600 1 525/610 1 500
605/915 450 762/610 750 1 830/610 1 800
457/457 340 915/610 900 1 220/1 220 2 400
100
Лечебно-профилактические учреждения. Проектирование систем ОВК
Высокоэффективные воздушные фильтры MICROPUR-FV (Ml IV),
MACROPUR-FV (M13V), ABSOPUR-FV (A14V)
График падения давления, МПа: рамка — прессован-
ная многослойная фанера; уплотнение — резина или пено-
материал PUR на входе фильтра
Технические характеристики
Класс фильтра (согласно EN 1822) Н11 Н13 Н14
Степень разделения (MPPS), % >95 > 99,95 > 99,995
Конечное падение давления, Па 750 750 750
Рабочая температура, °C 80 80 80
Относительная влажность воздуха, % 100 100 100
Номинальное количество воздуха (м3/ч = 100 %) для рамки толщиной 292 мм
Модель и класс фильтра Размер фильтра, мм
305/305 290/290 305/610 290/595 610/610 595/595
MICROPUR-FV 730 640 1 600 1 450 3 500 3 300
(М11V) Н11 830 740 1 800 1 650 4 000 3 800
MACROPUR-FV 730 640 1 600 1 450 3 500 3 300
(M13V)H13 830 740 1 800 1 650 4 000 3 800
ABSOPUR-FV (A14V) Н14 600 550 1 300 1 200 3 000 2 800
Фильтромодуль ЕВЕ
Описание
Фильтромодуль для воздуховодов ЕВЕ пред-
ставляет собой устойчивую конструкцию из
оцинкованной или нержавеющей стали. Бла-
годаря модульному исполнению существу-
ет возможность комбинировать различные
размеры фильтров. При помощи крепежно-
го каркаса или гаек в корпусе можно закре-
пить фильтры классов от G2 до Н15. Можно
комбинировать различные уровни очистки
101
А. П. Борисоглебская
непосредственно внутри корпуса. Вместе с крепежным каркасом (заказыва-
ется отдельно) корпус ЕВЕ можно оснастить фильтрующими картриджами с
активированным углем.
Преимущества конструкции:
• воздухонепроницаемое устройство;
• возможность замены фильтров с левой или правой сторон по направлению по-
цвозможность использования со стороны всасывания и нагнетания (до 2 000 Па);
• возможность подключения вспомогательного оборудования: манометра,
соединительных элементов, защитной решетки и т. д.
Область применения
Фильтромодуль ЕВЕ применяют:
• для канальной очистки воздуха в здравоохранении, фармпроизводстве,
микроэлектронике;
• для обеспечения чистоты воздуха в целях охраны ценных экспонатов в библио-
теках, музеях и др.;
• для вентиляции хранилищ с питьевой водой;
• для многоступенчатой очистки.
Технические характеристики
Основной корпус
Фильтр для воздуховодов ЕВЕ 10/10/05 05/10/10 10/05/10 10/05/10 10/05/15 10/10/10
Размеры корпуса, мм 750/750 445/750 445/750 750/445 750/445 750/750
Монтажная глубина, мм 395 700 900 700 900 700
Максимальная крепежная глубина, мм 275 580 780 580 780 580
Перечень установок
Фильтрующий элемент: 592/592 или 610/610 мм 287/592 или 305/610 мм 1 1 1 1 1 1
Высокоэффективный фильтр: 610/610 мм 305/610 мм 1 1 1 1 1 1
Панель с активированным углем 708 - 8 8 8 8 16
Вес без фильтра, кг 33 34 46 34 46 50
102
Лечебно-профилактические учреждения. Проектирование систем ОВК
Карманный фильтр
Класс фильтра — G4—F9. В зависимости от типа рам-
ки снятие фильтра производится в сторону загрязнен-
ной поверхности фильтра, в сторону чистой поверхно-
сти или вбок.
Рамки изготовлены из оцинкованной листовой стали
(стандартное исполнение).
Жаропрочность — до 80 °C.
Во избежание абразивного износа основание камеры
очистки покрыто пластиковой пленкой (за исключени-
ем камер, внутренняя поверхность которых покрыта не-
ржавеющей сталью).
Карманный фильтр с возможностью пиролитической
утилизации
Данный фильтр имеет характеристики, аналогичные
характеристикам карманного фильтра. Кроме того, об-
ладает следующими особенностями:
• экологически безопасный, не загрязняющий окру-
жающую среду, полностью сжигаемый;
• рамки изготовлены из влагостойкой пластмассы, не
содержащей соединений хлора;
• удовлетворяет повышенным требованиям по утили-
зации отходов.
Фильтр тонкой очистки
Класс фильтра — F6—F9.
Рамки изготовлены из пластмассы (стандартное
исполнение).
Жаропрочность — до 80 °C.
Конструктивно является жестким фильтром (отсут-
ствует необходимость подвески, как у карманных фильт-
ров, или установки решетки).
Предпочтителен для вертикальных воздушных по-
токов (карманы фильтров не поднимаются при вклю-
чении вентилятора или под влиянием естественной
конвекции).
Фильтр НЕРА
Класс фильтра — Н13.
Рамки изготовлены из ДСП (стандартное испол-
нение, данные рамки не пригодны для применения во
влажных помещениях). Металлическая рамка поставля-
ется дополнительно (по запросу).
Жаропрочность — до 100 °C.
103
А. П. Борисоглебская
Сплошной непроницаемый корпус с гладкой внутренней поверхностью, со-
держащий фильтрующие элементы НЕРА, удовлетворяет требованиям по улавли-
ванию взвешенных частиц (пыли, дыма и микроорганизмов).
Рамки фильтров: а — стандартная; б — быстросъемная; в — для фильтра НЕРА
Угольный фильтр
Используют для очистки воздуха от запахов и вредных
частиц.
Жаропрочность — до 40 °C.
Патроны фильтра с резиновым уплотнением и байо-
нетным соединением (нержавеющая сталь V2A, марка
1.4301) поставляются в соответствующем корпусе.
Замена фильтра выполняется со стороны очищенного
воздуха.
Фильтр-жироуловитель
Класс фильтра — G3.
Используют ддя очистки воздуха от паров масла и жиров.
Изготовлен из проволочной алюминиевой сетки.
Жаропрочность — до 180 °C.
Применяют в сильно загрязненной воздушной среде:
в металлургической и сталелитейной промышленности
или в тропических регионах.
Поставляются в соответствующем корпусе.
Большие венткамеры с сервисной дверцей или воз-
душными клапанами должны оснащаться фильтрами-
жироуловителями, замена которых выполняется со сто-
роны неочищенного воздуха.
2.2. Установки для тонкой очистки воздуха производства компании
HIDRIA IMP Klima
Потолочный корпус для фильтров тонкой очистки воздуха
с гелевым уплотнением AFV-8G
Область применения
Потолочный корпус AFV- 8 G с фильтром тонкой очистки устанавливают на при-
точных и вытяжных воздуховодах в системах вентиляции и кондиционирования
104
Лечебно-профилактические учреждения. Проектирование систем ОВК
воздуха помещений с очень высокими требованиями
к чистоте. Встроенные фильтры классов от НЮ до
Н14 задерживают частицы пыли размером не менее
0,3 мкм и фильтры классов U15 и U16 — частицы
пыли размером не менее 0,12 мкм.
Корпус AFV-8G с фильтром тонкой очистки может
использоваться для очистки:
• приточного и удаляемого воздуха лабораторий;
• приточного и удаляемого воздуха операционных, стерилизационных, помеще-
ний инфекционных отделений ЛПУ:
• приточного воздуха в производственных помещениях электронной, хими-
ческой, фармацевтической, пищевой промышленности, точного машино-
строения;
• приточного воздуха при производстве кинопленок и магнитофонных лент;
• приточного и удаляемого воздуха в производственных помещениях ядерной
технологии и т. д.
Описание
Корпус AFV-8G состоит из коробки, стандартных диффузоров KD-1, AKD-1,
KD-6, OD-8 или OD-9 и фильтра тонкой очистки. Фильтр имеет гелевое уплот-
нением по всему прямоугольному сечению. Коробка изготовлена из стальных
листов, которые сварены герметично в соответствии с DIN 1946, и окрашена в
цвет RAL 9010. Диффузоры изготовлены из листовой стали и окрашены в цвет
9010. Корпуса AFV-8G для фильтров тонкой очистки имеют специальную рамку,
разработанную для фильтров с гелевым уплотнением. По заказу изготавливаются
диффузоры из нержавеющей стали. AFV-8G устанавливают в пространство под-
шивного потолка.
Преимущества
Гелевое уплотнение обеспечивает абсолютную герметичность, корпус легче,
замена фильтра производится быстрее.
Модели
Изготавливаются следующие модели корпусов AFV-8G:
• с подключением сбоку круглого воздуховода — AFV-8G RS;
• с подключением сверху круглого воздуховода — AFV-8G RV;
• с подключением сбоку прямоугольного воздуховода — AFV-8G KS.
AFV-8G с запорным клапаном ZL-2
В корпусе AFV-8G для фильтров тонкой очистки устанавливают запорный
клапан ZL-2. отвечающий требованиям DIN 1946 (часть 4).
Преимущество комбинации корпуса для фильтров тонкой очистки и запорно-
го клапана в возможности перекрывать доступ воздуха при замене фильтра, чтобы
предотвратить загрязнение помещения. При замене фильтра клапан закрывают.
После замены фильтра не требуется дезинфекция помещения, которая необхо-
дима при отсутствии запорного клапана, т. к. без него неочищенный воздух при
замене фильтра проникает в помещение.
В корпусах AFV-8G стандартного исполнения запорный клапан из оцинко-
ванной стали закрепляют с помощью четырех винтов. Управление клапаном мо-
жет быть ручным или с помощью электропривода.
105
А. П. Борисоглебская
Технические характеристики фильтров тонкой очистки,
устанавливаемых в корпус AFV-8G
Типо- раз- мер Фильтр тонкой очистки Начальное падение давления, Па Расход возду- ха, м3/ч Скорость воздуха, м/с Максималь- ная темпера- тура, °C Относитель- ная влаж- ность, %
1 305x305x80 125 150 0,45 80 100
2 457x457x80 125 340 0,45 80 100
ЗА 610x610x80 125 600 0,45 80 100
ЗВ 610x610x128 125 900 0,45 80 100
ЗС 305x610x80 125 300 0,45 80 100
4 610x915x80 125 900 0,45 80 100
5 610x1 220x80 125 1 200 0,45 80 100
6 545x545x80 125 500 0,45 80 100
Q, м3/ч
График падения давления
Фильтры тонкой очистки относятся к классу Н14 по DIN 24184, обеспечиваю-
щему очистку приточного или удаляемого воздуха с эффективностью 99,995 % от
частиц размером не менее 0,3 мкм, к классам Н15 и Н16 соответственно с эффек-
тивностью 99,9995 и 99,99995 % от частиц размером не менее 0,12 мкм.
Начальное падение давления на фильтре при номинальном расходе воздуха через
фильтр составляет 125 Па (см. таблицу). Если расход воздуха отличен от номинально-
го, то падение давления изменяется пропорционально изменению расхода воздуха.
Срок эксплуатации фильтра тонкой очистки
Фильтры тонкой очистки служат для однократного использования и подлежат
замене при загрязнении. Срок службы зависит от расхода воздуха, конечного пере-
пада давлений, количества пыли в помещении. Если расход воздуха на 25 % меньше
номинального, то срок службы увеличивается в два раза. Установка фильтра предва-
рительной очистки значительно продлевает срок службы фильтра тонкой очистки.
Установка для тонкой очистки воздуха AKF
Область применения
Установка AKF с фильтром тонкой очистки может подключаться к сети при-
точных или вытяжных воздуховодов в системах вентиляции и кондиционирования
воздуха помещений с очень высокими требованиями к чистоте. Встроенные филь-
тры классов от НЮ до Н14 задерживают частицы пыли размером не менее 0,3 мкм.
106
Лечебно-профилактические учреждения. Проектирование систем ОВК
Установка может быть использована для очистки:
• приточного и удаляемого воздуха лабораторий;
• приточного и удаляемого воздуха операционных, стерилизационных, помеще-
ний инфекционных отделений Л ПУ;
• приточного воздуха в производственных помещениях электронной, хими-
ческой, фармацевтической, пищевой промышленности, точного машино-
строения;
• приточного воздуха при производстве кинопленок и магнитофонных лент;
• приточного и удаляемого воздуха в производственных помещениях ядерной
технологии и т. д.
Установка AKF-I
Установка AKF-I1
Описание
Установка AKF состоит из корпуса, соединительных фланцев и фильтров тон-
кой очистки. Фильтры имеют уплотнение по всему прямоугольному сечению.
Корпус изготовлен из стальных листов, которые сварены герметично в соответ-
ствии с DIN 1946, и окрашен в цвет RAL 9010. В корпусе имеются два патрубка для
измерения падения давления на фильтре.
Модель с безопасной заменой фильтра в «мешок» (bag-in, bag-out)
Модель bag-in, bag-out предназначена для очистки удаляемого воздуха из
помещений с опасными или токсическими веществами. Система bag-in, bag-
out предотвращает контакт с загрязняющими веществами, содержащимися в
отработанном фильтре, при его замене. Установка фильтра предварительной
очистки продлевает срок службы фильтра тонкой очистки. Способ замены
фильтра предварительной очистки тот же. как и при замене фильтра тонкой
очистки.
Установка AKF может быть выполнена на базе единичного фильтра AKF-I
или нескольких фильтров AKF-И в зависимости от производительности системы
вентиляции. Чтобы заменить фильтр, необходим доступ к фронтальной стороне
установки шириной не менее 700 мм.
107
А. П. Борисоглебская
Технические характеристики фильтров тонкой
очистки, устанавливаемых в корпус AKF
Типо- раз- мер Фильтр тонкой очистки Начальное падение давления, Па Расход возду- ха, м3/ч Скорость воздуха, м/с Максималь- ная темпера- тура, °C Относитель- ная влаж- ность, %
Н1 610x610x150 250 1 200 1,1 70 100
Н2 610x610x292 250 2 400 2,4 70 100
Технические характеристики
фильтра предварительной очистки
Типоразмер Фильтр предварительной очистки Начальное падение давления, Па
нз 610x610x50 160
Фильтры тонкой очистки относятся к классам от НЮ до Н14, прошли испы-
тания согласно DIN 24184, способны улавливать частицы диаметром не менее
0,3 мкм с эффективностью от 85 до 99,995 %.
Начальное падение давления на фильтре при номинальном расходе воздуха через
фильтр составляет 250 Па (см. таблицу). Если расход воздуха отличен от номинально-
го, то падение давления изменяется пропорционально изменению расхода воздуха.
Вихревой диффузор с фильтром предварительной очистки
Область применения
Предназначен для установки в помещениях со
специальными требованиями к чистоте воздуха.
Описание
Вихревой диффузор с фильтром предварительной
очистки включает в себя корпус, в котором установ-
лена кассета с фильтром толщиной 20 мм. По мере
загрязнения фильтра значительно возрастают потери
давления и возникает необходимость его замены.
Устанавливаются фильтры классов от G2 до F5.
Размеры диффузора позволяют устанавливать его в подшивном потолке с раз-
мерами ячейки 600x600 мм.
Технические характеристики
Типы панелей Площадь живого сечения, м2 Расход воздуха, м3/ч Падение давления, Па Расход воздуха, м3/ч Падение давления, Па
G2 G3 G4 F5
OD-4, размер 600 0,0138 100 28 55 50 28 58
OD-8, размер 500/24 0,0284 200 26 53 100 28 55
OD-9/KK, размер 400 0,0248 180 28 55 80 22 42
OD-9/KK, размер 500 0,0517 400 33 65 190 25 60
OD-9/KR, размер 400 0,0248 180 28 55 80 22 42
OD-9/KR, размер 500 0,0392 280 28 55 140 25 55
108
Лечебно-профилактические учреждения. Проектирование систем ОВК
Потолочные перфорированные панели для подачи и тонкой очистки воздуха DPS
Область применения
Потолочные перфорированные панели DPS
с фильтрами тонкой очистки используют для
чистых помещений с высокими значениями
кратности воздухообмена Они предназначены
для встраивания в подвесные потолки помеще-
ний с особыми требованиями к чистоте воздуха
(например, операционных, реанимационных).
Основная цель установки таких устройств —
сократить до минимума возможность попада-
ния инфекции в особо чистые помещения с
приточным воздухом, в котором могут посто-
янно находиться бактерии и вирусы.
Описание
Воздух, подаваемый в операционную, проходит предварительную обработку и
очистку в фильтрах грубой (ступень 1) и средней (ступень 2) очистки центрального
кондиционера согласно DIN 24185. Обработанный приточный воздух перед посту-
плением в помещение проходит через фильтр тонкой очистки, встроенный в корпус
потолочной панели. Из камеры статического давления корпуса чистый воздух по-
ступает в помешение операционной через перфорированные плиты. Температура
приточного воздуха должна быть на 1—3 °C ниже средней температуры воздуха в по-
мещении. Удаление воздуха из помещения осуществляется частично из верхней (1/3
общего количества) и нижней (2/3 общего количества) зон. Воздух через перфориро-
ванные потолочные панели DPS омывает всю зону под потолком помещения, посту-
пает в операционную зону, не смешиваясь с потоками удаляемого воздуха.
Основной материал камеры давления и перфорированной панели:
• тип А — листовая сталь, окрашенная способом порошкового напыления в цвет
RAL 9010 краской, стойкой к дезинфицирующим средствам;
• тип В — листовая сталь с матовой поверхностью.
Подвесные потолки (кроме размера 2 000 х 1 000) состоят из двух частей, кото-
рые соединяются вместе в точке крепления. При монтаже все соединения допол-
нительно уплотняют акриловой шпаклевкой, которой обрабатывают потолки.
По требованию заказчика в потолках могут быть переходы для установки све-
тильника размером 300x300. В этом случае в сплошной панели будет круглое от-
верстие диаметром 150 мм.
Перфорированные панели (с внутренней стороны потолка) покрывают чер-
ным уплотнителем PPI-20 для более равномерного распределения воздуха. Уплот-
нитель поставляют в пленке, чтобы защитить от загрязнения и повреждения.
Фиксация потолочных перфорированных панелей осуществляется с одной
стороны с помощью петель, а с другой — с помощью замков. В подвесных потол-
ках устанавливают фильтры тонкой очистки размером 610x305x292, которые от-
носятся к классам Н13 или Н14 и испытаны в соответствии с DIN 24185. Фильтры
этих классов обеспечивают очистку воздуха от пыли при размере частиц не менее
0,3 мкм с эффективностью соответственно до 99,95 или 99,995 %. Они устанавли-
ваются в направляющие по длинной стороне подшивного потолка. Размеры при-
соединительных патрубков и количество фильтров приведены в таблице.
109
А. П. Борисоглебская
Технические характеристики
Размеры потолка Число перфори- рованных про- дольных панелей Число перфори- рованных попереч- ных пане- лей Расход воздуха, м3/ч Ско- рость, м/с Число фильт- ров Присоеди- нительные фланцы
2 000x1 000 3 2 1 000 0,15 1 678x315
2 400x1 200 4 2 1 600 0,15 2 1 302x315
2 400x1 400 4 2 1 800 0,15 2 1 302x315
2 400x1 500 4 2 2 000 0,15 2 1 302x315
2 400x1 800 4 3 2 400 0,15 3 1 915x315
3 000x1 800 5 3 3 000 0,15 3 1 915x315
3 000x2 400 5 4 4 000 0,15 4 Два патрубка 1 302x315
3 000x1 800 5 3 2 000 0,15 2 1 302x315
3 000x3 000 5 5 4 000 0,15 4 Два патрубка 1 302x315
Примечания: 1. Расстояние между двумя присоединительными фланцами - 200 мм 2. Коробки фильтра с соединительными фланцами обычно расположены на продольной стороне.
Q, м3/ч
График падения давления в ячейке фильтра размером 610x305x292
Внутри потолка установлены патрубки для измерения падение давления на
фильтре (перепад давления до и после фильтра, который свидетельствует о за-
грязненности фильтра) и патрубки для теста на герметичность DOP и РАО. При
номинальном расходе воздуха через фильтр начальное падение давления состав-
ляет 250 Па. При расходе воздуха, отличном от номинального, падение давления
уменьшается или увеличивается пропорционально расходу воздуха. Герметич-
ность фильтра тонкой очистки в рамке подшивного потолка соответствует стан-
дарту DIN 1946 (часть 4). При замене фильтра необходимо проверить герметич-
ность петель. Потолки, корпус фильтра, фильтры, уплотнители PPI-20 и средства
крепления поставляются отдельно.
Крепление подвесных потолков к бетонным перекрытиям осуществляется
с помощью нарезных подвесок, укрепленных в бетоне.
110
Лечебно-профилактические учреждения. Проектирование систем ОВК
2.3. Воздушные фильтры производства компании CAMFIL FARR
(Швеция)
MEG ALAM MD, MX, MG
Высокопроизводительный фильтр HEPA/ULPA
Область применения: конечный или рецир-
куляционный воздушный фильтр для чистых
помещений с неоднонаправленным потоком.
Тип: фильтрующая панель HEPA/ULPA с
уплотнением для механических установочных
зажимов.
Корпус: прессованный и анодированный
алюминий.
Фильтрующий материал: стекловолоконная
бумага.
Сепаратор: тугоплавкие буртики.
Уплотнение: полиуретан.
Сетка: решетка из малоуглеродистой стали
с эпоксидным покрытием на входной и вы-
пускной стороне.
Степень очистки (по EN 1882): Н10/Н14.
Степень очистки (MMPS): НЮ > 85 %;
Н14> 99,995 %.
Максимальная локальная проникающая спо-
собность: Н14 — 104.
Рекомендуемый конечный перепад давления:
600 Па.
Рабочая температура: 70 °C — максимум при
длительной эксплуатации.
Тестирование: обязательно для всех высоко-
эффективных фильтров.
Установка: SM10 или SM20, SOFDISFRI
диффузоры, ламинарные потолки CamHOSP2.
Пример: MEGALAM Н14/6Р6
Параметры MD (66 мм) MX (90 мм) MG (110 мм)
Площадь поверхности фильтрации, м2 10 13 20
Потери давления при 0,45 м/с (600 м3/ч), Па 120 90 (-25 %) 70 (-40 %)
Энергозатраты,% -25 -42
Срок службы х 1,5 х 2,5
113
А. П. Борисоглебская
Основные типоразмеры фильтров MEGALAM (М D), устанавливаемых
в корпуса CAMFIL FARR и потолочные системы CamHOSPZ
Модель Размер Класс фильтра по EN 1822 Расход/ потеря давления, (м3/ч)/Па, не более Класс фильтра по EN 1822 Расход/ потеря давления, (м3/ч)/Па, не более Класс фильтра по EN 1822 Расход/ потеря давления, (м3/ч)/Па, не более
ЗРЗ 305x305x66 - - Н14 210/190 U15 150/150
ЗР6 305x610x66 НЮ 600/140 Н14 430/190 U15 300/150
6Р6 610x610x66 НЮ 1 200/140 Н14 900/190 U15 600/140
9Р6 915x610x66 ню 1 800/140 Н14 1 350/190 U15 900/140
12Р6 1 220x610x66 ню 2 400/140 Н14 1 850/190 U15 1 200/140
Sofilair
Прочный и компактный фильтр высокой эффективности
Обширная площадь наполнителя из стекловолоконной
бумаги обеспечивает низкий уровень перепадов давления
даже при интенсивном воздушном потоке.
Возможны варианты рамки из оцинкованной или нержа-
веющей стали.
Уплотнителем является полиуретан, вылитый в отдельную
деталь полукруглой формы.
Максимальная температура при продолжительном использовании — 80 °C.
Существуют высокотемпературные модели, в частности Sofilair НТ для ис-
пользования при температуре 120—250 °C.
Каждый фильтр проходит индивидуальное тестирование, что подтверждает-
ся документально.
Фильтр соответствует классам НЮ, Н12, Н13 и Н14 в соответствии с
EN 1822.
30/30
Гофрированный панельный фильтр средней эффективности
Оригинальный гофрированный фильтр, установивший
промышленный стандарт.
Имеет до 16 складок на погонный фут (0,3 м).
Радиальная конструкция гофры обеспечивает минималь-
ный перепад давления и наибольший срок службы.
Поставляются модификации с глубиной 25, 50 и 100 мм.
Нетканый материал из смеси хлопка и синтетики.
Фильтр соответствует классу G4.
Hi-flo
Карманный фильтр с увеличенной поверхностью фильтрации
Идеален для использования в системах вентиляции и кон-
диционирования воздуха.
Уникальный стекловолоконный материал сохраняет ука-
занную эффективность и обеспечивает низкий уровень пере-
пада давления в течение всего срока эксплуатации.
114
Лечебно-профилактические учреждения. Проектирование систем ОВК
Каждый карман имеет идеальную V-образную форму, что предотвращает кон-
такт между мешками и оптимизирует распределение воздушного потока.
Фильтр Hi-flo поставляется также в пластиковом корпусе (Hi-flo G), полно-
стью сжигаемом.
Возможная эффективность составляет 45, 65, 85, 95 %.
Фильтр соответствует классам F5, F6, F7 и F8.
City-flo
Два фильтра в одном
Высокопроизводительный стекловолоконный материал теперь используется в
сочетании с уникальным угольным элементом широкого спектра применения.
Сочетание стекловолоконной ткани и активированного угля гарантирует высо-
кую эффективность фильтра: удаление как мелкодисперсной пыли, так и запахов.
Рамка выполнена из оцинкованной стали, что обеспечивает прочность
изделия.
Новый City-flo является фильтром класса F7 согласно стан-
дарту EN 779:2002.
Фильтры City-flo применяют в аэропортах, офисах, тор-
говых центрах, школах и других зданиях, расположенных в
непосредственной близости от дорог и улиц с усиленным до-
рожным движением, где необходимо отфильтровывать пыль, а
также удалять летучие соединения и запахи.
Opakfil green
Высокоэффективный фильтр «закрытого гофрирования»
Данный фильтр обеспечивает максимальную площадь фильтрующей поверхности.
Прекрасно подходит для систем с низким уровнем внешнего статического
давления.
Имеет длительный срок эксплуатации.
Является компактным, сжигаемым.
Оборудован двумя ручками, которые упрощают извлечение
и установку, предохраняя наполнитель фильтра.
Дренажная система (наклонные панели и отверстия) спо-
собствует эффективному отводу воды.
Фильтр соответствует классам F6, F7, F8, F9 и НЮ.
Citycarb
Угольный фильтр
Несколько двойных панелей «закрытого гофрирования»
обеспечивают максимальную площадь наполнителя.
Специальная конструкция характеризуется низким уров-
нем перепада давления, позволяя модернизировать уже суще-
ствующие системы.
Эффективно удаляет летучие органические соединения
(VOC). озон и прочие газы, обеспечивая оптимальное качество
воздуха в помещении.
Возможно оснащение рамкой коллектора.
Возможная эффективность составляет 65 и 85 %.
Фильтр соответствует классам F6 и F7.
115
А. П. Борисоглебская
Camcarb
Универсальный блок из цилиндрических фильтров, легкий в установке
Возможные размеры рамки — 305x610, 508x610 и 610x610, а также две различ-
ные длины цилиндров.
Комплектуется различными типами активированного угля
под конкретные области эксплуатации.
Значительный объем — до 90 л угля в случае модели 3500
(610x610).
Идеальное решение для фильтрации воздуха в чистых и
других, требующих молекулярной фильтрации, помещениях.
Возможные варианты цилиндров — из нержавеющей ста-
ли, оцинкованные, а также пластиковые (Camcarb Green).
Корпуса и системы для установки фильтров производства CAMFIL FARR (Швеция)
Camgrid Gel - герметичные модулируемые потолочные
системы
Область применения: системы чистых помещений с верти-
кальным однонаправленным потоком: ЛПУ, фармацевтическая
промышленность, производство микроэлектроники и т. д.
Фильтры: MEGALAM (К и LS).
Silent hood absolute (Н14)
Компактный конечный фильтр-диффузор для чистых помещений
Ламинарный потолочный модуль HEPA/ULPA, оснащенный дефлектором.
Готов к установке, отличается низким уровнем шума — 35 дБ.
Корпус из анодированного алюминия или гальванизи-
рованной стали с гелевой прокладкой и полиуретановым
уплотнением.
Фильтр соответствует классам НЮ и выше согласно
EN 1822.
Размеры (ДхШхВ/0) Площадь поверх- ности, м2 Расход/поте- ря давления при 0,45 м/с, (м3/ч)/Па Размеры (ДхШхВ/0) Площадь поверх- ности, м2 Расход/поте- ря давления при 0,45 м/с, (м3/ч)/Па
305x610x116/250 4,3 300/140 915x610x116/315 14,6 900/140
610x610x116/315 9,4 600/140 1 220x610x116/315 19,5 1 200/140
Camdistri
Диффузионная система для чистых помещений
Диффузоры изготавливаются для вертикального и
горизонтального воздушного потока.
Замена фильтров из помещения.
Канальное или фланцевое соединение.
Сталь с эпоксидным покрытием.
Соприкасающаяся с фильтром поверхность изготовлена из прессованного
листового металла, что гарантирует 100 %-ю герметичность.
116
Лечебно-профилактические учреждения. Проектирование систем ОВК
SOFDISTRI — корпус для фильтров HEPA/ULPA потолочных и настенных диф-
фузоров (доступ из помещения)
Корпус сварной конструкции из стали с эпоксидным покрытием создан не-
посредственно для распределения воздуха в чистых помещениях с фильтрацией
HEPA/ULPA.
Удобная установка фильтра при помощи зажимно-
го устройства.
Широкий выбор решеток: защитные белые решет-
ки, индукционные четырехпоточные решетки и воз-
душные жиклеры с закручиванием потока.
Поставляются модели с прочным полиэфирным
покрытием, идеально подходящие для фармацевтиче-
ской и пищевой промышленности.
SOFDISTRI Return — корпуса на рециркуляции (одно- и двухступенчатая
фильтрация)
Область применения: системы рециркуляции в помешениях с повышенными
требованиями к качеству воздуха, лабораториях, операционных, мастерских с со-
держанием порошка в воздушной среде.
Тип: двухступенчатая фильтрация рециркуляционного воздуха.
Решетка: перфорированная стальная решетка на выдвижной шине для уста-
новки префильтра глубиной 50 мм, с двумя ручками.
Максимальный расход: ЗР6 — 300—1 000 м/ч, 6Р6 — 500—2 000 м/ч.
Конструкция: гальванизированная сталь, сварная, белое эпоксидное покрытие.
Тип фильтров: префильтр (50 мм) — G4—F7.
Конечный фильтр: ECOPLEAT (500 мм) — F7, MEGALAM MD (66 мм) или
MG (110 мм) — Н10, U15.
Установка фильтров: префильтр — на выдвижной шине в зависимости от ко-
нечного фильтра, конечный фильтр — поворотные зажимы с прижимными
ограничителями.
Установка: зажимы, закрепляющие решетки.
Соединение: фланцевое.
Примечание: необходимо заказывать корпус, решетку и сам фильтр.
SOFDISTRI Induction — раздаточное устройство
Решетки
Область применения: чистые помещения с неоднонаправленным потоком
(класс 10 000—100 000), операционные.
Решетки: малоуглеродистая сталь с белым эпоксидным покрытием.
4D: четырехнаправленный диффузор.
Н: лучевой диффузор.
Расход воздуха: Н: 6Р6 — 500—1 000 м/ч; 4D: 6Р6 — 100—2 000 м/ч.
Корпус
Область применения: чистые помещения с неоднонаправленным потоком
(класс 10 000—100 000),операционные.
Тип: корпуса для фильтров HEPA/ULPA.
Конструкция: сварная, гальванизированная сталь, белое эпоксидное покрытие
Тип фильтров: MEGALAM MDA (66 мм), МХА (90 мм), MGA (110 мм).
117
А. П. Борисоглебская
Установка: быстрая замена фильтров с использованием поворотных зажимов с
прижимным ограничителем.
Соединение: втулка диаметром 315 мм на верхней поверхности корпуса.
Расход воздуха: Н: 6Н6 — 500—1 000 м/ч; 4D: 6Р6 — 100—2 000 м/ч.
SOFDISTRI Polyester — пластиковый корпус
Область применения: чистые помещения ЛПУ, учреждений фармацевтической
и пищевой промышленности.
Тип: корпуса для фильтров HEPA/ULPA.
Конструкция: целостный, формирующий ламинарный поток корпус.
Тип фильтров: MEGALAM (66 мм).
Установка фильтра: быстрая замена фильтра с использованием поворотных за-
жимов с прижимным ограничителем.
Соединение: втулка диаметром 315 мм на верхней поверхности корпуса.
SOFDISTRI Terminal — корпус для установки конечного фильтра
Вариант стандартный
Область применения: приточные и вытяжные системы чистых помещений.
Тип: корпус для установки фильтров HEPA/ULPA.
Монтаж: к поддерживающей стальной конструкции.
Конструкция: гальванизированная сталь, плотный сварной шов, покрытие
эпоксидное.
Тип фильтров: MEGALAM MD НЕРА и ULPA.
Установка фильтров: быстрая замена фильтра с использованием поворотных
зажимов с прижимным ограничителем.
Присоединение: верхнее, боковое, фланцевое.
Примечание: необходимо заказывать корпус, решетку и сам фильтр.
Модель фильтра Размеры корпуса (ДхШхВ/0)
Верхний подвод воздуха Боковой подвод воздуха Фланцевый подвод воздуха
ЗРЗ 392x392x240/160 392x392x300/160 -
ЗР6 697x392x240/160 697x392x300/160 697x392x150
6Р6 697x697x240/250 697x697x390/250 697x697x150
9Р6 697x1 002x240/315 397x1 002x455/315 -
12Р6 697x1 307x240/315 697x1 307x455/315 -
SOFDISTRI Grille
Регулируемый лопастной диффузор
Область применения: системы чистых помещений с тур-
булентным потоком воздуха.
Тип: SOFDISTRI регулируемый диффузор.
Конструкция: алюминиевые регулируемые лопасти.
Присоединение: на болтовых соединениях.
Перфорированный пластинчатый диффузор
Область применения: системы чистых помещений с турбулентным потоком
воздуха.
118
Лечебно-профилактические учреждения. Проектирование систем ОВК
Тип: SOFDISTRI перфорированный пластинчатый диффузор.
Конструкция: малоуглеродистая сталь — RP: перфорированная пластина с ча-
стичным перекрытием.
Присоединение: на болтовых соединениях.
Pharmaseal hood
Потолочный модуль HEPA/ULPA для вытяжек
Идеально подходит для фармацевтической промышленности и
чистых помещений.
Доступ к фильтру из помещения.
Для фильтров, соответствующих классам НЮ и выше согласно EN 1822
Cleandistri
Герметичный корпус из стали с эпоксидным покрытием
для фильтров НЕРА
Замена фильтров изнутри помещения.
Равномерное распределение воздуха.
Модульные корпуса FCBL
Корпус: гальванизированная сталь.
Фильтры: Hi-flo, Hi-САР, S-flo, Cam-flo, OPAKFIL G,
AIROPAC HF, Sofilair, Camcarb, панельные фильтры (глу-
бина 25 мм).
Альтернатива: возможна установка с поворотом на 180°
(лево- или правосторонний доступ при обслуживании).
Примечание: корпус только стальной.
Возможны различные конфигурации корпусов:
Преимущества корпусов и систем для установки фильтров CAMFIL FARR:
• не требуют использования дополнительных устройств при замене воздушных
фильтров;
• простота установки фильтров;
• наличие фиксирующего устройства для фильтров;
• прокладка между дверцами и корпусом;
• надежная модульная конструкция.
119
А. П. Борисоглебская
3. Кондиционеры
3.1. Медицинские кондиционеры производства компании GEA
Особенности
Стенки корпуса кондиционера выполнены из сэндвич-панелей толщиной не
менее 50 мм (для соответствия требованиям по тепло- и шумоизоляции).
Отсутствуют пороги и выступы (несущие рамы) между секциями (гладкие внут-
ренние поверхности). Швы или стыки корпуса кондиционера герметичны.
Обеспечивается свободный доступ ко всем элементам кондиционера для мок-
рой дезинфекции.
Кондиционер оснащен дежурным освещением в обслуживаемых секциях с ло-
кальным аварийным выключателем на внешней панели.
Возможна замена отработавших фильтров с грязной стороны.
Нижние внутренние поверхности секций, контактирующие с влагой (охлади-
тель, увлажнитель, каплеуловитель, фильтр-секция со стороны карманов), вы-
полнены из нержавеющей стали для исключения коррозии при эксплуатации (из-
носе) и дезинфекции.
Нижние горизонтальные панели имеют естественный уклон и оснащены
встроенными узлами отвода дренажа, рассчитанными на повышенное рабочее
давление (до 700 Па).
Гибкая вставка на подаче кондиционированного воздуха в гигиеническом ис-
полнении исключает накапливание пыли и влаги.
Для исключения эффекта «проскока» частиц через фильтры и завышенного
гидросопротивления фильтров скорость воздуха в сечении кондиционеров со-
ставляет не более 2,5 м/с.
Оребрение теплообменников (нагревателей и охладителей) выполнено по
технологии Cu/Cu или с эллиптическими ламелями из оцинкованной стали с за-
щитным лаком для очистки и дезинфекции струей под напором (обеспечивает
прочность, исключает шероховатости и микротрещины — источники скопления
микроорганизмов).
120
Лечебно-профилактические учреждения. Проектирование систем ОВК
Имеется свободная (сервисная) зона перед секциями теплообменников для
доступа ко всем поверхностям при очистке и дезинфекции поверхностей (как ми-
нимум с одной стороны).
Применяется резервный электродвигатель с автоматическим переключением
с рабочего на резервный режим и классом защиты не менее IP55 для полной мок-
рой дезинфекции секции приточного и вытяжного воздуховодов.
Использованы защитные улавливающие фильтры для шкивов мотора и
воздуховода.
Узлы прохода кабелей через секции внутри установки выполнены с примене-
нием сальников на конусном соединении. Трассировка и установочные элемен-
ты для силовых цепей выполнены по классу IP65, для слаботочных цепей — по
классу IP54.
Технические характеристики
Диаграммы показывают зависимость расхода воздуха от скорости воздушно-
го потока в поперечном сечении модуля соответственно агрегатов CAIRpicco и
CAIRplus.
Зависимость расхода воздуха от скорости воздушного потока в поперечном сечении модуля агре-
гата CAIRpicco
Агрегаты работают экономично и с низким уровнем шума при скорости потока
воздуха 1,5—2,5 м/с (область, окрашенная светло-серым цветом).
При более высоких скоростях необходимо использовать специальные сред-
ства, например шумоглушители, каплеотделители.
Согласно экспериментальным данным рекомендуется выбирать скорость по-
тока воздуха в поперечном сечении модуля в режимах обогрева и вентиляции
2,5—3,0 м/с, а в режиме охлаждения — 2,0—2,5 м/с.
121
А. П. Борисоглебская
Типоразмер агрегата: ширина х высота, см
* 0^ с5^ сч^
Объемный расход воздуха, м3/ч
1,5 2,0 2,5 3,0 3,5 4,0 4,5
g Скорость воздуха, м/с, в свободном поперечном
сечении модуля
Зависимость расхода воздуха от скорости воздушного потока в поперечном сечении модуля агре-
гата CAIRplus
122
Лечебно-профилактические учреждения. Проектирование систем ОВК
GEA CAIR: установка системы кондиционирования воздуха
Особенности
Установка GEA CAIR имеет следующие особенности:
• внутренние поверхности не содержат элементов креплений;
• сборка панелей осуществляется только с внешней стороны;
• гладкие внутренние поверхности, угловые конструкции полностью скрывают
несущие детали каркаса;
• обеспечивается легкая и удобная очистка внутренних поверхностей;
• обслуживание и замена компонентов выполняется быстро и без затруднений;
• замки и петли дверей находятся вне воздушного потока, что препятствует на-
коплению грязи в установке и способствует легкой очистке и дезинфекции;
• компоненты дверей легко заменяются;
• модули легко и быстро соединяются по месту установки;
• имеется функция автоматической центровки;
• модули с линейными размерами менее 1 м имеют элементы соединения только
снаружи установки;
• для настенных установок и больших агрегатов существует возможность допол-
нительного соединения с внутренней стороны.
Конструкция
Панели серии S
Толщина панели — 30 мм.
Материал изоляции — ROCKWOOL, негорючий, класс огнестойкости А1 в соот-
ветствии с DIN 4102, не содержит FCHC-компонентов, без клеевых соединений.
Материалы внешних поверхностей:
• ALUZINK 185 - гальванизированная листовая
сталь с покрытием, не оставляющим отпечатков
(FeP02G AZ 185), устойчивость к коррозии по
классу III в соответствии с DIN 55928 (часть 8);
• RAL 9002 — оцинкованная листовая сталь, по-
крытая полиэстером, толщина пленки не менее
20 мкм, устойчивость к коррозии по классу III в
соответствии с DIN 55928 (часть 8).
Материалы внутренних поверхностей —
ALUZINK 185 и RAL 9002 (аналогично внешним
поверхностям).
Панели серии SX
Толщина панели — 50 мм.
Материал изоляции — ROCKWOOL, негорючий, класс огнестойкости А1 в соот-
ветствии с DIN 4102, не содержит FCHC-компонентов, без клеевых соединений.
Материалы внешних поверхностей:
• ALUZINK 185 — гальванизированная листовая сталь с покрытием, не остав-
ляющим отпечатков (FeP02G AZ 185), устойчивость к коррозии по классу III
в соответствии с DIN 55928 (часть 8);
• RAL 9002 — оцинкованная листовая сталь, покрытая полиэстером, толщина
пленки не менее 20 мкм, устойчивость к коррозии по классу III в соответствии
с DIN 55928 (часть 8).
123
А. П. Борисоглебская
Стандарт
Термически разделенные панели
Материалы внутренних поверхностей:
• ALUZINK 185 и RAL9002;
• нержавеющая сталь V2A, W.Nr. 1.4301, Х5 CrNi 189, AISI 304, BS 304S15,
AFNORZ6 CN 18.09;
• нержавеющая сталь V4A, W.Nr. 1.4571, ХЮ CrNi MoTi 1810, AISI 316Т1,
BS 320S17, AFNORZ8 CNDT 17.12.
Покрытие ALUZINK
Преимущества покрытия ALUZINK производства компании GEA:
• усиленная устойчивость к коррозии;
• однородная регулярная поверхность;
• отсутствие белого налета окиси алюминия;
• лучший коэффициент отражения инфракрасного излучения;
• оптимальна для нанесения покрытий;
* затраты на производство не изменяются.
124
Лечебно-профилактические учреждения. Проектирование систем ОВК
Оцинкованная сталь — 275 г/м2
ALUZINK - 180 г/м2
МОРСКОЕ ПОБЕРЕЖЬЕ
Слева оцинкованная сталь после 4 лет
эксплуатации, справа ALUZINK после
15 лет в тех же условиях.
ПРОМЫШЛЕННАЯ ЗОНА
В индустриальных средах коррозия
возникает после 10 лет (оцинкованная сталь)
и после 22 лет при покрытии ALUZINK.
СЕЛЬСКАЯ МЕСТНОСТЬ
В сельской местности первая коррозия
возникает после 14 лет (оцинкованная сталь)
и после 22 лет при покрытии ALUZINK.
Состояние поверхностей после воздействия окружающей среды
Изоляция
Изоляция — класс огнестойкости А1 в соответствии с DIN 4102 или класс А в
соответствии с ON ROM В 3800.
Затухание звука Rw = 39 дБ в соответствии с DIN 52210 и ONROM S 5101.
3.2. Центральные кондиционеры гигиенического исполнения производства компании
HIDRIA IMP Klima
В HIDRIA IMP Klima разработан новый ряд центральных кондиционеров ги-
гиенического исполнения в соответствии с требованиями DIN 1946-4, EN 13053
и VDI 6022, а также с учетом набора гигиенических требований к центральным
кондиционерам.
Как подтверждают представленные сертификаты, данные центральные конди-
ционеры разработаны для использования в системах кондиционирования воздуха
125
А. П. Борисоглебская
чистых помещений зданий Л ПУ, производственных зданий фармацевтической и
пищевой промышленности и др.
Перечислим лишь некоторые особенности:
• внутренние боковые панели выполнены из гальванизированной тонколисто-
вой стали, покрытой RAL 7035, нижняя часть и направляющие — из нержавею-
щей стали;
• толщина панелей составляет 50 мм. Панели выполнены по специальной техно-
логии с применением негорючей минеральной ваты (горючесть класса А1 со-
гласно DIN 4102), что обеспечивает высокую шумо- и теплоизоляцию, а также
повышает жесткость конструкции и прочность корпуса. Воздушные прослой-
ки профилей алюминиевой рамы исключают нежелательные тепловые мости-
ки в корпусе;
• специальное исполнение теплообменных поверхностей;
• установка дежурного освещения во внутреннее пространство центрального
кондиционера, аварийного выключателя на наружной панели, использо-
вание специальных сальников в местах прохода силовых и управляющих
кабелей;
• большое количество типоразмеров фронтального сечения позволяет изготав-
ливать центральные кондиционеры производительностью до 100 000 м3/ч,
а также предоставляет клиенту возможность выбрать оптимальную ком-
бинацию ширины и высоты из двух-трех вариантов для необходимой
производительности.
HIDRIA IMP Klima может предложить своим клиентам установить в централь-
ный кондиционер гигиенического исполнения следующие элементы:
• фильтры классов от G3 до Н14;
• камеру дезинфекции с помощью УФС;
• секции утилизации теплоты с помощью различного рода теплообменников
(применение специальных энергосберегающих технологий с использованием
косвенного охлаждения);
• секции увлажнения воздуха с помощью парового увлажнителя и системы
увлажнения с применением воды под высоким давлением;
• вентиляторы как с ременным приводом, так и в исполнении «на валу».
Также предусматривается установка дублирующего электродвигателя с
возможностью дистанционного переключения с основного двигателя на
резервный.
126
Лечебно-профилактические учреждения. Проектирование систем ОВК
4. Воздухонагреватели
Теплообменники производства компании GEA
Требования к типу теплообменника определяются на стадии заказа исходя из
особенностей объекта, технических требований заказчика совместно со специа-
листами компании GEA.
Теплообменник Медь/Алюминий —
Медь/Медь — тип SD
Теплообменник из гладких медных труб
Теплообменник из труб из нержавеющей
стали — тип FE
Электрический нагреватель — тип ЕКЕЕ
Теплообменник с трубами из оцинкованной стали
(теплоноситель — теплая или горячая вода низкого давления)
127
А. П. Борисоглебская
5. Отопительные приборы
Водяные инфракрасные потолочные панели отопления и охлаждения
Zehnder COMO производства компании Zehnder
Описание
Система Zehnder COMO специально разработана для отопления и охлаждения
помещений высотой от 2,5 м.
Потолочные излучающие панели Zehnder COMO состоят из бесшовных мед-
ных труб (d = 15x1 мм), запрессованных путем кинематического замыкания в
алюминиевый лист толщиной 1 мм. При этом около 85 % поверхности труб ока-
зывается в непосредственном соприкосновении с алюминиевым листом, что обе-
спечивает наилучшую теплопередачу. Сверху панель закрыта изоляцией толщи-
ной 40 мм, которая служит для термоизоляции и поглощения шума (в сочетании
с перфорацией алюминиевого листа). Боковое U-образное профилирование при-
дает панели жесткость, что позволяет уменьшить число точек подвеса.
Отдельный модуль Zehnder COMO. Вид сверху
Исполнение «сплошной потолок». Вид снизу
В качестве теплоносителя в потолочных излучающих панелях Zehnder
COMO используется вода системы отопления (от 30 до 90 °C), которая пере-
дает теплоту трубам и излучающему экрану. Использование охлажденной воды
позволяет применять ту же самую систему и для охлаждения помещений в лет-
ний период.
Исполнение
Система Zehnder COMO представлена в трех исполнениях:
• «дорожка» (отдельно расположенная панель);
• «парус» (частичное покрытие площади потолка в рабочей зоне);
• исполнение, полностью покрывающее потолок.
Все виды исполнения состоят из определенного набора базовых элементов —
модулей длиной до 3 000 мм. Ширина модулей может варьировать от 300 до 900 мм
(с шагом 100 мм). Отдельные модули собираются посредством пайки или с по-
мощью пуш-фитингов в желаемое исполнение. Места соединений закрываются
декоративными блендами, за счет чего достигается эстетичный внешний вид и от-
личные гигиенические характеристики готового продукта. Возможно изготовле-
ние вырезов в излучающем экране под различное технологическое оборудование
(светильники, вентиляционные решетки).
128
Лечебно-профилактические учреждения. Проектирование систем ОВК
В стандартном исполнении панели окрашены порошковой эмалью в белый
цвет (RAL 9016), также возможно окрашивание в любой из более 700 цветов
палитры RAL или NCS.
Водяные ИК-панели Zehnder COMO сертифицированы в России.
Технические характеристики излучающих панелей Zehnder COMO
Параметры Исполнение «дорожка» при различ- ном количестве труб Исполнения «парус» и «сплошной потолок»
2 3 4 5 6 7 8
Материал труб / размеры (внешний диаметр х толщи- на труб) Медь / 15x1 мм
Материал листа / размеры (толщина) Алюминий /1 мм
Расстояние между труба- ми, мм 100
Ширина, мм 296 396 496 596 696 796 896 Минимальная - 296; максимальная - любая; шаг - 100
Минимальная длина одной панели, мм 360
Максимальная длина одной панели, мм 3 300
Вес без воды и изоляции: кг/м кг/м2 3,3 4,4 5,3 6,3 7,3 8,2 9,1 10,6
Вес изоляции: кг/м кг/м2 0,7 0,9 1,1 1,3 1,5 1,8 2,0 2,2
Объем воды: л/м л/м2 0,28 0,42 0,56 0,70 0,84 0,98 1,12 1,26
Теплоотдача согласно EN 14037 при ДГ= 55 °C, Вт/м 172 222 272 322 372 422 472 -
Мощность охлаждения согласно DIN 4715 при ДГ = 10 °C: Вт/м Вт/м2 31 41 52 62 73 83 94 90
Максимальная рабочая температура, °C 90
Максимальное рабочее давление, атм 4/10
Примечание. Рабочая температура теплоносителя - до 90 °C. Рабочее давление - до 4 бар (при соединении с помощью пуш-фитингов), до 10 бар (при соединении с помощью пайки).
Эффект отопления
Потолочные излучающие панели 70 % теплоты отдают в виде теплового излуче-
ния. Остальная часть теплоты передается через контакт с воздухом (конвекцией).
129
А. П. Борисоглебская
Тепло передается с помощью электромагнитных волн (в инфракрасном спек-
тре), которые проходят сквозь воздух почти без потерь энергии. При достижении
волнами поверхности твердой или жидкой материи энергия излучения превраща-
ется в тепловую энергию.
Ощущаемая человеком температура определяется теплообменом, производи-
мым его телом с окружающей средой. Ощущаемая температура может быть вы-
числена с достаточно большой точностью как среднее арифметическое значения
температуры воздуха и среднего значения температуры окружающих поверхно-
стей в помещении. Если помещение недостаточно отапливается, теплоотдача
тела слишком высока и человек ощущает температуру помещения как слишком
низкую.
Тепловой баланс может быть достигнут либо за счет повышения температуры
воздуха, либо за счет дополнительного теплового излучения. С помощью излу-
чающих панелей баланс достигается посредством повышения температуры окру-
жающих поверхностей помещения при более низкой (по сравнению с традицион-
ными системами отопления) температуре воздуха.
Эффект охлаждения
Функционирование охлаждающих потолочных панелей основано на тех же
физических принципах, что и работа панелей на отопление.
Так как охлаждающий потолок участвует в радиационном теплообмене с бо-
лее нагретыми поверхностями, более теплые поверхности отдают часть теплоты
охлаждаемому потолку через излучение.
Поглощение излучаемого количества теплоты в таком случае составляет около
60 %. Поглощение остальных 40 % теплоты охлаждающим потолком происходит
посредством конвекции. Теплый воздух в помещении поднимается благодаря
конвекции к потолку, после чего движется под потолком, отдавая теплоту охлаж-
дающему потолку. Затем охлажденный воздух за счет гравитации опускается вниз.
Соотношение между радиацией и конвекцией зависит в основном от типа потол-
ка и температуры окружающих поверхностей в охлаждаемом помещении.
130
Лечебно-профилактические учреждения. Проектирование систем ОВК
Охлаждающий потолок также имеет энергосберегающий эффект: за счет бо-
лее низкой температуры окружающих поверхностей температура воздуха в по-
мещении может оставаться более высокой, чем требовалось бы для достижения
такого же ощущаемого эффекта при использовании прямого кондиционирования
воздуха.
Преимущества
Потолочные излучающие панели Zehnder COMO перед другими видами систем
отопления или кондиционирования воздуха имеют следующие преимущества:
• температура воздуха в помещении может быть на 3 °C ниже при отоплении
и на 3 °C выше при охлаждении, чем при использовании традиционного обо-
рудования, без изменения субъективных ощущений человека;
• уменьшение стратификации воздуха (теплый воздух не скапливается под
потолком);
• отсутствие движения воздуха и, следовательно, пыли (уменьшение аллергиче-
ских реакций, улучшение состояний при респираторных заболеваниях);
• быстрое реагирование системы на отопление и охлаждение благодаря неболь-
шой инерционной массе (возможно применение системы регулирования, за-
висимой от погоды);
• практическое отсутствие потерь при распределении энергии благодаря не-
большой разнице между температурой воздуха в помещении и температурой
теплоносителя или хладоносителя в системе;
• возможность выполнения технологических отверстий под светильники, по-
жарные датчики, вентиляционные решетки и т. д.;
• возможность использования ширм: каждый пациент получит одинаковое ко-
личество теплоты или холода;
• бесшумность системы;
• очень низкие затраты на эксплуатацию системы (возможно применение
альтернативных источников энергии);
• отсутствие затрат на обслуживание системы;
• «холодные» потолки (в отличие, например, от воздушных систем) полностью
соответствуют физиологии человека: охлажденные поверхности панелей уча-
ствуют в лучистом теплообмене и снимают существенную часть холодильной
нагрузки на систему вентиляции, позволяя уменьшить расход приточного воз-
духа в системе вентиляции до санитарной нормы (АВОК. 2007. № 6). Поэто-
му применение потолочной системы лучистого охлаждения обеспечивает от-
сутствие всех негативных явлений, возникающих при охлаждении с помощью
традиционных кондиционеров: сквозняков, движения пыли и пересушивания
слизистых оболочек глаза и дыхательных путей;
• водяные отопительные панели абсолютно пожаробезопасны и могут приме-
няться в помещениях любой категории пожароопасности.
Стальные трубчатые радиаторы Zehnder Charleston производства компании
Zehnder
Описание
Zehnder Charleston — трубчатый секционный радиатор из стали. Головка
радиатора выполнена из стального листа толщиной 1,5 мм. Диаметр трубы —
25 мм. Толщина стенки трубы — 1,25 мм. Отдельные элементы (ширина элемен-
та — 46 мм) свариваются в готовый радиатор. Радиатор грунтуется, покрывается
131
А. П. Борисоглебская
порошковой эмалью в различные цвета RAL и подвергается горячему обжигу
в соответствии с DIN 55900.
Тепловая мощность проверена в соответствии с DIN EN 442. Радиатор отве-
чает требованиям Европейского страхового сообщества и соответствует высоким
требованиям гигиены и рекомендован для установки в ЛПУ. Поставляется в упа-
ковке готовым к монтажу.
Рабочее давление радиатора, бар: с числом трубок от 2 до 4 с числом трубок от 5 до 6 Макс. 12 (испытательное давление - 15,6) Макс. 10 (испытательное давление - 13,0)
Рабочая температура, °C Макс. 120
Комплектация
Стандартная комплектация:
• радиатор, грунтованный и покрытый порошковой эмалью белого цвета RAL 9016;
• боковое подключение (внутренняя резьба) — 4x1 /2";
• заглушка — 1/2".
Радиатор упакован в полиэтиленовую пленку и картонную коробку.
По желанию заказчика:
• другие виды подключения;
• желаемый набор креплений;
• другой цвет на выбор из 700 цветов палитры RAL и NCS S;
• оцинкованное исполнение (для бассейнов и других помещений с повышенной
влажностью);
• особые формы (угловые, радиусные);
• исполнение для высокого давления (рабочее давление — не более 18 бар, ис-
пытательное давление — 24 бар).
Модели
Zehnder Charleston Completio — радиатор оборудован на заводе встроенным
термовентилем AV6 (Oventrop) в верхней боковой части и термостатом Zehnder,
размер подключения — М30х1,5 мм; подключения — 2x1/2" (размер внутренней
резьбы) в нижней части радиатора с межосевым расстоянием 50 мм; подающая
линия проходит в первой секции, обратная линия — во второй.
Рабочее давление, бар Макс. 10 (испытательное давление - 13,0)
Рабочая температура, °C Макс. 120
Дополнительные преимущества:
• радиатор с термовентилем уже готов к установке;
• возможность использования любых подходящих термостатов МЗО х 1,5 мм;
• возможность установки вентиля для тепла, подаваемого по сетям централизо-
ванного теплоснабжения;
• возможность специального исполнения;
• предварительно установленный вентиль AV6 (Oventrop).
132
Лечебно-профилактические учреждения. Проектирование систем ОВК
Zehnder Charleston Klinik является специальной
версией радиатора Zehnder Charleston (основные
технические характеристики приведены в описании
Zehnder Charleston). Отличительная особенность ра-
диатора — увеличенное расстояние между секциями
(ширина одного элемента — 65 мм в отличие от 46 мм
радиатора Zehnder Charleston), что облегчает очистку
прибора.\Радиатор соответствует высоким требовани-
ям гигиены и рекомендован для установки в ЛПУ и
санаториях, детских учреждениях, залах для занятий
фитнесом, оздоровительных центрах и других поме-
щениях с повышенными требованиями к чистоте.
Рабочее давление, бар Макс. 10 (испытательное давление - 13,0)
Рабочая температура, °C Макс. 120
Радиаторы Zehnder Charleston одобрены университетской клиникой в Тюбин-
гене (Германия) как соответствующие повышенным гигиеническим требованиям.
Руководитель Института гигиены Университета им. Генриха Гейне в Дюссельдор-
фе профессор, доктор Шлипкетер подтвердил гигиеническим сертификатом, что
трубчатые радиаторы Zehnder Charleston и Zehnder Charleston Klinik пригодны для
установки в помещениях ЛПУ.
Радиаторы полностью отвечают гигиеническим требованиям, которые уста-
новлены для ЛПУ в отношении их дезинфекции и уборки:
• хорошая доступность объектов для уборки и проведения дезинфекционных работ;
• очень гладкая, непористая поверхность, не имеющая микроструктурных вкл ю-
чений. пустот, сечений, борозд и швов, со скругленными углами и краями:
• устойчивость покрытия к чистящим и дезинфицирующим средствам.
133
Определение мощности для моделей Zehnder Charleston и Zehnder Charleston Completto
(при температурном напоре Д/ = 60 К (90/70/20 °C))
2-колончатая модель, монтажная глубина - 62 мм 3-колончатая модель, мон- тажная глубина - 100 мм 4-колончатая модель, мон- тажная глубина -136 мм 5-колончатая модель, мон- тажная глубина -173 мм 6-колончатая модель, мон- тажная глубина - 210 мм
Мо- дель Вы- сота, мм Тепловая мощность, Вт Мо- дель Вы- сота, мм Тепловая мощность, Вт Мо- дель Вы- сота, мм Тепловая мощность, Вт Мо- дель Вы- сота, мм Тепловая мощность, Вт Мо- дель Вы- сота, мм Тепловая мощность, Вт
2019 190 18 3019 190 25 4019 190 35 5019 190 44 6019 190 52
2 026 260 26 3 026 260 35 4 026 260 46 5 026 260 56 6 026 260 67
2 030 300 29 3 030 300 40 4 030 300 52 5 030 300 64 6 030 300 77
2 035 350 34 3 035 350 46 4 035 350 60 5 035 350 75 6 035 350 89
2 037 370 36 3 037 370 48 4 037 370 64 5 037 370 79 6 037 370 94
2 040 400 39 3 040 400 52 4 040 400 69 5 040 400 85 6 040 400 101
2 045 450 43 3 045 450 58 4 045 450 77 5 045 450 95 6 045 450 112
2 050 500 48 3 050 500 64 4 050 500 84 5 050 500 104 6 050 500 124
2 055 550 52 3 055 550 70 4 055 550 92 5 055 550 114 6 055 550 135
2 056 560 53 3 057 570 72 4 057 570 96 5 057 570 118 6 057 570 139
2 060 600 56 3 060 600 76 4 060 600 100 5 060 600 123 6 060 600 147
2 075 750 69 3 075 750 93 4 075 750 122 5 075 750 151 6 075 750 180
2 090 900 80 3 090 900 109 4 090 900 143 5 090 900 177 6 090 900 210
2100 1 000 87 3 100 1 000 119 4 100 1 000 157 5100 1 000 194 6100 1 000 231
2 110 1 100 93 3 110 1 100 129 4 110 1 100 169 5 110 1 100 210 6 110 1 100 250
2 120 1 200 103 3 120 1 200 144 4 120 1 200 185 5 120 1 200 226 6 120 1 200 265
2 150 1 500 130 3J50 1 500 176 4 150 1 500 227 5 150 1 500 276 6 150 1 500 323
2 180 1 800 156 3^180 1 800 210 4 180 1 800 269 5 180 1 800 327 6 180 1 800 383
2 200 2 000 174 3 200 2 000 231 4 200 2 000 295 5 200 2 000 360 6 200 2 000 422
2 220 2 200 190 3 220 2 200 252 4 220 2 200 323 5 220 2 200 394 6 220 2 200 461
2 250 2 500 215 3 250 2 500 284 4 250 2 500 364 5 250 2 500 443 6 250 2 500 520
2 280 2 800 238 3 280 2 800 316 4 280 2 800 406 5 280 2 800 493 6 280 2 800 577
2 300 3 000 253 3 300 3 000 338 4 300 3 000 434 5 300 3 000 528 6 300 3 000 618
Примечание. Данные указаны для одной секции при параметрах теплоносителя 90/70/20 ’С.
А. П. Борисоглебская
Лечебно-профилактические учреждения. Проектирование систем ОВК
Учитывая положительный опыт приме-
нения радиаторов Zehnder Charleston в ЛПУ
как Европы, так и России, можно смело ре-
комендовать данные модели для установки в
помещения, к которым предъявляются по-
вышенные гигиенические требования.
Референс-объекты:
• ГУЗ «Городской клинический онкологи-
ческий диспансер» в Санкт-Петербурге;
• клиника «Надежда-1» в Брянске;
• клиника в Петрозаводске;
• клиника Управления делами Президента
РФ в Москве.
Радиаторы Zehnder Charleston сертифи-
цированы в России.
А. П. Борисоглебская
6. Утилизация теплоты
Теплообменники производства компании GEA
Двойной теплообменник с промежуточной жидкостью Ecoflow
• Регенеративный:
• отсутствие передачи загрязнений между воздушными потоками;
• средний уровень рекуперации тепла;
• для любых объемов потока воздуха;
• герметичный;
• необходим насос;
• приточный и удаляемый воздух не смешиваются.
Тепловая труба Ecostat
Жидкость
Пар
136
Лечебно-профилактические учреждения. Проектирование систем ОВК
• Регенеративный:
• отсутствие передачи загрязнений между воздушными потоками;
• средний уровень рекуперации тепла;
• для любых объемов потока воздуха;
• негерметичность — до 0,1 %;
• отсутствие движущихся частей;
• не требуются затраты энергии на привод;
• отсутствие системы регенерации холода.
Пластинчатый теплообменник Ecoplat
• Рекуперативный;
• отсутствие передачи загрязнений между
воздушными потоками;
• от среднего уровня рекуперации тепла до
высокого;
• подходит для расхода воздуха менее
20 000 м3/ч;
• негерметичность — до 0,1 %;
• отсутствие движущихся частей;
• не требуются затраты энергии на привод.
Пластинчатые теплообменники произ-
водства компании GEA отдельно сертифи-
цированы Eurovent.
Роторный теплообменник Ecorot
• Регенеративный;
• передача загрязнений между воздушны-
ми потоками;
• высокий уровень рекуперации тепла;
• подходит для кратности воздухообмена
более 15 000 м3/ч;
• негерметичность — до 15 %;
• необходим привод для вращения ротора.
/
Роторные теплообменники производ-
ства компании GEA отдельно сертифици-
рованы Eurovent.
А. П. Борисоглебская
7. Обеззараживатели
7.1. Автономные обеззараживатели на воздуховоде производства компании GEA
УФС-агрегат Фильтр ступени 2
Дезинфекция с помощью УФС
Фильтр грубой очистки
Знак Eurovent
• Минимальная длина секции — 720 мм;
• внутреннее покрытие — нержавеющая сталь
V2A с 30 %-м отражением;
• электрический класс исполнения лампы —
IP20;
• дополнительно IP65 и защита стекла;
• повышение температуры от источника УФС
приблизительно 1 °C;
• рабочий ресурс источника УФС 8 000 ч при
75 %-й нагрузке.
Ультрафиолет, как и гигиенические препа-
раты. используется для дезинфекции и стери-
лизации. Он предотвращает рост бактерий по-
средством воздействия на них определенными
областями оптического излучения. В результа-
те микроорганизмы погибают.
УФС-модуль для очистки воздуха
в воздухообрабатывающих агрегатах
УФС-модуль применяется в ЛПУ, фарма-
цевтической, пищевой промышленности, вен-
тиляционных системах согласно VDI6022.
С настоящего момента компания GEA совместно с Eurovent (Евро-
пейский комитет изготовителей оборудования для обработки и конди-
ционирования воздуха) определяют класс энергоэффективности для
центральных кондиционеров:
• класс А — наивысшая энергоэффетивность;
• класс В;
• класс С.
138
Лечебно-профилактические учреждения. Проектирование систем ОВК
Критерии энергоэффективности:
• скорость потока воздуха в стандартном поперечнике;
• потребление электроэнергии;
• производительность рекуперации тепла.
Главная задача — получить полную информацию об энергоэффективно-
сти центральных кондиционеров и иметь возможность сравнивать отдельные
агрегаты.
7.2. Установки обеззараживания воздуха производства компании «Поток Интер»
Принцип действия установок обеззараживания воздуха «Поток 150-М-01»
основан на многократной деполяризации мембраны клетки микроорганизмов
постоянными электрическими полями заданной ориентации и напряженности,
которая приводит к дезинтеграции их структуры и инактивации.
Основные технические характеристики
Эффективность инактивации микроорганизмов, находящихся в обрабатывае-
мом воздухе, составляет до 100 %, но не менее 95 %.
Эффективность фильтрации частиц соответствует классу Hl 1.
Установки обеззараживания воздуха «Поток 150-М-01»
в едином внешнем корпусе с воздухораспределителем 9451.041.00.000
(для реанимационных и других блоков и спепкабинетов)
Предназначены для использования в составе систем вентиляции и кондицио-
нирования воздуха в помещениях ЛПУ классов чистоты А, Б, В в соответствии
с СанПиН 2.1.3.1375-2003 [11].
Конструкция позволяет использовать как один, так и два соединенных
блока обеззараживания в одной конструкции (монтаж в составе герметичного
подвесного потолка) и обеспечивает равномерный, однонаправленный поток
чистого воздуха.
УОВ9451.041.00.000: 1 — входной фланец для подстыковки воздуховодов; 2 — блок обеззара-
живания; 3 — перфорированная воздухораспределительная откидная панель; 4 — установка обез-
зараживания воздуха «Поток 150-М-01»; 5 — стыковочные фланцы между корпусами блоков
обеззараживания
139
А. П. Борисоглебская
Технические характеристики
Напряжение питания, В/Гц 220 (±22)/50
Энергопотребление, В*А <60
Расход воздуха, м3/ч <900
Габаритные размеры, мм: длина ширина высота 1 800 1 200 350
Масса, кг < 120
Установки обеззараживания воздуха «Поток 150-М-01» в едином внешнем
корпусе с воздухораспределителем 9451.051.00.000 (для операционных)
Предназначены для использования в составе систем вентиляции и конди-
ционирования воздуха в операционных классов чистоты А, Б в соответствии с
СанПиН 2.1.3.1375-2003 [11].
Конструкция собирается из четырех блоков обеззараживания (монтаж в соста-
ве герметичного подвесного потолка) с возможностью установки в средней части
бестеневого светильника.
УОВ9451.051.00.000: 1 входные фланцы для подстыковки воздуховодов; 2 — блок обеззаражи-
вания; 3 — перфорированная воздухораспределительная откидная панель; 4 — стыковочные фланцы
между корпусами блоков обеззараживания; 5 — срез под установку бестеневого светильника
Технические характеристики
Напряжение питания, В/Гц 220 (±22)/50
Энергопотребление, В-А <240
Расход воздуха, м3/ч <3 600
Габаритные размеры соединенных четырех блоков обеззараживания, мм: длина ширина высота 3 600 2 400 350
Масса блока обеззараживания, кг < 120
140
Лечебно-профилактические учреждения. Проектирование систем ОВК
УОВК4.000.000 (для вентиляционных каналов)
Предназначены для обеззараживания и тонкой фильтрации приточного и уда-
ляемого воздуха в помещениях ЛПУ.
Блок обеззараживания встраивается в канал системы вентиляции и кондицио-
нирования воздуха в удобном для монтажа месте (за подвесным потолком, в тех-
нических помещениях и т. д.).
УОВК4.000.000: 1 — блок обеззараживания; 2 — выходной фланец для подстыковки воздуховода;
3 — место крепления корпуса; 4 — входной фланец для подстыковки воздуховода
Технические характеристики
Напряжение питания, В/Гц 220 (±22)/50
Энергопотребление, В*А <48
Расход воздуха, м3/ч <720
Габаритные размеры, мм: длина ширина / высота 1 160 950 450
Масса блока обеззараживания, кг <75
141
А. П. Борисоглебская
На рисунке приведен план систем вентиляции, обеззараживания и тон-
кой фильтрации воздуха типовой операционной, разработанный компанией
«Поток Интер».
Условные обозначения:
। । 1 — воздуховод круглый, d = 250;
| | 2 — воздуховод прямоугольный;
Q 3 — решетка воздухозаборная
РС-Г/Б 625x325 из нержавеющей стали,
h = 1 600 от уровня чистого пола;
(Ш 4 - шумоглушитель LDR 50-30 (Systemair);
5 — дроссель-клапан, d = 250;
В 6 — вентилятор канальный прямоугольный
КТЕХ 50-30-4 (Systemair);
0 7 — обратный клапан VKK 250 (Systemair);
D8 — прямоугольные гибкие вставки
DS 50-30 (Systemair);
9 — пять установок обеззараживания
воздуха «Поток 150-М-01»
в едином внешнем корпусе
с воздухораспределителем;
10 — пять установок обеззараживания
воздуха «Поток 150-М-01»
в едином внешнем корпусе
с воздухораспределителем;
11 — коробка из нержавеющей стали
Примечания:
1. Высота операционной от пола до подвесного потолка — 3 м.
2. Вентилятор КТЕХ 50-30 подсоединяют через гибкие соединительные вставки DS 50-30
Компании, предоставившие информацию
по оборудованию в прил. 4
GEA Klimatechnik GmbH
105094, Москва,
ул. Семеновский вал, д. 6, стр. 1
Тел.: (495) 956-33-34, 956-66-74
Факс: (495) 956-15-72
E-mail: info@geagkm.ru
www.geagkm.ru
GEA
GEA Happel
Klimatechnik
ООО «КЭМФИЛ»
129075, Москва,
ул. Аргуновская, д. 2, корп. 1, оф. 401
Тел./факс: (495) 775-20-88
E-mail: camfil@camfilinfo.ru, camfil@list.ru
www.camfilinfo.ru
ООО НПФ «Поток Интер»
111250, Москва, ул. Красноказарменная, д. 12
Тел.: (495) 361-93-93, 361-98-66
Факс: (495) 361-98-66
E-mail: post@potok-inter.ru
www.potok-inter.ru
HIDRIA IMP Klima
129110, Москва,
ул. Средняя Переяславская, д. 14, оф. 15-16
Тел./факс: (495) 974-17-13
E-mail: hidria.moscow@hidria.com
www.hidria.com
нлгта—
IMP Klima
ООО «Цендер ГмбХ»
115419, Москва,
2-й Рощинский пр-д, д. 8, п/я 116
Тел.: (495) 232-22-49
Факс: (495) 232-21-45
E-mail: mail@zehndergroup.ru
www.zehndergroup.ru
У
zehv
Борисоглебская Анна Петровна
Лечебно-профилактические учреждения. Общие требования к проектированию
систем отопления, вентиляции и кондиционирования воздуха
Главный редактор М. М. Бродач
Ответственный за производство А. Г. Жучков
Начальник книгоиздательского отдела П. А. Корсунская
Руководитель коммерческого отдела В. В. Потапов
Редактор Н. О. Рычкова
Корректор А. А. Архипова
Компьютерная верстка А. Р. Арифулин, В. И. Ткач
ООО ИИП «АВОК-ПРЕСС»
127051, Москва, а/я 141, «АВОК-ПРЕСС»
www.abok.ru, e-mail: book@abok.ru
Тел.: (495) 621-80-48. 621-64-29
Подписано в печать 04.09.2008. Бумага офсетная.
Гарнитура Ньютон. Печать офсетная.
Тираж 3 000 экз. Заказ № 1225
Отпечатано с готового оригинал-макета
в ООО «Чебоксарская типография № 1»
428019, г. Чебоксары, пр. И. Яковлева, 15.
А. П. Борисоглебская
Лечебно-профилактические
учреждения
Общие требования к проектированию
систем отопления, вентиляции
и кондиционирования воздуха
Техническая библиотека НП «АВОК»
В книге содержатся рекомендации по проектированию и
эксплуатации систем отопления, вентиляции и кондиционирования
воздуха лечебно-профилактических учреждений. Подробно рассмо-
трены санитарно-гигиенические требования к микроклимату поме-
щений допустимым уровням шума и вибрации, технические требо-
вания к инженерным системам и оборудованию, особенности
эксплуатации чистых помещений лечебно-профилактических учреж-
дений и контроля параметров воздуха.
В приложениях собран материал, необходимый для специали-
стов: расчетная температура, кратность воздухообмена и санитарная
норма подачи наружного воздуха для разных классов чистоты поме-
щений различных лечебно-профилактических учреждений; класси-
фикация воздушных фильтров; примеры оборудования, применяемо-
го в системах отопления вентиляции и кондиционирования воздуха.
Уникальный материал представлен в прил. 3 - примеры организа-
ции систем вентиляции и кондиционирования воздуха в различных
помещениях лечебно-профилактических учреждений.
Книга адресована специалистам по проектированию и эксплуата-
ции лечебно-профилактических учреждений, а также студентам,
аспирантам и преподавателям соответствующих специальностей.
ISBN 978-5-98267-047-2
А. П. Борисоглебская
Лечебно-профилактические учреждения. Общие требования к проектированию
систем отопления, вентиляции и кондиционирования воздуха
Лечебно-профилактические
учреждения
Общие требования к проектированию
систем отопления, вентиляции
и кондиционирования воздуха
A* <
ПРЕСС
Техническая библиотека НП «АВОК»
