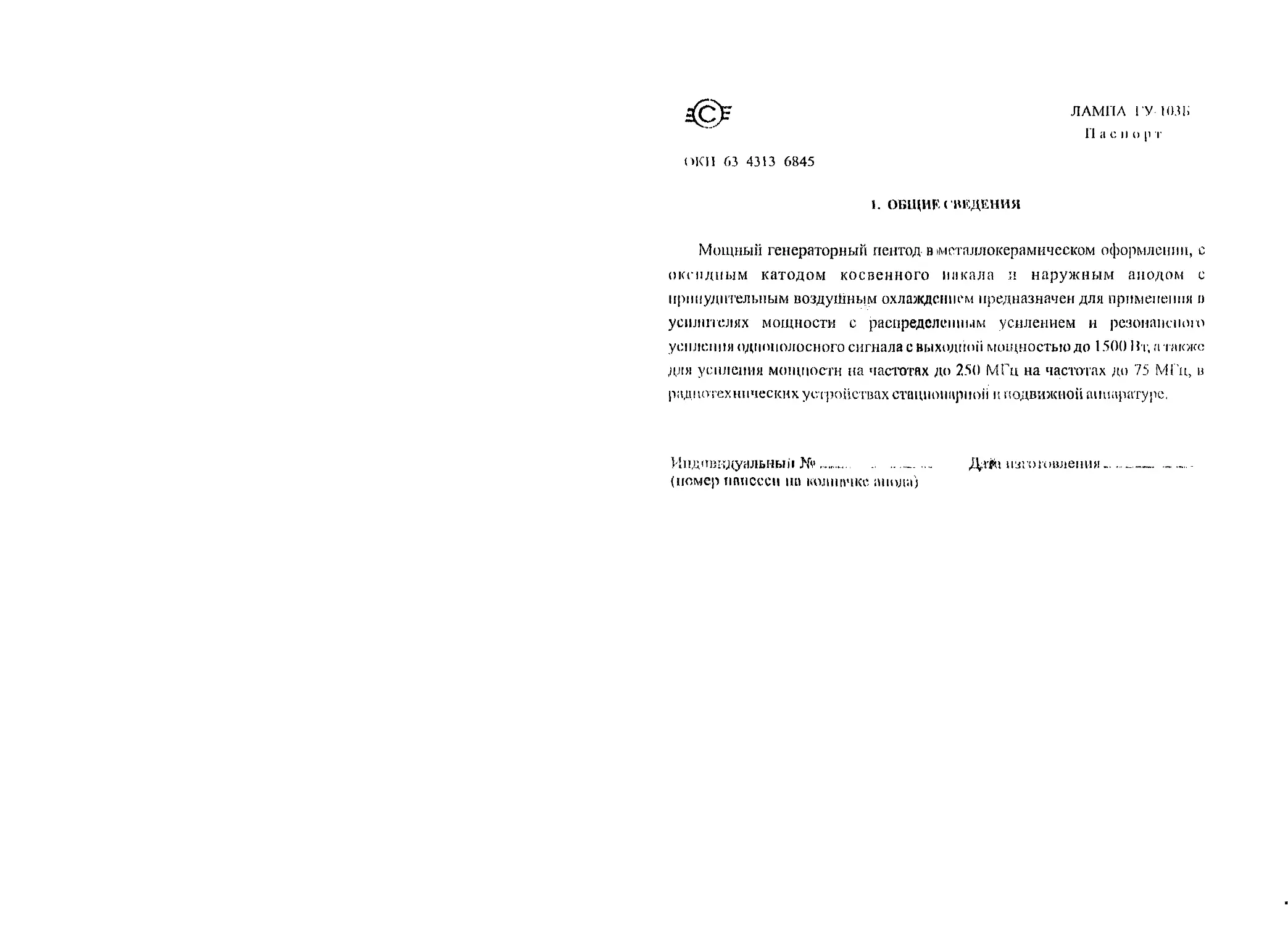

ЛАМПА ГУ 103 Ь
П а с. пор г
ОКИ 63 4313 6845
1. ОБЩИЕ ( ВЕДЕНИЯ
Мощный генераторный пентод в металлокерамическом оформлении, с
оксидным катодом косвенного пикала и наружным анодом с
принудительным воздушным охлаждением предназначен для применения в
усилителях мощности с распределенным усилением и резонансного
усиления однополосного сигнала с выходной мощностью до 1500 В г, а также
дня усиления мощности на частотах до 250 МГц на частотах до 75 МГц, в
радио технических устройствах стационарной и подвижной аппаратуре,
Ипдпш:дунльны11 №_____ _______
(иомер пппсссн на колпачке анода)
изготовления ------
Схема соединения электродов лампы
с контактирующими выводами
Обозначение вывода	Наименование электрода
К	Катод
К	Подогреватель
С1	Сетка первая
С2	Сетка вторая
('3	Сетка трерья
Л	Анод

3.	При напряжении анода 2000 В, напряжении третьей сетки 0 В,
напряжении второй сетки 325 В, токе анода 800 мА.
4.	При напряжении анода 250 В, напряжении третьей сетки 0 В,
напряжении второй сетки 325 В, напряжении первой сетки 0 В.
5.	При напряжении анода 2000 В, напряжении третьей сетки 0 В,
напряжении второй сетки 325 В, токе анода 20 мА.
6.	При напряжении анода 2000 В; напряжении третьей сетки 0 В;
напряжении второй сетки 325 В; напряжении смещения, соответствующем
току покоя анода 800 мА; напряжении возбуждения, соответствующем
постоянной составляющей тока анода не менес 1300 мА; эффективном
значении переменного напряжения анода (1240±70) В и на частотеО,! МГц.
7.	РВК.ПАМАЦИИ
7.1.	В случае преждевременного выхода лампы из строя её следует
вместе с паспортом возвратить предприятию-изготовителю с указанием
следующих сведений:
Время хранения_____________________________________________
Дата начала эксплуатации __________________________________
Дата выхода из строя ______________________________________
Основные данные режима эксплуатации------------------------
с
Наработка в указанных режимах ч.
Причины снятия лампы с эксплуатации или хранения-------------
Сведения заполнены  подпись
(дата)
В случае отсутствия заполненного паспорта рекламации не принимаются.
ПРИЛОЖЕНИЕ
ДАННЫЕ ДЛЯ ВЫБОРА УСЛОВИЙ ОХЛАЖДЕНИЯ
Схема охлаждения
лампы
LIoTegji давления в радиаторе, мм вод. ст(1 мм вод.ст.=10 Па)
Характеристики охлаждения
анода при нормальных
климатических условиях
Рис. 1
Воздух
Рис. 2
Поправочный коэффициент увеличения расхода
воздуха при его повышенной температуре
Температура охлаждающего воздуха,0 С	25	40	55
Попра вочны й коэфф I щиент	1,0	1,2	1,5
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 .Электрические параметры при поставке и хранении
Наименование параметра, единица измерения	Норма		Данные изме- рения	Приме- чание
	не менее	НС более
Ток накала,А Напряжение смещения отрица-	2,5	3,1	<3	2
тельное (абсолютное значение), В	45	90	п	2,3
Ток анода (нулевой), А Напряженно запирания отрицательное (абсолютное	4		Ч,Ц	2,4
значение), В Выходная мощность (в режиме		150		2,5
класса АВ(), Вт Относитсяы।ыII уронень КОМбн1ИЩНОП||1>1Х СОСТП11Л1ИОЩ11Х				2,6
третьего и пятого норядков, д!> Междуэлектродные емкости (ио схеме# общим катодом):		 .	минус 32		2,6
входная, пФ		100	—
выходная, пФ		18	—
проходная, пФ		0,2	•—
Примечания: I. В графе “Данные измерения” указаны фактически
измеренные значения параметров.
2. При напряжении накала 27 В.
2.3. Предельно допустимые режимы эксплуатации
Наименование параметра, единица измерения	Норма
	ИС менее	не более
Напряжение накала (переменное или пос тоянное), В	25,7	28,3
Напряжение анода: постоянное, В	—	2200
мгновенное значение, В	—	4300
Напряжение третьей сетки, В	-20	20
Напряжение второй сетки, В	—	375
Напряжение первой сетки отрицательное, постоянное (абсолютное значение), В	—	170
Напряжение катод-подогреватель •„.ри люб..й полярности, абсолютное значение), В	———'	100
Ток катода: постоянная составляющая, мА	—	2300
мгновенное значение, мА	—	7000
Мощность, рассеиваемая анодом, Вт’ >	—	1600
Мощность, рассеиваемая третьей сеткой, В т	" 		1.0
Мощность, рассеиваемая второй сеткой, Вт	--—“	30
Мощность, рассеиваемая первой сеткой. Вт	———	1.0
Частот а, МГц	--—“	250
Время разогрева катода, мин	3	—
Температура анода , С					200
к.	-	О.-, Температура остальном части оболочки, С	—	-	200
Выключение напряжений должно производиться в обратной
последовательности или одновременно.
При включенных напряжениях накала и отрицательного напряжении
первой сетки допускается произвольный порядок включения п выключения
напряжений анода и второй се псп при условии непревышеиия предельно
допустимой мощности, рассеиваемой второй сеткой.
4.1.3.	Перед установкой лампы в аппаратуру, а также после длительного
храпения или после длительного перерывав работе аппаратуры (более 6 мое)
порядок включения напряжений пи намну должен быть следующим:
включить напряжение накала и выдержать 10 мин;
подать напряжения ин '»лск1роды лампы, кроме напряжения
возбуждения н выдержать 5-К) мин;
подать напряжение возбуждения постепенно увеличивая его уровень
плавно или ступенями до ра<ючс1 о в «мнение 5-10 мин.
Если при подаче напряжения возбуждения будут наблюдаться пробои,
лимпу необходимо выдерживать на более витком уровне напряжения
возбуждения в течение .’ 5 мин, после чего продолжить его повышение.
Максимальное время введения лампы в режим номпнплы1ЫХ
напряжений не более 1,5 ч.
4.1.4.	Допускается женлуатация ламп в дежурном режиме (бет токи
анода) непрерывно до 50 ч. Работа в дежурном режиме должна чередоваться
с работой в динамическом режиме в течение I • 2 ч,
Рекомендуется сокращать промежуток времени работы в дежурном
режиме.
4.1.5.	Дополнительные технические данные
4.1.5.1.	Лампа может быть применена для усиления мощности на
частотах до 250 МГц. Ориент ировочное значение полезной выходной
мощности (в режиме класса В) на частоте 250 МГц при напряжении
накала 27 В, напряжении анода 1600 В, напряжении третьей сетки 0 В,
напряжении второй сетки 325 В, токе покря анода 400 мА, постоянной
составляющей тока анода 1100 мА - не менее; 300 Вт.
4.1.5.2.	Номинальное напряжение накалп27,0 В.
5.	ПРАВИЛА ХРАПЕНИЯ
5.1.	Лампу следует хранить в соответствии с ГОСТ 1 $ 9.003-80.
6.	гарант ийные обязателы гна
6.1.	Изготовитель гарантирует соответствие качества данной лампы
требованиям АГСР 433140.003 ТУ при соблюдении потребителем условий и
правил хранения, монтажа и эксплуатации, приведенных в паспорте.
Гарантийные сроки равны минимальным срокам сохраняемости,
установленным в паспорте для соответствующих условий хранения.
Гарантийная наработка 1500 ч в преде лах гарантийного срока.
Гарантийный срок исчисляют с даты изготовления (приемки) лампы, а
для лампы, подвергавшейся перепроверке, с даты перепроверки,
дополнительно нанесенной на лампу и указанной в паспорте.
' )лектрические параметры, 1Т1меняющиеся в процессе эксплуатации
Наименование параметра, единица измерения	Норма
	не менее	не более
Напряжение смещения отрицательное (абсолютное значение), В	40	90
Ток анода (нулевой), А Выходная мощность (в режиме	3,5эе	“—
класса АВ(), Вт	1200	—.—
Э£) До 31.12.1989 1' значение тока анода (нулевого) In не менее 3 А.
4.	УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
4.1.	Лампыдолжиы эксплуатироваться в соответс твии
с ОСТ 11 331.000-74 “Лампы генераторные мощностью, рассеиваемой
анодом, от 25 Вт до 1 кВт. Руководство по применению”.
4.1.1.	Охлаждение лампы
4.1.1.1.	Охлаждение лампы - принудительное воздушное. Охлаждение
должно Подаваться не позднее включения напряжения накала и
прекращаться не ранее, чем через 3 мни после его выключения.
Допускается одновременное выключение, охлаждения и напряжений
питания (в том числе и напряжения накала) при условии нспревышения
предельно допустимой температуры оболочки после выключения
охлаждения.
4.1.1.2.	Рекомендуемая схема охлаждения лампы и соответствующие
этой схеме значения расхода воздуха для охлаждения лампы при нормальных
климатических условиях приведены н приложении.
4.1.2,	Включение напряжений на электроды лампы должно
производиться в следующей последовательности:
напряжение накала;
отрицательное напряжение первой сетки (допускается включение
отрицательного напряжения первой сетки до подачи напряжения накала или
одновременно с ним);
Напряжение анода (не ранее, чем через 3 мин после включения
напряжения накала);
напряжение в торой сетки;
напряжение возбуждены я.
Напряжение катод-подогреватель допускается включать в любой
момент времени.
Примечания: 1. Допускается эксплуатация лампы при мощности,
рассеиваемой анодом, 2000 Вт при условии непревышепня
максимально допус тимой температуры анода.
2.	Температура анода определяется как среднее
арифметическое между максимальной температурой по
окружности шейки анода и температурой анода и
диаметрально противоположной точке.
2.4.	Минимальная наработка 1500 ч.
Минимальный срок сохраняемости при лрапении в отапливаемом
хранившие пли хранилище с регулируемыми влажностью и температурой
или во всех местах хранения ламп, вмонтированных в защищенную
аппаратуру или находящихся в защищенном комплекте ЗИ11,15 лет.
Минимальный срок сохраняемости в других местах хранения указан в
таблице.
Места храпения	Минимальный срок сохраняемости, лет
	в упаковке изготовителя	В составе незащищен- ной аппаратуры и 31411
Неотапливаемое
хранилище	10	10
Навес	10	8
Открытая площадка	Хранение не допускается	8
2,5.	Габаритные размеры лампы:
диаметр, мм, не более........................................ 72
высота, мм, не более.........................................116
Масса, г, не более...............................................900
2.6.	Содержание драгоценных металлов:
золото - 0,8685 г,
серебро - 8,1293 г.
2,7,	Содержание цветных металлов:
Вольфрам ВР-20	- 5,4 г;
Медь: МОб	- 526 г;
. МФМ	- 8,4 г;
Молибден МЧ	- 13,7 г;
Ниобий Нб Пи-1	- 1,2 г;
Силаны с никелем:
1IK 0,4	; 0 г;
42 НЛ-ВИ	- 113 г;
29 НК-ВИ	- 3,5 г;
НП2Э	- 1,3 г.
3.	СВИДЕИЛЬСГИО О ПРИЕМКЕ
3.1.	Лампа ГУ-103Б ппднппдуальный №соотвстсгвус’1
техническим условиям АГСР 433140.003 ТУ и признана годной дл>
эксплуатации.
Дата приемки._
Место для штампа ОТК
Место для штампа
представителя заказчика
Место для штампа
“Перепроверка произведена
дата
Место для штампа ОТК
Место для штампа
представителя заказчика
