Магнитофон-приставка «Нота-202 стерео»
Общие сведения. Переносный стереофонический четырехдорожечный двухскоростной магнитофон-приставка «Нота-202 стерео» предназначен для записи музыкальных и речевых программ на магнитной ленте шириной 6,25 мм от микрофонов, звукоснимателя, радиоприемника, телевизора, радиотрансляционной линии, от другого магнитофона и воспроизведения записи на головные телефоны и через внешний усилитель на акустические системы.
Технические данные магнитофона-приставки приведены в табл. 1.1.
В магнитофоне-приставке предусмотрены: ускоренная перемотка ленты вперед и назад; раздельная регулировка уровней записи и воспроизведения как при неподвижной, так и при движущейся ленте; временный останов ленты при записи и воспроизведении; трехдекадный индикатор расхода ленты; индикация включения магнитофона в сеть.

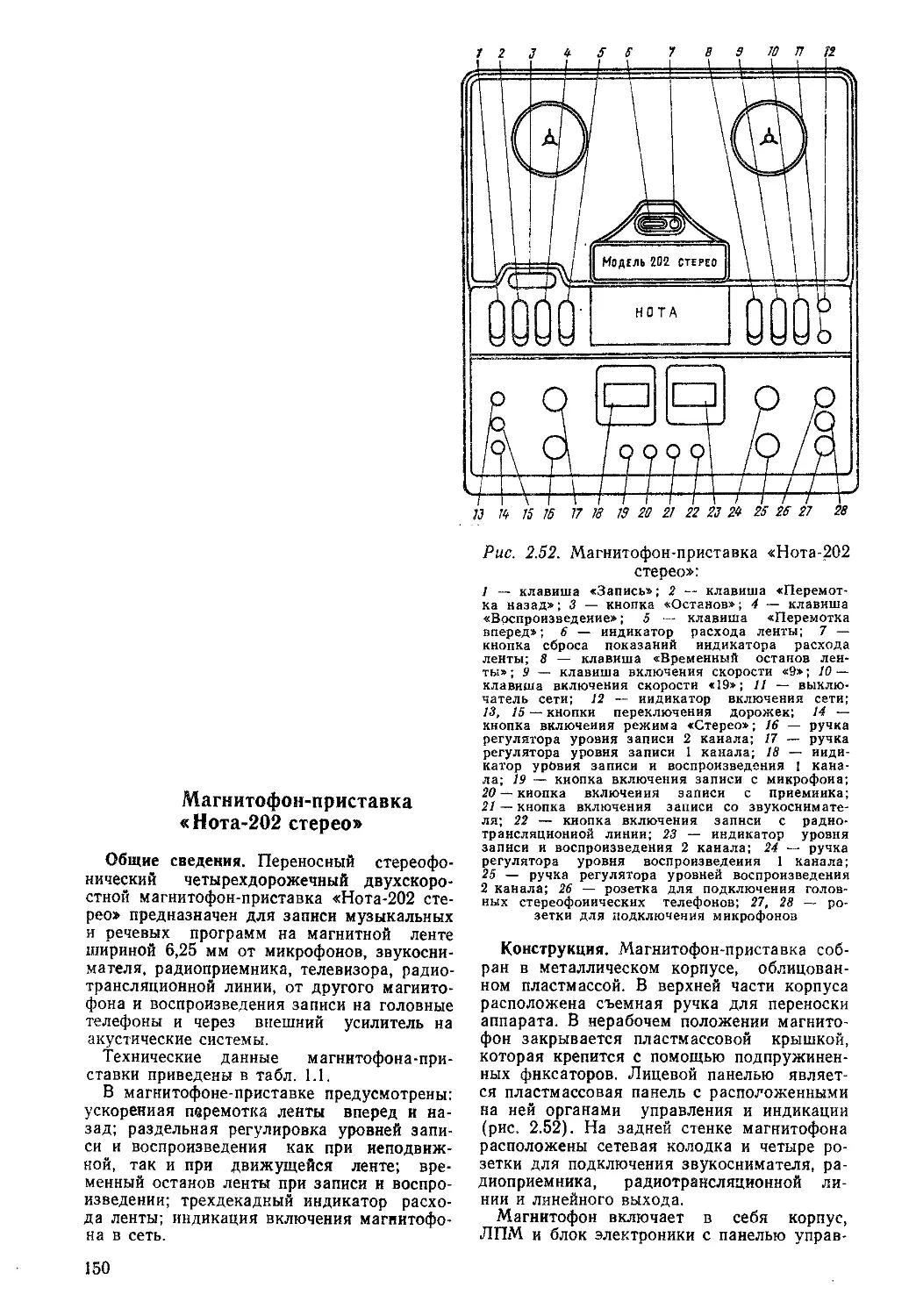

Рис. 2.52. Магнитофон-приставка «Нота-202 стерео»:
1 — клавиша «Запись»; 2 — клавиша «Перемотка назад»; 3 — кнопка «Останов»; 4 — клавиша «Воспроизведение»; 5 — клавиша «Перемотка вперед»; 6 — индикатор расхода ленты; 7 — кнопка сброса показаний индикатора расхода ленты; 8 — клавиша «Временный останов ленты»; 9 — клавиша включения скорости «9»; 10 — клавиша включения скорости «19»; 11 — выключатель сети; 12 — индикатор включения сети; 13, 15 — кнопки переключения дорожек; 14 — кнопка включения режима «Стерео»; 16 — ручка регулятора уровня записи 2 канала; 17 — ручка регулятора уровня записи 1 канала; 18 — индикатор уровня записи и воспроизведения 1 канала; 19 — кнопка включения записи с микрофона; 20 — кнопка включения записи с приемника; 21 — кнопка включения записи со звукоснимателя; 22 — кнопка включения записи с радиотрансляционной линии; 23 — индикатор уровня записи и воспроизведения 2 канала; 24 — ручка регулятора уровня воспроизведения 1 канала; 25 — ручка регулятора уровней воспроизведения 2 канала; 26 — розетка для подключения головных стереофонических телефонов; 27, 28 ~ розетки для подключения микрофонов
Конструкция. Магнитофон-приставка собран в металлическом корпусе, облицованном пластмассой. В верхней части корпуса расположена съемная ручка для переноски аппарата. В нерабочем положении магнитофон закрывается пластмассовой крышкой, которая крепится с помощью подпружиненных фиксаторов. Лицевой панелью является пластмассовая панель с расположенными на ней органами управления и индикации (рис. 2.52). На задней стенке магнитофона расположены сетевая колодка и четыре розетки для подключения звукоснимателя, радиоприемника, радиотрансляционной линии и линейного выхода.
Магнитофон включает в себя корпус, ЛПМ и блок электроники с панелью управ-
150
Рис. 2.53. Кинематическая схема магнитофона-приставки «Нота-202 стерео»
ления. Лентопротяжный механизм состоит из подающего и приемного узлов; платы центрального узла с магнитными головками, лентоприжима, узла ведущего вала и прижимного ролика; двух переключателей режимов работы с тягами и рычагами; ролика перемотки; тормозов; индикатора расхода ленты; электромагнита с платой управления; силового трансформатора. Блок электроники магнитофона включает в себя раздельные платы универсальных усилителей, блока питания, телефонных усилителей и плату соединений с разъемами для подключения перечисленных плат. Все платы имеют односторонний печатный монтаж.
Описание ЛПМ (рис. 2.53). Лентопротяжный механизм собран на шасси, изготовленном из листовой стали. Он построен по одномоторной кинематической схеме с косвенным приводом ведущего вала от электродвигателя 3 с помощью пассика 5 круглого сечения. Электродвигатель прикрепляется к шасси с помощью резиновых амортизаторов, распорных втулок и винтов М4. На валу электродвигателя установлен трехступенчатый составной шкив 4, выполненный в виде фрикционной муфты. На ведущей части выполнены две проточки для приводного пассика 5. Ведущая часть закрепляется на валу электродвигателя двумя винтами. Ведомая часть фрикционно связана с ведущей с помощью шайбы, пружины и штыря. Усилие пружины регулируется перестановкой штыря. Промежуточные ролики 2 входят в зацепление с наружной поверхностью ведомой части шкива в зависимости от режима работы магнитофона.
Лентопротяжный механизм собран на шасси, изготовленном из листовой стали. На шасси на четырех стойках установлена плата центрального узла, на которой закреплены узел ведущего вала, система рычагов прижимного ролика, индикатор расхода ленты, рычаги тормозов подающего и приемного узлов с приводом, универсальная и стирающая магнитные головки, направляющие стойки и элементы лентоприжима. Система рычагов прижимного ролика обеспечивает «самоустанавливание» прижимного ролика относительно ведущего вала. Привод индикатора расхода ленты 19 осуществляется двумя пассиками 10, 12 от верхнего диска приемного узла 8 через промежуточный шкив 11. Для остановки ленты в режиме «Останов» применены дифференциальные тормоза. Рабочим элементом тормозов является резиновый подпружиненный ролик 9. Конструкция тормозов обеспечивает устранение «петлеобразования» при переклюечнии режимов работ магнитофона.
Каждая магнитная головка установлена на отдельных подпружиненных основаниях. Для универсальной магнитной головки 17 предусмотрен принудительный прижим магнитной ленты к рабочей поверхности. В режиме перемотки лента отводится от поверх-152
ностей магнитных головок. Слева и справа от платы центрального узла расположены соответственно клавишный переключатель 10 режимов работ «Перемотка вперед», «Перемотка назад», «Воспроизведение», «Запись» и клавишный переключатель 13 скоростей 9 и 19 см/с и режима «Временный останов ленты». При нажатии клавши «Воспроизведение» прижимной ролик 14 подводится к ведущему валу 20. При этом срабатывает электромагнит, его сердечник втягивается и через систему рычагов прижимает прижимной ролик к ведущему валу. Одновременно с этим срабатывает система рычагов, отводящая тормоза от боковых узлов и воздействующая на плоскую пружину приемного узла 8, обеспечивая требуемое усилие подмотки. Подмотка осуществляется пассиком 7 квадратного сечения, передающим вращение от маховика 15 к нижнему диску приемного узла. Режим «Запись» включается одновременно двумя клавишами. При нажатии клавиши «Запись» включается переключатель, коммутирующий электрические цепи усилителей. При нажатии клавиши «Воспроизведение» начинается транспортировка магнитной ленты. При нажатии клавиши «Перемотка вперед» ролик 6 вводится в зацепление со шкивом 4 электродвигателя и верхнего диска приемного узла. При нажатии клавиши «Перемотка назад» ролики 2 входят в зацепление со шкивом 4 электродвигателя и верхним диском подающего узла 1. При нажатии клавиши «Временный останов ленты» затормаживается подающий узел 1, отключается микропереключатель, разрывающий цепь электромагнита, и отводится прижимной ролик от ведущего вала. При повторном нажатии клавиша «Временный останов ленты» возвращается в исходное положение, при этом тормоз отводится от подающего узла, замыкается цепь электромагнита и прижимной ролик прижимается к ведущему валу. Скорости 9 и 19 см/с переключаются нажатием соответствующей клавиши. Рычаг клавиши «9» кинематически связан с переключателем коррекции. При нажатии клавиши «19» рычагом вилкообразной формы приводной пассик 5 перебрасывается с нижней ступеньки шкива 4 и маховика 15 на верхнюю, а клавиша «9» и переключатель коррекции возвращаются в исходное положение.
Приемный узел крепится к шасси тремя винтами. Узел представляет собой фрикционную муфту, состоящую из ведущей и ведомой частей. Фрикционную пару образуют капроновый вкладыш в ведомой части и фетровое кольцо в ведущей. Вращающий момент создается плоской пружиной, расположенной в нижней части узла. Подающий узел также крепится к шасси тремя винтами. Основной частью узла является алюминиевый диск с запрессованной осью. На хвостовой части оси укреплен диск, который в паре с фетровым кольцом крепеж-
СП со
Рис. 2.54. Электрическая принципиальная схема магнитофона-приставки «Нота-202» («Нота-203 стерео»)
Рис. 2.55. (Начало)
ной втулки обеспечивает подтормаживание в режиме «Рабочий ход».
В ЛПМ предусмотрены следующие регулировочные операции: регулировка гарантированного зазора 0,5—1 мм между плоскостями поворотного рычага и рычагом прижимного ролика вращением упорной резьбовой втулки электромагнита; регулировка усилия прижимного ролика к ведущему валу 8±0,05 Н поворотом специальной гайки; регулировка усилия подмотки приемного узла в пределах 0,7—0,9 Н винтом, воздействующим на плоскую пружину. Регулировка усилия подтормаживания (0,25— 0,35 Н) на подающем узле поджатием или ослаблением цилиндрической пружины и перемещением шайбы; регулировка усилия пробуксовки шкива электродвигателя (3± ±0,2 Н) перемещением вдоль оси шайбы и перестановкой штыря; регулировка магнитных головок по высоте и по Наклону.
Электрическая часть магнитофона-приставки «Нота-202 стерео» (рис. 2.54) обеспечивает усиление записываемых и воспроизводимых сигналов, их коррекцию или предыскажения, а также стирание ранее записанных сигналов.
Блок электроники содержит: плату входного устройства П1; плату переключателей каналов и генератора тока стирания и подмагничивания П2; две платы универсального усилителя ПЗ-1, ПЗ-2; соединительную плату П4; две платы фильтра динамического шумопонижающего П5-1, П5-2; плату телефонного усилителя и индикаторов П7.
В блоке электроники магнитофона-приставки «Нота-202 стерео» вместо динамических шумопонижающих фильтров содержатся линейные усилители, а на передней панели отсутствуют переключатель и регулятор порога фильтра.
Входное устройство (рис. 2.55, а) совме-
154
стно с входными разъемами XI—Х6 обеспечивает согласование источников записываемых сигналов (микрофоны, звукосниматель, радиоприемник и радиотрансляционная линия) с входами универсальных усилителей. Входное устройство состоит из входного делителя, выполненного на резисторах 1-R1—1-R7, и переключателя входов 1-S1.
Переключатель каналов (рис. 2.55, б) обеспечивает функционирование магнитофона-приставки в режимах «Стерео», когда работают оба канала воспроизведения или записи, или в режимах «Моно», когда работает один из каналов записи или воспор-изведения. Переключатель каналов содержит блок переключателей 2-S1.
Генератор тока стирания и подмагничивания (рис. 2.55, б) обеспечивает токами стирания магнитные головки Е2 и токами подмагничивания магнитные головки Е1 в режиме записи. Он выполнен на транзисторах 2-V1, 2-V2 и трансформаторе 2-Т1. Элементами, определяющими частоту генерации, являются емкость конденсатора 2-С1, индуктивности стирающих головок Е2 или их эквивалентов, а также индуктивности трансформатора 2-Т1. Эквиваленты стирающих головок 2-L1, 2-L2 поддерживают стабильность характеристик ГСП в режимах «Моно». Токи подмагничивания регулируются подстроечными резисторами 4-R6,
4-R9 при скорости 9 и подстроечными резисторами 4-R7, 4-R8 при скорости 19 см/с соответственно по каналам записи. Подстроечные резисторы расположены на соединительной плате П4 (см. рис. 2.55, г).
Универсальный усилитель (рис. 2.55, в) обеспечивает усиление, коррекцию или предыскажение электрических сигналов, поступающих с входного устройства в режиме записи или с воспроизводящей магнитной головки в режиме воспроизведения. Он содержит три каскада усиления на транзисторах 3-V1, 3-V3, 3-V4 с гальванической связью между каскадами. Предыскажения электрических сигналов поддерживаются: в области низших частот рабочего диапазона элементами 3-R10, 3-R11, 3-С7, в области верхних частот — элементами 3-L1, 3-С10, 3-R18, 3-R20. Регулировка и установка уровня предыскажений в области верхних частот производятся подстроечным резистором 3-R18 при скорости магнитной ленты 9 и подстроечным резистором 3-R20 при скорости 19 см/с. Коррекция электрических сигналов обеспечивается: в области низших частот рабочего диапазона элементами 3-R6, 3-R7, 3-С5; в области средних частот элементами 3-R8, 3-С5 при скорости магнитной ленты 9 и элементами 3-R9, 3-С5 при скорости 19 см/с; в области верхних частот рабочего диапазона элементами 3-L1, 3-С10, 3-R17 при скорости магнитной ленты
155
9 и элементами 3-L1, 3 СП, 3-R19 при скорости 19 см/с. Регулировка и установка уровня коррекций производятся подстроечным резистором 3-R6 в области нижних частот рабочего диапазона, подстроечным резистором 3-R8 в области средних частот при скорости магнитной ленты 9, подстроечным резистором 3-R9 в области средних частот при скорости магнитной ленты 19 см/с; подстроечным резистором 3-R17 в области верхних частот при скорости магнитной ленты 9 и подстроечным резистором 3-R19 в области верхних частот при скорости 19 см/с. Диод 3-V2 закрывает канал воспроизведения при включении перемоток.
Номинальное выходное напряжение УУ (50 мВ) устанавливается подстроечным резистором 4-R4 в первом канале воспроизведения и подстроечным резистором 4-R1 во втором канале воспроизведения, расположенных на соединительной плате /74 (рис. 2.55, г). Уровень записи устанавливается переменным резистором 4-R12 в первом канале записи и переменным резистором 4-R14 во втором канале, расположенном на передней панели магнитофона-приставки.
Соединительная плата (рис. 2.55, г) конструктивно и электрически соединяет основные устройства блока электроники и кроме указанных элементов содержит разъемы Х9-1, Х9-2, ХЮ-1, ХЮ-2 и Х12 для подключения соответствующих плат ПЗ-1, ПЗ-2? П5-1, П5-2, П7; переключатели рода
работ 4-S1, 4-S2, 4-S3; заграждающие фильтры 4-L1, 4-L2 для защиты сигнальных цепей от токов ГСП.
Телефонный усилитель (рис. 2.55, д) согласует выход УУ с головными телефонами. Усилитель каждого канала выполнен на транзисторах 7-V6, 7-V8, (7-V5, 7-V7) по схеме составного эмиттерного повторителя. Сигналы на УТ поступают с регуляторов уровня воспроизведения 4-R11, 4-R13 через соединительную плату.
Устройство индикации уровня записи и воспроизведения (рис. 2.55, д) выполнено на плате П7 по схеме удвоения напряжения с использованием диодов 7-VI—7-V4. Токи индикации устанавливаются подстроечными резисторами 7-R1—7-R4.
Линейный усилитель (рис. 2.55, е) согласует выход УУ с входами телефонных усилителей и индикаторов. Он выполнен иа транзисторах 9-V1—9-V3 с гальванической связью между каскадами. С выхода ЛУ сигналы поступают на регулятор уровня воспроизведения 4-R11 и 4-R13, резисторы 4-R3 и 4-R1 и далее на линейные выходы и телефонный усилитель, а также на индикатор и универсальную магнитную головку.
Динамический шумопонижающий фильтр выполнен по известной схеме «Маяк» и описан в § 2.8.
Электрическая часть, обеспечивающая все устройства и блоки магнитофона-приставки напряжениями питания, выполнена в блоке питания (см. рис. 2.4). Блок питания со-
156
/77
+ц С9
С1
500,0*16
3300
ДО*
УЗ
50,0*6,3
R3
+
*4
а)
К15 82
V5 КТ315Б
V7 КТ315Б
R10 20к
У8 КТ315Б
СЮ +„500,0*16
3300 V4
V6 КТ315Б
-Ы-
А9Ж
—W
57
10,0*16
RH- С12-200 2000*15
10,0*15 R11
20к
Кв Л|№ Юк I 120 к
Свц+
»7<
47к
Jdcii
200,0*15
ACCS 1R7 ^V10,0*10 [1/,5к
&' rj-L яу!
/,^И VI т 1*5
+ 54 /5*
V2 =}= U
ДОЖ 50,0*5,3
Рис. 2.55. (Продолжение)
Sj
10,0*10
Rt3
200
К12 20к
К16
82
держит силовой трансформатор Т1, устройство питания электромагнита П8 и фильтр П6 (рис. 2.55, ж). Устройство питания электромагнита обеспечивает напряжение пуска
и напряжение удержания электромагнита Y1. Диод 8-V2 защищает электромагнит от перенапряжений в момент выключения. Выпрямитель 8-V1 преобразует переменные иа-
157
Рис. 2.55. Электрические принципиальные схемы блока входов (а); переключателя каналов и генератора тока стирания и подмагничивания (б), универсального усилителя (в), соединительной платы (г), усилителей для телефонов и индикаторов (б), линейного усилителя (е), фильтра блока питания (ж) магнитофона-приставки «Нота-202 стерео» («Нота-203 стерео»)
пряжения 30 или 8 В в постоянные. Размыкатели S3-S5 отключают устройство, а также переводят его из режима пуска в режим удержания. Фильтр совместно с выпрямителем 6-V9 позволяет получить стабилизированное напряжение питания ±15 В.
Напряжения на выходах устройств блока электроники указаны в табл. 2.36.
Моточные данные катушки и трансформатора ГСП приведены в табл. 2.37.
Возможные неисправности и способы их устранения указаны в табл. 2.38.
Порядок разборки и сборки магнитофона. Для обнаружения и устранения неисправностей разборку магнитофона нужно проводить в следующей последовательности. Снять ручки управления с регуляторов уровня записи и воспроизведения и нижнюю крышку блока головок. Отвернуть винт и снять пломбу; отвернуть пять винтов, крепящих лицевую панель, и снять ее. На задней стенке снять крышку отсека сетевого шнура и отсоединить шнур питания; отвернуть четыре винта, крепящих заднюю
158
I а б л и ц a 2.36
Напряжения на выводах транэисторов блока электроники магнитофона-приставки «Нота-202 стерео»
Обозначение по схеме Постоянное напряжение на выводе, В Переменное напряжение на выводе, мВ
Эмиттер База Коллектор Эмиттер База Коллектор
П2
2-V1
2-V2 1 — 1,2 20
пз
3-V1 —2,7 —3,6 —4,2 0,3
3-V3 —3,6 —4,2 — 10,6
3-V4 — 11,2 — 10,6 —9,4 70
П6
6-V1 17 24
6-V6 — 17 —24
6-V7 14,5 24
6-V8 —14,5 —24
П7
7-V5 9.6 10,2 11 300
7-V7 9 9,6 11 140
7-V6 — I —0,3 0 300
7-V8 — 1,7 —1 0 140
П9
9-V1 —0,2 —0,9 —1,5 110
9-V2 — 1,5 —7,6
9-V3 —7 -7,6 — 13 2,2-103
Таблица 2.37
Моточные данные катушек индуктивности и трансформатора магнитофона-приставки «Нота-202 стерео»
Обозначение по схеме о а 3 СО Число витков Марка и диаметр провода, мм Сопротивление обмотки постоянному току. Ом Тип сердечника Й5 g “ л а = оь, S s S Вид намотки
Т1 1—2 775 ПЭВ-1 0,27 30 Магнитопровод
1—3 915 ПЭВ-1 0,27 37
1—4 1340 ПЭВ-1 0,27 58 Рядовая
5 1 слой ПЭВ-1 0,27 ШЛ16Х32
6—7 190 ПЭВ-1 0,5 15
8—10 НО ПЭВ-1 0,5 12
10-11 110 ПЭВ-1 0,59 12
9—10 50 ПЭВ-1 0,59 6
2 Т1 1—2 43 ПЭВ-1 0,16 Чашка 0,12
2-3 57 ПЭВ-1 0,16 4Г-23-8А 0,2
3—4 57 ПЭВ-1 0,16 0,2 Внавал
4—5 43 ПЭВ-1 0,16 0,12
6—8 220 ПЭВ-1 0,16 2,05
4-L1, 4-L2 1—2 1000 ПЭВТЛ 0,07 70 М400НН-5 5 Внавал
2-L1, 2-L2 12 340 ПЭВ-1 0,15 7 М400НН-5 0,65 Внавал
3-L1 1—2 800 ПЭВТЛ 0,07 57 М400НН-5 3.3 Внавал
Таблица 2.38
Возможные неисправности и способы их устранения магнитофона-приставки «Нота-202 стерео»
Неисправность Возможная причина Способ устранения
Перегорает сетевой пре- Пробой или замыкание кон- Проверить омметром исправ-
дохранитель при вклю- денсатора или выпрямительно- ность конденсатора и выпря-
чении магнитофона в ре- го моста мительного моста
жим «Рабочий ход» Короткое замыкание обмотки якоря электромагнита Проверить омметром сопротивление обмотки якоря электромагнита
Прослушивается дето- Попадает смазка или загряз- Протереть указанные поверх-
нация звука йены поверхности ведущего вала, прижимного ролика, приводного ремня .круглого сечения, шкива электродвигателя и проточек маховика ности тампоном, смоченным в спирте •
Недостаточен прижим прижимного ролика к ведущему валу Отсутствует зазор между поворотным и прижимным рычагами прижимного ролика Ведущий вал и (или) ось прижимного ролика заедают в подшипниках Большое усилие подтормаживания Поворотом гайки увеличить усилие прижима прижимного ролика Выставить упорную втулку электромагнита, обеспечив гарантированный зазор, и законтрить гайкой Разобрать узлы, промыть спиртом и затем смазать подшипники Перемещением запорной шайбы на подающем узле отрегулировать усилие подтормаживания
В режиме «Рабочий ход» иет подмотки Оборван пассик приемного узла Заменить пассик
В режиме «Рабочий ход» магнитная лента не Оборван приводной пассик круглого сечения Заменить пассик
транспортируется Не срабатывает электромагнит Вышел из строя микропереключатель питания Проверить цепь питания электромагнита Заменить неисправный переключатель
Медленная перемотка Разрегулировалась муфта Отрегулировать муфту шкива
или перемотки нет шкива электродвигателя Попала смазка на поверхности роликов перемотки, шкива электродвигателя и обрезиненные диски приемного и подающего узлов перестановкой штыря в другое положение и поджать пружину Протереть указанные поверхности тампоном, смоченным в спирте
Неравномерно вращает- Загрязнены или изношены Разобрать узлы и протереть
ся приемный и (или) фрикционные элементы боко- фрикционы спиртом. При необ-
подающий узлы (рыхлая намотка) вых узлов ходимости заменить фрикционные элементы новыми. Отрегулировать узлы, обеспечив усилие подмотки 0,7—0,8 Н
Неудовлетворителен Загрязнена или неисправна Очистить рабочую поверхность
уровень воспроизводимых сигналов в области магнитная головка Е1 магнитной головки Е1, при необходимости заменить
верхних частот рабочего Неправильно установлена маг- Установить магнитную головку
диапазона нитная головка Е1 Неправильно установлен уровень коррекции воспроизводимых сигналов Е1 (см. § 4.5) Проверить АЧХ каналов воспроизведения (см. § 4.7) и при необходимости установить требуемый уровень коррекции
160
Окончание табл. 2.38
Неисправность Возможная причина Способ устранения
Отсутствует воспроизведение на головные телефоны Отсутствует запись Неудовлетворительно качество записи и стирания Неисправен телефонный усилитель Загрязнена или неисправна магнитная головка Е1 Неисправен ГСП подстроечными резисторами 3-R17, 3-R19 соответственно по скоростям 9 и 19 см/с Проверить исправность телефонного усилителя, при необходимости заменить неисправные элементы Очистить рабочую поверхность магнитной головки Е1, при необходимости заменить Проверить исправность ГСП, при необходимости заменить неисправные элементы
стенку, и снять ее. При обнаружении неисправностей в электрической схеме необходимо отвернуть четыре винта, крепящие панель управления к блоку электроники, два винта крепления переключателя дорожек, вывести его в паз и откинуть панель управления. Затем отвернуть винт, снять планку, фиксирующую платы усилителей, и извлечь платы усилителей.
Собирают магнитофон в обратной последовательности.
Настройка и проверка электрической части магнитофона-приставки. Перед настройкой и проверкой следует провести подготовительные мероприятия (см. § 4.4).
Установить универсальную магнитную головку Е1 по углу и наклону с помощью измерительной ленты 6ЛИТ4.ЧВН (см. § 4.5).
Проверить и установить напряжения на линейном выходе 390 мВ с помощью измерительной ленты 6ЛИТ4.У.9 подстроечными резисторами 4-R11, 4-R13 (см. § 4.6). При этом на выходах универсальных усилителей установить напряжения 50 мВ подстроечными резисторами 4-R4, 4-R1. Одновременно установить номинальные показания стрелочных индикаторов подстроечными резисторами 7-R1, 7-R3.
Проверить АЧК каналов воспроизведения с помощью измерительных лент 6ЛИТ4.ЧВН (см. § 4.7). Характеристику подстраивают резисторами 3-R9, 3-R20 при скорости магнитной ленты 19 и резисторами 3-R8, 3-R18 при скорости 9 см/с.
Проверить относительный уровень помех канала воспроизведения (см. § 4.8).
Настроить заграждающие фильтры вращением сердечников катушек индуктивности 4-L1, 4-L2 (см. § 4.10).
Настроить эквиваленты стирающей магнитной головки Е2 вращением сердечников катушек индуктивностей 2-L1, 2-L2 (см. § 4.11).
Установить оптимальный ток подмагничивания в каналах записи подстроечными резисторами 4-R7, 4-R8 соответственно по каналам при скорости магнитной ленты 19 и резисторами 4-R6, 4-R9 при скорости 9 см/с (см. § 4.12).
Проверить АЧХ каналов записи — воспроизведения (см. § 4.13). Характеристики подстраиваются резисторами 3-R6, 3-R17, 3-R19.
Установить номинальные показания стрелочных индикаторов подстроечными резисторами 7-R2, 7-R4 соответственно по каналам записи (см. § 4.12).
Проверить коэффициент гармоник каналов записи — воспроизведения (см. § 4.16), относительный уровень помех канала записи — воспроизведения (см. § 4.14), относительный уровень стирания (см. § 4.17).
6 Зак. 1408
161
II о о ©э са ьэ to © о со to ге ° п ге "О "О ГВ ге о о 0? fa tr •e* 09 to © 3 co ЛЭ re о О © s 09 to © © о re ЛЭ re о О Г) Я 0» ге н я ге “о н я 7 to tO А о to о 3 и4 Л> ге "° лэ ге ге о о *а W 09 to о © > о "О 09 to 8 3 ге лэ ге о 5 я Я ге лэ to © оо о ге лэ ге о £ 09 Я X to © © K’S fag fa ге ° ге 3 3 © § и Г9 н W ге лэ S g О © © Маяк-001 стерео Модель
сте-
СП О СП © © О © О © о ©©W©W©W©W© © © © © © о © © СО © СО © © © as -U © © lj © © © © © © © © © © © © © © '© © © © © © © © © © Скорость магнитной ленты, см/с
to to to to to to - to to to to © © totowtotowtoto г— © © © © Отклонение скорости магнитной ленты от номинального значения, ±%
OOOOOOOOOOOC3 to — tO — tO — tO — © — tO — ©©©©©©©WtO©©tO оооооооо©ооо to — ©to — to — — о — о © © © © © © оо © оо Коэффициент детонации, ±°/о
^.^.^^•©^•©^•©^©^ ppppwpwpwpwp — — — — — — — — — ^э — to ibOO^OCtOOOtOOOtOOtOO ООООСЛОСЛССЛОСЛО ©©©©©©©©ООО© ©©©©©©©©ООО© 40... 18 000 63... 12 500 40... 18 000 63... 12 500 63...6300 © со до о о о 40...20 000 40... 16 000 © © © © © © сл© — to — to ©to © © © © о © О О © © О О О О Рабочий диапазон частот, Гц
X I © —48 —44 00 £ £ 1 © о 1 1 —53 —53 сл to Относительный уровень помех канала воспроизведения, дБ
to © X 11 to © © to X to оо 1111 Сл Сл СЛ СЛ <— — © © 1 © © Относительный уровень помех канала записи — воспроизведения, дБ
3,5 3,5 3,5 03 03 СЛ СЛ 3,5 00 со 2,5 ю 1,5 Коэффициент гармоник, %
1 © © 1 © © 1 © Сл © © © © © ст. сл © © © © © © © Относительный уровень стирания, дБ
