«БРИГ А Н Т И Н А» (радиола)
(Выпуск 1969 г.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

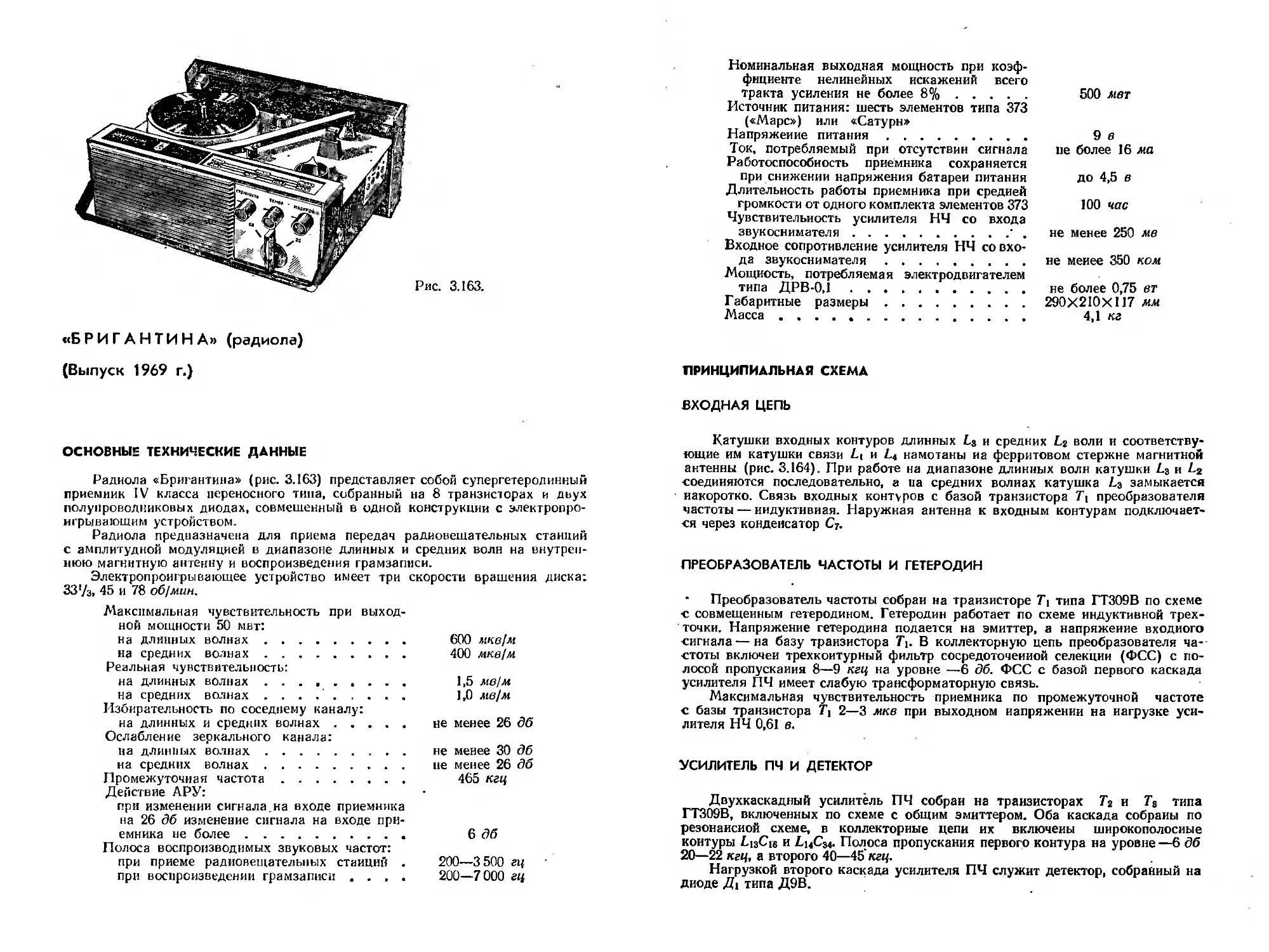

Радиола «Бригантина» (рис. 3.163) представляет собой супергетеродинный
приемник IV класса переносного типа, собранный на 8 транзисторах и двух
полупроводниковых диодах, совмещенный в одной конструкции с электропро-
игрывающим устройством.
Радиола предназначена для приема передач радиовещательных станций
с амплитудной модуляцией в диапазоне длинных и средних волн на внутрен-
нюю магнитную антенну и воспроизведения грамзаписи.
Электропроигрывающее устройство имеет три скорости вращения диска:
ЗЗ'/з, 45 и 78 об/мин.
Максимальная чувствительность при выход-
ной мощности 50 мвт:
на длинных	волнах.......................... 600	мкв/м
на средних	волнах......................... 400	мкв/м.
Реальная чувствительность:
на длинных	волнах	...»..................... 1,5	мв/м
на средних	волнах	.	.	.	.'............... 1,0	мв/м
Избирательность по соседнему каналу:
на длинных и средних волнах.............. не менее 26 дб
Ослабление зеркального канала:
на длинных волнах........................ не менее 30 дб
на средних волнах...................... не менее 26 дб
Промежуточная частота......................... 465	кгц
Действие АРУ:
при изменении сигнала.на входе приемника
на 26 дб изменение сигнала на входе при-
емника не более................................. 6	дб
Полоса воспроизводимых звуковых частот:
при приеме радиовещательных станций .	200—3 500 гц
при воспроизведении грамзаписи ....	200—7000 гц
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта усиления не более 8%..............
Источник питания: шесть элементов типа 373
(«Марс») или «Сатурн»
Напряжение питания........................
Ток, потребляемый при отсутствии сигнала
Работоспособность приемника сохраняется
при снижении напряжения батареи питания
Длительность работы приемника при средней
громкости от одного комплекта элементов 373
Чувствительность усилителя НЧ со входа
звукоснимателя.........................• .
Входное сопротивление усилителя НЧ со вхо-
да звукоснимателя........................
Мощность, потребляемая электродвигателем
типа ДРВ-0,1............................
Габаритные размеры........................
Масса ....................................
500 мет
9 в
не более 16 ма
до 4,5 в
100 час
не менее 250 мв
не меиее 350 ком
не более 0,75 вт
290X210X117 мм
4,1 кг
ПРИНЦИПИАЛЬНАЯ СХЕМА
ВХОДНАЯ ЦЕПЬ
Катушки входных контуров длинных Ьз и средних Ьг воли и соответству-
ющие им катушки связи Lt и Lt намотаны иа ферритовом стержне магнитной
антенны (рис. 3.164). При работе на диапазоне длинных волн катушки Z-3 и L2
соединяются последовательно, а па средних волнах катушка Z-3 замыкается
накоротко. Связь входных контуров с базой транзистора преобразователя
частоты — индуктивная. Наружная антенна к входным контурам подключает-
ся через конденсатор С?.
ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН
Преобразователь частоты собран на транзисторе Тi типа ГТ309В по схеме
с совмещенным гетеродином. Гетеродин работает по схеме индуктивной трех-
' точки. Напряжение гетеродина подается на эмиттер, а напряжение входного
сигнала — на базу транзистора Т\. В коллекторную цепь преобразователя ча--
стоты включен трехкоитурный фильтр сосредоточенной селекции (ФСС) с по-
лосой пропускания 8—9 кгц на уровне —6 дб. ФСС с базой первого каскада
усилителя ПЧ имеет слабую трансформаторную связь.
Максимальная чувствительность приемника по промежуточной частоте
с базы транзистора 2—3 мкв при выходном напряжении на нагрузке уси-
лителя НЧ 0,61 в.
УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР
Двухкаскадный усилитель ПЧ собран на транзисторах Т2 и Ts типа
ГТ309В, включенных по схеме с общим эмиттером. Оба каскада собраны по
резонансной схеме, в коллекторные цепи их включены широкополосные
контуры ЬцСц и Л14С34. Полоса пропускания первого контура на уровне—6 дб
20—22 кгц, а второго 40—45’ кгц.
Нагрузкой второго каскада усилителя ПЧ служит детектор, собранный на
диоде типа ДЭВ.

Нагрузкой детектора по переменному току служит резистор Pi3 П-образ-
ного фильтра, резистор Rn в цепи АРУ и высокое входное сопротивление уси-
лителя НЧ.
Для уменьшения нелинейных искажений и создания задержки АРУ иа
диод детектора подается отрицательное напряжение смещения, образующееся
за счет эмиттериого тока транзистора Г3. Для автоматической регулировки
усиления используется постоянная составляющая тока диода Дь с помощью
которой регулируется базовый ток транзистора Тг- Напряжение АРУ снимается
с нагрузки детектора и через резистор Rn подается в базовую цепь транзи-
стора Т3.
Для обеспечения высокой чувствительности приемника при глубоком раз-
ряде батарей источника питания (на 30%) напряжение смещения базовых це-
пей транзистора 7\ преобразователя частоты и транзистора Тг и Т3 усилителя
ПЧ стабилизировано при помощи селенового диода Д2 типа 7ГЕ2А-С, имею-
щего опорное напряжение 1,5±0,1 в. Кроме того, применение опорного диода
повышает температурную стабильность преобразователя и усилителя ПЧ, так
как с ростом температуры опорное напряжение диода понижается, следова-
тельно, уменьшается и смешение на базах транзисторов — Т3, препятствуя
увеличению коллекторного тока этих транзисторов.
УСИЛИТЕЛЬ НЧ
Трехкаскадный усилитель низкой частоты собран на пяти транзисторах
Tt — Т3. Для обеспечения высокого входного сопротивления (примерно
500 ком) и малого уровня собственных шумов предварительный каскад уси-
лителя НЧ выполнен на двух транзисторах 7\ и Т3 типа МП40, включенных по.
схеме с общим коллектором.
Рис. 3.165. Режимы работы транзисторов по постоянному току и уровни на-
пряжения сигнала в тракте усиления радиолы «Бригантина».
Регулировка громкости осуществляется переменным резистором /?44 путем
изменения напряжения сигнала, снимаемого с резистора /?4 эмиттериой на-
грузки транзистора Т3 предварительного каскада усилителя НЧ. Регулировка
тембра высоких частот производится резистором Rig. Резистор Rie служит для
уменьшения искажений, вносимых цепочкой регулятора тембра ₽1эС2з.
Предоконечный каскад усилителя НЧ — фазоииверсйый, работает на тран-
зисторе Те типа МП41. В коллекторную цепь его включен согласующий транс-
форматор Tpi. Выходной каскад усилителя НЧ собран на транзисторах Т? и
Та типа ГТ403Б по двухтактной схеме, работающей в режиме усиления класса
АВ с небольшим начальным смещением. Для согласования выходного каскада
с иизкоомиым громкоговорителем типа 1 ГД-28 применен выходной трансфор-
матор Тр2.
Два последних каскада усилителя НЧ охвачены отрицательной частотио-
зависимой обратной связью. Напряжение обратной связи снимается со вторич-
ной обмотки выходного трансформатора Трг и через конденсатор С3в и рези-
стор Rz2 подается в эмиттерную цепь транзистора Гб. Конденсаторы С31 и С’33
предназначены для устранения фазового сдвига и улучшения частотной харак-
теристики в области верхних звуковых частот.
Температурная стабилизация выходного каскада усилителя НЧ осуществ-
ляется с помощью терморезистора R23 типа СТЗ-17. Развязывающие фильтры
7?i8C2i, RgCgj и Т?зоСз5, включенные в цепях питания, позволили повысить
устойчивость работы схемы.
Все каскады приемника имеют температурную стабилизацию режима,
что^обеспечивает его надежную работу в интервале температур от — 10 до
Режимы работы транзисторов указаны на рис. 3.165.
В приемнике предусмотрена возможность подключения малогабаритного
телефона типа ТМ-2М. При подключении телефона громкоговоритель автома-
тически отключается.
ЭЛЕКТРОПРОИГРЫВАЮЩЕЕ УСТРОЙСТВО
В радиоле установлено электропроигрывающее устройство с двигателем
постоянного тока типа ДРВ-0,1. Двигатель снабжен центробежным регулято-
ром оборотов, поддерживающим постоянство оборотов при изменении напря-
жения питания от 6,3 до 9,9 в.
Для снижения уровня помех питание двигателя осуществляется через
фильтр Др\С 12. Контакты включения цепи питания электродвигателя и выклю-
чателя В2 замыкаются и размыкаются при повороте звукоснимателя.
Переключатель игл звукоснимателя устанавливается в положение, соответ-
ствующее типу проигрываемой пластинки поворотом головки до упора в на-
правлении движения часовой стрелки (положение «Л4») и в обратном направ-
лении (положение «78»).
Для проигрывания пластинок больших диаметров резиновый диск следует
повернуть выступами вверх, а при проигрывании пластинок малых размеров
его можно устанавливать в любом положении. В походном положении, при
закрытой верхней крышке, резиновый диск должен располагаться выступом
вниз в специальном углублении диска.
КОНСТРУКЦИЯ И ДЕТАЛИ
Футляр радиолы выполнен из ударопрочного полистирола и состоит из
корпуса и дна, скрепленных пятью винтами. Верхняя крышка съемная, откры-
вается при нажатии кнопок, расположенных на боковых панелях корпуса.
Органы управления приемником находятся иа передней панели корпуса и име-
ют соответствующие обозначения. Шкала приемника расположена на верхней
панели. Под крышкой радиолы находятся панель ЭПУ, иа которой размещены
диск, звукосниматель и рычаг переключения скоростей. На правой боковой
стороне корпуса радиолы расположены гнезда для подключения внешней ан-
тенны, провода заземления, телефона и внешнего источника питания. В ниж-
ней части футляра размещен отсек для элементов питания.
На шасси радиолы смонтированы печатная плата приемника, магнитная
антенна, рычажный переключатель диапазонов, блок конденсаторов перемен-
Рис. 3.166. Печатная плата радиолы
«Бригантина» (а) и схема расположе-
ния основных деталей и узлов (б).
«ГД«	. J .AL •.	, I. сУ Г'*1 М-.\ Г rjifihn ihrfb'Mft'L'jH --.^'.*14.-	»yL »<	L-
Антенна ДВ и СВ
Катушка контуров гетеродина
Катушки ФСС	Катушки ФЛЧ,
Трансформаторы НЧ
Катушки ФПЧ-2
Рис. 3.167, Распайка выводов катушек контуров
радиолы «Бригантина»,
и трансформаторов НЧ
ной емкости, вериьерно-шкальное устройство и переменные резисторы регуля-
торов громкости и тембра. Печатная плата выполнена из фольгированного
гетинакса.
Схема расположения на печатной плате основных деталей и узлов изо-
бражена на рис. 3.166.
Магнитная антенна состоит из ферритового стержня марки 400НН дли-
ной 160 мм и диаметром 8 мм, на котором намотаны катушки входных кон-
туров диапазонов ДВ и СВ. Катушки контуров гетеродина и фильтра ПЧ на-
Т а б л и ц а 3.21
Намоточные данные катушек контуров радиолы «Бригантина»__________
Наименование катушек	Обозначе- ние на схеме	Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкгн
ДЛЯ Б Антенная СВ .... Катушка связи . . .	ЛОКА б2 Б,	КПЕ-5 Е 1—2 3—4	МКОСТЬЮ 7-Е ЛЭШО 7x0,07 ПЭЛШО 0,2	240 пф 78 10	450±10%
Антенная ДВ .... Катушка связи . . .	Б3 б4	5—6 7—8	ПЭЛШО 0,1 ПЭЛШО 0,2	252 15	3600+ Ю %
Гетеродинная СВ . . Катушка связи . . .	б5 б8	2—3 4—5—1	ЛЭ 4X0,05 ПЭВ-1 0,12	93,5 5+1,5	240±10%
Гетеродинная ДВ . . Катушка связи . . .	б7 Б8	2—3 5—4—1	ЛЭ 4X0,05 ПЭВ-1 0,12	150 7,5+2,5	550±10%
ДЛЯ Е Антенная СВ .... Катушка связи . . .	ЛОКА б2 Lt	КП4-5 Е 1—2 3—4	'.МКОСТЬЮ 5+ ЛЭШО 7X0,07 ПЭЛШО 0,2	280 пф 75 10	400±10%
Антенная ДВ .... Катушка связи . . .	L3 Lt	5-6 7—8	ПЭЛШО 0,1 ПЭЛШО 0,2	240 15	3200+10%
Гетеродинная СВ . . Катущка связи . . .	L-, L3	2—3 4—5—1	ЛЭ 4x0,05 ПЭВ-1 0,12	87 5+1,5	230+10%
Гетеродинная ДВ . . Катушка связи . . .	Б7 Бв	2—3 5—4—1	ЛЭ 4x0,05 ПЭВ-1 0,12	137 7,5+2,5	500± 10%
ФСС-1 		б9	3—5	ЛЭ" 4X0,05	79	240±10%
ФСС-2		Би	5—4	ЛЭ 4X0,05	165,5	585±10%
ФСС-3	 Катушка связи . . .	Бц Б12	3+2—1 5—4	ПЭВ-1 0,12 ПЭВ-1 0,12	94 + 1 4,5	240± 10%
ФПЧ-1		Lis	4—2—5	ПЭВ-1 0,12	57,5+12	120±10%
ФПЧ-2	 Катушка связи . . .	Lu Li3	3—5 2—4	ПЭВ-1 0,12 ПЭВ-1 0,12	65 НО	110+10%
мотаны на. трехсекциоииых каркасах, помещены в чашки из феррита марки
600НН и заключены в латунные экраны.
Настройка катушек осуществляется подстроечными сердечниками из фер-
рита марки 600НН диаметром 2,8 мм и длиной 12 мм.
Трансформаторы НЧ по конструкции однотипны. Сердечники их собраны
из пластин электротехнической стали марки Э310 типа Ш6, толщина набора
12,5 мм. Намоточные данные катушек контуров приведены в табл. 3.21,
а трансформаторов НЧ Трх и Тр2 в табл. 9.3 и 9.4.
Распайка выводов катушек контуров и трансформаторов НЧ показана на
рис. 3.167.
Настройка приемника на частоту принимаемой станции осуществляется
с помощью блока конденсаторов переменной емкости КПЕ. В радиолах первого
Рис. 3.168. Кинематическая схема верньерного уст-
ройства радиолы «Бригантина».
выпуска использовался блок типа КПЕ-5 емкостью 7—240 пф, а емкости сопря-
гающих (педииговых) конденсаторов С1о и Сц были соответственно равны
240 и 120 пф, в радиолах выпуска 1970 г. установлен блок типа КП4-5 емко-
стью 5—280 пф, а указанные конденсаторы имеют емкости 300 и 150 пф.
Кинематическая схема верньерного устройства изображена на рис. 3.168.
В радиоле применены детали следующих типов:
резисторы Rn —типа СПЗ-4в; Ria — типа СПЗ-4а, R№ — типа СТЗ-17,
/?з1 — проволочный, остальные резисторы типа ВС-0,125;
конденсаторы С7, С9—Сц, Ci9, С31, С33, С4>—типа КТ-la; С17, С1в, С23,
C3i, С33, С33, С4,— типа К10-76; С3 —типа КПК-М; С|3, Си, С23 — типа МБМ
или КЮ-76; Си, С22, С26, С34, С33 — типа ПМ-2, С33—типа ЭМ; С12, Си, С29,
С2Ь С24, С23, С27, С23, С3о, С32, С32, С33, С43 — типа К50-3, С3, С3 -— блок КПЕ-5
или КП4-5, Ci — С4 — подстроечные конденсаторы, проволочные.
ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗБОРКИ И СБОРКИ
РАДИОЛЫ ПРИ РЕМОНТЕ
В случае сложного ремонта разбирать радиолу рекомендуется в следую-
щем порядке: 1) открыть крышку отсека питания и вынуть батареи; 2) отвер-
нуть пять винтов, соединяющих две половины футляра (одни из виитов рас-
положен в отсеке питания); 3) разъединить верхнюю и нижнюю • половины
футляра, выдвинув нижнюю половину футляра из замков верхней половины;
4) отпаять (разъединить) контакты, соединяющие верхнюю и нижиюю поло-
вины; 5) ручкой настройки указатель настройки переместить до отказа вправо;
6) отвинтить винты крепления ручек управления и снять их; 7) отвинтить че-
тыре винта, крепящие шасси, и вынуть шасси из футляра, в случае необходи-
мости отпаять провода, идущие к двигателю и громкоговорителю; отвшГгиТь
винты, крепящие печатную плату к шасси; 8) снять диск ЭПУ, для чего при
снятой резиновой накладке через отверстия в нем освободить винт фиксатора
и отвести фиксатор в сторону; 9) отвинтить винты, крепящие кулачок вклю-
чения контактов питания двигателя иа тонарме, и отвинтить гайку, крепящую
втулку с тонармом, после чего вынуть тонарм; 10) снять громкоговоритель
(если требуется его замена), для чего отвинтить вииты, крепящие решетку
громкоговорителя, снять ее и после этого отвинтить вииты крепления громко-
говорителя; 11) извлечь печатную плату, для чего ослабить винты, крепящие
рейку переключателя к плаике, вынуть планку с ножами из колодки переклю-
чателя, отвинтить четыре винта, крепящие плату и шасси (в случае необходи-
мости отпаять провода, ведущие к плате).-
Сборку радиолы следует вести в обратном порядке.
Принципиальная электрическая схема радиолы «Бригантина» (переключатель диапазонов в положении ДВ)
