«КОСМОС- 602»
(Выпуск 1970 г.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

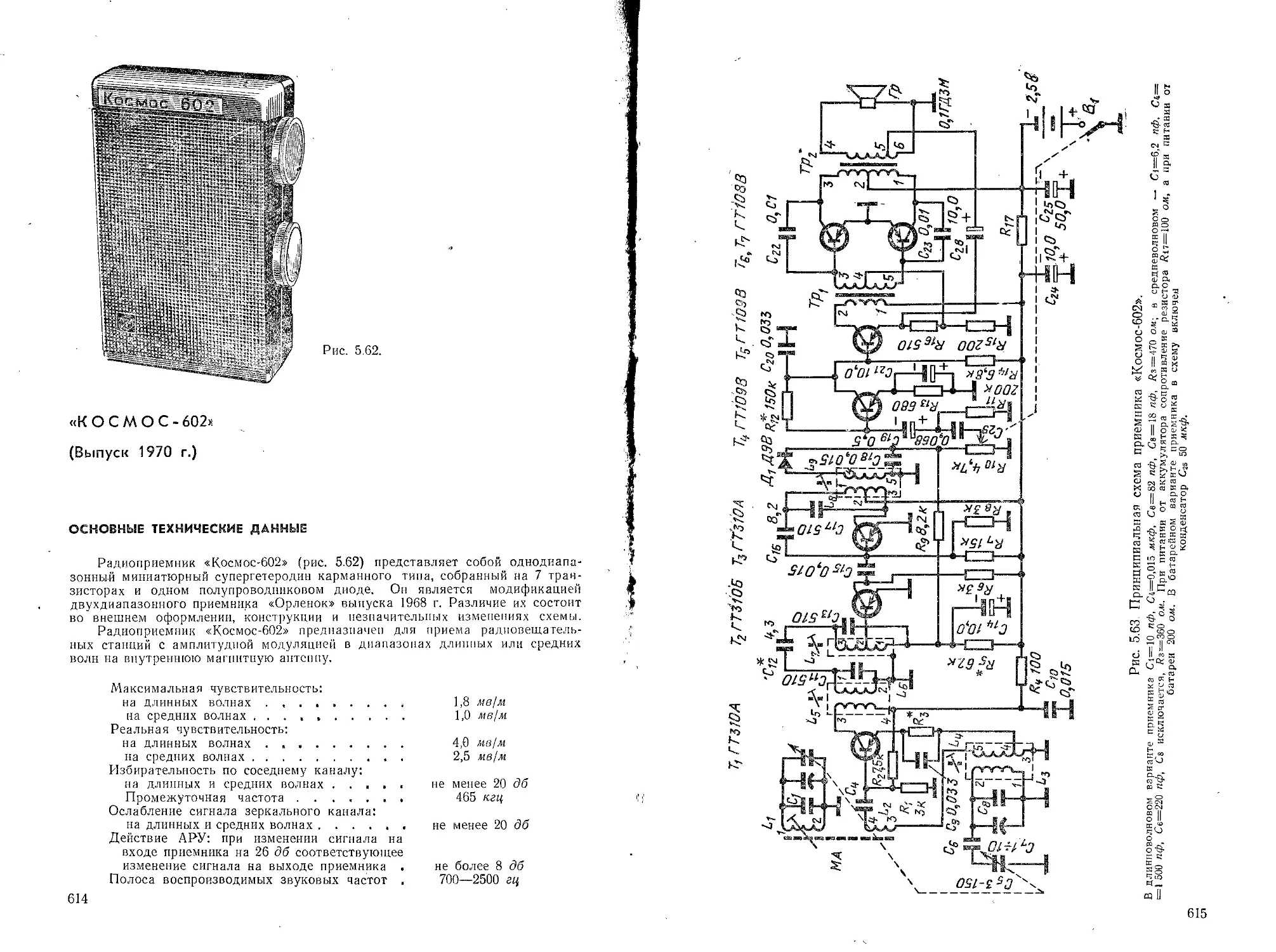

Радиоприемник «Космос-602» (рис. 5.62) представляет собой однодиапазонный миниатюрный супергетеродин карманного типа, собранный на 7 транзисторах и одном полупроводниковом диоде. Он является модификацией двухдиапазонного приемника «Орленок» выпуска 1968 г. Различие их состоит во внешнем оформлении, конструкции и незначительных изменениях схемы.
Радиоприемник «Космос-602» предназначен для приема радиовещательных станций с амплитудной модуляцией в диапазонах длинных или средних волн на внутреннюю магнитную антенну.
Максимальная чувствительность:
на длинных волнах	1,8 мв/м
на средних волнах ..................... 1,0 мв/м
Реальная чувствительность: на длинных волнах . ...................... 4,0 мв/м
на средних волнах....................... 2,5 мв/м
Избирательность по соседнему каналу:
на длинных и средних волнах ..... не менее 20 дб
Промежуточная частота................  ,	465 кгц
Ослабление сигнала зеркального канала: на длинных и средних волнах.............. не менее 20 дб
Действие АРУ: при изменении сигнала на
входе приемника на 26 дб соответствующее изменение сигнала на выходе приемника . не более 8 дб
Полоса воспроизводимых звуковых частот ,	700—2500 гц
614
615
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений не более 8%..................................... 30 мет
Источник питания:
два аккумулятора типа Д-0,1 Напряжение питания................. 2,5 в
Ток, потребляемый приемником при отсут-
ствии сигнала.......................... не более 10 ма
Работоспособность приемника сохраняется
при снижении напряжения батареи питания до 1,6 в Длительность работы приемника при средней
громкости от одного комплекта аккумуляторов . . .	...................... до 10 час
Габаритные размеры........................... 81x54x24	мм
Масса...............................'. ,	120 г
Приемник комплектуется кожаным футляром
ПРИНЦИПИАЛЬНАЯ СХЕМА
Схема приемника «Космос-602» (рис. 5.63) имеет два варианта с диапазоном ДВ или СВ.
Обе схемы аналогичны схеме приемника «Орленок» выпуска 1968 г. (рис. 5 59) и отличаются только намоточными данными выходного трансформатора. Кроме тою, для улучшения фильтрации цепи питания транзистора Г। по высокой частоте электролитический конденсатор Сю емкостью 10 мкф заменен конденсатором емкостью 0,015 мкф.
Режимы работы транзисторов приемника указаны на рис. 5.64.
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус приемника выполнен из цветного ударопрочного полистирола. Задняя стенка корпуса имеет отсек для установки источника питания: двух аккумуляторов типа Д-0,1. Ручки настройки приемника и регулятора громкости с выключателем питания расположены на правой боковой стенке кор-
-0,6 -1,9 -0,55
-0,18 -0,6 О -0,24- О -ZB
Рис. 5.64. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника «Космос-602».
616
пуса. Шкала приемника расположена на ториевой части ручки настройки приемника и проградуирована в мегагерцах.
В корпусе приемника расположены громкоговоритель типа 0.1ГД-ЗМ с сопротивлением звуковой катушки 10 ом и печатная плата, на которой выполнен весь монтаж приемника (рис. 5.65, 5.66).
Настройка приемника осушествляет£я с помощью двухсекционного блока КПЕ с твердым диэлектриком емкостью 3—150 пф. Конструкция магнитной антенны катушек контуров и трансформа юров НЧ такая же, как у приемника «Орленок» выпуска 1968 г.
Рис. 5.65. Схема расположения узлов и деталей на печатной плате приемника «Космос-602».
Намоточные данные катушек контуров приведены в табл. 5.9, а трансформаторов НЧ — в табл. 9.3 и 9.4. Распайка катушек контуров и трансформаторов НЧ показана на рис. 5.67.
В приемнике применены детали следующих типов:
резистор /?ю — типа СПЗ-Зв, /?i9, R25, R21 — типа МЛТ-0,125, остальные резисторы — типа КИМ;
конденсаторы С], С8, Ct2, Cie — типа КД; Си, Cjg, С21, С24, С28— типа К50-9; С25 — типа К50-6; С26, С27 — типа МБМ, С3 и С5 — блок КПЕ.
617
5ЙЯ ваяя munttift SMR9 8МИШ1
Рис. 5.66. Топографическая схема печатной платы приемника «Космос-602».
618
Антенна ДВ и СВ
1	25 if
Катушка контуров гетеродина
Рис, 5.67. Распайка выводов (вид снизу) катушек контуров и трансформаторов НЧ приемника «Космос-602»,
619
Таблица 5.9
Намоточные данные контурных катушек приемника «Космос-602»
Наименование катушек	Обозна чеиие иа схеме	Номера выводов	Марка и диагдетр провода, мм s	Число витков	Индуктивность, мкгн
Антенная ДВ . . Катушка связи . .	Г-т Г-2	1—2 3—4	ПЭЛШО 0,1 ПЭЛШО 0,1	400 37	7200± 10%
Антенная СВ , . ; Катушка связи	Г-1 Г-2	1—2 3—4	ЛЭШО 15x0,05 ПЭЛШО 0,1	120 6	660 ± 10%
Гетеродинная ДВ . Катушка связи	Г-з Г-4	1—2 3—4—5	ПЭВ-1 0,08 ПЭВ-1 0,08	180 4+6	760 ±10%
Гетеродинная СВ Катушка связи . .	Г-з Г-4	1—2 3—4—5	ПЭВ-1 0,08 ПЭВ-1 0,08	96 3+5	240 ±10%
ФПЧ-1 	 Катушка связи	^5	1—2 3—4	ПЭВ-1 0,08 ПЭВ-1 0,08	НО 20	260 ±10%
ФПЧ-2 '		Г,	1—2—3	ПЭВ-1 0,08	10+100	260± 10%
ФПЧ-3	 Катушка связи . .	г-8	1—2—3 4—5	ПЭВ-1 0,08 ПЭВ-1 0,08	44+44 68	260 ± 10%
