7.	ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1.	Поставщик гарантирует соответствие накопителя
требованиям 6КО.305.146 ТУ при условии соблюдения потре-
бителем правил эксплуатации.
7.2.	Срок гарантии устанавливается 18 месяцев со дня
ввода накопителя в эксплуатацию, но не более 24 месяцев
со дня получения его потребителем. Предприятие-изготови-
тель. обязуется в течении гарантийного срока безвозмездно
устранять выявленные дефекты, либо заменить накопитель,
если дефект не может быть устранен на предприятии-потре-
бителя.
7.3.	В случае исправления дефектов срок гарантии на
накопитель продлевается на время, в течении которого он не
использовался.
7.4.	Если в течении гарантийного срока были нарушения
условий эксплуатации, хранения и транспортировки, ремонт
накопителя производится за счет потребителя.

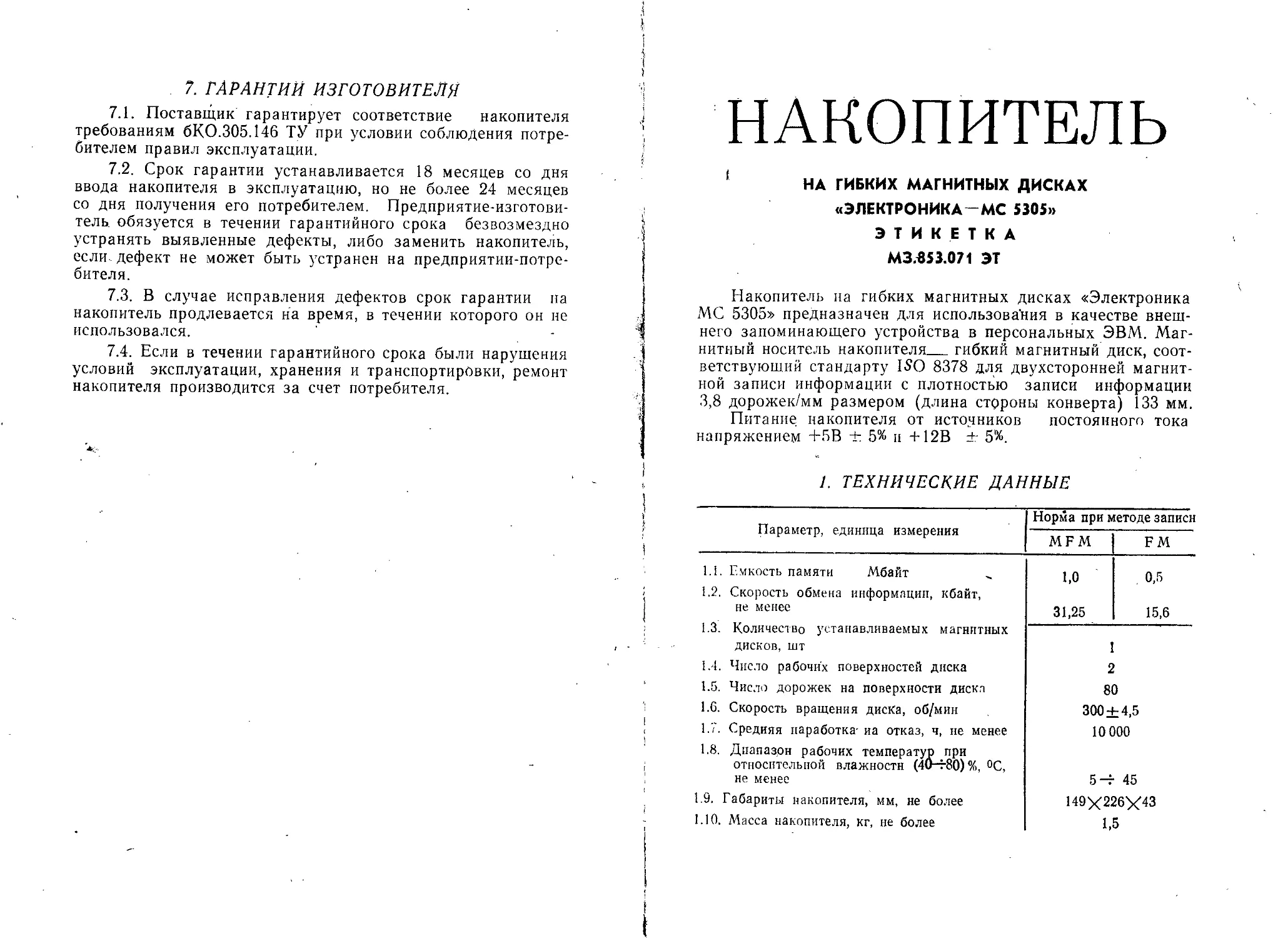

НАКОПИТЕЛЬ
' НА ГИБКИХ МАГНИТНЫХ ДИСКАХ
«ЭЛЕКТРОНИКА-МС 5305»
ЭТИКЕТКА
МЗ.Б53.071 ЭТ
Накопитель на гибких магнитных дисках «Электроника
МС 5305» предназначен для использования в качестве внеш-
него запоминающего устройства в персональных ЭВМ. Маг-
нитный носитель накопителя_гибкий магнитный диск, соот-
ветствующий стандарту 150 8378 для двухсторонней магнит-
ной записи информации с плотностью записи информации
3,8 дорожек/мм размером (длина стороны конверта) 133 мм.
Питание накопителя от источников постоянного тока
напряжением +5В + 5% и +12В ± 5%.
1. ТЕХНИЧЕСКИЕ ДАННЫЕ
Параметр, единица измерения	Норма при методе записи
	MFM	FM
1.1.	Емкость памяти	Мбайт 1.2.	Скорость обмена информации, кбайт, не менее 1.3.	Количество устанавливаемых магнитных дисков, шт 1.-1. Число рабочих поверхностей диска 1.5.	Число дорожек на поверхности диска 1.6.	Скорость вращения диска, об/мин 1.7.	Средняя наработка- иа отказ, ч, не менее 1.8.	Диапазон рабочих температур при относительной влажности (40-т80)%, °C, не менее 1.9.	Габариты накопителя, мм, не более 1.10.	Масса накопителя, кг, не более	1,0 31,25	0,5 15,6
	I 2 80 300 + 4,5 10 000 5-г 45 149X226X43 1,5
2. КОМПЛЕКТ ПОСТАВКИ
Обозначение	Наименование	Кол-во
М3.853.071	Накопитель на гибких магнитных дисках «Электроника МС 5305»	1
	Комплект монтажных частей:
НЩО.364.077 ТУ	Розетка ОНП-НГ-79-34/54,6><11,2- Р50-МЭК	1
НЩО.364.049 ТУ	Розетка ОНП-ВГ-64-4/26><9,3-Р37	1
W3.853.071 ЭТ	Накопитель на гибких магнитных дисках «Электроника МС 5305».
	Этикетка.	I
ШКФЛС.229.001 ТУ	Диск очистной ДО-130	1*
*._поставляется по отдельному договору
3.	СВЕДЕНИЯ О ДРАГМЕТАЛЛАХ .
Золото__ 0,236556345 г.
Серебро  0,6953059 г.
Платина  0,0005757 г;	*	•
Палладий___ 0,5927779 г.
4.	УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
4.1.	Перед эксплуатацией лепесток защитного заземления,
расположенный на корпусе накопителя, подключить к корпусу
заземления с помощью провода сечением не менее 0,5 мм2.
4.2.	Недопустимо попадание пыли и атмосферных осадков
в накопитель. Накопитель разместить в помещении при
массовой концентрации пыли в воздухе не более 0,75 дог/мм3.
4.3.	Чистку магнитных головок производить очистным
диском ДО-130 или аналогичным.
4.4.	Не рекомендуется производить закрытие накопителя
с помощью ручки на его лицевой панели при отсутствии
диска или вкладыша в накопителе.
4.5.	Транспортировку накопителя производить только
с вставленным вкладышем.
4.6.	Присвоение накопителю номера производится уста-
новкой перемычки на плате УУ в соответствии с маркиров-
кой указанной на крышке накопителя: ВНО, ВН1, ВН2, ВНЗ.
5.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И КОНСЕРВАЦИИ
Накопитель на гибких магнивдых дисках «Электроника
МС 5305» заводской номер _ jy	соответствует
техническим условиям бКО.305.14б ТУ и признан годным ‘
для эксплуатации.
Дата выпуска 3 —_________________________192>г.
Штамп___________________________:________/'\_____________
(должность и подпись представителя дУГК, фамилия)
 " . Накопитель подвергнут консервации в соответствии с
требоваийями, предусмотренными техническими условиями
6КО.305.146 ТУ.
Дата консервации 7, 3________
Срок годности консервации 6 месяцев.
Консервацию произвел_________________.З^ЗЗЗ__________
(подпись, фамилия)
Штамп Консервацию проверил__________________3_1__________
0ТК..-Л	(должность п подпись представителя
ОТК, фамилия)
	6- СВЕДЕНИЯ с РЕМОНТЕ ^0
£
2 о
£
£
«С
вэ
О
£
(У
2
о
о
£
£
О
£
О
л § S
о g |
о ь 3
Э W о CD
И
<ь
к
ж
S х
о ®
' « £
; I f-
= о о
«S’g
Должность, фамилия
и подпись ответствен-
ного лица
. произво-
дившего
ремонт
приняв-
шего из
ремонта
