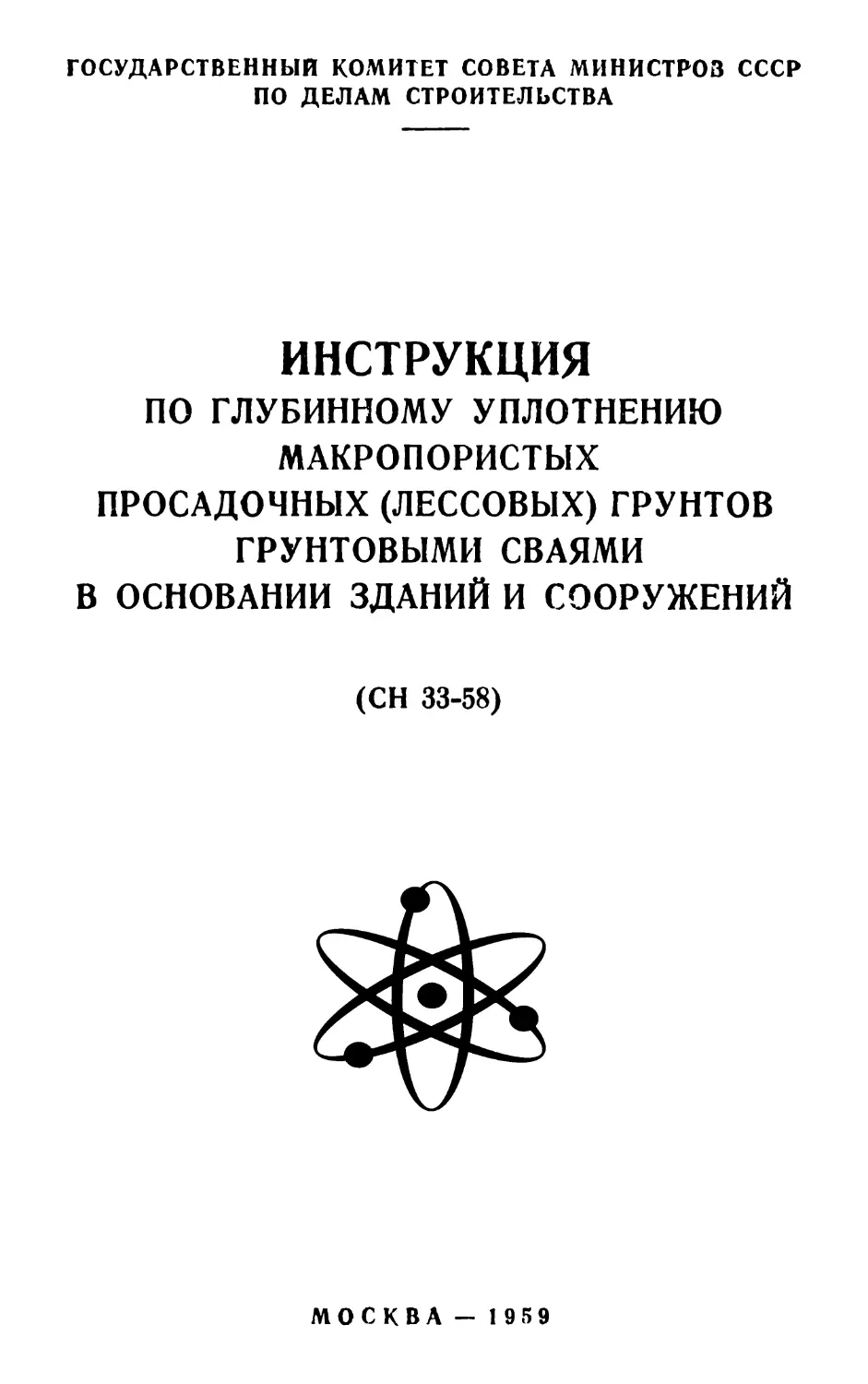

государственный комитет СОВЕТА МИНИСТРОВ СССР
ПО ДЕЛАМ СТРОИТЕЛЬСТВА
ИНСТРУКЦИЯ
ПО ГЛУБИННОМУ УПЛОТНЕНИЮ
МАКРОПОРИСТЫХ
ПРОСАДОЧНЫХ (ЛЕССОВЫХ) ГРУНТОВ
ГРУНТОВЫМИ СВАЯМИ
В ОСНОВАНИИ ЗДАНИЙ И СООРУЖЕНИЙ
(СН 33-58)
МОСКВА - 19 5 9
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР
по делам’ строительства
инструкция
по ГЛУБИННОМУ УПЛОТНЕНИЮ
МАКРОПОРИСТЫХ
ПРОСАДОЧНЫХ (ЛЕССОВЫХ) ГРУНТОВ
ГРУНТОВЫМИ СВАЯМИ
В ОСНОВАНИИ ЗДАНИЙ И СООРУЖЕНИЙ
(СН 33-58)
Утверждена
Государственным комитетом Совета Министров СССР
по делам строительства
11 ноября 1958 г.
ГОСУДАРСТВЕННОЕ ИЗДАТЕЛЬСТВО
ЛИТЕРАТУРЫ ПО СТРОИТЕЛЬСТВУ, АРХИТЕКТУРЕ
И СТРОИТЕЛЬНЫМ МАТЕРИАЛАМ
Москва — 19Б9
ПРЕДИСЛОВИЕ
Опыт строительства и эксплуатации зданий и промыш
ленных сооружений на макропористых просадочных грун
тах показал, что просадка сооружений или отдельных фун
даментов при попадании воды в грунт практически неиз
бежна. Поэтому при строительстве в таких грунтовых
условиях «Нормами и техническими условиями проектиро
вания и строительства зданий и промышленных сооруже
ний на макропористых просадочных грунтах» (НиТУ
137-56) установлена необходимость искусственного устра
нения просадочных свойств макропористых грунтов III ка
тегории просадочности толщи (величина просадочности
толщи более 50 см).
Одним из методов устранения просадочных свойств
макропористых просадочных грунтов является глубинное
уплотнение оснований грунтовыми сваями.
Этот метод получил применение в практике строитель
ства СССР и за рубежом. С 1948 г. до 1958 г. в СССР изго
товлено свыше 80000 грунтовых свай.
Материалы изучения опыта строительства и эксплуата
ции зданий и сооружений, возведенных на глубинно уплот
ненных основаниях, были использованы Институтом осно
ваний АСиА СССР для переработки ранее изданной ин
струкции И 134-50.
2 Зак. 2533
3
На основе результатов исследовательских работ, прове
денных институтом в последние годы, а также опыта
строительных организаций, в инструкцию введены измене
ния и дополнения по проектированию глубинного уплотне
ния й производства работ. Кроме того, повышены требова
ния к контролю качества уплотнения в разрезе НиТУ
137-56. Настоящая инструкция составлена проф. Абеле-
,вым Ю. М., канд. техн. наук Светинским Е. В. и инж.
Галицким В. Г.
/
4
Строительные нормы
Государственный
комитет
Совета Министров
СССР
по делам
строительства
Инструкция
по глубинному уплотнению
макропористых просадочных
(лессовых) грунтов грунтовыми
сваями в основании
зданий и сооружений
СН 33-58
I. ОСНОВНЫЕ ПОЛОЖЕНИЯ
1. Настоящая инструкция составлена в развитие основ
ных положений «Норм и технических условий проектиро
вания и строительства зданий и промышленных сооружений
на макропористых просадочных грунтах» (НиТУ 137-56).
Инструкция предназначается для проектирования и произ
водства работ по глубинному уплотнению оснований, сло
женных макропористыми просадочными грунтами, для
практического устранения их просадочных свойств в слу
чаях, предусмотренных п. 20 НиТУ 137-56.
2. Глубинное уплотнение применяется для маловлаж
ных и очень влажных грунтов (степень влажности < 0,7)
при толщине слоя макропористого просадочного грунта в
основании от 4 до 16 м. При большей толщине слоя целе
сообразность уплотнения устанавливается на основе опыт
ных работ-
3. Глубинное уплотнение осуществляется за счет вы
теснения грунта в стороны при изготовлении скважин тем
или иным способом в уплотняемой толще основания. Полу
ченные скважины засыпаются грунтовым материалом с
послойным уплотнением для сохранения нового состояния
плотности (объемного веса скелета) грунта. Полученные
Внесена
Утверждена
Государственным
Срок
Академией
комитетом
введения
строительства
Совета Министров СССР
1 марта
и архитектуры СССР
по делам строительства
1959 г.
11 ноября 1958 г.
2*
5
таким образом скважины, заполненные уплотненным грун
товым материалом, условно именуются «грунтовыми сва
ями».
4. Глубинное уплотнение позволяет получить различ
ную плотность грунта (объемный вес скелета) в уплотня
емом основании. Установленная проектом плотность дости
гается путем назначения соответствующего расстояния
между осями грунтовых свай.
5. Глубинное уплотнение применяется в целях:
а) устранения просадочных свойств с доведением плот
ности грунта до величины fCK=1.7 т/м3 при одновремен
ном сокращении возможной величины осадки сооружений;
б) получения завес вокруг отдельных сооружений или
фундаментов из уплотненного грунта с доведением плот
ности грунта до величины 1,75 т/м3 и значения коэф¬
фициента фильтрации, равного К —А • 10-7 см/сек.
6. Уплотнение маловлажного грунта как при изготов
лении скважин, так и при трамбовании засыпаемого в
скважины грунтового материала, осуществляется при оп
тимальной его влажности. За оптимальную влажность гли
нистых (лессовых) макропористых грунтов принимается
влажность, равная пределу раскатывания.
В том случае, когда влажность грунта в природном за
легании и влажность грунтового материала меньше опти
мальной на 2% и более, производится доувлажнение их
путем замачивания.
7. Изготовление скважин осуществляется при помощи
инвентарных свай (сердечников), погружаемых сваебойным
оборудованием или вибраторами, или энергией взрыва.
Выбор способа производства работ по глубинному
уплотнению производится в зависимости от имеющихся в
наличии технических средств и местных условий-
8. Набивка скважин осуществляется грунтовым мате
риалом, представляющим собой местные глинистые грун
ты (супеси, суглинки). Применение дренирующих материа
лов (песка, шлака и т. п.) не допускается.
9. Глубинное уплотнение макропористых грунтов грун
товыми сваями должно производиться на основе следую
щих материалов:
а) инженерно-геологических и гидрогеологических ис
следований, с описанием геологических разрезов участка,
результатов испытания грунтов на просадочность по об
разцам, отобранным из всей толщи грунтов в природном
6
залегании, физико-механических характеристик (удельный
вес, объемный вес, влажность и характеристики влажности
на границах пластичности);
б) плана фундаментов с указанием размещения грун
товых свай, отметок планировки, заложения фундаментов
и глубины уплотнения грунта под каждым фундаментом в
отдельности;
в) плана подземных сооружений и коммуникаций;
г) веса грунтового материала, потребного для набивки
1 м изготовляемой грунтовой сваи;
д) проекта организации производства работ.
10. Глубинное уплотнение производится с отметки, пре
вышающей отметку заложения фундаментов не менее
2 м (буферный слой), при среднем диаметре грунто
вой сваи 0,4 м. При большем диаметре грунтовой сваи
величина буферного слоя устанавливается опытным
путем.
В том случае, когда глубина заложения фундаментов
меньше толщины буферного слоя, часть буферного слоя
грунта, залегающего ниже отметки заложения фундамен
тов, доуплотняют тяжелыми трамбовками, руководствуясь
«Инструкцией на поверхностное уплотнение грунтов в осно
ваниях зданий и промышленных сооружений тяжелыми
трамбовками» (СН 31-58).
11. Производство работ по глубинному уплотнению
•макропористых грунтов производится под постоянным на
блюдением строительных лабораторий. Лаборатория долж
на производить контрольное определение влажности грунта
в природном состоянии, влажности грунтового материала,
характерной влажности грунта на границе раскатывания и
плотности уплотненного грунта как в теле грунтовой сваи,
так и между грунтовыми сваями на отметке заложения
фундаментов, а при малой глубине заложения фундамен
тов — у подошвы буферного слоя.
12. После уплотнения грунта в основании под первым
фундаментом производится проверка эффекта уплотнения,
т. е. достигнутой плотности грунта (объемного веса скеле
та), путем отбора проб грунта между грунтовыми сваями-
на отметке заложения фундаментов.
В случае, если плотность грунта окажется меньше про
ектной, следует внести соответствующие исправления в
проект размещения грунтовых свай и в дальнейшем про¬
7
изводить уплотнение по уточненному проекту с новой сет
кой расположения свай.
Примечание.. В ответственных случаях проверка уплотнения
производится путем испытания уплотненного грунта статической на
грузкой с искусственным замачиванием.
13. Приемка работ, согласно требованиям НиТУ i37-56,
по глубинному уплотнению макропористых просадочных
грунтов должна производиться на основании:
а) результатов контрольного определения плотности
грунта в уплотненном массиве на отметке заложения фун
даментов или у подошвы буферного слоя, а в отдельных
случаях и ниже в пределах всей уплотненной толщи грунта
в основании;
б) журнала глубинного уплотнения оснований;
в) исполнительного чертежа расположения грунтовых
свай (для ответственных сооружений с мокрым процессом).
Приемка работ оформляется актом с приложением пе
речисленных материалов.
II. ПРОЕКТИРОВАНИЕ УПЛОТНЕНИЯ
14. Исходными материалами для составления проекта
уплотнения служат:
а) геотехнические разрезы участка строительства про
ектируемого здания или сооружения (геологические раз
резы с показанием значений физических характеристик
грунта);
б) результаты лабораторных определений относитель
ной просадочности в интервале давлений от 1 до
4—5 кг/см2 по образцам, отобранным из всей толщи мак
ропористых просадочных грунтов, слагающих площадку
или участок строительства.
15. Проект глубинного уплотнения основания состав
ляется из расчета достижений средней плотности грунта в
уплотняемом массиве не менее 1,7 т/м3.
В том случае, когда уплотнение производится в целях
устройства противофильтрационной завесы, проект состав
ляется из расчета достижения плотности грунта не менее
1,75 т/лА
16. Коэффициент пористости уплотняемого грунта
еупл при заданном значении плотности тск определяет
ся по формуле
Тск
8-
(i)
где Ту — удельный вес материала частиц грунта, имею
щий значение в пределах 2,68—2,78 т/м3\
Тек—плотность (объемный вес скелета грунта в
т/м3).
Для1среднего значения удельного веса уплотняемого
грунта Ту ~ 2,7 т/м3, коэффициент пористости можно оп
ределить по табл. 1.
Таблица 1
Расчетная плотность fCK в т/«и3
1,65
1,7
1,75
Коэффициент пористости
0,636
0,588
0,542
уплотненного грунта еупл . .
17. Для проектного значения плотности грунта опреде
ляется расчетная величина осадки сооружения или отдель
ных фундаментов, приняв соответствующие этому значе
нию плотности характеристики сжимаемого грунта. Расчет
осадки следует производить, пользуясь формулами, при
веденными в действующих НиТУ на проектирование естест
венных оснований.
Примечание. Расчетная величина осадки уточняется после
проведения испытания уплотненного грунта пробными нагрузками и
полученными значениями модуля сжимаемости по результатам поле
вых испытаний.
18. Относительная площадь сечения отверстий 2 про
биваемых в толще уплотняемого массива грунта на 1 м2
площади основания, вычисляется по формуле
£0 еупл
1 + «0 ’
(2)
где е0— коэффициент пористости грунта природного сло
жения.
В зависимости от природной пористости грунта и объ
емного веса скелета грунта при его уплотнении до пори
стости 35—39% значение площади сечения отверстий 2 и
расстояния между грунтовыми сваями / (между центрами)
можно принимать по табл. 2.
19. Площадь уплотняемого основания F0 должна пре
вышать площадь фундамента за счет полосы, выступаю-
9
Таблица 2
Природная пористость
грунта nQ в %
55
52
50
48
46
44
Коэффициент по
ристости грунта при
родного сложения е0
1,224
1,084
1,0
0,92
0,85
0,785
Q в м* при 7ск=*
—1,65 т/м3
0,264
0,224
0,182
0,149
0,115
0,084
Расстояние между
грунтовыми сваями /
1,8 d
2,0 d
2,25 d
2,5 d
2,75 d
3,25d
Q в м* при 7СК =
=1,7 т/м8
0,298
0,286
0,206
0,173
0,142
0,110
Расстояние между
грунтовыми сваями /
1,75d
1,75d
2,1 d
2,25 d
,2,5 d
3,0 d
Q в м2 при 7ск =
= 1,75 т/м* . . . .
0,321
0,260
0,229
0,198
0,166
0,137
Расстояние между
грунтовыми сваями /
1,6 d
1,8 d
2,0 d
2,1 d
2,25 d
2,5 d
Примечание. Расстояние между грунтовыми сваями I выраже
но в долях среднего диаметра сваи d.
щей за его пределы, на величину, равную 0,1 а, но не ме
нее 0,5 ж, т. е.
Г0-1,2 а (М-0,2а), (3)
где а и 6 — соответственно меньшая и большая стороны
фундамента.
Для отдельно стоящих сооружений с высоким располо
жением центра тяжести (дымовые трубы, водонапорные
башни, силосные сооружения и т. п.) ширина дополнитель
но уплотняемой полосы принимается не менее 0,2 а (где
Ю
а — меньшая сторона прямоугольного или диаметр кругло
го фундамента).
Площадь уплотняемого основания F0 в этом случае бу
дет превышать площадь фундамента за счет полосы, вы
ступающей за его пределы, на величину, равную 0,2 а, т. е.
^о= 1,4 а (6 +0,4а). (4)
20. Глубинное уплотнение грунта при толщах II кате
гории просадочности ограничивается глубиной распростра
нения сжимаемой толщи под данным фундаментом. Глуби
на распространения сжимаемой толщи принимается со
гласно НиТУ 127-55.
Если в пределах сжимаемой толщи залегает слой непро-
садочного грунта толщиной в 3 ж и более или водонасы
щенного грунта, уплотнение рекомендуется производить до
указанного слоя или до уровня грунтовых вод.
21. Уплотнение грунта при III категории просадочности
толщи должно производиться согласно п. 20 настоящей
инструкции, но не менее чем на 0,75 всей толщи макропо
ристых грунтов, обладающих просадочными свойствами.
При большой вероятности развития просадочного яв
ления в связи с близким расположением сооружений, не
сущих воду с возможной утечкой больших масс воды в
грунт (как, например, главное задание ТЭЦ, цеха с мок
рым процессом и т. п.), глубина уплотнения назначается на
всю толщу просадочных грунтов, залегающих в основании.
Примечание. Проектная глубина уплотнения может быть
принята на 1—1,5 м меньше указанной в настоящем пункте, так как
фактическая зона уплотнения распространяется ниже концов грунто
вых свай Hia 1—1,5 м.
22. Размещение расчетного количества грунтовых свай
в основании производится, как правило, в шахматном по
рядке— по вершинам равностороннего треугольника. Неза
висимо от количества грунтовых свай, получаемого по рас
чету для основания под данным фундаментом, число рядов
их по длине и ширине уплотняемого основания должно
быть не менее 3.
23. Количество глинистого грунта в т при оптимальной
влажности для набивки грунтовых свай на 1 ж по весу
должно быть не менее получаемого расчетом по формуле
з Зак. 2533
11
где ех — коэффициент пористости уплотненного грунта в
теле грунтовой сваи;
(«ср — средняя площадь поперечного сечения грунто
вой сваи в ж2;
W\ — влажность грунта в момент уплотнения трамбо
ванием, принимаемая равной оптимальной влаж
ности.
Для предварительных расчетов количество грунтового
материала на 1 ж грунтовой сваи может быть принято по
табл. 3.
Таблица 3
Ориентировочное количество грунтового материала
в г на 1 м грунтовой сваи
Диаметр скважины в м
0,40
0,45
0,50
ПЛОЩаДЬ (опечатка)
Средняя плотность сечения
скважины о)ср в м2 . . . . •
0,126
0,169
0,196
Минимальное количество
грунтового материала g в т .
0,240
0,304
0,375
24. Все данные расчета уплотнения основания должны
быть указаны на рабочих чертежах, а именно — плотность
грунта (объемный вес скелета и значение пористости грун
та после уплотнения), глубина уплотнения, количество
необходимого грунтового материала на 1 ж грунтовой сваи
и общее количество грунтового материала для всего уплот
няемого массива; чертеж колонки грунтов, слагающих
участок строительства, под данным сооружением с пока
занием значений природной влажности грунта (по возмож
ности через 1 ж по глубине), а также значений характерной
влажности на пределе раскатывания.
III. ПОДГОТОВКА ОСНОВАНИЯ
ДЛЯ УПЛОТНЕНИЯ *
25. Макропористые (глинистые) лессовые грунты в при
родном залегании, как правило, обладают пониженной
влажностью, т. е. влажностью значительно меньшей влаж¬
12
ности на пределе раскатывания. Для обеспечения эффекта
уплотнения в этих условиях необходимо осуществить ис
кусственное повышение влажности грунта в уплотняемом
массиве до оптимального значения, согласно п. 6 настоящей
инструкции.
26. Искусственное повышение влажности грунта произ
водится путем его замачивания расчетным количеством
воды. Проект замачивания составляется, исходя из значе
ния коэффициента фильтрации грунта в уплотняемом мас
сиве и скорости капиллярного поднятия воды в вертикаль
ном и горизонтальном направлениях.
Примечание. По данным опыта, коэффициент фильтрации ма
кропористых глинистых (лессовых) грунтов в природном сложении
составляет от 0,8—2,0 м/сутки, а скорость капиллярного поднятия на
высоту 0,5—0,7 м составляет около 36 час.
27. Для установления действительных значений влаж
ности грунта в процессе производства работ по глубинному
уплотнению, производится контрольное определение влаж
ности грунта по образцам, отобранным из скважиЦ через
1 м по глубине.
Скважины пробуриваются в пределах уплотняемого
участка из расчета одной скважины на каждые 300 м2 пло
щади.
По полученным образцам производится определение
весовой влажности грунта в природном залегании и влаж
ности на пределе раскатывания и составляются чертежи
колонок отдельных скважин с показанием результатов оп
ределения влажности грунта и влажности его на пределе
раскатывания.
28. Потребное количество воды на 1 ж3* уплотняемого
основания Q для повышения влажности грунта до предела
раскатывания определяется по формуле
«-Тс (6)
где Wi — влажность грунта на пределе раскатывания (в
процентах) средневзвешенная;
Wo — влажность грунта в природном залегании (в
процентах) в уплотняемом массиве.
Приближенное количество воды на 1 м3 уплотняемого
основания может быть определено по табл. 4.
з*
13
Таблица 4
Наименование
грунта
Количество воды в лс3 на 1 лс‘ уплотняемого основания
в зависимости от средневзвешенной весовой влаж
ности грунта
Средневзвешен
ная влажность
грунта в уплот
няемом массиве
«'ср
7
8
9
10
И
12
13
14
15
16
17
Макропористая
супесь (лесс). . .
0,144
0,126
0,112
0,096
0,080
0,062
0,048
0,032
0,016
-
Макропористый
суглинок (лессо
видный)
0,176
0,160
0,144
0,128
0,112
0,096
0,080
0,062
0,043
0,032
0,013
Примечание. Таблица составлена для fCK = 1,6 m/лс3; №1 = 16% — для лесса и
Wi = 18% — для лессовидного суглинка.
29. При уплотнении оснований с поверхности земли за
мачивание производится после удаления растительного
слоя, а при наличии насыпных грунтов, состоящих из стро
ительного мусора с органическими остатками и т. п.,—
после их удаления в пределах уплотняемой площади.
30. Замачивание грунта производится заливкой расчет
ного количества воды в пределах всей уплотняемой пло
щади, а при больших площадях — участками. Размеры
участков устанавливаются по усмотрению на месте.
Для сокращения сроков замачивания заливка произво
дится по дну котлована через специальные скважины диа
метром, равным диаметру скважины — шпура пробуренны
ми или пробитыми в сухом грунте на 0,5—0,75 глубины
уплотнения в зависимости от толщины уплотняемого грунта.
Количество специальных скважин принимается из рас
чета одной скважины на 2 м2 площади уплотняемого осно
вания.
Скважины для замачивания устраиваются в пунктах
расположения грунтовых свай.
Пр имечания. 1. Потребная глубина пробивки скважин для
замачивания устанавливается на месте производства работ после
замачивания опытного участка.
2. В легко оплываемых грунтах указанные специальные скважины
до заливки котлована водой целесообразно засыпать дренирующим ма
териалом (песком или шлаком средней крупности).
31. Для обеспечения быстрого просачивания расчетного
количества воды в грунт необходимо исключить возмож¬
14
ность взмучивания грунта в пределах дна заливаемого кот
лована; в этих целях заливка производится через деревян
ные лотки с перегородками типа быстротока для погаше-
ния энергии падающей воды в котлован.
Примечание. Учет количества воды, поступающей в котло
ван, производится водомерами или по объему в зависимости от спо
соба доставки воды.
32. Через 36 час. после полного просачивания воды в
грунт производится контрольное бурение с отбором образ
цов согласно п. 28 для определения новых значений влаж
ности грунтов. Количество скважин устанавливается со
гласно п. 27.
По получении удовлетворительных результатов присту
пают к производству работ по глубинному уплотнению.
IV. ПРОИЗВОДСТВО РАБОТ ПО УПЛОТНЕНИЮ
ГРУНТОВ
СПОСОБОМ СЕРДЕЧНИКОВ
33. Уплотнение грунта в основании способом сердечни
ков производится путем пробивки скважин на всю глубину
уплотняемой толщи. Пробивка скважин производится коп
ром обычной конструкции при помощи инвентарной труб
чатой металлической сваи (сердечника) с металлическим
инвентарным башмаком. Диаметр пробиваемых скважин
принимается не менее 40 см.
34. В качестве сердечника для уплотнения на глубину
до 15 м применяется стальная цельнотянутая труба с на
ружным диаметром 273 мм и толщиной стенок не менее
16 мм. (Чертежи инвентарной сваи приведены в приложе
нии I).
Допускается применение сварного соединения труб «сер
дечника, причем не более чем в одном месте. В пределах
стыка трубы устанавливается внутренняя муфта.
Труба должна быть прямой; ее ось должна быть общей
для составных элементов трубы и совпадать с центром
каждой из них. Искривление составной трубы не допу
скается.
35. Для легкого погружения и извлечения сердечника и
обеспечения вертикальности скважины отношение высоты
конуса башмака к диаметру должно составлять примерно
1,5, при этом диаметр конуса башмака должен быть не
менее 400 мм (чертежи инвентарного стального башмака
приведены в приложении II).
15.
Примечание. Вершина конуса башмака должна находиться
строго на оси башмака, а паз, в котором устанавливается труба, дол
жен находиться в плоскости, перпендикулярной оси башмака.
36. Для обеспечения надлежащей производительности
работы при изготовлении скважин отношение веса молота
к весу сердечника должно быть не менее 2.
37. Для исключения обвала грунта со стенок пробитой
скважины забивка сердечника в уплотняемое основание
производится через одну сваю.
В промежуточных точках пробивка скважин осуществ
ляется после набивки грунтом ранее изготовленных сква
жин.
38. На верхнем обрезе трубы устанавливается металли
ческий наголовник с деревянным подбабком. Для обеспече
ния совпадения оси штока с осью сердечника в центре на
головника по оси трубы просверливается отверстие для
установки штока молота.
39. Забивка сердечника допускается только при верти
кальном его положении и строгом совпадении оси молота
с осью сердечника, для чего ось наголовника должна со
впадать с осью сердечника, а рельсовые пути копра долж
ны быть предварительно отрихтованы с тщательной под
бивной шпал.
40. В пределах первого метра погружения забивка сер
дечника производится при высоте подъема молота не
более 0,5 м. Дальнейшую забивку следует производить,
придерживаясь примерно постоянной высоты подъема мо
лота, но не более 1,25 м.
41. .В случаях, если пробиваемая сердечником скважина
отклоняется от вертикали в такой степени, что труба сер
дечника вытесняет грунт на кромке скважины, придавая
ей овальное очертание в плане, трубу следует извлечь из
грунта и скважину заполнить грунтом с утрамбовкой.
Новая скважина пробивается рядом после полнЪго за
полнения грунтом незаконченной «скважины.
42. Для удобства наблюдения за глубиной забивки сер
дечника на поверхности трубы должно быть нанесено мас
ляной краской деление через 1 м ее длины, а в пределах
верхнего участка трубы (3—4 м) —через 0,5 м.
43. Все данные забивки: количество ударов, глубина
забивки сердечника и характеристика полученной скважи
ны заносятся в журнал глубинного уплотнения оснований,
форма которого приведена в приложении III.
V. ПРОИЗВОДСТВО РАБОТ ПО УПЛОТНЕНИЮ
ГРУНТОВ ЭНЕРГИЕЙ ВЗРЫВА
а) Общие указания
44. В месте расположения грунтовой сваи пробивается
скважина-шпур на всю глубину уплотнения в последова
тельности, установленной пп. 48—50 настоящей инструк
ции.
45. В скважину-шпур опускается заряд, состоящий из
патронов малобризантного взрывчатого вещества неболь
шого веса, соединенных между собой в цепочку. Диаметр
патрона назначается из расчета получения диаметра сква
жины после взрыва (40—45 см) по данным опыта DCKB =
Ю^патр*
46. При правильном подборе заряда и равномерной
влажности грунта скважина получается вертикальной ци
линдрической формы.
В отдельных случаях, когда грунт местами имеет влаж-
нсст£0,|кГЙенее оптимальной, а также при применении бри
зантных взрывчатых веществ наблюдается образование за
вала и заполнения им нижней части скважин (в результате
отслаивания переуплотненного грунта у стенок).
Если высота завала больше Ve глубины скважины, ее
следует считать бракованной. В этом случае скважина за
полняется грунтом с послойным трамбованием и з непо
средственной близости изготовляется дополнительная
грунтовая свая.
б) Устройство скважин-шпуров
47. Скважины - шпуры устраиваются диаметром
60—80 мм. Проходка скважины указанного диаметра мо
жет осуществляться любым способом: бурением, пробив
кой молотом или вибратором. Независимо от применяемого
способа, скважины-шпуры должны быть строго вертикаль
ны. Отклонение от вертикали допускается до 0,5% глуби
ны скважины.
48. Для пробивки скважин-шпуров применяются буро
вые штанги диаметром 42—48 мм. Штанги забиваются в
грунт звеньями длиной 2—2,5 м при помощи легкого коп
ра с молотом весом 150—200 кг.
В первое звено штанги ввинчивается конусообразный
башмак диаметром 60—80 мм, изготовленный из металла
(литой из чугуна или выточенный из стали), который обес
печивает легкое извлечение штанги после пробивки..
Верх штанги для сохранения резьбы при забивке на
крывается наголовником в виде стальной пробки или муф
ты большого диаметра с деревянной прокладкой.
По мере забивки отдельные звенья свинчиваются меж
ду собой до проектной глубины скважины-шпура.
49. Для обеспечения вертикальности скважин - шпуров,
штанги погружаются через кондуктор или направляющие..
Извлечение штанги производится при помощи того же коп
ра, которым производилась забивка.
Примечание. Применение искривленных и облегченных штанг
не допускается.
50. При устройстве скважин-шпуров со дна котлована1
необходимо предусмотреть такие размеры котлована, что
бы была обеспечена возможность пробивки и последующей
засыпки грунтом всех скважин, расположенных по пери
метру уплотняемой площади.
51. В пределах каждого фундаментного блока должна
быть установлена высотная отметка поверхности земли, с
которой производится устройство скважин-шпуров. От этой
отметки устанавливается согласно проекту глубина проход
ки скважины-шпура. Проходка скважины-шпура на уплот-
««ином участке производится от периферии его к центру
через одну скважину-шпур. Проходка оставшихся сква
жин-шпуров производится после взрыва пройденных сква-
жин-mnvpoB и набивки их грунтовым материалом.
52. При проходке скважин-шпуров ход работы фикси
руется в журнале глубинного уплотнения оснований, фор
ма которого приведена в приложении IV.
Вся работа по устройству скважин-шпуров, заливке их
водой и осуществлению взрыва проводится строго по зара
нее установленному графйку движения копровых устано
вок.
в) Изготовление зарядов и осуществление взрыва
53. В качестве взрывчатого вещества для уплотнения
грунта энергией взрыва применяется аммонит № 2-Т, при
готовленный по специальному заказу. Замена указанного
взрывчатого вещества аммонитом № 9, № 10 или другими
допускается при условии равноценности бризантных
свойств, работоспособности ВВ с аммонитом № 2-Т и уста
навливается специальными ьпытами. Применение бриэдкт4
ных взрывчатых веществ не допускается.
54. Взрыв, как правило, осуществляется при помощи де
тонирующего шнура длиной не менее глубины шпура. При
менение электрической цепи для взрыва с электродетона
торами для каждого патрона, ввиду значительной
трудоемкости заготовки заряда, не рекомендуется и до
пускается только в отдельных случаях.
55. Патроны изготавливаются стандартного размера и
веса и применяются, как правило, фабричного изготовле
ния диаметром 42—45 мм и весом 50 г. При отсутствии го
товых патронов они изготавливаются на месте в бумажных
гильзах из плотной, желательно водонепроницаемой бума
ги, накатываемой в два-три слоя на деревянные болванки
с последующей заклепкой или закаткой торца. Дно гильзы
забивается по торцу болванки. В случае, если в нижней
части скважины-шпура имеется вода, применяются гидро
изолированные гильзы.
56. Аммонит засыпается в гильзы мерными стаканчи
ками по 50 г с точностью при взвешивании до 0,5 г, после
чего гильза закрывается.
57. При хранении заготовленных патронов должны быть
приняты меры к обеспечению сохранения влажности ВВ
до момента взрыва. При повышении влажности ВВ их при
менение не допускается.
58. Потребное количество патронов устанавливается на
основе полученного геологического разреза для каждого
слоя однородного грунта в отдельности.
Количество патронов на 1 м шпура рекомендуется на
значать, исходя из степени глинистости грунта, характери
зуемой числом пластичности, согласно табл. 5
Таблица 5
Количество патронов на 1 м скважины-шпура
Число пластичности грунта
Количество патронов на
1 м скважины-шпура
5
5
6— 8.
6
9—12
7
13-14
8
15—16
9
17 и более
10
Потребное количество патронов на. 1 м скважины-шпу
ра для получения проектного диаметра скважины зависит
13
от влажности грунта, работоспособности ВВ и др. и уточ
няется на основе опытных взрывов.
59. Назначенное количество патронов размещается
строго равномерно в пределах каждого однородного слоя
грунта по всей глубине скважины-шпура.
Для обеспечения неизменного
положения патрона в заряде до
момента взрыва (рис. 1) они на
дежно прикрепляются к одной
или двум нитям из шпагата или
отожженной печной проволоки.
60. Длина цепочки патронов
заряда назначается с таким расче
том, чтобы верхний патрон оказал
ся на 0,5—0,7 м ниже поверхности
земли (устья шпура) во избежание
выброса земли при взрыве.
61. Для обеспечения свободного
выхода газа наружу устье шпура
до опускания заряда расширяется
в виде воронки диаметром поверху
30—40 см.
62. До опускания заряда в сква-
жину-шпур должны быть провере
ны: вертикальность скважины-
шпура, глубина шпура, количество
и расположение и длина заряда и
их соответствие с данными проекта.
Полученные результаты записыва
ются в журнал.
63. Заряд опускается в центре
окважины-шпура непосредственно
перед взрывом и должен находиться в натянутом
состоянии под действием собственного веса. Для этого
нити, к которым подвешены патроны, должны быть при
креплены" к небольшому деревянному бруску, уложенному
над устьем скважины-шпура.
64. Взрыв осуществляется в каждой скважине-шпуре
отдельно. Одновременный взрыв нескольких зарядов не до
пускается; интервал времени между взрывами отдельных
зарядов принимается не менее 1 мин.
65. После производства взрыва и выхода газов долж
ны быть определены путем промеров: глубина и пример
ный диаметр скважины, а также произведен осмотр сква¬
Рис. 1. Общий вид пат
ронов и заряда в момент
опускания заряда в
скважину
20
жины при помощи электролампы. Глубина полученной сква
жины должна быть измерена рулеткой с подвешенным к
ней грузом. Диаметр скважины должен быть оценен на
глаз для определения возможности прохода трамбовки.
66. Вся работа, связанная с набивкой патронов, заго
товкой зарядов и осуществлением взрывов, производится с
соблюдением установленных правил для производства
взрывных работ.
VI. НАБИВКА СКВАЖИН ГРУНТОВЫМ МАТЕРИАЛОМ
67. Заполнение скважины осуществляется путем засып
ки талого местного грунта без растительных остатков и
строительного мусора отдельными, заранее установленными,
одинаковыми порциями. Вес грунта в порции назначается
из расчета получения пробки уплотненного грунта в теле
грунтовой сваи высотой не более 50 см. При среднем диа
метре скважины 40 см вес порции грунта (при влажности
на границе раскатывания) составляет 100—120 кг.
68. Каждая засыпанная в скважину порция грунта под
вергается трамбованию механической чугунной трамбов
кой весом не менее 350 кг (рис. 2).
Трамбовка изготовляется диаметром 280—320 мм с па
раболоидным очертанием ударной .части и конусообраз
ной формой верха трамбовки, дающей возможность произ
водить засыпку грунтового материала без извлечения трам
бовки; трамбовка диаметром 320 мм применяется для уп
лотнения грунта в скважинах, полученных энергией взры
ва при диаметре скважин более 500 мм.
Примечание. Применение трамбовок других геометрических
форм не допускается.
69. Трамбовка подвешивается к тросу диаметром 14—
'16 мм, идущему к фрикционной лебедке грузоподъемно
стью 0,75—1,25 т.
Лебедка устанавливается на легком копре высотой 2,5—
3 м. Копер монтируется на раме, перемещающейся по рель
совому пути или по другим путям, обеспечивающим мане
вренность копра при производстве работ.
70. Уплотнение грунта в скважинах производится
трамбовкой, падающей с высоты 2,5—3 м (что соответству
ет примерно трем оборотам барабана лебедки). Каждая
порция грунта трамбуется до момента, когда погружение
21
трамбовки прекращается, при этом общее количество уда
ров должно быть не менее 10.
Уточнение минимального необходимого количества уда
ров для уплотнения грунта в теле грунтовой сваи произво
дится опытным путем по данным определения плотности
грунта, уплотненного различным количеством ударов.
а)
Рис. 2. Детали трамбовок
а — трамбовка 0 280 лслс; 6 — трамбовка 0 320 мм
71. До начала заполнения скважин грунтовым матери
алом необходимо уплотнять грунт, обвалившийся по тем
или другим причинам на дно скважины. Для достижения
необходимой плотности завал предварительно увлажняется.
Для более равномерного увлажнения переуплотненного
грунта в завале желательно заливку осуществлять раство
ром грунта, имеющим консистенцию литого бетона. После
впитывания воды в грунт, примерно через полчаса после
заливки, завал утрамбовывается не менее чем 15 ударами.
Первая порция грунтового материала засыпается в сква
жину йосле утрамбования слоя обвалившегося грунта.
72. Грунтовой материал засыпается в скважину при оп-
22
ТиМальной влажности мерными тачками или специальным
дозирующим приспособлением. Допускается применение
грунта более высокой влажности, но не более чем на 3%
выше оптимальной.
Примечания. 1. Вес грунта в мерной тачке или дозирующем
приспособлении устанавливается трехкратным взвешиванием на деся
тичных весах.
2. Оптимальную влажность грунтового материала допускается
оценивать визуально. (При оптимальной влажности грунгг, будучи
крепко сжат в руке, не рассыпается и не выделяет влапи).
73. Для сохранения природной влажности грунта, до
ставляемого из карьера или из разрабатываемого поблизо
сти котлована, грунт должен быть сразу же использован
для набивки скважины.
В случае, если создается запас грунтового материала,
должны быть приняты меры против возможного его высы
хания или переувлажнения (покрытие грунта брезентом,
хранение под навесом и т. п.).
74. Если влажность засыпаемого в скважину грунтово
го материала меньше влажности на границе раскатывания,
производится доувлажнение грунта путем равномерной по
ливки каждой порции из мерной лейки, за исключением тех
случаев, когда грунт в уплотненном массиве переувлажнен.
Ориентировочное количество воды в литрах, потребное
для поливки 100 кг сухого грунта, в зависимости от его
влажности в карьере, принимается по табл. 6 и уточняется
на месте, руководствуясь указаниями п. 29 настоящей ин
струкции.
Таблица 6
Вид грунта
Количество воды в
увлажнения
л на 100 кг сухого грунта, потребное для
при влажности его в карьере, в %
7
8
1 9
10
1 "
1 и
1 13
14
15
16 |
1 i?
Супесь
9
8
7
5,4
5
4
3
1,8
0,9
0
0
Сугли¬
нок
10,3
9,1
8,3
7,3
6,3
5,3
4,3
3,5
2,6
1,7
0,9
75. Работа по заполнению скважин грунтовым матери
алом ведется без перерыва до отметки заложения фунда
ментов.
Верхний участок скважины в случае уплотнения с от
метки, превышающей отметку заложения фундамента, за¬
23
полняется грунтовым материалом с уплотнением, исходя
из условий техники безопасности.
В целях обеспечения последующего контроля за выпол
ненным уплотнением основания грунтовыми сваями (в со
ответствии с проектом) рекомендуется порцию грунтового
материала, приходящуюся на уровне отметки заложения
фундамента, смешивать с черным вяжущим (гудроном,
дегтем и т. п.).
76. Порядок заполнения каждой скважины грунтовым
материалом записывается в журнал глубинного уплотне
ния оснований (приложения III—IV). Для ведения записей
в журнале по каждому трамбующему механизму выделя
ются специальные лица. Заполнение скважин без наблю
дения и одновременного ведения журнала не допускается.
VII. ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ
ПРИ ПРОИЗВОДСТВЕ РАБОТ
В ЗИМНИХ УСЛОВИЯХ
77. Производство работ по глубинному уплотнению в
зимних условиях осуществляется, как правило, с поверхно
сти земли или с отметки, превышающей отметку заложения
фундаментов на глубину промерзания в данном районе.
78. Для забивки сердечников в зимнее время целесооб
разно обеспечивать работу молота при помощи пара, так
как при работе молота под действием сжатого воздуха об
разуется конденсат, который замерзая, затрудняет работу
молота.
79. Проект заряда для осуществления уплотнения грун
та взрывом составляется из расчета получения диаметра
скважины в пределах слоя мерзлого грунта, достаточного
для опускания трамбовки, и устанавливается на основе
опытных взрывов.
80. В том случае, когда требуется доувлажнение грунта
в уплотняемом основании, замачивание производится толь
ко через скважины. Желательно в этом случае применять
подогретую воду.
81. Набивка скважин должна производиться грунто
вым материалом, находящимся только в талом состоянии.
В том случае, когда карьеры расположены в отдаленном
расстоянии и имеются опасения о возможности смерзания
грунта, целесообразно заранее заготовить потребное коли
чество грунтового материала.
24
Грунт укладывается в штабеля высотой 1,5—3Н (Я —
глубина промерзания грунта в данном районе). Грунтовый
материал должен быть изолирован от наружного воздуха
путем покрытия соломенными матами или другим изоляци
онным материалом простейшего типа.
П р и м е ч а н и е. Применение мерзлого грунта для заполнения
скважин не допускается.
82. В случае, когда грунтовой материал добывается из
карьеров параллельно с ходом работ по уплотнению, до
ставка материала на место должна быть произведена в
короткий срок, чтобы исключить возможность смерзания
грунта в комья.
Смерзшийся грунт до заполнения его в скважины под
вергается отогреву до полного оттаивания. Для этой цели
могут использоваться печи простейшего типа, применяемые
для нагрева песка и гравия при бетонных работах в зимнее
время.
Примечание. Оттаивание паровыми иглами и другими по
добными методами, вызывающими переувлажнение грунта, не допу
скается.
83. Работа по заполнению скважин грунтовым матери
алом сопровождается наблюдением за температурой возду
ха у места работы. Результаты наблюдения заносятся в
журнал глубинного уплотнения оснований. В журнале от
мечается состояние грунтового материала в момент его по
гружения в скважину, причем должно быть отмечено отсут
ствие комьев. В графе «Примечания» указывается темпера
тура воздуха в момент заполнения скважин.
VIII. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ И КОНТРОЛЬ
КАЧЕСТВА ПРОИЗВОДСТВА РАБОТ
84. Изготовление грунтовых свай в пределах отдельных
фундаментов должно сопровождаться технической доку
ментацией в виде журнала глубинного уплотнения основа
ния, составляемого по форме, приведенной в приложе
ниях III—IV.
85. Для составления технической документации необхо
димо в пределах каждого фундамента установить нумера-,
цию грунтовых свай, позволяющую легко отыскивать и про
верять показатели изготовления грунтовой сваи. Наряду с
этим устанавливается нумерация (или обозначение) фунда
ментов, в основании которых производится уплотнение грун
та, а также отдельных блоков, находящихся в пределах
25
Одного сплошного поля грунтовых свай, но различающихся
между собой проектной отметкой дна котлована.
86. Журнал глубинного уплотнения оснований должен
заполняться карандашом, в процессе производства работ,
непосредственно на месте.
Заполнение журнала после окончания отдельных про
изводственных операций не допускается.
Журнал после заполнения передается начальнику уча
стка или специально выделенному лицу (желательно ин
женеру или технику-строителю), которые ведут наблюде
ние за производством работ по уплотнению грунта и учет
изготовленных грунтовых свай при глубинном уплотнении
основания.
87. По окончании работ по глубинному уплотнению под
фундаментами наиболее ответственных сооружений выбо
рочно отрываются контрольные котлованы (на 10 фунда
ментов—один), производится зарисовка между их осями. По
данным журнала глубинного уплотнения оснований и ре
зультатам отрывки контрольных котлованов, составляется
исполнительный чертеж глубинного уплотнения основания.
88. После окончания работ по глубинному уплотнению
на данном участке закладывается шурф глубиной 2 ж из
расчета прорезки буферного слоя и производится отбор об
разцов для определения плотности (объемного веса скеле
та) уплотненного грунта тела грунтовых свай и в между-
свайном пространстве.
Пункты проходки шурфов или дудок для отбора образ
цов грунта назначаются по усмотрению на месте. Рекомен
дуется эти пункты приурочить к фундаментам, расположен
ным в пределах возможного замачивания грунта в основа
нии вблизи от расположенных установок, несущих воду.
Количество таких пунктов устанавливается из расчета:
один шурф на 300 м2 уплотненного основания под фунда
ментами сооружения.
Образцы размерами 10X10 см отбираются в пределах
всей полосы между грунтовыми сваями согласно схеме и
отдельно из тела грунтовых свай (рис. 3).
Примечания. 1. Средняя плотность грунта устанавливается
по образцам, отобранным из междусвайного пространства.
2. Плотность грунта в теле грунтовой сваи должна быть не менее
1,75 т/м*.
89. Результаты определения плотности и расстояния
между грунтовыми сваями заносятся в акт на скрытые ра
боты по устройству фундаментов.
26
В случае, если результаты определения окажутся неу
довлетворительными, производится дополнительное уплот
нение основания грунтовыми сваями, симметрично разме
щенными относительно Осей фундаментов.
Рис. 3. Схема расположения контрольной выработки
(дудки или шурфа) и порядок отбора образцов грунта
для определения средней плотности после уплотнения
основания
Кроме того, в тех пунктах, где расстояние между цен
трами грунтовых свай окажется больше проектного на 0,4
диаметра грунтовой сваи, изготовляются в промежутке
между ними дополнительные грунтовые сваи.
90. В особо ответственных сооружениях проверка до
стигнутого эффекта уплотнения производится путем испы
тания уплотненного грунта статической нагрузкой с ис
кусственным замачиванием.
IX. ПРИЕМКА РАБОТ
91. Приемка работ производится по мере выполнения
уплотнения грунта под отдельными фундаментами или бло
ками.
92. Основными документами оценки выполненной ра
боты и соответствия ее требованиям проекта являются
журналы глубинного уплотнения основания в пределах каж¬
27
дого фундамента, исполнительный чертеж плана размеще
ния свай в основании и акты контрольного определения
плотности грунта ниже отметки заложения фундаментов.
93. При приемке работ подвергается проверке:
а) соответствие проекту количество изготовленных грун
товых свай и расстояния между ними; для этого данные
журнала глубинного уплотнения основания сопоставляются
с нумерацией грунтовых свай в плане и их фактическим раз
мещением в основании;
б) действительный расход грунтового материала на все
уплотненное основание по данным журнала глубинного уп
лотнения;
в) среднее значение плотности грунта, определенной по
образцам, отобранным последовательно из полосы грунта
между сваями на отметке заложения фундаментов или у
подошвы буферного слоя.
Уплотнение признается удовлетворительным, если
(согласно актам испытаний) средняя плотность уплотнен
ного грунта равна или больше проектной, а расстояние
между центрами свай не превышает 0,4 d.
т
ПРИЛОЖЕНИЕ I
Рис. 4. Сердечник инвен
тарной сваи
/—корпус сердечника; 2—муф
та внутренняя; 3 — муфта на
ружная; 4—заклепки; 5—элек
трозаклепки (тип— стан
дартные размеры труб)
ЧЕРТЕЖИ ИНВЕНТАРНОЙ СВАИ
Спецификация на один сердечник
№ детали
Наименование
и размеры детали
Количест
во в шт.
Материал
1
Корпус сердеч
ника — труба 0
273/241 мм; .длина
по проекту
1
Сталь
2
Муфта внутрен
няя — труба 0
240/219 мм; L=
= 600 мм
1
Сталь,труба
0 245/219
3
Муфта наруж
ная — труба 0
2291273 мм; L=
=450 мм
1
Сталь
4
Заклепка 022мм;
L=40 мм
12
Ст. 2
5
Электрозаклеп
ка 0 25 мм
21
Электроды
Э-42
29
К приложению 1
Разрез по / •/
Рис. 5. Наголовник с деревянным подбабком
для инвентарной сваи
1 — корпус наголовника; 2 — кольцо; ■«? — плита; 4 — заклеп
ки; 5 — хомут-хвостовик; 6 и 7 — заклепки; 8 — планка;
9 — чека; 10 — шайба; 11 — деревянный ьподбабок
Спецификация на один наголовник
Номер
детали
Наименование и размеры детали
Количе
ство
в шт.
Материал
1
Корпус наголовника—труба 0351/332 иш;
£=350 мм
1
Сталь
2
Кольцо 0332мм из L50X50X6 мм. . .
1
Ст. 3
3
Плита 0 332 мм; 5=20 мм
1
Ст. 3
4
Заклепка 0 19 мм; /—-35 мм
8
Ст. 2
5
Хомут-хвостовик; 5=30жл; /г=150 мм .
1
Ст. 3
6
Заклепка 019 мм; /= 35 мм
5
Ст. 2
7
Заклепки 0 19 мм; /—40 мм
8
Ст. 2
8
Планка 12Х90х320лш
1
Ст. 3
9
Чек-болт 0 20 мм; /»50 мм
1
Ст. 3
10
Шайба 045 мм с отверстием 0 20 мм
1
Ст. 3
И
Деревянный подбабок 0 330 мм;
1
Дуб
зо
ПРИЛОЖЕНИЕ II
1 — 3 — сектор; 4 — наконечник;
5 — обойма; 5 —труба; 7 — ось;
8 — заклепка; Р—жимок; 10— гайка
жимка; 11 — стальной трос
31
К приложению II
Вид сбоку
Рис. 7. Инвентарный стальной башмак конструкции
В. Э. Диспотули для проходки скважин (детали башмака)
1 — 3 — секторы; 4 — наконечник; 5 — обойма; 6 — труба; 7 — ось; 8 — заклеп
ка; Р —жимок; 10 — гайка; // — свальной трос; 12 — схема расположения
подъема секторов
Примечания к рис. 7. 1. На деталях /, 2 и 3 пунктиром обозна
чены плоскости разрезов между секторами.
2. Плоскость разрезов между секторами 1 и 2, а также 3 и 1 на
клонная, верхняя грань которой удалена на 20 мм от делительной оси,
а в нижней части совпадает с ней; плоскость разреза между секторами
2 и 3 совпадает с делительной осью.
3. Обработка плоскостей разъема секторов.
32
К приложению II
Спецификация на один башмак
№
детали
Наименование и размеры детали
(см. рис. 1 и 2)
Количе
ство в шт.
Материал
1
Сектор
1
2
Сектор
1
Стальное литье
марки 15-4020
3
Сектор
1
4
Наконечник
1
5
Обойма 0 310/270 мм;
h=\50 мм
1
Ст. 5
6
Стальная труба 0 273/
241 мм (длина в зависимости
от проектной глубины свай).
1
Ст. 3
7
Ось 0 18 мм; / =85 мм • .
1
Ст. 3
8
Заклепка 0 19 мм с потай
ными головками: /=45 мм . .
18
Ст. 2
9
Жимок / *
16
Ст. 3
10"*
Гайка жимка М 12
32
Ст. 3
11
Стальной трос (канат)09и<ж
марки 1Х4-9-120-1-Ц
ГОСТ 3062-46
5,5
Сталь
„ ^
63
ПРИЛОЖЕНИЕ Iit
ЖУРНАЛ
глубинного уплотнения оснований (способом сердечника)
1. Наименование строительной организации
2. Наименование и местонахождение строительства
3. Фундамент под
(наименование сооружения)
4. Проектная глубина уплотнения грунта м
5. Дата заливки котлована водой : -
6. Количество залитой воды —м3
7. Характеристика сердечника
8. Тип молота
9. Вес молота кг
10. Характеристика засыпаемого грунта:
а) , вид засыпаемого грунта §
б) i влажность засыпаемого грунта %
И. Характеристика и вес трамбовки кг
12. Требуемый вес грунта по проекту (на каждую сваю) кг
№ грунто
вой сваи
Дата за
бивки сер
дечника
Средняя
высота
подъема
молота в м
Чи^сло
ударов
Общая глуби
на погружения
сердечника в м
Состояние
скважины пос
ле извлечения
сердечника
Дата заполне
ния скважины
грунтом
Средний
диаметр
скважины
в м
Объем
скважины
в м3
1
2
3
4
5
6
7
8
9
Вес израсходо
ванного грунта
на сваю в кг
10
Число ударов трам
бовкой после засып
ки порции грунта
11
С к
12
Журнал составили:
Бригадир
Мастер
(подпись)
(подпись)
Журнал проверил производитель работ
(подпись)
ПРИЛОЖЕНИЕ IV
ЖУРНАЛ
глубинного уплотнения оснований (энергией взрыва)
1. Наименование строительной организации
2. Наименование и местонахождение строительства
3. Фундаменты под
(наименование сооружений)
4. Проектная глубина уплотнения грунта м
5. Дата заливки котлована водой
б Количество залитой воды м3
7. Наименование ВВ
8. Диаметр патрона и вес взрывчатого вещества в пат
роне в г
9. Количество патронов на 1 м заряда шт.
10. Вес заряда кг
И. Характеристика засыпаемого грунта
а) вид засыпаемого грунта
б) влажность засыпаемого грунта %
12. Характеристика и вес трамбовки кг
№ скважи
ны-шпура
Дата изго
товления
скважины
шпура
Диаметр
скважины-
шпура в • м
Глубина
скважины-
шпура в м
Дата про
ведения
взрыва
Средний диа
метр скважины
после взрыва
в м
Средняя глуби
на скважины
после взрыва
в м
Дата за
полнения
; скважины
грунтом
Состояние
скважины пе
ред заполне
нием грунтом
Количество
порций
набиваемо
го грунта
Вес грун
товых пор
ций в кг
Фактическое коли
чество ударов трам
бовкой после за
сыпки порций
грунта
Примеча¬
ние
1
2
3
4
5
6
7
8
9
10
11
12
13
—
Журнал составили: Журнал проверил производитель работ
Бригадир (подпись)
Мастер (подпись) (подпись)
СОДЕРЖАНИЕ
Стр.
Предисловие 3
I. Основные положения 5
II. Проектирование уплотнения 8
III. Подготовка основания для уплотнения 12
IV. Производство работ по уплотнению грунтов способом
сердечников 15
V. Производство работ по уплотнению грунтов энергией
взрыва 17
VI. Набивка скважин грунтовым материалом 21
VII. Дополнительные требования при производстве работ
в зимних условиях 24
VIII. Техническая документация и контроль качества произ-
. водства рабЬт 25
IX. Приемка работ 27
Приложения.
I. Чертежи инвентарной сваи 29
II. Чертежи инвентарного стального башмака 31
III. Журнал глубинного уплотнения оснований (способом
сердечника) 34
IV. Журнал глубинного уплотнения оснований (энергией
, взрыва) 35
Г осстрой СССР
Инструкция по глубинному уплотнению
макропористых просадочных (лессовых) грунтов
грунтовыми сваями в основании зданий и сооружений
* * * •
Госстройиздат
Москва, Третьяковский проезд, д. 1
* * *
Редактор издательства А. П. Муниц
Технический редактор Е. Л. Темкина
Сдано в набор 15.XII 1958 г. Подписано к печати 5. III. 1959 г.
Т-03094. Бумага 84хЮ87за = 0,56 бум. л.—1,84 печ. л. (1,8 уч.-изд. л.)
Тираж 10 000 экз. Изд. № VI—4358. Зак. N» 2533. Цена 90 коп.
Типография № 1 Государственного издательства литературы
по строительству, архитектуре и строительным материалам,
г. Владимир
Опечатки
Стра¬
ница
Строка
Напечатано
Следует читать
12
Таблица 3, 1-я графа
слева, 4 строка сни
зу таблицы
ПЛОТНОСТЬ
площадь
17
18 сверху
не менее опти
мальной
менее оптималь
ной
18
21-22
на уплотненном
на уплотняемом
Зак. 2533
