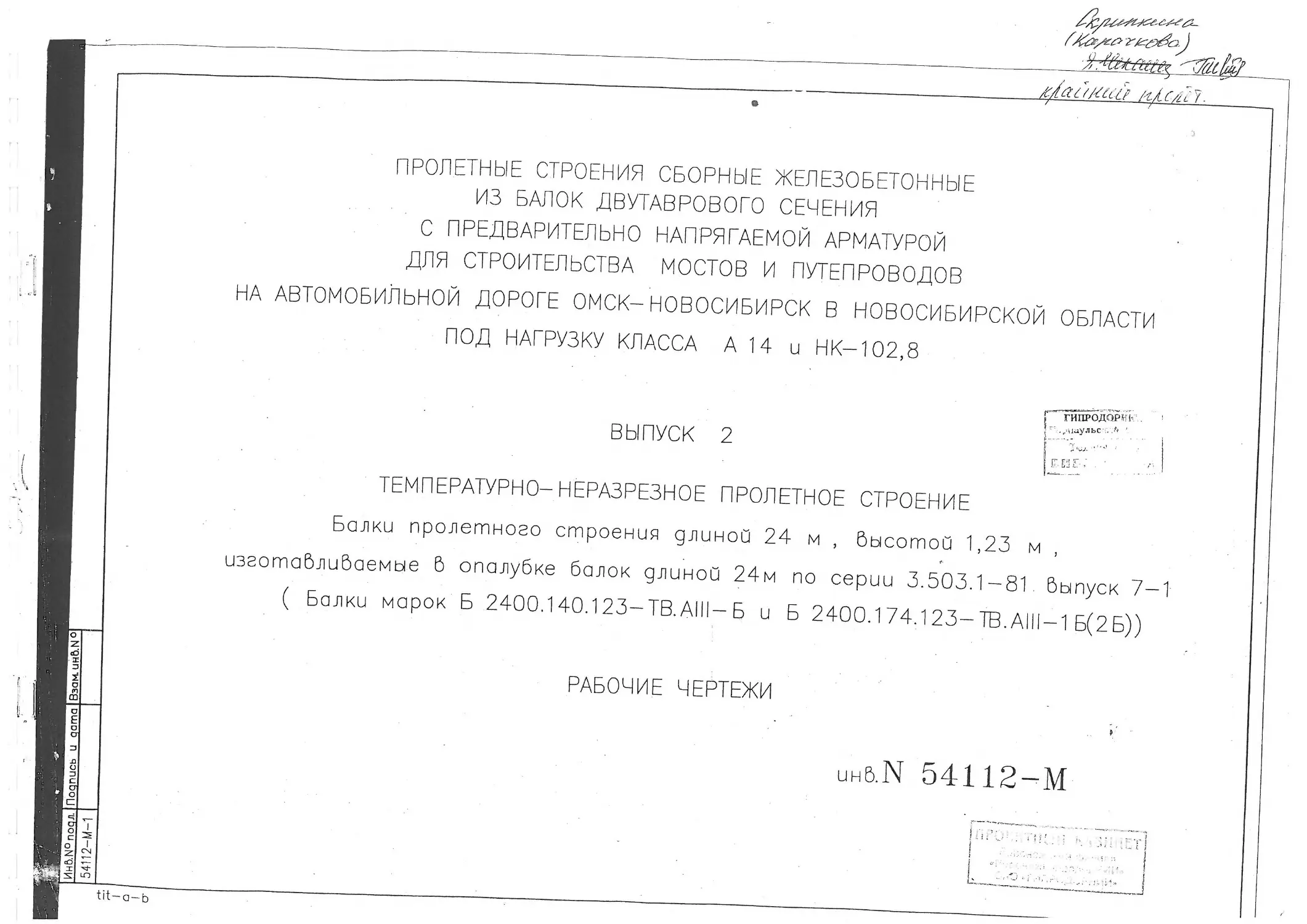

ПРОЛЕТНЫЕ СТРОЕНИЯ СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ
ИЗ БАЛОК ДВУТАВРОВОГО СЕЧЕНИЯ
. 0 ПРЕДВАРИТЕЛЬНО НАПРЯГАЕМОЙ АРМАТУРОЙ
ДЛЯ СТРОИТЕЛЬСТВА МОСТОВ И ПУТЕПРОВОДОВ
НА АВТОМОБИЛЬНОЙ ДОРОГЕ ОМСК-НОВОСИБИРСК В НОВОСИБИРСКОЙ ОБЛАСТИ
ПОД НАГРУЗКУ КЛАССА А 14 и НК-102,8
ВЫПУСК 2
ГИПРОДОРШ'
ТЕМПЕРАТУРНО-НЕРАЗРЕЗНОЕ ПРОЛЕТНОЕ СТРОЕНИЕ
Балки пролетного строения длиной 24 м , Высотой 1,23 м ,
изготавливаемые 6 опалубке балок длиной 24м по серии 3.503.1-81. Выпуск 7—1
( Балки марок Б 2400.140.123—ТВ. АШ—Б и Б 2400.174.123— ТВ.AIII —1 Б(2Б))
Ин&.№подл. Подпись и дата Взам. инб.№
54112-М-1
РАБОЧИЕ ЧЕРТЕЖИ
UH6.N 54112-М
tit—а —Ь
ПРОЛЕТНЫЕ СТРОЕНИЯ СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ
ИЗ БАЛОК ДВУТАВРОВОГО СЕЧЕНИЯ
С ПРЕДВАРИТЕЛЬНО НАПРЯГАЕМОЙ АРМАТУРОЙ
ДЛЯ СТРОИТЕЛЬСТВА МОСТОВ И ПУТЕПРОВОДОВ
НА АВТОМОБИЛЬНОЙ ДОРОГЕ ОМСК-НОВОСИБИРСК В НОВОСИБИРСКОЙ ОБЛАСТИ
ПОД НАГРУЗКУ КЛАССА А 14 и НК-102,8
ВЫПУСК 2
ТЕМПЕРАТУРНО-НЕРАЗРЕЗНОЕ ПРОЛЕТНОЕ СТРОЕНИЕ
Балки пролетного строения длиной 24 м , Высотой 1,23 м ,
изготавливаемые б опалубке балок длиной 24м по серии 3.503.1-81 Выпуск 7—1
( Балки марок Б 2400.140.1 23-TB.AIII-Б и Б 2400.1 74.123-7B.AIII-1 Б(2Б))
ИнВ.№под.л. Подпись и дата Взам. инВ.№
541Т2-М-2
Разработаны институтом ” Союздорпроект
’-ег-Lr Главный инженер ’’Союздорпроекта”
Главный инженер проекта
lW.o3.0Sr
РАБОЧИЕ ЧЕРТЕЖИ
/Кузнецов ДИ./
/Старова Л. Н./
tit— а— Н
Обозначение
документа
Наименование
Стр.
3.503.1-81 .ГД-2-ТТ
3.503.1-81.ГД-2-1ФЧ
3.503.1-81. ГД-2-2
3.503.1-81.ГД-2-3
3.503.1-81.ГД-2-4
3.503.1-81.ГД-2-5
3.503.1-81.ГД-2-6
Технические требо&ания
Балка пролетного строения
Б 2400.1 40(1 74). 123-...—Б(1 Б,2Б)
Опалубочный чертеж
Балка пролетного строения
Б 2400.140(174). 123-——Б(1 Б,2Б)
Схема армиробания
балки ненапрягаемой арматурой
Сетка плиты СП1 40—ТАШ—1 (2)
Сетка плиты СП 1 40-ТАШ-3(4)
Сетка плиты СП1 40-ТАШ—5(6)
Сетка плиты СП174—ТАШ—1 (2,3)
3
5
8
13
14
15
16
3.503.1-81.ГД-2-7
3.503.1-81.ГД-2-8
3.503.1—81. ГД-2-9
3.503.1-81.ГД-2-10
3.503.1-81.ГД-2-11
3.503.1-81 .ГД-2-12РС
3.503.1-81.ГД-2-13
Сетка плиты СП174—ТАШ—4(5,6)
Сетка плиты СП1 74—ТАШ—7(8,9,1 0)
Сетка ребра СР1 23-TAIII-11 (12,13,14)
Сетка торца СТ1 23—ТАШ-1 (2)
Фиксатор. Скоба.
Ведомость расхода стали
Расчетный лист
17
18
19
20
20
21
22
3.503.1-81.ГД-2-14
Участок монолитный средний УМС
23
ИнЬ.№подл. Подпись и дата Взам.инВ.№
54112-М-З
Изм| Кол.уч
Н. контр.
Нам. РИС
ГЙП
Вед, инж
Лист | NqoK
Федоров
Подпись
Дате
Штеменко
3.503.1-81.ГД-2
Содержание
Стадия Лист ЛистоВ
Р 1
СОЮЗДОРПРОЕКТ
3
Настоящие рабочие чертежи сборных предварительно напря-
женных железобетонных балок пролетных строений длиной 24,0 м
высотой 1,23 м разработаны для строительства сооружений на
автодороге Омск-Новосибирск в Новосибирской области . Применение балок
на других объектах необходимо согласовать с^Союздорпроектом .
Балки изготавливать в опалубке балок длиной 24 м по
серии 3.503.1—81 выпуск 7—1
При компоновке габаритов расстояние между балками принимать не более
1,96 м. Ось крайней балки должна заходить за край ограждения под тротуар
При изготовлении балок руководствоваться ТУ35 —1842—88 с изв.1
и 2 и СНиП 3.06.04—91 , Техническими требованиями выпуска 7—1
серии 3.503.1-81 и ТТ настоящего выпуска .
Материалы
Балки изготавливать из тяжелого бетона по ГОСТ 26633-91*
Класс бетона по прочности на сжатие — 840
Марка бетона по морозостойкости — F200
Марка бетона по водонепроницаемости — W6
Арматурная сталь класса А—I по ГОСТ 5781—82 * марок СтЗеп ,
СтЗпс по ГОСТ 380—2005 (сталь СтЗпс только в вязаных изделиях)
— класса A—III марок 25Г2С по ГОСТ 5781—82* в вязаных изделиях
Прокатная полосовая сталь по ГОСТ 103—76*, прокатная листовая по
ГОСТ 19903-74* марок 1ОХСНД и 15ХСНД по ГОСТ 6713-91, а также
все марки стали (кроме 17ГС и 17Г1С) по ГОСТ 19281-89* не ниже
четвертой категории поставки
Трубы стальные бесшовные по ГОСТ 8732-78* из стали марок
Ст2сп по ГОСТ 380-2005 , марок 10 или 20 по ГОСТ 1050-88* ,
марки 10Г2 по ГОСТ 4543-71*
Вязальная проволока по ГОСТ 3282-74* и ГОСТ 6727—80*
В качестве напрягаемой арматуры принять горизонтальные пучки
из 24 проволок диаметром 5 мм класса В по ГОСТ 7348-81*
Изм Кол.уч Лист NqoK Подпись Дата
Н. контр. Федоров
НачОИС Федорову
ГИП Старова
Beq. инж Штеменко
Технические требования
3.503.1 -81. ГД—2—ТТ
Стадия Лист Листов
Р 1 2
СОЮЗДОРПРОЕКТ
I
т
Таблица 4
Длина балки Натяжение пучкоб Контролируемое напряжение б арматуре после ее натяжения Переда- точная прочность бетона
Начальное напряже- ние б арматуре Up Усилие б пучке Вытяжка при натяже- нии с дбух сторон (1_=24м)
после заанке — рибания СТ соп1 через 2 дня О"соп2
м МПа кН(тс) мм МПа МПа МПа
24,00 970,6 457,2 (46,6) 2 х 65,8 941,1 917,6 75%В40
Ер=1,77х10~5 МПа 1 кН = 0,10197 тс 1 МПа = 10,197 кгс/см~2
Краткобременный быгиб балок после передачи усилия обжатия на бетон ( б середине пролета ), мм Б 2400.140.123 30,0
Б 2400.174.123 28,8
