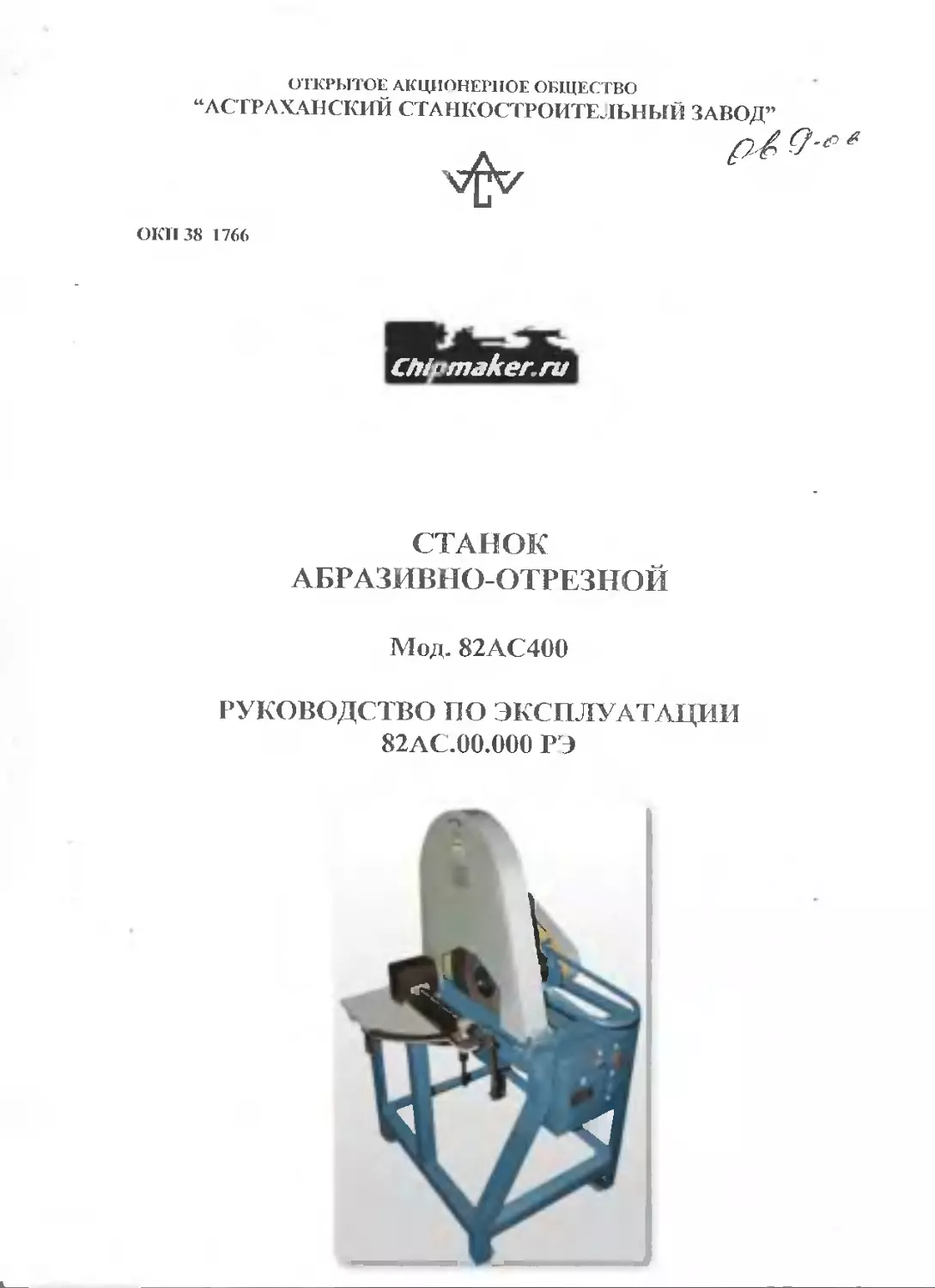

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
“ЛСТРАХАН СКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД”
р/ *
ОКИ 38 1766
СТАНОК
АБРАЗИВНО-ОТРЕЗНОЙ
Мод. 82АС400
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
82АС.00.000 РЭ
Руководство ни жсплуапищнн И2АС41Ю.ОО.ШМ РЭ
Содержание
1	ОБЩИЕ СВЕДЕНИЯ О СТАНКЕ_______________________________________ 5
2	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ------------------ 6
3	КОМПЛЕКТ ПОСТАВКИ--------------------------------------------  7
4	УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ......................................К
5	ПОРЯДОК ПОГРУЗКИ-РАЗГРУЗКИ, РАСПАКОВКИ И ПОДГОТОВКИ К РАБОТЕ..IО
6	ПОРЯДОК РАБОТЫ________________________________________________13
7	СОСТАВСТАНКА_________________________________________________ 14
8	УСТРОЙСТВО И РАБОТА СТАНКА И ЕГО СОСТАВНЫХ ЧАСТЕЙ____________ 1Ь
9	ЭЛЕКТРООБОРУДОВАНИЕ СТАНКА................................... 18
10	СМАЗКА СТАНКА_________________________________________________19
11	ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ ИСПРАВЛЕНИЯ...............20
12	УКАЗАНИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ, ЭКСПЛУАТАЦИИ И РЕМОНТУ..21
13	. СВЕДЕНИЯ О ПРИЕМКЕ......................................... 22
14	. УКАЗАНИЯ ПО ХРАНЕНИЮ............................-.........  24
15	. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ---------------------------------24
16	. СВИДЕТЕЛЬСТВО Ob УПАКОВЫВАНИИ-------------------------------25
17	. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА-----------------------------------26
18	. СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ..................................... 27
ПРИЛОЖЕНИЕ 1____________________________________________________ 28
ПРИЛОЖЕНИЕ 2____________________________________________________ 29
СВЕДЕНИЯ О РЕМОНТАХ И ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ-------------------30
Руководство по эксплуатации 82АС400.00.000 РЭ
В данном руководстве приведена необходимая информация по правильной
установке, эксплуатации и техническому обслуживанию станка абразивно-
отрезного модели 82АС400 с указанием мер безопасности, правил
транспортирования и хранения.
До начала установки, эксплуатации или технического обслуживания этого
станка необходимо, чтобы обслуживающий персонал предварительно
ознакомился с данным руководством и соблюдал все содержащиеся в нем
инструкции.
СТРОГО ПРИДЕРЖИВАЙТЕСЬ ПРЕДПИСАНИЙ И РЕКОМЕНДАЦИИ,
ИЗЛОЖЕННЫХ В РЭ.
Соблюдение указанных правил эксплуатации и технического обслуживания
позволит предотвратить преждевременный износ и поломку станка и,
следовательно, сохранить их работоспособность в течение всего срока службы.
Следует помнить, что в процессе технического совершенствования в
конструкцию станка могут быть внесены некоторые изменения. Поэтому при
заказе запасных частей необходимо обязательно указывать модель и заводской
номер станка (указаны в табличке, закрепленной на изделии).
При необходимости за получением дополнительной консультации необходимо
обратиться на завод по адресу:
414056, г. Астрахань, ул. Латышева, 16А
ОАО “Астраханский станкостроительный завод”
Для телеграмм: 416602 АСТРАХАНЬ СТАНОК
Телефон/факс (8512) 25-24-18, 25-05-81
E-mail: ASSZ marishev @ rambler.ru
4
Руководство по эксплуатации 82АС400.00.000 РЭ
1	Общие сведения о станке
1.1 Назначение и область применения
Станок абразивно-отрезной мод. 82АС400 (рис.1), далее станок,
предназначен для поперечной резки отрезным абразивным кругом
металлопроката из черных и цветных металлов под углами к продольной оси
заготовки 45^-90°.
Станок предназначен для использования в единичном и мелкосерийном
производстве и отвечает требованиям ГОСТ 7599.
5
РушмимУспмо ко )ксп.гуапшцни 82АС4(НМН1.(ИЮ Г")
2	Основные технические данные и характеристики
2.1	Предельные размеры разрезаемого проката.
Наименование профиля	Размер разрезаемого проката при настройке правой кромки тисков по нониусу на угол
	0° (попер, рез)	45°
Уголок, мм	140x140	120x120
Швеллер	№ 14	№ 12
Двутавр	№ 14	№ 12
Труба, 0, мм	120	100
Труба, 1, мм	ПО	100
Круг, мм	50	40
Квадрат, мм	50x50	40x40
2800
2.2	Частота вращения шпинделя при
отсутствии нагрузки, об/мин
2.3	Круг отрезной DH х h х dycT (мм)
2.4	Максимальная линейная скорость
резания, с новым кругом, м/с
2.5	Механизм зажима заготовок
2.6	Угол поворота тисков, 0 (градус)
2.7	Электродвигатель асинхронный
трехфазный 380 В, 50 Гц
тип
мощность, кВт
' частота вращения, об/мин
2.8	Питающая сеть
2.9	Габаритные размеры, мм *
не более:
длина
ширина
высота
2.10	Масса, кг
400x4x32,14А 63-80Н
БУ 80 м/с 2 кл 1
ГОСТ 21963-82
59,7
Тиски механические с регулировкой
положения относительно плоскости
отрезного круга
90...45 ± 1°
АИР 100L2 исп. IM1081
5,5
2880
3PEN- 380 V, 50 Hz, 10,7 А
1160
700
1300
155
6
P) комюство по экс1ыуптпипи ff2AC4U0.Ml.lf0b Р'У
3 Комплект поставки
Наименование	Кол.	Примечание
1. Станок в сборе	1 шт.	Круг отрезной установлен на станке
2. Руководство по эксплуатации	1 шт.
3. Вилка ВШ30-8-А	1 шт.	25 А с кабелем 3x2,5 + 1x1,5 мм2 = 3 м
4. Розетка РШ30-0-В	1 шт.	25 А/380В
——				 —:		Л' *
7
Руководство по эксплуатации 82АС400.00Л)00 РЭ
Внимание!
Не приступать к работе на станке, не ознакомившись с содержанием данного
руководства.
Конструкция станка отвечаем требованиям по безопасности по ГОСТ
12.2.009 и ГОС! Р МОК 600204-1.
4	Указания мер безопасности
4.1	К работе на станке допускаются лица, прошедшие инструктаж,
ознакомленные со станком и правилами эксплуатации данного станка и
сдавшие экзамен по правилам техники безопасности при работе с
производственным оборудованием.
4.2	Подключение станка, регламентные и профилактические работы с
электрооборудованием, а также заземление должны проводится в
соответствии с «Правилами эксплуатации электроустановок».
4.3	Для проведения погрузочно-разгрузочных работ использовать скобу
такелажную (поз. 22), при этом должны быть установлены прокладка
амортизирующая (поз. 20) и винт транспортировочный (поз. 21).
Использование для этих целей других элементов конструкции
запрещается. При транспортировке с помощью скобы такелажной стол
поворотный должен находиться в крайнем выдвинутом положении по
отношению к задней стенке и быть зафиксирован с помощью рукояти.
Тиски должны быть зажаты.
4.4	Не допускается:
попадание на станок влаги и атмосферных осадков
кантование станка в процессе погрузочно-разгрузочных работ
попадание посторонних предметов в зону действия отрезного круга
эксплуатация станка без принудительной вытяжной вентиляции при
уровне запыленности в зоне рабочего места оператора свыше 0.2 г/м3
4.5	Запрещается:
включать и эксплуатировать станок при снятом защитном кожухе
- , эксплуатировать станок без заземления и с поврежденным
штепсельным разъемом и кабелем
производить ремонтные и регламентные работы на необесточенном
станке
эксплуатировать станок, если направление вращения отрезного круга
не соответствуют маркировке на защитном кожухе
включать станок с поврежденным или дефектным отрезным кругом
резание токсичных, взрыве- и пожароопасных материалов
8
Руководство по жсплуашации 82АС400.(Ю.()00 РЭ
резание заготовок, превышающих размеры оговоренные в п.2.1, а при
длине заготовок св. 700 мм поддерживать ее руками, без
дополнительной опоры
резание незакрепленных либо нештатно закрепленных заготовок '
производить отрезные работы без защитных очков
4.6	При размещении станка в производственном помещении должны быть
предусмотрены свободные зоны для установки и снятия заготовок,
осмотра и технического обслуживания станка.
4.7	Присутствие посторонних лиц, а также транспортных средств в
непосредственной близости от работающего станка не допускается. При
расположении станка в непосредственной близости от проходов
(проездов), он должен быть огорожен защитной сеткой или другим
стационарным ограждением.
4.8	При появлении в узлах станка посторонних шумов, до выяснения причины
их возникновения и устранения, работу прекратить.
4.9	К работе с вновь установленным отрезным кругом приступать только
после 3 - минутной обкатки на холостом ходу (п. 5.3.2 и и. 13.2).
4.10	Для защиты от шума применять средства индивидуальной защиты -
наушники ВЦНИИОТ-24 или вкладыши противошумные из материала
ФПП-1П «Беруши».
4.11	Остальные требования в соответствии с «Правилами техники безопасности
и производственной санитарии в машиностроительной промышленности».
4.12 Графические символы, предупреждающие об опасностях при
эксплуатации станка приведены в таблице:
Место расположения	Графическое изображение символа		Смысловое содержание символа
Пульт управления			«ОСТОРОЖНО! ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ»
			Положение отключения
			Положение включения
Табличка у мест расположения устройств заземления			Место расположения устройств заземления
Табличка на кожухе ограждения отрезного круга	♦		«ОСТОРОЖНО! ПРИ ВКЛЮЧЕННОМ СТАНКЕ НЕ ОТКРЫВАТЬ»
			Направление вращения отрезного круга
9
Руководство по эксплуатации 82А С400.00. 000 РЭ
5	Порядок погрузки-разгрузки, распаковки и подготовки к
работе.
5.1	Схема погрузки и разгрузки станка.
Тара - ящик, габаритами HxBxL =
Вес брутто: (155+...) кг
рис .2
Вес нетто: 120 кг
ю
Руководство по эксплуатации 82АС400.00.000 РЭ
5.2	Распаковка станка производится в следующем порядке:
снимается верхняя крышка ящика (либо полиэтиленовая упаковка);
убираются боковые стенки;
снимаются транспортные болты с гайками, крепящие ножки станины к
нижним брусам днища ящика;
отклеивают и убирают с днища пакеты с упакованными документами,
инструментом;
станок зачаливается тросом за такелажную скобу (рис.2 и рис. 4, поз. 22) и
поднимается вверх до уровня, когда удобно установить виброопоры на 4
опорные ножки станины;
ветошью, смоченной в керосине или уайт-спирите, снять с незащищенных
металлических поверхностей консервационную смазку и протереть затем
насухо.
5.3	Подготовка станка к работе.
5.3.1 Станок поставляется в собранном виде и полностью работоспособном
состоянии (рис. 3,4).
5.3.2 Для подготовки к первому включению необходимо:
установить станок на рабочее место в цеху;
осмотреть кабель и разъем на предмет отсутствия повреждений,
подсоединить станок к цеховой сети заземления и, используя входящую в
комплект электрооборудования розетку РШ-30 подключить кабель
питания к сети трехфазного тока 3 PEN - 380 В, 50 Гц.
КОНТРОЛЬ ЗАЗЕМЛЕНИЯ ОБЯЗАТЕЛЕН!
вывернуть транспортный винт (поз. 18), удерживающий маятник, удалить
автоматизирующую прокладку (поз.20);
подключить вытяжную вентиляцию, если таковая предусмотрена в
рабочем помещении. Для помещений объемом менее 300 м , а также в
случае использовании станка для резки материалов с увеличенным
пылеобразованием (п.4.4), принудительная вытяжка обязательна;
проверить наличие освещенности на рабочем месте не менее 750 лк.;
заполнить инертным материалом ящик противовеса до появления
устойчивой фиксации маятника в крайних положениях (вес балласта ~ 13
* кг);
проверить натяжение клиновых ремней (п.12.2);
осмотреть круг отрезной на предмет целостности;
вставить вилку в розетку питающей сети, сечение питающей сети должно
быть не менее 2,5 мм2;
произвести пробное включение продолжительностью 1-2 сек.,
удостовериться, что направление вращения шпинделя соответствует
указанному на защитном кожухе; при обратном вращении изменить
порядок включения фаз, для чего необходимо:
отсоединить вилку с кабелем от питающей сети;
и
Руководство по эксплуатации 82АС400.00.000 РЭ
вскрыть вилку и поменять местами любые два силовых провода
питания станка;
- затем собрать вилку и подключить с ее помощью станок к розетке
питающей сети снова.
Пробное включение и определение направления вращения шпинделя
НЕОБХОДИМО ПРОИЗВОДИТЬ ПРИ СНЯТОМ КРУГЕ и элементах его
крепления (гайка поз.З, планшайба поз.З, Приложение 2). При этом
снятие и установку круга и элементов крепления производить по п. 12.3 с
учетом Приложения 1.
выставить с помощью фиксатора продольного положения стола и затем
зафиксировать тиски в положении, при котором ось шпинделя и ось
заготовки, зажимаемой в тиски, совпадают, выставить нулевой угол
поворота тисков и зафиксировать его рукоятью (8);
зажать в тисках заготовку для выполнения пробного реза;
включить пилу и произвести несколько наладочных резов;
Появление вибрации до приработки отрезного круга не является
признаком неисправности, если она прекращается после выполнения
нескольких резов.
5.3.3 В процессе дальнейшей эксплуатации подготовка станка к работе
выполняется в следующем порядке:
произвести визуальный осмотр станка на предмет выявления возможных
механических повреждений, целостности отрезного круга, отсутствия
влаги на движущихся узлах и электрооборудовании, отсутствия видимых
повреждений электропроводки;
удостовериться в исправности тисков;
осмотреть защитные кожухи, при необходимости удалить абразивную
пыль;
включить питание, включить вращение отрезного круга;
убедиться в отсутствии посторонних шумов на холостом ходу станка;
по окончании работ произвести очистку пылесборника от металлической
стружки и шлама абразива.
5.3.4 Межоперационная подготовка заключается в тщательном закреплении
заготовок и удалении посторонних предметов и продуктов абразивного
износа из зоны резания.
12
Руководство по эксплуатации 82А С400.00. 000 РЭ
6	Порядок работы
6.1	Для пуска станка необходимо подключить станок к питающей сети
вилкой XI (поз. 26, рис.З), включить вводной автомат QF1 (поз. 8, рис.З),
а затем нажать кнопку черного цвета «пуск» SB1 поз. 15 (рис. 3) на панели
управления станком (поз. 17, рис. 3) при этом начнет вращаться привод
отрезного круга.
6.2	Для остановки станка необходимо нажать на красную кнопку SB2 «Стоп»
(поз. 16) на панели управления станком.
6.3	Обработка заготовок из металла. Детали размерами не более указанной в
п.2.1 РЭ устанавливают в тиски, настроив угловое положение по шкале
угла поворота тисков (поз. 7). Затем фиксируют положение тисков в
нужном положении относительно плоскости реза, оценивая его при
помощи металлической линейки или штангенциркуля (в комплект станка
не входят).
6.4	Для смены отрезного круга необходимо предварительно снять защитный
кожух (поз. 11).
Внимание!
Включение отрезного круга и работа на станке без защитного кожуха
категорически запрещены
]3
Руководство по эксплуатации 82АС400.00.000 РЭ
7	Состав станка
7.1	Общий вид станка с обозначением его составных частей представлен на
рис. 3, 4 и в таблице 1.
рис. 3
14
Руководство по лксплутнцции 82АС400.00.000 РЭ
Таблица 1
Поз.	Наименование	Поз.	Наименование
1	Электродвигатель	14	Рукоять маятника
2	Противовес	15	Кнопка «Пуск»
3	Тиски поворотные	16	Кнопка «Стоп»
4	Стол	17	Панель управления
5	Круг абразивный	18	Выключатель вводной автоматический
6	Рукоять фиксации стола	19	Станина
7	Шкала угла поворота тисков	20	’Прокладка
8	Рукоять фиксации поворота тисков	21	*Винт транспортировочный М12x60
		22	Скоба
10	Пылесборник	23	Винт регулировочный •
11	Кожух защитный	24	Ременная передача
12	Кожух защитный	25	Лампа светосигнальная
13	Шпиндельный узел	26	Вилка силового разъема
^Детали устанавливаются только на период транспортирования.
Руководство по эксплуатации 82aC400.00.00(J РЭ
8	Устройство и работа станка и его составных частей
8.1	В работе станка использован принцип резки металлической заготовки
кругом из абразивного материала. При резании заготовка неподвижно
закрепляется в тисках (поз. 3, рис. 3), а отрезной круг (поз.5) вращается на
валу шпинделя (поз. 13), приводимого в движение электродвигателем
(поз. 1) через клиноременную передачу (поз. 24). Подача отрезного круга
в зоне резания осуществляется посредством перемещения маятникового
механизма с помощью рукояти (поз. 14) вручную.
8.2	Основой станка является станина, представляющая собой сварную
рамную конструкцию. На станине смонтированы:
маятник
стол с тисками поворотными
пульт управления.
Верхний кожух (поз. 11) и пылесборник (поз. 10) предназначены для
сбора и отвода пылеобразных отходов резания, зашиты оператора от
частиц выносимого материала, а также для обеспечения безопасности в
случае разрушения отрезного круга и закрепляются на станине шарнирно
в целях упрощения их очистки от продуктов резания и облегчения
доступа при выполнении технического обслуживания.
8.3	Маятник закреплен на станине шарнирно. На нем смонтированы;
электродвигатель (поз. 1)
шпиндельный узел (поз. 13), предназначенный для передачи крутящего
момента от электродвигателя к отрезному кругу (Приложение 2, поз. 2)
посредством клиноременной передачи (поз. 12)
противовес (поз. 2), предназначенный для балансировки маятника и
представляющий собой емкость, заполняемый инертным материалом
весом « 13 кг. Указания о заполнении противовеса приведены в п. 5.3.2
настоящего Руководства.
Расположенная в средней части скоба такелажная (поз. 22) предназначена
для механизированных погрузочно-разгрузочных работ. При этом
маятник необходимо зафиксировать согласно п. 6.3.
8.4	Тиски поворотные (поз. 3) предназначены для закрепления заготовки и
могут разворачиваться на угол до 45°.
Стол имеет направляющие для обеспечения продольного перемещения
тисков с целью совмещения плоскости резания с плоскостью круга
отрезного. Фиксация стола и тисков в выбранном положении
осуществляется двумя рукоятями (поз. 6 и 8). Перемещение подвижной
губки тисков производится поворотом рукоятки тисков.
8.5	Подключение станка к сети осуществляется разъемом с кабельной вилкой
ВШ30-8-А к розетке РШ30-0-В 25А. Подача электрического напряжения
16
Руководство по эксплуатации 82АС400.00.000 РЭ
в электрическую цепь станка и отключение станка от сети
осуществляется автоматическим выключателем (поз. 18), при этом
загорается и гаснет соответственно сигнальная лампочка HL (поз. 25)
«Сеть».
Включение вращения электродвигателя производится кнопкой «Пуск»
(черного цвета, поз. 15), отключение кнопкой «Стоп» (с грибовидным
толкателем красного цвета, поз. 16).
Схема электрическая принципиальная приведена в Приложении 1.
Перечень элементов электросхемы приведен в п. 9.2
17
Руководство по iKctLiyumuuuu 82AC40U.OQ.OQO РЭ
9	Электрооборудование станка
9.1 Общие сведения
Станок изготовляется на напряжение 380 ± 10% В, переменного тока 50 ±
2 Гц сети типа TN-C-S (с глухозаземленной нейтралью и защитным
занулением на цеховой контур).
На станке установлен один асинхронный электродвигатель привода
отрезного круга мощностью 5,5 кВт, hCHH4 = 3000 горизонтального
исполнения IM1081.
9.2 Состав электрооборудования: (принципиальная схема, Приложение I):
Позиция	Наименование	Кол.	Примечание
HL1	Лампочка индикаторная неоновая NHC220V/	1
КМ1	Пускатель магнитный ПЕ- 212УХЛ4(380/50 23гр25)	1	ТУ16-526.491-81
м	Электродвигатель асинхронный трехфазный 5,5 кВт; 2880 мин-1, 50 Гц АИР 100Е2УЗ исп.1М1081	1	ГОСТ28330-89
QF1	Выключатель автоматический АЕ2036 (25А)	1	ТУ16-522.064-82
SB1	Выключатель кнопочный ТУ 3428-002-05758144-94 ВК43- 21 10110-54	1	Цвет черный
SB2	Выключатель кнопочный ТУ 3428-002-05758144-94 ВК43- 21 11130-54	1	Цвет красный
XI.1	Розетка РШ30-0-В	1	25/380, 25А, УХЛ4
XI.2	Вилка ВШ30-8-А	1	25/380, 25А, УХЛ4
Станок подключается к питающей сети разъемом XI.
После включения вводного автомата QF1, пуск электродвигателя Ml
привода отрезного круга производится нажатием кнопки SB 1 и
включением контактора КМ1. Автомат QF1 служит для защиты
электродвигателя М от коротких замыканий и перегрузок, благодаря
наличию максимального расцепителя (9-12 1И тока электродвигателя) и
обмотки теплового расцепителя, настраиваемого 1,2 1м. Светодиод HL1
сигнализирует о подаче напряжения на станок. Кнопка SB2 с
грибовидным толкателем производит останов круга.
18
Руководство по эксплуатации 82AC400.00.00V РЭ
10	Смазка станка
10.1	Ввиду простоты схема смазки не приводится.
10.2	Подшипники, на которых установлен шпиндель отрезного станка,
смазываются смазкой «Старт» ТУ38101986. Остальные трущиеся
поверхности смазываются смазкой ЦИАТИМ-201 ГОСТ 11110.
19
	Руководство по уксплуатоции 82АС400.00.ООО
11	Возможные неисправности и методы их исправления.
Наименование неисправностей	Вероятная причина	Метод устранения
]. При запуске электродвигатель гудит, не набирает обороты.	1.	Понизилось напряжение. 2.	Обрыв в схеме подключения электродвигателя. 3.	Неисправность электродвигателя.,	1.	Выяснить причину и устранить. 2.	Устранить обрыв. 3.	Ремонт электродвигателя, замена.
2. Вращающийся электродвигатель гудит и перегревается. Запах перегретой изоляции.	Межвитковое замыкание или замыкание между обмотками.	Ремонт обмотки
3. Равномерное чрезмерное нагревание статорной обмотки, срабатывание тепловой защиты QF1.	Электродвигатель перегружен.	Уменьшить нагрузки. Проверить натяжение ремней.
4. Электродвигатель внезапно остановился во время работы.	I. Отсутствие напряжения в сети. Не горит HL 1. 2. Неполадки в пусковой аппаратуре.	1. Устранить неполадки в питающей сети. 2. Устранить неполадки КМ1, SB1, SB2.
5. Стук в подшипниках шпинделя.	Повреждение подшипников.	Заменить подшипники.
20
Руководство по эксплуатации 82АС40. 00. 000 РЭ
12.	Указания по техническому обслуживанию, эксплуатации и
ремонту.
12.1	Ежедневно необходимо очищать внутреннюю полость пылесборника от
стружки и шлама, также необходимо очищать искрогаситель.
12.2	Ежеквартальное техническое обслуживание включает:
-	смазывание трущихся поверхностей стола и тисков смазкой ЦИATPEvi
201 ГОСТ НПО.
-	проверку натяжения клиновых ремней. При поперечном усилии 10 кг
прогиб должен составить 3...5 мм. При необходимости натяжение ремней
отрегулировать винтом (поз. 23). При различии в величине прогиба
ремней более 2 мм необходимо произвести подбор ремней по длине и
замену
-	контроль величины сопротивления цепи заземления (0,1 Ом) ГОСТ Р
МЭК 60204-1.
12.3	Замена отрезного круга осуществляется по мере его износа в следующей
последовательности:
-	отключить станок от сети
-	используя гаечные ключи S46 и S36, отвинтить гайку (поз.1, Приложение
Б). Для удержания шпинделя от проворота использовать лыски на валу
(поз. 9)
-	заменить круг, завернуть гайку. Использование нестандартных
приспособлений для завинчивания гайки не допускается
-	подготовить станок к работе, как указано в п.5.3 настоящего руководства
Рукшюдспию по жсплуатицми 824C4<KHMHHNf P'J>
13.	Сведения о приемке
13.1	Свидетельство о приемке	# л
Станок абразивно-отрезной мод. 82АС400, зав. номер уУ--'
На основании осмотра и проведенных испытаний станок признан годным
для эксплуатаций. Станок соответствует требованиям ГОСТ 7599, ГОСТ
12.2.009, ГОСТР МЭК 60204-1 и ТУ 3817-014-00861713-2004.
Начальник ОТК
(дата)
(расшифровка подписи)
Штамп ОТК
0ГХЙ12
22
___________________________________Руководство по эксплуатации 82АС400.00 ООО >>')
13.2	Свидетельство о выходном контроле электрооборудования.
Электрошкаф, модель 82АС 30 заводской №
Питающая сеть:	напряжение 380В, ток - трёхфазный, частота 50Гц.
Цепь управления: напряжение 110В, ток - переменный.
Номинальный ток станка: 10,7А
Номинальный ток уставки тока срабатывания вводного автоматического
выключателя: 25А
Монтаж электрооборудования выполнен согласно принципиальной схеме
82АС.400.00. 000. ЭЗ, схеме соединений 82АС.400. 00. 000. Э4
Электродвигатель
Таблица 13.2
Обозначение по схеме	Назначение	Тип	Мощность, кВт	Ном. ГОК, А	Ток, А
					Холостон ход	Нш ру иа
					1	2
М	Привод абразивного круга	АИР 100L2	5,5	10,7
13.2.1 Электрооборудование выдержало испытание повышенным
напряжением промышленной частоты 1500 В.
13.2.2 Сопротивление изоляции проводов относительно земли: силовых
цепей и цепей управления не менее 1МОм.
13.2.3 Электрическое сопротивление между винтом заземления и
металлическими частями, которые могут оказаться под напряжением св. 42 В,
це превышает 0,1 Ом.
Вывод: Электродвигатель, аппараты, монтаж оборудования и его испытания
соответствуют общим техническим требованиям к электрооборудованию
станков.
Испытания провёл
(подпись.
асшифр.. подписи)
Рукосмдспию по jKcn.iyamituttu 82 lC4(/0.MU)<U> ЛЭ
14.	Указания по хранению
Хранение должно осуществляться в соответствии с ГОСТ 7599 и ГОСТ
21370.
Категории условия хранения 4(Ж2) ПО ГОСТ 15150. Предельный срок
хранения станка и принадлежностей без переконсервации - 1 год, при
бестарной отгрузке - 6 месяцев.
После расконсервации хранение и эксплуатация станка должны
осуществляться в соответствии с видом климатического исполнения
УХЛЗ по ГОСТ 15150: (разд. Введение) в закрытых неотапливаемых
помещениях и под навесом, в окружающей среде, которая должна быть
не взрывоопасной, и не содержащей агрессивных газов и паров в
концентрациях, разрушающих металлы и изоляцию.
15.	Свидетельство о консервации * ~
Станок абразивно-отрезной мод. 82АС400, зав. номер L
подвергнут консервации согласнр-ТУ 3817.014.00861713-2003.
Дата консервации	~
Срок защиты без переконсервации - 9 месяцев.
Вариант временной защиты - ВЗ-1 ГОСТ 9.014
Вариант внутренней упаковки ВУ-0 ГОСТ 9.014
Категория условий хранения законсервированного и упакованного в
транспортный ящик станка 5 (ОЖ4), вне ящика - 2(C) по ГОСТ 15150.
Консервацию произвел
(расшифровка подписи)
Изделие после консервации принял
(расшифровка подписи)
24
Руководство по лксплушпиции 82AC40fl.U(U)lM) РЭ
16. Свидетельство об упаковывании
Станок абразивно-отрезной мод. 82АС400, зав. номер
Упакован согласно требованиям, предусмотренным КД.
Дата упаковки
Упаковку произвел
Изделие после упаковки принял 2
(подпись)
(подпись)
_____________Руководство по эксплуатации 82АС400.00.Ш)0 РЭ
17. Гарантийные обязательства.
Завод-изготовитель гарантирует соответствие абразивно-отрезного станка
установленным требованиям и обязуется в течение гарантийного срока
безвозмездно заменять или ремонтировать вышедший из строя станок при
соблюдении потребителем условий эксплуатации станка, транспортирования и
хранения.
Срок гарантии — 12 месяцев.
26
Руководство по эксплуатации 82АС400.00.000
Приложение 1
Схема электрическая принципиальная
Перечень элементов см. в п. 9.2
£<5
Руководство ио эксплуатации 82АС40ШЮ.1МН1 РЭ
Приложение 2
Шпиндельный узел
1.	Гайка шпинделя (М3 0x2LH, Н12, S=46)
2.	Круг отрезной 400x4x32 ГОСТ 21963
3.	Планшайба (2 шт.)
4.	Подшипник шариковый 60208 ГОСТ 7242
5.	„ Масленка 1.1 .Ц6 ГОСТ 19853
6.	Шпиндель
7.	Винт М6х12 ГОСТ 1476
8.	Крышка с сальниковым уплотнением
9.	Лыска под ключ S-36
10.	Шкив
29
