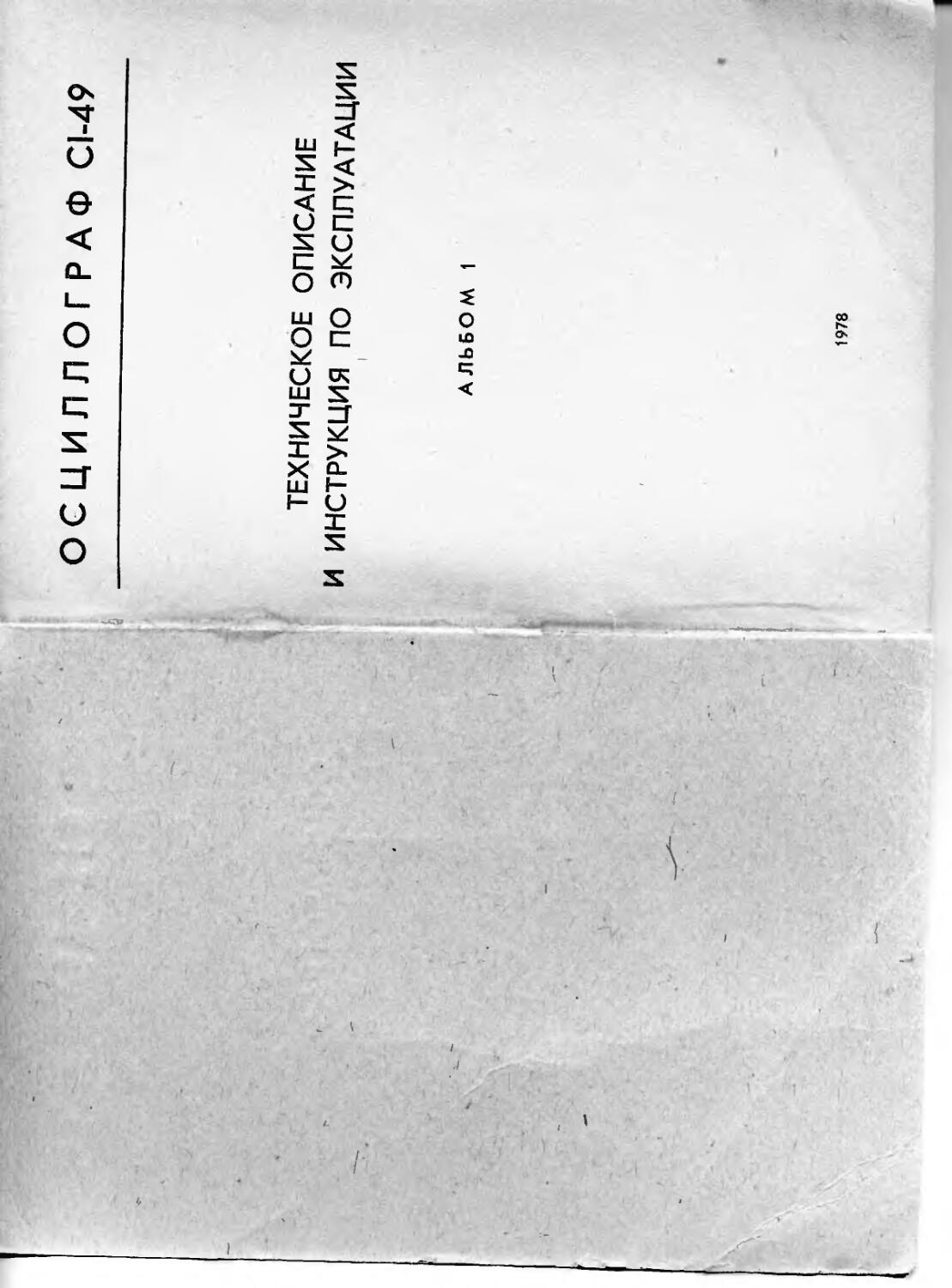

ОСЦИЛЛОГРАФ CI-49
ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
АЛЬБОМ 1
1978
СОД ЕРЖАНИЕ
1. ВВЕДЕНИЕ...........................................................7
2. НАЗНАЧЕНИЕ........................................................8
3. ТЕХНИЧЕСКИЕ ДАННЫЕ................................................8
4. СОСТАВ ПРИБОРА...................................................11
5. УСТРОЙСТВО И РАБОТА ПРИБОРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ...................................................12
5.1. Принцип действия ...............................................12
5.2. Схема электрическая принципиальная (И22.044.013 ЭЗ) . . 14
5.3. Конструкция ....................................................28
6. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ.....................................29
7. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ . ... 29
8. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ........................................30
9. ПОДГОТОВКА К РАБОТЕ..............................................31
9.1. Установка прибора на рабочем месте..............................31
9.2. Описание органов управления.....................................31
10. ПОРЯДОК РАБОТЫ................................. .... 33
10.1. Подготовка к проведению измерений..............................33
10.2. Проведение измерений ..........................................36
1Г. РЕГУЛИРОВКА И КАЛИБРОВКА ПРИБОРА .... 41
11.1 . Регулировка схемы ЭЛТ.........................................44
11.2 . Регулировка синхронизации ....................................44
11.3 . Регулировка н калибровка длительностей генератора развертки . 45
11.4 . Регулировка усилителя вертикального отклонения и калибровка чувствительности .........................................47
11.5 . Регулировка входного аттенюатора .............................48
12. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ .............................................. ... 49
12.1. Краткий перечень возможных неисправностей . ... 50
12.2. Описание органов подстройки....................................53
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.........................................54
13.1. Профилактические работы . ....... 54
14. ПОВЕРКА ОСЦИЛЛОГРАФА.......................................55
14.1. Операция и средства поверки . . .... 55
14.2. Условия поверки и подготовка к ней....................... 57
14.3. Проведение поверки .......................................57
14.4. Оформление результатов поверки............................64
15. ПРАВИЛА ХРАНЕНИЯ...........................................64
16. ТРАНСПОРТИРОВАНИЕ . . ....................65
16.1. Тара, упаковка и маркировка упаковки......................65
16.2. Условия транспортирования ..........................66
Приложения: 1. Карты напряжений на электродах транзисторов и электровакуумных изделий...................................69
2. Карты импульсных напряжений на электродах транзисторов ..........................................75
3. Моточные данные трансформатора ... 83
4. Чертежи расположения основных элементов . . 89
5. Сокращения, принятые в тексте технического описания 100
6. Схема электрическая принципиальная делителя 1:10 И22.727.011-7 . > , , . 100
7. Карточка отзыва потребителя....................101
8. Технические характеристики ЭЛТ8 Л04И ЯТ3.350.029ТУ 103
9. Перечень элементов И22.044.013 ПЭЗ . . ,104
Схема электрическая принципиальная И22 044.013- ЭЗ
Внешний вид осциллографа
5
1. ВВЕДЕНИЕ
Настоящее техническое описание и инструкция по эксплуатации (ТО) предназначена для ознакомления лиц, эксплуатирующих прибор, с устройством и принципом работы, основными правилами эксплуатации, обслуживания, простейшего ремонта и транспортирования прибора.
Осциллограф С1-49 является сложным современным электронным устройством, обеспечивающим сравнительно высокую точность измерений и удобство в работе. Благодаря применению полупроводниковых приборов осциллограф имеет небольшие габариты и малое потребление электроэнергии.
Безотказная работа прибора обеспечивается регулярным техническим обслуживанием.
Виды и периодичность работ по техническому обслуживанию изложены в разделе 13.
Настройка и регулировка осциллографа производится при помощи разнообразных приборов, поэтому следует избегать всяких перерегулировок внутри прибора.
Ремонт прибора должен производиться только лицами, имеющими специальную подготовку, ознакомленными с устройством и принципами работы данного прибора, в условиях специально оборудованных мастерских. В приборе есть напряжения, опасные для жизни, поэтому перед вскрытием и ремонтом прибора следует обязательно ознакомиться с указаниями мер без» опасности, изложенными в разделе 8.
Для исключения возможности механических повреждений прибора, нарушения целостности гальванических и лакокрасочных покрытий следует соблюдать правила хранения п транспортирования прибора, изложенные в разделах 15 и 16.
7
2. НАЗНАЧЕНИЕ
Осциллограф С1-49 предназначен для исследования формы электрических сигналов путем визуального наблюдения и измерения их временных и амплитудных значений. По точности воспроизведения сигнала, измерения временных и амплитудных значений прибор относится к III классу по ГОСТ 9810-69 «Осциллографы электронно-лучевые. Общие технические условия».
Условия эксплуатации:
Рабочая температура окружающего воздуха от минус 30 до 4-50 С, предельная температура от минус 50 до 4-65°С;
относительная влажность воздуха до 95% при температуре С.
Прибор нормально работает после воздействия (в укладочном ящике) ударных нагрузок:
многократного действия с ускорением до 15g и длительностью импульса от 5 до 10 мс;
одиночного действия с ускорением до 75g и длительностью импульса от 1 до 10 мс.
Прибор устойчив к циклическому изменению температуры окружающего воздуха от предельной положительной до предельной отрицательной.
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
3.1. Рабочая часть экрана осциллографа:
— по вертикали 36 мм (6 делений);
— по горизонтали 60 мм (10 делений).
"3.2 . Минимальная частота следования развертки, при которой обеспечивается наблюдение и измерение предельно-быстрого исследуемого сигнала с тубусом, не превышает 400 Гц.
3.3. Толщина линии луча, определяемая размытостью и расфокусировкой, не должна превышать 0,6 мм.
3.4. Полоса пропускания тракта вертикального отклонения от 0 до 5,5 МГц при неравномерности частотной характеристики в полосе частот не более ЗдБ и в диапазоне частот от 0 до 1 МГц — не более ±8%.
3.5. Полоса пропускания тракта горизонтального отклонения от 0 до 2 МГц.
3.6. Параметры входов:
а) усилителя вертикального отклонения при открытом входе — входное сопротивление 1±0,03 МОм с параллельной емкостью 50 пФ. С выносным делителем 1:10 входное сопро
тивление усилителя 10±1 МОм, а входная емкость не должна превышать 15 пФ
Погрешность деления выносного делителя не более 1о%;
б) усилителя горизонтального отклонения — входное сопротивление не менее 50 кОм с параллельной емкостью не более 25 пФ;
в) «ВХОД Z» — сопротивление 1±0,1 МОм с параллельной емкостью не более 30 пФ.
3.7. Минимальный коэффициент отклонения канала вертикального отклонения луча 0,01 В/делен (максимальная чувстви-гпп мм 'l тельиость 600 —£— .
о /
Коэффициент отклонения калиброванный и устанавливается: а) плавно с перекрытием не менее 1: 2,5;
б) скачкообразно — от 0,01 до 20 В/делен с перекрытием не более 2,5 раза.
3.8. Коэффициент отклонения усилителя горизонтального отклонения не должен превышать 8 В/делен (чувствительность не менее 0,75 мм/В).
3.9. Максимальная величина напряжения исследуемого сигнала не должна превышать:
— на входе тракта вертикального отклонения — 120 В;
— на входе делителя 1:10 И22.727.011-7Сп — 300 В.
3.10. Смещение луча из-за дрейфа нулевой линии осциллографа после 30 мин. прогрева должна быть не более:
а) 10 мВ (6 мм) в течение 30 мин. работы;
б) 3 мВ (1,8 мм) в течение 1 мин. работы;
в) 5 мВ (3 мм) при изменении питающей сети ±10%.
3.11. Внутренний источник калиброванного напряжения должен генерировать П-образные импульсы с частотой повторения около 2 кГц и амплитудой 0,5 В.
Погрешность амплитуды импульсов калибратора не должна превышать в рабочих условиях ±4%.
3.12. Погрешность измерения амплитуд импульсных сигналов в рабочих условиях не должна превышать ±10% при длительности импульсов от 0,2 мкс до 0,1 с в диапазоне отк0,02 до 120 В размаха при величине изображения от 2 до 6 делений. « Погрешность измерения амплитуд синусоидальных сигналов в рабочих условиях обеспечивается в диапазоне частот от постоянного тока до 1 МГц.
3.13. Развертка может работать как в ждущем, так и в периодическом режиме и имеет следующие параметры:
а) диапазон длительностей развертки от 5-Ю4 до 0,2 мкс/делен разбит на 17 фиксированных поддиапазонов с перекрытием
8
9
в 2 и 2,5 раза; на всех поддиапазонах имеется возможность пятикратного амплитудного растяжения центрального участка изображения развертки;
б) длительность калиброванной развертки регулируется от 0,04 до I • 104 мкс/делсн па 15 поддиапазонах с использованием пятикратного растяжения (множителя скорости) развертки. Диапазоны.разверток 2-Ю4, 5—Ю4 мкс/делен не калиброваны и являются обзорными.
3.14. Погрешность измерения временных интервалов в рабочих условиях не превышает ±10% в диапазоне от 0,4 мкс до 0,1 с при величине изображения по горизонтали от 4 до 10 делений.
3.15. Нелинейность развертывающего напряжения в пределах рабочей части развертки не должна превышать 10%.
3.16. Развертка должна устойчиво синхронизироваться сигналом любой полярности с минимальной амплитудой, соответствующей 1 делению на экране ЭЛТ при внутренней синхронизации. Синхронизация должна осуществляться синусоидальным сигналом в диапазоне от 1 Гц до 5,5 МГц и импульсами длительностью от 0,1 мкс до 0,1 с.
При внешней синхронизации величина синхронизирующего сигнала должна быть 0,5-5-30 В в диапазоне 1 Гц±3 МГц и 0,5-5-15 В в диапазоне 3±5 МГц.
3.17. Для обеспечения наблюдения яркостных меток амплитуда сигнала па «ВХОД Z» должна быть от 10 до 60 В в диапазоне частот от 30-10—6 до 1 МГц синусоидального напряжения.
3.18. Прибор питается:
— напряжением 220±22 В, частотой 50±60 Гц и содержанием гармоник до 5%;
— напряжением 115±5,75 В и 220± 11 В с частотой 400 2^12^Ц и содержанием гармоник 5%;
— от источников постоянного тока напряжения 24±2,4 В.
3.19. Мощность, потребляемая прибором от сети переменного тока при номинальном напряжении, не должна превышать 38 В А.
Ток, потребляемый от источника постоянного тока, при напряжении 21В не должен превышать 0,9 А.
3.20. Время прогрева прибора для нормальной его работы не менее 15 мин.
3.21. Прибор выдерживает непрерывную работу в течение 8 ч.
3.22. Наработка на отказ прибора должно быть не менее 750 ч.
1 )
3.23. Габаритные размеры прибора — 170X223X445 мм.
Габаритные' размеры укладочного ящика — 299Х354Х
Х500 мм.
Габаритные размеры транспортной тары—436X428X684 мм.
3.24. Масса прибора не более 8,5 кг.
Масса прибора в укладочном ящике не более 19,5 кг.
Масса прибора в транспортной таре не более 46 кг.
3.25. Технический ресурс прибора не менее 5000 часов.
4. СОСТАВ ПРИБОРА
4 1. Прибор поставляется в комплекте, указанном в табл. 1.
Таблица 1
Наименование Обозначение Количество Примечание
1, Осциллограф С1-49 И22.044.013 Сп 1
2. Техническое описа- И22.044.013 ТО 1 Альбом I
ние и инструкция по
эксплуатации
3. Формуляр И22.044.013 ФО 1 Альбом 2
4. Делитель 1:10 И22.727.011-7 Сп 1 Входит в комплект
принадлежностей
5. Светофильтр И23.900.005 Сп I
6. Кабель И24.850.086 Сп 1
7. Кабель И24.850.089 Сп 1
8. Провод соединитель И24.800.008 Сп 2
пый
9. Зажим ЯП4.835.007 Сп 1
10. Кабель ЕЭ4.850.163 Сп 1
11. Каркас И27.804.042 1
12. Тубус И28.647.001 1
13. Шнур питания ЯП4.S60.010 Сп 1
14. Зажим ЯП4.835.007 Сп 2 Входит в комплект
запасных частей
15. Индикатор ИНС-1 ЩА3.341.030 ТУ 2
16. Лампа СМП9-60-2 ОСТ160.535.014-74 2 11
17. Предохранитель
ВП1-1-1А 0100-180.003 ТУ 2
18. Предохранитель
ВП1-1-2.А 0100.180.003-ТУ 2
19. Ящик укладочный И24.161.056 Сп 1 1 Для прибора с
приемкой заказчика
11
5. УСТРОЙСТВО И РАБОТА ПРИБОРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ
5.1. Принцип действия
Осциллограф, структурная схема которого изображена на рис. 1, содержит:
— входной аттенюатор;
— усилитель вертикального отклонения с линией задержки;
— калибратор чувствительности усилителя вертикального отклонения;
— схема синхронизации;
— генератор развертки;
— усилитель горизонтального отклонения;
— схема формирования бланкирующих импульсов;
— осциллографический индикатор — ЭЛТ;
— блок питания.
Рис. 1. Структурная схема прибора.
Исследуемый сигнал поступает на гнездо «ВХОД У». В зависимости от положения тумблера В1 исследуемый сигнал подается непосредственно или через конденсатор на входной аттенюатор, который представляет собой компенсированный делитель напряжения. При помощи входного аттенюатора выбирают величину сигнала, удобную для наблюдения и исследования на экране ЭЛТ.
С выхода аттенюатора исследуемый сигнал поступает на вход усилителя вертикального отклонения, включающего линию .задержки. Усилитель вертикального отклонения усиливает исследуемый сигнал до необходимой величины перед поступлением на вертикально-отклоняющие пластины. Линия задержки необходима в тракте усилителя вертикального отклонения, для возможности наблюдения и исследования переднего фронта коротких импульсов. С выхода усилителя вертикального отклонения усиленный сигнал поступает на вертикально-отклоняющие пластины электронно-лучевой трубки. Из канала вертикального •отклонения луча по линии задержки исследуемый сигнал поступает на вход схемы синхронизации (внутренняя синхронизация). Для запуска развертки может быть использован внешний сигнал, поданный на гнезда «ВХОД СИНХРОНИЗАЦИИ» (внешняя синхронизация). Схема синхронизации и запуск развертки вырабатывает прямоугольные импульсы постоянной амплитуды, независимо от величины и формы приходящего на вход сигнала. Благодаря этому достигается устойчивый запуск генератора развертки, вырабатывающего пилообразное напряжение.
Пилообразное напряжение усиливается до необходимой величины оконечным усилителем горизонтального отклонения и поступает на горизонтально-отклоняющие пластины ЭЛТ. В приборе предусмотрена возможность поступления внешнего сигнала на горизонтально-отклоняющие пластины при подаче его на гнездо «ВХОД X». При этом оконечный усилитель горизонтального отклонения отключается от схемы генератора развертки и подключается к гнезду «ВХОД X» при помощи переключателя ВЗ.
Каскад формирования бланкирующих импульсов вырабатывает прямоугольные импульсы, которые поступают на специальные бланкирующие пластины и используются для гашения луча ЭЛТ во время обратного хода пилообразного напряжения.
Калибратор чувствительности усилителя вертикального отклонения вырабатывает прямоугольные импульсы, которые используются для калибровки усиления усилителя вертикального отклонения. Для компенсации выносного делителя 1:10 используются калибровочные импульсы, подаваемые на гнездо «ВЫХОД 500 mV J“L ».
Предусмотрено получение 'яркостных меток времени при подаче внешнего сигнала на гнездо «ВХОД Z», которое через конденсатор связано с модулятором ЭЛТ.- Блок питания обеспечивает питающими напряжениями всю схему прибора.
12
13
5.2. Схема электрическая принципиальная (И22.044.013 ЭЗ).
5.2.1. Канал вертикального отклонения луча.
Канал вертикального отклонения луча предназначен для усиления исследуемых электрических сигналов до величины, обеспечивающей удобное рассмотрение и исследование изображения на экране ЭЛТ без искажения формы исследуемого сигнала.
Канал вертикального отклонения луча состоит из входной цепи и усилителя вертикального отклонения.
Входная цепь состоит из:
входного гнезда Ш1, расположенного на передней панели прибора, тумблера В1, при помощи которого исследуемый сигнал поступает на входной аттенюатор непосредственно или через емкость С1;
входного аттенюатора, который представляет собой калиброванный частотно-компенсированный делитель напряжения. Входной аттенюатор имеет 11 ступеней с коэффициентами деления 1; 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000.
При использовании выносного делителя 1 : 10 общий коэффициент деления увеличивается в 10 раз. Во входном аттенюаторе применены сопротивления типа УЛИ с допуском 1%, 2% и величины сопротивлений подобраны таким образом, что обеспечивается одна и та же величина входного сопротивления независимо от положения аттенюатора «Вольт/делен.».
Переменные конденсаторы С2, СЗ, С4, СП, С12 на входе каждой цепи аттенюатора позволяют регулировать входную емкость так, чтобы она имела одинаковую величину для всех положений аттенюатора.
Переменные конденсаторы С5, Сб, С7, С13, С14 позволяют произвести точную компенсацию аттенюатора во всей полосе-исследуемых частот.
Входной аттенюатор позволяет понизить чувствительность усилителя вертикального отклонения от 600 -^- до 0,3 —
В В
Входное сопротивление аттенюатора 1 МОм зашунтировано емкостью 50 пФ, которая складывается из входной емкости схемы усилителя вертикального отклонения и паразитных емкостей монтажа аттенюатора, Входной аттенюатор конструктивно оформлен в виде отдельного узла на переключателе В2 и во избежание наводок помещен в металлический экран.
С выхода аттенюатора исследуемый сигнал поступает на входной каскад усилителя вертикального отклонения. Для обеспечения большого входного сопротивления и малой входной.
емкости усилителя вертикального отклонения входной каскад представляет собой катодный повторитель (лампа Л1), выполненный на одной половине двойного триода 6П18Б-В. В цепи управляющей сетки каскада установлена цепочка из сопротивления R15 и емкости С16, которая при перегрузках ограничивает сеточный ток и создает дополнительное смещение, предохраняющее лампу от повреждения.
Учитывая, что усилитель вертикального отклонения выполнен по схеме усилителя постоянного тока, то для уменьшения дрейфа нуля выбрана симметричная балансная схема. Входной каскад второго плеча представляет собой также катодный повторитель на второй половине лампы Л1. Изменением потенциала сетки катодного повторителя второго плеча при помощи сопротивления R16 («Балансир.») производится балансировка усилителя вертикального отклонения.
Эмиттерные повторители па транзисторах Т1 и Т2 согласуют выходные катодные повторители (Л1) с первым усилительным каскадом на транзисторах ТЗ и Т4. Диод Д1 предотвращает выход из строя эмиттерного повторителя Т1 при наличии на входе усилителя больших положительных напряжений, 'т к. при на пряжении свыше +6,3 В диод открывается, и, следовательно, напряжение на базе транзистора Т1 не может быть больше, чем +6,3 В. Защитой от попадания на базу транзистора Т1 больших отрицательных напряжений служит электронная лампа (ЛТ), которая закрывается при наличии на ее сетке большого отрицательного потенциала.
Первый усилительный каскад на транзисторах ТЗ и Т4 выполнен по фазоинверсной схеме с эмиттерной связью. Этот каскад преобразует несимметричный входной сигнал в симметричный для дальнейшего двухтактного усиления. Переменные сопротивления R31 и R32 обратной связи в цепи эмиттеров служат для регулировки усиления. Сопротивления R32 служит для плавного изменения коэффициента усиления усилителя в процессе работы с прибором.
Сопротивление R31 служит для калибровки чувствительности усилителя. Емкость С19 в цепи эмиттеров транзисторов ТЗ и Т4 служит для устранения зависимости полосы пропускания усилителя от величины сопротивления R31 и R32.
Сопротивление R31 конструктивно совмещено с переключателем В2 входного аттенюатора («Усиление»). В крайнем правом положении сопротивление R31 имеет механическую фиксацию, и в этом положении калибруется чувствительность усилителя вертикального отклонения сопротивления R31 («Чувствительность У»).
14
Для уменьшения емкости, нагружающей коллекторную цепь -фазоинверсного каскада, и, следовательно, для улучшения частотной характеристики между фазоинвертором и следующим усилительным каскадом на транзисторах Т7 и Т8 включены эмиттерные повторители на транзисторах Т5 и Тб. Второй усилительный каскад на транзисторах Т7 и Т8 представляет собой двухтактный усилительный каскад по схеме с общим эмиттером. Для коррекции частотной характеристики в области высоких и средних частот применяется отрицательная обратная связь по току (R39, R40, *С20, С21). В коллекторную цепь одного плеча усилителя на транзисторе Т8 включена линия задержки ЛЗ-1, которая обеспечивает возможность наблюдения пе-реднего фронта импульсов путем создания в канале вертикального отклонения задержки исследуемого сигнала на время, которое затрачивается генератором развертки на образование рабочего хода.
Для получения согласования во всей полосе частот от 0 до 5 МГц линия задержки нагружена как на входе, так и на выходе на волноводе сопротивления (R38, R44). Для улучшения согласования в области высоких частот служат цепочки Др 1, R41, .Др 2, R43.
Переход с двухтактной схемы на однотактную необходим для того, чтобы можно было обойтись одним отрезком линии задержки, учитывая, что габариты и вес прибора должны быть минимальными.
С выхода второго плеча усилителя на транзисторе Т7 снимается сигнал для синхронизации схемы развертки.
Согласование усилителя на транзисторе Т7 со схемой развертки по постоянному току осуществляется при помощи дели-теля R35, R42.
С выхода усилителя на транзисторе Т7 па вход схемы синхронизации сигнал поступает через эмиттерный повторитель на транзисторе T9. Выходной каскад усилителя вертикального отклонения на транзисторах Т12, Т13 выполнен по фазоинверсной схеме с эмиттерной связью.
Эмиттерный повторитель на транзисторе Т10 служит для аналогичных целей, что и эмиттерные повторители на транзисторах Т5 и Тб, а также дополнительно улучшает согласование линии задержки в области высоких частот.
Для улучшения частотной характеристики каскада в области высоких и средних частот применяется отрицательная обратная -связь по току в цепи эмиттера (R56, С23, R57, С24, R38, С25).
Перемещение изображения на экране ЭЛТ по вертикали производится путем изменения потенциала базы эмиттерного
J6
повторителя на транзисторе Т11 при помощи потенциометра R47. Это изменение потенциала передается эмиттерным повторителем на транзисторе Т11 на базу транзистора Т12 оконечного каскада, что приводит к перекосу оконечного каскада и, соответственно, к перемещению изображения по экрану ЭЛТ. С коллекторных нагрузок выходного каскада сигнал поступает на вертикально-отклоняющие пластины ЭЛТ.
5.2.2. Калибратор чувствительности
Калибратор чувствительности служит для периодической проверки калибровки чувствительности усилителя вертикального отклонения при измерении амплитуды исследуемых сигналов и для компенсации выносного делителя с коэффициентом деления 1 : 10.
Калибратор собран на транзисторе Т14 и вырабатывает прямоугольный сигнал, по форме близкий к меандру частотой порядка 2 кГц. Схема калибратора представляет собой усилитель-ограничитель. На базу транзистора Т14 поступают прямоугольные импульсы с трансформатора Тр2 через ограничительное Сопротивление R69. Во время действия положительного полупериода на базе транзистора Т14 он полностью запирается и потенциал коллектора становится равным потенциалу «земли».
Во время действия отрицательного полупериода на базе транзистора Т14 последний открывается и потенциал коллектора начинает повышаться. Верхний уровень напряжения в коллекторной цепи транзистора Т14 фиксируется при помощи диода ДЗ на уровне опорного напряжения, источником которого служит кремниевый стабилитрон Д2. Диод Д4 предотвращает пробой промежутка база-эмиттер транзистора Т14 во время действия положительного полупериода.
При помощи сопротивления R72 устанавливается амплитуда импульсов 500 мВ и выводится на гнездо «Выход 500 mV fl », а импульсы амплитудой 40 мВ снимаются с сопротивления R70 и подаются на переключатель В2 входного аттенюатора для проверки чувствительности усилителя вертикального отклонения.
Когда переключатель В2 входного аттенюатора («Вольт/де-лен.») находится в положении «Калибр. 4 делен.», калибровочный сигнал на экране осциллографа должен иметь амплитуду 4 деления
5.2.3. Канал синхронизации
Канал синхронизации управляет работой генератора развертки для получения неподвижного изображения исследуемых процессов на экране ЭЛТ. Синхронизация генератора развертки 2 Т ]7
возможна как исследуемая сигналом (внутренняя), так и от внешнего источника напряжения (внешняя). Тумблер ВЗ («Внутр.» — «Внеш.») предназначен для выбора источника синхронизации.
Сигнал синхронизации непосредственно или через конденсатор С31 в зависимости от положения тумблера В4 («~», « ~ ») поступает на входной каскад на транзисторе Т16, который представляет собой эмиттерный повторитель. Для увеличения коэффициента передачи входного каскада в области высоких частот сопротивления R81 зашунтировано конденсатором СЗО в режиме внешней синхронизации, а при внутренней синхронизации сопртивление R80 шунтируется конденсатором С29. Сопротивление R81 определяет входное сопротивление схемы синхронизации в режиме внешней синхронизации.
Ограничитель на диодах Д7, Д8, Д9 предназначен для сужения динамического диапазона амплитуд и предохраняет базу транзистора Т16 от попадания на нее чрезмерно больших амплитуд. С выхода эмиттерного повторителя транзистора Т16 синхронизирующий сигнал поступает н.а базу транзистора Т15. На транзисторах Т15 и Т17 построен дифференциальный каскад. На базу транзистора Т15 поступает синхронизирующий сигнал, а база транзистора Т17 подсоединена к источнику напряжения смещения, регулируемому при помощи сопротивления R103 («Уровень»). Нагрузкой дифференциального каскада служит одностабилытый мультивибратор на туннельном диоде Д12. На диодах Д6, ДЮ, Д14, ДЮ построен диодный коммутатор. В ззависимости от положения переключателя В5 одностабильный мультивибратор является нагрузкой или транзистора Т15, или транзистора Т17. При этом меняется полярность сигнала запуска развертки («+» или «—»).
При помощи сопротивления R103 («Уровень») па базе транзистора Т17 устанавливается такой же потенциал, какой установлен на базе транзистора Т15. При помощи ручки «Уровень», регулируя потенциал базы транзистора Т17, можно выбирать точку на запускающем сигнале, в котором будет происходить запуск генератора развертки. Предположим, что при помощи ручки «Уровень» мы увеличили положительный потенциал на базе транзистора Т17. При этом увеличивается ток через R105 и увеличивается положительный потенциал эмиттеров транзисторов-Т15 и Т17, что приведет к запиранию транзистора Т15. Поэтому Т15 откроется в более положительной точке на запускающем сигнале. В положении тумблера В5 «+» диод Д14 закрывается, диод Д16 открывается и подсоединяет коллектор Т17 к источнику питания. Коллектор Т15 подсоединяется к источнику питания
через ДЮ, R93 и параллельное соединение R85, ДрЗ, R84 с туннельным диодом Д12.
Импульс запуска развертки вырабатывается при поступлении положительного запускающего сигнала на базу транзистора Т15. При этом увеличивается коллекторный ток транзистора Т15, который поступает от источника через туннельный диод Д12, сопротивление R93 и диод ДЮ.
Ток протекает через туннельный диод Д12, т. к. ток через индуктивность ДрЗ мгновенно измениться не может. Увеличение тока через туннельный диод Д12 переключает его в открытое состояние и при этом вырабатывается импульс отрицательной полярности с крутым передним фронтом.
Затем ток через индуктивность ДрЗ увеличивается, а ток через туннельный диод Д12 уменьшается до тех пор, пока туннельный диод Д12 не переключится в прежнее (закрытое) состояние. В результате вырабатывается импульс с крутыми фронтами в момент, соотвествующий требуемой точке запуска.
В положение тумблера В5 «—» коллектор транзистора Т15 подсоединяется к источнику питания через диод Д6, в то время как диод ДЮ закрывается. Коллектор Т17 подсоединяется к источнику питания через диод Д14, R93 и параллельное соединение R85, ДрЗ, R84 с туннельным диодом Д12. При поступлении на базу триода Т15 запускающего сигнала отрицательной полярности происходит понижение потенциала эмиттеров транзисторов Т15 и Т17.
Сигнал усиливается транзистором Т17 без изменения полярности, т. к. транзистор Т17 для запускающего сигнала оказывается включенным по схеме усилителя с общей базой. Сигнал отрицательной полярности, действующий в цепи эмиттера транзистора Т17, вызывает увеличение коллекторного тока, ко--торый проходит Д14, R93 и Д12, т. к. ток через индуктивность мгновенно измениться не может, туннельный диод Д12 перебрасывается из одного состояния_ в другое, как было описано выше (для получения тумблера В5 «+»), вырабатывая отрицательный импульс с крутыми фронтами.
Отрицательный импульс с крутыми фронтами подается на базу,транзистора Т18. Каскад на транзисторе Т18 представляет® собой усилитель по схеме с общим эмиттером, работающий в ключевом режиме. Усиленный импульс положительной полярности поступает на С36,, укорачивается и обостряется, а затем Импульсы положительной полярности используются для запуска генератора развертки.
2*
19
18
5.2 4. Генератор развертки
Генератор развертки создает напряжение пилообразной формы для осуществления горизонтальной развертки луча ЭЛТ.
Схема генератора развертки содержит:
— триггер управления развертки;
— генератор пилообразного напряжения;
— схему возвращения в исходное состояние.
Триггер управления развертки предназначен для управления работой генератора пилообразного напряжения. Триггер управления разверткой представляет собой сочетание туннельного диода Д15, включенного в базовую цепь усилителя по схеме с общим эмиттером на транзисторе Т20.
Учитывая, что триггер управления развертки служит нагрузкой для схемы синхронизации, для увеличения входного сопротивления триггера управления развертки используется эмиттер-ный повторитель на транзисторе Т19, в эмиттерную цепь которото включен туннельный диод Д15. При помощи сопротивлений R95, R96 устанавливается необходимый режим туннельного диода Д15.
В исходном состоянии рабочая точка туннельного диода Д15 выбрана так, что он находится в низковольтном состоянии, эмиттерный повторитель на транзисторе Т19 закрыт и усилитель на транзисторе Т21 тоже закрыт. Импульсы положительной полярности, поступающие на базу транзистора Т19 со схемы синхронизации, открывают эмиттерный повторитель на транзисторе Т19, а импульс отрицательной полярности закорачивается диодом Д13. Когда открывается эмиттерный повторитель Т19, ток через туннельный диод Д15 увеличивается и ои переключается во второе устойчивое состояние (верхний уровень). Это приводит к тому, что усилитель на транзисторе Т20 открывается и в его коллекторной! цепи вырабатывается отрицательный управляющий импульс. Конденсатор С35 улучшает запуск туннельного диода Д15 на высоких частотах. Потенциометр R78 («Стаб.») регулирует потенциал базы транзистора Т19, что приводит к изменению тока эмиттера. Изменение тока эмиттера транзистора Т19 приводит к изменению положения рабочей точки туннельного диода Д15, что позволяет получить как ждущий, так и автоколебательный режим генератора развертки, переводя триггер управления развертки из стабильного состояния в режим самозапуска.
С выхода триггера управления развертки управляющий импульс поступает на вход схемы генератора пилообразного напряжения и вход схемы усилителя бланкирующих импульсов.
Генератор пилообразного напряжения выполнен по схеме с емкостной отрицательной обратной связью (интегратор Миллера). Генератор пилообразного напряжения вырабатывает ли-нейно-возрастающее напряжение и состоит из ключа па транзисторе Т21, эмиттерных повторителей на транзисторах Т22, 124, транзисторе усилителя Т23, набора времязадающих сопротивлений R116, R118, R119, времязадающих конденсаторов С46—С56 и конденсаторов блокировки С37—С42, С109.
В состоянии покоя ключ на транзисторе Т21 открыт, напряжение на эмиттере триода положительно, диод Д20 оказывается включенным в прямом направлении и проводит. Следовательно, времязадающий конденсатор шунтирован открытым транзистором Т21 и диодом Д20 и имеет; начальный заряд менее 1 вольта. Усилитель на транзисторе Т23 сильно открыт.
С приходом на базу ключа на транзисторе Т21 управляющего импульса отрицательной полярности с выхода триггера управления развертки ключевой транзистор Т21 закрывается, а к диоду Д20 прикладывается запирающее напряжение при помощи делителя R110, Rll 1. Диод Д20 оказывается закрыт и своим большим обратным сопротивлением исключает шунтирующее действие закрытого транзистора Т21. На базу ключа на транзисторе Т21 управляющий импульс поступает через делитель R106, R107 для выбора режима транзистора ключа по постоянному току. Диод Д18, включенный между коллектором и базой транзисторного ключа, предохраняет его от режима насыщения, что способствует уменьшению задержки развертки. Для улучшения передачи отрицательного фронта управляющего импульса на базу ключа на транзисторе Т21 используется диод Д17.
Во время прямого хода развертки происходит заряд соответствующего времязадающего конденсатора (С46—С56) через соответствующее времязадающее сопротивление (R116, R118, R119) от источника — 50 В, что вызывает уменьшение потенциала на базе транзистора Т22. Это уменьшение потенциала передается па базу транзистора усилителя на Т!23. Уменьшение потенциала базы транзистора Т22 вызывает увеличение потенциала его коллектора, т. е. трайзистор Т22 начинает закрываться.
Увеличение потенциала коллектора транзистора Т23 чере® эмиттерный повторитель на транзисторе Т24 передается на вре-мязадающую емкость. Это увеличение потенциала на времяза-дающем конденсаторе препятствует уменьшению потенциала на базе транзистора Т22.
Благодаря большому усилению каскада на транзисторе Т23 и глубокой отрицательной обратной связи, потенциал на базе
20
21
транзистора Т22 остается постоянным и времязадающая емкость заряжается постоянным током. Заряд времязадающего конденсатора происходит током, протекающим от источника —50 В через времязадающее сопротивление и выходное сопротивление эмиттерного повторителя на транзисторе 124. Время-задающий конденсатор заряжается линейно и напряжение на эмиттере транзистора Т24 возрастает тоже линейно. Любое отклонение от линейного изменения напряжения будет приводить к изменению напряжения на базе Т22 в направлении уменьшения погрешности. Во время обратного хода развертки времяза-дагощий конденсатор быстро разряжается через диод Д20 и открытый ключевой транзистор Т21.
Эмиттерный повторитель па транзисторе Т22 увеличивает входное сопротивление схемы интегратора Миллера и позволяет использовать времязадагощие сопротивления величиной до 100 кОм для получения больших длительностей пилообразного напряжения. Однако в этом случае ток заряда времязадающего конденсатора мал, и начинает сказываться влияние тока базы эмиттерного повторителя транзистора Т22. Для устранения влияния тока базы транзистора Т22 на точность калибровки предусмотрена регулировка тока базы при помощи потенциометра R113. Времязадающий конденсатор и времязадающее сопротивление выбираются установкой переключателя В6 («Врсмя/де-лен.»). Сопротивление R112 служит для плавного изменения скорости развертки в процессе работы с прибором («Длительность») .
В крайнем правом положении сопротивление R1I2 имеет механическую фиксацию, и в этом положении потенциометра развертка калибрована по длительности.
Схема блокировки и возвращения в исходное состояние предохраняет генератор развертки от повторного запуска в течение обратного хода и времени восстановления всей схемы развертки, а также задает амплитуду выходного пилообразного напряжения. Схема блокировки и возвращения в исходное состояние состоит из усилителя по схеме с общим эмиттером на транзисторе Т25, в базовую цепь которого включается туннельный диод Д21, разделительного диода Д19 и цепи блокировки обратного хода R90, С37—С42, С109.
В начале рабочего хода развертки туннельный диод Д21 находится в низковольтном состоянии, усилитель на транзисторе ,125 закрыт, диод Д20 не проводит. С части нагрузки э'мпттерн'о-го повторителя на транзисторе Т24 с движка потенциометра R133 снимается напряжение пилообразной формы и подается на туннельный диод Д21.
При достижении определенной амплитуды пилообразного напряжения определяемое положение движка потенциометра R133, туннельный диод Д21 переключается в высоковольтное состояние и при этом открывается усилительный каскад на транзисторе Т25. Напряжение на его коллекторе начинает уменьшаться, диод Д19 открывается и проводит, и один из блокировочных конденсаторов С37-С42, С109 быстро заряжается до потенциала коллектора транзистора Т25. Соответствующий блокировочный конденсатор выбирается при помощи переключите ля В6 («Время/делен.»).
Отрицательный скачок напряжения поступает на базу эмиттерного повторителя на транзисторе Т19, запирает его и переводит туннельный диод Д15 триггера управления развертки в низковольтное состояние, т. е. переводит триггер управления развертки в исходное состояние.
При этом усилитель на транзисторе Т20 закрывается, ключ на транзисторе Т21 открывается и диод Д19 начинает проводить. Этот момент соответствует возникновению обратного хода развертки, т. е. разряду соответствующего времязадающего конденсатора через транзистор Т21 и диод Д20.
Во время обратного хода развертки при достижении определенного потенциала туннельный диод Д21 перебрасывается опять в низковольтное состояние, что приводит к запиранию усилителя на транзисторе Т25, а, следовательно, и диод Д20. При этом соответствующий блокировочный конденсатор начинает разряжаться через сопротивление R90 на уровне напряжения, определяемого положением движка потенциометра R78 («Стаб.»). Постоянная времени R90 и каждого из блокировочных конденсаторов такова, что за время обратного хода развертки и небольшого промежутка времени после завершения обратного хода развертки транзистор Т19 удерживается закрытым .на таком уровне, что положительные запускающие импульсы с выхода схемы синхронизации не могут переключить туннельный диод Д15.
Когда напряжение на блокировочном конденсаторе при раз ряде достигнет уровня отпирания диода Д11, последний открывается и этим уровнем напряжения фиксируется база транзис-, тора Т19. После этого влияние схемы блокировки устраняется и триггер управления развертки можно перебросить импульсом с выхода схемы синхронизации.
Потенциометр R78 («Стаб.») определяет режим работы генератора развертки. В ждущем режиме работы генератора развертки постоянный потенциал в цепи базы транзистора Т19 устанавливается таким, чтобы транзистор Т19 был закрыт,
22
23
но смог открываться положительными импульсами с выхода схемы синхронизации. Для получения периодического режима работы необходимо при помощи сопротивления R78 («Стаб.») установить потенциал базы транзистора Т19 выше уровня отпирания.
5.2.5. Оконечный усилитель горизонтального отклонения
Оконечный усилитель горизонтального отклонения предназначен для усиления отклоняющего напряжения, обеспечения
двухтактного выхода на отклоняющие пластины ЭЛ Г и умножения длительности развертки.
Оконечный усилитель горизонтального отклонения состоит из согласующих эмиттерных повторителей на транзисторах Т2Е и Т29 и парафазного'усилителя на транзисторах ТЗО и Т31.
Пилообразное напряжение с выхода эмиттерного повторителя на транзисторе Т24 через частотнокомпенсированный делитель R144, С60, R145, С61 поступает на базу согласующего эмиттерного повторителя на транзисторе Т28, а с его выхода на оконечный каскад усилителя горизонтального отклонения, который выполнен по фазоинверсной схеме на транзисторах ТЗО, Т31. С выхода оконечного усилителя горизонтального отклонения сигнал поступает на горизонтально-отклоняющие пластины ЭЛТ.
Коэффициент усиления оконечного усилителя горизонтального отклонения регулируется с помощью сопротивлений R155 и R159 («Коррект. длительности») обратной связи, включенных между эмиттерами транзисторов ТЗО и Т31 и выведенных под шлиц. В положении тумблера В7 «х0,2» отрицательная обратная связь уменьшается по сравнению с положением В7 «х1», и усиление каскада возрастает ровно в 5 раз по сравнению с положением «х1». Таким образом получают пятикратную растяжку развертки, что используется для получения самой малой дли-л л,1 мкс тельности развертки — 0,04 -----.
делен
Перемещение изображения по горизонтальной оси осуществляется изменением потенциала на базе согласующего эмиттерного повторителя на транзисторе Т29. Регулировка напряжения смещения производится с помощью потенциометра R139.
В режиме внешнего «Входа X» сигнал поступает на оконечный усилитель горизонтального отклонения через цепочку R128, С57. Сопротивление R128 определяет входное сопротивление внешнего входа «X», а емкость С57 корректирует частотную характеристику в режиме «Вход X». В этом режиме генератор развертки запирается при помощи сопротивления R108. Для то
го чтобы луч ЭЛТ оказался в центре экрана, дополнительно перекашивают усилитель при помощи R137.
5.2.6. Электронно-лучевая трубка
В приборе применена электронно-лучевая трубка 8Л04И. Питание ЭЛТ производится стабилизированным напряжением __700 В, а ее система после ускорения — от стабилизированного напряжения +3000 В. Отрицательное напряжение —700 В подается на катод ЭЛТ через делитель R59—R63. С движка потенциометра R63, ручка которого выведена на переднюю панель с надписью «Яркость», напряжение подается на модулятор ЭЛТ Напряжение на первый анод ЭЛТ подается с движка потенциометра R60, ручка которого выведена на переднюю панель с надписью «ФОКУС.». Для обеспечения более четкой фокусировки луча ЭЛТ на электрод регулировки астигматизма подается положительный потенциал с движка потенциометра R67, ось которого выведена под шлиц внутри прибора.
При помощи потенциометра R66, ось которого также выведена под шлиц внутри прибора, в цепи промежуточного электрода осуществляется регулировка геометрических искажений. Конденсаторы С26 и С28 служат для устранения наводок, приводящих к яркостной модуляции. Коммутация луча ЭЛТ во время прямого и обратного хода осуществляется при помощи бланкирующих пластин. Одна бланкирующая пластина соединена со вторым анодом ина нее подается потенциал +50 В
Вторая бланкирующая пластина гальванически связана с выходом схемы бланкирующих импульсов, которая формирует импульсы, предназначенные для коммутации луча ЭЛТ.
Схема бланкирующих импульсов состоит из усилителя на транзисторе Т26 и выходного эмиттерного повторителя .на транзисторе Т27. С выхода триггера управления разверткой (коллектор Т20) импульсы поступают на базу усилителя на транзисторе Т26. Для улучшения частотной характеристики усилителя в области высших частот применена эмиттерная коррекция (R142, С59). Для исключения влияния большой паразитной емкости выхода бланкирующей пластины на коллекторную цепь усилителя на транзисторе Т26 включен эмиттериый повторитель на транзисторе Т27.
На задней панели прибора имеются гнезда «Вход Z» длй8 возможности осуществления модуляции луча по яркости. В этом случае сигнал от внешнего генератора поступает на модулятор ЭЛТ через емкость С27.
, 5.2.7. Блок питания
Блок питания предназначен для питания осциллографа и рассчитан на определенную нагрузку.
24
Технические характеристики блока питания
Блок питания выдает следующие напряжения:
— постоянное стабилизированное напряжение -[-50 В. При токе нагрузки 20 мА напряжение пульсации не более 20 мВ;
— постоянное стабилизированное напряжение минус 50 В
При токе нагрузки 18 мА напряжение пульсаций не более 20 мВ;
— постоянное стабилизированное напряжение +10 В.
При токе нагрузки 40 мА напряжение пульсаций не более 10 мВ;
— постоянное стабилизированное напряжение минус 10 В.
При токе нагрузки 60 мА напряжение пульсаций не более 10 мВ;
— постоянное стабилизированное напряжение +6,3 В.
При токе иагрувки 0,3 А напряжение пульсации не более 7 мВ;
— постоянное стабилизированное напряжение +80 В.
При токе нагрузки 25 мА напряжение пульсаций не более 25 мВ;
— постоянное стабилизированное напряжение +3000 В.
При токе нагрузки 50 мкА напряжение пульсаций не более 3 В; '
— постоянное стабилизированное напряжение минус 700 В
При токе нагрузки 500 мкА напряжение пульсации не более 3 В;
— переменное стабилизированное напряжение 6,3 В.
Частотой 2000 Гц прямоугольной формы. Ток нагрузки 0,3 А;
— переменное напряжение 6,3 В для питания лампочек подсвета экрана осциллографа, снимаемое с обмотки трансформатора Тр-1. При работе блока питания от сети 24 В это напряжение отсутствует.
Блок питания выдает перечисленные напряжения при подключении его в сеть постоянного напряжения 24±2,4 В, а также сети переменного напряжения 220±22 В, частотой 50ч-60 Гц или напряжением 115±5,75 В и 220± 11 В с частотой 40 и содержанием гармоник до 5%.
Описание принципиальной схемы блока питания
При питании осциллографа от сети переменного тока напряжение подводится на силовой трансформатор Тр-I. Снимаемое со вторичной обмотки трансформатора переменное напряжение выпрямляется.
Выпрямитель выполнен по двухполупериодной схеме со педней точкой на диодах Д39, Д38. Выпрямленное напряжение фильтруется RC фильтром R171, С96, С101.
На вход стабилизатора при поминальном напряжении пита-{лщей сети должно поступать не более 24 В.
При питании осциллографа от сети 24 В постоянное напряжение подается непосредственно на вход стабилизатора.
При увеличении напряжения питающей сети напряжение на выходе стабилизатора увеличивается, увеличивая положительный потенциал базы транзистора Т41. Транзистор Т4Гприот-крывается, ток коллектора его возрастает. Напряжение на сопротивлении R1.77 растет, подзапирая транзистор Т40. Ток коллектора Т40, являющийся базовым током транзистора Т39, уменьшается. Транзисторы Т39, Т38, Т37 подзаппраются. Напряжение U кэ их возрастает, восстанавливая на выходе стабилизатора первоначальное значение напряжения.
Выходное напряжение стабилизатора регулируется потенциометром R178 в пределах 18,54-19,5 В.
Опорное напряжение стабилизатора снимается с стабилитронов Д40-Г-Д43. Стабилитроны Д414-Д43 термокомпепСирую-щие.
Стабилизированное напряжение подается на преобразователь напряжения, выполненный по симметричной двухтактной схеме с самовозбуждением, обратной связью по напряжению и включением транзисторов Т35, Т36 с общим эмиттером. Частота генерации порядка 2000 Гц, форма импульсов прямоугольная.
С вторичных обмоток трансформатора Тр-2 преобразователя снимаются стабилизированные напряжения, которые выпрямляются и фильтруются, кроме 6,3 В для накала трубки.
Выпрямители +50 В н минус 50 В выполнены по двухполупериодной схеме со средней точкой на диодах Д26, Д27, Д35, Д34. Выпрямленные напряжения фильтруются RC фильтрами С89, С90, С91, С92, R164, R163. Выпрямители +10 В и минус 10 В выполнены по двухполупериодной схеме со средней точкой на диодах ' Д28, Д29, Д32, ДЗЗ. Выпрямленные напряжения фильтруются RC фильтрами С78, С63, С64, С794-С81, С854--Т-С88, R161, R158, R157, R162.
Выпрямитель +6,3 В выполнен по двухполупериодной схеме со средней точкой на диодах ДЗО, Д31. Выпрямленное напряжение фильтруется сначала емкостным фильтром С84, а затем RC фильтром С83, Дрб.
Выпрямитель +80 В выполнен по двухполупериодной схеме со средней точкой на диодах Д25, Д36. Выпрямленное напря
-2G
жение фильтруется сначала емкостным фильтром С77, а затем фильтром С74, С76, С75, Др5.
Выпрямитель +3000 В выполнен на плате И23.215.019 по однополупериодной схеме с усемерением напряжения на диодах Д14-Д7 и конденсаторах С2-?СЗ. Выпрямленное напряжение фильтруется RC фильтром Cl, R1.
Выпрямитель минус 700 В выполнён на плате И23.215.019 пс однополупериодной схеме с удвоением напряжения на диодах Д8, Д9 и конденсаторах С9, СЮ.
5.3. Конструкция
Каркас прибора состоит из двух литых панелей, соединенных стяжкой, расположенной сверху прибора, и двумя угольниками, расположенными снизу прибора.
Для защиты прибора предусмотрены легкосъемные боковые крышки и поддон. С целью вентиляции в боковых стенках прибора предусмотрены перфорированные отверстия.
Прибор снизу имеет четыре амортизатора и снабжен подставкой, что позволяет приподнять переднюю часть прибора, создавая удобство работы оператора.
Для переноса прибора на верхней стенке имеется ручка.
На передней панели прибора расположены основные органы управления, гнезда высокочастотного и низкочастотного входа, которые снабжены соответствующими надписями или символами (приложение 4, рис. 1). На задней панели имеется разъем питания, предохранители, тумблеры переключения сети, а также гнездо «Вход Z» (приложение 4, рис. 2).
На левой боковой стенке находится резистор подстройки канала вертикального отклонения (выведено под шлиц). (Приложение 4, рис. 3).
На правой боковой стенке находятся органы коррекции длительности развертки (выведено под шлиц). (Приложение 4. рис. 4).
К передней и задней панелям крепятся вертикальные шасси. Дополнительная жесткость придается каркасу двумя поперечными кронштейнами, на которых установлены тяжелые элементы схемы. К продольному кронштейну крепятся еще и переключатели.
Электронно-лучевая трубка прибора, заключенная в экран из сплава 80 НХС, расположена между шасси точно по центру прибора. Трубка с экраном крепится двумя хомутами: одним к передней панели, а вторым к шасси. Трубка в экране закреплена при помощи полиэтиленового хомута на узкой части трубки
уплотнительного кольца на другом конце. В случае выхода из £Троя ЭЛТ ее легко можно сменить. Для этого необходимо:
_отвернуть 4 винта, крепящие обрамление к передней панели, снять обрамление-и шкалу;
— ослабить крепление ЭЛТ цолиэтиленовым хомутиком в экране, отвернуть винты;
— отсоединить высоковольтный провод ЭЛТ, снять контакты с боковых выводов ЭЛТ;
После этого вынуть ЭЛТ из экрана.
При установке ЭЛТ в прибор все действия необходимо произвести в обратном порядке.
Электромонтаж выполнен на печатных платах. Для удобства эксплуатации и ремонта две наиболее сложные платы — усилителя и развертки выполнены откидными.
На левом шасси расположены плата усилителя, плата калибратора, а также часть элементов схемы питания (приложение 4, рис. 7). На правом шасси расположены плата развертки и оставшаяся часть схемь^ питания (приложение 4, рис. 8). Высоковольтная плата снабжена экраном.
К прибору прилагается комплект принадлежностей и за-яасных частей.
6. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ
6.1. На передней панели прибора, кроме приборов для экспорта, должны быть товарный знак предприятия и знак Росреестра.
6.2. На задней панели прибора должны быть проставлены заводской помер и год изготовления.
6.3. Прибор со всеми хринадлежностями упаковывается в складочный ящик в соответствии со-схемой укладки.
6.4. Прибор должен быть опломбирован ОТК завода-изготовителя.
6.5. Укладочный ящик должен иметь маркировку, указывающую тип прибора, заводской номер. Укладочный ящик с упакованным прибором должен быть опломбирован ОТК заво-Ь.а-изготовителя.
7. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
При большой разности температур в складских, и рабочих помещениях полученные со склада приборы выдерживайте не (менее 6 часов в упаковке, в нормальных условиях.
После длительного хранения в условиях повышенной влажности приборы перед включением выдерживайте в нормальных -условиях в течение 12 часов.
28
29
При расконсервации проверяйте комплектность прибора в соответствии с формуляром.
Повторную упаковку производите при перевозке прибора в пределах предприятия и вне его.
Перед упаковкой в укладочный ящик проверяйте комплектность в соответствии с формуляром, прибор и ЗИП протрите от пыли, заверните во влагоустойчивую бумагу. После этого прибор упакуйте в укладочный ящик.
Если транспортировка предусматривается вне предприятия, укладочные ящики с приборами укладываются в транспортные ящики. -
8. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
8.1. К работе с прибором допускаются лица, ознакомившиеся с техническим описанием и инструкцией по эксплуатации прибора, а также прошедшие инструктаж по технике безопасности.
В приборе имеются напряжения, опасные для жизни, поэтому категорически запрещается работа с прибором, если на нем нет защитного кожуха.
8.2. Перед включением прибора в сеть зажим, обозначенный символом « X », необходимо заземлить.
8.3. Высоковольтная плата И23.215.019 имеет символ « »
Г
и’надпись «Высокое напряжение».
Потенциометр регулировки яркости, фокусировки и транс-
форматор И24.730.046 имеют символы « »...
8.4. Все перепайки делать только при выключенном тумблере «Сеть», а при перепайках в схеме блока питания и на лицевой панели прибора необходимо вынимать из сети вилку шнура питания ввиду опасности поражения- напряжением сети. Следует помнить, что снятие экранов увеличивает опасность поражения.
8.5. При изменениях в схеме питания ЭЛТ следует пользоваться высоковольтным пробником, так как в схеме имеется высокое напряжение. Напряжение 3 кВ имеется на послеуско-ряющем электроде ЭЛТ, при этом надо иметь ввиду, что это напряжение сохраняется и после, выключения прибора в течение 3-4-5 минут.
30
9. ПОДГОТОВКА К РАБОТЕ
9. 1. Установка прибора на рабочем месте
Перед установкой прибора на рабочее место следует протереть прибор чистой сухой тряпкой.
Для удобства работы с прибором скоба, закрепленная на нижних стяжках, используется как подставка для придания прибору наклонного положения.
До включения прибора в сеть необходимо убедиться в правильности установки тумблера выбора питающей сети, наличия и соответствия предохранителя.
Примечания: 1. Прибор выпускается заводом включенным па 220 В. Перед включением прибора в сеть необходимо заземлять корпус прибора.
2. При работе прибрра в странах с тропическим климатом рекомендуется его эксплуатация в помещениях с кондиционированием воздуха.
В В случае эксплуатации прибора во влажном тропи-
ческом климате в обычных комнатных условиях без кондиционирования воздуха необходимо дополнительное предварительное включение прибора на время не менее двух часов с целью его прогрева.
9. 2. Описание органов управления
9.2.1. Расположение органов управления и подсоединения на передней панели прибора представлено на рис. 1 приложения 4.
«СЕТЬ» — для включения и выключения прибора из сети;
«ОСВЕЩЕНИЕ ШКАЛЫ» — для регулировки освещения шкалы экрана прибора (при питании прибора от сети переменного тока).
9.2.2. Органы управления ЭЛТ: резистор «ЯРКОСТЬ» — регулирует яркость изображения; резистор «ФОКУС.» — регулирует четкость (фокус) изображения.
9.2.3. Органы управления тракта вертикального отклонения («УСИЛИТЕЛЬ У»);
переключатель «ВОЛЬТ/ДЕЛЕН.» — устанавливается ка- « либрованный коэффициент отклонения усилителя;
резистор «УСИЛЕНИЕ» — обеспечивает плавную регулировку чувствительности усилителя «У»;
резистор « | • » — регулирует положение луча по вертикали: переключатель режима работы входа усилителя в положениях:
31
oajuF
O-||—-t О_ на БХ0Д усилителя сигнал посту-
I I пает через разделительный кон-
№51Д 4MSUL денсатор (закрытый вход); зоргП WH
Т* — на вход усилителя сигнал поступает с постоянной составляющей фг. > q 1) (открытый вход);
разъем «ВХЪд» — высокочастотный разъем для подачи ис-«следуемых сигналов;
резистор «БАЛАНСИР.» — балансировка усилителя вертикального отклонения (выведено под шлиц);
гнездо «ВЫХОД 500 mV Д » — гнездо выхода калибровочного напряжения для компенсации выносного делителя 1 ; 10.
9.2.4. Органы управления разверткой:
переключатель «ВРЕМЯ/ДЕЛЕН.» — устанавливает калиброванный коэффициент развертки;
резистор «ДЛИТЕЛЬНОСТЬ» — обеспечивает плавную регулировку длительности развертки;
— резистор «-*-> » — перемещает луч по горизонтали;
тумблер «х1», «х0,2» — для умножения длительности
развертки;
гнездо «ВХОД X» — для подачи исследуемого сигнала на выходной усилитель X.
9.2.5. Органы управления и подсоединения синхронизации:
резистор «УРОВЕНЬ» — выбирает уровень исследуемого сигнала, при котором происходит запуск развертки;
резистор «СТАВ.» — устанавливает ждущий или автоколебательный режим работы развертки;
гнездо «ВХОД» — для подачи внешних синхронизирующих сигналов;
тумблер «ВНУТР.-ВНЕШ.» — для установки внутренней или внешней синхронизации;
тумблер « = ; — для установки открытого или закры-
того входа синхронизации;
тумблер «+, —» — для выбора полярности синхронизации;
клемма корпусная « » — для заземления корпуса при-
бора.
9.2.6. Органы управления, расположенные на левой боковой стенке прибора (приложение 5, рис. 3);
32
резистор «ЧУВСТВИТЕЛЬНОСТЬ У» — для корректировки чувствительности усилителя У (выведено под шлиц).
9.2.7. Органы управления, расположенные на правой боковой стенке (приложение 5, рис. 4):
резисторы «коррекция длительности xl, х0,2» — для корректировки длительности развертки.
9.2.8. Органы управления и подсоединения, расположенные «а задней стенке панели прибора:
гнезда «ВХОД Z» — для подачи сигнала, производящего яркостную модуляцию луча;
тумблер «—, ~» — выбора источника питающего напряжения;
I держатель предохранителя при включении сети переменного тока 220 В и 115 В с надписью «1 А»;
держатель предохранителя при включении постоянного напряжения 24 В с надписью «2 А»;
50 Hz
тумблер «220 V^qq -ц~» 45 V 400 Hz» — выбора напряжения । сети и частоты.
10. ПОРЯДОК РАБОТЫ
10.1. Подготовка к проведению измерений
Перед включением прибора в сеть предварительно устано-*вить органы управления в следующие положения:
«ЯРКОСТЬ» — против часовой стрелки до отказа;
«ФОКУС.» — в среднее'положеиие;
«УРОВЕНЬ» — в среднее положение;
«СТАВ.» — по часовой стрелке до отказа;
«—, ~» — в положение «~»;
«+, —» — в положение «+»;
«ВНУТР., ВНЕШ.» — в положение «ВНУТР.»;
«ВОЛЬТ/ДЕЛЕН.» — в положение «0,01»;
«ВРЕМЯ/ДЕЛЕН.» — в положение «0,1 ms»;
«xl, х0,2» — в положение «х1».
Для включения прибора необходимо соединить кабель питания с источником переменного тока и тумблер «СЕТЬ» установить в верхнее положение. При этом должна загореться сиг-* нальная лампочка.
Примечание. Перед включением прибора в сеть проверить правильность установки тумблера выбора источника питающего напряжения и правильность установки предохранителя.
Через, 2—3 минуты после включения следует отрегулировать яркость и фокусировку линии развертки с помощью взаимодействия ручек «ЯРКОСТЬ» и «ФОКУС.».
3 3363
33
Если луча ЭЛТ не будет на экране при максимальной яркости, то необходимо переместить луч в пределы рабочей части экрана при помощи ручек « f » и « ».
После 15—20-минутного прогрева сбалансировать усилитель «У». Для этого, не подавая сигнал на вход усилителя «У», ручкой « t » линию развертки переместить в среднее положение на экране ЭЛТ и регулировкой «БАЛАНСИР.», выведенной под шлиц на переднюю панель, добиться независимости положения линии развертки от поворота ручки «УСИЛЕНИЕ».
Установить ручку переключателя «ВОЛЬТ/ДЕЛЕН.» в положение «КАЛИБР. 4 ДЕЛЕН.», ручку «УСИЛЕНИЕ» — по часовой стрелке до отказа. Если изображение амплитуды калибровочного напряжения не равно 4 делениям шкалы ЭЛТ, то необходимо регулировкой «ЧУВСТВИТЕЛЬНОСТЬ Y», выведенной под шлиц на правой боковой стенке, установить амплитуду калибровочного напряжения равной 4 делениям шкалы.
После этого прибор готов к работе и можно приступить к выбору режима работы и проведению необходимых наблюдений и измерений.
Осуществление необходимых наблюдений и измерений производится по экрану электронно-лучевой трубки. Экран электронно-лучевой трубки снабжен прозрачной шкалой, используемой для измерений по вертикали и горизонтали. Шкала разделена на 6 шестимиллиметровых делений по вертикали и 10 шестимиллиметровых делений по горизонтали. В центре шкалы каждое шестимиллиметровое деление разделено на 5 равных частей.
Ручкой «ОСВЕЩЕНИЕ ШКАЛЫ» устанавливают яркость подсвета делений, необходимую для проведения измерений. Для увеличения четкости изображения, а также для создания более приятного для глаза цвета свечения экрана прибор снабжается светофильтром, который устанавливается перед шкалой ЭЛТ.
Исследуемый сигнал подается на высокочастотное гнездо «ВХОД» усилителя «У».
До подключения исследуемого сигнала в комплектацию прибора придаются два типа кабелей:
а) прямой кабель;
б) выносной делитель 1 . 10.
Прямой кабель, применяется для исследования сигналов с амплитудой от 0,01 В до 120 В. При подключении прямого кабеля входное сопротивление прибора равно 1 МОм с параллельной емкостью 100-?-120 пФ (с учетом емкости кабеля).
34
Выносным делителем можно пользоваться во всех случаях при исследовании сигналов с амплитудой от 0,2 до 300 В, а также при необходимости увеличения входного сопротивления прибора и уменьшения входной емкости. При подключении выносного делителя входное сопротивление прибора становится равным 10 МОм с параллельной емкостью не более 15 пФ.
Для проведения необходимых наблюдений и измерений изображение исследуемого сигнала на экране прибора должно быть устойчивым и иметь величину, удобную для рассмотрения. Для этого требуется установить необходимый режим работы развертки, вид синхронизации, ослабление входного аттенюатора, род работы усилителя вертикального отклонения.
Выбор нужных положений этих органов управления определяется формой и величиной исследуемого сигнала и особенностями исследуемой схемы.
Ниже излагаются общие соображения, которыми следует руководствоваться при выборе режима работы.
Режимы работы развертки (ждущий или автоколебательный) устанавливаются ручкой «СТАВ.».
Поворотом ручки «СТАВ.» вправо до появления развертки получим автоколебательный режим развертки, поворотом ручки влево на 5—10° от точки, где развертка прекращается, получим ждущий режим работы развертки.
Длительность развертки выбирается такой, чтобы можно было наблюдать форму исследуемого сигнала. Если длительность исследуемого сигнала известна, можно заранее установить переключатель длительностей развертки «ВРЕМЯ/ДЕЛЕН.» и множитель развертки «х1, х0,2» в требуемое положение.
Плавная регулировка длительностей развертки осуществляется потенциометром, спаренным с переключателем длительностей развертки, и обозначена на лицевой панели надписью «ДЛИТЕЛЬНОСТЬ».
Значения длительностей развертки, обозначенные на передней панели прибора, верны в крайнем правом положении ручки «ДЛИТЕЛЬНОСТЬ». В этом положении ручка потенциометра имеет механическую фиксацию.
Синхронизировать развертку в большинстве случаев наиболее удобно исследуемым сигналом. Для этого тумблер выбора рода синхронизации нужно установить в положение «ВНУТР.».
При внешней синхронизации следует с гнездом «ВХОД» синхронизации соединить источник внешнего синхронизирующего напряжения и установить тумблер выбора рода синхронизации в положение «ВНЕШ.».
35
3‘
Независимо от вила синхронизации полярность синхронизации ставится в положение, соответствующее полярности синхронизирующего сигнала.
При выборе режима работы усилителя вертикального отклонения нужно руководствоваться следующими соображениями.
Режим усиления постоянного тока (открытый вход) предназначен для исследования входного сигнала, содержащего переменную и постоянную составляющие.
Регулировка амплитуды входного сигнала производится входным аттенюатором. Он обозначен на передней панели надписью «ВОЛЬТ/ДЕЛЕН.». Значения коэффициента отклонения усилителя вертикального отклонения, обозначенные на передней панели, верны лишь в крайнем правом положении ручки «УСИЛЕНИЕ». Потенциометр «УСИЛЕНИЕ» спарен с переключателем входного аттенюатора и имеет в крайнем правом положении механическую фиксацию.
Из-за влияния бланкирующих пластин наблюдается паразитная засветка начала развертки, которая не должна превышать 1 деление (6 мм) от видимого начала” развертки на всех диапазонах. Рабочая часть развертки равна 10 делениям (60 мм) шкалы. Участок паразитной засветки не входит в рабочую часть развертки.
10.2. Проведение измерений
Для наблюдения исследуемых сигналов и измерения их основных параметров, таких как амплитуда, частота, временные интервалы, фазовый сдвиг в подавляющем большинстве случаев можно ограничиться следующими режимами развертки и синхронизации.
10.2.1. Ждущая развертка с синхронизацией исследуемым’ сигналом.
Установить тумблер выбора рода синхронизации в положение «ВНУТР.», ручку «УРОВЕНЬ» — в одно из крайних положений. Если приблизительно известна длительность исследуемого сигнала, переключатель длительностей развертки следует поставить в требуемое положение. Тумблер множителя длительности устанавливается в положение «х1» или «х0,2».
Переключатель входного аттенюатора установить в положение, при котором величина исследуемого сигнала на экране прибора наиболее удобна для исследования. Тумблер режима работы усилителя «У» установить в требуемое положение.
36 '
Подать исследуемый сигнал на гнездо «ВХОД» усилителя «У» через соединительный кабель. Пользоваться соединительным кабелем, прилагаемым к прибору, необходимо с учетом маркировки.
Вращая ручку «СТАВ.» из крайнего левого положения вправо, добиться появления изображения на экране ЭЛТ. Вращением той же ручки в обратную сторону установить ее в положение, при котором развертка срывается. Это соответствует ждущему режиму развертки. Поворачивая ручку «УРОВЕНЬ» синхронизации, установить ее в положение, при котором появляется устойчивое изображение сигнала.
Тумблером полярности синхронизации можно осуществить запуск развертки от положительной или отрицательной части сигнала установкой его в положение «+» или «—», яркость и фокусировку необходимо отрегулировать так, чтобы изображение было максимально четким. При исследовании сигналов малой длительности с низкой частотой следования яркость изображения уменьшается. Наблюдение таких сигналов необходимо производить при помощи тубуса, прилагаемого к прибору. Установка светофильтра улучшает возможности наблюдения в условиях повышенной внешней освещенности.
10.2.2. Непрерывная развертка с синхронизацией исследуемым сигналом.
Провести те же операции с прибором, что и для работы в ждущем режиме, необходимо только при отсутствии сигнала на входе повернуть ручку «СТАВ.» до появления на экране линии развертки. Подав на гнездо «ВХОД» усилителя «У» исследуемый сигнал, поворачивая ручку «УРОВЕНЬ» синхронизации, получить устойчивое изображение. Если поворот этой ручки не дает устойчивого изображения, следует добиться его незначительным поворотом ручки «СТАВ.».
10.2.3.. Синхронизация от внешнего источника.
Для синхронизации развертки внешним сигналом необходимо тумблер выбора рода синхронизации поставить в положение «ВНЕШ.» и подать сигнал на гнездо «ВХОД» синхронизации.
Положение тумблера полярности синхронизации «+» или «—».должно соответствовать полярности синхронизирующего сигнала.
10.2.4. Развертка от внешнего источника.
Если для горизонтального отклонения луча необходимо использовать не пилообразное напряжение генератора развертки, а посторонний сигнал, например, для измерения частот методом фигур Лиссажу, для получения синусоидальных и иных форм развертки, для определения коэффициента глубины моду
37
ляции и т. д., то следует установить переключатель длительности развертки в положение «ВХОД Х»„ а развертывающее напряжение от внешнего источника подать на гнездо «ВХОД X».
10.2.5. Внешняя модуляция луча по яркости.
Дчя модуляции внешним сигналом по яркости необходимо на гнездо «ВХОД Z», которое находится на задней стенке прибора, подать модулирующий сигнал. Для получения неподвижных яркостных меток на экране ЭЛТ необходимо этим же сигналом засинхронизнровать развертку.
10.2.6. Измерение временных интервалов.
При измерении временных интервалов необходимо ручку «ДЛИТЕЛЬНОСТЬ» установить в крайнее правое положение. В крайнем правом положении ручка плавной регулировки длительности развертки калибрована и соответствует градуировке переключателя «ВРЕМЯ/ДЕЛЕН.».
Измеряемый временный интервал желательно установить в центре экрана с помощью ручки « -*-* ».
Переключатель длительности развертки и тумблер множителя развертки следует установить в такое положение, чтобы измеряемый интервал времени занимал длину на экране не менее 4 делений шкалы. Для уменьшения погрешности измерения за счет толщины линии, измерения производятся или оба по правым, или оба по левым краям линий изображения. Точность измерения временных интервалов увеличивается при увеличении длины измеряемого расстояния на экране ЭЛТ, поэтому при измерениях необходимо правильно выбирать рабочую длительность развертки.
Измеряемый временной интервал рпределяется произведением 3-х величин: длины измеряемого интервала времени на экране по горизонтали в делениях шкалы, значения величины времени на 1 деление шкалы в данном положении переключателя «ВРЕД^Я/ДЕЛЕН.» и значения множителя развертки («Х1»; «х0,2»).
Измерение временных интервалов можно произвести при помощи яркостных меток. Для модуляции можно использовать синусоидальное или импульсное напряжение внешнего источника. Для этого необходимо получить на экране ЭЛТ четкое неподвижное изображение, использовав режим внешней синхронизации развертки модулирующим сигналом.
Затем ручками «ЯРКОСТЬ» и «ФОКУС.» отрегулировать изображение так, чтобы на экране осциллографа были видны четкие яркие метки с темными промежутками между ними. Длительность временного интервала определяется методом под-
38
г
.счета количества периодов следования меток, укладывающихся на его изображении.
10.2.7. Измерение частоты.
Частоту сигнала можно определить, измерив его период Т
F= 4-
При любой длительности развертки число периодов сигнала на 10 делениях шкалы зависит от частоты сигнала. Таким образом, подсчитав число периодов на 10 делениях шкалы и разделив это число на десятикратную длительность развертки на деление, получим частоту сигнала.
Хорошо зарекомендовавшим себя на практике является сле-С .дующий способ определения частоты периодического сигнала.
Подсчитывают расстояние в делениях целого числа периодов •сигнала, укладывающихся наиболее близко к 10 делениям шкалы.
Пусть, например, 5 периодов занимают расстояние 8, 45 делений при длительности развертки
Тогда искомая частота сигнала равна:
1-ц п 5 5 106 опс „
1-Тр~8,45-2-IO-6 — 16,9 —296 кГц-
Другим методом определения частоты является сравнение неизвестной частоты с эталонной частотой по фигурам Лисса-жу. В этом случае на вход усилителя вертикального отклонения подается сигнал, частоту которого необходимо измерить, а на усилитель горизонтального отклонения — напряжение от генератора образцовой частоты.
При сближении частот на экране появляется вращающийся эллипс, остановка которого указывает на полное совпадение частот.
При кратном соотношении частот на экране получается более сложная фигура, причем частота по вертикали так относится к частоте по горизонтали, как число точек касаний к каса-в тельной по горизонтали относится к числу точек касаний к ка-’ сательной по вертикали.
Возможно также определение частоты или длительности сигнала с помощью яркостных меток, получаемых путем подачи эталонной кратной и синхронной с исследуемым сигналом на гнездо «ВХОД Z».
39
10.2.8. Измерение амплитуды исследуемых сигналов.
Перед проведением измерения амплитуды исследуемого сигнала рекомендуется проверить калибровку чувствительности усилителя «У» по калибратору амплитуды.
Для этого переключатель входного аттенюатора «ВОЛЬТ/ ДЕЛЕН.» необходимо установить в положение «КАЛИБР. 4 ДЕЛЕН.», ручку «УСИЛЕНИЕ» — в крайнее правое положение. Установить один из диапазонов развертки, обеспечивающий две параллельные линии изображения прямоугольного напряжения калибратора. Ручкой « | » добиться совпадения на экране двух параллельных линий изображения с делениями шкалы. Величина изображения при этом должна быть равной 4 делениям. При несоответствии произвести корректировку ручкой «ЧУВСТВИТЕЛЬНОСТЬ У», выведенной под шлиц, на левой боковой стойке прибора.
Для уменьшения погрешности установки за счет толщины линий и перекоса, вершины калибровочного импульса необходимо совмещать с линиями шкалы или оба верхних, или оба нижних края линий изображения. Совмещение следует производить в точках скрещения'с одной и той же вертикальной линией в середине шкалы.
После совмещения линий чувствительность тракта вертикального отклонения луча будет соответствовать величинам, обозначенным на шкале переключателя «ВОЛЬТ/ДЕЛЕН.».
Измерение амплитуды исследуемого сигнала производится следующим образом. На вход усилителя вертикального отклонения подается исследуемый сигнал. Ручка «УСИЛЕНИЕ» должна находиться в крайнем правом положении. При помощи ручек « -<—> » и « | » сигнал совмещается с нужными делениями шкалы и измеряется исследуемый размах изображения по вертикали в делениях.
Величина амплитуды исследуемого сигнала в вольтах будет равна произведению замеренной величины изображения в делениях, умноженной на цифровую отметку показаний переключателя «ВОЛЬТ/ДЕЛЕН.» При работе с выносным делителем 1:10 полученный результат необходимо умножить на 10.
Точность измерения амплитуд гарантируется при размахе изображения от 2 до 6 делений. Поэтому входной аттенюатор необходимо поставить в такое положение, при котором размах исследуемого сигнала получается наибольшим в пределах рабочей части экрана.
40
10.2.9. Измерение сигнала фаз.
Осциллограф дает возможность измерения фазового угла между двумя сигналами одинаковой частоты. Фазовый угол измеряется непосредственно на экране электронно-лучевой трубки.
Если подобрать длительность развертки так, чтобы один период синусоидального сигнала, равный 360°, имел длину, например, 10 делений, то тогда каждое деление шкалы будет соответствовать 36°. Измеряя расстояние в делениях между соответствующими 'точками изображений двух фаз и умножая его на число градусов на 1 деление, получим сдвиг фаз в градусах.
При этом следует отметить, что нельзя на однолучевом осциллографе получить одновременное изображение двух сигналов (исключая случай применения электронного коммутатора).
Для определения фазы данным прибором рекомендуется следующий метод. Один из сигналов, симметричный по вертикали относительно нулевой линии, с помощью ручек «УРОВЕНЬ» синхронизации совмещается определенной точкой с началом шкалы или другой выбранной точкой.
Затем вместо первого сигнала на вход вертикального усилителя подается второй. При этом положение ручки «УРОВЕНЬ» синхронизации не меняется и измеряется смещение интересующей точки сигнала.
Одно из исследуемых напряжений подается в этом случае на гнездо «ВХОД» синхронизации и синхронизирует развертку в режиме внешнего запуска. Кроме того, сигнал, используемый для запуска развертки, должен опережать другой сигнал.
-11. РЕГУЛИРОВКА И КАЛИБРОВКА ПРИБОРА
После замены полупроводниковых и электровакуумных приборов, а также после ремонта необходимо произвести подрегулировку и проверку прибора.
Необходимо тщательно проверить монтаж прибора на соответствие электрической схеме.
Перед регулировкой установить ручки управления на перед-* ней панели прибора в следующие положения:
«ЯРКОСТЬ» — в крайнее левое положение;
« f » и « -t-> » — в среднее положение;
«ВОЛЬТ/ДЕЛЕН.» — в положение «1»;
«УСИЛЕНИЕ» — в крайнее правое положение;
«ВРЕМЯ/ДЕЛЕН.» — в положение «1 ms»;
41
«ДЛИТЕЛЬНОСТЬ» — в крайнее правое положение;
«СТАВ.» — в крайнее правое положение;
«+» «—» — в положение «+»;
« » «~» — в положение «~»;
«ВНУТР.» — «ВНЕШ.» — в положение «ВНУТР.».
Регулировку прибора необходимо проводить в указанной ниже последовательности.
Проверка и регулировка напряжений источников производится совместно со всеми узлами осциллографа в рабочем со-. стоянии.
Рабочее место должно оборудоваться приборами:
а) вольтметром типа В7-16;
б) вольтметрами С50-ЗкВ, С70-10 В, С50-1,5 кВ;
в) осциллографом С1-68 с раздельным конденсатором К15-5-Н70-6, 3-4700;
г) вольтметрами В7-15, ВЗ-41;
д) автотрансформатором РНО-250-0,5;
е) вольтметром Э515 с верхним пределом измерения 600 В;
ж) амперметром Э515 с верхним пределом измерения 1А;
з) генераторами сигналов Г4-65А, ГЗ-47;
и) генераторами импульсов Г5-15, Г5-26;
к) делителем счетчиковым ИКЗ-15;
л) установкой для проверки ламповых вольтметров В1-4;
м) осциллограф С1-19Б.
Проверку и настройку необходимо производить в указанной ниже последовательности.
Амперметром Э515 при напряжении сети 220 В контролируется ток, потребляемый осциллографом. Он должен быть не более 160 мА.
, Вольтметром В7-16 проверяется напряжение на выходе стабилизатора в контрольных гнездах Гнб, Гн7.
Относительно минуса конденсатора С104. Это напряжение определяет выходные напряжения всех источников и может быть в пределах 18,5—19,5 В.
ВНИМАНИЕ! Подключение прибора для измерения напряжений +3000 В, минус 700 В и их пульсаций, 6,3 В под потенциалом минус 700 В при включенном осциллографе в сеть недопустимо. Прикасаться к измерительным приборам и разделительному конденсатору категорически запрещается. Это опасно для жизни. После измерений пульсаций +3 кВ, минус 700 В разделительный конденсатор необходимо разрядить закорачиванием.
42
Проверка напряжения +3 кВ производится подключением -прибора С50 к конденсатору С1 на плате И23.215.019. Допустимый разброс напряжения минус 100ч- +300 В от поминала.
Напряжение пульсаций измеряется осциллографом С1-68 через разделительный конденсатор и не должно превышать 3 В.
Проверка напряжения минус 700 В производится подключением вольтметра С50 с верхним пределом измерения 1,5 кВ к контрольной точке КТ 19 и корпусу прибора. Допустимый разброс напряжения ±5% от номинала.
Переменное напряжение 6,3 В проверяется прибором С70 непосредственно па отводах 14, 15 трансформатора Тр2 и мо-жет иметь разброс ±5% от номинала. Обмотка 14,15 находится под потенциалом минус 700 В.
Контроль остальных напряжений осуществляется прибором В7-16 на соответствующих пределах измерения и полярности ’подключения. Вольтметр подсоединяется к гнезду « sA3 » и контрольным точкам КТ11 (+80 В), КТ12 (—10 В), КТ16 .(+10 В),'КТ17 (+50 В), КТ18 (минус 50 В), КПЗ (минус 10 В), КТ14 (+6,ЗВ),КТ15 (+10 В).
Величины напряжений могут иметь разброс:
+80±5 В, минус 50±2,5 В, +50±2,5 В, минус 10±0,5 В, Н-Ю±0,5 В, 6,3 7°’? В.
7 и,о
Величины напряжений минус 50 В, минус 10 В, +80 В, +50 В, +10 В выставляются резисторами R1674-R164, R157, R158.
Напряжения пульсаций низковольтных источников при номинальном токе нагрузки измеряются осциллографом С1-68 и не должны превышать данных, указанных в техническом описании.
Если какое-либо напряжение не укладывается в допуски, указанные выше, его можно подрегулировать потенциометром RI78. При этом величины остальных напряжений не должны выходить за пределы допусков.
Проверка стабильности выходных напряжений производится йо всем источникам при изменении напряжения сети автотрансформатором РНО-250-05 В в пределах 1984-242 В. При этом выходные напряжения должны оставаться практически постоянными.
43
11.1. Регулировка схемы ЭЛТ
Включить прибор в сеть и после прогрева проверить действие ручек «ЯРКОСТЬ» и «ФОКУС.».
Проверить совмещение линии развертки с горизонтальными делениями шкалы, При необходимости совместить линию развертки с горизонтальными линиями шкалы путем незначительного поворота ЭЛТ совместно с экраном. ЭЛТ установить так. чтобы экран находился по возможности ближе к шкале.
На вход усилителя «У» прибора подать сигнал частотой 100 Гц от генератора Г4-65А и установить высоту осциллограммы 6 делений.
Потенциометром R66 так отрегулировать геометрические искажения ЭЛТ, чтобы верх, низ и боковые стороны прямоугольного растра были прямолинейны.
Переключатель «ВОЛЬТ/ДЕЛЕН.» установить в положение «КАЛИБР. 4 ДЕЛЕН.», выставить калибровочные импульсы в центре экрана и потенциометром R67 отрегулировать астигматизм изображения, одновременно регулируя фокусировку сигнала так, чтобы получить максимальную четкость изображения сигнала во всем рабочем поле экрана ЭЛТ.
Нормальная яркость и фокусировка изображения должна устанавливаться при средних положениях ручек «ЯРКОСТЬ?, и «ФОКУС.».
В случае небоходимости для установки ручки «ЯРКОСТЬ-в среднее положение регулируют сопротивлением R62, а для ручки «ФОКУС.» — R59.
11.2. Регулировка синхронизации
Регулировка осуществляется при следующих положения* ручек на лицевой панели:
«ВОЛЬТ/ДЕЛЕН.» — в положение «0,01»,
«ВРЕМЯ/ДЕЛЕН.» — в положение 50 мс;
Вид синхронизации — «ВНУТР.».
Подать на вход усилителя «У» сигнал от генератора ГЗ-47 частоты 1 Гц такой амплитуды, чтобы высота осциллограммы была не более 5 мм. Синхронизация должна быть устойчиво! при определенном положении ручек «СТАВ.» и «УРОВЕНЬ» при запуске отрицательной и положительной частью сигнала.
Для проверки синхронизации при внешнем запуске переключить вид синхронизации в положение «ВНЕШ.» и подать на вход синхронизации сигнал от генератора ГЗ-47 частоты
44
1 Гн- Синхронизация должна быть устойчивой при амплитуде сигнала ие более 0,5 В.
Аналогично проверяется синхронизация на частотах 20 Гц, 100 Гц, I кГц, 1 МГц, 3 МГц, 5 МГц. При этом используется генератор Г4-65А.
Аналогично проверяется синхронизация при запуске импульсами длительностью от 0,1 мкс до 0,5 с с использованием генераторов Г5-15, Г5-26. *
11.3. Регулировка и калибровка длительностей генератора развертки
Линия развертки должна быть параллельна горизонтальным делениям шкалы и длина линии развертки должна быть порядка 65—70 мм. Амплитуда развертки регулируется потенциометром R133. Регулировка осуществляется в крайнем правом положении ручки «СТАВ.» и в положении множителя развертки «х1». I Калибровка длительности развертки на средних: длительностях производится при следующих положениях ручек на лицевой панели:
| Множитель развертки — «х1»;
I «ВРЕМЯ/ДЕЛЕН.» — «0,1 ms»;
I «ДЛИТЕЛЬНОСТЬ» — в крайнем правом положении.
[ Размер изображения по вертикали устанавливается 4—5 делений.
I Измеряемая длительность определяется произведением 3-х Величин: величины измеряемого сигнала по горизонтали в делениях шкалы, значения велечины времени на одно деление шкалы в данном положении переключателя «ВРЕМЯ/ДЕЛЕН.» и значения множителя развертки.
На вход усилителя «У» прибора подать калиброванные импульсы следования 0,1 мс (10 кГц) от прибора ИКЗ-15 при помощи потенциометра R155 установить точное совпадение фронтов импульсов с вертикальными делениями шкалы.
Переключатель множитель развертки в положение «х 0,2».
На вход усилителя «У» прибора подать калиброванные импульсы с периодом следования 50 мкс (100 кГц) от прибора ИКЗ-15 и при помощи регулировочного сопротивления R159 установить точное совпадение фронтов импульсов с вертикальными делениями шкалы.
[ Калибровка длительности развертки на больших длитель-йостях производится при следующих положениях ручек на лицевой панели:
45
Множитель развертки — «х1»;
«ВРЕМЯ/ДЕЛЕН.» — «10 ms»;
«ДЛИТЕЛЬНОСТЬ» — в крайнем правом положении.
На вход усилителя «У» прибора подать калиброванные импульсы с периодом следования 10 мс (100 Гц) от прибора ИКЗ-15 и при помощи потенциометра R113 установить точное совпадение фронтов импульсов с вертикальными делениями шкалы.
Переключить множитель развертки в положение «х0,2» в проверить совпадение фронтов с вертикальными делениями шкалы при подаче на вход усилителя «У» от прибора ИКЗ-15 калиброванных импульсов с периодом следования 2 мс (500 Гц).
При необходимости потенциометром R113 слегка подстроить начало, середину и конец развертки компромиссно между нелинейностью и точностью калибровки.
Калибровка длительности развертки на малых длительностях производства при следующих положениях ручек на лицевой панели:
Множитель развертки — «х1»; v
«ВРЕМЯ/ДЕЛЕН.» — «5цз»;
«ДЛИТЕЛЬНОСТЬ» — в крайнем правом положении.
На вход усилителя «У» прибора подать калиброванные импульсы с периодом следования 200 кГц и при помощи регулировочного конденсатора С51 установить соответствие значения шкалы прибора частоте сигнала.
Аналогично калибруется развертка в положении «0,2 p.s» при помощи С55.
Установить множитель развертки в положение «х0,2» и при помощи конденсатора С61, С60 установить минимальную нелинейность коротких разверток в начале, середине и конце рабочей части развертки.
Подбором конденсатора С58 скомпенсировать увеличение амплитуды пилообразного напряжения па коротких развертках.
Проверить погрешность измерения временных интервалов на всех поддиапазонах развертки. Проверка диапазонов развертки от 0,2-^^—до 50 —проверяют при помощи приборов ИКЗ-15 делен делен
На вход усилителя «У» подают сигнал с частотой F= у, где Т — время, соответствующее 1 делению шкалы.
Совпадение фронтов и периодов с вертикальными делениями шкалы проверяется на длине развертки, равной 4 делениям шкалы.
Погрешность не должна превышать ±10%.
46
11.4 . Регулировка усилителя вертикального отклонения и калибратора чувствительности
Проверяем действие регулировки « | » усилителя «У», от действия которой луч должен смешаться вверх и вниз от центрального положения пе менее чем на 3 деления шкалы.
После 30-минутного прогрева прибора устанавливаем луч в центре экрана и производим балансировку усилителя «У» (см. п. 10.1).
При помощи R16 («БАЛАНСИР.») добиваемся независимости положения луча от поворота ручки «УСИЛЕНИЕ». После окончания балансировки установить ручку «УСИЛЕНИЕ» в положение «КАЛИБР.», т. е. в крайнее правое положение.
Для калибровки чувствительности усилителя вертикального отклонения устанавливаем ручку «ВОЛЬТ/ДЕЛЕН.» в положение «0,01» и подаем на вход усилителя «У» сигнал размахом 60 мВ от прибора В1-4. Регулируя сопротивление R32 («ЧУВСТВИТЕЛЬНОСТЬ» «У») устанавливаем величину изображения по вертикали точно 6 делений. Затем чувствительность усилителя «У» проверяется во всех положениях ручки «ВОЛЬТ/ДЕЛЕН.» при помощи прибора В1-4.
В случае несоответствия результата измерения по экрану осциллографа с показаниями прибора В1-4 необходимо проверить входной аттенюатор, найти и устранить неисправность.
Проверка калибратора чувствительности производится методом сравнения на экране ЭЛ'Т размаха сигнала величиной 40 мВ, подаваемого от прибора В1-4 на вход усилителя «У» при положении ручки «ВОЛЬТ/ДЕЛЕН.» входного аттенюатора «0,01» с. размахом сигнала от собственного калибратора в положении ручки «ВОЛЬТ/ДЕЛЕН.» входного аттенюатора «КАЛИБР. 4 ДЕЛЕН.».
Величина калибровочного напряжения устанавливается потенциометром R72.
Аналогично проверяется калибрационное напряжение на гнезде «ВЫХОД 500 mV Д. », при этом ручка «ВОЛЬТ/ДЕ-, ЛЕ14.» входного аттенюатора устанавливается в положение
Проверяется калибрационное напряжение на экране осциллографа С1-68.
47
11.5 . Регулировка входного аттенюатора
Для настройки входного аттенюатора подключить кабель с выносным делителем к выходу усилителя «У», установить ручку «ВОЛЬТ/ДЕЛЕН.» в положение «0,01». Подсоединить выносной делитель к гнезду «ВЫХОД» 500 mV Г) и отрегулировать выносной делитель так, чтобы получалась плоская вершина изображения импульса (рис. 2).
Неправильно
Рис. 2.
Правильно
После компенсации выносного делителя подключить его к выходу генератора прямоугольных импульсов с выбросом не более 1% и неравномерностью вершины не более 3% (например, выход калибратора другого осциллографа как С1-19Б и т. д.).
Регулировку произвести в каждом положении входного аттенюатора при максимально возможном размере изображения по вертикали.
Регулировку аттенюатора в различных положениях ручки «ВОЛЬТ/ДЕЛЕН.» осуществляет двумя подстроечными конденсаторами по форме импульса на экране прибора согласно следующей таблице
Положение ручки «ВОЛЬТ/ДЕЛЕН.» Подстроечный конденсатор
0,02 С12, С14
0,05 СП, С13
0,1 С4, С7
1 СЗ, С6
10 С2, С5
48
12. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Ремонт прибора должен проводиться в условиях радиоизме-рительной лаборатории. Во время ремонта следует строго придерживаться мер безопасности, изложенных в разделе 8 настоящего описания.
Настоящей инструкцией невозможно предусмотреть и дать готовые рецепты на отыскание и устранение всех возможных неисправностей. В приведенной ниже таблице даны только наиболее возможные и простые неисправности, их признаки и способы устранения, поэтому эту таблицу нельзя считать полной.
В приложении к настоящему описанию приведены принципиальная электрическая схема, карты режимов, на которых указаны напряжения характерных точек схемы, осциллограммы импульсных напряжений, а также чертежи расположения элементов схемы, которыми следует пользоваться при определении неисправностей и их устранении.
Методика ремонта прибора ничем не отличается от обычной методики ремонта радиотехнического оборудования. Прежде чем приступить к отысканию неисправностей в приборе, необхо-I димо убедиться, что неисправность прибора не вызвана неправильной установкой ручек управления, проверить наличие и исправность предохранителей прибора, правильность установки тумблера выбора сети.
При отыскании неисправностей прежде всего нужно проверить схему стабилизатора 19 В. Неверная величина выходного напряжения этой схемы будет влиять на работу всего прибора. Затем необходимо проверить все выпрямленные напряжения после преобразователя.
Довольно часто о характере неисправности можно судить по положению и изображению луча ЭЛТ. Например, если отсутствует вертикальное перемещение луча ЭЛТ, а яркость и горизонтальное отклонение луча регулируется, то, очевидно, неисправность находится в схеме усилителя вертикального отклонения, которую и нужно исследовать в первую очередь.
Прежде чем устранять неисправность, следует тщательно проверить наличие контактов в местах подключения к прибору.
Методика вскрытия прибора описана в разделе 5.3. «Кон-» струкция» настоящего описания.
4 33G3
49
12.1. Краткий перечень возможных неисправностей
Таблица 2
Наименование неисправности, внешнее проявление и дополнительные признаки Вероятная причина неисправности Метод устранения
При подключении тумб* лера «СЕТЬ» плавится предохранитель а) неисправен кабель питания б) короткое замыкание в обмотках трансформатора Тр1 Проверить кабель Проверить трасфор-матор Тр 1
в) пробой диодов Д39, Д38 Проверить диоды ДЭ8, Д38
г) пробой транзисторов Т35, Т36 Проверить транзисторы Т35, Т36 Неисправные элементы заменить
Не горит сигнальная лампочка а) перегорел предохранитель Сменить предохранитель
б) перегорела сигнальная лампочка Сменить лампу
в) неисправен стабилизатор 19 В Найти и устранить неисправность
г) неисправен преобразователь
Стабилизатор не стабилизирует. а) неисправны стабилитроны Д404-Д43 Проверить величину опорного напряжения па стабилитронах Д40---Д43
б) пробиты транзисторы Т37, Т38 Опорное напряжение должно быть 12-4-15 В и не изменяться прн изменении напряжения сети. Неисправные стабилитроны и транзисторы заменить.
50
Продолжение табл. 2
Наименование неисправности, внешнее проявление и дополнительные признаки Вероятная причина неисправности Метод устранения
Не регулируется выходное напряжение стабилизатора а) неисправен потенциометр RI78 б) неисправны транзисторы Т37Ч-Т41 Проверить исправность R178 и Т37-Г-Т41 Неисправные элементы заменить
Выходные напряжения источников отсутствуют или сильно занижены а) короткое замыкание в выпрямителях или трансформаторе Тр-2 Устранить короткое замыкание, проверйть исправность диодов выпрямителей
б) неисправны транзисторы Т35, Т36 Все неисправные элементы заменить Проверить исправность трансформатора Тр-2 Неисправный трансформатор заменить Неисправные транзисторы заменить
Сильно греются или обугливаются резисторы R161-5-R164, R158, R157, R171 Короткое замыкание в нагрузках источников Найти и устранить короткое замыкание
Сильно греются транзисторы Т37, Т36 Короткое замыкание в схеме прибора Найти и устранить короткое замыкание
Отсутствует луч на экране ЭЛТ а) плохой контакт панели ЭЛТ Исправить контакт пли заменить панель ЭЛТ
б) неисправна ЭЛТ Заменить ЭЛТ
в) нет всех необходи мых питающих напряжений ЭЛТ Проверить и устранить неисправность в цепях питания ЭЛТ
г) неисправна схема бланкнрующих импульсов Проверить схему ti устранить неисправность
4'
51
Продолжение табл. 2
Наименование неисправности, внешнее проявление и дополнительные признаки Вероятная причина неисправности Метод устранения
Луч ЭЛТ не перемещается по вертикали а)неисправна Л1 лампа Неисправную лампу заменить
б) неисправны сторы Т104-Т13 транзи- Найти неисправный транзистор, заменить
в) неисправен циометр R47 потен- Сменить потенциометр
Луч ЭЛТ не перемещается по горизонтали а) неисправны сторы Т28Ч-Т31 транзи- Найти неисправный транзистор и заменить
б) неисправен циометр R134 потен- Сменить потенциометр
Нет усиления по вертикали а) неисправны сторы Т14-Т13 транзи- Найти неисправный транзистор и заменить
б) неисправен переключатель В2 входного аттенюатора Исправить нлн сменить переключатель
в) обрыв входного кабеля Исправить
Не запускается развертка а) неисправны сторы Т19Э-Т25 транзи- Найти неисправный транзистор и заменить
б) неисправны Д15, Д21 диоды Найти неисправный диод и заменить
в) неисправен циометр R112 потен- Сменить потенциометр
г) нет контакта в переключателе В6 Исправить или сменить переключатель
д) неисправен циометр R78 потен- Сменить потенциометр
52
Продолжение табл. 2
Наименование неисправности, внешнее проявление н дополнительные признаки Вероятная причина неисправности Метод устранения
Генератор развертки не синхронизируется при внешнем запуске а) неисправны сторы Т15-т-Т18 б) неисправен Д12 трапзи- диод Найти неисправный транзистор н заменить Сменить диод
в) неисправен циометр R103 потев- Сменить потенциометр
г) неисправны тумблеры синхронизации ВЗ— В5 Найти неисправный тумблер и заменить
Отсутствует развертка на одном из диапазонов Нет контакта ключателе В6 в пере- Исправить или сменить переключатель
Нет подсвета прямого хода развертки Неисправны транзисторы Т26, Т27 Найти неисправный транзистор и заменить
Не работает калибратор амплитуды а) неисправен стор Т14 трапзи- Заменить неисправный транзистор
б) нет контакта в переключателе В2 Исправить млн сменить переключатель
Нет синхронизации развертки при внутреннем запуске а) неисправны сторы Т7, T9 б) неисправен лер ВЗ транзи- тумб- Найти неисправный транзистор и заменить Заменить тумблер.
12.2. Описание органов подстройки
Органы подстройки, расположенные с левой стороны прибора;
R178 — установка напряжения стабилизатора 19 В;
R72 — установка напряжения калибратора амплитуды;
R32 — калибровка чувствительности усилителя вертикального отклонения;
R66 — регулировка геометрических искажений ЭЛТ;
R67 — регулировка астигматизма ЭЛТ;
С14 — подстройка делителя 1:2 — 0,02 В/ДЕЛЕН.;
53
С13 — подстройка делителя 1:5 — 0,05 В/ДЕЛЕИ.;
С7 — подстройка делителя 1-10 — 0,1 В/ДЕЛЕН.;
С6 — подстройка делителя 1:1000 — 1 В/ДЕЛЕН.;
С5 — подстройка делителя 1:1000 — 10 В/ДЕЛЕН.;
С2, СЗ, С4, Cl 1, С12—подстройка входной емкости делителей;
С55 — подстройка длительности развертки в положении
Органы подстройки, расположенные с правой стороны прибора;
RH3 — корректировка длительности развертки НЧ диапазонов;
R133 — установка необходимой амплитуды развертывающего напряжения;
R155 — корректировка калиброванной длительности развертки в положении xl;
R159 — корректировка калиброванной длительности развертки в положении х0,2.
Внутренними органами подстройки и регулировки пользуются, в основном, после смены полупроводниковых и электровакуумных приборов делителей, влияющих на изделие параметров прибора, а также по мере необходимости после длительной работы прибора.
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
13.1. Профилактические работы проводятся с целью обеспечения нормальной работы и сохранения исправности прибора в течение его эксплуатации. Окружающая среда, в которой находится прибор, определяет частоту осмотра.
13.1.1. При вскрытии прибора и проведении профилактических работ следует иметь в виду меры безопасности, указанные в разделе 8 настоящего описания.
Для вскрытия прибора следует отвинтить по два винта, крепящие боковые стенки и поддон, и снять боковые стенки и поддон с учетом указаний, приведенных в п. 5.3. настоящего описания.
Рекомендуется периодичность и виды профилактических работ:
— визуальный осмотр — каждые три месяца;
— внутренняя и внешняя чистка — каждые 6 месяцев;
— смазка — каждые 12 месяцев.
54
13.1.2. При осмотре внешнего состояния прибора проверьте крепление органов управления, плавность хода, четкость фиксации их, состояние лакокрасочных и гальванических покрытий, крепление деталей и узлов на шасси прибора, состояние контровки гаек, надежность паек и контактных соединений, отсутствие сколов и трещин на деталях из керамики и пластмасс.
Проверьте комплектность прибора и исправность запасных частей.
13.1.3. Скопление пыли в приборе может вызвать перегрев и повреждение элементов, т. к. пыль служит теплоизолирующей прокладкой и предотвращает эффективное рассеивание тепла.
Внутри прибора пыль устраняйте продувкой сухим воздухом.
Особое внимание обращайте на высоковольтные узлы и детали, т. к. скопление пыли в них может вызвать пробой. Пыль снаружи прибора удаляйте мягкой тряпкой. Для удаления пыли с переключателей и ручек, расположенных на передней панели, предпочтительно применять щетку.
13.1.4. Надежность работы переключателей и других вращающихся элементов можно увеличить за счет смазки. Для смазки осевых втулок переключателей и других деталей используйте технический вазелин.
Смазку производите аккуратно, т. к. попадание смазочных веществ на ножи переключателей или элементы на платах может привести к выходу прибора из строя.
14. ПОВЕРКА ОСЦИЛЛОГРАФА
14.1. Операции и средства поверки
При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 3.
Таблица 3
Номер пункта настоящих ТО Наименование операций, производимых при поверке Поверяемые отметки Предельные значения параметров Средства поверки
14.3.1 Внешний осмотр
14.3.2 Опробование
14 3.3 Определение метрологических параметров -
55
Продолжение табл. 3
Номер пункта настоящих ТО Наименование операций, производимых при поверке Поверяемые отметки Предельные значения параметров Средства поверки
14.3.3а Определение поло- Частоты 1 10-6; 04-5,5 МГц при ГЗ-47
сы пропускания 1 10-5; 1 • 10-4; неравномерно- (ГЗ-16)
тракта вертикаль- ного отклонения 1 • 10-3; 1 • 10-1; 1; 3; 5,5 МГц; сти ЗдБ Г4-65А, (ГЗ-7А)
при неравномерности амплитудно-частотной характеристики в диапазоне частот 04-1 МГц ±8% ВЗ-41 В7-15
14.3.36 Определение минимального коэффициента отклонения тракта вертикального отклонения 0,01 В/делен 6 делен. В1-4 (В1-2)
14.3.3b Определение по- Частоты 04-2 МГц при ГЗ-47
лосы пропускания 10 • 10-6; 10-*; неравномерно- (ГЗ-16)
тракта горизонтального отклонения 1; 5 • 10->; 1; 2 МГц стн 3 дБ Г4-65А ВЗ-41 _/
14.3.3г Определение коэффициента отклонения тракта горизонтального отклонения 8 В/делен. В1-4 (В 1-2)
14.3.3 л Определение дрейфа нулевой линии 1 мин. после 30 мин. прогрева 30 минут при изменении напряжения сети ±10% 3 мВ (1,8 мм) 10 мВ (6 мм) 5 мВ (3 мм)
14.3.3е Определение погрешности источника калиброванного импульса 0,5 В ±4% В1-4 (В 1-2) С1-68 (С1-19Б)
14.3.3Ж Определение погрешности измерения амплитуд от 2 мкс до 0,1 с в диапазоне 0,02ч-120 В величина изображения 24-6 дел ±10% В1-4 (В 1-2)
14.3.3а Определение погрешности измерения временных интервалов 0,4 мкс4-0,1 с 44-10 дел ±ю% ИКЗ-15
56
Продолжение табл. 3
Номер пункта настоящих ТО Наименование операций, производимых при поверке Поверяемые отметки Предельные значения пара метров Средства поверки
14.3.3и Определение синхронизации развертки — внутренняя 1 Гц 4-5,5 МГц длительность импульсов 0,1 МКС-т-0,1 с нестабильность запуска не больше 0,1 делен
— внешняя 1 Гц4-3 МГц, 0,54-30 В; 34-5,5 МГц, величина сигнала 0,54-15 В ГЗ-47, (ГЗ-16) Г4-65А, (ГЗ-7А) Г5-15 (Г5-ЗБ) Г5-26 (Г5-6А)
Примечания: 1. Средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке;
2. Вместо указанных в таблице средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.
14.2. Условия поверки и подготовка к ней
При проведении поверки должны выполняться следующие условия:
— температура окружающего воздуха 293±5°К (+20±5°С);
— относительная влажность воздуха 65±15%;
— атмосферное давление 100±4 кн/м2 (750±30 мм рт. ст.);
— напряжение сети 220±4,4 В, 50 Гц.
Перед проведением операции поверки необходимо выполнение п. 10.1. настоящего описания.
14.3. Проведение поверки
14.3.1. При проведении внешнего осмотра должно быть установлено соответствие осциллографа С1-49 следующим требованиям:
57
— приборы должны быть опломбированы;
— вес надписи на приборах должны быть четкими и ясными;
— все детали, сборочные единицы должны быть закреплены -прочно, без перекосов;
— органы управления и регулирования должны действовать плавно и обеспечивать надежность фиксации;
— гнезда, разъемы и клеммы должны быть чистыми;
— отъединившиеся или слабо закрепленные элементы схемы должны отсутствовать (определяется на слух при наклонах прибора);
— все покрытия должны быть прочными, ровными, без царапин и трещин и обеспечивать защиту от коррозии.
При наличии дефектов осциллограф С1-49 подлежит забракованию и ремонту согласно И22.044.013 PC.
14.3.2. При опробовании прибора должно выполняться требование п. 14 настоящего описания. После включения прибора проверяется его общая работоспособность. Действия всех органов управления должны соответствовать надписям па лицевой панели прибора и обеспечивать управление электрическими параметрами.
14.3.3. Перед определением метрологических параметров прибора необходимо установить ручки осциллографа «УСИЛЕНИЕ» и «ДЛИТЕЛЬНОСТЬ» в положение «КАЛИБР.» (крайнее правое положение). Включить прибор, прогреть его в течение 15 минут, после чего можно приступить к проверке параметров.
14.3.3а . Определение полосы пропускания тракта вертикального отклонения производится путем снятия амплитудно-частот-.ной характеристики по схеме, показанной на рис. 3.
Тройник СР—50—95Ф
Рис. 3. Схема соединений для измерения неравномерности амплитудно-частотной характеристики н проверки полосы пропускания
58
| Частотная характеристика снимается в крайнем правом «калиброванном) положении ручки «УСИЛЕНИЕ» во всех по-Ьожеинях переключателя «ВОЛЬТ/ДЕЛЕН.» в режиме открытого входа.
1 Снятие амплитудно-частотной характеристики проводят путем подачи на вход тракта вертикального отклонения синусоидального сигнала от генераторов ГЗ-47, Г4-65А, величина амплитуды которых контролируется с помощью прибора ВЗ-41, В7-15. Показание вольтметра, соответствующее изображению опорного сигнала с частотой 100 кГц, равному 4 делениям шка-' лы, поддерживается постоянным во всем диапазоне частот. Величину изображения сигнала измеряют при следующих частотах 1-Ю-8; 1-10-»; 1-10-4; I -10~3; 1-10-’; 1; 3; 5,5 МГц.
За полосу пропускания тракта принимается диапазон ча-•стот, в котором амплитудно-частотная характеристика имеет спад не более 3 дБ относительно опорной частоты 100 кГц.
Величина неравномерности амплитудно-частотной характеристики в децибелах определяется по формуле
Г4дБ=20 lg (1)
Hmin ’
/где МдБ — неравномерность характеристики в децибелах;
Птах — максимальная величина изображения на экране в делениях;
Hmin — минимальная величина изображения сигнала на экране в делениях.
Проверку полосы пропускания в положениях переключателя I -«ВОЛЬТ/ДЕЛЕН.» и «20» допускается производить при мель-•щих амплитудах изображения, но не менее 40% максимальной амплитуды изображения. Неравномерность амплитудно-частотной характеристики в полосе от 0 до 1 АГГц относительно частоты 100 кГц определяется по формуле
N Hmax—Н100 кГц . iqqo/
Н100 кГц
(la)
где N — неравномерность характеристики в процентах;
Hmax — величина изображения, отличающаяся от величины изображения на частоте 100 кГц в делениях;
Н 100 кГц — величина изображения на частоте 100 кГц в делениях.
Результат проверки считается удовлетворительным, если неравномерность амплитудно-частотной характеристики в диапазоне частот от 0 до 1 МГц не превышает 8%, а в диапазоне до 5,5 МГц не превышает 3 дБ.
59
14.3.36. Определение минимального коэффициента отклопс ния тракта вертикального отклонения производится путем подачи па открытый вход усилителя «У» сигнала калиброванной амплитуды, равной 0,06 В, частотой 1 кГц от установки В1-4 Величина сигнала должна быть такой, чтобы размер изображе ния был равен 6 делениям. При необходимости откалибровать усилитель прн помощи резистора «ЧУВСТВИТЕЛЬНОСТЬ У».
14.3.3b. Полоса пропускания тракта горизонтального отклонения в диапазоне частот от 0 до 2 МГц проверяется путем снятия амплитудно-частотной характеристики при положена переключателя «ВРЕМЯ/ДЕЛЕН.» — «X». Источниками сигналов, подаваемых на вход тракта горизонтального отклонения, служат генераторы ГЗ-47, Г4-65А, а в качестве контрольного вольтметра используется вольтметр ВЗ-41. Схема измерений приведена на рис. 4.
Рис. 4. Схема соединений для измерения неравномерности амплитудно-частотной характеристики и проверки полосы пропускания
Показание вольтметра, соответствующее изображению опорного сигнала с частотой 10 кГц, равному 7 делениям шкалы, поддерживается постоянным во всем диапазоне частот.
Величину изображения сигнала измеряют при следующих частотах: 10 IO-6; Ю-4; 0,1; 5 10~’; 1; 2 МГц.
Неравномерность амплитудно-частотной характеристики определяется по формуле.
Результат проверки считается удовлетворительным, если величина неравномерности амплитудно-частотной характеристики в диапазоне полосы пропускания не превышает 3 дБ.
14.3.3г. Проверка коэффициента отклонения тракта горизонтального отклонения производится путем подачи на гнездо «X»,
60
проверяемого прибора сигнала с частотой 1 кГц от установки В1-4 с размахом изображения по горизонтали 10 делений в рабочем поле экрана.
Переключатель вида развертки установить в положение «Вход X».
Коэффициент отклонения (К) определяют по формуле (2)
где К — коэффициент отклонения В/делен;
I Um — амплитудное значение напряжения от установки В1-4.
Результат считается удовлетворительным, если коэффициент отклонения не более 8 В/делен.
14.3.Зд. Определение дрейфа нулевой линии осциллографа производится в нормальных условиях и при максимальном усилении. Прибор включают в сеть и прогревают в течение 30 минут. Устанавливается режим непрерывной развертки и линия развертки совмещается с осевой линией шкалы. Перед началом измерения производят точную балансировку усилителя вертикального отклонения в соответствии с указаниями инструкции по эксплуатации И22.044.013 ТО.
По истечении 30 минут проверяют смещение линии разверт-ки по вертикали от первоначального положения. Результат считается удовлетворительным, если величина смещения не превышает 1 деления шкалы (10 мВ). По истечении I мин. дрейф не должен превышать 1,5 дел. (маленькое) шкалы (3 мВ).
При изменении напряжения в сети на ±10% уход нулевой линии развертки по вертикали не должен быть более 0,5 деления шкалы (5 мВ).
14.3.Зе. Определение погрешности установки амплитуды внутреннего калибратора производится сравнением на экране) осциллографа С1-68 величины изображения сигнала калибратора и синусоидального сигнала, подаваемого от установки В1-4.
Сигнал калибратора подается с гнезда «Выход 500 mV-TL* на вход усилителя «У» осциллографа С1-68. Переключатель «ВОЛЬТ/ДЕЛЕН.» должен быть установлен в положение «0,1», а ручка «УСИЛЕНИЕ» в крайнем правом положении.
Затем на вход усилителя «У» вместо сигнала калибратора подается синусоидальное напряжение от установки В1-4 величиной размаха 500 мВ.
61
Погрешность установки амплитуды калибратора определяет ся по формуле (3) в процентах:
й=-2=^--100%, (3)
Hi
где Hi — величина изображения сигнала В1-4 в делениях;
Н2 — величина изображения сигнала собственного калибратора в делен.
Результат испытаний считается удовлетворительным, еслт погрешность установки амплитуды калибратора не превышает ±4 % •
14.3.3ж. Определение погрешности измерения амплитуд напряжений производится при помощи установки В1-4. Перед проверкой производится калибровка чувствительности усилителя вертикального отклонения по внутреннему источнику калибровочного напряжения в положении переключателя «ВОЛЬТ/ДЕЛЕН.», «Калибр. 4 делен».
Калибровочное напряжение частоты 1000 Гц от установки В1-4 подается на открытый вход усилителя «У» испытуемого прибора. Погрешность измерения определяется по формуле (4):
6= Иизм—Uk 1оо%, (4)
где Иизм — размах напряжения, измеренный испытуемым осциллографом в вольтах;
Uk — размах калибровочного напряжения, подаваемого от установки В1-4.
Проверка производится во всех положениях переключателя «ВОЛЬТ/ДЕЛЕН.» при высоте изображения от 2 до 6 делений.
Результат испытаний считается удовлетворительным, если погрешность измерения не превышает ±10%.
14.3.3з. Определение погрешности измерения временных интервалов в диапазоне от 0,4 мкс до 0,1 с определяется при помощи счетчикового делителя ИКЗ-15. Перед определением проводится калибровка (при необходимости) коэффициентов развертки (отдельно для каждого множителя развертки xl—х0,2) от счетчикового делителя ИКЗ-15 в соответствии с разделом 11.3 ТО.
Частота сигнала, подаваемого на вход осциллографа, устанавливается в соответствии с табл. 4 без растяжки.
Проводится измерение временного интервала на 4 делениях шкалы осциллографа в начале, середине и конце рабочей част: развертки.
62
Погрешность измерения «6» определяется по формуле (5) , в процентах:'
6=^- 100%, (5)
/ где I — длина части шкалы в делениях, соответствующая четырем периодам изображения сигнала калиброванной частоты.
Рабочим участком развертки является участок длиной 10 к делений (60 мм) от начала за исключением начального участка 40 нс.
Таблица 4
Коэффициенты развертки и соответствующие им частоты
Положение переключателя «время/делен» Частота, Гц Положение переключателя «время/делен» Частота, Гц
x 1 x 0,2 x 1 x 0,2
50 ms 20 100 50 pis 2 • 104 1 • 10=
20 ms 50 250 20 pis 5 • 104 25 • 10=
10 ms 100 500 10 pis 1 • 10= 5 • 10=
5 ms 200 1 103 5 pis 2 • 10= I • 10=
2 ms 500 2,5 • 103 2 pis 5- 10= 2,5 • 10=
1 ms 1 103 5 • 103 1 ps 1 • 10= 5 • 10=
0,5 ms 2 • 103 1 • 104 0,5 pis 2 • 10=
0,2 ms 5 • 103 2,5 10> 0,2 pis 5 • 10=
0,1 ms 1 • 104 5 104
Результат проверки считается удовлетворительным, если погрешность измерения временных интервалов не превышает
14.3.3ж. Определение синхронизации развертки производится на каждом диапазоне в пределах в_сей полосы частот синхронизации при минимальной и максимальной величинах напряжения синхронизации, как в режиме внешней, так и в режиме -Внутренней синхронизации. Величина сигнала синхронизации Контролируется по экрану испытуемого прибора. Ручками «СТАВ.» и «УРОВЕНЬ» добиваются четкой синхронизации.
63
Проверка производится с помощью генераторов ГЗ-47, Г4-65А, Г5-15, Г5-26.
Синхронизация считается устойчивой, если толщина линии не превышает допустимой величины 0,6 мм.
14.4. Оформление результатов поверки
Результаты поверки заносятся в формуляр И22.044.013 ФО •в раздел 16 и заверяются подписью поверителя и оттиском по-верительного клейма.
Прибор, прошедший поверку и удовлетворяющий требованиям р. 14 настоящего описания, признается годным к применению. На прибор выдается свидетельство установленной формы, на обратной стороне которого приводятся результаты поверки. На лицевой стороне свидетельства после слов «Признан годным и допущен к применению» дописывается «по параметрам, указанным на обороте свидетельства».
На осциллографы, признанные негодными к применению, выдается справка о непригодности с указанием причин.
Повторная поверка прибора должна осуществляться через год, но не реже, чем через 550 часов работы, а также после ремонта и замены электровакуумных и полупроводниковых приборов.
15. ПРАВИЛА ХРАНЕНИЯ
15.1. Приборы должны храниться в капитальном неотапливаемом или отапливаемом хранилище.
Приборы, предназначенные для кратковременного (гарантийного) хранения, должны храниться в следующих условиях
— температура воздуха от минус 50°С до 4-50°С;
— относительная влажность воздуха 95% при температуре +25°С и ниже без конденсации влаги — для неотапливаемого хранилища;
— температура воздуха от +5°С до +40°С;
— относительная влажность воздуха 80% при температуре +25°С и ниже без конденсации — для отапливаемого хранилища.
Приборы должны допускать длительное хранение в капитальном отапливаемом хранилище в следующих условиях:
— температура воздуха от +5°С до 40°С;
— относительная влажность воздуха до 80% при температуре +25°С и ниже без конденсации влаги.
Срок хранения прибора не должен превышать 5 лет.
«4
Если предполагается, что прибор долгое время не будет находиться в эксплуатации, требуется обязательная его консервация.
15.2. Консервацию прибора производите в следующем порядке:
а) протрите прибор и ЗИП от грязи и пыли Если прибор подвергается воздействию влаги, просушите его в лабораторных условиях в течение двух суток;
б) вилки розетки, разъемы шнуров питания и кабелей заверните в промасленную бумагу и обвяжите ниткой;
в) металлические движущиеся части прибора смажте техническим вазелином марки ЦИАТИМ-201, электрические контакты не смазывайте;
г) поместите прибор в укладочный ящик и опломбируйте.
15.3. Срок службы прибора 10 лет. Технический ресурс 5000 часов.
Внимание! В течение срока хранения прибор необходимо включать в сеть не реже 1 раза в год на 1 час в связи с применением конденсаторов К50-3.
16. ТРАНСПОРТИРОВАНИЕ
16.1. Тара, упаковка и маркировка упаковки
Подготовка прибора к упаковке должна производиться только после полного выравнивания температуры прибора с температурой воздуха помещения, где производится подготовка.
Помещение, в котором производится подготовка к упаковке, должно быть чистым, относительная влажность в нем не должна превышать 70%, температура должна поддерживаться в пределах + (184-25) °C.
Прибор, подлежащий упаковке, не должен иметь повреждений антикоррозийных покрытий, должен быть чистым и при необходимости обработан предохраняющими материалами (смазка, нанесение пленок и т. п.).
Прибор, подготовленный к упаковке, укладывается в укладочный ящик. Запасные части или принадлежности, подготовленные к упаковке, обертывают пергаментом и укладывают в гнездо укладочного ящика.
Эксплуатационная документация вложена в чехлы.
После укладки прибора и ЗИПа укладочный ящик пломбируется.
5 3363
65
На укладочном ящике должны быть указаны шифр прибора, и заводской номер, а также масса.
Для транспортирования укладочный ящик с прибором помещают в чехол из пленки, а затем в тарный ящик. Между стенками тарного ящика и укладочным ящиком помещаются подушки из гофрированного картона. Тарный ящик пломбируется, торцы ящика обтягиваются стальной лентой, концы которой скрепляются в замок.
На тарном ящике должны быть предупредительные и опозна в^тельные знаки, наименование грузополучателя, место иазна чения, вес нетто и брутто.
16. 2. Условия транспортирования
Прибор должен транспортироваться в условиях, не превышающих предельных условий:
— температура окружающей среды — минус ЗО°С до +50°С;
— максимальная влажность воздуха — 95% при температуре до +25°С.
Прибор должен допускать транспортирование всеми видами транспорта в тарном ящике совместно с укладочным при условии защиты от прямого воздействия атмосферных осадков и пыли.
ПРИЛОЖЕНИЯ
•5*
Приложение I
КАРТЫ НАПРЯЖЕНИЙ НА ЭЛЕКТРОДАХ ТРАНЗИСТОРОВ И ЭЛЕКТРОВАКУУМНЫХ ИЗДЕЛИЙ
КАРТЫ НАПРЯЖЕНИЙ НА ЭЛЕКТРОДАХ ТРАНЗИСТОРОВ
Таблица I
Позиция 7пп транзистора Напряжение, В
К э Б
71 2Т301Г +8,04-4-12,0 +0,84-+2,0 +1,3++2,3
72 27301Г +-8,04-4-12,0 +0,84-+2,0 + 1.3++2.7
ТЗ IT30SB —2,04—3,4 + 1.14-+1.9 +0.8++2.0
74 1Т308В —2,04—3,4 + 1,14-+1,9 +0,8++2,0
Т5 17308В -6,04—10,0 —2,04—3,4 —2,0+—3,4
76 17308В —6,04—10,0 —2.04—3,4 -2,04—3,4
77 1Т311Л —2,04-+2,0 —1,94—3,5 —2,04—3,4
78 1Т311Л + 1,04-+3,2 —1,94—3,5 —2,0+-—3,4
T9 2Т301Г +8,0+ +12,0 - 2,04-+2,0 —2,0++2,0
710 27301Г +8,04-+12,0 +0,54-+2,0 + 1,0++3,2
711 27301Г +8,0++! 2,0 +0,54-+2,0 + !,0++3,0
Т12 2Т602Б +33,04-+60,0 -0.14-+0,9 +0,5++2,0
713 2Т602Б +33,04-+60,0 -0,1++0,9 +0,5++2,0
714 17308В +3,9ч-+6,7 +5,5++9,3 +7,54-+12,5 +7,5++! 2,5
715 2Т301Д -0,1++0,1 —0,7+—1,5
Т16 27301Е +8,04-+12,0 —0,74—1,5 0+—1,5
Т17 2Т301Д +5,04-+8,0 —0.14-+0.1 +0.48++0.82
Т18 17308В 0 +5,б4-+9,4 +5,6++9,4
719 27301Д +7,54-+12,5 —0.34-+0.3 + 0.3++2
120 17311А +5,14-+8,5 0 —о,з++о,з
721 27602 Б —2,0++3,4 4* 1,8ч-4-3,0 +2,2++3,7
722 27301Д +8.0++12.0 +0,674-+!,15 + 1,14-+!,9
Т23 27602Б +2,5++4,3 4-0,14-+'0,25 +0,67++!,15
Т24 27602Б +33,0-4-+60 - 2.0++3.4 —2,5++4,3
725 . 17311Л +6,64-+11,1 0 0++0,1
726 2Т602Б +4,84-+8,2 +4,54-+7,5 4~5,1
727 2Т602Б +35,04-+60,0 +4.34-+7.3 +4,8++8,2
728 2Т301Г +8,04-+12,0 -i-o,34-+i,6 + 1.0++2.5
729 27301Г +8,04-+12,0 +0,14-+4,8 4-1,0+4-4,5
ТЗО 2Т602Б +30,04-+70,0 4-о,3+4-1,6
731 27602Б +30.04-+70.0 +0,84-+3,5 4-1,0+4-4,8
733 П215 ~ 11,04- 0‘61~ + 15,04-+23,0 ~1,7+ ~2,9
734 77215 ~ 11,0+~ 19,0 + 15,04-4-23,0 ~1,7+ ~2,9
Т35 МП26А ~ 11,0+~ 19,0 + 15,04-+23,0 ~1,7+ ~2,9
Т36 MI726A ~ 11,04- 0'61 ~ + 15,04-+23,0 ~1,7+ ~2,9
737 П216А +15,04-+23,0 4-2.3,04-4-37,0 +23.0++37.0
738 П306 + 15.04-+23.0 +23,04-+37,0 +23,0++37,0
739 27203А + 15.04-+23.0 7 4-23,04-4-37,0 4-23,0+4-37,0
740 П308 +23,04-+37,0 + 10,04-+16,0 + 10,0++16,0
741 П308 +23,04-+37,0 + 10,0++16,0 + 10,0++16,0
71
КАРТА НАПРЯЖЕНИЙ НА ЭЛЕКТРОДАХ ЭЛЕКТРОВАКУУМНЫХ ИЗДЕЛИЙ
. Т а б л и ц а 2
Напряжение в В
Тип ЭВП
2
3
4
5
6
7
8
9
10
Л1
6Н18Б-В
4-4-85
4-1.34-
4-4-2,3
0
4-5,84-4-4-6,6
+75 4-+85
4-4-2,7
0,34-
-4-0,7
О
Л2
8Л04И
4,14-~4,8
4,14-~4,8
—650+
4—780
7504-
—850
04-4-85
4-474-
4-4-70
+3,04-
->+9,0
0+ 4-+150
—4504-4-4-630
-2004-4—450
1. Напряжения па электродах тельно минусовой шины стабилизатора, а напряжения , .... __ ___________ __________
относительно шасси прибором В7 15. Напряжение накала ЭЛТ 8Л04И измерено на 1 и 2 выводах трубки.
2. Режимы сняты при следующих положениях ручек управления: — «Яркость», «Фокус.», «Стаб.», «Уровень» в крайнем левом положении:
— Синхронизация в положении «Внутр.», «+», «'—»;
— Ручки «
Множитель развертки в положении «х1»;
— Ручка «Длительность» — в положении «50 мкс»;
— Ручка «Вольт/делеи.» — в положении «0,01».
Все остальные ручки в правом крайнем положении.
3. Питающие напряжения должны быть выставлены со следующей точностью прибором В7-15;
КТН — +80 +50 в, КТ16- + 10±0,5 В;
-'".о 5 КТ14 - 4-6,3 В;
КТ18 — минус 50 В:
КТ13 — минус 10±-0,5В; КТ17 ~ +50 —4,0 В'
4. Напряжения в остальных контрольных точках должны соответствовать значениям таблицы 3.
Режимы сняты прибором В7-15 при положении ручек управления, установленных в соответствии с поимечанпя.
транзисторов ТЗЗ,
» — луч в центре.
Т34, Т35, Т36, Т37, Т38, Т39, Т40. Т41 измерены относила электродах ЭВП и всех остальных транзисторов —
Приложение 2
КАРТЫ ИМПУЛЬСНЫХ НАПРЯЖЕНИЙ НА ЭЛЕКТРОДАХ ТРАНЗИСТОРОВ
Карта
77
78
Пройолжение табл. 1.
79
Продолжение тайл. 1
ОсГоэнсиение «зпринципиальной схеме ( 0 О а П Форма и амплитуда импульсных напряжений
Т35 Г1П26А 7
К — — — —L
СО ш m
ТЗЗ П215 6 -у — — — Г
734 ”, L
К Г <с ~ Щ| m
716 2Т301Д 6 :ллло
э 2VVVJ \ J \ oj L
715 27301Д э -1,46 г -1,68 V \ i
к WVV .
SO
|.|роОолжениь , пайл.1
Обозначение на принципиальной схеме
Форма и амплитуда импульсных напряжении
Т<8 1T3Q86
ШЛГШ
Оо
И
римечания:
осциллографом С1-68
Карта импульсных напряжений снята для следующих положений ручек:
1. «Фокус.», «Яркость» и «Уровень» — в среднем положении.
*
2. Смещение луча « <—> * < | * — развертка в рабочем поле экрана.
3. Множитель развертки в положении «х!>.
4. Длительность развертки — в положении 50 мкс.
О
5. Усиление — в положении 0,01 -----
делен.
6. Синхронизация — в положении «ВНЕШ.» «+», «~».
7. Форма и амплитуда напряжений в приборе не должны отличаться от указанных значений больше, чем на ±30 % ±0,3 в.
6368
31
пр и л о ж еп и е3
МОТОЧНЫЕ ДАННЫЕ ТРАНСФОРМАТОРОВ
83
6*
ТРАНСФОРМАТОР И24.700.000
СХЕМА Момера обмоток Номера выводов Напряжение, В Ток, А Марка и диаметр провода Колич. витков
х/х иагр. х/х иагр.
I 1—2 115 115 0,27 ПЭТВ 0.31 975
2-_к_3 1 1—3 220 220 0,16 ПЭТВ 0,23 890 (2-3)
II 4—5 6,95 6,3 0,12 ПЭТВ 0,23 59
О III 6—7 31.5 28,5 0,5 ПЭТВ 0,51 267
7—8 31,5 28,5 0,5 ПЭТВ 0,51 267
Рабочая частота F=50 Гц, 400 Гц
Магнитопровод атд. 7.778.000
ТРАНСФОРМАТОР И24.730.046
ТРАНСФОРМАТОР 1424.730.080
СХЕМА Номера обмоток Номера выводов Напряж х/х епие, о натр. ЮК х/х пагр. Марки и диаметр провода Колич. витков
I 1—2 18,5 18,5 П055 0,07 ПЭТВ 0.15 262X2
ПЭТВ 0,15
18,5 18,5 0,07
♦ • 4 2—3
I П 5 I Г] Ё
0,005 ПЭТВ 0,15_ 36X2
2,54 2,5
II 4—5
3 —J 0,005 ПЭТВ 0,15
2,5
5—6 2,54
III 7—8 2,54 2,5 0,04 ПЭТВ 0,15 36X2
8—9 2,54 2,5 0,04 ПЭТВ 0,15
Рабочая частота Fp=2200 ^ 200Ги
Сердечник М2000 НМ1-15
00
Приложение 4-
ЧЕРТЕЖИ РАСПОЛОЖЕНИЯ ОСНОВНЫХ ЭЛЕМЕНТОВ
Рис. 1. Передняя панель прибора
91
•дяодэ б^'Ю Btiopiidn Vug '£ эид
сш
Рис. 2.
Рис 4. Вид прибора CJ 49 сбоку.
Рис. 5. Схема расположения установочных элементов на передней панели прибора СТ-49 (вид сзади).
95
Рнс. 6, Схема расположения установочных элементов на задней панели прибора С1-49 (вид сзади).
90
Рис. 7. Схема расположения установочных элементов (зид слева).
||
Рис. 8. Схема расположения установочных элементов (вид справа)
$8
В Ба
Рис, 9. Схема распайки элементов на переключателе В6.
7*
99
Приложение 7
Приложение 5
СОКРАЩЕНИЯ, ПРИНЯТЫЕ В ТЕКСТЕ ТЕХНИЧЕСКОГО ОПИСАНИЯ: '
ЭЛТ — электроннолучевая трубка
ЗИП комплект запасного имущества и принадлежностей
ЭВИ — электровакуумные приборы
К — коллектор
Э — эмиттер
Б — база.
Примечали е. Допускается в приборе условное обозначение: 1. Транзисторов «ПП» вместо «Т»;
2. Гнезд «Г» вместо «Гн»;
3. Клемма «К» вместо «Кл»;
4. «Сопротивление» вместо «резистора».
Приложение 6
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ДЕЛИТЕЛЯ 1:10 И22.727.011-7
ЛИНИЯ ОТРЕЗА ______________
УВАЖАЕМЫЙ ПОТРЕБИТЕЛЬ! ———
Изготовитель просит дать Ваш отзыв о работе изделия, заполнив и отправив «Карточку» в адрес отраслевого отдела качества с копией в наш адрес
КАРТОЧКА ОТЗЫВА ПОТРЕБИТЕЛЯ
Карточка отзыва потребителя возвращается изготовителю не позднее одного года с момента получения (эксплуатации) прибора.
1. Тип изделия ---------------------------------
2. Заводской номер изделия
3. Дата выпуска ________________________________
4. Получатель и дата получения изделия ---------
5. В каком состоянии изделие поступило к Вам;
были ли заменены какие-либо дефекты по причине некачественной упаковки или изготовления.
6. Когда и какой ремонт или регулировку потребовалось производить за время работы изделия
7. Какие элементы приходилось заменять
8. Результаты проверки технических характеристик изделия и соответствие их паспортным данным
9. Предъявлялись ли рекламации поставщику (указать номер и дату предъявления)
10. Сколько времени изделие работало до первого отказа (в часах)------------------------—----------
11. Насколько удобно работать с изделием в услови-
ях Вашего предприятия------------------------
12. Ваши пожелания о направлениях дальнейшего совершенствования (Модернизации) изделия
13. Сколько времени изделие наработало (суммарное время в часах) с момента его получения до заполнения карточки отзыва.
П од пись_____________:_______________197 г.
Обратная сторона карточки приводится на следующей странице.
100
101
Обратная сторона карточки отзыва потребителя
1. Адрес: НИИРИТ, г. Каунас, служба отраслевого отдела качества
2. Адрес предприятия-изготовителя: М-5514, 290040.
102
Приложение 8
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛТ 8Л04И ЯТ3.350.029ТУ
I. Рабочая часть экрана должна обеспечивать качественное воспроизведение информации.
2. На рабочей части экрана допускаются непрозрачные точки и просветы диаметром 0,5 мм в количестве 2 шт. с расстоянием между ними не менее 20 мм и диаметром 0,3 мм в количестве 5 шт., несосредоточенные в одном месте.
3. Отклонение от плоскости экрана в пределах рабочей части должно быть нс более 0..2 мм.
4. Геометрические искажения должны быть не более %.
103
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ И22.044.013 ПЭЗ
Пол. обозначений Наименование Кол. Примечание
Резисторы УЛИ ОЖО.467.013 ТУ Резисторы ОМЛТ ОЖО.467.107 ТУ Резисторы СПЗ-9а ОЖ0.4в7.Ю8. ТУ Резисторы П-СП -1-1 ГОСТ 5574-65 Резистор ПЭВР ГОСТ 6513-66 МТ
R1 УЛИ-0,25-1 МОм±2% 1
R2 УЛИ-0,25-1 МОм±2% 1
R3 УЛИ-0.25-909 кОм ±2 % 1
R4* ОМЛТ-0,25-В-24 кОм±5% 1 18...27 кОм
R5 УЛИ-0,125-1 кОм±2% 1
R6 УЛЙ-0,125-10,2 кОм±2% 1.
R7 УЛИ-0,125-113 кОм±2% 1
R8 МТ-0.25-В-27 Ом±Ю% 1
R9 ОМЛТ-0,25-В-56 Ом±Ю% 1
R10 УЛИ-0,25-806 кОм±2% 1
RH УЛИ-0.23-511 кОм±2% 1
R12 УЛИ-0,125-255 кОм±2% 1
R13 УЛИ-0,25-1 МОм±2% 1
R14 УЛИ-0,25-1 Мом±1% 1
R15 ОМЛТ-0.5-В-100 кОм±10% 1
R16 СПЗ-9а-16-22 кОм-20 % 1
R17 ОМЛТ-0.25-В-Ю кОм±Ю% 1
R18 ОМЛТ-0,25-В-100 кОм±10% 1
R19 ОМЛТ-0,25-В-56 Ом± 10% 1
R20 ОМЛТ-0,25-В-4,7 кОм±Ю% 1
R21 ОМЛТ-0,25-В-4,7 кОм±Ю% 1
R22 О2МЛТ-0,25-В-4,7 кОм±Ю% 1
R23 ОМЛТ-0,25-13-4,7 кОм± 10% 1
R24 ОМЛТ-0,25-В-1,3 кОм±5% 1
R25 ОМЛТ-0.25-В-2,2 кОм±5% 1
R26 ОМЛТ-0,25-В-2,2 кОм±5% 1
R27 ОМЛТ-0.25-В-1,3 кОм±5% 1
R28 ОМЛТ-0,25-В-4,7 кОм± 10% 1
104
Поз. обозначение , Наименование Кол. Примечание
R29 ОМ Л Т-0,25-В-56 Ом±Ю% 1
R30 ОМЛТ-0,25-В-4,7 кОм±Ю% 1
R31 ПСП-1-1-А-470-20% ВС-2-20 I
R32 СПЗ-9а-10-1 кОм-20 % 1
R33 ОМЛТ-0,25-В-7,5 кОм±Ю% 1
R34 ОМЛТ-0,25-В-7,5 кОм ± 10% 1
R35’ ОМЛТ-0,25-В -1,1 кОм ±5 % 1 1,3...!,5 кОм
R36 ОМЛТ-0,25-В-910 Ом±5% 1
R37 ОМЛТ-0,25-В-910 Ом±5% 1
R38* ОМЛТ-0,25-В-820 Ом±5% 1 750...910
R39* ОМЛТ-0,25-В-6,8 кОм±Ю% 1 5,6...8,2 кОм
R40 ОМЛТ-0,25-В-240 Ом±Ю% 1
R41* ОМЛТ-0,25-В-120 Ом±Ю% 1 100...150
R42* ОМЛТ-0,25-В-1,8 кОм±Ю% 1 1,6...2 кОм
R43* ОМЛТ-0,25-В-100 Ом±Ю% 1 82...120
R44* ОМЛТ-0,25-В-820 Ом±5% 1 75O...91O
R45 ОМЛТ-0,25-В-4,7 кОм±Ю% 1
R46 ОМЛТ-0.25-В-4.7 кОм±10% 1
R47 СПЗ-9а-16-22 кОм-20% 1
R48 ОМЛТ-0,25-В-3.0 кО.м±10% 1
R49 ОМЛТ-0.25-В-1 кОмзЫО% 1
R50 ОМЛТ-0.25-В-4.7 кОм±Ю% 1
R51 ОМЛТ-0,25-В-4,7 кОм±Ю% 1
R52 ОМЛТ-1-В-4,3 кОм±5% 1
R53 ОМЛТ-0,5-В-1,5 кОм±5% 1
R54 ОМЛТ-0,5-В-1,5 кОм=1:5% 1
R55 ОМЛТ-1-В-4,3 кОм±о% 1
R56* ОМЛТ-0,25-В-270 Ом±Ю% 1 220...330
R57* ОМЛТ-0,5-В-120 Ом±Ю% 1 100...150
R58* ОМЛТ-0,25-В-8,2 кОм±Ю% 1 6,8...10 кОм
R59 ОМЛТ-0,5-В-680 кОм±Ю% 1
R60 СПЗ-9а-16-680 кОм-30 % i
105
Поз. обозначение Наименование Кол. Примечание
R61 ОМЛТД5-В-130 кО.м±Ю% 1
R62 ОМЛТ-0.25-В-33 кОм±Ю% 1
R63 СПЗ-9а-12,5-220 кОм—30% 1
R64 ОМЛТ-0.25-В-Ю0 кОм±Ю% 1
R65 ОМЛТ-0.5-В-1 М0м±Ю% 1
R66 СПЗ-9а-10-100 кОм-20% 1
R67 СПЗ-9а-10-1 МОм-30% 1
R68 ОМЛТ-0.25-В-1 кОм±Ю% 1
R69 ОМЛТ-0,25-В-120 кОм±Ю% 1
R70 УЛИ-0,125-86,6 кОм±1% 1
R71 УЛИ-0,125-1 кОм±1% 1
R72 СПЗ-9а-10-4,7 кОм-20% 1
R73* ОМЛТ-0.25-В-15 кОм±5% 1 13...16 кОм
R74 ОМЛТ-0.25-В-2 кОм±Ю% 1
R75* ОМЛТ-0.25-В-200 Ом±Ю% 1 180...240
R78 СПЗ-9а-16-22 кОм-20% 1
R79 ОМЛТ-0.5-В-1 МОм±Ю% 1
R80 ОМЛТ-0.25-В-Ю кОм±10% 1
R81 ОМЛТ-0.25-В-47 кОм±Ю% 1
R82* ОМЛТ-0.25-В-820 кОм±10% 1 680...910 кОм
R83 ОМЛТ-0,25-В-150 Ом±Ю% 1
R84* ОМЛТ-0.25-В-120 Ом±10% 1 100...150
R85 ОМЛТ-0,25-В-430 Ом± 10% 1
R86 ОМЛТ-0.25-В-Ю кОм±Ю% 1
R87 ОМЛТ-0,25-В-5,6 кОм±10% 1
R88 О.'Л,.г1Т-0.25-В-6,8 кОм±10% 1
R89 ОМЛТ-0.5-В-430 кОм±Ю% 6
R90* О.НЛТ-0.25-В-82 кОм± 10% 1
R92 ОМЛТ-0,25-В-1,7 кОм±10% 4 68... 130 кОм
R93 ОМЛТ-0.25-В-82 Ом±Ю% 1
R94 ОМЛТ-0.25-В-9,! кОм±10% 1
R95* ОМЛТ-0.25-В-180 Ом±1()% 1 150...220
106
Поз. обозначение Наименование Кол. Примечание
R97 ОМЛТ-0.25-В-56 Ом±Ю% 1
R98 ОМЛТ-0.25-В-390 Om±10% 1
R99 ОМЛТ-0.25-В-4.7 кОм ±10% 1
R100 ОМЛТ-0,25-В-2,2 кОм±Ю% 1
R101 ОМЛТ-0.25-В-1 кОм±Ю% 1
R102 ОМЛТ-0,25-В-1,5 кОм±10% 1
R1O3 СПЗ-9а-16-22 кОм-20% I
R104 МТ-0.25-В-10 Ом±Ю% 1
R105 ОМЛТ-0.25-В-2 кОм ±10% 1
R106 ОМЛТ-0.25-В-Ю кОм±Ю% 1
R107* ОМЛТ-0.25-В-1.3 кОм±5% 1 1,1...1,5 кОм
R108 ОМЛТ-0.25-В-39 кОм±Ю% 1
R109 ОМЛТ-0.25-В-180 Ом±Ю% 1
R110 ОМЛТ-0.25-В-1.8 кОм±Ю% 1
Rill ОМЛТ-0.25-В-22 кОм±Ю% 1
R1I2 И-СП-1-1-А-22 кОм-20% ВС-2-20 1
R113 СПЗ-9а-10-100 кОм-20% 1
R1I4 ОМЛТ-0.25-В-1 МОм±Ю% 1
R! 15 ОМЛТ-0.25-В-150 Ом±Ю% 1
R116 УЛИ-0,125-100 кОм±1% 1
R117 ОМЛТ-0.25-В-56 Ом±Ю% 1
RU8 УЛИ-0,125-20 кОм±1% 1
R119 УЛИ-0,125-20 кОм±1% 1
R120 ОМЛТ-0.25-В-47 кОм±Ю% 1
R12I ОМЛТ-0.25-В-200 кОм±5% 1
R1'22 ОМЛТ-0.25-В-56 ОмхЮ% 1
R123 ОМЛТ-0,5-В-7,5 кОм±5% 1
R124* МТ-0.25-В-27 Ом±Ю% 1 22...39
.R125 ОМЛТ-0.25-В-120 Ом±Ю% 1
R12G ОМЛТ-0,25-В-1,6 кОм±Ю% 1
RI27 ОМЛТ-0.25-В-56 кОм±10% 1
R128 ОИЛТ 0.25-В-56 кОм±10% 1
107
Поз. обозначение Наименование Кол. Примечание
R129 ОМЛТ-0.25-В-1.2 кОм±Ю% 1
R130 МТ-0,25-10 Ом±Ю% 1
R131 ОМЛТ-0.25-В-4.7 кОм±Ю% 1
R132 ОМЛТ-0.25-В-Ю кОм±Ю% 1
R133 СПЗ-Эа-10-10 кОм—20% 1
R135* ' ОМЛТ-0,2’5.-В-150 Ом±Ю% 1 130... 180
R136 ОМЛТ-0.25-В-3.9 кОм±Ю% 1
R137 ОМЛТ-0.25-В-51 кОм±Ю% 1
R138* ОМЛТ-0,25-В-33 кОм±Ю% 1 8,2..,27 кОм
R139 СПЗ-9а-16-100 кОм-20% 1
R140 УЛИ-0,125-18,2 кОм±2% 1
R141 ОМЛТ-1-В-4.3 кОм ±10% 1
R142 ОМЛТ-0.25-В-620 Ом±5% 1
R143 ' ОМЛТ-0.25-В-1 кОм±Ю% 1
R144 УЛИ-0,125-22,1 кОм±2% 1
R145 УЛИ-0,125-6,81 кОм±2% 1
R146* ОМЛТ-0.25-В-27 кОм±Ю% 1 18-4-24 кОм
R147 ОМЛТ-0.25-В-6.8 кОм±Ю% 1
R148 ОМЛТ-0.25-В-4.7 кОм±Ю% 1
R149 ОМЛТ-0.25-В-4.7 кОм±10% 1
RI50 ОМЛТ-1 -В-4,3 кОм±Ю% 1
R151* ОМЛТ-0.5-В-13 кОм±5% 1 15...18 кОм
R152* ОМЛТ-0.5-В-13 кОм±5% 1 15... 18 кОм
R153 ОМЛТ-0.25-В.-330 кО.м±Ю% 1
R154 ОМЛТ-1-В-6.8 кОм±5% 1
R155 СПЗ-9а-10-2,2 кОм-20%- 1
R156 ОМЛТ-1-В-6.8 кО.м±5% 1
R157* МТ-0,25-В-150 Ом ±10% 1 120...180
R158’ МТ-0,25-В-56 Ом±Ю% 1 47...G8
R159 СПЗ-9а-10-1 кОм-20% 1
R161* МТ-0.25-В-39 Ом±10% 1 30...47
R162* МТ-0.25-В-39 Ом±Ю% 1 30...47
108
Поз. обозначение Наименование Кол. I [римечание
R163* ОМЛТ-0,25-В-150 Ом±Ю% 1 100...220
R164* ОМЛТ-0.25-В-300 Ом±5% 1 220...390
R167 МТ-0,5-В-51 Ом±Ю% 1
R168 ОМЛТ-0.25-В-10 кОм±Ю% 1
R169 ОМЛТ-0.25-В-1 кОм±Ю% 1
R170 ППЗ-40-220 Ом±Ю% 1
R171 ПЭВР-10-8,2 Ом-Ю% 1
R172 ОМЛТ-0.25-В-Ю0 Ом±Ю% 1
R173 ОМЛТ-0.25-В-1 кОм±Ю% 1
RI74 ОМЛТ-0,25-В-3,9 кОм±Ю% 1
R175 ОМЛТ-0.25-В-47 кОм±10% 1
RI76 ОМЛТ-0.25-В-560 Ом±Ю% 1
R177 ОМЛТ-0.25-В-2.7 кОм±Ю% 1
R178 СПЗ-9а-10-1 кОм-20% 1
R179 ОМЛТ-0.25-В-1.2 кОм±5% 1
RI80 ОМЛТ-0.25-В-470 Ом±Ю% 1
R181 ОМЛТ-2-В-82 Ом±5% I
R182 ОМЛТ-0.25-В-100 кОм± 10% 1
Конденсаторы К40У ОЖО.462.056 ТУ 1 КПВМ-2 ИХ0.465.002 ТУ КСОТ ОЖО.461.025 ТУ КТ-1 ГОСТ ВД 7159-70 К40П ОЖО.462.011 ТУ КМ6 ОЖ0.460.043 ТУ КМ-5а, КМ-4? КМ-За
МБ ГО ОЖО.462.023 ТУ К73П ОЖО.461.036 ТУ ССГ ОЖО.461.027 ТУ К50-3 ОЖО.464.042 ТУ МБМ ГОСТ 5171-69
Cl К40У-9-400-0,! мкФ±10% 1
С2 1 КПВМ-2 1 2,2-1-15 пф
сз 1 КПВМ-2 1
С4 1 КПВМ-2 1
IOS
Поз. обозначение Наименование Кол. Примечание
С5 1 КПВМ-2 1 2,2-5-15 пф
С6 1 КПВМ-2 1
С7 1 КПВМ-2 1
С8 КСОТ-5-500-Г-6800 пФ±10% 1
€9 КСОТ-1-250-Г-470 пФ±10% 1
СЮ КТ-1-М700-47 пФ ±10 %-3 1
СП 1 КПВМ-2 1 2,2±15 пф
С12 1КПВМ-2 1
С13 1 КПВМ-2 1
С14 1 КПВМ-2 1
С15 КТ-1-М47-16 пФ±5%-3 1
С16 К40П-26-400-0,01 мкФ±10% 1
С17* КТ-1-М700-6.8 пФ±10% I 4,7...9,1 пФ
С18 КМ-6-Н90-1 мкф 1
С19* КСОТ-1-250-Г-120 пФ±10% 1 100... 150 пФ
С20* КТ-1-М700-68 пФ±5%-3 1 47...82 пФ
С21* КТ-1-М700-47 пФ±5%-3 1 30...68 пФ
С22** КМ-5а-Н90-0,1 мкФ 1
С23* КСОТ-1-250-Г-220 пф±5% 1 200...240 нФ
С24* КТ-1-М700-47 пФ±5%-3 1 30...82 пФ
С25 КСОТ-2-500-Г-Ю00 пФ±5% 1
С26 КМ-4я-Н30-0,01 мкФ 1
С27 К40У-9-1000-0,01 мкФ ±10% 1
С28 К40У-9-1000-0,01 мкФ±10% 1
С 29 KT-1-M47-I0 пФ±5% 1
СЗО КТ-1-М47-4.7 пФ±10%-3 1
С31 КМ-5а-Н90-0,1 мкФ 1
С32 КМ-5а-Н90-0,1 мкФ 1
СЗЗ КТ-1-М700-56 пФ±10%-3 1
С34 КМ-5а-Н90-0,1 мкф 1
С35 КТ-1-М47-15 пФ±10% 1
С36* KT-I-M47-5.6 пФ±5%-3 1 3.9...10 пФ
110
Наименование Кол. J Примечание
МБГО-2-160-2-П КМ-5а-Н90-0,15 мкФ КМ-5а-Н90-0,15 мкФ КМ-5а-Н90-0,047 мкФ КМ-5а-М1500-4700 пФ КСОТ-1-250-Г-270 пФ±5% КМ-4а-Н30-0,01 мкФ КТ-1-М700-120 пФ±10%-3 КМ-4а-Н30-0,01 мкФ К73П-4-10 мкФ К73П-4-! мкФ ССГ-2-100 000 пФ±2% ССГ-2-10 000 пФ±2% КСОТ-2-500-Г-9Ю пФ±5% КСОТ-1-250-Г-75 пФ±5% КСОТ-1-250-Г-430 пФ±5% КТ-1-М47-9.1 пФ±5%-3 ' КСОТ-1-250-Г-82 пФ±5% КТ-1-М47-22 пФ+10%-3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 51...91 пФ
2.2...18 пФ
10...22 пФ
КТ-1-М47-10 пФ + 10%-3 КСОТ-1-250-Г-150 пФ±5% 1 1 8.2...12 пФ
КТ-1-М47-10 пФ±10%-3 1 8.2...I8 пФ
КТ-1-М700-33 пФ±5%-3 КМ-5а-Н90-0.1 мкФ К50-ЗБ-12-20 К50-ЗБ-12-20 1 1 1 1 30...36 пФ
КТ-1-М700-47 пФ±!0%-3 1 39...56 пФ
КСОТ-1-250-Г-430 пФ±5% КМ-5а-Н9Э-0.1 мкФ .МБМ-160-0,1 мкФ±10% К50-ЗБ-12-100 мкФ К50-ЗЛ-100-2 мкФ 1 1 1 1 1 390.. .470 пФ
Поз. обозначение Наименование Кол Примечали
С75 К50-ЗА-100-2 мкФ 1
С76, С77 К50-ЗБ-100-10 мкФ 2
С78...С80 К50-ЗБ-12-20 мкФ 3
С81 К50-ЗБ-25-50 мкФ 1
С82, С83 К50-ЗБ-12-20 мкФ 2
С 84 К50-ЗБ-12-100 мкФ 1
С85...С87 К50-ЗБ-12-20 мкФ 3
С88 К50-ЗБ-25-50 мкФ 1
С89...С92 К50-ЗБ-100-10 мкФ 4
С94 К50-ЗА-12-5 мкф 1
С95 КМ-6-Н50-25-0,15 мкФ 1
C96...C10I К50-ЗБ-50-200 мкФ 6
С102 К40У-9-200-0.1 мкф+10% I
С103 К50-ЗА-25-5 мкФ 1
С104 К50-ЗБ-25-500 мкФ 1
С106 KM-5a-H30-0,01 мкФ *20 % 1
С107* КТ-1-5447-3,3 пФ+0,4-3 1 2,7...3,9 пФ
С108* КТ-1-3147-1,5 пФ+0,4-3 ( 1,0 ..2,2 пФ
С109 КТ-1-М700-68 пФ+5%-3 7
СПО КМ-За-НЗО-0,22 мкФ +|о % 1
В1 Микротумблер МТ1 ОЮ0.360.016 ТУ 1
В2 Аттенюатор ЯП2.727.022 Сп 1
ВЗ Мпкротумблер МТЗ OIOO.3GO.016 ТУ 1
В4 МТ1 1
В5 МТЗ ' 1
В6 Переключатель на 18 положений 1
И23.600.003-1Сп
В7 Микротумблер МТ1 ОЮ0.360.016 ТУ 1
В8 мтз 1
В9 МТЗ 1
R10 „ МТ1 1
112
• Поз. обозначение Наименование Кол. Примечание
Кл1 Ги1...Гн7 Д1 Д2 ИЗ П4 Д5 Дб Д7 Д8 Д9 ДЮ Дп Д12 Д13 Д14 Р, 15 ДЮ Д17 Д!8 Д19 Д20 Д21 " Д23 Д25 Д26 i Д27 Д28 Д29 ДЗО Д31 8 3363 Зажим И26.625.001 Гнезда НРЯ3.647.036-1 СП Диоды полупроводниковые Д223 СМ3.362.018 ТУ Д814А СМ3.362.012 ТУ Д220 СМ3.362.010 ТУ Д814А СМ3.362.012 ТУ Д220 СМ3.362.0Ю ТУ ЗИЗО6Г УЖЗ.360.005 ТУ Д220 СМ3.362.010 ТУ Д220 СМ3.362.010 ТУ ЗИЗО6Ж УЖЗ.360.005 ТУ Д220 СМ3.362.010 ТУ Д220 СМ3.362.010 ТУ Д18 ЩТ3.362.002 ТУ Д220 CM3.362.0J0 ТУ ЗИЗО6Ж УЖЗ.360.005 ТУ Д814А СМ3.362.012 ТУ МД226А ТР3.362.046 ТУ Д223Б СМ3.362.018 ТУ Д223Б Д223 Д223 Д226Е ЩТ3.362.002 ТУ Д226Е 1 1' 1 1 1 I 1 1 1 1 1 1 1 1 1 1 1 I 1 1 1 1 1 1 1 1 1 I 1 « 113
Поз. обозначение Наименование / Кол. Примечание
Д32 Д223 СМ3.362.018 ТУ 1
ДЗЗ Д223 1
Д34 Д223Б 1
Д35 Д223Б 1
Д36 МД226А ТР3.362.045 ТУ 1
Д37 Д214Б УЖ3.362.018 ТУ 1
Д38 Д214Б 1
Л 39 Д214Б I
Д40 Д814Г СМ3.362.012 ТУ 1
Д41 Д814Г 1
Д42 Д814Г СМ3.362.012 ТУ 1
Д43 Д814Г 1
Д44 Д223 СМ3.362.018 ТУ 1
Л31 Линия задержки И22.066.002 Сп 1
Др1 Дроссель высокочастотный ДМ-0,6-8± ±5% Пе.4.777.000 Сп ГИ0.477.005 ТУ 1
Др2 1
ДрЗ 1
Др5 Дроссель Д64-0.08-0,1 ОЮ0.475.000 ТУ 1
Дрб Дроссель Д55-0,02-0,56 ОЮ0.475.000 ТУ 1
ДР7* Дроссель высокочастотный Д/М-1.2-6± ±5% Пе4.777.000 ГИ0.477.005 ТУ 1 5 ..8 мкГн
Др8* Дроссель высокочастотный ДМ-0.6-10+ ±5% Пе-1.777.000 ГИ0.477.005 ТУ 1 8 мкГн
Л1 ' Лампа 6Н18Б-В СУ3.308.012 ТУ 1
Л2 Трубка электронно-лучевая 8Л04И ЯТ3.350.029ТУ 1
ЛЗ Индикатор ИНС-1 ЩА3.341.030 ТУ 1
Л4, Л5 Лампа СМН9-60-2 ОСТ160.535.014-74 2
114
Поз. обозначение Наименование Кол. Примечание
Пр 1 Предохранитель ВП1-1-1Л
ОЮО.480.003 ТУ 1
Пр2 Предохранитель ВП1-1-2А
ОЮ0.480.003 ТУ 1
Транзисторы
11, Т2 2Т301Г ЩБЗ.365.007 ТУ 2
ТЗ...Т6 1Т308В ЖК3.365.120 ТУ 4
Т7, Т8 1Т311А ЖК3.365.158 ТУ 2
Т9...Т11 2Т301Г ЩБ3.365.007 ТУ 3
Т12, Т13 2Т602Б И93-365.000 ТУ 2
114 1Т308В ЖК3.365.120 ТУ 1
Т15 2Т301Д ЩБ3.365.007 ТУ 1
Т16 2Т301Е 1
Т17 2Т301Д 1
Т18 1Т308В ЖК3.365.120 ТУ 1
Т19 2Т301Д ЩБЗ.З 65.007 ТУ 1
Т20 1Т311А ЖК3.365.158 ТУ 1
Т21 2Т602Б И93.365.007 ТУ 1
Т22 2Т301Д ЩБ3.365.007 ТУ 1
Т23. Т24 2Т602Б И93.365.007 ТУ 2
Т25 1Т311Л ЖК3.365.158 ТУ 1
Т26. Т27 2Т602Б И93.365.007 ТУ 2
Т28, Т29 2Т301Д ЩБ3.365.007 ТУ 2
ТЗО, Т31 2Т602Б И93.365.007 ТУ 2-
ТЗЗ, Т34 П215 СИ3.365.012 ТУ 2
Т35, Т36 МП26Л ПЖО.336.004 ТУ' 2
Т37 П216А СИЗ.365,017 ТУ 1
Т38 П306 ЩБ3.365.005 ТУ 1 ♦
Т39 2Т203А ЩЫ3.365.007 ТУ 1
Т40, Т41 П308 ЖКЗ.365.059 ТУ 2
Тр1 Трансформатор И24.700.000 Сп 1
Тр2 Трансформатор И24.730.046 Сп 1
ТрЗ Трансформатор И24.730.080 Сп 1
8*
115
ВН Поз. НИ обозна- НИ Наименование Кол. Примечание
|П Ш1 Щ Ш2 Розетка СР-50-73Ф ВР0.364.010 ТУ Вилка 2Р.М.14Б4Ш1В1 ГЕО.364.126 ТУ 1 1
II Rl-1 IB R1—2* Выпрямитель И23.215.019 Резистор ОМЛТ-0,5-В-1 М0мЛЮ% ОЖ0.467.Ю7ТУ Резистор ОМЛТ-0.25-В-75 кОм ОЖ0.467.Ю7ТУ 1 1 68...82 кОм
II RB С1—2... [И ...С1-8 С1—9 М С1-10 Конденсаторы К15-5 ОЖО.460.084 ТУ К40У ОЖО.462.056 ТУ К15-5-Н70-6.3 кВ-4700 пФ К40У-9-1000-4700 пФ±10% К40У-9-630-0,1 мкФ±10% К40У-9-1000-0,1 мкФ±10% 1 7 1 1
н Н С2* В Диоды полупроводниковые МД218А ТРЗ.362.067 ТУ Делитель 1:10 И22.727.011-7 Резистор 54ЛТ-1-В-9,1 М0м±5% ГОСТ 7113-77 Конденсаторы КТ-2а ГОСТ 7159-70 1КПВМ-2 ИХ0.465.002 ТУ КТ-2а-ПЗЗ-9,1±5%-3 КТ-1-М47-6.8 пФ±0,4-3 1КПВМ-2 9 1 1 1 1 КТ-1 2.2...10 пФ 1,94-15 пФ
1 Ш' В Ш2 Штырь 1427.740.007 Вилка кабельная СР-50-74 Ф ВР0.364.008 ТУ 1 1
Зак. 3363.
io
