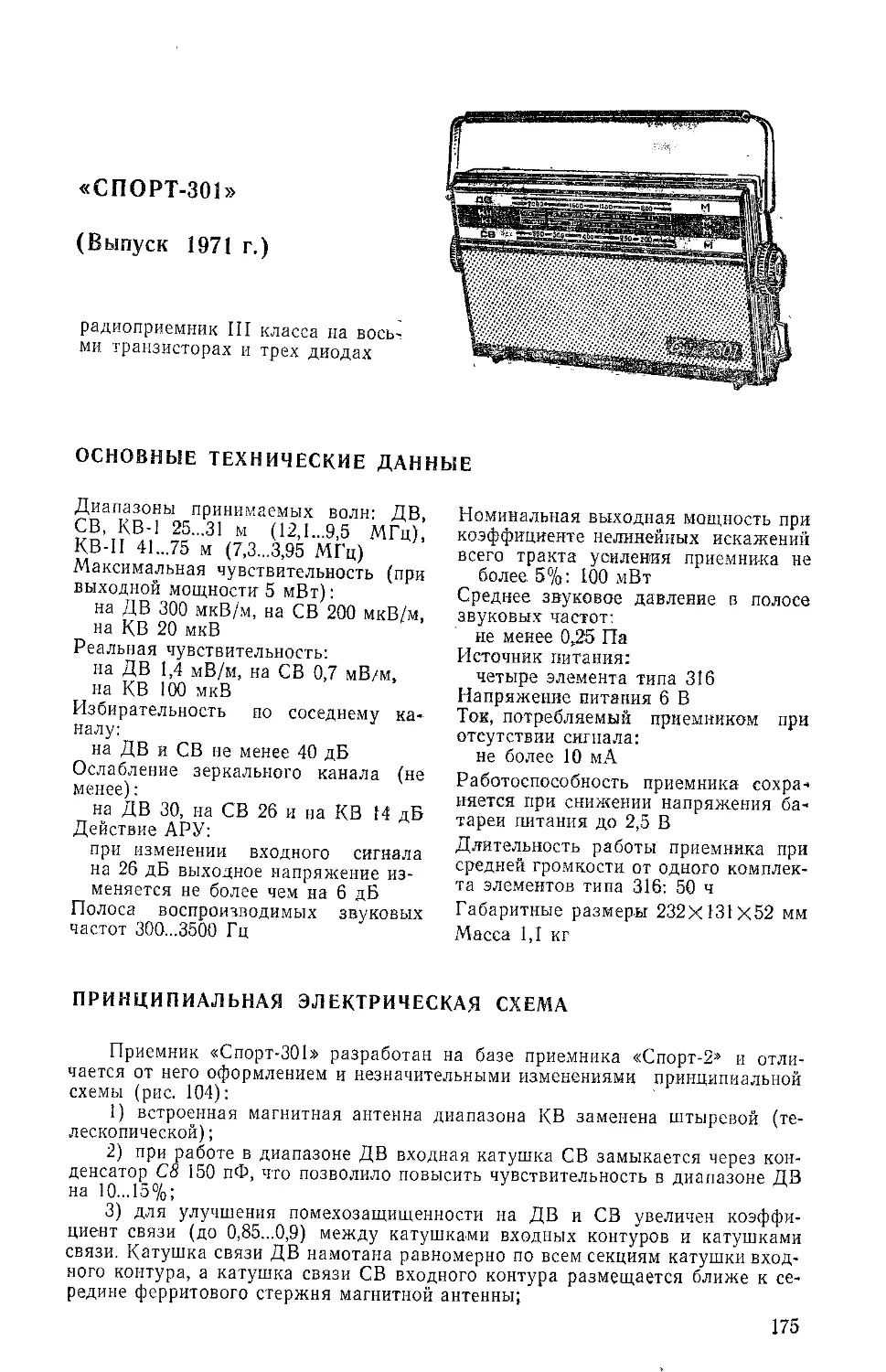

«СПОРТ-301»
(Выпуск 1971 г.)
радиоприемник III класса на вось-ми транзисторах и трех диодах
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазоны принимаемых волн: ДВ, СВ, КВ-1 25...31 м (12,1...9,5 МГц), КВ-П 41...75 м (7,3...3,95 МГц) Максимальная чувствительность (при выходной мощности 5 мВт):
на ДВ 300 мкВ/м, на СВ 200 мкВ/м, на КВ 20 мкВ
Реальная чувствительность: на ДВ 1,4 мВ/м, на СВ 0,7 мВ/м, на КВ 100 мкВ
Избирательность по соседнему каналу:
на ДВ и СВ не менее 40 дБ Ослабление зеркального канала (не менее):
на ДВ 30, на СВ 26 и на КВ 14 дБ Действие АРУ:
при изменении входного сигнала на 26 дБ выходное напряжение изменяется не более чем на 6 дБ
Полоса воспроизводимых звуковых частот 300...3500 Гц
Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 5%: 100 мВт
Среднее звуковое давление в полосе звуковых частот:
не менее 0,25 Па
Источник питания:
четыре элемента типа 316
Напряжение питания 6 В
Ток, потребляемый приемником при отсутствии сигнала:
не более 10 мА
Работоспособность приемника сохраняется при снижении напряжения батареи питания до 2,5 В
Длительность работы приемника при средней громкости от одного комплекта элементов типа 316: 50 ч
Габаритные размеры 232X131X52 мм
Масса 1,1 кг
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Приемник «Спорт-301» разработан на базе приемника «Спорт-2» и отличается от него оформлением и незначительными изменениями принципиальной схемы (рис. 104):
1)	встроенная магнитная антенна диапазона КВ заменена штыревой (телескопической) ;
2)	при работе в диапазоне ДВ входная катушка СВ замыкается через конденсатор С8 150 пФ, что позволило повысить чувствительность в диапазоне ДВ на 10...15%;
3)	для улучшения помехозащищенности на ДВ и СВ увеличен коэффициент связи (до 0,85...0,9) между катушками входных контуров и катушками связи. Катушка связи ДВ намотана равномерно по всем секциям катушки входного контура, а катушка связи СВ входного контура размещается ближе к середине ферритового стержня магнитной антенны;
175
4)	гетеродин выполнен по схеме с последовательным питанием, что позволило исключить дроссель из цепи коллектора транзистора Т2;
5)	питание гетеродина осуществляется стабилизированным напряжением 3 В;
6)	для повышения устойчивости работы первого каскада усилителя НЧ введен делитель R24, R25 в цепи базы транзистора Т5.
Режимы работы транзисторов приведены в табл. 43, 44.
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус изготовлен из ударопрочного полистирола. Органы управления: ручка регулятора громкости с выключателем питания приемника и гнездо для подключения телефона расположены слева на боковой стороне корпуса; переключатель диапазонов, ручки настройки и точной подстройки в диапазоне КВ — на правой боковой стенке; переключатель тембра — иа лицевой панели; штыревая антенна — на верхней панели. Отсек для источника питания и гнездо для подключения внешней антенны расположены на задней панели корпуса. Шкала приемника проградуирована в метрах. Монтаж выполнен на печатной плате (рис. 105, 106).
Конструкция узлов и деталей приемника «Спорт-301» такая же, как «Спорта-2».
В приемнике установлен громкоговоритель типа 0.5ГД-21 с сопротивлением звуковой катушки на частоте ЮОО Гц 8 Ом.
Настройка приемника на частоту принимаемой станции осуществляется двухсекционным блоком КПЕ типа КП4-5 емкостью 5...280пФ. Верньерное устройство с тросиковым приводом обеспечивает замедление 1 : 4,5 (рис. 107). Точная настройка на принимаемую станцию в диапазоне КВ производится КПЕ с твердым диэлектриком (С/9) емкостью 2...5 пФ. Катушки входных контуров КВ намотаны на гладких цилиндрических каркасах (как у радиолы «Мрия-301»).
Антенные катушки диапазонов ДВ- и СВ намотаны на цилиндрических пластмассовых каркасах и размещены на стержне из феррита марин 400НН длиной 160 и диаметром 8 мм. Катушки входных и гетеродинных контуров поддиапазонов КВ намотаны на цилиндрических каркасах диаметром 6 и длиной 18 мм с подстроечными сердечниками из феррита марки ШОНН диаметром 2,8 и длиной 12 мм.
Катушки контуров гетеродина ДВ. СВ и ФПЧ намотаны на трехсекционных каркасах и помещены в ферритовые чашки марки 660НН диаметром 8,6 мм. Настройка их производится сердечником из того же материала диаметром 2,8 и длиной 12 мм.
Намоточные данные катушек приведены в табл. 45.
Трансформаторы НЧ Тр1 и Тр2 однотипны. Сердечники их собраны из пластин пермаллоя марки 50Н типа Ш4, толщина набора 6 мм.
Намоточные данные трансформаторов Тр1 и Тр2 даны в табл. 103 и 104.
Распайка выводов катушек контуров и трансформаторов НЧ Тр1 и Тр2 показана на рис. 108.
В приемнике применены детали следующих типов.
Резистор R22 — СПЗ 4вМ, R35— СТЗ-17; R41 — проволочный, остальные резисторы типа ВС-0,125:
Конденсаторы Cl, С2 - КПК-МП; С5...С10, С13, С15...С18 — КТ-1; С12, С22...С26, С28, C31...C33, С37, С38, С40...С42, С50, С51— К10-7В, С29, С34, С36, С39, С43...С46, С48, С49—\^3-Ь-, С27, СЗО. С35 — ПМ-2; С47 — КЛС-1; С/7— блок КПЕ типа КП4-5; СЗ, С4, С20, С21 — блок подстроечных конденсаторов КПЕ-5.
178
Рис. 105. Схема расположения узлов и деталей на печатной плате приемника «Спорт-оОЬ.
179
Рис. 106. Электромонтажная схема печатной платы приемника «Спорт-301»
180
(обозначения монтажных проводов даны в табл. 46).
181
Рис. 107. Кинематическая схема верньерного устройства приемника «Спорт-301».
Таблица 43
Режимы работы транзисторов приемника „Спорт-301« по постоянному току, В
Обозначение транзистора по схеме
Т1 ГТ309В, смеситель	0,6	0,45	4,4
Т2 ГТ309А, гетеродин	0,85	0,7	3,0
ТЗ ГТ309В, усилитель ПЧ	0,8	0,7	5,7
Т4 ГТ309В то же	1,2	1,1	5,7
Т5 МП40, усилитель НЧ	0,3	0,15	3,0
Тб МП40 то же	0,85	0,7	5,85
Т7 МП41	0,15	0	6,0
Т8 МП41	0,15	0	6,0
Примечание. Напряжения измерены относительно плюса \+) источника питания при отсутствии сигнала на входе приемника и неработающем гетеродине.
Таблица 44
Уровни напряжений сигнала в контрольных точках приемника „Спорт-301 “
Обозначение по схеме	Напряжение	Условия измерения
Т1 (база) ТЗ . Т4 ,	2 ... 3 мкВ 25 . . . 30 мкВ 0,8 . . . 1,0 мВ	Ubux = 225 мВ, /?н = 8 Ом, f = 465 кГц, m = 30%, К = 1000 Гц
Т5 , Тб ,	5 . . . 10 мВ 100 . . . 120 мВ	Паых=0,9В, Дн = 8 Ом, РГ —max, Г=1000 Гц
Примечание. Напряжение гетеродина на эмиттере транзистора Т1 в диапазонах ДВ и СВ 90. ..120 мВ, на КВ 80. ..100 мВ.
182
Антенна. ДВ и СВ
1	2 1	2
L3	L4
Катушки Входных контуров
Ч
5
Рис. 108. Распайка выводов катушек контуров и трансформаторов НЧ контуров (вид снизу) приемника «Спорт-301».
183
Таблица 45
Намоточные данные катушек контуров приемника „Спорт-301“
Наименование катушки	Обозначение по схеме	Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктивность, мкГ, с точностью ±10%
Входная КВ (II) 75 м	и	1—2—3	ПЭЛШО 0,2	8,1+16,1	3,6
Катушка связи		4-5	ПЭВТЛ 0,12	4,2	—
Входная КВ (I) 25 м	L2	1—2—3	ПЭЛШО 0,2	4,1+6,1	1,9
Катушка связи		4—5	ПЭВТЛ 0,12	3,2	—
Антенная СВ	L4	1—2	ПЭВТЛ 0,12	72	330
Катушка связи		3—4	ПЭВТЛ 0,12	6	—
Антенная ДВ	L3	. 1—2	ПЭВТЛ 0,12	64X4	4100
Катушка связи		3-4	ПЭВТЛ 0,12	5X4	—
Гетеродинная КВ (II)
75 м	L5	1—3—5	ПЭВТЛ 0,23	10,2+11,4	2,8
Катушка связи		5—4	ПЭВТЛ 0,23	0,8	—
Гетеродинная КВ (I)
25 м	L6	1—3—5	ПЭВТЛ 0,23	3,2+4,4	1,8
Катушка связи		5-4	ПЭВТЛ 0,23	0,8	—
Гетеродинная СВ	L8	1—2—3	ЛЭЗХО, 06	89,5+2	240
Катушка связи		4—5	ПЭВТЛ 0,12	7,5	—
Гетеродинная ДВ	L7	1-2—3	ПЭВТЛ 0,09.	179,5+2	920
Катушка связи		4—5	ПЭВТЛ 0,09	8,5	—
ФПЧ-1	L9	1—3	ПЭВТЛ 0,09	35X2	120
Катушка связи		4—5	ПЭВТЛ 0,12	35	—
ФПЧ-2	L10	1—3	ПЭВТЛ 0,09	35X2	120
Катушка связи		4-5	ПЭВТЛ 0,09	15	—
ФПЧ-3	L11	1—3	ПЭВТЛ 0,09	35X2	120
Катушка связи		4—5	ПЭВТЛ 0,09	20+80	—
Таблица 46
Таблица соединения монтажных проводов печатной платы с переключателем диапазонов В1 приемника „Спорт-301“
Номер вывода	Группа	Контакт	Номер вывода	Группа	Контакт	Номер вывода	Группа	Контакт	Номер вывода	Группа	Контакт
1	4	4	7	3	7	15	5	7	21	5	5
2	8	2	8	1	2	16	8	3	22	8	1
3	1	4	9	3	5	17	7	4	23	1	1
4	4	3	11	5	6	18	5	8	24	4	2
5	1	3	13	8	4	19	7	1	25	4	1
6	3	8	14	7	3	20	7	2
