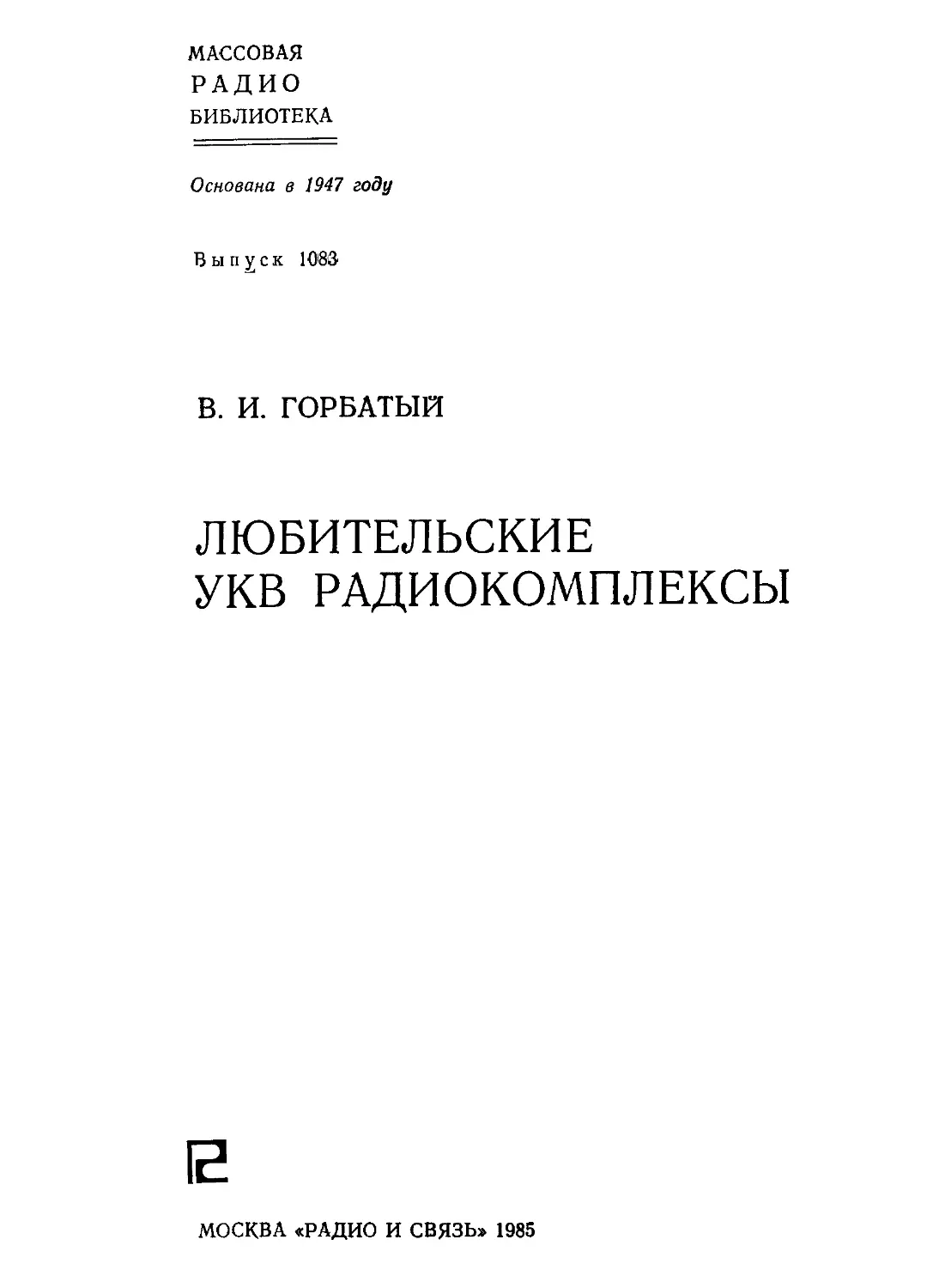

МАССОВАЯ
РАДИО
библиотека
Основана в 1947 году
Выпуск 1083
В. И. ГОРБАТЫЙ
ЛЮБИТЕЛЬСКИЕ
УКВ РАДИОКОМПЛЕКСЫ
Е
МОСКВА «РАДИО И СВЯЗЬ» 1985
ББК 32.849.4
Г67
УДК 621.396.24
Редакционная коллегия:
Б. Г. Белкин, С. А. Бирюков, В. М. Бондаренко, В. Г. Бори-
сов, Е. Н., Геништа, А. В. Гороховский, С. А. Ельяшкевич,
И. П. Жеребцов, В. Г. Корольков, В. Т. Поляков, А. Д. Смир-
нов, Ф. И. Тарасов, О. П. Фролов, Ю. Л. Хотунцев, Н. И. Чи-
стяков
Рецензент В. И Чернышев
Горбатый В. И.
Г67 Любительские УКВ радиокомплексы. — М.: Ра-
дио и связь, 1985. — 72 с., ил. — (Массовая радио-
библиотека; Вып. 1083).
40 к.
Описаны блоки, входящие в состав радиостанции, работающей
в диапазонах 28, 144 и 430 МГц. Приведены принципиальные схемы
блоков, собранные на транзисторах и микросхемах, даны рекоменда-
ции по их сборке и налаживанию. Показано, как собрать из блоков
простую радиостанцию на 28 МГц, радиостанцию на 28/144 МГц, тран-
сивер на 28 МГц и трехдиапазонный УКВ радиокомплекс.
Для радиолюбителей-конструкторов.
2402020000-025 ББК 32 849 4
046(01)-85 6Ф2.19
© Издательство «Радио и связь», 1984.
ПРЕДИСЛОВИЕ
Осенью 1923 г. Ф. А. Лбов первым в Советском Союзе получил разре-
шение на постройку любительского передатчика для работы в эфире на корот-
ких волнах, и уже 15 января 1925 г. сигналы его радиостанции Р1ФЛ были
приняты в Ираке. Первые двусторонние радиосвязи с зарубежными радио-
любителями были проведены осенью 1925 г.
В целях привлечения энтузиастов радиотехники к изучению и освоению
коротких волн 5 февраля 1926 г. Совнарком СССР принял постановление
«О радиостанциях частного пользования». Таким образом, радиолюбителям
было предоставлено право на постройку и эксплуатацию собственных коротко-
волновых радиостанций.
В тридцатые годы энтузиасты эфира горячо взялись за освоение УКВ диа-
пазона, а радиолюбитель В. Немцов применил УКВ радиостанцию для связи
планера с Землей. За это время радиолюбителем было построено большое
число радиостанций. Аппаратура постоянно модернизировалась: от простых
ламповых радиостанций до сложных — на транзисторах и интегральных микро-
схемах.
В настоящее время наряду с дальним тропосферным распространением
УКВ радиолюбители используют отражение УКВ от спорадического ионизиро-
ванного слоя Es, метеорных следов, северного сияния и Луны. Большой инте-
рес представляет радиосвязь на УКВ с использованием искусственных спут-
ников Земли, у которых на борту установлены ретранслятор и маяк.
Напомним, что и в настоящее время постройка и эксплуатация радиостан-
ций требуют соответствующего разрешения Государственной инспекции электро-
связи СССР. За изготовление, хранение и использование радиопередающих
устройств без такого разрешения владельцы устройств несут ответственность.
Порядок получения разрешений на любительскую передающую аппаратуру
изложен в «Инструкции о порядке регистрации и эксплуатации любительских
приемно-передающих радиостанций индивидуального и коллективного пользо-
вания».
Конструкции, описание которых приводится в настоящей книге, демонстри-
ровались и отмечались призами и дипломами первой степени на областных,
всесоюзных и республиканских выставках творчества радиолюбителей-конструк-
торов ДОСААФ, а также Международной выставке «Связь-81».
Автор будет благодарен за замечания и пожелания по настоящей книге,
которые следует направлять по адресу: 101000, Москва, Почтамт, а/я 693, Мас-
совая радиобиблиотека.
Автор (UB5WCC)
ОСНОВНЫЕ БЛОКИ РАДИОКОМПЛЕКСА
УКВ радиокомплекс является сложным приемно-передающим устрой-
ством. Задача построения УКВ радиокомплекса несколько упрощается, если
для его сборки использовать следующие блоки: конверторы на 28, 144 или
430 МГц, основной приемник, возбудитель, передатчики на 28, 144 или 430 МГц,
устройство с цифровым отсчетом, усилитель VOX, блок питания и др. Из от-
дельных блоков можно собрать УКВ радиостанции различного назначения, на-
пример: простую УКВ радиостанцию, работающую в одном диапазоне; УКВ
радиостанцию, работающую на прием в диапазоне 28 МГц и передачу в диа-
пазоне 144 МГц; УКВ трансивер, работающий в одном или нескольких диапа-
зонах; УКВ радиокомплекс, работающий в трех диапазонах и т. д.
Конвертер иа 28 МГц позволяет принимать сигналы любительских УКВ
радиостанций в диапазоне частот 28...29,7 МГц. Он рассчитан на работу с
приемником, имеющим диапазон 4...6 МГц и входное сопротивление 75 Ом.
Чувствительность приемного устройства в диапазоне 28...30 МГц составляет
0,4 мкВ. Минимальная полоса пропускания тракта УВЧ конвертера по уровню
0,7 около 200 кГц. При расстройке входных контуров и соответствующей кор-
рекции элементов связи полосу пропускания УВЧ можно увеличить до 2 МГц.
При напряжении питания 10 В он потребляет ток не более 9 мА. Конвертер
прост по конструкции, несложен в настройке.
Принципиальная схема конвертера приведена на рис. 1. Он состоит из УВЧ
(VI, V2), смесителя (V3), гетеродина (V4). Усилитель ВЧ однокаскадный, на
полевых транзисторах, включенных по каскодной схеме. На входе УВЧ уста-
новлен двухзвенный полосовой фильтр (L2C1, L3C3). Связь между контурами
емкостная, с антенной индуктивная. Степень связи с антенной определяется
индуктивностью L1. Нагрузкой УВЧ является контур L4C8. Полосу пропус-
кания контура изменяют подбором резистора R6. Коэффициент усиления УВЧ
уменьшается при увеличении сопротивления резисторов R2, R5, уменьшении
емкости конденсатора С9 и сопротивления резистора R6. Если необходимо
плавно изменять коэффициент усиления УВЧ, последовательно р резистором R5
включают переменный резистор сопротивлением 1кОм. Усиленный сигнал час-
тотой 28...30 МГц с выхода УВЧ через конденсатор СЮ поступает на сме-
ситель.
Гетеродин конвертера однокаскадный, работает на частоте параллельного
резонанса кварцевого резонатора Z1, что позволяет применять кварцевые резо-
наторы на частоту 8, 12 или 24 МГц. В коллекторной цепи транзистора V4
включен контур L7C19, который настроен на частоту 24 МГц, т. е. он выделяет
третью, вторую или первую гармонику кварцевого резонатора. Сигнал гетеро-
дина через конденсатор С16 поступает на смеситель.
Смеситель конвертера собран на двухзатворном полевом транзисторе V3.
Напряжение сигнала подается в цепь первого, а напряжение гетеродина — в
цепь второго затвора. Режим транзистора устанавливают подстроечным рези-
4
СЗ 0fin
(,£ 0,01
Г-----Г-----
1,5... Z мА
R0
310
= + 011
3,3" 15 в
сл
S1 56 к
VI
603035
R6*
15к
Рис. 1
DP10 _[С13 П012
150 к ~[001\}^0
-217
~?200
C1S 39
IJ5SZ7
Общ.
стором R8 Нагрузкой смесителя является контур L5C12, настроенный на час-
тоту 5 МГц. Напряжение сигнала ПЧ снимается с катушки связи L6 и через
конденсатор С15 поступает на выходной разъем Х2.
Конвертер собран на печатной плате размерами 120X55 мм (рис. 2), изго-
товленной из одностороннего фольгированного стеклотекстолита толщиной
Рис. 2
1,5 мм. Корпус конвертера выполнен из такого же стеклотекстолита, его внут-
ренние размеры 120X55X35 мм. Стенки корпуса соединяют между собой при-
поем. На боковые стенки корпуса устанавливают высокочастотные разъемы
типа СР-75-166Ф. Печатную плату с установленными радиоэлементами припаи-
вают к стенкам корпуса в нескольких местах. Экраны всех катушек изготавли-
вают из листовой латуни или меди. Они имеют форму цилиндра диаметром 15
и высотой 25 мм. Их припаивают к печатной плате медным проводом 0 0,8 мм.
Для установки катушек в печатной плате просверливают отверстия диамет-
ром 8 мм.
В конвертере применены следующие детали: резисторы типа МЛТ мощно-
стью 0,125 или 0,25 Вт, кроме R8— СП5-3 или СП5-2; конденсаторы С1—СЗ,
С7, С8, СЮ, С16, С18, С19 типа КТ-1 или КМ-5; С4—С6, С9, С12—С15, С17,
С20 —КМ-5; СП—К53-1 или К53-4.
Намоточные данные катушек приведены в табл. 1. Все катушки намотаны
на каркасах диаметром 8, длиной 25 мм. В качестве каркасов можно исполь-
зовать каркасы от телевизионных контуров с сердечниками.
Таблица 1
Обозначение по схеме Число витков Провод Намотка
L1 3 ПЭЛШО 0,35 Поверх L2
L2, L3, L4 16 ПЭЛШО 0,35 Виток к витку
L5 50 ПЭЛШО 0,12 Внавал
L6 10 ПЭЛШО 0,12 Поверх L5
L7 20 ПЭЛШО 0,35 Виток к витку
6
Режимы транзисторов, указанные на принципиальной схеме (рис. 1), изме-
рены в отсутствие сигнала и при отключенном кварцевом резонаторе Z1.
Настройку узлов конвертера проводят в следующей последовательности:
смеситель, гетеродин и УВЧ. При настройке смесителя гетеродин конвертера
отключают, а выход конвертера подключают к КВ приемнику. На первый
затвор смесителя через конденсатор емкостью 100 пФ подают сигнал от антен-
ны. Приняв КВ приемником какую-нибудь станцию вблизи частоты 5 МГц,
настраивают контур L5C12 с' помощью сердечника так, чтобы громкость была
максимальной (АРУ в КВ приемнике должна быть выключена). При настройке
смесителя с помощью генератора ВЧ и ВЧ вольтметра на первый затвор тран-
зистора смесителя через конденсатор емкостью 100 пФ с генератора ВЧ подают
сигнал частотой 5 МГц напряжением около 100 мВ и настраивают контур
L5C12 с помощью сердечника по максимальному отклонению стрелки ВЧ вольт-
метра, подключенного на выход конвертера. Если сердечником катушки L5 не
удается настроить контур на частоту 5 МГц, подбирают емкость конденса-
тора С12.
Гетеродин конвертера настраивают с помощью генератора ВЧ и ВЧ вольт-
метра. Сначала отключают кварцевый резонатор и на базу транзистора V4
подают сигнал амплитудой около 100 мВ и частотой 24 МГц. Сердечником
катушки L7 настраивают контур L7C19 в резонанс по максимуму ВЧ напря-
жения на втором затворе транзистора смесителя. Восстановив схему гетеро-
дина, контролируют его частоту волномером или КВ приемником. При проверке
частоты гетеродина цифровым частотомером Следует помнить, что его входное
сопротивление, как правило, составляет 50 или 75 Ом, для того чтобы он не
шунтировал контур L7C19, что может привести к неправильным измерениям.
В этом случае на вход частотомера подключают катушку связи (около 5 вит-
ков) и устанавливают ее вблизи контура L7C19.
Настраивать УВЧ конвертер можно с- помощью измерителя частотных ха-
рактеристик (ИЧХ) или генератора ВЧ и ВЧ вольтметра. Рассмотрим настройку
УВЧ с помощью ИЧХ. Для этого выход ВЧ ИЧХ через стандартный аттенюа-
тор, имеющий выходное сопротивление 75 Ом, с помощью коаксиального ка-
беля соединяют с антенным входом конвертера. Детекторную секцию подклю-
чают к первому затвору транзистора V3. В первую очередь настраивают вход-
ной фильтр сосредоточенной селекции (ФСС). При этом контур нагрузки УВЧ,
образованный L4C8, шунтируют сопротивлением 100...200 Ом. Затем включают
питание конвертера и на экране ИЧХ наблюдают изображение амплитудно-
частотной характеристики (АЧХ) УВЧ. В данном случае АЧХ УВЧ будет в
основном определяться АЧХ входного ФСС. Для отсчета частоты используют
частотные метки ИЧХ. Вращением сердечников катушек L2 и L3, а при необ-
ходимости подбором конденсаторов С1 и СЗ следует добиваться того, чтобы
изображение АЧХ УВЧ находилось в пределах 28 ..29,7 МГц. При правильном
выборе емкости связи С2 и индуктивности связи L1 форма АЧХ ФСС пред-
ставляет собой симметричную двугорбую кривую, амплитуда которой на краях
диапазона, т. е. на частотах 28 и 29,7 МГц, составляет 0,7 значения в макси-
мальных точках. Глубина провала в середине АЧХ также должна быть около
0,7 максимальных значений. Если полоса пропускания ФСС больше, чем люби-
тельский диапазон, следует уменьшить емкость С2. Если глубина провала в се-
редине АЧХ больше 0,7 максимальных значений, следует усилить связь с ан-
тенной увеличением числа витков катушки L1. Если полоса пропускания ФСС
2°*
7
соответствует любительскому диапазону, а форма АЧХ является несимметрич-
ной (например, более узкий пик определяется настройкой контура L3C3), сле-
дует одновременно увеличить емкость связи С2 и уменьшить индуктивность свя-
зи L1. Если более узкий пик определяется настройкой контура L2C1, следует
поступить наоборот, т. е. увеличить число витков катушки L1 и уменьшить
емкость С2. При необходимости перекрытия более узкого участка диапазона
следует уменьшить одновременно емкость связи С2 и индуктивность связи L1.
При этом незначительно увеличится чувствительность конвертера в пределах
выбранного диапазона и несколько улучшится избирательность по зеркальному
каналу.
После настройки входного ФСС следует приступить к настройке контура
нагрузки УВЧ, образованного элементами L4C8R6. Для этого следует отклю-
чить сопротивление, шунтирующее контур, и вращением сердечника катушки L4
и подбором емкости С8 добиться максимальной амплитуды АЧХ усилителя.
Максимум амплитуды должен соответствовать среднему положению сердечника
катушки L4. В заключение следует подобрать значение сопротивления R6 та-
ким образом, чтобы форма АЧХ была максимально плоской в пределах выбран-
ного диапазона.
Проверку чувствительности конвертера производят совместно с КВ прием-
ником по известной методике.
--------
116 МГц
Рис. 3
Шасси
Рис. 4
<9
выход т т А Вход
Рис. 5
Конвертер ня 144 МГц позволяет
принимать сигналы УВЧ радиостан-
ций в диапазоне частот 144...146 МГц.
Он рассчитан на работу с приемни-
ком, имеющим диапазон частот 28...
...30 МГц. Коэффициент шума конвер-
тера составляет l,8kTo. При напряже-
нии питания 10 В он потребляет ток
25 мА. Полоса пропускания на уровне
0,7 составляет 2,5...3 МГц. Входное и
выходное сопротивления конвертера
75 Ом. В конвертере имеется выход
сигнала гетеродина с напряжением
0,5...1 В и частотой 116 МГц, необхо-
димый в случае реализации транси-
верного режима радиостанции.
Конвертер прост по конструкции,
несложен в настройке и может быть
легко повторен.
Принципиальная схема конверте-
ра приведена на рис. 3. Он состоит из
УВЧ, гетеродина и балансного смеси-
теля. Усилитель высокой частоты
двухкаскадный, выполнен на полевых
транзисторах. Первый каскад (VI)
собран по схеме с общим истоком. С
помощью катушки L2 осуществляется
нейтрализация емкости сток — затвор
транзистора VI, что позволяет повы-
сить устойчивость каскада. Второй
каскад (V2) собран по схеме с общим
затвором. На входе усилителя уста-
новлен контур L1C1C2. Согласование
УВЧ с антенной производится подбо-
ром отвода катушки L1; нагрузкой
каскадов служат контуры L3C4 и
L4C9C10. Связь между каскадами ем-
костная.
Гетеродин конвертера трехкаскад-
ный. Задающий генератор выполнен
на полевом транзисторе V5. Кварце-
вый резонатор Z1 в цепи обратной
связи возбуждается на пятой гармо-
нике (58 МГц). Второй каскад гетеро-
дина (V6)—удвоитель, а третий
каскад (V7) — усилитель. Нагрузкой
транзисторов V6 и V7 являются кон-
туры L9C27 и L10C30, настроенные
на 116 МГц.
10
Балансный смеситель конвертера собран на полевых транзисторах V3 и V4
по схеме с двумя несимметричными входами и связью в цепи истоков. Сигнал
частотой 144...146 МГц с выхода УВЧ подается на затвор транзистора V3, а
сигнал гетеродина частотой 116 МГц — иа истоки транзисторов V3, V4. На
выходе конвертера контуром L5C14 выделяется сигнал промежуточной частоты
28...30 МГц.
Конвертер собран на шасси размерами 211X57X32 мм, изготовленном из
листовой латуни или двухстороннего фольгированного стеклотекстолита толщи-
ной 1 мм (рнс. 4). В отсеках шасси устанавливают печатные платы и привин-
чивают их винтами М2,5 ко дну шаосн. На этих платах заранее устанавливают
элементы. Соединения между печатными платами осуществляют объемными
перемычками из провода МГТФ-0,14.
Более простое шасси можно изготовить из двухстороннего фольгированного
стеклотекстолита толщиной 1...2 мм. Вместо дна устанавливают одну печатную
плату, изготовленную из одностороннего фольгированного стеклотекстолита тол-
щиной 1...2 мм, на которую установлены элементы конвертера. Плату с эле-
ментами припаивают в отдельных точках к перегородкам и стенкам шасси.
Объемные перемычки между каскадами также изготавливают из провода
МГТФ-0,14. Таким образом, элементы конвертера могут быть размещены на
шести маленьких платах или одной большой. Размещение элементов конвер-
тера на шести платах показано на рнс. 5. Резистор R7 приклеивают к стенке
шасси. Платы разработаны под следующие детали: резисторы типа МЛТ-0,25
или МЛТ-0,125; конденсаторы С1, С4, С6, С9, СП, С13, С15, С16, С23—С25,
С29 типа КТ-1; С2, СЮ, С14, С27, СЗО — КПК-МП; СЗ, С5, С7, С8, С12,
С17—С20, С22, С26, С28, С31, С32 — КМ-5; С21 — К53-1; кварцевый резо-
натор Z1 типа М или Б (ГОСТ 6503—67).
Намоточные данные катушек индуктивности приведены в табл. 2. В катуш-
ках L2 и L7 применены подстроечные сердечники из карбонильного железа
диаметром М4, длиной 12 мм и Мб, длиной 10 мм. Экран катушки L2 имеет
размеры 18X11X11 мм. „ , „
г Таблица2
Обозначение по схеме Число витков Отвод от ниж- него по схеме вывода Провод Намотка Шаг намотки
L1 6 0,5 Посеребренный 0 0,8 мм Бескаркасная, 0 8 мм 2,5 мм
L2 12 — ПЭЛШО 0,35 На каркасе, 0 6 мм Виток к витку
L3 6 — Посеребренный 0 0,8 мм Бескаркасная, 0 6 мм 2 мм
L4 5 3 То же Бескаркаснаи, 0 8 мм На кольце К7Х4Х2 2 мм
L5 16 8 ПЭЛШО 0,18 Виток к витку
из феррита 30 ВЧ
L6 4 — ПЭЛШО 0,18 Поверх L5 То же
L7 14 —- ПЭЛШО 0,35 На каркасе, 0 8 мм 1,2 мм
L8 7 ПЭЛШО 0,18 Поверх L7 1,2 мм
L9 7 1нЗ Посеребренный 0 0,8 мм Бескаркасная, 0 8 мм 3 мм
ио 7 1 'ПЭЛШО 0,18 То же 3 мм
L11 3 — ПЭЛШО 0,35 » 3 мм
11
Налаживание конвертера начинают с проверки правильности монтажа.
Затем отпаивают выводы резисторов Rl, R4, R6, Rll, R16, R20 и отключают
кварцевый резонатор задающего генератора Z1. При помощи миллиамперметра
проверяют токи стоков и коллекторов, которые должны соответствовать:
2...3 мА (VI, V2); 2,5...3,5 мА (V3, V4); 3...3.5 мА (V5); 0,5—1 мА (V6);
1...2 мА (V7). В случае необходимости токи корректируют резисторами R2, R3,
R8, R12, R14, R18.
При настройке гетеродина вместо кварцевого резонатора устанавливают
конденсатор емкостью 30... 100 пФ. Частоту задающего генератора контролируют
волномером и с помощью подстроечного сердечника устанавливают равной при-
мерно 58 МГц. Второй и третий каскады гетеродина настраивают на частоту
116 МГц конденсаторами С27 и СЗО соответственно. Затем подключают квар-
цевый резонатор и добиваются получения максимальной амплитуды колебаний
задающего генератора (подстраивают сердечником катушки L7). Подбором соп-
ротивления резистора R13 устанавливают коэффициент усиления каскада таким
образом, чтобы частота колебаний генератора определялась и фиксировалась
пятой гармоникой кварцевого резонатора и при большой расстройке контура
L7C24C25 колебания срывались. В дальнейшем подбирают отводы катушек
L9, L10, величину связи между катушками LIO, L11 и подстраивают конден-
саторы С27, СЗО по максимальному выходному сигналу гетеродина, который
можно контролировать на разъеме Х6.
Смеситель гетеродина настраивают с помощью ГСС и приемника на
28...30 МГц. Для этого на затвор транзистора V3 подают с ГСС сигнал
100...200 мкВ частотой 29 МГц. Приемник настраивают на частоту сигнала и
настраивают контур L5C14 (конденсатором С14) по максимуму выходного сиг-
нала УНЧ приемника. Балансировку смесителя осуществляют резистором R7
при отсутствии входного сигнала по минимуму напряжения гетеродина на вы-
ходе конвертера (гнездо ХЗ). Подбором конденсатора С18 обеспечивают опти-
мальное согласование с приемником.
Усилитель ВЧ конвертера настраивают при работающем гетеродине и сме-
сителе с помощью ГСС, приемника на 28...30 МГц, вольтметра. С ГСС подают
иа вход конвертера сигнала 10...30 мкВ частотой 145 МГц. Настраивают прием-
ник на частоту сигнала и контролируют напряжение НЧ вольтметром, подклю-
ченным к зажимам телефонов. Затем настраивают контуры L1C1C2 (конденса-
тором С2), L3C4 (подбором конденсатора С4), L4C9C10 (конденсатором СЮ)
по максимальному отклонению стрелки вольтметра. Если напряжение НЧ ста-
новитси больше 1,5 В, то уменьшают сигнал от ГСС. Катушку L2 настраи-
вают при отключенном резисторе R1 по минимуму напряжения на выходе УНЧ.
Чувствительность конвертера проверяют с помощью шумового генератора
по известной методике. Коэффициент шума конвертера в значительной степени
зависит от правильности подбора отвода катушки L1 и от коэффициента уси-
ления УВЧ.
Конвертер на 430 МГц выполнен на семи транзисторах. В сочетании с
приемником, перекрывающим диапазон 28...30 МГц, он позволяет принимать
сигналы любительских УКВ радиостанций на двух участках: 432...434 и
434...436 МГц.
Коэффициент шума конвертера составляет 2kTo Входное и выходное соп-
ротивления конвертера 75 Ом. Полоса пропускания тракта ВЧ по уровню 0,7
4 МГц. Также имеется выход напряжения гетеродина, необходимого для пере-
12
Рис. 6
датчика на 430 МГц. При напря-
жении питания 10 В конвертер по-
требляет ток 20 мА. Он прост по
конструкции и 'несложен в на-
стройке. Большая чувствитель-
ность, высокая надежность, эконо-
мичность, малые габариты и мас-
са позволяют применять его как
в полевых, так и в стационарных
условиях.
Принципиальная схема конвер-
тера приведена на рис. 6. Конвер-
тер состоит из однокаскадного
УВЧ, смесителя и четырехкаскад-
ного гетеродина. Каскад УВЧ (V6)
выполнен по схеме с общим эмит-
тером Настройка входной цепи
осуществляется контуром L12C21.
Катушка связи L11 позволяет под-
бирать оптимальную связь с ан-
тенной, a L13 — с транзистором V6
и тем самым обеспечивать мини-
мальный коэффициент шума кон-
вертера. Нагрузкой транзистора
V6 служит контур L15C25. Связь
контура с транзисторами V6 и V7
индуктивная.
Задающий генератор гетероди-
на конвертера собран на транзи-
сторах VI и V2 Переключение ча-
стоты генератора осуществляется
тумблером S1, через который по-
дается напряжение питания либо
на транзистор VI, либо на транзи-
стор V2. Коммутация питания осу-
ществляется в цепях истоков этих
транзисторов. При работе гетеро-
дина на частоте 404 МГц использу-
ется кварцевый резонатор Z1 на
частоту 11,222 МГц; при работе
гетеродина на частоте 406 МГц —
кварцевый резонатор Z2 на часто-
ту 11,277 МГц В связи с тем, что
частоты кварцевых резонаторов
близкие, контур L1C4C6 настраи-
вают на среднюю частоту 33,7 МГц
и генератор работает в любом по-
ложении переключателя S1 без
подстройки этого контура. По-
14
скольку .переключателем S1 производится переключение цепей постоянного то-
ка, то его можно устанавливать на передней или задней панели радиостанции.
Второй каскад гетеродина—утроитель, он собран на транзисторе V3 по схеме
с общим эмиттером. Его нагрузкой является контур L4C11, настроенный на
101 МГц. Третий (V4) н четвертый (V5) каскады — удвоители частоты. В кол-
лекторную цепь транзистора V4 включен контур L6C15, настроенный на 202,5 МГц.
Нагрузкой транзистора V5 служит контур L8C19, настроенный на 405 МГц. Он
связан с транзистором катушкой связи L7. С катушек связи L9 и L10 сигнал ге-
теродина подается на смеситель конвертера и передатчик (Х5).
Смеситель конвертера собран на транзисторе V7. Сигнал от УВЧ подается
на базу транзистора, а сигнал гетеродина частотой 404 или 406 МГц — иа
эмиттер. Сигнал промежуточной частоты выделяется контуром L17C29. Согла-
сование конвертера с приемником обеспечивается подбором числа витков ка-
тушки связи L18.
Конвертер собран на шасси размерами 2(14X57X32 мм, изготовленном из
листовой латуни толщиной 1 мм (рис. 4). В нем дополнительно установлена
перегородка (рис. 7). Элементы конвертера размещены на пяти печатных пла-
тах, кроме элементов УВЧ (рнс. 7), изготовленных из фольгированного стекло-
текстолита толщиной 1,5 мм. Элементы УВЧ распаяны объемным монтажом,
как показано на рис. 7. Земляные выводы катушек L8, Lil, L12, L13, L15, L16,
резисторов R15, R17 и конденсаторов С19, С21, С23, С25 припаивают к кор-
пусу шасси. Переключатель S1 устанавливают на боковой стенке шасси или на
любой панели радиостанции В конвертере применены следующие детали: ре-
зисторы типа МЛТ-0,25 или МЛТ-0,125, конденсаторы С1—СЗ, С8—CIO, С13, С14,
С17, С18, СЗО типа КМ-5; С4—С6, С12, С16, С29 — КТ-1; СИ—С15 —
КПК-МП; С20, С22, С23, С27, С28, С31 — КДУ или КД; С19, С21, С25 —
КТ2-17; С24, С26 — КТП; С7 — К53-1, дроссели L3 — типа Д-0,1, L5 —
Д-0,6, кварцевые резонаторы Z1 и Z2 типа М (ГОСТ 6503—67).
Намоточные данные катушек индуктивности приведены в табл 3.
В катушке L1 применен подстроечный сердечник из карбонильного железа
диаметром Мб, длиной 10 мм, в L17 — латунный сердечник диаметром М4,
длиной 5 мм. Катушки L8, L12, L15 изготовлены нз посеребренного провода
0 1,6 мм. Они содержат один виток 0 10 мм. Общая длина катушек 47 мм.
Таблица 3
Обозначе- ние по схе- ме Число витков Отвод Провод Намотка Шаг намотки
L1 16 ПЭЛШО 0,35 На каркасе, 0 8 мм 0,9 мм
L2 5 — ПЭЛШО 0,35 Поверх L1 0,9 мм
L4 8 1 и 5 Посеребрен- ный 0 0,8 мм Беокаркасная, 0 8 мм 2,6 мм
L6 6 3 То же То же 2,3 мм
L17 14 — ПЭЛШО 0,18 На каркасе, 0 5 мм Виток к витку
L18 4 — ПЭЛШО 0,18 Поверх L17 То же
Примечание. У катушки индуктивности L4 отводы указаны от ннжнего по схеме
вывода катушки.
15
Выводы катушек, подключаемых к подстроечным конденсаторам, имеют длину
10 мм. Катушки связи L7, L9, LIO, Lil, L13, L14, L16 изготавливают из посе-
ребренного провода 0 1 мм, длиной около 30 мм.
Налаживание конвертера начинают с проверки правильности монтажа. Затем
проверяют токи стоков и коллекторов транзисторов, которые при отключенных
кварцевых резонаторах Z1 и Z2, должны соответствовать: 2,7...3,2 мА (VI, V2);
0,5... 1 мА (V3—V5); 2...2,5 мА (V6); 1...2 мА (V7). В случае необходимости
подбирают резисторы R1...R3, R7, Rll, R16, R20.
Прн настройке задающего генератора конвертера вместо кварцевых резо-
наторов Z1 и Z2 устанавливают конденсаторы емкостью 50...100 пФ. Частоту
задающего генератора контролируют волномером и с помощью подстроечного
сердечника катушки L1 устанавливают примерно равной 33,7 МГц. Затем уста-
навливают кварцевые резонаторы и снова контролируют частоту генератора.
Подстраивая сердечник катушки L1, добиваются получения максимальной ам-
плитуды колебаний генератора в обоих положениях переключателя SI. С по-
мощью волномера при работающем задающем генераторе конденсатором СП
настраивают контур второго каскада на частоту 101 МГц, конденсатором С15 —,
контур третьего каскада на частоту 202,5 МГц, конденсатором С19 — контур;
четвертого каскада на частоту 405 МГц. После настройки гетеродина измеряют^
ВЧ напряжение на катушке связи L10, оно должно быть не менее 0,1 В. При
вывинчивании или завинчивании подстроечного сердечника катушки L1 ВЧ
напряжение должно исчезнуть. Это будет свидетельствовать об отсутствии па-
разитной генерации в гетеродине.
При настройке смесителя к разъему Х2 подключают приемник на 28...30МГЦ
и на базу транзистора V7 конвертера подключают антенну через конденсатор
емкостью 50...100 пФ. Приняв приемником какую-нибудь станцию вблизи час-
тоты 29 МГц, настраивают контур L17C29 с помощью сердечника катушки L17
так, чтобы громкость приема была максимальной (АРУ в приемнике должна
быть выключена).
Усилитель ВЧ конвертера настраивают при работающем гетеродине и сме-
сителе с помощью ГСС, приемника на 28 МГц и вольтметра. Для этого с ГСС
подают на вход конвертера сигнал не менее 100 мкВ частотой 434 МГц.
Приемник настраивают на частоту сигнала ГСС и вольтметром измеряют сигнал
на выходе УНЧ приемника. Затем настраивают контуры L12C21 (конденсато-
ром С21), L15C25 (конденсатором С25) по максимальному сигналу на выходе
УНЧ. Если напряжение НЧ становится больше 1,5 В, уменьшают сигнал от
ГСС. Полосу УВЧ устанавливают подбором связи (увеличивают или уменьшают
расстояния между катушками связи и контурами) с контурами L12C21, L15C25
и подбором конденсаторов С22, С27.
Проверку чувствительности конвертера проводят с помощью генератора
шума по известной методике. Коэффициент шума конвертера зависит от пра-
вильного согласовании генератора шума (антенны) с конвертером, коэффи-
циента усиления УВЧ и напряжения гетеродина
Приемник на 28 МГц [2] обеспечивает прием AM, CW и SSB сигналов
любительских станций в 10-метровом диапазоне. Он выполнен по супергетеро-
динной схеме с двойным преобразованием частоты. Первая н вторая промежу-
точные частоты фиксированные, соответственно 9 и 0,5 МГц.
Основные параметры приемника следующие: диапазон принимаемых частот
28...30 МГц; чувствительность при соотношении сигнал-шум 10 дБ не хуже
16
СБ
01
24
24
СЮ
0,01
03
4... 15
'к Вход
(28... 30
МГц) |
С4 3,9
& I/
012
8-24
8-24
8-24
И...15
R6 330
R3
27к
V1 Д810А
НЕ*
LB 130 мкГц
L9 ЦТ»
01Б~
Z2P С17
0...15
1011
1220
ДС20
~Jb,01
V6
КПЗОЗв
\R9
82к
С2В 91
(9,0 МГц)
8-30
-*~АРУ
-+~+106
выход ПЧ
R14 220
021
027
012* рус
470
270
019 0,033
023 270
V7
КПЗОЗв
DR15
82к
Одщ.
09
БВ,0~158
.Настройка”
08* 30 г--
| 8—24
V4
кпзозг
013
~~0,01
РЮ 220
C~l \С2У 0,01
028
27
1
hR7
[jH,1k
018 ю\У5 П91В5
>R13
\100
025 0,01
выход
(19...21 МГц)
Рис. 8
L11
ЗОмкГч
/2
0,4 мкВ; полоса пропускания блока ВЧ около 200 кГц; сквозная полоса про-
пускания и избирательность по соседнему каналу определяются электромеха-
ническим фильтром; входное сопротивление 76 Ом; максимальное выходное
напряжение НЧ 2,5 В (при подключении низкоомных телефонов, собранных
на двух головках типа 0,1 ГД-9); напряжение питания 9...10 В, ток потребле-
ния (при максимальном усилении каскадов) не превышает 90 мА. Автомати-
ческая регулировка усиления приемника обеспечивает при изменении входного
напряжения на 100 дБ колебание выходного напряжения на 6 дБ. Ручная
регулировка усиления ВЧ обеспечивает уменьшение чувствительности приемника
в 100 раз. В приемнике также имеются выходы напряжений гетеродинов час-
тотой 19...21 МГц, 8,5 МГц и 500 кГц, необходимые для передатчика.
Принципиальная схема ВЧ блока приемника приведена на рис. 8. Его мож-
но также использовать как конвертер с любым приемником чувствительностью
не хуже 5 мкВ, настроенным на фиксированную частоту 9 МГц. Высокочас-
тотный блок состоит из входного полосового фильтра L2C1C2.1C3, L3C5C6C2.2.
УВЧ (V2 и V3), генератора плавного диапазона (ГПД, V4 и V5) н балансного
смесителя (V6 и V7). Генератор плавного диапазона, входной полосовой фильтр
и УВЧ перестраивают счетверенным блоком конденсаторов С2.1...С2.4.
Входной полосовой фильтр необходим для получения узкой полосы пропус-
кания на входе ВЧ блока, а следовательно, для подавления помехи по зер-
кальному каналу.
Усилитель ВЧ собран на полевых транзисторах V2 и V3 по каскодной схе-
ме. Нагрузкой усилителя является контур L9C16C17C2.3. Питание каскада осу-
ществляется от источника напряжением 10 В. На затвор транзистора V2 по-
дается напряжение АРУ с вывода 13 интегральной микросхемы (ИС) D1
блока ПЧ.
Вместо указанного выше УВЧ можно собрать УВЧ на транзисторе КП902Б
(рис. 9), он более прост и обладает высоким динамическим диапазоном. При-
менение только одного контура на входе усилителя позволило уменьшить число
АРУ
+ 10 В
№ О,О1 ______
' " fio^ieow^
V6 и V7
Рис. 9
18
секций блока переменного конденсатора, но при этом стала шире полоса про-
пускания УВЧ. Ток транзистора VI устанавливают около 15 мА подбором ре-
зистора R3 при напряжении АРУ около 4 В. Данные катушек УВЧ LI, L2, L3
и L4 совпадают соответственно с данными катушек LI, L2, L9 и L10 ВЧ блока.
Задающий генератор ГПД собран на полевом транзисторе V4 по схеме
индуктивной трехточки. Нагрузкой каскада служит контур L7C15. Связь за-
дающего генератора с буферным каскадом индуктивно-емкостная. Такая схема
обеспечивает хорошую развязку нагрузки с контуром L5C7C8C2.4, и тем самым
достигается высокая стабильность частоты ГПД. Буферный каскад ГПД собран
на транзисторе V5. В коллекторную цепь ©ключей дроссель Lil. С коллектора
транзистора V5 сигнал ГПД поступает на смеситель ВЧ блока и разъем Х2
для передатчика.
Для осуществления расстройки приемника на 3...5 кГц в трансиверном ре-
жиме необходимо дополнительно собрать схему, приведенную на рис. 10. На
гнездо Х2 постоянно подается напряжение питания +10 В, а на гнездо XI
подается напряжение питания +10 В с усилителя VOX только в режиме
«Прием». В схеме применяется реле К1 типа РЭС-55А (паспорт РС4.569.602).
При замыкании контактов выключателя S1 срабатывает реле К|1 и своими кон-
тактами соединяет средний контакт переменного резистора R4 с резистором R6.
При вра.щении оси переменного резистора R4 на диоде VI регулируется напря-
жение, что приводит к изменению емкости диода и, следовательно, резонансной
частоты контура ГПД. Для расширения полосы расстройки увеличивают ем-
кость конденсатора С2 или уменьшают сопротивления резисторов R3 и R5. При
выключении расстройки напряжение на диод VI подается с делителя, собран-
ного на резисторах R1 и R2. Контроль частоты осуществляют по шкале с циф-
ровым отсчетом.
Смеситель собран на полевых транзисторах V6 и V7 по балансной схеме.
На затворы транзисторов противофазно поступает усиленный входной сигнал
частотой 28...30 МГц, а на истоки — сигнал гетеродина частотой 19...21 МГц.
В стоках транзисторов смесителя включен контур L12C22C26. Сигнал первой
промежуточной частоты через катушку связи L13 подается на выход блока ВЧ.
Принципиальная схема блока ПЧ и НЧ приведена на рис. 11. Он состоит
из усилителя первой ПЧ, кварцевого гетеродина (8,5 МГц), второго балансного
19
033 037 V13-V76 6Д102А
0,01 UO 111 V13 V15
01
180
L1
АРУ
СЗ 0,01
КПЗОЗВ
СО 180
IR7
\330
вход ПЧ
(9,0МГц)у,\
R1
56к
R2
3,9к
R4
07к
71
R12
220
016 019
8...30 150
Z3
V2
R1B
R19 330
V3
КТЗ-5А
07 20
^050'
*5 +00
^20 Тззоо
R11
82к _
470
П 09 [
Ц1 o,oi I
Hh
01 О* 150
V1
КПЗОЗВ
ЭМФ ЭД-500-36
025
0,047
его
8,5 МГц
95
20к
R6
390
R8
33
R1O 270 "
021
570
182л-
011
100
А , ТоДотУ
R13* \L9
56к <
V5 КТ315Г
1000
R16
С23
\390
0,01
X 1/\ выход ( 8,5 МГц)
1,0^15В
020 10,0x10 В
R23,
V14
зПо
2
12
4
5 М
61
К2ЖА372
___ 001 Rze CAO-"
0,01 6&1 5jx 15В
035
ZZO
028
510
V7 КТ315А
500,0x15В
027
2,2x15 В
R21 51 2
R30 1к
R22
620
va
50156А
R27 ={= |
TJJa-
3300~[бЮ I
С40\_
2000
031____________
30,0X15В 036 3300
I
8
12
Х2/\ выход (500кГц)
02
7
7 R31
0>01~" I
' 047
430 0,01 г
<=^Н[
R35
150
MV16
"R3Z 1к
ТС02
2000
|472
S1
+ 046
=гЗ,Зх15в
\\.Д7,5
" 0,033
R29
\47к „ЧНЧ"
К2УС371
аДС24
33,0x156
R26
\150к
V9
МП11А
V1O
МП166
5 индикатору
АРУ
ХЗ
+ 106
V11
МП11А
049
500,0x6В
R34
V12 2к
МП166
Z4
R33
1,3к
008
22,0х15в
Х5,
„Тлф
Х6,
05
(9 МГц) у. С3 W-
180 ? С =
.1—.
IH*
Z35 > К V2
= 5 W
02 Об
120 12.0
Общ.
смесителя, электромеханического фильтра, усилителя второй ПЧ, AM детектора,
АРУ, SSB детектора, третьего гетеродина (500 кГц) и УНЧ
Усилитель первой ПЧ собран по каскодной схеме на полевых транзисторах
VI и V2. На входе усилителя установлен контур L2C2. Катушка связи L1
обеспечивает согласование с кабелем. Нагрузкой усилителя является контур
L5C10.
На входе усилителя вместо катушек L1 и L2 можно применить двухзвен-
ный фильтр, улучшающий динамические характеристики приемника. Его прин-
ципиальная схема приведена на рис. 12. Катушки L1—L4 намотаны на таких
же каркасах диаметром 6 мм; Lil содержит четыре витка, L2 и L3 — по шест-
надцать, L4 — десять, намотаны проводом ПЭЛШО 0,18.
Z7 01* Т
506, 7кГц 1000 |
'----®—“7^1—
500кГц юо К базе
I----Ifll-II—1 V5
Рис. 13
Коэффициент усиления каскада изменяют подбором конденсатора С8 и пе-
ременным резистором R9.
Кварцевый гетеродин выполнен на транзисторе V3 по схеме емкостной
трехточки Коллекторный контур L3C6 настроен на частоту кварцевого резо-
натора Zl С катушки связи L4 сигнал частотой 8,5 МГц подается на второй
балансный смеситель и на XI для передатчика.
Балансный смеситель собран на полевых транзисторах V4 и V6. Сигнал
первой ПЧ частотой 9 МГц подается на затворы транзисторов противофазно,
а сигнал кварцевого гетеродина частотой 8,5 МГц — на истоки V4, V6 сил-
фазно На выходе балансного смесителя контуром L7C16C19 выделяется сиг-
нал второй ПЧ (500 кГц) и через катушку связи L8 подается на Электромеха-
нический фильтр (ЭМФ).
Усилитель второй ПЧ, AM детектор и усилитель АРУ объединены в инте-
гральную микросхему D1. Сигнал второй ПЧ с выхода ЭМФ подается на вы-
вод 1 DI. С помощью подстроечного резистора R27 выбирается рабочая точка
усилителя второй ПЧ и величина оптимальной обратной связи в интегральной
микросхеме. Контур L12C39C40, подключенный к выводу 14 D1, настроен на
частоту 500 кГц. Он обеспечивает снижение шумов и повышение реальной
чувствительности. Подбором сопротивления резистора R25 можно регулировать
усиление усилителя второй ПЧ Напряжение НЧ с выхода AM детектора (вы-
воды 9, 8 D1) через П-образный фильтр C41R28C42 и переключатель S1 по-
дается на вход УНЧ.
В режимах CW и SSB сигнал ПЧ снимается с выводов 8, 10 D1 и по-
дается на SSB детектор. Он собран по кольцевой схеме на диодах V13—V16.
Согласование ИС DI с SSB детектором осуществляется с помощью контура
L10C37C38 и катушки связи L11.
Третий гетеродин собран на транзисторе V5 по схеме емкостной трехточки.
Коллекторный контур L9C22C23 настроен на частоту кварцевого резонатора
3°—53
21
Z2. С емкостного делателя С22С23 сигнал частотой 500 кГц подается на SSB
детектор и разъем Х2 для передатчика.
На рис. 13 приведена схема узла переключения кварцевых резонаторов в
третьем гетеродине. В исходном состоянии к базе транзистора V5 подключен
кварцевый резонатор на частоту 500 кГц. В данном случае приемник обеспе-
чит прием SSB сигналов с верхней боковой полосой. При соединении контак-
тов переключателя S1 срабатывает реле К1 (типа РЭС-55А, паспорт
РС4.569.602) и третий гетеродин будет работать на частоте кварцевого резо-
натора Z1 (503,7 кГц). В данном случае приемник обеспечит прием сигналов
с нижней боковой полосой.
Напряжение НЧ с SSB детектора через фильтр C43R31C47 и переключа-
тель S1 подается на вход УНЧ.
Прием ЧМ сигналов можно осуществить на амплитудный детектор. Однако
лучшие результаты будут получены с частотным детектором [13], принципиаль-
ная схема которого приведена на рис. 14. На входе детектора установлен УВЧ,
собранный на транзисторе VI. Не нарушая режима работы АРУ, этот усили-
тель обеспечивает необходимое напряжение ПЧ на входе частотного детектора.
Напряжение НЧ с частотного детектора через фильтр L2C6 подается на вход
УНЧ. На входе УНЧ установлен переменный резистор R29, с помощью кото-
рого регулируется амплитуда НЧ сигнала.
Предварительный усилитель собран на ИС D2. Входной сигнал подается
на выводы 3, 12 ИС. Резистор R20 определяет чувствительность и входное соп-
ротивление ИС. На выходной каскад УНЧ напряжение снимается с вывода 7
D2. Двухтактный выходной каскад собран на транзисторах V9—V12 с разными
типами проводимости. Усилитель НЧ охвачен общей петлей отрицательной об-
ратной связи. Вывод 1 D2 для этого соединен с точкой симметрии выходного
каскада, в этой же цепи находится и цепочка R21C24, подключенная к вы-
воду 2 ИС. Конденсатор С24 является фильтрующим и исключает обратную
связь по переменному току. Резистором R21 подбирается оптимальная величина
обратной связи. Через конденсатор С49 выходной каскад нагружен на низко-
омные телефоны.
Система АРУ приемника работает следующим образом. При увеличении
входного сигнала увеличивается напряжение, подводимое к детектору. В ре-
зультате транзистор усилителя АРУ (D1) открывается и напряжение на его
22
коллекторе уменьшается. Затем сигнал АРУ усиливается по мощности эмит-
терным повторителем (D1) и он подается на усилители первой и второй ПЧ
и на усилитель блока ВЧ. А поскольку напряжение АРУ уменьшается, то и
падает усиление каскадов ПЧ и ВЧ. Ручную регулировку (только по первой
ПЧ) осуществляют переменным резистором R9.
Конструкция и детали. Приемник на 28 МГц смонтирован на 12 печатных
платах, размещенных на двух шасси. Шасси изготовлено из листовой латуни
толщиной 1 м>м (см. рис. 4). Печатные платы и размещение элементов на них
показаны на рис. 15.
В ВЧ блоке (см. рис. 8) применены следующие детали; резисторы типа
МЛТ-0,25; подстроечный резистор R14 типа СП5-3 или СП5-2; конденсаторы
С1, С4, С6, С8, С12, С15, С16, С18 типа КТ-Г, С14, С26 — КСО; СЮ, СИ,
С13, С19—С21, С23—С25, С27, С28 — КЛС или КМ-5; С9 — К53-1; С22 —
КПК-МП. Дроссели L6 типа Д-0,1, L11 — Д-0,2. В ВЧ блоке применен шести-
секционный блок переменных конденсаторов (С2.1, С2.2, С2.3, С2.4), две секции
которого не используются. Его можно заменить счетверенным блоком перемен-
ных конденсаторов от радиостанций Р105 или Р108.
Данные катушек ВЧ блока приведены в табл. 4 Все катушки ВЧ блока
намотаны проводом ПЭЛШО 0,35. Катушки L2, L3, L9 намотаны на каркасах
0 8, длиной 25 мм, L5 — на каркасе 0 10, длиной 25 мм, L7, L12 — на коль-
цах КЮХбхб из феррита 100НН. В катушках L2, L3, L9 применены под-
строечные сердечники из карбонильного железа диаметром Мб, длиной 10 мм.
Размеры экранов катушек следующие: L9 — 20x14x26 мм, L5 — 20 x 20 x 25 мм.
При отсутствии колец катушки L7, L12 можно изготовить на каркасах 0 8 мм,
длиной 25 мм с сердечниками из карбонильного железа диаметром Мб, длиной
10 мм. Число витков катушек остается прежним, но при этом подбирают кон-
денсаторы С15 и С26.
Таблица 4
Обозначение по схеме Число витков Намотка Обозначение по схеме Число витков Намотка
L1 3 Поверх L2 L8 7 Поверх L7
L2, L3, L7, L9 16 Виток к витку ио L12 10 8-J-8 Поверх L9 Бифилярная
L4 L5 . 10 6 4-15 Поверх L3 Виток к витку L13 4 Поверх LI2
Транзисторы КПЗОЗБ можно заменить транзисторами КПЗОЗА, транзисто-
ры КПЗОЗВ — КПЗОЗГ, КПЗОЗД, КПЗОЗЕ; транзисторы КПЗОЗГ — КПЗОЗД,
КПЗОЗЕ.
Блок переменных конденсаторов и конденсаторы С1, С6, С8, С16 устанав-
ливают сверху шасси. Конденсаторы СЗ, С5, С7, С17 находятся в блоке пере-
менных конденсаторов. Смонтированные печатные платы крепят к шасси с по-
мощью винтов М2,5. Для увеличения зазора между дном шасси и платами
к последним припаивают стойки высотой 2 ... 3 мм или между ними устанав-
ливают пластины из стеклотекстолита толщиной около 0,5 мм. Все объемные
перемычки между платами, платами и блоком конденсаторов делают из про-
вода МГТФ-0,1'4.
23
т
05ъвмная перемычка
Рис. 15
В блоке ПЧ и НЧ (рис. 1'1) применены следующие детали: резисторы ти-
па МЛТ-0,25, подстроечные резисторы R26, R2i7 типа СПО-0,5, R15 —СП5-3
или СП5-2; переменные резисторы R29 — СПЗ-12К; R9 — ППЗ-40; конденсато-
ры С1—СП, С13—CIS, С17, С19, С20—С23, С25, С28, С32, С34—С43, С47
типа КЛС или КМ-5; С12, С18, С34„ С45—КМ-6; С16—КПК-МП; С24, С27,
C2i9, С44, С46, С48—КЭЗ-4 или К53-1, С26, СЗО, С31, 033, С49—К50-6.
Данные катушек блока ПЧ и НЧ приведены в табл. 5.
Таблица 5
Обозначение по схеме Число витков Провод Намотка
и 4 ПЭЛШО 0,18 Поверх L2
L2, L3, L5 16 ПЭЛШО 0,18 Виток к витку
L4 5 ПЭЛШО 0,18 Поверх L3
L6 10 ПЭЛШО 0,18 Поверх L5
L7 16+16 ПЭЛШО 0,18 Бифилярная
L8 8 ПЭЛШО 0,18 Поверх L7
L9 75 ПЭВ 2 0,12 Внавал
ио 75 ПЭВ-2 0,12 »
L11 30 ПЭВ-2 0,12 Поверх L10
L12 30X3 " ПЭВ-2 0,12 Внавал
Катушки L2, L5, L9, L10, намотаны на каркаса® 0 6, длиной 20 мм, L3 —
иа каркасе 0 8, длиной 20 мм, L7 — на кольце К 10X6X4,5 из феррита
2000НМ, LI2 — на трехсекционном каркасе, помещенном в чашку из феррита
600НН 0 8,6 мм В катушках L2, L5, L9, L10 применены подстроечные сер-
дечники из карбонильного железа диаметром М4, длиной 12 мм, L1'2 — ци-
линдрический сердечник из феррита 600НН 0 2,8, длиной 12 мм, L3—подстро-
ечный сердечник из карбонильного железа диаметром Мб, длиной 10 мм Раз-
меры экранов катушек следующие: 20X14X25 мм (L5); 0 14, длина 22 мм
(L12)
Транзисторы КПЗОЗБ можно заменить транзисторами КПЗОЗА; транзисто-
ры КПЗОЗВ — КПЗОЗГ, КПЗОЗД, КПЗОЗЕ; транзисторы КТ3115Г — КТ315 с лю-
бым буквенным индексом
Монтаж и установка печатных плат производятся аналогично платам ВЧ
блока Электромеханический фильтр Z, кварцевый резонатор Z2 устанавли-
вают сверху шасси, а переменные резисторы R9, R29 и переключатель S1—на
передней панели
При налаживании приемника вначале проверяют качество сборки и мон-
тажа на соответствие рис. 8 и 11. Затем приступают к настройке блока ПЧ
и НЧ С помощью миллиамперметра проверяют токи стоков и коллекторов
транзисторов, значения которых должны соответствовать- 1,5 . 2 мА (VI,
V2), 2 5 3 мА (V3); 0,5 1 мА (V4, V6); 2,7 3,2 мА (V5), 3,5 4 мА
(V7); 0,01 мА (V9—V12).
Перед измерением токов отключают ГСС (антенну), телефоны, кварцевые
резонаторы Zl, Z2 и ручку УВЧ устанавливают в положение максимального
усиления. При необходимости токи транзисторов корректируют с помощью ре-
зисторов R4, R8, R13, R17. Затем проверяют напряжения на выводах 11
25
(+5 В), 13 (+4 В) D1 и устанавливают напряжение 5 В (при напряжении
питания 10 В) на выходе 1 D2 с помощью R26.
При настройке блока НЧ на общий контакт переключателя S1 от звуко-
вого генератора подают напряжение около 25 мВ частотой 1000 Гц. Регулятор
громкости R29 устанавливают в положение максимальной громкости. Осцил-
лограф подключают параллельно телефонам (Х5, Хб). После этого регулятор
выхода звукового генератора устанавливают в такое положение, чтобы полу-
чить на выходе УНЧ приемника напряжение, равное 1,8 В. Положение регуля-
тора выхода генератора в этом случае определяет чувствительность УНЧ, ко-
торая должна быть около 25 мВ. Изменить чувствительность УНЧ можно под-
бором резистора R20.
При настройке усилителя второй ПЧ переключатель S1 устанавливают
в положение CW, сигнал от ГСС через разделительный конденсатор 0,01 мкФ
напряжением около 200 мкВ частотой 500 кГц (частота модуляции 1000 Гц,
коэффициент глубины амплитудной модуляции 30%) подают на вывод 1 D1
и контур L12C39C40 настраивают на резонанс. Напряжение иа выходе УНЧ
приемника должно быть не менее 1,8 В при установке регулятора громкости
в положение максимальной громкости. Коэффициент усиления усилителя второй
ПЧ изменяют подбором резистора R25. Резистором R27 устанавливают режим
работы ИС по наилучшей форме выходного сигнала на осциллографе.
Частоту второго и третьего гетеродинов проверяют с помощью КВ при-
емника или цифрового частотомера. Высокочастотные напряжения гетеродина
должны быть около 0,7 В на катушке связи L4 и конденсаторе С23.
При настройке усилителя первой ПЧ и второго смесителя на вход при-
емника (блока ПЧ и НЧ) подают напряжение от ГСС значением 1 мВ ча-
стотой 9 МГц (при частоте амплитудной модуляции 1000 Гц и глубине 30%)
и настраивают сердечниками контуры L2C2, П5С10, а конденсатором С16 —
контур L7C16. По мере увеличения чувствительности приемника уменьшают на-
пряжение от ГСС, так чтобы напряжение на выходе приемника было 1,8 В.
Чувствительность приемника должна быть около 5 мкВ.
Балансировку второго смесителя осуществляют резистором R15 при от-
сутствии входного сигнала по минимуму напряжения кварцевого гетеродина
на катушке связи L8 (контроль проводят ВЧ вольтметром).
И, наконец, на вход блока ПЧ и НЧ (переключатель S1 установлен в по-
ложение CW) подают немодулированное напряжение от ГСС значением
100 мкВ частотой 9 МГц и подстраивают сердечником контур L10C37O38. Чув-
ствительность блока ПЧ и НЧ в режиме CW также должна быть не хуже
5 мкВ
При настройке высокочастотного блока (см рис 8) вместо сигнала АРУ
подают постоянное напряжение +4 В. Значения токов стоков и коллекторов
транзисторов должны соответствовать- 1 ... 1,3 мА (V2, V3); 1,5 ... 2 мА (V4);
3 ... 3,5 мА (V5), 0,5 .. 1 мА (V6, V7). При необходимости токи транзисто-
ров корректируют с помощью резисторов R4, R5, R8, R12. Затем приступают
к настройке ГПД Для этого ВЧ вольтметром измеряют напряжение на ка-
тушке связи L8, а затем — на дросселе L11 Убедившись, что ГПД работает,
настраивают его на частоту 19 МГц при введенных пластинах конденсатора
С2 4, а на частоту 21 МГц прн выведенных пластинах. Если диапазон пере-
стройки не соответствует указанным пределам, то подстройку производят с
помощью сердечника катушки L5, конденсатора С7 и подбором конденсатора
26
СВ. Напряжение ГПД на дросселе L11 должно быть около 0,7 В. Если ВЧ
напряжение меньше указанного, то необходимо подбором конденсатора С15
настроить контур L7C15.
Контуры входного полосового фильтра н УВЧ настраивают с помощыд
ГСС и ВЧ вольтметра. Для этого на вход ВЧ блока подают напряжение от
ГСС значением 100 мВ частотой 28 МГц, а к катушке связи L10 подключают
вольтметр. Установив блок конденсаторов в положение максимальной емко-
сти, настраивают контуры L2C1C2.1C3, L3O5C6C2.2, L9CU6C17C2.3 сердечника-
ми по максимальному отклонению стрелки вольтметра. На следующем этапе
настройки на ГСС устанавливают частоту 30 МГц, блок конденсаторов уста-
навливают на минимальную емкость и с помощью конденсаторов СЗ, С5, С17
настраивают те же контура в резонанс. Эти операции повторяют несколько
раз. Если в ВЧ блоке установлен другой блок конденсаторов, то также под-
бирают конденсаторы С1, С6, С8, С16. Контур смесителя L12C22C26 настраи-
вают на частоту 9 МГц конденсатором С22, Балансировку смесителя осуще-
ствляют с помощью резистора R14.
Окончательную настройку и проверку приемника на 28 МГц производят с
помощью осциллографа, подключенного параллельно телефонам, и ГСС, под-
ключенного на вход приемника. Сначала проверяют чувствительность прием-
ника в разных точках диапазона. При правильном сопряжении контуров ГПД,
входного фильтра и УВЧ чувствительность приемника в разных точках диа-
пазона одинаковая. В противном случае точнее производят сопряжение кон-
туров. Работу АРУ проверяют в режимах AM и CW известным способом.
При проверке ручной регулировки усиления измеряют чувствитель-
ность приемника при установке резистора R9 в положения максимального
и минимального усилений.
В заключение следует отметить, что конструкция приемника на 28 МГц
обеспечивает хорошую экранировку между каскадами. Это позволило (при вы-
сокой чувствительности приемника) добиться отсутствия приема мощных стан-
ций при отключенной антенне, что особенно необходимо при совместной ра-
боте с конвертером на 144 или 430 МГц. Конструкция также позволяет легко
модернизировать отдельные узлы (каскады) приемника.
Возбудитель на 9МГц предназначен для формирования AM, SSB и CW
сигналов частотой 9 МГц. Уровень выходного напряжения возбудителя во всех
режимах на нагрузке 5,1 кОм составляет 100 мВ. Формирование SSB сигнала
производится на частоте 500 кГц фильтровым методом. Подавление несущей
частоты опорного генератора и нерабочей боковой полосы не менее 65 дБ.
Принципиальная схема возбудителя приведена на рис. 16. Он состоит иЗ
УНЧ, балансного модулятора, усилителя на 500 кГц, кварцевого генератора,’
балансного смесителя и усилителя на 9 МГц.
Для формирования AM сигнала переключатель S2 устанавливают в по-
ложение AM. При этом производится подготовка к работе кварцевого гене-
ратора и усилителя на 9 МГц. Переключателем S1 осуществляется ручное
включение передачи, т. е. на эти каскады подается напряжение питания +10 В.
Начинает работать кварцевый генератор (V6), он выдает сигнал частотой
9 МГц, который через конденсатор С34 подается на двухзвенный фильтр
L7C35C36, L8C39C4O. В дальнейшем сигнал усиливается усилителем на 9 МГц.
Он собран на полевом транзисторе V9. Для осуществления амплитудной мо-
дуляции сигнал НЧ усиливается ИС D1 и через переключатель S2.1 подается
27
Рис. 16
на исток транзистора V9, в результате чего изменяется усиление каскада в
такт с изменением сигнала НЧ На выходе усилителя контуром L9C43C44 вы-
деляется AM сигнал 9 МГц
В режиме FM на выходе возбудителя формируется немодулированный
сигнал частотой 9 МГц (XII) и НЧ сигнал (ХЗ) Сигнал НЧ необходим для
осуществления частотной модуляции в передатчике на 28 МГц
Режим CW аналогичен предыдущим Телеграфная манипуляция осущест-
вляется ключом, подключенным к гнезду Х7 в эмиттерной цепи транзистора
кварцевого генератора (V6)
В режиме SSB работают все каскады возбудителя, кроме кварцевого ге-
нератора Сигнал с микрофона поступает на УНЧ, а затем на вход баланс-
ного модулятора VI—V4 Напряжение опорного генератора несущей частоты
500 кГц подается с приемника на 28 МГц (рис 15) через конденсатор СЮ
на средний вывод подстроечного резистора R4 балансного модулятора В ба-
лансном модуляторе используются дноды КДЮ2А, которые по сравнению с
диодами Д18, Д20, Д9, Д31<1, Д220, Д223 обеспечивают более высокую сте-
пень подавления несущей Даже без предварительной подборки диодов легко
получить подавление несущей частоты —35 дБ Балансировку модулятора про-
изводят подстроечным резистором R4 Двухполосный сигнал с подавленной
несущей частотой с выхода модулятора через согласующий трансформатор
(L2, L3) поступает на электромеханический фильтр Z2 Он пропускает верх-
нюю боковую полосу При использовании в возбудителе электромеханического
фильтра ЭМФ 500-ЗВ и в приемнике на 28 МГц кварцевого резонатора на
500 кГц из набора «Кварц 7» необходимо подогнать частоту опорного гене-
ратора подбором конденсатора, включенного последовательно с резонатором
"Частоту несущей устанавливают в точке характеристики ЭМФ, соответствую-
щей ослаблению —(20 30) дБ относительного уровня полосы прозрачности
ЭМФ Таким образом, общее подавление несущей составляет не менее 55 дБ
Сформированный SSB сигнал поступает на усилитель, собранный на поле-
вом транзисторе V5 Сигнал SSB частотой 500 кГц подается на базу тран
зистора V8 балансного смесителя Сигнал гетеродина частотой 8,5 МГц с при-
емника на 28 МГц (рис 15) подается на истоки транзисторов На выходе ба-
лансного смесителя контуром L5C29 выделяется сигнал частотой 9 МГц В даль-
нейшем этот сигнал подается на двухзвенный фильтр Фильтр, как и балансный
смеситель ослабляет сигнал гетеродина (8,5 МГц) Сформированный SSB сиг-
нал поступает на усилитель (V9), а с выхода усилителя—на выходное гнездо
XII возбудителя
В режимах AM FM, CW трансиверный режим радиостанции обеспечива-
ется следующим условием Необходимо, чтобы частота кварцевого генератора
возбудителя (9 МГц) равнялась сумме частот первого гетеродина (8,5 МГц)
и промежуточной частоты (500 кГц) основного приемника (рис И) Точное
совпадение частот приема и передачи осуществляется подстройкой конденса-
тора С21 возбудителя при выключенном выключателе S3
Уровень выходного ВЧ напряжения во всех режимах меняют с помощью пере-
менного резистора R26
Возбудитель собран на шасси размерами 21'1X57X32 мм, изготовленном
из листовой латуни толщиной 1 мм (см рис 4) Элементы возбудителя раз-
мещены на шести печатных платах (рис 17), изготовленных из фольгирован-
ного стеклотекстолита толщиной 1,5 мм Платы разработаны под следующие
29
детали: резисторы Rl, R4, R16 типа СП5-2 или СП5-3; R'2/6— СПО-0,5; осталь*
ные типа МЛТ-0,25 или МЛТ-0,125; конденсаторы Cl, С9 — С14, С16, С19, С 20,
С22—С28, СЗО—С36, С39, С40—С 44 — КМ-5; С2, СЗ, С8, С17, С18 — КМ-6}
С37 — КТ-1; С21, С29—КПК-МП; С4—С7, С15, С38 — К53-Г, кварцевый ре-
зонатор Z1 типа Б (ГОСТ 6503—67). Переключатели S1, S3 МТ-1 или П2К;
S2 — ПМ2 или П2К (четыре зависимые кнопки с четырьмя группами контак-
тов и с шагом 15 мм). Переключатели S1—S3 устанавливают иа передней
панели радиостанции.
Таблица б
Обозначение по схеме Число витков Провод Намотка
L2 4 ДЭВ-2 0,1 Поверх L3
L3, L4 81 Высокочастотный 3X0,08 Внавал
L5 10+ 10 ПЭЛШО 0,35 Виток к витку
L6 10 ПЭЛШО 0,35 То же
L7, L8, L9 16 ПЭЛШО 0,18 »
L10 40 ПЭЛШО 0,18
Намоточные данные катушек индуктивности приведены в табл. 6. Дроссель
L1 типа Д-0,1. Катушки L2—L4 помещены в трубчатые сердечники из феррита
Ф-600 размером 10X7X1® мм. В качестве этих катушек могут быть использо-
ваны трансформаторы ПЧ радиоприемника «Селга-404». Катушки, L5 L6 намо-
таны на кольце КЮХ6Х5 мм из феррита 100НН, L7—L10 — на каркасе 0 6,
длиной 20 мм. Подстройка катушек L3, L4 в резонанс осуществляется подстро-
ечными сердечниками из феррита Ф-600 0 2,8 и длиной 14 мм; L7—L9 — под-
строечными сердечниками из карбонильного железа диаметром М4, длиной
12 мм. Катушки L2—L4, L7, L8 заключены в алюминиевые экраны размерами
18X11X1’1 мм.
Налаживание возбудителя начинают с проверки правильности монтажа. За-
тем при помощи миллиамперметра проверяют токи стоков и коллекторов тран-
зисторов, которые при отключенном кварцевом резонаторе Z1 и подключенном
к корпусу гнезде ХЮ должны соответствовать: 2 ... 3 мА (V5); 3 ... 4 мА
(V6), 5 .. 7 мА (V7, V8); 2 .. 3 мА (V9). При необходимости токи транзисто-
ров корректируют резисторами R9, Rll, R18, R24.
Налаживают возбудитель в следующей последовательности: усилитель НЧ,
балансный модулятор, усилитель на 500 кГц, кварцевый генератор, балансный
смеситель, усилитель на 9 МГц.
Для настройки УНЧ звуковой генератор подключают ко входу УНЧ (XI),
милливольтметр или осциллограф — к выходу усилителя после конденсатора
С8 и проверяют работоспособность УНЧ в полосе частот 300 ... 3500 Гц За-
тем приступают к регулировке балансного модулятора. Для этого переклю-
чатель S2 устанавливают в положение SSB, подают по коаксиальному кабелю
сигнал частотой 500 кГц на Х9 (на среднем выводе подстроечного резистора
R4 должно быть напряжение около 500 мВ) и подключают милливольтметр
ко входу ЭМФ. Подстроечным сердечником катушки L3 по максимальному по-
казанию милливольтметра настраивают контур иа 500 кГц. Балансировку мо-
30
дулятора производят подстроечным
резистором R4 по минимальному по-
казанию милливольтметра при зако-
роченном входе УНЧ. В дальнейшем
милливольтметр подключают к кон-
денсатору С20 и при подаче сигнала
от звукового генератора стрелка мил-
ливольтметра отклоняется. По макси-
мальному отклонению стрелки прибо-
ра настраивают контур L4C19C20 и
подбирают конденсатор С14. Напря-
жение на конденсаторе должно быть
не менее 0,2 В. При настройке ба-
лансного смесителя на гнездо ХЮ по-
дают сигнал 0,5... 0,8 В частотой
8,5 МГц от приемника на 28 МГц и
настраивают контур L5C29 на часто-
ту 9 МГц с помощью волномера. Ба-
лансировку смесителя осуществляют
подстроечным резистором R16 по ми-
нимуму показаний волномера, настро-
енного на частоту 8,5 МГц. Затем про-
веряют работоспособность кварцевого
генератора, выполненного на транзи-
сторе V6. Для этого переключатель
>S2 устанавливают в положение AM.
Настройка фильтра L7C35C36,
L8C39C40 и контура L9C43C44 про-
изводится подстроечными сердечника
ми по максимальному выходному на-
пряжению на гнезде XII. Максималь-
ный уровень ВЧ сигнала должен
быть около 100 мВ. При вращении
ручки переменного резистора R26 уро
вень выходного сигнала должен ме-
няться Подбором сопротивления ре-
зистора R24 устанавливают необходи-
мый коэффициент усиления каскада.
Подбирая конденсаторы СЗЗ и С34,
добиваются одинакового уровня вы-
ходного сигнала в режимах SSB
и AM. В трансиверном режиме
SB
подстройкой конденсатора С21 уста-
навливают частоту кварцевого генератора равной частоте сигнала возбуди-
теля в режиме SSB. В автономном режиме (выключатель S3 включен) ча-
стоту кварцевого генератора устанавливают на 3 ... 5 кГц ниже с помощью
подстроечного сердечника катушки Ы'О. Качество выходного сигнала возбу-
дителя во всех режимах проверяют с помощью приемника на 9 МГц
Передатчик на 28 МГц предназначен для работы в УКВ диапазоне 28 ...
... 29,7 МГц. В сочетании с возбудителем на 9 МГц (рис. 16) он работает в
31
режимах AM, SSB, CW. Передатчик позволяет плавно изменять частоту пере-
дачи в автономном и трансиверном режимах. Стабильность частоты ГПД, ра-
ботающего в диапазоне 19 ... 21 МГц, не хуже 150 Гц за 15 мин (после 25-
минутного прогрева). Выходная мощность передатчика на нагрузке 75 Ом
15 Вт. Напряжение питания предварительных каскадов 10 В, выходных 27 В.
Принципиальная схема передатчика приведена на рис. 18. Он состоит из
ГПД, ЧМ модулятора, балансного смесителя, двухзвенного фильтра и линей-
ного усилителя мощности. Генератор плавного диапазона состоит из задающего
генератора (V9) н буферного каскада (V10). Задающий генератор собран на
полевом транзисторе по схеме индуктивной трехточки. Перестройка частоты
задающего генератора в диапазоне 19 ... 21 МГц осуществляется переменным
конденсатором С36. Нагрузкой транзистора V9 служит широкополосный кон-
тур L17C39. С выхода задающего генератора через конденсатор С40 ВЧ сиг-
нал подается на буферный каскад. Он собран на транзисторе V10. Нагрузкой
каскада является широкополосный контур L18C43. Сигнал ГПД частотой 19...
...21 МГц снимается с катушки связи L19 и подается на балансный смеситель.
Высокая стабильность частоты ГПД обеспечивается за счет большого вход-
ного сопротивления н малой входной емкости транзистора V10 буферного
каскада. Для повышения стабильности ГПД также установлен стабилизатор
напряжения питания, собранный на стабилитроне V8 и резисторе R17. В тран-
сиверном режиме напряжение питания с задающего генератора снимается, и
на буферный каскад через контакты реле К.1.1 н конденсатор С41 подается
сигнал гетеродина с приемника на 28 МГц (рис. 8).
Частотный модулятор собран на резисторах R15, R16, конденсаторах С31,
С32, дросселе L15 и дноде V7. При подаче на гнездо ХЮ сигнала НЧ [на-
пример, с гнезда ХЗ возбудителя иа 9 МГц (рис. 16)] изменяется емкость
диода V7, а следовательно, частота контура L16C33C35C36 Девиация часто-
ты задающего генератора составляет 3 .. 5 кГц. Она зависит от напряжения
НЧ и емкости конденсатора С32. Резисторами R15, R16 устанавливается ра-
бочая точка диода.
Балансный смеситель собран на транзисторах VI н V2. На эмиттеры тран-
зисторов подается сигнал ГПД, а на базу транзистора VI поступает сигнал
частотой 9 МГц. На выходе балансного смесителя контуром L1C3 выделяется
сигнал частотой 28 .. 30 МГц Этот сигнал подается через катушку связи L2
на двухзвенный фильтр L3C8C9, L4C11C12, а затем на трехкаскадный линей-
ный усилитель мощности. Согласование двухзвенного фильтра с первым кас-
кадом усилителя (V3) осуществляется емкостным делителем СП, С12. На-
грузкой первого каскада усилителя является дроссель L6. С выхода первого
каскада через конденсатор С1'8 сигнал поступает на второй каскад (V4), че-
рез конденсатор С16 — на передатчик на 144 МГц и через конденсатор С17
и катушку индуктивности L7 — на передатчик на 430 МГц. Согласование меж-
ду вторым и третьим каскадами осуществляется контуром L1OC20C21. На вы-
ходе третьего каскада установлен контур, образованный элементами
L13C27C28C29. Выходной сигнал передатчика поступает на гнездо Х6.
В передатчике также предусмотрена схема контроля выходной мощности.
Она состоит из катушки связи L14, диода V6 и конденсатора С24. При ра-
боте передатчика на катушку связи L14 наводится ВЧ напряжение, которое
выпрямляется диодом V6. Постоянное напряжение выводится на гнездо Х7.
Передатчик собран на шасси размерами 211X57X32 мм, изготовленном из
32
'+10В
(.VOX)
01
0,007
Х2
03 8 30
—tF-
R3 "^g
05
970
вход
9 МГц
02
070
\Х8
'^10 в
030
хХЭ
>+186
(нестаб)
\Х10
?вхоа
R4 220
И7 С9
КТ315Г ^70
R5* 220
С6\\130
Автономный режимг
68,0 ”15в
Трансивер
К1
\_PT7 270
2200
R7
.9,3 к
039 33,0” 156
ив2!
Д819А
IR15
|згм-
R16
013
68,0*156
010* 3,6
08
~15
А011
09 Э63 С*
30 f S
012
30
“•w 2110млГн
015 0,15 Л R11* Взо
1,5к
V3
КТ606А
36
ЮмкГч
018* 56
|Д?
I2-M
017
l610jci^22
V5-V. ?
V4
КГ307А
JR12
56
\£Ю.
llOwrr//[122O 0,097
\L18
\R19
ХЗ
\хо
!в
003'
V9 КПЗ03Г
КТ315Г
037
0,01 _
СЗО
~10
R22
180
^\о6'Л.
3
19. 21МГц
031
~0,01
920
ЗОк
L15 &
130мкГн =Ь
Рис. 18
I
у/к
^311А
Х13
ss
листовой латуни толщиной 1 мм (см.
рис. 4). Двухзвенный фильтр собран
в отдельной коробке размерами 50X
Х25Х25 мм. Элементы передатчика
размещены на шести печатных платах
(рис. 19), изготовленных из фольги-
рованного стеклотекстолита толщиной
1,5 мм. Конденсатор С36 и переклю-
чатель S1 (типа МТ-3 или П2К) уста-
навливают на передней панели радио-
станции. Подстроечный резистор R3
(типа СП5-2 нлн СП5-3) устанавли-
вают на стенке шасси. Печатные пла-
ты разработаны под следующие дета-
ли резисторы типа МЛТ-0,125 или
МЛТ-0,25, кроме R10 — МОН-0,5; кон-
денсаторы С2, С4—С7, С18, С20, С24,
С31, С37, С41, С44 типа КМ-5; С1,
С14, С15, С22, С23, 025, С26, С42—
S КМ-6; СЗ — КПК-МП; С&—С12, С16,
g С17, С19, СЭ2, СЗЗ, С35, С39, С40,
Ь С43 — КТ-1; С21, 029 — 1КПВМ-2;
С27, С28, С38 — КСО-1; С13, СЗО,
С34 — К53-1; реле К1 типа РЭС49.
Транзисторы V3—V5 установле-
ны на радиаторе размерами 200Х
X110X25 мм. Этот радиатор может
являться общим для передатчиков на
28 и 144 МГц. В радиаторе выфрезе-
рованы ребра размерами 4x4x20 мм.
Его устанавливают сверху шасси.
Для установки транзисторов на ра-
диатор в шасси просверливают отвер-
стия диаметром 5,5 мм для транзи-
сторов V3 и V4 и 9 мм для транзи-
стора V5, в радиаторе — 5,5 мм для
транзисторов V3, V4 н 4,5 мм для
транзистора V5.
Намоточные данные катушек ин-
дуктивности приведены в табл. 7. Ка-
тушки LI, L2, L18, L19, а также дрос-
сели L8, L9, Lil, L12 намотаны на
кольцах К10Х6Х5 мм из феррита 100НН. Дроссели L15 типа Д-0,1, L5, L6, L17 —
Д-0,6. Катушкн L3, L4 намотаны на каркасе 0 8 мм, L16—10 мм (каркасы
имеют длину 25 мм). Они снабжены сердечниками из карбонильного железа
диаметром Мб, длиной 10 мм. Катушка L16 помещена в экран размерами 20Х
Х20Х25 мм.
Налаживание передатчика начинают с проверки правильности монтажа. За-
тем приступают к проверке токов стоков и коллекторов транзисторов, значения
34
которых должны соответствовать: 5 ... 7 мА (V1 + V2); 30 ... 40 мА (V3, V4);
20 .. 30 мА (V5); 2 ... 2,5 мА (V9); 3 ... 3,5 мА (V10). При необходимости
токи транзисторов корректируют резисторами R5, R8, Rll, R13, R18, R20.
Таблица 7
Обозначение по схеме Число витков Провод Намотка
L1 5+5 ПЭЛШО 0,35 Виток к витку
L2 10 ПЭЛШО 0,35 То же
L3, L4, L18 16 ПЭЛШО 0,35 »
L7 5 ПЭВ-2 0,5 С шагом 1 мм
L8, L9, Lil, L12 9 ПЭЛШО 0,35 С шагом 2 мм
L10 10 ПЭВ-2 1,0 С шагом 1,8 мм
L13 12 ПЭВ-2 1,0 С шагом 1,8 мм
L14 3 ПЭВ-2 1,0 С шагом 1 мм
L16 6+15 ПЭЛШО 0,35 Виток к витку
L19 7 ПЭЛШО 0,35 »
Передатчик налаживают в следующей последовательности: ГПД, баланс-
ный смеситель, двухзвенный фильтр и линейный усилитель мощности. При на-
стройке ГПД к катушке связи L19 подключают цифровой частотомер и ВЧ
вольтметр Задающий генератор должен работать сразу. Затем подбирают С35,
СЗЗ н подстраивают сердечником катушку L12 так, чтобы перестройка зада-
ющего генератора конденсатором С36 осуществлялась в диапазоне 19 21 МГц.
Конденсаторы С39 и С43 подбирают по максимальному выходному напря-
жению при настройке ГПД на среднюю частоту диапазона. Конденсаторы С40
и С41 подбирают так, чтобы напряжение на выходе ГПД было одинаковое
в автономном и трансиверном режимах. Стабильность ГПД проверяют с по-
мощью цифрового частотомера, подключенного к катушке связи L19. После
включения питания 10 В производят отсчет частоты через каждые 5 мин на
протяжении одного часа. Затем по известной методике определяют стабиль-
ность частоты ГПД
Балансировку смесителя производят резистором R3 по минимальному от-
клонению стрелки милливольтметра, подключенного к катушке связи L2. При
подаче на вход смесителя (Х2) сигнала от возбудителя на 9 МГц контуром
L1C3 выделяется сигнал частотой 28 ... 30 МГц. При отсутствии возбудителя
сигнал частотой 9 МГц подают на передатчик от любого кварцевого генера-
тора.
На следующем этапе настраивают двухзвенный фильтр После настройки
контура L1C3 на частоту 28,7 МГц настраивают контур L3C8C9 на частоту
28,3 МГц и L4C11C12 — на частоту 29,1 МГц.
Настройку линейного усилителя мощности вначале рекомендуется прово-
дить при пониженном напряжении питания, а к гнезду Х6 необходимо под-
ключить нагрузку сопротивлением 75 Ом. Контуры L10C20C21 и L13C27C28C29
настраивают в резонанс подстроечными конденсаторами С29, С21 на частоте
28,7 МГц В случае необходимости также подбирают конденсаторы CIO, С20
35
Рис. 20
и С28. Конденсаторами С18, С19 подбирают величину связи между каска-
дами.
В настроенном передатчике (при напряжении питания 27 В) получены сле-
дующие напряжения ВЧ сигнала: 0,6 В на катушке L19; 0,05 В на гнезде Х2;
1,5 В на коллекторе транзистора V3; 18 в на конденсаторе С21 и 38 В на
конденсаторе 029
При отключении входного сигнала 9 МГц или сигнала ГПД на выходе
передатчика должен быть ВЧ сигнал напряжением не более 0,01 В. Это сви-
детельствует об отсутствии самовозбуждения каскадов и правильной настрой-
ке передатчика.
Передатчик на 144 МГц предназначен для работы в УКВ диапазоне 144...
... 146 МГц. В сочетании с конвертером на 144 (рнс. 3) и передатчиком на
28 МГц (рис. 18) он работает в режимах AM, FM, SSB и CW. Выходная
мощность передатчика на нагрузке 75 Ом 5 Вт. Напряжения питания выход-
ных каскадов 27 В и предварительных 10 В.
Принципиальная схема передатчика приведена на рис 20 Ои состоит из
балансного смесителя и линейного усилителя мощности.
Балансный смеситель собран на транзисторах VI и V2. На эмиттеры тран-
зисторов подается сигнал гетеродина частотой 116 МГц с конвертера на 144 МГц
(рис. 3), а на базу транзистора VI—сигнал частотой 28 ... 30 МГц с пере-
датчика на 28 МГц (рис. 18). На выходе балансного смесителя контуром
L2C5 выделяется сигнал частотой 144 ... 146 МГц. Этот сигнал снимается
с катушки связи L3 и подается на линейный усилитель мощности. На выходе
смесителя также установлен режекторный контур. Он необходим для подав-
,ления сигнала частотой 116 МГц.
Линейный усилитель мощности — четырехкаскадный. Первый каскад собран
на транзисторе V3, второй — V4, третий—V5, четвертый — V6. Согласование
между балансным смесителем и первым каскадом осуществляется кон-
туром L5C10, первым и вторым каскадами — контуром L8C16, вто-
рым и третьим — контуром L11C18, третьим и четвертым — L14C22.
Нагрузкой оконечного каскада является контур L17C28C29C30. В эмиттерную
цепь транзисторов V3 н V4 включены резисторы R9 н RH2. Они необходимы
для повышения устойчивости усилителя мощности и подбора усиления кас-
кадов. По цепям питания установлены фильтры C13L6C14, C19L9C20,
C23L12C24, C27L15C26 Выходной сигнал передатчика подается на гнездо Х6
В передатчике также предусмотрена схема контроля выходной мощности
по индикатору, подключенному к гнезду Х7. Она состоит из катушки L18,
диода V7 и конденсатора С25. При работе передатчика на катушку связи L18
наводится ВЧ напряжение, которое выпрямляется диодом V7. Постоянное на-
пряжение выводится на гнездо Х7.
Передатчик собран на шасси размерами 211X57X32 мм, изготовленном из
листовой латуни толщиной 1 мм (см. рис. 4). Элементы передатчика разме-
щены на шести печатных платах (рис 21), изготовленных из фольгированно-
го стеклотекстолита толщиной 1,5 мм. Печатные платы разработаны под сле-
дующие детали: резисторы R9, R12 типа МОН-0,5; R16 — МОН-1, остальные —
МЛТ-0,25; конденсаторы С1, СЗ, С4, С6—С8, С11'—€14, С19, С20, С23—С27 —
КМ-5; 02, 05, 09, Cl<5, С17, С21, С28, 029—КТ-1; СЮ, С16, С18 —КПК-МП;
С22, СЗО—1КПВМ-2.
37
Рис. 21
Транзисторы V3—V6 установле-
ны на радиаторе размерами 200Х
XI 10x25 мм, который помещают
сверху шасси передатчиков на 144 и
28 МГц. Для установки транзисторов
просверливают необходимые отвер-
стия в шасси и радиаторе. Выводы
эмиттера транзистора V6 припаивают
к шасси.
Намоточные данные катушек ин-
дуктивности приведены в табл. 8.
Дроссели LI, L6, L9 типа Д-0,2 ин-
дуктивностью 30 мкГн; L7, LIO, L12—
Д-0,6 индуктивностью 10 мкГн. Ка-
тушки L5, L8, Lil, L14, L17, L18 бес-
каркасные, 0 8 мм, L13, L15, L16 —
0 5 мм. Катушки L2, L3 намотаны на
кольце К7Х4Х2 из феррита 7ВЧ. Ка-
тушка L4 намотана на каркасе
0 6 мм, длиной 20 мм с сердечником
из карбонильного железа диаметром
М4, длиной 12 мм.
После проверки правильности
монтажа приступают к настройке пе-
редатчика. Сначала измеряют значе-
ния коллекторных токов транзисторов,
при отсутствии входного сигнала ча-
стотой 28,0 ... 29,7 МГц. Типичные зна-
чения этих tokoib следующие: 5 ...
...7 .мА (VI, V2); 40 ...60 мА (V3);
30. 50 мА (V4, V5); 20... 40 мА
(V6). При необходимости токи тран-
зисторов корректируются резистора-
ми R3, R7, R10, R13, R16.
В дальнейшем на гнездо ХЗ по-
дают сигнал 0,5 В частотой
116 МГц от конвертера на 144 МГц
(рис. 3) и балансируют смеситель
подстроечным резистором R4 по ми-
нимальному отклонению стрелки,
милливольтметра, подключенного к
катушке связи L3. Режекторный кон-
тур L4C11 также настраивают по
минимальному отклонению стрелки
милливольтметра. При настройке сме-
сителя и каскадов линейного усили-
теля мощности к гнезду Х6 подклю-
чают нагрузку сопротивлением 75 0м.
Подав на гнездо Х2 сигнал 0,1 В ча-
38
Таблица 8
Обозначение по схеме Число витков Провод Намотка
L2 3+3 ПЭЛШО 0,18 Виток к витку
L3 6 ПЭЛШО 0,18 То же
L4 9 ПЭЛШО 0,35 »
L5 4 ПЭВ-2 1,0 С шагом 3,5 мм
L8, LU, L14 2 ПЭВ-2 1,0 С шагом 8 мм
из 10 ПЭВ-2 0,55 С шагом 1,6 мм
L15, L16 7 ПЭВ-2 0,8 С шагом 2 Мм
L17 3 ПЭВ-2 1,0 То же
L18 1 ПЭВ-2 0,8 »
стотой 29 МГц от передатчика на 28 МГц (рис. 13), настраивают контуры L2C5,
L5C10, L8C1'6, L11C18, L14C22, L17C28C29C30 на частоту 145 МГц подбо-
ром конденсатора С5 н изменением емкости подстроечных конденсаторов СЮ,
С16, С18, С22, СЗО. Контроль настройки контуров в резонанс осуществляют
волномером. В случае необходимости также подбирают конденсатор 029. Под-
бором конденсаторов С9, С15, С17, С21, С27 устанавливают оптимальные свя-
зи между каскадами, а также связи с антенной. Контроль выходной мощно-
сти передатчика осуществляют с помощью измерителя мощности. В настроен-
ном передатчике имеют место следующие амплитуды ВЧ сигнала: 0,1 В (на
Х2); 0,2 В (на С16); 1,5 В (на С18); 12 В (на С22); 20 В (на СЗО). При
отключении входного сигнала 29 МГц с гнезда Х2 на выходе передатчика
должно быть напряжение ВЧ не более 0,1 В. С помощью волномера также
проверяют передатчик иа отсутствие излучения сигнала за диапазоном. Линей-
ность ВЧ тракта передатчика проверяют при совместной работе с возбудителем
и передатчиком на 28 МГц.
Окончательную проверку передатчика производят с помощью приемника на
144 МГц. При этом оценивают качество сигнала в режимах AM, FM, SSB,
cw.
Усилитель мощности на 144 МГц предназначен для усиления AM, FM,
SSB и CW сигналов, формируемых маломощным передатчиком, работающим
в диапазоне 144 ... 146 МГц. Входное и выходное сопротивления усилителя
75 Ом." Коэффициент усиления по мощности усилителя около 8 дБ. Напряже-
ние питания каскада +27 В.
Конструкция усилителя позволяет устанавливать его на антенне, что це-
лесообразно при использовании длинного фидера.
Принципиальная схема усилителя приведена на рис. 22. Он выполнен на
одном транзисторе. Входная согласующая цепь усилителя четырехзвенная. С по-
мощью этой цепи достигается хорошее согласование входного сопротивления
транзистора с внутренним сопротивлением источника возбуждения и сужение
полосы пропускания усилителя. Добавление к согласующей цепи элементов
Rl, LI, С1 дополнитльно улучшает согласование генератора с нагрузкой.
Нагрузкой усилителя является выходная электрическая цепь, состоящая из
трех звеньев. Она обеспечивает хорошее согласование выходного сопротивле-
ния транзистора с антенной, а также подавление высших гармоник.
39
На выходе усилителя установлено высокочастотное реле К1 для переклю-
чения антенны. При отсутствии напряжения питания 27 В на гнезде Х4 реле
К1 своими контактами подключает антенну к приемнику. При подаче напря-
жения 27 В на гнездо Х4 реле К1 срабатывает и своими контактами под-
ключает антенну к усилителю.
Рис. 22
Усилитель собран на шасси размерами 211X57X32 мм, изготовленном из
листовой латуни нли медн толщиной 1 мм. Данное шасси отличается от.шасси, при-
веденного на рис. 4, только тем, что в нем установлены одна перегородка и на
правой боковой стенке —два разъема ХЗ н Х5. Размещение элементов по от-
делениям шасси приведено на рис. 23. Конденсаторы С1, СЗ, С5, СЮ, СИ рас-
положены на передней стенке, для чего в шасси просверлены соответствующие
Х7 / 2. R2 06 LU 09 07 V1 L6 К1 Х5
L5 08 L7 L8 L9
02 си
L1 R1 L3 СЮ 011
01 03 05 ХЗ
Рис. 23
отверстия. Конденсатор С2 приклеен ко дну шассн. Конденсаторы С7, С9 рас-
положены на перегородке. Транзистор VI снабжен радиатором. Для установки
транзистора в шасси и радиаторе просверливают соответствующие отверстия.
В усилителе применены следующие конденсаторы: С1,СЗ, С5 типа 1КПВМ-3;
С2 — КТ2-20; С4, С6, С8 —КТ-1 илн КТ-2; С7, С9 —КТП; СЮ, СИ — КПВ-50.
Перед установкой конденсаторы КПВ дорабатывают, оставляя на роторе че-
тыре пластины, а на статоре — пять. Реле К1 типа РПВ2/7 (паспорт
РС4.521.962) устанавливают на дне шассн. Разъемы XI, ХЗ, Х5 типа
СР-75-166Ф; дроссель L6 типа Д1,0. Намоточные данные катушек приведены в
табл. 9.
Монтаж усилителя выполняют следующим образом. Земляные выводы всех
подстроечных конденсаторов, кроме С2, соединяют с корпусом шасси прово-
дом ПЭВ-2 1,4. Этот же провод используют при установке перемычек от реле
40
Таблица 9
Обозначе- ние по схеме Число витков Провод Намотка
Li, L2 4 ПЭВ-2 1,0 Бескаркасная, 0 10 мм с шагом 4 мм
L3, L4 2 ПЭВ-2 1,0 То же
L5 3 ПЭВ-2 1,0 Бескаркасная, 0 6 мм с шагом 4 мм
L7, L8 3 ПЭВ-2 1,4 Бескаркасная, 0 10 мм с шагом 6 мм
L9 2 ПЭВ-2 1,4 То же
К1 к разъемам ХЗ и Х5. Все остальные элементы соединяют между собой без
дополнительных перемычек.
Настройку усилителя начинают с проверки коллекторного тока покоя тран-
зистора VI, который должен быть около 50 мА. Ток коллектора устанавливают
подбором резистора R2. Затем подключают к гнезду ХЗ нагрузку 75 Ом, на
гнездо Х4 подают напряжение 27 В и на вход усилителя (гнездо XI)—сигнал
частотой 145 МГц мощностью 1 Вт. Подстроечными конденсаторами С1—СЗ,
С5, СЮ, СИ настраивают все контуры усилителя по максимуму выходной мощ-
ности. На заключительном этапе настройки подбирают конденсаторы С6 и С8.
На всех этапах настройки сигнал на выходе усилителя контролируют ВЧ вольт-
метром. В заключение следует отметить, что усилитель работал стабильно, при
настройке н эксплуатации самовозбуждение каскада не наблюдалось.
Передатчик на 430 МГц предназначен для работы в эфире в диапазоне
430 . 440 МГц. В сочетании с передатчиком на 28 МГц (рис. 18) и конверте-
ром на 430 МГц (рис 6) он работает в режимах AM, FM, SSB и CW на
двух участках диапазона: 432 ... 434 и 434 ... 436 МГц. Выходная мощность
передатчика на нагрузке 75 Ом 5 Вт. Напряжения питания выходных каска-
дов 27 В и предварительных'—10 В.
Принципиальная схема передатчика приведена на рис. 24. Он состоит из
балансного смесителя и линейного усилителя мощности.
Балансный смеситель собран на транзисторах VI и V2. На эмиттеры этих
транзисторов подается сигнал гетеродина частотой 404 или 406 МГц с конвер-
тера на 430 МГц, а на базу транзистора VI —сигнал частотой 28 ... 30 МГц
с передатчика на 28 МГц. На выходе балансного смесителя контуром L1C4 вы-
деляется сигнал частотой 432 ... 434 или 434 ... 436 МГц. Балансировка сме-
сителя осуществляется с помощью резистора R5 В дальнейшем сигнал с вы-
хода смесителя поступает на двухзвенный фильтр, образованный L2C7 и L3C8.
Применение балансного смесителя и двухзвенного фильтра в передатчике поз-
волило легко решить задачу подавления на 40 ... 45 дБ сигнала гетеродина и
других продуктов преобразования.
Линейный усилитель мощности пятикаскадный, выполнен на транзисто-
рах V3—V7. Согласование между двухзвенным фильтром и первым каскадом
достигнуто за счет подбора емкости конденсатора С9 н подключением этого
конденсатора в соответствующую точку катушки L3. Согласование между пер-
зым и вторым каскадами зависит от емкости конденсаторов С12 и С13, а также
точек подключения этих конденсаторов к катушке L5. Согласование между
зторым и третьим, третьим и четвертым, четвертым и пятым каскадами вы-
полнено с использованием Г-образных цепей связи. Оптимальное согласование
достигается подбором конденсаторов СГ7, С21, С25 и изменением емкости под-
411
Рис. 24
+700
строечных конденсаторов Cl8, С22,
С26. Нагрузкой выходного каскада
является контур L17C30. В данном
случае емкость между выходом пере-
датчика и корпусом обеспечивается
за счет емкости монтажа и высокоча
стотного кабеля, подключенного к
гнезду Х6. В цепях питания установ-
лены проходные конденсаторы и вы-
сокочастотные конденсаторы типа
КДУ. Экранировка между каскадами
н развязка между ними по цепям пи-
тания обеспечили надежную и ста-
бильную работу передатчика.
Передатчик собран на посеребрен-
ном шасси размерами 211Х57Х
Х32 мм, изготовленном из листовой
латуни толщиной 1 мм (см. рис. 4).
Шасси разделено на отсеки перегород-
ками, на которых установлены про-
ходные конденсаторы. Размещение
элементов по отделениям шасси при-
ведейо на рис. 25. Монтаж передатчи-
ка объемный. При выполнении монта-
жа уделяется особое внимание мини-
мальной длине выводов элементов.
В передатчике применены следу-
ющие детали: постоянные резисторы
типа МЛТ мощностью 0,25 Вт; R17,
R18— мощностью 0,5 Вт; переменный
резистор R5 типа СП5-2 или СП5-3;
конденсаторы Cl, С29 типа КМ-5; С2,
СЗ, С5, С9, CH, С12, С14, С16, С17,
С20, С21, С24, С25, С28 —КДУ; С4,
С7, С8, С13, СЗО —КТ2-17; С6, СЮ,
С15, С19, С23, С27 —КТП; С18, С22,
С26 — КПК-МП.
Транзисторы ГТ329А можно за-
менить транзисторами ГТ329 или
ГТЗЗО с любым буквенным индексом,
транзисторы КТ911А—КТ911Б, тран-
зисторы КТ610Б — КТ610А.
Конденсаторы С6, СЮ, С15, С19,
С23, С27 установлены на перегород-
ках, СП, С16, С20, С24, С28, С29 при-
паяны к перегородкам и выводам про-
ходных конденсаторов, С4, С7, С8,
С13, С18, С22, С26, СЗО установлены
на дне шасси.
Рис. 25
!£Э | ___ £X >
43
Катушка L1 изготовлена нз провода ПЭВ-2 1,3 длиной 80 мм Перед уста-
новкой проводу придают С-образную форму Катушки L2, L3, L5 также изго-
товлены из провода ПЭВ 2 1,3 Они содержат по одному витку 0 10 мм с ша-
гом намотки 5 мм, земляной вывод длиной 27, а «горячий» — 11 мм Линии
L4, L6, L9, L13, L16 представляют собой отрезки провода ПЭВ 2 0,8 длиной
42 мм Перед установкой им придают дугообразную форму Линии L7, Lil, L14,
L17 изготовлены из посеребренной латунной полоски толщиной 1, шириной 4
и длиной 48 мм Перед установкой им также придают дугообразную форму
Катушки L8 L12, L15 бескаркасные 0 4’мм Они намотаны проводом
ПЭВ 2 0 5 и содержат по четыре витка
Транзисторы V4—V7 снабжены общим радиатором Для установки этих
транзисторов в дне шасси и радиаторе просверливают соответствующие отвер-
стия
Токи коллекторов транзисторов передатчика при отсутствии входных сиг-
налов следующие 2 5 3 мА (V1+V2), 4 5 мА (V3), 50 70 мА (V4),
40 60 мА (V5 V6) 30 50 мА (V7) В случае необходимости токн тран-
зисторов корректируются резисторами R8, Rll, R3, R16 н R18 Подстроечный
резистор R5 устанавливают в такое положение, чтобы напряжения иа базах
транзисторов VI и V2 были одинаковые
Для настройки передатчика требуется генератор ВЧ настроенный на ча-
стоту 434 МГц, волномер и нагрузка 75 0м Нагрузку сопротивлением 75 Ом
подключают к выходу передатчика кабелем РК 75 длиной не менее 1 м Затем
базу транзистора VI закорачивают на корпус н с генератора ВЧ подают сиг-
нал амплитудой не более 50 мВ на гнездо Х2 Все контуры настраивают в ре
зонанс с помощью подстроечных конденсаторов С4, С7, С8, С13, С18, С22, С26
и СЗО Частоту настройки контуров контролируют волномером По мере уве-
личения сигнала на выходе передатчика уменьшают входной сигнал генератора
ВЧ В дальнейшем, если это необходимо, подбирают конденсаторы С17, С21 и
С25, точку подключения к контурам конденсаторов С9, С12, С14 и снова все
контуры настраивают в резонанс На следующем этапе настройки снимают пе-
ремычку с базы транзистора VI, на генераторе ВЧ устанавливают частоту
405 МГц и с помощью резистора R5 балансируют смеситель по минимально
му сигналу на выходе передатчика
При подаче входных сигналов на гнезда XI и Х2 от передатчика на
28 МГц и конвертера на 430 МГц настройку и проверку передатчика на
430 МГц производят волномером или анализатором спектра В этом случае
генератор ВЧ не нужен
В настроенном передатчике, при подаче на вход XI сигнала частотой
29 МГц амплитудой 300 мВ и на вход Х2 сигнала частотой 404 илн406 МГц
амплитудой 20 мВ, коллекторный ток транзистора V7 должен быть около
350 мА Плавное увеличение амплитуды входного сигнала частотой 29 МГц
должно приводить к плавному увеличению коллекторного тока транзистора V7
Это будет свидетельствовать о правильной работе передатчика
Утроитель иа 430 МГц в сочетании с передатчиком, работающим в диа-
пазоне 144 146 МГц, позволяет получить сигнал, лежащий в диапазоне
432 438 МГц Коэффициент полезного действия утронтеля около 50% Ут-
роитель можно применять как в полевых, так и в стационарных условиях
Главное преимущество утроителя — отсутствие источника питания
Принципиальная схема утронтеля приведена на рис 26 В нем испольэо-
44
ван кремниевый варикап, работающий с автоматическим смещением, значение
которого определяется резистором R1 Согласование входного сопротивления
утроителя с передатчиком производится изменением емкости конденсаторов С1
и С2 Контур L1C1C2 настраивается на первую гармонику (145 МГц), а кон-
тур L2C3 — на вторую гармонику (290 МГц) В результате взаимодействия
второй и первой гармоник увеличивается мощность третьей гармоники На вы-
ходе утроителя установлен фильтр, состоящий из трех резонаторов и настроен-
ный на третью гармонику Резонаторы L3C4, L5C5, L7C6 настраивают на ча-
стоту 435 МГц подстроечными конденсаторами С4—С6 Связь между резона-
торами обеспечивается перемычками L4 и L6 Согласование утроителя с ан-
тенной производится подбором отвода резонатора L7
Утроитель собран на шасси размерами 132X97X32 мм, изготовленном нз
листовой меди толщиной 1 мм (рис 27) Шассн разделено на отсеки перего-
родками (95X30 мм), изготовленными из листовой меди толщиной 1 мм Цент-
ральные пластины резонаторов (L3, L5, L7) размерами 82X10 мм также из-
готовлены нз листовой меди толщиной 1 мм Одни концы пластин резонаторов
припаивают к стенке шасси, а вторые — к конденсаторам С5 н С6 Второй ко-
нец резонатора L3 устанавливают на перегоревшем предохранителе типаВП-1
При этом один конец предохранителя припаивают к боковой стенке шасси, а
второй — к пластине резонатора L3 Для установки петель связи L4 и L6 в пе-
регородках просверливают отверстия диаметром 10 мм на расстоянии 18 мм от
заземленного по ВЧ конца пластины резонатора Для подключения конденса-
тора С4 к пластине резонатора L3 в перегородке просверливают отверстие диа-
метром 6 мм на расстоянии 68 мм
В утроителе применены следующие детали резистор R1 типа МЯТ мощ-
тостью 0,25 Вт, конденсатор С1 типа КТ2 19, С2—1КПВМ2, СЗ, С5, С6 —
1КПВМ 4, разъемы XI и Х2 типа СР-75-166Ф Перед установкой конденсаторы
25 и С6 дорабатывают, оставляя при этом одну статорную и одну роторную
гластнны Кремниевый варикап КВ106Б можно заменить на КВ106 илиКВЮЗ
: любым буквенным индексом
Отверстия 0 6,5 мм на передней н боковой стенках шасси предиазначе-
45
яы для установки подстроечных конденсаторов С2, СЗ, С5, С6. Конденсаторы
С1 и С4 приклеивают ко дну шасси. На обратной стороне шасси устанавлива-
ют радиатор. Для крепления варикапа служат отверстия 0 5,5 мм, просвер-
ленные в шасси и радиаторе.
Катушки L1 и L2 0 10 мм намотаны проводом ПЭВ-2 1,0. Катушки L1
содержит пять витков с шагом намотки 3,5 мм, a L2—три витка с шагом на-
мотки 3,5 мм. Перемычки L4 и L6 изготовлены из отрезка провода ПЭВ-2 1,0
длиной 30 мм.
Настройку утронтеля начинают, подключив его к передатчику на 144...
..146 МГц, а к выходу утронтеля — нагрузку 75 Ом Затем включают пере-
датчик и настраивают все контуры и резонаторы подстроечными конденсатора-
ми С11—С6 по максимуму показаний волномера, настроенного на частоту
435 МГц и связанного с выходом утронтеля.
Предварительную настройку входного контура L1C1C2 и холостого кон-
тура L2C3 целесообразно провести по максимуму напряжения автоматического
смещения на варикапе VI. Это напряжение измеряют вольтметром постоянного
тока с высоким, не менее 50 кОм/B, входным сопротивлением. В процессе из-
мерений к «горячему» выводу варикапа вольтметр подключают через сопро-
тивление 50 ... 100 кОм.
Данный утронтель можно использовать при работе в эфире либо телегра-
фом, либо телефоном с частотной модуляцией. При работе FM следует пом-
нить, что девиация частоты на выходе утронтеля будет в три раза больше,
чем на входе, поэтому при переходе с диапазона 144 ... 146 на диапазон 4®2...
... 438 МГц индекс модуляции необходимо уменьшить.
Усилитель VOX совместно с УНЧ (рис. 16) предназначен для автомати-
46
ческого включения режима передачи при начале разговора перед микрофоном.
Принципиальная схема усилителя приведена на рис. 28. Он выполнен на
трех транзисторах VI, V4 и V6. С гнезда XI сигнал НЧ поступает на каскад,
собранный на транзисторе VI. Нагрузкой этого каскада является двухполупе-
риодный детектор, собранный по схеме удвоения напряжения на диодах V2, V3
и конденсаторах 02, С5. Выпрямленным напряжением заряжается конденсатор
С5, открываются транзисторы V4 и V6 и срабатывает реле К1. Своими кон-
Рис. 28
тактами реле К1 включает напряжение +10 В на гнездо ХЗ. При снятии сиг-
нала НЧ со входа усилителя транзисторы V4 и V6 закроются только через
1 ... 2 с и реле отключит +10 В с гнезда ХЗ. Время задержки зависит от
емкости конденсатора С5 и сопротивления резистора R6. При нажатии на пе-
даль, подключенную к гнездам Х4 и Х5, также открывается транзистор V6 и
дальнейшая коммутация осуществляется аналогично режиму VOX. Выключение
усилителя осуществляется переключателем S1.
Усилитель собран на плате размерами 55X43 мм. Размещение элементов
на плате не влияет на качество работы усилителя.
В усилителе применены следующие детали: резистор R1 типа СПО мощ-
ностью 0,26 Вт, остальные резисторы типа МЛТ мощностью 0,125 или 0,25 Вт;
конденсаторы С11—С4 типа К53-1 или КбЗ-4; С5 — КМ-5; переключатель S1 ти-
па П2К нлн МТ-1; V5 — типа КС133А.
Реле К1 типа РЭСчЮ (паспорт РС4.524.3О2) перед сборкой регулируют так,
Чтобы оно срабатывало при напряжении 8 В. Для этого с реле снимают кор-
пус и подключают обмотку к источнику постоянного напряжения 8 В. Отги-
бая поочередно возвратные пружины, добиваются замыкания контактных пла-
стин. При выключении источника тока контакты реле должны разомкнуться.
Настройка усилителя простая, его настраивают совместно с УНЧ. Подстро-
ечным резистором R1 устанавливают чувствительность усилителя. Подбором ре-
зистора R6 и конденсатора С5 устанавливают время задержки выключения ре-
ле К1 после снятия сигнала НЧ со входа усилителя При соединении перемыч-
кой гнезд Х4 и Х5 реле К1 должно сработать.
Малогабаритная шкала с цифровым отсчетом измеряет частоту электриче-
ских колебаний примерно до 20 МГц, что определяется быстродействием триг-
геров ИС К133ИЕ2. Точность измерений 5-Ю-6 измеряемого значения +1 знак
младшего разряда. Это устройство можно использовать в качестве цифрового
частотомера при настройке и градуировке измерительных генераторов, гетеро-
динов, приемников, передатчиков и других радиоэлектронных устройств. Осиов-
47
ное назначение прибора — использование в качестве цифровой шкалы некото-
рых КВ и УКВ трансиверов, передатчиков и приемников.
Трехдекадный частотомер выполнен на 14 интегральных микросхемах иод-
ном транзисторе (кроме блока питания). Ток потребления от источника 5 В со-
ставляет 400 мА; габаритные размеры 90X60X35 мм. Он состоит из двух са-
мостоятельных блоков: блока формирования пачек импульсов измеряемой ча-
стоты и блока счетчика импульсов Принцип действия частотомера основан на
измерении числа импульсов, поступающих на вход счетчика в течение 1 мс,
т. е. цена младшего разряда равна 1 кГц.
Блок формирования пачки импульсов измеряемой частоты (рис. 29) со-
бран на пяти интегральных микросхемах н одном транзисторе. Пачки импуль-
сов, поступающие на вход счетчика, формируются следующим образом. Муль-
Имп перезаписи
Уст О
D11 B1Z
СО D1.3
В1,И2-К133ЛАЗ; DO-К133ТМ2;
ЛР-К133ИЕР ; H5-K133HEZ
К выв 10 П2 и
к выв. 5 ПО,1)5
К выв. 7 П1-ИЗ и
к Выв.10 ПО, П5
К выв 10
П1,ПЗ
75мкГн 012,013
Jj-СЮ, С11_ + |
Рис. 29
тивибратор, собранный на элементах Dll и D1 2, генерирует импульсы ча-
стотой около 20 Гц. Эти импульсы поступают на выход блока для перезаписи
информации в регистре памяти, а также через дифференцирующую цепочку
C4R5R7 подаются на вход установки нуля триггера D3 2 и на вход логиче-
ского элемента D1.3. На выходе элемента D1.3 формируется импульс Уст.0,
необходимый для установки в нулевое состояние триггеров счетчика. После
прохождения импульса Уст.0 на входы логического элемента D1.4 подаются сле-
дующие сигналы: на вход 12 с выхода триггера D3.1—логический нуль, на
вход 13 — импульсы измеряемой частоты.
Измеряемый сигнал поступает на усилитель-формирователь, выпо^шенный
на транзисторе VI. Полоса пропускания усилителя 4 ... 25 МГц. Для расши-
рения технических возможностей прибора вместо усилителя можно применить
формирователи импульсов, выполненные на микросхемах.
48
Логический нуль на входе 12 ИС D1.4 запрещает прохождение импульсов
измеряемой частоты. Через определенное время на счетный вход 3 триггера
D3.1 приходит первый импульс частотой 1 кГц, который устанавливает триг-
гер D3.1 в единичное состояние, т. е. на выходе 12 элемента D1.4 появляется
логическая единица, разрешающая прохождение импульсов измеряемой часто-
ты. Через 1 мс после прихода первого импульса на счетный вход триггера
D3 1 поступает второй импульс, который переводит его в нулевое положение,
т. е с его выхода 5 на вход 12 элемента D1.4 подается логический нуль, ко-
торый запрещает дальнейшее прохождение импульсов измеряемой частоты. При
этом триггер D3 2 переходит в единичное состояние, запрещая триггеру D3.1
изменять в дальнейшем свое состояние от импульсов частотой 1 кГц.
Импульсы частотой 1 кГц формируются интегральными микросхемами D2,
D4, D5. На ИС D2 собран кварцевый генератор. Он генерирует частоту 60 кГц,
стабилизируемую кварцевым резонатором Z1. Эти импульсы поступают на де-
литель частоты Интегральная микросхема D4 делит частоту на шесть, a D5 —
на десять На выходе 11 D5 формируются импульсы частотой 1 кГц.
После прохождения пачки импульсов измеряемой частоты счетчик останав-
ливается в определенном состоянии, и с приходом импульса перезаписи на
табло прибора высвечивается значение этой частоты.
В момент следующего перехода мультивибратора (Dl.l, D1.2) в нулевое
состояние снова формируется импульс УстО и цикл измерений повторяется.
Счетчик импульсов может быть собран из 3—5 одинаковых декад.
В УКВ трансиверах частоту ГПД перестраивают в диапазоне 2 МГц и бо-
лее. Поэтому в данном случае лучше использовать четырехдекадный счетчик.
Измеряя частоту ГПД 11 250 кГц, лежащую в диапазоне 10... 12 МГц, или
21 250 кГц, лежащую в диапазоне 20... 22 МГц, на цифровом табло получим
1250 кГц; фактически частота приема (передачи) в диапазоне 28 МГц будет
29250 кГц, в диапазоне 144 МГц— 145 250 кГц, в диапазоне 432 МГц —
433 250 кГц и т. д.
Принципиальная схема декады приведена на рис. 30. Она выполнена по
типовой схеме на ИС DI, D2 и D3. Интегральная микросхема D1 выполняет
функцию двоично-десятичного четырехразрядного счетчика, D2 — регистра памя-
К133ИЕ.2-- к выв 5 подключают + 56, к выв 10 —Общ.
К155ТМ2 — к выв. О подключают + 5В, к выв 11 - Общ,
К510ИД2. - к выв. 16 подключают +5в, к выв. 8 —Общ.
Рис. 30
49
ти и D3 — дешифратора. В качестве индикаторов применяются семисегментные
полупроводниковые индикаторы с общим анодом. Введение между счетчиком и
дешифратором регистра памяти на ИС D2 исключило мерцание цифр в про-
цессе счета.
Прибор смонтирован с помощью объемного монтажа на трех платах разме-
рами 90X60 мм. В нем использованы резисторы типа MJIT-0J25; конденсаторы
С'1 типа К50-6; С2-С7, С9, С42, С13 типа КМ-5; С8 — КТ-1; СЮ, СП—К53-1;
Дроссели L1 типа Д-0,2, L2 — Д-0,1. Интегральные микросхемы серии К133 мож-
но заменить аналогичными серии К1Э5. Кварцевый резонатор частотой 60 кГц
можно заменить на кварцевый резонатор частотой Г00 кГц, но при этом ИС
D4 типа К133ИЕ4 заменяют на К133ИЕ2«и включают аналогично D5.
Цифровые индикаторы АЛ305А можно заменить на АЛ305Б. Интегральные
микросхемы К5Г4ИД2 н цифровые индикаторы АЛ305А; Б можно заменить на
ИС К514ИД1 и цифровые индикаторы АЛ304А; Б, включив их соответственно.
Налаживание начинают с проверки правильности монтажа. Через миллиам-
перметр подают напряжение +5 В с блока питания и замеряют ток потребле-
ния.
Затем приступают к настройке блока формирования пачки импульсов. С
помощью осциллографа проверяют работу мультивибратора Dl.l, D4.2 н нали-
чие импульсов Уст. 0 на выходе 8 D1. Подбором резистора R2 устанавливают
необходимую частоту мультивибратора.
Проверяют работу генератора, выполненного на ИС D2. Если сигнал на
выходе 11 отсутствует, подбирают величину резистора R1. Частоту кварцевого
генератора корректируют подбором конденсатора СЗ. Измерение частоты прово-
дят с помощью цифрового частотомера промышленного производства. Затем
измеряют частоты на выводах 11 D4 (.10 кГц), D5 (1 кГц) и проверяют рабо-
ту триггеров D3.1, D3.2.
На усилитель ВЧ подают сигнал с генератора ВЧ и на выводе 11 D1.4 на-
блюдают с помощью осциллографа пачку импульсов.
При настройке усилителя сначала проверяют коллекторный ток транзистора
VI (2 мА). Затем, подав на вход сигнал от генератора ВЧ, проверяют рабо-
тоспособность усилителя-формирователя. При подаче на вход ВЧ сигнала с ам-
плитудой 500 мВ напряжение на выходе должно быть не менее 2,3 В. Подбо-
ром конденсатора С5 добиваются во всем диапазоне измеряемых частот мак-
симального напряжения ВЧ на выводе 11 D1.4.
Настройка декад производится известными методами.
Окончательная проверка частотомера производится при подаче сигнала ВЧ
с частотой, лежащей в диапазоне 4... 25 МГц, от кварцевого генератора.
Блоки питания, предназначенные для питания УКВ радиокомплекса. Пер-
вый блок питания обеспечивает стабилизированные постоянные напряжения
+ 10 В при токе нагрузки до I Ан +27 В при токе нагрузки до 2 А н не-
стабнлизнрованное----Н18 В при токе нагрузки до 0,5 А. Стабилизированное на-
пряжение +40 В используется в радиокомплексе для питания всех каскадов
приемника и предварительных каскадов передатчика, стабилизированное на-
пряжение +27 В — для питания выходных каскадов передатчика, нестабилизиро-
ванное напряжение +.18 В — для питания реле.
Принципиальная схема первого блока питания приведена на рис. 31. Он со-
стоит из двух выпрямителей и двух стабилизаторов.
Переменное напряжение около 28 В поступает с обмотки II трансформато-
50
pa Т1 на диодный мост, выполненный иа диодах VI—V4. Выпрямленное напря-
жение около 38 В подается на стабилизатор, собранный иа транзисторах V9,
VI3 н V14. Стабилизатор обеспечивает напряжение +27 В. Это напряжение
определяется включенными последовательно стабилитронами V10—V12 и будет
меньше их суммарного напряжения стабилизации примерно иа 3 В из-за паде-
ния напряжения на эмнттерных переходах транзисторов V9, V13, V14 и резисто-
ре R5.
Рис. 31
Стабилизатор на +27 В снабжен схемами защиты по току и напряжению.
Схема защиты по току собрана на транзисторе V16 резисторах R3 н R4. Пре-
дельный ток, при котором должна сработать защита, устанавливается подстроеч-
ным резистором R3. Схема защиты по напряжению собрана на тринисторе VI7,
стабилитронах V18 — V20 и резисторе R6. Она срабатывает при выходном на-
пряжении около 30 В. При выходном напряжении, меньшем 30 В, падения на-
пряжения на резисторе R9 недостаточно для открывания тринистора. При боль-
ших напряжениях тринистор открывается и протекающий через него ток при-
водит к перегоранию предохранителя F2. Напряжение, при котором срабатыва-
ет эта защита, зависит от напряжения стабилизации стабилитронов V18 — V20.
Выпрямитель на напряжение +18 В собран на диодах V5 — V8, стабили-
затор на напряжение +10 В собран на ИС D1 и транзисторе V15.
Переменное напряжение около 13 В поступает с обмотки III трансформато-
ра Т1 на диодный мост, выполненный на диодах V5 — V8. Выпрямленное на-
пряжение около +18 В через предохранитель F3 подается на гнездо ХЗ и на
стабилизатор на +10 В. Этот стабилизатор имеет защиту по току. Подбором
резистора R2 устанавливают предельный ток нагрузки, при котором срабаты-
вает защита. Время, в течение которого стабилизатор на выходе может быть
51
замкнут накоротко, не ограничено. Выходное напряжение стабилизатора может
быть изменено за счет включения дополнительного резистора. При подключе-
нии резистора к выводам 2 и 25 ИС выходное напряжение уменьшается, а при
подключении резистора к выводам 2 и 3 ИС — увеличивается.
В блоке питания применены следующие детали: резисторы Rl, R4, R6 типа
МЛТ-0,5; R2 — МОН-2; R3 — СП5-2; R5 — УЛИ; конденсаторы С1 типа К50-ЗБ;
С4 — КМ-5; остальные К50-6; предохранители типа ВП-1-1.
Трансформатор Т1 намотан на ленточном кольцевом магнитопроводе типа
ОЛ 50/80-40. Первичная обмотка I намотана проводом ПЭВ-2 0,35 и содержит
1650 витков, обмотка II — проводом ПЭВ-2 1,5 и содержит 210 витков, обмотка
III — проводом ПЭВ-2 0,9 и содержит 100 витков.
Второй блок питания обеспечивает стабилизированные напряжения +5 В при
токе нагрузки до 1 А и +12,6 В при токе нагрузки до 0,1 А. Напряжение +5 В
используется для питания блоков цифровой шкалы.
Принципиальная схема второго блока питания приведена на рис. 32. Он
состоит из выпрямителя и двух стабилизаторов. Выпрямитель на напряжение
+ 16 В собран на диодах VI—V4, стабилизатор на напряжение +112,6 В — на
транзисторе V5 и стабилитроне V6, стабилизатор на напряжение +5 В—на
транзисторах V8—V10 и стабилитроне V7. Выпрямленное напряжение около
+ 16 В через предохранитель F2 поступает на два стабилизатора. Выходное на-
пряжение +5 В устанавливают подбором резистора R4. Выходное напряжение
+12,6 В зависит от стабилитрона V6.
Рис. 32
В этом блоке питания применены резисторы типа МЛТ мощностью 0,5 Вт;
конденсаторы типа К50-6; предохранители типа ВП-1-1. Трансформатор Т1 вы-
полнен на магнитопроводе типа ШЛ 16X25. Первичная обмотка намотана про-
водом ПЭВ-2 0,31 и содержит 1607 витков, вторичная — проводом 0 1,0 мм и
содержит 96 витков.
УКВ РАДИОСТАНЦИИ РАЗЛИЧНОГО НАЗНАЧЕНИЯ
Проектирование любительской радиостанции начинают с определения тех
технических характеристик, которым должны соответствовать ее приемный н пе-
редающий тракты. К основным техническим характеристикам любительской УКВ
52
радиостанции относятся: диапазоны рабочих частот; виды работы (AM, FM,
SSB и CW), чувствительность приемника (на каждом диапазоне), избиратель-
ность приемника по соседнему и зеркальному каналам, стабильность частоты
плавного гетеродина (гетеродинов), требования к ручной и автоматической ре-
гулировкам в приемнике, номинальная выходная мощность приемника, выход-
ная мощность передатчика, уровень побочных (внеполосных) излучений передат-
чика.
Кроме того, задается элементная база (транзисторы, интегральные микросхе-
мы и т. д.), вид питания (сеть, аккумуляторы), целый ряд конструктивных тре-
бований, а также требования по технике безопасности.
Как видно, технические требования, предъявляемые к любительским радио-
станциям, самые разнообразные. Конкретную радиостанцию каждый радиолю-
битель изготавливает, исходя из своих задач, соответствующей элементной базы
н опыта.
На первом этапе при создании радиостанции начинающие радиолюбители —
ультракоротковолновики ставят перед собой простую задачу, например постройку
радиостанции для диапазона 28 МГц. По мере приобретения опыта радиолюби-
тели начинают строить более сложные радиостанции, например трансивер на
28 МГц и т. д.
Из блоков, подробное описание которых приведено выше, можно построить
радиостанции различного назначения. Ниже мы рассмотрим четыре основные
схемы любительских УКВ радиостанций.
Рис. 33
Простая радиостанция на 28 МГц предназначена для проведения двухсто-
ронних связей в диапазоне 28... 29,7 МГц. Она состоит из приемника н пере-
датчика, параметры которых приводились выше, в соответствующих разделах.
Схема межблочных соединений радиостанции приведена на рис. 33. В со-
став радиостанции входят следующие блоки: конвертер на 28 МГц (1), радио-
53
приемник, работающий в полосе частот 4... 6 МГц, (2); передатчик на 28 МГц.
(3), блок питания на напряжения +110, +18 и +27 В (4).
В режиме «Прием» сигналы частотой 28.. 29,7 МГц поступают на конвертер
на 28 МГц. Он преобразует входные сигналы в сигналы промежуточной часто-
ты 4.. 5,7 МГц. Перестройка по диапазону осуществляется КВ радиоприемником.
В режиме «Передача» напряжение питания +10 В поступает на передат-
чик на 28 МГц и кварцевый генератор, собранный на транзисторе V4. Кроме
этого, напряжение +18 В поступает на реле К.1, которое своими контактами пе-
реключает антенну W1 со входа конвертера на 28 МГц на выход передатчика
на 28 МГц. Напряжение +27 В поступает на передатчик после включения бло-
ка питания. При нажатии на ключ начинает работать кварцевый генератор и
высокочастотное напряжение частотой 9 МГц поступает на передатчик.
Блоки радиостанции размещают в корпусе, изготовленном из дюраля. На
переднюю панель радиостанции выводят ручку для перестройки переменного
конденсатора ГПД передатчика, и переключатель S7. На ось конденсатора ГПД
устанавливают шкалу, отградуированную с точностью до 50 кГц. На задней
стенке коробки устанавливают высокочастотные разъемы для подключения ан-
тенны н, приемника.
Радиостанция на 28/144 МГц предназначена для проведения двухсторонних
связей с помощью ИСЗ. Она позволяет вести прием и передачу сигналов одно-
временно. Радиостанция состоит из «двух самостоятельных блоков: блока прием-
ника н блока передатчика, помещенных в общий корпус. Приемник обеспечива-
ет прием AM, FM, CW и SSB сигналов в диапазоне 28 .29,7 МГц Передатчик
работает в диапазоне 144.. 146 МГц в режимах AM, FM, SSB и CW. Основ-
ные параметры приемника и передатчика приведены в соответствующих разде-
лах книги.
Схема межблочных соединений радиостанции приведена на рис 34. В со-
став радиостанции входят следующие блоки: блок ВЧ приемника на 28 МГц
(1); блок ПЧ и НЧ приемника на 28 МГц (2); передатчик на 144 МГц (3); пе-
редатчик на 28 МГц (4), кроме усилителя мощности; гетеродин конвертера на
54
144 МГц (5); возбудитель да 9 МГц (6) и блок питания на напряжения +10 и
+27 В (7).
Прием сигналов частотой 28... 29,7 МГц приемником на 28 МГц описан
выше. Формирование сигналов AM, FM, SSB н CW в диапазоне 144 .146 МГц
осуществляется следующим образом. Сигналы НЧ, поступившие с микрофона,
преобразуются возбудителем на 9 МГц в модулированный сигнал частотой 9 МГц.
В режимах AM, FM и CW сигнал частотой 9 МГц формируется генератором,
собранным на транзисторе V6 возбудителя. Вид модуляции устанавливается пе-
реключателем S2 возбудителя. С гнезда XII модулированный сигнал частотой
9 МГц поступает на гнездо Х2 передатчика на 28 МГц. Передатчик обеспечивает
преобразование этого сигнала в сигнал, лежащий в диапазоне 28... 30 МГц. Пере-
стройка по диапазону осуществляется конденсатором С36 передатчика. Усилитель
мощности передатчика на 28 МГц, собранный на транзисторах V4 и V5, в дан-
ном случае не используется. С гнезда ХЗ передатчика сигнал поступает на гнездо
Х2 передатчика на 144 МГц. В нем осуществляется преобразование входного сиг-
нала в сигнал, лежащий в диапазоне 144 ... 146 МГц. Для осуществления преоб-
разования в передатчике на 144 .МГц используется сигнал гетеродина частотой
116 МГц конвертера на 144 МГц. Усилитель ВЧ и смеситель конвертера на
144 МГц также не используются. Сигнал передатчика, лежащий в диапазоне
144 .. 146 МГц, с гнезда Х6 поступает на антенну на 144 МГц.
Блоки радиостанции размещают в корпусе, изготовленном из дюраля Высо-
кочастотные блоки крепятся с помощью двух дюралевых планок размерами 400X
Х32Х2 мм. Для этого в планках просверливают отверстия диаметром 3,5 мм, а в
шасси используют отверстия, предназначенные для установки ВЧ разъемов. Сле-
дует отметить, что эти планки одновременно используются для механического
крепления блоков и как земляные шины.
На передней панели радиостанции устанавливают два верньера, с помощью
которых производится перестройка по диапазону приемника на 28 МГц и пере-
датчика на 144 МГц На осн переменных конденсаторов устанавливают шкалы
Кроме этого, на панели устанавливают микроамперметр М42О6 со шкалой 0 ..
... 200 мкА, переменный резистор Мощность и выключатель РВП возбудителя на
9 МГц, переключатели вида работ передатчика н приемника, переменные резисто-
ры УВЧ и УНЧ приемника и выключатель блока питания.
На задней панели радиостанции устанавливают разъемы типа СР-75-166Ф
для подключения антенн, гнезда для подключения микрофона и ключа.
Если блоки настроены автономно, то настройка радиостанции сводится к
подбору конденсатора С16 блока передатчика на 28 МГц н сопротивления ре-
зистора R24 блока возбудителя на 9 МГц. Критерием правильного выбора этих
элементов является обеспечение номинальной выходной мощности передатчика
на 144 МГц Минимальная выходная мощность должна быть около 0,2 Вт.
Трансивер на 28 МГц предназначен для проведения двухсторонних связей в
диапазоне 28... 29,7 МГц. Параметры трансивера соответствуют параметрам,
приведенным при описании приемника н передатчика на 28 МГц
Схема межблочных соединений трансивера приведена на рис. 35 В состав
трансивера входят следующие блоки: блок ВЧ приемника на 28 МГц (1); блок
ПЧ и НЧ приемника на 28 МГц (2); передатчик на 28 МГц (3); возбудитель
на 9 МГц (4); блок питания на +10, +18 и +27 В (5) и усилитель VOX (6).
Прием сигналов частотой 28 ... 29,7 МГц приемником на 28 МГц описан вы-
ше. Переключение трансивера с приема на передачу осуществляется переключа-
55
телем РВП, педалью или с помощью VOX. При этом с гнезда ХЗ усилителя
VOX напряжение +10 В поступает на гнездо Х5 возбудителя на 9 МГц на гнез-
до XI передатчика на 28 МГц и на транзистор VI. Транзистор VI
управляет работой реле К1, которое своими контактами переключает
антенну со входа приемника на выход передатчика. Сформированный
однополосный илн телеграфный сигнал частотой 9 МГц с возбудителя поступа-
ет на гнездо Х2 передатчика на 28 МГц. Трансиверный режим радиостанции
обеспечивается за счет использования сигналов гетеродинов приемника частотой
500 кГц, 8,5 МГц и 19 .. 21 МГц в возбудителе передатчика.
Рис. 35
Блоки трансивера размещают в корпусе, изготовленном из дюраля. Вначале
блоки 1, 2, 3 и 4 устанавливают в ряд и соединяют их с помощью двух планок
размерами 260 x32 x2 мм. Сверху этих блоков устанавливают детали блока пи-
тания и усилитель VOX.
На передней панели трансивера устанавливают микроамперметр типа М4206
(0... 200 мкА), переключатель РВП, переключатель VOX, верньер с замедлением
в 500 раз (в данном случае установлено два верньера последовательно), меха-
ническую шкалу, потенциометры УВЧ н УНЧ приемника на 28 МГц и выключа-
тель сети блока питания. На задней панели трансивера размещают гнезда для
подключения телефонов, микрофона, ключа, педали, ВЧ разъем для подключе-
ния антенны и реле К1 типа РПВ2/7 (паспорт РС4.521.962).
Если все блоки настроены автономно и правильно выполнены межблочные
соединения, настройка трансивера сводится к подбору резистора R24 и под-
стройке контура L9C43C44 возбудителя.
УКВ радиокомплекс предназначен для проведения двухсторонних связей в,
эфире с помощью ИСЗ в диапазонах 28/144 и 144/430 МГц, для проведения
двухсторонних связей в обычных условиях в эфире на диапазонах 28, 144 и
430 МГц. Он совмещает в себе трехднапазонную радиостанцию, работающую как
в автономном, так и в трансиверном режимах. В автономном режнме ^КВ ра-
56
диокомплекс позволяет принимать сигналы на любом диапазоне и передавать
сигналы на другом или том же диапазоне. Например, принимать сигналы в диа-
пазоне 28 МГц, а передавать в диапазоне 144 МГц и т. д. УКВ радиокомплекс
снабжен двумя цифровыми шкалами, позволяющими раздельно измерять часто-
ты приема и передачи. Параметры радиокомплекса соответствуют параметрам
блоков, описанных в соответствующих разделах книги.
Схема межблочных соединений приведена на рис. 36. В состав УКВ радио-
комплекса входят следующие блоки; конвертер на 430 МГц (1); конвертер на
144 МГц (2); блок ВЧ приемника на 28 МГц (3); блок ПЧ и НЧ приемника
на 28 МГц (4); передатчик на 430 МГц (б); передатчик на 144 МГц (6); пере-
датчик на 28 МГц (7); возбудитель на 9 МГц (8); блок питания на +5 В (9);
цифровая шкала приемника (10); цифровая шкала передатчика (11); усилитель
VOX (12); блок питания на +10, +18, +27 В (13).
Приемник на 28 МГц работает при включении блока питания и установке
переключателя S2 в положение 28. Для включения приемного тракта на диапа-
зон 144 или 430 МГц необходимо переключатель S2 установить в положение 144
или 430. При этом на соответствующий конвертер подается напряжение пита-
ния и выходы конвертеров подключаются ко входу приемника на 28 МГц с по-
мощью контактов реле К4. Независимо от того, на каком диапазоне работает
приемный тракт, вид работы устанавливается переключателем S1 блока ПЧ и
НЧ приемника на 28 МГц. При этом УНЧ подключается к соответствующему
детектору.
Цифровая шкала приемного тракта измеряет частоту ГПД (19... 21 МГц)
блока ВЧ приемника на 28 МГц. На цифровом табло высвечиваются сотни, де-
сятки и единицы килогерц. По механической шкале, установленной на оси пере-
менного конденсатора, определяют частоту приема с точностью до сотен кило-
герц.
Переключение передающего тракта на соответствующий диапазон осущест-
вляется переключателем S3 [платой S3.1 переключается напряжение +10 В, пла-
той S3.2 — напряжение +'10 В для гетеродинов, платой S3.3 — напряжение
+ 27 В и платой S3.4 — напряжение +10 В (VOX)]. При установке переклю-
чателя S3 в положение 430 подготовлен к работе возбудитель на 9 МГц, пе-
редатчик на 28 МГц (кроме двух выходных каскадов усилителя мощности), пе-
редатчик на 430 МГц и гетеродин конвертера на 430 МГц. Виды работ передаю-
щего тракта устанавливаются в возбудителе на 9 МГц. Передача осуществляет-
ся при нажатии на педаль или при включении выключателя РВП возбудителя.
Голосовое управление передатчиком осуществляется прн включении выключателя
VOX усилителя VOX. Коммутация антенн при переходе с приема на передачу
осуществляется высокочастотными реле К1 — КЗ. В зависимости от выбранного
диапазона работает соответствующее реле. Эти реле управляются транзисторами
VI—V3, на базы которых подается через переключатель S3.4 напряжение
+ 10 В (VOX). Выходная мощность передающего тракта во всех диапазонах ре-
гулируется переменным резистором Мощность возбудителя на 9 МГц. Шкалы
передающего тракта аналогичны соответствующим шкалам приемного тракта.
Прн использовании двух цифровых шкал изготавливают только один узел фор-
мирования сигнала частотой 1кГц. Цифровая шкала передающего тракта изме-
ряет частоту ГПД (19...21 МГц) передатчика на 28 МГц.
Таким образом, описанная конструкция приемного и передающего трактов
позволяет работать приемному тракту в автономном режиме на любом диапазо-
57
сл
оо
Л-J/
W2
W3
3
4
НЙЛ1^-
430 МГц
2
2
144 МГц
2
нГ
5
CH
3
28 МГц
+Г312
S
А ю^мгц
8
6
11
5
Д
G1_
15
+ 106
~ m'
Общ.
2 ПЧ
9МГц
_ 500 кГц
ilijic)2
Телефоны
ид;
7
28 МГц ®:
9
H),
430МГц
I-
06щ
-г <И'
+fr?l Tffxa?
„ Прием" „ Передача ”
Рис. 36
ие и любым видом модуляции независимо от работы передатчика (и наоборот).
В трансиверном режиме частота ГПД приемника на 28 МГц подается к пере*
датчику на 28.МГц (ГПД передатчика на 19...21 МГц отключается) и УКВ ра-
днокомплекс работает на диапазонах 28, 144 и 430 МГц как трансивер. В ав-
тономном режиме при включении передающего тракта на диапазон 144 МГц, а
приемного — на диапазон 28 МГц УКВ радиокомплекс работает как радиостан-
ция, предназначенная для проведения двусторонних связей с помощью искусст-
венных спутников Земли.
В УКВ радиокомплекс также вмонтировано устройство контроля напряже-
ний блоков питания, выходной мощности передатчиков и сигнала АРУ прием-
ника. Переключение микроамперметра Р1 осуществляется переключателем S1.
УКВ радиокомплекс смонтирован в корпусе размерами 415x365x160 мм.
Все блоки устанавливают внутри корпуса. Блоки (2—4, 6—8) устанавливают в
ряд и соединяют их с помощью двух планйк размерами 400x32x2 мм. Сверху
этих блоков устанавливают детали блока питания и усилителя VOX. Блоки 1 и
5 устанавливают во втором ряду сверху. Платы цифровых шкал устанавливают
на передней панели радиокомплекса так, чтобы цифровые индикаторы были вид-
ны через окна.
Разметка передней панели приведена на рис. 37. Отверстие 0 38,5 мм н че-
тыре отверстия 0 3,5 мм предназначены для установки микроамперметра Р1
типа М4206 со шкалой 0... 200 мкА, трн отверстия 0 8,5 мм — для установки
переменных резисторов Мощность, УВЧ и УНЧ, два отверстия 0 31 мм и шесть
отверстий М4 — для установки верньеров (ИР4.254.000), и два прямоугольных
окна размерами 40X13 мм—-для цифровых шкал, два фигурных окна — для
механических шкал, остальные отверстия служат для установки переключате-
лей типа П2К.
На задней панели УКВ раднокомплекса установлены разъемы СР-75-166Ф
для подключения антенн; гнезда для подключения микрофона, ключа и телефо-
нов; предохранители блоков питания и переключатель для переключения часто-
ты гетеродина конвертера на 430 МГц. Реле К1 — К4 типа РПВ2/7 (паспорт
РС4.521.962) также установлены на задней панели с внутренней стороны.
Настройка УКВ радиокомплекса несложная, если блоки настроены автоном-
но. Настройка этих блоков была приведена выше. Настройку УКВ раднокомп-
лекса начинают с проверки межблочных соединений. Затем проверяют напря-
жения питания, поступающие с блоков питания, и подбирают резисторы R1 —•
R4 так, чтобы стрелка микроамперметра отклонялась на всю шкалу.
При проверке приемного тракта включают переключатель S2 в положение
28 и проверяют работу приемника на 28 МГц. В этом случае сигнал генератора
ВЧ подают на разъем W1 и проверяют все параметры приемника на 28 МГц,
как было описано выше. Работу приемного тракта в диапазонах 144 и 430 МГц
проверяют с помощью шумового генератора, подав сигнал на разъем W2 нли
W3.
Передающий тракт проверяют в следующей последовательности: возбудитель
на 9 МГц, передатчик на 28 МГц, передатчик на 144 МГц, передатчик на
430 МГц н усилитель VOX. При необходимости подбирают резистор R24 и под-
страивают сердечником контур L9C43C44 возбудителя; подбирают конденсаторы
С16 н С17 передатчика на 28 МГц и конденсатор С1 передатчика на 430 МГц
до получения номинальной выходной мощности передатчиков.
В заключение следует помнить, что при плавном изменении резистора R26
59
§
Рис. 37
Мощность возбудителя на 9 МГц должна плавно изменяться выходная мощность
(или коллекторный ток выходного транзистора) передатчиков на 28, 144 или
430 МГц. Это будет свидетельствовать о линейности усиления передающего
тракта и отсутствии самовозбуждения каскадов. Остальные параметры передат-
чиков проверяют по методикам, изложенным в описаниях отдельных блоков.
ПРОСТЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
В последнее время в радиолюбительской практике получили широкое
применение простые малогабаритные измерительные приборы. Так, для обеспе-
чения настройки и проверки блоков УКВ радиокомплекса необходимо иметь
следующие измерительные приборы: ампервольтметр, например Ц4341, волномер,
вольтметр постоянного и переменного тока, генератор сигналов низкой частоты,
генератор сигналов высокой частоты, осциллограф и частотомер.
В качестве частотомера можно использовать цифровую шкалу, дополнив ее
делителями частоты на 10, необходимыми для получения интервалов времени
0,1; 1; 10; 100; 1000 мс. Подробно это описано в [4].
Волномер является самым простым измерительным прибором, используемым
для настройки УКВ радиостанции, позволяет приблизительно определить часто-
ту сигнала в диапазоне от 14 до 220 МГц. Этот диапазон разбит на пять под-
диапазонов: 1—14... 24, II — 24... 45; III —45... 80; IV —80... 160; V—100...
220 МГц. Цена делении шкалы волномера в поддиапазонах. I — 0,5; II — 1;
III —2; IV и V —2,5 МГц.
Питание волномера осуществляется от элемента 332 напряжением 1,5 В.
Принципиальная схема волномера приведена на рис. 38.
Рис. 38
Волномер собран в корпусе размерами 110 X60X 50 мм. На передней пане-
ли размерами 110X50 мм установлены микроамперметр типа М4206 со шкалой
0... 100 мкА и конденсатор переменной емкости С1, на оси которого установле-
на шкала. Конденсатор С1 содержит четыре роторных и пять статорных пластин.
Его можно изготовить из конденсатора типа КПВ-50, удалив лишние пластины.
В качестве гнезда Х2 используют ламповую панель ПЛК8. Ее устанавливают
на боковой стенке коробки вблизи конденсатора С1 так, чтобы лепесток панели
был припаян к выводу статора конденсатора С'1. Вывод ротора конденсатора
С1 и второй лепесток панели соединяют с корпусом отрезками провода ПЭВ-2
1,2 и длиной ие более 20 мм.
Катушки I и II поддиапазонов намотаны проводом ПЭВ-2 0,5 на каркасе
диаметром 7 мм и длиной 20 мм и содержат 26 и 16 витков соответственно.
61
Катушка III поддиапазона бескаркасная, намотана проводом ПЭВ-2 2 и содер-
жит 3,5 витка диаметром 25 мм Катушка IV поддиапазона бескаркасная, намо-
тана^ проводом ПЭВ-2 1,5 и содержит 1,5 витка диаметром 20 мм. Катушка V
поддиапазона изготовлена из провода ПЭВ-2 1,5 и содержит 0,5 витка диамет-
ром 20 мм. Все эти катушки вмонтированы в цоколи радиоламп октальной се-
рии (например, 6П6С).
Рис. 39
Настраивают волномер с помощью генератора стандартных сигналов. Де-
ления на шкалу наносят для каждого поддиапазона.
Вольтметр постоянного и переменного тока предназначен для измерения по-
стоянных и переменных высокочастотных напряжений при налаживании раз-
личных радиоэлектронных устройств в любительских условиях. Пределы измере-
ния постоянных напряжений следующие: 0,25; 1; 5; 25; 100 В. Входное сопро-
тивление около 10 МОм. Напряжение питания 9... 10 В. Предельная частота
сигналов, измеряемых вольтметром, около 450 МГц
Принципиальная схема вольтметра приведена на рис. 39. Измеряемое на-
пряжение подается на гнезда XI и Х2 и далее — на подвижный контакт пере-
ключателя S1. Резисторы R1—R6 образуют делитель напряжения. Они подобра-
ны так, чтобы напряжение на подвижном контакте переключателя S1 не пре-
вышало 0,25 В.
Стрелочный прибор РА1 включен в диагональ моста, образованного резис-
торами R7, R9, R10 и транзисторами VI, V3. Для начальной балансировки мос-
та служит переменный резистор R9. При подаче напряжения на затвор транзис-
тора VI мост разбалансируется и в цепи прибора РА1 протекает ток, пропор-
циональный входному напряжению.
При измерении переменного напряжения к гнездам XI и Х2 подключают
вилки Х6 и Х7 выносного детектора. Высокочастотное напряжение подается на
гнездо Х5.
52
Вольтметр собран в корпусе, изготовленном из одностороннего фольгирован-
ного стеклотекстолита толщиной 1,5 мм, размерами 130X90X48 мм. На перед-
ней панели вольтметра установлены микроамперметр М20О1 со шкалой 0 ...
...50 мкА, переключатель S1 типа ПМ2, ПГЗ или П2К, выключатель S2 типа
МТ-3 нли П2К, переменный резистор R9 типа СПО мощностью 0,5 Вт.
Налаживание вольтметра начинают с проверки правильности монтажа. На
гнезда ХЗ н Х4 подают напряжение питания и вращением движка переменного
резистора R9 добиваются нулевого показания микроамперметра. Затем подают
на гнезда XI и Х2 напряжение 0,25 В (от выпрямителя или батареи) и уста-
навливают переключатель S1 в положение 0,25. Подбирая резисторы R1 и R8,
добиваются отклонения стрелки прибора на всю шкалу.
Генератор сигналов низкой частоты предназначен для проверки и налажи-
вания усилителей НЧ и модуляторов. Диапазон генерируемых частот 30 Гц...
... 30 кГц разбит на три поддиапазона I — 30 ... 300 Гц, II — 300 .. 3000 Гц; III —
3 ... 30 кГц. Максимальная амплитуда выходного напряжения 1 В. Коэффициент
нелинейных искажений во всем диапазоне частот не превышает 3%, а нерав-
номерность амплитуды выходного сигнала — 2 дБ. Аттенюатор S2 позволяет
ослаблять выходной сигнал на 20 и 40 дБ. Питание генератора осуществляет-
ся от внешнего источника постоянного напряжения 9... 10 В.
Принципиальная схема генератора приведена на рис. 40. В качестве час-
тотно-избирательной цепи используется мост Вина, включенный в цепь положи-
тельной обратной связи усилителя, образованного ИС Г>1 н транзистором V5.
Стабилизация выходного напряжения генератора осуществляется каскадом
на транзисторе VI. Частоту сигнала изменяют сдвоенными резисторами R2 н R3.
Амплитуду выходного сигнала регулируют переменным резистором R8.
Генератор собран в корпусе, изготовленном из одностороннего фольгирован-
ного стеклотекстолита толщиной 1,5 мм, размерами 130X90X48 мм. На перед-
ней панели генератора установлены резисторы R2 и R3, R8, переключатели S1
и S2.
В генераторе применены сдвоенный переменный резистор (R2, R3) типа
СП-3 и конденсаторы С5, С8, СЮ—С12 типа ЭТО, С9 — К50-6, С4, С6, С7 —
МБМ и КМ.
Налаживание генератора начинают с проверки монтажа. Затем подают пи-
тание на гнезда XI и Х2 и с помощью осциллографа проверяют наличие гене-
рации на всех поддиапазонах. Прн срыве генерации в какой-либо точке подди-
апазона подбирают резисторы R4 и R7. Если необходимо изменить амплитуду
выходного напряжения, то следует изменить сопротивление резистора R6. Грани-
цы поддиапазонов уточняют с помощью частотомера, и прн необходимости под-
бирают резисторы R1 и R5
Генератор сигналов высокой частоты предназначен для проверки и нала-
живания различных высокочастотных устройств в любительских условиях. Диа-
пазон генерируемых частот 2 ..80 МГц разбит на пять поддиапазонов: I — 2...
...5, II —5...15; III —15...30; IV —30 ..45; V —45...80 МГц. Максимальная
амплитуда выходного сигнала на нагрузке 100 Ом составляет около 0,5 В. В
генераторе предусмотрена плавная регулировка амплитуды выходного сигнала,
а также возможность амплитудной и частотной модуляции выходного сигнала
от внешнего источника. Питание генератора осуществляется от внешнего источ-
ника постоянного напряжения 9... 10 В.
Принципиальная схема генератора приведена на рис. 41. Он состоит из за-
63
£
Рис. 40
СК СЮ
33,0*15В 0,022
X X
U.53Z7
X1
81.2
„И” 81.3
С11
0,022
Hf-
Of
10
Iff 130мкГн
ЧРеъ.ампл. I
P7
X2
7“< Выход
Рис. 41
R10 30 k
—I---1---+
*3
<5
('••Г'
+
Вход
нч
дающего генератора ВЧ, выполненного на транзисторе V3, и выходного усили-
теля на транзисторе V4.
Генератор выполнен по схеме индуктивной трехточкн. Нужный поддиапазон
выбирают переключателем S1, а перестраивают генератор конденсатором пере-
менной емкости С7. Со стока транзистора V3 напряжение ВЧ поступает на
первый затвор полевого транзистора V4. В режиме AM низкочастотное напря-
жение поступает на второй затвор этого транзистора. Частотная модуляция осу-
ществляется с помощью варикапа VI, на который подается напряжение НЧ в
режиме FM. На выходе генератора напряжение ВЧ регулируется плавно резис-
тором R7.
Генератор собран в корпусе, изготовленном из одностороннего фольгиро-
ванного стеклотекстолита толщиной 1,5 мм, размерами 130X90X48 мм. На пе-
редней панели генератора установлены переключатели S1 н S2 типа П2К, ре-
зистор R7 типа ППЗ-12, конденсатор переменной емкости С7 типа КПЕ-2В от
радиоприемника «Альпннист-405», в котором используются обе секции.
Катушка L1 намотана на ферритовом магнитопроводе М1000НМ (КЮХ6Х
Х4,5) и содержит (7+20) витков провода ПЭЛШО 0,35. Катушки L2 и L3 на-
мотаны на каркасах диаметром 8 н длиной 25 мм с карбонильными подстроеч-
ными сердечниками диаметром 6 и длиной 10 мм. Катушка L2 состоит из
5+15 витков провода ПЭЛШО 0,35, L3 — нз 3+8 витков. Катушки L4 и L5 бес-
каркасные диаметром 9 мм намотаны проводом ПЭВ-2, 1,0. Катушка L4 содер-
жит 2+4 витка, a L5— 1 + 3 витка.
Налаживание генератора начинают с проверки монтажа Затем подают на-
пряжение питания и с помощью ВЧ вольтметра проверяют наличие генерации на
всех поддиапазонах. Границы диапазонов уточняют с помощью частотомера, и
прн необходимости подбирают конденсаторы С1—С4, С6, подстраивают сердеч-
никами катушки L2, L3 и изменяют расстояние между витками катушек L4 й
L5.
Генератор сигналов ультравысокой частоты предназначен для проверки и на-
лаживания различных высокочастотных устройств в диапазоне частот от 75 до
450 МГц. Этот диапазон разбит на четыре поддиапазона: I — 75 .. 120; II —
120... 210; III —210... 300 и IV — 300 ... 460 МГц. Максимальная амплитуда вы-
ходного сигнала на нагрузке 100 Ом в этих поддиапазонах составляет 50...
... 100 мВ, В генераторе предусмотрены возможности плавного изменения амп-
литуды выходного сигнала и получения амплнтудно-модулнрованных колебаний
прн использовании внешнего источника модулирующего сигнала.
Принципиальная схема генератора показана на рнс. 42. Он состоит нз трех
задающих генераторов (VI, V4, V5) и выходного усилителя (V2). Все задающие
генераторы выполнены по схеме индуктивной трехточкн. Питание генераторов
осуществляется от встроенного стабилизатора напряжения, выполненного на
стабилитроне V3 н резисторе R15. Применение ВЧ транзисторов позволило соз-
дать простой генератор с вполне приемлемыми для любительских целей пара-
метрами. Нужный диапазон выбирают переключателем S1, а перестраивают ге-
нератор строенным блоком конденсаторов переменной емкости Cl, CIO, С17.
При включении первого поддиапазона (кнопка I переключателя S1.1 нажата)
«горячий» вывод катушки L1 подключается к конденсатору С1, а ее отвод через
нормально замкнутые контакты переключателя S1.2 подключен в эмиттерную
цепь транзистора VI. Питание задающего генератора в этом случае подается
через вторую группу контактов переключателя S1.1.
66
При включении второго поддиапазона (кнопка II переключателя S1 2 нажа-
та) к задающему генератору подключается катушка L2.
Практика показала, что при использовании переключателя S1 типа П2К в
качестве переключателя диапазонов максимально достижимая частота генерато-
ра оказывается порядка 210 МГц, так как на частотах свыше 210 МГц собст-
венная индуктивность выводов переключателя П2К становится соизмеримой с
индуктивностью контура. Поэтому для работы на III и IV поддиапазонах ис-
пользуются отдельные задающие генераторы, которые выполнены на транзисто-
рах V4 и V5 соответственно. Коммутация этих поддиапазонов осуществляется
по цепи питания задающих генераторов.
Рис. 42
Петля связи L3 расположена над блоком конденсаторов переменной емко-
сти таким образом, что на нее наводится достаточное ВЧ напряжение незави-
симо от рабочего поддиапазона генератора. Наведенный сигнал усиливается вы-
ходным усилителем, который собран на транзисторе V2. Его нагрузкой служит
дроссель L4. С помощью переменного резистора R7 регулируют амплитуду вы-
ходного сигнала, который поступает на выходной коаксиальный разъем Х4
Амплитудная модуляция осуществляется в выходном усилителе. Для этого
на разъем ХЗ подают сигнал НЧ и включают тумблер S2.
Генератор питается от стабилизированного источника напряжением 9... 10 В
Для улучшения развязки по цепи питания +9 В установлен фильтр C14L6C18.
Генератор собран в корпусе, изготовленном из одностороннего фольгнрован-
67
ного стеклотекстолита толщиной 1,5 мм, размерами 1ВОХ90Х48 мм. Располо-
жение органов управления на передней панели генератора представлено иа
рнс. 43.
В генераторе использован самодельный малогабаритный блок конденсаторов
переменной емкости (Cl, СЮ, С17). Его изготавливают из конденсатора пере-
менной емкости (например, КПВ-50, КПВ-75 н т. д.), удаляя лишние статорные
н роторные пластины. В окончательном виде конден-
сатор должен содержать пять статорных и шесть ро-
торных пластин. Затем частично переделывают ста-
тор конденсатора. Для этого снимают две последние
(считая от ручки) пластины и в них увеличивают на
1 мм надфилем диаметр отверстий в местах пайки
пластин к стойкам. К этим же пластинам при-
паивают с одной стороны лепесток так, чтобы
отверстия совместились. Последняя операция самая
ответственная. Нужно доработанные статорные пла-
стины установить на прежнее место, поставив между
ними стеклотекстолнтовые шайбы. Пластины и шай-
бы приклеивают к стойке клеем, предназначенным
для склеивания металлов с неметаллами. На заклю-
чительном этапе с помощью омметра проверяют от-
сутствие короткого замыкания доработанных пластин
рис 4з между собой и другими пластинами статора и ротора
в любом положении ротора.
В генераторе применены постоянные резисторы типа МЛТ мощностью
0,25 Вт, переменный резистор R7 типа СП и конденсаторы С2, СЗ, С5, С6, С8,
СП, С13, С19, С20 типа КТ-la, С4, С7, С9, С14—С16, С18—КМ-5а, С12,
С21 — К53-4.
В приборе можно использовать любые транзисторы серий ГТ329, ГТЗЗО и
КТ371. В качестве переключателя поддиапазонов генератора используется пере-
ключатель типа П2К с зависимой фиксацией, состоящий из четырех блоков с
шагом 10 мм (каждый блок имеет по две группы контактов); переключатель
S2 типа МТ-1, ПДМ1 или П2К, высокочастотный разъем Х4 типа СР-75-166Ф.
Намоточные данные катушек приведены в табл. 10.
Переключатель S1.1 соединяют с конденсатором С1 посеребренным проводом
0 1,5 мм, длиной 35 мм. Отрезок провода катушки L2 сгибают под углом 45°
на расстоянии 25 мм от заземленного вывода, L3 — под углом 90° на расстоя-
Таблица 10
Обозначе- ние по с хеме Число витков Отвод Провод Намотка
L1 4 2 Посеребренный 0 0,8 мм Бескаркасная, 0 8 мм
L2 — 25 мм Посеребренный 0 1,5 мм Отрезок длиной 45 мм
L3 —. — То же Отрезок длиной 75 мм
L5 2 0,5 » Бескаркасная 0 8 мм
L7 — 15 мм » Отрезок длиной 52 мм
Примечание. Отводы указаны от нижнего по схеме вывода катушки.
68
иии 25 ММ и L7 — под углом 90° на расстоянии 15 мм. Дроссели L4 н L6 типа
Д или ДМ.
Детали генератора, кроме разъемов, смонтированы на внутренней стороне
передней стенки корпуса. Их размещение показано на рнс. 44. Заземленные вы-
воды всех деталей припаивают непосредственно к стенке. Длина выводов долж-
на быть минимальной.
Рис. 44
Налаживание генератора сигналов начинают с проверки напряжения пита-
ния (5,6 В) на стабилитроне V3. Затем проверяют коллекторный ток всех тран-
зисторов. Он должен быть в пределах 3 ... 3,5 мА.
После этого к разъему Х4 подключают ВЧ вольтметр и на генератор пода-
ют напряжение питания. Включая поочередно поддиапазоны частот, контролиру-
ют вольтметром наличие ВЧ сигнала во всем диапазоне изменения емкости
69
конденсаторов Cl, СЮ, С17. После этого границы поддиапазонов частот долж-
ны попасть в пределы, указанные в начале описания. Делают это изменением
индуктивности катушек (уменьшают нлн увеличивают длину отрезков провода
катушек, изменяют шаг намотки) нлн подбирают емкость конденсаторов С2,
СП, С19. Контроль частоты генератора осуществляют с помощью цифрового
частотомера, подключенного к разъему Х4.
Затем производят градуировку шкал генератора на всех поддиапазонах.
Частоту отметок на шкалах выбирают такой, чтобы они отстояли друг от дру-
га не менее чем на толщину стрелки. Для удобства настройки приемников в ди-
апазонах 144 и-430 МГц дополнительно отмечают положения стрелки, соответ-
ствующие частотам 145 и 435 МГц.
Качество модуляции высокочастотного сигнала проверяют с помощью изме-
рителя модуляции С2-7 или на слух, принимая сигнал УКВ приемником.
СПИСОК ЛИТЕРАТУРЫ
1. Горбатый В. И. Любительские УКВ радиостанции на транзисторах. — М.:
Энергия, 1978 —80 с.
2 Горбатый В. И. Радиоприемник на 28 МГц. — Радио, 1978, № 9, с. 22—24.
3. Горбатый В. И. Трансвертер на 144 МГц. — Радио, 1978, № 10, с. 24—25.
4. Горбатый В. И. Частотомер — шкала трансивера на микросхемах. — В сб.:
В помощь радиолюбителю. Вып. 61. — М.: ДОСААФ, 1978, с. 3—11.
5. Каганов В. И. СВЧ полупроводниковые радиопередатчики. — М.: Радио и
связь, 1981. — 400 с.
6 Кудрявцев Ю. Параметры любительских приемников. — Радио, 1975, № 12,
с. 17—19.
7. Гречихин А. Параметры любительских передатчиков. — Радио, 1977, № 10,
с. 23—24.
8. Жутяев С. Г. Любительская УКВ радиостанция. — М.: Радио и связь,
1981 —64 с.
9. Степанов Б. Г. Справочник коротковолновика.—М.: ДОСААФ, 1974.—
80 с
10. Ротхаммель К. Антенны: Пер. с нем. — 2-е изд. М.: Энергия, 1969.—
312 с.
11. Полупроводниковые приемно^усилительные устройства: Справочник радио-
любителя/?. М. Терещук и др. — Киев: Наукова думка, 1981. — 672 с.
12. Демьянов И. А., Казанский И. В. Радиоспорт в СССР. — М.: Энергия,
1979, — 112 с.
13. Поляков В. ЧМ детектор на полевом транзисторе. — Радио, 1978, № 6,
с. 35.
14. Горбатый В. И. Тренажер радиотелеграфиста. — В сб.: В помощь радио-
любителю. Вып. 82. — М.: ДОСААФ, 1983, с. 9—23.
ОГЛАВЛЕНИЕ
Предисловие............................................................ 3
Основные блоки радиокомплекса ......................................... 4
УКВ радиостанции различного назначения.................................52
Простые измерительные приборы..........................................61
Список литературы......................................................70
ВЛАДИМИР ИВАНОВИЧ ГОРБАТЫЙ
ЛЮБИТЕЛЬСКИЕ УКВ РАДИОКОМПЛЕКСЫ
Редактор В. А. Прокофьев
Редактор издательства И. Н. Суслова
Художественный редактор Н. С. Шеин
Технический редактор И. Л. Ткаченко
Корректор Н. В. Козлова
ИБ № 866
Сдано в набор 23.05 84 Подписано в печать 15.08.84
Т-15138 Формат 60X90/16 Бумага кн-журнальная Гарнитура литературная
Печать высокая Усл печ. л. 4,5 Усл кр-отт. 4,875 Уч.-изд. л 5,24 (Доп. тиража) 30 000 экз.
Изд. № 19947 Зак. № 53 Цена 40 к.
Издательство «Радио и связь». 101000 Москва, Почтамт, а/я 693
Московская типография № 5 ВГО «Союзучетиздат»
101000 Москва, ул. Кирова, д. 40
