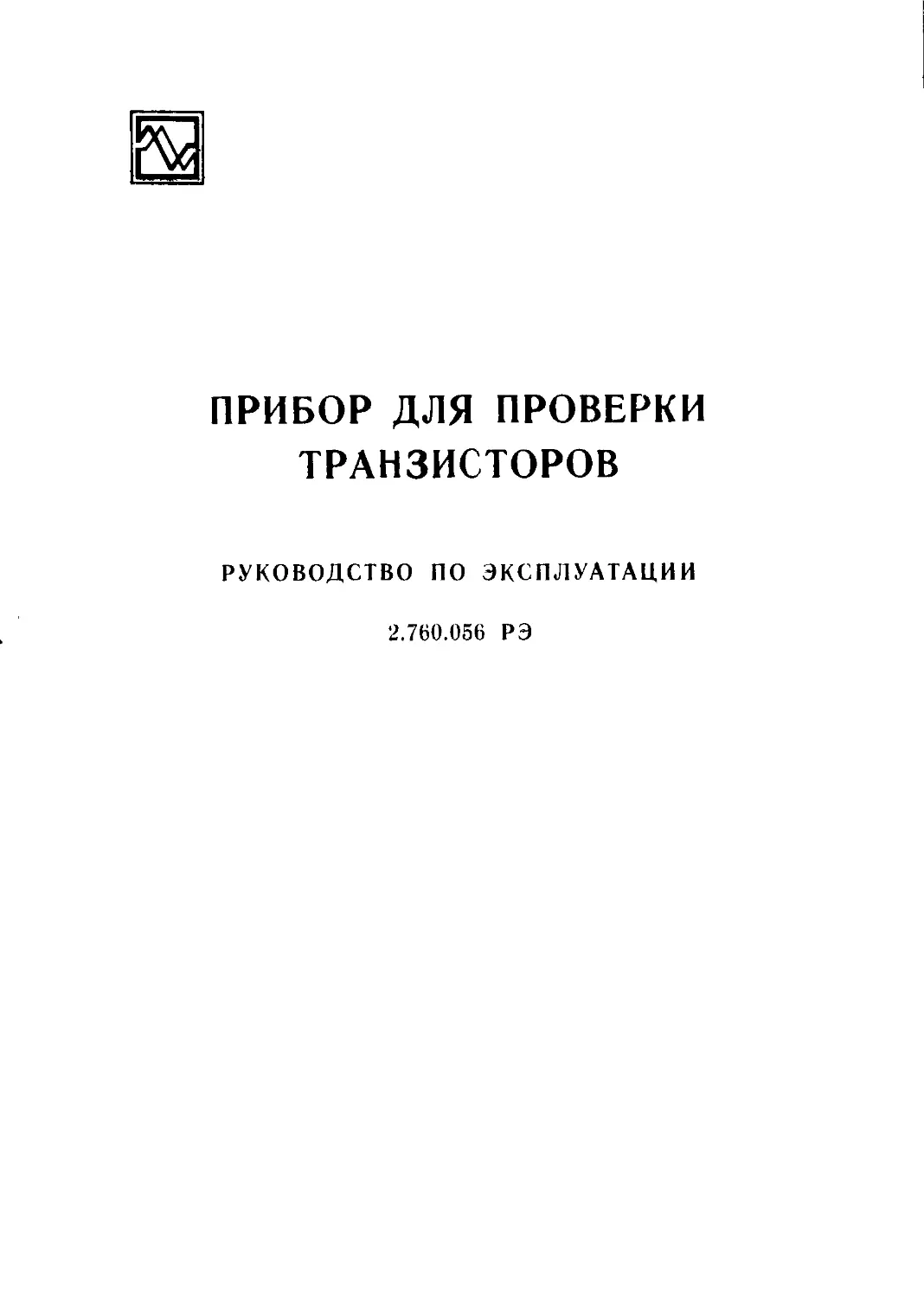

ПРИБОР ДЛЯ ПРОВЕРКИ
ТРАНЗИСТОРОВ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
2.760.056 РЭ
1.	ОБЩИЕ УКАЗАНИЯ
При покупке прибора для проверки транзисторов (да-
лее ППТ) требуйте проверки его работоспособности, комп-
лектности, наличия гарантийного и отрывного талонов в ру-
ководстве, заполненных торговой организацией, даты прода-
жи и штампа магазина.
ВНИМАНИЕ! При длительном хранении прибора не-
обходимо изъять из него источник питания (батарею 3336У)
во избежании вытекания электролита
2.	КОМПЛЕКТ ПОСТАВКИ
Таблица
№ п/п	Наименование	Кол-во	Примечание
1.	Прибор для проверки транзисторов	1
о.	Батарея 3336У (стоимость батареи в цену ППТ с-не входит) .	1
3.	Руководство по эксплуатации	1
3
3.	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1.	ППТ дает возможность обнаруживать неисправность
распаянного в схеме транзистора.
3.2.	ППТ дает возможность определять:
3.2.1.	Для транзисторов малой и средней мощности:
1)	коэффициент усиления р по постоянному току;
2)	обратный ток коллектора Jko.
3.2.2.	Для транзисторов большой мощности:
1)	производить сравнительную оценку коэффициента
усиления разных транзисторов;
2)	определить обратный ток коллектора Jko для тран-
зисторов, у которых ток Jko не превышает 100 мкА.
3.3.	Погрешность определения коэффициента усиления
по постоянному току не более 50% от номинального значения.
ПРИМЕЧАНИЕ. Погрешность измерения может быть уменьшена до
5% подключением внешнего источника питания напряжением, указан-
ным в паспорте на проверяемый транзистор.
3.4.	Погрешность определения обратного тока коллекто-
ра Jko соответствует требованиям ТУ на прибор и должна
быть не более +5 мкА.
3.5.	Питание ППТ осуществляется от батареи 3336У
ОСТ 2583-79 номинальным напряжением 4,5 В.
4.	УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ППТ не имеет источников питания с напряжением опа-
сным для жизни человека.
4
5.	КРАТКОЕ ОПИСАНИЕ ИЗДЕЛИЯ
ППТ выпускается в соответствии утвержденному образ-
цу и техническим условиям 2.760.056 ТУ.
Прибор смонтирован в закрытом корпусе, на крышке
которого размещены: переключатели проводимости РПР,
НРП и рода работы «ОТКЛ.», «ИНД.», «J6», «р», «Jko»
проверяемых транзисторов; тумблер переключения мощности
проверяемых транзисторов; два резистора установки тока
базы «ГРУБО», «ТОЧНО»; четыре кнопки-зажимы для под-
ключения выводов проверяемых транзисторов «Э», «К»,
«Б», «Э».
На задней торцевой стороне расположены два гнезда
Для подключения головных телефонов «ТЕЛЕФОН».
Измерительный прибор типа М кл. 1,0.
На внутренней стороне дна размещена панель с пру-
жинными контактами для установки батареи питания 3336У.
5
6.	педгот^МкА к работе й порядок
РАБОТЫ С ИЗДЕЛИЕМ
6.1.	Перед начаДом работы необходимо все ручки управ-
ления установить в крайнее левое положение, а тумблер —
в положение «МО1ЦН.».
Отвернуть два винта, крепящих крышку к дну. Осто-
рожно снять крышку, не повредив соединительные провода,
и установить батарею, соблюдая полярность, как указано на
рис. 1 (ближний контакт к боковой стороне дна будет минус
батареи, а второй с ним рядом — плюс). Закрыть крышку и
закрепить винтами.
6.2.	В зависимости от проводимости и мощности иссле-
дуемого транзистора переключатель «РПР», «ПРП» и тумб-
лер поставить в соответствующее положение.
6.3.	Определение коэффициента усиления р производить
в следующем порядке:
подключить выводы исследуемого транзистора под за-
жимы кнопок в соответствии обозначению (два зажима «Э»
в приборе.соединены параллельно);
установить переключатель рода работы в положение 16;
ручками «ГРУБО», «ТОЧНО» установить стрелку мик-
роамперметра на деление 100;
переключатель рода работы перевести в положение «р»
и отсчитать величину р по шкале микроамперметра, имея
ввиду, что вся шкала соответствует р=100.
Если стрелка микроамперметра уйдет за пределы шка-
лы, то необходимо перевести переключатель в положение
J6 и установить ток базы на деление 50 и вновь измерить р,
и показания на приборе умножить на два.
ПРИМЕЧАНИЕ. Если в положении J6 ручками «ГРУБО», «ТОЧНО»
стрелка прибора не выставляется на деление 100, то необходимо заме-
нить батарею питания, для чего необходимо отвинтить с торцов крышки
винты, вынуть батарею и заменить на нову^о.
6.4.	Определение обратного тока коллектора Jko, кото-
рый не превышает 100 мкА, у транзисторов производится в
положении тумблера «МАЛОМОШ,.».
Переключатель рода работы перевести в положение Jko
и по шкале микроамперметра отсчитать Jko, при этом вся
шкала соответствует 100 мкА.
6.5.	При наличии головных телефонов прибор позволяет
проверять работоспособность транзисторов, не выпаивая их
из схемы изделия.
Для этого необходимо включить голодные телефоны в
гнезда на торцевой стороне ППТ.
К зажимам ЭБК подключить проводники и подключить
их к выводам (обесточенным) транзистора, распаянного в
схеме, соблюдая при этом правильность маркировки на ППТ
и выводах транзистора.
Переключатель рода работы поставить в положение
«ИНД.».
В телефонах при исправном транзисторе будет прослу-
шиваться звуковой сигнал, а при неисправном сигнал будет
отсутствовать.
§
9
7.	ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
7.1.	Прибор для проверки транзисторов ППТ соответству-
ет утвержденному образцу. Изготовитель гарантирует соот-
ветствие изделия требованиям технических условий
2.760.056 ТУ при соблюдении владельцем правил эксплуата-
ции, изложенных в руководстве по эксплуатации.
Гарантийный срок эксплуатации прибора для проверки
транзисторов ППТ 12 месяцев со дня продажи через рознич-
ную торговую сеть.
При отсутствии даты продажи и штампа магазина в га-
рантийном и отрывнрм талрнах гарантийный срок исчисля-
ется со дня выпуска изделия предприятием-изготовителем.
7.2.	В течение гарантийного срока эксплуатации, уста-
новленного на изделие, предприятие-изготовитель безвозмезд-
но производит ремонд ППТ при условии соблюдения потре-
бителем правил транспортировки, хранения, а также правил
эксплуатации согласно руководству по эксплуатации.
7.3.	Без предъявления гарантийного и отрывного тало-
нов претензии к качеству работы не принимаются и гаран-
тийный ремонт не производится.
В течение гарантийного срока эксплуатации, установлен-
ного на изделие, ремонт производится за счет владельца в
случае, если он эксплуатирует изделие не в соответствии с
настоящим руководством по эксплуатации.
7.4.	Обмен неисправных изделий осуществляется через
торговую сеть в соответствии с действующими правилами
обмена промышленных товаров, купленных в розничной тор-
говой сети государственной и кооперативной торговли.
Замена источника питания до истечения гарантийного
срока на изделие не является причиной для предъявления
претензий.
$
Действителен по заполнении
Доп. прейскурант № 084-01-1987/12 п. 580
ГАРАНТИЙНЫЙ ТАЛОН
заполняет предприятие-изготовитель
ПРИБОР ДЛЯ ПРОВЕРКИ ТРАНЗИСТОРОВ
№
Дата выпуск?
Представитель ОТК
предприятия-изготовителя
штамп ОТК
21К 04
Адрес для предъявления претензий по качеству изделия
305016, г. Курск, завод «Маяк»
Заполняется торговым предприятием
Дата продажи ________________________________________
число, месяц, год
Продавец ____________________________________________
подпись или штамп
Штамп магазина
11
