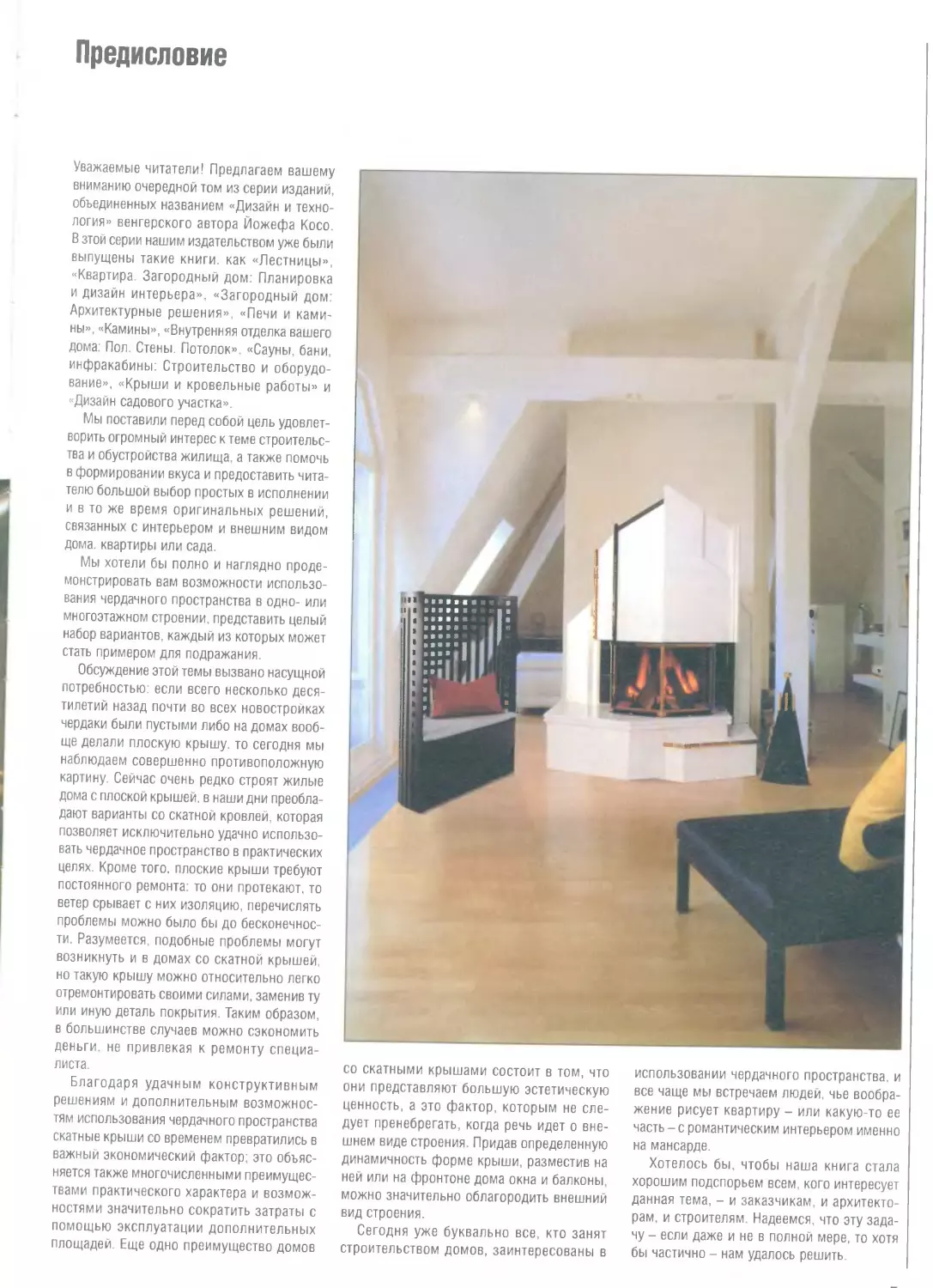

Уважаемые читатели! Предлагаем вашему
вниманию очередной том из серии изданий,
объединенных названием «Дизайн и техно-
логия» венгерского автора Йожефа Косо
В этой серии нашим издательством уже были
выпущены такие книги, как «Лестницы»,
«Квартира. Загородный дом: Планировка
и дизайн интерьера». «Загородный дом:
Архитектурные решения», «Печи и ками-
ны» «Камины», «Внутренняя отделка вашего
дома: Пол. Стены. Потолок». «Сауны, бани,
инфракабины: Строительство и оборудо-
вание», «Крыши и кровельные работы» и
«Дизайн садового участка».

Мы поставили перед собой цель удовлет-
ворить огромный интерес к теме строительс-
тва и обустройства жилища, а также помочь
в формировании вкуса и предоставить чита-
телю большой выбор простых в исполнении
и в то же время оригинальных решений,
связанных с интерьером и внешним видом
дома, квартиры или сада.

Мы хотели бы полно и наглядно проде-
монстрировать вам возможности использо-
вания чердачного пространства в одно- или
многоэтажном строении, представить целый
набор вариантов, каждый из которых может
стать примером для подражания

Обсуждение этой темы вызвано насущной
потребностью: если всего несколько деся-
тилетий назад почти во всех новостройках
чердаки были пустыми либо на домах вооб-
ще делали плоскую крышу, то сегодня мы
наблюдаем совершенно противоположную
картину. Сейчас очень редко строят жилые
дома с плоской крышей, в наши дни преобла-
дают варианты со скатной кровлей, которая
позволяет исключительно удачно использо-
вать чердачное пространство в практических
целях. Кроме того, плоские крыши требуют
постоянного ремонта: то они протекают, то
ветер срывает с них изоляцию, перечислять
проблемы можно было бы до бесконечнос-
ти. Разумеется подобные проблемы могут
возникнуть и в домах со скатной крышей,
но такую крышу можно относительно легко
отремонтировать своими силами, заменив ту
или иную деталь покрытия. Таким образом,
в большинстве случаев можно сэкономить
деньги, не привлекая к ремонту специа-
листа.

Благодаря удачным конструктивным
решениям и дополнительным возможнос-
тям использования чердачного пространства
скатные крыши со временем превратились в
важный экономический фактор; это объяс-
няется также многочисленными преимущес-
твами практического характера и возмож-
ностями значительно сократить затраты с
помощью эксплуатации дополнительных
площадей. Еще одно преимущество домов

со скатными крышами состоит в том, что
они представляют большую эстетическую
ценность, а это фактор, которым не сле-
дует пренебрегать, когда речь идет о вне-
шнем виде строения. Придав определенную
динамичность форме крыши, разместив на
ней или на фронтоне дома окна и балконы,
можно значительно облагородить внешний
вид строения.

Сегодня уже буквально все, кто занят
строительством домов, заинтересованы в

использовании чердачного пространства, и
все чаще мы встречаем людей, чье вообра-
жение рисует квартиру - или какую-то ее
часть - с романтическим интерьером именно
на мансарде.

Хотелось бы, чтобы наша книга стала
хорошим подспорьем всем, кого интересует
данная тема, - и заказчикам, и архитекто-
рам, и строителям. Надеемся, что эту зада-
чу - если даже и не в полной мере, то хотя
бы частично - нам удалось решить.
Пространство под крышей
и его использование

Разнообразные возможности использования
скатных крыш более-менее известны всем
и все же обращение к традициям европейс-
кой архитектуры позволяет заметить, что на
протяжении почти всего последнего столе-
тия чердачные пространства в наших домах
играли довольно незначительную роль.
Чердаки в богатых домах в лучшем случае
использовали для сушки белья, в сельском
доме чердак предназначался для хранения
урожая. И в наши дни в деревне на черда-
ках многих жилых и хозяйственных построек
хранят урожай или корм для скота.

Чердачные пространства современных
домов, в том числе и загородных коттеджей,
как правило, соответствуют более высоким
требованиям; более того, почти в 99% жилых
домов, которые строят сегодня в деревнях и
городах, на чердаках оборудованы отдельные
подсобные помещения а нередко там распо-
лагаются и целые жилые квартиры

В Западной Европе традиции, разумеется,
другие. Обычно дом там строят так, чтобы он
соответствовал роду занятий его обитателей:
на первом этаже устраивают мастерскую или
стойло для скота, а жилье вместе с соот-
ветствующим оборудованием размещается

Жилой дом крестьянской семьи в
Трансильвании построенный около ста лет
назад, дождливой осенью верхняя часть
чердака служила для хранения урожая
(кукурузы, табака).

на втором этаже или в мансарде. В одном
лизяИсгве ГгУвзрцвальдз виг уже не одни
столетие чердаки хозяйственных построек
используют под жилье для сезонных рабочих
или для размещения мелкого скота

В Восточной Европе в 60-70-е годы
использование чердачного пространства
часто было демонстрацией высокого соци-
ального статуса жильцов, при этом не пре-
следовался экономический или какой-либо
инои практический интерес. Произошедшие
изменения связаны с нефтяным и энергети-
ческим кризисом: именно в связи с ним стали
признавать, что оборудование чердачного
помещения очень экономично; более того
при размещении жилых этажей один над
другим снижаются также расходы по экс-
плуатации жилья.

Говоря о чердаках, мы подробно рассмот-
рим, с одной стороны, собственно крышу
дома, а с другой стороны, чердачное про-
странство, которое можно оборудовать под
различные нужды.

В голландских городах чердаки домов по-
строенных на деревянных каркасах издавна
использовали под жилье.
несущий элемент, структурная система,
в первую очередь определяющая форму
скатной крыши и выражающая идеи архи-
тектора.

Второй важный элемент скатной крыши -
ее кровля (облицовка). Помещенная на плос-
кости стропильной конструкции, она защи-
щает расположенное под стропилами
чердачное пространство и само здание от
негативного воздействия осадков и ветра.
Материалом для стропильных конструкций
могут служить дерево, металл, железобе-
тон.

Материалы для стропильных конструкций

Древнейшими и самыми распространенными
до наших дней остаются деревянные стро-
пильные конструкции, которые в большинс-
тве случаев изготавливаются из древесины
хвойных пород.

Металлические конструкции крыши могут
изготовляться по индивидуальному заказу
либо иметь стандартную форму, это может
быть скатная крыша с конструкцией из
стальных элементов - профилей, изогну-
тых холодным способом, или из профилей
горячего проката - в зависимости от того,
какие материалы имеются в распоряжении.
Из-за коррозии срок службы металлических
конструкций обычно короче, чем деревян-
ных, даже в том случае, если мы тщательно
заботимся о защите поверхности

Использование чердачного пространства в
коттедже со стенами традиционной кладки:
мансарда оборудована по той же техноло-

Обшивка крыши

Обшивка крыши, по сути дела, является конс-
трукцией, которая закрывает здание, поэтому
ее основная функция состоит в том, чтобы
защищать от неблагоприятных внешних
воздействий находящиеся внизу этажи и
пространство, окруженное стенами. Кроме
того (и это не менее важная задача), крыша
должна быть органичным эстетическим
завершением архитектурного сооружения.

Под обшивкой крыши мы обычно подра-
зумеваем скатные крыши. На т. н. «прозрач-
ных» схемах (показывающих дом в разрезе)
представлены конструктивные элементы
наиболее распространенных типов скатных
крыш. Подробное описание этих элементов
вы найдете в следующих разделах книги. На
схемах даются также названия основных эле-
ментов скатных крыш, так что вам будет легко
ориентироваться в текстах и рисунках.

Вопросы строительной физики

Скатные крыши состоят из двух основных
элементов. Первый - это несущая, или стро-
пильная, конструкция; она должна служить
опорой для обшивки крыши. Уклон плос-
костей скатов, который задается стропиль-
ной конструкцией, в значительной степени

гии.

зависит от материала и типа обшивки, одна-

ко обычно при выборе формы стропильной
конструкции руководствуются соображени-
ями, связанными с ее функциональностью,
лишь затем выбирают способ покрытия,

Коттедж со стенами традиционной кладки-
чердачное пространство оборудовано с при-
менением технологии сборных каркасов
Элементы конструкции и кровли крыши.

1 кровля' 2. кромка 3. вентиляционный
элемент; 4. элемент для покрытия конька;
5. стропила; 6. дополнительные конструктив-
ные элементы; 7. контррейка; 8. обрешетина;
9 предохранительный защитный лист;

10. сточная канавка; 11. окантовка стен-
ки; 12 водоотводная накладка, или разже-
лобка; 13. водосточная труба, 14. решетка
для задержания снега; 15. вентиляцион-
ная труба; 16. площадка для передвиже-
ния по крыше, или рабочая площадка;
17. крепежная плитка; 18. вход для антен-
ны; 19. громоотвод; 20. крепежный узел
солнечной батареи, 21. воздушный канал;
22 чердачный ЛЮК; 23. окно, встроенное в
плоскость крыши; 24. вертикальное чердач-
ное окно, 25 дымовая труба; 26 наклонное
перекрытие, 27. чердачное перекрытие;
28. перегородка в чердачном пространстве;
29. теплоизоляция.

Традиционная деревянная стропильная
ферма, позволяющая оборудовать чердач-
ное пространство

Основные детали кровли: 1. скат, обшивка,
кровля; 2. конек крыши; 3. ребро крыши,
4 вершина крыши; 5 скат; 6. сток; 7. закра-
ина; 8. фронтонная стена (фронтон).

Оборудовать чердачное пространство проще,
если крыша имеет внутреннюю корректиру-
ющую каркасную конструкцию и систему
утопленных стоек.

Болве прочное перекрытие, опирающееся
на перегородки и внутреннюю несущую
стену, позволяет скрыть стойки и опоры
конструкции крыши, которые усложняют
использование внутреннего чердачного про-
странства.

Свободное пространство чердака позволяет
увеличить жилую площадь дома

НИ1
с CI

I

НЫ1
ГО I

СНк

Мо
тру
wei
рас
где
тре
нен
но
нов

I
ций
лии
зов;
доб
фог
внутренние

стены.

Коттедж с оборудованным чер-
дачным пространством, крыша
опирается на перегородки и

Кровельные (облицовочные) материалы

Коттедж с изысканной планировкой: функ-
циональное членение внутреннего про-
странства определяют колонны деревянного
каркаса.

Поскольку стальные конструкции скатных
крыш подвержены коррозии, предпочтитель-
нее крыши из алюминия. Однако их распро-
странению препятствовало то, что они не так
прочны, как стальные конструкции; кроме
того, алюминий дорог, и порой возникают
трудности с его приобретением. Поскольку
выбор алюминиевых профилей для крыш
гораздо шире чем стальных, алюминию
отдается предпочтение при конструирова-

нии стеклянных крыш оранжерей и домов
с соляриями.

Монолитные железобетонные стропиль-
ные конструкции и сборные детали заводско-
го изготовления стали производить с целью
снижения затрат на защиту поверхностей.
Монолитные конструкции исключительно
трудоемки в изготовлении и стоят они неде-
шево, поэтому они не получили широкого
распространения: их применяют лишь там,
где из-за формы профиля крыши или особых
требований к оборудованию чердака приме-
нение традиционных конструкций сопряже-
но с большими трудностями либо вообще
невозможно.

Использование железобетонных конструк-
ций заводского изготовления рентабельно
лишь в том случае, если в них можно исполь-
зовать стандартные элементы или если пона-
добится несколько одинаковых по размеру и
форме элементов.

Современные строители уже не отда-
ют предпочтения сборке крыш из заранее
изготовленных стальных, алюминиевых
или железобетонных элементов, поскольку
сейчас в продаже имеется много различных
деревянных типовых элементов конструкции
крыши.

Обобщая все вышеизложенное, можно
сказать, что недеревянные конструкции для
крыши обычно можно применять лишь там.
где использование дерева недопустимо,
например, по соображениям экологии или
по требованиям противопожарной безопас-
ности.

При оборудовании чердачных пространств
в домах со скатными крышами решающее
значение имеет формирование несущего
каркаса и прочих конструкций, на которые
укладывается кровля крыши. При оборудо-
вании чердаков в уже построенных домах
все детали каркаса крыши - или, выражаясь
профессиональным языком, стропильного
каркаса (стойки, анкеры укосины) - могут
превратиться в элементы интерьера. При обо-

рудовании мансард в доме новой застройки
конструктивную систему часто увязывают с
направлением средних капитальных стен.

Для улучшения планировки мансарды и
снижения затрат на ее оборудование при
любом покрытии крыши можно и в чердач-
ном пространстве использовать капитальную
стену, при этом возможности распределения
помещений могут быть такими же, как и в
обычных двухуровневых квартирах.

Покрытия можно делать как из органичес-
ких, так и из неорганических материалов.
Органические кровельные материалы имеют
растительное происхождение. К числу наибо-
лее древних кровельных материалов, имею-
щих богатые традиции использования, отно-
сятся ржаная солома, камыш, дранка (мелкие
деревянные пластинки), а также различные
виды дощатой кровли.

Кровля,изготовленная из неорганических
материалов естественного происхождения,
встречается относительно редко Известно
несколько видов таких материалов но лишь
два из них заслуживают отдельного упоми-
нания: каменная плитка, нарубленная из
многослойных пород камня, и природный
сланец. Оба материала очень красивы и
имеют вид грубо обработанного камня, но
такая кровля довольно тяжела, и приобрести
ее не всегда бывает легко, поэтому в наши
дни она встречается редко, скорее только у
памятников архитектуры.

Одним из наиболее распространенных
искусственных неорганических кровельных
материалов является обожженная черепица.
Во всем мире производится множество ее
разновидностей. Существует пропитанная
водоотталкивающими веществами черепица
с необработанной поверхностью, черепица с
окрашенной поверхностью. Пропитка и обра-
ботка поверхности черепицы в значительной
мере препятствуют впитыванию воды, благо-
даря чему черепица приобретает морозостой-
кость, что является главным требованием к
кровельному материалу.

Бетонная черепица делается из отсорти-
рованного и промытого кварцевого песка и
цемента с добавлением красителя.

Элементы из искусственного сланца
изготавливают путем прессования или про-
ката асбестовых и синтетических волокон,
смешанных с цементной кашицей. Такие
элементы могут иметь гладкую, волнистую
или иную поверхность, их делают полностью
цветными либо окрашивают только внешнюю
сторону.

Кровля из металлического листа может
быть изготовлена из цинкового листа, оцин-
кованного стального листа, а также из стали,
оцинкованной стали или из трапециевидного
алюминиевого листа.

Пластиковые или стеклянные элементы
для покрытия крыши применяются значи-
тельно реже, обычно их используют при
выполнении специальных заказов.

Кровля из битумного гонта получила свое
название по материалу, из которого она дела-
ется (не путать со старинной разновидностью
деревянного гонта!). Ее пластинки делаются
из битума, смешанного с особыми добавка-
ми, наносящимися на сетчатый несущий
каркас. Затем поверхность кровельных эле-
ментов соответствующего размера и формы
структурируется естественной каменной
крошкой или покрывается металлической
плиткой. Такая кровля получила широкое
распространение в Скандинавских странах,
однако в последнее время она становится все
более популярной и в Восточной Европе.

В следующих разделах мы более подробно
рассмотрим, насколько тесно связаны друг
с другом кровельные материалы и характер
ската крыши; об этой взаимозависимости
никогда не следует забывать.

Формирование конструкции крыши

Построение конструкции крыши и ее узлов,
так же как и других конструкций и деталей
здания, связано с определенными правила-
ми, к крыше предъявляются такие же строгие
требования. Было бы очень трудно опреде-
лить, какое из этих требований важнее, пос-
кольку их перечисление и состав в значитель-
ной мере зависят от той или иной конкретной
задачи. Выбор формы скатной крыши всегда
тесно связан с размерами горизонтальной
проекции здания, с его формой и массой.
Он зависит также от эффекта, которого хочет
добиться архитектор, от способа покрытия,
поскольку именно последний определяет
уклон крыши.

Форма и конструкция скатной крыши
зависит также от того, для каких целей мы
намерены использовать чердачные перекры-

тия здания, его чердачное пространство. Если
пространство под крышей используется лишь
для хранения вещей, можно ограничиться
небольшой внутренней высотой чердака и
краев стропильной фермы, а для квартиры
необходимо выбрать такую планировку и
конструктивную систему, которая позволит
максимально использовать площадь чер-
дака.

Конструктивную систему здания, которое
будет иметь скатную крышу, необходимо
привести в соответствие с конструктивным
решением стропильной фермы, потому что
это позволит не только упростить, но и уде-
шевить конструкцию крыши. Достаточно
вспомнить, что если средняя капитальная
стена дома располагается параллельно конь-
ку стропильной крыши, то можно применять
конструкцию крыши, которая коренным обра-
зом отличается от той, которую применяют
при капитальной стене, расположенной пер-
пендикулярно к коньку. Приведенные в соот-
ветствие друг с другом системы позволяют
снизить стоимость материалов и работ на 15-
20%. Из многочисленных вариантов системы
покрытия всегда можно выбрать тот, который
максимально соответствует предназначению
здания, его геометрии и способу покрытия,
или, иными словами, позволяет применить
наиболее экономичное решение.

Всегда необходимо учитывать среду, в
которой будет находиться строение, подчас
она может повлиять даже на формирование
конструкции крыши и на способ ее покрытия.
В таких случаях построение схемы необхо-
димо проводить в обратном порядке. Если
по соображениям, связанным с характером
окружающей среды и с эстетическими требо-
ваниями, речь может идти только о высокой
скатной крыше с большим пространством
под конструкцией, следует найти соответ-
ствующее применение такому чердачному
пространству. А если мы имеем дело с про-
тивоположной ситуацией, можно строить
крышу с малым углом уклона, в этом слу-
чае строению следует придать такую форму
(например, приподняв конструкцию крыши),
чтобы чердачное пространство, которое мы
будем обустраивать, также имело соответ-
ствующие размеры, и дом не утратил своих
пропорций.

Дополнительные элементы

Важным элементом, от которого зависят
конструкция крыши здания и ее кровля,
является дымовая труба, поскольку вся конс-
трукция крыши должна быть независимой
от дымовых труб. Если конструкция крыши
изготовлена из горючего материала, необхо-
димо позаботиться о теплоизоляции между
трубой и крышей, а также о соблюдении
между ними дистанции, предусмотренной
правилами противопожарной безопасности.
Место, где труба проходит через кровлю, сле-
дует обработать особенно тщательно: этот
узел должен не только не пропускать влагу,
но и принимать на себя разницу в смещениях

между трубами и конструкцией крыши, не
деформируясь при этом.

Сегодня уже редко можно увидеть скат-
ную крышу, на которой не стояла бы антенна.
Один из способов размещения конструкции,
на которой держится антенна, предусматри-
вает крепеж к конструктивным элементам
стропильный фермы через кровлю, соеди-
нительный кабель также протягивается через
сквозное отверстие. При другом варианте
крепление антенны устанавливают на конс-
трукции крыши, а устойчивость антенны
обеспечивается с помощью растяжек. Второе
решение в отличие от первого может вызвать
многочисленные повреждения кровли и всей
конструкции, потому что крыша может про-
текать не только в месте опоры, но и на всех
местах крепления растяжек. В обоих случа-
ях протекание можно предупредить, только
очень тщательно обработав все точки креп-
ления.

С похожей ситуацией мы сталкиваемся
при установке громоотводов. Громоотвод на
мачте устанавливается так же, как антенна.
Для громоотвода с проводом, проходящим,
как правило, вдоль всего конька, следует
применять специальные элементы кровли,
которые обеспечивают закрепление держа-
теля и исключают протекание крыши.

Следует особо отметить, что в том случае,
когда на конструкцию стропил или крыши
укладывается металлический кровельный
лист, следует обязательно позаботиться о
заземлении конструкции или кровли, даже
если это не предписано правилами противо-
пожарной безопасности. Установка решеток
для задержания снега является обязательной,
если угол наклона ската крыши составляет
25-75%, если крайняя линия стока подходит
к границе полосы, по которой передвигаются
люди (или если сток располагается над ней),
а высота стен дома превышает 7,5 м. Если
линия падения на плоскости крыши состав-
ляет более 10 м, иными словами, если шири-
на одного ската крыши по линии направления
уклона превышает 10 м, следует установить
один над другим несколько рядов решеток
для задержания снега.

Это может быть решетка либо крюк для
задержания снега, поскольку выступы на
специальных черепичных снегозадержателях
лишь тормозят, но не могут удержать снег.
Черепичные снегозадержатели в Восточной
Европе можно устанавливать лишь на кры-
шах с небольшим уклоном. А в странах, где
бывают снежные зимы, снег удерживают с
помощью черепичных снегозадержателей,
которые устанавливают равномерно по всей
плоскости крыши, чтобы снег не соскальзы-
вал с нее.

Для того чтобы можно было произво-
дить ремонт крыши, для доступа к дымо-
вым трубам, для проветривания чердачного
пространства и для его естественного осве-
щения на крыше или в плоскости крыши
делают чердачные люки, кладут лестницы,
сооружают застекленные слуховые окна.
Установка чердачных люков и застекленных


слуховых окон, т. е. окон, обеспечивающих
доступ света на чердак, во многом сходна с
установкой окон в плоскости крыши.

Коллекторы солнечного тепла еще не полу-
чили широкого распространения. На скатной
крыше их можно устанавливать над кровлей,
причем под каждый элемент батареи в четы-
рех точках подкладывают подпорки. Так же,
как и крюки для задержания снега, эти опоры
закрепляют на неподвижных элементах стро-
пильной конструкции, обеспечивая герметич-
ность крепления Второй вариант состоит в
том, что коллектор монтируется в кровле
так же, как окна в плоскости крыши. Третий
вариант: коллектор, имеющий собственное
крепление, располагают под плоскостью
крыши, а над ним делают герметичное пок-
рытие из прозрачного пластика или стекла,
защищающее от воздушных потоков.

Вопросы строительной
физики

Даже в те времена, когда чердаки использо-
вали лишь для хранения ненужных вещей,
приходилось учитывать физические нагруз-
ки, которым подвергались конструкция
крыши и кровля: давление ветра, вентиляция,
воздействие атмосферных осадков и т. д.
Однако с тех пор как чердачные пространства
стали использовать под жилье, эти вопросы
приобрели еще большую актуальность, более
того, возникают новые важные моменты, тре-
бующие к себе повышенного внимания; к ним
относятся, например, теплоизолирующая
способность конструкции крыши и кровли,
их водонепроницаемость и т. д.

Ветроустойчивость и герметичность

Вся конструкция крыши - от кровли до
плоскости внутренних стен чердачного про-
странства - должна отвечать требованиям
ветроустойчивости. Конструкция должна
противостоять образующемуся с одной
стороны давлению ветра и возникающей на
противоположной стороне тяге ветра, сила
воздействия этих факторов - поскольку они
имеют одно и то же направление - зависит от
размеров самого здания и крыши. Плотность
горизонтальных линий, символизирующих
направление ветра, их удаленность друг
от друга дают представление о силе ветра,
отсюда видно, что с ростом высоты увеличи-
вается сила давления ветра и сила тяги ветра.
Расчет конструкции следует производить с
учетом этих нагрузок.

При произведении расчетов помимо гео-
метрических размеров здания необходимо
учитывать также постоянные местные усло-
вия: соотношение между господствующим
направлением ветра и плоскостью крыши
здания, розу ветров данной местности, мес-
тоположение здания и его защищенность от
ветра, затененность здания, возможность
образования смерчей в данной местности,
их воздействие на строения и т. д. Наряду

со всем этим особо следует учитывать допол-
нительные нагрузки, которые возникают в
результате наличия на крыше различных
надстроек, печных труб, антенн.

Сама кровля также должна быть ветроус-
тойчивой. Доски или обрешетины, которые
находятся непосредственно под кровлей
и связаны с ней, должны без деформации
выдерживать давление ветра и ветряную
тягу. Элементы кровли, закрепление мате-
риалов и их стыки необходимо обрабатывать
так, чтобы ветер не разрывал, не скручивал
и не смещал их.

Однако на скатных крышах стыки и места
конструктивных связок невозможно обрабо-
тать настолько идеально, чтобы через зазоры
в чердачном пространстве не возникало дви-
жения воздуха, которое вызывает давление
ветра и тяга ветра. Это явление невозможно
полностью исключить даже при двойной изо-
ляции внутреннего пространства.

Нужной герметичности можно добиться
при правильной укладке под кровлей мно-
гослойной изоляции, применяя при этом
максимально большие цельные куски теп-
лоизолирующих материалов, ленок и т. д.

Воздействие силы ветра на здание:

В - ветер; Дв - давление ветра; Вт - ветряная
тяга.

Водостойкость и водонепроницаемость

В европейских климатических условиях необ-
ходимо также учитывать воздействие, кото-
рое оказывают на поверхность крыши частые

Нагрузки, которым под воздействием ветра
подвергаются кровля крыши и чердачное
пространство при разных углах наклона
ската.

Воздействие атмосферных осадков на кров-
лю и различные слои крыши: 1. кровельный
элемент; 2. нахлест; 3. направление потока
воды; 4. обрешетина; 5. стропила; 6. неже-
лательное направление воды
моросящие дожди; сильные ливни и грозы;
дожди с градом, способным повредить кров-
лю; возможность мгновенного обледенения
кровли крыш; снегопады увеличивающие
нагрузки на конструкцию крыши увлажня-
ющее воздействие и напряжение, которыми
сопровождается таяние снега и его оледене-
ние. Правильно сделанная крыша не пропус-
кает влагу атмосферных осадков.

В зависимости от необходимой степени
защиты различают водостойкие и водоне-
проницаемые кровли.

При возведении водостойкой кровли - как
для плоской, так и для скатной крыши - обыч-
но применяют кровлю, которая укладывается
на клей. При работе как с рулонными матери-
алами, так и с отдельными элементами необ-
ходимо внимательно следить за тем, чтобы
крепления или клей удерживали кровлю на
крутой скатной конструкции даже в летнюю
жару. Водостойкую крышу можно делать из
металлического кровельного листа со спе-
циальными креплениями, однако проблемы
могут возникать из-за конденсата, образую-
щегося при запотевании внутренней стороны
остывающего металлического листа.

На скатных крышах обычно делают водо-
непроницаемую кровлю. На внутренней

Вентиляция холодного покрытия: I. а), Ь)
через чердачное пространство; с) воздуш-
ным потоком и через чердачное простран-
ство; d) двойным воздушным потоком.

Вентиляция холодного покрытия: II. а) оди-
нарным воздушным потоком: Ь) двойным
воздушным потоком.

поверхности водонепроницаемой кровли
должно оставаться только такое количество
влаги, которое может испаряться естествен-
ным путем и временное присутствие кото-
рого не оказывает вредного воздействия на
конструкцию строения и людей, эксплуати-
рующих это здание Именно по этой причи-
не водонепроницаемая кровля обязательно
должна проветриваться

Общие правила проветривания крыши:

-Сечение свободного входного воздушно-
го канала вдоль навеса крыши, подлежащей
вентилированию, должно составлять 0,2%
поверхности крыши, т. е. 200 см2/м.

-	Живое сечение вентиляционных щелей
вдоль конька и ребра кровли должно состав-
лять не менее ’/4 живого сечения входного
воздушного канала.

-	Воздушный канал между кровлей и
пленкой-прокладкой должен представлять
собой полосу сечением не менее 200 см7м.

Холодное покрытие - это конструкция с
двойной кровлей, в которой между тепло-
изолированным внутренним слоем и защи-
щающей от атмосферных осадков внешней
кровлей имеется проветриваемое простран-
ство или слой воздуха.

Теплое покрытие представляет собой
одно- или многослойную кровлю, которая
отделяет внутреннее пространство от внеш-
него.

Скатные крыши (о каком бы строении ни
шла речь - с оборудованным или пустым
чердачным пространством) практически
всегда имеют холодное покрытие. Обычно
они имеют водонепроницаемую кровлю,
при сооружении которой следует обращать
внимание на следующие моменты:

-Угол наклона крыши должен быть таким,
чтобы вода долго не задерживалась на поверх-
ности кровли, а быстро стекала с нее.

-	Материал кровли, ее детали и их уклад-
ка должны обеспечивать беспрепятственный

сток осадков и минимальное давление ветра
на швах элементов.

-	Соединение кровли с дополнительными
сооружениями (кровельные детали, решет-
ки для задержания снега, люкарны, печные
трубы, выходы антенн и т. д.) должны быть
достаточно прочными.

-	Сбор и отвод стекающей с кровли воды
должен быть беспрепятственным, а длина
пути отвода как можно короче.

Кроме многослойной системы крыши,
важным фактором является также проверка
воздействия снега и талых вод на различные
плоскости и слои крыши. Снег собирается
в определенных участках крыши, их распо-
ложение определяется формой геометри-
ческого профиля крыши и ее окружением.
Это обстоятельство опасно не только чрез-
мерными нагрузками на некоторые участки
крыши по которым следует проводить отде-
льные расчеты необходимо также учитывать
промокание тех участков крыши, которые
соприкасаются с тающим снегом, а также
последующие механические и физические
воздействия, связанные с их промерзанием.
Еще более серьезные последствия связаны с
намоканием этих участков. Поэтому рекомен-
дуется проектировать и выполнять геометрию
профилей крыши так, чтобы по возможности
избегать появления на кровле таких потенци-
ально опасных зон. Если же это невозможно,
следует стремиться к тому, чтобы тающий
на поверхности крыши снег направлялся в
конструкции отвода атмосферных осадков по
максимально короткому пути и быстро схо-
дил с дома. Это имеет особое значение в тех
случаях, когда из-за размеров строения или
особенностей формы крыши отвод атмос-
ферных осадков производится внутри зда-
ния. Если эту проблему не удается решить,
представляется целесообразным вокруг внут-
ренних водосточных труб (может быть, даже
под крышей, на стропила или даже между
рейкой-надставкой и обрешетиной) устано-
вить внутренний широкий желоб. Сделать это
необходимо потому что в противном случае
скапливающийся в больших количествах на
поверхности крыши а также подтаивающий в
результате теплоотдачи здания снег, который
лежит в стыках плоскостей крыши и превра-
щается в снежную кашу, не сможет сходить
с крыши, поскольку желоба забиваются или
в них образуются ледяные пробки.

Теплоизоляция, теплоизолирующая
способность и термостойкость

Нет необходимости подробно объяснять,
что кровля скатных крыш, подвергающаяся
непосредственному воздействию солнечных
лучей, ветра дождя и снега, сама по себе не
может защитить чердачное пространство от
перегрева или от охлаждения. Это становит-
ся особенно понятным, если учесть разницу
между поверхностной температурой минус
20-25 °C зимой (а при ветре температура
понижается еще больше) и возникающей
под действием солнечного излучения тем-
Конструктивная система застраиваемого
чердачного пространства, в которой повер-
хностный и конструктивные слои идеально
соответствуют основным требованиям стро-
ительной физики.

Воздействие осадков, ветра и солнечного
света на разные типы крыш: а) аттиковая

стена; Ь) два дома с внутренним стоком;

с) дом с зубчатой крышей; 1 скопившийся
снег: 2 направление стока таящего снега; 3
поверхность предохранительного стока; 4
аттиковая стена.

пературой плюс 50-60 °C летом. Из этого
следует, что на случай вероятных больших
температурных колебаний:

-	Для кровли следует подбирать матери-
ал, способный без деформации выдерживать
температурные колебания.

-	Элементы кровли должны скрепляться
друг с другом и с дополнительными конс-
трукциями так, чтобы они выдерживали
происходящие из-за колебаний температуры
смещения, не промокая при этом.

-	Поверхность кровельных материалов,
чувствительных к нагреванию, необходимо
защищать от термического воздействия,
используя светоотражающие материалы.

-	Если кровля имеет темную окраску или
может сильно нагреваться, следует позабо-

титься об эффективной вентиляции чердач-
ного пространства или кровли.

- Если вы намерены использовать чер-
дачное пространство для постоянного пре-
бывания людей, необходимо защитить его от
температурных колебаний, т. е. под кровлю
необходимо уложить многослойную тепло-
изоляцию.

- Однако одних теплоизолирующих слоев

еще недостаточно, особенно для летней
жары: между кровлей и теплоизоляцией
необходимо создать двухслойную вентиля-
цию.

- Для защиты внутреннего пространства
послойное строение изоляции и конструкцию
узлов следует выполнять таким образом,
чтобы они обеспечивали соответствующий
отвод и испарение влаги, образующейся на
внутренней стороне кровли; чтобы они пре-
пятствовали попаданию влаги, образующейся

на внутренней стороне, на элементы конс-
трукции; чтобы структура теплоизоляции не
приводила к образованию теплового моста.

- При установке теплоизоляции в чер-
дачном пространстве не следует забывать
о том, что качество кровли, даже имеющей
хорошую теплоизоляцию, значительно ухуд-
шается, если не уделить особого внимания
герметизации кровли.

При соблюдении перечисленных принци-
пов сооружения кровли и теплоизоляции
Многослойное строение крыши в доме с
обустроенным чердачным пространством:
а) наиболее распространенный, но не иде-
альный вариант; Ь) улучшенный вариант,
но не самое лучшее качество; 1. теплоизо-
ляция; 2. стропила; 3. воздушный зазор;
4. обрешетины; А — ширина теплоизоляции;
В — малый тепловой мост; К — внешнее
пространство.

Однослойная теплоизоляция между стро-
пильными балками: а) войлок, наклеенный
на пленку; Ь) слой из теплоизолирующих
плит.

мы добьемся не только соответствующего
качества защиты обустроенного чердачно-
го пространства, но и в значительной мере
повысим срок службы конструкции крыши,
кровли и изолирующих слоев.

При строительстве скатных крыш тепло-
изолирующие плиты часто укладывают между
стропилами так, что стропила, по сути дела,
превращаются в тепловой мост. В результа-
те в чердачном пространстве участки стен и
облицовка под стропилами изменяют окрас-
ку. Поскольку дерево значительно лучше
проводит тепло, чем теплоизолирующие
материалы, эту проблему можно устранить,
покрыв используемым теплоизолирующим
материалом также и стропила и снизив тем
самым размеры остывающей поверхности
стропил. Тем самым мы добьемся еще и того,
что в летнюю жару стропила будут меньше
нагреваться, что удлинит срок их жизни.

В строительстве скатных крыш большое
значение имеет вентиляция. Особое внима-
ние следует уделять созданию соответству-
ющей системы вентиляции скатной крыши,
поскольку множество ошибок, допускаю-

Перекрытие с теплоизоляцией и плоской
нижней облицовкой, стропильная балка
остается неприкрытой снизу.

щихся в процессе обустройства чердачного
пространства, связаны именно с отсутствием
соответствующей вентиляции.

При строительстве скатной крыши с пус-
тым чердачным пространством проветрива-
ние чердака должно быть устроено таким
образом, чтобы воздух поступал через щель
под навесом и, нагреваясь, поднимался в
направлении конька. Поэтому на крышах
с традиционным черепичным покрытием
коньковую черепицу следует укладывать не
на раствор, а сухим способом, при этом воз-
дух будет уходить через имеющиеся зазоры.
Под навесом через каждый метр необходимо
сделать вентиляционные отверстия размером
200 см2 (на них нужно установить защитную
сетку от птиц), через эти отверстия в чердач-
ное пространство будет поступать дополни-
тельный воздух. Если имеются какие-либо
препятствия к устройству таких отверстий,
делают либо вентиляционные отверстия на
самом высоком уровне фасадных стен или
противопожарных перегородок, либо специ-
альную надстройку на крыше для проветри-
вания чердачного пространства.

Перекрытие с теплоизоляцией и плоской
нижней облицовкой.

Размещение теплоизолирующего слоя
при оборудовании чердачного пространс-
тва: а) с относительно большой стеной и
потолочным перекрытием; Ь) с выбором
«эффективного» теплоизолирующего учас-
тка; F - обследованный участок крыши:
эффективность теплоизоляции на охлажда-
ющейся поверхности (ft+f2) на схеме а) ниже
на 10-30%.

К современным кровельным системам
относятся специальные элементы с вен-
тиляционными отверстиями. Однако было
бы неверно думать, что вентиляционные
элементы необходимо равномерно распре-
делять по поверхности крыши. Правильнее,
когда циркуляция воздуха происходит через
отверстия, расположенные под навесом либо
выше него, - через вентиляционные чере-
пичные элементы, которые укладываются во
втором-четвертом рядах: воздух может пос-
тупать и через другие отверстия, а уходить
через черепичные элементы с вентиляцион-
ными отверстиями, которые укладываются
около конька крыши; в зависимости от вели-
чины поверхности крыши их укладывают в
один или два ряда.
В случае если выбирается другое решение,
возникают завихрения воздушного потока,
разница между температурой поступающе-
го и уходящего воздуха будет меньше, что
в значительной степени снижает уровень
вентиляции. Необходимо также следить за
тем, чтобы угол наклона крыши всегда обес-
печивал поток воздуха с направлением вверх.
Если это не представляется возможным,
необходимо увеличить размеры отверстий
для поступления и выхода воздуха

Звукоизоляция

Специальных предписаний по звукоизоля-
ции скатных крыш не существует, да в них
и нет необходимости, если чердак пустует.
Многослойная теплоизолирующая система
в оборудованном чердачном пространстве
одновременно является и звукоизоляци-
ей поэтому в специальной звукоизоляции
нужды нет. Что касается звукоизоляции уста-
новленных в плоскости крыши окон, которые
применяются при обустройстве чердачного
пространства, или звукоизоляции люкар-
ны выступающей из плоскости крыши, она
должна соответствовать тем же требованиям,
которые предъявляют к окнам, устроенным
в стенах здания.

Если здание находится в шумной среде,
на основании соответствующих стандартов
необходимо провести расчет звукоизоляции
для всех поверхностей перегородок, в том
числе и для плоскости крыши. Важно отме-
тить, что в шумной среде нецелесообразно
применять кровельные материалы, чувстви-
тельные к звуковым волнам (металлический
лист, гофрированный этернит и т.д.), потому
что при звуках определенной частоты они
значительно усиливают звуковой эффект.

Способы вентиляции крыши: I. а) общий
вид; Ь) вид в разрезе, с одинарным воз-
душным каналом; с) с двойным воздушным
каналом.

Способы вентиляции крыши: II. а) общий
вид: Ь) вид в разрезе, с одинарным воз-
душным каналом; с) с двойным воздушным
каналом.

Обустроенное чердачное пространство под-
вергается значительно более сильному воз-
действию шумов, чем находящиеся под ним
помещения, поэтому необходимо тщательно
продумать его защиту от шума: а) уровень
шума в части здания, выступающей из плос-
кости крыши, можно регулировать с помо-
щью соответствующей многослойной сис-
темы звукоизоляции; Ь) чем меньше будет
выступающая поверхность и чем прочнее
крепления, тем меньше уровень шума, воз-
действующего на внутреннее пространство.

Поглощение шумов в чердачном простран-
стве под кровлей обеспечивается за счет
звукоизолирующих слоев различной тол-
щины.
Чердачное пространство в уже построенном
коттедже легче оборудовать, если на крыше
уже имеются надстройки и люкарны или
место для них.

-rffiTfW'V, »

КВАРТИРА ПОД
КРЫШЕЙ

Как мы уже говорили, обустройство чердач-
ного пространства может оказаться как прос-
той, так и сложной задачей. Ее сложность
может быть связана с несколькими фактора-
ми, начиная с внутренних, функциональных
условий, до вопросов, имеющих отношение к
конструкции. Простое обустройство возмож-
но прежде всего при строительстве нового
дома, когда мы делаем все, исходя из постав-
ленной цели, планомерно и сознательно

Обустройство чердачного
пространства

Целенаправленное оборудование чердачно-
го пространства начинается одновременно с
составлением проекта дома, т. е. существен-

ной является уже сама программа, которую
мы выдвигаем для себя или которую нам
позволяют выдвинуть наши материальные
возможности. При проектировании необхо-
димо оценить эти возможности и определить,
как мы намерены оборудовать жилую часть,
которую хотим разместить на чердаке, - поэ-

тапно или одновременно с возведением всего
дома. Под поэтапным оборудованием под-
разумевается распределение на отдельные
этапы (конечно, крыша не будет устанав-
ливаться позже, поскольку это в принципе

невозможно; просто обустройство чердака
откладывается на более поздний момент).
При поэтапном обустройстве целесообразно
планировать определенные видов работ не на
момент переоборудования, а на момент под-
готовки технологических рядов. Фасадные,

пожарные стены и, возможно, даже крышу
(с точки зрения ее конструкции), разумеет-
ся, необходимо формировать уже в соответ-
ствии с окончательным состоянием дома. На
фасадной стене необходимо сделать проемы
для окон и балконной двери. Целесообразно
поместить на ней оконный проем даже в том

случае, если мы делаем лишь косметический
ремонт.

С окнами, которые устанавливаются в
плоскости крыши, ситуация проще, потому
что их можно быстро установить дополни-
тельно, для этого необходимо будет размон-
тировать участок крыши размером 1-2 м2.

Однако оборудование старых чердачных
пространств - задача значительно более
сложная. Уже имеющееся здание и пустую-
щий чердак необходимо тщательно изучить
с юридической, функциональной и - самое

главное - с конструктивной точки зрения
Мы подробно рассмотрим все эти вопросы
в особой главе.

Оборудование чердачного пространства в
старом доме - нелегкая строительная задача,
сделать теплоизоляцию и облицовку - это

Возможности использования внутреннего
чердачного пространства в зависимости от
угла наклона ската крыши и положения
стропильных элементов (ригелей), ограни-
чивающих внутреннюю высоту.

лишь начало дела. Необходимо составить
проекты для предоставления в строитель-
ное управление, кроме того, необходимо
соблюсти целый ряд строительных требо-
ваний. Может быть, даже придется сделать

новую конструкцию крыши для чего пона-
добится консультация специалиста по проек-
тированию несущих конструкций. Лестницу,
ведущую в мансарду, следует сооружать с
соблюдением определенных требований;
необходимо также обеспечить соответству-
>вни поверх. 1стор1я виникнення.

Стильный интерьер мансарды с наклонным перекрытием

ющее освещение помещений чердака. Нужно
будет возвести стены-перегородки, которые
однако не должны быть слишком тяжелыми,
чтобы это не привело к изменению формы
перекрытия Очень важно решить пробле-
мы инженерно-технического оборудования,
отвода сточных вод, подведения водопрово-
да и электричества а также проектирование
обогрева, размещения антенн, что часто
бывает связано с большими трудностями.
И, наконец, необходимо составить проект
всего процесса строительства, начиная с
приобретения материалов, реконструкции и
вплоть до правильной последовательности
установки конструкций здания.

Тщательное проведение подготовительных
работ - это основа успешного оборудования
чердачного пространства. Тому, кто хочет
оборудовать чердачное пространство в доме
новой застройки не придется преодолевать
трудности с которыми столкнется человек,
решивший «побороться» со старым здани-
ем На исправление и реконструкцию старых
конструкций крыши и ее кровли часто ухо-

дит все свободное время, порой это занимает
несколько лет, но потом собственно строи-
тельные работы идут довольно быстро.

Можно найти удачное применение даже
уголкам на стыках крыши со стеной, увели-
чив тем самым жилое пространство

Мансарда с комнатой студией и окном со
скошенными углами необычным образом
организует чердачное пространство, но
фасадная стена и опирающаяся на нее конс-
трукция крыши ограничивают возможности
технических решений.

Простая мансарда с окном, встроенным
в плоскость крыши в последнем проле-
те, позволяет удобно обставить комнату;
в этом случае освещенность внутреннего
пространства будет выше даже при неболь-
шом окне.

Простая мансарда, ограниченная двумя
противоположными плоскостями крыши и
замыкающими здание торцовыми стенами,
которые служат опорой для стропильной
конструкции
Подготовка проекта

мер, мы имеем чердак площадью 100 м2,

Выступающее из плоскости крыши окно

В большинстве случаев оборудованием чер-
дачного пространства люди занимаются не
ради развлечения, их вынуждают к этому
жизненные обстоятельства. Сначала необ-
ходимо расписать все, что будет связано с
предстоящими работами: что, как и каким
способом мы хотим осуществить, предпо-
лагая, что пространство, ограниченное кры-
шей, позволяет нам воплотить это в жизнь.
Наши представления можно представить в
виде этакого «фонтана идей», но можно и
кратко сформулировать их. Под «фонтаном
идей» подразумевается, что мы расписываем
по пунктам все, что связано с данным кругом
вопросов. Это необходимо даже в том слу-
чае, если мы заказываем проект архитектору:

список будет служить программой для проек-
та. Не следует забывать, что полет мысли не
знает границ, а крыша и чердак ограничивают
нас определенными рамками. Если, напри-

из которых можно использовать 60 м2, не
пытайтесь втиснуть свои слишком высокие
потребности в 101 м2. Важно оценить наши
потребности по степени их приоритетности,

придает помещению динамизм, а находя-
щийся под ним довольно высокий парапет
позволяет удачно обставить помещение.

Если в плоскости крыши имеются выступа-
ющая надстройка и вертикально располо-
женное окно, большую часть мебели лучше
установить напротив окна, чтобы участок
для свободного перемещения между непод-
вижными предметами мебели и креслами/
стульями составлял не менее '/3 площади
жилой комнаты (для этого необходимо не
менее 1,2-1,5 м)

С
к
h
П
С

/
I

I
I

I
I

Поставить диван или кресла под окном
можно лишь в том случае, если данное
помещение выполняет вспомогательные
функции, например, если это библиотека,
комната для чтения. Доступ к окну обяза-
тельно должен оставаться свободным, даже
если при чтении придется сидеть спиной к
свету.

Гостиная в мансарде, источник естественно-
го света располагается сбоку или сзади.
Окна, прорубленные в стене или в плоскости
крыши, обеспечивают хорошее и эффектив-
ное естественное освещение даже зимой:
поток света, идущий с двух сторон, делает
внутреннее пространство «бестеневым».

Наличие на двух стенах двух выступающих
окон (вариант 1) не всегда является удачным
с точки зрения размещения мебели, а также
в аспекте планировки горизонтальной плос-
кости и возможностей функционального
использования свободного пространства.

тогда мы сможем с легким сердцем отказать-
ся от тех, которые не представляют особой
важности.

Второй способ составления программы -
эскиз, который надо попытаться «втиснуть»
в предварительно обмеренное пространство,
составив чертеж помещения. Под таким эски-
зом всегда подразумевается горизонтальный
срез над полом на высоте 1 метр. Поэтому на
чертежах чердаков при «виде сверху» сбоку
всегда изображают фрагмент поверхности
крыши. При оборудовании мансарды всег-

да следует учитывать что пригодная для
использования площадь на чердаке всегда
значительно меньше, чем на расположенных
ниже этажах Чердачное пространство следу-
ет распределять «размашисто» и просто! Мы
гораздо яснее увидим все возможности, если
попытаемся воплотить свои представления
в виде эскиза. Когда площадь помещения
перегружена мелкими деталями, особая
атмосфера скошенных плоскостей крыши
очень быстро создаст ощущение угнетаю-
щей тесноты. Если речь идет об обычном
жилом доме использование чердачного
пространства по возможности следует огра-
ничить одной семьей. Основные возможные
варианты представлены на наших схемах: это
чердак как детская игровая комната и как
спальня, чердак как гостиная, как кабинет,
как часть квартиры, в которой живут роди-
тели. Лестница, ведущая на мансарду, всегда
должна выходить в коридор, по обе сторо-
ны которого должны располагаться двери
в жилые комнаты, куда естественный свет
поступает через проемы во внешних стенах.
В ванную или в туалет можно попасть через
коридор, они могут освещаться искусст-
венным источником света либо через окно
в плоскости крыши. На схемах видно, что
площадь можно распределить и так, чтобы
вообще не возникало необходимости допол-
нительно разбирать кровлю.

Если чердачное пространство достаточно
большое, в нем можно обустроить отдельную
квартиру, однако в такую квартиру должна
вести отдельная лестница.

Более удобно с точки зрения использова-
ния внутреннего пространства квартиры и
передвижения по ней, когда одно из двух
окон расположено на стене, а второе в
плоскости крыши (вариант 2).


В расположенной в мансарде детской

комнате окно, помещен-

34

Меблировка мансардных помещений с окнами в плоскости крыши не
имеет особых ограничений.

При естественном освещении с двух сторон
особенно в узких, вытянутых помещениях
мансардные помещения имеют лучшую и
более равномерную инсоляцию, меблиро-
вать их тоже значительно проще.

ное в плоскости крыши, обеспечивает оптимальное освещение
(однако его следует обязательно оснастить защитным солнечным
экраном).

Если нижняя наклонная часть мансарды
имеет достаточную высоту, вдоль стены уже
можно ставить предметы мебели и шкафы-
стенки (если свет поступает через окно в
стене)

Окна расположены с двух сторон помещения, стол и стулья целесо-
образно расположить параллельно направлению света, чтобы мебель
не отбрасывала тени.

Восприятие пространства во внутренних
помещениях (т. е. ощущение тесноты или,
напротив, простора) зависит от их размеров,
от застройки угла крыши (под углом крыши

подразумевается место пересечения плоскос-
ти крыши и пола), и от того, будет ли про-
странство иметь горизонтальное деление или
боковые стены будут подниматься в нем до
самого конька крыши. Помещения в чердач-
ном пространстве должны быть просторными,
в противном случае - главным образом, когда
крыша имеет малый угол наклона - они будут
производить давящее впечатление. Именно
по этой причине наклонную плоскость часто
полностью оставляют свободной от самого

Одноэтажный коттедж с обустроенным чер-
даком: окна размещены на фасадной стене
и в плоскости крыши.

свеса крыши до конька. Угол крыши можно
использовать по-разному, но при этом необ-
ходимо соблюдать следующее условие: весь
угол должен иметь теплоизоляцию. В углу

крыши можно установить отопительную
батарею, закрытую отдельным корпусом,
можно поставить в нем встроенную мебель:
книжные полки, шкафы или кровати, которые
раздвигаются на ночь, а днем используются
как канапе. Если крыша достаточно крутая,
можно оставить угол и открытым, за счет
низкого участка можно увеличить игровое
пространство для ребенка.

Не советуем устраивать перекрытие на
ригеле, т. е. примерно на высоте 2,3-2,5 м.

Галерея, устроенная в гостиной, конечно,
значительно улучшает ее внешний вид, но в
квартире для большой семьи галерея может
стать и негативным фактором, потому что
гостиная станет более шумной, о покое в
ней можно будет только мечтать.

Во-первых, по такой чердачной галерее можно
будет передвигаться только ползком, во-вто-
рых, уменьшается необходимое воздушное
пространство комнат, которые и без того узки
из-за наклонных плоскостей крыши. Не следует
опасаться, что придется обогревать слишком
большое пустое пространство, ведь, с одной
стороны, из-за наклонных плоскостей крыши
уже на высоте 2,5 м пространство уменьшает-
ся, с другой стороны, теплый воздух (который,
как известно, и внутри дома также поднимает-
ся наверх) концентрируется в углу, до уровня
нижнего края рамы самого верхнего окна.
При оборудовании чердачного пространства
в домах новой постройки стало модным соеди-

нять различные уровни с помощью галереи.
Однако большой, увеличенный или вытянутый
объем требует исключительной аккуратности
при составлении проекта, потому что непра-
вильно выбранные пропорции и переход ниж-
него края плоскости крыши в вертикальную
плоскость может с эстетической точки зрения
стать исключительно неудачным.

В заключение скажем, что при обору-
довании чердачного пространства следует
выбирать прочный, вписывающийся в окру-
жение и соответствующий нашим возмож-
ностям вариант. Слишком претенциозный
или надуманный проект наверняка приведет
к неудачному результату.

Оборудование чердачного пространства над окнами
зимнего сада, расположенными в виде лоджии на внеш-
ней стене

Обустройство чердачного пространства
с открытым балконом

Скатная вальмовая крыша с надстройкой, на которой
делается особый акцент.
Вальмовая крыша с люкарнами, выступающими из плоскости
крыши.

Внешний вид
обустроенного чердака

Внутренняя функциональная планировка
Дома определяется потребностями заказчика
и его возможностями. Что касается внешнего
вида дома, в большинстве случаев решение
принимается на основании значительно
более сложных мотивов и пожеланий.

Внешний вид здания определяют главным
образом следующие моменты:

-	потребности заказчика;

-	архитектурные требования;

-	территориальные предписания, касаю-
щиеся данного дома

-	ограничения и обязательства архитек-
турного характера;

-	факторы, влияющие на затраты и рен-
табельность

Обычно конечно первостепенную роль
играют технические или юридические момен-
ты, сразу за ними следуют факторы, влия-
ющие на затраты, которые всегда следует
оценивать.

Потребности заказчика, разумеется,
являются первостепенным фактором в про-
цессе проектирования фасада здания или
его крыши. Владельцы квартир, которые
предстоит расширять за счет пристроек или
чердачных пространств, обычно довольно
тщательно готовятся к этому событию еще
до начала проектирования, так что могут

Коттедж, дополненный надстройкой на
крыше которая гармонично сочетается с
фасадом, и оборудованным чердачным про-
странством.

Дом с увеличенным по высоте чердачным пространством, оборудованным в виде мансарды.

оказать значительную помощь в составле-
нии программы. Суть этой помощи состоит
в изложении их представлений относитель-
но формы будущего здания, его крыши,
окон, цветовой гаммы. Это, конечно, может
вызвать у архитектора определенные затруд-
нения, но, в конце концов стороны достига-
ют компромисса, и ни один из членов треу-
гольника «заказчик-здание-архитектор» не
испытывает разочарования. Важно, чтобы
строительные элементы фасада нравились
заказчику-хозяину, поскольку это будет всем
на пользу. Наиболее существенные момен-
ты - крыша, цвет дома, место размещения
окон на крыше или на стене. Очень важно
добиться согласия по ним даже в том слу-
чае, если это затрудняет составление проекта
архитектором. Естественно, бывают люди,
способные навязать другим свою точку
зрения, но опыт показывает, что с течением
времени настоявшие на своем пользователи
здания будут сталкиваться со все новыми и
новыми проблемами. Однако никогда не сле-
дует забывать и о том, что если владелец
жилья не участвует в принятии решений на
стадии проектирования это на всю жизнь
может превратить для него дом в чужой,
лишить квартиру и мансарду романтики.

Опытный проектировщик по возможности
учитывает максимальное количество пожела-
ний владельца - однако так, чтобы здание,
крыша, элементы фасада, весь комплекс
форм удачно вписывались в окружающую
среду, в общий вид улицы. Архитектор - это
именно тот человек, который «одевает» дом
и, таким образом, определяет его оконча-
тельный внешний вид. С другой стороны,
и заказчики должны доверять выбранному
ими архитектору так же, как своему врачу.
Отсутствие доверия приводит к неудовлет-
воренности, к тому, что заказчик в конечном
итоге не будет ощущать того, что вместе с
архитектором участвовал в процессе проек-
тирования.

Соблюдение территориальных предписа-
нии -не менее важный момент чем то о чем
говорилось выше, ведь если мы будем предъ-
являть завышенные требования или архитек-
тор не справится со своими обязанностями,

Разное оформление окон в обустроенном
чердачном пространстве позволяет созда-
вать дома, с совершенно различным архи-
тектурным обликом.

Обустроить мансардную крышу в уже гото-
вом доме значительно проще, поскольку в
нем свободное чердачное пространство зна-
чительно больше, чем в домах, где крыши с
маленьким углом наклона.

мы не получим разрешения на строительство
дома или оборудование мансарды, которую
уже нарисовали в своем воображении.

На основании территориальных предписа-
ний, а также соответствующих нормативов в
некоторых случаях расширение за счет чер-
дачного пространства в принципе не допус-
кается. Однако не следует сразу сдаваться,
необходимо искать компромисс, благодаря

которому можно будет найти решение. Как
показывает опыт, обустройство чердачно-
го пространства в новостройке или в доме
старой постройки удается осуществить в
99% случаев, вопрос лишь в том, как это
делается.

Часто можно услышать такое мнение:
«Профессиональные требования, которые
многие считают обязательными для исполне-
ния, затрудняют наше положение». Но это не
так, ведь если мы знаем правила и способны
правильно применять их, мы избавим себя от
очень многих неприятностей. Очень многое
зависит от профессиональной подготовки
архитектора, потому что не существует нераз-
решимых задач, так же как не существует
чердачных пространств которые невозмож-
но обустроить. Вопрос состоит лишь в том,
какой ценой это будет сделано и будет ли
качество соответствовать тому, чего хотели
добиться владелец дома и его обитатели.

Первый шаг - согласование с официаль-
ными органами, оно необходимо для того,
чтобы мы знали предписания и возможности,
касающиеся расширения чердачного про-
странства данного здания, и то, что допус-
кается по нормативам территориального
регулирования.

К кардинальным вопросам относятся
высота фасада или строения, направление

Внешний вид одного и того же дома значи-
тельно меняется в зависимости от размеще-
ния окон на крыше.


Внутренние пространства за стеклянной поверхностью как выражение
открытости и духа свободы.

В доме, имеющем несколько этажей, пространства, которые находят-
ся за стеклом должны быть оборудованы кондиционерами.

и форма профиля крыши возможности уста-
новки надстроек на крыше, материал и цвет
кровли и т. д. В соответствии с постоянно
действующими архитектурными правилами
решающим фактором являются настройки на
крыше, навесы над крыльцом и возможные
башенки на крыше.

Ограничения архитектурного характера
главным образом бывают связаны с вопро-
сами безопасности и с определением уровня
комфортности:

- с точки зрения внутренней планировки
сюда относится расположение нижней и верх-
ней площадки лестницы, размещение друг

Окна и ставни-жалюзи формируют характер дома.

Необычный навес над крыльцом у входа в дом
Лоджия, оборудованная на фасадной стене,
и окна, которые затеняются поверхностью
крыши, могут снизить уровень инсоляции
внутреннего пространства.

Фрагмент необычной крыши со стороны
фасада дома.

над другом помещений с водопроводом и
т. д.

- инсоляция, т. е. обеспечение естест-
венного освещения с учетом расположе-
ния дома, где производится перестройка, и
соседних строений;

- требования противопожарной безопас-
ности для внутренних помещений здания и
для чердачного пространства, обстоятельс-
тва, связанные с расположением соседних
зданий. Так, скажем, предусмотренная нор-
мативами толщина противопожарной стены,
соприкасающейся с соседним зданием, вдруг
может оказаться недостаточной: одни пре-
дельные показатели применяются для обыч-
ного чердака и другие - для чердака обуст-
роенного. Или например, противопожарная
дистанция имеет существенное значение,
когда речь идет о величине свешивающейся
части ската, а также о категории горючести
кровли крыши, ее материала (одни нормы
предусмотрены для металлического листа,
другие для черепицы и камыша);

- вопросы строительной акустики внутри
здания и квартиры, а также звукоизоляция
между соприкасающимися зданиями;

- когда речь идет о многоквартирном
доме, необходимо согласие остальных вла-
дельцев и т. д.

К факторам, влияющим на затраты, отно-
сятся те обстоятельства, исходя из которых
могут быть пересмотрены или даже исклю-
чены все вышеперечисленные моменты.
В значительном большинстве случаев реше-
ние об использовании данного чердачного
пространства зависит не от потребностей, а
от затрат, поскольку условием для удовлетво-
рения тех или иных потребностей является их
материальное обеспечение, а не наоборот.

В случае оборудования квартиры в про-
странстве под скатной крышей затраты на
оборудование 1 м2 будут составлять:

-	40-60% от затрат на 1 м2 прочей жилой
площади в домах старой застройки;

-	30-50% в новостройке.

Оборудование старых, уже существующих
чердачных помещений обходится дороже.
Для этого есть много причин, поскольку это
связано с дополнительными расходами на
обеспечение технических и функциональ-
ных условий, кроме того, это связано также
с тем, насколько большую перепланировку
придется осуществить на площади, находя-
щейся под чердаком, часто одновременно
приходится проводить также перепланировку
инженерно-технического оборудования.

«Боковые» окна, расположенные вне учас-
тка, который затенен балконным навесом,
улучшают инсоляцию чердачного пространс-
тва.
Подготовка к обустройству чердачного
пространства

Необходимость использования чердачного
пространства вызывается потребностями
владельца дома, а возможность его исполь-
зования зависит от экономических факторов
и профессиональных требований в строгом
смысле слова.

Экономические расчеты

Оборудование чердачных помещений, прове-
денное на основании экономических расче-
тов, обычно дает хорошие результаты, если
сравнивать показатели со средними удель-
ными строительными расходами. Затратные
факторы зависят от того, насколько здание
как носитель чердачного пространства или
как несущий каркас соответствует постав-
ленным целям, и не в последнюю очередь
это зависит также от ранее перечисленных
факторов

В случае если речь идет о новом доме, рас-
четы экономической эффективности следует
делать сразу для всего здания, потому что в
последующие десятилетия после завершения
строительства стоимость пользования, т. е
эксплуатационные расходы, будут играть
очень важную роль. На рисунке наглядно
отражены варианты с обустройством одного
уровня и варианта с обустройством чердач-
ного пространства.

С точки зрения экономической эффек-
тивности есть смысл обратить внимание на
пропорции стен перегородок и конструкции
перекрытий, соответствующих схеме.

Прежде чем приступить к проектирова-
нию, важно выяснить, каким дополнитель-
ными площадями мы будем располагать в
данном одно- или многоуровневом доме,
если оборудуем чердачное пространство.
Необходимо помнить, что.

-	дополнительное сечение фундамента
должно составлять 5-15% (цоколь не тре-
бует дополнительных затрат);

-	основные стены-перегородки - посколь-
ку они в любом случае должны иметь более
высокий показатель теплотехнического сече-
ния- не требуют дополнительных затрат;

-при возведении средней основной стены
следует учитывать дополнительную нагруз-
ку, исходящую от верхнего этажа, в связи с
этим толщину стены необходимо увеличить
на 20-30%;

-следует учесть, что нагрузка на перекры-
тия в результате оборудования нового этажа
увеличивается на 10-20%;

- лестница отнимает у нижнего этажа
площадь, равную 3-4 м? (вместо 1,5-2 м при
одноэтажном строении), это, в свою очередь,
может изменить удельную стоимость квад-

Ограничивающие конструкции здания с
точки зрения теплотехники:

а) в одноэтажном доме; Ь) в доме с первым
этажом + обустроенный чердак.

На схемах ясно отображается соотношение
объема данного жилого пространства (V)
и периметра Ft - F4 ограничивающих конс-
трукций, где при использовании чердачного
пространства (V = Vt+ М2) объем можно
увеличить в 1,5-1,6 раза, плюс небольшой
верхний фрагмент (Fs). Если представить
это соотношение как конкретный пример, то
при наличии первого этажа площадью 70 м2
оборудование чердачного пространства даст
105—115 м2 дополнительной жилой площа-
ди, при этом ограничивающая конструкция
увеличится всего лишь на 5-7%.

ратного метра первого этажа. Такой же учас-
ток, как и на первом этаже, лестница отнимет
и на чердаке, он может иметь значительную
площадь, но оборудованная таким образом
(общая) жилая площадь все же даст опреде-
ленную экономию;

- с конструктивной точки зрения конс-
трукция крыши изменяется незначительно,
что потребует 5-15% дополнительных рас-
ходов;

-значительные изменения предстоит вне-
сти в послойное строение кровли, включая
пленку, которая укладывается под кровлей,
и теплоизоляцию, а также облицовочный
слой (для нежилого чердака их можно не
делать), при этом дополнительные расходы
составят 30-35% по сравнению с «неотде-
ланной» кровлей;

- что касается печных труб, то в крайнем
случае потребуется дополнительное место
для отопительных приборов, ведь в любом
случае будет установлен центральный котел,
поэтому при расчете системы отопления при-
дется учесть лишь дополнительные потреб-
ности в тепле.

Внутренние
пространства, комнаты,
квартиры

Квартира - это совокупность определенных
помещений, расположенных в соответствии
с потребностями группы совместно живущих
людей, т. е. семьи Можно сказать, что квар-
тира по-настоящему отвечает потребностям
только в том случае, если все члены семьи,
как взрослые, так и дети, хорошо чувству-
ют себя в ней, если каждый в уединении
может отдохнуть, отвлечься, расслабиться.
Характеристики хорошей квартиры:

-	удовлетворяет жизненные потребности
обитателей;

-	жильцы обретают здесь убежище и
покой;

-	она является «связующей базой»
семьи.

Функциональность

В старину подавляющее большинство домов
в деревнях и городах были одноэтажными
И даже в многоэтажных домах квартира удов-
летворяла потребности обитателей на уровне
одного и того же этажа Буржуазные особня-
ки в несколько этажей, а затем трехэтажные
дома (со вторым этажом и обустроенным
чердачным пространством) привели обще-
ственное сознание к тому, что люди признали
необходимость распределения функциональ-
ных задач квартиры по разным уровням.

Чтобы удовлетворить разнообразные чело-
веческие потребности связанные с домаш-
ним очагом квартира должна состоять из
отдельных частей различного функциональ-
ного назначения, органично связанных друг с
другом Площади квартиры в соответствии с
их основными функциями можно разделить
на две большие группы: на жилую зону и на
вспомогательные помещения. Жилая пло-
щадь делится на жилые помещения (гости-
ная, столовая, спальня) и на площади под
открытым небом (крыльцо, лоджия, терраса).
Дополнительная площадь включает в себя
три типа подсобных помещений: сантехни-
ческие, хозяйственные и помещения ком-
муникационного назначения. Помещения
хозяйственного назначения - кухня, чулан и
мойка; сантехнические помещения - туалет,
умывальник и ванная или душевая комна-
та. Помещения коммуникационного назна-
чения - тамбур, вход, передняя, коридор и
лестницы. Они органично связывают и одно-
временно разделяют разные части квартиры.
Кроме того, основу классификации помеще-
ний квартиры составляет временной фактор:
в какое время дня в них можно заниматься
тем или иным видом деятельности. Так,
например, к дневным видам деятельности
относятся приготовление и прием пищи,
общение, прием гостей, работа по дому,
прослушивание радиопередач, просмотр
телепередач, чтение, учеба и т. д. Эти сторо-
ны жизни обычно сопровождаются шумом,
поэтому представляется целесообразным
отделить их от круга более тихих помеще-
ний, предназначенных для «ночных» видов
деятельности: отдыха, сна, а также связанных
с ними умыванием и одеванием.

Эти две зоны можно по-разному отделить
друг от друга в зависимости от типа квар-
тиры, т. е. в зависимости от того, идет ли
речь об одноуровневой или о двухуровне-
вой квартире. Раньше помещения двух зон
размещались вдоль двух отдельных коридо-
ров, но на одном и том же этаже. Сегодня
на первый план выходит другое решение,
когда под отделением помещений друг от
друга подразумевается их распределение
по разным этажам, обычно это делается так,
что на первом этаже находятся помещения
для дневных занятий, а на втором этаже и в
мансарде - помещения для сна и отдыха.

Комната для дневного пребывания, если
позволяет планировка дома, должна иметь
непосредственную связь с садом, возможно,
через террасу или балкон. Если комната для
дневного пребывания находится на втором
этаже или когда речь идет о террасе либо
балконе в комнате, предназначенной для ноч-
ного пребывания, непосредственный выход в
сад можно обеспечить, установив лестницу,
которая ведет вниз с террасы или с балко-
на. В домах с несколькими уровнями связь
между садом и квартирой обычно обеспечи-
вается так, что комната отдыха, терраса или
балкон выходят в сад, или ориентированы
на него, или, по крайней мере, открываются
на зеленый участок. В одноэтажных зданиях
обеспечение такой непосредственной связи
не представляет трудностей.

Месторасположение и внешнее оформ-
ление лестницы, связывающей два уровня
квартиры, решающим образом влияют на
планировку жилья. Такая лестница может
находиться внутри дома или снаружи, но
люди все чаще отказываются от наружного

Гостиная в мансарде, где естественное освещение обеспечивают окна, расположенные в
стене.

Уютная гостиная в квартире, обустроенной в чердачном пространстве; естественное освеще-
ние, инсоляцию обеспечивают окна, расположенные в плоскости крыши.

размещении: внешние лестницы делают глав-
ным образом только тогда, если они ведут
в отдельную квартиру. Внутренняя лестница
обеспечивает свободное передвижение и
связь между квартирами или внутренними
помещениями квартиры. Лестница может
начинаться на лестничной клетке, в специаль-
но предназначенном для этого пространстве,
или в прихожей квартиры.

Самый существенный момент в выборе
места для установки лестницы состоит в
том, чтобы в помещения, предназначенные

для ночного отдыха, можно было пройти,
причиняя минимальное беспокойство дру-
гим обитателям жилья. Лестница обычно
ведет в коридор или в гардеробную. Один из
недостатков такого решения состоит в том,
что два уровня в некоторой степени удалены
друг от друга, кроме того, и архитектурно-
эстетический эффект лестницы также мало
ощущается.

Лестница, установленная в комнате для
дневного пребывания в двухуровневой квар-
тире, может стать украшением квартиры,
)вий поверх. IcTopin виникнення

движения и
всего, когда
начинается в

-Т\

Галерея, устроенная в высоком простран-
стве чердака, превращается в точку, на
которой делается сильный акцент, если на
нее ведет внутренняя лестница.

С точки зрения траектории
покоя в квартире практичнее
лестница, ведущая на чердак,
прихожей.



интересным и динамичным архитектурным
элементом. С помощью галереи комнату для
дневного пребывания можно превратить в
двухуровневое пространство. Вид откры-
вающийся с галереи, скорее необходимо
«планировать» так, чтобы он соответство-
вал потребностям узкого семейного круга,
а если смотреть на галерею снизу ее вид
должен гармонично вписываться в общий
вид комнаты. Формированию вида снизу
вверх следует уделить больше внимания
хотя бы по той причине что в комнате для
дневного пребывания обитатели проводят
больше времени.

Галерея обычно выполняет коммуника-
ционную цель, т е. соединяет пространство
комнаты дневного пребывания с верхним
уровнем. Если в ваши планы входит при-
дать ей более значительную роль, непре-
менно учтите что. поскольку все помещения,
находящиеся на верхнем уровне, выходят
на галерею, практически вся наша частная
жизнь откроется взорам всех, кто находится
в комнате дневного пребывания В связи с
галереей нельзя также обойти вниманием
то обстоятельство, что такое двухуровневое
решение может вызвать серьезные пробле-
мы с отоплением: это может потребовать
дополнительных расходов ведь теплый и
отработанный воздух всегда поднимается

Галерея, устроенная в гостиной, при взгляде снизу может выглядеть красиво, однако ее
практическая ценность вызывает сомнение.

вверх, т. е. на галерее и в выходящих на нее
помещениях воздух будет слишком теплым
и несвежим, а снизу, в комнате, - холодным.
Так что стоит ли игра свеч? Нужна ли нам
панорама всей интимной сферы квартиры,
которая будет открываться из комнаты днев-
ного пребывания?

Об эстетичности внешнего вида необхо-
димо помнить и хозяевам квартир со сме-

Практическая ценность чердачного пространства в значительной мере зависит от окон име-
ющих различные углы наклона, размещенных в плоскостях крыши и в верхней части стен.

щенным полуэтажом, ведь он так же, как и
галерея, определяет общий вид нашего дома.
По всем этим причинам лестница и ее перила,
спроектированные в единстве с галереей и
помещенные в визуально наиболее значимой
точке, превращаются в элемент, на котором
делается сильный акцент. Во внутреннем про-
странстве комнаты для дневного пребывания
лестница никогда не бывает «спрятанной»,
она либо находится в данном пространстве,
либо примыкает к коридору В журналах по
архитектуре или по оформлению интерьера
наглядно показано, что главным элементом
в комнате для дневного пребывания явля
ется лестница которая решающим образом
определяет ее характер.

Внутренние коридоры, которые связыва-
ют функциональные помещения - от самых
маленьких закутков до самых больших
комнат, следует проектировать так, чтобы
они были максимально удобными и соот-
ветствовали как эстетическим, так и быто-
вым потребностям. Однако первостепенное
требование всегда состоит в том, чтобы они
способствовали сохранению покоя и интим-
ного характера внутренних помещений квар-
тиры

Предписания общего
характера, касающиеся
квартир

Соблюдать основные требования, касающие-
ся проектирования квартиры, рекомендуется
не только потому, что этого требуют правила,
но потому, что это и в наших собственных
интересах.

Площадь помещений и коридоры

Планировка и площадь помещений, размеры
и размещение проемов, нормы объема воз-
душного пространства, уровень вентиляции
и освещения должны соответствовать пре-

Ь)

Возможности использования наклонной
части внутреннего пространства: а) пример
неудачного использования; Ь) полноценное
использование «уголка крыши».

При обустройстве чердака необходимо
учитывать возможности для свободного
передвижения и удобного использования
жилого пространства: А - оптимальная
внутренняя высота; В - минимальная высо-
та, необходимая на траектории передвиже-
ния людей, - 1,9 м; С- зона для установки
мебели и для прочих целей.

дусмотренным нормам. Дверь отапливаемой
жилой комнаты или холла не должна выхо-
дить непосредственно на улицу.

Воздушное пространство помещений,
которые используются для хранения и
переработки продуктов, для приготовления
и приема пищи, а также воздушное про-
странство жилых комнат не должны соеди-
няться с воздушным пространством туалета
и с помещениями, где установлено сантехни-
ческое оборудование, даже если туда ведет
отдельный вход.

Предписания, касающиеся некоторых
помещений

Минимальная ширина помещения в здании
должна составлять 0,8 м. Минимальный
размер комнаты, служащей для длительного

Вариант установки мебели за окном, выступающим из плоскости крыши, это идеальный
вариант для оборудования рабочего уголка, в котором можно находиться долгое время.

Допустимые варианты обустройства чер-
дачного пространства в зданиях глубиной
10,5 м, с различным углом наклона крыши:
до 25° - только чердак: до 38° - максимум
55% площади; до 40-Д2° - 70-75% (при
максимальной внутренней высоте чердачно-
го пространства 1,9 м).

нахождения в ней (например, жилая комна-
та) должен составлять не менее 2 м.

Средняя внутренняя высота жилой ком-
наты (частное от деления объема, принадле-
жащего к полезной площади помещений, на
полезную площадь - м3/м2) должна состав-
лять 2,5 м, хотя средняя внутренняя высота
Внутренняя ширина окна, выступающего
над плоскостью крыши, считается соответ-
ствующей для установки под ним рабочего
или обеденного стола если к рабочему
столу можно подойти с одной стороны, а к
обеденному-с трех сторон и при этом внут-
ренняя плоскость крыши не будет мешать
движению.

Рабочий уровень мебели можно будет
использовать в том случае когда расстояние
между вертикальным свободным размером
и скошенной поверхностью составляет не
менее 1,8-1^м.

Расчет обустраиваемого чердачного пространства: а) для простого; Ь) для разделенного
обустраиваемого пространства; А - полноценное чердачное пространство (высота замыка-
ющего пространства не менее 1,9 м: внутренняя высота или средняя внутренняя высота (BJ
соответствует основному нормативному показателю для пространства, предназначенного
для данной функции). При оборудовании чердачного пространства под скатной крышей
показатель Л, всегда больше средней внутренней высоты, a h2 равняется 1,9 м либо меньше
этого.

При размещении окна в плоскости крыши
необходимо учитывать, какой вид будет
открываться из окна; нужно обеспечить
соответствующее применение окна и иде-
альную инсоляцию: А - минимум 90 см, мак-
симум 120 см; В - 185-195 см: С - внутрен-
няя высота или средняя внутренняя высота,
соответствующая необходимым размерам
данного помещения.

Расширить обзор и связь с природой можно
за счет увеличения застекленной поверхнос-
ти вниз от плоскости крыши либо за счет
увеличения размеров окна.

остальных помещений, которые не служат
для дневного пребывания в них (например,
спальня), а также подсобных помещений
может равняться и 2,2 м. В общих коридорах
и на путях эвакуации необходимо обеспечи-
вать высоту не менее 2,2 м.

Относительно дверей и габаритных кон-
туров внутри квартиры установлены следу-
ющие нормативы:

-	минимальные размеры пространства
между входной дверью и комнатой для
дневного пребывания должны составлять
0,85 х 1,96 м;

-	в помещениях хозяйственного и сани-
тарного назначения размеры свободного
проема должны составлять 0,6 х 1 96 м.

Свободная ширина лестниц во внутренних
помещениях квартиры (считая от внутренней
стороны):

-	не менее 0,8 м;

-	при закругленном марше -1 м

Габариты внутренней лестницы -независи-
мо от ее формы (и при прямом марше, и при
закругленном) должны быть такими, чтобы по
лестнице можно было свободно проносить
мебель с размерами 2 х 1,8 х 0,6 м.

В коридоре можно устанавливать лестни-
цу только в том случае если лестница будет
сооружена на хорошо видном месте. На ниж-
ней и на верхней площадке на расстоянии

ближе 0,8 м не должно быть стен, дверей
или предметов мебели.

Вместимость отдельных помещений, т.
е. возможность использовать их по назна-
чению, необходимо проверять также и на
основании объема. В комнатах он должен
составлять не менее 15 мг/чел., кроме того,
необходимо позаботиться об условиях для
непосредственного, естественного освеще
ния и о вентиляции.

Квартиру и относящиеся к ней помеще-
ния необходимо обустраивать так, чтобы
они вместе взятые создавали возможности
для:

а)	отдыха (сна) и для работы по дому;

б)	приготовления и приема пищи;

в)	соблюдения гигиены, стирки, пользо-
вания туалетом;

г)	хранения материалов и предметов, необ-
ходимых для жизнедеятельности (например,
хранение и охлаждение продуктов, хранение
одежды топлива, содержание автомобиля
и т. д.).

В квартире должна быть как минимум одна
жилая комната площадью не менее 17 м2.

Внутренняя высота полезной площади в
помещениях должна составлять:

- свободная внутренняя высота подсоб
ных помещений, кладовок внутри квартиры и
альтернативных коридоров (в т. ч. гардероб-
Средняя высота определяется по объему
(V) данного помещения с плоскостью пола
(F) и по показателям высоты: а - ширина
помещения; b - длина помещения; ht -
высота между плоскостями потолка и пола;
Вт - средняя внутренняя высота.

Минимальный габаритный контур в жилых
и подсобных помещениях (за исключением
туалета), где одновременно могут находить-
ся или перемещаться два человека.

min. 1,20m

Средняя высота разделенного чердачного

пространства:

(h-1,9xB)

В =(Axh)- --------------;

m '	А

в данном примере: А = 4,6 м; Й( = 2,71 м;

В=1,1м

Минимальный габаритный контур на трассе
передвижения под скосом крыши.

(2,7-1,9 х 1,1)

В= (4,6 х 2,7)------—------’-----—

------------------------------= 2,52 м

4,6

ных комнат) - не менее 2,2 м (это касается
и вертикальных габаритов, а также средней
внутренней высоты лестницы);

- в пространство свободной внутренней
высоты в 1,9 м не должны входить элементы
конструкции здания;

- помещения, находящиеся вне кварти-
ры, но относящиеся к ней, а также котель-
ная и различные хранилища должны иметь
минимальную внутреннюю высоту 2 м или
среднюю внутреннюю высоту 2 м, чтобы для
передвижения обязательно был обеспечен
свободный габаритный контур с размерами
0,8 х 1,9 м.

Для расчетов полезной площади жилого
пространства можно учитывать лишь поме-

щения, которые имеют внутреннюю высоту
не менее 1,9 м. Это положение не касается
расчетов фактического объема и не при-
меняется для решения задач, связанных с
отоплением, т. е. с инженерно-техническим
оборудованием. В комнатах и пространствах,
которые не используются для дневного пре-
бывания, среднюю внутреннюю высоту - при
наклонной конструкции - можно снизить до
2,2 м, при этом средняя внутренняя высота
всегда рассчитывается для данного помеще-
ния, а не для данного этажа. Под понятием
«средняя внутренняя высота» всегда подра-
зумевается частное (м3/м2) от деления объ-
ема полезной площади данного помещения
(м3) на полезную площадь (м2).

Ориентация, инсоляция,
естественное освещение

Невозможно переоценить значение правиль-
ного ориентирования, ведь от него зависит,
насколько светлой и теплой будет квартира,
т. е. сколько солнечного света и тепла она
будет получать. Достаточное количество
солнечного света имеет большое значение,
поскольку оно оказывает обеззараживающее
действие. При ориентировании здания необ-
ходимо учитывать:

-	расположение земельного участка;

-	рельеф участка и окружающей среды;

-	расположение соседних зданий;

-	размер квартиры (количество комнат);
- ориентацию различных этажей и их
связь с садом.

Согласно нормативам, касающимся
инсоляции, по крайней мере одна комната в

Окно, расположенное в плоскости крыши,

Z3 СЕНТЯБРЯ

обеспечивает идеальную

недалеко от пола,
инсоляцию.

ZH ДЕКАБРЯ

и МАРТА

63°

2/1 \ июня

19°3

квартире должна быть солнечной; исключе-
ние представляют случаи, связанные с уже
сформировавшейся застройкой поселка, с
местным строительным уставом и правилами
регулирования строительства.

По гигиеническим соображениям важно,
чтобы комнаты, предназначенные для дли-
тельного дневного нахождения, получали
максимальное количество солнечного света.
Таким образом, нежелательно строить квар-
тиру так, чтобы все ее комнаты выходили
на северную или северо-западную сторону
(потому что в этом случае она будет полу-
чать некоторое количество солнечного света
только летом, и то лишь утром или вече-
ром). Поскольку зимой господствующие
ветра также имеют северное направление, в
дополнение ко всему такая квартира будет
подвержена вредному воздействию погод-
ных колебаний.

Но даже в жилых помещениях с более

Инсоляция чердачного пространства с
южной стороны, через вертикальное окно
в стене.

Инсоляция чердачного пространства через
окно, расположенное с южной стороны, в
плоскости крыши (по показателям на те же
дни такое окно обеспечивает значительно
более эффективную инсоляцию, чем верти-
кальное окно в стене).

Уровень инсоляции через окно-люкарну
составляет 60-70% по сравнению с окном,
установленным в плоскости крыши: а) окно
в надстройке; Ь) вид в разрезе; с) вид сверху
(на схеме наглядно видна эффективность
входящих солнечных лучей). Еще один недо-
статок такого варианта состоит в том, что
схема данной или необходимой инсоляции в
значительной мере увеличивает «охлаждаю-
щуюся» поверхность стены.

плотно закрывающихся дверей и окон мы
может относительно легко защитить себя
от мороза, летом спастись от жары гораздо
труднее. Соответствующая ориентация имеет
особое значение в решении этой проблемы.
Если с осени до весны солнечное тепло нам
приятно, то летом, особенно когда солнце
печет нещадно, это портит нам жизнь. Зимой
приятнее находиться в комнатах, сориенти-
рованных на юг или юго-запад, а летом - в
помещениях, выходящих на северо-восток
или на восток. Подводя итог, следует отме-
тить, что разные комнаты в квартире должны
быть сориентированы по возможности в раз-
ных направлениях, лоджии и балконы также
должны располагаться в противоположных
направлениях.

Что касается жилых помещений, то труд-
нее всего определить оптимальную ориен-
тацию спален. Спальни, сориентированные
на юг или запад, летом жестоко отомстят за
ошибки проектирования, поскольку ночью
стены будут отдавать накопившееся в них за
М
КС
У»
CI
н
п
п
ц
о

с
н
Е
г
JI
К

F
(
(
(
(
J

I

I

Инсоляция поверхности вертикально рас-
положенных окон в разные времена года:
а) при надстройке выступающей над поверх-
ностью крыши; Ь) при врезке в плоскость
крыши и наличии балкона.

Интенсивность инсоляции и распределе-
ние света, проникающего через вертикаль-
но расположенное окно: а) вид в разрезе;
Ь) вид сверху (100%-ный показатель - в
проекции на поверхности пола, когда угол
в 90° находится в пределах окна, при этом
поверхность стекла должна составлять ’/в
площади помещения.

день тепло, что сделает сон просто невыно-
симым. Поэтому целесообразнее сориенти-
ровать их на восток или на северо-восток.

Внешние стены жилых комнат, сориенти-
рованных на юг, следует защищать от летне-
го перегрева с помощью соответствующего
затенения, например лоджии, террас или
навесов. Над окнами в восточных стенах, где
утренний солнечный свет и внешняя темпе-
ратура ниже, достаточно сделать простой
козырек.

При проектировании ориентацию квартир
следует определять с учетом инсоляции, а
также возможных позитивных и негативных
воздействий. Если квартира состоит из трех
или большего количества комнат, тогда окна
одной из них или двух маленьких комнат
должны располагаться на «солнечной внеш-
ней стене».

Для обеспечения естественного освеще-
ния во всех жилых помещениях необходимо
установить окна и стеклянные стены, чтобы
через них даже в период зимнего солнцесто-
яния, т. е. 21 декабря, комнаты освещались
(со стороны «солнечных внешних стен») не
менее 2 часов.

Стеклянная поверхность помещений с
естественным освещением должна состав-
лять не менее 1/в части полезной площади
(в помещении с внутренней высотой более
1,9 м) (на маленькую кухню это требование
не распространяется). '/3 часть поверхности
должна открываться. На форточки следует
установить противомоскитную сетку, а на
окно с внешней или внутренней стороны
-солнцезащитный экран. Помещения, кото-
рыми пользуются периодически, в том числе
и коридоры, могут не иметь естественного
освещения, для них обязательна только вен-
тиляция. При сооружении окна в плоскости

Инсоляция поверхности наклонных окон,
расположенных параллельно плоскости
крыши, в разные времена года: а) при окне
врезанном в плоскость крыши: Ь) при окне,
врезанном в плоскость крыши, которое
дополняется застекленной стенкой-парапе-
том или вертикальным окном

Интенсивность инсоляции и распределе-
ние света при окне, врезанном в плос-
кость крыши (значительно сильнее чем
при окне, расположенном вертикально: а)
вид в разрезе: Ь) вид сверху (100%-ный
показатель - в пределах угла в 90° перед
окном; на схеме наглядно видно процентное
соотношение показателей плотности силы
света в сравнении с окном, расположенным
крыши инсоляция будет гораздо лучше, если,
конечно, крыша имеет соответствующий угол
уклона. На более крутых крышах более интен-
сивным будет освещение в зимний период, а
на более отлогих - в летний период. Однако
пропорции 1 : 8 в отношении стеклянной
поверхности и 1 :3 в отношении открываю-
щейся части окон должны соблюдаться и для
окон, врезанных в плоскость крыши!

Лучше всего защитят вас от солнечного
света деревья с большой кроной, посажен-
ные перед окнами. Однако будьте осторожны!
Ведь они не только затеняют, но и затемняют
помещения, поэтому, возможно, вам даже
летом придется включать свет при чтении
или приготовлении пищи!

Если в квартире или в жилом доме обо-
рудуется рабочий кабинет с письменным
столом, тогда площадь окна в нем должна
составлять 1/6 часть площади комнаты. При
определении площади, которая должна
освещаться, к площади помещения следует
добавить также площадь горизонтальной
проекции сооружения, находящегося перед
данной комнатой и затеняющего ее (напри-
мер, балкон).

Инсоляция окна, врезанного в плоскость
крыши, в значительной мере зависит от
коробки рамы; а) вид в разрезе; Ь) вид в
вертикальном разрезе.

Форма оконной коробки, обеспечивающая
беспрепятственное проникновение солнеч-
ного света, может повысить уровень инсо-
ляции на 10-30%; а) вид в разрезе; Ь) вид в
вертикальном разрезе.

Установленные в ряд врезанные в плоскость
крыши окна (общая поверхность которых
дает меньше теней от оконных перепле-
тов еще и благодаря меньшему количеству
стенок в оконных коробках) с точки зрения
инсоляции на 10-20% лучше, чем обычные
окна, врезанные в плоскость крыши: а) вид в
разрезе; Ь) вид в вертикальном разрезе.

Вентиляция

Обеспечение вентиляции квартиры, т. е.
доступа в нее свежего воздуха, - основное
требование для жизни человека. Поступление
свежего воздуха в помещения квартиры
решается путем естественной вентиляции,
когда воздух поступает в здание через откры-
тое окно или через вентиляционную трубу.
Ток воздуха возможен за счет разницы между
гравитационным давлением воздушных стол-
бов разной плотности, за счетт. н. разницы
между статическим давлением.

Для возникновения разницы между грави-
тационным давлением необходимо, чтобы на
определенном участке тока воздуха (иными
словами - в цепи тока) плотность воздуха
отличалась от плотности воздуха, текущего
в свободном пространстве.

Периодическое проветривание квартир
проще всего решается путем открытия окна.
В помещениях, которые предназначены также
Образец «задней инсоляции», когда свет,
отражаясь от плоской крыши, проходит
через застекленную стену (плоскую крышу

можно покрыть слоем алюминиевой фоль-
ги, покрасить белой или другой светлой
краской либо соорудить своеобразное
«корыто» с водяным отражате-
лем).

для ночного сна или в других комнатах, свя-
занных со спальней через вентиляционные
каналы, нельзя устанавливать газовые при-
боры (например, газовые плиты, обогрева-
тели типа «Сиеста»), если они не оснащены
приспособлением для отвода продуктов
горения. Чтобы вывести прибор для отвода
продуктов горения через внешнюю стену,
необходимо получить разрешение. В новых
домах не разрешается вносить в проект
отвод продуктов горения на внешние стены,
для нагревательных приборов обязательно
должна сооружаться специальная труба,
более того, необходимо даже позаботиться
о резервной трубе!

Внутренняя планировка квартиры

Согласно строительным нормативам, всякое
отдельное помещение, имеющее самостоя-
тельное назначение, или комплекс связан-
ных между собой в техническом отношении
основных и подсобных помещений (который
имеет отдельный вход с улицы или из общего
коридора внутри здания) должны проектиро-
ваться и строиться как самостоятельные еди-
ницы, которые сами по себе будут отвечать
определенному назначению и в соответствии
с проектным планом, техническим описанием
и функционально-технологическим проек-
том смогут функционировать независимо от
остальных.

Эту норму следует обязательно соблюдать
и при строительстве коттеджей или при обус-
тройстве чердачного пространства, поскольку
только на ее основе разрешающее ведомство
сможет детально проконтролировать соблю
дение всех предписаний. Заказчик, проекти-
ровщик должны задекларировать максималь-
ную вместимость проектируемого дома или
чердачного пространства, в каких прочих - не
связанных с отдыхом - целях планируется его
использовать. Это обязательное требование,
независимо от того, является ли застройщик
одним лицом или это несколько человек, а
строение, скажем, пятикомнатное.

Проектировщик на основании проектного
плана должен подтвердить прочность пла-
нируемого строения, его пожарную безопас-
ность и огнестойкость, а также возможность
осуществлять спасение жильцов в чрезвычай-
ных обстоятельствах, соответствие помеще-
ния требованиям санитарии и гигиены, его
пригодность к эксплуатации, соблюдение тре-
бований противошумовой защиты, защиты
от вибрации, экономии энергии и тепловой
защиты, а также соответствующую правилам
защиту от определенных воздействий. Многие
предписания связаны с тем как планируется
использовать проектируемое помещение.

Вариант простого оборудования чердака (с теплоизолированными
боковыми стенами и с крышей, облицованной изнутри).

Оставленные на виду во внутреннем пространстве квартиры стро-
пильные фермы создают необычную, особую атмосферу.
Жилые помещения

Жилая площадь - это группа помещений,
которые используются для дневных видов
деятельности и для отдыха. Различные
помещения через коридоры связаны с сан-
техническими и хозяйственными подсобны-
ми помещениями.

Жилая комната

В любой отдельной квартире обязательно
следует оборудовать жилую комнату, при-
годную для дневного пребывания; это необ-
ходимо сделать не только для соблюдения
предписаний, но и по чисто практическим

соображениям, независимо от количества
комнат в квартире и от величины ее площа-
ди. Если в одноуровневой квартире имеется
небольшое смещение уровней, комнату для
дневного пребывания, или жилую комнату,
следует оборудовать на нижнем уровне, но
даже при оборудовании чердачного поме
щения ее следует поместить на нижнем или
промежуточном (смещенном) уровне. Если
отдельная квартира оборудована в чердачном
пространстве и она имеет два уровня, жилую
комнату также следует разместить на нижнем
пролете, на площади, которая ближе всего
находится к выходу.

Индивидуальность семьи, обитателей
квартиры, находит выражение прежде всего

Гостиная в простом чердачном пространс-
тве, обустроенная вдоль фронтонной стены
с балконом, который служит также источни-
ком естественного света и инсоляции.

во внешнем виде жилых комнат. Жилая ком-
ната может выглядеть по-разному, в зависи-
мости от состава семьи и от потребностей
каждого из ее членов, но при современном
образе жизни члены семьи часть дня про-
водят вне квартиры - на работе, а дети - в
детском саду или в школе. Поэтому очень
важно, чтобы в квартире имелось помеще-
ние, которое служит объединению семьи и
будет находиться в распоряжении всех ее
членов. Этот уголок квартиры должен быть
уютным и задушевным, чтобы после дневных
дел членам семьи было приятно провести в
нем какое-то время.

К сожалению, очень многие квартиры не
имеют так называемой гостиной что объяс-
няется главным образом финансовыми при-
чинами. Если все комнаты квартиры одновре-
менно служат спальнями, тогда важную роль
гостиной, естественно, будет играть спальня
родителей, таким образом, членам семьи,
которые загружены больше всех, остается
меньше всех времени на отдых и на то, чтобы
уделить внимание друг другу.

Жилая комната выполняет разные функ-
ции, в том числе в ней занимаются как

Фрагмент гостиной с окном в плоскости крыши и с камином.

Густная с размещенным у внешней стены камином и симмет-
рично расположенными окнами.

Гостиная с окном в боковой стене, которое придает комнате вид
зимнего сада (от яркого солнца внутреннее пространство необхо-
димо защитить шторами)
Установленная под окном французская кровать (такой вариант при-
меним только при наличии откидывающегося окна). Минимальные
размеры: а = 1.4 м; b = 60 см; Ь’= при распахивающейся дверце
шкафа - 70 см; при раздвижной дверце - 60 см: с = 80 см.

Объединенный с гостиной спальный уголок в мансарде
с зонированным пространством.

Одноместная спальня, в которой кровать установлена
перпендикулярно скату крыши (такое помещение можно
использовать и для других целей). i

Спальня с кроватью, установленной напротив окна (у края кровати,
под скосом крыши, обязательно следует предусмотреть габаритный
контур, позволяющий беспрепятственно передвигаться по комнате).

общими, так и индивидуальными видами
деятельности. К общим видам относятся
совместное прослушивание музыки, обще-
ние, прием гостей, игры и такое очень важ-
ное дело, как прием пищи. Пространство
общей комнаты либо какого-нибудь друго-
го помещения может одновременно (или
последовательно) играть роль столовой,
рабочего кабинета, музыкального салона,
курительной, комнаты для игры в карты - в
зависимости от возможностей данной квар-
тиры. Использование одного и того же поме-
щения в разных целях зависит не только от
финансовых возможностей, но и от учета
особенностей данной семьи - от того, будет
ли одновременное удовлетворение различ-
ных потребностей мешать остальным членам
семьи. Человеку, занимающемуся интенсив-
ной творческой деятельностью, необходимо,
чтобы в квартире имелось помещение, кото-
рое будет отделено от гостиной, чтобы в нем
можно было спокойно работать. А если речь
идет об одиноком человеке или о бездетной
семье, рабочее место можно оборудовать и
в одном из уголков гостиной.

В современных квартирах, как правило,
имеется большая общая комната, которая
исполняет роль гостиной, она соединяет в
себе разные функции, которые не мешают
одна другой; как правило, они связаны с сов-
местным времяпровождением членов семьи,
а из числа индивидуальных видов деятель-
ности в гостиной осуществляются такие,
которыми - с учетом особенностей данной
семьи - можно заниматься в общей комнате,
не мешая другим. Важное правило, которое
следует соблюдать при оборудовании гости-
ной, заключается в том, чтобы четко выде-
лялась ее центральная часть, вокруг которой
проходит жизнь семьи. Обычно это место у
гостиного гарнитура, рядом с телевизором,
музыкальным уголком или камином, но это
может быть и отдельный уголок для бесед
или игры в карты. Распределение простран-
ства гостиной зависит от того, сколько места
требуется той или иной группе предметов
мебели и проходам между ними. Место для
общения - гостиный гарнитур - как главная
группа обстановки гостиной занимает гос-
подствующее положение в пространстве, оно

служит удобству хозяина в том смысле что с
этого места должно хорошо просматриваться
пространство гостиной и ее функциональные
точки. Это место является центром различ-
ных видов деятельности, связанных с релак-
сацией: например, у горящего камина здесь
можно слушать музыку, смотреть видеоза-
писи и подавать напитки играть в карты и
одновременно курить и т. д.

Некоторые аспекты оборудования гости-
ной рекомендуется учитывать еще на стадии
составления проекта. К их числу относятся,
например, следующие:

-	гостиный гарнитур должен быть обра-
щен не спинкой к входящему человеку, а
лицом;

-	источник естественного света должен
находиться сбоку от уголка для общения;

-	если в комнате имеется камин, он дол-
жен находиться в поле зрения, так чтобы
для этого не надо было перестанавливать
мебель;

-	комнатные растения следует ставить у
окна, но так, чтобы они занимали не господ-
ствующее положение;
-	если имеется возможность, лучше
поставить в гостиной стулья и кресла, а не
шкаф-стенку. Однако книжная полка может
стать украшением гостиной;

-	если шкаф-стенка все-таки необходим,
его следует поставить у стены напротив
входа или у боковой стены, по возможности
по одной линии. Расставленные вразбивку
высокие предметы мебели вызывают ощу-
щение тревоги, они так сказать, «сжимают»
внутреннее пространство

-	в гостиных с небольшой площадью
мебель для сиденья можно также поставить
у стены или у окна чтобы свободное про-
странство было уравновешено по крайней
мере с трех сторон;

-	в гостиной с разделенным пространс-
твом или там, где имеется открывающаяся
дверь, необходимо следить за гармоничным
сочетанием цветовой гаммы, чтобы обста-
новка не производила впечатления смеси из
отдельных предметов;

-	в гостиной, разделенной на уровни,
средняя лестница не должна разрезать про-
странство пополам, она должна быть элемен-
том, который естественным образом отделя-
ет друг от друга функциональные участки:
например, столовая может размещаться на
приподнятом уровне а музыкальный или
каминный уголок - на низком и т. д.;

-	обстановка не должна производить
впечатление мебельной выставки или скла-
да, она должна быть декорацией на сцене
мирной и спокойной семейной жизни.

При проектировании жилой комнаты сле-
дует учитывать следующие моменты.

По крайней мере одна комната в квар-
тире:

-	при центральной или поквартирной сис-
теме отопления должна иметь площадь не
менее 17 м2;

-	при индивидуальной системе отопле-
ния-не менее 18 м2.

Если в гостиной имеется дверной проем,
ведущий в спальную кабину, жилую площадь
можно сократить до 16 м2, поскольку допол-
нительная площадь спальной кабины входит
в площадь гостиной (они считаются одним
помещением).

Минимальная площадь жилых комнат
должна составлять 6 м2 (комната, площадь
которой не превышает 12 м2, считается поло-
винной комнатой).

Помещение квартиры которое служит для
дневного пребывания, т. е. жилая комната,
должна выходить непосредственно в прихо-
жую, в тамбур или в холл

Обставлять гостиную следует так, чтобы в
ней. как в жилой комнате, можно было раз-
местить два спальных места (с размерами
2/0,9 м) и прочие дополнительные предметы
мебели.

Обстановка половинной комнаты должна
быть такой же, как в полноценной, только
в ней должны размещаться одно спальное
место, место для сиденья и рабочий стол.

Для каждого обитателя квартиры (если
в ней нет отдельной гардеробной комнаты
или стенного шкафа) следует предусмотреть
отдельный шкаф для одежды

Минимальные размеры гостиной и прочих
жилых комнат:

-	если она соединена со столовой или
спальной кабиной - 3,2 м;

-	при наличии центрального или поквар-
тирного отопления - 3,4 м;

-	при индивидуальной системе отопления,
когда в комнате имеется печь, - 3,6 м.

Спальня

Количество спален в квартире, их тип и
обустройство планируется в зависимости от
состава семьи Под спальни - в том числе и
детскую комнату - отводится 40-50% пло-
щади квартиры, т. е. и с точки зрения рас-

пределения площади они представляются
исключительно значимыми помещениями.

Спальня - это место для ночного отдыха,
интимная часть квартиры. Ее обстановка
проще, чем в гостиной, потому что здесь необ-
ходимо оборудовать только спальное место
с ящиком для постельных принадлежностей
и, возможно, поставить шкаф для одежды.
Более просторная спальня, помимо ночного
отдыха, может быть также местом для дру-
гих занятий (например, чтения, просмотра
телепередач, прослушивания радиопередач,
для выполнения какой-либо периодической
работы, для учебных занятий и т. д.).

При оборудовании спальни следует
оставить минимальное место для передви-
жения - обычно это полоса в 60 см - как
посередине, так и вдоль стены. Размеры и
площадь спальни следует определять так,
чтобы в ней можно было разместить спаль-
ные места как минимум для двух человек.
Если в семье имеются дети, гораздо разум-
нее оборудовать две небольшие спальни, чем
одну общую комнату большего размера для
мальчика и девочки. Перед составлением
проекта спальной комнаты проектировщика
следует проинформировать, о том

-	есть ли необходимость соединять спаль-
ню с ванной;

-	какая кровать будет стоять в спальне
родителей - две односпальные или одна
двуспальная (так называемая «француз-
ская»);

-	не хочет ли каждый из родителей иметь
отдельную спальню.

Минимальная площадь спальных ком-
нат:

-	для одного человека - 6 м2;

-	для двоих (супружеская спальня) -12 м2.

Однако оптимальным размером для супру-
жеской спальни считается 14-16 м2, но, пос-
кольку место необходимо не только для двух
кроватей и для передвижения вокруг них, но

Спальня с проходом через гардеробную,
с окнами, установленными в плоскости
крыши (ее преимущество состоит в полной
«изоляции» от квартиры, а недостаток - в
том, что путь к ней довольно долог).

Спальня с гардеробной, вход в которую соединен
со стенным шкафом (удачный вариант, в котором
головная часть кровати помещается в низкой части
пространства со скошенным потолком).
и для установки тумбочек, для открывания
двери, для ящика с постельными прина-
длежностями и для комода или платяного
шкафа, иногда даже 16 м2 может оказаться
недостаточно

При размещении кроватей и определе-
нии внутренней высоты комнаты следует
исходить из тех же принципов, о которых
речь пойдет в части, посвященной спальной
нише. Спальня должна иметь естественное
освещение и возможность вентиляции. Если
эта комната размещается в чердачном про-
странстве, тогда под минимальной площадью
в 6 м2 подразумевается размер полезной пло-
щади (на участке с внутренней высотой не
менее 1.9 м), т. е. полная площадь комнаты
может быть значительно больше.

Спальная ниша

В квартирах с небольшой площадью спаль-
ную нишу из соображений экономии места
можно присоединить к гостиной или, воз-
можно, к кабинету, она может также соеди-
няться с рабочим пространством, но такое
практикуется реже.

Спальную нишу можно соединить с жилой
комнатой в том случае, если проем составля-
ет не менее половины стены, которая пере-
гораживает два помещения, разумеется, его
можно закрыть занавеской.

Минимальная площадь спальной ниши
должна составлять 4 м2 (она может быть
и больше в зависимости от потребностей
хозяев), в ней можно оборудовать одно или
два спальных места, но так, чтобы к ним был
подход по крайней мере с двух сторон

Спальную нишу можно соединить с жилой
комнатой при наличии следующих условий:

-	при отсутствии окна, обеспечивающего
непосредственную вентиляцию и естествен-
ное освещение, площадь ниши может состав-
лять не более 6 м2;

-	если в жилой комнате проектируется
спальная ниша без окна, общую площадь
жилой комнаты, освещенную естественным
светом, рассчитывают с учетом площади
спальной ниши;

-	если спальную нишу можно (например,
с помощью раздвижных дверей) периоди-
чески превращать в комнату с отдельным
воздушным пространством, следует поза-
ботиться о ее естественном освещении и о
вентиляции.

Минимальный размер стены в спальной
нише должен составлять 2,05 м, внутренняя
высота ниши, которая располагается в замке
свода чердачного пространства, в среднем
может составлять 2,2-2,5 м. При скошенном
перекрытии крыши минимальная высота
стены для оборудования около нее спально-
го места (в параллельном и вертикальном
направлениях) должна составлять 1,2 м.

Для того чтобы в спальной нише можно
было поставить мебель, она должна иметь
ширину:

-	2,4 м с двух сторон, при оборудовании
двух отдельных спальных мест;

-	2,8 м - для двуспальной (французской)
кровати.

Чердачное пространство квартиры, дома,
в том числе и так называемый угол, т. е.
стык крыши с перекрытием, - это самое
подходящее место для спальных ниш и для
спален. Когда одно- или двуспальная кровать
устанавливается параллельно стене неболь-
шой высоты или перпендикулярно к ней, это
требует особого внимания. Для односпаль-
ной кровати со стороны изножья достаточ-
но будет высоты 80 см, но когда кровать
устанавливается перпендикулярно к стене с
небольшой внутренней высотой, над сере-
диной кровати высота должна составлять не
менее 1,2 см.

Детская комната

К ребенку любого возраста всем членам
семьи необходимо относиться как к само-
стоятельной личности и по возможности
нужно заботиться о том, чтобы не наруша-
лись границы его «владений». Детскую ком-
нату следует оборудовать в соответствии со
специфическими требованиями трех перио-
дов жизни - младенчество, дошкольный и
школьный период.

«Рабочий уголок» в детской комнате.

Детская комната, обустроенная в разде-
ленном чердачном пространстве, с двухъ-
ярусной кроватью и письменными столами,
установленными под скошенным потолком
(окна в плоскости крыши обеспечивают
идеальную инсоляцию).

Для ухода за младенцем часто не требуется
отдельной комнаты, детскую кроватку можно
поставить и в спальне родителей. И все же
во многих семьях уже одно-, двухмесячный
ребенок имеет отдельную комнату.

Наличие отдельной комнаты имеет опре-
деляющее значение в дошкольный период,
когда ребенок зачастую большую часть вре-
мени проводит дома.

Школьник уже меньше времени прово-
дит в своей комнате, из-за пребывания в
школе его свободное время все чаще быва-
ет заполнено дополнительными занятиями
и домашними делами. В подростковом воз-
расте потребности ребенка все в большей
мере приближаются по своему характеру к
потребностям взрослого.

По размерам детская комната должна
предоставлять собой нечто среднее между
спальней родителей и жилой комнатой
чтобы оставалось большее пространство
для передвижения (и пространство для
игр). Чтобы на полу была большая свобод-
ная площадка, и в большой, и в маленькой
квартире имеет смысл установить двухуров-
невую кровать.

При планировании детской комнаты сле-
дует помнить о следующих моментах:

-	при индивидуальной системе отопле-
ния целесообразно установить перед печкой
решетку;

-	пол в помещении лучше покрыть ковром;

-	окна следует делать только откидываю-
щиеся потому что распахивающиеся створки
в открытом виде представляют серьезную
опасность;

-	если все-таки установлены распахи-
вающиеся окна, за ними нужно построить
стенку-парапет:

а)	с минимальной высотой 80 см;
Рабочий уголок, вид со стороны спального
места (шкафы установленные в виде гар-
деробной, служат функциональным связую-
щим звеном с жилой частью квартиры; это
решение идеально и с эстетической точки
зрения).

б)	при высоте этажа до 8 м - минимум
90 см;

в)	при высоте этажа более 8м- минимум
100 см;

-	если в семье дети одного пола, дверь в
детскую или дверь между детской и игровой
комнатой можно установить лишь в случае
особой необходимости;

-	если имеется несколько детских ком-
нат, лучше объединить их в квартире в одну
группу;

-	на одном этаже с детской комнатой
обязательно следует оборудовать туалет и
умывальник

Столовая

Раньше в дворянских семьях пищу прини-
мали в большой столовой, в буржуазных
семьях - в т. н. жилой кухне, а в крестьян-
ских обед готовили в сенях, а ели в жилой
комнате. В начале XX столетия средний
класс тоже стремился питаться, как богачи:
посреди отдельной комнаты - столовой или
комнаты предназначенной для дневного
пребывания, - ставили большой обеденный
стоп и красиво украшенный сервировочный
стол. Как правило, это было единственное
парадное помещение в квартире, там и про-
исходили все совместные семейные события.
По будням пищу часто принимали в кухне, а
столовой пользовались только по особым,
праздничным случаям.

В наши дни, когда взрослые члены семьи
обычно занимаются приготовлением пищи
после работы, упростилась обстановка кухни,
на первый план выходят соображения прак-
тичности.

В процессе составления проекта необхо-
димо определить место для приема пищи
и спланировать его обстановку. Уголок для
приема пищи можно обустроить:

-непосредственно кухне, в т. н. кухне-сто-
ловой, или как ее еще называют, в жилой
кухне;

-	в отдельной столовой;

-	в холле;

-	в той части гостиной, которая находится
ближе к кухне;

-	в качестве альтернативного варианта: за
кухонным столом можно «позавтракать на
скорую руку», однако местом для семейного
обеда или ужина должно служить одно из
вышеперечисленных помещений.

Важно, чтобы место для приема пищи или
стол были тесно связаны с сервировочной
или с кухней. Эту связь можно осуществлять

1-2-местная столовая в небольшой квартире на чердаке (рабочий стол также может испол
нять роль обеденного).

В этой квартире на чердаке столовая объ-
единена с кухней вертикальное окно уста
новлено в надстройке.

Столовая в пролете с полной внутренней
высотой объединена с кухней, вертикальные
окна размещены в плоскости стены.
Письменный стол, установленный под вер-
тикальным окном на крыше.

-	через дверь

-	через раздаточное окно;

-	это также может быть бар, в котором
между столовой и кухней имеется мобиль-
ная, легко сдвигающаяся перегородка либо
окно.

Если связь осуществляется через дверь,
большое значение имеет направление, в кото-
ром открывается створка, или ее габаритный
контур, ведь дверь, открывающаяся не в ту
сторону, может вызывать раздражение.

Раздаточное окно должно легко и плотно
закрываться. Существенным дополнением
обстановки служит сервировочный стол,
который должен находиться поблизости от
обеденного стола Весьма интересно реше-
ние, когда половина обеденного стола задви-
нута за раздаточное окно, на кухню, и он сам
служит кухонным нижним шкафом.

Прием пищи за стойкой, подобной бар-
нои, - характерный признак современного
ритма жизни нашей цивилизации, посколь-
ку многие рассматривают процесс питания
не как одну из фаз задушевного семейного
быта, а как ускоренное восполнение запаса
энергии. Когда речь идет о маленьких квар-
тирах мы. естественно, говорим не столько о
потребности, сколько о вынужденном состо-
янии. В некоторых местах даже обеденный
пульт делается двухуровневым: внизу стоят
основные блюда, а сверху - гарнир и пустая
посуда. Мы рекомендуем по возможности
выбирать такой вариант лишь в качестве
альтернативного места для приема пищи,
для быстрого «перекуса на бегу».

Очень важный элемент-соответствующие
предметы мебели для сидения, хорошо, когда
человек может сосредоточить свое внима-
ние на еде, сидя на стуле со спинкой, а еще
лучше, если это будет кресло. Короткий
отдых в процессе приема пищи, когда чело-
век может положить руки на подлокотники,
не только способствует лучшему пищева-
рению, но и решающим образом влияет на
настроение человека в оставшуюся часть дня.
Полную противоположность этому фактору
представляют неудобные сиденья у стойки
бара

Обеденный стол можно поставить:

-	в углу, у скамьи;

-	прислонив его к стене или к скошенному
потолку;

-	у стены, но так, чтобы можно было сесть
вокруг него;

-	в середине комнаты.

Последние два варианта - самые удоб-
ные, но для их реализации требуется боль-
ше места.

Принято также устанавливать обеденный
стол у стены, около окна, а в чердачном про-
странстве - под окном, расположенным в
плоскости крыши. Поэтому уже на стадии
проектирования не стоит останавливать
свой выбор только на распахивающихся
окнах, лучше всего сделать просто отки-
дывающиеся окна или откидывающиеся с
горизонтальными секциями, где для про-
ветривания достаточно открыть только одну
секцию. При окнах с распахивающимися
створками, независимо от того, соприкаса-
ется ли стена-парапет со столом или со сту-
лом, проветривать помещение будет весьма
затруднительно

Рабочий кабинет, рабочее место, отде-
льное помещение для работы имеет смысл
оборудовать там,

-	где специфический творческий труд тре-
бует спокойной обстановки (работа писателя,
врача, музыканта и т. д.);

-	где грязь или шум, связанные с рабо-
той, мешают обитателям квартиры (работа
скульптора и т. д.);

-	там. куда приходят клиенты; в этом слу-
чае возможно, понадобятся даже дополни-
тельные помещения (у косметолога - каби-
нет депиляции, у портного - примерочная,
и т. д.).

К рабочим помещениям относится и так
называемая бытовая комната где занима-
ются глажкой, домашней кройкой и шитьем,
ремонтируют одежду или что-то мастерят.
Бытовая комната не подходит для функций,
значительно отличающихся от функций квар-
тиры, например для занятия ремеслом, или
других видов деятельности, которыми хозя-
ин занимается на профессиональном уровне,
возможно, даже с привлечением наемных
сотрудников. Место для таких занятий сле-

Письменный стол, установленный параллельно плоскости окна и дополнительные предме-
ты меблировки в углу.

Письменный стол установленный под
наклонным окном в плоскости крыши (иде-
альный вариант освещения и инсоляции).

дует обслуживать и рассматривать как неза-
висимую от квартиры мастерскую

Необходимо помнить, что занятие ремес-
лом в помещении, являющемся частью жило-
го дома, или в отделенной от жилой части
дома, требует особого юридического офор-
мления. Для оборудования подобной мастер-
ской, даже если она будет размещена в уже
построенном здании, требуются разрешения
от специальных органов. Рассмотрение тако-
го вопроса и описание процедур по разным
отраслям требует много времени, и, посколь-
ку наша книга посвящена жилому дому, мы
не будем здесь подробно останавливаться на
всех этих деталях.

Рабочий кабинет внутри квартиры, или
рабочее место, значительно меньше мас-
терской, но он может быть частично или
полностью связан с каким-нибудь другим
помещением. Связующим звеном между
помещениями служат коридоры, однако
место для занятий интеллектуальным видом
деятельности может даже выходить непос-
редственно в жилую комнату или в гостиную.
Рабочее место можно оборудовать в уголке,
который отделен от жилых помещений квар-
тиры, либо можно оборудовать его в виде
ниши, входящей в общее с другим поме-
щением воздушное пространство. Рабочим
местом может быть уголок, отделенный
от гостиной или какой-то другой комнаты
решетчатой перегородкой, более того, это

Жт
нот

\

Пт
под
(W-

неза-

эмес
кило-
<асти
фор-
стер-
зуже
jeHHA
тако-
зным
коль-
у, мы
ся на

или
мас-

) или
>угим
ежду
|нако
идом
епос-
иную.
олке,
квар-
виде
томе-
ючим
нный
«паты
о это

;ме

Жилая комната, которой можно пользоваться и как кабинетом, с рабочим стеллажом, уста-
новленным под наклонным потолком.

Письменный стол, установленный перпендикулярно окну, в рабочем кабинете на чердаке

может быть просто письменный стол. Очень
часто рабочий уголок устраивают на гале-
рее, при этом «творческое гнездышко», где
царит творческий беспорядок, размещается
в общем воздушном пространстве. В естес-
твенном, лишенном напряженности рабочем
пространстве дух творца может свободно
парить и ничто не будет ограничивать его.

Не существует специальных нормативов,
регулирующих размеров и площади, необ-
ходимые для рабочего пространства. Такие
помещения в квартире - независимо от их
названия или функционального использо-
вания - считаются жилыми комнатами, и
на них распространяются соответствующие
нормативы. Однако требования, касающиеся
естественного освещения, для них обычно
должны быть более строгими, чем для жилой
комнаты (1:6), хотя существуют исключения,
когда можно ограничиться лишь небольшим
окошком-форточкой (например, в фотосту-
дии и лаборатории).

Связь между квартирой и окружающей
средой

Звеном, которое посредством окон и бал-
конной двери связывает квартиру с приро-
дой, являются балкон, терраса, крыльцо и
атриум.

Балкон - это деталь дома, сооруженная
путем продления перекрытия, опирающаяся
на консоли или на цокольную стену первого
этажа и выступающая из плоскости массы
дома. Минимальная его ширина в направле-
нии перпендикулярном стене, -1,2 м, пло-
щадь не имеет определенных параметров
она зависит лишь от функции и формы зда-
ния. На больших балконах можно поставить
мебель для отдыха. Особой популярностью
пользуются балконы, которые летом можно
использовать как место для приема пищи в
кругу семьи.

Если разница в уровнях между нижней
частью балкона и поверхностью почвы под

Комната комбинированного функциональ-
ного предназначения в мансарде, с двумя
письменными столами и полкой, зонирую-
щей пространство.

Лоджия-бал кон, соединенная с чердачным
пространством (она выполняет также допол-
нительную функцию - служит навесом над
главным входом).

□□□□

Г®бс
Кухня в мансарде с рабочим столом, установленным под окном.

дованном чердачном пространстве данную
роль выполняет балкон.

По всей Европе все большее распростра-
нение получают установка панорамных окон
и вариант балконной двери, совмещенной с
окном в плоскости крыши. Оба варианта поз-
воляют создать атмосферу открытости, связь
между внутренней и внешней средой, а также
наоборот - между внешней и внутренней,
это создает особое настроение в чердачном
пространстве и, что немаловажно, повышает
ощущение комфорта.

Подсобные помещения

Подсобные помещения в домашнем хозяйс-
тве в первую очередь предназначены для
«эксплуатации» жилья Под домашним
хозяйством подразумеваются работа по
дому, приготовление пищи, содержание в
порядке одежды, уборка квартиры.

Кухня

ним составляет не менее 2 м балкон может
нависать над палисадником на любое рас-
стояние. Балкон, выходящий на городскую
улицу на высоте 3 м над тротуаром, может
нависать над общественной территорией
максимум на 1,5 м. В боковую часть сада
минимально допустимого размера балкон
не может выходить, независимо от того, к
какой противопожарной категории относится
материал, из которого он сделан, или какова
его конструкция.

Французский балкон - это не что иное,
как открывающееся окно (балконная дверь),
застекленное до самого пола.

Террасы играют в квартирах более зна-
чительную роль, чем балконы, они гораздо
лучше служат человеку, поскольку их можно
полнее и лучше обставить мебелью. Более
просторные террасы могут соединяться с
жилой частью квартиры на первом этаже,
их можно также соорудить в так называе-
мых врезках в крышу, в жилые помещения
в чердачном пространстве.

Разновидность террасы на крыше - сад
на крыше, или биокрыша, - в наши дни
получает все большее распространение,
с точки зрения функционального предна-
значения он исполняет такую же роль, как
и традиционная терраса на крыше, однако
он значительно практичнее. Практическую
ценность сада на крыше повышает то, что
он образует «зеленую территорию» верхнего
этажа дома. Почвенный слой сада на крыше
представляет собой слой биопочвы толщи-
ной 20-30 см, который укладывается на
несущую конструкцию. Недостаток состоит
лишь в том, что верхнее перекрытие должно
быть рассчитано на более высокие нагрузки-
слой почвы (и растения) однако связанные
с этим дополнительные расходы окупаются,
поскольку значительно снижаются расходы
на отопление жилой части, расположенной

под садом на крыше. Внимание! Это реше-
ние требует идеальной системы изоляции
крыши и безукоризненного качества в ее
сооружении!

Крытая терраса (лоджия) отличается от
открытой террасы тем, что располагается в
корпусе здания, углублена в него, т. е. сверху
и с двух сторон она ограничена стенами зда-
ния кроме того, она непосредственно связа-
на с помещением, находящимся за ней.

С функциональной точки зрения террасы
и балконы, сооруженные на оборудованном
чердачном пространстве, являются важными
элементами жилых этажей. В то время как
на первом этаже непосредственное звено,
связывающее дом с природой, - это двор,
сад, в квартире или в части жилья на обору-

Шкаф для одежды с двойной глубиной и
зеркальными дверцами установлен в спаль-
не на чердаке, в углу с наклонным потол-

ком.

Кухня помимо обработки продуктов служит
прежде всего для приготовления пищи
кроме того, здесь не только моют посуду и
принимают пищу, но также часто выполняют
различную домашнюю работу, например сти-
рают, гладят или шьют. Это необходимо учи-
тывать уже на стадии составления проекта.

При планировании площади и рабочих
процессов в кухне следует учитывать три
группы рабочих мест: место для подготовки
продуктов, для их термической обработки, а
также место для мытья и для хранения посу-
ды. Для процессов подготовки необходимо
правильно рассчитать рабочую поверхность
и место хранения утвари. Местами для хра-
нения могут быть ящики расположенные как
над рабочей поверхностью, так и под ней.
Место для термической обработки - это
плита, которая находится рядом с рабочим
столом, еще лучше, если к ней примыкает и
сервировочный столик. Место для мытья -
вторая часть рабочего пространства, включа-
ющая в себя мойку с одной или двумя рако-
винами, к которым, естественно, необходимо
подвести горячую воду.

В правильно спроектированной кухне три
рабочие фазы можно вести отдельно, как
того требует технология.

Планировка кухни может быть:

-	однорядной;

-	двухрядной (параллельной);

-	угловой (в виде буквы «Г»)

-	подковообразной (U-образной)

Исходя из размеров площади кварти-
ры и места приема пищи можно выделить
несколько типов кухонь кухня для приготов-
ления пищи, кухня-столовая, кухня-чайная и
кухня-шкаф.

Кухня для приготовления пищи обеспечи-
вает полное осуществление функций кухни,
ее площадь 4-6 м2, она должна иметь естес-
твенное освещение и вентиляцию. Место для
сидения предусмотрено в ней только на тот
случай, если оно понадобится в процессе
подготовки продуктов принимать пищу
можно в смежной столовой или в гостиной,
с которыми кухня соединена дверью или
раздаточным окном.

Кухня-столовая подходит для таких квар-
тир, где помимо работ, связанных с приго-
товлением пищи, в кухне необходимо обес-
печить и прием пищи всей семьей. В наши
дни это не самый популярный вариант, его
применяют скорее в небольших квартирах,
потому что рабочее пространство, где гото-
вят пищу, не самое лучшее место для приема
гостей (запахи, внешний вид и т. д.).

Проектируя обстановку кухни-столовой,
лучше располагать шкафы в ряд или углом -
так можно будет выделить место для приема
пищи.

Размеры кухни-столовой:

-	площадь вместе со стенными шкафа-
ми-минимум 6 м2, но лучше, если она будет
больше;

а)	минимальные размеры площади: со
шкафом на одной стороне и столом, стоя-
щим вплотную к стене - 2,2 м;

б)	с обеденным столом, стоящим посреди
кухни, и рядом стенных шкафов - 2,8 м.

Кухня-чайная-место приготовления пищи
в небольших квартирах Она имеет следую-
щие характеристики:

-	площадь: минимум 2 м2, максимум 4 м2;

-	минимальный размер в основании:
1,45 м;

-	естественное освещение (окно, выходя-
щее на улицу):

а)	при наличии газовой плиты - обяза-
тельно;

б)	при наличии электроплиты достаточно
только вентиляции.

Кухню-шкаф можно оборудовать в одно-
комнатной холостяцкой квартире. При этом
варианте можно устанавливать только элек-
троплиту, устанавливать газовую плиту в
таком помещении строго запрещено. Дверь
может выходить в прихожую или в коридор,
но в любом случае необходимо установить
вентиляцию. Характеристики кухни:

-	площадь: минимум 0,6-2 м2;

-	минимальный размер в основании:
0,6 м.

Кухню-шкаф можно отделить от смеж-
ного пространства занавеской, дверью либо
створками. Размер площади (прихожей),
имеющейся перед кухней, должен быть
таким, чтобы оставалась свободная полоса
для передвижения.

Относительно кухонь в целом считаем
необходимым отметить следующее:

-	при наличии газовой плиты кухня обя-
зательно должна иметь окно, выходящее на
улицу;

-	при наличии газовой плиты объем кухни
должен соответствовать мощности установ-
ленной в ней плиты;

-	если кухня выходит только в жилое
помещение, в ней нельзя устанавливать
газовую плиту;

-	кухню со свободным проемом в стене
можно соединять только со столовой (такую
кухню называют кухней-столовой, или жилой
кухней);

-	в кухне должно быть место для уста-
новки бытового холодильника (исключение
делается только для кухни-чайной и для
кухни-шкафа);

-	необходимо позаботиться о непосредс-
твенной или косвенной системе обогрева
помещения;

-	кухня должна быть соединена с кладо-
вой для продовольствия.

Кухню, так же как и остальные помеще-
ния, можно без труда разместить под ско-
шенным потолком на участке чердачного
пространства. Над рабочим столом в кухне
для приготовления пищи:

-	высота свободного пространства должна
составлять не менее 45 см;

-	внутренняя высота по внешней верти-
кальной плоскости рабочего стола от поверх-
ности пола до потолка должна составлять не
менее 1,9 м;

-	верхняя внутренняя высота свободного
пространства над плитой должна состав-
лять:

а)	для газовой плиты - минимум 80 см;

Кухня с местом для приема пища с источ-
никами естественного освещения по боками
и с искусственным освещением, вмонтиро-
ванным в плоскость потолка

Шкаф для одежды установленный в прихо-
жей, в углу под наклонным потолком.

б)	для электрической плиты - минимум
50 см; а высота по внешней плоскости -
минимум 1,9 м;

-	минимальная высота свободного про-
странства над мойкой должна составлять
50 см;

-	подвесной верхний кухонный шкаф
должен составлять не менее 1/3 нижнего а
размер нижнего должен быть:

а)	в расчете на двух членов семьи - мини-
мум 90 см;

б)	для каждого последующего - по
45 см.

В кухне-чайной и в кухне-шкафу верхний
подвесной шкаф вешать необязательно.

Кладовка для продовольствия

Для снабжения кухни важно всегда иметь под
рукой определенное количество продуктов
остатки пищи также необходимо хранить
соответствующим образом.

Продовольствие можно хранить в кладо
вой, в кладовом шкафу, а в маленькой квар-
тире, в кухне-чайной или в кухне-шкафу - в
подвесном стенном шкафу для продуктов
объемом 70 л, а также в бытовом холодиль-
нике или морозильнике. Предназначение этих
хранилищ по сути дела, одинаково отлича-
ются только способы решения задачи

В самых маленьких квартирах устанавли-
вают шкаф для продуктов, в 1-2-комнатной
квартире - шкаф-кладовку. Шкаф-кладовку
обычно устанавливают в пространстве, где
готовят пищу, но его можно поместить и в
коридоре. Хотя такой вариант менее жела-
телен, потому что непосредственную естес-
твенную вентиляцию (из-за отсутствия вен-
тиляционной трубы) можно будет обеспечить
(с помощью вентиляционного канала) лишь в
том случае, если шкаф-кладовка располага-
ется близко к открытому пространству.

Размер кладовой зависит от величины
квартиры от потребностей ее обитателей,
от того, что и как они намерены в ней раз-
местить или хранить. В любом случае пред-
стоит позаботиться о системе вентиляции
или о циркуляции воздуха. Кладовую для
продуктов следует оборудовать на теневой
стороне дома, по возможности вдоль основ-
ной внешней стены. Это связано с тем, что
помещение для хранения продуктов, распо-
ложенное у внутренней стены-перегородки,
имеющей слабую теплоизоляцию будет
быстрее нагреваться. И наоборот, зимой, при
открытом окне, из-за низкой температуры
в кладовой квартира будет терять больше
тепла

Кладовая для хранения продуктов не
должна соприкасаться с печной трубой
(потому что она будет нагревать, отапливать
воздушную среду кладовки).

Продукты в кладовой хранят на полках,
реже - в ящиках (в т. ч. и выдвижных).
Поверхность полок (в пересчете на каждую
жилую комнату) должна составлять 0,9 м,
такие полки или частично закрытые секции
должны соответствующим образом венти-
лироваться. Устанавливать холодильник или
морозильник в кладовой не представляется
целесообразным, потому что тепло, кото-
рое отдает холодильник, нагревает воздух
в кладовой, что особенно нежелательно
летом, в этом случае кладовая может даже
стать непригодной для хранения продуктов.
Морозильник следует устанавливать в поме-
щении с большим объемом воздуха напри-
мер в котельной или в коридоре, в жилой
комнате и т. д.

Размеры кладовой:

-	в коттедже: 2-3 м2;

-	в квартире на мансарде: 1-2 м2;

-	минимальная ширина боковой стенки:
0,8 м.

Комната для хранения одежды

Еще одна важная сфера домашнего хозяй-
ства, помимо приготовления пищи, - содер-
жание в порядке одежды и ее хранение.
Одежду можно хранить:

-	в передвижном платяном шкафу (стенке
из шкафов);

-	во встроенных шкафах;

-	в гардеробной (специальной комнате
для хранения одежды);

-	в комнате для переодевания.

Современная промышленность предостав-
ляет нам большой выбор образцов мебели,
и почти всякая стенка имеет специальный
отсек для хранения одежды, начиная от
выдвижных ящиков и кончая шкафами с
узкими высокими дверцами Обычно такой
шкаф устанавливают в жилой комнате или
в спальне.

Встроенные шкафы гораздо практичнее
передвижных шкафов, с одной стороны,
потому что на той же площади они обеспе-
чивают почти в два раза больший объем для
хранения, с другой стороны, они обходятся
значительно дешевле передвижного шкафа
и, как правило, более практичны Встроенные
шкафы можно устанавливать в спальне, в
детской комнате, в коридоре и в ванной. Суть
состоит в том, что всякую одежду можно
хранить именно там, где она необходима
(конечно, меньше всего она необходима в
гостиной).

Самый практичный вариант - отдельная
комната для хранения одежды (т. н. «про-
ходной шкаф»), где можно даже вдоль всех
стен установить полки, на которых будет
храниться значительная часть семейного
гардероба. Для такого помещения вполне
подойдет самая непритязательная комната,
в которой даже нет окна, главное, чтобы она
находилась в центре квартиры (чтобы была
легко доступна). Комната для хранения
одежды обязательно должна быть оснащена
системой вентиляции, по возможности так,
чтобы циркуляция воздуха сопровождалась
как можно меньшим загрязнением. Для этого
вентиляционное отверстие следует оборудо-
вать в одном из самых больших помещений
с чистым воздухом. Дверь гардеробной
комнаты может выходить в прихожую или в
коридор, но может и в спальню либо в гла-
дильную комнату.

Комната для переодевания имеет почти
такое же функциональное предназначение,
как и гардеробная, но в ней необходимо
также установить туалетный столик с зерка-
лом, полкой и каким-нибудь сиденьем.

Гардеробная с таким же габаритным конту-
ром, как и у жилой комнаты, с которой она
связана дверью (здесь можно хранить до
50-80% всего белья).

Рекомендуемые размеры:

-	общая площадь: минимум 2 м2;

-	минимальная ширина: 0,8 м;

-	минимальная длина 1,4 м.

Если площадь комнаты для переодевания
составляет менее 4 м2, для нее не требуется
отдельная система вентиляции, достаточно
снизу и сверху на двух противоположных
стенах сделать вентиляционные решетки
размером по 100 см2. Если площадь комнаты
для переодевания превышает 6 м2, если ее
можно обогревать и она имеет окно, то такое
помещение считается уже жилой комнатой!

Прочие подсобные помещения

Место для глажения каждая семья выбирает,
где ей удобно: это можно делать на кухне, в
столовой, в ванной, в тренажерном зале, в
подсобке или в специально оборудованной
для этих целей комнате. Размер и размеще-
ние данной комнаты также зависят от того,
как она используется. Если стирку и глаже-
ние белья осуществляют дома, тогда места
потребуется больше, для этого необходимы
гладильный стол или гладильная доска.
Оборудовать отдельную комнату для глаже-
ния имеет смысл лишь в большой квартире.

Проблему стирки можно решить с помо-
щью стиральной машины, которая устанав-
ливается в ванной комнате, чтобы подгото-
вительную операцию (замачивание) можно
было провести в ванне или раковине. Расчет
размеров и того, сколько потребуется места,
следует производить уже на стадии проекти-
рования ванной комнаты или умывальника.
Местом для сушки белья служит ванная или
специальное помещение для сушки Самым
подходящим и практичным местом для этого
может быть проветриваемое и чистое чердач-
ное пространство в коттедже.

Инструменты и средства для уборки чаще
всего хранятся в каком нибудь встроенном
шкафу или в пространстве под лестницей,
ведущей на чердак:
-	минимальная площадь, необходимая
для этого, -0 3 м2, но не меньше 1% пло
щади квартиры;

-	минимальная глубина такой кладов-
ки - 0,3 м.

Внимание! Хранящиеся в кладовке хими-
ческие вещества необходимо запирать, чтобы
они были недоступны детям.

Нет особой необходимости оборудовать
чулан для хранения домашнего скарба, если
в доме имеется чердак; там же можно хра-
нить вещи, которыми в данный момент мы
не пользуемся

Санузлы

Санузлы в квартирах оборудовать необходи-
мо, если же в доме нет канализации и водо-
провода, необходимо соорудить туалетную
будку на территории сада.

Раньше умывальник оборудовали в кухне,
а туалет устанавливали в одном из уголков
сада; при современных требованиях гигиены
сегодня такого уже невозможно представить.
В наши дни в санузлах - туалете, умываль-
нике и ванной комнате - делают моющиеся
пол и стены, к ним подводят канализацию,
холодную и горячую воду. Естественное осве-
щение в таких помещениях необязательно,
но вентиляция - главным образом естествен-
ная - необходима в любом случае.

Туалет

Сантехническое оборудование устанавли-
вается в квартире либо в специально отве-
денной комнате, либо в ванной, а иногда и
в обоих местах. Каждая большая двухком-
натная квартира должна иметь отдельный
туалет и умывальник, который устанавлива-
ется непосредственно в туалете или рядом с
ним. В современном жилье туалетную будку
можно устанавливать только на время.

Размеры туалета:

-	основная площадь 0 9 м2;

-	ширина: минимум 0,8 м;

-	глубина: минимум 1,1 м, а если дверь
открывается внутрь - минимум 1,4 м;

Ванная комната в чердачном пространстве,
под скатной крышей.

Эксклюзивная ванная комната в чердачном пространстве квартиры, с панорамным окном и
занавесками от солнца.

-	средняя внутренняя высота: минимум
2,2 м

Дверь не должна открываться в сторону
самого маленького помещения (для установ-
ки рукомойника потребуется дополнительное
место).

Желательно, чтобы дверь туалета выхо-
дила в коридор. В туалете, в котором нет
окна и вентиляционной трубы, можно
установить вентилятор, подсоединенный к
электропроводке осветительной системы
и вентиляционному каналу или трубе, при
этом принудительная вентиляция будет
включаться всякий раз, когда мы включа-
ем свет.

Помещения для личной гигиены

Помещения для личной гигиены необходи-
мы для купания, умывания, мытья рук. Их
размер и количество зависят от количества
членов семьи, от величины квартиры и от
количества этажей.

Совмещенный санузел

Оборудуется в двухкомнатной или в одно-
комнатной квартире либо в квартире, имею-
щей более трех комнат и отдельный туалет.
В таком санузле устанавливаются ванная,
раковина и унитаз, необходимо также пре-
дусмотреть место для стирки (стиральной
машины).

Минимальные размеры ванны: 110x70 см.
Можно установить общий для ванны и
раковины кран, чтобы от него можно было
пользоваться и душем.

Рекомендуемые размеры данного поме-
щения:

-	площадь: минимум 3,2 м2;

-	боковой размер: минимум 1,4 м.

Дверь санузла не должна открываться в
сторону комнаты, кухни, столовой и кладо-
вой для хранения продуктов.

Ванная

Наиболее распространенный вариант - ван-
ная комната, предназначенная только для
мытья и умывания Она может выходить в
прихожую, в коридор или в гардеробную
комнату. Исключение составляют одно или
двухкомнатные квартиры, в которых ванная
комната имеет собственную естественную
вентиляцию и не оснащена туалетом; в этом
случае - в виде исключения - она может
выходить в комнату.

Рекомендуемые размеры:

-	площадь: минимум 2,5 м2;

-боковой размер: минимум 1,4 м.

Душевая кабина

Выполняет роль дополнительного поме-
щения для поддержания личной гигиены в
квартирах с минимальной площадью или в
квартирах с несколькими уровнями. Если
в квартире есть отдельная ванная комната,
нет необходимости устанавливать в душевой
кабине отдельную раковину. Душевая кабина
подсоединяется к напольному стоку.

Рекомендуемые размеры душевой кабины
без раковины:

-	площадь минимум 1 4 м2;

-	боковой размер: минимум 0.85 м.

Душевую кабину необходимо оснастить
системой естественной вентиляции.

Кабина для умывания

При необходимости ее можно оборудовать
в любом помещении. Прежде всего она
необходима в такой спальне или в рабочем
кабинете, откуда в отдельную ванную можно
попасть либо только через прихожую, либо
поднявшись на другой этаж.

Умывальник можно установить и во
встроенном шкафу, если в нем имеется отде-
льный источник искусственного освещения.
Пол делается из такого же материала, что
и основное покрытие данного помещения.
Высота приоконного парапета в помещении
с ванной должна быть не менее 1,4 м. а в
душевой - не менее 1,8 м. На внешнюю стену
водопроводную трубу можно устанавливать
только при наличии отдельной теплоизоля-
ции, а водопроводный кран на такую стену
можно устанавливать только в особых слу-
чаях. При составлении проекта помещения
для личной гигиены заранее следует преду-
смотреть место, необходимое для установки
водонагревателя; следует также учесть, что
для него (если только это не электрический

водонагреватель) необходима дымоходная
труба. Кроме того, следует обеспечить необ-
ходимый объем помещения.

Следует также отметить, что сегодня в
продаже имеются газовые водонагреватели
без дымового отвода, продукты горения при
этом попадают в воздушную среду помеще-
ния. Но это ядовитые газы, которые могут
представлять опасность для человека, нахо-
дящегося в ванне, поэтому такие приборы
лучше не применять!

Коридоры

Коридоры частично отделяют друг от друга
помещения квартиры, но с точки зрения пере-
движения обитателей жилья они их объеди-
няют. К траектории передвижения по жилью
относятся крыльцо, тамбур, вход, прихожая
или альтернативные внутренние коридоры,
которые размещаются между отдельными
помещениями в большой квартире. К кори-
дорам относят также холл, который может
выполнять и дополнительные функции,

например использоваться как курительная
комната, столовая или как приемная и т. д.
Вход, или тамбур, - это пространство, нахо-
дящееся перед коридором или перед холлом
квартиры. Из предметов обстановки здесь
имеется вешалка или стенной шкаф. Если
имеется тамбур, тогда помещения квартиры
могут выходить в смежную с ним прихожую.
Тамбур может иметь непосредственные выхо-
ды в гараж, в туалет или в котельную.

Рекомендуемые размеры:

-	площадь: минимум 2 м2;

-	боковой размер: минимум 1,2 м.

Дверь, ведущая в помещение с самой

маленькой площадью, должна быть одно-
створчатой, в этом случае его минимальная
ширина должна составлять 1,3 м.

Прихожая - это помещение, которое слу-
жит главным входом в квартиру, это своеоб-

Изысканная ванная комната в мансарде, раз-
деленная на функциональные зоны.

разный хребет, связывающий ее коридоры и
помещения. Для нее требуется больше места,
чем для тамбура. Прихожая должна быть
непосредственно связана с хозяйственными
и прочими подсобными помещениями, чтобы
транспортировка продуктов или, возможно,
топлива либо мусора не создавала беспоряд-
ка. В прихожей следует установить шкаф (или
вешалку) для дневной или уличной одежды
обитателей дома, ящик для обуви, стойку для
зонтиков и зеркало (большое или, по крайней
мере, среднего размера). В габаритный кон-
тур траектории передвижения по прихожей
не должны открываться другие двери, кроме
входной, если все же такие двери есть, тогда
их размеры следует учесть при расчете шири-
ны прихожей. Прихожая будет удобнее, если
вешалка или стенной шкаф утоплены в нише.
Устанавливать газовый и электрический счет-
чики в прихожей необходимо на безопасном
расстоянии друг от друга

Минимальный внутренний размер вход-
ной двери и дверей внутренних помещений -
0,85 м, минимальная ширина прихожей -1,3
м; там, где имеется встроенный шкаф, этот
размер (при длине максимум 1,5 м) можно
сократить до 1,1 м. Ширина, рекомендуемая
для больших квартир:

при площади 80-100 м2:1,4 м;

при площади 100-120 м2:1,46 м;

при площади 120-140 м2:1,6-2 м, особен-
но если к этому пространству сбоку подходит
лестница.

Вход в прихожую квартиры на чердаке
можно сделать с лестничной площадки или
с боковой лестницы дома.

Прихожая квартиры в мансарде с боковым
источником естественного и искусственного
света.
13-

I и
га,
ть
ли
)Ы
10,
д-
1И
1Ы
пя
эй
н-
эй
ле
ца
и-
1И
ie.
т-
IM

Ц-

,3
эт
10
ая

н-
лт

<е

1И

Размеры и условные обозначения двухмар-
шевой лестницы, ведущей на чердак:

1. пролет лестницы; 2. лестничная площад-
ка; 3. ступенька (sz = горизонтальная панель
ступеньки; m - вертикальная панель сту-
пеньки); 4. внешняя стена здания; 5. крыша
над лестницей; 6. минимальный габаритный
контур для передвижения (Вт = внутренняя
высота; Sz = расстояние между этажами; / -
ширина лестничного марша).

v

о

Внутренние лестницы

Внутренние лестницы квартиры в соответ-
ствии с функциональным предназначением
помещении ведут в холл или в гостиную
Наиболее подходящим считается вариант,
когда нижняя и верхняя площадки лестни-
цы находятся в прихожей или в отдельном
коридоре.

Конечно, лестница, помещенная в про-
странстве гостиной, как элемент интерьера
или элемент формы представляет собой кра-
сивое зрелище однако она не столь прак
тична как зона передвижения, кроме того,
она нарушает интимную атмосферу жилья
и не позволяет изолировать то или иное
пространство. Во всяком случае, на верхний
этаж можно подняться через гостиную, а что
касается сохранения интимности, необходи-
мо проанализировать, какой вид открывается
снизу вверх, когда мы идем по лестнице или
когда из одной комнаты открывается вид на
другую. В качестве внутренних лестниц в
квартире можно использовать лестницы
самых разных форм и различного плана
сечения

Для преодоления расстояния между эта-
жами обычно сооружают одномаршевую
лестницу но ее можно сделать и двухмар-
шевой, реже - трехмаршевой.

<г)

Лестницы, ведущие на чердак.

а) одномаршевая, прямая и дугообразная
Ь) U-образная в плане, двух- и одномарше-
вая с) Г-образная в плане, двух и одномар
шевая: d) С-образная, трех- и одномарше-
вая; е) вытянутая, или винтовая, лестница.

Одномаршевую лестницу можно сделать
дугообразной или со ступеньками в виде
расходящихся лучей.

Для винтовой лестницы требуется мень-
ше места, для дугообразной - больше.
Одномаршевую лестницу можно сооружать
только в том случае, если разница между
этажами составляет не более 3 м.

При сооружении марша (т. е. непрерыв-
ного ряда ступенек без промежуточной пло-
щадки) необходимо соблюдать следующие
правила:

-	ширина пролета в лестничной клетке
должна составлять минимум 1,1 м;

-	ширина лестничного пролета в кварти-
ре - минимум 0,8 м;

-	минимальные размеры необходимо
выдерживать также на уровне поручней
(перил)

-	двери не должны открываться на лест-
ничный пролет и на габаритный контур лест-
ничной площадки:

Размеры двухмаршевой Г-образной лест-
ницы, ведущей на чердак 1. пролет лест-
ницы; 2. лестничная площадка; 3. ступень-
ка; 4. внешняя стена здания; 5. крыша;
6. габаритный контур для передвижения по
лестнице.

Размеры лестницы с вытянутым маршем,
ведущей на чердак' 1. пролет лестницы;
2. ступенька' 3 внешняя стена здания;

4. крыша.
-	даже в том случае, если перила не
нужны, их следует установить, по крайней
мере, с одной стороны;

-	на всякой лестнице, которая подни-
мается на высоту более 0,8 м, необходимо
установить перила.

На поворотах лестничных пролетов, а
также на верхнем окончании лестницы необ-
ходимо сделать лестничную площадку, кото-
рая одновременно будет также коридором
верхнего жилого пространства. Ее ширина в
плане, т. е. минимальный размер, не долж-
на быть меньше ширины примыкающего к
ней лестничного пролета. Створки дверей
не должны открываться на габаритный кон-
тур лестницы, перед дверями необходимо
оставлять свободное пространство - мини-
мум 0,85 м.

Длина пролета зависит от ряда ступенек.
Основой для расчета размеров одной ступе-
ни является длина шага взрослого человека,
которая составляет 62-64 см. Ширина вер-
хней панели ступеньки (sz) равняется длине
оси проекции ее горизонтальной плоскос-
ти. высота ступеньки (гл) - это расстояние
между двумя горизонтальными плоскостями
ступеньки.

Допустимая высота ступенек:

-	внутри квартиры: максимум 20 см;

-	на лестничных клетках: максимум 15-
17 см.

Таким образом, ширину ступени можно
определить по следующей формуле:

Размеры ведущей на чердачное простран-
ство вытянутой лестницы с закруглением:

1. пролет лестницы; 2. ступенька; 3. габарит-
ный контур для передвижения по лестнице'
4. внешняя стена здания; 5. крыша.

Лестница с сокращенным габаритным кон-
туром, ведущая в верхнюю часть чердачного
пространства (сооружается только в том
случае, если на верхнем уровне обустроены
подсобные помещения, например откры-
тая галерея, сауна, библиотека, чулан, гла-

дильная комната, фотолаборатория и т. д.): ;
а) вид в разрезе; Ь) вид сверху.

Ь)

2 m + sz = 62-64 см.

Точная высота ступеньки - это частное от
деления разницы между уровнями (szj на
количество ступеней, которые необходимо
преодолеть.

Материалом для лестниц служат прежде
всего сталь и дерево (в том числе и их ком-
бинация), а также железобетон. Материал
играет определяющую роль, прежде всего,
с точки зрения внешнего архитектурного
вида. Между двумя стенами можно соору-
дить простую железобетонную лестницу,
пространство под ней можно использовать
для разных целей (например, оборудовать
там кладовку для скарба, туалет и т. д.) Для
сооружения легких, воздушных лестниц
используют сталь и дерево. В соответствии
с условиями интерьера их делают главным
образом из дерева, поскольку оно гармо-
нирует с обстановкой квартиры, оргстекло
и стекло используются только для перил.
Материалом для покрытия ступенек, неза-
висимо от разновидности каркаса, могут слу-
жить дерево, камень, искусственный камень,
текстиль (ковролин), резина и т. д. В кварти-
ре ступеньки следует облицовывать тем же
материалом, из которого сделано покрытие
нижней площадки.

Специальные помещения
для удовлетворения
особых пожеланий

заказчика

Индивидуальные пожелания обитателей
квартиры в наши дни становятся все более
необычными. К числу таких пожеланий отно-
сятся оборудование мастерской, фотолабо-
ратории, тренажерного зала, сауны, комна-

in. 1,20m

а)

min. j80

ты для содержания домашних животных и
помещение для системы кондиционирования
воздуха.

Мастерская

Помещение мастерской можно использовать
для самых разных целей: она может быть и
гладильной, и комнатой для сушки белья, и
котельной, и рабочим кабинетом.

Когда человек что-то мастерит, это тре-
бует особой осторожности, ведь печальная
статистика свидетельствует, что домашнее
хозяйство (в том числе занятия ремесла-
ми) - одно из самых опасных предприятий.
Причина этого - неправильно оборудованное
пространство, неисправные электроинстру-
менты и - не в последнюю очередь - техни-
ческая безграмотность.

Фотолаборатория

Вот уже несколько десятилетий занятие
фотографией относится к одному из наибо-
лее популярных увлечений, потребность
в помещении для занятий фотографией
удовлетворить легче всего, ведь этим можно
заниматься в любом помещении квартиры,
где нет окон (но есть вентиляция). Главные
условия - наличие раковины с одним или
двумя отделениями и возможность обогре-
ва. Лабораторию можно оборудовать даже в
чулане размером 2 м2.

Тренажерный зал

Потребность в занятиях спортом - веяние
последних лет. Величина тренажерного зала,
его внутренняя высота, покрытие в зависи-
мости от вида спорта, которым в нем пред-
стоит заниматься, будут следующими:
Тренажерный зал, оборудованный в ман-
сарде (может выполнять также и другие
функции).

- при наличии шведской стенки: 1 5 х 2 м +
стенка, прикрепленная к основной стене;

- для занятий аэробикой: минимальная
площадь 2 5 х 2,5 м, пол с поролоновым
покрытием (2-4 м2);

-для занятий на велотренажере: основная
площадь 2 м2 и возможность подвешивать
снаряжение, для этого потребуется площадь
в проекции 3 х 3 м;

-для занятий настольным теннисом: тре-
буется место 3 х 4,5 м, с внутренней высотой
не менее 2 4 м;

- для солярия: требуется место 2-4 м2.

При совместном использовании несколь-
ких помещений их можно объединить общим
коридором. Помещения должны иметь естес-
твенную вентиляцию и систему обогрева.

Сауны

Наибольшее распространение сауны полу-
чили в северных странах. Самая древняя
из них - финская сауна. Однако и в других
странах она известна вот уже лет 60 правда,
такие сауны встречаются не очень часто.

Целесообразно разместить сауну в квар-
тире так, чтобы она была смежной с тре-
нажерным залом или с ванной комнатой.
В зависимости от количества лиц которые

Сауну на чердачном пространстве можно
оборудовать как при крутой, так при более
пологой крыше (с меньшей внутренней
высотой).

Внешний вид сауны

будут пользоваться сауной, для нее потре-
буется площадь 2-6 м2, внутренняя высо-
та - 1,9-2.1 м. С точки зрения здоровья и
физической культуры сауна обеспечивает
особые возможности, она меняет жизнь всей
семьи, помогает приблизиться к естествен-
ному образу жизни.

Полки сауны находятся на разной высо-
те, т. е. в разных температурных зонах и в
зонах разной циркуляции воздуха Поэтому,
находясь на верхней полке, человек подвер-
гает свой организм максимальной нагрузке.

в то время как на нижней нагрузки будут
меньше.

Сауна всегда представляет собой специ
альную деревянную конструкцию, разме-
щенную в том или ином пространстве. Это
может быть готовая, сборная кабина или
изготовленная по индивидуальному проек-
ту кабина-сауна, которую, например, можно
поместить непосредственно рядом с ванной
комнатой.

Обогревающее устройство размещается
в поле циркуляции воздуха. Кабина должна
иметь хорошую изоляцию и соответствую-
щий вентиляционный проем. Для обогрева
применяется специальная электрическая
печка или печь традиционного принципа
действия. Воздух наполняется паром, кото-
рый исходит от пористого камня помещен-
ного в верхнюю часть печи: сильно нагретый
камень поливают водой, которая превра
щается в пар. Вся внутренняя облицовка
сауны делается из дерева хвойных пород,
без сучков. Смолистые и сучковатые доски
не подойдут: смола при нагревании растап-
ливается, а сучки могут оставлять на теле
ожоги На поверхностях, с которыми сопри-
касается обнаженное тело, шляпки гвоздей
следует утопить в доски. Дверь сауны должна
открываться наружу, из соображений безо-
пасности не следует устанавливать на двери
никаких замков!

Каркасная сауна, которая монтируется на
месте:

а) вид в разрезе; Ь) «сетчатое» изображение
каркаса: А - внутренняя высота чердачного
пространства; В - внутренняя высота сауны
(оптимальная величина - 1,9-2,1 м); 1. пол;
2. верхнее перекрытие; 3. парапетная стенка
чердака; 4. наклонное перекрытие; 5 вне-
шняя стена сауны; 6. сопряженная стена
или теплоизолирующий слой с облицовкой;
7. наклонное перекрытие сауны; 8. верхнее
перекрытие.
Окна на крыше

Если монтаж окон во внешних стенах дома
подкреплен вековыми традициями, то окна
в обустроенном чердачном пространстве
обрели нынешнюю форму лишь в последние
лет пятьдесят. Многообразие окон, которые
сооружают на крыше, связано, конечно, с
разнообразными формами использования
чердачного пространства. В целях повыше-
ния инсоляции и увеличения возможностей
эксплуатации, а также по финансовым сооб-
ражениям сегодня люди реже стали делать
окна в надстройках на крыше, потому что
приобретшие широкую популярность окна,
встроенные в ее плоскость, предпочтитель-
нее с точки зрения инсоляции, хотя бывают
и такие случаи, когда о других окнах просто
и речи быть не может.

Разнообразию окон и форм надстроек,
в которые они монтируются, поистине нет
предела.

Благодаря новым техническим решениям
появился целый ряд необычных разновид-
ностей, так, например, существуют окна,
которые сдвигаются в сторону или наверх,
открывающиеся стеклянные крыши и окна
на крышах.

При расширении квартиры за счет чердач-
ного пространства относительные затраты на
обустройство новой квартиры или помеще-
ний общего пользования обычно в два раза

Форма крыши и внешний вид здания в значительной мере зависят от распределения окон на
оборудованном чердачном пространстве.

Оборудование чердачного пространства с
вертикальными окнами:

а) в конструкции, выступающей из плос-
кости крыши; Ь) с частично утопленным
окном: с) с утопленным окном; d) вариант с
балконной дверью.

меньше, чем при строительстве обычного
этажа. В доме старой застройки со скатной
крышей мы уже имеем готовое чердачное
пространство, при обустройстве которого
планировка прочих конструкций здания,
например стен, потолков, оснований, почти
не меняется или меняется незначительно.

Обустройство чердака с окнами, установлен-
ными в плоскости крыши:

а), Ь) с вертикальными и встроенными в
плоскость крыши окнами; с) с обычным
однорядным окном в плоскости крыши;
d) с соединенными окнами, расположенны-
ми друг над другом.
Надстройка с окном - важный элемент
крыши (неправильно определенные пропор-
ции испортят внешний вид всего здания).

Таким образом, можно констатировать, что
использование чердачного пространства -
дело стоящее. Обустройство чердака можно
производить соответственно конструктивной
системе здания или с применением легких
конструкций - как в процессе строительства
нового дома, так и уже в готовом здании.
Разумеется, при оборудовании чердачного
пространства необходимо обеспечить мак-
симальную инсоляцию помещений. Для
обеспечения необходимого уровня инсоля-
ции целесообразно использовать «лежачие»
(встроенные в плоскость крыши) окна.

Окна, встроенные в плоскость крыши,
монтируются на поверхности крыши, соеди-

няются с конструкцией крыши, они не долж-
ны нарушать внешнего вида здания и сужать
возможности использования помещений,
находящихся за ними. Они не только про-
сты, но и разнообразны, это подтверждает
тот факт, что они пользуются популярностью
во всем мире. Как показывает статистика,
если двадцать лет назад максимум в одной-
двух из ста жилых новостроек делали окна в
плоскости крыши, то сегодня 2/3 всех строя-
щихся домов уже оснащают такими окнами.
Примерно 90% строящихся сегодня домов
имеют обустроенные чердаки, а из чердачных
окон каждое второе - это окно, встроенное в
плоскость крыши.

В восточной Европе большая часть окон,
встроенных в плоскость крыши, - это про-
дукция фирмы VELUX.

Окна в плоскости крыши

Обычно уровень окон, встроенных в плос-
кость крыши, совпадает с поверхностью
кровли либо выступает над ней на 10-12 см,
параллельное расположение поверхностей
стекла обеспечивает естественное освеще-
ние и инсоляцию внутренней части чердач-
ного пространства. Как в Западной, так и в
Восточной Европе створки окон, которые
встраивают в плоскость крыши, делают
откидывающимися, поднимающимися либо
складывающимися кверху.

Независимо от угла наклона крыши окна
в ее плоскости устанавливаются в вырез,



который делается и в вертикальной, и в
горизонтальной (в нижней и в верхней)
конструкции. Обработка нижней конструкции
зависит от излома парапетной стенки и/или
от того, каким способом установлена под
ней отопительная батарея. Вырез в верхней
конструкции следует делать так, чтобы сече-
ние имело минимальную толщину и тепло-
изоляция, уложенная в послойной структуре
крыши, препятствовала конденсации пара на
внутренней поверхности.

Типы окон, которые устанавливаются в
плоскости крыши, и их применение, а также
способ их установки мы продемонстрируем
на примере семейства окон VELUX.

Основные модели встроенных окон VELUX,
поступающие сейчас в продажу, это GZL, GGL
и GHL.

Компания VELUX производит также окна
других систем, форм и функционального
назначения, правда, они покалишь завое-
вывают рынок, а наибольшей популярностью
сейчас пользуются модели с соединитель-
ными рамами.

Сегодня на рынке имеются окна со следу-
ющими характеристиками:

-	коробка и створки изготовлены из качес-
твенной, пропитанной, неокрашенной еловой
древесины;

-	застекление: качественное, теплоизо-
лирующее стекло толщиной 3 мм и 4 мм, с
газовым наполнением;

-	шарниры откидывающего механизма
оснащены фрикционным тормозом, что
Окна, установленные в ряд в плоскости
крыши: а) из одного элемента; Ь) окна, рас-
положенные друг над другом: по одному, по
два, по три и более в ряд.

b)

Сквозное перекрытие над окном, выступающим из плоскости крыши: а) с желобчатой чере-
пицей; Ь) с плоской черепицей.

Идеальное решение: обшивка, установлен-
ная в вертикальной и в горизонтальной
плоскости на нижней и верхней частях
коробки окна, расположенного в плоскости
крыши

Типы окон в плоскости крыши: А - с откидывающейся створкой; В - с поднимающейся
створкой: С-с поднимающейся суставной створкой.

Идеальная теплоизоляция на соединении
окна, расположенного в плоскости крыши,
с кровлей.

Окно, установленное на оптимальной высо-
те в плоскости крыши, обеспечивает не
только соответствующую инсоляцию, но и
более широкий обзор, кроме того, такое
окно просто в обращении.

Если под окном в плоскости крыши уста-
навливается батарея отопления, целесооб-
разно при помощи специального элемента
и выступающего подоконника направить
теплый воздух на окно как на интенсивно
охлаждающуюся поверхность.
7

£

I

i

)СТИ
ж-
' по

пен-
мй
стах
ости

'ста-
ооб-
ента
вить
ивно

-1

Окно VELUX типа GGL и его разме-
ры (по таблице 1).

Таблица 1. VELUX: размеры окон типа GZL, GGL, GHL (Ш - ширина, В - высота)
*для типа GHL - 1313 мм

	ш	В	С	d	е	f	i	i	к	i	m	n
102	548	778	480	679	386	563	412	625	505	733	85	131
304	778	978	696	861	602	730	628	794	725	919	101	148
306	778	1178	696	1061	602	930	628	994	725	1119	101	148
308	778	1398	696	1281*	602	1150	628	1214	725	1339	101	148
310	778	1600	696	1483	602	1352	628	1416	725	1541	101	148
606	1138	1178	1056	1061	962	930	988	994	1085	1119	101	148
608	1138	1398	1056	1281*	962	1150	988	1214	1085	1339	101	148

Варианты размеров окон, которые устанав-
ливаются в плоскости крыши, с указанием
типового знака, номера типа и освещающей
поверхности стекла (м2):

Окно VELUX типа GZL и его раз
меры (по таблице 1).

129



Номер типа:	102	304	306	308	310	606	608
гл2:	0,22	0,44	0,56	0,69	0,81	0,89	1,11

Окно VELUX типа GHL и его разме-
ры (по таблице 1).
позволяет фиксировать откидывающуюся
створку в нескольких положениях;

- рычажная система из анодированного
алюминия приводит в действие запирающее
устройство, безукоризненное с точки зрения
защиты имущества, надежность запора обес-
печивают встроенные в створку и в коробку
фиксирующие задвижки. Если установить
задвижку в другое положение, откидываю-
щаяся створка фиксируется в специальном
положении для проветривания.

В комнатах с окнами, установленными
в плоскости крыши, инсоляция на 10-20%
лучше, чем в помещениях, где окна располо-
жены на внешних стенах. Интересно отметить,
что существуют страны, где при определен-

ном угле наклона крыши предписываемую
норму инсоляции можно сократить на 20%,
если установить окна в ее плоскость.

При установке окон в плоскости крыши
над и под принимающей конструкцией сле-
дует устанавливать рамы-наличники марки
EDH и EDS, они указаны в таблице разме-
ров и должны соответствовать углу накло-
на крыши. Рамы-наличники обеспечивают
герметичное соединение с кровлей крыши.
Рамы-наличники

-	марки EDH применяют на кровле с круп-
ными рифлями;

-	марки EDS - на плоской кровле.

Окантовочный лист защищает стыки от
атмосферных осадков, а также от птиц и

Окна разных типов и размеров для уста-
новки в плоскости крыши В - на высоте
человеческого роста (1,9 м), на уровне глаз:
А - окна с парапетом разной высоты могут
ограничивать обзор, но они придают поме-
щению более интимный характер.

насекомых. Нижний элемент укладывается на
кровлю, а боковой - под кровлю, так чтобы
верхняя часть рамы отводила воду с лежа-
щей над ней кровли на две стороны сгоняя
ее на поверхность крыши.

Еще несколько лет назад при установке
ряда окон приходилось изготавливать спе-
циальные кровельные детали. Такая практи-
ка имела целый ряд недостатков: например,
нарушалось эстетическое единство, не была
безукоризненной герметичность, возникал
целый ряд других проблем. К счастью,
сегодня эта практика ушла в прошлое, пос-
кольку фирма VELUX разработала комплект-
ную раму-наличник под названием КОМБИ
(KOMBI).

При установке рам-наличников типа
КОМБИ, когда окна марки GZL и GHL поме-
щаются друг рядом с другом, расстояние
между рамами должно составлять 120 мм,
но оно может равняться также 100,140 или
160 мм, однако это следует отдельно ого-

Установленные в ряд окна типа VELUX обеспечи-
вают идеальный отвод атмосферных осадков с
поверхности крыши.

Необычные окна типа VELUX с открывающейся нижней частью.

В процессе мытья окна с откидывающейся
створкой можно открыть почти на 90°.

Универсальная рама для окна в плоскости крыши (применяется для любого типа окон
VELUX, окна при этом можно устанавливать в ряд как по горизонтали, так и по вертикали):
а) обычная оконная рама: Ь) двойное окно, установленное в ряд по горизонтали; с) тройное
окно, установленное в ряд по горизонтали; d) двойное окно, установленное в ряд по вер-
тикали: е) окна, установленные в ряд по горизонтали и по вертикали (существуют также
универсальные варианты для окон типа EDH и EDS).
ворить при оформлении заказа. Обычно
120 мм достаточно для установки и обли-

цовки окна, если находящаяся под ним
стропильная балка имеет ширину 10-12 см.
Верхняя канавка шириной 10 см (исполняю-
щая роль водосборника) способна отводить
воду с поверхности крыши в 40-50 м2. При
размещении окон друг над другом для уста-
новки поперечного ребра между стропилами
необходимо, чтобы расстояние между ними
составляло 100 мм. Это поперечное ребро
в первую очередь исполняет роль распорки
между стропилами, оно передает нагрузку от
оконной рамы на конструкцию крыши.

Установка окон в плоскости крыши

Для установки окон в плоскости крыши необ-
ходимо точно знать все размеры. Прежде
всего, очень важно точно определить рас-
стояние между стропилами. Необходимое
нам внутреннее расстояние между стропи-
лами зависит от внутреннего наличника или
от прокладок под наличником. Считается,
что расстояние между стропилами соот-
ветствует требованиям, если оно равняется
ширине окна или на несколько сантиметров

превышает его. Однако необходимо следить,
чтобы разница в размерах не превышала этих

пределов, поскольку в противном случае для
установки металлических креплений между
обрешетинами нам придется установить
т. н. дополнительную раму распределения
нагрузки. При установке окон в ряд допус-
тимое отступление от размеров в распре-
делении стропил и обрешетин составляет
1 см. Если расстояние между стропилами
составляет 100 см, тогда расстояние между
осями стропил - как продольными несущими
балками - должно равняться ширине окна +
10 см, а расстояние между осями поперечных
обрешетин равняется высоте оконной рамы +
10 см. В эту «сетку» можно будет устанавли-
вать оконные рамы, а затем - рамы-налич-
ники. Установку, или монтаж, всегда следует
начинать снизу.

Установка окна VELUX марки EDH с рамой-
наличником на крыше с черепичным
покрытием: 1. окно в плоскости крыши;
2. рама-наличник с нижним воротником
из свинцового листа; 3. боковая рама;
4. верхняя водоотводная рама; 5. прокладка
под черепицей; 6. желоб для отвода воды;
7. пористая полоса; 8. верхняя замыкаю-
щая резиновая прокладка; 9. дополнитель-
ная прокладка; 10. пленочная прокладка;
11. черепица: 12. воздушный зазор.

Монтаж окон в плоскости крыши

Прежде чем приступать к монтажу окон в
плоскости крыши, необходимо продумать
и проверить некоторые вещи. Установка и
пробное испытание проводятся в следую-
щем порядке:

-	сначала необходимо подобрать окно и
облицовочную раму, которые по своему типу
будут соответствовать кровле крыши;

-	необходимо проверить стропила в конс-

трукции крыши;

-	если расстояние между стропилами
превышает ширину окна, тогда надо либо
набить доски на стропила, чтобы расширить
их, либо набить распорки на обрешетины;
необходимо также подготовить перемычки
для стропил, которые будут соответствовать
ширине окна;

-	если на том месте, где по проекту долж-
но стоять окно, проходит стропильная балка,
здесь необходимо сделать стропильную
перемычку.

Затем необходимо подготовить окон-
ную коробку, сняв с нее створки окна.

Узел окна в плоскости крыши с элементами
рамы EDS при установке в ряд: 1. окно типа
VELUX; 2. окантовка внутренней горизон-
тальной канавки (100 или 200 мм); 3. вер-
хний элемент для отвода воды; 4. нижний
элемент первого ряда; 5. канавка красного
цвета; 6. поперечная обрешетина; 7. опор-
ная, выравнивающая, профильная подклад-
ка; 8. теплоизоляция; 9. внутренняя рама-
наличник; 10. пароизолирующая пленка,
11. обшивочный каркас: 12. стропильная
балка; 13. выравнивающая угловая рейка
(*она может быть и 100, и даже 250 мм).
Установка окна в плоскости крыши с кров-
лей из отдельных элементов с угловой
прокладкой у притолоки.

Металлические крепления следует устано-
вить в канавку на соответствующей боковой
части коробки так, чтобы из имеющихся на
раме канавок та, что окрашена в красный
цвет, находилась на одной высоте с плос-
костью обрешетины, которая располагается
под кровлей крыши. Места для креплений
следует выбирать так, чтобы они находились
между обрешетинами, на каждой стороне
окна должно быть по 2 или по 3 таких креп-
ления. Крепления следует присоединить к
раме шурупами

Оконную раму с установленными на ней
креплениями помещают на плоскость крыши
так, чтобы ее нижний край находился на сле-
дующем расстоянии от кровельного элемен-
та, лежащего на обрешетине:

-	при черепице с крупными желобками -
на расстоянии 7-10 см;

Если под окном, установленным в плоскос-
ти крыши, имеется отопительная батарея,
представляется целесообразным направить
поток теплого воздуха к стеклу как к интен-
сивно охлаждающейся поверхности, для
этого на выступе подоконника устанавлива-
ется направляющая пластинка.

Установка окна с угловой прокладкой у при-
толоки: а) вид в поперечном разрезе; Ь) вид
в вертикальном разрезе; с) каркас крыши с
вырезом в стропильной балке (Ш- ширина,
В - высота).

-	при черепице со средними желобка-
ми - на расстоянии 6-8 см;

-	при черепице с малыми желобками - на
расстоянии 4-6 см;

-	при плоской черепице - на расстоянии
2-4 см;

-	при покрытии из плоского сланца (дран-
ки, кровельного железа) - на расстоянии
0-2 см.

Установка окна в плоскости крыши с кров-
лей из отдельных элементов, с вырезом
на прокладке у притолоки для улучшения
инсоляции.

При укладке рядов работы следует начи-
нать с середины и продвигаться вправо или
влево. Расстояние между рамами должно
составлять 10 см.

При установке окон одно над другим рабо-
чие операции ведутся снизу вверх, расстоя-
ние между рамами также должно равняться
10 см.

Уложенное и выровненное с помощью
шнура окно фиксируется на стропильной
балке четырьмя или шестью металлическими
креплениями как упорами, причем перекос и
расхождение между диагоналями оконных
коробок не должны превышать 1 мм. Если
какой-то упор не соприкасается со стропила-
ми, его не следует натягивать, в этом случае
пробел между упором и стропильной балкой
следует заполнить прокладками и только
после этого прибить гвоздями. Затем на раму
надеваются створки и проводится проверка
исправности. Если необходимо произвести
коррекцию, нельзя напрягать створку, регу
лируется только коробка.
Установка рам-наличников

Необходимо подготовить условия для состы-
ковки рамы окна, установленного в плоскос-
ти крыши, с ее кровлей, для этого:

- необходимо восстановить слой из
пленки, которая является составной частью
многослойной заграждающей структуры при
необходимости следует вставить дополни-
тельную полосу, чтобы вода, попадающая
через проем внутрь, полностью выводилась
оттуда. С помощью верхнего отводного жело-
ба воду следует направлять в находящийся
рядом с окном межстропильный промежу-
точный участок;

-	накрытые нижней рамой-наличником
(либо ее воротником из свинцового листа)
верхушки черепиц с крупными желобами
следует срезать болгаркой;

-	после того как вы установили нижнюю
раму наличник и закрепили ее скобами
воротник из гофрированного свинцового
листа с помощью резинового молотка сле-
дует подогнать к размерам желобов пере-

установка окна со скошенной прокладкой
у притолоки: а) вид в поперечном разрезе;
Ь) вид в вертикальном разрезе; с) каркас
крыши с вырезом в стропильной балке.

Система типов и размеры одностворчатых
окон в деревянной раме (DUFA) для установ
ки в стенах, варианты:

(пу = распахивающаяся, b = откидывающая-
ся; b-пу = откидывающаяся/распахивающа-

Ь)

Формы окон, устанавливаемых в стене: а)
прямоугольные; Ь) с усеченной плоскостью;
с) закругленные (в различных комбинациях).

пицы, затем прикрутить шурупами нижнюю
окантовку оконной коробки;

-загнать боковую окантовку и прикрепить
ее скобками к крыше, а сверху прибить гвоз-
дями к оконной коробке;

- при установке окон в ряд по горизонта-
ли необходимо подготовить водоотводный

Система типов и размеры двустворчатых
окон (DUFA) (изготавливаются в вариантах с
распахивающейся и откидывающейся/рас-
пахивающейся створкой, откидывается или
Окна с параллельными и наклонными (усеченными) боковыми кра-
ями в коттедже с оборудованным чердачным пространством.

Система типов и размеры застекленных стен
с деревянными рамами и одностворчатых
балконных дверей (DUFA); варианты:

пу = распахивающаяся, b-пу = откидываю-
щаяся/раслахивающаяся; f = с фиксацией;
при ширине 120, 150 и 180 см балконные
двери делаются и с двумя створками, в
вариантах с распахивающейся, откидываю-
щейся/распахивающейся створкой.

желоб и установить его над стропилами
так, чтобы элементы выступающих «ушек»
можно было укладывать внакид;

-	при установке окон в ряд одно над дру-
гим после закрепления трех нижних боковых
рам необходимо установить горизонтальную
канавку так, чтобы она надежно отводила
воду;

-	необходимо заизолировать верхний
край окон, установленных в ряд, и проверить
герметичность;

-	установить открывающиеся створки
окон в плоскости крыши;

-	в заключение необходимо обработать
кровлю крыши по всему кругу. (Внимание!
На гофрированной крыше элементы кровли
в поперечном направлении размещаются так,
чтобы относительно каркаса кровли остава-
лась щель шириной в 2-4 см, тогда зимой
подтаявший снег будет свободно сходить с
нее.)

Выдвинутые и встроенные
в стены окна

Согласно статистике, при обустройстве чер-
дачных пространств в квартирах 50% из
числа окон или застекленных поверхностей,
необходимых для естественного освещения
помещений, составляют окна, устроенные в
плоскости крыши, а 50% - окна в надстрой-
ках на крыше, или т. н. фронтонные окна.

Среди фронтонных окон 73 составляют

окна в надстройках на крыше, а 2/3 устанав-
ливаются на фронтонных стенах (т. е. на
стенах, представляющих собой продолжение
фронтона здания). Поскольку эти окна поме-
щаются на наклонных плоскостях, а также
по другим соображениям, связанным с раз-
личными архитектурными решениями, они
нередко утрачивают прямоугольную форму:
часто их делают треугольными, многоуголь-
ными или круглыми.

Конструктивная система окон - начиная от
прямоугольных и заканчивая прочими гео-
метрическими фигурами - почти одинакова,
однако в результате применения различных
послойных систем они часто имеют разные
системы застекления, поскольку для лучшей
теплоизоляции применяют или, наоборот, не
применяют тот или иной элемент.

Конструкция окна обычно делается из
качественного дерева и пластиковых про-
филей. Стеклянная часть и металлические
детали применяют такие же, как и для дере-
вянных окон.

Ниже мы приведем параметры окон типа
DUFA, который соответствует стандарту
9002 ISO - Международной организации по
стандартизации. Важно знать значение мар-
кировки, которая применяется в различных
каталогах и справочниках:

-	при указании размеров дверных и
оконных проемов первая цифра означает
ширину, вторая - высоту (90 х 120 см или
90/120 см);

-	Ш = ширина; В = высота;

-	способы открывания: р = распахиваю-
щийся; о = откидывающийся; р-о = распа-
хивающийся/откидывающийся; ф = фикси-
рованный.

Сегодня уже не считается чем-то необыч-
ным теплоизолирующее стекло типа float
(4-16-4 мм), эффективность которого зави-
сит от принципа действия окна или его герме-
тичности. Но есть и новинка-окно с газовым
наполнителем LOX-E PLUSZ, благодаря его
теплотехническому профилю теплоизолиру-
ющая способность стекла повышается почти
в два раза [к = 1,1 х W/(m2 х к)].

Окна и шторы

Тепловые нагрузки, возникающие в результа-
те солнечного излучения, можно относитель-
но легко изменять в нужном направлении,
выбрав соответствующую ориентацию окна
или застекленной поверхности. Наиболее
благоприятным в этом отношении является
ориентирование на юг, поскольку:

-	связанная с солнечным излучением
тепловая нагрузка летом бывает несколько
ниже (что снижает опасность перегрева), а в
весенне-осенний период она высока (наивыс-
ших показателей она достигает в марте и в
сентябре, что в значительной степени улуч-
шает баланс переходного периода), но даже
в зимние месяцы тепловая нагрузка бывает
довольно значительной;

-	противоречия между факторами обог-
рева, охлаждения и освещения относительно
незначительны.

Ориентирование на восток и запад можно
назвать менее удачным, поскольку годовое
«расписание» тепловых нагрузок, связанных
с солнечным излучением, далеко не столь
благоприятно, как при ориентировании на
юг.

Затенение

Величину тепловой нагрузки от солнечного
излучения может значительно снизить тень,
падающая от какой-то части, элемента дома,
соседних зданий или близко растущих дере-
вьев. Анализ данного вопроса и возможнос-
тей, которые можно использовать, - задача
проектировщиков, архитекторов данного
населенного пункта. Воздействие окружаю-
щей среды в зависимости от обстоятельств
может быть как позитивным, так и негатив-
ным.

Застекление

Тепловые нагрузки от солнечного излучения
можно снизить, применяя особое стекло,
имеющее более благоприятные теплотех-
Жилая комната в мансарде с благоприятной
ориентацией; легко раздвигающиеся шторы
защищают ее от интенсивного летнего сол-
нечного света.

Штора, которая легко устанавливается на
наклонное окно, размещенное в плоскости
крыши.

Внешнее затенение окна, размещенного
в плоскости крыши с помощью жалюзи,
вмонтированных в фиксированную раму.

нические свойства и способное пропускать
меньше излучения, чем обычное оконное
стекло.

Исключительно большое значение имеет
правильный выбор оттенка стеклянных

поверхностей (серый, темно-серый, синий,
зеленый, бронзовый, золотистый и т. д.);
это важно как с архитектурной точки зре-
ния (ведь от стеклянных поверхностей в
значительной мере зависит внешний вид
фасада), так и с точки зрения утилитарной
ценности внутренних помещений (поскольку
они влияют на вид, открывающийся из окна,
на тепловые ощущения людей, находящихся
там, на их психическое состояние, на рабо-
тоспособность и настроение).

В принципе способность стекла пропус-
кать солнечные лучи можно снизить двумя
способами: либо повысив его поглощающую
способность, либо увеличив его отражающую
способность

Внешние затеняющие устройства

Внешние, отбрасывающие тень конструкции
вследствие того, что они направлены пер-
пендикулярно (или почти перпендикулярно)
застекленной части, препятствуют попада-
нию солнечных лучей непосредственно на
поверхность стекла. Затеняющая конструк-
ция может содержать и другие элементы,
лежащие в иной плоскости, более того, они
даже могут располагаться параллельно плос-
кости стекла.

По материалу и форме тенты могут пред-
ставлять собой:

-	плотную, изготовленную из одного листа
конструкцию: установленные с небольшим
наклоном вперед, с зазором для циркуля-
ции воздуха вдоль сопряжения со стеной;
при ориентировании на юг, юго-восток и
юго-запад эти конструкции эффективно
защищают от солнца;

-	ряд зафиксированных пластинок: это
металлические, деревянные или железобе-
тонные конструкции, обеспечивающие пос-
тоянную циркуляцию воздуха; они изготавли-
ваются из установленного рядами профиля,
что обеспечивает их самоочистку. Последние
целесообразно применять при южной, юго-
восточной и юго-западной ориентации.

В случае применения навесов солнечные
лучи могут попадать на поверхность стекла
следующим образом:

1.	В зависимости от геометрических раз-
меров затеняющих конструкций и их располо-

Внешнее затенение с помощью жалюзи-
ставень (мансардная часть и первый этаж
представляют собой образец гармонично-
го единства).

жения относительно стеклянной поверхности
со стороны щели, оставленной открытой, на
всю поверхность стекла или на какую-то ее
часть будут попадать солнечные лучи.

2.	Положение затеняющих конструкций
таково, что они, конечно препятствуют
непосредственному проникновению сол
нечных лучей, но:

-	после однократного или многократного
отражения между затеняющими поверхнос-
тями отраженное или прямое и рассеянное
солнечное излучение попадает на поверх
ность стекла или

-	после однократного или многократного
отражения между элементами затеняющей
конструкции отраженное или прямое и рас-
сеянное солнечное излучение попадает на
застекленную поверхность.

3 Тент, изготовленный из материала,
сквозь который проходят солнечные лучи,
пропускает ослабленное излучение на застек-
ленную поверхность.

При помощи затеняющих устройств можно
значительно снизить тепловые нагрузки,
которыми сопровождается солнечное излу-
чение, однако пропорционально этому, разу-
меется, снижается и степень естественного
освещения. Для того чтобы определить уро
вень затрат, связанных с зимним отоплени-
ем и летним охлаждением (которые прежде
всего зависят от геометрического положения
затеняющей и застекленной поверхностей)
необходимо тщательно проанализировать их
геометрический фактор, причем не только с
точки зрения измерения летних показателей,
но и по зимним месяцам.

В определенных случаях затеняющие уст-
ройства в зимние месяцы, когда в принципе
они не нужны, а иногда даже излишни, могут
обеспечить более эффективную защиту, чем
в летние месяцы. Это также подтверждает,
что для анализа возможностей применения
затеняющих устройств их геометрических
размеров, факторов, связанных с ориентиро-
ванием, отнюдь недостаточно одних только
летних показателей.
Раздвижные шторы, зафик-
сированные по верхнему
и нижнему краю на внут-

ренней стороне одинарного

наклонного окна

пится на кольцах нижнии пере-

Штора на полную ширину наклон -



ь)

Карниз для вертикальных и наклонных
штор' 1. основание кронштейна; 2 стержень
с нарезкой; 3. консоль; 4. закручивающа-
яся насадка; 5. соединительный элемент;

Зафиксированная по верхнему и
нижнему краю двойная раздвижная
штора на окне чердака.



Системы передвижения штор при наклон-
ном окне: а) с двойными утопленными
рельсами; Ь) с двойными рельсами; с) с
карнизом на консоли; d) с двумя карнизами
на двойной консоли; е) с комбинированной
системой; f) со шторой в виде пластины или
со шторой на раме.

Промежуточные затеняющие устройства

Промежуточные затеняющие устройства
помещаются между стеклянными слоями в
дверных и оконных конструкциях. С точки
зрения тепловой нагрузки, связанной с сол-
нечным излучением (так же, как и в отноше-
нии внутренних затеняющих конструкций),

Система подвески вертикальных и наклон-
ных штор на натянутой струне.

6. палка; 7. предохранительный винт или
гвоздь.

Ь)

Горизонтальные и скошенные карнизы для
штор или для жалюзи: а) поле затенения с
одной стороны; Ь) поля затенения распола-
гаются с двух сторон
больший эффект дают затенители, изготов-
ленные из материалов с хорошей отражаю-
щей способностью.

Затенители передают поглощенное тепло
на стекло и согревают воздух, имеющийся
между ними, поэтому предпочтительнее
применять именно их, а не занавески, раз-
мещенные с внутренней стороны.

Варианты установки карнизов для шторы
со скошенными боками- а) остроконечный
посередине; Ь) горизонтальный, скошенный
с одной стороны; с) горизонтальный, ско-
шенный с двух сторон; (А, В - показатели

Штора-жалюзи перед скошенным окном,
планки сдвинуты.

Внутренние затеняющие шторы

Для внутренних затеняющих штор характе-
рен многофункциональный характер: поми-
мо снижения тепловых нагрузок, связанных
с солнечным излучением, они закрывают
помещение от посторонних взглядов, созда-
ют ощущение защищенности, а в некоторых

Схема управления и варианты установки
жалюзи: а) рельсовый карниз; Ь) затеняю-
щая поверхность жалюзи; 1. горизонталь-
ные поля; 2. усеченные поля жалюзи.

Жалюзи на скошенном и горизонтальном
карнизе: а) с прямым стыком; Ь) с разде-
льным механизмом; 1. рельс; 2. наклонный
рельс; 3. стык вертикального направления
в геометрической точке; 4. горизонтальный
ползунок; 5. скошенный ползунок с проме-
жуточным шарнирным элементом; 6. кон-
соль; 7. лебедка; 8. цепь; 9. шнур.

случаях их задача состоит и в том, чтобы
улучшить внешний вид интерьера, подчерк-
нуть его особую атмосферу. Эти конструкции
в силу своего характера и способа примене-
ния делаются только раздвижными.

С точки зрения защиты от тепловых нагру-
зок солнечного излучения наиболее эффек-
тивными среди внутренних затеняющих штор

Внутренняя рулонная штора, расположенно-
го в плоскости крыши окна, установленная
на раму с распахивающейся створкой и
со ступенчатыми фиксаторами: 1. рулон;
2. пята оси; 3. фиксирующий шип; 4. ось
автоматического скручивания; 5. скоба:
6. поперечное ребро.
С)

b)

Внешняя рулонная штора: а) установка ско-
бок на открывающей створке; Ь) установка
конструкции рулонной шторы; с) установка
полотняной шторы в рабочее положение.

106

Установка внутренней рулонной шторы на
окно VELUX: а) цилиндр соединяется с двумя
крайними башмачками; Ь) защелкиваются
предохранительные вилки; с) наносятся
метки уровня затенения и шурупами при-
крепляются анкеры.

Рекомендуемое распределение анкеров,
которые шурупами закрепляются на внут-
ренней стороне открывающейся створки
окна VELUX, установленного в плоскости
крыши.

Внутренние жалюзи на окне, размещенном
в плоскости крыши: пластиковая «гармош-
ка» передвигается по полю из натянутой
проволоки.

Действие внутренних жалюзи: а) летом отра-
жают солнечные лучи; Ь) зимнее положение,
при котором отражается тепловой поток.


Установка внутренних жалюзи VELUX:
а) пробная установка элемента; Ь) закреп-
ление сборной коробки при помощи зажи-
мов; с) установка направляющих рельсов;
d) установка нижней части направляюще-
го рельса и его закрепление шурупом на
открывающейся створке рамы.

Внутренняя противомоскитная система
VELUX, которая закрепляется на «липучке»,
лента-«липучка» устанавливается на короб-
ке окна.

являются те, которые обладают более высо-
кой отражающей способностью, поскольку
значительная часть отраженных лучей через
стекло возвращается в окружающую среду.
Шторы, нагревшиеся от поглощенных солнеч-
ных лучей, передают тепло воздушной среде
помещения, при этом они вступают в лучевой
теплообмен с поверхностями конструкций,
которые окружают данное помещение.

По материалу, конструкции и принципу
действия внутренние затеняющие шторы
делятся на:

-	раздвижные - вертикального падения -
одно- или двухслойные шторы;

-	наклонные шторы на наклонных стек-
лянных или оконных поверхностях;

-	вертикальные и наклонные жалюзи,
закрепленные в двух точках;

-	опускающиеся и поднимающиеся хол-
щовые сворачивающиеся занавески;

-	собирающиеся, гофрированные зана-
вески на направляющих рельсах или на
проволоке;

-	металлические или пластиковые жалю-
зи, релюксы;

-	бумажные или пластиковые шторы в
виде ставень;

-	шторы в виде щитов.

Светозащитная способность холщовых
штор и их внешний вид зависят от цвета и
способа обращения с ними (от того, висят ли
они свободно или скользят по канавке).

Светозащитная способность жалюзи
(учитывая возможность смотреть сквозь
них на улицу, т. е. сохранять связь с вне-

Противомоскитная сетка, натянутая на
раму, которая закрепляется на коробке окна
VELUX.

шним миром) и их внешний вид зависят от
цвета пластинок, от того, как они установ-
лены - перекрывают друг друга или стоят
параллельно одна другой

Гораздо труднее оценить занавески с архи-
тектурной или с точки зрения строительной
физики, поскольку в этом случае наряду
с функциональностью большое значение
имеет и то, насколько ярче, живее, уютнее,
интимнее или даже насколько более защи
щенным делают они данное помещение.

При использовании занавесок:

-	не всегда или с большим трудом уда-
ется привести в соответствие архитектур
ные требования и требования строительной
физики;

-	часто возникает необходимость приме-
нять два комплекта занавесок;

-	условия удовлетворения двух разных
требований необходимо анализировать
отдельно.

Впечатление, которое производят зана-
вески как элемент интерьера, прежде всего
зависит от качества материала (от его цвета,
блеска, возможно, от рисунка, от орнамента
и т. д.). Степень светонепроницаемости (и
в связи с этим - прозрачность занавесок)
Установка противомоскитной сетки рулонно-
го принципа действия на раме типа VELUX:
а) установка элементов рамки на оконную
коробку; Ь) установленные элементы рамы;
с) установка противомоскитной сетки рулон-
ного типа в «коробку» и в направляющие
рельсы.

Противомоскитная сетка на раме для окна
с поднимающейся створкой: а) общий вид
спереди; Ь) установка на оконную раму, в
коробке окна; 1. открывающаяся створка
окна в плоскости крыши; 2. оконная короб-
ка; 3. зафиксированная рамка с сеткой;
4. открывающийся элемент рамы; 5. рама в
открытом положении; 6. рамка внутренней
части коробки.

зависит от цвета нитей (светлые, средние
или темные), которые использовали для их
изготовления, от направления нитей тканого
или трикотажного полотна. Тепловые нагруз-
ки от солнечного излучения можно снизить с
помощью занавесок, изготовленных из свет-
лых нитей, или занавесок, имеющих плотную
структуру Чтобы из комнаты можно было
видеть улицу, предпочтительнее занавески
из темных нитей и с редкой структурой, с
улицы красивее выглядят занавески из свет-
лых нитей и с плотной структурой. Однако
при использовании последних предметы
будут трудноразличимы, а если ткань имеет

среднюю плотность, контуры контрастно
освещенных предметов будут просматри-
ваться четко.

Коэффициент освещенности солнцем
дверных и оконных проемов, имеющих
внутренние защитные шторы, составляет от
0,5 до 0,18, из этого ясно видно, что шторы,
которые мы устанавливаем изнутри, с точки
зрения снижения тепловых нагрузок от сол-
нечного света нельзя назвать эффективным
средством. Однако благодаря простоте кон-
струкции, легкости обработки, динамичности
с точки зрения приспособления к изменяю-
щимся условиям и тому, что такие шторы
одновременно могут выполнять несколько
функций, этот вид защиты от солнца получил
очень широкое распространение.

Противомоскитные
сетки

Противомоскитные сетки - в зависимости
от местных условий - в некоторых местах
следует устанавливать обязательно, в других
в них нет совершенно никакой необходимос-
ти. Вблизи озер, рек следует быть готовым к
нашествию комаров

На вертикальные окна сетки можно уста-
навливать снаружи, а на наклонные - только
изнутри.
Факторы, повышающие комфортабельность и
улучшающие качество обустройства чердачных
пространств

Использование чердачного пространства как
части дома уже само по себе означает повы-
шение уровня комфортности и в целом эсте-
тической ценности дома. Комфорт - это залог
качества, помимо утилитарной ценности, он
обладает способностью улучшать самочувс-
твие и настроение. Все эти виды воздействия
возможны благодаря современной системе
естественного и искусственного освещения,
отопления, хорошей теплоизоляции и не в
последнюю очередь благодаря комплексно-
му применению архитектурной технологии,
которая учитывает вопросы использования
тех или иных источников энергии.

Искусственное
освещение в квартире
и мансарде

Есттественное освещение квартир и внутрен-
них пространств дома не менее важно, чем
стремление расширить жилое пространство
за счет чердачного пространства. Однако
очень важным фактором является также
искусственное освещение.

За последнее время произошли значи-
тельные изменения в средствах формиро-
вания интерьера, в том числе и в системе
искусственного освещения. Количество
источников света в помещениях квартир,
как правило, увеличилось в два раза, а в
отдельных случаях и в несколько раз. Этот
факт объясняется сознательным проектиро-
ванием и расширением ассортимента осве-
тительной техники; ее значение главным
образом состоит в том, что хотя работающие
члены семьи большую часть дня проводят
вне дома, но 80% остального времени они
проводят в стенах своего дома, и преиму-
щественно - в условиях искусственного
освещения.

В то время как в 60-е годы XX века в
различных помещениях квартиры обычно
использовали только один источник света,
сегодня результаты технического развития
позволяют при том же количестве потребля-
емой электроэнергии в несколько раз повы-
сить показатели освещенности.

Внутреннее освещение современных
квартир прекрасно обеспечивается за счет
точечных (преимущественного галогенных)
источников света, имеющих полосу света
до 90-180°. Галогенные лампы, несмотря
на низкое напряжение и малое потребление
энергии, эффективно, белым светом, осве-
щают окружающую нас среду, внося разно-
образие в наши будни.

Дымовые трубы
и отопление

Концепция обогрева чердачного простран-
ства квартиры часто совпадает с принципа-
ми отопления любого другого здания или
квартиры. При этом важно знать, что для
печного отопления, как правило, необходим
дымоход, а для более эффективного отоп-
ления - дымовая труба хорошего качества.

Подвесные лампы искусственного освеще-
ния.

Работа вытяжной трубы, наряду с многочис-
ленными прочими факторами, в наибольшей
степени зависит от ее длины. В том случае,
если квартира располагается в мансарде,
высота вытяжной трубы, от которой зави-
сит круг наиболее часто используемых
отопительных приборов, часто оказывается
недостаточной.
В связи с предназначением или возмож-
ностями потенциального применения здания
возникает много факторов которые необхо-
димо учитывать уже на стадии проектирова-
ния. Для того чтобы помещения были при-
годны для использования, они обязательно
должны быть оборудованы дымоходами и
вентиляционными каналами

Трубы для отвода продуктов горения

При проектировании жилого здания стро
ящегося с применением традиционных тех
нологий, необходимо учесть, что оно должно
иметь трубу или дымоход, обеспечивающие
индивидуальное или центральное отопление
квартир и других помещений эти труба или
дымоход должны будут выводить продукты
горения в пространство над крышей. При
сооружении каналов для отвода продуктов
горения необходимо соблюдать следующие
требования:

-	проблему отвода продуктов горения
следует решать так, чтобы была исключена
опасность возникновения пожара или пов-
реждения прочих конструкций здания;

-	канал для отвода продуктов горения от
отопительного оборудования работающего

на газе должен применяться только для
одного вида топлива к нему нельзя подсо-
единять отопительные приборы, работаю-

Освещение жилой комнаты подвесными
галогенными пампами со средним рассеива-
нием и точечным освещением.

Жилая комната с внутренней лестницей, выходя-
щей в жилое пространство Расположенные на
потолке/пестнице источники освещения дают рассеянный свет.
щие на других (твердых или жидких) видах
топлива;

-	дымоход и вытяжная труба не должны
сужаться в направлении отвода продуктов
горения.

Дымовые трубы

Продукты горения, образующиеся в процес-
се отопления здания, в большинстве случаев
выходят через дымовую трубу. Для опреде-
ления места установки, размеров, высоты
и горловины дымовой трубы существуют
следующие нормативы:

-	Для каждого этажа, а также для каждой

Спальня с установленными в ряд пампами
(могут использоваться как для рассеянного,
так и для направленного освещения).

Кабинет с источниками искусственного
освещения, установленными на столе и на

скошенном потолке.

111

Направленное точечное освещение жилого
пространства с камином

Спальня с системой распределенного
освещения галогенными пампами.

Жилой интерьер с камином с боковым естественным освещени-
ем и потолочными источниками искусственного света.
единицы самостоятельного назначения сле-
дует сооружать отдельную дымовую трубу.
Из этого следует, что даже в пределах одной
квартиры к одной и той же дымовой трубе
нельзя подсоединять отопительные приборы,
которые находятся на более высоких этажах
(исключение представляет коллекторная
труба).

- Пропорциональное соотношение стенок
дымовой трубы должно составлять макси-
мум 1:1,5, однако наиболее приемлемым
считается квадратное или круглое сечение
трубы. Внимание: каменщики предпочитают
класть трубу размерами 14 х 25 см, однако
это запрещается!

- В одной и той же вертикальной дымо-
вой трубе можно сделать несколько отводов
вбок на 30°, но только в одном направлении
Горизонтальная проекция отводов в сумме не
должна превышать 2 м.

- Во внешней стене дымовую трубу можно
сооружать только в том случае, если она
будет иметь соответствующую теплозащиту
(теплоизоляцию).

- Высота оголовка трубы над плоскостью
крыши:

-	для скатной крыши: не менее 0.8 м;

-	для плоской крыши: не менее 1,2 м,
но его высота должна быть такой, чтобы
в радиусе 15 м от закрепленной на трубе по
вертикальной оси крышки с углом вершины
60° ни один предмет не находился по отно-
шению к оголовку ближе, чем на 80 см.

- Стенки кирпичной трубы могут нести
какой-либо груз лишь в том случае, если их
толщина превышает 25 см.

- При газовом отоплении продукты горе-
ния из одноканальной коллекторной трубы
можно отводить в бытовой водонагреватель
обводного типа или в настенный тепловой
рефлектор, если они оснащены тягопре-
рывателем и работают в течение короткого
времени

Трубы системы «Шидель»

Вытяжная система «Шидель», которая во
всей Европе считается первоклассной, была
создана в результате многолетних разра-
боток и постоянного усовершенствования.
Испытанные в ходе практического примене-
ния конструкции гарантируют надежность
при любой форме применения.

Проходящая сквозь чердачное пространс-
тво дымовая труба традиционной кирпичной
кладки непригодна для подсоединения к
ней других отопительных приборов, которые
находятся в пространстве обустроенного
чердака: а) труба с традиционной кирпичной
кладкой; Ь) дымоход, усовершенствованный
благодаря установке теплоизоляции.

Камин, установленный в углу квартиры на
чердаке.

Камин с открытой топкой, построенный с
применением традиционной кирпичной
кладки, в квартире на чердаке: а) вид спе-
реди; Ь) схема действия, вид в разрезе;
1. каминная вставка; 2. дымовой клапан;
3. дымоход; 4. подсоединение к дымовой
трубе; 5. дымоход; 6. обсадная труба в
шамотной трубе «Шидель»; 7. теплоизоля-
ция; 8. внутренняя оболочка; 9. дверца сбор-
ника сажи; 10. водосборник или сборник
сажи; 11. внешняя (морозостойкая) обму-
ровка; 12. накладная плита; 13. водосток.

I
Воздушный обогрев потоками горячего воз-
духа, идущими из центральной печи и цир-
кулирующими на двух уровнях квартиры.

Отопление чердачного пространства с при
менением каналов воздушного обогрева
через теплоотдатчик облицованный кера
мической плиткой в который разогретый
воздух поступает с нижнего уровня.

Обогрев чердачного пространства кварти
ры с помощью переносного металлического
камина подключенного к трубе системы
«Шидель» 1. камин из металлического
листа: 2 задвижка: 3. дымовая труба: 4. под-
соединение к дымоходу: 5. вытяжная труба;
6. дверца очистки трубы; 7. водосборник
или сборник сажи; 8. шамотный соеди-
нительный профиль; 9. шамотная обсад-
ная труба: 10. теплоизоляция: 11 элемент
сборной бетонной рубашки; 12 кирпичная
кладка 13. облицовка оголовка трубы над
крышей' 14. накладной камень 15 крышка
с диском прикрывающим горловину трубы
f = минимум 1,2 м; hk при наличии перекат
ноге канала обогрева, который проходит
внутри камина, - минимум 6 м; при прямом
канале - минимум 3 м.

Обогреватель с теплоотдатчиком калори-
ферного типа в жилой комнате мансарды.

Изразцовая печь с топочным ходом пере-
катного типа для обогрева квартиры в ман-
сарде: 1. топка; 2. зона горения: 3. зона
пламени: 4. шамотная стенка: 5. перекатный
газоход в топке; 6. перекатный ход в топке;
7. горизонтальный ход топки; 8. соедине-
ние с трубой; 9. крышка очистного люка;
10. контейнер для золы; 11. труба; 12. стенка
трубы; 13. очистной проем; 14. дверца сбор-
ника сажи; 15. сборник сажи; 16. накладной
камень с водостоком; 17 наклонное пере-
крытие; 18. перекрытие 19 f = минимум
1,2 м; hk - минимум 6 м

Изразцовая печь необычной конструкции в
мансарде (для нее требуется такая же труба.

как и для обычной печи; обеспечивает высо-
коэффективный конвекционный обогрев
внутреннего пространства).
Не подсоединенный к дымоходу газовый
бойлер, оснащенный отводом на крышу.

Не подсоединенный к дымоходу газовый
бойлер, оснащенный отводом на внешнюю
стену.

Для широкого использования отопитель-
ной техники с вытяжной системой «Шидель»
фирма выпускает следующие виды продук-
ции:

-	шамотная система «Шидель»;

-	труба типа «Шидель» с упрощенной
теплоизоляцией;

-	труба типа «Шидель» с вентиляцией
задней стенки и изоляцией;

-	труба типа «Шидель Квадро» (для смеси
воздуха и дыма).

Широкий ассортимент труб различной
конструкции, шамотная система, пригодная
для разных видов топлива, более дешевый,

чем обычный кирпич, облицовочный кир-
пич из легкого бетона, а также теплоизоля-
ция, которая подбирается в соответствии с
потребностями, создают широкие возмож-
ности для проектирования и сооружения
оптимальной вытяжной системы.

Новые разработки в области отопительной
техники требуют, чтобы труба надежно рабо-
тала даже при низкой температуре газов -
продуктов горения и при превышении темпе-
ратуры точки росы. В этом отношении труба
типа «Шидель» с вентиляцией задней стенки
и изоляцией открывает широкие возможнос-
ти для дальнейшего усовершенствования
вытяжной техники. Трубе типа «Шидель» с
вентиляцией задней стенки и изоляцией пер-
вой в Европе было выдано свидетельство об
абсолютной влагоустойчивости.

В рамках вытяжной системы «Шидель»
система обсадных шамотных труб RR позво-
ляет применять самую простую технологию
строительства труб. Больше всего в ней при-
влекает то, что и проектировать, и строить их
относительно просто.

В случае если система обсадки трубы
делается одновременно с кладкой, шамот-
ная обсадная труба и теплоизоляция уста-
навливаются по мере возведения корпуса из
кирпича или половинок кирпича.

От труб с корпусом из кирпича, о кото-
рых мы упоминали выше, вытяжная систе-
ма «Шидель» с упрощенной теплоизоляцией
отличается тем, что, помимо жаро- и кисло-
тостойкой обсадки, она сверху еще покрыта
рубашкой, сооруженной из бетонных эле-
ментов высотой 33 см, они придают ей ста-
бильность и одновременно выполняют роль
отделки технического пространства. С точки
зрения отопительной техники и прочих фак-
торов разница состоит лишь в том. что корпус
самонесущей трубы может иметь высоту до
30 м (однако для того чтобы исключить боко-
вое смещение, через каждые 3 м на трубе
необходимо делать дилатационные зазоры
и прикреплять ее к перекрытиям).

Вытяжная система «Шидель» SIH с венти-
ляцией задней стенки, которая считается вер-
шиной в области сооружения труб, конструи-
руется из сборных, точно стыкующихся друг
с другом элементов серийного производства.
Она состоит из следующих частей:

-	изготовленная из шамота внутренняя
труба «Шидель»;

-	изоляционная плита «Шидель»;

-	кирпич для обкладки типа «Шидель»;

-	арматура типа «Шидель».

Дымовые каналы

Дымовой канал - это конструкция, которая
размещается внутри квартиры и соединяет
отопительный прибор с дымовой трубой, т.
е. это элемент соединения с трубой, который
обычно проходит и через другие помещения
квартиры.

Проходя через помещения квартиры,
дымовой канал по отношению к трубе дол-
жен иметь подъем не менее 10%, его мак-

симальная длина должна составлять 2 м, а
материал, из которого он изготовлен, не дол-
жен быть пожароопасным. Дымовой канап-
независимо от его сечения - можно исполь-
зовать только для отвода продуктов горения
из отопительных приборов. Дымовой канал
не должен проходить через помещения, не
относящиеся к данной квартире!

Трубы для выведения продуктов горения,
установленные на внешних стенах

На внешней стене разрешается устанавли-
вать трубу для выведения продуктов горения
из отопительных приборов, работающих на
газе и имеющих топку, изолированную от
воздушного пространства данного помеще-
ния, только в том случае, если:

а)	в доме нет дымохода для отвода про-
дуктов горения в сторону крыши, на улицу,
или если имеющаяся труба необходима для
аварийного отопления;

Ь)	предусмотренная проектом труба для
выведения продуктов горения, установлен-
ная на внешней стене, не угрожает прочности
здания и не будет наносить ущерба ценностям
окружающей архитектурной среды (общему
виду населенного пункта, ценным образцам
или памятникам архитектуры);

с)	предусмотренная проектом труба для
выведения продуктов горения, устанавлива-
емая на внешней стене, соответствует сани-
тарно-гигиеническим требованиям.

При строительстве нового или расшире-
нии ранее построенного здания необходимо
сооружать трубу (отвод продуктов горения),
по которой неизбежно образующиеся дым-
ные газы будут выводиться по направлению
к крыше и на улицу. Проектировать и произ-
водить расчеты системы отвода продуктов

Ь)

Так называемая «коробчатая» изоляция по
периметру, сооруженная при обустройс-
тве чердачного пространства: а) на полную
высоту крыши; Ь) при уменьшенной внут-
ренней высоте чердачного пространства.
Ь)

Обустройство чердачного пространства
с ригелем в стропильной конструкции:
а) стропильная ферма; Ь) теплоизоляция,
уложенная на полную высоту под стропи-
лами; с) теплоизоляция под стропилами и
ригелем; d) теплоизоляция под стропильной
балкой и в промежутках у ригелей; е) теп-
лоизоляция между стропилами и ригелем;
f) теплоизоляция под стропилами и над
ригелем.

горения (подачу необходимого для горения
воздуха, отопительные приборы и отвод
продуктов горения) следует согласно соот-
ветствующим стандартам.

В этих случаях вариант с трубой для выве-
дения продуктов горения, установленной на
внешней стене, неприемлем! Для осущест-
вления такого варианта необходимо не только
разрешение архитектурного управления, но и
справка от службы очистки труб, подтверж-
дающая, что в доме отсутствуют трубы, поз-
воляющие отводить дымный газ, или трубы,
которые можно приспособить для этих целей,
либо подтверждение, что имеющаяся труба
вместе с уже построенной изразцовой печью
и трубой являются резервным отопительным
прибором. Между прочим, для резервной
печи подойдет и труба газовой печи, если
в ней нет металлической обсадной трубы,
т. е. когда в случае необходимости вместо
газовой печи к ней можно подключить печь,
работающую на твердом топливе.

Вентиляция

Выше мы уже перечислили помещения квар-
тиры, которые должны иметь систему естес-
твенной или принудительной вентиляции. По
сути дела, очень мало таких помещений, где
не нужна вентиляция, это, например, неболь-
шие коридоры, проходная гардеробная и т. д.
Однако их также надо соединять с пространс-
твом проветриваемых помещений.

Помещения, не имеющие окон, можно
проветривать при помощи вентиляционных
люков, вентиляционных труб и вентиляци-
онных каналов.

Вентиляционный люк можно сделать толь-
ко непосредственно на внешней стене или
через перекрытие.

Проект внутренних помещений должен
предусматривать вентиляционную трубу.
Что касается материалов, из которых она
сооружается, это может быть кирпичный вен-
тиляционный канал и армированные венти-
ляционные трубы либо это могут быть сбор-

ные трубы из готовых элементов. Принцип
действия вентиляционных труб такой же,
как у вентиляционного канала, поэтому при
их сооружении следует руководствоваться
одними и теми же требованиями.

При наличии безнапорной вентиляцион-
ной трубы отработанный воздух по отде-
льному или дополнительному каналу можно
направлять в вентиляционный сборник, отку-
да он выводится в направлении крыши, на
улицу. Вентиляционная труба всегда должна
устанавливаться вертикально, а в кирпичной
конструкции здания она не должна находить-
ся ближе, чем в 24 см от дымовой трубы.

Оптимальная
теплоизоляция
чердачных пространств

По экономическим причинам и для обеспе-
чения комфорта теплоизоляция в наши дни
должна быть неотъемлемым элементом
здания. Растущие цены на энергоносители
заставляют нас экономить энергию, и уж коль
скоро мы экономим, давайте делать это целе-
направленно и сознательно. Оглядываясь на
великий аврал в жилищном строительстве
50-х годов XX века и последовавшую за ним
программу панельного строительства 60-х
годов, сегодня мы ясно видим, что на исправ-
ление ошибок, допущенных за несколько
десятилетий, понадобится полстолетия, во
всяком случае, это касается ошибок в энерге-
тической сфере. Дома, которые строят сегод-
ня, к счастью, способны в течение долгого
времени обеспечивать ощущение комфорта
и летом, и зимой.

Снижение потерь энергии - лишь одна из
функций теплоизоляции. Очень важно также,
чтобы на обогреваемой стороне температу-
ра поверхности стен и перекрытий была не
слишком низкой, потому что это приводит
к нарушению здоровья, ухудшает самочувс-
твие человека.
Обустройство чердака с использованием
пространства над несущим перекрытием с
железобетонным каркасом; вид в разрезе
и фрагмент узла: 1. стропильная балка;
2. обрешетина: 3. ригель: 4. продольная
балка; 5. соединение винтом; 6. пароизо-
лирующая пленка; 7. вентиляционный воз-
душный зазор: 8. проветриваемое чердачное
пространство; 9. поперечная планка; 10. теп-
лоизоляция (место для нее); 11. теплоизо-
лирующая плитка поперечного направления
(место для нее); 12. нижняя облицовка как
поверхностный слой.

Еще одна функция теплоизоляции состо-
ит в том, чтобы защищать перегородки и
несущие конструкции здания от излишних
смещений, причиной которых являются пере-
пады температуры, а также от воздействия
мороза и солнечного тепла. Однако теплоизо-
лирующий слой лишь снижает, замедляет,
выравнивает потоки тепла и холода, но не
препятствует им.

Что касается вопросов теплоизоляции,
существует довольно много книг, посвя-
щенных тем или иным аспектам этой про-
блемы.

К сожалению, в процессе теплоизоля-
ции конструкций здания во многих случаях
применяются не самые подходящие тепло-
изолирующие материалы, поэтому обра-
зуется конденсат, появляется плесень и на

Чердачное перекрытие с проветриваемой
теплоизоляцией: а) с одинарным воздушным
зазором; Ь) с двойным воздушным зазором
(теплоизоляцию можно сочетать только с
проветриваемым слоем, в противном случае
конструкция вскоре придет в негодность, а
эффективность теплоизоляции значительно
снизится из-за конденсирующейся влаги).

Обустройство чердака с использованием
пространства над несущим перекрытием с
железобетонным каркасом; вид в разрезе
и фрагмент узла: 1. стропильная балка;
2. обрешетина: 3. воздушный зазор, воз-
душный канал; 4. теплоизоляция; 5. паро-
изолирующая пленка; 6. проветриваемый
воздушный зазор; 7. соединительный винт;
8. плечо; 9. поперечная планка; 10. воздуш-
ный зазор; 11. теплоизолирующая плитка
поперечного направления (полистирольная
плитка; 12. стеклоткань; 13. облицовочный
слой; 14. несущий каркас.

конструкциях здания возникают дефекты
(трещины, смещения, отставание штукатур-
ки и т. д.), не обеспечивается необходимое
затухание тепла. В решении проблем, возни-
кающих в процессе обустройства чердачного
пространства, вам поможет таблица, кото-
рая дает ответ на вопрос, какой материал
выбрать, а какой не следует применять ни
в коем случае.

Соответствующую теплоизоляцию здания
можно обеспечить самыми разными спосо-
бами, начиная от теплоизолирующей обли-
цовки и вплоть до наливных слоев, навесных
(или наклеивающихся) синтетических плит
или плит из минеральной ваты.

Еще один важный шаг в процессе уста-
новки теплоизоляции на крыше и ее пере-
крытиях - это правильный выбор послой-
Воздушные каналы внутри конструкции
кровли: а) верхний канал на вентилируе-
мом коньке; Ь) воздушные каналы в кровле
между теплоизолирующим и кровельным
слоем.

Слои кровли и направление теплотехничес-
кого действия: А - солнечное излучение;
В - теплопотеря здания и/или отраженные
лучи сопнца; С - направление теплового
излучения от отапливаемого чердачного
пространства; D - отражение теплового
излучения и/или тепловая нагрузка от вне-
шнего излучения; 1. кровля; 2. обрешетины;
3. контррейка, 4. пленка и стеклоткань для
крыши; 5. теплоизоляция между стропи-
лами; 6. стропильная балка: 7. попереч-
ная балка; 8 поперечная теплоизоляция;
9. пароизолирующий слой (пленка или плит-
ка); 10. крепление; 11. нижняя облицов-
ка (ппитами или профильными рейками):
12. продольная рейка; 13. парапет.

ной структуры Если на обычном чердаке
достаточно уложить кровлю на стропила и
обрешетины, то при обустройстве чердачного
пространства необходима особая послойная
система, которая поможет сбалансировать
воздействия строительной физики. Зимой
сверх (между элементами кровли) в различ-
ные слои крыши проникает снежная пыль,
а снизу - в зависимости от разницы между
температурами и условий влажности - кон-
денсируется влага.

Если на слоях теплоизоляции появляются
испарения, это значительно снижает эффек-

Слои кровли с двойной теплоизоляцией:
а) вид в разрезе; Ь) узел (вид в разре-
зе); 1. стропильная балка; 2. контррейка; 3.
гипсокартон; 4 воздушный зазор; 5. теп-
лоизоляция между стропилами; 6. нижний
воздушный канал: 7. пленка; 8. верхний воз-
душный канал; 9. обрешетина; 10 кровля;
11. крепежная планка; 12. теплоизоляция
поперечного направления.

Наклонная кровля с однослойной теплоизо-
ляцией, уложенной между стропильными
балками: а) вид в разрезе; Ь) узел, 1. стро-
пильная балка; 2. контррейка; 3. гипсокар-
тон; 4. воздушный зазор: 5. теплоизоляция-
6. нижний воздушный канал; 7. пленка со
стеклотканью; 8. верхний воздушный канал;
9. обрешетина; 10. кровля; 11. воздушный
канал между планками.

1

Ь)

Вентиляция чердачного пространства под
традиционной крышей а) фрагмент; Ь) вид в
разрезе; 1. чердачное пространство; 2. вход-
ное вентиляционное отверстие; 3. выходное
вентиляционное отверстие.
Ь)

Пример неудачного решения: традиционная
крыша, обычная молнированная пленка с
вентиляционным отверстием: а) фрагмент;
Ь) вид в разрезе; 1. вентиляционное отверс-
тие; 2. проветриваемое чердачное пространс-
тво; 3. входное вентиляционное отверстие;
4. выходное вентиляционное отверстие
(такое решение, к сожалению, часто приме-
няется но при этом рейка должна находить
ся на расстоянии не менее 5 см).

Современный кровельный слой с воздуш-
ным зазором сечением в 200 см2/м и с
контррейками: а) фрагмент; Ь) вид в разре-
зе; 1. вентиляционное отверстие; 2. провет-
риваемое чердачное пространство; 3. вход-
ное вентиляционное отверстие; 4. выходное
вентиляционное отверстие.

Современная кровля (или стенка крыши) с
двойным вентиляционным воздушным зазо-
ром, с теплоизоляцией, уложенной между
стропильными балками: а) фрагмент; Ь) вид
в разрезе; 1. верхний вентиляционный зазор,
2. нижний вентиляционный зазор; 3. вход-
ное вентиляционное отверстие: 4 выходное
вентиляционное отверстие.

Современная кровля (или стенка крыши) с
твердой опорой, двойным вентиляционным
воздушным зазором, с теплоизоляцией,
уложенной между стропильными балками,
а) фрагмент; Ь) вид в разрезе; 1. верхний
вентиляционный зазор: 2. нижний венти-
ляционный зазор; 3. входное вентиляцион
ное отверстие: 4. выходное вентиляционное
отверстие.

Современная кровля (или стенка крыши)
с двойным вентиляционным воздушным
зазором, с теплоизоляцией, проложенной
под стропильными балками: а) фрагмент;
Ь) вид в разрезе; 1. верхний вентиляционный
зазор; 2. нижний межстропильный венти-
ляционный зазор; 3. входное вентиляцион-
ное отверстие; 4. выходное вентиляционное
отверстие.

1 2

а)

Современная кровля (или стенка крыши) с
твердой опорой, с двойным вентиляцион-
ным воздушным зазором, с теплоизоляци-
ей проложенной под стропильными балка-
ми: а) фрагмент; Ь) вид в разрезе; 1. верхний
вентиляционный зазор; 2. нижнии межстро-
пильныи вентиляционный зазор; 3 входное
вентиляционное отверстие; 4. выходное вен-
тиляционное отверстие.
Многослойная кровля с теплоизоляцией,
уложенной над стропилами: а) фрагмент;
Ь) вид в разрезе; 1. вентиляционный зазор;
2. входное вентиляционное отверстие;
3. выходное вентиляционное отверстие.

Многослойная кровля с теплоизоляцией,
уложенной над стропилами по находящейся
на виду обшивке: а) фрагмент; Ь) вид в раз-
резе; 1. вентиляционный зазор; 2. входное
вентиляционное отверстие; 3. выходное вен-
тиляционное отверстие.

Технология сквозной теплоизоляции кровли
перекрытия, парапета.

Схема узла конструкции навеса кровли с
двойным вентиляционным слоем, с вве-
дением нижнего свободного воздушного
потока: А - верхний воздушный зазор; В
нижний воздушный зазор.

Схема узла конструкции навеса

Схема узла в конструкции навеса кровли
с двойным вентиляционным слоем, с вве-
дением верхнего свободного воздушного
потока, находящегося над крышей: А - вер-
хний воздушный зазор; В - входное отвер-
стие нижнего воздушного зазора через вен-,
шляционные черепичные элементы.

А

кровли с

двойным вентиляционным слоем, с вве-
дением верхнего и нижнего свободно-
го воздушного потока: А - через верхний
воздушный зазор в ряду вентиляционных
черепичных элементов; В - через нижний J
воздушный зазор навеса крыши.
Таблица 6.1 Возможности применения теплоизоляционных материалов, укладываемых на перегораживающие конструкции в отапливаемых зданиях

ТЕПЛОИЗОЛИРОВАННЫЕ КОНСТРУКЦИИ ЗДАНИЯ				Теплоизолирующие материалы
				Теплоизолирую- щая штукатурка			Наливная теп- лоизоляция		Синтетические пены				Минеральная вата		Древесная вата
				PS-штукатурка	I Перлитовая шту-	катурка	।	Пенобетон	PSH-газобетон	PS		111		Минеральная вата	Стекловата
									Пористая	Экструзирован- ная
Чердачное перекрытие	Непригоднь й для передвижения												•	•
	Пригодный для пере- движения	Наливное					•	•
		Между лагами											•	•
		Под гравийным бетоном							•	•			•
		С плиточной теплоизоляцией							•						•
Обустройство чердачного пространства	Стена с изломом в виде колена	Составная	Оштукатуренная между переплетами каркаса												•
			С внутренней обшивкой между переплетами каркаса										•	•
		С внешней теплоизо- ляцией	Оштукатуренная	•	•
			Оштукатуренная плиточная теплоизоляция						•
	Стропила	Над							•	•			•
		Между							•				•	•
		Под							•	•			•	•	•
	Анкеры	Над											•	•
		Между							•				•	•
		Под							•	•			•	•	•

тивность теплоизоляции, а испарения или
влага, попавшие в слои конструкции, через
несколько лет приведут в негодность кон-
струкцию крыши (поражение грибком, гни-
ение, окисление и т. д.).

Чтобы избежать этого, необходимо соста-
вить такую послойную структуру, которая
будет вентилироваться через воздушные
зазоры, а растаявшая снежная пыль в этой
структуре будет выводиться из строения
Небрежно выполненные конструкции обя-
зательно отомстят нерадивому строителю.

В приведенной таблице указаны материа-
лы, которые можно использовать в различ-
ных слоях структуры При этом обращаем
ваше внимание на негативные свойства
пены PUR, которая применяется довольно
часто, хотя она и опасна для дерева: пена
PUR не пропускает влагу, т. е. дерево не
дышит. С применением плит PUR крыша
прослужит всего несколько лет, а через год-
другой после установки при проветривании
или даже сквозь слои изоляции в помещение
начнут проникать неприятные запахи, а это
означает, что началось разложение органи-
ческих материалов.

Как в техническом отношении, так и с
точки зрения строительной физики самым
сложным, критическим местом являются
точки соединения наклонного перекрытия с
верхним/замыкающим перекрытием и соеди-
нения надстроек на крыше с ее кровлей.

Теплоизолирующие
материалы и их укладка

Выбор теплоизолирующего материала, кото-
рый будет соответствовать конструктивной
системе той или иной крыши, и его укладка
зависят от того, как будет эксплуатироваться
помещение от нагрузок, связанных со стро-
ительной физикой, от стойкости к химичес-
ким воздействиям и от технических условий
данного места.

Различные места требуют разных мате-
риалов Под пол, по которому будут ходить,
можно уложить изоляционные плиты, спо-
собные выдерживать соответствующие
нагрузки, связанные с хождением, а на верх-
нее перекрытие - рулонный войлок. Для

Сборная конструкция на стыке кровли и
стены-парапета: 1. гипсокартонная плита:
2. воздушный зазор; 3. поперечная планка
4. эластичная уплотняющая лента (полоса)'
5. пароизолирующий слой.

наклонных перекрытий крыши подойдут
плиточные и рулонные, войлокообразные
материалы. Недостаток последних заключа-
ется в том, что с ними труднее работать, труд-
нее закреплять их, в то время как плиточные
материалы легко нарезаются по размерам и
устанавливаются.

Многослойная система на стыке фасадной
стены и кровли крыши: 1. гипсокартон,
2. поперечная планка; 3. теплоизоляция
уложенная в поперечном направлении
4. эластичный уплотнитель; 5. пароизолиру-
ющий слой (пленка).
Соединительный узел кровли с фиксирова-
но застекленной надстройкой на крыше.

Послойное строение стыкового узла задней
стены и крыши: 1. кирпичная облицовка
внешней стены; 2. обвязка стены; 3. слой
раствора- 4 подмазка из раствора; 5. стена
из кирпича YTONG; 6. промежуточный пояс;
7 перемычка типа YTONG; 8. железобетон-
ный пояс; 9. обшивочный свод; 10. наклад-
ная рейка; 11. окно; 12. подоконник из
кровельного железа; 13 водосток

Соединительный узел кровли с окном в
плоскости крыши: 1. прокладка притолоки;
2. воздушный зазор; 3. пароизолирующая
пленка; 4. теплоизоляция; 5. герметич-
ное соединение окна с пароизолирующим
слоем.

Схема соединительного узла кровли со
сплошной надстройкой.

Укладка утеплителя из минеральной ваты:
1. нарезка; 2. укладка между стропилами;
3 выравнивание теплоизолирующей поверх-
ности; 4. закрепление пароизолирующей

Фрагмент соединительного узла кровли с
фиксировано застекленным окном-иллю-
минатором.

Схема соединительного узла наклонной
кровли и верхнего перекрытия с учетом
отделки нижней поверхности: 1. обшивка
2 планка; 3. эластичная уплотняющая лента'
4. теплоизоляция; 5 поперечные планки
6. пароизолирующий слой; 7. эластичный
герметик.
(5) 1

2 3

b)

Соединение герметичной или

пароизоли-

рующей пленки/кровли и нижней обшивки:
а) вид сбоку; Ь) узлы поперечных стыков;

1. нижняя обшивка; 2. воздушный зазор;

Установка пароизолирующеи
которая обеспечивает полную

Ь)

пленки,
герметич-

ность:1. снимается защитная лента с кле-
ящего слоя, который будет удерживать
пленку на стене; 2. стыки пленки склеива-
ются так, чтобы сквозь них не проникал
воздух; 3. стык стены с кровлей заклеивает-
ся эластичной воздухонепроницаемой лен-
той; 4. устанавливаются планки, на которых
затем крепятся листы гипсокартона.

с)

Установка теплоизолирующих панелей с
параллельными краями между стропиль-
ными балками (производится со сжатием):
а) установка панели; Ь) корректировка ее
положения; с) окончательно установпенная
панель.

Место теплоизоляции в конструктивной
части крыши: 1. стропила;2. теплоизоляция;
3. облицовочный или поверхностный слой;
I/ - толщина соединенных слоев, из которых
складывается теплотехнический срез.

3. пароизолирующий слой; 4. эластичная
склейка пленки; 5. эластичная лента (полос-
ка); 6. планка.

Теплоизолирующие плитки, нарезанные как
вставки-распорки.

Установка клинообразно нарезанных тепло-
изолирующих панелей между стропильными
балками (производится со сжатием).

Чаще всего для утепления чердачного
пространства используют следующие мате-
риалы:

-	синтетические пены, в том числе экстру-
зионные полистироловые пены;

-	различные виды минеральной ваты и
стекловату;

-	древесную вату, а также слоистые эле-
менты из этих материалов, скрепленных
полистиролом (сэндвич-панели);

-	исключительно для заполнения щелей
используется пена PUR, в то время как ее
плиточный вариант применять запреща-
ется!


Чердак с хорошей вентиляцией в доме, осна-
щенном комплексной системой теплоизо-
ляции: 1. верхнее, замыкающее перекры-
тие; 2. эластичный теплоизолирующий слой
(для выравнивания волнистой поверхности);
3. эластичное заполнение зазоров; 4. теп-
лоизолирующие сзндвич-панели; 5. пиния
подножного слоя (плита или основание).

Комплексная система теплоизоляции от стены
здания до кровли крыши: а) установленная над
оставленными на виду стропилами; Ь) с ниж-
ней облицовкой из гипсокартона; с) с нижней
обшивкой профильными рейками; 1. нижняя,
видимая облицовка: 2. теплоизоляция; 3. воз-
душное пространство.

Установка теплоизоляции сзндвич-панелями
у внешней стены чердачного пространства.

Чердак с хорошей вентиляцией, узел наклонной кровли и сборного
верхнего перекрытия: 1. нижняя облицовка; 2. дополнительная изо-
ляция; 3. планка; 4. плита; 5. воздушный зазор; 6. поперечная планка;

7. пароизолирующая пленка; 8. нижняя теплоизоляция; 9. балка пере-
крытия; 10. несущая обшивка (доски); 11. эластичное заполнение зазо-
ров; 12. теплоизоляция сэндвич-панелями; 13. подножный слой.



Подготовка к наклейке на стену теплоизоли-
рующих сэндвич-панелей, соединяющихся с
несущим поверхностным слоем.

Крепление теплоизолирующих сэндвич-
панелей на плоскости кровли и вертикаль-
Перекрытия в чердачных
пространствах

При оборудовании чердачного пространства
верхнее, т. н. замыкающее перекрытие очень
часто сооружают одновременно с крышей, с
ее скатом.

Конструкция верхнего замыкающего пере-
крытия выглядит почти так же, как и конс-
трукция наклонной кровли: это относится и к
послойному строению, и к факторам строи-
тельной физики Отличие состоит только
в таком элементе, как система вентиляции
крыши, который необходим в любом случае.
Бывает, что замыкающее перекрытие опира-
ется на несущие стены здания и является т. н.
стабильным перекрытием (обычно оно имеет
железобетонный каркас, на котором строят
послойную систему), тогда оно не связано с
конструкцией крыши.

При оборудовании чердачного простран-
ства в старом здании перекрытие, которое
раньше исполняло роль верхнего замыка-
ющего, необходимо проверить как со ста-
тической точки зрения, так с точки зрения
строительной физики. Проектировщик-ста-
тик должен проверить перекрытие с учетом
нагрузок, исходящих от конструкции крыши, а
также всех конструкций и нагрузок связанных
с обустройством чердачного пространства.

При обустройстве чердачного пространст-
ва - в том числе и для ускорения строитель-

Укладка напольного покрытия соединенно-
го с теплоизоляцией в виде фальцованных
плит: 1. завучи ванне горизонтального пере-
крытия монолитным и/или сухим материа-
лом (например, перлитом); 2. укладка плит
способом связки 3. проверка на нагрузки
по уровню на ровной нижней поверхности;
4. укладка верхнего покрытия (например,
ковролина) и заделка его края.

5 4

2 3

2000

Ь)

ных работ - наиболее подходящими будут
сухие методы строительства. Это объясня-
ется тем.что

-	они производятся быстро не требуется
времени на схватывание растворов;

-	нет необходимости соблюдать техноло-
гический перерыв;

20

30

Элемент напольного покрытия - гипсокар-
тонная сэндвич-плита с дополнительной
теплоизоляцией: а) панель; Ь) стадия соеди-
нения; 1. элемент напольного покрытия;
2 соединительный край/канавка- 3. накле-
енная теплоизоляция: 4. клей и заполнитель
канавки.

Укпадка новой многослойной конструкции на
верхнее деревянное перекрытие в мансарде
старого дома: 1. бревенчатое перекрытие;
2. выравнивающая подсыпка из пористо-
го материала 3. звукоизолирующий слой
(необходим только в том случае если внизу
находится отдельная квартира); 4. пленка;
5. эластичная пристенная дилатационная
планка; 6. жесткая теплоизоляция; 7. верх-
ний слой пленки; 8. панель как основание
покрытия; 9. наклеенное покрытие (ковро-
лин, ПВХ, линолеум) 10. плинтус.

Укладка слоя закрывающего балки наполь-
ного покрытия с применением панельной
технологии (сухой метод): 1. подготовка
плоского перекрытия, заполнение сухим
материалом (например, перлитом); 2. уста-
новка несущего каркаса, нарезка его эле-
ментов- 3. укладка теплоизоляции между
балками; 4. укпадка панелей на каркас (спо-
собом связки).
Напольный слой из сэндвич-панелей (один из
элементов системы сухих методов строительства,
который успешно применяется для облицовки ста
рых перекрытий).

51423 8679 10
। I I / I

Промежуточное деревянное перекрытие с
облицовочным слоем на упругих распорках
с плоской нижней поверхностью: 1. доща-
тый пол; 2. эластичная пента; 3. деревянная
балка; 4. теплоизолирующий заполнитель;
5 поперечная ппанка 6 теплоизолирую-
щий слой, уравновешивающий упругость;

7. несущее дощатое покрытие; 8. попереч-



ные рейки 9 нижний слой досок 10. штука-

турная облицовка.

Промежуточное деревянное перекрытие с
облицовочным слоем, уложенным на углуб-
ленную нижнюю упругую опору: 1. ковро-
линовое покрытие; 2. дощатое основание;
3 продольная планка; 4. упругая пента;
5. деревянная балка; 6. теплоизолирующий
заполнитель; 7. теплоизоляция; 8. несущее
дощатое покрытие 9 поперечные рейки;
10. нижняя (лицевая) дощатая обшивка.

Упрощенное промежуточное деревянное
перекрытие: 1. ковролиновое покрытие;
2. плита-основание с крепежной канав-
кой; 3. упругий теплоизолирующий слой;
4. несущее дощатое покрытие: 5. воздуш-

ный зазор; 6. теплоизоляция; 7. деревянная

балка: 8. поперечная планка, 9. покрытие из

гипсокартона

Межэтажное перекрытие из твердых
материалов- 1 железобетонное перекры-
тие- 2. гидроизоляция 3. теплоизоляция;
4 пленка для изоляции от технической
воды 5 армированное бетонное несущее
основание 6 полоса без покрытия 7 конс-
трукция крыши 8 изоляция прерывающая
тепловой мост; 9 штукатурка.

Промежуточное деревянное перекры-
тие во влажном помещении мансарды;
а) неправильное решение; Ь) правильное
решение которое обеспечивает стабиль-
ность на участке у стены и водонепрони-
цаемое соединение между двумя этажами:
1 основание; 2 клеящий слои; 3 напольное
покрытие; 4. клеящий слой; 5. облицовка
стены; 6. гидроизоляция; 7. тепло- и зву-
коизоляция 8. лицевая деревянная обшив-
ка (несущий каркас); 9 деревянная балка;

10.	эластичный изолирующий воротничок;

11.	шпилька; 12. запорная рейка; 13. штука-

турка; 14 несущая стена.
Промежуточное комбинированное (дере-
во + железобетон) перекрытие галереи:
1. ковролин: 2. наливнои слой: 3. стальная
сетка; 4. бетонное основание; 5. пленка;
6. звукоизолирующий противоударный слой;
7. половицы, нижняя часть которых является
лицевой; 8. соединительная канавка; 9 дере-
вянная балка; 10. гвозди; 11 поверхность из
натуральной древесины.

-	не требуется время на высыхание;

-	отсутствуют дефекты которые способна
вызвать технологическая вода.

Последний момент - это главное преиму-
щество, потому что при обустройстве про-
странств в уже возведенном здании именно
технологическая вода доставляет больше
всего хлопот (протекания с чердака на верх-
ний этаж дома, промокание чувствительных к
воде деревянных деталей и конструкций стен,
поражение грибком появление в определен-
ных местах неприятных запахов и т. д)

Пол, который собирается из отдельных
элементов, можно сделать из многослойного
материала; конструкция такого пола состоит
из сухой забутки, теплоизолирующих плит,
панельного основания и клееного настила
Его можно также собрать из соединяющих-
ся друг с другом элементов, при этом сме-

щенные плиты различных слоев основания
позволяют сделать фальцевое соединение,
а клееная теплоизоляция обеспечивает его
компактность.

Когда чердак оборудуется в новостройке, к
промежуточным перекрытиям предъявляется
меньше специальных требований,если они
относятся к одной и той же квартире. Однако
перекрытия, разделяющие разные квартиры,
должны соответствовать очень строгим нор-
мативам, связанным с акустическими, про-
тивопожарными и конструктивными требова-
ниями. В одной квартире или в одной жилой
единице промежуточным перекрытием может
служить деревянная конструкция.

Гипсокартонные
системы и облицовки

Прежде чем познакомиться с гипсокартон-
ными системами, давайте окинем взглядом
последние три десятилетия развития архи-
тектуры, которую принято называть совре-
менной.

В Восточной Европе строительство
домов с оборудованной мансардой полу-
чило распространение в 60-е годы XX
века. Конструктивная система таких ман-
сард обычно не следовала системе здания
(длина пролетов несущая стена и т. д.).
Материалы, которые применялись в пер-

Гипсокартонную облицовочную плиту
можно устанавливать на наклонную крышу,
на парапет под окном, на замыкающее верх-
нее перекрытие, на перегородки и в качест-
ве напольного покрытия

Наклонный скат крыши с гипсокартонной
облицовкой' 1. облицовка из гипсокартон-
ной плиты; 2. воздушный зазор 3 крепеж-
ная ппанка; 4. пароизолирующая ппенка:
5. теплоизолирующая плита, уложенная в
поперечном направлении; 6. теплоизоляция
между стропильными балками: 7. венти-
ляционный воздушный зазор 8 стропила
9. поперечная балка.

вое время, - доски, набитые на деревянный
каркас, или фальцованные доски - летом
приводили к перегреву квартиры, зимой - к
быстрому охлаждению. Летом люди стра-
дали от жары, а зимой, главным образом в
ветреную погоду, ветер проникая в здание
в буквальном смысле слова вытеснял (или
вытягивал) из него тепло, которое давали
отопительные приборы. В последующие два
десятилетия во внутренней отделке жилых
помещений на первый план вышли новые
материалы - костра и древесностружечная
плита (ДСП). Эти плиты были уже несколько
лучше, поскольку теперь для преграждения
пути нежелательным потокам воздуха надо
было только заделывать щели. Однако оста-
валась существенная проблема, на которую
первоначально никто не обращал внимания,
а именно - формальдегид.

ДСП, в которых связующим веществом
служат синтетические материалы, содер-
жат огромное количество формальдегида
Присутствие формальдегида, который вмес-
Чердачное пространство с облицовкой гип-
сокартонными сэндвич-панелями, установ-
ленными с применением сухой технологии.

те с испарениями попадает в организм чело-
века. оказывает отрицательное воздействие
на самочувствие настроение и - не в пос-
леднюю очередь - на состояние здоровья.
Неприятный, резкий запах сначала вызыва-
ет только головную боль, затем - мигрень,
нервное напряжение утомляемость и целый
ряд других симптомов (в зависимости от
индивидуальной восприимчивости человека).
В Восточной Европе не существовало стан-
дартов на этот счет - возможно, потому, что
в противном случае более 50% мебельных
фабрик и деревоперерабатывающих заводов
остались бы без работы.

Таким образом, в квартирах по-прежнему
присутствовал формальдегид, но наступил
период новых экспериментов. Началось
производство древесностружечной плиты
с цементным связующим материалом, она
уже не содержала формальдегида, а приме-
нять ее можно было точно так же однако

по некоторым причинам она не получила
широкого распространения (хотя ее можно
было резать, но она была хрупкой и имела
ряд других недостатков).

Вот уже полстолетия в Америке и в Европе
применяют гипсокартонную плиту и системы
из гипсокартона, они пользуются огромным
спросом на рынке строительных материалов
и теперь стали любимым материалом, пожа-
луй. всех строителей.

Вполне вероятно, что постепенно строи-
тельная технология с применением гипсо-
картона вытеснит перегородки из кирпича,
сооружаемые по традиционной технологии,
традиционные облицовки, типы крыш и верх-
них перекрытий и даже сложные, но подчас
не очень удачные решения, применяемые в
оборудовании чердачных пространств.

Прекрасные свойства гипса как строитель-
ного материала, а также то обстоятельство,
что с гипсокартонной плитой легко работать
(она быстро монтируется не оставляя при
этом особой грязи) все это вскоре убедило
строителен в том что незначительные допол-
нительные расходы окупаются очень быст-
ро - уже в процессе возведения здания.

Сооружение перегородки с гипсокартонным
покрытием устанавливаемым на деревян-
ный каркас: 1. подготовка деревянного кар-
каса; 2. установка теплоизоляции; 3 закреп-
ление плиты на задней стенке; 4. установка
облицовочной гипсокартонной плиты.

Вот лишь некоторые преимущества гип-
сокартона:

-	он экологичен, не имеет запаха, не
содержит вредных для здоровья веществ,

-	обладая кондиционирующими своис
твами, он впитывает влагу из насыщенного
водяными парами воздуха, а затем, когда
воздух становится сухим, испаряет влагу;

-	он не горит поэтому его можно с успе-
хом использовать для сооружения противо-
пожарных конструкций;

-	обладая малой теплопроводностью,

Сооружение перегородки с гипсокартонным
покрытием на металлическом каркасе:
а) сооружение каркаса стены:

Ь)	установка задней стенки;

с)	установка теплоизоляции;

d)	закрепление облицовочной плиты;

е)	затирка стыка между плитами.
он способствует поддержанию хорошего
самочувствия находящихся в помещении
людей.

Преимущества гипсокартонных строитель-
ных систем:

-	поверхность можно сразу покрывать
облицовкой, не придется ждать, когда она
высохнет;

-	если тщательно замазать щели между
плитами, исключается перемещение неже-
лательных потоков воздуха;

-	«дышащие» стены хорошо выносят
пародиффузионные нагрузки;

-	применение этих систем позволяет эко-
номить деньги и время, поскольку легкая
конструкция не дает значительных нагрузок
на несущие конструкции здания, в нишах
можно разместить инженерные коммуника-
ции и электропроводку, сокращенные сроки
строительства позволяют быстро приступить
к эксплуатации здания;

-	системы легко монтируются без особых
затрат, применения дорогостоящих инстру-
ментов и механизмов;

-	они обладают хорошей звукоизолирую-
щей способностью, поскольку мягкая поверх-
ность гипсокартона в результате синхронных
колебаний снижает силу звука:

-	при применении соответствующих кре-
пежных материалов на конструкцию стены
можно навешивать и довольно тяжелые
предметы.

Гипсокартон

Основным материалом для изготовления всех
гипсокартонных плит является гипс. Сначала
путем перемешивания из гипса изготавлива-
ют однородную кашицу, которая через рас-
пределители подается на формовочный стол
с уже подготовленным картоном. Скорость
различных производственных механизмов

Оборудованное чердачное пространство с
комбинированной облицовкой (на стене-
парапете - гипсокартон, а перекрытие
крыши сплошь обшито рейками).

(лента транспортера, сушилка и т. д.) регу-
лируется с помощью компьютера.

Еще не затвердевшую гипсокартонную
плиту разрезают на куски, после чего сразу
же направляют их в сушилку, где из них
удаляют излишнюю влагу. Окантованные,
снабженные скобками и прошедшие кон-
троль плиты отправляются в торговую сеть.

Прочие виды внутренних покрытий

При обустройстве чердачных пространств
в 99% домов со скатными крышами и у 2/3
замыкающих перекрытий и стен-парапетов
применяют сборные каркасы и облицовочные
системы. Большую часть из них облицовыва-
ют уже упомянутой гипсокартонной плитой,
меньшую-тем или иным видом профильных

Направление реечной обшивки внутри чер-
дачного пространства выбирают в зави-
симости от того, какого эффекта желают
добиться: а) поперечное: визуально расши-
ряет пространство; Ь) продольное - удли-
няет его.

ванными панелями их скрепляют друг с другом при
помощи скобок.

реек или ламинированными облицовочными
материалами. К таким облицовочным мате-
риалам относятся струганые, профильные
рейки и пластиковые профили, их можно
закреплять гвоздями или с помощью скры-
тых креплений. Послойная структура обли-
цовки должна быть практически такой же,
как при отделке гипсокартоном.

Внутренние облицовочные рамы

Для обеспечения оптимальной инсоляции
чердачного пространства и соответствия
прочим требованиям поверхность внутрен-
ней коробки окна, установленного в плоскос-
ти крыши, следует облицевать в наклонной
плоскости или под прямым углом. Лицевую
сторону нижних облицовочных рам по воз-
можности следует устанавливать вертикаль-
странства с полками: 1. нижняя лицевая
реечная обшивка; 2 поперечные крепежные

планки; 3. продольная крепежная планка;
4. стропильная балка; 5. крепежные про-
фильные рейки; 6. боковые стенки полок
7. полки; 8. крайняя стенка; 9. встроенный
мебельный элемент.

но, а верхних- горизонтально Такой монтаж
объясняется тем, что снизу это повышает
интенсивность обогрева, не дает окнам
запотевать кроме того, это еще и удобно, а
сверху раму следует устанавливать так для
обеспечения инсоляции в зимний период и

ГУ / i . i?. . . Л 1_.-.
а)

вочные рамы.

Профильные рейки для внутренней обли-
цовки стен с нижним, свободным от напря-
жения креплением через пазы- а) гладкие,
Ь) с клинообразным профилем с) с трапе-
циевидным профилем; d-f) с «художествен-
ным»’ профилем поверхности.

опять-таки для удобства эксплуатации. Для
улучшения инсоляции облицовку притолоки
боковых рам также целесообразно делать
наклонной.

Облицовку притолоки можно делать из

мебельной плиты, из гипсокартона, из мно-
гослойной фанеры, из доски, собранной из
реечных элементов, а также из комбинации
перечисленных материалов.

Внутренняя облицовка выполняется в сле-
дующей последовательности:

- по внутренним размерам притолоки

следует подготовить теплоизоляцию, по
возможности из волокнистого, эластичного
материала;

- щели размером более 1-2 см следует
заполнить пенистым материалом «поран»,
который замешивается на месте; в процессе
заполнения щелей необходимо внимательно
следить за тем, чтобы пена не попадала под
кровлю, потому что она будет приподнимать
облицовочную раму, вызывая в ней напря-
жение, более того, это будет происходить и
с кровлей;

- подготовить, затем установить облицо-

Облицовка оконной коробки.

Ь)

Облицовка коробки окна, размещенного в
плоскости крыши а) обычная, наклонная;
Ь) с нижним углублением; с) дополненная
полкой для цветов.

Облицовочную раму загоняют в нижний
профиль окна в плоскости крыши, чтобы
она стояла прочно и выдерживала различные
нагрузки, например, если кто-то обопрется на
нее, рама не должна сдвигаться в бок. Щели
между рамой и кровлей можно заполнять
только волокнистыми материалами; заполне-
ние должно иметь среднюю плотность, пото-
му что при слишком плотном заполнении или
при заполнении пеной на облицовке оконной
коробки могут образоваться вздутия.

Если кровля сделана из твердых матери-
алов, части оконной коробки можно ошту-
катурить, но только до уровня плоскости
стропил: между канавкой оконной коробки
и оштукатуренной поверхностью необходимо
установить хотя бы узкую планку, действуя
одним из вышеописанных способов.


1Пч





<

УОУо^ЙО^^О0// 100%



Элементы конструкции и кровли крыши:

1. кровля: 2. кромка; 3. вентиляционный
элемент, 4. элемент для покрытия конька;
5 стропила; 6 дополнительные конструктив-
ные элементы; 7. контррейка; 8. обрешетина;
9. предохранительный защитный лист;
10. сточная канавка; 11 окантовка стен-
ки; 12. водоотводная накладка, или разже-
лобка, 13. водосточная труба; 14. решетка
для задержания снега; 15. вентиляцион-
ная труба; 16. площадка для передвиже-
ния по крыше, или рабочая площадка,
17. крепежная плитка; 18 вход для антен-
ны; 19. громоотвод; 20. крепежный узел
солнечной батареи; 21 воздушный канал;
22. чердачный люк; 23. окно, встроенное в
плоскость крыши; 24. вертикальное чердач-
ное окно; 25. дымовая труба; 26 наклонное
перекрытие; 27 чердачное перекрытие;
28. перегородка в чердачном пространстве;

29. теплоизоляция.

Основные детали кровли: 1. скат, обшивка,
кровля; 2. конек крыши; 3. ребро крыши;
4 вершина крыши' 5 скат; 6 сток; 7. закра-
ина; 8. фронтонная стена (фронтон).



min. 1i20m



Загальний вигляд буд!вл! Поп. nepepia Корисна площа

Двосхилий дах: достатня корисна площа з доброю висотою.
Площа тим быыпе, чим крутппе дах. Збыыпення площади за
допомогою нашвиоверху.

Вальмовая дах: корисна площа з достатньою висотою обмеже-
на чотирма скатами. Завдяки останшм формуеться
орипнальннй проспр.

Мансардний або складчастий вальмовая дах. Максимальна корисна
площадь завдяки укороченнм скатам i вертикальним фронтонам. 3
боюв утворюються корисш в господарств! примпцення.
ПОХИЛ1КРОКВИ БЕЗ ЩДКОШУ ВАНЬ

F ПОЛУСТРОПИЛО

G ГОРИЗОНТАЛЬНАЯ СВЯЗЬ

СТРОПИЛА С РИГЕЛЕМ ДЛЯ УСТРОЙ-
СТВА ЧЕРДАЧНОГО ПОМЕЩЕНИЯ

А БАЛКА ПЕРЕКРЫТИЯ

В СТРОПИЛО

С НАСТЕННЫЙ БРУС

DРИГЕЛЬ
ЕВЫЕМКА
в
—4



























20°











42°





Вт

1.90т

2

а

а • Ь

Вт - с


о





















««



ill






л






 и **












4









Mi I
