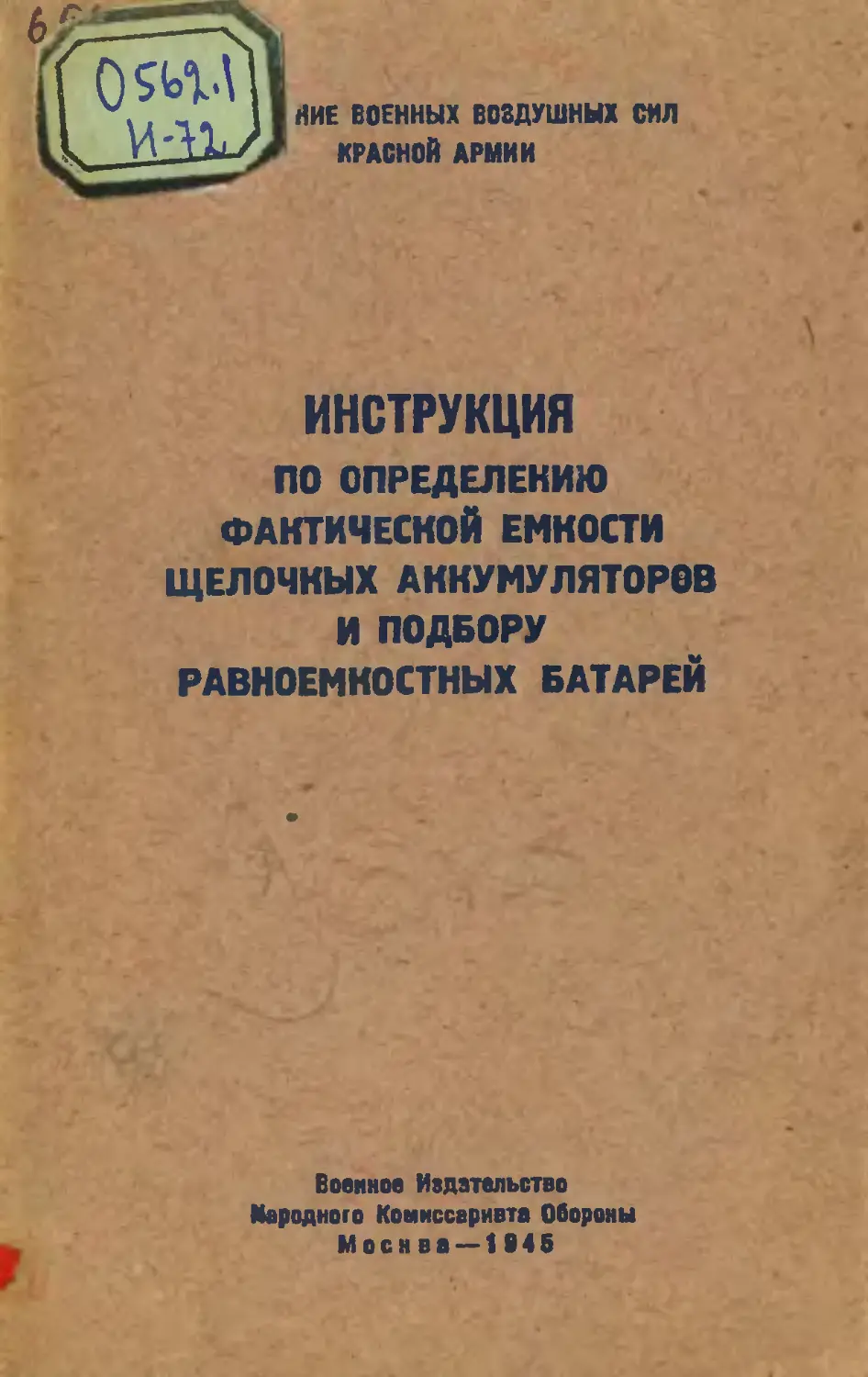

ИНСТРУКЦИЯ
ПО ОПРЕДЕЛЕНИЮ
ФАКТИЧЕСКОЙ ЕМКОСТИ
ЩЕЛОЧНЫХ АККУМУЛЯТОРОВ
И ПОДБОРУ
РАВНОЕМКОСТНЫХ БАТАРЕЙ
О
Военное Издательство
Народного Комиссариата Обороиы
Москва — 1945
ОБЩИЕ УКАЗАНИЯ
Плохой уход за аккумуляторами, разряд сла-
быми токами, как это имеет место при питании
аппаратуры связи, неодинаковая емкость отдель-
ных элементов аккумуляторных батарей приво-
дят к тому, что некоторые элементы не только
разряжаются ниже нормы, но иногда меняют
полярность.
Наличие в батарее одного элемента, имею-
щего меньшую по сравнению с другими факти-
ческую емкость, при невнимательном уходе при-
водит к систематическим глубоким разрядам
его.
Если судить о степени разряженности батареи
по ее напряжению, не обращая внимания на на-
пряжение отдельных элементов ее составляю-
щих, глубокий разряд элемента, имеющего наи-
меньшую емкость, неизбежен.
При очередной зарядке этот элемент уже ока-
жется недозаряженным по сравнению с другими
и постепенно начнет все больше и больше те-
рять емкость.
Систематические же недозаряды и глубокие
разряды аккумуляторов губят их.
Для выявления элементов, потерявших емкость,
и восстановления емкости, теряемой вследствие
случайных недозарядов, необходима периодиче-
ская проверка фактической емкости каждого
элемента в отдельности.
3
Эта проверка фактической емкости должна
проводиться после каждых 60 циклов заряд-раз-
ряд, но не реже одного раза в год.
Кроме того, после каждых десяти зарядов
(т. е. при 10, 20, 30, 40 и т. д. зарядах) аккуму-
ляторы необходимо подвергать усиленному за-
ряду.
Ниже даются указания о порядке определе-
ния фактической емкости аккумуляторных ба-
тарей и их подбора по емкостям.
ОПРЕДЕЛЕНИЕ ФАКТИЧЕСКОЙ ЕМКОСТИ
ЩЕЛОЧНЫХ АККУМУЛЯТОРОВ
1. Батарея из небольшого количества аккуму-
ляторов, имеющая даже один неисправный эле-
мент, работает практически столько же времени,
сколько этот неисправный элемент. Поэтому
фактическая емкость аккумуляторной батареи
определяется емкостью ее наихудшего элемента.
Разряд такой батареи должен быть прекращен
при достижении элементом, имеющим наимень-
шую емкость, напряжения в один вольт. Батарея
при этом должна быть отправлена на зарядку.
2. Контрольно-электрические испытания бата-
рей с проверкой емкости каждого элемента в
батареях следует производить примерно через
полгода. Если же будет замечено, что батареи
разряжаются значительно раньше положенного
им срока, проверку батарей нужно производить
немедленно.
3. Во избежание напрасной потери энергии при
разряде для проверки фактической емкости акку-
муляторной батареи следует подключать к ней
в качестве нагрузки батарею или элемент, ну-
ждающиеся в усиленном заряде.
4
4. Определение фактической емкости щелоч-
ного аккумулятора состоит из четырех операций:
а) усиленного заряда;
б) тренировочного разряда током нормального
8-часового режима;
в) нормального заряда в течение 7 часов;
г) контрольного разряда током 8-часового ре-
жима для окончательного определения фактиче-
ской емкости каждого элемента в отдельности.
А. Усиленный заряд
5. В процессе эксплоатации активная масса
пластин аккумуляторов теряет пористость, и
электролит не может проникнуть в толщу пла-
стин, вследствие чего количество активной мас-
сы пластин, участвующее в электрохимических
процессах в аккумуляторе, уменьшается и ем-
кость аккумулятора становится меньше. Поэтому
каждый десятый заряд и не реже одного раза
в месяц аккумуляторы нужно подвергать уси-
ленному заряду, который разрыхляет активную
массу пластин.
6. Как правило, определение фактической ем-
кости должно начинаться с усиленного заряда,
при этом целесообразно предварительно элек-
тролит в батареях заменить свежим.
7. Усиленный заряд проводится в течение
12 часов. В течение первых 6 часов аккумулятор
заряжают при нормальной силе тока, совмещая
этот заряд с очередной зарядкой от зарядного
агрегата.
В течение второй половины усиленного заряда
аккумулятор дозаряжают при силе тока, снижен-
ной до половины нормальной.
8. Вторую половину усиленного заряда целе-
сообразно для экономии электроэнергии совме-
щать с проведением тренировочного или конт-
рольного разряда двух других однотипных бата-
рей, разряжаемых для определения их фактиче-
ской емкости.
9. Для проведения второй половины усилен-
ного заряда, совмещаемого с тренировочным
или контрольным разрядами двух других бата-
рей, собирается схема, изображенная на рис.. 1.
Рис. 1. Схема ’’ля определения емкости батареи
щелочных аккумуляторов при проведении уси-
ленного заряда
Схема состоит из амперметра, реостата, двух
разряжаемых батарей, у которых проверяется их
фактическая емкость или проводится их трениро-
вочный разряд, батареи, подвергаемой усиленному
заряду, и переносного вольтметра для измере-
ния напряжения отдельных элементов аккумуля-
торной батареи.
10. Собрав схему, установить реостатом нор-
мальную силу разрядного тока 8-часового ре-
жима, равную У8 номинальной емкости батареи,
заметить время начала второй половины усилен-
ного заряда и сделать запись в «Журнале за-
рядки аккумуляторов», ведущемся на зарядной
станции, согласно приложению 16 Наставления
по радиослужбе Красной Армии, ч. 2.
6
Запись делается так, как показано в приложе-
нии 1.
11. По мере падения напряжения разряжае-
мых батарей реостатом поддерживать постоян-
ную силу тока.
12. По истечении 6 часов усиленный заряд
считается законченным. Однако к этому времени
батареи, у которых проверяется емкость, еще не
успевают разрядиться. Поэтому дозаряжаемый
аккумулятор оставляют в качестве нагрузки,
продолжая его зарядку и отключая крайние его
элементы по мере отъединения разрядившихся
элементов разряжаемых батарей.
13. При определении фактической емкости не
двух, а только одной аккумуляторной батареи
напряжение ее недостаточно для усиленного за-
ряда однотипной батареи. В этом случае доза-
ряжаемая усиленным зарядом батарея разде-
ляется на две части.
Сначала, в течение 6 часов, производится до-
зарядка первой половины батареи.
По истечении 6 часов элементы первой поло-
вины батареи, получившие полностью усиленный
заряд, отключаются, а вместо них подключаются
остальные элементы батареи, дозаряжаемой уси-
ленным зарядом.
14. При невозможности закончить усиленный
заряд всех элементов аккумуляторной батареи об
этом следует сделать запись в формуляре, на
странице, озаглавленной «Журнал зарядки».
В записи указываются номера элементов, пол-
ностью дозаряженных, например: «Усиленный
заряд дан только 1, 2 и 3 элементам».
15. Усиленный заряд остальных элементов этой
батареи следует провести при следующей оче-
редной зарядке.
7
16. В случае отсутствия на зарядной стайцйй
отдельного амперметра и реостата для определе-
ния емкости аккумуляторов следует использо-
вать щиток имеющегося зарядного агрегата.
Последовательность сборки схем при использо-
вании щитков от различных зарядных агрегатов
указывается ниже.
17. Сборку схемы при использовании щитка
американского зарядного агрегата (рис. 2) вы-
полнять в такой последовательности:
а) положительный зажим разряжаемой бата-
реи (или батарей) подключить к зажиму «+Я»
(плюс якорь) на щитке американского зарядного
агрегата;
б) положительный зажим аккумулятора, под-
вергаемого усиленному заряду, подключить к
зажиму «+» цепь №... (№ 1, 2 и 3, в зависи-
мости от силы зарядного тока);
в) отрицательные зажимы обеих батарей соеди-
нить отдельным проводником, помимо зажимов
щитка, помеченных знаками «—» (минус); это
отдельное соединение отрицательных зажимов
необходимо для того, чтобы весь разрядный ток
проходил через амперметр, а не ответвлялся бы
в тонкие обмотки трех реле обратного тока, ми-
нуя измерительный прибор;
г) повернуть ручку реостата доотказа вправо
по часовой стрелке и включить рубильники с
надписью «общ. цепь» и с надписью соответ-
ствующего номера цепи;
д) снять крышку реле обратного тока той
цепи, в которую включены аккумуляторы, и под-
жать якорек реле обратного тока кверху какой-
нибудь подпоркой из куска дерева, карандаша
и т. п.;
е) установить реостатом нормальную силу раз-
рядного тока 8-часового режима;
8
Репе
обратного
тока
Рис. 2. Оема использования щитка американского зарядного агрегата
для определения фактической емкости аккумулятора при одновременном
проведении усиленного заряда
9
ж) для поддержания постоянной силы тока по
мере падения напряжения разряжаемых батарей
необходимо вращать ручку реостата против ча-
совой стрелки.
18. Сборку схемы при использовании зарядно-
распределительного устройства от зарядных
агрегатов типа АЛ-3/2, АЛ-6/2 (ЗРУ 1, 5-ЭС-З)
выполнять в такой последовательности:
а) произвести соединения согласно схеме,
изображенной на рис. 3;
б) на зарядно-распределительном устройстве
выключить все рубильники и снять розетку кабеля
со штырьков ьнлки, находящейся на панели рас-
пределительного устройства; „
в) движки регулировочных ’ реостатов поста-
вить в крайнее правое положение; этим сопро-
тивление каждого реостата вводится полностью,
что предохраняет от чрезмерно большого тока
в момент включения батарей;
г) дозаряжаемую батарею подключить к гнез-
дам лощечки-щитка, смонтированной на наруж-
ной боковой стенке ящика зарядно-распредели-
тедьного устройства (ЗРУ);
д) дозаряжае.мая батарея подключается так
же, как обычно подключаются аккумуляторы
для зарядки: положительный зажим дозаряжае-
мий батареи подключать к гнезду, имеющему
большой диаметр, а отрицательный — к гнезду
с меньшим диаметром;
е) разряжаемые батареи, у которых опреде-
ляется их фактическая емкость, соединить по-
следовательно;
ж) положительный зажим соединенных после-
довательно разряжаемых батарей подключить к
плюсовой (верхней) клемме щитка осветительной
нагрузки (клеммы для присоединения освети-
тельной нагрузки расположены на щитке, нахо-
10
__________wodoandu о
n auauioh tn и xadau пнпнчипр^
И
дящемся в левой нижней части откидной крыш-
ки ЗРУ);
з) отрицательный зажим разряжаемой батареи
подключить к зажиму реостата той цепи, в ко-
торую включена дозаряжаемая батарея;
и) рубильник-переключатель цепи осветитель-
ной нагрузки перевести в положение «Без при-
бора»;
к) рубильник-переключатель цепи, к гнездам
которой подключена дозаряжаемая батарея,
установить в положение «С прибором»;
л) установить реостатом нормальную силу за-
рядного тока 8-часового режима;
м) записать в журнале зарядки аккумуляторов
время начала второй половины усиленного за-
ряда;
н) по мере падения напряжения разряжаемых
батарей реостатом поддерживать постоянную
силу тока в цепи.
19. Сборку схемы при использовании распре,
делительного устройства КРУ-2 зарядной стан-
ции РЗС-2 выполнять в такой последователь-
ности:
а) произвести соединения согласно схеме,
изображенной на рис. 4;
б) введя максимальное сопротивление рео-
стата, включить рубильники соответствующих
цепей;
в) установить реостатом нормальную силу раз-
рядного тока 8-часового режима;
г) записать в «Журнале зарядки аккумулято-
ров» время начала второй половины усиленного
заряда;
д) по мере падения напряжения разряжаемых
батарей реостатом поддерживать постоянную
силу тока в цепи.
12
Рис. 4. Схема использования распределительного устрой-
ства КРУ-2 зарядной станции РЗС-2 для определения фак-
тической емкости аккумуляторов при проведении усилен-
ного заряда
20. Сборку схемы при использовании заряд-
ного щитка однокиловаттного зарядного агре-
гата радиостанции 11-АК (Л-3 и ЗДН-1000) вы-
полнять в такой последовательности (рис. 5).
Для определения емкости аккумуляторов типа
НКН-45, НКН-60, НКН-100:
а) использовать цепь буферной батареи;
б) выключить все рубильники, полностью вве-
сти сопротивления реостатов;
в) дозаряжаемую батарею подключить к клем-
мам с надписью «36 в», находящимся на правой
стороне щитка, соблюдая полярность; клеммы нт
правой стороне щитка служат для подключения
заряжаемых батарей; верхняя клемма — плюсо-
вая, к ней подключить положительный зажим
дозаряжаемой батареи;
г) батареи, разряжаемые для определения
емкости, соединить последовательно;
13
д) положительный зажим разряжаемых бата-
рей соединить с плюсовой (верхней), а отрица-
тельный— с минусовой клеммой с надписью
«Буферная батарея» (клеммы для подключения
буферной батареи расположены в нижнем левом
углу щитка);
е) переключить четырехполюсный рубильник
амперметра в нижнее положение; реостатом уста-
новить силу разрядного тока 8-часового режима
и поддерживать ее постоянной.
Для определения емкости аккумуляторов типов
АКН-2,25, НКН-10, НКН-22:
а) использовать минусовую ветвь цепи с
надписью «120 в»;
б) включить все рубильники и полностью вве-
сти сопротивление реостатов;
в) отрицательный зажим дозаряжаемой бата-
реи подключить к минусовой клемме с надписью
«120 в», находящейся на правой стороне
щитка;
г) отрицательный зажим последовательно со-
единенных батарей, у которых проверяется
емкость, подключить к верхней (минусовой)
клемме с надписью «120 в», находящейся на
левой стороне щитка;
д) во избежание токопрохождения по обмот-
кам реле соединить отдельным проводником по-
ложительные зажимы дозаряжаемой и разря-
жаемой батарей;
е) включить четырехполюсный рубильник ам-
перметра в верхнее положение; включить рубиль-
ник цепи «120 в»; установить реостатом силу
разрядного тока 8-часового режима и поддер-
живать ее постоянной.
14
oi-нт t> qi-hhh a
Рис. 5. Схема использования шитка одно киловаттного зарядного
агрегата радиостанции ll-АК для определения фактической емкости
аккум)лятора при одновременном проведении усиленного заряда
Зак. 1581
Б. Тренировочный разряд
21. По окончании усиленного разряда произ-
водят тренировочный разряд аккумулятора, наме-
ченного для проверки фактической емкости.
22. Тренировочный разряд предназначен для
восстановления структуры активной массы и дол
жен проводиться при силе тока нормального
8-часового режима.
23. Тренировочный разряд проводят, собрав ту
же схему, что и для усиленного заряда.
24. Установив реостатом нормальную силу раз-
рядного тока 8-часового режима, измеряют на-
пряжение каждого элемента в отдельности.
Результат измерения записывают в протокол
испытаний.
В течение первых 6 часов напряжение заме-
ряют через каждые 2 часа разряда, а затем
через полчаса и чаще, принимая меры к недопу-
щению разряда отдельных элементов ниже одного
вольта.
25. При определении емкости аккумулятора
необходимо тщательно поддерживать постоян-
ство силы разрядного тока.
В начале разряда постоянство силы тока под-
держивается постепенным выведением реостата.
26. По мере разряда батареи до напряжения
1 в на каждый элемент и отключения отдельных ’
элементов проверяемой батареи реостат посте-
пенно выводится из цепи разряда и, наконец,
окажется полностью выведенным.
Для дальнейшего поддержания силы тока раз-
ряжаемой батареи неизменной необходимо от-
ключить один из элементов аккумулятора, под-
вергаемого усиленному заряду от этой батареи,
с последующей его дозарядкой.
15
27. Если при тренировочном разряде каждый
элемент проверяемой аккумуляторной батареи
покажет емкость, равную или большую номи-
нальной, контрольный разряд производить нз
следует.
В этом случае полученное при испытании зна-
чение фактической емкости аккумуляторной ба-
тареи заносится в формуляр, и этим испытание
заканчивается.
28, На внутренней стороне крышки батарей-
ного ящика наклеивается ярлычок с обозначе-
нием емкости каждого элемента в отдельности:
Фактическая емкость батареи 5НКН-45
№ 1 № 2 № 3 № 4 № 5
45 45,2 45 45,1 44,9
1.3.44 г. Ст. сержант Кузин
29. К батареям, собранным в обрешетинах
(например: НКН-10), прикрепляется фанерная
бирка с указанным в ст. 28 ярлычком.
30. По окончании тренировочного разряда
аккумулятор вновь заряжают нормальной силой
тока в течение 7 часов, после чего проводят по-
следний контрольный разряд для окончательного
определения фактической емкости проверяемого
аккумулятора.
В. Контрольный разряд
31. Контрольный разряд проводят, подключив
аккумуляторы по той же схеме, как и для тре-
нировочного разряда. При контрольном разряде
16
необходимо особо тщательно поддерживать по-
стоянную силу тока.
Значение нормальной силы разрядного тока
8-часового режима, при которой следует прово-
дить контрольный разряд для определения фак-
тической емкости аккумуляторов разных типов,
ниже приводится.
Тип аккумулятора Сила разрядного тока 8-часового режима в вольтах
НКН-10 1,25
Н КН-22 2,75
НКН-45 5,6
НКН-60 7,5
32. Результаты измерений заносятся в прото-
кол по следующей форме.
ПРОТОКОЛ ИСПЫТАНИЯ
фактической емкости
батарей типа „......
№...—разряжаемых
типа ,........*
подвергаемый усиленному заряду.
аккумуляторных
№............,
на аккумулятор
№----------,
Испытание проведено на зарядной базе
,.. ...-...• роты связи.
Приложение: таблица (см. приложение 2).
33. На зарядных базах, обслуживающих по-
стоянно одни и те же части или подразделения,
ведется тетрадь протоколов проверки емкости
аккумуляторов, разграфленная по форме в при-
ложении 2.
<Г/г> ЧЧо
17
2—1581
В эту тетрадь записываются результаты испы-
таний фактической емкости аккумуляторных ба-
1арей части.
34. Для подсчета емкости отдельного элемента
аккумулятора следует умножить силу разряд-
ного тока на время (выраженное в долях часа),
в течение которого этот элемент разряжался до
напряжения 1,0 в (например, в приложении 2:
для элемента № 4 — 5,6x5,2—29 а-ч).
Значение емкости каждого элемента, выра-
женное в ампер-часах, записывается в нижней
части протокола испытаний, в столбце, соответ-
ствующем номеру элемента в батарее.
Примечание. Аккумуляторы в батарее всегда ну-
меруются от положительного полюса аккумуляторной ба-
тареи к отрицательному полюсу.
Емкость батареи в целом определяется ем-
костью ее наихудшего элемента. В примере фак-
тическая емкость батареи 5НКН-45 № 632 равна
29 а-ч. Заменив потерявший емкость элемент
№ 4. можно резко повысить емкость данной ба-
тареи.
ОРГАНИЗАЦИЯ РАБОТЫ НА ЗАРЯДНОЙ
СТАНЦИИ
35. Зарядная станция, как правило, должна
иметь следующие рабочие места или помещения:
— для приема и выдачи аккумуляторов;
— для обтирки и ремонта батарей;
— для хранения и разведения электролита;
— площадку для зарядки со щитком от за-
рядного агрегата;
— капонир для зарядного агрегата.
18
36. Зарядную станцию можно размещать в
блиндаже, землянке, крытом помещении или
в палатках.
37. Категорически запрещается размещать за-
рядные станции в помещениях, ранее занимав-
шихся скотными дворами, под навесами, где хра-
нился навоз, химикалии или кислоты.
Выделяющиеся в этих помещениях газы (хлор,
аммиак, пары кислот), жадно соединяясь с элек-
тролитом, оказывают вредное влияние на щелоч-
ные аккумуляторы.
38. Категорически запрещается заряжать, ре-
монтировать и хранить в одном помещении ще-
лочные аккумуляторы с кислотными.
39. Рабочий процесс на зарядной станции
строится в следующем порядке:
а) Прием аккумуляторов на зарядку, их внеш-
ний осмотр и проверка степени разряженности
производятся в присутствии сдатчика дежурным
электромехаником. Прием оформляется распис-
кой сдатчика в «Журнале зарядки аккумулято-
ров», ведущемся согласно приложению 16 На-
ставления по радиослужбе Красной Армии, ч. 2.
Аккумуляторы, загрязненные и не очищенные
от ползучих солей, дежурный электромеханик не
принимает, а о самом факте доставки грязной
батареи делает запись в журнале зарядки акку
муляторов.
Без формуляров аккумуляторы на зарядку не
принимаются.
б) Профилактический ремонт, замена ниппель-
ных резиновых колец и прокладок, измерение
плотности электролита, доливка дистиллирован-
ной водой или электролитом производятся стар-
шим электромехаником.
в) Сборка схемы для зарядки проводится де-
журным электромехаником.
2*
19
г) Проверка собранной схемы осуществляется
старшим электромехаником.
д) Зарядка и заполнение журнала аккумуля-
торов проводится дежурным электромехани
ком.
40. Начальник зарядной станции, ознакомив-
шись с формулярами доставленных на зарядку
аккумуляторных батарей, выбирает аккумуля-
торы, нуждающиеся в определении их фактиче-
ской емкости и усиленном заряде, руковод-
ствуясь указаниями пунктов 43 и 34 Инструкции
по уходу за щелочными кадмиево-никелевыми
аккумуляторами, изд. 1943 г.
41. В первую очередь необходимо произвести
электрические испытания для определения фак-
тической емкости тех аккумуляторов, отдельные
элементы которых обладают емкостью значи-
тельно меньше номинальной.
Перед испытанием целесообразно электролит
заменить свежим.
42. Определение фактической емкости прово-
дится в соответствии с пунктом 4 данной
инструкции.
43. Если зарядная станция располагает от
дельными измерительными приборами (ампер-
метр, реостат), то определение емкости можно
проводить одновременно с зарядкой очередной
партии аккумуляторов.
При отсутствии отдельного амперметра сле-
дует использовать щиток имеющегося зарядного
агрегата, проверяя емкость после окончания за-
рядки.
ПОДБОР РАВНОЕМКОСТНЫХ БАТАРЕЙ
44. По мере накопления данных о фактиче-
ской емкости аккумуляторов, проходящих через
20
зарядную станцию, данные о них начальник
зарядной станции заносит в свой рабочий доку-
мент — «Перечень элементов типа НКН-45, имею-
щих одинаковую емкость»,
ч*
ПЕРЕЧЕНЬ
элементов типа НКН-45, имеющих одинаковую
емкость
Емкость Номера батарей и элементов, имеющих
В li-ч одинаковую емкость
46 632—1,5 392-1 Новые со склада—1,2
77—2
45 632—2,3 392-2,3,5
44 23—1
42 77—1,4,5
39 392-4
38 77-3 23—2,3,4
29 632-4
24 23—5
45. Руководствуясь этим перечнем, начальник
зарядной станции составляет список аккумулято-
ров типа НКН-45, подлежащих переборке для
получения равноемкостных батарей.
Этот список подписывается соответствующим
командиром роты и утверждается помощником
21
начальника связи (авиадивизии, авиакорпуса,
воздушной армии).
Список составляется по форме, приведенной в
приложении 3.
46. По утверждении списка начальник заряд-
ной станции оповещает начальников радиостан-
ций и принимает меры к сосредоточению на стан-
ции намеченных для переборки батарей.
47. Доставленные для переборки аккумуля-
торы устанавливаются на столах или досках.
Позади каждой батареи кладется ее форму-
ляр.
Перемычки, соединяющие элементы, снима-
ются. Под гайку каждого элемента поджимается
бумажный ярлычок с номером батареи и поряд-
ковым номером данного элемента в батарее и
его фактической емкостью. Отвинчиваются
шурупы крепительных рамок или стенки ящи-
ков.
48. Начальник зарядной станции изымает по-
очередно из ящиков элементы, намеченные к пе-
ремещению; эти элементы ставятся перед ящи-
ком той будущей равноемкостной батареи,
в состав которой они намечены согласно
списку.
49. Закончив выемку и установку элементов
около ящиков будущих равноемкостных бата-
рей, приступают к сборке их в ящиках. При этом
элементы, остающиеся в составе своих прежних
батарей, местами не меняют.
Перед сборкой батарей днища и стенки бата-
рейных ящиков тщательно очищают от грязи и
солей.
50. В формулярах делают запись с указанием
даты замены, номера замененного элемента и
номера батареи, из которой взят вновь вста-
22
вленный элемент. Запись делается по следующей
форме:
1,3.44 заменен элемент нр 3 элементом ир 4
батареи 77, имеющим фактическую емкость
46 а-ч. Элемент нр 4 заменен новым элемен-
том емкостью 45 а-ч, полученным со склада.
..... •..........(подпись)
51. Ярлычок, указывающий емкость каждого
элемента, наклеенный на крышке ящика, заме-
няют новым.
52. После замены ярлычка снимают ярлыки
из-под гаек каждого элемента и соединяют
элементы перемычками.
53. Составленные путем перемещения отдель
ных аккумуляторов равноемкостные батареи под-
вергаются усиленному заряду и возвращаются
сдатчикам.
54. При получении зарядной станцией новых
аккумуляторов, предназначаемых для замены
утративших емкость, необходимо предварительно
произвести их тренировку и проверку фактиче-
ской емкости.
55. Отдельные элементы аккумуляторных бата-
рей, потерявшие до 25—40% своей номинальной
емкости при эксплоатации на электролите из
раствора едкого калия, следует подвергнуть вос-
становлению.
56. Восстановление надлежит производить со-
гласно приложению 2 к Инструкции по уходу за
щелочными кадмиево-никелевыми аккумулято-
рами (стр. 15—16).
57. Отдельные элементы щелочных аккумуля-
торов, которые и после восстановительных
мероприятий будут иметь фактическую емкость
23
ниже 85% от номинальной, гарантированной
заводом,— подлежат выбраковке и сдаче на
склады.
58. Таблица, указывающая наименьшее допу-
стимое значение фактической емкости, при ко-
торой разрешается эксплоатировать щелочные
аккумуляторы, приводится ниже.
Таблица
Тип аккумуля- тора Номинальная емкость, г; раигиро- ВсНИаЯ заводом, а-ч Наименьшая допустимая фактическая емкость, а-ч
АКН-2,25 2,25 1,9
НКН-10 10 8,5
Н КН-22 22 19
НКН-45 45 38
НКН-60 60 51
НКН-100 100 58
ПРИЛОЖЕН ИЯ
ЖУРНАЛ ЗАРЯДКИ
.4 по пор. > От кого при- нят аккумуля- тор Тип акку- мулятора № аккумуля- 1 тора । Время прием; Напряжение 1 в вольтах I Состояние сдаваемого на зарядку аккумулятора Расписка сдатчика
12 От ра- дио- узла 5Н КН-45 >32 12.10 5,2 Мало элек- тролита, ну- жен усилен- ный заряд 25 марта 1942 г. Иванов
13 11-АК Ns 2 5НКН-45 392 20.10 6,4 Нужен уси- ленный за- ряд на 70-м цикле 26 марта 1942 г. Петров
В 08.00 дежурство
Принял ефрейтор
Сдал ст. сержант
26
ПРИЛОЖЕНИЕ 1
АККУМУЛЯТОРОВ
Произведенный ремонт Время поста- новки на за- рядку Сила зарядно- го тока в ам- перах Время окон- чания ззрядкг Напряжение после зарядкк Время сдачи заряженного аккумулятора Расписка приемщика
(олит ДИСТИЛЛ водой и д<н усиленный за- ряд 13.00 11 01.00 7,0 07.00 Иванов
5,6
Лан нормаль- ный заряд 20.30 11 02.30 7,0 07.00 Петров
и имущество по описи
Наконечный
Кузин
27
TAS
Дата испы- тания Время изме- рений час.мин. Количество часов разряда Сила тока разряда в а Напряжение
Батареи типа 511КН-45 № 632
№ 1 № 2 | №3 | № 5
1942 08.00 0 5,6 1,3 1,3 1,3 1,28 1,3
26.3 10.00 2 5,6 1,26 1,26 1,26 1,22 1,28
12.00 4 5,6 1,25 1.25 125 1,15 1,25
13.00 5 5,6 1,22 1,22 1,21 1,10 1,22
13.12 5,2 5,6 1,21 1.21 1,20 0,99 1,21
14.06 6 5,6 1,19 1,18 1,17 — 1,18
15.06 7 5,6 1,15 1,11 1,10 — 1,14
16.00 8 5,6 1,1 1,0 0,98 — 1,1
16.12 8,2 5,6 1,0 — — — 0,99
Время разряда . . Фактическая ем- кость в ампер-ча- 8,2 8,0 8,0 5,2 8,2
сах 46 45 45 29 46
Начальник ЗТБ..........•
Техник-лейтенант
28
ПРИЛОЖЕНИЕ 2
ЛИЦА
элементов (в вольтах) Примечание
Батгреи типа 5НКН-45 № 392
№ 1 MS №3 М4 №5
1,31 1,28 1,29 1,26 1.3 1,26 1,3 1,26 1,3 1,26 Усиленным зарядом дозаря- жается аккумулятор 5НКН-45 № 46
1,25 1,22 1,24 1,21 1,24 1,21 1,24 1,21 1,24 1,21 № 4 бат. 632 отключен, вре- мя перерыва 6 минут
1,21 1,19 1,20 1,17 1,20 1,17 1,19 1,16 1,20 1,17 № 4 бат. 392 отключен, вре- мя перерыва 6 минут
1,15 1,11 1,11 0,98 1,12 1,0 1,0 1.10 1,0 № 2 и № 3 бат. 632 и № 3 и № 5 бат. 392 отключе- ны, перерыв 6 минут
0,99 — — Разряд закончен
8,2 8,0 8,0 7,0 8,0
46 45 45 39,2 45 л
роты СВЯЗИ
Таратян
29
ПРИЛОЖЕНИЕ
.УТВЕРЖДАЮ"
помощник начальника свяаи
. . 194 г.
СПИСОК №....
АККУМУЛЯТОРОВ ТИПА 5НКН-45, ПОДЛЕЖАЩИХ
ПЕРЕБОРКЕ ДЛЯ ПОЛУЧЕНИЯ РАВНОЕМКОСТНЫХ
БАТАРЕЙ
•<Jou OU 1 Тип аккумуля- тора № заводской Фактическая емкость до пе- реборки, а-ч № иудущеи равноемкост- ной батареи № батарей и элементов, из которых нужно составить равноемко- стные батареи 1 Емкость puj- ноемкостной 6aTdpew, а-ч
ученый
1 5НКН-45 12Я43 29 632 (632—1,5)+ (392— 46
632 —1) + (новые—1,2)
2 5НКН-45 без № 39,2 392 (392 -2,3,5)+ 45
392 +(632—2,3)
5НКН-45 40"2 37 77 С 7-1.2,4,5)+ 42
77 +(23-1)
4 5НКН-45 702 33 23 (23—2,3,4)+(77—
23 —3)+(392—4) 38
Элемент № 4 батареи —н элемент № 5 батареи
702
2g- подлежат сдаче на склад, как утерявшие свыше 15%
емкости.
Командир роты связи'........................(подпись)
Начальник зарядной станции................(подпись)
. . . , *............. 1944 г.
30
СОДЕРЖАНИЕ
Стр.
Общие указания................................. 3
Определение фактической емкости щелочных акку-
муляторов ................................... 4
А. Усиленный заряд..................... 5
Б. Тренировочный разряд............... 15
В. Контрольный разряд................. 16
Организация работы на зарядной станции .... 18
Подбор равноемкостиых батарей............... 20
Приложения.................................... 25
Редактор подполковник Попов А. А.
Техн, редактор Коновалова Е. К. Корректор Евграфова В, И.
Г800890 Подписано к печати 20.9.45 г. Объем 1 п. л.
1 уч.-нзд. л. Изд. 37996 Зак. 1581
2-я типография Управления Воениздата НКО
имени К. Ворошилова
ЗАМЕЧЕННЫЕ ОПЕЧАТКИ
Стра- ница Стро ка Напечатано Следует читать
10 7 сверху (ЗРУ-1, 5-ЭС-З) (ЗРУ-1,5-ЭС-З)
17 2-я колонка таблицы Сила разрядного тока 8-часового режима в вольтах Сила разрядного тока 8-часового режима в амперах
24 1 снизу в таблице 100 58 **• * 100 । 85
Зак. 1561
