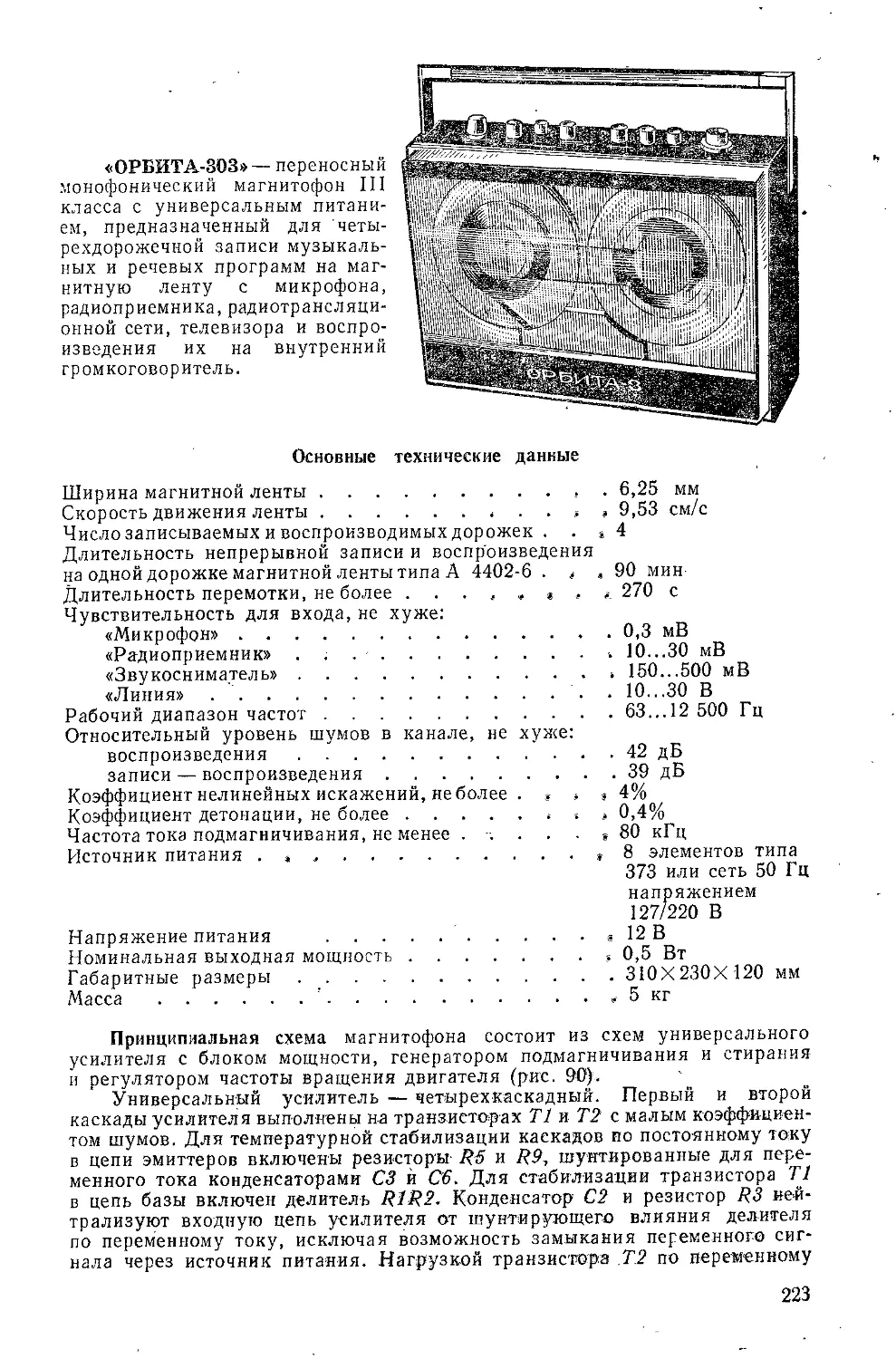

«ОРБИТА-303» — переносный
монофонический магнитофон III
класса с универсальным питани-
ем, предназначенный для четы-
рехдорожечной записи музыкаль-
ных и речевых программ на маг-
нитную ленту с микрофона,
радиоприемника, радиотрансляци-
онной сети, телевизора и воспро-
изведения их на внутренний
громкоговоритель.

Основные технические данные

Ширина магнитной ленты........................,	. 6,25 мм

Скорость движения ленты..........................,	9,53 см/с

Число записываемых и воспроизводимых дорожек . . , 4
Длительность непрерывной записи и воспроизведения
на одной дорожке магнитной ленты типа А 4402-6 . , , 90 мин
Длительность перемотки, не более	270 с

Чувствительность для входа, не хуже:

«Микрофон»....................................0,3 мВ

«Радиоприемник» ................................ 10...30 мВ

«Звукосниматель»................................ 150...500 мВ

«Линия»....................................	. 10...30 В

Рабочий диапазон частот........................... 63...12 500	Гц

Относительный уровень шумов в канале, не хуже:

воспроизведения...............................42 дБ

записи — воспроизведения......................39 дБ

Коэффициент нелинейных искажений, не более . , , , 4%
Коэффициент детонации, не более.............  .	» 0,4%

Частота тока подмагничивания, не менее . -. . . . , 80 кГц

Источник питания . »	.......................... 8 элементов типа

373 или сеть 50 Гц
напряжением
127/220 В

Напряжение питания .............................. 12 В

Номинальная выходная мощность..................8	0,5 Вт

Габаритные размеры.............................. 310X230X 120 мм

Масса................’........................... 5 кг

Принципиальная схема магнитофона состоит из схем универсального
усилителя с блоком мощности, генератором подмагничивания и стирания
и регулятором частоты вращения двигателя (рис. 90).

Универсальный усилитель — четырехкаскадный. Первый и второй
каскады усилителя выполнены на транзисторах Т1 и Т2 с малым коэффициен-
том шумов. Для температурной стабилизации каскадов по постоянному току
в цепи эмиттеров включены резисторы- R5 и R9, шунтированные для пере-
менного тока конденсаторами СЗ й С6. Д,ля стабилизации транзистора Т1
в цепь базы включен делитель R1R2. Конденсатор С2 и резистор R3 ней-
трализуют входную цепь усилителя от шунтирующего влияния делителя
по переменному току, исключая возможность замыкания переменного сиг-
нала через источник питания. Нагрузкой транзистора Т2 по переменному
Рис. 90. Принципиальная электрическая схема магнитофона. «Орби

току служит резистор R4 и входное сопротивление второго каскада, благо- '
даря чему обеспечивается большая передача по току между каскадами. На- м
грузкой второго каскада по переменному току являются резисторы R7 и R8t j
С резистора R7 через конденсатор С4 часть выходного напряжения, падаю- ;
щего на нагрузке, подается на резистор R6, создавая отрицательную обрат-1
ную связь по напряжению. Последняя увеличивает входное сопротивление^
и стабилизирует коэффициент усиления первых двух каскадов.	.<

Третий и четвертый каскады построены на транзисторах ТЗ и Т4 также®
с непосредственной связью. В цепи эмиттеров включены резисторы R/ЗЛ
R14 и R21, R22, задающие и стабилизирующие ток в каскадах, С помощью!
224	J


та-303» (переключатель рода работ в положении «Воспроизведение»)'. -

резисторов осуществляется отрицательная обратная связь.• Параллельно:
резистору R13 подключен последовательный iрезонансный контур, настра-
иваемый на частоту. 12,5, кГц. Добротность контура при воспроизведении
изменяется регулировочным резистором R19. Весь усилитель охвачен об-
щими отрицательными обратными связями по напряжению типа коллектор—
нмиттер с помощью частотно-зависимых цепочек, обеспечивающих коррек-
цию частотной характеристики;. Цепочка R15C12 включается в режиме
.записи, a C10R17 — в;режиме воспроизведения-.

Помехоустойчивость усилителя обеспечивается фильтрами R1...R3,
Cl, С2, RIO, С7, Т1 (У2), Усилитель мощности работает в режиме АВ с вольт-
добавочным резистором. Предварительный усилитель выполнен на состав-
ном транзисторе Т5, Тб (фазоинвертор). Конденсаторы С20, С21 и резистор
R32 служат для коррекции частотной характеристики и уменьшения фазо-
вого сдвига. Резистор R30 предназначен для автоматического регулирования
смещения выходного каскада и температурной стабилизации.

Высокочастотный генератор магнитофона собран на транзисторах Т1Г
и Т12 по двухтактной схеме с самовозбуждением. В качестве индуктивности
контура используется первичная обмотка трансформатора Тр1. Напряжение
-высокочастотного подмагничивания снимается со вторичной обмотки транс-
форматора Тр. Напряжение на пёрвичную обмотку этого трансформатора
поступает с первичной обмотки трансформатора Тр1 через переключатель
дорожек и резисторы R1 и R2, перемещением движков которых регулируется
ток высокочастотного подмагничивания в каждом канале универсальной
головки. Ведущий двигатель магнитофона включен в цепь транзистора Т2,

Рис. 91. Кинематическая схема меха-
низма транспортирования магнитной
ленты магнитофона «Орбита-303»:

/ — левый узел; 2 — фрикционный обод; 3 —
электродвигатель; 4 — тормозное устройство;
5 — правый узел; 6 — резиновый ремеиь;

7 — маховик; 8 — фрикционный обод; 9 •—
направляющие стойки; 10 — тонвал; 11 —
прижимной ролик; 12 — прижимной шкив;
13 — промежуточный ролик; 14 — универ-
сальная головка; 15 — стирающая головка;

16 — электродвигатель; 17 магнитная
лента.

ток базы которого управляется центробежным контактом и стабилизирует
частоту вращения двигателя. Предусмотрена возможность синхронной ра-
боты магнитофона с кино- и диапроектором.

Механизм транспортирования магнитной ленты магнитофона (рис. 91)
приводится в движение ведущим 16 и перемоточным 3 электродвигателями.
Вращение от ведущего мотора 16 через резиновый ремень передается проме-
жуточному ролику 12, который с помощью оси и ролика связан с тонвайом
10 маховика 7. Лента к тонвалу прижимается роликом 11. Подмотка ленты
на правый узел осуществляется с помощью резинового ремня 6. При пере-
мотке влево или вправо ведущий мотор отключается. При перемотке
вправо двигатель перемотки 3 входит в зацепление с правым узлом,
а при перемотке влево — с левым узлом. Управление механизмом транспор-
тирования магнитной ленты осуществляется с помощью переключателя
клавишного типа.

Конструкция и детали. Корпус магнитофона выполнен из ударопроч-
ного полистирола с отделкой боковых стенок под шагрень. Передняя панель
закрывается дымчатой крышкой. На верхней крышке магнитофона нахо-
дятся органы управления: клавишный переключатель рода работ, регуляторы
громкости и тембра и индикатор уровня записи. Гнезда для подключения
радиотрансляционной сети, приемника, микрофона, звукоснимателя, син-
хронизатора кинопроектора, громкоговорителя и блока питания размещены
на боковых стенках корпуса. Все надписи и мнемознаки выполнены фото-
химическим способом.

Универсальный усилитель, усилитель мощности, генератор с индика-
тором и стабилизатор частоты вращения двигателя выполнены на печатных
платах из фольгированного гетинакса. Расположение узлов и деталей на
платах показано на рис. 92.
В магнитофоне применены: резисторы R30 (У1) — типа ММТ, R40’
/.’/.? (У1), RI, R2 (УЗ) — типа СПЗ-16, R4 (У2) типа МЛТ, R6 (У2) —
(ииа МОН, остальные—типа ВС-0,125; конденсаторы СЮ, СП (У1), СЗ
(У2) —типа МБМ, С14, С20, С23...С26, С28 (У1) —типа БМ-2, осталь-
ные — типа К50-6.

Краткие данные намоточных узлов. Трансформатор геяератора Тр1:
обмотка /—2, 2—3 — 25 витков, обмотка 4—5 — 150 витков; все обмотки

а

Рис. 92. Расположение узлов и дета-
.iieii на платах универсального усили-
н'ля (а) и стабилизатора (б) магнито-
фона «Орбита-303».

намотаны проводом ПЭВ-2 диаметром 0,21 мм. Трансформатор подмагничи-
вания Тр: обмотка 1—2 — 365 витков, обмотка 4—5 — 810 витков; все
обмотки намотаны проводом ПЭВ-1 диаметром 0,05 мм. Катушка коррекции
/. : 340 витков из провода ПЭВ-1 диаметром 0,1 мм.
