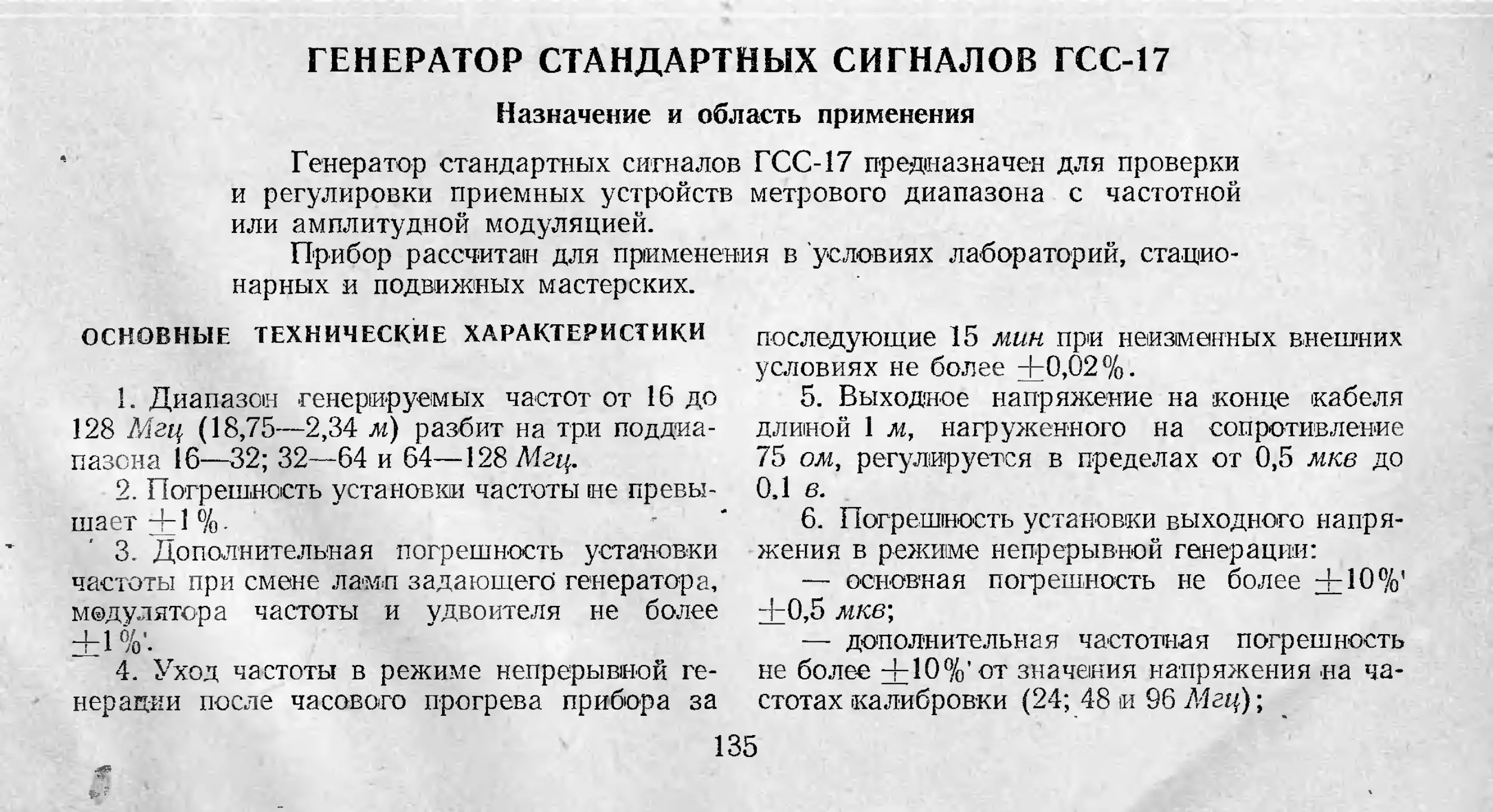

ГЕНЕРАТОР СТАНДАРТНЫХ СИГНАЛОВ ГСС-17
Назначение и область применения
Генератор стандартных сигналов ГСС-17 предназначен для проверки
и регулировки приемных устройств метрового диапазона с частотной
или амплитудной модуляцией.
Прибор рассчитан для применения в условиях лабораторий, стацио-
нарных и подвижных мастерских.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.	Диапазон генерируемых частот от 16 до
128 Мгц (18,75—2,34 м) разбит на три поддиа-
пазона 16—32; 32—64 и 64—128 Л+ц.
2.	Погрешность установки частоты не превы-
шает +1 %.
3.	Дополнительная погрешность установки
частоты при смене ламп задающего генератора,
модулятора частоты и удвоителя не более
+1%\
4.	Уход частоты в режиме непрерывной ге-
нерации после часового прогрева прибора за
последующие 15 мин при неизменных внешних
условиях не более +0,02%.
5.	Выходное напряжение на конце кабеля
длиной 1 м, нагруженного на сопротивление
75 ом, регулируется в пределах от 0,5 мкв рр
0.1 в.
6.	Погрешность установки выходного напря-
жения в режиме непрерывной генерации:
—	основная погрешность не более + 10%’
+0,5 мкв\
—	дополнительная частотная погрешность
не более +10%'от значения напряжения на ча-
стотах калибровки (24; 48 и 96 Мгц);
г
Внешний вид генератора стандартных сигналов ГСС-17.
—	дополнительная погрешность при смене
лампы 2Д1С диодного вольтметра не более
±2%.
7.	Выход коаксиальный; волновое сопротив-
ление выхода 75 ом.
8.	Виды работы:
а)	непрерывная генерация (ИГ);
б)	внутренняя частотная модуляция сину-
соидальным напряжением (ЧМ) частотой
1000 гц +5% и девиацией частоты от 1 до
75 кгц;
в)	внутренняя амплитудная модуляция си-
нусоидальным напряжением (ЛЛ1) частотой
1000 гц +5%' и коэффициентом глубины моду-
ляции от 10 до 80%;
г)	внешняя частотная модуляция синусои-
дальным напряжением частотой от 50 гц до
15 кгц и девиацией частоты от 1 до 75 кгц;
д)	внешняя амплитудная модуляция сину-
соидальным напряжением частотой от 100 гц
до 10 кгц и коэффициентом глубины модуляции
от 10 до 80% .
9.	Девиация частоты как при внутренней,
так и при внешней модуляции регулируется и
определяется в пределах от 1 до 75 кгц по двум
шкалам с номинальными значениями 15 и
75 кгц.
10.	Погрешность установки девиации ча-
стоты:
а)	основная погрешность на шкале 15 кгц
не превышает +7%, а на шкале 75 кгц не бо-
лее +5% от номинального значения шкалы;
б)	дополнительная частотная погрешность
для модулирующих частот от 100 гц до 10 кгц
не более +5%, для модулирующих частот от
50 гц до 15 кгц не более +10%;
в)	дополнительная погрешность от смены
ламп 6Х2П, 6Н15П и 6Н8С (ламповый вольт-
метр) на запасные не превышает +1% от но-
минального значения шкалы на каждую лампу.
11.	Коэффициент нелинейных искажений:
—	при внутренней частотной модуляции не
более 3%;
—	при внутренней амплитудной модуляции
не более 5 %.
12.	Величина напряжения звуковой частоты,
необходимая для получения девиации 75 кгц
при внешней частотной модуляции, не более
80 в при входном сопротивлении 20 ком.
13.	Величина паразитной амплитудной мо-
дуляции при частотной модуляции с девиацией
частоты 75 кгц не более 5%.
14.	Пределы регулировки и измерения коэф-
фициента глубины амплитудной модуляции от
10 до 8 0%.
15.	Погрешность измерения коэффициента
глубины модуляции:
—	основная погрешность в пределах от 30
до 50% не более 3% от номинального значения
шкалы плюс 2% от измеряемой величиньи; в
пределах от 50 до 80% не более 3% от номи-
нального значения шкалы плюс 5% от измеряе-
мой величины;
136
—	дополнительная частотная погрешность
для пределов коэффициента глубины модуля-
ции от 30 до 50% в диапазоне модулирующих
частот от 100 гц до 10 кгц по отношению к ча-
стоте 1000 гц не более 5%;
—	дополнительная погрешность от смены
ламп 6Х2П, 6Ж1П (Л4), 2Д1С и 6Н8С (Л 13)
не более 1—2% (на каждую лампу).
16.	Величина напряжения звуковой часто-
ты, необходимая для получения коэффициента
глубины модуляции 80% при внешней ампли-
тудной модуляции, не более 80 в при входном
сопротивлении не менее 5000 ом.
17.	Величина паразитной частотной модуля-
ции:
—	при коэффициенте амплитудной модуля-
ции 30% не более 1 кгц;
—	в режиме непрерывной генерации на ча-
стоте 128 Мгц не более 600 гц.
18.	Питание: сеть 50 гц ПО, 127 и 220 в
+ 10% или сеть 400 гц 115 в +3%.
19.	Потребляемая мощность от сети 50 гц
не более 150 ва; от сети 400 гц не более 110 ва.
20.	Габаритные размеры прибора 523 X
X 329 X 353 мм.
21.	Вес не более 40 кг.
краткое описание
Генератор стандартных сигналов ГСС-17
(рис. 11.27) * состоит из задающего генератора
с электронным модулятором частоты, двух уси-
лителей-удвоителей частоты, модулятора, атте-
нюатора, измерителя выхода, измерителя' мо-
дуляции и блока питания.
Задающий генератор собран по схеме па-
раллельного питания с индуктивной обратной
связью на двойном триоде 6Н15П (Л2). Диа-
пазон частот от 16 до 32 Мгц перекрывается
переменным конденсатором С14. Параллельно
контуру задающего генератора (L4 С14) при-
соединена реактивная лампа 6Ж1П (Л1), кото-
рая выполняет роль переменной индуктивности
и является электронным модулятором частоты.
Элементы фазосдвигающей цепочки R7, СИ,
R6, С9, СЮ подобраны таким образом, что ин-
дуктивный характер сопротивления лампы со-
храняется во всем диапазоне рабочих частот
задающего генератора.
Модулирующее напряжение на сетк\ лампы
Л1 подается с делителя напряжения R67—R75,
включенного на выходе модулятора, и регули-
руется в зависимости от поддиапазона частот
прибора и необходимых пределов изменения
девиации.
* Рис. П.27 дан вклейкой в конце книги.
Напряжение с контура задающего генера-
тора подается на первый каскад усилителя-уд-
воителя на лампе 6Ж1П (ЛЗ), который работа-
ет в качестве усилителя на первом и втором
поддиапазонах прибора и в качестве первого
удвоителя частоты на третьем поддиапазоне.
Резонансный контур включен в анодную цепь
лампы ЛЗ и шунтируется сопротивлением
R13 (R14 и R15) для расширения полосы про-
пускания частот.
После этого каскада напряжение подается
на второй каскад усилителя-удвоителя (выход-
ной каскад), также собранный на лампе 6ЖШ
(Л4) по схеме, аналогичной схеме первого ка-
скада, и работающий в качестве усилителя на
первом поддиапазоне, в качестве первого уд-
воителя частоты на втором поддиапазоне и в
качестве второго удвоителя частоты на третьем
поддиапазоне. В анодную цепь лампы Л4
включен дроссель Др2, на который в режиме
амплитудной модуляции подается напряжение
звуковой частоты от модулятора.
Модулятор представляет собой генератор
синусоидальных колебаний частотой 1000 гц,
собранный на лампе 6Н8С (ЛИ) по двухтакт-
ной схеме с самовозбуждением. Контур этого
генератора образован первичной обмоткой
трансформатора ТрЗ и конденсаторами С80 и
С81. Для получения небольшого коэффициента
нелинейных искажений (около 0,5%) схема
симметрируется с помощью потенциометра
R37 по минимальному напряжению второй гар-
моники. В режиме внешней модуляции вторич-
ная обмотка трансформатора нагружается на
сопротивление R63.
Измеритель выхода представляет собой
диодный вольтметр, собранный на лампе 2Д1С
(Л5) и измеряющий напряжение на контуре
выходного каскада. В катодную цепь диода
включен микроамперметр М-24 на 100 мка
(ИП2) и сопротивления R53—R58. Сопротив-
ления R59—R62, включенные параллельно ми-
кроамперметру, служат для того, чтобы иметь
возможность устанавливать величину напря-
жения несущей частоты на всех поддиапазонах,
пользуясь одной и той же риской.
Для получения калиброванного напряже-
ния от 0,5 мкв до 0,1 ев приборе применен
плавный индуктивный аттенюатор предельного
типа. В качестве возбуждающего электрода ис-
пользуются контурные катушки, которые при
переключении поддиапазонов размешаются на-
против трубы аттенюатора. Воспринимающий
электрод аттенюатора перемещается внутри
волноводной трубы и выполнен в виде петли
связи с индуктивностью около 0,3 м.кгн, соеди-
137
ненной с выходным гнездом через сопротивле-
ние R22 величиной 75 ом.
Калибровка выходного напряжения спра-
ведлива только при работе прибора на нагруз-
ку с сопротивлением 75 ом. Если работа произ-
водится на нагрузку, во много раз превышаю-
щую сопротивление 75 ом, то можно использо-
вать специальное нагрузочное сопротивление
75 ом, входящее в комплект генератора ГСС-17.
При работе на согласованную нагрузку в 75 ом
нагрузочное сопротивление отключается.
Переключение поддиапазонов можно про-
изводить только при напряжении на выходе
менее 10 мв, так как при работе с напряже-
ниями выше 10 мв петля связи аттенюатора
охватывает контурную катушку и при переклю-
чении с одного поддиапазона на другой воз-
можна ее поломка.
Измеритель амплитудной и частотной моду-
ляции представляет собой амплитудный лам-
повый вольтметр, состоящий из пикового детек-
тора на левом диоде лампы 6Х2П (Л 12) и уси-
лителя постоянного тока на лампе 6Н8С (Л13),
на выходе которого включен микроамперметр
М-24 на 100 мка (ИП1). Правый диод лампы
6Х2П (Л 12) включен в цепь сетки одного из
триодов Л13 и работает как компенсационный
диод. Определение девиации частоты произво-
дится измерением напряжения на части дели-
теля R67—R75. Определение глубины ампли-
тудной модуляции производится путем измере-
ния напряжения звуковой частоты на сопро-
тивлении нагрузки детектора измерителя
выхода при постоянном уровне напряжения
высокой частоты.
Блок питания состоит из двухполупериодно-
го выпрямителя на кенотроне 5Ц4С (Л6) с
электронным стабилизатором напряжения на
лампах 6ПЗС (Л7, Л8), 6Ж8 (Л9) и СГ2С
(ЛЮ), служащего для питания анодных и эк-
ранных цепей ламп, и феррорезонансного ста-
билизатора напряжения для питания цепей
накала ламп.
Конструктивно все низкочастотные элемен-
ты схемы прибора размещены на двухэтажном
шасси, а высокочастотные элементы смонтиро-
ваны 'в отдельном блоке, укрепленном на пе-
редней панели и заключенном в двой-
ной экран Все основные органы настройки и
управления прибором расположены на его пе-
редней панели.	®
В режиме внутренней модуляции на клем-
мы «Внешн. модуляция» подается полное на-
пряжение со вторичной обмотки трансформато-
ра звукового генератора величиной около 60 в,
которое можно использовать для синхрониза-
ции осциллографа и т. п.
При питании от сети частотой 400 гц напря-
жением 115 в +3% переключатель прибора
устанавливается на 110 в.
Рабочий комплект сменных элементов
Лампы: 6Ж1П — 3 шт., 6Н15П — 1 шт., 2Д1С —
1 шт., 6Х2П — 1 шт., 6Н8С — 2 шт., 6ПЗС — 2 шт.,
6Ж8 — 1 шт., СГ2С — 1 шт., 5Ц4С — 1 шт.; лампа нака-
ливания 6,3 в 0,28 а — 1 шт. Предохранитель плавкий
на 2 а — 1 шт.
Комплектация
К генератору стандартных сигналов ГСС-17 при-
дается:
1.	Кабель питания...................  1	шт.
2.	Кабель высокочастотный . .	. 1 шт,
3.	Нагрузочное сопротивление 75 ом . 1 шт,
4.	Запасное имущество (два комплекта
подобранных ламп 6Н15П (Л2), 6Ж1П
(Л4), 2Д1С (Л5) и 6Н8С (Л13)— пс
2 шт.; предохранитель плавкий на
2 с — 1 шт.)..........................1	к-т
5.	Техническое описание и инструкция по
эксплуатации . .	.... 1 экз.
6.	Формуляр...........................1	экз.
