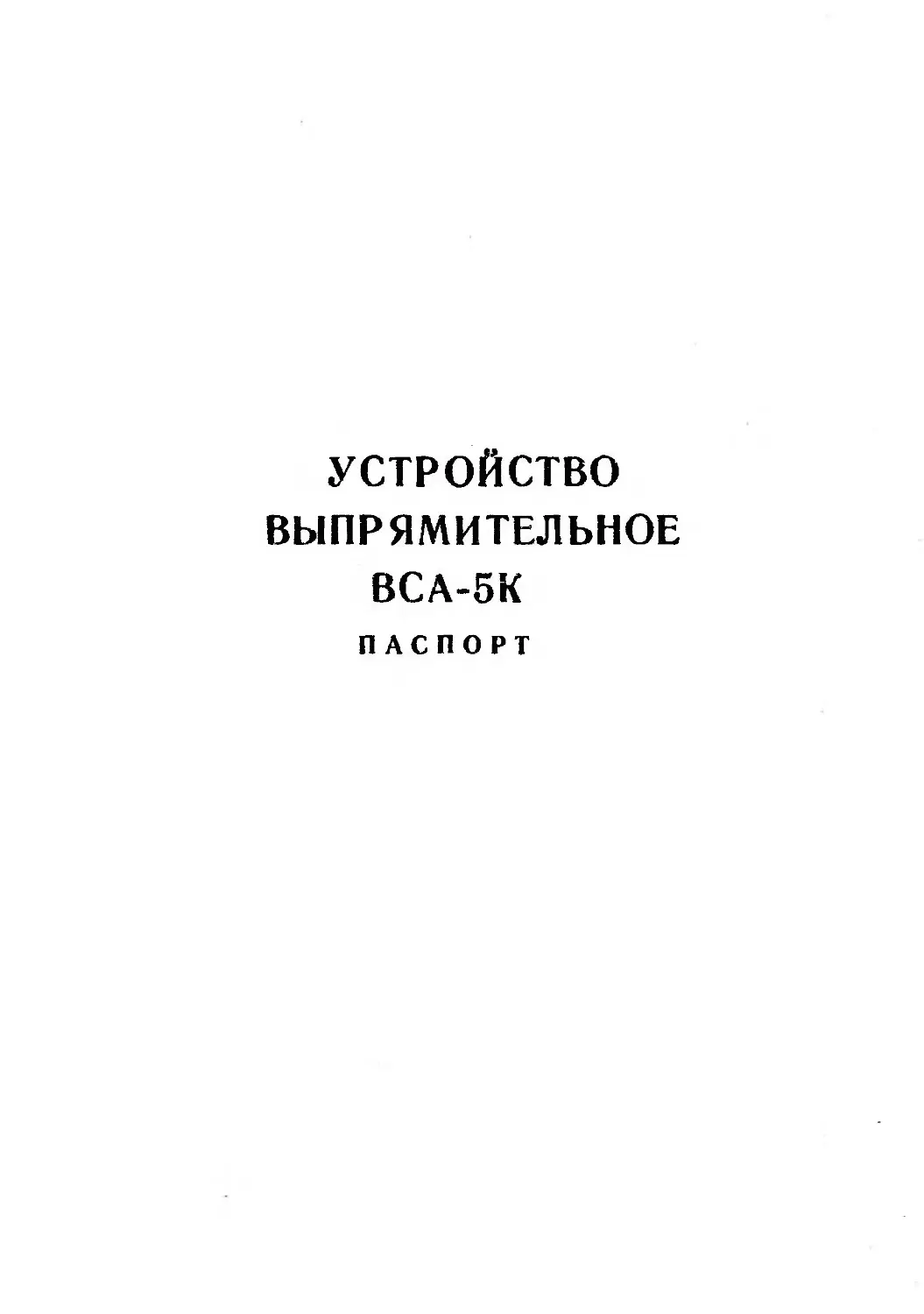

УСТРОЙСТВО
ВЫПРЯМИТЕЛЬНОЕ
ВСА-5К
ПАСПОРТ
1.	НАЗНАЧЕНИЕ
1.1.	Выпрямительное устройство ВСА-5К (в дальнейшем
выпрямитель) предназначено для зарядки аккумуляторных
батарей, а также для использования в качестве источников
постоянного (выпрямленного) тока.
1.2.	Условия эксплуатации выпрямителя:
—	температура окружающего воздуха от минус 40° С до
40° С;
—	относительная влажность окружающего воздуха до
80 процентов при температуре 20° С.
1.3.	Выпрямитель допускает эксплуатацию:
—	в условиях вибрации в диапазоне частот от 1 до
50 Гц с ускорением до 0,5 g;
—	после воздействия многократных ударов с ускорени-
ем до 3 g и длительностью импульса 2—20 мс.
1.4.	Предельные условия эксплуатации:
—	температура окружающего воздуха от минус 50° С до
45° С;
—	относительная влажность окружающего воздуха до
98 процентов при температуре 25° С.
2.	ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1.	Выпрямитель рассчитан на питание от сети одно-
фазного переменного тока напряжением 220 В, частотой 50
и 60 Гц.
2.2.	Выходные электрические параметры выпрямителя
при работе на активную нагрузку приведены в табл. 1.
Таблица 1.
Тип выпрямителя
Средний выпрямлен-
ный ток. А
Среднее выпрямлен-
ное напряжение, В
не менее
ВСА-5К	12	65
Примечание. Выпрямленное напряжение выпрямителя при работе
на аккумуляторную батарею может повышаться на 10—15 процентов.
2.3.	Габаритные, установочные размеры, масса выпрями-
3
теля и обмоточные данные трансформатора приведены в
приложении 1.
Принципиальная электрическая схема приведена в прило-
жении 2, перечень элементов схемы — в приложении 3.
2.4.	Сведения о содержании драгоценных и цветных ме-
таллов приведены в приложении 4.
3.	УСТРОЙСТВО
3.1.	Несущей конструкцией выпрямителя служит шасси,
на котором смонтированы регулируемый трансформатор Т,
кремниевые диоды V, предохранитель F1 в цепи перемен-
ного и F2 в цепи постоянного тока, клеммы для подключе-
ния переменного тока и присоединения нагрузки, переклю-
чатель S.
Для доступа к присоединительным клеммам и предохра-
нителям в кожухе имеются закрывающиеся люки.
К шасси крепится передняя панель, на которой разме-
щены амперметр РА и вольтметр PU в цепи постоянного то-
ка и лампа Н, сигнализирующая о включенном состоянии
выпрямителя.
3.2.	Электромонтаж выпрямителя выполнен гибким про-
водом.
3.3.	В шасси выпрямителя имеется винт для присоедине-
ния заземляющего провода.
4.	ПРИНЦИП РАБОТЫ
4.1.	Напряжение сети через переключатель S и предохра-
нитель F1 подается на первичную обмотку понижающего
трансформатора Т.
Переменное регулируемое напряжение со вторичной об-
мотки через контактные щетки регулятора напряжения по-
дается на кремниевые диоды V. Выпрямленное напряжение
поступает на выходные клеммы «+» и «—» через переклю-
чатель S и предохранитель F2.
4.2.	Выпрямитель обеспечивает плавную регулировку вы-
прямленного напряжения двумя ступенями: 1 ступень от О
до 50 процентов и 2 ступень от 50 процентов до номинального
значения выпрямленного напряжения, при этом перекрытие
между ступенями составляет не менее 0,5 вольта.
4.3.	Переход с одной ступени на другую производится пе-
реключателем S, а регулирование напряжения в пределах
каждой ступени осуществляется вращением ручки регулято-
ра напряжения.
4
4.4.	Для защиты кремниевых диодов от перенапряжений,
возникающих в момент коммутаций, в схеме предусмотрен
ограничитель Z.
5.	УКАЗАНИЯ О РАЗМЕЩЕНИИ И МОНТАЖЕ
5.1.	Для работы выпрямитель должен располагаться в
сухих отапливаемых, освещаемых помещениях.
5.2.	В помещении, где расположен выпрямитель, недо-
пустимы кислотные, щелочные и другие агрессивные пары.
5.3.	Выпрямитель не следует располагать вблизи пред-
метов, излучающих тепло (отопительные приборы, сильно
греющиеся машины и пр.).
5.4.	К установленному для эксплуатации выпрямителю
должен быть обеспечен свободный доступ воздуха.
5.5.	В помещении, в котором работает выпрямитель, дол-
жны быть предусмотрены возможности заземления выпрями-
телей и подвода питающих кабелей.
6.	УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
6.1.	Персонал, обслуживающий выпрямитель, должен
пройти инструктаж по технике безопасности при работе с
электрическими агрегатами.
6.2.	Запрещается снимать кожух, открывать люки и про-
изводить любой ремонт при включенном в сеть выпрямителе.
6.3.	Перед вводом в эксплуатацию выпрямитель обяза-
тельно заземлить.
7.	ПОДГОТОВКА ВЫПРЯМИТЕЛЯ
К ЭКСПЛУАТАЦИИ
7.1.	После длительного пребывания выпрямителей в пу-
ти или хранения на складе выпрямитель хорошо просушите,
после этого его можно включить на нагрузку.
7.2.	До начала эксплуатации необходимо произвести
внешний осмотр выпрямителя и убедиться в исправности,
проверив его под напряжением.
7.3.	Проверку производите в следующем порядке:
а)	ознакомьтесь с расположением элементов управления
и сигнализации;
б)	установите переключатель S в положение ОТКЛ.;
в)	откройте боковые люки и присоедините провода от се-
ти переменного тока и нагрузки к соответствующим клеммам
выпрямителя;
г)	заземлите выпрямитель;
5
Д) установите переключатель на 1-ю ступень и, вращая
ручку регулятора напряжения, установите максимум напря-
жения и тока на первой ступени. Затем, не возвращая регу-
лятор напряжения в исходное положение, установите пере-
ключатель на 2-ю ступень и, вращая ручку регулятора, сле-
дите за показаниями вольтметра.
При этом выпрямленное напряжение при номинальном
токе должно быть не менее 65 вольт.
8.	ПОРЯДОК РАБОТЫ
8.1.	Аккумуляторная батарея должна подготавливаться
для зарядки согласно инструкции по эксплуатации и уходу
за аккумуляторами. Перед включением батареи на зарядку
проверяется ее полярность. Зарядку батареи производите в
следующем порядке:
а)	убедившись, что выпрямитель отключен от сети, при-
соедините батарею, строго соблюдая соответствие полярно-
сти клемм батареи и выпрямителя (плюс к плюсу и минус
к минусу);
б)	проверьте по вольтметру правильность подключения
и исправность заряжаемой батареи;
в)	выведите ручку регулятора на минимальное напря-
жение;
г)	включите выпрямитель и производите зарядку в соот-
ветствии с инструкцией по эксплуатации аккумуляторов;
д)	по окончании зарядки отключите выпрямитель от се-
ти и нагрузки.
Внимание! Следите, чтобы в процессе зарядки зарядный
ток не превышал 12 ампер.
8.2.	В случае эксплуатации выпрямителей при темпера-
туре окружающего воздуха свыше 35° С необходимо снизить
нагрузку на выпрямителе на 20 процентов.
8.3	Не подавайте на выпрямитель переменное напряже-
ние выше номинального Допускается повышение напряже-
ния сети не более, чем на 10 процентов за счет возможного
колебания напряжения сети, но при этом номинальная на-
грузка должна быть снижена не менее, чем на 10 процентов.
8.4.	Допускается слабое точечное искрение под контакт-
ными щетками регулируемого трансформатора. При увели-
6
чении искрения выпрямитель следует отключить от сети,
снять кожух и провести очистку контактной поверхности
вторичной обмотки трансформатора от накопившейся пыли,
после чего закрыть кожух и включить выпрямитель.
8.5.	Нахождение щеток в неизменном положении при но-
минальной нагрузке допустимо не более 3-х часов.
9.	ОБЪЕМ И ПЕРИОДИЧНОСТЬ
КОНТРОЛЬНО-ПРОФИЛАКТИЧЕСКИХ РАБОТ
9.1.	Периодически, не реже одного раза в месяц, выпря-
митель необходимо продувать воздухом для удаления пыли
с зачищенной (открытой) поверхности вторичной обмотки
трансформатора и кремниевых диодов. Скопление пыли на
оголенных дорожках вторичной обмотки может привести к
искрению двигающихся по ней щеток и выходу из строя вы-
прямителя.
9.2.	Один раз в ше'сть месяцев проверяйте состояние вин-
товых креплений, гаек.
9.3.	При формовке новых батарей и зарядке щелочных
аккумуляторов, необходимо для уменьшения зарядного тока
включить в цепь постоянного тока регулируемое сопротив-
ление.
9.4.	В случае длительной эксплуатации выпрямителя при
относительной влажности воздуха до 98 процентов на поверх-
ности выпрямителя могут появиться следы коррозии; в этом
случае необходимо крепеж с наружной стороны и ручку вы-
прямителя покрыть техническим вазелином или другой ан-
тикоррозийной смазкой.
10.	ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
10.1.	Перед началом ремонта отсоедините питающую
сеть и нагрузку!
10.2.	При установке новых диодов, взамен вышедших
из строя, не прилагайте к изолированному выводу диода уси-
лия, превышающие 1 кг. Не производите затяжку гаек с
усилием более 15 кг/см.
10.3.	Пайку диода ведите бескислотным флюсом, избегая
попадания расплавленного припоя на корпус диода.
7
Не касайтесь нагретым паяльником корпуса диода!
10.4.	При пайке монтажного провода к выводу диода
(минусу) тмпература пайки не должна превышать 250° С,
а время пайки — 3-х секунд.
Перечень наиболее часто встречающихся
или возможных неисправностей
Наименование неис- правности, внешнее проявление и допол- нительные признаки	Вероятная причина	Метод устранения
1.	Сеть перемен- ного тока подключе- на. переключатель в положении ВКЛ. Си- гнальная лампа не горит, выпрямитель не работает. 2.	При включении сигнальная лампа не горит, выпрямитель работает. 3.	При включении лампа сигнальная горит, вольтметр не показывает напря- жение.	1.	Перегорел предо- хранитель в цепи пе- ременного тока. 2.	Нарушен электри- ческий контакт клемм переменного тока. 3.	Повреждены про- вода, идущие от вы- ключателя к клеммной панели трансформато- ра. 1.	Перегорела сиг- нальная лампа. 2.	Нет контакта в патроне сигна л ь н о й лампы. 3.	Повреждена элек- трическая цепь лампы. 1.	Повреждена цепь вольтметра. 2.	Неиспр а в н о с т ь вольтметра. 3.	Перегорел предо- хранитель в цепи по- стоянного тока. 4.	Плохой кон такт щеток с зачищенной поверхностью обмотки трансформатора.	1.	Сменить предохра- нитель в цепи пере- менного тока. 2.	Проверить элек- трические контакты клемм переменного то- ка. 3.	Проверить нали- чие напряжения между клеммами панели тран- сформатора. При отсут- ствии найти обрыв про- вода и устранить его. 1.	Сменить лампу. 2.	Проверить и вос- становить контакт в па- троне. 3.	Проверить цепь питания лампы. 1.	Проверить цепь вольтметра. 2.	Проверить вольт- метр, при обнаруже- нии неисправности •— заменить. 3.	Сменить предохра- нитель. 4.	Зачистить рабочую поверхность об м о т к и трансформатора.
8
Наименование неис- правности, внешнее проявление и допол- нительные признаки	Вероятная причина	Метод устранения
4. Предохранитель в цепи переменного тока перегорает без п о д к лючения на- грузки.	1. Замыкание клемм выпрямленного тока на корпус или между со- бой. 2. Замыкание в вы- прямительном мосте.	1. Проверить и ус- транить замыкание. 2. Устранить замыка- ние.
5. При включении нагрузки амперметр не работает (при на- личии напряжения постоянного тока). 6. Вольтметр по- казывает понижен- ное напряжение.	1. Обрыв в цепи на- грузки. 2. Неисправность ам- перметра. 1. Пониженное на- пряжение сети. 2. Выход из строя диодов.	1. Проверить цепь нагрузки. 2. Снять амперметр и заменить новым. 1. Проверить напря- жение сети. 2. Проверить диоды, неисправные заменить.
11. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
11.1	. Помещение, в котором производится хранение вы-
прямителей, должно быть сухим, с температурой окружаю-
щего воздуха не ниже ГС и не выше 40°С, с относитель-
ной влажностью воздуха не больше 80 процентов. Наличие в
воздухе кислотных и других агрессивных примесей недопусти-
мо.
11.2	. При получении выпрямителей их необходимо про-
сушить путем подключения на номинальную активную на-
грузку на время не менее 2-х часов или поставить для про-
сушки в помещение с температурой 35° С. После просушки
нужно возобновить консервацию и хранить выпрямители в
сухом помещении.
11.3	. При длительном хранении выпрямителей на скла-
дах рекомендуется один раз в 3 месяца производить профи-
лактический осмотр и опробование их работоспособности под-
ключением на номинальную активную нагрузку.
11.4	. Несоблюдение правил эксплуатации и хранения ве-
дет к порче выпрямителя.
у
При строгом соблюдении правил хранения и эксплуата-
ции выпрямители могут работать безотказно в течение не-
скольких лет.
11.5	. Выпрямители, упакованные в ящики, могут перево-
зиться любым видом крытого транспорта.
12.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
12.1.	Выпрямительное устройство ВСА-5К
заводской номер	SQ соответствует техническим
условиям 0.321.058 ТУ и признано годным к эксплуатации.
М. П. ’ 1 Дата выпуска
11 г • < j	. 'с
ПредставительХ>ТК ‘
Продукция выпускается под контролем Государственной
приемки.
13.	ГАРАНТИИ ИЗГОТОВИТЕЛЯ
13.1.	Завод-изготовитель гарантирует соответствие выпря-
мителя требованиям технических условий, при соблюдении
потребителем правил эксплуатации, транспортирования и
хранения.
13.2.	Срок гарантии 5 лет со дня отгрузки выпрямителя.
13.3.	Гарантийная наработка выпрямителя 10 тыс. часов.
Претензии потребителя без предъявления настоящего
паспорта к рассмотрению не принимаются.
Завод-изготовитель
Приложения: 1. УФ3.215.045 ГЧ Устройство выпрямитель-
ное ВСА-5К. Габаритный чертеж.
2.	УФЗ-215.045 ЭЗ Устройство выпрямитель-
ное ВСА-5К- Схема электрическая принци-
пиальная.
3.	Перечень элементов схемы электрической
принципиальной.
4.	Сведения о содержании драгоценных ме-
таллов, цветных материалов.
Приложение 1.
Габаритный чертеж
Обмоточные данные трансформатора:
Наимено- вание обмоток	Маркиров- ка концов трансфор- матора	Марка провода	Диаметр провода в мм	Число витков	Отводы на витке
I	Н1К1	ПЭВ-2	1,8	130	20
II	Н2К2	ПЭВ-2	1,8	51	—
Примечание. Вторичную обмотку мотать двумя про-
водами (ПЭВ-2 1,8 мм) параллельно.
Приложение 2.
Схема электрическая принципиальная
Приложение 3.
Перечень
элементов схемы электрической принципиальной
Поз. обозна- чение	Наименование	Кол-во	Приме- чание
Fl, F2	Предохранитель ПВ-20 ТУ 16-522-001-82	2	20А
Н	Лампа МН 26-0.12-1 ТУ 16-535.494-70	1
РА	Амперметр М42101-20А.2,5 ТУ 25-04-2257	1
PU	Вольтметр М42101-150В-2.5 ТУ 25-04-2257-78	1
RS	Шунт ШС 75-2Э-05 ГОСТ 8042-78	1
S	Переключатель ПКУ3.11С3084 ПУЗБ ТУ 16.642.046-86	1
Т	Трансформатор 4.722.027.01	1
V	Диод полупроводниковый Д245 aA0.336.206 ТУ	4
XI, Х2	Колодка 4.882.015	2
ХЗ	Панель 4.882.031	1
Z	Ограничитель ОСН 90-420-2 2.217.003-Э2 1 1	1
Примечание. Могут быть незначительные схемные различия,
не влияющие на качество работы.
Приложение 4.
Сведения о содержании драгоценных металлов
Наименование детали	Кол-во в изделии	Вид драгме- талла	Масса драгме- талла	Общая мас- са драгме- талла в из- делии, г
Диод Д 245	4	золото	0,031507	0,036028
Амперметр М42101	1	серебро	0,009765	0,009765
Вольтметр М42101	1	серебро	0,009765	0,009765
Переключатель ПКУЗ-11 СЗО84УЗБ	1	серебро	1,06332	1,06332
Сведения о содержании цветных металлов
Наименование сборочной еди- ницы и покупного изделия	Наименование цвет- ного металла	Масса, кг
Амперметр М42101, вольтметр М42101, радиатор, заклепки	Алюминий и алю- миниевые сплавы	0,17
Амперметр М42101, вольтметр М42101, диод Д245, шунт ШС 75-20-0,6, жгут, катушка, блок защиты БЗ-20, предохранитель ПВ-20	Медь и сплавы на медной основе	0,27
Диод Д245	Никель	0,002
