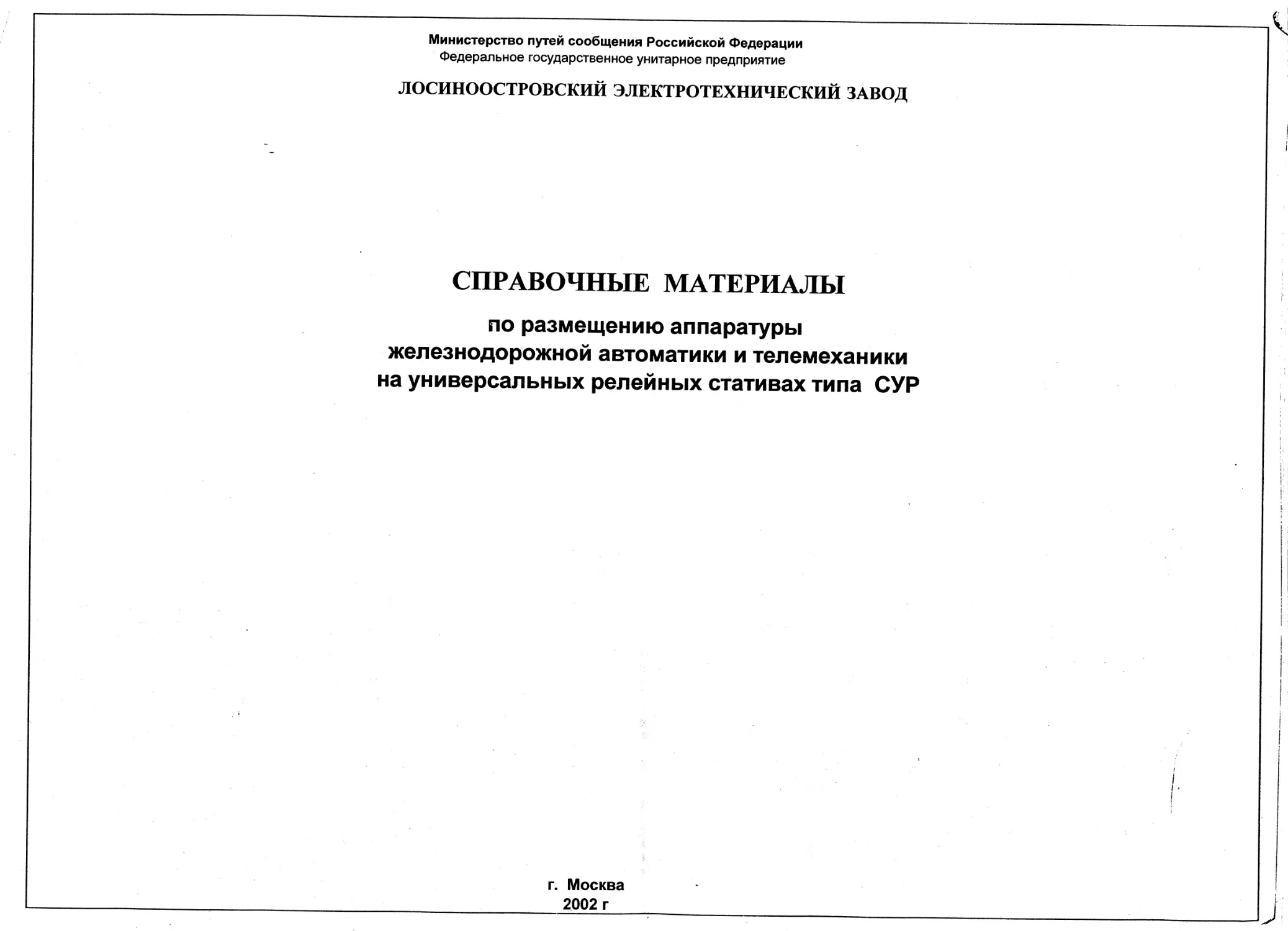

Министерство путей сообщения Российской Федерации
Федеральное государственное унитарное предприятие
ЛОСИНООСТРОВСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ЗАВОД
СПРАВОЧНЫЕ МАТЕРИАЛЫ
по размещению аппаратуры
железнодорожной автоматики и телемеханики
на универсальных релейных стативах типа СУР
г. Москва
2002 г
№№ п/п Наименование №№ листов
1. Рекомендации по установке аппаратуры железнодорожной автоматики и телемеханики на универсальных релейных стативах типа СУР с двухсторонним размещением оборудования 3-5
2. Статив двухсторонний СУР1-Д 6
3. Статив пристенный СУР1-П 7-9
4. Статив кроссовый СУР1-К 10,11
5. Статив двухсторонний СУР2-Д 12
6. Статив пристенный СУР2-П 13-15
7. Статив кроссовый СУР2-К 16,17
8. Размещение реле 8.1. поворотная рамка для приборов с типоразмерами реле РЭЛ 18
8.2. поворотная рамка для приборов с типоразмерами реле НМШ 19
8.3. поворотная рамка для приборов с типоразмерами реле НШ 20
8.4. поворотная рамка для приборов с типоразмерами реле ДСШ 21
8.5. поворотная рамка для приборов с типоразмерами реле ДСШ и НШ 8.6. панель для установки на место реле НШ двух реле РЭЛ или 22
одного реле РЭЛ и одного реле НМШ 23
8.7. панель для установки реле РЭЛ на место реле НМШ 24
8.8. панель для установки реле РЭЛ на место реле НШ 25
8.9. панель для установки реле НМШ на место реле НШ 26
8.10. панель для установки реле НМШ на место реле ДСШ 24
8.11. заглушки для реле РЭЛ и НМШ 27
8.12. заглушки для реле НШ и ДСШ 28
9. Размещение трансформаторов и реакторов 9.1. панель для установки СТ и РОБС на место реле НМШ 29
9.2. панель для установки СТ и РОБС на место реле ДСШ 30
9.3. панель для установки СОБС на место реле НШ 30
9.4. панель для установки двух трансформаторов СОБС 31
10. Размещение конденсаторов 10.1. панель для установки К75-24-1000В 4 мкФ на место реле НМШ 32
10.2. панель для размещения от 1 до 3 К75-24-1000В 4 мкФ 10.3. панель для размещения 4 конденсаторов К75-24-1000В 1 мкФ 25
на место реле НМШ 33
10.4. панель для размещения 8 конденсаторов К75-24-1000В 1 мкФ на место реле НШ 42
10.5. панели для установки конденсаторных блоков КБ 4x4 34,35
10.6. панель для установки МБГЧ-1-2А на место реле НМШ 10.7. плата для установки 2 конденсаторов МБГЧ-1-2Б-250В 10 мкФ 36
на место реле НМШ 33
10.8. панель для установки блока конденсаторов БК 37
10.9. розетка штепсельная с конденсатором К75-24-630В-2.2 мкФ 10.10. панель для установки 2 конденсаторов К50-35-63В 1000 мкФ 40
на место реле НМШ 55
11. Размещение резисторов 11.1. уголок для установки 3 резисторов С5-35В на место реле НМШ 11.2. поворотная рамка для установки 10 резисторов ограничивающих 29
№14676 (160 Вт, 195 Ом) 38,39
11.3. панели для установки 2 регулируемых резисторов РР 40,41,44
11.4. панель для установки 4 регулируемых резисторов РР 43
11.5. уголок для установки 6 резисторов С5-35В на место реле НШ 42
№№ п/п Наименование №№. листов
12. Размещение выравнивателей и разрядников 12.1. поворотная рамка для размещения РКН и ВОЦН 12.2. панель для установки РКН и ВОЦН 45 46
13. Размещение предохранителей
13.1. панель для размещения^? предохранителей 47
13.2. поворотная рамка для размещения 27 предохранителей 48
13.3. поворотная рамка для размещения 54 предохранителей 49
13.4. панель для установки 16 предохранителей 46
14. Размещение коммутационных клемм 50
15. Размещение штепсельных разъемов и клеммных панелей 15.1. поворотная рамка для размещения штепсельных
разъемов и клеммных панелей 15.2. панели для размещения штепсельных разъемов и 51
клеммных панелей 52,53
16. Размещение другого оборудования
16.1. панель для установки АВМ-2 26
16.2. панель измерительная на 8 рельсовых цепей 31
16.3. панель для установки С2-ЗЗН, КД 209, ВР-9а-68В 32
16.4. панель для установки блока ЗБФ 35
16.5. панель ламп 41
16.6. уголок для установки шунта ШС-75 44
16.7. панель для установки блока ББКП 54
16.8. панель для установки 4 стабилитронов на место реле НМШ 55
16.9. плата со звонком постоянного тока 24В 56
16.10. панель с ламповым патроном Е27 56
16.11. панель для установки нештепсельных приборов типа реле НМШ 57
16.12. панель для установки нештепсельных приборов типа реле НШ 58
16.13. панель для установки нештепсельных приборов типа реле ДСШ 59
16.14. панель для установки нештепсельных приборов типа реле НШ и ДСШ 60
16.15. столик для установки нештепсельного оборудования 61
16.16. лист для установки нештепсельного оборудования 62
17. Примеры
17.1. комплектовка двухстороннего статива 63,64
17.2. комплектовка пристенного статива 65,66
17.3. монтажная схема приборов на поворотной рамке 67,70
17.4. монтажная схема коммутационных клемм 68
17.5. монтажная схема панели с предохранителями 69
17.6. комплектовка и монтажная схема кроссового статива % 71,72
18. Мобильные комплексы железнодорожной автоматики и телемеханики
18.1. общие сведения 73
18.2. варианты построения мобильных комплексов 74
18.3. схема размещения оборудования в релейном модуле 75,76
18.4. схема размещения оборудования в питающем модуле 77,78
18.5. схема размещения оборудования в модуле ДСП ЭЦ 79
18.6. схема размещения оборудования в модуле ДСП МПЦ 18.7. схема размещения оборудования в модуле временного поста 80
управления при капитальном ремонте пути 81
18.8. тамбур переходной 82
18.9. принципы размещения стативов типа СУР в стационарном
помещении 83
РГ1(ОМЕНПА1!ИИ
по установке аппаратуры железнодорожной
автоматики и телемеханики на универсальных релейных стативах
типа СУР с двухсторонним размещением оборудования
Настоящие "Рекомендации по установке аппаратуры железнодорожной автоматики
и телемеханики на универсальных релейных стативах типа СУР с двухсторонним размещением
оборудования" предназначены для работников проектных организаций, занятых проектированием
устройств автоматики, телемеханики и связи для железных дорог и промышленных предприятий.
Разработка данных рекомендаций вызвана появлением новых релейных стативов
и мобильных комплексов, конструкция которых позволяет:
более рационально использовать площади релейных помещений за счет использо-
вания пристенного пространства и увеличения числа монтируемых приборов на единицу
полезной площади;
организовать выпуск снаряженных оборудованием мобильных комплексов как
законченного изделия полной заводской готовности;
повысить качество монтажа за счет его выполнения и проверки в заводских условиях;
снизить время и трудозатраты при монтаже устройств на месте установки;
повысить безопасность труда обслуживающего персонала;
создать более благоприятные условия труда и рабочую среду в производственных
помещениях.
Рекомендации разработаны коллективами отделов технического и аппаратных и
мобильных комплексов Лосиноостровского электротехнического завода. При этом были
учтены замечания и предложения специалистов проектных институтов "Омскжелдорпроект",
"Гипротранссигналсвязь”, "Уралгипротранс” и "Уралжелдорпрект", за что авторы выражают
им большую благодарность.
Все замечания и предложения по данным рекомендациям можно направлять по адресу;
129344, г. Москва, ул. Летчика Бабушкина, владение 1, строение 1-33.
телефоны для справок (095) 471 4344, (095) 470 2987
Требования экономического характера при эксплуатации устройств железнодорож-
ной автоматики и телемеханики, а также изменившиеся условия размещения оборудования
потребовали создания принципиально новой конструкции релейного статива. В результате
проделанной работы специалистами Лосиноостровского ЭТЗ был разработан универсальный
релейный статив типа СУР, конструкция которого защищена патентом на изобретение
№ 2183915, выданным Российским агентсвом по патентам и товарным знакам с приоритетом
от 03 июля 2000 года.
Стативы нового типа позволяют всю аппаратуру СЦБ размещать или с двух сторон
статива или с одной стороны с возможностью установки такого статива вплотную к стене. Это
позволяет увеличить количество монтируемых приборов на единицу полезной площади, сохра-
няя при этом доступ к монтажной стороне приборов. Одновременно улучшается культура рабо-
чего места обслуживающего персонала.
По конструкции новый статив представляет собой опорную раму, по обеим сторонам
которой навешиваются поворотные рамки, рассчитанные на установку штепсельных розеток
всех типов применяемых штепсельных реле или приборов, имеющих аналогичные типоразмеры.
Нештепсельные приборы, имеющие лицевой монтаж, могут устанавливаться как на поворотных
рамках, так и на стационарных панелях, навешиваемых на месте поворотных рамок или на спе-
циальном столике (полке), на стативе. Коме того, конструкция позволяет убрать монтажный
жгут и соединительные кабели внутрь статива, что создает более благоприятную рабочую
среду в производственном помещении.
Утвержденными техническими условиями предусматривается выпуск стативов двух
типоразмеров - СУР1 с высотой 2580 мм и СУР2 с высотой 2100 мм при одинаковой ширине
665 мм. Это позволяет устанавливать стативы как в стационарных помещениях, так и в мобиль-
ных комплексах, построенных на базе блок-контейнеров (модулей).
Отличие статива СУР1 от СУР2 заключается в том, что на стативе СУР1 с каждой
стороны размещается на 1 поворотную рамку больше, чем на стативе СУР2. В остальном
конструкция стативов идентична.
Функционально стативы типа СУР различаются по следующим основным признакам:
статив двухсторонний СУР1-Д (СУР2-Д) с размещением штепсельной аппара-
туры СЦБ на обеих сторонах статива;
статив пристенный СУР1-П (СУР2-П) с размещением штепсельной аппаратуры
СЦБ на одной (лицевой) стороне статива. Нештепсельная аппаратура СЦБ, имеющая лицевой
монтаж, может устанавливаться на стационарных панелях или на навесных полках внутри ста-
тива, что практически делает пристенный статив двухслойным;
статив кроссовый СУР1-К (СУР2-К) для соединения внутреннего монтажа с
напольным кабелем. Как правило поворотные рамки на этом стативе не устанавливаются.
При реальном проектировании могут встречаться различные комбинации и сочета-
ния функциональных признаков на одном стативе.
1. Статив двухсторонний
Общий вид двухсторонних стативов СУР1-Д и СУР2-Д приведен на листах
(В дальнейшем все пояснения даются применительно к стативам СУР2).
На каждой стороне двухстороннего статива предусмотрена возможность устройства
7 унифицированных посадочных мест (УПМ), имеющих единые посадочные размеры. Под УПМ
понимается либо поворотная рамка, либо одна или две стационарные панели. Выбор типа УПМ
осуществляется проектной организацией.
В зависимости от необходимости на месте любого из УПМ могут быть установлены:
одна поворотная рамка для установки одного из видов штепсельных приборов
СЦБ с типоразмерами реле РЭЛ, НМШ, НШ или ДСШ.
На одной поворотной рамке, как правило, размещается только один типоразмер
приборов, а именно -18 розеток под приборы типа реле РЭЛ, или 12 розеток под реле НМШ,
или ^розеток под реле НШ или 4 розетки под реле ДСШ. На рамке могут быть размещены реле
и в других сочетаниях, а также и другое оборудование (трансформаторы, конденсаторы,
резисторы и т.д.), имеющие аналогичные с реле типоразмеры, помещаемое на специальных
панелях. Чертежи таких рамок и панелей приведены ниже.
Для расшивки питания на поворотных рамках устанавливаются типовые гребенки
на 30 лепестков. На рамках с приборами типа реле РЭЛ могут устанавливаться 2 гребенки.
3
типа НМШ - 1 гребенка На рамках с приборами НШ и ДСШ гребенки не устанавливаются;
одна поворотная рамка для установки 54 предохранителей с контролем перего-
рания;
две стационарные панели с установленными коммутационными клеммаи типа
UKKB-5 для осуществления межстативных соединений с использованием соединительных
кабелей. Коммутационные клеммы рассчитаны на подключение многожильных или одножиль-
ных проводов диаметром от 0,35 мм2 до 10,0 мм2.
На каждой панели может быть установлено не менее 75 коммутационных клемм,
каждая их которых имеет две соединительные линии "вход - выход", гальванически разделен-
ные между собой. Таким образом на одной панели может быть организовано соединение не
менее чем 150 монтажных проводов. Каждая соединительная линия имеет собственную
нумерацию, указанную как на клеммах, так и на панели. Количество коммутационных клемм
- определяется проектом;
, две стационарные панели для установки предохранителей с контролем пере-
горания. На каждой панели может быть установлено до 27 предохранителей;
одна стационарная панель с установленными коммутационными клеммами и
одна стационарная панель для установки предохранителей с контролем перегорания.
Количество и тип устанавливаемых на стативе стационарных панелей определяется
проектной организацией. При установке на УПМ только одной из панелей на месте другой
устанавливается заглушка.
При необходимости увеличения числа клемм и (или) предохранителей на одной
стороне статива для установки дополнительных панелей может быть занято место на другом
УПМ той же стороны статива;
одна стационарная панель или одна поворотная рамка для размещения
штепсельных соединителей СП2-30-ЭЦИ или клеммных панелей, имеющих установочные
размеры 20x134 мм;
на листе в нижней части статива может быть установлено нештепсельное обору-
дование. При этом вышерасположенная поворотная рамка на стативе СУР2 устанавливается
только в тех случаях, когда высота установленных нештепсельных приборов не превышает
150 мм, а также при установке стационарной панели на 16 одиночных клемм. При установке
приборов свыше 150 мм вышерасположенная поворотная рамка на стативе не устанавливается.
другое оборудование, отличающееся по габаритам и занимающее место более
чем одно УПМ. Примеры размещения такого оборудования приведены ниже.
Монтажный жгут, общий для обеих сторон одного статива, крепится внутри
той боковой стойки статива, где установлены петли поворотных рамок. Внутри противополож-
ной боковой стойки статива крепится межстативный соединительный кабель.
Тип размещаемых на стативе приборов, порядок их размещения, а также места
установки различного рода стационарных панелей определяются проектом. Исходя из прак-
тических соображений размещение более тяжелых приборов, например занимающих
места реле НШ или ДСШ, желательно начинать с нижних поворотных рамок или
стационарных панелей.
При расстановке двухсторонних стативов необходимо учитывать, что на одной
стороне статива поворотные рамки открываются влево, а на другой стороне того же статива -
вправо. Поэтому одноименные стативы и поворотные рамки имеют разные номера чертежей.
2. Статив пристенный
Общий вид пристенных стативов показан на листах
Назначение статива определяется его названием - его конструкция позволяет
устанавливать такие стативы одной стороной вплотную к стене, т.к. примененный способ раз-
мещения на нем оборудования позволяет для его обслуживания ограничиться подходом с
одной стороны. Не исключается также возможность установки пристенных стативов в одном
ряду с двухсторонними стативами.
Пристенный статив практически является двухслойным - он имеет внешнюю
(лицевую) и внутреннюю стороны.
На лицевой стороне может быть установлено «йнвверэтжяП^амок для размещения
штепсельных приборов по условиям, аналогичным для двухстороннего статива. Однако
в отличие от двухстороннего статива на лицевой стороне не устанавливаются стационарные
панели.
На внуптренней стороне в разных сочетаниях могут быть установлены:
стационарные панели различного назначения для размещения нештепсельного
оборудования, имеющего лицевой монтаж;
полки для установки различного рода нештепсельного оборудования, имеющего
лицевой монтаж;
стационарные панели с установленными коммутационными клеммами типа
UKKB-5 для осуществления межстативных соединений с использованием соединительных
кабелей;
стационарные панели для размещения 16 одиночных клемм или предохраните-
лей без контроля перегорания, а также клеммных панелей, имеющих установочные размеры
20x134 мм.
Если передняя грань установленных на внутренней стороне статива приборов
находится на расстоянии менее 80 мм от лицевой плоскости статива, то впередистоящая
поворотная рамка не устанавливается.
Пристенные стативы используются также для обеспечения межмодульных
штепсельных соединений при размещении оборудования СЦБ в мобильных комплексах,
построенных на базе блок-контейнеров. Для этого верхние УПМ на внутренней стороне статива
занимаются под крепление кабельных соединителей и установки стационарных панелей с
соединителями СП2-30-ЭЦИ. Оставшиеся УПМ на лицевой и внутренней сторонах статива
могут быть использованы в порядке, предусмотренным для пристенного статива.
3. Статив кроссовый
Общий вид кроссовых стативов показан на листах
Основное назначение кроссового статива - обеспечить соединение внутрипостового
монтажа и напольного кабеля. Также как и пристенный, кроссовый стативустанавливается
непосредственно к стене и имеет две стороны - внешнюю (лицевую) и внутреннюю.
На внутренней стороне статива устанавливаются:
динрейки для крепления внутрипостового кабеля - на верхних УПМ, напольного
кабеля - на нижних УПМ;
динрейки с кроссовыми клеммами типа МТК. На каждой динрейке может быть
установлено не более 100 кроссовых клемм, каждая из которых имеет размыкатель и обеспе-
чивает размыкание только одной соединительной линии "вход-выход". Количество динреек
на стативе и кроссовых клемм на них определяется проектом. Максимально на стативе СУР1
можно установить 7 динреек, на стативе СУР2 - 5 динреек;
пластмассовые короба между динрейками для размещения кабельных жил;
стационарные панели для размещения клеммных панелей, имеющих установоч-
ные размеры 20x134 мм.
Прокладка внутрипостового и напольного кабелей производится внутри разных
стоек статива. Подводка кабельных жил к кросовым клеммам осуществляется путем их
укладки внутри пластмассовых коробов.
На лицевой стороне статива могут быть установлены поворотные рамки для
размещения разрядников и (или) вырвнивателей, а также макетов выключения стрелок. Сторон-
ность открытия поворотных рамок определяется по месту установки кроссовых стативов.
Размещение других приборов СЦБ на кроссовом стативе хотя и технически
возможно, но не рекомендуется.
4. Нумерация стативов и приборов.
При использовании стативов типа СУР сохраняются принятые в хозяйстве железно-
дорожной автоматики и телемеханики МПС России принципы нумерации:
стативы в ряду нумеруются порядковыми числами слева направо, причем нумера-
ция в каждом ряду начинается сначала;
поворотные рамки (стационарные панели) на стативах нумеруются снизу вверх
независимо от того, установлены эти рамки (панели) или нет;
приборы на поворотных рамках (панелях) нумеруются слева направо, если смотреть
с лицевой стороны статива также независимо от того, установлены эти приборы или нет.
Однако конструктивные особенности стативов СУР вносят соответствующие измене-
ния в порядок нумерации, не нарушая принятых принципов.
Нум {(7 I!?!1 1)(';
Каждая сторона двухстороннего статива имеет свои собственный номер, коюрыи
используется при разработке монтажных схем. В связи с этим на плане размещения стативы
обозначаются двойным номером, например 12/13, 34/35, 52/53 и г д , но в адресах приборов и
контактов на принципиальных и монтажных схемах указывается только один конкретный номер
статива.
Внимание! Все двухсторонние стативы на одной стороне ряда должны
иметь или четные или нечетные номера.
Пристенные стативы на планах размещения также имееют сдвоенные номера При
этом лицевая сторона пристенного статива имеет обычный порядковый номер, а внутренняя
сторона того же статива обозначается тем же номером с добавлением литеры "А", например -
25/2 5 А, 47/47А и т.д. Обозначение приборов и контактов на схемах аналогино двухсторонним
стативам.
Кроссовые стативы как правило имеют один порядковый номер - 71, 72 и т.д. при
отсутствии на них поворотных рамок. При наличии рамок кроссовые стативы нумеруются
аналогично пристенным.
Двухсторонние и пристенные стативы в помещении устанавливаются парами с
учетом того, что поворотные рамки в каждой паре должны открываться в разные стороны.
Угол раскрытия поворотных рамок ограничен 90 градусами, поэтому минимальное расстояние
между парами стативов в одном ряду должно быть не менее 300 мм. Расстояние между
центрами рядов стативов должно быть не менее 1510 мм.
Примеры нумерации приборов и контактов
На принципиальных и в монтажных схемах указываются адреса приборов и контак-
тов следующим порядком.
32-824 пример записи номера прибора или контакта на принципиальной схеме,
где 32 - номер статива, 82 - номер полки на стативе, 4 - номер прибора на полке;
32-824-41 пример записи адреса контакта 41 в монтажной схеме для случая, когда
приборы установлены на одном и том же стативе, но на разных его сторонах;
824-41 пример записи адреса контакта в монтажной схеме для случая, когда
приборы установлены на одной стороне статива;
41-К95 пример записи адреса коммутационных клемм, где 41 - номер коомутационной линейки
на том же стативе, К - указатель того, что провод идет на клемму коммутации, 95 - номер
коммутационной клеммы. Если прибор находится на другой стороне того же статива, то этот
адрес имеет вид 32-41-К95; <
32-42-17-2 или 42-17-2 пример записи адреса проводов, идущих на предохранители с другой
или своей стороны статива;
11-61-77 пример записи адреса кроссовых клемм, где 11 - номер статива, 61 - номер линейки,
77 - номер кроссовой клеммы.
5. Особенности мошажа стативов типа СУР
1 Для удобства при л iт;уатгндии приборы i ипоризмерами репс НШ и ДСШ как
правило должны размещайся нс выше 2-4 УПМ на сплине 11ри эюм первыми на поверенной
самке занимаются места, расположенные ближе к поверенным петлям
Приборы с типоразмерами реле РЭЛ и НМШ могут размещаться на любых местах
2. На двухсторонних стативах применяется комбинированный способ размещения
стационарных панелей для установки коммутационных клемм или предохранителен с контролем
перегорания На стороне ряда с нечетными номерами стативов под эти панели в первую
очередь занимается УПМ №5 При необходимости дополнительного размещения таких панелей
на той же стороне статива под них занимется УПМ №6. На стороне ряда с четными номерами
стативов под такие панели первым занимется УПМ №4, а при необходимости - дополнительно
УПМ №3
На двухсторонних стативах должно соблюдаться следующее правило - если на
одной стороне статива устанавливаются стационарные панели с приборами нештепсельного
типа, клеммами или с предохранителями с контролем перегорания, то на противоположной
стороне того же статива обязательно должна устанавливаться поворотная рамка .
Это делается для того, чобы обеспечить свободный доступ к монтажной стороне панелей, т.к.
все стацинорные панели крепятся непосредственно к корпусу статива и не имеют
возможности поворачиваться относительно статива.
3. На пристенных стативах под стационарную плату для коммутационных клемм
как правило занимается УПМ №5 на внутренней стороне статива. Предохранители с кон-
тролем перегорания размещаются на поворотной рамке, установленной на лицевой стороне
стороне статива на том же УПМ №5, а без контроля перегорания - на стационарной плате
внутренней стороны статива.
4. Монтажные соединения контактов приборов, размещенных на разных сторонах
одного и того же статива, производятся без использования коммутационных клемм.
Коммутационные клеммы используются только при передаче монтажа с одного
статива на другой.
Лист
6
1
I
J
I
1
I
I
I
I
a
a
a
i
4
Ifl
и
Сгигин пристенный СУГЧ-П
чертеж №562-00-00
/1-/1
Лист
Скит! пристенный СУР1-П
чертеж №562-00-00-02
Статив пристенный СУР1-П
чер теж №562-00-00-03
Статив СУР1-П- №562-00-00-02- статив пристенный с одной
поворотной рамкой для предохранителей, открывающейся влево.
Статив СУР1-П- №562-00-00-03- статив пристенный с одной
поворотной рамкой для предохранителей, открывающейся вправо.
Лист
в
66-t
t, I f
2580
Дин-рейка с зажимами
для крепления кабеля
Статив кроссовый СУР1-К
чертеж № 563-00-00
A-A
Жгут условно не показан
□□□□□□□□□□□□□ооааааа»
Статив кроссовый СУР1-К - № 563-00-00
На стативе размещена одна поворотная рамка для разрядников РКН и вырзвните:
ВОЦН,открывающаяся влево (№ 559-20-00).
664
+
!□□□□□□□□□□□□□□□□□□□□»
Дин-рейкд с зажимами
для крепления кабеля
Короб для укладки
кабельных жил
Статив кроссовый СУР1 К
чертеж №563-00-00-02
А-А
Статив кроссовый СУР1-К
чертеж №563-00-00-01
561-24-00
561-24-00
559-25-00
A
□□□□□□□□□□□□□□□□□□□□!
Дин-рейка для крепления
кроссовых клемм
с размыкателем
Дин-рейка с зажимами
для крепления кабеля
Короб для укладка
кабельных жил
Статив кроссовый СУР1-К - № 563-00-00-01
На стативе размещена одна поворотная рамка для разрядников РКН и выравнителей
ВОЦН'Открывающаяся вправо (№ 559-25-00).
Дин-рейка для крепления
кроссовых клемм
с размыкателем
rnmn
j| й| ।
B,,B д,,^-дЕД ।
llllllllll
IIIIHIII
llllllllll
111111111'
Лист
ававБВка ж ж ж = ж
2100
( ' ij /нриаенный О/’.' //
чер/е* №561-00-00
Вид с внутренней стороны
Is
Статив пристенный СУР2-П
чертеж №561-00-00-01
Вид с пицевои стороны
в
Статив СУР2-П - №561-00-00-01- статив пристенный с рамками .открывающимися впр
I
I
I
I
I
I
I
I
I
I
I
1
1
I
I
я
I
I
1
Статив пристенный СУР2-П
чертеж №561-00-00-02
Статив пристенный СУР2-П
чертеж №561-00-00-03
Статив СУР2-П- №561-00-00-02- статив пристенный с одной
поворотной рамкой для предохранителей, открывающейся влево.
Лист
Статив кроссовый СУР2-К
чертеж № 559-00-00
А-А
Жгут условно не показан
2 100
664*
674*
4---------о----------4
260*
160*
360*
364*
406*
4
Дин-рейка с зажимами
для крепления кабеля
Дин-рейка для крепления
кроссовых клемм
с размыкателем
Короб для укладки
кабельных жил
590*
Статив кроссовый СУР2-К - № 559-00-00
На стативе размещена одна поворотная рамка для разрядников РКН и вы.
ВОЦН,открывающаяся влево (№559-20-00).
А
Статив кроссовые СУР2-К
чертеж №559-00-00-01
Статно кроссовый СУР32-К
чорт еж №>559-00-00-02
ootz
Жсут условно нс поквзпн
I
--“-t
+
Дин-рейка с зажимами
561-24-00
Дин-рейка для крепления
iPPPPPPPPPPPPPPPPPPPPi
Короб для укладки
кабельных жил
Дин-реика с зажимами
для крепления кабеля
Короб для укладки
кабельных жил
561-24-00
559-25-00
590*
358*_____ 222*______ 222
lippppppppppppppppppppgi
ppppppppppppppppppppg
Дин-рейка для крепления
кроссовых клемм
с размыкателем
llllllllll
П1ТППТ
11111111
Щ11111Т
к:!
lll.ll.ll.ljl
IIIIIIIII
iPPPPPPPPPPPPPPPPPPPP
Статив кроссовый СУР2-К - № 559-00-00-01
На стативе размещена одна поворотная рамка для разрядников РКН и выравнителеи
ВОЦН.открывающаяся вправо (№ 559-25-00)
А
гттпи
IIIII111T
I7
Рамка поворотная для установки приборов, занимающих место реле РЭЛ (петли слева)
чертеж № 557-30-00
На рамках с монтажной стороны предусмотри
возможность установки двух шин питания
на 31 лепесток, чертеж № 53-07-00А тип И.
Рамка поворотная для установки приборов, занимающих место реле РЭЛ (петли справа)
чертеж № 557-60-00
Рамка поворотная для установки приборов, занимающих место реле НМШ(петли слева)
чертеж №557-35-00
На рамках с монтажной стороны предусмотрена
возможность установки двух шин питания на
31 лепесток, чертеж № 53-07-00А тип И.
Рамка поворотная для установки приборов, занимающих место реле НМШ(петли справа)
чертеж №557-65-00
Внимание! Штепсельные розетки № 13854-00 00
должны быть установлены на рамках только
в нижнем ряду розеток.
Рамка поворотная для установки приборов, занимающих место реле НШ (петли слева)
чертеж № 557-25-00
г----------------------------------------------------------------------------------------------------------------------------------------------1
I I
I----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------1.
Рамка поворотная для установки приборов, занимающих место реле НШ (петли справа)
чертеж № 557-55-00
fl
и
fl
fl
Рамка поворотная для установки приборов, занимающих место репе ДСШ (петли стент :>
чертеж № 557-20-00
[абаритные размера всех
'оворотнмх рамот со в не тон
размерам рамки №557-20-00
Рамка поворотная для установки приборов, занимающих место реле ДСШ (петли справа)
чертеж № 557-50-00
Рамка поворотная для установки приборов, занимающих место реле ДСШ и НШ (петли слева/
чер теж № 557-130-00
Приборы на рамках могут быть устаы
в следующих юмбинациях:
-один прибор, занимающий место реп
и четыре приора, занимающих месте
-два прибора., занимающих место реп.
и три прибора, занимающих место ре/
(показана на чертеже)
-три прибора, снимающих место реле
и один прибор, занимающий место ре/
Установка приборов, занимающих ме
ДСШ, всегда начинается со стороны ж
Рамка поворотная для установки приборов, занимающих место реле ДСШ и НШ(петли справа)
чертеж № 557-133-00
Панель
Чертеж №557-135-00
31
Панель предназначена для установки на место реле НШ двух реле РЭЛ.
I /. IHC/lh
Черте и /V4W-136-00
31,
Панель предназначена для установки на место реле НШ одного реле РЭЛ
и одного реле НМШ.
Панели переходные дна репе нша РЭП
Чертеж № 557-105-00
17
Панели предназначены для установки репе типа РЭЛ на место реле НМШ.
Панели могут быть установлены как на поворотной, так и на стационарной рамке дня реле НМШ
Панели переходные дня НМШ.
Чертеж N» 557 107-00
/5
100
134
Панели предназначены для установки реле типа НМШ на место реле ДСШ
Панели могут быть установлены как на поворотной, так и на стационарной рамке для репе Д
Пенсии переходные jut-' рыж шпо РЭП
1
я
Чертеж № 557- ЮН-ЭР
17
a
я
I
я
я
Ц
!
Я
I
I
86
а
Панели предназначены для установки реле типа РЭЛ на место реле НШ.
м
м
I Lil /( 7 lb KOI 1Д01КИК Ц >1h 111
Панель устанавливается на место реле НШ.
На панели может быть размещено от одного до трех конденсаторов
К 75-24-WOO В- 4мкф.
I 25
Панели переходные днярепе типа НМШ
Чертеж № 557-90-00
Панели предназначены для установки одного реле типа НМШ на место одного реле НШ.
Панельдпя установки АВМ-2
Чертеж № 557-91-00
Панель устанавливается на 1,5 места реле НМШ по горизонтали.
На панели устанавливается один выключатель АВМ-2.
и
II
и
II
Заглушка РЭП
Чертеж № 553-104-00
Заглушка устанавливается на поворотную рамку для реле РЭЛ в местах. не занятых
розетками реле или панелями с нештепсельными приборами.
3at пушка НМШ
Чертеж № 55/-105-00
Заглушка устанавливается на рамку НМШ в местах. не занятых
розетками реле или панелями с нештепсельными приборами.
Заглушка может быть установлена как на поворотной,
так и на стационарной рамке для реле НМШ.
Чертеж № ;\V-102-00
Заглушке ДСШ
Заглушка устанавливается на рамку ДСШ в местах, не занятых
розетками реле или панелями с нештепсельными приборами
Заглушка может быть установлена как на поворотной. так и на стационарной рамке лпя реле ДСШ.
Черш'к №557-103-00
Зат пушка НШ.
Заглушка устанавливается на рамку НШ в местах, не занятых
розетками реле или панелями с нештепсельными приборами.
Заглушка может быть установлена как на поворотной. так и на стационарной рамке для реле НО
II
II
я
п
!
i
иЦ
вм
I
Панельтыч к/лмвд 1рансформ;ш>ров inn.i Cl и РОЬС
на р.шу реле НМШ
Чертеж № 557-77-00
II
Панель устанавливается на 1,5 места реле НМШ по горизонтали.
На панели может быть размещен один трансформатор: СТ-4; СТ-5; СТ-6; СТ-4М; СТ-5М;
ПТМ-А: ПТМ-М; реактор Р0БС-1А; РОБС-ЗА; Р0БС-4А или другой прибор, имеющий аналогичные
габаритные и установочные размеры.
’• /(7/СА ЦПЧ /('///'('A реЗИОЩЮН ('5 35В
НН рЗМТу pout) НМШ
Чертеж N<> 557-80 00
А
35
40
Уголок устанавливается на место реле НМШ.
На уголке может быть размещено от одного до трех резисторов типа С5-35В.
Панель для установки одного трансформатора типа СОБС
на место двух реле НШ
Чертеж № 557-72-00
Панель устанавливается на 2 места реле НШ по горизонтали.
На панели может быть размещен один трансформатор типа: С0БС-2А. С0БС-2М; С0БС-2МП;
П0БС-2А: ПОБС-ЗА: П0БС-5А: П0БС-2М: ПОБС-ЗМ; П0БС-5М: П0БС-2МП. ПОБС-ЗМП: П0БС-5МП:
ПРТ-А; ПРТ-М: ПРТ-МП-1; ПРТ-МП-2: ПТ-25А: ПТ-25М-1: ПТ-25М-2: ПТ-25МП-1; ПТ-25МП-2
или другой трансформатор, габаритные и установочные размеры которого
соответствуют размерам указанных трансформаторов
Панель для установки трансформаторов типа (7 и РОБС
на место реле ДСШ.
Чертеж № 557-76-00
Панель устанавливается на место реле ДСШ.
На панели может быть размещен один трансформатор: СТ-4: СТ-5: СТ-6: СТ-4М: С1
ПТМ-А; ПТМ-М: реактор РОБС- 1А; РОБС-ЗА: Р0БС-4А или другой прибор, имеющий анал
габаритные и установочные размеры
ж
Ц
ж
Панель измерительная на 8 рельсовых цепей
Чертеж № 557-70-00
Панель для установки двух щансформаторов гипа СОБС
Чертеж № 557-71-00
150
Панель устанавливается на место реле НМШ.
На панели размещено 4 розетки для двух
рельсовых цепей каждая.
На лицевой стороне панели маркируется
нумерация рельсовых цепей и гнезд.
Панель устанавливается на 3 места реле НШ по горизонтали.
На панели может быть размещено два трансформатора типа: С0БС-2А, С0БС-2М; С0БС-2МП:
П0БС-2А; ПОБС-ЗА: П0БС-5А; П0БС-2М: ПОБС-ЗМ: П0БС-5М; П0БС-2МП: ПОБС-ЗМП; П0БС-5МП:
ПРТ-А: ПРТ-М. ПРТ-МП-1. ПРТ-МП-2: ПТ-25А: ПТ-25М-1; ПТ-25М-2. ПТ-25МП-1: ПТ-25МП-2
или два других трансформатора, габаритные и установочные размеры которых
соответствуют разменам указанных трансформаторов
Панель с лепестками.
Чертеж № 557-111-00
Панель устанавливается на место реле РЭЛ на поворотной рамке.
На панели может быть установлено максимально 4 элемента:
резисторы С2-ЗЗН; диоды КД 209: варисторы ВР-9а-68В.
Панель конденсаторная.
Чертеж № 557-112-00
Панель устанавливается на место реле НМШ.
Панель предназначена для установки одного
конденсатора К 75-24- 1000В-4 мкФ.
Чертеж N- ШНО-ОО 00
11
и
И
Плата устанавливается на место репе НМШ на поворотной рамке.
7! //// (' ‘ 'lit. у< imh м •: /л'1'/1
'/< '/ти N” /5576’- IJO 00
Панель устанавливается на место реле НМШ на поворотной рамке.
На панели может быть установлено максимально 4 конденсатора.
Рамка стационарная для установки конденсаторных блоков КБ4х4.
чертеж № 561-50-00.
Рамка устанавливается на внутреннюю сторону пристенного статива.
Панель с бликом КБ4х4
Чертеж № 557-84-00
Панель с блоком 31 >Ф 7
Чертеж № 557-86-00
Панель устанавливается на 3 места реле НМШ по горизонтали.
Панель устанавливается на 3 места реле НМШ по горизонтали.
Л'
Панель конденсаторная.
Чертеж № 15846-41-00
Панель конденсаторная.
Чертеж № 15846-42-00
Панель устанавливается на место реле НМШ на поворотной рамке.
На панели может быть установлено максимально 8 конденсаторов
МБГЧ-1-2А в корпусе толщиной (В) 16мм.
Панель устанавливается на место реле НМШ на поворотной рамке.
На панели может быть установлено максимально 4 конденсатора
МБГЧ-1-2А в корпусе толщиной (В) 31мм.
Тип конденсатора А В н
МБГЧ-1-2А-500-0.25 39 31 25
МБГЧ-1-2А-250-0.5 39 16 25
МБГЧ-1-2А-500-0,5 54 16 50
МБГЧ-1-2А-250-1.0 39 31 25
МБГЧ-1-2А-500-1.0 54 31 50
МБГЧ-1-2А-250-2.0 54 16 50
МБГЧ-1-2А-250-4,0 54 31 50
При установке конденсаторов учитывать:
- с двух сторон панелей устанавливать конденсаторы, имеющие одинаковый размер А.
- на монтажное место С8 панели 15846-41-01 и С4 панели 15846-42-01 конденсаторы высотой (Н) 50 мм не устанавливать.
- при установке конденсаторов с одной стороны занимать лицевую сторону панелей.
I
a
i
a
i
я
i
!
I
I
I
I
Панель для установки блока конденсаторов БК.
Чертеж № 557-93-00
Панель устанавливается на место реле ДСШ.
На панели устанавливается один блок БК.
Ъ7
Рамка поворотная для установки 10 резисторов ограничивающих №14676 (петли слева)
чертеж № 557-148-00
Рамка поворотная для установки 10 резисторов ограничивающих №14676 (петли справа)
чертеж № 557-150-00
Панель резисторная.
Чертеж № 557-119-00
I
3
I
Я
I
I
I
1
I
I
я
О
Панель устанавливается на 3 места реле НШ по горизонтали.
Панель предназначена для установки трех ограничивающих резисторов
14676(160 Вт; 195 Ом).
Панель для установки двух регулируемых резисторов.
Чертеж № 557-116-00
Панель устанавливается на 3 места реле НМШ по горизонтали.
Панель предназначена для установки двух регулируемых резисторов
типа РР 1,1-10; РРб-3,3.
Розетка штепсельная реле ДСШ
с конденса тором К75-24-630В-2.2мкФ.
Чертеж № 557-117-00
Панель ламп.
Чертеж №557-113-00
Панель устанавливается на место реле НМШ на поворотной рамке.
Панель резисторная.
Чертеж № 557-114-00
85
Панель устанавливается на место реле НШ.
Панель предназначена для установки двух регулируемых резисторов типа:
РР 0,6-5; РР 1,2-3; РР 14-1; РР 40-0,5; РР 100-0,3; РР 200-0,25; РР 400-0,2.
Уюлокдля установки шести резисторов С5-35В
на рамку реле НШ.
Чертеж № 557-88-00
Уголок устанавливается на место реле НШ.
На уголке может быть размещено максимально шесть резисторов типа С5-35В.
Панель конденсаторная
Чертеж № 557-89-00
Панель устанавливается на место реле НШ.
На панели может быть размещено максимально восемь конденсаторов
К 75-24-1000 В- 1мкФ.
/ /< 1непь, иы тки 4t?//>//>(? \ /><?/ vni/русмых peaiюну чы
на рамку реле НШ.
Чертеж № 557-83-00
Панель устанавливается на 2 места реле НШ по горизонтали.
На панели может быть размещено максимально четыре регулируемых резистора типа:
РР 06-5: РР1.2-3: РР 14-1. РР40-0.5:РР 100-0.3: РР200-0.25: РР400-0.2
Уголок для установки шунта ШС-75
на место реле НМШ.
Чертеж № 557-81-00
Уголок устанавливается на место реле НМШ.
Панель для установки двух регулируемых резисторов
на рамку реле НМШ.
Чертеж № 557-82-00
Панель устанавливается на 2 места реле НМШ по горизонтали.
На панели может быть размещено два регулируемых резистора типа: РР 06-5; РР 1,2-3;
РР 14-1; РР 40-0,5; РР -0,3; РР200-0,25; РР 400-0,2.
Рамка поворотная для установки ВОЦН И РКН (петли слева)
чертеж № 559-20-00
Лист
Панель для установки 16 одиночных клемм.
Чертеж № 557-100-00
126,5
617
132,5
Панель предназначена для установки клемм одиночных № 60566-01-00,
являющихся составной частью предохранителей банановых без контроля перегорания;
ВОЦН; РКН.
Панель может быть установлена как на двусторонних, так и на пристенных стативах.
I
I1
I
I
I
I
I
I
I
1
i
a
i
i
fl
1
i
fl
fl
Панель для 27 предохранителей с контролем перегорания,
череж № 557-45-00.
60,5
Панель устанавливается на двусторонних стативах.
Рамка поворотная для установки 27 предохранителей с контролем перегорания (петли слева)
чертеж №557-37-00
В нижней части рамки могут
быть размещены приборы,
занимающие место реле HMIL
Рамка поворотная для установки 27 предохранителей с контролем перегорания (петли справа)
чертеж №557-67-00
Рамка поворотная для установки 54 предохранителей с контролем перегорания (петли слева)
чертеж №557-140-00
Лампа контроля
перегорания
предохранителя
Рамка поворотная для установки 54 предохранителей с контролем перегорания (петли справа)
чертеж №557-142-00
Лампа контроля
перегорания
предохранителя
Лист
49
Пл ноль клемм коммутации для двусторонних стативов.
чертеж № 557-40-00.
В панели предусмотрена
перфорация для вывода
проводов от жгута,
расположенного внутри статива.
617
581
Нумерация клемм
коммутации на панели
U()'U
Нумерация клемм
коммутации на клеммах
Панель клемм коммутации для пристенных стативов (без перфорации),
чертеж № 557-40-00-01.
Нумерация клемм
коммутации на клеммах
121
Держатель для
монтажных проводов
121
Держатель для
монтажных проводов
До
Рамка поворотная для 10 клеммных панелей или разъемов .имеющих установочные размеры 134x20мм. (петли слева)
чертеж № 557-144-00
20
Рамка поворотная для 10 клеммных панелей или разъемов, имеющих установочные размеры 134x20мм. (петли справа)
чертеж № 557-146-00
Лист
~51~
Панель для размещения двух рядов разъемов и клеммных панелей, имеющих установочные размеры 20x134мм.
чертеж № 561-24-00.
600
...Мм
Обозначение Н,мм
561-24-00 95
-01 119
Панель может быть установлена на внутренней стороне пристенного статива, или на стативе межмодульных соединений.
Панель для размещения одного ряда разъемов и клеммных панелей, имеющих установочные размеры 20x134 мм.
чертеж № 561-23-00.
Обозначение Н,мм Масса, кг, не более
561-23-00 95 0,6
-01 119 0,75
Панель может быть установлена на внутренней стороне пристенного статива, или на стативе межмодульных соединений.
Лист
53 I
---------------------------------------I
Чертеж № 557-118-00
Рамка для установки блока ББКП.
Рамка занимает место двух поворотных рак.
Панель с лепестками.
Чертеж № 14881-01-00
Панель с лепестками
Панель стабипшронов.
Чертеж № 14881-01-00-01
Чертеж № 15846-110-00
Панель устанавливается на место реле НМШ
на поворотной рамке.
На панели может быть установлено максимально 6 элементов:
резисторы С2-ЗЗН; диоды КД209; варисторы ВР-9а-68В.
Панель устанавливается на место реле НМШ
на поворотной рамке.
Панель № 14881-01-00-01 предназначена для установки двух
конденсаторов К50-35-63В- ЮООмкФ.
Панель устанавливается на место реле НМШ
на поворотной рамке.
На панели может быть установлено максимально
4 стабилитрона типа Д 815А.
Плата со звонком постоянного тока на 24 В.
Чертеж № 14815-06-00
Плата устанавливается на место реле НМШ на поворотной рамке.
Панель с ламповым патроном Е27.
Чертеж № 15846-70-00
Панель устанавливается на место реле НМШ на поворотной рамке.
Рамка стационарная для установки нештепсельных приборов, занимающих место реле НМШ.
чертеж № 561-20-00
Рамка устанавливается на внутреннюю рторону пристенного статива.
Г/ИСТ
57
Рамка стационарная для установки нештепсельных приборов, занимающих место реле НШ.
чер тем № 561-21-00
Рамка устанавливается на внутреннюю сторону пристенного статива.
Рамка стационарная для установки нештепсельных приборов, занимающих место реле ДСШ.
чертеж № 561-22-00.
Рамка устанавливается на внутреннюю сторону пристенного статива.
Рамка стационарная для установки нештепсельных приборов, занимающих место реле ДСШ и НШ.
чертеж № 561-26-00
Рамка устанавливается на внутреннюю сторону пристенного статива.
Приборы на рамке могут быть установлены в следующих комбинациях:
- один прибор, занимающий место реле ДСШ
и четыре прибора, занимающих место реле НШ;
- два прибора, занимающих место реле ДСШ
и три прибора, занимающих место реле НШ
(показана на чертеже);
- три прибора, занимающих место реле ДСШ
и один прибор, занимающий место реле НШ;
Столик для установки нештепсельных приборов внутри пристенного статива.
чертеж № 561-18-00
50
590
А
650
664
А-А
Лист
Лист
Чертеж № 557-10-04
628
180
100
Инв. № лодп. Подл, и дата
Взам.инв. №
1 2 3 4 5 6
8 82 дсн АА-1 зП ДСН1 КП1 С5-35В-25ВТ
АНШ2-37 НМШ1-400 НМШ2- 4000 НМШ2-900 КМШ-450 47 Ом, 47 Ом, 390 Ом
13553-00-00Б-04 13553-ОО-ООБ 13553-00-00Б-01 13553-00-00Б-01 13854-00-00 557-80-00
81 R7; R8 R9; R10 Rll; R12
1,2 Ом 1,2 Ом 14 Ом
557-82-00 557-82-00 557-82-00 '
7 72 Rl; R2 R3; R4 R5; R6
14 Ом 1,2 Ом 1,2 Ом
557-82-00 557-82-00 557-82-00
71 1 БО1 1 БО2 БО1 БО2 КП PH
НМШ1-400 НМШ 1-400 АОШ2-180/0,45 АОШ2-180/0,45 КМШ-450 РНП
13553-ОО-ООБ 13553-ОО-ООБ 13553-00-00Б-06 13553-00-005-06 13854-00-00 13553-00-00Б-14
6 62 О В ЭМ 1 АО1 1 АО2 АО1 АО2
НМШ2-900 НМШ 1-400 НМШ1-400 НМШ1-400 АОШ2-180/0,45 АОШ2-180/0,45
13553-00-00Б-01 13553-ОО-ООБ 13553-00-00Б 13553-00-00Б 13553-00-00Б-06 13553-00-00Б-06
61 ПИ ПИ1 ПВ1 ПВ2 УБ1 УБ2
НМШМ1-360 НМШМ1-360 НМШМ1-360 НМШМ1-360 НМШ 1-400 НМШ1-400
13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ
5 52 FU 1 FU3 FU 5 FU 7 | FU 9 FU 11 FU 13 FU 15 FU 17 FU 19 FU 21 FU 23 FU 25 FU 27
АХ-20 20 ВХ-20 20 | 20 СХ-20 ППЛ-1 пм Л-1
(^) FU 2 FU 4 FU 6 FU 8 FU 10 FU 12 FU 14 FU 16 FU 18 FU 20 FU 22 FU 24 FU 26
51 КОММУТАЦИОННЫЕ КЛЕММЫ
4 42 ЗУ У1 У2 ВДА ВДБ вм
НМШ1-400 НМШ1-400 НМШ 1-400 НМШ1-400 НМШ1-400 АНШ2-1230
13553-ОО-ООБ 13553-00-00Б 13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ 13553-00-00Б-04
41 ОША ОШБ В ЭД УЗ У4 К1
НМПШ-900 НМПШ-900 АНШ2-1230 НМШ1-400 НМШ1-400 КБМШ-5
13553-ОО-ООБ-ОЗ 13553-00-00Б-03 13553-00-00Б-04 13553-ОО-ООБ 13553-ОО-ООБ 13553-00-00Б-07
3 32 К2 КЗ К4 К5 Кб К7
КБМШ-5 КБМШ-5 КБМШ-5 КБМШ-5 КБМШ-5 КБМШ-5
13553-00-00Б-07 13553-00-00Б-07 13553-00-00Б-07 13553-00-00Б-07 13553-00-00Б-07 13553-00-00Б-07
31 К8 КЗ п КМК Ml М2 К
КБМШ-5 НМШ2-900 АНШ2-1230 НМПШ2-400 НМПШ2-400 КБМШ-5
13553-00-005-07 13553-00-00Б-01 13553-00-00Б-04 13553-00-00Б-01 13553-00-00Б-01 13553-00-00Б-07
2 22 С5-35В-25ВТ КМК1 КМ ДИМ м ПО
47 Ом, 47 Ом НМШ 1-400 АНШМ2-310 ДИМ-1 НМПШ2-400 НМШ1-400
557-80-00 13553-ОО-ООБ 13553-00-00Б-04 24541-00-00-79 557-106-00 13553-00-00Б-01 13553-ОО-ООБ
21 КНБ КНБ1 АА АБ АЩ А
НМШ2-900 НМШ 1-400 АСШ2-12 АСШ2-12 НМШ1-400 НМШ 1-400
13553-00-00Б-01 13553-00-00Б / 13553-00-00Б-12 13553-ОО-ООБ 13553-ОО-ООБ
1 11
LD
Ось поворота рамок - слева, справа (ненужное зачеркнуть)
Изм. Кол. Лист №док. Подл. Дата
Разраб. Стадия Лист Листе
Проверил
Комплектовка статива № 31
Н. контр.
Утв
ИнВ. № подп. Подп. и дата Взам.инв. №
1 2 3 4 5 6
8 82 п ив дп ив КП И1 R 557-65-00
НМШМ2-3000 НМШМ2-3000 АНШМ2-310 400 Ом
13553-00-00Б-01 13553-00-00Б-01 557-105-00 13553-00-00Б-04 557-82-00
81
557-105-00 557-105-00 557-105-00 557-105-00 557-105-00 ' 557-105-00
7 72 БП 557-55-00
БВ
24541-00-00-36
71 мгт БП1
TLU-65B2 БВ
2170-00-00А 24541-00-00-36 557-135-00 557-103-00 557-103-00 557-103-00 557-103-00
6 62 АТ БМТ БКМТ К МГТ кст Д1, Д2 557-65-00
НМШ1-400 ДИМ-1 БКР-76 АНШ2-1230 НМПШ-900 КД 209 A
13553-00-00Б 24541-00-00-79 557-106-00 13553-00-00Б-15 13553-00-00Б-04 13553-00-00Б-03 14881-01-00
61 ВТР А1 А2 АП КФТ КФ
НМШ2-4000 АПШ-24 НМПШ2-400 НМШМ2-3000 АПШ-24 АСШ2-220
13553-00-00Б-01 24225-00-00 13553-00-00Б-01 13553-00-00Б-01 24225-00-00 13553-00-00Б-21
5 у/ \ у/ у/ 557-10-13
\ у/ у/ X\ у/
х^х X^/
51 Б ПТ О БПТР тп то у/ \ / \ / X\
БПТ БПТ ПОБС-2МП у/ \ уХ \
у / X
4 42 FU 1 FU 3 FU5 FU 7 | FU9 FU 11 FU 13 FU 15 FU 17 FU 19 FU 21 FU 23 FU 25 FU 27 557-40-00 557-45-00
3 . ПХКС-1 ПХ-20 ПХ-3 1 OX-3 I С-24В-3 ЗА П-1
(^) FU 2 FU4 FU 6 FU8 FU 10 FU 12 FU 14 FU 16 FU 18 FU 20 FU 22 FU 24 FU 26
3 С-2 СМ-2 МБ-5 ПБ-5
41 КОММУТАЦИОННЫЕ КЛЕММЫ
557-65-00
31 СТ1 СТ2 СТ СБ
СОБС-2МП СОБС-2МП СОБС-2МП ПОБС-2МП
557-71-00 557-71-00
2 22 у/ Х\ /
Х\ у/ у/ \ у/ Х^ у/ \ //
х^/ х^х
21 у/ у/ \ у/ х^ у/ \ / х^
/ \ у/ \ уХ Х^ у/ Х\ ^^x
у/ \ / / \
1 11 АКК РТ ТП ТР 557-10-13
12 RG-85 РТА-1 ПОБС-2МП JX;
Ось поворота рамок - слева, справа (ненужное зачеркнуть)
*
Изм. Кол. Лист №док. Подп. Дата
Разраб. Стадия Лист Листов
Проверил
: ........... — )
1 2 3 4 5 6
8 82 М Чт1 зП 2Чт 2зП Чт ВКП ЧтВ Чт НС 2ЧтСНП1 557-35-00
НМШМ4-105/1000 АНШ2-1230 АНШМ2-310 НМШМ1-560 НМШ1-1440 НМШ2-4000
13553-00-00Б-03 13553-00-00Б-04 13553-00-00Б-04 13553-ОО-ООБ 13553-ОО-ООБ 13553-00-00Б-01
81 Чт ПВ Нт ОВ ЧтБ Чт КИП Чт К1 Чт К2
НМШ1-1440 НМШ1-1440 БКР-76 НМШ1-1440 БКР-76 БКР-76
13553-ОО-ООБ 13553-ОО-ООБ 13553-00-00Б-15 13553-ОО-ООБ 13553-00-00Б-15 - 13553-00-00Б-15
7 72 П Чт зП Чт ПН Чт СНВ Чт СН1 Чт СН2 Чт КЗ 557-35-00
НМШМ1-560 НМШ1-1440 НМШ1-1440 НМШМ1-360 НМШМ1-360 БКР-76
13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ 13553-00-00Б-15
71 Чт СНД Чт СН Чт ПКПД Чт БВ1 Чт зПД Чт БВ
НМШ1-1440 КМШ-450 НМШЗ-460/400 БВМШ НМШЗ-460/400 БВМШ
13553-ОО-ООБ 13854-00-00 13553-00-00Б-01 13553-00-005-13 13553-00-00Б-01 13553-00-00Б-13
6 62 М Чт ИзП Чт ПКП ЧтКЖ Чт КЖ1 ЧтВКЖ нсл 557-35-00
НМШ1-1440 НМШМ1-560 НМШ1- 400 НМШ1- 400 * НМШ2-4000 220В 60 Вт
13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ 13553-00-00Б-01 15846-70-01
61 Н1 Зп Н2 Зп Н КП НВ КП НП КП H Зп
НМШМ4-105/1000 АНШ2-1230 НМШМ4-105/1000 АНШМ2-310 НМШМ1-560 АНШМ2-310
13553-00-00Б-03 13553-00-005-04 13553-00-00Б-03 13553-00-00Б-04 13553-ОО-ООБ 13553-00-00Б-04
5 52 FU 1 FU3 | FL 5 FU7 I FU9 FU 11 FU 13 FU 15 FU 17 FU 19 FU 21 FU 23 FU 25 FU 27 557-37-00
ПХКС-1 I ПХКС-1 ПХКС-1 1 ПХКС-1 П -3 С- 1
FU 2 FU4 FU6 FU 8 FU 10 FU 12 FU 14 FU 16 FU 18 FU 20 FU 22 FU 24 FU 26
1А 1А 1А
51 НСН1 Н СН2 н пн НВ Н ПВ Ч ОВ
НМШМ1-360 НМШМ1-360 НМШ1-1440 НМШМ1-560 НМШТ-1440 НМШТ-1440
13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ 13553-ОО-ООБ
4 42 П чкж ЧКЖ1 чвкж Нп Киз НпСзИ Нп ВБ 557-35-00
HMLU1- 400 НМШ1- 400 НМШ2-4000 НМШ2-4000 СзИ-1у БКР-76
13553-ОО-ООБ 13553-ОО-ООБ 13553-00-00Б-01 13553-00-00Б-01 13553-ОО-ООБ 13553-00-00Б-15
41 ГС зК НК Из НСз Нт КИз Нт СзИ Нт СЛ
НМШ2-4000 НМШ2-4000 СзИ-1у НМШ2-4000 СзИ-1у 220В 100 Вт
13553-00-00Б-01 13553-00-005-01 13553-ОО-ООБ 13553-00-00Б-01 13553-ОО-ООБ 15846-70-01
3 А 557-25-00
31 Чт КП Чт СНЛ Чт ВСН нсн НВ СН Н снз
КШ1-280 КШ1-280 КШ1-280 КШ1-280 КШ1-280 НМШ1-1440
2170-00-0QA 2170-00-0QA 2170-00-00А 2170-00-00А 2170-00-00А 13553-ОО-ООБ
2 22 ЧКИз Ч СзИ Чд КИз Чд СЗИ НтПВБ 557-35-00
НМШ2-4000 СзИ-1у НМШ2-4000 СзИ-1у БВз
13553-00-005-01 13553-ОО-ООБ 13553-00-00Б-01 13553-ОО-ООБ 24541-00-00-38 557-105-00
21 КПА КПП Я1-МЛТ-1,2 КОМ Д5-Д10 Д1-Д2
НМШ1-1440 НМШ2-4000 ДЗ,Д4,Д12,Д11 КД-209А КД-209А
13553-ОО-ООБ 13553-00-00Б-01 КД-209А 557-105-00 14881-01-00 14881-01-00
1 11 14881-01-00
Ось поворота рамок - слева, справа (ненужное зачерунуть)
i
I
Изм Кол Лист №док. Подп. Дата
Разраб. Стадия Лист Листов
Провери
j
Комплектовка статива № 112 i
Н.контр. I i
Утв
Формат АЗ
6 5 4 3 2 1
№№ КОНТ К1 №№ КОНТ У4 №№ КОНТ УЗ №№ КОНТ вэд №№ КОНТ ОШБ №№ КОНТ ОША
1 1 2 1 5-3 1 1 2 1 2
2 2 423-51 1 2 5-4 2 2 425-32 1 2 424-32 1
3 3 4-1 3 4 3 3 4 3 421-83 4
4 4 4-2 4 422-51 3 4 4 421-81 3 4 3-11 3
12 426-81 32 12 12 12 614-22 12 12
11 ' 31 11 11 424-4 11 1-4
13 13 13 313-11 426-52 ПБ 13
22 22 22 22 22
21 21 21 21 826-21 613-23 21 21
23 23 23
32 52 12 32 32 32
31 51 11 31 31 425-1 31 31 31
33 33 33 312-1 426-72 МБ 33
42 42 42 42 52-3-2 42 52-1-2
41 41 41 41 41 51-К 76 41 51-К 14
43 43 43
52 72 32 52 52 52
51 71 31 51 51 723-21 51 51 51-К 78 51 51-К 16
53 53 53 623-63 53
62 62 62 5-81 62 52-11-2 62 52-9-2
61 61 725-21 61 222-73 61 311-52 614-23 61 51-К 80 61 51-К 18
63 63 624-63 63 5-83
72 52 72 72 72 72 52-7-2 72 52-5-2
71 826-12 51 71 813-21 71 811-21 71
73 73 712-63 73 711-63 73
82 82 714-52 82 51-К 33 82 82
81 81 4-62 81 226-81 81 81 81
83 83 824-81 4-63 83 51-К 35
I
СТАНЦИЯ
СТАТИВ № 31
ПОЛКА № 41
лист
67
a
F
a
s
c
<z
c
tz
П
о
tz
Ol
И
cn
л
к
83* 8?* 89* 91°
J~IB3-3l4 КЗ-8 * ПХ22С ^ПВЗ-ЭЦ КЗ-2 ‘ ОХ22С 21-41-КЗО * пхкс А о X о зг со X ем. w 42-51-К17 охк А 51-8Ш19-16 пмк А 51-8Ш19-18 ппк А 21-41-К4 ’ п А 21-41-К10 * м 51-811116-15,17 М а ж • 51-8Ш16-2 А 51-8Ш16-23.25 ТП а 51-8Ш16-4 А 51-8Ш16-6 А V 1 51-8Ш16-8 А 51-8Ш16-10 А ’ w 51-8Ш16-12 А 51-8Ш16-29 А 21-41-К140 КПЗ А 12-51-К23 А ОС О ОС УпРЗ-ЭЦ ХТ1/28 ДСН CD СМ см 3 со CD СО X— СО. W" - — ^51 -8 Ш23-30 пмл ем х 9 со 0_ С ,х— х 9 со CL Т1РЗ-ЭЦ JCT1/27 ДСН J1P3-3I4 К5-5 * ГПХ 42-51-К29 _А к О CD СО X ZT 9 со CL * С“< ^42-51-К25 С X х 1 . 04 4 ^42-51-КЗЗ А Г21'41*17 клм А ~42-51-К35 А Д1РЗ-ЭЦ КЗ-2 г 1 о А । 51-8Ш16-9 л
5 7 9 11 \ 17 15 17 19 21 23 27 29 31 33 35 37 39 41 43 \ 45/ 47 49 51 53 55 57 59 61 \_б7 65 \_6у 69 \_7_V 73 \ 7У 77 79
—- . .— х— \ / CsJ X— х— X— / X— ом м- со х— М" ом см X— X— см со со см ом X— ем
ю CD со зГ Г4'- ID X— со । in ID ГЧ1 । со см CD i X— го LD см хг+- ID 15- 13- X— to см 1 м- 1 см Ю 5 X— X— X—
СМ СМ СХ1 СО CD ОМ см CD СМ см CD см S * см со -826 см CD IN CD 62" см со со 82' см CD СМ СО см со СМ Ю 52-’ 52-' см со CD S х— СО см ем СО 42- 42-
* * X— со х~ СО X— со X— со * со
99< *101<*103<*105<*107<*109<*111<*113<*115<*117<*1190121 <*123< *125 <*
X — X
о к X X о
о S о о О О о X
со см о
СО см £ £ см со см СО см СП СО со см CN 1,2 СМ О
х— СО -19, см 1Л см см CD 1 к1 9-2 • см • CD • 9-2 1 1 CD
со со X— х— X—- х— X—
3 СО 3 оо со э со 3 со 3 со • см ms- I СМ □ со 1 Х“ ем ms- X— см 3 со 1
а ю X— Х“”
ю 10 >
2 4 6 8 * 12 14 \ 1у 20 22 24 26 28 30 32 34 \ 3^ \ 4у 42 46 41 50 52 \ 5^ 56 58 60 и 64 66 68 70 \22/ 74 76 78 80
СО °? СО 1 1 СО см X— со со ю X— CD 00 32 X— со °? х— см 73 см х— СМ
см CD см см х~ CD ю х— СО *42-4 СО х— со х~ со см х— со * 612- *613- *711- 42-6- ID х— CD •4 см со см *615- LD СМ CD LD СМ СО *
* * СО *
142 148 150
82 84 * 86 88 * 90 * 92 94 96 98 100 102 104 106 108 1 110 112 114 ’ 116 118 4 120 ’ 122 124 ’ 126 128 130 132 134 136 138 140 144 146
* Монтировать проводом 1,5 мм.
** Монтировать проводом 2,5 мм.
*** Монтировать проводом 4 мм.
Станция
СТАТИВ № 32
ПОЛКА № 41
Лис
68
Вид с монтажной стороны
Станция
Статив № 31
Полка № 52
Инв. № подл. | Подп. и дата ~ I Взам. Инв №
32-41-К71
Обвязываются 3 и 4
контакты
предохранителей
КПП
Монтировать проводом 1,5 мм.
1 Монтировать проводом 2,5 мм.
1
32-42-Кл 2
32-626-22
кпм Лист
69
Инв. № подл. Г ПодпТи дата Г бзам. Инв №
6 5 4 3 2 1
№№ КОНТ Чт КЗ №№ КОНТ Чт СН2 №№ КОНТ Чт СН1 №№ КОНТ ЧтСНВ №№ КОНТ Чт ПН №№ КОНТ Чт Зп
1 1 82-Ш 1 М 1 5-4 1 712-112 1 712-113 1 62-Ш 28 М
2 2 3 2 3 2 3 2 4 2
3 3 2 3 2 3 2 3 824-71 3 811-42 22
4 4 4-1 4 312-122 3-52 4 Ш 2 П 4 2 4
12 22 12 12 3-51 12 12 711-63 12 814-11
11 82-Ш 2 13 , М 11 11 Ш 3 П 11 11 825-51 11 814-21 312-21
13 51 11. 13 13 13 13 13
22 12 52 22 1-81 22 22 22 711-83 22 715-42 3
21 21 43 81 21 112А-51-К114 21 112А-51-К51 21 825-71 21 715-41 822-12
23 23 622-82 23 112А-51-К 125 512-13 23 112А-821-32 23 23
32 32 32 112А-51-К111 32 112А-821-11 32 513-32 32 112А-51-К61 311-42
31 31 31 112А-51-К109 31 62-Ш 29 М 31 513-31 31 4-72
33 33 33 33 33 33 112А-51-К 63 311-31
42 42 112А-52-К55 42 112А-51-К100 42 712-122 42 311-2 42 812-4
41 41 112А-52-К53 41 112А-51-К 34 41 811-1 41 711-23 41 313-32 812-61
43 43 21 43 112А-51-К104 43 711-12 811-82 43 43
52 816-52 22 52 52 112А-51-К110 52 4-4 52 112А-51-К119 52 112А-51-К 21
51 13 51 51 112А-51-К112 51 4-12 51 112А-51-К117 51 Ш 1 ,П
53 53 53 712-22 71 С 53 53 53 3-71
62 62 112А-51-К108 62 712-21 62 811-62 622-21 62 62 812-42 313-1
61 61 112А-51-К106 61 112А-51-К57 61 62-Ш 30 М 61 61 812-32 i I
63 63 63 711-52 63 63 63 313-4
72 72 72 1-31 72 711-4 822-32 72 72
71 71 71 52-13-2 53 С 71 1-53 71 71
73 73 73 622-42 73 73 73
82 82 112А-51-К129 82 112А-51-К98 82 82 112А-51-К116 82 112А-51-К127 622-81
81 81 621-23 21 81 112А-51-К 32 81 81 Ш 15 П 81 5-22
83 83 83 112А-51-К102 83 83 112А-51-К118 83 622-83
* Монтировать проводом 1,5 мм.
Ш -"П"
СТАНЦИЯ
СТАТИВ №112
ПОЛКА № 72
лист
70
81
2
3 .
5
6
КРЕПЛЕНИЕ ВНУТРИПОСТОВОГО КАБЕЛЯ
КЛЕММНЫЕ СОЕДИНИТЕЛИ 100
61
КЛЕММНЫЕ СОЕДИНИТЕЛИ
100
КЛЕММНЫЕ СОЕДИНИТЕЛИ 100
51
КЛЕММНЫЕ СОЕДИНИТЕЛИ 100
КЛЕМНЫЕ СОЕДИНИТЕЛИ 100
31
21
КРЕПЛЕНИЕ НАПОЛЬНОГО КАБЕЛЯ
11
Изм. Лист Ns докум. Подп. Дата Стадия Лист Листов
Разраб. V
Пров,
Т.контр. Лист Листов
Комплектация статива № 11
Н. контр. - .
Утв.
Инв. № подл. Подп. и дата Взам.Инв №
00 X 0К1 £ 31-51-К 20 i
со к? К1 g 31-51-К22 ы
00 _ £ й РК1 $ 31-51-К 24 ф <2
• CD
ГЛ
СО -1 £ О 0К2 £ 31-51-К26 &
• 'В
СО 2 U1 Т К2 $ 31-51-К 28
• >
00 2 РК2 & 31-51-К30
00 аозв £ 31-51-К32
00 g азв g 31-51-К6 31
00 со ХТ1-8 $ 31-51-К10 а
со о QS1-1 g 31-51-К14 а
со к QS1-3 2 31-51-К16 к
со м - . А QS1-2 g 31-51-К 18 / Х4-3 31-51-К 2
Т, Е
CO ±j 2 > ХТ1-6 g 31-51-К 34 Х1-3 31-51-К 1
• “1
g > ХТ1-7 g 31-51-К 36 Х1-10 £ 31-51-К5
А < аг
• S
ХТ1-9 g 31-51-К38 Х1-11 31-51-К7 ф
со СТ) ХТ1-10 g 31-51-К40 Х5-6 31-51-К 33
со ХТ1-11 $ 31-51-К 42 Х5-5 Z5 31-51-К 35
<
со 00 ХТ1-12 g 31-51-К 44 Х2-10 31-51-К 37
ф
со со СП £ Х2-9 31-51-К 39
•
о о / аозв g 31-51-К 8 Х5-12 й 31-51-К41
< ** Т“ (к
• £
0К1 2 31-51-К50 н Х5-10 2 31-51-К43
•—— о •
о РК1 g 31-51-К 52 £ Z1 о Х2-4 31-51-К 45
CD ГП 0К2 S 31-51-К 54 i А кл Х2-3 % 31-51-К 47
«т^
о
е о РК2 g 31-51-К 56 Х2-5 31-51-К 49
5 0 0 ”
о 5 от К2 g 31-51-К 58 Х2-6 $ 31-51-К 51
§ К1 g 31-51-К 60 Х1-7 % 31-51-К 53
00 "
с
SQ азв g 31-51-К62 Х1-8 31-51-К 55
Z Z
ю ю CD X £ ХЗ-5 % 31-51-К 57
со
«л ХТ1-8 % 31-51-К4 ХЗ-4 31-51-К 59
ХТ1-6 31-51-К 64 Х5-8 ц 42-51-К43
ХТ1-7 31-51-К 66 Х5~7 ц 42-41-К45
Е= ХТ1-9 Й 31-51-К68 оо м
Um ±J —————ф •
> от > ХТ1-10 2 31-51-К70 ——————— 00 00 •
ХТ1-11 2 31-51-К 72 00
X ОТ •
ХТ1-12 . 31-51-К 74 оо сл
ф —ф
QS1-1 S 31-51-К76 — ф — 00 %
QS1-3 3 31-51-К78 А 0^
1' >
к QS1-2 jj31-51-К 80 00 2J
оо
ср со
♦ •
00
2
±1
о
н
МОБИЛЬНЫЕ КОМПЛЕКСЫ
железнодорожной автоматики, телемеханики и связи
( МК АТС )
Мобильные комплексы предназначены для установки технологического оборудования
устройств железнодорожной автоматики, телемеханики связи,автономных источников питания
(дизельных электростанций), а также для других служебно-технических целей, кроме жилых
помещений.
Мобильные комплексы строятся на базе блок-контейнеров (модулей) ’’Север” и
могут состоять из одиночных или блокированных между собой на месте установки модулей.
Каждый из модулей может транспортироваться автомобильным, железнодорожным, морским
и воздушным видами транспорта. Погрзка - выгрузка модулей производится стандартной
крановой техникой грузоподъемностьюне менее 16 т.
В случае производственной необходимости собранный комплекс служебно-техничес-
кого здания может быть снова разобран на составляющие модули и установлен на новом
месте без демонтажа и дополнительной проверки установленного оборудования.
Блок-контейнер "Север” имеет следующие базовые характеристики:
габаритные размеры, мм длина ширина высота 6000 3100 2700
внутренние размеры, мм длина 5600
ширина 2700
высота 2300
полезная площадь, м кв. 15,12
строительный объем, м куб. 34,78
масса без оборудования, кг 4900
нагрузка расчетная, кг/м кв. на пол 600
на крышу 240
расчетная температура наружного воздуха, град. Цельсия от минус 55 до плюс 28
напряжение питающей сети, В 220/380
степень огнестойкости Illa
Каждый модуль оборудован штатными устройствами:
встроенной под наружную обшивку решеткой из круга 10 мм с ячейкой 150x150 мм
для защиты оборудования от внешнего вандализма;
”- металлической дверью с замком гаражного типа. В модулях с постоянным пребыванием
обслуживающего персонала дверь дополнительно оборудуется внутренней задвижкой и
смотровым глазком;
”- окном из стеклопакета, открывающимся в двух плоскостях, защищенным металлической
решеткой и ставнями, закрывающимися изнутри (выполняется по требованию заказчика);
”- основным и аварийным освещением, включая наружное освещение входной площадки;
”- охранно-пожарной сигнализацией с возможностью передачи сигнала на удаленные
пункты контроля;
"- электроотоплением с использованием 2-х маслинных электронагревателей мощностью 1 кВт
каждый с автоматической регулировкой установленной внутри температуры;
”- кондиционером мощностью 2,2 кВт;
”- системами автоматического пожаротушения порошкового, газового или аэрозольного
типа (выполняется по требованию заказчика);
”- внутренним контуром заземления по всему периметру модуля с выводом на устройство
крепления внешнего заземлителя;
”- антистатическим полом для обеспечения работоспособности микропроцессорной техники
(выполняется по требованию заказчика)
отдельной сетью стабилизированного питания компьютерного оборудования (выполняется
по требованию заказчика);
при производстве модулей учитываются и другие индивидуальные требования заказчика.
Мобильный комплекс как законченное и целостностное служебно-техническое
помещение создается путем объединения нескольких модулей через стыковочный узел -
типовой переходный тамбур, имеющий габариты 3000x3100x2700 мм. Остальные характерис-
тики переходного тамбура аналогичны характеристикам основного модуля. Стяжка модулей
производится по верхнему и нижнему основанию с изоляцией стыковочного шва и установкой
наружных и внутренних нащельников.
Мобильный комплекс устанавливается на едином фундаменте, тип которого зависит
от категории грунта и определяется проектной организацией. Для исключения коррозии
металлического дна модулей в фундамене должна быть предусмотрена естественная вентиля-
ция.
Ввод кабелей в модули осуществляется через кабельные каналы выше уровня пола,
что исключает подтопление модулей грунтовыми водами через кабельные каналы в полу.
Снаружи кабель защищен металлическими коробами, состыкованными с модулем.
Объединение аппаратуры, установленной в разных модулях, в единую систему
производится с помощью кабельных соединителей с разъемами штепсельного типа. Кабель-
ные соединители прокладываются по кабельростам через переходной тамбур.
Как правило, мобильные комплексы производятся по принципу полной заводской
готовности, если нет других условий заказчика.
Под полной заводской готовностью понимается:
изготовление оборудования по номенклатуре Лосиноостровского ЭТЗ;
”- комплектация мобильного комплекса покупными изделиями и оборудованием;
”- установка стационарного оборудования в модулях;
"- прокладка и подключение межстативных и других соединительных кабелей;
"- изготовление межмодульных кабельных соединителей штепсельного типа;
установка и подключение навесного оборудования;
проверка правильности выполненного монтажа и работоспособности системы при включенном
энергоснабжении;
”- подготовка мобильного комплекса к транспортировке на место установки.
Типовые схемы размещения оборудования в модулях приведены ниже. При
реальном проектировании устанавливать дополнительное или другое оборудование нельзя
без предварительного согласования с Лосиноостровским ЭТЗ, т.к. это связано с переустрой-
ством закладных болтов для крепления оборудования, мест установки светильников и датчиков
пожарной сигнализации.
С учетом конструктивных и технологических особенностей модулей ’’Север" на их
базе могут выпускаться следующие мобильные комплексы:
постового оборудования электрических централизаций малых и средних станций релейного
(МК ЭЦ-РМ) и релейно-процессорного типа (МК ЭЦ-КРМ);
постового оборудования микропроцессорных станций (МК МПЦ);
"- оборудования автоблокировки типа АБТЦ, включая пункты концентрации оборудования
на разрезных точках удлиненных перегонов (МК АБТЦ);
переездной сигнализации с устройствами заграждения (МК ПС),
временных постов управления при капитальном ремонте пути (МК ВП-КР);
систем контроля исправности подвижного состава типа ДИСК, САКМА и т.д. (МК ВР),
инвентарных постов управления для оперативной организации движения поездов при
чрезвычайных ситуациях (МК ЭЦ-ИН);
устройств железнодорожной связи, включая цифровые системы (МКЖС);
автономных систем энергоснабжения на базе дизель-генераторных агрегатов (МК ДГА),
других устройств железнодорожной автоматики, телемеханики и связи, по условиям
работы требующие мобильного исполнения
Пример 1
Пример 2
Пример 4
Открытая площадка 3x8 м
для хранения напольного
оборудования
Открытая площадка 3x8 м
для хранения напольного
оборудования
Открытая площадка 3x8 м
для хранения напольного
оборудования
Пример 6
ПРИМЕЧАНИЯ
1. Конфигурация мобильного комплекса выбирается исходя из объемов
размещаемого оборудования и размеров выбранной площадки
для установки комплекса
2. Количество и тип технологических модулей в мобильном комплексе
определяется по производственной необходимости с учетом местных условий
Открытая площадка 3x8 м
для хранения напольного
оборудования
Варианты построения мобильных комплексов
устройств железнодорожной автоматики, телемеханики и связи
Кондиционер
Нвод кабеля СП 1Ь
Ннод каоеля Г)
2700
800 । 1350 I 300 I 1350 . 800
Модуль релейный
чертеж № 601-00-00
Типовая схема размещения оборудования
ПРИМЕЧАНИЯ
1 Модуль имеем следующие габариты
внешние длина - 6000 мм, ширина - 3100 мм, высота - 2700 мм
внутренние 5600 мм, 2700 мм 2300 мп
2 Модуль оборудован следующими платными системами
вандалозащищенностью за счет встроенной под наружную обшивку решетки
из круга 10 мм с шагом 150 мм,
электроосвещением;
электроотоплением с использованием 2-х масляных электронагревателей по 1 кВт
каждый и автоматической регулировкой установленной внутри температуры;
пожарно-охранной сигнализацией с возможностью передачи сигнала по линии связи
на удаленные пункты контроля;
системой кондиционирования с использованием кондиционера мощностью 2,2 кВт;
3. Модуль может использоваться как отдельно стоящее помещение, так и в составе
мобильных комплексов МК АТС
4. Ввод напольных кабелей осуществляется по разнесенным кабельным каналам
сечением 150x100 мм каждый выше уровня пола. Межмодульные кабельные
соединители в мобильных комплексах вводятся в модуль через кабельные каналы
сечением 400x250 мм в торцевой стене модуля со стороны входной двери.
5. Шина для заземления оборудования прокладывается внутри по всему периметру
модуля и соединяется с внешним устройством для подключения заземления модуля.
Устройство для подключения внещнего заземления располагается под местами
ввода напольного кабеля.
6. Нумерация стативов в модуле показана условно и отражает принципы нумерации.
7. Стативы №№ 11/11А и 50/50А могут использоваться как стативы двойного назначения -
для установки кроссовых клемм и, при необходимости, поворотных рамок с приборами.
8. Щит жизнеобеспечения представляет собой узел коммутации, в котором размещены
органы управления внутренними сетями - электросвещением, электротоплением и *
кондиционированием.
9. Пульт пожарно-охранной сигнализации и датчики контроля открытия двери
устанавливаются в модуле только в том случае, когда он используется как отдельно
стоящее помещение. При использовании модуля в составе мобильного комплекса пульт
и датчики устанавливаются в переходном тамбуре.
10. Количество стативов в модуле определяется проектом. Места их установки в модуле
должны сохраняться типовыми, т.к. это связано с системой их крепления и прокладки
кабельростов. При использовании в модуле меньшего числа стативов их исключение
производится начиная с конца каждого числового ряда стативов.
Лис-'
75
210
2700
Модуль релейный
чертеж № 602-00-00
Типовая схема размещения оборудования
ПРИМЕЧАНИЯ
1 Модуль имеет следующие габариты
внешние длина - 3100 мм, ширина - 3100 мм. высота 2700 мм
внутренние 2700 мм. 2700 мм 2300 мм
2 Модуль оборудован следующими штатными системами
вандалозащищенностью за счет встроенной под наружную обшивку решетки
из круга 10 мм с шагом 150 мм;
электроосвещением;
электроотоплением с использованием 1-го масляного электронагревателя 1 кВт
и автоматической регулировкой установленной внутри температуры;
пожарно-охранной сигнализацией с возможностью передачи сигнала по линии связи
на удаленные пункты контроля
системой кондиционирования с использованием кондиционера мощностью 2,2 кВт;
3. Модуль может использоваться только как отдельно стоящее помещение
4. Ввод напольных кабелей осуществляется по разнесенным кабельным каналам
сечением 150x100 мм каждый выше уровня пола.
5. Шина для заземления оборудования прокладывается внутри по всему периметру
модуля и соединяется с внешним устройством для подключения заземления модуля.
Устройство для подключения внещнего заземления располагается под местами
ввода напольного кабеля.
6. Нумерация стативов в модуле показана условно и отражает принципы нумерации.
7. Статив № 11/11А может использоваться как статив двойного назначения -
для установки кроссовых клемм и, при необходимости, поворотных рамок с приборами.
8. Щит жизнеобеспечения представляет собой узел коммутации, в котором размещены
органы управления внутренними сетями - электросвещением, электротоплением и
кондиционированием.
9. Пульт пожарно-охранной сигнализации и датчики контроля открытия двери
устанавливается в модуле
10. Количество стативов в модуле определяется проектом. Места их установки в модуле
должны сохраняться типовыми, тж. это связано с системой их крепления и прокладки
кабельростов. При использовании в модуле меньшего числа стативов их исключение
производится начиная с конца каждого числового ряда стативов.
2700
1050 । 900 I 900 । 800 । 500 . 800
Модуль питающий
чертеж № 604-00-00
Типовая схема размещения оборудования
ПРИМЕЧАНИЯ
1 Модуль имеет следующие габариты
внешние длина - 6000 мм. ширина - 3100 мм. высота - 2700мм
внутренние 5600 мм. 2700 мм 2300 мп
2 Модуль оборудован следующими штатными системами
вандалозащищенностью за счет встроенной под наружную обшивку решетки
из круга 10 мм с шагом 150 мм,
электроосвещением;
электроотоплением с использованием 2-х масляных электронагревателей по 1 кВт
каждый и автоматической регулировкой установленной внутри температуры;
пожарно-охранной сигнализацией с возможностью передачи сигнала по линии связи
на удаленные пункты контроля;
системой кондиционирования с использованием кондиционера мощностью 2,2 кВт;
3. Модуль может использоваться как отдельно стоящее помещение, так и в составе
мобильных комплексов МК АТС
4. Ввод напольных кабелей осуществляется по разнесенным кабельным каналам
сечением 150x100 мм каждый выше уровня пола. Межмодульные кабельные
соединители в мобильных комплексах вводятся в модуль через кабельные каналы
сечением 400x250 мм в торцевой стене модуля со стороны входной двери.
5. Шина для заземления оборудования прокладывается внутри по всему периметру
модуля и соединяется с внешним устройством для подключения заземления модуля.
Устройство для подключения внещнего заземления располагается под местами
ввода напольного кабеля.
6. Нумерация оборудования в модуле показана условно и отражает принципы нумерации.
7. Статив № 50/50А может использоваться как статив двойного назначения -
для установки разъемов межмодульных кабельных соединителей и,
при необходимости, поворотных рамок с приборами.
8. Щит жизнеобеспечения представляет собой узел коммутации, в котором размещены
органы управления внутренними сетями - электросвещением, электротоплением и
кондиционированием.
9. Пульт пожарно-охранной сигнализации и датчики контроля открытия двери
устанавливаются в модуле только в том случае, когда он используется как отдельно
стоящее помещение. При использовании модуля в составе мобильного комплекса пульт
и датчики устанавливаются в переходном иамбуре.
10. Количество стативов в модуле определяется проектом. Места их установки в модуле
должны сохраняться типовыми, т.к. это связано с системой их крепления и прокладки
кабельростов. При использовании в модуле меньшего числа стативов их исключение
производится начиная с конца каждого числового ряда стативов.
5600
2700
800 । 665 । 485 | 900 । 800 । 500 . 800 . 400
Модуль питающий
чертеж № 603-00-00
Типовая схема размещения оборудования
ПРИМЕЧАНИЯ
1 Модуль имеет следующие габариты,
внешние длина - 6000 мм, ширина - 3100 мм. высота - 2700 мм
внутренние 5600 мм. 2700 мм 2300 мь
2. Модуль оборудован следующими штатными системами
вандалозащищенностью за счет встроенной под наружную обшивку решетки
из круга 10 мм с шагом 150 мм.
электроосвещением;
электроотоплением с использованием 2-х масляных электронагревателей по 1 кВп
каждый и автоматической регулировкой установленной внутри температуры.
пожарно-охранной сигнализацией с возможностью передачи сигнала по линии связи
на удаленные пункты контроля;
системой кондиционирования с использованием кондиционера мощностью 2,2 кВт
3. Модуль может использоваться как отдельно стоящее помещение, так и в составе
мобильных комплексов МК АТС
4. Ввод напольных кабелей осуществляется по разнесенным кабельным каналам
сечением 150x100 мм каждый выше уровня пола. Межмодульные кабельные
соединители в мобильных комплексах вводятся в модуль через кабельные каналы
сечением 400x250 мм в торцевой стене модуля со стороны входной двери.
5. Шина для заземления оборудования прокладывается внутри по всему периметру
модуля и соединяется с внешним устройством для подключения заземления модуля
Устройство для подключения внещнего заземления располагается под местами
ввода напольного кабеля.
6. Нумерация оборудования в модуле показана условно и отражает принципы нумераци
7. Статив № 50/50А может использоваться как статив двойного назначения -
для установки разъемов межмодульных кабельных соединителей и,
при необходимости, поворотных рамок с приборами.
8. Щит жизнеобеспечения представляет собой узел коммутации, в котором размещены
органы управления внутренними сетями - электросвещением, электротоплением и
кондиционированием.
9. Пульт пожарно-охранной сигнализации и датчики контроля открытия двери
устанавливаются в модуле только в том случае, когда он используется как отдельно
стоящее помещение. При использовании модуля в составе мобильного комплекса пул
и датчики устанавливаются в переходном иамбуре.
10. Количество стативов в модуле определяется проектом. Места их установки в модул
должны сохраняться типовыми, т.к. это связано с системой их крепления и прокладки
кабельростов. При использовании в модуле меньшего числа стативов их исключение
производится начиная с конца каждого числового ряда стативов.
Ввод кабеля
Кондиционер
ЛНИ'НН! .1И вывод
окно 800x800
Модуль дежурного по станции ЭЦ
чертеж № 607-00-00
Типовая схема размещения оборудования
ПРИМЕЧАНИЯ
1 Модуль имеет следующие габариты
внешние длина - 6000 мм ширина - 3100 мм, высота 2700 мм
внутренние 5600 мм. 2700 мм 2300 мь
2 Модуль оборудован следующими штатными системами
вандалозащищенностью за счет встроенной под наружную обшивку решетки
из круга 10 мм с шагом 150 мм.
электроосве щением;
электроотоплением с использованием 2-х масляных электронагревателей по 1 кВт
каждый и автоматической регулировкой установленной внутри температуры;
пожарно-охранной сигнализацией с возможностью передачи сигнала по линии связи
на удаленные пункты контроля;
системой кондиционирования с использованием кондиционера мощностью 2,2 кВт;
3. Модуль может использоваться в составе мобильных комплексов МК АТС
4 Ввод напольных кабелей осуществляется по разнесенным кабельным каналам
сечением 150x100 мм каждый выше уровня пола. Межмодульные кабельные
соединители в мобильных комплексах вводятся в модуль через кабельные каналы
сечением 400x250 мм в торцевой стене модуля со стороны входной двери.
5. Шина для заземления оборудования прокладывается внутри по всему периметру
модуля и соединяется с внешним устройством для подключения заземления модуля.
Устройство для подключения внещнего заземления располагается под местами
ввода напольного кабеля.
6. Нумерация статива в модуле показана условно и отражает принципы нумерации.
7. Щит жизнеобеспечения представляет собой узел коммутации, в котором размещены
органы управления внутренними сетями - электросвещением, электротоплением и
кондиционированием.
8. Пульт пожарно-охранной сигнализации и датчики контроля открытия двери могут
устанавливаться как в модуле, так и в переходном иамбуре.
Г/7;/сг
79
окно 800x800
Модуль дежурного по станции МПЦ
чертеж № 605-00-00
Типовая схема размещения оборудования
ПРИМЕЧАНИЯ
1 Модуль имеет следующие габариты
внешние длина - 6000 мм. ширина • 3100 мм высота ~ 2700 мм
внутренние 5600 мм. 2700 мм 2300 мм
2 Модуль оборудован следующими штатными системами
вандалозащищенностью за счет встроенной под наружною обшивку решетки
из круга 10 мм с шагом 150 мм;
электроосвещением;
электроотоплением с использованием 2-х масляных электронагревателей по 1 кВт
каждый и автоматической регулировкой установленношенутри температуры;
пожарно-охранной сигнализацией с возможностью передачи сигнала по линии связи
на удаленные пункты контроля;
системой кондиционирования с использованием кондиционера мощностью 2,2 кВт;
3 Модуль может использоваться в составе мобильных комплексов МК АТС
4. Ввод напольных кабелей осуществляется по разнесенным^ кабельным каналам
сечением 150x100 мм каждый выше уровня пола. Межмодульные кабельные
соединители в мобильных комплексах вводятся в модуль через кабельные каналы
сечением 400x250 мм в торцевой стене модуля со стороння входной двери.
5. Шина для заземления оборудования прокладывается внутри по всему периметру
модуля и соединяется с внешним устройством для подключения заземления модуля.
Устройство для подключения внещнего заземления располагается под местами
ввода напольного кабеля.
6. Нумерация статива в модуле показана условно и отражаетгаринципы нумерации.
7. Щит жизнеобеспечения представляет собой узел коммутащии, в котором размещены
органы управления внутренними сетями - электросвещениези^ электротоплением и
кондиционированием.
8. Пульт пожарно-охранной сигнализации и датчики контроляяжкрытия двери могут
устанавливаться как в модуле, таки в переходном иамбэдре.
<&>
Ввод кабеля
ПРИМЕЧАНИЯ
1 Модуль имеет следующие габариты
внешние длина - 7000 мм, ширина - 3100 мм. высота - 2700 мм
внутренние 6600 мм. 2700 мм 2300 мм
2 Модуль оборудован следующими штатными системами
вандалозащищенностью за счет встроенной под наружную обшивку решетки
из круга 10 мм с шагом 150 мм;
электроосвещением;
электроотоплением с использованием 2-х масляных электронагревателей по 1 кВт
каждый и автоматической регулировкой установленной внутри температуры;
пожарно-охранной сигнализацией с возможностью передачи сигнала по линии связи
на удаленные пункты контроля;
системой кондиционирования с использованием кондиционера мощностью 2,2 кВт;
приточно-вытяжной вентиляцией технологического помещения
3. Модуль может использоваться только как отдельно стоящее помещение
4. Ввод напольных кабелей осуществляется в кабельный шкаф, установленный
на наружной стенке модуля
5. Шина для заземления оборудования прокладывается внутри по всему периметру
модуля и соединяется с внешним устройством для подключения заземления модуля.
Устройство для подключения внещнего заземления располагается под местами
ввода напольного кабеля.
6. Щит жизнеобеспечения представляет собой узел коммутации, в котором размещены
органы управления внутренними сетями - электросвещением, электротоплением,
кондиционированием и вентиляцией.
7. Пульт пожарно-охранной сигнализации и датчики контроля открытия двери
устанавливаются в модуле
8. Количество стативов в модуле определяется проектом. Места их установки в модуле
должны сохраняться типовыми, т.к. это связано с системой их крепления и прокладки
кабельростов. При использовании в модуле меньшего числа стативов их исключение
производится начиная с конца каждого числового ряда стативов.
9. Нумерация стативов в модуле показана условно и отражает принципы нумерации.
Модуль поста управления
при капитальном ремонте пути
чертеж № 606-00-00
Типовая схема размещения оборудования
330 I 400 I I 400 I 330
ПРИМЕЧАНИЯ
1. Переходный тамбур используется как стыковочный узел при формировании
мобильных комплексов
2. Конфигурация переходного тамбура зависит от числа и места пристыковки
технологических модулей
Пример 1
Пример 2
Пример 4
Тамбур переходной
чертеж № 608-00-00
Стативы кроссовые СУР1-К (СУР2-К)
9000
Принципы размещения стативов типа СУР
в стационарных помещениях
Лист
ЯЗ
