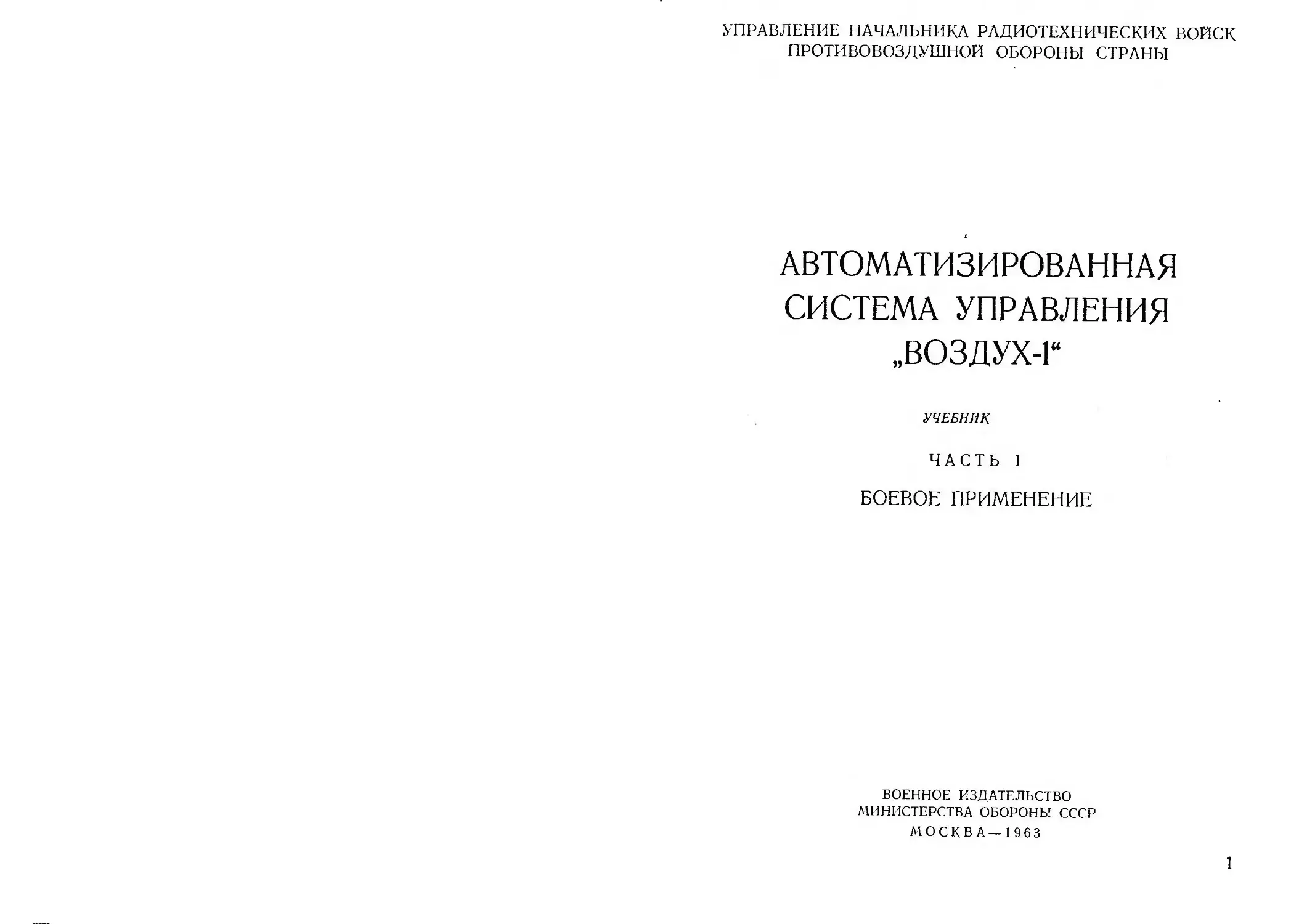

УПРАВЛЕНИЕ НАЧАЛЬНИКА РАДИОТЕХНИЧЕСКИХ ВОЙСК ПРОТИВОВОЗДУШНОЙ ОБОРОНЫ СТРАНЫ
АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ „ВОЗДУХ-1“
УЧЕБНИК
ЧАСТЬ I
БОЕВОЕ ПРИМЕНЕНИЕ
ВОЕННОЕ ИЗДАТЕЛЬСТВО МИНИСТЕРСТВА ОБОРОНЫ СССР
МОСКВА—1963
Учебник «Автоматизированная система управления «Воздух-1» предназначен для офицеров войск ПВО страны. Его могут также использовать слушатели и курсанты военно-учебных заведений при изучении курса автоматизированных систем управления.
Учебник создан коллективом авторов Киевского высшего инженерного радиотехнического училища войск ПВО страны под редакцией инженер-полковника Братчикова А. И. и состоит из пяти частей.
Часть I написана: введение, главы I •— IV и заключение — кандидатом военных наук, доцентом инженер-полковником К о и ч и ц е м А. Н., глава V — ии-жеиер-подполковииком Мартыненко М. Е_, главы VI и VIII — кандидатом военных наук инженер-подполковником Сафроновым М. Е., глава VII — инженер-полковником Серебряковым Б. И., раздел 9 главы VII — инженер-подполковником Николаевским Л. Г.
В настоящем Учебнике изложены только основные принципы организации боевой работы в соединении ПВО, оснащенном системой «Воздух-1». Поэтому его необходимо использовать в сочетаиин с существующими наставлениями, указаниями и инструкциями по боевой работе.
Авторы выражают благодарность генерал-майору итс Дружинину В. В., полковникам Ill и ш а н о в у А. И., Сахарову В. А., Шокурову М. М. и инженер-подполковнику Титкову А. И., сделавшим ряд ценных замечаний при рецензировании труда.
В книге пронумеровано всего 184 страницы, кроме того, имеются 2 вклейки на 2 листах:
Вклейка 1, рнс. 14 (секретный), между стр. 50 и 51.
Вклейка 2, рис. 32 (секретный), между стр. 136 и 137.
2
ВВЕДЕНИЕ
XXII съезд Коммунистической партии Советского Союза наметил программу борьбы за построение коммунистического общества в СССР. Руководящим принципом в области внешней политики партии и Советского правительства, как и прежде, является борьба за мирное сосуществование государств с различным социальным строем, за всеобщее и полное разоружение, за исключение мировой войны из жизни общества.
Однако империалистические агрессивные круги крупных капиталистических государств, особенно США, Англии, Франции и Западной Германии, вопреки усилиям Советского Союза и других социалистических государств, направленным на ослабление международной напряженности, продолжают усиленную подготовку к новой войне.
В настоящее время в капиталистических странах происходит небывалая для мирного времени милитаризация экономики и гонка вооружений. Расходуются огромные средства на развитие и совершенствование наиболее агрессивных средств нападения.
Современная военная доктрина Соединенных Штатов Америки исходит из основной политической цели наиболее реакционных империалистических кругов,  заключающейся в завоевании мирового господства. Поэтому военная стратегия американского командования носит ярко выраженный агрессивный характер.
Наличие у вероятных противников современных средств воздушно-космического нападения требует постоянного совершенствования противовоздушной обороны страны. Это совершенствование должно идти по пути разработки средств противовоздушной обороны, по своим тактико-техническим данным превосходящих средства воздушно-космического нападения, по пути автоматизации управления войсками противовоздушной обороны страны.
Современная противовоздушная оборона должна быть не только противосамолетной, но и противоракетной. Все возрастающие скорости полета самолетов, крылатых и баллистических ракет придают боям и сражениям с воздушным противником скоротечный характер, а это требует от командиров почти мгновенного принятия решений и доведения их до исполнителей.
1* Зак. 00183
3
Противовоздушная и противоракетная оборона представляет собой сложную комплексную систему, в которой переплетаются многочисленные информационные, материальные и энергетические потоки, требующие координации и регулирования с быстротой и точностью, недоступной для органов чувств человека. Поэтому комплексная автоматизация процессов управления, машинизация обработки информации открывают широкие возможности дальнейшего укрепления противовоздушной обороны страны.
Автоматизация управления должна идти по пути сокращения времени на прохождение и обработку радиолокационных данных, на оценку воздушной обстановки и принятие решения, по пути автоматизации целеуказания и наведения средств противовоздушной обороны, а также по пути сокращения времени, необходимого для доведения принятых решений до войск и получения сведений о их боевых действиях.
Необходимо в первую очередь автоматизировать:
—	съем и передачу данных воздушной обстановки с радиолокационных станций;
—	прием и обработку радиолокационной информации от различных источников;
—	отображение воздушной обстановки;
—	сбор, обобщение и отображение сведений о боевой готовности войск;
—	выработку исходных данных для принятия решения на отражение налета воздушного противника: оценка воздушной обстановки и состояния войск, распределение целей между силами и средствами противовоздушной обороны;
—	целеуказание и наведение средств противовоздушной обороны;
—	отображение хода боевых действий средств ПВО.
Первой комплексной автоматизированной системой, внедряемой в войска противовоздушной обороны, является система «Воздух-1». Она выполнена в стационарном («Воздух-1с») и подвижном («Воз-дух-1п») вариантах.*
Система «Воздух-1», которая описывается в данном пособии, решает ряд перечисленных выше процессов автоматизации управления в соединениях войск ПВО страны — дивизиях и корпусах.
* Указанные варианты далее будут именоваться комплексами средств автоматизации (или просто комплексами) «Воздух-1с» и «Воздух-1п».
4
Глава I
НАЗНАЧЕНИЕ И ПРИНЦИПЫ БОЕВОГО ПРИМЕНЕНИЯ СИСТЕМЫ
1. НАЗНАЧЕНИЕ
Система «Воздух-1» предназначена для полуавтоматического съема, автоматической передачи, обобщения и отображения данных воздушной обстановки на индикаторных устройствах этой системы, приборного наведения истребителей-перехватчиков на воздушные цели противника, управления и оповещения войск соединения ПВО.
Система позволяет автоматизировать:
—	съем, передачу, обобщение и отображение радиолокационной информации на индикаторных устройствах системы;
—	управление подчиненными командными пунктами с командного пункта соединения (дивизии, корпуса) ПВО, а также расчетами внутри командных пунктов;
-	— оповещение войск соединения и соседей, имеющих аналогичную аппаратуру;
—	решение задач по наведению истребителей на воздушные цели и передачу выработанных команд наведения на борт истребителя-перехватчика.
В систему «Воздух-1» входят (рис. 1):
Рис. 1. Состав и взаимосвязь между элементами системы «Воздух-1»
5
—	аппаратура АСПД-1 для полуавтоматического съема, автоматической передачи, обобщения и отображения радиолокационной информации, управления и оповещения войск соединения ПВО; источниками информации для аппаратуры АСПД-1 являются радиолокационные станции;
—	аппаратура «Каскад», обеспечивающая приборное решение задач наведения истребителей на воздушные цели противника по данным местных радиолокационных станций или удаленных радиотехнических подразделений,* оснащенных аппаратурой АСПД-1,
—	телемеханическая радиолиния «Лазурь» для автоматической передачи с наземных командных пунктов на борт истребителей команд управления: курса, скорости, высоты, дальности до цели, команд разворота, команд целеуказания, включения форсажа двигателя; кроме того, по радиолинии «Лазурь» вместо команд управления могут поступать команды взаимодействия при передаче управления истребителями с одного КП (пункта наведения) на другой;
—	комплекс средств связи «Ключ-1», обеспечивающий связью всю систему «Воздух-1»; в него входят телефонная и коммутационная аппаратура «Ключ-1А», комплект устройств наземной и воздушной связи (КУНВС) и телеграфная аппаратура «Ключ-16».
2. ПРИНЦИПЫ ПРИМЕНЕНИЯ СИСТЕМЫ
В СОЕДИНЕНИИ ПВО
В основу построения радиолокационной системы соединения ПВО положены следующие принципы:
—	создание единой системы, обеспечивающей боевые действия всех родов войск ПВО страны;
—	соответствие системы возможностям огневых группировок средств противовоздушной обороны;
—	высокая живучесть;
—	минимальные экономические затраты и возможность наращивания системы.
Радиолокационная система соединения ПВО, вооруженного системой «Воздух-1», строится также по указанным принципам.
Данные радиолокационной разведки, получаемые радиотехническими войсками соединения ПВО и передаваемые с помощью средств автоматизации, используются командованием соединения ПВО, частей ЗРВ и ИА для оценки обстановки, принятия решения, целераспределения и наведения истребителей, а также оповещения войск и штабов гражданской обороны. При этом построение радиолокационной системы соединения ПВО исключает создание в ист
* Здесь и далее под радиотехническими подразделениями понимаются радиотехнические батальоны, радиолокационные роты и маловысотные радиолокационные роты.
6
ребительной авиации и, как правило, в зенитных ракетных войсках собственных группировок средств радиолокационной разведки.
Опыт боевой работы войск, а также теоретические исследования показывают, что наилучшнм образом можно организовать радиолокационное обеспечение боевых действий соединения ПВО, когда оно осуществляется одним радиотехническим соединением (частью) и когда район боевых действий соединения ПВО совпадает с районом (участком) радиолокационного поля радиотехнического соединения (части). В дивизии (корпусе) ПВО, вооруженной комплексом «Воздух-1», таким соединением является радиотехническая бригада из 6—9 радиотехнических батальонов и 12—18 маловысотных радиолокационных рот.
На каждый радиотехнический батальон замыкаются в среднем по две маловысотные радиолокационные роты.
Радиотехнические подразделения радиотехнической бригады размещаются на вбей территории соединения ПВО и создают сплошное радиолокационное поле с заданными параметрами. При этом могут быть различные варианты комплектации радиотехнических подразделений бригады (полка) средствами автоматизации:
—	средствами автоматизации («Воздух-1с») вооружены все подразделения бригады (полка);
—	средствами автоматизации вооружены все радиотехнические батальоны бригады (полка); маловысотные роты работают ручным способом («Воздух-1п») на радиотехнические батальоны;
—	средствами автоматизации вооружены только несколько радиотехнических подразделений (сокращенный комплекс «Воздух-1п»),
Для наилучшего радиолокационного обеспечения боевых действий огневых средств в соединении ПВО, вооруженном системой «Воздух-1», предусматривается создание объединенных командных пунктов зенитных ракетных войск, истребительной авиации и радиотехнических войск.
Под объединенным командным пунктом понимается специально оборудованное помещение (место), с которого осуществляются непосредственное управление боевыми действиями частей и подразделений различных родов войск ПВО страны и наведение истребительной авиации. Объединенные командные пункты, как правило, создаются при расположении частей (подразделений) ЗРВ, ИА и РТВ в одном районе дислокации.
Централизация управления всеми средствами в соединении ПВО достигается созданием объединенного командного пункта соединения ПВО и радиотехнической бригады. При этом для обеспечения боевой работы на КП соединения вблизи его размещается батальон управления радиотехнической бригады.
Командный пункт соединения ПВО размещается, как правило, в центре боевого порядка. На нем устанавливаются комплекты ап
7
паратуры АСПД-1 и «Ключ-1», а в отдельных случаях — и аппаратура наведения «Каскад» и «Лазурь».
Командные пункты истребительных авиационных полков и пункты наведения истребительной авиации развертываются на базе радиотехнических батальонов.
Истребительный авиационный полк (пункт наведения) и радиотехнический батальон создают единый командный пункт. На нем развертываются комплекты аппаратуры АСПД-1, «Каскад» и «Лазурь», а также средства связи с аппаратурой «Ключ-1».
Командные пункты зенитных ракетных полков (бригад) объединяются с пунктами управления радиолокационных рот или с командными пунктами радиотехнических батальонов (полков). На КП зенрап (зенрабр), где такого объединения нет, может устанавливаться комплект индикаторной и приемно-передающей аппаратуры АСПД-1.
При расположении в одном районе частей и подразделений ЗРВ, ИА и РТВ их командные пункты, как правило, объединяются. В практике боевой работы радиотехнических войск бывают случаи, когда оборудуется объединенный командный пункт радиотехнического полка, радиотехнического батальона, зенитного ракетного полка (зенитной ракетной бригады) и истребительного авиационного полка.
Пункты управления маловысотных радиолокационных рот в комплексе «Воздух-1с» оснащаются аппаратурой АСПД-1 и необходимыми средствами связи.
При вооружении соединения ПВО подвижным комплексом «Воздух-1 п» средствами автоматизации оснащаются радиотехнические батальоны бригады (полка). Маловысотные роты на первом этапе средствами автоматизации, как правило, не вооружаются и работают существующим в войсках ручным способом.
Принципы боевого применения подвижного комплекса «Воз-дух-1п» аналогичны стационарному варианту. При этом комплектация аппаратуры командных пунктов примерно такая же, как и в стационарном варианте. Однако размещена она в прицепах и в виде выносных устройств. При командном пункте ртб с пунктом наведения ИА размещаются прицепы № 2Б, 9 (9Б) и 10 (10Б), при объединенном КП иап и ртб — прицепы № 2Б, 9 (9Б), 10 (10Б) и 11Б, при объединенном КП ртп, ртб, зенрап (зенрабр) и иап—прицепы № 2Б, 9 (9Б), 10 (ЮБ) и 11Б, при объединенном КП соединения ПВО и радиотехнической бригады—прицепы № 15 (два) и № 21.
Кроме перечисленных прицепов, на командных пунктах дополнительно устанавливаются выносные первичные и вторичные индикаторы ИПН, ИВН и ИПП, а также электронно-оптические планшеты.
В практике построения радиолокационной системы соединения ПВО могут быть случаи, когда радиотехническая бригада (полк) состоит из радиотехнических батальонов и радиолокационных рот
8
предупреждения. Все подразделения бригады (полка) вооружены комплексом средств автоматизации «Воздух-1п».
Такая радиотехническая бригада ведет боевую работу автоматизированным способом. Радиотехнические батальоны и радиолокационные роты предупреждения получают целеуказание и выдают информацию непосредственно на КП радиотехнической бригады (полка).
Один из вариантов боевого порядка соединения ПВО, вооруженного комплексом «Воздух-1п», приведен на рис. 2.
Сокращенным комплексом средств автоматизации «Воздух-1п» оснащается в настоящее время только часть радиотехнических подразделений соединения ПВО, обеспечивающих боевые действия истребительного авиационного полка. Информация на КП иап (ПН ИА) для приборного наведения истребителей с этих подразделений передается по автоматизированному каналу.
Передача же информации на КП соединения ПВО с указанных подразделений и работа остальных радиотехнических подразделений данного соединения производятся существующим в войсках ручным способом.
Сокращенный комплекс «Воздух-1п» включает аппаратуру АСПД-1, аппаратуру наведения «Каскад» и «Лазурь» объединенного КП иап и ртб, аппаратуру АСПД-1, «Каскад» и «Лазурь» командных пунктов радиотехнических батальонов с пунктами наведения истребительной авиации и аппаратуру АСПД-1 радиолокационных рот, работающих автоматизированно на командный пункт истребительного авиационного полка. В сокращенный комплекс «Воздух-1п» входит также комплекс средств связи «Ключ-1».
При объединенном КП иап и ртб размещаются прицепы № 2Б, 9 (9Б), 10 (10Б) и 11Б, при КП радиотехнического батальона с пунктом наведения ИА — прицепы 2Б, 9 (9Б) и 10 (10Б), а при пункте управления радиолокационной роты размещается прицеп 2Б.
На КП ртп может быть развернут комплект аппаратуры АСПЛ-1 («автоматизированная линейка»).
При развертывании «автоматизированной линейки» в стацио-! парном помещении КП радиотехнического полка устанавливаются [	1—2 электронно-оптических планшета Э, вторичный индикатор
ИВН, телеприемники П по числу источников информации, телепере-г датчик Р, вторичный смеситель С, шкаф общестанционных уст-ройств и другая аппаратура.
Вариант боевого порядка радиотехнических подразделений радиотехнического полка, оснащенных сокращенным комплексом «Воздух-1п», приведен на рис. 3.
В центре боевого порядка размещается КП истребительного авиационного полка, объединенный с КП радиотехнического батальона. На удалении 180—200 км от него по возможности вкруговую располагаются командные пункты радиотехнических батальо-
9
'.у'Я
soo км
10
нов с пунктом наведения истребительной авиации и радиолокационные роты, оснащенные комплексом «Воздух-1п».
Характерным для организации боевой работы таких радиотехнических полков является сочетание автоматизированного и ручного способов съема, передачи и обработки радиолокационной информа
ълема uucauiu ниридка дивизии мои ^вариант;

Рис. 3. Принципиальная схема построения боевого порядка радиотехнических подразделений, оснащенных сокращенным комплексом «Воздух-1п» /вариант):
1 — граница зоны действия самолета Л/сЛ-.Дйа высотах 19 000—20 000 л; 2 — гпя-
ница зоны видимости РЛС П-35 по сигналам активного ответа самолетаHUr-Z/ на высотах 17 000—19 000 м\ 3 — граница предельной дальности ввода информации в «Каскад» по данным удаленных РЛС; 4 — граница зоны видимости РЛС П-35 на высотах 17 000—19 000 м по самолету
иии, а также передача данных из автоматизированных подразделе-ний по двум направлениям: на КП радиотехнического полка и на объединенный КП иап и ртб (для приборного наведения истребителей).
Автоматизированная передача информации из радиотехнического батальона с ПН ИА и радиолокационных рот на КП радиотехнического полка ведется непосредственно или транзитом через объединенный КП иап и ртб.
Если КП ртп средствами автоматизации не оснащается, радиотехнический батальон с пунктом наведения ИА и роты передают
11
информацию ручным способом на КП своего радиотехнического полка и автоматизированно на объединенный КП иап и ртб. Неавтоматизированные роты выдают данные воздушной обстановки непосредственно на КП ртп ручным способом.
Чтобы обеспечить высокую живучесть радиолокационной системы соединения ПВО, оснащенного комплексом «Воздух-1», объединенные командные пункты строятся заглубленными в землю или обвалованными с использованием средств полевой фортификации. Располагать командные пункты в пределах городов и крупных населенных пунктов нецелесообразно.
Для повышения устойчивости управления войсками создаются запасные командные пункты, применяются средства связи, обладающие повышенной помехозащищенностью, проводится дублирование каналов связи.
В ходе работы ртб обобщает и обрабатывает информацию собственных радиолокационных станций и подчиненных рот и с помощью аппаратуры АСПД-1 передает на КП соединения ПВО. Одновременно эти данные могут передаваться на ближайшие КП зенитных ракетных полков и соседним КП ртб.
Воздушная обстановка по данным своих ртб обрабатывается и отображается на КП соединения ПВО на индикаторных устройствах и электронно-оптических планшетах. Обобщенные отфильтрованные данные выдаются на оповещение подчиненных частей, на КП объединения ПВО и для отображения на планшетах КП соединения.
Подчиненные части и подразделения РТВ оповещаются автоматизированно с помощью аппаратуры АСПД-1 и существующим в войсках ручным способом.
Прием, обработка и оповещение подчиненных частей о воздушной обстановке по данным КП объединения ПВО и КП соседних соединений ПВО (дальняя воздушная обстановка), а также передача данных на КП объединения ПВО и соседям осуществляются существующими в войсках способами.
Отдельные линейки системы «Воздух-1» могут быть использованы для автоматизированной передачи радиолокационной информации и команд управления в звеньях КП соединения—КП объединения ПВО и КП объединения -— центральный КП войск ПВО страны.
Приборное наведение истребителей на воздушные цели в системе «Воздух-1» осуществляется с КП иап и пунктов наведения, а в отдельных случаях и с КП соединения ПВО. Управление наводимыми истребителями производится с помощью аппаратуры «Каскад» по радиолинии «Лазурь» с автоматическим отображением команд наведения на самолетных пилотажно-навигационных приборах и световых табло.
Кроме приборного наведения истребителей-перехватчиков, для увеличения количества одновременных наведений применяется 12
также и глазомерное наведение с выносных индикаторов радиолокационных станций и планшетов наведения.
Управление частями и подразделениями истребительной авиации. зенитных ракетных войск и радиотехнических войск, а также боевыми расчетами внутри командных пунктов можно осуществлять автоматизированным способом путем передачи цифр и условных знаков, которые на фоне общей воздушной обстановки воспроизводятся на планшетах и индикаторах АСПД-1 и «Каскад». Для управления используются также существующие средства связи (радио, телефон, телеграф, громкоговорящая связь).
Управление расчетами внутри командных пунктов, кроме громкоговорящей связи, производится с помощью телекарандашей.
13
Глава II
ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СОСТАВ СИСТЕМЫ
1. ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ И СОСТАВ АППАРАТУРЫ АСПД-1
Аппаратура АСПД-1 электронно сопрягается с радиолокационными станциями П-35, П-30, П-50, П-15, П-14 и П-12М, с которых и производится съем информации. С помощью этой аппаратуры можно снимать, передавать и отображать:
—	плоскостные координаты отметок целей (х, у);
—	высоты целей (//);
—	принадлежность самолетов;
-	— характеристики и команды (доклады).
Радиусы съема, передачи и отображения воздушной обстановки составляют для маловысотной радиолокационной роты 150 (300) км, для радиотехнического батальона — 300 км и для КП соединения ПВО —600 (1200) км.
Высоты целей могут передаваться в пределах 0—31750 м с дискретностью 250 м.
Плоскостные координаты снимаются полуавтоматически (при участии оператора) с индикатора кругового обзора типа «Звезда», подключаемого к радиолокационной станции. Передача и отображение радиолокационной информации происходят автоматически.
Высота целей определяется чаще всего радиовысотомером ПРВ-10 (ПРВ-11) или с помощью РЛС П-30 и вводится оператором в аппаратуру для разового или автоматического сопровождения ею плоскостных координат.
Кроме передачи отметок целей, по АСПД-1 передаются десять цифр (от 0 до 9), которые электронным способом воспроизводятся на экранах приемных индикаторов. С помощью сочетания этих цифр сообщаются команды или доклады при управлении войсками соединения ПВО.
Принадлежность самолетов на приемных индикаторах АСПД-1 отображается отметками: противник — точкой, свои самолеты — крестом. Чтобы отличить на приемных устройствах информацию 14
одного подразделения от другого, в аппаратуре предусматривается дополнительная расцветка трасс целей: О («кружок»), — («тире»), 1 («единица»).
Максимальное число одновременно принимаемых источников информации равно 10.
Производительность одного оператора индикаторов аппаратуры АСПД-1 по съему и передаче данных составляет в значениях за 1 мин:
—	плоскостных координат — 30;.
—	высот — 8;
—	характеристик — 6—7;
— прокладка трасс на кальке с указанием номера цели, высоты и времени —6—8.
Возможности радиотехнического батальона (маловысотной радиолокационной роты) по передаче данных на вышестоящий КП при работе одной РЛС могут быть охарактеризованы табл. 1.
Таблица 1
Количество радиолокационных целей в зоне обнаружения	Дискретность выдачи данных
	о координатах д-, у, сек	о высоте, мин	о характеристике, мин
5	10	1	5
10	20	1,5 — 2	5
15	30	3	5
20	40	4	6-7
30	60	6	8-9
При обеспечении наведения, когда передаваемая по АСПД-1 информация вводится в аппаратуру «Каскад», дискретность съема должна быть уменьшена и в среднем должна составлять о плоскостных координатах 10 сек, о высоте 20—30 сек.
Точность съема, передачи и воспроизведения плоскостных координат характеризуется радиусом рассеивания отметок целей. При масштабе 600 км на радиус индикатора среднеквадратичная ошибка составляет в звене РТБ — КП соединения ПВО по .одной цели ±1,25 км, а по шести целям ±3,2 км.
Точность передачи высоты ±125 м:1
Передача данных ведется двоичным кодом по обычным телеграфным каналам связи (радиорелейным, радио и проводным), предназначенным для буквопечатающей аппаратуры. Скорость передачи 60 бод.
Время передачи одного сообщения (координат х, у', Н и принадлежности) 533 мсек. Поэтому пропускная способность одного канала АСПД-1 равна 112 сообщений в 1 мин. Чтобы полностью загрузить канал передачи, в него одновременно вводится информация, снимаемая с нескольких индикаторов.
15
Принятые координаты отметки автоматически приводятся к единой системе координат и отображаются на электронно-оптических планшетах и индикаторах. Таким образом, в аппаратуре предусмотрено совмещение трасс одних и тех же целей по данным нескольких источников.
Ширина трасс на электронно оптическом планшете при приеме данных от нескольких радиотехнических батальонов и высоте полета до 12000 м (в 90% измерений) составляет 5 км по центрам отметок и 9 км с учетом размера знака.
Разрешающая способность (возможность раздельного наблюдения трасс целей) на индикаторах и электронно-оптических планшетах равна 4—8 км при масштабе 600 км (радиус индикатора).
Время запаздывания данных за счет съема и передачи в среднем составляет: в звене ртб — КП соединения — 6 сек, в звене мв рлр — ртб — КП соединения — 30—40 сек.
Боевой расчет КП соединения в системе «Воздух-1с» может одновременно обрабатывать поступающую по аппаратуре АСПД-1 информацию по 36—40 радиолокационным целям. Одновременное оповещение автоматизированным способом с КП соединения может вестись по 20—24 радиолокационным целям.
Время включения аппаратуры АСПД-1 из положения «Выключено» в дежурный режим (без учета времени на включение агрегатов питания — 3 мин) составляет не более 7 мин для рлр и 8 мин для ртб.
Приведение включения аппаратуры из положения «Выключено» в режим полного включения (без учета времени на включение агрегатов питания — 3 мин) составляет не более 10 мин для рлр и 12 мин для ртб.
Время готовности комплекса «Воздух-1» к боевой работе не превышает 20 мин.
В аппаратуру АСПД-1 входят:
—	первичный индикатор съема координат (ИСК) для полуавтоматического съема и передачи плоскостных координат х и у, он позволяет также передавать принадлежность самолета («свой», «чужой»);
—	первичный индикатор ввода и передачи высоты и цифр (ИНН или ИПН-1), служащий индикатором управления; если его сопрячь со шкафом высоты (Н), то плоскостные координаты можно автоматически сопровождать высотой *; индикаторы ИПН могут выполнять функции индикатора ИСК;
—	вторичный индикатор с высотой (ИВН); выполняет те же функции, что и индикатор ИПН; отличие заключается в том, что на экране ИВН нет радиально-круговой развертки и сигналов от радиолокатора, а воспроизводится лишь вторичная обстановка, принятая по АСПД-1;
* В первых выпусках были два индикатора (ИПН-1 и ИПН-2) в соответствии с разделением функций управления, передачи характеристик (ИПН-1) и ввода (передачи) высоты методом автоматического сопровождения (ИПН-2).
16
—	вторичный индикатор переприема (ИПП) для ретрансляции отметок целей, принятых по аппаратуре АСПД-1; кроме того, он позволяет передавать дополнительные характеристики, а также принадлежность самолетов;
Примечание. На всех индикаторах обеспечивается автоматический контроль передаваемых данных путем электронного отображения отметок и цифр на экране по цепи обратного контроля. Кроме того, на первичных индикаторах можно опознавать цели.
—	электронно-оптический планшет (Э) для отображения на экране планшета (с длительным послесвечением), обработки и документирования на кальке данных воздушной обстановки, принятых от нескольких источников информации; на. электронно-оптическом планшете оценивается воздушная обстановка, принимается решение, производятся управление работой расчета внутри КП и контроль за боевыми действиями;
—	телепередатчик (шкаф Р) для опроса индикаторов, кодирования данных воздушной обстановки, сигналов управления и команд, синхронизации всей аппаратуры, преобразованйякода в посылки телеграфного типа и отправки их в линию связи, а также для управления работой первичного смесителя (СМ); к одному телепередатчику можно подключить до пяти индикаторов, а при наличии коробки СО-1 —до десяти индикаторов;
—	телеприемник (шкаф П) для автоматического преобразования кодовых сообщений в соответствующие напряжения, обеспечивающие отображение воздушной обстановки, сигналов управления и команд на экранах электронных индикаторов, а также автоматического пересчета принятых координат х, у к точке стояния пункта приема информации;
—	смеситель первичный (шкаф СМ); управляет работой первичных индикаторов и обеспечивает отображение на них данных воздушной обстановки от РЛС и принятой по АСПД-1 информации, а также команд и сигналов_у'правления;_.
—	смеситель вторичный (шкаф С); управляет работой вторичных индикаторов и обеспечивает отображение на них вторичных данных воздушной обстановки, принятых по АСПД-1, а также команд и сигналов управления;
—	шкаф автоматического сопровождения высотой целей (шкафТ)); придается к индикатору ИПН и предназначен для автоматического сопровождения высотой плоскостных координат десяти целей, снимаемых с индикаторов;
—	шкаф согласующих устройств (шкаф В) для электронного сопряжения радиолокационных станций с индикаторной аппаратурой системы «Воздух-1»;
—	шкаф разделительных устройств (шкаф Т) для разделения информации, поступающей с телеприемников, на два самостоятельных канала, обеспечивающих работу аппаратуры АСПД-1 и счетнорешающего прибора наведения «Каскад»;
2 Зак. 00183	]7
—	шкаф общестанционных устройств (шкаф Ц) для питания схем релейной автоматики напряжением +48 в и электронных стабилизаторов блоков БА и БК напряжением —75 в;
—	шкаф Ц-2А выполняет те же функции, что и шкаф Ц; дополнительно обеспечивает разделение цепей и изменение масштабов при передаче координат на смесители С и СМ, к которым подключены индикаторы, работающие в масштабах 600 и 300 км; для этой цели в шкафу Ц-2А установлены, кроме блоков питания БА н БК. блоки умножения и деления координат КУ-1А;
—	блок сопряжения (СВ) радиовысотомера с аппаратурой «Каскад» для автоматизированного ввода высоты в УСД аппаратуры «Каскад»;
—	коммутационные коробки ПС и ПВ для коммутации сигналов и согласования первичных индикаторов с РЛС П-35 и П-12М;
—	кабельные распределительные коробки для соединения элементов аппаратуры АСПД-1.
2. ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ И СОСТАВ АППАРАТУРЫ «КАСКАД»
Аппаратура приборного наведения «Каскад» может работать как по данным местной радиолокационной станции обнаружения и наведения, так и по данным АСПД-1, по которой поступают донесения от удаленных радиотехнических подразделений.
Вырабатываемые прибором в процессе наведения команды передаются на борт истребителей-перехватчиков автоматически по телемеханической радиолинии «Лазурь» или голосом по каналу радиосвязи.
Истребители наводят на воздушные цели с помощью аппаратуры «Каскад» следующими методами:
—	«погоня» — движение истребителей в точку настоящего положения цели;
—	«перехват»— движение истребителей в упрежденную точку;
—	«маневр» — движение истребителей по некоторому закону с выходом на конечном участке наведения в заданное положение относительно цели.
Для существующих типов истребителей, требующих вывода их для атаки в заднюю полусферу цели, метод «маневр» является основным. Методы «перехват» и «погоня» являются частными случаями метода «маневр».
Работа прибора ведется в одном из трех режимов.
Первый режим — режим подготовки данных.
В этом режиме в прибор вводятся все необходимые данные, затем прибор определяет время полета цели до рубежа перехвата, время, оставшееся до прохода истребителей через исходный пункт наведения (ИПН), а также начальный курс истребителей от ИПН.
Во втором режиме прибором решается задача наведения при автоматической отработке скорости истребителя, в третьем — при 18
постоянном соотношении скоростей цели и истребителя или ручной установке скорости истребителя.
Кроме того, аппаратура «Каскад» обеспечивает решение задач в динамике и полудинамике для тренировки боевого расчета (режим «тренаж»).
В ходе решения задачи наведения прибором вырабатываются следующие команды:
—	курс, скорость и высота полета истребителя;
—	начало и направление разворота (левый разворот, прямо, правый разворот);
—	дальность до цели 60, 30, 15 (20, 10, 5) км-,
—	положение цели относительно истребителя (цель впереди, пель справа, цель слева);
—	4 мин до выхода истребителя в исходное положение для атаки;
—	ручное включение команды «форсаж»;
—	«отбой» (конец приборного наведения).
Аппаратура «Каскад» позволяет также по данным источников информации определять курс, скорость и высоту полета воздушной цели, переходить от одного источника информации к другому без практического нарушения нормального процесса наведения, вырабатывает координаты рубежа перехвата и текущее время, оставшееся до момента выхода истребителей в исходный пункт наведения и до конца приборного наведения.
Данные РЛС вводятся полуавтоматически операторами устройств съема данных (УСД).
В аппаратуре предусматривается полуавтоматическая передача целеуказания операторам УСД, индикация выработанных команд и параметров движения цели, а также демонстрация процессов наведения на фоне общей воздушной обстановки.
При методе наведения «маневр» прибор обеспечивает точность вывода истребителя относительно цели по дистанции АД ±5 км, по заданному углу встречи (ракурсу) ±15° и по заданному рубежу ±20 км.
Предельные возможности аппаратуры «Каскад» составляют:
—	по скорости полета — 500—2400 км)ч;
—	по высоте полета — 500—30 000 м;
—	по дальности при работе в полярной системе координат (от РЛС П-35, П-30) — 15—380 км-,
—	по дальности при работе в прямоугольной системе координат (по данным АСПД-1) — ±400 км\
—	по азимуту и курсу целей не ограничено;
—	по радиусу разворота истребителя при наведении методом «маневр» — 4—80 км;
—	по длине прямой догона при наведении по методу «маневр»— от 0 до 120 км\
2*
19
—	по времени приборного наведения методами «маневр» и «перехват» — от 0 до 30 мин-,
—	по дальности до рубежа перехвата ±400 км.
Один комплект аппаратуры «Каскад» обеспечивает одновременное наведение трех групп истребителей на три неманеврирующие цели с вероятностью перехвата 0,8—0,9 (по данным от местных РЛС).
Количество одновременных приборных наведений в соединении ПВО определяется числом развернутых комплектов аппаратуры «Каскад», а также возможностью системы «Воздух-1» по обработке радиолокационной информации и управлению частями и не превышает 15—18 наведений, а в сокращенном комплексе «Воздух-1п» — шести наведений.
Время одного приборного наведения истребителя на цели зависит от удаления рубежа перехвата до аэродрома вылета и составляет 8—12 мин.
На переход от одного источника информации к другому в процессе наведения затрачивается: при переходе от местной РЛС к АСПД-1 —50 сек, от АСПД-1 к местной РЛС — 30 сек.
Время включения аппаратуры «Каскад» из положения «Выключено» не превышает 7 мин.
В аппаратуру «Каскад» входят три счетно-решающих прибора (СРП), шесть устройств съема данных (УСД), два устройства демонстрации УД (одно резервное), первичный смеситель (СМ), общая стойка (ОС), блоки сопряжения с РЛС и система электропитания.
Счетно-решающий прибор предназначен для полуавтоматического решения задачи приборного наведения истребителей на воздушные цели и ввода выработанных команд наведения в аппаратуру «Лазурь». Три счетно-решающих прибора обеспечивают три одновременных приборных наведения.
Устройства съема данных предназначены для полуавтоматического определения и ввода в счетно-решающие приборы координат цели и истребителя, составляющих скорости целей, высот целей и истребителей. Шесть устройств съема данных обеспечивают одновременную работу трех СРП.
Устройства демонстраций предназначены для отображения воздушной обстановки в радиусе 400 (600) км, целеуказания операторам УСД и контроля процесса приборного наведения. Воздушная обстановка на индикаторе УД отображается как от местных РЛС, так и от РЛС удаленных радиотехнических подразделений, во втором случае обстановка поступает по тракту АСПД-1.
Первичный смеситель СМ и блоки сопряжения выполняют такие же функции, как и в составе аппаратуры АСПД-1.
Общая стойка обеспечивает сопряжение шести УСД с источниками информации.
20
3.	ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ И СОСТАВ ТЕЛЕМЕХАНИЧЕСКОЙ РАДИОЛИНИИ «ЛАЗУРЬ»
Аппаратура «Лазурь» обеспечивает передачу команд управления, выработанных аппаратурой «Каскад», на борт истребителей-перехватчиков. Этой радиолинией оборудуются наземные командные пункты иап (пункты наведения) и истребители-перехватчики.
Телемеханическая радиолиния:
—	• автоматически кодирует и передает истребителям команды наведения: курс, скорость и высоту, а также разовые команды: разворот, целеуказание, дальность до цели и «конец наведения»;
—	при необходимости вместо команд наведения автоматически кодирует и передает истребителям команды взаимодействия, включающие радиоданные для новой настройки радиолинии: номер волны, номер разноса частот, номер вызывного шифра;
— автоматически принимает, декодирует и отображает на визуальных индикаторах и пилотажно-навигационных приборах истребителя команды наведения, взаимодействия и другие данные; принятые значения команд сохраняются на индикаторах и приборах до их исполнения или изменения; аппаратура «Лазурь» дает возможность наводить истребители с любого пункта наведения своего и пяти соседних соединений ПВО, при этом каждое соединение ПВО может иметь до восьми пунктов наведения, а каждый пункт обеспечивает одновременное наведение трех групп истребителей.
Радиолиния может быть использована как в комплекте с аппаратурой «Каскад», так и автономно для глазомерного наведения путем задания вручную команд на датчике.
Радиолиния «Лазурь» работает в УКВ диапазоне, в пределах которого передатчик радиостанции Р-824Л использует 118 фиксированных волн.
Одна радиостанция Р-824Л имеет два передатчика в кузове КУНГ-1 на шасси ЗИЛ-157.
Радиопередатчик станции Р-824Л предварительно настраивается на любые 6 выбранных фиксированных волн. На каждой фиксированной волне можно получить 8 высокочастотных каналов связи, отличающихся один от другого значениями разноса частот. В свою очередь путем изменения кодового шифра на одном высокочастотном канале возможна передача команд одновременно трем группам истребителей.
Самолетное радиоприемное устройство «Лазурь» позволяет в полете нажатием соответствующих кнопок производить перестройку на 6 фиксированных волн, 8 разносов и 3 шифра.
Для каждого соединения ПВО выделяется одна фиксированная волна наведения. На этой волне без взаимных помех соединение ПВО может осуществлять с помощью аппаратуры «Лазурь» одно-новременное наведение 24 групп истребителей на 24 воздушные цели.
Команды в аппаратуре «Лазурь» передаются двоичным кодом.
21
По радиолинии на борт истребителя передаются следующие значения команд управления:
—	курс от 0 до 360°— 128 значений через 2,8° (точность передачи ±6°);
—	скорость от 500 до 2400 км/ч —32 значения (точность передачи ±70 км/ч)-,
—	высота от 500 до 30 000 м — 128 значений (точность передачи ± 300 м);
—	дальность до цели — 4 значения 60, 30, 15 км, отбой команд дальности (20, 10, 5 км, отбой команд дальности);
—	целеуказание — три значения (цель слева, впереди, справа);
—	разворот — три значения (левый, прямо, правый);
—	конец наведения.
Кроме того, на перехватчик могут быть переданы команды взаимодействия: номер волны (6 значений), номер разноса (8 значений) и номер шифра (3 значения).
Каждое сообщение о командах (цикл) по дальности занимает 1,2 сек и состоит из 12 кодовых посылок.
В таком случае дискретность передачи команд одной группе истребителей составляет 1,2 сек, двум или трем группам истребителей — соответственно 2,4 и 3,6 сек.
Команды управления (взаимодействия) передаются последовательными циклами.
Каждый цикл может состоять из следующих пяти наборов команд:
—	курс, дальность до цели, высота;
—	курс, дальность до цели, скорость и разворот;
—	курс, дальность до цели, скорость п целеуказание;
—	конец наведения;
—	команды взаимодействия (номер волны, номер разноса, номер шифра).
При передаче двух наборов различных команд дискретность передачи увеличивается в два раза и составляет для одной группы истребителей 2,4 сек, для двух групп — 4,8 сек и для трех групп — 7,2 сек.
Абсолютные значения переданных команд наведения (курса, скорости и высоты) отображаются на пилотажно-навигационных приборах перехватчика с помощью дополнительных задающих стрелок.
Команды разворота, целеуказания, дальность до цели и «конец наведения», а также команды взаимодействия отображаются на специальных табло.
С целью освобождения летчика от необходимости непрерывного наблюдения за индикаторами задаваемых команд наведения при значительном изменении команд (курса на 15° и более, высоты на 500 м и более и скорости на 60 км/ч и более), а также при поступлении команд взаимодействия в шлемофон летчика подаются звуковые сигналы, различающиеся по длительности или тону.
22
Для контроля за переданными на истребитель-перехватчик сигналами на командном пункте устанавливается контрольное устройство (ЛАУ-51). Оно позволяет принять, расшифровать и отобразить на визуальных приборах все команды, передаваемые на истребители любой из групп.
Дальность действия радиолинии «Лазурь» определяется дальностью действия используемой радиостанции.
Таблица 2
Высота полета истребителя, .«	Дальность действия радиолинии .Лазурь*, км
500	00
WOO	120
2000	160
5000	230
10 000 и более	350
В табл. 2 приведена ориентировочная дальность действия радиолинии «Лазурь» в зависимости от высоты полета истребителя.
В результате применения в радиолинии «Лазурь» импульснокодовой связи ее помехозащищенность значительно превышает помехозащищенность обычных линий радиосвязи.
Время готовности аппаратуры «Лазурь» из «холодного» состояния и до отработки команд наведения составляет: для аппаратуры, устанавливаемой на КП, — 25—35 сек, для аппаратуры передающего радиоцентра —7 мин, для бортового комплекта — 25 сек.
Общее время готовности всего комплекта аппаратуры «Лазурь» не превышает 7 мин.
Телемеханическая радиолиния «Лазурь» состоит из наземного и самолетного оборудования.
Наземное оборудование состоит из комплекта аппаратуры командного пункта (У-Л-1) и комплекта аппаратуры радиопередающего пункта (У-Л-2).
Аппаратура командного пункта включает:
—	шифрующее устройство 2ЛАУ-2 для кодирования команд управления, вырабатываемых счетно-решающими приборами «Каскад» или задаваемых офицером наведения вручную с датчика команд 2ЛАУ-1;
—	ручной датчик команд 2ЛАУ-1 для передачи команд при глазомерном наведении истребителей с индикатора УД; датчик 2ЛАУ-1 включается вместо одного из СРП и позволяет передавать одной группе истребителей все команды, за исключением команд взаимодействия;
—	дистанционный пульт управления ЛАУ-23 для подключения СРП к шифрирующей стойке 2ЛАУ-2, а также для ввода в шифратор команд взаимодействия при передаче управления истребителем на другой командный пункт (ПН);
23
— контрольное устройство ЛАУ-51 для контроля работы шифратора 2ЛАУ-2 и передатчиков аппаратуры «Лазурь».
В аппаратуру радиопередающего пункта входит радиостанция Р-824Л в составе возбудителя 2ЛАУ-37 и двух передатчиков радиостанции Р-824Л; она предназначена для передачи команд на борт истребителя-перехватчика; передача ведется одновременно на двух частотах, жестко связанных между собой по величине разноса и синфазно-модулируемых по амплитуде сигналами низкой частоты команд управления, снимаемых с шифрующего устройства 2ЛАУ-2.
Комплект самолетного оборудования А-Л предназначен для приема, расшифровки и автоматического отображения на пилотажных приборах и индикаторах команд наведения и взаимодействия, а также разовых команд.
Комплект А-Л сопрягается с пилотажными приборами (с указателями курса, скорости, высоты) и прибором ИПА, на котором размещены лампочки разовых команд. Для аэродромной проверки комплекта А-Л в аппаратуре предусмотрены переносные тестеры ЛАУ-41 с блоком питания ЛАУ-42, И-4М и К-Ш-З.
4.	ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ И СОСТАВ АППАРАТУРЫ СВЯЗИ «КЛЮЧ-1»
Аппаратура «Ключ-1» обеспечивает:
—	телефонную и громкоговорящую связь внутри командных пунктов (ПУ) и между их элементами;
—	внешнюю телефонную связь с удаленными абонентами, коммутаторами системы МБ, ЦБ и АТС по соединительным линиям;
—	дистанционное питание аппаратов АТГС удаленных абонентов;
—	сопряжение входных и выходных устройств аппаратуры АСПД-1 с различными видами каналов связи, а также оперативное переключение каналов связи;
—	дистанционное управление радиопередатчиками с нескольких рабочих мест боевого расчета КП (ПУ);
—	циркулярную передачу (размножение) сигнала аппаратуры АСПД-1 одновременно по нескольким направлениям.
В аппаратуру «Ключ-1» входят аппаратура «Ключ-la», аппаратура «Ключ-16» и стойка КУНВС.
В аппаратуре «Ключ-1 а» используются блоки АБ, БРТС, ВРГС и аппарат АТГС, входящие в универсальный концентратор УК, а также блоки БЦВС, БПТС и аккумуляторы (24 в).
Абонентский блок (АБ) предназначен для выбора направления и вида связи и обеспечивает подключение к аппарату АТГС: пяти телефонных линий МБ и ЦБ, четырех линий громкоговорящей связи, одной соединительной линии со станцией ЦБ и АТС и двух выходов приемников. Соединительная линия и выходы приемников могут быть заменены телефонными линиями МБ.
24
Аппарат телефонной и громкоговорящей связи (АТГС) используется либо в составе универсального концентратора (УК), либо как оконечное устройство телефонной и громкоговорящей связи с системой питания МБ или ЦБ.
Блок реле телефонной связи (БРТС) обеспечивает подключение абонентских линий с аппаратами МБ, ЦБ, а также универсальной соединительной линии со станциями МБ или БЦ — АТС и радиовыходов с абонентским комплектом пультов АБ. БРТС позволяет подключать к абонентскому блоку восемь линий, из них: пять телефонных линий МБ — ЦБ, одну соединительную линию со станцией ЦБ—АТС и два выхода от радиоприемников.
Блок реле громкоговорящей связи (БРГС) предназначен для включения и кроссировки линий громкоговорящей связи от абонентских блоков АБ универсального концентратора УК и от оконечных аппаратов АТГС.
БРГС позволяет подключить 12 блоков АБ и 5 оконечных аппаратов АТГС, а также организовать связь по циркулярно-избирательной схеме.
В аппаратуру «Ключ-1б» входят телеграфные блоки ТБ-1, ТБ-2 и БЛМП.
Телеграфные.блоки предназначены для сопряжения аппаратуры АСПД-1 с каналами связи, коммутации и контроля телеграфных каналов аппаратуры АСПД-1 и аппаратов СТ-35.
Блок линейно-моторного питания (БЛМП) предназначен для питания постоянным током пяти линейных цепей при двухполюсной работе (или десяти цепей при однополюсной работе), пяти местных цепей, а также для питания переменным током пяти моторных цепей телеграфных аппаратов СТ-35 от сети однофазного переменного тока напряжением 127 или 220 в.
Комплект устройств наземной и воздушной связи (КУНВС) устанавливается на рабочих местах лиц боевого расчета и предназначается для управления средствами наземной и воздушной связи.
В стойке КУНВС могут размещаться:
—	блок управления радиостанциями (БУР), предназначенный для дистанционного управления радиостанциями Р-824 с рабочих мест лиц боевого расчета;
—	абонентский блок (АБ);
—	пульт оповещения (ПО);
—	пульт управления аппаратуры «Лазурь» ЛАУ-23 (только на стойке КУНВС штурмана наведения).
25
Глава III
НАЗНАЧЕНИЕ И ОБОРУДОВАНИЕ СИСТЕМОЙ «ВОЗДУХ 1» ОБЪЕДИНЕННЫХ КОМАНДНЫХ ПУНКТОВ И ПУНКТОВ
УПРАВЛЕНИЯ СОЕДИНЕНИЯ ПВО
1.	ПУНКТ УПРАВЛЕНИЯ РАДИОЛОКАЦИОННОЙ РОТЫ
Маловысотная радиолокационная рота является первичным тактическим подразделением радиотехнических войск ПВО страны. Она обеспечивает основное тактическое подразделение — радиотехнический батальон — дополнительной информацией о воздушной обстановке в пределах своей зоны обнаружения и в первую очередь о воздушной обстановке на малых высотах.
С помощью маловысотных радиолокационных рот и радиолокационных станций обнаружения низколетящих целей радиотехнических батальонов создается сплошное поле в нижнем ярусе высот.
Рота выполняет следующие основные задачи:
—	обнаруживает на максимально возможных дальностях средства воздушного нападения противника в пределах своей зоны обнаружения и определяет их координаты (азимут, дальность, высоту) ;
—	непрерывно следит за обнаруженными воздушными целями и своими самолетами;
—	передает донесения о воздушной обстановке на КП радиотехнического батальона;
—	выполняет визуальное наблюдение за воздушным противником и за наземной (морской) обстановкой в районе своего расположения.
Кроме.того, на радиолокационную роту могут возлагаться дополнительные задачи: обеспечение учебных полетов своей авиации, оповещение войск и объектов о воздушном противнике, наблюдение за атомными взрывами и движением радиоактивного облака.
В качестве источников информации о воздушной обстановке в маловысотной роте используются радиолокационные станции обнаружения низколетящих целей П-15. Количество радиолокационных станций должно обеспечивать роте возможность непрерывной круг-
26
лосуточной боевой работы. Поэтому в состав подразделения включаются две станции П-15.
В отдельных случаях в приграничной радиолокационной зоне и радиолокационных полосах предупреждения, кроме этих радиолокационных средств или взамен одной из РЛС П-15, в состав роты включается и радиолокационная станция обнаружения П-12М.
Высота полета целей определяется радиовысотомером ПРВ-10.
В комплексе «Воздух-1с» съем и передача информации с маловысотной радиолокационной роты на командный пункт радиотехнического батальона осуществляются с помощью комплекта аппаратуры АСПД-1 и других табельных средств связи.
В качестве каналов связи могут быть использованы проводные каналы связи, радиоканалы на тропосферных радиостанциях Р-122 и Р-121 или радиорелейные каналы связи на радиорелейных станциях Р-401 М и Р-405.
Маловысотная радиолокационная рота организационно состоит из управления, радиолокационного взвода и взвода средств автоматизации и связи.
Для ведения боевой работы радиолокационная рота развертывается в боевой порядок, который состоит из позиций радиолокационных станции, пункта управления, дизельной электростанции, передающего и приемного радиопунктов и поста визуального наблюдения.
Боевой порядок строится исходя из конкретных условий местности, оперативной обстановки, количества и типов радиолокационных станций, а также средств связи и автоматизации. Он должен удовлетворять следующим требованиям:
—	обеспечения наилучшего боевого использования радиолокационных станций в соответствии с их тактико-техническими данными;
—	обеспечения работы радиолокационных станций и средств связи без существенных взаимных помех;
—	высокой живучести роты;
—	возможности непрерывного управления боевой работой роты;
—	создания наилучши.х условий материально-технического обеспечения роты.
Наиболее жесткие требования к позициям радиолокационных станций по размерам площадки и допустимым неровностям предъявляет РЛС П-15. Так как эта станция является основной в маловысотной роте, то при выборе позиции необходимо в первую очередь удовлетворять требованиям РЛС П-15.
По допустимым углам закрытия и допустимым углам подъема местности в ближней зоне наиболее жесткие требования к позиции предъявляет радиовысотомер ПРВ-10. Исходя из того что он должен взаимодействовать со станцией П-15 по низколетящим целям, необходимо использовать все для обеспечения отрицательных углов закрытия, вплоть до устройства искусственных насыпей.
27
При расположении нескольких радиолокационных станций и средств связи в боевом порядке роты необходимо добиваться исключения их взаимного влияния на боевую работу. Опыт размещения радиолокационных станции в боевых порядках показывает, что РЛС метрового и дециметрового диапазонов волн практически не фиксирует влияния помех, вызываемых работой других однотипных радиолокационных станций, развернутых на удалении 60—100 м от них.
Радиолокационные станции сантиметрового диапазона волн, работающие на одинаковых и близких частотах, создают значительные взаимные помехи на удалении до 12—15 км.
Поэтому при наличии в роте двух радиовысотомеров необходимо включить их по схеме единого синхронного запуска.
Помехи от работающих радиопередающих устройств (радиостанций) наблюдаются на экранах индикаторов радиолокационных станций метрового диапазона волн, следовательно, антенны коротковолновых радиостанций средней и большой мощности должны удаляться от антенн радиолокационных станций минимум на 100— 150 м.
Для устранения помех радиоприему при работе передатчиков радиостанций антенны приемного радиопункта должны удаляться не менее чем на 400—500 м от антенн радиостанций и не менее чем на 150—200 м от антенн радиолокационных станций.
На размещение элементов боевого порядка относительно пункта управления оказывает влияние длина кабелей, с помощью которых радиолокационные станции сопрягаются с аппаратурой АСПД-1, а также ограниченная длина кабеля выносных индикаторов ПРВ-10 и П-12М, поскольку эти устройства размещаются на пункте управления- :
С учетом перечисленных требований на рис. 4 представлен один из вариантов боевого порядка маловысотной радиолокационной роты. В центре боевого порядка размещается пункт управления
28
роты, относительно его на определенных расстояниях расположены остальные элементы.
Пункт управления представляет собой оборудованное место, с которого командир роты управляет боевой работой радиолокационных станций и средств автоматизации и свщи.
Оборудование пункта управления заключается в размещении аппаратуры, подготовке рабочих мест лиц боевого расчета пункта управления и обеспечении их необходимыми средствами связи и принадлежностями для боевой работы.
Пункт управления маловысотной РЛС, оборудованный аппаратурой АСПД-1 и «Ключ-1» со служебными и вспомогательными помещениями, как правило, размещается в одном здании.
В здании для пункта управления оборудуются следующие комнаты:
— собственно пункт управления 25—30 м2; .
—	аппаратная АСПД-1 12—16 л2;
—	мастерская и аккумуляторная по 6—8 л2;
—	вентиляционная;
—	котельная.
Вблизи здания пункта управления оборудуется дизельная электростанция. Схема размещения оборудования и рабочих мест боевого расчета на ПУ мв роты в комплексе «Воздух-1с» показана на рис. 5.
В комнате пункта управления устанавливаются индикатор съема координат (ИСК), два взаимозаменяемых индикатора ввода высоты, . передачи докладов и характеристик (ИПН), первичный смеситель радиолокационных сигналов, индикатор радиовысотомера ИВ. При наличии в роте радиолокационной станции П-12Л1 ее выносной индикатор устанавливается в комнате пункта управления рядом с индикаторами АСПД-1.
В этой же комнате устанавливаются вертикальный планшет для работы существующим в войсках ручным способом при выходе из строя АСПД-1, а также аппаратура связи П-193, СТ-35, универсальный концентратор, абонентский блок.
В пункте управления оборудуются рабочие места командира роты, дежурного офицера (сержанта), операторов индикаторных устройств, телсфониста-записывающего, телефонйста-эстиста и планшетистов.
Для нормального функционирования индикаторной аппаратуры создается определенный тепловой режим ее работы с помощью нагнетательной и вытяжной вентиляции воздуха.
В аппаратной АСПД-1 устанавливаются два телепередатчика (один основной, второй резервный), два телеприемника, шкаф общестанционных устройств, а также аппаратура сопряжения с каналами связи «Ключ-1».
Здесь же устанавливается радиорелейная станция и оборудуются рабочие места командира взвода средств автоматизации и связи и механика по автоматике.
29

маловысотная радиолокационная рота не оснащается аппаратурой АСПД-1, съем и передача информации на КП ртб в роте производятся существующим в войсках ручным способом.
Примерная схема размещения оборудования и боевого расчета на ПУ такой мв рлр приведена на рис. 6.
В сокращенном комплексе «Воздух-1п» средствами автоматизации оборудуются пункты управления нескольких радиолокационных
Приемно-передающий радиопункт
Рис. 6. Схема размещения оборудования и боевого расчета на ПУ мв рлр, не оснащенном аппаратурой АСПД-1 (вариант)
рот соединения ПВО, которые по автоматизированному каналу передают информацию на командный пункт истребительного авиационного полка, а ручным способом на КП своего радиотехнического полка. ' ’
Такие радиолокационные роты имеют в своем составе по одной станции П-35 и П-12М (П-14), один —два радиовысотомера ПРВ-10, комплект аппаратуры АСПД-1, «Ключ-1», радиостанции и другие средства связи.
Пункт управления этой роты оборудуют в стационарном помещении и прицепе № 2Б с аппаратурой «Воздух-1п».
Для~удобства боевой работы прицеп № 2Б размещается вплотную к стационарному помещению пункта управления и сообщается с ним тамбуром.
31
В радиусе до 300 Л1 от пункта управления роты размещаются позиции радиолокационных станций. Передающие и приемные машины радиостанций располагаются на удалении до 500 м от пункта управления роты.
Схема размещения оборудования и боевого расчета на ПУ роты приведена на рис. 7.
В стационарном помещении ПУ устанавливаются выносные индикаторы РЛС П-35 и П-12М (П-14), выносной индикатор ИПН, вертикальные планшеты роты (основной и дополнительный), оборудуются кабина для передачи данных ручным способом на КП радиотехнического полка и приемный радиопункт роты.
Выносной индикатор ИПН является индикатором управления и используется для приема команд и передачи докладов по автоматизированному каналу на КП ртб или объединенный КП иап и ртб. С этого индикатора можно также передавать характеристики целей.
Индикатор ИПН сопрягается с радиолокационной станцией П-35 и устанавливается в помещении пункта управления роты рядом с выносными индикаторами РЛС П-35 и П-12М (П-14). Если пункт управления роты объединен с пунктом наведения, индикатор ИПН устанавливается не возле ВИКО, по которому осуществляется наведение, а в комнате боевого управления с таким расчетом, чтобы командиру роты были видны вертикальные планшеты.
Основной планшет роты масштаба 1:500000 и радиусом отображения воздушной обстановки 400 км предназначен для нанесения данных о воздушной обстановке, считываемых операторами с выносных индикаторов РЛС П-35 и П-12М, радиовысотомера ПРВ-10, а также для нанесения данных целеуказания, принимаемых с КП иап или КП ртп.
Дополнительный планшет роты с масштабом 1 : 1000 000 и радиусом отображения воздушной обстановки 600 км предназначен для работы в условиях сложной воздушной обстановки при раздельном отображении данных от радиолокационных станций. На этом планшете отображается также информация, принимаемая по сети децентрализованного оповещения.
В прицепе № 2Б размещаются первичные индикаторы ИСК и ИПН-1 от РЛС П-35, ИПН-1 от РЛС П-12М (П-14), два индикатора ИВ-02 от ПРВ-10, два смесителя (СМ), два телеприемника (П), два телепередатчика Р (один резервный), шкафы В, Н, блоки ТБ-1, ТБ-2 и другие элементы аппаратуры «Ключ-1».
Индикатор ИПН аппаратного прицепа № 2Б, сопряженный с РЛС П-35, предназначен для передачи высот и характеристик целей.
Индикатор ИПН, сопряженный с РЛС П-12М (П-14), используется для передачи координат целей и своих истребителей, наблюдаемых этими станциями, и для обеспечения непрерывной проводки целей при потере их оператором ИСК.
32
3 Зак. 00183
33
2. ОБЪЕДИНЕННЫЙ КОМАНДНЫЙ ПУНКТ ИСТРЕБИТЕЛЬНОГО АВИАЦИОННОГО ПОЛКА И РАДИОТЕХНИЧЕСКОГО БАТАЛЬОНА
В соединении ПВО, вооруженном системой «Воздух-1», могут быть развернуты несколько радиотехнических батальонов, командные пункты которых, как правило, объединяются с КП иап (ПНИА) и в отдельных случаях с КП зенитных ракетных частей.
В практике боевой работы радиотехнических войск имеют место случаи, когда командный пункт радиотехнического полка и радиотехнического батальона объединяются с КП иап, а иногда и зенрап (зенрабр).
Рассмотрим назначение, состав, боевой порядок радиотехнического батальона и оборудование объединенных командных пунктов.
Радиотехнический батальон выполняет следующие задачи:
—	ведение радиолокационной разведки;
—	сбор и обработка данных воздушной обстановки собственных радиолокационных станций и подчиненных радиолокационных рот;
—	передача обобщенной радиолокационной информации на объединенный командный пункт соединения ПВО и радиотехнической бригады;
—	обеспечение наведения истребителей на воздушные цели и радиолокационное обеспечение боевых действий ЗРВ.
Кроме того, на радиотехнический батальон могут возлагаться дополнительные задачи: обеспечение учебных полетов своей авиации, оповещение о воздушном противнике войск и объектов, расположенных в месте дислокации радиотехнического батальона, ведение радиационной разведки.
Для одновременного ведения радиолокационной разведки и радиолокационного обеспечения боевых действий истребительной авиации и зенитных ракетных войск радиотехнический батальон в качестве источников информации использует как радиолокационные станции сантиметрового, так и станции метрового и дециметрового диапазонов волн.
При этом для обеспечения наведения применяются в первую очередь станции обнаружения и наведения П-35 и П-30.
Обеспечение длительной непрерывной работы требует включения в ртб как минимум двух РЛС.
Высота полета целей и своих самолетов определяется радиовысотомером ПРВ-10 или ПРВ-11. Чтобы обеспечить высокую информационную способность батальона по определению высоты, целесообразно иметь два радиовысотомера.
В отдельных случаях, кроме перечисленных радиолокационных станций, в штаты ртб может входить станция обнаружения и предупреждения П-14.
Съем, передача и обработка радиолокационной информации на КП ртб выполняются с помощью комплекта аппаратуры АСПД-1 и других табельных средств связи. При этом на КП ртб, кроме
34
информации собственных РЛС, обрабатываются данные одной — трех подчиненных маловысотных радиолокационных рот.
Для решения задачи приборного наведения истребителей на воздушные цели ртб вооружен одним комплектом аппаратуры «Каскад» и «Лазурь».
Ртб состоит из управления батальона, радиолокационной роты и роты средств автоматизации и связи.
Для ведения боевой работы батальон развертывается в боевой порядок, состоящий из позиций РЛС, КП, дизельной электростанции, приемного и передающего радиоцентров и поста визуального наблюдения.
Требования к боевому порядку батальона аналогичны требованиям к позиции маловысотной радиолокационной роты. Однако в батальоне основными являются радиолокационные станции сантиметрового диапазона волн (П-35, П-30, ПРВ-10 и ПРВ-11). Поэтому при выборе позиции для ртб необходимо в первую очередь удовлетворить требованиям перечисленных станций.
Чтобы исключить взаимные помехи при одновременной работе РЛС П-35, П-30, ПРВ-10 и ПРВ-11, расположенных на одной позиции, необходимо включать их по схеме единого синхронного запуска.
Для снижения взаимных помех радиоаппаратуры, установленной на КП ртб, приемном и передающем радиоцентрах, передающий радиоцентр удаляется от КП на 2 км и более, а приемный — не менее чем на 600 м; приемный и передающий радиоцентры размещаются на удалении не менее 2000 м один от другого.
Живучесть радиотехнического батальона достигается путем размещения элементов его боевого парядка на нескольких отдельных удаленных площадках (не менее трех), а также инженерным оборудованием и маскировкой позиции.
С учетом перечисленных требований на рис. 8 представлена схема боевого порядка ртб.
В центре боевого порядка располагается командный пункт радиотехнического батальона. Вблизи КП размещаются радиолокационные станции, дизельная электростанция и пост визуального наблюдения. Остальные элементы удаляются на определенные расстояния от командного пункта.
Объединенный командный пункт истребительного авиационного полка и радиотехнического батальона предназначен для сбора и отработки данных воздушной обстановки от собственных радиолокационных станций батальона и подчиненных рот, передачи обобщенной информации на КП соединения ПВО и радиотехнической бригады, а также для управления и наведения истребителей на воздушные цели.
Создание едйного командного пункта истребительного авиационного полка и радиотехнического батальона обеспечивает наилучшую организацию боевой работы.
Объединенный командный пункт истребительного авиационного 3*	35
Рис. 8. Схема боевого порядка ртб (вариант)
полка и радиотехнического батальона в комплексе «Воздух-1п» состоит из основного стационарного помещения, специальных прицепов с аппаратурой «Воздух-1п», приемного и передающего радио-центров, позиций радиостанций для связи с самолетами и дизельной электростанции.
В основном помещении командного пункта оборудуются:
—	комната боевого управления и обработки радиолокационной информации;
—	комната авиадиспетчера;
—	телеграфная (аппаратная СТ-35);
—	комната кросса и аппаратуры уплотнения;
—	комната телефонной станции.
Вблизи’ основного помещения размещаются прицепы № 2Б, 9 (9Б), 10 (ЮБ) и 11Б и соединяются с ним тамбуром.
В комнате боевого управления и обработки радиолокационной информации оборудуются рабочие места боевого расчета и устанавливаются:
—	стол командования;
—	планшет общей воздушной обстановки (дальней воздушной обстановки) масштаба 1:1 000 000 для отображения воздушной обстановки по данным децентрализованного оповещения с КП соединения в радиусе 1200—1500 км;
—	планшет боевых действий масштаба 1:500000 для отображения воздушной обстановки по данным от местных РЛС и радиолокационных рот (ртб с ПН ИА) в радиусе 600 км, а также для боевого управления и контроля за наведением истребителей;
—	планшет предварительных штурманских расчетов с картой масштаба 1 :1 000000;
36
—	выносные индикаторы РЛС П-35 и П-12М (П-14) для осуществления глазомерного наведения и для считывания данных на планшет боевых действий;
—	табло характеристик целей и боевых действий;
—	метеотабло;
—	индикаторы ИПН^ ИВН и электронно-оптический планшет Э (дополнительно придаются для установки на КП).
Выносной индикатор ИПН сопряжен с РЛС П-35 местной роты и предназначен для приема команд и данных целеуказания с командного пункта радиотехнической бригады (полка) и передачи докладов на вышестоящий КП, контроля выдачи радиолокационной информации на КП ртбр (ртп) с первичных индикаторов прицепа № 2Б, для ввода данных воздушной обстановки в тракт АСПД-1, получаемых ручным способом от подчиненных рот. Этот индикатор также может быть использован для передачи радиолокационной информации РЛС П-35 местной роты на КП ртбр (ртп).
Выносной индикатор ИВН используется для управления боевой работой подчиненных радиолокационных рот батальона по автоматизированному каналу в интересах обеспечения наведения.
Выносной электронно-оптический планшет (Э) предназначен для оценки воздушной обстановки старшим штурманом истребительного авиационного полка и командиром радиотехнического батальона, целеуказания и распределения целей между штурманами наведения, контроля боевых действий истребителей и боевой работы радиолокационных станций батальона, управления боевой работой расчета.
В прицепе № 2Б устанавливаются индикатор ИСК, сопряженный с РЛС П-35, индикатор ИПН, сопряженный с РЛС П-12М, и индикатор ИПН, сопряженный с РЛС П-35 и предназначенный для передачи характеристик и высоты целей (высота передается автоматическим сопровождением координат), приемно-передающая аппаратура АСПД-1 в составе двух телеприемников и двух телепередатчиков, индикатор высоты ИВ-02 радиовысотомера ПРВ-10 (ПРВ-11).
В прицепе № 9 размещаются аппаратура «Каскад» в составе трех счетно-решающих приборов СРП и двух устройств демонстраций УД, наземные стойки аппаратуры «Лазурь», первичный индикатор ИПН, первичный смеситель СМ, аппаратура связи «Ключ-1» с комплексом устройств наземной и воздушной связи КУНВС.
В прицепе № 10 устанавливается аппаратура «Каскад» в составе шести устройств съема данных УСД, приемно-передающей аппаратуры АСПД-1 в составе телепередатчика Р и трех телеприемников П, а также элементы аппаратуры «Ключ-1».
Аппаратура прицепа № 11Б предназначена для приема, обработки и отображения данных воздушной обстановки от местной и подчиненных рот батальона.
В прицепе № 11Б размещаются электронно-оптический планшет,
37
индикатор ИВН, два вторичных смесителя С (один резервный), семь телеприемников (П) и шкаф общестанционных устройств (Ц-2А).
Примерная схема размещения оборудования и боевого расчета на КП иап с ртб, оснащенном комплексом «Воздух -1п», приведена на рис. 9.
Дизельная мек-тпростпанцияЦМ)
Диз. azp
Условные обозначения
О Полный ббевой расчет
Q Лица сокращенного расчету w входящие в полный боевой расчет
Рис. 9. Схема размещения оборудования и боевого расчета на объединенном КП иап и ртб, оснащенного аппаратурой комплекса «Воздух-1п» (вариант):
/ — командир иап; 2 — начальник штаба иап; 3 — командир ртб; 4 — старший штурман иап; 5 — заместитель начальника штаба иап; б — штурман КП; 7 — штурман наведения; 8— офицер по обработке радиолокационной информации (в сокращенном расчете — помощник оперативного дежурного); 9 — офицер по автоматизированному управлению; 10— офицер направления с КП ТС (оперативный дежурный КП); 11— начальник связи иап; 12 — начальник РЛС; 13 — начальник передающего радиоцентра; 14 — старший техник (инженер АСУ); /5 — телемеханик; 16 — оператор; 17 — планшетист; 18 — считывающий; 19 — авиадиспетчер: 20 — дежурный метеоролог; 21 — радист-кодировщик; 22 — радиотелеграфист (телеграфный механнк-эстист); 23 — записывающий; 24 — дежурный телефонист; 25 —старший радиомеханик; 26 — радиомеханик; 27 — механик кросса; 28 — электромеханик; 29 — офицер по управлению местными радиолокационными станциями; 30 — офицер направления иа КП ртбр (ртп) Примечание. Выносной индикатор ИВ-02 ПРВ-Ю(П) можно устанавливать в прицепе № 2Б и на КП.
38
Условные обозначения
О Состав полного расчета
Q Состав сокращенного расчета
Рис. 10. Схема размещения оборудования и боевого расчета на объединенном КП иап и ртб, оснащенном аппаратурой «Воздух-lc» (вариант):
1 — командир иап; 2 — начальник штаба иап; 3 — командир ртб; 4 — заместитель начальника штаба иап; 5 — старший штурман иап; 6 — штурман КП; 7 — офицер направления с КП соединения; 8 — штурман наведения; 9 — начальник связи иап; 10 — офицер направления с КП соединения и мв рлр по автоматизированному каналу управления; 11 — офицер по обработке радиолокационной информации; 12 — оперативный дежурный КП; 13 — помощник оперативного дежурного; 14 — инженер по автоматизированным средствам управления и связи; /5 — дежурный * техник; 16 — начальник РЛС; /7 — операторы; 18 — планшетисты; 19 — считывающие (дикторы); 20 — телемеханики; 21 — дежурное метеобюро; 22 — радист -кодировщик; 23 — авиадиспетчер; 24 — телеграфный мехаиик-эстист; 25 — дежурный телефонист; 26 — электромеханики
Объединенный командный пункт истребительного авиационного полка и радиотехнического батальона в комплексе «Воздух-1с» состоит из основного помещения для размещения боевого расчета, оборудования и аппаратуры «Воздух-1с>>, приемного и передающего радиоцентров, позиций радиостанций для связи с самолетами и дизельной электростанции (рис. 10).
39
В основном сооружении оборудуются:
—	комната боевого управления;
—	индикаторная комната;
—	комната приборного наведения;
—	аппаратная АСПД-1;
—	комната метеобюро;
—	авиадиспетчерская;
—	телеграфная (аппаратная СТ-35), телефонная станции и кросс;
— вспомогательные и служебные помещения (щитовая, вентиляционная, аккумуляторная, мастерская, котельная и др.).
В комнате боевого управления оборудуются рабочие места командира и начальника штаба иап, командира ртб, офицеров штаба иап и ртб, штурманской группы, планшетистов общей и ближней воздушной обстановки и табло характеристик целей и боевых действий.
На рабочих местах командира и начальника штаба иап, штурмана КП, штурмана наведения устанавливаются стойки КУНВС, абонентские блоки АБ, блоки дистанционного управления радиостанциями (БУР) и аппараты АТГС.
Рабочие места командира ртб, офицера по обработке радиолокационной информации, офицера направления к соединению ПВО, начальника связи, авиадиспетчера, дежурного метеоролога, инженера по автоматизированным системам управления оборудуются блоками АБ и аппаратами АТГС.
Для ведения боевой работы в этой комнате размещаются два электронно-оптических планшета (Э), вторичные индикаторы ИВН иИПП, индикатор устройства демонстрации (УД), планшет общей воздушной обстановки, планшет боевых действий, планшет предварительных штурманских расчетов, табло характеристик целей и боевых действий, табло боевой готовности, табло метеоданных, выносные индикаторы РЛС П-35, П-12М и ПРВ-10 (ПРВ-11).
Один электронно-оптический планшет масштаба 1 : 500 000 с радиусом отображения 600 км предназначен для оценки воздушной обстановки по данным собственных радиолокационных станций ртб и подчиненных маловысотных радиолокационных рот, отображения данных автоматизированного оповещения с КП соединения ПВО. Второй электронно-оптический планшет используется штурманом для оценки воздушной обстановки и дачи целеуказания офицеру наведения.
На поле планшета накладывается прозрачная калька, на которой поднимаются трассы, характеристики целей, проставляются время отображения данных и высота полета целей, принимаемых от рот и выдаваемых с командного пункта батальона. Калька электронного планшета является отчетным документом батальона по обнаружению и проводке воздушных целей.
Индикатор управления ИВН используется для передачи цифровых сигналов управления, разовой выдачи высоты или автоматиче-40
ского сопровождения высотой плоскостных координат. С индикатора ИВН имеется возможность выдачи характеристик целей.
С индикатора переприема ИПП осуществляются полуавтоматический съем и дальнейшая ретрансляция отметок целей, принятых по аппаратуре АСПД-1 от подчиненных маловысотных рот, а также передача характеристик целей. /
Устройство демонстраций УД используется для контроля наведения с КП иап. Оно может быть также использовано для глазомерного наведения истребителей.
Вертикальный планшет общей воздушной обстановки масштаба 1:1 000000 предназначается для отображения воздушной обстановки по данным оповещения с командного пункта соединения ПВО в радиусе 1200—1500 км. На этом планшете могут также производиться предварительные штурманские расчеты.
На вертикальном планшете боевых действий масштаба 1:500 000 наносятся данные неавтоматизированного оповещения КП соединения ПВО в радиусе 600 км, данные РЛС местной роты и подчиненных рот, считываемые с электронно-оптического планшета ручным способом. Этот планшет используется для управления истребителями, находящимися в воздухе, и глазомерного наведения.
Табло характеристик целей и боевых действий предназначено для отображения характеристик целей, поставленных боевых задач и результатов боевых действий.
С помощью выносных индикаторов РЛС П-35, П-12М и ПРВ-10 в сочетании с индикаторными устройствами демонстрации выполняется глазомерное наведение истребителей на воздушные цели.
В индикаторной комнате оборудованы рабочие места офицера по обработке данных и операторов индикаторных устройств. В ней устанавливаются индикаторы съема координат, ввода высоты и характеристик, индикатор радиовысотомера ПРВ-10, сопрягаемый с аппаратурой «Каскад», первичные смесители радиолокационных сигналов (СМ) и шкафы высоты (Н).
Все установленные в этой комнате индикаторы сопрягаются непосредственно с местными радиолокационными станциями.
В комнате приборного наведения оборудуются рабочие места штурмана наведения, техника по аппаратуре наведения и операторов УСД. Здесь же устанавливаются три счетно-решающих прибора СРП, два индикатора устройства демонстраций УД, шесть устройств съема данных УСД, наземная аппаратура КП системы «Лазурь», элементы аппаратуры связи «Ключ-1».
В аппаратной АСПД-1 оборудуются рабочие места инженера по средствам автоматизации и техника АСПД-1. В ней устанавливаются телеприемники, телепередатчики, общестанционные аппаратные шкафы и аппаратура сопряжения с каналами связи.
В основном помещении размещены элементы узла связи: телеграфная и телефонная станции, кросс, аккумуляторная.
41
В комнате метеобюро оборудуются рабочие места дежурной смены метеослужбы и устанавливается аппаратура связи для получения метеоданных.
Командный пункт иап с ртб оборудуется технологической и общеобменной вентиляцией.
3.	КОМАНДНЫЙ ПУНКТ РАДИОТЕХНИЧЕСКОГО БАТАЛЬОНА С ПУНКТОМ НАВЕДЕНИЯ ИСТРЕБИТЕЛЬНОЙ АВИАЦИИ
Командный пункт радиотехнического батальона с ПН ИА представляет собой оборудованное помещение, с которого командир батальона управляет боевой работой радиолокационных станций, средств автоматизации и связи, а также осуществляет наведение истребителей на воздушные цели.
Командный пункт радиотехнического батальона с пунктом наведения истребительной авиации в комплексе «Воздух-1п» состоит из стационарного помещения, специальных прицепов с аппаратурой «Воздух-1 п», приемного и передающего радиоцентров, позиций радиостанций для связи с самолетами и дизельной электростанции.
Для удобства организации боевой работы прицепы размещаются вблизи стационарного помещения и соединяются с ними тамбурами.
В основном помещении командного пункта оборудуются:
—	комната боевого управления;
—	телеграфная (аппаратная СТ-35);
—	комната кросса и аппаратуры уплотнения;
—	комната телефонной станции.
В комнате боевого управления устанавливаются:
—	вертикальный планшет общей воздушной обстановки для отображения данных оповещения с командного пункта соединения, данных РЛС батальона и подчиненных маловысотных радиолокационных рот; в этой комнате дополнительно может устанавливаться вертикальный планшет для отображения данных от местных РЛС в сложной воздушной обстановке;
—	планшет наведения (может совмещаться с планшетом общей воздушной обстановки);
—	выносные индикаторы РЛС П-35, П-12М и ПРВ-10 (ПРВ-11);
—	индикатор ИПН.
Выносные индикаторы радиолокационных станций П-35, П-12М и ПРВ-10 (ПРВ-11) используются для глазомерного наведения истребителей.
Выносной индикатор ИПН предназначен для приема команд и данных целеуказания с КП ртбр (ртп) и передачи докладов на вышестоящий КП, а также для ввода данных воздушной обстановки в тракт АСПД-1, получаемых неавтоматизированным способом от подчиненных маловысотных рот батальона.
42
условное обозначение О Лица боевого расчета
43
44
Аппаратура «Воздух-1п» размещается в трех прицепах: № 2Б, 9 (9Б) и 10 (10Б).
Комплектация прицепов № 2Б. 9 и 10 и назначение индикаторов аналогичны, как и на объединенном КП иап и ртб.
Схема размещения оборудования и боевого расчета на КП ртб с ПН ИА, оснащенным аппаратурой «Воздух-1п», приведена на рис. 11.
В -комплексе «Воздух-1с» командный пункт радиотехнического батальона с ПН ИА состоит из основного сооружения, предназначенного для размещения боевого расчета, оборудования и комплекта аппаратуры «Воздух-1с», приемного и передающего радио-центров и дизельной электростанции (рис. .12).
В основном сооружении КП оборудуются:
—	комната боевого управления;
—	индикаторная комната;
—	комната приборного наведения;
—	аппаратная АСПД-1;
—	телеграфная станция (аппаратная СТ-35), комната кросса и аппаратура уплотнения;
—	телефонная станция;
— вспомогательные и служебные помещения (щитовая, вентиляционная, аккумуляторная, мастерская, котельная и др.)-
В комнате боевого управления оборудуются рабочие места командира батальона, начальника пункта наведения, офицера направления с КП ТС (с КП иап), старшего техника (инженера), планшетистов вертикальных планшетов, операторов индикатора ИПП, ИВН, Э и выносных индикаторов радиолокационных станций.
Для ведения боевой работы в этой комнате размещаются электронно-оптический планшет, вторичные индикаторы ИВН и ИПП, выносные индикаторы от РЛС П-35 (П-30), П-12М и ПРВ-10, вертикальный планшет общей воздушной обстановки и другое оборудование. В этой комнате может также устанавливаться дополнительный планшет для приема и отображения данных от местных РЛС в сложной воздушной обстановке.
Электронно-оптический планшет масштаба 1 :500 000 с радиусом отображения 600 км предназначен для оценки воздушной обстановки по данным собственных радиолокационных станций ртб и подчиненных мъловысотных радиолокационных рот и отображения данных автоматизированного оповещения с КП соединения ПВО.
Этот планшет является также планшетом наведения, на котором начальник ПН ИА выполняет необходимые расчеты и дает целеуказание штурману наведения.
Вторичный индикатор ИВН с радиусом отображения воздушной обстановки 600 км используется для приема команд, приема докладов и переприема высоты от маловысотных радиолокационных рот.
45
Вторичный индикатор ИПП предназначен для переприема данных от маловысотных радиолокационных рот и ввода характеристик целей.
Выносные индикаторы РЛС используются для глазомерного наведения истребителей на воздушные цели.
На вертикальном планшете общей воздушной обстановки масштаба 1:500000 отображаются данные неавтоматизированного оповещения с КП соединения ПВО в радиусе 600 км и от местных-РЛС.
В индикаторной комнате оборудуются рабочие места офицера по обработке радиолокационной информации и операторов. В ней устанавливаются индикаторы съема координат (ИСК), ввода высоты и характеристик целей (ИПН), индикатор радиовысотомера ПРВ-10, первичные смесители (СМ) и шкафы высоты (Н). Все индикаторы сопряжены с местными радиолокационными станциями.
В комнате приборного наведения размещено по одному комплекту аппаратуры «Каскад» и «Лазурь», а также оборудованы рабочие места штурмана наведения и операторов УСД.
В аппаратной АСПД-1 оборудуется рабочее место дежурного техника по АСПД-1, устанавливаются телеприемники, телепередатчики, общестанционные шкафы и аппаратура сопряжения с каналами связи.
В комнате телеграфной станции размещаются телеграфные аппараты СТ-35 и дуплексные приборы.
Из вспомогательных помещений в основном сооружении командного пункта оборудуются аккумуляторная, мастерская, щитовая, вентиляционная и котельная.
4. ОБЪЕДИНЕННЫЙ КОМАНДНЫЙ ПУНКТ РАДИОТЕХНИЧЕСКОГО ПОЛКА, БАТАЛЬОНА, ИСТРЕБИТЕЛЬНОГО АВИАЦИОННОГО ПОЛКА И ЗЕНИТНОГО РАКЕТНОГО ПОЛКА (БРИГАДЫ), ОСНАЩЕННЫЙ КОМПЛЕКСОМ «ВОЗДУХ-1п»
В практике боевой работы радиотехнических войск бывают случаи, когда командный пункт ртп и ртб объединяются с командными пунктами иап и зенрап (зенрабр).
Такой объединенный командный пункт оборудуется, как правило, средствами автоматизации (рис. 13).
Боевая работа на командном пункте организуется путем сочетания ручного и автоматизированного способов обработки и отображения данных воздушной обстановки.
Командный пункт состоит из стационарного помещения, четырех прицепов (№ 2Б, 9 (9Б), 10 (10Б) и 11 Б), передающего и приемного радиоцентров, позиций радиолокационных станций батальона, позиций для радиостанции с самолетами и дизельной электростанции.
46
В стационарном помещении объединенного командного пункта оборудуются комнаты группы боевого, управления, группы управления и обработки радиолокационной информации РТВ, группы передачи данных, группы контроля полетов заявочной авиации, пункт наведения и управления ртб, телеграфная и телефонная станции и кросс.
В помещении группы боевого управления оборудуются рабочие места командира полка (бригады) ЗРВ и начальника штаба, командира и начальника штаба иап, командира ртб, офицера направления на КП соединения, штурмана иап, офицеров по ведению радиационной и химической обстановки, главного инженера и начальника разведки зенрап (зенрабр), офицеров направлений на зенрад и рабочие места планшетистов и записывающих.
В помещении группы управления и обработки радиолокационной информации РТВ оборудуются рабочие места командира и начальника штаба радиотехнического полка, офицеров направлений на радиотехнические подразделения и КП соединения ПВО, начальника технической службы, офицеров по обработке радиолокационной информации, офицера по контролю полетов заявочной авиации, авиадиспетчера, планшетистов, дикторов, радиотелеграфистов командных радиосетей, кодировщиков, телефонистов.
В комнатах групп боевого управления и обработки радиолокационной информации устанавливаются:
—	планшет общей воздушной обстановки и предварительных расчетов масштаба 1:1000 000 для отображения воздушной обстановки по данным децентрализованного оповещения с КП соединения ПВО в радиусе 1200—1500 км;
—	основной и вспомогательный планшеты радиолокационной разведки масштаба 1:500000, предназначенные для отображения воздушной обстановки по данным неавтоматизированных радиолокационных рот и автоматизированного батальона в радиусе 600 км;
—	планшет наведения и обработки радиолокационной информации радиотехнического батальона;
—	табло характеристик целей и боевых действий;
—	планшет контроля полетов заявочной авиации;
—	планшет радиационной обстановки (может быть совмещен с планшетом общей воздушной обстановки);
—	планшет контроля передачи данных на КП соединения ПВО;
—	планшет управления огнем ЗРВ;
—	планшет отображения движения поездов с ракетами;
—	выносной электронно-оптический планшет ,(Э) для оценки воздушной обстановки старшим штурманом иап и командиром ртб, целеуказания и распределения целей между штурманами наведения, контроля боевых действий истребителей, боевой работы подчиненных автоматизированных рот и РЛС местной роты, управления работой расчета;
47
48
—	выносной индикатор ИВН для управления боевой работой подчиненных рот батальона по автоматизированному каналу;
—	выносной индикатор ИПН для приема команд и данных целеуказания с КП по автоматизированному каналу, контроля передачи данных на КП соединения ПВО, ввода данных воздушной обстановки в тракт АСПД-1, получаемых от подчиненных рот неавтоматизированным способом; этот индикатор может быть использован для передачи данных от местной радиолокационной станции П-35;
—	выносные индикаторы РЛС П-35, П-12М, ПРВ-10 (ПРВ-11) местной роты, используемые для глазомерного наведения истребителей;
—	метеотабло;
—	карта средств ЗОС.
В помещении группы передачи данных оборудуются рабочие места телеграфистов, радиотелеграфистов и записывающих.
В случае если командный пункт ртп и ртб объединен только с КП зенрап или иап (частичное объединение), перечень его оборудования определяется исходя из количества частей (подразделений) родов войск путем исключения части оборудования или отдельных элементов КП, в наличии которых по условиям боевой работы нет необходимости.
5. КОМАНДНЫЙ ПУНКТ СОЕДИНЕНИЯ ПРОТИВОВОЗДУШНОЙ ОБОРОНЫ
Командным пунктом соединения ПВО называется специально оборудованное помещение, откуда командир соединения управляет боевыми действиями подчиненных частей.
Командный пункт должен обеспечивать сбор, обработку и отображение данных воздушной обстановки, передачу их на командный пункт объединения ПВО и на командные пункты подчиненных частей, а также четкое управление частями в ходе боя.
Командный пункт радиотехнической бригады является элементом КП тактического соединения и, как правило, объединяется с ним.
Важным требованием к командному пункту является высокая его живучесть. Для повыше-
4 Зак. 00183
49
имя живучести КП размещается в сооружениях защищенного или полузащищенного типа.
Командный пункт соединения ПВО, оснащенный комплексом «Воздух-1 п», состоит из стационарного помещения, специальных прицепов с аппаратурой «Воздух- 1п», приемного и передающего радиоцентров и дизельной электростанции (рис. 14).
В стационарном помещении оборудуются комната боевого управления, комната группы управления РТВ и обработки радиолокационной информации, комната группы дальней воздушной обстановки и оповещения, комната группы контроля полетов своей авиации, комната группы радиационной обстановки, метеобюро, помещения узла связи и подсобные помещения (вентиляционная, аккумуляторная, склад ЗИП, мастерская и др.).
Вблизи стационарного помещения размещаются специальные прицепы с аппаратурой «Воздух-1п» № 15 (два) и № 21.
В каждом из прицепов № 15 размещено по одному электроннооптическому планшету Э и по одному вторичному индикатору ИВН и ИПП, а также по одному шкафу автоматического сопровождения высотой 10 целей (шкаф Н) и другая аппаратура. В аппаратном прицепе № 21 устанавливаются 11 телеприемников (П), два телепередатчика (Р), два смесителя (С) и шкаф общестанционных устройств (Ц).
Электронно-оптические планшеты Э и вторичные индикаторы ИВН и ИПП, размещаемые в прицепах № 15, служат для обработки радиолокационной информации по целям и своим истребителям, передаваемой радиотехническими батальонами по автоматизированному каналу. Один из электронно-оптических планшетов используется для обработки данных по целям, второй — по истребителям. Характеристики целей (высота и состав) обрабатываются на одном из ИВН, характеристики истребителей— на втором ИВН.
Автоматизированное оповещение и целеуказание в радиотехнические батальоны передаются со вторичного индикатора ИПП.
Расположение комнаты боевого управления должно обеспечивать со всех рабочих мест видимость воздушной обстановки, отображаемой на вертикальных планшетах и табло в комнате обработки радиолокационной информации. С этой целью комната боевого управления располагается с превышением над комнатой обработки радиолокационной информации и отделяется от нее стеклянной перегородкой.
В комнате боевого управления оборудуются рабочие места командира и начальника штаба соединения, начальника истребительной авиации, начальника оперативного отдела (отделения), начальника разведки соединения, офицера по обработке характеристик, офицеров направлений ИА и ЗРВ, офицеров штурманской группы и офицеров по отработке боевых документов. Рабочие места командира и начальника штаба соединения, начальника ИА, начальника разведки, начальника оперативного отдела (отделения), паршего штурмана и других офицеров оборудуются абонентскими
59
Вклейка 1 к изд. № 6/1632сс. Воениздат 1963
блоками АБ и аппаратами телефонной и громкоговорящей связи (АТГС).
Кроме того, рабочие места старшего штурмана соединения и штурманов командного пункта оборудуются комплектом КУНВС, |а также блоком дистанционного управления радиостанциями !(БУР).
t Для управления работой боевого расчета КП организуется громкоговорящая связь. На объединенном КП, как правило, оборудуются следующие сети громкоговорящей связи:
—	первая сеть — командира соединения ПВО для руководства работой боевого расчета командного пункта. В нее включаются командир и начальник штаба соединения, начальник оперативного отдела (отделения), командир радиотехнической бригады, начальники родов войск, начальник химической службы и офицер направ-(ения на КП объединения;
—	вторая сеть — командира радиотехнической бригады;
—	третья сеть — начальника ЗРВ соединения ПВО;
—	четвертая сеть — начальника ИА соединения ПВО.
В сети командира радиотехнической бригады, начальников ЗРВ и ИА включаются основные должностные лица, обеспечивающие управление подчиненными частями и подразделениями.
В комнате боевого управления устанавливаются горизонтальный планшет предварительных штурманских расчетов масштаба J : 1 000 000 с радиусом отображения обстановки 1200—1500 км.
В комнате группы управления РТВ и обработки радиолокационной информации оборудуются рабочие места командира и начальника штаба радиотехнической бригады (полка), начальника ЗРВ, офицеров направлений на радиотехнические батальоны и на КП объединения, операторов, считывающих и планшетистов по обработке радиолокационной информации.
На рабочих местах офицеров устанавливаются абонентские блоки АБ и аппаратуры телефонной и громкоговорящей связи.
В комнате группы управления РТВ и обработки радиолокационной информации размещаются:
—	по два электронно-оптических планшета Э и вторичных индикатора ИВН, предназначенных для управления и контроля за боевой работой радиотехнических подразделений бригады. Они мо-ут быть использованы и для автоматизированного управления с Ш соединения зенитными ракетными частями и истребительными шиационными полками. В дежурном режиме на электронно-оптических планшетах и индикаторах ИВН может также осуществляться обработ радиолокационной информации, принятой от батальонов;
—	вертикь ’й планшет общей воздушной обстановки и взаимодействия асштаба 1 : 1 000 000 для отображения воздушной обстановки по данным оповещения с командного пункта объединения и соседних соединений ПВО;
—	вертикальный планшет боевых действий масштаба 1 :300 000
Ч*	51

JiNQftKttftNNNNK
£5
IWsl
II
Ssssssssssssssszsss
W.SWSS3,
аов8юаоооо№»
II
k^WV




IkWWWS
>X>^XXXX>^XXXXXXX4V^^^B^^^.VSXV^1




2^
6tJ
S-з P>.cu geo


‘mavouo ш-м
5*^>tSs
SS-*2? C> £|g;e
XDWOdQOdED 13UMQC2011
30£ П ешspado _________„____
Mae Ol/yDl УХРф Ol/^DJ.
52
для отображения воздушной обстановки (целей и истребителей) в районе боевых действий соединения ПВО;
—	табло характеристик целей и боевых действий;
•	— планшет контроля полетов авиации по заявкам;
—	планшет управления частями ЗРВ;
—	- планшет радиационной обстановки;
—	табло боевой готовности;
—	метеотабло (табло фактической погоды на аэродромах);
—	табло ЗОС.
В этой комнате может быть установлен планшет обработки радиолокационной информации от радиотехнических батальонов для отображения ручным способом информации, принятой от неавтоматизированных подразделений.
В комнате группы дальней воздушной обстановки и оповещения оборудуются рабочие места старшего офицера по обработке информации, поступающей от командного пункта объединения и командных пунктов соседних соединений ПВО, планшетистов и дикторов. В комнате устанавливаются горизонтальный и вертикальный планшеты.
На горизонтальном планшете масштаба 1:1 000 000 обрабатывается и отображается дальняя воздушная обстановка в радиусе 1500 км, с него поризводится также оповещение командных пунктов иап в радиусе 1200 км.
Вертикальный планшет масштаба 1:500 000 используется для контроля оповещения с командного пункта соединения ПВО.
В комнате группы контроля полетов авиации по заявкам оборудуются рабочие места офицера по контролю полетов заявочной авиации, авиадиспетчера и кодировщиков.
В комнате группы радиационной обстановки оборудуются рабочие места начальника химической службы, офицера по сбору данных и отображению радиационной обстановки, планшети-ста, телефониста, кодировщика.
Командный пункт соединения ПВО, оснащенный системой «Воздух-1с», состоит из основного помещения для размещения боевого расчета, оборудования и аппаратуры «Воздух-1с», приемного и передающего радиоцентров и дизельной электростанции (рис. 15).
53
В стационарном помещении оборудуются: комната боевого управления, комната управления РТВ и обработки радиолокационной информации, комната группы дальней воздушной обстановки и оповещения, комната группы контроля полетов авиации по заявкам, комната группы радиационной обстановки, аппаратная АСПД-1, метеобюро, помещения узла связи и подсобные помещения.
Оборудование КП соединения ПВО, оснащенного системой «Воздух-lc», примерно аналогично оборудованию КП соединения с комплексом «Воздух-1п». Однако в оборудовании некоторых комнат есть различие. Так, для оборудования комнаты группы управления РТВ и обработки радиолокационной информации используются:
—	электронно-оптический планшет для обработки радиолокационной информации по целям;
—	индикатор переприема и два индикатора ИВН для автоматизированного оповещения командных пунктов и пунктов наведения соединения ПВО и командных пунктов соседних соединений (частей), оборудованных комплексом «Воздух-1с»;
—	электронно-оптический планшет для обработки информации по истребителям;
—	индикатор переприема для выдачи трасс истребителей на автоматизированное оповещение;
—	индикатор управления ИВН для автоматизированной передачи команд на командные пункты пап и ртб и получения от них докладов; в отдельных случаях с этого индикатора передается информация оповещения.
Назначение остальных элементов оборудования этой комнаты аналогично подвижному варианту.
В комнате группы контроля полетов авиации по заявкам оборудуются рабочие места офицера по контролю за полетами заявочной авиации, авиадиспетчера, планшетиста и радиста-кодировщика. В комнате устанавливается планшет контроля полетов авиации по заявкам масштаба 1 : 1 000 000, на котором отображаются планируемые и фактические полеты самолетов.
В аппаратной АСПД-1 устанавливается приемно-передающая аппаратура: телеприемники, телепередатчики, смесители, шкафы общестанционных устройств и аппаратура сопряжения с каналами связи.
В комнате метеобюро оборудуются рабочие места дежурной смены метеослужбы и устанавливается аппаратура связи для получения метеоданных.
В основном сооружении КП размещаются такие элементы узла связи, как кросс, телеграфная (аппаратная СТ-35) и телефонная станция, аппаратная уплотнения каналов связи, аккумуляторная.
Для функционирования аппаратуры «Воздух-1» и создания нормальных условий в работе личного состава КП оборудуется системой технологической и общеобменной вентиляции.
54
Глава IV
ОРГАНИЗАЦИЯ СВЯЗИ В СОЕДИНЕНИИ ПВО, ОСНАЩЕННОМ СИСТЕМОЙ «ВОЗДУХ-1»
Боевые действия частей соединения ПВО отличаются высокой напряженностью, скоротечностью и большим пространственным размахом. Все это требует твердого и непрерывного управления войсками со стороны командира соединения ПВО.
Основным средством, обеспечивающим устойчивое управление частями и подразделениями, является своевременно организованная и бесперебойно действующая связь Она позволяет быстро доводить решения, приказания и распоряжения командира соединения ПВО до подчиненных, своевременно получать от них донесения, обеспечивает организацию взаимодействия как внутри соединения, так и с соседями, позволяет своевременно оповещать войска.
Чтобы обеспечить надежное управление войсками, в соединениях ПВО создается система связи — совокупность узлов, станций и линий связи, соединенных между собой в определенном порядке, соответствующем организации управления войсками соединения, характеру боевых действий войск и выполняемым задачам.
Система связи строится с расчетом обеспечения основных направлений несколькими видами связи, используемыми в комплексе (одновременно или в порядке взаимозаменяемости).
Для организации связи в соединении ПВО, оснащенном системой «Воздух-1», используется комплекс средства связи «Ключ-1», в который входит табельная аппаратура связи, находящаяся на вооружении войск, и специально разработанная аппаратура «Ключ-1а» и «Ключ-16».
Этот комплекс охватывает средства наземной связи между командными пунктами и пунктами управления, средства воздушной связи с самолетами и средства внутренней связи на командных пунктах и пунктах управления.
Аппаратура «Ключ-1» обеспечивает сопряжение автоматизированной системы с проводными, радиорелейными и радиоканалами связи.
Наиболее важными требованиями, которые предъявляются к любому из перечисленных каналов связи, являются обеспечение вы-
55
сококачественной, устойчивой и надежной связи и наиболее полное использование пропускной способности каналов связи.
С точки зрения пропускной способности лучшими данными обладают проводные подземные каналы связи на коаксиальном кабеле, за ними идут релейные каналы связи, а затем — радиоканалы связи.
1. ОРГАНИЗАЦИЯ ПРОВОДНОЙ СВЯЗИ
Применение стационарного варианта аппаратуры «Воздух-1» в соединении ПВО предопределяет относительную стационарность дислокации командных пунктов частей и подразделений соединения, а это позволяет заблаговременно построить качественные проводные линии связи.
Проводная связь обеспечивает ведение непосредственных переговоров и передач, высокое качество связи, определенную скрытность, а также получение по одной цепи нескольких телеграфных и телефонных связей с помощью аппаратуры уплотнения. Она обеспечивает работу в двух режимах: телефоном и телеграфом.
Для организации проводной связи в соединении ПВО, оснащенном системой «Воздух-1» (рис. 16), используется аппаратура «Ключ-la», «Ключ-1б», телеграфные аппараты СТ-35, телеграфная аппаратура уплотнения П-313 и П-314, телефонные коммутаторы П-193 и П-194, концентраторы П-200 и П-201, подземные телеграфные и телефонные кабели, а также полевые кабели.
.. Основным способом организации проводной связи в соединении является связь по направлению, при которой командир соединения имеет одну или несколько отдельных проводных линий с каждым из подчиненных или взаимодействующих командиров.
При организации боевой работы на командных пунктах широкое применение находит также циркулярная громкоговорящая или телефонная связь, обеспечивающая одновременную передачу команд или оповещения нескольким абонентам.
Проводная связь в соединении ПВО организуется по каналам Министерства обороны, каналам, арендуемым у Министерства связи, и каналам Министерства связи или других ведомств, используемым по паролям «Воздух» и «Самолет».
Проводная связь в соединении ПВО обычно организуется:
—	с командным пунктом объединения ПВО;
—	с командными пунктами подчиненных частей и подразделений;
—	с передающими и приемными радиоцентрами;
—	с командными пунктами соседних взаимодействующих соединений ПВО;
—	с командными пунктами соседних частей (подразделений) ОСНАЗ и СПЕЦНАЗ, а в приграничных и приморских районах также и с пунктами управления ближайших частей (подразделений) приграничных войск и Военно-Морского Флота;
56
-Телеграфный канал---------------Телефонный канал
Рис. 16. Принципиальная схема организации проводной связи в соединении ПВО, оснащенном аппаратурой ('Воздух-1»
57
— с штабами гражданской обороны.
Связь по прямым проводным линиям Министерства обороны обеспечивает наиболее быструю передачу команд, распоряжений и радиолокационной информации. При наличии достаточно разветвленной сети проводной связи Министерства обороны она устанавливается со всеми командирами подчиненных частей и подразделений. В этом случае она может быть использована для передачи кодовых комбинаций сигналов по аппаратуре АСПД-1.
Однако на практике не всегда имеется достаточное количество каналов связи Л1инистерства обороны. Тогда для организации проводной связи в соединении противовоздушной обороны используется связь Министерства связи и других ведомств на правах аренды. Обслуживание и ответственность за обеспечение бесперебойной связи в этом случае возлагается на Министерство связи и соответствующие ведомства.
Для организации связи в направлениях, в которых отсутствуют прямые линии связи ЛЮ и где невозможна аренда прямых линий связи Л1инистерства связи и других- ведомств, войска противовоздушной обороны используют проводные средства связи различных Министерств и ведомств по паролям «Воздух» и «Самолет». Поездная диспетчерская связь ЛДшистерства путей сообщения используется только по паролю «Воздух».
Для использования указанных связей войска противовоздушной обороны сооружают соединительные линии к коммутаторам узлов связи Министерства связи и других ведомств.
Для обеспечения проводной связью командного пункта соединения и подчиненных частей и подразделений в основном сооружении каждого КП оборудуются элементы узлов связи: телефонная и телеграфная станции, аппаратная уплотнения каналов связи, кросс и аккумуляторная.
Размещение средств связи в телефонной и телеграфной станциях, аппаратной уплотнения и кроссе приведено на схемах оборудования соответствующих командных пунктов.
На рабочих местах лиц боевого расчета командных пунктов устанавливается аппаратура громкоговорящей и телефонной связи (АТГС).
Управление расчетами внутри КП и ПУ осуществляется с помощью громкоговорящей и телефонной связи с использованием концентраторов. Аппаратура громкоговорящей и телефонной связи органически входит в состав автоматизированной системы управления «Воздух-1». Громкоговорящая связь организуется индивидуальная (по направлениям) и циркулярная (по сетям) с привилегированным использованием цуркулярной связи перед избирательной. На командном пункте соединения, как правило, организуются сети громкоговорящей связи командира (начальника штаба) соединения, командира радиотехнической бригады (полка), начальника ЗРВ и начальника ИА.
<58
На объединенном командном пункте пап и ртб организуются две сети громкоговорящей связи командира иап и командира ртб.
На объединенном КП зенрап (зенрабр) и ртб также устанавливаются две сети громкоговорящей связи.
На рабочих местах лиц боевого расчета командного пункта организуется также телефонная связь, обеспечивающая внутреннюю связь между лицами боевого расчета КП непосредственно и через телефонную станцию, связь с частями и подразделениями соединения по прямым проводным (радиорелейным) каналам и через центральную телефонную станцию, связь с вышестоящим штабом и взаимодействующими соединениями ПВО.
2. ОРГАНИЗАЦИЯ РАДИОРЕЛЕЙНОЙ СВЯЗИ
Радиорелейная связь развертывается прежде всего на важнейших направлениях, где отсутствует подземная проводная связь или имеется недостаточное количество каналов.
В зависимости от обстановки, наличия сил и средств радиорелейная связь может организовываться по оси и по направлению. В отдельных случаях она может быть организована по сети.
Радиолинейная ось — это способ организации радиорелейной связи, при котором связь командира соединения ПВО с несколькими подчиненными командирами частей (подразделений) осуществляется по одной основной радиорелейной линии. Радиорелейные оси прокладываются в направлении наиболее важных объектов (группировки войск ПВО). Каналы связи от осевой радиорелейной линии ответвляются на оконечных и промежуточных станциях.
Направление радиорелейной связи — способ связи между двумя командирами, при котором связь осуществляется по отдельной радиорелейной линии, построенной непосредственно между их командными пунктами.
Сеть радиорелейной связи — способ организации радиорелейной связи, при котором связь командира с несколькими подчиненными и взаимодействующими командирами осуществляется поочередно с помощью одной радиорелейной станции.
Радиорелейная связь, как правило, обеспечивается с помощью специально построенных для соединения противовоздушной обороны радиорелейных линий связи. Она применяется для связи командного пункта соединения с командными пунктами частей и подразделений. Командные пункты зенитных ракетных полков передают с помощью радиорелейной связи данные воздушной обстановки на командные пункты дивизионов.
Радиорелейная связь используется также для организации взаимодействия с соседними соединениями ПВО.
Радиорелейная связь позволяет осуществлять одновременную связь по телефону и телеграфу с использованием нескольких каналов.
59
Рис. 17. Принципиальная схема организации радиорелейной связи в соединении ПВО, оснащенном аппаратурой «Воздух-1»
60
Надежная связь между радиорелейными станциями обеспечивается в пределах прямой видимости, т. е. при расстоянии между станциями до 50—70 км. Чтобы получить связь на большие расстояния, необходимо иметь промежуточные ретрансляционные станции.
Радиорелейная связь в системе «Воздух-1» (рис. 17) организуется с помощью радиорелейных станций Р-400М, Р-401, Р-401М, Р-405.
Радиорелейная станция тяжелого типа Р-400М имеет излучаемую мощность примерно 50 вт в импульсе и при 5—6 ретрансляциях обеспечивает связь на расстояние до 300 км. Она имеет 12 телефонных каналов, один из которых уплотняется двумя телеграфными каналами аппаратурой, входящей в комплект Р-400М. Станция используется для организации радиорелейной связи по оси на основных направлениях соединения ПВО.
Радиорелейная станция Р-401М (Р-405) с блоком умощнения имеет излучаемую мощность около 25 вт и обеспечивает при двух ретрансляциях дальность связи до 200 км. Она имеет два телефонных и два телеграфных канала. Станция используется для создания радиорелейных направлений.
Оконечная радиорелейная аппаратура размещается на входящих в состав узлов связи радиорелейных центрах, где размещаются радиорелейные станции, кроссово-коммутационная аппаратура и дизельная электростанция.
При выборе дислокации радиорелейных центров и трасс радиорелейной связи следует учитывать подверженность ее внешним помехам со стороны телецентров, передающих радиоцентров, радиолокационных станций и других радиотехнических устройств.
Для исключения взаимных помех радиорелейного, передающего радиоцентров, радиолокационных станций и других радиотехнических средств они должны располагаться не ближе 600—1500 м один от другого.
3. ОРГАНИЗАЦИЯ РАДИОСВЯЗИ
Радиосвязь позволяет быстро передавать приказы, распоряжения и донесения одновременно большому числу командиров.
Однако она имеет и ряд слабых сторон: возможность радиоперехвата и создания преднамеренных помех, возможность установления с помощью радиопеленгаторов района, в котором находятся работающие радиостанции, зависимость радиосвязи от условия распространения радиоволн, наличие взаимных радиопомех и др.
Вследствие перечисленных недостатков коротковолновая радиосвязь между наземными командными пунктами соединения ПВО применяется для дублирования проводной и радиорелейной связи.
Радиосвязь осуществляется в телеграфном и телефонном режимах. Основным режимом работы радиосвязи является телеграфный, поскольку он повышает дальность устойчивой радиосвязи примерно в два раза.
61
Соедин/
ПВО \
иап |
[ иап |
Радионоправление командующего объединением	/шЬ. Г^~1
Командная радиосеть объединении	rfoK }i51 1		Аг«л
Радиосеть соединения ПВО					At I 310 1		/йб, |з/о |
Радиосеть взаимодействия			АёЕ1
с соседними соединениями ПВО			| 3/0 I
			|з/о 1
Радиосеть радиолинии, Лазурь"			/А\
Единая стартовая радиосеть военного аэродрома					^1\letff 1		[601 I
Дивизионная радиосеть боевого управления			1		^\\в01 |		A Ron
Единая радиосеть взаимодействия			A[gg/1		Ar^i		Д Ron
Полковая радиосеть БУЫ-1			^.[воГ]		A,R^~1		А®
Полковая радиосеть E6JN-Z					Ai^ i		А16°' ।
Радиосеть овиадиспетчерской службы	/\		|з//1
Радиосеть оповещения объединения ПВО N-1	/\		|з//1		| 311 |		|3// |
Радиосеть оповещения объединения ПВО N-2	/\		| 3// |		|з» |		\зн |
Радиосеть оповещения объединения ПВО N-3	Л		| 37/ |		Cud
			Авю
Радиосети взаимного оповещения с соседними соединениям^ ПВО			|з» |
			1 ?// 1
Радиосеть оповещения соединения ПВО П-1					|з//1		| 3// I
Радиосеть оповещения соединения ПВО П-2					[311 I		| 3// I
			At		\ 151 ]		| 154 [
Радиосети оповещения и			| 151 |		/о$\		| /М |
приема данных по аппаратуре АСПД -i			|Ш|		| 151 \
			1/51 |		\151 |		[154 |
			Г7я~|		[154]		1
Рис. 18. Принципиальная схема организации радиосвязи
62


						/^|з/0 1
										13/0				|з/о |
										|з/о				/гЬ\\зю |
										А(Ю				|з/о 1
								/^С\
								А 		1 |
								Аи
								Ar^i
								Г^~1
						А®

|3// I		|з» |		|з//1		13// I		|з77~|
| з//1		|з// |		|3// |		[з77~|		131/ |
[зй 2		{з7/]		!Ж1		[з//2		^Е!
										[з7Г|				(37Г)
											йК(з7/~|			\51/ |
										1з//1					|~з77~|
[з7Г|		р77~|		| 3// 1		I л/r 1		[ 31/1
|з// |		Dx!				L53		[3//J
!Ж!				DZf]		Е»1)		L^Itj
						[/я]		E/Ztj
						ЕёО		i/Sj
		I 41		1/5/1
								/1Ь\
В соединении ПВО, оснащенном системой «Воздух-1»
63
Дальность радиосвязи в основном определяется мощностью радиостанции, качеством радиоприемника, типом антенн и условиями прохождения радиоволн.
Радиосвязь в соединении ПВО (рис. 18) организуется штатными радиосредствами. К ним относятся:
—	коротковолновые радиостанции Р-102, Р-820 и Р-118БМ;
•	— тропосферные радиостанции Р-122 (Р-121);
-	— ультракоротковолновые радиостанции Р-824, Р-821 (Р-822), Р-109;
—	радиоприемники короткого и ультракоротковолнового диапазонов Р-154, Р-154-2, Р-310, Р-311, Р-673, Р-801 и Р-313.
Радиостанции Р-102 и Р-820 обеспечивают дальность связи земной волной 200—300 км и пространственной волной 1000—1100 км. Радиостанция Р-102 имеет два телеграфных и один телефонный канал.
Радиостанция средней мощности Р-118БМ обеспечивает дальность радиосвязи земной волной 100—150 км и пространственной до 650 км. Она имеет два телеграфных и один телефонный канал.
Радиостанция Р-122 (Р-121) является станцией средней мощности. Она имеет один канал и обеспечивает дальность устойчивой радиосвязи до 200—250 км.
Для увеличения числа радиоканалов может быть использована аппаратура уплотнения П-313 и П-314.
Ультракоротковолновая радиостанция Р-824 используется для связи наземных командных пунктов с истребителями, находящи-' мися в воздухе. Станция является шестиканальной (перестраивается на шесть фиксированных волн). Вариант этой станции Р-824Л служит для кодово-импульсной связи в телемеханической радиоли-i нии «Лазурь».
С помощью радиостанции Р-821 (Р-822) обеспечиваются взлет и посадка истребителей на аэродроме.
Радиостанция Р-109 используется для внутренней связи между элементами узлов связи.
Перечисленные коротковолновые и ультракоротковолновые приемники обеспечивают прием излучаемых радиопередатчиками сигналов, которые могут быть модулированы по амплитуде, частоте и импульсами.
В зависимости от обстановки, наличия сил и средств радиосвязь может организовываться по радионаправлениям и радиосетям.
Связь по направлению-—это способ организации радиосвязи между двумя командирами, при котором у каждого из них выделяется радиостанция, работающая на радиоданных, установленных для этого радионаправления.
По радионаправлениям связь организуется с вышестоящим командным пунктом и для передачи радиолокационной информации по аппаратуре АСПД-1.
Радиосеть — способ организации радиосвязи между несколькими (тремя и более) командирами, при котором у каждого из них
64
выделяется радиостанция, работающая на радиоданных, установленных для этой радиосети.
По радиосетям связь организуется:-
—	с вышестоящим командным пунктом;
—	с командными пунктами иап и пунктами наведения ИА;
—	для взаимодействия с соседними соединениями ПВО;
—	для приема оповещения с командного пункта объединения ПВО;
—	для приема данных оповещения и целеуказания по аппаратуре АСПД-1;
—	для управления самолетами в воздухе по радиотелефонной связи;
—	для кодово-импульсной связи по телемеханической радиолинии «Лазурь».
Для управления зенитными ракетными войсками, истребительной авиацией, радиотехническими войсками и самолетами в воздухе по радио непосредственно с рабочих мест на командных пунктах устанавливается аппаратура дистанционного управления коротковолновыми и ультракоротковолновыми передатчиками.
Что касается связи с самолетами в воздухе, то в основу ее организации в системе «Воздух-1» положена типовая схема организации воздушной радиосвязи в истребительной авиации ПВО.
Эта схема включает:
—	единую стартовую радиосеть (I канал);
—	радиосеть управления самолетами дивизии ПВО (II канал);
—	радиосеть управления самолетами взаимодействующей авиации (III канал);
—	радиосеть подхода и пеленгации (IV канал);
—	радиосеть управления самолетами-перехватчиками;
—	радиосеть наведения дивизии ПВО с использованием радиолинии «Лазурь».
Такая схема организации воздушной радиосвязи позволяет передать любую группу наводимых истребителей с одного КП (ПН) на другой как своего, так и взаимодействующего соединения ПВО при сохранении общего заданного количества одновременно наводимых истребителей в каждой дивизии (до 24 групп истребителей).
Радиосвязь с самолетами в воздухе в системе «Воздух-1» обеспечивает автоматизированное наведение истребителей с помощью радиолинии «Лазурь», а также наведение по каналам радиотелефонной связи. Управление истребителями по каналам радиотелефонной связи может осуществляться с шести рабочих мест лиц боевого расчета командного пункта.
Для управления самолетами при взлете и посадке на стартовом командном пункте (СКП) организуется:
—	двусторонняя радиосвязь с самолетами через стартовые радиостанции Р-821 (Р-822), установленные на СКП;
—	телефонная связь с объектами аэродрома (зонами обслуживания, дальними и ближними приводными радиостанциями, пелен
5 Зак.00183
65
гатором? метеостанцией,радиолокационными станциями, инженерным пунктом управления и командным пунктом иап);
— громкоговорящая связь с зонами технического обслуживания, дежурным звеном, инженерным пунктом управления.
Для обеспечения радиосвязи КП соединения с нижестоящими и взаимодействующими командными пунктами в составе узлов связи имеются передающие и приемные радиоцентры, которые оборудованы в отдельных помещениях на удалении 1500—2000 м один от другого.
На передающих радиоцентрах размещаются радиопередатчики коротковолнового и ультракоротковолнового диапазонов, передатчики телемеханической радиолинии «Лазурь», кроссово-коммутационная аппаратура, а в отдельном помещении оборудуется дизельная электростанция.
На приемных радиоцентрах устанавливаются радиоприемники КВ и УКВ диапазонов, кроссово-коммутационная аппаратура и дизельная электростанция.
66
Г л а в а «V
ПОДГОТОВКА СИСТЕМЫ «ВОЗДУХ-1» К БОЕВОЙ РАБОТЕ
В данной главе освещаются следующие вопросы:
—	определение составляющих базы (Хо, Уо) и угла поворота координатных осей (а), вводимых в телеприемники аппаратуры АСПД-1;
—	юстировка аппаратуры «Воздух-1»;
—	проверка и контроль функционирования аппаратуры.
Так как в комплексы «Воздух-1с» и «Воздух-1п» входит, за небольшим исключением, одна и та же аппаратура, то вышеуказанные вопросы будут освещаться применительно к системе «Воздух-1».
1.	ОПРЕДЕЛЕНИЕ СОСТАВЛЯЮЩИХ БАЗЫ (Хо, Уо) И УГЛА ПОВОРОТА КООРДИНАТНЫХ ОСЕЙ (а), ВВОДИМЫХ
В ТЕЛЕПРИЕМНИКИ АППАРАТУРЫ АСПД-1
Одной из задач топогеодезической подготовки позиций радиотехнических частей и подразделений является топогеодезическая привязка точек стояния антенн радиолокационных станций, ориентиров, ориентирных точек и определение их прямоугольных (географических) координат.
Топогеодезическая привязка антенн РЛС приобретает особое значение в связи с применением в войсках ПВО страны автоматизированных систем «Воздух-1». В основу этой системы положена прямоугольная система координат, которая позволяет наиболее просто учитывать взаимное размещение радиотехнических рот, батальонов и КП радиотехнических частей ПВО, что необходимо для совмещенного отображения воздушной обстановки на вторичных индикаторах и на электронно-оптических планшетах.
С точки зрения ошибок, даваемых системой полуавтоматического съема, передачи и обработки радиолокационной информации, определение географических координат места стояния антенны РЛС достаточно с точностью ± (200-:-300) м.
5*	67
Однако для определения дирекционных углов от места стояния антенны РЛС или ориентирной точки на ориентир с точностью ±(3-^-5)' необходимо производить определение координат точек стояния антенн РЛС, ориентирных точек и ориентиров с погрешностями в несколько метров.
Для обеспечения требуемой точности определения координат точек стояния антенн РЛС необходимо производить привязку их на полной топогеодезической основе.
Топогеодезическая привязка на полной топогеодезической основе выполняется радиотехническими подразделениями графическим методом одним из следующих известных в геодезии способов: полярным, прямых засечек, обратных засечек.
Способ топопривязки антенны РЛС выбирается при изучении карты местности в зависимости от наличия видимых ориентиров и геодезических пунктов.
По результатам топопривязки определяются прямоугольные {географические) (X и У) координаты точек стояния антенн РЛС радиотехнических подразделений, которые служат исходными данными для расчета поправок Хо, Уо и а, вводимых в блоки КС телеприемников аппаратуры АСПД-1.	__
Расчет величин, составляющих базы (Хо, Уо), и угла поворота координатных осей (а), вводимых в телеприемники аппаратуры АСПД-1. Каждая РЛС, сопряженная с аппаратурой АСПД-1, яв
Рис. 19. к расчету величин, составляющих базы (Хо, Уо), и угла а поворота координатных осей:
О — пункт приема информация; Qi. 2. s — пункты передач информации
Рис. 20. К расчету величии, составляющих базы (Хо, Уо), и угла а поворота координатных осей: Хо, Уо — координаты точек стояния передающего пункта Ot относительно приемного О; а — угол между одноименными осями координат приемного и передающего пунктов; Yt — координаты цели относительно передающего пункта; X, У — координаты цели относительно приемного пункта
68
ляется центром локальной прямоугольной системы координат, положительное направление одной из осей которой (ось У) ориентировано на север (рис. 19). Съем и передача данных о целях в каждом радиотехническом подразделении производятся относительно своей системы координат.
Для правильного воспроизведения обобщенной воздушной обстановки на индикаторах и ЭОП системы АСПД-1 по данным нескольких источников информации необходимо в поступающую информацию внести поправку на положение рлр, передающей информацию, по отношению к КП ртб (ртп) (Хо, Уо) и разницу в углах ориентирования координатных сеток на север — а (рис. 20). :
Указанная поправка учитывается в блоке КС телеприемника П аппаратуры АСПД-1 при решении формульного соотношения:
X = Х1 cos а + У j sin а -{- Хо;
У — P'j cos а + Xj sin а + Уо,
где X, У—текущие координаты цели по отношению КП ртб (ртп, ртбр);
Хь У1— текущие координаты цели по отношению к рлр, передающей информацию.
Величины Хо, Уо и а определяются расчетом по данным топопривязки антенн РЛС рлр и КП ртб (ртп, ртбр). В зависимости от географического расположения рлр и КП ртб величины Хо, Уо и а могут быть определены следующими двумя способами.
Первый способ —по данным топогеодезической привязки в координатах Гаусса — Крюгера, когда рлр и КП ртб (ртп, ртбр) лежат в пределах одной шестиградусной зоны.
Второй способ — по данным топогеодезической привязки в географических координатах при посредстве таблиц Ларина и Изотов?, когда рлр и КП ртб (ртп, ртбр) лежат в разных зонах.
Примечания: 1. Ось У в системе АСПД-1 совпадает с направлением оси X в сетке Гаусса—Крюгера.
2.	Обозначения Хо, Ус относятся к прямоугольным координатам системы АСПД-1.
3.	Обозначения Хе', относятся к координатам Гаусса—Крюгера, тогда Хо = Yq', Уо = Хо'.
Определение Хо, Уо и а при расположении рлр и КП ртб (ртп, ртбр) в пределах одной шестиградусной зоны. Исходными данными для вычислений являются координаты точек стояния РЛС и КП ртб (ртп, ртбр), определенные по сетке Гаусса — Крюгера, и углы сближения меридианов в этих точках.
Значения Хо, Уо и а определяются из формульных соотношений:
Уо = Хо= (Х£ — Хл) cos ул — (YiBmr£ — YtAmrA) sin ;
^о = ^о— (YjBmyB — YiAmYA) cos ул + (X£—XA)sin-(A;
a —	— ул ; Км (в; = Кл (В) — 500 000,
69
где ХА, УА — координаты КП ртб (ртп);
Хв, УБ—координаты рлр;
7д—угол сближения меридианов в точке стояния КП ртб (ртп, ртбр);
7в —угол сближения меридианов в точке стояния рлр; -Шга, Шув—коэффициенты искажения длин координат ХА; Хв;
УА; Ув соответственно.
В общем коэффициент искажения длин определяется: m= 1—А/п;
} 2
Дту= ——-; где /? = 6378 км— радиус Земли.
6R2
Примечание. При вычислениях обратить внимание на то, чтобы данные топопривязки были сняты с карт одной системы координат.
В зависимости от удаления рлр и КП ртб (ртп, ртбр) друг от друга соотношения (1) для Аг0 и Уо могут быть значительно упрощены. При разностях Ув—Уа, не превышающих 200 км, коэффициент mY можно принять равным единице, и тогда соотношения (1) запишутся в виде:
Уо = Хо=(Лв — Хл)со8 7л — (У в — Уд) sin 7Л;
(2) Хо = Уо = (У в — у А) cos 7Л + (Хв — ХА) sin 7Л.
При разностях ХБ—ХА и Ув—УА, не превышающих 150 км, в соотношениях (2) cos7а можно принять равным единице, тогда
Уо — Хо = (Хв — Ха) —(У в — У a) sin 7Л .
' ’	(3)
== Уо=(Ув - Ул) + (Хв - Ад) sin 1л.
Углы сближения меридианов в точках стояния рлр и КП ртб (ртп, ртбр) 7В и ул определяются при помощи карты из соотношений:
1в Ъв+^Тв’ (А^в)— J,"1
где 7ол (7ов) —угол сближения меридианов, указанный на листе карты, в зоне которого расположен КП ртб (рлр); значение данного угла дается относительно центра листа карты;
Д7л (Д7в) — поправка в угле сближения на удаление точки стояния КП ртб (рлр) от центра листа карты;
Alm — угол сближения меридианов между краем и центром карты;
А/т — расстояние от центра листа карты до края по широте;
XI — расстояние от центра листа карты до точки стояния КП ртб (рлр).
70
Величина А-(т является функцией широты (рис. 21). Д^д (Д^в) имеет знак плюс ( + ), если точка находится справа от середины листа карты, и минус (—), если слева.'
Пример расчета. Даны координаты КП ртб (ртп, ртбр) и рлр:
Ад =6081 140 jw;	Хв = 5 997 500 я;
Ya = 454 700 я-	YB = 655 400 я.
1 :25 000(3)
Решение:
Хв— ХА =5997 500-6 081 140 = -83640 я-
YB — Yд = 655 4С0 - 454 700 = 200 700 я.
Так как разность YB—YА больше 200 км, расчет производим по соотношению (1):
Ya = Ya — 500 000 = 454 700 - 500 000 = - 45 ЗОЭ я\
YB=YB- 500 000 = 655 400 - 500 000 = 155 400 я.
71
По карте определяем ширину в точке стояния объектов:
ХА — 6081 140, соответствует Вд=54°51';
Хв= 5 997 500, соответствует Вв=54о06'.
При посредстве карты № 36-41-В находим тоа=—43 мин; Л1т= 16 см; Д1= 10 см.
Из графика рис. 21 по ВА = 54° находим Лут=6'.
Вычисляем -уд = ^0А + ХуА = 7ол + А/ = —43 + — 10 = = —39 мин; cos (—39') = 0,9999; sin (—39')””= —0,0113.
Аналогично находим тв = 1°55'.
* z г
Определяем коэффициенты искажения длин АтГд — v ^4/ - — = J~45jL «0,000008.
6-6400г
Полученная величина ничтожно мала, и мы ею пренебрегаем: Атув — О в\_ = И55)8. ~ 0,0001, тогда mYB — 1 —Дтув = 0,9999; б/?2	6/4
ИГЛ = 1-
Определяем Хо и Уо:
Уо = *о — (Хв — ХА) cos	— (Y 1вШ\в —
- Ум/иул)sin 7Л=-83640-0,9999 -(155 400-0,9999 ф
-ф 45300-1)(— 0,0113)= — 81 360 м;
X0 = Y'0 = (YiBmYB — YiAmYA)cos^A -ф
+ (ХВ— ХЛ) sin =
= (155 400-0,9999 -ф 45 300-1) -0,9999 -ф (—83 640) (—0,0113) = = 201 600 м.
а=7в—уд = 1°55'— (—39') = 2°34'.
Определение Хо, Уо и а при расположении рлр и КП ртб (ртп, ртбр) в различных шестиградусных зонах. При расположении рлр и КП ртб (ртп, ртбр) в разных шестиградусных зонах приведенный выше способ расчета Хо, Уо и а неприемлем.
В данном случае вычисления ведутся по формульным соотношениям и таблицам, применяемым при вычислениях плоских прямоугольных координат Гаусса — Крюгера. Исходными данными для вычисления являются географические координаты точек стояния рлр и КП ртб (ртп). Широта В и долгота L.
Условимся, что ВА и ЬА — координаты КП ртб (ртп, ртбр), Вл и Z-в — координаты рлр. Предположим, что КП ртб (ртп, ртбр) лежит на линии осевого меридиана, тогда значения Хо, Уо и а с до
72
статочной для системы АСПД-1 точностью определяются из соотношений:
У о = Ло = (Cj/j -f- Ад) — ХА ;
Х„ = Уо=^1-;- МОЛ
я = <?,/,
(4)
где	l=LB—La—разность долгот между точками стояния рлр
и КП ртб (ртп, ртбр) в сек; тогда 6 = /210~8 (подставляется в сек);
ХА — функция широты в точке приема;
Хв; а\; bi; b2; Ci — функции широты в точке передачи.
ХА; Хв и Gi; &i; b2; ct находятся по таблицам Д. А. Ларина и А. А. Изотова («Таблицы для вычисления координат Гаусса — Крюгера в пределах широт от 30° до 90°». Изд-во геодезической и картографической литературы ГУГК при Совете Министров СССР, 1947 г.)
Пример расчета:
La = 40°18'10"; ВА = 56°39'45";
LB = 41°38,40"; Яв = 55° 14'20".
Решение:	л
l — LB — LA = 41°38'40" —40°18'10" = 1°20'30" = 4830 сек-,
li = /210~8 = 48302 -10-8 = 0,233.
Согласно таблицам Ларина и Изотова по Вв = 55°14'20" находим:
01 = 3519 (с округлением до единиц);
bi =17,671 (с округлением до третьего знака после запятой);
Ь2 = —0,002;
Ci = 0,822; Хв = 6 123 930 м.
По ВА = 56°39'45" находим ХА = 6 282 440 м.
После подстановки находим:
Yo=Xo'= (aih + Хв) — ХА = 3519-0,233 + 6 123 930 — 6 282 440 = = —157 690 м;
Хо = Уо' = (bi + b2h)l = (17,671 — 0,002-0,233)4830 = 85 350 м;
a — Cil = 0,822 • 4830 = 3970 сек = 1°06' (с округлением до-минут) .
Формульные соотношения (4) обеспечивают решение задач для рлр и КП ртб (ртп), удаленных друг от друга до 250 км.
2. ЮСТИРОВКА АППАРАТУРЫ «ВОЗДУХ-1»
Юстировкой аппаратуры «Воздух-1» называется комплекс мероприятий, обеспечивающих отображение на индикаторных устройствах командных пунктов и пунктов управления текущих координат целей с минимальными ошибками.
Юстировка производится с целью выявления систематических ошибок отдельных источников информации, определения их вели
73
чины и компенсации ошибок введением соответствующих поправок в пересчетные устройства (блок КС) телеприемников.
Правильно проведенная юстировка системы должна обеспечивать совпадение трасс одной и той же цели на индикаторных устройствах аппаратуры АСПД-1 по данным нескольких источников информации с минимальным отклонением совмещенной трассы от истинного положения цели.
Для обобщения воздушной обстановки на приемных пунктах координаты целей пересчитываются в блоках КС телеприемников в систему координат данного пункта по формулам:
X = (Xj fin a УJ а) т + Хо;
У =• (У! cos а ± Xi sin а) т Ц- Уо,
где Х\, У1 — координаты, определяемые в системе координат пункта передачи информации;
X, Y — координаты той же цели, определяемые в системе координат пункта приема информации;
Хо, Уо—координаты пункта передачи информаций, определяемые относительно пункта приема (база);
а —угол поворота координатных осей пункта передачи и приема информаций;
т — множитель масштаба, учитывающий различие масштабов индикатора съема координат пункта передачи и индикатора приемного пункта.
Постоянные величины Хо, Уо и а, которые были определены по данным топопривязки, пересчитываются в деления шкал блока КС. Составляющие базы Хо и Уо пересчитываются в число делений точной шкалы (Д'х0,Nц) по формулам:
Л, _ Rm + XQ . N _ Rm + У о ° ЬХ0 ’	0 ДУ0 ’
где Rm — длина радиуса экрана отображения принимаемой информации в км (масштаб);
ЛА0 = ДУ0—цена одного деления переключателей Ло и Уо ТОЧНО в км (X0(Y0) подставляются в формулу со своим знаком);
ДА0 = ДУ0 == —— и для радиусов отображения имеет значения, 511 указанные в табл. 3.
Таблица 3
Rm, км	250	300	400	600
(ДУ0)	0,9785	1,1742	1,5655	2,3483
74
Число делений переключателей А0(У0) ГРУБО (М-р) и ТОЧНО (Л^т) определяются из соотношений:
= 32Л' гР Хо + N ТХо;
N уи—32/Vrp г„ + Л^тХс-
Пример расчета:
Требуется определить установку переключателей Хо, Уо ГРУБО и ТОЧНО.
Хо = +100 км; Уо = —60 км для масштаба 300 км.
Пересчитаем Хо и Уо в число делений точной шкалы:
= 300 + 100	=204.
°	1,1742	0	1,1742
Определим установки переключателей Хо, Уо ГРУБО и ТОЧНО делением Nx0 и Лгу„ на 32. Целое число частного равно числу делений переключателя ГРУБО, а остаток —числу делений переключателя ТОЧНО.
Хгрх„ = в остатке 21; следовательно, /УгрЛ„ = Ю;
N-rXa =21.
Лгр у0 = — = 6, в остатке 12; следовательно, //гр у„ = 6; Nty0 = 12. 32
Производить приближенный расчет положений переключателей а по формулам нельзя, так как функция а нелинейная; поэтому установки переключателей а ГРУБО и а ТОЧНО определяются из таблиц, прилагаемых к инструкции по эксплуатации «Воздух-1».
Установка переключателей множителя масштаба (т) находится согласно табл. 4.
Таблица
Масштаб индикатора съема пункта передачи, км	Масштаб индикатора, отображающего принимаемую информацию, км	Коэффициент преобразования масштаба (устанавливается на КС)
300	400	3/4
300	300	1
300	600	1/2
400	600	2/3
В случае преобразования принимаемой информации из масштаба 400 км в 300 км и 600 км в 400 км коэффициент преобразования масштаба на блоке КС устанавливается равным 1. При этом на блоках КУЧА, задействованным по этим каналам, переключатели масштабов устанавливаются соответственно в положения «4/3» и «3/2».
75
Если бы источники информации и пересчетные устройства не имели ошибок, то после установки расчетных значении Хо> и а текущие координаты цели по данным нескольких источников информации совпадали бы на экранах индикаторных устройств приемного пункта. Однако вследствие неточности в ориентировании антенных систем, топопривязки элементов системы, сопряжения полярной системы координат РЛС с прямоугольной, принятой в АСПД-1, разброса номиналов сопротивлений блоков КС телеприемников и т. д., возникают систематические ошибки.
Выявление систематических ошибок источников информации, определение причин их появления и компенсация ошибок путем введения поправок в положения переключателей блока КС телеприемников и является задачей юстировки.
Юстировка системы «Воздух-1» включает юстировку радиолокационных станций; наземную юстировку системы; юстировку системы по реальной воздушной цели.
Методика проведения юстировки РЛС изложена в инструкции по эксплуатации РЛС. Особое внимание при этом необходимо обратить на точность ориентирования антенных систем. Ориентирование антенн РЛС в системе «Воздух-1» проводится только по истинному меридиану.
Наземная юстировка системы имеет цель приближенно определить ошибки в юстировке источников информации и скомпенсировать их.
Наземная юстировка системы включает:
—	юстировку аппаратуры командных пунктов (пунктов управления);
—	юстировку аппаратуры в звене КП ртп — КП радиотехнического батальона;
—	юстировку аппаратуры в звене ПУ рлр — КП ртб.
Перед началом юстировки необходимо тщательно проверить исправность и настройку аппаратуры всех КП и ПУ, точность сопряжения РЛС с аппаратурой АСПД-1 и «Каскад» и работоспособность каналов связи. Особое внимание при этом необходимо обратить на точность опорного напряжения —75 в, напряжения питания релейных потенциометров, подстройку блоков ПУ, УКП, ДР, ДЗ, СМ и линейность разверток индикаторов и планшетов.
Исправность всей аппаратуры пункта управления проверяется передачей специальных тест-таблиц поочередно со всех индикаторов, содержащих плоскостные координаты, высоты и цифры.
Нормальная работа аппаратуры определяется по правильности отображения переданных отметок и точности совпадения их с отметками обратного контроля.
Сопряжение РЛС с аппаратурой АСПД-1 произведено правильно, если:
— при установке шкал сельсин-датчиков азимута РЛС на О, 90, 180, 270° развертка дальности на индикаторе съема координат 76
проходит через соответствующую контрольную точку, а показания шкал сельсин-приемников азимута блока БСМ шкафа СМ не отличаются от соответствующих показаний шкал на РЛС;
— при вращении РЛС контрольные точки точно совпадают с соответствующими азимутальными линиями;
_____ статическая ошибка синхронно-следящей передачи, измеренная на гнездах точного канала блока БСМ, не превышает 0,5 в.
Опыт показал, что наиболее частыми являются случаи рассогласования РЛС и АСПД-1 за счет изменения взаимного положения полярной системы координат РЛС и прямоугольной (АСПД-1) на первичных индикаторах в течение 2—3 ч работы. Это требует от личного состава тщательной настройки устройств сопряжения при включении аппаратуры и постоянного контроля их настройки в процессе работы. Только после тщательной проверки исправности аппаратуры можно приступить к ее юстировке.
Юстировка аппаратуры Командных пунктов и пунктов управления проводится для того, чтобы обеспечить передачу координат целей с различных индикаторов с ошибкой, не превышающей одного дискретного значения, и определить ошибку блоков КС телеприемников.
Предварительно на экране первичного индикатора каждого пункта выбирается 8—12 точек (пересечений), азимутальных линий и колец дальности. Например, азимут 30°, дальность 240 км, азимут 30°, дальность 60 км и т. д. Для1 каждой из точек определяется порядок срабатывания реле шифратора телепередатчика.
Со всех индикаторов поочередно по пять — десять раз передаются координаты каждой выбранной точки и записывается при этом порядок срабатывания реле шифратора. Отклонение от расчетного порядка срабатывания реле для любой точки и между индикаторами не должно превышать одного дискрета. В случае если указанные требования не соблюдаются, необходимо проверить линейность пилы генератора пилообразного напряжения АСПД с РЛС.
Определение ошибок блоков КС телеприемников проводится по контрольному телеприемнику, для чего переключатели блоков КС всех телеприемников поочередно подключаются параллельно контрольному. С индикатора ИСК или ИПП передаются координаты точек координатных осей. По степени расхождения отметок обратного? контроля контрольного приемника и испытываемого определяются наличие и величина ошибки в преобразовании координат. Поворотом переключателей блока КС испытываемых приемников достигается совпадение всех отметок обратного контроля. Величина и знак введенных поправок записываются и в дальнейшем учитываются при установке расчетных значений.
Наземная юстировка аппаратуры производится между пунктами по юстировочным точкам поочередно в каждом звене. За истинное положение юстировочной точки принимается пересече
77
ние азимутальных линий и колец дальности местной радиолокационной станции пункта приема информации (например, КП ртп для звена КП ртп (ртбр) — КП ртб).
Юстировку необходимо начинать с КП ртп (ртбр). Предварительно в зоне ртп назначаются 10—16 юстировочных точек для юстировки аппаратуры звена на КП ртп (ртбр) — КП ртб и четыре— восемь точек в зоне каждого ртб для юстировки аппаратуры звена КП ртб — ПУ рлр. Целесообразно совмещать юстировочные точки наземной юстировки с точками при юстировке с использованием вертолета. Полученные координаты юстировочных точек в полярной системе пересчитываются в прямоугольные. Для каждого ртб по полученным прямоугольным координатам рассчитываются азимут и дальность. В результате для каждой юстировочной точки определяются азимут и дальность с КП ртп (ртбр) и КП ртб, а также X и Y в системе координат каждого пункта.
Подобные расчеты проводятся для определения полярных и прямоугольных координат всех юстировочных точек в каждом звене.
Юстировочным точкам в радиолокационном поле соединения дается единая нумерация. Составляется таблица юстировочных точек, в которой указываются номера точек координаты в прямоугольной и полярной системах, а также порядок срабатывания реле шифратора при передаче каждой точки. Выписки из таблицы юстировочных точек высылаются во все части и подразделения, принимающие участие в юстировке.
Юстировка аппаратуры в звене КП ртп (ртбр) — КП ртб проводится в такой последовательности. По команде с КП ртп (ртбр) координаты юстировочных точек по пять — десять раз передаются с ИСК ртб. По индикатору УД КП радиотехнического полка (ртбр) визуально определяется степень совпадения принятых отметок с соответствующими перекрестиями азимутальных линий и колец дальности. Все принятые отметки наносятся на кальку электронно-оптического планшета, и определяется центр их группировки.
Переключателями блока КС телеприемника одного из радиотехнических батальонов добиваются совпадения всех отметок данного ртб с соответствующими перекрестиями азимутальной сетки индикатора УД. Допустимо отклонение каждой отметки от центра перекрестия на одно — два дискретных значения, что равно примерно половине — одному размеру «точки» на экране УД.
Юстировка остальной аппаратуры полка проводится по данным батальона, аппаратура которого уже отъюстирована. Для этого на кальку планшета КП ртп (ртбр) наносятся отметки, принятые от этого и других батальонов, аппаратура которых не отъюстирована; центры группирования отметок каждого из батальонов соединяются на кальке планшета прямыми линиями. По взаимному положению центров группирования отметок и их соединяющих линий определяются величины поправок по Хо, Уо и а, которые затем вводятся переключателями блока КС. Определение
78
и ввод поправок необходимо производить только после приема всех юстировочных точек.
Для проведения юстировки аппаратуры в звене КП ртб —ПУ рлр юстировочные точки поочередно по пять — десять раз передаются с I4CK ртб, а на электронно-оптическом планшете наносятся центры их группирования. После этого операторы ИСК всех РЛР поочередно передают те же точки. На кальке планшета КП ртб наносятся центры группирования принятых точек. По кальке определяются ДХ, ДУ каждой точки и величины необходимых поправок. Одновременно по порядку срабатывания реле дешифратора телеприемников определяется правильность передачи координат с рлр (точность сопряжения АСПД-1 с РЛС на ПУ рлр). Поправку необходимо вводить только после приема координат всех точек и анализа результатов.
Последовательным приближением необходимо добиться совпадения всех отметок рлр с расчетным положением на кальке планшета и индикаторах.
После введения поправок в установку переключателей блока КС телеприемника от каждой рлр проводится- повторная передача юстировочных точек и при необходимости вводятся дополнительные поправки.
В результате проведения наземной юстировки аппаратуры выбираются грубые ошибки отдельных источников информации в определении и передаче координат целей и сокращается время проведения юстировки системы в целом. Но при этом не учитываются ошибки, возникающие вследствие пренебрежения кривизной Земли и принятия наклонной дальности за горизонтальную. Поэтому окончательно необходимо произвести юстировку системы хотя бы по одному — трем полетам реальных воздушных целей. В дальнейшем при усовершенствовании методов наземной юстировки, очевидно, можно будет отказаться от заключительного этапа юстировки — по воздушным целям.
Юстировка системы по реальной воздушной цели возможна но самолету, вертолету, аэростату.
Юстировка системы по самолету включает:
—	выбор маршрута полетов и постановку задач исполнителям;
—	проводку одиночного самолета на всех КП и ПУ (юстировочный полет);
—	анализ результатов юстировочного полета, определение причин и источника ошибок и введение поправок в установку переключателей Хо, Уо и ct блока КС;
—	проверку с помощью аппаратуры магнитной записи правиль-• ности введенных поправок;
—	контрольный полет и анализ его результатов.
Целью юстировки системы по самолету является получение минимальной ширины совмещенной трассы по данным различных источников информации и максимальным приближением совмещенной трассы к истинному положению цели в пространстве.
79
Юстировка системы по самолету проводится в два этапа. На первом этапе юстируется звено передачи данных КП ртп (ртбр) — КП ртб (КП иап), на втором — КП ртб — ПУ рлр. При юстировке системы по самолету в качестве реальной цели целесообразно использовать транспортные самолеты или самолеты-бомбардировщики, чтобы были обеспечены необходимые дальность и продолжительность полета.
Высоты полета назначаются в пределах 8000—12 000 м для первого этапа и 2000—4000 м — для второго этапа. Маршруты полета выбираются так, чтобы самолет на любом отрезке маршрута находился в зоне обнаружения максимального количества РЛС, но не менее двух.
Для первого этапа любая точка маршрута должна находиться на удалении 80—230 км от всех ртб, в зоне обнаружения которых она находится.
Маршрут полета самолета на втором этапе юстировки должен проходить на удалении 50—150 км от всех пунктов управления радиолокационных рот и 50—300 км от КП ртб.
Маршруты полета первого и второго этапов должны иметь прямолинейные участки в 50—100 км и поворотные пункты с изменением курса не менее чем на 45°.
Всем рлр и ртб ставится задача выдавать координаты юстировочного полета с максимальной точностью и темпом 10 сек только с одного индикатора.
Координаты юстировочного самолета на первом этапе передаются ртб и КП ртп, на втором этапе — рлр и ртб.
На планшетах КП и антипараллаксных устройствах индикаторов ПУ проводка юстировочного самолета должна осуществляться с нанесением каждой отметки. На кальках планшетов и антипараллаксных устройствах необходимо нанести контрольные точки своего пункта и всех источников информации при переключении телеприемников в режим «Проверка», а также подготовить аппаратуру магнитной записи.
Порядок проводки самолета при юстировочном полете на всех КП и ПУ одинаков, поэтому дальнейшее изложение будет вестись применительно к юстировке звена КП ртп — КП ртб (первый этап).
После выхода самолета на исходный пункт маршрута (ИПМ) всем ртб ставится задача на обнаружение и выдачу данных.
Включается аппаратура магнитной записи. На кальках электронно-оптических планшетов точно наносится положение каждой отметки цели по данным всех ртб соответствующей «расцветкой». Периодически через 20—50 км прокладки маршрута необходимо отмечать отметки различных радиотехнических батальонов, которые отображаются одновременно (равновременные отметки).
Особое внимание необходимо обратить на точность совпадения центров отметок, отображенных на планшете, и отметок, нанесенных на кальке. На экране устройства демонстрации данных (УД)
80
аппаратуры «Каскад» визуально определяется степень расхождения координат цели по данным всех ртб и местной РЛС. При этом определяется, отметки каких ртб наиболее точно совпадают с отметками местной РЛС, данные которой считаются наиболее правильными.
Если УСД аппаратуры «Каскад» включен в тракт передачи данных АСПД-1, то совпадение отметок радиотехнических батальонов с отметками местной РЛС определяется на планшете.
Дежурный техник аппаратной АСПД-1 постоянно наблюдает за аппаратной, фиксируя каждый случай выхода телеприемников из синхронизма, и докладывает об этом руководителю юстировки.
На время выхода приемника какого-либо ртб из синхронизма отметки данного источника информации не засчитываются, о чем делается соответствующая пометка на кальке планшета.
Периодически, но не реже двух — трех раз за полет проверяется положение контрольных точек электронно-оптических планшетов и в случае необходимости производится подрегулировка.
По окончании полета проводится анализ результатов, который заключается в определении ширины трассы цели, выяснении источников и причин появления систематических ошибок, а также в определении величин поправок, которые необходимо ввести в установку переключателей блоков КС телеприемников.
Для определения ширины трассы весь маршрут разбивается на 10-кэн участки. В каждом участке производится измерение ширины трассы между центрами наиболее удаленных одна от другой отметок. Отметки, удаление которых от точек снятия ртб менее 75—100 км, не учитываются.
Измерение ширины трассы необходимо производить перпендикулярно к направлению полета. Если в 90% измерений ширина трассы не превышает 5—6 ot и визуальным наблюдением установлено совпадение отметок цели по данным АСПД-1 и отметок местной РЛС, то система считается отъюстированной.
Если ширина трассы не укладывается в норму, необходимо выяснить источник (ртб) и величину ошибок.
Установить причину ошибок без тщательной проверки всего тракта передачи, приема и отображения, как правило, не удается. Поэтому для экономии времени можно ограничиться установлением источника ошибок и определением величин необходимых поправок в установку базы (Хо, Уо) и угла поворота координат (а).
После внесения всех поправок данные юстйровочного полета воспроизводятся с помощью аппаратуры магнитной записи, и на кальки планшетов повторно наносится трасса. Затем определяется ширина трассы. Если поправки были введены правильно, ширина трассы полета должна быть в пределах нормы. В противном случае необходимы повторный анализ и воспроизведение записи.
Если значение ширины трассы укладывается в норму, назначается контрольный полет (желательно по другому маршруту). И только в том случае, если ширина трассы контрольного полета
6 Зак. 00183
81
также будет в пределах нормы и отметки ртб совпадут с отметками местной РЛС, система может считаться отъюстированной.
Однако возможны случаи, когда отъюстированная по магнитной записи система при контрольном полете вновь окажется разъ-юстированной. Это свидетельствует о наличии неисправностей в системе или о некачественной подготовке аппаратуры к полету.
В этом случае необходимо произвести тщательную техническую проверку аппаратуры АСПД-1 и РЛС, а также проверить подготовленность личного состава.
Следует помнить, что юстировка системы проводится при условии точного сопряжения РЛС с АСПД-1. Поэтому при каждом включении аппаратуры необходимо тщательно настраивать первичные индикаторы и постоянно контролировать настройку в процессе работы.
В процессе эксплуатации необходимо периодически проверять юстировку системы по трассам случайных целей, а также контролировать ее с помощью аппаратуры магнитной записи. Особое внимание необходимо также уделять ориентированию РЛС.
После профилактических мероприятий, во время которых возможно нарушение ориентирования, следует провести проверку юстировки.
Юстировка аппаратуры на КП ртб по данным рлр и соседей проводится аналогичным способом.
Как показал опыт эксплуатации, юстировка системы по самолету дает удовлетворительные результаты, однако имеет следующие недостатки:
—	значительные трудности в определении конкретного источника ошибок (РЛС, устройства согласования или АСПД-1);
—	возможность введения систематических ошибок в ходе юстировки, так как за эталон принимается местная станция КП или другой источник информации, который сам может иметь систематические ошибки, что приводит к смещению трассы от истинного положения в пространстве;
—	большой расход самолето-вылетов;
—	длительность проведения юстировки.
В значительной степени эти недостатки можно избежать при юстировке системы по цели, положение которой в пространстве точно известно. В качестве такой цели можно использовать вертолет.
Юстировка по вертолету включает выбор юстировочных точек, юстировочные полеты, анализ результатов полетов и введение поправок в установку переключателей блоков КС.
В качестве юстировочных точек следует выбирать хорошо заметные ориентиры (здание, перекресток дорог, мост и т. д.).
Всего в ртп назначается до 10—12 юстировочных точек, каждая из которых должна находиться в пределах зон обнаружения РЛС двух —трех ртб для высот 1000—3000 м. Удаление юстировочной
82
точки от КП ртб, в зоне которого она выбрана, должна быть в пределах 100—175 км.
Истинный азимут и расстояние от каждого ртб и рлр определяются по схеме или решением обратной геодезической задачи.
Для всех юстировочных точек устанавливается единая нумерация.
С началом юстировочного полета вертолет выходит на заданную точку и «повисает» над ней на высоте 1000—3000 м. Допустимое отклонение от положения над заданной точкой ±500 м.
После доклада летчика о выходе на точку координаты вертолета передаются с ртб на КП ртп по аппаратуре АСПД-1 и обычным способом с ИКО РЛС.
На кальке электронно-оптического планшета, где предварительно нанесены истинные положения точек, отмечаются координаты вертолета по данным всех ртб. Темп выдачи данных ртб 30 сек.
На КП ртп записывается порядок срабатывания реле дешифраторов телеприемников всех источников информации. По порядку срабатывания реле определяются Хо и Уо в км и по ним вычисляются азимут и дальность до цели (вертолета) по данным АСПД-1.
Вычисленные значения азимута и дальности сравниваются с данными, полученными по телефону с ИКО РЛС каждого ртб. По полученным результатам определяются величины ошибок в передаче координат цели каждого источника информации и источник этих ошибок (РЛС или АСПД).
Ввиду ограниченности времени возможно данные обстановки записывать на магнитофон, а порядок срабатывания реле определять при ее воспроизведении.
«Провисев» 5—10 мин над одной точкой, вертолет по команде занимает положение над следующей точкой и т. д.
При возможности маршрут пролета вертолета назначается над хорошо заметным линейным ориентиром, имеющим точную топо-привязку (железная или шоссейная дорога и т. п.). В этом случае ртб осуществляет проводку и на маршруте. Однако за 5—10 мин до выхода вертолета на юстировочную точку передачу данных необходимо прекратить, чтобы более точно определить координаты юстировочной точки.
Таким образом последовательно производится юстировка системы по всем выбранным точкам.
После отработки результатов юстировки в блоки КС телеприемников вводятся поправки Хо, Yo и а.
Для проверки правильности введенных поправок необходимо повторить заход на отдельные точки.
Если отметки от всех ртб на каждой точке совпадают и отклонения центра группирования их от расчетных значений не превышают 8—10 км на электронном планшете с радиусом 400 км, то система считается отъюстированной.
Юстировка аппаратуры звена на КП ртб — ПУ рлр проводится одновременно с юстировкой аппаратуры звена КП ртп (ртбр) •—
6*
83
КП ртб и по той же методике. В случае необходимости в радиолокационном поле ртб назначаются дополнительно одна—две юстировочные точки, чтобы в зоне обнаружения каждой РЛР имелось не менее двух точек.
Недостатком юстировки по вертолету является зависимость ее от погоды.
Юстировка системы по а э р о с т а т у проводится так же, как и по вертолету, со следующей особенностью.
Над выбранными точками, положение которых точно определено и нанесено на кальки планшетов, поднимаются аэростаты с уголковыми отражателями. При высотах подъема аэростата на 4000—6000 м число точек может быть сокращено до четырех — шести, и они могут быть выбраны в районе дислокации КП ртб или ПУ рлр.
Преимуществом юстировки системы по аэростату являются большая точность выдерживания положения цели над юстировочной точкой и относительно незначительная зависимость проведения работ от погоды.
Юстировка сокращенного комплекса системы «Воздух- 1п» не имеет существенного отличия от юстировки системы «Воздух-1с». Методика юстировки аппаратуры на КП ртп по данным ртб полностью подходит для юстировки сокращенного комплекса.
3. ПРОВЕРКА И КОНТРОЛЬ ФУНКЦИОНИРОВАНИЯ АППАРАТУРЫ
Постоянная готовность аппаратуры комплекса «Воздух-1» к боевой работе обеспечивается оперативной проверкой ее технического состояния, включающей внешний осмотр, проверку аппаратуры под током, контроль функционирования аппаратуры.
Внешний осмотр проводится перед каждым включением аппаратуры.
Проверка всего состава аппарата под током производится один раз в сутки дежурной сменой под руководством дежурного техника на совмещенном КП (техника аппаратуры АСПД-1 — на ПУ рлр).
Контроль функционирования всего состава аппаратуры производится заступающей на дежурство сменой во время приема дежурства и при каждом включении аппаратуры на боевую работу.
Когда не производится передача данных воздушной обстановки автоматизированным способом, включенная аппаратура комплекса «Воздух-1» (в режиме полного включения или в дежурном режиме) проверяется на функционирование через каждые 2 ч.
Ответственность за своевременную проверку аппаратуры и ее подготовку к боевой работе несет оперативный дежурный объединенного КП (дежурный по ПУ роты).
64
Подготовка к боевой работе радиолокационных станций производится расчетами РЛС в соответствии с действующими в войсках инструкциями по эксплуатации. Кроме того, на расчеты РЛС возлагается контроль за техническим состоянием аппаратуры сопряжения и соединительных кабелей до входных устройств аппаратуры АСПД-1.
Внешний осмотр аппаратуры. Задачей внешнего осмотра аппаратуры является проверка исходного положения тумблеров, переключателей, шлицев и ручек блоков, а также проверка надежности контактных соединений блоков и шкафов.
Внешний осмотр аппаратуры производится при выключенном питании осматриваемой аппаратуры расчетом дежурной смены сокращенного боевого расчета под руководством дежурного техника (дежурного по ПУ рлр).
На аппаратуре АСПД-1, «Каскад» и «Лазурь» необходимо провести осмотр шкафов В, СМ, Р, П, Ц-2А (Ц), УД, СРП шифрующей стойки 2-ЛАУ-2, стоек ЛАУ-51 и ОС, пульта дистанционного управления ЛАУ-23, а также осмотр первичных индикаторов ИСК, ИПН и индикаторов УСД.
При внешнем осмотре номера сокращенного расчета должны убедиться в механической целости переключателей, тумблеров, контрольно-измерительных приборов, в надежности контактов кабельных соединений, убедиться в полной установке блоков в шкафы, а также проверить состояние вентиляции шкафов.
Особое внимание при внешнем осмотре необходимо обратить на установку тумблеров, переключателей, шлицев и ручек шкафов и индикаторов в исходное положение перед включением согласно инструкции по эксплуатации.
Необходимо также проверить напряжение, подводимое от внешней сети для питания аппаратуры, по показаниям измерительных приборов на щитах питания.
Проверка аппаратуры под током включает контроль питающих напряжений, их стабильность, а также приведение индикаторной аппаратуры в готовность для проверки функционирования аппаратуры.
По команде дежурного техника (техника по АСПД-1) «Включить шкафы питания» Ц-2А (Ц), РЛС и радиостанцию Р-824Л телемеханики включают общестанционные шкафы питания Ц-2А (Ц), проверяют опорное напряжение (—75 в) и докладывают дежурному технику о включении шкафов питания.
Начальники РЛС включают станции в соответствии с действующими в войсках инструкциями по эксплуатации РЛС и докладывают о включении.
По команде «Включить аппаратуру»:
Телемеханики включают телеграфные блоки ТБ-1 и ТБ-2 и проверяют напряжение сети по прибору, а также проверяют напряжение местной батареи, которое должно быть ±60 в. После включения аппаратных шкафов В, СМ, Р, П по прибору блока БК
85
проверяют питающие напряжения ±120 и ±250 в. При необходимости регулируют их соответствующими шлицами. По окончании проверки переключатель вольтметра блока БК ставят в положение «б».
Включив, вращение распределительных механизмов шкафов Р, П, по контрольным осциллографам проверяют скорость вращения моторов.
Техник на АСПД-1 включает стойки индикаторов ИПН. шкафы Н и проверяет по прибору блока БК питающие напряжения ±120 и ±250 в, а по приборам блоков БПИ и БШ — напряжения —150 в, +6 кв.
Потенциометром ЯРКОСТЬ блока ИТ добивается наличия слабого по яркости пятна, фокусирует его потенциометром фокус.
Дежурный техник включает щит питания и проверяет по фазам напряжение 220 в, 50 гц. Отклонение напряжения от номинала не должно превышать ±5%. После этого включает агрегаты А-120, А-500 и нажатием кнопки « = 120», «~150 в, 500 гц» проверяет напряжение. Затем, последовательно нажимая кнопки « = 24 в, 500 гц»-, «220 в УСД»; «220 в СРП»; «220 в УД», подает напряжение на аппаратуру «Каскад». Включив стойки 2-ЛАУ-2 и ЛАУ-51, докладывает штурману наведения о включении радиостанции и РЛС (шкафа ЗНФ).
Штурман наведения на каждом СРП выставляет нули магнитных усилителей, включает СРП и проверяет согласование всех СРП с аппаратурой «Лазурь» по курсу, скорости, высоте и командам взаимодействия.
Подключившись к радиостанции, проверяет правильность выбора радиоканалов радиопередатчика, при этом последовательным нажатием кнопок «Каналы» проводит проверку связи по всем каналам путем наблюдения индикации излучения и перехода с передачи на прием. Правильность выбора канала подтверждается дежурным радиотелеграфистом по линии служебной связи.
Затем проверяет передатчик в режиме передачи и по загоранию сигнальной лампочки ИИ убеждается, что передатчик настроен, нормально работает и имеется излучение в антенне.
Операторы УСД включают стойку ОС и УСД и со всех УСД проверяют наличие связи с оператором высотомера ПРВ-10. а также проверяют правильность измерения высоты, передаваемой с пульта СВ оператором ПРВ-10.
По команде дежурного техника (техника по АСПД-1) «Проверить аппаратуру под током»:
Телемеханики на телепередатчике Р проверяют по контрольному осциллографу положение стартовых импульсов относительно середины импульсов кулачков и наличие выходного сигнала холостого хода. На телеприемнике П проверяют синхронность вращения приемного распределителя относительно своего пере-86
датчика и проверяют работу следящей системы в режиме поиска фазы.
Проверив по контрольному осциллографу наличие входного и регенерированного сигналов, а также положение импульсов фронтов относительно пилы, путем передачи трассы с индикатора контролируют точность обратного контроля со своего телепередатчика.
На шкафе СМ проверяют настройку каналов смесителя для координатных напряжений их, иу, ин и проверяют работу блока ГП.
Техник по АСПД-1 обязан:
—	проверить настройку катодных повторителей блоков ДР-1 (ДЗ);
—	установить яркость на экране электронно-лучевой трубки блока ИТ;
—	проверить установку канала развертки в центре трубки;
—	проверить балансировку входов блоков ИУ для «координат», «пилы» и «мтк» путем совмещения линии развертки на всех трех положениях переключателя РАБОТА — КОНТРОЛЬ блока ИУ;
—	проверить установку уровня шумов на экране регулировкой УСИЛ. ЭХО, включая тумблеры подсвета эхосигналов ЭВ, ЭН ДИ, АО;
—	отрегулировать яркость масштабной сетки;
—	проверить яркость контрольных точек, а также отметок «Точка» и «Свой» по обратному контролю;
—	проверить яркость и размер цифр по каналам характеристик и команд при передаче их с индикатора ИПН-1.
На индикаторах ИПН дополнительно:
—	проверить и отрегулировать нормальное изображение сетки высоты на экране индикатора ИН;
—	установить нормальную яркость «точки Н» и линии «ЛЦУ».
Операторы УСД обязаны:
—	переключатель проверки нулей на блоке МУ установить в положение X и шлицем РЕГ. НУЛЯ Vx выставить нуль усилителя X по прибору;
—	переключатель проверки нулей установить в положение Y и шлицем РЕГ НУЛЯ Vy выставить нуль усилителя У по прибору;
—	переключатель проверки нулей установить в положение р и, нажав ключ проверки каскадов в положение II КАСКАД, ручкой II КАСКАД р выставить нуль усилителя по прибору;
—	отпустив ключ проверки каскадов, ручкой I КАСКАД р выставить нуль'усилителя по прибору;
— переключатель проверки нулей установить в положение Д и, нажав ключ проверки каскадов в положение II КАСКАД Д, ручкой II КАСКАД Д выставить нуль усилителя по прибору; отпустив ключ проверки каскадов, ручкой I КАСКАД Д выставить нуль усилителя по прибору.
87
По окончании проверки усилителей каждый оператор на своем УСД устанавливает переключатель проверки нулей в положение Р (РАБОТА);
—• проверить исправность и функционирование кинематической и электронной схем ввода корректур путем выполнения нескольких движений по осям X и У кнюппелем с нажатой кнопкой; при этом на индикаторах должны соответственно перемещаться маркеры и вращаться шкалы Vx, Vy, X, Y;
— проверить схемы измерения дальности, для чего:
переключатель рода работ на панели механизма № 1 поставить в положение ПОЛЯРНАЯ;
включить Ю-ol отметки дальности;
переключатель подсветов блока ТИ-5 поставить в положение КОНТР. ТОЧКА;
ручками ЯРКОСТЬ, ФОКУС блока ТИ-5 и ручкой усиления маркера МВ блока ВС-5 подобрать необходимую яркость и фокус маркера и отметок дальности на индикаторе № 1;
ключами целеуказания установить Х=0 км, У=50 км и, нажав ключ ручного совмещения, кнюппелем совместить маркер с ближайшей 10-01 меткой дальности; при этом показания шкал дальности должны быть 50 юн ±300 м; включить 50-кл метку дальности и убедиться, что она совпадает с маркером;
—	• выключить 50-01 метки дальности;
—	установить по шкалам Х=0 км, У=350 км и, нажав ключ ручного совмещения, кнюппелем совместить маркер с ближайшей lO-oi меткой; при этом показания шкал дальности должны быть 350 oi + ЗОО м;
—	включить 50-01 метки дальности; при этом седьмая 50-oi метка должна находиться в центре экрана и совпадать с маркером;
— проверить схемы измерения азимута и высоты, для чего: выключить отметки дальности и азимута;
по шкалам прибора установить (3 = 0, Д = 380 км (Х = 0, У= = 380 км) и выключить мотор [3;
нажать кнопку проверки нуля дискриминаторов (3 и Н на блоке РА-5 и шлицем ОА совместить вертикальную линию на индикаторе № 1 с послесвечением маркера;
на шкале Н установить высоту в соответствии с положением тумблера В-1 (в блоке РА-5) согласно табл. 5;
нажав кнопку проверки нуля на
Таблица 5 блоке РА-5, шлицем ОЙ совместить
Положение В-1	Установка Л/, км	линию вертикальной развертки на индикаторе № 2 с послесвечением маркера.
		Контроль функционирования аппа-
I	8,8	ратуры комплекса «Воздух-1» склады-
2	8,2	вается:
3	9,3	— из автономной проверки функ-
		ционирования аппаратуры (проверки
88
функционирования аппаратуры внутри каждого пункта);
—	из комплексной проверки функционирования аппаратуры (проверки функционирования аппаратуры между всеми пунктами, оснащенными комплексами «Воздух-1»).
Автономная проверка фУнкИиониРования- Для автономной проверки функционирования оперативный дежурный объединенного КП подает команду «Включить аппаратуру комплекса». По этой команде номера расчета на совмещенном КП и ПУ рлр включают всю аппаратуру «Воздух-1» и РЛС и докладывают о готовности к работе.
По команде оперативного дежурного объединенного КП «Приступить к автономной проверке» номера боевого расчета обязаны:
—	телемеханики на блоках ТБ отключить телепередатчик и телеприемник от каналов связи;
— дежурный по ПУ рлр поочередно с индикаторов ИСК и ИПН-1 (П-12м) передать данные согласно тест-таблицам:
с индикатора ИСК- — трассы «крестом» и «точкой»;
с индикатора ИПН-1 (П-12м)—трассы «крестом» и «точкой» с разовым вводом высоты от 1 до 27 тыс. и характеристики (цифры);
— техник по АСПД-1 передать с индикатора ИПН-1 (П-35) трассы «крестом» и «точкой» и команды «цифры»; одновременно контролирует точность работы аппаратуры по отображению обратного контроля трасс, цифр и высоты, передаваемых с индикаторов ИСК и ИПН-1 (П-12м).
Штурман наведения совмещенного КП проверяет СРП в режиме полудинамики путем решения задачи согласно табл. 6, для чего;
— подает команду «Включить моторы»; операторы УСД цели и УСД истребителя тумблером МОТОР одновременно запускают следящие системы УСД;
Таблица 6
Установка на УСД
X , ц км	км	Vx , км/.ч	17у > Уц’ км/ч	км	км	КМ 1ч	км/ч
-100	-160	0	+ 160	-167,8	+ 106,1	0	0
Установка на СРП
V, КМ 1ч	R, км.	1, км	Д/, км	Направление разворота	Режим работы СРП	Метод наведения
2000	20	40	4	Правый	111	Маневр
89
Отработка СРП
6°, град	0ц, град	Уц, км/ч	Си. град	Т, мин	Sp, КМ
50	0	1600	180	6	102
— в процессе отработки текущих значений координат цели и истребителя визуально по индикатору УД и по шкалам СРП проверяет решение задачи наведения:
постоянство положения маркера рубежа (допустимый уход рубежа от расчетного значения не более ±5 кл);
постоянство курса цели и курса истребителя Qn по шкалам СРП до момента перехода на II этап наведения;
плавность и своевременность перехода на II этап наведения;
плавность изменения курса истребителя в период отработки II этапа наведения;
своевременность загорания сигнальной лампочки, указывающей начало и направление разворота;
момент окончания II этапа наведения;
своевременность и плавность перехода на III этап наведения.
Проверка решения задачи в статике:
—	операторы УСДИ и УСДЦ устанавливают значения Хц, Уц. Ч’ 1/Хц, Ли, Уи, 1/Ли, ИУи;
—	штурман наведения по шкалам СРП выставляет ©°, R, I, &1, Уи, направление разворота, метод наведения «Маневр» согласно установочным значениям табл. 6; переключатель режимов работы устанавливает в положение III и проверяет точность отработанных величин; ошибки не должны превышать значений, указанных в табл. 7;
—	штурман наведения совмещает с помощью маховика установки курса истребителя приборный курс с передаваемым по «Лазури».
Таблица 7
Отработано СРП
Си» град	Допуск, град	Сц» град	Допуск, град	Уц, км.[ч	Допуск, км]ч	мин	Допуск, мин	Разовые команды
								20, км	допуск, км	10, км	допуск, км		5, км	допуск, км
180	±2	0	±2	1600	+50	6	±0,1	20	±4	10	±3	5	±2
90
После этого производится решение задачи в полудинамике и проверяются:
—	точность выхода на цель под .заданным ракурсом; ошибка в ракурсе не должна быть более ±5°;
—	стабильность выдерживания отработанного курса истребителя (Q„) на III этапе;
—	своевременность загорания лампочки целеуказания;
—	правильность отработки глубины наведения (в момент т=0 расстояние между маркерами цели и истребителя AZ0 должно быть равно 4±2 км)-,
—	переход прибора на решение задачи наведения методом «Погоня» (в момент т=0);
—	точность отработки разовых команд «Расстояние до цели 20, 10, 5 км».
По команде оперативного дежурного совмещенного КП «Закончить автономную проверку» техники аппаратуры АСПД-1 каждого пункта и штурман наведения докладывают о готовности аппаратуры к боевой работе. Затем техники дают команду телемеханику «Скоммутировать выходы телепередатчика и входы телеприемников с каналами связи».
Помощник оперативного дежурного объединенного КП в центре экрана индикатора боевого управления ИПН-1 передает команду «55» («Внимание! Начинаю комплексную проверку»).
Получив со всех пунктов в их точках стояния цифру «5» («Вас принял»), помощник оперативного дежурного передает трассы с индикатора ИПН-1 «крестом» слева направо (от левой КТ до правой КТ), «точкой» сверху вниз (от верхней КТ до нижней КТ) с разовым вводом высоты от 1 до 27 000 м и цифры по каналу Упр-1.
Дежурные по ПУ рлр проверяют по отображению на индикаторах ИПН-1 (П-35) прохождение данных с объединенного КП. По окончании передачи с КП передают в точках своего стояния сигнал «5» («Вас принял»).
По получении сигнала «5» («Вас принял») помощник оперативного дежурного подает команду «77» («Начать передачу»). По этой команде дежурные ПУ рлр с индикаторов ИПН-1 (П-35) передают трассы «крестом» и «точкой» с одновременным вводом высоты от 1 до 27 000 м и цифры по каналу команд Упр-1.
По окончании передачи с ПУ рлр оперативный дежурный передает в точке стояния данного пункта сигнал «5» («Вас принял»).
При необходимости повторения работы с каким-либо из пунктов помощник оперативного дежурного в месте стояния данного пункта подает команду «00» («Повторите передачу»).
Проверка прохождения трасс, команд и характеристик от аппаратуры АСПД-1 на индикаторы аппаратуры «Каскад» производится по окончании комплексной проверки функционирования.
91
Штурман наведения на СРП устанавливает переключатель селекции постов в положение, соответствующее контрольному телеприемнику, и дает указание:
—	операторам УСД — установить Х=0 и У=0 в прямоугольной системе координат;
—	помощнику оперативного дежурного — о передаче контрольных данных с индикатора ИПН-1.
Помощник оперативного дежурного устанавливает переключатель РАБОТА — КОНТРОЛЬ на блоке ДИ индикатора ИПН-1 в положение КОНТРОЛЬ, на пульте ДХ нажимает кнопку Т («точка») и набирает в одном из отсеков блока ДНР высоту 3000 м: после этого устанавливает маркер координатного датчика в центр экрана и, нажав кнопку ввода высоты на блоке ДНР, начинает выдавать отметку с координатами Х=0, У=0, к которой автоматически привязана высота 3000 м. На индикаторе № 1 УСД в центре будет высвечиваться передаваемая отметка, а на индикаторе № 2 — отметка, соответствующая высоте 3000 м.
Оператор УСД вращает маховик высоты до совмещения маркера высоты на индикаторе № 2 с передаваемой отметкой. Показание шкалы высоты при совмещении маркера с отметкой должно быть 3000 ±300 м.
В случае ошибки, выше допустимой, снять крышку механизма № 2 и провести регулировку шлицем Н. Аналогичная проверка производится при передаче «точки» с координатами Х=0, У=0, /7 = 28 000 м; в случае ошибки, более допустимой, проводится регулировка шлицем + Н.
Проверить согласование маркеров и масштабной сетки РЛС с контрольными точками, для чего:
—	оператор УСД цели устанавливает с помощью ключей целеуказания Х=0, У= + 200 км;
—	оператор УСД истребителя устанавливает с помощью ключей целеуказания Х=0, У=+200 км; затем, поставив переключатель на блоке ТИ-5 в положение К.Т, наблюдает на индикаторе № 1 наличие контрольной точки; нажав тумблер РУЧНОЕ СОВМЕЩЕНИЕ, проверяет совпадение маркера с послесвечением контрольной точки; в случае несовпадения необходимо снять крышку механизма № 2 и провести регулировку шлицами ±Х, —X, +Y, — Y.
Штурман наведения проверяет на УД работу кольцевой пере-счетной схемы и совпадение масштабной сетки РЛС и маркеров с контрольными точками, для чего:
—	нажимает кнопку ПРОВЕРКА РЕЛЕ на блоке ВЦ и по последовательному загоранию девяти лампочек на передней панели проверяет правильность работы кольцевой пересчетной схемы;
—	убеждается в плавности (без рывков) вращения развертки по часовой стрелке, при этом сигнальная неоновая лампочка на блоке БСМ шкафа СМ не должна гореть;
92
— проверяет совпадение контрольных точек с масштабной сеткой РЛС; на экране УД контрольные точки должны совпадать с пятой 50-01 меткой дальности (250 км) с точностью ±1 км; в случае несовпадения контрольных точек с масштабной сеткой РЛС на одну и ту же величину (все контрольные точки находятся внутри или вне 200-юи метки дальности) необходимо вращением шлица МАСШТАБ II на блоке ГП шкафа СМ добиться их совмещения; после проверки совпадения контрольных точек выключатель контрольных точек поставить в нижнее положение.
Штурман наведения проверяет совпадение маркеров с масштабной сеткой РЛС, для чего:
—	устанавливает переключатель МАРКЕРЫ на всех СРП и тумблеры включения маркеров цели (Ц), истребителя (И) в положение ВКЛ.;
—	ручкой ПМТК на блоке ИП добивается необходимой яркости свечения всех маркеров и по индикатору УД проверяет совпадение маркеров цели и истребителя с 250-01 меткой дальности; при этом операторы УСД устанавливают Х=0, У=250; точность совпадения должна быть ±1 км;
—	последовательно включает все сигналы РЛС (выключатели ЭВ, ЭН, ДЦ, ОП, АО на блоке ИП индикатора УД ставит в верхнее положение) и убеждается по наличию шумов или отражений от местных предметов в работоспособности всех каналов.
Для проверки прохождения трасс, команд и характеристик на УД штурман наведения подает помощнику оперативного дежурного команду «Выдать трассу и команды». По этой команде помощник оперативного дежурного начинает выдавать трассы, характеристики и команды.
Включив тумблер соответствующего контрольного приемника на блоке ИСП шкафа УД, штурман наведения проверяет прохождение трасс, команд и характеристик.
По команде штурмана наведения «Проверить линейность пилы» оператор УСД цели устанавливает Х = 0, У=+50 км, а оператор УСД истребителя — Х=0, У=—50 км.
Штурман наведения по индикатору УД проверяет совпадение маркеров цели и истребителя с первой 50-к.и меткой дальности.
Порядок выключения аппаратуры:
—	вывести «яркость» на всех индикаторах;
—	выключить высокое напряжение;
—	выключить распределительные механизмы и моторы;
—	выключить тумблеры питания шкафов и индикаторов;
—	выключить шкаф Ц-2А и щиты питания.
После выключения аппаратуры поставить все органы регулировки в исходное положение перед включением согласно инструкции по эксплуатации.
Ручки усилителя подсветов блоков ИП индикаторов оставить в том положении, в котором они были при работе.
93
Глава VI
ОРГАНИЗАЦИЯ РАБОТЫ БОЕВЫХ РАСЧЕТОВ
НА КОМАНДНЫХ ПУНКТАХ И ПУНКТАХ УПРАВЛЕНИЯ ТАКТИЧЕСКОГО СОЕДИНЕНИЯ ПВО, ВООРУЖЕННОГО
СИСТЕМОЙ «ВОЗДУХ-1»
Боевая работа командного пункта или пункта управления в зависимости от степени готовности и создавшейся воздушной обстановки ведется в составе сокращенного или полного боевого расчета.
Сокращенный боевой расчет постоянно находится на командном пункте или пункте управления и обеспечивает дежурными средствами (подразделениями) ведение радиолокационной разведки воздушной обстановки и боевые действия активных средств противовоздушной обороны в дежурном режиме. Расчет возглавляется оперативным дежурным командного пункта (дежурным по пункту управления).
Полный боевой расчет выполняет весь комплекс задач, возложенных на данный командный пункт или пункт управления, и вызывается по команде с вышестоящего командного пункта решением старшего командира (оперативного дежурного) в зависимости от складывающейся воздушной обстановки, а также в случаях всесторонней проверки боевой готовности частей и подразделений и проведения тренировок для слаживания расчета.
Порядок вызова и сбора полного боевого расчета определяется командиром соединения (части, подразделения). На объединенном командном пункте полный боевой расчет возглавляется старшим командиром объединенного КП.
Количественный состав сокращенных и полных боевых расчетов КП и ПУ определяется положениями о командных пунктах, наставлениями и инструкциями, регламентирующими боевую деятельность войск, а также местом данного соединения (части, подразделения) в общей группировке радиолокационной системы.
94
В боевом применении комплексов «Воздух-1п» и «Воздух-1с» предусматриваются два режима работы: дежурный и режим полного включения.
Дежурный режим используется при дежурстве радиолокационных станций подразделения по графику или круглосуточно, а также при нахождении обеспечиваемых истребителей-перехватчиков в готовности № 1.
Состав аппаратуры, включаемой для работы в дежурном режиме на командном пункте (пункте управления) соединения (части, подразделения), определяется инструкциями по боевому применению комплексов «Воздух-1».
Аппаратура, включаемая в дежурном режиме, должна обеспечивать своевременную выдачу радиолокационной информации и решение задач приборного наведения дежурных истребителей на воздушные цели до момента перевода всей аппаратуры в режим полного включения и прибытия полного боевого расчета.
В режиме полного включения включается вся аппаратура комплекса «Воздух-1п» («Воздух-1с») командного пункта (пункта управления).
В этот режим аппаратура переводится по команде оперативного дежурного по КП или старшего начальника при усложнении воздушной обстановки, когда аппаратура в дежурном режиме не обеспечивает выполнения поставленных задач. Аппаратура может быть также переведена в режим полного включения с целью осуществления комплексной или автономной проверки ее функционирования и обеспечения боевой подготовки расчетов.
В режиме полного включения командирам подразделений и частей разрешается выключать часть аппаратуры в зависимости от сложившейся воздушной обстановки без снижения боевой готовности комплекса и подразделения (части) в целом.
В обычных условиях вся аппаратура должна содержаться в постоянной готовности к боевой работе.
Подготовка аппаратуры «Воздух-1» к боевой работе, порядок ее проверки на функционирование, объем и периодичность проведения профилактических мероприятий проводятся в соответствии с действующими в войсках инструкциями и указаниями по эксплуатации аппаратуры «Воздух-1».
Боевая работа расчетов на командных пунктах и пунктах управления тактического соединения ПВО организуется в соответствии с действующими в войсках ПВО страны наставлениями, приказами, указаниями и положениями. Однако оснащение тактического соединения ПВО аппаратурой комплексов средств автоматизации «Воздух-1п» и «Воздух-1с» и использование ее в сочетании с существующими в войсках способами работы и оборудованием командных пунктов определяют особенности в организации работы боевых расчетов КП и ПУ.
95
1. ОРГАНИЗАЦИЯ БОЕВОЙ РАБОТЫ НА ПУНКТЕ УПРАВЛЕНИЯ МАЛОВЫСОТНОЙ РОТЫ, ВООРУЖЕННОЙ
КОМПЛЕКСОМ «ВОЗДУХ-1с»
В полный боевой расчет маловысотной радиолокационной роты входят: командир роты, дежурный по пункту управления, командир взвода связи и средств автоматизации (или техник АСПД-1), начальники РЛС, операторы индикаторов АСПД-1, РЛС и радиовысотомера, телемеханик, телеграфный механик (или радиотелеграфист-эстист), радиорелейный механик (или радиомеханики приемного и передающего радиопунктов), электромеханики электростанций и наблюдатель визуального поста наблюдения.
Расположение рабочих мест расчета на пункте управления показано на рис. 5.
Полный боевой расчет маловысотной радиолокационной роты возглавляется командиром роты, который организует его работу в соответствии с наставлением РТВ ПВО, действующими в войсках указаниями и с учетом особенностей, создаваемых наличием автоматизированной аппаратуры.
Приказание на работу полным боевым расчетом и постановку задачи с командного пункта батальона рота получает по телефону, радио или телеграфу, или же автоматизированно, если к этому времени была включена аппаратура и поддерживалась взаимная связь по каналу АСПД-1. Для автоматизированной передачи задач используются условные цифровые сигналы в соответствии с действующими таблицами сигналов.
Включение аппаратуры АСПД-1 и РЛС производится в соответствии с приказанием с КП батальона.
После включения аппаратуры АСПД-1 и подготовки ее к работе операторы индикаторов проверяют прохождение данных по автоматизированному каналу связи путем взаимного обмена сигналами по таблице сигналов с командным пунктом батальона.
Командир роты, уяснив поставленные задачи, принимает решение об использовании радиолокационных станций и индикаторной аппаратуры РЛС и АСПД-1.
Для обнаружения и определения координат воздушных целей используются радиолокационная станция П-15 и все индикаторы АСПД-1, высота полета целей измеряется на индикаторе радиовысотомера ПРВ-10 и голосом считывается оператору индикатора ИПН.
При небольшом количестве целей в зоне обнаружения РЛС передача данных на командный пункт батальона производится с двух индикаторов ИПН. При этом с индикатора ИПН-1 передаются координаты X, Y целей и их характеристики, а с ИПН-2 — высота полета целей.
В случае большого количества целей в зоне обнаружения РЛС передача данных осуществляется с трех индикаторов: координа-96
ты X, У — с индикатора ИСК, высота полета целей — с одного индикатора ИПН (ИПН-2), их характеристики — с другого индикатора ИПН (ИПН-1).
Схема взаимодействия лиц расчета на пункте управления роты показана на рис. 22.
Командир роты (по телефонной громкоговорящей связи и непосредственно голосом) ставит задачи начальникам РЛС П-15, ПРВ-10 и операторам индикаторов на обнаружение целей в таком-то секторе (или по такому-то азимуту) и на такой-то дальности с указанием темпа съема и передачи данных.
Темп съема и передачи данных по низколетящим целям устанавливается максимально возможный, а по другим — в зависимости от количества целей, их взаимного расположения в пространстве, направления и скорости полета.
Операторы индикаторов РЛС и АСПД-1 усиливают наблюдение в указанном секторё'ТГТТри’ обнаружении цели докладывают командиру роты ее координаты, затем определяют принадлежность и характеристику цели и производят съем и передачу данных.
Принадлежность цели определяется путем «опроса» оператором, первым обнаружившим цель на своем индикаторе, или другим оператором по указанию командира роты немедленно после обнаружения цели и периодически при ее проводке, а также в случае разделения целей.
Для этого при подходе развертки индикатора к отметке от цели за 10—5° оператор включает тумблер ОП на блоке ИП и выключает его после прохождения разверткой отметки «опрашиваемой» цели. Наличие дополнительных отметок вблизи отметки «опрашиваемой цели» в момент «опроса» будет свидетельствовать о том, что цель «отвечает» и является своим самолетом (своими самолетами).
О результатах опознавания оператор докладывает командиру роты.
При обнаружении цели на индикаторе РЛС раньше, чем на индикаторах АСПД-1, оператор индикатора РЛС считывает азимут и дальность обнаруженной цели и передает ее по телефону на пункт управления для целеуказания операторам индикаторов АСПД-1. После обнаружения цели на индикаторах АСПД-1 считывание данных оператором РЛС прекращается.
Передача данных с индикаторов АСПД-1 осуществляется по всем целям, наблюдаемым на экранах. В отдельных случаях по указанию командного пункта батальона передача данных по некоторым целям может не производиться.
По команде командира роты оператор индикатора ИСК (или одного из индикаторов ИПН) передает координаты обнаруженных целей с установленным темпом. Для этого он вслед за движением развертки поочередно совмещает электронный маркер с отметками от целей, включает кнопку Т (точка — «чужой») или СВ
7 Зак. 00183'
97
От ПРВ-10
Условные обозначения
•  Передача	данных по автоматическому	каналу
------Передача	данных	голосом
------Передача	данных	по телефону
------Передача данных по телеграфному аппарату СТ-35
------Передача	данных	телеграфным	ключом
Рис. 22. Схема функционального взаимодействия лиц расчета на ПУ мв роты, вооруженной аппаратурой комплекса «Воздух-1с»:
1 — командир роты; 2— операторы; 3— планшетисты; 4—считывающий; 5 — телеграфный механик (радиотелеграфист-эстист); € — телефонист (записывающий)
98
(крест —«свой») пульта ДХ (ДО) в зависимости от результатов опознавания цели и при каждом совмещении нажимает кнопку передачи координатного датчика ДИ.
Если принадлежность цели не установлена или известно, что цель является вражеской, оператор передает трассу цели «точкой». Трассы своих самолетов передаются «крестом».
Характеристика целей о их составе, боевом порядке и особенностях боевых действий определяется на одном из индикаторов ИПН, а также на индикаторе радиолокационной станции.
Оператор, определивший характеристику цели, докладывает об этом командиру роты, который дает указание на передачу или лично передает ее с индикатора ИПН-1 на командный пункт батальона.
Характеристика передается, сочетанием шифр согласно таблице сималовГ'”	~
Для передачи цифры включается на пульте ДХ соответствующая кнопка, Маркер-Подводится к . последней отметке цели (не-сколько впередиили в стороне ее трассы}~и нажимается кнопка передачи координатного датчика.
Последующая цифра сигнала передается таким же образом, как и первая, при смещении маркера вправо на расстояние, равное ширине цифры (6—8 мм).
Характеристика цели по ее общему составу (цель групповая или одиночная), общему типу (цель — бомбардировщик, истребитель, транспортный самолет или самолет-снаряд и т. д.) и характеру полета (низколетящая, высотная и т. д.) передается однозначными цифрами в соответствии с таблицей сигналов.
Если известно точное количество самолетов в групповой цели и их тип, например ЗВ — 58, то эти данные передаются по телефону (телеграфу) или радио. При невозможности использования этих средств для передачи данных количество и тип самолетов могут быть переданы по автоматизированному каналу.
В этом случае после цифры, указывающей количество самолетов в цели, которое может не кодироваться, передается точка, а затем тип самолетов, кодируемый по специальной таблице, например: 3.121, где 3 — количество самолетов, - — передаваемая точка, 121—тип самолетов.
Доклад о выполнении принятой команды или поступившего распоряжения передается так же, как и характеристика цели, сочетанием цифр согласно таблице сигналов. Для передачи сигнала, содержащего доклад, маркер на экране индикатора подводится к точке, обозначающей место расположения роты (к центру экрана), и аналогичным образом, как и при передаче характеристики цели, набираются и передаются цифры.
Для определения высоты полета цели оператор индикатора сообщает азимут и дальность цели оператору индикатора радиовысотомера. Последний производит поиск цели, обнаруживает ее на своем индикаторе, измеряет высоту и голосом передает измерен^
7*
99
ное значение оператору индикатора ИПН-2, который передает это значение высоты на командный пункт батальона методом автоматического сопровождения координат цели высотой или методом разовой передачи.
Для автоматического сопровождения передаваемых координат целей высотой оператор включает свободные субблоки (отсеки) пульта ДНР (о незанятости субблока сигнализирует красная лампочка) и вручную устанавливает кулачковые переключатели в положения, соответствующие значению высоты передаваемых целей.
Затем по каждой цели в отдельности производится «привязка» установленного значения^высоты к соответствующим трассам. Для этого оператор совмещаёт~71^Тркср^''отмсткбй отдели на экране индикатора при включенной кнопке Т или CBjia пульте ДВ и одновременно нажимает на кнопку КП-1 соответствующего субблока ДНР и координатного датчика ДИ. В дальнейшем эта высота будет передаваться совместно, с координатами цели автоматически при каждом съеме и передаче координат по цели'сТПО^бго^индика-тора АСПД-1.
Если перерыв в передаче координат данной цели (трассы) будет более 1—2 мин, произойдет сброс автосопровождения высотой и загорится красная лампочка на субблоке ДНР, сигнализирующая об освобождении данного субблока. При наличии такого перерыва в передаче координат оператор индикатора ИПН-2 повторно вводит в субблок ДНР значение высоты и привязывает ее к трассе полета цели.
Сброс автосопровождения может также произойти, если расстояние последней отметки от предыдущей будет больше, чем это предусмотрено зоной чувствительности.
Установка зоны чувствительности 10 или 15 км производится на блоках НС шкафа высоты оператором индикатора ИПН-2 по указанию командира роты. Выбор ее значения определяется скоростью полета цели и установленным темпом передачи ее координат.
При сближении двух и более целей, по которым передается высота методом автосопровождения, на расстояние, равное или меньше установленной зоны чувствительности, может произойти перепутывание «привязанных» высот.
В этом случае оператор осуществляет передачу высоты методом автоматического сопровождения координат только по одной цели, по другим же целям, находящимся в этой зоне, он переходит на разовую передачу высоты по каждой цели в отдельности.
При выходе целей из пределов зоны чувствительности оператор вновь производит «привязку» высот к трассам целей методом автосопровождения.
При изменении ранее введенного значения высоты цели оператор индикатора ИПН-2 определяет тот субблок ДНР, который участвует в автосопровождении высоты данной цели. Для этого он нажимает кнопку ВЫКЛ. — ПРОВЕРКА на пульте ДВ, совмещает маркер с отметкой от цели на экране индикатора и нажимает 100
кнопку координатного датчика ДИ, По загоранию белой лампочки оператор определяет субблок, в который необходимо ввести новое значение высоты, и производит ввод и привязку его к трассе цели.
Передаваемые значения высоты оператор может наблюдать на индикаторе высоты ИН. Чтобы определить принадлежность высвечиваемых отметок на индикаторе высоты к трассам, к которым они привязаны, оператор индикатора ИПН-2 совмещает маркер с отметкой от цели на индикаторе координат X, Y и нажимает кнопку линии целеуказания ЛЦУ на пульте ДВ и кнопку координатного датчика ДИ. При этом на экране индикатора высоты ИН появится вертикальная линия (линия ЛЦУ), пересекающая «привязанную» к данной цели отметку высоты.
Автосопровождение высотой возможно только по десяти целям. Передача высоты по остальным целям (свыше десяти), а также по целям, маневрирующим по высоте, производится методом разовой передачи.
В этих случаях для каждой цели в отдельности периодически на пульте ДВ кулачковый переключатель устанавливается в положение, соответствующее высоте полета цели, затем оператор совмещает маркер с отметкой от цели и передает ее координаты с предварительным нажатием кнопки TH («чужой» с высотой) или СВН («свой» с высотой). При этом одновременно с координатами цели передается и ее высота.
С появлением на экранах индикаторов радиопомех начальник и оператор радиолокационной станции применяют защитные меры в соответствии с инструкцией по боевой работе на РЛС.
Операторы индикаторов АСПД-1 используют органы настройки (регулировка яркости и усиление эхосигналов) для улучшения наблюдаемости отметок целей на фоне помех. Изменение масштаба индикаторов не допускается. Если невозможно провести цель в помехах, то командир роты докладывает об этом на КП батальона и дает команду оператору индикатора ИПН об определении среднего азимута и ширины сектора активных помех.
Оператор индикатора ИПН определяет средний азимут помех и передает «крестом» с максимальным темпом отрезок трассы (5— 7 отметок) по этому азимуту в интервале дальности 200—250 км (или 130—150 км).
В случае сильного засвета сектора помех оператор выводит усиление эхосигналов на время передачи среднего азимута помех. К переданному отрезку трассы по среднему азимуту оператор индикатора ИПН-1 «привязывает» и передает сигнал, обозначающий по таблице сигналов применение активных радиопомех, например 27 (рис. 23).
При оборудовании РЛС аппаратурой пеленгационного канала, позволяющей автоматически сужать ширину сектора, забитого помехой до величины, необходимой для точного отсчета азимута по-мехоносителя, выход этого канала выводится на индикатор ИПН-1, Оператор этого индикатора передает на КП батальона пеленг по-
101
Рис. 23. Передача данных о среднем азимуте активных помех с первичных индикаторов
102
мехоносителя путем передачи координат точки, лежащей в центре суженного сектора помех с одновременной передачей специального сигнала (кодового признака «помеха») рядом с этой точкой.
В этом случае на командном пункте батальона на специальном триангуляционном индикаторе (может быть один из вторичных индикаторов АСПД-1, приспособленный для этой цели) автоматически будет высвечен переданный пеленг на помехоносителя от точки, обозначающей место расположения данной роты.
Данные о пассивных помехах передаются сигналами начала и конца применения помех с указанием цифрами ширины полосы помех или обозначением контура помех координатами («крестом», рис. 24). Район пассивных помех периодически (через 10—15 мин или чаще) уточняется. В ходе работы усиливается наблюдение за целями, входящими и выходящими из района помех.
Данные о радиационной обстановке передаются в соответствии с действующими в войсках положениями по наблюдению и оповещению войск о радиоактивном заражении неавтоматизированным способом по телефону, телеграфу или радио в зависимости от имеющихся средств и каналов связи.
Командир взвода связи и средств автоматизации, телемеханик и радиорелейный механик осуществляют технический контроль за
103
исправной работой аппаратуры и каналов связи и принимают меры к быстрому устранению возникших неисправностей.
При выходе из строя автоматизированного канала передачи данных рота продолжает выполнять поставленные задачи.
Передача данных на КП батальона организуется по телефону, радио или телеграфному аппарату СТ-35 путем непосредственного считывания с экранов индикаторов АСПД-1 или с использованием планшета роты.
2. ОРГАНИЗАЦИЯ БОЕВОЙ РАБОТЫ НА ПУНКТЕ УПРАВЛЕНИЯ РАДИОЛОКАЦИОННОЙ РОТЫ, ВООРУЖЕННОЙ КОМПЛЕКСОМ «ВОЗДУХ-1п»
В данном разделе рассматриваются вопросы организации боевой работы радиолокационной роты, входящей в состав радиотехнических подразделений, оснащенных сокращенным комплексом «Воздух-1п», а также особенности организации боевой работы на пункте управления радиолокационной роты предупреждения, вооруженной комплексом «Воздух-1п».
В полные боевые расчеты этих радиолокационных рот входят: командир роты, командир взвода связи и средств автоматизации, техник по аппаратуре АСПД-1 * (или телемеханик), дежурный по пункту управления, начальники РЛС, операторы индикаторов АСПД-1, радиовысотомера, основных и выносных ИКО РЛС, план-шетисты основного и дополнительного планшетов роты, телеграфный механик (или радиотелеграфист-эстист), телефонист — записывающий, считывающий, радиорелейный механик (или радиомеханики приемного передающего радиопунктов), электромеханики электростанций и наблюдатель поста визуального наблюдения.
В состав сокращенных боевых расчетов радиолокационных рот входят: дежурный по пункту управления, операторы индикаторов АСПД-1, радиовысотомера, основных и выносных ИКО РЛС, телемеханик, телеграфный механик или радиотелеграфист, телефонист— записывающий, радиорелейный механик (или радиомеханики приемного и передающего радиопунктов), электромеханики электростанций и наблюдатель поста визуального наблюдения.
а) Организация боевой работы в радиолокационной роте, входящей в состав подразделений сокращенного комплекса
« Воздух-1 п»
Особенностью организации боевой работы расчета на пункте управления радиолокационной роты является необходимость передачи информации о воздушной обстановке в двух направлениях: информации для обеспечения приборного наведения истребите
* При наличии в штате техник по аппаратуре АСПД-1 во внутренних районах может отсутствовать.
104
лей — на КП иап с ртб; информации по радиолокационной разведке за свой участок зоны обнаружения — на КП радиотехнического полка (бригады), не объединенного с КП иап, в состав которого рота входит.
При этом передача информации на КП радиотехнического полка и соответственно ее обработка для этих целей на пункте управления роты может осуществляться автоматизированным или неавтоматизированным (ручным) способом в зависимости от того, оснащен данный КП аппаратурой АСПД-1 или нет.
Поскольку сочетание автоматизированного способа работы с неавтоматизированным (при отсутствии аппаратуры АСПД-1 на КП ртп (ртбр) намного усложняет организацию работы расчета (так как при полной автоматизированной работе одна и та же информация может одновременно передаваться в два адреса одними и теми же операторами индикаторов АСПД-1 без привлечения других лиц расчета), в данной книге рассматривается рота, в которой имеют место два таких способа работы расчета.
Во время боевой работы в роте используются одновременно две или одна радиолокационная станция. Радиолокационная станция П-35 в комплексе с радиовысотомером используется в первую очередь для обеспечения приборного наведения истребителей-перехватчиков на воздушные цели, которое осуществляется с объединенного командного пункта иап с ртб.
Радиолокационная станция П-12М включается в основном для ведения радиолокационной разведки, а также используется для обеспечения непрерывной проводки целей в зоне отражения от местных предметов и в случае временных потерь целей на индикаторах РЛС П-35.
Боевая задача по обеспечению приборного наведения истребителей роте ставится командиром батальона с объединенного КП иап и ртб, а по обеспечению радиолокационной разведки — командиром полка (бригады) с КП ртп (бригады) автоматизированным или неавтоматизированным способом.
Автоматизированный прием боевой задачи в виде условных цифровых сигналов осуществляется на индикаторе управления ИПН-1, установленном в помещении пункта управления. На этом индикаторе командиром роты оценивается воздушная обстановка по данным сопряженной с ним РЛС П-35 и с помощью громкоговорящей связи производится управление работой боевого расчета.
Командир роты, руководствуясь поставленной боевой задачей и сложившейся воздушной обстановкой, ставит задачи начальникам РЛС по обнаружению целей и остальным лицам расчета по передаче информации на КП иап с ртб и КП ртп (КП ртбр).
Порядок и способы работы расчета по определению принадлежности целей, их характеристик и высоты полета, а также по передаче всей информации автоматизированным способом аналогичны рассмотренным в разделе 1 данной главы.
105
Схема функционального взаимодействия лиц полного боевого расчета роты показана на рис. 25.
Опознавание обнаруженных целей производится на индикаторе ИСК или ИПН-1, а также на основных и выносных индикаторах РЛС. Координаты целей передаются с индикатора ИСК, их характеристики и высота полета-—с индикаторов ИПН-1 прицепа, сопряженных с.РЛС П-35 и П-12М.
Оператор индикатора ИСК, обнаружив цель, производит ее опознавание, определяет характеристику и по команде командира роты выдает координаты цели на командный пункт батальона.
Характеристики целей о их составе, боевом порядке и особенностях боевых действий, кроме оператора индикатора ИСК, определяются или уточняются на других индикаторах, как, например, на основных или выносных индикаторах РЛС.
Оператор, определивший характеристику цели, докладывает об этом командиру роты голосом (по громкоговорящей связи), который дает указание или команду на передачу характеристики на командный пункт батальона.
Передача характеристики осуществляется с индикатора ИПН-1. установленного в помещении пункта управления, или при несложной воздушной обстановке с одного из индикаторов ИПН-1 при-епа.
Высота полета целей определяется на индикаторе радиовысотомера в соответствии с целеуказанием оператора индикатора ИПН-1, сопряженного с РЛС П-35, который после доклада оператора индикатора ИСК об обнаружении цели производит поиск и обнаружение ее на своем индикаторе и, считывая азимут и дальность цели, дает целеуказание.
Оператор индикатора радиовысотомера повторяет в телефонную гарнитуру азимут и дальность для планшетиста основного (дополнительного) планшета роты и сообщает высоту цели.
Оператор индикатора ИПН-1 это значение высоты привязывает к координатам цели и передает на командный пункт батальона методом разовой передачи или методом автоматического сопровождения координат высотой. Контроль передачи высоты осуществляется оператором на индикаторе высоты по высвечиваемым отметкам канала обратного контроля.
Данные с РЛС П-12м по указанию командира роты передаются с сопряженного с ней индикатора ИПН-1 по тем целям, которые не наблюдаются РЛС П-35.
При обеспечении приборного наведения с объединенного КП иап и ртб целеуказание роте о местоположении воздушных целей и своих истребителей, наводимых на эти цели, дается автоматизированно по АСПД-1.
Командир роты ставит задачу начальнику РЛС П-35 о непрерывной проводке требуемых целей и устанавливает темп выдачи плоскостных координат с индикатора ИСК —максимальный за каждый оборот антенны, высоты полета с индикатора ИПН-1 —
106
107
не менее двух значений в минуту по каждой цели и истребителю (группы истребителей), характеристик целей с индикатора ИПН-1 — немедленно после определения характеристик и с каждым их изменением.
При устойчивом сопровождении целей и наводимых истребителей радиолокационной станцией П-35 передача информации для обеспечения наведения производится только по данным этой станции. По другим же целям, на которые не осуществляется наведение, информация передается по данным РЛС П-12м. Темп передачи информации по этим целям может быть различным в зависимости от их количества и сложности воздушной обстановки.
Данные о групповых целях, наблюдаемых в виде одной сплошной широкой отметки, передаются координатами ближнего и дальнего края отметки с сигналом между ними, обозначающим групповую цель, а также координатами по контуру отметки. Передача данных о групповых целях, наблюдаемых в виде отдельных близко расположенных отметок, осуществляется передачей координат каждой отметки или только ближней и наиболее удаленных других отметок с таким же сигналом между ними.
На индикаторе ИПН-1 пункта управления командиром роты контролируется полнота передачи информации со всех индикаторов, отображаемой на данном индикаторе в результате функционирования канала обратного контроля.
При обнаружении на экранах индикаторов радиопомех действия расчета аналогичны рассмотренным в разделе 1 данной главы, при этом средний азимут активных помех передается с индикаторов ИПН-1 в интервале дальностей 250—300 км.
Данные о воздушной обстановке на КП радиотехнического полка передаются с пункта управления неавтоматизированным способом. При этом возможны следующие варианты работы:
—	координаты целей считываются операторами индикаторов РЛС (ИКО или ВИКО) на основной (дополнительный) планшет роты. На планшете данные обрабатываются, дополняются высотами, определяемыми оператором радиовысотомера, нумеруются и считываются для передачи на КП полка;
—	координаты целей с присвоенной порядковой нумерацией считываются оператором непосредственно с индикатора управления ИПН-1 или с выносных индикаторов РЛС для передачи на КП полка; при этом высота целей может считываться с индикатора высоты ИН индикатора управления ИПН-1.
Все считываемые данные фиксируются записывающим и передаются на КП ртп радиотелеграфистом по радио или телеграфу.
Работой операторов ВИКО РЛС, планшетистов, считывающего, записывающего и радиотелеграфиста руководит дежурный по пункту управления под общим контролем командира роты.
108
б) Особенности организации боевой работы на пункте управления радиолокационной роты предупреждения, вооруженной комплексом «Воздух-1п»'
При вооружении радиолокационных рот предупреждения комплексом «Воздух-1п» вся информация о воздушной обстановке по данным радиолокационных станций роты передается по автоматизированному каналу АСПД-1 на командный пункт радиотехнической бригады (полка) ПВО. Передача информации производится с первичных индикаторов ИСК и ИПН-1 прицепа № 26, сопряженных с радиолокационными станциями П-14 (П-35) и П-12м.
Для обеспечения наведения истребителей по команде с КП бригады (полка) рота передает информацию по автоматизированному каналу АСПД-1 на КП батальона, объединенного с КП истребительного авиационного полка (или на КП батальона с пунктом наведения ИА).
Выносной индикатор ИПН-1 используется для приема команд с КП ртбр (ртп) или с КП ртб и передачи докладов, а также для управления командиром роты работой боевого расчета и контроля передачи информации операторами.
Порядок и способы работы расчета по обнаружению целей, определению их принадлежности, характеристик и высоты, а также по передаче всей информации автоматизированным способом аналогичны рассмотренным в подразделе а данного раздела.
3.	ОРГАНИЗАЦИЯ БОЕВОЙ РАБОТЫ НА ОБЪЕДИНЕННОМ КОМАНДНОМ ПУНКТЕ ИАП и РТБ, ВООРУЖЕННЫХ
КОМПЛЕКСОМ «ВОЗДУХ-1п» ИЛИ «ВОЗДУХ-1с»
а)	Состав боевых расчетов
Состав боевых расчетов объединенного командного пункта иап и ртб примерно одинаков как при оборудовании комплексом «Воздух- 1 п», так и при оборудовании комплексом «Воздух-1с».
Боевой расчет объединенного командного пункта включает боевые расчеты КП, РЛС, приемного и передающего радиоцентров.
В состав полного боевого расчета объединенного ксмандного пункта входят: командир и начальник штаба иап, командир ртб, старший штурман л штурманы КП (в том числе штурман наведения), заместитель начальника штаба иап, начальник связи иап, офицер по автоматизированному управлению, офицер направления на КП ТС (КП ртп), офицер по обработке радиолокационной информации (в сокращенном расчете — помощник оперативного дежурного), инженеры и техники по средствам связи и автоматизации, начальники РЛС, приемного и передающего радиоцентров, телемеханики аппаратуры, операторы индикаторов УСД, АСПД-1, радиовысотомера, основных и выносных ИКО РЛС, планшетисты, считывающие (дикторы), радиомеханики и радиотелеграфисты
109
(телеграфные механики-эстисты), телефонисты, дежурный метеоролог, радист-кодировщик метеобюро, авиадиспетчер по перелетам и средствам ЗОС, записывающий, механик кросса, электромеханики электростанций и наблюдатель визуального поста наблюдения.
В состав сокращенного боевого расчета объединенного командного пункта входят: оперативный дежурный (в составе полного боевого расчета — офицер направления на КП ТС или другое лицо в соответствии с указанием командира или начальника штаба иап), помощник оперативного дежурного, штурман наведения, техник по средствам связи и автоматизации, телемеханик по аппаратуре, операторы индикаторов УСД, АСПД-1, радиовысотомера, основных и выносных ИКО РЛС, планшетисты, телефонист, радиотелеграфист (телеграфный механик-эстист), радиомеханики приемного и передающего радиоцентров, записывающий, дежурная смена метеобюро, авиадиспетчер по перелетам и средствам ЗОС, электромеханики электростанций и наблюдатель поста визуального наблюдения.
б)	Работа полного боевого расчета
Руководство полным боевым расчетом на объединенном командном пункте осуществляет командир истребительного авиационного полка или при его отсутствии начальник штаба полка. Работой боевого расчета радиотехнического батальона руководит командир батальона.
Управление истребителями с КП иап организуется и осуществляется в соответствии с задачей, поставленной командиром соединения, и решением командира иап.
С КП соединения истребительному авиационному полку указываются: номера целей, наряд истребителей по ним, рубежи перехвата, время вылета и курсы отхода истребителей от аэродрома, КП и П_Н2 с кдторых .будет..осуществляться наведение, аэродромы посадки при действии на полную дальность и порядок взаимодействия с ЗРВ.
В отдельных случаях истребительному авиационному полку в задаче могут быть указаны только номера целей, наряд истребителей по ним, рубежи перехвата и порядок взаимодействия с ЗРВ.
Командир полка на основе уяснения поставленной задачи, оценки обстановки и состояния боевой готовности истребителей выделяет по каждой цели истребителей и переводит их в соответствующие степени боевой готовности.
Кроме того, он принимает решение: каким составом сил, на каких рубежах, в каком порядке осуществлять уничтожение воздушного противника, и ставит задачи летному составу и расчету командного пункта.
В ходе боевых действий командир полка корректирует свое решение и поставленные задачи, доводит их до исполнителей лично 110
или через начальника штаба, а также согласовывает действия истребителей с соседними частями ИА и ЗРВ и организует прием и передачу управления ими на взаимодействующие КП (ПН),
Начальник штаба полка доводит поставленные задачи до исполнителей, контролирует их выполнение, организует и следит за работой расчета КП.
Старший штурман полка с помощью масштабных и масштабновременных линеек производит предварительные штурманские расчеты на планшете по методике, существующей в войсках, и опре-, деляет время вылета, курсы отхода истребителей, порядок управ-: ления ими с КП иап и стартового командного пункта, а также по-( 1 рядок наведения их на воздушные цели.
О результатах штурманских расчетов старший штурман докладывает командиру (начальнику штаба) иап.
Штурман КП руководит работой штурмана наведения, передавая ему по громкоговорящей связи все необходимые данные для осуществления наведения, и контролирует ход приборного наведения по данным, отображаемым на электронно-оптическом планшете или планшете боевых действий.
Контроль приборного наведения может также осуществляться на выносных индикаторах РЛС, если они не задействованы для глазомерного наведения. С помощью этих средств штурман осуществляет контроль за выдерживанием истребителями заданных курсов отхода от аэродрома и управляет ими до начала и после приборного наведения.
Целеуказание о местонахождении цели и истребителей штурману наведения производится штурманом КП с электронно-оптического планшета (в комплексе «Воздух-1п» — с выносного электронно-оптического планшета, установленного в стационарном помещении КП) при помощи телекарандаша, для чего используется одна из линий ТК, в которую подключается индикатор УД. При этом целеуказание с помощью телекарандаша, как правило, сопровождается передачей характеристик „целей_.и других дополнительных данных по громкоговорящей связи...
Штурман КП при подходе истребителей к исходной точке наведения информирует штурмана наведения и передает ему управление истребителями. В процессе наведения он осуществляет контроль за ходом приборного наведения.
Штурман наведения, получив задачу, определяет (уточняет) на УД местоположение цели и истребителя,' даёт целеуказание операторам УСД, определяет наиболее целесообразный метод перехвата, вводит в СРП необходимые данные, принимает управление истребителями, устанавливает с ними связь и производит приборное наведение.
При наведении по указанию командира ртб штурман наведения выбирает источник информации (РЛС или радиотехническое подразделение), наиболее устойчиво наблюдающий цель (истребитель) .
111
Вследствие того что приборное наведение начинается, как правило, по данным удаленных радиотехнических подразделений (радиолокационных рот), поступающим по каналам аппаратуры АСПД-1, и завершается по данным местной РЛС, штурман наведения следит за своевременной стыковкой этих данных для обеспечения плавности работы СРП. При потере целей или истребителей операторами УСД штурман наведения производит повторное целеуказание. После перехвата и атаки цели штурман наведения осуществляет приборный вывод истребителей на'аэродром посадки.
При выходе из строя аппаратуры «Каскад» наведение истребителей штурманом наведения осуществляется глазомерным способом с индикатора УД или ВИКО РЛС.
Перенацеливание истребителей на другие цели осуществляется по указанию командира иап штурманом КП, который производит новое целеуказание штурману наведения по истребителю и по цели.
Передача управления истребителями с КП иап на другие КП или ПН осуществляется под контролем КП соединения ПВО.
Для передачи управления штурман КП (штурман наведения) в радиомикрофонном режиме передает на борт истребителя позывной, номер разноса и шифра КП (ПН), с которого будет производиться управление, и контролирует полет истребителя до установления связи летчика с этим КП (ПН).
Контроль за продолжительностью и безопасностью полета истребителей, приводом и посадкой их на своем аэродроме осуществляется старшим штурманом полка.
Состояние боевой готовности и результаты боевых действий иап отображаются на табло заместителем начальника штаба полка и докладываются на КП соединения офицером направления.
Радиолокационное обеспечение боевых действий истребителей и обработка радиолокационной информации на КП иап и ртб осуществляются расчетом радиотехнического батальона.
Управление работой расчета в комплексах «Воздух-1 п» и «Воздух-1с» производится командиром радиотехнического батальона с использованием внутренней телефонной громкоговорящей связи и непосредственно голосом.
Кроме того, в комплексе «Воздух-1с» командир батальона управляет работой офицера по автоматизированному управлению, находящегося за индикатором ИВН, и оператора индикатора ИПП с помощью телекарандаша, передавая им приказания различного рода знаками с электронно-оптического планшета- Для этого используются одна или две линии телекарандаша.
Управление работой подчиненных рот с командного пункта иап с ртб производится по автоматизированному каналу управления с индикатора ИВН, а также по телефону, телеграфу (по СТ-35) или радио. Все команды и приказания кодируются по специальной двухзначной таблице сигналов.
112
Задача командиру местной радиолокационной роты ставится командиром батальона по громкоговорящей или телефонной связи. Командир местной роты в свою очередь ставит задачи начальникам РЛС на обеспечение своевременного обнаружения и непрерывной проводки воздушных целей, а операторам первичных индикаторов—на своевременное обнаружение и выдачу данных об этих целях.
Данные от местных РЛС отображаются на сопряженных с ними первичных индикаторах и заводятся в аппаратуру наведения «Каскад».
Объединенный КП иап с ртб получает оповещение с КП ТС ПВО. Дальняя воздушная обстановка поступает на объединенный командный пункт неавтоматизированным способом в сети оповещения КП соединения ПВО. Данные неавтоматизированного оповещения отображаются на планшете дальней воздушной обстановки и планшете предварительных штурманских расчетов.
Боевая задача радиотехническому батальону по радиолокационной разведке воздушного противника ставится с КП соединения командиром радиотехнической бригады (полка) по автоматизированному каналу управления. Боевая задача по обеспечению наведения истребителей на воздушные цели ставится командиром иап.
Для приема команд управления используются выносной индикатор ИПН-1 (от прицепа № 26), индикатор ИВН и электронно-оптический планшет. Доклады на КП соединения передаются с выносного индикатора ИПН-1 (в комплексе «Воздух-1п») и с индикатора ИВН (в комплексе «Воздух-1с»).
Командир батальона по данным оповещений оценивает воздушную обстановку и в соответствии с задачами, поставленными командирами ртбр (ртп) и иап, ставит задачи командирам подчиненных радиолокационных рот, начальникам местных РЛС и организует работу боевого расчета по выполнению полученных приказаний.
Схемы взаимодействия лиц расчета по приему и передаче информации на объединенном КП иап и ртб показаны на рис. 26 и 27.
Обнаружение воздушных целей производится на всех включенных для работы индикаторах АСПД-1. Индикаторы радиолокационных станций используются для своевременного обнаружения воздушных целей за пределами масштаба индикаторов АСПД-1, определения и уточнения принадлежности и характеристик целей на всем маршруте их полета.
Опознавание целей производится на индикаторах ИСК и ИПН-1 немедленно после их обнаружения и периодически в ходе проводки, а также в случаях разделения (соединения) целей.
Темп съема и передачи данных устанавливается командиром батальона в зависимости от поставленных командным пунктом соединения задач, количества и важности воздушных целей в зоне обнаружения радиолокационных станций и возможностей операторов. По низколетящим, высотным целям и крылатым ракетам,
8 Зак. 00183
113
Условные абоаначепия
Прием и передача команд управления во кладов и р/л информации:
по автоматизированному канал}/
————. по телефону по радио (ключом) ------по радио (телеграфу) с СТ-Зб
———— пепосреВстеекнг волосом
Рис. 26. Схема функционального взаимодействия лиц расчета по передаче информации на объединенном КП иап и ртб, вооруженных комплексом «Воздух-1п»:
/ — командир иап; 2 — начальник штаба иап: 3 — командир ртб: 4 — старший штурман иап: 5 — заместитель начальника штаба иап: 6 — штурман КП; 7 — штурман наведения: 5 — офицер по обработке радиолокационной информации; 9 — офицер по автоматизированному управлению; 10— офицер направления с КП ТС ПВО; И— офицер по управлению местной РЛС; 12 — планшетнсты; 13— операторы; /4 — диктор: 15 — телефонист (записывающий);
16 — радиотелеграфисты
114
8*
115
а также по целям, на которые осуществляется наведение, и по наводимым истребителям темп съема и передачи данных устанавливается максимально возможный. Способы передачи данных аналогичны описанным в разделах 1 и 2 данной главы.
Координаты истребителей и своих самолетов передаются знаком « + », координаты целей — знаком в виде точки.
Определение характеристик целей производится на первичных индикаторах АСПД-1. В необходимых случаях уточнение характеристик осуществляется на штатных основных или выносных индикаторах РЛС. Передача характеристик производится с индикатора ИПН-1 прицепа № 2 (26).
В комплексе «Воздух-1с» характеристики передаются с индикаторов ИПН-1 и ИПП.
Высота полета целей и наводимых истребителей определяется оператором индикатора радиовысотомера и вводится в УСД аппаратуры «Каскад» с помощью пульта СВ. Одновременно эта высота сообщается голосом оператору индикатора ИПН для передачи на КП соединения и по телефону планшетистам планшета БД и табло характеристик целей.
Офицер по обработке радиолокационной информации, отвечая за правильное отображение данных воздушной обстановки на вертикальных планшетах ДВО и БД и своевременную передачу информации на КП соединения (части), руководит работой планшетистов, считывающего и операторов ВИКО (в комплексе «Воздух-1п»), планшетистов и операторов первичных индикаторов АСПД-1 (в комплексе «Воздух-1с»).
В комплексе «Воздух-1п» на объединенном командном пункте иап и ртб в состав расчета может входить еще один офицер по обработке радиолокационной информации, который руководит работой планшетистов электронно-оптического планшета Э и оператора индикатора ИВН в прицепе № 116 по обработке, съему и передаче информации.
Командир батальона совместно с офицером по автоматизированному управлению оценивает воздушную обстановку на электронно-оптическом планшете Э, сопоставляя ее с данными оповещения на планшете ДВО, и произвбдит нумерацию целей.
Нумерация целей, впервые обнаруженных РЛС батальона, осуществляется порядковым номером от 01 до 99 в порядке очередности их обнаружения. Эта нумерация сохраняется до получения присвоенного с КП соединения (части) номера данной цели.
Номера целей командир батальона передает по громкоговорящей связи офицеру по обработке радиолокационной информации с указанием местоположения целей (с помощью телекарандаша при передаче в прицеп № 11 комплекса «Воздух-1п»),
Привязка номеров целей к их трассам и передача на командный пункт соединения (части) этих номеров производятся в комплексе «Воздух-1п» с первичных индикаторов ИПН-1 прицепа № 26, в комплексе «Воздух-1с» — со вторичного индикатора ИПН.
116
Свои истребители нумеруются индексами летчиков. «Привязка» индексов к трассам истребителей и передача их на КП соединения (части) производятся на тех же индикаторах, с которых передаются номера целей. Индекс истребителей сообщается оператору заместителем начальника штаба иап, который непосредственно контролирует правильность и своевременность «привязки» и передачи индекса.
Радиолокационная информация, принимаемая от радиолокационных рот, оценивается и обрабатывается на электронно-оптическом планшете и индикаторе ИВН прицепа № 116 в комплексе «Воздух-1п»-
В комплексе «Воздух-1с» для этой цели, кроме электронно-оптического планшета, используется еще индикатор ИПП. На кальке планшета планшетисты наносят трассы целей, их номера и характеристики, а также время отображения информации. При проводке своих истребителей указываются их индексы. При оценке и обработке данных вторичные индикаторы ИВН и ИПП используются для уточнения высот (индикатор ИВН) и характеристик целей.
Обработанные данные по указанию офицера по обработке радиолокационной информации считываются диктором (считывающим) в квадратах сетки ПВО на планшет боевых действий объединенного КП.
Одновременно по указанию командира батальона может быть организована передача этих данных на КП соединения (части). При этом передаются данные только по тем целям, которые не наблюдаются РЛС батальона и данные о которых не передаются с первичных индикаторов.
Передача данных от подчиненных рот в этом случае может осуществляться путем ввода в канал передачи АСПД-1. Для этого в комплексе «Воздух-1п» используется выносной индикатор ИПН-1 прицепа № 26. Методы ввода данных в канал аппаратуры АСПД-1 рассмотрены ниже. При вооружении подчиненных рот аппаратурой комплекса (прицепом № 26) данные от этих рот могут непосредственно передаваться по автоматизированному каналу на КП соединения (части), минуя объединенный КП иап и ртб.
В комплексе «Воздух-1с» передача данных от подчиненных маловысотных рот производится с индикаторов ИВН и ИПП. При этом данные по координатам и характеристикам целей передаются с индикатора ИПП, а по высоте полета — с индикатора ИВН.
При несложной воздушной обстановке обработка данных от подчиненных рот в комплексе «Воздух-1п» может вестись на выносном электронно-оптическом планшете Э и индикаторе ИВН объединенного КП. В этом случае индикаторная аппаратура прицепа № 116 не используется.
При сложной воздушной обстановке, когда в зонах обнаружения РЛС местной и подчиненных рот более 12—16 целей, обработка данных может производиться одновременно на выносной аппа
117
ратуре объединенного КП и индикаторной аппаратуре прицепа № 116.
Работа расчета в условиях радиопомех организуется командиром радиотехнического батальона в зависимости от сложившейся воздушной обстановки, характера и степени воздействия радио-помех.
Если проводка целей в помехах возможна, то передача данных осуществляется обычным порядком. В ином случае командир батальона докладывает об этом на КП соединения и дает команду об определении района пассивных помех, среднего азимута и ширины сектора засвета активных помех и местонахождения источника помех.
Определение района пассивных помех, среднего азимута и ширины сектора засвета активных помех производится на одном из первичных индикаторов АСПД-1 по указанию офицера по обработке радиолокационной информации.
Оператор индикатора ИСК (или ИПН) определяет ширину полосы района пассивных помех (средний азимут и сектор активных помех) и «крестом» передает координаты района (среднего азимута) помех.
Район пассивных помех передается по переднему и заднему краю полосы помех. При широком районе помех оператор передает 4—6 координат по контуру этого района. Оператор ИПН со своего индикатора в крайних точках района помех передает сигнал, обозначающий начало и конец применения пассивных помех, а также передает ширину полосы помех цифрами в километрах между этими точками.
Средний азимут активных помех передается с индикатора ИПН в интервале дальностей 270—300 км аналогичным способом, как и в роте.
При наличии на РЛС аппаратуры пеленгационного канала передача пеленга помехоносителя осуществляется методами, указанными в разделе 1 данной главы.
Местонахождение источника помех (целей) определяется на электронно-оптическом планшете по данным подчиненных радиолокационных рот и взаимодействующих соседних частей и подразделений.
Планшетист по отображаемым отрезкам трасс с сигналом 27 (рис. 28), обозначающим применение активных помех, проводит на планшете прямые линии от точки стояния источника информации. Точка пересечения этих прямых (или центр полученного многоугольника) и будет определять местонахождение источника помех. Координаты источника помех передаются с индикатора ИВН.
Командир батальона с помощью телекарандаша производит целеуказание офицеру направления о местонахождении источника помех. Офицер направления с индикатора ИВН передает (3— 5 раз) координаты этой точки с привязанным к ней сигналом, обозначающим местонахождение источника помех.
118
При наличии в батальоне аппаратуры триангуляционной локации, позволяющей производить автоматическую селекцию принятых донесений со специальным сигналом (признаком «помеха»), и при оборудовании РЛС в подчиненных ротах аппаратурой пеленгационного канала определение местонахождения помехоносителя (источника помех) осуществляется по высвечиваемым пеленгам на специально приспособленном для этой цели триангуляционном индикаторе. В качестве такого индикатора может быть выделен и приспособлен один из вторичных индикаторов АСПД-1, например I4BH.
Рис. 28. Определение местонахождения постановщика активных помех на электронно-оптическом планшете
Офицер направления (или оператор) по полученным от подразделений и высвечиваемым на индикаторе пеленгам в точке пересечения их определяет местонахождение помехоносителя и передает координаты, его обычным способом.
в)	Особенности приема и методы ввода данных в тракт аппаратуры АСПД-1, принятых неавтоматизированным способом
Данные от подчиненных (маловысотных) рот, поступающие неавтоматизированным (ручным) способом и дополняющие радиолокационную информацию местных РЛС, в комплексе «Воздух-1п» вводятся в тракт аппаратуры АСПД-1 оператором выносного индикатора ИПН-1 с использованием полярной системы координат, которая служит вспомогательным элементом в работе оператора и предназначена для правильной и точной установки электронного маркера в точке экрана индикатора, соответствующей азимуту и дальности вводимых координат.
119
Для ввода данных в полярной системе координат в масштабе I на внутренней стороне защитного стекла экрана индикатора РЛС и на планшете пункта управления мв рлр наносятся азимутальная сетка через 10° (на планшете через 5°), концентрические окружности дальности через 10 км с центром в точке расположения объединенного КП иап с ртб (или КП ртб).
На индикаторе ИПН-1 КП ртб высвечивается сетка в полярной системе координат от сопряженной с ним РЛС. Эти сетки на индикаторах РЛС мв рлр и ИПН-1 КП ртб (на планшете) должны быть с большой точностью соорентированы между собой.
Во время работы оператором индикатора РЛС (планшетистом) по нанесенной сетке считываются данные о целях в полярной системе координат и передаются оператору выносного индикатора ИПН-1 объединенного КП иап с ртб, который подводит электронный маркер к точке, соответствующей азимуту и дальности цели, выданной оператором РЛС мв рлр, и вводит эти данные в тракт аппаратуры АСПД-1.
Высота и характеристики целей привязываются оператором ИПН-1 к точкам выдаваемых координат.
Во избежание перепутывания масштабных сеток на индикаторе РЛС мв рлр оператором может быть выключена электрическая масштабная сетка. При этом возможны следующие варианты работы по приему данных неавтоматизированным способом и вводу их в тракт аппаратуры АСПД-1.
1.	При поступлении на КП ртб радиолокационной информации от одной маловысотной радиолокационной роты.
При наличии прямых телефонных или радиотелеграфных каналов связи с КП ртб радиолокационная информация поступает к оператору выносного индикатора ИПН-1 непосредственно от оператора РЛС мв рлр (рис. 29, а) или через радиотелеграфистов (рис. 29,6).
Указанный метод обеспечивает минимальное время прохождения данных от мв рлр до КП ртб.
При работе двух РЛС радиолокационная информация от операторов поступает на планшет роты пункта управления, на котором производится их обработка. После обработки эта информация по указанию командира роты передается по нанесенной сетке в полярной системе на КП батальона оператору выносного индикатора ИПН-1 (рис. 29, е).
2.	При поступлении на КП ртб радиолокационной информации одновременно от лвух и более маловысотных радиолокационных рот.
В этом случае принимаемая информация от мв рлр предварительно обрабатывается на планшете боевых действий КП ртб и после обработки считывающим (диктором) выдается оператору выносного индикатора ИПН-1 для ввода ее в аппаратуру АСПД-1 (рис. 30,а, б).
120
Рис. 29. Варианты неавтоматизированной передачи радиолокационной информации от одной мв рлр на КП ртб и ввода ее в тракт аппаратуры
АСПД-1:
а — при использовании телефонного канала связи; б — при использовании радиотелеграфного канала связи; в — при использовании радиотелеграфного канала связи и работе двух РЛС; / — оператор; 2 — планшетист: 3 — записывающий; 4 — радиотелеграфист; 5 — считывающий (диктор, телефонист)
В сложной воздушной обстановке в боевой расчет КП батальона дополнительно вводится планшетист для нанесения данных, поступающих неавтоматизированным способом от маловысотных рот, обработанных на планшете боевых действий и считанных считывающим (диктором), на антипараллаксное устройство индикатора ИПН-1 (рис. 30, в). При этом для удобства работы планшетиста за
121
Рис. 30. Варианты неавтоматизированной передачи радиолокационной информации от нескольких мв рлр на КП ртб и ввода ее в тракт
аппаратуры АСПД-1:
а — при использовании телефонного канала связи от каждой мв рлр; б — при использовании телеграфного канала связи от каждой мв рлр; в — при сложной воздушной обстановке; 1 — оператор: 2 — планшетист; 3— записывающий; 4 — радиотелеграфист; 5 — считывающий (диктор, телефонист)
122
индикатором ИПН-1 индикатор развертывается относительно стойки ИПН-1 на 90° и экрану индикатора придается горизонтальное положение.
Считывание и ввод в тракт аппаратуры АСПД-1 радиолокационной информации, принятой неавтоматизированным способом, могут осуществляться и в квадратах сетки ПВО. Для этого на индикаторе РЛС и на планшете мв рлр, а также на выносном индикаторе ИПН-1 КП батальона наносится сетка ПВО. В этом случае считывание данных с индикатора РЛС мв рлр или планшета (роты, батальона) производится в координатах сетки ПВО.
г)	Особенности работы боевого расчета в дежурном режиме
В дежурном режиме на объединенном КП иап и ртб включается только та аппаратура, которая обеспечивает работу дежурных средств.
При включенных радиолокационных станциях в дежурном режиме данные о воздушной обстановке передаются с индикаторов, сопряженных с этими станциями.
Для обеспечения наведения истребителей на воздушные цели и контроля полетов своей авиации в дежурном режиме включаются радиолокационная станция П-35 и радиовысотомер ПРВ-10, информация от которых используется как для приборного или глазомерного наведения истребителей на воздушные цели, так и для передачи на КП соединения (части) ПВО.
Высота цели определяется оператором индикатора ПРВ-10 и вводится с помощью пульта СВ в УСД аппаратуры «Каскад» для обеспечения приборного наведения истребителей. Это значение высоты оператором передается также планшетисту планшета БД.
Для целей контроля полетов своей авиации и непосредственных штурманских расчетов при глазомерном наведении с ВИКО РЛС решением оперативного дежурного может быть включен электронно-оптический планшет, на котором отображается также ближняя воздушная обстановка, принятая с КП ТС ПВО.
Оповещение о ближней воздушной обстановке так же, как и о дальней воздушной обстановке с КП ТС, командный пункт может получать по неавтоматизированным каналам связи. Отображение этой воздушной обстановки производится на вертикальном планшете ДВО или по решению оперативного дежурного КП одновременно на двух вертикальных планшетах: на планшете БВО и БД в радиусе 600 км и на планшете ДВО в радиусе 1200 км.
Съем и передача информации от местных РЛС на КП ТС ПВО в дежурном режиме осуществляются с индикаторов ИПН, сопряженных с включенными РЛС (в комплексе «Воздух-1п»— с индикаторов ИПН-1 прицепа № 2).
Данные от радиолокационных рот, дополняющие воздушную обстановку от местных РЛС батальона, передаются с индикаторов
123
ИВН (в комплексе «Воздух-1п»), ИПП и ИВН (в комплексе «Воздух-1с»).
При неавтоматизированном способе работы передача информации на КП ТС ПВО осуществляется путем считывания данных с вертикального планшета БД или с электронно-оптического планшета. При этом электронно-оптический планшет используется как обычный планшет неавтоматизированного (ручного) способа работы.
д)	Особенности обработки и передачи информации при выходе аппаратуры из строя
При выходе из строя автоматизированного канала передачи данных операторы первичных индикаторов АСПД-1 или индикаторов РЛС считывают данные по целям и истребителям на электроннооптический планшет (или планшет боевых действий), где они наносятся и обрабатываются существующим способом. Считывающий (диктор) считывает обработанные данные по телефону непосредственно на КП соединения или в телеграфную комнату для передачи по телеграфному аппарату СТ-35.
При выходе из строя автоматизированного канала связи с подчиненными радиолокационными ротами данные от рот поступают по телефону (телеграфу) или радио и обычными (неавтоматизированными) методами воспроизводятся на электронно-оптическом планшете (или планшете боевых действий), дополняя воздушную обстановку от основных РЛС батальона.
При выходе из строя аппаратуры «Каскад» наведение осуществляется глазомерным способом с использованием выносных индикаторов РЛС и планшета боевых действий. Передача данных на борт истребителя осуществляется с помощью ручного датчика 2-ЛАУ-1 радиолиний «Лазурь» или при выходе ее из строя по микрофону.
4. ОСОБЕННОСТИ ОРГАНИЗАЦИИ БОЕВОЙ РАБОТЫ
НА КОМАНДНОМ ПУНКТЕ РАДИОТЕХНИЧЕСКОГО БАТАЛЬОНА С ПУНКТОМ НАВЕДЕНИЯ ИА, ВООРУЖЕННОГО
КОМПЛЕКСОМ «ВОЗДУХ-1п» ИЛИ «ВОЗДУХ-1с»
В полный боевой расчет радиотехнического батальона с пунктом наведения ИА, вооруженного комплексом «Воздух-1п» или «Воздух-1с», входят: командир радиотехнического батальона, начальник пункта наведения ИА, штурман наведения, офицер направления с КП соединения (части) и мв рлр, офицер по обработке радиолокационной информации, инженер (старший техник) по средствам автоматизации и связи, дежурный техник по аппаратуре автоматизации, начальники РЛС, операторы индикаторов 124
АСПД-1, УСД и РЛС, планшетисты, считывающий (диктор), телемеханики, радиотелеграфисты (телеграфные механики-эстисты, радиомеханики), телефонисты — записывающие, электромеханики электростанций и дежурный наблюдатель визуального поста наблюдения.
В сокращенный боевой расчет входят: оперативный дежурный КП, штурман наведения, дежурный техник и телемеханик по аппаратуре автоматизации, операторы индикаторов АСПД-1, УСД и РЛС, планшетисты, считывающий (диктор), радиотелеграфисты (телеграфный механик-эстист. радиомеханики), телефонист—записывающий, электромеханики электростанций и дежурный наблюдатель визуального поста наблюдения.
Примечание. В полный и сокращенный боевые расчеты ртб без пункта наведения ИА входят те же функциональные лица, которые указаны выше для ртб с пунктом наведения ИА, за исключением начальника пункта наведения, штурмана наведения и операторов УСД (аппаратуры приборного наведения «Каскад» нет).
Полный боевой расчет КП возглавляется командиром ртб, сокращенный боевой расчет — оперативным дежурным КП.
Работа расчета КП ртб в части, касающейся управления подчиненными ротами, съема, передачи и отображения радиолокационной информации, за небольшим исключением, аналогична работе расчета объединенного КП иап и ртб.
Данные неавтоматизированного оповещения с КП соединения принимаются и отображаются на планшете общей воздушной обстановки. В комплексе «Воздух-1с» может быть организован прием данных автоматизированного оповещения и отображения их на электронно-оптическом планшете.
Прием команд управления и передача докладов на командный пункт соединения (части) выполняются с использованием выносного индикатора ИПН-1 в комплексе «Воздух-1 п» и индикатора ИВН в комплексе «Воздух-1с».
В комплексе «Воздух-1п» управление подчиненными (неавтоматизированными) маловысотными ротами производится обычными способами по телефону (телеграфу) или радио. В комплексе «Воздух-1с» для управления подчиненными (автоматизированными) маловысотными ротами, кроме обычных способов и средств, используется индикатор ИВН.
Данные о воздушной обстановке от местных радиолокационных станций передаются на КП соединения (части) с первичных индикаторов ИСК и ИПН-1.
Данные, принимаемые от подчиненных рот, передаются па КП соединения (части), если они дополняют воздушную обстановку от местных РЛС.
В комплексе «Воздух-1с» для передачи этих данных, принятых по автоматизированному каналу, используются индикаторы ИПП и ИВН.
125
В комплексе «Воздух-1п» данные от рот, принятые неавтоматизированным способом, вводятся в канал аппаратуры АСПД-1 на выносном индикаторе ИПН-1. В сложной воздушной обстановке для этой цели может быть использован индикатор ИПН-1 прицепа № 9. Для этого дополнительно выделяется оператор (или оператор и планшетист), который, принимая по телефону с приемного радиоцентра данные от рот, вводит их в канал аппаратуры АСПД-1 для передачи автоматизированным способом. Методы ввода данных в канал аппаратуры АСПД-1 указаны в разделе 3 данной главы.
При постановке задачи по наведению истребителей на воздушные цели пункту наведения с КП соединения (или с КП иап) указываются номера целей, индексы летчиков, рубежи перехвата (азимут и дальность относительно КП соединения (КП иап), время вылета истребителей и их курс отхода от аэродрома, а также аэродром посадки. Все это передается по телефону или телеграфному аппарату СТ-35 и дублируется по автоматизированному каналу аппаратуры АСПД-1.
Начальник пункта наведения по данным оповещения определяет местоположение целей и наводимых истребителей и производит целеуказание штурману наведения, сообщая ему индексы истребителей. В комплексе «Воздух-lc» целеуказание может производиться с электронно-оптического планшета при помощи телекарандаша.
Штурман наведения, получив задачу от начальника ПН (командира ртб), определяет взаимное местоположение целей и истребителей на индикаторе УД, производит целеуказание операторам УСД по цели и истребителю в отдельности, выбирает наиболее выгодный метод наведения, вводит на СРП необходимые данные, устанавливает связь с истребителями и производит приборное наведение.
В процессе наведения он следит за безопасностью полета истребителей. При потере целей и истребителей операторами УСД штурман наведения производит им повторное целеуказание их местонахождения с индикатора УД. После выхода истребителей из боя он обеспечивает приборный вывод их на аэродром посадки, а также передачу управления на другой КП (ПН).
При получении с КП соединения (или с КП иап) распоряжения о перенацеливании истребителей с одной цели на другую начальник ПН производит новое целеуказание штурману наведения.
При передаче управления истребителями на другой КП (ПН) начальник ПН сообщает штурману наведения индекс летчика и номер КП (ПН), на который передается управление. Штурман наведения по радио передает на борт истребителя позывной, номера разноса и шифра КП (ПН), которому передается управление, и контролирует полет истребителя до установления связи летчика с новым КП (ПН).
126
5. ОСОБЕННОСТИ ОРГАНИЗАЦИИ БОЕВОЙ РАБОТЫ НА КОМАНДНОМ ПУНКТЕ РТП и РТБ, ОСНАЩЕННОГО КОМПЛЕКСОМ «ВОЗДУХ- 1п» И ОБЪЕДИНЕННОГО С КП
ИАП И ЗЕНРАП (ЗЕНРАБР)
а) Примерный состав и задачи групп полного и сокращенного боевых расчетов
Приказом командующего объединения (командира соединения) на объединенном командном пункте назначается старший командир, который возглавляет полный боевой расчет и несет полную ответственность за организацию боевой работы на КП, правильное распределение усилий на ИА и ЗРВ и эффективное использование боевых возможностей родов войск.
Полный и сокращенный боевые расчеты объединенного КП комплектуются за счет личного состава подразделений, штабов частей ИА, ЗРВ и РТВ.
Полный боевой расчет объединенного КП включает группы боевого управления, наведения ИА, управления и обработки радиолокационной информации, передачи данных, автоматизированного приема и обработки радиолокационной информации, характеристик целей, контроля полетов заявочной авиации, оценки радиационной обстановки, расчеты РЛС, передающего и приемного радиоцентров, телефонной и телеграфной станций.
В примерный состав основных групп и расчетов полного боевого расчета объединенного КП входят:
—	в группу боевого управления — командиры частей родов войск (ИА, ЗРВ и РТВ), начальники штабов родов войск (ИА, ЗРВ и РТВ), начальники штабов зенрап (зенрабр) и иап, офицер направления на КП соединения, главный инженер зенрап (зенрабр), начальник разведки, старший штурман иап, начальник химической службы, начальник связи, планшетисты планшетов общей воздушной обстановки и управления огнем, радиотелеграфисты командных радиосетей, ТС и зенрап (зенраб), телефонисты и записывающие (команд и распоряжений на табло);
—	в группу наведения ИА — старший штурман иап, штурманы КП (в том числе штурман наведения), планшетисты и операторы УСД;
—	в группу управления и обработки радиолокационной информации— начальник штаба ртп (начальник группы), начальник КП, офицеры по управлению подразделениями и направления на КП соединения, офицеры по обработке радиолокационной информации, радиотелеграфисты командной сети КП ТС и ртп, начальник связи ртп, планшетисты ПОВО, БД, основного и вспомогательных планшетов, телефонист-кодировщик, дикторы;
—	в группу передачи данных — начальник группы, радиотелеграфисты передачи данных на КП ТС, планшетисты, дикторы и записывающие;
127
—	в группу автоматизированного приема и обработки радиолокационной информации — командир батальона, офицер по автоматизированному управлению (начальник штаба батальона), офицер по обработке радиолокационной информации (командир роты средств связи и АСУ), командир местной РЛР, инженер (старший техник), техники и телемеханики по средствам автоматизации и связи, операторы индикаторов АСПД-1, РЛС, планшетисты и дикторы электронно-оптических планшетов, электромеханики;
—	в группу характеристик целей — офицер по обобщению характеристик и записывающий на табло характеристик;
—	в группу контроля полетов заявочной авиации — авиадиспетчер иап, офицер контроля полетов, планшетист планшета контроля, телефонист-кодировщик, дежурный метеоролог;
—	в группу оценки радиационной обстановки — офицер оценки радиационной обстановки и планшетист;
—	в расчеты РЛС — начальники РЛС, операторы индикаторов и электромеханики;
—	в расчеты передающего и приемного радиоцентров, телефонной и телеграфной станций — начальники радиоцентров, начальники радиостанций, радиомеханики, электромеханики, радиотелеграфисты, телефонисты, механик кросса и др.
На вышеперечисленные группы полного боевого расчета возлагаются следующие основные задачи:
—	группа боевого управления — управление боевыми действиями ИА и ЗРВ, обеспечение наведения истребителей, осуществление взаимодействия между ИА, ЗРВ и РТВ, поддержание частей и подразделений в постоянной боевой готовности, доклады на КП соединения ПВО о боевой готовности и боевых действиях своих частей, действиях противника, а также о своих потерях и потерях противника;
—	группа наведения ИА — наведение истребителей на воздушные цели, контроль за полетами своих истребителей, прием и передача управления истребителями и вывод их на аэродром посадки, осуществление взаимодействия между ИА и ЗРВ;
—	группа управления и обработки радиолокационной информации — организация управления радиотехническими подразделениями, доведение до них решений командира ртп и контроль их выполнения, передача докладов на КП соединения, обработка и отображение поступающей радиолокационной информации, контроль за радиолокационным обеспечением ЗРВ и ИА, выявление воздушного противника и самолетов — нарушителей установленного режима полетов, контроль за использованием и работой радио- и радиолокационных средств ртп;
—	группа передачи данных — передача радиолокационной информации о воздушной обстановке на КП ТС ПВО и контроль прохождения информации;
—	группа автоматизированного приема и обработки радиолокационной информации — управление расчетами РЛС и контроль 128
за их работой, обеспечение обнаружения и проводки воздушных целей РЛС, радиолокационное обеспечение наведения истребителей по данным местных РЛС, обработка и передача радиолокационной информации от местных РЛС, контроль за работой аппаратуры комплекса «Воздух- 1п».
Задачи остальных групп определены действующими в войсках наставлениями и положениями.
Сокращенный расчет объединенного командного пункта возглавляется оперативным дежурным и включает заместителя оперативного дежурного по РТВ, офицеров направлений (ИА и ЗРВ), дежурных ПУ ртб, техников и телемехаников, операторов индикаторной аппаратуры и РЛС, плапшетистов и дикторов, радиотелеграфистов, радиомехаников, телефонистов записывающих и электромехаников.
б) Принципы организации работы боевого расчета на объединенном КП
Постановка задач частям родов войск на объединенном КП, как правило, осуществляется через старшего командира, который своевременно доводит до командиров частей эти задачи.
Задачи на уничтожение воздушных целей старший командир получает лично от командира соединения или через офицера направления с КП ТС. При постановке таких задач с КП соединения ПВО указываются: номера целен, подлежащие уничтожению, рубежи перехвата и наряд истребителей по каждой цели, порядок взаимодействия ИА и ЗРВ, номера иап или ПН ИА, которые должны осуществлять наведение.
В ходе боевых действий старший командир организует непрерывное взаимодействие частей И А, ЗРВ и РТВ и согласованную работу всего боевого расчета КП. Непосредственное управление подразделениями ЗРВ, РТВ и истребителями осуществляется соответствующими командирами частей и их группами.
Постановка задач зенитным ракетным дивизионам на уничтожение целей производится лично командиром зенрап (зенрабр), начальником штаба или через офицера направления.
Целеуказание дивизионам осуществляется по единой сетке ПВО с указанием каждому дивизиону номера цели или с назначением ответственного сектора, в котором командир дивизиона самостоятельно выбирает цель.
В ходе боевых действий непрерывно проводится информация дивизионов о местонахождении и результатах действий своих истребителей.
Нацеливание станций разведки и целеуказания производится начальником разведки или начальником штаба полка (бригады) по данным планшета общей воздушной обстановки и предварительных расчетов или вынесенного в группу боевого управления индикатора РЛС П-35-
9 Ззк. 00183
129
Проверка правильности выбора и сопровождения целей дивизионами производится путем сопоставления данных, полученных от них, с данными РЛС П-35.
Управление истребителями организуется командиром иап.
Решение на перехват и уничтожение воздушных целей он принимает в соответствии с поставленными задачами на основе оценки воздушной обстановки и предварительных штурманских расчетов. В дальнейшем его действия и действия группы наведения в целом аналогичны действиям соответствующих лиц боевого расчета командного пункта истребительного авиационного полка, освещенных в разделе 3 данной главы.
Управление радиотехническими подразделениями организуется командиром радиотехнического полка в соответствии с задачами, поставленными начальником РТВ соединения и старшим командиром.
Постановка задач подразделениям на ведение радиолокационной разведки и обеспечение боевых действий ЗРВ и ИА производятся лично командиром (начальником штаба) радиотехнического полка или через офицера по управлению подразделениями.
Своевременное обнаружение средств воздушного нападения противника достигается работой дежурных радиолокационных станций.
При неисправности дежурной РЛС немедленно включается другая станция, имеющая равноценные или лучшие параметры.
Включение РЛС и аппаратуры в подразделениях полка производится решением командира ртп (оперативного дежурного) и только в отдельных случаях —решением командиров радиотехнических подразделений (оперативных дежурных).
В ходе боевой работы при большом количестве целей в зонах обнаружения РЛС полка, когда по условиям воздушной обстановки отдельные подразделения не могут выдавать данные о каждой наблюдаемой РЛС цели с установленным темпом, начальник штаба ртп определяет:
—	цели, по которым может быть уменьшен темп передачи донесений подразделениями;
—	цели, по которым отдельные подразделения могут не передавать данные, если они сопровождаются одновременно другими подразделениями полка;
—	цели, подлежащие группированию, и т. д.
Офицеры по управлению передают решение начальника штаба по автоматизированному .каналу с индикатора ИВН подразделениям, имеющим аппаратуру комплекса «Воздух-1п», и по телефону (телеграфу) или радио подразделениям, не имеющим аппаратуры комплекса, и контролируют правильность и своевременность его выполнения.
Начальник штаба производит нумерацию целей, обнаруженных РЛС полка, и по громкоговорящей связи объявляет присвоенный цели номер всему расчету КП.
130
Воздушная обстановка на объединенном КП формируется по данным оповещения с КП ТС ПВО, РЛС радиотехнического полка и СРЦ подразделений ЗРВ.
Вся информация о воздушной обстановке, поступающая в сети оповещения и от радиотехнических подразделений, обрабатывается в группе управления и обработки радиолокационной информации. При этом информация оповещения о дальней воздушной обстановке, принимаемая неавтоматизированным способом в радиусе 1200—1500 км, отображается на планшете общей воздушной обстановки и предварительных штурманских расчетов.
Эти данные используются командованием для оценки воздушной обстановки на дальних подступах к границам полкового участка, принятия решений по перехвату и уничтожению воздушного противника, для производства предварительных штурманских расчетов. По таким данным командир ртп принимает решение на организацию радиолокационной разведки и обеспечение боевых действий ЗРВ и ИА.
Информация оповещения о ближней воздушной обстановке, принимаемая неавтоматизированным способом в радиусе 600 км в пределах зон обнаружения РЛС радиотехнического полка, подвергается обработке и корректировке в соответствии с информацией от радиотехнических подразделений полка.
Обработка информации включает оценку и отбор наиболее достоверных донесений.
При оценке донесений учитывается: наличие других сведений о целях, подтверждающих достоверность поступившего донесения, вероятность нахождения целей в месте, указанном в донесении, наличие в донесении новых данных о составе и действиях целей, время поступления последнего донесения.
При отборе отсеиваются все донесения, запоздавшие (если они не содержат дополнительной информации), повторные и параллельные, а также искаженные при передаче и приеме.
В результате оценки производится отбор донесений, по которым отображается воздушная обстановка на планшете общей воздушной обстановки и предварительных штурманских расчетов.
В качестве дополнительного источника информации о воздушной обстановке могут служить данные о СРЦ подразделений ЗРВ, поступающие на планшет управления огнем ЗРВ.
Радиолокационная информация от местных РЛС, сопряженных с аппаратурой АСПД-1, отображается на первичных индикаторах АСПД-1, индикаторах УД, ИПН-1 прицепа № 9 и УСД прицепа № 10. По указанию командира ртп эти данные передаются по автоматизированному каналу с индикаторов ИСК и ИПН-1 прицепа № 26 на КП соединения. При этом плоскостные координаты X, Y целей с указанием зринадлежности передаются с индикатора ИСК, характеристики целей и их высота —с индикаторов ИПН-1. Опознавание целей и определение характеристик производятся на индикаторах ИСК и ИПН-1. Уточнение характеристик выполняет
9*
131
ся также на индикаторах РЛС. Высота целей определяется на индикаторе радиовысотомера по нацеливанию оператора индикатора ИПН-1.
Передаваемые данные по каналу обратного контроля отображаются на всех вторичных индикаторах ИВН и электронно-оптических планшетах Э.
При наличии местных РЛС, не сопряженных с аппаратурой АСПД-1, радиолокационная информация от этих РЛС отображается на вертикальных планшетах и планшете наведения и обработки радиолокационной информации пункта управления ртб.
После обработки информация считывается диктором с планшета наведения и обработки радиолокационной информации для дополнения данных на основной планшет группы управления и обработки радиолокационной информации.
Радиолокационная информация, поступающая по автоматизированному каналу от радиотехнических подразделений, обрабатывается на электронно-оптическом планшете прицепа № 116. На этот планшет по каналу обратного контроля поступает информация от местных РЛС.
По указанию офицера по обработке радиолокационной информации вся поступившая на планшет информация обрабатывается, поднимается на кальке планшета с указанием номера цели, характеристики и времени приема донесений и считывается диктором для отображения на основном планшете радиолокационной разведки.
Номера целей, установленные начальником штаба ртп, привязываются к трассам целей офицером по обработке радиолокационной информации. Высота целей определяется на индикаторе ИВН путем анализа и сопоставления данных, полученных от нескольких источников по одной и той ясе цели, и наносится на кальку электронно-оптического планшета.
Обработанная радиолокационная информация о целях считывается диктором на основной планшет группы управления и обработки радиолокационной информации.
В условиях сложной воздушной обстановки обработка радиолокационной информации может осуществляться раздельно по целям и истребителям на двух электронно-оптических планшетах: по целям — на планшете Э прицепа № 116, по истребителям — на вынесенном в помещение КП планшете Э.
Радиолокационная информация, поступающая от радиотехнических подразделений по неавтоматизированным каналам, отображается и обрабатывается на двух вертикальных планшетах — основном и вспомогательном.
На основной планшет поступает информация от подразделений (ртб), создающих сплошное радиолокационное поле на средних и больших высотах, а на вспомогательный планшет — от подразделений (мв рлр), создающих поле на малых высотах и передаю
132
щих информацию в отдельных вариантах непосредственно на КП ртп.
Обработанная информация о воздушной обстановке с основного и вспомогательного планшетов считывается дикторами в группу передачи данных, откуда радиотелеграфистами передается на КП соединения. Одновременно эта информация используется для отображения на планшете общей воздушной обстановки и планшете контроля передачи данных.
Данные о характеристиках целей, получаемые от различных источников (с КП соединения, радиотехнических подразделений, от ИА, ЗРВ), обобщаются офицером по обработке характеристик целей и отображаются на табло характеристик целей и боевых действий. Эти характеристики одновременно поступают в группу передачи данных для передачи их на КП соединения по неавтоматизированному каналу или же передаются с индикатора ИВН.
Контроль за полетами заявочных самолетов осуществляется в группе контроля полетов заявочной авиации.
Ведение радиационной и химической обстановки на объединенном КП, а также подготовка предложений по ликвидации последствий ядерных ударов противника осуществляются группой по ведению радиационной обстановки под руководством начальника химической службы одной из частей.
В ходе боевых действий группой ведется учет ядерных ударов и непрерывно анализируется радиационная обстановка с целью определения возможных доз облучения и допустимого пребывания личного состава на зараженной местности, длительности действия поражающих веществ и возможности ведения боевых действий в условиях зараженной местности.
Радиационная обстановка в районе боевых действий частей и соседей отображается на планшете радиационной обстановки. Кроме того, в этой группе ведется карга радиационной и химической обстановки.
6. ОРГАНИЗАЦИЯ БОЕВОЙ РАБОТЫ НА КОМАНДНОМ ПУНКТЕ ТАКТИЧЕСКОГО СОЕДИНЕНИЯ ПВО, ВООРУЖЕННОГО КОМПЛЕКСОМ «ВОЗДУХ-1п»
ИЛИ «ВОЗДУХ-1с»
а) Состав полного и сокращенного боевых расчетов
Полный и сокращенный боевой расчет командного пункта соединения примерно одинаков как при вооружении соединения комплексом «Воздух- 1п», так и при вооружении соединения комплексом «Воздух-1с» и разделяется на направления родов войск и соответствующие группы.
Структурная схема подчиненности направлений и групп полного боевого расчета КП соединения показана на рис. 31.
133
Рис. 31. Структурная схема состава полного боевого расчета КП соединения ПВО
Состав полного боевого расчета командного пункта включает: группу командования, направления на ЗРВ, ИА, РТВ, группы оперативного отдела (отделения), оценки радиационной обстановки, метеорологической службы и тыла.
В свою очередь направления ИА и РТВ включают ряд групп и расчетов, обеспечивающих работу этих направлений.
134
В примерный состав направлении и групп полного боевого расчета КП соединения входят:
—	в группу командования — командир соединения, начальник штаба соединения;
—	в направление ЗРВ — начальник направления ЗРВ (начальник ЗРВ, командир зенрабр), старший офицер направления ЗРВ, офицеры направления ЗРВ, планшетисты планшета управления частями ЗРВ, радиотелеграфисты;
— в направление ИА — начальник направления ИА (начальник ИА) и лица, входящие в состав групп этого направления:
в группу штурманского состава — старший штурман соединения, штурманы и планшетисты планшета предварительных штурманских расчетов;
в группу направления на иап (ПН ИА)—офицеры направлений и радиотелеграфисты (радиотелеграфисты-эстисты);
— в направление РТВ — начальник направления РТВ (начальник РТВ, командир ртбр, ртп) и лица, входящие в состав групп этого направления:
в группу управления и обработки радиолокационной информации— начальник штаба ртбр (ртп), начальник технической службы ртбр (ртп), начальник связи ртбр (ртп), старший офицер и офицеры по обработке радиолокационной информации, офицер по автоматизированному управлению ртб, офицер направления по РТВ с КП объединения, офицеры направления на ртб, операторы индикаторов АСПД-1, планшетисты вертикальных планшетов ближней воздушной обстановки и боевых действий и обработки радиолокационной информации от ртб (см. рис. 14), планшетисты и дикторы электронно-оптических планшетов подгрупп обработки информации по целям и истребителям, радиотелеграфисты (радиотелеграфисты-эстисты), телефонист-кодировщик, записывающий на табло характеристик целей БГ и БД;
в группу обработки информации дальней воздушной обстановки и оповещения —старший офицер по обработке информации ДВО и оповещения, офицер по обработке информации, планшетисты вертикальных и горизонтального планшетов (планшета ДВО, планшета оповещения, планшета обработки информации ДВО), дикторы, радиотелеграфисты (радиотелеграфисты-эстисты);
в группу контроля полетов заявочной авиации (самолетов по заявкам) — офицер контроля полетов заявочной авиации, авиадиспетчер, радист-кодировщик, планшетист планшета контроля полетов самолетов по заявкам;
в инженерно-техническую группу — дежурные инженеры, техники и телемеханики по средствам автоматизации и связи, дежурный электрик, дежурные электромеханики электростанции КП.
Направление РТВ включает также расчеты передающего и приемного радиоцентров. В эти расчеты входят: начальники .радио-центров, начальники радио- (радиорелейных) станций, старшие
135
радиомеханики, радиомеханики (радиотелеграфисты) и электромеханики электростанций;
—	в группу оперативного отдела (отделения) —начальник оперативного отдела (отделения), офицер направления на КП объединения. офицер по взаимодействию с соседними соединениями ПВО, офицер по радиопротиводействию, офицеры по обработке отчетных документов и записи приказов и распоряжений, офицер по ведению журнала боевых действий соединения ПВО;
—	• в группу оценки радиационной обстановки —начальник химической службы соединения, офицеры по обработке информации о радиационной обстановке, телефонист-кодировщик, планшетист планшета радиационной обстановки;
—	в группу метеорологической службы — дежурный метеоролог, радист-кодировщик;
—	в группу тыла —офицеры тыла.
В сокращенный боевой расчет КП соединения входят: оперативный дежурный (заместитель начальника штаба соединения по боевому управлению); заместитель оперативного дежурного — офицер из состава радиотехнической бригады (полка); офицеры направления ЗРВ, ИА и РТВ по автоматизированному каналу управления; офицеры направлений на части ЗРВ, ИА и РТВ (по одному на каждое направление); штурман КП; офицер по обработке радиолокационной информации; офицер по оповещению; офицер по контролю полетов заявочных самолетов; дежурный по связи; дежурные — -нженер, техники и телемеханики по средствам автоматизации; i.u .адиспетчер по перелетам и средствам ЗОС; дежурная смена м« геобюро; операторы индикаторов АСПД-1; планшетисты, дик-ТО[ ы планшетов; радиотелеграфисты (телеграфные механики-эсти-*’>)• телефонисты — записывающие, дежурный телефонист; дежурные электрик и электромеханик.
б)	Работа полного боевого расчета
Работа полного боевого расчета командного пункта тактического соединения ПВО по функциональному взаимодействию направлений на рода войск и основных групп расчета, а также по функциональному взаимодействию лиц расчета в направлениях и группах может быть охарактеризована схемой, во многом аналогичной рассмотренной в разделе 5 данной главы, применительно к объединенному командному пункту.
Поэтому во избежание повторения в изложении в данном пункте освещены лишь некоторые особенности организации боевой работы на командном пункте соединения ПВО.
Полный боевой расчет командного пункта возглавляется командиром соединения.
Непосредственное управление боевыми действиями частей и подразделений (доведение задач и контроль за их выполнением, контроль за боевой готовностью частей, обеспечение взаимодейст-
136
Вклейка 2 к изд. Ns 6/1632сс. Воениздат, 1963
Передающий радиоцентр
Приемный радиоцентр
-------Информация -------Информация -------Информация
по автоматическому каналу по телефону	f
но радио или СТ-ЗЬ
Рис. 32. Схема функционального взаимодействия лиц расчета по обработке и передаче информаций на КП ТС ПВО, вооруженного комплексом «Воздух-1п»:
I начальник ЗРВ; 2 — офицер направления с КП объединения; 3 — офицер направления с ЗРВ; 4 — офицер направления с ИА; 5 — офицер направления с ртб; 6 — офицеры направлений на ртб;
7 — офицер по сбору характеристик; 8 офицер по обработке информаций; 9— оператор; 10 — планшетист; И— диктор; 12 — записывающий; 13— радиотелеграфист
вия между ЗРВ и ИА, анализ решения командиров частей и т. д.) организуется через направления на рода войск.
Работой всех направлений руководит начальник штаба соединения, а самих направлений—начальники соответствующих направлений (работой направления РТВ руководит начальник РТВ соединения или командир радиотехнической бригады).
Схема взаимодействия лиц расчета по обработке и передаче информации на КП ТС при оснащении комплексами «Воздух-1п» . и «Воздух-1с» показана на рис. 32 и 33.
' Информация о дальней воздушной обстановке, поступающая на КП соединения по двум — трем радиосетям с КП объединения
' ПВО и с КП соседних соединений ПВО, обрабатывается и оценивается в группе обработки информации дальней воздушной обстановки и оповещения на горизонтальном планшете.
В результате обработки информации производится отбор наиболее достоверной информации, которая считывается дикторами и .ображается неавтоматизированным способом планшетистами на . вертикальном планшете ДВО и горизонтальном планшете предварительных штурманских расчетов. При этом вся дублирующая ин- i формация во время обработки данных отсеивается.
Обработанная на горизонтальном планште ДВО информация используется также для неавтоматизированного оповещения о дальней воздушной обстановке подчиненных частей и подразделений соединения ПВО, которое осуществляется в радиусе 1200—1500 км ' в одной радиосети.	i
Радиолокационная информация о ближней воздушной обстановке, поступающая по автоматизированным каналам АСПД-1 > от подчиненных радиотехнических подразделений (частей), обрабатывается на электронно-оптических планшетах и индикаторах в группе управления и обработки радиолокационной информаци (в комплексе «Воздух-1п» в прицепе № 15).	;
Прием и обработка информации на электронно-оптических 4 планшетах и индикаторах могут выполняться раздельно по секторам (направлениям, по 3—4 ртб на каждое направление).
Разделение приема и обработки информации по секторам про- i изводится исходя из важности воздушных направлений и группи- i ровни радиотехнических частей (подразделений) соединения. На- л пример, от частей или подразделений западного сектора информация принимается и обрабатывается в прицепе № 15-1, а от частей	л
и подразделений восточного сектора — в прицепе № 15-2.	4
Во время обработки радиолокационной информации произво- э дятся оценка данных, поступающих от ртб, и поднятие трасс на кальке планшета по наиболее достоверным и надежным источникам информации.
Индикаторы ИВН и ИПП, имеющиеся в этих прицепах (под- к группах), в основном предназначены для автоматизированного 1 оповещения о ближней воздушной обстановке подчиненных частей и подразделений в радиусе 600 км, а также для автоматизирован-
137	3
I
138
ной «привязки» к трассам номеров целей и индексов истребителей.
Передача данных на оповещение производится по координатам целей с индикатора ИПП, по номерам, характеристикам и высоте —с индикатора ИВН.
При небольшом количестве целей для оповещения могут быть использованы только два индикатора из четырех (ИПП и ИВН или два ИВН).
При наличии нескольких целей оператор индикатора ИПП производит поочередную выдачу их координат, перемещая электронный маркер на экране индикатора ст трассы к трассе по часовой стрелке. Передача координат осуществляется с максимальным темпом.
«Привязка» номеров целей к трассам производится с одновременным сопоставлением обработанных на кальке планшета трасс целей с данными планшета ДВО.
В комплексе «Воздух-1п» такое сопоставление выполнять в прицепе невозможно, поэтому для «привязки» номера в прицеп сообщаются по громкоговорящей связи офицером направления по автоматизированному управлению ртб, который на индикаторе ИВН контролирует правильность привязки этих номеров.
«Привязанные» номера целей передаются на оповещение и одновременно воспроизводятся на электроннооптических планшетах и индикаторах других групп командного пункта соединения.
Передача номеров целей в прицеп для их «привязки» к трассам может осуществляться также с помощью телекарандаша с электронно-оптического планшета.
Передача номеров, а также характеристик целей производится в начале трассы и затем повторно при входе цели в зону видимости каждого ртб, рубежа постановки задач зенрап или по команде офицера по обработке информации.
Высота полета целей передается после ее усреднения по данным нескольких источников разовым методом или методом автосопровождения. Темп передачи высоты устанавливается максимально возможный.
Информация по истребителям обрабатывается и при необходимости передается на оповещение аналогичным образом под руководством офицера, который лично «привязывает» (надписывает на кальке планшета) поступающие с КП иап индексы к трассам истребителей и управляет работой операторов индикаторов ИПП и ИВН.
Обработанная информация с электронно-оптических планшетов считывается дикторами для передачи на КП объединения ПВО и одновременно отображается план-шетистами на вертикальном планшете ближней воздуш-
139
ной обстановки и на планшетах управления частями ЗРВ и предварительных штурманских расчетов.
При наличии в соединении радиотехнических подразделений, не вооруженных аппаратурой «Воздух-1», информация от этих подразделений обрабатывается на специальном вертикальном планшете, после чего обработанные данные по целям считываются диктором на планшет ближней воздушной обстановки. В этом случае на планшете БВО (или БВО и БД) производятся дополнительная обработка и отсев дублирующей информации, полученной гТо автоматизированным и неавтоматизированным каналам связи.
Отображенная на планшете ближней воздушной обстановки информация используется для оценки воздушной обстановки в районе боевых действий соединения, контроля за боевыми действиями огневых средств ПВО, корректировки принятых решений, принятия нового решения и т. д.
Кроме того, эта информация выборочно путем считывания диктором может выдаваться на неавтоматизированное оповещение о ближней воздушной обстановке подчиненных частей и подразделений в радиусе 600 км по второй радиосети оповещения. Периодичность выдачи данных на оповещение регулируется с учетом количества воздушных целей, их важности и пропускной способности каналов связи.
Полеты заявочной авиации контролируются на вертикальном планшете в группе контроля.
Решение на перехват и уничтожение целей истребителями командир соединения принимает на основе предложений начальника направления на ИА после проведенных предварительных штурманских расчетов в штурманской группе.
Штурманская группа определяет время выхода целей к установленным рубежам перехвата и зонам боевых действий зенрап, аэродром вылета и типы истребителей, время вылета и курсы отхода истребителей от аэродрома, КП и ПН для управления и наведения, аэродромы посадки при действиях истребителей на полную дальность, а также наивыгоднейшие тактические приемы использования истребителей и безопасность их действий. Все расчеты производятся штурманской группой под руководством старшего штурмана соединения на планшете предварительных штурманских расчетов.
Решение командира соединения отображается штурманской группой на табло характеристик целей, боевых задач и боевых действий по каждой цели и доводится до КП иап и ПН ИА офицерами направлений ИА.
При постановке задач КП иап и ПН указываются: номера целей и наряд истребителей по ним, рубежи перехвата, время вылета и курсы отхода истребителей от аэродрома, КП и ПН, с которых будет осуществляться наведение, аэродромы посадки и порядок взаимодействия с ЗРВ (см. главу VII).
140
При одновременном действии в границах соединения ПВО большого количества целей на командные пункты истребительных авиационных полков возлагается самостоятельное решение задач по перехвату и уничтожению целей. В этом случае с КП соединения на КП иап сообщаются: номера целей и наряд истребителей по ним, рубежи перехвата и порядок взаимодействия с ЗРВ.
Контроль за ходом наведения истребителей с КП иап (ПН), выполнение» установленного порядка взаимодействия между ИА и ЗРВ и выводом истребителей на аэродром посадки осуществляется штурманской группой.
В зависимости от результатов перехвата целей с КП соединения осуществляются перенацеливание истребителей на новые цели и передача управления ими с одного КП (ПН) на другой.
Задача по перенацеливанию истребителей и передаче управления передается на КП иап (ПН) офицерами направлений по телефону, телеграфному аппарату СТ-35 или по автоматизированному каналу аппаратуры АСПД-1 с индикатора ИВН. В случае перенацеливания истребителей указываются индекс летчика и номер новой цели; при передаче управления — номер КП иап (ПН), которому передается управление, и индекс летчика. С получением подтверждения от КП иап (ПН), который должен принять управление, об установлении связи с истребителем и его местонахождении управление считается переданным.
Управление зенитными ракетными полками командир соединения осуществляет через направление на ЗРВ.
С КП соединения осуществляются целераспределение между зенитными ракетными полками, их взаимодействие с истребителями и другими средствами ПВО, контроль за их боевой готовностью и обеспечение боевых действий.
Направлением на ЗРВ определяются: время выхода целей к конечному рубежу постановки задач полкам, номера целей, по которым действуют истребители до зоны и в зоне боевых действий ЗРВ, номера целей, которые целесообразно уничтожать огнем ЗРВ, и распределение их между полками, а также порядок взаимодействия ЗРВ и ИА и между полками.
Решение командира соединения до КП зенрап доводится офицерами направлений по телефону, телеграфному аппарату СТ-35 с одновременным дублированием по автоматизированному каналу аппаратуры АСПД-1 с индикатора ИВН.
При постановке задач полкам указываются номер цели и порядок взаимодействия с ИА.
Для выполнения задач, возлагаемых на направление ЗРВ, используется электронно-оптический планшет. В комплексе «Воз-дух-lc» контроль взаимодействия ЗРВ с ИА, а также уточнение воздушной обстановки может осуществляться на специальном вертикальном планшете боевого управления ИА и ЗРВ, который может быть установлен дополнительно (в отдельных вариантах оборудования).
141
Результаты боевых действий зенитных ракетных полков отображаются на табло характеристик целей, боевой готовности и боевых действий, а также на планшете управления частями ЗРВ.
в)	Прием информации от удаленных радиотехнических подразделений по принципу «смещенного центра»
На КП соединения (части), радиотехнические подразделения которого удалены на значительные расстояния, не обеспечивающие прием и обработку информации на общих индикаторах и электронно-оптических планшетах, работа группы управления и обработки радиолокационной информации по приему и обработке данных от этих подразделений может быть организована по принципу «смещенного центра».
В этом случае информация от удаленных и ближних радиотехнических подразделений принимается и обрабатывается раздельно. В комплексе «Воздух-1п», например, информация как по целям, так и по истребителям от удаленных подразделений принимается и обрабатывается на электронно-оптическом планшете Э и индикаторах ИВН и ИПП прицепа № 15-2, от ближних подразделений — на электронно-оптическом планшете Э и индикаторах ИВН и ИПП прицепа № 15-1.
На планшете и индикаторах, на которых принимается информация от удаленных радиотехнических подразделений, за центр радиуса отображения информации принимается условный центр (точка о), смещенный в сторону боевых порядков этих подразделений (рис. 34).
За такой условный центр может быть принята точка местонахождения одного из источников информации (одного из удаленных радиотехнических подразделений) или же любая другая точка в центре боевого порядка удаленных подразделений.
Место нахождения условного центра выбирается так, чтобы на планшете и индикаторах КП соединения (части) обеспечивался прием всей информации без снижения возможностей РЛС удаленных подразделений по дальности обнаружения. Другими словами, общая радиолокационная зона, создаваемая удаленными радиотехническими подразделениями, должна вписываться в установленный радиус (например, 600 км), отображения информации на планшете и индикаторах относительно принятого условного центра. Принятый условный центр совмещается с электрическим центром экранов планшета и индикаторов КП соединения (части), на которых принимается информация от удаленных подразделений.
Для установки местонахождения удаленных радиотехнических подразделений на планшете и индикаторах КП, на которых принимается информация от удаленных радиотехнических подразделений, на блоках КС телеприемников, принимающих информацию от этих подразделений, вводятся поправки на базу (Хо и Уо) и угол сближения меридианов (ао), определенные по результатам топо
142
графической привязки, относительно условного центра. Соответственно производится юстировка трактов приема информации аппаратуры АСПД-1 также относительно этого центра.
условные обозначения г*~)-Радиолокационная зона удаленных радиотехнических \л подразделений
^{-Передача и прием информации на КП от удаленных и j ближних радиотехнических подразделении
£р%-Радиолскационная зона ближних радиотехнических подразделений
— Планшеты КП ТС с зонами отображения радиолокационной информации от удаленных и ближних радиотехнических подразделений
Рис. 34. Схема организации приема информации иа КП соединения (части) по принципу «смещенного центра»
Радиолокационная информация от удаленных радиотехнических подразделений передается в координатах, определенных относительно точек стояния своих РЛС. В пункте приема (на КП соединения или части) эти координаты приводятся к единой координатной системе, центром которой является выбранный условный центр,
143
совмещенный с центром планшета и индикаторов, на которых отображается эта информация.
Обработанная раздельно информация от удаленных и ближних радиотехнических подразделений с электронно-оптических планшетов (прицепов № 15-2 и 15-1) считывается дикторами в квадратах сетки ПВО на вертикальные планшеты БВО и БД, где объединяется и обрабатывается.
Управление удаленными и ближними подразделениями осуществляется раздельно с выносных индикаторов ИВН.
Кроме вышеуказанных особенностей приема и обработки информации по принципу «смещенного центра», состав и работа расчета КП (соединения, части) аналогичны описанным в подразделах а и б данного раздела.
г)	Работа в дежурном режиме
Сокращенный боевой расчет возглавляется оперативным дежурным, который руководит его работой и управляет дежурными средствами ИА, ЗРВ и РТВ, а также контролирует их боевую готовность через офицеров направлений и заместителя оперативного дежурного. Для управления дежурными средствами используется индикатор ИВН, радио и телефонно-телеграфные средства связи.
Дальняя воздушная обстановка, принимаемая по сети оповещения с КП объединения и от соседних соединений ПВО, отображается непосредственно на вертикальном планшете ДВО без предварительной ее обработки на горизонтальном планшете.
Для обработки информации, поступающей от подчиненных радиотехнических подразделений, задействуются в комплексе «Воздух-1 п» электронно-оптический планшет и индикаторы ИВН и ИПП одного из прицепов или же электронно-оптические планшеты и индикаторы ИВН штурманской группы и группы направления ЗРВ.
В отдельных случаях при несложной воздушной обстановке в дежурном режиме могут быть включены только электронно-оптический планшет и индикатор ИВН штурманской группы. В комплексе «Воздух-1с» для этих целей включаются электронно-оптический планшет и индикаторы ИВН и ИПП одной из подгрупп (как правило, подгруппы обработки данных по целям).
Поступающая информация от всех работающих подразделений обрабатывается на электронно-оптическом планшете и диктором считывается для передачи на КП объединения ПВО, неавтоматизированного оповещения частей и подразделений в радиусе 600 км и для отображения на планшете БВО и БД, управления частями ЗРВ и др.
Автоматизированное оповещение подчиненных частей и подразделений производится передачей координат трасс целей и истребителей с индикатора ИПП, номеров и характеристик — с индикатора ИВН. При включении только одного индикатора (ИВН) вся информация передается на оповещение с этого индикатора.
141
Оповещение о дальней воздушной обстановке (в радиусе 1200— 1500 км) выполняется считыванием данных непосредственно с планшета ДВО и передачей их по радио в радиосети оповещения.
>
д)	Работа расчета при выходе аппаратуры «Воздух-1» из строя
При частичном или полном выходе из строя аппаратуры системы «Воздух-1» на КП соединения работа расчета продолжается неавтоматизированным способом с использованием вертикальных и горизонтальных планшетов, исправной индикаторной аппаратуры, телефонных, телеграфных каналов и радиоканалов связи.
Схема оборудования КП соединения предусматривает возможность быстрого перехода к неавтоматизированному способу работы.
10 Зак 00183
145
Глава VII
ОРГАНИЗАЦИЯ НАВЕДЕНИЯ В СИСТЕМЕ «ВОЗДУХ-1»
1. РАДИОЛОКАЦИОННОЕ ОБЕСПЕЧЕНИЕ НАВЕДЕНИЯ. СИСТЕМА КП И ПН ИА
Задача радиолокационного обеспечения наведения истребителей на воздушные цели в войсках ПВО страны возлагается на радиотехнические войска.
Рост скоростей средств воздушного нападения противника приводит к тому, что произвести наведение истребителей (с начала и до конца) по данным одной радиолокационной станции становится невозможно из-за малого времени нахождения воздушной цели в зоне наведения станции, особенно на малых высотах.
Например, для радиолокационной станции П-35 (П-30) время нахождения воздушной цели, летящей со скоростью 1200 км/ч, в зоне наведения на высоте 14 000—18 000 м будет около 5—6 минг на высоте 1000 м— около 2—3 мин.
Поэтому радиолокационное обеспечение наведения является функцией не одной РЛС (рлр), а по меньшей мере группы РЛС (рлр), расположенных по маршруту движения цели.
Необходимость использования при наведении истребителей данных о воздушной цели от нескольких РЛС (рлр) накладывает дополнительные требования к радиотехническим войскам по точности, темпу выдачи, минимальному времени запаздывания и совмещению радиолокационных данных.
В системе «Воздух-1» радиолокационное обеспечение наведения истребителей на воздушные цели осуществляется путем передачи радиолокационной информации на КП соединения, КП иап и ПН ИА по каналам аппаратуры АСПД-1 со всех радиотехнических подразделений соединения в радиусе 600 (400) км. Вместе с этим на устройствах съема данных и индикаторах УД аппаратуры «Каскад» отображается воздушная обстановка по данным сопряженной радиолокационной станции, расположенной при КП (ПН) ИА.
Дальняя воздушная обстановка на командных пунктах в радиусе до 1200—1500 км отображается на планшете ДВО по дан-146
ним информации соседних соединений и частей, поступающей с КП соединения (объединения) по неавтоматизированному каналу.
Таким образом, в радиолокационном обеспечении наведения истребителей на подготовительном этапе участвуют радиотехнические подразделения соседних соединений и частей. Приборное наведение с помощью аппаратуры «Каскад» обеспечивается радиотехническими подразделениями своего соединения.
В соответствии с возможностями радиолокационного обеспечения создается система КП и ПН ИА, в которой учитывается, что наилучшие условия для приборного наведения будут при использовании информации радиолокационной станции, непосредственно сопряженной с аппаратурой «Каскад».
В связи с этим общее число КП и ПН ИА не должно превышать число радиотехнических батальонов в соединении.
Количество иап и ПН ИА в соединениях определяется конкретными задачами, стоящими перед истребительной авиацией, и условиями, в которых она действует. Если учесть, что все КП иап и ПН ИА оснащаются аппаратурой «Каскад», то можно по количеству комплектов аппаратуры «Каскад» определить число возможных одновременных наведений в соединении ПВО. Оно, кроме того, зависит от качества радиолокационного обеспечения, надежности каналов наведения и организации управления пунктами наведения ИА.
При существующей в настоящее время организации соединение ПВО практически может выполнить одновременное приборное наведение 15—18 групп истребителей на такое же количество целей.
2. ШТУРМАНСКОЕ ОБЕСПЕЧЕНИЕ НАВЕДЕНИЯ ИСТРЕБИТЕЛЕЙ
Штурманское обеспечение наведения истребителей заключается в проведении предварительных расчетов на перехват воздушных целей и в постановке боевых задач штурманам наведения КП и ПН ИА.
Результаты предварительных штурманских расчетов на перехват используются командиром в качестве исходных данных для принятия решения на перехват каждой воздушной цели.
Предварительные штурманские расчеты необходимы для определения либо рубежей перехвата по взаимному положению целей и истребителей, либо рубежей подъема истребителей на перехват по заданному рубежу перехвата и взаимному положению целей и истребителей.
Определение рубежей перехвата наиболее характерно для приграничных соединений ПВО, где мала глубина оповещения. Для внутренних соединений ПВО. имеющих достаточную глубину оповещения, как правило, определяются рубежи подъема истребителей.
10*
147
Рубежом перехвата истребителями воздушной цели называется рубеж на местности, по достижении которого истребители начинают атаку цели.
Рубеж подъема истребителей — рубеж на местности, при достижении воздушной целью которого отдается приказание истребителям на взлет и следование в исходный пункт наведения (ИПН).
Обычно предварительные штурманские расчеты выполняются относительно упрежденного рубежа перехвата, который выносится от расчетного на расстояние 20—50 км в сторону цели. Это делается для возможности корректировки расчетов при уточнении режима полета целей.
Предварительные штурманские расчеты производятся на КП соединения и КП иап по данным дальней воздушной обстановки, которая отображается на планшете ДВО в радиусе 1200—1500 км. Данные на планшет поступают неавтоматизированным способом с КП объединения (соединения) ПВО.
В связи с тем что данные дальней воздушной обстановки поступают в координатах кодированной сетки ПВО, то ошибка положения цели может достигать до 8—9 км. Поэтому для определения скорости полета цели необходимо брать участок трассы за 6— 8 мин, а для определения направления полета с точностью 10— 15° — участок трассы за 5—6 мин.
При современных скоростях полета воздушных целей не всегда возможно выдержать такое время. Поэтому вначале расчет выполняется ориентировочно по первому донесению о воздушной цели, на основании которого принимается решение на перехват и немедленно отдается приказание на взлет истребителям.
В этом случае вероятные направления и скорости полета воздушных целей определяются по типу целей, их составу, высоте полета и другим данным.
С поступлением последующих донесений уточняются направления полета целей, их скорости, высоты и выполняются повторные штурманские расчеты.
Таким образом, предварительные штурманские расчеты на перехват должны выполняться многократно при последовательном повышении точности каждого расчета.
После принятия решения командиром на перехват каждой воздушной цели ставятся задачи КП иап и ПН ИА.
При постановке задачи указываются:
—	номера целей, координаты, курс, скорость, высота;
—	рубежи перехвата и время выхода целей на эти рубежи;
—	выделяемый наряд истребителей для их уничтожения (количество, тип);
—	аэродром базирования, время вылета и курсы отхода от аэродрома;
—	аэродром посадки при действии на полную дальность;
—	индекс летчика;
—	порядок взаимодействия с ЗРВ.
148
При постановке задачи летчику должны быть указаны:
—	время вылета;
—	курс отхода от аэродрома и номер ИПН;
—	высота полета цели
—	позывные ПН и данные настройки бортовой аппаратуры «Лазурь» (волна, разнос, шифр).
3. СПОСОБЫ ПРИБОРНОГО НАВЕДЕНИЯ ИСТРЕБИТЕЛЕЙ НА ВОЗДУШНЫЕ ЦЕЛИ, ИСПОЛЬЗУЕМЫЕ
В АППАРАТУРЕ «КАСКАД»
Наведение истребителей на воздушные цели является составной частью управления истребительной авиацией. В процессе наведения истребитель должен быть выведен на воздушную цель в положение, выгодное для атаки, обеспечивающее обнаружение цели истребителем.
Наведение начинается с момента принятия решения командиром о перехвате воздушной цели и заканчивается моментом установления боевого соприкосновения истребителя с воздушным противником, т. е. моментом обнаружения воздушной цели экипажем истребителя.
Наведение истребителей на воздушные цели выполняется указанием экипажам истребителей режима полета на перехват и информацией о цели.
Аппаратура «Каскад» обеспечивает приборное решение задачи наведения для следующих способов (рис. 35) сближения истребителей с воздушными целями:
— «погоня» (сближение по кривой погони);
Рис. 35. Способы сближения истребителей с целью: 1 — «погоня»; 2 — «перехват»; 3 — «маневр»
149
— «перехват» (сближение по прямой);
— «маневр» (сближение по некоторому закону, обычно с разворотом).
Способ «погоня». При этом способе курс истребителей в любой точке определяется направлением «истребитель — цель».
Преимущества этого способа:
— простота решения задачи перехвата, так как курс истребителя определяется только координатами цели и истребителя;
— высокая чувствительность к маневру цели;
— всегда обеспечивается выход в заднюю полусферу.
Недостатки этого способа:
— перехват обеспечивается только при Уи > Уц (	— скорость
истребителя, — скорость цели);
— невозможность наведения на заданном рубеже;
— возникновение больших угловых ускорений, особенно на конечном участке наведения.
Способ «перехват». При этом способе курс истребителя определяется направлением «истребитель — упрежденная точка цели».
Преимущества этого способа:
—	истребитель выводится на цель по кратчайшему пути;
—	обеспечивается перехват на заданном рубеже;
—	принципиально возможен перехват при VH < Уц (атака с передней полусферы).
Недостаток этого способа — не гарантируется выход истребителя под заданным ракурсом.
Способ «маневр». При этом способе курс истребителя определяется задачей вывода истребителя в положение, выгодное для проведения эффективной атаки.
Способ «маневр» является основным способом наведения истребителей с вооружением, требующим вывода их для атаки в заднюю полусферу цели.
Способы «погоня» и «перехват» являются частными случаями способа «маневр» и применяются на отдельных его этапах.
Траектория полета истребителя при способе наведения «маневр» (рис. 36) состоит из четырех этапов:
—	сближение с целью по прямой с выходом в точку начала разворота (I этап);
—	разворот для выхода истребителя в заднюю или переднюю полусферу цели (II этап);
—	выход на цель по прямой с задачей обнаружения цели {III этап);
—	сближение с целью и атака после окончания приборного наведения (IV -этап).
Траектория полета истребителя при способе наведения «маневр» задается следующими основными параметрами:
—	радиусом разворота 7?0;
150
—	длиной прямолинейного участка выхода на цель /о;
—	расстоянием истребитель — цель в конце наведения Д/о;
—	углом встречи Оо-
4.	РЕЖИМЫ РАБОТЫ СРП ПРИ ОБЕСПЕЧЕНИИ ПРИБОРНОГО НАВЕДЕНИЯ
При решении задачи приборного наведения счетно-решающий прибор (СРП) может работать в трех основных режимах работы. Между собой режимы отличаются в основном характером отработки скорости истребителя и времени полета цели до рубежа перехвата.
Первый режим работы является режимом подготовки данных (предварительных штурманских расчетов) путем введения в аппаратуру информации о цели, истребителе, параметров наведения и заданного положения рубежа перехвата.
При введении этих данных СРП отрабатывает:
—	курс истребителя QIin при полете от ИПН (исходного пункта наведения) в точку начала разворота;
Рис. 36. Траектория полета истребителя при способе наведения «маневр»:
н. р. — начало разворота; к. р. — конец разворота
—	время, оставшееся до отхода истребителя от ИПН, Ат = ’ = тц —Sn/1/ип, где тц — время полета цели до рубежа; оно определяется при установке рубежа перехвата в заданном положении и затем убывает по закону астрономического времени; 5И, Уип — путь и скорость истребителя.
Этот режим работы применяется, когда имеется достаточно вре- I мени для выполнения непосредственного наведения и предваритель- [ ных штурманских расчетов.
151
Второй режим работы является режимом непосредственного наведения с автоматической отработкой скорости истребителя при атаке цели на заданном рубеже.
Скорость истребителя V„n = 5„/ти; Тц— отрабатывается так, как в первом режиме.
В этом режиме при маневре цели изменяется положение рубежа перехвата, что приводит к изменению отрабатываемой скорости истребителя.
При резком маневре цели вырабатываемое значение скорости истребителя может превысить технические возможности данного истребителя и привести к срыву наведения на заданном рубеже.
Непрерывное изменение скорости полета очень неудобно для пилотирования истребителя. Поэтому этот режим применяется обычно только на первом этапе наведения.
Третий режим работы является основным режимом наведения, он имеет варианты «Ш-Р» и «Ш-П».
Режим «Ш-Р» является режимом непосредственного наведения с ручной установкой скорости истребителя и может применяться на всех этапах наведения. Особенностью режима «Ш-Р» является автоматическая отработка времени полета цели, определяющего положение рубежа наведения из уравнения тц = 5П/РИП.
Для корректировки и обеспечения перехвата на заданном рубеже офицер наведения может изменить скорость истребителя и царамел^ьг-гии1еде]шя_£11.До^Оо.
Режим «Ш-П» является режимом непосредственного наведения при постоянстве Рц/Ри. Его особенностью является автоматическая отработка времени полета цели, определяющего положение рубежа наведения из уравнения тц = Зи/Уип. и полуавтоматическая отработка скорости истребителя исходя из уравнения Рщ, = Рц + ДР, где ДР — превышение скорости истребителя над скоростью цели в момент перехода из режима «Ш-Р» в режим «Ш-П».
Режим «Ш-П» обеспечивает постоянство положения рубежа пе-рехЬата при изменении скорости цели.
5.	ВЫБОР СПОСОБА И ПАРАМЕТРОВ НАВЕДЕНИЯ
/ Способ и параметры наведения выбираются штурманом наведе-' ния на основании полученных данных о цели, истребителе и рубеже  перехвата. При этом учитываются взаимное положение цели и истребителя, соотношение скоростей и возможности данного типа ист- ребителя.
i Способ «маневр» применяется во всех случаях, когда необходимо вывести истребитель в определенное положение относительно цели.
' Способ «перехват» применяется при пересекающихся курсах цели и истребителя, когда их взаимное положение обеспечивает вывод истребителя для проведения эффективной атаки цели.
152
Способ «погоня» применяется обычно в конце наведения, когда истребитель оказывается в задней полусфере в пределах угла
Параметры наведения выбираются исходя из следующих соображений.
Скорость истребителя Уип. Наиболее устойчивый режим наведения аппаратурой «Каскад» обеспечивается при отношении скорости цели к скорости истребителя т — Кц/К,п< 0,8.
Поэтому желательно задавать скорость истребителя из расчета того, чтобы т -С 0.8. При этом, ‘конечно, необходимо учитывать режим работы двигателя истребителя (номинальный, максимальный, форсированный).
Не рекомендуется выбирать скорость истребителя близкой по величине к скорости звука на данной высоте, так как условия пилотирования истребйтеля в этом случае ухудшаются.
Радиус разворота Ro лимитируется маневренными возможностями истребителя на данной высоте. Необходимо учитывать возможность внесения корректив в процессе наведения, т. е. брать радиус разворота с запасом.
При наведении по данным аппаратуры АСПД-1 в связи с дополнительными ошибками выбранный радиус разворота следует несколько увеличивать.
Долина прямолинейного участка______________в ых ода__ла
ц е jfь~ То зависит от скорости истребителя и высоты полета. Его необходимо выбирать из условия возможности исправления ошибок по курсу, высоте и скорости, накопившихся к концу разворота истребителя, чтобы обеспечить обнаружение цели в конце участка 10.
Оптимальные /0 могут быть определены только на основе обработки статистики реальных наведений.
Расстояние «истребитель — цель» в конце н а в е-д£ния AZo- При_выборе Д/о следует руководствоваться данными бортового радиолокационного оборудования, вооружения и маневренностью истребителя. Штурман наведения должен знать дальность обнаружения и захвата бортового радиолокатора, дальность пуска ракет и зоны возможных атак.
Для истребителей МиГ-19 ПМ . . . при выводе их на цель под ракурсом, близким к нулю, рекомендуется выбирать Д/о исходя из уверенной дальности обнаружения бортовой радиолокационной станцией.
Для истребителей, имеющих ракетное вооружение, ориентировочно
"	— Спуска pc Н- ^сблЛ I
153
где Дпускарс — средняя дальность пуска ракет для данных условий атаки;
t—время с момента обнаружения цели до пуска ракет —-—	.—(обычноприни мается равным 1 мин).
Угол встречи 0О (ракурс). Для истребителей с неподвижным пушечным вооружением в связи с большими скоростями полета воздушных целей области возможных атак довольно малы, ‘ и атака практически возможна под ракурсом 0/4 — 1/4.
Для истребителей с ракетным вооружением область возможных атак увеличивается, и их можно выводить под углом 0о = 30-ь-60с. При этом следует несколько увеличивать значение Д/о, чтобы перегрузка не превысила допустимые пределы. В случаях повышения дальности действия бортовой радиолокационной станции, обеспечивающей достаточное время на подготовку и пуск ракет, истребители могут производить атаку с передней полусферы под углом 6j= 180°. | Скорость сближения истребителя с целью Усбл следует выбирать, руководствуясь требованиями «Временных указаний по боевому применению истребителей-перехватчиков МиГ-19 ПМ с системами реактивного управляемого вооружения СУ-2У в частях и соединениях ПВО страны» (1959 г.)
Корректура высоты полета и с т р е б и т е л я . ._ Д Я-Определяющим при выборе ДН является вооружение истребителя. Величина'Д77 выбирается, чтобы обеспечить уверенное обнаружение цели,"эффективный огонь и безопасность.
; При наведении на больших высотах следует использовать мак-i симальные возможности принижения истребителя по отношению к цели, поскольку это выгодно для обеспечения лучшей маневренности истребителя.
Для истребителей МиГ-19 ПМ •. которые не могут атаковать цели с большим принижением, целесообразно брать ДЯ ^-600 JA. Брать ДЯ меньше 600-м нецелесообразно из условий безопасности, в связи с тем, что точность определения высоты ПРВ’-IQ около ±300 м.
В процессе наведения необходимо периодически корректировать положение истребителя по высоте для выдерживания заданного принижения.
Приведенные соображения по выбору параметров наведения обычно используются при составлении таблиц, которые корректируются по результатам обработки статистики реальных наведений. Такую таблицу целесообразно иметь на каждом рабочем месте офицера наведения.
В табл. 8 приведены рекомендуемые начальные значения параметров наведения для истребителей МиГ-19 ПМ '' . по данным войсковых испытаний.
154
Таблица 8
Тип истребителя	Нц, тыс. м	v«. км/ч	Vmh, км/ч	£ о- км	Z 0. км	д/о> км	град
МиГ-19 ПМ	До 10	(00	800 •	12	12	6	0-10
	10-12	800	1000	18	16	6	0-10
	12-14	1000	1200	20	20	6	0-10
	14—15	1000	1200	24	20	6	0- 10
6.	РАБОТА Л1ТУРМАНА НАВЕДЕНИЯ И ОПЕРАТОРОВ УСД ПРИ ПОДГОТОВКЕ И В ПРОЦЕССЕ НАВЕДЕНИЯ
Получив задачу на обеспечение наведения истребителей, штурман наведения находит отметку от цели на УД, совмещает с ней маркер цели и дает указание оператору УСД-Ц на установку высоты цели и значений составляющих скорости (если курс цели и скорость неизвестны, то на УСД-Ц устанавливают Vx =0 и Vy=0).
Затем устанавливает маркер истребителей в заданный исходный пункт наведения (ИПН) и дает указание оператору УСД-И установить высоту, на которой истребитель должен выйти в ИПН.
На экране УД наносит стеклографом положение рубежа перехвата, рубежа вывода истребителей из боя и примерный курс истребителя в соответствии с выбранным способом наведения. На СРП штурман наведения устанавливает: курс отхода и тип истребителей, скорость, параметры наведения.
После отработки в СРП стабильных значений курса и скорости цели штурман наведения устанавливает маркер рубежа в заданное < положение рубежа перехвата. При этом отрабатываются время полета цели до рубежаГи и время полета истребителя „ до рубежа перехвата по заданной траектории.
Офицер наведения должен убедиться, что Дг=гц— Ги>0и < i достаточно для прихода истребителя в ИПН. ЕслиД?-<0, штурман i наведения должен изменением параметров наведения (в допусти- 1 । мых пределах) попытаться получить Дг> 0 й достаточное для прихода истребителя в ИПН. Если добиться этого не удается, штур-• ман наведения докладывает штурману КП о том, что наведение на заданном рубеже невозможно, и сообщает координаты возможного I рубежа перехвата.
155
После взлета истребителя штурман наведения устанавливает радиосвязь с летчиком и уточняет курс отхода, индекс летчика, данные настройки аппаратуры «Лазурь» и ориентировочное время прихода в ИПН. После обнаружения истребителя штурман наведения дает целеуказание оператору УСД-И.
/ С приближением истребителя к ИПН штурман наведения переключает тумблер РЕЖИМ РАБОТЫ СРП из положения ПОДГ. в положение РАБОТА и проверяет прохождение команд через аппаратуру «Лазурь». После этого летчику дается команда «Перехват выполняйте по приборам».
г В процессе приборного наведения штурман наведения обязан:
—	следить за точностью сопровождения цели и истребителя операторами УСД по отметкам маркеров и отметкам целей на индикаторе УД;
—	следить за правильностью пользования операторами УСД постоянными времени (по стабильности отработки курса и скорости);
—	следить за выполнением истребителем команд наведения по шкалам Q„n и г ц;
—	следить за положением маркера рубежа перехвата (в случае ухода маркера от заданного рубежа перехвата штурман наведения обязан использовать все возможности для обеспечения перехвата на заданном рубеже);
—	следить за разностью высот цели и истребителя.
В случае явного невыполнения команд летчиком штурман наведения по радио проверяет прохождение команд на борт истребителя. Если команды не проходят, продолжает наведение поданным приборов, передавая команды по микрофону.
На заключительном этапе наведения штурман наведения обязан информировать летчика по радио о положении цели относительно : перехватчика (дальность, направление, высота) до обнаружения • цели истребителем. Наземное наведение должно дублировать само-i наведение до момента доклада летчика о выполнении атаки. После | доклада летчика штурман наведения устанавливает передаваемый I курс на аэродром посадки и докладывает штурману КП о выполне-£ии атаки.
При получении команды на вывод истребителя в район аэродро-а посадки штурман наведения передает летчику «на точку по <приборам»1 и способом «погоня» или «маневр» обеспечивает привод Iистребителя в район аэродрома.
/ Для решения этой задачи способом «погоня» необходимо:
—	установить на СРП способ «погоня»;
—	установить маркер цели в район аэродрома и дать целеуказание оператору УСД-Ц, при этом дать указание оператору выключить моторы;
—	установить на УСД-Ц высоту эшелона для выхода в район аэродрома, АЛ7 на СРП установить равным нулю;
156
—	курс подхода истребителя к аэродрому выбирается равным посадочному курсу ВПП, чтобы истребитель дршел в зону посадочного радиолокатора (РСП);
—	при подходе истребителя к аэродрому на удалении 15—20 км передать управление руководителю полетов на СКП аэродрома.
Примечание. При наведении по данным, поступающим по каналам аппаратуры АСПД-1, офицер наведения должен переключателем Посты П выбрать те источники информации (радиотехнические подразделения), от которых поступают наиболее устойчивые данные о целях и истребителях. При этом, начиная с этапа разворота, информацию о цели и истребителях следует брать только от одного источника информации для исключения систематических ошибок.
Работа операторов УСД. После получения целеуказания от штурмана наведения оператор УСД должен обнаружить отметку от цели и сопровождать ее так, чтобы вырабатываемые составляющие скорости соответствовали реальным величинам.
При работе по данным местной РЛС оператор УСД после обнаружения отметки от цели производит 1—2 точных совмещения маркера с отметкой от цели, в режиме ручного совмещения. Затем переходит на полуавтоматическое совмещение, производит 1—2 совмещения на постоянной времени 10 сек, 2—3 совмещения на постоянной времени 30 сек.
В случае 1—2 пропусков отметок от цели подряд необходимо либо снова повторить совмещение в ручном режиме, либо произвести совмещение на постоянной времени 30 сек.
При работе по данным аппаратуры АСПД-1 после 1—2 совмещений в ручном режиме следует сразу перейти на постоянную времени 30 сек (3—4 совмещения), а затем на постоянную времени 60 сек. Работать на постоянной времени 10 сек из-за переменного темпа поступления данных и больших ошибок в координатах нельзя.
При разбросе отметок от цели (до 1,5 км от маркера) совмещение производить не следует. Только в случае систематических отклонений оператору следует вводить корректуру.
Введя УСД в режим нормального сопровождения, оператор в дальнейшем выбирает лишь случайные рассогласования и рассогласования, связанные с маневром цели.
В режиме приборного наведения оператор УСД-И выбирает только рассогласования между отметкой от истребителя и маркером, возникающие из-за инструментальных ошибок УОК (устройство определения координат) и неточности исполнения команд истребителем, так как в его ПАП (полуавтоматический привод) непрерывно заводятся в виде напряжений составляющие скорости истребителя Vx и Vv, выработанные в СРП.
Измерение высоты при работе по данным РЛС, работающей V-лучом, сводится к совмещению маркера со срединой отметки от цели на индикаторе № 2.
Измерение*.высоты при работе с ПРВ-10 сводится к совмещению двух маркеров, т. е. высота в УСД заводится путем высвечивания маркера.
157
Контроль за наведением истребителей. Штурман наведения осуществляет контроль за наведением по трассам целей и истребителей на УД, а также по шкалам и сигнальным лампочкам СРП и контрольной стойки аппаратуры «Лазурь».
Штурманский состав для контроля наведения использует данные отображения воздушной обстановки на электронно-оптическом планшете и УД.
Старший штурман контролирует время взлета истребителей, продолжительность полета и вывод на аэродром посадки.
Командир соединения (части) осуществляет контроль за неведением истребителей по отображению воздушной обстановки на планшете боевых действий.
Непосредственную ответственность за осуществление наведения несет штурман наведения, имеющий наибольшие возможности по контролю за наведением и управлению истребителями.
7.	ОРГАНИЗАЦИЯ ПЕРЕДАЧИ УПРАВЛЕНИЯ ИСТРЕБИТЕЛЯМИ В ПРОЦЕССЕ НАВЕДЕНИЯ С ОДНОГО КП (ПН) НА ДРУГОЙ
Передача управления истребителями в процессе наведения наиболее часто встречается в случаях перехвата низколетящих целей, что объясняется значительным снижением дальности действия радиолокационных станций и средств связи. Решение на передачу управления истребителями с одного КП (ПН) на другой принимает командир соединения на основе данных, подготовленных старшим штурманом.
После принятия решения на взаимодействующие КП (ПН) передаются приказания на прием и передачу управления истребителями. При этом с КП соединения ПВО должно быть передано:
—	на КП, передающий управление,— передаваемая цель и истребители, рубеж передачи управления истребителями, радиоданные КП (ПН), принимающего управление истребителями;
—	на КП (ПН), принимающий управление, — данные о передаваемой цели и истребителях, индекс летчика истребителя, рубеж приема управления истребителями.
Штурманы наведения взаимодействующих КП (ПН) наносят рубежи передачи и приема управления стеклографом на УД и дают целеуказания операторам УСД.
Штурман наведения КП (ПН), принимающего управление истребителями, обнаружив отметку от цели и истребителей, дает целеуказание операторам УСД, устанавливает на СРП параметры наведения и входит в связь с летчиком.
Штурман наведения КП (ПН), передающего управление, при подходе истребителей к рубежу передачи сообщает на борт истребителя по радиолинии «Лазурь» новые радиоданные. Получив их,.
158
летчик перестраивает свою радиостанцию и входит в сеть наведения КП (ПН), принимающего управление. Штурман наведения КП (ПН), передающего управление, продолжает поддерживать радиосвязь с летчиком до установления связи и получения команд с нового КП (ПН).
8.	ИСПОЛЬЗОВАНИЕ КАНАЛОВ АППАРАТУРЫ «ЛАЗУРЬ»
Радиолиния аппаратуры «Лазурь» обеспечивает связь на любой из шести фиксированных волн. При этом каждая фиксированная волна имеет восемь разносов, любой из которых может быть использован для связи.
Так как каждый разнос обеспечивает передачу команд на три группы истребителей по трем вызывным шифрам, то при работе на одной фиксированной волне можно осуществлять управление истребителями с восьми КП (ПН), считая, что на каждом КП (ПН) имеется один комплект аппаратуры «Каскад». С восьми КП (ПН) технически возможно производить одновременное приборное наведение 24 групп истребителей.
Учитывая, что практические возможности по обеспечению одновременного приборного наведения в тактическом соединении ПВО составляют 15—18 наведений, а при улучшении организации управления составят 20—24 наведения, можно считать вполне достаточным выделение для соединения ПВО одной фиксированной волны. При этом в соединении ПВО может быть развернуто до восьми КП (ПН), работающих на разных разносах.
Выделение тактическому соединению одной фиксированной волны позволяет полностью обеспечить взаимодействие между ними в масштабе объединения ПВО.
Распределение фиксированных волн между соединениями производится начальником войск связи объединения. При этом до командиров соединений должны быть доведены радиоданные соседних соединений (номер фиксированной волны и номер разносов взаимодействующих ПН ИА). Это необходимо для обеспечения более четкого взаимодействия при передаче управления истребителями от одного соединения другому.
В тактическом соединении каждому КП (ПН) ИА выделяется номер разноса (на один комплект аппаратуры «Каскад»),
При задействовании всех шести фиксированных волн в объединении ПВО может быть развернуто 48 КП (ПН) ИА, которые могут обеспечивать одновременное наведение 144 групп истребителей. При этом каждый ПН может при необходимости взять на себя управление (в пределах дальности действия аппаратуры «Лазурь») любой группой истребителей.
159
9.	ОСОБЕННОСТИ НАВЕДЕНИЯ ПО АППАРАТУРЕ «ВОЗДУХ-1», сопряженной с радиолокационными
СТАНЦИЯМИ МЕТРОВОГО И ДЕЦИМЕТРОВОГО ДИАПАЗОНОВ ВОЛН
Радиолокационное поле наведения соединения ПВО состоит из зон видимости РЛС радиотехнических подразделений, по данным которых осуществляется глазомерное или приборное наведение. Для увеличения помехоустойчивости поля наведения радиолокационное обеспечение перехвата должно осуществляться радиолокационными станциями различных диапазонов волн.
Пригодность радиолокационной станции для наземного наведения может быть оценена по значению вероятности наземного наведения различных типов истребителей на средства воздушного нападения противника в различных условиях воздушной обстановки.
Из имеющихся на вооружении в РТВ радиолокационных станций П-14, П-12м и П-15 наиболее пригодна по своим тактико-техническим данным для радиолокационного обеспечения наземного наведения РЛС П-14 с высотомером ПРВ-10 или ПРВ-11.
Особенности наведения по данным РЛС П-14, П-12 и П-15 в основном обусловлены конфигурацией отметок на экранах индикаторных устройств, точностью и разрешающей способностью по координатам, вероятностью обнаружения цели (истребителя) в зоне видимости и пр.
Рассмотрим общие особенности наведения.
Так как отметка цели и истребителя на индикаторном устройстве ИПН-1, ИСК, УД, сопряженном с любой из трех перечисленных РЛС, представляет собой «дужку», то создаются различные условия для наведения по целям, летящим с различными курсами.
При полете цели и истребителя их отметки на экране индикаторного устройства вращаются относительно линии курса. В каждый фиксированный момент времени положение отметки относительно линии курса Q(t) (рис, 37) можно характеризовать углом наклона ц(Ц, заключенным между азимутальной линией отметки и линией курса цели: т) (/) = Q(t) —a(t), где т](/)—угол наклона отметки; Q (/) —курс цели; а (/) —азимут цели.
Изменение угла наклона (вращение отметки относительно линии курса) создает затруднение в определении курса цели штурманом наведения и, следовательно, своевременного выявления ее маневра по курсу. Наиболее благоприятный случай, когда угол наклона отметки не изменяется, бывает при полете цели по радиусу к РЛС или от РЛС: т] = 0 при Q = а; т) = л при Q = а + л.
Скорость изменения угла наклона отметки зависит от курса и скорости цели, а также от ее азимута и дальности до РЛС.
В точке пересечения линии курса цели (истребителя) и перпендикуляра, проведенного из начала развертки на экране индикато-160
ров ИПН-1, ИСК, УД цель или истребитель находятся на «параметре» относительно РЛС: т] (/о) = у при Q — a(to) + — ;
3	“
Т](/О) = - л при Q = a (to) —
Это наиболее неблагоприятный случай для наведения при выборе рубежа перехвата вблизи экстремальной точки ц(/о) как с точки зрения определения штурманом наведения курса и скорости, так и с точки зрения получения минимального контролируемого предела сближения истребителя с целью.
При полете цели по радиусу к РЛС или от РЛС и сближении истребителя с целью под ракурсом 0/4 контролируемый штурманом по экрану индикаторного устройства предел сближения истребите-
Рис. 37. Положение отметки относительно линии курса:
1—линия курса цели (истребителя); 2— азимутальная линия отметки цели (истребителя)
ля с целью (глубина наведения) равен разрешающей способности РЛС по дальности с учетом индикаторного устройства и составляет 1,5—4 км.
На «параметре» при тех же условиях сближения контролируемый предел определяется линейными размерами отметок цели и истребителя по азимуту, и для различных дальностей от РЛС может составлять 10—25 км.
Так как отметки накладываются одна на другую, практически штурман наведения не может управлять дальнейшим сближением истребителя с целью, хотя летчик при этом может не обнаружить цель ни визуально, ни по радиолокационному прицелу.
Это приводит либо к смещению рубежа перехвата, либо к невозможности вообще перехватить цель.
11 Зак. 00183
161
В таких Случаях Штурман наведения может задать истребителю курс, параллельный курсу цели с последующим доворотом на цель под ракурсом 10—20° истребителей-перехватчиков и 20—30° фронтовых истребителей.
При выборе рубежа перехвата до и после экстремальной точки т] (/0) для получения минимально возможного контролируемого пре-
Рис. 38. Выбор направления сближения истребителя с целью при наведении в заднюю полусферу:
Q — курс цели; /?а, «а — исходные координаты цели
дела сближения истребителя с целью штурман наведения должен учитывать размеры отметок на экране индикаторного устройства и, следовательно, подводить истребитель к цели справа или слева.
На рис. 38 показаны характерные случаи, позволяющие определить необходимое направление сближения истребителя с целью при ее полете по хорде относительно РЛС.
Как следует из анализа возможных курсов полета, сближать истребитель с целью при выборе рубежа перехвата надо до экстремальной точки: справа-— при аА 4- л < Q < аА; слева — при аА < < Q < аА 4- л; при выборе рубежа перехвата после экстремальной точки: справа — при аА < Q < аА 4- л; слева — при аА + л < Q < < ал-
162
При полете цели по радиусу к РЛС или от РЛС конфигурация отметок не накладывает никаких ограничений на выбор направления сближения истребителя с целью. Эти особенности наведения по данным РЛС П-14, П-12м и П-15 следует учитывать как при наведении по первичной информации, так и при наведении по вторичной информации, передаваемой по каналам АСПД-1.
Кроме перечисленных общих особенностей наведения по данным РЛС метрового и дециметрового диапазонов волн, каждая из РЛС имеет некоторые специфические особенности наведения, определяемые ее тактико-техническими данными и позицией, на которой она развернута. Эти особенности наведения рассмотрим применительно к РЛС П-14, имеющей ряд предпочтительных свойств по сравнению с РЛС П-35.
При сопряжении РЛС П-14 с аппаратурой «Каскад» установка исходных данных на СРП штурманом наведения ничем не отличается от ввода данных в СРП при сопряжении с РЛС П-35, за исключением, необходимости учета вышеуказанного направления сближения истребителя с целью и установки больших ракурсов при наведении на «параметре».
В режиме «Работа» также есть некоторые особенности.
Так как наблюдаемость отметок цели и истребителя на экране УД лучше и отсутствуют пропуски при разворотах, это обстоятельство облегчает штурману наведения контроль процесса наведения на всех этапах.
Однако вследствие формы отметок в виде вращающихся относительно курса «дужек» затрудняется определение маневра цели и истребителя по экрану УД. Штурман наведения должен ориентироваться по маркерам УСД-Ц и УСД-И при определении маневра.
Лучшим масштабом на экране УД, позволяющим быстрее заметить маневр цели или истребителя и сближать их на меньшие дистанции, является масштаб 250 км. Однако при удалении рубежа перехвата более чем на 250 км надо устанавливать масштаб 400 км.
В остальном работа штурмана аналогична его работе при сопряжении аппаратуры «Каскад» с РЛС П-35.
Отметка цели (истребителя) на экране УСД-Ц (УСД-И) представляет собой эллипс, имеющий большую ось по горизонтали.
Размер отметки зависит от масштаба по осям X и У, эффективной отражающей поверхности цели и местоположения цели (истребителя) в зоне видимости РЛС П-14.
На дальностях более 150—280 км от РЛС размер отметки по оси X может занимать 2/4—3/4 диаметра экрана УСД, а при слежении может выходить за край экрана. Вследствие этого оператор УСД будет совмещать маркер с центром отметки с большой погрешностью.
Для создания нормальных условий работы оператора УСД при наведениях на дальностях свыше 150 км необходимо шлиц УСИЛЕНИЕ X поставить в среднее положение, что будет соответствовать масштабу на экране УСД около 50 X 20 км.
И*
163
Масштаб на экране УСД должен устанавливаться в зависимости от дальности рубежа перехвата.
Масштаб 20 X 20 км (левое крайнее положение шлица УСИЛЕНИЕ X) более предпочтителен масштабу 80x20 км (правое крайнее положение шлица УСИЛЕНИЕ X) с точки зрения получения меньшего контролируемого предела сближения.
Когда при масштабах 250 или 400 км на экране УД отметки истребителя и цели сливаются, операторы УСД-Ц и УСД-И еще имеют возможность сопровождать цель и истребитель на экране УСД вследствие лучшей разрешающей способности. В таких случаях штурман наведения должен контролировать местоположение цели и истребителя по маркерам УСД.
В остальном работа операторов УСД аналогична их работе при сопряжении аппаратуры «Каскад» с РЛС П-35. Большой размер отметки на экране УСД вызывает необходимость дополнительных тренировок операторов УСД по точности совмещения маркеров с центром отметки.
К особенностям наведения по данным РЛС П-14 следует отнести также возможности наведения: на малоразмерные цели, на удаленных рубежах, на малых высотах.
Дальность обнаружения по РЛС П-14 на всех высотах и по всем типам средств воздушного нападения противника в 1,5—1,8 раза больше, чем дальность обнаружения по РЛС П-35.
В результате этого перехват малоразмерных целей типа «Рас-кал» и «Хаун-Дог» возможен на рубежах, удаленных от РЛС на 100—150 км, на высотах до 24 км.
Большая дальность обнаружения целей позволяет наводить истребители на больших высотах на рубежах перехвата, удаленных от РЛС П-14 на 280—350 км.
Предел удаления рубежа перехвата целей на больших высотах истребителями .	' ограничивается не зоной видимости РЛС, а
запасом топлива истребителя, возможностью получения координаты высоты, дальностью действия средств связи.
Особенностью наведения на удаленных рубежах перехвата, за пределами зоны видимости местного высотомера, является необходимость организации взаимодействия между соседними радиотехническими подразделениями для получения высоты либо по каналам АСПД-1, либо по каналам радиосвязи.
Запас топлива на истребителе вызывает необходимость при перехвате цели на больших высотах на удаленных рубежах перехвата осуществлять посадку на ближайших к рубежу перехвата аэродромах.
В случае непрохождения команд на борт истребителя по радиолинии «Лазурь» команды должны передаваться по микрофону с использованием ретрансляторов или дублированием команд летчиком любого истребителя, находящегося в воздухе.
На малых высотах дальность обнаружения РЛС П-14 больше дальности обнаружения РЛС П-15.
164
При наведении на малых высотах штурман наведения должен подать команду оператору РЛС о включении аппаратуры СПЦ для снятия местных предметов с экранов индикаторных устройств, установить масштаб на экране УД 250 км и отрегулировать индикатор для получения минимально возможного контролируемого предела при хорошей наблюдаемости отметок.
Операторы УСД должны установить масштаб на экране УСД 20 X 20. В дальнейшем наведение выполняется с учетом вышеуказанных особенностей.
Учет всех особенностей наведения по РЛС П-14 обеспечивает высокие значения вероятности наведения как по первичной, так и по вторичной информации.
Наведение возможно как при скорости вращения антенной системы 6 об/мин, так и при 4 об/мин. При 6 об/мин вероятность наведения несколько выше.
165
Глава VIII
ОРГАНИЗАЦИЯ УПРАВЛЕНИЯ И ВЗАИМОДЕЙСТВИЯ
В ТАКТИЧЕСКОМ СОЕДИНЕНИИ ПВО, ВООРУЖЕННОМ СИСТЕМОЙ «ВОЗДУХ-1»
ФУНКЦИОНАЛЬНАЯ СХЕМА УПРАВЛЕНИЯ БОЕВЫМИ ЕЙСТВИЯМИ ЧАСТЕЙ И ПОДРАЗДЕЛЕНИЙ СОЕДИНЕНИЯ
Из всего комплекса мероприятий по управлению частями и подразделениями тактического соединения ПВО в системе «Воздух-1» автоматизацией охвачены процессы: съема, передачи, приема и отображения информации о воздушной обстановке, объединения информации от нескольких однотипных источников на одних индикаторных устройствах, передачи и приема кратких цифровых команд, докладов и донесений с одновременным отображением их на индикаторах, передачи указаний с помощью условных знаков (по линии телекарандаша) лицам расчета КП, работающим за индикаторами.
В системе «Воздух-1» также автоматизированы процессы решения задачи приборного наведения истребителей, выработки команд для наведения и передачи их на борт истребителя с одновременным отображением этих значений на пилотажно-навигационных приборах.
Другие этапы работы штабов и командных пунктов по управлению боевыми действиями частей и подразделений, как-то: прием и отображение информации по дальней воздушной обстановке, оценка воздушной обстановки, оценка готовности своих средств, подготовка и принятие решения, производство предварительных штурманских расчетов и др. в системе «Воздух-1» — неавтоматизиро-ваны.
На рис. 39 показана функциональная схема управления расчетом на КП соединения.
Состав основных направлений и групп боевого расчета командного пункта определяется задачами, решаемыми командиром и штабом соединения по управлению боевыми действиями частей и подразделений.
166
Вся информация, поступившая на командный пункт соединения и отображенная на планшетах и табло или доложенная в устной форме, оценивается командиром соединения. На основе поставленной боевой задачи с КП объединения ПВО, оценки воздушной обстановки и поступившей информации о готовности средств коман
Задоча ТС с КП объединения ПВП
(10
Гр опер, отдел
тпа
ieoc/1
"•»> Инм тех 4 группа
Информация о ДВО
Информация о ВВП Информация о погоде Информация о В-Г РТВ
Нан. опер отделен
Hau.mmot
ТС ПВО
Нои напр РТВ
|	|/й7* гр
Обр.Р!
нач напр ИА
,\0бр.р/л
I ионных от
X Нач напр )Н з ев
Группа ДВО иоповеш,
Гр. конт in ал. з. сам.
(Результаты предварит ц/турм рас^\\\	/.
• Информация о В£_и БД ЗРВ
I I !
1'/
Рис. 39. Функциональная схема управления расчетом на КП ТС ПВО
I зенрап

дир соединения вырабатывает замысел боевых действий, конкретно выраженный одним или несколькими вариантами решения.
- Каждый из вариантов содержит в себе указания по целераспре-делению (по какой цели, кто и на каких рубежах действует) и доводится до начальника штаба, начальника оперативного отделения (отдела) и начальников направлений на рода войск.
Начальники направлений родов войск производят необходимые расчеты (предварительные штурманские расчеты, расчеты по целе-
167
распределению между зенитными ракетными полками, расчеты по радиолокационному обеспечению) и докладывают свои предложения по использованию средств в различных вариантах.
На основе докладов командир соединения выбирает наиболее целесообразный вариант боевых действий, уточняет его и утверждает этот вариант, как свое решение. При появлении новых целей или значительного изменения воздушной обстановки весь цикл указанных действий повторяется вновь и принимается новое решение или вносится корректировка в решение, принятое раньше.
В простой воздушной обстановке число рассматриваемых вариантов может быть сведено к одному, что позволит опустить некоторые действия и сократить время принятия решения.
Начальник штаба соединения ПВО контролирует поступление всей необходимой информации, оценивает ее, подготавливает предложения по использованию активных и обеспечивающих средств, принимает участие в выработке решения командира соединения, ставит боевые задачи частям и подразделениям через направления родов войск и расчету командного пункта.
На этапе реализации принятого решения начальники направлений родов войск и групп организуют работу расчета в группах по выполнению поставленных задач. Начальник штаба соединения управляет работой всего боевого расчета командного пункта и контролирует выполнение поставленных задач подчиненными частями и подразделениями.
2. ОРГАНИЗАЦИЯ УПРАВЛЕНИЯ ЧАСТЯМИ
И ПОДРАЗДЕЛЕНИЯМИ В ТАКТИЧЕСКОМ СОЕДИНЕНИИ
Управление частями и подразделениями в тактическом соединении ПВО осуществляется автоматизированным способом, по телефону, телеграфу (с помощью телеграфных аппаратов СТ-35) и радио.
На всех командных пунктах соединения в составе оборудования имеются специально выделенные индикаторы ИВН (или ИПН-1) для автоматизированной передачи, приема и отображения на фоне воздушной обстановки цифровых команд, докладов и донесений.
На пункте управления радиолокационной роты для приема команд с командного пункта радиотехнического батальона и передачи докладов используется один из индикаторов ИПН-1 (в комплексе «Воздух-1п» используется установленный в стационарном помещении выносной индикатор ИПН-1).
Упрощенные функциональные схемы приема команд управления в подразделениях показаны на рис. 40 и 41.
Индикаторы обеспечивают раздельную передачу по каналам управления Упр-1 и Упр-2 команд подчиненным частям и подразделениям (например, по каналу Упр-1) и докладов на вышестоящие командные пункты (например, по каналу Упр-2).
168
12 Згк. 00183
169
Рис. 42. Схема распределения каналов управления Упр-1 и Упр-2 в соединении (вариант)
Распределение каналов управления Упр-1 и Упр-2 для целен раздельной передачи команд и докладов определяется соответствующими инструкциями или решением командира соединения.
Выбор приема сигналов команд и докладов осуществляется на телеприемнике командного пункта (пункта управления), на котором можно включить прием команды или доклада или команды и доклада вместе.
Один из вариантов распределения каналов управления Упр-1 и Упр-2 в соединении показан на рис. 42.
В соответствии с этим вариантом на телеприемниках КП соединения, принимающих доклады от подчиненных частей и подразделений, тумблер Упр-1 —Упр-2 должен быть включен в положение Упр-2, а на всех телеприемниках КП частей и подразделений, принимающих команды от вышестоящих КП, — в положение Упр-1.
Передача команд управления и докладов осуществляется по тем же каналам, по которым передаются данные воздушной обстановки или в отдельных случаях по специально выделенным каналам управления.
Управление обеспечивается в радиусе отображаемых команд и докладов на приемных индикаторах 600 км в звене КП соедине-
но
ния — КП иап с ртб, зенрап, ртб с ПН ИА и ртб; 300 (150) км в звене КП ртб — ПУ роты.
Для передачи команд целеуказания штабом соединения вместо действительного наименования (номера иап (ПН) и зенрап) могут присваиваться условные порядковые номера, например: для КП иап (ПН) — 1, 2, 3, 4, . . для КП зенрап — 01, 02, 03, 04, . . .
Смысловое значение команд и докладов кодируется по таблице сигналов однозначными или двузначными (трехзначными) числами путем набора и различного сочетания цифр от 0 до 9. Номера целей и индексы истребителей при передаче команд целеуказания не кодируются. Таблица сигналов предусматривает для быстрой постановки.задач КП зенрап (иап) передачу условного номера полка, которому ставится задача или передается запрет открытия огня. В этом случае номер (1, 2, 3, 4, . . . или 01, 02, 03 . . .) КП (ПН) при передаче также не кодируется.
Передача команд и докладов с индикатора, где отображается общая воздушная обстановка, организуется следующим образом:
1. Команды, адресуемые всем частям (подразделениям), передаются в точку экрана индикатора, соответствующую месту расположения командного пункта соединения (части, подразделения), с которого передаются эти команды.
Например:
00-—«Готовность № 1. Работать полным боевым расчетом».
61—«Доложите готовность аппаратуры наведения».
При этом числа 00 и 61 высвечиваются на индикаторе в месте расположения передающего КП.
2. Команды, адресуемые отдельной части (подразделению), передаются в точку экрана индикатора, соответствующую месту расположения КП (ПУ) этой части (подразделения).
Например:
18 — «Проверьте работу телепередатчика».
24 — «Выдавайте данные о всех целях и своих истребителях».
21 X 3567, где 21 — сигнал «Обеспечить КП иап (ПН ИА) перехват цели № . . .»; 3567 — номер цели;
36 X 765, где 36 — сигнал «Индекс летчика, вылетевшего на перехват воздушной цели»; 765 — индекс.
Постановка предварительных задач по уничтожению целей средствами зенитных ракетных полков может производиться без сигнала путем передачи номера цели и номера зенрап, которому ставится задача по уничтожению данной цели. При этом передача осуществляется в виде формуляра в две строчки: в первой строчке — номер цели, во второй (под номером цели) — номер зенрап.
Например:
3568 — «Обеспечить уничтожение цели №... средствами 01 зенрап №... (предварительная задача)», где 3568 — номер цели; 01 — номер зенрап.
Указанные команды высвечиваются на индикаторе, где находится обозначение КП (ПУ), которому адресуется команда.
12*
171
Командй на уничтожение целей или запрещение открытия огня, •адресуемые КП зенрап после постановки предварительной задачи, перелаются по трассе целей.
Например:
01—«Уничтожить данную цель средствами зенрап №...», где '01 — номер КП зенрап, которому ставится задача.
016 — «Средствам зенрап №... огонь по данной цели открывать запрещается (действуют истребители)», где 01—номер КП зенрап, 6 — постоянное число, указывающее на запрет огня.
Указанные команды высвечиваются рядом с трассой цели.
4. Команды целеуказания частям (подразделениям) передаются как в точку, соответствующую месту расположения КП (ПУ) этой части (подразделения) для привлечения внимания, так и в сектор вероятного появления целей или по трассе указываемой цели.
Например:
88 — «По цели вести стрельбу ЗРВ без ограничений»;
25 — «Усилить наблюдение в данном секторе»;
22 — «Данные по целям (истребителям) поступают с провалами. Примите меры».
5. Доклады, передаваемые из частей (подразделений) на вышестоящий командный пункт, передаются в точку экрана индикатора, соответствующую месту расположения КП (ПУ) данной части (данного подразделения).
Доклады, касающиеся характеристики боевых действий целей (разделение, соединение, маневрирование курсом, скоростью и высотой, применение радиопомех и т. д.) или уточнения местонахождения их, передаются также и по трассе целей, о которых сообщается в докладе.
Доклады о применении противником ядерного, химического оружия или БРВ передаются в районе их применения.
Например:
69 — «Аппаратура наведения готова к работе».
Эти доклады высвечиваются на индикаторе в точке стояния того КП (ПУ), откуда они поступают.
48 — «Цель прекратила применение активных помех».
Доклад передается в точку КП части, подразделения и по трассе цели.
90 — «Противник применил ядерное оружие».
Доклад передается в точке, соответствующей центру района применения этого оружия.
Все предварительные задачи на организацию боевых действий частей и подразделений, а также донесения о их выполнении передаются.по телефону, радио или телеграфному аппарату СТ-35.
Все переговоры по телефону, передача радиограмм по радио или телеграмм по телеграфному аппарату СТ-35 осуществляются с выполнением правил скрытого управления войсками (СУВ) и в соответствии с переговорными таблицами и таблицами сигналов.
172
Задачи, передаваемые по телефону, радио или телеграфу, включают все сведения, необходимые для уяснения этих задач.
Например:
а) Для КП иап (ПН ИА):
111—6357—1—0754—3—11.06 ПРД 10.50,
где 111 —шифр (содержание задачи по наведению);
6357 —номер цели;
1 —номер аэродрома, который должен выделить истребителей для перехвата данной цели;
0754 — расчетный рубеж перехвата: первые три цифры—азимут, четвертая цифра — номер рубежа;
3 —номер ПН ИА, который должен обеспечить наведение выделенных истребителей на данную цель;
11.06 —расчетное время взлета истребителей для перехвата данной цели;
10.50 —время передачи.
«Ураган»—171 ПРД 10.54, где «Ураган» — команда на немедленный вывод истребителя из зоны ЗРВ;
171	—индекс летчика;
10.	54	— время передачи.
б) Для КП зенрап:
777—6358—02 ПРД 10.55,
где 777 — шифр на уничтожение цели средствами зенрап;
6358 —номер цели;
02-—номер КП зенрап;
10.55 —время передачи.
Для управления радиотехническими батальонами и радиолокационными ротами по телефону, радио и телеграфному аппарату СТ-35 используется единая таблица сигналов, существующая в РТВ.
При неавтоматизированном способе передачи данных о воздушной и радиационной обстановке донесения передаются в соответствии с Инструкцией по составлению и передаче донесений о воздушной обстановке радиолокационными подразделениями и командными пунктами войск ПВО.
3.	ОРГАНИЗАЦИЯ УПРАВЛЕНИЯ РАБОТОЙ РАСЧЕТОВ НА КП И ПУ СОЕДИНЕНИЯ ПВО
Управление работой боевого расчета на командных пунктах соединения производится с помощью системы телекарандашей и внутренней телефонной громкоговорящей связи.
Телекарандашом можно производить управление только с электронно-оптического планшета, передавая в три адреса (три группы индикаторных устройств командного пункта) различные условные знаки.
На КП соединения в группы телекарандаша включаются:
—	линия ТК-1—электронно-оптический планшет и индикатор ИВН (ИПН) направления ЗРВ;
173
—	линия ТК-2— электронно-оптический планшет и индикаторы ИВН и ИПП в прицепе № 15-1 (в комплексе «Воздух-1с»— в подгруппе обработки данных по целям);
—	линия ТК-3— электронно-оптический планшет и индикаторы ИВН и ИПП в прицепе № 15-2 (в комплексе «Воздух-1с» — в подгруппе обработки данных по истребителям).
В комплексах «Воздух-1п» и «Воздух-1с» при необходимости могут быть созданы дополнительные группы линий телекарандаша, включающие линии управления работой штурманской группы и группы ЗРВ.
На командном пункте иап с ртб и ртб с ПН ИА к электроннооптическому планшету подключаются:
—	по линии ТК-1 —индикатор штурмана наведения (УД);
—	по линии ТК-2 — индикатор офицера направления (ИВН);
—	по линии ТК-3 —индикатор переприема (ИПП, в комплексе «Воздух-1с»).
Кроме линий телекарандаша, в аппаратуре «Каскад» предусмотрена возможность автоматизированного целеуказания с индикаторов УД:
—	от штурмана КП (в отдельных вариантах оборудования КП комплексом «Воздух-1с») штурману наведения (по трем целям, трем истребителям и трем рубежам перехвата) с помощью мигающих маркеров;
—	от штурмана наведения шести операторам УСД (по трем целям и по трем истребителям).
Для управления работой расчета с помощью телекарандаша могут быть использованы следующие примерные условные знаки:
«Эту цель нумеровать № . . . » (номер
—»—«—	< \ сообщается по громкоговорящей связи
'"S	или телефону);
6315 )	* 63Г6 )	д ЕЗГ7)	• » X 631б)	«-Д 63/9)	a-J*	/ «Эту цель выдать на оповещение»; Д «Выдать на оповещение характеристику и высоту этой цели»; X «Прекратить выдачу на оповещение этой цели»; Н «Уточнить высоту этой цели»; 0 «Уточнить характеристику этой цели».
174
Работой расчета на пункте управления командир роты управляет непосредственно голосом и по внутренней громкоговорящей связи.
4.	ОРГАНИЗАЦИЯ ВЗАИМОДЕЙСТВИЯ В ТАКТИЧЕСКОМ СОЕДИНЕНИИ ПВО
Взаимодействие в соединении ПВО организуется между частями и подразделениями всех родов войск внутри соединения, а также с соседними соединениями и объединениями ПВО.
Взаимодействие между радиотехническими частями и подразделениями организуется путем взаимной информации о воздушной и наземной обстановке по обычным средствам связи.
Взаимодействие между радиотехническими частями (подразделениями) и частями ЗРВ организуется путем передачи радиолокационных данных по сети оповещения с КП соединения на КП зенрап или непосредственно с КП (ПУ) частей и подразделений РТВ. При объединении командных пунктов взаимодействие организуется путем слаженной работы расчетов.
Взаимодействие между радиотехническими частями (подразделениями) и частями ИА организуется путем непосредственного ввода радиолокационных данных в аппаратуру наведения «Каскад» и слаженной работы расчетов на объединенных командных пунктах.
Кроме того, имеется возможность использовать для предварительных штурманских расчетов и непосредственного приборного или глазомерного наведения информацию, полученную по каналам аппаратуры АСПД-1 от удаленных радиотехнических подразделений. Эта информация так же, как и информация от местных радиолокационных станций, автоматически может поступать в устройства съема данных аппаратуры «Каскад» и использоваться для выработки команд управления истребителей в счетно-решающем приборе.
Выработка команд управления и передача их на борт истребителя с отображением их на пилотажных навигационных приборах в системе «Воздух-1» в отличие от существующих глазомерных способов наведения автоматизированы.
Взаимодействие между частями ИА и ЗРВ организуется по трем основным способам:
—	боевые действия ИА и ЗРВ в различных зонах;
—	боевые действия ИА и ЗРВ в одной зоне по различным целям;
—	боевые действия ИА и ЗРВ в одной зоне по одной цели.
175
Способ взаимодействия ИА и ЗРВ выбирается командиром соединения в соответствии со складывающейся воздушной обстановкой и дальнейшим ее развитием в ходе отражения воздушного противника.
При принятии решения на уничтожение воздушных целей командир соединения предусматривает, какие цели должны уничтожаться только истребительной авиацией, а также совместно — истребительной авиацией и зенитными ракетными войсками при последовательном воздействии на них истребителей-перехватчиков и ракет.
В ходе реализации принятого командиром соединения решения начальник направления ЗРВ распределяет цели между зенитными ракетными полками и вместе с начальником направления ИА осуществляет взаимодействие ИА и ЗРВ в ходе боя.
При организации взаимодействия по первому способу рубежи перехвата целей для ИА назначаются на удалении от зоны пуска ракет, гарантирующем возможность наведения перехватчика, осуществления им атаки и безопасного отхода («отвала») от цели до зоны пуска. При достижении истребителем рубежа подачи команд на «отвал» с КП иап (ПН ИА) штурманом наведения подается команда на «отвал», а на КП зенрап с КП соединения дается разрешение на уничтожение цели ракетами.
Удаление рубежа подачи команды на «отвал» определяется в зависимости от курса, скорости и высоты полета истребителя штурманом наведения.
Взаимодействие ИА и ЗРВ в одной зоне по различным целям организуется в тех случаях, когда наводимому истребителю для завершения наведения и выполнения атаки цели целесообразно разрешить вход в зону ЗРВ. В этом случае зенитному ракетному полку, в зону которого входит цель, атакуемая истребителем, назначается для уничтожения другая цель.
Решение на вход истребителя в зону ЗРВ принимается командиром соединения, на основании чего с КП соединения на КП иап (ПН ИА) выдается разрешение на продолжение наведения и атаки в зоне ЗРВ, а на КП зенрап передается запрещение на действие ракетами по цели, атакуемой истребителем.
Взаимодействие ИА и ЗРВ в одной зоне и по одной цели осуществляется в тех случаях, когда введенный в зону ЗРВ истребитель не смог уничтожить цель и имеется возможность действия по этой цели одним дивизионом зенрап.
Решение на действие данным дивизионом по цели, атакуемой истребителем, принимается командиром соединения. С КП соединения на КП иап (ПН ИА) выдается команда на резкий «отвал» (отставание) истребителя от цели, а на КП зенрап выдается разрешение на пуск ракет по этой цели.
Во всех случаях, если нет особого решения командира соединения на разрешение действовать в зоне ЗРВ, истребители выводят-176
ся штурманом наведения из боя до рубежа целеуказания зенитных ракетных полков.
Взаимодействие с соседними соединениями (объединениями) ПВО организуется по прямым телефонным, телеграфным или радиоканалам связи путем взаимного оповещения и взаимной информации о воздушной и наземной обстановке, взаимной передачи управления истребителями при их действии на полную дальность с посадкой на аэродром соседей, взаимной передачи извещений на полеты своей авиации и согласование действий при проводке воздушных целей в полосах взаимодействия.
177
ЗАКЛЮЧЕНИЕ
Система «Воздух-1» позволяет автоматизировать ряд процессов по управлению частями и подразделениями соединения ПВО. Она увеличивает производительность боевых расчетов по съему, передаче и обработке радиолокационной информации, при этом уменьшается время запаздывания поступления и отображения данных воздушной обстановки, увеличивается точность отображения радиолокационной информации.
Система также обеспечивает целеуказание и управление зенитными ракетными полками (бригадами), истребительными авиационными полками, а также приборное наведение сверхзвуковых и дозвуковых истребителей-перехватчиков на самолеты и крылатые ракеты противника.
Однако в системе не предусматривается автоматизация ряда процессов боевой работы на командном пункте соединения и командных пунктах частей и подразделений, а именно: прием и отображение дальней воздушной обстановки, привязка номеров, характеристик и высот к трассам целей, принятие решения командиром, целераспределение, производство предварительных штурманских расчетов, отображение данных о боевой готовности и боевых действиях средств ПВО и др.
В связи с этим осуществляется модернизация системы «Воздух-1», в ходе которой предусматривается:
—	введение аппаратуры запоминания и фильтрации, принятой на командных пунктах информации;
—	автоматизация отображения воздушной обстановки на электронных планшетах и табло;
—	автоматическое отображение на электронных планшетах и табло координат, номеров, характеристик и высот целей и истребителей, рубежей перехвата, зон пуска ракет, дислокации зенитных ракетных комплексов;
—	автоматическая привязка номеров, характеристик и высот к трассам целей;
—	автоматизация обработки полученных данных о боевой готовности и боевых действиях войск соединения ПВО;
—	автоматический контроль с КП соединения за правильностью получения боевой задачи на подчиненных КП;
178
—	сопряжение с другими автоматизированными системами управления;
—	автоматизация приема и обработки информации от самолетов и кораблей радиолокационного дозора;
—	улучшение точностных характеристик системы по съему, передаче и отображению радиолокационной системы;
—	увеличение пропускной способности командных пунктов по обработке радиолокационной информации;
—	улучшение организации управления зенитными ракетными полками (бригадами) с командного пункта соединения ПВО;
—	автоматизация управления и ввода данных о высоте с радиовысотомера;
—	определение местонахождения источника активных помех методом триангуляции;
—	автоматизация процесса производства предварительных штурманских расчетов путем использования пересчетных устройств для создания упрежденных трасс с временными отметками на них;
—	сокращение времени приведения системы в боевую готовность;
—	повышение эксплуатационной надежности, особенно распределительных механизмов, смесительных устройств, схем развертки, высоковольтных блоков питания;
—	введение устройств функционального контроля за работой аппаратуры командного пункта, обеспечивающих быстрое включение резервных средств при появлении неисправностей в аппаратуре.
179
ЛИТЕРАТУРА
Наставление по ведению операций (проект), ч. III, 1962.
Боевой устав войск ПВО (дивизия, корпус), проект, 1961.
Наставление радиотехническим войскам ПВО страны (проект), ч. I, 1962.
Противовоздушная оборона страны и характер противовоздушных операций. Под редакцией Маршала Советского Союза С. С. Бирюзова, 1959.
Указания по организации боевой работы на командных пунктах соединений и частей войск ПВО страны, оснащенных комплексом средств автоматизации «Воздух-1с», 1961.
Временная инструкция по боевому применению сокращенного комплекса средств автоматизации «Воздух-1п», изд. 1961.
Руководство по организации боевой работы на командных пунктах войск противовоздушной обороны страны, ч. I, 1963.
180
ОГЛАВЛЕНИЕ
Стр.
Введение..................................................................3
Глава I. Назначение и принципы боевого применения системы ....	5
1. Назначение..........................................................—
2. Принципы применения	системы	в	соединении ПВО......................6
Глава II. Основные тактико-технические	характеристики и состав системы 14
1.	Тактико-технические данные и состав аппаратуры АСПД-1	... —
2.	Тактико-технические данные и состав аппаратуры «Каскад» .	. .18
3.	Тактико-технические данные и состав телемеханической радиолинии «Лазурь»..............................................................21
4.	Тактико-технические данные и состав аппаратуры связи «Ключ-1» .	. 24
Глава III. Назначение и оборудование системой «Воздух-1» объединенных командных пунктов и пунктов управления соединения ПВО .	... 26
2. Объединенный командный пункт истребительного авиационного полка и радиотехнического батальона ..................................... 34
3. Командный пункт радиотехнического батальона с пунктом наведения истребительной авиации..............................................42
. 4. Объединенный командный пункт радиотехнического полка, батальона, истребительного авиационного полка и зенитного ракетного полка (бригады), оснащенный комплексом «Воздух- 1п».....................46
5. Командный пункт соединения противовоздушной обороны .... 49
Глава IV. Организация связи в соединении ПВО, оснащенном системой «Воздух-1»..........................................................55
I.	Организация	проводной	связи .....................................56
2.	Организация	радиорелейной	связи..................................59
3.	Организация	радиосвязи...........................................61
Глава V. Подготовка системы «Воздух-1» к боевой работе .... 67
1.	Определение составляющих базы (Хв, Уо) и угла поворота координатных осей (а), вводимых в телеприемники аппаратуры АСПД-1 ... —
2.	Юстировка аппаратуры «Воздух-1»..................................73
3.	Проверка и контроль функционирования аппаратуры..................84
Глава VI. Организация работы боевых расчетов иа командных пунктах и пунктах управления тактического соединения ПВО, вооруженного системой «Воздух-1»........................................................94
1.	Организация боевой работы на пункте управления маловысотной роты, вооруженной комплексом «Воздух-1с»..................................96
2.	Организации боевой работы на пункте управления радиолокационной роты, вооруженной комплексом «Воздух-1п»...........................104
а)	Организация боевой работы в радиолокационной роте, входящей
в состав подразделений сокращенного комплекса «Воздух-1п»	.	. —
б)	Особенности организации боевой работы на пункте управления радиолокационной роты предупреждения, вооруженной комплексом «Воздух-1п».....................................................109
181
Стр.
3.	Организация боевой работы на объединенном командном пункте иап
и ртб, вооруженных комплексом «Воздух-1п» или «Воздух-1с» .	. 109
а)	Состав боевых расчетов......................................—
б)	Работа полного боевого расчета..............................ПО
в)	Особенности приема и методы ввода данных в тракт аппаратуры
АСПД-1, принятых неавтоматизированным	способом .	.	.	.119
г)	Особенности работы боевого расчета	в	дежурном режиме	.	.	123
д)	Особенности обработки и передачи информации при выходе аппа-
ратуры из строя.........................  ’.....................124
4.	Особенности организации боевой работы на командном пункте радиотехнического батальона с пунктом наведения ИА, вооруженного комплексом «Воздух-lri» или «Воздух-1с»..........................  ,	—
5.	Особенности организации боевой работы на командном пункте ртп и ртб, оснащенного комплексом «Воздух-1п» и объединенного с КП иап
и зенрап (зенрабр) ..............................................  127
а)	Примерный состав и задачи групп полного и сокращенного боевых
б)	Принципы организации работы боевого расчета на объединенном КП 129
6.	Организация боевой работы на командном пункте тактического соединения ПВО, вооруженного комплексом «Воздух-1п» или «Воздух-1с» 133 а) Состав полного и сокращенного	боевых расчетов.....................—
б)	Работа полного боевого' расчета..............................136
в)	Прием информации от удаленных радиотехнических подразделений
по принципу «смещенного центра»...............................142
г)	Работа в дежурном режиме.....................................144
д)	Работа расчета при выходе аппаратуры «Воздух-1» из строя .	. 145
Глава VII Организация наведения в системе «Воздух-1»..................146
1.	Радиолокационное обеспечение наведения. Система КП и ПН ИА .	. —
2.	Штурманское обеспечение наведения истребителей..................147
3.	Способы приборного наведения истребителей на воздушные цели, используемые в аппаратуре «Каскад».................................149
4.	Режимы работы СРП при обеспечении приборного наведения .	. 151
5.	Выбор способа и параметров наведения............................152
6.	Работа штурмана наведения и операторов УСД при подготовке и в процессе наведения....................................................155
7.	Организация передачи управления истребителями в процессе наведения с одного КП (ПН) на другой.....................................158
8.	Использование каналов аппаратуры «Лазурь».......................159
9.	Особенности наведения по аппаратуре «Воздух-1», сопряженной с радиолокационными станциями метрового и дециметрового диапазонов волн .	.	....................................................160
Глава VIII. Организация управления и взаимодействия в тактическом соединении ПВО, вооруженном системой «Воздух-1».......................166
1.	Функциональная схема управления боевыми действиями частей и подразделений соединения ............................................. —
2.	Организация управления частями и подразделениями в тактическом соединении.........................................................168
3.	Организация управления работой расчетов на КП и ПУ соединения ПВО ...............................................................173
4.	Организация взаимодействия в тактическом соединении ПВО .	. 175
Заключение............................ . . 178
Литература............................ . . 180
fej.
» *
182
Под наблюдением инженер-майора Сгефаненкова Н. 3. и редактора ннженер-полковника Астапенкова И. Г.
Технический редактор Мурашова Л. А.	Корректор Борунова Р. В.
Сдано в набор 26.7.63 г.	Подписано к печати 5.11.63 г.
Формат бумаги 60 X 901/1С — ПУ2 печ. л. — 11,5 усл. печ. л. + 2 вкл. — в/4 печ. л. —0,75 печ. л.
Изд. № 6/1632сс	Зак. 00183
183
