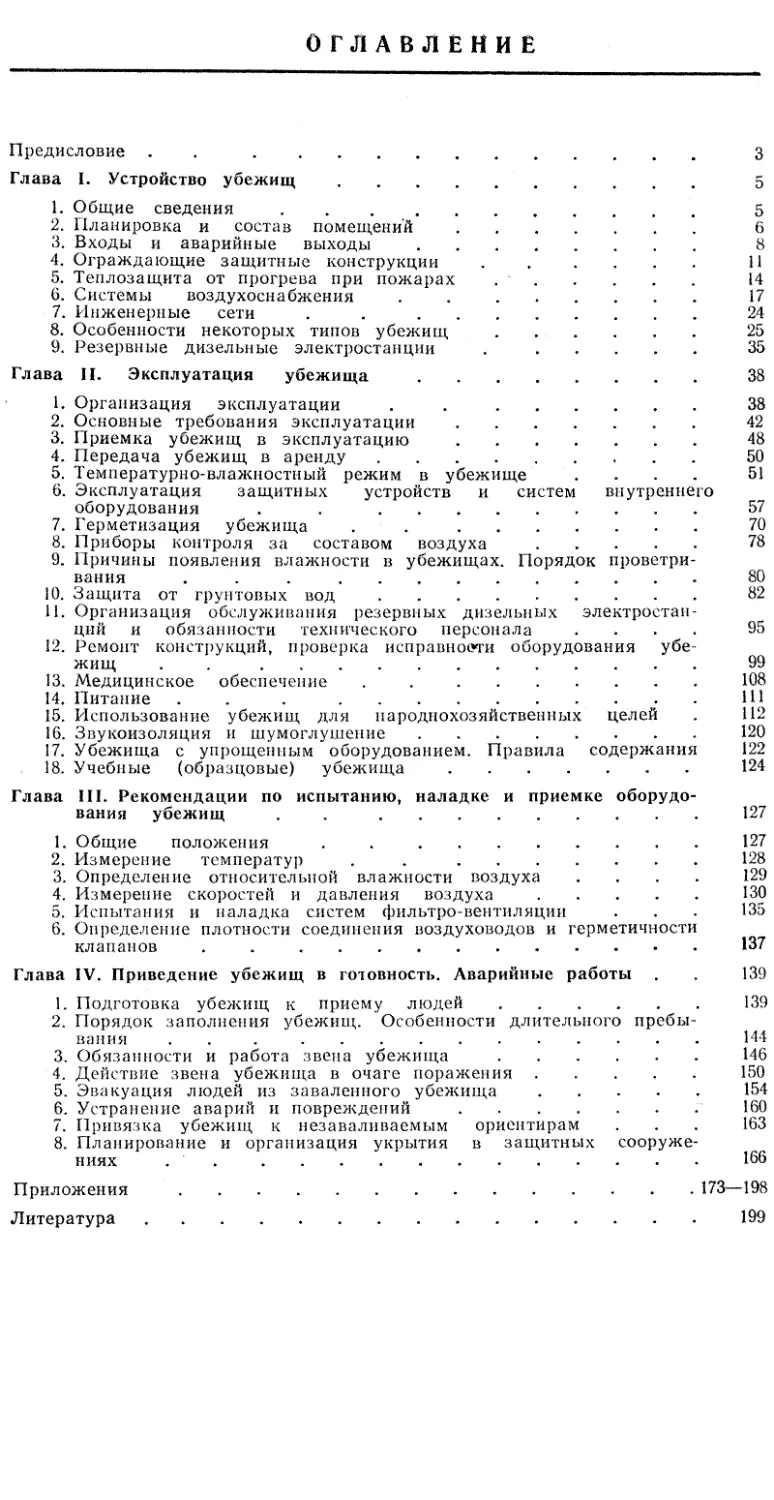

                    ОГЛАВЛЕНИЕ
Предисловие .	.	........................................... 3
Глава I. Устройство убежищ............................................ 5
1.	Общие сведения................................................. 5
2.	Планировка и состав помещений.................................. 6
3.	Входы и аварийные выходы....................................... 8
4.	Ограждающие защитные конструкции...............................11
5.	Теплозащита от прогрева при пожарах .......................... 14
6.	Системы воздухоснабжения .	........................ 17
7.	Инженерные сети .	.	...........................24
8.	Особенности некоторых типов убежищ.............................25
9.	Резервные дизельные электростанции ............................35
Глава II. Эксплуатация	убежища....................................38
1.	Организация эксплуатации .	........................38
2.	Основные требования эксплуатации...............................42
3.	Приемка убежищ в	эксплуатацию...............................48
4.	Передача убежищ в	аренду.....................................50
5.	Температурно-влажностный режим в убежище ....	51
6.	Эксплуатация защитных устройств и систем внутреннего
оборудования .	.	...............................57
7.	Герметизация убежища .	...........................70
8.	Приборы контроля за составом воздуха...........................78
9.	Причины появления влажности в убежищах. Порядок проветри-
вания .	.	.......................................80
10.	Защита от грунтовых вод.......................................82
И. Организация обслуживания резервных дизельных электростан-
ций и обязанности технического персонала ....	95
12.	Ремонт конструкций, проверка исправности оборудования убе-
жищ .	............................................... 99
13.	Медицинское обеспечение .	...........................108
14.	Питание .	.	.	....................................П1
15.	Использование убежищ для народнохозяйственных целей .	112
16.	Звукоизоляция и шумоглушение.................................120
17.	Убежища с упрощенным оборудованием. Правила содержания 122
18.	Учебные (образцовые) убежища................................ 124
Глава III. Рекомендации по испытанию, наладке и приемке оборудо-
вания убежищ .	.	...........................127
1.	Общие положения .	................................127
2.	Измерение температур ,	...........................128
3.	Определение относительной влажности воздуха ....	129
4.	Измерение скоростей и давления воздуха........................130
5.	Испытания и наладка систем фильтро-вентиляции ...	135
6.	Определение плотности соединения воздуховодов и герметичности
клапанов .	...........................................137
Глава IV. Приведение убежищ в готовность. Аварийные работы .	.	139
1.	Подготовка убежищ к приему людей..............................139
2.	Порядок заполнения убежищ. Особенности длительного пребы-
вания .	.	  144
3.	Обязанности и работа звена убежища........................146
4.	Действие звена убежища в очаге поражения..................150
5.	Эвакуация людей из заваленного убежища....................154
6.	Устранение аварий и повреждений...........................160
7.	Привязка убежищ к незаваливаемым ориентирам ...	163
8.	Планирование и организация укрытия в защитных сооруже-
ниях ............................................................166
Приложения.....................................................173—198
Литература.......................................................199
УДК 699.85.004.1
В книге приводятся краткие сведения о назначении
и устройстве убежищ гражданской обороны, основные тре-
бования технической эксплуатации сооружений, правила
работы с фильтро-вентиляционным агрегатом и другим
оборудованием, основные положения по наладке систем
воздухоснабжения и приемке внутреннего оборудования.
Описываются характерные аварии, которые могут
возникнуть при повреждении убежищ, и даются рекомен-
дации по их ликвидации, указывается порядок действий
звена в аварийной обстановке.
Книга предназначена для инженерно-технических ра-
ботников, занимающихся вопросами эксплуатации защит-
ных сооружений, личного состава служб убежищ и укры-
тий гражданской обороны, работников объектов граж-
данской обороны и личного состава звеньев убежищ.
Главы книги, касающиеся эксплуатации убежищ и
внутреннего оборудования, могут быть рекомендованы
инженерам, работающим в области проектирования
защитных сооружений.
Разделы книги о правилах поведения в убежищах
могут быть использованы также и при обучении населения.
1—12—5
314—1970
Каммерер Юлий Юльевич
Харкевич Александр Есонович
Эксплуатация убежищ гражданской обороны
* * *
Стройиздат
Москва, К-31, Кузнецкий мост, д. 9.
* • *
Научный редактор Л. М. Горшков
Редактор издательства Г. М. В и н о г р а д о в а
Внешнее оформление художника А. С. Александрова
Технический редактор В. М. Родионова
Корректоры Л. П. А т а в и н а, Л. Д. С п р ы г и и а
Сдано в набор	11/VI 1970 г.	Подписано	к печати	12/Х 1970	Г.
Т. 15638.	Формат	84Х108>/„ Д. л.		3,125 бум.	л.
	10,50 усл.	печ. л. (10,70 уч.-изд.	л.)
Тираж 55 000	экз.	Изд.	. № A.VI-1742. Зак.	№ 1051.	Цена 54	к‘.
г. Чехов, Московской области
Чеховский полиграфкомбинат Главполиграфпрома
Комитета по печати при Совете Министров СССР
ПРЕДИСЛОВИЕ
Ленинские принципы мирного сосуществования го-
сударств с различным социальным и экономическим строем
находят’'широкое признание всех народов на всех конти-
нентах.
Советское правительство делает все от него зависящее
для упрочения мира во всем мире. Однако империалисти-
ческие круги, не жалея сил и средств, готовятся к развер-
тыванию новой войны с применением ядерного оружия.
Современное ядерное и термоядерное оружие обладает
большой разрушительной силой. Оно может привести к
массовым разрушениям и повреждениям зданий, сооруже-
ний, вызвать жертвы среди людей. От современного оружия
массового поражения нет абсолютно гарантированной за-
щиты. Избыточное давление ударной волны вблизи центра
взрыва настолько велико, что способно полностью разру-
шить или повредить высокопрочные наземные и подзем-
ные сооружения.
Несмотря на огромную мощь термоядерного оружия,
убежища являются эффективным средством защиты людей.
Они способны обеспечить защиту от ударной волны (на
соответствующих расстояниях от центра взрыва), от воз-
действия светового излучения и проникающей радиации
(действующих в момент взрыва), от поражения обломками
разрушающихся наземных зданий и сооружений, а также
от пожаров. Убежища обеспечивают защиту от ионизиру-
ющего излучения при радиоактивном заражении местности
на следе облака ядерного взрыва, от отравляющих веществ
и бактериальных средств.
Эффективность использования сооружений во многом
зависит от их технической готовности, возможности быст-
рого заполнения и умения пользоваться установленным в
убежищах специальным оборудованием.
Убежища гражданской обороны, как и все народное до-
стояние, надо бережно сохранять. Сохранность сооруже-
ний зависит прежде всего от правильной эксплуатации.
Во втором издании книги учтены произошедшие измене-
ния в требованиях к современным убежищам с учетом воз-
действия всех поражающих факторов ядерного оружия; до-
полнительно включены новые главы и разделы.
1*	з
По предложениям работников Главного московского жи-
лищного управления и других читателей внесены изме-
нения в содержание и структуру излагаемого материала.
Авторы выражают благодарность Г. В. Приказчиковой,
оказавшей ценную помощь при подготовке рукописи, и
всем приславшим свои предложения по первому изданию
книги и просят читателей направлять свои замечания по
адресу: Москва, К-31, Кузнецкий мост, д. 9, Стройиздат.
Глава 1. УСТРОЙСТВО УБЕЖИЩ
1.	ОБЩИЕ СВЕДЕНИЯ
Убежища гражданской обороны являются специальны-
ми сооружениями, предназначенными для защиты людей
от современного оружия массового поражения.
Они обеспечивают защиту от действия ударной волны
ядерного взрыва (на определенном расстоянии от места
взрыва), светового излучения, проникающей радиации, из-
лучения осадков на следе радиоактивного облака, отрав-
ляющих веществ и бактериальных средств.
Убежища также защищают людей от возможного пора-
жения при обрушении зданий над сооружением или вблизи
него, воздействия высоких температур при пожаре и про-
дуктов горения.
Защита от ударной волны и обломков разрушающихся зда-
ний обеспечивается прочными ограждающими конструкци-
ями (стены, перекрытия, защитно-герметические двери)
и противовзрывными устройствами. Эти конструкции за-
щищают также от воздействия проникающей радиации,
светового излучения и высоких температур.
Для защиты от отравляющих веществ, бактериальных
средств и радиоактивной пыли сооружение герметизируют
и оснащают фильтро-вентиляционной установкой. Установ-
ка очищает наружный воздух, распределяет его по отсе-
кам и создает в убежище избыточное давление (подпор),
препятствующее прониканию зараженного воздуха внутрь
помещения через мельчайшие трещины в ограждающих
конструкциях.
Но одной защиты еще недостаточно. Требуется обеспе-
чить возможность длительного пребывания людей в убе-
жищах (до прекращения пожаров, спада уровней радиации).
Для этого сооружения помимо фильтро-вентиляции, снаб-
жающей людей воздухом, пригодным для дыхания, должны
иметь надежное электропитание, санитарно-технические
устройства (водопровод, канализацию, отопление), а также
запасы воды и продовольствия.
В зависимости от места размещения убежища подраз-
деляют на встроенные и отдельно стоящие. Встроенные убе-
5
жища устраивают в подвальной части зданий; это — на-
иболее распространенный тип защитных сооружений. От-
дельно стоящие не имеют надстройки сверху и размеща-
ются на территории предприятий, во дворах, парках, скве-
рах и других местах на некотором расстоянии от зданий.
Убежища строят с учетом возможности их использова-
ния в мирное время для различных культурно-бытовых и
производственных целей (вспомогательные помещения пред-
приятий, гаражи, предприятия торговли и общественного
питания, пешеходные переходы, мастерские). Поэтому при
проектировании учитывают не только специальные тре-
бования защиты людей, но и особенности технологии ис-
пользования сооружений в мирное время.
Устройство убежища и его внутреннее оборудование во
многом зависят от вместимости, т. е. от максимального ко-
личества людей, которое можно укрыть в сооружении.
Убежища большой вместимости имеют более сложную
систему фильтро-вентиляции и другого внутреннего обо-
рудования по сравнению с подобными сооружениями малой
вместимости. Сложность внутреннего оборудования и ин-
женерных сетей, оснащенность агрегатами, механизмами,
приборами зависит также от назначения и характера ис-
пользования в мирное время.
Следует иметь в виду, что строительство убежищ нача-
лось еще до Великой Отечественной войны. Естественно, с
того времени требования к убежищам неоднократно изме-
нялись. Поэтому в практике эксплуатации можно встре-
тить самые различные сооружения как по планировочным
и конструктивным решениям, так и по внутреннему их
оборудованию и оснащению. В данной книге наряду с со-
временными сооружениями в необходимых случаях при-
водится характеристика убежищ, построенных сравнитель-
но давно, и даются рекомендации по их эксплуатации, учи-
тывающие эту особенность.
2.	ПЛАНИРОВКА И СОСТАВ ПОМЕЩЕНИЙ
Планировка и состав помещений в убежищах зависят
от вместимости сооружения, конструктивных особенностей,
характера использования в мирное время и других причин.
Основными являются помещения (отсеки), где размещаются
укрываемые (рис. 1).
В убежище должны быть места для сидения на 80%, для
6
лежания на 20% укрываемых. Между сиденьями следует
оставлять проходы шириной не менее 0,85 м.
Вместимость убежища определяется исходя из нормы:
не менее 0,5 м2 площади на 1 чел. В состав помещений убе-
жища входят также фильтро-вентиляционная камера, са-
нитарный узел, тамбуры и предтамбуры входов. В соор уже-
Рис. 1. Планировка убежища
/ — помещение для укрываемых (отсеки); 2 — тамбур при входе;
3 — тамбур дизельной; 4 — дизельная; 5 — фильтро-вентиляцион-
ная камера; 6 — санитарный узел; 7 — медицинская комната; 8 —
кладовая; 9 — галерея аварийного выхода
ниях большой вместимости, кроме того, могут быть медицинс-
кая комната и кладовая для продуктов. Для баков с водой
и тары для отбросов места выделяются отдельно.
 Если в убежище в качестве аварийного источника водо-
и ’ энергоснабжения служат артезианская скважина, ди-
зельная электростанция или аккумуляторная, для них
должны быть предусмотрены специальные помещения.
При проектировании и строительстве стремятся к тому,
чтобы фильтро-вентиляционная камера, санузлы и другие
вспомогательные помещения занимали минимальную пло-
щадь. Размеры этих помещений диктуются габаритами
внутреннего оборудования, удобством его монтажа и экс-
плуатации.
Медицинская комната размещается на возможно боль-
шем удалении от фильтро-вентиляционной камеры, дизель-
ной и санузлов.
Санузлы стараются удалить от отсеков; входы в них
должны быть через умывальную комнату.
Дизельная электростанция обычно размещается в зоне
защиты; имеет вход из убежища через тамбур с двумя гер-
метическими дверями.
7
Заполнение убежища производится через входы, коли-
чество и ширина которых зависят от вместимости убежища,
его удаления от мест пребывания людей.
У входа должен быть тамбур, обеспечивающий шлюзова-
ние, т. е. вход в сооружение без нарушения его защиты от
ударной волны.
На случай эвакуации укрываемых при разрушении на-
земной части здания во встроенных убежищах предусматри-
вается аварийный выход в виде подземной галереи с проч-
ным оголовком, вынесенным за зону возможного завала.
3.	ВХОДЫ И АВАРИЙНЫЕ ВЫХОДЫ
Один из решающих факторов защиты — время заполне-
ния убежища по сигналу «Воздушная тревога». Чтобы
максимально сократить это в время, предусматривается не
менее двух входов. При их проектировании учитывается
необходимость защиты проемов от поражающих факторов
оружия массового поражения и пропуска расчетного числа
людей в минимальное время. Планировка некоторых типов
входов показана на рис. 2.
Для защиты от действия ударной волны во входах уста-
навливаются прочные металлические защитно-герметичес-
кие (в отдельных случаях могут встретиться и защитные)
двери. Конструкция входа рассчитывается на нагрузку,
превышающую в полтора-два раза нормативную для всего
сооружения. Это не случайно: входы — самое уязвимое
место в защитном сооружении: ударная волна, проникая
через лестничные клетки, коридоры и другим путем, вслед-
ствие многократного отражения и уплотнения может резко
увеличить избыточное давление.
Защита от проникающей радиации и радиоактивного за-
ражения обеспечивается устройством одного-двух поворотов
на 90°, что значительно ослабляет радиацию.
Рациональная конструкция входов и удобное их распо-
ложение на путях подхода укрываемых обеспечивают быст-
рое заполнение убежища. Однако сложившаяся обстановка
может вынудить закрыть сооружение до того, как в него
войдет расчетное число людей.
Для обеспечения непрерывного заполнения убежища и
одновременной защиты от проникания ударной волны
устраивают входы специальной конструкции (см. рис. 2, в),
например с тремя параллельными тамбурами. Чередуя
последовательно заполнение и разгрузку тамбуров, можно
8
Рис. 2. Варианты входов в убежище
а — с одним тамбуром;, б — с двумя тамбурами; в — с тремя парал"
лельиыми тамбурами; г — варианты размещения входов в убежи-
ще; 1 — убежище; 2 — предтамбур; 3 — тамбур; 4 — лестница’»
5 — защитно-герметические двери; 6 — герметические двери
обеспечить почти непрерывное заполнение убежища, не
нарушая его защиты.
Значительно проще, но и менее эффективны в смысле
пропускной способности тамбуры с тремя последовательно
9
установленными дверями. В такое убежище также можно
войти, поочередно закрывая и открывая двери, но только
поодиночке или небольшими группами людей.
К входу в убежище обычно ведет лестничный спуск или
наклонная площадка (пандус). Ширина лестничных маршей
и коридоров должна быть в 1,5 раза больше ширины двер-
ного проема. Чтобы предотвратить завал наружной двери,
перекрытие перед входом (предтамбур) усиливается на на-
грузку от обрушения вышележащих элементов здания.
В тамбуре устанавливаются две двери: защитно-гер-
метическая, которая открывается наружу, и герметическая.
Размеры тамбуров определяются с таким расчетом, чтобы
при открытых дверях пропускная способность входов не
снижалась. При установке плоских металлических полотен,
перекрывающих дверной проем шириной 0,8 м, минималь-
ные размеры тамбура 1,4x1,4 м, при сегментных дверях
1,6х 1,6 м. В тамбурах могут стоять также деревянные или
металлические решетчатые двери для естественного про-
ветривания закрытого сооружения.
Количество входов и ширину проемов устанавливают в
зависимости от вместимости убежища, его расположения и
других факторов, влияющих на вместимость. Наиболее
распространены двери на проем, размерами 0,8X1,8 и
1,2x2 м. Дверной проем шириной 0,8 м в среднем при-
нимается на 200 чел., а шириной 1,2 м— на 300 чел.
От действия ударной волны здание может разрушиться,
в результате чего окажутся заваленными входы в убежище,
расположенные в лестничной клетке. Характер завала за-
висит от величины избыточного давления ударной волны,
высоты здания и его конструктивных особенностей (ма-
териала стен и перекрытия, конструктивной схемы), а так-
же от плотности окружающей застройки. Установлено, что
при избыточном давлении ударной волны 0,5 кПсм? зона
завала составит около половины высоты здания. С увели-
чением давления разлет обломков здания будет увеличи-
ваться, создавая сплошные завалы улиц и проездов. При
этом высота завала будет уменьшаться.
Для того чтобы выйти (эвакуироваться) из заваленного
сооружения, устраивают аварийный выход в виде заглублен-
ной галереи, заканчивающейся шахтой с оголовком. Длину
аварийного выхода при высоте оголовка 1,2 м принимают
по формуле, учитывающей оптимальную протяженность
выхода,
10
L = ^ + 3 м,
где L — длина аварийного выхода в м;
Нза — высота наземной части здания от уровня земли до
карниза в м.
При отсутствии оголовка длина аварийного выхода L при-
нимается равной высоте здания Язд. При удалении аварий-
Рис. 3. Типы галерей
аварийных выходов
а — из кирпича или бетона;
б — полнопроходной кол-
лектор из бетонных блоков;
в — из сборных железобетон-
ных колец; / — кирпич или
бетон; 2 — песчаная подушка
В)
ного выхода на расстояние менее 0,5 Язд высоту оголов-
ка принимают по интерполяции между величинами 1,2 м
и 0,1 Я3д + 0,7 м.
Некоторые варианты конструктивного выполнения га-
лереи аварийного выхода и оголовка воздухозабора пока-
заны на рис. 3 и 4.
В отдельно стоящих убежищах, размещенных вне зоны
завалов, аварийный выход не предусматривается.
4.	ОГРАЖДАЮЩИЕ ЗАЩИТНЫЕ КОНСТРУКЦИИ
В ограждающие защитные конструкции убежищ вхо-
дят перекрытия, стены, полы, а также защитно-герметичес-
кие и герметические двери и ставни во входах. Основное их
назначение в том, чтобы выдерживать избыточное давление
ударной волны, обеспечивать защиту от светового излу-
чения, проникающей радиации, высоких температур при
пожарах и препятствовать прониканию внутрь сооружения
радиоактивной пыли, химических отравляющих веществ
и бактериальных средств. Одновременно с этим, как и в лю-
бом инженерном сооружении, ограждающие конструкции
11
По I~I
Рис. 4. Оголовки аварий-
ного выхода и вентиля-
ционного канала
а — разрез и план оголовка
аварийного выхода; б — ого-
ловок вентиляционного ка-
нала с установкой УЗС;
1 — железобетонный оголо-
вок; 2 — проем с жалюзий-
ной решеткой; 3 — скобы;
4 — галерея аварийного вы -
хода; 5 — гидроизоляция;
6 — отверстие с глухой жа-
люзийной решеткой; 7 — про-
ем со ставнем; 8 — УЗС;
9 — металлические кронш-
тейны; 10 — вентиляцион-
ная металлическая труба
12
должны обеспечивать поддержание внутри помещения нор-
мального температурно-влажностного режима в период
-жсплуатации, не допускать промерзания стен и перекрытий
зимой или перегрева в летних условиях и защищать соору-
жение от поверхностных и грунтовых вод.
Герметичность ограждающих конструкций достигается
плотностью применяемых материалов и тщательной задел-
кой мест примыкания герметических дверей, люков, став-
ней, а также мест прохода через стены различных труб и ка-
белей.
Убежища возводятся обычно из сборно-монолитного или
монолитного железобетона, а в ряде случаев — из кирпича
и других каменных материалов. Выбор материала и кон-
структивной схемы зависит от требуемой степени защиты,
местных возможностей и экономической целесообразности.
Во встроенных убежищах наиболее распространена кон-
струкция стен и перекрытий смешанного типа. Стены вы-
полняют из кирпича, бетонных блоков, реже из сборных
железобетонных элементов. Для увеличения несущей спо-
собности стены могут иметь горизонтальное и вертикальное
армирование. Перекрытия бывают чаще всего из сборных
железобетонных плит, поверх которых укладывают слой
монолитного железобетона, который необходим для усиле-
ния несущей способности перекрытий, а также для увели-
чения защитных свойств от проникающей радиации.
Если по расчету требуется увеличить термическое со-
противление перекрытия, на железобетонную плиту укла-
дывают теплоизоляционный слой из асбестовых плит, шла-
ка, шлакобетона, керамзита.
Ограждающие конструкции отдельно стоящих убежищ
часто выполняют из монолитного железобетона. Подобные
конструкции рамного или коробчатого типа более экономич-
ны при высокой степени защиты.
Эффективны куполообразные и арочные конструкции.
При одинаковых пролетах приведенная толщина огражда-
ющих конструкций этого типа в два-три раза меньше, чем
конструкций рамного типа. Однако в силу ряда причин
(сложность изготовления и монтажа, необходимость инди-
видуального изготовления некоторых элементов) эти кон-
струкции пока не получили широкого применения.
Стены и полы встроенных убежищ должны иметь на-
дежную гидроизоляцию от грунтовых и поверхностных вод.
В отдельно стоящих убежищах, кроме того, нужна гидро-
13
изоляция поверх перекрытия и организованный водоотвод
поверхностных вод.
Гидроизоляция стен и пола необходима даже в том слу-
чае, если уровень грунтовых вод расположен ниже пола,
иначе поверхностные воды, просачивающиеся через грунт,
и капиллярная влага могут попасть в помещения. Чтобы
это предотвратить, поверхности стен обмазывают слоями
горячего битума, а поверх бетонной подготовки пола укла-
дывают слой асфальта или другого гидроизоляционного
материала.
Если уровень грунтовых вод выше уровня пола, устра-
ивают дренаж или применяют оклеенную гидроизоляцию.
Оклеенная гидроизоляция стен состоит из двух или бо-
лее слоев рубероида на мастике. Для защиты от поврежде-
ний служит защитная стенка толщиной в г/2 кирпича. Учи-
тывая возможные колебания уровня грунтовых вод, гид-
роизоляцию наружных стен поднимают выше расчетного
уровня на 0,5 м.
На бетонную подготовку пола кладут два слоя руберо-
ида на мастике. Сверху она прижимается нагрузочным слоем
бетона (так называемая плита противодавления), который
уравновешивает напор грунтовых вод.
Более подробно об устройстве дренажа и гидроизоляции
см. главу II, раздел 10.
5.	ТЕПЛОЗАЩИТА ОТ ПРОГРЕВА ПРИ ПОЖАРАХ
Пожары, которые могут возникнуть в очаге ядерного
поражения, представляют серьезную опасность для людей,
укрываемых в убежищах. В местах расположения убежищ
могут значительно повыситься температура, возникнуть
значительные концентрации окиси и двуокиси углерода и
уменьшиться содержание кислорода.
Опыт второй мировой войны и результаты исследований
говорят о том, что непосредственно в зоне пожаров зда-
ний температура может достигать 300—1000° С. Если не
принять меры, при массовых пожарах произойдет прогрев
ограждающих конструкций, что приведет к резкому повы-
шению температуры внутри защитного сооружения. В этом
случае, а также при проникании продуктов горения через
трещины в стенах и перекрытиях, пребывание людей в убе-
жищах станет невозможным. Поэтому при проектировании,
строительстве и дооборудовании убежищ большое внимание
уделяется обеспечению теплозащиты.
14
Рис. 5. Фильтр на окись углерода типа ФМШ
а — общий вид; б — вид сбоку; 1 — корпус; 2 — болт специальный»
3 — крышка; 4— диффузор; 5 — патрубок
В первую очередь необходимо исключить возможность
попадания задымленного и горячего воздуха внутрь за-
щитного сооружения, а также обеспечить очистку воздуха,
подаваемого во время пожаров в убежище, от окиси и дву-
окиси углерода (рис. 5).
15
Чтобы защитить убежище от попадания наружного воз
духа через неплотности в ограждающих конструкциях,
внутри поддерживается избыточное давление (подпор).
Установлено, что для этого достаточен подпор 2—6мм вод. ст.
Поддерживать его можно за счет воздуха из баллонов,
заранее установленных в убежище, или подачей наружного
воздуха. Для поддержания подпора в течение сравнитель-
но длительного периода времени потребовалось бы значи-
тельное количество баллонов со сжатым воздухом. Такой
способ дорогостоящий и он не получил широкого распро-
странения.
Более экономично создание подпора за счет подачи на-
ружного воздуха с предварительной его очисткой от вред-
ных примесей и охлаждением в специальных фильтрах.
Минимально необходимое количество воздуха для этого
равно У3 объема помещения за 1 ч.
Рассмотрим возможный принцип работы системы фильт-
ро-вентиляции при пожаре в месте размещения убежища.
Прежде чем попасть в убежище, воздух очищается от
окиси углерода и охлаждается. Очистка воздуха от про-
дуктов горения может производиться в фильтрах, состоящих
из гопкалитовых кассет, в которых происходит дожигание
окиси углерода горячего воздуха. Затем воздух должен
охладиться в воздухоохладителе.
Воздухоохладители обычно состоят из системы трубок,
по которым циркулирует холодная вода. Проходя через
воздухоохладитель, горячий воздух отдает тепло холодной
воде. Водяные воздухоохладители устанавливаются в убе-
жищах, где имеется артезианская скважина, откуда мож-
но получать достаточно холодную воду.
При отсутствии артезианской скважины может быть уст-
роен воздухоохладитель в виде теплообменников (теплоемких
фильтров) из гравия, щебня, крупного песка. Здесь ох-
лаждение воздуха происходит за счет поглощения тепла
массой заполнителя. Устройство теплоемкого фильтра по-
казано на рис. 6.
После очистки и охлаждения воздух нагнетается в убе-
жище вентиляторами.
В связи с тем, что при пожаре на поверхности в убежище
подается ограниченное количество воздуха, применяются
средства регенерации воздуха — регенеративные патроны
с кислородными баллонами или регенеративные установки
другого типа.
16
Рис. 6. Теплоемкий фильтр
i кирпичные (бетонные) стены; 2 — перекрытие из перемычек; 3 — мо-
нолитная железобетонная плита; 4 — слой гравия; 5 — железобетонная ко-
лосниковая плита; 6 — металлические трубы; 7 — дренажная труба
Теплозащита убежища от прогрева достигается массив-
ными ограждающими конструкциями, выполняемыми из
несгораемых материалов — бетона, железобетона, кирпича.
IIрп необходимости на перекрытие дополнительно уклады-
вают теплоизоляционный слой.
6.	СИСТЕМЫ ВОЗДУХОСНАБЖЕН И Я
Наиболее важной и ответственной задачей является обе-
спечение людей необходимым количеством воздуха, пригод-
ного для дыхания в условиях возможного заражения, на-
земных пожаров, а также при ухудшении параметров воз-
духа вследствие жизнедеятельности людей в герметизиро-
ванном сооружении.
Как уже говорилось, воздухоснабжение убежищ осу-
ществляется за счет наружного воздуха. Системы возду-
хоснабжения не только подают в убежище необходимое ко-
личество воздуха, но и обеспечивают защиту от попадания
внутрь сооружения радиоактивных осадков, химических от-
равляющих веществ, бактериальных средств, углекисло-
ты и дыма при пожарах, а в отдельных случаях от оки-
си углерода.
В зависимости от конкретных условий и требований в
отдельных убежищах системы воздухоснабжения выпол-
няют и дополнительные функции, например подогрев или
17
охлаждение воздуха, осушение или увлажнение, обогаще-
ние кислородом.
Количество воздуха, потребное для подачи в убежище,
определяется исходя из допустимых параметров тепловлаж-
ностного режима и газового состава внутри сооружения.
Известно, что во время длительного пребывания людей а
герметизированном помещении содержание кислорода в
воздухе уменьшается, а углекислоты увеличивается.
При этом повышаются температура и влажность воздуха.
Системы воздухоснабжения, как правило, работают по
двум режимам: чистой вентиляции и фильтро-вентиляции,.
Если убежище расположено в пожароопасном районе, до-
полнительно предусматривают регенерацию внутреннего
воздуха.
В режиме чистой вентиляции наружный воздух очища-
ется только от радиоактивной пыли. Подается он с учетом
возможности удаления тепловыделений, поэтому количест-
во воздуха в зависимости от климатического пояса может
колебаться в весьма широких пределах.
При режиме фильтро-вентиляции воздух дополнитель-
но пропускают через фильтры-поглотители, где он очища-
ется от отравляющих веществ и бактериальных средств.
Фильтры-поглотители имеют значительное аэродинамичес-
кое сопротивление, что затрудняет подачу большого ко-
личества воздуха. Поэтому в режиме фильтро-вентиляции
подача воздуха сокращается, обеспечивая поддержание
предельно допустимого газового состава.
Система воздухоснабжения включает воздухозаборные
устройства, противопыльные фильтры, фильтры-поглоти-
тели, вентиляторы, разводящую сеть и воздухорегулирую-
щие устройства. Если убежище находится в пожароопасном
районе, в системе воздухоснабжения могут дополнительно
предусматриваться теплоемкий фильтр (или воздухоохла-
дитель), фильтр для очистки воздуха от окиси углерода и
средства регенерации.
Забор воздуха в убежище производится по одному из
двух воздухозаборных каналов, т. е. для каждого режима
(чистой вентиляции и фильтро-вентиляции) предусматри-
вается отдельный воздухозабор.
Воздухозабор для режима чистой вентиляции обычно
совмещается с галереей аварийного выхода, второй про-
кладывается самостоятельно из металлических труб. Каж-
дый воздухозабор завершается на поверхности оголовком,
в котором устанавливается противовзрывное устройство.
18
I l.i аварийный случай между воздухозаборами должна быть
перемычка в виде металлической трубы.
11ротивовзрывные устройства предназначены для защиты
от затекания ударной волны внутрь убежища, что может
привести к разрушению вентиляционных систем и пораже-
нию людей.
Одним из видов противовзрывных устройств является
влаиан-отсекатель (КОП), который показан на рис. 7.
I'm*. 7. Клапан-отсекатель поплавковый
КОП-150
а — в собранном виде; б — в
разобранном виде
Он состоит из небольшого отрезка трубы с раструбом и проч-
ного диска (поплавка), который может перемещаться только
по вертикальной оси. Под действием ударной волны диск
поднимается вверх, закрывает входное отверстие и тем са-
мым отсекает ее. Клапаны-отсекатели чаще всего бывают
смонтированы в оголовке аварийного выхода.
Кроме указанных клапанов-отсекателей могут быть уста-
новлены противовзрывные устройства пластинчатого типа.
Они представляют собой прочную металлическую решетку
(секцию), к которой шарнирами крепятся жалюзийные ме-
таллические пластины (рис. 8). Под действием избыточного
давления ударной волны пластины плотно прилегают к ре-
шетке, препятствуя тем самым прониканию ударной волны.
После спада избыточного давления они под действием пру-
жины возвращаются в первоначальное положение.
В убежищах старой конструкции в качестве противо-
взрывного устройства использовали гравийные волногасите-
19
Рис. 8. Противовзрывное устройство пластинчатого типа (МЗС)
а — противовзрывное устройство в собранном виде; б — секция противо-
взрывного устройства; в — внешний вид; 1 — кожух; 2 — секция; 3 — пат-
рубок— решетка; В — рамка; 6 — пластина
ли. Волногаситель представляет собой слой гравия тол-
щиной 80 см, находящийся в специальной камере на
прочной металлической или железобетонной решетке. Ниж-
ний слой (10—20 см) имеет более крупные фракции, чем
остальная масса.
В настоящее время такие устройства устарели и подле-
жат замене: не обеспечивают надежного отсекания ударной
волны с большой продолжительностью в фазе сжатия. В ря-
де случаев такие волногасители могут быть сохранены для
использования в качестве теплоемких фильтров при пере-
оборудовании системы воздухоснабжения.
Очистка зараженного воздуха первоначально происхо-
дит в противопыльном фильтре, монтируемом в аварийном
20
выходе или в другом месте по пути движения воздуха за
нинк II герметизации. Для очистки от пыли применяют про-
ни непыльные масляные фильтры типа ВНИИСТО (рис. 9).
'-Iки такого фильтра состоит из каркаса размером 510X
’•10x80 мм, в который вставлены пакеты из металличес-
111 \ сеток. Сетки пропитаны маслом, обычно «веретенным»
л1 ‘Л или 3. Пыль, содержащаяся в воздухе, проходя через
фильтр, прилипает к масляной пленке заполнителя фильтра.
Нронзводителыюсть одной ячейки масляного фильтра
ЮОО -1100 м3/ч при аэроди-
н.| м 11 веском	сопротивлени и
8 мм вод. ст.; пылеем-
|.ость фильтра около 0,5 кг.
Ячейка масляного фильт-
ра может вставляться в рам-
ку металлического ставня,
монтируемого в галерее ава-
рийного выхода. Для уста-
новки в другом месте фильтр
имеет металлическую обой-
му. Между каркасом ячейки
фильтра и рамкой ставня (или
обоймой) по всему периметру
для герметизации должна
быть заложена резиновая про-
кладка.
Рис. 9. Ячейка противо-
пылыюго масляного фильтра
типа ВНИИСТО
Для очистки воздуха могут
использоваться металлоке-
рамические фильтры, которые
применяются для различных технических нужд. Эти фильт-
ры изготовляются методом порошковой металлургии на
основе карбидов тугоплавких металлов. Металлокерамиче-
ские фильтры выпускаются в виде пористых пластин, колец
или трубок, которые собираются в блок в специальной ко-
робке. Количество пластин или трубок устанавливают в за-
висимости от производительности по очистке воздуха или
жидкости. Металлокерамические фильтры могут работать
при высокой температуре, обладают антикоррозионными
свойствами и высокой прочностью, не нуждаются в про-
масливании.
Преимущество металлокерамических фильтров перед
масляными заключается еще и в том, что они могут быть уста-
новлены перед теплоемким фильтром, не подвергаясь опас-
ности повреждения при заборе горячего воздуха.
21
Других
и
Рис. 10. Общий вид
фильтров-поглотителей
Воздуховоды, идущие от воздухозаборных устройств
к фильтро-вентиляционному агрегату, делают из металли-
ческих труб.
Фильтро-вентиляционное оборудование устанавливают
в отдельном помещении — фильтро-вентиляционной камере.
Стандартный агрегат состоит из фильтро-поглотителей
ФП-100, ФП-100У, ФП-200-59 или ФП-300, электроручного
деталей (патрубков, труб и др.).
Производительность одного аг-
регата из трех фильтров-поглотите-
лей ФП-100 (рис. 10) при работе
через фильтры составляет до
300 м3/ч, при подаче воздуха ми-
нуя фильтры-поглотители 400 —
450 мя/ч. В убежище в зависи-
мости от вместимости устанавли-
вают один или несколько фильт-
ро-вентиляционных агрегатов с
электроручными вентиляторами.
Вентиляторы промышленного наз-
начения с электроприводпм уста-
навливают, если имеется защищен-
ный источник энергоснабжения.
Для очистки воздуха от окиси
углерода применяют фильтры с гоп-
кал итовыми кассетами. В связи с
тем что в этих фильтрах эффектив-
ное дожигание окиси углерода
происходит при высоких темпера-
турах, гопкалитовые фильтры ус-
танавливают вблизи от воздухоза-
бора перед теплоемким фильтром.
После очистки от окиси углеро-
да воздух охлаждается в гравийном фильтре-охладителе
(теплоемком фильтре). Он представляет собой камеру из
кирпича, бетона или железобетона, в которую засыпают
гравий. Гравий укладывают на железобетонную или метал-
лическую решетку. Теплоемкий фильтр обычно выносится
за пределы убежища с таким расчетом, чтобы камера
фильтра размещалась в грунте. Если теплоемкий фильтр
устанавливается внутри убежища, предусматривают тепло-
изоляцию его поверхностей.
Воздух, подаваемый в убежище, должен равномерно
распределяться воздуховодами по всем помещениям. Воз-
22
Рис. 11. Клапан избыточного давления КИД-150 и регулирующая
заглушка РГЗ-150
а — общий вид КИД; б — схема установки КИД в начале вытяжного канала
санузла (стрелкой показано направление движения воздуха из убежища);
в — схема РГЗ-150; 1 — корпус клапана; 2 — тарелка; 3 — резиновая прок-
ладка; 4 — рычаг, соединяющий тарелку с корпусом клапана; 5 — груз-
противовес для регулирования положения тарелки; 6 — эксцентрик; 7 — ры-
чаг эксцентрика; 8 — металлическая труба; 9 — вытяжной вентиляционный
канал; 10 — ручка с винтовым упором; 11 — втулка; 12 — прижимная крыш-
ка; 13 — резиновая прокладка; 14 — фланец
духоводы изготовляют обычно из оцинкованного железа.
Отработанный воздух удаляется через вытяжные ка-
налы, которые защищаются противовзрывными устройст-
вами. Вытяжные каналы имеют также герметические и ре-
гулирующие клапаны.
23
Рис. 12. Общий вид
тического клапана ГК-150
При небольшом количестве удаляемого воздуха для
этой цели удобен клапан избыточного давления (КИД)
(рис. 11). Он представляет со-
бой металлический диск с рези-
новой прокладкой, соединенный
рычагом и шарниром с метал-
лическим корпусом, монтируе-
мым в вытяжном канале. От
действия ударной волны диск
плотно прилегает к корпусу
клапана, закрывая отверстие, че-
рез которое удаляется отрабо-
танный воздух.
герме- Для переключения фильтро-
вентиляционной системы с одно-
го режима на другой и для от-
ключения вентиляции на воздуховодах имеются герметичес-
кие клапаны с ручным или электрическим приводом (рис.
12). Промышленностью выпускаются герметические клапа-
ны диаметром 150, 200, 300, 400 мм и более.
Герметические клапаны с электроприводом могут уста-
навливаться только в убежищах, имеющих аварийный ис-
точник энергоснабжения.
7.	ИНЖЕНЕРНЫЕ СЕТИ
Для создания нормальных условий пребывания людей
и обеспечения требуемого температурно-влажностного ре-
жима при повседневной эксплуатации убежище оборудуют
системами отопления, водопровода, канализации и электро-
снабжения. Эти системы, как правило, питаются от соответ-
ствующих сетей здания, в котором находится убежище.
На вводах труб этих систем, а также в случаях, если
через сооружение проходят транзитные коммуникации,
устанавливают запорные вентили и задвижки для отключения
трубопроводов при возникновении аварий или повреждений.
Отключающие устройства помещают внутри убежища, что-
бы ими было можно пользоваться не выходя за пределы за-
щищенного помещения. Канализационная задвижка раз-
мещается в санузле. Для обеспечения герметичности места
вводов труб и электрокабелей тщательно заделывают.
На случай повреждения внешнего водопровода система
внутреннего водоснабжения имеет баки аварийного запаса
воды (более подробно об инженерных сетях см. главу (II,
раздел 6).
24
Для освещения применяют осветительную арматуру,
при лом учитывают условия эксплуатации убежища в мир-
ное время.
Отсеки оборудуют скамейками для сидения и полками
|'|я лежания.
В каждом убежище обязательно предусматривается ус-
|.нювка радиотрансляционной точки и телефона.
Убежище должно быть оснащено необходимым имущест-
вом и инвентарем, включая шанцевый инструмент и сред-
< И-..1 аварийного освещения (приложение 1).
8.	ОСОБЕННОСТИ НЕКОТОРЫХ ТИПОВ УБЕЖИЩ
Встроенными убежищами называют убежища, распо-
ложенные в подвальных этажах здания (рис. 13). Убежища
могут быть размещены на всей площади подвала или за-
нимать часть его (преимущественно центральную).
Рис. 13. Варианты размещения подвальных убежищ
а — убежище по всей площади подвала; б —убежище в средней
части подвала здания
25
Одна из особенностей такого убежища — наличие ава-
рийного выхода, обеспечивающего эвакуацию людей из со-
оружения при разрушении наземных этажей здания. Встро-
енные убежища обычно полностью заглубляют в грунт, что
снижает действие скоростного напора ударной волны.
Такие убежища могут быть запроектированы и по-
строены одновременно с основным зданием, конструктив-
а)
Здание
Рис. 14. Отдельно стоящее убежище
а — размещение; б — планировка: 1 — отсеки; 2 — выходы; 3 — тамбур;
4 — фильтро-вентиляционная камера; 5 — санитарный узел; 6 — деревянная
дверь при входе
26
пыми элементами которого являются стены и перекрытия
'<юружения, или приспособлены, т. е. оборудованы в уже
 \ шествующих подвальных помещениях зданий.
Отдельно стоящие убежища представляют собой авто-
номные сооружения, размещаемые на свободных площадках,
ii.'i территории предприятий или вблизи них, во дворах,
< енерах, парках и других местах вне зоны возможных за-
палов от наземных зданий и сооружений (рис. 14).
Защита от поражающих факторов термоядерного оружия
обеспечивается ограждающими конструкциями соответ-
< лвующей прочности и толщей земляной обсыпки (обычно
Отдельно стоящие убежища, как правило, не имеют ава-
рийных выходов: находятся вне зоны возможных завалов.
Кроме защитно-герметических дверей снаружи устанавли-
вают деревянные двери, предохраняющие входы от загряз-
нения и атмосферных осадков. Двери имеют резиновые про-
кладки для плотного прилегания к дверной коробке, сна-
ружи их обивают железом.
Рис. 15. Внутренний вид отдельно стоящего убежища
27
Разрез I-I

План
Рис. 16. Торговое предприятие-убежище
1 — зал-кафе; 2 — вентиляционные камеры; 3 — помещение
для мойки посуды и приготовления пищи; 4 — холодильные
камеры; б — санузел; 6 — входы
Воздух забирается через железобетонный оголовок на-
верху перекрытия с противовзрывным устройством. Внут-
ренний вид отсека показан на рис. 15.
Отдельно стоящие убежища заглубляют на 3 ж и более,
вследствие чего фекальные воды часто не могут быть отве-
дены самотеком в существующую канализационную сеть,
залегающую на глубине 1,5—2 м. В таких случаях пре-
дусматривают станции перекачки. Они могут быть устроены
как внутри, так и за пределами убежища.
При невозможности подключения к домовой или ближай-
шей теплосети ставятся местные отопительные установки.
Убежища целесообразно строить с учетом их использо-
28
ii.niiiH в производственных и хозяйственных целях. В обыч-
но-? время это — гаражи, магазины, предприятия общест-
। 11 кого питания, мастерские и др., в случае необходимости—
од'жища.
В таких убежищах помимо требований обеспечения за-
шиты (усиленные ограждающие конструкции, защита вхо-
|ов, воздухозаборных и других каналов, система фильтро-
ш птпляции и др.) учитываются технологические особен-
ности, связанные с работой в обычное время. При этом за-
щитные свойства и герметизация не должны нарушаться.
1'<к.-смотрим несколько примеров защитных сооружений
подобных типов.
Торговое предприятие (рис. 16) представляет собой от-
дельно стоящее защитное сооружение с наземным павиль-
оном, где размещен магазин, в заглубленной части — кафе,
помещение которого и используют в качестве убежища. Со-
оружение имеет четыре входа с защитно-герметическими
шерями и один аварийный выход, фильтро-вентиляционную
камеру, санузлы и подсобные помещения.
Система фильтро-вентиляции приточно-вытяжная. Воз-
дух после очистки в фильтрах-поглотителях подается в по-
мещения, а затем удаляется вентиляторами.
Водоснабжение — от городской сети. Канализация —
самотечная в приемный резервуар, размещенный за преде-
лами основного сооружения, откуда фекальные воды пе-
рекачиваются в городскую сеть.
Гараж-убежище для закрытой стоянки автомобилей
(рис. 17). Сооружение заглублено с учетом местных усло-
вий, над ним площадка для открытой стоянки машин. Въезд
и выезд — через два наклонных пандуса с тамбурами, в ко-
торых установлены защитно-герметические затворы (рис. 18).
Внутри гаража кроме основного помещения для стоянки
автомашин имеются комнаты для обслуживающего персона-
ла, слесарно-электротехнические, шинно-монтажные мас-
терские, склад смазочных материалов, смотровая яма, мой-
ка, комнаты отдыха, административные помещения, са-
нузлы .
В городах на улицах с интенсивным движением тран-
спорта устраивают подземные пешеходные переходы. В ря-
де случаев они могут строиться с учетом использования в
качестве убежища. Подземный пешеходный переход-убе-
жище (рис. 19) имеет четыре лестничных схода. Ширина
перехода 8,36 м, высота 2,3 м. Часть подземного перехода
проложена под территорией завода. Через контрольно-
го
Разрез И
Рис. 17. Гараж-убежище
/ — стоянка автомобилей; 2 — мойка; 3 — помещение диспетчеров и шоферов;
4 — воздухозаборные камеры; 5 — фильтро-вентиляционные камеры; 6 — сан-
узлы; 7 — пост технического обслуживания
пропускной пункт внутри сооружения рабочие могут выйти
непосредственно на территорию предприятия. У каждого
лестничного спуска установлены защитно-герметические
затворы, которые могут выдвигаться с помощью механичес-
кого привода из боковых ниш. Ограждающие конструкции
30
4»
‘нс. 18. Общий вид въездного проема гаража-убежища с установлен-
ными защитно-герметическими затворами
а — общий вид; б — защитно-герметические затворы во въездном проеме
31
Проспект | I Победы
Рис. 19. Подземный пе-
шеходный переход-убе-
жище
а — план перехода-убежи-
ща; 1 — отсеки;  2 — лест-
ничные спуски; 3 — засцит-
но-герметические затворы;
4 — дизельная; 5 — филь-
тро-вентиляционная камера;
6 — насосная; 7 — сануз-
лы; 8 — контрольно-про-
пускной пункт "завода б —
схема размещения на терри-
тории
выполнены из сборно-монолитного железобетона. Для ре-
ч рнного энергоснабжения предусматривается дизельная
> к к гростанция. Непосредственно к отсекам убежища при-
мыкают помещения санузлов. Водоснабжение — от город-
• i-.oro водопровода и от аварийных баков запаса воды. Ото-
irieniie однотрубное, с верхней разводкой. Лестничные схо-
п.1 обогреваются воздушными калориферами с автомати-
ческим выключением. Фекальные воды канализации от-
водятся в городскую сеть через станции перекачки.
Если убежища были построены без определенного пред-
и.| шачения в мирное время, они могут быть использованы
к производственных, хозяйственных целях, если в том воз-
никнет необходимость.
В существующих сооружениях при обязательном усло-
вии сохранения защитных конструкций, специального обо-
рудования и обеспечения быстрого заполнения определен-
ным числом укрывающихся могут быть размещены красные
\ юлки, комнаты отдыха, выставки, мастерские и т. д.
Убежища большой вместимости, предназначенные для
укрытия значительного количества людей (500—1000 чел.
п более), имеют большее количество входов. Число и ши-
рина их определяются из условия быстрого заполнения рас-
четным количеством людей.
Система фильтро-вентиляции состоит из нескольких фи-
льтро-вентиляционных агрегатов или из фильтро-вентиля-
ционной установки высокой производительности. Воздух
вбирается и нагнетается в отсеки мощными вентиляторами
с электроприводом. Отработанный воздух из отсеков, са-
нузлов и других помещений выбрасывается наружу по ка-
налам вытяжной вентиляции вентиляторами.
В зависимости от характера и назначения убежища в нем
может быть установлено оборудование для поддержания
требуемого микроклимата и регенерации воздуха — кало-
риферы, регенеративные патроны, баллоны с кислородом,
< жатым воздухом и др.
Калориферы (водяные или электрические) предназначе-
ны для подогрева или охлаждения подаваемого в отсеки
воздуха. Подключаются они к системе воздухоснабжения
с таким расчетом, чтобы подогревался воздух, идущий ми-
нуя фильтры-поглотители (рис. 20). Через фильтры-по-
глотители воздух подается без подогрева.
Регенеративные патроны (рис. 21) служат для поглоще-
ния углекислоты, выделяемой людьми, в период прекраще-
ния работы фильтро-вентиляционной установки. Регене-
;» Эксплуатация убежищ
23
Рис. 20. Общий вид водяного калорифера системы фильтро-
вентиляции убежища
Рис. 21. Общий вид регене
ративных патронов
ративный патрон представляв
собой металлический цилиндр и
ческий корпус, внутри кото
рого находится слой химичес
кого поглотителя СО2. Принцип
работы регенеративных патро
нов заключается в следующем
некоторые химические вещества
такие как гидрат окиси кальция
Са (ОН)2 и др., способны всту
пать в химическую реакцию
углекислотой, уменьшая тем са
мым ее содержание в воздухе
Химическая реакция Са (ОН)2
углекислотой протекает с выде
лением водяных паров Н2О
тепла Q:
Са(ОН)2 + СО2->СаСО3Ч
+Н2о + Q.
34
Химический поглотитель, как правило,— твердое по-
рошкообразное вещество, содержащее Са (ОН)2 и другие
компоненты.
Режим работы вентиляции, когда убежище изолируют
oi внешней среды и не подают наружный воздух, авнутрен-
IInii очищают от углекислоты и влаги, выделяемых людьми,
и добавляют необходимое количество кислорода, называют
режимом полной изоляции с регенерацией воздуха. Система
вентиляции, обеспечивающая регенерацию воздуха в убе-
жище, состоит из регенеративных патронов, кислородных
О.1ЛЛОНОВ, вентилятора, редукционного вентиля и воздухо-
г.< ИОВ.
В воздухе, прошедшем через поглощающие регенера-
ишпые патроны, нормальное содержание кислорода вос-
< |;шавливают при помощи баллонов с сжатым кислородом
путем непосредственного подмешивания кислорода к воз-
духу.
Стандартные баллоны (под давлением 150 атм) содер-
ж.1Т 6 м3 кислорода при нормальном давлении. Дозировка
производится редукционным вентилем.
Для переключения фильтро-вентиляционной системы
< одного режима на другой и для отключения вентиляции
ил сети воздуховодов устанавливают герметические кла-
П.Н1Ы, как правило, с ручным приводом.
Для обеспечения работы фильтро-вентиляционного обо-
рудования станции перекачки и освещения могут преду-
< матриваться резервные (автономные электростанции).
Система водоснабжения питается от внешних водопро-
водных сетей или от защищенных артезианских скважин.
I la случай выхода из строя незащищенной системы водо-
снабжения устраивают емкости для аварийного запаса воды.
Нода из них подается к водоразборным приборам самотеком
или насосом.
Система канализации имеет станции перекачки с ре-
зервуарами для фекальных вод (на случай разрушения внеш-
них канализационных магистралей и выпусков).
9.	РЕЗЕРВНЫЕ ДИЗЕЛЬНЫЕ ЭЛЕКТРОСТАНЦИИ
Аварийная электростанция обычно размещается в за-
щищенных помещениях убежища, отделенных от отсеков
проветриваемым тамбуром с герметическими дверями. Ко-
личество помещений для дизельной и их размеры зависят
2*
35
от мощности дизелей, типа оборудования, принятой системы
охлаждения и запасов топлива.
В дизельных обычно устанавливаются стационарные
электростанции, которые наша промышленность выпускает
для народного хозяйства (сельского хозяйства, строительных
работ и т. п.). Электростанция состоит из двигателя внутрен-
него сгорания, генератора и щита управления. Двигатель
и генератор монтируются на общей металлической раме.
На ней же устанавливают водяной и масляный радиатор.
Запуск дизеля производят от пускового бензинового дви-
гателя или компрессорной установки. Дизельные агрегаты
оборудуют также системами блокировки для автоматичес-
кой остановки при коротких замыканиях, перегрузках и для
других аварийных случаев.
Технические данные наиболее распространенных эле-
ктростанций, устанавливаемых в убежищах, приведены в
приложении 12.
Дизельный агрегат при наличии артезианской воды обыч-
но охлаждается по двухконтурной схеме. Вода, циркулиру-
ющая по внутреннему контуру системы охлаждения дизеля
(первый контур), охлаждается в водоохладителе, через ко-
торый пропускается вода из артезианской скважины (вто-
рой контур).
Если артезианской скважины нет, охлаждение произво-
дится по водовоздушной (радиаторной) схеме. В этом слу-
чае вода внутреннего контура системы охлаждения про-
ходит через радиатор и здесь охлаждается воздухом, ко-
торый вентилятором продувается через радиатор.
Запас топлива, необходимый для работы дизеля в течение
заданного времени и для контрольной проверки, хранится
в топливном баке. Бак оборудуется фильтром для очистки
топлива, указателем уровня и устройствами для заливки
и перекачки топлива из основных емкостей (бочки, цистер-
ны). К дизелю топливо обычно подается самотеком. Ана-
логичные баки предусматриваются и для хранения масла.
Помещение дизельной оборудуют системой вентиляции,
обеспечивающей подачу воздуха на горение топлива в ди-
зель, охлаждение и удаление выделяемых при работе ди-
зеля вредных продуктов горения.
Система вентиляции должна исключать возможность
проникания в отсеки убежища продуктов горения, выде-
ляемых при работе дизеля. С этой целью помещение, где
установлено силовое оборудование, отделяется от отсеков
тамбуром с герметическими дверями. Тамбур проветрива-
36
< к м воздухом, который при работающей системе вентиля-
ции может пропускаться через клапаны избыточного давле-
нии, установленные в полотнах герметических дверей.
Пройдя через тамбур, воздух поступает в силовое по-
мещение. Кроме того, для дизельной предусматривается
• ш тема вентиляции, которая обеспечивает подачу на-
ружного воздуха через отдельный воздухозабор, защищен-
ный противовзрывным устройством.
Приток воздуха в помещение дизельной осуществляется
м счет разрежения, создаваемого вытяжной системой, она
<«н шит из вентилятора, воздуховодов и шахты.
Выхлопные газы от работающего дизеля выводятся за
пределы дизельной по выхлопной трубе.
Как правило, воздух, поступающий в дизельную с по-
верхности земли по приточному воздуховоду, не очищается
<>| отравляющих веществ. Поэтому после заполнения убе-
жища и включения дизелей обслуживающий персонал дол-
жен находиться в отсеках или в помещении диспетчерской
'.и пределами дизельной.
Для периодической проверки работы дизелей и другого
<>( «орудования, а также для устранения возникающих не-
исправностей обслуживающий персонал должен пользо-
и.пься защитной одеждой и противогазами. При выходе из
• илового помещения защитную одежду снимают в тамбуре.
При возникновении пожаров в дизельную может по-
< |упать горячий и задымленный воздух, что затруднит
процесс охлаждения дизелей. На этот случай в системе вен-
шляции дизельной предусматривается охлаждение возду-
ха, подаваемого с поверхности. Если есть артезианская
скважина, воздух охлаждается в одно- или двухступенча-
том охладителе. Если артезианской скважины нет, для
охлаждения можно использовать гравийный теплоемкий
фильтр.
Дизельная электростанция, если она не работает и по
каким-либо причинам не может содержаться в мирное время
в состоянии постоянной готовности, должна быть постав-
лена на длительную консервацию и закрыта. В этом случае
также обязательны периодические проверки сохранности и
исправности оборудования.
Глава II. ЭКСПЛУАТАЦИЯ УБЕЖИЩА
1.	ОРГАНИЗАЦИЯ ЭКСПЛУАТАЦИИ
После окончания строительства и приемки убежище пе-
редают в постоянную эксплуатацию, которая должна обес-
печивать: постоянную готовность сооружения к приему
и укрытию людей; надлежащее санитарное состояние по-
мещений (чистоту, нормальную температуру и влажность
воздуха); сохранность и исправность конструкций, всега
внутреннего оборудования, оснащения и инвентаря.
Одним из основных требований, предъявляемых к убе-
жищам, является постоянная готовность к приему укрыва-
емых.
Понятие готовность защитного сооружения в условиях
применения ракетно-ядерного оружия включает целый ком-
плекс требований, которым должно отвечать современное
убежище для обеспечения защиты укрывающихся людей.
Важнейшими из этих требований являются:
сохранность ограждающих конструкций и защитных уст-
ройств, воспринимающих избыточное давление ударной
волны и нагрузки, которые возникают при обрушении на-
земных элементов зданий;
надежная герметизация сооружения и наличие фильтро-
вентиляционной системы, обеспечивающие возможность
длительного пребывания людей в зараженной зоне;
оснащенность убежища санитарно-техническим и дру-
гим оборудованием и постоянная готовность его к работе,
а также наличие запасов воды, обеспечивающих длительное
пребывание людей; наличие аварийного выхода на случай
завала основных входов при разрушении наземных зданий;
подготовленность обслуживающего персонала.
Убежища следует эксплуатировать так, чтобы строго
соблюдались перечисленные выше требования. Нарушение
защитных свойств, а также все дефекты и повреждения,
возникающие при эксплуатации, должны немедленно устра-
няться. Даже назначительные не первый взгляд поврежде-
ния конструкций или неисправности внутреннего обору-
дования резко снижают защитные свойства убежищ.
38
За эксплуатацию и готовность убежищ отвечают руково-
дители предприятий, на территории или в зданиях которых
размещено сооружение (директор предприятия, начальник
жилищно-эксплуатационной конторы, управляющий до-
мами).
Руководители организаций и учреждений назначают
<11ветственных лиц — комендантов, отвечающих за пра-
вильную техническую эксплуатацию сооружений, и систе-
матически контролируют их работу. Для ремонта ответ-
ственные лица подготавливают проектно-сметную докумен-
тацию и организуют выполнение самих работ.
Для обслуживания сооружения в период пребывания в
нем людей, а также для контроля за правильной эксплуа-
тацией организуются звенья убежищ (подразделения обслу-
живания) из расчета одно звено па убежище. Звенья обыч-
но комплектуют из рабочих и служащих промышленных пред-
приятий и учреждений, а также из числа штатных работ-
ников жилищно-эксплуатационных контор (домоуправле-
ний) и взрослого населения, проживающего в ближайших
домах. Численный состав звена зависит от вместимости
убежища, характера и сложности установленного в нем
внутреннего оборудования, а на предприятиях — и от
числа рабочих смен. Если имеется дизельная электростан-
ция или артезианская скважина, в состав звена должны
входить дополнительно соответствующие специалисты.
В зависимости от вместимости и имеющихся возмож-
ностей для каждого убежища в подчинении командира звена
находится врач или медсестра из состава медицинского пер-
сонала объекта или ближайших медицинских учреждений.
Командира и личный состав звена убежища назначают
из числа инженерно-технического персонала, рабочих и
служащих предприятий, а в жилом секторе — из состава
технического и обслуживающего персонала домоуправле-
ния (жилищно-эксплуатационной конторы) и жильцов дома.
Для обеспечения правильной эксплуатации убежищ и
организации контроля за их содержанием в городах и на
объектах народного хозяйства создаются городские, рай-
онные и объектовые службы убежищ гражданской обороны
(рис. 22, а). Эти службы организуют и проводят все меро-
приятия, связанные с поддержанием убежищ в технически
исправном состоянии и постоянной готовности (в том числе
подготовку звеньев, оснащение сооружений, своевремен-
ный ремонт и замену оборудования и др.), а также обеспе-
чение приема и укрытия населения.
39
Служба
убежищи укрытий города
(начальник горжилуправления)
Районные службы убежищ и укрытий
Районная служба убежищ и укрытий
(начальник райжилуправления)
Рис. 22. Принципиальная схема организации эксплуатации убежищ
в городе
Службы убежищ и укрытий ведут учет имеющихся со-
оружений и контроль за их техническим и санитарным со-
стоянием. Все сооружения находятся на учете.
Рассмотрим более подробно порядок эксплуатации убе-
жищ в городе и на объектах народного хозяйства.
Городской службе убежищ подчиняются районные
службы, которые создаются в каждом административном рай-
оне города. Обычно вся территория городского района с
целью удобной эксплуатации жилого фонда делится на
несколько жилищно-эксплуатационных контор (домоуправ-
лений). Убежища жилого сектора на территории ЖЭКа
эксплуатируют работники жилищно-эксплуатационной кон-
торы (домоуправления), где для этого создаются специальные
группы. Ответственность за сохранность и содержание убе-
жищ в готовности несет начальник ЖЭКа (домоуправления).
В состав группы по обслуживанию убежищ входят комен-
данты и личный состав звеньев убежищ; звенья организуют
для обслуживания сооружений во время заполнения и пре-
бывания в них людей, а также для контроля за правильной
40
Рис. 22. Принципиальная схема организации эксплуатации убежищ на крупном заводе
эксплуатацией (одно звено на одно убежище). Численный
состав звена не менее 5—7 чел.
Городские и районные службы убежищ и укрытий также
контролируют эксплуатацию защитных сооружений на
объектах народного хозяйства, расположенных на террито-
рии города (района).
Руководители предприятий и учреждений создают объ-
ектовые службы убежищ и укрытий. Организационная струк-
тура и численный состав объектовой службы зависят от ко-
личества защитных сооружений, специфики работы пред-
приятий, количества работающих и других причин.
На небольших предприятиях и учреждениях, где имеется
одно-два убежища, руководители назначают ответственных
лиц — комендантов, отвечающих за правильную техничес-
кую эксплуатацию сооружений, и контролируют их работу.
Командира и личный состав звена убежища назначают из
числа рабочих и служащих цехов, отделов.
Принципиальная схема организации эксплуатации убе-
жищ на крупном промышленном заводе показана
на рис. 22, б.
Службу убежищ и укрытий крупного предприятия (за-
вода, фабрики, научно-исследовательского института и т. п.)
обычно возглавляет заместитель директора завода по ка-
питальному строительству (начальник ОКСа завода), ко-
торый в своей повседневной работе непосредственно связан
с производством строительных и ремонтных работ на пред-
приятии, эксплуатацией зданий, цехов и сооружений, име-
ет в подчинении квалифицированный инженерно-техничес-
кий и рабочий персонал. Организационная структура служ-
бы убежищ и укрытий построена с учетом производствен-
ного принципа. Убежища на территории предприятия за-
крепляют за цехами, отделами, службами. Чаще всего каж-
дое убежище предназначено для защиты рабочих и служа-
щих того цеха или отдела, в здании которого оно размеща-
ется.
Ответственность за сохранность, правильную эксплуата-
цию и содержание закрепленных сооружений несет началь-
ник цеха (отдела, службы). Из числа рабочих и служащих
каждого цеха создается группа по обслуживанию убежищ,
которая состоит из звеньев.
Важно отметить, что для обслуживания одного и того же
убежища должны быть звенья из рабочих и служащих каж-
дой смены (т. е. количество звеньев равно числу работающих
смен). Так, при трехсменной работе — три звена, при двух-
42
сменной — два. Этим обеспечивается своевременный прием
и укрытие в убежищах рабочих и служащих каждой смены.
Если на предприятии имеются убежища большой вме-
стимости, где планируется защита людей из нескольких
цехов, или другие защитные сооружения, их эксплуатацию
п содержание поручают подразделению предприятия, наи-
более квалифицированному и подготовленному для этой
цели, например бюро эксплуатации зданий и сооружений
завода.
Обычно крупные заводы и фабрики имеют свои рабочие
поселки, ведомственные жилищно-эксплуатационные кон-
торы, группы жилых зданий (домоуправления). Органи-
зация правильной эксплуатации убежищ в таком жилом
секторе предприятия возлагается на начальника жилищно-
коммунального отдела завода и начальников ведомствен-
ных ЖЭКов.
2.	ОСНОВНЫЕ ТРЕБОВАНИЯ ЭКСПЛУАТАЦИИ УБЕЖИЩ
Входы в убежище должны постоянно обеспечивать сво-
бодный доступ внутрь помещений. Для этого подходы к на-
ружным дверям, двери и лестничные спуски следует со-
держать в исправном состоянии, очищать от грязи и мусора,
а в зимнее время от снега и льда.
В том случае когда по каким-либо причинам убежище не
используется для хозяйственных, бытовых или других нужд,
входные двери, ставни аварийных выходов закрывают на
замки и открывают только при уборке, проветривании.
У входных дверей вывешивают табличку с надписью,
указывающей место хранения ключей, ответственное лицо
(коменданта убежища), его служебный и домашний адрес
и телефон, а также номер сооружения.
Замки от дверей и ставней должны иметь не менее двух
ключей. Один комплект ключей хранится у коменданта
убежища, другой — у дежурного по цеху (предприятию,
учреждению), в конторе домоуправления (ЖЭКе) или у
техника-смотрителя здания. При сдаче убежищ в аренду
один комплект ключей арендатор сдает в опечатанном виде
управляющему домами (коменданту или технику-смотрителю
здания).
Фильтро-вентиляционную камеру рекомендуется за-
пирать. Защитно-герметический клапан на аварийном воз-
духозаборе должен быть закрыт, а герметический сдвоен-
ный клапан — закрыт и запломбирован в таком положении,
чтобы в обычных условиях воздух не смог проходить через
43
фильтры-поглотители (правый шток сдвоенного клапана дол-
жен находиться в крайнем левом положении). Иначе при
проветривании помещений с помощью агрегата (особенно
в сырую погоду) фильтры могут отсыреть и выйти из строя.
Масляные противопыльные фильтры, устанавливаемые
в расширительной камере или в аварийном выходе, лучше
снять и хранить в фильтро-вентиляционной камере.
Одним из условий, обеспечивающих сохранность кон-
струкций и оборудования, является нормальный темпера-
турно-влажностный режим, который достигается регуляр-
ным и правильным проветриванием. Температура в помеще-
ниях защитных сооружений, используемых для нужд на-
родного хозяйства, поддерживается в соответствии с са-
нитарно-гигиеническими требованиями. В остальных убе-
жищах зимой она должна быть не ниже 10° С, летом, как
правило, не выше 15° С. При необходимости отопление мож-
но выключать. Во время естественного проветривания сле-
дует открывать только вытяжные вентиляционные каналы,
а при принудительной вентиляции — вытяжные каналы и
герметический клапан фильтро-вентиляционного агрегата.
Для предотвращения конденсата приточные воздуховоды
наружного воздуха утепляют.
Категорически запрещается демонтировать оборудова-
ние, перепланировывать отсеки, пробивать отверстия или
проемы в ограждающих конструкциях и др. При обнару-
жении подобных нарушений необходимо немедленно их
устранять, а виновных привлекать к ответственности.
Заделку трещин и отверстий в стенах и перекрытиях,
в местах установки защитно-герметических и герметических
дверей и ставней, ремонт и замену герметизирующих рези-
новых прокладок на дверях и ставнях, ремонт оборудования
и инвентаря производят немедленно по выявлении дефектов.
Прокладки приклеивают по всему периметру к дверному
полотну, при механическом креплении их закладывают в па-
зы. Во избежание порчи резины рекомендуется периодичес-
ки протирать ее мелом и ни в коем случае не закрашивать
масляной краской, чтобы не вызвать преждевременного «ста-
рения» резины.
Для предупреждения смятия и увеличения срока год-
ности резиновых прокладок герметические двери и ставни
оставляют, как правило, открытыми; защитно-герметичес-
кие двери и ставни лазов — закрытыми, но резиновые про-
кладки при этом не сжимают клиновыми затворами.
На дверных полотнах указывается направление закры-
44
вания и открывания клиновых затворов. Сальники кли-
новых затворов заполняют сальниковой набивкой.
Клапаны-отсекатели поплавковые (КОП) надо система-
тически осматривать. Для предохранения от коррозии ре-
комендуется ось и внутренние поверхности клапана сма-
зывать ингибированной смазкой НГ-204-9 или тонким слоем
технического вазелина, а все металлические части окраши-
вать масляной краской.
Поверхность металлических частей оборудования (кли-
новые затворы, фильтро-вентиляционный агрегат, воздухо-
воды, защитно-герметические клапаны, регулировочные за-
глушки на вытяжной вентиляции и все остальное) следует
один раз в квартал протирать ветошью, смоченной минераль-
ным маслом.
Трубы фильтро-вентиляционной системы и инженерных
сетей внутри убежища должны быть окрашены в определен-
ный цвет:
белый — для воздухозаборных труб режима чистой вен-
тиляции;
желтый — для воздухозаборных труб режима фильтро-
вентиляции;
красный — для труб режима вентиляции при пожарах
(до теплоемкого фильтра);
черный — для труб электропроводки;
зеленый — для труб водопроводных;
коричневый — для труб системы отопления (воздухо-
разводящие трубы из оцинкованного железа не окрашивают).
На трубах водопровода и отопления в местах их ввода
указывают стрелками направление движения воды.
Клапаны избыточного давления или защитно-гермети-
ческие заглушки на канале вытяжной вентиляции в санузле
должны быть отрегулированы и иметь исправные резиновые
прокладки.
Гравийные волногасители следует промывать водой не
реже 1—2 раза в год (вручную ведрами или из брандспойта).
Вода, прошедшая через гравий, скапливается в приямках
или вытекает через отверстие в поддоне под волногасителем.
Аварийные емкости, в которых не обеспечивается про-
точность воды, должны не реже одного раза в месяц про-
мываться.
Артезианские скважины, устраиваемые в убежищах в ка-
честве резервного источника водоснабжения, необходимо
периодически, не реже одного раза в месяц, включать на
30—40 мин для подачи воды в систему. Если скважина при-
45
соединена к системе водоснабжения и в мирное время ис-
пользуется для нужд предприятия, необходимо следить за
ее исправностью и своевременно заменять или ремонтиро-
вать оборудование. В систематической проверке исправности
нуждаются системы водоснабжения, канализации, электро-
снабжения, телефонная связь и радиотрансляция.
Категорически запрещается повседневное пользование
аварийными емкостями фекальных вод. Задвижки на выпус-
ках в канализационные линии необходимо перекрыть, а
двери санузлов, где находятся фекальные емкости, закрыть
и опечатать.
Эксплуатация системы воздухоснабжения в мирное вре-
мя допускается только по режиму чистой вентиляции.
Фильтры-поглотители, а если имеются, то и другие средства
защиты, например фильтры на окись углерода, средства
регенерации воздуха, должны быть отключены герметичес-
кими клапанами или заглушками.
Для поддержания системы воздухоснабжения в полной
исправности необходимо периодически очищать от грязи
и снега воздухозаборные вытяжные каналы и противовзрыв-
ные устройства, проверять состояние вентиляторов, фильт-
ров-поглотителей, воздуховодов и других элементов, а
также своевременно сменять смазку и красить оборудование.
В фильтро-вентиляционной камере следует иметь за-
пасные детали, поставляемые в комплекте с фильтро-вен-
тиляционным агрегатом; эксплуатационный журнал фильт-
ро-вентиляционного агрегата по форме, указанной в при-
ложении 6; список личного состава звена убежища и план
(схему) сооружения. На стене камеры вывешивают плакат
с правилами пользования фильтро-вентиляционным агре-
гатом, режимами вентиляции и правилами поведения людей
в убежищах.
При наличии в убежище аварийного источника энерго-
снабжения, дизельной электростанции необходимо строго
соблюдать инструкции по обслуживанию силовых уста-
новок и агрегатов. Электросети и дизельную электростан-
цию обслуживает дежурный электромонтер. Основное вни-
мание при этом обращается на поддержание в исправном со-
стоянии электродвигателей, электрических сетей и зазем-
ляющих устройств.
Дренаж, гидроизоляцию и отмостки по периметру со-
оружения, а также водосточные трубы зданий следует со-
держать в исправном состоянии, чтобы обеспечивался от-
вод воды от сооружения.
46
Lf
эонdии
а ихэоняолол и илэониилэиёэл ‘кинколэоэ олонёвлин
-вэ ‘KHireaotfXdopo и 'гпижэрЛ ихэоннибхоэ ЛяйэяоЦц
BtfOXHS олонциё
-вне аояаоп-оло эинэ1ГП(1офо
aoiiHHii’doxa'n' ’gg 'эи^
Ш11НП11П||||1Н1|1ШНП11Ш|!1Ш1П(11||ШПП1ПН11П11Н1П||11П111И1111Н1111||1Н!111111НППН111Ш
время производит служба убежищ с участием представите-
лей Государственной санитарной инспекции, а в необходи-
мых случаях и Государственного пожарного надзора не
реже одного раза в полгода. Дезинфекцию помещений вы-
полняют дезотделения санитарно-эпидемиологической стан-
ции. Контроль за качеством дезинфекции и сроками ее про-
ведения лежит на местных органах Госсанинспекции.
Один раз в год комиссия из квалифицированных спе-
циалистов производит подробный технический осмотр убе-
жища. Результаты такой проверки заносят в журнал техни-
ческого осмотра с указанием объемов и сроков выполнения
ремонтно-строительных работ и исполнителей.
Эксплуатирующие организации и работники службы
убежищ должны следить затем, чтобы вблизи сходов в убе-
жище, оголовков аварийных выходов и воздухозаборных
шахт не производили застройку без соответствующего со-
гласования со штабами гражданской обороны.
Иногда оголовки аварийных выходов и воздухозабор-
ных каналов, размещаемые на территории двора жилого до-
ма или промышленного объекта, не вписываются в архитек-
турно-планировочное решение дворового комплекса. Если
при проектировании и строительстве убежищ эти вопросы не
учтены, рекомендуется в зависимости от общей планировки
прилегающей территории и архитектуры фасада выполнить
декоративное или архитектурное оформление оголовков.
Некоторые варианты такого оформления показаны на рис. 23
Если оголовок располагается на озелененной территории
двора, его можно выкрасить в камуфлированный зеленый или
желто-золотистый цвет, закрыть кустарником или вьющи-
мися растениями, посаженными в ящиках, сверху устано-
вить чашу для цветов. Оголовки могут быть оформлены так-
же под беседку, детскую лесенку или горку.
3.	ПРИЕМКА УБЕЖИЩ В ЭКСПЛУАТАЦИЮ
Убежище вводится в эксплуатацию только после при-
емки его соответствующей приемочной комиссией.
Вновь построенные (или реконструируемые) защитные
сооружения подлежат обязательной приемке государствен-
ными приемочными комиссиями; отремонтированные (после
среднего или капитального ремонта) принимают ведомствен-
ные комиссии.
В состав государственных приемочных комиссий входят
представители государственного архитектурно-строитель-
48
ного контроля, штаба гражданской обороны города (рай-
она), проектной организации, районной Госсанинспекции,
заказчика (застройщика), строительной и эксплуатирующей
организации. При необходимости в состав комиссии могут
быть включены другие представители (специалисты, экспер-
। ы).
Порядок работы приемочной комиссии, а также пере-
чень документации, которая должна быть представлена
комиссии, устанавливают по общепринятым положениям
(основным документом, определяющим работу приемочных
комиссий, является раздел Строительных норм и правил
< ПиП Ш-А. 10-62 «Приемка в эксплуатацию законченных
строительством предприятий, зданий и сооружений. Ос-
новные положения».
К сдаче в эксплуатацию предъявляют только убежища,
строительство которых закончено, с установленным и смон-
тированным оборудованием. После завершения всех стро-
ительно-монтажных и отделочных работ сооружение про-
веряют на герметичность (подпор). Состояние герметичности
фиксируют в присутствии представителя штаба гражданской
обороны города (района). Справку о состоянии герметич-
ности, подписанную представителями штаба гражданской
обороны и строительной организацией, представляют при-
емочной комиссии вместе с другой документацией (при-
ложение 3).
В ходе строительства выполнение скрытых работ (арми-
рование, бетонирование, гидроизоляция и др.) оформляют
соответствующими актами, подписанными заказчиком.
Приемочная комиссия производит приемку, руковод-
ствуясь утвержденным проектом и рабочими чертежами,
а также соответствующими техническими условиями, нор-
мами и правилами.
Заказчик должен представить следующую документа-
цию: утвержденные проекты и сметы на общестроительную
часть и внутреннее оборудование; утвержденный генераль-
ный план строительства с нанесенными на нем основными
подземными коммуникациями; паспорта на внутреннее обо-
рудование и агрегаты, поставляемые заказчиком; справку
об обеспечении электроэнергией, водой и другими ресур-
сами; паспорт убежища с описью документов и чертежей.
Подрядчик также представляет документацию: комплект
рабочих чертежей на строительство убежища, предъявля-
емого к приемке с изменениями, внесенными в утвержден-
ный проект; паспорта на внутреннее оборудование и агре-
49
гаты, поставляемые подрядчиком; акты приемки скрытых
работ; акты испытания систем воздухе- , электро- и водо-
снабжения, канализации, отопления, аппаратуры и другие
по согласованию с заказчиком, а также акты индивидуаль-
ного испытания оборудования; справку о проверке убежища
на герметичность.
Комиссии должны обращать внимание не только на вы-
полнение работ в соответствии с проектом, но и на их ка-
чество. Особенно тщательно члены комиссии проверяют ка-
чество монтажа и крепления защитных и защитно-гермети-
ческих дверей и ставней, противовзрывных устройств, про-
тивопыльных фильтров и работу фильтро-вентиляционного
агрегата. Фильтро-вентиляционное и другое внутреннее
оборудование необходимо проверить по всем технологи-
ческим режимам и ознакомиться со всеми актами по ранее
выполненной регулировке или наладке оборудования.
После устранения замечаний и недоделок, выявленных
комиссией, подписывают акт о приемке убежища в эксплу-
атацию. Первый экземпляр проектной документации пере-
дают эксплуатирующей организации, второй — соответ-
ствующему штабу гражданской обороны. Принятому убе-
жищу присваивают инвентарный номер учета штаба граж-
данской обороны и составляют паспорт и карточку-харак-
теристику, после чего оно поступает в ведение эксплуати-
рующей организации (предприятия, ЖЭКа, домоуправле-
ния). С этого момента ответственность за состояние соору-
жения, сохранность оборудования и постоянную готовность
несут руководители организаций и учреждений, в ведение
которых убежище поступило.
4.	ПЕРЕДАЧА УБЕЖИЩ В АРЕНДУ
Передачу убежищ в аренду производят на основании
решений исполкомов местных Советов и ордеров, выдавае-
мых отделами нежилых помещений исполкомов или служ-
бой убежищ города (области, края). Помещения могут быть
переданы в аренду для производственных нужд промышлен-
ных предприятий, для размещения предприятий и учрежде-
ний торговли, общественного питания, культурного и бы-
тового обслуживания населения.
Во всех случаях использование сооружений для нужд
народного хозяйства не должно приводить к порче обору-
дования и нарушению конструкций.
50
Использование помещений под прачечные, овощехрани-
лища, хранение горючих, легковоспламеняющихся и ядо-
витых жидкостей и химикатов, а также установка в отсеках
тяжелого и крупногабаритного оборудования категорически
запрещается. Аренда под складские нужды допускается в
том случае, если размещение и размеры материалов, това-
ров и деталей не будут мешать быстрому заполнению убе-
жищ расчетным количеством людей.
При передаче в аренду необходимо требовать, чтобы арен-
датор представил на согласование проектное решение (план
использования отсеков, размещения стеллажей и пр.) на
использование сооружения. Для аренды заключают дого-
вор, к которому прилагают приемо-сдаточный акт и обяза-
тельство. Формы приемо-сдаточного акта и обязательства
приведены в приложениях 4 и 5. Эти документы — прило-
жение к заключаемому договору.
Арендатор не имеет права передавать арендованное
им убежище другим предприятиям, учреждениям и орга-
низациям. Он должен не реже одного раза в два года про-
изводить за свой счет необходимый ремонт помещений, обо-
рудования и инвентаря, а также содержать их в чистоте и
। юстоянной готовности.
В случае необходимости арендатор обязан по требованию
жилищно-эксплуатационной конторы (домоуправления),
райжилуправления освободить арендуемое убежище в ука-
занные сроки.
При невыполнении арендаторами правил содержания и
эксплуатации виновные привлекаются к ответственности, а
договор подлежит расторжению.
5.	ТЕМПЕРАТУРНО-ВЛАЖНОСТНЫЙ РЕЖИМ В УБЕЖИЩЕ
Как известно, человек при дыхании поглощает кислород
и выделяет углекислый газ СО2, а также влагу и определен-
ное количество тепла. В результате этого в убежище, как
и во всяком другом герметизированном помещении, изме-
няется газовый состав воздуха: уменьшается содержание
кислорода и увеличивается содержание углекислого газа.
Температурно-влажностный режим тоже претерпевает из-
менения: температура и влажность повышаются. В зависи-
мости от числа людей в помещении этот процесс идет быстрее
или медленнее.
Количество потребляемого человеком кислорода и со-
ответственно выделяемого углекислого газа зависит от со-
51
Таблица 1
Количество потребляемого человеком кислорода и выделяемого
углекислого газа в убежище
Состояние, в котором находится человек	Потребление кислорода в л/ч	Выделение углекислого газа в л/ч
Покой (лежа)		14,2	11,8
При ходьбе 		19,7	15,8
В убежище 		20—24	20,8
стояния человека и колеблется в широких пределах
(табл. 1).
Как видно из табл. 1, в убежище человек потребляет
больше кислорода и соответственно выделяет больше угле-
кислого газа, чем в обычных условиях.
Нормальное содержание в воздухе углекислого газа
0,03%. При повышенном содержании СО2 до 1,5—2% ды-
хание человека становится более глубоким, однако замет-
ного ухудшения самочувствия, как правило, не наблюда-
ется.
При 3,5—4% СО2 происходит отравление организма.
Появляются головные боли, озноб, заметно ухудшается сер-
дечная деятельность, снижается работоспособность. В та-
ких условиях человек может находиться только кратко-
временно.
При повышении концентрации СО2 до 6% происходит
дальнейшее ухудшение сердечной деятельности, что вы-
ражается в сердцебиении, замедлении пульса, головокру-
жении. Концентрацию углекислого газа до 8% человек мо-
жет переносить лишь в течение 30—40 лшм. Допустимой кон-
центрацией СО2 в убежищах считается 2% и кратковремен-
но (при переводе сооружения на режим полной изоляции) -
до 3-3,5%.
Кислорода в воздухе содержится 21 %. Однако снижение
его содержания до 15% не вызывает в организме быстрых
отрицательных явлений. Тяжелые физиологические изме-
нения происходят при уменьшении кислорода в воздухе до
10%-ной концентрации. При этом следует иметь в виду, что
концентрация СО2 повышается до опасных пределов быстрее,
чем снижается содержание кислорода.
Отрицательное воздействие на организм повышенной кон-
центрации СО2 и уменьшение кислорода усугубляется уве-
личением температуры и влажности в убежище.
52
Тепловыделения человека измеряются в ккал!ч и колеб-
лются в весьма широких пределах в зависимости от воз-
раста и пола, а также от состояния, в котором человек нахо-
дится. Для убежища, где все укрываемые находятся в со-
стоянии относительного покоя,
для расчетов можно принять
75 ккал!ч\ при укрытии толь-
ко взрослых — 100 ккал/ч
(рис. 24). При повышении тем-
пературы среды выше опреде-
ленного предела человеческий
организм начинает выделять с
поверхности кожи воду для
поддержания нормальной тем-
пературы тела. Однако при
повышенной температуре и
увеличенной влажности воз-
духа этот процесс терморегу-
ляции нарушается. Верхним
пределом, при котором для
человека, находящегося в со-
стоянии относительного по-
коя, еще сохраняется тепло-
вое равновесие, является тем-
пература 30—ЗГ С при отно-
сительной влажности возду-
ха 85%.
как усредненную величину
Температура Воздуха в‘С
----Полное ноличество тепла
----Количество тепла.идищее
на испарение влаги
Рис. 24. График влаго- и теп-
ловыделений человеком при
различных условиях работы
1 — человек в покое; 2 —- легкая
работа (в учреждениях); 3 — фи-
зическая работа; 4 — тяжелая фи-
зическая работа
Влаговыделение в г[ч
Национальное бюро стандартов США считает предельно
допустимой следующую температуру воздуха в бетонных
противорадиационных укрытиях с влажным воздухом:
31,1—32,2° С — для пребывания в течение нескольких
часов;
27,2—30° С — для пребывания в течение 10 суток.
В ФРГ предельной температурой при тех же условиях
считается 29° С.
Характеристика влияния тепловлажностных параметров
воздуха на состояние укрываемых в убежищах по данным
иностранной печати приводится в табл. 2.
Принято оценку воздействия на человека тепловлажност-
ных параметров воздуха производить по так называемой
эффективной температуре, учитывающей комплексное вли-
яние температуры и влажности воздуха.
Под эффективной температурой ТЭФФ понимается тем-
пература воздуха при 100%-ной относительной влажности,
53
Таблица 2
Характеристика состояния человека в зависимости
от тепловлажностных параметров воздуха
Состояние человека	Параметры воздуха
	температура в °C	относитель- ная влаж- ность в %
Нормальное 		21—24	50—70
Самочувствие хуже, слабость	 Слабость, удушье, ощущение беспокой-	29	90
ства 	 Опасное повышение температуры тела,	30 - 32	90
частый пульс, учащенное дыхание Чрезвычайно опасное, быстрое повышение	33	90
температуры тела 		37	95—100
которая создает ощущения тепла и холода, эквивалентные
другим сочетаниям температуры и влажности воздуха.
Для длительного пребывания в убежищах в средней по-
лосе можно принять ТЭфф, равное 27° С. Для южных рай-
онов, учитывая адаптацию местного населения к высоким
температурам, а также для кратковременного пребывания
в убежищах, например при пожарах, в средней полосе
ТЭфф составит 29—29,5° С.
Значения температуры и влажности воздуха, эквива-
лентные эффективным температурам, равным 27 и 29,5° С,
приведены в табл. 3.
Таблица 3
Температура и влажность воздуха, эквивалентные 7эфф 27 и 29,5° С
7	эфф 27°С	Т'эфф 29	,5 с
температура	относительная		относительная
в °C	влажность в %	температура в °C	влажность в %
27	100	29,5	100
28	85	30	96
29	75	31	90
30	66	32	75
32	46	35	50
Количество влаги, выделяемое человеком, находящимся
в убежище, также зависит в первую очередь от температу-
ры и влажности воздуха. Для определения величины влаго-
выделений можно пользоваться формулой
54
15),	(1)
где d — влаговыделения человека в г/чел.-час‘,
tB — температура воздуха в °C.
Следует иметь в виду, что изменение воздушной среды
внутри убежища как по газовому составу, так и по темпера-
туре и влажности идет быстро. Причем в зависимости от ха-
рактера сооружения (вентилируемое, невентилируемое)
наибольшую опасность могут представлять или высокие тем-
пературы и влажность, или изменения газового состава
воздуха.
В убежищах при режиме с постоянным объемом воздуха
быстрее меняется газовый состав воздуха — нарастает кон-
центрация углекислого газа. При объеме воздуха на одного
укрываемого 1,3—1,5 м3 содержание углекислого газа че-
рез 2—2,5 ч после заполнения и герметизации сооружения
может достигнуть уже 3—4%.
Время возможного пребывания укрываемых в зависимо-
сти от объема воздуха в убежище можно определить по фор-
муле
где Сдоп — предельно допустимая концентрация углекисло-
го газа в %;
V — объем воздуха в убежище на одного человека в м3;
В — количество углекислого газа, выделяемого че-
ловеком, в л/ч.
В убежищах С действующи-	Таблица 4
ми вентиляционными системами,
факторами, которые определяют
возможность длительного пребы-
вания людей в режиме укрытия,
являются температура и влаж-
ность воздуха. Уже в первые
10—12 ч после заполнения во
встроенных убежищах с кирпич-
ными стенами при подаче возду-
ха в объеме 2 м3 на 1 чел. тем-
пература поднимается до 29—
30° С. Содержание углекислого
газа при этом не превысит
1—1,5%.
Количество свежего воздуха,
потребное для поддержания в
Количество воздуха,
потребное для обеспечения
допустимых температурно-
влажностных параметров
воздуха в убежищах при
режиме чистой вентиляции
для различных климатиче-
ских зон СССР
Климатичес- кая зона	Усредненное количество потребного воздуха в м3/чел.-час
I	7
II	10
III	14
IV	20
55
убежище допустимой, не превышающей предельных зна-
чений, температуры и влажности воздуха зависит от вре-
мени дня, года и климатических условий того района, где
построено сооружение. По строительно-климатическим при-
знакам территория СССР делится на четыре климатических
района.
Размеры воздухоподачи, обеспечивающие в убежищах
допустимые температурно-влажностные параметры воздуха
в зависимости от климатических зон, приведены в табл. 4.
Как видно из табл. 4, для поддержания допустимых ус-
ловий жизнеобитания в убежище требуется подавать боль-
шое количество воздуха. Однако здесь следует иметь в виду
следующее важное обстоятельство. Подача 7—10 и даже
20 м3 воздуха в 1 ч на одного укрываемого может быть обес-
печена без особых затруднений в том случае, если воздух
очищается только от пыли (т. е. при подаче по обводной,
по режиму чистой вентиляции) и если имеется автономный
источник аварийного энергоснабжения. Дело в том что
электроручные вентиляторы имеют ограниченную произ-
водительность — до 3 м3/чел.-час (из условия поддержа-
ния допустимого газового состава воздуха по СО2).
Увеличение мощности фильтров-поглотителей для очист-
ки расчетного (по температуре и влажности) количества воз-
духа от отравляющих веществ и бактериальных средств по-
требует больших и сложных фильтро-вентиляционных уста-
новок с автономным энергоснабжением.
Несколько облегчает положение способность огражда-
ющих конструкций убежищ (стен, полов, в меньшей мере
перекрытий) аккумулировать тепло и передавать его грунту.
Чем больше площадь ограждающих конструкций, прихо-
дящаяся на одного укрываемого, тем больше теплоизбыт-
ков будет сниматься ограждающими конструкциями.
На этот процесс будут оказывать определенное влияние
теплофизические свойства конструкций, а также их началь-
ная температура, что опять-таки в значительной степени
связано с климатическими условиями.
При минимальной площади пола отсека на одного укры-
ваемого, равной 0,5 я2, и высоте помещений 2,2 м пло-
щадь ограждающих конструкций на 1 чел. составит 1,3—
1,8 м2. Даже в этих условиях допустимые тепловлажност-
ные параметры воздуха могут быть сохранены в течение
10—12 ч при подаче свежего воздуха около 2 я3 [чел.-час.
При большей площади пола и ограждающих конструк-
ций на человека тепловлажностный режим в убежищах при
56
подаче 2 м3/чел.-час воздуха может быть сохранен в тече-
ние более длительного времени.
Пользуясь приведенными данными, можно для каждого
конкретного случая не только определить допустимое вре-
мя пребывания укрываемых в убежище, но и решить об-
ратную задачу: в зависимости от предполагаемого времени
пребывания людей в режиме укрытия определить возмож-
ную вместимость сооружений.
6. ЭКСПЛУАТАЦИЯ ЗАЩИТНЫХ УСТРОЙСТВ И СИСТЕМ ВНУТРЕН-
НЕГО ОБОРУДОВАНИЯ
Защитные свойства убежищ во многом зависят от надеж-
ной бесперебойной работы всех устройств, приборов и си-
стем внутреннего оборудования. В случае применения ядер-
ного оружия даже кратковременный перерыв в работе сис-
темы воздухоснабжения, выход из строя других систем внут-
реннего оборудования и приборов может привести к тяжелым
последствиям, создать условия, делающие невозможным
дальнейшее пребывание людей в убежище. Вот почему все
внутреннее оборудование должно содержаться в полной
исправности и постоянной готовности.
В состав внутреннего оборудования и устройств убежищ
входят системы воздухоснабжения, водоснабжения, отоп-
ления, электроснабжения, канализации, защитные клапаны
на воздухоприточных и вытяжных отверстиях. Кроме этого,
к внутреннему оборудованию и оснащению относятся сети
радиотрансляции и телефона, а также мебель и инвентарь.
В процессе эксплуатации проверяют работу и исправ-
ность оборудования, ремонтируют, смазывают и, если тре-
буется, заменяют. Обслуживающий персонал при этом ру-
ководствуется соответствующими правилами и инструкци-
ями.
В убежищах, построенных с учетом использования их
для производственных и хозяйственных целей, имеются или
отдельные системы, рассчитанные на работу в мирное время,
или совмещенные. В совмещенных системах для обеспече-
ния сохранности при повседневной эксплуатации предусмат-
ривается отключение оборудования (фильтров-поглотите-
лей, электроручных вентиляторов).
57
В убежищах, приспособленных для нужд народного
хозяйства, порядок эксплуатации внутреннего оборудования
в мирное время согласовывается с соответствующими шта-
бами гражданской обороны. Однако во всех случаях эксплу-
атация систем воздухоснабжения допускается только по
режиму чистой вентиляции.
Рис. 25. Принципиальная схема системы фильтро-
вентиляции убежища малой вместимости
1 — оголовок воздухозабора J с клапаном-отсекателем;
2 — оголовок аварийного выхода; 3 — защитно-гермети-
ческий ставень; 4 — противопыльный фильтр; 5 —
фильтры-поглотители; 6 — электроручной вентилятор;
7 — воздухоразводящая сеть; 8 — клапан избыточного
давления (КИД); 9 — оголовок вытяжной системы;
10 — герметический клапан
Система воздухоснабжения
Принципиальные схемы систем воздухоснабжения пока-
заны на рис. 25 и 27. В эти системы входят противовзрывные
устройства, приточные воздуховоды, фильтры для очистки
воздуха от пыли, отравляющих веществ и бактериологи-
ческих средств, вентиляторы и воздухоразводящая сеть.
В убежищах также могут быть средства регенерации воздуха
и воздухоохладители.
В убежищах малой вместимости (рис. 25) обычно для
забора воздуха в режиме чистой вентиляции применяют
вентилятор, который забирает воздух из галереи аварийного
выхода. Чаще всего используют электроручные вентиля-
торы ЭРВ-49, которые работают параллельно с вентилято-
ром фильтро-вентиляционного агрегата.
В режиме фильтро-вентиляции воздух забирается че-
рез второй воздухозабор, затем очищается в масляном фильт-
ре и фильтрах-поглотителях фильтро-вентиляционного аг-
регата. Общий вид агрегата показан на рис. 26.
58
/345
1535
Рис. 26. Фильтро-вентиляционный агрегат ФВА-49
а — общий вид; б — основные габаритные размеры: 1 — электроручной вентилятор ЭРВ-49;	2 —
фильтры-поглотители; 3 — сдвоенный герметический клапан; 4 — расходометр; 5 — соединительные
части
Агрегат состоит из сдвоенного герметического клапана»
фильтров-поглотителей, электроручного вентилятора, рас
ходомера, соединительных патрубков, фасонных частей,
крепежных и герметизирующих деталей. Первоначальная
очистка воздуха, главным образом от пыли, происходит в
масляном фильтре; последующая и более полная в фильтрах-
поглотителях, где воздух очищается полностью от остатков
примесей пыли, от отравляющих веществ и бактериальных
средств.
Системы воздухоснабжения могут включать также
фильтр для очистки воздуха от окиси углерода и воздухо-
охладитель (теплоемкий фильтр). Необходимо иметь в ви-
ду, что воздухоохладители рекомендуется иметь во всех
убежищах, а фильтры на окись углерода и средства регене-
рации воздуха — только при расположении убежища на
Рис. 27. Принципиальная схема системы фильтро-
вентиляции убежища большой вместимости
1,2 — оголовки воздухозаборных каналов; 3 — противо-
пыльный фильтр; 4 — фильтры-поглотители; 5 — гер-
метические клапаны; 6 — электровентилятор; 7 —дрос-
сель; 8 — воздухоразводящая сеть; 9 — вытяжной
электровентилятор; 10 — оголовок вытяжной системы
пожароопасном участке. Горячий воздух вначале проходит
через фильтр на окись углерода, затем охлаждается и толь-
ко после этого пропускается через масляный фильтр.
В убежищах большой вместимости невыгодно устанав-
ливать большое количество электроручных вентиляторов,
имеющих сравнительно малую производительность. Поэто-
му в таких случаях используют промышленные вентиляторы
большой производительности с электроприводом.
Принципиальная схема воздухоснабжения убежищ боль-
шой вместимости показана на рис. 27. В отличие от убежищ
малой вместимости в системе воздухоснабжения воздух по
60
режиму чистой вентиляции и режиму фильтро-вентиля-
ции подается одним и тем же вентилятором. На случай вы-
хода из строя или ремонта вентилятора предусматривается
резервный. Для очистки воздух пропускается через нес-
колько соединенных параллельно колонок фильтров-по-
глотителей. Каждая колонка состоит из двух — четырех
барабанов (в зависимости от высоты помещения фильтро-
вентиляционной камеры).
Подобные схемы воздухоснабжения обычно применя-
ются в том случае, если предусмотрены резервная электро-
станция и защищенный источник водоснабжения (резервуар
или артезианская скважина). Наличие такого источника во-
доснабжения дает возможность применить воздухоохла-
дители и в связи с этим обеспечить нормированную пода-
чу воздуха по режиму чистой вентиляции и фильтро-вен-
тиляции.
При отсутствии воздухоохладителей избыточное тепло
снижается за счет подачи большего количества воздуха,
чем это требуется по условиям жизнеобитания.
Нижний барабан фильтров-поглотителей устанавливают
на две просмоленные рейки толщиной не менее 40 мм. Это
предохраняет дно барабана от ржавления. Необходимо так-
же следить за тем, чтобы каждый верхний барабан имел аэро-
динамическое сопротивление (указанное в мм вод. ст. на
стенке барабана) большее, чем нижний.
Перед каждым включением следует проверить готов-
ность фильтро-вентиляционного агрегата к работе: прежде
всего, есть ли машинное масло в редукторе электроручного
вентилятора; если масла недостаточно, через заливное от-
верстие долить до требуемого уровня; проверку уровня про-
изводят масломером, который до отказа опускают через за-
ливное отверстие в корпус вертикального редуктора; уро-
вень масла должен быть между двумя рисками масломера;
после этого прокручивают вентилятор вручную и затем ста-
вят клапан на работу от основного воздухозаборного ка-
нала; вентиляторы должны работать ровно, без шума и
стука.
Количество подаваемого воздуха определяют по расхо-
домеру, который имеется в комплекте фильтро-вентиля-
ционного агрегата, или другими приборами (ротаметрами
и др.).
Воздух в отсеки подается по системе воздухоразводящих
труб, которые имеют выпускные отверстия (рис. 28). При на-
ладке системы вентиляции для каждого движка устанавли-
61
Рис. 28. Выпускное отверстие на разводящем воздуховоде
а — общий вид; б — схема устройства: 1 — воздуховод; 2 — выпускное
отверстие; 3 -- движок; 4 ~ направляющая; 5 — кронштейн
вают определенное положение. Регулируя размер выпуск-
ного отверстия, добиваются расчетной подачи воздуха в
каждый отсек. Для устранения возможного смещения движ-
ка от устанавливаемого положения необходимо нанести
масляной краской (или насечкой) фиксирующие риски.
После включения системы воздухоснабжения ее необ-
ходимо отрегулировать на подачу расчетного количества
воздуха в зависимости от заданного режима фильтро-вен-
тиляции.
62
При недостаточной подаче воздуха следует выяснить
причины снижения производительности системы. Ими могут
быть: загрязнение воздухозаборных каналов или противо-
пыльных фильтров, попадание посторонних предметов в
вентиляционные трубы, снижение числа оборотов венти-
ляторов, вращение вентилятора в другую сторону, непра-
вильное переключение герметических клапанов и некото-
рые другие.
В практике очень часты случаи, когда из-за неправиль-
ного подключения электромотора вентилятора, ротор вра-
щается в обратную сторону. Для устранения этого недо-
статка необходимо поменять местами на клеммах мотора
электропроводку двух фаз.
Общие требования по эксплуатации систем воздухоснаб-
жения сводятся:
к периодической очистке от грязи и снега воздухоза-
борных, вытяжных каналов и противовзрывных устройств;
к контролю за загрязненностью теплоемкого и проти-
вопыльных фильтров и их очисткой;
к проверке состояния вентиляторов, фильтров-погло-
тителей, воздуховодов и других элементов;
к своевременной смене смазки и покраске оборудования;
к проверке исправности герметических клапанов и гер-
метичности соединений воздуховодов;
к контролю производительности приточных и вытяжных
систем.
Защитные устройства
Защитные устройства на воздухозаборных и вытяжных
каналах должны содержаться в постоянной готовности.
Эти устройства обеспечивают защиту от затекания ударной
волны во внутренние помещения через работающую систе-
му вентиляции. Необходимо следить за состоянием оголов-
ков шахт аварийных выходов и оголовков воздухозаборных
каналов, очищать их от снега и мусора и посторонних пред-
метов, систематически проверять исправность работы про-
тивовзрывных устройств, надежность их крепления и пе-
риодически промасливать металлические части ингибиро-
ванной смазкой.
Системы водоснабжения и канализации
Системы водоснабжения, как говорилось, обеспечивают
укрываемых водой для питья и гигиенических нужд. Про-
веденными исследованиями установлено, что минимальный
63
расход питьевой воды составляет 3 л на 1 чел. в сутки.
При работающей системе водопровода потребности в воде
не ограничиваются. На случай выхода из строя водопрово-
да в убежищах предусмотрен аварийных запас или источ-
ник получения воды. При расчете аварийного запаса учиты-
ваются только потребности в питьевой воде.
Система водоснабжения обеспечивает подачу воды от
дворовой или внутридомовой водопроводной сети, в от-
дельный случаях — от автономных источников (артезианс-
Рис. 29. Вариант подключения бака запаса воды к водопроводу с
учетом циркуляции воды
а — план; б — схема трубопроводов; в — вставка для обеспечения циркуляции
воды в баке; 1 — отсек убежища; 2 — вставка; 3 — водопроводная магистраль
водоснабжения; 4 — санузел; 5 — бак запаса воды; б — шов сварки
ких скважин). Схема системы водоснабжения показана на
рис. 29.
Аварийный запас воды хранится в стационарных баках,
которые обычно изготовляют из стальных труб диаметром
40 см и более и подвешивают на кронштейнах к перекрытию
(рис. 30), стенам или устанавливают вертикально на фунда-
менты. Баки наполняют водой из системы водоснабжения.
К водопроводной сети они должны быть присоединены та-
ким образом, чтобы обеспечивалась проточность воды (цир-
куляционная система, см. рис. 30). Непроточные баки в
мирное время водой не заполняются, поскольку застойная во
да быстро теряет свои качества.
Проточные баки должны быть постоянно заполнены во-
дой. Во время периодических осмотров необходимо про-
верять ее качество. При малом расходе под влиянием кор-
64
розии внутренних металических поверхностей (пожелтение
воды) или под действием биологического загрязнения вода
может потерять свои вкусовые качества и оказаться непри-
годной для употребления.
Рекомендуется не реже одного раза в год направлять на
исследование в местные районные (городские) санэпидстан-
1SQ По
Рис. 30. Баки аварийного запаса воды
а — подвесной бак; б — вертикальные баки;
1 — стальной бак; 2 — труба от водопро-
водной сети; 3 — патрубок для • выхода воз-
духа; 4 — труба к умывальнику; 5 — труба к
сантехприборам; 6 — водоразборный кран;
7 — скрепляющие уголки; 8 — пробка; 9
фундамент
ции пробы воды из баков. Пробы следует брать после тща-
тельной промывки емкостей свежей водой.
При приведении убежища в готовность, а также после
заполнения его людьми по сигналу «Воздушная тревога»
необходимо проверить наполнение баков водой.
Для этой цели в баках должны быть заранее смонтиро-
ваны водомерные устройства. Если их нет, проверку можно
произвести, открыв на короткое время водоразборные кра-
ны. После наполнения баки отключают и пользование водой
из них прекращают.
При отсутствии стационарных баков устанавливают пе-
реносные емкости (бочки, бидоны, ведра), которые напол-
няют водой и закрывают герметическими крышками.
Для обезвреживания воды в емкостях необходимо иметь
запас хлорной извести или порошка ДТС-ГК из расчета на
1 м3 воды 8—-10 г хлорной извести или 4—5 г порошка
ДТС-ГК.
3 Эксплуатация убежищ	65
В ряде случаев при высоком уровне грунтовых вод в
качестве аварийного источника водоснабжения могут
служить неглубокие шахтные или трубчатые колодцы.
Грунтовые воды, как правило, пригодны для питья без
дополнительной обработки и практически защищены от
заражения радиоактивными отравляющими веществами
и бактериальными средствами. Однако пользоваться во-
дой из таких колодцев в городских условиях разрешает-
ся только после соответствующей проверки санитарно-
эпидемиологической' станции.
Колодец состоит из сетчатого фильтра длиной 75 см
со спиральным наконечником длиной 30 см, обсадных
труб диаметром 38x5 мм, соединенных муфтами, насос-
ной колонки, которая навинчивается на трубы. Такой ко-
лодец позволяет получить воду из рыхлых водоносных
пород, залегающих на глубине не более 7 м. Бурение
осуществляется ложковым буром при помощи обсадных
труб, выполняющих роль штанг.
Если система водоснабжения питается от защищен-
ной артезианской скважины, отпадает надобность в ста-
ционарных баках аварийного запаса воды. Зато арте-
зианские скважины требуют аварийного источника
энергоснабжения, поэтому их устраивают чаще всего в
убежищах большой вместимости. Производительность
скважины и мощность насосов определяются расчетным
путем с учетом потребности не только в питьевой воде,
но и в воде для воздухоохладителей, дизельных устано-
вок и для других нужд. В ряде случаев одна защищен-
ная скважина может обслуживать группу убежищ. При
этом водопроводные трубы от скважины к защитным
сооружениям прокладываются в земле с тем, чтобы обес-
печивалась их защита от действия ударной волны.
Каждое убежище имеет систему канализации, позво-
ляющую отводить фекальные воды в домовую и дворо-
вую канализации. При большом заглублении сооруже-
ния устраивают станцию перекачки, состоящую из сбор-
ного резервуара и насоса, который перекачивает фекаль-
ные воды в существующую канализационную сеть. В ря-
де случаев станции перекачки размещают вне сооруже-
ния.
Санитарный узел размещается в помещении, изоли-
рованном от отсеков убежища. При входе устанавли-
вается плотная деревянная дверь. Для удаления запахов
предусматривается вытяжка, отверстие которой закры-
66
Рис. 31. Варианты установки фекальных баков
а — переносная емкость; б — фекальный бак, присоеди-
ненный к сети канализации убежища; 1 — фекальный
бак; 2 — крышка; 3 — тамбур; 4 — приямок с зад-
вижкой; 5 — канализационная магистраль в убежище
3—2
67
вает защитно-герметическая заглушка или клапан избы-
точного давления.
В санузлах применяют смывные унитазы обычного ти-
па. На магистральной канализационной трубе внутри
помещений устанавливают канализационную задвижку,
позволяющую отключить канализацию убежища от
внешней сети и тем самым предупреждать попадание
канализационных вод внутрь сооружения. Задвижку
помещают в приямке с плотной металлической или де-
ревянной крышкой, обитой листовой сталью. Закрывает-
ся она при выходе из строя внешней канализационной
сети.
Для того чтобы можно было пользоваться санузлами при
выходе из строя системы канализации, предусматривается
фекальная емкость для сбора нечистот — люфт-клозеты
(рис. 31).
В мирное время люфт-клозеты закрыты и пользоваться
ими нельзя. Для периодической промывки и удаления не-
чистот фекальные емкости подсоединяют к сети канализации.
Помещения с фекальными емкостями необходимо изоли-
ровать от отсеков дверями и обязательно устроить вытяжку.
После заполнения отсеков людьми нормально пользо-
ваться санузлами допустимо только при работающей водо-
проводной сети, позволяющей производить смыв унитазов.
Если повреждена канализация, вышла из строя си-
стема внешнего водоснабжения, устанавливается строгий
режим потребления аварийного запаса воды и пользуются
фекальными емкостями.
В мирное время для обеспечения постоянной готовности
системы водоснабжения и канализации необходимо пери-
одически проверять работу и исправность вентилей, задви-
жек и водоразборных кранов. Сальники в запорных венти-
лях периодически подтягивают, а при необходимости пол-
ностью заменяют набивку. Червячную резьбу задвижек
Лудло очищают от грязи и смазывают тавотом для свободно-
го провертывания маховика.
При всех случаях засорения и образования подпора в
наружной канализационной сети следует немедленно за-
крыть задвижку Лудло и прекратить пользование санитар-
ными приборами.
Системы отопления
Система отопления убежища в виде отопительных ради-
аторов или гладких труб, проложенных вдоль наружных
стен и подсоединенных к сети отопления здания, обеспечи-
вает поддержание в помещениях постоянной температуры
и влажности. Нормальный температурно-влажностный ре-
жим способствует сохранению конструкций и внутреннего
оборудования убежища.
При заполнении сооружения людьми систему отопления
надо немедленно отключить. Это необходимо для снижения
начальной температуры в помещениях. Следует иметь в ви-
ду, что на летнее время системы отопления большинства жи-
лых домов, административных, учебных и других зданий
отключаются. То же можно сказать и о производственных
зданиях, для которых тепло не требуется в технологичес-
ких или иных целях.
Это обстоятельство вносит определенные трудности в
процессе эксплуатации. Дело в том что в подвальных не
отапливаемых в летнее время помещениях труднее обеспе-
чивать требуемый температурно-влажностный режим.
При проветривании и вентиляции таких помещений необхо-
димо особенно строго соблюдать время и порядок, указан-
ные ниже (см. главу II, раздел 8).
Системы электроснабжения
Электроснабжение в убежищах необходимо для питания
электродвигателей систем воздухоснабжения, освещения,
а также для обеспечения работы артезианских скважин,
электроприводов других устройств и внутреннего обору-
дования. В сооружениях малой вместимости электроэнер-
Рис. 32. Схема электроснабжения встроенного убежища
без аварийного источника
/ — кабель от трансформаторной подстанции; 2 — вводный
щит; 3 — выключатель; 4 — счетчик электроэнергии;
5 — линия лестничной клетки; 6 — освещение домоуправле-
ния; 7 — распределительный щиток в убежище; 8 — мотор
влектроручного вентилятора
69
ружений, определяют, исходя из условий их быстрого за-
полнения людьми, возможности осуществления строитель-
ства с применением машин и механизмов, а также от уровня
грунтовых вод, застройки территории и других условий.
Быстрое возведение защитных сооружений из сборных
железобетонных деталей и изделий невозможно без тщатель-
ной заблаговременной подготовки и применения современ-
ных методов индустриального строительства. Отрывку
котлованов и обратную засыпку можно выполнять экска-
ваторами или бульдозерами, а монтаж тяжелых сборных
железобетонных элементов — с применением гусеничных
или автомобильных кранов, лебедок и других грузоподъ-
емных механизмов.
Наиболее эффективное использование машин и меха-
низмов достигается при поточном групповом строительстве
убежищ. В этом случае исключается потеря времени на
передвижение механизмов между строительными площад-
ками, достигается комплектная доставка деталей и изде-
лий от заводов строительной индустрии и обеспечивается
централизованное управление строительством.
С целью подготовки к строительству убежищ изучаются
намеченные районы строительства, заранее отрабатывается
необходимая проектная документация и согласовывается
порядок поставки деталей, изделий и использования машин
и механизмов.
Должное эксплуатационное состояние и срок службы
отдельно стоящих убежищ такого типа определяются преж-
де всего степенью их защиты от действия поверхностных и
грунтовых вод. Поэтому для их строительства выбирают
сухие, возвышенные места. Заглубление делается с таким
расчетом, чтобы отметка пола (дна котлована) была на 20—
25 см выше возможного уровня грунтовых вод. В местах,
где грунтовые воды подступают близко к поверхности,
убежища не полностью заглубляют в землю. Выступающие
конструкции обваловывают грунтом.
Для защиты от поверхностных и грунтовых вод внутри
сооружения предусматривается гидроизоляция наружных
поверхностей ограждающих конструкций. В зависимости
от местных условий гидроизоляцию стен выполняют в виде
глиняной обмазки слоем толщиной 5 см. Железобетонные
конструкции обмазывают горячим битумом за два раза.
Поверх перекрытия за выравнивающим слоем укладывают
слой глины толщиной 5 см или два слоя толя (рубероида).
123
гия подается только от внешних источников питания (го-
родская электросеть). Для убежища большой вместимости
или группы убежищ предусматривается защищенная
электростанция. Обычно такая аварийная электростанция
размещается в самом убежище (реже отдельно) и имеет оди-
наковую с ним степень защиты. Иногда для аварийного ос-
вещения устанавливают батареи аккумуляторов; в этом
случае требуется специальное помещение.
Основная система электроснабжения подключается к
домовому вводу или прокладывается отдельный кабель к
трансформаторной подстанции. Включение и отключение
системы электроснабжения убежища независимо от здания.
Схема электроснабжения встроенного убежища показана на
рис. 32.
Осветительная и силовая сети раздельны. В каждом
убежище должны быть освещены все помещения, а также
световые указатели.
Корпусы электродвигателей должны обязательно иметь
защитное заземление (сопротивлением не менее 10 ом).
7.	ГЕРМЕТИЗАЦИЯ УБЕЖИЩА
Герметизация убежища обеспечивается тщательной за-
делкой неплотностей в ограждающих конструкциях и мест
прохода коммуникаций через стены, перекрытия, а также
плотным прилеганием полотен защитно-герметических и
герметических дверей и ставней к коробкам.
При испытании (проверке) на герметичность обычно при-
меняется метод измерения подпора воздуха. Он заключа-
ется в замере разницы между избыточным давлением внутри
убежища (при работающем фильтро-вентиляционном агре-
гате) и атмосферным. Избыточное давление при подаче в по-
мещение определенного количества воздуха создается лишь
в том случае, когда нет большой утечки воздуха через не-
плотности, щели и другие места в ограждающих конструк-
циях, т. е. когда сооружение герметично.
Испытание на герметичность проводят в такой последо-
вательности:
закрывают и герметизируют все места возможной утечки
воздуха [защитно-герметические, герметические двери и
ставни, защитно-герметические клапаны (КИДы) и др. I;
проверяют плотность прилегания профилированной ре-
зины к коробкам защитно-герметических дверей и ставней
и наличие сальниковой набивки в запорных устройствах;
70
Рис. 33. Приборы для определения подпора воздуха в убежище
а — тягонапоромер ТНЖ; б — наклонный манометр; в — универсальный
манометр (подпоромер КГ); 1 — наклонная стеклянная трубка; 2 —стеклян-
ный резервуар с соском для наливания жидкости; 3 — уровень; 4 —подвиж-
ная металлическая^ шкала с делением
перекрывают задвижки на канализационной сети и за-
порные вентили на внутренних инженерных сетях; зали-
вают водой все сифоны канализационных приборов и са-
нитарных устройств;
71
включают фильтро-вентиляционный агрегат по режиму
чистой вентиляции;
определяют количество подаваемого воздуха и измеряют
подпоромером избыточное давление внутри убежища.
Для измерения подпора воздуха служат тягонапоромер
ТНЖ, наклонный манометр и другие приборы. Тягонапо-
ромер ТНЖ выпускается промышленностью в закрытом
металлическом корпусе (рис. 33, а). На передней стенке
корпуса имеются два застекленных отверстия: одно круг-
лое — для уровня, второе продолговатое — для подвижной
шкалы. Внутри прибора кроме уровня смонтирована на-
клонная трубка с небольшим стеклянным резервуаром, в
которую перед измерениями заливают воду или спирт.
Концы трубки подсоединены к штуцерам с накидными гай-
ками.
Для измерения подпора воздуха могут быть использо-
ваны дифференциальные тягонапоромеры типа ТДП, из-
готовляемые заводом «Энергоприбор». Принцип работы это-
го прибора основан на том, что разность давлений уравнове-
шивается силой упругой деформации мембранной коробки.
Разность давлений вызывает перемещение мембраны, ко-
торая системой рычагов подсоединена к стрелке прибора.
В тягонапоромере имеется устройство (корректор нуля),
которое позволяет установить стрелку в’нулевое положение.
При измерении необходимо соединить штуцер со знаком
«плюс» резиновым шлангом с выводной трубкой.
В убежище подпоромер устанавливается в фильтро-
вентиляционной камере на щите. Для крепления корпус
прибора имеет прилив с отверстиями.
Наклонный манометр состоит из наклонной стеклянной
трубки, закрепленной скобками на деревянной колодке
(рис. 33, б). Нижний конец трубки соединен со стеклянным
резервуаром. Вдоль трубки укреплена подвижная шкала.
Горизонтальность положения прибора фиксируется уровнем.
Шкалы приборов имеют градуировку, соответствующую
мм вод. ст. при заливке в наклонные трубки спирта-ректи-
фиката (удельным весом 0,8). Если заливают воду, при из-
мерениях следует вносить поправку на удельный вес спир-
та (умножить показания прибора на 1,25).
Универсальный манометр МПВО (подпоромер КГ)
(рис. 33, в) состоит из деревянной колодки, на которой
укреплена двойная V-образная манометрическая трубка,
подвижная шкала с делениями в мм вод. ст. и уровень.
Манометрическая трубка заполняется подкрашенной
72
водой. Прибор с помощью уровня устанавливают в гори-
зонтальное положение, после чего «О» подвижной шкалы сов-
мещается с уровнем жидкости в верхней ветви, которая со-
единяется резиновой трубкой с вводом атмосферного дав-
ления .
Отсчеты производятся только по верхней трубке; поло-
жение жидкости в нижней трубке в расчет не принимается.
Чтобы избежать погрешности в подсчетах, вызванной сцеп-
лением воды со стеклом, нужно, зажав резиновую трубку
пальцами, привести столб жидкости в движение и делать
отсчет после того, как столб жидкости установится.
При большой величине подпора прибор может быть при-
менен и в качестве вертикального манометра. В этом случае
его подвешивают в вертикальное положение.
Если нет подпоромера заводского изготовления, можно
сделать простейший манометр (рис. 34, а) из двух стеклян-
Рис. 34. Простейший манометр
а — общий вид; б — установка простейшего манометра в фильт-
ро-вентиляционной камере для замера подпора; / — стеклян-
ные тоубки; 2 — резиновая трубка; 3 — деревянная планка;
4 — бумажная шкала с делением; 5 — резиновый шланг;
6 — труба с газовым краном
ных трубок, соединенных резиновой. Стеклянные трубки
крепят к деревянной планке, на которую нанесены деления
(шкала) для отсчета разности уровней воды. Однако такой
простейший манометр не отличается высокой точностью.
Подпоромеры, как правило, устанавливают на стенке или
на приборном щите в помещении фильтро-вентиляционной
камеры в горизонтальном положении по уровню (рис. 34, б).
Штуцер подпоромера резиновым шлангом присоединяется
к газовой трубе диаметром 12 мм с краном, которая выве-
дена за зону герметизации.
73
Перед включением фильтро-вентиляционного агрегата
отсчитывают начальный уровень жидкости в подпоромере.
Через некоторое время после включения уровень жидкости
в трубке поднимется. Разница между первым и вторым по-
казаниями прибора соответствует разнице атмосферного
давления и давления воздуха в убежище, т. е. дает величину
подпора в мм вод. ст.
При определении величины подпора необходимо учиты-
вать количество воздуха, нагнетаемого в убежище. Оно ха-
рактеризуется величиной, называемой кратностью воздухо-
обмена К,—отношением количества подаваемого воздуха
к объему помещения. Эта величина должна быть не менее 0,5.
Зная производительность фильтро-вентиляционного аг-
регата и объем внутренних помещений, проверяемых на
герметичность, кратность воздухообмена можно определить
по формуле
________количество подаваемого воздуха в м3/ч_
~ объем помещений убежища в зоне герметизации в ’
Чтобы убежище удовлетворяло требованиям герметиза-
ции, должна соблюдаться зависимость, выражаемая фор-
мулой
Рис. 35. График герметизации
убежищ
1 — область неудовлетворительной
герметизации; 2 — линия удовлет-
ворительной герметизации для убе-
жищ с кирпичными или блочными
стенами; 3 — область хорошей гер-
метизации; 4 — линия герметиза-
ции для убежищ из монолитного
железобетона
ЮК1-6 - для убежищ С
кирпичными или блочными
стенами;
Р = 60 К1’6 — для убежищ из
монолитного железобетона,
где Р — величина подпора
воздуха в убежище в
мм вод.ст.;
К — кратность воздухо-
обмена в м3/ч.
Графически зависимость
избыточного давления (под-
пора) и кратности воздухо-
обмена приведена на рис. 35.
Если величина подпора
окажется меньше требуемой,
необходимо найти и заделать
места утечки воздуха. Обна-
ружить их можно по отклоне-
нию пламени спички или све-
74
чи. Места утечки легче выявить при максимальной произ-
водительности фильтро-вентиляционного агрегата, когда
он работает в режиме чистой вентиляции.
Практика показывает, что причины утечки воздуха в убе-
жищах могут быть самые разнообразные. Наиболее ха-
рактерны утечки через неплотности между дверной короб-
кой защитно-герметических и герметических дверей (ста-
вень) и стеной, а также в местах ввода инженерных се-
тей — водоснабжения, теплоснабжения, энергоснабжения.
Качество зачеканки и плотность прилегания дверной ко-
робки к стене проверяют простукиванием любым металли-
ческим предметом. В местах
неплотного прилегания звук
при простукивании более глу-
хой.
В сооружениях с кирпич-
ными неоштукатуренными сте-
нами возможна утечка воздуха
через неплотности в кладке
(пустошовке) и в местах при-
мыкания стен к перекрытиям.
Во время пребывания лю-
дей в убежище необходимо
поддерживать подпор не менее
5—7 мм вод. ст. Считается,
Рис. 36. Переносная установка
для проверки на герметичность
убежища, не имеющего фильтро-
вентиляционного агрегата
1 — Т-образная вставка из метал-
лических труб диаметром 150 мм
(шаблон); 2 — фланцы на концах
труб; 3 — электроручной вентиля-
тор; 4 — расходомер; 5 — основ-
ной воздуховод; 6 — аварийный
воздуховод
что при таком противодавле-
нии пары отравляющих ве-
ществ не могут попасть внутрь
помещений. Избыток воздуха
удаляется через вытяжные уст-
ройства, защищенные клапа-
нами избыточного давления,
защитно-герметическими заг-
лушками и другими устрой-
ствами.
Герметичность проверяется во время периодических
осмотров убежища (не реже одного раза в квартал), а также
немедленно после заполнения его людьми по сигналу «Воз-
душная тревога».
Проверка на герметичность сооружений, где еще не ус-
тановлен фильтро-вентиляционный агрегат, может быть про-
изведена с помощью переносной установки (рис. 36). Она
представляет собой электроручной вентилятор с расходо-
мером от фильтро-вентиляционного агрегата, который со-
75
единен со специально изготовленным шаблоном из Т-об-
разно соединенных труб диаметром 150 мм. Этот шаблон
заменяет недостающую часть фильтро-вентиляционного аг-
регата, имеет его размеры и подсоединяется к основному и
аварийному воздуховодам.
После монтажа переносной установки герметичность про-
веряют в обычном порядке. По окончании проверки уста-
новку снимают, а воздуховоды в фильтро-вентиляционной
камере закрывают металлическими заглушками с резино-
выми прокладками.
Убежища большой вместимости имеют сложную систе-
му фильтро-вентиляции с разветвленной сетью воздухово-
дов, большим количеством переключающих устройств, мощ-
ными агрегатами высокой производительности. В связи с
этим при проверке таких убежищ на герметичность следует
учитывать ряд специфических особенностей по сравнению
с общепринятой методикой.
При подготовке испытаний такого убежища на герметич-
ность необходимо: изучить по проекту устройство и прин-
цип работы систем фильтро-вентиляции; разработать про-
грамму проведения испытаний; в соответствии с программой
укомплектовать рабочую бригаду (рабочие группы); про-
вести с членами бригады инструктаж о порядке работы и
распределить функциональные обязанности; провести ин-
структаж по правилам техники безопасности; ознакомить
членов бригады (групп) с рабочими местами в убежище и
установить порядок проведения замеров и измерений.
Программой испытаний убежища на герметичность уста-
навливают порядок и объемы работ, ответственных испол-
нителей, сроки проведения испытаний. Все работы необхо-
димо разделить на подготовительные, испытание на герме-
тичность и работы по анализу и обобщению результатов.
Подготовительные работы включают осмотр и проверку
качества монтажа и исправности оборудования, устранение
недоделок, выявленных при осмотре дефектов, а также ра-
боты по наладке и регулировке системы фильтро-вентиля-
ции, если они не были выполнены до начала испытаний.
Работы по испытанию убежища на герметичность состо-
ят из последовательно выполняемых операций (переключе-
ние герметических клапанов, защитных и других устройств,
включение агрегатов и узлов оборудования по соответству-
ющим режимам работы системы фильтро-вентиляции),
проведения замеров, измерений и регулировки. Вначале
проверка на герметичность производится при работе систем
76
в режиме чистой вентиляции, а затем — по режиму фильт-
ро-вентиляции. В программе испытаний отдельно по каж-
дому виду защитных устройств, переключающих клапанов
и другому внутреннему оборудованию необходимо ука-
зать, в каком положении они должны находиться («откры-
то», «закрыто») в зависимости от режима работы системы вен-
тиляции, порядок их переключения, где производятся за-
меры и измерения, и какие при этом должны быть получены
ориентировочные результаты. Все это тоже отражается в
программе.
При разработке этого раздела программы необходимо
определить места расположения постов рабочей бригады
(рабочих групп), их численность и порядок работы. Кроме
постов по проведению замеров, измерений и переключению
оборудования рекомендуется создать рабочую группу в со-
ставе 3—5 чел. для ликвидации дефектов, устранению не-
плотностей и отверстий в ограждающих конструкциях убе-
жища, выявленных в ходе испытаний. Руководитель рабо-
чей, бригады анализирует и обобщает результаты испытаний,
которые затем оформляются в виде справки или акта.
Программа испытаний разрабатывается в виде текстово-
го документа и следующих приложений:
схема расположения постов в убежище с указанием от-
ветственных исполнителей;
порядок и объем работ для каждого поста или рабочей
группы (выписка из программы испытаний);
перечень оснащения, инвентаря и приборов, необходи-
мых для проведения испытаний, с указанием порядка и
источников их получения;
памятки по личной безопасности;
порядок регулировки оборудования и воздуховодов;
ориентировочные расчеты по производительности венти-
ляторов и другого оборудования в зависимости от режимов
работы системы фильтро-вентиляции;
расчет времени по проведению испытаний убежища на
герметичность.
Перед началом испытания система фильтро-вентиляции
должна быть тщательно осмотрена. В процессе осмотра вы-
является следующее:
по воздуховодам —- плотность соединения трубопрово-
дов, отсутствие засоров и соответствие проекту сечений и
трассы воздуховодов;
по регулирующим устройствам — доступность и лег-
77
кость управления, возможность переключения на положе-
ние «закрыто» и «открыто»;
по вентиляторам — надежность крепления вентилято-
ров и электромоторов на основаниях и фундаментах, ис-
правность пусковых устройств, состояние лопастей венти-
ляторов, правильность направления вращения и баланси-
ровки рабочего колеса, наличие ограждений;
по масляным фильтрам — плотность прилегания ячей-
ки фильтра в установочной рамке, смоченность сетки фильт-
ра маслом;
по клапанам-отсекателям — правильность установки по
отношению направления движения ударной волны, проч-
ность крепления;
по фильтрам-поглотителям — соответствие проекту их
количества, отсутствие повреждений на корпусе барабанов,
гарантийный срок годности по паспорту.
К началу испытаний все выявленные при осмотре де-
фекты должны быть устранены.
8.	ПРИБОРЫ КОНТРОЛЯ ЗА СОСТАВОМ ВОЗДУХА
В каждом убежище рекомендуется иметь приборы и ин-
дикаторы, позволяющие определять основные параметры
воздуха (температуру и влажность), газовый состав (со-
держание углекислого газа СО2) и степень зараженности
радиоактивными веществами (РВ). Приборы контроля за
составом воздуха внутри убежища, а также на поверхности
земли необходимы для проверки температурно-влажностно-
го режима при эксплуатации и содержании убежищ и при-
нятия соответствующих решений в случае заражения воз-
духа.
Рассмотрим некоторые приборы контроля, которые ре-
комендуется иметь в убежище.
Для обнаружения радиоактивного заражения в районе
размещения убежища и внутри сооружения рекомендуется
использовать дозиметрические приборы ДП-5, ДП-63,
ДП-62.
Дозиметрическим прибором ДП-5 можно измерить уров-
ни и дозы радиации 0,05—200 р!ч и определить наличие ра-
диоактивного заражения на поверхности различных пред-
метов. Основными элементами прибора являются измери-
тельный пульт и зонд, который соединяется с пультом гиб-
ким кабелем длиной 1,2 м, кроме того, в комплект прибора
входит вспомогательное имущество: футляр с ремнями, те-
78
лефоны, удлинительная штанга, комплект запасных частей
и др. Питание прибора осуществляется от двух элементов
типа 1,6 ПМЦ-Х-1,05 (КБ).
Для обнаружения радиоактивного заражения в убежи-
ще могут быть использованы дозиметрические приборы
ДП-62 и ДП-63.
Индикатор радиоактивности ДП-63 позволяет обнару-
жить и зафиксировать бета-излучения в пределах до 50 р/ч.
Прибор работает на двух диапазонах: 0—1,5 и 1,5—50 р/ч.
Индикатором радиоактивности ДП-62 можно обнару-
жить только радиоактивное заражение без его измерения.
Для определения зараженности воздуха химическими
отравляющими веществами на поверхности земли в районе
убежища могут быть применены приборы химической раз-
ведки типа ВПХР, ПХР-54 и ПХР-46.
Эти приборы предназначены для определения стойких
и нестойких ОВ в воздухе, капельножидких ОВ на мест-
ности, на различных предметах и для других целей.
В комплект войскового прибора химической разведки
(ВПХР) входит ручной насос для прокачивания исследуе-
мого воздуха через индикаторные трубки, бумажные кассе-
ты с индикаторными стеклянными трубками, противодым-
ные фильтры, банки для проб, насадка к насосу, защитные
колпачки и др.
Более подробное описание приборов дается в инструк-
циях, прилагаемых в комплекте с приборами, и в специаль-
ной литературе.
Особое внимание необходимо обращать на правильное
хранение приборов. В убежищах они хранятся в упакован-
ном виде в сухих местах, вдали от отопительных и других
нагревательных приборов.
При длительном хранении следует периодически про-
верять работу приборов, заменять устаревшие части или
части, отслужившие срок годности. После ремонта, при дли-
тельной эксплуатации или хранении точность показаний до-
зиметрических приборов с течением времени уменьшается.
Выявляют величины погрешности измерений при проверке
градуировки прибора, которую осуществляют специализи-
рованные лаборатории.
79
9.	ПРИЧИНЫ ПОЯВЛЕНИЯ ВЛАЖНОСТИ В УБЕЖИЩАХ.
ПОРЯДОК ПРОВЕТРИВАНИЯ
Основными причинами повышения влажности и появле-
ния сырости могут быть:
неправильное проветривание или вентилирование, при-
водящее к конденсации водяных паров в помещениях;
попадание в помещения грунтовых или поверхностных
вод вследствие повреждения или недостаточной гидроизо-
ляции, отсутствия или плохого состояния отмосток, отво-
дящих атмосферные осадки от сооружения;
неисправности трубопроводов, арматуры и приборов на
сетях водопровода, отопления, горячего водоснабжения,
канализации, а также аварии этих систем как внутри зданий,
так и на внешних транзитных линиях.
Большое значение в повседневной эксплуатации убе-
жищ приобретает соблюдение необходимого температурно-
влажностного режима. При нарушении его в помещении
начинают сыреть стены и перекрытия, возникает конденсат
влаги на металлических частях оборудования. Все это при-
водит к их разрушению и порче, а в конечном счете к преж-
девременному ремонту или замене оборудования.
Известно, что в атмосфере всегда содержится некоторое
количество водяного пара. Абсолютной влажностью воздуха
называется количество влаги в граммах, содержащееся в
1 ж3 воздуха. Однако степень влажности оценивается отно-
сительной влажностью <р, которая выражается отношением
парциального давления водяного пара, имеющегося в дан-
ной воздушной среде, к максимальному значению этого дав-
ления, соответствующему температуре воздушной среды.
Относительная влажность выражается в процентах. Необ-
ходимо также знать, что при охлаждении воздуха происхо-
дит увеличение его относительной влажности.
При относительной влажности, равной 100%, наступает
состояние так называемого полного насыщения водяным
паром. Температура, при которой наступает полное насы-
щение воздуха, называется температурой точки росы. При
понижении этой температуры происходит выделение из
воздуха части влаги в виде капель воды (конденсата).
Влага, содержащаяся в воздухе, может в известной мере
поглощаться пористым материалом стен (кирпичная кладка,
бетон, железобетон). Однако при длительной повышенной
влажности воздуха происходит насыщение и увлажнение
внутренних слоев ограждающих конструкций.
80
Металлы не обладают способностью поглощать влагу,
поэтому при увеличении влажности воздуха вода будет осе-
дать в виде капель на металлические поверхности, что в ко-
нечном счете может привести к коррозии.
Исходя из физической сущности образования влажности,
в практике эксплуатации убежищ не следует допускать
такого температурно-влажностного режима, при котором
возможно образование конденсата. Для этого в первую
очередь необходимо внутри убежища поддерживать такую
температуру воздуха, при которой его относительная влаж-
ность будет не выше допустимой. С этой целью в убежищах
устраивают системы отопления.
Наибольшая опасность появления сырости в убежищах
возникает в летние месяцы, когда в большинстве случаев
отключается централизованное отопление в жилых и об-
щественных зданиях, а следовательно, и в убежищах. Из-
вестно, что теплый воздух всегда содержит большее коли-
чество водяного пара, чем холодный. Попадая внутрь со-
оружения, где температура значительно ниже, чем на по-
верхности земли, теплый воздух начнет охлаждаться, а его
относительная влажность увеличивается. В этих случаях
рекомендуется интенсивное проветривание помещений на-
ружным воздухом, чтобы повысить температуру внутри
убежища.
При проветривании необходимо учитывать состояние
наружного воздуха в зависимости от времени года и харак-
тера погоды: нельзя проветривать помещение влажным воз-
духом, т. е. во время дождя или сразу после него, а также в
сырую туманную погоду (табл. 5). Сведения о степени влаж-
ности наружного воздуха могут быть получены от местной
метеорологической станции. Нормальной в убежище счи-
тается влажность не выше 65—70%.
Относительная влажность воздуха замеряется психро-
метром (см. главу III, раздел 3).
Существует более простой способ определения времени,
когда из наружного воздуха, поступающего в сооружение, не
будет выделяться (конденсироваться) содержащаяся в нем
влага. Для этого на полу в убежище ставят бутылку с водой,
а затем через некоторое время (30—40 мин) выносят ее на
улицу. Если бутылка с водой покроется росой, помещение
проветривать нельзя; настенах и металлических частях бу-
дет осаждаться влага.
Регулярное проветривание проводится путем открыва-
ния дверей. Для кратковременного проветривания можно
81
Таблица 5
Рекомендуемый порядок проветривания убежища
Время года	Часы суток, наиболее благо- приятные для проветривания	Способ про- ветривания	Продолжительность проветривания в 1 сут.
Летом с 15 мая по 30 августа	С 24 до 6 ч	Естествен- ное	Не менее 3 ч без перерыва
Осенью с 1 сен- тября по 30 ок- тября	В ясную пого- ду с 12 до 18 ч	То же	2—3 ч без переры- ва
Зимой с 1 ноября 1 марта	В любое вре- мя дня	»	Короткими про- межутками по 20—30 мин 2— 3 раза с переры- вами на 30 мин при морозе не ниже — 20° С
Весной с 1 марта по 15 мая	С 7 до 11ч или с 18 до 22 ч	Желатель- но венти- лятором	2—3 ч без пере- рыва
П р и меча н ие. Таблица составлена для центральной климатической
зоны. Для других зон должны быть сделаны соответствующие поправки.
использовать фильтро-вентиляционный агрегат с включе-
нием его по режиму чистой вентиляции.
При обнаружении влажности воздуха в помещениях выше
допустимой, характерным признаком чего является появ-
ление конденсата влаги на металлических и других кон-
струкциях и деталях оборудования, необходимо срочно
выяснить причины появления повышенной влажности и
принять меры к их устранению.
10.	ЗАЩИТА ОТ ГРУНТОВЫХ ВОД
Одной из основных причин повышенной влажности в
убежищах, а в некоторых случаях и единственной является
подтопление грунтовыми или поверхностными водами в ре-
зультате нарушения гидроизоляции или общего подъема
уровня грунтовых вод. Не редки случаи, когда заглублен-
ные сооружения постоянно или временно (чаще весной
82
и осенью) подтапливаются и выводятся таким образом из
строя. Борьба с грунтовыми водами и повышенной влаж-
ностью в убежищах сложна и часто требует больших
затрат.
Вот почему считаем необходимым на вопросах защиты
сооружений от грунтовых и поверхностных вод остановиться
подробнее.
Основание сооружения, как правило, закладывают выше
установившегося уровня грунтовых вод не менее чем на
высоту предельного капиллярного поднятия. Эта высота
(в м) имеет следующее значение для разных грунтов:
Пески:
крупнозернистые ....................... 0,2—0,3
среднезернистые......................... 0,4
мелкозернистые ......................... 0,5
Суглинки ............................... 0,4—0,6
Во всех случаях предусматриваются простейшие, но
эффективные меры, направленные на быстрый отвод дожде-
вых вод от сооружения для предупреждения просачивания
их в грунт. К ним относятся планировка и асфальтиро-
вание территории, устройство отмосток по периметру зда-
ния, водоотводных лотков, асфальтирование, а еще лучше
бетонирование земляной обсыпки отдельно стоящих соору-
жений.
Однако эти меры не могут дать должного эффекта, если
уровень грунтовых вод высок.
Надежная защита подземных сооружений от высоких
грунтовых или поверхностных вод достигается тремя пу-
тями. Во-первых, наружным дренажем, благодаря чему
уровень грунтовых вод понижается до заданных пределов.
Во-вторых, приданием водонепроницаемости породам, при-
легающим к ограждающим конструкциям и обделке соору-
жения. Эта задача решается цементацией, силикатизацией,
битумизацией пород или обделки, т. е. нагнетанием цемент-
ного или химического раствора, например жидкого стекла,
или горячего битума. Этот метод эффективен и применяется
для крупных подземных защитных сооружений, которые
находятся под воздействием высоконапорных грунтовых
вод. Для обычных подвальных убежищ он слишком сложен
и дорог.
Третий способ защиты — гидроизоляция — создание во-
донепроницаемых наружных преград. Она бывает несколь-
ких видов: жесткая, обмазочная, оклеенная, металличес-
кая.
83
Рис. 37. Гидроизоляция под-
вальной части встроенного
убежища при напоре грун-
товых вод 0,2—0,8 м
1 — пол; 2—нагрузочный слой
бетона (плита противодавления);
3 — оклеенная гидроизоляция;
4 — бетонная подготовка; 5 —
облицовка в */2 кирпича
В практике строительства чаще применяется обмазочная
гидроизоляция битумом и оклеенная из рулонных мате-
риалов (рис. 37).
Обмазочную гидроизоляцию применяют для защиты со-
оружений от атмосферных осадков, капиллярной влаги и
конденсатных увлажнений. Для защиты от грунтовых вод
она недостаточна. Выполняется
обмазочная изоляция из двух-
трех слоев битума, которые на-
носят в холодном или горячем
виде. В первом случае вначале
дается грунтовочное покрытие
из 25—30% битума и 70—75%
растворителя и два-три слоя
собственно изоляции, состоящей
из 70—75% битума и 30—25%
растворителя, общая толщина
которых должна быть не менее
1,5 мм. В качестве растворите-
ля применяют дизельное топ-
ливо (лигроин), бензин, бензол.
При гидроизоляции в расп-
лавленном состоянии битум (же-
лательно с 15—20% заполните-
ля из асбеста, молотого извест-
няка) нагревают до температуры
не ниже 150° С и наносят
более толстыми слоями (не менее 1—1,5 мм) также за
2—3 раза.
Во всех случаях изолируемая поверхность должна быть
хорошо очищена и просушена. Каждый последующий слой
наносят только после того, как подсохнет преды-
дущий.
Оклеенная гидроизоляция применяется для защиты со-
оружений при высоком уровне грунтовых вод, превышающем
высоту капиллярного поднятия или даже создающем гидро-
статический напор над основанием сооружения. Оклеенную
изоляцию делают из нескольких слоев рубероида, гидроизо-
ла, металлоизола, ткани из стекловолокна, пленки или
других подобных материалов, наклеиваемых на поверхность
битумом или специальными клеями (для пленки). Поверх-
ность, на которую наклеивается гидроизоляция, должна быть
тщательно выровнена и просушена, углы — округлены с
радиусом не менее 10 см. Битум наносят в расплавленном ви-
84
де слоем толщиной не менее 1 мм. Последний слой рулон-
ного материала покрывают отделочным слоем битума.
От механических повреждений гидроизоляция защища-
ется цементной стяжкой толщиной не менее 2 см на гори-
зонтальных поверхностях и защитной стенкой толщиной
не менее 10 см на вертикальных. Чаще всего это кирпичная
кладка в х/2 кирпича.
В тех случаях когда уровень грунтовых вод превышает
отметку пола, слой гидроизоляции прижимают бетонной
плитой противодавления, рассчитанной на гашение гидро-
статического напора.
Оба способа гидроизоляции в прошлом при строитель-
стве зданий и сооружений были наиболее распространен-
ными, а во многих случаях и единственными. Не изжили
они себя и сейчас.
Однако, как показала практика длительной эксплуата-
ции, от разных причин, например в результате неравномер-
ной осадки зданий, даже качественно выполненная окле-
енная гидроизоляция не является надежной. Значительное
количество подвальных помещений, в том числе и убежищ,
подтапливается грунтовыми водами.
Что же делать, если в сооружении появилась вода?
Как ремонтировать или восстанавливать гидроизоляцию?
Или, может быть, надо принимать какие-то другие меры?
В процессе эксплуатации сооружения вопросы защиты
от подтопления в ряде случаев являются крайне важными,
а их решение весьма сложным и дорогостоящим. Прежде
всего необходимо установить причину появления воды или
повышенной сырости в убежище. Часты случаи, когда под-
топление бывает вызвано неудовлетворительным состоянием
линий водопровода, канализации, водостоков, проходящих
вблизи от сооружения. В таких случаях ремонтными рабо-
тами на коммунальных сетях удается осушить также и рас-
положенные вблизи от поврежденных коммуникаций под-
вальные помещения и убежища.
Иногда причиной сырости в помещениях могут быть
атмосферные осадки, если они не отводятся от здания, а бес-
препятственно просачиваются в грунт. В качестве мер, пре-
дупреждающих отсыревание помещений и появление по-
верхностных и грунтовых вод, отмостки по периметру на-
ружных стен здания и водосточные лотки требуется содер-
жать в полной исправности. Щели между отмостками и сте-
нами здания следует расчищать и заделывать смесью из
глины с жидкой смолой, асфальтом или битумом.
85
Лотки для отвода воды от водосточных труб должны быть
сделаны обязательно. Если нет отмосток по периметру зда-
ния, их можно заменить асфальтовым покрытием шири-
ной 0,7—1 м.
Фундаменты, цоколи и наружные стены не должны иметь
трещин и расслоений рядов кладки. При обнаружении та-
ких дефектов следует немедленно их устранить. Если и эти
меры не дали должного эффекта, следует переходить к бо-
лее капитальным работам.
Наиболее надежное средство борьбы с грунтовыми во-
дами — наружный дренаж, обеспечивающий постоянный
их уровень у сооружения и отвод в водосточную сеть. На рас-
стоянии 2—3 м от фундаментов ниже уровня пола уклады-
вают керамические или бетонные трубы, имеющие отверстия,
через которые и проникает вода. Трубы укладывают в от-
крытые лотки и засыпают сначала гравием, затем песком,
а сверху грунтом. Дренажные трубы имеют уклон в сторону
сборного колодца или водоотводной магистрали.
Если наружный дренаж почему-либо нельзя выполнить,
в ряде случаев целесообразно устраивать внутренний дре-
наж или лотки вдоль стен убежища. Например, при поступ-
лении грунтовых вод через бетонное основание пола, вслед-
ствие чего помещения периодически затопляются, могут дать
эффект закрытые трубы и лотки или стоки, имеющие уклон
и соединенные с дренажным приямком (рис. 38, а). В при-
ямке устанавливают насос с ручным или электрическим при-
водом (рис. 38, б), которым выкачивают скапливающуюся
воду в водосточную или канализационную сеть. Во избе-
жание повышения влажности в убежище лотки (рис. 38, в)
и дренажный приямок закрывают деревянными или метал-
лическими щитами.
Во многих случаях вода в убежище может поступать в
результате повреждения наружной гидроизоляции (раз-
рывы, трещины). Если эта причина установлена достаточно
точно и сооружение до нарушения изоляции было сухим,
ремонт наружной гидроизоляции может быть оправданным.
Однако здесь следует помнить, что такой ремонт обязатель-
но связан с производством земляных работ — отрывкой
приямков у стен убежища, снятием грунта с перекрытия
отдельно стоящего сооружения. Это нередко приводит к на-
рушению благоустройства территории и большим матери-
альным затратам. После отрывки котлована или приямка
наружную поверхность стены тщательно очищают от грунта
и просушивают в местах повреждения гидроизоляции. Ра-
86
Рис. 38. Устройство дренажных лотков в убежище
а — схема устройства и трассировки дренажных лотков: / — лоток в полу;
2 — настил из деревянных или металлических щитов; 3 — напорная труба
в канализационную сеть; 4 — рубильник; 5 — электромотор и насос; б —
одозаборная труба; 7 — поплавок автоматического пускателя; 8 — грун-
овые воды; б — общий вид дренажного колодца с установленным электро-
насосом; в — дренажный лоток в убежище
87
боты необходимо выполнять в сухую погоду или под наве-
сом при температуре воздуха не ниже 5° С. В холодное вре-
мя года ремонтируемую поверхность стены подогревают,
например, горячим воздухом или ведут работы в тепляке.
Поверхность, на которую наклеивают гидроизоляцию,
должна быть не только чистой и сухой, но и ровной. Щели и
впадины затирают цементным раствором. Перед тем как на-
клеить рулонный материал, необходимо сделать пробную
наклейку. Если после остывания мастики при отрыве ру-
бероид или пергамин рвется, поверхность стены считается
сухой.
Перед наклейкой нужно подготовить оклеенный мате-
риал, для чего рулоны разворачивают, очищают от посыпки,
мятые места выправляют. Чтобы при наклейке не образо-
вались «волны», материал в раскатанном виде выдерживают
несколько часов.
Для наклеивания рулонных и листовых гидроизоля-
ционных материалов применяют битумные и дегтевые, а
также кислото- и щелочестойкие мастики.
Рубероид, пергамин, гидроизол обычно содержат неко-
торое количество адсорбированной воды, которая при на-
несении на них горячего битума переходит в пар и проры-
вает битумную пленку. Поэтому склеивающую массу на
рулонный материал рекомендуется наносить в два приема.
Толщина одного слоя горячей мастики не должна превы-
шать 2—3 мм.
Изолирующий слой из рулонных материалов должен
быть сплошным, без непроклеенных мест, причем каждый
слой перекрывает предыдущее полотнище не менее чем на
10 см в продольных стенах и не менее чем на 15—20 см в
поперечных. Стыки располагаются вразбежку, чтобы швы
смежных слоев не оказались один над другим. Не допуска-
ется наклейка рулонных материалов во взаимно перпенди-
кулярных направлениях.
При наклейке необходимо тщательно притирать рулон-
ный материал к основанию. Складки, воздушные пузыри,
проколы и другие повреждения должны быть устранены.
Для этого в месте дефекта разрезают слой гидроизоляции
крест-накрест, углы отгибают и под них наклеивают запла-
ту. К заплате приклеивают разрезанные части, а сверху —
кусок рулонного материала с таким расчетом, чтобы пе-
рекрыть разрезы на 20 см во все стороны. Верхние концы
каждого слоя закрепляют деревянными рейками. Последний
88
слой обмазывают сплошным слоем мастики и посыпают су-
хим песком.
Готовая гидроизоляция должна быть надежно защищена
кирпичной кладкой или другим способом. С особой тща-
тельностью гидроизоляция должна быть выполнена в мес-
тах пересечения ограждающих конструкций с трубопрово-
дами, кабелями и закладными деталями.
Для надежного приклеивания изоляции к металличес-
кой поверхности труб их необходимо очистить от коррозии,
затем протравить 2%-ным раствором соляной кислоты, а
затем обмыть водой с добавлением щелочи. Стальные гиль-
зы, через которые пропускают трубы или кабели, тщательно
заделывают битумной мастикой.
Оклеенную гидроизоляцию наклеивают на фланец тру-
бы или на ее поверхность и защемляют при помощи на-
кладки или хомута.
При повреждении гидроизоляции или в случае возник-
новения дефектов в ограждающих конструкциях вода мо-
жет просачиваться внутрь сооружения через щели, выбо-
ины и другие места.
Щели в стенах, а также места отдельных промочек в пе-
рекрытиях могут быть заделаны нагнетанием цементного
раствора. Иногда для ликвидации протечек проводят
инъекцию цементного или цементно-глинистого раствора
за пределы стен и перекрытий. Раствор нагнетается через
скважины, размещенные в шахматном порядке, под давле-
нием.
Когда перечисленные выше способы защиты от грунтовых
вод почему-либо исключаются, может быть рекомендована
внутренняя «корытообразная» гидроизоляция. Состоит она
из одного или нескольких слоев рубероида, металлоизола
и других материалов, укладываемых на битуме или на спе-
циальной мастике на полы и стены. Для защиты от меха-
нических повреждений и противодействия гидростатическо-
му давлению гидроизоляционный слой закрывают 10—12-сж
железобетонной или бетонной рубашкой. Гидроизоляцию
устраивают на 10—20 см выше наибольшего уровня грун-
товых вод. Такая изоляция надежна, но сложна в производ-
стве и дорога.
Для устранения незначительной фильтрации грунтовых
вод через стены можно также использовать водонепрони-
цаемую штукатурку. Она представляет собой цементный
раствор с добавкой алюмината натрия. Если к воде, которая
идет для затворения растворных или бетонных смесей, до-
89
бавить алюминат натрия, можно добиться уменьшения их
водонепроницаемости, быстрого схватывания раствора.
Алюминат натрия Al2O3Na,,O — соль слабой натрий-алю-
миниевой кислоты NaAlOg и сильного основания — едкого
натра NaOH. Исходными материалами для его получения
служат гидрат глинозема и технический едкий натр. Порош-
кообразный гидрат глинозема варят в растворе едкого натра
(удельный вес 1,40). Эта смесь составляется по весу в со-
отношении 1:2,8. Ее кипятят в стационарной установке
Рис. 39. Устройство внутренней
гидроизоляции из водонепрони-
цаемого цементного раствора
1 — трещины; 2 — грунтовые во-
ды; 3 — водонепроницаемая шту-
катурка; 4 — гидроизоляционный
слой
или (при приготовлении небольших количеств раствора)
в котле с водяной рубашкой до полного растворения гид-
рата глинозема при температуре 105° С.
Все эти растворы и бетоны отличаются от обычных тем,
что для их затворения применяются не вода, а раствор алю-
мината натрия, получающийся при смешении алюмината
натрия с водой в соотношении 1:15,1:10 или 1:6 по объему.
Растворы и бетоны с добавкой алюмината натрия могут
быть рекомендованы для устройства водонепроницаемых
цементных штукатурок по сырым поверхностям бетона и
каменной кладке. Растворы наносят на поверхность как
вручную, так и способом торкретирования (рис. 39). Иногда
для повышения надежности между слоем штукатурки и по-
верхностью бетона укладывают слой гидроизоляционного
материала (толь, пергамин).
При больших напорах, а также для гидроизоляции при-
ямков находит применение внутренняя металлическая ги-
дроизоляция, которая выполняется из стальных листов тол-
щиной 2—4 мм. Соединяют листы сваркой (рис. 40). Ме-
таллическую изоляцию крепят при помощи анкеров, ко-
90
Рис. 40. Устройство внутренней металлической изоляции
а — конструкция металлической изоляции; б — крепление ме-
таллической изоляции; в — конструкция изоляции у заклад-
ных частей; 1 — стальной лист; 2 — цементный слой; 3 —
железобетонная (бетонная) конструкция; 4 — стальные уголки;
5 — анкеры; 6 — прижимной фланец; 7 — сварка; 8 — за-
жимная втулка; 9 — труба; 10 — упор для набивки; 11 —
закладная труба; 12 — набивка
торые заделывают в стену. Зазор между стеной и металли-
ческим листом заполняют цементным раствором.
Заслуживает внимания интересный опыт гидроизоляции
подвалов и убежищ в Ленинграде, где высокий уровень
грунтовых вод на значительной территории города достав-
ляет особенно много хлопот.
Эффективной признана гидроизоляция с применением
холодной асфальтовой мастики на основе битумной пасты.
Состав пасты по весу: битум — 50%, эмульгатор 1 — 30%,
1 Эмульгатор — глиноизвестковое тесто, готовится из молодой,
хорошо обожженной, пористой, чистой белой извести и молотой одно-
родной жидкой глины. Известковое и глиняное тесто смешивают в
пропорции 1 : 1 и подогревают до 80—90° С.
91
вода — 20%. Битумы применяются асфальтовые марок
БН-Ц, БН-П—V, БН-Ш—V с температурой размягче-
ния 40—70° С.
В растворомешалку загружают эмульгатор, затем не-
большими порциями при непрерывном перемешивании
поочередно добавляют горячий битум и горячую воду (на
два ведра битума одно ведро воды).
Асфальтовую мастику готовят из пасты и минераль-
ного наполнителя, в качестве которого применяют извест-
ковую муку, молотый мел, трепел, цемент. Наполнитель
должен составлять 8—20% веса пасты (цемента не более
10%, иначе могут появиться усадочные трещины).
Рис. 41. Гидроизоляция встроенных убежищ с примене-
нием холодной асфальтовой мастики
а — примыкание гидроизоляции к наружной стене; б — гидро-
изоляция вокруг кирпичного столба; в — гидроизоляция дверно-
го проема; 1 — наружная стена; 2 — бетонная плита пола;
3 — слой бетона; 4 — два слоя асфальтовой мастики; 5 — арми-
рующая прокладка из стеклоткани или металлической ветки;
защитный слой из цементного раствора; 7 — колонна;
8 — арматура; 9 — металлические уголки дверной коробки
92
Все составляющие применяют в холодном состоянии во
избежание расслоения пасты при перемешивании. Конси-
стенция пасты сметанообразная. Готовая мастика должна
быть уложена не позднее чем через сутки после приготов-
ления, а если в качестве наполнителя применяется цемент,
не позднее 1 ч.
Гидроизоляция состоит из двух-трехслойного ковра и
холодной асфальтовой мастики, наложенных на бетонную
поверхность пола, стен, столбов, дверных проемов и защи-
щенных цементной стяжкой (рис. 41). При высоком уровне
грунтовых вод может потребоваться противонапорный при-
груз из бетонного слоя и железобетонная защитная рубашка.
Порядок производства работ следующий: бетонный пол,
а также стены, столбы, проемы предварительно выравнивают
(до расчетной отметки), недостаточно прочные места выру-
бают и бетонируют заново, фильтрующие свищи расчищают
и тампонируют асфальтовой мастикой, желательно с до-
бавлением жидкого стекла. Старую штукатурку с поверх-
ностей стен, дверных проемов, столбов удаляют и заменяют
цементной. Если пол земляной, предварительно укладывают
10-ш слой щебеночной подготовки, а по нему — слой бе-
тона. Во всех случаях поверхность, на которую наносится
мастика, должна быть выровнена и загрунтована разжи-
женной битумной пастой (соотношение пасты и воды 1:1).
Грунтовку наносят на влажную поверхность кистями и ос-
тавляют сохнуть в течение 14—24 ч до потери «липкости».
Холодную асфальтовую мастику наносят вручную или
раствор он асосом в два-три слоя толщиной по 6—7 мм. Каж-
дый последующий слой кладут только после затвердения
предыдущего.
Гидроизоляционный ковер защищается от механических
повреждений цементной стяжкой; в местах примыкания
пола к стенам, столбам «ковер» армируется стекловолокном
или мягкой проволочной сеткой.
В тех случаях когда работы приходится выполнять под
непосредственным воздействием грунтовых вод, в одном-
двух помещениях оборудуют дренажные колодцы с трубой,
через которую на время работ откачивают грунтовые воды
(рис. 42, а, б).
В Ленинграде проведен интересный опыт гидроизоляции
убежища с применением полиэтиленовой пленки и холодной
асфальтовой мастики. По еще неотвердевшему выравнива-
ющему слою мастики толщиной 3 мм были уложены полосы
полиэтиленовой пленки толщиной 200 мк. Пленку клали
03
60см
Рис. 42. Схема гидроизоляции подвалов с устройством
дренажных колодцев
а — схема дренажных каналов и водоотсасывающих труб; б —
разрез дренажного канала с водоотсасывающей трубой; / —
дренажные каналы; 2 — водоотсасывающая труба диаметром
15—20 мм; 3 — защитный слой из цементного раствора; 4—
два слоя асфальтовой мастики; 5 — металлический фланец,
привариваемый к трубе; 6 — металлическая сетка; 7 — дре-
нажный ящик
внахлестку и склеивали горячим битумом марки № 3.
Поверх нее — такой же слой мастики и после его высыхания
цементную 3-см стяжку и защитный 10-см бетонный слой.
В течение нескольких лет убежище с такой гидроизоляцией
сохраняется сухим.
94
11.	ОРГАНИЗАЦИЯ ОБСЛУЖИВАНИЯ РЕЗЕРВНЫХ ДИЗЕЛЬНЫХ
ЭЛЕКТРОСТАНЦИЙ И ОБЯЗАННОСТИ ТЕХНИЧЕСКОГО
ПЕРСОНАЛА
Организация обслуживания
Для обслуживания резервных дизельных электростан-
ций убежищ необходимо создавать технические звенья,
укомплектованные из инженерно-технического персонала,
знакомого с дизельными электростанциями.
На промышленных объектах в состав технического звена
входят соответствующие специалисты энергетических служб,
цехов, при отсутствии необходимого инженерно-техническо-
го персонала осуществляются укомплектование технически
грамотными людьми и соответствующая подготовка звена.
К обслуживанию дизель-генераторов, щитов управле-
ния и другого силового оборудования личный состав техни-
ческого звена можно допускать только после завершения
подготовки и тщательной проверки знания ими правил тех-
нического обслуживания и техники безопасности.
Численность технического звена по обслуживанию ди-
зельной электростанции убежищ зависит от мощности и типа
электростанции, степени ее оснащения средствами автома-
тики, теплотехнического, силового и другого оборудования.
Обычно техническое звено состоит из командира звена
(инженера или техника) и дежурных электриков.
В мирное время дизельная электростанция, как пра-
вило, находится в нерабочем состоянии. Однако на неко-
торых предприятиях такие электростанции периодически
могут быть использованы в энергосети предприятия в ава-
рийных случаях.
Дизельная электростанция должна находиться в со-
стоянии готовности к пуску. Ответственность за это несет
в первую очередь командир технического звена. Он отве-
чает за энергоснабжение убежища как от внешнего источ-
ника (кабельные вводы от городской или объектовой энер-
госети), так и от резервной электростанции.
Командир технического звена обязан: знать устройство
дизельной электростанции убежища, назначение, распо-
ложение и правила использования электрооборудования
и электроаппаратуры; обеспечивать постоянную готовность
ее к работе, следить за исправным состоянием и надежностью
в работе силового и другого внутреннего оборудования ди-
95
зельной, переключающих устройств, воздухозаборных и
выхлопных устройств; организовать учет работы, следить
за сроками испытаний электрооборудования, электрических
сетей, а также за наличием установленных запасов горю-
чих и смазочных материалов, инструмента и запасных час-
тей; руководить работой личного состава звена и проверять
знание ими своих обязанностей.
Личный состав технического звена обязан: строго вы-
полнять все указания командира звена; знать устройство
и назначение узлов, деталей и агрегатов дизель-генератора,
условия их работы и уметь правильно их обслуживать;
содержать дизель-генератор, приборы и агрегаты внутрен-
него оборудования дизельной в исправном состоянии, уметь
быстро определять причины неисправностей, возникающих
при эксплуатации дизельной, и быстро их устранять; быть
готовым в отсутствие командира звена обеспечить при необ-
ходимости работу дизельной электростанции и всего электро-
силового оборудования убежища.
Основные требования эксплуатации дизельной
электростанции
Обслуживающий персонал обязан соблюдать все уста-
новленные правила эксплуатации дизель-генератора и его
систем, а также поддерживать в помещениях дизельной не-
обходимый температурно-влажностный режим, чистоту и
порядок.
Правила эксплуатации и пуска дизель-генератора изла-
гаются в соответствующих заводских инструкциях. Рас-
смотрим основные требования к эксплуатации в мирное
время, характерные для дизельных электростанций, неза-
висимо от типа дизель-генераторов.
В помещении (машинном зале), где установлен дизель-
генератор, запрещается хранить вещества, способные выз-
вать коррозию металла (кислоты, щелочи, химикаты), тем-
пература воздуха поддерживается в пределах 16—35° С.
Для удаления пыли с металлических частей оборудования
используют промасленную ветошь. С обмоток генератора
пыль сдувается струей сжатого воздуха от компрессора или
ручного меха. Фундаменты под дизель-генератором и другим
оборудованием, возвышающиеся над полом, необходимо
окрашивать масляной краской и следить за тем, чтобы ма-
шинное масло или дизельное топливо не попадало на фун-
дамент. При появлении трещин или осадки фундаментов
96
необходимо выяснить причину их возникновения и немел»
ленно устранить. В машинном зале и помещениях топливо-
хранилищ противопожарные средства — огнетушители, пе-
сок и другое имущество должны быть всегда в исправном
состоянии.
Около дизель-генераторов, щитов автоматики, силовых
и осветительных сборок необходимо вывешивать схемы
устройства и порядка ремонта отдельных элементов.
Дизель-генераторы эксплуатируют в полном соответ-
ствии с заводскими инструкциями. Необходимо помнить,
что продолжительность работы дизеля во многом зависит
от своевременной и правильной его смазки.
С целью проверки работы дизеля рекомендуется систе-
матически, но не реже одного раза в три месяца производить
его запуск с работой в течение 1,5—3 ч и с постепенным
нарастанием нагрузки до 50%. Перед остановкой нагрузка
снимается, и дизель работает на холостом ходу в течение
3—5 мин. После его остановки осуществляют общий наруж-
ный осмотр, особое внимание обращают на степень нагрева
подшипников, состояние соединений двигателя, генератора,
целость и надежность шплинтов и замков, предупреждающих
отвертывание гаек и болтов.
Вся техническая документация по эксплуатации энерго-
установок должна находиться в помещении щитовой [прин-
ципиальная схема энергоснабжения убежища, монтажные
схемы управления, блокировки, защиты и сигнализации от-
дельных электрических установок, схема автоматических
устройств, документация обслуживающего (дежурного) пер-
сонала, книги учета текущего ремонта электрооборудования,
правила Технической эксплуатации и правила техники без-
опасности 1.
В помещении щитовой основные устройства щита управ-
ления (главный распределительный щит, пульт дистанци-
онного управления, панели релейной защиты и др.) долж-
ны содержаться сухими, чистыми с подтянутыми контакт-
ными соединениями. При значительных промежутках между
работой регуляторного устройства неокрашенные детали и
соединения следует, смазывать техническим вазелином.
Дизельное топливо должно соответствовать техническим
условиям. Во время приемки горючего необходимо брать
пробы для проверки его качества. Ведра и воронки, при-
меняемые при заправке дизеля, необходимо содержать в
чистоте и хранить в определенном месте.
4 Эксплуатация убежищ
97
Для поддержания дизеля в готовности к пуску и пре-
дупреждения преждевременного износа деталей делают пла-
ново-предупредительный осмотр и ремонт. Срок ремонта
зависит от типа дизеля и устанавливается в соответствии с
заводской инструкцией в зависимости от общей продолжи-
тельности работы дизеля, а также при обнаружении не-
исправностей или в случае технической необходимости.
Вспомогательное теплотехническое оборудование (тру-
бопроводы, баки и отстойники топливно-масляного хозяй-
ства, топливные фильтры и водяные баки) тщательно осмат-
ривают, чистят не реже одного раза в год, заменяя при этом
устаревшую арматуру и устраняя неплотности в местах со-
единений, и окрашивают. Водяные баки, установленные
в машинном зале, окрашивают антикоррозионной краской
с наружной и внутренней стороны.
Распределительные устройства высокого напряжения
должны иметь сетчатые ограждения, возле которых необ-
ходимо вывешивать предупредительные плакаты. Помеще-
ние распределительных устройств должно быть всегда за-
перто на ключ, который хранится вместе с ключами от убе-
жища.
Порядок пуска и работы дизельной электростанции
В мирное время пуск дизельной электростанции осу-
ществляется при периодической проверке работы дизель-
генератора, после ремонтных работ или в других необхо-
димых случаях.
При получении особых указаний личный состав техни-
ческого звена проверяет готовность к работе дизельной эле-
ктростанции, пополняет запасы горюче-смазочных матери-
алов и устраняет все замеченные неисправности и дефекты.
В это время система энергоснабжения убежища должна пи-
таться от внешнего источника — городской или объектовой
энергосети.
Дизельная электростанция включается в случае выхода
из строя внешнего источника по команде командира звена
по обслуживанию убежища. После пуска дизель-генератор а
личный состав технического звена принимает меры, необ-
ходимые для обеспечения продолжительной и устойчивой
работы дизельной электростанции.
Все переключения производятся на щите управления с
разрешения командира технического звена. Только при
аварийных обстоятельствах дежурный сам принимает ре-
98
шение и затем докладывает о принятых мерах. Порядок за-
пуска двигателя дизельной электростанции указан в при-
ложении 13.
12.	РЕМОНТ КОНСТРУКЦИЙ, ПРОВЕР КА ИСПРАВНОСТИ ОБОРУДО-
ВАНИЯ УБЕЖИЩ
Со временем возникает необходимость в периодическом
ремонте строительных конструкций, проверке исправности
или замене внутреннего оборудования. Необходимо отме-
тить, что при правильном содержании и эксплуатации убе-
жища обеспечивается весьма длительная работоспособность
и пригодность к использованию всех его элементов и обору-
дования.
Нарушение правил эксплуатации и режимов работы обо-
рудования резко снижает защитные свойства сооружения,
сокращает срок годности оборудования и ведет к прежде-
временному выходу его из строя.
Рассмотрим некоторые наиболее часто встречающиеся
в практике случаи ремонта и проверки исправности защит-
ных устройств и внутреннего оборудования.
Основные дефекты и повреждения ограждающих кон-
струкций. С течением времени возникает необходимость в
ремонте и устранении дефектов в ограждающих конструк-
циях, основные из них: коррозия бетона, отслоение шту-
катурки, расслоение кладки, появление трещин, просадка
полов. Эти дефекты заметно влияют на защитные свойства
убежища, уменьшают прочностные качества несущих кон-
струкций и снижают герметичность сооружения.
Основными причинами, вызывающими появление дефек-
тов ограждающих и других несущих конструкций, могут
быть:
неравномерная осадка сооружения, приводящая к пе-
ренапряжению некоторых конструкций;
отсутствие или неудовлетворительная работа дренажа
для отвода грунтовых вод;
изменение кристаллической структуры бетона или ус-
талость материала;
низкое качество строительных работ.
Неравномерная осадка сооружений — частое явление
при любом виде строительства, особенно если сооружения
озводятся на насыпных или неоднородных грунтах или на
вайных основаниях. Трещины в ограждающих конструк-
циях появляются от неравномерной осадки сооружения или
4*
99
в результате перенапряжения отдельных узлов, главным об-
разом в первые месяцы после ввода его в эксплуатацию.
Под коррозией бетона обычно понимают нарушение хи-
мических соединений, входящих в состав цемента и запол-
нителя, образование нежелательных соединений и их раз-
витие внутри бетона. Коррозия бетона и арматуры в ос-
новном зависит от свойства цемента, плотности (проница-
емости) бетона и характера среды, окружающей бетон.
В результате процессов гидратации при затворении бе-
тона водой в цементном камне появляется дополнительно
гидрат окиси кальция Са (ОН)2 — одна из наиболее под-
верженных коррозии составных частей бетона.
На коррозионную стойкость бетона могут оказать вли-
яние и свойства заполнителя; например, известняки и пес-
чаники способны разрушаться под действием агрессивной
среды.
Агрессивной средой, вызывающей коррозию бетона, обыч-
но является вода, фильтрующаяся через бетон, содержащая
кислотные, щелочные или другие вредные соединения. В ре-
зультате коррозии происходит выкрашивание бетона, ржав-
ление арматуры, появление трещин. Необходимо иметь в
виду, что процесс ржавления арматуры может протекать не-
зависимо от коррозии бетона, например при образовании
трещин или отслоении защитного слоя. Ржавчина на армату-
ре, постоянно увеличиваясь, может резко снизить несущую
способность конструкций.
В практике эксплуатации имеют место случаи, когда
на бетонных конструкциях, особенно в сырых местах, по-
являются грибки, лишаи или сухая гниль. Если вовремя
не принять мер, они способны вызвать местные нарушения
структуры бетона.
Наиболее опасно механическое разрушение бетона под
действием усадки или расширения, а также от сжимающих,
растягивающих или других усилий. При обнаружении таких
деформаций или разрушений необходимо принять немедлен-
ные меры к выявлению причин и их устранению.
Устранение трещин и других дефектов в стенах и пере-
крытиях. Трещины в бетонных или железобетонных кон-
струкциях могут быть вызваны различными причинами.
Например, условиями твердения бетона — усадкой или пе-
ренапряжением материала. При усадке бетона обычно воз-
никают поверхностные трещины, которые не представляют
опасности для прочности сооружения. Трещины от пере-
напряжения чаще всего появляются в растянутой зоне.
100
В этих случаях могут появиться едва заметные трещины,
образование которых связано с меньшей растяжимостью бе-
тона по сравнению с арматурой. Практика железобетонного
строительства говорит о том, что такие трещины не опасны
и не нарушают общей монолитности конструкции. Наиболее
опасны трещины в сжатой зоне. Они свидетельствуют о не-
соответствии размеров сечения усилиям сжатия, а трещины
у опор балок говорят о недостаточном армировании для
восприятия поперечных сил.
Трещины в бетонных и железобетонных конструкциях
могут быть одиночные и групповые. Последние, как пра-
вило, взаимосвязаны.
Одиночная трещина обычно возникает от перенапряже-
ния конструкции. При растяжении, например, возникает
одна трещина: ее достаточно для снятия напряжения. По-
явление группы трещин более вероятно в бетонных конст-
рукциях при низком качестве работ, а также в тонких желе-
зобетонных плитах и в поверхностном слое железобетонных
конструкций.
Ограждающие конструкции убежища рассчитываются на
нагрузки, значительно превышающие временные и посто-
янные нагрузки от всех вышележащих этажей здания, от-
пора грунта и т. д. Поэтому появление трещин в стенах
и перекрытии убежища, как правило, не говорит об их ава-
рийном состоянии, но оно опасно, поскольку может нару-
шиться герметизация сооружения.
Основная трудность в заделке трещин заключается в том,
что очень трудно, а иногда невозможно обеспечить прочное
сцепление между вновь уложенным и старым бетоном. По-
этому незначительные видимые трещины затирают цемент-
ным раствором. При образовании крупной (шириной 5—
10 мм и 'более) трещины необходимо по всей ее длине сде-
лать вырез или углубление в бетонной поверхности на глу-
бину до 4 см. Края выреза желательно скосить под углом
45° для того, чтобы улучшить сцепление старого и ноаог©
бетона. Углубление заделывают цементным раствором.
При устранении коррозии бетона, а также выбоин, от-
слоений и других дефектов на ремонтируемом месте удаляют
рыхлый или разрушившийся бетон низкого качества. Глу-
бина срубки старого бетона зависит от размеров поврежде-
ний, но во всех случаях должна быть не менее толщины за-
щитного слоя бетона и половины диаметра арматуры.
Если арматура поржавела, ее нужно полностью оголить
и очистить от ржавчины ручными металлическими щетками.
101
Арматуру, сильно корродированную, удаляют полностью,
оставляя только концы для крепления новой.
При заделке выбоин и поврежденных участков необхо-
димо обратить внимание на надежность сцепления между
старым и новым бетоном. Усилить сцепление можно уве-
Рис. 43. Типы профилиро-
ванной резины для герме-
тических прокладок защит-
но-герметических (или герме-
тических) дверей
а — резиновая прокладка ши-
рокополочная; б — резиновая
прокладка ИК
личив поверхность контакта между свежим раствором и ста-
рым бетоном, а также насечкой поверхности.
При ремонтных работах стены убежищ оштукатуривают
в том случае, если они выполнены из кирпичной или ка-
менной кладки. Перекрытие и бетонные стены штукатурить
не рекомендуется. Как правило, штукатурка внутренних
поверхностей нужна для улучшения внешнего вида поме-
щений, а в убежищах — для улучшения герметизации.
При выполнении штукатурных работ весьма важно долж-
ным образом подготовить поверхность. Сначала удаляют слой
старой штукатурки, делают насечку на глубину 2—6 мм.
Затем наносят два-три ровных слоя цементно-песчаной сме-
си толщиной 6—9 мм каждый. В течение семи дней после
укладки нужно особенно тщательно предохранять штука-
турку от высушивания, чтобы улучшить качество и увели-
чить долговечность покрытия.
Иногда штукатурят по металли-
ческой сетке.
Ремонт полов. Наиболее ха-
рактерными эксплуатационными
дефектами полов являются исти-
рание и коррозия поверхност-
ного слоя бетона, появление
трещин и выбоин, нарушение
гидроизоляции, проникание во-
ды через трещины и полная
или частичная просадка по пло-
щади помещения.
Участки бетонного пола с вы-
боинами или повреждениями вер-
хнего слоя (отслоение железне-
ния) ремонтируют, удаляя ста-
рый бетон и заделывая раство-
ром поврежденные места. При
значительных просадках полов,
неровностей и большом количе-
стве трещин поверх пола укла-
дывают дополнительный слой
бетона. О ремонте полов при
102
повышении уровня грунтовых вод см. в главе II, раз-
дел 10.
Замена резиновых прокладок дверей и ставней, устра-
нение перекоса дверей. Резиновые прокладки защитных и
защитно-герметических дверей и ставней выполняют из ре-
зины специального профиля (рис. 43). Резиновые проклад-
ки — широкополочную (рис. 43, а) и ИК (рис. 43, б) при-
меняют как для дверных полотен, так и для ставней. Про-
кладки заменяют при «старении», при нарушении эластич-
ных свойств резины, возникновении трещин, а также при
их механическом повреждении — обрыве, нарушении плот-
ности крепления к полотну двери.
Рис. 44. Способы крепления резиновых прокладок к ме-
таллическому полотну защитно-герметической (или гермети-
ческой) двери
а — крепление на клее № 88; б, в — крепление приваренными
планками-прижимами; г — поворот прокладки в углах с вырезом
планки; д — поворот прокладки в углах с вырезом уголков у внут-
ренней полки; 1 — металлическое дверное полотно; 2 — резино-
вая профилированная прокладка
Прокладки крепят планками-прижимами, приварива-
емыми к металлическому дверному полотну, или прикле-
иванием техническим клеем (клей № 88, НЦМ и др.). Спо-
собы крепления резиновых прокладок к металлическому по-
лотну показаны на рис. 44.
ЮЗ
Планки-прижимы в нижней части двери должны быть
сплошными, что предохранит резину от механических пов-
реждений при эксплуатации.
Резиновые прокладки наклеивают следующим образом:
сначала металлическими щетками и наждачной бумагой
тщательно очищают от грязи, масляной краски и ржавчины
и протирают бензином место, на которое будет наклеена
прокладка. Затем на чистую полосу дверного полотна и по
низу прокладки быстро наносят кистью тонкий слой клея.
После того как первый слой несколько подсохнет (сухой
палец не прилипает), наносят второй. Когда и второй слой
клея подсохнет, резиновую прокладку плотно прижимают к
дверному полотну и так оставляют на несколько часов.
Основная причина выхода из строя резиновых прокла-
док — «старение» резины, потеря ею с течением времени
эластичности. Во избежание преждевременного «старения»
резину нельзя закрашивать масляной краской. Для увели-
чения срока службы двери и ставни рекомендуется закры-
вать без полной затяжки клиновых затворов.
Если защитно-герметические двери и затворы в период
эксплуатации долгое время были открыты, вследствие про-
висания возможен перекос дверного полотна. Чтобы избе-
жать этого (особенно при широких полотнах), нужно под
дверное полотно подкладывать деревянные бруски.
При обнаружении перекоса дверь закрывают на другой
затвор, у отходящего от дверной коробки края полотна, и
оставляют в таком положении на 1—2 суток. Если перекос
таким образом устранить не удалось, применяют другой
способ — «рихтовку» дверного полотна. Прогиб металли-
ческого листа устраняют механическим снятием внутренних
напряжений в металле. Для этого лист металла кладут на
наковальню и несколько раз бьют молотом по его поверх-
ности с вогнутой стороны.
«Рихтовку» полотен защитно-герметических и гермети-
ческих дверей должны выполнять соответствующие специ-
алисты только в механических мастерских или на заводе.
Выравнивать способом рихтовки навешенное дверное по-
лотно запрещается.
Проверка набивки сальников клиновых затворов. При про-
верке на герметичность часто наблюдается утечка воздуха
через запоры дверей и ставней, что свидетельствует о не-
плотности сальниковой набивки запоров, через которую воз-
дух просачивается, нарушая тем самым герметичность со-
104
оружения. Устройство клинового затвора защитно-герме-
тической двери показано на рис. 45, а, б.
Для замены сальниковой набивки необходимо отвернуть
гайку 11, снять ручку клинового запора 9 и вынуть ось 10.
В качестве сальниковой набивки 13 применяют хлопчато-
бумажный шнур диаметром 4—5 мм, пропитанный соли-
Рис. 45. Затвор защитно-
герметической (или герме-
тической) двери
а — общий вид; б — раз-
рез: 1 — полотно двери;
2 — ось кронштейна для
навески двери; 3 — кронш-
тейн; 4 — упорное кольцо;
В — резиновая прокладка;
в — уголок 80X 80X 180}
7 — кольцо; а — пружина;
S — ручка клинового запо-
ра; 10 — ось запора; 11 —
гайка М16; 12—шайба; 13—
сальниковая набивка; 14—
петля; 15— стакан
долом. Шнур наматывают на ось запора и, промаслив витки
солидолом, надевают на ось упорное кольцо 4, пружину 8 и
кольцо 7, после чего ось вставляют в стакан 15 запора.
При завинчивании гайки 11 сжимается пружина, которая
давит на кольцо 7, вследствие этого происходит уплотнение
набивки. После замены сальниковой набивки проверяют ка-
чество герметичности запора.
105
Очистка и предохранение от коррозии металлических
поверхностей. Большой вред металлическим деталям и обо-
рудованию (защитно-герметическим клапанам, барабанам
фильтров-поглотителей, воздуховодам) наносит ржавление
(коррозия). Особенно интенсивно подвергаются ржавлению
металлические поверхности при повышенной влажности
внутри помещения, а также в местах, где обычно скапли-
вается влага.
Ржавчина должна быть удалена, а поверхность металла
тщательно очищена от загрязнений и масляно-жировых пя-
тен. Снимают ржавчину наждачной бумагой, металличес-
кими щетками или напильником. Затем металлическую по-
верхность протирают ветошью, смоченной в уайт-спирите
или бензине.
Наиболее распространенным способом защиты метал-
лических поверхностей от коррозии является окраска ма-
сляной краской или лакокрасочными материалами, кото-
Рис. 46. Устройство теплоизо-
ляции баков запаса воды
1— стальной бак; 2— окраска ла-
ком; 3 —минераловатные маты; 4—
гидроизоляционный слой из перга-
мина; 5— металлическая сетка; 6—
асбестоцементная штукатурка; 7 —
оклейка хлопчатобумажной тканью;
8 — окраска масляной краской
рые изолируют поверхность
металла от внешней неблаго-
приятной среды.
Перед окраской металли-
ческую поверхность рекомен-
дуется прогрунтовать: нанести
слой лакокрасочного покры-
тия, чтобы создать надежный
антикоррозионный слой. Для
грунтования обычно применя-
ют битумный лак № 177
(ГОСТ 5631—51), грунт № 138
(ГОСТ 4056—63), грунт хи-
мически стоикии перхлорви-
ниловый марки ХСГ-26 (ВТУ
МВХ 1807-50) и др. После
грунтовки и высыхания грун-
товочного слоя металлическую
поверхность покрывают ма-
сляной краской (не менее двух слоев). Наиболее стойка к
коррозии краска на натуральной олифе. Применяют также
масляную краску на сурике, перхлорвиниловую эмаль
ПХВ-26 (ТУ МХП 1465-47), ПХВ-714 и ПХВ-715.
Для предупреждения конденсата влаги на поверхности
металлических баков запаса воды и труб приточной венти-
ляции (внутри убежища) ее покрывают теплоизоляционным
106
слоем. Один из способов теплоизоляции труб показан на
рис. 46.
При устройстве теплоизоляции могут быть использова-
ны различные теплоизоляционные материалы, применяемые
для теплосетей: минеральная вата и войлок, вулканитовые
плиты, пенобетон, пробковые или совелитовые плиты. Не ре-
комендуется теплоизоляционный материал покрывать свер-
ху мешковиной или другим материалом, легко поддающим-
ся гниению в условиях повышенной влажности.
Проверка исправности защитных устройств (КОП, КИД,
защитно-герметические клапаны). Клапаны-отсекатели,
клапаны избыточного давления и другие защитные устрой-
ства — оборудование заводского изготовления. Качество
выполнения и надежность их работы проверяют по спе-
циальной методике на заводских испытательных стендах
и приборах, после чего делают соответствующую отметку
в паспорте оборудования.
Проверка исправности и работы защитных устройств
заключается в периодическом осмотре. Особое внимание при
этом обращают на надежность крепления (сохранность бол-
товых соединений и качество заделки в стены и перекрытия).
Проверяют также возможность закрывания вручную (по-
воротом рукоятки) защитно-герметического клапана, воз-
можность поворота тарелки клапана избыточного давления,
легкость перемещения поплавка клапана-отсекателя по оси.
Резиновые прокладки КИД и защитно-герметических
клапанов должны быть в исправном состоянии. Во избежа-
ние коррозии металлические части на клапанах-отсекате-
лях, установленных в аварийных выходах или других сырых
местах, рекомендуется периодически, не реже одного раза
в квартал, смазывать тонким слоем ингибированной смазки
НГ-204ц, которая включает вещества, замедляющие хими-
ческие реакции и коррозию металла.
Устранение неисправностей санитарно-технических при-
боров и электротехнической арматуры и оборудования.
Основными неисправностями могут быть появление течей
в санитарно-технических приборах и трубах, нарушение
теплоизоляции баков запаса воды и транзитных труб отоп-
ления, поломка запорных устройств (вентилей, кранов, за-
движек) и повреждение или выход из строя электроосве-
тительной арматуры.
Устранение течей на трубах санитарно-технических ком-
муникаций, замену и регулировку арматуры и приборов де-
лают дежурные слесари-сантехники.
107
При ремонте или восстановлении изоляции на баках за-
паса воды поверхность бака тщательно протирают, обматы-
вают слоем толя или пергамента, после чего обертывают вой-
локом и закрепляют проволокой. Поверх войлока наклады-
вают слой гипсового раствора, который после высыхания
окрашивают масляной краской.
При ремонте или замене отключающей и осветительной
электроарматуры необходимо соблюдать меры предосторож-
ности (обесточивание, заземление и т. д.).
Примерные нормы времени на выполнение некоторых
ремонтных и профилактических работ в убежищах приве-
дены в приложении 11.
13.	МЕДИЦИНСКОЕ ОБЕСПЕЧЕНИЕ
Медицинское обеспечение заключается в проведении ря-
да мероприятий по поддержанию убежищ в должном са-
нитарно-гигиеническом состоянии и созданию необходимых
условий для оказания первой медицинской (в отдельных
случаях и врачебной) помощи при заболевании или пора-
жении людей.
В медицинское обеспечение входит:
создание необходимого запаса медикаментов и перевя-
зочного материала (аптечки первой помощи);
систематический контроль за санитарно-гигиеническим
состоянием сооружения, включая контроль за качеством
воды в сети водоснабжения и баках аварийного запаса;
обучение обслуживающего персонала (звеньев убежищ)
правилам и приемам оказания первой медицинской помощи;
оказание первой (и врачебной) помощи людям при
внезапных заболеваниях, а также при ранениях в случае
повреждения сооружения после применения средств по-
ражения.
По табелю оснащения в каждом убежище полагается
иметь аптечки первой помощи (1 аптечка на 100 чел.).
Опись содержимого аптечки приведена в табл. 6.
Если по каким-либо причинам нельзя приобрести готовые
аптечки, необходимо скомплектовать их из имеющихся в
продаже лекарств и перевязочного материала согласно ре-
комендованному списку. Аптечки следует хранить в метал-
лических или деревянных ящиках, коробках.
Контроль за санитарно-гигиеническим состоянием убе-
жищ возлагается на районные (или городскую) санитарно-
эпидемиологические станции (СЭС). Представителям СЭС
108
Таблица 6
Состав аптечки первой помощи
Содержимое	Количество	Способ употребления
Настойка валерьяны 10 мл	1 склянка	При сердечных болях по 15 капель
Таблетки двууглекислой со- ды 0,5, № 10	2 пакета	При изжоге 1—2 таблет- ки
Борная кислота 10 мг	1 пакет	Одну чайную ложку бор- ной кислоты раство- рить в стакане воды
Вазелин борный 25 г	1 банка	Втирать для смягчения кожи
Марганцевокислый калий	3—5 а	Для полоскания; один кристаллик раство- рить в стакане воды
Настойка йода 5%-ная в ампулах по 1 мл, № 10 Бинт стерильный 7Х 5 см Вата гигроскопическая 25 г Перевязочный пакет первой помощи Раствор аммиака в ампу- лах по 1 мл, № 10 Ножницы хирургические, тупоконечные, прямые длиной 14 см Термометр медицинский в футляре Жгут резиновый 100 г Стаканчик для приема лекар- ства	1 коробка 7 бинтов 1 пакет 3 пакета 1 коробка 1 шт. 1 шт. 1 » 1 »	Смазывание ран
рекомендуется проверять каждое сооружение не реже 1 раза
в пол года.
При проверке обязательно берут пробы питьевой воды
из водопровода и баков аварийного запаса. Результаты ана-
лизов сообщают лицам, ответственным за содержание убе-
жищ. Если качество воды неудовлетворительное, нужно
принять соответствующие меры, после чего качество воды
проверяют вновь. При появлении насекомых или грызунов
СЭС организует дезинфекцию (или дезинсекцию) отсеков.
Личный состав звена убежищ должен быть готов ока-
зать первую помощь пострадавшим. Обучение приемам
первой помощи обязательно включается в программу под-
готовки звена и заканчивается практическими занятиями.
109
В убежище может быть предусмотрена медицинская ком-
ната или специальное место в отсеке для оказания первой
медицинской помощи и размещения больных. В этом поме-
щении устанавливают койки или двухъярусные нары, ме-
дицинскую кушетку, шкаф для лекарств и инструментов,
умывальник и стол со стульями.
После заполнения сооружения здесь могут находиться
укрываемые. Но при появлении больных помещение осво-
бождают и используют только по назначению. Если позво-
ляет обстановка, при первой возможности принимают меры
для эвакуации больных.
При ухудшении состояния здоровья у детей, престарелых,
слабых, а также при возникновении в отсеках неблаго-
приятных условий или при повреждении убежища в ре-
зультате применения средств поражения укрываемым мо-
жет потребоваться оказание первой медицинской помощи.
Их положение значительно осложнится, если сооружение не
будет заранее подготовлено в санитарно-гигиеническом от-
ношении. Например, окажутся нарушенными темпера-
турно-влажностные параметры воздуха, загрязнится вода,
появятся насекомые и грызуны и т. п.
Необходимо иметь в виду, что при длительном пребыва-
нии в убежище у людей возможны повышение температуры,
сердцебиение, тошнота, головокружение, перегревание тела
и другие признаки заболевания. Это неизбежное следствие
ухудшения микроклимата, значительно отличающегося от
привычных условий (повышенное содержание углекислого
газа и недостаток кислорода в воздухе, увеличенная влаж-
ность и температура воздуха).
При повреждении сооружения от действия ударной вол-
ны, а также при массовых пожарах укрываемые могут по-
лучить травмы и ранения или оказаться под угрозой отрав-
ления окисью углерода. При травмах и ранениях следует ис-
пользовать перевязочный материал, имеющийся в аптечке
или у самих укрываемых (индивидуальные пакеты — пе-
ревязочный, противохимический, противорадиационный).
Угроза отравления может возникнуть при попадании
окиси углерода через неплотности и щели поврежденного
убежища. Поскольку этот газ не имеет запаха и цвета, его
присутствие в воздухе человек не ощущает до появления
первых признаков отравления. Степень отравления может
быть самой различной в зависимости от концентрации окиси
углерода в воздухе и длительности ее воздействия.
но
Обычно при отравлении СО возникают головная боль,
ощущения сдавливания лба, головокружение, рвота, иногда
обморочное состояние. При высокой концентрации''окиси
углерода в воздухе, а также при длительном пребывании
в загазованном помещении у людей могут наблюдаться и
более тяжелые признаки острого отравления.
Первая помощь при отравлениях имеет целью прекра-
тить действие окиси углерода и по возможности быстро уда-
лить ее из организма. Пострадавшему нужно прежде всего
обеспечить свободное дыхание (расстегнуть ворот и т. д.)
и вывести или вынести его из помещения на свежий воздух
или в проветриваемое помещение.
Если наземная обстановка не позволяет выйти из убе-
жища, пострадавших лучше поместить вблизи воздухопри-
точных отверстий вентиляционной системы. Рекомендуется
периодически давать им нюхать нашатырный спирт, а при
нарушении дыхания — сделать искусственное дыхание.
14.	ПИТАНИЕ
Трудно предугадать обстановку, которая может сло-
житься в зоне сооружения, и, следовательно, время не-
прерывного пребывания в убежище. Оно может быть весьма
длительным. Поэтому нельзя оставить без внимания вопрос
питания укрываемых.
В сооружении следует иметь запасы продовольствия.
При непосредственной подготовке убежищ к приему укры-
ваемых в них создаются запасы продовольствия. Продукты
могут доставляться из близлежащих продовольственных
магазинов, столовых и других торговых организаций и уч-
реждений общественного питания. Хранить консервиро-
ванные продукты удобнее в металлических и стеклянных
банках или другой защитной упаковке. Посуду, необходи-
мую для еды (ложки, кружки, миски), желательно взять с
собой.
Следует учитывать, что средняя калорийность дневного
рациона взрослого человека составляет 3000—3500 кал.
В убежище человек, как правило, не имеет больших физи-
ческих нагрузок, и поэтому калорийность рациона может
быть снижена до 1600—1800 кал. Предпочтительнее про-
дукты без острых и резких запахов и по возможности в за-
щитной упаковке (в пергаментной бумаге, целлофане, раз-
личного вида консервы и др.).
Рекомендуется следующий набор для дневной нормы пи-
тания взрослого человека:
консервы или полуфабрикаты, готовые к употреблению,
в металлических или стеклянных банках (350—500 г);
сухари, печенье, галеты в бумажной или целлофановой
упаковке — одна пачка (200—300 а) или хлеб (400—500 г);
продукты для приготовления бутербродов (вареное мясо,
колбаса, повидло, мед и т. д.) в металлических, стеклянных
банках.
Для детей, учитывая их возраст и состояние здоровья,
лучше брать обычное или сгущенное молоко, фрукты, фрук-
товые напитки и др.
После заполнения сооружения людьми продукты следу-
ет уложить в определенном месте (на столе, в шкафу, тум-
бочке и т. д.), завернув в целлофановые мешки или плотную
бумагу.
Для всех укрываемых (за исключением детей и слабых)
на время пребывания в убежище следует установить опре-
деленный порядок приема пищи (2—3 раза в сутки) и в это
время раздавать воду.
15.	ИСПОЛЬЗОВАНИЕ УБЕЖИЩ ДЛЯ НАРОДНОХОЗЯЙСТВЕННЫХ
ЦЕЛЕЙ
Площади помещений убежищ в мирное время должны
использоваться для производственных, культурно-бытовых,
хозяйственных и иных нужд: под учебные классы, комнаты
отдыха, бытовые помещения на предприятиях, буфеты,
мастерские для кружковых занятий и т. п. Это позволяет
не только разумно использовать дорогие сооружения, но и
способствует поддержанию их в постоянной готовности
при хорошем санитарно-гигиеническом состоянии.
При всех обстоятельствах не должны снижаться защит-
ные свойства сооружений и их готовность как убежищ.
Поэтому недопустимо, в первую очередь по санитарно-ги-
гиеническим причинам, устраивать в убежищах овощехра-
нилища, хранить вредные для человека и огнеопасные ве-
щества и т. п.
В любом городе, как в жилом секторе, так и на пред-
приятиях и в учреждениях, как правило, велика потреб-
ность в складских помещениях. В ряде случаев магазины,
размещаемые в первых этажах зданий, не могут функцио-
нировать без подсобных помещений (в основном складов)
в подвалах. Вместе с тем практика показывает, что склад-
112
ские помещения требуют известного, иногда длительного
срока для освобождения и не всегда отвечают санитарно-
гигиеническим требованиям, предъявляемым к помещениям,
где должны размещаться люди.
По этим причинам использование убежищ под склады не
всегда возможно. Исключения целесообразны, когда скла-
дируемые материалы и изделия могут -размещаться на стел-
лажах, являющихся одновременно местами для лежания,
или в ящиках, выполненных в виде сидений (вагонного
типа), не загромождающих помещения.
При использовании убежищ для различных культурно-
бытовых и хозяйственных целей иногда возникает надоб-
ность производить некоторые работы для обеспечения необ-
ходимых условий эксплуатации.
В практике эксплуатации также бывают случаи, когда
требуется решать вопросы сохранения защитных свойств
убежища при реконструкции или новом строительстве
зданий, пристроек к зданию, прокладке коммунально-
энергетических сетей и т. п.
Во всех случаях при изменении планировки, переобору-
довании или приспособлении убежища составляют специ-
альный проект и согласовывают его с органами гражданской
обороны.
Допустимы только такие работы, которые не снижают
защитных свойств и готовности сооружения к приему лю-
дей.
Рассмотрим некоторые примеры и требования к работам
по переоборудованию и приспособлению убежищ, встречаю-
щиеся в практике.
Прокладка новых коммунально-энергетических сетей
Эгот вид работ возникает при реконструкции зданий или
при модернизации систем водоснабжения, канализации,
энергоснабжения. Водопроводные трубы и трубы горячего
теплоснабжения диаметром не более 50 мм иногда в виде
исключения разрешают прокладывать через убежища.
При этом их крепят к стенам на кронштейнах на высоте
1—1,5 м от пола. На этой же высоте крепят и силовой
кабель.
Внутри сооружения нельзя прокладывать трубы газо-
снабжения любого диаметра.
Внутри убежища в местах ввода и выхода труб через
ограждающие стены устанавливают отключающую арматуру
ИЗ
Рис. 47. Способы заделки труб и
электрокабелей в местах прохода
через наружные стены и перекры-
тие убежища
а — водопровод; б — отопление; в —
канализация; г — электрокабели; / —
заливка цементным раствором; 2 —на-
ружная стена убежища; 3 — сварная
металлическая шайба; 4—стена из бе-
тонных блоков; 5— заливка бетоном;
6—- штукатурка; 7— грибок; 8 — ма-
стика; 9 — витки асбестового шпура;
10— раструб канализационной трубы;
// — бетонное перекрытие; 12—тройник;
13 — электропровода; 14 — заливка
кабельной массой;- /5—газовая труба
(вентили, задвижки, краны), позволяющую в случае необхо-
димости быстро отключить системы сооружения от внешних
коммуникаций, питающих их.
Основные способы заделки труб и кабелей в местах про-
хода через стены и перекрытия показаны на рис. 47.
Трубы канализации в пределах убежища прокладывают
в полу с последующей заделкой лотка. Канализационные
стояки помещают в стальные трубы большего диаметра
или железобетонные короба.
Один из возможных вариантов заделки стояка внутри
убежища показан на рис. 48. Канализационные гребенки
от приборов на первом этаже нельзя размещать под перекры-
тием: они легко могут быть нарушены при сотрясениях.
Места прохода холодных труб водоснабжения и канали-
зации заделывают цементным раствором по всей толщине
отверстия между трубой и кладкой с предварительным сма-
чиванием водой каменной кладки. В местах заделки трубы
114
Рис. 48. Заделка канализационно-
го стояка внутри убежища
а — схема заделки стояка; б—узел А;
1— отсек убежища; 2— обетонирован-
ный стояк; 3— прижимы; 4 — стальная
крышка на резиновой прокладке; 6 и
6— анкеры; 7— бетон марки 150
должны быть тщательно очищены от грязи, окалины и ржав-
чины.
Для герметизации прохода отопительных труб и горя-
чего водоснабжения рекомендуется применять асбобитум-
ную мастику, состоящую из смеси битума с асбестом (со-
держание асбеста в мастике не менее 50% по весу). Закла-
дывают горячую мастику в кольцевую щель между трубой и
кладкой на глубину не менее 10 см с большим уплотнением.
Устройство дополнительных входов
Необходимость устройства дополнительных входов или
расширение существующих возникает при использовании
помещений для различных культурно-бытовых или хо-
зяйственных целей. Эти работы, если они не предусматрива-
лись проектом, разрешаются только в виде исключения.
В дополнительно устраиваемых проемах в ограждающих
стенах устанавливают защитно-герметические (снаружи)
и герметические (изнутри) двери и ставни.
115
В помещении фильтро-вентиляционной камеры устраи-
вать дополнительные проемы запрещается.
При расширении существующего входа ставят новую
защитно-герметическую дверь или специальный затвор
определенных размеров.
Металлические дверные коробки дверей и ставней
крепят к стене специальными анкерами или болтами
Рис. 49. Крепление дверных коробок защитно-герметической и гермети-
ческой дверей при устройстве дополнительного проема в стене убежища
а — схема установки; б — деталь А; /— уголок дверной коробки; 2 — цемент-
ная штукатурка; 3— болт диаметром 16—18 мм; 4— пакля, смоченная в гуд-
роне; 5— обмазка цементным раствором и штукатурка
(рис. 49) с последующей зачеканкой щелей между короб-
кой и проемом. При входах могут быть устроены дополни-
тельные лестничные марши или пандусные спуски.
Устройство дополнительной вентиляции
Дополнительную вентиляцию делают в том случае, если
это крайне необходимо при использовании помещений для
культурно-бытовых или хозяйственных целей. Агрегаты
и оборудование могут быть установлены в помещении фильт-
ро-вентиляционной камеры (если позволяет площадь) или
в другом месте. При этом не должна нарушаться нормальная
эксплуатация имеющейся системы фильтро-вентиляции и
сохраняются все остальные требования, связанные с быстрым
П6
заполнением убежища и использованием его по назначе-
нию.
На приточных и вытяжных системах дополнительной
вентиляции необходимо установить противовзрывные
устройства и герметические клапаны, обеспечивающие
защиту от проникновения ударной волны внутрь соору-
жения по воздуховодам и его герметизацию.
При использовании отсеков в качестве красных уголков,
демонстрационных залов, выставок и др., где одновременно
может находиться в течение длительного времени большое
количество людей, целесообразна установка дополнитель-
ного вентилятора, позволяющего подавать в помещение
большое количество воздуха. Вентилятор с электродви-
гателем устанавливают на отдельном фундаменте в фильтро-
Рис. 50. Вариант установки дополнительного вентилято-
ра в фильтро-вентиляционной камере убежища
/—герметический клапан (или заслонка); 2—дополнительны е
воздуховоды; 3— вентилятор с электромотором; 4— техничес-
кий коридор; 5— фундамент; 6— воздуховод от расширитель-
ной камеры; 7— прочистка; 8— отсек
Н7
вентиляционной камере (или другом месте) и подсоединяют
к существующим разводящим воздуховодам.
Для забора воздуха могут использоваться существующие
воздухозаборные каналы. Принципиальная схема работы
дополнительной системы вентиляции показана на рис. 50,
при этом фильтро-вентиляционный агрегат должен быть
отключен с помощью герметических клапанов или задви-
жек, что необходимо для его сохранения.
Если аэродинамическое сопротивление существующих
воздухозаборных каналов в значительной степени влияет
Рис. 51. Заделка воздухозаборного
трубопровода в ограждающей сте-
не убежища
/— воздуховод; 2— фланец; 3 — шту-
катурка; 4 — металлическая шайба,
приваренная к воздуховоду; 5— залив-
ка цементным раствором
на уменьшение произво-
дительности дополнитель-
но устанавливаемого вен-
тилятора, а также при
других обстоятельствах
(сложность подключения
к существующим каналам,
большие пробивки, перек-
ладка коммуникаций и др.),
может быть устроен само-
стоятельный воздухозабор
из соседнего помещения,
технического коридора,
лестничной клетки и т. д.
Воздухозабор необхо-
димо устраивать в виде
металлической цельнотя-
нутой трубы, которую прочно заделывают в ограждающую
стену (рис. 51). Снаружи убежища к трубе подсоединяют
противовзрывное устройство.
В ряде случаев в системе дополнительной вентиляции
могут быть установлены электрокалориферы, а также устро-
ена дополнительная (или самостоятельная) воздухоразво-
дящая сеть.
Изменение планировки убежища
Частичное изменение планировки в отдельных случаях
возможно. Например, выделение отдельных помещений и
перегораживание отсеков легкими несгораемыми перего-
родками из кирпича, шлакоблоков, сухой штукатурки и
т. д. Перегородки должны быть устроены с таким расчетом,
чтобы они не стесняли проходов и не сужали сечения входов
в сооружение.
118
Рис. 52. Убежище, приспособленное под демонстрационный зал радио- и телевизионной аппаратуры
и радиомастерские
/—дополнительный вход в подвальную часть здания; 2 — направление движения при осмотре; 3— проем с дополни-
тельно устанавливаемыми защитно-герметической и герметической дверями; 4 — ФВК; 5— радиомастерская; 6 —
спортивная комната; 7— красный уголок; 8— легкие перегородки; 9 — комната администрации; 10— гардероб; 11 —
стеллажи с радиоаппаратурой; 12 — демонстрационные залы; 13 — баки запаса воды; 14 — аварийный выход
Перепланировка помещения фильтро-вентиляционной ка-
меры и тамбуров при входах не допускается. Запрещается
разбирать несущие внутренние стены или делать в них но-
вые проемы без дополнительного крепления (железобетон-
ными перемычками, двутаврами и т. д.).
На рис. 52 показан один из вариантов приспособления
убежища под демонстрационные залы радиоаппаратуры.
Для удобства входа и выхода (при большом количестве
посетителей) один из входов расширен, в нем установлены
защитно-герметические двери, закрываемые легкой деревян-
ной декоративной решеткой, выделено помещение для обслу-
живающего персонала. В фильтро-вентиляционной камере с
целью сохранения фильтро-вентиляционного агрегата уста-
новлен дополнительный вентилятор, обеспечивающий подачу
свежего воздуха в период работы демонстрационного зала.
В отсеках по периметрам стен установлены стеллажи,
на которых находится радиоаппаратура. В случае необхо-
димости приборы и аппаратура могут быть убраны, а стел-
лажи использованы в качестве сидений.
16.	ЗВУКОИЗОЛЯЦИЯ и ШУМОГЛУШЕНИЕ
В практике эксплуатации убежищ нередко приходится
проводить мероприятия по звукоизоляции и борьбе с шумами
и вибрацией, которые возникают при работе вентиляторов,
электродвигателей и других агрегатов внутреннего обору-
дования. Шум и вибрация от работающих агрегатов во
встроенном убежище могут создать большое неудобство
для жильцов, а после заполнения убежища раздражающе
действуют на укрывающихся в нем людей. Поэтому при
проектировании и строительстве убежищ применяют спе-
циальные меры по звукоизоляции и шумоглушению.
Основными источниками шума могут быть работающие
вентиляторы, электромоторы, дизельные агрегаты и другое
оборудование. Шум, возникающий при вращении колес вен-
тиляторов, подшипников и систем передач, распространяет-
ся не только в виде воздушных волн, но и косвенным путем:
через перегородки, стены, перекрытия, воздуховоды. Уро-
вень шума зависит от типа агрегатов, режима их работы,
качества монтажных работ и эксплуатационного состояния.
Наряду с шумом при работе агрегатов возникает вибрация,
которая передается по конструкциям и воздуховодам.
Для того чтобы устранить или уменьшить шум и вибра-
цию, выполняют ряд конструктивных и планировочных ме-
120
роприятий. В первую очередь стремятся установить"такое
оборудование, которое обладает наименьшим шумом. Пред-
почтение отдается агрегатам с приводом на одном валу или
одной оси, которые создают меньший шум по сравнению с
агрегатами с ременными и другими передачами. Заметно
снижается шум при замене оборудования с подшипниками
качения на такое же обо-
рудование с подшипни-
ками скольжения.
Для уменьшения виб-
рации и устранения ее
распространения венти-
ляторы и электродвига-
тели устанавливают на
массивных основаниях с
упругими прокладками
или устраивают отдель-
ные фундаменты, несвя-
занные жестко с полом
сооружения.
В качестве виброизо-
лирующего основания
чаще всего служат ме-
таллическая рама или
железобетонная плита с
резиновыми или пру-
жинными амортизатора-
ми (рис. 53). Чтобы
шум и вибрация не пе-
редавались по воздухо-
водам, вентилятор при-
соединяют к воздухо-
воду через «мягкую
вставку» в виде патрубков из прорезиненного брезента
или другой воздухонепроницаемой ткани, а между фланцами
воздуховодов делают прокладки из асбеста, резины, кар-
тона.
Уменьшение шума в отсеках убежища достигается также
путем рационального размещения фильтро-вентиляционных
камер и дизельных, являющихся источником шума. Такие
помещения размещаются на возможно большем удалении
от отсеков и отделяются от них коридорами, вспомога-
тельными помещениями, тамбурами.
121
17.	УБЕЖИЩА С УПРОЩЕННЫМ ОБОРУДОВАНИЕМ. ПРАВИЛА
содержания
Для защиты людей кроме стационарных убежищ могут
быстро возводиться защитные сооружения из готовых
железобетонных конструкций или оборудоваться в существу-
ющих подвальных помещениях. Строительство таких со-
оружений подготавливается в мирное время и осуществля-
ется по особому указанию.
Все внутреннее оборудование и защитные устройства
таких убежищ (отдельные узлы фильтро-вентиляционной
системы, защитно-герметические двери, скамейки и нары,
защитные устройства) может быть изготовлено на деревооб-
делочных и металлообрабатывающих заводах, в мастерских
и на других предприятиях местной промышленности. По-
этому защитные сооружения подобного типа часто называют
убежищами с упрощенным оборудованием.
Они защищают от поражающих факторов взрыва и, в
отличие от щелей, землянок и других типов укрытий поле-
вого типа,позволяют людям находиться без индивидуальных
средств защиты. В них имеется система приточно-вытяж-
ной фильтро-вентиляции, обеспечивающая очистку воздуха
и подачу его в отсеки.
Фильтро-вентиляционное оборудование включает фильтр
для очистки воздуха, средства подачи воздуха (вентилятор
или мех-мешок), воздухоподающие и воздухопроводящие
трубы и защитные устройства на воздухозаборных кана-
лах. Санитарные узлы применяются с переносными ящика-
ми. Устанавливаются емкости с запасом воды. При входах
имеются тамбуры.
Для строительства убежищ с упрощенным оборудова-
нием могут быть использованы железобетонные элементы
и детали, выпускаемые предприятиями строительной ин-
дустрии: бетонные блоки, железобетонные плиты, пере-
мычки, железобетонные кольца большого диаметра, а
также подручные материалы. В ряде случаев вместе с
железобетонными деталями применяют деревянные эле-
менты (стойки, ригели и др.).
При недостаточной прочности деталей и изделий произво-
дится их усиление путем дополнительного армирования
или другими конструктивными методами (уменьшение дли-
ны пролета,у становка дополнительных опор).
Места строительства убежищ с упрощенным оборудо-
ванием, как и для всех быстровозводимых защитных соо-
122
Слой обсыпки должен иметь уклон не менее 1:2, а при зак-
реплении и одерновке— не менее 1:1,5.
Вокруг каждого сооружения устраивают водоотводные
канавки, а вся территория, на которой расположены убе-
жища, должна иметь водоотводы в систему водостока в виде
канавок или лотков.
Для защиты от поверхностных вод у входов насыпают
пологие земляные валики. Во время дождей открытые входы
целесообразно закрывать деревянными, фанерными щитами
или брезентом. Внутри убежища для отвода грунтовых вод
делают дренажную канавку с уклоном в сторону водосточ-
ных колодцев (приямков).
В зимнее время для обогрева людей, а также для просу-
шивания сырых ограждающих конструкций рекомендуется
устанавливать металлические печи. Их размещают, как
правило, ближе к входам. Дымоход делают из стальных
труб с шибером. Для предупреждения возгорания деревян-
ные конструкции, возле которых делают печку, обивают
листовым железом. Летом для устранения сырости убежище
проветривают согласно правилам, изложенным в главе II,
раздел 9.
Деревянные конструкции необходимо периодически ос-
матривать для установления их прочности. При осмотре
особое внимание обращается на прочность распорок между
стойками одежды крутости стен, надежность соединения
врубочных узлов, прогиб балок или настила покрытия и
выявление мест загнивания древесины. Если будет обнару-
жен прогиб покрытия, заметный на глаз, необходимо ук-
репить его стойками из подтоварника и прогонами или пе-
ределать покрытие полностью, применяя более прочные
несущие элементы с сечением, соответствующим пролету
и нагрузке. Отдельные загнившие элементы заменяют новой
древесиной.
Входные ступеньки должны быть плотно утрамбованы
и не иметь выбоин, а доски, ограждающие подступенки,
не должны выходить за поверхность проступи.
Эксплуатация убежищ, оборудованных в существующих
подвальных помещениях, мало чем отличается от эксплуа-
тации обычных подвальных убежищ.
18.	УЧЕБНЫЕ (ОБРАЗЦОВЫЕ) УБЕЖИЩА
Как уже говорилось, убежища являются сложными соо-
ружениями, имеющими разнообразное оборудование и уст-
124
ройства, контрольно-измерительные приборы. Для обеспече-
ния нормальной эксплуатации таких сооружений нужен
квалифицированный обслуживающий персонал.
Обучение такого персонала и звеньев убежищ в классах
не дает должного эффекта. Многие элементы и детали соору-
жения и действующего оборудования скрыты в конструк-
циях и не могут быть показаны. Частое и порой неумелое
пользование фильтро-вентиляционными установками в про-
цессе обучения приводит к преждевременному их износу.
В годы Великой Отечественной войны для подготовки
звеньев убежищ были созданы и широко использовались
так называемые образцовые или учебные убежища. Эти
сооружения состояли из убежища, образцового в плани-
ровочном и строительном отношении и оснащенного всем
необходимым, и учебно-технического кабинета.
В учебно-техническом кабинете, который размещался в
одном или нескольких отсеках убежища, сосредоточивалось
все необходимое для наглядного обучения разных категорий
обслуживающего персонала. Здесь были детали конструк-
ций и различного типа оборудование, контрольно-измери-
тельные приборы, учебная фильтро-вентиляционная уста-
новка , инвентарь, плакаты, схемы. Словом, всето, что должны
были иметь построенные и оборудованные в соответствии
с требованиями того времени средства коллективной за-
щиты.
Современные убежища более сложны как в планировоч-
ном и конструктивном отношении, так и в отношении при-
меняемых защитных устройств, фильтро-вентиляционного
оборудования и контрольно-измерительных приборов. Ус-
ложнилась их эксплуатация, повысились требования к
готовности сооружений. Обслуживающий персонал должен
быть еще более квалифицированным и подготовленным.
Следовательно, в настоящих условиях значение учебных
(образцовых) убежищ еще более возрастает.
Помимо учебных установок в них желательно иметь в
качестве учебных наглядных пособий различные типы
вентиляторов, используемых в убежищах, противовзрывных
устройств, клапанов, заглушек, защитных, защитно-гер-
метических и герметических дверей и ставней. Нужны
также в возможно более полном наборе контрольно-изме-
рительные приборы и индикаторы, позволяющие опреде-
лять основные параметры воздуха, газовый состав и сте-
пень его зараженности, количество подаваемого воздуха и
подпор, создаваемый в сооружении. Здесь должны быть
125
представлены схемы работы фильтро-вентиляции по раз-
личным режимам, инструкции и правила эксплуатации
оборудования.
Полезно показать и простейшие детали и элементы,
изготовляемые из подручных материалов, для убежищ с
упрощенным оборудованием.
В одном из отсеков такого образцового убежища разме-
щается класс для занятий.
Подготовка учебных убежищ, особенно на крупных
предприятиях, имеющих различные типы защитных соору-
жений, не представляет больших трудностей. Польза же
от них большая.
Глава III. РЕКОМЕНДАЦИИ ПО ИСПЫТАНИЮ,
НАЛАДКЕ И ПРИЕМКЕ ОБОРУДОВАНИЯ УБЕЖИЩ
1.	ОБЩИЕ ПОЛОЖЕНИЯ
Оборудование, монтируемое в убежищах, рассчитывает-
ся на работу в определенных режимах, допускающих нез-
начительные отклонения от параметров и норм, предусмот-
ренных проектом. Опыт приемки в эксплуатацию показы-
вает, что оценка эффективности работы систем внутреннего
оборудования может быть дана только после натурных ис-
пытаний. Простая проверка соответствия выполненных мон-
тажных работ данным проектом недостаточна. Для убежищ
большой вместимости пусконаладочные работы включают
сложный комплекс различных испытаний, которые должны
выполняться опытным персоналом.
Работы по испытанию и наладке системы фильтро-
вентиляции, дизельной электростанции, артезианской сква-
жины и другого сложного оборудования должны проводиться
после окончания монтажа; в ходе эксплуатации периоди-
чески проверяется работа систем и отдельных узлов и аг-
регатов.
Оборудование убежищ принимается после соответствую-
щих испытаний и наладки, которые выполняют строительно-
монтажные или специализированные организации в соот-
ветствии с требованиями строительных норм и правил.
Испытание системы фильтро-вентиляции включает опре-
деление фактических показателей работы отдельных узлов,
приборов и системы в целом, их регулировку для доведения
этих показателей до проектных. Наладка должна обеспе-
чить устойчивую, эффективную работу системы для созда-
ния в убежище заданных температурно-влажностных па-
раметров воздуха.
Герметичность убежища определяется по методике,
изложенной в главе II, раздел 7.
При проверке работы воздухоохлаждающих установок
проверяют их производительность, температурные перепады
по воде и воздуху и их соответствие проектным данным.
Испытание холодильных фреоновых установок произ-
водится обязательно при участии шеф-монтера.
127
Испытания и регулировку систем отопления, водоснаб-
жения убежищ осуществляют в соответствии с требования-
ми СНиП ШТ. 1-66 «Инженерное и технологическое обору-
дование зданий и сооружений. Внешние сети».
В больших убежищах, имеющих сложную систему
фильтро-вентиляции, включающую кондиционирование,
регенерацию воздуха, дизельную электростанцию, автома-
тику, дистанционное управление, могут потребоваться
комплексная наладка и испытания. Такие работы чаще
всего выполняют специализированные организации. Жела-
тельно, чтобы в ходе монтажа оборудования было органи-
зовано наблюдение со стороны специалистов наладочных
организаций. Это позволит своевременно выявить и устра-
нить дефекты и тем самым сократить время испытаний и
наладки.
Пусконаладочные работы связаны с многочисленными
измерениями и замерами. О том, как они проводятся и
какие для этих целей используют контрольно-измеритель-
ные приборы, говорится в следующих разделах.
2.	ИЗМЕРЕНИЕ ТЕМПЕРАТУР
Температуру воздуха измеряют стеклянными жидкост-
ными термометрами (ртутными или спиртовыми). Термо-
метры имеют цену деления обычно через 1; 0,5 и 0,2° С.
Внутри убежища температуру воздуха измеряют ртут-
ным термометром с ценой деления 0,2° С. Прибор укрепляют
на деревянной доске (при этом нижний его конец должен
свободно омываться воздухом). Во избежание ошибок при
измерении термометр вешают на стену или колонну на
высоте 1,5 м от пола на некотором удалении от нагреватель-
ных приборов и оборудования, излучающих тепло.
Температуру наружного воздуха измеряют термометрами,
защищенными от прямого воздействия солнечных лучей и
атмосфер ных осадков.
Температуру в воздуховодах определяют либо специаль-
но установленными термометрами, либо обычным термо-
метром, который через отверстие вводят внутрь воздуховода.
При этом показания снимают не ранее чем через 3—4 мин
после установки измерительного прибора.
Температуру нагретых поверхностей (кожух электро-
мотора или вентилятора) измеряют поверхностными тер-
мопарами и потенциометром. При этом поверхность должна
128
быть очищена от краски, ржавчины и покрыта тонким слоем
вазелина или другой смазкой.
3.	ОПРЕДЕЛЕНИЕ ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ ВОЗДУХА
Для определения относительной влажности воздуха
обычно пользуются психрометром, который состоит из
двух термометров: сухого и мокрого. Ртутный шарик мок-
Таблица 7
Психрометрическая таблица для определения относительной
влажности воздуха (в %)
Показания сухо- го термометра	Разность показаний сухого						и влажного термометров
	0	I	2	3	4	5	6	7	8	9	10	11
0	100	81	63	45	28	И
1	100	83	65	48	32	16	—		-					..
2	100	84	68	51	35	20
3	100	84	69	54	39	24	10					—
4	100	85	70	56	42	28	14	—_
5	100	86	72	58	45	32	19	6
6	100	86	73	60	47	35	23	10
7	100	87	74	61	49	37	26	14	..
8	100	87	75	63	51	40	29	18	7	—
9	100	88	76	64	53	42	31	21	11
10	100	88	76	65	54	44	34	24	14	5
11	100	88	76	66	56	46	36	26	17	8
12	100	89	78	68	57	48	38	29	20	11
13	100	89	79	69	59	49	40	31	23	14	6
14	100	89	79	70	60	51	42	34	25	17	9
15	100	90	80	71	61	52	44	36	27	20	12	5
16	100	90	81	71	62	54	46	37	30	22	15	8
17	100	90	81	72	64	55	47	39	32	24	17	10
18	100	91	82	73	65	56	49	41	34	27	20	13
19	100	91	82	74	65	58	50	43	35	29	22	15
20	100	91	83	74	66	59	51	44	37	30	24	18
21	100	91	83	75	67	60	52	46	39	32	26	20
22	100	92	83	76	68	61	54	47	40	34	28	22
23	100	92	84	76	69	61	55	48	42	36	30	24
24	100	92	84	77	69	62	56	49	43	37	31	26
25	100	92	84	77	70	63	57	50	44	38	33	27
26	100	92	85	78	71	64	58	51	46	40	34	29
27	100	92	85	78	71	65	59	52	47	41	36	30
28	100	93	85	78	71	65	59	52	48	42	37	32
29	100	93	85	79	72	66	60	54	49	43	38	33
30	100	93	86	79	73	67	61	55	50	44	39	34
5 Эксплуатация убежищ
129
рого термометра обернут батистом, марлей или Другой
тканью, непрерывно смачиваемой водой. Из небольшого
сосуда, в крторый погружен свободный конец ткани, проис-
ходит самосмачивание. При этом ртутный шарик термомет-
ра не касается воды. Чем меньше влажность воздуха, тем
интенсивнее испаряется вода с поверхности ткани, которой
обернут шарик, тем больше снижается температура влаж-
ного термометра. Таким образом, по разности показаний
сухого и мокрого термометров можно судить о степени
влажности воздуха. Для этого необходимо снять показа-
ния сухого и мокрого приборов, а затем по психрометриче-
ской таблице определить влажность воздуха.
Пример. Сухой термометр психрометра показывает температуру
/с=20°С, влажный /В = 16°С. Разница в показаниях термометра
tc—tn составляет 4°. По психрометрической таблице, которая прила-
гается в комплекте к прибору (табл. 7), определяют влажность воз-
духа, которая равна 66%.
Для технических измерений часто применяют аспира-
ционный психрометр. Два его термометра (сухой и мокрый)
вставлены в специальные гильзы, через которые с постоян-
ной скоростью (около 2 м/сек) протягивается воздух не-
большим вентилятором, укрепленным в верхней части
прибора. Вентилятор приводится в действие при помощи
заводной пружины.
Относительную влажность воздуха можно также оп-
ределить гигрометром, действие которого основано на
свойстве человеческого волоса изменять свою длину в зави-
симости от влажности.
4.	ИЗМЕРЕНИЕ СКОРОСТЕЙ И ДАВЛЕНИЯ ВОЗДУХА
Для характеристики системы фильтро-вентиляции очень
важный показатель — количество воздуха, пропускаемого
или подаваемого отдельными элементами и всей системой
в целом при различных условиях (режимах) работы. Расход
воздуха легко подсчитать, если известны в том или ином
сечении воздуховода скорость движения или давление,
создаваемое потоком воздуха.
Скорость движения воздуха измеряют приборами —
анемометрами (рис. 54). Действие анемометра основано на
том, что под влиянием потока воздуха рабочая часть при-
бора, чашечное или крыльчатое колесико начинает вращать-
ся. Скорость вращения зависит от скорости воздушного
потока. Специальный счетный механизм регистрирует чис-
130
ft
Рис. 54. Общий вид анемометров и тахометра
а — крыльчатый анемометр; б— чашечный анемометр; в — тахометр
ло оборотов крыльчатки в течение какого-то промежутка
времени, например 10 сек. По прилагаемой к прибору
таблице, определив число оборотов в 1 сек, вычисляют
скорость движения воздуха.
Скорость воздушного потока внутри воздуховодов и на
выпускных отверстиях можно замерять как крыльчатыми,
так и чашечными анемометрами. Крыльчатые анемометры
измеряют скорость 1—20 м!сек.
Скорости менее 0,5 м!сек измеряют микроанемометра-
ми и электроанемометрами. Приемы пользования такими
приборами приводятся в специальных инструкциях.
Для замеров прибор должен быть укреплен на конце
тонкой рейки, чтобы в возможно меньшей степени сокра-
тить площадь сечения проема, в котором производится
замер, иначе замеренная скорость окажется несколько
больше фактической.
Перед замером регистрируются цифровые показания
счетного механизма. Затем анемометр вносят в поток воз-
духа и через 5—10 сек включают одновременно с секундо-
мером. Через 1—2 мин прибор выключают и снова записыва-
ют показания счетчика. Разность конечного и начального
показаний делят на время замера (число секунд) и по та-
Рис. 55. Измерение давле-
ний в воздуховодах с по-
мощью пневмометрической
трубки
а—схема устройства пневмомет-
рической трубки; б — измере-
ние давлений в нагнетательном
воздуховоде; в —измерение дав-
лений во всасывающем возду-
ховоде
132
рировочному графику переводят в истинную скорость воз-
душного потока (в м{сек}.
В малых проемах (до 200 X 200 мм) замеры производят
в одной центральной точке. В проемах большего размера
скорость замеряют при ровном медленном движении ане-
мометра по диагонали сечения.
Для более точного определения средней скорости потока
воздуха замеры производят в нескольких точках попереч-
ного сечения, а затем находят среднее арифметическое зна-
чение. Число точек замера зависит от формы и размеров
поперечного сечения воздуховода. Прямоугольные воздухо-
воды рекомендуется разбивать на равные участки площадью
до 100 сш2, в воздуховодах круглого сечения диаметром до
400 мм достаточно шести точек замера.
Скорость во всех случаях рекомендуется замерять дваж-
ды, причем расхождение между результатами не должно
превышать 5%. Скорость движения воздуха может быть опре-
делена также путем измерения давления, создаваемого в
воздуховодах. Для этой цели используют пневмометри-
ческие трубки и микроманометры. Полное давление в воз-
духоводе при работающем вентиляторе складывается из
статического и скоростного (динамического).
Статическое давление расходуется на преодоление мест-
ных сопротивлений и трения воздуха о стенки, динамичес-
кое сообщает потоку определенную скорость. Измеряют
давления с помощью пневмометрических трубок, соединен-
ных резиновыми шлангами с микроманометрами.
Пневмометрическая трубка (рис. 55, а) состоит из двух
металлических трубок диаметром 3—5 мм. Трубки спаяны
между собой и с одного конца загнуты крючком. Одна из
трубок имеет отверстие, через которое можно замерить
полное давление, если отверстие направить навстречу по-
току воздуха. Конец второй трубки запаян, но на неболь-
шом расстоянии от места запайки есть боковое отверстие,
по которому передается статическое давление. На свободные,
загнутые в разные стороны концы трубок надевают резино-
вые трубки, соединенные с микроманометром. Схемы присое-
динения пневмометрических трубок к манометру в зависи-
мости от вида измеряемого давления показаны на рис. 55.
Пневмометрические трубки вставляют в воздуховод
через специальные отверстия или мочки. Сечения для за-
меров давлений в воздуховодах выбирают на прямых участ-
ках на расстоянии 4—5 диаметров воздуховода от местного
сопротивления и не менее 2 диаметров до следующего соп-
133
ротивления (тройник, угол поворота и т. д.). В выбранном
месте в круглом воздуховоде делают два отверстия диамет-
ром 15—20 мм с таким расчетом, чтобы в воздуховод можно
было ввести пневмометрическую трубку по двум взаимно
перпендикулярным осям. В воздуховодах диаметром до
300 мм замеры можно делать через одно отверстие.
Введя открытый конец пневмометрической трубки в
воздуховод, передвигают ее от ближайшей стенки по оси
воздуховода и производят необходимое количество замеров.
Для воздуховодов диаметром до 350 мм оно равняется 6,
от 350 до 400 мм — 7. После окончания замеров отверстия в
стенках воздуховодов заделывают пробками.
Давление воздуха подсчитывают по формуле
Р = (ЯКОн ^нач) ОС Yen К,
где Якон — отсчет по шкале прибора при измерении
давления;
Янач — начальный отсчет по шкале прибора;
sin а — синус угла наклона трубки микроманометра
(обычно значение sin а наносится на шкалу
прибора);
Yen	— объемный вес спирта;
К	— поправочный коэффициент (при отсутствии
указаний в паспорте прибора принимается
равным 1).
Среднюю скорость воздушного потока внутри воздухо-
водов определяют по формуле
V =
2g РСК
м/сек,
где g — ускорение силы тяжести, равное 9,81 м/сек2;
Y —объемный вес воздуха, равный 1,2 кг/м3;
Рек — среднее скоростное давление для данного сече-
ния в кГ/м2.
Для ориентировочных подсчетов скорость движения
воздуха определяют по упрощенной формуле
V = 4,04УРт м/сек.
Определив скорость потока в воздуховоде прямым из-
мерением с помощью анемометра или косвенным путем
измерением давления, легко подсчитать количество пода-
ваемого воздуха.
134
Часовой расход воздуха L определяют по формуле
£ = VF-3600 м3/ч,
где V — средняя скорость воздушного потока в м!сек\
F — площадь сечения, через которое проходит воз-
душный поток, в л2.
5.	ИСПЫТАНИЯ и НАЛАДКА СИСТЕМ ФИЛЬТРО-ВЕНТИЛЯЦИИ
Прежде чем приступить к испытанию и наладке, необ-
ходимо тщательно ознакомиться с проектной документацией
и проверить качество монтажа оборудования и систем.
Наиболее часто встречающимися строительными дефектами
и недоделками, влияющими на выполнение наладочных
работ, являются: установка закладных деталей с отступ-
лениями от проекта, некачественная заделка мест прохода
коммуникаций через ограждающие конструкции, недоста-
точная герметизация фланцевых соединений и узлов обо-
рудования, окраска резины.
После окончания монтажных работ и устранения дефек-
тов и недоделок осуществляют испытание и наладку сначала
отдельных узлов оборудования, а затем и всей системы
фильтро-вентиляции убежища. В ходе испытаний опреде-
ляют:
производительность системы воздухоснабжения при ре-
жимах чистой вентиляции и фильтро-вентиляции;
пропускную способность вытяжных вентиляционных
каналов;
соответствие производительности, полного напора и
числа оборотов вентиляторов проектным данным;
величину эксплуатационного подпора воздуха, герме-
тичность убежища;
количество воздуха, подаваемого в каждое помещение;
герметичность фланцевых, муфтовых и сварных сое-
динений воздуховодов и оборудования;
надежность работы герметических клапанов;
эффективность работы воздухоохлаждающих установок.
Производительность системы фильтро-вентиляции про-
веряют на работе по режиму чистой вентиляции и фильтро-
вентиляции. При этом определяется количество воздуха,
проходящего через противопыльные фильтры и фильтры-
поглотители, а также через фильтры на окись углерода и
теплоемкие фильтры, если они установлены в убежище.
При наличии систем регенерации измеряется количество
135
рециркуляционного воздуха, проходящего нерез регене-
ративные патроны.
Подпор воздуха в убежище определяется по методике,
изложенной в главе II, раздел 7.
При оценке работы воздухоохлаждающих установок
обращается внимание на производительность, темпера-
турные перепады по воде и воздуху и соответствие их проект-
ным данным.
В системах фильтро-вентиляции определяются произ-
водительность и полные давления, создаваемые вен-
тиляторами, распределение объемов воздуха по отдельным
магистралям, ветвям, приточным и вытяжным каналам.
Производят замеры температуры и влажности воздуха и
другие измерения. В результате испытаний устанавли-
вают причины недостаточной эффективности работы сис-
темы, если они имеют место, и после этого производят ее
наладку.
Основные наладочные работы заключаются в регулиров-
ке расхода воздуха по отдельным ветвям, воздуховыпуск-
ным или воздухоприемным отверстиям. Регулировку сис-
темы обычно начинают с наиболее отдаленного ответвления,
где-то прикрывают дросселирующие устройства либо уста-
навливают дополнительные местные сопротивления-диаф-
рагмы на тех участках сети, где имеется превышение объе-
мов проходящего воздуха.
После регулировки расходов воздуха по отдельным
ветвям и магистралям системы проверяют приток воздуха
в помещения через воздуховыпускные отверстия в воздухо-
водах. Количество приточного воздуха можно регулиро-
вать движком заслонки. Установив расчетную подачу
воздуха в отсеки, отмечают положение каждого движка
фиксирующими рисками, которые наносят масляной крас-
кой или насечкой. Полная производительность системы
определяется как среднее арифметическое из расходов воз-
духа на всасывание и нагнетание у вентиляторов. Полез-
ная производительность системы — суммарное количество
воздуха, проходящего через все воздуховыпускные или
воздухоприемные устройства.
Для определения пропускной способности клапанов
избыточного давления (КИД) необходимо сначала их зак-
рыть и замерить пропускную способность системы при ка-
ком-то подпоре. Затем для этой же величины подпора, но
уже при открытых КИД вновь определяют производитель-
ность системы. Разница в расходах воздуха в первом и во
136
втором случаях будет характеризовать пропускную спо-
собность клапанов.
Полезная (или фактическая) производительность сис-
темы должна отличаться от ее полной (или проектной)
производительности не более чем на 10%. При большем от-
клонении определяют места утечек воздуха, устраняют до-
полнительно выявленные неплотности и повторяют аэро-
динамические замеры.
При работе на сеть нескольких вентиляторов вначале
проводят испытание каждого вентилятора в отдельности,
а затем всех при совместной работе.
Перечень контрольно-измерительных приборов, кото-
рые необходимо иметь при испытании и наладке систем
воздухоснабжения, приведен ниже.
Микроманометр............................1	шт.
Пневмометрические трубки:
длиной	0,5	м .......................1	»
»	1	»........................1	»
Резиновые шланги с внутренним диаметром
8—9 м....................................5	м
Анемометры (крыльчатый или чашечный)	1	шт.
Секундомеры..............................1	»
Термометр ...............................1	»
Психрометр...............................1	»
Тахометр.................................1	»
Рулетка металлическая ...................1	»
Метр складной ..........................1
Результаты технических испытаний заносят в прото-
кол, где, кроме того, отражаются для сравнения все данные,
предусмотренные проектом как для всей системы, так и
для отдельных ее элементов. К протоколу прилагается эс-
киз системы с указанием мест и точек замера, а также все
допущенные конструктивные отступления от проекта.
6.	ОПРЕДЕЛЕНИЕ ПЛОТНОСТИ СОЕДИНЕНИЯ ВОЗДУХОВОДОВ
И ГЕРМЕТИЧНОСТИ КЛАПАНОВ
При монтаже и наладке необходимо уделять особое вни-
мание герметичности соединений. При неплотном соеди-
нении воздуховодов между собой и с фильтро-вентиляци-
онным оборудованием происходит утечка воздуха, что сни-
жает производительность системы. Места утечки воздуха
через неплотности во фланцевых, муфтовых и других сое-
динениях можно определить по отклонению пламени свечи
при работе вентиляционной системы.
137
После монтажа на герметичность должны быть провере-
ны также герметические клапаны на воздухозаборных и
других каналах системы фильтро-вентиляции. С особой
тщательностью проверяются те герметические клапаны, ко-
торые при различных режимах работы системы фильтро-
вентиляции могут оказаться под разрежением. Для про-
верки герметичности клапана необходимо в воздуховоде
перед закрытым клапаном по ходу движения воздуха про-
сверлить отверстие диаметром 6—8 мм и включить в ра-
боту систему вентиляции. Затем в просверленное отверстие
впрыскивают пульверизатором 50—75 г нашатырного спир-
та. Если в ближайшем за клапаном вентиляционном отвер-
стии воздуховода не {будет чувствоваться нашатырного
спирта, клапан может быть принят в эксплуатацию.
На герметичность проверяют также колонки фильтров-
поглотителей. Проверку ведут после монтажа фильтро-
вентиляционного агрегата. Герметичность в местах соеди-
нений фильтров между собой и с воздуховодами определяют
по отклонению пламени свечи при работающем вентиля-
торе.
Глава IV. ПРИВЕДЕНИЕ УБЕЖИЩ В ГОТОВНОСТЬ.
АВАРИЙНЫЕ РАБОТЫ
1.	ПОДГОТОВКА УБЕЖИЩ К ПРИЕМУ ЛЮДЕЙ
Защитные сооружения надо постоянно содержать в
состоянии готовности. Это обеспечивается выполнением
установленных требований и правил эксплуатации.
Для приведения убежища в готовность к приему людей
потребуется провести следующие подготовительные работы:
открыть все входы для приема укрываемых;
прекратить работу технологического оборудования;
задраить или заделать все технологические проемы (гру-
зовые люки, шахты лифтов, вентиляционные отверстия);
проветрить и при необходимости осуществить дезинфекцию
помещений;
вынести из помещений громоздкое оборудование, мате-
риалы и изделия, препятствующие размещению укрывае-
мых;
расчистить подходы к убежищу, установить надписи-
указатели и включить световые сигналы «Вход»;
установить и подключить репродукторы (громкогово-
рители) и телефоны;
установить нары или скамейки для размещения укры-
ваемых;
проверить системы фильтро-вентиляции, водоснабже-
ния, канализации и энергоснабжения, исправность отклю-
чающих устройств;
проверить убежище на герметичность;
запасти продукты питания, воду и необходимые меди-
каменты;
пополнить убежище недостающим инструментом, при-
борами, материалами согласно табелю оснащения.
Для проведения указанных работ потребуется опреде-
ленное время, однако во всех случаях оно не должно пре-
вышать нескольких часов.
В полную боевую готовность к приему укрываемых
убежища приводятся при получении особых указаний.
Работы по подготовке выполняет личный состав звеньев
убежищ и организаций, эксплуатирующих сооружения в
139
мирное время, под контролем и руководством соответствую-
щих штабов гражданской обороны.
При получении особых указаний обслуживающий пер-
сонал проверяет готовность убежищ и принимает меры к
быстрому устранению всех недостатков.
Рис. 56. Подготовка гаража-убежища к приему укры-
ваемых
а — отсек гаража-убежища во время повседневной эксплуата -
ции; б — отсек с установленными скамейками для укрываю-
щихся
140
Рассмотрим порядок приведения убежищ в состояние
полной готовности к приему людей.
Сооружение, занятое под культурно-бытовые или дру-
гие хозяйственные цели, немедленно освобождают (рис. 56).
Все неисправности внутреннего оборудования и других
План
Рис. 57. Простейший гравийный волногаситель, устраиваемый
в убежище при приведении его в готовность
1 — камера примыкания; 2— аварийный выход; 3 — металлическая
решетка; 4— основной воздуховод; 5— ставня с масляным фильтром;
6— защитно-герметические ставни; 7— кирпичная стена; 8 — гравий;
9— клиновые затворы
устройств необходимо устранить; в перекрытии и стенах
тщательно заделать все видимые трещины и другие от-
верстия; затем проверить герметичность, установить и
подключить репродукторы и телефон, добавить недоста-
ющий инструмент; на подходах установить указатели и
и включить световые сигналы «Вход».
141
Если fi сооружении нет фильтро-вентиляционного аг-
регата и его нельзя установить по каким-либо причинам,
приточные воздуховоды закрывают металлическими заг-
лушками с резиновыми прокладками. Заглушки крепят
к фланцам воздуховодов металлическими болтами. Между
Рис. 58. Демпферное защитное
устройство
а — общий вид; б — схема демп-
ферного устройства; /— крышка;
2 — корпус; 3— лопасть; 4— пру-
жина; 5 — ребра жесткости; 6—дно
крышки
фланцем и заглушкой укла-
дывают резиновую прок-
ладку.
Убежища, недостроенные
или недооборудованные с
учетом требований противоа-
томной защиты, могут не иметь
фильтро-вентиляционного аг-
регата или противовзрывных
устройств. В таких случаях
необходимо закрыть фланцами
концы приточных воздухоза-
борных труб, а также прочно
заделать все другие отверстия,
через которые взрывная
волна может попасть внутрь
сооружения.
При отсутствии противо-
взрывного устройства необхо-
димо на основном воздухоза-
борном канале установить уп-
рощенный гравийный волно-
гаситель или демпферное уст-
ройство, а аварийный возду-
ховод закрыть металлической
заглушкой.
Упрощенный гравийный
волногаситель (рис. 57) состо-
ит из камеры, сооружаемой
из имеющихся подсобных ма-
териалов (кирпичная кладка,
доски и др.), в которую засы-
пают гравий или щебень.
Такой гравийный волногаситель целесообразнее устраи-
вать в камере примыкания аварийного выхода.
Демпферное защитное устройство (рис. 58) просто по
своей конструкции и может быть изготовлено в местных
условиях. Устройство крепят в начале основной воздухо-
заборной трубы (т. е. перед противопыльным фильтром и
142

Рис. 59. Варианты размещения нар и сидений в убежище
фильтро-вентиляционным агрегатом) болтами диаметром
8—10 мм. Между фланцами демпферного устройства и
воздухозаборного канала укладывают картонную или ре-
зиновую прокладку.
Проверяют исправность систем водопровода, отопления,
канализации и электросетей, а также отключающих уст-
ройств. Оснащают помещения скамейками и другой ме-
белью.
ИЗ
Для наиболее рационального использования площади
отсеков и удобного размещения укрываемых следует за-
ранее предусмотреть, а еще лучше изготовить простейшую
мебель в виде двухъярусных нар. Нижний ярус исполь-
зуется для сидения, верхний — для лежания.
Опыт показывает, что достаточны размеры для сидения
45x45 см и для лежания 45X 180 см. При этом на каждые
четыре сидячих места будет одно место для лежания (рис. 59).
Убежища, используемые в хозяйственных или произ-
водственных целях, могут иметь различного типа стелла-
жи, ящики для инструмента и т. п., на которых при необ-
ходимости можно размещать укрываемых.
2.	ПОРЯДОК ЗАПОЛНЕНИЯ УБЕЖИЩ. ОСОБЕННОСТИ ДЛИТЕЛЬ-
НОГО ПРЕБЫВАНИЯ
Для доставки средств поражения могут быть применены
ракеты. В этих случаях взрыв боеприпаса может после-
довать через считанные минуты после сигнала «Воздушная
тревога». Вот почему особое внимание обращается на не-
обходимость самого быстрого заполнения убежища людь-
ми.
Для этого каждому следует заранее изучить маршрут
движения. Направление движения к убежищам от мест
массового нахождения людей желательно указывать
надписями и стрелками, вывешенными или нарисованными
на видных местах. В ночное время надписи-указатели и
входы должны быть освещены или дублированы световыми
указателями.
Заполнение убежища должно производиться организо-
ванно и без паники. Размещает людей в отсеках личный
состав звена убежища. Лиц, прибывших с детьми, разме-
щают в отдельном отсеке или в месте, специально отведен-
ном для них.
Сразу же после заполнения все двери и другие отвер-
стия, а также отключающие устройства на сетях водопро-
вода и отопления закрывают.
В убежище запрещается курить, шуметь, зажигать без
разрешения керосиновые лампы, свечи, приносить легко-
воспламеняющиеся или имеющие запах вещества, а также
громоздкие вещи и приводить домашних животных.
Укрываемые обязаны также содержать в готовности
имеющиеся индивидуальные средства защиты (противо-
газы, респираторы противопыльные тканевые маски), вы-
144
полнить все указания командира и личного состава звена,
связанные с пребыванием людей в убежище, и оказывать
.вену необходимую помощь.
Не следует ходить по помещениям без особой надоб-
ности. Сведения о передаваемых сигналах и наземной об-
становке укрываемые могут получить по радио или прием-
нику.
При укрытии людей в убежище вследствие большого
тепловыделения, увеличения влажности и содержания уг-
лекислоты могут создаться весьма тяжелые условия для
дальнейшего пребывания, особенно для детей, престаре-
лых, больных. Такие условия могут наступить через 2—
4 ч, если сооружение заполнено до расчетной вмести-
мости, а фильтро-вентиляционный агрегат не приводился в
действие.
Повышение температуры, увеличение влажности и ухуд-
шение других параметров воздуха, вредно влияющих на
организм человека, может произойти и при работающем
фильтро-вентиляционном агрегате, например в жаркий
летний день.
Учитывая это, необходимо принять ряд мер, облегчаю-
щих условия длительного пребывания. Детей, престаре-
лых и людей с плохим самочувствием размещают у ограж-
дающих стен и поближе к воздухоразводящим венти-
ляционным трубам. Для женщин и детей желательно вы-
делять отдельные отсеки. С повышением температуры не-
обходимо укрываемым снять по возможности верхнюю теп-
лую одежду.- Для смены одежды в условиях повышенной
влажности целесообразно захватить с собой комплект на-
тельного белья.
При длительном пребывании людей в убежище очень
важно обеспечить не только защиту, но и создать условия
для отдыха. Рабочие и служащие, находясь в укрытии,
должны сохранить работоспособность. Для этого необхо-
димо организовать посменный отдых людей на лежачих
местах. Для обеспечения лучшего отдыха можно держать
в убежище или брать с собой легкие подстилки и неболь-
шие подушки из поролона, губчатой резины или другого
синтетического материала.
Если скамейки и нары отсутствуют, необходимо, на-
правляясь в укрытие, брать с собой раскладные кровати,
складные стулья, небольшие табуретки.
145
3.	ОБЯЗАННОСТИ И РАБОТА ЗВЕНА УБЕЖИЩА
От четкой и организованной работы звена по обслужи-
ванию убежища, от того, насколько правильными и своев-
ременными будут решения, принимаемые командиром в
данной обстановке, зависит судьба людей. Поэтому личный
состав звена должен хорошо усвоить свои обязанности,
постоянно повышать знания и практические навыки в
организации приема людей и обслуживании сооружения.
Основные обязанности личного состава звена заключают-
ся в следующем.
Командир звена обеспечивает контроль за эксплуатацией
и постоянной готовностью убежища к укрытию населения.
Для этого он должен:
твердо знать правила эксплуатации убежища и всего
оборудования, установленного в нем;
знать планировку сооружения, расположение аварий-
ного выхода и возможности выхода через смежные подваль-
ные помещения, а также размещение ближайших убежищ;
знать расположение и назначение основных коммуни-
каций, проходящих вблизи сооружения, места вводов во-
допровода, канализации, энергосетей, отопления и уметь
пользоваться отключающими устройствами на этих се-
тях;
иметь номера телефонов штаба гражданской обороны,
службы убежищ, ближайших пожарных команд и знать
места их расположения;
готовить звено к быстрому вводу в действие и правиль-
ному обслуживанию убежища, для чего необходимо про-
водить регулярные тренировочные занятия непосредствен-
но в убежище с обязательной отработкой правил эксплу-
атации фильтро-вентиляционной установки, переключаю-
щих клапанов, отключающих устройств и другого обору-
дования;
следить за своевременной уборкой, регулярным провет-
риванием и чистотой помещений;
участвовать в проверках на герметичность.
Вместе с личным составом командир звена контролиру-
ет и участвует сам в приведении убежища в готовность,
лично проверяет работу фильтро-вентиляционного агрега-
та, телефона, радио и принимает меры к полному укомплек-
тованию сооружения имуществом и инструментом в соот-
ветствии с перечнем оснащения (приложения 1 и 2).
По сигналу «Воздушная тревога» командир звена обя-
146
зан немедленно явиться в убежище, распределить личный
состав звена по постам, обеспечить прием и размещение
укрываемых. Он же подает команду об отключении отоп-
ления и включении системы воздухоснабжения по режиму
чистой вентиляции.
Как только убежище будет заполнено или поступит
сигнал «Закрыть защитные сооружения», командир звена
связан вывесить на дверях заранее заготовленное объяв-
ление «Убежище заполнено, ближайшее находится ...
(адрес)» и закрыть все входы. Если сооружение имеет шлюз
с двумя защитно-герметическими дверями, прием укрыва-
емых по этому сигналу можно не прекращать.
По сигналам «Химическое нападение» и «Бактериаль-
ное заражение» командир звена должен немедленно переклю-
чить систему воздухоснабжения на режим фильтро-вен-
тиляции.
После заполнения убежища обязанность командира
звена — контролировать соблюдение правил пребывания
в защитном сооружении. В частности, вместе с личным сос-
тавом он внимательно следит за состоянием и настроением
людей, пресекая малейшее проявление паники. Причиной
паники могут быть отсутствие или недостаточная инфор-
мация о сложившейся обстановке, необходимость срочно
искать выход из трудного положения, отсутствие четких
команд, физическая усталость, длительное нервное напря-
жение. Установлено, что трудные ситуации легче переносит
небольшой коллектив или группа людей, знающих друг
друга по совместной работе, месту жительства и т. д.
Это необходимо учитывать при размещении людей в убе-
жище. С точки зрения сохранения спокойствия среди
людей более удобны убежища небольшой вместимости или
имеющие небольшие отсеки.
Причиной паники может явиться также возникновение
чувства страха у отдельных лиц после ядерного удара,
при авариях или повреждениях в убежище. Внешние его
проявления — учащенное сердцебиение, побледнение ко-
жи, дрожь и даже потеря самообладания.
Начало паники может быть положено неорганизован-
ным поведением одного или нескольких лиц в результате
нечетких действий обслуживающего персонала и отсутствия
своевременных команд. Чтобы этого не произошло, отдель-
ных лиц, подверженных страху или излишне возбужден-
ных, необходимо изолировать в отдельный отсек или сразу
взять под наблюдение.
147
Для предотвращения паники большое значение имеет
своевременная и спокойная информация об обстановке.
На психическое состояние и поведение /йодей во многом
повлияет поведение личного состава звена. Уверенные
действия, спокойные и точные распоряжения, дисципли-
нированность — все это успокаивающе действует на ок-
ружающих, придает чувство уверенности. Важное значе-
ние в связи с этим приобретает предварительная разъяс-
нительная работа среди укрываемых о необходимости каж-
дому вести себя дисциплинированно', быть выдержанным,
не поддаваться панике, строго соблюдать порядок в убе-
жище и четко знать и выполнять свои обязанности.
В случае ядерного взрыва командир звена обязан про-
верить состояние ограждающих конструкций и работу
фильтро-вентиляционного агрегата, а затем выяснить об-
становку вне укрытия.
Оценив обстановку, командир звена принимает решение
на дальнейшее пребывание людей в убежище, определяет
порядок ликвидации аварий или повреждений, организует
неотложные аварийно-спасательные работы силами укры-
вающихся. В случае необходимости командир переводит
людей в другое убежище или, если позволяет обстановка,
выводит на поверхность.
После сигнала «Отбой воздушной тревоги», передан-
ного по радиотрансляционной сети, командир звена выяс-
няет обстановку вне сооружения и решает, можно ли вы-
вести укрывающихся. Если вместе со здоровыми людьми
оказались инфекционные больные, используя сохранив-
шиеся средства связи, об этом необходимо сообщить работ-
никам санитарно-эпидемиологической станции или меди-
цинской службы штаба гражданской обороны. После вы-
хода людей в убежище производят уборку, проветривание,
а при необходимости и дезинфекцию.
Личный состав звена убежища подчиняется командиру
звена и выполняет все его распоряжения, касающиеся пра-
вил эксплуатации и обслуживания убежищ, а также под-
держания в нем установленного порядка.
Основными задачами звена являются:
контроль за правильной эксплуатацией и обеспечение
постоянной готовности убежища к приему укрываемых;
прием и размещение укрываемых в отсеках, наблюдение
за выполнением ими установленных правил поведения;
ввод в действие и обслуживание фильтро-вентиляцион-
148
пой установки и другого внутреннего оборудования и
устройств.
Личный состав звена убежища обязан:
знать правила содержания убежищ и уметь пользо-
ваться фильтро-вентиляционным агрегатом и другим обо-
рудованием и приборами;
знать расположение аварийных выходов, сетей водо-
провода, канализации, отопления, электроснабжения и
места размещения отключающих устройств, а также уст-
ройство контрольно-измерительных приборов и уметь поль-
зоваться ими;
Рис. 60. Расположение постов звена и порядок их работы при
заполнении убежища
знать и соблюдать порядок заполнения сооружения и
правила поведения укрываемых. Четко выполнять все
указания командира;
нести дежурство на постах.
149
Из состава звена не менее двух человек должны уметь
пользоваться прибором химической разведки и дозиметри-
ческим прибором.
По сигналу «Воздушная тревога» личный состав звена
является в сооружение, имея при себе средства противо-
химической защиты (противогазы, резиновые сапоги и
перчатки, защитную одежду), и занимает посты согласно
указанию командира звена. Места расположения постов
при заполнении укрытия людьми показаны на рис. 60.
Порядок работы постов следующий.
Пост № 1 (двухсменный, круглосуточный при каждом
входе). В период заполнения убежища один постовой не-
сет службу снаружи у входа, пропускает людей и наблю-
дает за порядком. Второй занимает место у входа внутри
убежища, равномерно распределяет укрывающихся, по-
могает разместиться тем, кто пришел с детьми, а также
больным и престарелым. По сигналу постовые задраива-
ют двери убежища. Один остается дежурить внутри входа,
а второй поддерживает порядок в отсеках.
Пост № 2 (двухсменный, круглосуточный) проверяет и
подготавливает к работе фильтро-вентиляционные уста-
новки, по распоряжению командира звена включает их
и следит за работой.
Пост № 3 (двухсменный, круглосуточный) перед запол-
нением убежища включает освещение во всех помещениях,
закрывает ставни лазов и регулировочные заглушки вы-
тяжной вентиляции, при необходимости перекрывает за-
порные устройства транзитных коммуникаций, а затем
следит за размещением людей и соблюдением ими порядка.
В убежищах, где имеются дизельные установки или ар-
тезианские скважины, в состав звена входят соответствую-
щие специалисты для их обслуживания.
4.	ДЕЙСТВИЕ ЗВЕНА УБЕЖИЩА В ОЧАГЕ ПОРАЖЕНИЯ
После ядерного взрыва личный состав звена осматривает
сооружения и проверяет состояние ограждающих кон-
струкций, герметизации, системы вентиляции и т. д. Если
при этом будут обнаружены повреждения конструкций
(трещины) или защитных устройств (дверей, воздухоза-
борных каналов) или выяснится, что прекратилась подача
свежего воздуха, всем укрываемым следует немедленно
150
надеть индивидуальные средства защиты. Такую команду
лает командир звена.
В защитном сооружении, оказавшемся в очаге ядерного
поражения, но не пострадавшем от взрыва, следует оставать-
< я до тех пор, пока не будет выяснена обстановка и не пос-
тупит соответствующее указание командира звена.
В течение всего времени заполнения убежища и позднее
до момента ядерного взрыва фильтро-вентиляционный аг-
регат должен работать в режиме чистой вентиляции, когда
воздух поступает в помещения, минуя фильтры-поглоти-
|сли. После взрыва агрегат необходимо выключить на
30—40 мин, затем снова включить (по тому режиму, ko-
i'»рый требует сложившаяся обстановка; как правило, это
режим чистой вентиляции). Это делается для того, чтобы
предотвратить быстрое загрязнение фильтров-поглотите-
лей радиоактивной пылью, которая наиболее интенсивно
выпадает на землю именно в этот момент. Большое коли-
чество пыли в первые минуты после взрыва образуется так-
же в результате разрушения зданий.
Выяснение обстановки, сложившейся вне убежища
после применения оружия массового поражения, необхо-
димо также для того, чтобы установить, оставаться ли
людям в сооружении или его можно покинуть и выйти
наружу. Если потеряна связь с штабом ГО объекта или
службой убежищ, на короткое время следует выйти из
сооружения двум разведчикам через аварийный выход, ес-
ли завалены основные. Для этой цели рекомендуется иметь
два-три комплекта защитной одежды и противогазы.
В целях безопасности выходить за пределы убежища нуж-
но двоим, причем обязательно в защитных костюмах и
противогазах.
На поверхности они должны определить степень раз-
рушения зданий, характер завалов, а также пожарную
обстановку и наличие радиоактивного или химического
заражения местности. При сильных разрушениях зданий
потребуется также наметить направление и возможные
маршруты движения людей после выхода из убежища.
Маршрут следует выбирать в сторону, противоположную
эпицентру (центру) взрыва, в районы малоэтажной за-
стройки,’к-берегам рек, паркам, оврагам и в другие менее
опасные районы.
Люди покидают убежище только после сигнала «Отбой
воздушной тревоги». Исключения могут быть сделаны лишь
в случае прекращения подачи свежего (очищенного) воз-
духа, из-за чего длительное пребывание людей становится
невозможным, при возникновении угрозы затопления от
поврежденных близлежащих магистралей водопровода и
канализации, а также при массовых пожарах в районе
размещения и при других аналогичных обстоятельствах.
Большую опасность для укрывающихся представляют
очаги пожаров, которые при определенных условиях мо-
гут развиться в массовые пожары. Современная городская
застройка в этом отношении опасности не представляет.
Однако в районах плотной городской застройки, на пред-
приятиях нефтеперерабатывающей и нефтехимической про-
мышленности отдельные очаги пожаров, постепенно раз-
растаясь, способны охватить всю площадь застройки.
В этом случае убежище может оказаться в зоне высо-
ких температур, где резко уменьшится содержание кис-
лорода в воздухе и появятся опасные концентрации окиси
углерода.
В зонах сплошных пожаров горение может продолжать-
ся длительное время. В течение первых 3—5 ч происходит
горение, затем тление и обугливание без резкого снижения
температуры раскаленных или нагретых несгораемых кон-
струкций зданий.
Массовые пожары наземных зданий и пожары в завалах
могут вызвать в очаге пожара в течение длительного вре-
мени повышение температуры до 300° С и более.
При частичном повреждении убежища под напором
ветра горячий воздух может проникнуть внутрь сооруже-
ния.
В этих условиях пребывание людей в убежище будет
крайне затруднено, а в ряде случаев (повышение темпера-
туры воздуха, нехватка кислорода, отравление окисью
углерода) невозможно совсем.
Поэтому при распространении пожаров на район, где
находится сооружение, и при обнаружении в приточном
воздухе окиси углерода более 0,02 мг/л необходимо немед-
ленно прекратить подачу наружного воздуха в убежище и
включить в системе воздухоснабжения средства регенера-
ции. При этом обязательно полностью закрывают все вы-
тяжные отверстия и каналы. Если в убежище имеются воз-
духоохлаждающие установки, их включают при повышении
температуры воздуха до 28° С.
152
Выключают систему регенерации после пожара и после
замера содержания окиси углерода в наружном воздухе.
Если убежище оборудовано средствами защиты от про-
дуктов горения (фильтр очистки от окиси углерода и теп-
лоемкий фильтр), они включаются в работу. В этом случае
подача наружного воздуха допускается, но сокращается
/ip минимума, обеспечи-
г.;пощего лишь поддер-
жание подпора не менее
1,5 мм вод. ст.
Для определения уро-
вней радиации при вы-
яснении наземной обста-
новки служат дозиметри-
ческие приборы (ДП-5 и
ДП-5А). Если через 1 ч
после ядерного взрыва
оудет установлен высо-
кий уровень радиации,
необходим режим фильт-
ро-вентиляции. Режим
чистой вентиляции (с
очисткой воздуха только
в противопыльных фильт-
рах) допустим после
снижения уровня радио-
активного заражения
до 100 р и после оконча-
ния пожара и при отсут-
ствии химического или
Рис. 61. Определение возможного вре-
мени перехода на режим чистой вен-
тиляции после ядерного взрыва
бактериологического за-
ражения. Ориентировочно время перехода, на режим чис-
той вентиляции можно определить по рис. 61.
Для обнаружения отравляющих веществ используют
приборы химической разведки типов ВПХР, ПХР-54,
ПХР-46. Проверяют воздух на зараженность отравляю-
щими веществами одновременно с определением уровней
радиации.
В зоне химического заражения система вентиляции убе-
жища должна работать в режиме фильтро-вентиляции.
После ядерного удара система вентиляции переключает-
ся на режим чистой вентиляции (воздух подается через про-
тивопыльные фильтры, но минуя фильтры-поглотители).
В этом режиме в убежище будет подаваться большое коли-
153
чество воздуха, что важно для улучшения условий пребы-
вания людей.
Разведчики, установившие радиоактивное заражение
территории или наличие отравляющих веществ, после свое-
го возвращения в убежище должны снять защитную одеж-
ду в тамбуре при входе. Затем проверяют наличие радиоак-
тивного заражения и отравляющих веществ у приточных
отверстий воздухоразводящей сети.
В течение всего времени пребывания людей в убежище
необходимо постоянно следить за работой системы воздухо-
снабжения, контролировать количество подаваемого воз-
духа и равномерность его распределения по помещениям,
проверять подпор воздуха.
После оценки наружной обстановки командир звена
принимает решение о дальнейшем пребывании или выводе
людей из укрытия и в связи с этим ставит задачи личному
составу звена.
Необходимо проследить, чтобы все укрываемые перед
выходом из убежища надели индивидуальные средства
защиты и в дальнейшем соблюдали правила поведения на
зараженной территории.
5.	ЭВАКУАЦИЯ ЛЮДЕЙ ИЗ ЗАВАЛЕННОГО УБЕЖИЩА
Вскрытие заваленных убежищ изнутри
Люди могут покинуть убежище только по указанию
командира звена после сигнала «Отбой воздушной тревоги»,
а в очаге ядерного поражения — при благоприятной на-
земной обстановке или в том случае, когда дальнейшее
пребывание людей внутри сооружения становится опасным.
При повреждении или обрушении зданий могут быть
частично или полностью завалены выходы.
Если основные выходы полностью завалены, а убежище
не имеет аварийных выходов, то эвакуировать людей
можно только после выполнения соответствующих инже-
нерно-спасательных работ.
Для подхода формирований к месту работы и отыска-
ния заваленного убежища потребуется не один час, по-
этому, не дожидаясь помощи извне, в аварийных обстоя-
тельствах следует организовать спасательные работы си-
лами людей, укрывающихся в убежище.
В первую очередь в заваленном убежище необходимо
выяснить возможность эвакуации людей через оголовок
154
аварийного выхода. Обычно оголовок находится на значи-
тельном удалении (за зоной возможного завала) от здания,
поэтому вероятность его завала при обрушении вышеле-
жащих этажей будет значительно меньшая по сравнению
с завалом основных входов. Однако если убежище нахо-
дится в районе плотной застройки, при полном обрушении
зданий возможен частичный завал оголовка аварийного
выхода.
Перед разборкой завала изнутри оголовка нужно пере-
местить во внутренние помещения по галерее аварийного
выхода обломки конструкций, мешающие выходу. Круп-
ные элементы разбивают или дробят с помощью шанцевого
инструмента. После проделывания отверстия в завале на
поверхность выходят один-
два человека, которые про-
должают дальнейшую рас-
чистку выхода.
На рис. 62 показана эва-
куация людей из заваленного
убежища через оголовок ава-
рийного выхода.
При небольших завалах ос-
новных входов в случае по-
вреждения зданий необходимо
попытаться открыть метал-
лические двери. Так как за-
щитно-герметические двери от-
крываются наружу, открыть
их будет трудно даже при
небольших завалах. Легче
снять двери с петель. На этот
случай на нижней части двер-
ного полотна имеется специ-
ально приваренный металли-
ческий уголок. При помощи
лома или другого простейше-
Рис. 62. Выход людей из зава-
ленного убежища после расчист-
ки оголовка аварийного выхода
го рычага под уголок можно
приподнять дверь и отодвинуть ее в сторону. Во время
подъема под полотно подкладывают клинья, чтобы оно не
сползало вниз. После того как дверное полотно будет сдви-
нуто, через образовавшееся отверстие разбирают завал,
перемещая обломки внутрь убежища.
Чтобы снять дверь с петель, можно еще использовать
винтовой домкрат. Потом полотно ломом и кувалдой сме-
155
гцают влево или вправо до тех пор, пока не образуется
проем, через который можно начать разборку завала и
затем выйти наружу.
Если на входах установлены защитно-герметические
двери криволинейного (сегментного) типа, имеющие тол-
щину металлического листа 3—4 мм, можно попытаться
прорубить зубилом или прорезать ножовкой отверстие в
дверном полотне.
В том случае, если открыть двери или расчистить от
завала выходы нельзя, придется пробивать отверстия
в ограждающих конструкциях (стен).
Пробивают проемы в тех местах и с таким расчетом,
чтобы при минимуме работ можно было обеспечить* выход
людей в смежный подвал, технический коридор или дру-
гое место, удобное для эвакуации. С этой целью должны
быть заранее определены места и маршруты вывода людей
Рис. 63. Возможные места пробивки проемов в
ограждающих стенах для выхода из заваленного
убежища (пунктиром показан путь выхода людей)
1— места пробивки для выходов в соседние убежища
или подвальные помещения
156
•' учетом планировки подвала здания и размещения убежи-
ща (рис. 63). Места, намеченные для пробивки, необходи-
мо отметить на плане сооружения и в натуре покрасить
краской (другого цвета, чем панели стен) по размеру наме-
чаемого проема.
Пробивают проемы в кирпичных стенах в такой после-
довательности: вначале при помощи зубила, скарпели и
молотка выбивают два ряда кирпичей шириной 70—80 см.
11осле этого уширяют отверстия по высоте путем скалы-
вания ломом или кувалдой верхних рядов кирпичей.
В образованной таким путем нише размером 80x80 см
выбивают еще один ряд кирпичей и продолжают ее дальней-
шее углубление до образования проема. Для удобства ра-
боты можно по мере углубления ниши несколько сужать
се сечение с таким расчетом, чтобы ширина и высота проема
составили не менее 60—70 см.
Через отверстие люди покидают сооружение и выходят
в смежные подвальные помещения. Если проем сделан в
Рис. 64. Заблаговременное устройство проема в
стене убежища и траншеи для аварийного выхода
1— завал; 2 — железобетонные плиты; 3— песок, за-
сыпанный в траншею; 4 — проем в стене, заделанный
кирпичной кладкой на глиняном растворе
наружной стене здания, устраивают наклонную траншею
или галерею. При отрывке траншеи грунт выбирают внутрь
убежища, а откос от обрушения крепят досками. Доски
157
в небольшом количестве можно заблаговременно запасти в
убежище или разобрать для этого сидения и нары.
Аварийные выходы обязательны для убежищ. Однако
при приспособлении подвальных помещений под убежища
это бывает иногда связано с большими техническими труд-
ностями — перекладкой коммунально-энергетических се-
тей, условиями плотной застройки территории.
В этих случаях для облегчения выхода людей из зава-
ленного убежища рекомендуется отрыть от стены убежища
траншею, затем засыпать ее песком, а сверху перекрыть
плитами или перемычками (рис. 64). Внутри убежища в
месте примыкания траншеи обозначают краской контур
будущего проема. Проем целесообразно сделать заблаго-
временно и заделать кирпичной кладкой , на известковом
или глиняном растворе.
Люди, работающие на расчистке завалов, прокладке под
землей штольни и т. п., должны иметь защитные каску и
очки. Место работы нужно освещать. Особенно осторожно
следует пробивать и разбирать завалы. В качестве минималь-
ного набора инструментов для выполнения перечисленных
выше работ в убежище рекомендуется иметь лом, лопату,
топор, совковую лопату, пилу по дереву, ножовку по метал-
лу, кирку, молоток, кувалду, долото, зубила.
Вскрытие заваленных убежищ снаружи
Убежище, не имеющее по каким-либо причинам ава-
рийного выхода, может оказаться в зоне сплошных завалов,
и тогда укрываемые сами не смогут из него выйти.
В этих случаях на помощь приходят специальные фор-
мирования гражданской обороны.
Первоочередная задача — установить связь с людьми
в убежище по сохранившимся линиям связи или путем пе-
рестукивания.
Работы по вскрытию заваленных сооружений следует
начинать с подачи свежего воздуха укрываемым, для чего
расчищают воздухозаборные каналы, пробивают или про-
буривают отверстия в перекрытии или стенах.
Расчистку заваленных аварийных выходов и воздухо-
заборов, разборку завалов и входов, пробивку проемов,
отверстий делают с использованием экскаваторов со смен-
ным оборудованием, бульдозеров, кранов. Широкое приме-
нение найдет пневматический инструмент. Однако не ис-
ключено, что такие работы будут выполняться и вручную.
158
Разборка завала (тем более сверху) — одна из самых
трудоемких работ. Особенно это относится к современным
зданиям с большим количеством железобетонных конструк-
ций. Ориентироваться на
небольшой высоте зава-
ла или если в нем обра-
зовались полости, облег-
чающие проходку.
При больших завалах
многоэтажных зданий, в
условиях плотной го-
родской застройки, на
разборку которых тре-
буется длительное вре-
мя, в ряде случаев бу-
дут целесообразны вер-
тикальные шахты или
проходки штольней под
завалом (рис. 65).
Работы в очаге пора-
жения по разборке зава-
лов осложняются пожа-
рами, радиоактивным за-
ражением местности.
Часть конструктивных
элементов сохранивших-
ся зданий и сооружений
(стены, перекрытия,
балки, колонны) после
воздействия ударной волны и высоких температур”'будет
находиться в таком состоянии, когда небольшие сотря-
этот вид работ можно лишь при
Рис. 65. Виды инженерно-спасатель-
ных работ по вскрытию заваленных
убежищ
а — расчистка от завала аварийного выхо-
да или отрывка приямка с наружной сто-
роны стены убежища; б — вскрытие убе-
жища путем устройства наклонной шахты
(галереи) или путем пробивки отверстия
в перекрытии убежища; 1—проем в стене;
2— приямок; 3 — аварийный выход из
убежища; 4 — оголовок аварийного выхо-
да; 5— наклонная галерея; 6— проход с
креплением; 7— отверстие в перекрытии
убежища; 8—завал от обрушения здания.
Пунктиром показано направление вы-
хода из убежища
сения могут вызвать обвал. Для того чтобы обезопасить ра-
ботающих, потребуется либо обрушение неустойчивых
конструкций, либо их закрепление.
В зоне работ обесточивают электросети, отключают во-
допроводные магистрали (при опасности затопления) и
газовые линии.
Может оказаться необходимой дезактивация проходов
для вывода пострадавших в безопасное место.
159
6.	УСТРАНЕНИЕ АВАРИЙ И ПОВРЕЖДЕНИЙ
Нарушение подачи свежего воздуха
Нарушение подачи свежего воздуха может произойти
при завале воздухозаборов или повреждении воздухоза-
борных каналов, что создаст особую опасность для людей,
находящихся в убежище. При малом притоке свежего воз-
духа в укрытии можно находиться ограниченное время (в
течение 2—5 ч) в зависимости от количества укрывающих-
ся. После этого внутри сооружения могут создаться усло-
вия, при которых дальнейшее пребывание людей окажется
невозможным. В этом случае следует срочно выяснить при-
чины аварии, прекратив пользование фильтро-вентиляци-
онным агрегатом.
При завале воздухозаборов необходимо открыть за-
щитно-герметический клапан аварийного воздуховода и
включить фильтро-вентиляционный агрегат. Если после
этого приток свежего воздуха будет недостаточным, провет-
ривать отсеки можно путем периодического кратковремен-
ного открывания дверей при входах.
Восстановление герметичности ограждающих конструкций
В результате разрушений или частичного обрушения
наземных частей здания после ядерного взрыва в стенах и
перекрытиях могут образоваться трещины и щели, вслед-
ствие чего нарушится герметичность и внутрь убежища
могут проникнуть дым, пыль, зараженный воздух. Обра-
зовавшиеся трещины и щели следует быстро замазать раз-
моченной глиной, которая должна храниться в специаль-
ном ящике.
Устранение угрозы затопления
Основными источниками появления воды в убежище
или подвале, используемом под укрытие, могут явиться
поврежденные водопроводные, отопительные и канализа-
ционные коммуникации, проходящие недалеко от убежища
в техническом коридоре или в местах водопроводных
вводов. Вода, просачиваясь через неплотности в ограждаю-
щих конструкциях убежища, а также через трещины в сте-
нах и фундаменте, которые могут образоваться в резуль-
160
Рис. 66. Возможные источники затопления убежища
1	— повреждения на водоводе большого диаметра; 2 —•
место поступления воды; 3 — повреждение домового ввода;
4	— участок затопления; 5=- завал здания; б— отсек убежища
6 Эксплуатация убежищ	(61
тате взрыва, будет поступать внутрь помещений, создавая
тем самым угрозу для жизни людей.
Наибольшую опасность представляет повреждение до-
мовых вводов или водоводов большого диаметра, которые
могут быть повреждены как от непосредственного воздей-
ствия ударной волны, так и тяжелыми обломками разру-
шенных зданий. При этом нарушается заделка стыков труб.
В результате неравномерных нагрузок по длине трубопро-
водов происходят разрывы и переломы труб и т. д. В мес-
тах повреждений возможны размыв и просадка грунта с
образованием воронок и затоплением прилегающих участ-
ков (рис. 66).
При угрозе затопления люди, находящиеся в убежище,
должны быть немедленно выведены в безопасное место.
Если сделать это в самое короткое время не представляется
возможным, необходимо попытаться выяснить причину
поступления воды и принять срочные меры для ликвида-
ции затопления. Например, на разрушенных участках
трубопроводов, проложенных по техническому коридору,
смежному с убежищем, нужно перекрыть задвижки и дру-
гие запорные устройства или заделать поврежденные места.
Однако силами людей, находящихся в подвальных по-
мещениях, в ряде случаев будет трудно или даже невоз-
можно ликвидировать угрозу затопления. Например, при
Рис. 67. Виды неотложных аварийно-восстано-
вительных работ по предупреждению угрозы
затопления подвальных убежищ вследствие пов-
реждения водопроводных линий
1— задвижка на водопроводной магистрали; 2— зона
затопления; 3 — насыпь для предупреждения затопления
убежища № 1; 4— местоповреждения водопровода; 5 —
канализация; 6— водопровод; 7— расчистка от завала
крышки канализационного колодца и обеспечение спус-
ка воды в канализацию; 8— зона завала зданий
162
повреждении наружных водоводов потребуется немедлен-
ная помощь аварийно-технических формирований, прибыва-
ющих в очаг поражения для спасательных работ.
Для предотвращения угрозы затопления в этих условиях
можно сооружать земляные насыпи или стенки на пути
движения воды к убежищу или устраивать водоотводные
лотки, канавы, перепуски. Одновременно отключают пов-
режденные участки сети водопровода перекрытием задви-
жек (рис. 67).
При появлении фекальных вод в результате разрушения
дворовых канализационных колодцев, выпусков и стояков
необходимо закрыть задвижку (она обычно размещается в
санузле), заделать места повреждения или сделать отвод-
ные лотки.
Прекращение подачи электроэнергии
Выход из строя электропитания (погас свет, не работает
фильтро-вентиляционный агрегат) может произойти от пов-
реждения электрокабелей, реже — от короткого замыкания
внутри убежища или от неисправности предохранителей в
распределительном щите.
Если нельзя устранить аварии, подача воздуха может
быть обеспечена вращением вентилятора вручную. Нормаль-
ная подача воздуха в отсеки достигается при вращении
ручки вентилятора со скоростью 45—48 об!мин. Для бес-
перебойного воздухоснабжения командир звена должен
установить очередность и порядок смены (через 15—20 мин)
работающих у фильтро-вентиляционного агрегата (одно-
временно работают два человека).
В убежищах, имеющих аварийный источник, немедленно
включается электростанция.
Для аварийного освещения следует пользоваться ак-
кумуляторными фонарями или специально монтируемым
велогенератором. Керосиновые фонари или свечи разреша-
ется зажигать на короткое время по указанию командира
звена только в случае крайней необходимости (при прове-
дении аварийных работ, оказании первой помощи постра-
давшим).
7.	ПРИВЯЗКА УБЕЖИЩ К НЕЗАВАЛИВАЕМЫМ ОРИЕНТИРАМ
При ведении спасательных работ очень тяжело отыс-
кать заваленные убежища в зоне сплошных разрушений и
6*
ЮЗ
плотной застройки. Задачу можно значительно облегчить,
если заблаговременно подготовить простейшую техничес-
кую документацию по привязке защитных сооружений к
незаваливаемым ориентирам (ориентирам, которые срав-
нительно легко отыскать даже среди разрушенных наземных
зданий и сооружений).
В качестве ориентиров могут быть приняты: основания
железобетонных или кирпичных труб, пьедесталы памят-
ников, металлические опоры линий электропередач, углы
металлических или железобетонных оград, развилки рель-
сов трамвайных и железнодорожных путей (в незаваливае-
мой зоне), углы капитальных зданий, смотровые колодцы
водопроводных и канализационных магистралей и т. п.
Основное требование — они по возможности должны на-
ходиться на незаваливаемой территории и иметь характер-
ные отличительные признаки.
На планшете или карте указывается точный путь от
выбранного ориентира к защитному сооружению, т. е.
делается «привязка». Обычно при привязке указывают
пути подхода к нескольким местам убежища — входам,
аварийному выходу, воздухозаборам.
Привязка к ориентирам может быть выполнена различ-
ными способами: при помощи прямоугольных координат,
по азимуту, способом засечки (в зависимости от места рас-
положения убежища, характера окружающей застройки
и удаления ориентира). Любой способ должен обеспечи-
вать быстрое и точное отыскание сооружения с исполь-
зованием простейших измерительных приборов (компас,
транспортир, рулетка). Наиболее удобна и проста привязка
способом прямоугольных координат или по азимуту.
Способ прямоугольных координат заключается в выборе
прямой линии между двумя ориентирами или от ориентира
в определенном направлении и в отсчете от этой линии
в перпендикулярном направлении расстояния до убежища
и от основания перпендикуляра до ориентира. Способ отсче-
та азимута1 сводится к определению азимута и расстояния
от ориентира до привязываемой точки.
1 Азимутом называют угол между северным направлением мери-
диана и данным направлением, отсчитанный по ходу часовой стрелки;
измеряется в пределах 0—360°. Если за исходное направление прини-
мают географический меридиан, азимут называют истинным. Если за
исходное направление принимают магнитный меридиан, азимут назы-
вают магнитным. Азимуты истинный и магнитный одного и того же
направления отличаются на величину склонения магнитной стрелки,
164
Рис. 68. Способы привязки убежищ к пезаваливаемым ориентирам
а — способ прямоугольных координат; б — способ отсчета азимута;
1— встроенное убежище; 2— вход в убежище; 3— оголовок аварийного вы-
хода; 4— ориентир № 1 (угол железобетонной ограды); 5— ориентир № 2
(развилка трамвайных путей)
165
Остальные способы (метод засечки, прокладка
геодезических ходов) применяются в редких случаях,
если вблизи от убежища нет незаваливаемых ориентиров.
Некоторые способы привязки показаны на рис. 68.
Результаты привязки оформляют на планшете участка
территории, где указывают основные направления подхо-
дов к убежищу, или на специальных карточках-характе-
ристиках объекта, участка территории города.
Документацию по привязке убежищ к незаваливаемым
ориентирам заблаговременно составляют в необходимом
количестве экземпляров и хранят в соответствующих ин-
женерно-технических службах и службах убежищ граж-
данской обороны. Карточки привязки на группу убежищ
рекомендуется хранить в наиболее прочных сооружениях,
лучше в отдельно стоящих, отыскание которых не пред-
ставляет трудностей.
Наиболее надежный способ отыскания убежищ в зонах
сплошных завалов — с использованием радиосредств. Для
этого в оголовках аварийных выходов надо разместить
радиомаяки, по которым разведывательные формирования с
помощью поисковых радиостанций могли бы обнаружить
защитные соор у жен и я.
При ведении спасательных работ документация пере-
дается соответствующим разведывательным и инженерно-
спасательным формированиям гражданской обороны.
8.	ПЛАНИРОВАНИЕ И ОРГАНИЗАЦИЯ УКРЫТИЯ В ЗАЩИТНЫХ
СООРУЖЕНИЯХ
Очень важно правильно планировать и организационно
четко решать вопросы укрытия в масштабе предприятия
или микрорайона города, т. е. вопросы одновременного
укрытия большого числа людей.
Мало иметь достаточное количество убежищ даже в
состоянии полной готовности. Требуется еще организован-
но, быстро и четко их заполнить но сигналу «Воздушная
тревога». При плохой организации одни сооружения бу-
дут переполнены и не вместят всех прибывших, а другие
будут пустовать. Сигнал может быть подан внезапно, в
ночное время. В такой обстановке, если к этому заранее
не подготовиться, возможны самые тяжелые последствия.
Так как же должно быть спланировано и организовано
укрытие большого числа людей в защитных сооружениях?
Разумеется, в каждом отдельном случае вопросы решаются
J66
конкретно применительно к данной обстановке. Рассмот-
рим некоторые общие положения и рекомендации, которые
нужно учитывать, разрабатывая план укрытия предприя-
тия, жилищно-эксплуатационной конторы, микрорайона
и т. п.
Как уже говорилось, задачи планирования, организа-
ции и обеспечения укрытия людей возложены на соответ-
ствующие службы убежищ гражданской обороны. Они
должны разработать основные планирующие документы,
распределить защитные сооружения между цехами, жи-
лыми домами, наметить маршруты подхода к убежищам,
ознакомить с порядком укрытия всех, кто ими будет поль-
зоваться.
Перед составлением документов уточняются вместимость
и защитные свойства сооружений. При нехватке убежищ
выявляют подвальные и другие помещения, ко-
торые могут быть приспособлены под защитные сооружения.
Уточняется возможность использования сооружений, рас-
положенных в ближайших домах или в непосредственной
близости от мест нахождения людей на объектах. Места
расположения сооружений наносят на схему участка или
генеральный план объекта.
Зная количество жильцов в доме или численность ра-
бочих и служащих по каждому цеху, административному
зданию, отделу, предварительно распределяют убежища.
При этом учитывают возможность их быстрого заполнения
людьми из близлежащих зданий. Затем по генеральному
плану намечают возможные маршруты движения к убе-
жищам и тщательно их анализируют. Главный критерий —
минимальное время на подход к сооружениям.
При выполнении соответствующих расчетов необходимо
учитывать следующее: угроза непосредственной опасности
вызывает у людей нервное возбуждение. После объявления
сигнала «Воздушная тревога» они будут стремиться как
можно быстрее попасть в убежище. При одновременном
ускоренном движении больших групп людей, например по
узким коридорам, могут возникнуть пробки и как резуль-
тат уменьшится скорость движения. В этой обстановке, как
показал опыт, некоторые люди начнут прилагать физические
усилия, стараясь быстрее выбраться, протиснуться сквозь
толпу. Это увеличит неорганизованность.
Случайные задержки на подходах к убежищу могут
вызвать панику, повлечь за собой увечья и даже жертвы.
Подсчитано, например, что при пожарах в театрах до 50%
167
общего числа пострадавших погибало не от огня, а в об-
разовавшихся пробках у выходов при паническом, аварий-
ном движении. Вот почему при проектировании и эксплу-
атации убежищ необходимо особо позаботиться об обе-
спечении удобных подходов к защитным сооружениям и
о поддержании их в постоянной эксплуатационной го-
товности.
При расчетах пропускной способности учитывают плот-
ность людских потоков и скорость движения. Под плот-
ностью людского потока понимается количество людей,
Рис. 69. Зависимость скорости движения от плотности
людских потоков
1— свободное движение; 2— лестницы (подъем); 3— лестни-
цы (спуск); 4-~ горизонтальные пути; 5— проемы
где показана зависимость скорости движения от плотности
потока, видно, как с увеличением плотности потока умень-
шается скорость движения.
Весь процесс заполнения убежищ по времени можно
условно разделить на три этапа. На первом этапе после
сигнала «Воздушная тревога» люди поодиночке или не-
большими группами устремятся к защитному сооруже-
нию. Скорость движения здесь зависит как от характера
пути (коридор, лестничная площадка или марш, открытая
территория двора), так и от физического состояния и воз-
раста людей.
Через несколько минут перед входом в убежище про-
изойдет слияние отдельных групп в общий поток, т. е.
168
произойдет увеличение плотности потока. Это второй этап
движения. Третий этап начинается с того момента, когда,
миновав дверной проем входа, люди начнут расходиться по
отсекам и занимать свои места.
На скорость заполнения убежища влияют не только
удобные входы, но и заблаговременная и четкая организа-
ция очередности движения, устранение встречного или
пересекающего потока, знание людьми своего маршрута,
хорошая организация комендантской службы и умелые
действия звена по обслуживанию убежища.
Общее время, необходимое для заполнения убежища,
можно рассчитать по формуле
71общ = ^+“ + • • -+Та+Тр,
где Тобщ — ориентировочное время заполнения убежища;
Д, h — длина характерных участков маршрута (го-
ризонтальный путь, путь по лестнице и т. д.)
в м. Для упрощения подсчетов переход по
лестнице на один этаж можно приравнять к
утроенной высоте этажа;
vt, — скорость движения по соответствующим
участкам пути в м!мин;
Тп — время, затрачиваемое на проход через вход-
ной проем в убежище, в мин;
Тр — время, затрачиваемое человеком на выпол-
нение минимально необходимых действий от
объявления сигнала «Воздушная тревога»
(сбор, выключение станка, электроосвещения,
одевание и т. п.) до начала движения
к убежищу. Обычно на это затрачивается от 1,5 до 2 мин.
Скорость движения людей на открытом участке маршру-
та без стесненных условий и встречных потоков ускоренным
шагом или бегом принимается равной 80—135 м в 1 мин.
Для лиц пожилого возраста она будет несколько меньшей.
Скорость движения при максимальных плотностях по-
тока по горизонтальной поверхности принимается 16 м
в 1 мин, по лестнице вниз — 10 м, вверх — 8 м.
Время на проход через входную дверь (Тп) определяют
по формуле
Т -N
П>
где N — вместимость убежища;
7 Эксплуатация убежищ	169
И — пропускная способность входа в чел!мин (про*
пускная способность двери шириной 80 см при-
нимается 70 чел!мин, шириной 1,2м—110 чел!мин).
Приведенный расчет является, конечно, упрощенным
и дает лишь ориентировочные данные, которые, однако,
удовлетворяют практическим требованиям.
На самом деле процесс движения людских потоков в
аварийных обстоятельствах несколько более сложен и
зависит от целого ряда других причин —психологического
состояния людей в минуты опасности, от их возраста и физи-
ческого состояния. На скорость движения влияет также
плотность потока, ширина дверных проемов и ряд другихфак-
торов. Более подробные методы расчетов параметров движе-
ния людских потоков изложены в книге под ред. проф. Пред-
теченского В.М. «Архитектура гражданских и промышлен-
ных зданий. Основы проектирования» (Стройиздат, 1966).
Несмотря на кажущуюся простоту подсчета, определе-
ние общего времени, необходимого на заполнение убежища,
требует четкой последовательности. Вначале необходимо
на плане объекта или домовладений ЖЭК наметить пути
движения укрываемых к убежищу. Это — наиболее слож-
ная часть задачи, при решении которой нужно иметь в виду
следующее. В аварийной обстановке люди всегда стара-
ются двигаться к цели кратчайшим путем, выбирая сво-
бодные и широкие дороги, где можно идти или бежать
быстрее. Замечено также, что в силу привычки они часто
направляются к тем выходам, по которым ходят в обычное
время, даже если последние расположены дальше от входа
в убежище.
При определении путей движения необходимо стремить-
ся к расчленению людского потока, чтобы уже в самом на-
чале пути снизить его плотность. Это позволит избежать
значительного скопления людей в одном месте. После это-
го на плане вычерчивают общий путь движения, разбивают
его на характерные участки и подсчитывают длину каждого
из них. Как уже отмечалось, необходимо стремиться к тому,
чтобы не было встречных и перекрещивающихся потоков.
По мере подхода к убежищу будет происходить слияние
людских потоков, вследствие чего произойдет их уплот-
нение; это может стать причиной снижения скорости дви-
жения. Чтобы одновременное слияние потоков не проис-
ходило в узких коридорах, на лестничных клетках, стес-
ненных проходах, некоторым группам людей можно наме-
170
тить более длинный маршрут в обход таких стесненных
участков или параллельно другому потоку.
Время Тп подсчитывается для случая одновременного
подхода большого количества людей или при одновремен-
ном слиянии потоков при входе.
Можно рассчитать несколько вариантов маршрутов и
выбрать оптимальный. Нельзя при этом допускать пересе-
чения людских потоков с магистралями и дорогами с ин-
тенсивным автомобильным или железнодорожным движе-
нием.
Для выбранного варианта пути определяют места с
наиболее напряженным движением. В этих местах необхо-
димо вывесить предупредительные знаки или предусмот-
реть пост дежурных. Одновременно намечаются другие ме-
ры, которые следует осуществлять по особому указанию. К
таким, мерам относятся: устройство дополнительных вхо-
дов и выходов из производственных зданий, с террито-
рии предприятия, снятие дверей-вертушек у центральных
проходных заводов, установка указателей по всем маршру-
там движения, уборка и расчистка территории на пути
движения и т. д.
В обеспечении надежной защиты большое значение имеет
создание системы убежищ на объекте, на территории ЖЭК,
микрорайона. Под ней понимается объединение отдельных
убежищ общими соединительными галереями, аварийными
выходами и едиными сетями внешнего и автономного энерго-
и водоснабжения. В условиях массовых разрушений такая
группа убежищ, входящих в одну систему, более устойчива.
Рациональнее используется внутреннее оборудование за-
щитных сооружений, улучшаются возможности вывода
людей из убежищ.
В единую систему желательно объединять как вновь
строящиеся убежища, так и имеющиеся защитные соору-
жения, увязывая требования защиты с общими задачами
строительства или реконструкции предприятия, его от-
дельных цехов и зданий.
Создание единой системы защитных сооружений дик-
туется не только требованиями надежности и устойчивости
отдельных защитных сооружений. В настоящее время в
промышленном строительстве создаются крупные универ-
сальные промышленные здания с развитой подземной частью,
которая может быть приспособлена под убежище. Это поз-
воляет эффективнее использовать материальные ресурсы,
резко сократить территорию застройки, инженерные сети и
7*
I7T
пр. Одновременно также комплексно, во взаимной увязке
с особенностями производства, планировки и застройки
территории должны решаться мероприятия по защите ра-
бочих и служащих.
Наиболее полно вопросы создания системы защитных
сооружений могут быть учтены на стадии разработки гене-
рального плана реконструкции предприятия, в котором
учитываются не только существующее положение, но и пер-
спективы развития объекта. В генеральном плане наряду
с другими мероприятиями должны быть отражены вопросы
доведения фонда убежищ до нормативных требований как
по количеству, так и по защитным свойствам.
Необходимо стремиться к тому, чтобы разработка проект-
ной документации по дооборудованию и новому строитель-
ству производилась не по отдельным сооружениям, а комп-
лексно. Это означает, что на стадии проектного задания воп-
росы укрытия работающих на объекте целесообразнее ре-
шать, максимально используя фонд готовых убежищ, а
также подземные сооружения, намеченные к строительству
новые здания.
Разумеется, все эти вопросы разрабатываются не изоли-
рованно, а с учетом особенностей предприятия — техно-
логии производства, территории, инженерных сетей, чис-
ленности работающих, перспектив развития и других ус-
ловий. На основании такого комплексного проектного ре-
шения, учитывающего общую потребность в защитных соору-
жениях, разработка проектов на отдельные убежища ве-
дется в зависимости от выделяемых капиталовложений и
сроков строительства (реконструкции) на объекте. Такой
подход в решении вопросов защиты на объекте обеспечит
не только более эффективное использование капиталовло-
жений, но и значительно улучшит мероприятия по защите
людей.
ПЕРЕЧЕНЬ ПРИМЕРНОГО ОСНАЩЕНИЯ УБЕЖИЩА
ИНСТРУМЕНТОМ, ИНВЕНТАРЕМ, СРЕДСТВАМИ
ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ И САНИТАРНОЙ ОБРАБОТКИ
(К МОМЕНТУ ЗАПОЛНЕНИЯ ЕГО УКРЫВАЮЩИМИСЯ)
Ломы...............................2	шт.
Кирки..............................2	»
Топоры.............................2	»
Кувалды ...........................1	»
Молотки ...........................2	»
Скарпели.........................2—3 »
Лопаты.............................2	»
Пила по дереву.....................1	»
Ножовка по металлу с запасными
полотнами . .	. ...............1	»
Дрель ручная с набором сверл боль-
шого диаметра	................2	»
Зубила.............................2	»
Шлямбуры...........................2	»
Шест (труба) длиной до 3 м .... 1	»
Проволока вязальная . . . . . . . 1,5	кг
Деревянные клинья и подкладки . . 5—7 шт.
Фонари карманные с запасом батарей
к ним ...........................3—4 »
Свечи..................v.	.... 10	»
Установка для аварийного освещения 1	»
Огнетушители.....................2—4 »
Телефон ...........................1	»
Радиотрансляционная точка с репро-
дуктором ..........................1	»
Подпоромер.........................1	»
Психрометр ........................1	»
Урны (ведра) с крышками или емко-
сти (для мусора и пищевых отбро-
сов) по 1 л на человека .........2—3 »
Аптечка первой медицинской помо-
щи ..............................2	»
Сапоги резиновые ................5 пар
Перчатки »	.................5	»
Ветошь или мешковина ..............1	кг
Лизол в бутыли....................2,5	д
Сернокислый аммоний...............1,5	»
Ранцевый опрыскиватель (гидропульт) 1 шт.
Стол...............................1	»
Скамьи или нары..................для всех
для лиц, принима-
, ющих участие в уст-
ройстве аварийных
выходов
। для дезинфекции
> помещений
Примем а н и е. Количество инструментов, имущества и т. д. приведе-
но из расчета на 300 человек укрывающихся.
173
ПРИЛОЖЕНИЕ 2
ТАБЕЛЬ ОСНАЩЕНИЯ ЗВЕНА УБЕЖИЩА
Имущество и оборудова- ние	Количество	Примечание
Противогазы	На весь состав	—
Легкий защитный кос-	звена 2 комплекта	Можно заменить про-
тюм Л-1		резиненным кос-
Перчатки резиновые	2 пары	тюмом и резиновы- ми сапогами
Прибор химика-развед-	1 шт.	Типа ВПХР
чика
Дозиметрические при-	1 комплект	ДП-5 и др.
боры
Противохимические па-	На весь состав	—
кеты	звена
ПРИЛОЖЕНИЕ 3
СПРАВКА О ТЕХНИЧЕСКОЙ ПРОВЕРКЕ УБЕЖИЩА
НА ГЕРМЕТИЧНОСТЬ (ПОДПОР)
В убежище по адресу--------------------------------------
(район*, улица, номер дома)
п ри надлежащему ----------------------------------------
(наименование строительной организации или
владельца убежища, ЖЭК, домоуправления, арендатора)
произведена проверка на герметичность с помощью----------
---------------------типа--------------------со следующими
(наименование прибора)
результатами.
Внутренний объем убежища в зоне гермети- зации в м*	Производитель- ность фильтро- вентиляционной установки Q в ма/ч	Крат- ность воз- духооб- мена	Подпор в мм вод. ст.	Примечание
Проверку производили:
1.		----------------------------------------------
(подпись)
2.	----------------------------------------------------
(подпись)
3.	---------—----------------------------------------
(подпись)
Дата ----------------------------------------
174
ПРИЛОЖЕНИЕ 4
АКТ ПРИЁМКИ В ЭКСПЛУАТАЦИЮ ГОСУДАРСТВЕННОЙ
ПРИЕМОЧНОЙ КОМИССИЕЙ ЗАКОНЧЕННОГО
СТРОИТЕЛЬСТВОМ УБЕЖИЩА
(город, район)	’ (число, месяц, год)
Государственная приемочная комиссия__________________________
(наименование органа,
назначившего комиссию)
приказом от «-------»--------------------19 г. №._________________
в составе председателя —__________________________________________
(фамилия, имя, отчество,
занимаемая должность)
членов комиссии ............. ..... ..............................
(фамилия, имя, отчество,
занимаемая должность)
представителей привлеченных организаций —___________________________
(фамилия, имя, отчество, занимаемая должность)
(наименование привлеченных организаций)
и экспертов --------.---------------------------------------------
(фамилия, имя, отчество)
составила настоящий акт о нижеследующем:
1.	Заказчиком ----------------------------------------------------
предъявлено к приемке в эксплуатацию законченное строительством
у бежище----------------------------------------------------------
(краткая техническая характеристика убежища, его внутреннего
оборудования и других инженерных устройств
с основными техническими показателями, а также соответствия
выполненных работ утвержденному проекту)
2.	Строительство осуществлялось -----------------------—----------
(наименование
”	генерального подрядчика)
выполнившим-----------------------------------------------------
(наименование работ)
и его субподрядными организациями-------------------------------
(наименование субподрядных
организаций и выполненных ими специальных работ)
175
Продолжение приложения 4
3.	Государственной приемочной комиссии предъявлена заказчиком
(застройщиком) следующая документация------------------------------
(перечислить
здесь или в приложении к акту все предъявленные документы)
4.	Строительные и монтажные работы были осуществлены в сроки:
начало работы -------------------------------------------------
(год, месяц)
окончание работы ----------------------------------------------
(год, месяц)
На основании рассмотрения представленной заказчиком (застройщи-
ком) документации и осмотра предъявленного к приемке в эксплуа-
тацию убежища в натуре, выборочной проверки конструкций и вну-
треннего оборудования ---------------------------------------------
(наименование конструкций и внутреннего оборудования)
Государственная приемочная комиссия устанавливает следующее.
1.	Строительство произведено на основании решения------------------
(дата и К» решения, наименование органа,
вынесшего его)
2.	Проектно-сметная документация на строительство убежища раз-
работана ----------------------------------------------------------
(наименование проектных организаций,
разрабатыва юЩих проект)
и утверждена ------------------------------------------------------
(наименование органа, утвердившего проектно-сметную
документацию, дата)
3.	Строительно-монтажные работы по строительству (реконструкции)
убежища выполнены с оценкой----------------------------------------
(дать оценку качества
ограждающих конструкций, внутреннего оборудования, герметизации
помещений и представленной проектно-сметной документации)
и по убежищу в целом-----------------------------------------------
(«отлично», «хорошо», «удовлетворительно»)
4.	В процессе строительства имели место следующие отступления
от утвержденного проекта, рабочих чертежей, строительных норм
и правил-------------------------------'-----------------------------
(перечислить выявленные отступления, указать, по какой причине они
176
произошли, кем и когда санкционированы, дать решение
приемочной комиссии по этому вопросу)
5.	Имеющиеся недоделки согласно приложению
(дать полный перечень
недоделок, сроки устранения, а также наименование организаций,
обязанных устранить эти недоделки)
не препятствуют нормальной эксплуатации убежища
б.	Полная сметная стоимость .——.......................................
(тыс. руб.)
фактические затраты (для отдельно стоящих убежищ)
(тыс. руб.)
ЗАКЛЮЧЕНИЕ
Строительно-монтажные работы по строительству убежища вы-
полнены в соответствии с проектом, строительными нормами и пра-
вилами и отвечают требованиям приемки в эксплуатацию закончен-
ных строительством объектов, изложенных в главе СНиП Ш-А.
10-66 и соответствующих главах Ш части СНиП, а также в указа-
ниях по проектированию убежищ.
Решение Государственной приемочной комиссии: предъявлен-
ное к приемке убежище __________________________ .
(краткая его характеристика)
принять в эксплуатацию с общей оценкой
(«отлично», «хорошо», «удовлетворительно»)
Приложение к акту ---------—— --------------------------------
Председатель Государственной приемочной комиссии
(подпись)
Члены комиссии-----------------------------------------
(подписи)
Эксперты-----------------------------------------
(подписи)
Примечания: 1. Настоящий акт может быть дополнен с учетом осо-
бенностей вводимого в эксплуатацию объекта.
2. Акт приемки в эксплуатацию ведомственной приемочной комиссией
имеет такую же форму.
177
ПРИЛОЖЕНИЕ 5
ИНВЕНТАРИЗАЦИОННЫЙ ПАСПОРТ НА УБЕЖИЩЕ
ГРАЖДАНСКОЙ ОБОРОНЫ
Адрес и место расположения убежища ------------------------------
(город, район, улица,
'	№ дома, телефон)	~
(на территории города или предприятия, под каким цехом расположено)
Ведомственная принадлежность-------------------------------------
(предприятие, ЖЭК и пр.)
(адрес владельца, телефон)
Для какого контингента укрываемых предназначается----------------
(работающие смены какого предприятия или население жил ого сектора)
Год ввода убежища в эксплуатацию---------------------месяц 19 г.
Характер использования в мирное время и кем используется --------
(наименование организации, использующей убежище, адрес,
телефон, для каких нужд используется)	.
Основные показатели убежища
1.	Степень защиты -----:........................................
2.	Тип убежища: встроенное в здание----------------------этажей
отдельно стоящее.
3.	Вместимость-----------чел., площадь на 1 чел.-------------л»2
4.	Площадь------------------------м2.
5.	Общая кубатура-----------------——м3.
6.	Высота от пола до плиты перекрытия .----------—-------------
7.	Количество входов----------------------шт., ширина входных
п роемов----------------------м.
8.	Количество незаваливаемых выходов  --------------------—шт.,
сечение-----------------------м.
9.	Тип основных воздухозаборов---------------------—-----------
(незаваливаемые, из пристенных
приямков и пр.)
10.	Тип запасных воздухозаборов--------------------------------
(из лестничной клетки, из
коммуникационного коридора)
11.	Материал Ограждающих конструкции убежища?
стены (кирпичные, бутовые, бетонные, железобетонные из сбор-
ного железобетона---------------------);
перекрытие (железобетонное монолитное, сборное железобетонное с
усиливающим железобетонным слоем, сводчатое кирпичное
—------------------------------—);
конструкция перекрытия (плоское, сводчатое кирпичное, сводча-
тое по металлическим балкам---------------------.-------).
12.	Наличие смежных убежищ (да, нет) и аварийных выходов из этих
убежищ (да, нет).
13.	Год и характер конструкции-----------'-------------------
----------------------.месяц 19-----г. (в соответствии с указа-
ниями по усовершенствованию и приспособлению под убежища).
14.	Наличие защитных устройств.
			“ей & сх
К	Наименование спецустройств	сх ф	со 3
й		Ж со	й
%		со CU	к н
1	Защитные двери (металлические, де-
	ревянные)
2	Защитные ставни (металлические, де-
	ревянные)
3	Защитно-герметические двери (метал-
	лические, деревянные)
4	Защитно-герметические ставни (ме- таллические, деревянные) Герметические двери
5
6	Герметические ставни
7	Защитное (противовзрывное устрой-
	ство на воздухозаборе)
8	Защитное (противовзрывное устрой-
9	ство на вытяжке воздуха)
10
11
12	—.	,	.
Количество в шт.
о	со о	t- 23
сх	д
й	03 О	чэ <и
ь	ь д	<К S
о я	О ф	о.я
й ф		Ь со
13. Неисправно клиновых затворов-----------------шт., тарельчатых
--------------------------- шт., ------------------------------шт.
(других видов)
14. Требует замены--------------------- пог. м профильной резины.
179
Продолжение приложения 5
15. Наличие и состояние системы воздухоснабжения:
Ms п. п.	Наименование оборудования	Наличие в шт.				Примеча- ние
		тип (марка)	количество по проекту	установлено	требует за- мены
1 2 3 4 5 6 7 8 9 10 11 12	Фильтро-вентиляционные агрега- ты, в том числе: а)	противопыльные фильтры б)	фильтры-поглотители в)	вентиляторы г)	расходомеры д)				»
	з)
	ж)	— Регенеративные патроны Кислородные баллоны: а)
	aJ б)
	Герметические клапаны: а)
	а/ б)
	Клапаны избыточного давления: а)	КИД-150 б)	КИД-200 Контрольно-измерительные при- боры: а)
	б)	 В1
	Теплоемкие фильтры Фильтры на поглощение окиси углерода (СО)


				—
13.	Наличие ввода телефона (да, нет).
14.	Наличие радиостанции (да, нет).
180
П родолжение приложения 5
15.	Обеспеченность местами для сидения и лежания (скамьи, диваны
и пр.) на---------------чел.
16.	Наличие аварийного инструмента (да, нет), недостает.
17.	Наличие системы водопровода (да, нет), баков, запаса воды (да,
нет).
Емкость баков------------------------л.
18.	Наличие системы канализации, ее тип и количество санприборов
19.	Наличие системы энергоснабжения (да, нет) и аварийного осве-
щения-------------=-----------------------------------------------
(дизельная электростанция, аккумуляторы, пр.)
20.	Степень герметичности (величина подпора)----------мм вод. ст.
21.	Место хранения ключей-----------------------------------------
(адрес, телефон)
22.	Особые замечания----------------------------------------------
Подписи: Председатель комиссии----------------------------
Ч лены-----------------------
«-----»------------------------19---г.
ПРИЛОЖЕНИЕ 6
ЖУРНАЛ ОСМОТРА И ПРОВЕРКИ СОСТОЯНИЯ УБЕЖИЩА
Убежище №—— ---------, расположенное----------------------
(подробный адрес)
п роверено  -------------------------------------—--------
(кто проверил и дата проверки)
№ п.п.	Наименование проверенных конструкций и узлов внут- реннего оборудования	Результаты осмотра и за- меченные недо- статки	Когда и кем устраняются	Примечание
				»
Примечание. Журнал хранится в убежище.
182
ПРИЛОЖЕНИЕ 7
ОБЯЗАТЕЛЬСТВО АРЕНДАТОРА №
г_____________.— ------ «---------»-------------------19 г.
Настоящее обязательство дано ——----------------------------
райжилуправлению г.,--------------------в следующем: нежилое
помещение, состоящее на инвентарном учете в райжилуправлении за
№------------по адресу-------------------------------------
передаваемое мне, арендатору, владельцем дома в лице --------
(должность, наименование учреждения)
(фамилия, имя, отчество)
действующему на основании---------------------------------------
{доверенностИ1 П0Л0ЖениЯ)
обязуюсь использовать под --------------------------------------
(назначение)
и сохранить его в полном порядке в соответствии с имеющимися
правилами содержания и использования убежищ, с которыми ознако-
млен.
Ордер №.--------------от «-----»------------------------197 г.
Место печати	Подписи---------------------------
183
ПРИЛОЖЕНИЕ 8
ПРИЕМО-СДАТОЧНЫЙ АКТ
«-----------»--------------------------19—-г.
Мы, нижеподписавшиеся, с одной стороны, начальник ЖЭК
(коменда нт) -------------------------------------------------
(ненужное зачеркнуть)
и, с Другой стороны, арендатор----------------.---------------
в присутствии представителя райжилуправления произвели передачу
в аренду на сохранение нежилого помещения, состоящего на инвен-
тарном учете в --'--------------------------------------------
райжилуправлении за №------------по адресу--------------------.
-------------------------в соответствии с ордером
№------------------------от «----»-----19 г.
и обязательством №----------------------------для использования
(указать, под какие нужды передается и какой организации)
Общая площадь помещения----------ж2, полезная площадь------ж2.
Основные конструктивные элементы помещения и оборудование, под-
лежащие сохранению при использовании.
Наименование	Единица измерения	Количество	Техническое состояние
			ч

Санитарное состояние помещения -------------------------------
Арендатор (владелец) обязан произвести необходимый ремонт в со-
ответствии с имеющимися правилами в сроки --------------------
П о д п и с и: Начальник ЖЭК ---------------------------------
(подпись)
Арендатор----------------------------------
(подпись)
Предст авитель рай жилуправления-------—---------------------
(подпись)
184
ПРИЛОЖЕНИЕ 9
ПЕРЕЧЕНЬ ДОКУМЕНТОВ И ЧЕРТЕЖЕЙ, КОТОРЫЕ
РЕКОМЕНДУЕТСЯ ИМЕТЬ В УБЕЖИЩЕ
№ п.п.	Документы	Форма (содержа- ние)	Где хранит- ся документ	Примечание
1	Правила содержа- ния убежищ	Плакат или брошю- ра	На стене от- сека при входе в убе- жище или в ФВК	—
2	Табель оснащения убежища		ФВК (или в одном из отсеков)	Часто табель оснащения печатается в сПрави- лах содер- жания убе- жищ>
3	План убежища с прилегающими подвальными по- мещениями и убе- жищами	На плотной бумаге или кальке. На плане показыва- ются планировка убежища и приле- гающих подваль- ных помещений и убежищ внутрен- ние и внешние се- ти водопровода, отопления, кана- лизации, электро- снабжения и от- ключающие ус- тройства на них, возможные места пробивки	стен убежища при за- вале входов	ФВК
4	Журнал осмотра и проверки состоя- ния убежища	По форме, приве- денной в прило- жении 6	ФВК
5	Порядок	работы фильтро-вентиля- ционного и друго- го оборудования	Плакат	ФВК
6	Психрометрическая таблица	Таблица	Вывешивают или хранят вместе с психромет- ром
7	Инструкция по пра- вилам пользова- ния приборами ДП-64 и др.		Хранят с приборами
	Описок телефонов	.—	—	—
Примечание. Кроме указанных документов и чертежей в убежище
рекомендуется вывешивать плакаты о правилах поведения в очаге пораже-
ния, приемах оказания первой медицинской помощи и др.
135
Порядок работы фильтро-вентиляционного
№ п. п	Оборудование	Схема'оборудования	При повсед- невной эк- сплуатации сооружения	Во время проветрива- ния
а) Фильтра-вентиля
1 Рубильник (маг-
нитный пуска-
тель) пусково-
го устройства
электромотора
ЭРВ-49
Выключен
Включен *
(не более
30 мин в
сутки)
Штоки / и 2 сдво-		Шток / зак-	Шток 1 отк-
енного гермети- ческого клапа- на ГК-2-100	‘Umон 1	Шток 2 а	у/ I I 	 "'7	рыт, шток 2 закрыт и опечатан	рыт, шток 2 закрыт и опечатан
3	Фильтр на окись углерода и теплоемкий фильтр			г—Ч		XI—-г	 Й			—	—
4	Регенеративная установка	нхн-
5	Клапан избыточ- ного давления КИД-150 или КИД-200 на вытяжке из сан- узла	LJ.				J				Отк
ПРИЛОЖЕНИЕ 10
И другого йнутреннего оборудования
По сигналам гражданской обороны
«Воздушная тревога», «Угроза ра- диоактивного заражения»	«Закрыть за- щитные со- оружения»	«Непосредст- венно после ядерного взрыва»	ф А • ф ф О 4 й й н . £ й S ® « а А й й я а Я « g а Я и га р.И К и — Ф О 03 ¥ £- СО § д со „ О s от и; я 5 л «скзффОоф И от£Х OSS^S ¥ ЕС V к к Ли К	«Пожар зда- ний вблизи убежища»	«Отбой воз- душной тре- воги»	Кто выпол- няет
ционноё оборудование
Включен	Выклю- чен *	Вы клю- чей 2	Включен	Выклю- чен	Вклю- чен	Пост Ws 2
Шток 1 открыт, шток 2 закрыт и опеча- тан	Шток 1 закрыт, шток 2 открыт	Што- ки 1 и 2 зак- ры- ты	Шток 1 открыт, шток 2 закрыт			Пост № 2
			—	Включены	Вы- клю- чены	Пост № 2
				Включена	Вы- клю- чена	Пост We 2
рыт	Открыт (с учетом обеспе- чения в соору- жении подпора 5 мм вод. ст.)	Зак- рыт	Открыт (с учетом обеспече- ния в со- оружении подпора 5 мм вод. ст.)	Открыт (с учетом обеспе- чения в соору- жении подпора 1,5 — 2 мм вод. ст.)	От- крыт	Пост № 3
187
п. п	Оборудова- ние	Схема оборудования	При по- вседневной эксплуата- ции соору- жения	Во время проветри- вания
2
б) Защитно-герметические
Наружная за-
щитно-гер-
метическая
дверь (ЗГД),
герметиче-
ская дверь
(ГД)
Закрыты
(откры-
вается
при на-
личии
дере-
вянной
решет-
чатой
Двери)
Отк
Защитно-гер-
метический
ставень
(ЗГС), гер-
метический
ставень (ГС)
Закрыты
в) Отключающие устройства в сетях
Отключающие
устройства
на вводах
труб водо-
провода,
отопления,
канализации
гг
		водопровод у
		Убежище Отопление Л - *		Т
		- лиг
		Канализация^-


Открыты Закрыты
G
8
9
Отключаю-
щиеся уст-
ройства ба-
ков аварий-
ного запаса
воды
Открыты
Зак
1	Включение фильтро-вентиляционного агрегата необходимо произво-
вентилятора вручную.
2	Непосредственно после взрыва термоядерного оружия фильтро-вен-
чают и она работает как по сигналу «Химическое нападение». В дальней-
температурно-влажностных параметров воздуха внутри сооружения и ус-
реключаться на режим чистой вентиляции.
188
Продолжение приложения 10
По сигналам гражданской обороны
«Воздушная тревога», «Угроза ра- диоактивного заражения»	«Закрыть за- щитные со- оружения»	«Непосредст- венно после ядерного взрыва»	.	й		i	й О A	S	й	।	& а ф	н	м	5	ф	5 Ф К	2	~	£7	03 Ф щ	(Л	S	Си -ФО	и	л « «	к й *	g	w S сч	ts	А	ф А ККЯФ^Оо^ V Я W И д 0,0 ж	«Пожар зда- ний вблизи убежища»	«Отбой воз- душной тре- воги»	Кто выпол- няет
и герметические двери и ставни
рыты
Закрыты
Открыты
Пост № 1
Закрыты
Закрыты (откры-
ваются при вы-
ходе людей че-
рез аварийный
выход)
Закрыты
Пост № 1
водопровода, отопления и канализации
	Закрыты			Открыты	Пост № 3
	рыты	Закрыты (откры- ваются при разборе воды для питьевых нужд)	Закрыты	Открыты	Пост № 3
дить после предварительной проверки и опробования работы электромотора
тиляционную систему отключают на 30 — 40 мин, после чего систему вклю-
шем (при длительном пребывании людей в убежище) в зависимости от
ловий наземной обстановки фильтро-вентиляционная система может пе-
189
ПРИЛОЖЕНИЕ 11
Примерные нормы времени на выполнение некоторых ремонтных
и профилактических работ в убежищах
	Наименование работ	Единица	Состав звена	Вр6“ Ч
С		измерения		сз ® g!
с			п Ч § JjS
л			ГОК	ф ф Л Р- ГТ СО	Ж Е
/. Проверка герметичности убежищ
1	Разовая проверка подпора и об- щего состояния убежища при ра- боте вентилятора от электромото- ра с герметизацией проемов, по- следовательным испытанием каж- дого из герметизирующих устройств (дверей, ставень) и занесением записей в журнал	ФВУ	5 3	1 1	1,5 1,5
2	То же, при ручном приводе вентиля- тора	ФВУ	5 3	1 2	1,5 3
Примечания: 1. При наличии в убежище нескольких ФВУ к нормам
времени применять коэффициенты:
при двух ФВУ—1,25;
» трех ФВУ—1,5.
2. При проверке подпора в процесс ремонтных работ к нормам времени
принять коэффициент 0,25.
3. При одновременной проверке через фильтры со снятием и восстанов-
лением пломб применять коэффициент 1,15.
3	Полное выявление мест пропуска воз- духа в стенах, потолках, дверях, ок-	1 отсек	5 3	1 1	4 4
	нах-лазах и т. д. при повышении герметичности с помощью свечей, коптилок и т. п. при работе венти- лятора от электромотора с подачей воздуха по обводной без работ по заделке неплотностей
1 отсек
То же, при ручном приводе вентиля-
тора
Примечание. При наличии в убежище двух и более отсеков к нор-
мам времени применять коэффициент:
при двух отсеках —1,5;
>	трех »	—2;
>	четырех »	—2,5.
5
II. Герметизация убежищ
Заделка мест пропуска воздуха (щелей
до 0,3 м и мелких отверстий) в сте-
нах, потолках, полу и пр. битумны-
ми мастиками с приготовлением и
разогреванием последних, расчист-
кой мест утечек и заглаживанием
190
Продолжение приложения 11
	Наименование работ	Единица		Состав звена		о СХ со зг
Ц-Ц S^f		измерения		раз- ряд	чело- век	Норма мени в
	поверхности до достижения требуе- мого подпора с одновременным конт- ролем герметичности по манометру при подаче воздуха по обводной: а)	при работе вентилятора от элек- тромотора: до 5 мест » 10 » свыше 10 мест б)	при ручном приводе вентилято- ра: до 5 мест » 10 » свыше 10 мест	На 1 То	отсек же » » »	5 3 5 3 5 3 5 3 5 3 5 3	1 1 1 1 1 1 1 3 1 3 1 3	1,5 1,5 2,5 2,5 4 4 1,5 4,5 2,5 7,5 4 12
Примечание. Определение мест пропуска воздуха производится от- дельно по § 3 и 4.
6	Заделка мест вводов труб, кабелей и пр. с обивкой теплоизоляции: а)	при заделке растворами (для холодных трубопроводов) б)	при заделке битумными масти- ками с приготовлением и разо- греванием последних	1 место То же		5 5 3	1 1	1,5 1,5 1,5
7	Заделка трещин у дверных коробок спецдверей в местах примыкания к кладке с предварительной расчист- кой	На 1 м тре- щины		4 3	1 1	0,4 0,4
8	Укрепление и регулировка клин-зат- воров со снятием, набивкой сальни- ков прядью и тавотом и установкой на место с достижением свободного закрывания одним человеком при надлежащей герметизации	1 затвор		5	1	2
Продолжение приложения 11
№ п/п	Наименование работ	Единица измерения	Состав звена		Норма вре- мени в ч
			сп со К &	чело- век
9	Установка на дверь нового клин-зат- вор а в готовое отверстие со всеми вспомогательными работами и ре- гулировкой	1 затвор	5	1	2,5
10	Ремонт герметических регулировоч- ных заглушек диаметром 100— 200 мм с очисткой и смазкой, испра- влением резины, расчисткой щели вокруг заглушки и плотной задел- кой ее цементным раствором	1 шт.	4	1	1,5
11	III. Ремонт и монтаж Замена установленных фильтров-по- глотителей барабанами той же мар- ки без внесения изменений в мон- тажную схему	с ФВУ 1 барабан	4 3	1 2	1 2
12	Установка готовых заглушек с рези- новыми прокладками на болтах к барабанам фильтров-поглотителей	1 шт.	4	1	0,25
13	Замена резиновых соединительных муфт на воздуховодах диаметром 100 мм со снятием старых, очисткой, установкой новых и закреплением хомутами	То же	4	1	0,3
14	Замена электромотора и вентилято- ра ФВУ с подсоединением к возду- ховодам и опробованием	1 комплект	5	1	2
15	Припайка готовых 5 -мм штуцеров к воздуховоду со сверлением отвер- стий при толщине металла 1—1,5 мм, тщательной зачисткой изнутри воз- духовода и последующей окрас- кой	.1 шт.	5	1	1
16	Устройство на прямых участках воз- духоводов отверстий 75—75 мм для	1 отверстие	5	1	2,5
192
Продолжение приложения 11
	Наименование работ	Единица	Состав звена		ф и *
№ п.п		измерения	раз- Р^Д	чело- век	Норма мени в
	установки анемометра с устройством задвижки с щелью для шейки ане- мометра
17	Устройство вводов атмосферного дав- ления в фильтро-вентиляционную камеру для присоединения подпо- ромера: а)	сквозная пробивка наружных стен шлямбуром, прокладка га- зовой трубы диаметром У2—?/4 " и заделка цементным раствором с устройством наружной камеры, защищенной решеткой б)	изготовление газовой трубы для ввода диаметром	С с на- пайкой штуцера диаметром 5 мл* для резиновой трубки подпоро- мера	1 шт. То же	5 3 5 3	1 1 1 1	8 8 4 4
18	Изоляция воздуховодов и холодных трубопроводов от образования кон- денсата на наружных поверхностях с заготовкой материалов и раство- ров и последующей окраской изо- лирующего слоя: трубопроводы до 50 мм »	100	» »	150	»	1 м 1 » 1 »	5 5 5	1 1,25 1,5	1,33 1,33 1,33
19	Устройство электропроводки к мотору ФВА агрегата с постановкой ру- бильника, предохранительного щи- та, установкой и укреплением газо- вой трубы длиной до 4 л* с присо- единением к мотору и питающей электросети при расстоянии под- водки до 7 л* и опробованием	1 место	5 3	1 1	7 7
20 21	Устройство заземления токоопасных частей ФВА с прокладкой провода по стене и его укреплением, пробив- кой пола и заделкой заземления в грунт Окраска масляной краской в защит- ный цвет за 1 раз всего ФВА (бара- банов фильтров, вентилятора, воз- духоводов в пределах ФВА) с пред- варительной очисткой от ржавчины	То же ФВА	5 5	1 1	2,5 4
Примечания: 1. Нормы времени рассчитаны на квалифицированных
исполнителей, хорошо знакомых со спецификой работы в убежищах.
2. Нормы времени и расценки на обычные ремонтно-строительные работы
применяются действующие.
ПРИЛОЖЕНИЕ 12
ТЕХНИЧЕСКИЕ ДАННЫЕ НЕКОТОРЫХ ДИЗЕЛЬ-ЭЛЕКТРИЧЕСКИХ АГРЕГАТОВ,
КОТОРЫЕ МОГУТ БЫТЬ ИСПОЛЬЗОВАНЫ ДЛЯ АВАРИЙНЫХ ЭЛЕКТРОСТАНЦИЙ
п/п	Тип электроагре- гата	Мощность ге- нератора в кет	Первичный двигатель			Тип генератора	Вес агрегата в кг	Габариты в мм
			ТИП	мощность^ в л. с.	система охлажде- ния
1	АСДА-12	12	4ч-8,5/11	24	Радиаторная	ЕСС-62-4ф	650	1720X670X1150
2	АСДА-20	20	44-10,5/11	40	Радиаторная или двухконтурная	ЕСС-81-4ф	1100	2000Х 850X 1350
3	АСДА-50	50	6ч-12/14	80	То же	ЕСС-91-4ф	1750	2450Х860Х 1400
4	АСДА-100	100	1Д6	150	»	ГСФ-100	4400	2880Х 1215Х 1570
5	АД-5	5	2ч-8,5/11	10	Радиаторная	ЕСС-52-4ф	710	1500X760X 1180
6	АД-10	10	2ч-8,5/11	20	»	ДГС-81/4-ЩФ2	1320	2118Х936Х 1490
7	АД-20	20	4-40А	40	»	ДГС-82/4-ЩФ2	2200	2300X950X 1600
8	АД-30	30	ЯАЗ-204Г	60	»	ДГС-91/4-ЩФ2	2090	2400Х 1020Х 1720
9	АД-50	50	1Д-6	100	»	ДГС-92/4-ЩФ2	3800	331 OX 1200Х 2000
10	АД-75	75	1Д-6	150	»	ПС-93-4	4200	3310X 1200X2000
11 *—* со СП	Д2-3	3	14-8,5/11/1Р-1	5	»	СГС-4,5	400	1210Х510Х 1025
Продолжение приложения 12
Nt п/п	Тип электроагре- гата	Мощность генератора в кет	Первичный двигатель			Тип генератора	Вес агрегата в кг	Габариты в мм
			ТИП	мощность в л. с.	система охлажде- ния
12	Д2-6	6	14-10,5/13-3	10	Радиаторная про- течная или двухконтурная	ПНТ-85	570	1270X580X980
13	Д2-12	12	2ч-10,5/13-3	20	То же	МСА-72/4	775	1673X612X 1250
14	Д2-50	50	64-12/14	80	»	МС92-4	2260	2855Х795Х 1328
15	14А-10,5 (13-2)	6	14-10,5/13-2	10	Протонная	ПНТ-85	570	1270X580X 1150
16	24А-10.5 (13-2-А2)	12	24-10,5/13-2	20	»	МСА-72-4	775	1673X612X 1250
17	У-12	100	1Д6-150	150	Радиаторная или двухконтурная	МС-117-4	3500	3535X 1281X 1732
18	ДГА-6	6	14-10,5/13	10	Радиаторная	ПНТ-85 или ЕС- 52-4С	680	1300Х650Х 1266
19	ДГА-12	12	24-10,5/13	20	»	МСА-72/4А	930	650Х 500Х 2250
20	ДГА-24	24	44-10,5/13	40	»	МСА-73/4А	1400	2200X850X 1560
21	ДГА-48	48	64-12/14	80	»	ДГС-92-4 или ЕС- 91-4С	2200	3760X820X 1470
22	ДГА-100 или У-23	100	64-15/18	150	»	МС-117-4	3850	3680X 1178X 1732
ПРИЛОЖЕНИЕ 13
ПОРЯДОК ЗАПУСКА ДВИГАТЕЛЯ ДИЗЕЛЬНОЙ
ЭЛЕКТРОСТАНЦИИ
Этап работы	Перечень и содержание работ
Перед пуском двигателя	Убрать с картера и корпуса дизеля посторонние предметы и инструмент Закрыть пусковой кран на водяном насосе и за- лить воду во всасывающий патрубок Проверить уровень масла в поддоне или расши- рительном масляном баке Прокачать ручным насосом масло в масляную си- стему, одновременно провернуть вручную колен- чатый вал двигателя Открыть вентиль топливопровода Выпустить воздух из топливных фильтров Открыть декомпрессионные крышки, продуть сжа- тым воздухом цилиндры и убедиться в том, что в цилиндры не попала вода
При запуске двигателя	Закрыть декомпрессионные краны Открыть пусковой вентиль воздушного баллона (при запуске сжатым воздухом одновременно по- дают топливо в цилиндры) Повернуть рукоятку поста управления в положе- ние «Пуск» При первых вспышках работы дизеля пусковую рукоятку повернуть в рабочее положение и ме- дленно довести число оборотов до нормального После запуска дизеля необходимо работать на хо- лостом ходу до установления температуры мас- ла и выходящей воды не ниже 50° С
ПРИЛОЖЕНИЕ 14
Условные графические изображения элементов систем
внутреннего оборудования (ГОСТ!1626-65)
Наименование	1 Графическое обозначение
Направление потока воздуха	—
Задор воздуха (снаружи)	4*
Выпуск воздуха (наружу)	*
Воздуховоды	 г
Воздуховод на фланцевых соединениях		II
воздуховод на сварных соединениях	о	 о
Дроссель - клапан	Д.К. —W—
Шибер	—-уА
Жалюзийная решетка	\ж.Р.
Отверстие 6 воздуховоде с движком	* —
Осевой вентилятор
Воздухонагреватель	"
воздухоохладитель	——
Оборудование для очистки воздуха.	—И-"
Мягкий патрубок
Стандартное изделие	©
Нестандартное изделие	0
ЛИТЕРАТУРА
Боданский М. И. Обеспечивая теплозащиту. «Военныезна-
ния», 1967, № 10.
Волков И. Д., Улановский Б. Я., Усов Н. А.,Ци-
в и л е в М. И. Инженерно-спасательные работы в очаге ядерного пора-
жения. Стройиздат, 1964.
Горшков Л. М. Простейшие укрытия для защиты от оружия
массового поражения. ДОСААФ, 1965.
Ко. т л у к о в К. Г.,МоскалевВ. Д. Обязанности населения по
гражданской обороне ^правила поведения в условиях нападения про-
тивника. ДОСААФ, 1964.
Казанский Н. В. Санитарно-технические и электротехничес-
кие работы. Стройиздат, 1964.
Карпов В. В. и др. Кровельные и гидроизоляционные работы.
Госстройиздат, 1961.
Каммерер Ю. Ю.,Хар кевич А. Е. Эксплуатация убежища
гражданской обороны. Стройиздат, 1967.
Максимов Г. А. Отопление и вентиляция, ч. II. «Вентиляция».
Стройиздат, 1949.
МорозовВ. И. идр. Приспособление подвалов существующих
зданий под убежища. Стройиздат, 1966.
Олисов Б. А.,Русанов П. И., М а р к о в Л. К. Защита от
ядерного оружия. Изд-во МО СССР, 1964.
Расчет и проектирование укрытий от радиоактивных осадков
(пер. с англ.). Стройиздат, 1968.
Справочник инженера-строителя, т. I. Стройиздат, 1968.
Струве Н. Э. Новые материалы в технике. «Высшая школа»,
1963.
Сахновский К. В. Железобетонные конструкции. Госстрой-
издат, 1959.
Чемпион С. Дефекты и ремонт бетонных и железобетонных
сооружений. Стройиздат, 1967.
Указания по проектированию гидроизоляции подземных частей
зданий и сооружений. Госстрой СССР, 1965.
Журналы «Военные знания» за 1968—1970 гг.
