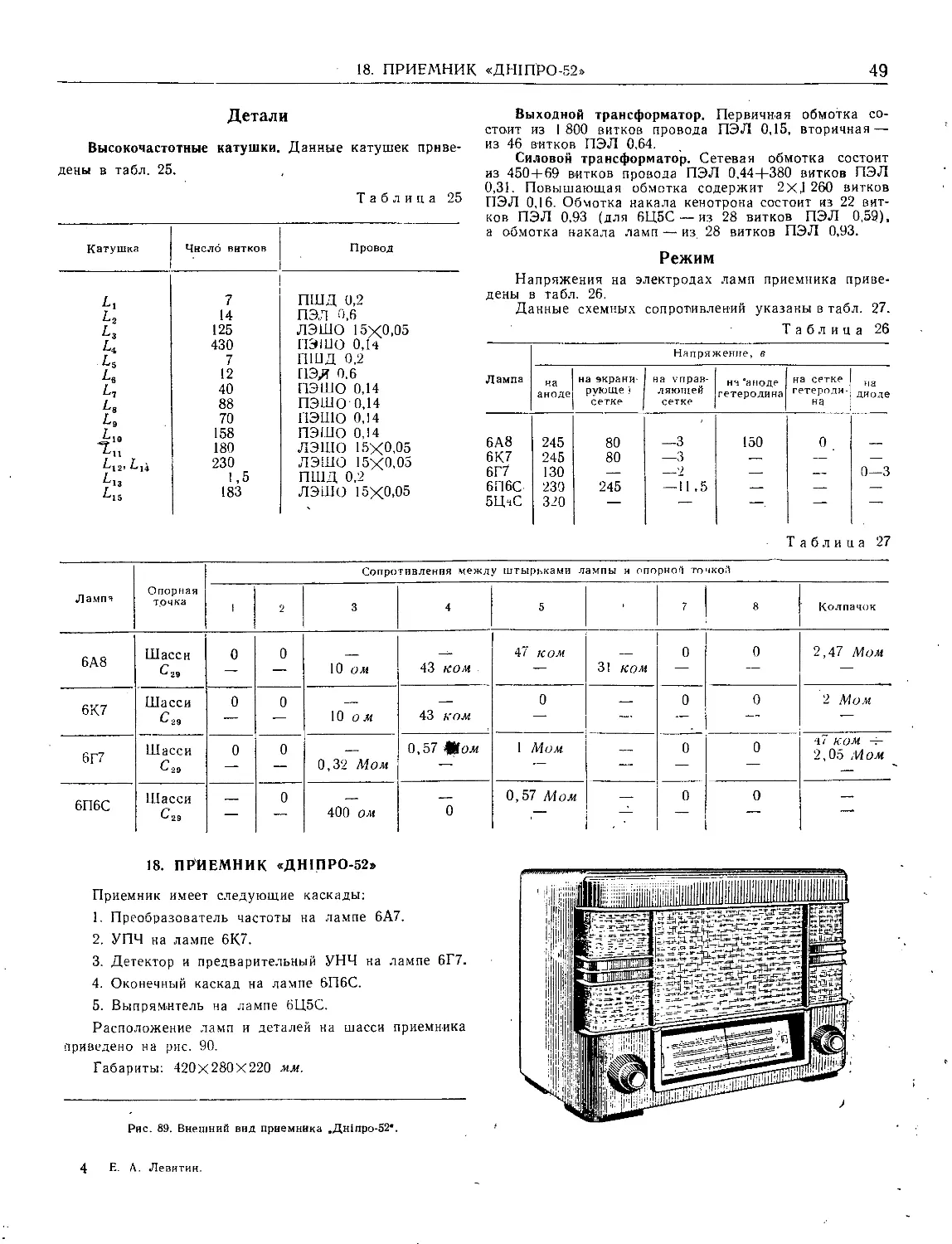

18. ПРИЕЛШИК «ДН1ПРО-52
49
Детали
Высокочастотные катушки. Данные катушек приве-
дены в табл. 25.
Таблица 25
Катушка	Число витков	Провод
	7	ПШД 0,2
l2	14	ПЭЛ 0,6
L3	125	ЛЭШО 15X0,05
	430	ПЭШО 0,14
Ц	7	ПШД 0,2
Lt	12	ПЭЛ о.б
л,	40	ПЭШО 0,14
Ls	88	ПЭШО 0,14
	70	ПЭШО 0,14
	158	ПЭШО 0,14
	180	ЛЭШО 15X0,05
	230	ЛЭШО 15X0,05
	1,5	ПШД 0,2
L *-15	183	ЛЭШО 15X0.05
Выходной трансформатор. Первичная обмотка со-
стоит из 1800 витков провода ПЭЛ 0,15, вторичная —
из 46 витков ПЭЛ 0,64.
Силовой трансформатор. Сетевая обмотка состоит
из 450 + 69 витков провода ПЭЛ 0,44+380 витков ПЭЛ
0,31. Повышающая обмотка содержит 2XJ 260 витков
ПЭЛ 0,16. Обмотка накала кенотрона состоит из 22 вит-
ков ПЭЛ 0,93 (для 6Ц5С — из 28 витков ПЭЛ 0,59),
а обмотка накала ламп — из. 28 витков ПЭЛ 0,93.
Режим
Напряжения на электродах ламп приемника приве-
дены в табл. 26.
Данные схемных сопротивлений указаны в табл. 27.
Таблица 26
Лампа	Напряжение, в
	на аноде	на вкрани рующе i сетке	на управ- ляющей сетке	ни “аноде гетеродина	на сетке гетероди- на	на диоде
6А8	245	80	—3	150	0
6К7	245	80	—3	—			—
6Г7	130	—		2			—	0—3
6Г16С	230	245	— 11 ,5					—
5ЦчС	320	—	—	—.	—	—
Таблица 27
Лампа	Опорная точка	Сопротивления между штырьками лампы и опорной точкой
		1	2	3	4	5		7	8	Колпачок
6А8	Шассн С29	0	0	10 ом	43 ком	47 ком	31 ком	0	0	2,47 Мом
6К7	Шасси С 29	0	0	10 о м	43 ком	0	—	0	0	2 Мом
6Г7	Шасси ^29	0	0	0,32 Мом	0,57 фом	1 Мом	—	0 0	0	47 ком + 2,05 Мом
6П6С	Шасси С29	—	0	400 ом	0	0,57 Мом	—		0	—
18. ПРИЕМНИК «ДН1ПРО-52»
Приемник имеет следующие каскады:
1.	Преобразователь частоты на лампе 6А7.
2.	УПЧ на лампе 6К~.
3.	Детектор и предварительный УНЧ на лампе 6Г7.
4.	Оконечный каскад на лампе 6П6С.
5.	Выпрямитель на лампе 6Ц5С.
Расположение ламп и деталей на шасси приемника
приведено на рис. 90.
Габариты: 420x280x220 мм.
Рис. 89. Внешний вид приемника .Дн1про-52".
4 F. Л. Левитин.
50
ОПИСАНИЯ ПРИЕМНИКОВ
Рис. 9*э. Расположение ламп и деталей на шасси приемника.
,Ди1про-52“.
1 — конденсаторы переменной емкости; 2 — электролитические
конденсаторы.
Схема
Принципиальная схема приемника приведена на
рис. 91.
Особенности схемы. 1. Связь входного контура с ан-
тенной осуществляется разными способами в разных
диапазонах: на коротких волнах связь емкостная, на
средних — индуктивная и на длинных — внутриемкост-
ная, через конденсатор Cs, общий для контура и антен-
ны, шунтированный сопротивлением 7?i.
2. При прослушивании граммофонных пла-
стинок управляющая сетка преобразователь-
ной лампы 6А7 заземляется через конденса-
тор С6.
3. С части витков вторичной обмотки вы-
ходного трансформатора напряжение отрица-
тельной обратной связи подается в сеточную
цепь лампы предварительного УНЧ. Допол-
нительная цепь обратной связи имеется между
анодом и сеткой оконечной лампы 6П6С.
Электрические показатели
Выходная мощность 0,5 ва при коэффициенте
нелинейных искажений не более 3%.
Диапазон принимаемых частот. Длинные
волны: 150—415 кгц (2 000—723 м); средние
волны: 520—1600 кгц (577—187 м); корот-
кие волны- 3,95—12,1 Мгц (76—24,7 м). Про-
межуточная частота 465 кгц.
Чувствительность на длинных волнах не хуже
150 мкв, на средних— 100 мкв и на коротких—250 мкв.
Чувствительность с гнезд звукоснимателя не хуже
0,08 в.
Избирательность. Ослабление чувствительности при
расстройке на ± 10 кгц не менее 30 дб на длинных
волнах и не менее 26 дб на коротких. Ослабление сиг-
нала по зеркальному каналу на длинных волнах более
50 дб и на средних более 32 дб.
Потребляемая мощность 35 вт.
Рис. 91. Принципиальная схема приемника «Ди1про-52*.
19. ПРИЕМНИК «МОСКВИЧ-3»
51
Детали
Высокочастотные катушки. Данные катушек приве-
дены в табл. 28.
Таблица 28
Катушка	Число витков	Провод	Сопро- тивление ом
L1	410	ПЭШО 0,15	18,6
L2	410	ПЭШО 0,1	32
Lt	24	ПЭЛ-1 0,69	0,1
К	125	лэшр 7X0,07	3,1
	440	ПЭШО 0,15	21
А7,	230	ЛЭШО 7X0,07	6,6
is	4+16	ПЭЛ-1 0,69	0,08
	9+74	ПЭШО 0,15	2,8
Йо	16+141	ПЭШО 0,15	6,3
Т.ц, Z-j2	230	ЛЭШО 7X0,07	6,6
ламп содержит 39 витков ПЭЛ 1,16 (сопротивление
0.12 ом) и обмотка накала кенотрона — 39 витков
ПЭЛ 0,64 (сопротивление 0,35 ом). Сердечник из пла-
стин Ш-25, набор 32 мм.
Громкоговоритель. Звуковая катушка содержит
60 витков провода ПЭЛ 0,16 (сопротивление постоянно-
му току 3,25 ом).
Режим
Напряжение на анодах ламп 6А7 и 6К7 порядка
160 в, на экранирующих сетках этих ламп — 65 в, на
аноде лампы 6Г7—порядка 50 в, на аноде лампы
6П6С — порядка 190 в и на экранирующей сетке этой
лампы — порядка 160 в.
Схема для проверки сопротивлений приведена на
рис. 92.
Выходной трансформатор.
Первичная обмотка состоит из
2 530 витков провода ПЭЛ 0,11
(сопротивление 430 ом), вто-
ричная из 51+20 витков
ПЭЛ 0,69 (сопротивление
0,5 ом). Сердечник из пластин
Ш-16, набор 24 мм.
' Силовой трансформатор.
Обмотка 1 а состоит из 650
витков провода ПЭЛ 0,35 (со-
противление 15,8 ом), обмотка
16 — из 100 витков ПЭЛ 0,35
(сопротивление 2,5 ом), обмот-
ка 1в — из 310 витков
ПЭЛ 0,25 (сопротивление
16,1 ом) и обмотка 1г—-из 240
витков ПЭЛ 0,25 (сопротивле-
ние 12,8 ом). Обмотка накала
Рис. 92. Схема проверки со против-
лений приемника „Дн1Про-52*
19.	ПРИЕМНИК «МОСКВИЧ-3»
Приемник имеет следующие каскады:
1.	Преобразователь частоты на лампе 6А7.
2.	УПЧ, детектор сигнала и детектор АРУ на лам-
пе 6Б8С.
3.	Предварительный УНЧ на лампе 6Ж8.
4.	Оконечный усилитель на лампе 6П6С.
5.	Выпрямитель на лампе 6Ц5С.
Расположение ламп и деталей на шасси приведено
на рис. 94. ,
Габариты приемника: 225X270X160 мм; вес 5,5 кг.
Схема
Принципиальная схема приемника приведена на
: рис. 95.
Особенности схемы. Приемник имеет регулятор темб-
ра, совмещенный с ручкой настройки: при вытягивании
ручки на себя ослабляются верхние звуковые частоты.
Регулятор тембра помещен в цепи отрицательной об-
ратной связи, охватывающей оконечный каскад и со-
здающий подъем в области нижних звуковых частот.
Электрические показатели
Выходная мощность 0,5 ва при коэффициенте нели-
нейных искажений «не более 5%.
Диапазон принимаемых частот—длинные и средние
волны; границы диапазонов стандартные.
