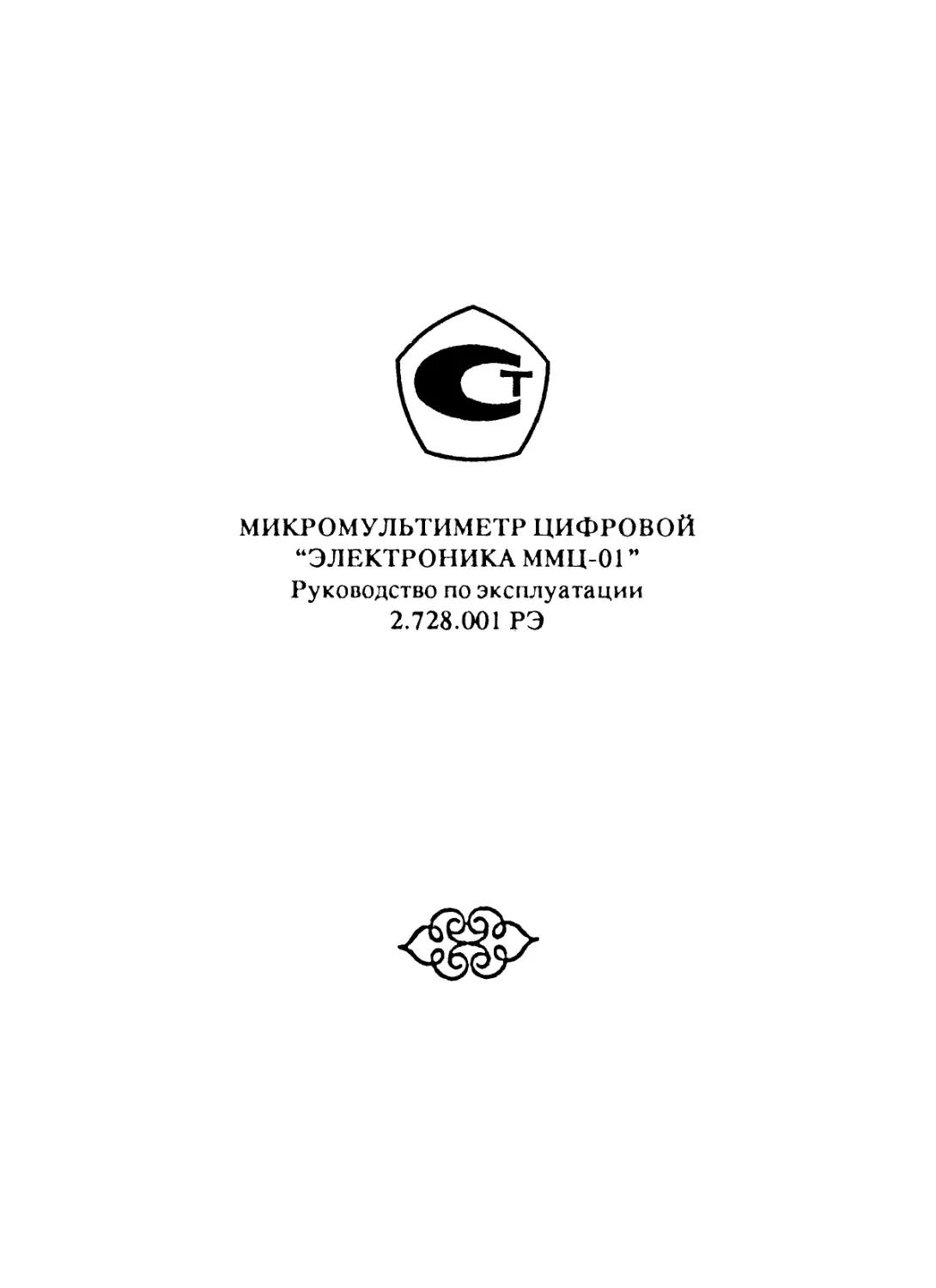

МИКРОМУЛЬТИМЕТР ЦИФРОВОЙ
"ЭЛЕКТРОНИКА ММЦ-01"
Руководство по эксплуатации
2.728.001 РЭ

— 1 —
ВНИМАНИЕ! В режиме измерения сопротивления
постоянному току подана на вход микромультиметра
напряжения свыше 100 В ведет к выходу прибора из строя.
Гарантийные обязательства завода-изготовителя не
распространяются на микромультиметры, вышедшие из строя
по вине потребителя в результате нарушения инструкции по
эксплуатации.
ВНИМАНИЕ! При покупке изделия требуйте проверки
его работоспособности.
Проверьте наличие гарантийного талона и требуйте
постановки в нем отметки о продаже. При отсутствии отметки
вы лишаетесь права на гарантийный ремонт. Проверьте
сохранность заводского клейма и комплектность изделия.
Не включайте изделие, не изучив настоящее руководство
по эксплуатации.
I. ОБЩИЕ УКАЗАНИЯ
Микромультиметр цифровой "Электроника ММЦ-0Iм (в
дальнейшем мультиметр) предназначен для измерения
основных электрических величин:
1) напряжения постоянного тока (U -);
2) напряжения переменного тока (U ~);
3) сопротивления постоянному току (R);
4) силы постоянного тока (I -);
5) силы переменного тока (I ~);
1.1. Рабочие условия применения
1) температура окружающего воздуха от 10 ° С до 35 ° С;
2) относительная влажность воздуха 80% при
температуре 25° С;
3) атмосферное давление от 86 кПа (650 мм рт.ст.) до
106кПа(800ммрт.ст).

— 2 —
1.2. Нормальные условия применения
1) температура окружающего воздуха 20±5 ° С;
2) относительная влажность воздуха 65 ± 15%;
3) атмосферное давление 100±4кПа (750±30ммрт.ст.).
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Мультиметр в нормальных условиях применения
обеспечивает измерение напряжения, силы постоянного и
переменного токов, сопротивления постоянному току в
соответствии с данными, приведенными в табл. 1.
Диапазоны измерения:
1) напряжения постоянного тока от 2*10 до 1000 В;
2) напряжения переменного тока от 5* 10 до 750 В;
3) силы постоянного тока от 2* 10 до 10 А;
4) силы переменного тока от 5* 10 до 10 А;
5) сопротивление постоянному
току от 2* 10* до 20 МОм.
2.2. Предел допускаемой дополнительной погрешности
измерения (изменения показаний) от изменения
температуры окружающего воздуха не превышает половины
предела допускаемой основной погрешности.
2.3. Входное активное сопротивление мультиметра при
измерении напряжения не менее 20 МОм на пределе
измерения 200 мВ и равно (10±0,1) МОм на остальных пределах
измерения.
2.4. Напряжение на измеряемом сопротивлении не
превышает 0,5 В на пределе измерения 200 Ом и не более 2 В на
остальных пределах измерения.
2.5. Падение напряжения на входных клеммах мульти-
мст ра пр измерении тока на пределах 2 мА, 20 мА должно

Таблица 1

Измеряемая
величина

Напряжение

постоянного
тока
Сила

стоянного тока
Пределы

измерения
200 мВ
2В
20 В
200 В
1000В
2мА
20 мА
200 мА
1000 мА
10А

Разрешающая

способность
0,1 мВ
1мВ
ЮмВ
100 мВ
1В
1 мкА
ЮмкА
100 мкА
1мА
ЮмА

Минимальное значение
измеряемой
величины
0,2мВ
2мВ
20 мВ
200 мВ
2В
2мкА
20мкА
200 мкА
2мА
20 мА
Предел допускаемой
основной погрешности, %
±[0.2 + 0,1(^-1)]
± [0,2 + 0,1(^-1)]
±[1 + 0,5(^-1)]

Примечание

Продолжение табл. 1

Измеряемая
величина


тивление по-
стоянно-
му току

Напряжение

переменного
тока
Пределы

измерения
200 Ом
2кОм
20кОм
200 кОм
2000 кОм
20МОм
200 мВ
2В
20 В
200 В
750 В

Разрешающая

способность
0,1 Ом
10м
ЮОм
100Ом
1кОм
ЮкОм
0,1 мВ
1мВ
ЮмВ
100 мВ
1В

Минимальное значение
измеряемой
величины
0,2 Ом
20м
20 Ом
200 Ом
2кОм
20кОм
0,5 мВ
ЮмВ
100мВ
0,5 В
5В
Предел допускаемой
основной погрешности, %
±[l + 0.5(g-l>]
±[0.2+0.I(g-3)]
±[0.5+0.2(g-3)]
± [1 + 0,5(^-1)]
±[2 + 0.5(^-Ч

Примечание
(40-
1000)Гц
(40-
450)Гц
(40-60) Гц

Продолжение табл. 1

Измеряемая
величина
Сила

ременного то-
ка
Пределы

измерения
2мА
20 мА
200 мА
1000 мА
10А

Разрешающая

способность
1 мкА
ЮмкА
100 мкА
1мА
ЮмА

Минимальное значение
измеряемой
величины
5мкА
20мкА
200 мкА
2мА
20 мА
Предел допускаемой
основной погрешности, %
,[,♦■<£-*]
±[.*0.S(£-1>]
'['♦■<it4

Примечание
(40-60) Гц
(40-
450) Гц
(40-
1000)Гц
(40-
1000)Гц

— 6 —
Примечания к табл. I:
1. Uk, Ik, Rk — конечные значения
установленных пределов измерения
напряжения, тока и сопротивления
соответственно.
Ux, Ix, Rx — показания мульгимст-
ра при измерении напряжения, тока
и сопротивления соотве тс 1венно.
2. При определении основной
погрешности измерения напряжения
на пределах 1000 В и 750 В по
соотве 1ствующим формулам табл. I сле-
дуе! Uk принимать равным 2000 В
При определении основной погреш-
ноои измерения тока на пределах
1000 мА и 10 Л по соот ве гствующим
формулам табл. I следует 1к
принимать равным 2000 мЛи 20
Асоответственна

Таблица 2
Режим измерения
и-,и~
Предел

измерения, В
0,2
2
20
200
1000/75С
—
Напряжение
перегрузки

постоянного
тока, В
100
1000
1000
1000
1200
—

переменного
тока, В
100
750
750
750
900
—
R
Предел

измерения, кОм
0,2
2
20
200
2000
20000

Напряжение

перегрузки

постоянного и пе-
ременно-
го тока, В
100
100
100
100
100
100
I-
Предел

измерения, мА
—
2
20
200
1000
10000
1~

Постоянный и

ременный ток

перегрузки, А
—
1
1
1
1,2
12
Время
действия

перегрузки,
мин

— 8 —
быть не более 250 мВ, на пределах 200 мА, 1000 мА не более
1В.
2.6. Мультиметр готов к работе сразу после включения.
2.7. Мультиметр допускает продолжительность
непрерывной работы не менее 8 ч.
2.8. Ток потребления мультиметра от батареи питания не
более 10 мА в режиме измерения напряжения и тока и не
более 12 мА в режиме измерения сопротивления.
2.9. Мультиметр выдерживает перегрузку по входам в
соответствии с табл. 2. Вход "I" защищен также плавким
предохранителем на 1 А.
2.10. Выбор вида и предела измерений — ручной, выбор
полярности — автоматический.
2.11. Отсчетное устройство мультиметра обеспечивает
3 /2 разрядную десятичную индикацию результата
измерения с отображением десятичной запятой. Максимальное
показание отсчетного устройства " 1999". При превышении
измеряемой величины этого значения отсчетное устройство
индицирует перегрузку (превышение предела измерения)
знаком "Iй в старшем разряде и отсутствием индикации в
трех остальных разрядах.
2.12. Отрицательная полярность измеряемой величины
индицируется знаком "-", положительная — "+".
2.13. Питание мультиметра осуществляется от батареи
типа "Крона ВЦ" ГОСТ 17659-79, батареи аккумуляторной
типа 7Д-0,115-У1.1 ИОФА. 563511.024 ТУ, батареи типа
"Корунд" ТУ 16-729.060-81.
2.14. Разряд батареи питания до напряжения 7 В
(конечное напряжение разряда аккумуляторной батареи типа 7Д-
0,115-У1.1) индицируется знаком "гТ* ^". полный
разряд батареи питания типа "Крона ВЦ" индицируется
одновременным отображением трех десятичных запятых.

— 9 —
2.15. Наработка на отказ Т при доверительной
вероятности р-0,98, не менее 4000 ч.
2.16. Масса мультиметра без батареи питания не более
0,32 кг.
2.17. Габаритные размеры мультиметра: длина 176 мм,
ширина 90 мм, высота 35 мм.
2.18. Сведения о содержании драгоценных металлов
содержатся в приложении 1.
2.19. Схема электрическая принципиальная приведена в
приложении 2.
2.20. Расположение элементов на плате приведено в
приложении 3.
2.21. Перечень элементов приведен в приложении 4.
3. КОМПЛЕКТ ПОСТАВКИ
3.1. Мультиметр поставляется в комплекте, указанном в
табл. 3.
Таблица 3
Наименование изделий
комплекта
1. Мультиметр
2. Шнур
3. Батарея "Крона ВЦ"
4. Предохранитель
5. Руководство по
эксплуатации
6. Упаковка

Количество
1
2
1
1
1
1
Примечание

— 10 —
4. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Прежде, чем включить мультиметр, изучите
настоящее руководство по эксплуа гации.
4.2. Мультимегр рассчитан для измерения напряжения
до 1000 В. Во избежание несчастного случая при измерении
напряжений значением свыше 42 В необходимо соблюдать
меры предосторожности от поражения измеряемым
напряжением
4.3. Во избежание выхода мультиметра из строя
запрещается:
1) подключать мультиметр к измерительной цепи при
выключенном питании мультиметра;
2) превышать максимально допустимые значения
измеряемых величин, указанных на шильдике мультиметра;
3) манипулироватьпереключателем вовремя измерений
в цепях с напряжением свыше 100 В при подключенном
входном сигнале;
4) эксплуатация мультиметра при наличии индикации о
полном разряде батареи питания;
5) применять самодельные предохранители;
6) длительное время оставлять мультиметр включенным
на пределе измерения напряжения 200 мВ при разомкнутых
соединительных шнурах.
5. УСТРОЙСТВО ИЗДЕЛИЯ
5.1. Принцип действия мультиметра основан на
преобразовании измеряемой величины в нормированное
напряжение постоянного тока и последующем преобразовании
полученного напряжения в цифровое значение измеряемой
величины посредством двухтактного интегрирования.

— 11 —
5.2. Структурная схема мультиметра приведена на рис. 1.
Основную функцию преобразования выполняет аналого-
цифровой преобразователь (АЦП), который представляет
собой полупроводниковую интегральную микросхему с
К/МОП структурой. Он обеспечивает преобразование
нормированного напряжения в цифровой код методом
двухтактного интегрирования и имеет цикл автоматической
коррекции нуля.
Преобразователь входной величины в нормированное
значение напряжения представляет собой последовательно
соединенные прецизионные резисторные делитель
напряжения и многопредельный шунт.
Преобразователь напряжения переменного тока в
напряжение постоянного тока представляет собой двухполупери-
одный преобразователь средневыпрямленного значения
нормированного напряжения, проградуированный в
действующих значениях напряжения переменного тока
синусоидальной формы.
Формирователь опорного напряжения (100 мВ)
представляет собой делитель напряжения, выполненный на
прецизионных резисторах.
Блок питания состоит из удвоителя напряжения и
линейного стабилизатора напряжения с выходным напряжением
9В±5%.
Отсчетное устройство выполнено на четырехразрядном
цифровом жидкокристаллическом индикаторе с
позиционным управлением сегментами.
5.3. Конструктивно мультиметр выполнен в
малогабаритном корпусе из ударопрочного полистирола (рис. 2).
Корпус состоит из двух частей (крышки и основания),
соединенных между собой тремя винтами, два из которых
находятся под крышкой 5 батарейного отсека.Под этой же крыш-

Сигналы управления запятыми
I
Переключатель
пределов
измерений
Входная
величина
<U,R,I,)
Преобразователь
входной величины в
нормированное
напряжение
Переключатели
вида физической вели
чины и рода тока
Формирователь
опорного
напряжения
t
Опорное
напряжение
преобразуемое
(нормированное)
напряжение
Преобразователь
напряжения
переменного, тока в
напряжение постоянного тока|
t
_d
Отсчетное
устройство
Аналого-
цифровой

преобразователь
Блок
питания
Рис. 1. Структурная схема мультиметра

— 13 —
кой на контактной колодке питания расположен плавкий
предохранитель, защищающий вход "Iй от перегрузок. Дли
снятия крышки батарейного отсека необходимо нажать на
нее в области рифления и одновременно сдвинуть.
Переключатели пределов и видов измерений
расположены таким образом, что можно удобно работать с мультимет-
ром, держа его при необходимости одной рукой. Мульти-
метр оборудован также металлической подставкой 9,
которая в сложенном положении фиксируется на основании.
Кнопки 8 переключателей имеют зависимую фиксацию,
т.е. для выключения любой из них нужно нажать
какую-либо другую. Кнопки 6 и 7 имеют независимую фиксацию, т.е.
для выключения любой из них нужно повторно нажать на ту
же кнопку.
Вся электронная схема мультиметра, кроме цифрового
индикатора и выключателя, расположена на одной
двухсторонней печатной плате.
Вся информация, необходимая для правильной
эксплуатации мультиметра, нанесена на шильдике 3.
6. ПОДГОТОВКА К РАБОТЕ
6.1. Извлеките мультиметр из упаковки и убедитесь в
отсутствии видимых внешних поломок.
6.2. Снимите крышку батарейного отсека, подключите
батарею питания и убедитесь в целостности защитного
предохранителя.
Закройте крышку.
6.3. Отожмите кнопки 6 и 7 переключателя, включите
предел измерения 1000 В.
6.4. Включите питание мультиметра. Через 2 — 4 с на
отсчет ном устройстве должны установиться показания "0000"

— 14 —
Рис.2
1. Отсчетное устройство
2. Движок выключателя питания
3. Шильдик
4. Входные клеммы
5. Крышка батарейного отсека
6. Кнопка переключателя вида физической величины
7. Кнопка переключателя рода тока
8. Кнопка переключателя пределов измерений
9. Подставка

— 15 —
(допускается мигание знака полярности). Мультиметр готов
к работе.
6.5. Если мультиметр в холодное время года внесен с
улицы в теплое помещение, то его необходимо выдержать в
упаковке в течение 1 — 2 ч.
7. ПОРЯДОК РАБОТЫ
7.1. Будьте внимательны при манипулировании
переключателями! Включайте вначале предел измерений,
превышающий ожидаемое значение измеряемой величины, а
если оно неизвестно, то старший предел измерения.
На лицевом шильдике мультиметра знак CZ3W4
означает — кнопка переключателя нажата, знак шшшЩ — кнопка
переключателя отжата.
7.2. При появлении в процессе измерения на отсчетном
устройстве индикации перегрузки немедленно отключите
мультиметр от измеряемой цепи или переведите его на более
высокий предел измерения.
7.3. Если при измерениях тока или напряжения в цепях
постоянного тока положительный полюс источника
измеряемого сигнала подключен к клемме "*" мультиметра, на
отсчетном устройстве индицируется знак отрицательной
полярности.
7.4. Во время работы следите за индикацией разряда
батареи! (п. 2.14.).
При питании мультиметра от батареи "Крона ВЦ" он
сохраняет свои характеристики до момента срабатывания
сигнализации о полном разряде батареи, после чего следует
заменить батарею (при этом на индикацию о разряде батареи
до 7 В не следует обращать внимания).

— 16 —
При питании мультиметра от батареи аккумуляторной
7Д-0.115-У1.1 срабатывание индикации о разряде батареи
до 7 В свидетельствует о необходимости зарядить батарею.
Помните, более глубокий разряд батареи
аккумуляторной ведет к сокращению срока ее службы!
7.5. Измерение силы и напряжения постоянного тока
Отожмите кнопки 6 и 7.
Нажмите кнопку нужного предела измерений.
Подключите соединительные шнуры, входящие в
комплект поставки, к входным клеммам ***** и "U" (при
измерении напряжения) или к клеммам ***** и "I" (при измерении
тока). При измерении тока на пределе 10 А шнуры
подключите к клеммам "*" и "10 А*'.
Произведите измерение в исследуемой цепи.
7.6. Измерение силы и напряжения переменного тока
Нажмите кнопку 7.
Нажмите кнопку нужного предела измерений.
Подключите соединительные шнуры к входным клеммам
"**' и "U" (при измерении напряжения) или к клеммам "*"
и "Iй (при измерении тока). При измерении тока на пределе
10 А шнуры подключить к клеммам "*" и "10 А".
Произведите измерение в исследуемой цепи.
7.7. Измерение сопротивления постоянному току
Отожмите кнопку 7.
Нажмите 6.
Подключите соединительные шнуры к входным клеммам
"*"инГ.
7.8. Дополнительные возможности
В режиме измерения сопротивления постоянному току
мультиметр позволяет производить тест-контроль
полупроводниковых р-п переходов транзисторов и диодов по
прямому и обратному сопротивлению.

— 17 —
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
8.1. Содержите мультиметр в чистоте, оберегайте его от
воздействия влаги, грязи, пыли, ударов и падений.
Для удаления загрязнений применяйте мягкую ткань,
смоченную спиртом (категорически запрещается
пользоваться для этой цели растворителями красок и эмалей).
8.2. Поверка мультиметров, являющихся личной
собственностью граждан, не является обязательной и проводится
по их заявкам предприятием-изготовителем согласно
инструкции по поверке 2.728.001 ИЭ1.
9. ПРАВИЛА ХРАНЕНИЯ
Мультиметр в упаковке предприятия-изготовителя
следует хранить при температуре окружающего воздуха от 5 ° С
до 40 ° С и относительной влажности до 80%.
Мультиметр без упаковки следует хранить при
температуре окружающего воздуха от 10 ° С до 35 ° С и относительной
влажности до 80% при температуре до 25 ° С.
В помещении для хранения не должно быть пцли, паров
кислот и щелочей, агрессивных газов и других вредных
примесей, вызывающих коррозию.

— 18 —
10. ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
Наименование
неисправности, внешнее
проявление и дополнительные
признаки
1. Отсутствует индикация
на отсчетном устройстве.
2. Мультиметр не
измеряет ток на пределе
измерения 2 — 1000 мА. На пред*
еле измерений 10 А и в
режимах измерения
напряжения и сопротивления
мультиметр работает.
3. Отображается
перегрузка на всех пределах
измерений
сопротивлений при замкнутых
щупах соединительных
шнуров. Мультиметр не
измеряет напряжение и ток на
всех пределах измерений.
Вероятная
причина
1.
Разряжена батарея
питания.
2.
Окислились
контакты колодки
питания.
Сгорел
защитный

предохранитель из-за
допущенной
перегрузки.
1. Плохой
контакт во
входных
клеммам
мультимет-
ра.
2. Оборван

соединительный
шнур.
Метод
устранения
1. Заменить
батарею.
2.Зачистить
контакты.
Сменить
предохранитель.
1. Плотно
вставить
соединительные шнуры
в
соответствующие клеммы.
2. Устранить
обрыв шнура или
обратиться в
ремонтную
организацию. 1
Прочие неисправности устраняются
специализированными ремонтными предприятиями или на
предприятии-изготовителе.

— 19 —
11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Микромультимлтлкэдйювой "Электроника ММЦ-01"
заводской \юмеу1Ал/х/\У соответствует техническим
условиям 1 ЗМО.390.009 ТУ и признан годным для
эксплуатации.
МП
3 1 Дата выпуска ) q ^
'* I ЙредставительЮТК™^У-
« гх р. I Первичная ведомственная поверка
О j проведена
Мк fvi l Поверитель
12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1*2.1. Предприятие-изготовитель гарантирует
соответствие мультиметра требованиям ТУ при условии соблюдения
потребителем правил эксплуатации и хранения,
установленных в настоящем руководстве по эксплуатации.
12.2. Срок гарантии устанавливается 12 месяцев со дня
продажи мультиметра через торговую сеть, но не более 24
месяцев со дня выпуска изделия.
- 12.3. В течение гарантийного срока безвозмездно
устраняются выявленные дефекты или производится замена
мультиметра.
Информацию о предприятиях, производящих
гарантийный ремонт и послегарантийный ремонт, можно получить в
торгующей организации, где был приобретен мультиметр.
В гарантийный ремонт не принимаются мультиметры с
нарушенным заводским клеймом, без отметки торгующей
организации в гарантийном талоне и имеющие грубые
механические повреждения.

— 20 —
12.4. Обмен неисправного мультиметра через торговую
сеть производится в соответствии с действующими
правилами по заключению ремонтного предприятия, если после
двух ремонтов мультиметр вновь нуждается в ремонте.
Примечание. В связи с постоянным
усовершенствованием изделия завод оставляет за
собой право на незначительные
изменения в схеме, не ухудшающие
качество мультиметра.
Продан магазином
(наименование торга)
19 г.
Штамп магазина
(подпись)
Примечание: При обнаружении дефекта просим
выслать изделие на за
вод-изготовитель для проведения гарантийного
ремонта.
Адрес для предъявлений претензий по качеству:
440000, г. Пенза, ул. Каракозова, 44 НПО "ЦИРКОН".

— 21 —
440000, г. Пенза, ул. Каракозова, 44 НПО
"ЦИРКОН"
(наименование завода и его адрес)
ТАЛОН №1
на гарантийный ремонт микромультиметра
цифрового "Элак/рЮ'^Ф3 ММЦ-01 *
Заводской № ^
Продан магазином №
^а
(наименование торга)
Штамп магазина
Владелец и его адрес
19 г.
Подпись _
Выполнена работа по устранению
неисправностей
Механик ателье
подпись
В л а дел е ц
УТВЕРЖДАЮ
Зав. ателье
(наименование бытового предприятия)
Штамп ателье " и 19 г.
подпись

— 23 —
440000. г. Пенза, ул. Каракозова. 44 НПО
"ЦИРКОН"
(наименование завода и его адрес)
ТАЛОН № 2
на гарантийный ремонт микромультиметра
цифрового "Эле$г^у1дофММЦ-01'
Заводской Г
о "Элейп^увифЬ
Продан магазином №
(наименование торга)
Штамп магазина
Владелец и его адрес,
19 г.
подпись
_ ПОДПИСЬ _
Выполнена работа по устранению
неисправностей
Механик ателье _
Владелец
УТВЕРЖДАЮ
Зав. ателье р
(наименование бытового предприятия)
Штамп ателье ** " 19 г.
подпись

ПРИЛОЖЕНИЕ I
СВЕДЕНИЯ О СОДЕРЖАНИИ ДРАГОЦЕННЫХ МЕТАЛЛОВ

Наименование
ЗОЛОТО

Микросхемы
КР572ПВ5А
К561ЛП2
К561ЛА7
КР140УД1208
Набор
диодов КЦ407А
Диод
КД522Б

Стабилитрон КС133Г
ИТОГО
Обозначение
6К0348.432-
07ТУ
6К0348.457ТУ
6КОЭ48.457ТУ
6КО-348.296ТУ
ТТ3362 146 ТУ
ДР3362.029ТУ
аАОЗЗб 162 ТУ
Сборочные единицы,
комплексы, комплекты
Обозначение
ЮУМ4.890.056
Кол.
1
Кол.
в
изделии
2
1
3
1
6
1
Масса в 1
шт., г
0,0017106
0,0044754
0,0044754
0,0004100
0,0031200
0.0008ЧО"3
0,0011019
Масса в
изделии, г
0,0017106
0,0089508
0,0044754
0,0012300
0,0031200
0,0000048
0,0011019
0,1918673
№
акта

Примеч.

Продолжение приложения I
Наименование
СЕРЕБРО
Конденсаторы
К10-7В
КТ-4
Резисторы
С2-29
СПЗ-19А
СП5-16ВГ
Переключатель
П2К
Набор диодов
КЦ407А
ДиодКД522Б
Обозначение
ОЖО 460.280 ТУ
ОЖО.460.103 ТУ
ОЖО.467.130ТУ
ОЖО,468372 ТУ
ОЖ0.468.552ТУ
ЕШО360 037 ТУ
ТТ3362 146 ТУ
Р3362 029 ТУ
Сборочные единицы
комплексы, комплекты
Обозначение
ЮУМ4 890.05<
Кол
1
1
1
1
1
1
модуль
1
Кол.
в
изделии
17
1
9
3
2
7
1
ь
Масса в 1
шт., г
0,0136520
0,0155014
0,0052234
0,168870
0,0063200
0,0165500
0,0116480
0,0164Ч0~3
Масса в

изделии, г
0,2320840
0,0155014
0,0470106
0,0506610
0,0126400
0,1158500
0.0116480
0,0000984
№
акта

Примеч.

Продолжение приложения I
Наименование

Предохранитель
ВП2Б-1-1.0А
Переключатель
ПД9-1
ИТОГО:
ПЛАТИНА
Резистор
СП5-16ВГ
ИТОГО:
Обозначение
ОЮО.481.005 ТУ
ОЮО360.089ТУ
ОЖ0.468Л52ТУ
Сборочные единицы
комплексы, комплекты*
Обозначение
---
ЮУМ4.890.05<
Кол.
1
1
Кол.
в
изделии
2
1
2
Масса в 1
шт., г
0,0618970
0,0156800
0,0186200
Масса в

изделии, г
0,1237940
0,0156800
0,6249674
0,0372400
0,0372400
№
акта

Примеч.

— 28 —
ПРИЛОЖЕНИЕ 4
Схема электрическая принципиальная
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Поз.
обозн.
AI
С1,С2
СЗ
!С4
С5
С6
С7,С8
С9
СЮ
СП ..С14
С15
С16, С17
С18
Наименование
Плата ЮУМ4.890 056
Конденсаторы К50-35 ОЖО.464.214 ТУ
Конденсаторы К73-17 ОЖО.461.104 ТУ
Конденсаторы К10-7В ОЖО.460.208 ТУ
Конденсаторы КТ-4 ОЖО.460.103 ТУ
Конденсаторы К53-19 ОЖО.464.133 ТУ
К10-7В-М750-100 пФ ±10%
К73-17-250В-0,22 мкФ±10%
КТ-4-216-3/15 пФ - В
К10-7В-Н90-470О пФ±10%
К10-7В-М750-100 пФ±10%
К73-17-250В-0/! мкФ±10%
К73-17-250В-0,22 мкФ±10%
К73-17-630В-0,01 мкФ±10%
К107В-Н90Д047мкФ±?^
-20%
К50-35-63В-10 мкФ - В
К10-7В-Н90-4700 пФ ±^
-20%
К50-35-25В-22 мкФ - В
Кол.
2
1
1
1
1
2
1
1
4
1
2
1
Прим.
С2 подбир.
при регул.
С5 подбир.
при регул.

— 29 —
Продолжение прил. 4
Поз.
обозк
09, С20
С21, С22
С23
DAI
DA2.DA4
DDI, DD2
DD3
EI
Е2
RI
R2
R3
R4
R5
R6 ..R8
R9
R10
R11
Наименование
К10-7В-Н90-0,047мкФ-±^
-20%
К50-35-13В-10 мкФ - В
К53-19-16В-4,7 мкФ
Микросхемы
КР572ПВ5А 6К0 348.432-07 ТУ
КР14ОУД1208 6KO.348.296 ТУ
К561 ЛП2 6KO.348.457 ТУ
К561ЛА7 6KO.348.457 ТУ
Делитель напряжения ЮУМЗ.418.013
Шунт ЮУМ4.846.014
Резисторы МЛТ 0Ж0 467.180 ТУ
Резисторы С2-29В ОЖО.467.130 ТУ
Резисторы СПЗ-19 ОЖО.468.372 ТУ
Резисторы СП5-16 ОЖО.468.552 ТУ
МЛТ-0,125-56 кОм±5%
МЛТ-0/125-750 к0м±5%
СПЗ-19а-220 к0м±10%
МЛТ-0/125-100 к0м±5%
МЛТ-0,125-270 к0м±5%
МЛТ-0/125-1 М0м±5%
МЛТ-0,125-10 к0м±5%
МЛТ-1-10 к0м±5%
МЛТ-0,125-910 Ом±5%
Кол.
2
2
1
1
3
2
1
1
1
Прим.

— 30 —
Продолжение прил. 4
Поз
обозн.
"R12 R16
R17 R19
R20, R21
R22
R23
R24, R25
R26, R27
R28, R29
R30
R31, R32
R33
R34
R35
R36
R37
R38
R39...R41
R42
R43
R44
R45
R46
R47
R48
Наименование
МЛТ-0,125-2,2МОм±5%
МЛТ-0,125-100±кОм±5%
МЛТ-0/125-20кОм±5%
МЛТ-0,125-200 к0м±5%
МЛТ-0,125-100 к0м±5%
МЛТ-0,125-2,2 М0м±5%
МЛТ-0,125-1 М0м±5%
МЛТ-0,125-10 к0м±5%
СПЗ-19а-470 0м±10%
МЛТ-0,125-3 к0м±5%
02-298-0,125-42,2 к0м±0,5%
С2-29В-0,125-18,0 к0м±0,5%
МЛТ-0,125-4,7 к0м±х5%
С2-29В-0;125-4,32 к0м±1%
МЛТ-0,125-200 к0м±5%
СПЗ-19а-100 к0м±10%
С2-29В-0,125-5,62кОм±0,25%
МЛТ-0,125-200 к0м±5%
С2-29В-0,125-42,2 к0м±0,5%
СП5-16ВГ-0,05-220 0м±5%
С2-29В-0,125-1,40 к0м±0,5%
СП5-16ВГ-0,05-4,7 к0м±5%
С2-29В-0,125-42,2 к0м±0,5%
МЛТ-0,125-75 к0м±5%
Кол.
5
3
Прим.

— 31 —
ГпоТ
[ обозн.
R49
R50, R51
RSI
SAI
VDI
YD2
VD3, VD4
VD5
| VD6 .VD9
YTI
| VT2, VT3
YT4
VT5, VT6
VT7
1 XSLXS4
A2
HGI
FYI
GBI
SA2
XI
Продол
Наименование
МЛТ-1-3,9 кОм±5%
МЛТ-0,125-200 кОм±5%
Шунт измерительный ЮУМ7.717.001
Переключатель П2К ЮУМЗ.602.172
Набор диодов КЦ407А ТТ3.362146 ТУ
Диод КД209А аАО.336.469 ТУ
Диод КД522Б дРЗ.362.029 ТУ
Стабилитрон КС405А аАО.336 594 ТУ
Диод КД522Б дЗ.362.029 ТУ
Транзисторы
КТ342БМ ЖКЗ.365.227 ТУ
КТ345Б ЩТЗ.365.058 ТУ
КТ342БМ ЖК3.365 227 ТУ
КТ345Б ЩТЗ.365.058 ТУ
КТ342БМ ЖКЗ.365.227 ТУ
Клемма ЮУМ7.752.015
Плата ЮУММ4.890.061
Индикатор жидкокристаллический
ИЖЦ-4/7 0ДО 339.573 ТУ
Предохранитель ВП2Б-1-1,0 А
ОЮО.481.005 ТУ
Батарея "Корунд" ТУ 16-729.060-81
Переключатель ПД9-1 ОЮО.360.089ТУ
Колодка ЮУМ4.130.210
жение прил. 4
Кол
~Т~
2
1
1
1
1
2
1
4
1
2
1
2
1
4
1
1
1
1
1
Прим.
Карта заказа
ЮУМЗ 602124

Заказ 7480 Тираж 50000
Тип. «Пензенская правда»

/*Побирается при ршгулиробамии.
2. ЬыВод* 07 микросхем fijtf, £2)2 лодклнчймм
хц*ла 6, микросхем* №3 — к це/tu Л
3 быВоды Я микросхем £Df-])D5 лодклкммнкцеллнА.
* Н*за.дгйст£оВам#*/е BvSadit HG1 соеОимш**
с Вы Водом 26 №f.
S.** Ус/а а иа В^иВа л тс* ttpu * tteo&xogu мо е/п*.

Приложение. 3
4
4
4
4
4
4
+
4
4
4
+•
4
4
4
4
IT
т
ян
0-t <&)*« "
,t + t t t ■» * .НЖЬ j-^/m4^-<© И j,,,
4 4 + +
JJ5
4 4 4 4 4 4
U2
1*5
.ТФ.
№
ф
КЛУ
JA2
t-©
H+.J-
г
г^«гЛ"Г © ©ей
4 4
©
Ы
ю
сн
£с==ее=
Ч! UjUl-[lTTTrTnjUT4J
^ ii=h
it
JI II II II UTTTT
II II,
л
>к*
т—п
\\
ТГ
tfi
ш
Li
