УХОД ЗА ЭПУ
Соблюдайте осторожность в обращении с ЭПУ и особенно с головкой звукоснимателя.
Не останавливайте диск рукой, не меняйте пластинки при его вращении.
Не проигрывайте слишком изношенные, пыльные и треснувшие, а также игранные стальной иглой пластинки.
Для обеспечения надежной работы ЭПУ необходимо периодически (не более чем через 100 часов работы) производить смазку подшипника электродвигателя,, поз. 3, оси фрикционного ролика, поз. 1, оси шкива, поз. 2. в ремонтной мастерской за счет владельца или самостоятельно.
Смазку производить маслом изопарафиновым или индустриальным 12.
Смазку оси диска производить смазкой ЛИТОЛ-24 илк техническим вазелином.
Перед смазкой удалите грязь и старое масло с рабочих поверхностей фрикционного ролика, осей, шкива и диска мягкой тряпочкой, смоченной в техническом спирте или ацетоне.
НЕ ДОПУСКАЙТЕ попадания масла на резину (рабочие поверхности шкивов и фрикционного ролика) и на насадку оси двигателя.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Завод-изготовитель гарантирует нормальную работу ЭПУ в течение 1 года со дня продажи потребителю при условии соблюдения потребителем правил эксплуатации и хранения в
соответствии с руководством по эксплуатации завода-изготовителя.
ОТК/Дата
УСТРОЙСТВО ЭЛЕКТРОПРОИГРЫВАЮЩЕЕ
ВНИМАНИЕ!
При покупке электро проигрывающего устрой ства (ЭПУ) требуйте проверки его работоспособности.
Проверьте комплект посте ЭПУ.
Прежде чем включить ЭПУ. внимательно озна комьтесь с настоящим руководством по эксплуатации (РЭ).
КОМПЛЕКТНОСТЬ
1 Плата ЭПУ
1 шт.
2 Головка 1П-ГЗК-662 или 1П-ГЗК-662А
1 шт.
3. Руководство по эксплуатации	1 шт.
4. Упаковка (при поставке в торговую сеть)	1 шт.
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
В ЭПУ имеются части, находящиеся под опасным напряжением. Во избежание несчастных случаев монтаж и подключение ЭПУ к радиоаппаратуре долже . производить квалифицированный специалист.
КРАТКОЕ ОПИСАНИЕ
Электропроигрывающее устройство третьего класса П1-ЭПУ-38М-02 ЯД3.832.021 ТУ предназначено для электрического воспроизведения механической звукозаписи с грампластинок всех форматов.
ЭПУ устанавливается в электропроигрывателях, электрофонах, радиолах и другой комбинированной радиоаппаратуре бытового назначения
ЭПУ комплектуется головкой ГЗК 662 с корундовыми иглами или ГЗК-662А с алмазной и корундовой иглами.
Ресурс алмазной иглы — не менее 500 часов, корундовой — 150 часов.

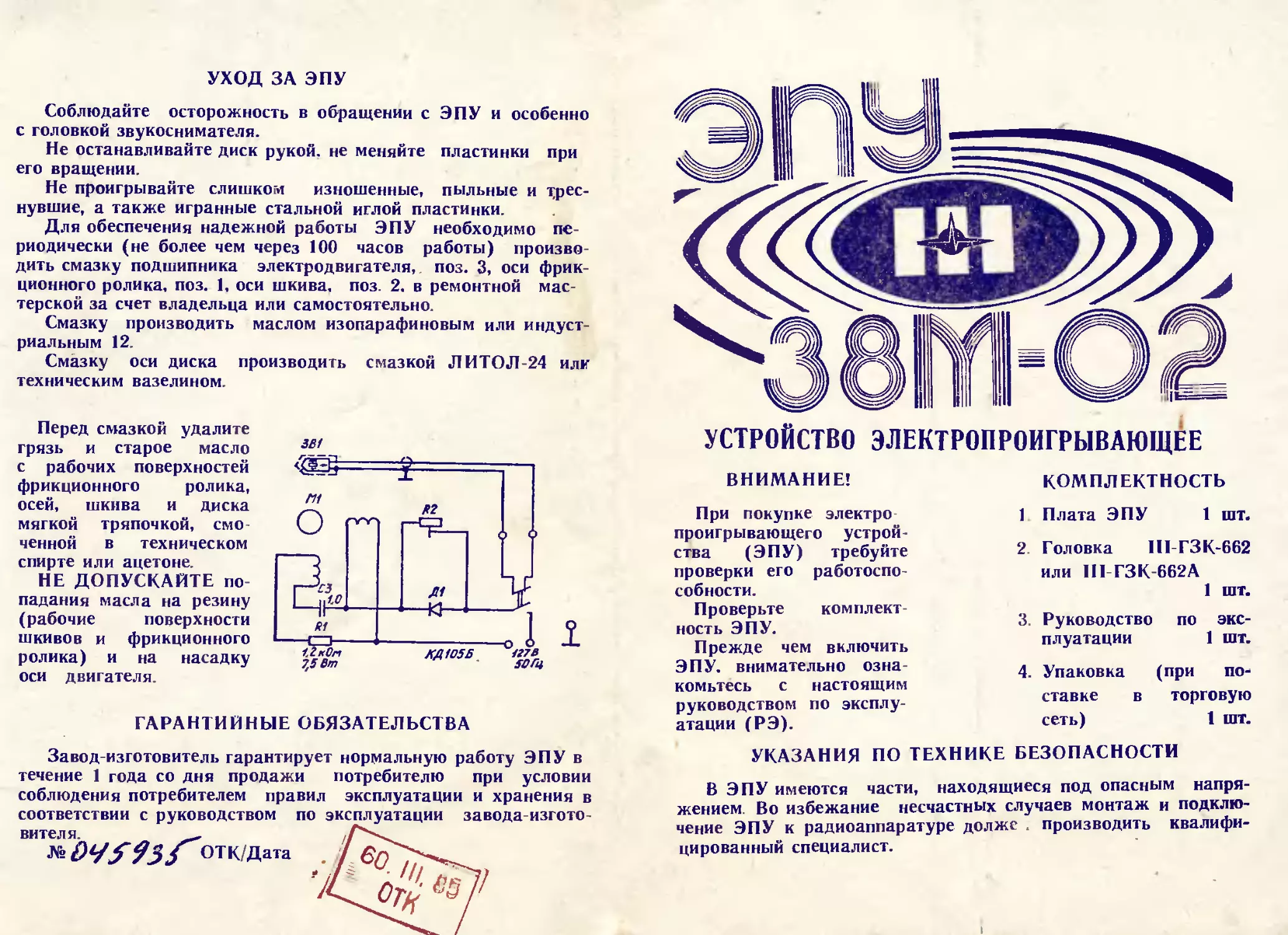

Внешний вид, расположение и назначение элементов управления показаны на рисунке.
1	Фрикционный ролик.
2.	Шкив.
3.	Ось электродвигателя.
4.	Диск с резиновой прокладкой.
5.	Рычаги автостопа.
6.	Ручка микролифта.
7	Ручка включения—выключения ЭПУ.
8.	Звукосниматель.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Частота вращения диска, номинальное значение, об/мин
Прижимная сила иглы звукоснимателя, мН (г), не более
Номинальный диапазон воспроизводимых частот, Гц, не уже
Чувствительность на частоте 1000 Гц, мВ-см 1 -с, не менее
Коэффициент детонации воспроизводимого звука (абсолютная величина), %, не более
Отношение сигнал/рокот, дБ, не менее
Номинальное напряжение питания, В
33,33
70(7,1)
50 10006
50
0,3
31
127(±Ю%)
Частота питающей сети, Гц
Потребляемая мощность. Вт, не более Габариты, мм
Масса без упаковки, кг, не более
Содержание драгоценных металлов, г: золота серебра
50
12
115X285X206
2,6
0,000202600 0,0094+0.0047
ПОДГОТОВКА ЭПУ к РАБОТЕ
Если ЭПУ вмонтировано в радиоаппаратуру, отвинтите два винта, крепящие ЭПУ в транспортном положении до свободного качания ЭПУ на амортизирующих пружинах.
Снимите диск и очистите внутреннюю рабочую поверхность его от пыли.
Для обеспечения нормальной работы автостопа после транспортирования ЭПУ:
—	при необходимости поставьте рычаги автостопа в исход ное положение;
—	звукосниматель заведите за центр диска и зафиксируйте его на стойке.
Осторожно вставьте головку в звукосниматель, предварительно сняв защитный колпачок.
При применении головки ГЗК-662А поверните рычажок головки в правую сторону, проигрывание грампластинки будет производиться алмазной иглой.
Чтобы воспроизвести грамзапись:
—	положите пластинку на диск;
—	ручку микролифта, поз. 6, поднимите вверх до упора;
—	снимите звукосниматель со стойки и установите его над началом грамзаписи;
—	включите ЭПУ, передвинув ручку, поз. 7, в положение ПУСК;
—	опустите микролифт, медленно передвинув ручку, поз. 6, на себя.
Для проигрывания нестандартных пластинок нобходимо звукосниматель до его установки над началом записи завести за центр диска. В этом случае автостоп не сработает и выключение ЭПУ следует производить ручкой включения.
ВНИМАНИЕ! Окончив проигрывание, звукосниматель зафиксируйте на стойке, убедитесь в том, что ЭПУ выключено, переведите ручку, поз. 7, в положение СТОП.
