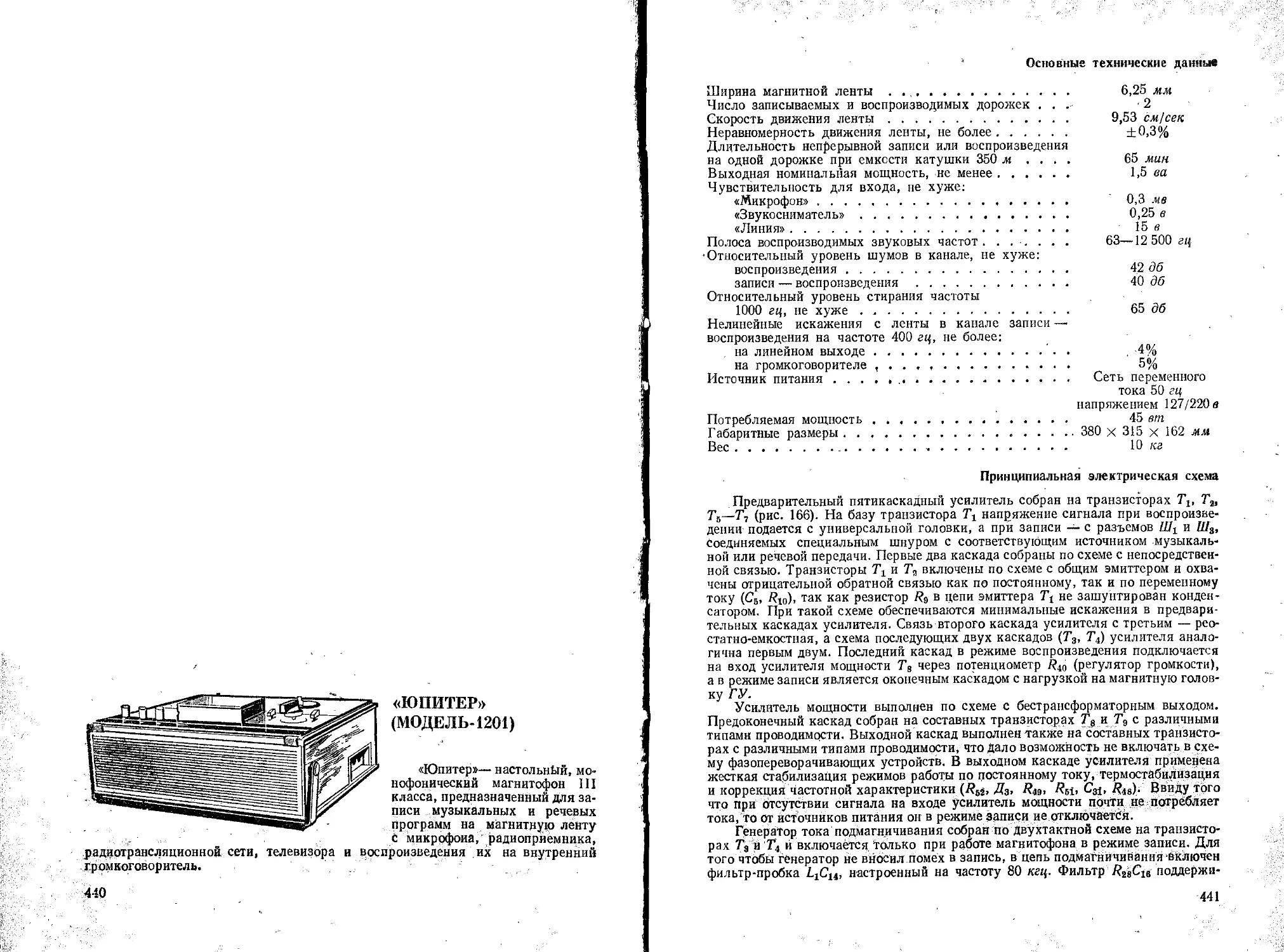

«ЮПИТЕР»
(МОДЕЛЬ-1201)
«Юпитер»— настольной, монофонический магнитофон III класса, предназначенный для записи музыкальных и речевых программ на магнитную ленту с микрофона, радиоприемника,
радиотрансляционной сети, телевизора и воспроизведения их на внутренний громкоговоритель.
4-10
Основные технические данные
Ширина магнитной ленты ............................ 6,25 мм
Число записываемых и воспроизводимых дорожек ...	2
Скорость движения ленты................................. 9,53	см/сек
Неравномерность движения ленты, не более.................. ±0,3%
Длительность непрерывной записи или воспроизведения
на одной дорожке при емкости катушки 350 м . . . .	65 мин
Выходная номинальная мощность, не менее............ 1,5 ел
Чувствительность для входа, не хуже:
«Микрофон»......................................... '	0,3 .ив
«Звукосниматель»............................... 0,25 в
«Линия»........................................ 15 в
63—12 500 гц
42 дб
40 дб
65 дб
Полоса воспроизводимых звуковых частот ....... Относительный уровень шумов в канале, не хуже: воспроизведения ...................................
записи — воспроизведения .......................
Относительный уровень стирания частоты
1000 гц, не хуже...............................
Нелинейные искажения с ленты в канале записи —• воспроизведения на частоте 400 гц, не более:
на линейном выходе..........................’. .
на громкоговорителе , . . . , ..................
Источник питания....................................
Потребляемая мощность ............................
Габаритные размеры........................  .	. . .
Вес...............................................
. -4% 5% Сеть переменного тока 50 гц напряжением 127/220 в 45 вт 380 х 315 х 162 мм 10 кг
Принципиальная электрическая схема
Предварительный пятикаскадный усилитель собран на транзисторах Тг, Т\, Т3—Т7 (рис. 166). На базу транзистора 1\ напряжение сигнала при воспроизведении подается с универсальной головки, а при записи — с разъемов Ш1 и Ш3, соединяемых специальным шнуром с соответствующим источником музыкальной или речевой передачи. Первые два каскада собраны по схеме с непосредственной связью. Транзисторы Тх и включены по схеме с общим эмиттером и охвачены отрицательной обратной связью как по постоянному, так и по переменному току (С5, так как резистор Ra в цепи эмиттера Тх не зашунтирован конденсатором. При такой схеме обеспечиваются минимальные искажения в предварительных каскадах усилителя. Связь второго каскада усилителя с третьим — реостатно-емкостная, а схема последующих двух каскадов (Т3, Т4) усилителя аналогична первым двум. Последний каскад в режиме воспроизведения подключается на вход усилителя мощности Ts через потенциометр Ri0 (регулятор громкости), а в режиме записи является оконечным каскадом с нагрузкой на магнитную головку ГУ.
Усилитель мощности выполнен по схеме с бестрансформаторным выходом. Предоконечный каскад собран на составных транзисторах Т3 и Т9 с различными типами проводимости. Выходной каскад выполнен также на составных транзисторах с различными типами проводимости, что Дало возможность не включать в схему фазопереворачивающих устройств. В выходном каскаде усилителя применена жесткая стабилизация режимов работы по постоянному току, термостабилизация и коррекция частотной характеристики (/?52, Дз, Ri3, R3t, Сз1> /?м). Ввиду того что при отсутствии сигнала на входе усилитель мощности почти не потребляет тока, то от источников питания он в режиме записи не отключается.
Генератор тока подмагничивания собран по двухтактной схеме на транзисторах Т3 и Г4 и включается Только при работе магнитофона в режиме записи. Для того чтобы генератор не вносил помех в запись, в цепь подмагничивания Включен фильтр-пробка ЬгСи, настроенный на частоту 80 кгц. Фильтр Д2еС1в поддержи-
441
Т< МП39& Т2ММ1А Ts,Ts,t7 МП41А
ГС
Ri?10k	Rte 10Ок
МП25А
Рис. 166. Принципиальная электрическая схема магнитофона
«Юпитер» (переключатель Пх в положении «Воспроизведение»).
Рис. 167. Кинематическая схема лентопротяжного механизма магнитофона «Юпитер»:
/ -= левый узел; 2 — тормоза; 3 — шкив;
4 — промежуточный ролик; 5 — правый узел; 6 — магнитная лента; 7 *=» маховнк;
8 — ось тонвала; 9 — прижимной ролик;
10— магнитные головки; 11 —резиновый ремень.
корпуса размещен лентопротяжный
вает постоянным ток записи. Уровень записи регулируется резистором Я, и контролируется стрелочным индикатором ИП. В отличие от транзисторных магнитофонов с универсальным питанием, в схеме магнитофона «Юпитер» индикатор ИП в режиме воспроизведения напряжение питания не измеряет, так как в этом нет необходимости. Коррекция частотной характеристики при записи осуществляется последовательным LC-контуром (£2Cj3), включенным в эмиттерную цепь транзистора Т6. Выпрямитель магнитофона собран по мостовой схеме на диодах — Д- с применением сглаживающего; П-образного ЯС-фильтра (С23Р56С«2). Двигатель магнитофона Д питается от сети переменного тока 50 гц напряжением 127 в. Переключение первичной обмотки силового трансформатора Тр2 на напряжение сети осуществляется установкой предохранителя в соответствующее гнездо: Пр± — 220e, 77ps— 127 в.
Лентопротяжный механизм
Лентопротяжный механизм (рис. 167) приводится в движение асинхронным двигателем ЭДГ-23, на валу которого насажен шкив, 3. Вращение от электродвигателя с помощью резинового ремешка 11 передается на маховик 7 ведущего вала 8. В режиме работы ролик 9 прижимает ленту к тонвалу и одновременно обеспечивается прижатие ленты к головкам. Необходимое натяжение ленты осуществляется за счет подтормаживания левого узла рычажным тормозом. Подмотка ленты на правом узле осуществляется за счет сцепления его между ведомым и ведущим дисками. Ведущий шкив правого узла получает вращение от промежуточного ролика 4. Ускореннная перемотка вправо производится за счет плотного сцепления промежуточного обрезиненного ролика 4 со шкивом 3 и нижним диском правого узла, а влево — за счет плотного сцепления шкива 3 “С нижним диском левого узла. Остановка магнитофона осуществляется с помощью тормозных рычажных устройств 2 левого и правого узла. ,
Конструкция и детали
Конструкция магнитофона — настольная. Магнитофон выполнен в металлическом корпусе, оклеенном синтетической пленкой, со съемной крышкой. Внутри механизм, который крепится к корпусу
кронштейнами. На шасси лентопротяжного механизма установлены плата с головками, узлы управления и элементы электрической схемы, выполненной на печатной плате. Сверху корпус прикрывается лицевой панелью, на которую выведены все органы управления: ручки включения магнитофона и регулировки уровня громкости, включения громкоговорителей и регулятора тембра, регулятора записи, переключателя рода работы; стрелочный индикатор уровня записи; рычаг кратковременной остановки двигателя. Все розетки размещены на правой боковой стенке корпуса. На передней стенке, за декоративной решеткой, установлены два громкоговорителя, соединенные с усилителем при помощи шнура со штепсельным разъемом. Съемная крышка, днище, лицевая панель, декоративная, решетка изготовлены из ударопрочного полистирола.
Краткие данные намоточных узлов
Трансформатор генератора Трр. обмотка 1,2— 180 витков, обмотка 1, 3 — 235 витков, обмотка 4, 5 — 53,5 витков, обмотка 5,6 — 69 витков, обмотка
444

6, 7 — 69 витков, обмотка 7, 8 — 54 витка; все обмотки Tpi намотаны проводом ПЭВ-2 диаметром 0,18 мм. Сердечник трансформатора — типа СБ-23-17а; катушка фильтр-пробки Lj — 500 витков, из провода ПЭВ-1 диаметром 0,09 мм. сопротивлением не более 25 ом, индуктивностью 7 + 1 мгн, сердечник — из фер рита марки М600НН-3 размером 86 X 12 мм; катушка коррекции La — 220 витков из провода ПЭВ-1 диаметром 0,09 мм, сопротивлением не'более 10 о.и, индуктивностью 1,4 + 0,3 мгн; головки магнитные: ГУ — типа 6Д 12Н-1, ГС — типа 6С 129-1. Данные силового трансформатора приведены в приложении 1.
