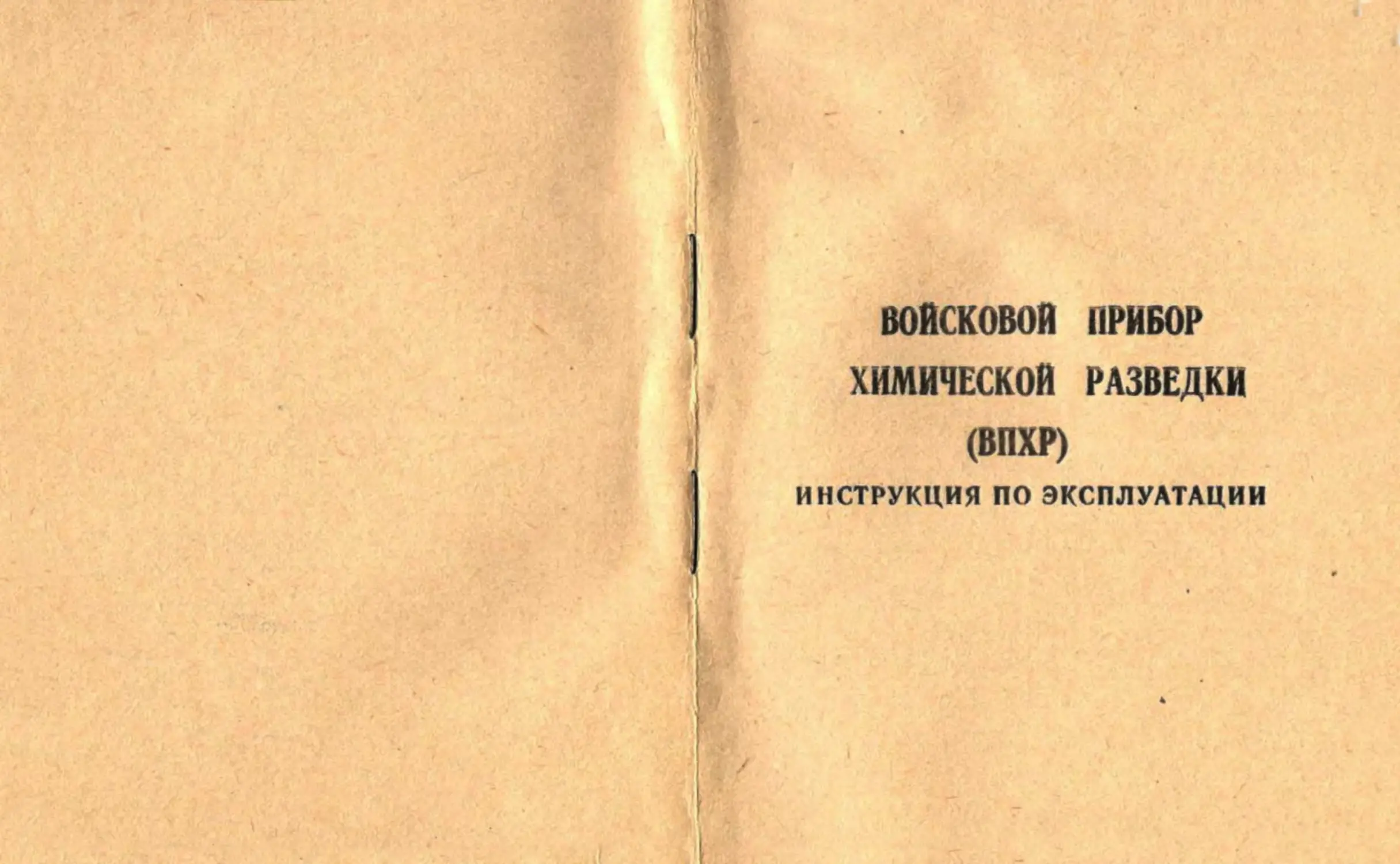

ВОЙСКОВОЙ ПРИБОР ХИМИЧЕСКОЙ РАЗВЕДКИ (ВПХР) ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВОЙСКОВОЙ ПРИБОР ХИМИЧЕСКОЙ РАЗВЕДКИ (ВПХР) • ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
В связи с усовершенствованием изделий возможны изменения, кото- рые не нашли отражения в данной инструкции по эксплуатации. Изд. № 615. Зак. № 7901
Глава 1 НАЗНАЧЕНИЕ И УСТРОЙСТВО ПРИБОРА I. Войсковой прибор химической разведки (ВПХР) предназначен для определения в воздухе, на мест- ности, на боевой технике зарина, эомана, иприта, фосгена, дифосгена, синильной кислоты/ хлорцнана, а также паров V-газов в воздухе \ 2. Прибор (рис. 1) состоит из основания корпуса 6 с крышкой 1 и размещенных в них ,насоса 13, бу- мажных кассет 11 с индикаторными трубками, про- тиводымных фильтров 5, насадки 3 к насосу, защит- ных колпачков 4, электрофонаря 12, грелки 9 и пат- ронов 8 к ней. Кроме того, в комплект прибора входят лопатка 7, инструкция-памятка 10 по работе с прибором и ин- струкция 2 по эксплуатации прибора Для переноски прибора имеется плечевой ремень 14 с тесьмой. Вес прибора около 1,8 кг. 3. Насос (рис. 2) поршневой применяется для про- качивания исследуемого воздуха через индикатор- ные трубки. При 50 качаниях насоса в минуту через индикаторную трубку проходит 1,8—2 л воздуха. Насос состоит из головки 1, цилиндра 2, штока 3, рукоятки штока 4. 3
5
П.ц«>< помещл !• и и металлической трубе, вмон- ти poti/i иной и корпус прибора. Внутри трубы имеется пружина, предназначенная для выталкивания насоса при открывании защелки Насос вкладывается в грубу рукояткой штока наружу. J В головке насоса (рис. 3) размещены вскрыва- толь 1 для надреза концов индикаторных трубок, гнездо 2 для установки индикаторной трубки. На торце головки имеются два глухих отвер- стия 3 для обламывания концов трубок. Кроме того, и головке размещены резиновый клапан 4 и седло 5 клапана Для обеспечения герметичности соединения юловкн с клапанным устройством предусмотрены |н*1нноныс прокладки 6 В цилиндре 2 насоса (рис 2) впрессовано на- пранлнющес кольцо 5 с четырьмя отверстиями для выхода воздуха при обратном ходе поршня насоса. На шток 3 насоса надета резиновая манжета 6, за- крепляемая втулкой 7 В рукоятке штока I (рис 4) размещены ампуло. вскрыватсль 2 и сердечник 3 Ампуловскрыватель служит для разбивания ампул, имеющихся в инди- каторных трубках Сердечник фиксирует ампуло- вскрыватель в рукоятке штока. На торце рукоятки нанесена маркировка 4 штырей ампуловскрывателя: три зеленые полоски для индикаторной трубки с тремя зелеными кольцами, красная полоска с точ- кой для индикаторной трубки с одним красным кольцом и точкой 4 Кассета (рис 5) служит для размещения де- сяти индикаторных трубок с одинаковой маркиров- кой. На лицевой стороне кассеты наклеена этикетка с 6
Рис. 2. Насос: а — общий вид; в — вид в разрезе I - головка: 2 - цилиндр: 3 - шток. 4Г - рукоятка штока; 5 — кольцо направляющее. 6 - манжета, т — втулка 7
изображением окраски, возникающей на наполни- теле индикаторной трубки при наличии в воздухе отравляющего вещества, и с кратким указанием по- рядка работы с индикаторными трубками, помещен- ными в кассете. При работе с индикаторной трубкой можно опре- делить примерную концентрацию паров отравляю- щего вещества в воздухе путем сравнения окраски, появившейся в наполнителе индикаторной трубки, с окраской, изображенной на этикетке. Внизу кассеты указаны месяц и год истечения срока Рис. 3. Головка насоса: а—общий вид; в — вид в разрезе 1 — вскрыватель: 2 — гнездо для установки индикаторной трубив; 3 — отверстия для обламывания концов трубок; 4 — клапан резиновый; 5 — седло клапана; 6 — резиновая прокладка; 7 — колпачок 0
w» 9
НМ11ШМ1111 Сделать 60 качаний Окраску мМ/нодЬть через (мин. /7ри темкерс^уре Воздуха нмке/Л tfc/wfewfa/rid ncOMpeg. 0100220^03мг^ & а о±мг//7 Рже. 5. Кассета с индикаторными трубками :10
годности индикаторных трубок, вложенных в кассе- ту. Кассета закрыта бумажным чехлом. 5. Насадка (рис. 6) предназначена для работы с прибором в дыму, при определении ОВ на почве, вооружении, боевой технике, обмундировании и дру- гих предметах, а также при определении отравля- ющих веществ в почве и сыпучих материалах. Корпус 1 насадки имеет четыре прорези и соеди- нен с воронкой 4. В корпус насадки вставлен стек- лянный цилиндр 2. По резьбе основания воронки свободно движется специальная гайка 3 с укреплен- ным на ней откидным прижимным кольцом 5. Для фиксации прижимного кольца в нужном положении служит защелка 6. Герметизация соединения стек- лянного цилиндра с корпусом насадки и насадки с насосом достигается двумя резиновыми проклад- ками. 6. Индикаторные трубки (рис. 7) предназначены для определения отравляющих веществ и представ- ляют собой запаянные стеклянные трубки, внутри которых помещены наполнитель и одна или две стеклянные ампулы с реактивами*. Каждая индикаторная трубка имеет условную маркировку, показывающую для обнаружения какого отравляющего вещества она предназначена. Марки- ровка нанесена на верхней части трубки. Трубки имеют следующую маркировку: * — для определения зарина, зомана и V-газов — красное кольцо и красная точка (рис. 7, а); • Индикаторные трубки с одним желтым кольцом ампул не содержат, 11
— для определения фосгена, дифосгена, синильной кислоты и хлорциана три зеленых кольца (рис. 7, б); — для определения иприта — одно желтое коль- цо (рис. 7, в). В комплект прибора входят. 10 трубок с одним красным кольцом и точкой; 10 трубок с тремя зелеными кольцами; 10 трубок с одним желтым кольцом. В зависимости от задач химической разведки ко- личество индикаторных трубок и их комплект мо- гут быть изменены. Подробные сведения об индикаторных трубках изложены в приложении 1. 7. Защитные колпачки 4 (см. рис. 1) служат для предохранения внутренней поверхности воронки на- садки от заражения каплями стойких отравляющих веществ и для помещения проб почвы и сыпучих материалов. 8. Противодымные фильтры 5 (рис. 1) состоят из одного слоя фильтрующего материала и несколь- ких слоев капроновой ткани. Фильтры используют для определения отравляю- щих веществ в дыму или в воздухе, содержащем пары веществ кислого характера, а также при оп- ределении ОВ из почвы или сыпучих материалов. При длительном хранении приборов фильтры на- ходятся в чехле из полиэтиленовой пленки. При эк- сплуатации чехол снимают 9. Электрофонарь (рис. 8) применяется для на- блюдения в ночное время за изменением окраски индикаторных трубок. Электрофонарь состоит из корпуса I, головки 2 и элемента 3, установленного в специальную обойму 4. 12
Фонарь включается при повороте головки фонаря вправо. При повороте головки влево фонарь выключается. Для работы с трубками в ночное время электро- фонарь выводят из пружины, закрепляющей его к крышке прибора, и устанавливают под некоторым углом к плоскости крышки, используя пружину в качестве опоры для фонаря. 10. Грелка (рис. 9) служит для подогрева трубок при определении ОВ при пониженной температуре окружающего воздуха (от минус 40° до +15°С). Грелка состоит из корпуса и патронов. Рис. 6. Насадка: ! — корпус; 2 — стеклянный цилиндр; 3 — гайка; 4 — воронка; 5 — прижимное кольцо; 6 — защелка 13
Грелка представляет собой пластмассовый кор- пус 1 с ввинчивающейся крышкой 2. Внутри грелки установлен сердечник 3. Снаружи корпус имеет две Рис. 7. Индикаторные трубки: I 4 — корпус трубки; 2 — наполнитель; 3 — ватные тампоны; — обтекатель: 5 — ампулы; 6 — маркировочные кольца 44
Рис. 8. Электрофонарьз корпус: 2 — головка; 3 — элемент; 4 — обойма 15
16
бобышки, в отверстия которых помещен ампуловскры- ватель 4, фиксированный пружиной 5. Патрон грел- ки состоит из металлической гильзы 6, ампулы 7 с раствором и пластмассового колпачка 8. На дно гильзы насыпан порошок магния 9, закрытый свер- ху прокладкой из фильтровальной бумаги. Такой же бумагой обложена внутренняя боковая поверхность патрона. Между ампулой и торцевой внутренней по- верхностью пластмассового колпачка вложены тампон 10 из гигроскопической ваты и металличес- кая сетка 11. Пластмассовый колпачок имеет цент- ральное отверстие 12, закрытое у неиспользованных патронов пленкой. В это отверстие вводится амау- ловскрыватель для разбивания ампулы с раствором в момент использования патрона. В комплект прибора входят 10 патронов*, распр- ложеннцх в специальной кассете. В зависимости от температуры окружающего воздуха в течение пер- вых трех минут с момента разбивания ампулы пат- рона при минус 40°С температура в грелке дости- гает + 35ОС — +85°С и по истечении 7-ми минут должна быть не ниже +20°С; при минус 20°С дос- тигает + 85°С и по истечении 7-ми минут должна быть не ниже +30°С, температура в грелке до Ч-15°С — 4-20°С сохраняется в течение 15—20 ми- нут. • Кассета рассчитана на пятнадцать патронов, поэтому прибор может комплектоваться 15-ю патронами грелки 17
Глава 2 ч ОБЩИЕ ПРИЕМЫ РАБОТЫ С ПРИБОРОМ 11 При подготовке прибора химической раз- ведки к пользованию необходимо: — проверить наличие в приборе всех пред- метов и убедиться в их исправности; — разместить кассеты с индикаторными труб- ками в. следующем порядке: сверху трубки с красным кольцом и точкой, затем трубки с тремя зелеными кольцами, внизу трубки с желтым кольцом; — снять с противодымных фильтров полиэтиле- новый. чехол, вынуть из прибора инструкцию по эксплуатации. 12. В походном положений прибор носят на ле- вом боку и закрепляют тесьмой вокруг пояса. При работе прибор передвигают вперед. . 13. Прибор может быть правильно и успешно использован только достаточно подготовленным и тренированным разведчиком. Работающий с при- бором должен хорошо знать свойства индикатор- ных трубок н иметь необходимые навыки работы с ними. Химик-разведчик должен быть знаком так- 18
же со свойствами отравляющих веществ. Справоч- ные данные по индикаторным трубкам приведены в приложении 1. 14. При работе с индикаторными трубками не- обходимо руководствоваться указаниями, при- веденными в данной* инструкции и на кассетных этикетках. Темп работы с насосом 50—60 полных качаний в минуту. При достаточном изучении настоящей инструк- ции в навыке работы с прибором пользо- ваться инструкнией-памяткой, имеющейся в при- боре. 15. Наполнители индикаторных трубок в ряде случаев окрашиваются не только от того отрав- ляющего вещества, для определения которого они предназначены, но и от других веществ, которые могут находиться в воздухе. В этом случае обра- зуется окраска, обычно отличная от окраски, по- лучающейся от отравляющего вещества. Поэтому во всех случаях необходимо сравнивать образо- * вавшуюся окраску наполнителя индикаторной трубки с окраской, изображенной на кассетной этикетке. 16. Нейтральные и ядовитые дымы в больших концентрациях маскируют онраску наполнителя ин- дикаторных трубок, возникающую от отравляюще- го вещества. Для предотвращения этого при работе в облаке дыма используется насадка с противо- дымным фильтром. 17. Вскрывать концы индикаторных трубок необ- ходимо следующим образом: *— взять насос в левую руку, а индикаторную трубку в правую; 'г| 19
— сделать надрез конце индикаторной трубки с помощью вскрывателя; — вставить надрезанный конец трубки в одно из отверстий для обламывания и обломать его, нажав на трубку; — таким же образом вскрыть с другого конца. 18. Разбивать ампулы индикаторных трубок нуж- но следующим образом: — вставить вскрытую индикаторную трубку (ИТ) в отверстие ампуловскрывателя насоса с такой же маркировкой, как и на индикаторной трубке, при этом насос держат головкой кверху, а штырь дол- жен войти в ИТ; — слегка поворачивая ИТ, надавливать на штырь ампуловскрывателя до тех пор, пока пол- ностью не будет разбита ампула; во избежание по- резов при вскрытии ИТ не допускать, чтобы ее свободный конец упирался в ладонь; — вынуть ИТ и, взявшись за маркированный ко- нец, резко встряхнуть ее. При разбивании верхней ампулы в индикаторной трубке с красным кольцом и точкой необходимо пальцами правой руки взять индикаторную трубку несколько ниже перехвата между ампулами, чтобы ограничить движение трубки вдоль штыря ампуло- вскрывателя после полного разбивания верхней ам- пулы. Следует обращать внимание на то, чтобы верхняя ампула была вскрыта полностью, так как нижний конец не полностью вскрытой ампулы может заку- порить трубку во время прокачивания через нее воздуха. 20
19. Для того, чтобы закрепить в насадке проти- водымный фильтр, следует: — взять из прибора насадку, поворотом насадки влево создать зазор в 2—3 мм между воронкой и прижимным кольцом; — достать противодымный фильтр и вставить его в указанный зазор фильтрующим материалом, (не капроном) вверх и зажать фильтр. 20. При пониженных температурах чувствитель- ность индикаторных трубок снижается, у трубок с красным кольцом и точкой замерзает раствор в ам- пулах. Успешное использование трубок в зимних условиях возможно только при применении грелки. Грелка прибора применяется: — для оттаивания ампул в индикаторных труб- ках; — для подогрева трубок • красным кольцом и точкой при отрицательных температурах; — для подогрева трубок с желтым кольцом при температуре ниже Ч-15°С. 21. Грелку готовить к работе следующим обра- зом: — вставить до отказа в центральное гнездо грел- ки патрон; — ударом руки по головке ампуловскрывателя разбить находящуюся в иатроне ампулу, погрузить ампуловскрыватель до отказа. Произвести многократное, энергичное хаотичес- кое перемещение ампуловскрывателя внутри патро- на до появления паров. Появление паров указывает на нормальную ра- боту патрона. 21
Ампуловскрыватель из патрона не вынимать до прекращения выделения паров. 22. Интенсивность работы грелки зависит от ок- ружающей температуры. При положительных тем- пературах грелка работает интенсивнее’и даже воз- можны выбросы жидкости из патрона. Поэтому не рекомендуется без особой необходимости использо- вать грелку при температуре +15°С и выше. При пользовании грелкой необходимо соблюдать меры предосторожности ио защите открытых участ- ков тела, особенно глаз и лица. 23. Запрещается бросать прибор или патроны для грелки, так как при этом возможно разбивание ам- пул и срабатывание патрона, иногда с разрывом, т. е. вылетом колпачка из гильзы патрона. 24. Работа с прибором ночью, а также в условиях неполной освещенности проводится тем же поряд- ком и теми же приемами, как и днем. Окраска на- полнителей индикаторных трубок в этих условиях распознается при помощи фонаря. Работа с прибором ночью может быть успешной только при заблаговременной подготовке его к ра- боте. Поэтому перед выходом в ночную разведку прибор должен быть особенно тщательно осмотрен и подготовлен.
Глава 3 ОПРЕДЕЛЕНИЕ ОТРАВЛЯЮЩИХ ВЕЩЕСТВ Определение ОВ в воздухе 25. Наличие отравляющих веществ в воздухе оп- ределяют по внешним признакам и по показаниям индикаторных трубок. 26. Наиболее характерными признаками примене- ния противником отравляющих веществ являются: — появление характерного облака газа, дыма или тумана в местах разрывов авиационных химических бомб, снарядов, мин и других боеприпасов; — появление облака газа, дыма или тумана, дви- жущегося по ветру со стороны противника; — появление быстро исчезающего облака или темной полосы за самолетом; — наличие маслянистых капель, пятен, брызг, лу- жиц, подтеков на местности или в воронках от раз- рывов снарядов, мин или авиационных бомб; — увядание растительности или изменение ее ок- раски; — раздражение органов дыхания, глаз или носо- глотки; — понижение остроты зрения или потеря его; 23
— посторонний запах, не свойственный данной местности. 27. При подозрении на наличие в воздухе отрав- ляющего вещества необходимо надеть противогаз и исследовать воздух с помощью индикаторных тру- бок, имеющихся в приборе. 28 Обследовать воздух индикаторными трубками в такой последовательности: — трубками с красным кольцом и точкой; — трубкой с тремя зелеными кольцами; — трубкой с желтым кольцом. 29. Порядок работы с трубками с красным коль- цом и точкой следующий: — вначале определить наличие в воздухе опас- ных концентраций ОВ; при получении отрицатель- ного результата провести определение малоопасных концентраций. а) Определение ОВ в опасных концентрациях — 5. 10.-5 мг/л и выше (5—6 качаний насосом ВПХР, НКР или просос в течение 10—15 секунд насосом ППХР); — вынуть из кассеты две индикаторные трубки, надпилить их концы и вскрыть по надпилам; — ампуловскрывателем разбить верхние ампулы обеих трубок, взять трубки за концы с маркировкой и энергично наотмашь встряхнуть обе трубки одно- временно 2—3 раза; — одну из трубок (опытную) вставить немарки- рованным концом в насос и прокачать воздух, че- рез вторую (контрольную) воздух не прокачивать; — тем же ампуловскрывателем сначала разбить нижнюю ампулу в опытной трубке и встряхнуть наотмашь 1—2 раза так, чтобы полностью смочить 24
слой наполнителя. Сразу после этого разбить ниж- нюю ампулу в контрольной трубке и также встрях- нуть ее; — наблюдать за переходом окраски в контроль- ной трубке от красной до желтой. К моменту обра- зования желтой окраски в контрольной трубке сох- ранение красного цвета слоя наполнителя опытной трубки указывает на наличие ОВ в опасных кон- центрациях; изменение цвета до желтого — на от- сутствие ОВ в опасных концентрациях. б) Определение ОВ в малоопасных концентраци- ях— 5. 10-7 мг/л и выше (50—60 качаний насосом ВПХР. НКР. или просос в течение I минуты насо- сом ППХР). Порядок работы тот же. но нижние ампулы раз- бивать не сразу, а через 2—3 минуты после прока- чивания воздуха Кроме того, в жаркую (35° и вы- ше) погоду нижнюю ампулу в контрольной трубке разбивать через 15 секунд (счет до 15) с момента встряхивания опытной трубки. К моменту образования желтой окраски в конт- • рольной трубке сохранение красного цвета слоя наполнителя опытной трубки указывает на наличие ОВ в концентрациях, опасных при нахождении свы- ше 10-ти минут без противогаза; изменение цвета до желтого или розово-оранжевого указывает на от- сутствие ОВ в малоопасных концентрациях. Основанием для снятия противогаза на 5—6 ча- сов является отсутствие показаний трубки при 50— 60 качаниях насосом. Примечания: 1. В холодную (5°С и ниже) по- году необходимо подогреть трубки до темпе- ратуры не выше 40°С (использовать грелку). 25
2. При образовании в опытной трубке жел- той окраски сразу после разбивания нижней ампулы определение повторить с применением противодымного фильтра. 3. При работе с трубками II категории произ- водить определение 2—3 раза (двумя—тремя парами трубок последовательно) до получения одинаковых показаний. 30. Порядок работы с трубкой с тремя зелеными кольцами (на фосген, дифосген, хлорциан, синиль- ную кислоту) следующий: — вскрыть трубку, разбить ампулу, сделать 10 — 15 качаний насосом; — сравнить окраску наполнителя трубки с окрас- кой, изображенной на кассетной этикетке. 31. Обследовать воздух с помощью трубки с жел- тым кольцом (определение паров иприта) следую- щим образом: — вскрыть трубку, вставить в насос, прокачать воздух (60 качаний насосом); — вынуть трубку из насоса, выдержать 1 мин. и после этого сравнить окраску наполнителя с окрас- кой, изображенной на кассетной этикетке. 32. Для ускорения обследования воздуха индика- торные трубки с одним красным кольцом и точкой, с одним желтым кольцом и с тремя зелеными коль- цами могут быть вскрыты заранее. Заранее также можно разбивать ампулу трубки с тремя зелеными кольцами. Использование вскрытых трубок допускается в те- чение 10—15 мин. с момента их вскрытия. Вскрытые индикаторные трубки, находившиеся в 26
облаке отравляющего вещества, для работы непри- годны, поэтому целесообразно заранее вскрывать не более одной-двух трубок из каждой кассеты. 33. Применение отравляющих веществ противник может маскировать дымом, в этом случае следует проверять наличие отравляющего вещества в возду- хе, пользуясь насадкой, снаряженной противодым- ным фильтром. 34. Для определения ОВ в дыму необходимо: — достать из прибора насос и вставить в него вскрытую трубку; — достать из прибора насадку и, закрепив в ней противодымный фильтр, плотно_ навернуть насадку на резьбу головки; — сделать соответствующее количество качаний насосом; — снять насадку, выбросить фильтр и убрать на- садку в прибор; — вынуть из головки насоса индикаторную труб- ку и провести определение, руководствуясь указани- , ями, имеющимися на кассетной этикетке. Определение О В на местности, технике, вооружении 35. Индикаторные трубки, имеющиеся в приборе, кроме определения отравляющих веществ в воздухе, могут быть также использованы для определения отравляющих веществ на местности, предметах воо- ружения, снаряжения и т. д. 36. Стойкие отравляющие вещества на местности, боевой технике, снаряжении можно определить по следующим внешним признакам: — наличию маслянистых капель, пятен, брызг, лу- 27
жиц, подтеков на земле, траве, кустах, снегу, боевой технике, снаряжении и различных предметах; — увяданию растительности или изменению ее ок- раски. По внешним признакам может быть примерно оп- ределена также давность заражения местности. При недавнем заражении ипритом (примерно до 2 ча- сов от момента заражения) трава и другая расти- тельность, как правило, покрыты мелкими каплями отравляющего вещества; на земле, боевой технике и различных предметах явно видны пятна отравляю- щего вещества различной величины. Цвет раститель- ности почти не изменяется Через 8—12 часов после заражения трава и дру- гая растительность приобретает бурую (до черной) окраску; на боевой технике, снаряжении и обмунди- ровании капли отравляющего вещества высыхают и становятся малозаметными. На участках местности, зараженных более суток назад, капли отравляющего вещества в большинстве случаев уже отсутствуют, а трава и другая расти- тельность сильно изменяют свою окраску. 37. В зависимости от тактического назначения, а также от условий использования стойкие отравляю- щие вещества могут применяться как в чистом виде, так и в виде различных смесей с отравляющими ве- ществами или с нейтральными растворителями. Возможно также применение стойких отравляющих веществ в виде вязких смесей с различными хими- ческими веществами (так называемые вязкие ре- цептуры) . 38. Определить ОВ на местности, боевой технике, предметах снаряжения и т. п. следующим образом: 28
— открыть крышку прибора, отодвинуть защелку и вынуть насос; — достать необходимую индикаторную трубку и, вскрыв ее, установить в головку насоса; — навернуть на насос насадку, оставив откину- тым прижимное кольцо; — надеть на воронку иасадки защитный колпа- чок; — приложить насадку к почве (зараженному предмету) так, чтобы воронка покрыла участок с наиболее резко выраженными признаками зараже- ния; — прокачать через индикаторную трубку воздух, делая необходимое число качаний; — снять насадку, выбросить колпачок и убрать насадку в прибор; — вынуть из головки насоса индикаторную труб- ку и провести определение ОВ, руководствуясь ука- заниями, имеющимися на кассетной этикетке. 39. При очень низких температурах (в зимних и полярных условиях) для заражения местности, кро- ме зомана и иприта, могут быть использованы и вещества, не относящиеся обычно к разряду стой- ких. Поэтому при очень низких температурах обс- ледование местности надо проводить также и труб- кой с тремя зелеными кольцами с использованием грелки. 40. Для определения отравляющих веществ в поч- ве и в сыпучих материалах необходимо: — открыть крышку прибора, отодвинуть защелку и вынуть насос; достать необходимую для работы индикаторную трубку, вскрыть ее и вставить в го- ловку насоса; 29
— навернуть на насос насадку и надеть на ее во- ронку защитный колпачок, снять с прибора лопатку и взять пробу верхнего слоя почвы (снега) или сы- пучего материала в наиболее зараженном месте. Взятую пробу насыпать в воронку насадки, напол- нив ее до краев; —накрыть воронку с пробой противодымным фильтром и закрепить его. Прокачать через индика- торную трубку воздух, делая насосом необходимое число качаний; — откинуть прижимное кольцо, выбросить проти- водымный фильтр, пробу и колпачок, а насадку по- ложить обратно в прибор. Вынуть из головки насо- са индикаторную трубку и провести определение ОВ, руководствуясь указаниями, имеющимися на кассетной этикетке. Определение ОВ в воздухе при низких температурах 41. Для обследования воздуха с помощью инди- каторных трубок с красным кольцом и точкой при отрицательных температурах следует: а) в опасных концентрациях (при 5—6 качаниях насосом): — подготовить грелку’ к работе, как указано в пункте 21; — вставить две трубки в боковые гнезда грелки для оттаивания ампул. После оттаивания трубки немедленно вынуть и поместить в штатив; — вскрыть трубки, разбить верхние ампулы, энер- гично 2—3 раза встряхнуть и прокачать воздух че- рез опытную трубку; 80
Контрольную трубку держать в штативе; — одновременно подогреть обе трубки в грелке в течение 1 мин.» после чего разбить нижние ампулы опытной и контрольной трубок и встряхнуть их од- новременно; — наблюдать за изменением окраски наполнителя трубок. б) в малоопасных концентрациях (при 50—60 ка- чаниях насосом): — порядок работы с трубками тот же: после про- соса воздуха выдержать трубки в течение 2—3 мин., из них в грелке 1 мин. и вне грелки (в штативе) в течение 1—2 мин. Необходимо помнить, что перегрев трубок ведет к их порче! — после выдержки разбить нижние ампулы обеих трубок, встряхнуть их одновременно и наблюдать за изменением окраски наполнителя трубок. 42. В случае сомнительных показаний трубок сг тремя зелеными кольцами при* пониженных темпе- ратурах' определение необходимо повторить с ис- пользованием грелки, для чего трубку после прока- чивания воздуха на 1 мин. поместить в грелку и за- тем наблюдать окраску наполнителя. 43. Индикаторные трубки с желтым кольцом при температуре ниже +15°С использовать с примене- нием грелки. Подогревать трубки следует после прокачивания через них воздуха в течение 1—2 мин. и затем наблюдать окраску наполнителя. 31
Глава 4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИБОРА ПРИ ЭКСПЛУАТАЦИИ 44. Для поддержания прибора в постоянной го- товности химик-разведчик или лицо, за которым закреплен прибор, находящийся в эксплуатации, сис- тематически проводит техническое обслуживание его. Техническое обслуживание подразделяется на пов- седневное (проводимое по окончании работы с при- бором) и периодическое (один раз в квартал). 45. При повседневном техническом обслуживании проводятся следующие работы: осмотр прибора, удаление влаги и загрязне- ний; — осмотр насоса, очистка ампуловскрывателя и головки насоса; — проверка работоспособности насоса; — проверка электрофонаря; — очистка грелки от загрязнений; — устранение неисправностей; — доукомплектование прибора. 46. При периодическом техническом обслужива- нии выполняются следующие работы: — проверка комплектности и при необходимости 32
доукомплектование прибора; прибор должен быть укомплектован индикаторными трубками с неистек- шим сроком годности или проверенными в соответ- ствии с пунктом 61; — осмотр прибора, удаление влаги и загрязнений; — осмотр насоса, проверка работоспособности его; — проверка состояния грелки; — устранение неисправностей и подкраска при- бора. 47. При осмотре прибора проверяется: — состояние корпуса прибора, замка крышки, за- щелки, гнезда для насоса, плотность прилегания крышки к корпусу прибора; — состояние насадки; — состояние, работоспособность электрофонаря. Обнаруженные в приборе влагу, загрязнения удаляют, обтирая его. 48 Каждую индикаторную трубку необходимо ос- мотреть. Признаки непригодности индикаторных трубок: — обломаны концы или разбиты ампулы; — значительное пересыпание наполнителя по труб- ке; — изменение цвета наполнителя трубки с одним желтым кольцом с желтого до оранжевого; — изменение цвета жидкости ампулы в трубке с тремя зелеными кольцами с бесцветной до желтой; — изменение окраски жидкости в нижней ампуле в трубке с одним красным кольцом и точкой с жел- той до розовой или красной. 49. Пригодность индикаторных трубок с тремя зелеными кольцами и трубок с одним желтым коль- цом после истечения срока годности может быть 33
установлена с помощью специального комплекта контрольных трубок ККТ-1 или ККТ-2. Проверке подвергать по 5 шт. каждого вида индикаторных трубок. Окраска, возникающая на наполнителе индика- торной трубки при просасывании • воздуха через контрольную трубку, должна соответствовать ок- раске, указанной на кассетной этикетке, соответст- вующей индикаторной трубке. 50. Пригодность индикаторных трубок с одним красным кольцом и точкой устанавливается на складах частей и соединений, а также на окружных (армейских) складах по специальной инструкции по категорированию. Проверке подвергают 20 тру- бок от партии трубок одного месяца изготовления. К использованию допускаются трубки первой и второй категории. , 51. Осмотреть насос следующим образом: — разобрать насос (отвернуть головку, отвернуть рукоятку штока, вынуть клапанное устройство, из- влечь шток с манжетой, вынуть ампуловскрыва- тель): — осмотреть все части разобранного насоса: на них не должно быть грязи, осколков стекла, нару- шений окраски и покрытия: резиновый клапан дол- жен быть мягким и плотно прилегать к поверхности седла; — проверить целостность резиновых прокладок и манжеты. Вскрыватель для надрезания индикатор- ных трубок должен быть без сколов и зазубрин. Штыри ампуловскривателя не должны быть погну- ты. Их нужно очистить от следов жидкости и на- сухо вытереть. Манжета и внутренние поверхности 34
цилиндра должны быть смазаны смазкой ЦИАТИМ- 221 ' 52. После осмотра собрать насос и проверить его работоспособность, для чего: — вставить в гнездо головки любую невскрытую индикаторную трубку; трубка должна легко вхо- дить в отверстие гнезда, а выниматься из него с некоторым усилием; — оттянуть рукоятку штока до отказа и по исте- чении 3—5 сек. отпустить ее. При исправном насосе рукоятка быстро, с резким щелчком, с ударом воз- вращается в исходное положение. 53. Проверить электрофонарь, включив его. 54. Чтобы очистить грелку от загрязнении, нужно обтереть наружную поверхность корпуса грелки и внутреннюю поверхность трубок сердечника. При периодических осмотрах зачищать поверхности тру- бок. Патроны грелки проверять внешним осмотром. В случае загрязнения патронов при самопроизволь- ном их срабатывании (например, при резких уда- рах, бросании) тщательно обтереть или зачистить поверхность патронов. Сработавшие патроны изъять из прибора. 55. Негодные индикаторные трубки, резиновые прокладки, манжеты, разбитые стеклянные детали заменяют в приборе из запасного комплекта по- полнения. Обнаруженные неисправности прибора устраняют в соответствии с указаниями изложенными в главе 5. 56. При заражении корпуса прибора капельно- жидкими стойкими отравляющими веществами надо тщательно удалить обнаруженные на приборе капли или мазки ветошью, смоченной в растворителе (бен- 35
зине, керосине и др ), и последовательно обрабо- тать зараженную поверхность тампонами, смочен- ными дегазирующими растворами из индивидуаль- ного дегазационного пакета. После этого дегази- рованную поверхность необходимо протереть там- понами, смоченными водой, и тщательно вытереть сухой ветошью. Дегазация прибора проводится вне зараженного участка и выполняется в противогазе и защитных перчатках. 57. При попадании капель отравляющего вещества внутрь прибора необходимо вынуть из него все съемные части и продегазировать их и внутреннюю поверхность корпуса. Зараженные стойкими отравляющими веществами кассеты и противодымные фильтры уничтожаются. После дегазации прибора металлические. и стек- лянные предметы протирают тампонами, смочен- ными водой, а затем тщательно протирают сухой ветошью. 58. При сильном заражении насос перед дегаза- цией полностью разбирают. Дегазация разобранного насоса производится так. чтобы дегазирующие раст- воры не попали на клапан. После дегазации насос необходимо протереть сухой ветошью и немедленно смазать. 59. При наличии времени и благоприятных усло- вий обстановки прибор после дегазации проветри- вают на открытом воздухе в течение 10—15 часов. 36
Глава 5 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ПРИБОРА И СПОСОБЫ ИХ УСТРАНЕНИЯ Неисправность Способ устранения неисправности Насос Манжета пов- реждена или за- грубела (старая резина) Засорился или загрубел резино вый клапан Заменить манжету Вынуть из насоса клапанное устройство Снять резиновый клапан Очистить седло клапана от осколков стекла и грязи Поврежденный или загрубев- ший клапан заменить новым. Собрать насос и проверить работоспособность 37
Неисправность Осколки стекла застряли в гнезде для установки ин- дикаторной трубки Повреждено или загрубело резино- вое гнездо Затупился или поврежден вскры- ватель для надре- зания индикатор- ных трубок Повреждена прокладка кла- панного устройст- ва Погнут штырь ампуловскрыва- теля Не горит лам- почка электрофо- наря Способ устранения неисправности Вывернуть винт и снять лап- ку, крепящую вскрыватель Снять вскрыватель и извлечь резиновое гнездо. Освободить гнездо и головку от осколков стекла Заменить гнездо Повернуть вскрыватель отра- ботанной стороной к стенке головки. При значительном повреждении вскрывателя за- менить его Заменить прокладку Разобрать рукоятку штока. Извлечь ампуловскрыватель и выправить погнутый штырь. Собрать рукоятку Электрофонарь Заменить лампочку или заме- нить сухой элемент ’38
Неисправность Способ устранения неисправности Разбит стеклян- ный цилиндр на- садки Повреждена ре- зиновая проклад- ка Насадка Цилиндр заменить Заменить прокладку Грелка Разбита ампула, Заменить патрон заключенная в патроне грелки Ампуловскрыва- Выправить ампуловскрыватель тель для разби- вания ампул пат- ронов грелки по- гнут Защелка, крепляющая насос в гнезде корпуса прибора, двнгает- за- ся туго У закрытого прибора крышка корпуса прилегает неплотно Корпус прибора Удалить пыль и загрязнения», попавшие в защелку. Выпра- вить защелку, если она ока- залась погнутой Устранить погнутость верхней плоскости крышки. При необ- ходимости слегка подогнуть крючок замка 3»
Глава 6 ХРАНЕНИЕ ПРИБОРА 60. Прибор можно хранить в неотапливаемом по- мещении, а также непосредственно на разведыва- тельных машинах. Нельзя хранить его около отопи- тельных приборов из-за возможной порчи инди- каторных трубок. Высокая температура хранения особенно опасна для индикаторной трубки с красным кольцом и точ- кой. Рекомендуется хранить приборы при температуре не выше 20°С. На складе приборы следует хранить в упакован- ном виде. 61. Техническое обслуживание приборов, находя- щихся на длительном хранении, проводить один раз в год. Перечень работ, проводимых при техническом об- служивании, и методы их выполнения приведены в пунктах 46—55 настоящей инструкции. Кроме того, проводится проверка качества инди- каторных трубок и патронов к грелке согласно при- веденной таблице: 40
Что проверяется Сроки проверок в течение срока годности по исте- чении срока годности :трук1 Индикаторная 5 Через 3 Через 48,49 трубка на иприт Индикаторная 4 года пос- ле изго- товления затем один раз в год Не про- каждые 6 меся- цев по истече- нии сро- ка год- ности То же 48,49 трубка на фосген, дифосген синиль- ную кислоту, хлорциан Индикаторная 1.5 веря- ется Через То же 48,50 трубка на зарин, зоман, V-газы Патроны к грел- 2 9—11 ме- сяцев после изготов- ления Не про- Один раз 54,62 кам веря- ется в год (в чимиее время) 41
По результатам проверки трубок на кассетах с ИТ проверенных партий (запасных комплектов) де- лать отметку (проверено, дата и подпись иди штамп склада, где проводилась проверка). 62. Пригодность патрона проверять в грелке в соответствии с пунктом 21 инструкции. Проверять пять патронов из партии запасного комплекта. ПРИЛОЖЕНИЯ
СПРАВОЧНЫЕ ДАННЫЕ Марки, ровна медика, торной трубки Опреде- ляемое индика- торной трубкой. ОВ Наимень- шая кон- центрация ОВ, опре- деляемая трубкой, мг/л Окраска наполни- теля до воздейст- вия ОВ Окраска наполни. теля от воздейст. вия ОВ Одно Зарин, 0,0000005 Белая Сохране. красное кольцо и точка того же цвета • Зомаы, V-газы нне об- разовав, шейся после разбива. НИЯ вто. рой ам- пулы красной окраски в опытной трубке после того, как ок. раска в конт- рольной трубке перешла в жел- тую 4-1
Приложение I ОБ ИНДИКАТОРНЫХ ТРУБКАХ Вещест- ва. даю- щие та- кую же или близкую окраску напол- нителя Вещест- ва. даю- щие иную окраску напол- нителя Окраска, образую- щаяся от веществ, указанных в преды- дущей графе Особые указания по работе с инди- каторной трубкой Пары веществ основно- го харак- тера Пары соляной к и ело гы и веще- ства КИС- ЛОГО ха- рактера Желтая !. Газообразные ве- щества основного ха. р актер а мешают оп. ределению отравля- ющих веществ, поэ- тому нельзя рабо- тать С трубками вблизи уборных. СИ- ЛОСНЫХ ям. канали- зационных стоков и т. н. 2. Газообразные ве- щества кислого ха- рактера обеспечива- ют окрасгу. возника- ющую при разбива- нии нижних ампул h Поэтому в тею слу- 1 чаях. когда после встряхивания напол- нитель в опытной трубке окрасился в желтый цвет раньше чем в контрольной, определение повторя- ют с применением насадки я противо- дымного фильтра 45
Марки- ровка индика- торной трубки Оигйеде: ляемое индика- торной трубкой, ОВ i Наимень- шая кон. центрация ОВ. опре- деляемая трубкой. мг/л Окраска наполни, теля до воздейст- вия ОВ Окраска наполни- теля от воздейст- вия ОВ Одно желтое кольцо S Иприт • ♦ . . • . 4 1: . '» , • 1 • > 0.002 Лимон, но-жел- тая, а при прокачи. 1 ваНии не. * заражен- ного (Чистого) воздуха * — жел- тая Красная на жел- том фо- не 1 , • • Л - 1'1 ; * ♦ 'If • 1 <•* ?»» . - 4 •• •Л! • • - j.« г г . •» • 46
11 родолмсение Вещест. ва. даю. щие та. кую же или близкую окраску напол- нителя Вещеет. ва, даю- щие иную окраску напол- нителя Окраска, образую- щаяся от веществ, указанных в преды- дущей графе Особые указания по работе с инди- каторной трубкой • Азотис- тый ип- рит (в больших нонцент. рациях) 1. Фосген и дифос- ген (в больших концент- рациях) 2. Серп. 1. Зеленая 2. Корим. 1. При прокачивании чистого воздуха ок- раска наполнителя трубки меняется, поч этому пожелтение всего наполнителя не служит указанием на- личия в воздухе па- ров иприта. 2. Наличие в возду- хе аммиака снижа- водород, мышья, ковистый водород, фосфо- ристый водород / 3. Окис- ли азота, бензин, керосин, бромбен. зилциа. нид невая различ. ных оттенков 3. От свет. ло.корич. невой до темно- коричне- вой ет чувствительность трубки, часто приводя ее к полной порче, воэтому нельзя ра ботать с трубкой вблизи уборных, си- лосных ям. канализа- ционных стоков и т. п. 3. Наполнитель трубки может обес- цвечиваться, теряя полностью или час. тично чувствитель- ность к иприту от паров соляной кис- лоты, нейтральных 47
Марки, ровка ндика. торной трубки Опреде- ляемое индика- торной1 трубкой ОВ Наимень- шая кон- центрация ОВ. опре- деляемая трубкой, мг/л 1 Окраска наполни, теля до воздейст- вия ОВ Окраска наполни- теля от воздейст. вня! ОВ 48
Продолжение Вещест- ва. даю- щие та- кую же или близкую окраску напол- нителя Вещест. ва. даю- щие иную окраску напол. нителя Окраска, образую- щаяся от веществ, указанных в преды- дущей графе Особые указания по работе с инди- каторной трубкой дымов и больших концентраций табу, на. синильной кисло- ты. люизита. Поэто- му отрицательные показания трубки с обесцветившимся в нехарактерный цвет наполнителем не по- зволяют сделать за- ключение об отсут- ствии паров иприта в воздухе и свидетель- ствует лишь о на. личин в воздухе паров веществ, ме- шающих определе- нию иприта. 4. Метал - лохло- ридные дымы 4. От жел- то-корич- невой до темно- зеленой 4. При определении больших концентра- ций иприта трубка может не дать пока, заннй. поэтому ле- том, проверяя воз- дух над лужами ип- рита, в бочках и других закрытых ем. костях, делать не 49
Марки, ровка индика- торной трубки Опреде- ляемое индика- торной? трубкой, ОВ Наимень- шая кон- центрация ОВ, опре- деляемая трубкой, мг/л Окраска наполни- теля до воздейст- вия! ОВ Окраска наполни- теля от воздейст- вий ОВ I 50
Продолжение Вещест. ва, даю. щие та- кую же или близкую окраску напол- нителя Вещест. ва, даю- щие иную окраску напол- нителя Окраска, образую- щаяся от веществ, указанных в преды- дущей 1 графе | » Особые указания по работе с ин ди. каторной трубкой 1 более 3—5 качаний насосом. 5 Ам- миак 5. Светло, зеленая 5. • Чувствительность трубки к иприту, на- ходящемуся в сме- си с люизитом, зна- чительно меньше, чем к чистому иприту, поэтому возможны случаи отказа пока, заний трубок на участках. заражен- ных смесью иприта и люизита 6. Табач- ный дым , 6. От жел- то-корич. . невоЙ до серо- 1 желтой 6. Чувствительность трубки сильно зави- сит от температуры окружающего возду- ха. поэтому при оп- ределении концентра- ции иприта при тем- пературах ниже 4-15°С необходимо пользоваться грелкой. 7 Хранение трубок на солнечном свету 51
Марки, ров к я ннднка. торной трубки Спреде, ляемое индика- торной трубкой, ОВ Наимень- шая кон- центрация ОВ, опре- деляемая трубкой, мг/л Окраска наполни- теля до воздейст- вия ОВ Окраска наполни- теля от воздейст- вий ОВ Три зеленых кольца Фосген. ч дифос- ген 0,005 Белая Чисто- зеленая млн сине- зеленая на белом фоне (верхний слой наполни- телях Синиль- ная кнс. лота Хлорциан 9.005 0,008 Красно- фиолето- вая (НИЖ- НИЙ слой наполни- теля) 52
Продолжение Вещест. ва. даю. щие та. кую жэ или близкую окраску напол. нит ел я Вещест. ва. даю. щие иную окраску . напол. ннтеля Окраска образую- щаяся от веществ, 1 указанных в преды- дущей графе Особые указания по работе с инди- каторной трубкой Металло- 1 1. Соля. Г От жел. особенно в летнее время, приводит к их порче. 1. Заключение о на- хлорид. пая кис. той до личии в воздухе фос- ные лота. желто- гена и дифосгена да- дымы окислы зеленой вать только убедив- Бромцнан азспа 2. Адам, сит, хлор, хлорпик. рин, про. дукты его. рання порохов 1. Окис л ы азота и продукты ' сгорания порохов 2. От жел. |той до 1 оранже. вой | 1. Красно. ! вато- фиолето. вая ’ шись в том. что на. полнитель трубки ок- расился в характер- ный чисто-зеленый 1 или сине-зеленый | цвет. , 2. При температурах ниже нуля окраска наполнителя при ма. лых концентрациях фосгена и дифосгена значительно слабее, чем окраска на эти- кетке. 53
Марки, ровна индика- торной трубки Опреде- ляемое ин дика. торзоЛ трубкой ОВ Наимень- шая кон- центрация ОВ, опре- деляемая трубкой. мг/л Окраска наполни, теля до воздейст- вия ОВ Окраска наполни- теля от воздейст- вия ОВ f - f - * 1 • 54
Продолжение Вещест. ва, даю. щие та- кую же или близкую окраску напол. кителя Вещест- ва. даю. щие иную окраску напол. кителя Окраска, образую, щаяся от веществ, указанных в преды- дущей графе Особые указания по работе с инди- каторной трубкой 2. Хлор- пикрин, металло. хлорид, ные и антраце. новые дымы 2. Желто- оранже- вая или оранже- во-розо- вая г 3. Табач. ный дым 3. От жел- той до коричне. вой 55
Приложение As 2 ХАРАКТЕРИСТИКА СТЕПЕНИ ОПАСНОСТИ ПАРОВ ОТРАВЛЯЮЩИХ ВЕЩЕСТВ Марки, ровка ин. дикатор- вой трубки Опреде. ляемое трубкой ОВ Концентра- ции. указан, ные на кас- сетных эти- кетках, мг/л Степень опасности Одно красное кольцо к такого же цвета точка Зарин, зоман. V-газы Очень опасно (0.00005 и вы- ше). Опасно (меньше 0.00005-боль, ше 0,0000005) Без противогаза на- ходиться нельзя. Можно находиться без противогаза не более 10 мин. Мало опасно (меньше 0.0000005) Можно находиться без прсУгивогаза в течение 5—6 часов. Одно желтое кольцо Иприт Опасно (0.002-0.003) Можно находиться без противогаза не более 15 мин., а без средств защиты ко. жи не более 1 часа. • Очень опасно (0.0!) Пребывание без противогаза в тече- ние 15 мин. приводит к тяжелому отрав, леиию. Нельзя на- ходиться без средств защиты кожи более 15 мин. 56
Продолжение Марки, ровка мн. дмкатор. ной трубки Опр еде. ляемое трубкой ОВ Концентра- ции. указан, ные на кас- сетных эти- кетках, мг/л Степень опасности Смертельно (0.3) Пребывание в те- чение 2—5 мин. без противогаза смер- тельно, а без средств защиты кожи приво. дит к тяжелому по- ражению. Трк зе- леных олыха Фосген, дифосген Мало опасно (0,006-0,01) Можно находиться без противогаза не более 1 час. Очень опасно (0.15) Пребывание без противогаза в тече- ние 15 мин. приводит к тяжелому отрав- лению. Смертельно (1.5-3.0) Пребывание без противогаза в тече- ние 2—Э мин. смер- тельно. Синвль- ная кис- лота Мало опасно (0.005-0.01) Можно находиться без противогаза не более 1 часа. Очень опасно (0,1-0.2) Пребывание без противогаза в тече- ние 15 мин. приводит к тяжелому отрав- лению. ( 57
Продолжение Марки, ровка ин. дикатор. яой трубки Опреде- ляемое трубкой ОВ Концентра - цни, указан, ные на кас. сетных эти. кетках. мг/л Степень опасности Смертельно (0,4—0.8) Пребывание без противогаза в тече- ние 2—5 мин. смер- тельно. Хлор, циан Опасно (0.005—0.01) Можно находиться без противогаза не более 5 мин. Очень опасно (0.1-0.2) Пребывание без противогаза в тече- ние 15 мин. приводит к тяжелому отрав, ленню 1 Смертельно (0.4-О.8) Пребывание противогаза в тече- ние б мин с мергель, но гя
Приложение Ns 3 ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЯ

СОДЕРЖАНИЕ Глава 1 Назначение и устройство прибора Глава 2 Общие приемы работы с прибором 18 Глава 3. Определение отравляющих веществ 23 Глава 4 Техническое обслуживание прибора при эксплуатации 32 Глава 5. Возможные неисправности прибора и способы их устранения 37 Глава 6. Хранение прибора 40 ПРИЛОЖЕНИЯ 1. Справочные данные об индикаторных трубках *...............................44 2. Характеристика степени опасности паров отравляющих веществ.....................56 3. Лист регистрации изменений............59
