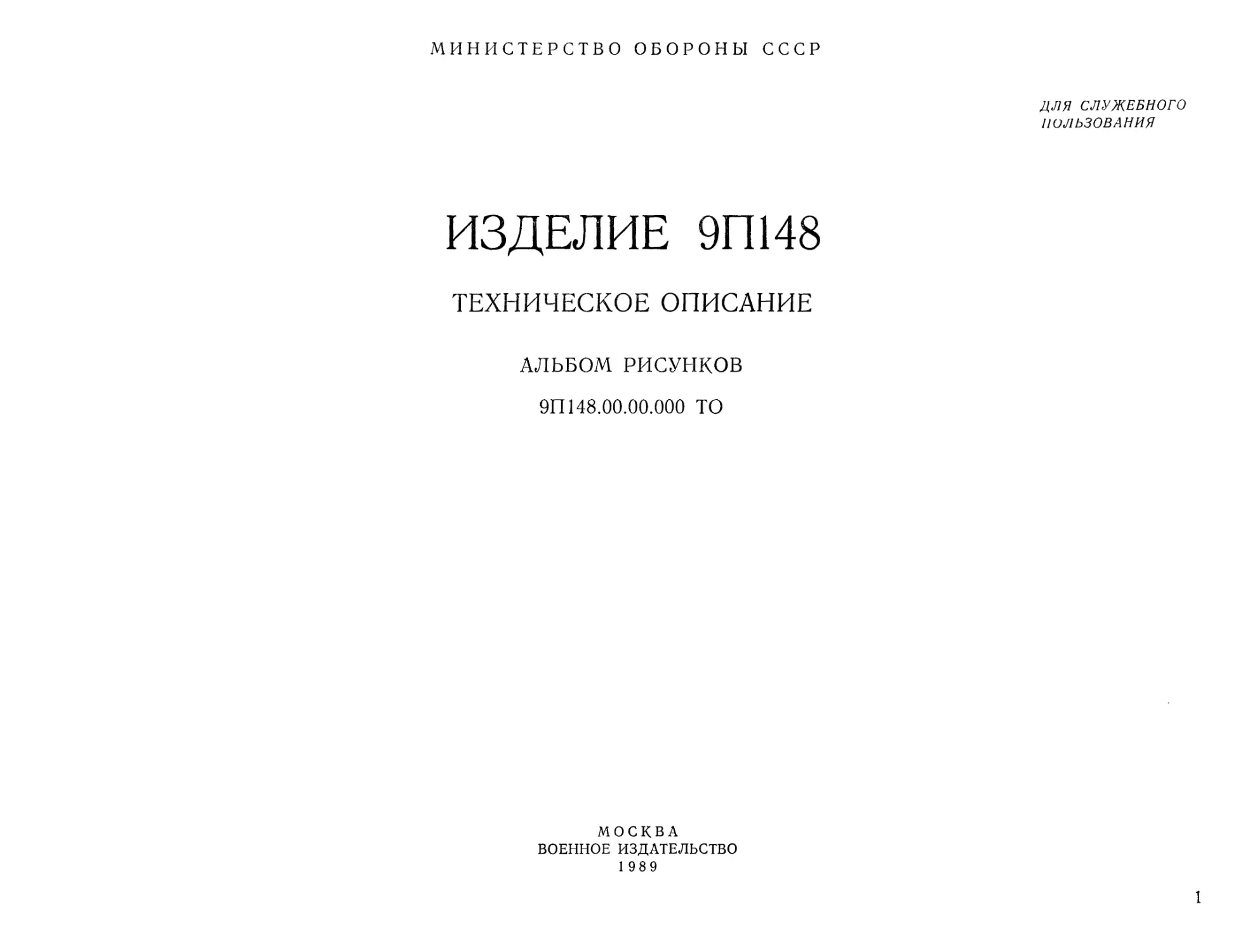

МИНИСТЕРСТВО ОБОРОНЫ СССР
ИЗДЕЛИЕ 9П148
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
АЛЬБОМ РИСУНКОВ
9П 148.00.00.000 ТО
МОСКВА
ВОЕННОЕ ИЗДАТЕЛЬСТВО
1989
ДЛЯ СЛУЖЕБНОГО
ПОЛЬЗОВАНИЯ
1
ПЕРЕЧЕНЬ РИСУНКОВ
Стр.
Рис. 1. Изделие 9П148 (походное положение).................................5
Рис. 2. Изделие 9П148 (боевое положение)................................. —
Рис. 3. Отделение управления изделия 9П148 (вид на рубку с места старше-
го оператора) ...........................................................6
Рис. 4. Отделение управления изделия 9П148 (вид на рубку спереди) . . 7
Рис. 5. Пусковая установка 9П 148.02.00.000 (боевое положение, вид сзади
сверху) .................................................................8
Рис. 6. Пусковая установка 9П 148.02.00.000 (боевое положение, вид спе-
реди сверху) .............................................................9
Рис. 7. Боевое отделение изделия 9П148 (вид на пусковую установку снизу) 10
Рис. 8. Боевое отделение изделия 9П148 (вид на правый борт) . . . .11
Рис. 9. Отделение управления изделия 9П148 (вид на правый борт) . . 12
Рис. 10. Боевое отделение изделия 9П148 (вид на люк загрузки) ... 13
Рис. 11. Боевое отделение изделия 9П148 (вид на левый борт) .... 14
Рис. 12. Боевое отделение изделия 9П148 (слева вид на лотки в сложенном
положении, справа вид на лотки в положении для заряжания) ... 15
Рис. 13. Боевое отделение изделия 9П148 (вид на заднюю часть левого
борта) .................................................................16
Рис. 14. Отделение управления изделия 9П148 (вид на левый борт) . .17
Рис. 15. Изделие 9П148 (боевое положение, вид слева)....18
Рис. 16. Изделие 9П148 (исходное положение, вид сверху) .... 19
Рис. 17. Изделие 9П148 (сечения)...............20
Рис. 18. Общая электрическая схема изделия 9П148..........................21
Рис. 19. Размещение соединительных кабелей на изделии 9П148 (вид сверху) 22
Рис. 20. Размещение соединительных кабелей на изделии 9П148 (вид на
правый борт, сечения)....................................................24
Рис. 21. Размещение кабелей на изделии 9П148 (вид на
крышу изнутри и на левый борт) ..........................................26
Рис. 22 (лист 1). Размещение соединительных кабелей на изделии 9П148
(вид сверху на переднюю часть) (вариант изготовления до 1 октября
1988 г.) ................................................................28
Рис. 22 (лист 2). Размещение соединительных кабелей на изделии 9П148
(вид сверху на переднюю часть) (вариант изготовления с 1 октября
1988 г.).................................................................30
Рис. 23. Размещение соединительных кабелей на изделии 9П148 (вид спере-
ди на рубку)........................................................... 32
Рис. 24. Размещение соединительных кабелей на изделии 9П148 (вид на кры-
шу изнутри) ........................................................... 33
Рис. 25. Структурная электрическая схема изделия 9П148....................34
Рис. 26. Изделие 9М113....................................................35
Рис. 27. Изделие 9М111-2..................................................36
Рис. 28. Кронштейн антенны 9П 148.00.13.000 ........................... 37
Рис. 29. Пусковая установка 9П135М (боевое положение, вид слева) . . 38
Рис. 30. Пусковая установка 9П135М (боевое положение, вид сзади слева) —
Рис. 31. Пусковая установка 9П135М (без прибора 9Ш119М1, в положении
для закрепления в изделии 9П148) ............................. . 39
Рис. 32. Рубка 9П 148.03.00.000 (вид слева, сечения)......................40
Стр.
Рис. 33. Рубка 9П 148.03.00.000 (вид сверху, сечения) ...... 42
Рис. 34. Кронштейн прибора 9П 148.03.04.000 .......................... 44
Рис. 35. Колпак 9П 148.03.07.000 ........................................... 45
Рис. 36 (лист 1). Редуктор ВН 9П 148.03.01.000 ............... . . 46
Рис. 36 (лист 2). Редуктор ВН 9П 148.03.01.000 .............................. 48
Рис. 37. Редуктор ВН 9П148.03.01.200 .................................. 50
Рис. 38. Редуктор ГН 9П148.03.02.000 ....................................... 51
Рис. 39. Датчик ГН 9П 148.03.05.000 ......................................... 52
Рис. 40. Пусковая установка 9П 148.02.00.000 53
Рис. 41. Пусковая установка 9П 148.02.00.000 (сечения)................54
Рис. 42. Стопор ГН 9П 148.00.00.020 ......................................... 55
Рис. 43 (лист 1). Основание установки 9П148.02.06.000 ...... 56
Рис. 43 (лист 2). Основание установки 9П 148.02.06.000 ............... 58
Рис. 44. Рама 9П 148.02.03.000 ........................................... 60
Рис. 45. Распределительная коробка 9П 148.02.04.000 ..................... 61
Рис. 46. Направляющая 9П148.02.01.000 ;...................62
Рис. 47. Каретка 9П148.02.01.070 ........................................... 63
Рис. 48. Электромагнит 9П 148.02.01.130 ................................ 64
Рис. 49. Механизм сброса 9П 148.02.02.000 .................... 65
Рис. 50. Редуктор ВН 9П148.02.05.000 .................... 66
Рис. 51. Редуктор ГН 9П 148.07.00.000 .................... .... 67
Рис. 52. Пульт оператора 9П148.03.03.000 ................................ 68
Рис. 53. Механизм наведения 9П148.03.03.020 . .................. 69
Рис. 54. Блок автоматики и управления 9П 148.11.00.000 ...... 70
Рис. 55. Усилитель 9П148.12.00.000 .................................... 72
Рис. 56 (лист 1). Принципиальная электрическая схема усилителя
9П148.12.00.000 (вариант изготовления до апреля 1986 г.)....................74
Рис. 56 (лист 2). Принципиальная электрическая схема усилителя
9П148.12.00.000 (вариант изготовления с апреля 1986 г.) . . . . .76
Рис. 57. Блок усиления и разрешения 9П148.13.00.000-2 ...................... 78
Рис. 58 (лист 1). Принципиальная электрическая схема блока усиления и
разрешения 9П148.13.00.000-2 (вариант изготовления с апреля 1986 г.) 80
Рис. 58 (лист 2). Пирнципиальная электрическая схема блока усиления и
разрешения 9П 148.13.00.000-2 , (вариант изготовления до апреля 1986 г.) 84
Рис. 59. Блок поправок 9П148.14.00.000 . . . . . . . . . . 88
Рис. 60 (лист 1). Принципиальная электрическая схема блока поправок
9П148.14.00.000 (вариант изготовления до апреля 1986 г.) .... 89
Рис. 60 (лист 2). Принципиальная электрическая схема блока поправок
9П148.14.00.000 (вариант изготовления с апреля 1986 г.) . .... 90
Рис. 61. Контакторная коробка 9П 148.00.11.000-1 ........ 91
Рис. 62. Функциональная электрическая схема НАУ 9С451М ... 92
Рис. 63. Сетка визира и светящаяся марка прибора 9Ш119М1 .... 93
Рис. 64. Функциональная электрическая схема ИСП 9С469М .
Рис. 65 (лист 1). Принципиальная электрическая схема системы автоматики
изделия 9П148 (системы электропитания, привод воздухопритоков, привод
рубки)...........................................я..........................94
Рис. 65 (лист 2). Принципиальная электрическая схема системы автоматики
1* Зак. 3501 дсп
3
Стр.
изделия 9П148 (система электропитания, привод воздухопритоков, привод
рубки) . .....................................................
Рис. 66 (лист 1). Принципиальная электрическая схема системы автоматики
изделия 9П148 (привод ПУ, привод люка, механизм сброса) . . . .
Рис. 66 (лист 2). Принципиальная электрическая схема системы автоматики
изделия 9П148 (привод ПУ, привод люка, механизм сброса) . . . .
Рис. 67 (лист 1). Принципиальная электрическая схема системы автоматики
изделия 9П148 (схема пуска, соединение НАУ 9С451М с изделием 9М113,
ЗМШ-2) . ........................................................
Рис. 67 (лист 2). Принципиальная электрическая схема системы автоматики
изделия 9П148 (схема пуска, соединение НАУ 9С451М с изделием 9М113,
9М111-2) . ........................................................
Рис. 68. Схема соединений изделия 9П148 с изделиями 9М113 (ЭМИ 1-2)
Рис. 69. Левый верхний стеллаж 9П148.00.05.000 .........................
Рис. 70. Левый боковой стеллаж 9П 148.00.04.000 .........................
Рис. 71. Лоток 9П148.00.03.000 ...........................................
Рис. 72. Крышка люка 9П148.06.00.000 ................................
Рис. 73. Козырек люка 9П 148.00.00.100 ................................
Рис. 74. Редуктор люка 9П 148.05.00.000 ................................
Рис. 75. Ручной привод люка 9П148.00.10.000 ...................
Рис. 76. Механизм закрывания крышек 9П148.16.00.000 ..................
Рис. 77. Привод воздухопритоков 9П148.16.00.020 .......
Рис. 78. Креномер 9П 148.00.12.000 ..................................... •
96
98
100
102
104
106
107
108
109
ПО
111
112
113
114
116
118
Стр.
Рис. 79. Блок встроенного контроля 9П148.17.00.000 . . . ' . . . .119
Рис. 80 (лист 1). Принципиальная электрическая схема блока встроенного
контроля 9П148.17.00.000 (вариант изготовления с апреля 1986 г.) . . .120
Рис. 80 (лист 2). Принципиальная электрическая схема блока встроенного
контроля 9П148.17.00.000 (вариант изготовления до апреля 1986 г.) . . 122
Рис. 81. Блок питания аппаратуры управления 9П148.15.00.000 .... 124
Рис. 82 (лист 1). Принципиальная электрическая схема блока питания аппа-
ратуры управления 9П148.15.00.000 (вариант изготовления с апреля
1986 г.) ; .......................................................125
Рис. 82 (лист 2). Принципиальная электрическая схема блока питания аппа-
ратуры управления 9П148.15.00.000 (вариант изготовления до апреля 1986 г.) 126
Рис. 83. Размещение ЗИП на изделии 9П148............................... . . 127
Рис. 84. Выносное устройство 9Пр6-9П 148.00.000 .........................—
Рис. 85. Излучатель 9Пр6-9П 148.02.000 . . . . . ...............—
Рис. 86. Домкрат 9Пр7-9П 148.000 .................................. 128
Рис. 87. Зона стрельбы с изделия 9П148 при наведении пусковой установки
ручным дублером ...........................................................—
Рис. 88. Окоп для изделия 9П148 .......................................129
Рис. 89. Суммарные опасные зоны при стрельбе изделием 9М113 . . . 130
Рис. 90. Окоп для пусковой установки 9П135М с сектором обстрела 60° . 131
Рис. 91. Схема погрузки и крепления изделия 9П148 на четырехосной, желез-
нодорожной платформе . .....................................132
Рис. 92. Схема транспортирования изделия 9П148 в самолете Ан-12 . . 133
4
Рис. 1; Изделие 9П148 (походное положение):
/—крышка люка 9П 148.06.00.000; 2 — балка рамы ПУ; 3 — пус-
ковая установка 9Ш48.02.00.000; 4 — рубка 9П 148.03.00.000
Рис. 2. Изделие 9П148 (боевое положение):
/—крышка люка 9П 148.06.00.000;, 2 — изделие 9М113 (9М111-2);
<3 —пусковая установка 9П148.02.00.000; 4 — рубка 9П148.03.00.000;
5 — козырек люка; 6 — бронеколпак 9П 148.03.07.000; 7 — броне-
щиток 9П148.03.07.070; 8 — рамка 9П148.03.07.080
5
/с 15 /4 13 * 12 f1 to 9
Рис. 3. Отделение управления изделия 9П148 (вид на рубку с места старшего оператора):
/ — крюк 9П148.03.00.099; 2 —прибор ТНПО-170; 3 —редуктор ВН 9П 148.03.01.000; 4 —ручка 9П148.03.00.090; 5~маховичок 9П 148.03.04.036;
6 — кронштейн прибора 9П148.03.04.000; 7 —датчик ГН 9П148.03.05.000; 8 — блок автоматики и управления 9П148.11.00.000; 9 — редуктор
ГН 9П 148.03.02.000; 10 — стойка 9П 148.03.00.020 или 9П 148.03.00.226; // — рукоятка 9П 148.03.00.051; 12 — ручка 9П 148.03.03.050; 73 —прибор
9Ш119М1; 14 — маховичок диоптрийной наводки; 15— пульт оператора 9П 148.03.03.000; 16 — рукоятка 9П148.03.03.070
©Q
Рис. 4. Отделение управления изделия 9П148 (вид на рубку спереди):
/7 _ пучка 9П 148.03.04.039: 18 — крючок 9П 148.03.04.049; 19 — рукоятка 9Ш 48.03.01.020; 20 — стопор рубки 9П 148.03.00.060; 21 — замок; 22 ин-
дикатор 9С469М.140
7
Рис. 5. Пусковая установка 9П 148.02.00.000 (боевое положение, вид сзади сверху):
1 — механизмы сброса 9П148.02.02.000; 2 — направляющая 9П 148.02.01.000; 3 — крышка 9П148.02.01 ЛЕО; 4 — кожух; 5 — рама
9П 148.02.03.000; б — основание установки 9П148.02.06.000
8
Рис. 6. Пусковая установка 9П148.02.00.000 (боевое положение, вид спереди сверху):
7 — трубка 9Ш48.ТО.00.123
9
Рис. 7. Боевое отделение изделия 9П148 (вид на пусковую установку снизу):
1 — стопор ГН 9П148.00.00.020; 2 — стопор рамы ПУ; 8 «* редуктор ВН 9П 148.02.05.000; 4—редуктор
ГН 9П148.07.00.000; 5 — маховик 9П 148.02.05.070
10
Рис. 8. Боевое отделение изделия 9П148 (вид на правый борт):
/—правый верхний стеллаж 9П148.00.07.000; 2 — боковой правый стеллаж 9П148.00.06.000; 3 — блок поправок
9Ш48.14.00.000; 4 - усилитель 9П148.12.00.000
11
Рис. 9. Отделение управления изделия 9П148 (вид на правый борт):
/ — блок встроенного контроля 9П148.17.00.000; 2 — бленда АФ5923.071; 3 —кронштейн 9Ш48.00.00.440; 4 — правый кронщтейн
№ 25 41-08-9017142; 5 — аппаратурный блок 9С474-1; 6 — блок усиления и разрешения 9П148.13.00.000-2
№
Рис. 10. Боевое отделение изделия 9П148 (вид на люк загрузки):
7 — редуктор люка 9П148.05.00.000; 2 —ручной привод люка 9П148.00.10.000
2
Рис, 11. Боевое отделение изделия 9П148 (вид на левый борт):
- вынос ное устройство 9Пр6-9П148.00.000; 2 —верхний левый стеллаж 9П 148.00.05.000
Рис. 12, Боевое отделение изделия 9Ш48 (слева вид на лотки в сложенном положении; справа вид на лотки в
положении для заряжания):
/ — балка 9Ш48.00.00.030; 2 — ось 9П 148.00.00,167; 5 —рычаг 9П 148.00.03.120; 4 — рукоятка 9П 148.00.03.130; 5 — поперечина; б «* лоток
9ГН48.00.03.000; 7 —основание 9П148.00.03.020; 8 —рама 9Ш 48.00.03.050
15
Рис. 13. Боевое отделение изделия 9П148 (вид на заднюю часть левого борта):
/ — нагнетатель с фильтром ФПТ-100М; 2 — заглушка воздушной магистрали; 3 — клапан
9П148.00.00.180
16
Рис. 14. Отделение управления изделия 9П148 (вид на левый борт):
1—^аппарат А-4 переговорного устройства Р-124; 2— рычаг 9П148.00.00.130; 3 — рычаг 9П 148.00.00.140
2 Зак. 3501 дсп
17
Рис. 15. Изделие 9П148 (боевое положение, вид слева):
/ — аппарат А-1 переговорного устройства Р-124; 2 — креномер 9П148.00.12.000; 3 — блок встроенного контроля 9ГП4Я 17 пл лпп- л ~
9П 148.00.00.530; 5 - переключатель В-45М; 6 - рубка 9П148.03.00.000; 7 - прибор 9Ш119М1; 8 - блок автоматики ’и ^поавпРния
9П148 11.00.000; 9 — пусковая установка 9Ш48.02 00.000; 10 — козырек люка; // — ручной привод люка 9П148 00 10 000- 19 — Кпт.тЛ п™*
9П148.06.00.000; 13 — редуктор люка 9П148-05.00.000; 14 — аккумуляторная батарея 12СТ-70М; /5 — лоток 9П148 00 03 000- м
аккумуляторной батареей 11ФГ-400 и кабелем 9С469М.180; /7 — пусковая установка 9П135М (без прибора 9Ш119МП- ’/Я —nvnu-r ЛттАпа,.Л«5
9П 148.03.03.000; 19 — индикатор 9С469М.140; 20 — кронштейн 9П148.00.00.023; 21 — кронштейн антенны 9П 148.00 13 000 опеРатоРа
18
9П 148.06.00.000; 14 — аккуму-
27 — радиостанция Р-173 или
Рис. 16. Изделие 9П148 (походное положение, вид сверху):
8 — блок автоматики и управления 9П148.11.00.000; 9 — пусковая установка 9П 148.02.00.000; 12 —- крышка люка
ляторная батарея 12СТ-70М; 17 ~ изделие 9П135М-1;' 20 - блок питания аппаратуры управления 9П 148.15.00.000;
Р-123М; 22, 33, 35, 38 и 39 - концевые выключатели 9П148.02.00.100; 23 - блок усиления и разрешения 9П148 13-00.000-2, 24 — редуктор
ГН 9П148.07.00.000; 25 - усилитель 9П148.12.00.000; 26 - датчик ГН 9Ш 48.03.05.000; 27 - преобразователь тока ПТ-200Ц; 28 — блок поправок
9П148.14.00.000; 29 — балка 9П148.00.00.030; 30 — механизм закрывания крышек 9П148.16.00.000; 31 — контакторная коробка Д^14^.00.11.000-1,
32 — аккумуляторная батарея 12СТ-70М; 34 — стопор ГН 9П 148.00.00.020; 36—рычаг 9П148.00.00.140; 37 рычаг 9П 148.00.00.130, 40 на руд-
ный переключатель переговорного устройства Р-124
2*
19
У7 У5
S5?
Рис. 17.
41 — правый боковой
44 — левый боковой
переключатель ППН-45;
54 — крестовина 9П 148.00.00,124;
Изделие 9П148 (сечения):
стеллаж 9П148.О0.06.000; 42 — правый верхний стеллаж 9П148.00.07.000;
стеллаж 9П148.00.04.000; 45 — указатель 9П 148.00.00.142; --------
„_____ __________________ ____________ ....... ; 43 — левый верхний стеллаж 9П148.00.05.000;
лаж 371148.00.04.000; 45 — указатель 9П148.00.00.142; 46 — выключатель ВК-314; 41 — панель 9'П 148.00.00.510; 48 —
45 —рукав; 50 — тройник 9П148.00.00.430; 51 — гофрированный шланг; 52, — патрубок; 53 — крышка 9П148.00.00.520;
________22.‘.21; 55 — крышка 9П148.00.00.148; 56 — сальник 9П148.02.05.054 ; 57 — муфта 9П148.00.00.143; 58 — петля
9П148 00.00.181; 59 — кольцо 9П 148.06.00.039; 60 — штифт 3\Ч0; 61 — упор 9П148.00.00 195; 62 — винт М5Х14
- А//Л ЦАнгенм
£лак
0Р-Ш-1&
----(^)-
^2А S/7A8~
тшзе!
Р-24
1Ш0
шн
илг.
РГН
9т.ШШ8
{т8Я84М
< л- о/ 1-—I
1
/278машини 47- 28
97—~ -
9Ш719М7
п
wnmi/i ms.w/ns
770
0/2
Ш8\
ч д™
(датчик)
тшшм
РГ/7 _
(руЗки)
У17Ч8.Щ2М J2HSN
РвН
мши
дгн
(приемник)
9П1Ч8.ШШ0
шз
12СТ-7О1Ч
Кнопка мдк
Ы9М
!2-СТ-72м
маши ль/
47-28^
W) (ш
278 Мйшины 47-08
г S8K
<л
Ц/2 Ш? Г~
^4гг
--77^“--
SP\ 4F
М7Ш.еог
0/3
ш
Н7
87
824
т
Н2
32}
нз
НЧ
/лг
ямяшми
Мд/7
шЗ"
778 ЭМ
тиши.вб
Р8Н
мп
7 278 маши-
ны 47-778
КР
9MJ72JHM
шз
I @—$ + 278 {
3/?ектрад§ига- [I
телл п38с/8а.
МЦшинь/ 4/-8 8
ш
22. г-__ Ш
И I Ьнж
) т-7
1^_
8УР
9Ш/Ш.Ш'2
ц/Р 98748 ОО.И- Ш’)
М | М а/У
(2
т.мшг
ВАТ/
пшвв
[7?
ШГ\
\Ш2
Z
ПР2МЦ
Ш8
Ёыключатель жалюзи
Редуктор л/ока
МЫШ
ш
S-W
выклю чатель
лада ере 8 }
8 из up а.
Ш4
2b@HZ
и/Р
Ректор 1
08 г
вариант изготовления изделия 8 &/ЛусксГ~до^М^8^'
Рис. 18. Общая электрическая схема изделия 9П148
21
Рис. 19. Размещение соединительных кабелей на
изделии 9П148 (вид сверху):
1 - преобразователь ПТ-200Ц; 2-концевой выключатель
АП148 02.00.100; 3 — аккумуляторная батарея 12U1-/UM,
4 — контакторная коробка ЭПИв.ОО.П.ООО-!; 5--Д атчик
ГН 9П148.03.05.000; 6 — редуктор люка 9П148.05.00.000
23
24
Рис. 20. Размещение соединительных кабелей на изделии
9П148 (вид на правый борт, сечения):
/ — кабель 31 9П148.00.00.930; 2— контактор КМ-25Д-8; 5 —блок встро-
енного контроля 9П 148.17.00.000; <4—кабель 30 9П148.00.00.920; 5 — ка-
бель 27 9П148.00.00.720; 6 — кабель 29 9П 148.00.00.910; 7 — переключа-
тель В-45М; 8 — аккумуляторная батарея 12СТ-70М; 9 — высокочастот-
ный кабель; 10 — блок поправок 9П148.14.00.000; 11 — усилитель
9П148.12.00.000; 12 — пусковая установка 9П135М-1; 13 —- аппаратурный
блок 9С474-1; 14 — блок усиления и разрешения 9П148.13.00.000-2; 15 —
блок автоматики и управления 9П148.11.00.000; 16 — кабель 12
9П148.00.00.300
25
26
БидК
Рис. 21. Размещение кабелей на изделии 9П148 (вид на крышу изнутри и на левый борт):
/ — концевой выключатель 9П 148.02.00.100; 2 — редуктор ВН 9П148. 02.05.000; <? —редуктор люка 9П148.05.00.000; 4 — датчик
ГН 9П 148.03.05.000; 5 — редуктор ГН 9П 148.07.00.000; £ —индикатор световых помех 9С469М; 7 — пульт оператора 9П148.03.000; 8 —ка-
бель 24 9П 148.00.00.940; 9 — переключатель ППН-45; 10 — кнопочный выключатель; // — предохранитель ПВ-10
27
28
£>ид (рис. 20)
/7 16 15 14
Г, - ft (повернуто)
Ж, -ж,
Рис. 22 (лист t). Размещение соединительных кабелей на изделии
9П148 (вид сверху на переднюю часть) (вариант изготовления до
1 октября 1988 г.):
/ — пучок проводов; 2 —кабель питания; 3, 4 — нагрудный переключатель со
шнуром длиной 2,2 м; 5, 7 — блок питания радиостанции Р-123М; 6 — пучок
проводов; 8 — провод питания блока радиостанции; 9 — кабель питания; 10,
// — радиостанция P-I23M; 12 — кабель питания; 13 — аппарат А1 переговорно-
го устройства; 14, 15— аппарат А4 переговорного устройства; 16, /7 — нагруд-
ный переключатель со шнуром длиной 1,2 м; 18 — провод питания блока ра-
диостанции; 19 — предохранитель радиостанции; 20 — щиток приборов
41-08-3805010
29
30
ft - Г, повернуто
Рис. 22 (лист 2). Размещение соединительных кабелей
на изделии 9П148 (вид сверху на переднюю часть)
(вариант изготовления с 1 октября 1988 г.):
1 — блок Р-173-16; 2—пучок проводов; 3— кабель 31; 4 — пере-
ходный кабель; 5, 6 — нагрудный переключатель со шнуром
длиной 2,2 м; 7 — провод питания машины 41-08; 8 — пучок про-
водов машины 41-08; 9 — кабель питания радиостанции Р-173 и>
нагрудного переключателя; 10 — провод массы от 9П148.00.13.000;
11 — переходный кабель; 12, 13 — блок Р-173-16 или блок пита-
ния радиостанции Р-173; 14 — кабель питания радиостанции
Р-173; 15, 16 — радиостанция Р-173; 17 — провод питания машины
41-08; 18, 27 — аппарат А1 переговорного устройства; 19 — пере-
ходный кабель; 20, 21 — аппарат А4 переговорного устройства;
22, 23 — нагрудный переключатель со шнуром длиной 1,2 м;
24 — щиток приборов 41-08-3805010; 25 — предохранитель; 2б —
провод питания
31
Рис. 23. Размещение соединительных кабелей на изделии 9П148 (вид спереди на рубку):
/ — подогреватель 9П148.03.07.130; 2 — редуктор ВН 9П148.03.01.000; 3 — пульт оператора 9П148.03.03.000; 4 — редуктор ГН 9П148 03 02 ООО-
5 —датчик ГН 9П 148.03.05.000; 6 — кронштейн прибора 9П148.03.04.000; 7 — винт М2 у 8; 8 — гайка М2; 9 — шайба 2; 10 — концевой выключа-
тель 9П 148.02.00.100
32
Вариант изготовления Во 1 января 13£6г
3 Зак. 3501 дсп
2/7f48,00.00.770 SS-S2^
Рис. 24. Размещение соединительных кабелей на изделии 9П148
(вид на крышу изнутри)
33
игу
УСИЛИТЕЛЬ
канал ЗН
UlA
Огр
КАНАЛ ГН
I
ЕЛОК усиления
И РАЗРЕШЕНИЯ
канал SH
СЕКТОР
ЛРиДОР
ЕшиЗгН
ШТЕН-
\цко-
\МЕТР 1
пульт
ОПЕРАТОРА
ПОТЕН-
ЦИО-
МЕТР
:'-%т
РЕДУКТОР
8Н
ТАМГЕ-
HEPATtf
тгп-з
РЕДУХ- I
ТОР
КАНАЛ ГЦ
ПУСКОВАЯ УСТАНОВКА
ПОГОН -
ПЕРЕГОВОРНОЕ
УСТРОЙСТВО
Р-Р2У
ЕЕлик ——।
Радиостанция
р-173
т
Антенна
ННДИХАПР
С8Е?08ЫХ
ПОМЕХ
УСУ5ДМ
ДАТЧИК
ПОЛОЖЕНИЯ
по углу
местл
ТОМ&Т-2-ТОЛ
Д8ИГА-
ТЕЛЬ
\mz
ДАТЧИК
полсжениЯ
ПО АЗИМУТУ
Ш8Т-2-1йП
ТАХОГЕ-
ttMTtf
тгп-з
РЕДУКТОР
гл
ДЕНГА-
ТЕЛЬ
' WP-S2"
ТАХ ОГР
нгРАтору
тгп-з
ДАТЧИК
ПОЛОЖЕНИЯ
ПО УГЛУ
МЕСТА
швт-г-гпл
ТАХО ГЕ-
НЕРАТОР
ТГП-З
РЕДУКТОР
вн
I ДВИГАТЕЛЬ
У/ТРИВОД ЛЮКА ЗАГРУЗКИ
I** fipf-№8-7t3 —\РВДУКТ0р
РАНА
КОрОЕкА
РАСПРЕ ДЕ -
ЛНТЕЛЬНАЯ
^трк^
Ч'СРК
АППАРА-
ТУРНЫЙ
ЕЛОК
УСУ7Н-Е
ПИТАНИЕ.
АППАРАТУРА
| УПРАВЛЕНИЯ
л РЕДУК- муфты У/ИГА-
- ТОР “ жж
. ТЕЛЬ
КРЫШКА
Л НТК А
ЗАГРУЗКИ
Г ИЗДЕЛИЙ
УННЗ
или &Mfff
ТАМГЕ-
МММ
ТГП-З
ДАТЧИК
ПОЛОЖЕНИЯ
ПОАЗИМУТУ
ШЕТ-2-Ш
Елок
ПОПРАВОК
Елок _____________
АВТОМАТИКИ__________
И 4278
1ПРА8ЛЕНИЯ 053,400Гц
Вариант изготовления изделия 9П1^8 бы пуска до Д
Рис. 25. Структурная электрическая схема изделия 9П148
Внимание! Надпись «Вариант изготовления изделия 9П148 выпуска до» далее читать «1 октября 1988 г.»
Елок
ВСТРОЕННОГО
КОНТРОЛЯ
ХпрЙВОД КРЫШЕК ЖАЛЮЗИ
j ДВИГАТЕЛЬ
। мз-мг
РЕДУКТОР
КРЫШКИ
~ I ' ЖАЛЮЗИ
ЕЛОК ПИТА-
НИЯ АППА-
РАТУРЫ
УПРАВЛЕНИЯ
ЗЕВ, ¥30 Гц
ПРЕОЕРАЗОЕА-
тель
пт- 2ООЦ
34
3*
35
задняя крышка; 2 —блок
6 — передний
Рис. 27. Изделие 9М111-2:
питания; 5 — розетка разъема; 4 —заглушка; 5 — задний зацеп;
зацеп; 7 — передняя крышка; 8 — плечевой ремень
36
A
Рис. 2& Кронштейн антенны 9П148.00.13.000:
' — стакан 9П148.00.13.010; 2-фланец 9П148.00.13.003; 3 —болт M6V20; 4 — вал 9П148.00.13.011; 5-ось 91
148.00.13.020; 7 —вал 9П 148.00.13.006; 8 — концевой выключатель 9П148.02.00.100; 9 — кулачок 9П148.00.13.007; 10 _______ _____________
/7 —фланец 9П148.00.13.009; 12 — розетка ИВЗ.640.019; 13 — лист 9П 148.00.13.008; 14— перемычка 9П148.00.13.060; /Y—наконечник Н7.750.118*
16 — штифт 6X55; 17 — труба 9П 148.00.13.050; 18 — провод массы; а — выступ; б — палец; в — паз
9П148.00.13.019; £ —корпус
'7 —рукоятка 9П148.00.13.030;
37
4
Рис. 29. Пусковая установка 9П135М (боевое положение, вид
слева):
/ — механизм пуска 9П135М.01.000; 2 — подъемный механизм 9П56.05.000; 3 —
аппаратурный блок 9С474; 4 — прибор 9Ш119М1; 5 — кронштейн визира
9П56М.ОЗ.ООО; 6 — вертлюг 9П56М.02.000; 7 — люлька 9П56.01.000; 8 — поворот-
ный механизм 9П56.06.000; 9 — шток 9П56.06.050; 10 — маховик 9П56.06.030;
11— правая опора 9П56М.04.040; 12—кронштейн 9П148 00 00.450; 13 — левая
опора 9П56.04.050; 14 — ограждение; 15 — рукоятка 9П56.04.080; /<? —кабель
9П56.08.000; 17 — рукоятка 9П56М.02.070; 18 — маховик 9П56.05.040; 19 — трено-
га 9П56М.04.000; 20 — передняя опора 9П56М.04.020; 21 — ограждение; а —
риска
38
22 — кнопка ПРОВЕРКА; 23 — заглушка 9П56 07.080; 24 — соединительный кабель
9С469М 180; 25 — микровыключатель НОРМ. — РЕЗЕРВ.; 26 — индикатор 9С469М 140;
27 — заглушка 9С469М 003; 28 — аккумуляторная батарея 11ФГ-400; 29 ~ выключатель
КАНАЛЫ; 30 — замок 9С469М 130; 31 — кабель 12 9П148.00.00.300
Рис. 31. Пусковая установка 9П135М (без прибора 9ШЦ9М1, в положении для закрепления в
изделии 9П148): ''
/ — опора 9П56.00.004; 2 — винт М8У16; 3 — ручка 9П56 03.018; 4—амортизатор 9П56.01.100; 5—каретка 9П56.01.070;
6 — рукоятка 9П56 01.060; 7 — вилка PC 50 с кожухом; 8 — вертлюг 9П56М.02.000; 9 — винт 9П 148.00.00.650; 10 —
винт 9П 148.00.00.640; // — рукоятка 9П56М.02.070; 12— крючок 9П135 01.077; 13 — флажок 9П135 01.070•’ 14 —
рычаг 9П135 01.060; 15 — лента
39
40
Рис. 32. Рубка 9П 148.03.00.000 (вид слева, сечения):
/ — прибор 9Ш119М1; 2 — колпак 9П148.03.07.000; 3 —крышка 9П 148.03.00.040; 4 —фиксатор
9П148.03.00.017; 5 — валик замка 9П148.03.00.013; 6 — уплотнение 9П 148.03.00.222 (9П148.03.00.223);
7—-ручка 9П148.03.00.016; 8 — гайка 9П148.03.00.019; 9 — опорное кольцо 9П148.03.06.008; 10 — шка-
ла 9П148.03.06.011; // — указатель 9П148.03.00.091; /2 —кронштейн прибора 9П148.03.04.000; 13 —•
прибор ТНПО-170; 14 — рукоятка 9П148.03.00.010; /5 —датчик ГН 9П148.03.05.000; 16 — валик
9П148.03.00.070; /7 — редуктор ГН 9П 148.03.02.000; 18 — стойка 9П148.03.00.226 ; 19 - гайка М8;
20 — болт М6Х20; 21 — левая планка 9П148.03.00.104; 22 — пульт оператора 9П148.03.03.000; 23 —
винт М6Х14; 24 — левый кронштейн 9П 148.03.00.097; 25 — индикатор 9С469М; 26 — рукоятка
9П148.03.01.020; 27 — редуктор ВН 9П 148.03.01.000; 28—погон 9П148.03.06.000; 29 — винт М5Х35;
30 — штырь 9П148.03.00.224; 3/— серьга 9П148.03.00.110; 32 — накладка 9П148.03.00.064; 33 —болт
М6Х16; 34— винт М6Х40; 35— колпачок 9П148.03.00.054; 36 — упор 9П148.03.00.065; 37— рычаг
9П 148.03.00.056; 38 — правая планка 9П148.03.00.103; 39 — рукоятка 9П 148.03.00.051; 40 — рукоятка
9П148.03.03.070; 41 — шайба 9П148.03.00.112; 42— шайба 9П148.03.00.115; 43 — болт М6Х20; 44 — шай-
ба 6; 45 — кронштейн 9П148.03.00.130; 46— коромысло 9П148.03.00.108; 47 — шайба 10; 48 — шплинт
2,5X16; 49 — винт 9П148.03.00.109; 50 — указатель 9П148.03.00.092; 5/ —сектор 9П148.03.04.065; а —
отверстие; б — плечо
41
Рис. 33. Рубка 9П 148.03.00 000 (вид свер-
ху, сечения):
3 — крышка 9П 148.03.00.040; 30 — штырь
9П148.03.00.224; 31 — серьга 9П148.03.00.110; 52 —
винт М8Х25; 53— винт М6Х28; 54 — ось
9П148.03.00.ШФ; 55 — масленка 1.1; 56 — опора
9П148.03.00.074; ’ 57 -- рукоятка 9П148.03.00.088;
58—петля 9П148.03.00.007; 59 — торсион
9П148.03.00,076; 60 — винт М6Х16; 61 — кронштейн
9П 148.03.00.073; 62 — контргайка 9П148.0'3.00.063;
63—гайка 9П148.03.00.062; 64 — трос; 65 — ось
9П 148.03.00.069; 66 — проушина 9П148.03.00.068;
67 — гайка М8; 68 — ручка 9П 148.03.00.090; 69 —
серьга 9П148.03.00.038; 70 — рычаг 9П148.03.00.037;
71 — ось 9П148.03.00.072; 72 — ушко 9Ш48.03.00.071;
73 — ограждение 9П148.03.06.013; 74 — сальник
9П148.02.06.099; 75 — сепаратор 9П148.03.06.016:
76 — колпачок 9П 148.03.00.035; 77 — пружина
9П148.03.00.034; 78 — стержень 9П148.03.00.031; 79 —
ось 9П 148.03.00.033; 80 — рычаг 9П148.03.00.032;
81 — внутреннее кольцо 9П 148.02.06.069; 82 — осно-
вание 9П148.03.06.010; 83 — защитная шайба
9П148.02.06.075; 84 — шарик Б 15,875- 100Ю; 85 —
наружное кольцо 9П148.02.06.071; 86 — винт
М6Х20; 87 — регулировочная шайба 9П148.02.06.073;
88 — нажимное кольцо 9П148.03.06.009; 89 — уплот-
нительное кольцо 9П148.02.06.130; 90 — прокладка
9П148.03.06.018; 91—кольцо сальника 9П148.02.06.098;
92— пружина 9П148.03.00.085; 93 — шкворень
9П148.03.00.084; 94 — упор 9П148.03.00.083; 95 — пру-
жина 9П148.03.00.082; 96 — гребенка 9П148.03.00.026;
97 — корпус 9П 148.03.00.025; 98 — пластина
9П148.03.00.066; 99 — винт М5Х15; 100 — концевой
выключатель 9П 148.02.00.100; 101 — кулачок
9П148.03.00.027; 102 - ручка 9П 148.03.00.050; 103 —
ось 9П148.03.00.029; 104 — стопор рубки
9П148.03.00.060; 105 — ось 9П148.03.00.028; 106 —
винт М5Х14; 107 — розетка 2РМ14КПН4Г1В1;
108—правая опора 9П148.03.04.011; 109 — винт
М8Х25; ПО — штифт 3X18; /// — ограждение
9П148.03.06.029; 112 — прокладка 9П148.03.06.031;
ИЗ — сепаратор 9П148.03.06.032; 114— нажимное
кольцо 9П 148.03.06.028; 115 — уплотнение
9П148.03.06.027; 116— пружина 9П148.03.00.039;
//7 — уплотнительное кольцо 9П148.00.00.917; 118 —
прокладка 9П148.03.00.078; в — скос; г — выступ;
д — зубчатый венец
и-и
Bud A pur. 32}
!43
25
2
3
27
¥
8иЗ Б
5/
75
77
75
опора 9П148.03.04.О11;
72
V/
72
5идА
75
76
75
в
if
79
25
5
28
3995
35
75
38
39 98
/ — правая ж._ _________ __________,
шипник 80104; 6 — обойма 9П148.1_____________, . ________
10 — откидной болт 9П 148.03.04.032; //—гайка М4; 12 _____________________, „ ____ ____________________ __ ____
9П148.03.04.051; 15 — сектор 9П 148.03.04.065; 16 — винт М5Х10; /7 —вилка 2РМ18Б7Ш1В1; 18 — кожух 9П148.03.04ЛГО; 19
гайка 9П148.03.04.018; 20— вращающийся трансформатор 10МВТ-2В-10П; 21 — винт М4Х7; 22— кольцо 9П148.03.04Д)Н«
23 — крышка 9П148.03.04.021; 24 — ось 9П 148.03.04.046; 25 — светофильтр в оправе 9П 148.03.04.070; 26 — рамка 9П148.03*04 ДЙ&
27 — рычаг 9П148.03.04.060; 28— гайка Мб; 29 — левая цапфа 9Ш48.03.04.015; 30— левая опора 9П148Х)3.04.016; 31 —
вяк 9П 148.03.04.027; 32 — пружина 9П148.03.04.025; 33 — штифт 2X16; 34 — серьга 9П 148.03.04.026; 35—‘Втулка 9П 148.03.04,011»
36 — шарик; 37 — поводок 9П 148.03.04.031; 38 — винт МЗХ10; 39 — винт М2,5X10; 40 — поводок 9Ш48.03.04.030; 41 — И
лик ВТ; 42 — шестерня 9П148.03.04.017; 43 — шкала сектора; 44 — болт М6Х25; 45 — гайка Мб; 46— палец 9ni48.08.04.04ii
47 — ручка 9П148.03.04.039; 48 — пружина 9Ш48.03.04.045; а —отверстие; б — плоскость; в — прилив; г — зубчатый В1И1Ц*
д — цилиндрический выступ; е — выступ; ж — проушина
Рис. 34. Кронштейн прибора 9П148.03.04.000:
; 2 — рычаг 9П 148.03.04.035; 3 —правая цапфа 9Ш48.03.04.014; 4 — штифт 3X20; 5—П«л
.03.04.013; 7 —наметка 9П148.03.04.034; 8— маховичок 9П 148.03.04.036; 5—ось 9П 148.03.04ДИя*
................ крючок 9П 148.03.04.049; /3 — тяга 9П148.03.04.064; 14 — пр у Ж ИЙ
44
/ —козырек 9П148.03.07.015; 2 —крышка 9П148.03.07.190; 3— тяга
9П148.03.07.055; 27 — скоба 9П 148.03.07.111; 28 — подогреватель 9П148.03.97.130; 29 — скоба
9П148.03.07.099; 30— винт М6Х16; 31— левый прижим 9П148.03.07.075; 32— скоба
9П148.03.07.057; 33 — защитное стекло 9П148.03.07.037; 34 — правый прижим 9П148.03.07.074;
35 — винт М5Х8; 36 — штифт 3X20; 37 — штифт 3X16; 38 — ось 9П148.03.07.103; 39 — ось
9П148.03.07.053; 40 — рамка 9П148.03.07.080; 41 — штифт 3X12; 42 — ось 9П148.03.07.051; 43 —
ролик с тросом 9П148.03.07.060; 44 — правая пружина 9П148.03.07.052; 45 — трубка
9П 148.03.07.082; 46 — вилка 2РМ14Б4Ш1В1; 47 — прокладка 9П148.03.07.106; 43 —
планка 9П148.03.07.038; 49 — пластина 9П148.03.07.063; 50 — стеклоочиститель 9П148.03Л7.062;
51 — ось 9П148.03.07.061; 52— ролик 9П148.03.07.059; а — прилив
4 — про-
Рис. 35. Колпак 9П148.03.07.000:
9П148.03.07.073;
угиина 9П 148.03.07.077; 5 — ось 9П 148.03.07.067; 6 — уплотнение 9П148.03.07.069; 7 - - рычаг
бП 148.03.07.101; 8 — кожух 9П148.03.07.040; 9 — колпак 9П148.03.07.010; 10 — тяга 9П148.03.07.105;
// — крышка 9П148.03.07.018; 12 — щиток 9П148.03.07.070; 13 — пружина правая 9П148.03.07.065;
Н — ось 9П148.03.07.058; 15 — ушко 9П148.03.07.034; 16 -- левая пружина 9П148.03.07.066; 17 —
йялик 9Ш48.03.07.044; 18— запор 9П148.03.07.046; 19 — рычаг 9П148.03.07.054; 20 — поводок
Bill 48.03.07.068; 21— винт М4Х18; 22—прокладка 9П148.03.07.107; 23 — защитное стекло
III 148.03.07.071; 24— прокладка 9П148.03.07.108; 25 — ось 9П148.03.07Д02;_ _ 26 — ролик
45
Рис. 36 (лист. 1). РсДУ* й
7 —корпус 9П 148.03.01.085; 2 — болт М5Х14; 3 — червячный редуктор 9П148.03.01.030; 4 — hit*
терня 9П148.03.01.070; 5 — винт М5Х12; 6 — редуктор 9П 148.03.01.090; 7 — ручной ни**
9П148.03.01.160; 8 — шестерня 9П148.08.01.023; 5 — корпус 9П 148.03.01.007; 10 — червяк 9П14Я.01 III
11— подшипник 1000098; 12— крышка 9П148.03.01.026; 13 — болт М.4Х8; 14— палец 9П148.0ИН
15 — шестерня 9П 148.03.01.075; 16 — фиксатор 9П148.03.01.067; 17 — ось 9П148.03.01.065; 18-
ка 9П148.03.01.064; 19 — рычаг 9П148.03.01.066; 20 — штифт 4X14; 21 — пружина 9П148.03.01 .Ofib,
кронштейн 9П148.03.01.068; 23 — маховик 9П148.03.01.120; 24 — крышка 9П148.03.01.086; 25 — щ«м>
9П148.03.01.083; 26 —- шестерня 9П148.03.01.100; 27 — водило 9П148.03.01.150; 28 —
46
hll 9Ш 48.03.01.000:
-п IH 03 01.082; 29 — кронштейн 9П148.03.01.017; 30 — болт M5X12; 31 — ось 9П148.03.01.008; 32 — ру-
-1.1 9П148.03.01.020; 33 — подшипник 10009*00; 34 — втулка 9П148.03.01.013; 35 — червячное колесо
-и hi 1)3.01.010; 36 — шпонка 4X4X16; 37 — втулка 9П148.03.01.018; 38— подшипник 7000101; 39 — вал-
н’рня 9П148.03.01.012; 40 — крышка 9П148.03.01.021; 41 — ось 9П148.03.01.016; 42—фиксатор
-Н пи)3 01.009; 43—пружина 9П148.03.01.011; 44—фланец 9П148.03.01.014; 45 — штифт 6X20; 46—
I *пф| I1.X16;-.47^ — дцестерця...9П148.03.01.081; 48— диск 9П148.03.01.088; 49 — фиксатор 9П148.03.01.091;
Р upv/кина' 9Ш48.03.01.093; ' 5/— шток 9П148.03.01.089; 52 — шпонка 9П148.03.01.096; 53 — втулка
И Q3-.01 Д12; 57.— штифт .-2X44/ а — Паз; 15-—’отверстие; в — конец фиксатора; г — е — выступы
47
Вариант изгатаВт?пая с /982 г.
Рис. 36 (лист Я), !•*
56 — вал-шестерня |П1й* =
"П148.03.01.098; 63 - *
67 — диск 9ni48.03.0l.lU
55
23-маховик 9Ш 48.03.01.120; 55-корпус 9П148.03.01.И5; 56-вал-шесте
60--шестерня 9П148.03.01.114; 61 — штифт; 62 — кронштейн 9П148.03.01.098;
48
ПН 9П 148.03.01.000:
*- редуктор 9П148.03.01.200; 58 — ручной привод 9П148.03.01.210; 59 — шестерня 9П148.03.01.107;
»м| О')7; 64 — втулка 9П 148.03.01.112; 65 — втулка 9П148.03.01.109; 66 — шестерня 9П148.03.01.113;
*»1НН 03.01.102; 69 — штифт 1,6X10
4 Зак. 3501 дсп
49
// 12
15
Рис. 37. Редуктор ВН 9П148.03.01.200:
/ — шпилька 9П148.03.01.031; 2 — гайка М4; 3 — вал-шестерня
9П148.03.01.180; 4 — подшипник 1000*094; 5 — пружина
9П148.03.01.034; 6 — шестерня 9П148.03.01.050; 7 — шестерня
9Ш48.03.01.057; 8 — тахогенераторы ТГП-3; 9 — винт МЗХ16;
Ю _. Винт М.ЗХ5; // — планка 9П148.03.01.054; 12 — колпак
9П148.03.01.080; /3 — винт МЗХ12; 14 — вилка 2РМ27БПН7Ш2В1;
/5 —винт МЗХ8; 16 — лента 9П 148.03.01.052; /7 — электродвига-
тель ДПР62-Н1-02; 18 — шестерня 9П148.03.01.043; 19 — корпус
9П148.03.01.027; 20— шестерня 9П148.03.01.046; 21 — гайка
9П148.03.01.045; 22 — вал-шестерня 9П148.03.01.190; 23 — нижняя
плата 9П148.03.01.028; 24— верхняя плата 9П148.03.01.029; 25—
вал-шестерня 9П148.03.01.070; а — отверстие: б — зубчатый венец
50
Рис. 38. Редуктор ГН 9П148.03.02.000:
/ — червячный редуктор 9П 148.03.02.030; 2 — редуктор 9Ш48.03.02.080; 3 — маховик
9П148.03.01.140; 4 — ручной привод 9П148.03.02.130; 5 — вал-шестерня 9П148.03.02.037; 6 — вал-
шестерня 9П 148.03.02.060; .7 — блок шестерен 9П148.03.02.013; 8 — червячное колесо
9П148.03.02.010; 9— корпус 9П148.03.02.007; 10 — стойка 9П148.03.02.017; //—подшипник
941/20; 12 — вал 9П148.03.02.020; 13 — подшипник 1000905; 14 — шпонка 4X4X32; 15 — червяк
9П148.03.02.011; 16 — крышка 9П148.03.02.0108; /7 — корпус 9П148.03.02.049; 18 — шестерня
9П148.03.02.041; 19 — водило 9П 148.03.02.090; 20 — водило 9П148.03.02.100; 21 — крышка
9П148.03.02.047; 22— микровыключатель 9П148.02.00.080; 23 — шток 9П148.03.02.043; 24 — втулка
9П148.03.02.044; 25 и 26 — шарики Б6-100; а — зубчатый венец
<51
4*
Рис. 39. Датчик ГН 9П 148.03.05.000:
1 — вилка 2РМ18Б7Ш1В1; 2 — крышка 911148.03.0l5.0il3; 3 — гайка 9П148.03.05.012; 4 — корпус 9П148.03.05.015; 5 — вращающийся трансформатор
10МВТ-2-10П; 6 винт М2,5X5; 7 — шайба 3; 8 — винт МЗХ18; 9 — шестерня 9П148.03.05.010; 10 — штифт 1,5X8; // — шестерня 9П148.03.05.020;
12— ось 9П148.03.05.019; 13 — вал-шестерня 9П148.03.05.040; 14— дно 9П148.03.05.016; 15— вал-шестерня 9П148.03.05.026; 16 — винт М2,5x5;
/7 —шайба 4; 18 — гайка М4; 19 — колпак 9П148.03.05.025; 20 — прокладка 9Ш48.03.05.014; 21 — жгут; 22 — винт МЗХ10; 23 — штифт 2,5X20;
24 — винт М2,5X3; 25 — вал-шестерня 9П148.03.05.021; 26 — шестерня 9П 148.03.05.023; 21 — фланец 9П148.03.05.024; 28 — кольцо А-4; 29 — винт
М4Х8; а — отверстие
52
Рис. 40. Пусковая установка 9Ш48.02.00.000:
1 — болт М8Х16;
тельная коробка
9П148.02.06.000; .
ВН 9П148.02.05.000; Ь — ——-
9П148.02.06.090; 20 — червячное колесо 9Ш48.02.06,160j
9П148.02.00.067; ‘
9П148.02.00.136;
2 —механизм сброса 9П148.02.02.000; 3 — штифт 5X10; 4 — направляющая 9Ш48.02.01.000; 5 — винт М8Х35; ^-распредели-
9П148 02 04 000- 7 —рама 9П 148.02.03.000; 8 — масленка 1.1; 9 — крышка 9П148.02.06.125; /0 — основание установки
и ^ -пукоятка ’9П148 02 00 140; 12 — кронштейн 9П148.02.00.063; 13 — концевой выключатель 9П148.02.00.100; 14 — редуктор
- А —болт М1ОХ25- 16 — шкала 9П148.02.06.074; /7 — кронштейн 9П148.02.00.086; 18 — щиток 9П148.02.00.160; 19 — червяк
* — * —21 — прокладка 9П148.02.00.071; 22 — винт М10Х90; 23 — регулировочная шайба
24 — прокладка Vril48.02j00.066; 25 — правый прижим 9П148.02.00.137; 26 — левый прижим 9П148.02.00.138; 27 — болт
упор 9П148.02.00.049; 29 — упор; 30 — указатель 9П148.02.00.073; 31 — шкала 9Ш48.02.00.072; 32 — болт М6Х12; а —зуб-
чатый венец; б — выступ
53
(рос
Рис. 41. Пусковая установка
Ю — основание установки 9П148.02.06.000; 14 — редуктор ВН 9П148.02.05.000; 33 гай-
ка 02.00 068; 34 — винт МЗХЮ; 35 — винт 9П148.02.00.051; 36 — стойка 9П148.02.00.048;
37 — стопор 9П148.02.00.059; 38— рычаг 9П148.02.00.047; 39 — ось 9П148.02.00.002; 40 —
болт №4X10; 41 — трансформатор 10МВТ-2В-10П; 42 — приемник ВН 9П148.02.00.190
илн 9П148.02.00.010; 43 — штифт 9П148.02.00.161; 44 — жгут; 45 — болт М8Х30; 46 — ка-
бель 13 9П148.02.00.060; 47 — выключатель 9П148.02.03.063; 48 — розетка
54
вариант изгатавления до 1 ср е&р ала №83 г.
Ml 1-18.02.00.000 (сечения):
1ИМУ2КПН10Г1В1Л; 49 — толкатель 9П 148.02.06.079; 50 — вилка 2РМГП22Б10Ш1Е2;
*1 концевой выключатель' 9П 148.02.00.100; 52— втулка; 53 — штифт 9П 148.02.00.065;
М ось 9П148.02.00.064; 55 — пружина 9П 148.02.00.061;^ 56 — винт М5Х8; 57 — фланец
flfNH.02.00.122; 58 — рычаг 9П 148.02.00.037; 59 — пружина 9П 148.02.00.036; 60 — палец
HR.02.00.035; 61 — упор; 62 — левый корпус 9П148.02.00.039; 63 — вал 9П148.02.00.045;
64 — гайка 9П148.02.00.052; 55 — вйнт М4Х12
Рис. 42. Стопор ГН 9Ш48.00.00.020:
1 — эксцентрик 9П148.00.00.010; 2 — корпус 9П148.00.00.004; 3
стопор 9П148.00.00.005; 4 — пружина 9П 148.00.00.007; 5 — шарик;
б—пружина 9П148.00.00.006; 7 — болт М5Х6; 8—вкладыш
9П148.00.00.003; 9 — штифт 8X20; а — отверстие; б — зубья
55
вариант изготовления 5а fff78r
/_ vnon чП 148 02 06 106* 2 — крышка 9П148.02 06.064; 3 — болт М6Х16; 4 — крышка 9П148.02.06.057; 5 — прокладка 9П148.02.06 .О&б; 6 — подшип-!
НИК 80208- 7 —труба- 8 — червячное колесо 9П148.02.06.110; 9 — червяк 9Ш48.02.06.090; 10— сальник 9П148.02.06.047; 11 — подшипник 7208Н;
19 — стакан 911148 02 06 046- 13 — основание 9П148.02.06.030; 14 — шкала 9П 148.02.06.074; 15 — гайка 9П 148.02.06.049; 16 — манжета 1-32Х52-Ц
17 — пробка 9П148 02 05 086’ 18 — крышка 9П148.02.06.051; 19 — болт М8Х30; 20 — пробка 9П148.02.05.086; 21 — пружина 9П 148.02.06.094; 22-*
пружина 9П148.02.06.093- 23 — пробка 9П148.02.06.095; 24 — болт М8Х30; 25 — штифт 10X25; 26 — левая крышка 9П148.02.06.118; 27 — трубаJ
2$ вал 9П148 02 06 111* 29— левая полумуфта 9П148.02.06.114; 30 — платик; 31 — венец 9П148.02.06.113; 32— штифт 10X25; 33 вкладыш
9П148.02.06.117; 34 —крышка 9П148.02.06.085 или 9П 148.02.06.084; 35 — подшипник 46213; 36 — правый копир 9П148.02.06.116; 37 — правая крыш-
56
V 1.ПЮВКИ 9П 148.02.06.000:
”. 42-кольцо9 тЖЖ 40-регулировочное кольцо 9Ш48.02.06.067; «-наружное коль-
9П148.02^6.079;’48-правая подвижная полум^фта ЭПиз.ог.Об.ЮЭ^^-^ружир^ 9ГГ14802 06 091^ ^О^ТалТ
«ни 111148.02.06.107; 5/— правая полумуфта 9П 148.02.06.112; 52 — винт М8Х45- 53 ~ зашитная шайба ЧП14« П9^ <^% , U9U ™ ~~ с Л
□ n-ra.uz.uo.iu-i, 01 левый копир 9Ш48.02.08.102; 62— левая подвижная полумуфта 9-ii48.02.06.103; а — зубчатый венец
57
Ж-Ж" {рис. 4У)
8f
82
83
89
78
79
89
Рис. 43 (лист 2). Основание
26 — левая крышка 9П148.02.06.118; 27 —труба; 63 — червячное колесо
9П148.02.06.160; 64 — основание 9П148.02.06.150; 65 — дистанционная про-
кладка 9П 148.02.06.119; 66 — болт 9П148.02.00.077; 67 — масленка 1.1;
68 — сепаратор 9П148.03.06.032; 69 — винт; 70 — крышка 9П148.02.06.125;
71 — уплотнение 9П148.0Э.06.027; 72 — прокладка 9П148.03.06.031; 73 —
пружина 9П148.03.06.026; 74 — регулировочное кольцо 9П148.02.06.124;
58
yriaiioBKH 9П148.02.06.000:
r> болт M8X25; 76 — болт M8X30; 77 — ступица 9П148.02.06.170; 78 —
м1и[) 9П 148.02.03.024; 79 — уплотнение 9П148.02.00.069; 80 — ползун
1118.02.00.131; 81 — стойка 9П148.02.06.005; 82 — тяга 9П148.02.00.132;
пружина 9П148.02.00.133; 84 — пробка 9П148.02.00.134; а — зубчатый
венец
59
/0*
Рис. 44. Рама 9П148.02.03.000:
ж ________ __________________ 2 — шильдик 9П148.02.03.051-0^; 3 — кабель 15 --------------- . .
9П148 02 03 090-01 6 — кабель 17 9П148.02.03.090-02; 7 — трубка; 8 — кабель 18 9П148.02.03.090-03; 9 — кабель 19 9П148.02.03.090-04; 10 — упор;
// — правый рычаг 9П148.02.03.020; 12 — болт М5Х10; 13 — выключатель 9П148.02.03.063; ПГ,ЛЛП'7ТЛГ^ГТО/’П1 ‘ 1 —-
чаг 9П148.02.03.030; 16 — упор; 17 — платик; /8 — болт МЗХ80; 19 — основание; 20 — прижим 9П148.02.03.100;
22 — гайка М.4; 23 — правый прижим 9П148.02.03.070; 24—левый прижим 9П148.02.03.060; а — паз; б резьбовое отверстие;
отбойника
/ — балка 9П148.02.03.014;
9П 148.02.03.090: 4 — розетка 2РМ27Б24Г1В1;
5 — кабель 16
9П148.02.03.063; 14 — розетка 2РМ27КПН24Г1В1; /5 — левый ры-
2/— уплотнение 9П148.02.03.064;
в — поверхность
Рис. 45. Распределительная коробка 9Ш48.02.04.000:
1 — вилка 2РМ27Б24Ш1В1; 2 — крышка 9П148.02.04.008; 3 — вилка 2РМ39Б45Ш2В1; 4 ~ корпус
9П148.02.04.006
€1
9
Д-Д (/io£ерну то)
а.
Рис. 46. Направляющая 9П148.02.01.000:
3 — каретка 9П148.02.01.070; 4, 7 — хомутики; ^5 — упор
10 — левая щека; 11 nirt1 ло пп
9П148.02.01.117; 6 -- винт
ось 9П148.02.01.115; 12— рычаг 9П148.02.01.111; 13 —
___uvjd ____ ______________ , - кронштейн; 17 — болт 9П148.02.01.118; 18 — платик;
20 — упор/У/—б-олт "М6Х22; 22 —упор 9Ш 48.02.61.112; а — пазы; б — прямоугольные пазы; в — отверстия
1 _ корпус 9П148.02.01.010; 2 — ловитель 9П148.02.01.126;
9П148.02.01.125; 8 — крышка 9П148.02.01.150; 9 — правая щека; }v
булавка 9П 148.02.01.121; 14 - ось 9П148.02.01.116; 15 - электромагнит 9П148.02 01.130; 16
19 -плита; Г yz:;; Л_' — опшп9пИ19. Л-пЯ.с
62
Рис. 47. Каретка 9П148.02.01.070:
/„рычаг 9П148.02.01.050; 2 — винт 9П148.02.01.035; 3 — втулка 9П 148.02.01.134; 4 — тяга 9П148.02.01.033; 5 —кула-
чок 9П 148.92.01.060; 6 — правый зацеп 9П148.02.01.020; 7 — пружина 9П148.02.01.036; 8 — поводок 9П148.02.01.029; 9 — булавка 9П148.02.01.121;
10 ~ палец 9П148.02.01.122; П —гайка 9П148.02.01.123; 12 —- коромысло 9П148.02.01.012; 13 — вилка разъема 9П56.07.020; 14 — винт М4Х16; 15 —
левый зацеп 9П148.02.01.027; 16 — винт 9П148.02.01.034; 17 — гайка М8; 18 -- корпус каретки 9П148.02.01.023; 19 — болт 9Ш48.02.01.026; 20 —
пружина' 9П 148.02.01.024; 21 -- вилка 2РМ27КПЭ24Ш1В1; 22 — розетка 2РМ18КПЭ7Г1В1; 23 — кабель 9П148.02.01.080; 24 — болт МЗХ16; 25 —
гайка М4; 26 — микропереключатель П1М10-2В; 27 — пружина 9П148.02.01.ИЗ; 28 — рычаг 9П148.02.01.032; 29 — наружный цилиндр 9П148.02.01.040;
30 — внутренний цилиндр 9П 148.02.01.030; а, о — прямоугольные выступы; б, в, е — выступы; г — цилиндрический выступ
'63
Рис. 48. Электромагнит 9П148.02.01.130:
/ — шток; 2 —колпачок 9П 148.02.01.099; 3 — корпус 9П148.02.01.090; 4 — вилка
2РМ18Б7Ш1В1; 5 — прокладка 9П148.03.05.0И; 6 — катушка 9П148.02.01.120; 7 — сер-
дечник 9П148.02.01.091; 8 — кольцо 9П148.02.01.093; 9 — прокладка 9П148.02.01.095; 10 —
упор 9Ш48.02.01.094; // — колпачок 9П148.02.01.096; /2 — пружина 9П148.02.01.102; а,
б — отверстия; в — цилиндрическая пята
Рис. 49. Механизм сброса 9П148.02.02.000:
/ — заглушка; 2 — цилиндр 9П148.02.02.050; 3 — опора; 4 — внутренний цилиндр 9Ш48.02.02.020; 5 — пружина 9П148.02.02.015; 6 — пробка
9П148.02.02.012; 7 — толкатель 9П 148.02.02.040; 8—платик; 9—болт М8Х14; 10 — ролик; 11—винт М4Х14; 12— шептало 9П148.02.02.017; 13 —
ось 9П148.02.02.018; 14 — булавка 9П148.02.01.121; 15 — основание; 16 — пружина 9П 148.02.02.016; а, б — пазы; S'—резьбовое отверстие; г —
выступ
Зак. 3501дсп
65
66
// 22 23 2¥ 25 .
Рис. 50. Редуктор
ВН 9П148.02.05.000:
/ — корпус 9П 148.02.05.010; 2 — лап-
ка; 3 — кронштейн; 4 — вилка
2РМЗЗБПН20Ш4В1; 5 — болт М8Х20;
6 — крышка 9П148.02.05.089; 7 — саль-
ник 9П 148.02.05.102; 8— винт М5Х10;
9— вал-шестерня 9П 148.02.05.085;
10 — маховик 9П148.02.05.070; 11— за-
глушка 9П 148.02,05.047; 12 — подшип-
ник 1000098; 13— блок шестерен
9П148.02.05.078; 14 — ось
9П148.02.05.079; 15 — при-
жим 9П148.02.05.077; 16 —
винт М4Х20; /7 — кольцо
9П148.02.05.076; 18 — пробка
9Ш48.02.05.086; 19 — тахогенератор
ТГП-З; 20 — шестерня 9П148.02.05.022;
21 — подшипник 7000106; 22 — крыш-
ка 9П148.02.05.057; 23 — шестерня
9П 148.02.05.059; 24 — полумуфта
9П148.02.05.061; 25 — пружина
9П148.02.05.062; 26 — гайка
9П148.02.05.065; 27 — блок шестерен
9П148.02.05.051; 28 — крышка
9П148.02.05,066; 29 — крышка
9П 148.02.05.068; 30—шестерня
9П148.02.05.080; 31 — подшипник
80202; 32 — вал-шестерня
9П148.02.05.046; 33 — подшипник
10000905; 34 — шестерня
9П148.02.05.019; 35— шестерня
9П 148.02.05.021; 36 — электродвига-
тель ДИ-180-7,5; 37 — шестерня
9П148.02.05.017; 38 — гайка
9П148.02.05.016; 39 — блок шестерен
9П148.02.05.041; 40 — подшипник
1000098; 41 — ось 9П148.02.05.042;
42 — болт М6Х12; 43 — электромаг-
нитная порошковая бесконтактная
муфта МПБ-40-2; 44 — колпак
9П 148.02.05.044; 45—’подшипник
80202; 46 — ось 9П 148.02.05.048; 47 —
крышка 9П148.02.05.053; 48 — выход-
ной вал 9П 148.02.05.090
Рис. 51. Редуктор ГН 9П148.07.00.000:
/ — корпус 9Ш48.07.00.010; 2 — выходной вал 9П148.07.00.020; 3 — вал-шестерня 9П148.07.00.019
67
Рис. 52. Пульт оператора 9П148.03.03.000:
1 — малогабаритная кнопка КПМ-1; 2— крышка
9П148.03.03.044; 3 — протектор 9П 148.03.03.051; 4 — ско-
ба 9П148.03.03.066; 5—ручка; 6 — колпачок
9П148.03.03.054; 7 — кнюппель 9Ш 48.03.03.080; 8 —
кронштейн 9П148.03.03.046; 9 — ручка 9П148.03.03.050;
10 — переключатель; 11 — прокладка 9П148.03.03.048;
12— механизм наведения 9П 148.03.03.020; 13—плата
9П148.03.03.040; 14 — корпус 9П148.03.03.041; 15 — руко-
ятка 9П148.03.03.070; 16 — вилка 2РМГ42Б50Ш2Е2;
17 — крышка 9П148.03.03.045; 18 — прокладка
9П148.03.03.062; —крышка 9П 148.03.03.058
68
Рис. 53. Механизм наведения 9П 148.03.03.020;
/ — корпус 9П148.03.03.003; 2 — ось 9П148.03.03.004; 3 — ось 9П148.03.03.016; 4 — рукоятка
9П148.03.03.005; 5 — подшипник 10'00093; 6 — пружина 9П148.03.03.013; 7-рычаг 9П148.03.03.012;
8 — поводок 9П148.03.03.0Ю; 9 — винт М2,5X12; 10 — сектор 9П148.03.03.008; // — потенциометр
9С415.01.02.120
69
Рис. 54. Блок автоматики и
/ — корпус 9П148.11.00.011; 2 — вилка 2РМ22Б4ШЗВ1; 3 — вилка 2РМЗЗБ20Ш4В1; 4 и 19 — вилки
ВА-240; 8 — панель с элементами 9П148.11.01.000; 9 — прокладка 9П148.11.00.023; 10 — коробка
13 — крышка 9П148,11.01.020; 14 — малогабаритная кнопка КМ1-1; 15 и 16 — электрические
ка 2РМ24Б19Ш1В1; 21 — прокладка 9П148.11.00.028; 22 — вилка 2РМ27Б24Ш1В1; 23 — вилка
элементами
70
18
23
О О
Ш/2
UJ8
Ш7
Шб
20
ШИ
UHO
о о
управления 9П148.11.00.000:
'.’РМ39Б45Ш2В1; 5 — амортизатор 9П148.11.00.029; 6 — втулка 9П148.11.00.031; 7,— вольтамперметр
предохранителей 9П148.11.01.010; 11 — крышка 9П148.11.01.022; 12 — винт-барашек 9П148.11.01.060;
счетчики времени ЭСВ-ЗА; 17 — заглушка 9П148.11.00.034; 18 — вилка 2РМ30Б32Ш1В1; 20 — вил-
2РМ42Б50Ш2В1; 24 — шунт ША-240; 25 — плата с контакторами 9П148.11.00.010; 26—плата с
‘HI148.il.02.000
РУ
0^0
О О
ОЬ£
о о
ол.о
<9
Р5
о
26
сто
V
сто
(ГО I® ОУО Л) ®>
Электрический счетчик времени 008-ЗА
СреЭкяя шкала
БяенкеР
£ае<шя шкала
Знутреняя шкала
71
72
90148.12.00.000:
чизатоп 9П148.00Л 1.007; 4 — заглушка ГЕ6.433.045-04; 5 — розетка
5 — прокладка 9П148.12.03.002; 9 — платы 9П148.12.01.000; 10 — крыш-
12.03.001
Адрес Цепь Кш /
WMjf Сигнал пшиГки 8/7 f
W-UHO/l Сигнал реёерса 8Н 2 y\ z4*
sm-mbJj Сигнал у.при8ямия SH 3_-
[игна я ff[ 88 8^ <?\ 4^
т-ш/s +278 У- -—« //
6
№НМ/7 Сигнал а С 88 7 -
МЮЦ Сигнал ПС г 8
SM-Ш/З ~J88 МОГц 9 . /7 A
Ш-т/ц ~36swff% Л7 /У^
//
Г&налуара&.ЭИ С2 - ' zr
f3
Сигнал упраСл. ГН Л.'
U/H/Ufa -27S М_- *- 27^
ШН/ц Сигнал пи/и&ки ГЦ f6_j
иЗ-Ш/и Сигнал реСерса НС/ 17 _ — 20^>
W-H/tyt сигнал упраСлиния СН /8- - гГ\
WU/if Сигнал 8С ГЦ 19 - - 2¥\
20
Экран 23_-
Корпус kg-
„ шг "
I цепь Конт.
Сигнал ошибки 88 1 8 Н л
Vi/гиал реСгреа 8Н 2
\рнйлупраСл. 8Н S /
\си гнал УС 88 У ~ ° 32 j
~У88 нас У 25у
^888 чая 6 1ZZ 2*У 97 .
С к ёкание 88 7 tn j
+ 278 8 28у
-278 9 . Лу
Снемгние Г8 то - А8к OiJ
Сигнал ас сн 1±^- му
Сигнал унраСл /# f2 -
Сигнал ргСе/щ гн /J - . 2Пу
Сигнал ешиСки лн /У t I к *27^ J#/
СУ ' Г
Экран С8 -
Корпус /У -
74.
Рис. 56 (лист 1). Принципиальная электрическая схема усилителя
Sf
ШЗ U/V
цель Кмт. Каю. Afyec
L -278 Г с шг/fS /8
Сигнал улра&ющ 7 7
+ 278 fQ W ШК/S
~J68 ¥08 Ъ J и/С/О //\
~J68 ¥80 Гц 2 2 ’TP4-
Смещение 8 6 U72/7 ~27^
Сигнал ос / / UJf/¥ Tp-
Gi. Сигнал ашиЯки // // Wf/f
1 Сигнал реверса /2 /2 LUf/Z -K>
Экран У У
J2
m !
ASpec
8 Ш2/^
7 U/f/f8
fff Ш2/8
8 Ш2/8
2 LL/Z/6
6 Ш2/Ю
/ LUf/tf
// UJf/f6
f2 Wf/f7'
¥
У 7,
9П148.12.00.000 (вариант изготовления до апреля 1986 г.)
75
<76
Адрес цепь КРИТ. —p- /
SM-UJto/1 Сигн.ошидки8н /
БМ-има]1 Сигнр$рс& 8Н 2
МУ-ШЮ& Сигнупрабл/Н 3
Сигнал ОС SH V —
Ш-ШО/д + 278 /g’X
6
БАЗШ10/7 Сигнал ОС 8Н 7
бАУ-ШЮ/З Гигналосгн 8 -1 //
БАМШ/д ~ Об8 Н00 Гц У “zF\
БМ-ШЮ/Ю ~368 чоогц 10
п
БАУ-ино/п Сигн.упрадл 84 12
SM-ШШ Сигн.упраСл.ГН 1Н Zf
Ш-1Ш0/15 -278 Zf > 17^
6АУш/!б Сигн.ашиОки ГН 16 --3
БМ-ОШ/П [игн.реСерсаГН 17
M/'UJfS/fS Сигн.упрабл.ГК 18
2J X
САШШ Сигнал ОС ГН 19 ~24\
28
БАУШЮ123 Имран 23
САУ-ило/м Корпус 20
,Ш2'
dfyec цепь Csm.
I йЯНшидкиЯ1/ 1 - * у Ну 6/ Л/
Мн.р&рсаЯН 2
/лгнулрадлдН 3
Г/гмпясНн У
12/ 23/ н/У 26 У
ШЮ/ц 3
МЮ Гц 5
Емещение## 7
+ 278 8
-278 О 29/ ^/2 /
Смещение ГН 10 1 ' 2Н/
Сигнал ОС ГН 11
Сигн.упраЬ.ГН 72 .Л/ 20/
[иги.реСерсагн f3
[игн.ашиБии ГН /У
I
/У
Имран 18
Корпус 10
Рис. 56 (лист 2). Принципиальная электрическая схема усилителя
Гр/
цепо 73ЬТ- КСпГ /Spec. |
[сен реверс а 12 12 HJf;2
-278 f 3 ш1/13
[игн ynpath/ifri 7 7 ajf/3
+ 278 LL ш/' 3
/ргнришЗни и И u.jf/1
Зкр а и У ^1/23
l и г на /7 88 / 1 'м' 1/ з
Цн/е/цепаз G 6 372/7
^8 А. 3 0/2/3
~?88 333/ц 2 2 LLJ7^I i О
/3
12 i
7
10
v
A
2
HSp/C
ди'17
a,'2/9
ОЛИВ
/122/8
LUt/ftf
Ш//23
Wf/f#
U/2/fP
О/2/3
U/2/6
9П148.12.00.000 (вариант изготовления с апреля 1986 г.)
’ft
Рис. 57. Блок усиления и разрешения 9П148.13.00.000-2
/ — амортизатор 9П 148.00.11.007; 2 — заглушка ГЕ6.433.045-06; 3—вилка 2РМ30Б32Ш1В1; 4 —ро-
зетка 2РМ30Б32Г1В1; 5 — плата с элементами 9П148.13.02.000-2; 6 и 9— крышки 9П148.13.04.001;
7—прокладка 9П148.13.04.002; 8 — корпус 9П148.13.00.001; 10 — плата с элементами 9П148.13.01.000-2;
И — шильдик 9П148.13.01.013-2; 12 — прокладка 9П148.13.03.002; 13 — крышка 9П148.13.03.001
Адрес Цель кант:
6АУ-Щ7// й/гуряш/г/? га f
6АУ-Ш7/2 Сигу парил п/ 2
МУ-Ш7/3 Экран 3
ГАЗШ7/Ч Сигпзгпу ph У
МГШ7/3 Сигн.ТГР ГГ 5
МУ-Ш7/6 33а/, тачка 3
Корпус 7
ГАЗШ7/2 ЗшпЗ/ ГЭ У
ЗАЗШ7/Я 3б/хп32 ГУ /3
МЗШ7//2 3&/хадСР ГУ /2
ГАРШ7//У Сигушам/ЗН /У
(А!/-Ш7/2 Сигу, па рая. ЗУ /3
МЗШ7//6 Экран /3
Ш-137//7 Сип/ТГЭУЗУ /7
МЗШ7//7 Сигу ТГР ЗУ /8
МЗШ7//3 ЙЬц тачка 1L.
Ш'137/М ЗухаЭ/ ЗУ 2/7
Ш-Ш7/22 Зыха32 ЗУ 22 ,
ГАУ-Ш7/2Ч ЗнхаЭГРЗУ 24 -
МУУ37/М +273 26 ,
Г/У-Ш7/2В ~273 28 .
5АУ-Ш7/Я 333 УМ?% ЗУ .
-273 22 .
ШШ7/П 333 УЗУ Гц 32 _
X
//
fi
ШЗ I
У/
'37
33
/3
//
АУрес Kifil Сен. цепь
' Ш7//2 7 7 Зь/хаЗ гр
‘ Ш//26 У 4 +273
ОИ//0 // /7 Зь/хад 2
Ш//8 У 3 Зь/хиЗ /
Wf/28 3 б -278
/ /
0/2/8 3 3 Зь/хадутал.
132/3 2 2 Экран
U/7/30 8 8 333 423 Гц
/О /3
Ш//32 Г Г 333 У3/7Гц
/2 /2
j 7p2
Rf
X/ 42
/V 3
иг/
u/V
Ai/pet
У///7
U/f/6
Ш//3
u/f/f
U/f/2
Ш//3
КОМ. (SKI.
цепь
=T=r/ LT
г-ш
<E .'
2
7
8
)
3
2
6
7
2
77773
fffap. тачка
Сиен 7 ГР
Сигурд/саг/i.
I
X
Сигн. лара л. ~y
Экран
^C2
R2
3 R7
Tpf
322 324
Tp3
3/3
7
8\Tpf7_R\
RfO
ISL^_ „w.
Гг—Sg]
L* yZ
£2
43
ФЬ
44
-Й-
3f6
Рис. 58 (лист 1). Принципиальная электрическая схема блока усиления и
разрешения 9П148.13.00.000-2 (вариант изготовления с апреля 1986 г.)
>6 Зак. 3501 дсп
81
Ш2
Адрес Цепь K2HL
i 4l/0dLUHOy №ц.риаш.ГН
Сион, пара л. Гн 2
Зкран 3
Сигн.ГПМ П У
СигуГГР ГН у
ffdm точка
ЗьтдужсГ# 8
дь/xffdf ГЦ /д
fa/xed2 ГН f2
fa/XffdeP ГН /3
[игн.рааогл.СН /У
Сиенкарал.ВН
Экран 1b
СигнТГРУ 8Н /7
Сигн.ТТР 8И т
Где/, тачка /У
Выход у сил. 8Н 22
Выход? 8Н
fa/ход2 8Н 28
fa/ходСР 8Н 28
32
JUS'
JU/
TU/
___'*/
__'3/
Ju>|
I,
,x, 24/
JU/
Tj2z
4> 28/
—*/
IL/3
ШЗ
3t
27
¥2
ч 38
Адрес KBNC. Mfr. Цепь
Ш2/2Р 7 7 fa/ход СР
UW/26 ¥ У ь27/8
ШЦ22 И И 8ь/ход 2
Wf/2ff 3 д Нь/хад /
Wf/29 8 6 -278
/ f
U/2/22 J 3 86/ход усол.
Ш2/Ю 2 2 Экран
Wf/38 8 8 388 Гц
fff fff
шг/зг г 8 388 КМ Гц
/2 22 £ 2—
Ц/8
Rf
Tf‘
4/ 42
W'
Ш6
Адрес WT. Цепь
UX//7 3 3 CuM.T/W
UH/& 2 2 рдщ. г очка
U!f/fS f f Соей. ТГР
шН/¥ ¥ ¥ Сиеврассогл.
3 3 Сион, карал.
'ШНм 8 8 Зхран
7 7
8 8
t
1
гл
^=Cf
3
^zy
Я2
3 87
\R6
Продолжение рис. 58
82
(лист 1)
83
Адрес Цепь К08т
5A3U7/1 Сигн.рисаял. ГН /
5A3-UJ7/2 [мн.пяралл.ГН 2
5АУ-Ш7/3 Зкран 3 j S
6АУ-Ш7/Ч /йен. 7ГПНГН У Ж
ГА9-Ш7/3 Сиен. 7ГР Гр Ж, 7 х- >! 4
Щ-Ш7/6 Общая течка 6 zd
Карпус 7 Н г/
ЗАЗ Ш7/8 Зыход /ГН 8 f2^y
5АУ-Ш7/Ю Зь/хед 2 Г// 10 /7^ Г¥ 4 /гч
М/ 0/7/12 Сь/ход СРГН 12
МЗШ7/& [игнрассогл.8Н 14 d Ь /7
5A9-LU7/2 Сиги пррал л. 8Н 13 4-^
МУ-ЦП//6 дкран 16 I
3/У-Ш7Р7 [иен. ТСПУ 8.Н 17 ч £> N к> м » г / // /^ '
БА9-Ш7/1& Сигн. 7 ГР SP 18
Ш-ип/и /]$щая течка 13
Ш-Ш7/20 Зь/кйд / ЗН 28
М-Ш7/22. 8ыхад 2 8Н 22 за S
№3127/21 /?Ь/Ход СР8Н 24 хз X
ЗАУ-Ш7/26 >278 26
M3W7/23 -278 28 Н 37^
№ГШ7/М 338 Рас? Гц 36 ЗёДр Ч уух
-278 29
Ш-Ш7/31 368 ЗЯТГц 32
из
m3
33
zr
Адрес Кош К5К1. цепь
Ш1/26 4 У + 278
Ш///2 7 7 8ыхвд СР
U///28 6 6 -278
Л7 /О
12 12
Ш///Г7 11 11 gbfxnd 2
Ш1/8 3 3 Сь/хоЗ 1
' Ш2/8 3 3 Зь/хпЗ. у си л.
LU2/3 2 2 Зкран
- -LU 1/3/7 8 8 368 УСС Гу
- U/1/32 3 г 368 У СП Ру
f f
36
13
21$
Т7
ЗУ
/ДУ"
2Тр1(^
//
Д/1
Я22
823*
г /&<3пр'
LL/6
Адрес
Цепь
Книг Конт.
Tpf
3
2
2
83
6
7
8
8
R14
82f
V—3
6
7
81
С2
82
Рис. 58 (лист 2). Принципиальная электрическая схема блока усиления и
Д1 Д2
-й—КЗ-
дз ~Т
4>к
ду
+3
217
7# | \818
Т8
Ш//У
UJ//6
и//6
Ш1/1
Uf/2
и//3
/игн. 7 ГР У
Общая тачка
Сиги 77р
Сигн.раааг/i.
Сигн. паралл.
Зкран_________
8/2
8/3
84:>
4/7W8. S3.27/. Zft727-<? Л/
разрешения 9П148.13.00.000-2 (вариант изготовления до апреля 1986 г.)
85
Адрес
Ш2
цель Гонт.
[игн.рмш.гн ±/
Согн.мрам.гн
Экран з_-
Сиги, rm ГН _у_-
СигнТГР ГН
Шщая инки 6__-
Выход у ап?, г И 8-
выход / ГН ю -
выход 2 ГН ZL“
выхов СР ГН ZL"
СишросшсвН /У
Сигн.паралл.ВН /У
Экран fT
Риги. ТгвНВН f7
Сиги ТГР НН 18/
Общая горка AL
Выход вам, 8Н 22
Выход fBH 24
выход 2 ВН 26
выход СРВН 28
32
1^/
28/
зг
\JL
2в
31
36
Адрес Kottr. Конт. Цепь
Wf/26 4 У T27S
ШН2Ч 7 7 Выход СР
UJf/2S 6 6 -27
fO to
12 12
LUt/22 11 ft выход 2
UJf/20 8 9 выход 1
Ш2/22 3 3 Выход усup.
Ш2Ц6 2 2 Экран
Wf/3I1 8 8 368 <ШГц
Uff/32 В 3 368 906 Гц
f f
ю\
UJ6
СЫ6
Адрес Конт. Кент. Цель
Ш1/17 3 3 Согн. Г Г/73
U/1/fB 2 2 Вдщая тоука.
Ш1И8 1 f [им. ТГР
UJf/f9 Ч Н Сиен.рассогл.
6 3 Сиги, параиз.
Wf/ft 6 6 Экран
f Тр13
£^%з
Продолжение рис. 58
86
L2
(g 1ЭИ1Г)
Ш
hs г-two 'го & -8fr/U6
Рис. 59. Блок поправок 9П148.14.00.000:
/ — заглушка ГЕ6.433.045-03; 2 — розетка 2РМ.22Б10Г1В1; 3 — вилка 2РМ39Б45Ш2В1; 4 — крышка 9П148.14.00.011; 5 — винт М4Х12; 6 — про-
кладка 9П148.14.00.012; 7 — крышка 9П148.14.00.000; S — плата Б 9П148.14.02.000; 9 — прокладка 9П148.14.00.007; 10 — корпус 9П 148.14.00.001;
// — амортизатор 9П148.00.11.007; 12 — втулка 9П148.00.11.008
88
Адрес
шс_______
цепь______
Збв нодгц
368 наоГц
С28,У98, УааГс4
123 чао/ц
чаз чааГд
288 чаасц
288 чаасц ____
288 чаагд
288 чаа/ц____
НУ8 чаа/Ц
//38 чаа/Ц
-278
Сигнале 87НН
+ 278
Сигнал^ 8 НАУ
Сигналё^У нау
Кани»3й рейсе -278
§
2 Гр2
27
3/
Уй
2/
73
TfO
Tff
/0
/8
/7
36
9
22
/5
16
23
^м<к!кляненияСС1№
~С53 H£f .
33 НУ2
-Ш? ЗУ '
+/68 H6f на из
*/68бФнаЭ8К
Перс_________
Рейс_________
СигналТГ PSH
Сигнал'А У НАУ
Экран
Сигнал с ТГ Р8н
Сигнал с Тс РГН
Сигнал ёУ 3 НАУ
Сигнале 7Г РГН
Ш2
R2ff
ТрЗ
Rfyec
I
Цепь
Сигнал & 6 НАУ
~СигналС У НАУ
Сигнал^ S НАУ
Сигнал У НАУ
Сигнал 6*8 НАУ
Сигнал!*6 НАУ
Запуск кЗА
Рспсчесп 6,5сек
28
29
39
32
33
34
35
25
26
6
/2
/9
Рис. 60 (лист I). Принципиальная
электрическая схема блока поправок
9Ш 48.14.00.000 (вариант изготовле-
ния до апреля 1986 г.)
89
„и/Н
Адрес цепь Канг
БАУ - Ш(2 338 нзигц / -
Збв УГУ Гн. г ~
/28, УС8, УГГ Гц /з -
/28 У ГУ ГЦ /С-
УГ8 УГР Гц // -
288 УУР Гц у -
288 УГГ Гц у -
288 у ГР Гц 22 -
288 УГГ Гц 2L “
//38 УГГ Гц /8 -
//88 УГГ Гц /7 -
+ 278 22L-
Сгенал с 87ГН У -
-278 86 -
Сигнт 8 * 8 нА У /Г -
Сигнал 8* ё на у /5_-
Команда рейса-278 2L-
Хаманда Ск/начениибдА^ 2L'
38 нб2 23 •
-/68НБ/ 28
~/68 68 33
Нбв h6f на кБ 32 33
+/58 БФ на 88 К 3¥ 33
Гебе 23
Гебе 26
CUSH#/? С 7ТР8Н 6
Согнал Ф ё наг /2
Сигнал с ттгн
Сигнал е тгггн 8
Согнал С'Б НА У /У
С и г»а/7 с 7ГР.гн 7
Зкран /У
„Ш2"
Адрес цепь
о § 4 Си г/га г Ф 3 НАУ г
Ц § НАУ У
Соснам 8’ 8 НАУ /
С и;,наг 6' 8 НАУ 2
Сиг на г 8 м 8 НАУ 3
Сигнал £*8 НАУ 6
Запуск ХЗА 7
Стелет Г, Г с 8
Li^72
Ш573
Ц>-
Рис. 60 (лист 2). Принципиальная электрическая схема блока поправок 9П148.14.00.000 (вариант изготовления с апреля
1986 г.)
Рис. 61. Контакторная коробка 9П 148.00.11.000-1:
/ — вилка 2РМ18Б7Ш1В1; 2 — вилка 2РМ22Б10Ш1В1; 3 — корпус 9П148.00.11.004; 4 — амортизатор 9П 148.00.11.007; 5 — вилка 2РМ14Б4Ш1В1;
6 — вилка 2РМ27Б7Ш2В1; 7 и 8 — вилки 2РМ22Б4ШЗВ1; 9 — диод; 10 — плата 9П148.00.11.020; // — прокладка 9П 148.00. И.006; 12 — кон-
тактор; 13 — крышка 9П 148.00.11.005
91
24
18
23 \
/2
ПитаниВ^7\ншмнк1Р
______________ источники
'питание ушнэмё\пип№Н8А
26
Напр яжения праграммнь ix
команд и ручной коррекции
1 Команды^—।
'.упра&ленил ., I
— управления.,
>s -t-
На поджиг дд8ДУ
и Эд крышки
На схему контроля
дортодой батареи
ПЛС - прободная линия сё язи
еМишвр
ctterofa*
помех
21
22 .
4
Рис. 62. Функциональная электрическая схема НАУ 9С451М:
1, 11 — оптические оси пеленгационных каналов; III — оптическая ось визирного устройства; / — объективы; 2 — осветитель марки; 3 —
узел сменных диафрагм; 4 — модулирующие диски; 5 — сканирующая рамка; 6 — фотоприемники; / — усилитель фототока (УФТ); 8— блок
координатора; 9 — блок производной и согласующих устройств (БПСУ); 10 — блок формирования команд (БФК); // — блок автоматики;
12 — блок дальности; 13—блок стабилизации; 14— датчик частоты вращения; 15 — генератор опорных напряжений (ГОН); 16 — двига-
тель; 17 — выходной каскад стабилизации; 18 — визирное устройство; 19 — окулярная часть; 20 — узел призм; 2/— сетка; 22 — светодиод;
23 — объектив; 24 — зеркало
02
5
/ — дальномерные штрихи; 2 — светящаяся метка 1; 3 —
нулевой вертикальный штрих; 4 — граница поля зрения;
5 — светящаяся метка 2; 6 — светящаяся марка; 7 — мет-
ка 3; S — малая окружность; 9 — средняя окружность;
10 — большая окружность; 11 — темное поле; 12 — нулевой
горизонтальный штрих
Примечание. Изображение светящейся
марки условно повернуто на 5° против хода ча-
совой стрелки относительно нулевых штрихов
сетки визира.
Рис. 64. Функциональная электрическая схема ИСП 9С469М:
/ — объективы; 2 — фотоприемники; 3 — усилитель фототока; 4 — усилитель; 5 —детектор; 6 — по-
роговое устройство; 7 и 9 —- ключи; 8 — генератор низкой частоты; 10 — аккммуляторная батарея
ЦФГ-400; //—преобразователь; /2 — блок стабилизации; /3 — двигатель; 14 — растры; 15 — свето-
диод; 16 — окуляр
Примечание. Изображение светящейся марки условно повернуто на 5° про-
тив хода часовой стрелки относительно штрихов сетки визира.
93':
S7<7+
' 28^ Г7О-Ш2
ЫУ-РЯ
_______fS.
ю-м н£х
2 У 3/ЕКТР.
Mi
Рис. 65 (лист 1). Принципиальная электрическая
схема системы автоматики изделия 9П148 (си-
стема электропитания, привод воздухопритоков,
привод рубки)
95
96
[]
БАУ-ЛлВ г
П7 I
>1 БАУ-ЛР2
LJ AST
ВАУ-Pf
¥-273
+27B3Pip
¥
A
му-м яу-м?
ВАУ-Вб/f
Ш-&2
*WM
23В
ПИТАНИЕ
ЛАУ-Sf
ПИТАНИЕ
ЫУ-/Н<
ВАУ-ДБ ВАУ-Р27
—н-
SAB-P2ff ыу.д„
БАУ-/7р6
/2СГ- 7^[]
г й \ыу-.
ыу-а П
к ХК-Р2
МУ-НЛ2
-27В
—— &
5
6
5АУ-ИП1
^Ш7
Т
£2 I
бау-д<...д¥
ЫУ-Р2А
/Ф
KK-Pf
зФ
7 Зак. 3501ДСП
Рис. 65 (лист 2). Принципиальная электрическая
схема системы автоматики изделия 9П148 (си-
стема электропитания, привод воздухопритоков.
привод рубки)
97
*
276
L
'+27№/?. •
XtiW-nplf
53
\МУ-РМ
ЗАУРУ 5АУ-Р5
/2 /гуз а
5АУиХа1-
ЛУ
PSH{
PA'Ui№№
п
5М I
ШЧ
W-Ph
fj
6АУ-Р37
L -273
6ЛУ-РХ,2Ц
8АУ-Р2У
~^7
МУ-Р23
£АУ-РН
2
. ЗАУ-Р2У
SAy-PMfflt t
A^S
6АУ-Р25...27
А^К34/ср.
/МаЗН ЗАУ-А/
ЗА/
/fMK
5АУ-&2
SAP-PPP
УАУ-РК МУ-Р&
эх^ду-ргг
6АУ-Р37
SMW30J9
TUT
SAV-PJ/tf
A
6АУ-Р5
ЗАУ-РУ
ЗАУ-РЗУ/
РАУ-Р37
ЫУ-Р28 6АУР2У
5АУ-Р27
' 6АУ-Р35
6АУР32 ЗАУ'РЗй ЗАУ-PS/
<
,л УАУ-Р32
M/-P2S
SAW
ЫУ-Ptf ЯУ-Р37
---S6~
5АУ-РУ5
ЗАУ-Р27
* МУ-Ptf
УАУ-РЧУ
К
PaSovee
P0-/13
РАУ-Р22
~\6АУР2¥
*\ЫУ-РУ6
aL-Гя С7
5АУ'^/3 5]
6АУ-Р2
Ш-РЗ 8/2
тПт-^^-^тХ^-5
РАУМ
АУГ
^8/Р
। «/р*
^,8ff
✓
МУ-Р/
SAW.W,
A
7ЩЯ
-ЫбАУ’Ш//
гз
Off’ll//
/fowibfoe
^PQ-/12
Л0-Х/2
SA/-PW
J--5АУ-ШЗ
Iu?
: УЖ •
/УЗ
^S’
98
,П БлУ'/W
H] УМ
БАУР У7 МУ-РУУ
БАУ-РУВ
БАУ-РУ7 БАУ-Pis
БАУРУ?
Н¥-В.
БАУ-Р7/
М>-Р¥Б\
БАУ-Р70
|Х
I
зм//з
ЛБЛ¥
БАУ-4А
—и-
МУ-Д7
—ЬН
БАУ-Д6
—^Ь-
БАУ-РУ2 t
2
МУ-PS Д
2У1
CSPffC
АВАРИЙНЫМ
БАУ-КН
। Л7
КР-РБ7!
2 Б А
। БАУ-Р/Б
БАУ-РБ
6АУ-Р/Б
6АУ-Р7
I БАУ-Р/У
БАУ-PfQ
БАУ-Р&
БАУ-РБ
i БАУ-РУ7
БАУ-Р2
^2В'"
НР'Р/З |
БАУ-РРВ, ¥5... ¥7
< SA У -
-ДБ7... 7(/2
В
§кКР-Р№
X
\КР-Р/¥...2/
\ГРДХ
1 ! i гГЧ
-£>--—“<£—Ц L—«—ф
7| 3¥\ //I
БАУ-ЛУ
—Я—
БАУ-Р73
^/Б /Б>
ВАУ///. ।
ты? |
ЯРМЗ I
-----
МУ-РБУ
А
БАУ-РБУ
Рис. 66 (лист I). Принципиальная электрическая
схема системы автоматики изделия ^П148 (при-
вод ПУ, привод люка, механизм сброса)
7
/& БАУ-Р6
БАУ-ШБ
U/S
Ю>-М
М>-Ш¥
Н2-1У/
w
1 НРШ/
БАУ-Р7
2 2 2
БАУ-РВ ) БАУ-РБ / БАУ-Р7Б
/ f f
21 /У
1 КР-УЛ
кр-шг
КР'О/У
~2Р
27
//~^Т
W
\jw-m
Т// ~~20
М-М НМН
а'р-^
'гр
//
НБ-Ш/
БАУ-РБ8
\КР-Р/£..¥э
у-5: zp /у* ?
БАУ-Ш//
>ЛБШ/
БАЧ
Р40
ПО-52
полосе-
мие
с2?к
МУ-ДРЗ
-Н-
БАУ-РБ7
7*
99
юо
71 ’ “
KP8MP-M
I $
Ш-Р73
fS
j &
; У :
ГУ^ py
«
|/У
2 /Ш‘Р>?
У.
\Р8Н-Ш
РЗН'^АШ
1q - ~ ’Ч
isf""^-—
юг.
-?/||
<f--->^;~<^
f3\ b !•
ГЛ?
' ЗАУ-р/у
\гз 7]
P8H-M3
#2
Г^/
юг
Г^/.
Ъ 8АУ-АЗ
, 87
//il
h
/#
юЛ оАУ'ЮГ
Рис. 66 (лист 2). Принципиальная электри-
ческая схема системы автоматики изделия
9П148 (привод ПУ, привод люка, механизм
сброса)
101
8
I
7
3
5ЛАУ бАУ-РЗРБ/бб
6АУ-33 ' '
%6Р9
6Ay.u/ff
М-ШЗ
7Ж 7И
им
’‘У'Н
3-р 2 1
39
ШЗ
982
~~Т f¥
y6Ay-U2f2
6АУР6Б
Й:
7 23.
^бб-tff
5П-РЗ
I/
'273 УЛР
2.
ЫаУ-РЯ
5АУ-РУ8
5АУ-РУ8
ВАУ-PM
фб__ЗУ
МУ-Ptf
РуЧ’Н.'
ПЗ-Я/У
МУ-Р(3
ЗЧ6АУ-Р23
/Xno/tya5rrf/ \/}О<
по-вз ,
6АУ-Р/7
6АУРР9
3^
Ш-Р!8
БАУ-iPff
СЫРКА
ЗА У-Bi
9РЧ69М.Ш^ У
i/£i
9Ш7971/.Ш2
ЛЗ-Ш2
А
ЗАУ-Р7
К УАУ-
РУ8/3
В
5АУ-Р6У
& <ъ
2
Ш-РМ\
4
5АУ-Р7А
^1'
5АУ-Р7О
5АУ-РМ
6АУ-Р67
бАУ-PfS
кРАУ-Bf/f
to
5АУР62
22
&/73-a/f
Ш-РбЗ
ЗАУ-АШ... 62,82
УАУ-Р63 1
г\ЛГ
z,'S ltrs 21 гб
LzjlU
КН. A§ ПуСК gpf
82f
\КК-и/3
26
5J
по-КН. ПУСК -
______
37[
’---fcr
1т.
ня
БП-РУ
,.Г\
готов
'27
SA9-PS3
А
-27S
ЗАУ-РРб
МУ-РбА
БРРЧ
н
\б/7
рш
~т
/У5?
76^2—-
*276 0
¥7-38
+ 27S ...
ЗзектродРиготе/гя
oSdySa Vf-PB
.к ВАУ Ш8р7
.к ВАУ Ш8/1Ч
К БАЗ dtSjfP
8
7
102
6
5
Л6-Р1\
nO-R7
/7/7-Я8
Л8Р5
\/70-P2
nihp1Ю-ЦМ 2)/МР$ PD'tf'tt
ii 7 j и ii
Л8-89
3& -Д-
—
' /^—s—
л-^у ШЗР8
К 6A80/3/28
* 6АЬ/ U/3//6fl3
х: —<------
2
Л/7-М
БАУ-Р7Ч
5АУ-Р55
-168 #62.
£*6MA
5A8-P75
TLm
1
^T--
2S^..2.L
26(l 22
27<\
38-
+165 55
-/65 6&
3/и^А
5АУ -Р7/
43^
уИ
№
33
36 'll
523
vmff/ptg
SiWIPA
5A5P51
Ш-РБО
D. Г H6
6АЗ-P66
33
5/7-P6
\^A3P6f
6
\6A3-PS0\
6 3
-/68 56
+f68 #51 л
^/68 #6/ на K8 кр
^68 55 #p. 58X
32
32
36
6
бл-р/
БЛ-Р2
6АЦ-Ш8
5A6W
38 #5/
i;
БАУ-Р73 Z
^7
^2 “
38
28
^28 ,
5/7-5/
U
23
V, 5AV-U/f2
\ ffP-Wf
V26
6/?'P2 !
6
6
5
Рис. 67 (лист 1). Принципиальная электрическая
схема системы автоматики изделия 9Ш48 (схема
пуска, соединение НАУ 9С451М с изделием
9М113, 9МШ-2)
103
104
Рис. 67 (лист 2). Принципиальная электрическая схема системы автоматики
HS
//
/у
: :/7:
1S
±
__ KP'K
кр-шз
^p'ps
£/& РР-РУ2
Uxl
§
H5
S<±KP-P38'
/Х.2 ХР-РЮ
3^2 РР-Р88
3 ^2 КРР^
ХРР РУ
ffiftff или
эвнб! 1шГ
3M5\
/7
^65
±22.
Ш-
IN£#
гр-руз kp-ps
'/8’.
^/
РЯ
/^L
8
КР-РУ
2^1
A'P-P-W
PP'PV/
ГРРУ2
3\ 2
ХР-Р¥3
38/MC
flplMHUK
2»-------<<‘!Ц'Г
>уч; Л/z L>g “
г
1 2
изделия 9Ш48 (схема пуска, соединение НАУ 9С451М с изделием 9М113, 9М111-2)
105
КР-Ш6
278
БАУ-Р62 зз
П/7Р
ьП-Р2
ЗЛАУ БАУ-33
А
2
бП-Рб
КР-РУ6 БР'РУБ
Кр-РЮ
6
V\KP'Pf
KP-PV
f 8
/2.
А
Б
КР-РМ КР-РЯ#ц K/WKPP6
2 f 2 3
3 2 у б
(2ЛЛЛ) е
usfau#
33
33
ШЗ/2
Зля
гзм7Р'2
из 2
___/7
___Б
___7
3.
rth
/3^
1L
У.
JL
//
У.
У.
2
Кв
ПАС
Зч
ШЗ//
38ПА С Г~П
Z7>^
ЗЗР ч
; 3336
33
W
388ДУ
33 К Б б
^ГТ1
Рис. 68. Схема соединений изделия 9П148 с изделиями 9М113 (9М111-2)
106
/
Рис. 69. Левый верхний стеллаж 9П 148.00.05.000:
1 — задние направляющие; 2 — верхний лоток 9Ш48.00.05.010; 3 — болт М12Х30; 4 — кронштейн; 5 — передние направляющие; 6 — труба;
7 — зацеп 9П148.00.04.013; 8 * штифт 2,5X16; Р —ось 9П 148.00.04.012; 10 — пружина 9П148.00.04.014; а—пазы; б — выступ; в—ручка
107
Рис. 70. Левый боковой стеллаж 9П148.00.04.000:
/ — задние направляющие; 2-боковой лоток 9П148.00.04.010; 3 - лапка; 4-передние направляющие; 5-зацеп 9П148.00.04.013; 6 - штифт
2,5X16; 7 — ось 9П 148.00.04.012; 8 —пружина 9П148.00.04.014; а — отверстие; б —выступ; в — ручка
108
Рис. 71. Лоток 9П148.00.03.000:
1 — кулиса; 2 — рама 9П148.00.03.050; 3 — планка; 4 — кронштейн
9П148.00.03.047; 5 — палец 9Ш 48.00.03.049; 6 — вилка
9П148.00.03.051; 7 — правый захват 9П 148.00.03.078; 8 — ось
9П 148.00.03.088; 9 — штифт 3X18; 10 — вкладыш 9Ш48.00.03.087;
/7 — ось; 12 — рычаг 9П148.00.03.120; 13 — штифт 3X12; 14 — фик-
сатор 9П148.00.03.110; 15 — рукоятка 9П 148.00.03.130; 16—«Упор;
17 — штифт; 18 — труба; 19 — хомут 9П148.00.03.093; 20 — ось
9П 148.00.03.077; 21 — серьга 9 П 148.00.03.085; 22 — тяга
9П 148.00.03.140; 23 — пружина 9П 148.00.03.061; 24 — тяга
9П 148.00.03.083; 25 — левый захват 9П 148.00.03.079; 26 — задний
рычаг 9П 148.00.03.080; 27 — передний рычаг 9П 148.00.03.030; 28 —
правый зацеп 9Ш48.00.03.089; 29—-опора; 30— ось 9П148.00.03.073;
31 — основание 9П 148.00.03.020; 32 — концевой выключатель
9П148.02.00.100; 33 — левый зацеп 9П148.00.03.091; 34 — болт
М5Х12; 35 —втулка 9П 148.00.03.071; 35 — ось 9П148.00.03.072;
37 — ось 9П148.00.03.065; 38 — гайка М12; 39 — валик; 40 — урав-
новешивающий механизм; 41 — наружная труба 9П 148.00.03.100;
42 — пружина 9П148.00.03.076; 43 — внутренняя труба
9П148.00.03.090; 44 — рычаг 9П148.00.03.084; 45— серьга
9П148.00.03.082; 46 — пружина 9П148.00.03.081; 47 — ушко; 48,—
болт М6Х16; 49 — кронштейн 9П148.00.03.059; 50 — втулка
9П 148.00.03.074; 5/— ось 9П148.00.03.075; а — скосы; б — выступ;
в, д — пазы; г — овальное отверстие; е — гребенка
109
no
//
/2
13
Рис. 72. Крышка люка 9П148.06.00.000:
/ — переходник 9П 148.06.00.058; 2 — прижим 9П148.06.00.056; 3 — трубка
9П148.00.00.065; 4 — трубка 9П148.06.00.007; 5 — ось 9Ш48.06.00.045; 6 —
винт М6Х14; 7 — окантовка 9П148.06.00.004; 8 — уплотнение
9П148.06.00.046; Р—лист 9П 148.06.00.051; 10 — рычаг 9П148.06.00.044;
// — боковой прижим 9П 148.06.00.052; 12 — винт М4Х10; 13 — переходник
9П148.00.00.064; 14 — задний прижим 9П148.06.00.054; 15 — вал
9П148.06.00.030; 16 — петля 9П148.06.00.015; /7 — рычаг 9П 148.06.00.061;
18— стопорная шайба 9П 148.06.00.038; 19— крышка 9П 148.06.00.010;
20 — ось 9П148.06.00.037; 21 — проушина 9П148.06.00.034; 22 — втулка
9П148.06.00.012; 23 — гайка 9Ш48.06.00.031; 24 — толкатель 9П 148.06.00.064;
25 — болт М8Х30; 26 — платик 9П 148.02.03.007; 27 — пружина
9П148.06.00.032; 28 — правый фиксатор 9П 148.06.00.042; а — цилиндриче-
ский выступ
А (сшёернуто}
Рис. 73. Козырек люка 9П 148.00.00.100:
/ — звездочка 9П 148.00.00.068; 2 —штифт 8x22; 3 и 7 —левые петли 9П148.00.00.067;
4 —правая петля 9П148.00.00.066; 5 — вал 9П148.00.00.080; 5—уплотнение 9П 148.00.00.630;
8 —планка 9П148.00.00.062; 9 —трубка 9П 148.00.00.065; /0 — переходник 9П148.00.00.064;
// — прижим 9П148.00.00.073; /2 — переходник 9П 148.00.00.074; /3 —болт М8Х25; 14 —
гайка М8; /5 —прокладка 9П 148.00.00.129; /8 —крышка 9П 148.00.00.060; /7 —каркас
9П 148.00.00.090; /8 —гайка Мб; 19 — гайка М4; 20 — рычаг 9П148.00.00.111; 21 — пру-
жина 9П 148.00.00.069; 22 —защелка 9П148.00.00.071; 23 —ось 9П148.00.00.072; 24 —
штифт 4X22; 25 —толкатель 9П148.00.00.061; а —отверстие
111
5-Б А
Б
Рис. 74. Редуктор люка 9П148.05.00.000:
/ — электродвигатель 9Ш48.05.00.010; 2 — болт М8Х20; 3 — шестерня 9П 148.05.00.001; 4 — шестерня 9П148.05.00.025; 5 — болт М4Х8; 6 — крыш-
ка- 9П 148.05.00.026; 7 — корпус 9П 148.05.00.020; 8 — болт 9П148.05.00.053; 9— рычаг 9Ш48.05.00.052; 10 — винт 9П148.05.00.051; // — крышка
9П148.05.00.041; 12 — концевой выключатель 9Ш48.02.00.Ю0; 13 — подшипник 36203; 14 — болт М5Х12; /5 — кольцо А10; 16 — шестерня
9П148.05.00.018; /7 — штифт 3X16; 18 — коробка 9П 148.05.00.016; /9 —ось 9П148.05.00.017; 20 — шестерня 9П148.05.00.029; 21 — подшипник
105; 22 — выходной вал 9П148.05.00.035; 23 — шестерня 9П148.05.00.037; 24 — шпонка 6X6X28; 25 — червячное колесо 9П148.05.00.030; 25 — болт
М6Х50; 27 — кронштейн 911148.05.00.048; 28 — пробка 9П 148.02.05.086; 29 — червяк 9П148.05.00.047; 30 — полумуфта 9П148.05.00.039; 3/— пружи-
на 9П 148.05.00.062; 32 — гайка 9П148.05.00.043; 33 —крышка 9П148.05.00.054; 34— звездочка 9П148.05.00.055; 35 — кулачок 9П148.05.00.059; 35—
подшипник 36203; 37 — вал-шестерня 9П148.05.00.061; 38 — подшипник 203; 39 — вал-шестерня 9П148.05.00.036; 40 — крышка 9П148.05.00.033; 41 —
подшипник 203; 42 — колодка ШР20ПК4НШ8; 43 — винт МЗХ10; а—паз; б — отверстие
М2
3 Зак. 3501дсп
1 — шарнирная муфта;
кольцо 9Ш48.00.10.013;
Рис. 75. Ручной привод люка 9П148.00.10.000:
113
концевой В№Слючате^ 9пи8^ ^анизм закрывания
' РИВ0Д ВО3^хопР«то?о79ПкЖпв°3
148.16.00.02(2
114
крышек 9П148.16.00.000:
духопритоков; 3 — рычаги; 4 — крышки жалюзи
5—ось 1—12XsX36; 7 — пружина 9П148 Л6.00.007
воздухоотводов;
8*
115
Рис. 77. Привод воздух©-
/ — крышка 9П31.13.140; 2 — электромагнит 9П 148.02.01.130; 3 —шайба; 4 — ось 9П31.13.081; 5 —
шплинт 1X8; 6 — штырь 9П148.16.00.005; 7 — гайка М4; 8 —штырь 9П31.13.078; 9 — ось 9П148.16.00.008;
10 — рычаг 9П148.16.00.006; // — рычаг 9П148.16.00.010; 12— винт М6Х16; 13— шайба 6; 14 — крыш-
ка 9031.13.043; 15— рычаг 9П31.13.100; 16 — электродвигатель МЭ-212Г; 17 — корпус 9П31.13.030;
18 — червячный сектор 9П31.13.096; 19 — вал 9П31.13.038; 20 — винт МХ25; 21 — шайба 8; 22—
шпонка 5X9; 23 — шайба 9П31.13.032; 24 — гайка М5; 25 —шайба 5; 25 —болт 9П148.16.00.003;
27 — шайба 9П31.13.029; 28 — гайка М12; 29— шплинт 3,2X25; 30 — шпонка 6X6X18; 31—ось
9П31.13.076; 32 — шайба ШЕЗ-6; 33 — рычаг 9П31.13.097; 34 — винт 9П31.13.099; 35 — гайка №16X1,5;
116
Б-Б
8-8
притоков 9Ш48.16.00.020:
36— штифт; 37 — болт М.5Х10; 38 — болт М6Х40; 39 — гайка Мб; 40 и 41 — шайбы; 42 — крон-
штейн 9Ш48.16.00.004; 43 — винт МЗХ6; 44 — шестерня 9П31.13.092; 45 — подшипник 6-10000901;
^ — втулка 9П31.13.093; 47 — втулка 9П31.13.094; 48 — кольцо А24; 49 — втулка 9П31.13.045; 50 —
шариковый упорный подшипник 8102; 51 — вал-шестерня 9П31.13.091; 52— шестерня 9П31.13.042;
.W — штифт 5X28; 54 — вал червяка 9П31.13.041; 55— червяк 9П31.13.095; 56— втулка 9П31.13.063;
37 — гайка М8; 58—«шпилька; 59 — кронштейн 9П148.16.00.009; 60 — концевой выключатель
ВП 148.02.00.100; 61 — винт М5Х20; 62 — корпус 9П31.13.088; 63 — крышка 9П31.13.089; 64 — винт
М5Х40; а, б, в — отверстия; г, д — выступы
Ц7
Рис. 78. Креномер 9П148.00.12.000:
Уплотнительное кольцо 9П148.00.12.013; 2— подшипник 23* 3 — винт мчуй. л
9П148.00.12.011; <5--стекло 9Ш48.00.12.005; 6 — указатель 9П148.00.12.020; 7 — кожух 9П148 00 12 004*
5“nOr?Sffl,L23; 9 -втулка 9П148.00.12.003; 10 - ось 9П148.00.12.012; И - винт МЗХ6’ /2 - коп -
пус 9П148.00.12.010; /5 —штифт 3X22; 14 — груз 9П148.00.12.006; 15 — ось 9П 148.00 12 007' '16 — буфен
9'П 148.00.12.008 ’
118
z . 3 4 5 6
Вид А
18
17. 20 19
Рис. 79. Блок встроенного контроля 9П148.17.00.000:
/ — вилка 2РМ22Б10Ш1В1; 2 и 3 — микроамперметры М4261; 4 — переключатель; 5—амортизатор 9П148.00. И.007; 5 — вилка 2РМ24Б19Ш1В1;
7—вилка 2РМ30Б32Ш1В1; 8 —заглушка ГЕ6.433.045-06; 9 — заглушка 9П148.17.00.040; 10 — протектор 9П 148.03.03.051; 11 и 13 — винты
9П148.03.03.073; /2 — крышка 9П148.17.00.038; 14 — крышка 9П148.17.00.032; 15 — корпус 9П148.17.00.031; 16 — плата 9П148.17.00.010; /7^про-
кладка 9П148.17.00.033; 18 — заглушка 9П148.17.00.050; 19 — вилка 2РМ39Б45Ш2В1; 20 — втулка 9П 148.00.11.008
119
Ш1
109
112
139
138
Ш7'Ш9
107
/138
И1/ 128
///Дё?
P/5
PI
P13
P6
P5
5РО865КЛ
идб
Н.Д8
±37
Ш2
АЗрес.
P/5
67
iff/
68
50
н-шб-
77
79
/б8
/гуро"
¥9
ТА И Г АЖ
Р79
3-jt
/аз
/az
/79
9/ __
4/7F
036,0/8/
85
75
/во
' 61
/62
82 —
л^плс-з/ /53
' ' /б9
____ ¥3 /Ц
9
10
/д/
/До
_________ /97
/75,,-КР" <7О' / ¥8
ai^^L
52
цепь tor
468 66
-163 6Ф _?_-
Й6865,5Ф 19_-
Линия Т 10
Линия К 11_~
3865. ЗВН61
38Р я_-
38461 А.-
*Шбно38К. ф/
12 -
38 ВДУ /£
★ШМм/ЗВЮ. 17
38 8ДУ 5
3
Йщаггошм У
468 Н61 18
38 66 7
-168462 3
38 17./7С 13
¥9
/¥3
5¥2_
Абрее -« цепь
Ш5/27 7А 512
Ш5/26 8А 510
0/3/3 106 ЗР/6
ои/8 166 2Р1ЛР111.Р/6М -
136 6Р1/2 PS/S.P6 pR.Pt/. Р13. Р^
О///1О 66 /Р1,6Р6,Д26 -
582-г 12А 618
0/2/8 ИА 6Р7
Ш2/13 (ЗА 6Р7
0/2/12 156 6Р2,1РУ .
11/2/19 ISA 56
/71 196 51
1ОА
0/3/7 2А 899,. К"
ШЗ/8 9А 558
’ 0/5/12 ЗА RV7,'T“
- 0/3/13 5А 555
232-1 ЗА А82, РЗ
- /73 19А 52
1
89
55
36
ЗУ
7л?4
37^
101
133
109
105
106
107
___________7/
72
т/
ТУ1 .._
Л9..8ДУ'' 1^-
АВрес « цепь
Ш1/2 У А . 9Р5,2Р72 -
w/tw/M 86 ЗР5
015/28,013/11! . ЗА 356
135/21,103/18 2А 6Р5
013/5 36 2615
ШЗ/17 8А 5.512
0/3/11 26 2513
0/3/5 36 ЗРЮ
- ШЗ/9 6А ЗР12
- 013/15 /2А 2.55/1 -
- 0/3/22 1VA 6511
- 0/3/21 136 3511
- 0/1/3,5 /А ЗМ,Р15,2А6 -
- ТР/ /36 49 Д5 -
- 7Р1 1/6 42,45 -
_ Ш2/7 7А 558
- 7,8 82-1 76 АР/5 -
- 582-1 /65 А511
~ 982-1 95 АР5, Р6 -
- 1082-1 66 АР 8 -
- 382-2 16 АР/3 -
- 8 82-2 56 АР/2
- 982-2 ЗА АР 18,511 -
- /79 /ЗА R9
— /75 ИА R5
- 0/2/6 /ЗА ' 158
- /72 /26 53
— UJ2/3 ЮА ' 152
- 0/2/16 №6 358
— Ш2/9 161 q уз |
116'
~ит^
118
119
123
122^
~т/
12^
//О'
~53'
102 '
~/з/
~3^
~13¥' ' /—
—ч/^
/47
~7/78
700
1¥2
138
/УО"
ЧК] JPfO\ ]^Z7/yХИ1
Д1
Р8
1120
UfS
Рис. 80 (лист 1). Принципиальная электрическая схема блока встроенного контроля
9П148.17.00.000 (вариант изготовления с апреля 1986 г.)
9 Зак. 3501дсп
i.2j;
ton? Цепь Адрес
1 +275 6А2Ш5
Л7 -275
7 -ЗбвЧМГц 6ПАУ- -Ц/7
¥ ^368 У Off Гц
3 +765 £
3 -7682
в -7686
2 +7682
Цепь
ХЬ7
Лрд&ркфА!
ПрббермСКб
ХомштРб
Сигнал if
Сигнал 6,
fJpsCefpajpAl
Upt&pKSjuAI
UppStpKHjsA!
>»7»
3MZ
&ксацияКУ
S2
ЯроберкаКС
Адрес
КПГС7
26
зет
-и/г
9CV7V-
-шг
22
!L
//
У
*3
~5
ТЗГч-
§
1(7
21
Рис. 80 (лист 2). Принципиальная электрическая схема блока встроенного контроля
9П148.17.00.000 (вариант изготовления до апреля 1986 г.)
&3
Вариант изготовления до /апреля 1986 г.
Вариант изготовления с /апреля 1986 г.
Рис. 81. Блок питания аппаратуры управления 9П148.15.00.000:
/—корпус 9П148.15.00.030; 2 — вилка 2РМ36Б20Ш2В1; 3 — прокладка 9П148.15.00.008; 4 — крышка 9П148.15.00.007; 5 — винт 9П148.03.03.073; 6—
плата 9П 148.15.00.050; * 7 — плата 9П148.15.00.060; 8 — амортизатор 9П148.11.00.029; 9 — крышка 9П148.15.00.020; 10 — плата 9П148.15.00.050-1;
11 — корпус 9П148.15.00.006
124
U/f
цепь |t®re
400 Гц.
У &0ГЦ
2^.1'. ."
r^£// ..
J^Z—
-1£m
3
&
S’
X
№
/У
//
12
~Ш нл
+f&/№7
-Г$£#Л
U/2
-3gt. 4вОГщ
-3Ag,4Sff^4
-MJ_
,‘&£'
r^..._.
+7$ Г
^M/7
.:!.f.^a
-f6j ^/7
fg
i
Рис. 82 (лист 1). Принципиальная
электрическая схема блока питания
аппаратуры управления
9П148.15.00.000 (вариант изготовле-
ния с апреля 1986 г.)
125
(Iff
Цепь Км?
БЫ -368 МО г« /
-36S МО Гц 2
-368 МО Гц J
+ ^2 б " ь
- << б
*збт 6
-361 7
- /<$// 8
/6 /Г/ -/6 /7/ О /О
* /2,6 J /3
- 32,61 /2
* /6 37 33
*361 ИЛ 31
-/61 ил /г
*зббил f6
- 36 6 ИЛ 37
"МвЯЮГц f8
*368 МО Гц 38
20
11/2
цепь К&7
-368 МО Гц /
-ЗбЗЮОГц '666 МОГц 2
*32,6 а У
-32,6 о
*361 6
- 361 7
- 36 0 8
6366/ J?
-36 ё/ 30
* 32.6,1 //
- 32,61 72
*760 33
>-361н/7 30
-36Z/7H 3S
*360 ИЛ 36
-36 ЗИЛ 37
зе
33
Рис. 82 (лист 2). Принципиальная
электрическая схема блока питания
аппаратуры управления
9П 1*8.15.00.000 (вариант изготовле-
ния до апреля 1986 г.)
126:
А-А Визв Б-6 з
Рис. 83. Размещение ЗИП на изделии 9П148:
1 ящик с ЗИП радиостанции Р-173 или Р-123М; 2—ящик с ТХП-14-350; 3 — инструментальный ящик маши-
ны 41-08; 4 — выносное устройство 9Прб-9П148.00.000; 5 — чехол с ЗИП ПУ 9П135М; 6 - пенал 9П148.00.00.700
с комплектом запасных частей
Рис. 84. Выносное 'устройство 9Пр6-9П148.00.000:
/ — излучатель 9Пр6-9П148.02.000; 2 - кабель
9Пр6-9П148 03.000; 3 — пенал 9Пр6-«П148.01 019; 4 — ящик
9Пр6-9П148.01.000
Рис. 85. Излучатель 9Пр6-9Ш48.02.000:
/ — выключатель Т1 (вариант изготовления до мая
1987 г.); 2 — передняя крышка 9Пр6-9П148.02.001; 3 —
гайка 9Пр6-9П148.02.0П; 4 — задняя крышка
9;Пр6-9П 148.02.007; 5 — струбцина 9Пр6-9П148.02.050
127
2
Рис. 86. Домкрат 9Пр7-9П148.000:
1 — кольцо 1Б8; 2—палец 9Пр7-9Ш48.006; 3 — вин1
9Пр7-9П 148.00'5; 4 — стойка 9Пр7-9П148.010; 5 — ограничи-
тель 9Пр7-9П148.007
.128
Рис. 87. Зона стрельбы с изделия 9П148 при наведении пусковой установки
ручным дублером
3.0 м
Рис. 88. Окоп для изделия 9П148
129
20 ¥5
Опасная зона от
летящей задней
крышки
¥О ¥б 20
Зана опасного
избыточного дабления
Направление
Стрельбы
л
/O S 6 ¥ 2
_1 1 I I L
2 ¥ 6 S /О
Зона опасных
температур
-30
i
35"rf
--1-J-1----- ’Ьг
Зона опасного
изды точного дабле ни Я 4
Рис. 89. Суммарные опасные зоны-при стрельбе изделием 9М113:
а —с ПУ 9П148; б —с ПУ 9П135М
Опасная зона ат
летящей задней крышки&А
/ '——— ----------------------------------------------------- ' " *‘*£3*^.
Z > A i,»
130
Рис. 90. Окоп для пусковой установки 9Ш35М с сектором обстрела 60°
131
Брезент для укрытия машины
условно не показан
Гадарит 02-7
2233
2763
8ид б
/зсш
л ина Бруска ЯЮнн
з '
Перечень материал^ | issi
Брусок мо*?бд*боо, шт Z ,
Пробелом И госгл32-7¥, # зз /00 I
Гдозди 6*200 гас7Ю22-£Г,к/- z/ ।
Канат пеньмбь/й смоляной лобыи/ен ной прочность/ окр.ЗО РОСГ¥!^-7^,М 23 оо
Рис. 91. Схема погрузки и крепления изделия 9Ш48 на четырехосной железнодорожной платформе:
/ — бруски 100X160X500 мм; 2 — проволока 6; 3— гвоздь 6X200 мм; 4— смоляной пеньковый канат повышенной прочности
132
Пределы расположения J
иди/его ц.т. грузов
Ш^арто^очные уз Mt
изделия o/?f48
ПМОО-О
ПЗЧ04-О-2
Наименование грузов и оснастки Коли гество Sec! кг
одно&о оВсциь
/ Изделие ^/7f48 / 7000 7000
2 Сапраёаждающие 2 /ОС 200
3 Колодка распределительная ПЗУ83-0 ч 3,2 32,8
V Простаёка деревянная 2йОИ(1й>НОО
или домкрат ЗПр 7- 0/7/48, ООО у /, 7 S,8
3 Трос шдартоёачнь/й /70404- 0-2 /У 2,f 23 f 4
6 Серьга с роликом so-pooz-so у ft/7 HfO
всего 7233,0
Тсс/ёаргподачные узле/
самолета
Рис. 92. Схема транспортирования изделия 9Ш48 в самолете Ан-12
133
