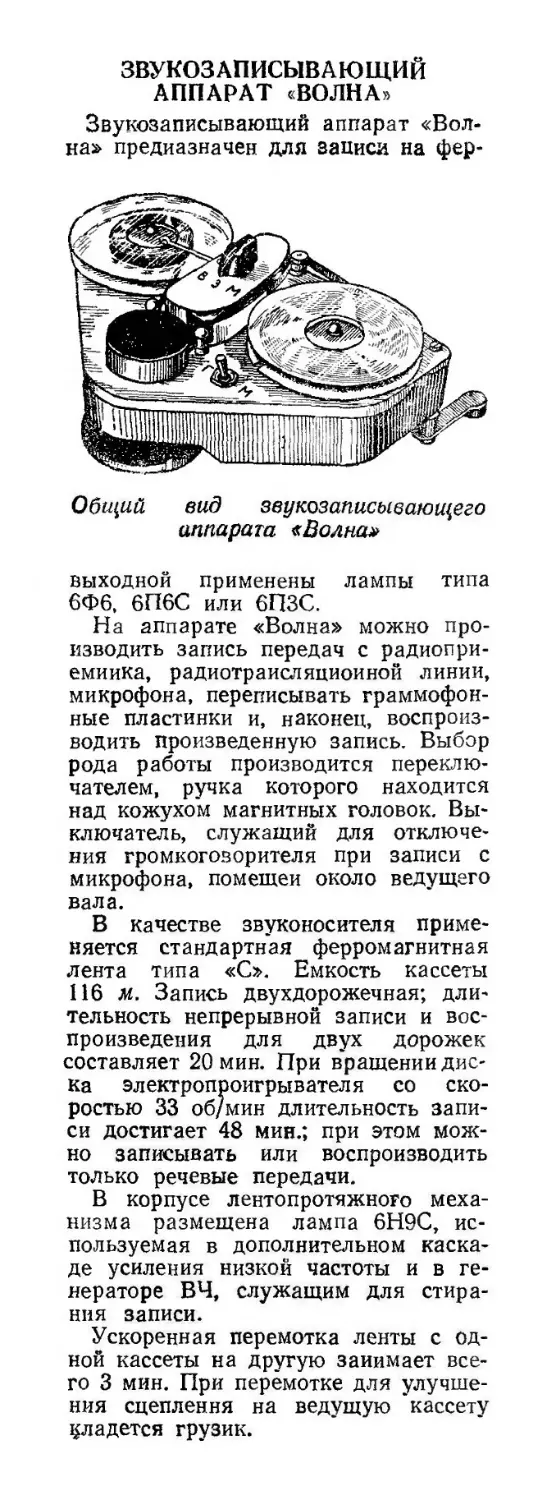

ЗВУКОЗАПИСЫВАЮЩИЙ
АППАРАТ «ВОЛНА»
Звукозаписывающий аппарат «Вол-
на» предназначен для записи на фер-
Общий вид звукозаписывающего
аппарата «Волна»
выходной применены лампы типа
6Ф6, 6П6С или 6ПЗС.
На аппарате «Волна» можно про-
изводить запись передач с радиопри-
емника, радиотрансляционной линии,
микрофона, переписывать граммофон-
ные пластинки и, наконец, воспроиз-
водить произведенную запись. Выбор
рода работы производится переклю-
чателем, ручка которого находится
над кожухом магнитных головок. Вы-
ключатель, служащий для отключе-
ния громкоговорителя при записи с
микрофона, помещен около ведущего
вала.
В качестве звуконосителя приме-
няется стандартная ферромагнитная
лента типа «С». Емкость кассеты
116 м. Запись двухдорожечная; дли-
тельность непрерывной записи и вос-
произведения для двух дорожек
составляет 20 мин. При вращении дис-
ка электропроигрывателя со ско-
ростью 33 об/мин длительность запи-
си достигает 48 мин.; при этом мож-
но записывать или воспроизводить
только речевые передачи.
В корпусе лентопротяжною меха-
низма размещена лампа 6Н9С, ис-
пользуемая в дополнительном каска-
де усиления низкой частоты и в ге-
нераторе ВЧ, служащим для стира-
ния записи.
Ускоренная перемотка ленты с од-
ной кассеты на другую занимает все-
го 3 мин. При перемотке для улучше-
ния сцепления на ведущую кассету
кладется грузик.
Магнитофонная приставка Волна
