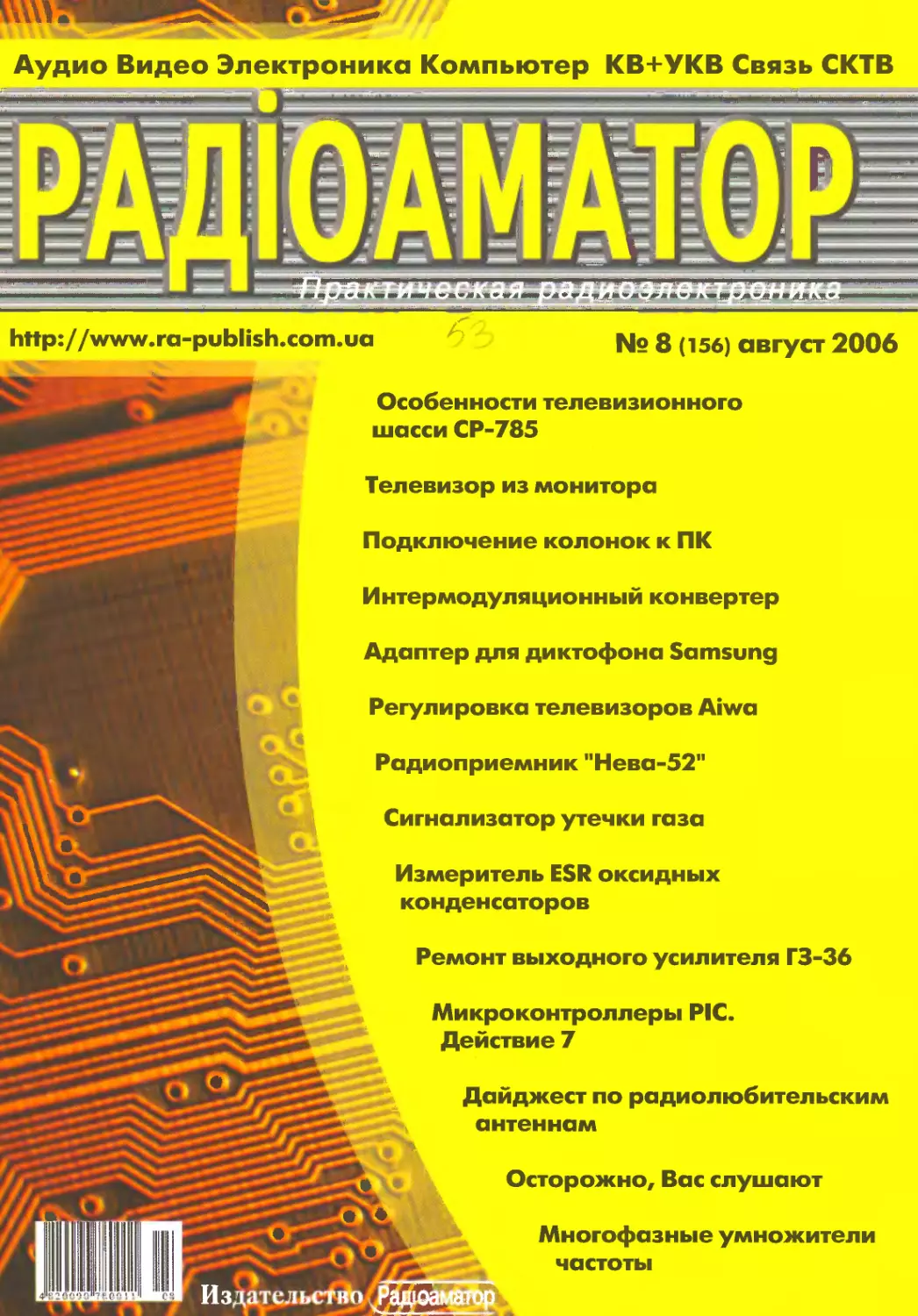

Аудио Видео Электроника Компьютер КВ+УКВ Связь СКТВ
Телевизор из монитора
ИздательстйЬ
Особенности телевизионного
шасси СР-785
Подключение колонок к ПК
Интермодуляционный конвертер
Адаптер для диктофона Samsung
Регулировка телевизоров Aiwa
Радиоприемник "Нева-52
Сигнализатор утечки газа
Измеритель ESR оксидных
конденсаторов
Ремонт выходного усилителя ГЗ-36
Микроконтроллеры PIC.
Действие 7
Дайджест по радиолюбительским
антеннам
Осторожно, Вас слушают
Многофазные умножители
частоты
Видаеться з бчня 1993 р,
№8 (156) серпень 2006
Щбгжячний науково-популярний журнал
Зореестрований Держкомц/формпагпики,
телебачення та радюмавлення Укрепи
сер. КВ, №507,17.03.94 р.
Засновник - МП "СЕА*
(Кив; Видавництер "Рсщюоматар"
СОДЕРЖАНИЕ
СИ
2 Особенности телевизионного шасси СР-785 фирмы DAEWOO И.Б. Безверхний 6 Телевизор из монитора! Это очень просто! Н.П. Власюк 8 Интермодуляционный конвертер Н.В. Федула 9 Подключение колонок к ПК В.Г. Скрипник 10 Адаптер для диктофона Samsung Р.Н. Балинский 12 Модернизация блока горизонтальной развертки осциллографа Cl-112 С. Цирульник, Т. Петренко, М. Форманчук, О. Ковиженко 15 Регулировка телевизоров Aiwa С-201 и Aiwa С-142 А.Ю. Саулов 16 Радиоприемник "Нева-52" В.А. Мельник, Д.Ф. Кондаков
18 Сигнализатор утечки газа С. Степаненко 20 Измеритель ESR оксидных конденсаторов Г.В. Воличенко 24 Основы безопасной эксплуатации lnGaN-светодиодов при ==о
электростатических разрядах............................В. Копайгородский, Ю. Коваль
26 Применение законов алгебры логики при конструировании
Редакщйна колепя:
, П.М. Федоров, гол. ред.
В.Г, БЬндаренко
С.Г.Бун!н, UR5UN’
, М.П. Влосюк
А.М: 31нов'св, ред. роздалу "Электроника и.
; компьютер"
, ОЛ. Кульський
ОЛ, Портала
А.А. Перевертайло, UT4UM
, СМ Рюмин
Е.А. Салахов
О.К). Соулов
} СТ Скорик
, Адреса редакцп:
Киге, вуг. Краювська; 36/10
Для лиспе:
а/с 50,03110, Ки1в-110,,Укро'1на
• тел. (044} 573-39-38 "
redactor@sea.Com.uo
http://www.ra-publish.com.ua
Видавець: Видавницгво "Радюомстор"
СМ. Стакер, директор,
га@ seo.com,ио, тел, 573-39-38
А.М. 31нов'ев,да. ред., az@sca.com.ua
К.Р. Фойзуласв, верстка1
С.В. Латиш, реклама,
тёл. 573-32-57, Jat@seo.com.ua
В.В. Моторний, пщписка та реалващя,
тел. 573 25 82, val@sea.com,ua
Пщписаио до друку 1.08,2006 р.
Дата виходу в свгг 10,08.2006 р.
Формат 60x84/8. Ум. друк. арк. 7,54
Облгк. вид. арк. 9,35.кодекс 74435
Тираж 8500 прим.
Цйа дагов|’рна
Воддруковаио з комп'ютерного' набору,
в друкорн! ’Аврора Принт” и Кив,
вул. Причалы», 5,
тел. (044) 550-52-44
Реферируется ВИНИТИ (Москва):
Журнал "Радиоаматор", Киев;
Издательство "Радиаамдгор",
Украина,г. Киев,уп. Краковская! 36/10,,
Припередруку пасиланняиа ’Рсщооматар"'
обов'язкове. Зо змют рекламита аголофень
несе вщповщальнкть рекпамодавець. Првн"
листуванн! розог/, з листом вкладайте конверт
з! 'зворатньою одресою для горантованогр’
.отримання в|дпов|д|.
© Видавництво "Род'юоматор", 2006
устройств автоматики и телемеханики.................................А.Н. Маньковский
30 Ремонт выходного усилителя ГЗ-36............................................С.А. Елкин
32 Индикатор сигналов......................................................А.В. Кравченко
35 Автогенерация двух последовательно включенных транзисторов...............В.Ю. Солонин
36 Технология Intel Centrino для мобильных ПК...............................Н.В. Михеев
38 Микроконтроллеры PIC. Действие 7.....................................С.М. Рюмик
44 Любительская связь и радиоспорт 48 Дайджест по радиолюбительским антеннам А. Перевертайло
| современные телекоммуникации |
50
53
54
55
56
58
Осторожно, Вас слушают!......................
Чего не хватает "Лен-В"?.....................
Микромощный радиомикрофон....................
Звуковой генератор на микросхемах DBL5001 (5002)...
Многофазные умножители частоты...............
Телерадиоярмарка 2006: новые технологии в Украине.
.........В. Арапов
.........К. Борисевич
Ю.А. Штань, В.Ю. Штань
.........А.П. Кашкаров
.........С. Артюшенко
.........О. Никитенко
Уважаемый читатель
Каждая эпоха придает уже известным словам и понятиям свой характерный смысл, понять который в
состоянии только современники. Так, скажем, пираты средневековья известны нам как свирепые морские
разбойники, люди без роду и племени, промышлявшие банальным грабежом торговых судов и прибрежных
районов. Современные же пираты, в отличие от своих предшественников, черный флаг с костями и черепом не
вывешивают и корабли с золотом не грабят. Сейчас другие ценности важнее: в XXI веке интеллектуальный товар
ценится дороже золота.
К сожалению, от зловредных действий нынешних пиратов, бессовестно торгующих чужой интеллектуальной
собственностью, не застрахован практически никто: ни Билл Гейтс, ни даже журнал "Радюаматор". Причем
масштабы воровства растут с каждым годом. Давно прошли те времена, когда в подземных переходах Киева
темные личности по баснословно низкой цене предлагали прохожим свежие номера журнала "Радюаматор",
по всей видимости, украденные еще в типографии. Пиратские копии наших фирменных компакт-дисков нынче
уже тоже не столь актуальны. Фишкой последнего времени стала Интернет-торговля радиолюбительскими
журналами. Причем на одном из подобных сайтов, ради прикола или с целью конспирации, наш журнал даже
обозвали "радиомотором”.
Естественно, во все времена ворам давали по рукам (в некоторых исламских странах эти руки до сих пор
отрубают топором). Мы тоже не можем и не будем мириться с бессовестным воровством нашей
интеллектуальной собственности. Предупреждаем ретивых господ, организовавших незаконный бизнес, об
уголовной ответственности за подобную деятельность и требуем ее немедленного прекращения, пока вами не
занялись правоохранительные органы.
А всем нашим читателям и почитателям хотим сообщить, что нет никакой необходимости платить деньги -
проходимцам. На сайге издательства "Рад1оаматор" liffp://www.ra-publish.com.ua Вы в любое время
можете оформить совершенно легальную подписку как на бумажную, так и на электронную версии журнала
(кстати, последняя процентов на 30 дешевле), а токже приобрести компакт-диски с архивом всех журналов
нашего издательства. Кроме того, только таким способом Вы гарантированно обезопасите себя от покупки
"кота в мешке", когда вместо фирменного качественного товара Вам могут подсунуть неизвестно что.
Именно в такой ситуации оказались некоторые владельцы пиратских копий компакт-диска "Радюаматор за
13 лет", купленных на киевском радиорынке. Диски содержали вирусы, большинство файлов не открывались,
поэтому незадачливые покупатели впоследствии были вынуждены обратиться с претензиями в редакцию. Чтобы
избежать подобной участи, помните, что настоящие компакт-диски журнала "Радюаматор”на радиорынках не
продаются. Их можно приобрести только непосредственно в редакции, по системе "Книга-почтой" либо на
нашем сайте.
Главный редактор Павел Федоров
В журнале "Радюаматор" [1] была опубликована принципиальная электрическая схема телевизора
DTA14/20/21C4TKF фирмы DAEWOO на шасси СР-185. Это послужило толчком к появлению цикла статей по
телевизионным приемникам на шасси СР-185 и близким к нему по схемным решениям. В статье [2] приведено полное
техническое описание и особенности сервисного режима шасси СР-185 со ссылками на другие публикации в нашем
журнале по телевизионным приемникам, собранным на шасси СР-185, а в [3] - особенности телевизионного шасси СР-
385. Об особенностях шасси СР-785 фирмы DAEWOO и сервисных режимах всех трех шасси рассказано в этой статье.
Особенности телевизионного шасси СР-785
фирмы DAEWOO
И.Б. Безверхими, г. Киев
На шасси СР-785 фирма DAEWOO выпустила ряд
моделей телевизоров, таких, как DTE-25
G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G16, DTE-
28 G2/G6/G7/96/98/A6/A7/G8/B1 и т.д. Главным отличием
телевизионного шасси СР-785 от СР-385является то, что оно
рассчитано на использование кинескопов с большой
диагональю экрана и углом полного отклонения 110°, а шасси
СР-385 предполагает применение кинескопов с диагональю
до 21 дюйма и углом полного отклонения 90°.
Телевизоры на шасси СР-785 обеспечивают прием и
обработку телевизионных сигналов в системах
PAL/SECAM BG, DK, I и L. Они могут принимать до 100
программ и имеют телетекст с памятью на десять страниц,
поддерживающий режимы ТОР и FLOP. Так же, как шасси
СР-385, и в отличие от CP-1 В5, телевизионное шасси СР-
785 может декодировать сигнал стерео с двумя несущими
частотами звука и пилот-сигналом (так называемый сигнал
German Stereo), а также стереосигнал системы NICAM.
Телевизоры на шасси СР-785 фирмы DAEWOO
комплектуются пультом ДУ R-40A01, который применялся
также в телевизорах на шасси CP-002, СР-005, СР-185 и
СР-ЗВ5.
Функциональная схема телевизионного шасси СР-785
показана на рис.1. Назначение микросхем и основных
транзисторов этого шасси приведено в табл.1.
В позиции 1501 в телевизорах DAEWOO на базе
шасси СР-785 применяются процессоры UOC (Ultimate
One Chip) типа TDA9365 фирмы PHILIPS. Они содержат в
себе процессор управления, видеопроцессор с
радиоканалом и декодер телетекста. Микросхемы UOC-
процессоров для этих шасси выпускаются фирмой PHILIPS
по заказу фирмы DAEWOO и имеют маркировку
заказчика (табл.2, маркировка TDA93... на корпусе БИС
может отсутствовать).
В телевизорах фирмы DAEWOO для стран СНГ, как
правило, используются процессоры DW9365/N1/3-BD1
(СР-785). Техническое описание и назначение выводов
этих микросхем можно найти в [5, 6].
Если сравнить функциональные схемы телевизионных
шасси СР-785 и СР-385, то можно заметить, что в СР-785
Таблица 1
№эзиц. Тип элемента Назначение
1301 TDA8358J Выходные каскады кадровой развертки
1501 ТОА9365 Процессор управления с телетекстом и видео л роцессо р
1601 MSP3415D Цифровой процессор звука
1602 TDA8946J УМЗЧ
1702 24С08 Энергонезависимая память EEPROM
1703 TFMW5380 или TSOP1238WI1 Фатоприемник
1801 STR-F6653 Ш ИМ~контроллер импульсного блока питания
! 1804 РС-817 Оптопара БП
1806 SE130N Каскад стабилизации
1820 KIA7805 Стабилизатор 5 В
1822 KIA7808 Стабилизатор 8 В
1823 LE33CZ Стабилизатор 3,3 В
1901 TDA6107Q Выходные ВУ RGB
Q401 2S1880 Выходной коскад строчной развертки
Q402 2SD1207-T Предоконечный каскад строчной развертки
добавлена схема коррекции подушкообразных искажений
(EW-коррекция), выходные каскады которой расположены
в микросхеме кадровой развертки. Это значит, что в
шасси СР-785 используется иная, чем в СР-385, выходная
микросхема кадровой развертки. Кроме того, в этом
шасси установлена более мощная микросхема УМЗЧ
TDA8946J. Она представляет собой двухканальный
(стереофонический) усилитель с мостовым выходом. По
выводам она совпадает с микросхемой TDA8944J,
которая установлена в СР-385. Микросхема TDA8946J на
нагрузке 8 Ом может развивать мощность 2x15 Вт.
Напряжение питания этой микросхемы 14 В.
Основные отличия принципиальной схемы
телевизионного шасси СР-785 от СР-ЗВ5
сконцентрированы на фрагменте схемы, который показан
на рис.2.
Umr тюнера
РА 8'2006
Чем еще отличается телевизионное
шасси СР-785 от СР-385?
Мы уже говорили о некоторых отличиях
телевизоров на шасси СР-785 от СР-385. Во-
первых, это более мощная микросхема УМЗЧ, а во-
вторых, использование кинескопов с большей
диагональю и углом полного отклонения 110°.
Применение таких кинескопов потребовало и
других изменений. Так, напряжение питания
выходного каскада строк увеличено до 143 В. Это
потребовало установки в импульсном блоке
питания (ИБП) микросхемы каскада стабилизации
SE130N вместо SEI 10N (позиционный номер 1806).
Кстати, в ИБП используется иной тип импульсного
трансформатора, позволяющий получить напряжения 143 В
для питания ВКСР и 14,5 В для питания УМЗЧ. Установлены
более мощные элементы в выходных каскадах строчной
развертки (ВКСР) и кадровой развертки (ВККР). Кроме
этого в телевизорах на шасси СР-785 используется схема
коррекции подушкообразных искажений. В зарубежной и
переводной литературе ее принято называть East-West
коррекцией.
Сама схема коррекции подушкообразных искажений и
принципы ее работы хорошо известны отечественным
специалистам-ремонтникам по телевизору ЗУСЦТ. Она
удлиняет средние строки растра относительно верхних и
нижних, чем обеспечивается устранение искажений типа
"подушка" по горизонтали, которое вызвано
несферической формой экрана кинескопа. Для
осуществления этой коррекции в ВКСР введен диодный
модулятор на диодах D403 и D404 (рис.2). Управление
'аблица л
Маркировке микросхем (3-я строке) Язык OSD-сообщений Страна Телетекст
DW9365/N1 /3-ВЕх (х — версия программного обеспечения) Английский, французский, немецкий, итальянский, испанский, голландский, датский, финский, норвежский, шведский Великобритания, Франция, Германия, Бельгия, Испания, Италия, Швейцария, Австрия, Дания, Финляндия, Нидерланды, Норвегия, Швеция, Ирландия и др. Западно- европейский
DW9365/N1 /З-BDx (х ~ версия прогроммного обеспечения) Английский, польский, русский, венгерский, чешский, словацкий, румынский, греческий Польша, Россия и СНГ, Венгрия, Чехия, Словакия, Греция и др. Восточно- европейский, кириллица, греческий
этим модулятором осуществляется транзисторным
каскадом на полевом транзисторе, входящим в состав
выходной микросхемы кадровой развертки 1301
TDA8358J. В свою очередь, управляющий сигнал для этого
транзистора формируется в микросхеме UOC-
процессора 1501 TDA9365 (см. также табл.2) и выводится
через вывод 20 этой БИС на вывод 5 1301. Выходная
микросхема кадровой развертки TDA8358J является
дальнейшей модификацией используемой в ТВ шасси СР-
185 и СР-385 микросхемы TDA8357J. Назначение
выводов микросхемы кадровой развертки TDA8358J
приведено в табл.З.
Есть еще несколько небольших отличий шасси СР-785 от
СР-385. Так, например, питание предоконечного каскада
строчной развертки, который собран на транзисторе Q402,
осуществляется так же, как в телевизионном шасси СР-002
(см. также [10]). При включении этот каскад питается от
основного блока питания телевизора напряжением 11 В
ИЗУЧАЕМ АППАРАТ аУдИо-ВИдео
3
РА 8'2006
THE DIFFERENT PARTS FOR CRT
Таблица 3
Ne выв. Наиме- нование Назначение
1 Vi(pos) Симметричный (дифференциальный) вход
2 Vi(neq)
3 Vp Напряжение питания 14 В
4 Чэв Мостовой выход (вывод В)
5 VIEW Вход ключа EW-коррекции
6 GND Корпус
1 GND Корпус
8 VoEW Выход ключа EW-коррекции
9 Vflb Напряжение питания 45 В
10 . . VOA Мостовой выход (вывод А)
И . ..Voiauard) Выход КИОХ
12 V„ Вход обратной связи
13 Icomp Вход защиты
через разделительный диод D410, а в установившемся
рабочем режиме - напряжением 45 В через разделительный
диод D411 от выпрямителя импульсов с ТДКС (D408). D410
при этом будет заперт.
Сервисные режимы телевизионных
шасси СР-385 и СР-785
В последнее время производители телевизоров
стараются сохранять ранее наработанные технологии в
своих новых разработках. Не исключение и фирма DAE-
WOO. Вхождение в сервисный режим и регулировка
телевизионных шасси СР-185, СР-385 и СР-785 очень похожи
на соответствующие операции для телевизионных шасси СР-
002 (см. [10]). Для сервисных регулировок всех этих шасси
предусмотрен специальный сервисный пульт, но большинство
из этих регулировок можно производить пультом ДУ, который
поставляется в комплекте с телевизорам (R-40A01 фирмы
DAEWOO или RM-C71 и RM-C72 - JVC). Именно эти пульты
PA 8'2006
будем использовать для вхождения в сервисный режим.
Чтобы войти в сервисный режим необходимо:
переключить телевизор на 91-ю программу;
установить "Резкость” (Sharpness) на минимум;
закрыть все меню;
быстро нажать клавиши пульта ДУ в следующей
последовательности: красная - зеленая - MENU.
Выбор параметра осуществляется кнопками PR вверх и
PR вниз, а установка значения параметра - кнопками
громкость >/<.
Выход из сервисного режима происходит при нажатии
кнопок MENU или POWER. При этом все установленные
параметры заносятся в память.
Выбранный в сервисном режиме параметр, его значение и
шкала обычно выводятся в левом верхнем углу экрана (рис.З).
аблица j
OSD- сообщение Функция
AGC Задержка АРУ УВЧ по слабому сигналу
Block R Уровень черного в сигнале R
Block В Уровень черного в сигнале В
WP Red Размах R
WP Green Размах G
WP Blue Размах В
H shift Центровка по горизонтали (фаза СР)
V Slope Линейность по вертикали
V Amp Размер по вертикали
VS Cor S-образная коррекция по вертикали
V Shift Центровка по вертикали
H Width Размер по горизонтали (только для СР-785)
H Poroll EW-коррекция см. рис.4 (только для шасси СР-785)
H Bow
EW Porobo
Up Corner
Dw Corner
EW Tropez
Option* Опции
*В телевизионном шасси СР-185 имеется два вида
опций: Tuner Option и System Option (см. [2])
Обозначение и наименование параметров, которые
можно регулировать в сервисном режиме, сведены в табл.4.
При замене микросхемы памяти или тюнера следует
обратить внимание на пункт Option для шасси СР-385 и СР-785
сервисного меню. Option может принимать четыре значения: О
и 1 - для тюнеров производства DAEWOO и SAMSUNG; 2 - для
тюнеров производства SIEL и 3 - для тюнеров производства
фирмы PHILIPS, причем значение 3 доступно только для
процессоров с ПО 3-й версии (например, DW9367/N1/3-
AD3). В той же ситуации для шасси СР-185 следует проверить и,
если необходимо, переустановить опции Tuner Option и System
Option (см. [2]).
Сами сервисные регулировки можно выполнять по
классическим, хорошо известным ремонтникам методикам.
Дополнительно хотелось бы добавить следующее.
1. При регулировке ускоряющего напряжения следует
учитывать, что уровень черного на катодах кинескопа (Vcut off -
напряжение отсечки тока катода) должен составлять 115В для
О
Н. Parall
Up Comer
рис.4
кинескопов с диагональю 14 дюймов, 125 В - для кинескопов с
диагональю 20, 21 дюймов и 140 В для кинескопов с
диагональю 25, 28 дюймов, что можно увидеть по
осциллографу.
2. Регулировка размера по горизонтали и EW-коррекции
(рис.4) осуществляется только для шасси СР-785.
В заключение еще одно предостережение. При нажатии в
сервисном режиме кнопки ОК процессор управления
(цифровая часть UOC) телевизионных шасси СР-185, СР-385 и
СР-785 блокируется и освобождает шину 12С, что необходимо
для тестирования телевизора внешним оборудованием. При
этом аппарат может не реагировать на другие кнопки ПДУ и
локальной клавиатуры телевизора. Повторное нажатие кнопки
ОК разблокирует процессор и обеспечивает его нормальную
работу.
Литература
1. Принципиальная электрическая схема телевизора
DAEWOO DTA1 4/20/21C4TKF на шсюси СР-185//
Радюаматор. * 2004. - №9 - С18-19.
2. Безверхими И.Б. Телевизоры на шасси СР-185 фирмы
DAEWOO//PcviioaMCfrop, - 2006, - №5. - С. 6-9.
3, Безверхний И.Б. Особенности телевизионного
шасси СР-385//Радюамагор. -2006. - №7. - С.59.
4. Безверхний И.Б. Процессоры UOCдля
современных массовых телевизоров//
Рад1оаматор. - 2005. - №4. - С.11-15.
5. Безверхний И.Б. Процессоры 1!ОСдля современных
массовых телевизоров (продолжение)//
Радюаматор. - 2005. - №5. - С6- ТО.
6. Безверхний И.Б. Процессоры иОСдпя современных
массовых телевизоров (продолжение)//
Радюаматор. -2005. - №7. - С. 6-11.
7. Безверхний И.Б. Процессоры UOCдля современных
массовых телевизоров (окончание)//
Радюаматор. - 2005. - Ne8. - С.7-11.
8. Безверхний И.Б. MSP34xxD - семейство
многостандартных процессоров звука для
видеомагнитофонов, DVD-праигрыватепей, видеокарт,
аналоговых и цифровых телевизоров//Радюаматор. -
2006. - №5. - С.5-8; No6. - С2-5.
9. Пьяное Г.И. Видеопроцессоры семейства UOC. - СПб.:
Наука и техника, 2003.
10. Безверхний И.Б. Телевизоры DAEWOO и SAMSUNG.
- СПб, : Наука и техника, 2003.
ИЗУЧАЕМ АППАРАТ аудио-видео
РА 8'2006
ДД Телевизор из монитора! Это очень просто!
•• ’ Н.П. Власюк, г. Киев
о
а
х
со
О
X
о
Чтобы превратить монитор в телевизор, совсем не
обязательно вскрывать его, о тем более что-пибо
перепаивать в нем. Необходимо лишь купить внешний
компьютерный ТВ тюнер, которому его изготовители из
Тайваня доли название "высококачественный SXGA TV
тюнер"модели AVerTVВох9_(рис. 1).
Идея создания подобных ТВ тюнеров не нова. Сейчас
многие пользователи применяют внутренние ТВ тюнеры —
платы, которые вставляются в системный блок компьютера.
Однако для пользования такими тюнерами необходимо
обязательно включать системный блок компьютера.
Внешние ТВ тюнеры (размещенные вне системного блока)
также применяются, например, ВохЗ, Вох5, но они имеют
ограниченные возможности. Модель Вох9 - последняя
модель фирмы AVerMedia, которая имеет более широкие
возможности. Отзывы в Интернете об этой модели самые
положительные, а ее стоимость в Киеве - от 620 до 750 грн.
($120-150).
Внешний компьютерный ТВ тюнер включается
видеокабелем VGA между монитором и системным блоком
компьютера (рис.2). На него от отельного блока питания,
входящего в комплект ТВ тюнера, подается напряжение +12 В,
подключается антенна, наушники - и ваш телевизор готов.
Изображение - на весь экран монитора. Системный блок
компьютера, в принципе, и не нужен, его можно и не
включать, но при желании вы можете работать и совместно
с компьютером. При этом телевизионное изображение
будете смотреть на мониторе в маленьком окошке -
"картинка в картинке", место нахождения которой на
мониторе можно изменять. А можете вообще выключить
тюнер и спокойно работать на компьютере, при этом
переключать внешние кабели нет необходимости. Но
давайте по порядку.
Назначение ТВ тюнера
Компьютерный ТВ тюнер предназначен для просмотра
на мониторе одного из 100 телевизионных каналов, каждый
из которых настраивается в диапазоне частот
49,75...855 25 МГц. Он может работать как отдельно
(автономно) с монитором (ТВ изображение на весь экран),
так и с системным блоком компьютера. В последнем случае
он позволяет пользователю одновременно работать и на
компьютере, и смотреть любимую программу, используя
режим "картинка в картинке". А применив при этом
"полупрозрачный кадр" ТВ изображения, можно
просматривать и пользоваться всеми пиктограммами,
размещенными на экране монитора. Звук подается на
внешние колонки или наушники.
Внешний ТВ тюнер предназначен для:
- владельцев LCD/CRT-мониторов или проекторов;
- людей, которые любят смотреть телевизионные
передачи и одновременно работать на компьютере;
- людей, стесненных жилищными условиями, например
студентов в общежитии.
Комплект поставки (рис.З)
1. Компьютерный ТВ тюнер Aver TV Вох9 с подставкой
для вертикальной установки.
Габариты тюнера - 158x113x24 мм.
2. Пульт дистанционного управления.
3. Блок питания ~220/=12 В (1000 мА).
4. VGA-кабель для соединения ТВ тюнера с системным
блоком компьютера.
5. Аудиокабель для соединения ТВ тюнера со звуковой
платой системного блока компьютера.
6. Руководство пользователя.
7. Короткий кабель S-video.
Возможности и особенности ТВ тюнера
1. Настройка на 100 каналов в диапазоне частот
49,75...855,25 МГц.
2. Поддержка: видеостандартов SECAM, PAL, NTSC и
АВТО; стандартов звука D/К, B/G, A2/NICAM MONO и
STEREO.
3. Поддержка разрешений 640x480, 800x600
1024x768, 1280x1024 (SXGA).
4. Частота обновления экрана 60 Гц, 75 Гц.
5. Просмотр ТВ изображения возможен как на весь
экран, так и в режиме "картинка в картинке". При этом
место установки телевизионного кадра на экране
монитора можно передвигать в любое место. И еще одна
особенность: при переходе компьютера в "спящий режим"
телевизионное изображение переключается на весь экран.
Обратный переход, в режим "картинка в картинке",
возможен после активации компьютера
6. Режим "Полупрозрачный кадр", когда ТВ
изображение просматривается полупрозрачно. По
желанию пользователя его прозрачность можно изменять в
пределах 25, 50, 75 и 100%. Режим "25%" соответствует
почти полной прозрачности изображения. Через
полупрозрачное ТВ изображение видны пиктограммы
компьютера, которыми вы можете пользоваться.
7. Многоканальный предварительный просмотр
программ позволяет вывести на экран одновременно 13
каналов. Для этого на пульте управления нажимают кнопку
"Preview". Каждый канал показывается поочередно путем
его сканирования на 1...2 с с последующим его
переведением в стоп-кадр. Пользователь может выбрать
понравившийся ему канал и переключиться на него. Во
время сканирования звук отключен.
8. Возможность работы с различными мониторами:
кинескопными CRT, жидкокристаллическими LCD,
плазменными PLASMA, при этом используется VGA вход.
9. Входные сигналы: ТВ тюнер (сигнал с антенны), S-
video, композитный, компонентный от DVD-
проигрывателя, VGA. Кнопкой пульта управления
пользователь выбирает, от какого сигнала будет
работать ТВ тюнер.
10. Нет функции автоматической настройки на канал,
вместо этого используется полуавтоматический поиск, по
частоте каналов или ручной, по стандартной сетке частот с
шагом 0,25 МГц в диапазоне частот от 49,75 до 855,25 МГц.
При этом на экране меню отображается частота данного
канала, что очень удобно для пользователя
1 1. Не требуется установка драйверов и
программного обеспечения.
12. Полнофункциональный пульт дистанционного
управления, с которого можно вести настройку и все
РА 8’2006
эксплуатационные переключения тюнера.
13. Установка автоматического включения ТВ
тюнера в любое (запрограммированное вами) время
суток, как разовое, так и ежедневно повторяющееся.
14. Возможность установки режима авто-
отключения в пределах от 30 мин до 2 ч 30 мин с
интервалом 30 мин.
15. Возможность сортировки (переназначения)
каналов.
16. Точная подстройка любого ТВ канала.
17. Прогрессивная (не чересстрочная) развертка,
которая дает более четкое изображение.
18. Настройка яркости, контрастности, оттенка,
насыщенности, четкости.
19. Наглядное и удобное в пользовании
русскоязычное меню.
20 Хорошая чувствительность ТВ тюнера.
21. Встроенного динамика ТВ тюнер не имеет,
нужны внешние колонки с усилителем или наушники,
для каждого из них предусмотрены отдельные гнезда
рис.З
(рис.2), поэтому пользователь
сам выбирает, каким источником
звука ему лучше пользоваться.
22. На боковой панели ТВ
тюнера имеются кнопки
управления, которые позволяют
без пульта управления
включать/выключать тюнер,
изменять номера каналов и
регулировать громкость (рис.1, 2).
Входные сигналы
1. Коаксиальный антенный вход.
2. Аудиовход (левый, правый).
3. S-video/компонентный вход
(Y-Pb-Pr вход через S-video /
Компонентный кабель "два в
одном").
4. Композитный (RCA)
видеовход.
5. Аудиовход с компьютера.
Выходные сигналы
1. Аудиовыход (на наушники).
2. Аудиовыход (на колонки с
усилителем).
К сожалению, отсутствует
гнездо "Выход видеосигнала".
Подключение и настройка
ТВ тюнера
Схема включения ТВ тюнера
показана на рис.2. В "Руководстве
пользователя" имеются подробные
схема включения, описание и настройка ТВ тюнера. При
этом описание рассчитано на не очень опытного
пользователя, поэтому повторять его нет необходимости.
Напомню кратко, что настройка ведется через пульт
управления путем нажатия кнопки MENU. Вначале
пользователь выбирает язык меню (доступны английский и
русский), далее выбирает "Главное меню", каждый пункт
которого имеет подменю, где пользователь выбирает
нужные настройки и сохраняет их.
Положительные стороны ТВ тюнера
В разделе "Возможности и особенности ТВ тюнера". К
ним можно добавить удачное исполнение, хороший
дизайн, малые размеры и высокое качество изображения.
Недостатки
1 Очень ярко светит синий светодиод "Вкл. питания",
который мешает смотреть на экран монитора. Пришлось
заклеить светодиод синей изолентой.
2 При переключении программ (каналов) следующий
канал появляется через 2 с, а в промежутке,
длительностью 0,3 с, "бегут" кадры изображения.
3. Отсутствует гнездо "Выход видеосигнала". При его
наличии была бы возможность записывать программы на
видеомагнитофон. Следует отметить, что на сайте
www.pcfuner.ru описано, как путем установки перемычки
внутри ТВ тюнера можно легко превратить гнездо "IN
VIDEO" (вход видеосигнала) в "Выход видеосигнала".
4. Высокая стоимость ТВ тюнера ($120-150) для
рядового пользователя. Возможно, это связано с
большим количеством посредников, ведь его стоимость в
Москве $106-1 12.
Несмотря на отмеченные несущественные
недостатки, которые изготовители, по-видимому,
устранят в будущих моделях, впечатления у автора статьи
от эксплуатации этого тюнера самые положительные.
Положительно отзываются и пользователи в Интернете,
называя модель Box 9 лучшей в своем классе.
ИЗУЧАЕМ АППАРАТ аудио-видео
РА 8'2006
Интермодуляционный конвертер
Н.В. Федула, г. Хмельницкий
КОНСТРУКЦИИ аудио-видео
У многих радиолюби-
телей еще сохранились и
хорошо работают
портативные радио-
приемники серии "Океан”,
которые изготовлялись в
советские времена. Такие
приемники благодаря
хорошей чувствительности
и избирательности,
наличию ультра-
коротковолнового (УКВ)
диапазона, а особенно из-
8
за хороших акустических
параметров и дизайна, были в свое время
очень популярными и престижными. К
сожалению, радиоприемники типа "Океан" не
имеют "верхнего" (88... 108 МГц) УКВ
диапазона. В наше время как раз в этом
диапазоне сконцентрировано больше всего
радиостанций, и среди примитивной
"поздравиловки" можно услышать довольно
много высокохудожественных, в основном
эстрадного плана музыкальных произведений.
Сравнив качество звучания своего
"Океана-203" со звучанием импортных
портативных радиоприемников, которые
широко представлены на радиорынках, автор
пришел к выводу, что "Океан" звучит намного
качественнее. Исходя из этого и было принято
решение не покупать новый приемник, а
модифицировать старый добрый "Океан",
встроив конвертер, который бы перенес сигналы
радиостанций диапазона 100... 108 МГц в
диапазон 65...74 МГц, который есть в
радиоприемнике "Океан-203".
Такое простое, на первый взгляд, решение
задачи оказалась довольно сложным в
практическом выполнении. Если изготовить
конвертер по традиционной схеме (рис.1), то
придется ввести в радиоприемник кроме
конвертера также переключатель S1,
рационально разместить соединительные
провода, чтобы не возникало возбуждения и
взаимных помех, а также произвести
настройку, как правило, трехконтурного
фильтра сосредоточенной селекции на полосу
частот 100... 108 МГц, выполнить которую без
специального прибора - измерителя
амплитудно-частотных характеристик - очень
непросто.
С целью избежания указанных трудностей
пришлось разработать схему конвертера
(рис.2), которая представляет собой
генератор, собранный на высокочастотном
транзисторе VT1 типа КТ368А (рис.З). Частота
генератора стабилизирована кварцевым
резонатором Q1, который вместе с тем
является элементом положительной обратной
связи с коллектора VT1 на его базу. Режим
работы генератора задается подстроечным
резистором R1. Цепочка R4C1 С4 защищает от
проникновения высокочастотных колебаний
генератора в схему радиоприемника по цепям
питания. Резистор R3 служит для
термостабилизации, а конденсатор С2
устраняет отрицательную обратную связь по
переменному току. Резистор R2 - коллекторная
нагрузка транзистора VT1, дроссель Др1
улучшает условия возбуждения генератора.
Высокочастотные колебания из генератора
через конденсатор СЗ подаются в схему
радиоприемника на антенный вход блока УКВ
(рис.З). При такой схеме конвертирования
традиционного смесителя нет. Смешивание
сигналов радиостанций диапазона 100... 108
МГц с сигналом генератора на 34 МГц с
выделением частот биений (этот спектр лежит
уже в диапазоне 65...74 МГц) происходит в
первом каскаде блока УКВ приемника. Такой
процесс возможен благодаря свойству первого
каскада блока УКВ создавать значительные
интермодуляционные искажения при
одновременном присутствии на входе двух
сигналов большой амплитуды.
Описанный конвертер обеспечивает
одновременный прием сигналов радиостанций,
которые работают на частотах диапазона
65...74 МГц, а также конвертируемых в этот же
диапазон радиостанций диапазона 100... 108
МГц. При этом возникает возможность
взаимных помех, но, во-первых, вероятность
этого невелика, а во-вторых, если уже так
случилось, то можно применить кварцевый
резонатор с несколько отличающейся
РА 8'2006
резонансной частотой. В авторском варианте
использован резонатор на частоту 34,34 МГц,
что обеспечило удовлетворительный прием в
конкретной местности проживания.
Есть еще одна интересная особенность
входным
УКВ,
прием
он
данного конвертера: на
первый взгляд он не может
работать вообще, так как
сигнал "верхнего" диапазона
должен гаситься
фильтром блока
настроенным на
"нижнего" диапазона. Но на
самом деле это не так. Дело в
том, что входной фильтр, во-
первых, не высокодобротный,
а во-вторых,
шунтируется
низкоомным
генератора,
прохождение
полосе частот
(хотя и
ослабленных) на вход блока
УКВ вполне возможно.
Конвертер монтируют на макетной плате в
любом свободном месте радиоприемника.
Каких-либо особых требований к деталям и
монтажу нет.
вдобавок
довольно
выходом
Поэтому
сигналов в
100...108 МГц
несколько
Подключение колонок к ПК
В.Г. Скрипник, г. Днепродзержинск
Для подключения мощных колонок к персональному
компьютеру (ПК) обычно необходимо собрать усилитель,
блок питания, а также найти корпус, в котором бы все это
поместилось. Собрав же простой и надежный усилитель
мощности на микросхеме TDA1552Q /рис.1/ можно
сэкономить на блоке питания, корпусе и на охлаждении
радиатора микросхемы. Такой подход реализуют, используя
свободное место в системном блоке ПК.
Микросхема TDA1552Q содержит встроенный
стабилизатор напряжения, а также схемы защиты от
перегрева, короткого замыкания в нагрузке и
переполюсовки питания.
Технические характеристики
усилителя мощности на TDA1552Q
Номинальная выходная мощность
при напряжении питания 14,4 В.............2x22 Вт
Коэффициент нелинейных искажений....не более 10%
Входное сопротивление.....................60 кОм
Уровень собственных шумов...........не более -80 дБ
Сопротивление нагрузки....................4...8 Ом
Напряжение питания..................6...18 В
Номиналы элементов СЗ и R1 задают время задержки
подключения динамиков, что защищает от характерных
хлопков при включении питания усилителя. Задержку можно
регулировать, изменяя сопротивление резистора или емкость
конденсатора.
На изготовление и монтаж уйдет не более 1 ч.
Дополнительной настройки не требуется, при правильном
монтаже устройство работает сразу.
Так как усилитель потребляет ток не более 5 А, то разъем
блока питания ПК для дисковых накопителей и периферийных
устройств вполне сгодится. Он содержит четыре контакта,
имеющих цветовую маркировку: +12 В - желтый; общий - два
черных; +5 В - красный. Для подключения используют желтый
("+”) и черный провода. Выход звуковой карты через
переходник соединяют с входом усилителя, а к двум
свободным “тюльпанам" подключают колонки (рис.2).
О
Включив компьютер, запускают любой проигрыватель
(например, Winamp) и регулируют громкость через
встроенную в нем "линейку" или же через системные
настройки.
РА 8'2006
ни
Адаптер для диктофона Samsung
Р.Н. Балинский, г. Хорьков
КОНСТРУКЦИИ аудио-видео
В ноше время в быт простых людей все больше и больше
проникает цифровая техника. Еще лет 10 назад турист с
"мыльницей" в руках считался примером приличного
достатка, а сегодня миллионы людей пользуются
современными компьютерами, подростки ловко
справляются с сотовыми телефонами, заглядывают в
крошечные цветные мониторчики цифровых фотокамер.
Далеко шагнуло вперед и применение цифровых
диктофонов. Совсем недавно даже репортеры-
профессионалы пользовались аналоговыми катушечными
или кассетными магнитофонами величиной с увесистый
сундук, время записи которых едва превышало 2 ч. А сейчас
уже широко представлены миниатюрные цифровые
аппараты массой до 100 г, длительность
записи/воспроизведения которых составляет многие
десятки часов. Вместо традиционных электродвигателя и
микрокассеты применяются твердотельные
10
полупроводниковые флэш-карты емкостью до 100 Гбайт,
способные хранить десятки тысяч мелодий в формате мрЗ.
Вместо громоздких источников питания достаточно иметь
всего пару пальчиковых элементов АА (аналог советского
элемента А-316) либо два миниатюрных элемента
типоразмера ААА или LR03.
В настоящее время применение диктофонов по
массовости применения стоит в одном ряду с цифровыми
фотоаппаратами, а широкое распространение цифровых
диктофонов и плейеров сдерживает только их высокая
стоимость. Так, например, самые простые цифровые
диктофоны или плейеры с памятью 256 Мбайт стоят не
менее 100 дол.
Как известно, все выпускаемые в настоящее время
электронные устройства не содержат для пользователя
никакой технической документации: нет ни схем, ни
описания принципа работы устройства, неизвестна
комплектация. Начинающим радиолюбителям приходится
сталкиваться с большими трудностями приобретения
РА 8'2006
соответствующей литературы. Чтобы хоть частично помочь
молодым начинающим радиолюбителям, приводим
характеристики современного цифрового диктофона VY
Н350Н фирмы SAMSUNG, которые усреднено можно
считать аналогичными многим современным диктофонам.
Технические характеристики цифрового
диктофона VY Н350Н
Среда хранения данных.....флэш-память 128 Мбайт
Максимальное количество записей.............495
Максимальная выходная мощность..............5 мВт
Диапазон частот......................100...4000 Гц
Габаритные размеры...................34x92x18 мм
Масса (вместе с батареями)...................69 г
Источник питания...........2 батареи типоразмера
AAA/R03(l,5 В)
В любом случае, всякое новое и неизвестное
электронное устройство следует изучить и исследовать его
эксплуатационные и электрические характеристики.
Радиолюбители со стажем знают из опыта работы с такими
аппаратами, что их производители не заинтересованы
показывать "слабые места" техники: их нужно выявить
самостоятельно, что и достигается необходимыми
исследованиями. В любом случае, следует ориентироваться
не только на привлекательный внешний вид электронного
изделия.
Именно такой подход и был применен к этому
диктофону Смущало, прежде всего, то, чта указана
большая длительность записи (более 50 ч) и, в то же время,
применены миниатюрные элементы питания емкостью всего
350 мАч. В описании указана только полная емкость
флэш-карты 128 Мбайт и ни слава не говорится о том, что
часть этой емкости идет на организацию внутреннего
программного обеспечения диктофона, а значит, общее
количество записанных файлов будет меньше, чем 99, как
указано в инструкции. Как оказалось позднее, все эти (и
некоторые другие) сомнения были далеко не
беспочвенными. В частности, внутреннее программное
обеспечение диктофона требует 6,2 Мбайта памяти,
поэтому для записи речевых программ остается только
122 Мбайт
Как известно, любой диктофон характеризуют
следующие основные параметры: габариты, сервисные
возможности аппарата, возможность использования его в
качестве магнитофона и воспроизводящего устройства для
записей формата мрЗ, срок службы батарей, а также
длительность непрерывной записи. Диктофон имеет
компьютерное программное обеспечение для двух
программ: TTS - преобразование текста в русскую или
английскую речь - когда любой текст на бумаге вводится в
компьютер и он человеческим голосом его читает; это
удобно для развития речи и произношения детей. Другая
программа Voige Yepp Plajer используется в двух режимах:
режим "Речь" - для записи, воспроизведения,
редактирования речевых файлов и подготовки их к
отправке через электронную почту и режим "Камера" - для
просмотра и редактирования файлов изображения и
использования их для собственных нужд или отправки по
электронной почте. Безусловным удобством является
возможность применения этого диктофона в качестве
съемного диска для перенесения на компьютер любой
информации Безусловным удобством является и то, что на
диктофон в формате мрЗ можно записать не менее 250
мелодий, а затем их воспроизвести с использованием
внутреннего четырехполосного эквалайзера на динамик
или наушники.
Диктофон имеет четыре скорости
записи/воспроизведения:
LP - длительная запись с удовлетворительным качеством
звука (чувствительность при этом слабая, поэтому такой
режим применяют для записи вблизи сильных источников
звука),
и
SP - достаточно длительная запись с улучшенной
характеристикой. Можно записывать на некотором
удалении от источника звука, однако окружающие шумы
прослушиваются сильнее;
HQ и SHQ - высокое и сверхвысокое качество записи.
Время записи значительно меньше, но зато качество
воспроизведения заметно лучше. Наблюдается
повышенная чувствительность также и к шумам: при записи
разговора на расстоянии 5 м от источника звука одинаково
хорошо записывались трели соловья с расстоянии около
300 м, что трудно себе представить в первых двух режимах.
С точки зрения энергосбережения источника оказалось
лучше всего использовать третий режим, "Высокое
качество", так как по результатам исследований он имеет
минимальный ток потребления. Заметный ток потребления
имеют также режимы: "Закладка", "Повтор
воспроизведения", VOR - когда диктофон производит
запись при активации голосом.
В диктофоне есть индикатор состояния батарей в виде
светящихся полосок: при свежей батарее таких полосок
четыре, при свечении одной нужно готовиться к их замене,
так как при отсутствии свечения работа диктофона
блокируется. Исследование этого параметра приводит в
полное уныние: индикатор показывает, что при напряжении
целых 2,1 В пора идти в ближайший магазин за свежими
батарейками, хотя они могли бы еще работать и работать.
В этой связи становится проблематичной замена элементов
питания аккумуляторами: заряженные аккумуляторы имеют
напряжение всего 1,2 В, следовательно, двум
аккумуляторам для работы "остается" всего 0,3 В. Есть над
чем задуматься и поработать.
Для того чтобы питать диктофон от сети переменного
тока в домашних условиях, нужен выпрямитель со
стабильным напряжением, имеющим минимальную
величину пульсации не более 1 мВ под номинальной
нагрузкой диктофона. В противном случае при записи
информации, особенно от внешнего микрофона, вместе с
полезной информацией будет просачиваться фон с
частотой 100 Гц. С учетом этого был использован
стабилизированный блок питания типа БП9/2 заводского
изготовления, который в советские времена применялся для
питания портативных магнитофонов. К нему дополнительно
в виде адаптера был изготовлен еще один стабилизатор на
напряжение 3 В и ток нагрузки до 150 мА, что вполне
достаточно для питания диктофона.
Автор использует его для записи на
диктофон длительных мероприятий
без применения элементов питания
в домашних условиях: именины,
свадьба и т.д. В этом случае запись
можно проводить часами.
Перед тем, как переходить к
подробному описанию данного
стабилизированного адаптера,
рассмотрим результаты
исследований энергетических
характеристик диктофона. На
рис.1,а показана примерная
зависимость тока потребления от
времени при включении диктофона,
а на рис. 1,6 - такая же
зависимость в режимах
запись/воспроизведение. Как видно
из рис. 1 ,а, во время включения
диктофона происходят следующие
процессы. За первые 3 с ток скачками
увеличивается от 0 до 70 мА, при
этом на 2 с включается подсветка
шкалы. Через 8 с диктофон
полностью готов к работе: запись,
воспроизведение и т.д. В режимах
"Запись" и "Воспроизведение" ток
при подсветке шкалы вначале увеличивается с 40 до 70 мА
(рис. 1,6), а затем снижается до уровня 60 мА (прямая Г-Д).
При воспроизведении через динамик ток потребления
может достигать величины 130 мА (точки Д-Е-Ж). При
включении наушников ток возрастает по пунктирной
прямой, достигая значения 70 мА. При записи можно
подключать только наушники, а динамик отключен; при
записи и отключенных контрольных наушниках ток
снижается до 48 мА. Отсюда ясно, что для экономии
батарей целесообразно не включать наушники при записи.
На рис.2 показана принципиальная схема, а на рис.З
- печатная плата разработанного автором адаптера.
Адаптер представляет собой стабилизатор
компенсационного типа на напряжение 3 В. Вместе со
стабилизированным блоком питания он хорошо подавляет
помехи, имеет высокий коэффициент стабилизации. Для
защиты от скачков напряжения имеется узел защиты от
перенапряжения.
Конструкция и детали
Адаптер смонтирован на печатной плате 55x25 мм и
помещен в пластмассовую коробочку, которую
радиолюбители могут приобрести на радиорынке. Для
подключения адаптера к диктофону используют
разряженные элементы типоразмера ААА, к которым
подпаивают штырьки для соединения, а эти элементы
закрепляют пластмассовой пластинкой 18x10 мм.
В адаптере применены следующие детали:
конденсаторы С1-СЗ - КМ-6 емкостью 10000 пФ; С4, С5 -
К50-35 емкостью 47 мкФхЮ В; резистор R1 типа СП 5-3 на
15 кОм; резисторы типа ОМЛТ-0,125: R2, R4, R5 - 150 Ом;
R3 - 1 кОм; DA1 - К142ЕН1Г, HL1 - АЛ336К, VS1 - КУ110А,
VD1 - 2С139А; предохранитель FU1 - ВП1-1 на 0,16 А; К1,
К2, Г1,Г2-ШР1.
Для настройки нужны: регулируемый блок питания,
тестер, регулировочные потенциометры. Вместо резистора
R2 нужно впаять потенциометр на 330 Ом и с его помощью
на выходе получить напряжение 3 В. Для проверки схемы
защиты вместо предохранителя следует подключить
амперметр тестера, к конденсатору 04 подключить блок
питания с напряжением 5 В и регулировкой R5 добиться
срабатывания защиты. После этого необходимо впаять
резистор соответствующего номинала.
КОНСТРУКЦИИ «уд- •«*«««
11
РА 8'2006
Модернизация блока горизонтальной
развертки осциллографа С1-112
С. Цирульник, Т. Петренко, М. Форманчук, О. Ковиженко, г. Винница
В учебных заведениях, ремонтных мастерских
широко используют осциллографы С1-112. Наиболее
частым отказом их является неисправность блока
горизонтальной развертки.
Стандартная схема горизонтальной развертки
питается тремя напряжениями: +5 В для логических
микросхем и +12 В, -12 В для выходных каскадов. Из-
за наличия системы обратных связей незначительное
изменение любого напряжения приводит к
значительным искажениям выходного сигнала или к
отказу работы блока развертки.
На рис.1 показана схема блока развертки
осциллографа. Ремонт имеющейся схемы вызывает
трудности, так как оригинальный блок тщательно
покрыт лаком. Возник вопрос необходимости
разработки альтернативной схемы, которая должна
расположиться на месте старой и использовать те же
органы управления, быть согласована с
высоковольтными каскадами, по возможности
питаться теми же напряжениями и давать возможность
исследовать сигнал с частотой до 1 МГц.
Схема модернизованного блока горизонтальной
развертки показана на рис.2. Генератор состоит из
двух частей: генератора стробов и формирователя
"пилы" на микросхеме К155ЛАЗ. Генератор стробов
на транзисторах VT1 и VT2 является усилителем с
положительной обратной связью через
Ш3(рис.2)
'Уровень
240к >
Ш3(рис.2)
R3
24OK
ва
0,0 41 и г.
R2S
R2x
Е
А
2
13К
0.О22Н
Apt
R1
7 51 к
кор
'•Р
ШЗО/1
LU30/3
R14
750
Ш
ПО
Т2
КТ315
R21
15к
АЗ
-н-
КА5<2А
15
R334
Т5
И“Т“|
м М3 y
~ мег g I
КП25БГА C4
\ 5?
5Л512А
04
- C<JL
----120
R29
CS
<000
K!55
Ш22
X
K155
ЛАЗ
MC 1
ХОРНИК.
Rig
750
КТЛ5Г
‘Запуска’’
(рис.2)
ТВ
КПЗОзи
51
ни-
ми
7П
КТ.И5Г
С2
О,О22н<
ВНУТР.
—j— О.ОЫнк
5 812
КОРМ J
п
W31S
R7
51k
&
К155
ААЗ
МС20
R9
13к
'11512А
ЛЛ5
&
KI55
ЛАЪ
MCI 2
|а?1
А
о
S
3
Корпус’
4
ШЗО/4
ШЗО/5
ШЗО/6
R11
11
ни
/1
&
К155
/143
MC21
гз
Т375БН
SL
T1Q
Ш15Г
/l 2х
ВБ
£2е
13к
12
П2
R336
649
R337
1,3к
R338
392к
R339
8.49к
R341
13к
R342
39.2к
R343 _____________
64.9k | R344 130k
R345
402k
v3
А
Е
/з
PA 8’2006
времязадающую емкость С6~С15.
Формирователь состоит из логической
микросхемы и формирующих конденсаторов
С16-С25, которые заряжаются через резистор и
разряжаются микросхемой через диод VD2.
Синхронизируется генератор подачей на базу VT1
исследуемого сигнала или внешнего синхросигнала
(выбирается переключателем S1). Чтобы не
шунтировать источник синхросигнала, используется
буферный каскад на полевом транзисторе VT3.
Однако, как показала практика, в осциллографе С1-
112 в блоке вертикальной развертки
соответствующий каскад уже есть, поэтому
синхросигнал можно подавать непосредственно на
катод VD1.
Сигнал, снятый с С16—С25, имеет малую
мощность, поэтому он через переключатель S3
подается на эмиттерный повторитель на транзисторе
VT4, а с него — на масштабный усилитель на
ЕМЯ/ДЕЛ”
47к
транзисторе VT5. Переключатель S3 определяет
источник поступления сигнала развертки: или с
генератора пилообразного напряжения, или
непосредственно с гнезда внешней синхронизации.
При подаче на него сигнала внешнего генератора
можно строить фигуры Лисажу.
Усиленный сигнал подается на исходный каскад
осциллографа. Исходный каскад повторяет схему
дифференциального каскада стандартного блока,
правда, немного измененную таким образом, чтобы
работать при наличии одного напряжения питания +8 В.
Пилообразное напряжение подается на одно плечо
каскада, а другое используется для подачи
напряжения смещения. Таким образом
осуществляется смещение изображения по
горизонтали, чтобы "подогнать" под координатную
сетку на экране осциллографа и удобно провести
исследование измеренного сигнала.
В схеме для питания всех каскадов и микросхемы
используется напряжение +8 В. Это
обусловлено наличием в осциллографе
напряжения +10 В, которое удобно
стабилизировать к +8 В, а также тем, что в
Ш27 генераторе стробов необходимо
(рис 2) обеспечивать баланс амплитуд на частоте
около 225 кГц, что возможно при таком
напряжении питания. Это не влияет на
работоспособность микросхемы К155ЛАЗ.
В устройстве использованы такие
элементы:
транзисторы VT1 - КТ361Г; VT2, VT4—VT9
- КТ315Г; VT3 - КПЗОЗИ;
резисторы Rl — R4, R6, RIO, R15, R16, R20
— 100 кОм; R5, R13 — 2,2 кОм; R8 — 470 Ом;
R9, R22-51 Om;R11 -470 Om;R12-3kOm;
R14 - 10 кОм; R17, R23 - 470 кОм; R18 - 10
Ом; R19 - 5,1 кОм; R21 - 500 Ом; R24 - 47
кОм; R25, R26 - 4,3 кОм; R27, R28 - 1 кОм;
R29 - 820 Ом;
конденсаторы С1-С5, С26—С28 - 100 мкФ;
С29 - 500 мкФ. Времязадающие емкости
С6—С15 подбирают экспериментально в
пределах от 22 нФ до 10 пФ. Формирующие
Ш28 емкости С16-С25 - от 0,47 мкФ до 22 нФ.
(рис.2) Времязадающие и формирующие емкости
монтируют непосредственно на выводах
галетного переключателя;
микросхемы DD1 — К155ЛАЗ; DD2 -
KPI 180ЕН8А;
диоды VD1, VD2 — КД503А;
переключатели S2, S3 - П2К.
Галетный переключатель S1 -
модернизованный стандартный.
Необходимо разобрать старый
переключатель (он имеет одну секцию) и
добавить такую же из другого ненужного
переключателя. Каждая секция имеет
выступы с обеих сторон. С одной стороны их
нужно спилить, чтобы конструкция
поместилась на шпильках. Во избежание
PFMHHT И МГ)ПБРН1/ПД| 1ИЯ аудио-видео
рис.1
замыкания между внутренними контактами
секций следует сделать прокладку из тонкого
пластика. При конструировании была снята
секция, которая отвечала за калибровку, из
такого же переключателя в блоке
РА 8'2006
РЕМОНТ И МОДЕРНИЗАЦИЯ оуДи<,-.»Яео
14
вертикальной развертки, поскольку тот блок тоже
перерабатывался.
В случае невозможности найти секцию нужно
подобрать другой подходящий переключатель и
внести соответствующие изменения в конструкцию
прибора. Элементы монтируют на печатной плате из
стеклотекстолита Или гетинакса размерами 120x90 мм,
которая точно повторяет форму стандартного блока.
На рис.З и рис.4 показаны печатная и монтажная платы.
Литература
1. Осциллограф-мультиметр С1-112.
Техническое описание и инструкция по эксплуатации.
2. Вендеревский П. Осциллограф//
Радио. - 2004. - №4. - С.23-25.
РА 8'2006
В статье [1] были рассмотрены нестандартные приемы ремонта телевизоров фирм JVC и Aiwa. Данная публикация
продолжает туже тему и посвящена вопросам регулировки и настройки телевизоров фирмы Aiwa после ремонта.
Регулировка телевизоров
А.Ю. Саулов, г. Киев
На шасси телевизоров Aiwa С-201 и Aiwa С-142
имеются такие регулировки: SFR1 SUB TINT - суботтенок;
SFR2 SUB BRIGHT - субъяркость; SRF201 RFAGC — уровень
АРУ для тюнера; SFR501 V size - размер по вертикали;
SFR302 Hpos - центровка по горизонтали; L1 OSD Position
- расположение сигналов OSD; L303 Bell - фильтр клеш;
L204 AFT — контур АПЧГ; FL301 SDET R — контур детектора
SECAM R-Y; FL302 SDETВ — контур детектора SECAM B-Y;
SW301 Service — сервисный переключатель.
Регулировка ускоряющего напряжения
1. Переключателем SW301 включить телевизор в
сервисный режим с отключением кадровой развертки.
2. Включить телевизор в режим работы AV, но внешний
сигнал не подавать.
3. Подключить осциллограф к контрольной точке 9 FBT и
регулировкой резистора G-CUT OFF - отсечка G на плате
кинескопа - добиться осциллограммы, показанной на
рис.1.
4. Отключить осциллограф и регулятором SCREEN на
ТДКС добиться появления тонкой неяркой горизонтальной
линии на экране.
Регулировка субъяркости
1. Переключатель SW301 установить в нормальный
режим работы телевизора.
2. Установить регуляторы "Яркость" и "Контрастность" в
средние положения.
3. Подать на вход телевизора сигнал черно-белых
полос.
4. Резистором SFR2 добиться, чтобы вторая полоса
справа начала немного светлеть, но при этом крайняя
справа полоса должна оставаться совершенно темной.
Регулировка баланса белого
1. Подать на телевизор от генератора сигналов сигнал
белого растра.
2. Установить регуляторы "Яркость" и "Контрастность"
на минимум.
3. Оставить регулятор G-CUT OFF в его ранее
настроенном положении, а двумя другими регуляторами В-
CUT OFF и R-CUT OFF на плате кинескопа добиться
баланса белого.
4. Установить регуляторы "Яркость" и "Контрастность"
на максимум.
5. Регуляторами BDRIVE, RDRIVE добиться баланса
белого. Повторить шаги 2-5, пока баланс белого не будет
настроен и на малой, и на большой яркости изображения.
6. Подать на вход телевизора сигнал черно-белых
полос.
7. Убедиться в отсутствии окрашивания какой-либо из
полос. При необходимости повторить шаги 2-5.
Регулировка фокусирующего напряжения
1. Подать на телевизор сигнал точечного растра или
сетку из горизонтальных и вертикальных линий.
2. Регулятором "Фокус" на ТДКС добиться оптимальной
фокусировки.
Центровка изображения по горизонтали
1. Для этого следует с сигнал-генератора,
видеомагнитофоне или DVD-проигрывателя подать на
телевизор моноскопный сигнал типа испытательной
таблицы.
2. Резистором SFR302 Hpos установить правильную
центровку. При отсутствии специального сигнала
генератора можно отцентровать изображение по
логотипам телеканалов, а именно по расположению
логотипов каналов ICTV и "Нового канала", слева и справа
соответственно, на одинаковом расстоянии от края экрана
по горизонтали.
Регулировка размера по вертикали
1. Подать на вход телевизора испытательный сигнал
типа сетка из горизонтальных и вертикальных линий.
Резистором SFR501 установить минимальный размер по
вертикали.
Aiwa С-201 и Aiwa С-142
2. Резистором SFR501
добиться, чтобы при
увеличении размера
изображения от минимального
150 В
сверху и снизу экрана за
пределы экрана заходило
0,5...! см испытательного
сигнала.
Регулировка суботтенка
Эта регулировка
необходима только для работы
в системе NTSC, поэтому ее
можно не проводить.
Регулировка системы АРУ
1. Подать на антенный вход
телевизора от генератора
сигнал цветных полос с
уровнем 65 дБм.
2. Регулировкой SRF201
добиться на контакте тюнера 1
(контрольная точка ТР15)
постоянного напряжения 3,6 В.
3. Включить телевизор на
прием телестанции и убедиться
в отсутствии "снега" на
изображении.
Регулировка декодера
SECAM
1. Подать на вход сигнал
цветных полос SECAM и
подключить осциллограф к
контакту 60 IC301
(контрольная точка TP46R).
2. Контур FL301 SDET R
настроить так, чтобы
амплитуда сигналов черного и
белого на участках А и С была
одинакова с амплитудой
синхросигнала (участок В), как
показано на рис.2.
3. Подключить осциллограф
к контакту 62 1С301
(контрольная точка ТР46В).
Общий
рис.1
АВС
рис.2
РЕМОНТ И МОДЕРНИЗАЦИЯ
4. Контур FL302 SDET В настроить так, чтобы амплитуде
сигналов черного и белого на участках А и С была
одинакова с амплитудой синхросигнало (участок В), как
показано на рис.З.
Регулировка фильтра "клеш"
1. Подать на телевизор сигнал цветных полос SECAM.
2. Подключить осциллограф к выводу 18 IC301
(контрольная точка ТР42).
3. Регулировкой L303 добиться, чтобы оба сигнала
перекрывались на одном уровне (рис.4)
Регулировка АПЧГ
1. Подать на антенный вход телевизора сигнал цветных
полос на частотном канале 3.
2. Подключить осциллограф к выводу 10 IC201
(контрольная точка ТР10).
3. Регулировкой L204 добиться, чтобы амплитуда части
сигнала стала 300 мВ, как показано на рис.5.
Точная регулировка АПЧГ
1. Подать на вывод 11 тюнера (контрольная точка ТР11)
сигнал несущей 38 МГц уровнем 10О дБм без модуляции.
2. Подключить резистор 1 кОм между выводом 1 TU101
и общим проводом.
3. Подключить вольтметр к выводу 13 IC201
(контрольная точка ТР14) и регулировкой L204 добиться в
этой точке постоянного напряжения 5 В. Затем отключить
резистор 1 кОм от вывода 1 TU101.
Литература
1. Саулов А.Ю. Ремонт телевизоров фирм JVC и Aiwa//
Радюаматор. -2006. - №2. - С. 17-19.
!• » я « ~::Z- MJk’ J т. := к ЛГ’етвАИ-'ЦяV— ЭЙ,«Ml
15
РА 8'2006
Радиоприемник "Нева-52"
В.А. Мельник, г. Донецк, Д.Ф. Кондаков, г. Москва (http://oldrodio.ru)
Девятиламповый приемник "Нева-52" ^рис. 1)
выпускал Завод металлоизделий отдела местной
промышленности Ленинградского горисполкома со
второго квартала 1952 г. По ряду своих параметров
"Нева-52" превышало требования ГОСТа на приемники
второго класса.
Габариты приемника: 600x410x380 мм. Масса 22 кг.
Приемник девятиламповый, имеет следующие
каскады: усилитель высокой частоты на лампе 6КЗ;
смеситель на лампе 6К7-, гетеродин на лампе 6А7,
включенной триодом; усилитель промежуточной частоты
на лампе 6КЗ; детектор, АРУ и первый каскад УНЧ на
лампе 6Б8С; второй каскад усиления низкой частоты на
лампе 6С5С; третий (выходной) каскад усиления низкой
частоты на лампе 6ПЗС; оптический индикатор настройки
на лампе 6Е5С; выпрямитель на лампе 5Ц4С.
РА 8'2006
Диапазон принимаемых частот: ДВ: 150...415 кГц; СВ:
520...1600 кГц; КВ I: 3,95...7,5 МГц; КВ II: 9,1...1О МГц; КВ
III: 11,4... 12 МГц. Промежуточная частота 465 кГц.
Чувствительность на всех диапазонах не хуже 50 мкВ.
Избирательность: ослабление чувствительности при
расстройке на ± 10 кГц не менее 40 дБ на длинных и 34 дБ
на средних волнах. Ослабление сигнала по зеркальному
каналу: более 60 дБ на длинных, 50 дБ на средних и 25 дБ
на коротких волнах.
Частотная характеристика: полоса пропускания
приемника со входа по звуковому давлению при
неравномерности 14 дБ для частот выше 250 кГц по
техническим условиям лежит в пределах 75...5500 Гц.
АРУ обеспечивает изменение напряжения на выходе
не более чем на 12 дБ при изменении напряжения на
входе на 60 дБ.
Стабильность частоты: уход частоты гетеродина за
10 мин (после 5-минутного предварительного прогрева)
не превышает 0,5...1,0 кГц.
Выходная мощность 4 Вт.
Л5бБ8С г.„ппЛ6БС5С Л76ПЗС
*->41 £.7 ии
| рис.2 |
Потребляемая мощность 80 Вт.
Схема приемника показана на рис.2. Во входной
цепи на длинноволновом и средневолновом диапазонах
применены полосовые фильтры. Связь между их
контурами на ДВ индуктивная, на СВ - комбинированная
(внешне- и внутриемкостная).
Усилитель высокой частоты выполнен по схеме
параллельного питания. На длинных и средних волнах он
работает по схеме апериодического усиления: на
длинных волнах анодной нагрузкой его лампы является
резистор R2 и на средних волнах - резистор R3.
Для улучшения работы системы АРУ введено
дополнительное регулирование в первой ступени низкой
частоты, в которой работает пентодная часть лампы
6Б8С (с переменной крутизной).
Особенности схемы: во входной цепи в диапазонах
длинных и средних волн используются двухконтурные
полосовые фильтры, причем на длинных волнах связь
между контурами индуктивная, а на средних волнах —
емкостная, комбинированная за счет внутренней емкости
С17 и внешней С16.
Связь с антенной на длинных волнах и в 1-м
коротковолновом диапазоне индуктивная, на средних
волнах - индуктивно-емкостная и в остальных
коротковолновых диапазонах - емкостная.
Схема усиления высокой частоты но длинных и
средних волнах апериодическая; анодной нагрузкой для
лампы 6КЗ служат резисторы R2 и R3. На коротких волнах
усиление резонансное; анодной нагрузкой является
настроенный контур. Анодное напряжение на лампу 6КЗ
подается по схеме параллельного питания.
В качестве смесителя использован гептод 6А7.
Гетеродином служит вторая лампа 6А7, включенная
триодом.
Напряжение АРУ подается на управляющие сетки
ламп 6КЗ в УВЧ и УПЧ и на сетку лампы 6А7 смесителя, а
также на сетку лампы первого каскада усилителя низкой
частоты (пентодной части лампы 6Б8С).
Детали
Выходной трансформатор. Первичная обмотка
состоит из 2600 витков провода ПЭЛ 0,23, вторичная -
81 витка ПЭЛ 1,0. Сердечник из пластин Ш-16, набор
40 мм.
Силовой трансформатор. Сетевая обмотка состоит
из 2х(363+57) витков провода ПЭЛ 0,51. Повышающая
обмотка имеет 2x960 витков ПЭЛ 0,25. Обмотка накала
ламп содержит 23 витка ПЭЛ 1,2, обмотка накала
кенотрона - 18 витков ПЭЛ 1,0. Сердечник из пластин
Ш-33, набор 52 мм.
Дроссель фильтра Др1 содержит 3000 витков
провода ПЭЛ 0,23. Сердечник такой же, как у выходного
трансформатора. Громкоговоритель типа 5ГД-8.
Сопротивление звуковой катушки постоянному току 3,4
Ом.
Более подробное описание схемы приемника
приведено в [3].
Литература
7. Левитин Е.А., Левитин Л.Е. Радиовещательные
приемники. - М.: Энергия, 1967. — С.76-79.
2. Королевцев И., Файнгенбаум Д. Нева-52//
Родио. - 1952. - №7. - С.32-34.
3. http://oldradio.ru/radios/043.shtml.
Фотография приемника "Нева-52" - из коллекции
Виталия Колесника (г. Серпухов).
17
РА 8'2006
ООН
Дорогие друзья/ "МА СТЕР КИТ" представляет электронные наборы и модули для самостоятельной сборки
различных устройств. "МАСТЕР КИТ" разрабатывает различные устройства и одновременно создает набо
ры для учебных и практических целей. Наборы рассчитаны на самый широкий круг радиолюбителей, от тех,
кто только делает первые шаги, до матерых профессионалов.
В каждый набор входит качественная печатная плата с нанесенной маркировкой, все необходимые компоненты и подробная
инструкция по сборке.
На сегодняшний день ассортимент наборов и модулей ''МА СТЕР КИТ" насчитывает около 500 (!) наименований. Все наборы по
делены на группы по сложности и техническому назначению.
Добро пожаловать в увлекательный мир "МАСТЕР КИТ".
Сигнализатор утечки газа
С. Степаненко, Свердловская обл.
МДСУ^р К|/|Т электроника и компьтер
рис.1
Предлагаемое для самостоятельной сборки
устройство NS453 позволит сигнализировать об
утечке газа. Детектор газа имеет высокую
чувствительность к метану, пропану и бутану.
Сигнализатор может применяться для обнаружения
утечки газа в быту, в газовых магистралях, в
автомобилях с газобаллонным оборудованием и т.п.
Общий вид устройства показан на рис. I.
Технические характеристики
Напряжение питания...........220 В/50...60 Гц
Ток потребления (максимальный)........50 мА
Виды обнаруживаемых газов.метан, пропан, бутан
Принцип действия
Принципиальная электрическая схема показана на
рис.2.
Датчиком схемы является элемент GS1
производства FIGARO - известного производителя
датчиков утечки газа.
Датчик работает следующим образом. На выводы
1 и 4 GS1 подается напряжение для подогрева
встроенного нагревателя, чтобы обеспечить
оптимальную для обнаружения газов
температуру чувствительного элемента.
В присутствии обнаруживаемого газа
проводимость чувствительного элемента
увеличивается в зависимости от концентрации
газа в воздухе, т.е. напряжение на выводе 2 GS1
прямо пропорционально концентрации газа в
воздухе.
Микроконтроллер IC1 обрабатывает два
входных сигнала. На вывод 7 IC1 подается
стабильное напряжение, формируемое
элементами Rl— R3, R5. Терморезистор R1
служит для уменьшения влияния колебаний
температуры окружающей среды на величину
напряжения на выводе 7 IC1.
В дежурном режиме (газа нет) напряжения
на выводах 6 и 7 IC1 примерно равны, а на его
выводе 2 присутствует лог."0".
В случае обнаружения в воздухе газа напряжение
на выводе 6 становится выше напряжения на выводе 7,
на выводе 2 IC1 появляется лог."1", открывается
транзистор VT1. Пьезоизлучатель в его коллекторной
цепи издает звук, а светодиод LED2 красного цвета
свечения вспыхивает.
Трансформатор Tri, диоды Dl~D4 и стабилизатор
VR1 обеспечивают элементы схемы стабильным
напряжением 5 В. Конденсаторы С1~СЗ сглаживают
пульсации напряжения. Светодиод LED1 зеленого
цвета свечения индицирует включение сигнализатора
в сеть.
Конструкция
Конструктивно устройство выполнено на
односторонней печатной плате из фольгированного
стеклотекстолита размерами 75x50 мм. Печатная
плата с двух сторон показана на рис.З.
Перечень элементов, необходимых для
самостоятельного изготовления устройства, приведен
ниже.
18
рис.2
РА 8'2006
рис.З,a
R1 — 10 кОм (NTC термистор)
R2, R4, R6 - 10 кОм (коричневый, черный,
оранжевый)
R3 — 120 Ом (коричневый, красный, коричневый)
R5 - 3,3 кОм (оранжевый, оранжевый, красный)
R7, R8 - 1 кОм (коричневый, черный, красный)
Cl, С2 — 100 мкФх!6 В (электролитический
конденсатор)
03 - 100 нФ (0,1 мкФ) конденсатор пленочный
(обозначение 104)
DI— D4 - 1N4001—7 (диоды)
D5 (светодиод зеленый, 5 мм)
D6 (светодиод красный, 5 мм)
VT1 — ВС547 (ВС548) (транзистор NPN)
VR1 - 78L05 (стабилизатор напряжения)
101 — PIC12F675 (микроконтроллер)
Панелька микросхемы
GS1 - TGS2610 (датчик газа)
PZ (пьезоизлучатель)
Тг1 (трансформатор)
Припой с каналом канифоли 0,25 м
Печатная плата 75x50 мм
Чтобы сэкономить Ваше время и избавить Вас от
рутинной работы по поиску необходимых компонентов
рис.3,6
и изготовлению печатных плат "МАСТЕР КИТ"
предлагает набор NS453, в комплект которого входят
заводская печатная плата, инструкция по сборке и
эксплуатации, а также все необходимые компоненты.
Более подробно ознакомиться с ассортиментом
продукции "МАСТЕР КИТ" можно с помощью
каталога "МАСТЕР КИТ" и сайта www.masterk-
it.ru, где представлено много полезной информации
по электронным наборам и модулям "МАСТЕР КИТ.
На сайте работает конференция и электронная
подписка на рассылку новостей, в разделе "КИТы в
журналах" предложены радиотехнические статьи для
специалистов и радиолюбителей. Ассортимент
продукции "МАСТЕР КИТ" постоянно расширяется и
дополняется новинками, созданными с
использованием новейших достижений современной
электроники.
Сделать заказ на наборы "МАСТЕР КИТ" или
заказать каталог Вы можете, воспользовавшись
информацией на страницах 62—64 нашего журнала
МАСТЕР КИТ электроника и компьтер
Адреса некоторых магазинов, в которых можно
приобрести продукцию "МАСТЕР КИТ"
Киев. "Электронные наборы
"МАСТЕР КИТ" почтой по всей
Украине",
e-mail: val@sea.cam.ua, Киев-110, а/я 50,
"Издательство "Радюаматор"
("МАСТЕР КИТ")
Тел./факс (044) 573-25-82,573-39-38.
Заказ высылается налаженным платежом.
Срок получения зоказа по почте 2-4 недели с
момента получения заявки. Узнать а наличии
набора и его стоимости можно па телефону
или электронному адресу. Полную
информацию по ноборам "МАСТЕР КИТ" см.
на с.62-64.
Киев. "Инициатива", e-mail: ic@mgk-
yaroslav.com.ua,
ул. Ярославов Вал, 28, помещение сервисного
центра SAMSUNG; рынок "Радиолюбитель"
(ул. Ушинского, 4), торговые места № 43,44.
Санкт-Петербург. "Мега-Электраника", е-
mail: infa@icshap.ru, http:// www.icshop.ru -
магазин электронных компонентов on-line, ул.
Большая Пушкарская, 41.
Тел. (812) 327-32-71, факс. (812) 320-86-13.
Волгоград. ChipSet, e-mail: chipset@interda-
com.ru,
ул. Петроградская, 3.
Тел. (8442) 43-13-30.
Екатеринбург. "Мегатрон", e-mail:
3271@mail.ur.ru,
ул. Малышева, 90.
Тел. (3432) 56-48-36.
Владивосток. "Электромаркет", e-mail: elek-
tro@eastnet.febras.ru, http://
www.elektro.febras.ru,
Партизанский проспект, 20, к. 314.
Тел. (4232) 40-69-03, факс 26-17-27
Барнаул. "Патак", e-mail:
escor_radio@mail.ru,
ул. Титова, 18, 2-й этаж.
Тел.: (3852) 33-48-96,36-09-61.
Ижевск "Радио", e-mail: rda@udmnet.ru,
ул. Коммунаров, 230, пер. Широкий, 16, ул. 40
лет Победы, 52А.
Тел./факс: (3412) 43-72 51,43-06-04
Киров. "Алми", e-mail: mail@almi.kirov.ru,
ул. Степана Халтурина, 2А.
Тел. (8332) 62-65-84.
Красноярск. "Чип-маркет",
e-mail: sergals@mail.ru,
http:// www.chip-market.ru,
ул. Вавилова, 2А, радиорынок, строение 24.
Тел. (3912)58-58-65.
Мурманск. "Радиоклуб",
e-mail: rclubl37@aspol.ru,
ул. Папанина, 5.
Тел.(8152)45-62-91.
Новокузнецк. "Дельта", e-mail:
vic@nvkz.kuzbass.net, http://www.delta-n.ru,
ул. Воровского, 13.
Тел. (3843) 74-59-49.
Новосибирск. "Радиотехника",
e-mail: walna@online.sinor.ru,
ул. Ленина, 48.
Тел./факс (3832) 54-10-23.
Новосибирск. "Радиодетали",
e-mail: wolna@online.sinor.ru,
ул. Геодезическая, 17
Тел./факс (3832) 54 10-23.
РА 8 2006
19
001?
Измеритель ESR оксидных конденсаторов
Г.В. Воличенко, г. Лозовая
электроника и компьтер
20
В статье приводятся варианты схемы простого
прибора, позволяющего находить неисправные
электролитические конденсаторы, не выпаивая их из
схемы. Кроме того, данным прибором можно
"прозванивать" электрические цепи, проверять
прохождение сигнала в устройствах ВЧ и НЧ,
оценивать моточные изделия на предмет наличия
короткозамкнутых витков.
Несколько лет назад в Интернете автор
обнаружил схему несложного прибора,
позволяющего выявлять неисправные
электролитические конденсаторы. Заинтересо-
вавшись этим, автор решил собрать и испытать этот
"измеритель ESR". Результат превзошел все
ожидания: телевизор Toshiba, находившийся в
ремонте несколько дней (не запускался БП), был
отремонтирован буквально за 5 минут. С помощью
этого прибора были обнаружены два
электролитических конденсатора с повышенным ESR,
которые до этого были выпаяны из платы и проверены
обычным тестером на "подергивание стрелки".
Стрелка отклонялась, и исправность конденсаторов
не вызывала сомнений. После замены конденсаторов
телевизор нормально заработал.
Итак, обо всем по порядку. Для начала позвольте
немного теории, чтобы полнее представлять суть
проблемы. ESR — это аббревиатура от английских
слов Equivalent Serial Resistance, в переводе означает
"эквивалентное последовательное сопротивление". В
упрощенном виде электролитический (оксидный)
конденсатор представляет собой две алюминиевые
ленточные обкладки, разделенные прокладкой из
пористого материала, пропитонного специальным
составом - электролитом. Диэлектриком в таких
конденсаторах является очень тонкая оксидная
пленка, образующаяся на поверхности алюминиевой
фольги при подаче на обкладки напряжения
определенной полярности. К этим ленточным
обкладкам присоединяются проволочные выводы.
Ленты сворачиваются в рулон, и все это помещается в
герметичный корпус. Благодаря очень малой толщине
диэлектрика и большой площади обкладок оксидные
конденсаторы при малых габаритах имеют большую
емкость.
В процессе работы внутри конденсатора
протекают электрохимические процессы,
разрушающие место соединения вывода с
обкладками. Контакт нарушается, и в результате
появляется так называемое переходное
сопротивление, достигающее значения десятков ом и
более, что эквивалентно включению последовательно
с конденсатором резистора, причем последний
находится в самом конденсаторе. Зарядные и
разрядные токи вызывают нагрев этого "резистора",
что еще больше усугубляет разрушительный процесс.
Другая причина выхода из строя электролитического
конденсатора - это известное радиолюбителям
"высыхание", когда из-за плохой герметизации
происходит испарение электролита. В этом случае
возрастает реактивное емкостное (Хс) сопротивление
конденсатора, так как емкость последнего
уменьшается. Наличие последовательного
сопротивления негативно сказывается на работе
устройства, нарушая логику работы конденсатора в
схеме. (Если включить, например, последовательно с
РА 8'2006
конденсатором фильтра выпрямителя резистор
сопротивлением 10...20 Ом, на выходе последнего
резко возрастут пульсации выпрямленного
напряжения.) Особенно сильно сказывается
повышенное значение ESR конденсаторов (причем
всего до 3...5 Ом) на работе импульсных блоков
питания, выводя из строя более дорогостоящие
транзисторы или микросхемы.
Принцип работы описываемых измерителей ESR
основан на измерении емкостного сопротивления
конденсатора, т.е., по сути, это омметр, работающий
на переменном токе. Из курса радиотехники
известно,что
Xc=l/2nfC, (1)
где Хс - емкостное сопротивление, Ом; f -
частота, Гц; С - емкость, Ф. Например, конденсатор
емкостью 10 мкФ на частоте 100 кГц будет иметь
емкостное сопротивление 0,16 Ом, 100 мкФ - 0,016
Ом и т.д. В реальном конденсаторе это значение
будет несколько выше из-за наличия паразитной
индуктивности (сопротивления потерь), однако для
наших целей особая точность измерений не нужна.
Выбор частоты измерения 100 кГц обусловлен тем,
что многие фирмы, производящие конденсаторы с
низким ESR, максимальный импеданс конденсатора
(т.е. ESR) задают именно на этой частоте. Следует
отметить, что формула (1) справедлива для
переменного тока синусоидальной формы,
описываемые же измерители работают с
генераторами прямоугольных импульсов. Но, как
было замечено выше, нам нужно не точность
измерений, а возможность различать конденсаторы с
ESR, например, 0,5 и 5 Ом.
Рассмотрим работу схемы простейшего
измерителя ESR, показанную на рис.1. На
микросхеме DD1 собран генератор прямоугольных
импульсов (элементы Dl.l, D1.2) и буферный
усилитель (элементы D1.3, D1.4). Частота генерации
определяется элементами С1 и R1 и приблизительно
равна 100 кГц. Прямоугольные импульсы через
разделительный конденсатор С2 и резистор R2
подаются на первичную обмотку повышающего
трансформатора Т1. Во вторичную обмотку после
выпрямителя на диоде VD1 включен микроамперметр
РА1, по шкале которого отсчитывают значение ESR.
Конденсатор СЗ сглаживает пульсации
выпрямленного напряжения. При включении питания
стрелка микроамперметра отклоняется на конечную
отметку шкалы (добиваются подбором резистора R2).
Такое ее положение соответствует значению
"бесконечность" измеряемого ESR.
Если подключить исправный оксидный
конденсатор параллельно обмотке I
трансформатора Т1, то благодаря низкому
емкостному сопротивлению (помните, при С=10 мкФ,
Хс=0,16 Ом на частоте 100 кГц) конденсатор
зашунтирует обмотку, и стрелка измерителя
приблизится к нулю. При наличии же в измеряемом
конденсаторе какого-пибо из описанных выше
дефектов, в нем повышается значение ESR. Часть
переменного тока потечет через обмотку, и стрелка
будет все меньше отклоняться от значения
"бесконечность". Чем больше ESR, тем больший ток
протекает через обмотку и меньший через
конденсатор, и тем ближе к положению
"бесконечность" находится стрелка.
Шкало прибора нелинейная и напоминает шкалу
омметра обычного тестера. В качестве
измерительной головки можно использовать любой
микроамперметр на ток до 500 мкА, хорошо подходят
головки от индикаторов уровня записи магнитофонов.
Градуировать шкалу не обязательно, достаточно
засечь, где будет находиться стрелка, подключая
калибровочные резисторы.
Благодаря разделительному повышающему
трансформатору напряжение на измерительных
щупах прибора не превышает значения 0,05...0,1 В,
при котором еще не открываются переходы
полупроводниковых приборов. Это дает возможность
проверять конденсаторы, не выпаивая их из схемы.
Схема, показанная на рис. 1, вполне
работоспособна, однако имеет один существенный
недостаток. Нетрудно заметить, что если к схеме
подключить неисправный конденсатор, имеющий
пробой диэлектрика, стрелка прибора так же, как и в
случае проверки исправного конденсатора,
приблизится к нулевой отметке. Для устранения
указанного недостатка в схему введен переключатель
S1 (рис.2).
В верхнем положении контактов
переключателя (как показано на схеме)
прибор работает как измеритель ESR, и
стрелка измерительной головки
отклоняется под воздействием
выпрямленного напряжения
генератора. В нижнем же положении
контактов переключателя S1 стрелка
измерителя отклоняется под
воздействием постоянного напряжения
источника питания, а измеряемый
конденсатор подключают параллельно
головке.
Процедура измерения выглядит так:
подключают щупы к измеряемому
конденсатору и наблюдают за стрелкой.
Допустим, стрелка приблизилась к нулю,
по части ESR конденсатор исправен.
Переключают S1 в нижнее положение.
При исправном конденсаторе стрелка
измерительного прибора должна вернуться в
положение "бесконечность", так как конденсаторы не
проводят (вернее, не должны проводить) постоянный
ток. Пробитый же конденсатор зашунтирует головку,
и стрелка измерителя останется в нулевом
положении. Отклонения стрелки на конечную отметку
шкалы на постоянном токе (в нижнем положении S1)
добиваются подбором резистора R3.
Для защиты измерительной головки от
механических повреждений импульсом разрядного
тока (при случайном подключении измерительных
щупов к заряженному конденсатору) служат
кремниевые диоды VD2, VD3. Заряженный
конденсатор будет разряжаться через обмотку I
трансформатора Т1. Будьте внимательны, не
подключайте щупы к заряженному конденсатору!
Автор как-то подключил прибор к конденсатору на
220 мкФх400 В в схеме компьютерного монитора,
только что отключенного от сети. Прибор выдержал,
но щупы приварились к выводам конденсатора.
Пришлось менять "цыганские" иголки, которые
служили щупами. Естественно, подключать щупы к
измеряемому конденсатору нужно в верхнем
положении переключателя S1, чтобы он разрядился
через обмотку трансформатора, в противном случае
можно сжечь головку и диоды! Чтобы не задумываться,
в каком положении находится переключатель, в
качестве S1 лучше применить кнопку (или
переключатель типа П2К) без фиксации. Подключают
щупы, измеряют ESR, конденсатор разрядился, затем
нажимают кнопку и проверяют конденсатор на
пробой.
Наличие переключателя S1 дает возможность
"прозванивать" проводники печатной платы, позволяя
выявлять обрывы, микротрещины или случайные
замыкания между дорожками. На переменном токе
этого сделать нельзя, так как, например, из-за
наличия в схеме блокировочного конденсатора
прибор покажет замыкание между общим проводом и
проводником питания.
Существуют и другие области применения
прибора. С его помощью, благодаря наличию
генератора импульсов, можно
проверять исправность трактов РЧ и ПЧ
радиоприемников и телевизоров, а
также видеоусилители, формирователи
импульсов и т.д. Спектр гармоник
сигнала прямоугольной формы
генератора, работающего на частоте
100 кГц, простирается вплоть до сотен
мегагерц. Телевизор реагирует на
подключение щупов прибора даже к
антенному входу ДМВ диапазона! В
диапазоне МВ на экране телевизора
отчетливо просматриваются
горизонтальные полосы.
Чтобы иметь возможность проверять
тракты 34, в схему прибора
необходимо ввести еще один
переключатель, с помощью которого
РА 8'2006
КОНСТРУКЦИИ электроника и компьтер
частота генератора импульсов понижается до 1 кГц.
Кроме того, измерения показали, что потребляемый
прибором ток не превышает 3...5 мА, и его лучше
сделать малогабаритным переносным, чтобы иметь
всегда под рукой. Питать такой вариант прибора
можно от батареи типа "Крона" через маломощный
5-вольтовый стабилизатор. Схема такого варианта
прибора показана на рис.З.
Переключателем S2 выбирают частоту
генератора, а переключателем S3 включают питание
прибора.
Длительная работа с прибором позволила
выявить еще один "скрытый резерв": с помощью него
можно проверять катушки индуктивности (обмотки
трансформаторов) на наличие короткозамкнутых
витков. При этом прибор измеряет все то же
реактивное сопротивление, только на этот раз
индуктивное Х|_. Индуктивное сопротивление можно
рассчитать по формуле:
XL=2nfL, (2)
где XL — индуктивное сопротивление, Ом; f —
частота, Гц; L - индуктивность, Гн. Например, катушка
индуктивностью в 100 мкГн на частоте 100 кГц имеет
индуктивное сопротивление Хц=62,8 Ом. Ели такую
катушку подключить к ношему прибору, стрелка
измерителя практически останется в положении
"бесконечность", отклонение будет едва заметно.
Наличие же в обмотке катушки короткозамкнутого
витка (витков) приведет к резкому уменьшению
индуктивного сопротивления, до единиц ом, и стрелка
прибора в этом случае покажет какое-то малое
сопротивление. Индуктивность катушек, применяемых
в радиотехнических устройствах, может находиться в
очень широких пределах: от единиц микрогенри в ВЧ
дросселях до десятков генри в силовых
трансформаторах. Поэтому проверка катушек с
большой индуктивностью на частоте 100 кГц может
вызвать затруднения. Чтобы проверять такие катушки
(например, первичные обмотки маломощных силовых
трансформаторов), частоту генератора нужно
установить в 1 кГц (переключателем S2).
Детали. Трансформатор Т1 наматывают на
ферритовом кольце с внешним диаметром 10... 15 мм
и магнитной проницаемостью 600...2000 (значения не
критичны). Первичная обмотка содержит 10 витков
провода ПЭВ-2 диаметром 0,4...0,5 мм, вторичная -
200 витков провода ПЭВ-2 диаметром 0,1 ...0,15 мм. В
качестве провода для первичной обмотки идеально
подходит монтажный провод марки МГТФ-0,5 или
одножильный провод в ПВХ-изоляции ("кроссировка").
Диод VD1 обязательно должен быть германиевым,
например, типов Д9, Д310, Д311, ГД507. Кремниевые
диоды имеют большое пороговое напряжение
Выв.14 001 S1.2 DA1 78L05
открывания (0,5...0,7 В), что приведет к сильной
нелинейности шкалы прибора в области измерения
малых сопротивлений. Германиевые же диоды
начинают проводить ток при прямом напряжении
0,1. .0,2 В.
Печатные платы для прибора не
разрабатывались. Все варианты прибора
собирались на макетных печатных платах с шагом
отверстий 2,5 мм (продаются на радиорынках)
методом навесного монтажа.
Правильно собранный прибор начинает работать
сразу, нужно лишь подобрать сопротивление
резисторов, как было указано выше. Чтобы облегчить
настройку, в качестве резисторов R2 и R3 можно
использовать подстроечные резисторы.
Задающий генератор может быть собран и по
другой схеме. В радиолюбительской литературе
подобные схемы встречаются часто. Важно, чтобы
частота сигнала генератора была около 100 кГц.
Можно вообще обойтись без внутреннего
генератора, используя уже имеющийся в
распоряжении стационарный генератор и
стрелочный авометр, а прибор оформить в виде
приставки к ним.
Градуируют прибор с помощью нескольких
постоянных резисторов сопротивлением 1 Ом
Замкнув щупы, отмечают, где будет нулевая отметка
шкалы. Из-за наличия сопротивления в
соединительных проводах, она может не совпадать с
положением стрелки при выключенном питании.
Поэтому провода, идущие к щупам, должны быть по
возможности короткими, сечением 0,75... 1 мм2.
Далее подключают два параллельно соединенных
резистора на 1 Ом и отмечают положение стрелки,
соответствующее измеряемому сопротивлению 0,5 Ом.
Затем подключают резисторы но 1, 2, 3, 5 и 10 Ом и
отмечают положения стрелки при измерении этих
сопротивлений. На этом можно остановиться, так как
электролитические конденсаторы емкостью более
4,7 мкФ с ESR больше 10 Ом хотя и могут работать,
например, в качестве разделительных в УНЧ, но,
скорее, не очень долго.
Работа с прибором. Автор не разделяет
мнения, что электролитические конденсаторы с ESR
более 1 Ом всегда нужно выбрасывать. Значение ESR
новых исправных конденсаторов зависит от фирмы-
производителя, типа, свойств применяемых при
изготовлении материалов и др. Как-то на радиорынке
автор купил миниатюрные электролитические
конденсаторы емкостью 10 мкФх! 6 В. ESR у них у всех
оказалось на уровне 2,5...3 Ом, - это не брак.
Повышенным (до 3...6 Ом) ESR обладает большинство
конденсаторов емкостью 1...4,7 мкФх50...400 В, а
также низковольтные малогабаритные
конденсаторы. Проверенный же
конденсатор, например, емкостью 1000
мкФх16 В, имеющий ESR 5 Ом, явно
плохой и подлежит замене. Как было
отмечено выше, в особо ответственных
узлах радиоаппаратуры, например в
импульсных блоках питания, схемах
развертки телевизоров, должны
использоваться качественные
конденсаторы с ESR не более 0,5...! Ом.
Для междукаскадных конденсаторов НЧ
цепей эти требования могут быть не
такими жесткими. Именно в УНЧ,
собранном пару лет назад,
благополучно работают упомянутые
22
РА 8'2006
№1?
DD2 К561ЛА7
DD3 К561ЛА7
рис.4
Выв.14 DD1 - DD3
S1.2
Выв.7 DD1 - DD3
выше миниатюрные электролитические
конденсаторы.
Для проверки возможности прибора
обнаруживать короткозамкнутые витки проведите
такой эксперимент: подключите прибор к исправному
дросселю, например, ДМ-0,1 с индуктивностью
20...100 мкГн на измерительной частоте 100 кГц.
Стрелка прибора слегка отклониться в сторону
уменьшения измеряемого сопротивления. Затем
намотайте поверх дросселя 2—3 витка монтажного
провода со снятой изоляцией и скрутите вместе его
концы. Снова подключите прибор. На этот раз
стрелка должна отклониться на значительно больший
угол, показывая сопротивление несколько ом.
Следует подчеркнуть, что функция проверки катушек
индуктивности является дополнительной для данного
прибора, и полученные результаты могут быть весьма
приблизительными.
В заключение автор приводит схему еще одного
варианта прибора (рис.4). Предпосылки для
создания этого "монстра" были следующие: наличие
корпуса от неисправного пульта управления
видеомагнитофона (с питанием от двух батареек
типоразмера ААА, 3 В); наличие много лет лежащего
без применения кварца на 119 кГц; наличие не
реализованных много лет ИМС К561ЛА7.
Собирать мультивибратор на транзисторах не
хотелось (слишком много дискретных элементов),
поэтому была проведена проверка
работоспособности микросхем К561ЛА7 при
пониженном напряжении питания. Оказалось, что
схема прибора, собранная на этих ИМС, начиноет
работать уже при Un=2,5 В, что вполне приемлемо
при питании от батареек (есть запас по питанию при
разряде батареи). Из-за низкой нагрузочной
способности элементов КМОП на выходе генератора
в качестве буферного усилителя пришлось включить
пару дополнительных ИМС, однако, на по мнению
автора, это не сильно усложнило схему. Реально на
плате микросхемы DD2 и DD3 запаяны "ножка в
ножку" одно над другой, поэтому
конструктивно добавляется как бы
одна микросхема — буферный
усилитель с 8-ю параллельно
включенными инверторами.
Потребляемый прибором ток при
Un=3 В составляет примерно 2,5 мА.
Внешний вид прибора показан на
рис.5, а расположение деталей
внутри корпуса - на рис.6.
Налаживание прибора
такое же, как и для описанных
выше: отклонения стрелки
измерителя на конечную отметку
шкалы в положении "ESR"
переключателя S1 добиваются,
вращая движок подстроечного
резистора R3, а в положении
"Пробой" — движок резистора R4.
Достоинством схемы является
низкое напряжение питания и
малый потребляемый ток. Двух
батареек питания хватит на много
месяцев работы. А вместо
=:©
кварцевого генератора можно
собрать и использовать обычный
RC-генератор, например, по схеме, показанной на
рис.7.
КОНСТРУКЦИИ электроника и компьтер
рис.6
рис.5
Данный прибор - хорошее подспорье
радиолюбителям в их домашней измерительной
лаборатории. Особенно он будет полезен
ремонтникам РЭА. Попробуйте его собрать, и Вы в
этом скоро убедитесь.
23
РА 8'2006
Основы безопасной эксплуатации InGaN-
о.
ф
I-
л
Е
X
О
*
S
о
У
S
X
о
о.
х
ф
Е
m
светодиодов при электростатических разрядах
В. Копайгородский, технический специалист по светодиодам, фирма "СЭА", e-mail: vs@sea com.ио,
Ю. Коваль, руководитель технического отдела, фирма ’СЭА", e-mail: yurikov@sea.com.ua
Данная статья рассматривает ESD-защиту для
светодиодных устройств с зелеными, синими и белыми InGaN-
светодиодами с практической точки зрения. Меры
предосторожности, описанные ниже, должны соблюдаться от
получения до отгрузки таких устройств.
Электрическое повреждение может встречаться во многих
электронных компонентах из-за электрических перегрузок
(EOS - electrical overstress) или электростатических разрядов
(ESD electrostatic discharge). В некоторых компонентах эти два
типа повреждения могут проявляться одинаково. InGaN-
светодиоды - это новое поколение синих, белых и зеленых
светоизлучателей. Они очень чувствительны к ESD-
воздействиям. Поврежденные из-за ESD светодиоды могут
стать вдруг тусклыми по свечению во время работы или
вообще перестать работать, как это иногда наблюдается на
светодиодных светофорах, электронных табло и других
устройствах. Может также сократиться время безотказной
работы светодиода или уменьшиться напряжения Uf или Ur.
Скрытое повреждение, вызванное ESD, может оставаться
необнаруженным в течение всего испытания, что приводит в
результате к отказу.
Происхождение
Накопление электростатического заряда - очень
распространенное явление. Электростатический заряд - это
положительный или отрицательный электрический заряд в
покое на поверхности материала, который генерирует
электрическое поле и может быть источником
разрушительного ESD. Положительный заряд может
переноситься такими материалами, как воздух, человеческая
кожа, волосы и стекло, в то время как отрицательный заряд
может переноситься другими материалами, например:
силикон, каучук, тефлон и большинством пластмасс. Есть
также "относительно нейтральные материалы", например
изделия на основе древесины или проводящих металлов.
Типичные электростатические напряжения могут быть от
нескольких вольт до тысяч вольт. Относительная влажность
также ипэает большую роль в образовании ESD. В общих
чертах, более высокая влажность приводит к более низкому
росту электростатического заряда.
Появление ESD повреждений
в lnGahl-устройствох
ESD-повреждение обычно происходит при накоплении
электростатического заряда. Для lnGaN-светодиодов в
данной ситуации изменяется напряжения Vf (прямое
напряжение смещения) и Vr (обратное напряжение смещения),
а также импульсный ток разряда в прямом или обратном
смещении. Обратный или прямой ток утечки - характеристика
поврежденных устройств. Кроме того, устройства могут стать
закороченными, тусклыми, нерабочими (никакой индикации)
или показывать низкие уровни Vf или Vr. Повреждение
устройств низким ESD-напряжением обычно заметно по
маленьким темным пятнам в светоизлучающей области, что
может быть следствием низких токов электролюминесценции.
При более высоких напряжениях (приблизительно 2 кВ),
наблюдается, как правило, обожженный металл вокруг
катодного вывода. ESD-повреждения отличаются от EOS-
повреждений тем, что у EOS-повреждений вывод анода
обуглен.
ESD-модель
Когда заряженный человек входит в контакт с
незаряженным устройством, происходит быстрый разряд.
Модель тела человека (НВМ) моделируется при этом типе ESD
соответствующими значениями емкости тела и его
сопротивления. Эта модель признана стандартом США (MIL-
STD883D). На рис.1 показана схемная модель ESD
человеческого тела. Компоненты RC имеют значения 1,5 кОм
и 100 пФ. Эти значения представляют неподвижного
человека, разряжающегося непосредственно от кожи.
Электростатический разряд (ESD)
При работе с отдельными устройствами (которые еще не
установлены на печатную плату), убедитесь, что окружающая
среда защищена от электростатического электричества.
Операторы должны носить антистатическую одежду.
Контейнеры и другие объекты, которые входят в прямой
контакт с устройствами, должны быть сделаны из
антистатических материалов и заземлены через защитный
резистор сопротивлением 0,5... 1,0 Ом.
Пожалуйста, выполняйте
предосторожности, описан-
ные ниже.
Это особенно важно для
устройств, на которых есть
отметки “Предостережение
Чувствительные электронные
устройства" или на
английском языке "Caution -
Sensitive Electronic Devices"
(рис.2) |
Рабочая среда
1. Когда влажность рабочей окружающей среды
рис.2
уменьшается, человеческое тело и другие изоляторы из-за
трения могут легко стать заряженными статическим
электричеством. Поддерживайте рекомендованную
влажность 40...60% в рабочей среде, принимая во внимание
тот факт, что компоненты, упакованные во
влагонепроницаемую упаковку, после распаковки могут
поглотить влагу.
2. Убедитесь, что все оборудование, зажимные
приспособления и инструментальные средства в рабочей
области заземлены.
3. Размещайте электропроводный коврик над полом
рабочей области или сделайте другие соответствующие меры
так, чтобы поверхность пола была защищена от статического
электричество и заземлена. Удельное поверхностное
сопротивление должно быть 104....108 Ом/см2,
сопротивление между поверхностью и землей - 7,5x105...
108 Ом.
4. Покройте поверхность автоматизированного рабочего
места электропроводной циновкой (с поверхностным
сопротивлением 104....108 Ом/см2 и сопротивлением между
поверхностью и землей 7,5x105... 108 Ом). Цель -
^сосредоточить статическое электричество на поверхности
через компоненты, имеющие сопротивление) и заземлить его.
Поверхности автоматизированных рабочих мест не должны
быть изготовлены из низкоомных металлических материалов,
которые позволяют осуществить быстрый электростатический
разряд непосредственно при касании заряженного
устройства.
5. Обратите внимание на следующие пункты при
использовании автоматического оборудования на вашем
рабочем месте
При извлечении микросхем с помощью вакуумного
устройства используйте электропроводный каучук в конце
отсасывающей трубки вакуумного устройства с
соответствующей электростатической защитой.
Минимизируйте трение на поверхности корпусов
микросхем. Если некоторая протирка неизбежна из-за
механической структуры устройства, уменьшайте поверхность
трения или используйте материал с малым коэффициентом
трения и низким электрическим сопротивлением Многие
изоляторы и электростатические источники (генераторы ESD)
могут быть временно сделаны безопасными с помощью
временной обработки. Существующие временные
антистатические химические элементы не влияют на линзу из
эпоксидной смолы lnGaN-светодиода. Электростатическое
управление источниками электропитания с напряжением
больше чем 500 В может быть достигнуто воздушной
ионизацией.
Ионизатор - это источник заряженных молекул (ионов),
которые притягиваются и нейтрализуются
электростатическими зарядами противоположной
полярности. Ионизаторы - мощные инструментальные
средства в предотвращении ESD. Однако следует помнить,
что ионизаторы, генерирующие ионы одной полярности, не
24
РА 8'2006
пригодны при ESD-защите, так
как могут вырабатывать
сильные электрические поля.
В секциях, которые входят
в контакт с выводами
устройства, используйте
материал, который
рассеивает статическое
электричество.
Убедитесь, что никакие
статически заряженные тела
(типа рабочей одежды или
человеческого тела) не касаются устройств.
Удостоверьтесь, что секции несущей ленты, которые
входят в контакт с монтируемыми устройствами или с другими
электрическими машинами, сделаны из низкоомного
материала.
Удостоверьтесь, что зажимные приспособления и
инструментальные средства, используемые в процессе
сборки, не касаются устройств.
В процессах, в которых корпуса могут сохранять
электростатический заряд, используйте ионизатор, чтобы
нейтрализовать ионы.
Паяльники должны быть заземлены от жала на землю и
иметь электропитание от 6 до 24 В.
Если Вы касаетесь выводов устройств пинцетом,
пользуйтесь только антистатическим пинцетом и ни в коем
случае не используйте металлический. Если заряженное
устройство касается низкоомного инструмента, может
произойти быстрый разряд. При использовании вакуумного
пинцета прикрепите электропроводный зажим к стандартному
наконечнику и подключите его к специальной "земле",
используемой для антистатических целей (сопротивление
104... 108 Ом).
Не размещайте устройства или их упаковки около
источников сильных электрических полей (например, над
электроннолучевой трубкой).
При хранении монтажных плат, на которых установили
устройства, используйте контейнер плат или сумку,
защищенные от статических разрядов. Чтобы избежать
возникновения статического заряда или разряда из-за трения,
храните платы отдельно друг от друга, не располагайте их
непосредственно друг над другом.
Убедитесь, по возможности, в том, что объекты (типа
контейнеров), которые могут иметь любое местоположение,
где может возникнуть опасный уровень статического
электричества, изготовлены из антистатических материалов.
В случаях, когда человеческое тело входит в прямой
контакт с устройством, убедитесь, что надеты
антистатические покрытия пальцев или перчатки (величина
сопротивления 108 Ом или меньше).
Безопасные покрытия оборудования, установленные
около устройств, должны иметь номинальное сопротивление
109 Ом или меньше.
Если браслет на запястье не может использоваться по
каким-либо причинам, но есть возможность передачи трения
на устройства, используйте ионизатор.
Транспортная пленка, используемая в компонентах,
изготовлена из материалов, в которых статические заряды
имеют тенденцию роста. Если используются эти компоненты,
установите ионизатор, чтобы препятствовать пленке
заряжаться статическим электричеством. Также убедитесь, что
статическое электричество не будет возникать в медных
фольгированных соединениях между компонентами, чтобы
предотвратить появление статического электричества в
периферийном оборудовании.
Требования к одежде персонала
Операторы должны носить антистатическую одежду и
электропроводные ботинки (или электропроводную полоску
на ноге или пятке). Кроме того, операторы обязаны носить
браслет на запястье, заземленный через резистор
сопротивлением около 1 МОм. Браслет заземления - это ESD-
устройсгво для заземления человеческого тела, состоящее из
браслета и съемного шнура (рис.З),
Заземление персонала для предотвращения ESD-
повреждения достигается, в основном, с помощью браслетов
на запястье. Обувь с заземлением требуется не всегда, но она
обеспечивает дополнительную защиту от ESD. Каждый
индивидуум, обращающийся с ESD-чувствительными
незаземленными компонентами, должен быть соединен с
заземлением через браслет на запястье. Не имеет значения,
используются или нет токопроводящий пол и обувь, люди,
имеющие дело с ESD-чувствительными компонентами, должны
обязательно надевать браслеты заземления. Люди с
заземляющей обувью имеют привычку поднимать свои ноги и
пятки во время сидения на стуле, чем нарушают соединение с
заземлением. Также рекомендуется часто проверять цепь
сопротивления на землю браслета на запястье. Контур на
землю должен дополнительно проверяться каждый раз, когда
человек присоединяется к заземлению (каждый раз, когда
рабочая станция вводится в работу или переподключается
вилка соединителя).
Требования к рабочей станции
ESD-чувствительные устройства могут быть повреждены
людьми, машинами или заряженными телами. Например,
пластмассовые коробки и сумки, несущие заряды, могут
повредить светодиоды Поэтому электростатическая
безопасность рабочей станции должна обеспечиваться
всякий раз, когда светодиоды в ней находятся в
незащищенном или уязвимом состоянии. Рабочая станция
никогда не должна быть местом хранения каких-либо
материалов, включая светодиоды. Рабочие станции должны
быть свободны от электростатически заряженных источников,
таких, как необработанные папки для документов, личные
предметы, портативные компьютеры и т.д., и находиться на
расстоянии не менее 1 м от ESD-чувствительных элементов.
Рабочее место может быть стационарным или подвижным.
Электростатический знак внимания должен быть отображен
на каждой электростатически безопасной рабочей станции и
должен быть достаточно большим для чтения на расстоянии в
1 м от рабочей станции или рабочей области. Кроме того,
напольная лента с черным буквенным обозначением на
желтом фоне должна обозначать периметр каждой
электростатически безопасной рабочей области.
Весь персонал, применяющий lnGaN-светодиоды,
устанавливающий или использующий ESD-защитные области,
должен быть обучен понятиям ESD и быть способным
предотвратить их. Любой человек, обращающийся с InGaN-
светодиодами, должен носить ESD-сертифицированный халат
с застегнутыми впереди пуговицами, проводящий браслет на
запястье. Заземление должно проверяться каждый раз, когда
человек подходит к рабочей станции или повторно
подключает браслет на запястье к заземлению. Официальная
сертификация и обучение людей - хорошая практика для ESD-
защиты окружающей среды.
Классификация порогов ESD-повреждений
по стандарту М LSTD1686A
- Класс 1: восприимчив к повреждениям от
человеческой модели тела (НВМ human body model)
ESD величиной до 1999 В.
- Класс 2: восприимчив к повреждениям от ESD величиной
от 2000 В до3999 В.
- Класс 3: восприимчив к повреждениям от ESD величиной
от 4000 В до15999 В.
Любое производство или рабочие станции, где
применяются lnGaN-компоненты, должны быть оценены в 50 В
или ниже для "Класса 1" и 100 В или ниже для "Класса 2". На
данном производстве должен быть ESD-координатор -
человек, персонально отвечающий за выполнение и
организацию ESD-контроля. Периодические испытания и
проверки ESD-процедур настоятельно рекомендуются для
оборудования и людей. Проверка может также быть
необходимой для выявления неточностей в процедурах ESD-
безопасности. Хранение отчета о такой информации
неоценимо для улучшения таких процедур и является
необходимым для соответствия стандартам ISG9000.
Получить более детальную техническую информацию по
антистатической защите, а также приобрести светодиоды и
светодиодные изделия Вы можете
о.
ф
Л
Е
£
О
в офисе фирмы "СЭА". Тел. (044) 575-94-00,
e-mail: info@sea.com.ua, vs@sea.com.ua,
www.sea.com.ua.
РА 8'2006
25
т----
0D1E
КОНСТРУИРОВАНИЕ электроника и компьтер
Применение законов алгебры логики при
конструировании устройств автоматики и
телемеха ники
А.Н. Маньковский, Донецкая обл.
При проектировании сложных систем автоматики и
телемеханики алгоритм работы данных систем
описывается довольно громоздкими логическими
выражениями. Упрощение логических выражений с
помощью тождеств алгебры логики основывается на
интуитивных решениях и представляет большие
трудности, особенно при большом числе переменных.
При этом бывает трудно оценить,
является ли полученное выражение
простейшим или возможны дальнейшие
упрощения.
Минимизацию логических функций в<
можно провести, используя диаграммы
Вейча (или аналогичный метод карт
Карно). Именно такая минимизация
логических функций применена для
решения задачи управления драйверами
мощных нагрузок [1]. В данном случае
поставлена "жесткая" задача.
Нередко перед конструктором стоит
задача, которая
беспрекословной
включения механизмов. Например, при
сверлении отверстий в детали неважно,
в какой очередности будут просверлены
отверстия диаметром 3, 4, 5 мм, также
не требует
очередности
неважно, будет ли деталь перемещена, а
потом охлаждена или наоборот.
Если очередность включения
исполнительных механизмов может в
1 А В С D 1 * В С 0 ' К1
2 * В С D - K1.K2.HL3 2 XBCD HL2
3 * 6 С 0 — 3 . А Б С D - КЗ
4 A Б С 0 * HL1.HL2.HL3 4 X В С 0 • HL2
5 А В С D S А В CD - HL1
в.АВСО~ HL1K2.HU е X в С о - кг
1 А б С 0 g 7 А В С 0 HL3
S А В Со- HL1.HL2.HL3 J в X б С О - HL2
9 А В С 0 - HL1.HL2 в А В С б К1
10 К В С Б HL1 10 X В С Б HL2
11 А В С Ь- K1HU 11 А 6 С Б ' КЗ
12 X Й С Б " HL1.HL2.K3 12 X В С Б HL2
13 А В СБ- HL1.HU 13 А В С Ь НО
14 X В С Б - К1 и х в С Б - на
1SABCB- HL1.HL2 и а в С Б КЗ
1вХбСБ- K1.K2.HL3 .15 X б С Б К2
1 А В С 0 - HL1.HU.K3 2 А В С D-HL1K2 ’l АВС0 К1 2 А В С 0 К2
3 А б С 0 - HL1 4 Абсо-на 5 А В С 0 - HL3 в X в С о - hli 1 АбСо-на 3 А б С 0 КЗ 4 XgCD $ А В С О НО в X вС о ни 7 a6Cd-HL3
EG в Xббо- ни f g. 9 А В С Б - HLI HL2.HL3 10 X В С Б * HL1.HL2 11 A Sc Б HL1 12XBC6-HL2 13 А В С 0 КЗ i4 X В с Б - К1 is а Б С Б ни ОвХБСБ-кз a ХВСо — в А В С Б - HL1 10 А В С Б - ни it аБсБ-кз i2 X б с Б 13 А В С б - К1 i4 X в С о - на 15 А Б С б - КЗ .16 X в С Б
А
А
С
С
А
13 9 10 14
5 1 2 6
7 3 4 8
15 11 12 16
С
рис.2
А
13 А В С D X 9 А В С D 1° _ А В С D 14 А В С D
5 1 2 6
А В С D А В С D А В С D А В С D >
7 3 4 8
< А В С D А В С D А В С D А В С D
15 11 12 16
А В С D А В С D А В С D А В С D
С
1 А В С D
2 А В С D
3 А В С D
4. А В С D
5. А В С D
6 А В С D
7 А В С D
8 ABC D
9 А В С D
10 A BCD
11.A BCD
12. А В С D
13. A BCD
14.A BCD
15. A BCD
16 А В CD
С
HL1=(D+AD)EG
HL2=(AD+BD+ABD)EG
26
РА 8'2006
FU1 0,5А Т1
VD1...VD4
--->+24В
VT2
--->+12В
С1 1,5мк
определенных рамках задаваться конструктором, автор
предлагает, используя диаграмму Вейча, поступить
следующим образом:
I. Расписать все возможные 16 вариантов,
например, четырех переменных с очередностью их
функции автомата световых эффектов согласно рис.З
будут иметь вид:
Н LI =(D+AD)EG+(AB+AC)EG+ABEG+ABEG;
HI2=(AD+BD+ABD)EG+(AC+ABC+ABC)EG+AEG+ABEG;
HL.3=(AD+ABD)EG+(AB+ABC)EG+ABEG+ABEG.
изменения, аналогичной двоичной системе счисления.
2. Все клетки диаграммы Вейча (рис.1)
заполнить арабскими цифрами,
соответствующими номерам расписанных
16 вариантов переменных. Данная
диаграмма показана на рис.2.
3. При составлении алгоритма
очередности включения исполнительных
механизмов, ориентируясь на
расписанные 16 вариантов переменных и
диаграмму, показанную на рис.2,
стремиться к максимально возможному
количеству "склеиваемых" клеток, не
допуская "одиноких".
Рассмотрим данное предложение на
конкретном примере. Допустим,
поставлена задача сконструировать
автомат световых эффектов для гирлянды,
состоящей из трех каналов ламп. Сразу
видно, что для интересных световых
эффектов 16-ти тактов (вариантов
переменных) недостаточно. Поэтому
спроектируем автомат на 4x16=64 такта.
Для этого понадобятся: мультивибратор с
инвертором (переменные А и А) и пять
триггеров (переменные В, С, D, Е, G и В,
С, D, Е, G).
Немного поэкспериментировав с
диаграммой Вейча (рис.2) на черновике,
автор спроектировал следующий
алгоритм работы автомата световых
эффектов (рис.З).
Минимизированные логические
АСИ
13
1 „003.3
DD2.2
,0_
.10
8
DD3.2
КОНСТРУИРОВАНИЕ электроника и компьтер
11
5
А™
4
2
3
ОО1-К561ЛА7
DD2,DD4K561J1A8
DD3- К561ЛА9
DD41 9
DD4.2
9
10
12
9
Ап
Uy HL1
—>
рис.6
27
РА 8'2006
Схемы, реализующие автомат световых
эффектов, показаны на рис.4—9. Схемы
КОНСТРУИРОВАНИЕ электроника и компьтер
DD1.DD4K561 ЛА8
DD2-K561J1A9
DD3-K561J1A7
управления лампами каждого из трех
каналов 1ирлянды показаны на рис.6-8. При
составлении данных схем использованы
основные законы алгебры логики (в
частности, формула де Моргана
А+В+С=АВС). Благодаря этой формуле
логическая функция "ИЛИ" в схемах
автомата отсутствует, и вся логика
организована на логических схемах "И-НЕ".
При этом уже минимизированные функции
(рис.З) еще более упрощаются.
На рис -4 показан блок питания автомата
ОО5-К561ЛА8
рис.9
ПП4 7
Uy HL2
—>
рис.7
световых эффектов и в комментариях не
нуждается. На рис.5 показан задающий
генератор автомата, вырабатывающий
переменные А, В, С, D, Е, G и А, В, С, D, Е, G.
Частота изменения переменных
устанавливается подстроечным резистором R1.
На рис.9 показана схема управления
тринисторами, управляющими лампами
гирлянды. Автор применил тринисторы Т161-
160 (какие были в наличии) Естественно,
можно применить тринисторы на меньшие
токи. Все зависит от количества и мощности
ламп в гирлянде. Хотя, с другой стороны,
лишняя мощность никогда не мешала
(данный автомат уже работает более трех
РА 8'2006
1.ABCD HU
2. А В C D HI 2
3 . А В C D HI 1
4. AB CD H14
5. А В C D НИ
6. А В C D НЦ
7-ABCD HL3
8. А В C D HU
9 . А В C D HL1
10.ABCD H12
11.ABCD Н1Э
12. А В C D HL4
13.ABCD HL1
14. А В C 0 ' HL2
15.AB CD-H13
16.ABCD HL4
рис. 10
лет без единого сбоя на нагрузку 800 Вт в каждом
канале, причем включают его ежедневно в темное время
суток). Да и габариты полупроводникового прибора на
радиаторе ничуть не меньше габаритов более мощного
полупроводникового прибора без радиатора.
При безошибочном монтаже и исправных деталях
автомат наладки не требует и работает сразу же
после включения. Нумерация выводов микросхем
принята с учетом удобства конструирования печатных
плат.
Автомат световых эффектов можно применить,
например, на дискотеках, на городской новогодней
елке. Лампы гирлянд светятся в полнакала, что
значительно увеличивает их срок службы.
Красить баллоны ламп можно цапонлаком или
бесцветным лаком для ногтей, добавив в него пасту из
шариковых ручек. Лампы также можно покрасить
нитрокраской. При мощности ламп 25 В это
допустимо, но при мощности 40 Вт и выше эта краска
долго не выдерживает.
Используя предложенный способ применения
диаграммы Вейча, можно создать простую схему 4-
канальных "бегущих огней" (рис.10 и рис.11).
Резисторы R4, R7, R10, R13 выбирают в зависимости от
типа применяемых тринисторов VS1-VS4 [2].
Литература
1. Портала О.Н. Широтно-импульсная
модуляция и управление электромоторами//
Электрик. — 2005. - №5. - С. 16—17.
2. Маньковский А.Н. Применение оптронов и
тиристоров в схемах управления работой
мощной электрической нагрузки//
Электрик. —2005. - №6. ~С 14-16.
РА 8'2006
Ремонт выходного усилителя ГЗ-36
С.А. Елкин, г. Житомир
Электрическая схема ГЗ-36 (рис.1) привлекает своей
простотой, а конструкция - малыми габаритами и вполне
приличными метрологическими параметрами.
По своей схемотехнике возбудитель ГЗ-36 представляет
собой RC-генератор, в котором для получения
синусоидальных колебаний использован фазобалансный
мост Вина, состоящий из двух переключаемых RC-ячеек:
параллельной (17, ]8; 2, 4, 7, 9, 10, 12, 14) и
последовательной (16, 17а; 1, 3, 6, 8, 11), включенных в цепь
положительной обратной связи (ПОС) усилителя на
транзисторах 33, 38, 53. Условия для появления
синусоидальных колебаний в такой схеме возникают только
на одной определенной частоте и резко нарушаются на всех
других частотах. В принципе, изменение частоты в таких
схемах можно производить изменением электрической
величины любого из элементов в цепи ПОС. В данном
генераторе перестройка частоты осуществляется
синхронным изменением сопротивления переменных
резисторов 17, 17а.
Для получения сигнала с достаточной амплитудой и
малыми нелинейными искажениями номиналы
времязадающих элементов в таких генераторах подбирают с
большой точностью. Это же должно соблюдаться и в
изменяемых (синхронно) элементах перестройки. Постоянство
выходной амплитуды поддерживается вакуумированным
термистором 29.
Поскольку практически полностью перемонтируемыми, а
также достаточно дефицитными элементами являются
прецизионные потенциометры и термистор, то если они
исправны, капитальный ремонт ГЗ-36 с целью восстановления
его работоспособности вполне целесообразен.
Выходной усилитель (ВУ) выполнен на транзисторах 71,
83, 95, 98, 101, 103. На транзисторах 71 и 83 собраны
усилители напряжения. Коэффициент усиления каждого из них
по переменному напряжению примерно равен 4.
Транзисторы 95, 101 и 98, 103 выходного двухтактного
каскада включены попарно параллельно и служат для
усиления по току. Смещение на базы пар транзисторов
подается раздельно, с потенциометров 78 и 88. Для
выравнивания параметров внутри пары транзисторов служат
резисторы 97, 102 и 99, 104 сопротивлениями 51 и 200 Ом
соответственно. Такова уж схемотехника 60-х годов, однако
полосу 200 кГц ВУ держит! Дроссель 86 служит для частотной
коррекции на верхних частотах
Для уменьшения фазовых сдвигов и увеличения полосы
пропускания по низким частотам, а также повышения
стабильности режимов по постоянному току ВУ охвачен
РА 8'2006
Множитель х1,х10,х100 '__
цепью глубокой общей ООС с
выхода на вход через элементы
129, 131, 132 и местными ООС.
Именно поэтому влияние
разбросов параметров
используемых деталей
минимизировано, а получение
нужных параметров
обеспечивается подбором
рис.2
одного элемента - резистора
129. Нагрузкой ВУ служит
резистивный делитель 144/147.
Описание дефекта
Два экземпляра ГЗ-36, поступившие в ремонт, имели, как
принято говорить, неявную неисправность, которая выглядела
следующим образом. Величина неискаженного выходного
синусоидального сигнала по штатному измерителю 139
составляла 3 В, что достигалось при частичном введении
регулятора уровня выходного
напряжения 51. При увеличении
выходного уровня до 4 В
выходной сигнал искажался
(рис.2 и рис.З), причем по-
разному, в зависимости от
положения множителя, а при
достижении 5 В превращался в
несимметрично ограниченные с
двух сторон импульсы (рис.4).
Измерения, режимы
100
Первое и часто забываемое правило ремонтника: после
очистки от пыли и тщательного осмотра нужно измерить
режимы по постоянному току.
Измерение режимов по постоянному току ВУ на обоих
генераторах показало, что на транзисторах 98-103
величина напряжение Э-К порядка 3 В, на 95-101 - 8 В,
напряжение в средней точке — 6...8 В. Величина напряжения
на левом по схеме выводе резисторе 93 - 30 В, а падение
напряжения на нем около 20 В. Из проведенных измерений
стало понятно, что через выходные транзисторы проходит
значительно больший ток. Измерил ток через резистор 93 -
60 мА, транзисторы на ощупь чуть теплые.
Измерение омметром сопротивления Э-К выходных
транзисторов показало, что короткого замыкания как
такового в парах выходных транзисторов нет, а величины
сопротивлений пар (обоих генераторов) различны и
находятся в пределах от 120 до 500 Ом. Поэтому прямо
заключить, о том, что транзисторы неиспровны, не
получалось. Отключил провод от подвижного контакта
потенциометра 61 - режимы практически не изменились.
Сделал вывод, что, несмотря на имеющуюся неисправность, в
схеме достаточно жестко поддерживаются режимы по
постоянному току.
Принял решение заменить выходные транзисторы.
Поскольку к выходному каскаду подводится напряжение 30 В,
установил на пробу по одному кремниевому транзистору
П308 (Э-К макс. 120 В) в плечо вместо двух.
Вновь проведенные измерения показали, что при
изменении величин подстроечных потенциометров 78 и 88
режимы стали корректироваться, и приблизились к указанным
в таблице паспортным режимам в контрольных точках ГЗ-36.
На резисторе 93 установилось напряжение 28 В, значит, и ток
через выходные транзисторы после такой замены также
находится в норме.
С
•ч
№ ПОЗ. по схеме Тип транзи- сторо Напряжение, В Ток коллектора, мА
Коллектор- эмиттер Боза Коллектор Эмиттер
33 П401 4,5...6 21,0/1 15/0,2 21,3/1 1,5
38 П401 4 ...7 16,5/0,2 11/0 15,8/0,2 1
53 П401 5,5...6,5 20,5/0,2 15,5/3 20,9/- 5,5
71 МП10А 12... 14 1,8/0,7 13/0,7 1,5/0,6 3
83 МП 10А 13... 16 1,8/0,5 15/4,5 1,5/0,5 3
95 мп 10а 12... 14 15/4,5 28,5/0,5 14,5/4,5 7—8
98 МП10А 12...14 2/0,5 14,5/5 1,7/- 7...8
101 МП10А 12... 14 15/4,5 28,5/0,5 14,5/4,5 7...8
103 МП10А 12... 14 2/0,5 14,5/5 1,7/- 7...8
114 П213А 7...9 37,5/- 30/0,002 38/0,4 30...35
116 Д809 8,5...9,5 .. -
1 18 МП 10А 16,5 21 37,5 20,6
Примечание: напряжения измерены относительно корпуса; в числителе
указаны режимы по постоянному току, а в знаменателе — по переменному, при
выходном напряжении 5 В (по штатному измерителю) и нагрузке 600 Ом.
Поскольку из анализа проведенных измерений уже был
сделан вывод о достаточной стабилизации режимов по ПТ, а
схемотехника (рис.1) обеспечивала благодаря местным цепям
ООС (резисторы 97, 99, 102, 104) установку выходных
транзисторов с достаточным разбросом по коэффициентам
усиления, для выходных каскадов были взяты без всякого
отбора четыре пары транзисторов П308 и установлены в ВУ
обоих генераторов.
Ремонт
Вряд ли требуется доказывать, что старение элементов в
радиоаппаратуре в комплексе влечет за собой самые
непредсказуемые варианты отказов. Поэтому, чтобы не
искать неисправные элементы по отдельности, заменил все
оксидные конденсаторы (выпуска 1963 и 1967 гг.) новыми.
После замены выходная амплитуда (при тех же выходных
транзисторах) немного увеличилась, значит, влияние утечек и
уменьшение номиналов все же имелось. Однако появился и
"перекос": при минимальном сопротивлении потенциометра
61 ВУ начал возбуждаться на инфранизких частотах. Эго
свидетельствовало о нарушении баланса ООС и ПОС при
тех же номиналах пассивных цепей, что выражалось в виде
колебаний стрелки штатного измерителя от минимума до
максимума с частотой в единицы герц. Только после
уменьшения сопротивления резистора 129 до 1,3... 1,4 кОм
(причем явление наблюдалось в обоих генераторах)
РА 8'2006
неисправность была устранено.
Окончательные
регулировки
Окончательные регулировки
после капремонта были
проведены с помощью
осциллографа в направлении от
выхода к входу. Оказалось, что
несмотря на примерное
соответствие режимов по
постоянному току при
максимальном положении потенциометра 61 форма
выходного напряжения генераторов все же несколько
искажена. Это, естественно,
потребовало проведения
индивидуальных регулировок в
каждом генераторе резисторами
78 и 88 и варьированием
сопротивлением резистора 129 в
диапазоне 1,4..1,6 кОм до
получения но частоте 200 кГц
напряжения 5 В неискаженного
сигнала по встроенному
измерителю (рис.5 - двойноя
амплитуда около 15 В), с последующим достижением в самом
конце его перестройки симметричного ограничения.
Стабильность амплитуды выходного напряжения
после капремонта не изменилась, только на частотах,
близких к 200 кГц, стал наблюдаться рост напряжения
примерно на 0,3 В, что вызвано использованием более
качественных транзисторов (П308 - frp=20 МГц, а у МП 10А -
1,5 МГц). Данная неравномерность была устранена
корректировкой номинала резистора 84.
Детали. Трансформатор: поз.111, обмотка 1-2 - 1640
витков ПЭВ-2 диаметром 0,18; 2-3 - 1210 витков ПЭВ-2
диаметром 0,15 мм; 4 - экранная - один слой ПЭВ-2
диаметром 0,15 мм; 5-5 - 475 витков ПЭВ-2 диаметром
0,18 мм; сердечник МТ-10, ЭЗЗО, лента 0,35x25. Дроссель
86 - сердечник Ф600, Л13,5, диаметром 3,5 мм; 560 витков
проводом ПЭВ-2 диаметром 0,1, L=3,5 мкГн.
Как показали дополнительные эксперименты, активные
элементы в ВУ можно заменять любыми современными
транзисторами с напряжением Э-К (макс.) от 30 В и выше.
Выводы. Анализируя причины неисправности данных ГЗ
36 (выпущенных в 1967 и 1969 гт.), с достаточной долей
вероятности можно сказать, что дефекты в их выходных цепях
были, по-видимому, вызваны подключением к онодным цепям
ламповой аппаратуры. Это подтверждается и наиболее часто
встречающимися неисправностями в измерительных
генераторах других моделей, дефекты которых в большинстве
случаев вызваны выходом из строя из-за перегрузок
резисторов аттенюаторов и транзисторов выходных
каскадов. В остальном солидарен с автором статей [2, 3], что
измерительные приборы делались на более качественной
базе, чем бытовые РЭА.
Если в ГЗ-36, который попал к вам в ремонт, неисправен
термистор, можно использовать вместо него систему АРУ,
например, из [1]. Если "оборван" даже один из
потенциометров, то можно использовать построение
задающего генератора с одним потенциометром [4].
Литература
1. Елкин С.А. Базовый генератор сигналов с
эффективной стабилизацией выходного
напряжения//Конструктор. - 2000. - №1-3.
2. Зызюк А.Г. Ремонт генераторов ГЗ-
120//Радюаматор. - 2002. - №5. - С.28.
3. Зызюк А.Г. О ремонте генераторов ГЗ-112//
Радюаматор. - 2003. - №8-9.
4. Пионтковский И. Низкочастотный генератор//
Радио, - 1976 -№2.-С.47.
Индикатор сигналов
А.В. Кравченко, г. Киев
В промышленности часто приходится контролировать
уровень аналоговых сигналов в определенный момент времени
или за промежуток времени исследования оборудования.
Данные контроля в виде комбинации свечения светодиодов
доказывают работоспособность исследуемого прибора.
Индикатор сигналов можно использовать как отдельный блок
для контроля параметров различных аппаратов. Совпадение
аналогового сигнала с заранее установленным уровнем
фиксируется за короткий промежуток времени и дает
возможность установить правильную диагностику. Индикатор
можно использовать как восьмиканальный цифровой
анализатор.
Индикатор записывает аналоговый сигнал в диапазоне от 0
до 5 В. Время записи не менее 0,2 мкс. За основу схемы рис.1
выбраны восемь компараторов IC1-IC4 LM2903 (аналог
1040СА1, 1401СА1 /2/3) и восьмиразрядный регистр-защелка
IC5 74LS373 (аналог К555ИР22).
Через разъем CV1 на входы компараторов IC1—IC4
подают исследуемые сигналы. На вывод CV1-10 подают
стробирующий (записывающий) импульс. Резисторами
подстройки Rl— R8 заранее настраивают необходимый
уровень срабатывания компаратора. В исходном состоянии на
выходах компараторов IC1 -|С4 присутствует нулевой уровень.
В момент совпадения уровней аналогового сигнала и
настроенного резисторами напряжения компаратор
переходит из нулевого в единичное состояние. На выходе
компаратора формируется единичный уровень. При подаче
записывающего импульса на вход транзистора Q1 транзистор
отпирается, и записывается единичный уровень D-триггерами
регистре IC5. Когда стробирующий импульс заканчивается,
транзистор Q1 запирается, микросхема IC5 фиксирует
записанное значение на своих D-триггерах.
Микросхема IC5 состоит из двух частей [1]. Первая часть -
это восемь D-триггеров с входом разрешения параллельной
записи ENC. Пока напряжение на входе ENC высокого уровня,
данные от параллельных входов D-триггеров 1D-8D
отображаются на выходах 1Q-8Q. Подачей на вход ENC
напряжения низкого уровня от транзистора Q1 разрешается
запись в триггеры нового восьмибитного байта. Вторая
выходная часть микросхемы управляется по выводу разрешения
ОС. Ее восемь буферных ключевых выходных усилителей
отличаются большой нагрузочной способностью и имеют
третье Z-состояние. К выводу ОС микросхемы IC5 по схеме
подключено "земля". Поэтому выходные буферы ноходятся
постоянно в рабочем состоянии и повторяют состояния
уровней D-триггеров микросхемы IC5. Максимальный ток
потребления регистром IC5 45 мА, выходной ток буферного
выхода каждого разряда не менее 30 мА, что позволяет
обеспечить питание всех восьми светодиодов Iedl-led8 (в
случае если во время записи в микросхему IC5 данных на всех
восьми разрядах присутствовала единица).
Устройство не имеет аппаратного сброса, поэтому сброс
осуществляется путем отключения питания. Есть вариант
постоянного мониторинга входных сигналов. Для этого схему
dsxRuwox и оииноскмэие
ИИПМАЛЭНОХ
SV1-1
SV1-2
SV1-3
SV1-4
SV1-5
SV1-6
SV1-7
SV1-8
SV1-9
SV1-10'
R20
юок
OV R10
100К
IC7
7805Т
*Х
чз-
LED4
*Х
н<3-
LED5
*Х
43-
LED6
*Х
43-
LED7
*Х
43-
LED8
можно дополнить генератором импульсов. При этом
стробирующий импульс должен повторяться не чаще 5 Гц, что
обеспечит читаемость и распознаваемость кода. При
правильной сборке схема работает сразу. Для настройки
уровней срабатывания достаточно провести следующую
процедуру.
К примеру, выберем первый канал на микросхеме IC1 А.
Сначала подключают тестер к выводу 2IC1А Потенциометром
R1 устанавливают уровень напряжения, которое необходимо
обнаружить во время записи. Затем подают на вход разъема
CV1-2 напряжение питания (5 В). На выводе 1 микросхемы IC1А
тестером замеряют единичный уровень (5 В). Если в этот момент
замкнуть вывод разъема CV1 -10 с напряжением питания схемы
(5 В), то на выводе 2 IC5 появится единичный уровень и
засветится светодиод ledl. Аналогично процедура настройки
проводится с остальными каналами индикатора
Монтажную плату (рис.2,а) изготовляют из двустороннего
текстолита или на макетнице навесным монтажом. На рис.2,6
показан вид сверху, на рис.2,в - вид снизу разводки платы.
Если устройство изготовить из SMD-элементов, получится
миниатюрный восьмиканальный анализатор-тестер, но для
этого необходимо изменить монтажную плату.
Литература
1. Шило В.Л. Популярные цифровые микросхемы.
Справочник. МРБ выпуск ////.- Челябинск
Металлургия, 1988.
РА 8'2006
Автогенерация двух последовательно
включенных транзисторов
В.Ю. Солонин, г. Кон ото п
Такой автогенератор изобретен 25.12.84 г. и
описан в авторском свидетельстве СССР
№1368950,* Н02М 7/538, G05F1/08 под
названием "Преобразователь напряжения В.Ю.
Солонина". В нем впервые реализована
автоматическая (с помощью автогенерации)
передача электричества порциями через
последовательный колебательный контур [1].
Принципиальная электрическая схема такого
автогенератора показана на рис.1. Входное
напряжение для него подается через выпрямитель
на элементах VD1-VD4, R2, С1. Рабочая точка
транзистора VT2 выведена на границу режима
отсечки резисторами R4, R5. Транзистор еще
закрыт, но увеличена его паразитная проводимость
коллектор-эмиттер, и малейший рост напряжения
на базе приводит к его открытию, т.е. уменьшено
напряжение с обмотки III трансформатора Т1,
необходимое для управления транзистором VT2.
Для создания условий автогенерации увеличена
проводимость первого ключа путем введения
резистора R1 параллельно транзистору VT1. При
подключении входа преобразователя к сети
сглаживающий конденсатор С1 плавно заряжается
через резистор R2, предназначенный для защиты
диодного моста VD1-VD4 от перегрузки и
уменьшения уровня помех в сети.
Напряжение с конденсатора С1 через резистор
R1 прикладывается к колебательному контуру,
выполненному но трансформаторе Т1 и
конденсаторе С2 Во вторичной обмотке II
наводится импульс напряжения. Мощности этого
импульса достаточно для открытия транзистора
VT1, так как в начальный момент времени ток через
R1 22к
транзистор VT1 не протекает из-за самоиндукции
трансформатора Т1. Затем увеличивается ток со
вторичной обмотки II, удерживающий транзистор
VT1 в полностью открытом состоянии. Транзистор
VT2 в течение этого полупериода колебательного
процесса полностью закрыт. Его удерживает в
закрытом состоянии ЭДС, наводимая во вторичной
обмотке III. После заряда конденсатора С2 ток
через транзистор VT1 прекращается, и он
закрывается. Во втором полупериоде
колебательного процесса в контуре Tl, С2 ток в
начальный момент времени, когда транзисторы еще
закрыты, протекает через делитель R5R4. В
результате транзистор VT2 открывается и
удерживается в полностью открытом состоянии.
После разряда конденсатора С2 ток через
транзистор VT2 прекращается, и он закрывается.
Таким образом, ток через транзисторы проходит,
когда они полностью открыты и имеют минимальное
сопротивление коллектор-эмиттер.
Передаваемая на выход мощность задается
пропускной способностью колебательного контура
и частотой пропускания порций энергии, т.е.
описанный преобразователь является
аттенюатором (ослабителем) тока, проходящего
через нагрузку Выходную энергию можно снимать с
любой точки преобразователя или с любого
разрыва его проводников. На схеме рис. 1 показан
съем выходной энергии с колебательного контура с
помощью вторичной обмотки IV.
Трансформатор выполнен на ферритовом
кольце К32х16х12 2000НМ1. Обмотки I, II, III, IV
содержат соответственно 70, 6, 6, 5 витков провода
ПЭВ-2 0,3 мм, выполнены виток к витку с внешней
стороны сердечника и отделены друг от друга.
Конденсаторы Cl, С2 любые, выдерживающие
напряжение 400 В.
На графике рис.2 показана зависимость
выходного действующего напряжения от
сопротивления нагрузки, подключенной к обмотке
IV. При этих сопротивлениях нагрузки нагрев
транзисторов минимальный. Рабочая частота
преобразования порядка 20 кГц.
Литература
1. А.с.957183 СССР, МКН G05F1/08.
Аттенюатор тока В.Ю. Солонина/В.Ю.Солонин//
Открытия, Изобретения. - 1982. ~ №33.
35
РА 8'2006
Технология Intel Centrino для мобильных ПК
Н.В. Михеев, г. Киев
1
В марте 2003 г. корпорация Intel представила первую в
мире интегрированную платформу для мобильных ПК,
которая была разработана специально для пользователей
ноутбуков. В основе этой платформы лежали четыре
принципа: высокая производительность, беспроводная
связь, более длительное время автономной работы от
батарей и новый уровень портативности с более легкими и
тонкими конструктивами устройств.
По прошествии трех лет с момента старта технология
Intel Centrino для мобильных ПК повсеместно признана
одной из самых успешных инновационных разработок Intel
благодаря той значительной роли, которую она сыгрола
для более широкого распространения мобильных
устройств и в развитии новых моделей их использования как
корпоративными, так и индивидуальными потребителями.
В 2006 г. мобильная платформы Intel представлена уже
третьим поколением входящих в нее компонентов:
процессора, набора микросхем и модуля беспроводной
связи.
Технология Intel Centrino дала еще большую свободу
пользователям. Созданные на базе этой технологии
ноутбуки обеспечивают длительное время автономной
работы, высокую производительность и позволяют
подключиться без проводов к общественным тонком
беспроводного доступа - "хот-спотам". Такие точки,
размещенные в кафетериях, отелях, вокзалах и других
общественных местах, позволяют владельцам ноутбуков
легко подключаться к Интернету.
Эта технология коренным образом изменила
отношение пользователей к мобильным ПК.
Высокопроизводительный процессор Intel Pentium М, в
сочетании с адаптером беспроводной связи 802.1 Tb/g,
открыл двери в мир, который до сих пор был доступен лишь
корпоративным пользователям.
Ноутбуки на базе технологии Intel Centrino
предоставляют свободу и гибкость самым разным
категориям пользователей: дома вся семья может смотреть
в любой комнате полюбившийся фильм, дети могут играть
по беспроводной сети в компьютерные игры, а студенты в
университетском городке или точках общественного
беспроводного доступа подключаться и делать домашнее
задание в интерактивном режиме. Использование в
мобильных ПК технологии Intel Centrino позволило сделать
их тонкими и легкими - такой ноутбук не доставит его
владельцу неудобств, даже если целый день придется носить
его с собой. Давайте взглянем на некоторые аспекты
использования этой технологии.
Не скучайте во время вынужденного ожидания в
аэропорту - просматривайте свою электронную почту,
путешествуйте по сети Интернет или смотрите
телепрограммы, передающиеся по беспроводному каналу
на ваш мобильный ПК. Сегодня многие оэропорты (в том
числе и главный аэропорт Украины "Борисполь")
оснащаются высокоскоростными беспроводными Wi-Fi-
сетями стандарта 802.1 lb/д, поэтому ноутбук на базе
технологии Intel Centrino с длительным временем
автономной работы и большой производительностью
поможет вам скоротать время в ожидании вылета.
Если вы относитесь к людям, предпочитающим делать
все в доме своими руками, то можете запустить на своем
ноутбуке DVD с инструкциями во время установки новой
сантехники в ванной или замены топливного фильтра в
гараже. Вы также можете подключиться к Интернету и
почерпнуть советы в реальном времени из форума "умелые
руки" или Web-сайта подобной тематики.
Ваш преподаватель читает важную лекцию, а вы лежите
дома с температурой. Что ж, если лекция действительно
того стоит, а у вашего друга есть Web-камера,
подключенная к ноутбуку на базе технологии Intel Centrino,
то вы сможете "присутствовать" на лекции и лежа дома в
кровати.
Видеокамера с беспроводным подключением - это
забота о доме и семье. Глаз беспроводной видеокамеры
охраняет сон малыша в кроватке, передавая картинку на
монитор родительского ноутбука, или, например,
информирует о неожиданных гостях, позвонивших в дверь.
Интересно вспомнить наиболее значимые вехи на пути
победного шествия мобильных технологий по всему миру, в
особенности в Европе, страны которой, благодаря высоким
темпам развития и внедрения беспроводной
инфраструктуры, вышли на первое место по
распространению мобильных технологий.
2003 год
Компания Intel представила технологию Intel Centrino,
реализовав тем самым платформенный подход для
создания тонких и легких ноутбуков (рис.1) из специально
протестированных и оптимизированных для совместного
использования компонентов, которые способны обеспечить
для пользователей высокую производительность,
возможности беспроводного подключения, более
длительное время работы от батарей.
Но момент выпуска технологии Intel Centrino для
мобильных ПК на полную совместимость с ней было
проверено около 4 тысяч общественных точек
беспроводного доступа. А к концу 2003 г. эта цифра
увеличилась до 10 тысяч. На территории СНГ при помощи
Intel первые точки беспроводного доступа были открыты в
Санкт-Петербурге (апрель 2003 г.), Москве (август 2003 г.)
и Киеве (сентябрь 2003 г.). Количество общественных точек
беспроводного доступа стандарта Wi-Fi по всему миру
составило 44591.
2004 год
На совместимость с технологией Intel Centrino для
мобильных ПК проверено уже почти 30 тысяч общественных
точек беспроводного доступа во всем мире. Работают 50
провайдеров услуг беспроводного доступа к Интернету в
18 странах мира.
В октябре 2004 г. на Форуме Intel для разработчиков в
Москве состоялась первая в России публичная
демонстрация технологии WiMAX. Реализован первый в
Европе крупный проект по построению сети,
соответствующей стандарту 802.16 (pre-WiMAX), для одной
из крупнейших нефтяных компаний в мире ТНК-ВР - сеть
развернута в Республике Удмуртия.
Выпущено более 130 моделей ноутбуков на базе
технологии Intel Centrino для мобильных ПК. В странах СНГ
десятки местных компаний освоили производство ноутбуков
на базе этой технологии.
В Европе действуют около 25 тысяч общественных точек
беспроводного доступа стандарта Wi-Fi. В странах СНГ
насчитывается уже более 100 "хот-спотов".
2005 год
На начало 2005 г., в Украине доля предложений
ноутбуков на базе процессора Intel Pentium М (входящего в
состав технологии Intel Centrino для мобильных ПК)
превысила 40%.
В январе 2005 г. корпорация Intel провела
одновременную презентацию своей новой мобильной
платформы на базе технологии Intel Centrino для мобильных
ПК в Баку, Киеве, Москве и Санкт-Петербурге. В ней
приняли участие 14 компаний-производителей ноутбуков,
которые в числе первых в мире продемонстрировали
РА 8'2006
собственные новые модели мобильных ПК. Новое
поколение технологии Intel Centrino было призвано
повысить производительность и безопасность работы
корпоративных пользователей и обеспечить целый ряд
новых возможностей для обычных потребителей благодаря
реализации новых графических, видео- и аудиорешений.
Эта платформа позволила производителям создавать еще
более тонкие и легкие ноутбуки, обеспечивающие высокую
производительность и более длительное время автономной
работы от батарей. Она стало наиболее успешной за всю
историю индустрии: за первый квартал года доля ноутбуков
на базе технологии Intel Centrino составило 50% в общем
объеме продаж высокопроизводительных мобильных
компьютеров.
В апреле 2005 г корпорация Intel выпустило
микросхему с поддержкой технологии WiMAX
(широкополосный интерфейс Intel PRO/Wireless 5116 -
первое экономичное интегрированное решение,
предназначенное для применения в пользовательском
оборудовании), и в тот же день 11 поставщиков
оборудования во всем мире объявили о выходе своей
продукции на ее основе. Это событие явилось важным
этапом на пути создания основанных на едином стандарте
стационарных решений на базе технологии WiMAX. В
ноябре 2005 г. в Украине была запущена в коммерческую
эксплуатацию первая в странах СНГ сеть беспроводного
широкополосного доступа в Интернет на основе
технологии WiMAX.
Количество общественных точек беспроводного
доступа стандарта Wi-Fi по всему миру достигло 136738, а
на совместимость с технологией Intel Centrino в мире
проверено более 70 тысяч "хот-спотов”.
В этом году корпорация Intel продемонстрировала
мобильный концептуальный ноутбук, интегрированный в
автомобиль Land Rover LR3 и предназначенный для
развлечений в путешествиях, а также для удовлетворения
коммуникационных и других вычислительных потребностей
пользователей. ПК (рис.2) был интегрирован в автомобиль
Land Rover с помощью док-станции, что позволяло его легко
устанавливать и извлекать из автомобиля. Через звуковой
адаптер с интерфейсом Bluetooth этот мобильный ПК
подключался к аудиосистеме автомобиля. Для навигации в
пути использовалась функция спутниковой системы
определения местоположения (GPS).
В России объем продаж ноутбуков в 2005 г. превысил
уровень 1 млн. штук, о в Украине объем поставок
мобильных ПК увеличился более чем в 2,5 раза - но 176%,
превысив 144 тысячи ноутбуков.
2006 год
В январе 2006 г. корпорация Intel представила
технологию Intel Centrino Duo для мобильных ПК,
обеспечивающую значительный прирост
производительности, новые графические возможности, еще
более длительное время автономной работы от батарей.
Она позволила создавать ноутбуки в более тонких и легких
форм-факторах. Основа платформы двухъядерный
процессор Intel Core Duo, выпуск которого позволил
перейти к созданию многоядерных мобильных систем с
более эффективным энергопотреблением. По сравнению с
ноутбуками на базе мобильной платформы Intel
предыдущего поколения, технология Intel Centrino Duo
обеспечивает более чем 70% повышение
производительности, позволяя при этом до 28% сократить
энергопотребление.
В день официальной презентации в Москве новой
платформы 14 мировых и местных компаний-
производителей объявили о планах по продвижению на
российском рынке своих новых моделей мобильных
компьютеров на базе технологии Intel Centrino Duo. В
рамках аналогичного мероприятия в Киеве 6 компаний
представили 11 моделей ноутбуков на базе новой
мобильной технологии.
Многие ведущие мировые компании-производители
объявили о выходе новых систем, основанных на платформе
Intel Centrino Duo. В 2006 г. планируется выпуск более 230
моделей таких ноутбуков На сегодняшний день продукция
под торговой маркой Intel Core Duo демонстрирует
наибольшую динамику продаж по сравнению с остальными
мобильными решениями Intel. Уровень продаж процессора
Intel Core Duo превзошел все ожидания Intel. По оценкам
корпорации, к концу 2006 г. доля двухъядерных мобильных
процессоров в сегменте высокопроизводительных решений
должна достигнуть 90%.
На совместимость с технологией Intel Centrino Duo для
мобильных ПК проверено 90 тысяч точек беспроводного
доступа по всему миру. По данным на январь 2006 г., в
странах СНГ активно работали 37 сервис-провайдеров
беспроводного доступа в Интернет, уже развернувших
свыше 470 "хот-спотов". В мае 2006 г. впервые в России
корпорация Intel при широкой поддержке городской
администрации, компаний-провайдеров беспроводного
доступа в Интернет, компаний-производителей мобильных
ПК и магазинов розничной торговли запустила в Санкт-
Петербурге масштабный пилотный проект, в рамках
которого студенты смогут с существенной скидкой
приобрести современные ноутбуки, а вузы города получат
возможность установить у себя точки беспроводного
доступа, которые уже открыты в восьми учебных заведениях.
В разных регионах мира реализуется более 175
пилотных проектов с использовонием технологии WiMAX,
при этом 35 коммерческих сетей запущено в эксплуатацию,
а более 40 сетей уже используют полупроводниковые
компоненты Intel с поддержкой WiMAX. Темпы внедрения
технологии WiMAX в первый год ее реализации
сопоставимы со скоростью развертывания технологии DSL
в 1990-х годах. Корпорация Intel планирует во второй
половине текущего года начать выпуск адаптеров PCMCIA,
поддерживающих мобильный беспроводной доступ с
помощью WiMAX непосредственно с ноутбука.
Сегмент мобильных ПК по-прежнему является самым
динамичным и привлекает наибольшее внимание в отрасли.
Прогнозируется, что уровень продаж ноутбуков возрастет
в 2006 г. на 31,4%: поставки на рынках развитых стран
увеличатся на 22,1%, а в развивающихся странах - на
38,7%. К 2007 г. корпорация Intel планирует сократить
размеры компонентов ноутбуков на 90% за счет
интеграции функций, уменьшения размеров корпусов
компонентов и повышения плотности полупроводниковой
продукции согласно закону Мура.
Идет процесс и конвергенции технологий. На
конференции 3GSM World Congress корпорация Intel и
ассоциация GSM Association (GSMA) объявили об
ускорении внедрения технологий семейства GSM в
ноутбуки, что позволит пользователям беспрепятственно
соединяться и общаться через глобальные мобильные сети.
GSMA и Intel планируют совместную разработку
стандартов по интеграции модемов и SIM-карт в ноутбуки,
что позволит автоматически подключаться к сетям 3GSM и
Wi-Fi во всем мире с помощью SIM-карт, используемых в
современных мобильных телефонах.
При подготовке публикации использованы материалы,
предоставленным киевским офисом компании Intel.
nnij
UUIL
о.
ф
л
Е
S
О
х
X
X
X
X
о
X
ф
Е
m
37
РА 8'2006
ЛЛ7Э
UU IL
= ©
Микроконтроллеры
МИКРОКОНТРОЛЛЕРЫ электроника и компьтер
PIC. Действие 7
С.М. Рюмик, г. Чернигов
Продолжаем путешествие в мир стандартных
библиотек компилятора MikroC. На очереди
рассмотрение интерфейса 1-Wire фирмы
Maxim/Dallos. Микросхемы, в которых используется
этот интерфейс, часто встречаются на практике и
представляют интерес для многих читателей.
Управление объектами является наиболее
распространенной задачей, поручаемой МК.
Обобщенная структурная схема системы управления
показана на рис.1. Сигнал от датчика поступает на
вход МК, где он анализируется, преобразуется и
выдается на элементы индикации и управления.
Однако наблюдение ради наблюдения - это
нонсенс. Такого в природе не бывает из-за действия
сил обратной связи (ОС). Пути ее воздействия
показаны пунктиром, поскольку некоторые из них
могут отсутствовать. Как это выглядит на практике,
легче всего показать на конкретном примере.
Предположим, что в комнате имеется датчик
измерения температуры воздуха, подключенный к МК.
Значение температуры индицируется на ЖКИ.
Элементом управления выступает человек.
Если термометр показывает слишком высокие или
слишком низкие значения, то человек включает
кондиционер или обогреватель (ОС на окружающую
среду). Если на датчик падают прямые солнечные лучи,
нагревая его корпус и завышая показания, то человек
перемещает термометр в другую точку комнаты (ОС
на датчик). Если значение температуры ни с того, ни с
сего, вдруг зашкаливает или начинает скачкообразно
меняться, та человек нажимает кнопку сброса МК,
чтобы убедиться в исправности аппаратной части (ОС
на МК). Если вечером снижается освещенность, то
человек включает подсветку ЖКИ (ОС на индикатор).
Наконец, если устройство работает нормально и
температура близка к комфортной, то у человека,
созерцающего цифры на экране ЖКИ, могут
возникнуть новые конструктивные и схемотехнические
идеи по усовершенствованию термометра (ОС на
управляющий элемент в виде генерации мыслей).
Именно последнее обстоятельство и стало
+(3...5,5) В
Знать, чтобы предвидеть. Предвидеть, чтобы управлять.
Владимир Леви
первопричиной нижеследующей разработки.
Шина 1-Wire
В предыдущей статье цикла [1] рассматривались
электронные термометры на основе датчиков DS1 621.
Всем они хороши, только корпус микросхемы
великоват по размерам, да соединение с шиной 12С
требует четырехжильного шнура и небольшого
расстояния. В тех случаях, когда требуется вынести
датчик на несколько десятков или сотен метров (до
300 м), обычно применяют однопроводную шину 1-
Wire и двух-, трехжильный кабель.
Нельзя буквально понимать выражение
"однопроводная шина". Парадоксальные опыты
Николы Тесла по передаче энергии на расстояние
через одинарный проводник здесь ни при чем.
Подразумевается наличие одной совмещенной
информационной шины, которая имеет общий
("земляной") провод и линию питания. Итого полный
интерфейс 1-Wire насчитывает 3 провода, а
упрощенный, с так называемым "паразитным
питанием", - два провода.
В конце 80-х гг. законодателем моды в
изготовлении простых интегральных термодатчиков
стала фирма Dallas Semiconductor Corp. Это ее
разработчики предложили концепцию однопроводной
шины, которая могла бы объединить в единую
микросеть датчики температуры, давления, влажности,
ПЗУ, АЦП, цифровые потенциометры и другие
микросхемы. Управлять сетью оказалось удобным
через МК, причем независимо от платформы.
Единственное требование - наличие хотя бы одной
480...960 60...240
DA1 1 л ГА q МКС 1* э- 15...60 мкс мкс
От "master" [ От "slave"
к "slave" । к "master"
| Рис.2 |
свободной линии порта, настраиваемой на вход и
выход.
Интерфейс получил название 1-Wire или дословно
"один провод". Сетевой протокол, поддерживающий
шину 1-Wire, называется MicroLan. В сеть могут
входить несколько сотен объектов. Подключаются они
параллельно, а различаются программно по
внутреннему 64-битовому идентификационному коду.
Большая подборка материалов по данной теме
содержится на сайте http://www.elin.ru/l-Wire/.
Исторически выделяют 4 поколения приборов с
интерфейсом 1-Wire:
1) DS2401, DS2405 - это первые образцы
знаменитых ключей iButton (до 1994 г.);
2) DS1820, DS2407P, DS2423, DS2450, DS2417 -
приборы, рассчитанные на передачу сигналов по
длинным линиям (1994-2000 гг.);
3) DS18S20, DS18B20, DS1822, DS2438, DS2409,
DS2890 - микросхемы с повышенной
помехоустойчивостью и улучшенной технологией
(2000-2003 гг.);
4) DS2411, DS2408, DS 1921, DS1977 - увеличение
надежности за счет специальных схемотехнических
приемов (с 2003 г.).
РА 8'2006
ЛЛ7Э
UU / С
рис.4
=:©
Физически шина 1-Wire двунаправленная, причем
сигналы передаются попеременно в обоих
направлениях. На рис.2 показана функциональная
схема шины 1-Wire. Управляющее устройство (в
данном случае МК) называют "master", подчиненное
устройство - "slave". Резистор R1 является "pull-up"
нагрузкой выходов с открытым стоком, размещенных
внутри управляемой и управляющей микросхем.
Низкоомные резисторы 100 и 200 Ом показаны
условно. Это эквивалентные сопротивления каналов
МОП-транзисторов в открытом состоянии.
Активный уровень сигнала на шине 1-Wire - низкий
(лог."0"). Сеанс передачи начинается с установки
"мастером" сигнала сброса (низкий уровень
длительностью более 480 мкс), затем через 15...60 мкс
должен поступить сигнал подтверждения (низкий
уровень длительностью 60...240 мкс), если на шине
есть хоть одно подчиненное устройство (рис.З). После
получения сигнала подтверждения "мастер" передает
один или несколько байтов команды, причем
старшими битами вперед. При необходимости
подчиненное устройство отвечает "мастеру", посылая
определенную информацию.
Запоминать длительности импульсов протокола
обмена не надо. Главное, понять, что все операции на
шине 1-Wire жестко синхронизированы во времени и
подчиняются своему собственному расписанию.
Аналогия с железнодорожной одноколейкой: поезд из
пункта "А" должен прибыть в пункт "Б" до выхода из
депо встречного поезда и наоборот.
Различие между лог.'О” и лог."1" заключается в
разной длительности уровней на линии DATA в
определенные моменты времени. В какие именно,
"умные головы" уже рассчитали, и, как нетрудно
догадаться, оформили их в виде стандартной
библиотеки компилятора MikroC. Осталось лишь
научиться применять библиотечные функции на
практике
Таблица 1
Датчик 1-Wire Точность, °C Разрешение, бит Корпус микросхемы
DSI8S20 ±0,5 9 ТО92, SOP-8
DS18B20 ±0,5 9...12 ТО92, SOP-8
DS182I ±1,0 8 PR-35, SOP-8
DS1822 ±2,0 9..12 ТО92, SOP-8
DSI825 ±0,5 9...12 uSOP-8
Коллекция датчиков температуры
с шиной 1-Wire
Фирма Dallas Semiconductor в 1991 г. вошла в
состав объединенной корпорации Maxim/Dallas
Semiconductor Inc. Разумеется, все ее наработки
теперь стали общими, разве что первые буквы
названия у многих микросхем остались, как и
прежде, DS.
В настоящее время фирма Maxim/Dallas выпускает
не менее двух десятков разновидностей интегральных
датчиков температуры, из них третья часть
поддерживает шину 1-Wire (табл.1). По
критерию "цена + параметры +
доступность" радиолюбители часто
применяют микросхемы серии DS18x20 в
трехвыводном корпусе ТО92.
Надо заметить, что "чистые" DS1820
(без дополнительных букв в названии)
сейчас уже не выпускаются. Это
устаревшие микросхемы с узким
диапазоном температур и напряжений.
На смену им пришли DS18S20, DS18S20-
PAR и DS18B20, DS18B20-PAR. Корпуса у них
одинаковые, маркировка почти не отличается, но
делать замену "один к одному" нельзя. Например,
расширение "-PAR" означает "паразитное питание", а
микросхемы DS18S20 и DS18B20 имеют небольшие,
но принципиальные различия в системе команд.
Уточнить детали можно в Datasheet на странице
http://para.maxim-ic.com/cache/en/search/4866.html.
Достаточно ли для практики разрешения 9 бит?
Казалось бы, чем выше разрядность, тем точнее
измеряется температура (сравните, 25,5°С у DS18S20
и 25,519°С у DS 18В20). Однако в данном случае речь
идет о точности индикации, а не о точности измерения,
поскольку абсолютная погрешность обеих микросхем
одинакова и составляет +0,5°С (рис.4). Нет смысла
индицировать много цифр после запятой, если все они
недостоверные.
Следовательно, когда под рукой имеется
высокоточный эталонный термометр, по которому
можно проградуировать показания датчика и ввести
поправочные коэффициенты в программу для МК, то
логично использовать DS18B20. В ином варианте (а
это суровая реальность жизни рядового
радиолюбителя) достаточно и DS18S20, тем более что
существует нехитрый способ, как повысить
разрядность его показаний выше 9 бит, т.е. до
0,1...0,01 °C.
Термометр положительных и
отрицательных температур
На рис.5 показана электрическая схема
электронного термометра со следующими
МИКРОКОНТРОЛЛЕРЫ электроника и компьтер
39
РА 8'2006
птэ
UUIL
МИКРОКОНТРОЛЛЕРЫ электроника и компьтер
параметрами: диапазон измерения -55...+99°С,
точность не хуже ±0,5°С в пределах -1О...+85°С и не
хуже +2°С для остальных значений. Индикация на
двухстрочном ЖКИ с дискретностью 0,1 °C.
Допускается кратковременное включение устройства
с быстрым выходом на режим измерения. В итоге
получается полезный домашний прибор для
наружного измерения температуры воздуха зимой и
Листинг 1
1 //Термометр с датчиком DS1820, —PIC. Действие 7= Журнал РА8/2С06 4У
1 .£ //PIC16F873A,- 8 МГц,- фыозы; HS, IVP, BOREN, PWRTEN; ”pic71.c"
'• 3 int main (void) //Качало основной программы
i < unsigned char byteO, bytel, z: //Байт приема О, 1,- г^счетчиг. 1
6 unsigned int tra, byte6, byte?; //4да=градусы/ бейты приема 6, 7
8 ADCON1 = OxFF; PORTA 0x00; TRISA=0x02 ; //RAI вход, ост. выходы ,
? PORTC=TRISC=OxOO; //Порт С — свободные выходы с лог. 0
: OPTION_REG=Ox7F; PORTB=OxFF; TRISB=0x»8; //Rxrevyrw для ЖКИ I
, <i Lcd_Custom_Config(SP0RTB,5,2,l,0,sP0RTC,0,l,5); //Инициал. ЖКИ ; |
.Ю. Lcd_CusCctn_Crnd(Led_CURSOR_OFF); //Выключение курсора ЖКИ
41 OU_Reset(SPORTA, 1) ; //Сброс DS1820, начало новой команды
12 OW__Wr ice (SPORTA,1,0x33); //Чтение сигнатуры микросхемы датчика
' 13 if ( ( s=OU_Read.( SPORTA, 1) ) ==0x10) Lcd_CustOW_Out (2,5, "DS18S20") ;
14 else //в устройстве не обнаружен датчик DS18S20
8 Ж ' if (z~=0x28) Lcd_Custcim_Out (2, 5, "DS18B20") : //Название
1 16 else Led Custo»n_0ut (2, 5, "Error ' 1 ’ ; / /Авария датчика ’
17 while(1); //Зацикливание, поскольку будут неверные показания J;
18 ) j •
3,S Lcd_Custoni_Out (1, 3, "t = +20,0 С"); //Начальная надпись
2d Lcd_Custo«i_Chr (1, 13, OxEF) : //0хЕР=знак градуса Цельсия ЖКИ |
21 while(1) //Бесконечный цикл измерения температуры
22' { OIi_Reset (SPORTA, 1) ; //сброс DS1820, начало новой команды
23 ОШ_Ыг ire(SPORTA,1,OxCC); OVVcite(SPORTA,1,0x44); //Пуск
,24 Delay ms (?S0) ; //Задержка 750 мс для замера температуры |
2$ OU_Reset(SPORTA,1); //Сброс OS1820, качало новой команды
£6 OUUrite(SPORTA,1,OxCC); ОИ_Игite(SPORTA,1,OxEE); //Чтение 3
2? byteO = OW_Pead(SPORTA,1); //Младший байт температуры
28 hytel = (OW_Read(SPORTA,1)) ? 1 —1 : 1+* ; //Отриц. -положит.
OU_Read(SPORTA,1); OW_P.ead(SPORTA, 1) ; //Пропуск байтов 2, 3
( 30 OW_Read(SPORTA,1); OU_Read( SPORTA,1); //Пропуск байтов 4, 5
.81 byte6=OU_Read(SPORTA,1): byte?=OW_Read(SPORTA, 1); //e, 7
32. if (bytel == '-) toyteO=(OxFF - byteO) + 2; //Преобразование
33 tm=(byteO » 1)*100 + 75 - ((100 * byte6) / byte?); //Темп.
.34 Lcd_Custom_Chr(1, 7, bytel); //Знак температуры (+ или -)
3S Lcd_Custciii Chr_CP (((tnv'1000) %10) + 0x30); //Десятки градусов
36 Lcd_Custoin_Chr_CP(((tm/100)%10) + 0x30); //Единицы градусов
37 Lcd_Custom_Chr_CP (1, ); //Разделительная запятая
38 Lcd_Custom_Cht_CP((tm/10)%10 + 0x30); //Десятые доли градуса
39 ) //Возврат к началу цикла "whale"
4& } //MikcoC 5.0.0.3, длина кода 1303 слов (31t) —'
__________________________________________________________________
летом. Если датчик DA1 загерметизировать, то можно
измерять температуру жидкостей.
МК DD1 и ЖКИ HG1 включены стандартно
Микросхема DA1 подключается к линии RAI МК, ток
ее потребления в ждущем режиме 1 мкА, в процессе
измерения температуры - 1... 1,5 мА. Подробное
техническое описание DS18S20 приведено на
странице
http://www.3dnews.ru/reviews/mainsystem/ ther-
mometer_dsl8s20/ (автор - Л. Ридико). По сути, это
качественно сделанный перевод на русский язык
информации из Datasheet с дополнениями и
уточнениями.
Допускается двухпроводная схема включения
(рис.6), при этом сопротивление резистора R5 надо
рис.7
уменьшить до 1,5...2 кОм. Но все равно правильность
показаний температуры на длинных линиях надо
проверять экспериментально. Питание может
обеспечивать и сам МК выставлением лог."1" на
одном из своих выходов (рис.7). Вместо пассивной
резистивной нагрузки шины 1-Wire
допускается активная нагрузка (рис.8, автор
А. Шабронов,
http://www.sciteclibrary.ru/rus/catalog/
pages/ 6645.html). В каких случаях ее полезно
применять, указано в табл.2.
Протокол обмена данными между МК и
DA1 удобно рассматривать по
"табулограммам" (рис.9), которые
составляются на основании анализа
Габлица 2
Дистанция Длина Количество “slave” Линия связи Нагрузка
Короткая <30м <50 Без витой пары Пассивная
Средняя < 100 м <200 Витая пара Активная
Длинная <300м <300 “Firewire” Активная
Datasheet. Разумеется, в них разрисованы далеко не
все возможные режимы, а только наиболее ходовые
применительно к единичному (а не сетевому)
термометру.
Каждая команда начинается с инициализации
шины 1-Wire процедурой Reset, чтобы "master"
проверил наличие "slave" и подготовил последнего к
приему данных. Команды состоят из одного или двух
байтов. Ответ, полученный от "slave", может
содержать от 1 до 9 байтов. Правда, встречаются и
"безответные" команды, например "Запуск нового
измерения температуры".
Управляющая программа для МК приведена в
листинге 1.
Строки 4, 5. Переменные byteO. ..byte7
соответствуют по нумерации байтам чтения
температуры из "табулограммы" на рис.9.
Строка 6. Регистр ADCON1 надо устанавливать в
OxFF всякий раз, когда в схеме используются
Остальное см. рис.5
"цифровые" линии порта "А". Дело в том, что порт "А"
допускает замену "цифровых" линий "аналоговыми",
используемыми как АЦП с соответствующей
коррекцией регистра ADCON1.
Строки 9, 10, 13, 15, 16, 34-38 оформляют вывод
надписей на ЖКИ. Их формат был подробно
рассмотрен ранее.
Строки 11-16 выполняют команду "Чтение одного
замера температуры". Функции OW_Reset,
OW_Write, OW_Read входят в библиотеку "OneWire
Library". Назначение функций понятно из перевода:
инициализация, запись, чтение. Параметр "&PORTA" и
цифра ”1" в скобках указывают на порт "А" и линию
RA1 контроллера, к которой подключается шино 1-
Wire. Подробности используемых библиотечных
функций можно посмотреть в меню помощи,
вызываемом клавишей <F1> компилятора MikroC.
Сигнатуры у микросхем DS18S20 и DS18S20-PAR
Чтение идентификационного кода
Reset Write 0x33 Read IDO
Read ID7
Чтение измеренной температуры с разрешением 0,5 оС
| Reset Write OxCC Wnte OxBE Read byteO Read bytel
Однократный запуск измерения
| Reset Write OxCC Write 0x44
чтение типа микросхемы
Reset Write 0x33 Read IDO
Чтение измеренной температуры с разрешением 0,01 оС
Reset Write OxCC Write OxBE Read byteO Read bytel Read byteO Read byte?
рис.9
,. РА 8'2006
птэ
UUIC
ХР1 "LPT"
| рис. 10 I
одинаковы 0x10 (строко 13). Сигнатуры у DS18B20 и
DS18B20-PAR тоже одинаковы 0x28 (строка 15). Если
ни одна из сигнатур не совпадает, то считается авария
(строка 16), и программа зацикливается. Аналогичное
происходит при обнаружении DS18B20, поскольку
температура у нее вычисляется по другой методике.
Строка 24. Величина задержки времени 750 мс
взята из Datasheet как максимальное время,
необходимое для преобразования "температура -
цифра".
Строки 27, 28 участвуют в вычислениях истинных
показаний температуры и знака (табл.З).
Расшифровка действий в строке 28: "Присвоить
переменной "bytel" значение, эквивалентное знаку
"минус", если прочитанные с линии RA1 данные 1-Wire
аблица С
Температура, °C Bytel ByteO
+85,0 00000000(0x00) 10101010 (OxAA)
+25,0 00000000(0x00) 00110010(0x32)
+0,5 00000000(0x00) 00000001(0x01)
0 00000000 (0x00) 00000000(0x00)
-0,5 11111111 (OxFF) 11111111 (OxFF)
-25,0 11111111(OxFF) 11001110 (OxCE)
-55,0 11111111(OxFF) 10010010(0x92)
не равны нулю и знак "плюс", если равны нулю."
Строка 32. Преобразование отрицательной
температуры согласно табл.З. К окончательному
результату прибавляется число "2", а не "1" или "3",
поскольку последний разряд переменной "byteO"
содержит десятые доли градуса и не должен
изменяться.
Строка 33. В Datasheet приведена формула,
повышающая разрядность индикации:
T = Temp_Read-0,25 + (Count_Per_C-
Count_Remain)/Count_Per_C,
где Т - уточненное значение температуры (байт tm);
Temp Read - целое число градусов (7 старших бит в
байте byteO); Count_Pre_C - байт byte6; Count Remain
- байт byte7.
Если умножить "Т" на 100 и соответствующим
образом преобразовать правую часть формулы, то
как раз и получится строка 33. Умножение в кратное
число раз позволяет использовать в программе только
целочисленные переменные типа "int", "char". Дробные
числа, описываемые типом "floot", как правило,
увеличивают объем скомпилированного кода.
Строки 35, 36, 38. Стандартный прием
последовательного вывода цифр в многоразрядном
числе. Добавление "0x30" нужно для правильной
индикации цифр на ЖКИ.
Сопряжение шины 1-Wire с компьютером
Поскольку датчик DS18S20 управляется ТТЛ-
уровнями, то в простейшем случае его можно
подключить к LPT-порту компьютера через резистор и
развязывающий диод (рис. 10). Более сложные схемы
(рис.11,а, б, http://www.linuxfocus.org/English/
November2003/article315.shtml) позволяют соединить
DS18S20 с COM-портом компьютера. Подобные
устройства называют "конверторами интерфейсов"
соответственно LPT-1W1RE, СОМ-1 WIRE. Встречаются
еще и USB-1WIRE. Все они выпускаются
промышленностью (рис.12), например, DS1410E,
DS9097E, DS9490R.
Схема самодельного микроконтроллерного
конвертора COM-1WIRE показана на рис.13. Это
дальновидное решение, ведь МК может кроме приема
температурной информации заниматься еще и
обработкой других данных. По структуре схема во
многом повторяет компьютерный термометр из [1],
только вместо датчика DS1621 применяется DS18S20.
Параметры прибора: диапазон измерения -
55...+ 125°С, точность не хуже +0,5°С в пределах -
1О...+85°С и не хуже +2°С для остальных значений.
Индикация на двухсгрочном ЖКИ с дискретностью
0,01 °C.
МИКРОКОНТРОЛЛЕРЫ электроника и компьтер
Управляющая программа для МК DD1 (листинг 2)
сделана по шаблону листинга 1 с максимальной долей
преемственности. Таким приемом пользуются все
программисты, сокращая время разработки
программных продуктов.
Пояснения к листингу 2.
Строка 9. Скорость передачи данных в компьютер
выбрана низкой 2400 бит/с. Это не принципиально
при малом расстоянии до компьютера, но важно при
его удалении на расстояние более 20 м.
Строки 11,12 аналогичны листингу компьютерного
термодатчика [1].
41
РА 8'2006
птэ
UUIL
МИКРОКОНТРОЛЛЕРЫ электроника и компьтер
Строки 25-27, 30-32 повторяют строки
34-38 листинга 1 стой разницей, что вывод 1
текста на ЖКИ функцией Lcd_Custom_Chr
меняется выводом информации на
компьютер функцией Usart Write.
Строки 25, 34. Данные, передаваемые
в компьютер, должны иметь формат,
удобный для восприятия на экране
'Сброс" [—[
SB1
монитора и для распечатки на принтере. С Т~
этой целью в общий поток вводятся так
называемые управляющие символы и
пробелы, в частности, "OxOD" - перевод
каретки, ”0х0А" - переход в начало строки,
"0x20" - пробел (табл.4).
Строки 28, 29. Удаление незначащих
нулей температуры в двух старших
разрядах. Например, вместо +003°С будет
отображаться +3°С.
Строка 34. Температура индицируется
с точностью до сотых долей градуса.
Предполагается, что устройство может
быть применено в качестве
R3 10K
DD1 PIC16F873A
1
20
С1.С2 27 9
[A, ZQ1
т 8 МГц ю
II ' c DATA 28
CLOCK 27
PGM 24
GND
2
VCC DATA
GND
DA1 DS18S20
3
1
+5 В
VPP Vdd MCU Vss Vss
OSC1 OSC2 RC6 (TX) RC7 (RX)
PGD PGC PGM
RA1
С5
С6
17
18
3
ХР1
С5-С8
DB-9M
0,1... 0,33 мк
С4 33 мк
DA2 МАХ232
4
11
10
13
8
C1 + C1- X/Y VCC V+
C2+ C2- V- GND
T1 in T2in T1out T2out
R1in R2in R1out R2out
16
=F=C7
2
6
14
7
12
9
R4 4,7 к
*+5В
С8
"СОМ"
ХР1
рис. 13
истинг \
работы отдельной терминальной программы.
Составить ее предлагается самостоятельно по
проторенной дорожке, используя конструктор
"HiAsm". Из новинок - сохранение данных на жестком
диске компьютера и вывод в файловый поток текущего
времени и даты замеров.
температурного ссмописцс, с в нем
желательно видеть всю динамику процесса с
максимально доступным разрешением.
Разумеется, точность измерения температуры
от этого не увеличивается и остается, как и
прежде, нс уровне +0,5°С. Правда, это не
мешает пользоваться ориентировочным
графиком рис.4, чтобы для узкого диспсзонс
температур рассчитывать нс меньшие
погрешности.
Терминальная программа
для записи файла-отчета
Полделс запрограммировать МК. Системе
"Датчик - МК - компьютер" требует для своей
Габлица 4
Код Символ ASCH Действие
0x08 \b BS Возврат на позицию назад
0x09 \f HT Табуляция
0x0A \n LF Переход на новую строку
OxOD \r CR Возврат каретки в начало
0x10 \f DLE Подача бланка
0x20 SP Пробел
Таблица 5
№ Элемент Функция Основные параметры и свойства
1 Button Кнопка Caption “Цикл”, Hint “Циклический опрос”
2 Button Кнопка Caption “Команда:”, Hint “Однократно”
3 Hub Узел InCount “1”, OutCount “2”
4 Timer Таймер Interval “2000”, Enable “False”
5 Hub Узел InCount “2”, OutCount “1”
6 Edit Текст Text"?”
7 FormatStr Маска DataCount “1”, Mask “%1”, Mode “Ignorelns”
8 MainForm Форма Caption “Самописец температуры”
9 Hub Узел InCount “1 ”. OutCount “2”
10 Button Кнопка Caption “Закрыть COM”, Hint “Закрыть порт”
11 Sleep Пауза Delay “1200000”
12 Button Кнопка Caption “Открыть COM”, Hint “Открыть порт”
13 DoData Данные Оа1а“[Данные], редактор данных “Integer, 12”
14 COM Порт Port “Coml”, BaudRate “2400”, Parity “None”
15 Label Надпись Caption “Время Дата”
16 Hub Узел InCount “1”. OutCount “2”
18 Label Надпись Caption “(с) Журнал «Радюаматор», 2006, №8”
19 Button Кнопка Caption “Очистить”, Hint “Удаление записей”
21 Label Надпись Caption “Температура, °C”
22 Memo Окно AddType “First”
24 Sleep Пауза Delay “200000”
25 Time Время Time Date “Time”, Format “h:m:s D/M/Y”
26 DoData Данные Data “[Данные]”, редактор данных “Null”
27 Hub Узел InCount “2”, OutCount “2”
28 Button Кнопка Caption “Запись в файл-отчет”, Hint “Начать запись”
29 DataToFile Файл Type “diLines”
30 SDialog Диалог Filter “All **”, Title “Save Dialog”
31 Button Кнопка Caption “Закрыть файл-отчет”, Hint “Завершить”
32 FileStream Поток Mode “Write”, AutoCopy “False”
42
РА 8'2006
ooie
На рис.14 показана блок-схема терминальной
программы "FileTermo". Нумерация элементов 1-23
совпадает с блок-схемой программы "ComTermo" [1].
Графика линий связи для удобства оставлена без
изменений. Вновь вводимые элементы (24)...(32)
дорисованы на "нижнем этаже" рисунка. В табл.5
приведена расшифровка свойств новых и старых
элементов, при этом элементы 17, 20, 23 отсутствуют
за ненадобностью.
Описание логики работы
Назначение элементов (1 )...(22) было рассмотрено
ранее. Следует только учитывать, что элементы (4), (8),
(15), (18), (21) претерпели изменения в свойствах.
После приема очередного значения температуры
пакет данных, состоящий из 12 байтов (OxOD, ОхОА,
”t=", 6 байтов температуры, 0x20, 0x20) поступает с
выхода элемента (14) на разветвитель (16). Далее он
проходит на элементы (22J и (29) двумя путями:
напрямую через хаб (27) и с задержкой 0,2 с (24) с
добавлением в поток реального времени/даты
(25), (26).
Элемент (29) является ключевым при работе с
файлами. Имя текущего файла ему сообщает элемент
(32), который, в свою очередь, открывает и закрывает
поток. Кнопки (28), (31) и диалоговое окно (30)
завершают оформление интерфейса пользователя.
Блок-схема сохраняется в файле "FileTermo.sho"
(имеется на сайте журнала "Радюаматор":
http://www.ra-publish.com.ua/arc-ra.html).
Итогом работы должен стать скомпилированный
файл "FileTermo.exe" длиной 109 Кб.
Порядок работы
Подключить устройство, собранное по рис. 13, к
COM-порту компьютера. Запустить на выполнение
программу "FileTermo.exe”. Нажать кнопку "Запись в
файл-отчет", после чего стандартной процедурой
Windows выбрать папку и ввести имя файла, в котором
будут сохраняться результаты измерений. Файл
должен иметь расширение ".txt", например
S Lister - [C:\Piogiam Files\HiA... fT~|[ci][x~|
Файл Правка
t=+27,63
t=+27,50
t=+27,38
t=*27,32
Опции Справка
12:58:11»
12:58:16
12:58:18
12:58:20
12%
рис. 16
21/07/2006
21/07/2006
21/07/2006
21/07/2006
V
"example.txt".
Нажать кнопку "Открыть СОМ", затем "Команда"
или "Цикл". Через секунду наблюдать измеренную
температуру, дату и время (рис. 15). Период опроса
датчика в циклическом режиме выбран равным 2 с. Эту
величину можно изменить в свойствах элемента (4)
блок-схемы.
По окончании измерений нажать кнопки "Закрыть
СОМ" и "Закрыть файл-отчет". Выйти из программы,
затем любым текстовым редактором просмотреть
содержимое файла "example.txt". Расположение строк
в нем форматировано так, чтобы сразу вывести
информацию но принтер (рис.16). Длина файла
зависит от числа записей из расчета 32 байта на один
замер температуры. К примеру, мониторинг в течение
суток с интервалом 1 замер в 2 секунды приведет к
созданию файла длиной 1,3 Мб, в котором содержится
43200 строк.
Практическое задание
Собрать и отладить термометры на базе
микросхемы DS18S20. Разобраться в логике связей
блок-схемы в программе "HiAsm". Усовершенствовать
ее добавлением выбора номера СОМ-порта 1-4 и
скорости передачи данных 1200...115200 бит/с.
Подсказка - подключить два элемента, аналогичные
(6), к двум верхним кружкам элемента (14).
Литература
1. Рюмик С.М. Микроконтроллеры PIC.
Действие 6//Рад1оаматор. - 2006. - №7. - С.39-43.
МИКРОКОНТРОЛЛЕРЫ электроника и компьтер
43
РА 8'2006
БЮЛЛЕТЕНЬ КВ+УКВ
Любительская связь и радиоспорт
Ведущий рубрики А. Перевертайло, UT4UM
DX-NEWS by UX7UN (tnx SV1CER, F8REF, JI6KVR, VE3ZIK, 11JQJ, VA3RJ, F5QNL, GI4FUE, G4UZN, PA5R, WW5L, ON4ON,
IK2YSE, UR7GW, MMODFV, HAOHW, G3KMA, N6VR, YO3APJ, HL1VAU)
Бюллетень КВ 4- УКВ
Новая страна DXCC:
В соответствии с правилами
DXCC любое государство-член
ООН образует "политическую
территорию" (см. раздел II, часть 1
правил DXCC). В 15.12 UTC 28 июня
2006 г. Черногория была принята в
ООН в качестве ее 192-го члена, что
автоматически сделало ее 336-й
страной по текущему списку DXCC.
С 28 июня 2006 (UTC) Республика
Черногория входит в список стран
DXCC. QSO, проведенные начиная
с этой даты, засчитываются для
DXCC и могут немедленно
включаться в заявки на дипломы.
Черногорские радиолюбители
могут использовать свои нынешние
позывные до тех пор, пока
Международный союз электросвязи
не выдаст этой стране новый блок
префиксов. ARRL будет засчитывать
любые префиксы, признанные
соответствующими черногорскими
властями; просьба иметь в виду, что
Черногория не является членом
СЕРТ, поэтому portable-операции
радиолюбителей из других стран
(например, YU6/homecall) не
являются разрешенными
автоматически. В настоящее время
Черногории принадлежат префиксы
403, 406, YT3, YT6, YU3, YU6, YZ3 и
YZ6.
Радиолюбительские
лицензии в Испании.
Испанское правительство
приняло новый регламент для
радиолюбителей, вступивший в силу
10 июня 2006 г. К наиболее важным
изменениям относятся:
отмена трех типов испанских
лицензий (General-EA, Restricted-EB
и Novice-EC); теперь все испанские
лицензии дают одинаковые права,
поэтому можно услышать на всех
диапазонах не только префиксы ЕА,
но и ЕВ и ЕС;
разрешение всем любителям
использовать диапазон 50...51
MHz, в том числе иностранцам из
стран СЕРТ или другим
иностранцам с временной
лицензией; правда, для
центральной части Испании
существуют ограничения,
связанные с помехами TV.
European PSK Club. Юрий
Функер, MMODFV, и еще несколько
радиолюбителей организовали
неформальный European PSK Club
(ЕРС). Его цель - способствовать
работе PSK на всех любительских
диапазонах. Членство в клубе
бесплатное для всех
радиолюбителей. Подробности
можно найти на сайте
http://www.eu.srars.org.
40 metres (The Netherlands).
Hans, PB2T (уполномоченный
VERON по связям с IARU), сообщил,
что с 10 июня нидерландским
радиолюбителям разрешено
использовать участок 7100...7200
kHz на вторичной основе, работая
мощностью не выше 250 Вт.
5В, CYPRUS - Jim, WB2REM,
будет активен SSB на диапазонах
6...40 м позывным 5B/WB2REM с
Кипра. QSL via WB2REM.
9А, CROATIA - Zik, VE3ZIK,
снова будет активен CW и SSB на
всех диапазонах позывным
9A/VE3ZIK из Bilice, Хорватия, в том
числе в IARU HF World
Championship. Он также
постарается поработать с о-ва
Kaprije (EU-170) в течение, по
крайней мере, одного дня. QSL via
DL3PS.
BY, CHINA - Vange, BD7KLO,
будет активен на диапазонах
10...40 м SSB и RTTY с пяти групп
ЮТА в период с середины июля по
середину августа: 15-20 июля
BD7KLO/7 - о-в Hainan AS-094; 21-
25 июля BD7KLO/7 - о-в
Shangchuan AS-131; 27-30 июля
BD7KLO/7 - о-в Sanmen AS-129; 05-
09 августа BD7KLO/5 о-в Dongtou
AS-141; 13-17 августа BD7KLO/5 -
о-в Shengshan AS-137. QSL via
BD7KLO.
DL, GERMANY - Hans-Peter,
DC1HPS, будет работать на
диапазонах 10...80 м позывным
DC1HPS/P с о-ва Pellworm (EU-042)
с 27 июля по 18 августа, включая
ЮТА Contest. QSL via DC1HPS.
DU, PHILIPPINES - Peter,
DK2PR, будет работать в
"отпускном стиле" позывным
DU9/DK2PR с о ва Mindanao (ОС-
130) с 28 июля по 15 августа.
Возможна также работа с о-вов
группы ОС-235, но это будет
зависеть от местных условий.
ЕА, SPAIN - EA4ST, ЕА1СА,
ЕА1НР, EA1OS, EA1DAV, EA1DAX,
EA1FDI и EA1DKV примут участие в
ЮТА Contest, работая под
позывным ED1CA с о-ва Sisorga
Grande (EU-077). Они будут
работать SSB и CW. QSL via ЕА1СА.
ES, ESTONIA - Frank, DL1FT,
будет активен под позывным ESOFTZ
с о-ва Saaremaa (EU-034). Он
планирует работать на диапазонах
40, 20 и 10 м только SSB. QSL via
DL1FT.
FM, MARTINIQUE - Sido,
F4CKP, будет активен RTTY и SSB на
диапазонах 80... 10 м с Мартиники
(NA-107) до конца августа. QSL via
F4CKP.
FP, ST. PIERRE & MIQUELON -
Paul, K9OT, и Peg, KB9LIE, будут в
шестой раз активны с о-ва Miquelon
(NA-032) с 28 июля по 6 августа.
Они будут работать позывными
FP/K9OT и FP/KB9LIE CW и SSB,
оба примут участие в ЮТА Contest,
Paul будет активен также в North
American CW QSO Party. QSL via
home calls.
Gl, NORTHERN IRELAND -
члены Glengormley Electronics
Amateur Radio Society (GEARS)
будут работать позывным
GB90SOM в честь 90-летия Битвы
на Сомме во время Первой
Мировой войны, в которой за один
день погибли 3000 солдат из 36-й
(Ольстерской) северо-ирландской
дивизии. Они будут активны на всех
КВ диапазонах и на диапазоне 6 м.
GJ, JERSEY - K2WR будет
активен под позывным MJ0AWR с
Джерси (EU-013) с 26 июля по 8
августа и примет участие в ЮТА
Contest под позывным GJ2A QSL
via GJ3DVC.
GM, SCOTLAND - Peter,
GM3OFT, будет активен позывным
GM3OFT/P с Оркнейских о-вов (EU-
009) в конце августа. Он планирует
работать со следующих о-вов:
Westray (26-27 августа), Papa
Westray (27-28 августа), Fora (29
августа), Eday (30 августа) и Calf of
Eday (31 августа).
ISO, SARDINIA Massimo,
I0PNM, будет активен под позывным
IM0/I0PNM с о-ва San Pietro (EU-
165, IIA CI-009) с 29 июля по 16
августа, в том числе в ЮТА Contest.
Он также планирует работать с
маяка Capo Sondalo (WAIL SA-011).
PA 8'2006
ISO, SARDINIA • Freddy,
IZ1EPM, сообщил, что снова будет
октивен позывным ПОР с Сординии
(EU-024, JN41OF) в период с июля
по сентябрь. Он уделит основное
внимание диапазону 6 м, но будет
работать и на КВ диапазонах, в
основном CW. Он также планирует
работать позывным IIOP/mm из
квадрата JN51 АХ в августе.
JW, SVALBARD - Moria Teresa,
IN3TCH, и Mauro, IN3SAU, будут
работать SSB позывными
JW/IN3TCH и JW/IN3SAU с
клубной радиостанции JW5E в
Лонгьире (EU-026), Шпицберген,
12-14 августа. QSLvia IN3TCH.
KL, ALASKA - Lanny, W5BOS,
планирует работать с двух ЮТА
"new ones" на Аляске между 1 6 и 22
августа. Если он сумеет добраться
до них, то будет работать
позывными W5BOS/ALO из группы
Southern Alaska Peninsula Centre
group (NA-238/pr) и W5BOS/NLO
из группы Southern Alaska Peninsula
East (NA-237/pr). На эти острова
очень трудно высадиться, поэтому
погода будет являться ключевым
фактором. QSLvia N6AWD.
LX, LUXEMBOURG
lvo/ON6UM, Guido/ON4BAG,
Peter/ON4PVH, Jan/ON6RJ и
Rob/ON6QX будут активны
позывными LX/OQOA, LX/OP7A,
LX/OO7A, LX/ON6RJ и LX/OR9Q,
соответственно, из Wiltz,
Люксембург, в течение 8-10
сентября. Они планируют работать
CW, SSB и RTTY на диапазонах 80,
40, 20, 15 и 10 м. QSLvia home calls.
OZ, DANMARK - OZ2TF,
OZ5JR, OZ7KDJ и OZ9V будут
работать позывным OZ8MW/P с о-
во Anholt (EU-088) с 27 июля по 8
августа, в том числе в ЮТА Contest.
Они будут активны на диапазонах
10, 15, 20, 40 и 80 м CW и SSB.
SM, SWEDEN - SM1WXC,
SM1DVV, SM1CQA и SM1MUT
будут активны позывным SF1SKI с о-
ва Stora Karlso (у берегов о-ва
Готланд) и маяка (ARLHS SWE-371)
но нем 19-20 августа в ходе
International Lighthouse & Lightship
Weekend. QSL через бюро.
SP, POLAND - специальная
станция HF80GD была активна 22-
30 июня на всех диапазонах всеми
видами излучения по случаю 80-
летия города Гдыня. QSL via
SP2AVE.
ТК, CORSICA - Gerry, IZ1DSH,
будет активен позывным TK/IZ1 DSH
из Porto Vecchio, Корсика (EU-014),
в течение 3-15 августа. Основная
работа будет вестись на
диапазонах 40 и 20 м SSB QSL via
IZ1DSH.
TZ, MALI - Chris, TZ9A,
сообщил, что покинет Мали в конце
августа. Chris активен оттудо с
конца марте 2005 г. и провел около
45000 QSO но диапазонах 80...6 м.
QSL via home call. Начиная с
сентября он будет ездить по разным
странам Африки, и у него уже есть
лицензии для работы в эфире из
таких стран: позывной TU5AX из
Кот-д'Ивуара и TR8SA из Габона.
ХХ9, MACAO - ХХ9А, будет
головной станцией Associacao dos
Radioamadores de Macau
(Ассоциации радиолюбителей
Макао) - ARM в IARU HF World
Championship. Четыре станции
будут работать с о-ва Toipa (AS-
075). QSL via ХХ9ВВ.
YO, ROMANIA - YR0HQ будет
головной станцией Federatia
Romana de Radioamatorism
(Румынской федерации
радиолюбителей) - FRR HQ в IARU
HF World Championship. Логи будут
загружены в LOTW. За связи,
проведенные с YR0HQ, будет
выдаваться бесплатный диплом.
Бюллетень КВ + УКВ
IOTA-news
(tnx UY5XE)
Нумерация все еще
не активированных островов.
Временные учетные номера
выданы почти всем не имевшим их
группам ЮТА. Преимущество этого
состоит в том, что участники будущих
DX-экспедиций на ранее не
активированную группу островов
теперь будут знать ее учетный номер
еще перед отправкой в путь. Однако
некоторый недостаток все же есть: так
как новые номера не будут
выдаваться по факту активации и
сразу же подтверждаться, следить за
ними будет труднее. Но на сайтах
ЮТА будет находиться
соответствующая информация.
Процедура утверждения операций с
самых редких групп ЮТА и групп, для
высадки на которые требуется
специальное разрешение, останется
в силе.
Это изменение поможет
участникам будущих DX-экспедиций,
которые теперь смогут указывать
учетный номер группы островов в
эфире сразу же после начала
экспедиции. Это также значительно
упростит управление программой
ЮТА. Почти все оставшиеся без
учетных номеров острова сложно
активировать либо по "политическим"
причинам - трудностям с получением
лицензий, либо из-зо ограничений по
мотивам охраны природы, либо из-за
труднодоступности и большой
стоимости организации экспедиции.
Возможность того, что какой-то из
островов внезапно будет выведен в
эфир кем-то незнакомым с
требованиями ЮТА без
предварительного контакта со штаб-
квартирой ЮТА HQ или без
уведомления столь же мала, как и
ранее, когда соответствующие
процедуры были менее известны.
Новая группа ЮТА.
ЮТА Комитет решил
пересматривать список островов
каждые 5 лет. Последний такой
пересмотр состоялся в 2005 г., но
Комитет решил произвести новое
изменение. Речь идет о реализации
решений, принятых после последнего
значительного пересмотра списка в
2000 г. Следующий пересмотр был
намечен на 2010 г., но ЮТА Комитет
решил, не дожидаясь этого срока,
исправить одну аномальную
ситуацию.
Остров Sebatik у побережья
Борнео является "островом с
разделенным суверенитетом", так как
одна его часть относится к
Индонезии, а другая - к Восточной
Малайзии (штат Сабах) В
соответствии с параграфом Е.5.7
правил программы ЮТА, каждый
такой остров является отдельной
группой. Комитет исправил упущение
и добавил остров Sebatik в качестве
новой группы (ОС-295Р), относящейся
к Океании.
45
РА 8'2006
Летняя активность
EUROPE
EU-001 J45DOV
EU-001 SV5/MODOV
EU-001 SX5P
EU-004 EA6/DL6KAC
EU-006 EJ/G3LZQ
EU-008 GM6TW
EU-009 GM3OFT/P
EU-010 GM3TTC/p
EU-010 GM7V
EU-O11 GOFDZ/p
EU-O11 GOVJG/p
EU-O11 G3RCV/P
EU-O11 G4BUO/p
EU-O11 G4TSH/p
EU-O11 G7GLW/p
EU-O11 M3CVN/p
EU-O11 M8C
EU-013 MJOAWR
EU-O14 TK/HAOHW
EU-O15 SV9/IK5PWQ
EU-015 SV9/SV1EJD
EU-O24 HOP
EU-O24 IM0/IW2OEV
EU-O24 IS0/IW5EDI
EU-O24 ISO/IZ1DXS
EU-026 JW/IN3SAU
EU-026 JW/IN3TCH
EU-026 JW/SM3TLG
EU-028 IA5/HB9OAE
EU-028 IA5/IK4DCT
EU-028 IA5/IN3XUG
EU-031 IC8DAK
EU-031 IC8OZM
EU-034 ESOFTZ
EU-O4O CTIDIZ/p
EU-O4O CTIDRB/p
EU-O4O CTlEDX/p
EU-O4O CTlEEQ/p
EU-O4O CTlEGH/p
EU-O4O CTlEGW/p
EU-O4O CTlEND/p
EU-O4O CT6B
EU-041 IM0/I1ASU
EU-041 IM0/IK2YSE
EU-041 IM0/IZ1DXS
EU-O42 DC1HPS/P
EU-059 GM4SIV
EU-064 TM7C
EU-068 F/ON4ON/P
EU-068 F/ON5SY/p
EU-068 F/ON6CX/p
EU-068 F/ON7PO/P
EU-077 EA1CA
EU-123 GMOB
EU-123 GMODHZ
EU-123 GM3VLB
EU-127 DAOHEL
EU-131 IZ3HER/P
EU-162 RA1QQ/1
EU-165 IMO/IOPNM
EU-170 9A/VE3ZIK
EU-187 SV9/IK5PWQ/P
ASIA
AS-012 JA6PNR/6
AS-012 JQ6KJA/6
AS-031 8J1P/JD1
AS-040 8J6P/6
AS-043 JF1IZM/1
AS-043 JO1IRO/1
AS-043 JR1WEB/1
AS-075 XX9A
AS-076 JA5BEX/5
AS-083 RA9LI/9
AS-089 RA9LI/9
AS-094 BD7KLO/7
AS-105 DS5BSX/p
AS-117 JE4YAR/4
AS-123 TBODX
AS-129 BD7KLO/7
AS-131 BD7KLO/7
AS-137 BD7KLO/5
AS-141 BD7KLO/5
AFRICA
AF-003 ZD8AD
AF-OO9 FR5IZ/E/p
AF-013 8Q7DV
AF-O24 S79QK
AF-032 5H1C
N. AMERICA
NA-001 C6AKA
NA-002 VP5/K4ZGB
NA-002 VP5/W5SJ
NA-018 OX3PG
NA-029 VF2X
NA-032 FP/K9OT
NA-032 FP/KB9LIE
NA-046 KIVSJ/p
NA-067 WB8YJF/4
NA-103 VP2MDD
NA-108 J6/KC2HO
NA-108 J6/KC2LR
NA-137 KOlU/p
NA-144 KI6VC/P
NA-144 N6AWD/P
NA-144 N6KZ/P
NA-144 N6VR/P
NA-144 WA6SC/P
NA-144 WB9AWX/P
NA-160 HQ3C
NA-183 6F1IHF
NA-198 VO1 MX
NA-200 XF3T
S. AMERICA
SA-020 TO7C
SA-036 P40A
SA-039 CW5R
SA-070 CE5S
OCEANIA
OC-028 V73CS
OC-029 V73WJ
OC-039 ZM8CW
OC-042 VK3FY/DU8
OC-066 FO5RH
OC-090 DU1/IV3IYH
OC-101 P29VMS
OC-114 FO/DL1AWI
OC-114 FO/DL9AWI
OC-121 3D2NA
OC-129 VK3FY/DU8
OC-130 DU9/DK2PR
OC-130VK3FY/DU8
OC-137VK4HFO
OC-156 3D2FI
OC-215 YE5M
OC-235 DU9/DK2PR
OC-235 VK3FY/DU8
ОС-258 P29K
ANTARCTICA
AN-005 VKOMT
AN-010 HFOPOL
AN-010 LU1ZC
AN-016 KC4AAA
ДИПЛОМЫ
AWARDS
Новости для коллекционеров
дипломов
ЗАПОРОЖЬЕ.
Диплом учрежден Запорожским
областным отделением ЛРУ и
Государственной инспекцией
электросвязи Запорожской обл.
Диплом выдается радиолюбителям всех
стран мира за проведение
двусторонних связей (и наблюдений) с
радиолюбителями Запорожской обл.
За связи, проведенные в период до
1984 г., к заявке на диплом необходимо
приложить QSL-корточки от
радиолюбителей Запорожской обл. За
связи (наблюдения), проведенные после
указанного срока, присылается лишь
заявка, заверенная в установленном
порядке. Минимальное количество
связей, которое необходимо провести
для получения диплома, равно 100
разных корреспондентов.
Диплом бесплотный. Заявитель
оплачивает только почтовые тарифы за
пересылку диплома. Диплом
высылается по указанному в заявке
адресу Оплота может быть
произведена как денежными
средствами, так и почтовыми марками,
а также IRC. Заявки на диплом и оплата
принимаются по адресу: Владимир
Ковальчук, Хортицкое шоссе, 6, кв.66, г.
Запорожье, 69123.
AZ AWARD.
Диплом выдается зо радиосвязи с
членами Alitalia Rodioomotori Club (AZ)
после 1 января 1973 г. Станции из
Италии, Сон-Морино и Ватикана
должны ноброть по 15 очков, станции
остального миро - по 8 очков.
Наблюдатели получают диплом на тех
же условиях. Очки начисляются зо
каждое QSO следующим образом: но
КВ - 1 очко; на 50 МГц - 3 очко; на 144
МГц - 1 очко; но 430 МГц - 2 очко; на
1296 МГц - 3 очко; на более
высокочастотных диапазонах - 5 очков.
Дополнительные очки за прием
рапорта от мояка I0A на частоте
144.449MHz - 2 очка. QSO со
специальной станцией IQ0AZI - 3 очко.
Засчитываются связи только но
SSB/CW/RTTY. Связи через репитеры,
спутники и FM связи не засчитываются
С каждым членом клубо можно
провести только одну связь на каждом
из диапазонов и каждым из трех видов
модуляции, максимум 3 QSO но каждом
диапазоне. Стоимость диплома 15 IRC.
Заверенную заявку с копией Вашей
QSL и QSL для всех станций-членов AZ
направлять по адресу: Alitalia
Radioamateur Club, РО Box 52, 1-00125
Acilia (Roma), Italy.
Список членов Alitalia Radioamatori
Club: IQCJK HOC JQA LSJ LXJ MNB
MOO MZR NOT OTT ROU SCJ URH
WWJ XCS YLR YPR ZXB; IK0DDS DIS DJE
ЕВА EIB ESW НТК IKE JFW JWG MHR
MW ORE OHT OKY PRG QKN RNP
SOR UGJ UXK VJH VWM WMM YSL;
IZ0AKD AYI CVF CVH DOS DXI; IK2EAD;
IK5VCY; IT9OWA QEP; IW0AGX BCF
BKG BPO BOG CQJ CTD ETE FPB;
IW9AZJ.
100 CT AWARD.
Для получения диплома необходимо
провести двусторонние связи
(наблюдения) с 100 португальскими
станциями (СТ), причем три связи
должны быть проведены с CT2/CU и
еще три - с СТЗ. Засчитываются связи,
проведенные но всех диапазонах
любыми видами модуляции после 13
февраля 1984 г. Стоимость диплома 12
IRC. Заявку следует направлять по
адресу: CRC, P.O. Box 209, 2752
Coscois, Portugal.
ARSUL CW AWARD. Для
получения диплома необходимо после
2 морто 1985 г. провести радиосвязи
CW с 10 различными станциями
Португалии и 1 связь с клубной
станцией CT1ARS. Стоимость диплома
6 IRC. Заявку с приложением
фотокопий QSL-карточек надо
направлять по адресу: ARSUL, P.O. Box
50, Portimao 8501, Portugal.
СОРЕВНОВАНИЯ CONTESTS
Новости для радиоспортсменов
СОРЕВНОВАНИЯ CONTESTS Новости для радиоспортсменов
Календарь соревнований по радиосвязи на КВ (сентябрь 2006 г.)
Дата Время UTC Название Режимы
2-3 00.00-24.00 All Asian DX Contest SSB
2 00.00-24.00 Russian "Radio" RTTY WW Contest RTTY
2 04.00-06.00 Wake-Up! QRP Sprint CW
2 13.00-16.00 AGCW Straight Key Party CW
2-3 13.00-12.59 IARU Region 1 Fieldday SSB
3-9 00.01-23.59 FISTS Straight Key Week CW
3 11.00-17.00 DARC 10 m Digital Cont, "Corona" DIGI
4-5 23.00-03.00 MI-QRP Club Labor Day CW Sprint CW
5 01.00-03.00 ARS Spartan Sprint CW
7 17.00-21.00 10 meter NAC CW/SSB/FM/Digi
9-10 00.00-23.59 Worked All Europe DX-Cantest SSB
9 13.00-19.00 Swiss HTC QRP Sprint CW
9 18.00-24.00 SOC Marathon Sprint CW
10 00.00-04.00 North American Sprint Contest CW
10-11 18.00-01.00 Tennessee QSO Party All
13-15 24.00-02.00 LRL Howdy Days All
15 21.00-24.00 AGB NEMIGa Contest CW/SSB/Digi
16-17 12.00-12.00 The 48th Scandinavian Activity Contest CW
16-17 16.00-07.00 Washington Salmon Run (1) CW/SSB
16-17 18.00-18.00 QCWA QSO Party All
17 00.00-04.00 North American Sprint Contest SSB
17 16.00-24.00 Washington Salmon Run (2) CW/SSB
23-24 00.00-24.00 CQWW RTTY DX Contest RTTY
23-24 12.00-12.00 The 48th Scandinavian Activity Contest SSB
23 18.00-24.00 Alobama QSO Party CW/Phone
24 06.00-10.00 ON Contest 80 m CW
30-1 12.00-12.00 TOECWW GRID Contest CW
30-1 14.00-02.00 Texas QSO Party (1) All
РЕЗУЛЬТАТЫ СОРЕВНОВАНИЙ 4UR7EM 120 120 53 6360
Открытый чемпионат Сумской области 5UT8LF 126 126 48 6048
по радиосвязи на КВ-2005 6UX2HR 111 111 52 5772
Позывной QSO Очки Множ. Всего 7UR3IJI 119 119 43 5117
Подгруппа CW-160, 80 m 8UX0AR 80 80 45 3600
1 UT8AS 62 124 23 2852 9 UR3AFK 55 55 24 1320
Подгруппа CW-160 m Подгруппа PH-160 m
1 UX3IO 16 32 9 288 1 UR5MNZ 66 66 25 1650
Подгруппа CW-80 m 2 UR3ABZ 48 48 21 1008
1 UY3AW 40 80 23 1840 3 UV5EEO43 43 21 903
2UT1AM 36 72 14 1008 4US6IKF 35 35 21 735
3 YL3DX 17 34 17 578 5 UR3ABN 39 39 18 702
4 UR5AW 14 28 15 420 6 UA3URS8 8 7 56
Подгруппа MIX-160, 80 m Подгруппа PH-80 m
1 UT5AT 193 242 40 9680 1 US0AK 116 116 36 4176
2UR5AEI 153 200 43 8600 2EU6AA 108 108 36 3888
3 UT7GX/QRP 89 116 41 4756 3UT7XX 103 103 35 3605
4UY5AB 65 92 49 4508 4 UR7HCX94 94 34 3196
5UT8AQ 14 16 14 224 5 US4MIE 93 93 29 2697
Подгруппа MIX-160 m 6UT5AV 66 66 28 1848
1 UR6INL 17 26 18 468 7UT1MV 65 65 T1 1755
Подгруппа MIX-80 m 8 UR3ACG 50 50 27 1350
1 UT8AL 157 206 41 8446 9 UR5ASM 46 46 29 1334
2UY6IM 162 215 39 8385 10 UR4AWZ 28 28 23 644
3US7IB 149 199 39 7761 11RU4AO 16 16 22 352
4US8AR 149 197 38 7486 12UR5YLN 5 5 10 50
5 UR5AKU111 138 36 4968 Подгруппа RTTY-160, 80 m
6US5AS 88 118 36 4248 1 RA6DE 28 84 26 2184
7UX4AA 102 112 35 3920 2UX2HR 25 75 18 1350
8 UR5AFY 92 117 28 3276 3UT5EPP 26 78 14 1092
9 U3DI 65 94 29 2726 4 UT2QQ 21 63 14 882
Подгруппа PH-160, 80 m 5UR5NP 16 48 15 720
1 UT5AZ 154 154 62 9548 6US8AR 8 24 14 336
2UT5MB 153 153 59 9027 7US0AK 6 18 14 252
3UT5AY 135 135 55 7425 8 UR6INL 3 9 8 72
Бюллетень КВ + УКВ
47
РА 8'2006
Дайджест по любительским антеннам
АППАРАТУРА И АНТЕНЫ b»™.™ кв ♦ ykb
(http://cebik. сот)
Однонаправленная антенна на диапазон 6 м
Наиболее общий тип крестообразной антенны на
диапазон 6 м (50,5 МГц) показан на рис.1. Диполи
установлены под прямыми углами друг к другу. Для получения
сдвига по фазе в 90° используется фазирующая линия.
Имеются более сложные способы получения фозировки, но
ограничения для всех одинаковы. Основное требование к
простой фазирующей системе — ее характеристический
импеданс должен быть как можно ближе к естественному
резонансному импедансу индивидуальных диполей. 70-омная
линия является хорошим согласованием для дипольной
крестовины. Характеристическое сопротивление в точке
подключения линии должно быть равно половине от
импедонсо диполя, т.е. 35 Ом.
Двунаправленная вертикальная антенна
на диапазон 2 м
Если вом нужна двунаправленная вертикальная антенна
на диапазон 2 м с глубокими боковыми нулями
характеристики, попытайтесь сделать полуволновую антенну.
Токая онгенно показано на рис.2. Кок видно из чертежа, разнос
между вертикальными диполями составляет 40" или 1 м.
Конструкция представляет собой жесткий алюминиевый
коркос. Для пропуска толстого медного провода в
соответствующих точках коркасо просверлены отверстия
4 мм (провод в этих точках в изоляции). Энергия подводится
по коаксиальному фидеру с импедансом 50 Ом.
Телевизионная логопериодическая антенна
на диапазон 400...800 МГц
Внешний вид антенны показан но рис.З. Она состоит из
24 элементов с постепенно уменьшающимися длиной и
расстоянием между элементами. Элементы выполнены из
алюминия диаметром 3 мм. Данные элементов и расстояния
между ними приведены в таблице. Данные приведены в
дюймах (1 дюйм=2,56 см). Позиционное положение
элементов (х) отсчитывается слева направо, во второй
колонке (L) приведено половина длины элемента.
Коротковолновая логопериодическая
антенна
Антенна работает в диапазоне частот от 4 до 30 МГц
(10...75 м) и имеет несколько лучей на направления наиболее
вероятных станций (на рис.4 - три направления). Диаметры
элементов колеблются от 1,2 см для передних элементов до 15 см
для задних элементов. Самая маленькая антенна имеет размер
заднего элемента 330 мм, самая большая - 430 мм.
(http://www.g3ycc.karoo.net)
Передающая антенна с магнитной петлей
Антенна рассчитано но диапазон частот от 7 до 21 МГц (ст
14 до 42 м). Антенна представляет собой (рис.5) толстое медное
кольцо (диаметр провода 2 см, длина окружности 90 см). Провод
имеет щель в верхней части порядка 2 см, в которую включен
РА 8'2006
24-злементная ЛПДД
Общий вид
Длина 24 дюйма (60 см)
Щель
-О
рис.З
подстроечный конденсотор с максимольной емкостью
250 пФ. Следует отметить, что при передаче сигнала но
щели образуется высокое напряжение, которое опоено
для жизни. Во избежание пробоя подстроечный
конденсотор должен иметь большое расстояние между
плостиноми.
(http://www.tpub.com)
Ромбическая антенна
Антенна состоит из 4 проводников, соединенных в виде
ромба (рис.6). Антенно заканчивается неиндуктивным
резистором, который обеспечивает прием преимущественно
с направления главной диогоноли ромбо (от резистора к
линии передачи). Ромбическая антенна может работать в
широком диапазоне частот, хотя при этом изменяется ее
коэффициент усиления, направленность и импеданс. Эту
антенну легче сконструировать и соорудить, чем антенны
других типов. Характеристики направленности такой антенны
определяются кок сумма характеристик каждого провода
антенны (рис.7)
(http://gef79.narod.ru)
По утверждениям автора конструкции, антенно (рис.8)
дает хороший результат при работе но всех коротковолновых
любительских диапазонах: 10, 15, 20, 40 и 80 м. Оно не
требует ни особо тщательного расчета (кроме расчета длины
диполей), ни точной настройки. Устанавливать ее следует
сразу так, чтобы максимум характеристики направленности
был ориентирован в направлении преимущественных связей.
Фидер такой антенны может быть либо двухпроводным, с
волновым сопротивлением в 72 Ом, либо коаксиальным, с тем
же волновым сопротивлением. Для каждого диапазона, кроме
диапазона 40 м, в антенне имеется отдельный полуволновый
| рис.5 |
А. Вид сверху
Линия
передачи
В. Вид сбоку
рис.6
Результирующая характеристика
излучения
рис.7
диполь. Но 40-метровом диапазоне хорошо работает в такой
антенне диполь диапазона 15 м.
Все диполи настроены на средние частоты
соответствующих любительских диапазонов и
подсоединяются в центре ее параллельно к двум коротким
медным проводом. К этим же проводам подпаивается снизу
фидер. Для изоляции центральных проводов друг от друга
используются три пластины из диэлектрического материала.
На концах пластин делаются отверстия для крепления
проводов диполей. Все места соединения проводов в антенне
АППАРАТУРА И АНТЕНЫ Бюллетень КВ + УКВ
49
РА 8'2006
АППАРАТУРА И АНТЕНЫ Современные телекоммуникации
пропаиваются, о место подсоединения фидеро обмотывоется
лентой из пластиката, для предотвращения попадания в
кабель влоги Расчет длины L (в м) каждого диполя ведется по
формуле:
1=152/Гср,гдеГср - средняя частота диапазона, МГц.
Диполи выполняют из медной или биметаллической
проволоки, оттяжки - проволочные или из конотико. Высота
антенны любая, но не менее 8,5 м.
(http://xradio.net.ru)
Простая антенна для дачи
Для качественной работы телевизора необходима
нопровленная согласованная антенна на нужный диопозон
частот. Имея направленную антенну, можно выбрать, от
какого источника лучше принимать
сигнал (на розных частотах).
Ноправленноя антенна также снижает
уровень помех но входе телевизора
при приеме сигнала.
От выбора типа антенны и
аккуратности ее изготовления зависит
уровень входного сигнала телевизора,
о это определяет качество
изображения, его контрастность,
наличие цвета.
К сожалению, комнатные и
наружные антенны типа "волновой
конал" нуждаются в ностройке по
прибором, поэтому их изготовление в
домашних условиях не рекомендуется,
хотя они и являются наиболее
эффективными
Конструкция простейшей
телевизионной антенны в виде
петлевого вибратора показана на
рис.9.
Это антенно является
широкополосной, поэтому принимает
срезу несколько каналов, но в
зависимости от номеров принимаемых
каналов размеры у нее должны быть
разные. Это связоно с тем, что между
частотами 1-5 (49...100 МГц) и 6-12
телевизионных каналов (175...227 МГц)
имеется значительный розное, что
затрудняет соглосовоние антенны.
Антенна выполняется из медной ленты, трубки или
другого металлического профиля. При этом надо учитывать,
что высокочастотные токи текут лишь в тонком слое
поверхности металла. Поэтому не имеет значения, из чего
изготовлено онтенно: из трубки или бруско, важен только
наружный диаметр. Так, если для антенны используется
металлическая полосо, ее ширина берется примерно в 1,5
роза больше рекомендуемого диаметра, о уголок — того же
розмеро, что и диаметр.
Телевизионная антенна может
выполняться из любого металле: меди,
латуни, бронзы, стали, олюминия и
др., а поверхность ее должна быть
ровной и гладкой. Стольная антенна
получится тяжелой, о токже будет
ржаветь, что ухудшит ее параметры.
Наиболее часто промышленностью
изготавливаются антенны из
олюминиевых спловов, но у них но
поверхности образуется окисная,
плохо проводящая пленко. Поэтому
по своим электрическим параметром
они уступают медным и латунным.
Место подключения
коаксиального кабеля к элементам
антенны нужно герметизировать для
защиты от влоги. Лучше для этих целей
подойдут пластифицированные
эпоксидные смолы.
Во избежание коррозии на
полотно антенны после сборки и
подключения кабеля наносят
Эле- мент X L
1 0,000 7,528
2 1,686 7,151
3 3,288 6,794
4 4,810 6,454
5 6,256 6,131
6 7,629 5,825
7 8,934 5,533
8 10,173 5,257
9 11,351 4,994
10 12,469 4,744
И 13,532 4,507
12 14,542 4,282
13 15,501 4,068
14 16,412 3,864
15 17,277 3,671
16 18,100 3,487
17 18,881 3,313
18 19,623 3,147
19 20,328 2,990
20 20,998 2,841
21 21,634 2,699
22 22,239 2,564
23 22,813 2,435
24 23,358 2,314
несколько слоев краски, предварительно обезжирив
поверхность. При этом желательно использовать краски с
хорошими диэлектрическими свойствами и способностью
противостоять климатическим воздействиям, например
автомобильную эмаль, нитроэмали, в крайнем случае,
подойдут и масляные краски.
Для согласования 292-омного сопротивления антенны с
75-омным кабелем служит шлейф. Волновое сопротивление
и обычное не следует путоть. Волновое сопротивление
можно измерить только специальными высокочастотными
приборами. Использовать вместо 75-омного кабеля 50-
омный недопустимо, так как это может привести к
появлению ряби и повторов но экране, что значительно
ухудшит качество изображения.
50
РА 8'2006
Осторожно, Вос слушают!
В. Арапов, г. Киев
В прошлом номере журнала мы рассказывали о
различных видах "жучков" для подслушивания чужих
разговоров и способах борьбы с ними. К сожалению, в
последнее время появляется все больше и больше жертв
подслушивания и подсматривания. Чтобы успешно
бороться с "врагом", нужно знать его методы. Поэтому в
этой статье пойдет речь о видах подслушивающих
устройств.
Самые доступные акустические,
самые дорогие лазерные
Существует великое множество видов подслушивающих
устройств (ПУ), но сомыми распространенными являются
акустические, вибрационные, инфракрасные, сетевые,
телефонные, лазерные.
Акустические ПУ (прослушко акустического канала)
были подробно описаны в прошлом номере в статье "Жучки
- находко для конкурентов", поэтому сразу перейдем ко
второму виду. Вибрационные подслушивающие
устройства (прослушко вибрационного коноло) - это ПУ,
перехватывающие акустические колебания,
распространяющиеся в твердых конструкциях. Это могут
быть стены, полы, потолки, трубы отопления,
водоснабжения, канализации. Подслушивающие
устройства, в которых используются микрофоны донного
типо, называются родиостетоскопоми. Родиостетоскопы
способны улавливать звуковые колебания через
бетонные стены толщиной 0,3...0,5 м, а также через двери
и оконные ромы.
Инфракрасные ПУ - подслушивающие устройство,
передающие информацию по оптическому канолу в
инфракрасном, невидимом для глаза диапазоне. Такие
жучки иногда называют "инфракрасными" или ИК-
заклодкоми. Инфракрасный передатчик преобразует
акустические колебания в световые. Для приема
информации, передаваемой такими закладными
устройствами, используются приемники оптического
излучения. Дальность передачи информации составляет
несколько сотен метров. Ведение прослушки с помощью
ИК-заклодок - это альтернатива использованию
акустических закладных устройств, поскольку акустические
"жучки" можно обнаружить специальными приемниками по
их радиоизлучению.
Сетевые подслушивающие устройства
(прослушко сети 220 В) - родиозоклодки, которые для
передачи информации используют линии электропитания
силовой сети 220 В. Они могут быть установлены в
электрических розетках, тройниках, удлинителях, бытовой
аппаратуре, питающейся от сети переменного токо, или
непосредственно в силовой линии. Их достоинства -
неограниченное время роботы и сложность обнаружения.
Для приема информации, передаваемой сетевыми
подслушивающими устройствами, применяют специальные
приемники, подключаемые к силовой сети в пределах
здания (силового трансформатора). Антенной сетевого
"жучко" является силовой провод. Сетевые ПУ работают в
основном но частотах от 40 до 600 кГц (в некоторых случаях
могут быть использованы частоты до 5... 10 МГц).
Лазерные подслушивающие устройства не
являются "жучком" в стандартном понимании, так как сомо
подслушивающие устройство не находится
непосредственно но месте проведения бесед. Прослушко
помещения может проводиться лазерным микрофоном,
представляющим собой систему, которая позволяет но
расстоянии до 300 м считывать вибрацию оконных стекол и
преобразовывать ее в слышимую речь. Для работы такого
закладного устройство необходимо "метить" стекло, т.е.
наносить на него пятно специальной кроской, отражающей
лазерный луч в месте излучения, где он принимается
фотоприемным устройством. Существуют лазерные
подслушивающие устройство, не нуждающиеся в "метке",
но они дорогостоящи и сложны в эксплуатации.
Приведем две схемы розных видов подслушивающих
устройств по принципу "от простого к сложному".
Но рис.1 показана схема простейшего микрофоно-
стетоскопа, который работает достаточно надежно, но
только после подбора деталей в зависимости от вида и
толщины перекрытия (стены, пола, окно), через которое
ведется прослушка. Хороший результат получается при
прослушивании через стену толщиной 25...30 см. В
качестве датчика применен пьезоэлемент от игрушки. На
рис.2 показана схема радиопередатчика с амплитудной
модуляцией, работающего в диапазоне частот 27...30 МГц.
Основное достоинство устройство - питание от
электросети. Эту же сеть оно использует для излучения
сигноло высокой частоты. Приемник принимает сигнал,
используя телескопическую онтенну или специальный
сетевой адаптер.
Задающий генератор собран но транзисторе VT2 типа
КТ315 по традиционной схеме. Для питания микрофона Ml
применен порометрический стабилизатор напряжения,
собранный на резисторе R1 и светодиоде VD1, включенном
в прямом направлении, на аноде которого поддерживается
напряжение 1,2...1,4 В. Но транзисторе VT1 типа КТ315
собран усилитель звуковой частоты, сигнал с которого
модулирует по амплитуде задающий генератор.
Постоянное напряжение на коллекторе транзистора VT1
является напряжением смещения для транзистора VT2.
Модулированный ВЧ сигнал с котушки связи L2 через
конденсотор С9 поступает в электросеть. В донном случае
проводо электросети играют роль онтенны. Источник
питания собран по бестронсформоторной схеме. Дроссель
Др 1 предотвращает проникновение ВЧ колебаний в
источник питания. Но реактивном сопротивлении
конденсатора С8 госится излишек сетевого напряжения. В
отличие от резистора конденсатор не нагревается и не
выделяет тепло, что благоприятно сказывается но режиме
работы устройства. Выпрямитель собран но диодах VD3,
VD4. Конденсатор С7 сглаживает пульсоции
выпрямленного напряжения. Далее напряжение через
порометрический стабилизатор, собранный на резисторе
R5 и стабилитроне VD2,
поступает для питания
радиомикрофона. Конденсатор
С6 уменьшает пульсоции
выпрямленного напряжения.
Такой блок питания
обеспечивает стабильную
работу радиомикрофона при
изменениях сетевого
напряжения в интервале от 80
до 260 В.
Микрофон Ml - любой
малогабаритный конден-
саторный микрофон со
встроенным усилителем (МКЭ-3,
Ml-Б, "Сосно" и т.п.).
Конденсаторы С8 и С9 должны
быть рассчитаны но рабочее
напряжение не менее 250 В.
ШПИОНСКИЕ И АНТИШПИОНСКИЕ ШТУЧКИ Современные телекоммуникации
51
РА 8'2006
ШПИОНСКИЕ И АНТИШПИОНСКИЕ ШТУЧКИ Современные телекоммуникации
СЭЮ
VD3
ст
47.0
5С8
-- се
2 \ 022.
VD4 1
—о
220В
рис.2
Дроссель Др1 типа ДПМ-0,1 номиналом 50...90 мкГн.
Дроссель Др 1 может быть изготовлен самостоятельно. Он
содержит 100-150 витков провода ПЭВ 0,1 мм но
стондортном ферритовом сердечнике диаметром 2,8 и
длиной 14 мм (длину сердечника можно уменьшить в 2 розо).
Котушки L1 и L2 намотоны но стондортных ферритовых
стержнях диаметром 2,8 мм и длинной 14 мм проводом ПЭВ
0,23. Катушко L1 имеет 14 витков, L2 - 3 витка поверх L1. В
кочестве тронзисторо VT2 можно использовать также
КТ3102 или КТ368. Диоды VD3, VD4 можно заменить КД105
или другими но напряжение не ниже 300 В. Конденсаторы
С6 и С7 могут быть большей емкости и на большее рабочее
напряжение, они должны иметь минимальную утечку.
Стабилитрон VD1 заменим любым стабилитроном с
напряжением стабилизации 8... 12 В.
Но рис.З показана схема сетевого адаптера.
Конденсатор С1 исключает проникновение напряжения
сети в катушку L1 и на вход используемого приемника.
Котушки L2-L4 и конденсаторы С2-С4 образуют
двухконтурный фильтр сосредоточенной селекции. С
катушки L4 отфильтрованный сигнал поступает но вход
приемника. Катушки L1-L4 номотаны но каркасах от
катушек коротковолновых диапазонов переносных
родиоприемников. Катушко L1 имеет 2 витко, L2 - 14
витков, L3 - 14 витков, L4 - 5 витков провода ПЭВ 0,23.
Конденсатор С1 - на напряжение не ниже 250 В,
конденсаторы С2 и С4 подстроечные.
Настройку устройства следует начинать с проверки
напряжения питания. Для этого необходимо сделать разрыв
в точке А (рис.2). Напряжение на конденсаторе С6 должно
быть 9 В. Если напряжение отличается от указанного,
следует проверить исправность элементов блоко питания
Др1, С8, VD3, VD4, С7, R5, VD2, С6. При исправном блоке
питания следует восстановить соединение в точке "А" и
подбором сопротивления резистора R2 установить
напряжение на базе транзистора VT2 ровным 3,5 В.
Дальнейшая настройко сводится к установке несущей
частоты подстройкой контура в результате перемещения
сердечника катушек LI, L2. Настройка адаптера сводится к
ностройке контуров L2, С2 и L3, С4 но частоту передатчика.
В борьбе с прослушкой поможет искатель
Сегодня каждый может приобрести или собрать
самостоятельно радиомикрофон, а также телефонное
родиопрослушивающее устройство. И если вы, к примеру,
занимаетесь бизнесом, то вам наверняка необходима
уверенность в том, что ваш розговор в квортире или офисе
не прослушивается. Ведь от соблюдения коммерческой
тайны зовисит успех дела.
Обычно "жучки" излучают на одной частоте в
диапазоне 30...500 МГц небольшую мощность (до 5 мВт).
Иногдо они работают в ждущем режиме: включаются на
не га
успех
передачу при наличии шума в
помещении (это обеспечивает
экономичность расходования
энергии элементов питания) или
при снятии телефонной трубки.
"Жучки" могут иметь постоянное
питание от сети 220 В-в этом
случае они располагаются
внутри розеток или переходных
тройников.
Услуги специалистов по
поиску таких закладок стоят
довольно дорого
Самостоятельная разборка и
осмотр всех электроприборов
займет очень много времени и
(электрическую лампочку не
розберешь, а в ней может находиться радиомикрофон).
Поэтому предлагаем вашему вниманию простейший
прибор, который поможет обнаружить ПУ.
Радиочастотный искатель
подслушивающих устройств.
Устройство (рис.4) является широкополосным
мостовым детектором ВЧ напряжения, который
перекрывает диопозон частот 1...200 МГц (при
использовании в качестве VD1 —VD6 диодов СВЧ диапазона
рабочая полоса может быть расширено) и позволяет
обнаруживать "жучки" на расстоянии примерно 0,5... 1 м
(это зависит от мощности передатчике).
Известно, что измерение ВЧ напряжений с уровнем,
меньшим 0,5 В, затруднено тем, что уже при 0,2...0,3 В все
полупроводниковые диоды при детектировании становятся
неэффективными из-зо особенности их вольтамперной
характеристики.
В данной схеме применен известный способ измерения
молых переменных напряжений с использованием
сбалонсировонного диодно-резистивного моста.
Небольшой ток, протекающий через диоды VD3, VD4,
улучшает условия детектирования (повышает
чувствительность) и позволяет отодвинуть нижнюю границу
уровня измеряемых напряжений до 20 мВ при ровномерной
амплитудно-чостотной характеристике. Диоды VD5, VD6
образуют второе плечо моста и обеспечивают
термостабилизоцию. На элементах микросхемы D1.2-D1.4
собраны трехуровневые компараторы, к выходам которых
подключены светодиодные индикаторы HL1—HL3. Диоды
VD1, VD2 выполняют функцию стабилизаторов напряжения
1,4 В, что необходимо для устойчивой роботы устройства в
широком диапазоне изменения питающих напряжений.
Применение устройства требует определенных
навыков, так как схема довольно чувствительна и способно
улавливать вблизи любые радиоизлучения, например
работу гетеродине приемника или телевизора, а также
вторичное переизлучение токопроводящих поверхностей.
Для облегчения поиска "жучка" используют сменные
антенные штыри с разной длиной (рис.5), которые
позволяют снизить чувствительность.
При использовании устройства после его включения
необходимо резистором R2 добиться свечения индикатора
HL3. Этим устанавливают уровень начальной
чувствительности относительно фона. При поднесении
антенны к источнику радиоизлучения должны засветиться
светодиоды HL2 и HL1 по мере увеличения амплитуды
принятого сигнала. Регулировку подстроечным резистором
R9 выполняют один роз (при первоначальной настройке от
него зовисит уровень порогов чувствительности
компараторов).
Питается устройство от
аккумулятора 7Д-0.125Д или
батарейки типа "Крона" и
сохраняет работоспособность
при изменении напряжения
питания от 6 до 10 В.
В схеме применены:
переменные резисторы R2 типе
СПЗ-36 (многооборотный), R9
типе СПЗ-19а, остальные
резисторы типо С2-23;
конденсаторы С1-С4 типа К10-
-РА 8'2006
Q1 К1401УД2А
HL1...HL3 АЛ310А
17; гнездо XI типо Г4,0, выключатель S1 типа ПД-9-2. малом потребляемом токе они светят достаточно ярко).
Светодиоды можно заменить любыми из серии КИП (при
Чего не хватает "Лен-В"?
К. Борисевич, г. Минск
В РА 11/2005 на с.56 в статье А. Кашкарова из Санкт-
Петербурга рассказывается о модернизации промышленной
радиостанции "Лен-В". Автор предлагает повысить
стабильность работы опорного генератора (ОГ) зо счет
незначительного снижения его частоты с 12,796 до 12,5 МГц
путем введения нового кварцованного генератора и делителя
частоты но 1024. Цитирую: "...на практике установлено, что
если незначительно уменьшить частоту ОГ (до 12,5 МГц),
стабильность его работы и сопутствующих узлов
радиостанции увеличивается, что приводит к исчезновению
отмеченных выше недостатков. Однако недостаточно
установить кварцевый резонатор на меньшую частоту. Для
повышения надежности работы микросхемы D8 (КР1015ХКЗА)
потребуется другая схема ОГи опорного делителя". 14 долее
по тексту: "Предлагаемое вниманию читателей устройство
состоит из генератора на микросхеме DD1 с выходной
частотой 12,796 МГц, делителей на 16 и на 64
(соответственно микросхемы DD2 и DD3, а также микросхема
преобразователя уровня DD4, которая одновременно
является буферным усилителем для выходного сигнала ОГ]...
Вывод 2 микросхемы DD4 подключается к выводу 14
микросхемы на штатной схеме D8 (КР1015ХКЗА). Частота в
этой точке ровна 12,5 МГц ±60 Гц. После доработки
радиостанция "Лен-В" работают без сбоев. Приведенную
схему можно использовать и в других случаях, когда требуется
незначительное изменение (уменьшение) частоты ВЧ
сигналов".
Действительно, после предлагаемой "дороботки" в
радиостанции "Лен-В" никаких сбоев наблюдаться уже не
будет, поскольку она вообще не будет работать. Нетрудно
представить себе, что произойдет с частотой опорного
генероторо 12,796 МГц, если разделить ее в 1024(1) розо
(16x64=1024), т.е. уменьшить более чем но три порядка!
После несложных расчетов получим 12,496 кГц! Поэтому в
донном случае речь идет о значительном уменьшении частоты
(1024 раза кок-никок!). И вряд ли здесь уместно говорить о
применении подобного делителя на 1024 для устранения
названного в статье недостатка.
Но но сегодняшний день хорошо известны способы
построения преобразователей частоты с дробным
коэффициентом деления. Такой преобразователь можно
выполнить по схеме рис.1, принцип роботы которой
подробно рассмотрен в [1]. Кроме того, применение
современных быстродействующих КМОП-микросхем серии
КР1554 позволяет значительно упростить такой
преобразователь частоты и полностью исключить процедуру
подбора элементов цепи задержки.
Вниманию читателей предлагается усовершенствованный
ворионт цифрового преобразователя частоты, принцип
действия которого заключается в следующем. Если
представить частоту сигнала генератора f в виде суммы
требуемого значения Го и абсолютной ошибки АГ, то для
получения частоты Го достаточно выполнить операцию
вычитания; fo=f-Af. Практически она сводится к устранению
из последовательности импульсов с частотой следования Г
каждого импульса с номером п=Г/АГ, округленным до
ближайшего целого. Нопример, если Г=12,796 МГц, о fo= 12,5 МГц,
то АГ=0,296 МГц и п= 12,796/0,296=43,2297, т.е. 43.
Следовательно, исключив из исходной последовательности
каждый 43-й импульс, получим Го=Г~Г/43=12,796-
12,796/43=12,4984 МГц. При этом ошибка из-зо округления
номера устраняемого импульсо может быть легко устранено
подстройкой генератора.
Временная диаграмма цифрового преобразователя
частоты, реализующего такой принцип, показано но рис.2.
Прямоугольные импульсы с частотой следования 12,796 МГц с
выхода элемента DD1.4 (рис.1) поступают но входы счетчико
DD3.1 и ключевого логического элемента DD2.3. Но на выход
последнего проходят только 42 из 43-х последовательных
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ Современные телекоммуникации
53
РА 8'2006
DD2
КОНСТРУКЦИИ / ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ Современные телекоммуникации
ZQ1 12,796 МГц
DD1.2
DD1.4
DD1.3
СТ2
DD1
Q1
Q3 -2-
Q4 -
R1
Q6 ±-
ВОК
11
Q10
Q11 —
Q7
Q8 —
12
Q9 —
14
Q5 —
2
Q2 —
Q3 £-
5
DD1 - КР1564 ЛАЗ (74HCOON)
DD2 -КР1564ИЕ20 (74HC4040N)
импульсов. Маскирование 43-го по счету импульсо
происходит благодаря формированию уровня лог."0" но
выходе элемента DD4.1 на время пребывания двух
последовательно вк/Лоченных счетчиков DD3.1 и DD3.2 в 42-м
состоянии, считоя с начала рабочего цикла. Отрицательный
перепад 42-го счетного импульса с выхода генератора, с
учетом времени задержки распространения сигноло в
счетчиках DD3.1, DD3.2 и элементе DD4.1 (примерно 25 нс),
приводит к появлению на выходе последнего уровня лог."0".
При частоте 12,796 МГц период следования прямоугольных
импульсов генератора составляет около 78 нс,
следовательно, длительность низкого уровня - около 39 нс.
Но сомом деле форма импульсов несколько отличается от
меандро, но на работе схемы это никак не сказывается.
К моменту прихода 43-го положительного импульса но
второй вход элемента DD2.3 (вывод 2) с выхода генератора на
первом его входе (вывод 1) уже около 15 нс будет действовать
уровень лог."0". Этот уровень запретит прохождение на выход
DD2.3 43-го положительного импульса генератора, поэтому
суммарная (средняя) чостото но выходе элемента DD2.3
уменьшится и составит 12,4984 МГц. Требуемое значение
12,5 МГц легко получить подстройкой переменного резистора
R2 генероторо [2]. По спаду 43-го положительного импульса
9
±
Q12 —
Выход
'12,5 КИЛОГЕРЦ
рис.З
генератора на выходе элемента DD2.4 формируется
короткий положительный импульс, обнуляющий счетчики
DD3.1, DD3.2. Далее цикл работы устройство полностью
повторяется.
Если у кого-то еще останутся сомнения и возникнет
необходимость разделить частоту 12,796 МГц в 1024 раза,
можно воспользоваться упрощенной схемой (рис.З),
выполненной всего на двух КМОП-микросхемох серии
КР1564 (а не четырех, кок в авторском варианте). Но частоту
в 12,5 МГц но ее выходе получить уже не удастся, поскольку
она будет меньше частоты опорного генератора ровно в
1024 раза и составит примерно 12,5 кГц. Кстати, нагрузочной
способности счетчика КР1564ИЕ20 (74НС4040) вполне
достаточно для непосредственного управления четырьмя
входами ТТЛ серии К155 без применения дополнительных
буферных элементов.
Литература
1. Самойленко А. Цифровой преобразователь
частоты//Радио, - 1987. — №3. — С.47-48.
2. Тагильцев К, Улучшенный кварцевый генератор на
логических ИМС//Радио. - 1992. ~ №9. ~ С42.
Микромощный радиомикрофон
Ю.А. Штань, В.Ю. Штань, г. Бердянск
На рисунке показана схема простейшего
радиомикрофона. При использовании микрофонов от
сотовых телефонов потребляемый устройством ток
составляет 100 мкА, а при установке микрофонов китайского
производства - 200 мкА. Радиомикрофон сохраняет
работоспособность при снижении напряжения питания с 1,5В
до 0,9 В, потребляемый ток при этом снижается до 50 мкА.
Транзистор КТ368 с коэффициентом усиления свыше 150.
Колебательный контур образован только коллекторной
емкостью транзистора и индуктивностью катушки L1, поэтому
радиомикрофон имеет высокую чувствительность по звуку,
чему способствует и большой коэффициент усиления
транзистора.
Длина цепи эмиттер - микрофон - "земля" должно быть
минимально возможной. Антенно представляет собой кусок
провода длиной не более 30 см. Радиомикрофон не будет
работать в металлическом корпусе, катушку индуктивности не
следует располагать слишком близко к поверхности плоты.
Стабильность частоты радиомикрофона вполне
удовлетворительна при роботе но частотах до 150 МГц. При
установке радиомикрофона на третьем этоже кирпичного
здания его сигналы достаточно уверенно принимались но
расстоянии 40...50 м на радиоприемник TEKSUN R-303.
Расстояние увеличивалось до 100 м при использовании
данного приемника, оборудованного УВЧ на транзисторе
КП327. Путем уменьшения индуктивности катушки гетеродина
радиоприемника верхняя граница его рабочего диапазона
поднималась до 147 МГц.
Если размеры радиомикрофона не имеют значения, то,
используя щелочные элементы R20, можно добиться
непрерывной работы устройство но протяжении многих
месяцев. Кроме химических возможно использование других
источников тока. Обнаружение радиомикрофона простыми
поисковыми средствами затруднено ввиду его малой
мощности.
Кроме традиционного использования радиомикрофон
можно применять как часть охранной системы близлежащего
объекта, прослушивания ситуации за дверью или но
территории дворо частного домо. Используя радиоприемник,
снабженный наушниками, получаем так называемый
стационарный слуховой аппарат, имеющий большую по
сравнению с обычными слуховыми аппаратами выходную
мощность.
РА 8'2006
Звуковой генератор на микросхемах
DBL5001 (5002)
А.П. Кашкаров, г. Санкт-Петербург
Генераторы звуковой частоты применяются во многих
электронных конструкциях. В статье описано простое
устройство но специализированных микросхемах
DBL5001(5002), разработанных для применения в телефонии.
Микросхемы формирователи вызывного сигноло для
телефонной линии типов DBL5001, DBL5002 моего можно
встретить на платах современных электронных телефонных
аппоротох зарубежного производства. При поступлении
вызывного сигноло с телефонной линии (сигнала переменного
напряжения величиной 60...100 В), беспрепятственно
пропускаемого конденсатором но входе телефонного
аппарата (ТА), эта специализированная микросхема
вырабатывает звуковой сигнал трели. Он представляет собой
два сигноло звуковой частоты (их частоты относятся друг к
другу кок 1:25), которые чередуются с частотой 10 Гц.
Применение этих микросхем в радиолюбительских
конструкциях может быть тем более актуально, что
приборы DBL5001, DBL5002 сегодня широко
распространены и доступны населению (продаются в
магазинах радиотоваров) и имеют небольшую стоимость,
не превышающую эквивалент 0,5 дол.
Компактный корпус DIP-8 позволяет применять
микросхему в конструкциях с ограниченной полезной
площадью корпуса, в том числе устанавливать микросхему в
некоторые платы с SMD-компонентами. В дополнение к этому
электрические параметры этих микросхем позволяют
применять их в широком спектре радиолюбительских
конструкций.
Напряжение питания микросхемы (11...29 В) поступает но
вывод внутреннего узла питания с гистерезисом (вывод 1).
Полезный выходной ток до 35 мА при напряжении выхода до
17 В позволяет без дополнительного усиливающего ток
каскада нагружать микросхему маломощными световыми и
звуковыми индикаторами, а также преобразовывать
выходной сигнал в другие уровни для управления
исполнительными устройствами. Ногрузко должно быть с
сопротивлением не менее 150 Ом.
Микросхема содержит два встроенных генератора
звуковой частоты (34) и выходной усилитель. Один из
генераторов с подключенной к выводом 3 и 4 RC-цепочкой
вырабатывает импульсы с частотой около 10 Гц. Этот сигнал
является управляющим для другого генератора,
соответствующие RC-элементы которого подключаются к
выводам 6 и 7 микросхемы. Результирующий усиленный
сигнал с выхода микросхемы (вывод 8) поступает в нагрузку.
Напряжение для включения низкочастотного генератора
подоют но вывод 2. Включение этого генератора напрямую
зависит от величины напряжения но выводе 2. Поэтому,
С1
R1
изменяя амплитуду напряжения, можно управлять работой
всего узло. Таким образом, на основе микросхем DBL5001,
DBL5002 и аналогичных можно конструировать
порометрические сигнолизоторы с термо- и фотодатчикоми,
сторожевые устройство, генераторы импульсов и иные
простые многофункциональные приборы. А электрические
параметры позволяют применять данные микросхемы
универсально, несмотря но то, что они специально
разрабатывались для устройств телефонии.
Рассмотрим роботу микросхемы но основе простого
генератора 34, используемого в телефонном аппарате. Но
рисунке показана электрическая схема телефонного
звонка, собранного на микросхеме DBL5002. При отсутствии
сигноло вызова (и положенной трубке) постоянное
напряжение в телефонной линии составляет примерно 60 В.
Конденсатор С1 не пропускает постоянную составляющую
напряжения, поэтому на выводах 1 и 4 DA1 питающее
напряжение равно нулю. Звуковой капсюль не октивен. При
поднятии телефонной трубки постоянное напряжение в
телефонной линии снижается до 3...6 В, и эта ситуация влияет
но микросхему DA1 аналогично описанной выше.
При вызове с телефонной линии переменное (около 60 В)
напряжение проходит через конденсатор С1,
ограничительный резистор R1, выпрямляется диодами мосто
VD1—VD4 и поступает но узлы питания микросхемы DA1 —
выводы 1 и 4. Вывод 4 используется для питания внутреннего
выходного усилителя микросхемы, который в данном случае
включается одновременно с узлом питания. Оксидный
конденсатор С2 сгложивоет пульсации напряжения.
Емкость этого конденсатора подобрана опытным путем.
Ее увеличение в донном случае не рекомендуется, иначе из-зо
накопленного заряда на обкладкох конденсатора С1 и
малого токо потребления микросхемы DA1 генератор будет
работать, и капсюль НА1 будет излучоть сигнал 34 не только
во время прерывистых телефонных звонков-вызовов, но и все
время, пока абоненту поступает вызов.
4ерез ограничительный резистор R2 напряжение 10...12 В
подается но вход управления генератором Н4 колебаний, а
он, в свою очередь, запускает второй генератор, частота
колебаний которого определяется элементами R4, С4. В
данном случае эта чостото составляет около 800 Гц. Звуковой
пьезоэлектрический капсюль НА1 включается и излучает
сигнал 34.
Звуковой капсюль НА1 типо НСМ1206Х. Вместо него
можно применить любой другой пьезоэлектрический или
динамический копсюль с сопротивлением не менее 150 Ом.
Вместо зарубежных микросхем DBL5001, DBL5002 без
изменений в схеме можно использовать отечественные
микросхемы КР1436АП1, ЭКР1436АП1. То же правило
Современные телекоммуникации
справедливо и в других случаях
замены и ремонта импортных ТА, в
которых звонок реализован но
микросхемах этого типа.
Все постоянные резисторы типа
МЛТ-0,25. Оксидные конденсаторы
типа К50-29 или аналогичные.
Неполярный конденсатор С4 типо
КМ6 с группой ТКЕ Н70 или
аналогичный. Конденсатор С1 типа
МБМ, МБГО, К73-10 но рабочее
напряжение не ниже 100 В. Диоды
VD1-VD4 типов КД103, КД105 с
любым буквенным индексом.
Устройство в налаживании не
нуждается. Микросхема DA1
получает питание непосредственно
от телефонной линии. Подключение к
линии осуществляется через разъем,
нопример, РП2-5. Полярность
подключения в данном случае не
имеет значения.
55
РА 8'2006
СХЕМОТЕХНИКА Современные телекоммуникации
Многофазные умножители частоты
С. Артюшенко, г. Киев
Фаза несущих и сигнальных колебаний в теории
сигналов относится к тонкой информационной структуре.
Фазовая обработко сигналов все более широко
используется в современной радиосвязи. Наш журнал уже
освещал эту тенденцию на отдельных примерах
схемотехники. Достаточно упомянуть использование
квадратурных составляющих в однополосных модуляторах и
в смесителях частоты с подавлением зеркальных каналов
приема, а также высокоэффективных многофазных
цифровых модуляционных форматах PSK [1]. Менее
известны на практике структуры многофазных умножителей
частоты. Цель статьи состоит в ознакомлении читателей с
этим относительно новым элементом радиотехники.
Широко используемые в радиотехнических устройствах
умножители частоты состоят из двух основных компонентов:
нелинейных элементов (полупроводниковые диоды,
варакторы или триоды в нелинейном режиме класса С),
обогащающих гармониками спектр входного сигноло и
резонансных контуров (фильтров), выделяющих из этого
спектро требуемую гармонику источника стабильной
частоты (последний выполняется, как правило, на основе
кворцевого генератора). Сразу отметим, что ноличие
узкополосной резононсной цепи но выходе умножителя,
настроенной но одну выделяемую частоту, является
принципиальным ограничением простейших умножителей
чостоты. Для преодоления этого ограничения в современной
профессиональной радиоаппаратуре используют
достаточно сложные цифровые синтезаторы чостоты. В то
же время во многих случаях в радиолюбительской практике
могут нойти применение более простые схемы
широкополосных умножителей частоты многофозного типа.
Принцип действия многофазных умножителей чостоты
достаточно прост. Чтобы умножить частоту синусоидольного
сигнала fo но заданное целое число N достоточно
предварительно разделить его на N пороллельных каналов
с последовательным сдвигом фаз в каждом из них на дискрет
(шаг) 360°/N (рис.1). В каждом канале но выходе
нелинейного элемента образуются однополярные импульсы
несущей частоты fo и ее гармоники 2fo, 3fo... (N-l)fo, Nfo...
Можно показать математически, что если представить
сигналы после нелинейных элементов в виде рядов гармоник
несущей частоты, где каждая частотная составляющая
получает кроме умножения чостоты на N еще и умножение
дискрето фозы но номер своей гармоники, то после
суммирования на общей нагрузке все составляющие рядов,
включая и несущую частоту, компенсируются, кроме одной
полезной составляющей с частотой Nfo. При этом для
выделения этой составляющей не требуется использования в
явном виде какого-либо резононсного контура или фильтра.
Это очень удобно в случае умножителей звуковых частот,
когда можно исключить резонансные цепи с низкой
добротностью, которые реализуются, в основном, с
использованием габаритных катушек индуктивности но
магнитных сердечниках, а также в умножителях высоких
частот вплоть до СВЧ, где реализация резонансных цепей
является известной проблемой.
Таким образом, можно считать, что многофазные
умножители — это один из примеров системотехники
применения фазовой обработки и селекции сигналов. По
сравнению с резонансными умножителями умножители но
фозоврощателях обеспечивают лучший уровень подавления
паразитных гармоник и исходной несущей частоты, а также
широкополосность в пределах частотной независимости
фазоврощателей.
Удвоители и учетверители частоты
Удвоители частоты являются простейшими
представителями семейство многофазных умножителей с
кратностью умножения и, соответственно, с числом фоз
N=2. Две фозы несущей частоты, 0° и 180°, образуются с
помощью трансформатора со средней точкой во вторичной
обмотке или усилительной транзисторной схемы с
расщепленной нагрузкой (в коллекторе и эмиттере), или
дифференциального усилителя. Принципиальная
электрическая схема удвоителя частоты но диодах (рис.2),
кок видим, ничем не отличается от двухполупериодного
выпрямителя [2], за исключением того, что нагрузкой в
выпрямителе служит накопительная емкость, иначе
вырожденный фильтр нижних частот, а в удвоителе,
наоборот — фильтр верхних частот. Очевидно, что
двухфозный умножитель частоты - удвоитель - является
широкополосным в пределах балансности (двухфазности)
примененного фозорасщепителя - трансформоторо или
активной схемы.
своем составе дво удвоителя, включенных параллельно, и,
по кройней мере, один фозовращатель но 360°/4=90° но
входе одного из удвоителей. Дополнительная фозовая
инверсия входного сигнала осуществляется, как в случое
удвоителя рис.2, трансформотороми или активными
транзисторными схемоми. Токим образом, получаем
исходный четырехфозный набор сигналов, подобный тому,
который формируют в модуляторах с фазовым подавлением
нежелательной боковой полосы частот или в смесителях с
фазовым подавлением зеркального канале приеме. Далее
используются либо четыре умножительных диодо, либо
четыре усилительных коскадо на транзисторах, работающих
в клоссе С.
Фазовращатели
Фазоврощатели, кок элементы родиосхемотехники
недостаточно широко применяются в радиолюбительской
практике и
поэтому менее известны. Простейший
фозовращатель - это, нопример, обычная RC
цепочко, используемся в качестве переходной
между усилительными коскадоми. Так кок
емкостной ток всегда сдвинут на 90°
относительно приложенного напряжения, то
любая RC-цепочко сдвигает фазу <р в пределах
2-го кводронта на фозовой плоскости
диаграммы фозовых состояний Q/I
(активной/реоктивной составляющих полного
сопротивления) [1] но величину, зависящую от
постоянной времени RC цепочки т. Чем больше
величине t=RC, тем ближе <р к 0°. При R>0 сдвиг
фоз только лишь приближается к 90°. Поэтому
для получения <р=90° на RC-цепочке с
резистором R с конечной величиной
сопротивления используют две RC-цепочки с
т«45°, включенные последовательно (рис.3,а).
56
РА 8'2006
| рис.3,а |
| рис.З,
(ро+ тт/2
(ро + 7г/2
7,5 МГц С I
Еще один тип фазоврощателя использует
комбинированную цепочку RCL (рис.3,6). При равенстве
реактивных сопротивлений Xl=Xq что соответствует
условию последовательного резонанса, сдвиг фаз равен
точно 90° вне зависимости от сопротивления резистора R,
который в этом случае используется для регулировки
амплитуды сигноло в этом плече.
Известно токже, что в простом резононсном контуре с
параллельным резононсом при перестройке контуре в
пределах полосы пропускания по уровню 0,7 от
максимального значения амплитуды фазовоя
характеристика при резонансе изменяется в пределах ±45°,
что также используется но практике. Сдвигают фазу также
высокочастотные линии задержки (ЛЗ) типа длинных линий
или набора LC-цепочек, причем <р=2л1от, где т — задержке
ЛЗ. Последнее соотношение означает, что на каждый 1 МГц
частоты на 1 мкс зодержки наблюдается задержка фазы на
2л, т.е. но полный период 360°.
Все приведенные выше фазовращатели по определению
относятся к так называемым минимально-фазовым цепям.
Они используются в качестве "строительных блоков" при
построении более сложных не минимально-фозовых цепей
мостового типо.
Для получения регулируемой величины сдвига фоз
используется мостовая схема (рис.3,в), в одном плече
которой устоновливоется конденсотор, а в другом -
переменный резистор. По векторной диаграмме можно
покозоть, что сдвиг фаз при изменении R изменяется в
пределах двух кводронтов 0...180° и может быть точно
выставлен но 90° при R=l/2nfoC. Известны также
конструкции механически установливоемых
фазовращателей но всю шкалу 360° на основе сельсинов -
электромашин с вращающимися магнитными полями по
стотору и сигналом переменной фазы, снимаемым с ротора.
Следует отметить, что все типы простых
фазовращателей на основе цепей CLR являются чостотно-
зовисимыми, хотя и не столь критичными, кок в случае
резонансных цепей. Для построения базовых чостотно-
независимых квадратурных цепочек 90° используются более
сложные специальные схемы, известные из техники
однополосной модуляции как схемы Гильберте.
Умножитель промежуточных частот
Ниже приведено (рис.4) практическая схема (из
Интернета) фазового учетверителя частоты с 7,5 МГц до
30 МГц, иллюстрирующая изложенные выше принципы
построения этого типа радиосхемотехники и
проверенная но практике. Для ввода транзисторов в
режим класса С достаточно на входе схемы установить
напряжение исходной частоты кварцо порядка 4,3 В. Но
Cl - С2 - О - С4 - С5 - С6 - 200пф
С7 = 100 пф;
С8 = С9 = С)0=С11=С12»
= С13 = 0,01 Мкф
RI = 470 Ом; R2 = 2,5 кОм
R3-R4- 1000м
R5 = R6 = R7 = R8 = 500 0м
R9-R10 2500M
QI, Q2.03, Q4 - биполярные
рпр - или при - типа
входе верхней части половины
схемы используется
фозосдвигающоя цепочке но
90° RCL типа (рис.3,6). В
качестве L используется
эквивалентная индуктивность
(покозоно но рисунке стрелкой)
первичной обмотки
фозорасщепительного
тронсформотора 0°/180°. Оба
трансформаторе выполнены
но высокочастотном
ферритовом сердечнике с
р=35. Но выходах этих двух
трансформаторов образуется
последовательно сверху вниз
набор фоз 90°/270707180°.
На выходе общей
суммирующей коллекторной
нагрузки четырех транзисторов
установлена П-образная
согласующая цепь в виде
фильтро нижних частот,
обеспечивающая оптимальное
согласование с 50-омной
рис.4
СХЕМОТЕХНИКА Современные телекоммуникации
ногрузкой и дополнительное
подавление паразитных
частотных составляющих. При симметрировании схемы
обеспечивается степень подавления исходной частоты,
второй и третьей гармоники но 50 дБ относительно
уровня полезной четвертой гармоники но частоте 30 МГц.
Никакой дополнительной фильтрации на выходе
фозового умножителя не требуется. В качестве активных
цепей умножителей в фазных каналах можно
использовоть усилители в режиме класса С на
транзисторах любого типа средней мощности
подходящего частотного диапазона. Но нагрузке 50 Ом
такой умножитель розвивоет мощность до 100 мВт на
частоте 30 МГц при напряжении питания 12 В и токе
потребления до 20 мА.
Литература
1. Скорик Е. Т. Радиолюбителям о цифровой
радиосвязи//Род'юоматор. -2001. -№5. - С.49-51.
2. Артюшенко. СВ. Диодная
схемотехника//Радюаматор. - 2006. - №4. - С.52-55.
57
РА 8'2006
Телерадиоярмарка 2006:
новые технологии в Украине
О. Никитенко, г. Киев
ПЕРЕДОВЫЕ ТЕХНОЛОГИИ Современные телекоммуникации
Ежегодный смотр инновационных решений для различных
теле- и радиокомпаний проходил в столице, где с 24 по 27 мая
проходила XII Киевская международная телерадиоярмарка. В
мероприятии приняли участие почти 60 компаний из ближнего
и дальнего зарубежья.
Условно экспозицию можно разделить но несколько
направлений, среди которых выделялись профессиональные
технические средство и программно-аппаратные решения для
телевидеоиндустрии. Естественно, основное внимание
посетителей было приковоно к новым розроботкам, которые
были здесь представлены. К тому же некоторые компании
предлагали представленную здесь продукцию со скидками,
которые действовали исключительно на время выставки.
Остановимся но некоторых из них.
Довольно интересные решения были презентованы
компанией "Квант-Эфир". Прежде всего, это демонстрация
передачи цифрового ТВ в движении. По словам
представителей компании, гарантируется стабильный прием
видеосигнала но расстоянии до 10 км от столичной телевышки
(любой желающий мог проехать в специально
оборудованном автомобиле и убедиться в качестве и
стабильности видеокартинки).
Несмотря на проблемы, с которыми приходится
сталкиваться отечественным компаниям, "Квант-Эфир"
целенопровленно стремится приблизить цифровую эру для
Украины, представив на рынок в 2006 г. собственную
разработку - цифровой телевизионный передатчик TXTU-
1200-R-2.
Специальное конструкторское бюро "Висат" также
анонсировало собственную разработку - антенну для РРЛ 2,2
ГГц для передвижных телевизионных станций (12 дБ, испытания
разработки запланированы на осень).
Компания "Аррокис", представитель латвийской Vigintos
Elektronika в Украине, продемонстрировало новый DVB-
T/DVB-H-модулятор для организации телевизионного
эфирного вещания (выход ВЧ: МВ, 174...230 МГц; ДМВ,
470...860 МГц; дистанционное управление через RS232).
Порадовала интересными решениями и компания
MacHouse, которая представила на выставке семейство Avid
NewsCutter (нелинейная система для монтаже новостийных
программ), а также виртуальную студию ORAD с
возможностью внедрения "живого видео" от внешних
источников в общую картинку на виртуальные экраны.
Впервые в Укроине презентована система IP-телевидения
OPTIBASE с аппаратным кодированием видеопотоко MPEG2.
Компания "Аудио-Альянс" представило но выставке
несколько новинок. Это матричная система служебной святи
"Альянс-14", матричный 16-конольный коммутатор
аналогового видео- и аудиосигналов VideoAudioCom 1616, а
также коммутатор для врезки региональной телерекламы.
Кроме того, был презентован приемопередатчик для
передачи видеосигноло по витой поре (от 1 до 6 коналов) на
расстояние от 30 до 300 м.
Несколько новинок было презентовано компанией
"ОПТА". Среди них - цифровая видеокамера mini-DV AG-
DVX100BE с прогрессивной разверткой. Вторая новинка
станция линейного монтожо для кинопроизводства. С мая
2006 г. в Украине стала доступно портативная видеокамера
высокой четкости для видеопроизводство AG-HVX200E.
Компания "Реалмюзик' представила но выставке
анализатор NTI Acoustilyzer АП для измерения
разборчивости речи. Среди других новинок - миниатюрный
кардиоидный микрофон 4088-F, всенопровленные
микрофоны серии 4090, о также активные студийные
микрофоны серий Precision и Reveal.
Среди новинок, представленных компанией DiReX,
хочется отметить аккумуляторную боторею T-L160AD
(емкость от 65 до 195 кВтч), которая может использоваться для
видеокамер любых производителей. Среди других новинок
ленточная библиотека PowerLooder, дисковый массив Yalta
Mini Sport, цифровой комкодер Panasonic AG-HVX200E, о
также очки-дисплей Eyetop Centro, оптико-волоконное
оборудование Evertz (оптические приемники серии 7707).
Участники этих и других
выставок по электронике
получают каталог -
БЕСПЛАТНО!!!
Тираж 7000 экз. Для фирм участников
всех выпусков специальные цейЫ.
Каталог выходит к осетти/л выставкам
"Мир электроники* и *Инфбрмстйка и
Связь*.
ИЗДАТЕЛЬСТВО "Радиоаматор"
начинает прием заявок в 6-й выпуск
каталога "Вся радиоэлектроника Украины"
По вопросу получения бланка заявки обращайтесь к Латышу С.В.
e-mail: lat@sea.com.ua, тел./факс: (044) 573-32-57
г. Киев, ул. Краковская 36/10 : почтой а/я 50, Киев-110, 031 10
58
РА 8'2006
"СКТВ"
ТЗОВ'САТ-СЕРВИС-ЛЬВОВ" Лтд.
Украина, 79060, гЛьвов, а/я 2710,
т/ф (0322) 67-99-10
e-mail: satservice@ipmjviv.uc
Оф. представитель фирмы BLANKOM в Украине.
Поставка професс. станций и станций MINISAT
кабельного ТВ. Гарантия 2 г. Сертификат Ком.
связи Украины, гигиеническое заключение.
Пр дерти; -ование сетей кабельнргд ТВ.________
с-
Украина, 01135, г. Киев, ул.Речная, 3,
т.(044) 238-60-94,238-61-31 ф.238-61-32
e-mail: sale@strong.com.ua
Представительство Strong в странах СНГ.
Оборудование спутникового телевидения, ЖКИ-
телевизоры, плазменные панели. Продажа,
Сервис, тех* гкидецркко,____________________
АОЗТ "РОКС"
Украина, 03148, г. Киев-148,
ул. Г. Космоса, 2Б, оф. 303
т/ф (044) 407-37-77,407-20-77, 403-30-68
e-mail:pks@roks.com.ua http://www.roks.com.ua
Спутниковое, эфирное, кабельное ТВ.
Многоканальные (до 200 каналов) цифровые
системы с интегрированной системой условного
доступа МИТРИС, MMDS,. Телевизионные и
цифровые радиорелейные линии. Модуляторы
ЧМ, QPSK, QAM 70мГц, RF, L-BAND.
Спутниковый интернет. Охранная сигнализация,
видео наблюдение. Лицензия гос. ком. Украины
по строительству и архитектуре АА №768042 от
15.04.2QQ4 г.
НПФ «Видикон»
Украина, 02099, Киев, ул. Зрошувольна, 6
т. 567-74-30, фокс 566-61-66
e-mai!:v cb@vidikon.kiev. ио
http://www. vidikon.kiev.ua
Разработка, производство, продажа для КТВ
усилителей домовых и магистральных, фильтров
и изоляторов, ответвителей магистральных и
тазъемрв. головных станций и модуляторов.
"ВИСАТ" СКВ
Украина,03115, г.Киев, ул.Святошинская,34,
т/ф (044) 403-08-03, тел. 452-59-67, 452-32-34
e-mail: visot@i.kievиа http://www. visatUA.com
Спутниковое, кабельное, радиорелейное
1,5...42 ГГц, МИТРИС, MMDS-оборудование.
МВ, ДМВ, FM передатчики. Кабельные станции
BLANKOM. Базовые антенны DECT; РРС; 2,4
ГГц; MMDS 16dBi; GSM, ДМВ 1 кВт. СВЧ модули:
гетеродины, смесители, МШУ, ус. мощности,
приемники, передатчики. Проектирование и
лицензионный монтаж ТВ сетей. Спутниковый
интернет.____________________________________
’Влад+"
Укроина,03680,г.Киев-148,пр.5б-лет
Октября,2А, оф. 6 т/ф (044) 407-05-35,
т.407-55-10,403-33-37
e-mail: vlad@vplus.kiev.ua http://www.vlad.com.ua
Оф. предст. фирм ABE Elettronika-AEV-CO.EI-
ELGA-Elenos, ANDREW. ТВ и РВ транзисторные и
ламповые передатчики, радиорелейные линии,
студийное оборудование, антенно-фидерные
тракты, модернизация и ремонт ТВ
передатчиков. Плавные аттенюаторы для
кабельного ТВ фирмы АВ. Изготовление и
монтаж печатных плат.
ООО "КВИНТАЛ"
Украина, г. Киев,
т/ф (044)546-89-72,547-65-12.
e-mail: kvintal@inbox.ru http://www.kvintal.com.ua
Приборы "КВИНТАЛ-9.01" для восстановления
кинескопов. Вакуумметры для кинескопов.
Генераторы испытотельных сигналов. Детали для
ремонта телевизоров. Флюс для пайки плат.
Возможна л: .ставка наложенным платежом..
РаТек-Киев
Украина, 03056, г. Киев, пер. Индустриальный,2
тел. (044) 241-67-41, т/ф (044)241-66-68,
e-mail: ratek@torsat.kiev.ua
Спутниковое, эфирное, кабельное ТВ.
Производство радиопультов, усилителей,
ответвителей, модуляторов, фильтров.
Программное обеспечение цифровых
п.-иемников. Спутниковый интернет.
ООО «ТЕЛЕВИДЕО»
Украина, г. Киев,
ул. Магнитогорская, 1, литера "Ч"
т. (044) 537-28-76 (многок.) фокс 501-04-70
e-mail: tvideo@ln.ua http://www.tvideo.com.ua
Производство и продажа адресной
многоканальной системы кодирования ACS для
кабельного и эфирного телевещания и приемо-
передающего оборудования MMDS
MultiSegment. Пусконаладка, гарантийное и
послегарантийное обслуживание.________________
Beta tvcom
Украина, г. Донецк, 83004
ул. Университетская, 112,
т/ф (062) 381-81-85,381-87-53,381-98-03,
e-mail: betatvcom@dptm.donetsk.ua
http://www.betatvcom.dn.ua
Производство сертифицированного оборудования:
ГС для КТВ, оптические передатчики! 310 и 1550 нм;
ТВ передатчики 1, 10,100 Вт, системы MMDS,
МИТРИС; Шифровое ТВ, модуляторы DVB-T, DVB-C,
DVB-S; Цифровоые РРС El, 4Е1, Е2,16Е1; Радио
Ethernet; Измерит, приборы диапазона 5-12000 Мгц.
VSV communication
Укроино,04073, г. Киев, а/я 47,
ул.Дмитриевская, 16А,
т/ф (044) 468-70-77, 468-61-08, 468-51-10
e-mail: algri@sat-vsv.kiev.ua
http://www.sot-vsv.kiev. иа
Оборудование Astro, Covel, Axing, KWS, SMW
для эфирно-кабельных и спутниковых систем,
оборудование контроля доступа. Консультация,
проект, поставка, монтаж, гарантия, сервис.
Kudi
Украина, 79039, г. Львов, ул.Шевченко, 148,
т/ф (032) 298-23-85,233-10-96
e-mail: kudi@maii Iviv. иа http://www.kudi. com. uo
Спутниковое, кабельное, эфирное ТВ. Оптовая и
розничная продажа. Системы и изделия
собственного и импортного производства.
ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ"
"Плата н-Украина"
Украина, 03062, г. Киев,
ул. Чистяковскоя,2, оф. 18
т. 494-37-92,494-37-93, 494-37-94, ф.442-20-88,
e-mail: chip@optima.com.ua
Поставка всех видов эл. компонентов для
аналоговой, цифровой и силовой электроники.
Пассивные компоненты EPCOS, BOURNS,
MURATA. Широкий выбор датчиков давления.
тока, температуры, магнитного поля, влажности,
газа, уровня жидкости и др. Поставка
измерительного и паяльного оборудования.
Украина, 18036, г. Черкассы, о/я 3502
т. (067) 470-15-20 e-mail: yury@ck.ukrfel.net
КУПЛЮ. Конденсаторы К15, КВИ, К40У-9,
К72П-6, К42, МБГО, вакуумные. Лампы Г, ГИ, ГК,
ГС, ГУ, ГМ, 5Ц, 6Ж, 6К, 6Н, 6П, 6С, 6Ф, 6Х.
Галетные переключатели, измерительные
пиибоуы 'головки! и другие радиодетали________
RC$ Components
Украина, 03150, ул. Предсловинскоя, 12
т. (044) 201-04-26,201-04-27, ф.201-04-29
e-mail: res 1 @rcs 1. relc.com
www.rcscomponents.kiev.ua
Склад ЭЛЕКТРОННЫХ КОМПОНЕНТОВ в
Украина, 03035, г. Киев, ул. Урицкого, 32, оф. 1
ф(044) 245-0-555многоканальный
e-mail:cov@roinbow.com.uo, elkom@moil.kor.net
http://www.rtcs.ru
Официальный дистрибьютор на Украине ATMEL,
MAXIM/DALLAS, INTERNATIONAL RECTIFIER,
NATIONAL SEMICONDUCTOR, ROHM.
СЭА
Украина, 02094, г. Киев, ул. Краковская, 36/10.
т. (044) 575-94-01 (многок.), т/ф 575-94-10
e-mail: info@seo.com.ua, http://www.sea.com.ua
Электронные компоненты, измерительные
приборы, паяльное оборудование.______________
ИД "Прогрессивные технологии" |ДИ
(девять лет на рынке Украины)
ул. М. Коцюбинского 6, офис 10, Киев, 01030
т. (044) 238-60-60(многокон./, ф. (044) 238-60-61
e-mail: sdes@progtech.kiev.ua
Оф. дистрибьютор и дилер: INFINEON, ANA-
LOG DEVICES, ZARLINK, EUPEC, STM, TYCO
AMP, MICRONAS, INTERSIL, AGILENT, FUJITSU,
M/A-COM, NEC, EPSON, CALEX, FILTRAN.
PULSE, HALO и др. Линии поверхностного
монтажа TYCO QUAD.
МАСТАК ПЛЮС
Hi кс елект
IKC
Украина, г. Киев, ул. Прорезная, 15, оф. 88
т. 044)537-63-22, ф. 537-63-26
e-mail: info@mastok-ukroine.kiev. ио,
http://www.mastak-ukraine.kiev. иа
Поставка электронных компонентов Xilinx, Atmel,
Grenoble, TI|BB, TI-RFID, IRF, AD, Micron, NEC,
Maxim/Dallas, IDT, Altera, AT. Регистрация и
поддержка проектов, гибкие условия оплаты,
инцивмдудл, nQ,t^Qj>_____
-------------------------М
I™1
Украина,02002, г. Киев,
ул. Флоренции, 1/11, 1 этаж
т/ф 516-40-56,516-59-50,516-47-71
e-mail: chip@nics.kiev.uo
Комплексные поставки электронных
компонентов. Более 20 тыс.наименований со
своего склада:Апа1од Devices, Atmel, Maxim,
Motorola, Philips, Texas Instruments,
STMicroelectronics, International Rectifier, Power-
One, PEAK Electronics, Meanwell, TRACO,
Ppwertia._____________________________________
ООО "РАДИОМАН1
Украина, 02068, г. Киев, ул. Урловскоя, 12
(Харьковский массив, ст. метро "Позняки")
т. (044) 255-15-80, т/ф 255-15-81
e-mail: soles@radiomon.com.uo
http://www.rodioman. com. uo
Розничная торговля электронными и
электромеханическими компонентами. 10000
наименований активных и пассивных
компонентов, оптоэлектроника, коннекторы,
конструктивные элементы, инструмент,
материалы и многое другое. Поставки по
каталогам Компэл, Spoerle, Schukat, Farnell, RS
Components, Schuricht. Кассовые чеки,
налогообложение на общих основаниях
'ТРИАДА"
ВИЗИТНЫЕ КАРТОЧКИ
Украина, 02121, г. Киев-121, а/я 25
т/ф(044)562-26-31, 461-34-63,
e-mail: tnod@ukrpack.net
Радиоэлектронные компоненты в широком
ассортименте (СНГ, импорт) со склада, под
заказ. Доставка курьерской службой._________
Украина, 03057, г.Киев-57,
пр.Победы,56, оф.255
т/ф. (044) 455-55-40 (многокан.), 455-65-40
e-mail: megaprom@megaprom.kiev.ua,
http://www.megaprom.kiev.ua
Электронные компоненты отечественного и
заруб ежного производства.__________________
VDMAIS
Украина, 01033, Ки!в-33, о/с 942,
ул. Жилянськоя, 29
т. 287-5281,287-22-62, ф.(044) 287-36-68,
e-mail: info@vdmois.kiev.uo
http.//www. vdmois. kie v. и a
Ел. компоненти, системи промавтоматики,
измерительные приборы, шкафи и корпуса,
оборудование SMT, изготовление печатных
плат. Дистрибьютор: Agilent Tehnologies, AIM,
ANALOG DEVICES, ASTEC POWER, Cotco, DDC,
ELECTROLUBE, ESSEMTEC, FILTRAN, GEYER
ELECTRONIC, IDT, Hameg, HARTING, KINGBRIGHT,
59
PA 8'2006
Kroy, LAPPKABEL, LPFK, MURATA, РАСЕ,
RECOM, Rittal, Rohm, SAMSUNG, Siemens,
SCHROFF, Technoprint, TEMEX, Tyco Electronicx,
VISION, WAVECOM, WHITE ELECTRONIC, Z-
WORLD.
'KHALUS- Electronics'
Украина, 03141, г. Киев, a/я 260,
т (044) 490-92-59, ф. (044) 490-92-58
e-mail: soles@khalus.com.ua
http://www. khalus. com. и a
TEKTRONIX AGILENT
FLUKE LECROY
Измерительные приборы, электронные
компоненты
ЭЛЕКОМ"
Украина, г. Киев,
ул. Б. Хмельницкого, 52 Б, оф. 312
т/ф (044) 461-79-90,239-73-23
e-mail: office@elecom.kiev.ua
http//www. elecom.kiev. ио
Поставки любых эл.компонентов от 3600
поставщиков, более 60млн. наименований.
Поиск особо редких, труднодоступных и снятых с
производства эл.компонентов._________________
ООО "РАСТА-радиодетоли "
ВИЗИТНЫЕ КАРТОЧКИ
Украина, 69000, г. Запорожье
ул. Патриотическая, 74-А, оф. 308
т/ф (061) 220-94-98 т. (061) 220-85-75
e-mail: rasta@comint.net
htfp://www. comint.net/-rasta
Радиодетали отечественные и импортные, со
склада и под заказ. СВЧ, ПЗ, ГУ-10А, КС168А
Силовые приборы. Доставка по Украине.
Оптовая закупка радиодеталей.
Украина, 03194, г. Киев-194, ул. Зодчих, 24
т/ф (+38 044) 405-22-22, 405-00-99
e-mail: ur@triod. kiev. иа
http://www. tried, kiev. ua
Радиолампы пальчиковые
6Д..,6Н..,6П..,6Ж..,6С..,др. генераторные лампы
Г,ГИ,ГМ,ГМИ,ГУ,ГК,ГС, др. тиратроны ТГИ,ТР,
магнетроны, лампы бегущей волны, клистроны,
разрядники, ФЭУ, тумблера АЗР, АЗСГК,
контакторы ТКС,ТКД, ДМР,электронно-лучевые
трубки, конденсаторы К15-11,К15У-2, СВЧ-
транзисторы. Гарантия. Доставка. Скидки.
Продажа и закупка.__________
ООО "Дискон"
Украина, 83045, г. Донецк, ул. Воровского, 1/2
т/ф (062) 345-75-81,82,83, (062)385-01-35
e-mail:discon@dn. forlep. net
http://www. discon. com. ua
Поставка эл. компонентов (СНГ, импорт) со
склада. Всегда в наличии СПЗ-19, СП5-22,
АОТ127, АОТ128, АОТ101. Пьезоизлучатели и
звонки. Стеклотекстолит фольгированный одно-
и двухсторонний. Трансформаторы, корпуса и
аккумуляторы.________________________________
ЧП "ШАРТ"
Украина, 01010, г. Киев-10, а/я 82
т/ф 528-74-67, 531-79-59,
e-mail: nosncgo@i.kiev.ua
Продажа,покупка: Радиолампы 6Н, 6Ж, ГИ,
ГМ, ГМИ, ГУ, ГК, ГС, тиратроны ТГИ,ТР,
магнитроны,клистроны, ЛБВ. СВЧ транзисторы.
Конденсаторы К-52, К-53. Радиодетали
отечественных и зарубежных производителей.
Доставка, гарантия._________________________
ООО ПКФ "Делфис"
Украина, 61166,
г. Харьков-166, пр. Ленино, 38, оф. 722,
т. (057)717-59-75, 717-59-60
e-mail: ol@deffis.webest.com,
max@deffis. webest. com http://www. deffis. com. ua
Радиоэлектронные комплектующие
зарубежного производства в широком
ассортименте со склада и под заказ. Доставка
курьерской почтой.___________________________
| ДООО "Филур Электрик, Лтд"Д[|
Украина, 03037, г. Киев, а/я 180,
ул. М. Кривоноса, 2А, 7 этаж
т. (044)249-34-06 (многоканальный), 248-89-04,
факс249-34-77
e-mail:asin @filur.kiev. ua htfp://www. filur. net
Электронные компоненты от ведущих
производителей со всего мира. Со склада и под
заказ. Специальные цены для постоянных
покупателей. Доставка.__________________________
ООО "Инкомтех"
Украина, 04050, г. Киев, ул. Лермонтовская, 4
т. (044)483-37-85, 483-98-94, 483-36-41,
489-01-65, ф. (044)461-92-45, 483-38-14
e-mail: eletech@incomtech.com.ua
hffp://www.mcomtech. com. ио
Широкий ассортимент электронных и
электромеханических компонентов, а также
конструктивов. Прямые поставки от крупнейших
мировых производителей. Доступ к продукции
более 250 фирм. Любая сенсорика. СВЧ-
компоненты и материалы. Большой склрд.______
Компания "МОСТ"
Украина, г. Киев
e-mail: info@most~ua.com http://wwwmost-ua.com
Поставка широкого спектра электронных
компонентов мировых производителей и
производителей г-^сн СНГ.___________________
НПП "ТЕХНОСЕРВИСПРИВОД"
Украина, 04211, Киев-211, а/я 141
т/ф (044)454-25-59, 456-19-57, 458-47-66
e-mail: tsdrive@semikron.com.ua
http://www. tsdrive. com. ua
Диоды и мостики (DIOTEC), диодные,
тиристорные, IGBT модули, силовые
полупроводники (SEMIKRON), конденсаторы
косинусные, импульсные, моторные (ELECTRONI-
CON j, ремонт преобразователей частоты______
ООО "ЛЮБКОМ"
Украина, 03035, г. Киев,
ул. Соломенскоя, 1, оф. 209
т/ф (044)248-80-48,248-81-17,245-27-75
e-mail: info@lubcom.kiev.uo
Поставки эл. компонентов - активные и
пассивные, импортного и отечественного
производства. Со склада и под заказ.
Информационная поддержка, гибкие цены,
индивидуальный подход.
Украина, 03124, г. Киев, бул. Ивана Лепсе, 8
т/ф (044) 239-96-06 (многокан.), 495-29-19
e-mail: info@grandelecfronic. com;
hffp://www.grandelectronic. com
Поставки активных и пассивных р/э компонентов,
в т.ч. SMD. Со склада и под заказ AD, Agilent,
AMD, Atmel, Burr-Brown, IR, Intersil, Dallas, Infineon,
STM, Motorola, MAXIM, О NS, Samsung, Texas
Instr., Vishay, Intel, Fairchild, Alliance, Philips. AC/DC
и DC/DC Franmar, Peak, Power One. Опытные
образцы и отладочные средства
Комплекс "Ярослав"
Украина, г. Киев,
ул. Ярославов Вол, 28
т/ф (044)234-02-50,235-21-58
235-04-91,278-36-76
e-mail:ic@mgk-yaroslav.com. иа
ПОСТАВКА ЭЛЕКТРОННЫХ КОМПОНЕНТОВ,
БЛОКОВ И МОДУЛЕЙ.
Производственные и ремонтные. Со склада и
под заказ. Широкий ассортимент AC/DC,
DC/DC, DC/AC источников питания,
электронные наборы МАСТЕР КИТ.
ООО "НЬЮ-ПАРИС
Украина, 03055, г. Киев,
просп. Победы, 30, к. 72
т/ф 241-95-88, т. 241-95-87,241-95-89
e-mail: wb@newparis.kiev.uo
http://www.paris.kiev. иа
Разъемы, соединители, кабельная продукция,
сетевое оборудование фирмы Planet,
телефонные разъемы и аксессуары,
выключатели и переключатели, короба, боксы,
кроссы, инструмент.
'ЭлКом'
Украина, 69000, г. Запорожье, а/я 6141
пр. Ленина, 152, (левое крыло), оф. 309
т/ф (061) 220-94-11, т220-94-22
e-mail: venzhik@comint.net http://www.etcom.zp. иа
Эл. компоненты отечественного и импортного
производства со склада и под заказ. Спец, цены
для постоянных покупателей. Доставка почтой.
Продукция в области проводной связи,
электроники и коммуникаций. Разработка и
внедрение.
ТОВ "Бриз ЛТД'
Украина, г. Киев, ул. Шутово, 16
г (044)599-32-32, 599-46-01, 458-02-76
e-mail: briz@nbi.com.ua
Радиолампы 6Д, 6Ж, 6Н, 6С, генераторные ГИ,
ГС, ГУ, ГМИ, ГК, ГМ, тиратроны ТР, ТГИ,
магнетроны, клистроны, разрядники, ФЭУ,
лампы бегущей волны. Проверка и
перепроверка. Закупка и продажа.
Украина, г. Киев, бул. Кольцово, 19, к. 160
т/ф (044) 405-40-08,578-26-20,
hftp://makdim2@mail. г и
Приобретаем и реализуем генераторные
лампы: ГИ, ГС, Г/, ГМИ, ГК, клистроны,
магнетроны, ЛБВ. Доставка, гарантия.
ООО "Техпрогресс'
Украина, 04070, г. Киев,
ул. Сагайдачного, 8/10,
литера "А ", оф. 38
т/ф (044)494-21-50, 494-21-51, 494-21-52
e-mail: info@tpss.com.ua, http://www.tpss.com.ua
Импортные разъемы, клемники, гнезда,
панельки, переключатели, переходники. ЖКИ,
активные компоненты, блоки питания.
Бесплатная доставка по Украине.
ООО "Элтис Компоненты'
Украина, 04112, г. Киев,
ул. Дорагожицкоя, 11/8, оф. 211
т (044) 490-91-94, 490-91-93
e-mail: soles@eltis. kiev. иа, http://www. elf is. kiev. ua
Поставки импортных р/э компонентов со склада
и под заказ. Bolymin, Dallas/MAXIM, Power
Integrations, Fujitsu, Silicon Lab., TDK, Goodwill,
Cyan и др. всемирноизвестных производителей.
| ООО "Симметрон-Украина" Д
Украина,02002, г. Киев,
ул. М. Росковой, 13, оф. 903
т. (044)239-20-65,494-25-25, ф. (044)239-20-69
e-mail:info@symmetron. com. иа
http://www.symmetron. ио
Склад компании насчитывает более 70000
наименований, под заказ доступно около
300000 наименований. Для удобства
разработчиков и ремонтников, имеющих
потребность в широком ассортименте
комплектующих в небольшом колличестве
работает интернет-магазин.________________
ООО "РЕКОН
Украина, 03037, г. Киев,
ул. М. Кривоноса, 2Г,оф.40
т/ф (044) 490-92-50 (многок),
249-37-21,
e-mail: rekon@rekon.kiev.ua
http://www.rekon.kiev. ио
Поставки электронных компонентов. Гибкие
цены, консультации, доставка.
НПКП "Техекспо"
Украина, 79057, г. Львов, ул. Антоновича, 112
(0322) 95-21-65, 95-39-48,
e-mail: techexpo@infocom.lviv. ио,
techexpo@lviv. gu.net
Гуртов! та др1бногуртов[ поставки широкого
спектру ел. компонентов провщних виробниюв
евггу, а також СНД для пщприемсгв р|'зних
галузей Д1яльносп. Датчики HoneyWell, AD
Ви готовлен ня друкованих плат.
РА 8'2006
IMRAD
Украина, 04112, г. Киев, ул. Шутова, 9
т/ф (044) 490-2195, 490-21-96,495-21-09,
495-21-10
e-mail: imrad@imrad.kiev.ua,
http://www. imrad. kiev. ua
Высококачественные импортные электронные
компоненты для разработки, производства и
. и-монта эле ранной техники со склада в Киеве.
ИПП2?!
a" - ГНПП "Электпонмаш'
1П "Тевало У,
ООО"КОМИС
Украина, 03134, г. Киев, пр. Королева, 24, кв. 49
т (044) 496-83-21, факс 496-83-22
e-mail: oda@bg.net.ua,
http://www. odo-ploto. kiev. ио
Проектирование, подготовка производства,
изготовление одно-, двух- и многослойных
печатных плат, гибких шлейфов, клавиатуры,
многоцветных клейких панелей, шильдиков и
этикеток, химическое фрезерование.
Электооков'п.'оль лечатных плац______________
Украина, 03150, г. Киев,
пр. Краснозвездный, 130
т/ф525-19-41,524-03-87,
e-mail: goid_s2004@ukr.net
Комплексные поставки всех видов отечественных
"СИМ-МАКС"
Украина, г. Киев, пр. Лесной, 39А, 2 этаж
т/ф 516-18-93,568-09-91
e-mail: simmaks@softhome.net, simmaks@chat.ru,
http.//www. simmaks. com. ua
Украина, 01042, г. Киев,
б-р Дружбы народов 9, оф. 1а
Т. (044) 529-68-65, 501-12-56 (многокон),
ф. (044)528-62-59
e-mail: office@tevalo.com.uo
http://www. tevalo. com. ua
ДП «Тевало Украина» официальный
представитель компаний ELFA, Visaton, Keystone
в Украине. Осуществляет поставку импортных
(от более 600 производителей)
электрокомпонентов, акустических систем и
электрооборудования, общим объемом
ассортимента 45 000 наименований. Срок
поставки 10-14 дней.
ООО "П1
эл. компонентов co склада в Киеве. Поставка
импорта под заказ. Спец, цены для постоянных
клиентов._______________________________
«Центральна Електронна Компа Hi я»
Генераторные лампы ГУ, ГИ, ГС, ГК,. ГМИ, ТР,
ТГИ, В, ВИ, К, МИ, УВ, РР и др. Доставка.
Украина, 04205, г. Ки!в-205,
пр. Оболонський, 16 Д, а/с 17,
т.(044)537-28-41
e-mail: trans@centrel.com.ua
http://www. cent г el com. ua
Конграктне електронне виробництво.
Комплексы! ргшення для зд!йснення поставок
ул. Данилевского, 20 (ст. м. "Научная")
т. (0572) 705-31-80, факс (057) 715-71-55
e-mail: radio@radar.org.uo
Радиоэлементы в широком ассортименте в
наличии на складе: микросхемы, транзисторы,
диоды, резисторы, конденсаторы, элементы
индикации, разъемы, установочные изделия и
многое другое. Возможна доставка почтой и
Украина, 61045, г. Хорьков, ул. О. Яроша, 18,
оф. 301 (для писем: 61103, Харьков, а \я 503)
т/ф (057) 752-25-35,343-46-29
e-mail: alex@uaone.com,
http://hag@ic kharkov. ua
Разработка КД, печатные плоты любой
сложности, комплектация, монтаж, пайка р/э
устройств "под ключ", поставка р/э компонентов
со склада и под заказ. Доставка курьерской
ПОЧТОЙ._____________________________________
"ИКС-ТЕХНО'
готових виробв: ягасний SMD-та об'смний
монтаж друкованих плат; комплектац'|я
електронними компонентами; виготовлення
друкованих плат; розробка проекту, схем та
топологи.
ье рм.
СП"ДАКПОЛ"
нтц "свроконтакт'
Украина, 03150, м. Ки'/в, вул. Димитрова, 5,
т. (044) 284-39-47 ф.289-73-22
e-mail: info@eurocontact. kiev. ua
УкраинаД4 211, Киев-211,а/я 97
ул. Сновская, 20
т/ф (044) 501-93-44,331-11-04, (050) 447-39-12
e-mail: kiev@dacpol. com http://www. docpol. com
ВСЕ ДЛЯ СИЛОВОЙ ЭЛЕКТРОНИКИ. Диады,
тиристоры, IGBT модули, конденсаторы,
вентиляторы, датчики тока и напряжения,
Украина, 04111, г. Киев, ул. Солютноя, 23 А
т/ф (044) 536-18-59
e-mail: info@ics-tech.kiev.ua
http://www. cs-tech.kiev. ио
Разработка и производство средств
hftp://www. eurocontact, kiev. ua
Оптов! поставки ел. компонент в i неземного
в!робн. Пам'ять, лопка, М1кропроцесори, схеми
зв'язку, сидов!, дискреты, аналогов! компоненти,
НВЧ компоненти, компоненти для
оптоволоконного зв'язку з! складу та на
замовлення.
охладители, трансформаторы, термореле,
предохранители, кнопки, электротехническое
обо; ,.,ование._____________________________
ЧП "0львия-2000‘
Украина, 63150, г. Киев, ул. Щорса, 15/3, оф. 3
т. (044) 461-47-83,529-62-41, 8 (067) 443-74-04
e-mail: andrey@olv.com.ua, http://www.olv.com.ua
Корпуса пластиковые для РЭА, кассетницы.
Пленочные клавиатуры.
автоматизации: промышленные контроллеры,
модули ввода и вывода сигналов, панели
индикации, блоки питания. Разработка
электронной техники на заказ.
Украина, 84100, Донецкая обл., г. Славянск
ул. Добровольского 1А,
т. (06262) 9-21-11, (050) 6809895
e-mail: taukip@ukr.net
www. toukip. norod. ru
Системы малой автоматики. Приборы контроля
и регулирования температуры.
СВ1ТЛОД10ДИ
в корпусах та без.
Свгтлодюдж лампи.
www.aten.com.ua
Р1дкокристал1чж алфавггно-цифров!
i граф!чж д1сплеТ з пщсв1ткою та без.
Семисегментж 1ндикатори р!зних розм!р!в.
Великий
Bn6ip!
Роз'еми та з'еднувачГ
клеми, клемники
корпуси, кр!плення
панел! до м!кросхем
та !нш! пасивн!
Це все та багато ншого е на склад! в Киев!!
Ки'/в, вул. Проыислова, 3
т/ф (044) 285-17-33,
286-25-24, 527-99-54
paris_ooo@bigmir.net
Ексклюзивний дистрибутор ATEN в УкраТн!
К\/М-перемикач1, комутацШн блоки,
USB пристроТ, конвертери, вщео-сплггери, HUBS,
мережев! пристрои, комун!кац1йн! вироби та кабел.
Електро обладнання
шафн та щитн
П legrand"
блоки аваршкого осветления
захистне комутацшне обяаднання
структурояаи! кабекьн! системи LCS
кабельш котки, короба, автоматичен пускач!
комутацшш шафн i рёзнё аксесуарн
KSS
Короба
Стяжки
Скоби
|НШ1
компоненти
для крошения
1нструмент
та аксесуари
/// //1 Кшв, пр. Перемоги. 30, к. 72
riDrU е тел.: 241-95-87, 241-95-89
ГЛ Д 01 Л факс: 241-95-88
I I/Аг 1/1 E-mail: newparis@newparis.kiev.ua
ВИЗИТНЫЕ КАРТОЧКИ
61
РА 8'2006
Издательство "Радюаматор" предлагает
Аналого-цифроеые и цифро-аналоговые преобразователи. Справочник. М. Альтекс, 2003г ,224с.. .. 23.00
Прикладная оптоэлектроника. (Мир электроники), Ермаков О., М..Техносфера, 2004г, 416с.............. .. 45.00
Силовые полупроводниковые ключи. Семейства, характеристики, применение. М Додека, 2006г, 384с... .. 44.00
Транзисторной преобразовательная техника. (Мир электроники}, Мелешин В., М..Техносфера,2005г.,632с .. 70.00
Маркировка радиоэлектронных компонентов. Карманный справочник. Нестеренко И.И, 2004 г.,............ .. 18.00
Цветовая и кодовая маркировка радиоэлектронных компонентов. Отеч. и зарубеж. М.:Солон, 2006г., 128с.. .. 19.00
Ремонт. Кондиционеры Samsung, LG, Sanyo, General Elektric, Rolsen, Daikin.(Bbin.65) 2002г., 240c. A4 . ... .... 57.00
Современные холодильники NORD. Ледник В.И,С-Пб.:НиТ, 2003 г., 144с. .. ... 20.00
Ремонт мониторов Samsung, {вып.64). Яблокин Г. -МСолон,2002г, 160с. А4... . 30.00
Ремонт измерительных приборов (вып.42).Куликов В.Г., М.:Солон.2000 г., 184 с. А4... .. 27.00
Ремонт. Телевизоры HORIZONT. Том 1, том 2. Вып. 82,83. М.:Солон, 2005г, 400с.+сх, 400с. + схемы............по 49.00
I КНИГА-ПОЧТОИ1
Ремонт радиотелефонов SEN АО и VOYAGER. Вып 30. М.:Солон, 176с. А4.............. .......... .. 28.00
Ремонт сотовых телефонов. Хрусталев ДА, М..Солон, 2003г,160с............................... .. 27.00
Ремонт. Сотовые телефоны. Схемы растюлож. элементов и контрольных точекВып. 71,2004г., 108с.А4... .. 35.00
Ремонт. Программный ремонт сотовых телефонов.200 моделей LG, Motorala,NOKIA, Siemens.Bbin.93,2006г.... .. 44 00
Ремонт Современные копировальн. аппараты. (Ricoh, Sharp, Xerox, Konicq, Toshiba, Minolta). B.63., 384c.A4 .. 69 00
Ремонт. Современные зарубежные мониторы. Вып.68. Тюнин НА, М.:Солон, 2003г, 184с А4.............. .. 36.00
Ремонт. Микросхемы для бытовой радиоэлектронной аппаратуры. Вып. 69. М.:Солон, 164с.А............ .. 35.00
Ремонт. Строчные трансформаторы современных телевизоров. Аналоги и хар-ки. Вып.78.2004г,272с.А4... . 58.00
Ремонт. Современные телевизоры Устр-во, ремонт и сервисные регулировки Вып.88,2005г., 160с А4 .. 40.00
Ремонт. ЖК телевизоры LG, HORIZONT, ROLSEN, Samsung, Sharp, Vitek. Вып.94,2006г, 96c.A4.......... .. 40.00
Ремонт. Телевизоры 21-го века. Более 70 моделей производство России и Беларуси. Вып 89, 2006т, А4 40.00
Ремонт. Электронное оборуд. автомобилей (ВАЗ, ГАЗ, Audi,Ford, Mazda, Opel, Seat, Toyota, WV),2005r.,288c. .. 40.00
Современные автосигнализации Новейшие модели, схемот, настройка. Корякин СП, НиТ, 2006г, 400с.. 4 3.00
Справочник обмотчика асинхронных электродвигателей. Лихачев В.Л, М.Солон, 2005г, 240с............ .. 37.00
Современная осциллография и осциллографы. Дьяконов В.П, МгСолон, 2005г, 320с.......... .. 38.00
Энциклопедия радиолюбителя. Работаем с компьютером. Пестриков ВМ.- СПб: НиТ,2004г,268с.. .. 23,00
Радиотехнические цепи и сигналы. Каганов ВИ, М.: Телеком, 2004г, 160с..... .. 25.00
CD-проироеспеди. Схемотехника. Авраменко Ю.Ф. К.:МК-Пресс, 2006г, 352c.+CD................................56 00
1001 секрет телемасгера. Энциклопедия секретов ремонта телевизоров (A....R), Рязанов М.Г., 2005г,280с.....37 00
1001 секрет телемасгера. Энциклопедия секретов ремонта телевизоров (5....Э), Рязанов М.Г, 2005г, 208с.....35.00
1001 секрет телемасгера Энциклопедия секретов ремонта телевизоров. Новые мод. Рязанов М.Г, 2006г... 39.00
360 практических неисправностей. Записки телемасгера. ''Библиотека ремонта” М. Солон, 2004г,288с. .. 30.00
510 практических неисправностей. Записки телемасгера. Назаров В.В, М.: Солон, 2005 г, 368с. . 35.00
Видеопроцессоры семейства UOC. Серия телемастер. Пьяное ГТ4, НиТ, 2003г,160с + схемы....... 24.00
Микропроцессорное управление телевизорами Виноградов В. А, НиТ, 2003г, 144с........................... .... 15.00
ГИС - помощник телемасгера для ремонта и настройки ТВ. Справочное пособие. Гопличук ЯС., 160с ...........6.00
Руководство па цифровому телевидению. Цифр, кодир. и лреобраз. сигнала, видеомонтаж и др. М.ДМК.. .. 35.00
Системы цифрового телевидения и радиовещания. Мамаев Н.С, М.ТЛ-Телеком, 2006г, 254с.. .. 47.00
Телевизоры DAEWOO и SAMSUNG-Серия Телемастер. Безверхний И.Б,2003г,144с.+ос................ .. 25.00
Телевизоры: ремонт, адаптация, модернизация. Изд. 2-е перер. и доп. Саулов А, С-Пб.:НиТ, 2005г, 334с...... 34 00
Налодка электрооборудования. Справочник. Кисаримов РА,М.:Родиософт,2003г,352с.............................20.00
Налодка устройств электроснабжения напряжением свыше 1000 вольт. М.: Солон, 2005г, 416с.... . 44.00
Электрические аппараты Справочник. Алиев И.И,М.;Радиософт, 2004г, 256с.................................. 2200
Электрооборудование жилых зданий. Справочник. Коннов А. А, М.. Додека, 2004г, 256с.. .. 35.00
Электричество в вашем доме. Справочник, Бодин АП, М.:Энергосереис, 2004г, 256с.......................... 36.00
Практическая аетомотико. Справочник. Кисаримов Р.А, М.:Радиософт, 2004г, 192с .. 25.00
Правило устройства электроустановок Разделы 1,6,7 М.Энергосераис, 2004г, 280с... .. 31.00
Пособие по безопасной работе при эксплуатации электроустановок. М.:НЦ Энас, 2006г.......... ... .. 14.00
Рассчет, анализ и нормирование потерь электроэнергии в электрич. сетях. Рук-во для практич. Рассчетов.....65 00
Ремонт электрооборудования. Кисаримов РА, М.: Радиософт, 2005г, 544с............................. .. 38.00
Руководящие указания по рассчету токов короткого замыкания и выбору электрооборудования. 2006г, 144с......39 00
Справочник электрика. Кисаримов РА 2-е издание перераб. и дополн, 2005г, 512с.............................29.00
Сварочные работы. Практическое пособие. Левадный В.С, М.:Дцелант, 2005г,450 с.............. .. 35.00
Сварочные работы-Проктическое пособие для электрогазосварщика. М.:НЦ Энас, 2005г, 240с .........30.00
Справочник па проектированию электрических сетей. Файбисовнч Д Л, М ИЦ Энас, 2006г, 320с.. В9.00
Справочник. Система технического обслуж. и ремонта общепромышленного оборудования, 2006г, 360с... . 89.00
Схемы включения счетчиков электрической энергии. Практическое пособие, М.: НЦЭнас, 2005г, 64а . 23.00
Управление электрохозяйством предприятий. Производственно-практическое пособие. М..НЦ Энас, 2005г- . 33.00
УЗО. Устройства защитного отключения. Учебно-справочное пособие. М.Энергосервис, 2006г, 232с.. . 40.00
101 способ хищения электроэнергии. Красник В.В. М.:НЦ Энас, 2005г, 112с............... .. 34.00
Краткий справочник домашнего электрика. С-Пб. НиТ, 2005г, 268 с,...... .. 25.00
Электротехнический справочник, Алиев И И, М.:Радиософт, 2004г, 384а....... .. 20.00
Электромагнитная безопасность. Шсвель ДМ, К: Век+, 2002 г, 432с.......................................... 29.00
Электрические кабели связи и их монтаж. Портнов Э.Л, М.;Гл-Телеком, 2005г, 264с...........................36.00
Домашний электрик и не только... Книга 1, Книга 2. иэд-е 4-е перер. и дополн. Пестриков В.М, НиТ, 2005г...по 24.00
Справочник домашнего электрика. Изд-е 3-е дополн. и исправл. Корякин-Черняк С, СПб:НиТ, 2005г,400с........35.00
Силовая электроника: от простого к сложному. Семенов Б.Ю. М.:Солон, 2006г,416с. + CD............. . 49.00
Настольная книга домашнего электрика. Люминесцентные лампы. Давиденко Ю.Н, СПб:НиТ, 2005г,220с... .. 26.00
Освещение квартиры и дома. Корякин-Черняк СП, НиТ, 2005г, 192с..... ....................... .. 2200
Умный дом. Богданов СВ, изд-е 2-е перераб. и дополн, НиТ, 2005г,208с. .. .23.00
Подробно о сотовых телефонах. Надеждин Н Я, М.:Солон, 2004г, 160с......................................... 2200
Новейшая азбука сотового телефона. Пестриков В.М.. иэд-е 3-е, НиТ, 2005г, 366с. .. 38.00
Альбом схем и диаграмм для практического ремонта мобильных телефонов. вып.З, М.:Сириус.. .. 55.00
Типичные неисправности сотовых телефонов. Книга 2., М.:Сириус......................... .. 55 00
Мобильные телефоны и ПК; секреты коммутации. Ачаменка МВ, ДМК, 2004г, 296с............ .. 30.00
Секреты сотовых телефонов. Справочник потребителя. Ачаменка МВ.; Д МК, изд.2-е, 2004г, 240 с..... .... 24.00
Зарубежные резидентные родиогепефоны.{50НУ,SANYO,BEI1,HITaCHI,FUNAI и пр.), 176с.А4+сх..... .. 15.00
Современные радиотелефоны.Рапазогйс,Premier,Harvest, SANYO, SENAO. 2004г, 350c.+схемы...... ......... 29.00
Абонентские телефонные аппараты, Корякин-Черняк СП, Изд. 5-е доп и перераб, 2003г,368с.... . . 27.00
Электронные телефонные аппараты .Котенко Л.Я. Изд 3-е.перер и доп.-К.:НиТ. 2003г, 270с....................27.00
Справочник по устройству и ремонту телефонных алпар. зарубеж. и отеч. пр-ва. М. Ангелком, 2005г,256с.... .25.00
Радиостанция своими руками. Шмырев А. А, НиТ, 2004г, 142с.+ос.. .................................. . .... 23.00
KB-приемник мирового уровня Кульский АЛ. -К.:НиТ, 2000 г. 352с. . ................................. 19.00
Антенны.Том 1 и т.2. Карл Ротхаммель, М. Данвел, изд-е 11 -е испровл, 2005г, по 416 стр. .. .по 44.00
Рыбалка летняя и зимняя. Своими руками. Леводный Е.С, МАделаит, 2005г, 384с.. ... 25.00
Металлоискатели для любителей и профессионалов. Саулов АЮ, НиТ, 2004г, 220с........................ 28.00
Практическое руководство по поиску сокровищ и кладов. АБоратчук, Гл-Телеком, 2005г, 208с . .... 37.00
500 схем для радиолюбителей. Приемники-Иэдание 2-е перераб. и дополн. Семьян А.П„ 2005г, 260с.........24.00
500 схем для радиолюбителей. Источники питания. Семьян АЛ, изд. 2-е перераб. и дополн. 2006г, 412с....38.00
500 схем для радиолюбителей. Радиостанции и трансиверы. Семьян АП, НиТ, 2006г,264с.... ... . 32.00
В копилку радиолюбителя Популярные схемы и конструкции. Гриф А, М..Солон, 2005г, 128с. ... 2200
Избранные радиолюбительские конструкции и схемы. Гриф А.Я, М.: Солон, 2005г,200с................... 29.00
Как превратить ПК в универсальный программатор (ПЗУ, ПЛМ, ПЛИС и приставки для программир) 168с. ... 20.00
Как превратить ПК в измерительный комплекс (тестер, осциллограф, регистр, данных и тд.|, 2005г.. ... 20.00
Аудиосистема класса HI-FI своими руками. Советы и секреты. Андреев ДА, НиТ, 2006г, 200с. .. . 35.00
| Цены указаны в грн. и включают стоимость пересылки.|
Звуковая схемотехника для радиолюбителей. Петров А.Н НиТ, 2003г,400с.. .......... .27.00
1амповый HI-FI усилитель своими руками. Интересные схемы и полезные советы. Торопкин М., 2005г.,236с ... 32.00
Современный тюнер конструируем сами: УКВ стерео+микроконтроллер. Семенов Б., Солон,2004г,352с+СР...........37.00
Поиск неисправностей и ремонт электронной аппаратуры без схем. Г. Девидсон., М.ДМК, 2005г., 544с...... ... 49.00
1роктические основы аналоговых и цифровых схем. ДКаплан, М.:Техносфера, 2006г., 176с................... 39.00
Радиолюбителям схемы для дома. Кашкаров А.П, М.: Гл-Т, 2005г., 288с................................... ... 37.00
радиоэлектроника в конструкциях и увлечениях. Пестриков ВАЛ., СПб:НиТ, 2004г.,234с...................... 23.00
радиолюбительские конструкции на PIC-микроконтроллерах. Книга 2 Заец НИ, МгСолон, 2005г. 192с... ........33.00
Радиолюбительские конструкции на Р1С-микроконтр.Книга 3 Заец Н.И., 2006г240c.+CD с прошивками ............48.00
Радиолюбительская азбуках 1 ’Цифровая техника. Колдунов А С, М.Солон, 2003г ,272с.........................29.00
радиолюбителям: электронные помощники. Схемы для комфорта Кошкарев А., 2004г., 144с................ .. 27.00
Современные радиотехнические конструкции.(терморегуляторы, ист. пит, автосигн. и пр.) М.:Солон,2004г.....27.00
Схемотехника аналоговых электронных устройств. Павлов ВЛ, М: ГЛ - Телеком, 2005г, 320с................ ... 36.00
11ина I2C в радиотехнических конструкциях. Семенов Б.Ю. изд-е 2-е дополн, 2004г, 224с. + CD . ... 44.00
конструирование устройств на микроконтроллерах. Белов А.В, НиТ, 2005г, 254с............................. 25.00
Защита автомобиля от угона. Бирюков С.В. СПб.:НиТ, 2003г,176с......................................... ... 16.00
Оптические кабели связи российского производство. Справочник.. М.:ЭкоТренда,2003г,286с. ... 39.00
Сабельные сисгемы.2-е издание. Стерлинг Д,М.. Лори, 2003г, 316с....................................... ... 45.00
волоконно-оптические сети и системы связи. Скляров О.К, М.: Солон, 2004г, 272с.. ... 64.00
Абонентские терминалы и компьютерная телефония. Эко-Трендз,. -236 с................................... ... 2В.00
Аналого-цифровые и цифро-аналоговые преобразователи. Справочник. Никамин В. 2002г.224с .........26.00
корпоративные сети связи. Иванова Т.Н. М.:Эко-Трендз, 2001 г,284 с.................................... ... 39.00
комбинированная обработка сигналов в системах радиосвязи. Г ригорьев В А М.:ЭкоТренда,264с... .........45.00
компьютерные технологии в телефонии. Иванова Т.И. М.:Эко-Тренз, 2003г, 300с.............................. 42.00
Защита информации в телекоммуникационных системах. Конахович Г.Ф, МК, 284с. .......... 35.00
IP-телефония. Росляков АВ, М.:Эко-Тренз, 2003г.,252с.................................................. ... 37.00
Иетоды компьютерной обработки сигналов рад иосвязи. Степанов АВ.,М:Солон, 2003г,208с.. ... 20.00
Сети подвижной связи. Карташевский В.Г. М.:Эко-Трендз, 2001г, 302с.................................... ... 37.00
Спутники и цифровая радиосвязь. Тяпичев Г. М.. ДЕСС, 2004г, 288с...................................... ... 45.00
Современные телекоммуникации. Технологии и экономика. Довгнй С, М.:Эко-трендзД20с..................... ... 32.00
ехнологии измерений первичной сети.(Системы синхронизации, В-ISDN, ATM) М.Эко-тре, 150с.А4.. ... 37.00
Устройства, системы и сети коммутации. Берлин А Н- С-Пб.: Петеркон, 2003 г, 384с...................... ... 49.00
Измерения в цифровых системах связи Практическое руководство. К.: Век+, 2002г..,320с... ... 25.00
Интеллектуальные сети связи. Б. Лихциндер. М..ЭкоТрецдз, 2000г, 206с.................................... 37.00
Иультисервисиые сети и услуги широкополосного доступа Гургенидзе А, НиТ,2003г,400с. .........30.00
'Иультисервисные ATM-сети. Лихгциндер Б.Я, М.:Эко-Т рендз, 2005г, 320с.......... .. 49.00
Эрганизоция деятельности в области радиосвязи. Григорьев В А, М.Эко-Трендз, 270 с....................... 46.00
Предоставление и биллинг услуг связи. Системная интеграция. Муссель К.М, М.:Эко-Трендз,2003г. .........45.00
1оспедняя миля на медных кабелях. Парфенов ЮА./Л..Эко-Трендз, 224с.. .. 42.00
Пейджинговая связь АСоловьев Эко-Трендз,288с,2000г.............................. . 25.00
Перспективные рынки мобильной связи. Ю.М.Горностаев, М.:Связь и бизнес. 214с. А4 .. 29.00
Дентры обслуживания вызовов (Call Centre). Росляков А.В, М.: Эко-Трецдз, 270с............. .. 49.00
Цифровые сети доступа. Медные кабели и оборудование. Парфенов Ю, М.: Эко- Тренда, 2005г, 288с.. ... 49.00
Цифровое радиовещание. Рихтер СТ, М.; ГЛ-Телеком, 2004г, 350с................... .. ... 44.00
Цифровые системы синхронной коммутации. Беркун МА, М.Эко-Тренда, 2001 г................................. . . 38.00
Открытые стандарты цифровой транкинговой связи А.Овчинников, М.;Связь и Бизнес. 168с.А4 .. ... 28.00
Современные микропроцессоры. Корнеев В, изд. 3-е дополн. и перераб, 2003г,440с.......................... 39.00
Ассемблер. Экспресс-курс АПснОв, БХВ, 2006г, 240с..................................................... ... 25.00
(омпьютер своими руками. Популярный самоучитель. Ватаманюк А, Питер, 2006г, 256с.А4 . ... 39.00
Железо ПК 2006. СоломенчукВ, С-Пб: БХВ, 2006г, 440с................. ........... ........................40 00
Настоящий самоучитель работы на ПК. Мельниченко В.В, К.: Век, 2004г, 640с............................... 39.00
Персональный компьютер в радиолюбительской практике. Тяпичев ГА, К.:МК,2006г, 400c.+CD.. .......56-00
Сборка компьютера. Легкий старт. МДинман, 2-е изд-е, Питер, 2006г, 144с......... .. 20.00
Самоучитель современного пользователя ПК. Мельниченко В.В, Кг.Век, 2005г, 432с.. . 35.00
Самоучттель работы на ПККавтанюк Ю.С, К.:МК-Пресс, 2005г, 544с..... .. 35.00
Самоучитель системного администратора. А. Кении, П.:БХВ, 2006г, 452с.................................. ... 42.00
Самоучитель Microsoft Windows ХР. Все об использовании и настройках. Матвеев ИД, НиТ, 2006г, 620с. .. 45.00
Самоучитель хскера. Подробное иллюстрированное руководство. М.:ЛК, 2005г., 192с................. .. 2В.00
Хакинг Интернет. Максим Левин. М.:Нцд, 2005г, 240с..................................................... .. 28.00
'Толстый' самоучитель работы на компьютере. Просто о сложном. Антоненко М.В, НиТ, 2005г, 542с.. ... 35.00
Установка и переустановка Windows. Кузнецов НА, НиТ, изд-е 3-е, 2005г. 126с............................. . 14.00
Установка и восстановление Windows ХР с нуля! Книга+видеокурс. М.: ЛК» 2006г, 192c.+CD. ................ 29.00
Windows ХР Краткое руководство. Лучший выбор для начинающих Кузнецов НА, НиТ, 2005т, 252с.... ... 17.00
CorelDRAW 12на примерах. Кавтанюк Ю.С, МК-Пресс, 2005г, 416с......................................... 42.00
222 проблемы с компьютером и ик решение. Настольная киига начинающего пользователя, 2006г, 222с..........20.00
Быстро и легко осваиваем Adobe Photoshop CS2. Лендер С, М.:Лучшие книги, 2006г, 320с. + CD.... . 47.00
Видеокодирозание. Н.264 и MPEG-4 - стандарты нового поколения. М.:Техносфера, 2005г, 368с............... 42.00
Цифровая фотография Практическое рук-ео по съемке и обработке изображ. в Photoshop CS, 2005г,352с.........55.00
Цифровое видео. Передовые технологии для профессионалов. Пит (Лейнер, Вильямс, 2005г, 512с.............. . 72.00
Adobe Photoshop Ретушь, спецэффекты, коллажи и карикатуры своими руками.М..ЛК» 2005г, 192с. + CD .. . 30.00
Анто-русский толковый споварь компьютерных терминов. Колисниченко ДН, НиТ, 2006г, 284с................ ... 23.00
Управление трафиком и качество обслуживания в сети интернет. Кучерявый ЕА, К.:НиТ, 2004г,336с .... ... 35.00
Защита компьютерной информации от несанкционированного доступа. "НиТ”, 2004г,384с..................... ... 35.00
Настройки BIOS. Дмитриев ПА, К.:НиТ, 2004г, 286с................................................. ... 20.00
Программы-переводчики. Осваиваем сами. Автоматический перевод текстов. Алешков М.А,2005г, 140с...........17.00
Основы программцэоеония в DELPHI 2006 для Microsoft.net framework. СамоучительБХВ, 2006г, 464c+CD........42.00
Обработка сигналов. Первое знакомство. Юкио Сото. М. Додека, 176с........................................23.00
Сделай сам компьютерную сеть. Монтаж, настройка, обслуживание. Колисниченко Д.Н, НиТ, 2006г, 448с........ 38.00
Сеть на UNUX. Проектирование, прокладка, эксплкатация. А. Старовойтов, БХВ, 2006г, 280с................. . 32.00
Компьютерная схемотехника. Методы построения и проекпровония. Бабич Н.П, К.МК-Пресс,2004г,578с............49.00
Компьютерная шпаргалка-Microsoft Windows ХР Microsoft Excel 2003. Word 2003. Электр. почта.2006г,по80с...по 7.00
Контрольно измерит, аппаратура. Паяльное оборудование. Промышленные компьютеры. Каталоги 2005г...........по 10.00
История Украины. Учебное издание. Радченко ЛА, Семененко В.И, К.:Родиоаматор, 2004г, 520с.................24.00
Компакт-диски
CD-R "РДЦИОАМАТОР за 13 пет” ’PA'-l 999 - 2005г.г.+"Э","К"-2000-2005г.гьРК+РП.{240 номеров+3 книпф.. . 40.00
CD-R "Мастер КИТ. Электран-ые наборы, блоки и модули' Поисковый каталог 2006г....................... . 25.00
CD-R "Радиоаматор+Электрик+Радиокомпоненты" 2005г. (30 номеров+2 книги+р/л программы)....... . 25.00
CD-R "Radioamoter+Prakticno elektronika+Konstrukcni eleklronika" 2004г.2005г, (60 номеров - на 2-х CD).. . 30.00
Журналы (минимальная сумма одного заказа по журналам -10 гривен)
"Радюаматор" №3,5,6,10 за 94г. №4,10 за 95г. No 1,4,7 за 96г.№4 за 97 г. №5 за 98г„ №4,5,7,9,11 за 99г.. .по 5.00
"Радюаматор" №1,2,4Д9,11-2000 г, №1,10-2001 г.№3,7Д9,11-2002г. №2,3,4,5,6,7,В,9,12-2003г................поб.ОО
"Радюоматор" №2,4Д6,7,8,9,10,11,12 за 2004г, с№1 по№12 за 2005г, №1,2,3,4,5,6 за 2006г..................по В.00
"Электрик" №8,11-2000г,№3-12 2001 г ,№1,2,4,9,10,11 2002г, №7 2003г, №4,7,9,10,11-2004г, №1,4,6-2005г. по 6.00
"Электрик" Ns 1 -2,3-4,5-6,7-8 за 2006г ...............................................................по 10.00
"Блокнот "Радиоаматоро" журнал №1,2,3,4,6,7,8-9,10,11,12 за 2004г, №3,7-8,9-10,11 -12 за 2005г..........по 5.00
"Родисжомлоненты" Ns2,4 за 2002г, №1-4 за 2003r.J4sl-4 за 2004г, Nsl ,2,3,4,5,6 за 2005г, №1,2Д за 2006г .. по В.00
ормление заказов по системе
J Оплата производится по б/н расчету согласно выставленному счету Для получения счета Вам необходимо
2 выслать перечень книг, которые Вы хотели бы приобрести, по факсу (044) 573-25-82 или почтой по адресу
о издательство 'Родюаматар”, а/я 50, Киев-110,03110 В заявке укажите свой номер факса, почтовый адрес, ИНН
£ и № с-ва плот, налога.
& Если Вас заинтересовало какое-либо из перечисленных изданий, то Вам необходимо оформить
5 почтовый перевод на указанную сумму в ближайшем отделении связи.Перевод отправлять по адресу:
g Моторному Валерию Владимировичу, а/я 53, Киев-110, 03110- В отрывном талоне бланка почтового
о перевода четко укажите свой обратный адрес и название заказываемой Вами книги
feHbi при наличии литературы действительны до 31.09.2006. Срок получения заказа по почте 1-3 неделимо момента оплаты.
о всем вопросам, связанным с разделом "Книга-почтой", просьба обращаться по т./ф. 573-25-82, emaikval@sea.com.ua.
СПЕЦ1 АЛ I3OBAHI
ВИСТАВКИ
9-та виставка
КОНТРОЛЬНО-
ВИМ1РЮВАЛЫЧ1
ПРИЛАДИ
XapKie
Спорткомплекс
НТУ “ХП1”
(вул. Артема, 50а)
8-ма виставка
ЕЛЕКТРОН1КА
ИНФОРМАТИКА
ЗВ'ЯЗОК
8-ма виставка
ЕНЕРГЕТИКА
ЕЛЕКТРОТЕХН1КА
ЕНЕРГОЗБЕРЕЖЕННЯ
10-13
жовтня
2006
---""'х
ЭкспоО^
Харыюе
телефакс (057) 758-70-30 758-70-29, 758-72-30
E-mail: expo@kharkov.ukrtel.net
E-mail: expo@kcci.kharkov.ua
Http://www.expos.com.ua
СТРОИМ
ВМЕСТЕ ГОРОД БУДУЩЕГО
* РЕШЕНИЯ И СЕРВИС
- МУНИКаЦИОННЫа С
Организатор:
При поддержке:
Компания "ТехЭкспо”
+38 044 501 64 50
+38 044 501 64 51
info@eebc .com .ua
ЧЕЕВС2006
Telecom & Broadcasting
ОБОРУДОВАНИЕ, УСЛУГИ, РЕШЕНИЯ И ТЕХНОЛОГИИ ДЛЯ:
Проводной и мобильной связи
• Радиосвязи и спутниковой связи
• Широкополосных технологий и услуг
• Интернет
• Эфирного и спутникового телевидения
• Кабельного телевидения
Производства контента
1ПЯ КОНВЕРГЕНТНЫЕ ТЕЛЕКОМ-
Г1М • ВИДЕО АУДИО ДАННЫЕ
Ы1 И БЕСПРОВОДНЫЕ СИСТЕМЫ
\9
УТС
www.eebc.net.ua
Генеральный информационный спонсор:
ЖДресс ^УелеМИР
Генеральные медиа-партнеры:
ISITW
sassjEws^.
х«х Wireless
мм,...., ... иантма ukrainG
Информационная поддержка:
BIC0MNEWS COMPUTlRWORLBi Connect^ ГЫ
MESH0WS 1Лмыйи,„ый «Л,
ы $W&MARTn‘ Фору* •—
CnernetPanrax Им РпичаВ» Телекршпика
Р.июаыагор спи_визнес ' £1ETA 0ЕТИ
Октябрь 2006
18-20
Киев, Украина
КиевЭкспоПлаза
СТАМДАРТ
SM-MGEST
IV М1ЖНАРОДНИЙ ФОРУМ
ПАЛИВНО-ЕНЕРГЕТИЧНИИ КОМПЛЕКС
УКРА1НИ: СЬОГОДЕННЯ ТА МАЙБУТНС
Укра!на, Ки!в, М!жнародний виставковий центр, Броварський пр-т, 15
индексы: 74435,
ВО00с ня
2006 р
У РАМКАХ ФОРУМУ
ПРЕЗЕНТАЦ1Я ЕНЕРГЕТИЧНО1 СТРАТЕГИ
УКРА1НИ НА ПЕРЮД ДО 2030 р.
• науково-практичж конференц!!'
• техжчж народи
• "кругл! стали", сем! нори
• презентацн тдприемств
• ГАЛУЗЕВА ВИСТАВКА досягнень та
середньострокових !нвестиц!йних
потреб тдприемств ПЕК Укра!’ни
• ВИСТАВКА ПРОДУКЦИ впчизняних та
заруб!жних тдприемств для ПЕК —
ЕНЕРГЕТИКА, НАФТОГАЗОВА
ТА ВУПЛЬНА ПРОМИСЛОВ1СТЬ
ПАТРОНАТ:
Каб!нет М!жстр!в У кра!ни
Ком!тет Верховно! Ради Укра'Уни
з питань паливно-енергетичного
комплексу, ядерно! пол!тики та ядерно!*
безпеки
ОРГАН13АТОРИ:
М!н!стерство полива та енергетики
Укра!'ни
ЗАТ "М!жнародний виставковий центр"
Офщ')йне видання форуму
1нформац!йна пщтримка:
Jtamwi
Erwins
Jeftepa, HJJ
01567,08045,08046
V.
.₽
ЗАТ "|Й1жнародний
Укрспна, ОД£60, Ки!'в, Броварський а
(§)"Л!вобережнс^т
тел./факс: (044) 201-11-57|
L Т/ e-mail: nsilova@iec-expo.com.ua*
www.tech-expo.com.u0g
www.fQr~UC3.comi
fori ml
а
ЭНЕРГО
апюмная f V1
r-irvnr. им "» I
sLcomAR'
tfKfipE
Нюте
3
м
ЕЛЕКТ09
ТЕРМИНАЛ 1И!>
1АИРАМА РИ8КУ
-• Ж— -
ПМ|(СЫ“
ПРЕСС 46МРЖЛ
СП0Р7Д
*4
