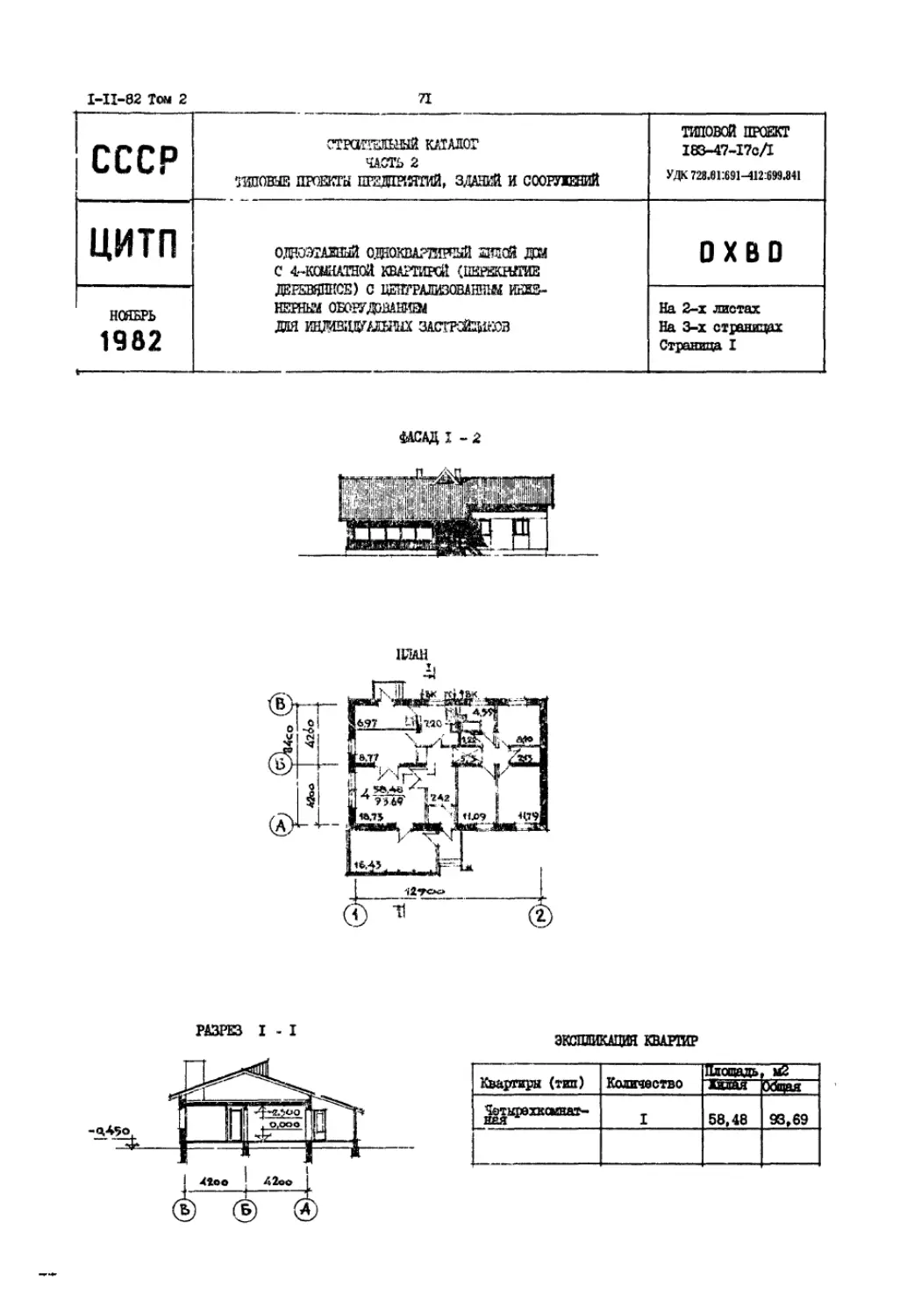

ТИПОВОЙ ПРОЕКТ
183-47 -17оД
УДК728.81:691-412:699.841
цитп
одноэтажный одажвлршшй ж ей да
С 4-KOIIHATHOa КВАРТИРОЙ (ПЕРЙШГГИЕ
ДЕРЕВЯННОЕ) С ШГРАЛЮаВАНШК ИНЖЕ
НЕРНЫМ ОБОРУД/ВАНИЕМ
ДШ И ВДЗВ1Щ ШЩ ЗАСТРСЙЗдаВ
о
х
в
о
НОЯБРЬ
1982
На2-х листах
На 3-х страницах
Страниц а I
ФАСАД I -2
ПЛАН
ЭКСПЛИКАЦИЯ КВАРТИР
Квартиры (тип) Количество
Пдпщядьга—
Хилая Общая
||ткрэх комна т-
I
58.48 93 .69
скатерти салфетки
I-II -82 Тем 2
72
--------
-
-
■'
-
ОДНОЭТАЖНЫЙ ОДОКВАРТИЕНЫЙ ЖИЛОЙ ДОМ С ЧЕТЫРЕХКОМНАТНОЙ
ТИПОВОЙ ПРОЕКТ Лист I
КВАРТИРОЙ (ПЕРЕКРЫТИЕ ДЕРЕВЯННОЕ) С ЦЕНТРАЛИЗОВАННЫМ
183-47 -170/1
Страница 2
ТШ Ш Ш М ОБОРУДОВАНИЕ!* ДЛЯ ИНДИВИДУАЛЬНЫХ ЗАСТРОЙЩИКОВ
D2BA СТРОИТЕЛЬНЫЕ КШСТРЩИИ И ИЗДЕЛИЯ
Конструктивная схема с пробельными
несущими стенами.
Фундаменты - ленточные бутотгонные.
Стены наружные - крупные легкооетон-
ные блоки по серии 47.
Типоразмеров - 13
Стены внутренние - крупные железобе
тонные блоки по серии 47.
Типоразмеров - 4
Перекрытия - деревянные балки.
Перегородки - мелкоштучные гипсовые,
кирпичные в санузлах.
Кшпа - о холодам чердаком и наруж
ным водостокам.
Кровля - асбестоцементные волнистые
листы по ГОСТ 162-33-77.
Двери наружные - по серии 1 .136-Л .
Типоразмеров - I
Двери внутренние - но серии I . 136-10.
Типоразмеров - 4
Окна - с раздельными переплетами по
серии 1.1§6.5 ~16.
Типоразмеров - 2
Встроенное оборудование - шкаф, ант
ресоли по серии Г .172-4 .
Типоразмеров - 4
Полы - дощатые, линолеум, керамиче
ская плитка.
H5UA
Наибольшая масса конструкции
наружно» стены)- 1,9 т .
■(блок
.C3GA
C2ED
45 кто/м2
J30B СКОРОСТНОЙ НАПОР ВЕТРА - 0 ,44 хП а
J3NB
R2C0 СТЕПЕНЬ ОШЕСТСЙКОСТИ - четвертая
N1BD РАСЧЕТНАЯ ТЕМПЕРАТУРА. НАРУШЮГО ВОЗДУХА
-
минус 20, 30 (основное решение), 40°С
ОТДЕЛКА
НАРУЖНАЯ
Расшивка швов с
светлых тонов.
окраской красками ШОВ
ВНУТРЕННЯЯ
В жилых комнатах и передней - оклейка
обоями; в кухне, столовой, хозяйственном
помещении, кладовой и санузле - водоэмуль
сионная окраска на всю высоту; в местах
установки кухонного и сантехнического
оборудования - облицовка стен на высоту
180 см глазурованной плиткой.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ
Водопровод - хозяйственно-литьевой
от наружной сети, напор на вводе ТО м.
Канализация - хозяйственно-фекальная
в наружную сеть.
Отопление - от котла КЧМ-2 на твердом
топливе, теплоноситель вода 96-70»С,
радиаторы РСГ2.
Вентиягажя - естественная .
Горячее водоснабжение - от водопо-
догревателя, установленного на
котле КЧМ-2!
Электроснабжение - от внешней сети,
напряжение 380/220 в ./
Освещение - лампами накаливания .
Устройства связи - радио, телефон,
телевидение.
ОСНАЩЕНИЕ ЗДАНИЯ
Оборудование кухни и санузлв - плита
на твердом топливе, мойка, унитаз,
умывальник.
ВВС СНЕГОВОГО ПОКРОВА - 0 ,97; 1,47 гПа
(100 кгс/м2 -
основное решение)
G1BF ОИПЗДТАЦИЯ - свободная
G2DD КДИМАГ1КЕСКИЕ РАЙОНЫ И ПОДРАЙОНЫ СССР - G2EE
I I , Ш , с возможностью применения в Ш
ИНХЕНЕРНО-ГЕОДОШЧВСКИг УСЛОВИЯ -
обычные
S2MQ СЕЙСМИЧНОСТЬ - 7 (основное решение),
8 баллов.
и
н
ж
е
н
е
р
и
н
с
т
и
т
у
т
а
-
^
^
.
М
.
Б
е
л
я
в
в
П
л
а
в
н
ы
й
а
р
х
и
т
е
к
т
о
р
п
р
о
е
к
т
а
X
"
В
.
й
.
К
а
и
а
й
73
I-11-82 Том 2
0ДК0ЭТА1НЫЙ ОдаОКВАПШЫЙ аиле® дол с чегые ехкомнатнс ®
КВАРТИРОЙ (ГЖЕЮТТИЯ ДЕРЕВЯННОЕ) С ЦЕНТРАЛИЗОВАННЫМ
ИНЖЕНЕРНЫМ ОБОРУДОВАНИЯМ ДЛЯ ИНДИВИДУАЛЬНЫХ ЗАСТРОЙЩИКОВ
ТИПОВОЙ ПРОЕКТ
I 83-47 -17с/1
Лист 2
Страница .3
Наименование
Всего На I м2
Наименование
приведен
н ой общей
площади
Всего На I м2
п рз шоден-
ней общей
площади
V 1IA СТОИМОГСЬ
V1IB Общая сметная
стоимость
в том числе:
V IIL на строительно-
монтажные р об от а
Y1I0 оборудование
V1JA ТВДОЕМКОСТЬ
71JF Построечные трудо
вые затраты
V1KA РАСХОДЫ
V1KB Расход строитель-
тыс.
руб. 11,69 0,114
V4KA ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ
д/с
0,28
Y4KH Расход в ода
холодной
то
чел-
т-
11,60 0 ,113
0,09
-
336,13 3,290
аых материалов
Цемент
т
17,04 0.Г67
Цемент, приведен -
дай к марте No-400 ff
16,26 0 ,159
в том числе:
на сборные издали
т
10,20 0 ,100
Ст аль
I»
0,92 0,009
Сталь, приведенная
к классам A-I и
С38/23
ft
1,02 0,010
в том числе:
ва сборные изделия
.4
0 ,83
-
Бетон и железо
бетон
м3 72,37 0,709
в том числе:
мон ол ита ый
»»
31,06 0 ,304
сборн ый:
тяжелый
легкий
«
«
7,24
34,07
0,070
0,334
Лесоматериалы
ft 20,10 0,197
Лесоматериалы,
прив еденные к
цруглсму лесу
ft 29,15 0,285
Кирпич
ФНС.
ПТ.
1,85 0 ,018
Масса констру кц ий
и материалов
т
280,50 2 ,75
Масса надз емн ой
частя
ft 221,34 2,17
Y4KI Канализацион
ные стоки
1,88
_
Y4KK Тепла
smZ3
13200 -
КВТ
15,35
в том числе;
на отопление
п
13200
15,35
-
Теши, ва отоп
ление I м2 об
щей площади
п
141.0
0,16
—
Y4KK Потребная элект
рическая мощность КВТ 4.6
_
Эксплуатацион
ные затраты
шб
год
777,80 7,65
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
G3HB Объем строи
тельный
м3
324,39 3,180
G30C Площадь за г-
стройки
м2
144,85
-
6301 приведенная
общая
П
101,94 -
озав общая
и
93,69
-
630К жилая
я
58,48 0,573
В скобках указывается потребность
строительных материалов без учета
расходов на изготовление сборник
изделий, конструкций
тртгшпгпшднк тушннта
В проекте даны варианты: фасадов для Шклиматического района
-------------------------------------.
_
* ---------------------------------------* темдерат;
и » , нулевого циклапс подвалом;
ратуре минус 20, 40иС; отопления
плита на сжиженном газе.
В7ЕА СОСТАВ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ
Альбом I
-
Архитектурно-строительные, санитарно-технические и
электротехнические чертежи.
Альбом П - Смета.
.
ч
Альбом Ш - Узлы я детали часть I сг.д , 183-47 -7сц/1)
часть 2 (т.п . 183-47 -1ОсЯ )
Альбом 17 - Изделия заводского изгот(тления часть I (т.п . 183-47 -7см/1)
часть 3 (т .п . 1Ю-47 -10С/1)
Объем проектных материалов, приведенных в формату Я - 207 ф.
В7ВА АВТОР ПРОЕКТА
В7НА УТВЕНВДШИЕ
В7КА ПОСТАВВДК
1ЩИИШгралдансельстроа, 1X7279, Москва,В-279, Профсоюзная ул., 9 6а
Утверждав Госгражвансгрови от 01.07.80г. Писшс * ЮР-3-1829. tLMIm
Введен в действие ЦНИЙЭПграадансвльстрош от 26.07.82г. прикав *97/Т
ЦИТП, 125878, А -445, Смольная у л . , 22
Инв. ШI8I9I
Катал.л . * 046710
Типовой проект 183-4 7-17с/1
