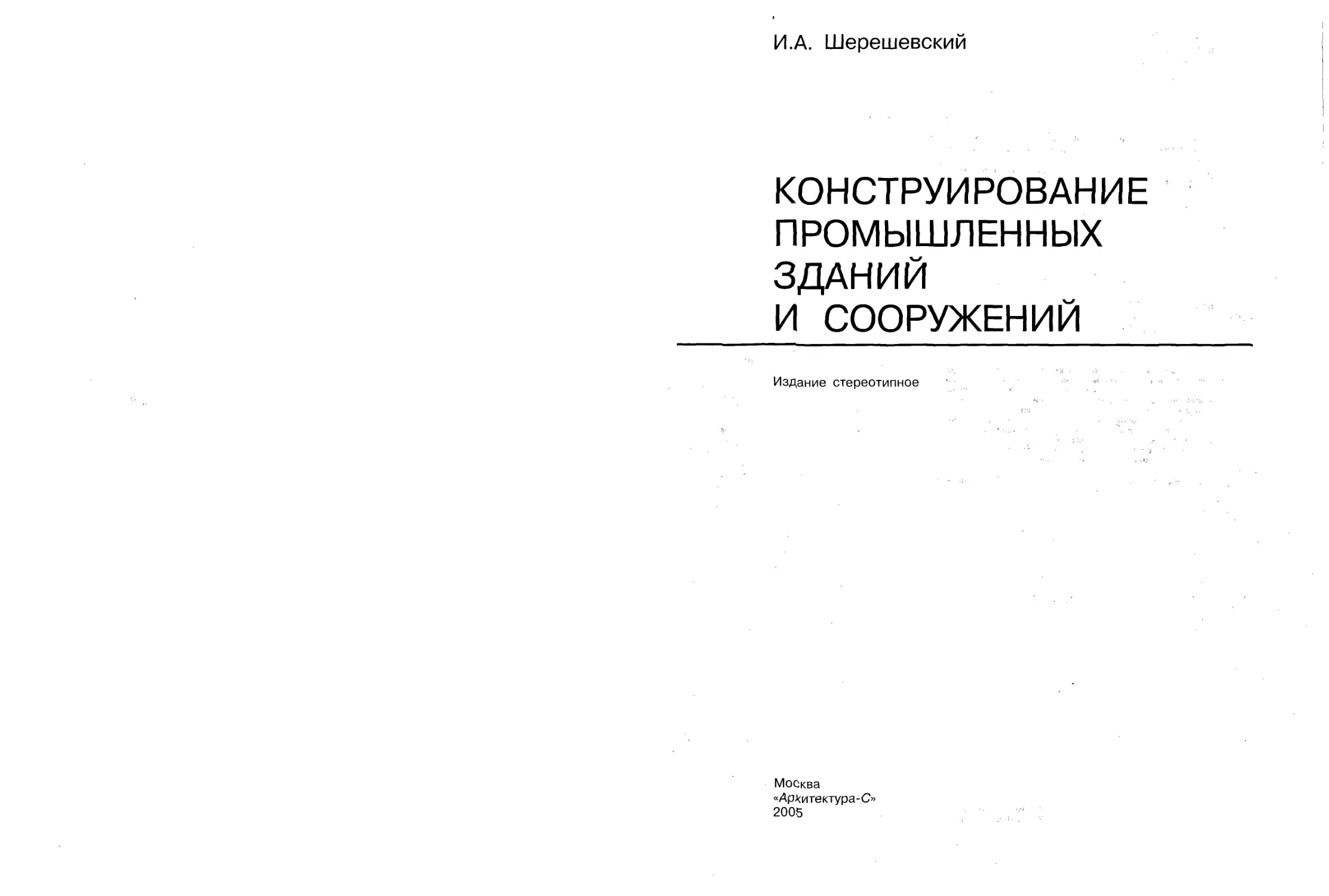

И.А. Шерешевский

КОНСТРУИРОВАНИЕ
ПРОМЫШЛЕННЫХ
ЗДАНИЙ

И СООРУЖЕНИЙ

Издание стереотипное

Москва
«Др^итектура-С»
2005
Рецензенты: кафедры железобетонных конструкций,
металлических конструкций и архитектуры Ленинградского
инженерно-строительного института.

Научный редактор: главный конструктор института
Ленпромстройпроект Л. Л. Шаповалов.

Шерешевский И. А.

Конструирование промышленных зданий и сооружений.
Учеб, пособие для студентов строительных специальностей. —
М.: «Архитектура-С», 2005.168 с., ил.

ISBN 5-9647-0037-3

Книга представляет собой альбом чертежей типовых унифици-
рованных конструкций промышленных зданий общего назначения и
сопутствующих им сооружений — коммуникаций и емкостей, пред-
назначенных для перемещения и хранения различных материалов.
Чертежи сборника составлены по действующим сериям утвержден-
ных Госстроем типовых проектов и по материалам ведущих проект-
ных и научно-исследовательских институтов. Организации — авторы
отдельных проектов указаны в пояснительном тексте.

Книга предназначена для студентов архитектурных, строитель-
ных и технологических факультетов вузов.

© Архитектура-С, 2005

© И.А. Шерешевский, 2005
ВВЕДЕНИЕ

Современное индустриальное строительное
производство ведется на базе развитой сети заво-
дов-изготовителей,. направляющих на строительные
площадки подготовленные к монтажу укрупненные
элементы зданий массой до 50 т, в соответствии с
грузоподъемностью монтажных кранов.

Значительная часть промышленных зданий и
сооружений возводится по типовым проектам. Ти-
пизация заключается в постоянном отборе наибо-
лее универсальных для данного периода объемно-
планировочных и конструктивных решений, дающих
наибольший экономический эффект в строитель-
стве и эксплуатации зданий. Типизируются здания
отраслевого назначения, ограниченные определен-
ной производственной мощностью, и секции зданий
универсального назначения, ограниченные опреде-
ленными производственными площадями и обслу-
живающими их транспортными средствами.

Современные типовые здания и сооружения
отличаются от своих предшественников тем, что
они унифицированы — подготовлены для возведе-
ния методами строительной индустрии. Унифика-
ция проводится путем применения наиболее эконо-
мичных и универсальных элементов зданий, ото-
бранных в соответствии с возможностями заводов-
изготовителей, простотой перевозки, монтажа и
тому подобными критериями.	.

Несущий каркас промышленных зданий,
как- правило, воспринимает , значительные усилия,
возникающие в связи с перекрытием больших
площадей, необходимых для расстановки крупно-
габаритных машин, а также в связи со значитель-
ными, а порой и динамическими, нагрузками, вы-
зываемыми технологическим процессом. Поэтому
несущие каркасы промышленных зданий выпол-
няются в виде рамных схем из особопрочных ма-
териалов — стали и железобетона.

От внешней среды помещения зданий изоли-
руются ограждениями — стенами и крышами,
в состав которых для отапливаемых зданий вхо-
дят эффективные теплоизолирующие заполнители.
В стенах устраиваются дверные, оконные и ворот-
ные проемы, в крышах — фонари. Они служат для
связи, освещения ц проветривания помещений.

Особо эффективны конструкции, совмещающие
несущие и ограждающие функции (оболочки
и т. п.).

Внутренние конструкции — полы, пе-
регородки, этажерки, служебные лестницы— обра-
зуют отдельные помещения зданий, площадки для
установки и обслуживания аппаратов и обеспе-
чивают доступ к ним.

Конструкции изготовляемых отечественными
заводами унифицированных изделий для всех пе-
речисленных частей здания постоянно развиваются
и совершенствуются. Они производятся на основе

единой номенклатуры унифицированных изделий,
утверждаемой комитетами по делам строитель-
ства — Госстроями союзных республик или СССР.

Сборные железобетонные элементы успешно
применяются в несущих каркасах одноэтажных
зданий высотой до 18 м, с опорными кранами гру-
зоподъемностью до 30 т и с пролетами до 24 м и
в многоэтажных зданиях при нагрузках на пере-
крытие до 2,5 тс/м2. В ограждающих конструк-
циях они используются преимущественно в виде
легкобетонных и железобетонных стеновых пане-
лей, ребристых плит междуэтажных перекрытий и
крыш. Особая область применения сборного желе-
зобетона — пространственные конструкции, пере-
крывающие крупнопролетные здания.

Монолитный железобетон применяется преиму-
щественно в столбовых фундаментах промышлен-
ных зданий, так как здесь он экономически целе-
сообразен. Основные преимущества железобетон-
ных конструкций — долговечность, несгораемость и
экономия стали.

В связи с успехами металлургической промыш-
ленности в годы десятой пятилетки стальные кон-
струкции стали шире применяться в строительстве.
В настоящее время они используются в несущих
каркасах одноэтажных зданий высотой более
14,4 м, с опорными кранами грузоподъемностью
50 т и более, с пролетами 30 м и более и с осо-
быми условиями эксплуатации, а в многоэтажных
зданияк — при нагрузках на перекрытие более
2,5 тс/м2.

В ограждающих конструкциях начал приме-
няться стальной профилированный настил. Времен-
но, в связи с дефицитностью листовой стали, он
используется там, где дает наибольший экономи-
ческий эффект, например в труднодоступных райо-
нах. Основные преимущества стальных конструк-
ций — прочность, легкость, простота резки, сварки
и крепления.

В ряде случаев экономически целесообразно
подкрановые балки для кранов любой грузоподъ-
емности и фермы выполнять в металле и устанав-
ливать по сборным железобетонным колоннам. Для
упрощения конструктивных узлов продольные
связи и другие мелкие элементы почти всегда вы-
полняются из стального проката. Стальные окон-
ные панели применяются в зданиях тяжелого ре-
жима работы (избыточные тепловыделения, осо-
бый температурно-влажностный режим и т. п.) и
повышенной капитальности, а стальные фонарные
фермы, панели и переплеты в связи с их относи-
тельной конструктивной простотой — во всех зда-
ниях с верхним освещением.

В настоящее время для несущих строительных
конструкций применяются высокопрочные стали, а
для ограждающих все шире — легкие металлы
(алюминиевые переплеты) и пластические массы.
Повышение индустриализации производства метал-
лических конструкций достигается путем их ти-
пизации.

Выбор того или иного материала должен проис-
ходить на основе экономического анализа стоимо-
сти сооружения с учетом местных материальных
ресурсов.

Быстрое развитие строительной науки и техники
в нашей стране непрерывно выявляет новые ма-
териалы и методы конструирования.

В третьем издании книга дополнена материала-
ми по сборным железобетонным фундаментам под
стальные колонны, стальным фермам из круглых
труб, колоннам из центрифугированного железобе-
тона, пространственным структурным плитам из
армоцементных элементов и стальных стержневых
систем, трехслойным железобетонным и стальным
панелям для отапливаемых' зданий, стальным
оконным панелям с алюминиевыми переплетами,
стальным конвейерным галереям-оболочкам. Пере-
работаны чертежи железобетонных колонн для
бескрановых зданий, ограждений из волнистых
асбестоцементных листов светоаэрационных и аэ-
рационных фонарей и утепленных конвейерных
галерей.

Приведенные ниже типовые и эксперименталь-
ные решения строительных конструкций промыш-
ленных зданий, хотя и не могут претендовать на
исчерпывающую полноту, позволяют ориентиро-
ваться в основном направлении их развития.
В этих же целях показываются и применявшиеся
ранее типовые решения там, где они не являются
основными. Например, на отдельных листах главы
6 «Стены» и главы 8 «Крыши и фонари» сохране-
ны элементы стального каркаса зданий, выполнен-
ные по предыдущим типовым сериям.

По объемно-планировочному решению промыпц
ленные здания подразделяются на о д н о- и мно-
гоэтажные, сплошной ц павильонной
застройки. В связи с относительной дешевиз-
ной, возможностью применять разреженную сетку
колонн и передавать непосредственно на основание
нагрузки от оборудования наибольшее распростра-
нение получили одноэтажные здания. Многоэтаж-
ные здания возводятся для производства с огра-
ниченными технологическими нагрузками, сверти-
кальными технологическими процессами и в усло-
виях стесненнной городской застройки.

Многоэтажные здания и здания сплошной за-
стройки позволяют более компактно организовать
технологический процесс. Здания павильонной за-
стройки имеют преимущество в отношении естест-
венного освещения и аэрации.

Здания сплошной застройки в зависимости от
наличия и расположения внутренних колонн под-
разделяются на многопролетные ячейко-
вые и зальные.

Пролетом называется внутренний объем, огра-
ниченный двумя рядами колонн и торцовыми стен-
ками. Пролет может оборудоваться подвесными
балочными кранами грузоподъемностью от 1 до 5 т
или опорными мостовыми кранами грузоподъемно-
стью от 10 до 500 т. Пролетом называется также
расстояние между опорами основных конструкций
покрытия. Расстояние между опорами вдоль их
ряда именуется шагом.

Пролеты определяют направленность техноло-
гических потоков и располагаются, как правило,
в одном, а для отдельных производств — в двух
взаимно перпендикулярных направлениях. Переход
технологического потока в соседний пролет вызы-
вает ряд эксплуатационных и конструктивных
затруднений из-за отсутствия транспортной связи
и часто появляющейся необходимости местного
увеличения шага колонн.

В ячейковых зданиях колонны располагаются в
вершинах близкого к квадрату прямоугольника.
Ячейковые здания оборудуются подвесными одно-
балочными кранами, проходящими в разных
уровнях и в обоих направлениях, и позволяют сво-
бодно маневрировать направлениями технологиче-
ских потоков. Таким зданиям присуща гибкость
планировки и, в известной мере, универсальность.

Зальные здания большой глубины с пролетами
до 100 м (сборочные цехи самолетостроительных
заводов, экспериментальные корпуса ускорителей
ядерных частиц и т. п.) обеспечивают маневрен-
ность крупногабаритных машин и эксперименталь-
ной аппаратуры. Они оборудуются подвесными и
напольными средствами транспорта.

Здания павильонной застройки подразделяются
на одно-двухпролетные, павильонные и зальные.
Одно-двухпролетные здания применяются для це-
хов с избыточным тепловыделением. Павильонными
именуются высокие бескрановые здания со встро-
енными этажерками для оборудования. Павильон-
ные здания позволяют совмещать процессы, проте-
кавшие ранее в одно- и многоэтажных зданиях, и
относительно просто реконструировать их при
последующих изменениях технологии. Павильон-
ные здания распространены в химической промыш-
ленности и начинают применяться в других отрас-
лях. Зальные здания небольшой глубины — ангары
оборудуются раскрывающимися торцовыми стена-
ми, позволяющими оставлять за пределами поме-
щения хвостовую часть крупногабаритных самоле-
тов и других подобных машин.

Лист 0.01. Сетки колонн и схемы перекрытия промышлен-
ных зданий общего назначения

Покрытия одноэтажных пролетных зданий вы-
полняются в основном из унифицированных пло-
ских элементов — плит, балок, ферм, последова-
тельно передающих друг другу собранную нагрузку.
Плоские конструкции перекрывают пролеты до
36 м при шаге до 18 м.

Шаг крайних и средних колонн и опирающихся
на них стропильных конструкций может быть
6-метровым, 12-метровым и комбинированным —
6-метровым для крайних колонн и стропильных
конструкций и 12; 18-метровым — для средних
колонн.

В связи с массовым производством унифициро-
ванных 6-метровых стеновых и оконных панелей в
крайних рядах колонн предпочтителен 6-метровый
шаг. В целях эффективного и маневренного ис-
пользования производственных площадей в сред-
них рядах колонн наиболее распространен 12-мет-
ровый шаг. Вот почему в большинстве случаев эко-
номичным является комбинированный шаг, соче-
тающий разреженную сетку колонн с возможно-
стью подвески однобалочных кранов.
СЕТКИ КОЛОНН И СХЕМЫ ПЕРЕКРЫТИЯ ПРОМЫШЛЕННЫХ ЗДАНИИ ОБЩЕГО НАЗНАЧЕНИЯ

Одноэтажные пролетные здания
Плоские системы покрытий

МНОГОЭТАЖНЫЕ ЗДАНИЯ

Покрытие по I прогонам,
стропильным фермам и
подстропильным фермам
по средним рядам колонн

°оо

,2°

Покрытие по решетчатым
прогонам и стропильным
фермам с шагом 12м

Пролеты с шагом колонн:
18 м-с подвесными кранами,
12м-с опорными кранами
грузоподъемностью до 50 т

Многоволновые оболочки
двоякой кривизны из
плит 3*6м

Фонарная
ферма

Фонарная
панель

Остов здания под
полезную нагрузку
на перекрытие
ао 1,25 тс/м*

Остов здания под
полезную нагрузку
на перекрытие до
1,57с/м2при'пролете 9м;
2,5тс/мгпри пролете 6м

Система продольных
связей назначается
в соответствии с наличием,
грузоподъемностью
и режимом работы
кранового оборудования

Высота'
здания-до
5 этажей

уС Высота
* этажа:
3,6;4,8;6м

Дополни-
тельная
высота
первого
этажа?,2м

Колонны высотой
1-2 этажа,
сечением 0,6*0,4
и 0,4x0,4м
Ригели прямо-
угольного или
таврового сече-
ния 0,3x0,8м

Плиты шириной
0,75 и 1,5 м с
продольными или
контурными
ребрами высотой

Высота
здания-ао
12 этажей

этажа:

3,3;3,6;4,2м

Колонны
высотой
1 и 2 этажа,
сечением 0,4x0,4м

Ригели,
таврового
сечения 0,4x0,45м

Пространственные
системы ПОКРЫТИЙ

Вспарушенная плита
~из коробчатых элементов

Затяжка 'из напряжен-
ного пучка высокопроч-
ных проволок 25 ф5мм

Остов здания, возводимого
методом подъема этажей,
под полезную нагрузку Ла
•перекрытие 0,5 гс/м2

Сетов здания с меж-
феоменными этажами
пс& полезную нагрузку
на перекрытие
0,8; 0,57С/м2

Железобетонные
коробчатые элементы "
292x2 98x110

Плиты высотой
0,22м: рядовые -
шириной 0.6; 1,2:1,6м
с круглыми пусто-
тами,
межкалонные-
шириной 0,8:1,2м,
полнотелые или
ребристые

Диафрагмы жесткости из
панелей толщиной 0,14м

Высота здания-
до 12 этажей

этажа 23,6м

Колонны
сечением
0,5x0,5м

Монолитные
кессонированные
плиты высотой
0,4 м

ысота здания-
л этажей

Высота
межферменного
этажа дм,
основного
этажа 6\7,2м

Безраскосные
термы с
Параллельными
поясами . ,п
пролетом до18м

Плцтьг шиоинои:
рядовые-Ким,
крайние- и,75м,
с контурными w
ребпами- высотой
О,4М
В межферменном пространстве размещаются тех-
нические этажи, используемые для пропуска раз-
личных коммуникаций, и подсобные, складские и
бытовые помещения. Располагаясь над каждым
. производственным этажом, технические этажи об-
разуют в большинстве производств излишек вспо-
могательной площади. Рациональнее размещать
технические этажи через два производственных
этажа, тогда перекрытие нижнего из них осущест-
вляется по внутренним колоннам, опирающимся на
фермы.

Лист 0.02. Основные параметры одноэтажных одно- и мно-
гопропетных зданий и кранового оборудования

Широкое распространение заводских изделий
из стали и сборного железобетона ограниченной
номенклатуры, предназначенных в основном для
сборки одно- и многопролетных промышленных
зданий, основывается на единой модульной систе-
ме, правила которой в кратком изложении сводят-
ся к следующему.

Рекомендуется проектировать промышленные
здания прямоугольного очертания, без перепадов
высот, с пролетами одного направления. Перепады
высот от 1,8 м и более допускаются при значи-
тельной площади пониженной части. Пролеты двух
взаимно перпендикулярных направлений применя-
ются, если в этом случае есть существенные тех-
нологические преимущества.

Модульная система основывается на планиро-
вочном модуле 0,5 м и высотном — 0,6 м. Все
элементы ограждения зданий — стеновые и окон-
ные панели, ворота, включая обрамляющую раму,
плиты покрытий и перекрытий и т. д. — кратны по
основным номинальным размерам * этим модулям
или их дробной части.

, Сетка колонн, образуемая их разбивочными
осями, кратна укрупненным планировочным мо-
дулям: в направлении шага — 6 м; в направлении
пролета —ч 6 м для одноэтажных и 1,5 м — для
многоэтажных зданий.

Колонны крайнего продольного ряда и у про-
дольных деформационных швов совмещаются на-
ружными гранями с продольными осями (нулевая
привязка) или смещаются на 250 и 500 мм нару-
жу здания (привязки «250», «500»),

Колонны крайнего поперечного ряда (торцо-
вые) и у поперечных деформационных швов сме-
щаются с разбивочных осей на 500 мм внутрь тем-
пературного отсека здания.

Колонны средних продольных и поперечных ря-
дов совмещаются осями сечений с сеткой разбивоч-
ных осей.

Нулевая привязка крайних продольных рядов
применяется для многоэтажных и одноэтажных
бескрановых зданий и в зданиях с кранами грузо-
подъемностью до 30 т при шаге крайних колонн
6 м и высоте от пола до низа стропильных конст-
рукций не более 14,4 м. Нулевая привязка исклю-
чает применение в покрытии доборных элементов.

Привязка «250» применяется при любой из
указанных ниже характеристик — грузоподъем-
[ ность кранов 50 т, шаг крайних колонн 12 м, вы-
: сота здания 16,2 и 18 м.

18-метровый шаг средних колонн применяется
в экспериментальном порядке.

6-метровый шаг средних колонн применяется
преимущественно в невысоких двухпролетных зда-
ниях, где его увеличение усложняет конструкцию, .
не давая экономического эффекта.

12-метровый шаг крайних колонн сочетается с
12-метровым шагом стропильных ферм. Это исклю-
чает подстропильные конструкции, но требует в
ряде случаев применения фахверковых колонн и в
продольных стенах для крепления распространен-
ных в производстве 6-метровых стеновых и окон-
ных панелей. 12-метровый шаг крайних и средних
колонн экономичен в высоких зданиях с опорными
кранами большой грузоподъемности.

Выбор шага крайних и средних колонн и стро-
пильных конструкций в пределах, допускаемых
унифицированными габаритными схемами, произ-
водится на основе экономического сопоставления
вариантов.

Вместе с тем начинают внедряться и простран-
ственные конструкции — цилиндрические оболочки,
структурные плиты и т. д., перекрывающие те же
пролеты с меньшей затратой материалов.

Для покрытия ячейковых зданий наряду с
плоскими элементами применяются шеды — склад-
чатые конструкции с фонарями односторонней
ориентации, цилиндрические оболочки и т. д., пе-
рекрывающие ячейку до 36 X 36 м.

Пролеты зальных зданий до 100 м пере-
крываются облегченными фермами из высоко-
прочных сплавов, вантовыми конструкциями, же-
лезобетонными арками и оболочками двоякой
кривизны.

В зданиях с искусственными освещением и кли-
матом межферменное пространство по гигиениче-
ским и санитарно-техническим соображениям же-
лательно отделить подвесным потолком,, над кото- ,
рым, в так называемом техническом чердаке,
размещаются воздуховоды, электропроводки и т. д.

Многоэтажные здания сплошной застройки с
близкой к квадрату сеткой колонн, которая может
быть разрежена в верхнем этаже, представляют в
основном ячейковый тип. При балочных между-
этажных перекрытиях с нагрузкой до 1,5 тс/м2 и
более сетка колонн соответственно принимается
6X9 и 6X6 м. Остовы многоэтажных зданий
производственного и конторско-бытового назначе-
ния с балками, опирающимися на скрытые в
подрезках консоли, и настилом из плит с круг-
лыми пустотами применяются при нагрузке до
1,25 тс/м2.

Покрытия безбалочного типа с плоским потол-
ком, применяемые по гигиеническим соображениям
в пищевой промышленности (холодильники и
т. п.), возводятся с сеткой колонн 6X6. Покрытия
верхних этажей с разреженной сеткой колонн ана-
логичны по своей конструкции покрытиям одно-
этажных пролетных или ячейковых зданий. Приме-
нение шпренгельных конструкций и монолитных
кессонированных плит в зданиях, возводимых ме-
тодом подъема этажей, позволяет увеличить сетку
колонн до 12 X 52 м.

Многоэтажные здания павильонной застройки
выполняются в основном двух-трехпролетными с
укрупненным пролетом в верхнем этаже. Увели-
чение пролетов нижних производственных этажей
до 18 м может быть достигнуто применением ферм.

* Номинальные размеры в отличие от конструктивных
включают зазоры между элементами.
ОСНОВНЫЕ ПАРАМЕТРЫ УНИФИЦИРОВАННЫХ ОДНОЭТАЖНЫХ ПРОЛЕТНЫХ ЗДАНИИ И КРАНОВОГО ОБОРУДОВАНИЯ

Продольный
светоазрационныи
сронарь

Минимальный перепад между
пролетами одного направления:
1,8м-при ширине низкой частив 60м
(с подстропильными фермами > 90м)
2,4м-при ширине низкой части^Збм
(с.подстролилъными фермами^ 60 м)

Шов, разделяющий
крепление стеновых is-
у оконных панелей,
к надолорным стоикам
конструкций покрытия
и к крайней колонне s

6000

Колпак м
450'| водосточн<&

Деформационный „

шов - вставка	Пролет при опорном мостовом

500; 1000_______кране 18000; 24000;3о000;36000

________12000

верха фонаря ь*К5%

 Пролет крана

500

450

Ж,2

>50

Тяже-
лый

подошвы фундамента

Пролеты при опорных мостовых
кранах 18 000; 24QG0; 30 000, 36000

пх6000

п х 6000

т

Колонны торцового фахверИа

i\Колонна I/ 1И
/1 паооольного'А

1\

Й

0.00
чистого пола

Годарит опорного
мостового крана—-а"
грузоподъемностью Q,m

Легкий.
ередншл

Продольный	„	Г

деформационный Пролет при под-]
шов-вставка	веснам кране I

500; 1000; 1500	12000;18000;24000

Привязка оси крана

Режим т.п., г

250

12

0

6

<30

1 продольного !
। фахверка '

Шаг,м
Высота,
м

ГЛ,Т
Режим"
работы

—..... -...—

Ось поперечного
деформационного шва

Торцовые панели у продольного
деформационного шва удлиняются
дооорными блоками	।

' п----1—-

~Т'ГГ

Привязка крайней-
г колонны

В примыкании двух "TL обреза парапета
взаимно перпенди- * r~~rvz<.________

вных пролетов
to перепада не
регламентируется

колонны ra6qpm 'онсркогоГПрД
D	мостового крана

уголовки рельса . грузоподъемностью Q,m

। Ширина _ ।

Привязки
оси крана



|^75

Легкий», средний	750	1000
Тяжелый	1000	1500

п х 6000

Торцовая панель у угла
здания удлиняется ।

,/ооборнь>м блоком____

Стоика
• торцового
: фахверка





__L	м	I	Габарит jподвесного

-"'ll	;	двухпролетного крана

и	грузоподъемностью Q

крана

Длина температурного отсека
при ж,-б. колоннах до 174 м,
при стальных колоннах до 216м

Ширина температурного отсека
при Жгб. колоннах до 144 м,
при стальных колоннах до 198 м

Основные параметры опорных мостовых кранов
среднего режима работы по Г0СТ3832-54; 6711-70 и
атласам кранов грузоподъемностью ^ 350 т

Грузоподъ- емност, т	Пролет крана, м	Краюдый габарит здания, мм	Габарит крана от оси. головки рельса, мм			Ширина крана, мм	Тип рельса
			вверх	Вниз	Наружу
• 10	Но 1,5м менее пролета здания	2250	1900	250-900 по мере увели- чения пролета	260	6300	КР-70
20/5		2650	2400
30/5		2950	2750		"300
50/10		3350	3150			6650	HP-80
.80/20	На 2 м менее пролета здания	4000  При 4400	3700 пролете 4000	200 ЗО-Збм: "500	400	9100	ИР-100
100/20						S350	ИР-120
200/32	На 2,5м менее пролета здания	5200  При 5600	4800 пролете  5200	0  16 м:  400	500 ч	10800
250/32						11200
320/32		6300	5900 '	850		13400
3S0/KHO	НаЗм менее пролета здания	6400 При про 6800	6100 пете 36м. ; 6500	250		10 850	К Р-140
50а/П5Н0		7400 1 7100 При лролетеЗбм. 7800 | 7500			650	13000

Крановые1 рельсы
по ГОСТ 412Г62

Тип	Основные размеры,					мм
	ь		S	h}		R
КР-5С	50 г		20	25	20	300
КР-60	а	'05	24	27,5	22	350
КР-70	70	120	28	32,5	24	400
КР-80	80	130	32	35	26	400
КР-100	100*	150	38	40	30	450
КР-120	120	170	44	45	35	500
КР-140	140	190	50	50	40	600

I Оси балак
| подвесного
: пути

Основные ПАРАМЕТРЫ ПОДВЕСНЫХ ЭЛЕКТРИЧЕСКИХ
одновАЛочных кранов по ГОСТ 7890-67

Пл/зоподъ емкость, m	Основные размеры крана, м				Балки I NN по ГОСТ 5157-53
	Пролеты	Кснсмь	база	Ширина	несущие	подвесно- го пути
to	9	?7 2	1,8	2,15	24 м	18 м  24 м  30 м  36 м
	7,5+7,5		1,5	1,91
	3*9*3		1,8	2,21	30м
3,2  5,0	3		',8	2,165	45 м	30 м  36 м  45 м
	7,5л-7,5			1,94	36 м
	3 + 9 + 9		}’S >	2,24	45м
	9		2,1	2,695
	7,5 *7,5  9 + 9*Э		V	2,85
Расстояние от продольной оси колонн до оси
катков крана назначается 750 мм для кранов грузо-
подъемностью до 50 т и 1000 мм — для кранов боль-
шей грузоподъемности.

Возрастание суммарного расстояния от наруж-
ной грани колонн до оси катков крана или между
осями катков кранов в соседних пролетах по мере
повышения их грузоподъемности позволяет разме-
щать «шейку» колонны и «хвост» крана. Расстоя-
ние между ними допускается до 60 мм.

При интенсивном использовании кранов (сред-
ний и тяжелый режимы работы) и в зданиях тя-
желого режима работы (см. СНиП П-В. 3—62,
приложение VI) возникает необходимость устрой-
ства проходов для осмотра и ремонта крановых
путей. В этом случае применяется привязка «500»,
а расстояние от оси колонн до оси катков крана
принимается 1000 мм для кранов грузоподъемно-
стью до 50 т и 1500 мм — для кранов большей
грузоподъемности.

Крановый габарит здания — высота от головки
рельса до низа стропильных конструкций — вклю-
чает в себя высоту крана и допускаемое прибли-
жение 100 мм для кранов легкого, среднего и тя-
желого режимов работы и 250 мм — для кранов
весьма тяжелого режима работы.

Классификация кранов по режиму работы при-
ведена в «Правилах устройства и безопасной экс-
плуатации грузоподъемных кранов».

Для ограничения усилий, возникающих в кон-
струкциях от перепада температур, здание разре-
зается деформационными швами на отсеки. Раз-
меры отсеков зависят от материала каркаса, теп-
лового режима здания и климатических условий.
Эти размеры определяются расчетом. Для отапли-
ваемых зданий с железобетонным каркасом из
унифицированных элементов расстояния между
поперечными деформационными швами прини-
маются до 174 м, а между продольными — до
144 м.

Конструктивно поперечные деформационные
швы выполняются на двух колоннах, смещенных
на 0,5 м с оси шва внутрь каждого отсека.

В зданиях сплошной застройки продольные де-
формационные швы выполняются при железобетон-
ном каркасе на двух колоннах. Размер вставки
между продольными осями этих колонн принима-
ется 0,5; 1,0 и 1,5 м так, чтобы за вычетом при-
вязок расстояние между колоннами в свету было
не менее 0,5 м.

Перепады высот, как правило, совмещаются с
деформационными швами.
Глава 1

ФУНДАМЕНТЫ

ЛИСТЫ 1.01 ; 1.02. Монолитные железобетонные фунда-
менты со ступенчатой плитной частью

Типовые столбовые монолитные железобетон-
ные фундаменты под колонны промышленных зда-
ний состоят из подколонника и одно-, двух- или
трехступенчатой плитной части. Фундаменты за-
проектированы в шести вариантах по высоте (1,5 м
и от 1,8 до 4,2 м с интервалами 0,6 м).

Обрез фундамента располагается на отметке
—0,15 м под железобетонные и на отметке —0,7;
—1,0 м под стальные колонны. Таким образом,
заглубляются развитые базы стальных колонн.

При вскрытии основания целиковый грунт, не-
посредственно воспринимающий нагрузку, вырав-
нивается и накрывается бетонной подготовкой тол-
щиной 100 мм из бетона марки 50. На бетонную
подготовку ложится подошва фундамента.

Высота ступеней плитной части 0,3 и 0,45 м.
В связи с применяемой для устройства форм ин-
вентарной щитовой опалубкой все размеры сече-
ний в плане кратны 0,3 м. Площадь сечения под-
коленников принята в шести вариантах от
0,9 X 0,9 м. В последующих вариантах ширина
сечения (в направлении шага колонн) принимает-
ся 1,2 м, а высота (в направлении пролета между
колоннами) изменяется от 1,2 до 2,7 м. Площадь
сечения подошвы изменяется от 1,5 X 1,5 м (пло-
щадь 2,25 м2) до 7,2 X 6,6 (площадь 47,5 м2).
Она выбирается в связи с нагрузкой, передаваемой
колонной, и допускаемым удельным давлением
грунта.

Зазор между гранями колонн и стенами стака-
на принят по верху 75 мм и по низу 50 мм, а
между низом колонн и дном стакана 50 мм.
Небольшой уклон стенок стакана упрощает распа-
лубку. Минимальная толщина стенки стакана по
верху 175 мм обеспечивает ее прочность при мон-
тажных и постоянных нагрузках. Заливка стаканов
после установки колонн производится бетоном
марки 200 на мелком гравии.

Сечение подколонников под базы стальных
колонн выбирается исходя из размещения анкер-
ных болтов так, чтобы расстояние от оси болта до
грани подколонника было не менее 150 мм.

В зависимости от вылета граней подошвы фун-
дамента по отношению к подколоннику форма
плитной части принимается одно-, двух- или трех-
ступенчатой, так чтобы при высоте ступеней до
0,45 м вылет всей плитной части и отдельных сту-
пеней ограничивался уклоном 1 : 2 при опорных
кранах грузоподъемностью до 50 т и 1 : 1,5 при
опорных кранах большей грузоподъемности.

Для каждой комбинации площади сечений по-
дошвы и подколонника принят один типоразмер
плитной части. При очертании подошвы фундамен-
та, близком к 1,5 квадратам и более, уступы
ступеней в направлении шага колонн совмещаются.
Всего под рядовые колонны одноэтажных зданий
предусмотрен 651 типоразмер, а под рядовые ко-
лонны многоэтажных зданий — 288 типоразмеров
опалубки. Причем в последнем случае 226 типораз-
меров отличаются от фундаментов под колонны
одноэтажных зданий только глубиной стакана.

В зависимости от схемы армирования в каждом
типоразмере опалубки может быть выполнено
несколько фундаментов различной несущей способ-
ности. Таким образом, в целом стандартом преду-
сматривается более двух тысяч вариантов фунда-
ментов, практически охватывающих возможные
сочетания нагрузки, собираемой колонной, и допу-
скаемого удельного давления грунта.

Для опирания фундаментных балок рекоменду-
ется устройство приливов площадью сечения
0,3 X 0,6 м с обрезом на отметке •—0,45 м (при
высоте балок 0,4 м, для шага колонн 6 м) нс
обрезом на отметке —0,65 м (при высоте балок
0,6 м — для шага колонн 12 м).

Фундаменты армируются типовыми арматурны-
ми сетками (горизонтальный элемент) и плоскими
каркасами (вертикальный элемент). Сетки и пло-
ские каркасы изготавливаются из арматуры перио-
дического профиля на автоматических линиях с
применением контактной точечной электросварки
во всех местах пересечений стержней.

На высоте защитного слоя (35—50 мм от по-
дошвы фундамента) укладываются два ряда сеток
плитной части, располагаемых в перекрестном нап-
равлении. Рабочая арматура сеток расположена с
интервалом 0,2 м. Ширина сеток 1; 1,4; 1,6 м за-
дана с учетом размещения их целого числа при
любой предусмотренной стандартом конфигурации
подошвы фундамента. Длина сеток (от 1,45 до
7,15 м с интервалом через 0,3 м) на 50 мм короче
ширины или высоты сечения подошвы фунда-
мента.

В центре фундамента на сетке плитной части
устанавливается объемный каркас подколонника,
свариваемый из четырех плоских каркасов. Рас-
пределительная арматура плоских каркасов не до-
ходит до их верха примерно на глубину стакана,
с тем чтобы можно было образовать его обойму,
нанизывая на рабочие стержни каркаса ряд сеток
подколонника. В подколонника^ пенькового типа
под стальные колонны эти сетки, кроме перимет-
ральных, имеют и ряд внутренних стержней.
МОНОЛИТНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ФУНДАМЕНТЫ (СЕРИЯ 1.ЯТ2") ПОЛ КОЛОННЫ
СЕРИЙ КЭ-01-49; КЗ-01-52: ИИ-04; ИИ-20

Общий вид

Все размеры в плане
кратныЗОО

Обрез фундамента

Стакан

ПОДКОАОННИК

-0.15

Подколенник
стаканного типа

и

мента, близком

Плитная

часть

Трехступен-
чатая

Совмещение уступов применяется
при очертании подошвы фунда-
мента,близком к 1,5 квадратам

Трехступенчатая	А,

с совмещением	<ф

верхних уступов___,

в направлении 1

Плитная часть
одно; двух-или
трехступен-
чатая

Подош

Ф ун даменгпа''\<Ь',
Подошвенная
плита



л

С

Горизонтальное сечение
стакана на 150 мм поверху
и на 100 мм понизу более
сечения колонны

Гл у дина на 50 мм более
погружения колонны

Одноступен-< * Двухступенчатая
чатая .—р(^ с совмещением

л.

4=\

Схема армирования

40-50,

< укладываются б
=* перекрестном

ТТгТГ* перекрестном
±Я41 направлении

Сетки каркаса
подколонника

$

200-400

фб-10

100'

Сетки
подошвы

£

<з

Асфальт 15
Щебень 130-250
Шлак 700

Сетки подколонника
нанизываются на
каркас, образуя
обойму стакана

шага

Двухступен-
чатая

К

-2.55

Сетки подколонника
шаг 100; 200
(условно показаны
-неполностью)

Каркас педколон-
. ника

Каркас
подколонника
сваривается из
четырех сеток

Сетки подошвы







1400-7100 (черезЗОО)

Сетки подошвы
интервал 200
(условно оборваны)
Сетки
подколонника

_860; нбО; 1760; t

§0 2060; 2660

"	фб-22

25*	*012-25

Фундаменты под колонны

У НАРУЖНЫХ с ТЕН

Глиняный
Замок
Шлак

*0.00
X

Гидроизоляция-це-
ж( ментный раствор-30
!~О-'5 Фундаментная
балка 400(600)

i^S Бетон маски 50-/00

1 qjj Выравнивающий слой песка

>1^5 Целикобый грунт

Крайняя
колонна

ФД-37

ах^ 2^

Приливы для опирания
фундаментных балок
b маркох ФА,ФБ под
стены толщиной^380
выносятся на 150 мм
наружу

ПРИМЕЧАНИЯ К ТАБЛИЦЕ
Объем фундаментов вычислен
для стаканов наибольшего
размера

Основные марки фундаментов
многоэтажных зданий
(ФА1-102' Фб 1-114)отличаются
от приведенных только
глубиной стакана

Размер ступеней плотней части (a;b-h), м	Высота фундамента (^), м					^букЗен-
	К5 |	1,8 1	2/ I	3,0	3,6 I	4,2 5	екс и
Первая-псдош вторая Третья венная		бъем	бетона,				омер парки
1	2	3	4 1	5 1	6	7 1	« 1	9	10
Колонна площадью сеч.0.4*0.4м; подколенник площадью сеч. 0,9x0,9м;							ФА
глубина стакана 0,8 м
1,5*1,5*0,3	1,43	7,47	2,16	2,64	3,13	3,61	1-6
1,8x1,5x11,3	1,56	1,80	2,29	2,78	7,26	3,75	7-12
1,8x1,5*0,45	1,84	2,09	2,57	3,08	3,54	4,03	13-18
2,.'х 1,5*0,45	2,05	2,29	2,78	3,26	3,75	4,23	19-24
2,4«1,5x0,3 1,8x1,5x0,3	2,40	2,64	3,13	3,61	4,10	4,58	25-30
2,4x1,8х(?,з 1,8*1,8xQ, з	2,78	3,02	3,50	3,99	4,48	4,96	31-36
2,7x1,8x0,3 1,8*1,8*0,3	2,94	3,48	3,67	4,15	4,64	5,12	37-42
3,0x1,8x0,3 2,1*1,8*0,3	3,25	3,50	3,99	4,48	4,96	5,45	43-48
3,0*2,1*0,3 2,1 х1,5x0,3	3,34	3,59	4,07	4,56	5,04	5,53	49-54
3,0x2,4x0,3 2,1х;,5x0,3	3,61	3,86	4,34	4,83	5,31	5,80	55-60
3,3x2,4x0,3 2,1*1,5*0,3	3,83	4,07	4,56	5,04	5,53	6,02	61 -66
3,3*2,4*0,3 2,4*1,8*0,3 1,5*1,8*0^	4,75	4,99	5,48	5,96	6,45	6,93	67-72
3,6*2,4*0,3 2,7x1,8x0,3 1,8*1,8*0,3	5,28	5,53	6,02	6,50	6,99	7,47	73-78
3,8 х 2,7х 0,3 2,7 х 2,1 xfl, j 1,8 х ;,5 хЦЗ	5,69	5,94	6,42	6,91	7,39	7,88	79-84
4,2x2,7x0,3 3,0х^;х0,з 2,1 х1,5*0,3	6,50	6,74	7,23	Т,72	8,20	8,69	85-90
4,2*3,0*0,3 3,0*2,1*0,3 2,1 *1,5*0,3	6,88	7,12	7,61	8,10	8,58	9,07	91 -96
4,8*Зр*0,3 3,0 *2,1 *0,3 2,4x1,5x045	8,35	8,59	9,08	9,5}	10,05	10,54	97-102
Колонна площадью сеч. 0,6 *0,4 и 0,5 м; О,5*0.5м; подколенник
площадью сеч. 1,2*1,2м; глубина стакана 0,8 и 0,9м							Ч>Б
2,1 *1,5*0,45	2,57	3,00	3,86	4,73	5,59	6,45	1-6
2,4*1,5*0,45	2,77	3,20	4,06	4,93	5,79	6,66	7-12
2,4*1,8*0,45	3,09	3,52	4.39	5,25	6,12	6,98	13-18
2,7 *1,8 *0,3 2,1 * 1,8*0,3	3,52	3,96	4,82	5,68	6,55	7,41	19-24
3,0*1,6*0,3 2,4*1,8*0,3	3,85	4,28	5,14	6,01	6,87	7,74	25-30
3,0x21x0,3 2,4* 2,1 *0,3	4,34	АЛ	5,63	6,49	7,36	8,22	31-36
3,0*2,4*0,3 2,4*1,8*0,3	4,39	4,82	5,68	6,55	7,41	8,28	37-42
3,3*2,4*0,3 2,4x1,8x0,3	4,60	5,04	5,90	6,76	7,63	8,49	43-48
3,8x2,4x0,3 2,7*1,6*0,3	4,98	5,42	6,28	7,/4	8,01	8,87	49-54
3,6x2,7x0,3 2,7x2,1x0,3	5,55	5,98	6,85	7,71	8,57	9,44	55-60
3,3*2,4*0,3 2,7*1,8*0,3 1,8*1,8*0,3	5,31	5,74	6,60	7,47	8,33	9,20	61-66
3,6 *2,4*0,3 2,7*1,8*0,3 1,8*1,8*0,3	5,52	5,96	6,82	7,86	8,55	9,41	67-72
•3,6*2,7*03 2,7*2,1*0,3 1,8 *2,1*0,3	6,25	6,68	7,55	8,41	9,28	10,14	73-78
4,2*2,7*0,3 3,3*2,1*0,3 2,4*2,1*О,3	7,49	7,93	8,79	9,65	10,52	11,38	79-84
4,2*3,0*0,3 33*2,4*0,3 2,4*1,6*71,3	7,95	6,38	9,25	10,11	10,98	11,84	85-30
4,8*3,0*0,3 3,3*2,4*0,3 2,7*1,8x0,3	9,09	9,52	10,38	11,25	12,11	12,98	91-96
4,8*3,3*0,3 3,6*2,4*0,3 2,7*1,8*0,3	9,30	9,74	10,60	11,46	12,33	13,19	97-102
4,8*3fi*0,3 3,6*2,4*0,3 2,7*1,8*0,3	9,74	10,17	11,03	11Д0	12,76	13,62	103-ЮВ
5,4*3,6*0,45 3,6*2,4*0,3 2,7*1,8*0,3	13,08	13,52	14,38	15,24	16,11	16,97	109-114
Колонна площадью сеч.0,8*0,4 и 0,5м; подколенник				площадью
сеч. 1,5* 1,2 м; глубина	стакана		0,9 м
3,0*1,8*0,3 2,1*1,8*0,3	4,02	4,56	5,64	6,72	7,80	8,88	1-6
3,0 *2,1* 0,3 2,4* 2,1 *0,3	4,50	5,04	6,12	7,20	8,28	9,36	7-12
3,0х2,4*0,3 2,4*1,8*0,3	4,56	5,10	6,18	7,26	8,34	9,42	13-18
3,3*2,4*0,3 2,7*1Д*0,3	4,93	5,47	6,55	7,63	8,71	9,79	19-24
3,6 *2,4 *0,3 2,7 *1,8 *0,3	5,15	5,69	6,77	7,85	8,93	10,01	25-30
3,6*2,7*0,3 2,7*2,1*11,3	5,72	6,26	7,34	8,42	9,50	10,58	37-42
3,6 *2,4*0,3 2,7*1,8 *0,3 2,1 *1,8 *0,3	5,74	6,28	7,36	8,44	9,52	10,60	31-36
3,6*2,7*0,3 2,7*2,1*0,3 2,1*2,1*0,3	6,50	7,04	8,12	9,20	10,28	11,36	43-48
4,2*2,7*0,3 33*2,1*0,3 2,4*2,1*11,3	7,55	8,03	9,17	10,25	11,33	12,41	49-54
4,2*3,0*0,3 3,3*2Д*0,3 2,4*1.8*0,3	8,01	8,55	9,63	10,71	11,79	12,87	56-60
4,8*3,0*0,3 3,6*2,4*0,3 2,7*1,8*0,3	8,93	9,47	10,55	11,63	12,71	13,79	61-66
4,8*3,3*0,3 3,6*2,4*0,3 2,7*18*0,3	9,36	9,90	10,98	12,06	13,14	14,22	67-72
4,8*3,6*0,3 3,6*2,-4*0,3 2,7*1,8 *0,3	9,79	10,33	11,41	12,49	13,57	14,65	73-78
5,4*3£*0,45 3,6 *2,4 *0,3 2,4*1^8*013	12,92	13,46	14,54	15Д2	16,70	11,78	79-84
5,4 * 4,2 * 0,45 3,6*2,4*0,3 24*1,8*0,3	14,38	14,92	16,00	17,03	18,16	19,24	85-90,
5,4*4,8*0,45 3,6*3,0*0,3 2,4*1,8*0,3	16,49	17,03	18,11	19,19	20,27	21,35	91-96
6,0*4jB*0,45 4,2*3,0*0,45 2J*l£*0,3	20,11	20,65	21,73	22,81	23,89	24,97	97-102
6,0*5,4*0,45 4,2*3,6*0,45 2,7*2,4*0,3	23,35	23,86	24,97	26,06	27,13	28,21	103-108
/ 6,6*5,4*0,45 4,8*3,5*0,45 3,0*2,4*0,4t	26,80	27,34	28,42	29,50	30,58	31,66	109-114
/ 6,6*6,0*0Д5 ’4,8*4,2*0,45 3,0*2,4*0,4	29,88	30Д2	31,50	32,56	33,66	34,74	115-120
Фундаменты многоэтажных зданий		-дополнительные марки
/ Колонна площадью сеч.0,4х0,4м;	подколенник площадью сеч.0,9*0,9*						f; ФА
глубина стакана 1,05м
/3,3*2,4*0,3 2,4*1,5*0,3|	3,90	4,14	4,62	5,11	5,60	6,08	121-126
3,0 X 1,8 X 0,3 2,4 *1,8 *0,3 1,5 *0,3 *0,3	3,52	3,76	4,25	4,73	5,22	5,70	103-108
3,0*2,1*0,3 2,4*2,1*0,3 1,5*1,5*0,3	4,27	4,52	5,00	5,46	5,97	6,46	109-114
3,0*2,4*0,3 2,4х(,8x0,3 1,5*1,8*0,3	4,46	4,70	5,19	5,68	6,16	6,65	115-120
4,2x2,7x0,3 3,3x2,1х 0,3 2,4*1,5*0,3	6,7£	7,00	7,49	7,97	8,46	8,94	127-132
4,2 *3,0 *0,3 3,3*2,1*0,3 2,4*1,5*0,3	7,14	7,33	7,86	8,35	8,34	9,32	133-138
4,8*3,3*0,3 3,6x2,4x^3 2,4*1,5*0,4.	9,04	9,28	9,77	10,25	10,74	11,22	139-144
4,8x3,6x0,3 3,6*2,4*0,3 2,4x1,5x0,4	9,47	9,71	,0’1°	10,68	11,17	11.66	145-150
8,4*3,8*045 3,6*2,1x0,45 2,1*1,5*0,3	13,05	13,29	13/в	14,26	14,75	15,24	151-156
5,4 *4,2*0,45 3,6*2,7*0,45 2,1*1.5 * 0,3	15,49	15,72	16,21	16,65	17,18	17,66	157-162
Колонна площадью сеч. 0,6 *0,4 м; подколенник площадью сеч.12*1,2л
глубина стакана 1,05; 0.65м
5,4x4,2x0,3 I 4,"*3.0*0,3 \з,0x1,8*0,4	j 13,26	) 13,69	114,56	115,42	I 16,29	j 17,15	115-120
5,4*4fi*0,3 4,2*3,6х0,3 \з,0*2,4*0,4-	15,80	[ 16,23	17,10	117,91	1 18,82	[ 16,66	121-126
Продолжение таблицы листа 3

г--Г' “Г	2	I	з !	5 1	6 1	7 I	в	9	10
ТСйпнна площадью сеч. 1,0*0,4 и 0,5м; подколенник площадью								ФГ
сеч. 1,8	< 1,2м; глубина стакана и,95			и 1,25 м
~ЗД*1Д*0Д			3,98	5,28	6,53	7,88	9,18	1-5
3,0*13*0,45			4,46	5,76	7,06	8,36	9,65	6-10
30*2,1*0,3			4,25	5,55	6,84	8,14	9,44	11-15
Зрх?,1х0,45			4,87	6,17	7,46	8,76	10,06	16-20
30*2,4*0,3			4,52	5,82	7,11	8,41	9,71	21-25
3,0*2,4*0,45			5,28	6,57	7,87	9,16	10,46	26-30
~ЗД*2,4*0,3	2,4 х 1,8 х 0,3		5,38	6,88	7,97	9,28	10,57	31-35
3,6*2,4*0,3	2,7 х 1,8 х 0,3		5,76	7,06	8,36	9,65	10,95	36-40
3fi*V*0,3	2,7* 2,1* 0,3		5,33	7,63	8,92	10,22	11,51	41-45
4,2х2,7*0,3	з,о*1)з*о,з		6,73	8,03	9,33	10,62	11,92	46-50
4,2*3,0* 0,3	3,0 *2,1*0,3		7,38	8,68	9,97	11,27	12,57	51-55
4$*3,0*0,3	3,6x2,4x61,3	2,7* 1,8x0,3	9,43	10,73	12,03	13,32	14,62	56-60
4,8 х 3,3 х 0,3	3,6 *2,4* 0,3	2,7* 1,6* 0,3	9,86	11,16	12,46	13,76	15,06 15,48	61-65
4,в*3,6*0,3	3,6*2,4*03	2J X 1,8 X 0,3	ю,зо	11,59	12,89	14,19		66-70
5,4 *3,6 *0,3	4,2*2,4*0,3	3,0* 1,8* 0,3	11,54	11,84	14,13	15,43	16,73	71-75
0,4* 4,2* 0(3	4,2*3,0* 0,3	3,0х 1,8х 0,3	13,27	14,56	15,86	Т7Г86	18,46	76-80
Колонна площадью сеч. 1,3x0,5-1,4			<0,6м:подколонник плащ.
сеч. 2,1*1,2»!;		глубина стакана 0,95и 1,25м						л-'А
3,0* 1,8* 0,3			4,02	5,53	7,04	8,56	10,07	1-5
3,0*1,8*0,45			4,45	3,36	7,48	8,98	10,50	6-Ю
3(1 *2,1 *0,3			4}29	5,80	7,31	8,82	10,34	11-15
3,0*2,1*0,45			4,88	6,37	7,88	Э,30	10,90	16-20
3(1 *2,4* ЦЗ			4,58	6,07	7,58	9,10	10,61	21-25
3,0*2,4*0,45			5,26	6,77	8,28	9,80	11,31	26-30
3,3*2,4*0,3	Z7* 1,8 *0,3		5,48	6,99	8,50	10,01	11,53	31-35
ЗД*2,4*0,3	3,0 *1,8 *0,3		5,86	7,37	8,88	10,39	11,90	36-40
Зр*2,7*0,3	3,0 *2,1 *0,3		6,45	7,96	9,47	10,99	12,50	41-45
4,2*2,7*0,3	3,3х2,1хо,3		7,12	8,64	10,15	11,06	13,17	46-50
4,2*3,0*0,3	3,3*2,4*0Д		7,80	9,31	10,82	12,34	13,85	56-60
4( *2,7*0,3	3,6*21*0,3	3,0 х 2,1х 0,3	8,45	9,96	11,47	12,98	14,49	51-55
4,2*3p*Q,3	3,6х2,4*0,3	3,0х1Дх0,3	8,88	10,39	11,90	Т3,41	14,93	61-65
4^*3,0*0,3	3,9*2,4*03	3,0 х 1,8 х 0,3	9,64	11,15	12,66	14,17	15,68	66-70
4ДХ 33*0,3	3,9*2,7*0,3	20*2,1*0,3	10,83	12,20  12,63	13,71	15,22	16,73	71-75
4£хЗ,ь*0,3	3,9*2,7*0,3	3,0х2,1x0,3	11,12		14,15	15,66	17,17	76-80
5ft хЗ>,6*0,3	4,5*3,0*0,3	3,3*21*0,3	12,85	14,36	15,87	17,39	18,90	81-85
$4 *4.2*03	4,2*3,0* 0,3	20*2,1*0*3	13,36	14,87	16,38	17,90	19,40	86-90
5f4*4jB*0,3	4,2 *3(1 *0,3	3pxZ4*0,3	15,36	16,87	18,38	19,89	21,41	91-95
6fi*4£x0,45	4,2*3,0*03	3,0*1,8*0,3	18,87	20,38	21,89	23,41	24,92	96-100
6,0*5,4*045	4,2*3,6*03	20*2,4*0,3	21,79	23,30	24,81	26Д2	27,83	101-105
08*5,4*0,45	4,8*3,6*0,45	3,0*2,1*0,3	25,83	27,35	28,86	30,37	31,88	106-110
6,6*6,0*0,45	4£*42х0,45	3,0*24*0,3	29,18	30,69	32,21	33,72	35,23	111-115
7,2*6,0*0,45	5,4*4,2*0,45	3,6x2,4*0,45	33,29	34,80	36,31	37,82	39,34	116-120
7,2*08*0,45	5,4*08*045	3,6 *3,0*0,45	37,66	39,17	40,69	42,20	43,71	121-125
Колонна площадью сеч. 1,3x0.6 м;			подколенник площадью
Сеч. 2,7х 1,2 м; глубина стакана				1, 25 м				Фр.
•3,3*2,4*045			6,10	8,04	9,97	11,93	13,87	1-5
3,6*2,4*0,45			6,42	8,37	10,31	12.25	14,20	6-10
3,6*2,7*0,45			6,91	8,85	10,80	12,74	14,68	11-15
4,2*2,7*03	3( *2,1 *0,3		7,72	9,66	11,60	13,55	15,49	16-20
1,2*Зр*ОЗ	3,6*24*03		8,42	10,36	12,31	14,25	16,20	21-25
4Д*ЗД*0,3	3,9*2,4*0,3		3,18	11,12	13,06	15,01	16,95	26-30
4,6*3,3*0,3	3,6x2,1*0,3		9,07	11,01	12,95	14,90	16,84	36-40
4,8*3,6*03	3,6x2,4x0,3		9,82	11,76	13,71	15,66	17,60	46-50
4,0*3,0*03	4,2*24*0,3	3,6 * 1,8* 0,3	10,36	12,31	14,25	16,20	18,14	31-35
4,8*03*0,3	4,2*Z7*0,3	3,6*2,1х0,3	11,50	13,44	15,39	17,33	19,27	41-45
4fi*3fi*0,3	4,2*2,7* 0,3	3,6 X 1,6* 0,3	11,61	13,55	15,49	17,44	19,38	51-55
5,4*3,6*03	4,5*ЗД*0,3	3,6 *2,1 *0,3	13,23	15,17	17,11	19,06	21,00	56 -60
04*4,2*0,3	4,5 *3,0 *0,3	3,6х1Д*0,3	13,87	15,82	17,71	19,71	21,65	61-65
54*4,6*0,3	4,5*3,6*61,3	3,6 x2,4х 0,3	16,30	18,25	20,19	22,14	24,08	66-70
6( *4,8 *0,3	4,8*ЗД*0,3	3,6 *2,4*0,3	17,49	19,43	21,38	23,32	25,27	71-75
00*5,4*0,45	4,2*3,6*0,3	3,3*24*0,3	22,08	24,03	25,97	27,91	29,66	76-80
6,0*5,4*0,45	4,8*3,6*0,3	3,6 *2,4*0,3	24,40	26,35	28,29	30,24	32,18	8: -05
60*00*0,45	4,8*4,2*045	23*24*0,3	29,37	31,32	33,26	35,20	37,15	86-90
7,2*6р*0,45	5,4*4,2*0,45	3,6*24*0,3	32,34	34,29	36,23	38,17	40,12	S1-95
12*6,6*0,45	5,4*4,8*0,45	3,6*3,0*0,45	37,53	39,47	41,41	43,36	45,30	96-100

ФУНДАМЕНТНЫЕ БАЛКИ
ДЛЯ ШАГА КОЛОНН 6 м
(серия КЗ-01'23)
300;Л00;520*

900:1200

МОНОЛИТНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ФУНДАМЕНТЫ ПОД СПАРЕННЫЕ КОЛОННЫ,
УСТАНАВЛИВАЕМЫЕ В ПОПЕРЕЧНЫХ ДЕФОРМАЦИОННЫХ ШВАХ

2100
2*500

Ь,=

(направление шага)

Ь^оо;еоо

(направление шара)
ой /'"й^сь дгформа-
I \куционного шва

Крайняя
продольная ось
при нулевой
привязке

Фундамент развивается в направлении шага
чтобы в подколеннике разместились 2 стакана
с расстоянием в осях 1м и сохранилась кратность
всех поперечных размеров 0,3м

Ширина подколонника 2,1м. Ширина подошвы
увеличивается относительно фундамента под рядовую •
колонну на 0,3; 0,6м

МОНОЛИТНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ФУНДАМЕНТЫ ПОД ДВЕ КОЛОННЫ,
УСТАНАВЛИВАЕМЫЕ В ПРОДОЛЬНЫХ ДЕФОРМАЦИОННЫХ ШВАХ

В свету между
колоннами	—(О- 75(j

^00

Ш»

Для шага колонн 12м
(серия КЗ -01 -58)

300;400

^поперечная
ось

-0.15

Оси прод
десрорма
шва пои
привязке

а^пхЗОО (направление пролета)
! \Вставка~500;

ЮОО; 1500

Оси Симметрии
стволов колонн

Дополнение для
сохранения крат-
ности размеров
0,3 м

Фундамент развивается 6 направлении пролета i
чтобы в подколеннике разместились 2 стакана с
расстоянием в осях, равным сумме принятой вставки
аш.(0,5; 1,0; 1,5м) и полуширин стволов колонн,и сохрани-
лась кратность всех продольных размеров 0,3м

МОНОЛИТНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ФУНДАМЕНТЫ ПОД СТАЛЬНЫЕ КОЛОННЫ

Обрез фундамента
на а-' 100 при
высоте траверсы

ПОСТОЯННОГО СЕЧЕНИЯ

..лО

Анкерная
плитка

Траверса

ДВУХВЕТВЕВЫЕ

Анкерные
болты 0 36-56

200x 200

070-22

При армировании фундамента сетки подколонника
заполняются стержнями по всей^плоскости с ячеей

А ‘

Анкерные
болты 0 20-13

Цементный
растсо з
1:2-100 '



-Д

Опасная
плита

•j 8 зданиях с оперными кранами г.п. 75т и более

J о связи с бслыиими нагечзками, собираемыми

। колонной, вынос всей /'Литкой части и отдельных
.j ступеней ограничивается уклоном 1:;,5

Для защиты от коррозии загубленные
стальные конструкции бетонируются
при укладке подстилающего слоя под полы

Сетки
подколонника
1760+пхЗОО .

25?£0

380

15^200(250^15

Длина бал'-и
„ А 450;

•]| 4950

Длина балки
10200; 1070;

1960

* Размерь/ для
стен с кирпич-
ным цоколем

Гидрсизол.-щия-
цементный
раствор 1:2-30

Асфальт 15 по
щебеночной
подготовке

Гл.иняный
замок

Засыпка
шлаком

±0.00

-0.15

-0.70

ные кон-

। ртрук-

} [цииобе*

- \тонить
Высота и ширина плоских каркасов и размеры
в плане сеток подколонника назначаются исходя
из его сечения и принятой высоты фундаментов.

Сборка каркасов подколонника, как правило,
производится на поточных линиях в арматурном
цехе или на полигоне в зоне действия монтажного
крана. Жесткость собранных каркасов при транс-
портировке обеспечивается съемными диагональ-
ными связями.

В связи с необходимостью графически отразить
различие между монолитным и сборным, конструк-
тивным и легким бетоном на рассматриваемых
листах и далее, согласно примечанию 36 к § 2
ГОСТ 2.306—68, сборные железобетонные элемен-
ты в отличие от монолитного бетона обозначены в
разрезах без вкрапления точек, из конструктивно-
го бетона — с вкраплением треугольников, из лег-
кого бетона — с вкраплением овалов.

Лист 1.03. Опалубка монолитных железобетонных фунда-
ментов

Инвентарная опалубка монолитных железо-
бетонных фундаментов может рассматриваться как
строительная конструкция здания, поскольку ее
устройство входит в построечную трудоемкость, а
она сама по себе является достаточно сложным и
металлоемким сооружением. В данной книге рас-
смотрены конструкции опалубки для фундаментов
со ступенчатой и пирамидальной плитной частью.
Последняя позволяет уменьшить объем бетона, но
несколько увеличивает металлоемкость форм.

Комплект опалубки со ступенчатой плитной
частью состоит из: плоских щитов девяти типораз-
меров, образующих опалубные панели ступеней
плитной части и подколонника; П-образных щитов
двух типоразмеров для последующего бетонирова-
ния опор под фундаментные балки; стяжек двух
типоразмеров, диагональных опорных балок, свя-
зывающих между собой опалубочные панели сту-
пеней; набора пуансонов, образующих стаканы;
подмостей при бетонировании формы.

Щиты для образования панелей подколонника
выполняются из стального листа толщиной 2 мм
с окаймлением и ребрами жесткости из уголков
63X40X5 мм и имеют размеры: (0,75; 0,9 и
1,2) X 0,75 м и (0,9 и 1,2) X 1,2 м. Аналогичные
щиты для ступеней плитной части имеют размеры
(0,3 и 1,5) X (0,3 и 0,45) м. Плоские панели каж-
дой ступени собираются путем скрепления щитов
болтами. Болты снабжены удлиненными шайбами
так, чтобы полка окаймляющего уголка не мешала
подтягиванию гайки. Собранные опалубочные па-
нели соединяются в трех углах через промежуточ-
ный уголок винтами. Четвертый угол соединяется
винтовым замком, позволяющим уточнить размеры
формы.

Объемные формы отдельных ступеней связаны
между собой и с формой подколонника диагонально
расположенными опорными балками, касательными
к углам вышележащих форм. При посредстве этих
балок вся опалубка фундамента может быть со-
брана до его бетонирования. При раздельном бето-
нировании ступеней и подколонника диагональные
опорные балки могут быть исключены.

Укрупнительная сборка опалубочных панелей
подколонника производится из отдельных щитов

на выровненной монтажной площадке. Шиты укла-
дываются рабочей поверхностью вниз. К горизон-
тальным или вертикальным ребрам щитов посред-
ством пальцев крепятся откидные шпильки и про-
пускаются в зазор между швеллерами, составляю-
щими стяжку. Гайками стяжки подтягиваются к
щитам и сплачивают панель опалубки. Опалубоч-
ные панели подколонника соединяются между со-
бой в пространственный блок на месте бетонирова-
ния аналогично опалубочным панелям ступеней.

Пуансон для образования стакана посредством
опорных балок крепится к опалубке подколонника.
Так как верхняя грань опалубки может превышать
обрез фундамента, предусмотрена возможность ре-
гулирования положения пуансона по высоте. После
распалубки фундаментов под крайние и торцовые
колонны производятся крепление П-образных щи-
тов к подколоннику и бетонирование опор под
фундаментные балки.

Блочная опалубка фундамента с пирамидаль-
ной плитной частью состоит из нижней рамы, тра-
пециевидных панелей плитной части и прямоуголь-
ных панелей подколонника. Размеры щитов,
образующих панели, назначаются в связи с
конкретными размерами фундамента, проектируе-
мого индивидуально. Щиты состоят из стальных
листов толщиной 3 мм с окаймлением и ребрами
жесткости из полос площадью сечения 70 X 5 мм.
При сборке формы щиты болтами скрепляются
между собой и с нижней рамой.

Жесткость формы обеспечивается обвязками из
швеллеров, связанных в углах шарнирами или зам-
ками, позволяющими производить обжатие, и рас-
косами из прокатных уголков, соединяющими ниж-
нюю раму с блочной опалубкой подколонника.

Если есть возможность использования крано-
вого оборудования грузоподъемностью около 10 т,
объемные блоки опалубки можно собирать на мон-
тажной площадке вокруг арматурного каркаса и
устанавливать вместе с ним.

Лист 1.04. Железобетонные подколенники под стальные
колонны в фундаментах глубокого заложения

Глубокое заложение фундаментов определяется
геологическим строением грунта или наличием под-
валов под производственными помещениями. Для
экономии бетона и ускорения монтажа здания в
этих случаях целесообразно устанавливать в моно-
литную плитную часть фундамента подколонники
облегченного сечения. Они могут быть выполнены
рамными двухветвевыми или в виде стволаадвутав-
рового сечения с оголовком, на который устанавли-
вается стальная колонна.

Отметка верха оголовка (обрез фундамента)
принята в зависимости от высоты базы стальной
колонны — для зданий с опорными кранами гру-
зоподъемностью до и более 50 т соответственно
—0,7 м и —1,0 м.

Оголовки снабжаются закладными болтами для
анкеровки базы колонны. Размеры оголовков со-
ответственно определяются: длина — высотой сече-
ния колонны в крайних и средних рядах здания,
ширина — выносом и высота — глубиной заделки
анкерных болтов.

Общая высота двухветвевого подколонника пре-
дусмотрена 5,1 4- 9,9 м с интервалом через 1,2 м.
Глубина заделки в плитную часть 1Д м. В подко-
ИНВЕНТАРНАЯ СТАЛЬНАЯ ОПАЛУБКА ФУНДАМЕНТОВ СО СТУПЕНЧАТОЙ ПЛИТНОЙ ЧАСТЬЮ- НА ПРИМЕРЕ ФУНДАМЕНТА ПОД КОЛОННЫ

1-1- Болтовое соединение
Винты М20*75
Шайбы 140
Промежуточный
1.63*6 по всей
высоте

1-1 Угловой замок

•Л .

С ПИРАМИДАЛЬНОЙ ПЛИТНОЙ

ЧАСТЬЮ, НА ПРИМЕРЕ

ФУНДАМЕНТА

ПОД

т

Пазы
40*7

Стяжки щитов крепятся
б вертикальных или гори-
зонтальных стыках опалу-
бочной панели подколонника

Щит опалубки из
стального листа $2
с окаймлением и
ребрами жесткости»
из Г63*40*5

Стык
заварить

Диагональные
опорные балки
из С N18

65

25

EN16

48.5

Втулка $7$;1120

Болты М18
через 500

Щиты
опалубки

Болт
М 18

Палец
'$36;1136

Щиты опалубка
сболчиваются в
стыках болтами
М 18 через 200+500

Щ итьг
Опалубки

Угловая ось из
2 *$48; 1340 с
упорными шайбами
$10; $73

2гайки М48:
$20

Опорные балки
опалубки стакана'
из 3LN16

щиты

опалубки из
стального листа $2
с окаймлением и-
ребрами жесткости
из Г63*40*5

верхняя обвязка,
обвязки подколонника
и обвязка фундамент-
ной ппиты изг-tNIB

Щиты опалубки из
стального листа $3
с окаймлением и
ребрами жесткости
03-70*5

Подкосы из
L100 *10'

Нижняя
рама из
3N20

УГЛОВОЙ
ВЕРХНЕЙ

ШАРНИР
ОБВЯЗКИ

340

15\ 2*20ж10 120



2-2

УГЛОВОЙ ЗАМОК
ОБВЯЗОК ПОДКОЛОННИКА

-100*6;

"I 120

-80*6;1100
Откидной
болт $42:
1280

Проушина
из-75*6;

1100

Болт МЮс вкладышем
из о 07/2" через 600.

Проушины
2-36*6;1100

Болты М 20*75

Шайбы L40

-40*5;140

Палец $ 12

Шайба-100*15; Z 10&
 ^.Откидная шпилька
у_М 24*50; 1125

Стяжки щитов '
опалубочной панели
подколонника из 3C.N10

БОЛТОВЫЕ СОЕДИНЕНИЯ ОПАЛУБОЧНОЙ ПАНЕЛИ СТУПЕНИ

В углах:
бинты М20*75.
шайбы 140
промежуточ-
ный L63*6;
1300; 450

ОБОРУДОВАНИЕ

Угловой
шарнир

Угловой
замок

УГОЛ НИЖНЕЙ РАМЫ

Барт
-70*5

CN20
/НЕЛЕ-ЗОБЕТОННЫГ лодкМонпйки Двухветвевые и двутаврового СЕЧЕНИЯ ПОД ТИПОВЫЕ СТАЛЬНЫЕ колонны

РЯДЫ: крайний

Краны грузоподъемностью ^50т и 75-:-125т (размеры в скобках)
Здания без подвала

крайний

СРЕДНИЙ

СРЕДНИЙ

900

750 |6ОО~

J2x7fca
(J2xi

250X750

Ъ

Й -82;-9.4--Ю.6

№q) еоМоо)

-8.2;-9.4;-10.б

^(г8~5;~9.7;

250>Х750

2x1500

(-1-0)

Здания с подвалом

2*750

&1000)

2x750
((2X1000)

1	"

КРАЙНИЙ

СРЕДНИЙ

25а

5Т

вТ

(1500)





^-0.7 с-_с

(-1.0)



Элементы сворки

КАРКАСА

И ОГРАЖДЕНИИ ПОДВАЛА

900

зов

300

I

лТ

зТ

Та

Б

«Т

-5.8,,-10

;sr-w-a-;

зооо

зоо

2x1000

i

(-85;-9.7;

-70.9)

Панели
стен
поддала

Анкерные
б’олты 072

Асфальтобетон 50

Монолитная ж.-б.плита 550

Ребристые ж.-д. плиты 400

Ж.-5. ригели 300*800; 17480

240 250 1000

бетонХТЯХ^.
НОЯ ПО- I
CyOtf«7rJ

на мар- 2
ни 200 7

ДвуосбетМои

Жто. подкапонник

18000

Монолитная ж.-5.
плитная часть

Панели стен
поддала из
детона марки 200

Ребристая
плита
1485*400'
15950 ’

ТН.-б. ригель
площадью
сечения
300*800

sag (800) s«>(ro> ~т
_]2400 Тзоо 800-





ОПИРАНИЕ ПЕРЕКРЫТИЯ НАД ПОДВАЛОМ НА ДВУХВЕТВЕВЫЕ ПОДКОЛОННИКИ

цокольные панели
из керамзите -
детона марки 75

Асфальтобетон 25
Бетон марки 100 150
Уплотненный грунт

-250*20;
1600

глубиной 25
язи с бетоном
замоноличиданиЯ
НОМЕНКЛАТУРА СОСТАВНЫХ ФУНДАМЕНТОВ

СОСТАВНЫЕ ФУНДАМЕНТЫ ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА

ПОДКОЛОННИКИ СТАКАННОГО ТИПА ПРИ КОЛОННАХ РАЗЛИЧНОЙ ШИРИНЫ

ТИПА ПОД ЖЕЛЕЗОБЕТОННЫЕ И СТАЛЬНЫЕ КОЛОННЫ

Площадь Высота, Объем,
пойсш&ы,

м2 м М3

20,8	7,5	74,4

26,0	1,5	18,4

ПОДКОЛОННИКИ ПЕНЬКОВОГО

ПЛИТНАЯ ЧАСТЬ ИЗ ТРЕХ ЭЛЕМЕНТОВ

16,0
18,4

20,8
23,0
24,2
28,9
30,Г

Составные элементы плитной части
фррмуются из бетона марки 400,
ребра-из бетона марки 500,
бетон зиминоличибонця марки 40Q

ПЛИТНАЯ ЧАСТЬ ИЗ ЧЕТЫРЕХ ЭЛЕМЕНТОВ

2250 2500 2250 дпяЫ,8;2,4м

2750 Л50?2/5?, h 2SM

10000

18,1

21,7

25,9

27,/

29,5
J3.0
36,5

40,0	1,8	29,5
40,0	2,7	31,8
40.0	2,4	33,4
48,0	7,0	37,7
48,0	2,7	40,6
48,0	2,4	41,4
60,0	2,7	46,9
60,0	2,4	47,7

44,0	ьв	31,9
44,0		34,2
44,0	2,4	35,4
52,8	\в	40,9
52,8	2,1	4310
52,8	2,4	44,6
66,0	2,1	50^8
66,0	2,4	52,4

55,2	2,1	44$
55,2	2Л	46,4
63,0	2,1	52,8
63,0	2,4	545

60,0	2,1

60,0	2,4

75,0 2,4

4?,/
43,7,

58,5
Донниках высотой 7,5 м и более ветви связываются
распоркой.

Двухветвевые подколонника для зданий без
подвала запроектированы с учетом непосредствен-
ной передачи усилий от ветвей стальной колонны
на стойки железобетонной рамы при их жестком
сопряжении с оголовком.

В зданиях с подвалом для опирания ригелей
перекрытия расстояние между стойками увеличено.
При этом оголовок опирается на часть сечения
стоек и образует с ними условное шарнирное со-
единение.

При больших нагрузках двухветвевые подко-
ленники заменяются монолитными. В целях эко-
номии бетона их сечение принимается двутавро-
вым — тождественным для разных колонн одного
здания или группы зданий. Размеры оголовков
определяются опорной частью колонн; размеры
плитной части — передаваемым на грунт усилием.
Таким образом, основная часть фундамента бето-
нируется в одной форме. Над подвалами, в оголов-
ках, приведенных на чертеже, предусматриваются
консоли для опирания ригелей перекрытия.

Конструкция подколенников разработана в ле-
нинградском институте «Промстройпроект».

Лист 1.05. Фундаменты из сборных железобетонных эле-
ментов

Сборные составные железобетонные фундамен-
ты разработаны для применения в каркасах произ-
водственных зданий под колонны с расчетной на-
грузкой до 3000 т. Фундаменты состоят из плитной
части, выполненной из плит, имеющих продольную
выемку, и ребер-подколонников, вставляемых в эту
выемку. После замоноличивания пазух составные
фундаменты работают как цельная конструкция за
счет обжатия ребра консолями плиты при изгибе
последней. В законченном виде составной фунда-
мент представляет собой отдельно стоящий башмак
таврового сечения с равной (см. аксонометриче-
скую схему) или большей, чем у ребра, длиной
плитной части.

Конструкция ребра-подколонника зависит от
типа устанавливаемых на фундамент колонн и
способа их опирания. При подколеннике пеньково-
го типа, завершающемся опорной гранью, сборные
железобетонные колонны устанавливаются на фун-
дамент подрезным торцом, опорным «зубом» или
стальным буфером и крепятся к нему ванной свар-
кой выпусков арматуры с последующим замоноли-
чиванием пазух конструктивным бетоном. При
площади сечения колонн до 2400 X 600 мм опорная
грань ребра принимается 2500 XI000 мм. Под
стальные колонны опорная грань ребра может

быть уширена до 1200 мм за счет консолей на бо-
ковых гранях. Уширение связано с конструкцией
базы стальной колонны, размерами опорной плиты
и выносом анкерных болтов. Подколенники стакан-
ного типа могут быть образованы в железобетон-
ной обойме, устанавливаемой на опорную грань.
Отметка обреза обоймы — 0,15 м. Внутренняя
часть обоймы заполняется бетоном на месте с
устройством стакана стандартных размеров.

В расположенных на оси деформационного шва
температурного отсека составных фундаментах под
парные колонны подколонники выполняются из
монолитного железобетона.

Плитная часть фундаментов укладывается на
грунт по 100-миллиметровому подстилающему
слою средне- или крупнозернистого песка, на
железобетонные плиты днища подвала—по 30-мил-
лиметровому слою цементно-песчаного раствора
марки 50. Подстилающие слои уплотняются вибро-
методом.

Фундаментные плиты соединяются между собой
на петлевых стыках арматуры с замоноличиванием
зазора. Ребра составных фундаментов устанавли-
ваются на слой бетона, укладываемый по дну вы-
емки плит и уплотняемый вибрацией. Сопротивле-
ние этого стыка сдвигающим усилиям увеличи-
вается за счет бетонной шпонки, образующейся в
пазах на нижней грани ребра и дне выемки плит.

Пазухи между ребром и плитами — по боковым
граням и в торцах (последние образуются при
укороченных относительно плитной части ребрах)
армируются противоусадочными арматурными кар-
касами и замоноличиваются. Ширина выемки в
плитах 1500 мм по верху и 1400 мм по дну поз-
воляет удобно прорабатывать бетон замоноличива-
ния.

Железобетонные элементы фундаментов форму-
ются из бетона марок 300; 400; 500. Стыки
замоноличиваются бетоном марки 400.

Масса монтажных элементов до 40 т. Все эле-
менты снабжены монтажными отверстиями или
петлями* для строповки. Монтаж фундаментов
может производиться самоходными кранами боль-
шой грузоподъемности.

Способ сооружения железобетонных тавровых
фундаментов разработан в Ленинградском отделе-
нии института «Теплоэлектропроект»*. Их преиму-
щество перед монолитными фундаментами — моно-
литность конструкции, обеспечиваемая способом
сочленения составных элементов, сочетающаяся с
единым принципом конструирования всего здания.

* Авторское свидетельство Ns 288677 иа имя инж.
И. С. Литвина.

Глава 2

СТАЛЬНОЙ КАРКАС ОДНОЭТАЖНЫХ ЗДАНИЙ

Лист 2.01. Стальные колонны постоянного сечения

Лист 2.02. Стальные двухветвевые колонны

.При технико-экономической целесообразности
стальные колонны могут применяться в бескрано-
вых зданиях и в зданиях, оборудованных кранами

любой грузоподъемности, при различных вариан-
тах поперечного сечения пролета. Проходы вдоль
крановых путей шириной у колонны 0,5 м, необхо-
димые в зданиях и при кранах тяжелого режима
работы, обеспечиваются за счет уменьшения проле-
та крана и за счет смещения шейки средней колон-
ны с разбивочной оси.
_ечение стальных колонн может быть й виде
одного профиля или составное — в виде двух про-
филей, соединенных решеткой.

В зданиях высотой до 8,4 м, бескрановых или
с подвесными кранами, применяются стальные ко-
лонны постоянного сечения из сварных двутавров
с высотой стенки 400 и 630 мм. В колоннах зданий
высотой 8,4 и 9,6 м, оборудованных опорными кра-
нами грузоподъемностью до 20 т, высота стенки
сварных двутавров принимается 630 мм. Подкрано-
вая балка опирается на приваренную к колонне
консоль из двутавра той же высоты. Эти колонны
могут выполняться и из широкополочных двутав-
ров, поставляемых промышленностью.

В зданиях высотой 10,8—18,0 м, оборудованных
опорными кранами грузоподъемностью до 50 т,
устанавливаются типовые двухветвевые колонны
ступенчатого очертания. Двухветвевая ступенчатая
колонна состоит из двух раздельно маркируемых
частей: нижней (подкрановой) решетчатой и верх-
ней (надкрановой) — из сварного двутавра. Соеди-
нение этих частей осуществляется в зависимости от
общей длины колонны (с учетом транспортных га-
баритов) заводской или монтажной сваркой. В зда-
ниях высотой более 18 м при кранах грузоподъем-
ностью от 75 т и при кранах, расположенных в
двух уровнях, применяются аналогичные колонны
индивидуального проектирования.

По типам сечения ветвей подкрановая часть ко-
лонны выполняется в трех вариантах:

1. При ширине сечения до 400 мм — наружная и
подкрановая ветви из прокатных швеллера и дву-
 тавра.

(	2. При ширине сечения 400—600 мм — наруж-

п иая ветвь из гнутого швеллера, подкрановая — из
прокатного двутавра.

i 3. При ширине сечения более 600 мм — наруж-
ная ветвь из гнутого швеллера, подкрановая из
сварного двутавра.

Надкрановая часть колонны — сварной двутавр
с высотой стенки 400 мм в крайних и 710 мм —
в средних колоннах.

Подкрановая часть колонны переходит в базу,
непосредственно опирающуюся на бетонный фунда-
мент. База состоит из опорной плиты и траверс, на
которые ложатся плитки с анкерными болтами,
утопленными в бетон. В связевых колоннах опор
ная плита дополнительно приваривается к короты-
шам из швеллеров, заделанных в фундамент.

Решетка подкрановой части колонны двухплос-
костная, из прокатных уголков. Для восприятия
действующих в горизонтальной плоскости моментов
решетчатая часть усиливается диафрагмами, рас-
положенными не реже, чем через четыре раскоса
по высоте. В решетчатой части колонны крайнего
ряда, в уровне крепления опорных консолей яруса
стеновых панелей, вваривается балка из прокатно-
го двутавра, соединяющего наружную и подкрано-
вую ветви. Решетчатая часть колонны завершается
одноплоскостной траверсой, соединяющей ее ветви
с надкрановой частью.

Надкрановая часть колонны завершается ого-
ловком, усиленным дополнительными ребрами и
накладками. Дополнительные ребра и накладки
расположены в плоскости опорных ребер стропиль-
ных и подстропильных ферм.

Сварка двутавров из трех листов для основных
сечений колонны выполняется в заводских услови-

ях сварочными автоматами. Сварка других элемен*
тов колонн выполняется в основном при посредст-
ве сварочных полуавтоматов. Ручная сварка при-
меняется в узлах, монтируемых на строительной
площадке. Гнутые швеллеры для наружных ветвей
колонны изготавливаются на гибочных прессах в
заводских условиях.

В базе, подкрановой опоре и оголовке — местах
передачи значительных сосредоточенных нагрузок
вертикальные элементы своим сечением должны
плотно примыкать к опорным плитам. В этих це-
лях кромки отдельно монтируемых листов пристра-
гиваются, а сечение ветвей фрезеруется.

Колонны монтируются автокранами при посред-
стве фиксирующих их положение кондукторов. Точ-
ность установки проверяется геодезическими инст-
рументами. Базы колонн накрываются бетоном при
устройстве подстилающего слоя под полы. В насто-
ящее время широкое распространение получил без-
выверочный монтаж колонн, при котором вначале
точно устанавливается опорная плита со строганой
лицевой поверхностью, а затем колонна с фрезеро-
ванным торцом. . ..	-

Лист 2.03. Стальные подкрановые балки и крановые пути

Подкрановые балки подразделяются по конст-
рукции на разрезные постоянного сечения, стыкуе-
мые на опорах, и неразрезные, компонуемые из
различных сечений, свариваемых между собой за-
водскими или монтажными стыками в четвертях
пролетов.

Неразрезные балки несколько легче разрезных,
но сложнее в транспортировке и монтаже. Они мо-
гут применяться при малой упругой податливости
опор.

Конфигурация подкрановых балок — сварной
двутавр с развитым верхним поясом или с поясами
одинаковой ширины. Двутавры с поясами одинако-
вой ширины, усиленные в плоскости верхнего поя-
са тормозными балками или фермами, применяют-
ся преимущественно при шаге колонн 12 м или
кранах грузоподъемностью свыше 50 т. При шаге
колонн 6 м двутавры с развитым верхним поясом
сами воспринимают тормозные усилия, возникаю-
щие в горизонтальной плоскости при работе крана
грузоподъемностью до 50 т.

Размеры стенки и полок балок назначаются ис-
ходя из расчета и стандарта на стальные листы с
учетом строжки кромок. Высота унифицированных
балок на опоре для шага колонн 6 м —0,8 м при
грузоподъемности крана до 20 т и 1,3 м — при гру-
зоподъемности крана 30 и 50 т; для шага колонн
12 м — соответственно на 0,3 м более.

Для обеспечения устойчивости стенка балки
снабжена поперечными ребрами жесткости с ин-
тервалом 1,5 м. Площадь сечения ребер 90X6 мм
при высоте балки до 1,1 м и 120X8 мм — при
большей высоте. Ребра обрываются на высоте
60 мм от нижней полки.

Крановые пути прокладываются из железнодо-
рожных рельсов для кранов грузоподъемностью до
20 т и из крановых рельсов специального профиля
для кранов любой грузоподъемности. Крепление
железнодорожных рельсов типа Р-38 и Р-43 выпол-
няется на крюках, крановых оельеов типаотКР-50
до КР-140—на планках (цдпрра в марке рельса
означает ширину его головкам «а» -M Чтобы
Стальные колонны постоянного сечения и	ДДйй

ВЕТВЕВЫЕ ДЛЯ ЗДАНИЙ С ПОДВЕСНЫМИ	' Ю8г№.о с йнтервстм’.вм

ВЕТВЕВЫЕ ДЛЯ ЗДАНИИ С ПОДВЕСНЫМИ
И ОПОРНЫМИ КРАНАМИ

(ПО СЕРИИ 1.424-4)

,5500

8.4; 3.6

60; 7.2; 8.4

^750 2x750

-0.00

крановогс
габарита
здания

Опорные кроны г.п.
10+50 т о Более.

Пролеты 24 >30; ЗБм.

Шаг крайних колонн
би 12 м; средних-12 м

Подвесные крана го. до 3,2т.
Опорные кранысп. до 20т.
Пролеты 18; 24; 30 м .

Шаг крайних колонн 6м;
средних 12 м

£[400; 520 £ 13Q

I \И0

I с проходом

g-05;

V/

250j|	1500Д2Х10-00; \2xi5QQ

Крайние и средние рядовые колонны постоянного сечения из сварных двутавров

ТЗ-Д-.1
2*to0^2>yflfl0

I 	^-0.26

стен™\ \4ПП 63П	400;630

; кранового -*

1 габарита ~
здания .

Балка
из I 6
узовнеv
Опорной
консоли

Лву=с-
плоскост-
. ная
> решетка
из L

, -Диафрагма

E—I

I taijigco

1 i

C±"±

Колонны постоянного сечения для
зданий высотой 8,4 и 9,6 м с
опорными кранами г.п до 2015 т
выполняются из сварных или
широколопочных двутавров.

Двухветведые колонны для зданий.
еысотои 10,8- 18м с опорными каа-
нами г.п от Ют сострят из под-
крановой, части - шейки (X) и под-
крановой части -ствола с наруж-
ной и подкрановой ветвями (Е и I) '
соединяемыми двухлласкастноц ’
решеткой из прокатных уголков.

Шейка ствола из сварного двутавра
Ствол выполняется:	'

при высоте сечения до 400мм-из
прокатных швеллеров и двутаврЖ
при высоте сечения до БООмм-иу
гнутых швеллеров и прокатных
двутавров;

при высоте сечения< до 650 мм-из
гнутых швеллеров и сварных
двутавров.

В уровне крепления опорных консо-
лей яруса панелей ветви стиола
крайних колонн соединяются
валкой из прокатного двутавра
Диафрагмы из-& в-г 12 располага-
ются в плоскости раскосов
решетки не далее чем через
'4 панели. . _

Проход шириной от 0,5 м и уровне
рельса предусматривается в
кранах и зданиях тя^лага
регниМр jJQtyfpp!

20D

250

2*200

[ ' вор; loop

h cm.400

h cm. 630

2х [320

2*435



КРАЙНИХ

ОРИЕНТИРОВОЧНЫЕ РАЗМЕРЫ ЭЛЕМЕНТОВ’^ ' КОЛОНН
UHCXjnrlX

ВыСОТПА, м  Продет, м	Г.п. крана, т	Ствол	База
		Стенка Полка	Плита Траверса	Анкерный болгтдиамегр.  1 вынос	Анкерная плитка
7,2  18	-	400*8  320* 14	800x500x55	Ф24; 320	—
8,4  24	Ю	630x10  320X12	900*500*47  400* 14	ФЗО; 520	160x30
9^6 2А	20/5	630*10  320*12  400*16	1250*700*42  400*25	042; 700	200X45

г---Анкерный

Д-. болт
Т/"-Анкерная

620; 700

160

плитка

" Траверса
Опарная

—плита
г^'ПоЗлиЗка
цементным

"• раствором
Крайняя и средняя рядовые двыветвевыё шонны

51

4-4

Опорная

панелей

сварного

двутавра л

База

IX

Размеры элементов двухветвевых колонн (Ст 3; нагрузка на покрытие о,5тс/м2;
СТЕНЫ ПАНЕЛЬНЫЕ; ВЕТРОВОЙ РАЙОН Ш/ КРАНЫ И ЗДАНИЕ ОБЫЧНОГО РЕЖИМА РАБОТЫ)

4

3£

®Х-

2х ООО

Подлиска

цемент-

2*60
-----
! ±3

ным раствором,
состав 1:2

Монолитный
ж.-д. фундамент
( применительно
к серии VH2)



ШЕЙКА

консоль '	'!

яруса v \	|)

2

Наружная п—
ветвь из <о|
гнутого р
швеллера, у
подкрана-
вая из •

Двухветвевой
ствол

Траверса.
Опорная плита

Крайняя колонна дез
и при наличии _
проходов вдоль под-
крановых путей
f привязка крана
соответственно
750 и 1000)

5~5

i 265 : 245

J-3

Крон	ТЫГ’С" с-о  М ( 1Р0АЕТ, М	Ориентировочные размеоы элементов	колонн, мм  с р е о н и х	7
		кртвь	Подкронобая ветвь	Раскосы решетки	Шейка	База	Анкеровка	Высота подкрано- вой тра- версы
		И£;гнутый£	,,т стенка "х>полка		Стенка Полка	Плита Траверса	Плитка Я) болта
20/5	10,8  24	N36	N36	L 110*8	400*8	630*250*20	200x30	900
			N55		710*10  280*'О	900*320*22 250*14	200*50  <Д36  ।	1200
						400*12
30/5	14,4  24	N40	N40		400*8	630*280*20	200*30  200*50 056
			N60		710*10  320*12	900*360*27 320*12
						500*16
50/10	16,2  24	500*152*12 в	500* 12  630* 16  200*10  250*12		400*8  710*10  320*16  360*14	710*320*20  900*450*32  400*12	200*50  200*50 $42
						500*14
75/20	16,2 го	500*177*12	500*12' 630* 16 280*12	L 125*8	400*8 710*10 360*20  400*20	710*450*27  900*560*34  400*12  500*14	200x50  200*50 $42	1200
								>500
			360*16
	18					710*450*27  900*560*34 400*12  500* 14	250x50  250*60 $48
Ю0Т2С	30	630*162*1'2	630 * 16  630*16  280*12			300*450*28  900*630*41 500*14	250*50  250 * 60 $48
			400*16

Средняя надопорная
стойка из I N 40
(серия 1.460-4)

Монтаж-
ный стык

750: 1000

Диафрагма
из ~

раскос7
решетки

Кромка траверсы
строгается

& > 61 опорного
ребра
стропильной
срермы

I2

Средняя колонна
при наличии прохо-
дов ВДОЛЬ ПОДКРА'
. новых путей

Анкерные
болт и
/плитка
_ AJ Плоскость плиты
строгается,тори
ветвей колонны
фрезеруются,
кромки тра-
вере строга-
ются

6-S

320 200,190*

\ §

Усиление стенки
2 (-20*140; 1400)
только при £ опор-
ного давления
терм > 100 тс
КРАНОВЫЕ ПУТИ



РЕЛЬСОВ

1_2Р(КР4207\

1Ю(кр-Ю0) Планка- ЮС* 16; 1150

КР*80 I

0; \KP-12O;

2-\КР-Ю0

но 1аналогично

Сечении Элементов разрезных подкрановых балок
ИЗ СВАРНЫХ ДВУТАВРОВ (ПО СЕРИИ 1.42СН}
Сталь низколегированная н-2воокгс/см2
Мостовые краны грузоподъемностью ют-50 т

ЛЕГКОГО И среднего режима работы

Крюк из
о 022; 1270;300
(по ширине пояса)

План ка -105*16', 1150

Шайба с овальными'*
отверстиями
-90*8; 1170

Болт М24 /

1

110

Планка -105*16; 1150

|5Е5Вай81И098

КРЕПЛЕНИЕ
НА КРЮКАХ
И ПЛАНКАХ

Р~38;Р~43
Пружинно^

'Пружрн!
ШвЪоа^

:гя!

Расположение отверстии в

375

НА ПЛАНКА/

\'.2хА0

Шаг колонн 6 м

Шаг колонн 12м

_ 5*375- 1675
7*375-2625



Шайба с
овальными

ВЕРХНИХ ПОЯСАХ БАЛОК ДЛЯ отверстиями «
КРЕПЛЕНИЯ КРАНОВЫХ РЕЛЬСОВ ~30*8;1170

375^

375

*___750____Д

4*750^3000 J

Концевые упоры для кранов/
ЛЕГКОГО-СРЕДНЕГО И ТЯЖЕ- rN'm
ЛОГО РЕЖИМА РАБОТЫ

|Г/7лро/«,

5-ю

Высота

870

сечение пк
, утора Н'-»0

ЗЮ-

145

Пружинная шайба
Планка-1СЮ*16;1150
Шайба с прорезями
2	-80*12; 1170

болт М24

£ £4 Шайба с прорезями

-80*12; 1170

Пролет здания,м Пролет крана, м		18  16,5	24  22,5
Гоузоподъемносгпь 1 крана, т		10	15/3	20/5	30/5	50/10
Тип рельса		КР-50	кр-60	КР-60	1\Р-70	КР-80
Шаг колонн 6м	Пояс: верхний нижний	320* 12  220*10	320*12  200*10	320* 14  2-Л* 10	400* 16  200*10	400*16  200*10
	Стенка	740*6	740*6	740*8	1240*10	1240*12
	Ребра: Опорное рядовое Опорное концевое жесткости	200* 10 юо* Ю 90*6	200*10 ЮО* Ю  90*6	220*10  110 * ю  90*6	250*20 125*20  120*8	250*20  125*20  120*8
Шаг колонн 1?М	Пояс: верхний, нижний	400* 14	4С0*!4	400*16	400*18  400*14	400 х 1в
	Стенка	1040*8	1040*8	1040* Ю	1490*12	1490* 14
	Ребра : Опорное рядовое Опорное концевое жесткости	250*12  125* 12  90*6	250* 12  125* 12  90*6	280*12  140*12  90*6	360* 1'6  180* 16  120*8	360*16  180 * 16 120*8

50/Ш?/20

1КЗЬ;45;55

48801 Я60\1350

IBS

75- 38/F

20/5

жесткости

Концевой у пс о для
кроной тяжелого
режима работы
г.п.^бОт

Концевое
опорное
рерро

Расположение отверстий в тормозных балках для крепления
рельсов

Р-38;Р^13

нА КРЮКАХ

750

2x20



Деталь
заглушки
отверстия
5-5

Заглушка дю Ф120_
' '	0160 \Г~

___018О_

0120	’ Рифленая

р-"— “Н j L столь бб^Ю

0140*4,5; О 102*3;

140	150

1~|^2*40~

J КР-504-И0

J нс планках

Стальные разрезные подкрановые балки для шага колонн бипм под мостовые краны грузоподъемностью до 50т (серия 1.426-1)

Рядовая балка для шага колонн ем под мостовые краны г.п. зо/5 т, при применении рельса кр-ео ( пример конструкции)?^ к

2x40

S3

-Нг

14x375

3 i 10 3S2

12-

Ребро жесткости

1497

Концы ребер жесткости
х обварить

Е£ЯУ

з-з

Ребра

2x4

2 юоо

3

Оперная

3

планка

-60*35, 1220

При &стенки ^/2 для
полного провара швов
кромка стенки -обраба-'
тывается указанным
Образом

Шайба

-60*14', 16'0

fc----

h шва $6

Ребра
жесткости

Тоеец
рядового
опорного
ребра
строгать

Концевая балка (уоднавлива-

-----ТОРЦОВ ТЕМПЕРЯЯНОГО ОТСЕКА)

20 450



116*375
тх

Концевое

трец
концевого
опорного
ребра
строгать

Рядовое опорное
'ребро, усиленное
планкой

1497



♦

50| 2х,

ео

Детали
сварки

Обеспечить
4 полный
провар wow

£0т Флажков вправо
па осна&яой марке

'50i^
Описание и крепление стальных подкрановых балок при стальных и железобетонных колоннах (серия 1.42Б-1)

J 75x5; 180

2*10 16

4-

L 75*50*5

2x80

Н&Х и ж~&

л---

t

4

съемный 50x6

Съемный
\_56x5

Упорные
планки
&16

При изгибе
балки упорные'"'
планки скользят
по полке колонны
строганым торцом

gf

пП

>300 ,
&10

1_75х5;180; В полке
овальное отверстие
23x50

Шайбы

-М;160



[Фасонки <3/7л
I установки
|связей

Упорные планки &16>
торцы строгать

£150

Дополнительные
планки для воспри-
ятия ^продольных
усилии только б
едязевых шагах

J7o*5;L80

Болты М20

О:

II
-----Н--

Шайбы
H0xi6:lS'J

Упорные планки-80x16;
Ъ100;торец строганый'
при установке плотно
прижать к колонне и
обварить по 3сторонам
непрерывным швом

Овальное отверстие
23x50 Q листе &1Q

Гибкие и упорные планка
фиксируют вертикальную
плоскость балки

IW22
укреплен
НО Ll25x80x7
Ы50



- 80* б

Опорная
фасонка
&10

Подставка, компенсирую -
Щая разность высоты

унифицированных •столы
ных и Ж7& балок

4—

-xxj

Посстовкс

1_ 75x50x5

Тормозная
Ферма

Вертикальнее связи
U3L75*6 устанав-
ливаются Ё3м--по
обе стороны от опор
при монтаже балок
блоками и В зданиях
тяжелого режима
ты

Рифленая сталь сгв

В зданиях С нормальный режимом работы
тормозные балки только в связевых шагах

—1

Подливка цементным
раствором марки 200

Съемный

LS6XS
уменьшить ослабление верхнего пояса отверстиями
под болты, планки в средней части балок распола-
гаются в шахматном порядке.

Для предупреждения аварий при работе крана
у торцов здания крановые пути снабжаются уст-
ройством, автоматически включающим торможение,
и ограничиваются концевыми упорами типа желез-
нодорожных тупиков. Концевые упоры приварива-
ются к подкрановой балке так, чтобы сила удара
была передана через концевое опорное ребро на
каркас здания. Для смягчения удара они снабжа-
ются брусчатыми или пружинными амортизато-
рами.

Лист 2.04. Опирание и крепление стальных подкрановых
балок

Разрезные подкрановые балки опираются на
консоли рядовых колонн строганой нижней кром-
кой рядовых опорных ребер. Одно из ребер усилено
планкой толщиной 6 мм примерно на 2/3 высоты.
В пределах этой планки расположены соединитель-
ные болты. На консоль колонны у торца темпера-
турного отсека подкрановая балка опирается через
центрирующую планку; концевые опорные ребра
привариваются к стенке и поясам балки. Опирание
разрезных подкрановых балок аналогично послед-
нему.

Конструкция крепления верхнего пояса разрез-
ных балок к колоннам гибкая. Она предусматрива-
ет возможность поворота опорного сечения вокруг
горизонтальной оси и перемещения верха балок.
В неразрезных балках это крепление жесткое на
сварке. Крепление нижнего пояса к консолям ко-
лонн выполняется в обоих случаях на болтах, к
консолям связевых колонн — на болтах и монтаж-
ной сварке.

При опирании стальных балок на унифициро-
ванные железобетонные колонны консоли послед-
них снабжаются специальными закладными плита-
ми и стальными подставками, компенсирующими
разность высоты стальных и железобетонных под-
крановых балок.

В зданиях с легким и средним режимом работы
верхние пояса подкрановых балок развязываются
тормозными балками только в связевых шагах ко-
лонн и тормозными фермами — в рядовых двенад-
цатиметровых шагах колонн, при устройстве про-
ходов и применении опорных кранов грузоподъем-
ностью более 75 т. В зданиях с тяжелым режимом
работы тормозные балки укладываются на всем
протяжении.

Для прохода по тормозным фермам укладыва-
ется специальный настил. В этих же целях стенки
тормозных балок выполняются из рифленой стали
толщиной 6—10 мм. Проходы шириной 0,7 м по
всей длине огораживаются.

При раздельном монтаже балок и тормозных
конструкций тормозные фермы изготавливаются
шестиметровыми отправочными марками со съем-
ными параллельными поясами. При монтаже балок
блоками, совместно с тормозными конструкциями
и в зданиях с тяжелым режимом работы в распо-
ложенных в 3 м от опоры поперечных вертикаль-
ных плоскостях устанавливаются крестовые связи,
развязывающие нижние пояса балок.

Лист 2.05. Стальной каркас торцовой стены

Стальные колонны торцового фахверка выпол-
няются из сварных двутавров высотой 0,5 м с ши-
риной полок от 0,4 до 0,55 м. Расчетная схема фах-
верковых колонн предусматривает их шарнирное
опирание понизу на фундаменты, а поверху на ус-
танавливаемые в торцах здания горизонтальные
ветровые балки и фермы. Ветровые балки устанав-
ливаются в пролетах с опорными мостовыми кра-
нами на уровне крановых путей и дополнительно
используются как ремонтные площадки. Ветровые
фермы устанавливаются поверху в бескрановых
пролетах и в качестве промежуточных опор не
реже чем через 10—12 м по высоте здания.

Колонны торцового фахверка воспринимают
ветровую нагрузку и массу панельных стен. Ого-
ловки фахверковых колонн располагаются на од-
ном уровне с оголовками основных колонн — на
150 мм ниже пояса стропильной фермы. В преде-
лах высоты стропильной фермы фахверковые ко-
лонны наращиваются сварными двутаврами высо-
той сечения 0,25 м. Эти надставки не доходят на
0,1—0,3 м до подкровельного настила и в пределах
высоты парапета продолжаются насадками из про-
катных уголков. Полка уголка-насадки заводится
в вертикальный шов между парапетными панелями.
Таким образом, колонны торцового фахверка про-
должаются на всю высоту торцовых стен и не пе-
ресекаются с конструкциями покрытия.

ЛИСТЫ 2.06; 2.07. Стальные стропильные фермы с уклоном
верхнего пояса 1,5% и подстропильные фермы из горячека-
таных профилей

Несущая конструкция малоуклонной крыши с
рубероидной кровлей включает в себя: подкровель-
ный настил, стропильные и подстропильные фермы.
Последние устанавливаются только при различном
шаге стропильных ферм и колонн. Стальной под-
кровельный настил (прогонный вариант) выполня-
ется из профилированных листов, уложенных на
прогоны двутаврового сечения при шаге ферм 6 м
или решетчатые — при шаге ферм 12 м.

Железобетонный подкровельный настил (бес-
прогонный вариант) выполняется из ребристых
плит длиной 6 м при высоте 0,3 м и 12 м при вы-
соте 0,45 м.

Стальные стропильные фермы с уклоном верх-
него пояса 1,5% предусмотрены для пролетов 18,
24, 30 и 36 м. Фермы пролетом 18 м изготовляются
в виде одной отправочной марки с горизоы альным
нижним поясом, остальные — в виде двух отпра-
вочных марок с параллельными поясами. Высота
всех ферм на опоре по обушкам поясов 3150 мм.
Номинальная длина ферм на 400 мм меньше про-
лета здания за счет укорочения крайних панелей
на 200 мм.

Опорные стойки — из прокатных или сварных
двутавров высотой 3300 мм. Высота сечения край-
них опорных стоек 200 мм плюс величина привязки
колонны, средних — 2 X 200 мм.

Стропильные фермы запроектированы с пояса-
ми из низколегированной стали и решеткой из ста-
ли марки «сталь 3». Все основные стержни ферм
составляются из парных горячекатаных профилей,
соединенных в узлах фасонками. Толщина узловых
фасонок принимается 8—20 мм в зависимости от
СТАЛЬНОЙ КАРКАС ТОРЦОВОЙ

СТЕНЫ

Подколенники фахверковых,
колонн и насадки условно'
не показаны

ФАХВЕРКОВАЯ
КОЛОННА

5-5

СХЕМА

КАРКАСА

18.00

‘C13-0Q

L/25X/4

тао;поо

450

4-4

8;

21_

250

77777777777777777

/Ж/7777//7//////7772

5х ''00'1

, 5'5

:.п 2SJ4.50

Ремонтная плащ

№30.00

Закладные
L63X6; 1320

Основная,
колонна

Фахверковая
колонна

Ремонтная площадка
крана с ограждениями

Рифленая
сталь &6

Крепежные
элементы из
,1.125*14; 1140

Ветровом ферма
т - в горизонтальной
f плоскости \

Монолитные ж.-б.
фундаменты приме- [
нитепъно к J
серии JJ12	г1—

Наружный
контур
здания-

Л3

14.50

J. \Насадка

JUOO*6>5

—та

Jxf750

125*14; 150

N20

2U25*14;I5O

угловых панелей

Н2/3

№20.00

№. 16.00

Раскосы-I1— 100*7

ПГ75х6

ПРИМЕРНЫЕ СЕЧЕНИЯ
ФАХВЕРКОВЫХ КОЛОНН

Стойка-вставка из 2 N20 приваривается к
колонне для крепления ------- ----

Насадка
изL125*14

Надколом-
еик сталь-
ной фах-
верковой
колонны



~\Г9О*6
Связи по верх-
нему и нижнему
поясам ферм

вГ^и.оо-

Соединение на
гибких накладках,
допускающих верти-
кальное смещение

I/V40

е.ео

±о.оо

-J

777777777777777777777

'7/777/777'77777777777,//777/777/

Стоики и перила
гнутый1.50х40х12*2,5
гнутый {90*30*25*3 5

Угловые
удлиненные
панели

C/V40----

4 ix/500

Заводские- соедине-
ния- сварные
Монтажные соедине-
ния на высокопроч-
ных болтах М22,
болтах нормальной
точности M2Q и сварке

2-2

Ветровая ферма на 3Z 6.60
Jr 140*12

НС12.00

*Н/2

Ветровая

6~6

№8.00

Ветровые
фермы

7777777777777777^777777777777777^7777777777777777^ /7/777.

’7777777777777777,

2-550*22

-456*10

Шайбы &20 с
отверстиями фЗЗ
Анкерные болты М36

(Иодтметке основных' колонн)

 По отметке
фундамента
1 осн. колонн

[!|2*/25

Ветровая
Ферма
Стальные стропильные фермы из горячекатаных профилен пролетом 18;24;зо и36 м при шаге 6 и 12 м, с уклоном

ВЕРХНЕГО ПОЯСА 7,5% (СЕРИЯ 1.460-4'1
Схемы и сортамент стропильных ферм

3IS0 . .	,	3150	,	| , 3150	,	, _ 3150

Разбивка на отправочные марки

Шаг 12м

200

зг 100*8

Ь24;30;36м

2*3000

2 * 3000

5“ ю

поясе фермы сжимающего

усилия

2*3000

di2

200

60

250

200

2*\200

ЗГ 725x5

Надопор'ые стойки
могут перевозиться
отдельно и б сседи-
нении с основной
маркой

Фасонка для
крепления
связебой
фермы

Фасонка для
крепления
сеязевой
фермы

Шаг 6м

6*3000

l<=.

JL 110*7

JL 125*10

JL 725x5

д-16

nr :м*:2

1Г200*20

& 18

gQ Hl

170

межд

Накладка под
решетчатый
прогон

JL 100*6,5

Рекомендуемая
толщина узловых
фасонок 10

ПГ 160*10

I
4

2

е

1700.

<.200

JL 100X6,5

ПГМЯ* 10

1Г140*9

JL 725x72

&14

ПГ 200*13

3\_160*15

S' м

Опорные узлы и узлы

12 3812 38 »	12 38

ЗАВОДСКОГО 'ИЗГОТОВЛЕНИЯ

Накладка под
решетчатый
прогон

95

110

135 65

115

Флажок
$10

Опорная
стойка
из

I N45;

13260

72
?;?

Отверстия
в флажке 50*23,
s фасонке ф27,
& шайбах р> 23,
под болты м 20
нормальной
точности

Монтажные узлы

Сортамент стропильных ферм
с поясами из низколегированной стали
и решеткой из стали марки Ст 3
указан для расчетной нагрузки^500кгс/м*
при шаге 6 м б левой и 12м-в правой *
части схем.

Штрихпунктиром показаны дополнитель-
ные стержни:

подвески для кранов в левой части схем,
шпренгели и стойки в правой части схем,
Шпренгели устанавливаются по всей .ферме
или в отдельных панелях под ж.-5. плиты
шириной 1,5 м, проганы через 1,5 м для уси-
ления профилированного настила.
Дополнительные стойки устанавливаются
при возможности появления в нижнем

ПГ 200*13

JL 200*16

Фасонка для
крепления
(.бязевой
фермы

L®

Только для
фермй 18 м





__Накладки $12 устанавливаются _
в местах опирания: жг5. плит при
толщине поясных ПГ *^10мм, решет-
чатых прогонов и фонарных терм о
панелей-независимо от толщины |

Прокладки размещаются в третях или
четвертях свободной длины между узловыми '
фасонками на расстоянии ^401 для сжатых
и < 80 ь для растянутых стержней (i~paguyc
инерции L из плоскости фермы)

Фасонка &12
для крепления

\ Торги, опорного ребаа строгать.

Сечение опорного ребра :
240*20 при опорном давлении 90 ос
240*23 при большем давлении.

ЦентрациЯ узла 12 мм

пер! ЗГ

все неоговоренные
отверстия ф23
под болты м2О
нормальной точности $порная
стойка из
1N40;

13260
-ТАвЬНЫЕ ПОДСТРОПИЛЬНЫЕ ФЕРМЫ ДЛЯ ШАГА 12М ИЗ ГОРЯЧЕКАТАНЫХ  ПРОФИЛЕЙ (СЕРИЯ 1.460-41

*ГчсМ1А И СОРТАМЕНТ ПОДСТРОПИЛЬНЫХ ФОРМ	Схема ОПИРАНИЯ стропильной системы с ПОДСТРОПИЛЬНЫМИ

cxt при расчетной нагрузке^ 500кгс/м2 -

Г*~~ для пролетов:

18; 24 м 30; 36 м

ФЕРМАМИ НА ПРИМЕРЕ 24-МЕТРОВОГО ПРОЛЕТА

ЕнЗоЗныи

ЛГ 125*8

Рядовые
прогоны

Стропильной ферма

JL 90*7

JL 80*5,5

Рекомендуемая

Г

г некомениусми-м

$ толщина узлобы*

&14

Крайняя опарная
стойка с*
подстропильной фермой

5

фасонок о 12

250;500

6*0000

55

38 п

2*45 200*25 при большем опорном даблении

[2500,' WO [ .____[ 6*6000 [	_ |

ОПОРНЫеТзЛЫ И УЗЛЫ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ

2x65

2*45

2*45

Фасонка для.
крепления связей

50*33.

3 фасонке
5 щаиоах ®
под болтьь
нормальной
точности

LL

*40; 1350
1рез аля увеличения
погонажа швов делать
только гю необходимое-
mu-при большом
опорном давлении.
Верхнюю грань
строгать	- ’

2*65

Of/Г	I OSI Г OSE



Отверстия под болты .
для крепления
прогонов

' и \ Долты для установки
стропильной фермы

100 2x120

Опорная
стойка у
торцовой
стены из
IN40; 15260

болты для установки
стропильной фермы

3~3

Торец опорного ребра строгать.

Сечение опорного ребра:

200^20 при опорном давлении «; 80то,

“|	* Центроция узла 12 мм

Монтажные узлы стропильных ферм

100 60 2* ИО во 100

Ж

/Й

Средняя опорная ।
стойка с подстро-1
пильной феомой
—

2*200

IN36M;

13об0~

”000x20;
17500

I т	- 260МО;

1350

Заводские швы
условно не
показаны

Монтажные
швы

71

-4®аи^жо .

60 40	40 60
Основные монтажные утлы
стального каркаса

Раскладка стальных гофрированных профилей

И КРЕПЛЕНИЕ к прогонам
БОЛТАМИ.

САМОНАРЕЗАЮЩИМИ

Сортамент стальных гофрированных профилей,

ПРИМЕНЯЕМЫХ В ЯОДКРОВЕЛЬНЫХ НАСТИЛАХ

Марка профиля

Масса 1 м2

Н 79 ~680-1.0

15,3 кг а|_

IN20

CW22

Рифленая
сталь д'6

Сварной I из:
2-160x22
- 156x8

Крайняя
надопорная
стойка при
нулевой
привязке

Крайний или J кояькобый
крепление в каждой волне

Рисрленая
сталь тЮ

Стальная колонна
ПОСТОЯННОГО СЕЧЕНИЯ
(СВАРНОйх )

Н60-782-1,0;0,9;0,8;

13,3; 12,0; Ю,9кг

Бндовныи пйогон: „
крепление в каждой
волне накладки

-90x6

• 0 720

для стока
ооды

Крепление базы
колонны постоянного
СЕЧЕНИЯ К МОНОЛИТ-
НОМУ Ж.-Б. ФУНДАМЕНТУ

Концевой

У пор из! N45

1-1,5%

i-1,5%

| коньковый



Фонарная панель
крепление в каждой волне



Промежуточный прогон:
крепление в 4-и волне
в шахматном порядке; о
при сейсмичности ^вдоллоо-
в каждой волне

2xsl25,_ ,

Крепление концевой подкрановой
балки к колонне у торца здания
В зданиях с нормальным режимом
работы тормозные балки только
в сбязевом шаге.

Отверстия &120 для рихтовки
рельса, укрепленного на
полках

- R23

Крепление подкрановой

БАЛКИ К КОЛОННЕ

Крепление допускает
перемещение ёерха
балок вдоль исс оси.

Упорные коротыши
к колонне не прива-
риваются.

Коротыши из L75x6;ll00,,
расположенные за полкой
колонны, подтягиваются к
ней болтами М20,про-
пускаемыми сквозь
овальное
отверстие

Примыкание стропильных
и подстропильных ферм к
ОПОРНОЙ СТОЙКЕ И УСТАНОВКА
НА ОГОЛОВОК КОЛОННЫ
Стропильные и подстропильная термы
соответственно крепятся на.оолтагс к
полком и стенке опорной стоики из
X N40 и опираются стооганой гранью
опорного ребра на оголовок колонны и
вазу стойки.
Примыкающие к стоике панели ферм
укорачиваются со стороны полок на 200,
а со стороны стенки—на 5 мм

4* 795,5

835

Алина профилей '2-12 м

Опирание стропильной
ФЕРМЫ НА ПОДСТРОПИЛЬНУЮ

Опорная стойка подстрО'
пильной фермы из ТИЗвм;
13060 и 2 - 300 * 20; 11500.
Столик для опирания стро-
пильной фермы из
— 260*40; 1350. Верхняя
грань строганая. Вырез о
листе только при необходи-
мости увеличения погонажа
швов — при Большом опорном
давлении
ta<5

14x1250

&/

V1CO*

№•

( )

Узлы ОПИРАНИЯ И КРЕПЛЕНИЯ ПРОГОНОВ

Изогоны
CN14

В фермах пролетом 24 и 30 м
пунктиром показаны дополни-
.............  "	подвес-

тельные стержни для
2 ных кранов

СТАЛЬНЫЕ СТРОПИЛЬНЫЕ ФЕРМЫ ПРОЛЕТОМ 18;24;30И36 М с УКЛОНОМ ВЕРХНЕГО ПОЯСА 1:3,5 ПРИ ШАГЕ 6М

Сортамент ферм из стали марин Cm3 /1 опорные давления указаны для расчетной снеговой

НАГРУЗКИ ИОКГС/ММЛЯ БЕСКРАНОВЫХ ЗДАНИЙ В ЛЕВОЙ И ЗДАНИЙ С ПОДВЕСНЫМИ КРАНАМИ ГРУЗОПОДЪЕМНОСТЬЮ

5т В ПРАВОЙ ЧАСТИ СХЕМЫ. МОНТАЖНЫЕ УЗЛЫ, РАЗДЕЛЯЮЩИЕ ОТПРАВОЧНЫЕ МАРКИ, ОБОЗНАЧЕНЫ Q)	Схема РАСПОЛОЖЕНИЯ

ПРОГОНОВ И ТЯЖЕЙ

JL 725 *50x5

JL 80хб

JL 725x8

m

JLSOx?

JL 75x5

JL 725*72

•OJ ' г^йу

JL 90x7

JL 700 *7

Посоеска кранов не предусматривается

J 125*80*10;

1200





JL75*6

78 x 7250

24x 7250



ЮО*1



it
_.51з

25 x. 7250

|50+60

-1140*00*8:
180

'076
Овальное отверс-
тие 80*20^^
Шайба из
Г 100*63*8:1100*-

ПРИВЯЗКА

2*80

УЗЛЫ ОПИРАНИЯ ФЕРМ

Привязка „0

Вертикаль -
ные связи
£200*100*5

с И L ЕОхезхТ;

Прогон 1'240

Остальные узлы

Ипооное
давление, тс

Толщина узло-
вых. срасонок
и прокладок,мм

Дополнительная
фасонка б свя^е-

С 14
Ригель
фахверка

Приставка

Анкерный	«

болт М24

Ьхсп Овальные^ вырезы 40*120
оля приварки опорного
листа к
оголовку
колонны

Опорный лист

-120*20; 1440

вам

шаге колонн

До 20

21-40

Более АО

8;Ю

12

14

ферм - заводского изготовления

и монтажные-конструируются аналогично узлам
ферм серии 1.460-4,

Связебые фермы б плоскости вгпхних и нижних поясов
и вертикальные свя^и распопигЗ- ’-ля аналогично рас-
положению ферм и связей серии 1. 4SQ- 4 и выполняются
частично из гнуты* профилей
Стальные стропильные фермы пролетом 18;24 и зо и и подстропильные фермн для шага 12м из электросварных труб (серия 14бо-з)

Схемы и сортамент стропильных ферм

ШАГ6М

0153*7

о273*8

г=1,з%

Схема и сортамент подстропильной фермы

2-300*20

- 360* 10

р 273*6

2*3000

L18M

L24 и 30 м	Монтажные стыки

Сортамент стропильных ферм-стапь
марки Cm3, с применением низко-
легированной стали по наружному
контуру фермы пролетом 30 м при
шаге 1дм, указан для расчетной
нагрузки 400 кгс/м2 при шаге 6м в
левой и 12м-о правой части схем.
Пунктиром показаны дополнительные
стержни для подвески кранов.

Сортамент связей и роспоппч-также
электросварные трубы
Фермы рассчитаны на применение
стального профилированного настила
утепленного пенополистиролом

Шаг 12 м

2*6000

6*3000

• 1-^5%

Для стропильной

0/27*5,5

Ы59*7

0127*5,5

0219*5

е,

2* 3000

Разбивка на отправочные марки

127*5.5

Для стропильной s Для стропильной
фермы пролетом 24м фермы пролетсгмЗОм

S

о 127*4

о 273*5

0273*8

0273*8

0127*5-

g 8

0127*4

о159*7

о 159*7

V

о 218*6

4-4

S

из гнутых швеллеров

Упорный L

20

20

•-Е

<?ю

Прогон из СЛ/20-^4
пролетом бм

д-12-
_А1

1500;г
1700

g ^1700

2x315

3-3

8

70

8*}—
1Н45

Отверстия
50*23

XN36

При ф верхнего
пояса стропильных
Ферм£ 127и >127

При Ф верхнем
пояса стр.
срерм
£127 и >127

Монтажный стык нижнего пояса
располагается в середине пролета.
При подвеске о центре несущей
балки крана ^лаются 2 стыка
смещенные с оси фермы на 2500

Конструктив-
ный эксцентри-
ситет
(указан на схе~
мах ферм)

Надопорная стоика
между подстро-
пильными фермами

пример решения вабоб-
ского стыка трубы на
подкладном кольце

Заводские и монтажные'узлы стропильных и подстропильных ферм
Опорные столики стропильных ферм

из труб

При 0 верхнего
пояса стропильных
Ферм £ fa? и >127

20 315

£5д ,
стенки'
трубы





Отверстия
50*23

TN45

Надопорноя „
стойка край-
ней колонны
при при-,
вязкел&г

. , обструктивный
в эксцентриситет

Подвески
3CNI2



60

2*Г11

255при оф£168;

325 при о ф>1б8
яп 1 Рихтовочный
2Е зазор 50

---Несущая балка
подвесного крана

Распорка
и связь по
нижнему
поясу
стропильной
срермы

2x515

При ф верхнего
пояса стр- Ферм
£ 127 U >127

Отверстия в стенке
1027 рои болты М24,
в шайбах опорных
плит 0 23под
Болты М 20

2-2

35 h

Овальное отверстие
50* 23 только в
фасонках связей

8

Стоика
подстропиль нои
фермы

-360*10;i540^
2-300*20:11100
-260*40;Ь250'

40
^00 заклепки

2x25

Фасонки
для
крепления
связей

F1L.Z

S?

Ендовный
прогон

Стропильная

Ферма

Стальной .
профилированный
настил

Опирание стропильных
и ПОДСТРОПИЛЬНЫХ ФЕРМ
2*200

Подстропиль-

ная ферма

РнЗобныи

прогон

Надопорная

Опирание прогонов

Раскладка и крепление профилированного настила к прогонам
В швах а
комбинированные

Надопорная
стойко
стропиль-
ной фермы
при нуле-
вой о
привязке
крайней
колонны

Рядовой прогон
при шаге ферм 5м

Упорный
иеох/осед
1250

Опорный
столик из
гнутью: С

ДОПОЛНО-
теяьньш
стержень
для подвески
крона
^CN12

эояса стропильных
сперм <Jz7 и > 127

стойка
подстропильной
фермы из IN40

Самонарезающие
болты через волну.

Прогон
на стыке
настилов

Промежуточный
прогон настила

Наклабки но самонарезою-
щисс болтах через волну

Столик для опира-
ния стропильной
спермы аз- 260x40;

1250.

Верхнюю грань
строгать.

Вырез в листе
делается при необхо-
димости увеличения
погонажа швов

болты М 24
нормальной
точности

2х

160

70 2*50 70

TN4O

крепления,
связей

Несущая балка
подвесного электрического
однобалочного крана

В общем виде все
оолтоеые соединения
условно размечены
отверстиями под болты.

Все отверстия 0 25 под
болты М20 нормальной
точности., кроме оговоренных.

В монтажных узлах
овальные отверстия 23*50

-'§•
действующих в стержнях усилий. Очертания фасо-
нок определяются необходимой длиной сварных
швов. В каждой ферме рекомендуется применять
узловые фасонки не более двух толщин.

При заготовке стержней парные профили соеди-
няются по длине прокладками, размещаемыми в
третях или четвертях расстояния между узловыми
фасонками и одинаковыми с ними по толщине.

В местах опирания решетчатых прогонов, стоек
фонарных панелей и в стыках отправочных марок
по верхнему поясу стропильных ферм приварива-
ются накладки толщиной 12 мм.

Приведенные схемы стропильных ферм допол-
няются подвесками для кранов (указаны пункти-
ром), шпренгелями по всей длине или частично
(при необходимости опирания подкровельного на-
стила через 1,5 м) и дополнительными стойками,
устанавливаемыми при возможности появления в
нижнем поясе ферм сжимающих усилий (как в ри-
геле рамы), а также при строительстве в сейсми-
ческих районах.

Подстропильные фермы с параллельными поя-
сами применяются при шаге колонн 12 м для опи-
рания промежуточных стропильных ферм. Конст-
руктивная длина ферм, прикрепляемых болтами к
стенке надопорной стойки, соответственно умень-
шена на 10 мм. Высота ферм по обушкам поясов
3130 мм. Полная высота на опоре 3280 мм.

 Пояса и основные раскосы выполняются из низ-
колегированной стали; остальные элементы решет-
ки — из стали марки «сталь 3».

ЛИСТ 2.08. Основные монтажные узлы стального каркаса

Опирание колонны на подколенник бетонного
фундамента, крайней надопорной стойки и стро-
пильной фермы — на оголовок крайней колонны,
средней надопорной стойки со стропильной и под-
стропильной фермой — на оголовок средней колон-1
ны, подкрановой балки — на консоль рядовой или
крайней колонны, рядовых и ен'довных прогонов —
на стропильные фермы охарактеризовано при опи-
сании соответствующих конструкций. Ниже даются
краткие пояснения, сопоставляющие и обобщаю-
щие принципы конструирования основных узлов
стального каркаса.

При опирании колонн на бетонный фундамент
предусматривается подливка опорной плиты це-
ментным раствором марки 400. Она компенсирует
возможные неточности при бетонировании обреза
фундамента и обеспечивает полное примыкание к
нему опорной плиты. В траверсах предусматрива-
ются отверстия для стока дождевой воды, попада
ющей на опорную плиту при монтаже здания.

Передача нагрузок на - колонну от разрезных
подкрановых балок, стропильных и подстропиль-
ных ферм происходит в расчетных плоскостях через
приторцованные опорные ребра, положение кото-
рых фиксируется установочными болтами.

В ряде случаев (крепление верхнего пояса раз-
резных подкрановых балок к шейке колонны, на-
веска стеновых панелей и тому подобное) крепеж-
ные элементы допускают некоторое смещение кон-
струкций, происходящее от воздействия временных
или постоянных нагрузок.

В месте восприятия сосредоточенных усилий
сечения элементов колонн и ферм усиливаются до-
полнительными ребрами и накладками. Большин-

ство соединений выполняется на черных болтах с
последующей монтажной сваркой.

Крепление прогонов к верхнему поясу стропиль-
ной фермы фиксируется опорными коротышами из
уголков.

Лист 2.09. Стальные стропильные фермы из горячеката-
ных профилей с уклоном верхнего пояса 1 : 3,5

Стальные стропильные фермы с уклоном верх-
него пояса 1 :3,5 предназначены для перекрытия
однопролетных бесфонарных, неотапливаемых
складских помещений с кровлей из волнистых ас-
бестоцементных листов. Склады оборудуются под-
весными однобалочными кранами грузоподъемно-
стью до 5 т или опорными кранами грузоподъем-
ностью до 30 т.

Фермы треугольного очертания с горизонталь-
ным нижним поясом пролетом 18; 24; 30 и 36 м
выполняются в соответствии с длиной кровельных
волнистых асбестоцементных листов с узловой пе-
редачей нагрузки через 1,25 м. Нагрузка переда-
ется расположенными по верхнему поясу стальны-
ми прогонами, к которым крепятся кровельные
листы.

Стержни фермы и прогоны изготовляются из
горячекатаных профилей стали марки «сталь 3»,
распорки на опорах стропильных ферм — из сталь-
ного облегченного гнутого профиля по ГОСТ
8278—75. При использовании в прогонах облегчен-
ных профилей взамен горячекатаных достигается
экономия стали около 3 кг на 1 м2 покрытия.

Заводские и монтажные узлы треугольных
ферм, за исключением опорного, аналогичны опи-
санным выше полигональным фермам. Опорный
узел предусматривает различные варианты привяз-
ки колонн. При больших нагрузках узловая фасон-
ка опорного узла увеличивается в пределах край-
ней панели и усиливается’наклонными ребрами.

Ферма опирается строганой поверхностью опор-
ного ребр$ на стальной оголовок колонны и закреп-
ляется на нем посредством болтов и монтажной
сварки. В зданиях с опорными или подвесными
кранами нижние пояса ферм развязываются связя-
ми так же, как и в зданиях с тяжелым режимом
работы.

Лист 2.10. Стальные стропильные фермы с уклоном верх-
него пояса 1,5% и подстропильные фермы из электросвар-
ных труб

Лист 2.11. Основные узлы стальных ферм из электросвар-
ных труб

Стальные стропильные фермы полигонального
очертания из электросварных труб запроектирова-
ны в типовом исполнении для пролетов 18, 24 и
30 м. Высота на опоре в осях стержней у ферм
всех указанных пролетов 2,9 м. Нижний пояс го-
ризонтален, верхний имеет уклон 1,5%. Проекция
длины панели (расстояния между узлами) по
верхнему поясу 3 м. Незначительный эксцентриси-
тет решетки предусмотрен для удобного сочленения
труб в бесфасоночных узлах. Номинальная длина
стропильных ферм па 400 мм менее пролета зда-
ния. Крайние панели укорочены на 200 мм для
размещения надопорных стоек. В местах подвески
кранов решетка усиливается дополнительными
стержнями в виде обоймы из двух швеллеров.
СВЯЗИ ПО СТАЛЬНЫМ КОЛОННАМ

Тормозная балка

КРАЙНИЙ РЯД (ШАГ6М)

СХЕМЫ СВЯЗЕЙ В УРОВНЕ КРАНОВЫХ ПУТЕЙ

СРЕДНИЙ РЯД (ШАГ 12М)

НАДКРАНОВЫЕ V-ОБРАЗНЫЕ СВЯЗИ

Тормозная ферма

КРАЙНИЙ РЯД С ПРОХОДАМИ И ПРИ Г.П. КРАНОВ >ЮОТ

 Тормозные
фермы

./' Тормозная
Проходы балка

РАЗРЕЗЫ ПО КОЛОННАМ ПОСТОЯННОГО СЕЧЕНИЯ
крайний ряд-связи и РАСПОРКИ ПО ФЕРМАМ

W 1вГ\1/\Иа1Ч
б зданиях с тяжелым режимом
тормозные балки по всей длине

По этой оси на
тормозной балке
ребра жесткости
не ставить







Надкрановые и подкрано-
вые связи по колоннам
постоянного сечения
располагаются в плоскости
продольных осей здания.

При высоте стенки
колонны 300мм дбухпло-
скостные подкрановые
связи располагаются б
плоскостях полок двутавра

НАДКРАНОВАЯ СВЯЗЕВАЯ ФЕРМА С ПАРАЛЛЕЛЬНЫМИ ПОЯСАМИ
(ПРИМЕНЯЕТСЯ ПО СРЕДНЕМУ РЯДУ КОЛОНН ПРИ КРАНОВОМ ГАБАРИТЕ ЗДАНИЯ <3,7М)

Стропиль- ^ \ / \ /
м/е фермы V V д

4Я8057-'

Подкрано- £
воя балка и



±0.00

Надкранобые связи б
крайних шагах темпе-
ратурного отсека

^Сеязевая
ферма в
горизонт.
плоскости

Подкрано-
вые связи в
среднем
шаге темпе-
ратурного
отсека

777.

7	S^/ASV/x^/ZX WXWAW/W Ж/'] fWZ?

-°°4 sooo

6000

6000

Ji* 6000

6000

6000



1Г 100*7

ъ

L 120*8;

1250

/ *- ?5*6^2

По этой оси на
тормозной балке
ребра жесткости
не ставить

J1

^ПОДКРАНОВЫЕ КРЕСТОВЫЕ СВЯЗИ CO СВЯЗЕВОЙ ФЕРМОЙ В_ ГОРИЗОН-

Фасонка. х.
связебои 2 |
фермы А-.

ТАЛЬНОЙ ПЛОСКОСТИ

2-2

Подкрано- L
еая балка

Г 125x80*8

±0.00

500

12000

’цп;

АЛ

±0.00

500'

6000

СРЕДНИЙ РЯД

Г 125*80*8

* 6000

Подкрано-
вая оалка

Нодкранобые связи в
крайних шагах тем-
пературного отсека

РАЗРЕЗЫ ПО ДВУХВЕТВЕВЫМ КОЛОННАМ
крайний РЯД-

СМЗИ И РАСПОРКИ ПО ФЕРМАМ

^18.6^Т

’1

t sWWWy/Ж

12000

Стропильны^\^\^

СРЕДНИЙ РЯД

стропильные^ L/ \ \ 7

фермы ; и_.. ..	-.. N

1000

±0.00

12000

12000

12000

п* 12000

1 Планка 6^10

Г^/2

ПоВкрано-
вая балка

7 s

• • 500

Портальная
схема связей

Подкрановые ебя^и в
соеднем шаге темпера-
турного отсека (одно-
или двухплоскостные
при высоте стенки
колонны <900 или 900мм)

п х 12000

Г125*80*8

Подстропиль-
ные и стро-
пильные
фермы

Надкрановые связи в
кпойних шагах темпе-
ратуоного отсека
(и б 'средних шагах,
если этого требует
система связей пок-
рытия)

Подкрано-
вые сбязиб
среднем
шаге темпе
ратуоного
отсека



6000



п*6000

6000

6000

барион
связеб1
шага

ПОДКРАНОВЫЕ КРЕСТОВЫЕ ДВУХПЛОСКОСТНЫЕ
СВЯЗИ

Подкрановые балки

Подкрановые связи б двухветве-
бых колоннах располагаются о
плоскости осей крана
Двухплоскостные связи по
средним рядам колонн соеди-
няются решеткой из

Ъ50*5- 63*6

Надкрановые связи
в крайних шагах
температурного
отсека (ив средних
шагах,если этого
требует система
связей покрытия)

ж
Двухплоскостные
подкрановые связи
в среднем шаге тем-
пературного отсека

применяете
при необход
мости устрой-
ства проезда ’
или установки
оборудования

Опорные плиты баз двухбет-
вебых сбязебых колонн допол-
нительно заанкериваются
6 фундамент 4L>N12,
воспринимающими горизон-
тальную составляющую
усилия в связевых раскосах

140*90*8— 200*125*16
~1Г 110*70*8-200*125*12
СвЯВИ СТАЛЬНЫХ СТРОПИЛЬНЫХ ФЕРМ С ШАГОМ вМ ПРИ ПОКРЫТИИ СТАЛЬНЫМ ПРОФИЛИРОВАННЫМ НАСТИЛОМ (СЕРИЯ 1.460-4)
Сортамент и заводские узлы вертикальной
no 1’00 связевой ФЕРМЫ

Пример расположения связей и прогонов для зданий с тяжелым режимом работы

Пролеты 24м; шаг колонн 6 и 12м

г1

о 83*3

i

С
5

вертикальной
связевая ферма

План связей усиленного типа в уровне нижнего пояса стропильных ферм

о 727x3 ~

24000 '

I

24000

План прогонов и связей в уровне верхнего пояса стропильных ферм

Стро \пиль

Стропильная ферма ।

х Вертикальная,
£ связебая
j срерма

<9S/

-70^8

3000;2750

Характерный узел

90: 2x20

КРЕПЛЕНИЯ ПРОГОНОВ

50 2*15 50

1_150*10;
12J0X

Поперечная
связевая
срерма у
деформа-
ционного

Промежуточ-
ная попереч-
ная сбязебая
ферма

Мая
зя
срерма

Фонарная
панель '

Фонарная
срерма —

 Стоопиль

Г ная
ферма

Вертикальная
сбязебая
ферма

Крайняя
продольная
связебая
ферма

В зданиях с обычным режимам работы,
без подстропильных ферм, с опорными
кранами грузоподъемностью 20 т, при
сейсмичности <7 ба ллеб продольные
соязебые фермы не устраидаются.

Не указанные конкретные марки си С
яаыачактя пр расчетным нагрузкам

Промежуточная
проаольная
связевая
ферма
назначается
через 2 пролета
(для зданий с
обычным режимом
роботы через
3 пролета)

Промежуточные поперечные
связевые фермы вместе с верти-
кальными связеоыми термами
назначаются при длине темпе-
ратурного отсека >96м и при
сейсмичности р7 Валлой
СЗЯЗИ СТАЛЬНЫХ СТРОПИЛЬНЫХ ФЕРМ С ШАГОМ 12 М ПРИ ПОКРЫТИИ СТАЛЬНЫМ  ПРОФИЛИРОВАННЫМ НАСТИЛОМ (СЕРИЯ 1.460-4)
Пример расположения связей и решетчатых прогонов для зданий с тяжелым режимом работы
ПРОДЕТЫ 24 М ; ШАГ КОЛОНН 12 М

сортамент и Заводские узлы вертикальной
СВЯЗЕВОЙ ФЕРМЫ

о MflxJ

I

24000

24000

±

<?70

6000)5500

о 140*3

-jl

‘монтажу I
ный И

Пн

3-3 План решетчатых прогонов и связей в уровне верхнего пояса стропильных ферм

Стальные решетчатые прогоны пролетом 12 м

4-4 ПЛАН СВЯЗЕЙ УСИЛЕННОГО ТИПА В УРОВНЕ НИЖНЕГО ПОЯСА

10 „5, (525)

(СЕРИЯ 1.462-5)

/5|(г \	5-5

(440) 1 Опорный лист tSF3
~80*Т2;1400 _________

!	(-190* 12; 1400)1

О w

\Г

'г

'1\о

I

о
X
ф

В сковках
указаны
размеры для
концевых
прогонов

— 230*4 только
ендооных прогонах

□ C n 10-16 в рядовых
прогонах

N1CM4 в ендовных
ЯЦ 4 Соединительные
1 ‘ диафрагмы через
800; из гнутого
П 160*60*4; 1160

л / 1 Х&.	„Л

I I х’ ।	। х- v

i ।	\ i / I \ | °/

1/0/27x3 I о/27x3 \|/o/27xj • о 127x3 \;/О 121*3 j О /27x3

°X

?•

о

о



•г-



о\

‘ 0s

й,

Л

i о/ 1	4

.1/0/27x3 |o/27xj

Вертикаль-!
наясвязе- j
вся ферма



о

о

о

S2
еч
о

о

о

о\

О/

о

Стропильная срерма

8

о

О'

вертикаль-
ная связе-
вая ферма



' о

о

! о

f Крайняя продольная
связебая ферма

Дополнительные раскосы устанавливаютсяв
JS ветровом районе, при высоте здания ^.16,2м

- 190x5;

к.

Стропиль-
ная ферма

2250

Гнутый i—<
160X60 *4

5965
(5465)

Промежуточ-
ная попереч-
ная связевая

наго отсека
>96м и при
сейсмичности
^7баллов

Фонарная
панель^.

Фонарная
срерма

о



Не указанные
конкретные
марки о
назначаются
по расчетным
нагрузкам

Торцевая
связевая
ферма

Промежуточная
продольная связевая срерма

Решетчатый
прогон и вер-
тикальная
связевая
срерма
Фермы пролетом 18 м поставляются одной от-
правочной маркой; фермы пролетом 24 и 30 м —
двумя отправочными марками с монтажным сты-
ком по оси симметрии.

Надопорные стойки имеют высоту сечения:
крайние 200 мм -ф привязка, средние 2X200 мм.
Они конструируются из двутавров соответствующе-
го профиля. Высота надопорных стоек складывает-
ся из высоты ферм 2900 мм, высоты подъема оси
нижнего пояса над оголовком колонны 280 мм и
высоты подъема плоскости опирания прогонов над
осью верхнего пояса ферм 120 и 200 мм соответ-
ственно при диаметрах труб верхнего пояса до
127 мм и более. Отсюда полная высота надопор-
ных стоек 3300 или 3380 мм. Плоскость опирания
прогонов фиксируется опорными столиками, раз-
мещенными в узлах стропильных ферм.

Подстропильные фермы треугольного очерта-
ния крепятся непосредственно к стенкам двутав-
ров средних надопорных стоек. Отсюда их номи-
нальная длина на 10 мм менее шага колонн. Сред-
ние стойки подстропильных ферм выполнены из
прокатного двутавра с подвеской в виде сварного
двутавра. Для опирания стропильных ферм на
отметке верха колонн эта подвеска снабжена дву-
мя столиками.

Стропильные фермы из электросварных труб
могут располагаться с шагом 12 м, перекрываемым
решетчатыми прогонами. Они рассчитаны на облег-
ченную конструкцию крыш из стального профили-
рованного настила с утеплителем из пенополисти-
рола (расчетная нагрузка до 400 кгс/см2).

Распорки и связи выполняются также из труб-
чатых элементов.

Все монтажные узлы на опорах ферм крепят-
ся болтами М20 и М24 нормальной точности с
последующей сваркой. Для осуществления болто-
вых соединений трубчатые элементы сплющивают-
ся и завариваются либо в них ввариваются на
концах плоские фасонки с ребрами жесткости и
заглушками. К поясам ферм привариваются от-
крылки. Для образования монтажного допуска в
соответствующих местах предусматривается устрой-
ство овальных отверстий.

Покрытия с фермами из электросварных труб
отличаются от аналогичных покрытий с фермами
• из горячекатаных профилей относительной  просто-
той конструкции. Стержни ферм, связей и распо-
рок цельные, узлы бесфасоночные. Соответственно
сокращаются их заводская и построечная трудо-
емкость и удельный расход стали.

Лист 2.12. Связи по стальным колоннам ~ '

Продольную устойчивость каркаса обеспечива-
ют связи: надкрановые, располагаемые в крайних
шагах температурного отсека (и в средних, если
этого требует система связей покрытия), и подкра-
новые, располагаемые в среднем шаге темпера-
турного отсека.

Для надкрановых связей применяются два
типа схем: V-образные и в виде связевых фермочек
с параллельными поясами. Последние устанав-
ливаются по средним рядам колонн при крано-
вом габарите до 3,7 м.

При отсутствии проходов надкрановые связи
одноплоскостные, расположенные в плоскости
продольных осей здания; при наличии проходов —

двухплоскостные, расположенные в плоскостях
полок двутавра — шейки колонны и соединенные
решеткой.

Основная схема подкрановых связей — кресто-
вая. По крайним рядам колонн с шагом 6 м при
высоте более 8,5 м крестовина сдваивается. По
средним рядам могут применяться портальные
связи при необходимости устройства проходов или
установки оборудования между колоннами.

Подкрановые связи по двухветвевым колоннам
располагаются в плоскости катков крана. Следо-
вательно, по крайним рядам они одноплоскостные,
по средним — двухплоскостные с соединительной
решеткой из прокатных уголков. Подкрановые
связи по колоннам постоянного сечения с высотой
стенки менее 900 мм одноплоскостные, располо-
женные в плоскости продольных осей здания При
высоте стенки двутавра 900 мм связи двухплоско-
стные, расположенные в плоскостях полок двутав-
ра и соединенные решеткой.

Листы 2.13; 2.14. связи по стальным стропильным фер-
мам с шагом 6 и 12 м

Ветровые и сейсмические силы, воздействующие
на покрытие и верхнюю часть торцовых стен и на-
правленные вдоль пролетов здания, передаются
системой связей покрытия на систему продольных
вертикальных связей по колоннам. Система связей
покрытия также обеспечивает развязку сжатых
поясов «из плоскости» стропильных ферм. Те же
силы, направленные поперек пролетов здания при
одинаковом шаге крайних и средних колонн, вос-
принимаются непосредственно поперечными рама-
ми каркаса. В ином случае с промежуточных ко-
лонн крайнего ряда они передаются на попереч-
ные рамы продольными' горизонтальными связевы-
ми фермами, распбложенными в уровне нижних
поясов стропильных ферм.

Система связей покрытия соединяет в простран-
ственный элемент попарно стропильные связевые
фермы по краям, а при необходимости — ив сере-
дине температурного отсека, и связывает между
собой эти пространственные элементы вдоль здания
для восприятия горизонтальных усилий любого
направления.

Связевые стропильные фермы соединяются: в
плоскости нижних поясов — распорками и раско-
сами, образующими горизонтальные фермы, и ра-
стяжками с интервалом 6 мм по всей длине зда-
ния; в плоскости верхних поясов — распорками и
раскосами в середине пролета только в подфонар-
ном пространстве; в вертикальных плоскостях —
вертикальными связями через 6 м.

В многопролетных зданиях обычного режима
работы, без подстропильных ферм, с опорными
кранами грузоподъемностью до 20 т горизонталь-
ные фермы располагаются в торцах температур-
ного отсека длиной до 96 м и через 42—60 м —
при большей длине.

При изменении любого из указанных выше па-
раметров поперечные горизонтальные фермы
дополняются продольными, расположенными вдоль
колонн по краям здания и через 2—3 пролета.

Панели связевых ферм, в которых подвешены
крановые пути, усиливаются по нижнему поясу
тормозными балками из швеллера № 18.
Кроме показанного на чертежах сортамента
из электросварных труб, система связей может
быть выполнена из замкнутых гнутосварных,
горячекатаных и гнутых профилей.

Ребристые железобетонные плиты укладыва-
ются непосредственно на узловые накладки верх-
него пояса стропильных ферм и привариваются
к ним не менее чем в трех точках каждая. Свя-
занный проволочными скрутками и замоноличен-
ный бетоном марки 200 настил из железобетонных
ребристых плит образует жесткий диск, участву-
ющий в распределении воздействующих на пере-
крытие горизонтальных сил.

Стальной профилированный настил укладыва-
ется на расположенные в узлах стропильных ферм
с интервалом 3 м прогоны. Для шага стропильных
ферм 6 м принимаются прогоны сплошного сечения
из горячекатаных швеллеров № 20—24. Двенад-
цатиметровый шаг перекрывают решетчатые трех-
панельные прогоны с верхним поясом из двух
швеллеров № 10—16 и решеткой из холодногну-
тых швеллеров с высотой стенки 160 мм. К про-
гонам, предназначенным для установки в ендове,
поверху привариваются полосы, уширяющие и
усиливающие полку.

В местах перепада высоты здания (из-за обра-
зования снежных мешков) и в других местах, где
несущая способность настила с пролетом 3 м менее
возрастающей по местным причинам расчетной
нагрузки, прогоны устанавливаются через 1,5 м.
Стропильные фермы в этих местах соответствен-
но усиливаются дополнительными шпренгелями.

Листы 2.15; 2.16. Блоки конвейерной сборки для покры-
тий (общий вид, элементы и узлы)

Блоки стальных покрытий одноэтажных зданий
для конвейерной сборки и укрупненного монтажа
разработаны размерами в плане 24X12 и 30 X
X 12 м. Они предназначены для перекрытия одно-
этажных зданий сплошной застройки без фонарей и
с продольными светоаэрационными фонарями. Шаг
крайних и средних колонн 12 м, пролеты 24 и
30 м. Пролеты оборудуются подвесными кранами
грузоподъемностью До 5 т или опорными мостовы-
ми кранами грузоподъемностью до 75 т легкого и
среднего режима работы. При опорных кранах
большей грузоподъемности блоки могут приме-
няться с усиленными сечениями связей по нижним
поясам и опорных узлов подстропильных ферм на
колоннах.

В зависимости от положения в плане здания
и размещения светоаэрационных фонарей приме-
няются четыре разновидности блока: 1) блок с
фонарем — основной; 2) блок бесфонарный — у
торца температурного отсека; 3) блок с торцовым
фонарем; 4) блок с торцовым фонарем у торца
температурного отсека.

Несущие конструкции блока рассчитаны на
восприятие всех монтажных нагрузок. Эти кон-
струкции состоят из двух стропильных ферм, сме-
щенных с поперечных осей здания на 3 м, двух
подстропильных ферм, фонарных ферм и панелей,
прогонов и системы связей. Блок опирается на
колонны шарнирно через подстропильные фермы,
смещенные с продольных осей здания на 0,2 м.
Кровля укладывается по стальному оцинкованно-
му профилированному настилу.

В связи со смещением стропильных ферм
фахверковые колонны конструируются без надста-
вок уменьшенного сечения.

Стропильные фермы идентичны принятым в
серии 1.460—4. Пояса параллельные, уклон 1,5%,
высота на опоре по обушкам уголков 3,15 м.
Номинальная длина ферм на 0,73 м короче проле-
та за счет укорачивания крайних панелей.

Подстропильные фермы с параллельными поя-
сами пролетом рядовая 12 м и концевая, у торца
температурного отсека, 11,5 м, высотой по обуш-
кам 3,35 м. Стойки из сварных двутавров с опор-
ными столиками для крепления стропильных ферм.
Обушки нижних поясов стропильных и подстро-
пильных ферм расположены в одном уровне.

Светоаэрационные фонари шириной 12 м и вы-
сотой остекления 2X1,25 м идентичны фонарям
серии 1.464—13. Фонарные переплеты и механизмы
для открывания переплетов выполняются по чер-
тежам соответствующих серий с необходимой кор-
ректировкой.

Двухконсольные прогоны (3 + 6 + 3 м) заго-
тавливаются из холодногнутых или горячекатаных
швеллеров и прибалчиваются к стропильным и фо-
нарным фермам.

Система связей блока состоит из вертикаль-
ных и горизонтальных связей и распорок. Связи
могут быть выполнены из электросварных труб,
холодногнутых замкнутых или горячекатаных
профилей. Крепления связей: по верхним поясам
ферм — на болтах нормальной точности М20, по
нижним поясам — так же или на сварке, в зависи-
мости от действующих усилий.

Стальной оцинкованный профилированный на-
стил с высотой профиля 60 и 79 мм (в зависи-
мости от величины снегового покрова) уклады-
вается с расчетным пролетом 3 м и крепится к
( прогонам, фонарной панели и подстропильной
ферме самонарезающими болтами. При максималь-
ных снеговых нагрузках настилы с высотой профи-
ля 79 ммtукладываются только по стропильным
фермам, так как с крыши над фонарем часть
снега сдувается в межфонарное пространство.

Предельные размеры температурных отсеков
зданий идентичны принятым для железобетонного
или стального каркаса, в соответствии с материа-
лом колонн. Продольные температурные швы ре-
шаются на двух колоннах со вставкой шириной
1 м. При этом в блоках, примыкающих к шву, про-
филированный настил свешивается за ось под-
стропильной фермы примерно на 0,7 м.

При больших площадях покрытий (200 блоков
и более) конвейерная сборка блоков и укрупнен-
ный монтаж позволяют существенно снизить тру-
доемкость строительно-монтажных работ, улуч-
шить их качество и значительно сократить сроки
строительства за счет повышения производитель-
ности труда. В этом случае монтаж наиболее
трудоемкой части здания ведется в стабильных,
близких к заводским условиях.

Площадка для сборки блоков или предназна-
ченное для этого отапливаемое помещение в зим-
них условиях размещаются в одном из торцов зда-
ния. Блоки собираются поточным методом и
выпускаются в полной заводской готовности, вклю-
чая устройство кровли, монтаж воздуховодов и
других инженерных сетей, расположенных в меж-
ферменном пространстве. Готовые блоки перево-
БЛОКИ

''штатный блок из
и-?ух подкрановых балок,
сзязаяных тормозной
балкой и диагональными
связями б Зм от опор

Бесфонорныи
торцовый
блок

Носадка из
L125*14

Монолитные ж-'б. У^У^07™?'?
фундаменты опираются на
иеликооый грунт через
бетонную пооуидку, уложенную
м выравнивающий слои песка

Средняя
основная
колонна

ЮО 150. 2*Ю0

Для упрощения чертежа
стропильные и подстропильные
срермы и связи по ним
показаны схематично

Импост из

cj n 12 для

Крайняя
основная

колонна

Блок с
торцовым

фонорем

Фундаментные
балки для

шага 12 м

КОНВЕЙЕРНОЙ СБОРКИ ДЛЯ ПОКРЫТИИ

ОБЩИЙ ВИД БЛОЧНОГО МОНТАЖА

Для транспортировки смонтированных
о полной заводской готовности блоков
покрытия может быть использован мост
подъемного крана

бесфонарныи
торцовый блок
(условно показан
раскрытым)

Надопорная
стойка -
сварной I

крепления
ОКОННЫХ
панелей

Фундаментные
волки для
шага 12 м

Колонны из сварных I Ф0ХУеР*Рйи_
торцовой стены связаны в уровне^
подкрановых путей балкой, образующей
площадку для ремонта кРа^,иш®Р
нирно соединены с блоком покрытия

ПРИМЫКАНИЕ КРОВЛИ
К ТОРЦОВОЙ СТЕНЕ

Фахверко-
вая колонна

~30





Гравий, втопленный в^битум 15'»
Основной, иетырехслоиныи рубероидный
Защитный слой рубероида
Плитный пенополистирол ЬЦ
Пароизоляция-слои рубероида но
мостике	п

Прогоны из гн. iNio-2U

Стойка
торцооогт.
срахверка

У основных колонн
стеновые панели кре-
пятся к стойком торци-
вагд фахверка из E3N20'
БЛОКИ КОНВЕЙЕРНОЙ СБОРКИ АЛЯ ПОКРЫТИЙ - ЗЛЕМЕНТЫ И УЗЛЫ

СХЕМЫ и СОРТАМЕНТ СТРОПИЛЬНЫХ И ПОДСТРОПИЛЬНЫХ ФЕРМ, ФОНАРНЫХ ФЕРМ И ПАНЕЛЕЙ И СВЯЗЕЙ БЛОКА

СВЯЗИ ПО ВЕРХНИМ ПОЯСАМ ФЕРМ

Подстропильная

Ферма

У торцов темпе-
ратурного отсека

СВЯЗИ ПО НИЖНИМ ПОЯСАМ ФЕРМ

ПЛАН ПО ФОНАРЮ

ВЕРТИКАЛЬНЫЕ СВЯЗИ
В ПЛОСКОСТИ СТОЕК
л ФОНАРНЫХ ФЕРМ
' 1-1

‘ 2Х 3000

3150	3345
Покрытие по призматическим фермам из

Детали крыши и фонаря

Стальной оцинкованный срартук.
Антисептированная доска $70*64.

Деревянные бобышки 130*60; 1200
через 750; между ними утеплитель

L_14O*9O*1O.

Винты М10’ 1200 через 750
с оцинкованной головкой
и резиновыми шойбами

Стык ОТПРАВОЧНЫХ МАРОК ФЕРМЫ

2*75

2* ,50

25

2*1500

О&ЩИИ ВИД
СЕКЦИИ 30*12 м

Стальные переплеты
светоаооационнысс фонарей
высотой '/эО

Стальной оцинкованный фартук
CN22.

Антисептированная доска 140*40.

Винты МЮ'7 1100 с оцинкованной
головкой и резиновыми шойбами

! 2*200

Детали
по верхнему поясу
Стыки-заводской и монтажный

0325*11

□ 219*9

сальной

настал

Реш&тчлтыь

прогон

7Т>авиц,втсллс' >ныи в
оцтум.

ЗдополнцтллЕ "с":
плабнообрывй& 1L ф /
слоя оуоероигм /а
Основной З-сло: ыи / ®
рубероидный кс5ср.\,А~

Защитный слои \
.рубероида.

Плитный пенаполисти- ,
оол 50.

ПардизоляциЯ
рубероида на мастике.

Стальной профилирован-
ный настил 60
(2 пазухи вдоль сронаря _
заполнить минеральной
батойЯ.

Стальной лист о 2.

Стальные решетчатые
прогоны пролетом 9 м

ПсЯкрановая
балка крона
гп. Ют

2~ : 30*14

-9Ы

ЭЛЕКТРОСВАРНЫХ ТРУБ ПРОЛЕТОМ 30 М,0БРАЗУЩИМ КАРКАС ТРЕУГОЛЬНОГО ФОНАРЯ

о 325*16	оЗ$5*Н

Детали
по нижнему поясу
Развертка полунакладки
110 2Х.75 , НО
|—Н—

-д-12

Поокладное
кольцо &4 Бочкообраз-
ная вставка
&14

0 219*9

Водоприемник

Опорные столики
решетчатых прогонов

Распорка
зятся наземным транспортом к торцу собираемого
пролета, а затем поднимаются и устанавливают-
ся на мост опорного крана. На нем они доставля-
ются вдоль пролета к месту установки в поддом-
краченном состоянии.

В пролетах без опорных кранов блоки могут
быть доставлены на место установки наземным
транспортом. Затем они поднимаются и разво-
рачиваются в проектное положение.

Удельный оасход стали, включая массу профи-
лированного настила, примерно 70 кг/м2. Масса
блока при пролете 24 м — около 20 т, при пролете
30 м — 25 т. Блоки монтируются при посредстве
башенных кранов, передвигающихся вдоль торца
здания, или самоходных кранов соответствующей
грузоподъемности.

Пространственная неизменяемость блока в
период его сборки на конвейере, транспортировки
и монтажа обеспечивается системой горизонталь-
ных и вертикальных связей, которые затем стано-
вятся рабочими связями покрытия.

Лист 2.17. Одноэтажное здание с малоуклонной кровлей,
перекрытое призматическими фермами из электросварных
труб

Здание, секций которого показана на рассмат-
риваемом листе, запроектировано ленинградским
институтом «Промстройпроект» для завода алюми-
ниевых конструкций. Сетка колонн 30X12 м

перекрывается расположенными через один шаг
стальными продольными балками двутаврового
сечения и опирающимися на них соосно колоннам
призматическими стальными фермами из электро-
сварных труб. Конфигурация фермы в виде призмы
с равносторонним треугольником в основании
(длина стороны 3 м) позволяет устанавливать не-
посредственно на ней переплеты светоаэрационного
фонаря.

Межферменное пространство перекрывается
профилированным настилом по решетчатым прого-
нам. В узлах нижних поясов ферм прогоны опира-
ются на приваренные к трубе столики. Продоль-
ные балки связываются между собой распорками
и обеспечивают стабильную работу конструк-
ций при различных комбинациях нагрузок. Фермы
изготавливаются на заводе в виде двух симмет-
ричных отправочных марок, свариваемых перед
установкой в зоне действия монтажных кранов.
Призматические фермы представляют собой про-
межуточный вариант между плоскими фермами и
пространственными конструкциями. Они в известной
мере сочетают положительные качества этих прин-
ципиально различных схем. Им присуща большая
степень заводской готовности, простота монтажа и
пространственная устойчивость элемента сборки.

Фонари треугольного очертания позволяют хо-
рошо осветить средние пролеты зданий и уменьша-
ют на 25% поверхности кровли.

Глава 3

ЖЕЛЕЗОБЕТОННЫЙ каркас одноэтажных зданий

Лист 3.01 Железобетонные колонны прямоугольного се-
чения

Лист 3.02. Железобетонные двухветвевые колонны

Каркас одноэтажного здания с покрытием из
плоских элементов состоит из поперечных рам,
образованных защемленными в фундаментах ко-
лоннами и шарнирно опирающимися на колонны
стропильными фермами или балками. В продоль-
ном направлении рамы связаны подкрановыми
балками, балками-распорками, подстропильными
фермами, жестким диском покрытия и в необхо-
димых случаях — стальными связями. Жесткий
диск образуют плиты покрытия, приваренные к
стропильным фермам или балкам с последующим
замоноличиванием швов.

Унифицированные железобетонные колонны,
показанные на рассматриваемых листах, предназ-
начены для одноэтажных зданий с сеткой разбивоч-
ных осей до 12 X 36 м, бескрановых и с опорны-
ми кранами грузоподъемностью до 50 т.

Колонны прямоугольного сечения применяются
в бескрановых зданиях высотой до 9,6 м (серия
1.423—3) и 10,8-4-14,4 м (серия 1.423—5) и в зда-
ниях высотой до 10,8 м с опорными кранами грузо-
подъемностью до 20 т (серия КЭ-01-49). В зда-
ниях высотой до 18 м с опорными кранами грузо-

подъемностью 30—50 т подкрановая часть колонн
двухветвевая (серия КЭ-01-52). Ветви связаны
горизонтальными распорками через интервал 1,5—
3 м.

По положению в здании колонны подразде-
ляются на крайние и средние. К крайним колон-
нам с наружной стороны примыкают стеновые
ограждения. Крайние колонны, в свою очередь,
подразделяются на основные, воспринимающие
нагрузки от стен, кранов и конструкций покрытия,
и фахверковые, служащие только для крепления
стен. Железобетонные или стальные фахверковые
колонны (см. листы 2.05; 3.10) устанавливаются в
торцах здания и между основными колоннами у
продольных стен при шаге основных колонн
12 м и 6-метровых стеновых панелях. В ряду вы-
деляются связевые колонны, соединенные стальны-
ми вертикальными связями для восприятия гори-
зонтальных сил.

Колонны армируются сварными или вязаными
каркасами и формуются из бетона марки 200 при
прямоугольном сечении, марки 300—400 — двух-
ветвевые. Закладные элементы, заанкеренные в
бетон или приваренные для фиксации положения
к рабочей арматуре, имеются во^всех колоннах в
местах опирания стропильных конструкций и под-
крановых балок, в крайних колоннах — на уровне
ПР0Шлг‘в6Ц9’’2М Шл^р1йнИ2;ко^6М. КРАНТП.ЮТПР0ЛЕТЫ18И24М; КРАНЫ ГП.Ю И 20/5Т; ПРОЛЕТЫ 18И24М
ША! ЬМ	ШАГ 6 М

9.6: ю.8
£

ШАГКРАЙНИХ КОЛОНН 6М.

СРЕДНИХ-6;12М

4.8Р5.4;6.О

З.о;з&;4.2

Примерная За-
головки крано-
вого рельса

84 /

380

rh

Оголовок при
ж-б. подстро-
пильных &ермах\

2*300_
2*750
350

ШАГ 12 М

S>i 9.6;1O8

Ж

350

25Q

380

2*300

750

750 сэ

750'

250

5.8:7.0

400 400-

450

600

2*750
250

*0.0
±

-1.0

ГР^615
2*750

г.р.у6.95;8.15

250 [	250~.

г.р.ъ6.95:8.15

550-----1 350^

5.4: Б. В

400

8

2x200

500

500

0.0

-0.9 j

750

13.2;14.4

300 300

0.0

Оголовок для уста-
новки ж.-д. стро-
пильных конструкций

Перепад на высоту
опоры подстропиль- о
ной ж.-б фермы при
шаге средних
колонн 12 м

Гайкр Ml6f
2сегпки uzt Q6
с ячеей 50*50

>500 J ||_2х250

Пролеты 12;18;24м
гмгкямюгх кштбм,

средних-6;12м
12; 8.4

7777777777777777



ЛЕТАЛИ конструкций крановых колонн

a* , М2С



Оголовок для уста-
новки ж.-аподстро-
пильных ферм

-500*8;1600

8*Ф12пл; 1250
Гайка М 16

Пролеты 18;24;30м
ШАГ КРАЙНИХ КОАОНН 6м;

СРЕДНИХ-12 м

10.8; 12.0

Оголовок при ж.-б.
подстропильных
дэермах

&

500

700

0.00

_ еоо,
(вот

ом

-1.05

-1.05

‘Т-0.9;

(-1.05).

500

*700)

Размеры в скобках
для колонн с
увеличенной несу-
щей способностью
на восприятие вет-
ровой нагрузки

800

1

2*750

-12*100,

0.1

-о..

12>ЙО0;1150

пх 600

I бороздки

 YnoP подкрановой
балки

- 200*8; 1400
6*012пл;125О

2 •(6 20; I 100
Гайка М12

Опора подкрановой
балки

-400*8 ;Ъ550
4ч2>20; 1450
4* $12 пл; 1250
2 гайки М16
Сеткащз •zB
с ячеей 50*50

Закладной элемент
для крепления
опорной консали
-300*10; 1400
'•01бпл;125О
7,-50*10- 150
2u2Qx2(}; 150

Перепад с связи
с увеличением
высоты подкра-
новой балки при
шаге средних
колонн 12 м

А



^атв.фЮО

Й^ОО г[ I [2*400

Оголовки СРЕДНИХ колонн ВЫСОТОЙ до 9,6 м

Для опирания Ж.-5.
балок пролетом бН2м

М20

Для опирания ж.-б.
ферм прилетом 18г24м

М20

Па весту колонн
пред т.-ютрены
стд/:;г.->1ыезакладные
изделия для крепле-
ния стропильных
и подстропильных
конструкций и
распорок

Риска
/

I и т и в

Закладной элемент
для крепления панели

2 L 63*5; 1200

• ф 12 пл; 1350

Отверстие для строповки
$ри распалубке

оФ50; 1800	•*

2* 0 72 пл; 1570

Закладные элементы
для крепления связей
только в связевых колоннах
2-80*18; 1500
3L75*50*8;l364

0.00

:-0.15

Монолитные
ж.-5. фундаменты
ЖЕЛЕЗОБЕТОННЫЕ ЛШВЕТВЕВЫЕ колонны для зданий с опорными кранами

КРАНЫ Г.П.ЮИ20/5Т; ПРОЛЕТЫ 18 И24М;

ШАГ6М	ШАГ12М ШАГ12М

КРАНЫГ.П.Ю;20/5и30/5Т; ПРОЛЕТЫ !в;24и30М

ШАГ8М	ШАГ12М ШАГ 12 М

ГРУЗОПОДЪЕМНОСТЬЮ 10-50Т (СЕРИЯ КЭ-01-52')

КРАНЫ Г.П.30А5 и 50/10Т; ПРОЛЕТЫ 24 и 30 М

ШАГОМ	ШАГ12М ШАГ12М

Оголовок при

14	е-> подстропильных

.ai'.0-u. g ж.-б.срермах
"12.85-Л65^т
гп.50т

n.;;a3|gr]D

т.Р.~9£5:1№

гн!

s?’ U

та

75(Г

380

750

2x300 j

^2*750 §

Т5х;050 v

Закладной элемент
для крепления
опорной консоли „
стеновых панелей

Закладные патрубки $2".
образующие отверстия
для строповки при
распалубке колонны

2*350
~~2*750 g

7(2*}W

Оголовок при
подстропильных
ж-5. фермах

вого рельса [

и

380

□

-1.05

Г200х125х12:

£

Бороздки

□
□

350

2x950

Монолитные
ж-б. фундаменты

ZN14- элемент
вертикальной

JJi
□
□

Подливка цементно- песчаным
раствором марки 200

Закладной элемент для
крепления стойки торцового
фахверка (только у торцовых
стен)

Подставка, компенсирующая
разность высоты унифициро-
ванных стальных и ж.-а. балок

Закладные элементы для
крепления вертикальных
продольных связей
(только в связевых колоннах)

Тормозная балка
Рифленая сталь о 8
Ребра жесткости
-90x6 через 1500

Перепад на высоту „
опоры подстропильной
ж.-о. срермы при шаге
средних колонн 12м

125 150

М24

/ /250,| 350 д

Риски поперечной
и продольной оси

Оголовок при
подстропильных
конструкциях

*2*300 --------

rL2xT50 q 75\

].2*1050^

Оголовки для
установки
стальных и
стропильных
конструкции

Отверстие для
замоноличиеания
стакана

JJW

ДЕТАЛИ КОНСТРУКЦИЙ
16.2; 18.0
£----------

Опорные кооотыши

L 75x6:1 Юи плотно
пригнать к колонне

и приварить только л __
к горизонтальной 12.85; 14.65
фасе

156:174 *





□
□
□

□
□
□

Перепад в связи
с увеличением
высоты подкра
новой балки пр
шаге средних
колонн 12 м

Подкрановая
балка

0.0

^-0.15

/Подставка
Подливка

бороздки б стволе
колонны для связи
с бетоном замоно-
личивания

Оголовок для установки

1 подстропильных ж.-5. ферм

I Связь-80 ХЮ приваривается

I только па концам к
/ тормозным конструкциям



1550

Отверстия 150 х 250
в распорке для
замоноличивания

Косынка
&Ю

Закладной элемент
из: 2-100x20:1500
31 70x8; 1460
швов стеновых панелей, в связевых колоннах —
в местах примыкания продольных связей. Заклад-
ные стальные трубки диаметром 50—70 мм обра-
зуют отверстия, используемые для строповки при
распалубке и монтаже.

Закладные элементы в местах опирания под-
крановых балок и стропильных конструкций со-
стоят из стального листа с пропущенными сквозь
него анкерными болтами. Бетон под ними усили-
вается косвенным армированием сетками. Для
установки железобетонных подстропильных ферм
оголовки колонн снижаются на 0,6 м и выполня-
ются без анкерных болтов. Стык осуществляется
потолочным сварным швом. При стальных фермах
и подкрановых балках опорные закладные элемен-
ты несколько видоизменяются — лист усиливается
плитой, рассчитанной на сосредоточенное давление
опорных ребер, и меняется расстановка анкерных
болтов. Стальные подстропильные фермы крепятся
к стальным надопорным стойкам (см. листы
2.07; 2.08).

Для соединения с фундаментом колонна за-
водится в стакан на глубину до 0,85 м при прямо-
угольном сечении и до 1,20 м — при двухветвезом.
В этих пределах для связи с бетоном замоно-
личивания ствол колонны снабжается горизон-
тальными бороздками. В двухветвевых колоннах
нижняя распорка высотой 0,2 м, заводимая в ста-
кан, имеет отверстия 0,2 X 0,2 м, используемые при
бетонировании стыка. При дальнейшем совершен-
ствовании конструкции (см. лист 3.04) представ-
ляется целесообразным нижнюю распорку опустить
на дно стакана для лучшей заделки и удобства
бетонирования стыка.

Установка колонн выполняется самоходными
подъемными кранами. К подъемному тросу ко-
лонна присоединяется вставленными в отверстия
для строповки захватами. Для временного крепле-
ния и рихтовки колонн применяются устанавливав1
мые над стаканом стальные кондукторы с ручны-
ми домкратами или расклинка ствола в стакане
и расчалка оголовка инвентарными приспособле-
ниями. Инструментальная выверка колонн произ-
водится в двух направлениях по рискам, нанесен-
ным на их поверхности. Стыки замоноличивают-
ся бетоном марки стыкуемых элементов. Времен-
ные крепления снимаются после того, как бетон
замоноличивания наберет 70% расчетной’ проч-
ности. ’ ;	’ ч.

Лист 3.03. Цилиндрические колонны из центрифугирован-
ного железобетона

Колонны из центрифугированного железобето-
на применяются в настоящее время в эксперимен-
тальном порядке для зданий без опорных кранов
и с кранами грузоподъемностью до 30 т, в про-
мышленных сооружениях — в виде опор под эс-
такады различного назначения, транспортерные
галереи, силосы и другие емкости. Их внедрение
позволяет по предварительным расчетам умень-
шить расход бетона на 30—50% и стали — на
20—30% за счет эффективности кольцевого сече-
ния в статическом отношении и повышения проч-
ности центрифугированного бетона в 1,5—2 раза
по сравнению с вибрировапным. Полностью меха-
низированная технология изготовления обеспечи-
вает высокое качество проработки бетона и чисто-

ту наружных поверхностей. Экономия достигается
и за счет уменьшения количества типоразмеров
опалубных форм.

Одновременно внедряются и менее металлоем-
кие способы сопряжений каркаса и ограждений

Типовое сопряжение железобетонных балок и
стропильных ферм с колоннами на стальных про-
кладных листах, закрепляемых анкерными болта-
ми, связано с изготовлением сложных закладных
деталей, требующих токарне i обработки.

Показанный на чертежах стык основан на при-
менении двух соединительных стержней, привари-
ваемых к закладным деталям на боковые гранях
консоли или оголовка колонны и опоры балки ила
фермы. Рихтовка элементов осуществляется за счет
выравнивающего слоя из цементного раствора или
сухой цементно-песчаной смеси. Обеспечивается
шарнирное опирание несущих конструкций. Метал-
лоемкость стыка снижается примерно на 40%.

Соединение панели с железобетонной колонной
без монтажной сварки производится посредством
изогнутого в двух плоскостях крюка из стержня
0 16 мм, заведенного в наклонное отверстие 0 18—
20 мм в колонне и паз в панели. Конец крюка, заво-
димый в колонну, предварительно смазывается
цементным раствором или клеящей мастикой. Паз
панели заполняется цементным раствором. Неточ-
ность взаимного расположения компенсируется за
счет ширины и глубины паза панели. К стальным
элементам каркаса крюк приваривается. Монтаж-
ные узлы соединения панели с железобетонной ко-
лонной прямоугольного сечения и стальной колон-
ной показаны на листе 3.04.

Дыро- и пазообразователи выполняются из
капролона и крепятся к стальным формам. Не-
значительность сцепления с бетоном и более вы-
сокий коэффициент линейного расширения капро-
лона позволяют легко извлекать дырообразовате-
ли из бетона и обеспечивают гладкую поверхность
отверстий.

Предлагаемое соединение значительно сокра-
щает монтажную сварку. Соединение скрыто —
лучше защищено от коррозии и не нарушает ар-
хитектуры интерьера. Металлоемкость соединения
снижается примерно на 65%. Ускоряется возве-
дение здания.

Все показанные конструкции разработны в
Государственном проектном институте № 1 Гос-
строя СССР. * В совокупности они направлены на
дальнейшее совершенствование сборного железо-
бетона. Их надежность должна быть проверена
практикой.	.

ЛИСТ 3.04. Железобетонные двухветвевые колонны с про-
ходом в уровне крановых путей

Колонны применяются в случае необходимости
устройства проходов для постоянного наблюдения
за состоянием крановых путей при высоте здания
до 14,4 м, пролете до 36 м, шаге по крайним колон-
нам 6 или 12 м, по средним колонам — 12 м,
грузоподъемности опорных кранов до 30 т. Привяз-
ка наружной грани крайних колонн к оси здания

* Крепление балок и ферм к колонне — авторское свиде-
тельство № 490916 па имя инж. Р. А. Гершанка. Соединение
панелей с колонной без монтажной сварки — авторское свиде-
тельство № 412362 на имя инж. Р. А. Гершанка и Л. Б. Пер-
лина.
Сетка колонн, м

12x12 18*18 24*24 30*30

36*36

<^-^250



Кран г.п. Ют.
Пролеты 19 и 24 м.

Шаг 6 М

Кран г.п. Юи 26/5 ft!.

СП ОПОРНЫХ КРАНОВ

Кран г. п Ю; 20/5 и 30/5 т.
Пролеты 18; 24 и 30 м
ШАГбм Шаг 12м
200 Оголовок при
подстропиль-

При железобетонных
подстропильных
фермах оголовок снижается
на 600 мм.

При шаге крайних колонн
12 м подкрановая консоль
опускается на 400 мм.

8 свлзи с особенностями
конструкции привязка
крайней колонны равна
радиусу цилиндра.

Все сопряжения железо-
бетонных конструкций
каркаса показаны на сое-
динительных стержнях,
привариваемых к заклад -
ным элементам;

Крепления панелей к колон-
нам-без монтажной сварки.

150:50 - - Д

200

SO

М

100

\$500

0400

Насадка
из Г 125x14

Пролеты
Шаг 6м

2*750
250

18 и 24 м
Шаг 12 м

2x750 |

250, XI

I /250

ДО Д

I 0 700;

I 800

[ g /ООО
1	0.0

250 кг

0500

0700

0 700

2-2

0 700

0700

-1.00

MiiiiiiilW

выравнивающий
пой цементного

.юстёора 10+15 \

Закладная из:
— 200*10; ъмо
2*0 10; 11100

5.4;

6.0;

7.2,?

8.4

'7.2

8.4;

9.6;

1С.8;

12.6,
14.4

8.4;

9.6;

10.8;

12.6;

14.4;

16.2

350 I

Оголовок при
подстропильных
жтб. фермах

9,6; Ю.8

^650

42;

48;
5,4

650

0500

0700

0700

Л7777777777:"

L 160*10,
1200

Надколон-
ник из
TN 20



2*80

Ось средней колонны
Ось крайней колонны

ДЕТААИ КС :СТРУ!:ЦИ:1

Соединительный

элемент из-о 10

_ie

6-6

Колынки д'10

накладки
из • 020‘,1250

Отверстия 020

Крюки из • 016
0500

Перепад на
высоту ж.-5.
подстропиль-
ных срерм

-100*12; 1150



0 7QO



Перепад в
связи с увели-
чением высоты
подкрановой
балки при
шаге кбланн
12 м '	/

Выравниваю-
щий слой
цементного
раствора

0.00

--0.15

0700

Закладная
обечайка
из:— 150x8;
12173; 12-012;

1460

75

Закладная из:
Г1Ю*8; 1450'
3* 0/2; 1450
ЖЕЛЕЗОБЕТОННЫЕ ДВУХВЕТВЕВЫЕ КОЛОННЫ С ПРОХОДАМИ В УРОВНЕ КРАНОВЫХ ПУТЕЙ ДЛЯ КРАНОВ ГЛ. 10-30 г

КРАНЫ Г.П. Ю-30/5т; ПРОЛЕТЫ 18,24 ИЗО М

ШАГ 6м	ШАГ 12м	ШАГ 12м

Сбязь— 100*12; 11500
приварить только по
концам к тормозным
конструкциям.

Упорные коротыши
из U100*6; 1100
плотно пригнать к
колонне и приварить
топько к тормозным
конструкциям

Г~ 200*125*12:
1800

Ребра жесткости
-90*6; 11500
через 1500
500 мм, оси кранов к оси здания— 1000 мм. Для
проходов в шейке колонны устроены лазы разме-
ром 400 X 2200 мм.

г Колонна формуется из бетона марки 300—400.
Ветви ствола и шейки армируются сварными кар-
касами; подкрановый, промежуточные и ниж-
ний ригели — вязаной арматурой, собираемой из
отдельных стержней. Колонны снабжены заклад-
ными элементами для распалубки и крепления
инвентарных монтажных приспособлений, опира-
ния стальных или железобетонных подкрановых
балок и стропильных конструкций, опирания и
навески стеновых панелей и крепления стальных
связей.

На поверхности колонн наносятся риски, сов-
мещающиеся при установке с соответствующими
разбивочными осями. Для улучшения условий
замоноличивания в фундамент нижняя часть боко-
вых граней колонны снабжена зубцами, образую-
щими бетонные шпонки. При значительных ветро-
вых усилиях поверхность стакана в подколоннике
насекается.

ЛИСТ 3.05. Стальные связи железобетонного каркаса

В поперечном направлении устойчивость зда-
ний обеспечивается жесткостью заделанных в
фундамент колонн и жестким диском покрытия, в
продольном направлении — дополнительно сталь-
ными связями, устанавливаемыми по всем рядам
между колоннами и опорами стропильных кон-
струкций.

Межколонные стальные связи располагаются
в среднем шаге температурного отсека в бескра-
новых зданиях при высоте помещений от 10,8 м
в пределах надземной высоты колонн; в зданиях
с опорными кранами — при любой . высоте поме-
щений в пределах высоты подкрановой части ко-
лонн. По схеме стальные связи подразделяются на’
крестовые и портальные. Крестовые связи обычно
устанавливают в вытянутых п'о вертикали прямо-
угольниках, характерных для шага 6 м; порталь-
ные— в вытянутых по горизонтали прямоугольни-
ках, характерных для шага 12 м. Рядовые колон-
ны соединяются со связевыми колоннами распор-
ками, йроходящими по их верху в бескрановых
зданиях, или подкрановыми балками — в зданиях
с опорными кранами.

Иначе говоря, распорки по верху колонн уста-
навливаются при отсутствии подстропильных
конструкций в бескрановых зданиях с высотой
помещения от 10,8 м.

Крайние подстропильные фермы связываются
стальными распорками с верхними поясами стро-
пильных ферм дополнительно к связи, обеспечива-
емой диском покрытия. В торцах, фонарных про-
емов фермы для обеспечения устойчивости верх-
него пояса развязываются горизонтальными кре-
стовыми связями. Рядовые фермы соединяются
со связевыми фермами проходящими по коньку
распорками.

В зданиях с опорными кранами тяжелого ре-
жима работы или другим оборудованием, вызыва-
ющим колебания конструкции, в торцовых шагах
отсека нижний пояс стропильных балок и ферм в
середине пролета дополнительно развязывается
растяжками и вертикальными связями. Горизон-
тальные усилия от подвесных однобалочных кра-

нов передаются системой жестких связей на ко-
лонны или специальные конструкции.

Стержни связей конструируются из парных
горячекатаных профилей, свариваемых наклад-
ками и узловыми фасонками. К закладным элемен-
там в железобетонных изделиях связи присоеди-
няются на болтах с последующей сваркой.

Лист 3.06. Железобетонные подкрановые балки и крано-
вые пути по ним

Железобетонные подкрановые балки применя-
ются в зданиях с опорными кранами грузоподъем-
ностью до 30 т, с шагом основных колонн 6 и
12 м.

Балки — таврового сечения с утолщенной на
опорах вертикальной стенкой высотой о» 0,8 до
1,4 м. Они армируются сварными каркасами, а по
нижнему поясу — одним из трех видов преднапря-
женной стали: упрочненными вытяжкой стержня-
ми периодического профиля, пакетом струн из
высокопрочной проволоки периодического профиля
и прядями, скрученными из высокопрочной про-
волоки.

Подкрановые балки в основном изготовляются
на протяжных стендах длиной до 100 м и более
аналогично балкам стропильных конструкций.
Напряженная арматура натягивается на упоры,
расположенные в концах стенда, до установки
каркасов ненапряженной арматуры. Изделия раз-
деляются двойными диафрагмами, между которы-
ми производится разрезка напряженной арматуры,
после того как бетон наберет 70% расчетной проч-
ности. В настоящее время разработаны подкрано-
вые балки со стержневой арматурой, напрягае-
мой электротермическим способом «на стальную
форму».

Балки формуются из бетона марки 300—500.
Плоскость верхней грани, являющаяся в дальней-
шем основанием для упругой прокладки, при бето-
нирование выравнивается виброрейкой.

По месту в здании балки подразделяются на
торцовые — у торцовых стен, рядовые и темпера-
турные— у деформационных швов. Они отличают-
ся друг от друга наличием и расположением зак-
ладных элементов. Закладные пластины распола-
гаются в местах опирания на колонны и уста-
новки концевых упоров, трубки — в отверстиях
для крепления рельсов и троллей.

Монтаж подкрановых балок ведется самоход-
ными кранами. Захваты пропускаются через отвер-
стия для крепления рельсов. При установке балок
допускается смещение их осей на 5 мм по вертика-
ли и горизонтали относительно оси кранового
рельса с перепадами до 2 мм в стыках.

Крепление подкрановой балки к консоли колон-
ны производится на анкерных болтах, пропущен-
ных сквозь опорный лист, предварительно при-
варенный к нижней закладной пластине, а к шей-
ке колонны — путем приварки вертикального листа
к закладным пластинам. Болтовые соединения
после рихтовки завариваются.

Рельс в виде сварной плети на длину темпе-
ратурного отсека укладывается на упругой проклад-
ке из прорезиненной ткани типа транспортерных
лент толщиной 8—10 мм с двусторонней резиновой
обкладкой и закрепляется парными лапками на
зашплинтованных болтах. Стык рельсов над де-
СХЕМЫ СВЯЗЕЙ по КОЛОННАМ и БЕЗРАСКОСНЫМ ФЕРМАМ
а) ПРИ ШАГЕ КРАЙНИХ КОЛОНН 6М

СВЯЗИ, СВЯЗЕВЫЕ ФЕРМЫ И МОНТАЖНЫЕ . УЗЛЫ

180

<т

R.

2Т

О

X. Фахверковые
^колонны

О

§ 00

е;

отсек до 144000

§

Основные
колонны

Вертикальные |
связи по колоннам

Вертикальные связи по фермам
' Распорки по верху колонн

,л — ft-

. п|п	гМ—.

2*&00 Т'

L2N12

через 600

11500

зТ

14

4Т

о

о

о—•

Т4

В

JL

~ г^Мп

з-з

.-.да.

2*\200

Основная
колонна

Сбязебоя
ферма

Фахверковые
колонны

-420*8;

1500

160*100*12;

1250

-195*8;
1220

. Вертикальные
связи по колоннам

. Вертикальные
связи по фермам

#N5;I1O3O
через 700

Основные
колонны
о

-280*8;

1720

Опорная часть
оезраскосной
стропильной фермы

1410

М 22

-230*8;

1420

2*500	' fa

Шаг крайних колонн 12000

Температурный отсек до‘144000



В-
5

-60*8,
180

W

160*100*

*12; ПВО

Г 160*100*

*12;1250

250

JLS3X5

40	2450

14

Г 200*125*
*12;1250

250

Низ подкрановой Т
балки |

5

о
&

ui N5; 1780
п через 600

Шаг^ крайних колонн 6000	"*3^

|« Температурный

гп N5;l780
через 600

-220*8;

1540

-240*8;
1470

через 540

Н Н5;110в0
через 680



±0.00

±0.00

б) ПРИ ШАГЕ КРАЙНИХ КОЛОНН 12 М

Вертикальные связи по фермам и фахверковым Голоннам
Распорки по верху колонн

Г 160x12; 1240

Тз



-60*8;

3

Jl_75*9

Г 160*100*

*12; 1250

% ^nSSdKpaH0^

Фахверковая
колонна

ri N5; 11030
 через 700



Надопорная ртойка безраскасной
стропильной фермы U31N18;
11770,-260*16; 1260; 2-80*10; 1260

-290*8:



- а\

Связевая
ферма'

б-б
ЖЖЗОКТОННЫЕ ПиДКРАг0ВЬ!Е БМКИ И КРАНОВЫЕ ПУТ.1 ЛАЯ КРАНОВ ГРУЗОПОДЪЕМНОСТЬЮ 10-30т
'	ПРИ ШАГЕ КОЛОНН 6 И 12М (СЕРИИ КЭ-01-50 И 51)

^РАН ГРУЗОПОДЪЕМНОСТЬЮ Ют, ПОЛЕТЫ ДО 24М, ШАГ КОЛОНН 6М, СЫС07А ЗДАНИЯ 8,4 М

7-/

550

210

Опорный лист'

Упругая пробка $8
под всем ре/.им

Отверстия 020
для крепления

Отверстия 025
для крепления
троллей

64 70

КР-50

Белт со шплинтом

м20*50; 1220

Пружинная шайба

< Шайба-90*8; 1100

Упругая прокладка
90*8; 1100

Лалка- 90*30;1185

Упругая прокладка
70*8; 190

Закладные :

2L

элемен-

280

Й.



<>вн.ф2о;1110

-60*Ю;160

ты для крепления
к колонне
-160*10; 1548
8*010; I ПО
-140*12;1278
4*010; 1200

Ось отверстия^
050 в опорном
листе

2-2

370

580

150

5х|?50

/ГРДН ГРУЗОПОДЪЕМНОСТЬЮ Ю-зЦт, ПРОЛЕТЫ ДО ЗОМ, ШАГ КОЛОНН 6М, ВЫСОТА ЗДАНИЕ! S,S-№,0M

600

310

1

Опорный лист

-160*12; 1500'
отверстия 050

50

 Отверстия а
для  крепления
рельса

Отверстия0&
для креплено^
троплей

155

84 70

Упругая ’прокладка &8
nog &l Ре™™

Болт со шплинтом
М20*50; 1220

Пружинная шайба

Шайба-90*8; 1100

Упругая прокладка
90*8;1100

Лапка - 90*30; 1205

Упругая прокладка
70*8; 190

о 8н 020: 1П0

-60*10; 160

50

Кран грузоподъемностью ю-зот,

650

160 235 160

2 отверстия 040 для
крепления концевого упора

Закладные
элементы
только в кс
цебой балке

5550

С

5* 750

2 отверстия 0 40 для креп -
ления концевого упора

Закладные элементы,
для коепления к /
колонне	7

-100*16:1598
8*010; 1110
-140*12: 1298
4*010; 1200

Ось отверстия
050 8 опарном
листе

2-2

ПРОЛЕТЫ Д030Ы, ШАГ КОЛОНН 12М, ВЫСОТА ЗДАНИЯ 9,6-18,0 М

Отверстия 0$
для креплений
рельса

100

200

окладка о 8
ельсом

Отверстия '
025 для креп',-.

Болт со шплинтом
М20*52; 1300
Пружинная шайба
Шайба- 90*8; 1100
Упругая прокладка
90*8; 1100

Лапка - 90*30; Z160
Упругая прокладка
'	70*8; 190

I2

	4-	4

Опорный лист-
-200*16; 1600;
отверстия 050

50

Лапка 90*30;

1150; 185;205

ьвн.020:1230

-60*10; 163

Закладные эле-'
менты для креп-
ления к колонне
-200*12;1648
8*010; 1168
-200*16; 1338
4*010; 1200 -—

t

2I_ -W 235 ,№0.

875

Закладные
элементы только
б концевой балке

21_

3*3000

250

350

2 отверстия 040
для крепления
концевого упора



Резьба внутр. М20

Закладные эле- м
менты о концевой
балке

340

500

50

Шайба
-90*8; 1100

Болт 020; 1220;300

Гайка со
шплинтом 04

Пружинная
шайба нар. 03/; сеч. 5*5

Упругая
прокладка
80*8; 170

ЭЛЕМЕНТЫ
КРЕПЛЕНИЯ
РЕЛЬСА

21

Упругая
прокладка
90*8; Ы00

100 -И

Осн отверстия
050 о опорном листе

Jpk

КРЕПЛЕНИЕ РЯДОВОЙ Л КОНЦЕВОЙ ВАЛКИ,
КОНЦЕВОЙ упор

-',00*12

_ Опорный лист

-160*12; 1500

V-

IN451
11228

2 болта
МЗО; 1420

СИЗО;

1360

-300*12:

1970

' Крепление рельса
на липка* через 750

Опорный
лист

| 1500

Брус
200*280;1360
на 4 болта*-
М10; 1200
Железобетонные стропильные балки и подстропильные

ФЕРМЫ

ПЮЛРТЫЮЕиБ^^И АЛЯ СМТН°Й КРОВЛИ
Р0Л8ТЫ 12 И 18 М, ШАГ В И 12 М (СЕРИЯ 1.482-3)

120

1000

|20 ~ 1730 ‘

“200Х/0,
1250_

too

Опорный
лист
-200*16; 1380

Is

8

240',360

\5ии

11960

1-1

-250x10:

1200'*

24 о; 280

Опирание на колонну
^бал П0^стРапи/зьнУю

500

17960

аГЛЁЗОБЕТбНЙЫЁ БЕЗ РАСХОДНЫЕ ФЕРМЬ
лля ПЛОСКИХ И СКАТНЫХ КРОВЕЛЬ,
А ПРОЛЕТ 18 И24М(СЕРИЯ1.4ВЗ-3) .

ВАРИАНТ ПРИ МАЛбУКЛбНЙЫХ КР68АРХ

3.08

_ }240;

~200*16;1380'

И СКАТНОЙ КРОВЛИ

2-2

2-2’

1-1

1

бпВн^колатУ
положении

Опирание на колонну
в горизонтальном
положении

10	2-2 tn

100

~250*Ю

1280-»

о Ф2 от строповки





280

6000

расстояние
оо крюка о
наивысшем
положении

Подвеска несущей,
балки крана

“I 110x70x8’

1300 ’

ПРИМЕРЫ СХЕМ .И ДЕТАЛИ

ПОДВЕСКИ КРАНОВ

1700

Опорный' I
лист- н

240*10;1380

L N 12-14

Болты м 18

Подстропильные фермы для малоуклонной кровли при

й

Опорный
лист
-200*16;1380
Анкерные
болты М20

секции

ШАГЕ СРЕДНИХ

>^220

Т'пысота несущей балки
^Расстояние до пути

Распорка

1Г по
расчету

г200x8; И50
ФУ* крепления
плит покрытия

Унарушя
стены
Г 180*8:
1200 для
креплекд
панелей

Водо-

2*450

приемник

КОЛОНН 12.М (СЕРИЯ 1.463-4) И 18 М

150 800

ю:

1500 100

(Yj509№
25^250 | Г
LL ^№25!

L Рядовая ось

Рядовая ось

250^300

2*зо

е

Рядовая
Ферма

200,
500

2^180

о 500x160

J00

о 500x220

20

2x250

2x3000

500

~2Ч80

□ 500 х 160

>200

5300

Фермаау„
торцовой
стены

п---—

2x180

_______________5980____________

-------- Огьторцовой стены или
"*930fcj **150 ^еФ°РМа^иОнноео Ш8а

сз50$*250в0&,

[250
15001

Рядовая
ферма
130

Ферма у
торцовой
стены

с=> 500*220

ВАРИАНТ ПРИ СКАТНЫХ КРОВЛЯХ

2*150

1500

23940

Закладные для
крепления плит

300

400

550

ления фонарных
ферм и связей

Закладные для
крепления плит
шир 1,5М

Кресто-
вая
связь

Шпильки цопарные
столики для креп-

R50&

4 *3000

2970

. 17940

\Ширина фермы* (высота сечений верхнего пояса; нижнего пояса; стойки)

(^кх/м*

24*12

18*12

18*6

3

5

СХЕМЫ ПОКРЫТИЯ, ДЕТАЛИ СВЯЗЕЙ И КРЕПЛЕНИЙ

ПРИМЕР

240*(200;220; 200)

240*(250;280;250)

2в0*(250;280;250)

R50
2*125

280*(250;280;250)

280*(300;340;300)

280*(300;340;300)

240*(200;220;250)

240*(250;280;250)

280*(300;340;300)

Постоянные
жесткие
распорки

2в0*(300;340;300)

280*(420;460;350)

280*(420,460;35D)

Жесткий диск
покрытия

Все овальные
отверстия 22*100

Опорный '
столик из
Г140*90*8;1200

Светоаэрационный
Фонарь

Все отверстия
f821 под болты М 18

Сетка опор (пролет* шаг,м)
I 18*12	।	24*6

Расчетная яагрузмо

Опооныи лист	«

-940x20 ‘1380	Для данного пролета размеры внешнего

*-	*	контура фермы постоянны

плпиАитк! ппДАУКки Стайки продолжаются над Верхним поясом

ВАРИАНТЫ ипААхокИ	только бод плоские краали

Распорка « > _ noxtlt
„ ГИЙ 1240’

(Стальная ~

м
плиты ширлДМ
е месте
установки
подстро-
пильных
ферм

1150 119



24000

Подстропиль -
ные । фермы

2*125

6x3000

-120*12:
1240

- 60*10;
1100

-250*10:
1560

1-1
— S

2-2

-260*16:1260

1 \

-80*Ю;126(Г

Ш1

Опорный лист
- 240*20; 1480



Болт .
М-18

Временные
монтажные
распорки

Гэпизонталь-
ные креста -
вые связи

Крестовые
связи(по 2
но темп, сек-
цию при шаге
ферм БмиГ- ч
при шаге 12м)
ираспорки
устанавли-
ваются в
пределах

> всей длины
фонаря по
коньку фермы



^Осб д.ш.

Подвески из

24000

С ГИБКИМИ ПОДВЕСКАМИ

Докладки*
Шпильки

Накладной
элемент из:
СЫ18’,1280
2-150*10:124

ПРИМЕРЫ СХЕМ И ДЕТАЛИ
ПОДВЕСКИ КРАНОВ

Привязка уточняется в
связи с расстановкой
плит покрытия

ГipuzoHiTianb-
ные кресто-
вые связи

-60*10:1100
через 1820

^Шаибы дЗО

Накладки
68

Перекидная
бапка
C2N24-38

Накладной
элемент из:
EN18; 1280
2~150*10;1240

Болт
М24

V ПЕРЕКИДНЫМИ БАЛКАМИ

Подвеска
-200*12;

I 150 X

4 А-37

49

W1]

Шайбы дЗО

Перекидная
балка C3N24-38

Подвески
2CNI2-16
формационным швом обжимается стальными на-
кладками фигурного профиля. Чтобы отказаться
от использования рельсовых путей, в настоящее
время проводятся опыты по эксплуатации кранов
грузоподъемностью до 30 т на катках с пневмати-
ческими шинами, перемещающихся непосредствен-
но по балкам.

Для предотвращения возможного тарана кра-
ном торцовой стены на торцовых балках устанав-
ливаются стальные концевые упоры, страхующие
здание в случае отказа автоматических тормозных
устройств. При кранах грузоподъемностью до 30 т
они двутаврового сечения с буфером из бруса.

Лист 3.07. Железобетонные стропильные балки и подстро-
пильные фермы

Лист 3.08. Железобетонные стропильные безраскосные фер-
мы

Лист 3.09. Основные монтажные узлы железобетонного
каркаса

Все конструкции, несущие покрытие, подразде-
ляются на стропильные и подстропильные. Стро-
пильные конструкции перекрывают пролет и,
подобно стропилам, непосредственно поддержива-
ют настил кровли. Подстропильные конструкции
перекрывают 12; 18-метровые шаги колонн и Обра-
зуют промежуточные опоры для расположенных с
6-метровым шагом стропильных конструкций.

По схеме восприятия внешних и распределению
внутренних усилий эти конструкции подразделяют-
ся на балки и фермы.

Балка — одноэлементная конструкция, загружа-
емая по всему пролету. Изгибающие моменты
вызывают в ее сечениях разнозначные нормальные
усилия, увеличивающиеся к крайним волокнам. ,

Ферма — составная стержневая конструкция,
загружаемая только в соединяющих стержни уз-
лах. Узловая нагрузка вызывает однозначные нор-
мальные усилия в стержнях и позволяет полностью
использовать их сечение. В последнее время наибо-
лее рациональными для сборного железобетона
признаны безраскосные фермы с круговым очерта-
нием верхнего пояса. Собственная масса фермы в
1,5—2 раза меньше массы балки с примерно об-
ратными соотношениями по высоте в середине про-
лета. Таким образом, экономия материала в не-
сущей конструкции вызывает увеличение площади
обстраивающих ее стен.

Унифицированные железобетонные балки при-
меняются в покрытиях пролетом до 18 м. Шаг
стропильных балок 6 и 12 м. При технологической
целесообразности местного увеличения шага сред-
них колонн до 12 м стропильные балки с шагом
6 м устанавливаются на железобетонные или
стальные подстропильные балки, проектируемые
индивидуально. Унифицированные железобетонные
фермы применяются в покрытиях пролетом 18—24
м. Шаг стропильных ферм би 12 м. При шаге сред-
них колонн 12; 18 м стропильные фермы с шагом
6 м устанавливаются на подстропильные фермы.

Для предотвращения стока гидроизоляционных
мастик уклон рубероидных кровель рекомендуется
ограничивать 8%. Этим определяется уклон верх-
него' пояса стропильных балок. В безраскосных
фермах с круговым очертанием 5%-ный уклон

кровли обеспечивается выпущенными из верхнего
пояса «рожками».

Стропильные конструкции воспринимают рав-
номерно распределенную нагрузку от массы по-
крытия и снежного покрова (550—850 кг/м2) и
сосредоточенную нагрузку от фонарных ферм и
подвесных кранов. Опорное давление, передавае-
мое ими на подстропильные конструкции, колеблет-
ся в пределах 50—150 т.

Подстропильные фермы, примыкающие к тор-
цовым стенам и деформационным швам, несколько
укорачиваются соответственно шагу колонн.

Стропильные и подстропильные конструкции
изготовляются на заводах сборного железобетона.
Все они преднапряженные. Арматура нижнего
пояса (упрочненные вытяжкой стержни периодиче-
ского профиля, пакеты струн, пучки или витые
пряди из высокопрочной проволоки) натягивается
«на упоры», «на бетон» или «на стальную форму».

Для всех стропильных ферм одного пролета
приняты одинаковые размеры внешнего конту-
ра, что позволяет изготовлять их в единой рпалуб-
ной форме со сменными вкладышами. Верхний
пояс ферм очерчен по окружности. Высота опор-
ных узлов 0,9 м (1,5 модуля),. До уровня крыши
оии надстраиваются стальными надопорными стой-
ками.

Очертание подстропильных ферм трапецеидаль-
ное, с одним или двумя «окнами» для установки
стропильных ферм соответственно при шаге колонн
12 или 18 м. Подстропильные фермы для шага
18 м в настоящее время применяются в экспери-
ментальном порядке. Высота опорных узлов под-
стропильных ферм 0,6 м (1 модуль).

Перед установкой к опорным узлам стропиль-
ных конструкций привариваются опорные листы.
Монтажное крепление осуществляется на анкерных
болтах; затем опорные листы привариваются к ого-
ловкам колонн. Подстропильные фермы непосред-
ственно привариваются к оголовкам колонн. Креп-
ление стропильных ферм к подстропильным анало-
гично креплению их к колоннам.

Общая устойчивость ферм и покрытия в про-
цессе эксплуатации здания обеспечивается жест-
ким диском замоноличенного настила и связями.
Ребристые плиты, составляющие настил, привари-
ваются к закладным элементам верхнего пояса
ферм не менее чем в трех точках каждая. Для
обеспечения устойчивости в период монтажа уста-
навливаются инвентарные монтажные связи, сни-
маемые по мере приварки плит покрытия.

Несущие балки подвесных однобалочных кра-
нов крепятся на болтах к обоймам из стального
проката, приваренным к закладным элементам в
верхнем поясе балок или в узлах ферм. Для рас-
пределения нагрузки между узлами ферм в нижней
части обоймы расположены перекидные балки.

Лист 3.10. Одноэтажное здание, перекрытое железобе-
тонными балками

Пролеты рассматриваемого здания сплошной
застройки оборудованы подвесными электрически-
ми кранами грузоподъемностью до 5 т. Основной
каркас образуется железобетонными колоннами
прямоугольного сечения, расположенными с ша-
гом 6 м и перекрытыми железобетонными решетча-
тыми стропильными балками для скатной кровли
пролетом 12 и 18 м.
rfWSrtlE МОНТАЖНЫЕ УЗЛЫ

жлезобетонного каркаса

Выносная опорная
планка -110*8; 1570

-300*12,1970

Опорный^
лист I
-2«M0;lM'

Концевой упор
для кранов
г.п.хОгОг

Устано-
вочные
анкерные
болты
М20

XN45; 11228
tN30;i360
Брус 200x280;

1360 на 4 болтах
МЮ; 1200

Удор для
крепления
панели
\125*Щ60

Ж.-б»
колонна
прямо-
угольного
сечения

КРЕПЛЕНИЕ КОНЦЕВОЙ
ПОДКРАНОВОЙ БАЛКИ К
КРАЙНЕЙ КОЛОННЕ

ОПИРАНИЕ Ж.-Б. РЕБРИСТОМ
ПЛИТЫ НА СТРОПИЛЬНУЮ
ФЕРМУ У торцовой стены
ИЛИ ДЕФОРМАЦИОННОГО ШВА

-12*100;

ОПИРАНИЕ СТРОПИАЬНОИ И
ПОДСТРОПИЛЬНОЙ ФЕРМ НА
СРЕДНЮЮ РЯДОВУЮ КОЛОННУ

ЗАДЕЛКА Ж.-Б. КОЛОННЫ '
В СТАКАН МОНОЛИТНОГО

Ж.-Б. ФУНДАМЕНТА

Потолочный
сварной шов

ОПИРАНИЕ СТРОПИЛЬНОЕ
ФЕРМЫ НА ПОДСТРОПИЛЬНУЮ

ОПИРАНИЕ Ж.-Б
РЕБРИСТОМ ПЛИТЫ НА

СТРОПИЛЬНУЮ И ПОД-

СТРОПИЛЬНУЮ ФЕРМЫ

3x6 м

Монтажная
петля

плите
покрытия ч

Монолит-
ный JH.-6.
фундамент

Ж.-6 ребристая
плита размером

ОПИРАНИЕ СТРОПИЛЬНОЙ
ФЕРМЫ НА КРАЙНЮЮ
КОЛОННУ

Ж.-6. сегментная

КРЕПЛЕНИЕ РЯДОВОЙ Ж.-Б
ПОДКРАНОВОЙ балки к
КРАЙНЕЙ КОЛОННЕ

Опарный лист

— 160*12; 1600

<1+'”

Установочные
анкерные болты
М20

Бетон замена-
личивания
марки 200

Оголовок из
-260*16;1280
2-80*10; 1260

Надогюрнбя
стайка из

IN 18

Башмак из
2 L 125*80*8;

1160



2 болта
МЗО; 1420
Крепление рельса
на лалка* через 71

Опорный лист

-260*12; 1500

Монтажная
петля

Фиксация элементов каркаса
на монтаже можетпроизводиться
точечной сваркой-безпримененил
установочных анкерных болтов
Во избежание повреждении при.
перевозке и хранении опорные
листы привариваются к изоелин»
непосредственно перед монтажам
Покрытие по железобетонным балкам

Крепление Железобетонная подстропильная балка 2xsca
у00 еоа! Рядовая	200fS=S—_

wo ~

Подстропильные Валки
устанавливаются при
технологической целесооб-
разности местного увеличения
шага колонн.

Со стороны опирания на под-
стрсийльную балку стропильная
укорачивается на 100 мм

>епёжный

Одиночная

Ендова

Зенитный фонарь в виде двойного
купола из оргстекла, установлен-
ного на стальной стакан

"1125x14 ;Ъ50	_____

(колпак условно ТОРЦОВОЙ
не показан) СТЕНЫ

5980

У торцовой
стены

7_ ? 250 2*160250
150x10;

1180

Водоприемник

tn50:1240

пролетом 1ВМ

Основная
средняя
fKzd. колонна
прямоуголь-
ного сечения

m-.b. балка

пролетом

12м

1 NБизнесу-
я балка

снова

алочного

крана Г.П. 5т

Монолитный ж.~б.^

трехступенчатыи
фундамент



.колонна
торцового
фахверка с
надставкой
U31N24U
насадкой
из L/25x74

111ай5а

-60x10:
11-ТО

20

2*350

Подстропиль-
ная wo. балка.

на шаг колонн

Ж-8 колонна
торцового
срахверка с„
надстаокои
из TN24p
насадкой
из L 125x14

Опорный лист

-180*10; 1400
приваривается
перед установкой

Стропильная
_	Валка

Столик подстропиль-

ной Валки

Стоика
торцового 1
фахверка
L3N20
При технологической необходимости местного
увеличения шага колонн могут быть установлены
подстропильные железобетонные или стальные
балки. При этом со стороны опирания на железо-
бетонную подстропильную балку стропильная уко-
рачивается на 100 мм.

Торцовые железобетонные фахверковые колон-
ны по площади сечения идентичны крайним основ-
ным колоннам, но укорочены на 100 мм. В уровне
покрытия они надстраиваются надставками и на-
садками из горячекатаных профилей для крепле-
ния парапетных панелей. Верх надставки шарнирно
связан с диском покрытия. Смещенная на 0,5 м
стропильная балка отделена от фахверка и не вос-
принимает горизонтальных усилий.

Несущие балки подвесных кранов подвешены
к стропильным балкам покрытия. Средние пролеты
освещаются через спаренные зенитные фонари из
оргстекла (см. лист 8.04). Зенитные фонари уста-
навливаются на ребристые железобетонные плиты
с утолщенными полками в местах световых про-
емов.

Лист 3.11-Секция одноэтажного здания с техническим
чердаком, перекрытая железобетонными фермами

Здание, секция которого показана на рассмат-
риваемом листе, представляет собой прямоуголь-
ный корпус ткацкой фабрики с шагом средних
колонн 18 м, пролетом 24 м и высотой до низа
стропильных конструкций 6 м. По условиям техно-
логических процессов производственные помещения
обеспечиваются постоянным температурно-влаж-
ностным режимом и уровнем освещенности. За
исключением канализации, все инженерные сети
проходят в межферменном пространстве, выделен-
ном в технический чердак.

Складские, обслуживающие, бытовые и админи-
стративные помещения встроены в основной кор- ’
пус в трех уровнях (подвал, уровень чистого пола
и антресоли) и расположены вд'оль наружных стен
и поперечной стены, разграничивающей отдельные
цехи. Шаг колонн перекрыт железобетонными
подстропильными фермами, пролет — железобе-
тонными безраскосными фермами с «рожками». К
нижнему поясу стропильных ферм подвешен пото-
лок.

Продольная устойчивость стропильной системы
по средним рядам колонн обеспечивается подстро-
пильными фермами, жестким диском покрытия и
дополнительными распорками, связывающими
верхние пояса стропильных и подстропильных ферм
в крайних шагах температурного отсека.

Расположенный над ткацким цехом подвесной
потолок уменьшает объем кондиционируемого воз-
духа, снижает уровень шума и защищает произ-
водственные помещения от пыли, накапливающей-
ся в межферменном пространстве. Он выполнен
из перфорированных алюминиевых кассет размером
в плане 0,6 X 0,6 м, подвешенных к каркасу из
стальных уголков. Кассеты заполнены звукопогло-
тителем. В потолок вмонтированы светильники
размером 0,6 X 1,8 м с люминесцентными лампа-
ми. Для обслуживания инженерных сетей над по-
толком предусмотрены ходовые мостики из про-
сечно-вытяжного стального настила. Отделенный
подвесным потолком технический чердак использу-
ется для разводки воздуховодов — стальных труб,

подвешенных к верхнему поясу стропильных
ферм.

Ограждение подвесным потолком межфермен-
ного пространства улучшает гигиенические, аку-
стические и эстетические качества интерьера про-
мышленного здания, создавая новые возможности
для выразительных архитектурных решений.

Лист 3.12. Одноэтажное здание с малоуклонной кровлей,
перекрытое железобетонными фермами

В рассматриваемом здании сплошной застрой-
ки принят комбинированный шаг — 6 м по край-
ним и 12 м по средним рядам колонн. Крайний
пролет 18 м, средние 24 м. Шаг перекрыт железо-
бетонными подстропильными фермами, пролеты —
железобетонными безраскосными стропильными
фермами с «рожками».

Продольная устойчивость каркаса дополни-
тельно обеспечивается показанными на чертеже
стальными крестовыми связями в среднем шаге
крайнего ряда и расположенными вне поля черте-
жа стальными портальными связями в среднем
шаге средних рядов.

Устойчивость ферм в процессе эксплуатации
здания обеспечивается диском покрытия и сталь-
ными связями, устанавливаемыми в плоскости
верхнего пояса в фонарных проемах. Они состоят
из крестовых связей, расположенных при 6-мет-
ровом шаге ферм у торцов фонаря, и соединяющих
фермы по коньку распорок.

В зданиях тяжелого режима работы и при
опорных кранах тяжелого режима работы и не-
прерывного действия нижний пояс ферм развязы-
вается в середине пролета вертикальными связя-
ми, установленными в торцовых шагах, и соеди-
няющими их растяжками. В период монтажа все
фермы связываются по коньку инвентарными сталь-
ными распорками, снимаемыми после приварки
плит покрытия.

Средние пролеты освещаются естественным
светом через продольные светоаэрационные фона-
ри. Стальные фермы и панели каркаса фонарей
привариваются к закладным элементам верхнего
пояса стропильных ферм. Их продольная устой-
чивость обеспечивается расположенными в край-
них фонарных ячейках стальными связями, уста-
новленными в плоскости стоек фонарных ферм и
покрытия фонаря.

Стекающая по скатам кровли вода собирается
в ендовах и отводится через расположенные с
интервалом 12 м водоприемники в ливневую кана-
лизацию по стоякам из чугунных труб.

Лист 3.13. Одноэтажное здание, перекрытое плитами-обо-
лочками

Сегментная плита-оболочка П-образного сечения,
номенклатурным размером 3X18 м, представляет
собой короткий цилиндрический свод-оболочку с
двумя боковыми ребрами-диафрагмами сегментно-
го очертания. Высота плиты на опоре 140—145 мм,
в шелыге свода 1000—1050 мм. Толщина оболочки
в пролете 30 мм. Толщина стенки бокового ребра
40 мм. Внутренняя поверхность бокового ребра
имеет уклон 1 :25, наружная усилена ребрами
жесткости с интервалом до 1,6 м.
ПОКРЫТИЕ С ТЕХНИЧЕСКИМ ЧЕРДАКОМ ПО ЖЕЛЕЗОБЕТОННЫМ ФЕРМАМ

2U25*80x8;ll60

СЕКЦИЯ 24*18М ОДНОЭТАЖНОГО

ЗДАНИЯ С ТЕХНИЧЕСКИМ ЧЕРДАКОМ

Яадопорная
стойка U31N18

L63*7;
1400
.^50*5;
1850

Ж-б. ребристые
плиты 6*3м

Безраскосная
ж.-о. ферма

Каркас подвесного потолка
изСМ4и L32*4; через 600
Акустические плиты 595*595

ПОДВЕСКА

АКУСТИЧЕСКИХ ПАИТ

Распорка
о 200*200

Подстропильная
ферма

X Розетка $86
Гайка $27

Ж.-б. безраскосные
Фермы с „рожками11
пролетом 24 м

Монтажные
захваты из
-12*0.4'160

Пер фориров анный
алюминиевый
поддон 595*595

Каркас подвесного потолка
из L32*4 через 600

Минераловатный мат
„стиллит “в полиамидном
пленке 100 кг/м3

Монолитный ж.-б. „
трехступенчаты'!
фундамент

Монолитный ж.-б. двухступенча-
тый фундамент с приливами
для опирания фундаментных
сапок

Воздуховоды
о $1000

Ограждение
ходового мостика

CN27:l300
с ребром
жесткости

Ж.-б. подстропиль
пая ферма
пролетом 18м

Каркас
подвесного
потолка

Опорный лист
-180* ю; 1400
приваривается
перед монтажом

Светильник поворачивается:
на 90 для протирки отражателя
на 180е для замены ламп

Светильник в	Ходовой мостик

рабочем положении	из просечно- вытяж-

\	ного настила

Ходовые мостики рас-
полагаются рядом с
зоной размещения све-
тильников и вентиля-
ционных отверстий

Болт Мб[1140

Средняя
колонна

Шайба $60: дЗ
ПОКРЫТИЕ по ЖЕЛЕЗОБЕТОННЫМ ФЕРМАМ

плиты 6*3 м

Отмостка

/012 для крепле-
ния карнизных

Водоприемники распола-
гаются через 12;18;24м
Площадь Водосбора £500м'

Ж.-б. фундамент-
ная балка,
подсыпанная
шлаком

Ж.-б. подстропильная
ферма для шага 12 м

Тпехслоиная рубероидная
кровля, защищенная
отопленным о битум
гравием

Обмазочная

пароизоляцря

Стальные

оконные

панели 6*1,вм

Керамзитобе-
Ьнные стено-

вые панели

Крестовые
сёязи из

Г 1100x63x7

крановый путь

Сдетоа^рационныи -Фонарь
шириной 12 м, незадуоаемыи,
с глухими переплетами по
торцовым и крайнему
Продольному фронтом

Средняя
ендова

DOOOpO^
ендооы

Ж-б безраскосная „
ферма с„рожками
пролетом 24 м

Ж-б. монолитный
трехступенчатыи
фундамент с. уширен-
ным двухспаканным
подколенником

Ж-б:монолитный
трехступенчатыи
фундамент

Водораздел
скатов

Пристенная
ендова

Ж-б безраскосная
феома с „рожками
пролетом 1вм

Ж.-б. основная
крайняя сбязе- —
бая колонна

Ж.-б. монолитный-
двухступенчатый
фундамент с приливами
для опирания фундамент-
ных балок

Ж.-б. подкрано-
вая балка и

Ось деформа-
ционного шва

—

) Ж:б. карнизная
плита S50* 1490
400

2 дополнительных-»^
слоя рубероида

Грабит бтопленныи б битум
Основной трехслоиныи '
рубероидный ковер .	_

выравнивающий слои из цементе- ;
песчаного раствора 1оL
Плиты из крупнопористого Ч|
керомзцтооетона >хи
Обмазочная пароизоляция

I Ж,-б. ребристые плиты зии

_Г

2x20
Покрытие из сегментных плит-оболочек п-образного сечеяия

Т>47800

20 141 22!

Козырек.

примыкания

Водо-
приемник

к стене при
такой же

Аозырек АЛ
шириной I )
250 талько^-гух
со стороньТх Z
примыкания]

2X25

Уклон по
мест у

1

55

250

Основная колонна
среднего ряда

г iso

-36*10;

1200



Ось напрягаемой
арматуры (• ф 32-7-401

Опорный узел

Стопор с монтажным
отверстием @32
приваривается к
опорному анкеру
после натяжения
арматуры

скоба из»ф28

8980

45 2980

привязке

Д

Опорный столик из : „

- 145*6: 1360 (опорный лист)

- 80 *12 ;г 360-

- 25* 10;1 100

Типовой светоиэрационнь’и
сронарь шириной 6м с одним
ярусом переплетов и покры-
тием из ребристых
жплезосетонных плит

Опорная Балка площадью
сечения 600*1200 по
средним колоннам с
шагом 12 м

Монолитный
ж-б. фундамеь
со ступенча-^
той платной
частью

 Пята
-17ох>0; 1180

Примыкание к торцовой
стене

Стоика форцовои
фонарной фермы -
панели гн. С 160*80*4



Ж-б. фахверковая ~
колонна с надставкой
U3T N2O;i1O7O, заве-
денной в прорезь
в палке плиты \

подвеска
'^А22^

20

Бетон
замоноли-
чиоания
марки 300
на мелком
щебне

Сегментные плиты-оболочки 3*18 м
~	’ для соето-

с отверстием 2,5*6 м
аэрационного фоноря, с
продольной стены

Несущая Балка
подвесного крана
TN30

Обойма из:
пг 63*6;.

1240

2-50x10;

I 150

-36*10;

1200

козырьком у

Ж.-Б. срассверковоя'
колонна продольной
стены

Подвеска несущей балки

20 2x10 79 42

Болты-
подоески

М22

Рихтовочная
прокладка

Ж-5. основная колонна, w
расположенная с нулевой
привязкой к поперечной
ОС!

ЖгЗ. срахверко-
воя кааокна

В плитах с
отверстием
для фонаря

Опорная Балка
площадью сечения
400*1200 по крайним
колоннам с шагом 12м

Основная колонна
крайнего ряда
Плита-оболочка формуется из бетона марки
400. Основная арматура плиты-оболочки состоит
из двух преднапряженных стержней, расположен-
ных в нижней зоне ребер и образующих затяжки
свода, торцовой арматуры ребер и сварной сетки
в оболочке. Плита опирается на нижележащие
конструкции четырьмя стальными пятами, распо-
ложенными в ее углах и обеспечивающими заан-
керивание затяжек. Опирание плит в пролеге не
допускается.

В оболочке могут быть предусмотрены отвер-
стия:

для свегоаэрационных либо аэрационных фона-
рей размером 6 X 2,5 м — в средней части (участ-
ки оболочки и боковые ребра, прилегающие к от-
верстию, в этом случае усиливаются);

для водоприемника 0152 мм — по продольной
оси на расстоянии 195 мм от грани;

для надставок фахверковых колонн размером
210 X 155 мм — касательно к внутренней плоско-
сти ребер на расстоянии 6 м от грани.

Плиты, устанавливаемые в крайних пролетах с
шагом основных колонн 12 м и привязкой «250»,
изготавливаются с козырьком, перекрывающим за-
зор до стеновых панелей. Козырек исключает при-
менение доборных плит.

Плиты-оболочки устанавливаются поперек про-
лета на продольные балки для шага колонн 6 и
12 м. Продольные балки для шага колонн 6м —
прямоугольного сечения, высотой 600 мм и ши-
риной 250 мм по крайним и 500 мм — по средним
рядам; для шага 12 м — двутаврового сечения вы-
сотой 1200 мм и шириной верхнего тавра 400 мм
по крайним и 600 мм — по средним рядам.

Плиты-оболочки опираются на продольные
балки через опорные столики с листовыми шарни-
рами. Жесткое крепление, создающее защемление
плит-оболочек, не допускается.

Поперечные и продольные деформационное
швы решаются на спаренных колоннах, аналогич-
но перекрытиям по балкам и‘фермам. При опира-
нии плит-оболочек на антифрикционные проклад-
ки продольный деформационный шов может быть
решен на одном ряду колонн и перекрывающих
их балок.

Замоноличенное бетоном марки 300 на мелком
гравии перекрытие из плит-оболочек образует
диск покрытия, играющий роль ригеля в попереч-
ной раме каркаса и в силу своей пространственной

жесткости способный воспринимать горизонталь-
ные усилия от ветра и подвесных кранов. Далее
через жесткие соединения продольных балок с ко-
лоннами эти усилия передаются на весь каркас и
должны быть учтены в расчетах сопряжений.

Привязка колонн крайнего продольного ряда —
«0» при 6-метровом шаге колонн и «250» —
при 12-метровом шаге. Привязка колонн торцово-
го фахверка к поперечной оси —«0». Во избежание
опирания в пролете плиты-оболочки у торца здания
эти колонны укорачиваются на 100 мм относитель-
но основных. Шарнирное опирание фахверковых
колонн на диск покрытия происходит посредством
надставки из двутавра № 20, заводимой в отвер-
стие в плите-оболочке.

Для крепления в уровне покрытия в торцовых
парапетных панелях предусматриваются дополни-
тельные закладные элементы.

Несущие балки подвесного крана подвешивают-
ся к покрытию на сдвоенных болтах М22. Головки
болтов закреплены в заведенных в швы обоймах.

Над плитами-оболочками с проемами устанав-
ливается типовой светоаэрационный фонарь с
покрытием из ребристых железобетонных плит.
Высота фонарных ферм и панелей может быть в
данном случае сокращена на 300 мм (на высоту
плит типового покрытия).

Аналогично описанным выше призматическим
фермам плиты-оболочки представляют собой про-
межуточный вариант между плоскими и простран-
ственными железобетонными конструкциями, в
известной мере сочетающими их положительные
свойства. Они монтируются так же просто, как и
плоские, а нагрузки воспринимаются как простран-
ственные конструкции.

Применение плит-оболочек значительно сокра-
щает количество марок и монтажных элементов
покрытия, уменьшает его конструктивную высоту,
а, следовательно, и площадь обстраивающих его
стен; исключает ряд мелких доборных элементов
в виде стоек торцового фахверка и доборных плит,
перекрывающих образуемый привязкой зазор. В
результате снижается построечная трудоемкость и
сокращаются сроки монтажа здания.

Покрытия из плит-оболочек размером 3X18 и
3X24 м разработаны НИИЖБом. Удельные рас-
ходы стали и бетона в них близки к удельным рас-
ходам этих материалов в пространственных конст-
рукциях.

Глава 4

ПРОСТРАНСТВЕННЫЕ ПОКРЫТИЯ ОДНОЭТАЖНЫХ ЗДАНИЙ

Лист 4.01. Сферические оболочки из плоских плит разме-
ром 3X3 м

Оболочки со сферической поверхностью могут
собираться из плоских квадратных плит. Скорлу-
па оболочки в этом случае приобретает форму
многогранника с ромбическими гранями, вписан-
ного в сферическую поверхность. Квадраты плит

дополняются до ромбов за счет небольших изме-
нений в ширине швов.

Плиты размером в плане 3 X 3 м с диагональ-
ными ребрами высотой 0,2 м подразделяются на
рядовые, угловые и крайние. Угловые и крайние
плиты по контуру оболочки снабжены усиленными
контурными ребрами. Бортовые элементы в
виде сегментных ферм состоят из верхнего пояса.
СБОРЛЫЕ ЖЕЛЕЗОБЕТОННЫЕ ОБОЛОЧКИ СО СФЕРИЧЕСКОЙ ПОВЕРХНОСТЬЮ ИЗ ПЛИТ 3*3М И КОНТУРНЫХ ФЕРМ ПРОЛЕТОМ 24;30 И Сбм
(СЕРИЯ 1.466-1)

Дефлектор

Доборные неб.
плиты40*400; 1600

Средние плиты с
зенилпыми фонарями
р..смерим 2400x1400;
гтслм б плигпе

ОП.А'С, Ул оболочки
' 13*24 м,	л

130-150 для аболоч- у)
ки 18*30 м	л

ДОРИНЕ ЖЕЛЕЗОБЕТОННЫЕ МНОГОВОАНОВЫЕ.ОБОЛОЧКИ РАЗМЕРОМ 18*24 И 18*30М ИЗ ПЛИТ 3*6М И СТАЛЬНЫХ КОНТУРНЫХ ФЕРМ

2*10

РАЗРЕЗ В НАПРАВЛЕНИИ 24-МЕТРОВОГО ПР0ЛЕТА(1-1)

18-МЕТРОВОГО ПРОЛЕТА (2-2)

РАЗРЕЗ В НАПРАВЛЕНИИ

Шпонки

4 профиля;

Пути подвески и связи при
одном кране грузоподъем-
ностью 5т б пролете 24м

Отверстие для
зенитного фонаря •
размером 2400х 1800

Укрупнен-
ной блок

Средняя

плита

Даборные

плиты

Контурная

плита

Контурная

плита

Контурная

плита

Контурная
плита с

отверстием
для дефлектора

ДЕТАЛЬ ПЛАНА
РАСКЛАДКИ
ПЛИТ

Монтажные •
накладки иг j
’-40х16;1250^\\
и* $16; 1250

Оцинкованная
кровельная
сталь

Эластичный
утеплитель

Стальные бортовые
фермы оболочек пока-
заны условно в осевой
схеме б целях упрощения
чертежа



Укрупнен-
ный блок

Гравий, втопленный 6	Бетон замоноличивания

битумную) мастику	марки 300

Основной оодоизоляцион-	,п ул	Л¥гу/п

ный ковер	*и

3 слоя стеклоткани на .
мастике п	Анкерный

Слой pyGepaudq насухо болт М24

2x10

110

Шов замоноличивается
на участках длиной 2,9м
при пропсте 24м и 4,4 м-при
пролете 30м у опор оболочки

Шпонки

Z протиля;
h 15

\\Щели 1аМ0

Фиксато
l-*NI0;18C

^инероль -
ноя бота

Подвески
кранового
пути.

'-л ч—J \Шпанки А '
I \ профиля
Опорные
•и' высптмпы

1250

350

R5C

г.ос Стеклоткань на
1250 йигпУмн°ймастике

Б зоне монтажного грана 2 контурные и 1 средняя плиты
укрупняются в арочный блок размером 18*3м, оснащенный
съемной инвентарной шпренгельной затяжкой

Укрупненные блоки устанавливаются на бортовые ферма
пролетом 24 или 30 м в направлении от 18-метровых
бортовых ферм. Обслс-чка замыкается j шеломе
МИОГОВОАНОВЫЕ ЦИЛИНДРИЧЕСКИЕ ОБОЛОЧКИ 'ИЗ ПЛИТ 3*6М С ЖЕЛЕЗОБЕТОННЫМИ БОРТОВЫМИ БАЛКАМИ

Сбетоазрационный
фонарь трапеце-
идального сечения

Монолитный
ж-б. фундамент
па серии /412,
марка ед-77

Асфальтовая отмостка,
ограниченная ж^б.
бортовыми камнями

Плиты рядовой
волны

Спаренные элементы

каркаса по оси
деформационного шво

Пазы для бетонны
шпонок б гранях
сопрягающихся
элементов оболочки
условно не показаны

Рядовые полуплиты
С проемом 2610 к /800
под сбетоаэрационным
фонарем

Полка толщ.ЗО

Ребра высотой 250

Колпа*
водосточной
80D0HKU

Трехслойный
рубероидный
кодер по цементной
стяжке с утеплит
наем из легкой
тонных плит

Ж-б. балочная
диафрагма
пролетом 24 м

Монолитный
ж.-б. фундамент
по серии 1.412.
марка ФД-62, .
с приливами под.
Фундаментные балки

Плиты торцовой волны
Полка толщ.45, торцобь
контурные ребра плош.
сечения 200x400	.

Затяжка
бортобой
плиты площ.
сеч. 200*2СЮ

Перемычечная
керамзитобетон-
ная панель

Продольные

портальные
связи из С N16
КРИВИЗНЫ ИЗ ПЛИТ Зхбм СО СТАЛЬНЫМИ БОРТОВЫМИ АРКАМИ

^ОГОВОЛНОВЫЕ ОБОЛОЧКИ ДВОЯКОЙ ПОЛОЖИТЕЛЬНОЙ

СОПРЯЖЕНИЕ ОБОЛОЧКИ
С БОРТОВОЙ аркой
(РАЗРЕЗЫ И ВИД В НАПРАВЛЕ-
НИИ 18-МЕТРОВОГО ШАГА)

Средние плиты рядовых
волн с отверстиями 5000*2640
под светоаэрационным срснарем

1

Подвеска

80 2*70 80

^5п

SOO

210

1

Ml

Прессованный
картон

Подвеска
• $22

Затяжка

Q 200*350 ;V79$Q

Бетон замоноличиВания
марки 400

От 40 у бортовой
арки до 195 в
шелуге веяны

Замоноличиваемаз
пазуха рбдлрчкц

-170x12;
1200

юриоБое Контурное
оебро площадью
сечения  2QQK400

Стальная
аортовая арка
пролетом 30м

Отверстие 30*130
для монтажной.

Средняя плита
торцовой волны

затяжки волны

Крайняя плита
рядовой волны;
толщина полки
от 40 до 30 мм

Крайняя плита
торцовой волны

Волны оболочки из
плит „с цилиндри-
ческой поверхностью
размером 3*6м

СОПРЯЖЕНИЕ ВОЛН ОБОЛОЧКИ
(РАЗРЕЗ В НАПРАВЛЕНИИ зо-метрдвого
ПРОЛЕТА)

Стальная
бортовая арка

Бетон замсноличиваниц.
марки 400. армированный
сеткой из *$8 с ячеей
150*150 мм

Регулирующая
ка


образованного контурными ребрами плит, нижне-
го пояса — затяжки из пучков высокопрочной ар-
матуры в железобетонной обойме — и раскосов.

Сборка оболочки производится на стальных
кружалах, перемещаемых в собранном виде из.
пролета в пролет. При монтаже плиты устанавли-
ваются на кружала в проектное положение и
соединяются между собой путем сварки выпусков
арматуры и замоноличивания швов. Контурные
ребра связываются петлевыми стыками. .

Нижняя часть фермы собирается на монтаж-
ной Площадке, подводится под оболочку и соеди-
няется с верхним поясом путем замоноличивания
петлевых выпусков в пазах контурных ребер.

Бортовые фермы смежных оболочек объединя-
ются общей затяжкой.

Элементы сборки рассматриваемой оболочки
просты по форме и транспортабельны, но относи-
тельно мелкоразмерны, что вызывает необходи-
мость в металлоемких стальных кружалах.

При дальнейшей разработке конструкций и
методов производства работ, включающих назем-
ную укрупнительную сборку элементов купола,
указанные недостатки частично устраняются.

ЛИСТ 4.02. Сферические оболочки из плит размером 3X6 м

Оболочки размером в плане 18 Х24 или 18 X
X 30 м представляют собой выпуклые многогран-
ники, образованные системой цилиндрических
сводов, вписанных в исходную тороидальную по-
верхность. Стрелы подъема и кривизна образую-
щих дуг обусловлены максимальным уклоном
рубероидной кровли 1 : 3 по краям оболочки. Со-
вокупность оболочек образует многоволновое по-
крытие температурного отсека здания. Швы между
смежными оболочками замоноличиваются только
в опорной зоне на 1/7—1/8 пролета. Для обеспе-
чения возможности краевых тангенциальных пере- 1
мещений в средней части контура плйты смежных
оболочек не соединяются. Конструкция работает
по статической, схеме «отдельно стоящей» оболочки.

Оболочка собирается из железобетонных реб-
ристых плит основных, средних и контурных но-
минальным размером 3 X 6 м и доборных — край-
них и средних номинальным размером 0,7X6 м
и 0,4 X 6 м. Все плиты криволинейны в направле-
нии наибольшего размера. Они снабжены контур-
ными продольными и поперечными ребрами вы-
сотой соответственно 250 и 150 мм. Полки плит
имеют толщину в средней части оболочки 30 мм,
по контуру 40 мм и в доборных плитах 50 мм. В
местах отверстий для зенитных фонарей или де-
флекторов полки плит утолщены до 60 мм.

Сдвигающие усилия в швах между плитами вос-
принимаются бетонными шпонками, образующими-
ся в пазах треугольного профиля.

При небольших площадях покрытий доборные
плиты заменяются монолитными открылками в це-
лях сокращения числа типоразмеров опалубных
форм.

Конструкция основных плит предусматривает
их укрупнительную сборку в арочные блоки раз-
мером 18X3 м, оснащенные инвентарной съемной,
шпренгельной затяжкой. Плиты арочного блока
соединяются сваркой закладных элементов и за-
моноличиваются бетоном марки 300.

Жесткость оболочки обеспечивается располо-
женными по периметру стальными бортовыми фер-

мами сегментного очертания. В крайних панелях
верхнего пояса ферм размещены стальные упоры
воспринимающие сдвигающие усилия от оболочки.
Смежные оболочки опираются на одну бортовую
ферму.

Монтаж оболочек начинается с установки бор.
товых ферм, устойчивость которых обеспечивается
съемными монтажными креплениями. Затем укруп-
ненные аррчные блоки устанавливаются на борто-
вые фермы пролетом 24 или 30 м в направлении
от 18-метровых бортовых ферм. Оболочка замы-
кается в шелыге. Укрупненные арочные блоки
привариваются к бортовым фермам, причем к
средним бортовым фермам приваривается только
оболочка, устанавливаемая первой. Блоки сосед-
ней оболочки скрепляются съемными монтажными
креплениями с установленной ранее. Крепления
снимаются после замоноличивания швов. Бетон за-
моноличивания также марки 300,

К оболочкам в направлении одного из проле-
тов могут быть подвешены крановые пути для
подвесных кранов. Они включают в себя подвес-
ной путь, жесткие подвески и связи. Жесткие под-
вески размещаются с шагом около 6 м и крепят-
ся к оболочке на анкерных болтах, замоноличен-
ных в швах между продольными ребрами основ-
ных плит или пропускаемых сквозь трубки, зало-
женные в ребра доборных плит. У торцов здания
и в температурных швах подвеска путей произво-
дится к крайним бортовым фермам.

Конструкция сферических оболочек разрабо-
тана и применена на экспериментальных объектах
Государственным проектным институтом № 1
Госстроя СССР.

Лист 4.03. Многоволно&ые цилиндрические оболочки из
плит размером 3 X 6 м

Лист 4.04. Многоволновые оболочки двоякой положитель-
ной кривизны из плит размером 3 X 6 м

Многоволновые оболочки могут применяться
для здании: с сеткой колонн от 12 X 24 до 18 X
X 36 м; бескрановых, с подвесными кранами гру-
зоподъемностью до 5 т и опорными кранами гру-
зоподъемностью до 50 т; с техническим этажом,
расположенным над подвесным потолком; с про-
пуском крупногабаритных коммуникаций в уровне
перекрытия в любом направлении; бесфонарных,
с продольными светоаэрационными и зенитными
световыми фонарями.

Оболочки рассчитаны на нагрузку 450; 650 и
850 кгс/м2 проекции крыши, включая собствен-
ную массу конструкций. При увеличении расчет-
ной нагрузки опалубные размеры элементов со-
храняются, а армирование усиливается.

Волны оболочек подразделяются на рядовые и
торцовые. Рядовые волны собираются в зависи-
мости от шага колонн из двух или трех плит.
В обоих случаях опалубные размеры крайних плит
сохраняются. Плиты рядовых волн железобетон-
ные цилиндрические с контурными ребрами. Тол-
щина полки плит увеличивается от 30 мм .в сере-
дине до 40 мм по контуру. Высота контурных
ребер 250 мм. Плиты формуются из ненапря-
женного бетона марки 400. Подфоиарные плиты
выполняются с отверстиями в поФке и для шага
12 м с дополнительными, окаймляющими отвер-
стие ребрами. Рядовые волны стягиваются мон-
тажной затяжкой.
ПОКРЫТИЕ В ВДДЕ РЕГУЛЯРНОЙ СТРУКТУРНОЙ ПЛИТЫ ИЗ АРМОЦЕМЕНТНЫХ ЭЛЕМЕНТОВ (ПО СЕРИИ 1.260-1)
ПЛАН по РЕБРИСТЫМ ПЛИТАМ Надопорные
И ПИРАМИДАЛЬНЫМ ЭЛЕМЕНТАМ ребристые

плиты

Окаймляющая
ребристая
плита

Опорный
пирамидальный
элемент

УглоЁая
ребристая
плита

6x3000

Опппные
nu.'i модальные
элементы и
ребристые
плиты

Рядовые,
пирамидальные
элементы и
ребристые ллиты

Сечение и армирована
надопорных ребристых
плит и примыкающих к каланче
секций нааопорных пирамиоаль*
ных элементов усилены
Надопорные
пирамидальные
элементы

Стык пирамидальных
элементов в пролете

275

275

50

98

2х,25

Тканая сетка

1500

Опорный пирамидальный элемент

Монтажные
сивы

Каркас из • (Ь 8
с ячеей 130 х 150

-150*6; 1150
приварена к
арматурному

каркасу

Бетон замоноличи-
бания

“50*5:
I 150

иГ

Монтаж-

ные швы

Отверстие Приточный или
ф 25+50 для вытяжной,
электро -	воздуховод

проводки

80 S0 4
rh
101 I

Монтаж-

ный шов

Монтажные
элементы и
УЗЛЫ

Шпилька „
0 20 для под-
вески светиль-
ника

1506

1500

Вентиляционная
решетка Ф 30

реористые плиты

Колонна

280 i I

4р}

5

Каркас из • фЗ
с ячеей ?00 *100



90 90

Окаймляющая
ребристая плита

ПО 2

-180*8:
1160

Стык пирамидальных

ЭЛЕМЕНТОВ НА КОЛОННЕ

Тканая
сетка

-70x10:
7 «^г- 1


Торцовые волны оболочек собираются из плит
с толщиной полки от 40 до 55 мм, имеющих уси-
ленное торцовое ребро, образующее в сборе с
железобетонной затяжкой торцовую арочную
диафрагму. Опалубочные размеры торцовых плит
различны для балочных и арочных диафрагм и
для шага 12 и 18 м.

Ширина швов между волнами изменяется в за-
висимости от геометрии оболочки от 40 до 195 мм.
Глубина швов 120 мм при отсутствии и 250 мм при
наличии подвесного кранового оборудования. Швы
заполняются бетоном марки 400. Передача сдвига-
ющих усилий в швах между волнами через бетон-
ные шпонки, в сопряжениях оболочки с диафраг-
мой — через упоры, размещенные по верхнему
поясу диафрагм и входящие в пазы в контурных
ребрах плит.

Продольные диафрагмы, балочные для цилин-
дрических оболочек и арочные для оболочек двоя-
кой кривизны, для пролета 24 м железобетонные,
для пролетов 30 и 36 м — железобетонные или
стальные, собираемые при необходимости транс-
портировки из двух половин.

Сборка оболочек начинается с укрупнительной
сборки в зоне монтажного крана плит в торцовые
и рядовые волны. Установка волн ведется само-
ходным краном грузоподъемностью 10 т «на себя»,
между предварительно установленными диафраг-
мами.

Светоаэрационные фонари трапецеидального
сечения на цилиндрических оболочках прямоуголь-
ного очертания с открыванием по всей длине, на
оболочках двоякой кривизны — ломаного очерта-
ния с открыванием только в средней секции. Рас-
положение фонарей поперечное по отношению к
пролету. Высота фонарей обеспечивает их неза-
дуваемосты Длина фонарей на 6; 12 м менее про-
лета оболочек. Стальные конструкции фонарей
выполнены в виде жестких рам, расположенных с
шагом 3 м в плоскости швов между волнами.
Рамы связаны между собой Прогонами для под-
вески переплетов и связями.

Конструкция многоволновых оболочек разрабо-
тана и внедрена в строительство ленинградским
институтом «Промстройпроект».

ЛИСТ 4.05. Покрытие в виде регулярной структурной плиты
из армоцементных элементов

Конструкция покрытия представляет собой плиту
регулярной структуры, собранную из двух основных
типовых элементов — пирамидального и ребристой
плиты.

Пирамидальный элемент номинальным разме-
ром в плане 3 X 3 м и высотой 0,9 м отформован
в виде четырех равносторонних пирамид. Пирами-
ды образуются армоцементными гранями, утол-
щенными армированными ребрами и уширенной
вершиной, диагонально расположенной относи-
тельно основания. Углы оснований и вершины пи-
рамид снабжены закладными пластинами, прива-
ренными к рабочей арматуре. Закладные детали
служат для соединения пирамидальных элементов
между собой и с ребристыми плитами. Для вос-
приятия опорных реакций грани и ребра опираю-
щихся на колонну пирамид усилены. В связи с
принятой раскладкой разрезка пирамидальных
элементов проходит по осям колонны и каждый

из четырех стыкуемых на ней элементов имеет
одну усиленную пирамиду.

Рядовые ребристые плиты номинальным разме-
ром в плане 1,5 X 1,5 м с высотой окаймляющих
ребер 0,1 м и толщиной полки 15 мм опираются
срезанными углами на вершины пирамид. Усилен-
ные надопорные ребристые плиты с высотой окайм-
ляющих ребер 0,12 м и толщиной полки 25 мм
опираются на вершины пирамид выпусками арма-
турных каркасов. Их ребра заходят на 20 мм в
пазухи и образуют обжимающую вершину пира-
миды обойму. Они раскладываются в зоне усилен-
ных пирамид.

По периметру консолей опирающегося на ко-
лонны покрытия устанавливаются окаймляющие и
угловые ребристые плиты Г-образного сечения.

Собранная плита высотой 1 м может перекрыть
сетку колонн до 18X18 м или пролет 24 м.

Грани рядовых пирамид и полки плит армиру-
ются ткаными сетками, опорных — сетками из
стержневой арматуры. Сборка пространственных
каркасов ведется в специальных кондукторах.
Бетонирование пирамидальных элементов осу-
ществляется методом вибролитья в двойных
стальных формах.

Монтаж покрытий производится укрупненными
блоками номинальным размером до 3 X 12 м.
При больших пролетах блоки устанавливаются в
проектное положение на временные монтажные
опоры, которые снимаются после замоноличивания
плиты и достижения бетоном 70% расчетной проч-
ности.

Пазухи между пирамидами используются для
прокладки воздуховодов и других инженерных
сетей.

Структурная плита, собранная из армоцемент-
ных элементов, может применяться для покрытия
зальных помещений административных корпусов
и отдельных павильонов промышленного комп-
лекса.

Конструкция разработана в Ленинградском зо-
нальном научно-исследовательском институте ти-
пового и экспериментального проектирования
(ЛенЗНИИЭП).

Лист 4.06. Пространственная стержневая система типа
структуры из горячекатаных профилей

Пространственная стержневая система типа
структуры из горячекатаных профилей собирается
из типовых блоков для перекрытия зданий с сет-
кой колонн 12 X 18 и 12 X 24 м. По положению
в здании блоки подразделяются на рядовые
(средние) и примыкающие к стенам и продольным
деформационным швам. Последние снабжены кон-
солями для опирания профилированного настила.

Каждый блок покрытия представляет собой
конструкцию, состоящую из линейных элементов —
поясов и раскосов, и плоскостных элементов —
торцовых ферм. Все элементы решетки между
верхними и нижними поясами расположены в
биссекторных плоскостях.

Центры опор блока смещены в обоих направ-
лениях на 0,18 м от сетки осей здания. Продоль-
ные пояса системы расположены с интервалом
2,91 м. Отсюда высота блоков в^осях продольных
поясов 1,45 м. Высотный габарит конструкции в
зависимости от профиля элементов примерно
Пространственная стержневая система типа структуры из горячекатаных профилен для перекрытия сетки колонн 12лви12*24М
Схемы и сортамент

'У |

125*8'£ь	£

IN 14

LN 16

TN14

Сортамент стержней указан при
расчетной нагрузке 400 кге/м^
без подвесного крана

^Гv ST!

4* 1500

1349

1455

Поперечный разрез по коньку,
ПАРАПЕТУ И ПОАВЕСКЕ КРАНОВОГО ПУТИ

2* 14J8

18ЛС0







/ч—i •



180\ 11342

2*14р8

24000

2*700

Воронка
воооприс-миика

140*9

I 6*7500

5x100

2*2о^Г

Фахверковая
колонна

ОПОРНЫЙ
УЗЕ/]

Добарная полоска	Дополнительные

пенополистирола axion слои рубероида

Стальной оцинкован- z 1ии п/ н
ныйлист&11^,5% \



Продольный разрез по торцовой стене
. И ПОПЕРЕЧНОМУ ДЕФОРМАЦИОННОМУ ШВУ
( НА ОАНОЙ КОЛОННЕ)
Вариант устройст&а
парапетного Фартука.
Доска 240*50 прибита к
заложенным в парапетную
панель пробкам.

Костыли из-40*4; 1150
через 600

Зазор перекрыт фартуком w
и заполнен минеральное’ датой
2*100 ,

\

Заглушки из минеральной
ваты 1250 в складках
настила



Гравийная защита ~

Основной трехслойчь/и рубероидный
ковер	w	л

Защитный слои рубероиао

Плитный пенополистирол 50
Рулонная^пароизоляция

Стальной профилированный настил 60

5 дополнительных плавно - _
обрываемых слоев рубероида.

Цилиндрические фартуки из
оцинкованной кровельной

стали

Между фартуками
дата

минеральная

SSWKSSS

Перемещение опоры в \
направлении шага
колонн обеспечивается

Фисенко
'J-i L
200*12

все срартуки из
оии! /кованной
кровельной стали

Костыли из-4С*4

через 600
Мастика УМС-БС
-4Qx4 по всей
длине

Антисептиэованная

' 1 доски 100 *‘50

Гн.С400*Ю0*4
Гои дополн/ /тельных плавно
обрываемых слоя рубероиде

Торцовая
срерма x

1342

Пути

Консоль
ueTN12



Фасонка 144x20
ж'Отдеосгпие 60*120
для строповки
блоков

Ннкеоный
болт M3Q
Фрагмент продольного разреза покрытие здание

05

10^660

сф76

оф 102

2121

 20

410

1500

1500

410] 410

1500

Опорная рамка
из L75*6 и L50*5

Рулонная
пароизоляция

Стальной про-
филированные
настил /9

85 , 105	105

/ж Прогоны из
ЧГЗО^Збхб; 16810,
шаг 3000

3000

6810

штрржнц меж-
ду олоками,
устанавливае-
мые на месте сборки

о 0 ю 2

ю:20

40\50

Опорная рамка
из Г 75* 6 и Г60*5

Верхний узел
и стык БЛОКОВ

нополистиролоныихт
//> вкладыш

между блоками

слчо;
1100

Верхний
бьеф

Нижний
узел

ТруБа
Болт /И 22 \

Стержень
между
блоками

Пространственная стержневая система
типа структуры из электросварных труб,
сблокированная для конвейерной сборки

Четырехслоиныи
рубероидный
ковер

Пенополи-
стирол 50

Перекрестно-стержневая
пространственная конструк-
ция типа„МАрхИ “ из
о ф7б; Ю2;114; 13000 б осях
узловых элементов:
пролет 27000

улка

Узлобой полу-
сферический
элемент



3^’

2 наклонных,
стержня
услобна не
показаны

Опорный
узел

1=1,5%

Крайний
прогон

Складки про-
филированного
навтила
Залить
цементным
раствором
марки 75

16820

2 Г7Бх50хб;гй1

2-85Х10; 1253

///7777777.

176

Болт М24 для
установки Блока
в проектное
положение
/ Опорная плита

$77777777/
162—1,67 м. Верхние продольные пояса, выпол-
ненные' из двутавров, служат опорой для профи-
лированного стального настила. Все остальные
элементы конструкции собираются из одиночных
уголков.

Угловые соединения элементов блока на болтах
нормальной точности. Необходимые фасонки при-
вариваются. Узлы торцовой фермы сварные. Стык
верхних поясов на фланцах, нижних — на наклад-
ках. Вертикальные составляющие усилия в стыке
нижнего пояса, появляющиеся в месте его перело-
ма по оси блока, воспринимаются расположенны-
ми в вертикальной плоскости подкосами, присоеди-
ненными к одной из половин блока.

Предельные размеры температурных отсеков
здания 72 X 72 м. Поперечные деформационные
швы между ними выполняются на одиночных ко-
лоннах; продольные — на парных колоннах со
вставкой 1 м. В первом случае необходимая по-
движность опоры достигается прокладкой фторо-
пластовой пленки толщиной 0,4 мм. Пленка за-
крепляется на боковых гранях опорных плит и
шайб анкерных болтов заведенной в паз прово-
лочной скруткой с последующим обмятием углов
пластины на длине 5 мм через 20 мм.

Внутри температурного отсека, в уровне верх-
них поясов, блоки связываются через 6 м болто-
выми соединениями. Продольный температурный
шов и привязки крайних колонн перекрываются
консолями. Поперечный температурный шов в
уровне кровли перекрывается гибкими цилиндри-
ческими фартуками.

Кровля рубероидная по эффективному утепли- -
телю, уложенному на профилированный стальной
настил. В многопролетных зданиях с внутренними
водостоками водоприемники располагаются у сере-
дины торцовой фермы. На крыше возможна уста-
новка световых — зенитных фонарей.

К блокам могут быть подвешены в обоих на-,
правлениях однобалочные электрические краны
грузоподъемностью до 3,2 т. При необходимости
нагрузки от подвесного транспорта распределяют-
ся на соседние узлы нижнего пояса посредством
перекидных балок.

Элементы системы заготавливаются на заводах
металлоконструкций и доставляются на монтаж-
ную площадку в контейнере. Для пакетировки эле-
ментов предусмотрены инвентарные стяжные бол-
ты и погрузочные рамки.

Лист 4.07. Пространственная стержневая система типа
структуры из электросварных труб

Пространственные стержневые конструкции из
стальных труб применяются в покрытиях зданий
с сеткой колонн до 24 X 24 м и в междуэтажных
перекрытиях с сеткой колонн до 9X9 м, под по-
лезную нагрузку до 0,5 тс/м2. Они состоят из
совокупности наклонных соприкасающихся ферм,
образующих решетчатую плиту. Решетчатая плита
собирается из однотипных стержней и узловых
элементов. При контурном опирании высота плиты
от >/10 до */25 пролета, при внутриконтурном опи-
рании и в многопролетном варианте от х/\2 до
*/чо пролета.

Плоские поверхности решетчатой плиты удобны
для устройства малоуклонных кровель и легких
подвесных потолков. В межферменном простран-

стве размещаются воздуховоды и другие инженер-
ные коммуникации.

В решении интерьеров применение пространст-
венных стержневых систем обеспечивает «свобод-
ный» гибкий план с малым количеством опор, рас-
положенных не по жесткой сетке. Отдельные
опоры могут быть при необходимости смещены в
соседние узлы системы. Четкий, логично воспри-
нимаемый внешний вид открытых конструкций
позволяет применять их без подвесных потолков и
в перекрытиях общественных зданий.

Сборка конструкций на месте установки может
производиться отдельными стержнями или укруп-
ненным методом. В последнем случае внутренние
узлы укрупненных монтажных марок сварные.
Пространственные конструкции постержневой
сборки состоят из однотипных трубчатых элемен-
тов 057—102 мм с толщиной стенок соответ-
ственно от 3,5 до 7 мм и длиной в центрах узлов
(модулем) 1,5 или 3 м. Сочленяясь, они образуют
равносторонние пирамиды на квадратном основа-
нии (пентаэдры).

Основу узлового соединения составляет универ-
сальный полусферический элемент 0100—120 мм,
имеющий радиальные нарезные отверстия, соосные
стержням решетки. Он обеспечивает строгую цент-
ровку стрежней.

Трубчатые стержни снабжены специальными
наконечниками, состоящими из вкладыша, прива-
риваемого к концу трубы, и болта со штифтом,
продеваемого сквозь вкладыш и шестигранную
втулку. Сопряжение стержня с узловым элементом
осуществляется вращением втулки, ввинчивающей
болт в соответствующее нарезное отверстие. Сопря-
гаемый стержень с «утопленными» внутрь болтами
может быть введен между уже зафиксированными
в пространстве узловыми элементами. После за-
тяжки болтов соединение получает необходимую
прочность, обеспечивающую передачу усилий в
растянутых и сжатых стержнях.

Собранные плиты трубчато-стержневой кон-
струкции попираются на колонны непосредственно
в узлах соединений или через опорные пирамиды.
В последнем случае узловые элементы в местах
примыкания опорных пирамид — сферические.

Плиты, перекрывающие точечные здания, соби-
раются на монтажной площадке. В связи с малой
массой (20—30 кг/м2) смонтированные плиты
поднимаются на проектную отметку самоходными
кранами грузоподъемностью до 10 т. Плиты, пере-
крывающие протяженные пролеты, монтируются
блоками шириной не менее двух модулей по вер-
ху. В проектном положении блоки свинчиваются
между собой промежуточными стержнями.

Укрупненные монтажные марки со сварными
узлами могут представлять собой равносторонние
пирамиды на треугольном основании (тетраэдры),
расположенные в плите вершиной вниз. Поверху
они соединяются шарнирно, понизу — промежуточ-
ными стержнями. В другом варианте применяются
сквозные, плоские либо пространственные фермы
одного направления, соединенные промежуточны-
ми вставками.

Конструкция плиты в виде пространственной
стержневой системы из стальных труб со сфери-
ческими узловыми элементами разработана и
внедрена кафедрой конструкций гражданских зда-
ний Московского архитектурного института.
Глава 5

МНОГОЭТАЖНЫЕ ЗДАНИЯ

Лист 5.01. Многоэтажное здание под полезную нагрузку
на перекрытие до 2,5 vc/м -

ЛИСТ 5.02. Элементы и монтажные узлы железобетонного
каркаса здания под полезную нагрузку на перекрытие до
2,5 тс/м2

ЛИСТ 5.03. Лестничная клетка здания под полезную нагруз-
ку на перекрытие до 2,5 тс/м 2

Расходы основных материалов и трудоемкость
монтажа на 1 м2 производственной площади мно-
гоэтажного здания с сеткой колонн 6X9 м при
статической полезной нагрузке перекрытия до
1,5 тс/м2 в 1,5—2 раза больше, чем на 1 м2
площади одноэтажного здания с сеткой колонн
12X24 м при неограниченной по характеру и ве-
личине полезной нагрузке пола.

Вместе с те,м многоэтажные промышленные зда-
ния по совокупности всех затрат экономичнее
одноэтажных: при потребности в значительных
производственных площадях (от 10 000 м2) —
вследствие компактного размещения технологиче-
ского процесса; при расположении производства в
городской черте — благодаря максимальному ис-
пользованию стесненных участков; при развиваю-
щихся по вертикали технологических процессах —
за счет исключения излишних коммуникаций,
обслуживающих площадок и т. п.

Многоэтажные производственные здания рас-
пространены в легкой, пищевой, химической и
электротехнической промышленности, в точном
приборостроении и аналогичных, связанных с об-
работкой негрузоемких деталей, производствах.

Основным потребностям указанных отраслей
промышленности удовлетворяют спроектированные
на основе межотраслевой унификации многоэтаж-
ные производственные здания из сборных железо-
бетонных элементов с сеткой колонн 6 X 9 м, при
нагрузках на перекрытие до 1,5 тс/м2 и 6Х
Х6 м—до 2,5 тс/м2, с высотой этажей от 3.6
до 7,2 м, количеством этажей от двух до пяти и
количеством пролетов от двух и более.

Каркасы этих зданий могут применяться и
как этажерки под технологическую аппаратуру в
зданиях павильонного типа и на открытых пло-
щадках.

Административно-вспомогательные и производ-
ственные здания с полезной нагрузкой на пере-
крытие до 1,25 тс/м2, с сеткой колонн до 6 X
X 6 м и высотой до 12 этажей спроектированы на
основе использования унифицированных железобе-
тонных элементов, применяемых в многоэтажных
общественных зданиях (см. листы 5.04—5.06).

Дальнейшее совершенствование конструкции в
направлении увеличения пролета и шага колонн
отражается в ряде экспериментальных строи-
тельств и проектов.

К их числу принадлежат здания, возводимые
методом подъема этажей, с монолитными кессони-
рованными плитами перекрытий и сеткой колонн
9X9 м (см. лист 5.07); перекрытия производст-
венных этажей фермами пролетом до 18 м с рас-

положением в межферменном пространстве обслу-
живающих помещений (см. лист 5.08); перекрытия
из железобетонных элементов со стальными
шпренгелями пролетом до 12 м и здания с безба-
лочными перекрытиями, применяемые в пищевой
промышленности.

Унифицированные габаритные схемы много-
этажных промышленных зданий с полезной на-
грузкой на перекрытие до 2,5 тс/м2 предусматри-
вают сетку колонн 6X6 и 6X9 м и высоту эта-
жей 3,6; 4,8 и 6 м. Дополнительные высоты: 7,2 м
для первого этажа и верхнего этажа пролетом до
18 м, оборудованного подвесным краном, и 8,4 и
10,8 м для верхнего этажа пролетом до 18 м, обо-
рудованного опорным краном грузоподъемностью
10 т при пролете нижних этажей 6 м. Допускае-
мые нагрузки на перекрытие при пролете 6 м —
от 1 до 2,5 тс/м2, при пролете 9 м — от 0,5 до
1,5 тс/м2, рекомендуемое число этажей при про-
лете 6 м — от 3 до 5, при пролете 9 м — от 3 до
4. Ширина зданий — от 2 до 10 шестиметровых
или 7 девятиметровых пролетов.

Каркас здания состоит из ряда многоярусных
рам с жесткими узлами. В поперечном направле-
нии рамные узлы образуют стыки ригелей с ко-
лоннами, осуществляемые посредством ванной
сварки выпусков арматуры, сварки закладных де-
талей колонны и ригеля и замоноличивания всего
узла. В продольном направлении устойчивость
здания обеспечивается стальными связями, уста-
новленными в середине температурного отсека по
каждому продольному ряду колонн.

Жесткость здания в продольном направлении
может (быть обеспечена дополнительными продоль-
ными монолитными или сборными ригелями. Моно-
литные ригели устраиваются на месте межколон-
ных плит. Сборные продольные ригели устанавли-
вают на стальных столиках, привариваемых к
закладным деталям колонн в уровне железобетон-
ных консолей.

Колонны монтируются в основном из элементов
высотой в два этажа. Разрезка колонн на два
этажа вместо принятой ранее на один этаж
позволяет вести монтажные работы без замоноли-
чивания стыков на высоту до четырех этажей
и исключает перерывы в работе, связанные с
поэтажным замоноличиванием каркаса. Площадь
сечения колонн 0,4 X 0,4 м для верхних и 0,4 X
X 0,6 м — для нижних этажей. Все консоли име-
ют одинаковый вынос. Для удобства монтажных
работ стыки колонн расположены на 1 м (0.6 м
при плитах, опирающихся по верху ригелей) выше
верха плит перекрытия.

Высота всех ригелей 0,8 м. Ригели пролетом
9 м предварительно-напряженные. Полки ригелей
высотой 0,4 м могут воспринять сосредоточенные
нагрузки до 15 тс. При больших нагрузках ог
крупноразмерного провисающего оборудования
плиты устанавливаются по верху ригелей прямо-
угольного сечения. Ширина основных пли: 1,5 м,
межколонных 0,75 м. Длина плит, укладываемых
МИОГОЗТАЖКЫЕ ЗДАНИЯ ПОД ПОЛЕЗНУЮ НАГРУЗКУ НА ПЕРЕКРЫТИЕ ДО 2,5го/м2 (СЕРИЯ ИИ-20)

параметры унифицированных

СЕКЦИЙ

Связевые
колонны

Вертикальные
связи

Высота нижних этажей исчисляется
от пола до пола; верхнего-от пола
fa низа конструкции покрытия

Колпак воронки
водоприемника

Столик из

Г 140*12:1,770
для описания
межколднных
плит

8000

ционного сила

Приливы для
опирания ерунда-
местных. балок

Пооошва фундамента спирается
на целикопый грунт через бетон-
ную парусину и еырадгтидаюсций
слой лоска

Сетка кож:1Н, м	6^6
фРРоная нагрузка,icp	до 2,5	G'O
Цисло этажей	3-5	3-4
ciuc.no пролетов	2-Ю	2-7
Высота этажей, м	3,6; 4,8; 6,0
'дополнительная высота первого этажа, м	7,2
“дополнительная высота верхнего этажа, м	7,2:8,4)10,8	7,2
'крановое оборудование верхнего этажа с сет- кой колонн ой 6*24М	Ноовесной кран груза подъемностью до 5т
	опорный мост'дбэй
	кран грузоподъем- ностью до Ют

Консоль из L 200*14
для опирания
перомьтечных
панелей

%.

СХЕМА ПЛАНА

Темпсрагпупныи отсек до 72000

500



Вертикальною
стальные

 связи

-ф----------If

Колонны
торцового н
срахесрка из
сборных I

Связевый шаг
о середине
температур-
ного отсека

торцового
тохберка
uelim

000?\	0009	0009
МНОГОЭТАЖНЫЕ ЗДАНИЯ ПОД ПОЛЕЗНУЮ НАГРУЗКУ НА ПЕРЕКРЫТИЕ ДО 2,5 ТС/М2 (СЕРИЯ ИИ-20)

ГАБАРИТЫ КОЛОНН И РИ ГЕЛЕЙ

ham.-150 ham. 1780 ham-18001780 Ьат.-1800^720

20 100

600

'600

60'

±0.00

-0.75

6000;9000

И

4980; 7980

60

Плита, опирающаяся
по верху ригелей прямо-
угольного сечения

Плита, опирающаяся
на полки ригелей тав-
рового сечения

5280; 8280

60	60

8

Ю0\55

Коротыши

Перекрытия с плитами, опирающимися
по верху ригелей, применяются при
необходимости устройства больших
проемов для провисающего оборудования

столик из

уровень пола

4

4*»Н|	5280;8288	2оо 5480;8480

Крайняя СЕЧЕНИЯ ПЛИ1Т
межколонная	нагн(

плита

1175; 1425

5050; 5550

700

РИГЕЛИ ПРЯМОУГОЛЬНОГО

И ТАВРОВОГО СЕЧЕНИЯ | четолотЫх плитах
1625

СЕЧЕНИЯ РИГЕЛЕЙ

20 . 300 Ф 25$ 125

3



Fl

6000; 9000



Отверстия 050, 1

шаг 600 j

ОСНОВНЫЕ МОНТАЖНЫЕ УЗЛЫ ПРИ ПЛИТАХ, ОПИРАЮЩИХСЯ НА ПОЛКИ
ПО ВЕРХУ РИГЕЛЕЙ

Стыковые
стержни

Стальная
сетка

Консольный

L 140*12; 1770

I -100*10.

I Ь120\

Обойма оголовка из:
2-150*12; 1360,
2L140*30*10; 1256,
центрирующей
прокладки 820

Столик из
L140x30*H
1380

L1l0*70*7;
1300

по верху ригелей, 6 м, а на полки ригелей —
5,55 м и у торцов и деформационных швов —
5,05 м. Высота продольных ребер плит 0,4 м.

Плиты под нагрузки свыше 1,5 тс/м2 предва-
рительно-напряженные. Неразрезность настила в
расчет не принимается. Она дает экономический
эффект при нагрузках до 1,5 тс/м2, но необходи-
мое при этом замоноличивание стыков плит
усложняет производство работ и снижает общий
уровень сборности здания.

Конструкции верхних этажей с пролетами 12
и 18 м, оборудованными подвесным или опорным
кранами, аналогичны одноэтажным зданиям.

Каркасы этажерок и средства обеспечения их
жесткости идентичны принятым для многоэтаж-
ных зданий (см. лист 9.10).

Встроенная лестничная клетка предназначена
для многоэтажного здания из унифицированных
элементов с минимальной сеткой разбивочных
осей 6X6 м. Шахта лестничной клетки не нару-
шает пространственной устойчивости каркаса,
встраиваясь между элементами многоярусных
рам — колоннами, ригелями и межколонными пли-
тами перекрытий.

Лестничная клетка примыкает к наружной сте-
не. Образующие ее поперечные панельные внут-
ренние стены связаны в продольном направлении
гнутыми лестничными маршами и замкнутым по-
этажным балочным каркасом, опирающимся на
полки ригелей.

Лестничные марши с высотой подъема 1,2 м
кратны предусмотренным высотам этажей. При
нечетном количестве маршей в пределах этажа
поэтажные входные двери размещаются в обоих
рядах площадок.

За лестничной клеткой размещается шахта для
подъемников. В зданиях с сеткой колонн 6 X
X 9 м сечение шахты может быть увеличено для
установки лифтов грузоподъемностью до 5 т. <

Выход на крышу и машинное отделение лифта
выполняются в кирпичных стенах и перекрывают-
ся укороченными плитами, обычно применяемыми
у торцовых стен и деформационных швов.

Широкое распространение имеют лестнично-
лифтовые узлы (лестницы, объединенные с пасса-
жирскими и грузовыми лифтами), встраиваемые в
кирпичных стенах между секциями многоэтажных
зданий из унифицированных железобетонных эле-
ментов.

Лист 5.04. Многоэтапное здание под полезную нагрузку
на перекрытие до 1,25 тс/м2

Лист 5.05. Элементы и монтажные узлы железобетонного
каркаса здания под полезную нагрузку на перекрытие до
1,25 тс/м.2

Лист 5.06. Лестничная клетка здания под полезную нагрузку
на перекрытие до 1,25 тс/м2 . .

Многоэтажные административно-вспомогатель-
ные и производственные здания с остовом из уни-
фицированных железобетонных элементов, приме-
няемых в общественных и жилых зданиях, возво-
дятся с гг:ссч"|. сетки колонн 6X6; 6 X 4,5 и 6 X
X 3 м, с высотой этажей 3,3; 3,6 и 4,2 м, подва-
лами высотой 2,9 и 3,8 м и верхним техническим
этажом высотой 2,4 м. Высота этажей в одном
здании может быть различной в пределах указан-

ных вариантов. Ширина зданий в 2—3 пролета
например 6-ф-6; 4,5 -ф 0 !- 4,3, 6 ф- 3	6; О-фбф’

фб м. Наибольшая длина температурного отсека
60 м.

Конструкция каркаса запроектирована с частич-
ным защемлением ригелей в колоннах. Практи-
чески принятое соединение можно считать шар-
нирным, так как узел сопряжения колонны с ри-
гелем не способен воспринимать изгибающие мо-
менты от ветровых нагрузок. Такой каркас не
обладает рамными свойствами, а работает по
связевой схеме. Все нагрузки, вызывающие
горизонтальное перемещение остова, воспринима-
ются системой сквозных вертикальных диафрагм
жесткости, связанных в пространственную короб-
чатую систему жесткими горизонтальными диска-
ми перекрытий.

Сквозные диафрагмы образуются заполнением
каркаса стенками жесткости из железобетонных
панелей толщиной 140 мм. Панели шириной до
3,96 м соединяются между собой и с колоннами
сваркой закладных элементов в вертикальных
швах и сваркой выпусков арматуры с последую-
щим замоноличиванием в горизонтальных стыках.

Диафрагмы жесткости располагаются «из плос-
кости» и в плоскости рам каркаса. В последнем
случае составляющие их панели снабжены поверху
полками для опирания плит перекрытий. Диафраг-
мы жесткости могут совмещаться со стенками
лестничных клеток, лифтовых шахт и с раздели-
тельными перегородками помещений.

В отличие от других промышленных зданий все
колонны рассматриваемого каркаса совмещаются
своими геометрическими осями с сеткой осей зда-
ния. Такая привязка уменьшает количество типо-
размеров элементов каркаса, но вызывает необхо-
димость в доборных элементах панельных стен.
Доборные элементы в данном случае выполнены в
виде угловых панелей, навешиваемых у наружных
углов и в деформацйонных швах здания.

Ригели рам каркаса могут располагаться в
продольнЬм и поперечном направлениях. Измене-
ние направления ригелей возможно в любом месте
здания. Оно обеспечивается трехконсольными ко-
лоннами с дополнительным стальным опорным
столиком, приваренным к закладным деталям.

Деформационные швы между температурными
отсеками и между отсеками различной высоты
протяженных и многообъемных зданий осуществ-
ляются путем установки парных рам каркаса.
Величина вставки в осевую сетку в месте дефор-
мационного шва 1040 мм — при толщине наруж-
ных стен 240 мм и- 1200 мм — при толщине на-
ружных стен 320 мм.

Колонны опираются на монолитные ступенча-
тые фундаменты, выполненные по чертежам серии'
1.412 (см. листы 1.01, 1.02), или на фундаменты
индивидуального проектирования через сборные
железобетонные подколонниш! стаканного типа.
Колонны сечением 400 X 400 мм (в зданиях высо-
той до 5 этажей применяются колонны сечением
300 X300 мм) с консолями высотой и вылетом
150 мм для сопряжения с ригелем подразделяют-
ся: положением по высоте здания — на нижние,
средние и верхние; положением в раме каркаса —
на крайние и рядовые.	>

Нижние колонны подготовлены к стыку по
высоте только сверху, верхние — только снизу,
МНОГОЭТАПНЫЕ ЗДАНИЯ ПОД ПОЛЕЗНУЮ. НАГРУЗКУ НА ПЕРЕКРЫТИЕ ДО 1,25 Т£/М2 (СЕРИЯ ИИ-04 СО СВЯЗЕВЫМ КАРКАСОМ)

Керамзитобе-
тонные
простеночные
панели

Крайняя
средняя
колонна
высотой
на 1 этаж

Крайняя
средняя
ко.понна*
высотой на
2 этажа

параметры УНИФИЦИРОВАННЫХ
секции

Диафрагмы
жесткости
о плоскости
рам каркаса

J5

панель

крайняя
нижняя
колонна

Керамзито-
бетонные
угловые
панели

Мрнопитные ж-б.

Фундамент/<
серии u-Hs

Сетка колонн, м	6х6,6*4,5;6*3
//лесная ногр/зка.те/м1	до 1,25
Число этажей	до 12
Число пролетов	2 ;J
Высота этажей, м	3,3;д,6;4,2
Высота подвала\ м	2,Э;3,2;3,8
Нысота беохнего техни- чески	м	2,4
Длина температурного отсека^ м		<,60

СТЫК СПЛОШНЫХ ДИАФРАГМ ЖЕСТКОСТИ
В ПЛОСКОСТИ РАМ КАРКАСА

	1 о>	—у
	’сь	•;Д;
	4. .•		1

Керамзито-
бетонная
поясная
панель

:йб. ригель сМ
двумя полками

/^Ж-.6. плиты с
круглыми
пустотами^

межколсжная
ж-.б. плита

? и козыоек иг/
тянозо люлз-'юбето.ча

СТЫК КОЛОНН
Продольные стержни

с "4J 1Q- ~ пся
ба.жтн сс аркой;

ман”

тустеп
< .? «<$в;

зп< ч fueanmen
цем. раствором
марки 300
Подрезки заполня-
ются бетоном
марки 200

4С0

!к\

ванная
сборка
МНОГОЭТАЖНЫЕ ЗДАНИЯ ПОД ПОЛЕЗНУЮ НАГРУЗКУ НА ПЕРЕКРЫТИЕ ДО 1,25ТС/мг(СЕРИЯ ИИ-04 СО С8ЯЗЕВЫМ КАРКАСОМ)

ВАРИАНТ КОМПОНОВКИ ПЛАСТИНЧАТОГО ЗДАНИЯ С СЕТКОЙ КОЛОНН (Ё+З+Ё'рЁ

Диафраг-
ма жест-
кости из
плоскости
рам каркаса

Гравии, втопленныи в битум 15
Трехслойныи рубероидный ковер
цементная стяжка 20-120
керамзитобетонные плиты
„	100-140

Пароизоляция-слои рубероида
на мастике	г

380

Фризовый камень 11490
Фартук из оцинкованной
кровельной стали
фи дополнительных, плавна
обрываемых слоя рубероида
с верхним бронированным слое

2*100 150

Простеноч-
ные панели

вставка
1040(1200)

6000

6000

6000

г*6000

6000

Ж.-б. плиты с круглыми
пустотами

Лестница разме-
щается в ячейке
здания с сеткой
Колонн 6*3м

стена* из
кирпича
пхбООО

Диафрагма
жесткости]
из плоскости
рам каркаса

Диафрагма
жесткости
в плоскости
рам каркаса

Диафрагмой
жесткости]
в плоскости
рам каркаса
140

I Ось дефор-\Входной
мационного томбур о
шва -----------------

утеплитель

кого этажа

я

ft

l_p

Ж-б. монолитные фундаментные балки жесткости

места
сварки

Навеска панели
на пристенную
плиту

Высота подвала
2,9; 3,8 м

Асфальт 20
щебеночное
основание 180+190
уплотненный
грунт

Фиксация вертикального
положения панели крепле-
нием ее верха к колонне

Высота верхнего
технического
этажа 2,4 м

Ж—б. монолитный
уступчатый
фундамент
марки ФА-121
(серия 1.412)

Ж.-б. панели.
диафрагм они

Рамы из
колонн площ.
сеч.400*4и0
и ригелей ।
площ. I
сеч.4иО*45О

Шахта „
лифтов-

Полосовая
панель

Угловая
панель

Навеска
угловой
надвитриннои
панели на
торцевую
колонну

-50 *6; 112

ВАРИАНТ КОМПОНОВКИ УГЛОВОГО ЗДАНИЯ С СЕТКОЙ КОЛОНН (6+6)*6



Между шах
той лиаз -
тов и эле-
ментами
остова
зазор£2О

тол и к из
-50*8:1170
-80*8; 1150



Фиксатор
только для
простеночных
панелей

входной „ I--

тамбур в
стенах из
кирпича

Вуелах зданПЯ при изменении
направления ригелей каркаса
устанавливаются колонны с
дополнительными стальными
консолями, приваренными
закладным деталям

Столик из
Ы40*Ю;1165
-70*10; 1276

СХЕМЫ КРЕПЛЕНИЯ СКВОЗНЫХ ДИАФРАГМ ЖЕСТКОСТИ,
СТОЯЩИХ ИЗ ПЛОСКОСТИ И В ПЛОСКОСТИ РАМ КАРКАСА

6000

6000

>нтный пол 15

мзитобетон марки 75

Мйнералобатные плиты ¥200кг/м 50

1слои пеогамина на мастике

Ж. -б. плиты с круглыми
пустотами 220 <.

\	Протибокапиллярная

\	. гидроизоляция

Запорные кон^.
соли u3:LlOO*IO;VOO
-50*12; 1100

0.64

Высота рядового

Этажа 3,3;4,2м

Стеновая
полосовая
панель из
керамзито-
бетона
К)А50марки 50

Сварка выпусков арматуры диафрагм; '
замоноличивание стыка бетоном марки 200



Колонна
высотой
на 2 зт.

Ригель

из-170*8;1300

Пристенная
сплошная
ж.-б. плита

Швы залить

>вор1
200

Ж.-б панели,
диафрагм &140
с полками для
опирания плит
перекрытии

-Z90

Рядовая ж.-б.''
плита с круг-
лыми пусто-
тами

Ж.-б. ригель
J. сечения
I 5560

Ж.-б. колонна
площ.сеч.400*400

Цементный пол 20

Бетон марки 50 100

Уплотненный грунт

Колонна замоноличивается
о стакане фундамента
бетоном мдрки 300 с
мелкой фракцией гровия

-1.40

| Цокольная
панель из
и/о\\ керамзитобетона
марки ~~

Панель
стены под-
вала из
бетона
марки 200
МНОГОЭТАПНЫЕ ЗДАНИИ ПОД ПОЛЕЗНУЮ НАГРУЗКУ НА ПЕРЕКРЫТИЕ ДО 1,25ТС/М2(СЕРИЯ ИИ-04 СО СВЯЗЕВЫМ КАРКАСОМ)

ВАРИАНТ ЛЕСТНИЧНОЙ КЛЕТКИ

Аюк лаза
на крышу

Крышка люка 2*(700*1400) и
Крышка лаза 2*(350*850)
дощатые д брусчатой обвязке,
обшиты с двух сторон
кровельной сталью по
войлоку,вымоченному в
глине, и утеплены
минеральной датой

1-1

5 175 15

Пооем 650*750

Ж? б плита е
круглыми
пустотами

Межколонная связевая
ж.-б. ребристая плита
с опорными выступами

1590; 1190; 590

10

1590 ; 1190; 590

1190

Стремянка лаза Ц' т-

.0.64

0.00

100 \ ,40

ОПОРНЫЕ 'ВЫСТУПЫ
МЕЖКОЛОННЫХ ПЛИТ

380

4*20

Подошва фундамента
пои крыльцом

10*300

Длина основного лестничного марша 5770

Мятая глина 150

Уплотненный грунт

Остек*
ленная1
оверь .
высотой
2200

Фризовый
камень 11490

Ж.-б.
балки
площадью
сеч.120*130

IN 20;
1150

Трехслоиныи рубероидный ковер
цементная стяжка 50-20
керамзитобетон	100

Ж.-б. плита	80

Жтб. накладная^

проступь

320

-25*32:

Колпа*
воронки
воооприем-

450

I*----







на крышу Лети* /
выС45*30*4, ///
ступени-016; У/

1600

Ограждение-
площадки I,
верхнего k
этажа

2 стоики

Каркас из^брусков 50*50,
обшитыи с двух сторон
досками д- 25. заполненный
минеральной датой и
склеенный снаружи слоем
рубероида

Три дополнительны* слоя
рубероида

Фартук из оцинкованной /
кровельной стали Г*'-

>1,5%	’

Гравии втопленныи в битум
Трехслойный рубероидный ковер
Цементная стяжка 20
Керамзитобетон У<-
Обмазочная пароизрляция
В месте устройства лаза
ребристая ж.-б плита 5760*1190

Монтажная
петля
070

\ Обшивка кровель-
/ нои сталью по вои-
/локу вымоченному
/ в глине 4$ 2 75

I ...	1

Навеска панели на
пристенный ригель

Опорная консоль из

L 100*10; 1100 и -50*12:1100

приваривается к заклад-

Мине-
ральная
вата

ным

элементам панели

Доборная _
полуплощадка
верхнего этажа

Крепежный

Г10П*Ю;1100

Поливинилхлорид-
ный поручень
(ГОСТ 13111-73').



10

Основные
марши с двумя
полу площ ааками
шириной 1150

-4*40-,
-4*32

Стальная
консоль для
дополнитель-
ных ригелей из:
-150*12:1250
2-150*12:1120
-140*12; 186

R100

рань
юнели

1000

Входной
тамбур в
стена* из
кирпича

Цокольный марш
с полуплощадкой
бетонируется в
форме основного
марша

-1.20

Подвальный марш
с полуплощадкой
бетонируется в
Форме основного
марша

2*200

Съемная решетка
500*700 из-4*30
в рамке из 1.35*4

500

Песок или щебень

Гидроизоляционная
обмазка горячим
битумом за 2 раза
средние —с обеих сторон. Средние колонны могут
быть высотой в 1 и 2 этажа. Наличие средних
колони высотой в 1 этаж позволяет более гибко
комбинировать этажность и высоту здания в
связи с особенностями технологической схемы.

Крайние колонны одноконсольные, средние —
двухконсольные. Связевые колонны — включенные
к диафрагмы жесткости. Колонны, расположенные
в месте перемены направления ригелей и в углах
лестничных клеток, имеют закладные детали для
сварки с панелями стенок жесткости и для при-
варки дополнительных консолей.

Для удобства ведения работ плоский безм-етал-
льный стык колонн располагается на 640 мм выше
уровня пола перекрытия. Он осуществляется ван-
ной сваркой оголенных подрезкой бетона выпусков
рабочей арматуры. Затем шов, проходящий по
периметру центровочных выступов, зачеканивается
цементно-песчаным раствором марки 300. Сварен-
ные стержни соединяются монтажными хомута-
ми из стали 08—10 мм. Подрезки заполняются
бетоном марки 200.

Колонны соединяются с ригелем стыками со
скрытой консолью. Ригели высотой 450 мм тавро-
вого сечения, с одной или двумя полками для
опирания плит перекрытий, лестничных маршей и
аналогичных элементов. Длина ригелей на 440 мм
(340 мм при высоте зданий до 5 этажей) короче
пролета, равного 6; 4,5 и 3 м. К закладным эле-
ментам колонны ригель приваривается в уровне
верха консоли и верха ригеля. Верхняя сварка
осуществляется швом «встык» при посредстве упи-
рающейся в закладной элемент колонны монтаж-
ной стальной «рыбки» («рыбка» поставляется
вместе с ригелем). Затем швы заливаются цемент-
ным раствором марки 200.

Железобетонные панели стенок жесткости тол-
щиной 140 мм, сплошные и с проемами, с одной
или двумя полками для опирания перекрытий
применяются при диафрагмах в плоскости рам
каркаса. Панели предусмотрены >для установки в
пролетах трех размеров при трех вариантах высо-
ты этажей. В связи с ограничением В массе мон-
тажного элемента стенки жесткости для шести-
метровых пролетов собираются из двух панелей.
При диафрагмах «из плоскости» рам каркаса гори-
зонтальный стык панелей располагается в прорези
полки ребристых межколонных связевых плит.

По положению в перекрытии плиты подразде-
ляются на рядовые — с круглыми пустотами,
номинальной шириной 0,6; 1,2 и 1,6 м; связе-
вые — ребристые, сплошные и с круглыми пусто-
тами номинальной шириной 1 и 1,2 м; при-
стенные— сплошные, номинальной шириной
0,8 мм. Длина плит на 240 мм короче шага рам,
равного 6 и 3 м, высота — 220 мм.

Связевые и пристенные плиты связывают меж-
ду собой колонны в перпендикулярном ригелям
направлении. Ребристые связевые плиты устанавли-
ваются в случае необходимости устройства отвер-
стий для пропуска сквозных диафрагм жесткости,
технологического оборудования и т. п. Связевые
плиты опираются на полки ригелей двумя опор-
ными выступами. В последнем варианте применя-
ются многопустотные плиты — рядовые шириной
1,2 и 1,5 м и связевые и пристенные шириной 1,5 м.
Раскладка плит значительно упрощена-

Жесткость диска перекрытия обеспечивается
сваркой опорных выступов связевых и пристенных
плит и замоноличиванием швов с растворными
шпонками между всеми плитами.

Наружные панельные стены выполняются в си-
стеме полосовой разрезки из поясных и простеноч-
ных панелей. Низ поясной панели всегда-распола-
гается на 0,6 м ниже, а верх, исходя из освещен,
ности рабочего места, желательно расположить
на 0,9 м выше уровня чистого пола примыкающе.
го к ней перекрытия. Таким образом, основная
номинальная высота поясной панели определяется
в 1,5 м. Соответственно высоте этажей высота
оконных блоков определяется в 1,8; 2,1; 2,7 м.
Ширина оконных блоков по ГОСТ 11214—65 обус-
ловила две ширины простеночных панелей — 0,3 и
0,6 м. Они могут быть установлены против колонн
и в середине шага. Возможно применение других
типов оконных заполнений, рассчитанных на лен-
точное остекление.

В показанном, варианте проекта кераизитобе-
тонные поясные панели навешиваются на пристен-
ные плиты перекрытий. Эти панели снабжены
поверху фиксаторами для простеночных панелей.
При ленточном остеклении фиксаторы срубаются.
Во внутренних углах зданий поясные панели соот-
ветственно укорачиваются и обрезаются под
углом 45°.

Панели наружных стен могут быть выполнены
и из других материалов, например из ячеистых
бетонов или многослойной конструкции с эффек-
тивным утеплителем. Выбор той или иной конст-
рукции связан с возможностями местной строи-
тельной индустрии. В последнем варианте стено-
вые панели навешиваются непосредственно на ко-
лонны каркаса. Принятая система навески позво-
ляет применять стеновые панели промышленных
зданий, аналогичные выполняемым по чертежам
серии 1.432, и разгружает .пристенные плиты по-
крытий.

Цокольные панели выполняются из керамзито-
бетона повышенной прочности. Панели подземной
части толщиной 220 мм формуются из конструк-
тивного бетона и рассчитаны на восприятие дав-
ления грунта.

Лестничные клетки или открытые лестницы
располагаются в ячее сетки колонн 6 X 3 м. Гну-
тые лестничные марши номинальным пролетом
6 м, параллельные плитам, опираются в плоскости
междуэтажных перекрытий на полки основных, а
между ними — на полки дополнительных ригелей
каркаса. При местном изменении направления ри-
гелей лестничные марши могут располагаться и
перпендикулярно плитам перекрытия.

Для высоты этажей 3,3 и 3,6 м лестницы двух-
маршевые, при 4,2 м — трехмаршевые с поэтаж-
ными выходами в противоположных концах лест-
ничной клетки. Цокольные и подвальные лестнич-
ные марши выполняются в форме основных
маршей с вкладышами. Подвальный лестнич-
ный марш может быть набран и из отдельных
ступеней, заделанных в кирпичные стены. Добор-
ная полуплощадка верхнего этажа опирается на
марш и стены лестничной клетки приваренными к
ней крепежными элементами.

Конструкции лифтовых шахт, несовмещенных
со стенками жесткости, должны быть отделены от
каркаса и перекрытий швом шириной не менее
Участки перекрытий, примыкающие
шахтам, выполняются «по месту»
или монолитного железобетона.

к

из

20 мм-
лифтовым
сборного

Лист 5.07. Многоэтажное здание, возводимое методом
подъема этажей

Сущность метода подъема этажей заключается
в замене подъемных кранов системой гидравличе-
тйХ подъемников, установленных на колоннах
здания и поднимающих поочередно пакет забето-
нированных на уровне пола первого этажа плит
перекрытий на проектные отметки.

Этот метод позволяет возводить индустриаль-
ным путем здания любой конфигурации, с раз-
личными по высоте этажами, с наклонными пере-
крытиями — пандусами, не нарушая рельефа и
растительности непосредственно примыкающего
участка, и проводить монтаж всех конструкций на
уровне первого этажа.

В отличие от фундаментов обычных зданий,
столбовые фундаменты зданий, сооружаемых мето-
дом подъема этажей, испытывают значительные
горизонтальные усилия, достигающие наибольших
значений при подъеме плиты покрытия. В этот
период изгибающий момент в месте заделки ко-
лонн в фундаменты доходит до 10—15 тс • м. Стен-
ки стакана и заделка колонны усиливаются для
восприятия максимального момента. Конструктив-
но это усиление выполняется путем увеличения
глубины заделки колонны и формования поверх-
ности стакана и заделываемой части колонны с
кольцевыми горизонтальными бороздами для обра-
зования бетонной шпонки. В большинстве случаев
горизонтальные нагрузки передаются на жесткие
стволы лестничных клеток, возводимые в скользя-
щей опалубке.

Колонны устанавливаются с нанизанной на них
по числу поднимаемых перекрытий пачкой сталь-
ных воротников (подъемных . колец) и укреплен-
ными на оголовках адаптерами — приспособления-
ми для крепления гидравлических подъемников и
системы монтажных связей.

Некоторая неточность расположения колонн в
плане здания не имеет значения для подъема бе-
тонируемых на меск плит; малейшее же отступ-
ление от отвесности вызывает перекосы и препят-
ствует плавному подъему перекрытий. Отвесность
установки колонн подвергается инструментальной
проверке. В процессе установки оголовки колонн
развязываются системой крестовых горизонталь-
ных стальных связей, расчаленной по углам зда-
ния консольно закрепленными растяжками, не ме-
шающими подъему плит.

В период монтажа колонны работают как от-
дельно стоящие, шарнирно закрепленные поверху
системой монтажных связей, а после приварки
плит перекрытий — как стойки рам. Жесткость
рамных узлов обеспечивается сваркой на стальных
накладках. В первом случае изгибающие моменты
от ветровой нагрузки имеют наибольшее значение.
Предельная высота колонны по условиям гибкости
равна 30а : 0,7, где а — наименьший размер сече-
ния. При ширине сечения 0,4 м она состав-
ляет 17 м.

При возведении зданий, превышающих предель-
ную гибкость колони, производятся временное
закрепление поднимаемых плит, наращивание
колонн и перестановка гидроподъемников.

В зарубежной практике при возведении здании
методом подъема этажей применялись стальные
колонны трубчатого и двутаврового сечения.

Воротники служат для крепления винтовых тяг
к поднимаемым плитам перекрытия, являются
втулкой, скользящей по колонне в период подъема,
и элементом монтажного и постоянного крепления
плиты. Они изготовляются в виде жестких сталь-
ных втулок, нанизываются на колонны и свари-
ваются перед бетонированием с рабочей армату-
рой плит.

Замки воротников — точеные детали с совме-
щенными отверстиями различных диаметров —
позволяют пропускать винтовые тяги сквозь уста-
новленные верхние плиты и закреплять их захват-
ные гайки в поднимаемой плите.

Для свободного скольжения предусматривается
зазор между втулкой и колонной 5—8 мм. Мон-
тажное крепление перекрытия осуществляется на
закладном стальном стержне, заведенном в от-
ггерс'ТОс поэтажиом тлалыпсл обоймы кояоаиы.
Жесткость рамного узла после подъема обеспечи-
вается сваркой указанных элементов посредством
расположенных сверху и снизу коротышей из
стальных уголков.

Плиты проектируются с двух- и трехметровыми
консолями по периметру секции здания. Консоли
служат для выравнивания пролетных и опорных
моментов в плите и уменьшения их в колонне,
размещения воротников и образования деформа-
ционных и монтажных швов. Расстояние между
колоннами выбирается в пределах 6—12 м. При
пролетах более 8 м плиты перекрытий кессони
руются.

Кессоны длиной до 1,2 м образуются расклад-
кой коробок. При потребности в гладких потолках
применяются вкладыши из легких бетонов.

Перед бетонированием пакета плит произво-
дятся обратная засыпка фундаментов, уплотнение
грунта и устройство пола первого этажа. Над
полом первого этажа и каждой плитой после
схватывания бетона укладывается разделитель-
ный слой из парафина и промасленной бумаги.

Армирование плит производится вязаными
каркасами из арматуры периодического профиля
и сварными сетками. В зарубежной практике при-
менялось предварительное напряжение арматуры
с натяжением на поддон, значительно снижающее
расход стали.

Одновременно монтируется система гидравли-
ческих подъемников. Средняя скорость подъема
перекрытий 2,5 м/ч. Устройство рулонной кровли
и монтаж стен могут производиться перед подъ-
емом плит. Конструкция и крепление стеновых
панелей аналогичны приведенным на листах
5.04—5.06.

Лестницы из железобетонных маршей, опираю-
щихся непосредственно на плиты перекрытий, рас-
полагаются в специальных проемах. В большинст-
ве случаев шахты лифтов и лестничных клеток
возводятся для увеличения устойчивости здания.

Пандусы, предназначенные в гаражах и скла-
дах для въезда автомашин на верхние этажи, вы-
полняются как отдельные секции плит перекрытия,
бетонируемые, поднимаемые и закрепляемые в
наклонном положении. В сочетании с горизонталь-
ными участками перекрытий они также увеличи-
вают пространственную жесткость каркаса.
ПАКЕТ ПЛИТ ПЕРЕКРЫТИИ В
ИСХОДНОМ И ПРОЕКТНОМ
ПОЛОЖЕНИЯХ

Оголовок

Гзбаритная схема
гидравлического
подъемника

Передо установкой подъемников
оголовки колонн соединяются
системой монтажных связей
и расчалок

Ж-б. Фризовый
380 камень • Ь14Э0

75 .78 >107,5

500

5

75

Г%;:

воротника

Закладной
стержень

LlOO*id
1450

подымающаяся
плита

перекрытия

'амок воротника-
точеная деталь

Арматура плиты
приваривается к о
полкам швеллеров,
образующих воротник

СОПРЯЖЕНИЕ КОЛОННЫ С ПЛИТОИ ПРИ.
ЕЕ ПОДЪЕМЕ, ПОДЪЕМЕ НИЖЕЛЕЖАЩИХ
ПЛИТ и В КОНЕЧНОМ ПОЛОЖЕНИИ

Закладной стержень
а 75x110 ;1700 заводится
после подъема плиты
в отверстие 80x120

^Воротник из Г®4л
с отверстием

Стеновые панели и
оконные0блоки могут
устанавливаться оо
и после подъема
плит перекрытия

Тяга
• <?>50

замок \

5 707,5 ,73

винтовы

тяги •

ТА/Зб

Г 100*10

''Фиксатор из
-50*6; 1100

Оконные блока
по ГОСТ 11214-65

$

М

Осмоленные деревянные пробки
по 2 шт. на оконный блок



/Отверстие 80*120
для закладного
стержня,
заводимого
под плиту

Ящи^и-опалубка кессонов-
укладыоаются по раздели-
тельному слою из рулонны.

Ж-б.монолитный
фундамент
применительно
к серии 1.412

Подушка из
бетона марки 50

Ж.-б. колонна
о 500*500
Стальные тяги
•$50
ЗМЗб; 11200

Тяга
зйве^ена
в замок

Для обеспечения жесткости
рамного узла воротник плиты
сваривается с закладными эле-
ментами колонны посредством
8L1OOX1O; 1450, расположенных
по верхнему и нижнему пери-

— метрам стыка



5W
МНОГОЭТАЖНОЕ ЗДАНИЕ С МЕЖФИРМЕННЫМИ

ЭТАЖАМИ ПОД ПОЛЕЗНУЮ НАГРУЗКУ НА ПЕРЕКРЫТИЕ ДО 0.5 ТС/М2
"* Надежно обеспечивая общую устойчивость зда-
ния, включая антисейсмические требования, метод
подъема этажей допускает свободную расстановку
колонн, проходящих сквозь забетонированные на
месте плиты. В промышленных зданиях эта кон-
структивная особенность позволяет производить
выбор величины пролета, шага и высоты этажа
наиболее экономично, сообразуясь в основном с
условиями размещения технологического обору-
дования.

Лист 5.08. Многоэтажное здание с межфарменными эта-
жами

Укрупненная сетка колонн позволяет более
гибко размещать оборудование, увеличивая интен-
сивность использования площадей. Например, при
переходе от пролета 6 м к пролету 12 м вмести-
мость оборудования увеличивается на 8—10%.

В многоэтажных зданиях укрупненная сетка
6X12; 6X18 м достигается перекрытием произ-
водственных этажей безраскосными фермами.
Межферменное пространство образует этажи высо-
той 3,6 м.

Межфермеиные этажи используются в обычных
зданиях для размещения вспомогательных помеще-
ний — административных, бытовых, лабораторий,
конструкторских бюро, вентиляционных камер и
т. п.; в зданиях с повышенными требованиями к
внутреннему климату,— кроме того, для проклад-
ки различных инженерных коммуникаций, обслу-
живающих герметизированные производственные
этажи.

Каркас рассматриваемого производственного
здания состоит из колонн — крайних сечением
0,3 X 0,6 м и средних сечением 0,3 X 0,8 м, пере-
крытых безраскосными фермами пролетом 12 м.

Верхний этаж может быть перекрыт безраскос-
ными железобетонными фермами пролетом 24 м
и оборудован подвесным краном.

Плиты перекрытий, аналогичные рассмотрен-
ным на листах 5.01—5.03, опираются на полки
поясов ферм. Сечение поясов тавровое с уступча-
той поверхностью, образующей бетонную шпонку
при замоноличивании швов. Арматура поясов на-
прягается электротермическим способом.

Продольная устойчивость каркаса обеспечива-
ется стальными связями, устанавливаемыми по-
этажно в первом по ходу монтажа шаге отсека,
жесткими стыками межколонных плит и жест-
костью дисков, образованных замоноличиванием
перекрытий и покрытия.

Частичная неразрезанность замоноличенного
настила достигается заведением в продольные швы
между плитами арматурных каркасов, проходя-
щих над поясами ферм. Поперечные швы армиру-
ются П-образными каркасами, приваренными пе-
ред монтажо,м к поясам ферм.

Светопрозрачные лепты стен . выполнены из
стекложелезобетонных панелей с открывающимися
стальными фрамугами для проветривания. При
соответствующем решении стыков между стекло-
железобетонными панелями достигается надежная
герметичность стен. Стеклоблоки обеспечивают
равномерное естественное освещение рабочих мест.

Глава 6

СТЕНЫ

Лист 6.01. Железобетонные и легксбетонные панели при
шаге колонн 6 м

Лист 6.02. Железобетонные и легкобетонные панели при
шаге колонн 12 м

Стеновые панели предназначены для стен про-
мышленных зданий с различным температурно-
влажностным режимом. По положению в стене
они подразделяются на рядовые; угловые удлинен-
ные; перемычечные, усиленные для восприятия
ветровой нагрузки от оконных заполнений; подкар-
низные и парапетные с дополнительными заклад-
ными элементами для крепления к покрытию и
приварки карнизных плит; простеночные, устанав-
ливаемые между раздельными оконными проемами.

По теплоизолирующим свойствам панели под-
разделяются на железобетонные для неотапливае-
мых зданий и легкобетопные для отапливаемых
зданий.

В соответствии с шагом крайних колонн номи-
нальная длина всех панелей, за исключением
угловых и простеночных, принимается 6 и 12 м.

Железобетонные панели для неотапливаемых
зданий с шагом колонн 6 м — плоские толщиной
70 мм, с предварительно-напряженным армирова-

нием. Номинальная высота 0,9; 1,2 и 1,8 м. Угло-
вые панели удлиняются на 0,1 и 0,35 м соответ-
ственно при привязке стен «0» и «250».

Легкобетонные панели для отапливаемых зда-
ний с шагом колонн 6м — плоские, однослойные
из автоклавных ячеистых бетонов марки 35
(объемная масса 700—800 кг/м3), керамзито-
или аглопоритобетона марки 30 (объемная масса
900—1200 кг/м3), накрытые с обеих сторон фак-
турным слоем цементно-песчаного раствора толщи-
ной 20 мм. Толщина панелей 160—300 мм, вклю-
чая фактурные слои; номинальная высота 0,9;
1,2 и 1,8 м. Парапетные панели выполняются вы-
сотой только 0,9 и 1,2 м. Подкарнизные панели
имеют дополнительную высоту 1,5 м. Угловые
панели удлиняются привариваемыми к ним добор-
ными угловыми блоками. Высота и толщина угло-
вых блоков соответствуют размерам основной
панели, длина равна толщине панели и величине
привязки.

В зданиях высотой до 15 м с шагом крайних
колонн 6 м могут быть применены крыши с на-
ружным неорганизованным водостоком. Тогда в
отапливаемых зданиях карнизы выполняются из
керамзитобетонных плит с выносом 0,45 м; в
ёотапЛйваемЫх зданиях — ИЗ стальных профилей,
Иоиваренных к подкарнизным панелям. Карнизный
блок — подкарнизная панель и карнизная плита
или стальной профиль — сваривается в зоне дейст-
вия монтажного крана.

Железобетонные панели для неотапливаемых
зданий с шагом колонн 12 м — ребристые, с вы-
сотой контурных ребер 300 мм и толщиной полки
30 мм. Арматура продольных ребер преднапряжен-
ная. Панели формуются из бетона марки 300,
400.’

Легкобетонные панели для отапливаемых зда-
ний с шагом колонн 12 м — плоские, однослойные,
толщиной 200—300 мм, из керамзитобетона марки
75 (объемная масса 1000—1100 кг/м3 в сухом
состоянии), накрытые с обеих сторон фактурным
слоем цементно-песчаного раствора. Перемычечные
панели усилены со стороны примыкания оконных
заполнений горизонтальными ребрами.

Из принятых типоразмеров панелей могут вы-
полняться две конструктивные схемы стены —
навесная и самонесущая. Для первой характерны
ленточные проемы остекления, для второй обя-
зательны раздельные оконные проемы (см.
лист 6.07).

В навесных стенах панели, расположенные над
оконными проемами и внизу ярусов на глухих
участках, опираются на стальные консоли, прива-
ренные к колоннам. Высота первого яруса, в за-
висимости от собственной массы и несущей спо-
собности панелей, 12—24 м; высота последующих
ярусов 4,8—6 м.

Нижняя панель первого яруса опирается на
фундаментную балку по слою противокапиллярной
гидроизоляции из цементно-песчаного раствора.

Раскладку панелей по высоте следует произво-
дить таким образом, чтобы один из горизонталь-
ных швов располагался на 0,6 м ниже верха
колонны. Этот шов разделяет панели, крепящиеся
к колоннам и к конструкциям покрытия. Панели
торцовой стены крепятся к стальным или железо-
бетонным фахверковым колоннам и стойкам тор-
цового фахверка, расположенным между основ-
ными колоннами и стеной.

Для размещения полки уголка, образующего
консоль, в навесных стенах между колонной и
панелями сохраняется зазор 30 мм. Все промежу-
точные панели ярусов связаны с колоннами или с
конструкциями покрытий креплениями, допускаю-
щими небольшие перемещения стены относи-
тельно каркаса. Эти перемещения возникают в
связи с летне-зимним перепадом температур на-
ружного воздуха, неравномерной осадкой фунда-
ментов и т. п.

Заполнение швов панельных стен, в особенности
в помещениях с повышенной влажностью воздуха,
осуществляется упругими синтетическими проклад-
ками шириной 60—80 мм и герметизирующими
мастиками. Толщина швов фиксируется жесткими
прокладками 200 X 200 мм, размещенными по
краям панели. Синтетические материалы и герме-
тизирующие мастики компенсируют возможное
изменение толщины межъярусных швов. При от-
сутствии синтетических материалов швы заполня-
ются цементно-песчаным раствором. Однако в свя-
зи с работой кранов и температурными деформа-
циями панелей цементный раствор со временем
выкрашивается.

В случае применения панелей в зданиях с
агрессивной средой и при относительной влажно-
сти внутреннего воздуха более 60% предусматри-
ваются меры антикоррозионной защиты панелей и
креплений. Взамен цементного раствора для внут-
реннего фактурного слоя панели применяется бе-
тон марки 200 на мелком гравии. На внутренние
поверхности наносится лакокрасочное покрытие.
Стальные крепежные элементы и поверхности за-
кладных деталей оцинковываются. В 12-метровых
железобетонных панелях толщина полки увеличи-
вается с 30 до 40 мм.

ЛИСТ 6.03. Сопряжения железобетонных панелей при шаге
колонн 6 м

Лист 6.04. Сопряжения легкобетонных панелей при шаге
копонн 6 м

Навесные панели в пределах ярусов крепятся
к закладным элементам в железобетонных колон-
нах или непосредственно к стальным колоннам
гибким стальным прутком с шайбой — фиксатором
положения внутренней грани панелей. В стальных
колоннах двутаврового сечения необходимая для
крепления плоскость образуется приваренными к
полкам уголками. Гибкость прутка допускает не-
большие вертикальные перемещения панелей отно-
сительно каркаса.

При непосредственном примыкании элементов
покрытия к стенам (надопорные стойки ферм,
опорные грани железобетонных балок и т. п.)
конструкция крепл'ения панелей аналогична ука-
занной выше. При разрыве между элементами по-
крытия и стеной на величину привязки к прутку
приваривается жесткий посредник из уголка.

Парапетные панели и карнизные плиты могут
быть связаны с плитами покрытия и посредством
сцепа из крюка и петли, выполненных из арматур-
ной стали. Доборные железобетонные плиты, пере-
крывающие образуемый величиной привязки раз-
рыв, опираются на полку сквозного уголка, при-
стрелянного к парапетной панели, или ложатся
на карнизные плиты.

Опорные консоли из уголков, привариваемые
к колоннам на уровне надоконных и межъярус-
ных швов, подразделяются на раздельные (марка
РК) с диафрагмой, попадающей в шов между
панелями, и транзитные (марка ТК)—без диа-
фрагмы. Транзитные консоли устанавливаются на
колоннах, смещенных с оси здания у торцовой
стены и у поперечных деформационных швов.

Внедряемые в настоящее время в практику со-
пряжения панелей с железобетонными колоннами
без монтажной сварки показаны на листах 3.03;
3.04.	- - > -

Лист 6.05. Сопряжения железобетонных панелей при шаге
колонн 12 м	;

Лист 6.06. Сопряжения легкобетснных панелей при шаге
колонн 12 м

В связи с большой массой панелей опорные
консоли выполняются из уголков усиленного про-
филя. Крепление панелей в пределах яруса к кар-
касу здания образуется соединением из двух угол-
ков, допускающим температурно-осадочные дефор-
мации в вертикальной плоскости.
ЖЕЛЕЗОБЕТОННЫЕ, ЙЧЕИСТОВЕТОННЫЕ И ЛЕГКОБЕТОННЫЕ СТЕНОВЫЕ ПАНЕЛИ

ПРИ ШАГЕ ШОНН 6М (СЕРИЯ 1.432-5)

СТЕНОВЫЕ

ПАНЁЛИ ПРИ ШАГЕ КОЛОНН 12 М ЖЕЛЕЗОБЕТОННЫЕ (СЕРИЙ СТ-02-19/68) И КЕРАМЗИТОБЕТОННЫЕ (СЕРИЙ 1.432-3)

70 60

ДОБОРНЫЕ

УГЛОВЫЕ БЛОКИ

Монтажная
петля

Закладные элементы
U3L63*5; 1240 ;350

ЯЧЕИСТОБЕТОННЫЕ ({-700-800 кг/м3) И
ЛЕГКОБЕТОННЫЕ ({-900-1200кг/м3) ПАНЕЛИ

ЖЕЛЕЗОБЕТОННЫЕ ПАНЕЛИ.ДЛЯ
НЕОТАПЛИВАЕМЫХ ЗДАНИИ

Пасоедник

г8«0

1олщина панели*
привязка стены

По толщине
основной
панели

Шов и подрезки
заполняются цем.
раствором марки 50

Монтажные
петли из • <р1и;12



16О;2ОО;
240;300

'Закладной элемент для
крепления
каркасу из
С75*8; 1150

Закладные^ элементы
U3L63*6; 1240;350

Фактурные слои из
иементно-песчаного
раствора марки 100
Монтажные _
петли из • $10

РАСПОЛОЖЕНИЕ ЗПК71АДНЫХ ЭЛЕМЕНТОВ

’ рядовых панелях для То же,6 концебых панелях В парапетных панелях для
к каркасу температурного отсека крепления к покштию

ЛЕГКОБЕТОННЫЕ КАРНИЗНЫЕ ПЛИТЫ ({£1500кг/м3)

60 80 60 1.90*56x8'

|.»> 1*>| \*Л80

.<аО

-100*8; с
1120+250 Т

f5**' L.63*6;^

^>^2^1240 "

2Г63*6;

130+100

2Г63*6
130+100

’ L 100x63x0
1370;510
2L63*6;
1240

1350 и 240

В панелях-перемычках при
ленточном оЬтеклениц или с
простенками шир. Зм для креп-
ления к каркасу и установки
оконных импостов

$

Монтажная,
петля из *$20

450

f2Q0;w
240;30р

Закладной
элемент

CN24;
1160;200;260
Посредник
~70*14;1190,

''Закладной
элемент
-100*10:
1160;200;266

То же, с простенками шир. 1.5 м

СТЕН ПРИ ЛЕНТОЧНЫХ ОКОННЫХ

г>

S?

' 'рсйняя
нои-'
‘!Й
ланка

Стальная
надставка

Расстояние
между
опорными
консолями

ФРАГМЕНТЫ ФАСАДОВ НАВЕСНЫХ ПАНЕЛЬНЫХ

--	- —..... ....... ПРОЕМАХ

Парапетная
панель
Рядовая
'Панель

- 100 * 10
1160+260

В подкарнизных панелях
для сварки с карнизными панелями

Закладной
- элемент

L90*56x8:

1160	\

~ 'Посредник

-70*8;1100

Перемычечная
панель

R Опорная консоль м Опорная консоли Л

11 марки РК	। । марки ТК^ f i

Обозначение
открывания рамок

^Стойка торцоЬо- Колонны торцового
го фахверка X] N20  фахоеркр

}$ Фундамент-
ные балки
1 то столбо-
‘вым фунда-
ментам

Перемычечные
панели

_	2-2

Карнизная плита и поокарниз-.
ная панель соединяются в
один элемент в зоне действия
монтажного крана
Шов и подрезки заполняются
цем. раствором марки 50



Насадка^ >

U3L?25x/4 1

Стропильная
ферма
Колонна
торцового
фахверка

Оконные______

панели_______

глухие и
открывающиеся

Перемычечная
панель

£

Ветробоя
ферма

Стайки воротной Удлиненная
панель^

рамы

Перемычечная панельt
усиленная горизонталь-
ными ребрами, (только -со
стороны примыкания

300

Петли для подъема

. крепления плит покрытия

из •$ 16
ю Закладные элементы
$ для крепления:
стальных переплетов

В зависимости от из:^50*10;1600и-30*Ю;1350

Бетон марок .

R60

примыкания кровли.

100;120;150

450 :

Защитные
слои д20
Цем. раствор
^*1800кг/м3

Рядовая^перемычечная ->
или парапетная панель ’typ

Отверстие 020
для крепления
накладных
элемен-
тов

Рядовые панели расположены
на глухих участках стен:
перемычечные-под и над
оконными проемами;

парапетные - в уровне

Паз для
раствор-
ной шпонки

Закладные элементы
для крепления плит
покрытия

Рядовая, перемычечная
или парапетная панель

КРЕПЛЕНИЕ НАКЛАДНЫХ

ЭЛЕМЕНТОВ К РЕБРУ ПАНЕЛИ

2*50

150-850.

Закладные элементы для

Закладной Элемент для
крепления стальных
переплетов из
1,160*100 x9; ПО

\





Паз для
раство
шпонки

репления
петов,

Нарезные
штыри
М1611120

ПАНЕЛИ:

парапетная

рядовая

рядовая

перемычечная
надоконная

Стальные-
оконные
панели

Простеноч-
ные панели'
и-стальные
оконные
переплеты

- Перемычеч-
ная межокоь-
ная панель

Перемычечная
подоконная
панель

Все

эАементсма для крепления стальных переплет^
парапетные- дополнительна закладными элы^аш

для крепления плит покрытия

;260

Закладные элементы для
крепления стальных переплетов
из: L80*8; 150 и -100*8; 1160:200;:

20

|И1|

Петля для
подъема из*$1(

Керамзитобетон
марки 75ц^1Ю0кг/м3

Закладной элемент
для крепления панели
к каркасу из
L80*8;l250

300 *

ФРАГМЕНТЫ ФАСАДОВ ПРОДОЛЬНОЙ И ТОРЦОВОЙ
стен с Монтажной схемой панелей

Уровень низа
СОПРЯЖЕНИЯ ЖЁЛЁЗОБЁШНЫХ ПАНЕЛЕЙ ПРИ ШАГЕ КОЛОНН 6М (ПО СЕРИЯМ 1.432-5; ^ЗР-1)



450

Котак Водо-
приемника

70

Плоский аресто-
лист

100

4

Герметизирую-
щоя мастика

1.125км;
1200

КРЕПЛЕНИЕ ПАНЕЛЕЙ
К I КОЛОННЕ

КРЕПЛЕНИЕ ПАНЕЛЕЙ К
I КОЛОННЕ НАД ОКНОМ

Раздельная
консоль РК

Синтетическая
прокладка 60*15

УСТАНОВКА ПАНЕЛИ НА
ОПОРНУЮ КОНСОЛЬ

Крепежный
L 125*80*10;
160

Болт М12

±125*14;
1200

Крепежный
Элемент из
*$14;i130
2+40*10;
160 •

Крепежный
'Элемент из
L 125*80*10;
160
балтМ12

Раздельная
консоль
РК из

Ы25*12;136О
с обрезанной
полкой
-80*10; 1110

L125* 14;

1200

КРЕПЛЕНИЕ ПАРАПЕТНЫХ
ПАНЕЛЕЙ

Крепежный
элемент
приварен к
OBQ/ЮОКУ ~
надопорнои
стоики

Шов заполняется
синтетической ъ „
упругой прокладкой.
, покрываемой с
/ улицы герметизи~„
! рующей мастикои

А

ВАРИАНТ КРЕПЛЕНИЯ
ПРИ НУЛЕВОЙ ПРИВЯЗКЕ

Сцепы из крюка
2.025; 1250 и 100
и петли • 016; 1600,
привариваемой к
плитам покрытия

60-миллиметровую
щель под набетон-
кой накрыть асбес-
тоцементным
листом В 10

Тр^хслойныи рубероидный

Цементная стяжка 20

Ребристые Жгб. плиты 300

КРЕПЛЕНИЕ ПОДКАРНИЗНОЙ

ПАНЕЛИ ПРИ СТАЛЬНОМ

1 КАРНИЗЕ

Оконные
панели с
одинарным
остеклением

КРЕПЛЕНИЕ ПАНЕЛЕЙ К

I КОЛОННЕ ПОД

ОКНОМ

Крепежный
элемент из:
"Ф14;113О
- ао*ю;16о
-40*Ю;1120

Гидроизоляция -
цементный
раствор 1:2-80

£ 125 *14;

1200

II

.И.

' Уплотненный^1
ерунт }

КРЕПЛЕНИЕ УГЛОВЫХ ПАНЕЛЕЙ К
СТОИКЕ ТОРЦОВОГО ФАХВЕРКА

L125*14;

1200

Асфальт 15 по
щебеночной
подготовке

Глиняный
зомеж

Кирпич Марии 75
Песок

Бетон марки 50



U-

L--M

Фиксатор из £
крепежного
элемента
припарен к
оголовку
надопорнои
стойки

Стоика
торцового
фахеерка

Герметизирующая
мастика
Синтетическая
прокладка 60*15

Фартук из оцинкован*
нои кровельной стали
по костылям (-40х4>
1280 черед 600). ’
пристрелянным
дюбелями

ятйЖ

ныи дюбелями через^

Дополнительные слои
рубероидного ковра.
Нижний заведен под
(рартук из оциккр-
ванной кровелыюи
стали

1250*160*12;

1б0через1506

. Гнутый 3

%Ю*1М*Зпь
\~ всей длине

У углов панели

• • 0/2; 11500чпри6арен'
ные к монтажным

L125* 14;
1200

Основная
колонна у
торцовой
стены

liifii'Iiiiliili'iiliMluliiiliiliiiliiilii

Диафрагма В10 6 $

местах развязки 1

Удлиненная	i

панель дл. 6830

Закладные Л
элементы из
L63*5; 1240

[7 J00 joo

Стойка торцового фахверка из С 3 N20
выс. сечения 100;240;290 (в соответствии
с сеч. основной колонны).Накладки
площадью сеч. 750*8 через 600
КРЕПЛЕНИЕ панелей к Ж.-Б. КОЛОННЕ

Синтетическая
прокладка

Фартук из „
^оцинкованной
п кровельной стали
и по костылям
(-40*4:1300 через
600). пристрелян--
ным дюбелями

L53x6;1450

БЛОКОВ

Рядовая
панель

Деревянный
оконный
блок с
одинарными
переплетами

Внутренний
нащельнин
условно не
показан

Консоль из
L220*f4; 1360
-200*Ю;1200

Слив из
оцинкованное
кровельной
стали

Деревянный
оконный блок
со спаренными
переплетами

КРЕПЛЕНИЕ ПЕРЕМЫЧЕЧНОЙ ПАНЕЛИ
^ОКОННОГО БЛОКА К Ж.-Б КОЛОННЕ

КРЕПЛЕНИЕ ОКОННЫХ
К Ж.-5. КОЛОННЕ

Крепежный
цемент из
.4!4;1130 •
2-40*10;- •'
160

ПЕРЕМЫЧЕЧНОЙ ПАНЕЛИ К
Ж,-Б. КОЛОННЕ

----------.

©

Е0.00

-ак

-0.45

Обрез
столбового
Фундамента

Ширина „
надорорнои
стоики фермы

Крепежный
элемент из

*414; изо
~4O*iO;iso

-40*10; 1100

Обрез
прилива для
Опирания
Фундаментной
балки

Глиняный
jgr замок

Шов заполняется
синтетической „
упругой прокладкой,
накрываемой с
улицы герметизи-
рующей мастикои

LSJxff;
1200

Шурупы
ф8

птиш

П(Г
0*#т)
200^0
fain)

240
О-ЗГ)

1.125*1^13
-110*10;11Ю

UWM4;136O

-200*1011200

L 250*16; 1360 Крепежный
-230*Ю;Ш) элемент из

•ф 14; ИЗО
-40*Ю;160
-40*Ю;1100

Синтетическая
прокладка

Крепежный
элемент из:
• ф14;1140
•40хЮ;160
•40*Ю;1!2О
•40*10; 1100

Отверстия
под шурупы

КРЕПЛЕНИЕ ОКОННОГО

БЛОКА И



' Засыпка 4

ШЛОНЫ 4

КРЕПЛЕНИЕ КАРНИЗНОЙ плиты

Рядовая
панель

L75*8;
15920

Доска l
120*50

КРЕПЛЕНИЕ ПАРАПЕТНЫХ
ПАНЕЛЕЙ К ПЛИТАМ
ПОКРЫТИЯ

Парапетная
панель

2*100 150
г|*

Три дополнительных g
слоя рубероида; **
верхний слой бронирован

450

УГЛОВЫХ ПАНЕЛЕЙ к

КРЕПЛЕНИЕ

СТОЙКЕ ТОРЦОВОГО, ФАХВЕРКА

ПОДКАРИИЗНАЯ
ПАНЕЛЬ

Фартук из
оцинкованной
кровельной
сталщ/юистре-
лянныи дюбелями
через-40*4

L75x8llS920
пристрелян
дюбелями
Доборные
ж.-б. плиты
400*40;1600

КРЕПЛЕНИЕ ПАНЕЛЕЙ К
СТРОПИЛЬНОЙ ФЕРМЕ

К. П0ЛКАРНИЗН0И

Посредник

-1о*8;иоо

ПАНЕЛИ

Гидроизоляция	и э

цем. раствором ИЗ Накладка

Асфальт 15 по
щебеночной
подготовке

К12



LSJxtf;

1450

Надопор-
наястайка

Трехслойный рубероид- Два дополнительных
ный ковер.	слоя рубероида

Цементная стяжка 20.	\	,_л ,лл

Легкобетонные плиты 100	\ >иО iw. t lUu t

Доборные
ж.-б. плиты
40*400;1600

У торцов.
карнизной
плиты
*?12;11500,
приварен-
ные к мон- НХ /
(лажным |te|£-y
петлям
плит

20 250

Фартук из
оцинкованной
кровельной
стали по
костылям (-40*4;
1200 через 800) 9

УГЛОВАЯ
ПАНЕЛЬ

SH

ИИи

/1| Толщина+привязка
Посредник. '	---------

-70*6

Стойка торцового
фахверка из V3N20
выс. сечения 190;240;290
(в соответствии с сеч.
основной колонны)
Накладки площ. сеч. 150*8
через 600
СОПРЯЖЕНИЯ ЖЕЛЕЗОБЕТОННЫХ СТЕНОВЫХ ПАНЕЛЕЙ ПРИ ШАГЕ КОЛОНН 12М (ПО СЕРИИ CT-02-19/S8)

Асбестоцементный лист
а 8 прибит к каркасу (
из досок площадью
сеч. 150*50, заклинен -
ному между ребрами
панели

80 30

, 2*100 150 100

к—*+*—*f*—*
Три дополнитель- Изол~

20

Парапетная
панель

Сцеп из Ll25*l4;ll00
и L125*14;l280 с
вырезом в полке

Носадкб ил
*1Н2О;143О
ЧГ.ЮОХЮ'Ш
-150^0^

Фартук из
оиинковонной

на дюбелях

-через 600

НА КОЛОННУ

Импост

Слаб

Сцеп из
2Г/25x74,1/00

Насадка из
L 125*80*12

L125*8O*!O;

1110

Оконные
панели с
одинарным
остеклением

В середине шага болт
м 16, пропущенный
сквозь жесткий фик-
сатор толщины шва

Валик q>60 из
пороизола,
пенопласта,
гернита
и др.

Упругая
синтетическая
прокладка

Бетан
марки 50

Перемычечная
панель

Гпухие
одинарные
переплеты

Консоль марки РК
из L220*16;l360
Диафрагма
— 170*8; 1170

Lt25*8O40;-~
1110 [

L125*14 J
1300 -—'

на

по контуру

Подошва
ОПООНОй
плиты

3

Ггшняныи
замок

Из 1.125*14;

1100

-Q.9O

_.Ф-------дд

Сварка ...
монтаже

Обрез прилива
для описания
Фундаментной
балки

КРЕПЛЕНИЕ ПАНЕЛЕЙ К I

1.125*14; 1200

М25х5Ш

160

КРЕПЛЕНИЕ ДОБОРНЫХ ПЛИТ

Асбестоцементный
лист 88 ‘

Добарные /
плиты /
40*400; 1600

L75*8 по всей
длине

Ребро дощатого
каркаса площадью
сечения 150*50

Посредник ui
~8O*i2; 1170
~100*Г2;1100

СБАЛЧИВАНИЕ ПАНЕЛЕЙ И ЗАПОЛНЕНИЕ ШВОВ•-

Болт №16

НАВЕСКА ПАНЕЛЕЙ

Наружная
поверхность
колонны

КРЕПЛЕНИЕ ОКОННОГО ИМПОСТА К ПАНЕЛИ

Импост из
гнутых .
профилей
для установки
одинарных
стальных

переплетов

Накладной-А
элемент
перемычеч-
нои панели
-200*10; 1200}
2 болтов М16

КРЕПЛЕНИЕ ПАНЕЛЕЙ КТО УЗКОЙ ПОЛКОЙ

Изк
125*14;
1150

ТОРЦОВЫЙ ПАРАПЕТ КОМБИ-

НИРОВАННЫЙ СТАПЕЛЯМИ

ДЛИНОЙ 6М

т а	. Фартук из оцинкованию

Три дополнительных кровельной стали
слоя рубероида Костыли-40*4; ИЗО
верхний бронирован #а аюоелях через 600

Наружная
ветвь
колонны

Подливка
цементным
раствором

Асфальтобетон 50 (

Сборные Жгб.плиты f20£=

Песок w 50

Уплотненный грунт

Гздроизоляция
цем. раствор Г-2-30

Асфальт 15 по
щебеночной
подготовке
1-42

2*100

100

КРЕПЛЕНИЕ 6-МЕТРОВОЙ ПАНЕЛИ К НАСАДКЕ

КРЕПЛЕНИЕ СТОИКИ К КОЛОННЕ

/Перемычечная

7 панель

Насадка из
Ltt5*80*l2

-100*10

1120
30

УГОЛ ЗДАНИЯ ПРИ ПРИВЯЗКЕ „250

-150*8; 1250
через 1200

L125*8O*12;

1280а с вырезом
в полке

из цем.
i&opa

юилю, 'S
„ 1330
2 штыря
М16; 1120

Слив 1
расгт

L125X141

1100

tfРожки Жгб.
' стропильной
фермы у торца-

Стальная надставка
фахверковой колонны

Насадка из

L125* 14;

I по месту в
середине шага
прибалчиоаегпся
к ребру плиты

- 150x8 ;
1250
через 1200\

Доборн^и
угловой
блок ПЛОЩ.
сечения
300*550

80*5;
180

500

Стойка торцового
?ахоерка из	|

:160*в;-!84*8
СПРЯЖЕНИЯ КЕРАМЗИТОБЕТОННЫХ СТЕНОВЫХ ПАНЕЛЕЙ ПРИ ШАГЕ КОЛОНН 12М (ПО СЕРИИ 1.432-3)

2x100 150 100

КРЕПЛЕНИЕ ДОБОРНЫХ ПЛИТ

&

I

срерма

Утеплитель

£

Рядовая
панель

&

Козырек

4

СТЫКЕ К Ж.-Б. КОЛОННЕ

Рамы оконных
панелей

-Q.45

vl’.T

замок

Засыпка
шлаком

Торцовая
стена -

Рядовая
панель

Парапетная
панель

Насадка из
TN2O; 1430
1ГЮ0*Ю;160
-150*10; 1220

Рядовая или
перемычечная
панель

Доборный угловой блок
плащ. сеч. 240*24.0

Сварка на
монтаже
по контуру

Фартук из оцинко-
ванной кровельной
стали по костылям

Насадка из
IN 20; 11230
1Г1ОО*Ю;16О
-15Q*10;l220

сгХшибового
фундамента

Обрез прилива
для опирания ~
Ф ундам ентной
балки

- 50*10:-
- 1350
—80*5;

180

Г^дроизоляция
цем. раствор 1}2-30
по

КРЕПЛЕНИЕ оконной панели К I

Стропильная

Консоль марки РК
u3L220*l6;i360

Крепежный
элемент из
425*80*10;

tl60



Перемычечная
надоконная
панель

Доборные
ж.-б. плиты
40 * 400; 1600

Закладной элемент из L200*125*14;l200
для крепления в проеме среднего
импоста из L3N20 на стыке оконных
панелей дл. бм

175*8 по всей длине,
пристрелян на дюбелях
через 1500

70 ЖЕ, В

Крепежный
элемент из
425*80*10;
то

оолты М12,
отверстия
30*15

Крепежный
элемент
L125*8Q*10;lS0

КРЕПЛЕНИЕ ПАНЕЛЕЙ К ЖгБ. КОЛОННЕ

Закладной
элемент для
крепления
к каркасу^ из
Г80*в; 1250

Закладной
элемент для
крепления
панелей из

Г63*6; 1200

Сваркан
монтаже

Сцеп из

2 Г 125*14; UQQ

Консоль марки РК
из L 220*16; 1360
Диафрагма &12

КРЕПЛЕНИЕ ОКОННОГО ИМПОСТА К ПАНЕЛИ

Импост из
гнутых
профилей
для уста-
новки
стальных
переплетав

г&,ыиче“ной
~Ю0*в;12б0
’ерез 1500

±0.00

0.15

КРЕПЛЕНИЕ ПАРАПЕТНЫХ ПАНЕЛЕЙ

Проушина из
• 0 20; 1280
2*Ф20;1100

Оконные
панели с
одинарным
остеклением

Насадка из
IN20; 1430
1Г 100*10; 160
-150*10; 1220

ТОЖЕ, ПРИ „О “ПРИВЯЗКЕ

Перемычечная
подоконная
панел^

Скоба из
• 016; 1600

панель

Г 75*50*5

Три дополнительны* слоя
пубероиоа-верхнии слой
бронирован

2x100! 150 100

(-40*4 ;i450;

через 6D0),пристрелян-

ним дюбелями

Закладной
элемент из
L80x8;1500

Железобетонная т
стропильная
балка

КРЕПЛЕНИЕ ПАНЕЛЕЙ К I

Одинарные
глухие
переплеты

Из L 125*14;

1200

Высота
здания

Импост

Двойные
открывающиеся
переплеты

Слив

Сцеп из
2Г 125*14; 1100

250

30

УГОЛ ЗДАНИЯ ПРИ „о “привязке

Стойка торцового
фахверка U3C3N20


Уголок «упор» 125 X 14, длиной 100 мм прива-
ривается на 25 мм ниже шва, с выступом на
30 мм относительно наружной грани колонны, к
закладным элементам железобетонной колонны
или к такому же уголку длиной 200 мм, прива-
ренному к полке стальной колонны двутаврового
сечения. 30-миллиметровый выступ уголка-упора
фиксирует необходимый зазор. Панель при уста-
новке поджимается монтажными приспособления-
ми к упорам. Затем к закладным уголкам в верх-
ней грани панели привариваются образующие сцеп
«крюки» — также уголки 125 X 14, длиной
100 мм. При заполнении швов синтетическими
прокладками закладные уголки в нижней грани па-
нелей привариваются к крюкам нижнего ряда. Эта
сварка фиксирует вертикальную плоскость стены.

Если место крепления панелей смещается за
пределы закладных уголков, например у угловых
стоек торцового фахверка, то привариваемая к
ним полка крюка развивается и снабжается от-
верстием для монтажного шва.

В креплениях панелей к конструкциям покры-
тия сохраняется описанная система свободного
сцепа, но длина упора развивается на величину
привязки дополнительным уголком. При креплении
парапетной панели к плитам покрытия упор может
быть заменен петлей из стержня диаметром 16 мм,
а крюк или скоба свариваются из коротышей
стержня диаметром 20—24 мм. Крепление пара-
петных панелей к стальным насадкам выполняется
на крюках из уголков с развитыми полками, за-
водимыми за полку насадки или приваренную к
ней планку.

Отверстия в продольных ребрах железобетон-
ных панелей используются для болтовых соедине-
ний в середине шага и для крепления пластин, к
которым привариваются вертикальные импосты
оконных заполнений. В продольных ребрах керам-
зитобетонных панелей в этих же целях предусмот-'
рены закладные элементы.

ЛИСТ 6.07. Сопряжения легкобетонных панелей в самоне-
сущих стенах

Самонесущие стены, гарантированные своей
конструктивной схемой от раскрытия швов, при-
меняются при повышенной влажности, агрессивной
среде и необходимости герметизации ограниченных
ими помещений.

Поясные панели самонесущих стен опираются
на простеночные длиной 3; 1,5 м, а у деформаци-
онных швов или торца здания — 0,7 м. Простеноч-
ные панели длиной 3 и 1,5 м соосны колоннам и
разделяют оконные проемы длиной 3 и 4,5 м.
Минимальная толщина панелей в самонесущих
стенах 0,2 м.

Крепления панелей к каркасу здания выпол-
няются из стального прутка с фиксирующей шай-
бой аналогично приведенным на листах 6.03;
6.04. В зданиях с улучшенной отделкой помещений
могут применяться скрытые крепления панелей.
Они размещаются в щели между колонной и па-
нелью, расширенной до 40 мм, и состоят из скобы,
приваренной к колонне, крюка, приваренного к
панели и заводимого за скобу, и штыря, приварен-
ного к нижней и верхней панелям и замыкающего
крепление.

ЛИСТ 6.08. Железобетонные трехслойные панели при шаге
колонн 6 м

Железобетонные трехслойные панели обладают
повышенной прочностью и теплоустойчивостью по
сравнению с легкобетонными однослойными пане-
лями. Они применяются преимущественно в само-
несущих стенах зданий, расположенных в суровых
климатических условиях.

Номинальная длина рядовых панелей 6 м, вы-
сота 1,2 и 1,8 м, толщина 0,25 м. Межоконные
простенки монтируются из панелей номинальной
длиной 1,5 и 0,75 м. Углы зданий ограждаются
вертикальными угловыми блоками и доборными
панелями высотой 5,4 м. Номинальная длина до-
борных панелей обусловлена величиной привязки
основных колонн.

Трехслойная панель состоит из железобетонных
слоев, обжимающих внутренний слой пенополисти-
рола. При необходимости пароизоляции панель со
стороны помещения накрывается закладываемым
в форму профилированным полиэтиленовым ли-
стом. Внутренний слой железобетона толщиной
70 мм — несущий. Он воспринимает собственную
массу стены и ветровые нагрузки. Наружный слой
железобетона — ограждающий: защищает пенопо-
листирол от атмосферных воздействий.

Внутренний слой железобетона армирован ана-
логично железобетонным панелям для стен неотап-
ливаемых зданий (серия 1.432—5). Он изготавли-
вается из бетона марки 300. Наружный слой ар-
мируется сварной сеткой и формуется из бетона
марки 200. Угловые блоки, состоящие из одного
наружного слоя, также формуются из бетона
марки 200.

Наружный слой железобетона крепится к внут-
реннему железобетонному слою посредством гиб-
ких стержней — подвесок, распорок и подкосов.
Подвески и распорки включаются в плоские кар-
касы, подкосы устанавливаются в виде отдельных
стержней.

В парапетных, перемычечных, подоконных и
простеночных панелях в утеплитель закладывается
антисептированная рейка площадью сечения 130 X
X 60 мм, используемая для крепления примыкаю-
щих конструкций.

ПоДвеска панели к каркасу выполняется на
гибких крепежных элементах. Они состоят из пру-
жинящей кляммеры, вдавливаемой в пенополисти-
рол, стяжного болта и фигурной шайбы. Клямме-
ра упирается в несущий слой железобетона и под-
тягивается болтом к колонне. Необходимый зазор
между трехслойной панелью и полкой колонны
фиксируется захватывающей полку фигурной шай-
бой с шайбой-фиксатором или другим аналогич-
ным образом.

Швы между панелями заполняются: в середи-
не — вкладышами из полужестких минераловат-
ных плит, по краям — прокладками из гернитового
шнура на водостойкой мастике и оклеиваются в
помещении полоской полиэтилена. Зазоры между
панелями и колоннами также заделываются про-
кладками из гернитового шнура на водостойкой
мастике.

При изготовлении панели форма с наружным
слоем бетона посыпается равномерным, дозирован-
ным слоем гранул полисирола и накрываете51
внутренней железобетонной плитой с приваренны-
САМОНЕСУЩИЕ ПАНЕЛЬНЫЕ СТЕНЫ (ПО СЕРИИ 1.432-6)

СОПРЯЖЕНИЯ ПРОСТЕНОЧНЫХ ПАНЕЛЕЙ.

Крепление простеночной

М/-СПЛЕНИЕ ПРОСТЕНОЧНОМ
ЛАНЕЛИ К Ж.-б. КОЛОННЕ

ПАНЕЛИ К Т КОЛОННЕ

Крепление скрытого типа w
ПРИМЕНЯЕТСЯ ПРИ УЛУЧШЕННОЙ
ОТДЕЛКЕ ИНТЕРЬЕРА

Скоба из-34х12;1 120

&17

Конструкция стеновых^
и простеночных панелей
аналогична.

Размеры простеночных панелей
при ширине оконных проемов
4,5 и зр м приведены внизу
листа.	л

Расположение закладных
элементов и доборных
йлокоЗ и стоек топцоооео
Фахверка аналогично
псиозанному ниже

ийи

littliiliilMI

*Ф14;
ыоо

Упругая
синтетическая
прокладка

Развязка стоики
торцового фахверка
U3C3N20 на =£2.5
и по вересу колонны

крепеж-
элемент
из • 014;
ИЗО ’
2-40*10;160

375 _|_ 240

Крюк ив

-14х55;180

$14

L 200х’/3x14;

1200, с наращенной
или обрезанной

палкой

790

Н=

3050

2350

3050

2950

1450

3050

3050

1450

Монолитный
ж.-б. (фундамент
'Применительно
к серии 1.412

Фахверко-
вая
колонна

о панели +
+250+20 '>

1450 {114S)

’150 '

Ярзстеночные панели
при ширине
кроема Зм

А •ф14;иоо приваривается к
ц, нижней и верхней панелям
и замыкает крепление

Угловой добар-
ный блок



Стойка торцового
фахверка из О N 20.
сваренных - 150x8; 1250
через 600

Коробки деревянных
оконных блоков
прибиваются к зало-
женным о боковые
грани панелей дере-
вянным осмоленным
пробкам размером
120x60 ;1120



Вариант приварки
крепежного элемента
KL200x125xi4; 1200с
наращенной или
обрезанной полкой

Крепежный
элемент из

Shi «014; ИЗО

I. 2-40x10:160
дд /

Импосты сталь -
нысг переплетов
привариваются
к закладным
элементам б
перемычечных
панелях

L 125x14:
ИЗО

L 125x14'
НТО |

iiliiilitiililiililii

Монтажные
петли из» $10

доборныи

Фрагменты продольного и торцового фасадов





Ремонтная
площадка
крана



^остеначные панели

”ри ширине

чроема 4,5м

6шоа+
+ 6-панели

Крайние основные колонны

Стойка торцового Фахверковые колонны
фахверка из и N20

2x500

4550

ПхбООО



500

4550

6000

& панели*

*250 * 20
&шва+

4550

6000

Лк|а90

4000

6000

Стойко «
воротной
рамы
и.ио

ЖЕЛЕЗОБЕТОННЫЕ ТРЕХСЛОЙНЫЕ ПАНЕЛИ

2

Мостина
УМС-50

Доборная угловая
панель для при-
вязки „ 250 “и
угловой блок

Фиксирую-
щие про-
кладки д15

Мастика УмС-50

60

2750

—130x6; 1250 б местах
расположения импостов

Гвозди 4*80; -I
шаг 150 2^

25	240

Армоцементные
Фиксирующие
прокладки <xi5

УМС-50

V

_л0 Стоика
ж торцового
срахверка

Антисептированная рейка 130*60
 в парапетных подоконных и
перемычечных панелях

Подкосы

Плоские каркасы,
включающие в себя
подвески, распорки
и монтажные
петли

Фартук из оцинкованной
кровельной стали на
костылях из - 4x40; 1150
через 700

Лоска 250*50

Мастика „изол

Фартук пристрелян
дюбелями через 500
сквозь —40*3

Три дополнительных
слоя рубероида

Псропетная панель
крепится к сталь-
ной насадке из
— 250*10 и-120*10

U5*6;lioo





Пенополи-
стирол

20

8Р

Фиксирующие
прокладки&15

Полоска полиэтилена

ЮО

Просмоленная пакля

Полоска
поли-
этилена

Фахверковая
колонна

Заполнение швов
и КРЕПЛЕНИЕ
ПАНЕЛЕЙ К КОЛОННЕ \

20 50 30

Антисептированноя
рейка 130*60 только в
простеночных панелях

Прокладка из
пенополиуретана

Нащельники и козырек,
гнутые и-з —&з

Подливка цем.
раствором

Шайба - фиксатор
-50*50*15

^•Упругую прокладку
наклеить на колонну
до монтажа панелей

Крепежный элемент из:
кляммеры, гнутой из -<63;
г-фиксатора 75*6 ;Z1OO
с обрезанной палкой;

шайбы—50*50*10;
болта мю

Кляммера крепежного
элемента вдавливается
в пенополистирол.
При затяжке болта
панель подтягивается
к колонне до предусмот-
ренной толщины шва,
сриксируемои L с_
обрезанной полкой

Швы между панелями заполняются
в середине-вкладышами из полу-
жестких минераловатных плит,
по краям-прокладками из гернито-
вого шнура на мостике УМС-50
и оклеиваются с внутренней сто-
роны полоской полиэтилена

Ограждение угла здания

ПРИ ПРИВЯЗКЕ „ 250 “

Стойка торцового
фахверка из L3N20

Концевой упор
/кранового
/ пути

Прокладка из
пенаполи уретана

Мастика УМС-50

Упругая
прокладка
изгерни-
тобого
шнура;.
'Мастика

УМС-50

'вкладыш
из полу-
жестких
минерало-
вотных
плит

jimiiiiBii:

— 130*6, 1250 в местах
расположения импостов

Подоконник и слив
гнутые из—дЗ

Паосзоляция —
профилированный
полиэтиленовый лист

бетонный плинтус

Гидроизоляционный 4

цем. раствор марки 200
ДЕТАЛИ КИРПИЧНЫХ СТЕН (ПО СЕРИИ 2.430-3 И ТИПОВЫМ КОНСТРУКЦИЯМ КамАЗа)

ПРИМЫКАНИЯ КРОВЛИ
ПАРАПЕТ высотой зоо

, ^23*ЮО, 150

Фартук из оцинкованной
кровельной стали по костылям
(-40*4:1120), прибитым к пробкам
80*120*120; через 780	т~

100



">• мп
1~~УЯ 17%L jzzsz^irzi

250

=ifc=

о.иу

КАРНИЗ

Свес из оцинкованной
кровельной стали
по костылям,
прибитым к пробкам.
65*100*250^через 780

Дополнительные слои w
рубероида, верхний слои
бронирован	пп

п 150 ,

150

|70

zwzzz
mrrzzzz

Связи из
•012;183О
-бо*д;1ЯО

Г~

rrrzzzrzk

Полоска рубероида

10

2~2

2*100 150

ПРИМЫКАНИЕ

В МЕСТАХ

ПЕРЕПАДА ВЫСОТ

Колпак
водосточной
воронки

Все пробки
120*120*65^63 780

Доска 130*50

450_

Ж.-б парапетные
плиты 11490

360

Вставка 500; 1000;

1500

Г 140*90*8 пристре-/
лян к ребру панели
J N20	Л

ПАРАПЕТ ВЫСОТОЙ 600

Фартуки из оцинкованной

кровельной стали:

верхний - закладывается

о пустошовку,

нижнии- прибивается к рейке

25*60, укрепленной на пробках
65*120*120 через 780

2*100 150

\\&20

Минераль-
ная вата

Полоска рубероида

п*1.20'£

у—

Ж.-б. подоконная
плита 150*40

Лицевой профильный кирпич
СО-104 нанизан на полку
L 140*90*8, улаженного в
перемычку

Слив из оцинкованной
кровельной стали,подли-
тый цементным
раствором марки ЮО

Связи
2^^10:1750
Шаг 2Ьо

0.90

Зазор проконопатить
смоляной паклей и
заполнить с обеих
стерон герметизи-
рующей мастикои

Стекло

Облицовка цоколя
керамической плиткой

Подушка из бетона
марки 100

Пробки 120* 140:U20
через 1500 для
крепления переплетов

Стекло-

пакет

РИСУНОК К Л АЛКИ И устройство перемычек

В СТЕНАХ С ЛИЦЕВЫМ КЕРАМИЧЕСКИМ КИРПИЧОМ



I



4 Ж.-б. балки-
| перемычки
z L14OX9O*8

I Iе ширина
_| проема+450

Переплеты из сталь-
ных труб 50*25* 1,8 и
28*2811,8 с одной вог-
нутой- стороной,сое-
диненных стальной лен
той,с среднеподвес-
ными створками
(серия3200, разделов, вып. 2)

k20

О
l/jf



Подкладной
к антисептиро-
Т ванный брусок
расклинить
стальными
клиньями,
щель проконо-
патить смоля-
ной паклей

Гидроизоляция - цементный
раствор состава Г-2

Плотно утрамбованный

Обратная засыпка из
непучинистого грунта
с утрамбовкой

Облицовка фасада лицевым
керамическим кирпичом
с расшивкой швов

0.525

-i-

_ Ю00; 1500____________

i Armrr-.< -п Бортовой камень из

f лсус- бетона март 200

ннинтшиЯ!



? -Глиняный
замок

-0.15

Стальная
колонна
торцового
фахверка

Крайняя
колонна „у
торцовой
стены

К РЕПА ЕН И Е СТЕНЫ
К Ж-Б. И СТАЛЬНЫМ
КОЛОННАМ

Средняя
колонна у
торцовой
стены

ой/2:

I 990;

шог 1200

Лицевой

профильный

кирпич С0~104 Красный Лицевой
кирпич кирпич

Цементный
раствор \

L63x5; 1200
ФЮ; 18Ю
Шаг. 1200
ми к ней гибкими связями и арматурной сеткой.
В процессе вибрирования арматурная сетка наруж-
ного слоя и поперечные каркасы со связями про-
резают слои гранул полистирола и погружаются
в свежеотформованный бетон до проектного поло-
жения. Отформованная панель проходит термо-
обработку, где происходят полимеризация гранул
полистирола (образование слоя пенополистирола)
и твердение бетона.

В наружной отделке панелей могут быть при-
менены фактурные слои из раствора на белом
цементе с добавлением мраморной крошки, коври-
ки из керамических или гипсовых плиток и т. п.

В связи с особенностями конструкции транспор-
тируют и хранят трехслойные панели только в
положении «на ребро» на прокладках, подложен-
ных под внутреннюю грань. Слой утеплителя в
этот период обертывается по контуру полоской
строительной бумаги.

Конструкция панелей разработана в ленин-
градском институте «Промстройпроект».

ЛИСТ 6.09. Детали кирпичных стен

Кирпичные стены применяются в промышлен-
ных зданиях по местным условиям, по экономиче-
ским соображениям и в связи с монолитностью
кирпичной кладки при ограждении герметизируе-
мых помещений.

По восприятию нагрузки кирпичные стены
могут быть несущими — образующими остов
здания, с а м о н е с у щ и м и — прислоненными к
стальному или железобетонному каркасу, и на-
весными— опирающимися на обвязочные балки
над полосой ленточного остекления.

Несущие кирпичные стены могут применяться
в небольших однопролетных зданиях без опорных
мостовых кранов. По своим прочностным возмож-1
ностям они не соответствуют требованиям, предъяв-
ляемым к конструкции современных промышленных
зданий, и в настоящей работе не рассматриваются.

В навесных стенах кладка, связанная в нашем
восприятии с ее тяжестью и возможностью выдер-
живать значительные нагрузки, приобретает чисто
декоративный, не соответствующий ее назначению
характер. В этих целях правильнее использовать
современные эффективные стеновые материалы.

Самонесущие кирпичные стены с отдельными
оконными проемами в ряде случаев могут заме-
нить панельные конструкции. Они являются основ-
ным видом стен из кирпича, применяемых в про-
мышленном строительстве. Самонесущие кирпич-
ные стены связываются со стальным или железо-
бетонным каркасом гибкими связями. Стержни
диаметром 10—12 мм, с отгибами длиной 300 мм
привариваются к колоннам и конструкциям покры-
тия через 1,2 м по высоте и заводятся в кладку.
При привязке крайних колонн «250» или «500»
стержни в уровне конструкций покрытия наращи-
ваются стальными полосами.

Для улучшения внешнего вида зданий кладка
ведется с применением лицевого керамического
кирпича с расшивкой швов. Раствор в швах за-
глубляется на 15 мм стальной расшивкой. Заглуб-
ленные швы четко выделяются, образуя рисунок
кладки. На внутренних поверхностях швы зати-
раются вровень с плоскостью стен.

Своеобразный рисунок кладки с укрупненным
вертикальным модулем, соответствующим разме-
рам современных зданий, образуется чередованием
трех ложковых и одного тычкового рядов со
сквозными вертикальными швами. Перевязь швов
этой кладки осуществляется во внутренних рядах
из простого кирпича. Прочность кладки.проверя-
ется расчетом. При этом учитываются требования
СНиП II-B.2—71, касающиеся перевязанных и
неперевязанных сечений.

Цокольная часть стен примерно на высоту
0,5 м штукатурится цементным раствором марки
50 или облицовывается керамическими плитками.

Проемы длиной до 4,5 м перекрываются желе-
зобетонными сборными балками-перемычками ши-
риной 120 мм и высотой до трех рядов кладки,
В стенах с кладкой из лицевого кирпича нижний
лицевой ряд перемычки кладется из профильного
кирпича СО-104 с прорезью, заводимой на полку
уложенного в перемычку уголка.

Все обращенные вверх горизонтальные поверх-
ности кладки защищаются от осадков сливом из
цементно-песчаного раствора, а при ширине более
65 мм — сливом из оцинкованной кровельной ста-
ли, подлитым раствором. Обрез парапета высо-
той 0,3 м над уровнем плит покрытия накрывается
водоизоляционным ковром; высотой 0,6 м — желе-
зобетонными парапетными плитами или фартуком
из оцинкованной кровельной стали. Фартук оги-
бает «костыли» из полосовой стали, заложенные в
кладку через 0,7 м.

Лист 6.10. Стены из стальных трехслойных панелей

Лист 6.11. Стальные трехслойные панели для отапливаемых
зданий

Стены из стальных трехслойных панелей с
крышей из стального профилированного настила
для отапливаемых зданий применяются при про-
летах более 24 м. Они отличаются значительно
меньшей массой. В труднодоступных северных
районах йх доставка обходится значительно де-
шевле.

Трехслойные стальные панели состоят из кар-
каса, открыто расположенного внутри здания, и
ограждения в виде закрепленных на каркасе сталь-
ных профилированных листов с запрессованным
между ними эффективным утеплителем. В смонти-
рованных стенах каркас панелей работает как
фахверк каркаса здания. Он крепится непосредст-
венно к колоннам.

В связи с особенностями монтажа и крепления
в стенах из стальных панелей применяется верти-
кальная разрезка. Фасадные размеры панелей
назначаются исходя из минимальной длины швов.
Номинальная ширина рядовой панели соответ-
ствует шагу крайних колонн 6 м. Ширина угловых
панелей увеличивается примерно на 0,5 м для
заполнения угла. Номинальная высота рядовых
панелей 3,6—12 м с интервалом через 1,2 м.
Высота верхних панелей возрастает примерно на
0,75 м для образования парапета. Толщина ограж-
дающей части панели в долах профилированных
листов обшивки 0,1 м. Для размещения каркаса
между ограждениями и колоннами предусмотрен
зазор в 0,27 м.

Панели изготовляются в зоне действия монтаж-
ного крана, на стенде, в жестких кондукторах,
строго фиксирующих положение наружного несу-
щего каркаса.

Несущий каркас — стальная рама из ригелей
и связывающих их стоек — выполнен из горячека-
таных швеллеров. Верхний ригель образованного
двумя швеллерами коробчатого сечения крепится
во время монтажа к опорным консолям, приварен-
ным к колонне. Остальные ригели связываются с
колонной на сварке с посредником после навески
панели. Интервал между ригелями по высоте
панели — до 3,6 м.

Ограждающая часть панели состоит из двух
обшивок стальными профилированными оцинко-
ванными и окрашенными листами с запрессован-
ным между ними эффективным утеплителем из
жестких минераловатных плит на. синтетической
связке. Минераловатные плиты толщиной 60 мм
раскладываются в 2 слоя в шахматном порядке с
перекрытием швов и обертываются по лицевым
граням одним слоем пергамина, а по боковым —
одним слоем стеклоткани.

Предотвращение осадки плит утеплителя дости-
гается размещением горизонтальных уголков-фик-
саторов под каждым рядом внутреннего слоя и
обжатием панели при сборке. Внутренняя обшивка
панели крепится на самонарезающих болтах не-
посредственно к несущему каркасу; наружная —
к горизонтальным крепежным элементам, распо-
ложенным против ригелей каркаса. Сечение верх-
него крепежного элемента соответственно усили-
вается. Ригели каркаса и крепежные элементы
связаны между собой дистанционными болтами,
расположенными с шагом до 1 м у стыков листов
обшивки. При монтаже панели гайки дистанцион-
ных болтов затягиваются сквозь «окна» в стенке
крепежных элементов, а затем прихватываются
сваркой.

Во избежание образования «мостиков холода»
дистанционные болты снабжены шайбами из бакё-
лизированной фанеры, а пространство внутри про-
филя крепежных элементов заполняется минераль-
ным войлоком.

Вертикальные швы между листами обшивки
соединяются комбинированными заклепками с
шагом с внутренней стороны 300 мм и с наруж-
ной — 600 мм и уплотняются с внутренней стороны
промазкой мастикой для предотвращения проду-
вания.

В цокольной части стен в зоне возможных ме-
ханических ударов стальные панели не применя-
ются во избежание вмятин в обшивке.

Конструкция панелей разработана ленинград-
ским институтом «Промстройпроект».

ЛИСТ "6.12. Стальные трехслойные панели типа «сандвич»

Трехслойные панели типа «сандвич» состоят из
стальных облицовочных профилированных листов
и вспененного в полости между ними утеплителя
из пенополиуретана. Сцепление вспененной массы
с облицовкой достигается после ее затвердения.
Верхний и нижний торцы панелей гладкие. Боко-
вые грани имеют одна форму паза, другая — греб-
ня. Неглубокая профилировка облицовочных ли-
стов, расположенная в шахматном порядке с
внешней и внутренней стороны, придает некоторую
жесткость панели в вертикальном направлении.

Исходя Из ширины прокатного листа 1,5 м но-
минальная длина рядовой панели 1,2 м. Толщина
панели 0,1 м, высота от 1,2 до 6 м. В связи
с конструкцией крепления располагающиеся про-
тив колонны панели должны быть примерно со-
осны с ней. Отсюда возникает необходимость
навешивать удлиненные панели у торцов темпера-
турного отсека против смещенных на 0,5 м колонн.
Углы зданий заполняются панелями углового сече-
ния. Длина сторон этих панелей определяется
величиной привязки крайних колонн.

Панели навешиваются на каркас при посред-
стве стальных крепежных элементов с лапкой и
скобой. Лапка заводится в канавку фальца гребня
панели, а скоба одевается снизу на полку швел-
лера и подтягивается к ней болтом. Полная за-
тяжка болта в крепежном элементе производится
после навески обеих образующих стык панелей.

Ригели каркаса выполняются из холодногнутых
швеллеров, располагаются не более чем через
2 м по высоте и в середине 6-метрового шага
связываются между собой тяжами. Таким образом,
каждая панель крепится не более чем через 2 м
по высоте с обеих сторон по ее боковым граням.

Для антикоррозионной защиты рекомендуется
цинковое покрытие стальных листов с последую-
щим нанесением эмали на основе перхлорвинило-
вых смол и лака эпоксигудрон либо плакировка
синтетической пленкой, выполненная в заводских
условиях.

Цокольная часть стен выполняется из легко-
бетонных панелей. Оконные заполнения при лен-
точных и раздельных проемах — из всех приме-
няемых в этих случаях оконных элементов.

Вертикальный стык панелей, образуемый заве-
дением гребня в паз, уплотняется при посредстве
пружинящих стальных боковых фальцев и бруска
из пенополиуретана, закладываемого между сты-
куемыми элементами. Паз снабжен уплотнителем
из губчатой резины или пороизола. Этот уплотни-
тель закрепляется на отгибах облицовки при из-
готовлении панели.

Горизонтальные стыки панелей выполняются в
виде шва прямоугольного сечения. В шов закла-
дывается прокладка из пенополиуретана, покры-
ваемая с наружной стороны герметизирующей ма-
стикой. После нанесения мастики горизонтальные
швы расшиваются.

Панели типа «сандвич» изготавливаются по
ТУ 67—77—75 Минтяжстроя СССР.

ЛИСТ 6.13. Ограждения из волнистых асбестоцементных ли-
стов

1 ....

Волнистые асбестоцементные листы усиленного
профиля применяются в ограждающих конструк-
циях неотапливаемых промышленных зданий и
цехов с избыточным тепловыделением на высоте
от 3 м. Нижняя часть стен, подверженная механи-
ческим воздействиям и увлажнению поверхност-
ными водами, выполняется из железобетонных
панелей или кирпичной кладки.

Длина листов 2800 мм, ширина 1000 мм (ши-
рина в деле за вычетом поперечной нахлестки
835 мм), амплитуда волны 167 мм, высота волны
50 мм, толщина асбестоцемента 8 мм.

Кровельные листы, почти не подвергающиеся
короблению, укладываются на два пролета с
Стены из стальных трехслойных

ПАНЕЛЕЙ

Схема монтажа

22. Б 5

80

44 100 234 250

Крайние
рядовые
колонны

Стальные
оконные
панели

Крайние
надопорные
стойки

21.90

ДЕТАЛИ

17.40

Козырек

шлак

80 СО $0

':00-  ]

Цокольная,

Керамзито-
бетонные
цокольные
панели

полужесткои
Мин ер аловатнои
плиты

Парапетная
трехслойная
панель с
каркасом,
открыто
расположен-
ным изнутри
здания

18.00

Рядовая
.стальная
трехслоцная
панель с
каркасом,
открыто рас-
положенным
изнутри
здания.

Высота
3580 г 11980
с интервалом
через 1200

3.00

Оконная
панель

120

Керамзито-
бетонная
цокольная
панель

*0.08

2Z65

22.65

18.0

14.65

Подкрановая | л
балка т.

10.20

Залить цем.
раствором

Сливнои

Стальные
парапетные
панели

Стальные
рядовые
панели

”1“

ЗАПОЛНЕНИЯ ОКОННЫХ ПРОЕМОВ

Козырек

ЖолюЗийнаЯ
решетка

Рамка из
1-100? S3 *5

Минера чныи
войлок

Стальной „
подоконный лист&З

Сливнои лист дб
крепить при
монтаже
решетки

Стальная
узловая
панель

Стальная
угловая
парапет^
нал
панель

Стальной лист
&3 и гн. г40x4
приддрить после
зали&ки мастики

Фартук иЗ „
оцинкованной
^кровельной
'стали

Стоика и ригель
несущего каркаса
панели

Залить цем.
раствором

Стальной лист
&3 и гн. L40*4

Ен. профиль

1-20

—0.15

Стальной лист
&3 и гн. L40x4

Вкладыш

Грань
колонны

Обойма <’j
 Th.LAOxA

- Мастика

vmq-sq

КОМБИНИРОВА ИНАЯ
ЗАКЛЕПКА (ТУ 34-5814-70)

<7)4,4

Самонарезающий

БОЛТ (ТУ 34-5815-70',.

t, Р15
07

иэ„

фотб.2,65

ФАР

Втулка

09,8
>

-йлумфкь'

<р Отв. 6,4
Стальные трехслойные панелиплан отапливаемых зданий
Конструкция панели

Сортамент гофрированных профилей

С ОТКРЫТО РАСПОЛОЖЕННЫМ КАРКАСОМ

панели

боковые грани
панели обернуты
i слоем стеклоткани

Профилированные стальные
настилы крепятся к крепежным
элементам панели на сомонарезаю-
щих болтах и соединяются между собой
внахлест комбинированными заклепками.
Стыки уплотняются мастикой УМО50

Парапетная часть
панели

Антисептирава иная,
доска 220*40

Кастыпь из-40»4
через 700

минералобатных плит 2*60,
обжатых до 100 и обернутых Ц

пергамином

л\

250

КОНСТРУКТИВНЫЕ
УЗЛЫ

Окаймляющий
элемент йЗ:

ГН Г 70x50x4

и -&0,8

Ригель рамы несущего
каркаса из СЗ

Дистанционные болты
устанавливаются б
уровне ригелей каркаса
у стыков обшивки для

Фиксаторы внутреннего слоя
минераловатных плит
sh.l 40x1^5 через 1000
по высоте панели

Гн. L- фиксатор
Опорная
консоль

§
«о
&

С44-1000-0,8; V
масса 1м2 5,45кг хг

ГОРИЗОНТАЛЬНЫИ
шов

Обшивки из сталь
ных профилированных^,
листов 044-1000'0,8
Утеплитель из жестких

Риеель рамы несущеео
каркаса из с с интер-
иОлом бр 6600 по высоте

И:

Комвинированиая
заклепка

из	/г.

Филированного листа 2*

„0кно“ 50*50'

-80*5;

1125

S. Угловой

ьвклаоыш

1^50*5; 1200 через750

Фартук из оцинкованной
кровельной стали.

Дополнительные слои рубероида;
верхний слой бронирован.

Минералрватная плита повы-
шенной жесткости.

Стальная трехслойная панель
без внутренней обшивки

Крепежный элемент связи наружного и
из С п 14; заполнен внутреннего слоев,
минеральным войлоком Они состоят из:
гн. Е 80*43*4; 180;
- 80*8; 180.
шпильки MiQx7Q;
шайб из бакелизирован-
ной фанеры.

Гайки дистанционного
болта затягиваются
сквозь>,окна“ 50*50 в
стенке крепежных
элементов

Стойка рамы несущего
каркаса . из Е

Внутренний профилирован-
ный настип крепится к раме
каркаса на самонарезающих
болтах в процессе изготов-
ления



Комбинированные
заклепки, шаг^.400

Гч. 1.40x1,5 через 1000
по высоте панели

Гн. £80*43*4;1200"7
Гернитовые жгуты
ФЗО но мастике
типа КН

Опорная консоль

188

I!



Вертикальный

шов

Окаймляющий

Элемент из •	1

гн.г 70*50*4и~$08 “Ф

Мостика УМС-50.
Гэрнитовый жеупп на
мастике типа КН.
Минераловатный Мат
на синтетическом
связующем марки 50

Крайняя
торцовая
основндя
колонна

Крепежный элемент-

из гн. £80x50*4,
заполнен минеральным
войлоком

УГЛОВОЙ.

СТЫК

Швы уплотнить
мастикой УМС-50

Ж" й!сь стыка
7^, панелей

Ж

геох4Ох4,- гн.ьиз-воо*г,Иооа
2*100

1

ОКОННЫМИ ПАНЕЛЯМИ

МЕЖДУ СТЕНОВЫМИ

И

Ригела
фахверка

Угловая
панель

Плитный
пенополистирол

Лапка,
заводимая
в фалец
у грани
панели

Колонна у
торцовой
стены

Удлиненнаяg
панель„у.
торцовой
стены

3x1200 1580 2201130

КРЕПЕЖНЫЙ ЭЛ ЕМ EK Г

СТАЛЬНЫЕ СТЕНОВЫЕ ПАНЕЛИ ТИПА „САНДВИЧf{

100	150

Крепежный элемент,
Заводимый в верти-
кальный шов

4x1200

L160*10;

-2.65

Е;₽

232

-ШК7

Рядовая панель 1200

350

Удлиненная ламель у торцовой стены 1580

Угловая
панель

Стальной
SSir
Н7Я-680-Ц

Битумная
ленте

ю и

пеноплас

РАЗРЕЗКА ПАНЕЛЕЙ

относительно осей каркаса

8.40

2.40

1.20

Ригели
гнгЧ40*50**.

Тяж
U34&16

Прижимный
болт м8*20

Скоба, одеваемая
на полку ригеля

ВЕРТИКАЛЬНЫЕ ШВЫ

Ригель фахверка
гл М0Х5ОМ

Пенополи-
уретан
или пено-
полисти-
рол.

Облицовка
из профи-
лированных
стальных
листов ot

Стальная
оконная
панель
Легкабетон-^
ная цоколь- Sil
ная панель f

Ленточные или раздельные
оконные проемы заполняются
стальными оконными панелями,
стальными или деревянными
оконными переплетами либо
стекером	*

о простенках к соответственно
Приспособленным оконным заполне-
ниям примыкают доборные
сте.товыг панели

Крепежный
элемент

Доборноя
стеновая
панель

Оконная
панель

Уплотнитель вертикального
шва из пороизола или гернита
Вкладыш из пенополиуретана

Крепежный элемент
заводимый 8 верти-
кальный шов I

Самонарезающие
болты, шаг 4оо
Гн. L4Q*4
Парапетный слив из
оцинкованной кровельной стали
3 дополнительных слоя рубероида

20

Битумная
лента



гнД,40*4

ГЯП 140x50x4

Межпанельный слив из
оцинкованной кровельной
£ горизонтальном шве
пенопласт, накрытый
снаружи герметизирую-
щей мастикои

СОПРЯЖЕНИЕ ПАНЕЛИ ТИПА
САНДВИЧ"С ОКОННОЙ ПАНЕЛЬЮ

Ригель из
rH.L40*4u
гм. гч 140*50*4

Рама стальной
оконной панели

СОПРЯЖЕНИЕ ПАНЕЛИ ТИПА
„САНДВИЧ"С ЦОКОЛЬНОЙ ПАНЕЛЬЮ

Дополнительный
• tto;ieic прибора
к фиксатору кре-
пежного элемент0




ОГРАЖДЕНИЯ ИЗ ВОЛНИСТЫХ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ УСИЛЕННОГО ПРОФИЛЯ (СЕРИИ 2.430-2' И 2.450-1)

V'	-----------РлКПимМ УПЛ

ВДОЛЬ КОНЬКА

Гайка мв	15

Штампованная шаидаш-1

Мягкая прокладка м-1

Рабочий ход

0И

Ша; м-1

'Б1

Угловая деталь
(обрезанная)

Ригели из
CN12;14

Стеновые
листы

Бобышка
&12Q

Дпско
150x40; 1600

L50*5:
1800
через
1500

Малая гребенка
привинчена к
деревянным х.
бобышкам \

Ш-1; М-1

Коньковая детал
Переходная
малая деталь

1-1 ! Гребя !.ь войны

аольшая

Ш-1;

>2.40

Штампованные шайбы

Ш-4

Угловые детали

ПЕРЕХОДНЫЕ ДЕТАЛИ

ГРЕБЕНКИ БОЛЬШАЯ И МАЛАЯ

1900(2x32,5+5x167); 6~8

ЛИСТЫ АСБЕСТОЦЕМЕНТНЫЕ
ВОЛНИСТЫЕ УСИЛЕННОГО ПРОФИЛЯ
И ДЕТАЛИ К НИМ (по ГОСТ 8423-75)

Мягкие прокладки
М-1 J5*35;&3
М-2 025;

Швеллер в(
ската кро

ЭД CMUHjy

| кровли

Надставка „
фахверковой
колонны

ПРОЕМА \------------

Малая
переходная
деталь

1-2x32,5+10x83,5

10x83,5

Ось деформа-
ционного шва

Поручень
на КРЫШЕ

Стальная
оконная
ПАНЕЛЬ

L 100x8;

1100

Ш-2; М-2

Фартук из оцинко-
ванной кровельной
стали

Малая гребенка
привинчено
деревянным
бобышкам

Ш-1; М-1

Железобетонные
панели для .
неотапливаемых
зданий

Неравнобокая
угловая деталь
цементный
раствор 15

4.8; 6.0

—----—г-------

СреэанныЦ углы

„	~---Н

Продольная
нахлестка

Уплотнение
крепления
листов

Поперечная
нахлестка

150

Ш-1;М-1

Кровельные листы
(более устойчивы против
коробления}

j Опорный

I узел

I стальной

*1 срермы

Ж.-д.

колонна

Большая
(235x255)
Малая
(260x115)
1900; &8

Крюк
к-з

С-3; М-2^&2

Прогоны устанавлива-
ются через 13С0 по скату
(1250 по горизонтали).
Крепления кровельных
Листсо располагаются в
гребне 2-и и 5~й волны

М5\ Лотковая
1Г50х5\ деталь

У глав ая деталь
(обрезанная)

Доски 140x40
бруски 60x60.
через 1000

Поперечины
из доски
150x40; 1400

=4-

КРОВЛЯ У ДЕФ'ОР^йЩИОННОГО ШВЛ И у ПРИМЫКАНИЯ КЗНЪКА

К ТОРЦОВОЙ СТЕНЕ 	g_2

Коньковая
деталь

ската

Узловая
равнобо-
кая деталь
вдоль

Коньковая
деталь из
оцинко-
ванной
стали

Стена у оконного

И У УГЛА ЗДАНИЯ

Проеоны из Е Н12 устанавливаются
через € 2700 по высоте
Крепления, стеновых листов
располагаются 6 гребне
2-й и 5-й волны
Столик

12300; 08; масса 50 кг

5x167

1000

| Торцовая

[L Я стена

Стальная
оконная
панель

Столик

столик

Угловая равнобокая
деталь

Приборы для крепления асбестоцементных волнистых

ЛИСТОВ УСИЛЕННОГО ПРОФИЛЯ (ПО МРТУ 7-5-51)

Крюки
к-з м8 К-2

Равнобокая и
нераонобакая

12800; &8

R5O

Винты

В-2

Шайбы .

-3, Л Ш-5

Ф18

ш-2

т\НЗЗ^

Коньковая деталь

1950; б в

Накрывающий конец
.Накрываемый конец

32,5

5x167

Лотковая деталь 12800
уклоном от 1 :4 и более и с продольной на-
хлесткой от 150 мм по стальным прогонам из го-
рячекатаных или холодногнутых профилей. Гори-
зонтальная проекция расстояния между прого-
нами 1,25 м.

Стеновые листы навешиваются с вертикальной
нахлесткой от 100 мм на ригели аналогичной про-
гонам конструкции, расположенные с интервалом
до 2,7 м по высоте.

Ригели привариваются к столикам, размещен-
ным на наружной грани каркаса, прогоны — к фер-
мам. Зазор между ригелем и колонной позволяет
размещать крепежные приборы и в пределах ее
ширины. Асбестоцементные листы крепятся к ри-
гелям и прогонам крюками, пронизывающими их
в гребне волны. Водонепроницаемость в этом
месте обеспечивается расположением отверстия
вне водостока и штампованными шайбами с упру-
гими прокладками, плотно прилегающими к волне.

В местах пересечения продольной и поперечной
нахлестки углы у средних листов срезаются; стык
уплотняется путем уменьшения наслоения листов.

Зазоры между волнистыми асбестоцементными
листами в коньке и карнизе кровли, в углах, со-
пряжениях с оконными переплетами, воротными
рамами и панелями стен накрываются фасонными
асбестоцементными деталями, прихватываемыми
винтами. Лотковые детали, накрывающие дефор-
мационные швы, прикрепляются болтами на
уголках к краю ригеля или прогона. При замене
стальных ригелей и прогонов деревянными — креп-
ление асбестоцементных листов выполняется на
аналогично расположенных шурупах. Для осмотра
и ремонта кровли вдоль конька устраивается доща-
тый рабочий ход, опирающийся на закрепленные
болтами к листам лежни. При высоте здания бо-
лее 10 м вдоль свеса кровли устанавливается
стальное ограждение.

Глава 7

ОКНА, ДВЕРИ, ВОРОТА

Лист 7.01. Стальные оконные панели

В соответствии со стеновыми панелями для
6-метрового шага колонн стальные оконные панели
выполняются с номинальными размерами по фаса-
ду 6ХГ2 и 6X1,8 м. При высоте проема до
20 м они устанавливаются непосредственно друг
на друга и скрепляются болтами М12. Нагрузка
от собственной массы оконного заполнения пере-
дается на стеновую подоконную панель через
жесткие прокладки, устанавливаемые в нижнем
зазоре под стойками рамы. .

При большей высоте проема в заполнение вво-
дится ригель из прокатных профилей. Для обра-
зования необходимых зазоров между гранями
проема и оконным заполнением верхние в проеме
панели укорачиваются на 50 мм по высоте.

Панели подразделяются на открывающиеся и
глухие; те и другие — двойного и одинарного
остекления. В обоих случаях одинарное остекление
располагается с наружной стороны.

Панели состоят из несущей рамы, выполненной
из холодногнутых профилей, соединенных то-
чечной сваркой. В открывающихся панелях к раме
подвешены остекленные рамки, сваренные из тав-
риков размером 45 X 45 X 3,8 мм. Средние на-
ружные верхнеподвесные и внутренние нижнепод-
весные рамки открываются для проветривания
помещений. Рамки соединены между собой рычаж-
ным механизмом для совместного открывания.
В нижних панелях открывание может осуществ-
ляться вручную, в верхних панелях — электропри-
водом. Крайние наружные рамки боковой подвески
открываются вручную только для протирки стекол.
Крайние внутренние рамки глухие. Они привари-
ваются к раме панели шпоночным швом или кре-
пятся на кляммерах.

Стекла, окантованные резиновым профилем,
крепятся в глухих панелях непосредственно к не-

сущей раме холодногнутыми штаниками на бол-
тах М8; в открывающихся панелях — к. рамкам
кляммерами на болтах Мб (кляммеры размеща-
ются через 250 мм).

Оконные панели к колоннам подвешиваются на
крепежных уголках, аналогичных применяемым
для стеновых панелей. С крепежными уголками
панели соединяются болтами М12.

При низких наружных температурах стальные
панели могут являться мостиками холода. Возмож-
но их промерзаний и появление конденсата. Для
уменьшения этих явлений зазоры между стеновы-
ми и ойонными панелями заполняются теплым рас-
твором. В герметизируемых зданиях применяются
стальные оконные панели с уплотненным при-
твором.

Лист 7.02. Стальные оконные панели с уплотненным при-
твором

Оконные панели с двойным остеклением и
уплотненным притвором переплетов предназнача-
ются для одноярусного заполнения раздельных и
ленточных оконных проемов в многоэтажных зда-
ниях производственного и административно-быто-
вого назначения.

Номинальная длина панелей 6 м, высота от
1,2 до 3 м с интервалом через 0,6 м. Естествен-
ная вентиляция помещений осуществляется через
фрамуги с верхней подвеской наружной створки
и нижней подвеской внутренней створки. Крайние,
расположенные перед колоннами, поля заполня-
ются на месте асбестоцементными листами и об-
лицовываются стеклопластиком или гофрирован-
ным алюминием. Протираются стекла с внутрен-
ней стороны через створки с боковым подвесом,
с наружной стороны — с механических подъемных
устройств.

Оконные панели собираются из двух рам, сое-
диненных стальными планками. Рамы свариваются
СТАЛЬНЫЕ ОКОННЫЕ ПАНЕЛИ ИЗ ГОРЯЧЕКАТАНЫХ и ГНУТЫХ ПРОФИЛЕЙ (СЕРИЯ ПР-05-50/71)

ЛБТАЛИ РАЗРЕЗА И ПЛАНА И ОБЩИЙ ВИД	«

ОТКРЫВАЮЩИХСЯ ПАНЕЛЕЙ ДВОЙНОГО ОСТЕКЛЕНИЯ *ДО

ffineopo*

урпанавлибаются
под стоиками
рамы панели

Стекло 64

Нижний
козырек

Остекленные
рамки из
±45x45x3,8

Козырек

Болт М12

Через 500

болт М12
через 500

Петля

'Резиновый
профиль
Кляммера из
-30*1,6; 138
через 4 250
Болт Мб

э>1 Рамы панели,
вершник и
стойки из
гнутого С
126x50*3
HUMHUK из
гнутого л„
профиля o*J

Подливка
теплым в
раствором «

Жесткие подклад-



ДЕТАЛИ РАЗРЕЗА И ПЛАНА ГЛУХИХ
ПАНЕЛЕЙ ДВОЙНОГО ОСТЕКЛЕНИЯ^ДГ"

+“Г •

Болт MJ2
через 500
винтмб
через 300

В открывающейся
панели ооинааного
остеклениями
навешиваются
только наружные
рамки

265

Петли

Верхнеподвесные]

1220

265	620

1201 (

Нащельник

Петля

8

25

10

17

2х

‘ 545

4x1220+545

5970

2*15

6000

оинт М8
-26*3; 150
через 300

нащельники

-70*3

L125*BO*1
160
Болт М12

25 \Ю

Остекленные
рамки из
± 45*45*3,8

&1,5	|

Н25 I



Глухая
рамка Нижнеподбесные рамки

545

рамки

Подливка	Глухая„рамка

теплым раствором приваривается к раме



а

*• ’ ‘Винт М8-
;через 500.

Стоика
рамы w
гнутый
L120*50*3

Болт М12
( шайба-46*46*4и
гайка условно
не показаны)

Крепежный
элемент из
L125*80; 1110,
отверстия
040 и 30 *15

2х 25 т 10

545

ВинтМ8
-26x8:150

[3*1220^
^545^5

Штапик-гнутый'

J2 профиль &1,5

1200

1220

КРЕПЛЕНИЕ К
КОЛОННАМ
Крепежный
элемент из
L125x80x1Q;l110
отверстия
040 и30*15

Общий вид глухих а
панелей соответствует
общему виду открывающихся

В глухой панели одинарного
остекления „Г “крепятся
только наружные стекла

Болты М12 /

U25*86*i0;\\

1110 I

Болты М12

и25х80*Ю:
1110

Болт М12

Колонна

\*/У/////У//^////////////

-V

§

1

Штапик
гнутый
L 25*10*1,6

§

Гчутыи
L50*3

Штапик
гнутый L
/40*14x^5

Винт М8

-26*6;150

500
утый L
)х50*3;140
стыке

~26*6;150 \
через 450;500\

Ulmonut<\
гнутый С
40*14*1,5

в зазор между
панелью„Д0*и
крепежным
элементам на
болт ставятся
дополнительные
ьлиайбы из~4б*4б*4

Сцеп из 2L
125*14; 160
для крепления
стеновой
панели

Винт МВ
-26*6:150
через 450 ',500
СТАЛЬНЫЕ ОКОННЫЕ ПАНЕЛИ С УПЛОТНЕННЫМИ ПРИТВОРАМИ АЛЯ МНОГОЭТАЖНЫХ ЗДАНИИ (СЕРИЯ И36~2)

СХЕМЫ ПАНЕЛЕЙ

Асбестоцементный лист 86
Соединителиная планка

-100*6; 180 через 0,7-1,5м

ПЕТАЯ 1170; 018

Крайние и сред, /ял полулегли ।	0#

—5—

Кольцо замкобоб

\ ГЧ профиль
| 18*18*1,5

FF|f

£ Гнутый

Баут Кольцо

ЗАВЕРТКА

и
ik

I 750 ! 745 ;

30 1210 30

з-з

Планка
Ручка

Гэрметик
Резиновый
уплотнитель'.

Труба

1 60*30*3

IК Винт -
М4*8

Засов

4-4

Стеклопластик или /	Гнутый профиль] Брус 215*215 ЦО

гофрировонный алюминии	18*1в*1л5 ы-^оысоте панх^и

Соедини
тель- /
ныв Г
планки
-100*6:
180

200 200

Петли/

\200	! ^200

наружных створках: во внутренних с
они расстанавливаются аналогично

490\\30 1210 _''30 1210 \\30 12Ю

Накладка -
50*б;1100^"^
Гернит П, $50
по всей длине
между крепеж-
ными уголками

А.сбестоцем£нтнря
прокладка в преое -
лах колонны-при-
рлеить к трубе

Жесткая прокладка

-40*15;1100 под-
каждой стойкой
панели

Гернит И, (8 30
по всей длине

между прокладками

Электрозак-
лепка р4;

шаг 300

Гнутый
профиль N11
Петля 018 \

Гнутые
просрал
40*40*2,5 I

Г- - I -
Гчутыи	I

профиль^
18*18*1,5 X
винт ।
М4*8

Резиновой
прокладка^—•
15*1,5

Соединительная
планка - 100*6; 180
Асбестоцемент-
ный лист аб

Асбестоцементный лист до
установить после монтажа
панелей/ 490 J jq |

Герметик
Резиновый
уплотнитель

, Резиновая
прокладка
15*1,5

Стекло &4

I Петля
! 018



Просрили и прокладки вертикальных и
горизонтальных элементов пане.;и
идентичны

Пр-

.Наружные обвя кц глухих

'стекол привариваются электрсеак

1210

j зо f5j

елками

1200

СОПРЯЖЕНИЯ ОКОННЫХ И СТЕНОВЫХ ПАНЕЛЕЙ

тх0.6

Цементы,
рост бор
Стеклопластик
или госроиро-
банный йлюминии

Профиль

Цементы,
раствор

ФРАГМЕНТ ФАСАДА

Сцеп из 2
1.125*14 для
.'.оепления
стеновых
панелей

?j (стоика торцового и !
hl срахберка СЗ N20 И



Накладка

-50*6:1100

L90*6;ll00
очосвне низа
и верха панели
прикрепить к I
г брусу и!уруаачи\

Асбестоцементные листы 3 6 I
установить после монтажа панелей^
из замкнутых гнутосварных профилей 60 X 30 X
ХЗ мм; створки — из двух гнутых уголков 40Х
X 2,5 мм; штапики выполняются из гнутых угол-
ков 18 X 2,5 мм. При глухом остеклении наруж-
ные штапики привариваются к раме электроза-
клепками, во всех остальных случаях крепятся на
винтах М4 с шагом 300 мм.

Стекла окантовываются резиновым профилем.
Штапики привинчиваются на резиновой прокладке.
Притворы створок оклеиваются упругими синтети-
ческими прокладками. При закрывании прокладки
уплотняются завертками с засовом, вмонтирован-
ным в створки.

Оконные панели устанавливаются на стеновые.
Зазоры заполняются гернитовыми валиками. Мон-
таж и крепление к каркасу производятся при по-
средстве идентичных для всей стены унифициро-
ванных монтажных и крепежных приспособлений.

ЛИСТ 7.03. Стальные оконные панели с алюминиевыми пе-
реплетами

Панели из алюминиевых переплетов, объеди-
ненных стальными коробками с обвязками и им-
постами из замкнутых гнутосварных профилей,
сочетают в себе прочность со сравнительно неболь-
шой массой и высоким качеством створок перепле-
тов. Они обеспечивают воздухонепроницаемость
оконных заполнений и могут применяться для
ленточного и разделенного, одно- и многоярусного
остекления в одно- и многоэтажных зданиях с
неблагоприятными внешними и внутренними кли-
матическими условиями. Трущиеся части этих па-
нелей не дают искры, поэтому они могут быть
рекомендованы и для взрывоопасных помещений.

Коробки панелей номинальным размером 6 X
X 1,2 м (или 1,8 м) для ленточного и 4,5 X 1,2 м
(или 1,8 м)—для раздельного остекления разде-
лены импостами соответственно на 5 и 4 отсека,
заполненных алюминиевыми переплетами. Для
двойного остекления коробки сдваиваются и скреп-
ляются между собой утопленными «впотай» болта-
ми. Болты заводятся и затягиваются через «окна»
диаметром 30 мм в наружных стенках профилей.
В смонтированных панелях «окна» закрываются
заглушинами. Фиксация зазора и повышенная теп-
лоизоляция оконного обрамления обеспечиваются
прокладкой по контуру антисептированной рейки.
«Мостики холода» у болтов перекрываются шайба-
ми из бакелизированной фанеры.

Воздухонепроницаемость закрытых окон обес-
печивается: уплотнением притворов — уплотнители
из морозостойкой резины заводятся в цапфы алю-
миниевых профилей; прокладками из пенополи-
уретана под профилями, привинчиваемыми к короб-
кам; полиизобугиленовой мастикой УМС-50, запол-
няющей пазы для установки стекол.

Переплеты собираются из алюминиевых обвя-
зок коробчатого профиля с упорными выступами
и уголковых штапиков, поджимающих к ним стек-
ла. В панелях номинальной высотой 1,8 м пере-
плеты усилены аналогичными обвязкам алюминие-
выми средниками.

Для обеспечения протирки стекол все основные
отсеки внутренней рамы створные. Расположенные
за колонной крайние, дополнительные внутренние
отсеки — глухие, заполненные алюминиевым ли-

стом. В наружных рамах створные переплеты
занимают среднюю часть окна.

На стену оконные панели опираются через фик-
сирующие стальные подкладки, расположенные
под обвязками и импостами. К перемычкам они
крепятся аналогично размещенными гибкими
стальными связями. Периметральные швы запол-
няются полиизобутиленовой мастикой и накрыва-
ются нащельниками и козырьками из холодно-
гнутых стальных профилей.

Горизонтальные швы между панелями фикси-
руются вставками из усиленных диафрагмами
гнутых швеллеров. Вертикальные швы накрыва-
ются гнутым стальным наличником. Все швы за-
полняются минеральной ватой.

При многоярусном остеклении оконные панели
крепятся непосредственно к основным и фахверко-
вым колоннам. Крепежный элемент состоит из
шпильки, ввинчиваемой одним концом в заведен-
ную за внутреннюю раму шайбу, а другим концом
вставленную в прорезь приваренного к колонне
уголка. Зазор между колонной и панелями фикси-
руется антисептированным деревянным бруском.

При высоте проема более 12 м заполнение
усиливается ригелем из горячекатаных профилей.

В связи с относительно высокой стоимостью в
настоящее время описанные оконные панели при-
меняются преимущественно для герметизирован-
ных зданий и зданий, расположенных в суровых
климатических условиях.

Конструкция панелей разработана в ленин-
градском институте «Промстройпроект».

Лист 7.04. Стальные оконные переплеты

Каркас оконных заполнений образуется импо-
стами, расположенными через 1,5; 2 м и привари-
ваемыми к закладным элементам в перемычечных
панелях. К импостам прикрепляются болтами глу-
хие переплеты (ПГ) и рамки с открывающимися
фрамугами верхней подвески (ПО), внутренней
нижней подвески (ПОВ) и внутренней боковой
подвески (ПСВ).

При одинарном остеклении глухие переплеты
(ПГ) комбинируются с открывающимися фраму-
гами верхней подвески (ПО), служащими для
проветривания помещений. При двойном остекле-
нии за верхнеподвесными фрамугами (ПО) уста-
навливаются нижнеподвесные фрамуги (ПОВ),
открывающиеся вместе при посредстве рычажных
приборов и направляющие кверху ток холодного
воздуха. За глухими переплетами устанавливаются
фрамуги боковой подвески (ПСВ), обеспечиваю-
щие возможность двусторонней протирки стекол.

Глухие переплеты и рамки фрамуг взаимоза-
меняемые, имеют одинаковые габариты. В целях
упрощения монтажа предусмотрены глухие пере-
плеты двойной высоты (ПГ 34; 44). Цифры з
маркировке указывают количество стекол по ши-
рине и высоте переплета. При наличии больших
стекол в переплетах и фрамугах выкидываются
средники и усиливаются импосты. В этом случае
их марки указывают только количество стекол по
ширине переплета (ПГЗ; ПГ4; ПОЗ; ПО4 и т. д.).

Глухие переплеты и рамки фрамуг крепятся
к импостам посредством метизов. Козырьки уста-
навливаются только над открывающимися пере-
плетами.
Стальные оконные панели с алюминиевыми переплетами'
Схемы панелей для ленточного и раздельного остекления

и уплотнение притворов

МНОГОЯРУСНОЙ

УСТАНОВКЕ

Вставка между
панелями из

U40*40*3

ЧуП*'-40x5./150
а——- Шпилька М12

Мастика

Болты М12

Петли

70

2*2,5

Грань колонны

7Г

Г

- 40x5; 150 с при-

ж

—. варенной

гайкой

Стекло $4

Й

Сечения панелей

TILJL^

Г4О5; 150 с
прорезью

Козырек

50

Крепежный
элемент из
шпильки М12;-
1180 и шайбы

Поток для
конденсата
между пере-
плетами
из U34*20*2

Гибкоя связь из -$0*3; 1130
у углов панели
Ращельники-гн. L 50*20*3
Прокладка д2 из
пенополиуретана

Алюминиевый
средник в сычбор-.^
касс переплетов ъ
попели высотой
1760

1138

5970

758 ЗАО

40	4&~

Гн. i5Ox2O<3

Козыре,
из- бЗ

Петли



Фигурные алюминиевые и стальные

ОбвЯЗКА ПЕРЕПЛЕТА ШГПАПИКИ

Сопряжение обвязок коробки

Антисептированная
рейка 30*60

Г4О*5;150
с прорезью

ПРОФИЛИ

Средник

Подоконник

Крепление панелей при

-sr

Шайба из баке- :

лизированной 4
фанеры 2 ;

Шпилька м 12; 1180с
шайбой - 40*5; 180

,,0кна 1 030 для
установки и
затяжки болтов

Уплотнители из
морозостойкой
резины

Прокладки <5'2 из
пенополиуретана

Винты мб*Ю
через 300

Полиизобутиленовая
мастика УМС-50

Антисепти-
рованный брусок
60x100

Шпилька М12

Минеральная
' вата

Г4О*5; 150с
прорезью

Вставка из
U 40*40*3

Герметик
Прокладка &2 из
пенополиуретана

Козырек -----

Подливка цем.
раствором

Фиксирующие подкладки
под импостами из:

2-40*15;Ъ50 .

и—бо*ю; П2о

40

758

340

Алюминиевый
лист а2

ад

60

Гибкая связь $
-3*60; ИЗО —
над импостами 1

Гнл 50*20*3 §

Прокладка &2ыз
пенополиуретана

Вставка между S
панелями из
440*40*3 С
диафрагмами из
—34*3; 137
заполнена мине-
ральным войлоком



— Герметик ------

Прокладка &2 из
пенопопиуретона
Подоконник §
Мастика УМС-50
подливка и ем.
раствором

Мастика
УМС-50
СТАЛЬНЫЕ ОКНА (ПО ГОСТ 8126-56}

18

1395

70 100

ПО 32

ГОРЯЧЕ-
КАТАНЫЕ
ПРОФИЛИ

МЕТИЗЫ И
ТИПОВЫЕ
ДЕТАЛИ

Рамка

Фрамуга

ПРОФИЛИ
холодной
ФОРМОВКИ
35

ПЕРЕПЛЕТЫ

ПГВ2:34

ГЛУХИЕ ПГ

ПГ 42:44

100 70 .
Петля-<?гГТ*-

Л д з,з

,, ". Из ленты

-56x3,2

Из-30*4

',7Л'/;л

Рамка

Верхний окаймляющий
Г 75*50x5

СОПРЯЖЕНИЕ ДВОЙНОГО
ОСТЕКЛЕНИЯ С ОДИНАРНЫМ

/7,5 27 435 Ь 465 \ 436 \щ5Ц5

1341
1395

R8

R8

2х\232,5 2х23_

2*2$2,5

ПЕРЕПЛЕТЫ ОТКРЫВАЮЩИЕСЯ ПО НАРУЖНЫЕ ВЕРХНЕЙ ПОДВЕСКИ
ПОВ ВНУТРЕННИЕ НИЖНЕЙ ПОДВЕСКИ

ПСВ ВНУТРЕННИЕ СТВОРНЫЕ БОКОВОЙ ПОДВЕСКИ

100 70 П042 7О2хЮО7О

70 100

ИзЕЗО^А;

130
^Ы0





Отв. ф 10 „
раззенковать
сверху

ИзН2;140

СЕЧЕНИЯ ПОВ И ПСВ

§'етли только	Петли только

ля ПСВ_____________фрамуга для [Тсв

438 | 438 21 [7^5
])И<8	876	~?8-4

i860 .	J

изленты-80х2$

60

1395

профиля

ПРОЕМОВ

ЗАПОЛНЕНИЕ

ОДИНАРНОЕ ОСТЕКЛЕНИЕ

&

Импост

Пористая
резиновая
прокладка

Петли
только
для ПОВ

Ггрметизиоу-
ющая мастика

~ 52,5; 70
25;43

52t5; 70х

25:43

В переплетах и Фрамугах с большими стеклами
(ПГЗ;ПГ 4;Ф1б ; Ф26) горизонтальный средник
удаляется,а импосты выполняются из
— — - /V6 взамен профиля N4

_________1500; 2000______________

1335 для 3-стекольного;

1880 для 4-стекольного переплета

ПОВ

Импост

25,-43

ПГ

52,5; 70

1500; 2000

1395 для 3-стекольного;

i860 для 4-стекольного переплета •.

Подливка
цементным
раствором

ДВОЙНОЕ остекление

?1ио\	Щеколда

876для2-сгеколь-

нои фрамуги | 27

*у

134) для 3-стеколънои фрамугиJ

876 для2-стеколь-

27 нои фрамуги\ 27

Козырьки уста-
навливаются
только над
открывающи-
мися перепле-
тами

гаются по сере*
дине стекол

ПГ

-Лист &3-4 в

• месте перехода пр
к одинарным
переплетам

Петля

Ветровой ригель
из L63*5uL50x5

Петля

... ПСВ
СВЕТОПРОНИЦАЕМЫЕ СТЕНОВЫЕ ОГРАЖДЕНИЯ ИО ОТЕКОРЛ (СЕРИЯ 2.436-5} И СТЕКЛОБЛОКОВ

7.05

СТЕКОР ШВЕЛЛЕРНОГО, ДВОЙНОГО ШВЕЛЛЕРНОГО И КОРОБЧАТОГО ТИПА

СТЕКЛОБЛОКИ

ШВЫ

Для связи с цементным
раствором боковые грани
обрабатываются органи-
ческой мастикой или

СХЕМЫ ФАСАДОВ

Ленточное
остекление

И КОРОБЧАТОГО ТИПА К ПАНЕЛЬНЫМ СТЕНАМ В РАЗРЕЗЕ И ПЛАНЕ

Гздроизоляционная
мастика

Гидроизоляционная мастика

-30x4 но самонарезающих

, бинтах мз*8 через 300

Остекление
проемов

Винт М5х8
с шайбой
Фаски
под ключ

ДЕТАЛИ КРЕПЛЕНИЯ СТЕКОРА ШВЕЛЛЕРНОГО

Стальная
подкладке
шаг 1500

соединительный элемент

И	цз„ гнутого 1.50*33x2,5:1220

2 винта м 5*8с шайбой
через 160; 160

5 20

ростеночныи

Гнутые L56*J

Цокольная панель

\1500\

Стальная оконная панель или
стальные оконные переплеты

750,
kof

Ярусное или поэтажное
остекление с включение;!
переы.ычечных / :,юлсй
Z КРЕПЛЕНИЕ РИГЕЛЯ Л' л>5. КОЛОННЕ
Стекор
условно не
показан

ж  г.ющиеся
но t репежкые элег енты,
обрезать по месту

48

Тяж 0 /2
при много-
ярусном
остеклении

37 . .65

Гидэоизеляционная

I мастика

/ Прокладки из губчатой

! морозостойкой резины

Винт М5*8 с шайбой

Стальная прокладка В6','
шаг 1500
иёрамляющии элемент
гнутый L56xJ

Уплотняющая прокладка из
морозостойкой резины

МежЗу ярусам-'
стекора рис:л
' -,леиг при-

Слаб из оцинкованной

К'	слио из оцинкооаннии

кровельной сбпали 6и<8
со костылям через 760

с подливкой цементным
раствором



Стальная прокладка

Обрамляющий элемент
гнутый L56x3 и-60*3;
через 530

Соединительные элемент из
гнутого L 50*36x2,5/490
/ винта М5*8с шайбой
через 500

Для ппсп/ска тяжа соедини-
телы'ый элемент вырезать
из мс^ту

Остекление по всей высоте
стены с включением сталь-

сп, апьных отреплете:

Опорная
консоль из
ЕМ0х$0*10'Л300

/1 обели
через 500

Ригель

Гнутыи L56*3

Остекление
г '"'•г-МОб

ИЖПттп

Риге,
ЛИСТ 7.05 Оконные заполнения из стекора и стеклоблоков

Светопроницаемые ограждения из стекора
(стекло коробчатое) и стеклоблоков предназна-
чены для заполнения глухой части оконных прое-
мов. В открывающейся части применяются створ-
ные стальные оконные панели или отдельные пе-
реплеты, остекленные листовым стеклом. По тепло-
изоляционным свойствам ограждения из стекора
швеллерного типа приравниваются к одинарному
остеклению; из стекора коробчатого типа и стек-
лоблоков — к двойному. Отсюда в неотапливаемых
зданиях применяется стекор швеллерного типа;
в отапливаемых — стекор коробчатого типа на
высоту не менее 2,4 м от пола (выше может быть
применен стекор швеллерного тапа); в герметиче-
ских зданиях с искусственным климатом — только
стекор коробчатого типа.

Стекор швеллерной? и коробчатого типов при-
меняется в зависимости от прочностных свойств
при ленточном остеклении и остеклении проемов
соответственно высотой 1,8—3,6 м и 2,4—6 м. При
необходимости сплошного остекления оконных
проемов высотой до 15,6 м в заполнение вводится
стальной фахверк из горизонтальных ригелей, рас-
положенных между ярусами остекления и состав-
ленных из холодногнутых профилей и вертикаль-
ных составных тяжей, связывающих ригели между
колоннами.

Отдельные стекоры швеллерного или коробча-
того типа крепятся к стеновым перемычечным па-
нелям или стальным ригелям в горизонтальных
обоймах. Обоймы образуются непрерывным на-
ружным обрамляющим уголком и отдельными
внутренними уголками, скрепленными винтами.
Сопряжение уплотняется прокладками из морозо-
стойкой резины и защищается от увлажнения
гидроизоляционной мастикой. Вертикальные швы
между стекором и простеночными блоками также
уплотняются в стальных обоймах из гнутых угол-
ков, пристрелянных дюбелями к бетону.

Вертикальные швы между отдельными стеко-
рами герметизируются прокладками из морозо-
стойкой резины и защищаются от увлажнения
гидроизоляционной мастикой. Сечение прокладок
специфично для каждого профиля.

Горизонтальные стальные ригели опираются
на опорные консоли и прикрепляются к уголкам-
упорам, применяемым для крепления стеновых
панелей.

Стеклоблоки номинальным размером 0,2 X
X 0,2 ХОД м представляют собой две склеенные
по контуру стеклянные коробочки. Для лучшего
рассеивания световых лучей желобчатые днища
коробочек расположены взаимно перпендику-
лярно. Для связи с раствором поверхности бо-
ковых граней стеклоблоков придана шерохова-
тость.

Стеклоблоки заполняют оконный проем в виде
кладки со сквозными швами на безусадочном це-
ментном растворе, армированном стальной сеткой
из стержней диаметром 6 мм. Отдельные стекло-
блоки могут быть укрупнены в светопрозрачные
панели с обвязкой из безусадочного бетона. При
Установке таких панелей по контуру проема пре-
дусматриваются эластичные прокладки, исклю-
чающие передачу касательных усилий.

Лист 7.06. Деревянные окна для промышленных зданий

Деревянные окна для промышленных зданий
состоят из оконных блоков-коробок с навешенны-
ми на петли створками, с наружным или внутрен-
ним открыванием. В одноэтажных зданиях приме-
няются оба направления открывания; в много-
этажных — только внутреннее.

Окна с наружным открыванием створок изго-
товляются без наплава, с одинарными или спа-
ренными переплетами; с внутренним открывани-
ем — только с наплавом и со спаренными пере-
плетами (наплав — выступ створок за грань
коробки, уплотняющий притвор).

Оконные блоки заполняют отдельные проемы
шириной 1,5; 3 и 4,5 м и высотой 1,2—7,2 м,
с интервалом 0,6 м, а также ленты той же высо-
ты. Ленты с внутренним открыванием разделены
соосными колоннам доборными простеночными па-
нелями шириной 0,5 м.

Оконные блоки, заполняющие отдельные прое-
мы, крепятся к заложенным в боковые грани про-
стеночных панелей деревянным пробкам; заполня-
ющие ленты —- к колоннам и стальным или дере-
вянным импостам, связанным с перемычечными
стеновыми панелями. Высота горизонтальных и
ширина вертикальных стыков между блоками фик-
сируется деревянными антисептированными про-
кладками, располагаемыми соответственно около
вертикальных или горизонтальных брусков ко-
робок.

В стыки между оконными блоками с двойными
створками заводятся теплоизолирующие прокладки
с наружной и внутренней стороны. Стыки накры-
ваются нащельниками.

Для отвода конденсирующейся влаги в нижних
брусках коробок с внутренним открыванием ство-
рок устраиваются прорези шириной 16 мм на
расстоянии 50 мм от, вертикальных брусков и
импостов. .	<	...	,

Лист 7.67. Двери

В зависимости от назначения и конструкции
деревянные двери подразделяются на внутрен-
ние— глухие или остекленные с притвором в чет-
верть, остекленные с качающимися полотнами;
наружные — глухие или остекленные с притво-
ром в четверть.

В соответствии с направлением открывания глу-
хие и остекленные двери 0 притвором в четверть
могут изготовляться правыми или левыми. Наруж-
ные двери изготовляются с порогом или без поро-
га; внутренние — только без порога.

Двери поставляются собранными в блоки, со-
стоящие из полотен, вложенных в коробки и наве-
шенных на петли. Коробки без порога следует
расшить монтажной доской.

Полотна внутренних дверей высотой 2,3 ,м и
шириной более 0,7 м навешиваются на три петли,
остальные — на две петли. Крайние петли уста-
навливаются в 250 мм от 'грани полотна, сред-
ние петли — на середине высоты полотна.

Полотна наружных дверей могут изготовляться
с дополнительной обшивкой рейками или отделкой
шпоном из древесины тверды^ пород. Нижняя
часть полотна экранируется с обеих сторон полоса-
ми из декоративного бумажно-слоистого пластика
ДЕРЕВЯННЫЕ ОКНА (ПО ГОСТ 12506-67)

ОКНА С НАРУЖНЫМ ОТКРЫВАНИЕМ СТВОРОК, С ОДИНАРНЫМИ ИЛИ СПАРЕННЫМИ ПЕРЕПЛЕТАМИ

СОПРЯЖЕНИЯ ОКОННЫХ БЛОКОВ С НАРУЖНЫМ
: И ВНУТРЕННИМ ОСТЕКЛЕНИЕМ

ОКНА С ВНУТРЕННИМ'. ОТКРЫВАНИЕМ. СТВОРОК, СО СПАРЕННЫМИ ПЕРЕПЛЕТАМИ

Петля

11

2-2

стяжки

X

И'тапик
16*10 на
з.илазке

Уплотняющая
прокладка

I „".Jau-З Заполняют и

1___ Н* оконные ст ___________________________

Iff

Уплотняющая
прокларка _

|	1185

2693:2943

Петли только 6
ееохнем сечении

94; 124

Прорези для отвода боды
шир. 16 мм устраиваются
в 50 мм от вертикальны*
брусков коробки и импостов

Четверть •
выбирается
при наличии
подоконных
досок

.при заполнении
оконных проемов
по высоте нес-
колькими блоками

150

Оконные блоки заполняют отдельные
проемы шириной !,5;3и4,5м и высотой
1,2'7,2м и ленты той же высоты.

Ленточное остекление оконными бло-
ками с внутренним открыванием
створок осуществляется в сочетании
с устанавливаемым перед колонной
доборным простеночным блоком
Q5 шириной

Нащельник
14*13

Прокладки
80x34^1200

Вертикальный
импост из
досок

Высота стыков фиксируется деревянными
антисептированными прокладками, располо-
женными под вертикальными брусками коробке
Нижняя грань коробки обернута полоской
рубероида о ~

Слив из оцинкованной кровельной стали под-
лит цементным раствором

В стык между оконными блоками со спаренны-
ми переплетами заводится синтетическая
теплоизолирующая прокладка

Нащельники

Болты Деревянные

М8 осмоленные

Стальной . вкладыш из пР°&ки
вертикальный минераловатны*
импост  плит, обернуты*
в пергамин

Лобарный
простеночный
блок
злухих полотен

НАРУЖНЫЕ '

Варианты реечной обшивки полотен

ВНУТРЕННИЕ

варианты остекленных

42\\\2 700;900;110q

42

1520; 1920

10

Внутренние двери
без порога

±0.00

?оо;900

i;soo 2Ш-12

Стальной
порог из
сварного
или гнуто- '0.03

700;9DD; 1100
ь 2

?	700; 900 2

421 ? 7ОО;9ОО;11ОО? 2 700;900;1100 gl 42

Декоративный
бумоннослоис-
тый пластик
1:10

И88;1878; 2278
988 для однопольных дверей

766; 986

?490;Г890; 2290

Дверные полотна шириной 700 только ь*—
глухие; большей ширины-глухие и |
остекленные; в дверях с качающи- |
мися полотнами только остекленные rs=
Дверные блоки шириной 2290 только
для высоты 2390: меньшей ширины-
для высоты 2090 и 2390	561 2

Наружные дверные блоки только б
коробках с порогом внутренние-с
порогом и без порога



н

56

РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ
Ширина проема = ширине блока+30 мм
Высота проема от уровня чистого попа:
для внутренних дверцей = высоте блока-Юмм'
для наружных дверей и с качающимися
полотнами = высоте блока +10 мм:
под стеновой панелью = 2400 мм

Коробка
Обклодка

Порог
стальная

Фундаментная балка

ДВЕРИ С КАЧАЮЩИМИСЯ ПОЛОТНАМИ

Для надужн. ,2<yf

Для дверей с качаю-,
щимися полотнами

Пружинная
петля

2 10 2

ДВЕРИ СТАЛЬНЫЕ (ПО АЛЬБОМУ /V 42731-С ИН-ТА,,ТЕПЛОЭЛЕКТРОПРОЕКТ



765; 1015

ТхВЕРИ СТЕКЛЯННЫЕ (ПО ЧЕРТЕЖАМ ИН-ТА„МЕТРОПРОЕКТ”)

Наличник из
пластмассы

Верхние
жалюзи

Яижние
'Жалюзи

Щековые накладки из
хромированной стала
-60x6; 1650

Упругие прокладки &3

9 24

-60*S

710 i960

1 Винт
М4Х12

Неробка

из£Нб,5

Толкатели из хромиро-
ванной стали-150*8'
1300

Упругие прокладки $3

853

1075

15 |;2 710;980 zj|

Коробка из
75x5 и L32X20X4

71О;96О Д7 7Ю;960 ^2Ш2
^1515; 2015	~ |

Полотно Вбери Нащельник
штампованное	-50хд

из листа &2	^*4

Уровень
чистого
пола

Стекла типа
„сталинит"
-850x14^12300

Алюминиевый

прессованный
профиль на клею

Резиновая
прокладка

Алюминиеоыи-
L25*2
ДВУХПОЛЬНЫЕ ВОРОТА РАСПАШНЫЕ И РАЗДВИЖНЫЕ (СЕРИЯ ПРЯ5-36)
РАСПАШНЫЕ ДВУХПОЛЬНЫЕ ВОРОТА 4*4,2 М

-6*150,

±0.00

Полоса сезоны и
пеньковые канаты

.«Ьэырек

*6*70

Казырек-6*70;14100
приварить перед установкой

ЕЮ;
11870.

Е 10;

11970

-6*270',

5*20

Щеколда

77777777777777777777л

Ю0 2*5 117

73!

65

20

РАЗДВИЖНЫЕ ДВУХПОЛЬНЫЕ ВОРОТА 4*4,2М

Полоса
брезента

Нижняя/
петля

ШУРУПЫ Л>‘., „
через 200

Полотно калитки « 55

Перемычка воротной рамы
590*400; 15980

Нащельник

-6*70

L90x56x6

£>,

1250

~ai5

Стоика.,
воротной рамы
990*400;14350

L50*5

Отверстие р40
для строповки

1Ю;

I 2000

РАЗМЕРЫ ВОРОТ
ДАН РАЗНЫХ ВИДОВ
ТРАНСПОРТА

Автомашины до !,5т
3x3 м

Автомашины 2,5~5т
4*3м и 4*4,2М

Железнодооожный
состав 4,7*5,6м

Шурупы Ф4; 160
через 200

1970

-2*20

Ходовые

Натяжной
блок

Асбестоцементные листы 88,
цементный раствор

3970

Обвязка

стальном каркасу

СБОРКА
ОБВЯЗКИ
ФИЛЕНКИ

НижнЯЯ
направляющая
£!4;1120 \

Нижняя

, направляющая
СИ; 1720

Верхняя
направляющая
L90*9;-20*20

Шпонка
25*117 ;1195
Нагель

Ф12; 182

------ из брусьев
117*82 собирается в

К приваду механизма
открывания бсрот

Нащельник
— 6*70

Аготнимиипт

Укрытие ходовой части,
щитки из листовой
стали -1*550:11300
Каркас ±35^35:1500
через* Ю00

1Ы.

Войлок,
обернутый
пергамином



Ею; 2('6*20)

нащельник

'ч	р——|------sJ

^ттттттТлтТтттттЛттзттж/ттлт^Я
"•олшиной 2,3—3 мм, установленного на водостой-
ком клее и привинченного по контуру шурупами.
В случае надобности такие же полосы устанавли-
ваются и на внутренних дверях.

Конструкция стальных дверей принята по альбо-
му типовых деталей института «Теплоэлектропро-
ект». Стальные коробки — из горячекатаных или
холодногнутых профилей с притолокой при одно-
сторонних и без нее — при двусторонних петлях
(двусторонние петли ставятся на двери с качаю-
щимися полотнами). Стальные полотна — из обра-
ботанной методом холодной штамповки прокатной
тонколистовой стали толщиной 2 мм. Холодная
штамповка всех полотен осуществляется двумя
штампами при неизменном положении заготовки.
Для выдавливания жалюзи пуансон снабжается
сменными деталями.

При односторонних петлях нащельник прива-
ривается к правому полотну.

Двери из стекла типа «сталинит» с качающими-
ся полотнами применяются в главных входах и
вестибюлях промышленных зданий в условиях, не
вызывающих загрязнения.

ЛИСТ 7.08. Распашные и откатные ворога

По конструкции открывания приведенные на
листе ворога подразделяются на распашные дву-
польные и раздвижные одно- и двупольные.
Воротный проем обрамляется сборной железобе-
тонной рамой, вписывающейся по внешним раз-
мерам в принятую разрезку панельной стены. В
одном из воротных полотен устраивается ка-
литка.

Полотна распашных ворот навешиваются на
петли. Нижние петли снабжены сферическим , ша-
рикоподшипником, самоустанавливающимся под
действием вертикальной нагрузки. Верхние петли
рассчитаны на восприятие горизонтальных сил.

Полотна раздвижных ворот прдвешиваются к
верхней направляющей на двух ходовых роликах.
Вертикальное положение полотен фиксируется
нижней направляющей.

Стальной каркас полотен (обвязка из швелле-
ров, средники из двутавров, раскосы из полосовой
стали — только для распашных ворот) заполняет-
ся дощатыми филенками и остекленными перепле-
тами. Брусчатые обвязки филенок и коробки пе-
реплетов собираются в каркасе путем надвижки
боковин на шипы, заложенные в вершнике и ниж-
нике. Филенка состоит из двух рядов вагонки с про-
слойкой из антисептироваиного и обернутого в пер-
гамин войлока. В соответствии с габаритами калит-
ки высота нижнего яруса .каркаса принимается вне
зависимости от размера полотен равной 2,08 м.

Чтобы предотвратить продувание по контуру
воротной рамы, к каркасу приваривают нащель-
ники из полосовой стали, а щели между распаш-
ными полотнами и под ними закрываются гибки-
ми фартуками из резины и брезента.

Ворота оборудуются механическим приводом,
комплектом приборов для ручного открывания и
тепловой завесой в отапливаемых зданиях.
Аварийные выключатели механического привода
обесточивают систему при попадании посторонне-
го тела между полотнами и в период открывания
калитки.

Лист 7.09. Подъемно-секционные ворота

В связи с конструкцией открывания подъемно-
секционные железнодорожные ворота устанавли-
ваются в зданиях высотой от 7,8 м. Открывание
и закрывание полотен автоматическое.

Полотна ворот скользят на роликах по направ-
ляющим пазам рамы портала. В закрытом положе-
нии они обеспечивают непродуваемость посред-
ством лабиринтного уплотнения стыков с проклад-
ками из эластичных материалов. При подъеме
полотна размещаются внутри цеха над воротным
проемом. В конструкцию полотна входит рама, сва-
ренная из гнутых швеллеров, обшитая с двух сторон
алюминиевым или стальным плакированным лис-
том и утепленная полистирольным пенопластом.

Механизм подъема установлен на площадке пе-
ред кассетой для полотен. Подъем на площадку
по скобам, приваренным к 'правой стойке. Закры-
тый кожухом противовес скользит по направляю-
щим в левой стойке.

Автоматическое управление обеспечивает под-
ем и опускание полотен и их остановку на любой
высоте при соприкосновении конечных выключате-
лей с препятствием и при обрыве тросов. Полотна
ворот удерживаются в висячем положении колод-
чатым электромагнитным тормозом, срабатываю-
щим при выключении тока, или стопорными уст-
ройствами, срабатывающими при обрыве тросов.

В случае отключения тока или выхода из строя
электропривода предусмотрено переключение на
ручную лебедку. При опускании полотен включает-
ся автоматическая световая сигнализация. Проход
людей — через калитку. Открывание калитки вы-
ключает систему подъема ворот.

Лист 7.10. Шторные ворота

, Шторные железнодорожные ворота устанавли-
ваются в производственных и складских- зданиях,
где теплопотери не имеют существенного значе-
ния. Ворота *состоят из шторы, скользящей по на-
правляющим и наматывающейся на барабан, ко-
торый установлен на раме, расположенной над во-
ротным проемом. Он вращается электроприводом и
связан с пружинным противовесом. Конечные вы-
ключатели и блокирующее устройство обеспечивает
автоматическое прекращение движения шторы в
конечных положениях и при соприкосновении с
препятствием.

Штора собирается из профилированных сталь-
ных планок, соединяемых в замок. В закрытом по-
ложении она обеспечивает непродуваемость лаби-
ринтным уплотнением планок в направляющих.
Съемные направляющие шторы составлены из
двух уголков. Они крепятся к обрамлению проема.

Барабан состоит из трубы с направляющими
дисками и концевыми цапфами, опирающимися на
шарикоподшипниковые втулки. Барабан связан с
электродвигателем через редуктор. При отключе-
нии электродвигателя подъем и спуск шторы могут
осуществляться вручную.

Пружинный противовес состоит из отдельных
кассет с ленточными спиральными пружинами,
включающимися по мере увеличения воздействую-
щего на барабан момента от массы щторы. Проти-
вовес позволяет уменьшить мощность электропри-
вода и ускорить подъем шторы ручным приводом.
ЖЕЛЕЗНОДОРОЖНЫЕ ПОДЪЕМНО-СЕКЦИОННЫЕ ВОРОТА 4,8*5,4 м С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ (СЕРИЯ ПР-05-56)

Помещение цеха

Блок противовеса
верхний

7.50

| Электрика

5.60

С N12

Механизм
подъема

Противо-
вес-

Блок противовеса
нижнии

Полотна ворот в
верхнем положении

Рама
ворот из Г/У27

Площадка
механизма
подъема

Правый
направля-
ющий
блок

Конечный блоки

выключатель кабеля

Верхняя обвязка
воротной рамы
LN27

Левый
направля-
ющий
блок

Кожух /
противо-
веса

±0.00

4900

полистирольныи,

। |J И11
НИ]!1

Ролики
полатна

Подъемный
трос

Нижняя обеязка
воротной рамы
LN27

Резина
 морозостойкая

Кожух
Противовес

Скобы из

-6x48; 1550

Стопорное
устройство

Полотно
ворот

Полотно
ворот

Нижнее полотно
ворот

Скобы из
-6*48;1550

Стопорное
устройства

iQt

Конечный
выключатель I

800

1'>'гл

I "ГН
llljl
и; ।

СОПРЯЖЕНИЯ
ПОЛОТЕН

ЛАБИРИНТНОЕ
УПЛОТНЕНИЕ
ЖЕЛЕЗНОДОРОЖНЫЕ ШТОРНЫЕ ВОРОТА 4,в*5,4М С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ (СЕРИВ ПР-05-57)

- ДЛЯ НЕОТАПЛИВАЕМЫХ ЗДАНИЙ

ПОМЕЩЕНИЕ ЦЕХА

680

5140

57

220 185 18П

Электропривод

Противовес

Кожух

Кожух

М2

Ручной
привод

Противовес

Рама
ворот

Барабан
шторы

барабан
шторы

Электропри-
вод и редуктор

Фиксатор
из ленты
"40x3; 1$4

Звено шторы
ленты
"130*1,5; 14880

600	182127 79

82,5

82,5

Тяга

штора

БолтМ12*25
через 250

Н оправляющие

'^-.1 “Тг-56хЗвх5; LWX56X6;

15570	14910

-40*5;15430

^W/5^

Косынк
из-40х5

ДЕТАЛИ ШТОРНОГО
ПОЛОТНА



Направляющие

4-56*36*5 '

СОПРЯЖЕНИЕ
ЗВЕНЬЕВ
ШТОРЫ

Механизм блокировки
предназначен для
переключения электро-
привода при соприкосно-
вении подвешенного рези-
нового уплотнителя с
любым препятствием

Резиновый
уплотнитель-
Дернутая
тРУбь>
морозо-
ны8№ая Рази-
*Ю5ая лента -
Все механизмы подъема, включая свето- й ЗВу-
косигналнзацию, смонтированы на площадке над
воротным проемом.

Автоматическое управление воротами основы-
вается на пересечении транспортом плоскости
световых лучей. При обесточивании системы авто-

матическое торможение шторы в любом положении
осуществляется колодочным электромагнитным
тормозом. При соприкосновении шторы с препят-
ствием механизм блокировки переключает электро-
привод на подъем.

Поверхность шторы окрашивается эмалью.

Глава 8

КРЫШИ И ФОНАРИ

' *	.X'

Лист 8.01. Железобетонные ребристые плиты покрытий при
шаге стропильных конструкций 6 и 12 м

Железобетонные ребристые плиты для по-
крытия промышленных зданий изготавливаются
длиной би 12 м и шириной доборные—1,5 м и
основные — 3 м в каждой длине. Плиты снабжены
продольными ребрами высотой 0,3 м при длине
6 м и 0,45 м при длине 12 м и поперечными реб-
рами высотой до 0,15 м, расположенными через
,5 и через 1 м в зависимости от снеговой нагруз-
ки и ширины. Плиты размером ЗХ 12 м имеют в
середине одно ребро усиленного профиля.

Торцовые поперечные ребра плит снабжены ву-
тами, обеспечивающими жесткость контура. Тол-
щина полки 30 мм. В зданиях с агрессивной средой
толщина полки увеличивается на 5 мм и плиты
окрашиваются изнутри защитным лакокрасочным
покрытием.

Плиты армируются стержневой, проволочной
или прядевой напрягаемой арматурой и каркасами
и сетками, расположенными в ребрах и полке. На- •
тяжение арматуры может производиться «на фор-
му»— электротермическим способом и «на упо-
ры» — механическим способом. Плиты формуются
из бетона марок 400 и 500.

При установке плиты привариваются не менее
чем в трех точках к стропильным конструкциям.
Швы между ними заполняются бетоном марки 200
на мелком заполнителе. В зданиях с агрессивной
средой швы изнутри накрываются герметиком.

Плиты с отверстиями в полке применяются в
местах пропуска вентиляционных шахт, при уста-
новке зенитных фонарей и над участками с взры-
воопасным производством для легкосбрасываемой
кровли. Отверстия для пропуска вентиляционных
шахт предусматриваются диаметром от 0,4 до
1,45 м; на участке их расположения полка плиты
утолщается до 100 м.

В плитах с отверстиями для зенитных фонарей
общая прочность компенсируется дополнительным
армированием. Стальной стакан фонаря сваривает-
ся с закладными элементами, расположенными у
углов отверстия в полке плиты. Плиты 1,5 м ши-
риной с отверстиями для легкосбрасываемой кров-
ли укладываются с интервалами 1,5 м. Между пли-
тами привариваются распорки из уголков. Для
обеспечения пространственной работы диска по-
крытия по контуру температурного отсека устанав-
ливаются плиты без отверстий. В зданиях, обору-
дованных опорными кранами, плиты без отверстий

укладываются в 2 ряда вдоль основных колонн, а
плиты с отверстиями располагаются без интервала.

Количество и местоположение плит с отверстия-
ми и интервалов между ними в перекрытиях опре-
деляются потребной площадью вышибных отвер-
стий и расположением в здании взрывоопасных
производств.

ЛИСТ 8.02. Рубероидные кровли по стальному профилиро-
ванному настилу

Лист 8.03. Рубероидные кровли по железобетонным плитам

В промышленных зданиях в основном приме-
няются кровли из рулонных материалов с битум-
ной пропиткой: рубероида, пергамина и т. п., на-
клеиваемых на битумных кровельных мастиках.
Многолетняя практика эксплуатации таких кровель
показала, что при скатах с уклоном более 8% они
быстро теряют свои водоизоляционные свойства в
связи со стоком размягчающихся в жаркую погоду
мастик.

В настоящее время повсеместное распростране-
ние получают малоуклонные кровли с уклоном
1,5—5%. Такой уклон исключает сток мастик, но
обеспечивает сток воды к водоприемникам.

Основанием для кровли служат замоноличен-
ный настил из ребристых железобетонных плит и
стальной профилированный настил. Гофрирован-
ные профили выполняются из стального оцинко-
ванного и покрытого слоями пластика листа тол-
щиной до 1 мм. Профили поставляются длиной от
2 до 12 м в комплекте с самонарезающими болта-
ми, служащими для крепления настила к стальным
прогонам, и комбинированными заклепками, пред-
назначенными для соединения листов между собой.
Для упрощения монтажа стальной профилирован-
ный настил можно укладывать на фермы в виде
плит с каркасом из холодногнутых профилей, с
нанесенным в заводских условиях слоем пенополи-
уретана.

Рубероидную кровлю при обоих указанных ос-
нованиях составляют:

защитный слой гравия светлых тонов толщиной
25 мм, фракцией 5—15 мм, втопленный в битумную
мастику. Защитный слой гравия исключает меха-
нические повреждения при хождении по кровле и
сбрасывании снега;

трех-четырехслойный водоизодяционный рубе;
роидйый ковер, наклеенный кровельной битумной
мастикой, подогретой до 160—190°;
НЕСУЩИЕ ЭЛЕМСНТЫ КРЫШИ	" '

Ж-Б. РЕБРИСТЫЕ ПЛИТЫ ПРИ ШАГЕ СТРОПИЛЬНЫХ КОНСТРУКЦИЙ 6 И12 М (СЕРИИ Й65-3;7)

10 175

2*80

2145

Башмак из
L90x6:197
~97хб;1110

Петля с кольцом для
подъма из • 0/2

Углубление Зля заделки,
концов преднапряженнаи
арматуры цем.растоором

Башмак из Углубление для задепки„
t 75*6'1110	[концов преднапряженнои

^75хвк111О	[арматуры цем. раствором

Сразу после бетонирования
плиты кольцо устанавливается
вертикально, а образовавшееся
тщательно запол-
няется бетоном

5

Кольца для подъема

ИО'85

ПЛИТЫ ШИРИНОЙ 1,5 ИЗМ С ОТВЕРСТИЯМИ ДЛЯ ЛЕГКОСБРАСЫВАЕМОЙ
КРОВЛИ И ДЛЯ ОДНОГО-ДВУХ ЗЕНИТНЫХ ФОНАРЕЙ

Пунктиром показаны грани
отверстий вполке „плиты для
легкосбрасываемой кровли

2^ ||

ВО.

640

Промежуточ- Среднее
ные ребра	ребро

Пунктиром показаны грани
отверстий б полке плит для
легкосбрасываемой кровли

Башмак из
L 160x10 ; 1147
- 75x8 ; 1150

10 240 20	275

Башмак из
1160x10; 1147
-75x8; 1150

Отверстия размером
1550x1800 Зля
зенитных фонарей

25 2*80 25

2*80

Кольца для подъема

ПЛИТЫ С ОТВЕРСТИЯМИ ДЛЯ ЛЕГКОСБРАСЫВАЕМОЙ
КРОВЛИ И ДЛЯ ВЕНТИЛЯЦИОННЫХ ШАХТ

1,5 иЗм с отверстиями $0,4 -1,0 М и 0,4 - 1,45 м

Анкеровка .
стержневой^
напрягаемой
арматуры, „
расположенной
в один ряд



Отверстия
&400:7оо;1ооо;14$о
для пропуска венти-
ляционных шахт

Плиты шириной
РУБЕРОИДНЫЕ КРОВЛИ ПО СТАЛЬНОМУ ПРОФИЛИРОВАННОМУ НАСТИЛУ
КАРНИЗ ПРОДОЛЬНОЙ СТЕНЫ (ПРИВЯЗКА „250“)

Фартук из .
оцинкованной
кровельной
стали

\ 80 40 30

? Гравии, Стопленный в битум 15.
Основной трехслойный
‘рубероидный ковер.

Защитный слой рубероида-
Плитный пенополистирол 50.
:	Пароизоляция-слой рубероида

I на мастике.

Стальной, профилированный

УСТАНОВКА

Водоприемник устанавливается
в стальной поддон.

Стальной поддон заводится о
отверстие в настиле размером
210 х 210 мм и прикрепляется к
настилу 4 болтами Мб* 14

В месте установки водостока
профилированный настил
усиливается"1Г50*5'1720	|*—

ВОДОПРИЕМНИКА

Ось вода-
стока

0370

$350

2 дополнительных слоя рубероида и
слой стеклоткани или мешковины
размером 0>5*0.,5 м нрклеиваюгося
поверх основного ковра и зажима-
ются между прижимным кольцом
и боронкой

80

0350

2 дополнительных
слоя рубероида

Колпак
водосточной
воронки

настил

400	50

1г Стальной
""•* поддон

' Стропильная
ферма

'‘К.-б.карнизнал
плита550*1430

Решетчатый
прогон

Стальной поддон

2 полукольца В5
Хомут из-5*40
Конечный патрубок
водосточной трубы

2x^1 Г 50Х5'’172°

Установочные
болты М8*!4

ПАРАПЕТ ТОРЦОВОЙ СТЕНЫ
(ПРИВЯЗКА „О,ВЫСОТА 300)

ПАРАПЕТ ПРОДОЛЬНОЙ СТЕНЫ
(ПРИВЯЗКА „250“, ВЫСОТА 600)

К НОВАЯ У ПРОПУСКА ТРУБ

Фартук из оцинкованной
кровельной стали по костылям
(-40*4; 12В0; через ООО),
пристрелянным дюбелями

Три дополнительных
плавнаобрыбаемых рлоя
рубероида (верхний
слой бронирован)

v	ДЕФ.ОРМА ЦИОННЫЕ ШВЫ

ПОПЕРЕЧНЫЙ БЕВ ВСТАВКИ	ПРОДОЛЬНЫЙ И ПОПЕРЕЧНЫЙ СО ВСТАВКОЙ„Ю00“И ПЕРЕПАДОМ ВЫСОТЫ

Гравии, втопленныи в битум. 15.

Основной трехслойный рубероидный ковер,
Зслоя стеклоткани на мастике.

Слой рубероида насухо. о
"Верхний фартук из оцинкованной
кровельной стали. Л

Полужесткие минераловатные плиты 60.
Нижний фартук из оцинкованной
_кровельной стали

Кровля 6
пределах
шва

R120

Крошка пено-
полистирола

продольный с вставной „ то
~ Кровля в пре-
I делах шва

1000

Торцы требер^акрыть
полистиролом на tмае

все фартуки из оцинкованной
кровельной стали.

верхние фартуки пристрелить к панели
дюбелями с шагом 600 через-40*з.

Десна 130*50 по деревянным пробкам
120*120*60 через 780.

Стенка из кирпича марки 75 но
растворе марки 25,
валик и затирна стенки из цементно-
песчаного раствора марки 50.

Щель за стенкой забить просмоленным
пеньковым канатом.

Но стенку наклеить три дополнительных
плавнообрыбаемых слоя рубероида,
верхний слой бронирован

Гнутый
2400*120*5

1000

Доборные ж.-й:
плиты 950*60)

11490

15

•4-П
РУ5ЕРОИДПЫЕ КРОВЛИ ПО НАСТИЛУ ИЗ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ

КАРНИЗ ПРОДОЛЬНОЙ СТЕНЫ (ПРИВЯЗКА „250“)

УСТАНОВКА ВОДОПРИЕМНИКА



Фартук из ,
оцинкованной
кровельной
стали

Н—

S0 40 30

Плиты из
пенополисти-
рола 50

400	.

Гравии, втопленный в
битум	15.

Основной четырехслойныи
рубероидный ковер.

Выравнивающий слой из цемент-
но-песчоного раствора 15.
Плиты из крупнопористого
керамзитобетона 100-120.

Керамзитобетонный
блок 400x400x80
с отверстием 0 160
или кольцо из
асбестоцементной
трубы 0180

Ось водо-
стока

Обмазочная
Ж.-б. плита

450

пароизоляция.

0350

2 дополни-

тельных слоя
рубероида

Ж-бкарниз-
пая ппита
850*1490

I Колпак
I водосточ-
। .ной воронки

Сквозной *012 заанкерен
s швах между плитами •

] Стропильная

- ферма

ПАРАПЕТ ТОРЦОВОЙ СТЕНЫ (ПРИВЯЗКА „О")

Крепежный
/L125*14;16O
\ Герметик;
4-40x5 на
дюбелях
через 600

2 дополнительных слоя рубероида и
слои стеклоткани или мешковины
размером 0,5* 0,5 м наклеиваются
поверх основного ковра и зажимаются
между прижимным кольцом и воронкой

Колпак устанавливается
на три зуба увеличенной
высоты концентрично воронке,
между ее тремя упорными

———sq	выступами.

Воронка соединяется с при-
жимным кольцам 4 шпильками
М/2: кольцо навинчивается
на уширенный патрубок

0370

6350

Отверстие в ж.-б.
плите 0 /60

2 полукольца $5

'Хомут из ~5*40

Уширенный патрубок чугунной
водосточной трубы

220

097







U®.'

ПАРАПЕТ ПРОДОЛЬНОЙ СТЕНЫ
(ПРИВЯЗКА „ 250ВЫСОТА 300)

КРОВЛЯ У ПРОПУСКА ТРУБ
Б0ЛЬШИХ(Ф>0,ЗМ)И МАЛЫХ(0<О,ЗМ)

Ось водо-
стока

Три дополнительных, плавнообрывоемых
слоя рубероида; верхний слои бронирован
Фартуки из оцинкованной кровельной стали.
Костыли из-40*4 через ьОО, пристреляны
___ дюбелями

МП 150

L 75x8

ГбЗхб

250

500

Ось стра'
пильной
фермы

Надопорная
* стойка ж.-б.
L стропильной
фермы

Носадко из 1.125*14	3:

и стальная надстав-Дд
«а фахверковой колонны'

~1Тих8;1540

досмоленная
 пакля

Ж.-б. плита с
отверстием

00/ - /,45 м

Отверстие 0^0,35М

Чтаппптспь Пробивается НО

Утеплитель месте & п0/?ке плцты

Зонт из оцинкованной
кровельной стали

Стакан ж.-б. или из
асбестоцементной
трубы выс. 0,44-0,53м Е
Три дополнительных
плаонообрываемых
слоя рубероида

4*100

Патрубок с фланцем
из листовой стали

В валик заложены
деревянные пробки
Кадер прибит гвоздями
140 с шайбой из жести.
4X100

ДЕФОРМАЦИОННЫЕ

ПОПЕРЕЧНЫЙ БЕЗ ВСТАВКИ И СО ВСТАВКОЙ „1000“

Гравий, втопленный б битум /5. .
Основной четырехслойный рубероидный

Зслоя стекпоткани на мастике

Слои рубероида насухо,
верхний фартук из оцинкованной
кровельной стали.

Полужесткие минероловатные плиты 100.

Нижний фартук из оцинкованной
кровельной сг&ли

Кровля в
пределах
'сиба

ШВЫ	'

ПРОДОЛЬНЫЙ СО ВСТАВКОЙ„юоо“И ПЕРЕПАДОМ ВЫСОТЫ

КРОВЛЯ У КРЕПЛЕНИЯ РАСТЯЖЕК

nil

3 дополнительных плабнообры-
оаемых слоя рубероида

Рамка из L80*50*5
К ^/заполнена битумом

Кольцо для
крепления
растяжек

U3»016

Гравии, Отопленный в битум 15.

3 дополнительных, плавнаобрыбаемых

слоя рубероида-, верхний слой боонировон.
Основной четырехслойный рубероидный ковер.
Выравнивающий слой и валик из цементно-
песчаного раствора марки 50.
Керамзитабетонные ллиты^ЮО.
Обмазочная пароизоляция.

Доборные ж.-б. плиты
. 650x60-, 11490

12x30

2*500

Засыпка
керамзитом

Кровля в
пределах шва

Шлямбурные -4+
пробки через Ю00 •

3g 250

W00

1000

Минераль-
ная вата

Доборные ж.-б.
плиты 650*60l
11490

i-Дюбели i
। через 600

Надопорная
стойка ж.-б.
стропильной
фермы

Г140*90*8
пристрелян к
ребру плиты

П ~ 140*90
прострелян к
ребру плиты

ЗЛ'2О

R160

Все фартуки из оцинкованной
кообельной стали

Доска 130* 50 на болта* М /2

через 600

Гн. 1456*120*6

21

Бетон
марки 50
на мелком
гравии

:^Герметик АЕГКОСБРАСЫВАЕМАЯ КРОВЛЯ НАД
7*°вР3Л1,  ВЗРЫВООПАСНЫМИ ПОМЕЩЕНИЯМИ
череобОО гмиммпм

Ось бодо-
стока

(СЕРИЯ 2.460-4)

Основной четырехслойный рубероид-
ный коверл. г а
Защитный слои рубероида.

Платный пенополистирол 50.
Пароизоляция-слои рубероида.
Настил из волнистых асбесто-

R160 Плиты из
пенополистирола

цементных листов.

.Арматурная сетка из • 05 с ячеей
200x200.

150 .	125"-.-^-б.плиты с отверстиями

* *1 р эм *] в полке с= 1,5%

____	марки 50

Дополнительный слой рубероида
Обычная кровля


защитный слой рубероида, наклеиваемый на пе-
нополистирол мастикой, подогретой до 110—120’;

теплоизоляционный слой из пенополистироль-
ных или пенополиуретановых плит толщиной до
50 мм.

Пароизоляция выполняется из слоя рубероида
на битуме марки БНК-5 при основании из сталь-
ного профилированного пастила и окраски горя-
чим битумом той же марки при основании из реб-
ристых железобетонных плит. В последнем случае
соответственно более прочному основанию может
применяться теплоизоляция из ячеистобетонных
плит, выровненных под наклейку пементно-песча-
ным раствором марки 50, толщиной слоя до 15 мм.

Сопряжение кровли со стеной решается в виде
карниза со свесом окаймляющих кровлю железо-
бетонных плит или в виде парапета с выступаю-
щими над кровлей парапетными панелями.. Кроме
стен, над кровлей выступают фонари, внутренние
водостоки и т. II.

В местах примыкания к выступающим конст-
рукциям слой основного ковра заканчивается на
переходном валике. На вертикальные поверхности
наклеиваются усиливающие кровлю в месте при-
мыкания дополнительные, плавнообрываемые слои
рубероида. Обрез кровли располагается на высоте
снежного покрова (до 300 мм), накрывается фар-
туком из оцинкованной кровельной стали и закреп-
ляется стальной полосой, пристрелянной дюбелями,
на цилиндрических поверхностях — хомутами из
полосовой стали, и т. п.

Площадь водосбора водосточной воронки уста-
навливается в зависимости от климатических усло-
вий. В средней полосе СССР предельное расстояние
между воронками 24 м, площадь водосбора в ма-
лоуклонных кровлях до 900 ,м2.

Воронка и связывающие ее с канализацией
внутренние водостоки из патрубков диаметре^
100 мм отливаются из чугуна. Четыре основные
части воронки — соединенный, со стояком уширен-
ный патрубок, прижимное кольцо, сама воронка и
приемный колпак со щелевидными отверстиями.

В местах установки водосточных воронок основ-
ной водоизоляционный ковер усиливается наклеи-
ваемыми поверх него двумя слоями рубероида и
слоем стеклоткани или мешковины размером
0,5 X 0,5 м и зажимается между прижимным коль-
цом и воронкой по периметру отверстия.

Над помещениями с избыточными тепловыделе-
ниями в кровлях по настилу из железобетонных
плит и по стальному профилированному настилу
уширенный патрубок устанавливается в стальной
поддон. В месте отверстия стальной настил усили-
вается укрепляемыми снизу посредством болтов
парными уголками. В утепленных кровлях по нас-
тилу из железобетонных плит уширенный патрубок
устанавливается в специальный керамзитобетон-
ный блок или кольцо из асбестоцементной трубы.

Прорезающие кровлю трубы пропускаются
сквозь обойму в виде железобетонного стакана,
асбестоцементного патрубка или патрубка из ли-
стовой стали. Обойма образует деформационный
шов, обеспечивающий свободную осадку трубы.
Щель между трубой и обоймой заполняется про-
смоленной паклей и накрывается прикрепленным
к трубе зонтом из оцинкованной кровельной стали.

Деформационные швы по граням температур-
ных отсеков выполняются в виде упругой арочки

из полужестких минераловатных плит, обжатых ци-
линдрическими фартуками из оцинкованной крове-
льной стали. В месте устройства шва ковер уси-
ливается подстилаемыми под ним слоями стекло-
ткани.

При устройстве шва в месте перепада высоты
кровля ограничивается стенкой, образованной гну-
тым швеллером с заполнением утеплителем, или
кирпичной стенкой толщиной в полкирпича и вы-
сотой в пять рядов кладки. Образующая шов щель
между кирпичной стенкой и стеной более высокого
пролета при ширине до 30 мм забивается просмо-
ленным канатом снизу, а при большей ширине
закрывается гнутым стальным фартуком с уложен-
ным поверх него слоем минеральной ваты, (.'.вер-
ху щель накрывается пристрелянными к стене фар-
туками с фальцами, обеспечивающими возмож-
ность взаимного смещения без разрыва кровли

Кольцо для крепления растяжек пропускается
сквозь уложенную поверх основного ковра рамку
либо обечайку, заполненную битумом. Примыкание
кровли к вертикальным плоскостям рамки анало-
гично рассмотренным выше. Снизу штырь с коль-
цом закрепляется между ребрами железобетонных
плит или пропускается сквозь стенку швеллера,
соединяющего ряд ребер стального профилирован-
ного настила.

Легкосбрасываемые кровли над взрывоопасны-
ми участками устраиваются в виде настила из вол-
нистых асбестоцементных листов с трудносгорае-
мым утеплителем. Настил укладывается поверх
железобетонных ребристых плит с отверстиями в
полке и поверх интервалов между 1,5-метровыми
плитами. В последнем случае для безопасности
производства работ интервалы накрываются рулон-
ной арматурной сеткой.

В другом варианте легкосбрасываемые кровли
устраиваются из легкобетонных плит пролетом 3 м,
укладываемых по стальным прогонам и комбини-
руемых со стальным профилированным настилом.

Чтобы уменьшить сопротивление взрывной
волне, легкосбрасываемая кровля разрезается на
участки (карты) площадью не более 720 м2. Швы
между картами по возможности совмещаются с ме-
стами сопряжения обычной и легкосбрасываемой
кровель с деформационными швами здания или про-
ходят по осям сетки колонн. Собственная масса
легкосбрасываемой кровли не должна превышать
120 кг/м2. В целях облегчения массы над легкосбра-
сываемыми участками защитный слой из гравия
не наносится.

Лист 8.04. Световые фонари

Световые — зенитные — фонари из оргстекла
выполняются в точечном (купол) и протяженном
(своды) варианте. Они позволяют равномерно и
активно освещать естественным светом располо-
женные под ними помещения. Светопроницаемые
купола устанавливаются над отверстиями в плитах
покрытия; своды — над отверстием, образованным
пропуском плиты.

Фонари состоят из стального стакана трапецие-
видного сечения, установленного над отверстием в
покрытии; деревянной опорной рамы, заведенной в
верхнюю часть стакана, и светопроницаемого ограж-
дения в виде двуслойных куполов или сводов. Теп-
лоизоляционные свойства покрытия сохраняются
ЗЕНИТНЫЕ ФОНАРИ С КУПОЛАМИ И СВОДАМИ ИЗ ОРГАНИЧЕСКОГО СТЁКЛА (ПО СЕРИИ 14С4-!)

СВЕТОПРОНИЦАЕМЫЕ НУГЯАА РАЗМЕРОМ 1,8*1,5М

Двухслойный купол из органического
стекла размером о плане <600xi4QQ мм
привинчивается шурупами через 300 мм
к брусчатой обвязке, установленной на

стальной стакан

100

700

«71

Прокладки из
профилиро-
ванной резины

.Между оболочками
герметизированная
воздушная прослойка

, 1800 1070, 1800 .

io

200

2980

L63*6; 12060 или4020 (при одном или двух куполах')
устанавливаются вдоль плит на герметизирующих
прокладках и привариваются через посредники
(-80*10;180) к закладным элементам.,
расположенным над промежуточными ребрами

Шайба $23 с
колпачком 0 26



Клеевой

Ш° Обвязка из брусков 75*50
Фартук из оцинкованной
квовельной стали

Р	.100. 150 .

L6Jx40x4



Плиты 6*L5M
Одно отверстие под
стакан 1800*1200
Размещение через
плиту о каждом шаге

Разрез Г в чрг-гпи
установки купола
аналогичен разрезу!-!

|7литы6*!,5м
Два отвеостия под
стакан 1'800*1200
Размещение через
плиту в каждом шаге
или через таг

Дополнительные слои рубероидного ковра

Четырехслойная рубероидная кровля с
верхним бронированным слоем

Цементная или асфальтовая стяжка 20

Утеплитель у^ЗОО кг/м2 100-150

Пароизоляция -1 слой рубероида на
мастике

Ж.-б. ребристая плита 300

СВОД РАЗМЕРОМ 6*1ДМ

Между оболочками
герметизированная
воздушная
прослойка

Плиты 6*3м

Одно отверстие под
стакан 1800*1550
Размещение в
каждой плите

Плиты 6*3м
Два отверстия под
стакан 1800х 1550
Размещение б
каждой плите, б
каждом шаге или
через шаг

СВЕТОПРОНИЦАЕМЫЙ'

too

700

200

Дуговая
накладка из
оргстекла

—bS

12

L 63x4

ппеевой
шов

-100*8; 1100
пристреляна
дюбелями 4,5^60

Профилированная
морозостойкая
резина



Плиты 5*1,5
Отверстие под
стакан размером
„на плиту "(6020*1520)

Размещение через
1-2 плиты через шаг

2-2

Торцовый двухслойный
элемент

Наружная оболочка 84

Внутренняя оболочка o’J

Рядовой двухслойный
элемент

Наружная оболочке двоякой
кривизны 54

внутренняя цилиндрическая
оболочка б'З

^Дуговая
накладка
из оргстекла

Между

герметизированная
воздушная прослойка

1208

684

100

-Шайба 023 сЛ„
колпачком в 26
Шурупы 3*40
через440;400

SSI

Размер проема в покрытии 5030х152Q

Отверстия под
шурупы 05

Опооный стакан устанавлива-
Ц ется на герметизирующие i-
прокладки и приваривается К
М«4-100*8: ЬЮО.пристрелян-^
СВЕТОАЭРАЦИОННЫЕ ФОНАРИ С ОДНИМ И ДВУМЯ ЯРУСАМИ ПЕРЕПЛЕТОВ (СЕРИИ 1.464-11;13)

ДЕТАЛИ ФОНАРЯ ПРИ КРОВЛЕ ПО СТАЛЬНОМУ ПРОФИЛИРОВАННОМУ
НАСТИЛУ И ПЕРЕПЛЕТАМ ИЗ СПАРЕННЫХ ТОНКОСТЕННЫХ ТРУБ
Гравии, Вгпопленный б битум.

2 плионообоыбаемых дополни-
тельных'с,г/оя^ рубероида
i	Основной 3-слойный рубероидный ковер.

 '.	•	Защитный слой рубероида на мастике.

Цементная стяжка.

Пенополистирол 2*50

Скобы гн. из - 64 через 680

250

ЮО

Фартчк из оцинкобом-

ной пробельной стали

БортоВая доска 220*40
на болтах мв через 500

5

5

'250*125*6

о Ребр о из — 30*6:

Э 1238

Торцовые фермы-панели шириной 6м под профилированный настил и ж.-б. плиты

Г

24

Особа
82

24	32 ,

‘Болт

Мв

-60*8

Гн.Ы00*5

Опора

40 135

Гн.Г 100*5

Гн.Г 100*5

100*5

Гн.Г 100*5

120*60*6

5*

Ось узла
фермы

Вер* стропильной
фермы

1С00	|

При сгораемом утепли-
теле о пазих настила
противопожарная
заглушка из минераль-
ной Воты; 1250

Переплеты,, ПТ из спарен-
ных тонкостенных труб
26*25*1,8; номенклатурным
размером 6* 1,8 м при одном
и 6* 1,2 м - при двух ярусах |
Шарниры переплета состоят из:
ножа-опоры, закрепляемого "
скобами 'на болтах мв
к верхней обвязке ромы
переплета; __	.

кронштейна, подоешиоае;
мого к обвязке фонарной
панели на болтах М16





Шаг. срерм,м

Гн. Г 100*5 .

Опора
6 6 ।

Кронштейн

Гн. Г 100*5

-*j Стекло &4,

I обжатое
резиновыми
профилями

Доска 130*40
брусок 5и*80

Шурупь/ 4*50 с
оцинкованными
головками и
резиновыми
шайбами

Г'эавий, Втопленный^
б битум.

Основной 3-слоиныи
рубероидный ковер.

Защитный слои рубе-
роида на мастике.

Пенополистирол 50.
Пароизоляция - слои
рубероида но мастике..
Стальной профилиро-
ванный настил 60

Волнистые асбесто- /
цементные листы 1550.
Фартук из оцинкован-
ной стали

ГнА_ 100*5

усок 50*50.
а0*3; 160
через 1000

112 2*68



Схемы и сортамент фонарных ферм с мним и двумя ярусами переплетов
ФОНАРНЫЕ ФЕРМЫ ШИРИНОЙ бМ ПОД ПРОФИЛИРОВАННЫЙ НАСТИЛ И ЖЕЛЕЗОБЕТОН-

НЫЕ ПЛИТЫ ДЛЯ ПРОЛЕТОВ 1ВМ

as о

Гн.Г 100*5

(н.Г 100*5

Вогты
М 12

фонарные фермы шириной 12м под профилированный настил

ДЛЯ ПРОЛЕТОВ 24 + 36 М

3000

150(12}

Фонарные фермы шириной 12 м под железобетонные плиты

ДЛЯ ПРОЛЕТОВ 24+ЗбМ

--------. _

Торцовые фермы-панели шириной 12м под профилированный настил

Места подвески переплета
/	2*1950	\

__________2 *1950

Гн.п^250*125*6 I' ~~~

Гн.гт 250*125*6

Места .
подоески <(
переплета

Гн. С '

120*60*В
за счет герметизированной воздушной прослой-
ки, расположенной между оболочками из орг-
стекла.

Стальные стаканы устанавливаются на герме-
тизирующие прокладки и свариваются с закладны-
ми или пристрелянными к плитам элементами. Они
окрашиваются эмалью, изнутри — белой. Деревян-
ная опорная рама изготовляется из антисептиро-
ванной древесины. Она прижимает рубероидный
ковер к оголовку стакана. Стык накрывается фар-
туком из оцинкованной стали.

Светопроницаемые элементы из органического
стекла опираются на деревянную опорную раму
через герметизирующие прокладки из профилиро-
ванной резины. Они привинчиваются к раме шу-
рупами. Головки шурупов для защиты от коррозии
устанавливаются в шайбу, накрываемую колпаком.
Сверление отверстий для шурупов производится
после приклеивания шайб. Стыки элементов сво-
да уплотняются профилированными прокладками
из морозостойкой резины и накрываются дуговыми
накладками из оргстекла.

ЛИСТ 8.05 Светоаэрационные фонари при кровле по сталь-
ному профилированному настилу

ЛИСТ 8.06. Светоаэрационные фонари при кровле по желе-
зобетонным плитам

Лист 8.07. Торцы светоаэрационных фонарей

Светоаэрационные фонари шириной 6 и 12 м с
одним ярусом переплетов высотой 1,8 м либо с
двумя ярусами переплетов высотой 2Х 1.2 м (толь-
ко для ширины 12 м) предназначены для проветри-
вания помещений с избыточным тепловыделением
и для освещения средних пролетов. Фонари шири-
ной 6 м устанавливаются над 18-метровыми про-
летами; шириной 12 м — над пролетами 24—368 м.
Опи располагаются по оси пролетов и своими тор-
цами не доходят на один шаг до торца и попереч-
ного деформационного шва здания. Разрыв фонаря,
устраиваемый при необходимости в пределах тем-
пературного отсека здания, также равен шагу ферм.

Фонари представляют собой П-образную над-
стройку над проемом в крыше. Вертикальные пло-
скости фонарей над бортом высотой 0,6 м от уров-
ня кровли заполнены открывающимися . перепле-
тами. Плоская крыша аналогична по конструкции
малоуклонной крыше всего здания. Доступ на кры-
шу фонаря — по расположенной в торце откидной
стальной стремянке.

В целях вентиляции фонари используются как
вытяжные и приточные устройства. В первом слу-
чае они должны быть незадуваемы (заслонены от
ветра любого направления). Механизмы реечного
типа для открывания продольных переплетов
работают в автоматическом режиме от датчиков,
установленных в аэрационных проемах. Закрывая
наветренную сторону, они обеспечивают незадувае-
мость фонаря. Переплеты в торцах фонарей откры-
ваются вручную только при протирке стекол. При
этом стальная стремянка откидывается.

Основными элементами каркаса фонаря явля-
ются стальные конструкции в виде фонарных пане-
лей, фонарных ферм, торцовых ферм-панелей и
связей по фонарям. Эти конструкции выпускаются
в виде отдельных отправочных марок.

Фонарные панели с навешенными на них пе-
реплетами образуют световой фронт. Их длина
соответствует шагу стропильных ферм, а высота —
количеству ярусов переплетов. Световые проемы
ограничены сверху обвязочным швеллером, а сни-
зу — специальным гнутым профилем борта фона-
ря. Шаг вертикальных стоек 3 м. Фонарная ферма
надстраивается над стропильной фермой, в ее
плоскости и образует поперечник фонаря. Она со-
стоит из верхнего пояса, стоек и раскосов. Торцо-
вая ферма-панель усилена соответствующими фер-
мам раскосами. Связи по фонарям устраивают
в среднем и крайних шагах температурного отсека.
Они воспринимают продольные усилия от ветровой
и сейсмической нагрузок, воздействующих на фо-
нарь, и передают их на стропильные фермы. По
своему положению они подразделяются на:

1.	Связи в плоскости верхнего пояса фонарных
ферм в виде крестовой схемы.

2.	Связи в плоскости стоек фонарных ферм в
виде фермочек с параллельными поясами.

3.	Связи в плоскости верхнего пояса стропиль-
ных ферм с 12-метровым шагом в виде раскосов,
обеспечивающих развязку стропильных ферм в
подфонарном пространстве.

Стальные переплеты светоаэрационных фона-
рей изготавливаются номинальной длиной 6 м и
высотой 1,2 и 1,8 м с обвязками и горбылями трех
взаимозаменяемых типов:

1.	Из спаренных тонкостенных труб 28Х25Х
X 1,8 мм — «ПТ».

2.	Из холодногнутых профилей толщиной
2 мм — «ПГ».

3.	Из горячекатаных профилей по ГОСТ
7511—73—«ПП».

Переплеты типа «ПТ» и «ПГ» имеют шаг гор-
быльков 1,2 м. Крепление стекла выполнено двумя
резиновыми профилями. В переплете «ПП» с ша-
гом горбыльков 0,6 м стекла окантованы резино-
выми профилями , и прижимаются посредством
кляммер и болтов. Все типы переплетов верхнепод-
веспые^ с шарнирами, расположенными внутри фо-
наря. Кронштейны для подвески переплетов при-
крепляются на болтах к обвязке фонарной панели,а
заводимые в них опоры — к верхней обвязке
рамы переплета. Болтовые соединения с оваль-
ными отверстиями позволяют регулировать под-
веску.

Сопряжение нижней обвязки рамы переплета и
борта фонарной панели — внахлестку на 20 мм.
Уплотнение стыка глухих и открывающихся участ-
ков выполняется в переплетах «ПТ» и «ПГ» спе-
циальным резиновым профилем, запрессованным в
обвязки сопрягаемых элементов; в переплетах
«ПП» — нательниками из оцинкованной стали. Пе-
реплеты в торцах фонарей, не оборудованных меха-
низмами для открывания, замыкаются фиксатора-
ми — по два на один переплет. Углы фонаря запол-
няются вставками из оцинкованной стали.

Стекла фонаря регулярно протираются. Сроки
очистки устанавливаются в зависимости от степе-
ни загрязнения. Безопасность стекломоев обеспе-
чивается тремя ограждающими стержнями, проде-
тыми сквозь отверстия в стойках фонарной панели.
На два нижних стержня на высоту 0,4 м натянута
стальная сетка.

Доступ с крыши к механизмам открывания в
переплетах «ПТ» и «ПГ» — через рамку-ревизию с
ЛЕТАЛИ ФОНАРЯ ПРИ КРОВЛЕ ПО ЖЕЛЕЗОБЕТОННЫМ ПЛИТАМ
И ПЕРЕПЛЕТАМ ИЗ ГНУТЫХ ИЛИ ПРОКАТНЫХ' ПРОФИЛЕЙ

При шагь
СТРОПИЛЬНЫХ
ФЕРМ 6 М

Переплеты
ИЗ ГНУТЫХ
ПРОФИЛЕН

Грабив.бп'опленныи 6 битум

2 ллавноодрыбаемых doipp/mu-
тельны* слоя рубероида.	.

Основной 4-слоиныи рубероидный кодер,
вырабнивающий слои из цементно-
пссчаного раствора 15-

Г^литный крупнопористый^ мрамзитс

При шаге
стропильных
ферм 12 м

Переплеты из
прокатных
профилей

•L&z? узла

J стропильной

‘ фермы

! Асбестоцементный

100 ! । лист Бы

Болт М12
t18_, 47

I ]-[~h ] Onopqj

m/v5,5

Обмазочная парсизоляция

‘с

J2. Болпямв,

if

15.24

Горбыль
£45*45*3,8

Ось узла
стропиль-,
ной срермы

Асбестоцементный
лист ар

60

Д'Л
х Кроншгпейн\ [I

100

Л 4

ил

Места подвески переплета

2x1950

2х 1950

ГнА_100*5

1

Гн. профиль

Гн.п120*60*4

Крон- 3
штейн~

Гн.З
160x80x5
1300

Болты
М 12

Верх, сггфопильнс'и
фермы

24

20

Ось узла
стропильное
фермы

Гн. пьофильНТа
ГОСТ тЫ-тз
0*5	. 15 2*25

 2-2’

сгоартук из .
оцинкованной
кровельной
стали

Бортовая
доска 220*40
на болтах М8
через 500

I Гн. С160'.
; L 13оо
I I Ось УЗ,

Сходы

Опора

Стекло &4.
обжатое '

Кронштейн

резиновыми
профилями

Профиль
из МОрОЗО-
ОЗОНО-
света - ~
стойкой
резины ’

Доска 130*40
Брусок 50*80
Шурупы 4*50 с
оцинкованными
головками и
резиновыми
шайбами.

Грабий, бтоплен-
ный -в §итум.

Основной 4-слойный 'И
Орхбероидный кодер.

Выравнивающий слой из
цементно-песчаного
раствора 15.

Платный крупнопористый
керамзитобстон 100+20.

Обмазочная пароизоляиия.
Ж.-б. ребристая плита 300

Волнистые асбесто-
цементные листы 1350
Фартук из оцинкован-
ной кровельной стали.

Дополнительные слои
рубероида.

Цементно - фибролит
 товые плиты
№

Кронштейн
для подвески
^Т7Х7\ ^p-s&7me

J

ГнПЭДхо

4”

Гн. С 160*60*5: Болты

•» 7n9 М 12

L Гн.

Ось узла
стропильной ,
фермы--------J

L 100*5

ИЛ"

Отверстия] i i|
17X35 I

к' ' /*

&

Опора

! болт мв
- Кламмера
\б1,2
;чеоез
! 135

Схемы и сортамент фонарных панелей при кровле по стальному
’ПРОФИЛИРОВАННОМУ НАСТИЛУ И ЖЕЛЕЗОБЕТОННЫМ плитам

С ОДНИМ ПРУСОМ ПЕРЕПЛЕТОВ ДЛЯ ПРОЛЕТОВ 18Т-36 М

Гн. г+250*125>\б

	у	   «С
1 Ю	Z	.	,	х -	- -	’
!§ Гн.ь 100*5;	S Гн.^50*5: 180
	lj через 1000
		j'	-	У— - i in	зг~:.|—

120*60*6

, |>?5



Гн. г-1 250x125x6

а ...

в__й_____

Гн. гп ,20x60x4
И
4ооо

С ДВУМЯ ЯРУСАМИ, ПЕРЕПЛЕТОВ ДЛЯ ПРОЛЕТОВ 24+ВбМ

Гн.т250*125*б

Гн.т 250* 125*6

1950

2*Н 1950

H.n140*60*6&

Гч.п 50*31160

Гн.п 120*60*61

>20

4х 13000

Гн. ГП 140*60*6

Гн.т 120*60*4

Рамы переплетов

Из СПАРЕННЫХ ТОНКОСТЕННЫХ ТРУБ„ПТ‘

Из гнутых профилей „ПГ“

ИЗ ПРОКАТНЫХ ПРОФИЛЕЙ.

н

2* 1950

2 х 1950

5*|?М2„Г17-
S* 1191 ^ПТ 5SS5„ пТ
5983 „ПТ
Уплотнение
между глухим и
открывающимся
переплетом из
просрилей морозе-
озоно-сбето-
стойкой резины

Шаг срерм, м

Кронштейн

-60*8

•ф

200(12)

Угловая
деталь

Верх стропильной
фермы

Ось фонарной
панели

^Гн.Г 120*60*6

дерх стропиль •
Нои фермы

Волнистые
асбестоцемент -
ные листы

Решетча-
тый
прогон

Связи в
вертикаль-

Гн.1 100*5

7 12 13 9

Фиксатор

- 135*8

Рама перепле-
та торцовой

с Фермы-панели.
X Открывается

вручную для

протирки
^стекол.

Оборудоис,
срикса- I
торами

Гн.Г
100*5

| Кронштейн

Гн.и.100*5

На углу,
?н.Г Ю0*5

Гн.£
160*80*5

I2

Р^цетча-
тыи
прогон

Рама углово-
го переплета
заполненного
угловыми
вставками из
оцинкованной
стали

Связи в
вертикальной
плоскости

2-2

Рама переплета
фонарной панели.

Оборудована для
открывания меха-
низмом реечного типа

Ось стропильной
фермы

Гч. профиль (дд (.
Гн£ 160*80*5
Стальные аэрационные фонари (серия ыбн-в)

• Общий QUA ФОНАРЯ ШИРИНОЙ см С Схем WEPEPH0T0 СЕЛЕНИЯ ФОНАРЯ ШИРИНОЙ 6И12М С АЭРАЦИОННЫМ
АЭРАЦИОННЫМ ПРОЕМОМ ВЫСОТОЙ 1,5м ПРОЕМОМ ВЫСОТОЙ СООТВЕТСТВЕННО 1,5МИ 2,5; 3,0; 3,5 М ’	I

Связи
Гн.С360*'00*7

+-i1' IJri

|Д^/н.С380хО>7

L

Над торцовой секцией в
фонаря покрытие условно
не показано

Ветрозащитные
пане/

ИЗО Стальные щиты (

—покрытия \

____Т.Г/24____0 ~Г

Ветрозащитные
панели с
ограждением
из волнистых
асбестоцемент -
ных листов
усиленного
профиля



Схема выполнена по размерам
фонаря с высотой аэрацион-
ного проемо 3000

* отмечены сортамент и
размеры, относящиеся к
фонарю с высотой аэрацией'
нога проема 2500 *

Гн.-р 100x4 ==
Стальные
Фонарные о
дь створки Q
1060*1403, -
» вращаю- ~р~
щиесянавО

ГнЛГ75х5

Рядовая
Фонарная
ферма

тронпоные
панели i4,5%

? Beam стальных швов Верх стропильной срермы

^рытир 2х^000______________

гилгеохз

4-125*6

Детали фонаря шириной ом с

АЭРАЦИОННЫМ ПРОЕМОМ ВЫСОТОЙ 1,5М

400

Фонарная створка

е=

Дверь 700* 1600
в торце фонаря

250 г |
_ ТОО1

Гн\.П0*6;

1200, ,___

стальных щитов покрытия^
, f .___________________4х|зроо

Волнистые асбестоцементные
листы усиленного просриля
(ГОСТ 5423-75)

1Г7ОХ5 * '

'•О с

О| "

-160*16;
,1700

Г'I. t-l300x6№5

160

380

2x100

Гн. L 63X4

I . Ф4р>;

«ЕпШ

Ребра
жесткости
из гк.Г63х45*з

\ Наружная грань стойки
\ фонарной панели

Шарик
0/4

Гн-ЧГ 75*5
2-2

Верхний и ниж-
ний шарниры
ФОНАРНОЙ СТВОРКИ
&60

-]---У Ограничитель-

I нащельник из

-U- Гн. 1.63*4;138О



Стальные
Фонарные
створки
1О6О*24ОЗ;29йЗ;
3403, вращаю-
щиеся на 80°

Верее стропильной фермы

Защитная окраска

1 Щиты покрытия
т2*3 и 12*0,75 м из.
’ гн.£400*120*6,

редер жесткости
через 1500, листа дЗ

2*Ю0 Ограничи-
тёль-нащель

I 1 ник из-100*4;[
/ 13В0 \

Фонарная
створка
ребра
жесткости
из гн. Г
63*45*3;
обшивка
-&2

Соедини-
тельные
планки
между
опорными
Стойками
смежных
панелей

Скоба из
-40*5;
г 350

IN24,

Ребра
жесткости
из гн. г
63*45*3



\2х 530

Крюк-
болт М8

Гн. ri 360*100x7

Гн.т 160*60*5,
Гн Г 100x6

Jlucm бЗ~-

Гн.1.63*4 па всей
длине фонаря

Стыковая
накладка
'стропильной
Фермы
подвижными стеклами; в переплетах «ПП» — через
остекленный дверной блок с боковой подвеской.
Проем для входа размещен на месте одного из
крайних стекол нижнего яруса. Рамка-ревизия по
периметру снабжена гребнем, заводимым анало-
гично стеклам в раму переплета. Дверной блок на-
вешивается на горбылек фонарного переплета и
имеет ручку для закрывания.

Шарнирное крепление пожарной лестницы по-
зволяет откидывать ее при протирке стекол тор-
ца фонаря. В рабочем положении лестница накло-
нена на 10°.

ЛИСТ 8.08. Аэрационные фонари

Аэрационные фонари предназначены для про-
ветривания неотапливаемых зданий с избыточным
тепловыделением путем вытяжки отработанного
или притока наружного воздуха. Они предусмот-
рены для покрытий с шагом стропильных ферм
12 м, перекрытых стальными щитами шириной 3 и
0,75 м. Стальные щиты для покрытия крыши при-
меняются при больших избыточных тепловыделе-
ниях. Фонари имеют П-образное сечение. В распо-
ложенных по наружным граням аэрационных про-
емах установлены поворотные створки на верти-
кальных осях, регулирующие интенсивность про-
ветривания. Фонари располагаются по середине
пролетов вдоль конька, а в двухпролетных зда-
ниях— и вдоль среднего ряда колонн.

Фонари шириной 6 м, с высотой аэрационного
проема 1,5 м, устанавливаются на пролетах 18 и
24 м; шириной 12 м, с высотой аэрационного про-
ема 2,5; 3,0 и 3,5 м — на пролетах 30 и 36 м.
Фонари, используемые как приточные устройства,
должны быть незадуваемы (заслонены от ветра
любого направления). Расположенные в одном
уровне фонари взаимно заслоняют друг друга ’от
задувания ветром, если отношение высоты к ши-
рине межфонарного пространства до 1 : 5. В приня-
тых номинальных размерах фонарей это отношение
не выдержано на пролете 24 м при высоте аэра-
ционного проема 1,5 м и на пролете 36 м при вы-
соте аэрационного проема 2,5 м.

Ветрозащитные панели устанавливаются в один
ряд. перед крайними рядами аэрационных проемов,
в межфонарном пространстве у торцов незадува-
емых фонарей и на всю длину аэрационного фрон-
та задуваемых фонарей.

Фонари собираются из фонарных панелей, фо-
нарных ферм, ветрозащитных панелей и связей.

Фонарные панели образуют стенки фонаря. По
своей конструкции они аналогичны фонарным па-
нелям светоаэрационных фонарей и состоят из сто-
ек, горизонтальных обвязок и раскосов, образую-
щих в верхней части раму с вмонтированными в
нее поворотными створками, а в нижней — ферму,
воспринимающую вертикальные нагрузки. Пово-
ротные фонарные створки шириной 1060 мм враща-
ются на 80° вокруг вертикальных осей, располо-
женных с интервалом 1000 мм. Вращение осуще-
ствляется механическим или ручным приводом.
Фонарные панели опираются понизу на стропиль-
ные фермы и поверху на фонарные фермы, над-
страивающие стропильные в пределах ширины фо-
наря.

Фонарные фермы собирают из отправочных ма-
рок треугольного очертания и расположенных над
ними ригелей. Ригели из прокатных двутавров
№ 24, 27, 36 образуют опору для щитов покрытия
вне узлов фермы.

Ветрозащитные панели монтируются на карка-
се, образованном стойками, ригелями и раскосами.
Они устанавливаются в задуваемых частях фонаря
на стропильные фермы и связываются поверху с
ригелями фонарных ферм.

Торцовые стены для защиты от задувания ох-
ватывают габарит открывания створок. В них раз-
мещаются двери для доступа к механизмам. Тор-
цовые стены ограничивают секции фонаря. Сек-
ции фонарей устанавливаются длиной до 80 м с по-
жарными разрывами для прохода между ними.
Секция может быть разрезана деформационным
швом на два отсека.

Ветрозащитные панели и торцовые стены ограж-
даются1 волнистыми асбестоцементными листами
усиленного профиля. Крепления асбестоцемент-
ных листов к каркасу аналогичны применяемым в
стенах промышленных зданий (см. лист 6.13).

Глава 9

ВНУТРЕННИЕ КОНСТРУКЦИИ (ПОЛЫ, ПЕРЕГОРОДКИ,
СЛУЖЕБНЫЕ ЛЕСТНИЦЫ, ВСТРОЕННЫЕ ЭТАЖЕРКИ)

Лист 9.01. полы

Конструктивное решение пола связано с кон-
кретным назначением производственного помеще-
ния. Поэтому на отдельных участках здания могут
выполняться различные по конструкции полы.

В общем виде полы производственных зданий
состоят из покрытия — верхнего слоя, непосредст-
венно подвергающегося всем эксплуатационным
воздействиям, и подстилающего слоя, воспринима-
ющего главным образом вертикальные нагрузки

и передающего их на основание — грунт, находя-
щийся в естественном состоянии, или плиты пере-
крытий. В ряде случаев покрытие и подстилающий
слой совмещаются в одном конструктивном эле-
менте (земляные и бетонные полы).

В зависимости от производственного режима
покрытием воспринимаются воздействия: механи-
ческие— слабые (ручные тележки на резиновом
ходу), умеренные (колесный Транспорт) и значи-
тельные (краны на гусеничном ходу, удары пада-
ющих предметов); тепловые (при нагреве от 100
ОСНОВНЫЕ ТИПЫ

ПОЛОВ ПО ГРУНТУ И ПЕРЕКРЫТИЯМ S ПОМЕЩЕНИЯХ с

воздействием

МЕХАНИЧЕСКИМ СЛАБЫМ И
УМЕРЕННЫМ
(ЦЕХ МЕХАНИЧЕСКОЙ ОБРАБОТКИ)
Покрытие

Ксилолит, Асфальтобетон

‘цементно-пес-
чаный раствор
Подстилающий слои

бетон марки
50-100

Бетон ,шлак,
гравий, щебень

8

98- •	88

Окаймляющая рейка 25x50
АнтисепгПироданные дере-
вянные пробки через 500

2	248

т«

ф 10 $1150 через 500 '

л ’ 'Поребрик из бетона ' •.

• марки 200	!

Дощатый
плинтус

МЕХАНИЧЕСКИМ ЗНАЧИТЕЛЬНЫМ
(ЦЕХ МЕТАЛЛОКОНСТРУКЦИЙ}

Покрытие

Бетон марки 40CL Асфальтобетон
металлойементног

марки 500

Подстилающим слои

Железобетонные
плиты по песча-
ной подготовке

Бетон марки
200-300

Окаймляющий

ЕЗрхЗ _
Подставка из

-5x50 через 500

Плинтус из
цементно-песий*
наго раствора

ВЫСОКОЙ ТЕМПЕРАТУРЫ
(ГОРЯЧИЕ ЦЕХА^УЧАСТКИ ОСТЫВАНИЯ)

Покрытие

Брусчатка,	Чугунные плиты с

клинкерный или	опорными дысту-

глиняный кирпич	пами или дырчатые

Прослойка

Песок, цементно-	Песак, цементна-

песчаный раствор,	песчаный раствор

битумная мастика

Подстилающий слой

Бетан, ассральто- Бетан, песок, шлак^
бетон	гравий, щебень

Окаймляющий
шов

Чугунная плита с
спорными выступами

248 '

ЖИДКОСТЕЙ, 8 ТОМ ЧИСЛЕ АГРЕССИВНВ/Х
(.МАШИННЫЕ ЗАЛЫ, МОЕЧНЫЕ,ЛАБОРАТОРИИ,
ХИМИЧЕСКИЕ И ПИЩЕВЫЕ ЦЕХА И Т.П.)

Покрытие

Полибинияацетот-
нае мастичное.
линолеум на мастике

Керамические
плитки
Прослойка
цементнр-песчаный,
раствор

Гидроизоляция
оклеенная из рулон-
ных материалов

Стяжка

Цементна-песчаный раствор

Тепло-или звукоизоляционный слои.'
эффективные материалы।
/ 4 300 кг/м3	к

Керамический
, плинтус

—Рейка 25x40 по

пробкам через 700

„Силовой

Раскладка плит
при высоте
помещения до 44 м
и гл крано 10-30 т

ПОДСТИ ЛАЮЩИИ СЛОИ ИЗ

СБОРНЫХ

76000	________

, nxsooo
ПХ30ОО

25оо.

24000

Оголовок
nOQKOnOHHUKa

ЖЕЛЕЗОБЕТОННЫХ

Раскладка Плит
при высоте
помещения от 16,2М
и г. п. крана ЗО'Зи т

плит

ЖЕЛЕЗОБЕТОННАЯ ПЛИТА 3*8М

Бетон марки 300

Расход стали 55-95 кг/м3

Петли для
подъема

самозаанкеривающиися болт

ш

1600

Зоны работы крана при

монтаже
здания

Монтажный
кран СКГ-30
со стрелой 20м.
с клювом

наземной части
до 1400 °C) и от смачивания жидкостями, в том
числе агрессивными к ряду материалов.

Покрытие выполняется из бесшовных (глинобе-
тон, бетон, асфальт, пластмассовые одежды и т. п.),
рулонных (релин, линолеум) и штучных материа-
лов (брусчатка, клинкерный и глиняный кирпич,
чугунные, керамические, стеклопластиковые, дре-
весноволокнистые, резиновые плитки, цементно-
песчаные, бетонные плиты и т. п.).

В проездах применяются покрытия, аналогич-
ные дорожным, хорошо сопротивляющиеся нагруз-
кам от транспорта; в отапливаемых зданиях у ра-
бочих мест — теплые и эластичные одежды; при
воздействии высоких температур — термостойкие,
во влажных помещениях — водонепроницаемые, а
при воздействии кислот — кислотоупорные мате-
риалы.

При постоянном воздействии жидкостей покры-
тию придается уклон к трапу или сточным лоткам
до 3%, при необходимости периодического смы-
ва— до 5%, в особых случаях — до 7%. В зави-
симости от интенсивности и кислотности смачива-
ния под покрытие укладывается обмазочная, окле-
енная или плиточно-оклеечная гидроизоляция. Об-
мазочная гидроизоляция наносится из двух слоев
битумной или дегтевой мастики; оклеенная — из
двух-трех слоев рулонных материалов на соответ-
ствующих мастиках. От воздействия кислот окле-
енная гидроизоляция предохраняется керамиче-
скими или каменными плитками, уложенными по-
верх нее на раствор жидкого стекла.

Между различными покрытиями устанавли-
ваются окаймляющие рейки, уголки или поребрики
из бетона. Место примыкания пола к стене на-
крывается деревянным, растворным или плиточ-
ным плинтусом.

Подстилающий слой выбирается в зависимости
от конструкций покрытия, величины и характера
воспринимаемых им нагрузок и плотности образу-'
ющего основание грунта. Он обеспечивает незыб-
лемость покрытия и распределяет сосредоточенные
нагрузки. При плотных грунтах и покрытии из
штучных материалов может быть выполнен сыпу-
чий подстилающий слой из песка, шлака, щебня
и т. п.; при слабых грунтах и монолитных или рулон-
ных покрытиях — жесткий из различных бетонов.

Покрытия из штучных материалов укладывают-
ся на жесткий подстилающий слой по связываю-
щей, упругой прослойке из песка, битумной или
дегтевой мастики, цементно-песчаного раствора
или кислотоупорного раствора жидкого стекла.
В полах на перекрытиях подстилающий слой ча-
сто состоит из звуко- и теплоустойчивых сыпучих
материалов, поверхность которых фиксируется би-
тумными или цементными стяжками.

Протпвокапиллярная гидроизоляция уклады-
вается под подстилающим слоем в зоне капилляр-
ного поднятия грунтовых вод. Она состоит из ли-
того асфальтобетона или битума, пролитого по
втрамбованному в грунт щебню.

В целях ускорения производства монтажных
работ и установки станков и другого оборудования
массой до 15 т без специальных фундаментов при-
меняются «силовые» подстилающие слои, выпол-
няемые из монолитного бетона марки 200—300,
толщиной до 200 мм, или из сборных железобе-
тонных плит номинальным размером ЗХ6Х
X 0,12 м.	......

Сборные плиты армируются (расход стали От
55 до 92 кг/м3) и формуются из бетона марки
300. Они укладываются на укатанный грунт по
выравнивающему песчаному слою, уплотняемому
затем вибрированием. Чтобы избежать излишних
типоразмеров плит, возле колонн предусматрива-
ются монолитные участки. Плиты с более ин-
тенсивным армированием укладываются в зоне
работы монтажных кранов.

Несмотря на некоторое удорожание конструк-
ции пола при устройстве подстилающего слоя из
сборных плит, достигается экономический эффект
за счет ускорения ввода объекта в эксплуатацию.

Оборудование, устанавливаемое на силовой
подстилающий слой, крепится на клею или само-
заанкеривающихся болтах, заводимых в просвер-
ленные по месту отверстия, либо болтах на эпок-
сидном клее.

Показанный тип болта заанкеривается в бетон
за счет распора заклинивающих вкладышей конус-
ной частью стержня при завинчивании гайки. Он
разработан НИИ железобетона.

Расходы на устройство пола доходят до 20%
стоимости возведения одноэтажного здания, а рас-
ход бетона на полы — до 40—50% общего расхода
бетона. Вот почему при выборе конструкции пола,
помимо удовлетворения технологическим требо-
ваниям. следует учитывать экономический эффект
от ускорения производства работ, долговечности и
возможности беспрепятственной перестановки тех-
нологического оборудования.

Лист 9.02. Разделительные перегородки многоэтажных зда
НИЙ

Перегородки, применяемые в промышленных
зданиях, подразделяются на выгораживающие,
преграждающие доступ в выделяемые помещения
(инструментальные кладовые, склады и т. д.), и
разделительные (полностью разделяющие поме-
щения с различными производственными режима-
ми и препятствующие распространению вредных
выделений — влажности, загазованности и т. п.).
В связи с небольшой высотой этажей в многоэтаж-
ных зданиях в основном применяются разделитель-
ные перегородки.

Перегородки из стальных профилированных
листов с звукоизоляцией из полужестких минера-
ловатных плит предназначены для зданий с шум-
ными производствами. Каркас перегородок соби-
рается из основных и промежуточных стоек и ри-
гелей. Стойки, верхний и нижний ригели выполне-
ны из тонкостенных электросварных труб прямо-
угольного сечения, промежуточные ригели — из
стальных прокатных уголков.

Основные стойки устанавливаются с шагом 6 м
и крепятся вверху и внизу к конструкциям пере-
крытий. Промежуточные стойки устанавливаются
между основными и крепятся к ригелям.

Двусторонняя обшивка из стальных профили-
рованных листов привинчивается к каркасу само-
нарезающими болтами. Между собой листы соеди-
няются комбинированными заклепками. К внутрен-
ней стороне одной из обшивок приклеиваются н<а
мастике минераловатные плиты.

В целях исключения звукопроводящих мости-
ков одна из обшивок отнесена бт стоек каркаса.
Швы между листами уплотняются полосовой рези-
ной.
2-2

&

3000

3000

ПЕРЕГОРОДКИ ИЗ СТЕКОРА

Уровень
потолка

Основная стоика
2(280*60*4, крепится
* .перекрытиям

РАЗДЕЛИТЕЛЬНЫЕ ПЕРЕГОРОДКИ МНОГОЭТАЖНЫХ ЗДАНИИ
'ЗВУКОИЗОЛИРУЮЩИЕ ПЕРЕГОРОДКИ ИЗ СТАЛЬНОГО ПРОФИЛИРОВАННОГО ЛИСТА

1_ 100*63*8;
I 2800

Уровень
потолка

Полужесткие минерало-
ватные плиты приклеены
на мастике к профили-
рованному листу

Промежуточная^ стоика
080*60x4 сваривается
с верхним и нижним
ригелями

Уровень
чистого „
пола Столик из

L63*4;l60

3-3

'244:294

прикрепленная на I/ у 2 >i 7VT7‘/7> Л
самозаонкериваю - /////////д
щихся болтах \ ///УГЛА//ЛУл
к цокольной панели

1406; 1806; \2206

6000

Уровень
чистого
пола

Основная стойка
2(380*60*4

Нижнии
ригель
□ 60x00*4

Двери деревянные
поГОСТ 14624-69

.Стоики из 2CN12-16
шли колонны
1каркасй зданий

Стальной
профили-
рованный
лист С83092

Самонаре-
зающии болт
через 400

Плинтус из
L40x3

Верхняя обвязка из
2 гнутых L80*63*4,
прикрепленная на
срмозаанкерибающихся
болтах,
профилированная
резиновая насадка и
герметик

Кор обчатый —
Стекор ———г
Высотой 45960

Профилированная
резиновая насадка
и герметик

Обвязка из гнутого

<“170x50*4, подлитая
цем. раствором и

Промежуточная
стройка п 80*60*4
/-----------s рх-

20

Прокладка из поли-
винилхлорида и
жесткие -фиксирую*
щие^прокладки

^Дверная коробка
из 080*60*4 и
030*60*3

Рейка 25*1*.

В целях звуко-
изоляции дверь
остекляется
стеклопакетом
и выполняется
с порогом

Поливинилхлоридный
просриль

ОСТЕКЛЕННЫЕ ПЕРЕГОРОДКИ С КАРКАСОМ ИЗ СТАЛЬНЫХ ГНУТЫХ ПРОФИЛЕЙ



i

Каркас из
стальных труб
30*60; &2

Аистовой
заполнитель'

Стальной холодно-
формованный
профиль

Уровень
чистого пола

п*2000

Стальной
гнутый
просриль

Tv я
уровень
подвесного
потолка

Стальной
гнутый
профиль

Пристрелить
дюбелями в
двух точках

Замок .
резинового
прасриля

Пр ужинно - винтовое
крепление позволяет
устанавливать
стойкУ к враспор “
не нарушая поверх-
ностей потолка и
пола

Винт М4*8
через 500.

-У— Штапик из
SH.L18*18xf,5.
Обвязка двер-
ного полотна из
2гк.(40*40к^5

Дверная коробка
конструируется
из элементов
обвязки перегородки
1—170*50*4

-J 30*4

Аистовой заполнитель
(стекло, плоские асбесто-"—.
Цементные листы, древесно-
стружечные плиты, водо-
стойкая фанера, вини-
пласт и т.п.)

Пластмассовый/
вкпадыш
на бинтах М5

Заполнитель с надетым
на него по контуру
резиновым профилем
насаживается на швел-
лер, привинченный к
Элементам каркаса.

Затем в щель резино-
вого профиля заводится
пластмассовый замок,
зажимающий его „губы*
ВЫГОРАЖИВАЮЩИЕ КОНСОЛЬНЫЕ ЩИТОВЫЕ ПЕРЕГОРОДКИ ОДНОЭТАЖНЫХ ЗДАНИИ

ПЕРЕГОРОДКИ, ОСТЕКЛЕННЫЕ В ВЕРХНЕЙ И ЗАПОЛНЕННЫЕ СТАЛЬНЫМ ПРОФИЛИРОВАННЫМ ЛИСТОМ 8 НИЖНЕЙ ЧАСТИ,
ПРЕДНАЗНАЧЕНЫ ДЛЯ ВЫГОРАЖИВАНИЯ КОНТОРСКИХ ПОМЕЩЕНИЙ

Разрезы по остекленной и глухой частям

болты MS
Резиновые
профили

1500

1500

1500

150Q

10 1490

1490

В&г-

Винт М4*8

СЕТЧАТЫЕ ПЕРЕГОРОДКИ

ПРЕДНАЗНАЧЕНЫ ДЛЯ ВЫГОРАЖИВАНИЯ ВНУТРИЦЕХОВЫХ ТРАНСФОРМАТОРНЫХ ПОДСТАНЦИИ, МЕСТ, ОПАСНЫХ ДЛЯ ПРИХОДА, И Т. П.

Укороченные
угловые
щиты

Укороченный
угловой
щит

10 1490 Ю 1490

ля скрытоц,
проводки заполняется
цементно - песчаным
раствором или
накрывается галтелями

Рядовой	Щит с двух-	Рядовые

щит	польной дверыо щиты

гН

5:

Петля
Ф18;1170

25 10

2 гнутых и Гнутыми
40x40x2,5	16*18*1,5

25

Обвязка щитов и
коробка двери из
2050*25*3 и
-18*3

Заполнение стальным
профилированным листом
№-3092;

Обвязка из L50*4

1500

1500

1500

1500

742 „ 742

70

4 6

S--

?

Угловая
стойка

Рядовые
стойка

1360 Iff 1345 8^30

1345 _

10



Угловые Двухпольная Рядовой Угловые *
щиты дверь щит щиты I

Винт MS
«через 200

Стальная
сетка с
ячеей
*20*20

Консоль Г 50*4; 130

Траверса-50*5; 1150

НАВЕСКА
ЩИТОВ

2x25

М8

Рядовая стойка □ 60*30*3: 11790

(угловая стойка 2D 60*30*3; 11790)

!1Л 50



Петля &18;117О

СамозаанкеривающиЫ. I
болт М16 I

I •Ф !



ПЕРЕГОРОДКИ, ОСТЕКЛЕННЫЕ МИ ЗАТЯНУТЫЕ СЕТКОЙ В ВЕРХНЕЙ И ЗАПОЛНЕННЫЕ СТАЛЬНЫМ ЛИСТОМ В НИЖНЕЙ
ПРЕДНАЗНАЧЕНЫ ДЛЯ ВЫГОРАЖИВАНИЯ ТЕХНОЛОГИЧЕСКИХ УЧАСТКОВ, ЦЕХОВЫХ КЛАДОВЫХ И Т.П,

Со стальной сеткой

С остеклением

Несущая
стоика

Щиты рядовые и для Щит с разда- Щиты для фвух-и Щиты рядовые и для
примыкания к стойкам точным окном однопдльнои обери примыкания к стойкам

ПТ

2

Аистовая
сталь &1>5

Анкерный
болт М16

Стойка-
вкладыш
26

Несущая стойко
из: 2L100*63*8; 13000

Траверса из:
2EH8;1500 =
2-100*8; 1200

х Стальная

сетка

I Анкерные болты М22
Стяжные болты Mio	Стойка-

R-7J	вкладыш

$0*50:12600 50*112;13000



ЧАСТИ.

Накладка
-75*8:1370
75-Л~
1 мю

Верхняя
обвязка
1.75*50*5

Кляммера
L20*1:130

Боковые и
нижняя
обвязки
L45*28*4

2-2

Винт Мб
к через 200

?ZZZZZZ2



Стальная
сетка

болт M1Q
через 700 .

1.100*63*8^^
обрезать и
зачислить

оО

Стекло
Перегородки из стекора коробчатого и швел-
лерного сечения предназначены для помещений,
не находящихся на путях эвакуации. Установка
стекора производится поштучно после монтажа
верхней и нижней обвязок. Под установленное ко-
робчатое стекло подводятся фиксирующие про-
кладки.

Обвязки выполнены из стальных холодногну-
тых профилей и крепятся к цокольной панели вы-
сотой 0,6 м и потолку самонарезающими болтами.
Швы между коробчатыми стеклами уплотняются
прокладками из поливинилхлорида и резины. Для
герметизации воздушной полости и для защиты
торцов стекора применяются резиновые насадки.
Швы сопряжений с обвязкой покрываются герме-
тизирующей мастикой. Дверные коробки констру-
ируются из стальных профилей, применяемых в
обвязках перегородок.

. « * *
*

В герметизированных одноэтажных зданиях
с подвесным потолком и в многоэтажных зданиях
применяются разделительные перегородки с ме-
таллическим каркасом, заполненным листовыми
материалами. Разработаны также сборные перего-
родки из железобетонных панелей с вертикальной
разрезкой, крепящихся к полу и потолку.

Каркас из стальных труб или алюминиевых
прессованных профилей состоит из стоек, располо-
женных с шагом 2 м, и горизонтальных распорок.
Он может быть связан с конструкцией пола, под-
вешен на пристрелянных дюбелями элементах к
потолку или закреплен враспор на стойках с пру-
жинно-винтовым креплением без повреждения по-
верхности пола и потолка. Крепление враспор ра-
ционально при необходимости изменений в плани-
ровке помещений.	'

Листовой заполнитель (стекло, плоские асбе-
стоцементные листы, древесностружечные плиты,
водостойкая фанера, винипласт и т. п.) крепится
к каркасу при посредстве резинового, защемляе-
мого пластмассовым замком профиля или устана-
вливается на мастике и прижимается алюминие-
вым штапиком, закрепленным на пружинных
. кляммерах.

Лист 9.03. Выгораживающие перегородки одноэтажных зда-
ний

Остекленные в верхней части выгоражи-
вающие перегородки предназначены для внутри-
цеховых конторских помещений. Они состоят из
щитов номинальной шириной 1,5 м. Щиты устана-
вливаются на чистый пол и закрепляются самоза-
анкеривающимися болтами.

Обвязка щитов сварная составного сечения из
двух тонкостенных электросварных труб и сталь-
ной ленты. Заполнение внизу — стальным профи-
лированным листом, вверху — листовым стеклом.
Зазоры между щитами уплотняются резиновыми
профилями.

* *
*

Сетчатые щитовые перегородки предназна-
чены для выгораживания внутрицеховых транс-
форматорных подстанций, мест складирования ма-

териала, мест, опасных для прохода, и т. п. Очи
состоят из стоек, устанавливаемых с шагом 1,5 м,
и подвешенных к ним сетчатых щитов. Стойки из
стальных тонкостенных электросварных труб уста-
навливаются на пол и закрепляются самозаанке-
ривающимися болтами. Обвязка щитов —из про-
катных уголков; заполнитель — стальная сетка с
ячеей 20 X 20 мм

Ж ’	*	*

*

Универсальные выгораживающие
перегородки выполняются из стальных щитов
номинальной шириной 0,5 и 1 м и высотой 2,8 м.
Обвязка щитов сваривается из прокатных уголков.
Нижняя часть заполняется стальными или алюми-
ниевыми листами, приклепываемыми к каркасу,
верхняя — стальной сеткой либо обычным или ар-
мированныхм стеклом В комплект входят рядовые
щиты шириной 498 и 998 мм, щиты для примыка-
ния к стойкам шириной 973 мм, щиты с раздаточ-
ными окнами и двупольными и однопольными две-
рями.

При установке щиты прикрепляются к полу ан-
керными болтами и сбалчиваются между собой.
В пересечениях и у раздаточных окон между щи-
тами устанавливаются стойки-вкладыши площадью
сечения 50 X 50 мм, свариваемые из уголков 45 X
X 4 мм. Через каждые 6 м на глухих участках
и по обеим сторонам дверных щитов устанавли-
ваются несущие стойки площадью сечения 50 X
X Н2 мм, свариваемые из уголков 100 X 63 X
Х5 мм с обрезанной полкой и опирающиеся на
глубине 0,2 м стальной траверсой на бетонный
фундамент.

Чтобы предотвратить повреждение конструкции
пола, несущие стойки на глухих участках могут
быть заменены стойками-вкладышами с прикре-
пленными к ним ребрами жесткости из щитов ши-
риной 0,5 м. расположенных перпендикулярно к
плоскости перегородки.

В случае необходимости выгораживающие пере-
городки дополняются перекрытием, имеющим про-
лет до 6 м, из стальных прогонов и балок с за-
полнением сетчатыми щитами.

Лист 9.04. Разделительные панельные перегородки одно-
этажных зданий

ЛИСТ 9.05. Сопряжения панелей перегородок со стальным
каркасом

Лист 9.06. Стальной каркас разделительных перегородок

Перегородки из бетонных панелей в нижней
части и асбестоцементных листов или фибролито-
вых плит в верхней части по расположению в про-
лете подразделяются на продольные и попереч-
ные. Продольные разделительные перегородки на-
вешиваются на основные колонны зданий и распо-
ложенные между ними стальные фахверковые ко-
лонны; поперечные — только на расположенные
с шагом 6 м фахверковые колонны.

Монтаж и демонтаж каркаса и ограждений
перегородок осуществляются без нарушения основ-
ных конструкций зданий. Панели прислоняются
к колоннам. Со стороны крепления панелей фах-
верковые колонны продольных^ перегородок повто-
ряют очертания основных колонн. Базы фахверко-
вых колонн располагаются на отметке —0,15 м.
8 §

вариант без подстропильных
ферм

ПРИМЕРЫ РЕШЕНИЯ РАЗДЕЛИТЕЛЬНЫХ ПЕРЕГОРОДОК ИЗ Ж.-Б. ПАНЕЛЕЙ (ПО’ СЕРИИ 1АЗГ-2)

ФрАГМеНТ ФАСАДА ПРОДОЛЬНОЙ ПЕРЕГОРОДКИ В КРАНОВОМ ЗДАНИИ, ПЕРЕКРЫТОМ Жг Б^БЕЗРАСКОСНЫМИ СЕГМЕНТНЫМИ ФЕРМАМИ

14

450

I «24

<S8

2*500

SOO

Фахверковая
колонна из Z1N 20

Ж.-6. рядовые
панели

ФРАГМЕНТ ФАСАДА ПОПЕРЕЧНОЙ ПЕРЕГОРОДКИ В КРАНОВОМ ЗДАНИИ', ПЕРЕКРЫТОМ Ж.-Б. БЕЗРАСКОСНЫМИ
СЕГМЕНТНЫМИ ФЕРМАМИ

•vf

Кирпичная кладка
Жго» стоила
ооратнаи рамы

В показанных предела* к колоннам’ А о.'э Вариант с поЭстропальмыми
пристреливаются стальные листы 82, о о	фермами

б шоо закладывается	' f я

просмоленный жгут



K.N12

чМ12

Распорю
надййО

из

□ м2

• 018



s.^

£si

h

]



з-з

Г190*56*6
Монтажный
стык

номенклатурный
размер лаиёлей
3&XJ-5

6х/,в

6х/Л

б*/,2

6х/,2

5,7*/,5

5,2 *1,5

5£М,5

6«/,в

6X1,в

6*1,8

'Леоемычка воротной рамы\

3

6*1,8

6*1,8

2

6*1,8

6*1,8

6*1,8

6*1,8

1леоемычко воротной рамы

I ₽аЗМе₽6х,Л

CJ.R X

6*1,2
Распорка,

6*1,8

Монтажный
стык

асп^жа
ная.9Я5оз
IJ 90*56*6

Кирпичная
кладка
Фахверковая
колонна из С] N20 воротной рамы

•§§
У
&

&
•Q
ё
е

6«/,«

6XW

J

Монта»
ныи
стык

extjs

6x1,8

6x'l,8

5V,2

6*1,2

6x1,8

S* 1,8

6x1,8

Жгб. просте-
ночные панели

UN12

I-1N12

6*1,8

6*1,8

6*1,8

6* 48

4JJ*1,2

4,9* 1,2

8*1,8

4,9* 1,8

6*1,8

4,9*1,2

4,9*1,2

6*1,2

6*1,2

6*42

6*1,2

6*1,2

6*1,8

6* 1,8 I



6*1,8

6*1,8

6*1,8

6*1,8

6*1,8



6*1,8

6*1,8

6*1,8

6*1,8

6*1,8

6*1,8

А

'Ж.-б. рядобые
панели

.GL

6*1,8

6*1,8

6*1,

Я

Ж-б. просте-
ночные панели

1 1 (^х2,4 1	_j

S-

2*1200

/290

2*

1200

Каркас для навеско
волнистых асбесто»
цементных листов
Прогоны ил N12
Стойкие 63*6
Тяжи

Проемы для пропуска
подкрановых балок
заполняются -
пристрелянной по
месту

Простенки дверных
проемов образуются
простеночными
панелями или
кирпичной стенкой
толщиной 6 ^5
кирпича
*, > ’ *

Перегородки из стекора коробчатого и швел-
лерного сечения предназначены для помещений,
не находящихся на путях эвакуации. Установка
стекора производится поштучно после монтажа
верхней и нижней обвязок. Под установленное ко-
робчатое стекло подводятся фиксирующие про-
кладки.

Обвязки выполнены из стальных холодногну-
тых профилей и крепятся к цокольной панели вы-
сотой 0,6 м и потолку самонарезающими болтами.
Швы между коробчатыми стеклами уплотняются
прокладками из поливинилхлорида и резины. Для
герметизации воздушной полости и для защиты
торцов стекора применяются резиновые насадки.
Швы сопряжений с обвязкой покрываются герме-
тизирующей мастикой. Дверные коробки констру-
ируются из стальных профилей, применяемых в
обвязках перегородок.

*

В герметизированных одноэтажных зданиях
с подвесным потолком и в многоэтажных зданиях
применяются разделительные перегородки с ме-
таллическим каркасом, заполненным листовыми
материалами. Разработаны также сборные перего-
родки из железобетонных панелей с вертикальной
разрезкой, крепящихся к полу и потолку.

Каркас из стальных труб или алюминиевых
прессованных профилей состоит из стоек, располо-
женных с шагом 2 м, и горизонтальных распорок.
Он может быть связан с конструкцией пола, под-
вешен на пристрелянных дюбелями элементах к
потолку или закреплен враспор на стойках с пру-
жинно-винтовым креплением без повреждения по-
верхности пола и потолка. Крепление враспор ра-
ционально при необходимости изменений в плани-
ровке помещений.	*

Листовой заполнитель (стекло, плоские асбе-
стоцементные листы, древесностружечные плиты,
водостойкая фанера, винипласт и т. п.) крепится
к каркасу при посредстве резинового, защемляе-
мого пластмассовым замком профиля или устана-
вливается на мастике и прижимается алюминие-
вым штапиком, закрепленным на пружинных
кляммерах.

ЛИСТ 9.03. Выгораживающие перегородки одноэтажных зда-
ний

Остекленные в верхней части выгоражи-
вающие перегородки предназначены для внутри-
цеховых конторских помещений. Они состоят из
щитов номинальной шириной 1,5 м. Щиты устана-
вливаются на чистый пол и закрепляются самоза-
анкеривающимися болтами.

Обвязка щитов сварная составного сечения из
двух тонкостенных электросварных труб и сталь-
ной ленты. Заполнение внизу — стальным профи-
лированным листом, вверху — листовым стеклом.
Зазоры между щитами уплотняются резиновыми
профилями.

* *
*

Сетчатые щитовые перегородки предназна-
чены для выгораживания внутрицеховых транс-
фор’маторных подстанций, мест складирования ма-

териала, мест, опасных для прохода, и т. п. Они
состоят из стоек, устанавливаемых с шагом 1,5 м,
и подвешенных к ним сетчатых щитов. Стойки из
стальных тонкостенных электросварных труб уста-
навливаются на пол и закрепляются самозаанке-
ривающимися болтами. Обвязка щитов — из про-
катных уголков; заполнитель — стальная сетка с
ячеей 20 X 20 мм.

* *

*

Универсальные выгораживающие
перегородки выполняются из стальных щитов
номинальной шириной 0,5 и 1 м и высотой 2,8 м.
Обвязка щитов сваривается из прокатных уголков.
Нижняя часть заполняется стальными или алюми-
ниевыми листами, приклепываемыми к каркасу;
верхняя — стальной сеткой либо обычным или ар-
мированным стеклом В комплект входят рядовые
щиты шириной 498 и 998 мм, щиты для примыка-
ния к стойкам шириной 973 мм, щиты с раздаточ-
ными окнами и двупольными и однопольными две-
рями.

При установке щиты прикрепляются к полу ан-
керными болтами и сбалчиваются между собой.
В пересечениях и у раздаточных окон между щи-
тами устанавливаются стойки-вкладыши площадью
сечения 50 X 50 мм, свариваемые из уголков 45 X
X 4 мм. Через каждые 6 м на глухих участках
и по обеим сторонам дверных щитов устанавли-
ваются несущие стойки площадью сечения 50 X
X 112 мм, свариваемые из уголков 100Х63Х
X 5 мм с обрезанной полкой и опирающиеся на
глубине 0,2 м стальной траверсой на бетонный
фундамент.

Чтобы предотвратить повреждение конструкции
пола, несущие стойки на глухих участках могут
быть заменены стойками-вкладышами с прикре-
пленными к ним ребрами жесткости из щитов ши-
риной 0,5 м, расположенных перпендикулярно к
плоскости перегородки.

В случае необходимости выгораживающие пере-
городки дополняются перекрытием, имеющим про-
лет до 6 м, из стальных прогонов и балок с за-
полнением сетчатыми щитами.

Лист 9.04. Разделительные панельные перегородки одно-
этажных зданий

ЛИСТ 9.05. Сопряжения пен елей перегородок со стальным
каркасом

Лист 9.06. Стальной каркас разделительных перегородок

Перегородки из бетонных панелей в нижней
части и асбестоцементных листов или фибролито-
вых плит в верхней части по расположению в про-
лете подразделяются на продольные и попереч-
ные. Продольные разделительные перегородки на-
вешиваются на основные колонны зданий и распо-
ложенные между ними стальные фахверковые ко-
лонны; поперечные — только на расположенные
с шагом 6 м фахверковые колонны.

Монтаж и демонтаж каркаса и ограждений
перегородок осуществляются без нарушения основ-
ных конструкций зданий. Панели прислоняются
к колоннам. Со стороны крепления панелей фах-
верковые колонны продольных^перегородок повто-
ряют очертания основных колонн. Базы фахверко-
вых колонн располагаются на отметке —0,15 м.
П-РИМЕРЫ РЕШЕНИЯ РАЗДЕЛИТЕЛЬНЫХ ПЕРЕГОРОДОК ИЗ Ж.-Б. ПАНЕЛЕЙ (ПО’СЕРИИ, 1431-2)

^•рагмшт <РАСА^А ПРОДОЛЬНОЙ перегородки в крановом ЗДАНИИ, перекрытом ж:-б. безраскосными сегментными фермами

2

e

Вариант с подстропильными
Фермами

^2

450

Вариант без подстропильных

<рерм

В показанных пределах к колоннам i g
ористреливаются стальные листы &2, а _
о шею закладывается	' * & S

просмоленный жгут	‘«SiS

TN24

3

u N12

2*500

6*1,8

6*1,8

6*1,8

6*1,8

6*1,8

6*1,8

6*1,8

6* 1,8

6*1,8

6*1,8

1200

2*1200

1200 2*

1

Ош

0.0

Жгб. просте-
ночные панели

2
st
W

*§»

фрагмент Фасада поперечной перегородки в крановом здании', перекрытом ж,-б. безраскосными
СЕГМЕНТНЫМИ фермами

3-3

Проемы для пропуска
подкрановых балок
заполняются - ^2,
пристрелянной по
месту

kz*# ।
А





laH12

•918'

10
«и У t







s
i



Распорка
наяплЮиЗ
Г190*56*6

Монтажный
стык

Монтажный
стык

аспорка
ная.9Я5оз
LJ 90*56*6

Gx f,8

6x1,8

extfi

6x1,6 X

6xf2

6x1,2

Фахверковая
колонна U3C5N20

Номенклатуры
| размер панели

4,9x 1,8

8*1,2

6*1,2

6*1,8

6*1,8

5,7x/,5

6*1,8

6xf,e



6»l,8

S«/,e

6« 1,8

=1

Мантам
ный
стык

6x1,8
!ДедемЬ№<а юратоараш

м	з|
№

Кирпичная кладка
Jff.-O. стойка
воротной рамы

МС-б. рядовые
панели

6*1,8

6*1,8

8x/,8

6*1,8

6xf,8

6X1,2

6X1,2

6*1,8

4£*1,2

6xi,e

6*f,8

4 *1500

4,9* f,2

л 6*1,2
! Распорка,
Г Bxifl

6*1,8

6*1,8

Перемычка боратной рамы

Кирпичная
кладка

6*1,2

6*1,2

6*1,8

6*1,8

рядовые

4,9*1,2

4,9 *1, 2



6*1,8

6*1,8

6*1,8



6* 1,8

6*1,8

Ж.~б. просте-
ночные панели

Каркас Зля иавеско
волнистых асбесте*
цементных листа®
Прогоны и N12
Стойки L 63x6
Тяжи .ftjs

' бх(,2 itm

£

8!

простенки дверных
проемов образуются
простеночными
панелями или
кирпичной стенкой
толщиной 8 0^
кирпича
СОПРЯЖЕНИЯ ЭЛЕМЕНТОВ САМОНЕСУЩИХ РАЗДЕЛИТЕЛЬНЫХ ПЕРЕГОРОДОК {ПО СЕРИИ 1431-2)

 1 V '

2*30

-120*в;
г 550

4- А
КРЕПЛЕНИЕ ЭЛЕМЕНТОВ ПЕРЕГОРОДКИ 2-WejT®j
К Ж.-Б.Т1ОДСТР0ПИЛЬН0Й ФЕРМЕ W0 1

Перегородка из
волнистых
асбестоцемент-
ных листов

КРЕПЛЕНИЕ ЭЛЕМЕНТОВ ПЕРЕГОРОДКИ
НК ЖЕСТКОМУ ДИСК'/ ПОКРЫТИИ ИЗ ’
ЯАМОНОЛИЧЕННЫХ Ж.-Б.ПЛИТ

Т0 ЖЕ, В

КРЕПЛЕНИЕ

L-1NI2

ТО ЖЕ, В

Консоли
из Г 75*6

<&U50

Волнистые '
асбесто-
цементные
листы

Консоль из
Г 140*90; 1150

КРЕПЛЕНИЕ ЭЛЕМЕНТОВ ПЕРЕГОРОДКИ
К Ж.-Б. СТРОПИЛЬНОЙ ферме

Сцеп из
крюка
L 125*80*8;160
и упора
Z125*8;l60

Фартук из
оцинкованной
кровельной
стали

Скреп из
2-200*80;
180 и v
2штыреи
ММ; ИЗО

Каркас перегородки
из асбестоцементных
волнистых листов

Фахверковая
колонна

2 смалкованных
UOOX8- ^Mwsveiuso
1510 ’ ^,2-120*8;Ъ540\

XN24; 1600

Фахверковая
колонна

XN24;

12950-3650

-120*10,
1500

‘ 25

М 20
ГЮ0Х8;
1500
[2-90*10;
1410

‘ -100*10;
"Г 1200
|30

-480*30:
~Ъ500

-300x30;
1600

-150*8;
1310

-120*8:
,wso

1гюо*бЗхв:
1460

КРЕПЛЕНИЕ ЭЛЕМЕНТОВ ПЕРЕГОРОДКИ
К Ж-Б. КОЛОННЕ В УРОВНЕ
ПОДКРАНОВОЙ балки

Сцеп из
крюка
L125x80x8;
160
и упора
\~9Qx56*8;

1420

1_1«(2

УРОВНЕ СТВОЛА

Фартук из^оцинкованной
кровельной стали

Г140*90*8
1150

ППИ111ИШ

УРОВНЕ СТВОЛА

 Крюк
из*ф8

. Заделать по месту
бетоном марки 50

____ ЭЛЕМЕНТОВ ПЕРЕГОРОДКИ

К ФАХВЕРКОВОЙ колонне

В УРОВНЕ ПОДКРАНОВОЙ БАЛКИ

ДЖ

-390*10; -200*10;
1940

ISAO

L50x5

Ъ\

i'

L50X5

CN20

L 110*70*8',	-150*10;

1930	1360

Ж-б.манолитныи
срундамент приме-
нительно к серии
К412

—60x6;,1780.
привариваем
к закладным
элементам панели

Сцеп из-
2Lt25*80*8:t60

ЛОО

Цементный - ZL
раствор 1'2 -х

Подбетонка
из бетона
марки 150





У
ж

Полку
крепежного
L срезать
.по месту

L50*5

ZN20
ЭЛЕМЕНТЫ САМОНЕСУЩИХ РАЗДЕЛИТЕЛЬНЫХ ПАНЕЛЬНЫХ ПЕРЕГОРОДОК (ПО СЕРИИ Г.43Г-2)

ПАНЕЛИ ИЗ ТЯЖЕЛОГО, ЛЕГКОГО

Рядовые панели на участках
без прорезающих плоскость
перегородки элементов каркаса

Петли из» 010-12
для подъема,
ж ,	срезаются

—70*6; 1100	после -

для крепления установки
ланели к каркасу ‘

И ЯЧЕИСТОГО БЕТОНОВ

Панели в местах примыканий
к прорезающим плоскость
перегородки элементам каркаса
В панелях L 4,9; 55 м-------

В панелях L 4,9; 5,2;5,7м~^

Верхние панели продольных
перегородок в крановых
даниях с шагом колонн 12м

Простеночные панели
в местах, расположения
дверный .п^дгмав

tNS;tioc
для крепления
дверной коробки

100

X1

Отверстия 030
для подъема

Петли из »0Ю
для отрыва от (рорм,
срезаются перво 9
установкой

СТАЛЬНЫЕ ФАХВЕРКОВЫЕ КОЛОННЫ
ПОПЕРЕЧНЫХ ПЕРЕГОРОДОК

ПРОДОЛЬНЫХ ПЕРЕГОРОДОК КРАНОВЫХ ЗДАНИИ

ТО ЖЕ, ПРИ ПОДСТРОПИЛЬНЫХ ФЕРМАХ

Стропильная

' '.О

h

SA'JSSSP'

Решетка
из L 50*5

IN 24;
1600-

Подливка
цементным
раствором 1-2

4,в;6.0
’.Т.2;8.4

Уродень
развязки

9.85

ПсУнгльная::
- перегородка

Уровень
развязки

Плита
-360*10;
1420

Под распоркой
диафрагма
U3LN2O;149O

j£Tgg;afr!

I 89

3

.АНКЕРОВКА

ПРОСТЕНОЧНЫХ ПАНЕЛЕЙ

Цементный
раствор 1:2

,20

Решетка
изГ50*5

Боты
Mie

Болты
М16

Нижняя
обойма
U3LN12

Цементный
раствор И2 V

100*63x7;
1100

1,100*63*7:
1100

Простеночная
фанель

-170*8;

1180п*
-80*8;

Подбетонка
оетан марки150

350

Э
950

Анкерный
.болт М24
Шайба
-80*10.
 180

-100*10.
1380 ‘

200



182;18.0	—

L Развязка в
уровне оерха^
подкрановой,
консоли основ -
ной колонны

Низ стро'
пильных
конструкции
~^86; 10.8

80:10.2

10.8Ц26:

' \тгРещетка
> U3L5O*S



700

И РАЗВЯЗКА ФАХВЕРКОВЫХ КОЛОНН

Распорка
,>-75X6;
, 15600

База
-11.110*70*8

Распорка
LJ 90*56*6;
I 5980 с
решеткой
изL50*5

СОПРЯЖЕНИЯ

Монтажный
стык

Анкерный
_Jfonm М24
Шайба
-60*Ю;160^
Планка
zl5Q*io;t360

Верхняя
обойма
U3TN12

-80*10;160
- SOxSlUSO

Верхняя обойма
U3IN12

В месте установки
дверного блока
полку вырезать

2.40

U25*80*8;

Нижняя' обойма
U3CN12

Вместе установи
дверного блока
полку вырезать

гР'ОО Цементный
раствор г. 2.

'Подбетонка1
бетон марке 150

Монолитный
JK.-6. фундамент
применительно
« серии 1.412

23

Закладной
элемент о
Ж.-6 колонне
или
стальная
колонна

М?5*80*8;
к ,160
...... p^f
>; |М §i
 I.1. --* ,'T
•- .i.. >:. •"
КИРПИЧЙЩЕ ПЕРЕГОРОДКИ (ПО СЕРИИ 1.431-6)

ПОПЕРЕЧНАЯ ПЕРЕГОРОДКА ТОЛЩИНОЙ 0,5 КИРПИЧА В ЗДАНИИ С МОСТОВЫМИ КРАНАМИ ЛЕГКОГО ИЛИ СРЕДНЕГО И ТЯЖЕЛОГО РЕЖИМА РАБОТЫ

Пролет с краном
Легкого режима
работы

Пролет с краном
среднего режима
работы

Г

nl

-й45^

й

6000

| л х 3000

аоо &

вооо

3600

§
X

1200





При кладке
б ОД кирпича
прокладные
пояса из С М4
черезЬ<3000

В пролете
стальные
фахоеркооые
колоннь/
через 6М

nl

ТО ЖЕ, ПРОДОЛЬНАЯ

В бродне стропильных
ферм перегородка
подвешивается к их
опорам, располагаясь
прислонил к подстро-
пильной ферме

1| Распорка из
l| L J 90*56X6

JF’lt

1.L..J I

Площадь
участка,
кладки о
0,5 кирпича,
окаймлен-
ного срах-
оеркооым
каркасом
<Юм2;
его меньшая
сторона
<3м

При кранах среднего и тяжелого режима
работы, вертикальные элементы фахверка
из IN И через а£3000

ПЕРЕГОРОДКА В ЗДАНИЯХ С ПОДСТРОПИЛЬНЫМИ ФЕРМАМИ И БЕЗ НИХ

Пролет с краном	Пролет с краном

легкого режима	среднего режима

работы и	— < -	.	работы и без

подстропильными	подстропильных ферм

.. jlU-± Щ

3000	[ ,3000

3000

зооо

ilLlliii

§
X

JL6Jxg Н IAZ/4


ФАХВЕРК КИРПИЧНЫХ ПЕРЕГОРОДОК И СОПРЯЖЕНИЯ С КАРКАСОМ ЗДАНИЯ (ПО СЕРИИ’T.431-S3

Зазор
проконопатить

БАЛКИ

КРЕПЛЕНИЕ

ФАХВЕРКОВОЙ КОЛОННЕ

КРЕПЛЕНИЕ ВЕРХНЕЙ ЧАСТИ
ПЕРЕГОРОДКИ^ ПРИСЛОННОЙ
К ПОДСТРОПИЛЬНОЙ ФЕРМЕ

Прокладные
пояса из
ЕН 14 через
И43300

Подвеска
к споре
стропиль-
ной срермы

-3-

N14; 1300
пристрелян
4 дюбелями

Крепежный
элемент через 1500 для
связи перегородки с
диском покрытия из:
-100хв;1650
1 Г50x5; 1300
2-100*8; 1150

Зазор
проконопатить
и накрыть
герметизи-
рующей м
мастикои

145Q и 750

2 болта М20; itdoo
4 болта М14;1Ю0

Болт Балты
М20 М14

Ригель

31-1N18 U 14;

15650

до

крепление перегородки к колонне

В УРОВНЕ ПОДКРАНОВОЙ -----

016 по высоте
сопряжения

§

СВЯЗЬ ВЕРТИКАЛЬНЫХ ИМПОСТОВ ФАХВЕРКА
УСТАНАВЛИВАЕМЫХ ПРИ КРАНАХ СРЕДНЕГО И
ТЯЖЕЛОГО РЕЖИМА РАБОТЫ. С КЛАДКОЙ в
0,5 КИРПИЧА И ПРОКЛАДНЫМИ ПОЯСАМИ

Сцеп из
крюка
~80*10;180
• 016; Иво
и петли
•08; 1720,
допускающий
осадку
кладки

В месте сцепа
кладка образует
нишу глубиной
=»30 мм

-в0*10;180'

•016; 1160'

—9

±.



Z2

3

Армокирпич-
ный пояс;
в швах свар-
ные каркасы
Вдоль 2^08;
поперек • 03 шаг



„	4,5*60

Зазор проконопатить и
накрыть герметизирую-
щей мастикой

ПЕРЕГОРОДКИ К

Фахверковая
колонна

Сцеп из .	•

ътулок 2o025;l5O
изабеденного в них
хомута 2»016:1245

L5QXS;1356





'08; 1720.

018;1120

о025;112О

016:1160

ПЕРЕГОРОДКИ К

И СТВОЛА

КРЕПЛЕНИЕ ПРОДОЛЬНОЙ
Ж.-Е КОЛОННЕ В УРОВНЕ

• 016 ПО
высоте
сопряжения

Mecfho стыка
кладкой не
заполняется

-120x10:1120
пристреляно
2 дюбелями 4,5*60

Вертикальные импосты фахверка из 1м 14;
142880 заводятся приваренными по концом'
шпиньками^ из • 016; 1120 и 160 в прорезающую
прокладной пояс втулку из о 025; 1120

Стык допускает осадку кладки на 40 мм (^1%)

Зазор

Обойма из

) проконопатить и накрыть
герметизирующей мастикай

ШЕНКИ

»Армокир -
личный пояс

EN16; 1150
пристрелян
4 дюбелями
4,5x60

Вместе пересе-
чения полки
С N14 вырезать

Петли из
• 08; 172
через 13
рядов кладки

болты
М16.

Армирование
швов в уровне
пересеченцйс
распоркой
КОЛОННЫ 3*016^
I* ширине *.
колонны*
,+500

^болты М1&
Фахверковые колонны состоят из двух швелле-
ров № 20, соединенных накладками при высоте
сечения до 0,4 м или решеткой из уголков 50 X
X 5 мм при большей высоте. Если .высота колонн
превышает 9,7 м, фахверк развязывается распор-
ками из уголков в одном или двух уровнях.

Панели перегородок из тяжелого или легкого
бетона применяются соответственно в зданиях,
оборудованных опорными кранами тяжелого или
среднего и легкого режима работы, при наличии
динамических воздействий на конструкции либо
без них.

Панельная часть перегородок начинается от
уровня пола и доходит: до низа подкрановых ба-
лок в продольных перегородках и на 1,2 м ниже
стропильных конструкций в поперечных перегород-
ках. Самонесущие панельные перегородки опира-
ются на обрезы фундаментов колонн. Опорная
грань рассчитывается на смятие. Ее длина в за-
висимости от марки бетона панелей и высоты па-
нельной части — от 0,25 до 0,45 м.

Рядовые панели принимают размером 6Х 1,8 м.
При дверных проемах высотой 2,4 м нижние два
ряда выполняют из панелей высотой 1,2 м. В ме-
стах пересечения плоскости перегородок элемен-
тами каркаса (подкрановые балки в поперечных
и консоли колонн в продольных перегородках)
применяют укороченные панели длиной от 4,9 до
5,7 м.

В соответствии с отметкой низа подкрановых
балок верхний ряд продольных перегородок выпол-
няется из панелей высотой 1,5 м. Простенки у
дверных проемов заполняются кирпичной кладкой
в полкирпича или доборными простеночными па-
нелями. Толщина всех панелей 80 мм.

Верхняя часть перегородок навешивается на
конструкции покрытий. Она выполняется из волни-
стых или полуволнистых асбестоцементных листов,
навешенных на ригели из швеллеров. Ригели кре-
пятся к фахверковым колоннам и конструкциям
покрытия. Крепление ригелей к стропильным фер-
мам должно исключать передачу горизонтальных
ветровых усилий, действующих из их плоскости.

В переходных участках между панелями и ас-
бестоцементными волнистыми листами или волни-
стыми листами и плитами покрытия устанавлива-
ют фартуки из оцинкованной кровельной стали.
Небольшие проемы в местах прохода подкрановых
балок или между колоннами в поперечных де-
формационных швах заделывают стальными ли-
стами толщиной 2 мм, пристреливаемыми дюбеля-
ми по месту.

Пространство между верхними поясами ферм
и плитами покрытия может быть заполнено кир-
пичной кладкой толщиной в полкирпича.

К колоннам панели перегородки крепятся в двух
верхних точках сцепом из уголков. В связи с раз-
личными вариантами расположения уголок-крюк
приваривается к верхней грани панели через по-
средник — стальную полосу, закрепляемую на кон-
цах. Крепление допускает осадку панелей в пло-
скости перегородки.

Заполнения швов между панелями — цемент-
ио-песчаным раствором марки 50. Толщина гори-
зонтальных швов 15 мм, вертикальных — 20 мм.
Толщина горизонтальных швов фиксируется эле-
ментами креплений.

Антикоррозионная защита соединительных эле-
ментов панелей обеспечивается тщательным за-
полнением швов и окраской стальных поверхно-
стей масляной краской с железным суриком.
В легкобетонных панелях на арматуру наносят
защитное покрытие.

Лист 9.07. Разделительные кирпичные перегородки одно-
этажных зданий

Лист 9.08. Сопряжения кпадки перегородок со стальным
каркасом

При большом количестве отверстий для техно-
логического оборудования, отсутствии железобе-
тонных панелей и по другим местным причинам
перегородки могут быть выполнены из кирпича,
несмотря на более высокую построечную трудоем-
кость. Кладка ведется из кирпича марки 75 на
растворе марки 25. При относительной влажности
воздуха в примыкающих помещениях до 60% мо-
жет быть применен силикатный кирпич. Толщина
перегородок — в полкирпича при стальном фах-
верке и в кирпич при пилястрах. Перегородки
толщиной в полкирпича наиболее экономичны по
стоимости, трудозатратам и расходу материалов.
Перегородки толщиной в кирпич с пилястрами
при высоте до 10 м могут применяться во всех
случаях, кроме продольного размещения в крано-
вых зданиях, где пилястры попадают в габарит
крана. В чертежах они не показаны.

Перегородки можно возводить после монтажа
основного каркаса. Детали креплений кирпичной
кладки и фахверка к основному каркасу в здани-
ях с кранами легкого режима работы выполняются
без закладных элементов — посредством пристрел-
ки стальных пластин дюбелями. Таким образом
можно возводить перегородки в первоначально не
предусмотренных местах.

Дюбельные соединения выполняются так, что-
бы оси дюбелей бкли перпендикулярны действу-
ющим усилиям. Закладные элементы для крепле-
ния перегородок предусматриваются в каркасе
зданий с кранами среднего и тяжелого режима
работы.

Конструктивная система перегородок самонесу-
щая. Поэтому расположение в плане здания, во-
первых, учитывает возможность доведения их в
одной плоскости до плит или конструкций покры-
тия. Во-вторых, в целях уменьшения объема ра-
бот учитывается возможность использования глу-
хих балок как разделяющих конструкций. По-
этому перегородки в бескрановых, перекрытых
фермами зданиях прислоняются к каркасу. В кра-
новых зданиях поперечные перегородки присло-
няются к колоннам основного каркаса, продоль-
ные — располагаются между колоннами, касатель-
но к разбивочной оси здания. При этом в уровне
подстропильных ферм возникает необходимость
смещения разделяющей плоскости. Выше оголов-
ков колонн перегородка опирается на ригели,
подвешенные к опорам стропильных ферм, присло-
няясь к подстропильным фермам.

В зданиях с балочными конструкциями пере-
городки располагаются в плоскости балок.

Стальные фахверковые колонны по конструк-
ции, расположению и деталям^ развязки с основ-
ным каркасом идентичны колоннам панельных
перегородок.	.
Перегородки опираются на фундаментные бал-
ки. При высоте до 4 м перегородки одноэтажных
щаний могут опираться на утолщение в подсти-
1ающем слое пола. Перегородки толщиной в пол-
сирпича связаны горизонтальными прокладными
тоясами из швеллеров № 14. Первый пояс про-
водит на уровне верха дверных проемов, последу-
ощие — с интервалом до 3 м.

В зданиях с кранами среднего и тяжелого ре-
кима работы прокладные пояса связываются че-
рез 3 м вертикальными импостами из двутавра
№ 14. Стык вертикальных импостов с прокладны-
ми поясами подвижный, не препятствующий осад-
ке кладки. Все остальные крепления самонесущих
перегородок, включая сопряжения фахверкового
каркаса с основным, также допускают относитель-
ные вертикальные перемещения, вызванные осад-
кой кладки либо осадкой фундаментов здания.

Фахверковые колонны крепятся к диску покры-
тия или к верхним узлам стропильных ферм таким
образом, что передают горизонтальные усилия на
пространственную связевую систему.

Зазоры высотой 30—40 мм, оставляемые в ме-
стах пересечения перегородок с основными конст-
рукциями здания для осадки, конопатят антисеп-
тированной паклей и заделывают профильными
герметизирующими прокладками из гернита, поро-
изола, мастики УМС-50 и т. п.

Лист 9.09. Служебные стальные лестницы

Открытые стальные служебные лестницы ис-
пользуют для сообщения с рабочими площадками
агрегатов внутри здания и для аварийных выхо-
дов. Они конструируются из маршей, соединяемых
с переходными площадками в гнутый элемент про-
летом до 6 м. Гнутые марши опираются на сталь-
ной каркас или железобетонные перекрытия. ’

Уклон маршей 45 и 60°. Ширина маршей и
переходных площадок 0,6; 0,8‘ и 1,0 м (последняя
только для уклона 45°). Подъем маршей с интер-
валом 0,6 м от 0,6 до 4,2 м для уклона 45° и до
6 м — для уклона 60°.

Косоуры маршей выполняются из гнутого
швеллера. Нижний конец косоура имеет горизон-
тальный срез, к которому приварена опорная
планка. Верхний конец имеет вертикальный срез,
к которому приварен опорный уголок. Такая кон-
фигурация косоуров позволяет: унифицировать
начальный и средний марши, варьировать положе-
ние нижнего опорного узла относительно края
площадки и опираться непосредственно на желе-
зобетонные перекрытия. Сварка маршей с пере-
ходными площадками выполняется при посред-
стве доборных элементов.

Высота ступеней 200 мм в маршах с уклоном
45° и 300 мм в маршах с уклоном 60°. Ступени
и площадки могут быть выполнены трех типов:
из просечно-вытяжного листа толщиной 5 мм, из
рифленой стали толщиной 4 мм и ребристые из
полосы 40 X 4 мм.

В ступенях из просечно-вытяжного листа отгиб
делается по непросеченной части, а для сварки
с косоуром к просеченной части привариваются
снизу планки. Ступени из просечно-вытяжного лис-
та и из рифленой стали к косоурам приваривают-
ся односторонним нижним швом. Ребристые сту-

пени (на листе не показаны) препятствуют обра-
зованию наледи и применяются преимущественно
в наружных лестницах.

Для эпизодических одиночных подъемов могут
быть использованы вертикальные стальные стре-
мянки шириной 0,6 м, высотой подъема от 2,4 до
6 м. Тетива стремянки выполняется из уголка
75 X 6 мм. Ступени накладные из одного прута
диаметром 18 мм. Шаг ступеней 300 мм. Крепле-
ние стремянок на сварке к верхним площадкам —
через коротыши, к нижним — через торцовые
планки.

При высоте подъема от 4,2 м стремянки снаб-
жаются ограждением.

'•;,ь *

Лист 9.10. Здания со встроенными этажерками

Этажерки предназначены для размещения тех-
нологического оборудования на открытых площад-
ках и в зданиях павильонного типа. Ригели эта-
жерок с пролетами 4,5; 6 и 9 м запроектированы
соответственно под нагрузки на перекрытия до
3,5; 2,5 и 1,5 тс/м2. Аналогично конструкциям
многоэтажных зданий этажерки могут быть вы-
полнены с перекрытиями двух типов — с плитами,
опирающимися на полки и на верхнюю грань ри-
геля.

Перекрытия, опирающиеся на поверхность ри-
геля, позволяют конструировать проемы больших
размеров для провисающего оборудования.

Этажерки выполняются высотой в 1, 2 и 3 эта-
жа, шириной до 18 м, с температурными отсеками
соответственно зданию. Высота этажей 3,6; 4,8 и
6,0 м и дополнительная только для первого этажа
7,2 м. Повышенный первый этаж устраивается при
высоте последующих этажей от 4,8 м.

Привязка всех продольных рядов колонн осе-
вая. Поперечные оси колонн у торца этажерки или
деформационного шва смещены на 0,5 м внутрь
температурного отсека, каркас этажерок анало-
гичен каркасу соответствующих многоэтажных
зданий.

Колонны крайних и средних продольных рядов
в этажерках одинаковы. Межколонные плиты,
укладываемые по крайним рядам колонн, опира-
ются на специальный железобетонный элемент —
опорную консоль, устанавливаемую на внешнюю
консоль колонны. В этом случае граница этажерки
отстоит на 0,75 м от крайней продольной оси ее
колонн. При необходимости увеличения выноса
консольной площадки до 1,5 или 2,25 м железо-
бетонная опорная консоль развивается стальной
стержневой конструкцией, на которую устанавли-
ваются плиты шириной 0,75 или 1,5 м.

Продольные одноплоскостные связи порталь-
ного типа выполняются из парных уголков и уста-
навливаются в среднем шаге температурного от-
сека.

При опирании тяжелых горизонтальных аппа-
ратов перекрытия этажерок усиливаются железо-
бетонными балками таврового сечения. Балки
устанавливаются попарно на ригели. В верхних
перекрытиях балки могут укладываться и на ого-
ловки колонн по средним продольным рядам.

При опирании пронизывающих перекрытие
вертикальных провисающих аппаратов проемы в
продольном направлении ограничиваются балками
СТАЛЬНЫЕ ЛЕСТНИЦЫ, ИЕРЁХОДНЫЕ ПЛОЩАДКИ И ОГРАЖДЕНИЯ (СЕРИЯ 1.459-2)

ЛЕСТНИЦЫ С УКЛОНОМ МАРША 60

Г 50x40x12x2,5; 12180

•W

2134

Гн.Г. 160x50x4
•100x4*1152

Просечна^,
вытяжной
настил

Установленные
, на ребро “ и
связанные в
середине -40x4

В двух
вариантах
,Не просекать

Гн. С №0*50*4'; 12080

950 Г. 950

,на ребро“и связанных
в сере0ине-40х4

11940

ПЛАН НА 4.80

Ограждения
аналогично
ограждениям
площадки

Г 50x40x12x2,5;

11146

рифленой стали;

или установленных

ПРИМЕР РАЗБИВКИ ЛЕСТНИЧНОГО БЛОКА
С '/КЛОНОМ МАРШЕЙ 45° И ВЫСОТОЙ 1,8 ИЗМ

из 2-66 и

проступи

1732

3000

Тетивы из
гн.ЪЛВ0*50х4

Анкерный
болт М18

Линия
пересечения
образующих
маршей

L60X5QX4L
1280

Проступи через 300
иЗ-250*5 просечно-
ВытяЖнаго листа
или-250*4

Оси опор
лестничного
блока

Гнутый элемет



Линии
пересечения
образующих
маршей

-170X41
11500

ЛЕСТНИЦЫ С УКЛОНОМ МАРША 45

ВЕРТИКАЛЬНЫЕ СТРЕМЯНКИ

ОПИРАНИЕ НИСХОДЯЩЕГО

ч

1500

3000

4 90*30*25*3; 11340 j

Гнутый £
1В0х50х<

Лобарный

<25»3; 1424

Г 50*40*72*25; 7 >580

. 2-2

8

§
8

? 100x4;
1172

-100*61

1100^

ОСНОвНЫЕ ПАРАМЕТРЫ СТАЛЬНЫХ ЛЕСТНИЦ

Длиначкюуояощодвк: 600+п к300<2406
2400+п*600<С 6000

Ограждение из
-40x4 начиная
сН*5200

-40х4;1165 приварена
к Н/юсечщ/гЁытякноиу листу

Г 50*40*12*2,5;

11146

< 25*3; 11500

Гн. С 160x50x4:11480‘
joo

Опирание восходящего
марша

Образующая
лестничного
марша

Г 75хб



10

Линия пересечении^
образующих маршей

-60*6:1255

Тетивы оз
гн£ 180*50*4

все болты
М14

Гнутый элемент для
сопряжения Восходящего
марша с площадкой из
2-210*6;1654 и проступи

Вариантах

Не просекать 25

4*40X50

-40*4;
12045

60x50x4
128Q

L75x6
1200

L75x61
1170

•4>18;

>"1570

Н=340а.+п*600 до 7000

4-4Немю-екагъ,к'т Линия пересечения
,—3 пепршекшд ю > образующих марша

Уклон марша	45”	60°			 1 —  90°
Ширина марша, мм	600  800  . 1000	600 800	60G
высота: марша, мм	пхбОО до 4200	пх 600 до 6000	2400 + ' +пх$00 дс 6000
ступени, мм	200	300 	300
ЭТАЖЕРКИ ДЛЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ ИА ОТКРЫТЫХ ПЛОЩАДКАХ И В ЗДАНИЯХ ПАВИЛЬОННОГО ТИПА
(ПО СЕРИИ ИИ 3-20)

10.80-

ваоо

Поперечный
этажерки 3

Продольный разоез
по сбязевоыу шаэу

1П10хя

£00

2-2

8.4Q

4

оооа

вооо

8

№0

730

2-2

500

180

330

li

210 250

<2_ 50 200

so

и

§

§

250

20

3

100

Опорная
консоль

Г-
6000

Опорная
консоль

Г 200*16;

1300 ’

t ЗЮ0Х8:

L125x80*&
/ 1340

1000 при крайней плите
шириной 0^75 М

(!^> п&№^нплипк

Габарит опорного
мостоерга крана
грузоподъемностью Ют

Габариты вертикальных провисающих
и горизонтальных аппаратов

IS.004

15.600

2

Ю.8О

&00

Стойка
лестницы



800| у 0
? 300 Г'





L

“Вид на лестницу

Опорная
консоль

900

«Й55я|

900] 2400

Лестнич-
ные маоилк
площадки
и огражде-
ния по
серии
К§-03-1

Стержни
решетка
стойки
лестница
WL50*5

Ограждения
лестниц
условно не
показаны

ПЛАН НА ± 6.00

9000

Плцта шир. 740; Балки под

•Граница-J
этажерки^

750 Ю50

БАЛКИ ПОД ВЕЗИКАЛЬНЫЕ ПРОВИСАЮЩИЕ
И ГОРИЗОНТАЛЬНЫЕ АППАРАТЫ .

300
'800

0

Границы
этажерки

КОНСОЛЬНАЯ ПЛОЩ
С ВЫЛЕТОМ 2,25 И?,,

Г 75*6; К
1300	’ 4

Косынкщ
ребра жесткости
и прокладки-S10

балка площ.сечения
200^500: 14000



______18

____i





г- 80*50*5;
14970;4470




полутаврового профиля. На полку этих балок мо-
гут в любом месте укладываться поперечные, уко-
роченные плиты перекрытий (ширина плит 0,75 м,
длина — 1,5; 3 и 4,5 м) или второстепенные балки
шириной 0,2 м. Отдельные участки перекрытий
выполняются из монолитного бетона.

Сообщение между этажами происходит по
приставным стальным лестницам, смонтированным
на решетчатой стальной стойке.

Перекрытия этажерок ограждаются по контуру
стальными поручнями высотой 1 м. Ригели этаже-
рок рассчитаны на восприятие нагрузки от под-
весного кранового оборудования.

Глава 10

ПРОМЫШЛЕННЫЕ СООРУЖЕНИЯ

Промышленные сооружения для хранения,
перемещения и переработки сырья и фабрикатов
в ряде производств являются неотъемлемой ча-
стью заводского комплекса. Они подразделяются
в строительном отношении (емкости и коммуника-
ции), по физическому состоянию хранимых или
перерабатываемых материалов (сыпучие, жидко-
сти, газы) и по расположению относительно уровня
земли (наземные, заглубленные).

Приведенные ниже примеры не претендуют на
сколько-нибудь исчерпывающее изложение темы,
а имеют своей целью обратить внимание студентов
на постановку задачи и приемы ее решения. Суть
этих приемов заключается: организационно —
в межотраслевой типизации и унификации соору-
жений различного назначения; конструктивно —
в использовании общей индустриальной базы и от-
дельных унифицированных элементов зданий (ко-
лонн, ригелей, плит и т. п.).

Лист 10.01 Бункер для угля с панельными железобетонны-
ми стенами

Бункера — неглубокие хранилища с соот-
ношением высоты к наименьшему поперечнику
банки до 1,5 — устанавливаются в основном на
стыке поточных и периодических видов транспор-
та, например между конвейером и вагоном. Они
компенсируют неравномерность подачи или забора
топлива, сырья, полуфабрикатов или готового
продукта.

Бункера выполняются из стали, монолитного и
сборного железобетона. В большинстве случаев
в плане они имеют форму близкого к квадрату
прямоугольника. Бункера лоткового типа имеют
в плане форму вытянутого прямоугольника с ря-
дом расположенных по длине течек.

Для наблюдения за вытеканием материалов
и шуровки бункера оборудуются подбункерами,
карманами и щелями, обнажающими поверхность
сыпучего и уменьшающими давление у течки.

Чтобы защитить внутренние бетонные поверх-
ности бункеров от истирания абразивными элемен-
тами, коррозии сернистыми соединениями и уда-
ров крупными кусками, их футеруют стальными
листами, плитами, старыми рельсами и каменным
литьем. В некоторых случаях бункера накрывают
защитными решетками из рельсов.

На листе 10.01 изображены бункера прямо-
угольного сечения, состоящие из стальных воронок,
устанавливаемых на каркас здания, и расположен-
ных выше отсеков из железобетонных панелей.
Перекрытие над бункерами — из железобетонных

ребристых плит. Щели в перекрытии предназначе-
ны для погрузки угля.

Железобетонные панели верхней части бункера
устанавливаются на ребро жесткости стальной во-
ронки, огибающее ее контур с внутренней сторо-
ны. В вертикальных углах панели связываются
между собой и с колоннами сваркой закладных
элементов и выпусков арматуры. Стык заполняет-
ся бетоном марки 300. Верхние поперечные панели
снабжены стальными столиками для опоры плит
перекрытия. При большем объеме бункера стенки
банки выполняются из С-образных панелей, соеди-
ненных петлевыми стыками.

Стальная воронка бункера опирается на кар-
кас здания четырьмя стойками из прокатных дву-
тавров. Под ней расположена малая стальная во-
ронка — подбункер. Через отверстия в крышке
подбункера осуществляется шуровка слежавшегося
угля. Стенки воронок усилены ребрами жесткости
из прокатных уголков. Углы образованы прокат-
ными уголками и скруглены для улучшения усло-
вий скольжения. Воронка изготовляется на заводе
из двух транспортабельных элементов, соединяе-
। мых на монтаже укрупнительным стыком.

Лист 10.02. Наземный стальной резервуар вместимостью
3000 м3

Резервуары из тонколистовой рулонированной
стали выполняются вместимостью до 10 000 м3.
Стенка и полуднища свариваются на заводе из
листовой или рулонной стали и транспортируются
к месту монтажа свернутыми в габаритные руло-
ны. Полуднища накручиваются на центральную
стойку с пятью кольцами диаметром 2,66 м. Три
промежуточных кольца съемные; верхнее и ниж-
нее используются в конструкции резервуара. Стен-
ка накручивается на шахтную лестницу, площадки
которой также вписаны в окружность диаметром
2,66 м. Крыша собирается из 18 секторных щитов
и центрального щита диаметром 2,75 м.

Применение тонколистовых рулонируемых кон-
струкций заводского изготовления значительно
снижает трудоемкость сборки и гарантирует не-
проницаемость резервуаров путем сведения к мини-
муму погонажа монтажных швов.

Лист 10.03. Унифицированная секция силосного корпуса

ЛИСТ 10.04. Банка резервуарного склада

Силосы — глубокие хранилища с соотноше-
нием высоты к наименьшему поперечнику банки
более 1,5, в большинстве случаев цилиндрические;
БУНКЕРА С ЖЕЛЕЗОБЕТОННЫМИ СТЕНАМИ И СТАЛЬНОЙ ВОРОНКОЙ

Выпуски • 0 76; 1250

L 160x12

1-180x110x10

Стеновые
панели бункера

ПадкраноВая
балка

СКРУГЛЕНИЕ
Внутренних
углов

арка

li

плит перекрытия

Бетон
марки 50

Опорные консол
ж-о. балок-
распорок

-10*150:
1160.

Подбункер
с отверстия
ми ф 150 для
шумовки

 Отверстия 1000*260
для заполнения
бункера

Закладные элементы

для крепления станины
транспортера

Колонна

R500

-4x755

Бетон
марки
300

Ж.-б. плиты-
окладыши
60*260:11200

ГИ; 1580
Консоль для опоры
плит перекрытия

Ребра жесткости

-^т-ИОхЭОхЮ

Ребро жесткости
г- 90x63x8



Стсльуая
боронка
бункера





1!

ь-0
РЕЗЕРВУАР ИЗ РУЛОНИРОВАННЫХ СТАЛЬНЫХ ЛИСТОВ

ДЕТАЛИ ОПИРАНИЯ ЩИТОВ ПОКРЫТИЯ

-8x80;

56 25 30

13303

18175

124:18Ю0

R9490

R 1375

700

1*1'10

Стенка
резервуара

-8*125;
1150

Кзльцо жесткости,
устанавливается
при давлении
зетра более
55 krc/м2 '

-2,5x1374;
11197

Планки-улавлива-
тели-8*80; 1350
4 шт. на щит

Обушки из
8 и 6,5
-6хЮ0;

^5Сх5;

1985

R 1200

^750

Асфальт 20по
щебеночному
основанию

ля намотки

Верхнее кольцо
центральной
стойки

Центральный щит
ппкпытия*

(на аксонометрическом
разпезе условно не
покован)

Шахтная лестница;
используется как
катушка для намотки
в габаритный рулон
корпуса резервуара

9ебро
жесткости.

L 100x8;

I 2500
через 1/18
окружности

Секторные* щиты
покрытия в 1/18 '
окружности

КОНСТРУКЦИЯ ОСНОВАНИЯ





Стальной резервуар а А.

днище, сваренное из листов 34, имеет форму
шаоового сегмента с высотой в 1/150 диаметра

Изоляционный слой 100
супесь, перемешанная с битумом

Песчаное основание &£250

Подушка, из дренирующего. грунта
с глубиной заложения до основания
снятого растительного слоя;

укладывается с послойным трамбованием

124; 18100

-50x6;
17524

сзз;

1420

30

"м 16x50
~а*8<И Т12‘1828

С 12118257 «



R,i3°-	Z12;l82T

Ограждение:

стоики, подкосы, поручень U3L36*4 и

-4x30
группируются в основном в корпуса, предназна-
ченные для долговременного хранения сыпучих
материалов; выполняются из монолитного и сбор-
ного железобетона. При объединении четырех ци-
линдрических силосов между ними образуются
«звездочки», используемые для размещения лест-
ниц, фильтров или как дополнительные емкости.
Четырех- и шестигранные банки располагаются
вплотную. Во избежание значительных изгибаю-
щих моментов в стенках длину грани рекомендует-
ся принимать до 4 м.

В силосном корпусе несколько банок объедине-
ны общим фундаментом, подсилосным этажом для
заезда транспорта, общими стенками при четы-
рех- и шестигранных банках и надсилосной гале-
реей с подающими грузы механизмами.

Загрузка силосов осуществляется транспорте-
рами через люки в перекрытии или пневматиче-
ским способом по трубопроводам. Выгрузка через
выпускные отверстия происходит самотеком или
побуждается пневматическим способом (при сы-
пучих с большой объемной массой и тенденцией
к слеживанию, например таких, как цемент).

Угол наклона стенок воронки в бункерах или
скосов набетонки в силосах должен превышать
на 3—5° угол трения материала о них.

Изображенные на листе 10.03 унифицирован-
ные типовые секции силосных складов с силоса-
ми диаметром 12 м предназначены для хранения
различных сыпучих материлов объемной массой
до 1,6 т/м3. Показанные на чертеже основные
конструктивные элементы корпуса образуют соб-
ственно хранилище. В конкретном проекте они
дополняются приемным устройством, надсилосны-
ми галереями, лифтами, лестницами, железнодо-
рожными или автомобильными весами и тому по-
добными частями, выполненными с применением
унифицированных изделий.

Днища банок располагаются на высоте 10,8 м
для пропуска железнодорожного состава под сил’о-
сом и 6 м для заезда автомашин. Высота банок
вместимостью 3000 м3— 30  м; 1700 м8—18 м.
В зависимости от конкретных условий типовая
секция может состоять из одной, двух и четырех
банок общей вместимостью до 12 000 м3.

Фундаменты железобетонные монолитные, при
грунтах средней плотности — сплошные на всю
секцию в виде балочной или безбалочной плиты
с подколонниками стаканного типа под показан-
ным на чертеже высоким подсилосным этажом.
Глубина заложения не менее 3 м; при наличии
железнодорожных весов — не менее 5 м. При осо-
бо прочных, практически несжимаемых грунтах
могут быть выполнены раздельные фундаменты
в виде лент и отдельно стоящих башмаков. При
слабых, сильно сжимаемых грунтах основание
усиливается или забиваются сваи, передающие
нагрузку на нижележащие слои.

Колонны площадью сечения 1X1 м устанав-
ливаются в стакан подколонников на выровнен-
ный по нивелиру слой бетона. Замоноличивание
в стакане производятся бетоном на мелком щеб-
не марки не ниже 200. Подсилосный этаж одного
силоса составляют 12 колонн, сгруппированных по
3 и расположенных по прямоугольной осевой
сетке. Они перекрываются сборными железобетон-
ными балками, образующими внешнее кольцо под
стенами банки и внутренний квадрат под стальной

полуворонкой. Колонны сопрягаются с балкамй
перевязкой и сваркой выпусков арматуры. Стыки
замоноличиваются бетоном марки 300.

Днище силоса образует монолитная плита тол-
щиной 0,4 м с наклонным бетонным слоем и
стальной полуворонкой, верхнее отверстие которой
меньше диаметра силоса. Стенки банки собирают-
ся из лотковых элементов длиной 'Д окружности,
высотой 1,2 м и толщиной 0,16 м, расположенных
с перевязкой сварных вертикальных стыков. Го-
ризонтальные швы усилены растворной шпонкой
и сваркой через */12 окружности. На мон-
таже лотковые элементы могут укрупняться в
царги.

В местах сопряжения силосов в горизонталь- &
ные швы между элементами закладываются арма-
турные каркасы и стяжные болты. Стыки силосов ц,
замоноличиваются бетоном на мелком гравии.
Для образования шпонки в пределах стыка в лот-
ковых элементах предусмотрены пазы.

Покрытие силосов выполняется из сборных же-
лезобетонных плит номинальным размером ЗХ
X 3 X 0,2 м, уложенных по стальным балкам. На
участках с отверстиями для технологического обо-
рудования укладываются специальные или моно-
литные плиты.

Стальные рамы, образующие каркас надсилос-
ной галереи, опираются непосредственно на балки
перекрытия. Фахверковые стены и кровля надси-
лосной галереи выполняются из волнистых асбе-
стоцементных листов.

Назначение и конструкция резервуарного скла-
да, фрагментарно изображенного на листе 10.04,
аналогичны описанным выше. Разница в данном
случае заключается в отношении высоты к
диаметру банки (менее 1,5) и в разрезке сте-
нок.

Отдельно стоящие банки большого диаметра
могут быть собраны из вертикальных панелей и
упрочнены обжатием предварительно-напряженной
спиральной арматурой. Панели устанавливаются
в Колычевой паз днища и свариваются между со-
бой стальными накладками, расположенными из-
нутри в вертикальных и с обеих сторон в гори-
зонтальных швах. Швы замоноличиваются рас-
твором марки 300. Точность установки панелей
обеспечивается уголками-фиксаторами, располо-
женными по наружной цилиндрической поверх-
ности банки. В уровне опирания стальных балок
покрытия стенка резервуара завершается коль-
цом из монолитного железобетона.

Арматура навивается в несколько слоев маши-
ной АНМ-5 сверху вниз, после того как замоноли-
ченные швы достигнут проектной прочности. Натя-
жение происходит за счет разности скоростей
намотки и выдачи проволоки. Оно может быть
доведено до 11 000 кгс/см2. Каждая спираль по-
крывается торкретом. Толщина образующейся
обоймы 10 мм для внутренних и 25 мм — для на-
ружных витков. Последующий слой навивается
также по достижении проектной прочности тор-
кретом в предыдущей обойме. Возникающее в ре-
зультате обжатия предварительное напряжение
обеспечивает высокую трещиноустойчивость конст-
рукций резервуара.

Резервуарные склады находят все большее
распространение, так как они> на 15% и более
экономичнее силосных.	-
СЕКЦИЯ СИЛОСНЫХ БАНОК ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА

ПОПЕРЕЧНЫЙ РАЗРЕЗ

20.‘603060 20

230	60.

Днище-ж.-б.
монолитная
плита по
сборным
балкам

Подсилосныи
этаж
Сборные ж.-б.
колонны площ.
сеч. 1,0x1,0 м

Сварные! из:
2(-320х14) I—
-£00*10

..

Монолитная
ж.-б. фундаментная
плита

20 130 20

10.80

8*3000

120_____

120

СИЛОСА

 а

с

Стальная
рама

СТЫК
ЛОТКОВЫХ
элементов

-110*6;

11000

-110x6;
1200

Надсилосная
галерея
Ограждения из
волнистых асбе-
стоцементных
листов постель-
ному каркасу

Надсилосное
перекрытие -
ж.-б. плиты
3000 * 200; 13000
по стальным
балкам

Стенки банок
силоса сборные
из ж.-б. лотковых
элементов &1S0.
укрупняемых о
царги

ПЛАН НА УРОВНЕ
КОЛОНН,ПЛИТЫ ДНИЩА.
БАЛОК И ПЛИТ П0К^~*
РЫТИЯ СИЛОСОВ

Анкерные болты,
стальной .воронки

2»<А12

Стальная
воронка

рельса
iL'.OO

Йр



2x500

2600

12000

7аа| ^хзооо jizac

СТЫК БАНОК

Болт В швах
: 1700 каркасы из
10*Ф10иЗ*Ф6

30
БАНКА ИЗ СБОРНОГО ЖЕЛЕЗОБЕТОНА

Фиксирую-
щий Lycma
наблиодетс)

ЛЕТАЛИ
УСТАНОВКИ
ПАНЕЛЕЙ

наппаоление

300+323

Монолитная ребристая
фундаментная плита

Фундамент стальной
эвакуационной.

лестницы

' Бетонный пол 200

Монолитная плита днища банки 1000

Четырехслойная рубероидная
крааля

Плитный пенополистирол 50

Стальной профилированный
настил

Стальной каркас купола

Загрузочный
люк

бетонный пол

Ж~б. плиты 3000x3000^20

Каркас из сварных Г быс. 1230

Каркасы
быс. 1600
б швах
между
ламелями

11

R12000

jwewy пане-
лями

31.0

.30.67

18.27 1

5.80

Стальная
бункерная
воронка

навитая кольцевал,
преднапряж енная
арматура покрывается
слоями торкрет-бетона
марки 200
ШАРОВОЙ ГАЗГОЛЬДЕР
ДВТХЗВЕННЫИ ТЕЛЕСКОПИЧЕСКИЙ ГАЗГ.СЛЕДЁР С ВИНТОВЫМИ НАПРАВЛЯЮЩИМИ

СХЕМА

НАПРАВЛЯЮЩЕГО УСТРОЙСТВА

Н

2-2

Парные ролики

Шпилька
мзо: юо

Направление
вывинчива-
ния колокола

Направлен^
вывинчивания
телескопа i

0280
0264
0230

Стремян

Кольцевая
площадка
на я. 5.80

Ж-б. панель
стенки резервуара

Кольцевая
площадка для
пригрузки по
верху колокола

Кольцевая
площадка по
верху телескопа

Бетонные блоки

ж.-б. кольцевая
срундаментноя
плита

Закладной лист для
крепления роликов
-10*320*400

Направляю-
щий рельс '

Подкладка
1^20:11000

405

950

0230

0230

Н оправляющий
рельс

винтовой направляющий
рельс телескопа

±0.00
Лист 10.05. Шаровой газгольдер вместимостью 550 м3

ЛИСТ 10.06. Мокрый двухзвенный газгольдер вместимостью
1S 000 м3

В зависимости от избыточного давления храни-
мых газов газгольдеры выполняются по-
стоянного и переменного объема. Газгольдеры по-
стоянного объема представляют собой замкнутые
емкости, предназначенные для хранения сжатых
газов под переменным давлением. Мокрые газ-
гольдеры переменной вместимости раздвигаются
по мере заполнения их газом, сохраняй постоянное
давление. Изменяющаяся вместимость образуется
в них погруженным в резервуар с водой колоколом
и развивающим его телескопом.

Изображенный на листе 10.05 шаровой газ-
гольдер используется для хранения сжиженных
углеводородных газов (технический пропан). Внут-
реннее давление пропана при расчетной темпера-
туре 50° С равно 16,4 ат.

Для экономного раскроя параметры тара
должны выбираться таким образом, чтобы его
большой круг был кратен учетверенной ширине
стандартного листа. В данном случае объем шара
равен 550 м3, диаметр— 10,2 м и большой круг —
32 м. В нем укладывается 16 обечаек шириной
2 м (из листовой стали) или 32 обечайки шириной
1 м (из более дешевой универсальной стали).

Сферическая оболочка сваривается на месте
из шести равных квадрантов. Ее раскрой аналоги-
чен раскрою покрышки футбольного мяча. Квад-
ранты свариваются на стенде укрупнительной
сборки из четырех или восьми обечаек.

При расчетном давлении 16,4 аТ требуемая
толщина оболочки 32 мм. В целях удешевления
заготовки (замена штамповки вальцовкой) сфери-
ческие обечайки выполняются двухслойными из
листов толщиной 16 мм, свариваемых электрошла-
ковой сваркой.	(

Сферический сосуд свободно уложен на опор-
ное кольцо, свальцованное по его поверхности.
Для снятия температурных напряжений опорное
кольцо при посредстве катков имеет возможность
радиального смещения относительно железобетон-
ного фундамента. Фундаментное кольцо собирается
из железобетонных блоков таврового сечения, за-
моноличиваемых при установке.

Газгольдер снабжен двумя люками-лазами,
расположенными на полюсах сферы. В месте врез-
ки люка оболочка усилена кольцевыми накладка-
ми. К площадке, расположенной вокруг верхнего
люка, ведет стальная лестница. Штуцера вреза-
ются в сферу по месту подхода газопроводов.
Внутри газгольдера, на вращающейся в центре
шара опоре, установлены качели с балластом и
регулирующим подъем тросом, позволяющие про-
изводить обследование любого участка сфериче-
ской поверхности.

У изображенного на листе 10.06 мокрого двух-
звенного газгольдера железобетонный резервуар
заглубляется в грунт полностью или частично в
зависимости от уровня грунтовых вод. Он состоит
из напряженно-армированных стеновых панелей
и монолитного днища. Весь резервуар обжат вы-
сокопрочной холоднотянутой проволокой, навива-
емой на стенку с дополнительными слоями на
уровне днища. По периметру днища проходит утол-
щенное армированное кольцо, на нем установлены

подставки для опирания колокола. Сборная стен-
ка резервуара завершается железобетонным моно-
литным оголовком, к которому прикреплены сталь-
ные элементы кольцевой площадки. Выступающая
над земляной обсыпкой часть стенки утепляется
шлаковойлоком или другими эффективными уте-
плителями и штукатурится по стальной сетке.

Оболочки стенок телескопа и колокола и крыш-
ки колокола изготовляются методом рулонирова-
ния или методом укрупненных панелей. Для лис-
тов толщиной 5 мм вертикальные соединения вы-
полняются встык, а горизонтальные — внахлестку.
Листы толщиной 3—4 мм (кровля колокола) со-
единяются по всем направлениям внахлестку.
Монтажные соединения отдельных рулонов выпол-
няются внахлестку с напуском 100—150 мм. Мак-
симальный диаметр рулона 3200 мм, максималь-
ная масса 40 т. Рулонированные оболочки разво-
рачиваются непосредственно в резервуаре. Несу-
щий каркас колокола состоит из трубчатых стоек
и связанной, с ними системы радиальных стропил.
Между стропилами расположены распорки и свя-
зи. Окрайка оболочки кровли приварена к стро-
пилам, остальная часть свободно опирается на
них.

Винтовые направляющие могут быть выполне-
ны из усиленного листом узкоколейного рельса,
сварного двутавра или специально прокатываемого
профиля. Они выгибаются по винтовой линии, иду-
щей по цилиндру колокола или телескопа под
углом 45° к горизонту, и прикрепляются к обо-
лочке.

Винтовые направляющие пропускаются сквозь
чугунные ролики, попарно закрепленные на сталь-
ных опорных плитах, установленных по верху
резервуара и телескопа. Опорные плиты парных
роликов закрепляются на болтах с последующей
монтажной сваркой. Для рихтовки комплекта
дыры в опорных плитах овальные в тангенциаль-
ном направлении. Допускаемые перемещения ро-
ликов способствуют устранению заеданий при не-
значительных деформациях винтовой направляю-
щей.

Лист 10.07. Утепленная гелерея на стальных, расположенных
снаружи фермах пролетом до 30 м

Лист 10.08. Галерея на стальных, расположенных понизу
фермах пролетом до 30 м

Галереи состоят из опор и пролетных строений
с несущими и ограждающими конструкциями и мо-
гут быть подразделены в зависимости от прохо-
ждения конвейера по низу или по верху несущих
конструкций. В первом случае ограждающие кон-
струкции пролетного строения частично совмеща-
ются с несущими как заполнители, во втором —
надстраиваются над ними.

Предельные углы наклона пролетного строения
зависят от рода груза и поверхности ленты и со-
ставляют от 16 до 22°.

Конвейеры, используемые сезонно или при
мягком климате, могут устанавливаться на откры-
тых эстакадах. Галереи для сухих грузов устраи-
ваются без отопления при наличии морозостойких
лент. Для прочих грузов отопление паровое или
воздушное с учетом расчетной температуры 4-5°.

В галереях, выполненных с применением неог-
нестойких материалов, через каждые 100 м устра-
Утепленная галерея на стальных, расположенных снаружи фермах пролетом дозом

ГАБАРИТНЫЕ СХЕМЫ ГАЛЕРЕЙ НА ОДИН, ДВА И ТРИ ТРАНСПОРТЕРА

2000+2600t2000+2600

650+1600 Подвесной

Г 400+1000 400+1000 400+1000 j

400+2000

Связи из

-80*6

3600+9600_

ЮО-^2000 I

L 83*40*5'
L63*5;l250

Доска площадью
сечения 50*100

Балки
изгн.с.

или I

Керамзитобетонный
блок 300*38012980

Сточный лоток
шириной на 400
долее ширины ленты

2*6°

Железобетонная
анкерная опори

Балки пола
из прокатнь/хХ.

Стальная

шарнирная
опора

положенных

снаружи фермах

3” Связи из

прокатных Г

балки при ширине галереи
^81ми9,6м-хн24+50 и
сварная балка высотой 632

гн.п
Рубероидный ковер. л_
Цементная стяжка 25, v
армированная стальной
сеткой.

Жесткие минералооатные
плиты	50.

2*300 j	I

"1 ffioo;4%m8OQ; 5400;

6600 Г

1слой рубероида на мастике.
Стальной профилированный
настил	79

I Прошили оконных блоков
по ТОСТ 11214-65

Наружная и внутренняя обшивки
стальным профилированным
листом.	.

Жесткие минералооатные
плалпя, х&ърнртсыъ п&рг&жмы*

Пол из бетона марки 200. м
Гидроизоляция-2 слоя горячей
асфальтовой мастики.
Цементная стяжка *	/О'

Пенобетон Г 500 кг/м3	720.

Ж>Б- плиты 495*140;12380

У примыкания к зданию
зона повышенной
снеговой наврузки

Концевой
упор из
XN18

2*300

1050+2200

„ 54Ш; 6600; 8100; 9600

1200+1600

__________8100; 9600

Пролетное
строение но
стальных, рас-

Прогоны и
фасонки
из гн. С

Опорные и промежуточные

УЗЛЫ ФЕРМ ГАЛЕРЕЙ
ГАЛЕРЕЯ НА СТАЛЬНЫХ, РАСПОЛОЖЕННЫХ ПОНИЗУ ФЕРМАХ ПРОЛЕТОМ ДО 30М, С САМОНЕСУЩИМИ АСБЕСТОЦЕМЕНТНЫМИ ОБОЛОЧКАМИ
(ПО СЕРИИ 3016-2)

ГАБАРИТНЫЕ СХЕМЫ ВЕРХНЕГО СТРОЕНИЯ ГАЛЕРЕИ ПРОЛЕТОМ 18;24;30М

Иллюминатор в
стальной раме

'Асбестоцементный
коньковый элемент

Фартук из
оцинкованной
кровельной
стали

ZN16;-160*8

Пастил из ж.-б
ребристых плит
490*130; 12880

2*255

2-2

Шов между элементами
оболочки
2*50

>1000

400&9П0

Крепежный элемент
из-100*6; 1330
Все болты №12

Ограждение аналогично
стальным лестницам
( см. лист 9.09)



§

3000

6000

А сбестоцементный
коньковый элемент

Иллюминатор
в стальной .
раме \

1300

Резиновые
шайбы

Болты М12^

Крепежный
элемент из
100*8 ;1450

Ось срерм^ы

Асфальтобетон 100-40 ,
Ж-а ребристые плиты 130
Прогоны из IN 16 через3000

Стеновые.
панели _ лл„
высотой 895

Стальные фермы с
параллельными
поясами пролетом
18; 24130 м

Асбестоцементные
элементы оболочки
гл ухие и с оконными,
проемами
иваются огнестойкие противопожарные зоны с вы-
ходом на несгораемую лестницу.

Ширина галереи в свету складывается из сум-
марной ширины конвейеров и проходов между
ними. Ширина конвейерной ленты 400—2000 мм.
К каждому конвейеру обеспечивается двусторон-
ний подход: с одной стороны — при его движении
шириной от 850 мм, с другой стороны — при его
ремонте шириной от 400 мм. Проходы между
двумя конвейерами принимаются шириной от
1000 мм. Высота прохода 2 м. На наклонных
участках в проходе прибиваются планки или укла-
дываются ходовые трапы.

В качестве несущих конструкций пролетного
строения галерей применяются стальные фермы
пролетом до 30 м, железобетонные балки проле-
том до 18 м и различные системы из предвари-
тельно-напряженных железобетонных элементов,
в том числе коробчатые галереи со стальным
шпренгелем. В высокорасположенных галереях
наиболее экономичные решения достигаются боль-
шепролетными конструкциями. Характерные кон-
струкции опор и несущих и ограждающих элемен-
тов пролетного строения рассмотрены на конкрет-
ных примерах.

Несущий каркас рассматриваемых на листе
10.07 конвейерных галерей состоит из стальных
колонн и ферм пролетом 18; 24 и 30 м.

Промежуточные стальные опоры галереи —
маятникового типа. Они рассчитаны только на
восприятие вертикальных усилий и не препятст-
вуют продольным температурным деформациям.
Анкерные (неподвижные) опоры наклонных гале-
рей небольшой протяженности образуются в ниж-
нем узле ленточным фундаментом. Галереи боль-
шой протяженности разбиваются на температур-
ные отсеки. На стыке отсеков устанавливаются
анкерные опоры.

Наружное расположение ферм освобождает
внутренний объем и упрощает очистку галереи.
Тщательная очистка галерей особенно существен-
на при транспортировании пылящих взрывоопас-
ных материалов. При надежной гидроизоляции
пола она выполняется смывом пыли и просыпи.
Для стока воды в полу галереи под транспортером
устраивается лоток шириной на 0,4 м более шири-
ны ленты.

Разрезные стальные фермы с параллельными
поясами и решеткой треугольного типа, высотой
для всех пролетов 3 м по обушкам уголков
(2,3 м — свободная высота галереи 4-0,3 м —
габарит промпроводок 4-0,4 м — высота конструк-
ций пола). Устойчивость поперечного сечения га-
лереи обеспечивается жестким соединением над-
опорных стоек с балками покрытия. Стальные свя-
зи между фермами располагаются в плоскости их
верхнего и нижнего поясов между балками пере-
крытий.

Ограждающие конструкции нижней части про-
летного строения основываются на настиле из
типовых железобетонных плит длиной 3 м, огра-
ниченном керамзитобетонными цокольными бло-
ками. В стенах и покрытии галереи применяются
стальные профилированные настилы, утепленные
жесткими минераловатными плитами. Окна из де-
ревянных или стальных переплетов.

Стены могут быть также собраны из панелей
в виде дощатого каркаса, заполненного эффектив-

ным утеплителем и обшитого плоскими асбестоце-
ментными листами.

Несущий каркас рассматриваемых на листе
10.08 конвейерных галерей отличается от предыду-
щего расположением и высотой ферм. Высота
ферм по обушкам уголков принята для всех про-
летов 2,5 м. Вертикальные связи между фермами
расположены в плоскости стоек решетки.

Перекрытия галерей шириной 3; 4,5 и 6 м вы-
полнены в виде настила из ребристых железобе-
тонных плит номинальным размером в плане
3 X 0,5 м. Плиты укладываются на поперечные
стальные прогоны пролетного строения. Настил
замоноличивается цементным раствором мар-
ки 200.

Асбестоцементные оболочки ограждения опира-
ются на продольные стальные балки, проходящие
по контуру настила, или (только при ширине
6 м) на стеновые панели высотой 0,9 м. Послед-
ний тип ограждений разработан в связи с ограни-
чением длины асбестоцементных листов, поста-
вляемых в настоящее время промышленностью.

Асбестоцементные листы оболочки соединяются
между собой и со стальными опорами в продоль-
ных швах на болтовых соединениях, в поперечных
швах — нахлесткой на 0,1 м. На наклонных участ-
ках вышерасположенные листы нахлестываются на
нижние. Коньковый стык перекрывается асбесто-
цементными листами шириной 0,6 м.

В зависимости от кранового оборудования мон-
таж галереи можно проводить из собранных внизу
блоков, включающих в себя пролетное строение и
асбестоцементную оболочку ограждения, или по-
элементно. В последнем случае два листа оболоч-
ки укрупняются в соединенный в коньке посредст-
вом болтов монтажный элемент, зафиксированный
монтажными распорками.

Полы в галереях выполняются из асфальтобе-
< тона с уклоном 2% к середине. Места примыкания
оболочки к настилу перекрытия тщательно замоно-
личиваются. Станина конвейера опирается непо-
средственнб на стальные прогоны пролетного стро-
ения. От механических повреждений асбестоце-
ментная оболочка страхуется стальными огражде-
ниями, ограничивающими габарит прохода.

К зданиям галереи примыкают консольным
участком длиной до 6 м. Перекрытие здесь выпол-
няется в виде монолитной железобетонной плиты,
опирающейся на упомянутые стальные прогоны.

Лист 10.09. Стальная галерея-оболочка лролетом до 60 м

Пролетное строение стальных галерей-оболо-
чек представляет собой трубу круглого или оваль-
ного сечения, совмещающую несущие и ограждаю-
щие функции. Овальное сечение характерно для
галерей на 2 транспортера, круглое — на 1 транс-
портер. Аналогичные галереи могут устраиваться
пролетом до 80 м.

Жесткость оболочки из стальных листов тол-
щиной 8 мм обеспечивается внутренним каркасом.
Каркас состоит из поперечных сквозных диафрагм,
расположенных в пролете с интервалом 3 м, и
связывающих их продольных ребер. Поперечные
диафрагмы образуются контурным^ ребрами, со-
единяющей их в уровне пола затяжкой и выгора-
живающими проход колоннами.
СТАЛЬНАЯ ГАЛЕРЕЯ - ОБОЛОЧКА ПРОЛЕТОМ ДО 80 М ,$00... 2*М>

Разрез пролетного строения

300

Я12600

800

160

1-1

L 160x100x10

'L 75x50x6

3000

;8

Продольный аэрационный
сронаръ

ПОЛ В ПРОХОДАХ
Рифленая резина
на клее.

Листовая сталь 63

200

Г г nfe

|200

["470	460 1^470

СРЕДНЕПОДВЕСНОЙ

ОКОННЫЙ ПЕРЕПЛЕТ

Козырек из
гн.Г50*20*з:

12200

о 127*4 о 168*4,5

2x5

ВВ



\,о95*3;
! 12900

R12600

Козырек из
sh.L 50*20*3;
12200

?_=4

В проходах:
рифленая
резина на
клее. й
Листовая
сталь 63 по
стальным
балкам

1600

- 160x6

2-2

16(?хб

3000

Подвесная
траверса 120
для труба-
проводов
из г-1(Ю*63*8: , _
11000	*

1800

Подвесной
оанобалоч-
ный мон-
тажный
кран

Оболочка галереи
из листовой стали

J5J5+8.

Ребра поперечные из

L 160*100*10 через 3000

Ребра продольные из
L 75*50*8 через 420.

Пенопласт 50 на синте-

ЛГУ.

2*

870

Г* лента конвейера
шириной 1500

1

Станина 1
конвейера :

Поток для	гн. с 160*50*5 с

смыва \ребрамиуЗ“&4

Здание наземной
линии конвейеров

Фундаменты ленточные из
монолитного бетона.

Каркас- стальные рамы I сечения
Ограждения - волнистые
асбестоцементные листы
усиленного профиля по
стальным прогонам^
цокольная часть стен из кирпича.

Пол из бетона марки 300 на подсти-
лающем слое из бетона марки 100
и пюаготовке из бетона
марки 50

2A6S0

I тическом клее.	.

I Внутренняя облццовка ( i у
из оцинкованной рулон- к ' L
нои стали - 800 *и,5;

| крепится к продоль -	I

ным ребрам на
самонарезающих	1

болтах

КРЕПЛЕНИЕ СТЕКОЛ
Замазка

г X Шпилька

$ (\mun2_

I \ <W

10 [Прокладка
Шпилька
тип 1

Опорные столик
стойки из L 75*

Накладки

/ 2х 930

Продольная решетка для сброса
просачивающегося смыва.

Ребра из-40*3; 1990 через 50.

Рамки 1500*1000 из L5D*5

анкерная
опора
Внутренняя поверхность оболочки оклеена плит-
ным эффективным утеплителем и облицована ру-
лонной сталью толщиной 0,5 мм. Пол из стального
листа толщиной 3 мм, уложенного по продольным
прогонам из гнутых швеллеров, оклеивается в про-
ходах рифленой резиной. Станины транспортеров
также опираются на каркас пола.

Освещение естественное, через иллюминаторы.
Переплеты иллюминаторов среднеподвесные, вра-
щающиеся вокруг горизонтальной оси, выполнены
из типовых горячекатаных профилей. По оси гале-
реи расположены: сверху — аэрационный фонарь,
снизу — решетка для стока случайных протечек,
в проходе — монтажный подвесной электрический
кран для установки технологического оборудова-
ния. В подпольной части сечения и над транспор-
терами вне габарита прохода размещаются возду-
ховоды и трубопроводы для технологических на-
добностей.

Галерея-оболочка изготавливается на заводе
отправочными марками в виде полуцилиндров
длиной до 18 м, укрупняемых на месте установки
в пролетное строение полной готовности. Приме-
нение галерей-оболочек позволяет значительно
увеличить пролеты между опорами и вести ско-
ростной монтаж особо крупными элементами мас-
сой до 150 т.

Лист 10.10. Градирня с башней из монолитного железобето-
на

ЛИСТ 10.11. Градирня с башней из стального каркаса, обши-
того профилированными алюминиевыми листами

Градирня состоит из водораспределительного и
оросительного устройств, водосборного бассейна и
вытяжной башни или заменяющего ее диффузора
с установленным в нем вентилятором отсасываю-
щего действия. Нагретая вода подается по маги-
стральным каналам в рабочие трубы с отверсти-
ями, в которые ввинчены разбрызгивающие сопла.
Вытекающие из сопел струи воды разбрызгива-
ются в «факел» капель, падаклЦий на щиты ороси-
тельного устройства и охлаждаемый встречным
током воздуха. Охлажденная вода собирается в
расположенном в основании градирни водосборном
бассейне.

Магистральные каналы водораспределителя со-
стоят из сборных железобетонных элементов. Шаг
рабочих труб 1—1,2 м, разбрызгивающих сопел
0,4—1 м. Водораспределительное и оросительное
устройства монтируются на каркасе из сборных
железобетонных элементов с ячеей сетки колонн
до 6 X 6 м.

Струи воздуха поступают в вытяжную башню
сквозь воздухоподводящие окна, перекрываемые
иногда щитами. Расположенные под оросителем
ветровые перегородки препятствуют сквозному
продуванию и направляют воздушные струи к
центру башни градирни. Тяга воздуха зависит от
аэродинамических свойств башни. При сильной
тяге над водораспределительным устройством уста-
навливается водоулавливатель.

Наилучшими аэродинамическими свойствами
обладает оболочка в виде отрезка поверхности
однополостного гиперболоида вращения, где горло-
вая окружность расположена в пределах s/4—
4/5 высоты. Некоторое упрощение формы оболоч-
ки при незначительном снижении аэродинамиче-

ских качеств достигается применением бикони че-
ских, конических и цилиндрических поверхностей
вращения.

Для железобетонных элементов градирен при-
меняется морозоустойчивый гидротехнический бе-
тон марки 200 в фундаментах и днище бассейна
и марки 300 в вышерасположенных элементах,
подвергающихся попеременно охлаждению и сма-
чиванию.

Для гидроизоляции наружные поверхности стен
фундамента обмазываются горячим битумом за
два раза; внутренние поверхности бассейна по-
крываются литым слоем из холодных асфальтовых ;
мастик, а сверх него — стяжкой из цементного
раствора или защитными железобетонными плит-
ками. Гидроизоляция бассейна укладывается после
монтажа водораспределительного и оросительного
устройств. Внутренняя поверхность железобетон-
ной башни покрывается водоизоляционным слоем
(раствором битума в бензине, штукатуркой из хо-
лодных асфальтовых мастик или композициями на
основе эпоксидных смол), предохраняющим бетон
от воздействия конденсирующихся паров воды.

Грозозащита башни осуществляется системой
молниеотводов, связанных токоотводящим тросом
с заземляющим контуром.

Вытяжная башня градирни, показанной на ли-
сте 10.10, имеет форму гиперболоида вращения. ;
Она опирается на кольцевой фундамент таврового ;
сечения через решетчатый пояс из 36 пар сборных
железобетонных раскосов диаметром 1 м, образу- '
ющих опорную колоннаду.	;

Оболочка башни имеет переменную толщину ’
от 1200 мм на отметке 12,0 м до 200 мм выше от-
метки 42,5 м. Жесткость оболочки обеспечивается
кольцами: внутренним — на уровне основания и j
наружными — в уровнях поясных балконов. Обо-
лочка башни бетонируется в стальной переставной 5
опалубке, навешиваемой по дощатым кружалам
на стальные трубчатые леса.	4

Инвентарные леса из стальных усиленных труб ’’
диаметров 40 мм, соединяемых на литых хомутах,
устанавливаются на днище бассейна и образуют •
пространственную стержневую систему. Основной
ствол лесов вписывается в горловую окружность
оболочки. В стволе размещаются шахтные подъем-
ники, монтируемые с опережением на 4—5 секций.
На период бетонирования нижних ярусов оболочки
под ними устанавливается периферийная часть
лесов, используемая в дальнейшем для наращива-
ния ствола.

Водосборный бассейн заглублен на 2,5 м. Во
избежание усадочных трещин днище бассейна раз-
резается деформационными швами, заполняемыми
после усадки уложенного бетона.

Вытяжная башня градирни, показанной на ли-
сте 10.11, имеет в нижней части форму усеченной
32-гранной пирамиды, а выше отметки 58,25 м —
32-гранника, вписанного в поверхность тора. Кар-
кас башни соответственно опирается на 32 стол-
бовых фундамента из монолитного железобе-
тона.

По высоте башня разбита на 16 ярусов. Она
собирается из 512 укрупненных марок — панелей
16 типоразмеров (ширина 8,1—12,3 м; высота
8,6—14 м, масса 4—10 т). Каркас панелей собира-
ется из решетчатых ферм высотой^ обушках угол-
ков 1,4 м и обшивается изнутри профилированны-


ФРАГМЕНТ ВОДОРАСПРЕДЕЛИТЕЛЬНОГО

И ОРОСИТЕЛЬНОГО УСТРОЙСТВА

Блок водоулобителя
из волнистых полиэти-
леновых листов 11480
пх53

14.80

14,50

Ц-ДХ32 Д§

300*600

вытяжной
монолитного

Блоки водоуловителя из про-
филированных полиэтилено-
вых листов. Низ но ^-17.90

Асбестоцементные
трубы $300:13950
соединяются муфтами
Стык уплотняется
резиновыми кольцами

Ж.-б. ригель
площ. сечения g

4/ Жгб. ригель
/у площ. сеч.
200x400

Ж.-6. колонны площ.
сечения 400x400
уст анавлиоаются
по сетке до о*6м

200x400
через. 1500

железобетона

# !i

Оболочка
башни из

Водосборный
бассейн

Ж.-б. балки площ.
сечения
150x300

17.20

блоки оросителя из
плоских асбестоце-
ментных листов.

Низ на ж. 12.0

Ж.-6.
монолитный
Фундамент

Стальные
подводящие
трубопроводы
бн. ф 2840;

Ось наЯЛбО

ж.- 6. напорный

стояк

17.90

Разбрызгивающие
пластмассовые
сапла через 800

Резиновая
прокладка

Бетонные
опарьц
2 сит. на
трубу

блок ороситель-
ного устройства
-пакет асбесто-
цементных листов
разм. 1470x2500*6

Контур купола Исаакиевского
собора сопоставленного с
башней градирни

III IIIIIIIIIIIIIIIII

§

12.00

Ж.-б. балки
сечения

площ.

Еодораспоеделительное
устрои&пдо с магистраль-
ным каналом из сборного
ж-йи асбестоцементными
рабочими трубами.

Ось труб на л 14.80

11.00
ГРАДИРНЯ 0 БАШНЕЙ ИО СТАЛЬНОГО КАРКАСА ОБШИТОГО ПРОФИЛИРОВАННЫМИ АЛЮМИНИЕВЫМИ ЛИСТАМИ

ф СХЕМА ПАНЕЛИ	.		, .

в

Оболочка вытяжной башни из
стальных панелей, обшитых
профилированными алюминие-
выми листами

Блоки оросителя из
плоских асбестоцемент-
ных листов.

Низ но Л 12,0

блоки в о до у ловителя из про~
Филированных полиэтиленовых

листов. НиЗ на 17.90

R 325’°

6150+3050

ного с башней градирни

Стальные
подводящие
трубопроводы

Вн.$284о;

ось на я.1.60

Столбовой фундамент
из монолитного Ж.-6.



гн

ST
Обшивка просри
лированными
алюминиевыми
листами

- Водораспределительное
устройство с магистраль-
ным каналом из сборного
ж.-биасоестоцементными
рабочими трубами.
Ось труб на х 14.80
ЖЕЛЕЗОБЕТОННЫЕ ОПОРЫ СТАЛЬНЫХ ТРУБОПРОВОДОВ

Высокие опоры

Промежуточные и анкерные промежуточные
под нагрузку 5; 10 и 40 т

Анкерные концевые и угловые
под нагрузку 5+40т

НИЗКИЕ ОПОРЫ

Анкерные и промежуточные

2400; 3000;4200;6000

Траверса

1900

TpaBepctx

500\?400+6000 500

2400 ж 6000

колонны с

И

J -образная
колонна

Анкерная концевая
ОПОРА ИЗ ДВУХ ДВУХ*

Монтажное
отверстие
©030; 1350

Траверса уложенная
плашмя

2400
.1200

Траверсы, соединенные
стальными связями

Г

I ^Стальные
: r'Eiatii

8

,0?

Ррска

ИЙВД

Фундамент
стаканного
типа

Лвухветве-
вые колонны

Промежуточная или
анкерная промежуточная
опоро из двухветвебой
—..... -	траверсой

-100*6; 14200
для крепления
трубопроводов

Спаренные бвух- -
ветвевые колонны

Промежуточная или
анкерная промежуточная
опора из двухветвевой
колонны

связи

Песчаная подушка до
низа растительного слоя

SlIlUIMlUUUHUIHlUyffl

Отверстия
в траверсе
«030:1250
для подвески „
трубопроводов

Вертикальные
связи траверс
из L 90* 56 *8

Подготовка из
бетона марки 50

Анкерная концевая
угловая опора из
авухветвевых колонн
и траверс
Вертикальные звязи
колонн из tty 14
Мй алк)минйёйыми Листами толщиной 1,2 мм. Про-
странственная жесткость каркаса башни обеспечи-
вается угловыми и промежуточными стойками,
кольцами жесткости и диагональными связями,
расположенными в каждой марке.

Конструкции водосборного бассейна, водорас-
пределительного и оросительного устройств и во-
доуловителя в обеих градирнях аналогичны.

Лист 10.12. Железобетонные опоры стальных надземных тру-
бопроводов

Стальные надземные напорные трубопроводы
применяются для подачи пульпы (гидрозолоудале-
ние), воды, конденсата, пара, газов и сжатого воз-
духа в пределах территории заводского комплекса.
Они состоят из стальных труб диаметром от
300 мм, уложенных или подвешенных па отдельно
стоящих опорах.

Шаг опор определяется несущей способ-
ностью труб и при малых и средних диаметрах
колеблется в пределах 10—25 м. Он может быть
увеличен применением стальных шпренгелей или
подвесок. Трубопроводы диаметром менее 300 мм
укладываются по ригелям, которые расположены
через 1,5—3 м на стальных балках, перекрываю-
щих пролет. Уклон трубопроводов в пределах
перепада высот колонн достигается за счет изме-
нения отметки обреза фундамента и различной
глубины заделки.

Трасса трубопроводов разбивается на темпера-
турные отсеки длиной до 100 м, ограниченные
компенсаторами.

По характеру загрузки опоры подразделяются
на промежуточные и анкерные — промежуточные,
концевые и угловые. Анкерные опоры рассчитаны
на восприятие горизонтальных усилий и устана-
вливаются в середине температурных отсеков, на
концах трассы и по одной с каждой стороны ее
поворота или ответвления. На анкерных опорах
трубопроводы крепятся неподвижно. На промежу-
точных опорах крепление Допускает температур-
ные перемещения. Ввиду усиленного износа ниж-
ней части стенок труб пульпопровода их периоди-
чески поворачивают. Поэтому на анкерных опорах
они закрепляются съемными хомутами.

Конструктивно опоры подразделяются на низ-
кие (надземная высота 0,9 м) и высокие (надзем-
ная высота 5,4; 6,6 и 7,8 м). Низкие прогиежуточ-
ные опоры выполняются в виде траверс, уложен-
ных плашмя на песчаную подушку, насыпанную
взамен растительного слоя.

В низких анкерных опорах траверса привари-
вается к коротким сваям или монолитным железо-
бетонным фундаментам по типу показанных на
чертеже.

Высокие промежуточные опоры выполняются
из Т-образных или двухветвевых колонн, бетони-
руемых в формах типовых колонн промышленных
зданий. Последние устанавливаются полкой вверх
или вниз при траверсе, приваренной сверху. Ан-
керные промежуточные опоры, воспринимающие
уровновешивающиеся горизонтальные усилия, по
своей конструкции аналогичны промежуточным
опорам. Концевые и угловые анкерные опоры кон-
струируются из спаренных двухветвевых колонн,
соединенных траверсами или вертикальными
стальными связями.

Лист 10.13. Дымовая труба из монолитного железобетона
высотой 120 м

Лист 10.14. Стальная вентиляционная труба высотой 40 м

Заводские трубы предназначаются для отвода
загрязненного воздуха, дыма и выхлопных газов с
температурой до 500 °C. По материалу и конст-
рукции они подразделяются на кирпичные, приме-
няемые при высоте ствола до 60 м, стальные и же-
лезобетонные монолитные, применяемые при лю-
бой высоте ствола.

В основном заводские трубы являются отдель-
но стоящими сооружениями. Легкие стальные тру-
бы с высотой ствола до 35 м могут в определен-
ных условиях устанавливаться на конструкции
здания.

Отдельно стоящая труба в порядке возведения
подразделяется на три основные части — фунда-
мент, ствол и гарнитуру.

Фундамент трубы в большинстве слу-
чаев представляет собой опирающийся на железо-
бетонную плиту железобетонный цилиндр или усе-
ченный конус со стаканом в верхней части для
золоудаления или ввода боровов (подводящих ка-
налов). В особо плотных грунтах для относитель-
но легких конструкций может быть применен коль-
цевой фундамент трапецеидального сечения. При
подземном вводе боровов стены стакана фунда-
мента защищаются футеровкой. При двух вводах
проемы в стакане располагаются на одной оси,
а при трех — под углом 90—135° друг к другу.
Проемы всех вводов должны занимать в сумме не
более 40% площади поперечного сечения стакана
фундамента. В стакане между вводами возводятся
разделительные стены.

Ствол трубы имеет цилиндрическую, ко-
ническую или комбинированную форму. Он вклю-
чает в себя в нижней части цоколь, зольное пере-
крытие и вводы надземных боровов, в верхней
части — головку трубы и по всей высоте — тепло-
изоляцию.

В трубах высотой до 100 м при малой скоро-
сти газов и значительном выпадении твердых ча-
стиц в зольное перекрытие врезается бункер,
сбрасывающий золу в кузов автокара или ваго-
нетки, заезжающей в цокольный этаж. В трубах
большой высоты незначительное количество золы
удаляется через оставленные в боровах лазы.

Конструкция головки трубы должна обеспечи-
вать устойчивость против вредного воздействия
обволакивающих ее газов.

При температуре отходящих газов до 100°
внутренняя поверхность ствола покрывается водо-
изоляционной обмазкой, а при более высокой тем-
пературе — футеровкой. В кирпичных и монолит-
ных железобетонных трубах футеровка произво-
дится обыкновенным или кислотоупорным кирпи-
чом, в стальных трубах — торкретом, армирован-
ным стальной сеткой.

Гарнитура трубы состоит из ходовой
лестницы, светофорных площадок для светоогра-
ждений, системы грозозащиты и колпака из чугун-
ных звеньев, устанавливаемого на кирпичной или
железобетонной головке.

Ходовая лестница служит для подъема на све-
тофорные площадки. Начиная с высоты 10—-15 м
для безопасности и удобств^ пользования она
снабжается ограждением и через каждые 10—
575

Шахта

Несущее
кольцо

Грузовая
клеть

SBEH0

ЧУГУННОГО
КОЛПАКА

СХЕМА

МОНТАЖНОГО
ОБОРУДОВАНИЙ

120.0

50*120

Ограждение

13.75

натяжные
связи

Шахтный
подъемник

Подготовка из
черного щебня ЮО

ПЛАН В ЗОНАХ ДЕЙСТВИЯ МАЛОГО И
БОЛЬШОГО НЕСУЩИХ КОЛЕЦ

।	Радиальные натяжные связи

L „	крепятся к консолям через

^Заземление из;	20м по высоте

। -6x60; 125400

1бо05О;125ОО

Мояниеприёмник
© 040; 13500

Направляющая

винт для переме-
щения подвески



113.75 «а

200   300

Подвеска

'300-160

20.0-110,0

СЛЕЗНИКОВАЯ ПЛИТА
ИЗ КИСЛОТОУПОРНОЙ
КЕРАМИКИ

§

110.00

Панель
наружной
опалубки

Тали для подъема
рабочей площадке

Футеровка
лекального
кирпича
марки 125

Слив из
цементно-
песчаного
раствора
марки 50

Слезниковая
плита из
кислотоупорной
керамики

из

20.00

0 050 длл

450+50,

0050 алл	F/iK

измерительных
приборов \

Прг.ем для
подключения
газохода .

Асфальт по
щебеночной
подготовке

Футеровка 200

Бетон марки 50 150
Грунт, засыпанный с
послойным трамбова-
нием

Бетон марки 200

-100

.Стремянки

СЕКТОРЫ ПЛАНА
HQ3L+0.00 на 3L 120.0

Несущее
кольцо

Щиты
опалубки

Подвесные
леса

Лестница
из звеньев
12490

Дуговая секция малого
несущего кольца

Радиальные направляю*,
щие подвесок наружной
опалубки

—Токоотводя-
щий канат
15 м — откидными планками для отдыха. Лестни-
ца монтируется из звеньев длиной 2,5 м. Свето-
форные площадки монтируются из решетчатых
стальных панелей, опирающихся на стальные крон-
штейны. Для пропуска ходовой лестницы одна из
панелей имеет откидывающийся к ограждению
люк. Высота ограждения 1 м.

Грозозащита состоит из нескольких молниепри-
емников, токоотводного троса (только на кирпич-
ных и железобетонных трубах) и заземления.
Молниеприемники выполняются из стальной грубы
диаметром 38 мм, возвышающейся над головкой
на 1800 мм. Количество молниеприемников опрег
деляется из условия, что совмещенные с их вер-
шинами круглые конусы с углом раскрытия 90°
полностью покрывают устье трубы.

Токоотводящий трос крепится к держателям
звеньев ходовой лестницы, а у цоколя заключает-
ся в стальную трубу. Заземление состоит из заби-
тых в грунт стальных труб-электродов длиной
2,5 м. Они забиваются на глубину 3 м, через каж-
дые 5—7 м по окружности, на расстоянии не ме-
нее 2,4 м от фундамента. По верху труб на глу-
бине 0,5 м проходит объединяющая электроды
шина, к которой припаивается токоотводящий трос.

Экономические показатели, приведенные в при-
ложении, дают представление о стоимости и рас-
ходе материалов на 1 м2 поверхности ствола. Вся
поверхность определяется по формуле nDH, где
Н — высота трубы, a D — диаметр выходного от-
верстия плюс 2% 7/ плюс толщина ствола на сере-
дине высоты трубы.

На листе 10.13 изображена монолитная желе-
зобетонная дымовая труба с основными конструк-
тивными деталями и схемой оборудования, приме-
няемого для ее возведения.

С целью обеспечения устойчивости наружный
диаметр цоколя железобетонных груб принимается
в пределах ’/го—'/1г их высоты. Форма ствола при
высоте до 60 м цилиндрическая; при высоте 60—
80 м — коническая с 2-процеНтным уклоном обра-
зующей от вертикали; при высоте более 80 м —
близкая к брусу равного сопротивления, составлен-
ная из нескольких усеченных конусов с нацастаю-
щим к основанию уклоном в пределах 1—5%.

Для обеспечения полной проработки бетона
игольчатым вибратором минимальная толщина
ствола принимается 160 мм. В устье трубы она
160—200 мм, у поколя при высоте до 100 м —
300 мм, до 120 м — 350 мм, до 150 м — 500 мм и
до 180 м—600 мм. Ствол трубы бетонируется в
инвентарной переставной опалубке бетоном мар-
ки 200—300.

В стволе устраиваются монтажные проемы раз-
мером 1 X 0,6 м, предназначенные для установки
промежуточных светофорных площадок. В даль-
нейшем эти проемы закладываются кирпичом со
штукатуркой наружной поверхности.

Футеровка ствола состоит из отдельных поясов,
опирающихся на бетонные консоли и отделенных
от тела трубы: при температуре отходящих газов
до 150° — воздушным зазором 50 мм, при более
высокой температуре — теплоизоляционным слоем
80—160 мм из минераловатных матов или других
эффективных теплоизоляторов.

На верхний обрез головки трубы укладывается
чугунный колпак, составленный из втопленных в
цементный раствор звеньев. Колпак покрывается

асфальтовым лаком и служит для защиты голов-
ки от разрушений под воздействием атмосферных
осадков и агрессивных примесей отходящих газов.

Наружная поверхность железобетонной голов-
ки трубы в зоне окутывания газами (на высоту
до 10 м) окрашивается кислотоустойчивой эмалью.

Возведение монолитных железобетонных труб
начинается с монтажа шахтного подъемника. Он
монтируется в стакане фундамента первоначально
на высоту 15—25 м (6—10 секций), рассчитанную
на 3—5 подъемов опалубки. При дальнейшем на-
ращивании каркас подъемника соединяется натяж-
ными связями с забетонированным участком ство-
ла. Материалы поднимают в одной-двух грузовых
клетях, снабженных съемными ковшами для бето-
на. В одной из шахт устанавливают стальные
стремянки с площадками.

К шахтному подъемнику подвешивают на 20
червячных талях несущее кольцо, являющееся кар-
касом для настила рабочей площадки, подвески на-
ружных и внутренних лесов и переставной опалубки.

Несущие кольца изготовляют внутренним диа-
метром от 2,6 до 8,8 м. Трубы малой высоты с за-
ложением уклона менее 2 м возводят при посред-
стве одного несущего кольца. Для труб большой
высоты применяют два несущих кольца с внутрен-
ними диаметрами, разнящимися на 3,1—3,2 м,
сменяемых на определенной отметке.

Переставная опалубка состоит из наружного
пояса высотой 2700 мм, включая 200 мм для на-
хлестки на ранее забетонированный участок, и
внутреннего пояса из двух ярусов высотой по
1250 мм каждый.

Наружный пояс собирается из стальных пря-
моугольных и трапецеидальных панелей, подве-
шенных к несущему кольцу и стянутых болтами.
Пояс замыкается в трех местах конечными пане-
лями. Конусность формы образуется включением
трапецеидальных панелей и сохраняется при подъ-
еме за счет величины захождения конечных и по-
следовательного уменьшения числа прямоуголь-
ных панелей.

Внутренний пояс собирается из стальных
щитов, распираемых изнутри кольцевыми сталь-
ными стержнями диаметром 16 мм, заложенными
в 4 ряда лапок. Заданная толщина ствола фикси-
руется деревянными распорками, установленными
между наружным и внутренним поясами опалубки.
Консоли для опирания футеровочных поясов обра-
зуются за счет увеличения уклона одного яруса
внутренней опалубки.

Арматуру, начиная с вертикальной, располо-
женной по внешнему периметру, устанавливают
вслед за установкой наружного пояса опалубки.
Ствол бетонируется через прорези в настиле рабо-
чей площадки с уплотнением бетона игольчатыми
вибраторами. Бетон может подаваться в опалубку
вибробадьей, транспортируемой тельфером по
кольцевому монорельсу.

Осматривают и затирают поверхность бетона
после снятия опалубки с наружных и внутренних
лесов. Для защиты от ветра и холода рабочая
площадка вместе с наружными лесами может быть
накрыта тепляком из двухслойного брезента, на-
тянутого по стальному каркасу.

Для строительства большие труб применяется
объединенная с тепляком механизированная рабо-
чая площадка, называемая подъемной головкой.
Молниеприемних Монтажный ^элемент
^271	светофорной площадки

СТАЛЬНАЯ ВЕНТИЛЯЦИОННАЯ ТРУБА

I Молниеприемник
Г • я>25; 1420

38.521

32.247

27.671

.19.199

12.175

г Накладка

~4*40; 1200

Монтажный |!
элемент .
конической
части стбояа

Светофорная
площадка

L20*56*5;

16281

>0 25; 112065

.030; I960

020; 111907

-1200*10; 16281

6.00

+0.775

+0.15

2}?>WAWAW

~ 12OQ*1Q; 16281

бетонный
фундамент

Пояс жесткость
L90*56*6: 16847

ФРАГМЕНТ

ОПОРНОЙ ЧАСТИ

-249*8;

16107

-608*14:

1600

1713

- 200*25:
1600

25b* 14: «
1580

Монтажный элемент
цилиндрической части
ствола

Монтажный элемент
конической части
ствола с отводами
для газоходов

Листовой Фланец
из 6 ~(241*!4; 11090)

Монтажный элемент
верхней цилиндрической
части ствола

Анкерный болт $40
(шаиоа и гайка условно не показаны

Ходовая лестница
с ограждением

Монтажный,
элемент
верхней
цилиндри-
ческой части fl
ствола 11

болты
Мб

02000

26.223

8.975



г4*40;1625в

L 100*10:
15973

*016:1860

3 монтажных li
элемента
цилиндричее-е.
кои части—i
ствола

.Монтажные
элементы
ходовой
лестницы

g*



V- образный шов
ствола трубы

1&871 -90К8;

Г 190

Стык монтажных
элементов

L90*56*6l

1230 х
Монтажный

6.091

L 100x10:

г ЮОО

L90x5Sx6;

16847

Листовой
(рланец



-100*10

16220

•<p20;l630

-60*10;il0246

L75*8;ll50

-30*4;11954

L 90*56*6:

1230

ляционной трубы аналогична конструкции дымо-
вых труб. Цилиндрический ствол имеет в нижней
части конический раструб, служащий для увеличе-
ния устойчивости и уменьшения напряжения в
опорных конструкциях, а также обеспечивающий
снижение сопротивления движению газов. Усечен-
ный конус назначается так, чтобы его нижний
диаметр был не более ’/is высоты трубы, угол рас-
крытия не более 20°, а вершина располагалась
не ниже устья трубы.

При нижнем диаметре в 'До высоты и более
стальные трубы не требуют расчалок. Их устой-
чивость обеспечивается жестким креплением к ос-
нованию.

В стволе трубы, в месте ввода горизонтальных
газоходов, устраиваются разделительные стенки
на высоту не менее двух диаметров присоединяе-
мых труб.

Внутренняя поверхность ствола трубы защища-
ется от серных примесей в отходящих газах кисло-
тоупорной покраской. Снаружи головку трубы и
элементы гарнитуры покрывают асфальтовым или
кислотостойким лаком.

Монтажные элементы — звенья трубы состоят
из 6—7 обечаек, свариваемых из листовой стали
и соединяемых между собой встык или внахлест-
ку. Они усилены кольцевыми, а при необходимо-
сти и вертикальными ребрами жесткости. Монтаж-
ные соединения звеньев производятся на фланцах
с прокладкой асбестового листа толщиной 5 мм,
смазанного с обеих сторон жидким стеклом или
суриком, или на сварке.

Установку трубы желательно производить в
полностью собранном виде, включая гарнитуру.
В этом случае сборку элементов ведут на монтаж-
ной площадке, непосредственно примыкающей к
фундаменту. Опорная плита нижнего элемента
шарнирно соединяется с обрезом фундамента’.
Подъем осуществляют поворотом ствола в вер-
тикальной плоскости при посредстве полиспаста,
блок которого закреплен в промежутке между
*Д и 2/з высоты трубы. Плоскость поворота
фиксируется тормозным вантом, который прикре-
плен к устью трубы и травится с лебедки по
мере плавного подъема трубы до вертикального по-
ложения.

При стесненности строительной площадки тру-
бу монтируют по звеньям из свальцованных частей

ооечаек. в последнем случае применяют ползущий
кран.

Стальные Трубы, менее долговечны, чем желе-
зобетонные и кирпичные, но легкость конструкции,
быстрота изготовления и монтажа, а также воз-
можность установки на конструкции зданий опре-
деляют эффективность их применения в конкрет-
ных условиях строительства.

Лист 10.15. Стальная вентиляционная труба высотой 120 м
в несущей башне

В целях увеличения устойчивости в районах с
сейсмичностью, а также при необходимости приме-
нения специальных дорогостоящих материалов
(нержавеющая сталь, пластмасса и т. п.) кожух
трубы подвешивают внутри решетчатой башни
квадратного сечения со стороной основания, рав-
ной около 1Д высоты.

Решетчатая несущая башня сваривается из
электросварных труб или горячекатаных профи-
лей. Монтажные соединения поясов фланцевые,
элементов решетки и диафрагм — сварные. Ноги
башни крепятся к фундаменту на восьми анкер-
ных болтах диаметром 72 мм. Горизонтальные си-
лы передаются на фундамент шпорой, приварен-
ной под опорной плитой башмака.

Жесткость системы обеспечивается рядом гори-
зонтальных диафрагм. В нижней пирамидальной
части башни диафрагмы используются для разме-
щения обслуживающих площадок, настил которых
выполняется из рифленой стали толщиной 5 мм и
вводится в расчет на восприятие горизонтальных
сил. В верхней призматической части башни по
периметру диафрагм устроены выносные консоль-
ные площадки.

Кожух трубы подвешивается к диафрагмам
башни на кольцевых опорных ребрах. Для снятия
температурных напряжений, возникающих при
значительном перепаде температуры отходящих
газов и окружающего воздуха, над опорными реб-
рами расположены кольцевые компенсаторы. Меж-
ду опорными ребрами тонкая оболочка трубы уси-
лена кольцевыми ребрами жесткости с интервалом
около 3 м.

Подъем на площадки, снабженные светоограж-
дением, осуществляется по вертикальным стремян-
кам, прикрепленным к конструкциям башни.
Таблица 1

Показатели рагхола материалов на 1 м - покрытия
одноэтажных зданий с крышами из плоских
конструкций при расчетной н;.грузке 0,45 тс/м'
(числитель — бетон, м3; знаменатель — сталь, кг)

Номера  листов чертежей	- -	' Г;  Характеристика конструкций  А- ' *	Сетка колонн
		12 X 13	12X24	18X24
2.06; 2.07;	Стальной профилированный
2.13	настил по прогонам из швел- леров № 20 и стропильной системе из стальных стро- пильных ферм с шагом 6 м		60
2.06; 2.07;	и подстропильных ферм из горячекатаных профилей Настил из железобетонных		0.076
2.13: 8.01  2.06; 2,07;	плит 3 X 5 м по тон же стро- пи льной системе  Стальной профилированный		44
2.14  2.10; 2.11;  2.14	настил по решетчатым прого- нам и стальным стропильным фермам из горячекатаных профилей с шагом 12 м  То же, со стропильной системой из электросварных труб:		56
	при шаге ферм 6 м	47	50	—
	то же, 12 м	.	18	"53	—
2.17	то же, со стропильной си- стемой из призматических ферм	—	62	—
2.06; 2.07:	Настил из железобетонных		0,064
2.14	плит 3 X 12 м по фермам из горячекатаных профилей		35
2.15; 2.16	Блоки конвейерной сборки (включая светаэраиионный фонарь)	—	68	—~
3.07; 3.10;  8,01	Настил из железобетонных плит 3 X 6 м по стропильной системе из железобетонных решетчатых балок с шагом 6 м и подстропильных балок	0,133  14,3	0,117	0,122
3.07; 3,08;	Настил нз железобетонных
3.12; 8.01	плит 3/6 м по стропильной системе из железобетонных безраскосных стропильных ферм с шагом 6 ми подстро- пильных ферм		13,7	15,6
3.08; 8,01	Настил из железобетонных плит 3 X 12 м по железо- бетонным безраскосным фер- мам	—	0,089  12,1	—
3.13	Покрытие нз плит-оболочек по продольным балкам	0,095  12	—	—•
8.08	Аэрационный фонарь: ши- риной 6 м при высоте аэра- ционного проема 1,5 м шириной 12 м при высоте аэрационного проема 3 м	тг	2?  37	—
8.05; 8.06;	Светоаэрашю”-ый фонарь	—	—
8.07  3.11	с двумя гр;.с -.ми переплетов  Стальной каркас подвесного потолка	14	12  т	—

Показатели расхода материалов на 1 м2 покрытия
одноэтажных зданий с крышами из пространственных
конструкций при расчетной нагрузке 0,45 тс/м2
(числитель — бетон, м3, знаменатель — сталь, кг)

Но- мера листов черте- жей	Характеристика конструкций	Сетка колона
		12 X 12	12X24	18X30	24 X 24	35X36
4.01	Сферические обо-				0,07	0,083
4.02	ЛОЧКИ ИЗ ПЛОСКИХ плит 3X3 м с желе- зобетонными борто- выми элементами  Сферические обо- лочки из плит					0 063 ТцГ	9,4  0,065  20	13,7  0,095  25
4.03  4.04	3X6 м со сталь- ными бортовыми элементами  Многоволновые цилиндрические обо- лочки из плит 3X6 м с железо- бетонными борто- выми балками  Миоговолновые	—	0,0387  9,64  0,0877	0,09  12,74  0.0885	—	—
4.05	оболочки двоякой положительной кри- визны нз плит  3 X 6 м с железо- бетонными борто- вь,ми арками  i Р егулярная струк-	0.09	7,90	8,66
4.06	1 турпан плита из ( армонементных эле- ментов  Пространственная	25,6
4.07	стержневая система типа	структуры  и горячекатаных профилей (с под- весными кранами грузоподъемностью до 3,2 т в обоих направлениях)  (Пространственная стержневая система типа	структуры  из электросварных труб	—	32,1	—	20.4	—

' 1 - , Таблица 3

Показатели расхода материалов на I м2 перекрытия
остова многоэтажных зданий с высотой этажа 4,8 м,
включая колонны

(числитель — бетон, м3; знаменатель — сталь, кг)

Но- мера листов черте- жей	Серия или характеристика проекта	Ра- счет- ная наг- рузка, тс/м2	6X6	Сетка колонн
				6X9	9X9	6Х 12
5.01;  5.02;	ИИ-20	2,5	0,2  41	—	—	—
5.03  5.04;  5.05;	ИИ-04 со связе- вым каркасом	1,5  1,25	0,19  24,1	0,19  31	.—
5.06		0,8  0,45	0,176  16,2  ОТ 72  14,6	—	—	—
Но- мера листов черте- жей	Серия или характеристика проекта	Ра- счет- ная наг- рузка. тс/м2	Сетка колонн
			6X6	6X9	9X9	6 X 12
5.07  5.08	Здание, возводи- мое методом подъ- ема этажей  Здание с межфир- менными этажами	0,5  0,5	—.	—	0,27 67	0,175  25

Показатели расхода материалов на промышленные
сооружения

Но- мера листов черте- жей	Наименование и параметры сооружений	Измеритель	Бетон, м15
			Сталь, кг
10.01	Бункер вместимостью 180 т	1 т вме-	0,1
	угля (без учета каркаса зда- ния)	стнмости	67
10.02	Наземный стальной резер- вуар для нефтепродуктов вместимостью:
	3 000 м3	1 м3 вме-	—
	г	СТНМОСТЙ	21,1
	5 000 м3 '	.	'	То же	—
			18,1
10.03	Силосный корпус с банками	»	0,27
	из сборного железобетона диаметром 12 м, вместимо- стью 3 000 м3		36  f
10.04	Резервуарный склад с бан-		0,16
	камн из сборного железр- бетоиа диаметром 24 м, вме- стимостью 10 000 м3 (при у		20
	хранимого	материала  1 600 кг/м3)
10.05	Шаровой газгольдер в:лг-		0,03
	стимостыо 590 м3, давление  16,4 ат		158
10.06	Мокрый газгольдер вме-		0,035
	стимостью 15 000 м3		16,5

Таблица 4

Но- мера листов черте- жей	Наименование и параметры сооружений	Измеритель	Бетон,  Сталь, кг
10.07  10.08  10.09  10.10  10.11  10.12  10.13  10.14  10.15	Утепленная	галерея  на стальных, расположенных снаружи фермах; пролет 24 м. высота опор 15 м, ширина:  3 м  6 м  Галерея на стальных, рас- положенных снизу фермах, пролет 24 м, высота опор 15 м, ширина:  3 м  4,5 м	'  6 м  Стальная галерея-оболочка  Градирня с башней из мо- нолитного	железобетона;  охлаждение до 100 000 м3 воды в 1 ч  Градирня с башней из сталь- ного каркаса, обшитого про- филированными алюминие- выми листами охлаждение до 100 000 м3 воды в 1 ч  Железобетонные	опоры  стальных	трубопроводов'  Т-образные колонны высотой 6,6 м под нагрузку 5 тс  Двухветвевые колонны вы- сотой 6,6 м под нагрузку 20 тс  Дымовая труба из моно- литного железобетона; высота 1С0 м, верхний внутренний диаметр 5,4 м  Стальная вентиляционная труба; высота 40 м, внутрен- ний диаметр 2 м  Стальная вентиляционная труба в несущей башне; вы- сота 120 м, внутренний диа- метр 6,5 м	1 М ДЛИНЫ пролетного строения  То же  » » »  1 мд воды, охлажден- ной  на 10 °C То же  100 м трассы  То же  1 м2 по- верхности ствола  То же  а>	1,53 500  2,45 870  0,144 504  0,213 654  0,284 740  Т530 0,32 43  0,17 60  29,2 3780  44,7 4620 0,268  25  125  "175
Пример составлен на основе разработанного
автором и используемого на кафедре ядерно-энер-
гетических сооружений Ленинградского политехни-
ческого института им. М. И. Калинина задания для
студентов гидротехнического факультета и прило-
жен в книге для обмена методическим опытом.
Возможно, что приложение различных по объему
заданий на курсовое проектирование окажется по-
лезным в такой книге. Варианты задаотй, разрабо-
танные на кафедрах, автор просит направлять в
адрес издательства.

Объем задания — 1 лист чертежей, выполненных
в карандаше и иллюминированных акварелью в
разрезах конструкций. Трудоемкость — 35—40 учеб-
ных часов (факультативно).

Таблица 1

Параметры здания

Первая цифра шифра	1	2	3	4	5	б	7	8	9	0
Пролет 18 м (шаг	крайних  н средних колонн 6 м):	Крайний					Средний
высота, м	8,4		9,6		10,8	8,4		9.6		10,3
грузоподъем- ность крана, т	—	10	—	10	20/5	—	10	__	10	20/5
верхнее освеще- ние	—					Светоаэрацнон- ный фонарь ши- риной 6 м с одним ярусом переплетов
Пролет 24 м (шаг крайних ко- лонн 6 м, сред- них 12 м):	Средний					Крайний
высота, м	14,4		16,2		18	14,4		16,2		18
грузоподъём- ность крана, т	30,5		50/10			30/5		50/10
верхнее освеще- ние	Светоаэрацнон- ный фонарь ши- риной 12 м с двумя ярусами перепле- тов	...						—  '

Задание многовариантно. Его содержание по-
зволяет в рамках учебной группы ознакомить сту-
дентов с основными разновидностями приведенных
в книге несущих и ограждающих конструкций и
привить известные навыки в их графическом изо-
бражении.

При выполнении задания надлежит сконструи-
ровать из унифицированных элементов несущие и
ограждающие конструкции промышленного здания
по шифру из двух цифр (первая — вариант пара-
метров здания; вторая — применяемых конструк-
ций). Параметры здания приведены в табл. 1 и на
рис. 1.

Применяемые конструкции (табл. 2): фунда-
менты — железобетонные, ступенчатые, монолит-
ные; основные и фахверковые колон-
ны — железобетонные сборные, стальные; под-
крановые балки — по железобетонным колон-
нам железобетонные сборные под краны грузо-
подъемностью до 30 т, в остальных случаях — сталь-
ные. Стропильные конструкции: по желе-
зобетонным колоннам — железобетонные балки и
фермы, по железобетонным и стальным колоннам —
стальные фермы из горячекатаных профилей или
электросварных труб. Подкровельный на-
стил: по железобетонным стропильным конструк-
циям— железобетонные ребристые плиты, по сталь-
ным фермам — железобетонные ребристые плиты
и стальной профилированный настил. Стены — на-
весные из керамзитобетонных панелей толщиной
240 мм. Окна — из стальных оконных панелей
(СТ), деревянных оконных панелей (Д), стекора
(СК).

Размещение чертежей приведено на рис. 2.

Таблица 2

Применяемые конструкции
гг,к. .

Первая цифра шифра 1;2;3;4;5

Первая цифра шифра 6;7;8;9;0

Крайний
пропет.

Средние пролеты



12

Гаоарит крана



Крайний пролет

Соедние
п'оолеты

0,000

24

18

0,4; 9,6;



3x6

'Годарит крана

Рис, 1, Схемы вариантов параметров зданий (размеры в м]

Зх£

Фахверковые колонны

4x6

1----

При продольном шве: на одной колонне (малый пролет бескрановый)—
ее привязка, на двух колоннах (краны в о&сиа: пролетах) -1 м

Рис. 2. Размещение чертежей при первой цифре шифра *—5 (при пераой цифре шифра 6—0— обратное)
Масштабы — план и разрез I;(00, деталь перепада высоты 1:20, узлы конструкций и деревянного окна (:5,
стального окна 1:2
СОДЕРЖАНИЕ

Стр.

Введение ...................................... .....	3

Лист 0.01. Сетки колонн и схемы перекрытия промышлен-
ных зданий общего назначения .........................4

Лист .0.02. Основные параметры одноэтажных одно- и
многопролетных зданий и кранового оборудо-
r< вания...........................................6

Глава 1. Фундаменты..................................9

Листы 1.01; 1.02. Монолитные железобетонные фундамен-
ты со ступенчатой плитной частью . .	9

Лист 1.03. Опалубка монолитных железобетонных фунда-
ментов .............................................12

Лист 1.04. Железобетонные подколенники под стальные
колонны в фундаментах глубокого заложе-
ния . .	.12

Лист 1.05. Фундаменты из сборных железобетонных эле-
ментов .............................................16

Глава 2. Стальной каркас одноэтажных зданий .... 16

Лист 2.01. Стальные колонны постоянного сечения ... 16

Лист 2.02. Стальные двухвегвевые колонны .	... 16

Лист 2.03. Стальные подкрановые балки и крановые пу-
ти ...	.	.......... .... 17

Лист 2.04. Опирание и крепление стальных подкрановых
балок	............22

Лист 2.05. Стальной каркас торцовой стены............22

Листы 2.06; 2.07. Стальные стропильные фермы с укло-
ном верхнего пояса 1,5% и подстро-
пильные фермы из горячекатаных про-
филей ..............................................22

Лист 2.08. Основные монтажные узлы стального карка-
са ....	...	... 30

! Лист 2.09. Стальные стропильные фермы из горячеката-
ных профилей ' с уклоном верхнего пояса

Лист 2.10 Стальные стропильные фермы с уклоном верх-
него пояса 1,5% и подстропильные фермы из
электросварных труб . 	......30

Лист 2.11. Основные узлы стальных ферм из электросвар-
ных труб....................................30

Лист 2.12. Связи по стальным колоннам..............34

Листы 2.13, 2.14. Связи но стальным стропильным фер-
мам с шагом 6 и 12 м ...... 34

Листы 2.15; 2.16. Блоки конвейерной сборки для покры-
тий (общий вид, элементы и узлы) . 35

Лист 2.17. Одноэтажное здание с малоуклонной кровлей,
перекрытое призматическими фермами из элек-
тросварных труб.............................39

Глава 3. Железобетонный каркас одноэтажных зданий 39

Лист 3 01 Железобетонные колонны прямоугольного се-
чения . . ...	................ 39

Лист 3.02 Железобетонные двухветвевые колонны . . 39

Лист 3.03. Цилиндрические колонны из центрифугирован-
ного железобетона	. .	.42

Лист 3 04. Железобетонные двухветвевые колонны с про-
ходом в уровне' крановых путей..............42

Лист 3.05. Стальные связи железобетонного каркаса 45

Лист 3.06. Железобетонные подкрановые балки и крано-
вые пути по ним	....	45

Лист 3.07. Железобетонные стропильные балки и подстро-
пильные фермы .................................50

Лист 3.08. Железобетонные стропильные безраскосные
фермы . .	. .	. .	.............. . 50

Лист 3.09. Основные монтажные узлы железобетонного
каркаса	I .	.... 50

Лист 3.10. Одноэтажное здание, перекрытое железобетон-
ными балками...................................50
Стр.

Лист 3.11. Секция одноэтажного здания с техническим
чердаком, перекрытая железобетонными фер-
мами ................................................53

Лист. 3.12. Одноэтажное здание с малоуклониой кровлей,
перекрытое железобетонными фермами ... 53

Лист 3.13. Одноэтажное здание, перекрытое плитами-обо-
лочками ............................................ 53

Глава 4. Пространственные покрытия одноэтажных зданий 57

Лист 4.01. Сферические оболочки из плоских плит разме-
ром 3 X 3 м .........................................57

Лист 4.02. Сферические оболочки из плит размером
3 X 6 м .........................................62

Лист 4.03. Многоволновые цилиндрические оболочки из
плит размером 3 X 6 м................................62

Лист 4.04. Многоволновые оболочки двоякой положитель-

ной кривизны из плит размером 3 X 6 м . . 62

Лист 4.05. Покрытие в виде регулярной структурной пли-
ты из армоцементиых элементов........................64

Лист 4.06. Пространственная стержневая система типа

структуры из горячекатаных профилей ... 64

Лист. 4.07. Пространственная стержневая система типа
структуры из электросварных	труб.........67

Глава 5. Многоэтажные здания.........................68

Лист 5.01. Многоэтажное здание под полезную нагрузку
на перекрытие до 2,5 тс/м2...........................68

Лист 5.02. Элементы и монтажные узлы железобетонного
каркаса здания под полезную нагрузку иа пе-
рекрытие до 2,5 тс/м2 .......... 68

Лист 5.03. Лестничная клетка здания под полезную на-
грузку на перекрытие до 2,5 тс/м2....................68

Лист 5.04. Многоэтажное здание под полезную нагрузку
на перекрытие до 1,25 тс/м2	... 72

Лист 5.05. Элементы и монтажные узлы железобетонного
каркаса здания под полезную нагрузку на пе-
рекрытие до 1,25 тс/м2 ....	.... 72

Лист 5.06. Лестничная клетка здания под полезную на-

грузку на перекрытие до 1,25 тс/м2 ... 72

Лист 5.07. Многоэтажное здание, возводимое методом
подъема этажей ......................................77

Лист 5.08. Многоэтажное здание с межферменными эта-
жами . ............................................  80

Глава 6.	Стены..................................... <80

Лист 6.01. Железобетонные и легкобетонные панели при
шаге колонн	6 м . '.......................80

Лист 6.02. Железобетонные и легкобетоиные панели при
шаге колонн 12 м ....................................80

Лист 6.03. Сопряжения железобетонных панелей при шаге
колонн 6 м..........................................81

Лист 6.04. Сопряжения легкобетонных панелей при шаге
колони 6м.... ...................................... 81

Лист 6.05. Сопряжения железобетонных панелей при ша-
ге колонн 12 м................................... 81

Лист 6.06. Сопряжения легкобетонных панелей прн шаге
колонн 12 м..........................................81

Лист 6.07. Сопряжения легкобетонных панелей в само-
несущих стенах.......................................88

Лист 6.08. Железобетонные трехслойные панели при шаге
колонн 6м............................................88

Лист 6.09. Детали кирпичных стеи.....................92

Лист 6.10. Стены из стальных трехслойных панелей . . 92

Лист 6.11. Стальные трехслойные панели для отапливае-
мых зданий...........................................92

Лист 6.12. Стальные трехслойные панели типа «санд-
вич» ................................................93

Лист 6.13. Ограждения из волнистых асбестоцементных
листов.............................................. 93

Глава 7. Окна, двери, ворота.........................98

Лист 7.01. Стальные оконные панели ........ 98

Лист 7.02. Стальные оконные панели с уплотненным при-
твором ..............................................98

Лист 7.03. Стальные оконные панели с алюминиевыми
переплетами ........................................101

Лист* 7.04. Стальные оконные переплеты..............101

Лист 7.05. Оконные заполнения из стекора и стеклобло-.
ков.................................................105
Стр.

Лист 7.06.	Деревянные окна для	промышленных зда-
ний	........105

Лист 7.07.	Двери...................................105

Лист 7.08.	Распашные и откатные	ворота.............109

Лист 7.09.	Подъемно-секционные	ворота.............109

Лист 7.10.	Шторные ворота..........................109

Глава В. Крыши и фонари............................112

Лист 8.01. Железобетонные ребристые плиты покрытий
прн шаге стропильных конструкций 6 и
12 м . . .	 112

Лист 8.02. Рубероидные кровли по стальному профили-
рованному настилу ....	 112

Лист 8.03. Рубероидные кровли по железобетонным
плитам..........................................112

Лист 8.04. Световые фонари ........................116

Лист 8.05. Светоаэрационные фонари при кровле по
стальному профилированному настилу . .118

Лист 8.06. Светоаэрациониые фонаря прн кровле по
железобетонным плитам..............................118

Лист 8.07. Торцы светоаэрационных фонарей .... 118

Лист 8.08. Аэрационные фонари .....................123

Глава 9. Внутренние конструкции (полы, перегородки,
служебные лестницы, встроенные этажерки] 123

Лист 9.01. Полы	. .	... 123

Лист 9.02. Разделительные перегородки многоэтажных
зданий	.125

Лист 9.03. Выгораживающие перегородки одноэтажных
зданий	 128

Лист 9.04. Разделительные панельные перегородки одно-
этажных зданий....................................128

Лист 9.05. Сопряжения панелей перегородок со сталь-
ным каркасом ....	 128

Лист 9.06. Стальной каркас разделительных перегоро-
док .................................................128

Лист 9.07. Разделительные кирпичные перегородки одно-
этажных зданий.......................................134

Лист 9.08. Сопряжения кладки перегородок со стальным
каркасом ............................................134

Лист 9.09. Служебные стальные лестницы...............135

Лист 9.10. Здания со встроенными этажерками .	. , 135

Глава 10. Промышленные сооружения...................138

Лист 10.01. Бункер для угля с панельными железобетон-
ными стенами........................................138

Лист 10.02. Наземный стальной резервуар вместимостью
3000 м3.............................................138

Лист 10ЮЗ. Унифицированная секция силосного корпу-
са .................................................138

Лист 10.04. Банка резервуарного склада .............138

Лист 10.05. Шаровой газгольдер вместимостью 550 м3 . 146

Лист 10.06. Мокрый двухзвенный газгольдер вмести-
мостью 15 000 м3....................................146

Лист 10.07. Утепленная галерея иа стальных, располо-
женных снаружи фермах пролетом до 30 м . 146

Лист 10.08. Галерея на стальных, расположенных понизу
фермах пролетом до 30 м.............................146

Лист 10.09. Стальная галерея-оболочка пролетом до
60 м . . ...........................................149

Лист 10.10. Градирня с башней нз монолитного железо-
бетона ...........................................  151

Лист 10.11. Градирня с башней из стального каркаса,
обшитого профилированными алюминиевыми
листами...........................................  151

Лист 10.12. Железобетонные опоры стальных надземных
трубопроводов ..................................... 155

Лист 10.13. Дымовая труба из монолитного железобето-
на высотой 120 м....................................155

Лист 10.14. Стальная вентиляционная труба высотой
40 м .	...................... . 155

Лист 10.15. Стальная вентиляционная труба высотой
120 м в несущей башне...............................160

Приложения..........................................161
Учебное издание

Иосиф Абрамович Шерешевский

КОНСТРУИРОВАНИЕ ПРОМЫШЛЕННЫХ ЗДАНИЙ

И СООРУЖЕНИЙ

Издание третье, переработанное ..	>

и дополненное	•>	1  - -

Редактор Китайчик Б.А.

Оформление обложки художника Всесветского Н.Г.

Технический редактор Слауцитайс Г.С.

Корректоры Верникова Т.Б. и Зислин Ю.М.

Подписано в печать 18.11.2004. Формат 60x90 1/8,
Бумага офсетная. Печать офсетная.

Гарнитура литературная. Усл.п.л. 21. Уч.изд. л. 25,9. Заказ № А-37.

Издательство «Архитектура-С»

Отпечатано в типографии ОАО ПИК «Идел-Пресс»
в полном соответствии с качеством
предоставленных диапозитивов.

420066, г. Казань, ул. Декабристов, 2.
