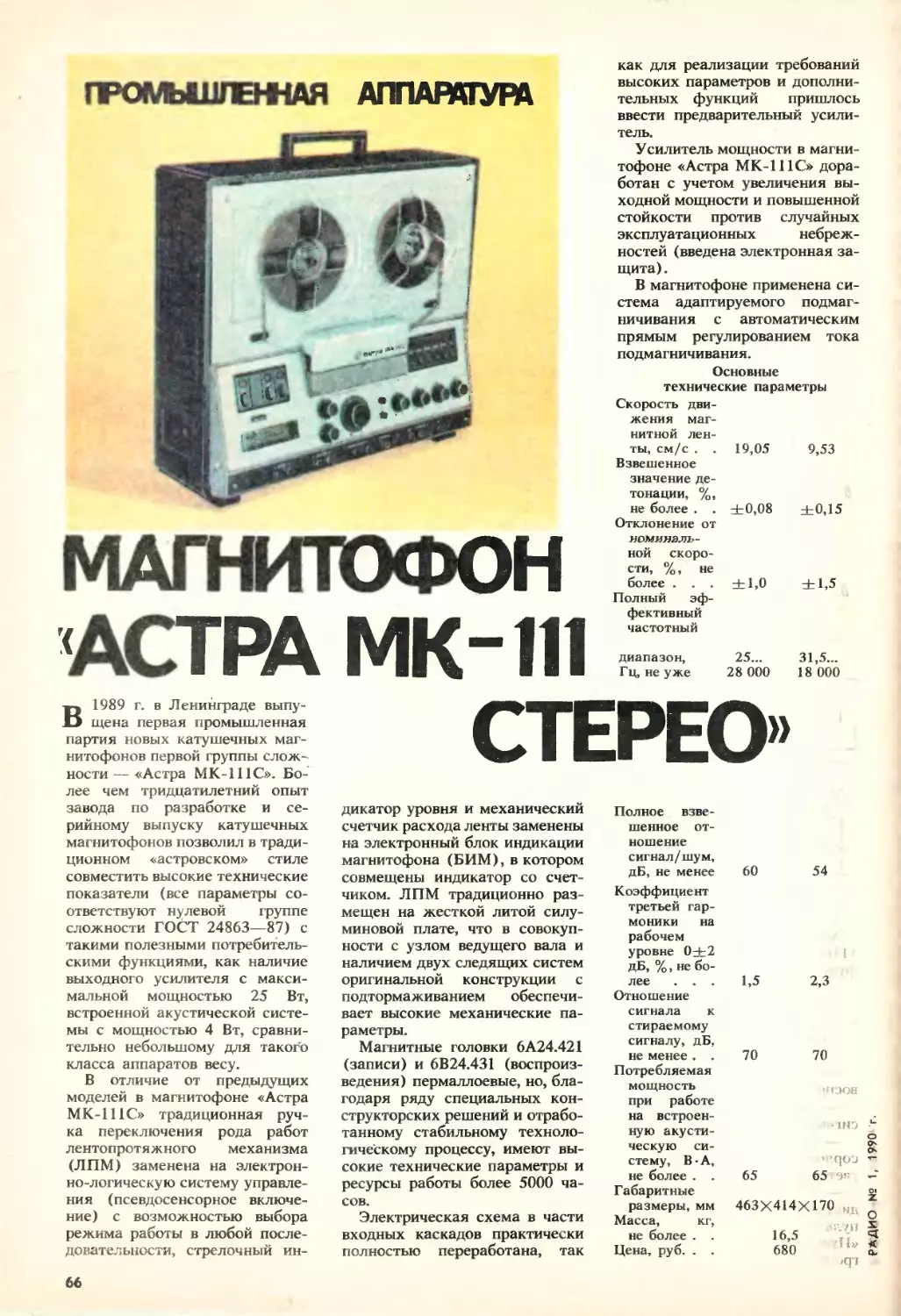

ПРОМЫШЛЕННАЯ АППАЕКГУВА

МАГНИТОФОН

АСТРА МК-111

как для реализации требований
высоких параметров и дополни-
тельных функций пришлось
ввести предварительный усили-
тель.

Усилитель мощности в магни-
тофоне «Астра МК-111С» дора-
ботан с учетом увеличения вы-
ходной мощности и повышенной
стойкости против случайных
эксплуатационных небреж-
ностей (введена электронная за-
щита) .

В магнитофоне применена си-
стема адаптируемого подмаг-
ничивания с автоматическим
прямым регулированием тока
подмагничивания.

Основные
технические параметры
Скорость дви-
жения маг-
нитной лен-
ты, см/с . . 19,05	9,53

Взвешенное
значение де-
тонации, %,
не более . . ±0,08	±0,15

Отклонение от

номиналь-
ной скоро-
сти, %, не
более . . . ±1,0	±1,5

Полный эф-
фективный
частотный

диапазон, 25...	31,5...

Гц, не уже 28 000	18 000

В 1989 г. в Ленинграде выпу-
щена первая промышленная
партия новых катушечных маг-
нитофонов первой группы слож-
ности— «Астра МК-111С». Бо-
лее чем тридцатилетний опыт
завода по разработке и се-
рийному выпуску катушечных
магнитофонов позволил в тради-
ционном «астровском» стиле
совместить высокие технические
показатели (все параметры со-
ответствуют нулевой группе
сложности ГОСТ 24863—87) с
такими полезными потребитель-
скими функциями, как наличие
выходного усилителя с макси-
мальной мощностью 25 Вт,
встроенной акустической систе-
мы с мощностью 4 Вт, сравни-
тельно небольшому для такого
класса аппаратов весу.

В отличие от предыдущих
моделей в магнитофоне «Астра
МК-111С» традиционная руч-
ка переключения рода работ
лентопротяжного механизма
(ЛПМ) заменена на электрон-
но-логическую систему управле-
ния (псевдосенсорное включе-
ние) с возможностью выбора
режима работы в любой после-
довательности, стрелочный ин-

СТЕРЕО»

дикатор уровня и механический
счетчик расхода ленты заменены
на электронный блок индикации
магнитофона (БИМ), в котором
совмещены индикатор со счет-
чиком. ЛПМ традиционно раз-
мещен на жесткой литой силу-
миновой плате, что в совокуп-
ности с узлом ведущего вала и
наличием двух следящих систем
оригинальной конструкции с
подтормаживанием обеспечи-
вает высокие механические па-
раметры.

Магнитные головки 6А24.421
(записи) и 6В24.431 (воспроиз-
ведения) пермаллоевые, но, бла-
годаря ряду специальных кон-
структорских решений и отрабо-
танному стабильному техноло-
гическому процессу, имеют вы-
сокие технические параметры и
ресурсы работы более 5000 ча-
сов.

Электрическая схема в части
входных каскадов практически
полностью переработана, так

Полное взве-
шенное от-
ношение
сигнал/шум,
дБ, не менее

Коэффициент
третьей гар-
моники на
рабочем
уровне 0±2
дБ, %, не бо-
лее . . .

Отношение
сигнала к
стираемому
сигналу, дБ,
не менее . .

Потребляемая
мощность
при работе
на встроен-
ную акусти-
ческую си-
стему, В • А,
не более . .

Габаритные
размеры, мм

Масса, кг,
не более . .

Цена, руб. . .

60	54

J

1,5	2,3

70	70

>ООР

 1НЭ

ч qoa

65	65 э-

463X414X170

РАДИО № 1, 1990 'I
Магнитофон «Астра МК-
111 С» обеспечивает выполнение
функций:

— воспроизведение фоно-

Ol

о

грамм через встроенную акусти-
ческую систему, выносные аку-
стические системы, стереотеле-
фоны;

—	сквозной канал записи —
воспроизведения;

—	запись со всех источников
сигнала звуковой частоты;

—	электронное (псевдосен-
сорное) управление ЛПМ с
световой индикацией режимов;

— возможность подключения
дистанционного проводного
пульта управления режимами
«Пуск», «Пауза» и регулировки
громкости;

—	автоматический останов
(автостоп) по окончании или
обрыве ленты с переводом
Л МП в режим «Останов»;

—	перезапись с дорожки на
дорожку;

—	запись и дальнейшее вос-

произведение программ с эф-
фектом «эхо»;

— смешивание сигналов с
микрофонного и других входов
(микширование);

— возможность работы маг-
нитофона в режиме усилителя
мощности.

Принцип работы магнитофона
пояснен функциональной схе-
мой, приведенной на рис. 1,
на которой обозначения радио-
элементов соответствуют элект-
рической принципиальной схеме
магнитофона.

При подключении магнито-

фона к сети и нажатии кла-
виши S13 «(•)» напряжение
поступает на электродвигатель
М1 и через трансформатор
TV1 к блоку питания (БП).

В режиме «Воспроизведение»
сигнал с магнитной головки В1

поступает на усилитель воспро-
изведения (УВ) блока усилите-
ля записи — воспроизведения
(УЗВ) А1, где осуществляется
его коррекция в зависимости от
выбранной скорости и усиление
до величины 40 мВ. Дальней-
шее усиление до уровня 1 000 мВ
осуществляется в линейном уси-
лителе (ЛУ).

С выхода Л У сигнал через
переключатель каналов S4.1
(S4.2) поступает на БИМ (Аб)
для индикации уровня, на ли-
нейный выход и на электронный
регулятор тембров (РЭТ) А4,
С! 220мк

CJ ;
Юмк

Вход УВ ЛК /

_Т

в ос пр. лк в.

ВОСПР ПК 9
Сигнал ЛК Z?
~Ск9 ПК~~5

Ск9 ЛК ~9

_20_

~12В

10В

R33 Юк

КУЗ 1,5 к

УП

0,1В

^013 75 II	L кП  2 20К  f 2,1В fyA
II	\ VT5
	JKT3102E

КТ31026

560к

HF-
Ю25 У70мк\
R39 1,2 М Й
КЗ! 2к Т

=т=С23 ЮМК

61

CZ1

100 мк

LI AZ447#

св ою/5 мк сюциггмк
Ш2кГ~\\

С9
0,091 мк

RZ556K

'CI5 6800

R26 970

LZ СЮ 0,022мк

R19 150 К

12В

wl/.Ы

KT3I02A

ПУП 47к

ППЗУ 5,6к
TR35 22к

027

3,3 мк

0А2
К591КП1В

DA1

К5Ю7КП1В

-12 В

-12В

0,9В

R93
Юк

С105 0,1м к

12В

/1,9В

й
2к J

VT9
КТЗЮ2А
С23 22мк

IC С31

>£ юоо

it/У,

pi R99 620

0	R51 Юк

ОВ ЛК
выход лулк
~ 36Влк~

ОВ ПК
Выход лу пк

36В ПК

18

16
/4

19
П

15

да

\и

П10В

13
10

И
6
1

CJ3 Юмк

R59 Юк I

R55 220к

R5J Юк

12В

R57 утн
27 к 4=Х "

С37

R67

21к

8,5 К

ктжц

330 -I-

С35 220 м к

R62 22к

СУЗ
Юмк
КОО
2к

039 330 J_
СУ! 1000 Т

КБ/ 33 к 1

R69 93 к

С95 1500 ==

R10 93 к

Сигналок
Контр. ЛК
Контр. ПК
Ск.19 ЛК
С к. 19 ПК
вход ув пк

Прохождение сигнала

В режиме „Запись"

В режиме,, Воспроиздение ”

К Второму каналу

\0,1В.

к

2

к

Т

У

J

7



где осуществляется оперативное
регулирование тембра НЧ и ВЧ,
баланса и громкости.

С движка регулятора уровня
громкости РЭТ сигнал посту-
пает на усилитель мощности
(УМ) А7, где усиливается по
мощности и через переключате-
ли S8.1 и S8.2 поступает на ро-
зетку для подключения голов-
ных телефонов, розетки для
подключения выносных АС или
встроенных контрольных гром-
коговорителей.

В режиме «Запись» сигнал с
платы входов через делители
поступает на предварительный
усилитель АЗ, где происходит
усиление сигнала и через ре-
1улятор уровня записи по-
ступает на усилитель записи
и формирователь модулятора
(УЗФМ) блока А1. В УЗФМ
сигнал усиливается и из него
выделяется высокочастотная со-
ставляющая. Этот сигнал посту-
пает на модулятор тока подмаг-
ничивания (МТП), куда посту-
пает и сигнал подмагничивания
от генератора тока стирания и

подмагничивания (ГСП). Мо-
дуляция сигнала подмагничива-
ния обратно пропорциональна
мгновенному значению модуля
амплитуды записываемого сиг-
нала и прямо пропорциональна
его частоте, т. е. с увеличе-
нием амплитуды и частоты сиг-
нала амплитуда тока подмагни-
чивания убывает. На частотах
ниже частоты среза модулятор
не работает и ток подмагни-
чивания не изменяется.

Сформированный ток подмаг-
ничивания поступает на головку
записи, одновременно туда же
после усиления и коррекции
поступает и записываемый сиг-
нал.

ГСП обеспечивает необходи-
мый ток стирания в головках
стирания (ГС), выбранных с
помощью кнопки S1.1 и S1.2.

Для осуществления режимов
«Эхо» и «Перезапись» необхо-
димо нажать кнопку S2.1, при
этом воспроизводимый с ленты
сигнал подается в тракт записи,
на вход УП.

В режиме «Перезапись» сиг-

нал воспроизведения левого ка-
нала подается на вход УП пра-
вого канала, а сигнал правого —
на вход левого.

В режиме «Эхо» сигнал вос-
произведения левого канала по-
дается опять в левый канал
записи, а сигнал правого кана-
ла — в правый канал.

Регулятором «Уровень» уста-
навливают необходимый уро-
вень сигнала при перезаписи с
дорожки на дорожку, уровень
смешивания сигналов с микро-
фонного и других входов или
уровень записи с эффектом
«Эхо».

Для визуального контроля
уровней сигналов при записи и
воспроизведении применен БИМ
(Аб) с использованием люми-
несцентного индикатора. Он с
имеет две светящиеся дорожки
индикации сигналов по каналам
и трехдекадный счетчик расхода
магнитной ленты. Обнуление
счетчика производится нажа-
тием кнопки S6.

Питание всех узлов осуще-
ствляется от блока питания

РАДИО № 1, 1990
R75 J
75в F
§56

R73

057 22мв^_
0A4nlfJL

+126
_JZ

[E~7T

С47*__ П

------ 052

[8200'
3 R76
32,2 к

\R101 069г~г~
чбк ггмю~>

070 0,15мк

|/j

г

РГ

—-а

-J2B

058 —
6800

051 10	ПЗ

HI-. Т 661 Т 470 мк

Уда

R1I5

6В L11 И ш iso

12В

39к

R137 47

УТ13 КТЗЮ76

2,7k

RI48 680

R149 6,8к

‘Г КШ2А йоП2мк

Ll{Cu)

RT70 Зк

У01
КД102А
—т—КЗ-

^R102
?'1K

-Я01МВ
R88 Й R97
680 U jk

।—। 053 5,1 883	R119 1,6 k

p- ПА3.2	680	KW9 J3l<

rESJ-r

.8,56

R84 330

: 048
0,022мв

R77 330

1 R103 ЮО
ЫК92 47в

_Т 064

±0,022мк

075

3300 ~~

R13I

33 к

ЕН7

Ц8В

079 09!

22 мв 1000

085 1500

R150
56в
R15I

0109
470
R154

'220в

==097 0568 M±

^Jv63 24

R16^0k R167 10

099 Юм к

J162 100

УТ23 КТ9616

K0310ZA Юк

ии,±д\Т29
R181 Ш3102А
10в X

R160 20 к

R138
47

R182 ЮОк

VT15 КТ3102А R139 27 ш г-

-СКЗЧ '

JC80 1500 2Q С92 Т

R168 2к

0,1В

~г 49

RI20 R1J5

ЮОк 45к

076

Т RH0 33в

MR93 330

Т	R1H 33 в

—1	RI22 !,6в

О АЗ К157УД2
0А4 К547КП1В

R1J2*1b

R121 ЮОк

JZ4B и

R140 27

ПВ

086120Т 75

083 220

УТЮ L12

,095

8..30

27

УТ26.УТ27 КТ96Ю

RT79 100

Ок. 9	Ок. 19	и
		СТ

36>

22В

R166

Rm

VT24 КТ31076

VTZ5 КТ31076М

R165 V*

48

0102 3000

R169

Г” KI 577Л i'l2S0
VT26V^LШм7

' ЦЬ

7W61R171
3)3к

R/58 4,3 в R173
9,1 К

22В

•43

0100
51

R159 4,3 В J8 RI24 9,1 к

0103 22мв

0175100 R176 3B

I УТ28
ЛКТ3102А

R174 240

0107 0,1MB	0108 22 мк

3

О



5

4



Т



(А5), в котором формируются
напряжения необходимой вели-
чины. Кроме того, на плате бло-

РАДИО № 1, 195-v

ка A5 расположены оконечные
устройства управления испол-
няющими электромагнитами.

Более подробно рассмотрим
работу блока усилителя запи-
си — воспроизведения и блока
управления.

Усилитель записи — воспро-
изведения А1 (рис. 2) состоит
из ГСП и двухканальных УВ,
ЛУ, УЗФМ, МТП. На элект-
рической принципиальной схеме
показан один канал, при описа-
нии работы цепей нумерация
аналогичных (в функциональ-
ном отношении) элементов вто-
рого канала приведена в скоб-
ках.

При воспроизведении фоно-
граммы с ленты сигнал с го-
ловки воспроизведения (ГВ)
напряжением 2 мВ через цепь

R1C3 (R2C4) поступает на вход
УВ, выполненного на тран-
зисторах VT1, VT3, VT5, (VT2,
VT4, VT6). Усиленный и скор-
ректированный сигнал величи-
ной около 80 мВ через разде-
лительный конденсатор С23
(С24) поступает на регулируе-
мый делитель R34R35
(R37R38), которым устанавли-
вается выходное напряжение
УВ 40 мВ.

Амплитудно-частотная ха-
рактеристика (АЧХ) У В форми-
руется частотно-зависимой
ООС, напряжение сигнала сни-
мается с эмиттера транзистора
VT5 (VT6) и подается на эмит-
тер транзистора VT1 (VT2).
При скорости «19» частотная
коррекция определяется элемен-
тами R25. R9. С15 (R29, R11,

С18, С19) и резонансной цепью
С8, R24, L1 (СП, R28, L3),
шунтирующей резистор R6 (R8)
на частоте 28 кГц. Подстроеч-
ным резистором R24 (R28)
устанавливают необходимую
степень шунтирования и, следо-
вательно, величину подъема
АЧХ.

При скорости «9» частотная
коррекция определяется элемен-
тами R14, RIO, С16 (R16, R12,
С20) и резонансной цепью С9,
R26, L2, (С12, R30, L4) уста-
навливают необходимую вели-
чину коррекции (подъем АЧХ)
на частоте 18 кГц.

С подстроечного резистора
R35 (R28) сигнал через элект-
ронный коммутатор (контроль с
ленты — контроль с источника)
на микросхеме DA2 и через раз-
02 41мк~£

VD1 KCI33A X7

DAI К145ИК1906	*-

107

-----H----

VD6 КД1026

R2 !M

&

180k

R14 1,5 k
07 Ц01мк

/ 105	-S/ ygfj r

АЛ3076М ® АЛ3016М

R20 1,5 к
09 0,01mk

R26 7,5к
СП O,O!mk

Dem

&

15 В

R3 ЮК
~of^

Ц01 mk, -
=уО,О!мк

04 47mk J±

-KB

'~KB~

05,06 47MK

Й-
m
n
19
CL
27
05
29

w>

1Ш
non

703
КДЮ2А

6Д102А

04 15 k

-S-T.UB.

£j|

20



27 к

R12

5,6k

35

vri

RIB
27k
RIB
5,6 k

VT3

27k

R24

5,6k

jib^
iHp

VT5

V04

КД102А

VD5 КДЮ2А

jo BkoTHim

35

?7

~~j0

^^Ocm'
52,
S3'

55.

Г" R3_2_Jk	“ Vf/5 RT875B ~

Л77 2,4к

R35 Ik

R36 4,1 к

VT16

KT816B

VD8

R15 1,5k
08 0,01mk

R21 1,5 к

RZl 1,5 К

R33
2,2k

YT13 KT816B
&£VTI4 613150
76bK34_27k

VT17 KT315B ’

R38 27k

215' 100

Рис. 3

YA3 Г~5

Ш
6Д208

RH К/
Z7/r

R!3 И VT,
: 5,6 к r
j/	*-

32	В КА. ЗОР.
36	ов

14

R39

4,7 к

	II т
	] УТ^

5,6 k T_j_J
VT1-VT6 КТ315Г______|

БП

9np. YA2
Hanp. C4
ynp-YRI
9np. YA3
Упр. айц.

Абтостоп
45 в
^15 В
OB

R40 2,4 k

2-^016 Г

КД20В |

’ Y7T

KTBIBi

★42B
Автостоп

/7
18_
55

R9

VTIB
KT816B

YT19 KT3I5B

R41 27 к

r^l ya? Ф

Ч-1 T КД208

1,5B

4ZB\

R13 ЗОК

Й 7014

Y RJH02A

57 67

100 mk

0.3B

RIO 8,2k

R8 /

VT8
RT815B

RIB Юк

R43 2,4k

YT20
tffiKTBtf)в

'R42

4,7 к

YT21 KT315B

R44 27k

R45

4,7 k

ф YA! 3? \B!5 КД208

ч:м

/)

T 8

7/W

»5 й

делительный конденсатор C27
(C28) поступает на вход ЛУ,
собранного на транзисторах
VT7, VT9 (VT8, УТЮ). Фильтр-
пробка на элементах L5 (L6),
С31 (С32) подавляет сигнал с
частотой подмагничивания.

Сигнал с Л У напряжением
1000 мВ через конденсатор С29
(СЗО) поступает на кнопку
S4.1 (S4.2), см. рис. 1. При
нажатии этих кнопок реализует-
ся режим «Стерео»; при нажа-
той кнопке S4.1 — режим «Мо-
но-левый», при нажатой кнопке
S4.2 — «Моно-правый»; при от-

жатых кнопках сигналы в левом
и правом каналах меняются
местами.

В режиме «Запись» сигнал
после обработки в блоке АЗ
поступает в блок А1 и через
цепь СЗЗ, R53, R57 (С34, R54,
R58) подается на базу транзи-
стора VT11 (VT12) УЗФМ.
Формирование необходимой
АЧХ записи осуществляется в
предварительном усилителе,
собранном на микросхеме
DA3.1 (DA5.1) и ключах микро-
схемы DA4 (DA6).

При скорости «19» элемента-

ми цепей предыскажений яв-
ляются R87, R101, С70, С47,
R81 (R89, R106, С72, С49,
R82) и последовательный коле-
бательный контур L7, С52,
R83 (L8, С55, R85). Коле-
бательный контур настроен 'ра
частоту 28 кГц и шунтирует
резистор обратной связи RJ76
(R79), обеспечивая необходи-
мую форму АЧХ.	,;^т

При скорости «9» элементы
предыскажений R87, R101, С7р,
С62, R97 (R89, R106, С72, $$,6,
R98) и колебательный контур
L9, С58, R88	(L10, Сбр,

РАДИО № 1, 1990
РАДИО № 1, 1990

R90). Этот контур настроен на
частоту 18 кГц.

Оконечный усилитель записи
выполнен на транзисторах
VT13, VT14 (VT17, VT18) по
схеме с встречной динамиче-
ской нагрузкой, обладающей
очень большим выходным соп-
ротивлением. В этом случае
форма АЧХ тока записи, про-
текающего через разделитель-
ный конденсатор С79 (С81),
защитный резистор R149
(R153 ), фильтр-пробку L11,
С91 (L3, С93), головку записи
(ГЗ) и контрольный резистор
R178 (R179), определяется за-
данной в предварительном уси-
лителе записи АЧХ и не зависит
от индуктивности ГЗ.

Для формирования токов сти-
рания и подмагничивания слу-
жит ГСП. Он выполнен по
схеме двухтактного автогенера-
тора с трансформаторными вы-
ходом на транзисторах VT26,
VT27. Обмотка 4—5 трансфор-
матора TV1, конденсатор С102
и индуктивность ГС (или ее
эквивалента) образуют колеба-
тельный контур с частотой
резонанса 100+5 кГц. Резисто-
ры R158, R159, R173, R174 слу-
жат для создания начального
смещения на базы транзисторов.

С обмотки 4—5 трансформа-
тора напряжение подмагничи-
вания через подстроечные кон-
денсаторы С95 (С96) поступает
на высокочастотный вход МТП,
который автоматически оптими-
зирует ток подмагничивания
отдельно в каждом канале в
зависимости от выбранной ско-
рости и реально записываемой
программы.

МТП представляет собой
двухканальный двухтактный ин-
вертирующий усилитель-ограни-
читель с встречной динамиче-
ской нагрузкой. Напряжение
подмагничивания поступает на
базы транзисторов VT15, VT16
(VT19, VT20) через конденса-
торы С75, С76 (С77, С78), а
к средней точке делителя ООС
из резисторов R135, R132 (R136,
R134) поступает сигнал от фор-
мирователя модулятора ФМ. Он
представляет собой неинверти-
рующий усилитель на микросхе-
W DA3.2 (DA5.2) с большим
г коэффициентом усиления и не-
линейной АЧХ, обратно пропор-
гЦибнальной нагрузочной харак-
теристике магнитной ленты.
С коллекторов транзисторов сиг-
нал подмагничивания через кон-
денсатор С83 (С84) подается
Ж колебательный контур L12,
С86 (L14, С89) и через под-

строечный резистор R156
(R157), которым устанавли-
вается необходимый ток под-
магничивания при скорости
«19», в цепь ГЗ. Контур
L12C86 (L14C89) настроен на
частоту ГСП и служит для
фильтрации и получения необ-
ходимой амплитуды напряже-
ния сигнала подмагничивания.
При скорости «9» ток подмаг-
ничивания устанавливается ре-
зистором R154 (R155), который
через С109 (С110) и откры-
вающийся в этом режиме тран-
зистор VT29 (VT30) подклю-
чается к общему проводу.

Комбинированный блок уп-
равления А2 (рис. 3) выполнен
с использованием специализи-
рованного микропроцессора
(микроконтроллера) К145ИК1906
с заранее запрограммиро-
ванной в ПЗУ логикой управле-
ния и формирует необходимую
последовательность команд на
управляющих выходах с одно-
временным отображением свое-
го состояния элементами инди-
кации. Блок управления на
БИС К145ИК1906 обладает
значительно большей надеж-
ностью, чем аналогичные по
функциональной насыщенности
устройство, реализованное на
транзисторах или ИС малой
степени интеграции (серий К155
или К176).

Устройства управления
электромагнитами перемотки
вправо, влево и рабочего режима
собраны по одинаковым схе-
мам на транзисторах VT16—
VT21. При переходе в режим
перемотки вправо сигнал, посту-
пивший через резистор R44, по-
ступает на базу транзистора
VT21 и открывает его. Откры-
тый транзистор VT21 шунтирует
коллекторный переход транзи-
стора VT20 и тем самым соеди-
няет верхний вывод электро-
магнита YA1 с общей шиной пи-
тания. В то же время короткий
импульс управления через ре-
зистор R34 поступает на базу
составного транзистора VT14,
VT15 и открывает его. Прохо-
дящий через цепочку БП кон-
такт 18, R32, R33, открытый
транзистор VT15 ток создает
на резисторе R32 падение
напряжения, которое, в свою
очередь, открывает транзистор
VT13. В результате он шунти-
рует балластный резистор R13f
На электромагнит YA1 подается
полное напряжение 42 В и он
срабатывает.

По окончании импульса уп-
равления транзисторы VT14,

VT15, VT13 последовательно
закрываются, VT13 перестает
шунтировать балластный рези-
стор и включившийся электро-
магнит переходит в режим
удержания.

Логика работы электромаг-
нитов YA2 и YA3 аналогичная,
при этом YA2 срабатывает при
переходе в режим перемотки
влево, a YA3 — в рабочем ре-
жиме.

Устройство управления элект-
ромагнитом переключения ско-
рости YA4 предназначено для
бесконтактного замыкания-раз-
мыкания цепи питания элект-
ромагнита и собрано на транзи-
сторах VT7, VT8, УТЮ.

При нажатии на клавишу
переключения скоростей «9» или
«19» контактная группа пере-
ключателя S5 размыкается,
транзистор VT7 закрывается и
YA4 обесточивается. После пе-
реведения ролика скорости в
необходимое положение и от-
пускания клавиши контактная
группа переключателя S5 за-
мыкается, открытый транзистор
VT8 шунтирует коллекторный
переход транзистора VT7, он на-
сыщается и замыкает цепь пи-
тания электромагнита YA4. Сра-
ботавший YA4 размыкает с
помощью переключателя S9
балластный резистор R14', и
YA4 переходит в режим удер-
жания. Одновременно через
замкнувшийся переключатель
S11 (рис. 1) на электродви-
гатель Ml подается напряжение
питания.

Завод-изготовитель магнито-
фона отмечает, что оптимальное
комбинирование апробирован-
ных схемотехнических решений
и новых принципов построения
функциональных узлов, органи-
зация входного контроля всех
комплектующих элементов, вы-
сокая квалификация и большой
опыт работников предприятия
позволили получить значитель-
ный технологический запас по
параметрам. Конструкторы вы-
ражают надежду, что предло-
женная модель заинтересует лю-
бителей магнитной записи.

Ждем Ваших отзывов.
