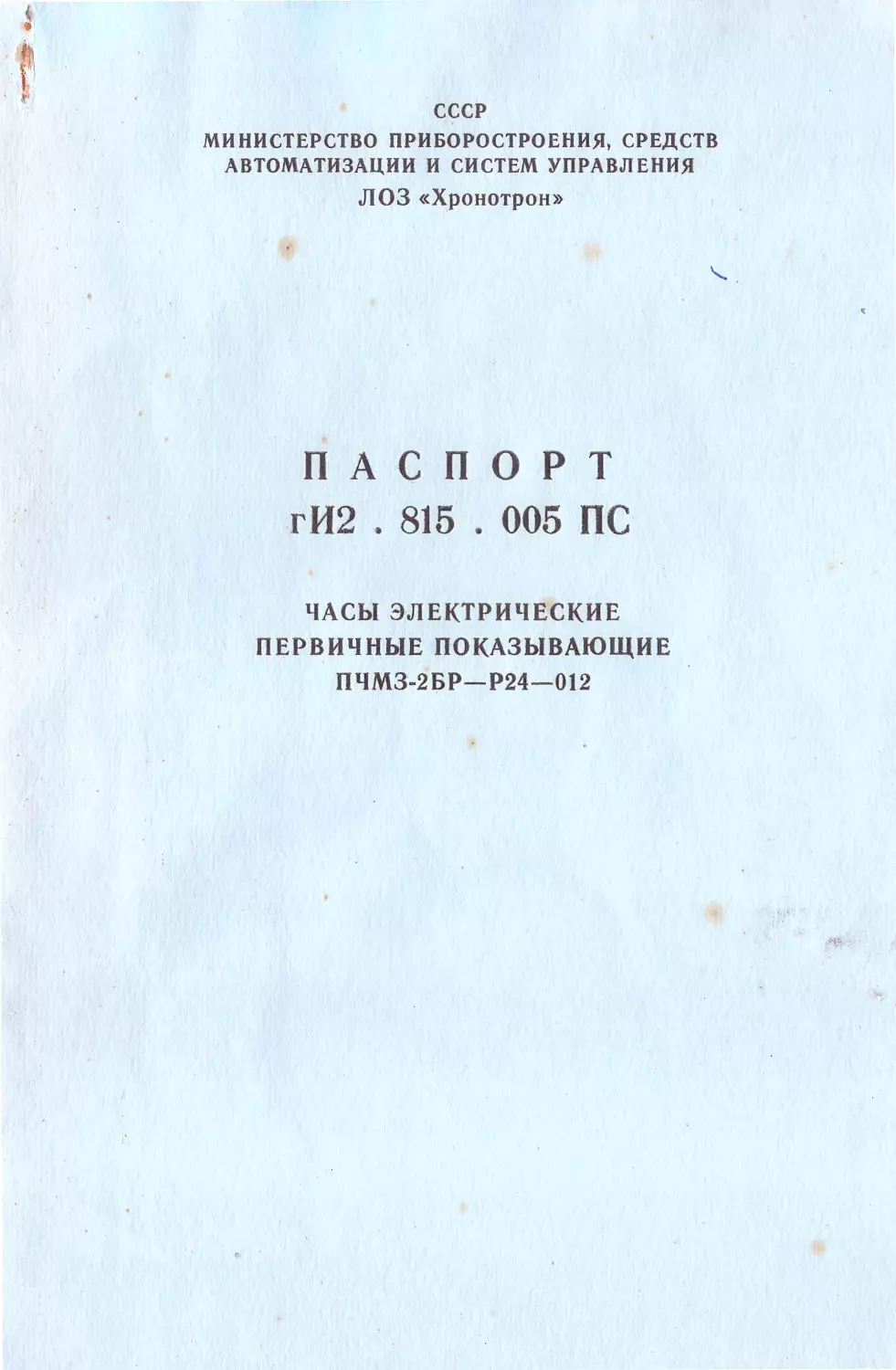

СССР
МИНИСТЕРСТВО ПРИБОРОСТРОЕНИЯ, СРЕДСТВ
АВТОМАТИЗАЦИИ И СИСТЕМ УПРАВЛЕНИЯ
ЛОЗ «Хронотрон»
ПАСПОРТ
rИ2.815.005ПС
ЧАСЫ ЭЛЕКТРИЧЕСКИЕ
ПЕРВИЧНЫЕ ПОКАЗЫВАЮЩИЕ
ПЧМЗ-2БР-Р24-012

!
j

СССР
MiTlll'iCTГ i'CПIO ПР1 I ГOPOCTPOEI i!151. СРЕДСТВ
:\ RTOM.\ТII З 1 Ш l l i 11 Cl'\CTEM ~T!P .' \13.' JF::11 1151
ЛОЗ «Хронптрон »
ПАСПОРТ
гИ2.R15.()()5 ПС
ЧА С Ы Э ЛЕКТРИЧЕСКИЕ
П!::РВИЧНЫЕ ПОКАЗЫВАЮЩИЕ
ПЧМЗ-2БР-Р24-01 2

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1. Ч ж ы элек трические первичные показывающи е
ПЧМЗ- 2БР -Р24-012 предназначены для выдачи з накоп е ­
ре м.енн ых м инутны х импульсов для питания электрически х
в то ричн ых ч аrсов и пр иборов времени по специальной д1ву х­
п роводной л инии, а также для выдачи однополярного секунд­
ного им пулы са, используемого в научно-техниче1оких и те х ­
нологичеоких целях.
В к ом~пл екте с транслятором секундных им пульсов 21 Р
час ы м огу т упра·влять сетью электрических вторичных ча,сов
с секунд ным от,счет О1м времени.
1.2 . Час ы предназначены для работы в помещениях с ис­
кусс тве нно регулируемыми климатическими условиями пр и
те м пе ра ту ре окружающег:о воздуха от 1О д,о 35° С .
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 . Нап ряжение питания ча;сов 30-s В.
2.2 . Средний потребляемый ток при напряжении 30 В бе з
учета н а груз ки-0,lА.
2.3 . Показ атели хода ча·сов при температуре окружа ю ­
щего воздух а 20±5° С:
-
средни й суточный ход не более -1 с ;
-
ср едн яя к~вадратич:ная вариация суточного хода не б о-
лее- 1с.
2.4. Темп ературный коэффициент суточного хода не боле е
0,2снаl0C.
2.5 . Периодичност ь ПОСЫЛIКИ ИМIП ульсов ПОСТОЯIННОГО то-
ка - ,один в ,минуту, один в секунду.
2.6 . Пар аметры минутных им1пулысов :
-
длительность -2± 1 с;
-
а, м1пли туда импульс ов на нагрузке 22 Ом должна быт ь
24+6 В.
2.7 . Пара метры секундных импульсов :
-
~поляр ность - отрицательная;
-
дл ител ьность -0,5±0,1 с;
-
ам1плитуда им,пульсов на нагрузке 2,2 •кОм должн а
быть 12+3 В .'
3

2.8. По напряжению радиопомех п на пряжен ности . поля
радиопомех изделие отнесено к 1 группе ГОСТ, 16842-76.
2.9. Вероятность безотказной работы часов за 2000 ч. э1,с-
плуатации не долж,на быть менее 0,94 .
2.1 О. Средний срок службы ча,сов не менее IО ,1ет.
2. 11. Ма,сса ,не более
-
1О к,г.
2.12. Габаритные размеры не более -460х300 х 130 мм .
2. 13. Сведения о содержании драгоценных матер иало в
приведены в пр:иложении 2.
3. КОМПЛЕКТ ПОСТАВКИ
Часы электрические первичные пок азы вающ ие ПЧ МЗ-
-2БР-Р24-012 - 1 шт.
Па,спорт - 1 экз.
Пружинный .подвес - 2 шт.
Регулировочные гру.зики - 4 шт.
Предохранитель ПЦЗО-2 - 2 шт.
4. УСТРОЙСТВО И ПРИНЦИП РАБОJЫ
4.1. Констру,wция часов.
Часы смонтированы на основании. В верхней част и осно­
вания расположен цо1юль для под,ключения питания линий
нагрузок минутных и секундных импульсов и укреп ле н К'рон­
штейн для .rюдвеса маятника. В н,ижней ча,сти ос нования
расположена электронная плата, за,крепленная гайками к
колон1кам о,снования. На плате раз1Мещены элементы элект­
ричеокой ,схемы, электромагнит, :поддерживающий незату­
хающие колебания маятника и кату шки бескон такт ного по­
лупроводникового устройства привода маятника.
Инварный маятник со стальным гр уз ом, компенсирован­
ный по температуре, подвешивается на пружинн ом под,весе
при помощи з а,цепа в верхней его части. На маятни ке р ас ­
положен прямоугольный алюминиевый экран.
Алюминиевый экран, входящий при колебанпях маятни­
ка в зазор между катушками привода, упра,вля ет работой
электрической схемы. На конце маятника жестко за креплен
якорь, который во взаимодействии с элект'ром агнито м од и н
раз за период получает импульс.
Механизм часов с циферблатом крепится к ос нованию
шарнирно на трех колонках. Такое крепление позволяет от­
крывать механизм на 90°, не нарушая электрическ их соеди­
нений и не останавливая часов .
4.2 . Принцип работы электричес,кой схем ы.
4

4.2.1. Электрическая схема часов (см. рис. 1) обеспе чивает
-
поддержание незатухающих 1<олебаний мая11ника;
-
формиро·вание зна,копеременных импульсов в цепь дви--
гателя меха·низ ,ма;
-
формирование выходных зна,копеременных минутных
импульсов в линию нагрузки;
-
формирование однополярного секундного импульса в
лин ию на,грузки;
-
подгон вторичных ча·сов за счет посылки знакоперемен­
ных импульсов в линию нагрузки при переключениях подго1Н ­
ного ключа.
4.2 .2. Электричес•кая схема состоит из следующих уз лов :
стабилизатор напряжения (транзистор Т1);
датчик перемещения (транз·исторы Т2 и ТЗ);
детектор-усилитель (транзистор Т4);
д1вух1каокадный усилитель-фор,мирователь знаiКопере­
менных им1пульсов упра·вления меха1Низ:мом и выходного од­
нополярного се,кундного импульса (транзисторы Т5 иТ7);
-
формирователь им,пулЬ'са привода маятника (транзис-
то р Т6).
Стабилизатор напряжения, выполнен1Ный по -схеме с по­
следователь·ны,м регулирующим элементом, обес.печиrвает у,с­
тойчивую работу схемы при из,менении напряжения питаю­
щей сети.
Датчик перемещения представляет собой автогенератор·
электрическ·их колебаний, выполненный по схеме с транс­
форматор1Ной и емкостной обратными связя,ми на дв ух тран­
зи·сторах.
В качестве осци лл ятора в часах применен маятник с пе­
риодом колебаний 1 с. На стержне маятника установлен
экран, который при каждом колебании маятника входит в
зазор между катушками Ll и LЗ, что приводит ,К срыву ко­
леба1ний а1втогенератора. В результате этого на выходе де­
т ектора-усилителя (транзистор Т4) напряжение понижаетс3_,
ч то вызывает открыва,ние транзистора Т5 и закрыва·ние галь ­
ваничеоки овязанното с ним транзистора Т7 .
При выходе экрана из зазора между катушками Ll и LЗ
тра нзистор Т5 воздействием управляющего сигнала с коллек­
тор а транзистора Т4 за,крывается, а транзистор Тб открыва­
ется, что вызывает заряд конденсатора С8 базовым током
тра1Нзистора Тб. Транзистор Тб при этом открывается и через
о бмотку эле-ктромагнита ЭМ проходит ток. Сформирован­
ный импульс передается маятнику электромагнитом ЭМ в ви­
де импульса механичеок·ого момента, поддерживающего неза ­
тухающие r<олебания маятни·ка. Длительность им.пульса оп­
р еделяе"Гся постоянной времени заряда конденсатора С 12,
заряжающего·ся через транзистор Тб.
5

П ри в х,сще экрана в зазор между катушкам~ Ll и LЗ в
у правляю щей обмотке шагового д,вигателя потечет ток заря­
да конденсатора С9 и разряда конденсатора CI0 через от­
крыты й тр анзистор Т5. При этом ротор шаювого двигателя
поверне т,с я на 30° .
Пр и в ыходе экрана из зазора катушек Ll и LЗ через об­
мотк у tп агоВ'ого д:ви ,гателя потечет ·юк противоположно го
направ ле н и я - ток заряда конденсатора ClO и раз·ряда ко н ­
денсатор а С9 через открытый транзистор Т7 . Ротор ша го ­
вого дв иr ателя повернется еще на 30° .
Вращ ен ие ротора ша,гового двигателя через зубчатую пе­
реда,чу п ередается на секундную, минутную и ча,совую стре л­
ки ча сов и на три кулачка , ком·мутирующие контактн ые
гр у~ппы (JO, К2, КЗ). Кулачки сидят на одной оси, .вращаю­
щейс я со окоростью 0,5 об/мин, причем один кула1чак име ет
два дн а,ме11рально противополож·ных выступа, а другие -
один.
Кула ч,к и, коммутируя контактные гру1ппы, осуществля ют
посылку минутных импулнсов постоянного тока чередующе й ­
ся лол ярrности в линию нагрузки. Кулачки с одним вы:·сту­
пом р а:сположены на оси с разворотом друг относитель но
друга н а 180° и упра,вляют контактными группами К2 и КЗ .
Кулачо к, у1правляющий конта1ктной группой Kl, имеет д,ва
выступ а и посажен на ось таrк, что его выступы несколько
смеще н ы относительно выступов других кулачков в сторо ну
вращен ия. Коммутация происходит следующим образ о м .
Пер,во н а,чально раз:мыкается контактная группа Kl, в р е­
зульт ате чего снимается мину,с источника питания с гр упп
К2 и КЗ. Через неоколнко секунд ,осущест,вляется переключе ­
ние группы К2 (или КЗ), в результате чего с одного и·з
проводов линии нагрузки снимается плюс источника пи та ­
ния. Это переключение происходит бе з тока, та,к как груп ­
па K l - ра1зомкнута . Опустя 1-2 с подвижной конта кт
гр упп ы Kl ,рез1ко падает с выступа кулачка и в линию н а­
груз,к и посту:пает ·юк. Им1ПулЬ'с длит,ся 1-3 с, затем ср ед­
ний .конт акт группы К2 (или КЗ) падает с выступа кулачка
и ра змыка ет контактную группу Kl .
Чер е з минуту О1писанный процесс повторяется с конта кт 0
ной гру,ппой КЗ (или К2) , в результате чего в линию на­
грузки будет посла1Н ИМIПульс противоположной 'Полярности.
В пром ежу11ках меж1ду ;импуль·сами линия нагруз,ки ока ­
з ыва е'I'СЯ заМ,кнута на плюс источника питания через но р­
м аль но з амкнутые контакты гру.п:п К2 и КЗ и под:гюн ный
клю ч КП и предохранитель ПРl .
Соглаеование (~подгон) показа1ний вторичных ча·сов, вклю ­
ч енн ых в линию , с текущим времене,м осущес-гвляется пе ­
рекл ючени ем конта,ктов .подгонного ,ключа КП , у,к,реплен н о-
6

го на основании. Направление тоЕа в линии нагру зJш з ави ­
сит от того, какое крайнее положение занимает подrонный
ключ КП. Нормальное положение подгонного клю ча, кото­
рое он должен заю~:iмать во время работы ча,сов ~ среднее.
В момент ком·м утации г,рупп К2 и КЗ подгон втори,чных
часов о•сущест,вляться не будет, та1к как плюс источ ник а пи­
т ан ия окажется снятым с одной из контактных групп под­
гонн ого ключа КЛ.
Перечень элементов электричеокой схе мы при,веде? в при­
ложении 1.
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
При выпо_!lнении операций подклю чения к часа м пита ния
и ли ний нагрузок необходимо собл юдать правила техники
безоп асности, предуомотренные дл я лиц, обслуживающих ус ­
тановки с напряжением до 1000 В.
6. ПОДГОТОВКА ЧАСОВ К РАБОТЕ И ПОРЯДОК
РАБОТЫ
6. 1. О'Гвер1нуть два винта справа и сл ева , лриподняв кор­
пус ,В'ве,рх, снять е,го с о·снования.
6.2. Часы без корпуса установить по отвесу на капит ал ь­
ной ст€не или стенде, не подверженных вибрациям и сотря­
сени ям, и прочно закрепить (см. рис. 2) .
В помещении, где устанавливаются часы, не до,пускается
нал ичие паров кислот, щелочей, а та,кже токопров одящей
пыли.
6.3. Установить в часы мая11ник. При установ1ке необходи­
мо соблюдать осторожность , чтобы не погн уть пружи нны й
по,Щвес.
·, Экран, у1<репленный на маятни, ке, должен входить в зазор
М€лщу катушками, у~крепленными на электронной плате, и
не задевать за них. При правильной установке корпуса стер­
жень матяника будет ра·сполагатыся параллельн о зад ней
ст енке, а экран маятнИ~ка левым своим концом должен со в:па­
дат ь ·с само·й дл,инной 1р1юкой на электрояной плате . .
. 6 .4. Под1ключить питание к часам. Питание доюкно ос у­
ществляться от батареи постоя:нного тока или выпрямителя,
обесл€чи~вающего на1пряжение 30 ·5 В.
6.5 . Отклонить осторожно маятник от положени я равнове­
сия вправо и влево, при этом секундная стрелка ,I<онтро ль­
ноrо механиз,ма должна перемещаться по делениям цифер­
бла та . Стре{!Ка должна перемещаться прп одина ковых уг -
7

ла х 01жло нения мая11ни1<а. Бели это условие не соб л юдает с я ,
то пере мещая катушки Ll и L3 вправо, влево, вниз, ввер х ,
доб итьс я этого положения.
'
6. s6. В ыставить стрелки часов на истинное время сл е­
дующим образом:
-
открыть ~контрольный механизм и повернуть его на 90° .
Отсоединить один из концов питания от клеммы +30 В или
- 30 В цоколя ЦК;
-
,вращая ротор шагового двигателя, установить секун д-
ную ст ре лку на деление циферблата, соответствующее 12 ч ,
при это м контактная группа Kl должна установиться на спа­
де кулачка;
-
установить минутную и часовую стрелки вручн ую на
текущее в ремя;
-·
·в мо:мент сов'Падения показаний стрелок контрольн ого
мех анизм а и образцового измерителя времени или по ради о­
сигнала1м провер1ш времени присоединить провод питани я к
цокол ю ЦК;
-
закрыть контрольный механизм.
6. 7 . По истечении 1-2 ч проверить амплитуду коле ба­
н и я маятника. Амплитуда должна быть порядка 3-5 гра-­
дусов.
Если а,м1плитуда отличается от указанной, то необходи мо
перемещением катушки электромагнита ЭМ. изменить зазор
между стержнем, )'!Крепленным на мая11нике , и башма1кам и
электромагнита. При уменьшении зазора амплитуд а увышчи­
вается, а при увеличении - уменьшается .
6.8. Пр оверить работу подгонного ключа. При перево де
ключа из одного крайнего положения в другое в линию ми­
нут ны х импулысов должны выда ,ваться знакоп е ременные им­
п уль сы, т. е. стрелки вторичных час ов д олжны перемещать ся .
Частота переключений не должна .превышать од1ного в се­
кунду. После окончания провер,ки ключ вернуть в исходн ое
средне е пол ожение.
6.9 . От регулир ов ать период кол ебания маятника (суточ­
ный ход). Положить на груз маятника 2-3 разновеса (,гру­
ЗИ!Ка). Оп р е:де лить су'ючный ход часов. Бели суточный ход
ч а с о.в свыше 3 с, следует снять кор·п у~с и вращением регул и­
р овоч ной ·гайки поднять или о.п ус тить· груз маятника. При
это:.1 груз маятнИ1ка следует придержи,в ать ру1юй , чтобы не
п ог нут ь пружину под,веса при вращении регулировочной .гай­
ки. Одно деление на регулировочной гайке изменит суточный
ход на 2 с. Е~ли часы опешат, ,следует груз опустить, ес ,rш
отстают - поднять. В каждом новом ,положении гай,ку с де­
лен иями с ледует за~юнтрить 1юнтргайкой. Боле е точная ре­
гулировка осуществляется на,кладыванием (если часы отс та ­
ют) или снятием (если часы спешат ) гру з иков. Один гр узик
8

( 0,15 г ) изм еняет су то чный ход на 0,75 с. Точную регулиров­
ку следуе т пр оизво ди ть до те х пор, пока часы не будут обес­
печивать в течение 3-4 суток суточный ход 0,5-1 с. Посл е
ка ждог о слу чая вне се ния поправки следует надеть корпус.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. П ро фила1ктический осмотр часов следует произ,водит ь
не реже од ного раз а в 6 месяцев. При этом необходимо за­
чистить конт акты и смазать часовым маслом трущиеся по 0
верхност и дет алей ме ханизма.
7.2. У.ста новка предохранителей с номиналами, отличны­
ми от у1каза нных в паспорте, запрещае'!'ся; несоблюдение
этого может привес ти к выходу из строя элементов электри­
ческой схемы ча,сов.
7.3 . Согласование по,казаний вторичных часов и дру,гих
приборов вр емени, в,ключенных в ли,нию ча,сов, произ.водится
в следующем порядке:
высташrть все вторичные часы на одно и то же время ;
-
п одат ь в линию 5-10 импульсов;
-
поменять местами провода, поключенные к клеммам
вт о ричн ых часов , показания ,которых отличаются от показа­
ний бол ьш ннства ча1сов на 1 мин, и подогнать стрелки ча­
сов, согласов а.в показания часов всей линии.
7.4. Согласовать при помощи подгонного ,ключа показа­
ние вто рич ных ча с ов, в1<люченных в линию, с показание м
перв ич ных ча·сов .
8. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
8.1 . Час ы дощк ны храниться в упа,ко.вке завода в пом е ­
щения х с искусс твенно регулируемыми кли ,м атическ'ими ус­
лов·ия:ми с температурой от 1 до 40° С.
8.2 . Окру жающий воз1дух не должен содержать паров аг­
рессивных вещест1в, в ызывающих 1юррозию.
При длитель,н•ом хранении ~шсов на с,кладах не реже од ­
ного раза в 6 месяцев должен производиться профилакти­
ческий осмотр.
Хранение часо в н а складах потребителей должно произ­
водиться на стел лаж ах, расположенных не менее 200 мм от
уровня п ола и в за1водской упаковке.
8.3 . Часы, упа1кованные в транспортную тару, должны
выдержи в ать транспортирование при температуре от ми­
нус 60 д о плюс 60° С любым видом транспорта и на любое
расстояние. При транопортировании должно быть иоключен о
непосре дственное воздействие атмосферных осщцков, агрес­
сивных сред ,и воз,можность механических повреждений.
9

9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И Л\IЕ1ГОДЫ
ИХ УСТРАНЕНИЯ
Неисправность
Яозможные
причины
Рекомендуемый спо соб
у ст,ране ния неи спр ав­
!ЮСТИ
Питание к часам под- Перегорел предохрани- Заменить nредохр анител ь
ключено, но часы • не
работают
тель
Не соблюдена поляр- Поменять местам и кон-
ность подключения пи - цы прово дов провода
,.1
танин
питания
Нарушена пайка выво- Проверить и ус тра нить
дов жгута корпуса
Часы подключены к ис­
точнику постоянного или
стабилизированного вып­
рямленно го напряжения
свыше ЗОВ
неисправность
Выставить нап ряж ени е
30-5 В. Если часы не ра­
ботают, заменить элект­
ронную плату
При включении пита- Сбилась регулировка ко- Отрегулир овать контакт­
ния перегорел пре- нтактных групп конт- ные груп пы в со отве тст-
дохранитель
рольного механизма
Перегорел предохрани-
тель ПР!
В цепь вторичных ча- Кулачок механизма не
сов не подаются ми- замыкает
контактные
нутные импульсы
группы
вии с принцип иал ьной
схемой и описан ием
Заменить предохрани-
тель ПР !
Отрегулировать замык а-
ние конт актных групп
Нарушена пайка жгута Проверить пайку и у ст 0
ранить не исправн ост ь
Механизм часов не Наличие стружки в зазо- Удал ить стружку
срабатывает . а маят- ре между ротором и
ник колеблется с ус- статором шагового дви-
тановившейся
плитудой
ам- rателя
10
Неисправность шагового Ис прав11 ть шагов ый дви -
двигателя
1 Нарушена пайка жгута
гател ь
Проверить пайку и vст ­
ран ить не испра вность

Неиспра вность
Возможные
ПрИЧ'ИНЫ
Рекомендуемый способ
устранения неисправ­
но с11и
Механизм исправный, Экран на маятнике заде- Отрегулировать положе ­
матяник не . получает вает за катушки L 1, LЗ ние экрана
и мп ульсов
_ Наруш~на riaй1ioa жгута Проверить пайку и уст­
ранить неисправность
Нарушено
положение
электромагнита эм от­
носи'тельно 'м,аятника
'··~ ,,-·
Отрегулировать положе­
ние электромагнита от­
носительно маятника
10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Часы электрические первиz~тJ2~Ь~iВающие ПЧМЗ-
-2БР-Р24-О 12 за'водакой .N Jл iК&dЫ.~ветствуют ТУ25-
07-1302-77 и признаны
л~и.
А, И'\
Дата выпуска -+ - . ... .. ,.<--. ., ... .. -1=--.. .μ.,f.A~~ 9~ н'Г.
А
?
Подпись лица, ответственного за .приемку L~ 1
_.,,.
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬС ВА
Завод гарантирует нор:мальную работу часов в течение 48
месяцев при соблюдении потребителем условий эксплуатации
и хранения.
Гарантийная ,на,работка 35000 ч со дня В"вода часов в
эксплуатацию.
12. ТЕХНИЧЕСКОЕ ОСВИДЕТЕЛЬСТВОВАНИЕ
ИЗДЕЛИЯ СПЕЦИАЛЬНЫМИ КОНТРОЛЬНЫМИ
ОРГАНАМИ
Должность,
Дата
Наименова-
Периодич-
Срок
Фамилия и
освиде-
ние и
Результаты
ность
следующего
подпись
--~·ельство- обозначе- освидетель- о свиде тель- освидетель- rтедстави -
вания
.ние
ствования
ствования
ствования
теля
контроль-
нv10 органа
11

13. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ
И УПАКОВКЕ
Часы э лектри ческие первичн r ;д9/': .а.r N1\ающие ПЧМ З ­
·-2БР-Р24-О l2 за·водс11юй No ~ ()_') ! /il.. KU подвергнуты
-ЛОЗ «Хроно тро н» кон~ерва,ции согласно требованиям конст-
руктор'Ской документа,ции.
•
,
•
22 д~К НВО
Дата консервации •
•
'
Срок консервации - 1 год /4---... .......
•"л ]1 ик"
Консервацию произвел ~
ОТК
Изделие после консервации принял
,
О
И. СВЕДЕНИЯ О РЕКЛАМАЦИЯ~'
В случае обн аружения дефектов при ра,боте часов в пери­
од гарантийного ,срока необходимо соста.вить техни,чески
обоснованны й а1кт и направить его в адрес завода: 191126,
г. Ленинград, ул . · Досто~вского, 44, за,вод «Хронотрон».
В а,к:ге обяза тельно у,казать номер ча•сов и год выпус ка.
15. ПОВЕРКА ЧАСОВ
Настоящ ий раздел устанавливает методы и сред•ства. пер ­
вичной и лериодичео1юй поверок часов.
15.1. Операrции и средства поверки .
При пр оведении поверки должны выполняться опер ацюr
и применя ться срещства поверки, указанные в таблице .
Наиме ноаа1: ае
опер ации
1. Определ ение сред-
него суточно го хода
2. Проверк а черед о-
вания
длит ельности и
амплитуды
импульса
мину тного
3. Провер ка дли тель­
ности и ам плнrуды се­
кундных имп ульсов
12
Номер
пункта
паспорта
2.3
Средства поверки и их
нормативно-технические
ха; ракте,ристики
Сигналы поверки времени
2.5; 2.16
Вольтметр Э515. Класс точн ости
не ниже 1,5. Конечное значени е .ра­
бочей части шкалы - ЗОВ.
Секундомер СОС пр - 26-2.
Предел измерений 0-бОс.
2.7
Осциллограф типа С!-19Б.
Измерение амплитуд сигналов от
4 мВ до 250В. Измерение времеииыr.:
1 1111тервалов от 25 мкс до 10 с .

15.2 . ~Т,с•ловия повер1ки:
П ри пров едении по:верки должны соблюдаться следующие
условия:
темшер атура окружающего воздуха 20±5° С;
-
отftос ительная влажность от 30 до 80%;
-
атм ос ферное давление от 84-103 до 106,6-103 Па.
1.S .3 . Под гото;в•ка к поверке.
П е ред а1и1ючением в цепь ча,сы должны быть заземлены.
J.3.4 . Пра ведение поверки.
1.3 .4 . 1. .В нешний осмотр.
П р и пров едении ,внешнего осмотра должно быть устано:В­
,ТJе но отсутствие механичеоких повреждений, произ:ведена
пр ·ов е рка ,ко мтлектности.
15. 4 .2 . О пределение :метрологических параметров.
15.4 .2 .1 . Проверку ,среднего суточного хода часо,в произ­
водить в течение 7 суток
С уточный ход вычисляют как алгебраичес-кую разность
попр ав ок, вз ятых с интервалом в 24 ч и определяемых с по­
м ощью обр аэцо.вых ча·сов, имеющих суточный ход не более
0,2 от контр•олируемого. Допускается осуществлять провер•ку
п о : с и гналу повер.юr времени .
: 1.S .4 .2 .2 . Проверrку чередования и амплитуды минутных
и мпульсов п роизводить вольтметром кла ·сса точности не ниже
1,5 по ГОС Т 8711-60, подключенному к выходу ФМИН 1»,
«мин 2», а д лительность установившейся части минутного им­
пульс а с переменой зн а ка - ·измерением секундомером по
Г ОС Т 5072-72 времени горения ла,мшы накаливания тип а
N\ H36-0,12, поключенной к зажимам «мин 1», «мин 2».
Изме рен и е амплитуды минутного импульса проводят при
э1@ ив алент но й нагруз·ке сопроти вление.м 22 Ом±5% и ин ­
дукт ивн О1ст ью 1Г ± 5 % , подключенной к зажимам «мин 1»,
«мин 2».
1.5 .4 .2 .3 . Проверку длительности и амплитуды напряжения
с екун дного импульса прои з водить в следующей последова ­
те льности:
В це;пь секундного импульса к за,жимам «+30 В» и «С»
п оД1ключа ю т
эк•вивалентную
нагрузку
сопротивлением
2,2 ,(Ом пр и напряжени·и питания, равном 25±0,5 В и по
осц и лл ографу типа С1-19Б измеряют длительность и а,м,пли­
т уд у на:пря:ж ения ,секундных импульсов.
l .S .5 . П о ве р,ку часов производить не ,реже одного раза
В ГОД.
l.S . б . Рез у льтаты поверки оформляются в установленном
пор ядке.
13

16. ДАННЫЕ О СРОКЕ ВВОДА ИЗДЕЛИIЯ
В ЭКСПЛУАТАЦИЮ
Часы эле,ктричеокие первичные, показывающ и е ПЧ М З ­
-2БР-Р24-012 зав-одакой No -- ,введены в э.к<:плуат а цию
" __"
____ ____ _____ __
19__ г,
Подпись ответственного лица
17. УЧЕТ РАБОТЫ
Итоговый учет работы по года·м
19...г. 19...г. 19...г. 19...г. 19...г.
oj
oj
oj
oj
а;
@:s:
!а:,:
!а:,:
@:,:
@:S:
Месяцы
:,:S:
~:,:
~ :,:
:,:S:
:,:S:
,.,
"'
ctt::!
"'
ctt::!
"'
c't: .::t
"'
ctt::!
"'
ctt::!
· о :,:ctt
о :,:ctt
о :,:~
о~~
о :,::ctt
"
,..
,д
"
,..
,д
"
,д
"
,д
"
,..
oj c.Jctt
oj c.,ctt
oj c.,ctt
oj c.,ctt
oj c.,ro ,д
:rо~":r
;,, ·
"
;,,
"
;,,
"
;,,
"
:,:
о!а :,:
:r oi,,: :,:
:r о i,,: :,:
:r с i,,: :,:
~ <-,i:; i::
~ 5i:: i::
~ <-,i:; i::
~ '"'1:: i::
'-1:: i::
о"§
<=(
о" <=(
о" ,,r
~о"<=(
о Е-<:,:
о,.."о
о Е-<:,: о о Е-<:,: о
о Е-<:,: о
:,: :s::,,, 1::.::
:,: :s::~ 1::.::
:,: :,::,,, 1::.::
:,: :S::ro J::: ::,: ::;::,,, 1::.::
Январь
Февраль
Март
Апрель
Май
,
Июнь
Июль
Август
'
Сентябрь
Октябрь
Ноябрь
Декабрь
Итого:
111111111111111
14

')
-
·'
l,с-~--~~н
М'5/Jт -
-
и _Г'
lt:
' --,
/
1
1._~17
-
·-
1
0172
1.,,~1• ·,
С3; ~Д3
·•-
-·-1 -~ 1f'
~
[111t .!
112 П
,
Т' •~Г
1
U П LI I LZ 50156 ft2L1'J,,
д41иlcs
"Т1
&
з _'S,.
1)
+1\~D
iR5
·1
1
LJ ~1
-
~1
l
R7
R8
К!О
- т~- --,
1------- --
1
(~1) lf!
lf2
;-1
'-
11 гftl i\
1
~Т---,
1t,
1)
•/
,/2л_
_El1 _/kгJ ~Ji
J
1~от'"
j,
1/Л -
1
'1____ --
·\з\1\;'
·1.-
213i411"]
Ц!i
,
j
1вьиоil 1
[иоs ·]OIJ , ,;,;1' ! l'J~~,r}fпJ
Рис. 1. С х ем,а, принIIJИJПИальна,я элек'!'р,ичес·ка,я с режи;мшми
···-·1
!
1114 ,
rt'чi _
.L
т
11
i
1
'
12-J
l.!
-
~
Т+
t'д/1J_ 1
_
/58 !>1- -j-
'
1 \10/J
t.". '"'
К/7
/15
1116
--
Зl'Т
~
6
1
ОР/С
-
•
_]

, ('3
Фlс
~
fc,6'
-~~<\J
♦
!О
150!0,с
r

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКОИ СХЕМЫ
(см. рис. 1)
Обозначение
на схеме
RI
R2
R4
R5
RБ
R7
RS, R9
RIO
Rll
Rl2
RIЗ
Rl4
RI5
RI6
R/7
RI8
CI, С2
С4
С5
С6
С7
С8
С9...CI1
CI2
С!З, С14, С15
Д1, Д2, Д7, Д8. Д9
дз
2-1426
Д4,Д5
ДБ
Т1
Т2 ... Т4
Т5 ... Т7
Пр!
пк
Наименование эле м ен т ов
Резисто,р МЛТ-2 -51! О Ом ± lO- %
Резистор МЛТ-0,5-2,2 кОм± IOl'/o
Резистор МЛТ-0,'5-:56 кОм± 1()%
Резистор МЛТ - 0,5 -1 кОм± IOP /o
Резистор МЛТ-0,5 -1 00 Ом ± l0 %
Резистор МЛТ-0 , 5-5.6 кОм± I DP /o
Резистор МЛ Т-0,5 - 1 кОм± 10%
Резистор МЛТ - О,15 -5',.6 кОм± 1fJJ/c
Резистор МЛТ-0,5-·2,2 кОм± ]OU/o
Резистор МЛТ - 0,5-100 Оы± 1 0!'/о
Резист ор МЛТ - 0,5-56 I<Ом ± 1ОР/о
Резистор МЛТ -<0,5-2 120 Ом± 10°/о
Резистор МЛТ - 0.5-1 кОм± 1C/J/ o
Резистор ТВО - 0,25- 1 0 Ом± 100/о
Резистор МЛТ - 0,5-15,6 кОм± J()/1/o
Резистор МЛТ-0,5 - 1 кОм ± ·J(JJ/o
Конденсатор Ю О-7В-Н90 -О, 04 7
Конденсатор К50 - .6-25 - 50
+so(Y-
-20 70
+во
Конденсатор К1 G-7B -H90- G,047
_
20 %.
Конденсатор КСО-2-500-Г-5 10 ± 5D/о
Конденсатор К!О-7В-Н90-О,047 +i~ %
Конденсато,р ~50-6 -2'5- 1О
Конденсатор КбО - 6 -2,5- 200
Конденсатор К50-6-25 - 50
Конденсатор Кl0 - 7В-Н90- О,04
Диод КД105Б
Диод Д226Б
Диод Д814А
Диод Д9Ж или Д9Е
Транзистор П2.14В
Транзистор МП42Б
Транзистор МП2!5Б
Предохранитель ПЦЗО-2
Ключ подгонный

Обозна чени е
на схеме
эм
ю...кз
ШД
цк
LI ...LЗ
кл:
На-нменова,иие элементов
Электром агннт
Контактная группа
Шаговый двигатель
Цоколь
Катушка индуктивности
Клемма заземления

1-1pII;I,J,i;eI:нe 2
СВЕДЕНИЯ О СОДЕРЖАНИИ ДРАГОЦЕННЫХ МАТЕРИАЛОВ
СГюрочные еднннц ы
I-1 а 11 ,,1е11она111 :е
Об о:з 11а ,IеIIII с
о,
i1 "oл1 1ч e-11-:lJ.i1-вo в
_\,\ aCCcl
J\1\ эсса tз
J-[ o;,,1ep
Примечание
oo:•111aчe1-11it
13 [ IJJT" 1·
IIз;1е.-11II!, г
CI I\T<"l
\ CTIJO
liЗ,J,C,1 I ! I1
30JJOTO
1
ДIIO,J
,J ,8 14;-\
Гk1 6 . II0.0l8
2
1
0,lJ0099
0,0 0198
Днод
,J, 22б 1~
Гk!(i 12(}0 18
1
!
0.00 1 50
0,001 5,0
Днод
i ,Д IOSБ
Гkl6 !:Ю.О18
5
l
О ,О{Ю32
0,00163
Транз1:стор
п2I ,ш
Гklб.120.0I 8
1
1
0.00 196
0,00 ,196
Се1Jебро
0,00707
[(ондени1тор
l( С О2-500-Г- Б I О Гi,16. lЭD 018
i
i
0,0 0346
0,0 ,0346
1(,, нденс;I тор
1\10-78-!-190
!1,I(i 120О18
7
!
0,003
0, 0,21
ТZ,1 11та1,т
П Г2ii27
Гk\5.417.001
1
,,
0,0372.1
О , 18627
,)
ГН6 620.004
1
,)
1 ,онтакт
СГ30Ыi
ГИR 620 020
1
1
0 ,08:ЧО
0,0 8340
!( о НТ31\Т
СГ30i0,6
Пlб 385@2
1
-)
0.12111
0,24222
Р езнстор
МЛТ-0.Б-100 Ом Гliб 120018
2
i
0.00693
0,01386
Р ез 11стор
МЛТ-0.5-220 О \•1 Гkl 1 jJ2i0 .0l 8
1
'
0,00593
0.00693
j
Ре знсто р
МЛТ-0,5-1 1,О\1 П-16 I ЭО.01 8
,")
1
0,00693
0, 03464
Рез ис тор
N\ЛТ-О ,Б- 2 ,2 1,О ~1 ГIIC.I20018
2
1,
0,006 93
0,01386
Рез11стuр
,\1\ ЛТ-0,5 - 5,6 кО,1
»
2
1
0.00693
0,01386
PeJ l !CTOJJ
J\IIJIT -0,5-56 1,О м
»
3
1
0.00693
0.02,Q,78
Ре:";с·:'О р
NIJIT-0 ,5-510 Оч
,,
1
1
0,0087.5
0, 00875
T c-:)C'фO !t!Jl1I (f
3-0
0,417
0,4 J7
КТ-IП-,-,
Пl,1 280 00 1
1
1
;-: .пюч
3-.:,
1,066
j

C1l n1io п 11 niinp 19 02 8()
П ол111 1 с n11п 11 ;, ,, ,1r1л, 2::>.07 .80 .
Фopii1nт G0X ~I0'/1c Бvмага обсртn•111ая. Пе•1nт1, высо~;пя. Гарн. .1111тt:1>:;·1·
Пе•1. л. 1,25.
Тираж 5000.
Зп1"13 1426.
Бс с11 .1 1с1т 110.
Межвузовская т ипография ( i) СПП О-2
Управле ния изд ательст в, по.111-1 графи1-1
н к нижной торг овл 1-1 Ленгори спо.пко ш1
19103f\, ЛrнннграJI, M n<·кrJ-вr101 й пn 1 <,1nл , 1 п .' 1 Атr J10 11м: ,

,
БЕСПЛАТНО
