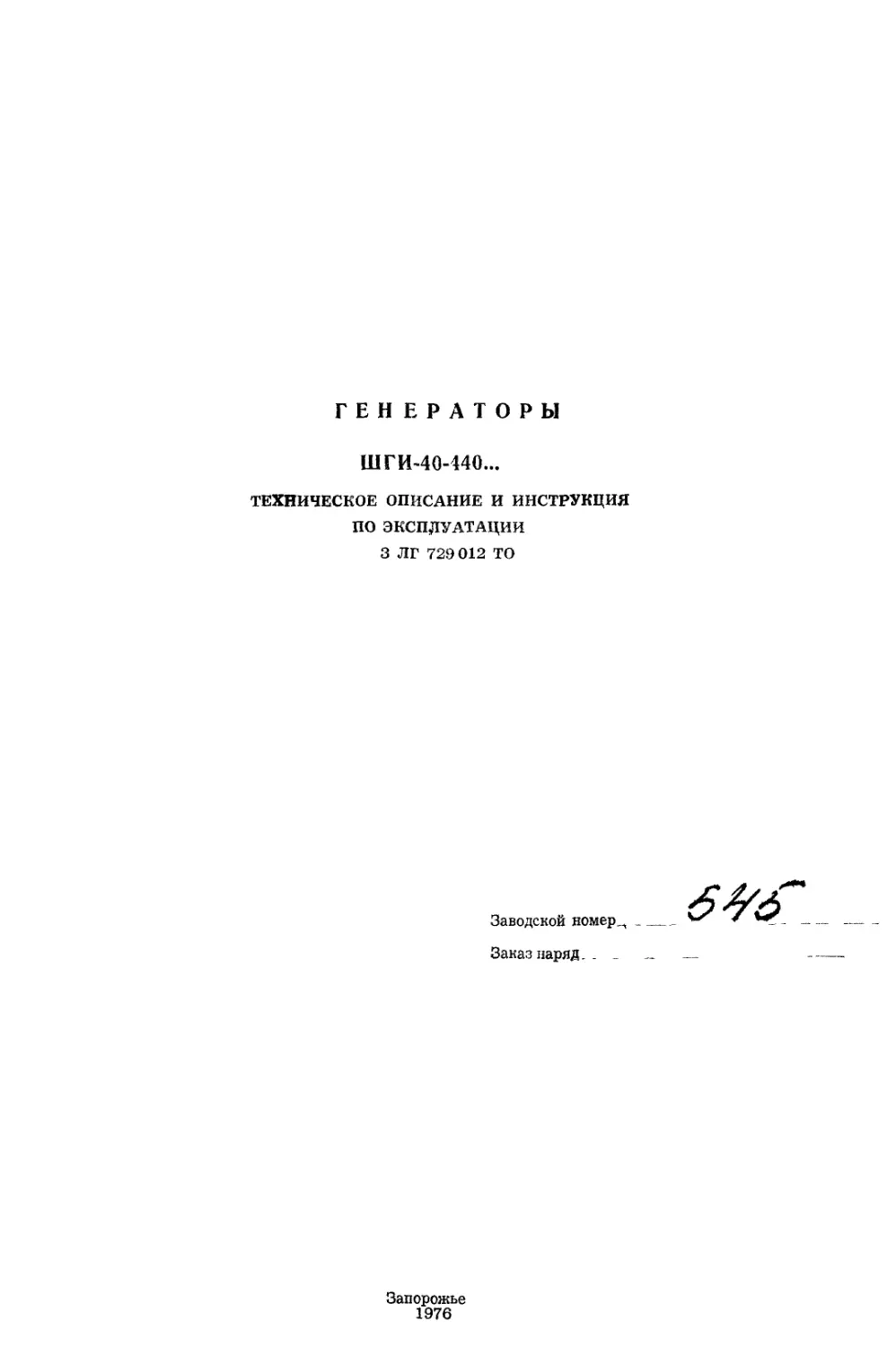

ГЕНЕРАТОРЫ
ШГИ-40-440..
ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
3 ЛГ 729 012 ТО
Заводской номер
Заказ наряд. .
Запорожье
1976
I. ВВЕДЕНИЕ
Техническое описание и инструкция по эксплуатации предназйа-
чены для ознакомления персонала, работающего с генератором, с
техническими данными, устройством и работой изделия.
В связи с непрерывным совершенствованием схемы и конструк-
ции в генератор могут быть внесены незначительные изменения,же
отраженные в сопроводительной документации.
•5-
2.НАЗНАЧЕНИЕ
Генераторы типа ШГИ-40-440А и ШГИ-40-440Б, в дальнейшем име
цуемые генераторы, предназначены для преобразования трехфазного
тока промышленной частоты и напряжения в униполярный импульсный
ток, регулируемых амплитуды, частоты и скважности импульсов.
Генератор ШГИ-40-440А применяется в качестве источника пи-
тания технологическим током электроэрозионннх станков модели
4Г721М, генератор ШГИ-4С-440Б - модели 4Д721 и других аналогич-
ного типоразмера. Генератор предназначен 'для работы в закрытых
помещениях при следующих условиях;
а) установка стационарная;
б высота установки над уровнем моря не более ГОиОм;
в) температура окружающей среды от плюс 10° до плюс 35°;
г) относительная влажность воздуха не более 65$ при темпе-
ратуре окружающей среды плюс 20сС;
д) окружающая среда должна быть не взрывоопасной, не со-
держащей металлической токопроводящей пыли, химически активных
паров и газов.
Примечание. При эксплуатации генератора в условиях, отлич-
ных от вышеуказанных, необходимо согласование
возможности эксплуатации с предприятием-изгото-
вителем.
3 .ТЕХНИЧЕСКИЕ ДАННЫЕ
3.1. Основные технические параметры и размеры генераторов
ШГИ-40-440А и ШГИ-40-440Б приведены в табл. I
Таблица I
** ** *“• *» *» ** -у- •** **
Наименование параметров <* I. Напряжение питающей сети,В ! Норма ! । i 380 -° Примечание М* и*. ММ, яяя»
2.Число фаз питающей сети, шт. 3
3. Частота питающей сети,Гц 50
4. Номинальный средний ток,А 40 на частоте 8кГ"
5. Фиксированные частоты,кГц 8,22,44,66,
6. Допустимые отклонения частот 88,200,4'Ю С7
для частот 8,80кГц +7,5
для частот 22,44,66 кГц ±10
для частоты 20СкГц 15,0
для частоты 4+ОкГц ±<м5
7. Режим работы длительный
8, Охлаждение воздушное
9. Максимальная потребляемая мощность полная, кВА принудитель- ное 4,0 При
активная, кВт 3,5 Z/c=380B
10.Габаритные размеры шкафа,мм ширина 1000 1н=40А
глубина 600
высота 1575
-5-
Наименование параметра
Продолжение табл.I
Норма ’ Примечание
j
II. Масса, кг, не более 440
3.2. Нормальные величины средних токов прямоугольной фор-
мы для фиксированных частот при наименьшей скважности импуль-
сов и работе генераторов на эрозионную или эквивалентную оми-
ческую нагрузку должны соответствовать указанным в табл.2
(при Z/c=380B).
Таблица 2
...----------------------------т —------------------------------
Частота, КГц , Номинальный средний ток,А
8 40
22 38
44 35
66 30
88 25
200 15
440 6
Значение среднего тока, при работе на эрозионную нагрузку,
могут превышать номинальный не более, чем на К$.
3.3. Скважность силовых импульсов на выходе генератора для
каждой частоты должна регулироваться согласно табл.З
Таблица 3
Частота, •**» w-ч. крц j Положение ! I ч u-Ч ^Ч " переключателя, т f 1 2 ! ' ^ч МЧ « »"Ч ч * "скважность” 3 ! 4 j «"» И» >^Ч **>• ^Ч 5 <•
8 I,2-1,3 1,.г-1,7 2-2, 5 3-4 5-7
22 I,2-1,3 1,5-1,7 2-i, 5 3-4 5-7
** Частота,кГц -е- -* г . j Положение переключг • .— т т 1 _ L А 1 стеля " - Продолжение табл.З скважность” ~ т — ! j 4 ! 5 ««w *»**• «т
44 1,2-1,4 I,5-1,7 2-2,5 ( 5-7
66 1,2-1,4 1,5-1,7 2-2,5 3'"4 4-6
88 1,2-1,4 1,5-1,7 2-2,5 3-4 •4-6
200 1,5-1,7 2-2,5 3-4 «
440 1,8-2,2 2,5-3,5 оя» —
Примечание. В табл.З прочерком указаны нерабочие положения
скаажностей
Для поджигающих импульсов максимальная скважность имеет
значения:
для частот 8,22,44,66 кГц 4-'t-
для частоты 88кГц 3-5
для частоты 2С0нГц 1,8-3
Скважность импульсов высокочастотного блика пои работе на
частоте 440кГц устанавливается тумблером ТУ "Высокочастотный,
поджиг. ”.
3.4< При работе защитными импульсами форма выходного тока
должна быть гребенчатой, при этом число выступов в одном импуль-
се должно регулироваться на всех частоШступенями согласно табл.4#
Таблица 4
**Ч •**> " -"Ч •*- •"*, —• «—» •*»
Положение переключателя! т о 3 5 6
"Деление частоты” 1
Число выступов
3x1 5±1 7x1 10x2 15+2 20x2
4 . СОСТАВ ИЗДЕЛИЯ
Генератор состоит из следующих узлов:
I. Силовые блоки (Б1, Б2, БЗ)
2. Плата "поджига” (ПП)
3. Высокочастотный блок (БВЧ)
4. Блок регулятора подачи (РП) и ликвидации коротких замыкании
(ЛКЗ)
5. Блок задающего генератора (ЗГ) с предварительным усилителем
мощности (ПУМ)
6. Блок выпрямителей и трансформаторы (БВ)
7. Разделительный диод
8. Блок фильтров от радиопомех по сети (Ф)
9. Электрооборудование станков моделей 4Г721М ( исполнение А)
иди 4Д721 ( исполнение Б), встроенное в генератор.
Основные связи между узлами показаны на структурной схеме
( рис, II).
5 .УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
5.1. Принцип действия
Структурная схема генератора представлена на рис.11,а
принципиальная электрическая схема на рис.1
Генератор формирует импульсы трех видов:
- прямоугольные импульсы (силовые)
- импульсы гребенчатой формы (защитные)
- импульсы повышенной амплитуды
напряжения (поджигающие, высокочастотные).
Это достигается трехканалькым построением задающего гене-
ратора (ЗГ).
Силовые импульсы на выходе генератора формируются при
подключении силовых блоков Б1-БЗ к каналу силовых импульсов
задающего генератора. Лмпульсы гребенчатой формы генерируются
при подключении силового блока Ы к каналу защитных импульсов
ЗГ. К выходу третьего канала ЗГ подключается либо плата '’под-
жига'’ ( на частотах от 8 до 2ыЗкГц) либо высокочастотный блок
(в зависимости от полевения переключателя П1)
При совместной работе силовых блоков с платой "поджига"
пробой промежутка (разряд) осуществляется высоковольтными
"поджигающими" импульсами, а затем проходит импульс тока от
силовых блоков
На частоте 440кГц силовые блоки и плата поджига отклю-
чаются и работает только высокочастотный блок.
При возникновении короткого замыкания на выходе генера-
тора, плата ликвидации коротких замыканий (ЛКЗ) прерывает гене-
рацию импульсов задающим генератором, что приводит к запиранию
выходных транзисторов и прекращению тока.
После ликвидации короткого замыкания генерация импульсов
возобновляется.
-9-
Регулятор подачи (РП) управляет двигателем перемещения
рабочей головки станка и автоматически поддерживает величину
рабочего зазора эрозионного промежутка.
5.2. В шкаоз генератора встроено электрообру^ование станка,
с помощью которого производится включение станка, оперативные
переключения и осуществляется технологическое обеспечение процес-
са эрозионной обработки (наполнение ванны, прокачка, прошивка,
очистка и охлаждение рабочей жидкости, релаксация).
Во встройку °входят:
I) панель управления станком;
2) пульт управления станком;
3) вариатор ВАР;
4) стабилизотор напряжения СН (только для варианта Б);
' С 5) реле времени РВ;
6) терморегулятор (только для варианта Б).
На пульте управления станком расположены органы управления
электрооборудованием станка и световая сигнализация.
Принципиальная схема электрооборудования станка, встроенного в
генератор ШГИ-40-440Б дана на рис.2
5.3. Источники питания
Питание выходных каскадов силовых блоков, платы ’’поджига"
и высокочастотного блока осуществляется от силового трехфазного
трансформатора Тр4. Питание плат задающего генератора кроме пла-
ты предварительного усиления мощности от однофазного трансформа-
тора Тр2, питание платы предварительного усиления мощности от
трехфазного трансформатора ТрЗ. Питание платы ЛКЗ и цепей управ-
ления - от трансформатора Тр1, блока регулятора подачи - от
трансформатора-Тр7. При этом применены соответствующие схемы
выпрямления. Данные трансформаторов приведены в приложении I.
-10-
5.4. Конструкция
Генератор выполнен в виде металлического шкафа, на кслесах,
снабженного для удобства транспортировки съемными устройствами.
Расположение блоков в шкафу показано на рис.З, а габаритно-уста-
новочный чертеж на рис.12.
В верхней лицевой части шкафа генератора расположена систе-
ма управления генератором и станком, В целях удобства эксплуата-
ции и ремонта система управления выполнена блочной и состоит из:
I. Блока регулятора подачи и ЛКЗ (I)
2. Блока задающего генератора (7)
3. Пульта управления станком и генератором (8)
В задней верхней части генератора расположен высокочастотный
блок (9)
В средней части генератора расположены тзи силовых блоке (6)
и плата поджига (2). Силовые блоки выполнены на выдвижных печатных
платах. Выходные шины каждого силового блока врезаюзвен в общую
выходную шину, выполненную би^илярко.
С целью повышения стабильности работы силового блока выход-
ные цепи ма ксимально разнесены, то же самое относится и к плате
поджига.
чВ нижней части генератора расположены трансформаторы (4,5),
блок питания (12), панель с предохранителями и фильтр радиопомех,
(13). На правой боковой стороне расположены выходные клеммы
генератора ( 14 ).
Для доступа к блокам, расположенным внутри генератора,
имеются передние и задние двухстворчатые двери.
Генератор выполнен подвижным на колесах. Силовые блоки
имеют принудительное охлаждение, которое осуществляется осевым
вентилятором, высокочастотный блок и расположенная под ним плата
поджига охлаждаются аналогичным вентилятором (10).
-11'
Ооганы управления контроля и индикации выведены на лицевые
панели и имеют мнемонические обозначения их назначения.
(Рис. 4)
Расположение органов (ручек) управления на лицевых панелях
блоков произведено с учетом их функционального назначения. Рас-
шифровка мнемонических обозначений приведена в приложении 2.
Блоки выполнены выдвижными, что улучшает условия монтажа, контро-
ля и ремонта.
Для удобства наладки и проверки режимов задавшего генерато-
ра и регулятора подачи в комплект поставки введен переход выпол-
нХемый на печатной плате с двумя разъемами. Переходной кабель
позволяет производить проверку режимов любого блока вынесенно-
го за пределы шкафа генератора.
-уд-
6 .УСТРОЙСТВО И РАБС ТА СОСТАВНЫХ ЧАСТЕЙ ИЗДЕЛИЯ
6.1. Блок задающего генератора ( принципиальная электричес-
кая схема на рис. 5)
Блок представляет собой шестиплатную конструкцию:
- плата мультивибратора и разделительного каскада (ПО);
- плата канала силовых импульсов (ПСИ.) ;
- плата канала защитных импульсов (ПЗИ);
~ плата канала "поджигающих" и высокочастотных импульсов (ППИ)
- плата питания (ПП);
- плата поедварительного усилителя мощности (ПУБ)).
Задающий генератор предназначен для генерации и формирования
импульсов управления.
Импульсы частотой 8,22,44,66,80,200 и 440 кГц генерируются
о и -
платой мультвиоратора и распределяются по трем каналам.
Б первом канале силовых импульсов формируются импульсы
прямоугольной формы частотой 8,22,66,88 и 20и кГц и скважностью,
регулируемой пятью ступенями.
На выходе во втором канале формируются "защитные" импульсы,
частота которых меньше частоты, задаваемой мультивибратором от
3 до 2G раз. При этом осуществляется ступенчатое регулирование
паузы между импульсами.
В третьем канале формируются поджигающие, на частотах от 8
до 200 кГц, или высокочастотные, па частоте 440кГц, импульсы с
двумя значениями скважности. Мультивибратор на транзисторах ПТ1
и ПТ5 оаботает в автоколебательном режиме. Частота следования
импульсов определяется, вч основном., постоянной времени заряда
хронирующих конденсаторов CI-C8 и имеет семь значений: 8,22,44,
66,88,200,440еГц.
Импульсы мультивибратора дифференцируются цепочкой (СТ2,
-/3-
разделительного каскада.
Разделительный каскад размножает импульсы на три канала и
устраняет влияние последующих каскадов на работу мультивибратора,
для чего он выполнен по схеме с трансформаторным выходом. Импуль-
сы с выходных обмоток трансформатора Тр5 поступают
через диоды по входам одновибраторов отсутствующих каналов.
При коротком замыкании эрозионного промежутка точка 21 в
цепи открывающего базового тока транзистора ПТЗ, подключается
к точке 40 через ‘диод ДЗ и открытый транзистор ПТ25 платы ликви-
дации коротких замыканий. В результате шунтирования цепи отрица-
тельного смещения транзистор ПТ2 запирается и формирование им-
пульсов прекращается. После устранения короткого замыкания ДЗ
закрывается и раздельный каскад формирует импульсы запуска одно-
вибраторов.
С помощью галеты ПЗ-З переключателя "Частота" и реле PI
исключается подача запускающих импульсов с частотой 44G кГц
на вход канала силовых импульсов.
При синхронном поступлении запускающих импульсов на базы
транзисторов ПТЗ, ПТ? и ПТП одновибраторы опрокидываются, форми-
руя импульсы различной длительности определяемой, в основном,
постоянными времени заряда хронирующих емкостей. Одновибратор
второго канала работает в режиме деления частоты. Для каждой
фиксированной частоты на каждом канале подбирается определенное
значение хронирующей емкости, и переключение их осуществляется
синхронно переключателем ПЗ "Частота". Изменение скважности про-
изводится переключением резисторов цепи смещения транзисторов
ПТ4,ПТ8,ПТ12. Импульсы с коллекторов транзисторов ПТЗ, ПТ7 и
ПТП одновибраторов, поступают на входы транзисторов ПТ5,ПТ9,ЛТ<3
формирователей. Формирователи выполнены из двух переключающих
каскадов с реостатной связью и формирующими емкостями.
- /-7 -
С выходов (ПТ6, ПТ1О, ПТ14) первого, второго и третьего
каналов импульсы поступают на соответствующие входы платы ГУМ.
Плата предварительного усилителя мощности предназначена для
усиления мощности импульсов задающего генератора без изменения
их частоты и длительности.
Первые два канала идентичны, третий отличается лишь номи-
налами и наличием двух выходов: к плате "поджига” или высоко-
частотному блоку ( на импульсный трансформатор ТрЮ), переключе-
ние которых осуществляется с помощью реле Р2.
Каждый канал усиления состоит из эмиттерного повторителя
(ПТ26, ПТ28, ПТЗС) и усилительного ключевого каскада (ПТ27,
ПТ29, ПТ31). Связь между каскадами реостатная с форсирующими
емкостями.
На входах первого и третьего каналов ПУМ включены импульс-
схемы
ные''со впадения на диодах Д6О-Д63 и Д7О-Д73.
Первый и третий каналы ПУМ не пропускают импульсы в тече-
ние паузы между импульсами второго канала ЗГ, так как при этом
оказываются открытыми диоды Д62-Д63 и Д7О-Д71, что держит тран-
зисторы ПТ2С и ПТЗО в закрытом состоянии.
В результате. на выходе этих каналов ПУМ формируются паке-
ты импульсов, причем количество импульсов в пакете и величина
пауз между пакетами соответствуют длительности импульсов второ-
го канала ПУМ и паузе между ними.
6.2. Силовые блоки ( принципиальная электрическая схема
на рис. 6)
Все силовые блоки идентичны.
Каждый содержит двухкаскадный предоконечный усилитель и
шесть соединенных параллельно, силовых каскадов, имеющих общей
нагрузкой эрозионный промежуток.
-IS-
Предоконечный усилитель выполнен по схеме с общим эмитте-
ром на транзисторах Т46 и Т47 различного типа проводимости
(П605 и КТ-8О5А^, работающих в ключевом режиме. В исходном
состоянии выходные транзисторы ПУМ закрыты, транзистор Т46
открыт до насыщения и нагружен через резистор RI35 на вход
транзистора Т47, который также насыщен. Отрицательное запи-
рающее напряжение 3-30 (5В) подключено к базам выходных тран-
зисторов через малое сопротивление эмиттер-коллектор насыщен-
ного транзистора 147. Выходные транзисторы находятся в закры-
том состоянии.
При формировании импульсов выходными транзисторами ПУМ
последние насыщены и через открытые диоды Д140, Д141 нагружены
на сопротивления RI8I силовых блоков, шунтируя цепи открываю-
щего базового тока транвисторов ПТ46.
Транзисторы Т46, Т47 закрываются, а выходные транзисторы
открываются током от источника 40-3(12В) через резистор PI87.
С окончанием импульса на выходе ПУМ каскады силовых блоков
состояние
возвращаются в исходное положение, при этом нагрузка обесточи-
вает ся.
Защита от перенапряжений в цепи коллектора выходных
транзисторов осуществляется диодами Д150-Д155, включенными-
параллельно активно-эрозионной нагрузке.
Емкостные фильтры всех питающих напряжений каскадов сило-
вого блока размещены для уменьшения пульсаций и помех в самом
блоке.
Переключателем П2 (’’силовые блоки”) с помощью контактов
реле PI, которые размещены в силовых блоках, осуществляется
подача положительных ршпульсов запуска к одному, двум или
всем трем силовым блокам, т.е. осуществляется регулирование
амплитуды импульсов технологического тока.
-м-
Тумблером ТУЗ .(’’каналы”) вход одного силового блока под-
ключается к выходу либо первого, либо второго канала ПУМ, при
этом на эрозионной нагрузке формируется соответственно либ6*гре-.
бенчатые импульсы тока.
При помощи контактов реле Р4, Р5, Р6 можно подключить к
нагрузке разное количество выходных каскадов. Это осуществляется
переключателем П8 ” "режим” таким образом, чтобы получить опре-
деленное соотношение амплитуд силовых и защитных импульсов ( в
импульсах гребенчатого тока) при работе на малоизносных режимах.
При работе прямоугольными импульсами переключатель” режим” поз-
воляет осуществлять дополнительное регулирование амплитуды им-
пульсов технологического тока.
6.3. Плата ’’поджига” (принципиальная электрическая схема
на >ис.7)
Для формирования "поджигающих” разрядных импульсов ампли-
тудой 2003 на частотах от 8 до ЗОСкГц применено последовательное
соединение шести каскадов на транзисторах типа КТ-805А, питание
которых осуществляется от источника 10-20, выпрямитель и фильтр
которого размещены в плате. Для выравнивания напряжений на закры-
тых транзисторах каждый силовой каскад зашунтирован резисторами.
Предотвращение перенапряжений на выходных транзисторах при их
переключении осуществляется цепочками из последовательно соеди-
ненных резистора и конденсатора, включенных между эмиттером
и коллектором каждого транзистора.
Плата "поджига” содержит тХри пр едоке печных ключевых
каскада усиления, причем два каскада на транзисторах Т44 и
Т45 работают "в параллель" на первичную обмотку трансформатора,
запуска выходных транзисторов Тр9.
Импульсы третьего канала ПУМ, усиленные транзистором Т43
через BI73, CI26, PI72, 0127 подаются на базы транзисторов Т44
и Т45. Транзисторы Т44 и Т45 открываются и формируют- в первич-
ной обмотке трансформатора Тр9 импульс, который передается на
шесть вторичных обмоток, подключенных к переходам эмиттер-база
выходных транзисторов.
Полярность импульсов тахо ва, что на время импульса выходные
транзисторы открываются и пропускают за нагрузку импульс тока
от источника 200В через токоограничивающие резисторы RI62- £167
и размыкающие контакты реле Р7. При работе на финишных режимах
или вырезке (переключатель П2 "силовые блоки" в положении 0)
включается реле Р7,и размыкая контакты, подсоединяет последо-
вательно в разрядную цепь ограничивающий резистор EI80.
Подключение платы "поджига" осуществляется через реле РЗ
на входе и контакты пускателя КЗ на выходе.
6.4. Высокочастотный блок (принципиальная электрическая
схема на рис.8)
Высокочастотный блок предназначен для формирования на эро-
зионной нагрузке коротких импульсов, следующих с частотой от 8
до 440кГц. Транзисторы ПТ54 силовых каскадов, соединенных парал-
лельно, включены по схеме с общим эмиттером и работают в ключевом
режиме. Напряжение источника питания IC-I20 высокочастотного
блока выбрано равным 100В. Перенапряжения на коллекторах тран-
зисторов ПТ54 устраняются с помощью последовательных RC-цепочек,
включенных параллельно эмиттер-коллектору каждого транзистора.
Запуск десяти силовых каскадов осуществляется одним каскадом на
транзисторе типа КТ-805А по схеме с включением источника запираю-
щего смещения в цепь эмиттеров выходных транзисторов (аналогично
силовому блоку), для чего источник питания предоконеуньгх каскадоз
130-140 выполнен комбинированным.
Предоконечняый усилитель содержит два каскада на транзисто'
рах П605 и КТ-805 различного типа проводимости (аналогично пре-
дусилителю силового блока), работающих в противофазе. В блоке
размещены также выпрямители и емкостные фильтры источников пита
ния 10-120 (I00B) I30-I2Q (5Б) и I20-I40(20B)« Входом блока яв-
ляется импульсный трансформатор ТрЮ, обмотка’*'2 которого вклю-
чена между базой и эмиттером транзистора ПТ52, что обеспечивает
схему включения с общим эмиттером, несмотря на расположение со-
противления нагрузки R203 в цепи эмиттера. Связь с последующим
и выходными каскадами реостатная с формирующими емкостями.
Величина сопротивления резистора R206 подбирается такой,
чтобы обеспечить малую глубину насыщения выходных транзисторов.
Подключение высокочастотного блока аналогично плате "под-
жига" осуществляется через контакты реле Р2 блока ЯГ на входе
и контакты пускателя КЗ на выходе.
Работа генератора либо с высокочастотным блоком, либо с
платой "поджиге" определяется переключателем П1 ("блок высоко-
частотный и поджига") управляющим пускателем КЗ и реле РЗ платы
поджига.
6.5. Плата ликвидации коротких замыканий (принципиальная
электрическая схема на рис. 9)
Для исключения токовых нагрузок и повышения стабильности
процесса электроэрозионной обработки , применена плата ЛКЗ, за-
пирающая мощные транзисторы Годных каскадов (силовых блоков)
блока "поджига" и высокочастотного блока) при коротких замы-
каниях эрозионного промежутка.
Во избежание отключения генератора при кратковременных
коротких замыканиях, входом платы ЛКЗ служит инерционная цепоч-
ка (RI06-C72) с постоянной времени в пределах 0,05-0,05с.
49-
Плата ЛКЗ содержит трехкаскадный усилитель, блокинг-гене-
ратор 3 входной каскад, соединенный через диод ДЗ с разделитель-
ным каскадом блока ЗГ. Все каскады платы ЛКЗ работают в ключевом
режиме и выполнены по схеме с общим эмиттером.
При холостом ходе и нормальной работе на эрозионную нагруз-
ку на вход платы подается напряжение с эрозионного промежутка
(Ю-2), запирающее транзистор ЛТ21. Диоды Д41-Д43 ограничивает
величину обратного напряжения, прикладываемого к эмитлерному
переходу транзистора ПТ21. Следующий транзистор ПТ22 открыт но
цепи RI02-RI03, а транзистор ПТ23 закрыт. При этом диод Д49 за-
перт и не влияет на работу блокинг-генератора на транзисторе
ПТ24. Положительные импульсы напряжения на выходной обмотке
трансформатора Трб интегрируются цепочкой RI07, С74 я это напря-
жение удерживает транзистор НТ25 в закрытом состоянии. При этом
плата лКЗ не влияет на работу разделительного каскада ЗГ.
При коротком замыкании эрозионного промежутка через время,
определяемое разрядом конденсатора С72 через резистор RI06,
транзистор ПТ21 открывается, а транзистор ПТ22 запирается.При
этом открывается транзистор ПТ23, отпирая диод Д49. Б резуль-
тате шунтируется цепь открывающего базового тока транзистора
ПТ24 и срывается генерация блокинг-генератора. Сигнал с об-
мотки 3-4 трансформатора Трб прекращается и выходной транзистор
ПТ23 открывается по цепи R9o от источника 30-40. Отпирается
диод ДЗ в блоке ЗГ, разделительный каскад закрывается и импуль-
сы на выходе задающего генератора отсутствуют. Выходной ток
генератора падает до нуля.
После разведения электродов (ликвидация коротких замыка-
ний) на эрозионном промежутке вновь появляется небольшое нап-
ряжение от источников 1и-3 или 10-20 или 10-120, обусловленное
-20-
Р - цепочками, шунтирующими силовые блоки, плату поджига и вы-
сокочастотный блок. При этом схема платы ЛКЗ возвращается в
прежнее состояние и на выходе генератора возобновляется им-
пульсный ток.
6.6. Блок регулятора подачи ( принципиальная электричес-
кая схема рис. IU)
Регулятор подачи предназначен для управления двигателем,
перемещающим рабочую головку станки. Он содержит входное уст-
ройство, канал управления двигателем в направленной разведения
электродов (канал отвода), канал управления двигателем в нап-
равлении сближения электродов (канал подвода), тиристорный
усилитель мощности, источники питания обмоток двигателя постоян-
ного тока.
Входное устройство служит для интегрипования входного вы-
сокочастотного импульсного напряжения и раздельной подачи
его ко входам каналов отвода и подвода. Проинтегрированное
напряжение поступает в транзисторный усилитель канала отвода
и через переменный резистор £6 ("регулировка зона торможения”)
на транзисторный усилитель канала подвода. Канал отвода пред-
ставляет собой двухкаскадный усилитель на транзисторах ПТ1 и ПТ2
Оконечный каскад усилителя через диод Д5 подключен к управляю-
щему электроду тиристора ДБ.
При отсутствии напряжения на входных клеммах транзистор
ПТ1 закрыт положительным смещением . Так как ПТ1 закрыт, бу-
дет протекать ток, открывающий транзистор ПТ2.
Через переход коллектор-эмиттер транзистора ПТ2 и управляю-
щий электрод-катод тиристора ДБ будет протекать ток, открываю-
щий тиристор ДБ, включенный в цепь питания якоря двигателя в
направлении отвода.
-21-
Канал подвода аналогичен каналу отвода , но имеет дополни-
тельный каскад-фазоинвертор. При отсутствии входного напряжения
TO^d-
ПТЗ закрыт, ПТ4 - открыт, ПТ5- закрыт, нет''управления тиристо-
ром Д7, и он закрыт. При подаче достаточно высокого входного
напряжения усилители-каналов перебрасываются, открывая тирис-
тор Д7 канала подвода и закрывая тиристор Дб. Разность уровней
срабатывания каналов отвода и подвода устанавливается резисто-
ром S6. Таким образом, при разомкнутом промежутке Д7 - открыт,
а Дб - закрыт. При этом идет подача шпинделя йниз на сближение
электродов - подвод. При входе в рабочую зону транзистор ЛТ2
открывается, а ПТ5 остается открытым. Тиристоры Дб и Д7 соот-
ветственно открыты, что приводит к закорачиванию якоря, т.е.
к его динамическому торможению в рабочей зоне.
При снижении напряжения ниже заданного усилитель канала
подвода закрывается, что приводит к реверсу двигателя и по-
даче шпинделя на разведение электродов - отвод.
Стабилитрон Д15, стоящий в цепи выпрямленного напряжения
предназначен для формирования ступенек с нулевым значением тока
в паузе между полусинусоидами в цепи питания тиристорного уси-
лителя мощности. Это необходимо для надежного запирания тиристо-
ров. Мостовая схема выпрямителя на диодах Д28-Д31 предназна-
чена для питания о бмотки возбуждения двигателя.
-2.Z'
7. ТАРА И УПОКОВКА
7.1. Перед упаковкой производится консервация генераторов.
В целях надежного хранения заказчик должен периодически, не ре-
ве одного раза в год, контролировать состояние консервации и
возобновлять ее.
7.2. Запасные части, принадлежности и техническая докумен-
тация укладываются в отдельную коробку.
7.3. Генератор и коробка обертываются влагонепроницаемой
пленкой и помещаются в отдельный ящик или контейнер.
7.4. В каждый ящик или контейнер помещается упаковочный
лист, на котором указывается:
- условное наименование;
- комплектность;
- заводской номер генератора;
- дата упаковки;
- подписи представителя технического контроля и упаковщи*
ка.
Упаковочный лист заворачивается во влагонепроницаемую
бумагу.
-Z5~
8. ОБЩИЕ УКАЗАНИЯ
Генератор р асчитан на продолжительный срок службы при
соблюдении правил, предусмотренных настоящим техническим опи-
санием и инструкцией по эксплуатации.
-24-
9. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
9.1 При эксплуатации генератора необходимо соблюдать
’'Правила технической эксплуатации электроустановок потребите-
лей и правила техники безопасности при эксплуатации электро-
установок потребителей".
9.2. Устранение любых неисправностей в генераторе мскно
производить только при полном отключении его от питающей се-
ти внешним выключателем.
9.3. Перед началом работы проверить наличие заземления.
9,4. Работать только при закрытых дверях.
-zs-
10. ПОРЯДОК УСТАНОВКИ
10.I. Генератор должен быть установлен в сухом отапливае-
мом помещении с температурой окружающей среды от плюс Ю°С до
плюс 35°С с относительной влажностью не более 65^ при 2С°С.
10.2. Генератор должен быть установлен вблизи станка та-
ким образом, ч^обы длина кабеля связи достигла для присоедине-
ния к скобе станка.
IC.3. Подключение генератора к трехфазной сети произво-
дить проводами сечением не менее 2,5 мм^ каждый.
~zc~
IL ПОДГОТОВКА. К РАБОТЕ
II.I. После установки генератора на место перед первым
включением и после ремонта выполнить следующие работы:
а) осмотреть генератор, станок и связанные с ним устройства
и убедиться в отсутствии видимых повреждений и плотности контакт-
ных соединений;
б) проверить мегомметром IGOOB типа MII0I сопротивление
изоляции следующих точек:
точки 40 относительно корпуса и фазы Л14,
фазы Л14 относительно корпуса.
в
Пред проверкой все выводы контрольных точек должны быть
закорочены, а фильтр радиопомех отключен автоматом АВ-1.
Сопротивление изоляции должно быть не менее 5 МОм;
в; подсоединить заземление, кабель питания, выходной ка-
бель, кабель блокировки генератор-станок. Закрыть двери.
-г?-
12. ПОРЯДОК РАБОТЫ
12.I. Обслуживание генератора производится оператором, ра-
ГТ
ботаюшим со станком и знакомым с настоящей инструкцией.
12.2. Включение генератора производить только после его
проверки, предусмотренной пунктом 11.1а настоящего технического
описания и инструкции по эксплуатации.
12:3. Включение генератора производить в следующей после-
довательности:
а) убедиться в правильности и надежности подсоединения
выходного кабеля генератора к детали и инструменту, кабеля управ-
ления к разъемам генератора и станка, наличии заземления шкафа.
При прямой полярности включения электродов деталь подсоеди-
няется к положительному выводу кабеля генератора, при обратной
полярности - к отрицательному.
Изменение полярности производится путем перемены местами
концов выходного кабеля, вставленных в выходные клеммы генера-
тора;
б) в соответствии с технологическими рекомендациями уста-
новить требуемый режим обработки, для чего:
- переключателем "блок высокочастотный и плата поджига” П1
подключить блок поджига или высокочастотный блок;
- переключателем "силовые блоки" П2 включить необходимое
число силовых блоков;
- тумблер^ТУ5, ТУ6, ТУ 7 включить необходимое число вход-
ных каскадов высокочастотного блока;
- тумблером "каналы" ТУ2 подключить силовой блок Б1 к ка-
налу силовых (I) или защитных (2) импульсов;
~Z8-
- переключателем ’’режим" И8 включить необходимое число вы-
ходных каскадов силовых блоков;
- переключателем "частота" ПЗ установить необходимую часто-
ту следования импульсов;
- переключателем Пч установить необходимую скважность си-
ловых импульсов;
- переключателем П5 "деление частоты" установить необходимую
длительность защитных импульсов;
- тумблером ТУ-3 "пауза" установить требуемую па^зу между
импульсами второго канала;
- переключателем ТУ установить необходимую скважноеib "под-
жигающих" или высокочастотных импульсов;
в) подготовить станок к работе в соответствии с инструкцией
по эксплуатации предприятия-изготовителя станков;
г) включить входной автомат АВ—X;
д) кнопкой КУП "Станок" включить станок. Произвести не-
обходимое включение на пульте управления станком;
е) кнопкой " включение входа генератора" КУ-2 включить ге-
нератор в работу (включение не произойдет без предварительного
нажатия кнопки (КУП);
ж) подготовить блок РП к работе, для чего:
- тумблером ТУ4 включить блск регулятора подачи;
- переключателем П7 "Регулировка напряжения на двигателе*
установить требуемое напряжение на двигателе подачи;
- ручкой "Подача" установить подвод электрода в рабочую
зону;
- ручкой "Зона торможения" добиться стабильности процесса;
и) для работы на финишном режиме необходимо тумбелером ТУ—X
(внутри шкафа) подсоединить к выходу генератора емкость CI60
-Z9-
или CI89, переключатель П2 ’’силовые блоки” установить в положе-
ние "О" переключателем П1 "блок высокочастотный и плата поджига"
- в полозение "200";
к) отключение генератора производится кнопкой (КУ1), а при
окончании работы выключением автомата ABI;
л) переключение режимов обработки производить только при
выключенной силовой части генератора (кнопкой КУ1).
Примечание. Амперметр и вольтметр показывают среднее значе-
ние тока и напряжение на эрозионном промежутке. Номинальные сред-
ние токи на разных частотах указаны в табл.2;
м) если при коротком замыкании эрозионного промежутка (пока-
зание вольтметра равно нулю) амперметр показывает наличие тока,
т.е. не срабатывает блок ЛКЗ или вышли из строя выходные тран-
зисторы, выключить генератор кнопкой КУ-1.
- SO-
Ъ.лагАКТЕГНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Наименование неисправности, •
внешнее проявление и допел- : Вероятная при- !
нительные'признаки ! чина !
। ।
• •
Метод устране-
ния
I. Вентиляторы вращаются в
обратную сторону (чапра?-
ленив охлаждающего вооду
ха должно &ЛЪ вверх)
2. При нажатии кнопки КУЯ
силовая часть генерато-
ре не включается
Неправильное фази-
рование питающего
напряжения
Отключены тепло-
вые реле, перево-
рел предохранитель
IIPI6 в цепи управ-
ления
3. Нет силовых импульсов
на выходе генератора
(амперметр не показы-
вает наличие тока при
работе)
Не исправен тракт
сило вых импуг.ьсо в
блока ЗГ или ПУМ
Обрыв запускающих
или питающих цепей
Изменить порядок че-
редования фаз питаю-
щего напряжения на
вводе сети
Устранить неисправ-
ность в цепи пита*
ния двигателя венти-
ляторов или трансфор-
маторов управления
Тр! (обрыв фазы,ко-
роткое замыкание и
т.п.) заменить пре-
дохранитель ПР16
Проверить работу
блока ЗГ (мультивибра
тора, разделительного
каскада и платы сило-
вых импульсов. Прове-
силовых блоков,пло-рить работу первого
хой контакт в разве- канала ПУМ.
мах Про' вонить запускаю-
щие или питающие це-
пи, устранить обрыв,
плохой контакт
4.Нет "поджигаюдих“им-
пульсов на выходе ге-
Сгорел предохрани- Заменить предохрани-
тель в плате ”поджи-телъ.Прозвонить тест!
Продолжение
- J/-
f ! Наименование неисправности, । Веиоятная ппт'чина’ внешнее проявление и допол- j ? пап *р-'1ипа; Метод устранения
нительные признаки ! 1
нератора (показания вольт- raV Нет питания из- ром цепи питания и
метра не превышают 50В) за обрыва,выход из устранить неисправ-
5.При закорачивании эро- строя диодов выпря- мителя или конден- саторов фильтра Неи cnpafieu канем ' порэкмгагЩЫ" 5 Г Не срабатывает пла- кость. Заменить не- исправные диоды или конденсаторы фильтра Проверить работу третьего канала блока ЗГ Проверить плату ЛКЗ.
зиоиного промежутка та ЛКЗ.Вышли из Последовательно
(или выходных клемм строя выходные включая плату под-
ненератора) амперметр трансформаторы си- жига и высокочастот-
показывает наличие ловых блоков, пла- ный блок, и силовые
тока ты поджига или вы- блоки, найти блок
сокочастотного блока 6.Нет высокочастот- Сгорел предохранитель с неисправным тран- зистором. Аналогич- ным образом вклю- чая предохраните- ли, в силовых бло- ках, найти вышедший из строя транзистор Заменить неисправные транзисторы. Заменить неисправ-
ных импульсов на в высокочастотном ный предохранитель.
-и-
Продолжение
Наименование неисправ- ности, внешнее проявле- ние дополнительные признаки ~! р - ! Вероятная причи- ! Ыетод устранения ! на ! ! ! ! I
выходе генератора блоке.Обрыв запускаю Проверить работу третье ших или питающих це- го канала блока ЗГ. пей, отсутствие кон- Прозвонить тестером такта в переключате- запускающие цепи, ле П8 или реле ?2 подчистить контакты в переключателе и реле Р2. Устранить обрывы
?.Скачкообразно умень Сгорели предохрани- Заменить неисправные
шился ток через тели в силовых бло- предохранители
эрозионный промежу- нах
ток
8.Двигатель подачи сближает электроды при выключенной силовой части ге- Неправильное псдсое- Поменять местами кон- динение обмотки воз- цы обмотки возбуждения Суждения двигателя двигателя подачи
нератора
9.При вращении ручки "Подача"двигатель подачи вращается в одну сторону Вышел из строя один Заменить неисправный из тиристоров блока тиристор РП Д6 (отвод) или Д7 (подвод)
14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
14.I. Ежедневно проверять надежность заземления корпуса шка^а.
генератора.
14.2. Раз в неделю проводить профилактический осмотр и проду-
вать шкаф от пыли.
14.3. Контролировать срабатывание устройства ликвидации корот-
ких замыканий во время процесса электроэрозионной обработки.
14.‘4 . Не реже одного раза в год проверять сопротивление изоля-
ции электрических частей генератора, относительно корпуса и между
собой по п.П.б настоящей инструкции.
14.5. При настройке блоков можно пользоваться удлинительным
кабелем, а при настройке отдельных плат блоков - переходим, который
выполнен в виде печатных плат и входит в комплект поставки.
Приложение I
ДАКНиЕ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ
-----1-------------------„ .
Тип ! Технические данные
! Кол.
।
Примечание
IJU7A « « Трсреформатор X Блок регулятора
(Тр7) Первичная обмотка: HI-KI ЮЬС витков на 38UB $ 0,51 провод ПЭВ-2 Н2-К2 43 витка на Т5Б i ^,33 H3-3OI 170 витков SUB $ С,74 301-302 57 витков на 20Ь $ 0,74 302-503 57 витков на 20В $ 0,74 ЗОЗ-КЗ 57 витков на 20В ф 0,74 Н4-К4 312 витков на ИОь $0,44 Е5-К5 17 витков на оВ $ 0,2 H6-KS 43' витка, не I5B $0,2 Провод ПЭВ-2 Сечение магнитопрово:а 2 15см , сталь Э-ЗЗи-О5Зо> подачи
Т-177Б Трансформатор тороидальный I Блок ликвидации
(Трб) Первичная обмотка: Н1-К1(1-2) 20 витков $0,16 провод ПЗЛШКО Вторичная обметка: Н2-К2(3-4) 25 витков $0,16 /2 НЗ-кЗ(5-6) витков $ 0,16 провод ПЭЛШКи 2 сечение магнитопровода 0,1см сердечник M600HH-I К10х6х5 УВО.707.049 ТУ I коротких замыка НИЙ
Продолжение приложения I
-35'
• I
* тл *
Технические данные ! °Л‘-Примечание
_____ ! 1
«*»___________**_•»•= «» и* ** *>» «мч
Т173Г Трансформатор I Задающий гене-
де) Первичная обмотка HI-KI 1770 витков на 380В i 0,29 провод ПЭВ-2 Вторичная обмотка: Н2-К2 42 витка на 9В ф 0,41 H3-50I 14 витков на ЗВ / 0,41 30I-K3 28 витков на 6В / 0,41 Н4-ВА 56 витков на I2B $ 1,0 Н5-К5 36 витков на 8В’ ^0,41 2 Сечение магнитопровода 7,1см Сердечник IH-20-40 ратор
Т1Э2Г Трансформатор тороидальный I Задающий генера-
(Тр5) Первичная обмотка: HI-K1 40 витков i 0,16 Провод ПЭЖ’0 Вторичная обмотка: Н2-К2 15 витков 0# Провод ПЭЖ 0 НЗ-КЗ 15 витков i 0,16 Провод ПЭЛШО Н4-К4 15 витков 0,16 Провод ПЭЛШО о Сечение магнитопровода 0,1см Сердечник М4С0НН-4 К10х6х5 I тор
T2I3A Трансформатор торолдальный т X Блок высокочас-
(TpIO) Первичная обмотка: тотный
- 66~
Продолжение приложения I
f—.-------------------------------(— т ----------------
• • •
Тип i Технические данные ;Кол.; Поимечание
। । ।
* • •
HI-KI IS витков ф С,49
Провод ПЭЛШО
Вторичная обмотка:
Н2-К2 10 витков ^0,49
Провод ПЭЛШО
2
Сечение магнитопровода 0,5см
Сердечник-кольцо алсиферовое
ВЧК-22Р-1Э-С,175 2
T-I75A Трансформатор тороидальный I Блок подвига
(Тр9) Первичная обмотка:
HI-KI 50 витков i 0,49
Провод ПЭЛШО
Вторичная обмотка:
Н2-К2 15 витков $ 6,49
Н2-КЗ 15 витков i 0,49
Н4-К4 15 витков i 0,49
Н5-К5 15 витков 0,49
Н6-К6 15 витков i 0,49
Н7-К7 15 витков i 0,49
Провод ПЭЛШО
2
Сечение магнитопровода 0,68см
Сердечник МЮ00НШЗ К45х28Х8 2
I486 Трансформатор I Общая принципиаль-
(Тр1) Первичная обмотка: ная схема
HI-KI 1080 витков на 380В ^0,51
Провод ПЭВ-2
Вторичная обмотка:
Продолжение приложения
-----!------------—. .------------------1 -у--------- -
Тип ! Технические данные !^ол ! Примечание
__п______________________________________________________
H2-20I 314 витков на 110,5 ф 0,8
201-202 31 виток на 10,9В ф 0,8
202-К2 18 витков на 6,33В $ 0,8
НЗ-КЗ 27 витков на 9,5В $0,25
Н4-К4- 6 витков на 2В $0,25
Н5-К5 70 витков на 24,7В $ 0,25
Провод ПЭВ-2
2
Сечение магнитопровода 12,5см
Сталь Э-330-0,35
TI88A Трансформатор I Общая принципи-
(ТрЗ) Первичная обмотка; HI-KI-975 витков на 220В $0,47 Провод ПЭВ-2 - Вторичная обмотка: Я2-К2 28 витков на 6,3;$ 2,6 Провод ПОД НЗ-КЗ 14 витков на 3,16В $ 2,6. Провод ПОД Н4-К4-22 витка на 4,96В $ 0,67 Провод ПЭВ-2 Н5-К5 -14 витков на 3,16В $ 1,25 Провод ПЭВ-2 Н6-К6 46 витков на 10,3В $ I ДБ Провод ПЭВ-2 2 Сечение магнитопровода 9см Сталь 9-310-0,5 альная схема
Т259А (Тр4'> Трансформатор силовой I Общая принци-
'родолкенис приложе -2? I
-3J-
। р. _ -----— „ — .
Тип ! Технические данные !Кол.! Примечание’
! ! !
Первичная обмотка: пиалъная схема
HI-KI 144 витка на 220В
Провод ПСД $ 2,26
Вторичная обмотка:
Н2-К2 19 витков на 29В
Провод ПСД 3,75x8
НЗ-КЗ 28 витков на 43В
Провод ПСД 2x5,6
Н4-К4 55 витков на 84Б
Провод ПСД i 1,81
Сечение магнитспровода 5'7,5:м“
Сталь 8318-0,5
f > ou л о ж л и г L
Условное обозначение (мнемоника) Обозначение орга1- эВ у пр. й сигнал иг Назначение
1 КУ 2, Л1 Включение Выхода генератора
о о
КЫ Отключение Выходи генератора
2 лен Включение и отключ: j* напряжения, питают.го генерлгпор_
OI I ^го !ь \ Ах/> Zr=J пг „ СилоВь’.г 4локи" Количество Включенных силоВых блокоб
I И/1^ сО 1 / l/^ oLl 1 '\ \оЛ \ V4 xS) пи ОкбажностЬ л силовых импульсов'
5 _ршуъ ]1ЛЛШиЦ1 1,*в *^5 П5 и Деление частоты
6 ж 1 2 Ж ТУ 2 1. Силовых импульсов „ Канолы" 2.3ащитныд импульсов
7 ЛГ < лк ТУ п Высокочастотный,поджиг " Длительность импульса
~2а~
Продолжение
Условное обозначение (мнемоника) Обозначение ореаноб ynp. и сигнализ. Назначение
8 № * 200 f г 88 Г f бб j 4Q I 22* 8 4 ПЭ э Частота “
g ——| С 1—— nRJljuiri J ' г 3 ТУЗ ц Пауза"
10 1 ТУ^ Лд Включение и отключение блока регулятора подачи
я сД R5 Зона торможения
R3 Л4 Л5 м Лобача"
13 1<Д1 60/ 4120 м Регулировка напряжения на двигателе
//О '
Продолжение
Условное обоэначенге (мнемоника) 05означение органов ynp. и си гнал из. Назначение
/ / ьг/-*! > 1\ ' 1 гз м Режим'
15 П1 „ блок Высокочастотный и плата поджига переключение
<6 III -i-i <7 j-L КУП КУ-18 ЛИ Прошивка
17 ЛЮ Размер прошивки
18 Ш П15 вибратор
Л12 ЛЭ выхаживание
20 КУ 12 Вращение шпинделя
КУ 19 Повьем шпинделя
Продолжение
Условное обозначение Обозначение органов упр. и сигнала Назначение
ПН Л13 Касание
1 at пн л 12 Релаксация
23 д КУ 15 КУ 16 Л8 Прокачка
НУ13 КУШ Л7 Наполнение ?ашу.
25 S КУН Ад
26 (°) Р) 8? Прг3с.!очнс1р 'н чу
-Чг-
-45-
Приложение 3
Перечень элементов к рис. I
Поз. обознач. i г . ~ т ! Наименование !К—во! I ! ! М»* «м —мм» «м» Примечание
RT5O Резистор ПЭВР-ТОО-ЗО Т0% I
EI5I Резистор ПЭВР-Ю0-5100м±Ю% I
R20C Резистор ПЭВ-Ю-4,7 Ом t W I
R20I Резистор ПЭВ-25-510 Ом ± I
В208 Резистор ПЭВ-25-510 Ом ±10,% 5 параллельно
R246 Резистор ПЗВ-50-1 кОм ± 10% I
Р247 Резистор ПЭВ-25-510 Ом ± 10% 5 параллельно
R 248 Резистор МЛТ-2-2,7 кОм ± 10% 4 параллельно
CI40 Конденсатор K50-I2-I2-2000 2 параллельно
CI4I Конденсатор K50-I2-25-2000 2 параллельно
CI42 Конденсатор К50-12-12-2000 I
С143 Конденсатор K50-I2-I2-2000 I
С144 Конденсатор K50-I2-I2-2G00 2 параллельно
0160 Конденсатор КС0-5-500Г-47С0пФ±10% 4 последовательно
C18C...CI85 Конденсатор РСБП-Ф-5С0-40-1+20,% ( МБ ГЧ-f-tA~&О
Д161-.Д172 4hc^242A г 12
Д173...Д17В Диод Д242Б 6
Д180„.Д185 Диод Д242А 18 по Зшт.парал.
Д1Ь5 Стабилитрон Д815А I
Д187 Вентиль В4-200-4Б I.
КУ1 Кнопка KE 021 УЗ исп.2 I красный
КУ2 Кнопка KE ОН УЗ исп.2 I черный
ABI Выключатель AK63-3La I 380В;12,5А,12^
.11; Л2 Лампа 1Ш6-60 2 желтая
Продолжение приложения 3
обознач! ,! Наименование 2ipl...lilp4 Гнездо РШАГ-КП-20-3 Шрб , Ер? Гнездо РШАГ-КП-20-3 ШР 16 Колодка ШР20 П5ЭГ-1С Ш>22 Розетка РП1С-15Л ПГ Переключатель ЗПЗН2 П2 Переключатель 4ПЗН2 П8 Переключатель ПП5Н-КБК ТУТ Переключатель 2х полюсный П2Т-1 PTI, РТ2 Реле тепловое TPII-IU PI Реле промежуточное ПЗ-20 К1,К2 Пускатель магнитный ПМЕ-Ш КЗ Пускатель магнитный ПМЕ-071 Пр1...ПрЗ Предохранитель ПИТ-10 Пр16 Предохранитель ПЦ-30-5 Др1...ДрЗ Дроссель ДП2 Тр! Трансформатор 486 ТрЗ Трансформатор TI88A Тр4 Трансформатор Т259А UI; У2 Двигатель АОЛП-2 12 Шунт 75 Ю-75-50-05 Блок силовой Блок регулятора подачи Плата поджига Блок высокочастотный !К-во’Примечание i i • • 6 2 I I I НЕД3.6С2.СС5 СП I НЕЩЗобС2«С17 СП I I 2 0,63 A I -HUB, 50Щ 2 HOB I HUB 3 С плавкой вставкой BTy-6,IGA I 5A; 22U3 3 I I I 2 180Вт,2800.об/мин I 3 61...63 I РП I ПП I БВ4
Продолжение приложения 3
""I р - Т — ~
Поз. обознач. ! Наименование |к-во? Примечание Елок задающего генератора I 5Г Плата ликвидации коротких за- мыканий I ЛКЗ
Продолжение приложения 3
Перечень элементов к рис.2
3 0 I Поз> ! обознач. па । i ; Наименование । 1 - т — • |К-во । ! । • •Примечание i • __ _ _ __ _
S3CI Резистор Ш1Т-2-100м ±10% I
кзоз Резистор МЛТ-О,5-510 0М±5% I
5304 Резистор МЛТ-О,5-100 0м±10% 2 папаллельно
Д225...Д228 Диод Д243 4
Д229 Диод Д242Б I
Д230...Д233 Диод Д226Д 4
Т67 Транзистор МП25 I
КУП, 12 Кнопка КЛОПУ3 исп.2 2 зеленый
КПЗ Кнопка КПОПУЗ исп.2 I красный
Ш4,55. 'Кнопка КЕОП УЗ исп.2 К черный
КУК, 17 Кнопка КЕ0ПУЗ исп.2 красный
КУ 18, КУ 19 Кнопка KEOII УЗ исп.2 2 черный
Лб7^3 Лампа KLI6-60 6В,0,06А
Ш.~Ж4г Пускатель магнитный 1ШЕ1П 4 / НОВ
ПрП...Пр15 Предохранитель ППТ-10 5 С плавкой зет вкой ВТФ-6.’6а
Ш17 Разъем СШР 60 П45 ЭГЗ I
Реле времени ВЛ-27-1 I НОВ
Реле промежуточное ПЭ-20 нов
PI9 Реле РСМ-2 пасп. РФ4.500.021 I
РТП Реле тепловое ТРН-10-0,5 I
PTI2 Реле тепловое ТРН-Ю-0,8 I
Продолжение приложения 3
Перечень элементов к рис.2
Поз. обоэнач. -т т- 1 и !К- • Наименование , j i - ~г -во! । i Примечание
Р Т 13,РТ14 Реле тепловое ТРН-10-0,5 2
ВАР Автотрансформатор ЛАТР-2М I 0,5 квт
СП Стабилизатор напряжения С-0,09 т А 127В,90ВА
Ш.П12 Тумблер Т2 2
'Й15; IH4 Тумблер ТЗ м
П15 Тумблер Т2 I
ТР Терморегулятор РТ2-0,3 ЗУ2 I
Три Трансформатор ТБСЗ-О,25УЗ исп.1 I 380/5-22-II0/24
Тр2 Трансформатор ТБСЗ-0,063 УЗ исп.2 I 22C/5-II0B
-4Л
Продолжение приложения 3
Перечень элементов к рис.5
Поз.обз- нач. т ! Наиуенование ! i »Кол« i т (!Примечание i
** КП *** ** «*» *» *•» **. ** Мультивибратор рс^лупуш Ш17-0,5-20 Ом £5% «м* «w I I
RI2 MJIT-C, 5-1,3 к0м£5% I
лз МТ-0,5-Ю кОм ± 10% I
RI4 №-и,5-3,3 кОм t 10% I
RI5 МЛТ-О,5-1,6 кОм t 5% I
RI6* млТ-0,5-Ю кОм + Ю% I
517 МлТ-0,5-270 См + 5/j I
518,519 MJ1T-0,3-20 См х 5% 2
320,321 МЛх—и, 1,3 bum -f ^/v 2
В65 МЛТ-l,5-1,3 кОм + 5% I
5127 МлТ-0,5-150 01/. xlbzv I
5128 МЛТ-С,5-Ю кОм t 10% I
*129 МЛТ-0,5-4,7 кОм хЮ/% I
3130 Т-0,5-1 кОм + 10% I
И* Конденсаторы Бы-2-200Б-С,015 мкФ £ 10% I параллельно
И* 1>ш-2-2оОВ-^7иО пС ± Ю/э I параллельно
02* bM-2-2bOE-47vO х 10% I параллельно
02* БМ-2-ЗоиВ-220С пТ £ 10% I параллельно
С4Х ЬМ-2-200В-ЗЗи0 пф + 10% I параллельно
G4* КТ-2-М7е0-200 пф + 5% I параллельно
С5* БМ-2-ЗС0В-1500 пф I 10% I параллельно
С5К БМ-2-300В-470 пс х I параллельно
Продолжение приложения 3
i
Поз.обоз-j
нач. । Наименование
।
!
Кол.!Примечание
i
С6К
ub
С 7й
С7Й
сьй
сю
СИ
CI2
ИЗ
CI4 >
CI5
С94,С95
С96
Д1
ДЗ..,Д5
Дб...Д9
ДЮ, ДИ
Д12..Д15
д05
Д34,Д7б
ПТ1,2,15
Тс5
1П8,Ш19
БМ-2-300В-Ю00 п£ t 10%
КТ-2-М7С0-300 пф + 5%
ЕТ-2-М7С0-300 нф + 5%
КТ-2-М700-12С пф ± 5%
КТ-2-М7С0-200 t 5%
K50-I2-25-50
МБМ-160-0,1 t 10%
КТ-2-М700-12Спф t 5%
K50-I2-I2-2000
K$0-I2-I2-I000
K5U-I2-25-50
КПК-МП-8/30 пф
МБМ-160-0,1 110%
Стабилитрон Д014А
Диод Д9К
Диод Д226Д
Диод Д9К
Диод Д226Д
Диод Д9К
Стабилитрон До1АА
Транзистор П416
Трансформатор TI92
Вилка РПЮ-15Л
I параллельно
I параллельно
I параллельно
1 параллельно
I
I
I
I
I
X
2
1
т
ate
3
4
2
4
I
2
3
I
2
> ЭД-
Продолжение приложения 3
Поз. ! ! Т
обознач. i Наименование !Кол.jПримечание
! !
мач » »>w —в ^чг. мв» <*» ев* мч> М"в •м» м*«
С иловые им пульсы. 1
КТ МЛТ-О,5-lcO Or t 10% I
S3 МЛТ-О,5-820 .Ом д1и% I
523 МЛТ-О,5-1,8 кОм ± ТС% I
524 МЛТ-О,5-2,2 кОм д 10% I
525 МЛТ-о,5-1,6 кОм + 5% I
526,527 МЛТ-О,5-680 Ом ± 10% 2
528 МЛТ-1-120 Ом д 10% I
529 МЛТ-О,5-1,5 кОм д 10% I
530,551 ШТ -0,5-680 Ом д 1с% 2
532 МЛТ-О,5-1,5 кОм д Ю% I
533 ШТ-0,5-5о0 им t- j.0% X
534 МЛТ-О,5-1и кОм х 10% 1
535 МЛТ-О,5-3,3 кОм £ 10% I
Конденсаторы
CI6 БЫ-2-200Ь-0,0Л мкф' д 10% I
CI7 K50-I2-25-50 I
CI8 K50-I2-I2-I000 I
CI9.C20 БИ-2-200Б-С,01 мкф t 10% 2
C2I K50-I2-I2-I0O0 I
024^ Ьш-2-2иС'Б—680о пФ + 10% I параллельно
С2454 МБМ-1бО-0,05 ± 10%' I параллельно
025s БМ-2-2С0В-0,022 мкф ± 10% т
026* БЫ-2-2С0В-0,01 мкф- д 10% I
Продолжение приложения 3
-Sl-
-----------f — т-------------
поз. ;---------------------------------------------------------i ।
обознач. j Наименование jКол.jПримечание
C27* БМ-2-300В-680пФ ж 10% I параллельно
C27* БМ-2-200В-47С0 пФ± 10% I параллельно
028* БМ-2-200В-3300 пФ ж 10% I
С29* KT-2-M7U0-300 пФ 1 5% I параллельно
029* SA-2-300B-I00G пФ ж W I параллельно
да Диод Д106 I
да Диод Д9К I
Д17 Стабилитрон Д814А I
ПТЗ...ПТ6 Транзистор П416 4
1П9 Вилка РП10-15Л I
Силовые защитные импульсы I
542 МЛТ-О,5-680 Ом ж W I
М3 МЛТ-О,5-6,2 кОм ж 5% I
544 МЛТ-О,5-510 им ж 5% I
545, Мб МЛТ-О,5-680 Ом ж Ю% 2
£47 МЛТ-О,5-430 Ом ж 5% I
548 МЛТ-О,5-270 Ом ж W I
549 МЛТ-О,5-680 Ом ж W т
550 551 МЛТ-1-120 Ом ж Ю% -А? МЛТ-О, 5'кОм ж 10% I I
552 МЛТ-О,5-IG0 Ом ж Ю% I
553 -/0 МЛТ-О,5'кОм ж 10% I
554 МЛТ-О, 5-3:3 кОм ж Ю% I
-52-
Продолжение приложения 3
Поз. обознач. •«“» » i Наименование i т • |Кол. j т । „ i Примечание I •“"ч «м» «а* «а*
585й МЛТ-0,5-100 Ом 1 ХС% I
Конденсаторы
СЗО МБМ-160-0,25 1 10% I
C3I МБМ-160-0,05 ± 10% I
С32 БМ-2-200В-0,01 мкфхЮ% I
СЗЗ K50-X2-25-5U т ж
,С34, С35 БМ-2-200Ь-0,01 мкФ * 10% 2
С36й МБМ-160-0,5 t 10% I параллельно
СЗб* МБш-ХбО-j- 10% I параллельно
С37й ЦБМ~-.08~0,5 I0/O I параллельно
С37й МБМ71бС-0,1 1 10% I параллельно
С38й МБМ-160-0,25 + Х0% I параллельно
С38й БМ-2-16С£)“0,С5> мкФ х XOjv I параллельно
С39й EM-2-2CQB“0,Gi мкФ х I'vfa I- параллельно
С39й БМ~2-160Б-О,847 мкФ х 10% 2 параллельно
С40й БЫ-2-2С0В-0,022 мкф ± 10% 2 параллельно
040й БМ-2-20СВ-е,01 мкф X W% I параллельно
С41й БМ-2-16СВ-0,033 мкф t 10% I параллельно
041й БУ-2~20СВ-0,022 мкф ± 10% I параллельно
С41й БМ-2-200В-0,С15 мкф ± 10% I параллельно
Д16 Стабилитрон' Д814А I
Д19 Диод Д9К I
П17 Транзистор П416 I
ПТ9,ПТ10 Транзистор П416 2
ПТ8 Транзистор II4I5A I
'3?-
Продолжение приложения 3
Поз. обознач. ! । Наименование ! Т |Кол. • 1 j i i Примечание i
«мя Ш10,Ш20 «0* ** «Мк •> * **• «**» Вилка РП10-15Л яяя» 2
Поджигающие импульсы
£2 МЛТ-О,5-100 0м ± 10% I
R56 МЛТ-1-120 0м + 10% I
£64 МЛТ-О,5-680 0м 1 10% I
£66 МЛТ -0,5-1,3 КОм 1 5% I
£67 МЛТ-О,5-820 Ом 1 10% I
В68,£69 МЛТ-О,5-680 Ом 1 10% I
£70 МЛТ-О,5-1,2 кОм 1 5% I
£71 МЛТ-О,5-680 Ом i 10% I
£72 МЛТ-О,5-300 Ом ± 5% I
£73 МЛТ-О,5-1,5 кОм + 10% I
Э74 МЛТ-О,5-560 Ом 1 10% I
Bf75 МЛТ-О,5-5,1 кОм 1 5% I
576 МЛТ-О,5-3.3 кОм 1 10% I
йдвАШмаж-
С44 БМ-2-200В-0,01 мкф ± ХС% I
045 K5U-I2-25-50 I
046,047 БМ-2-200В-0,01 икф ± 10% 2
048* 0М-2-200В-0,022 скф t 18% I параллельно
048* МБМ-160-0,05 ± 10% I параллельно
049х БМ-2-200В-0,022 миф t 10% I
Продолжение приложения 3
Поз. обознач. ,i I Наименование । • J ! | Г„ 1 jkon.i j ; Приложение
050* Б14-2-200-В-0,01 нкф ± 10% I
C5I* БМ-2-300В-1000 пф ± 10% I параллельно
C5I* БМ-2-2С0В-6оСС пф + 10% I параллельно
С52* БЫ-2-200В-3300 пф ± 10% I
С53* БМ-О-ЗсОВ-вииО пф + 1и% I
С 54* KT-2-LI7uO-2uC пф + 5% I
Д26 Стабилитрон Д814А x
Д27 Диод Д9К 1
ПТП....ПТ14 Транзистор П416 4
EII Вилка РП10-15Л I
Предварительным усилитель мощности
5106 МЛТ-2-360 им t 3% I
BI07 МЛТ-1-240 Ом + 5% I)
5108 МЛТ-1-430 Ом 1 5% I
5109 МЛТ-2500 Ом t 5% I
BII0 МЛТ-О,5-100 Ом х 10% I
Kill МЛТ-2-150 Ом 1 10% I
BII2 МЛТ-О,5-2,4 кОм t 5% T
5113 МЛ Т-2-360 См 1 5% I
BII4 ^Т-1-240К Ом + 5% I
5115 МЛТ-2-150 См + 10% I
BIX6 МЛТ-О,5-100 Ом t 10% I
Продолжение приложения 3
Поз. обознач. т - । 1 Наименование ]Кол.|Примечание 1 ! «
8117 МЛТ-2-200 Ом ±5% I)
BII8 МЛТ-1-430 Ом 1 5% I
ВП9 МЛТ-О,5-2,4 кОм 1 5% I
BI2C МЛТ-,2-360 Ом + 5% I
BI2I Ш1Т-О,5-1СС Ом i 10% I
BI22 МЛТ-О,5 -1,1 Ом х 5% I
BI23 МЛТ-2-120 ОМ£1О% 2 параллельно
BI24 МЛТ-2-240 Ом ± 5% I
BI25 МЛТ-1-24О кОм ± % I
BI26 МЛТ-1-430 Ком ± 5% I
081,082 БМ-2-2ССВ-0,022 мкф £ 10% 2
083 K50-I2-25-50 I
084 Ш>М-160-0,25 ± 10% I
085, 086 БМ-2-200В-0,022 мкф t 10% 2
088,089 K5G-I2-25-50 2
С90 МБМ160 - 0,25 ± 10% I
091, 092 БМ-2-300-680 Ом t 10% 2
093 МБМ-160-0,25 л 10% I
Д60...Д71 Диод Д106 12
Д72..Д73 Диод Д9К 2
Д74.Д75 Диод ДЮ6 2
Продолжение приложения 3
Поз. j it
ооознач. । Наименование {Кол.{Примечание
I I I
_ _ _ _ _ • _ _ _ _ _ _ _ _ _ _ _ ♦ • _ __
ПТ26.Д1Т31 Транзистор П605 6
Ш13 Вилка РП10-15Л I
Плата питания
P4I.P55 Резистор ПЭВ-10-20 Ом + 5% 2
Конденсаторы
С22 K50-I2-I2-200C 2 параллельно
С23 K50-I2-25-I000 I
С42 K50-I2-I2-20G0 I
С43 K50-I2-I2-I00C I
Д20...Д23 Диод Д242Б 4
Д24 Стабилитрон Д815Г т 1
Д2Е Стабилитрон Д815А I
Д29...Д32 Диод Д226Д 4
IIII2 Вилка РПЮ-15Л I
54, 55 ЫЛТ-0,5-51 0м1 10% 2
536* ЫЛТ-О,5-560 Ом 1 10% т
537s Ж-0,5-1,3 кОм ± 5% I
538х МЛТ-О,5-3,3 к0мх10% I
Р39* МЛТ-О,5-6,8 нОм + 10% I
540* МЛ Т-0,5’^18 кОм 1 10% I
I
37- Продолжение приложения 3
Поз. обознач. ~ 1 t Наименование i ~ Т j ! ! ;Кол.{Примечание i i
В57* МЛТ-О,5-820 Ом ± 10% I
В58* МЛТ-О,5-1,1 кОм + 5% I
В59* МЛТ-О,5-1,5 кОм ± 10% I
560* МЛ>0,5- ;2Дом ± 5% I
B6J* МЛТ-О,5-6,2 кОм + 5% I
В62* МЛТ-О,5 -18 кОм £ 10% I
877х МЛТ-О,5-5,6 кОм ± 10% I
£78* МЛТ-О,5-510 Ом х 10% I
ТУ ,ТУ2 х умблер Т2 2
ТУЗ Переключатель 2-хполюсный П2Т- -I I
ПЗ-1...
...ПЗ-6 Переключатель ПП5Н-К8К I
П4,П5 Переключатель 8П1Н1 2 НЕЩХ.602.012С
П14 Вилка РШАВ-ПБ-20 I
1118...13 Розетка РА10-15Л 6
№,Ш20 Розетка РПЮ-15Л 2
Ш21 Резетка РПЮ-15Л I
PI Реле РЭС-9 I РСУ7524.200СП
Р2 Реле PGM-2 I PQ4.500.021
Тр2 Трансформатор Т173Г I
к подбирается при регулировании эех -допускается установка резисторов типа с допуском х 10% млт
Продолжение приложения 3
Перечень элементов к рис.6
Поз. ! т ! !К 1 ол.!
обосначе- ! Наименование ! !Примечание
ние 1 !
. i ।
BI8I Резистор МТ-2-150 Ом £ 10% I
В1ож Резистор MZT-2-I8D Ом £ 10% 4
параллельно
RH2 Рвзистср Л1ЛТ-2-200 Ом £ 5% 2
Р183 Резистор Ш1Т-1-240 Ом £ 5% I
ИЙ Резистор МЛТ-О,5-330 Ом £ 5% I
BI85 Резистор МЛТ-2-180 Ом £ 10% 6 параллельно
BI86 Резистор I.1JIT-1-100 Ом £ 10% 2 параллельно
BI87 Резистор ПЭВ-1и-24 Ом £ 5% 7 параллельно
В18Б.. .Ы91 Резистор УЛЛ-1-3,01 Ом £ 3% 8 по2параллельн
5192...2195 Резистор ПЭВ-IO-Gb Ov £ 10% 28 поТпараллельно
Р270, 3271 Резистор УЛИ-1-3,и! Ом £ 3% 4 по2параллельно
3272, 3273 Резистор ПЭВ-К-бБ Ом £ 10% 14 по7параллельно
CI3I Конденсатор K5v-12-I2-1000 I
CI32 Конденсатор К50-12-25-20и0 2 параллельно
CI33 Конденсатор Шж-£>0-0, l£lu% I
CI34 Конденсатор К 50-12-25-2000 2 лараллельно
CI35 Конденсатор К 5U-I2-I2-2C00 I параллельно
CI36...CI39 Конденсатор К5< -ЗФ-300-1000 4
Д140...Д143 Диод ДЮЬ ЬГ 4
Д15С...Д155 Диод д242 Б и
Т46 Транзистор П605 I
T47...T5I Транзистор КТ 805 А 5
Т65, Т66 Транзистор КТ805А 2
-S9-
Продолжение прилозкения 3
«М» «Г* Поз. i обозначен, j • р - -р Наименование ’{Кол. рРкг-ечание • 1
J ** ** ** «*• •** «“• ** *"• J •** яМ» «* ** •** **• •** *>»’ М ** «ЯЧ *. «М| *•
Пр5...Пр8 Предохранитель ПЦ-З&З 4 220В, ЗА
ПрШ0,ПрП Предохранитель ЙЦ-ЗО-З 2 220В, ЗА
PI Реле° PCM-I I РФ4.500.033 СЛ
PSF...P6 Реле ПЭ-21) 3 НОВ
Idl Разъем-вилка Р1нГВ-ЯБ-20 I
~ 60-
Продолжение приложения 3
Перечень элементов к рис.7
•*» ** Примечание
Поз • । обозначенj i Наименование ’.Кол.! ! ! । 1
8156.. .ЕРЫ Резистор Ш1Т-2-2 кОм х 5% 6
8162...8267 Резистор ПоБ-25-47 См х 5% SOffeSTT. наралл.
8168 Резистор МлГ-е-/5С См х I
8169 Резистор 1.1ЛТ-2-35О Ом + ICZ5 4
8170,8171 Резистор 1Ш-2-15С Ом х Ю% 28 п^пт.парал-
лельно
8172,8173 Резистор МЛТ-1-ЮС Ом х Ю% 4 пс 2 шт.
параллельно
8174 Резистор ИЛТ-2-Iuu Ом х Ю% I
8175 Резистор Ж-Х-3% Оь’х 10% I
8176,8177 Резистор 1ЛТ-Х-2 кСг. х 5% 2
BIOL Резистор H3v-3L-iuL См х кСр т
В25и...В255 Резистор См х 3% 6
Г. --г<* Конденсатор В К-2-20и-0,0д2хыкф 10% 6
0 llo по 3 ыт.
• • • ...CI2I* Конденсатор БК-2-150-0,СЗЗкк£хХ 0% 6 параллельно
Конденсатор ЬЫ-2-200-0, СХмурх^ °
CI22 Конденсатор №0"2Е&*300~' /04Ю т
CI25 Конденсатор 5H£20G~Q,OIx 10% I
CI26,CI27 Конденсатор КБМ-160-Ix W7 6 по Зшт.
параллельно
CI28 Конденсатор K5C-I2- I2-2LU0 I
CI2S Конденсатор K5L-I2-25-2000 I
Д109,Д110 Диод Д51и 2
ДТП. - .ДП6 Диод Д245Б 6
Д117...ДХ22 Диод Д106 6
Д125,£126 Диод Д9К 4 по 2 шт.
параллельно
Д127...Д134 Диод Д9К 8
-47-
Продолжение приложения 3
i Поз. ! обозиаче- ! ние ! 1 Наименование Т '*'! i i ! I !Кол.! i i • ।
МВ» - _ »
Примечание
Т37...Т42 Т43...Т45 Транзистор КТ Б05А Транзистор П605 6 3
Пр4 Предохранитель ПЦ-Зи-З I 22СВ, ЗА
РЗ Реле PCL-I I РФ4.5С0.033 СП
Р7 Реле ПЭ-20 I ПОР
Ш? Разъем-вилка РЬАВ-ПБ-20 I
Тр9 Трансформатор Т-175 I
Кл1,Лл2 Клеммник I
Предложение приложения 3
Перечень элементов к рис.8
Поз. обознач. !** - i х{аименование ! ! 1 IКол.1 Применение i •
12202 Резистор МЛТ-2-20 Ом х 5% I
J203 Резистор МЛТ 2-130 Ом х 5% 4 параллельно
Б204 Резистор МЛТ-2180 Ом ±10% 2 параллельно
В205 Резистор МЛТ-О,5-100 Ом х 10% 2 параяявльно
В2ибх Резистор Ш1Т-2-39С Ом xW 50 параллельно
K2I5 Резистор МЛТ-2-5,6 кОм х5% 5 параллельно
CI44 Конденсатор K50-I2-25-2G00 2 параллельно
CI45 Конденсатор МБМ-160-0,05 +10% I
СХ46,Е147 Конденсатор МБМ-16и-1хЮ% 2
С14о Конденсатор K50-I2-I2-I000 I
0149 Конденсатор К50-12-25-1000 1
CI50 конденсатор МБМ-Х-Хбьг! х!0% I
CI5I Конденсате! БМ-2-2иЬ-ЗЗО0хЮ% I
CI52 Конденсатор К-50-ЗФ-ЗОС-1СОО I
ДХ25...Х96 Диод Д242Б 12
ДХ97...Х98 Диод Д106 2
Д219...223 Диод Д243А Б
ПТ52 Транзистор П605 I
ПТ 53 Транзистор КТ 806А I
ТУ5...ТУ7 Тумблер ТЗ' 3
Пр9 Предохранитель ППТ-10 I 250В ХОД
1116 Разъем-вилка РШАВ ПБ-20 I
ТрХО Трансформатор Т-213 I
Продолжение приложения 3
Поз. обозна- чение । • i Наименование i • Т 1 L !гт |Кол.(Примечание । 1
Я1...ЯЮ Ячейка 10
P2I0 Резистор МЛТ-2-820 Ом ±5% 24 параллельно
B2II Резистор ОТ-0,5-120 0м±10,% 10 параллельно
R2I2 Резистор УЛИ-1-5,11 0м±3% I
CI55 Конденсатор EM-2-200-3300j-I0% I
CI56 Конденсатор иБМ-160-0,1 + 10% I
ПТ 54 Транзистор КТ 805А I
- 6^-
Продолжение приложения
Перечень элементов к рис. 9
Поз. обозна- чение я**» • 1 rr i Наименование i в**» г-т Кол.{Примечание •
В90 Резистор МЛТ-0,5-2к0» + 5% I
R9I Резистор МЛТ-0,5-Т00К0м t 10% I
В92 Резистор МЛТ-О5-5,1 к0мх5% I
В93 Резистор МЛТ-С,5-3,ЗкОм11С% I
В94 Резистор Ш1Т~0,5-15к0м х5% I
В95 Резистор МЛТ-0,5-1,5k0mi5% I
В% Резистор МЛТ-0,5-1к 0м±1С% I
В97 Резистор МЛТ-0,5-510м ±70% I
В98 Резистор ЫЛТ-0,5-2к0н±5% I
В99 Резисте р ь’ЛТ-0,5-1к0мх£0% I
RIuO Резистор Ш1Т-0,5-3,Зи0м х!0% I
BIUI Резистор МЛТ-0,5-5,1к0м+3% 1
5102 Резистор Ю1Т-и, 5-1,5к0м+Ю% I
ВВОЗ Резистор МЛТ-0,5-5,6к0мхЮ% I
BI05* Резистор 1Ш-0,5-15кСмх10л I
8106 Резистор МЛТ-2-51к0мх5% 5 параллельно
BIU7 Резистор МЛТ-0,5-Ю00мхХ0% I
C7I Конденсатор K50-I2-I2-I000 I
С72 Конденсатор Mbid-I60-Ix^% 3
С73 Конденсатор K5U-I2-I2-I00G I
С74 Конденсатор Ю-160-1х10% I
С75 Конденсатор БЦ-2-2С0-350Смкфх1С% «г X
С 76 Конденсатор Бл-2-ЗСС-2200пфхЗД% I
Д41...Д44 Диод AIG6 4 ЗОВ; О.ОЗА
Д45...Д49 Диод Д226Д 5 IUOB; 0,ЗА
Д50; Д51 Диод ДТсб 2 ЗОВ; 0,03А
~es-~
Продолжение приложения 3
Поз. обозна- чение ! ! f ! * । Наименование ,Кол.1 Примечание 1 ! • J ______ _! 4. _
Д52...Д55 Диод Д226Д 4 1С0В;0,ЗА
ПТ21...23 Транзистор Ш1 165 3
ПТ24 Транзистор П416 I
ПТ25 Транзистор Ш1 165 I
1БЗ Розетка-вилка 2ЕАВ-П13-2О I
E1I6 Вилка P1IIC-I57I I
Ш16 Розетка РП1и-15.Т I
Трб Трансформатор T-I77A I
Продолжение приложения 3
Перечень элементов к рис. 10
Поз. обозна- -1 j 1 Наииенование 1 !Кол. t f _ ,jПримечание
пения 1 I i I
Резистор МЛТ 2,2к0м % 2 параллельно
83 Резистор ППБ-15Г-4,7кСмхЮ/о I
54,55 Резистор МЛТ-2-Ю hJm±I0> 4 ПО 2 QT. /
параллельно
Кб Резистор 7сп-1-IА-Р5к0м±2С$ I
57 Резистор УЛТ-и,5-2о кОм ± 5% X
58 Резистор МЛТ-О,5-2 кОм х 5% I
59 Резистор Ш1Т-о,5-1и кО:.. ± 1и% I
№,11,13 Резистор МЛТ-О,5-200 Ом ±5р 3
516 Резистор МЛТ-О,5-20 кОм х 5% I
517 Резистор МЛТ-0,5-2 кОм х 5%- I
К18 Резистор МЛТ-О, 5-ЮкСмхЮД 1
519 Резистор МЛТ-о, 5-56с См х Ю% I
52и Резистор МЛТ-О,5-I0kCihЮЛ I
521 Резистор ш1Т-0,5-2и0 Ом + % I
В22, 23 Резистор МЛТ-2-IOc Смх Ю/о 4 no 2 itt.
параллельно
R24 Резистор МЛТ-2-1,5 кОм х 10% 3 параллельно
GI Конденсатор МБГ0-2-30С-4-1Г 2 параллельно
С2...5 Конденсатор MPM-ISUrlx 10% 4
Со...9 Конденсатор К5и-12-25-Ю00 4
ДО...73 Кондендатор MPM-I6O-I х 4
Д1 Диод Д226Б I
Д4 Диод Д106 I
Д5,2,3,8 ДиодД226д 4
Д6,7 Диод КУ-201 2
' е?-
Продолжение приложения 3
Поз обозна- чения 1 t -г * i Наименование г j я**. ««W ** *“• ••“» *“ * Диод Д226Е т - - 1 !Кол. t i 1 | 1 !Примечание !
ДР, ю 2 >
ДП,12 Диод Д106 2
Д13.14 Стабилитрон Д815Г 2
Д15 Стабилитрон Д815А I
Д16...23 Диод Д?26д 8
Д24...2? Диод Д243Б 4
Д28...31 Диод Д226Б 4
Д40, Д4Х Диод Д242Б 2
. ПТ!...5 Транзистор МП2? 5
ЛЗ...Л5 Лампа коммутаторная КМб-60 3 6B;0,G6A
Пр Предохранитель ПЦ-38-3 I
ТУ4 Тумблер Т2 I
П? Переключатель 4П1Н2 I неш.3.бС2. охзсп
Тр7 Трансформатор Т-307А I
А Амперметр Li4200 I G-50A
V Вольтметр M42U0 I (0-25СВ) о-зсов
СОДЕРЖАНИЕ
ПАСПОРТ
I. Общие сведения об изделии
2. Основные технические данные и характеристики
3. Комплект поставки
4. Свидетельство о приемке
5. Свидетельство о консервации
6. Свидетельство об упаковке
ВЕДОМОСТЬ ЗИП
Технические описание и инструкция по эксплуатации
I. Введение
2. Назначение
3. Технические данные
4. Состав изделия
5. Устройство и работа
6. Устройство и работа составных частей
7. Тара и упаковка
8. Общие указания
9. Указание мер безопасности
10. Порядок установки
II. Подготовка к работе
12. Порядок работы
13. Характерные неисправности и методы их устранения
14. Техническое обслуживание
ПРИЛОЖЕНИЕ
Puc. i Схема электричес
РНЕ) ЮРТ! FT2
(Лист!)
Л/4 Л24/ТЗЧ
РТН
ТрН_________41___________
Л15 (лист!) Г-Ч10В
"" ) С «4______________
Л25(А11иМГ) f----вЛ^18)
----<('«)
а КУН рщ pTii рпз рт(4
’ 77Г® pJ>~T503_^feo5feiWf509
1«5(лист<) ^бВ
121 faucmi)
Пр fl
I
Станок Ш.й,
Mtmnw«H0
сепаратор
SO
Наполнение но|%з|8 2;
8анны нз|
[ | П₽<2
Станок
Наполнение
Ванны
Прекачкхг±й
JffiM
НЗ 8
Вентилягго|>но1 gg
теплоодмен~нз|
но ха
прошиВка но 20,gg 27
нзП»
mJ_______
uxi iu к.
(Z8}>-----
< * 47л Pi 4 60*1
2 - 39 РИ 606 PW1 /rtn
— ё Я цг-4-—СОД.
ъ_ ____<№
4 - WS Ч w 803 I
(27)>-----'
12
527
КУ 19 Р15 PH
xl, Pi9 П Qi6.
2 J?575W^%J
П P)2
’• ' 'ОТ '608 |>£3
Н0|2,3,12,16 2 ЛЛистО Л223
Н51 t...................-—X
НО I
H3I 14,15
едение Mui- mi> sa
> шпинделя hils «ra//*"
4 В|И Р'б р12
*е-...
535
573(лисго1)
ОН
___________4J5 (flucml)
генерошго Нд Ш.
^127 2g im> 10(лиаЦ^_____
Подъем wn I < 419
шгщнЗглй H5j2J(52о
’' ’ Примечания:
РелакелцтЛД
Размер । '
прошивки нз| 12
£9} (лист 1)
LПунктиром показано электрооборуЭо*
вание, установленное В станке.
М2&— 2. В скобках обозначены номера гнезй
*ЙГ~ р г зге на 1Ш7(М5)
^2Ш ^.Сигнальные Лампы Л7,^ЛИ,Л^ с
желтым плафоном, Л6, Л9- с белым.
Обрыв । . ЛЮ,Л15-С синим.
проволоки —tB генераторе ЩГИ-ЧО*ЧЧОЯ отсуттвуют
стабилизатор напряжения СН, терморе-
гулятор Тр^реле РПЗ^РТЯ, пускатель KN
и трансформатор Тр2.
Рис. 2 Схема электрическая принципиальная
электрооборудования станка} Встроенного В генераторы
ШГМО-WOA и ШГИ-ЙО-^ОБ (Лист 2)
t Блок регулятора поЗачи и ликбиЗации
коротких замыкании
2. Плата поджига
ъ. Автомат Включения генератора
^.Силобой трансформатор
5. Трансформатор питания
б. СилоЬые блоки
7 Блок задающего генератора
8. Пульт управления станком и генератором
9. Высокочастотный блок
Ю.ВентилЯторы
н. Панель управления станком
<2.блок Выпрямителей
13.Фильтр радиопомех
Рис.З Генератор со снятыми дверцами
-7/-
□doujodawaz пианои
Рис. 5 Схема электрическая п
(веков принципиальная задающего генератора
zw nt>-.
*3
Puc. б Схема электрическая принципиальная ci
э
*10
принципов иная сило&ого блока
Рис.7. Схема электрическая принципиальная
отроческая принципиальная платы ^поЭжига'
1 one
Рис. 5 Схема электрическая принципиальная Ьысокочосп
289
ТУ-7
<0
Г
0152
Д220
А222
A2W
♦
4195 Хдшгта
190±ДЙ8ХД586
е э
CI50 Г
: 1д^з
/871 Д185
ЯЭрес Конт Цепь
4о* 25
Шо4 19
t 40
18
26
mp4 20
1 12IL. Тр4 <
155
Тр 4 12
154
Тр4 3
(20
м
140
4
147 ТрЗ 17
146
ТрЗ в
145
ТрЭ 5
150
ТрЗ W
1
149 Тп Ч о.
148
ТрЗ 8
1Э0 /4
и
10
Шб
)инципиальная высокочастотного бяока
60
Puc.9 Схема электрическая принципиаш
ликвидации коротких Замыканий
30
рическоЯ принципиальная платы
оротких Замыканий
I.Сигнальная лампа ЛЗе желтым плафоном
ЛЧ-с зеленым плафоном^ Л5- с красным
15 12 8
18 20
О О О О О
О О * 1
3 1
i
с о *
Рис.10 Схема электрическая принципиальнс
кая принципиальная регулятора подачи
Puc. It Структурная схема
oss>
Рис. 12
Габаритно- установочный мер
очный чертеж
'Размерь! Зля справок
