Нонтосльмый ’

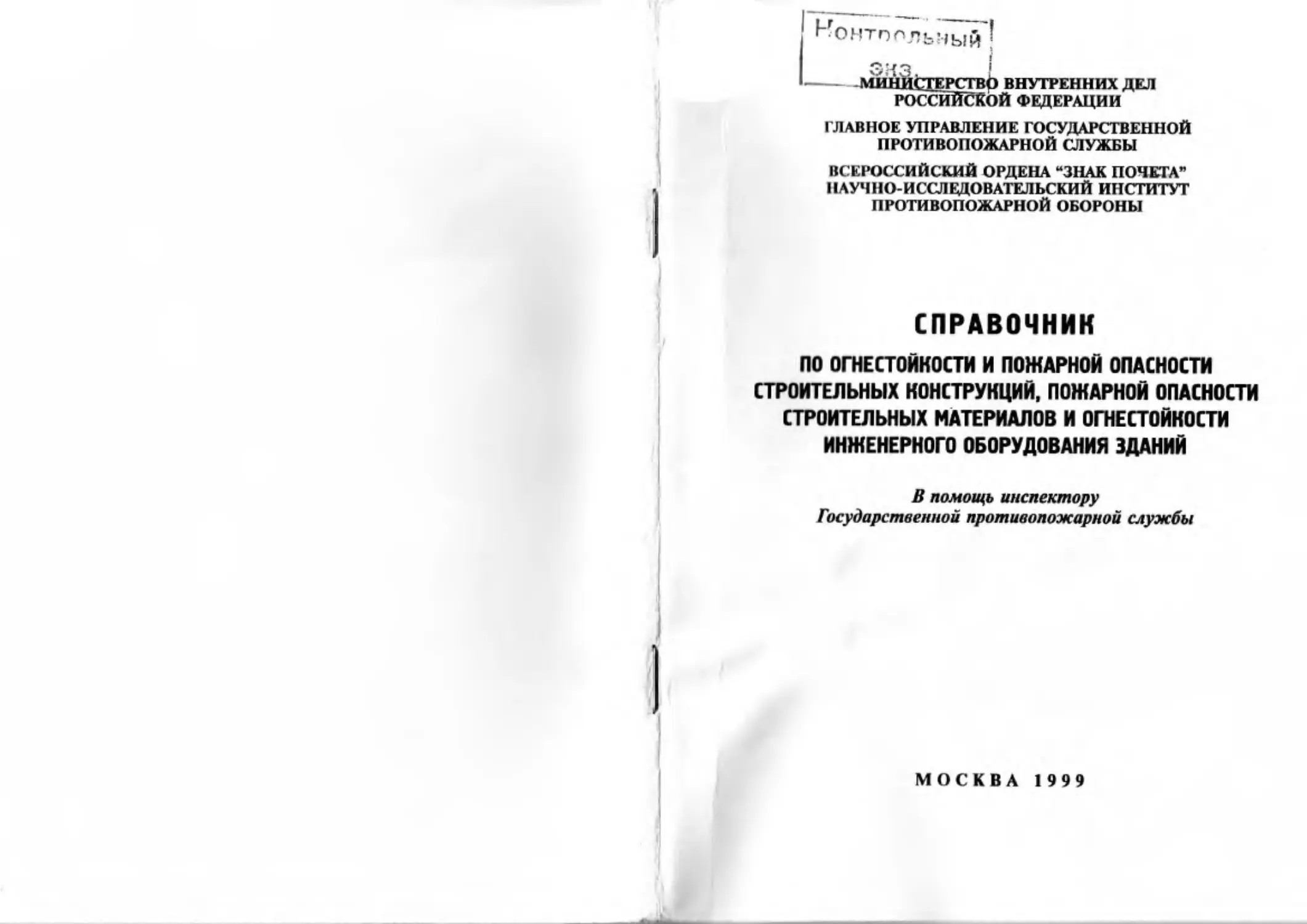

-----МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЛАВНОЕ УПРАВЛЕНИЕ ГОСУДАРСТВЕННОЙ
ПРОТИВОПОЖАРНОЙ СЛУЖБЫ
ВСЕРОССИЙСКИЙ ОРДЕНА “ЗНАК ПОЧЕТА”
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
ПРОТИВОПОЖАРНОЙ ОБОРОНЫ
СПРАВОЧНИК
ПО ОГНЕСТОЙКОСТИ И ПОЖАРНОЙ ОПАСНОСТИ
СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ. ПОЖАРНОЙ ОПАСНОСТИ
СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ И ОГНЕСТОЙКОСТИ
ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ ЗДАНИЙ
В помощь инспектору
Государственной противопожарной службы
МОСКВА 1999
МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЛАВНОЕ УПРАВЛЕНИЕ ГОСУДАРСТВЕННОЙ
ПРОТИВОПОЖАРНОЙ СЛУЖБЫ
ВСЕРОССИЙСКИЙ ОРДЕНА “ЗНАК ПОЧЕТА”
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
ПРОТИВОПОЖАРНОЙ ОБОРОНЫ
СПРАВОЧНИК
ПО ОГНЕСТОЙКОСТИ И ПОЖАРНОЙ ОПАСНОСТИ
СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ. ПОЖАРНОЙ ОПАСНОСТИ
СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ И ОГНЕСТОЙКОСТИ
ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ ЗДАНИЙ
В помощь инспектору
Государственной противопожарной службы
МОСКВА 1999
2
Справочник по огнестойкости и пожарной опасности строи-
тельных конструкций, пожарной опасности строительных материалов
и огнестойкости инженерного оборудования зданий (в помощь ин-
спектору Государственной противопожарной службы
В справочнике приведены экспериментальные данные по огне-
стойкости и пожарной опасности различных типов строительных кон-
струкций, пожарной опасности строительных материалов и огнестой-
кости инженерного оборудования зданий и сооружений, испытанных
во ВНИИПО МВД РФ в 1993-98 г.г.
Справочник составлен отделами 3.1, 3.2 ВНИИПО и филиалом
ВНИИПО в Санкт-Петербурге при участии сотрудников нормативно-
технического отдела ГУ ГПС МВД России.
3
СОДЕРЖАНИЕ
Общие положения.
Испытания строительных конструкций, материалов и инженерного
оборудования зданий, проведенные в НИЦ ПБ ВНИИПО МВД России.
1. Легкие ненесущие и ограждающие конструкции...............8
1.1 Наружные стеновые ограждения..........................8
1.2 Покрытия.............................................13
1.3 Перегородки............*....................... 16
2. Несущие строительные конструкции....................„...23
2.1 Стены.............................................. 23
2.2 Плиты перекрытий.....................................25
2.3 Огнезащитные составы для стальных конструкций........26
3. Облицовочные и отделочные материалы, покрытия полов и кровли. ..32
4. Инженерное оборудование зданий и сооружений........... 36
4.1 Огнестойкие воздуховоды..............................36
4.2 Вентиляторы систем дымоудаления......................38
4.3 Противопожарные клапаны вентиляционных систем........39
Испытания строительных конструкций и материалов, проведенные в
Санкт-Петербургском филиале ВНИИПО МВД России.
1. Легкие ненесущие и ограждающие конструкции..............40
1.1 Наружные стеновые ограждения.........................40
2. Несущие строительные конструкции
Огнезащитные составы для стальных конструкций...............44
3. Облицовочные и отделочные материалы, покрытия полов и кровли....48
4. Инженерное оборудование зданий и сооружений.............53
4.1 Огнестойкие воздуховоды..............................53
4.2 Противопожарные клапаны вентиляционных систем........54
5. Огнезащитные составы для деревянных конструкций.........55
5.1 Составы отечественного производства..................55
5.2 Составы зарубежных фирм..............................62
4
ОБЩИЕ ПОЛОЖЕНИЯ
Справочник составлен в помощь сотрудникам Государственной про-
тивопожарной службы МВД России и содержит данные по огнестойкости
и пожарной опасности различных типов строительных конструкций, по-
жарной опасности отделочных и облицовочных материалов, покрытий по-
лов и кровли, а также огнестойкости инженерного оборудования зданий и
сооружений. Информация составлена по данным экспериментальных ис-
следований, проведенных во ВНИИПО МВД РФ в 1995-98 гг. Область
применения в строительстве различных типов конструкций, приведенных в
настоящем справочнике, находится в компетенции оргонов государствен-
ной противопожарной службы.
Прочерки в отдельных графах таблиц означают, что испытания по
определению соответствующего показателя для рассматриваемой конст-
рукции или материала нс проводились.
При определении пожароопасных свойств строительных конструк-
ций, отделочных и облицовочных материалов, покрытий полов и кровли
рекомендуется использовать также данные, приведенные в "Технической
информации (в помощь инспектору Государственной противопожарной
службы)" - М., ВНИИПО (выпуски 1994,1995, 1996, 1997 и 1998 гг.).
В соответствии с п.5.17 СНиП 21-01-97 "Пожарная безопасность зда-
ний и сооружений" степень огнестойкости зданий и сооружений определя-
ется огнестойкостью их строительных конструкций. Класс конструктивной
пожарной опасности зданий и сооружений определяется степенью участия
строительных конструкций в развитии пожара и образовании его опасных
факторов. Пределы огнестойкости и классы пожарной опасности конст-
рукций приводятся в табл. 4 и 5 СНиП 21-01-97.
В представленном справочнике пределы огнестойкости строитель-
ных конструкций устанавливались по ГОСТ 30247.0-94 "Конструкции
строительные. Методы испытаний на огнестойкость. Общие требования".
Предельные состояния конструкций по огнестойкости приведены в разделе
8 ГОСТ 30247.1-94 "Конструкции строительные. Методы испытаний на
огнестойкость. Несущие и ограждающие конструкции*. Признаками на-
5
ступления пределов огнестойкости несущих и осаждающих конструкций
при огневых испытаниях считались признаки, указанные в п.8.1 ГОСТ
30247.1-94, а именно:
- потеря несущей способности (R) вследствие обрушения конструк-
ции или возникновения предельных деформаций;
- потеря теплоизолирующей способности (I) - повышение температу-
ры на необогреваемой поверхности конструкции в среднем более чем на
140°С или в любой точке этой поверхности более чем на 180°С по сравне-
нию с температурой конструкции до испытания, или более 220°С незави-
симо от температуры конструкции до испытания;
- потеря целостности (Е) - образование в конструкции сквозных тре-
щин или отверстий, через которые на необогреваемую поверхность прони-
кают продукты горения или пламя.
Группа огнезащитной эффективности составов для стальных конст-
рукций определялась в соответствии с НПБ 236-97 "Огнезащитные соста-
вы для стальных конструкций. Общие требования. Метод определения ог-
незащитной эффективности".
Пределы распространения огня по строительным конструкциям,
приведенные в разделе 1 (графа 5 таблиц.) определялись по методике, из-
ложенной в Приложении 1 к СНиП 2.01.02-85*. За предел распространения
огня принимался размер повреждения (в см) образца конструкции вследст-
вие его горения, обугливания или оплавления за пределами зоны нагрева
(в контрольной зоне). Предел распространения огня по конструкциям, вы-
полненным полностью из негорючих материалов, принимался равным ну-
лю без испытаний.
Классы пожарной опасности строительных конструкций устанавли-
вались по ГОСТ 30403-96 "Конструкции строительные. Метод определе-
ния пожарной опасности".
При установлении класса пожарной опасности конструкций по этому
стандарту, в процессе огневых испытаний опытных образцов определяют-
ся основные показатели ее пожарной опасности:
- наличие теплового эффекта от горения или термического разло-
жения составляющих конструкцию материалов;
- наличие пламенного горения газов или расплавов, выделяющихся
из конструкции в результате термического разложения состав-
ляющих ее материалов;
- размеры повреждения конструкции и составляющих ее материа-
лов, возникшего при испытании конструкции вследствие их горе-
ния или термического разложения;
- характеристики пожарной опасности составляющих конструкцию
материалов, поврежденных при испытании по методу, изложен-
ному в данном стандарте.
В качестве характеристик пожарной опасности материалов прини-
мают горючесть, воспламеняемость и дымообразующую способность (ме-
тоды их определения - см. далее по тексту).
6
При этом в отличие от испытаний на распространение огня в соот-
ветствии с приложением 1 СНиП 2.01.02-85* время теплового воздействия
на образцы конструкций определяется требуемыми для этой конструкции
пределами огнестойкости. Испытания проводятся на специальной двухка-
мерной установке с "автономным" режимом теплового воздействия.
Результаты испытаний конструкций по методу, изложенному в
СНиП 2.01.02-85* (предел распространения огня) в большинстве случаев
не могут быть использованы при установлении класса пожарной опасности
применительно к СНиП 21-01-97. Исключение могут составлять конструк-
ции, выполненные только из материалов группы горючести Г4, которые
без испытаний могут быть отнесены к классу пожарной опасности КЗ; вы-
полненные только из материалов группы горючести НГ - класс пожарной
опасности КО, а также конструкции с нулевым пределом распространения
огня - класс пожарной опасности КО(15). Установленные по этому прин-
ципу классы пожарной опасности некоторых типов конструкции приведе-
ны в графе 6 настоящего справочника. Все остальные конструкции с при-
менением горючих материалов и используемые в настоящее время в
строительстве для определения классов пожарной опасности должны про-
ходить огневые испытания в соответствии с новым стандартом.
Направления нагрева строительных конструкций при испытаниях
приведены в п. 7.4 ГОСТ 30247.1-94. Знаком 4>Т в подразделах 1.1 и 1.3 на-
стоящего справочника указано направление нагрева для несимметричных
вертикальных ограждающих конструкций (стены, перегородки). Горизон-
тальные ограждающие конструкции (покрытия, перекрытия) испытывают-
ся только при нагреве снизу.
Номенклатура основных показателей пожарной опасности, которые
необходимо определять при проведении испытаний различных строитель-
ных материалов, приведена в НПБ 244-97 "Материалы строительные. Де-
коративно-отделочные и облицовочные материалы. Материалы для покры-
тия полов. Кровельные, гидроизоляционные материалы. Показатели по-
жарной опасности".
В п.п. 5.3-5.8 СНиП 21-01-97 дана классификация характеристик
пожарной опасности строительных материалов по группам: горючести,
воспламеняемости, распространения пламени, дымообразующей способ-
ности и токсичности.
Горючесть материалов определялась в соответствии с ГОСТ 30244-
94 "Материалы строительные. Методы испытаний на горючесть."; воспла-
меняемость - в соответствии с ГОСТ 30402-96 "Материалы строительные.
Метод испытания на воспламеняемость"; распространение пламени - в со-
ответствии с ГОСТ 30444-97 (Г^КГГ Р 51032-97) "Материалы строитель-
ные. Метод испытания на распространение пламени"; дымообразующая
способность - в соответствии с п.п. 2.14.2 и 4.18 ГОСТ 12.1.044-89 ССБТ
"Пожаровзрывоопасность веществ и материалов. Номенклатура показате-
лей и методы их определения”; токсичность - в соответствии с п.п. 2.16.2 и
4.20 ГОСТ 12.1.044-89.
7
Испытания инженерного оборудования зданий и сооружений раз-
личного назначения (противопожарные клапаны систем вентиляции, ды-
мовые и огнезадерживающие), огнестойкие воздуховоды, вентиляторы
систем дымоудаления, двери противопожарные дымогазонепроницаемые),
проводились в 1995-98 г.г. на основании соответствующих методик, разра-
ботанных и принятых в 1987-93 г.г. во ВНИИПО МВД РФ и созданных на
их основе с учетом требований ГОСТ 30247.0-94 "Конструкции строитель-
ные. Методы испытаний на огнестойкость. Общие требования” норм по-
жарной безопасности (НПБ 239-97 "Воздуховоды. Метод испытания на ог-
нестойкость"; НПБ 241-97 "Клапаны противопожарные вентиляционных
систем. Метод испытания на огнестойкость"; Hllb 253-98 "Оборудование
противодымной защиты зданий и сооружений. Вентиляторы. Метод испы-
тания на огнестойкость."). Незначительные изменения в методиках испы-
таний и в представлении их результатов позволяют полностью идентифи-
цировать результаты испытаний, проведенных ранее (до введения в дейст-
вие НПБ на методы испытаний) с точки зрения действующих в настоящее
время нормативных документов.
В связи с введением в действие "Перечня продукции, подлежащей
обязательной сертификации в области пожарной безопасности" (редакции
1996 и 1999 г.) часть результатов проведенных во ВНИИПО МВД РФ в
1995-98 г.г. испытаний утратила актуальность в связи с тем, что некоторые
испытания носили качественный (несертификацнонный) характер, либо по
причине сертификации незначительных партий изделий и конструкций.
Поэтому значительная часть материалов, вошедших в ежегодные выпуски
"Технической информации (в помощь инспектору Государственной проти-
вопожарной службы)" в настоящий справочник не включена.
ИСПЫТАНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ, МАТЕРИАЛОВ И ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ ЗДАНИЙ. ПРОВЕДЕННЫЕ В
НИЦ ПБ ВНИИПО МВД РОССИИ.
1. ЛЕГКИЕ НЕНЕСУЩИЕ И ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ
II НАРУЖНЫЕ СТЕНОВЫЕ ОГРАЖДЕНИЯ
* (Vn Схема (сечение) конструкции (размеры указаны в мм) Краткая характеристика конструкции Предел 1НМС- стойко- ст, мин Максималь- ный предел распростра- нения огне, см Класс паж. оласн Оргвнюациа • разработчик >й прото- кола или заключе- ниа ВНИИ- ПО, год испыта- ния
1 2 3 4 5 6 7 8
1 / /’ 1 - обшивке - Сталиной оцинкомммый профлнет. 5 • 0.5 мм; 2 - обшивка - стальной оцинкованный лжт. б • 0,5 мм; 3 - утеплитель - пенополиуретан фирмы иМетекно», у 3G-35 кг/м1; 4 - уплотнение - полоса из эластичного пе- нополиуретана. 6 - 4 мм Е 15 40 "Метек ио" (Италия) 6-93
Р0$Хосхх>'иххххх|ххх$< о PQQQQQQCeQQQQQQQQC v jS
' 1
2 1 2 I Т 0,50 1 - оолнетиролбетон. у • 390-350 кг/м' (со- держание вспененного полистирола в гра- нулвх 0.95 м’к 2 - стержень - тяжелый бегом марки В-15; 3 - штукатурка ценсигно-пссчаная (а соот- ношении 1 3». 6 » 20 мм. - “ТГ- >40 Тт 40 НИИЖБ Госстрое РФ 26Л-94 27Л-94
fr • ~т
3
Панели "TR1MOTERM SNV”
Б-SO мм
8 = 100 мм
б* 120 мм
I - обшивка - стальной оцинкованный
профлист. 8 - 0,6 мм;
2 - утеплитель - минераломтные плиты
марки ’TERVCH. £>Р" с поперечным распо-
ложением волокон
I - обшивка - гипсокартонный лист "ТИ-
ГИ-КНАУФ’. 8 • 12.5 мм:
2 - хтепление - плитный пенополистирол
ПСЬС.
3 - клей типа ПВА.
4 - клеевая шпаклевка марки ’ПЕРЛ-
ФИКС".
5 - цип нтоаанньк сосновые доски;
6 - елмокаретаюшне стальные винты 0 4
7 - гипсовал шпаклевка марки ’ФЕГЕН-
ФЮЛЛЕР” с прроклейкой нетканой .кнюй
(серпянкой)
I - обшивка - стальной лист. 8 - 0.6 маг.
2 - утеплитель - мниераловатныс плиты
марки ’PAROC 50F” на синтетическом саа-
1} юшем. 1 • 100 кг/м' с поперечным распо-
ложением волоком
I - обшивка - стальной лжт . 6 ~ 0.6 мм.
-утеплитель- пенополиуретан марки
Эластооор VP Н 2I9/1I5/O”.у - 40 кп'м
КО|45>
"Трнмо"
(Словения)
КО(45)
КО(45)
КО (45)
АО "РА КОС
PANEL
SYSTEMS’
АОТИ1И-
МарКГТИНГ"
г Красиогорск-
5, Моск обл
Фирма "EMS’
(Германна)
£90
£90
£90
?
13-94
17 94
40Л-95
♦5/1-95
5-95
0-95
3 4 5 6 ? 8
Фрагмент деревянной ограждающе* конст- рукции с огнезащитным покрытием 1 ЩИТ ИТ сосновых досок. 2 • огнезащитное покрытие марки 'Файрекс- 200‘, ТУ 57-52-02-95 0 К0<15> Account им» "Крил аж" 489-96
Самонесущая пена из пемопол истирал мшх бжжоа и силикатною кирпича 1 - кирпич сивзикатый; 2 - блоки из пснололистиролбетона марки ПСБ-1. g = 600 кг/м'. ГОСТ 25820-83. 3 - шгухагуркд из сухой специализирован- ной смеси пром заеде гм АООТ ’Опытный таяод сухих смесей”; 4 цемснтио-песчаный раствор (5 = 5-10 ыы| Е 150 0 К0(15) АО-СПМ-. г Вологда 48-Л-96
Фраг мент деревянной ограждающей конст- рукции с огнезащитным покрытием 1 - шит из сосновых досок: 2-огнезащитноепокрытие “ЭСМА". ТУ ОЯД 503 091-94 0 К0(15) ТОО Тсрметттрой" 1-96
фр«1 мею наружного стезоового схражлення из трехс.поймык панелей с утеплителем из ППУ и шнезащитой из гипсокартона 1 - обшивка стальной лист. & « 0.7 мм, 2 - утеплитель - пенополиуретан, у ” 40 «г/м , г 3 - п1мсзащита - лист гипсокартонный, ГОСТ 6266 «9 0 КО(15) ДП ’Про метро йгаз’ 4-96
___________________3________________________4
Фрагмент деревянной ограждающей конст-
рукции с инезаяцигным покрытием
I - шит ИТ СОСНОВЫХ ЛОСОН,
2 - огнезащитное покрытие марки "RS 90
DF* (Гермаина).
5 6 7 1
40 • ООО 764-9?
"Теплоцеитрет-
₽•*'
Г. Москва
Фраг мент деревянной ограждающей конст-
рукции с огнезащитным покрытием’
I - щит из сосновых досох;
2 - огнезащитное покрытие марки ‘Ленокс’
КО(15)
ТОО 'Научно-
производствен-
31010".
г. Москва
763-9?
1- обшивка - стальной лист. 6 - 0.7 мм (ГОСТ 14918-80); 2- утеплитель - минераломттгые плиты мар- ки П-125 ив синтетическом связующем, у - 125 кг/м’ с поперечным рас положен нем во- локон ОАО "Мостермостевдо* (ТУ 5762- 010-04001485-96) Е45 0 КО (45) ЗАО "Коиструкциа”. г Выкса, Н ижс городе км оба. 1430-98
1- обшивка - стальной лист. 6 - 0.7 мм (ГОСТ 14918-80); 2- утеплитель - мииераловатные плиты мар- ки П-125 не синтетическом связующем, у - 125 кг/м' с поперечным расположением во- локон ОАО "Мостермостекло" (ТУ 5762- 010-04001485-96) Е45 • КО(45) ЗАО "Конструкция*, Г. Выкса. Нижегородская обл. 1429-98
1-обшивка - стальной лист, б • 0.63 мм; 2- утеплитель - минервяовтяые плиты мар- ки "Faroe 75С" на синтетическом святуго шем. у - 100 кг/м’ с поперечным респологке- кием волокон EI5 • КО (45) ЗАОЗМК •Вентадл* г Ьалвбамово, Калужская обл 1374-98
1 2 3 4 3 6 7 8
It 13 4 /// p i фрагмент наружно* стены контейнерного тданиа с мнисрыоаатиым утеплителем. 1 обилшка плит* иементно-стружечнал марки ЦЕТРИС. б 24 мм; 2 обшиака - лист гипсокартонный марки ГФ-РИГИПС. 6-12.5 мм, 3 • утеплитель - плиты минералов.!ны« мар- ки НОБАСИЛ. б - 80 мм; 4 . каркас - профиль стальной оцинкован- ный. S ’ 3.0 мм; 3 - прокладки брусок лереааииый. б * 25 мм ±1 EI5O п” EI20 0 0 КО(15) КО (13) "ВАГОНКА' АО Требишоа. Словаки» 892-97 894-97
s
} уь «П
1.2 ПОКРЫТИЯ
н Схема (сечение) всжсгруашин (размеры указаны в мм) Кратки характер нет пав хоне трутам Предел опаггоЯ- вост. МММ Максималь- ный предел распростра- мемма огма. CN Класс пож оовен. •JpiaHHiauxa • разработчик М прото- кола или мключе* нма ВНИИПО. гид испы- тания
1 2 3 4 5 6 7 t
1 12 3 4 \ \ \ \ 1 - профнастит - стальной профлнет ГОСТ 24043-М. & -0.8 мм; 2 паропсваииа оши ело* руберонла ПОСТ 10923-82. 3 - теплоиикчаша лев скм минератоаатиых ПЛИ! повышенно* акткости ГОСТ 22950-78. у • 185 кГи’. 4 - кровав 4 слое рчберокаа ив битумной мае- тнее МБК-Г-55 ГОСТ 2889-80 25 ’ПсммстроЛ проект’ г Пени 10-43
- §
2 ,3 1 2 3 а / / /// 1 мембрана лист сталами* 5 - 0.5 мм 2 - теплоизоляция - вермигх лмтобстом б - 500 кг ’м’. 3 утеплитель - пеио полистирол цемент у “250 кг/м*. 4 - кроала - полаовермая плени на осмояе ЕРДМ .4-1.1 мм: 5 - харам - стальной швеллер Ni 12 0 МП У правде иаое ’Мис проект-2*. г Москм 1 94
S3 §
= 1
3 1 2 Панин "ТЖ1МОТЕЯМ SNV рабочий пролет. » 2.3 н иагрупа (-150 ком1 6-80 мм. 8- 100 мм; 8- 120 мм. 1 об|В1мка спльно* опникомины* ирофпа- спи 8 • 0.6 мм; 2 - утеплитель - мннеравоватшк плиты марки ‘TOVOL ГУР* с поперечным ркпаеоженпем волоком КЕ 45 НЕ 45 ЙЕ 45 0 0 0 КО (45) КО(45) КО (45) Фирма ’Трммо* (С.вовеим) 14-04
А *°
1 2 ) 4 5 6 7 8
4 ю < xW" 4 J 2 Панели "TRIMOTERM SRV". рабочий пролег - 2,0 м. натрутиа, q • 10О-150 кг'м’ 6- 100 мм 6 « 120 мм 1 • профяастил стальной профлист 6-0.4 мм, 2 - утеплитель мимераломатмме плиты марки ПЕК VOL’ с поперечным расположением воло- ком (у» 100 кг/м’>; 3 - кровле • битумный материю марай “Izoaekl" 6 -2.0 мм; 4 • кроала • гммаимомкмй материал марки "Flewper" 6 * 5.0 мм. RE IS RE 15 0 0 КО <131 КО (IS) Фирма -ТРИМО- (Слове нме) 731-97 739-97 740-47
s 1 2 3 Панели "TRIMOTERM SRV 120*. рабочий про- лет 1^* - 2,0 м. нагрузка q • 100 кг/м 1 -профнас тнл - стельной профлист 8-43.6 мм. 2-утеплитель - ммнералояатиые плиты марей “TERVOL" С поперечным расположением воло- кон (у 100 кг/ы’у. RE 60 - КО (С) Ф»<»ма ПРИМО- IC лоое и не) 22-Н
5
6 л .1 Панели ’Вентадл * К-1. рабочий пролет l^r 1.4 м, иагруиа q - 100 кг.'м1 1 - стальные обшивки 5*0.63 мм. 2 - утеплитель минераповатмыс плиты марки ‘Рагос 75F с поперечным расположением воло- кон (у • 100 кг'м*), 3 - стальные прогоны REIS • КО (43) олозмк -ВЕНТЛЛЛ- 1373-98
J 8
J у 1400 U
1 2 J 4 3 6 7 •
7 3 2 5 8^ 1 4 5 Фрагмент конструкции из панелей на основе стюыюго прэфнастмлк мт пенопласта марки Пенореюл". ТУ 5284-101 04614443-97. рабочий пролет 1раб - 3,0 м, нагрузка q = 100 кг/м2 1 - профнветьи - стальной профлист 5-0.1 мм, 2 • утеплитель • жесткий залнаочиый пенопласт марки Пемореэол". ГУ 2234-10444614443-97, 3 кровля - рулонный полимерный матершкл марш 1ЛОН-Г. 8 - мм; ТУ 38-305-1-324. 4 - оемпамигта • лист гипсокартонный ТИГИ- KNAUF. 5- 12Л мм. ТУ 5742-005-0400-1504-95; 5 - клей марки ’МН*. ТУ 38-105160 RE IS 0 КО (IS) АОЗТ ’Момо панель* г. Таллом 7U-4? 717-47
1.3 ПЕРЕГОРОДКИ
Схема (сеяешк ) комструкамв
(размеры указаны в мы)
Краткая характер «стыка
конструкции
огмостоб-
костя.
_____________________3____________________
I - абыпмп - жмет типа ДСП с мворатмв1шм
покрытмем, 5-19 мм.
2 - утеплитель - минеральная вата, у • 15 кгмЗ.
3 - прокладка - неопреновая эластичная лет
сечением 3x19 мм,
4 - каркас - том кол истово* перфорированный
ствльмо* профиль 6?х45 мм. б 2 мм
1 обшивка стальиоЯ оцинкованный лист. 8 •
0.5 мы.
2 - утеплитель - пенополиуретан фирмы "Ме-
текно", у » 30-35 кт/м‘,
3 - уплотнение - полоса нт пластичного
ПГГУ, 6 - 4 мм;
4 - тегиоташктиое вспучивающееся покрытие
марки "Эпжлерм XT-150* ТУ 558 МП-ДОЗ*-
058-92. расхож 5 кг^м’;
5 - огнезащитный состав СГК-1 ТУ 1-2355-90.
расход 2 кг.'мI 2
Максималь- ный прелая распростра- мемня огив, см Класс пож. спаси Оргаыкш|ив - разработчик Л прото- коле ИЛИ тахлюче- НИ1 ВНИИПО. гоя испы- тания
5 6 7 8
40 СП ’Москвь- Мвкдошшьдс' 4-93
|т >40 Фнр». “Метеамо" (Ита- лия) 6-»
| 1 - обшиам - лист гипсокартонный фирмы
“KNAUF* (Германия). 8 и 12.« мм.
2 утеплитель - стекловата марки “ISOVF.M* (
Германия ).
3 - каркас профиль стальмо*. 6 0,8 мм
АО “СУМ про-
ект’, г Москва
Панели *ТЖ1 МОТLUM FTV’
б*- 80мм.
6- 100 мм
5 - 120 мм;
1 обшивая - стальное пиинковаимыА проф-
лис т. 6 0.6 мм.
2 - утеплитель ммнеравоватные плиты марки
"ТЕРVOL DP" с поперечным расположением
волоком
Elk)
Elk)
El 30
0
о
о
КО (45)
КО (45)
КО (45)
13-94
16-94
I - обшивки - гиткокжргониый лист ГОСТ Е! 30
6266-8! влажностью 20Н.
2 - теплому он эоляммомиая не иполотмая вата.
Г - 185 «г м‘.
3 - стальной оцинкованный карам. 5-1.0 мм.
4 - самсмифешощме стальные винты
ООТПКОС"
I - обшивка ствяьной лист. 6 - 0.6 мм; EI 150
2 утеплитель - минсраловатные плиты марки
TAROC 50Р кв смитгппеском евмуюшем у -
100 вт/м3 4 с поперечжм расположением волокон
КО (45)
АО "РАЯОС
PANEL SYS-
1-95
1 2 j ZZZZZZI 4 5 4 7
7 1 2 1 обшивка - стальной лист, 6 - 0.6 мм; 2 утеплитель - мииераловатные плоты маран "AKL* на симгетмчвевоы связующем с попарен- EI 120 КО(4$) ♦PM-SKAN- SKA" (Фиидам- ДМВ)
8 мым расположением волоком, у • 110 кг>'м’
• 4 2 \ Перегородка из гопсоквртоиыык листов с миис- рдвоветмым утопл отелем (ТИГИ KNAUF С 113 Преграда) 1 - обшивка - лист гипсокартонный ТИГИ- KNAUF, & - 12,5 мм. ТУ 5742-005-04001500-95. 2 - карам - профиль стальной оиимкоеаммый ТИГИ-KNAUF типа ПС-100 я ПН-100, TV 1 HI- 004-0400-1501-95; 6 1 - утеплитель - ммпераловатмьвс плиты мар аи *AKL" фирмы ’Пароа’ (Финляндия). 5 • 10 мм; 6 2 утеплитель - минераловатные плоты мар- ки М75, ГОСТ 30244-94 EI240 EJ240 • КО (45) КО (45) АО -ТИГИ г Красногорск
4— _600 1 £
♦ Я Перегородки и» пенооолистмролбетонных панелей: 1 панели из псиополистировбетош. | 600 от/м\ ГОСТ 25120-43. 2 иемснтмо-песчаный раствор (8 • 5-10 мм) >40 АО "СПИ", г. Вологда
10 1 Э 2 .. 2 5 от Перегородки из лаюгюлистиролбетонных панелей с обшивками из гипссжартонных листов 1 <- памелы из пемпоолмстиролбстоиа. s - 600 кг*Л ГОСТ 25820-13. 2 лист гмгкокартоимый. ГОСТ 6266-89. 3 - иемсотно-песчаный раствор (8 -5-10 мм) EI 120 0 кооя АОХТ1М". г. Вологда
____________________I_____________
Перегородка от гипсокартонных листов с ыимс-
ралоаатмым утеплителем
И • обшивка - лист гмпсовартомиый марки
-KNAUF-CIPSO 13-4Г, б- 13 мм. (Финляндия),
2 • каркас профиль стмьмой оцинкованный
марки ’BILTERE" (Туром), Н - 100 мы
3 - утеплитель • ыинераловатные плиты мар-
ки "Орсил CWP* (Чехия), 8- 50 мм, ГОСТ
30244-94
КО (45)
Строительная
фмрыа ТАМА*
(Турымв)
648-96
Перегородка из гмпсокартомиых листов с миж-
раловатиым утеплителем типа С-115 (ТИГИ-
KNAUF):
1-обшивка - лист гипсокартонный ТИГИ -
KNAUF. 6- 12.5 мы. ТУ 5742-005-0400-1508-95.
2-карам-профиль стальной оцинкованный ТИ-
ГИ-KNAUF типа ПС-75 и ПН-75, ТУ II11-004
(MOO-1508-95,
З-утепдигель минерало ватные плиты марки ПМ
50 на синтетическом свазуюикм но ГОСТ 9573-
82
КО (45)
АО
ТИГИ-Марке-
Красногорск.
1 2 2 4 5 « 1 1
и 2 J | 7'T w 1 L - ! 8 Перегородки с олжклоАиымм обшмавамм ю гипсовслоялжтык листов ОАО ’Авангард KNAUF: 1-обшивка - листы гмпсоеолокмистые ОАО "Авангард KNAUF, & 12 мм (ТУ 5742- 0040151177-97); 2-утеллюш1ь • минеральная мт» марал ЗОН ООО 'Тепломюллиях". Ь 70 мм. у - (5Ф40) г*1 (ТУ 21-24-52-95), 3-ирвас - профиль етаяьмо* оихмвоымкыЯ ТИ- ГИ-KNAUF тмм ПС-75 и ПН-75 (ТУ 1111-004- 0400115ОВ-95Х 4-самомеретающие стальные шурупы EI4S ым - КО (45) КОСО) ОАО "Амигард KNAUF", г Дмроанс». Нкмгоролскм ив.’ 1245-91 1243-91
3 к \ \ [2 Ц |j 4 * ’ г
14 1 ( _ Ч я Перегородки с двухслойными обшивками ю гипсоволоамистых листов ОАО "Авангард KNAUF 1-обшивал - листы гл исоволови истые ОАО "Авангард KNAUF, 4 - 12 мм (ТУ 5742- 0040351177-97); 2-утеплитель - минеральная мт» марай ЗОН ООО Пеплоюонимя’. 5 - 70 мм. у - (50-60) tnXi’(TV 21-24-52-94); Jкараэс - профиль стальное оиииксиаммы* ГИ- ГИ-KNAUF типа ПС-75 и ПН-75 (ТУ 1111-004- 040011500-95)1 4-сам<жарсмкмимс стальные шурупы EI90 EJ 90 • КО(45) КО (45) ОАО • Амиг.рд KNAUT, г. Дхршны. Нмшгороасш овя. 1246-91 1244-94
'ZzZzZZZ^'Z. VZZZZ/ZZZZZZZZ *ZZ*ZZZZZ/ XXWXWW ,ХХ\Х\ХХХХХХХХХ\\Х .ХХъХЧХХХХ , Я
4 Zf 400 L я
J 1
Я
Т^~и
8
1 1 2 J 6 7 а
15 2 3 1 * Перегородки с оджх лоЛ1гыми обшивками Ш гмпсоволокнистых листов ОАО "Урманам* 1-обшивп - листы гипсоволокмвстые ОАО •У рал гипс* Ь - 12.5 мм (ТУ 21-31-69-49). 2-утсалитель ыикералсштмие плиты марки П- 125 ОАО "АКСИ", 6 = 70 мм. у - 125 кг.’м' (ГОСТ 9573-96), 3- карме - профиль стальной оешмхомииый ГИГИ-KNAUF типа ПС-75 в ПН-75 (ТУ 1111- 004-040011504-95). 4- самомарешошне стальные шурупы Е1М КО(45) ОАО "Уралить’’. г Челябинск 1349-94
8 I
4 И" 600 1 и
16 \ 1 _ Ч Я IkptfopoiKM с даухс.аоймыми обшивками ю гипс сволокмнстык листов ОАО "Уралгкпе' 1-обшивм - листы гмтково.ьокмистые ОАО Е1 90 • КО (45) ОАО "У рал гипс", г. Челябинск 1550-9»
ХХХХХХХ ЛХХ ХХХЧХХХЧХХХХХХ .ХЧхХХХХХХ -XV 1 ШМВНМ а ’Уралите". 6 12,5 мм (ТУ 21-31-69-49). 2-утсплитгль мишераловатмые плиты марки П 125 ОАО "AKCW 6 • 70 мм у - 125 кг’м’ (ГОСТ 9573-96).
1 ^XXXXXXXVAXXXXXXXXXXXXXXXXXXXKXXXXXXXX' И ZZZZZZ» ZZZZZZZZZZZZZZZZ/ZZzy *Z*Zz%ZZZZ.
4 /у МО j. „ 3- каркас профиль патьнсА оиимковаммый ТИГИ-KNAUF типа ПС-75 и ПН-75 (ТУ 1111- 004-040011504-95); 4- само юре тающие стальные шурупы
п Перетроми с грслслюйнымн обшивками ю тип соеплокммстых листов ОАО "Уралпик* 1-обсоиака - листы гигкоюлокнигтые ОАО "Уражгмпс". 6 - 12.5 мм (ТУ 21-31-69-49); 2-утеплитель минерапомтмые галиты марки П- 125 ОАО ’АКСИ". б • 70 мм. у - 125 кпЫ1 (ГОСТ 9573-96); El 150 • КО (45) ОАО "Урвяптс*. г Челв6ы1кк iMt-91
4 ^7 —т fHTM-KNAUF Г.П. ПС-75 ПН-75 (ТУ 1111- 004-040011504-95); 4- самонарс шпине стальные шурупы
2. НЕСУЩИЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ
8 3 5
J > , 100 к
но»о vо« ма -мнажснгаизой инмкжЬмои э (я/ля 001 — Л- ’.ТОЛ -Ml 1 _ таен жхл еаи-чгабаимм «traiwuaU •£ *№М А*Л - О '1ШС Панели TRIMOrtRM ГТV 0-00 мм. 5- 120 мм; 6-200 мм; К _ Л X 2 утеплитель - ммнеражматмые плиты маржи ГТ- 125 мв скмтттическоы смзутошеы. г 12$ кт/м’ с поперечным расположением ммоном ОАО "Мостерееостекло* (ТУ $762-01004001415-96) 1-обвиты - сталыюА акт. иаруммм 6 - •»? мм. мгутремашя • i - 0,5 мм, 2-ут«иятмъ - мимсражхгтмыс ммтм март ’PAROC 50F" па сэигттпесаоы смзушммм, у • 15 мг'м1 с поперечным рослоложеммем аааоаом 1-обвивке - стальмоб лист, £ 0,7 мм (ГОСТ I49IS-B0);
888 2 а а а
• • • • •
593 §8“ г г 3 5
ф|фМ8 1 рММО (Скисши) г ьыгса. Ниже тором жал с4л. Ферма Талек PwokOytaal Systan* (Фмнмилма) 3*0 ТСокструсши".
Hi
к
2 2 ПЛИТЫ ПЕРЕКРЫТИЙ
м rVn С кем» (семейке) конструкции (размера указаны мм) Краткая характеристик! к<мстр>кимв Предел огмсс-тоЛ- мостм, МММ Opt анк маня - разработчик Nt протокола млн тактю^ния ВНИИПО, ГОЛ испытания
1 1 е Плит» перекрытия из »*»нстото бетона ,1 - арматура продольная верх мм 106 А-1п, 2 - арматура гфоэо.шная мижияя 9С1 A la, 3 - арматура поперечмая верхняя и мюгмяя 1906 А-1п. 4 - распорки 04 Вр-1 R£I6O АО'ТАБУ. ДОВА". Бетарусь 966-9-’
1 600 < 1
Г “ Т 1 \ Аь? 600 г §
13 ОГНЕЗАЩИТНЫЕ СОСТАВЫ ДЛЯ СТАЛЬНЫХ КОНСТРУКЦИЙ
3
Стиишс Коломны с покрытием 8607
цхми гомшм покрытик 1,41 мм)
I лаутакр №20;
2- покрытие 8407
Слиытые иаломиы с покрытием 'Хемсо-
тсри 4КС а защитной краской 300D «*-
шал толщина покрытии 1.55 мм)
I - иутаар №20;
2- покрытие 'Хкмсотарм 4КС* и шкитааа
краска 3000.
4 5 о
4-в П4иНИ1ге UT. Аигжни В9М7
4-е "HenuMhenB АВ”. Шмии» 174-V7
1 2 3 4 3 6
3 СтгльШ колонии с покрытием PYRO- SAFE RammoplaM SP-A2* 'толщина no S-я *гИ Rrand- achutz". Ml-97
\ крытия 1.0 MM) Германна
! \ 1 - 0*)Tup №20,
M . Й ’ 2 - покрытие TYRO-SAFE FlammopUjt SP-
AT
ё г
« (ыыишА f ' Стальные колонны с покрытием "PYRO- 4-Я "Е -ооИ 761-97
^..... i \L.!....J TECH SP" (толщина покрытия 1,5 мм) 1 - дяутаяр №20, Limned" Ангаия
I \ 3- покрытие 'PYRO-TECH SP*
u 1 1
| I i *
M .]-
U- in U
1 2 3 4 5 6
? < м л J (V • Z ч „ h 8 3 *• Сгяламые коионмы с ппмрытием "O3C-MR’ (толшина локрытна 12 мм) 1 - ляутямр №20, 4- иокрытш ХИС-МВ* DH77$-«t- 17297211-*М ТОО Няучно- промтводст венная лабора- тория J8030’ Россия 650-97
г
L=d 1—_ d
1 Стстъные Коломны с посрытнем ‘ОФПМ- 12" (толщина поарытня 35 мм) 1 - длчтмр №20: 2- покрытие "ОФПМ-12" ТУ5767-ОО2- 23110955-94 1-Я ТОО'Терми нсры'. Роюа 150-97
я» J г 1" р 1 _Д 1
a
> 2 3 4 5 6
9 Сталыпае колонны с покрытием " Fire flex 31 IS". (толщина покрытие l.t мм) 1 - акутаьр № 20; 4-я Tikkunb Оу. Фнмлямлмя ММ 0196*
•
J t u= в i 3- огиеташитим краска *f (reflex Ml-У
10 Стильные колонны с покрытием ’F геОеж* и гюкрыяным слоем "DwanoMCF, (сбимя толщина покрытие 1.4 мн) 1 -мутшрМЗО. 2 - огчемшнтиая красил "Fireflcx” и покрывной слой -Duranol-40” 4-я ТНАилЬОу. Фямдямлмя 014-03 97*
— 1 4'"‘ •» 9 > Г й ft
1CJ
Э 4 S 6
Стиыше юлоииы с покрытием 'СГК-Г. (толщина покрыт» 2.0 мм) 1 -ааупар Ж 20; 2 - огнемшитный кпеикваюшийса состав СГК-1, ТУ 7719-162- OOOOO335-9J. 5-я АО НПО «Спеюмерго- гс хяикж». Мюм оао-оо.г"
' испытан» фяикяы • С Пггер^гскоы ВНИИПО
3 ОБЛИЦОВОЧНЫЕ И ОТДЕЛОЧНЫЕ МАТЕРИАЛЫ. ПОКРЫТИЯ ПОЛОВ И КРОВЛИ
м Наимснооаммс материала ГОСТ UN ТУ ма матер мал ГОСТ 30244-44 ГОСТ 30402*90 ГОСТ 39444-94 ГОСТ 121.044-89
3 т , 1КТОрКХ- чме Горючие (групп» го- рючести) Групш ВОСЛЛЯМС- KfCMOCTH Группа распростра- нения пламени Токскчмостъ продуктов горе- 1«м>
способшость
1 2 з 5 7 1 9 10 II
1 Картон прокладочный асбесто- вый ТУ 38314-25- 19-92 нг • • • •
5 Бумага асбестовая теплоизоля- ционная марки БТ ГОСТ23Т7М5 нг - • • •
3 Плита пенополистирольная ПСБ-С-25 ГОСТ 15398*84 Г4 В2 дз •
4 Плита лреяссно-стружечная с ламинированным покрытием D • •
J Покрытие ковровое-тафтинг ТУ 81ИМЮ2- 39920662-97 В2 РПЗ дз •
6 Кровельный материал "Изопласт ГГ 1У 5774005- 05766480-95 Г4 в: РП4 • •
7 Кровельный материал "Иэоэласт П’ ТУ 5774-007- О576М8С-96 Г4 В2 РПЗ •
Обозначения:
Пожарно-техиическнс характеристики материалов представлены в соответствии с пп. 5.3-5.8 СНиП 21-01-97 'Пожарная безо-
пасность зданий и сооружений"
* Намыемомняе матермыв ГОСТ клм ТУ » материал ГОСТ 30244-94 ГОСТ 30402 9» ГОСТ 50444-М ГОСТ I2.IM4-B9
Нетрму- чис Г ар»с*ые (группа го- t*4ecrM.| Г руяпа воспламе- няемое™ Группа распростра- нения пламемн .'1ым«ю6рпу1П1ша способность Тожсячмосп продуктов горе- ния
8 Теплоизоляционный материал "СПУ 367“ Г4 В) •
9 Линолеум поливинилхлоридный на утепляющей подоснове ТУ 5771-054- 00204100-95 Г4 ВЗ РП4 до Г2
10 Линолеум поливинилхлоридный без подосновы ГУ 5771-067- 00204300-96 Г4 ВЗ РПЗ до Г2
II СПУ 367 пенололиуритановый теплоизолирующий «сендвич» Г4 ВЗ дз тз
12 «Durastccl 3DF2» композицион- ный теплоизоляционный матери- ал - нг - • • -
13 Линолеум поливинилхлоридный без подосновы ТУ 5771-067- 00204300-96 Г4 ВЗ дз Т2
14 Линолеум поливинилхлоридный на утепляющей подоснове ТУ 5771- 0547- 00204300-96 Г4 ВЗ • дз Т2
15 Полипропилен "Каплей" ТУ 2211-015- 00203521-95 • • дз ТЗ
Обозначения:
Пожарно-технические характеристики материалов представлены в соответствии с пп. 5.3-5.8 СНиП 21-01-97 "Пожарная безо-
пасность i.wnrft и сооружений"
м ГОСТ ши» ТУ материал ГОСТЗ«44-»4 гост зааазн ГОСТ 34444-44 ГОСТ 111 444-14
Негорю- чие (группа го- рючести Группа вое плане - |(М МЩ1U Г руппа распростра немка пламени Дмшообрктуюмаа с гэособаюсть Тоаскч кость проауктои гсрс- юм
14 Стенопы панель га ДВП с деко- ративным пленочным покрытием • - Г4 • •
п Обои стеновые нз стекловолокна - П - •
II Звуке-теплоизоляционный мате- риал "DURASTEEL 3 " - нг • -
If Звуко-теплоизоляционный мате- риал "Штейн Бахер" • Г4 -
20 Звуко-теплоизоляционный мате- риал пеиополнетирапцемен! - П • •
21 Плитка из винилового композита серии Standard Excekm • п 82 Д2
22 Панель потолочно-стеновая из минерального волокна - Г2 В2 Д1
23 Кровельное покрытие "ARMOR PLUS 20" • Г4 83
Обозначения:
Пожарно-технические характеристики материалов представлены в соответствии с пп. S.3-5.8 СНиП 21-01-97 "Пожарная безо-
пасность зданий и сооружений*
№ Наимсгюваннг материала ГОСТ мая ТУ ка материал ГОСТ 30244-44 ГОСТ 30402-96 ГОСТ 3(М44-% ГОСТ I1I.B44-S9
Негодно чме Г орючие (группа го- рючести/ Группа аоспламе- юемпсти Группа распрос гра- нений пламени Дммообратуюшая слособаюсть Токсичности продуктов горе- ние
24 Покрытие ковровое-тафтинг ТУ 8170-002- 39920662-97 - 82 • ДЗ Т2
В Плита древесно-стружечная с ламинированным покрытием - гз • • - ♦
24 Плита пенополистирольная ПСБ-С-25 ГОСТ 15588- 86 Г4 В2 * ДЗ Т2
2? Армированный рулонный поли- мерный материал "Поликров АР- ВО" ТУ 5774-002- 11212564-96 Г4 В2 - - -
21 Пенополиуретан СПУ 367 Г4 - - дз •
Обозначения:
Пожарно-технические характеристики материалов представлены в соответствии с пп. 5.3-5.8 СНиП 21-01-97 "Пожарная безо-
пасность зданий и сооружений"
4. ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ ЗДАНИЙ И СООРУЖЕНИЙ
4.1 ОГНЕСТОЙКИЕ ВОЗДУХЫ
м пл изделия Гсхнмческм закумежташм на покрытие Прелей огнестойкости, час/ толшмка покрытия, мм Клвссифккктя по НП Б 230-97 Oprwomun - npo«naoA>n*
! 2 3 4 5 6
1 Вспдухожод огиестойжм! с ix-крыт нем о опешргт кого составе ФвЦзекс 300 ТУ 23 1600 025 40366225 9» 160 ООО "Ассоциация КРИЛ А К" 109428. г Мосвяв. 2*9 Имсти- г»тская >л., 6
3 Вспдуховод агиестойжнД С <к нсэашгтым покрытием ОХ'МВ ТУ 3573-008-172*72 II -97 1.0/4,010.5 1Л7.010.5 160 190 ТОО'ИПЛ ЗИМУ. г Москва
4 Ьладуховод огмсс-пэйжнй с комплексным тгл-кюгиезашитиым по- крытием -ЩИТ-IB" ТУ 37 69-013-40366223-99 2.560110 Е 150 ООО “ Ассоциация КРИЛ А К". 109428, г. Москва, 2-9 Имсти тутсхжя ул., 6
5 Вощудовол огнестойкий с огнезащитным покрытием ОСП-1 ТУ 2145-00140606310-95 0 75»2,4±0.1 145 ЗАО "СМИТА*. г Мош
6 Волг, левее освестоккпй с огжшатшм покрытием ОВП - IK ТУ 5722-002-002» 1967-95 I.0M.1XS 160 АО-ЭТНА", г Москва
7 Воздуховод оеиестоАвиЙ с покрытием oiHeiauiHTNU v порюованным марки ОФПМ-12 ТУ 3767-002-23110955-94 I.S'e.OtO.l 190 АО "ЭТНА", г Москва
8 Воздуховод огнестойкий с композиционной огнем шитой из несгораемых (ъип на основе боыиьто •ого волокна и лгнетл- оштного состава “ЭСМА‘ ТУ 576940^24-500022414-96 (али- ты) ТУ ОВД 503 091-94 (сост» "Эсма") 2йкомоозиц. коме тру кина по мер» разработчика EI 120 АОЗТ •Тимоогнеммяита”. Мо- скоеская обл . 141 ИХ) г Серей- ся Писал
9 Воздуховод огнестойкий с покрытием SIGNULAN 3000 Технологический регламент pupa ботинка 2 «25 92 1 ОИОг2 1 120 160 "SIGNUM BnndKhuU Ginbh-. NKJerttcfgef Maik 6. 49143 Bis- sendorf
Ni П.П Наименование оде лиа Техннчсекла локуиеитвима на покрытие Прсмлогнестойкости час толщина покрытия, мм Классификация по НПБ 239-97 Оргаикниия про изволите л к
10 Bojт»довод огнестойкий ю плит Ihermax SL-30 Конструкция пв черт и инструкциям риработчии 2 Л 50*0.5 (с намадклми по техноло- гии ияигивитсля 1 Е1 150 ThennaA-Brandscttutzbauteiie GmbH. Аястрил
II Воздуновсл сгиестойкий с покрытием ОПЛОТ ТУ 5575-008-17297211 -97 ОЛЗ.ЗвО.З 160 АОЗТ “Лог-Вемтгервмс’' 109382. г Москаа, ул. Нижние Поля. 29
4 2 ВЕНТИЛЯТОРЫ СИСТЕМ ДЫМОУДАЛ ЕНИЯ
Мал Тип аситлятора Предел огнестойкости, час •‘тем пература, *С Оргмюаима - проялаонител
1 Вентилятор дымоудаления крышный типа ВVD 2.0*400 "TURBO LUFTTECHMK GMBH" Guchelttereich Satwwvwtilaiare» (34222 Bad НетхГеИ Poufach 1234, (ермаши)
2 Веипилте* риипни) хи у имам moi к» нлкаюап лрл локарл ВР-15-64 1-Ж4 (Мб 3- 12 5) 2.0*400 I.OfcOO ООО ’BE3A’. Г Мл.м
3 Вентилятор дымсумяемвя осевой 'AEROFOIL FANS" mm JM Н Т 400<2 LMN •WOODS оГСоЫиме» tJd (TiAell Way, Cakhaatr. Eaiex. CO4 5AR. f _
4 Всктклггор дымоудаления осевой типа FIRE 2.0'400 АББ «Men Оу, Финиши
3 Вемтнлтф дымоудаления крышный типа SVDV 2.0.400 АББФаепО). Фннлаадла
6 Вентилятор дымоудаления центробежный типа GT 2.0*400 АББ Флект Оу. Финлеи дня
7 Вогтштсри аыооумоклнх рымльлые ВЦ14- 46-ДУ. ВГЮО-45ДУ. ВР25ОЧ6-ДУ (М2 «) 2.0400 1 5'600 АО МОВЕН (111524 Москва, ул Плеханова. 1 7)
В Влхтиллторы лымоуджл.ли. ралиальимс BUS 50-ДУ. ВЦ5-35-ДУ; ВЦ5-45-ДУ. ВР100-5О-ДУ (MJ 55») 2.G-400 15600 АО МОВЕН (111524 Моемы, ул Плеханова, 17)
4 Вентиля, иры шмоушкм|а ралшлыше ВР4О- 75-ДУ, ВРЮ-70-ДУ, BPU-77-ДУ (Ж2.5-12 5) 2,0'400 1.5.600 АО МОВЕН (111524 Москва ул. Плеаанола. 17)
10 Всотхлггор арышихА радмалаш» ш шмоуаа- ланма ВКРМ-2ДУ 2.0400 1.5'600 АО МОВЕН (111524 Москва ул Плампом. 17)
II Веяггмлятор осевой .тля дымоулалсмня ВО-14- 320-ДУ 20'400 АО МОВЕН (111524 Москаа. уя Плеханова, 17)
4.3 ПРОТИВОПОЖАРНЫЕ КЛАПАНЫ ВЕНТИЛЯЦИОННЫХ СИСТЕМ
м п п Наименсалние киве л и я Тоническая докуыентаадеа на лоарытне Предел огместййкости час Классифилдымя по НПБ 241-97 Органитаоня - производитель
1 Клапан дымиу дал синя створчатый фмр мы • КОЯ** -Фиил янд ИЯ)’ 1Л 160 “АО КОЯ ИЛМАСГОЙНТК”, Leuokenunkaiu 7. РО Вх.х 3SI ПН 33101 ТАМРЕКЕ HNLAND
2 Клапан дымоудаления -ДОЛ2-. 1Л 160 Фирма “FRA8A". Австрия
5 Клапан противодымной вентиляции дланиЙ и со- оружений КДМ-2 ТУ4Й54-О03-П75Г75 94 л 160 ЗАО “ВИНГС -М", Моеш
4 Кланам дымовой типа EKA-3-RL’ и 190 "Gebrvdtf TROX GmbH". Смг» inanv
5 Кланам дымоудаления типа "ALE" 1.0 160 "АО КОЯ ИЛМАСТОЙНТИ- LenuKratanlatu 7. Р О Box 351 F1N-33IOI ТАМРЕКЕ FINLAND
6 Клапан дымоудаленка поутажный. типа КДП-5А ГУ 4OO-28-I54-9O с юм 93 0,3 1 И ОАО -МЭЛ-. М«хы
7 Клапан противопожарный комбнннроааммый типа WSD 0.5(1.0) R скобках укатано тмачение парапет ра при нанесемии на наружную по верх нос тв клапана огнемиаитмого покрытия OBI 1-1К по ГУ 5722-002- О0281967-9ЯАО “ЭТНА"’. Москва) тплтншоА 4 0*0 5 мм. 1 30(160) Ф»фма -HVNlbR INT." (Ведн- «обритамня)
8 Клапан ошемлерживаю- шмйКОМ-1 ТУ 4854-002-11751775-93 Q5 1 75 ЗАО ВИНГС- М". Москва
9 Клапан прмтижоножарыый вомбимкфоаанмый КПК-1 ТУ 57-22-001-17951610-96 и 190 ТОО ’ВИНГС" Московская обл
10 Клапан противопожарный тмпаЯКА 3 (RU) и 1 90 ’TROX AUSTRIA GmbH’. Aus- tria
11 Клапан протнкхюжврмый типа FKA-300-RU 0,75 145 TROX AUSTRIA GmbH’. Aih- irta
12 Клапан протиюпожарыый тина FKR-3 (RU) и 190 ’TROX AUSTRIA GmbH’. Au^ Um
13 Клапан противопожарный папа FV К-90 и Е1ЭД •TROX AUSTRIA GmbH’. Au»- tna
ИСПЫТАНИЯ СТРОИТЖЛЬНЫХ КОНСТРУКЦИЙ И МАТЕРИАЛОВ. ПРОВЕД1ННЫГ В САНКТ-ПЕТЕРБУРГСКОМ ФИЛИ АЛЕ
ВНИИПО МВД РСХ СНИ
I. ЛЕГКИЕ НЕНЕСУЩИЕ И ОГРАЖДАЮЩИЕ КОНСТРУ КЦИИ
I I НАРУЖНЫЕ СТЕНОВЫЕ ОГРАЖДЕНИЯ
Таблица I
Схема (сечение) конструкции (размеры указаны а мм) Краткая характеристика конструкции Предел огне- стойко- сти. мин Макси- мальный предел распро- странения огня, см Организация- разработчик № протокола или тажлючеиия ВНИИПО. год испытания
1 //ш , Фрагмент стеновой конст- рукции с деревянным карка- сом 1 - деревянный каркас, пропитанный составом VANN-1 (Германиях 2 - утеплитель «Рагас IL- SO» обшей толщиной ISO мм; 3 полоса из гипсокарто- на «Giproc Protect Г 15» шириной 150 н толщиной 15 мм: •1 - плита нз гипсокартона «Giproc Protect F 15»; 5 - строительная плита «Master» толщиной 10 мм. Е 60 «Sepa Оу». Финляндия 144-12.97
,1Н/ ' 1 /II/. J—-111]
И
Продолжение таблицы I
№ tVa Схема (сечение) конструкции (размеры указаны в мм) Краткая характеристика конструкции Предел огне- стойко- сти. мин Макси- мальный предел респро* сгранения огня, см Оргвнмзашяя- разработчмк Np протокола иля заключения ВНИИПО, год испытания
2 12 3 4 1 \к г Фрагмент стеновой кожт- ру кции толщиной 175 мм 1 - пгноплтистмро 1. 2 - стальная обшивка тол- щиной 0.6 мм; 3 - плиты из ДСП толщиной 21 мм; 4 - вставка ю полосы ДСП шириной 150 и толщиной 21 мм. Е 15 более 40 «Isora Оу». Финляндия 053-07 97
/
3 т ▼ 3 12 А 1.^ Фрагмент стеновой монст- ру кимм толщиной 105 мм 1 - стальная обшивка тол- щиной 0.6 мм. 2 - листы гипсокартона толщиной 13 мм; 3 - бумага хи обработки краев; 4 - заливной пенополиуре- тан Е 30 0 •Eke Panels». Финляндия 054-07 97
м n/n Схема (сечение) конструкции (размеры указаны мм) Краткая характеристика конструкции Предел огне- стойко* ста, мим Макси- мальный предел распро- странения огня, см ()рганизацмх- разработчик 5» протокола млн заключения ВНИИПО. год испытания
6 111 4 * i ' • —L« 1-u. Фрагмент стеновой конст- рукции 1 - сталыиа обшивка толщиной 0,5 мм. 2 - самоиарезакиций впит. 3 - icnmmaa им -займа «PAROC» марки AKL. Е 90 0 ЗАО «Евро- модули* Санкт- Петербург 127-05.91
X. НЕСУЩИЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ
ОГНЕЗАЩИТНЫЕ СОСТАВЫ ДНЯ СТАЛЬНЫХ КОНСТРУКЦИЙ
Таблица 2
№ п/п (ССЧСИИе) КОЧСТУУЖНИЯ (размера указаны в мм) Кратка* характеристика кон* струкцмн Группа огнеза- щитной хЬбек- тмвмо- стм Макси- мальный предел распро- стране- ния огня, см Оргамизация- рюрабогчмк Nr протокола нлм заклю- чен и I ВНИИПО. год испыта- ния
1 pH Стальные колонны с огнета- щитным вспучивакипимск по- крытием ОВПФ-1 ГУ 2311-001- 039E57I1-95 (ОКП 231131) 1 - покрытие ОВПФ-1 тол- щиной 35 мм. 2 - стальной двутавр № 20 длиной 1700 мм 1-а ЗАО «Жилсоц- строй». Санкт- Петербург 076-09.97
Продолжение таблицы 2
М) п/п Ся€МЙ (сечение) kciKTPVKUWM (размеры укатаны в мм) Крат кая характеристика кон- струкции Группа огнеза- щитной эффек- тивно- сти Макси- мальный предел распро- стране- ния огия, см Орган нзацип- разроботчнк N?протокола или заклю- чения ВНИИПО. год нс пита- ния
2 % у-г • - С Стальные колонны с покрыти- ем «Файрекс-400» TV 57-52-O4- ♦5 (ОКП 5752001 1 - огнезащитное покрытие «Файрскс-400» толщиной 11.5 мм 2 - стальной двутавр 2й 20 длиной 1700 мм 3-в НПО «Ассоциа- ции Крмлак». Продолжение 089-1097 таблицы 2
3 К щ Стальные колонны с огнезащит- ным вспучивающим» покрытием «Эндотерм XT-150» ТУ У 13481 £91.01 -97 (ОКП 24 5852) 1 - покрытие и Эндотерм ХТ- 150» толщиной 4.4 мм; 2 - стальной двутавр № 20 длиной 1700 мм 4-В НПП “Спецматериа- лы". Украина. 062-03.98
Продолжение таблицы 2
№ п/п Схема (иченне! конструкции (размеры укатаны в мм) Краткая характеристика кон- струкции Группа огнеза- щитной Эффек- тивно- сти Макси- мальный предел распро- стране- ния огня, см Орган изация- разрабогчик № протокола ИЛИ J4MIV- чеикя ВНИИПО, год испыта- ния
4 щ Стальные колонны с покрыти- ем «Umtherm 38091» код TH ВЭД 3824 90 7Т0 1 - грунт «Pennatex 1705» толщиной 0,05 мм. покрытие «Unitherm 38091» толщиной 2,9 мм и покрывной лак «Uni- therm 170-07854» толщиной 0.05 мм. 2 - стальной двутавр N» 20 длиной 1700 мм 3-я «Herberts GmbH». Герма- нна Продолжение 085-04.98 таблицы 2
$ Стальные колонны с ог- незащитным покрытием «DAVISPRAY» код TH ВЭД 3824 40 000 1 - грунт «DAVILAS- TIG» толщиной 50 мкм н огне- тащит ное покрытием «DAVIS- PRAY» толщиной 58.8 мм; 2 - стальной двутавр N» 20 длиной 1700 мм 2-я фирма «PRO- ТЕКТ», Италия 096-04 98 г
№ п/п Схема 1 сечение! констпзкиии (размеры указаны в мм) Крггждя характеристика кон- струкции Группа огнеза- щитной эффек- гмяно- стк Макси- мальный предел распро- стране- ния огня, см Организация- разработчик № ортокола или таклкэ- ченкя ВНИИПО, год испыта- ния
6 [мд Стальные колонны с ог- незащитным покрытием на ос- нове вермикулита марки ОПВ- 1 ТУ 21-25-322-90 код ОКИ 15 2600 1 - огнезащитное покрытие ОПВ-1 толщиной 30 мм 2 - стальной двутавр № 20 длиной 1700 мм 2-я АОЛ «Анти- септик», Санкт- Петербург 124-05 98
3 ОБЛИЦОВОЧНЫЕ И ОТДЕЛОЧНЫЕ МАТЕРИАЛЫ. ПОКРЫТИЯ ПОЛОВ И КРОВЛИ
м Накмснов&лнс материала ГОСТ или ТУ ив материал ГОСТ 39244-94 ГОСТ 30442 96 ГОСТ 36444-96 ГОСТ 111.94449
Негорючие Горючие (группа го- рючее*»») Г руппа воегшме- чеемостн Группа раслростоа- немия пламени ДЫМОСФрв^ЮИИЯ способность Тонки кость продуктов горя- нмя
1 2 3 5 7 1 9 10 И
1 Тепловая itkxwim» для стен верхних и кии мха перекрытий лережппшх . метал лвческмк. кирпичных и бетонах мжст- рукцнях w всех тхлжк тдамий типа в KARHULEVY» маржи KL 50 Имл. HI
2 Тепловая ►ои.тчиил для бс тинных элемен- тов тмш «сэндвичи плоскпж крыш и раг личмых бетонных коиструкикЯ типа «ОТ* SOLLVV Ев марки OL-t-120 Имп - Г1 — -
3 Профиль гюливиннлхлсрнлный. фирма KDcccumnck». Бельгия Имп - - - - - Т2
4 Мииералсмтмое тетои'.»оюол«иипиН1Х KUt.we PAROC* Шрки KKL-20. фирма • Рппек Рагос Оу АЬ ... Фмнлашио Имп - п - -
$ Минералоадтное теплспяуклвпапвиипмиое xi.ie.me РАНОС* карам RAL 5/50. фирм и в Panek Рагос Оу АЬ •», Финляндия Ими нг • - • *
6 Ммнералсаагние 1»п.кча>>ои»лаиио«ное KUC.WC PAROC* маран НТ-900. фирма а Ралек Рагос Оу АЬ Фикланли» Ими нг • - • -
7 Мимераловлтиое теплспвукоютхиипинос миелме PAROC* карам AKU-50 фирма « Panek Faroe Оу АЬ п. Финляндия Имп - п • - • -
И Миисраломтнос тсялолвукоюоляииоиное юл ел не PAROC* маран VHK 115. фирма • Ралек Риос Оу АЬ о, Финляндия Имп - п - • —
9 Мяисраловат нмс нялоэвукомжоляпмомное Имп - и - - - -
1 2 3 5 7 1 9 Vo 11
Надыме PAROC*маран PV-KAT 50. фир- ма a Panek Рагос Оу АЬ ». Финляндия 1
10 Кровля треи.яойная рубероидная с огне- мшнт»шм вспучивающимся покрытием • Эндотерм XT-I5O-. ООО иНПП Спецма- терналыя ГУ У 13411691 01-97 РП 1 •
II Минераломтное теплспву воюотеимоимос изделие PAROC’ мкнм PV-IOOAVM S0 фирма ♦ Panek Рагос Оу АЬ » Финляндия Имп нг • - • •
12 Минердозаатиое теплслвуяотолиияомиое и пел не PAROC* марки PV-IVL. фирма • РаПек Рагос Оу АЬ », Финляндия Имп • Г2 - - • -
13 Минералоаатнгс теплозву к ото л а имо иное ихяелне PAROC* марки AKL-S70, фирма • Panek Рагос Ov АЬ я. Финляндия Имп нг • - •
14 Рулонный кровельный материал PIK1POIKA марки KERABIT ULTRA 6000 Т (K-PS 2505750Х LEMMINKAfNEN OY. Финляндия Имп Г4 82 РП J • •
15 Отделочный м хомструкиионныЯ высоко- прочный двуосиоормектированиуй пла- став *Oftdex» ю по пив и и к.1 хлорила марва профиля F lat Sheets Имя п - • 1
It Линолеум гхнтмвмн»и1хлор»ишый. тип Т. ЗАО иСтроЯпалжмери 1Y 5771 003-64964 3 М-94 • Г4 - -
17 Лквюлеуы полнвюоктыориднмй. тип Н. ЗАО «С тройполкмерк ТУ J?7I-003-(M»<MJ M-W - Г4 • - - -
II Лммолеум для метрооолмтеиа су дострое- нжя, ЗАО лСтройгаа.т<мерх - - • • дз Г2
19 Лиюпатнуриетвноввя юо.ишмя «Sealec- бсав, компания DEM1LEC, Канада Ими - Г4 - - - •
20 Гипсокартонные листы марка GTS 9. воисания GYPROC Bancs OY. Финляндия Имп - П В2 - - -
1 2 3 J ? 1 ♦ 10 II
21 ноги ипвлелыяого волови- «URSA», марка П-15, ОАО «Флайлерер Чу лоао- ТУ 5763-002-602176 97-97 п
22 Тепмжэашхмоммы* материал ап стежяам- ного штшклыяого волояма «URSA». мр<1 П-ЭО ОАО «Ф>ай лерер-4v лове* ТУ 5763-002-002376 97-97 нг • • - • —
23 ого штапельное половив «URSA». мари 13-75, ОАО •♦мбмрер-Чуповон 1У 576Г4Ю2-О02Г6 97-97 - п - - - •
24 Теолоооо шоооииа стан, край» и мижиих перекрытий а мреваиныв. металлмнесаих. офллиыа и бетонных комструхаиах во всех типах ыиииВ типа HJTSOI.EVY-La марки KL-50. фирма .ISOVER OY., ЛЯМ ДНЯ И ип. нг
25 Тепловая июля имя для бстоыных меме»- тов тиля момлвяп» плоским крыш и рвт- ЛМЧМЫ1 бетонных к инспекций типа иОТ- SOLEVYE» марям OL-E-12C, фирма вISOVER OYb, Финляндия Им л п •
26 Ком do in имя 1юлимсрмаа *3пом.мл". нане- сенная на ясбхнясыеитние плиты споем а 3 мм. опытный швод РНЦ Прикладная Хи- ТУ 2312-001- 04106196-93 - Г4 -
27 Компепимии полимерыае Xneiuubct-109'. ТУ 2200-004 23356171 - • • •
23 Руломиый «роаел.нмР нигрихл PIKIPOIKA морам ULTRA PLUS 3100 Т (K-PS 176.4006), I f-MMINKAINEN OY, Г4 в: РП2
29 Пленка поливинилхлоридная сатиновая. КмТНВЭД 3920 42 НО • Г2 В2 • 0) Т2
30 Стпиюлластик огнестойкий С1Ю-АМ. СП ЗУ 22ЯМХ>1- CITMU899-98 • • • • да Т2
31 Теплоизоляционные плиты на основе стек- мнмыювна марин KT<CL B«t|«g hover Ими HI • • -
1 2 3 5 7 1 9 16 11
Gdsswool Со., Ltd. Shaaneipao Rd 1. СЬаоу- ang Distnct Betgiag 100024. China
32 Заукпплгжлшктаие плиты ia основе стек- .ювовокна маран FOX. Beijing Isover Glasswool Co . Ltd. Slwnggiao Rd 1. CKaoy- ang Реяла, Beigsng 100024, Oiii» Имп. Г4 В2 * Д2 TI
33 Ячеистый бетой ( пенобетон ), ЗАО "Нэо- яашюмиий завод* ГОСТ 25435-39 НГ - • •
34 Панели из комгюытнонжхп материала Reynobond F*R ( фирма Reynolds Metals Company L SA } Имг. П • • •
35 Вхихсеиххоав-: оОнвочнаа 100 • I ОС ПО- ТЕК С» ГОСТ 23367-86. ТУ 17.21.561-86 * * да Т2
36 ОгиестоВемй лист Гилрое марей GF 15. GVFROC АВ. Kalmarieden. Р О Вол 153, 74624 BalsU Sweden Имп п BI - •
37 Фасадная плита -Мастерклад" на окном кальие-селтлта. Cape Boards Limited, Ux- bridge, Mxkflesex UB8 2JQ, England Имд г • • *
33 Плиты ыивокммтыс. Открытое акционерное общество “Светогорск'' TVSS394I1. 00253497-97 Г4 вз да Т2
39 Компошимя полимерная Соеилласт-109. ЗАО ’*Спецхммыон1>в ' ТУ 2200-004- 23356171-96 II • • -
40 Панели дсашративные облагороженные на основе гипсокартона ВИП РОК’. ООО •*ТОПАЗ” ТУ 5742-001. 44Э54466-9В - В2 • TI
41 Стяжлосластик рулонный маржи РСТ-410- Х(90), ОАО “Новгородский завод стекловолокна ТУ 6-43-87-92 п • • •
42 ТеплоиэоляцмоккыЙ материал на осном стежливолокю марки KL-E{56(>-KL-5fcbk ISOVER OY, Финляндия Них. НГ - • • • •
43 Рудоюш* tpoaexwrMB материи PIKIFOIKA мврам KATTOLAATTA (PL). LEMMINKAINEN OY. Фнкла нлн. Имп • Г4 вз РП 1 • •
t 2 J 3 2 1 9 II
44 Блоки теалоюшифуюсцж опалубочные пеммюлигпфотлме пота F. ООО «Термо- жим ТУ 224+4X11- 129597%-V7 • Г4 В2 • да •
45 Тлпло*по.жцж>«нм11 штфлы марш КАКЯ1Ли4А5ТОГМПМАГГО (KIM-70K tSOVEK OY, Фшиашим Имя ИГ - - • •
46 Теллокооииакжный материал нарки 5AUMAKARHV (SK-2O-I15). ISOVER OY, Имп нг • - • • •
47 SA1LIOKARHULEVYK (KLS-KIOO). ISOVER ОУ.Фн клапан. Иш>. НГ • • • - *
48 Фасадная теплмодаяшюмнал панель ПО- ммеаой облицовкой, Hfben Heinemann POLYALPAN-FASSADENSYSTEME Имп • г? В2 да
49 Р}ж>мный кровельный и гндроитоляцтюн- иый ивяпавляемыА битумип-лолммермый материал марки Бмкролласт-1 ООП. ЗАО 'Завод кровельных и гидроизоляционных материмое •ТмиоНИКОЛЬ»- ГУ 5774-001 00287152-96 Г4 В2 РП4
$0 Рулонный кровельный материат PlKIPOlKA марки ULTRA PLUS 4100 UT IK^MS 170.3000), LEMMINKAINEN OY. Имп • Г4 В2 М12 •
4. ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ ЗДАНИЙ И СООРУЖЕНИЙ
4 I ОГНЕЗАДЕРЖИВАЮШИЕ КЛАПАНЫ
Таблица 4
* IVH Наыыемовамме юле- »ня его итготояжтель шифр теми локчмеи- гшии Краткая характеристика ьонструкижи Преле» огнестойкости ч. факт треб Сопротмменме । як<пронйцанию «г1 И ' факт треб И мери ионность сребатиаамия, с. факт треб Ж пакта протокой ф К/ нала ВНИИПО МВД РФ
1 Протмаогаоиириый оеиезадержиааюший клапан с тгпломютфоаамной жломаой. ратыеры проход- ного сечения 0.1x0.1 ы Кляпам снабжен мсаолин- тельмыи иехаммтиом ><Bclimo« * 2Л 42 10* из 10* а 097-04 9А
ЛретопоамриыЙ опкемжр • мваюший кладам типа 0SK4- 1ФМ0Ф*1*1-1. фирма -RASCH*. Шаеша
«2 ДЫМОВЫЕ КЛАПАНЫ
TiC.nu 5
ж пг> HaiBiinoaeiin» KiM- мя, eno изготовитель, шифр гам. Дмсумсм- пшмм Краткая характеристика конструкции Предел оемеетойвостм. ч. факт треб Солропшпас гжэссромммммю. кг1 м ' . ♦aarrpae Ииерцммаюсть срабатывания. с. факт .'треб М» в дата филиала ВНИИПО МВД РФ
1 Дымовой клызам т им RA ВС. ферма .RASCH» Шккмк Клапан имеет круг лос ссчеиме 0 500 мм вово- ротмую ласлоику. приводящуюся в действие «с- полкктслиным механнлмом -Belimo* 35 4,1 10* • IS2-04M
2 Дымовой клапан типа КАВИ. фирм» «RASCH». Кламам имеет иалюзиАнуто ьаслоику. приводя «иуюся в действие мс поли нтел ьм мм механизмом • Ве1мпо». размеры проходного семейка жлагима 0,1 *0.1 м и 1.4 зл н* 1.23 10" • 157-06 94
5. ОГНЕЗАЩИТНЫЕ СОСТАВЫ ДЛЯ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ
5 1 СОСТАВЫ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА
М п/п Наименование соста- ва. действующая тех- иичссква документа- ция Нал манен не и область применения состава Раскол состава. Группа огнеза- щитной Чфек гиаиости поГОСТ 16363 (НПБ251- W) Оргамимщиа раз- работчик изгото- вителе. поставщик (ш именование, адрес телефон) Копир и срок аей.твия серти- фиката гк»жвр- мой беютсмо- стм Вил ежпм Дополнительные сведения
| 2 3 4 5 6 7 й 9
1 Лак огнеыюитный ОМ-1 1КФ-ФАЕ ТУ 2311-001-230635»!- 95.ОКП23 1132 Для огнелащмты дерева»* кык конструкций. экс- плуатируемых внутри по- мещений 200-300 1 ТОО -Кооевс“ 195095. С-Пб. ул Балтийская. 3, секи 2. тел (412) 252-50- 61 ССПБ RU ОП002 В 00058. II 01 2000 Осыова-воаиая су> пеитмя карбамилмо* смолы, отвердитель- пиаммонийфосфа* Дт« огне зашиты картона, бумаги, пористых строи тельных матеркамв 1 «роме мебели ।
2 Краска огисзашитмая ••СклижатХ)-. ГУ 233- 033-Т0050М239-93, ОКП 23 3232 Дак огнелашм!!» деревам ных «обструкций и тле- лий. эксплувтафуемм* внутри помещений 400-500 (соответ ствснмо для плот- ник и по- ристых поверхно- стей 1. кисть валин 1 ТООмКоаекс- 195095. С-П6. ул Балтийская, 3, секи 2. тел (812)252-59- 61 ССПБ-RU СП002 В 00058. И 08 2000 Суспензия пигмен- тов и наполнителей вспимогвтельиы м добавок а жидком стекле Поставляется я комплекте с грун- товкой •Силикат Г (расход 200-250 Г/ы’)
1 2 3 4 5 6 7 i 9
3 Вощовктр- СКОПЯМ 1Э*.11 ’1Ю- ЛИХИМ-ОЛАР’ ТУ 2316-003- 27514323-95. ОКИ 23 1621 Огнестойкое исполнение краски -ПОЛИХИМ-. прелнаышнеитюй х« от- делочных работ внутри помещений по деревянным поверх постам 90-120 (ив ОЛИН слой)» кисть, валик, краско- распыли- тель II ООО тюлихим 195241, С-Пб. Иримоаспй пр, 1. тел. (112)222-1$- 31 ССПБ.КО опогов 00009, 25 02.2000 Суспензия пигмен- тов и капалиителвй с добавлением
веществ (краска, готовая к употреб- пению)
4 Волно.янсгэер своим* состав "ПО- ЛИТЕКС-ОЛАГ ТУ2316-002- 27514323-95, ОКП 23 1621 Огнестойкое нспо»некие состава "ПОЛИТЕКС". |реднжзн5ютиного ДЛЯ ОГ- мехжщиты зерсвяиньх по- верхностей внутри пиме- i цений м при атмосферных поз де Лети и. як 100-120 (НВ один слов ки- стью), кисть, валик, пневмо- распылн- тель п ООО -полихим 19324», С-Пв. Иражжкн* ц>.. 1. ти («12) 222-13- 3» ССПБКи ОПСЮ2 В ООО10. 25.022000 С ус г х имя пигмен- тов и наполнителей или снес и смитетн- •кских лггексоа С добавлением вс<Ю- могательмык ве шеста (состав. гото- вы* к тпотребле- нию)
5 А|гтмпирен "МО* Антипирен "ПГТ" Антипирен ’МС 111* Для )4щнты древесины от возгорания и распростра- нения огня в помещениях с относительной влажно- стью воздуха не более ЙО1 • 100 (сухих содей) 130 (сухих солей) 600 (сухих со лей) II 11 1 АОЗТ ’Актжсптнк’ ЮЗОМ. C-Пб. уя 4-я Советская, 5 теп (112)277-47- 02 ССПБ.Ки. ОП002.В. 00020. 04.04.2000 ССПЫи ОП002 В 00022. 04 04 2000 ССПБЛи. 0(1002 В 00021. 04 04 2000 Состав я оппонентов - порошок (иэл> гоалемие впхных оастаиров не месте гроиэвоктва работ) Состав компонентов - порошок (пропит- ка створом пол Для лмииты мате- риалов на основе древесины и тканей от возгорания и рос простриМКН не огня
1 2 3 4 5 6 7 1 Я
ТУ 2494-СО2- 23111566-9$ ОКП 24 9490 давлением. ГОСТ 20022 М2)
6 Ли -03Л-СК- ТУ 231IOOI-23111566-93 ОКПО 24 9490 Для о гнета щиты древеси мы 150-200 (на л вл слоя). пневмо распыли- тель, во- дна. кисть 1 АОЗТ "Амтнсеп тик" 193036. С-Пб, ул 4-я Советская. 5. телД! 121277-4702 ССПБ-RU. ОП002В 00023. 04 04 2000 Однородная эмуль- сия ком пане нт А- ыолпфяцированмое жидкое стекло, компонент Б пла- стификатор Лак водораэбавл ясный, изготовление на мечте npoHieoniтва работ Дте мшмты мате- риалов на основе древесины На ла- вры тме вошовпо нанес енот слои де- кора тивио- лашитного материа- ла
7 Аитипяре» 'Старый мз' TV 2499-003- 23081751-95. ОКП 24 9900 Для огнезащиты древеси- ны и деревянных комет- рукцмА. эксплуапфуеыык в помешенная с относи- тельной алажмостмю вот- луха не более 70% (не до- пускается попадание ал а гм на обработанную поверх- ность) Не менее S30-600 (поверх- ностная обработка рытво- ром) кисть, валик, краско- распыл и- тель. оку- нание II ЗАО "Утро’ 194902. СПб. пос Парголоао уя 1 Мм. 33. тел.(112 >594-1923 сойди. ОП002.В 00024, 01 04 2000 Водный раствор смеси антипиренов, поверх тюство- агтивиых веществ и др д обоаок (бес - иветная жидкость готовая примене- нию)
1 2 1 4 5 6 7 1 9
1 Антипирен ’Родним" ТУ 2499-004- 23081751-95, ОКП 249900 Для огмемшиты древеси- ны и дереммимк конст- рукций. эксплуатируемой в условиях атмосферных в содействий Немей» 600 (по- верх пост- ная обра- ботка рас- твором). II ЗАО "Утро- 194902. С-Пб. пос Парги.хово ул 1 Мал. 33. тел .(812)594-8923 ССПЬ RU Of1002 В 00023. 04 04 2000 Водный раствор смеси антипиренов, поверхностно- активных веществ и др добавок (жид- кисть темно-серого и»е*а г©томя * применению J Антисептическое «йстаие три добав- лении к составу 3% фтористого мвтрия
9 Аипирся "МС" ТУ 2494-005- 230В1751-97, ОКП 24 9490 Два огисмияшты древеси- ны и деревянных конст- рукций, эксплуатируемых в помещениях с относи- тельной влажностью ао> духа не более 70% (не до- пускает св попадание влаги ив обработанную поверх- ность) До 1000 (поверх - нос г мая обработка раство- ром' кисть, велик, краса о- рас пыли- те ль. оку- II ЗАО “Утро- 194902 С-Пб. пос Пврголово. ул 1 Мая 33. тел (812)594-8923 ССПБ RU ОП002В 00026. М 04 ?(ХЮ Водный раствор смеси солей аммо- ния с добавлением ПАВ (бесцветная жидкость готовая к прщаеиемщо) Антисептическое действие при добав- ления к составу фтористого натрия или кремнефтори стоге аммония
10 Препарат БС-IJ ”Ан- типирем-Антисептик’ ГОСТ 28В15-96. ОКП 24 9910 Огне защита древесины мхмоо ыл'м'(на- несение на поверх- ность). 1 кг на 5 л ВОЛЫ II 1 ПКФ-Апх" 190121. С-Пб. ул Декабристов. 35» тел (812)311-4022 ОСОБ RU ОП002 В 00038, 16 05 2000 ССПБЯи ПП002 В Во нерастворим ый пс<ю«>г« белого цвета, приготовле- ние раствор» »а месте прожтворетж! работ
1 2 3 4 5 6 7 8 9
(погрум- ннев|Ж- .»ор; owl*. 22.05 2000
11 Прожиточна» компо- зиция "Клод-01” ТУ 2389-005- 40366225-98, ОКП 23 8990 Ят« огнеишмты древеси- ны внутри помещений с относительной алажнг- стью до 100% н темпера- турой от -5 до +40 *С Состав М» 1-250. состав 36 2-300. механшм- роваикый способ при по- мощи аг- регатов высокого ддвле имя 1 ООО 'Ассошшпаа Крнлаж* 109428, Москва. 2-я Со- ветская \ л тал (095)171-1051 ССПБ RU ОП002.В. 00271. 07.05 2000 Двулкопомеитмая система сухая часть м пропиточный со- став. воэораствори мыс Для огмеэаяшпы материалов ив осно- ве древесины
12 Состм -Ф«*ре«с-200- ТУ 3316-002- 40)66225-08. СЖП 23 1600 Для ташиты древесины от возгорания в закрытых помещениях с относитель- ной влажностью до 85 %, бет прямого попадания осадков Нс менее 2’ХЮ(в аалмсимо- стиот способа маиесе- па) 1 ООО ’Ассоимаиня Крмлвк’ 109428, Москва. 2-я Со- ветская ул , 6. тал.(095)171-1951 ССПБ RU ОП602В 00276. 07.05 2000 Двухвопоисигнав система сухая часть н непр аиическпе связующее Гото амй состав При большой влаж мости покрытие гмдрохяюлирустся эмалью типа ЭП 140
1} Состав для глубокой пролитьи древесины яагтипирен "МС 1:1е Для огнезащиты древеси- ны Не менее 450 хгЫ1 (погпоше пне рас- твора) 1 Ф-л ’Деревобалт" АООТ ’Бал1нй- ский давок* 199026. С-Сб. Н О. Большой пр . 78 ССПБ RU опоозв 00062. Состав гоыпонопрв для ньютоалеихя пропиточного рас- творе. способ "вы хууы-давление"
1 2 3 4 5 6 7 8 9
14 С«Т« ПЛИТОЧНЫЙ для поверхностной эгнемаипмой обра- ботки древесины ей- тшмфгм "МС** ТУ 2494-001- 075232250-97. ОКП 24 9490 ЯМК (поверх - мастная сбрвбот- Вй) II тел(112)217- 9228 ССПБ RU ОГ1002 В 00063. 26 01 2000 Состав компонентов дав лрмготовяемыя
15 Огнсмшитиый состав -Феник ПП" ГУ 24*4-002- 3*440272-0?. ОКП 24 *490 Для поверхностной огне- шиитмой обработки дре- весины и исрсвямк1х вон- струаиий 5всплуатир>’С мыв в помещения» с отно- сительной влажностью воздуха не более ?0% 600-1000 (раствора) меть. валик краско- распыли- тель. оку- 11 ТОО "Феникс ЛТД" 190065 С-Пб.наб р Мойки 86 М тел <«12)1454-71 14 ССПБ.Ки 013002.В 00072, 30 09.2000 25 Ч водный рас тдор углекислого калия с лсбаалеми ем ПАВ (однород- ная бесцветная жидкость)
16 Опвебисп ашитмы й првгиржт "Антискп тзяк-амтипаяреи гивос* ТУ 2311-001- 45521316-97. ОКП 23 1131 Для огхбмомимиты древе- сины и деревянным монет- рукиий. эксплуатируемы* внутри помещений 100- ИО (поверх костная обработка раство- ром! II ЗАО ‘Пожтех- ним Секро- Звпад" 197342. С-П6. наб Черной реч- ил <112)242- 2219 ССПБ RU ОП002 В 00014. 13.11 2000 Смесь меоргамиче ских соехинейиЙ (порошок белого идете 1 Имотовле мне раствора иа месте производства работ (коымемтра- шп 5*20 Ч)
1 * 3 4 5 6 7 1 9
17 Комплексный амтн- лиреи-аитяясептив ВИМ-1. ТУ 2490-001- 24506856-97. ОКП 24 9000 Ятя пропитьи лреаесииы с iktkki снижения горюче- сти и аитисептфовамия внутри гюыешеимй (при любых условиям, на от- крытом волтх хе при тем- пер* ту ре не ниже 22 ’С 240 (поверх* костная обработ- ка). кисть, краско- пульт. оку найме 1 ТООПКФ"ЕС“ 4260S8. Удмурска! Рк публика, г Ижевск, ул Репина. 25-2. гел(3412)22- 1176 ССПБ RU ОП0О2В 00IS6. 05 O5 2OOI Фос^юргсмогемная мног окон псыен t мая система призрач- ная ВЯ)КЛЯ ЖИДКОСТЬ
II Средство для консер- вации древесины Лент ‘ ТУ 2386 -002 07*18266-97 ОКП 23 8650 Комплексная защита дере ванных конструкций от во) горам ня н биологиче- ского раархымния. Перв- ыми* Не менее (на два слоя), кисть пхльасри- «тор II ООО ’ Авангард ТАКТ- 19527 1.С-П6 Кондратьевский яр. 72 тел (II21327-1530 ССПБ RU 0П002 В 00195. 14 07 2001 Водный раствор коыплексиых солей рахличыых цветов (согласно ттавома) Придает лревесмие декоративный вид Допускается ложры пае лаками и ояи- фимн
19 Огне мни нтпая краем по дереву ’NON FIRE ЗЭО-S* ГН ВЭД 32W 20 9000. экеммтнрче- мая внутри помеще- ний 500 (ив два слов) 1 "T1KKLIRILA COATINGS OY Р О Box 53. Kunnkaalancie 1 FIN-01301. Vamaa Finland ССПБ Fl 1 ОП002В 00075. 20 10 2000 □pi anupai тюримый состав белого одета Замедляет распро с хранение огня по древесиоволокни стым. древесное' ружечмым и фанер- пым поверхностям внутри помещений
62
52 СОСТАВЫ ЗАРУБЕЖНЫХ ФИРМ
Подписано в печать 27.07.99 г. Формат 60*84/16. Печать офсетная.
Усл. печ. л. 3,72. Уч.-изд, л. 3,52. Т. - 200 экз. Заказ N? 84.
Типография ВНИИПО МВД России.
143900, Московская обл, Балашихинский р-н,
пос ВНИИПО, д. 12
