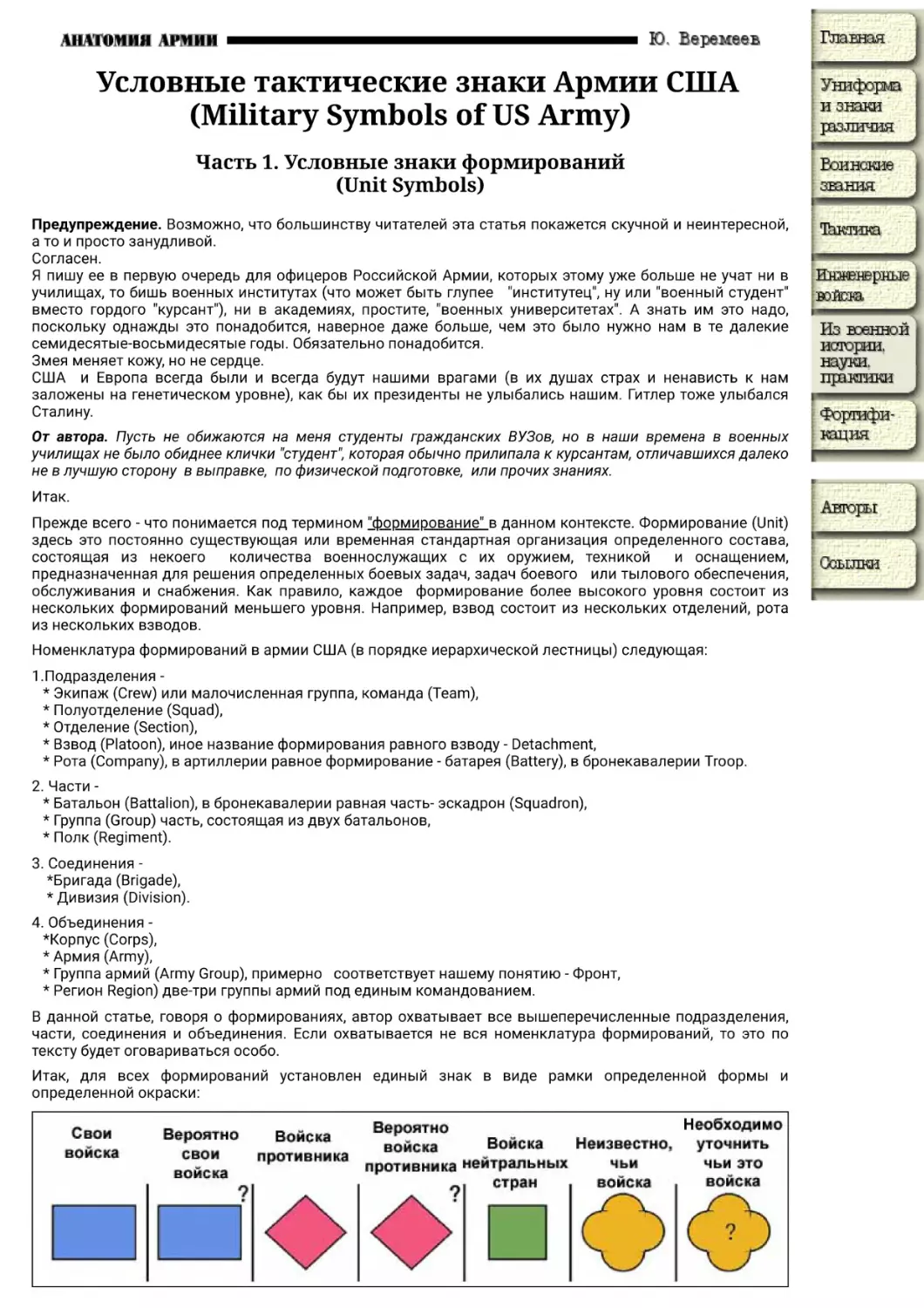

Условные тактические знаки Армии США
(Military Symbols of US Army)
Часть 1. Условные знаки формирований
(Unit Symbols)
Предупреждение. Возможно, что большинству читателей эта статья покажется скучной и неинтересной,
а то и просто занудливой.
Согласен.
Я пишу ее в первую очередь для офицеров Российской Армии, которых этому уже больше не учат ни в
училищах, то бишь военных институтах (что может быть глупее "институтец", ну или "военный студент"
вместо гордого "курсант"), ни в академиях, простите, "военных университетах". А знать им это надо,
поскольку однажды это понадобится, наверное даже больше, чем это было нужно нам в те далекие
семидесятые-восьмидесятые годы. Обязательно понадобится.
Змея меняет кожу, но не сердце.
США и Европа всегда были и всегда будут нашими врагами (в их душах страх и ненависть к нам
заложены на генетическом уровне), как бы их президенты не улыбались нашим. Гитлер тоже улыбался
Сталину.
От автора. Пусть не обижаются на меня студенты гражданских ВУЗов, но в наши времена в военных
училищах не было обиднее клички "студент", которая обычно прилипала к курсантам, отличавшихся далеко
не в лучшую сторону в выправке, по физической подготовке, или прочих знаниях.
Итак.
Прежде всего - что понимается под термином "формирование" в данном контексте. Формирование (Unit)
здесь это постоянно существующая или временная стандартная организация определенного состава,
состоящая из некоего
количества военнослужащих с их оружием, техникой
и оснащением,
предназначенная для решения определенных боевых задач, задач боевого или тылового обеспечения,
обслуживания и снабжения. Как правило, каждое формирование более высокого уровня состоит из
нескольких формирований меньшего уровня. Например, взвод состоит из нескольких отделений, рота
из нескольких взводов.
Номенклатура формирований в армии США (в порядке иерархической лестницы) следующая:
1.Подразделения * Экипаж (Crew) или малочисленная группа, команда (Team),
* Полуотделение (Squad),
* Отделение (Section),
* Взвод (Platoon), иное название формирования равного взводу - Detachment,
* Рота (Company), в артиллерии равное формирование - батарея (Battery), в бронекавалерии Troop.
2. Части * Батальон (Battalion), в бронекавалерии равная часть- эскадрон (Squadron),
* Группа (Group) часть, состоящая из двух батальонов,
* Полк (Regiment).
3. Соединения *Бригада (Brigade),
* Дивизия (Division).
4. Объединения *Корпус (Corps),
* Армия (Army),
* Группа армий (Army Group), примерно соответствует нашему понятию - Фронт,
* Регион Region) две-три группы армий под единым командованием.
В данной статье, говоря о формированиях, автор охватывает все вышеперечисленные подразделения,
части, соединения и объединения. Если охватывается не вся номенклатура формирований, то это по
тексту будет оговариваться особо.
Итак, для всех формирований установлен единый знак в виде рамки определенной формы и
определенной окраски:

Знак имеет рамку черного цвета. Форма знака указывает на принадлежность формирования к той или
иной стороне. Для своих войск и войск союзников это прямоугольник, для войск противника квадрат,
повернутый на 45 градусов, для войск нейтральных государств просто квадрат.
Заполняющий цвет также определяется принадлежностью данного формирования к той или другой
стороне. Впрочем, в документах и схемах, где невозможно использование цветов, поле знака остается
белым. Окрашивание знака в тот или иной цвет просто облегчает чтение карты, позволяя быстро
определить, где сосредоточены свои войска, а где войска противника.
Любопытно, что наши тактические знаки по цвету противоположны американским расцветкам. Т.е.
наши войска наносятся красным цветом, а войска противника синим.
Есть и существенное отличие. У нас не определены цвета для нейтральных стран и для формирований,
чья принадлежность не определена. У нас, все, кто не определен как свои войска или войска
союзников, обозначаются цветами противника с вопросительным знаком рядом.
На уровень формирования указывает дополнительный значок, который наносится на рамку в ее
верхней части. Установлены следующие значки (для простоты изложения будет использоваться только
знак своих, т.е. американских войск и войск союзников):

1-Экипаж (Crew), команда (Team), 2- Полуотделение (Squad), 3-Отделение (Section), 4-Взвод (Platoon),,
5-Рота (Company), 6-Батальон (Battalion), 7- Полк (Regiment).или группа (Group), 8-Бригада (Brigade), 9Дивизия (Division), 10-Корпус (Corps), 11- Армия (Army), 12- Группа армий (Army Group) 13- Регион Region).
Существует также выпадающий из общей иерархии уровень (под номером 14 на рисунке), который на
английском обозначен как "Command". Переводить это слово как "команда", едва ли корректно,
поскольку мы переводим этим словом очень небольшую группу военнослужащих численностью в 2-4
человека и которую американцы обозначают словом "Team". Очевидно в данном контексте слово
Command мы должны переводить в значении "сборное формирование, имеющее назначенного
командира". Это формирование может состоять из подразделений и частей самых различных уровней.
Например, для выполнения задачи по подготовке линии обороны собрали вместе несколько саперных
рот, батальонов, взводов, придали им несколько землеройных машин с экипажами, и назначили некоего
офицера командовать этим "винегретом". Вот это и будет Command, и обозначаться сие будет знаком 14.
Знаки 1-2 на практике обычно не используются, знаки 2-4 весьма редко, знак 5 чаще можно встретить,
если речь идет о ротах специальных родов войск (инженерные, связи и т.п.)
Самые часто встречающиеся знаки это 6-10.
Для некоторых типов формирований значков, указывающих на их уровень и располагаемых над
основным знаком не предусмотрено. Это формирования типа оркестров, полевой почты, отделов по
связям с общественностью и т.п. Это связано с тем, что для такого типа формирований не существует
ни подчиненных ни вышестоящих аналогичных формирований. Например, оркестр он и есть оркестр,
как единое целое. И неважно, дивизионный это оркестр или корпусной. Ведь не существует
оркестровой роты, состоящей из нескольких оркестровых взводов.
В пространство внутри рамки (называемое полем "А")
вносятся условные значки и буквы, означающие род
войск данного формирования.
Основные рода войск имеют следующие обозначения:
1- пехота,
2- танковые формирования,
3-полевая артиллерия,
4-ракетные формирования,
5-минометные формирования,
6- формирования противовоздушной обороны,
7-противотанковые формирования,
8-самолетные формирования армейской авиации,
9-вертолетные формирования армейской авиации,
10-формирования армейской авиации, имеющие на
вооружении нестандартные летательные аппараты,
11- формирования инженерных войск,
12-формирования защиты от ядерного, химического и
биологического оружия,
13-формирования разведки,
14-формирования войск связи,

15-медицинские формирования,
16-формирования снабжения материальными средствами.

Формирования. которые невозможно отнести ни к одному из вышеперечисленных родов войск, внутри
рамки имеют либо значок, означающий специфику данного формирования, либо аббревиатуру,
указывающую на род их деятельности. Например, подразделения военной полиции имеют внутри рамки
аббревиатуру "MP", военные оркестры слово "BAND".
Внутри рамки кроме знаков основных знаков родов войск
вносятся дополнительные значки и буквы, уточняющие
особенности данного формирования.
Эти дополнительные значки без основных значков не
используются!
1-механизированный, бронированный, самоходный. Но во
всех случаях гусеничный. Обратите внимание, что здесь овал
отличается от овала танковых формирований! Например,
рамка с косым крестом и таким овалом означает, что это
формирование механизированной пехоты.
2-механизированный, бронированный, самоходный, но во
всех случаях колесный. Например, рамка с косым крестом и
таким овалом означает пехотное формирование на колесных
бронемашинах,
3- моторизованный. Означает, что данное формирование
передвигается на автомобилях.
От автора. Вообще то даже военные путаются в понятиях
"механизированный" и "моторизованный". У нас уже в
пятидесятые годы свели оба термина в одно понятие и
оставили его только для пехоты (мотострелки), поскольку у нас
нет чистой пехоты, а все остальные рода войск целиком на
машинах. В армии США это разделение сохранили, хотя толком нигде не объясняют этой разницы. Поэтому,
я воспользуюсь понятиями, существовавшими в Красной Армии в тридцатые годы. Думаю, что не слишком
ошибусь, распространив это понимание и на современную армию США. Итак - "моторизованный" означает,
что данное формирование оснащено автомобилями для перевозки личного состава и вооружения, но ведет
бой исключительно в пешем порядке. "Механизированный"- данное формирование оснащено
бронированными машинами как для личного состава, так и для тяжелого вооружения, и может вести бой
как в пешем порядке, так и находясь в машинах.
4- горный. Например, рамка с точкой в центре и этим треугольником внизу, означает формирование
горной артиллерии,
5-морской,
6-железнодорожный,
7-ремонтный,
8-прибрежный или плавающий,
9-лыжный. Означает, что формирование передвигается на лыжах и может вести бой в заснеженной
местности. Не путать с арктическими формированиями!
10-прицепной. Означает, что основные системы вооружения формирования перевозятся на прицепах.
11- воздушно-штурмовой.
12- воздушно-штурмовой, имеющий свои средства передвижения,
13-воздушно-десантный,
14-амфибийный. Т.е. оснащенный машинами, способными двигаться по суше и плавать.
15-арктический. Означает, что данное формирование предназначено и соответствующе оснащено в
арктических условиях,
От автора. По нормативам армии США к арктическим зонам относятся не только северная часть Канады,
штат Аляска, северные части Норвегии, Швеции, Финляндии и наше Заполярье, но и весь Урал, Сибирь,
Забайкалье, Дальний Восток, Кольский полуостров до Санкт-Петербурга.
16-мотоциклетный,
17-оснащенный артиллерийскими системами,
18-конный, верблюжий, и иные вьючные животные,
19- легкий, маловысотный
20-средний, средневысотный,
21- тяжелый, большой высоты.
Знаки 19-21 означают, собственно говоря, солидность вооружения. например, если в нижней части
знака пехоты стоит буква L, это означает легко-пехотное формирование, т.е. пехоту, оснащенную только
таким вооружением, которое может переноситься на руках.
Ниже я показываю пример основного знака формирования с дополнительными значками.
Условный тактический знак, на рисунке слева
расшифровывается следующим
образом:
* прямоугольная рамка - свои войска,
* две вертикальные черточки над рамкой -батальон,
*косой крест через всю рамку - пехота,
*овал с тремя кружочками под ним в центре рамки - формирование оснащено
колесными бронемашинами,
*вертикальная черта в левой части рамки - батальон имеет тяжелое вооружение (пушки, ракеты малых
калибров, ПТУРы и т.п.).
А весь знак означает "Механизированный пехотный батальон своих войск на колесных машинах,
имеющий тяжелое вооружение (минометы, пушки и т.п.)".

Если формирование создано временно для выполнения каких либо определенных
задач, то над ним помещается рамка, окружающая значок, указывающий на уровень
формирования.
Например, условный знак на рисунке слева означает "Временно созданная боевая
группа своих войск уровня механизированного пехотного батальона".
Заметим, что обычно это сводная группа из нескольких более мелких подразделений
разных частей под единым командованием. Например, собрали вместе две-три
мотопехотные роты из разных батальонов или даже бригад, назначили им временно командира (или
командование принял на себя командир одной из рот) и поставили им задачу прорыва обороны
противника на узком участке. После выполнения задачи этот временный батальон будет
расформирован и роты вернутся в свои части.
Над правым верхним краем знака может наноситься обозначение, означающее, что данное
формирование усилено дополнительными формированиями более низкого уровня или же ослаблено
тем, что из него изъяты одно или несколько составляющих его формирований. Например, если
пехотный батальон усилен одной-двумя пехотными ротами, то возле его знака будет стоять плюс, а если
наоборот, у него забрали несколько подразделений, то минус. Возможно, что формирование
одновременно имеет несколько добавленных подразделений и несколько у него забрали. Тогда возле
знака будут оба знака - и плюс и минус.
На рисунке слева показаны три примера:
1-усиленная разведывательная рота на гусеничных
бронемашинах (например, ей придали саперный взвод),
2- ослабленный артиллерийский дивизион (например, у

дивизиона забрали одну или две батареи),
3- пехотная дивизия, у которой, скажем, забрали три пехотных батальона, но усилили ее танковым
батальоном и артиллерийской батареей). Следовательно она имеет сниженные возможности для
ведения одного типа боя, но увеличенные для другого типа боя.
Смысл этих знаков в том, чтобы при первом же взгляде на карту или схему было ясно, что возможности
данного конкретного формирования отличаются в ту ли другую сторону от возможностей обычных для
подобного типа формирования.
Возле левого нижнего угла знака указывается
обозначение данного конкретного формирования (номер
или буква). При этом следует знать, что взвода
обозначаются обычными цифрами (1, 2,3, ...), роты
буквами (A,B, C,D,...), батальоны, полки, бригады, дивизии
обозначаются обычными цифрами (1, 2,3, ...82,...101,...),
корпуса
римскими
цифрами
(I,II,...IV,......XXII..).
О
формированиях уровня арми и выше будет расказано в
отдельной статье.
Некоторые формирования обозначаются несколько
необычно. Например, "3-319". Как правило номер,
стоящий за дефисом, означает исторический номер
данного формирования. В данном примере число 3-319
означает 3-й батальон полевой артиллерии, который в
годы Второй Мировой войны был 319-м полком полевой
артиллерии.
Возле правого нижнего угла знака также цифрами и/или
буквами указывается какой конкретно вышестоящей
инстанции подчиняется данное формирование. Если
нужно показать следующую вышестоящую инстанцию, то
ее обозначение дается после косой дробной черты. Если в
пределах данной карты или схемы наносятся войска
других стран, то после обозначения вышестоящей
инстанции в скобках добавляется указание страны.
Обычно для войск США буквы (US), для стран Евросоюза
(EU), для Англии (UK). Для других стран чаще всего
используются сочетания букв, аналогичные обозначениям стран на номерных знаках автомобилей.
Например, для России (RU).
Также следует заметить, что армии, хотя и имеют номера, но указываются не цифрами, а буквами.
Например, аббревиатура "EUSA" означает 8-ю армию Армии США (E сокращение от -Eighth, т.е.
"Восьмая").
От автора. Вообще, американцы из своей любви к использованию аббревиатур вместо слов настолько
все запутали, что вынуждены издавать для своих же офицеров специальные многостраничные
справочники, в которых разъясняются эти аббревиатуры. Например, 600-страничный справочник "Dictionary
of Military and Associated Terms" издания 2005г. Или Интернет-издание "Military Acronyms, Initialisms, and
Abbreviations". Но и они не шибко облегчают дело. Например, аббревиатура "АА"
дает следующие
варианты ее понимания:
АА - arrival angle, avenue of approach, assembly area, Active Army, antiaircraft, air-to-air, access authorization,
arithmetic average, armature accelerator, attack assessment, 1auto answer, affirmative action committee, Alcoholics
Anonymous, achieved availability, Acquisition Activity, advance agreement, aircraft availability, analysis of
alternatives.

И обычно в каждом Полевом Руководстве в конце дается такой (тоже многостраничный) справочник,
объясняющий аббревиатуры, приведенные в тексте данного конкретного Полевого Руководства.
И чтобы понять обозначение того или иного знака на карте, приходится сначала выяснять какими
Полевыми Руководствами (FM) пользуется штабной офицер, наносивший знаки на карту, затем лезть в эти
Руководства и отыскивать в Глоссарии значение той или иной аббревиатуры. И в нередко в конце концов
выясняется, что это он сам придумал эту аббревиатуру, но... забыл пояснить ее в легенде к карте.
Так что, дорогие читатели, пожалейте наших военных переводчиков, корпевших над трофейными картами и
схемами, и не ругайте их слишком. Ей Богу! Понять многие американские знаки едва ли легче, чем
разгадать ребус в воскресной газете.
Кроме номера формирования и номера вышестоящей инстанции в строго определенных местах могут
наноситься по необходимости и иные данные, информирующие об этом формировании:
* Над левым верхним углом рамки наносится группа цифр и знаков, обозначающая дату и время. Причем
порядок цифр и букв строго определенный. Например, надпись "021052ZFEB11" означает 2 февраля 10 час.
52 минуты, 2011 года. На то, что это 12 число указывают две первые цифры, на то, что это 10 часов две
вторые, на 52 минуты третьи две цифры, буква Z указывает на часовой пояс, буквы FEB это три первые
буквы названия месяца (February - FEB). И наконец две последние цифры указывают на год. Коротко
говоря -ДДЧЧММЗонаМЕСГГ.
От автора. Большинству американцев сложно понять что значит, например, 14 часов. Они практически
во всех сферах жизни используют 12-часовую шкалу времени. Если на часах показано 2pm, то это два
часа дня. А если 2am, то это 2 часа ночи. Применение в военном деле 24-часовой шкалы сильно затрудняет
офицерам понимание. Поэтому вместо предписанных 021452ZFEB11 можно встретить такое обозначение
020252pmZFEB11.
Обозначения часовых поясов следующие:
Z-это часовой пояс, в котором время по Гринвичу (GMT), Или как принято теперь называть - мировое
время (UTC).
Отличие
от
Гринвича

-12

Буква
часового
Y
пояса
Оличие
от
+12
Гринвича
Буква
часового M
пояса

-11

-10

-9

-8

-7

-6

-5

-4

-3

-2

-1

X

W

V

U

T

S

R

Q

P

O

N

+11

+10

+9

+8

+7

+6

+5

+4

+3

+2

+1

L

K

I

H

G

F

E

D

C

B

A

Для нашей страны часовые пояса с
Екатеринбург в поясе E.

L

по B. Москва в поясе С.

Расшифруем знак на рисунке слева.
"5-я мотопехотная дивизия I-го корпуса 8-й армии США 12 февраля
2011 г. в 10 час.52 мин.(считая время по часовому поясу Гринвича)".
* Под датой могут указываться либо точные координаты по системе GPS, либо на какой высоте над
уровнем моря располагается данной формирование. Либо и
то и другое одновременно,
* Еще ниже может указываться основной тип вооружения
формирования. Например аббревиатура М2 означает, что в
основном в данной дивизии боевые машины М2.
* Ниже номера формирования возле нижнего левого угла
рамки может быть указана скорость передвижения формирования либо в км/час, либо в миль/час.
* Возле правого верхнего угла рамки могут указываться:
-литера "U", указывающая на то, что неизвестно сухопутное
ли формирование, авиационное или морское,
-литера "?", указывающая на то, что неизвестно, свое ли это
формирование или формирование врага,
-литеры плюс или минус, которые говорят о том, усилено
это формирование или ослаблено,
- аббревиатура из двух-четырех букв, указывающая на страну, которой принадлежит данное
формирование.
* Ниже этого знака может располагаться свободный пояснительный текст в одну-две строки,
*Возле нижнего правого угла могут размещаться:
-одна буква и цифра, указывающая на степень достоверности сведений о данном формировании.
буквы означают: A. Полностью надежный B. Обычно надежный C. Довольно надежный
D. Обычно не надежный E. Ненадежный F. Надежность не может быть оценена.
цифры означают: 1. Подтверждено иными источниками 2. Вероятнее верная 3. Возможно
верная, 4. Сомнительная 5. Невероятная 6.Достоверность невозможно установить.

В данном примере A1 означает, что сведения получены из
надежного
источника
и
подтверждены
другими
источниками.

-одна цифра, означающая степень боеспособности формирования (1. Полностью боеспособно 2.
Ограниченно боеспособно 3. Мало боеспособно 4. Не боеспособно),
В нашем примере цифра 2, стоящая после дробной черты,
показывает,
что
дивизия
имеет
ограниченную
боеспособность.

- код опознавания "свой-чужой" для того, чтобы иметь возможность при встреча с данным
формированием запросить его и в случае, если оно сообщит этот код, значит оно свое и именно оно.
Если речь идет не о всем формировании, а о его управленческих элементах (штаб, командные пункты),
то от левого нижнего угла вниз проводится прямая черта, нижний конец которой указывает на точное
месторасположение данного командного элемента. А под рамкой наносится аббревиатура,
указывающая какой именно элемент штаба имеется в виду. На уровнях до дивизии включительно
обычно используются следующие аббревиатуры:
TOC - Центр боевого управления,
FWD-передовой пункт управления,
MAIN-основной пункт управления,
REAR -тыловой пункт управления,
TAC- тактический пункт управления,
ASLT- пункт управления штурмом,
DISCOM-дивизионное командование поддержки,
CMD -группа управления (все штабные отделы, которые не вошли в
вышепоказанные пункты).
Например, знак на рисунке справа расшифровывается следующим
образом: "Передовой пункт управления 5-й мотопехотной дивизии I-го корпуса 8-й армии США
февраля 2011 г. в 10 час.52 мин.(считая время по часовому поясу Гринвича)".

12

Все значки и аббревиатуры, кроме основного знака наносятся по мере необходимости и часть из них
или все могут отсутствовать.
Если размер знака больше, нежели пространство, занимаемое
формированием на местности, то общим правилом считается,
что центр знака указывает на местоположение формирования.
Однако, так разместить знаки не всегда представляется
возможным. Например, если знак затруднит чтение карты. В
таких случаях знак размещается там, где это возможно, а из его
нижнего края протягивается линия, конец которой укажет на
точное месторасположение формирования.
Если близко друг от друга располагаются несколько
формирований, то их знаки наносятся там, где возможно, они
объединяются скобкой, от которой линия протягивается в точку
их местоположения.
На примере слева показаны: 2-й пехотный батальон 1-й бригады
5-й пехотной дивизии у изгиба дороги у въезда в населенный
пункт Бикин (это вырезка из настоящей карты армии США с
реально существующим в Приморском крае городом Бикин). На
противоположном берегу реки Бикин в населенном пункте
Пролетарий находятся танковый батальон противника,
мотострелковая рота и саперный взвод.
Если в одном пункте располагаются несколько штабов (пунктов
управления), то знак пункта управления самой старшей
инстанции наносится сверху, а под ним в порядке иерархии
наносятся пункты управления нижестоящих инстанций. Все они
соединяются единой линией, проходящей вертикально по
левому краю рамок, а затем эта линия изламывается и протягивается к пункту, где эти штабы
дислоцируются.
Ниже для облегчения справочных данных
показаны наиболее часто встречающиеся условные
тактические знаки по родам войск с дополнительными значками . Все знаки для простоты изложения и
понимания даются только в варианте своих войск, т.е. войск США и их союзников, и без указания
уровня формирования.
Прежде всего, это боевые формирования, т.е. те, которые непосредственно ведут бой с противником.
Боевые формирования (Combat Units).

1- пехота, 2- легкая пехота, 3 -моторизованная пехота (т.е.
пехотное формирование, личный состав которого
перевозится на автомобилях), 4- горная пехота, 5воздушно-десантная пехота, 6- десантно-штурмовая
пехота, 7-механизированная пехота (т.е. формирование
передвигается на гусеничных машинах), 8- морская
пехота, 9-пехота на гусеничных боевых бронемашинах,
имеющих тяжелое вооружение, 10- арктическая пехота.
Формирования пехоты существуют от команды до
корпуса включительно. Более крупные формирования
уже сложно называть пехотными, поскольку решаемые ими задачи требуют объединения усилий всех
родов войск. Впрочем, и корпус уже правильнее считать общевойсковым объединением
От автора. Отличие воздушно-десантной пехоты от десантно-штурмовой в том, что если первые
доставляются на место боя с помощью самолетов и сбрасываются на парашютах, то вторые с помощью
вертолетов.
По мнению автора воздушно -десантные войска, которые у нас выделены в особый род войск, чем то
особенным в плане боевого применения не являются.
В армии США совершенно верно и обоснованно их относят просто к легкой пехоте, т.е. к слабо
вооруженной и не имеющей транспортных средств пехоте, способной решать лишь вспомогательные
второстепенные задачи. И они могут вести лишь обычный пехотный бой, нуждаясь при этом в усилении
частями и подразделениями тяжелого оружия. Либо действовать в тылу противника, где у нет боевых
частей и подразделений.
Все то отличие от обычной линейной пехоты в том, что они доставляются к месту боя экзотическими
способами (самолетами и вертолетами). Не случайно все бригады, батальоны и роты знаменитых 82-й
воздушно-десантной и 101-й десантно-штурмовой дивизий именуются легкими пехотными.
И пусть на меня обижаются наши бравые воины ВДВ, но вся их слава в большей степени есть результат
мифологизации, а не реальных крупных боевых успехов уровня дивизии или хотя бы полка. И тельняшки
вы просто позаимствовали, причем, совершенно необоснованно, у морской пехоты, которой есть
действительно чем гордиться (хотя бы морским десантом майора Цезаря Куникова у Новороссийска. Это
знаменитая Малая Земля). Примазались, так сказать, к славе морской пехоты.
Зато своими бесчинствами, пьянками и безобразным хулиганством в дни своего праздника ВДВ-шники уже
заработали в народе себе недобрую славу. "Голубая шпана",
"бандиты в беретах" - так вас называют простые граждане.
А может быть и впрямь самоназвание "Войска дяди Васи
(ВДВ)" идет не по имени генерала Маргелова, а по имени
известного в свое время в Одессе биндюжника бандита
имевшего кличку "дядя Вася"?
1- танковые формирования;
2- формирования гусеничных плавающих бронемашин,
плавающих гусеничных машин;
3-формирования колесных бронемашин;
4- формирования колесных плавающих бронемашин;
5- формирования ремонта гусеничных машин;
6- формирования ремонта гусеничных плавающих машин;
7- формирования ремонта колесных бронемашин;
8- формирования ремонта плавающих колесных бронемашин; 9- противотанковые формирования.
Самое меньшее формирование бронесил армии США это экипаж машины, самое большое это танковая
дивизия.
Ниже даются условные знаки артиллерийских формирований как обычной ствольной артиллерии
(пушки и гаубицы), так и ракетных формирований, формирований систем залпового огня (РСЗО) (
последние это нечто вроде наших "Градов", "Ураганов" и "Смерчей", минометных формирований. Все
ракеты относятся к классу "земля-земля".
1- формирования буксируемых гаубиц или пушек,
1- формирования стратегических ракет ,
2- формирования тактических ракет,
3- формирования ракет малой дальности,
4- формирования ракет малой дальности на гусеничном
шасси,
5- формирования ракет малой дальности на колесном шасси,
6- формирования ракет малой дальности на прицепах,
7- формирования РСЗО,
8- формирования РСЗО на гусеничном шасси,
9- формирования РСЗО на колесном шасси,
10- формирования РСЗО на прицепах,
11- формирования буксируемых гаубиц или пушек,
12- формирования самоходных гусеничных гаубиц или пушек,
13- формирования плавающих гаубиц или пушек,
14- формирования переносных или буксируемых минометов,
15- формирования минометов на гусеничном шасси,
16- формирования минометов на колесном шасси,
17- формирования плавающих минометов.
От автора. Не совсем здесь понятен знак №17. Едва ли 60-мм. или 81-мм. миномет может плавать сам по
себе. И если учитывать, что значок волны указывает на то, что формирование может плавать, очевидно,

плавающими являются машины, транспортирующие минометы. И этот значок волны применим ко всем
остальным знакам, если машина, на которой установлена та или иная артсистема, может плавать.
1- общий знак самолетных формирований,
2- общий знак вертолетных формирований,
3-общий знак формирований, имеющих на вооружении самолеты
вертикального взлета и посадки,
4- общий знак смешанных формирований, т.е. имеющих в своем
составе и самолеты и вертолеты,
5формирования,
состоящие
из
летательных
аппаратов
неопределенного назначения или характера,
6-формирования, состоящие из самолетов
неопределенного
назначения,
7- формирования, состоящие из вертолетов неопределенного
назначения,
9- формирования самолетов общего назначения,
10- формирования боевых самолетов,
11- формирования разведывательных самолетов,
12- общий знак вертолетных формирований общего назначения,
13- формирования легких вертолетов общего назначения,
14- формирования средних вертолетов общего назначения,
15- формирования тяжелых вертолетов общего назначения,
16-формирования боевых вертолетов,
17-формирования разведывательных вертолетов,
18-формирования вертолетов командований и управления
("летающие командные пункты"),
19- формирования поисково-спасательных вертолетов,
20-формирования медико-эвакуационных вертолетов,
21- формирования противоминных вертолетов,
22-формирования противолодочных вертолетов,
23- кавалерийские формирования вертолетов.
По последнему знаку требуются пояснения. Разумеется, никакой кавалерии в современной
американской армии нет. Однако, в армии США имеется если не особый род войск, то
специализированный вид подразделений и частей. Это так называемые бронекавалерийские полки.
Они предназначены для разведывательно-дозорной службы. Когда дивизия или корпус совершает
марш бронекавалерийские подразделения создают головные, боковые и тыловые дозоры, головную
походную заставу. В обороне бронекавалерийские подразделения организуют сторожевое и боевое
охранение, выставляют разведывательно-наблюдательные посты, патрулируют местность перед
боевыми порядками, ведут ближнюю войсковую разведку, преследуют отходящего противника (но
только для того, чтобы дивизия не утратила бы контакт с противником).
Соотвественно и кавалерийские вертолетные подразделения предназначены для решения этих же
самых задач.
От автора. Собственно, в таком названии отражается американское понимание предназначения кавалерии
как рода войск еще с XVIII-XIX века. Американцы на своем континенте никогда не имели равного по силам
противника,
и поэтому свою кавалерию они всегда использовали либо для дозорной службы, либо
преследования бегущих индейских племен. В Гражданскую войну 1861-65гг. кавалеристы играли роль
конных стрелков. Кавалерийская атака американцам неведома.
С тех времен по мере замены лошадей на бронемашины и пошло название "бронекавалерийский полк".
Кстати, очень любопытно как нация, которая начинала освоение континента с самого жестокого,
безжалостного, дикого геноцида индейцев каких то 200-300 лет назад, наглого и бесцеремонного захвата
чужих земель (некогда принадлежавшие Мексике штаты Техас и Нью Мехико) еще ав начале XX века,
отменившая рабство лишь во второй половине XIX века, совершенно искренне считает себя богизбранной
нацией, призванной руководить всем миром и нести всем народам свободу и демократию, следить за
соблюдением прав человека во всем мире.
1- формирования противоракетной обороны на Театре
военных действий,
2- формирования зенитных ракет средней и большой
дальности,
3- формирования зенитных ракет малой дальности,
4- артиллерийско-ракетные зенитные формирования,
5- артиллерийские зенитные формирования,
6- радиотехнические и радиолокационные формирования.
Кроме основных родов войск в армии США чрезвычайно
развит если не особый род войск, то система формирований особого рода, сочетающая в себе признаки
и боевых родов войск и формирований боевой поддержки. В США они называются "Силы Специальных
операций" (Specual Operations Forces), аббревиатура SOF. Грубо говоря, это нечто подобное нашему
Спецназу, но существенно более развитое и куда серьезнее организованное. Например, подразделение
SOF, предназначенное для действий в том или ином регионе мира набирается из числа лиц, ранее
проживавших в этом регионе и знающих язык, обычаи местного населения, особенности местности,
климата, вооруженные силы местного противника. И обучение они проходят в местностях, максимально
схожих с теми, в которых они будут действовать.
Условные тактические знаки формирований Сил Специальных операций.

1-Общий знак формирований Сил Специальных операций,
2-самолетные формирования SOF,
3-Вертолетные самолетные формирования SOF,
4-наземно-воздушно-морские команды SOF,
5-формирования специальных катеров SOF,
6-формирования специальных боевых малых подводных
лодок для применения ядерного и радиологического оружия,
7-формирования рейнджеров,
От автора. Рейнджеры это, собственно говоря, предтеча SOF.
По своему статусу, возможностям, оснащению они ближе всего
к нашему Спецназу. Их основные задачи: разведка в тылу
противника на 100-150 км, диверсионные действия в тылу
противника, поиск и спасение экипажей сбитых самолетов и
вертолетов и т.п.
8- формирования психологического воздействия на противника.
От автора. Они занимаются пропагандой, направленной на противника с целью подорвать его боевой дух,
побудить к переходу на другую сторону, дезертировать и т.п. В годы Великой Отечественной войны, да и
позднее в нашей армии подобные задачи были возложены на армейские партийно-политические органы.
Для этого в их составе имелись специальные отделы, носившие в разное время
названия "отдел
спецпропаганды", "отдел по разложению войск противника". Однако, поскольку эта задача была возложена
на политработников, она была не выполнена в полном объеме. Проще говоря, просто сорвана. Никакого
воздействия на Вермахт она не оказала, даже на окруженных в Сталинграде. И даже в апреле 1945. Этого
нельзя сказать об американской спецпропаганде. Не знаю насколько эффективны армейские
формирования спецпропаганды, но сегодня усилия Госдепа США по разложению политико-морального
состояния российского общества изощренны, огромны и очень эффективны.
9-авиационные формирования психологического воздействия на противника,
10-формирования поддержки SOF,
11- формирования SOF по воздействию на местное население.
По американской классификации к боевым формированиям относятся и те, которые по нашей
класификации относятся к частям и подразделениям боевого обеспечения. Т.е. те, которые сами не
ведут общевойсковой бой, но которые своими действиями оказывают прямое и непосредственное
влияние на боевые действия. Это подразделения и части инженерные, защиты от оружия массового
поражения, связи, разведки, радиоэлектронной борьбы, внутренней безопасности.
Ниже
описываются
условные
тактические
знаки
этих
формирований. Естественно, что таких формирований крупнее,
нежели бригада не существуют.
1- саперные формирования (или как их называют в армии США боевые инженеры),
2-мостостроительные и переправочные формирования,
3- водолазные формирования,
4-бурильные формирования (бурение скважин для добычи воды),
5- саперные формирования морской пехоты,
6-топографические формирования (в армии США военные
топографы относятся к инженерным войскам,
7-строительные формирования.
Формирования защиты от оружия массового поражения по своей
значимости
считаются
вторыми
после
инженерных
формирований. У нас обычно для их обозначения используют
аббревиатуры ЗОМП или ОМП, а армии США и странах NATO используют аббревиатуру ABC (Atomic,
Chimical, Biologocal).
1-общий знак формирований защиты от оружия массового
поражения,
2- общий знак формирований защиты от биологического оружия,
3-общий знак формирований защиты от химического оружия,
4-общий знак формирований от от ядерного оружия,
5-формирования дезактивации и дегазации,
6-формирования дегазации и дымопуска,
7-формирования постановки дымовых завес,
8-формирования химической разведки,
9-формирования
химической
разведки
на
колесных
бронемашинах,
10-моторизованные формирования биологической разведки.
От автора. Любопытно, что самого биологического оружия не
существует и никогда не существовало, однако знак
формирований защиты от этого призрака имеется. Хотя,
справедливости
ради, стоит признать нужность и полезность
таких формирований. Только называть их стоило бы совсем иначе. Типа "гигиенические подразделения".
Собственно, массовые эпидемии (коими и пугают апологеты биологического оружия) всегда и везде
являются следствием нарушения правил гигиены и правил соблюдения чистоты, а отнюдь не применения
противником неких ужасных бацил, вызывающих невероятные заболевания. Действительно, были
попытки организации массовых заболеваний у противника. В частности, во время корейской войны 195153гг, вьетнамской войны 1965-75гг. Но безуспешные. Кстати, в обеих случаях пыталась организовывать
массовое уничтожение людей "самая демократичнейшая в мире страна - США".

Да, всю вторую половину XX века военные лаборатории ведущих стран (а в США и странах NATO очевидно
и сегодня) усиленно пытались создать микроорганизмы, вызывающие эпидемии болезней с высокой
степенью смертности и от которых нет лекарств. Ирония природы - работали над одним, а удалось создать
прямо противоположное - высокоэффективные лекарства против инфекционных заболеваний.
А защитой людей от эпидемий всегда занимались и занимаются отнюдь не мифические или
полумифические подразделения защиты от биологического оружия, а военные и гражданские медики.
Разведка, как это ни прискорбно для писателей, киношников и
телевизионщиков, эксплуатирующих эту тему, по своей
значимости стоит лишь на третьем месте .
Знаки с 1 по 11а относятся к разведывательным формированиям,
подчиненным инстанциям от штаба корпуса и выше.
1-формирования военной разведки,
2-формирования военной разведки, ведущей разведку с воздуха
(обычно с помощью беспилотных летательных аппаратов),
3- формирования радиоразведки,
4- формирования радиолокационной разведки наземных целей,
5формирования
приборной
разведки
(с
помощью
разведывательных датчиков),
6формирования
приборной
разведки
(с
помощью
разведывательных модулей),
7-формирования приборной разведки ( с помощью наземных
систем GSM),
8- формирования метеорологической разведки,
9- формирования разведывательных операций,
10-формирования тактической разведки,
11- объединенные центры сбора и анализа развединформации,
11а - контрразведывательные формирования.
Знаки с 12 по 26 относятся к разведывательным формированиям,
подчиненным дивизиям, бригадам и батальонам.
12- разведывательные посты и патрули бронекавалерийских
полков,
13-разведывательные патрули на гусеничных бронемашинах
(бронекавалерийских полков),
14- формирования корректировки огня флота и авиации,
15-формирования дальней разведки,
16-формирования разведки морской пехоты,
17- формирования разведки дивизий морской пехоты,
18- формирования разведки сил морской пехоты,
19- разведывательные формирования на колесных бронемашинах,
20- разведывательные формирования на легких колесных бронемашинах,
21- разведывательные формирования на гусеничных бронемашинах,
22- наблюдательные посты,
23 - наблюдательные метеорологические посты,
24- посты наблюдения с помощью разведдатчиков,
25- посты оптического наблюдения,
26- посты радиолокационной разведки наземных целей.
Формирования связи и радиоэлектронной борьбы.
1- общий знак формировании связи,
2- территориальные формирования связи,
3- формирования аварийной связи,
4- легкие формирования аварийной связи,
5- малый узел связи,
6- большой узел связи,
7-центральный узел связи,
8- узел радиосвязи,
9- защищенный узел многосторонней тактической связи,
10- узел многосторонней тактической связи типа AN/TTC-39D,
11-формирование спутниковой связи,
12- формирование радиотелетайпной связи,
13-формирование радиорелейной связи,
14-пункт сбора и передачи донесений,
15-общий знак формирований радиоэлектронной борьбы,
16- формирования радиоэлектронной борьбы на колесных бронемашинах,
17-формирования направленной радиоэлектронной борьбы,
18-формирования радиоэлектронного перехвата,
19-формирования глушения радиоэлектронных излучений,
20- формирования радиоэлектронной борьбы уровня от армии и выше,
21-формирования радиоэлектронной борьбы уровня корпуса.

Формирования обеспечения безопасности.
1-общий
знак
сил
внутренней
безопасности,
2формирования
внутренней
безопасности
на
водном транспорте,
3формирования
внутренней
безопасности
на
железнодорожном
транспорте,
4формирования
внутренней
безопасности
на
авиатранспорте,

5- формирования военной полиции,
6-формирования отдела уголовных расследований,
7- формирования береговой полиции,
8- формирования правопорядка для гражданского населения,
9- авиационная полиция.

От автора. Трудно сказать, что может входить в область
деятельности сил внутренней безопасности на транспорте.
Очевидно не только охрана путей движения, вокзалов,
аэропортов, морских и речных портов в интересах военного
ведомства, но и борьба с диверсиями, контрразведывательная
работа, борьба с саботажем. Формирования правопорядка для
гражданского населения это, очевидно,
части и подразделения, принимающие на себя функции
гражданской полиции в зонах военных действий. Особо стоит авиационная полиция, которая следит за
порядком в воздухе.
Службы боевой поддержки (Combat Service Support).
У нас иногда не вполне правильно понимают американский термин "Combat Service Support", полагая,
что это примерно то же самое, что у нас "части и подразделения боевого обеспечения", т.е. части и
подразделения инженерных войск, войск связи, разведки защиты от ОМП. Нет. Термин "Combat Service
Support" следует понимать в смысле "Службы
обслуживания действий боевых родов войск". Чем
занимаются эти службы ясно из перечня условных знаков этих служб.
1-формирования информирования,
2-формирования поддержки высадки морских десантов,
3-формирования очистки местности от взрывоопасных
предметов (разминирование, уничтожение неразорвавшихся
ракет, бомб, снарядов, гранат и т.п.),
4-формирования общих служб боевой поддержки,
5-формирования боевой поддержки Театра военных действий,
групп армий и армий,
6-формирования боевой поддержки корпусов,
7-органы территориальной военной администрации,
8-органы территориальной военной администрации на Театре
военных действий, в зонах групп армий и армий,
9-органы территориальной военной администрации в
корпусной зоне,
10-органы военной юстиции (прокуратура, военные суды,
адвокатура),
11- органы почтовой связи,
12-финансовые органы,
13-служба учета личного состава,
14-служба учета умерших, захоронения и военных кладбищ,
15-религиозная служба (капеланы, муллы и т.д.),
16-оркестры,
17-служба связи с местным населением,
18-служба радиовещания на местное население,
19-объединенное информационное бюро,
От автора. Руководящие документы по условным тактическим
знакам не разъясняют понятие "объединенное информационное
бюро". Исходя из текстов Гаагской конвенции о правилах и
обычаях сухопутной войны 1907 года и Женевской конвенции о
пленных 1949 года я смею предположить, что здесь идет речь о
бюро
по
учету
военнопленных
и
информированию
заинтересованных сторон об их судьбах.
20-органы приема и распределения по войскам прибывающего пополнения личного состава,
21- формирования неквалифицированной рабочей силы,

22-органы, ведающие отдыхом, развлечениями, поднятием морального состояния личного состава,
23-общий знак медицинских формирований и учреждений,
24-медицинское лечебное учреждение (лазарет, госпиталь),
25-зубоврачебное медицинское учреждение,
26-психиатрическое медицинское учреждение,
27- формирование медицинских эвакуационных самолетов,
28-формирование медицинских эвакуационных вертолетов
29-ветеринарное учреждение.
Обычно формирования боевой поддержки уровня
батальон и выше,
содержат в своем составе
подразделения различных служб, т.е. они
многофункциональны. Соответственно и органы
управления
боевой
поддержкой
многофункциональны.
Поэтому
для
них
существуют следующие знаки:
1-командование боевой поддержки на Театре
военных действий (говоря по нашему это штаб
тыла всего Театра военных действий),
2-командование
боевой
поддержки
в
определенной области на
Театре военных
действий (говоря по нашему это штабы тыла групп
армий и армий),
3-группа боевой поддержки в определенной
области на Театре военных действий (иначе
говоря это полк, в который сведены все меньшие
тыловые формирования и который занимается поддержкой группы армий или какой то армии),
4-батальон боевой поддержки в определенной области на Театре военных действий (иначе говоря это
батальон, в который сведены все меньшие тыловые формирования и который занимается поддержкой
группы армий или какой то армии),
5-командование боевой поддержки корпуса (говоря по нашему это штаб тыла корпуса),
6-передовая группа боевой поддержки корпуса (иначе говоря это полк, в который сведены все меньшие
тыловые формирования и который занимается поддержкой корпуса от корпусных до дивизионных
складов),
7-тыловая группа боевой поддержки корпуса (иначе говоря это полк, в который сведены все меньшие
тыловые формирования и который занимается поддержкой корпуса от армейских до корпусных
складов),
8-войсковая группа боевой поддержки корпуса (иначе говоря это полк, в который сведены все меньшие
тыловые формирования и который занимается поддержкой корпуса от корпусных складов до
бригадных),
9-батальон боевой поддержки корпуса (иначе говоря это батальон, в который сведены все меньшие
тыловые формирования и который занимается поддержкой корпуса),
10-командование боевой поддержки дивизии (говоря по нашему это штаб тыла дивизии),
11-дивизионный батальон обеспечения действий авиации,
12-дивизионный батальон обеспечения дивизии,
13- передовой батальон обеспечения дивизии (занимается обеспечением вплоть до боевых
батальонов0.
Службы снабжения (Suples Services).
Формирования служб снабжения занимаются подвозом из глубокого тыла до дивизий, приемкой,
складированием, комплектованием и распределением практически всех видов материального
обеспечения. Следует пояснить, что все виды материального снабжения в армии США разделены на
следующие группы:
Class I - продовольствие, средства хранения и обработки продуктов и их приготовления,
Class II - одежда и снаряжение,
Class III - горюче-смазочные материалы и твердое топливо,
Class IV - строительные материалы,
Class V - все виды боеприпасов,
Class VI - маркитантские товары (одежда, напитки, продукты, развлекательные предметы и т.п., которые
которые они покупают по своему желанию за свои средства),
Class VII - вся основная боевая техника и вооружение,
Class VIII - медицинские средства и лекарства,
Class IX - запасные части, узлы, агрегаты, инструменты и оборудование для ремонта,
Class X -нестандартные изделия (предметы снабжения. которые невозможно отнести ни к одному из
девяти классов. Сюда можно включать сено и солому для животных, газонокосилки, плуги, водяные
насосы, седла, бороны, мебель, сантехнику, семена растений и любые прочие изделия).
1-общий знак формирований, занимающихся снабжением материальными средствами,
2-транспортные формирования служб снабжения,
3-органы распределения всех видом материальных средств,
4-органы снабжения материальными средствами класса I (продовольствие,
5-органы снабжения материальными средствами класса II (одежда и снаряжение),
6-органы снабжения материальными средствами класса III (горючее),
7-органы снабжения материальными средствами класса III для авиации (авиационное горючее,
8-органы снабжения материальными средствами класса IV (строительные материалы),
9-органы снабжения материальными средствами класса V (боеприпасы),
10-органы снабжения материальными средствами класса VI (маркитантские товары),

11-органы снабжения материальными средствами класса VII (
боевая техника и вооружение),
12-органы снабжения материальными средствами класса VIII
(медицинские средства),
13-органы снабжения
материальными средствами класса IX
(запасные части),
14-органы снабжения
материальными средствами класса X
(прочие грузы снабжения),
15-банно-прачечные формирования, формирования химчистки
одежды,
16-формирования снабжения водой,
17- формирования водоочистки,
18-общий знак транспортных служб снабжения,
19-центр управления перевозками грузов снабжения,
20-органы управления перевозками по железным дорогам,
21- органы управления перевозками по морю и рекам,
22-органы управления перевозками по воздуху,
23-общий знак ремонтных формирований,
24-формирования ремонта тяжелой техники и оборудования,
25-формирования ремонта электронно-оптического оборудования,
26-ремонтно-восстановительные формирования,
27-формирования ремонта артвооружения,
28-формирования ремонта ракетного вооружения.
Разрешается, исходя из общей концепции условных тактических
знаков и используя стандартные элементы и аббревиатуры
наносить на карты и схемы знаки отличающихся от
вышепоказанных и которые лучше информируют об особенностях
того или иного формирования. Однако, нестандартные знаки должны поясняться на свободном месте
карты или схемы.
От автора. Не радуйся, уважаемый читатель, что добрался до конца статьи и не думай, что этим и
ограничиваются американские условные тактические знаки. Я привел здесь только знаки, обозначающие
подразделения, части и соединения только сухопутных войск. Причем, в очень сокращенном и упрощенном
варианте. А полный текст FM 1-02, откуда я брал информацию, насчитывает порядка 500 страниц.
Для рассказа о знаках вооружения, различного рода сооружений, установок, боевой обстановки
потребуется еще несколько статей. А ведь есть еще Военно-Воздушные Силы, Военно-Морской Флот,
Береговая Охрана.
И как мы в Советской Армии обходились буквально сотней условных тактических знаков, причем
практически пользовались не более чем двумя десятками для обозначения всего и вся? Американцам.
наверное, просто удивительно. И не было никогда и нет у нас 500-страничных справочников. Просто в
каждом Боевом Уставе в конце на нескольких страничках нарисованы все необходимые знаки. Все просто
и понятно.
.
Источники и литература
1.FM 1-02 (FM 101-5-1) MCRP 5-12A. Change No.1. Operational Terms and Graphics.Headquarters Department
of
the Army, Headquarters Marine Corps Combat Development Command, Department of the Navy. Washington,
DC. 2 February 2010.
2.А.Михайлов. Иракский капкан. Победное поражение США. Яуза. ЭКСМО. Москва. 2004г.
3.Боевой Устав Сухопутных войск. Часть I (дивизия-бригада-полк). Военное издательство. Москва.
1989г.
4.Боевой Устав Сухопутных войск. Часть II (батальон-рота). Военное издательство. Москва. 1989г.
5.Сборник действ. дог., соглаш. и конвенций, заключенных СССР с ин. гос-ми. Выпуск XVI. Москва.1957.
6.Сборник. Документы внешней политики СССР. Том 1. Политиздат. Москва. 1957г.
7.Л.Рендулич. Фатальные ошибки Вермахта.Почему Германия проиграла войну. Яуза.ЭКСМО. Москва.
2006г.
8. Dictionary of Military and Associated Terms.Department of Defense. 9 May 2005.
9. Сайт "Military Acronyms, Initialisms, and Abbreviations"(www.fas.org/news/reference/lexicon/aca.htm).

---***---

Rambler's
Top100

TopList

Условные тактические знаки Армии США
(Military Simbols of US Army)
Часть 2. Обозначения высших формирований и управляющих
органов
(Named Command and Control Headquarters )
Данная статья является продолжением статьи "Часть 1. Условные знаки формирований", поскольку
знаки высших формирований и
органов управления армии США, как и знаки прочих
формирований описаны в пятой главе FM 1-02.
Здесь стоит иметь в виду, что сама система высших формирований и органов управления
Вооруженных Сил США довольно таки существенно отличается от нашей, а потому ее трудно
понимать. У нас высшим органом войскового управления (не вторгаясь в область центрального
аппарата Министерства обороны и Генерального штаба) является штаб военного округа (а с 2010
года штаб Командования). В то же время, американское военное руководство считает весь земной
шар областью стратегических интересов США, а отсюда в их системе военного управления столь
многочисленные региональные формирования и органы управления. А если добавить сюда то, что
правительство США совершенно искренне считает организацию NATO, и в первую очередь
военную составляющую этого блока, как подчиненную ей инстанцию.... Отсюда и многочисленные
командные инстанции Армии США, охватывающие и Вооруженные Силы союзников, а по сути дела
саттелитов.
От автора. Правда, в последние годы с созданием и развитием Евросоюза такие страны как Германия,
Франция, а отчасти и Италия пытаются вырвать NATO из под безусловного подчинения США
(например, отказались открыто и официально признать нападение на Ирак в 2003 году натовской
операцией), но пока делают это не слишком успешно.
К тому же не всегда понятен точный перевод названий. По мере возможности я буду пояснять эти
обозначения применительно к российским военным понятиям.
Второй момент, который следует принимать во внимание - от уровня корпуса и выше говорить о
родах войск не приходится. Корпус, как правило, состоит из соединений и частей буквально всех
родов войск. Поэтому, использовавшиеся в прошлом названия такие как "армейский (пехотный)
корпус", "танковый корпус", "воздушно-десантный корпус" уже практически не применяются. Да и то
сказать, и раньше то корпуса назывались танковыми, армейскими лишь исходя из того, какие в них
преобладают дивизии, пехотные или танковые.
Отсюда и условные тактические знаки формирований от уровня корпуса и выше уже не носят в
себе элементов, указывающих на род войск. Вместо них внутри рамки наносятся аббревиатуры,
поясняющие данную инстанцию. Крестики над рамкой помогают понять уровень данной
инстанции.
Напомню:
4 крестика - уровень армии,
5 крестиков - уровень группы армий (ну или если хотите - уровень фронта, говоря по нашему),
6 крестиков - уровень региона (Театра военных действий).
От автора. Вообще, понятие "Театр военных действий" довольно таки расплывчатое и означает скорее
часть мира, охваченную войной, втянутую в войну, ни или предполагается, что будет втянута в случае
войны. Например, Европейский Театр военных действий, Ближневосточный Театр военных действий,
Южно-Азиатский Театр военных действий, Тихоокеанский театр военных действий.
Термин "Командование" здесь следует понимать не как некий штаб или некий орган управление, а
как нечто подобное нашим понятиям "Округ" или "Направление". Скажем, до недавнего времени
существовал Приволжско-Уральский военный округ. Т.е.
все войска, расположенные на
определенной территории. Ну или существовало в свое время "Дальневосточное направление",
включавшее в себя часть Сибирского округа, Дальневосточный округ и Забайкальский округ.
Вот и здесь слово Command следует понимать примерно так же. Но не как некий коллектив
генералов и офицеров, которые чем то там командуют.
Полевое Руководство FM 1-02 по состоянию на 2010 год описывает следующие высшие
формирования и командные инстанции:
1- Центральное Командование Армии США (United States Central Command - CENTCOM). Это,
собственно говоря американские войска на Театре военных действий, охватывающем Ближний
Восток (включая Египет) и Среднюю Азию.
2- Европейское Командование Армии США (United States Europian Command - EUCOM). Это
американские войска на Европейском Театре военных действий.
3-Тихоокеанское Командование Армии США (United States Pacific Command - PACOM). Это
американские войска на Театре военных действий, охватывающем все побережье Тихого океана.
4- Северное Командование Армии США (United States Northem Command - NORTHCOM). Это
американские войска на Театре военных действий, охватывающем территорию самих США, Аляску,

Канаду, Мексику, Мексиканский залив, Флоридский пролив,
часть Карибской области (Багамы, Пуэрто-Рико, Виргинские
острова)
5- Южное Командование Армии США (United States Southern
Command - SOUTHCOM). Это американские войска на Театре
военных действий, охватывающем Центральную и Южную
Америку.
Поскольку Командование на Театре военных действий
охватывает Сухопутные войска (Армию), Военно-Воздушные
Силы, Флот, а некоторых случаях и Береговую охрану, то в
качестве знаков высших формирований Армии США, говоря
по нашему, Сухопутных войск используются следующие знаки (обратите внимание, что над рамкой
не шесть крестиков, а только четыре, что говорит о том, что это формирования уровня армии.
1-Центральная армия (United States Army Central - ARCENT).
Действует на Театре военных действий, охватывающем
Ближний Восток, включая Египет, и Среднюю Азию.
2-Европейская армия (United States Army Europe - USAREUR).
Действует на Европейском Театре военных действий.
3- Тихоокеанская армия (United States Army Pacific - USARPAC).
Действует на Тихоокеанском Театре военных действий.
4- Южная армия (United States Army Pacific- USARSO).
Действует
на
Театре
военных
действий,
охватывающем Центральную и Южную Америку.
5-Третья
армия
(Third
United
States
Army
-TUSA).
Дислоцирована в континентальной части США.
6-Восьмая
армия
(Eighth
United
States
ArmyEUSA).Дислоцирована в континентальной части США.
7 - Командование силами армии (United States Forces
CommandFORSCOM).
Объединяет
все
войсковые
формирования, не включенные в состав вышеперечисленных
армий. Находится в континентальной части США.
Внимательный читатель очевидно уже обратил внимание на то, что автор пропустил знаки с пятью
крестиками над рамкой. Все верно, в настоящее время в структуре Армии США нет и не
предполагается иметь групп армий.
Вместе с тем, могут существовать формирования, занимающие промежуточное положение между
корпусом и армией. Обычно это формирования, создаваемые на период войны или даже одной
только военной операции для действий в относительно небольшой территории.
Над рамками этих знаков могут размещаться значки, указывающие на уровень данного
формирования, а вокруг рамки пояснительные аббревиатуры, как и для иных формирований,
описанных в части 1.
1- Объединенное командование сухопутных сил (Joint Force
Land Component Command -JFLCC). Группировка, состоящая
только из сухопутных формирований. Создается для
выполнения наземной части воздушно-наземной операции.
2- Объединенное омандование морских сил (Joint Force
Maritime Component Command -JFMCC). Группировка,
состоящая только из морских корабельных формирований.
Создается для действий флота. в морском регионе.
3- Объединенное командование воздушных сил (Joint Force
Air Component Command -JFACC). Авиационная группировка.
Создается для выполнения воздушной части
воздушно-наземной операции, а именно для
нанесения мощных согласованных ударов армейской авиации, авиации военно-воздушных сил и
авиации флота.
4- Командование объединенных сил специальных операций (Joint Force Special Operations
Component Command -JFSOCC). Группировка, состоящая только из формирований Сил Специальных
операций. Создается для массирования усилий по разведке, диверсионных действий, и действий
по дестабилизации обстановки в той или иной стране.
5- Объединенные целевые силы (Joint Task Force - JTF). Группировка формирований для
выполнения определенной боевой задачи.
:6- Объединенные многонациональные силы ( Multinacional Joint Task Force -MNJTF).Группировка
формирований c привлечением формирований союзников для выполнения определенной боевой
задачи.
Органы управления (штабы, пункты управления, командные пункты) всеми
вышеописанными формированиями представляют собой эти же знаки, но с чертой,
идущей вниз от левого нижнего угла рамки. А под рамкой наносится аббревиатура,
поясняющая какую именно роль исполняет данный орган управления.
Например, на рисунке слева показан "Тактический командный пункт группировки
уровня корпуса, выполняющей определенную миссию".
Полевое Руководство FM 1-02 предусматривает для органов управления высших формирований
следующие аббревиатуры:

TOC - тактический оперативный центр (Tactical Operations Center).
ASLT - штурмовой командный пункт (Assault Command Post),
BDOC -базовый оборонительный оперативный центр (Base Defence Operations Center),
CMD - группа управления (Command Group),
CTCP - командный пункт транспортов боепитания (Combat Trains Command Post),
FTCP - передовой командный пункт транспортов боепитания Forward Trains Command Post)?
FWD - передовой командный пункт,
MAIN - главный командный пункт (Main Command Post),
REAR - тыловой командный пункт (Rear Command Post).
TAC - тактический командный пункт (Tactical Command Post).
Еще раз напоминаю, что термин "Combat Support" не следует понимать аналогично нашему понятию
"боевая поддержка", имеющее в виду разведку, работу инженерных подразделений, защиту от ОМП
и т.п.
В армии США "формирования служб боевой поддержки" (Combat Service Support Units) это части и
подразделения, которые обслуживают и обеспечивают все остальные формирования
(административное, почтовое, банно-прачечное, торговое, развлекательное, религиозное,
финансовое, юридическое, похоронное и т.п. обслуживание).
Естественно, что без этого обслуживания какая либо боевая деятельность, да и сама жизнь боевых
частей невозможна.
От автора. Исторические описания буквально всех войн очень подробно и со вкусом описывают сами
бои, сражения, операции, кампании. Однако, почти всегда остаются вне поля зрения историков
вопросы тылового обеспечения, т.е. как организовывалось продовольственное и вещевое снабжение
войск, обеспечение оружием и боеприпасами, горючим, как спасались от непогоды и холодов войска.
У неискушенного читателя складывается мнение, что все эти тыловые вопросы, конечно существуют,
но они настолько мелки и незначительны, что о них можно и не упоминать.
А ведь все боевые операции во всех войнах на 70 процентов зависели не от стратегического
мышления фельдмаршалов, не от тактического искусства генералов и офицеров, не от храбрости и
умений солдат, а от вещей весьма приземленных - горючего для машин, сена для лошадей, продуктов
и одежды для солдат, патронов для винтовок и снарядов для пушек, бинтов для раненых. Все это надо
подвезти из глубокого тыла и подвезти вовремя. Быстро и правильно распределить, и развезти по
боевым подразделениям. А в ходе сражения успевать подавать все эти вещи к линии фронта.
А иначе.... Немецкий генерал Г.Фриснер в своих мемуарах горько заметил: "Самые успешные
наступления всякий раз заканчивались не тогда, когда достигались цели наступления или
сопротивление противника становилось непреодолимым, а когда кончался бензин для танков".
Собственно, активные боевые действия в любом сражении продолжались считанные дни и недели, а
подготовка к новым сражениям занимала долгие месяцы. И заключалась она в основном в подвозе и
накоплении материальных ресурсов. Да и стратегические и оперативные планы в первую очередь
исходили из простой предпосылки - сколько у нас будет бензина и снарядов.
Так что не стоит пренебрегать рассмотрением тыловых проблем, если хотите правильно понять
почему сражение сложилось так, а не иначе.
А посему в системе условных тактических знаков армии США знакам служб поддержки уделено
должное внимание.
1-Командование боевой поддержки на Театре
военных действий (Theater Support Command).
Т.е. тыловое формирование, обеспечивающее
тыловое обеспечение на всем Театре военных
действий.
2-Командование боевой поддержки армии на
участке Театре военных действий (Theater
Army Area Support Command). Т.е. тыловое
формирование,
обеспечивающее
тыловое
обеспечение одной армии на каком то участке
Театра военных действий.
Прошу заметить, что в обеих случаях над рамкой
стоят два крестика. Это означает, что уровень
этих формирования однозначно определить
невозможно. Их численность и структура
выпадают из общей иерархии воинских
формирований.
3-Группа поддержки области (Area Support
Group). Это полк, который занимается
обеспечением войск на какой то определенной
территории.
4-Батальон поддержки области (Area Support
Battalion). Это батальон, который занимается
обеспечением войск на какой то определенной территории.
Прошу заметить, что во всех первых четырех рамках кроме аббревиатуры с обеих краев имеются
изломанные линии. Они обозначают, что это формирования, подчиненные высшим органам
управления Театра военных действий.

5-Командование поддержки корпуса (Corps Support Command). Формирование уровня дивизии,
занимающееся обеспечением корпуса.
6-Передовая группа поддержки корпуса (Corps Support Group (Forward)). Формирование уровня
полка, которое занимается обеспечением корпуса на участке от корпусных складов до
дивизионных.
7-Тыловая группа поддержки корпуса (Corps Support Group (Rear)).Формирование уровня полка,
которое занимается обеспечением корпуса на участке от армейских складов до корпусных.
8- Группа поддержки сил корпуса (Force Service Support Group). Формирование уровня полка,
которое занимается обеспечением отдельных частей корпуса, не входящих в состав дивизий.
9-Корпусной батальон поддержки (Corps Support Battalion). батальон, который в мирное время
справляется с поддержкой корпуса. В военное время он продолжает существовать.
10-Дивизионное командование поддержки (Division Support Command). Формирование уровня
бригады, которое занимается обеспечением дивизии,
11-Дивизионный батальон поддержки авиации ((Division Aviation Support battalion). Батальон
аэродромного обеспечения авиации дивизии.
12-Главный батальон поддержки (Main Support Battalion). Батальон, занимающийся обеспечением
дивизии.
13- Передовой батальон поддержки (Forward Support Battalion). Батальон, занимающийся
обеспечением на участке от дивизионных складов до бригад.
Этим исчерпываются все условные тактические знаки формирований. Напоминаю, что лицо,
составляющее схему или наносящее обстановку на карту, вправе использовать дополнительные
значки и аббревиатуры, не указанные в Полевом Руководстве. Но в этом случае он обязан дать
пояснения этим знакам и аббревиатурам в легенде карты или схемы.
.
Источники и литература
1.FM 1-02 (FM 101-5-1) MCRP 5-12A. Change No.1. Operational Terms and Graphics.Headquarters
Department of
the Army, Headquarters Marine Corps Combat Development Command, Department of the Navy.
Washington,
DC. 2 February 2010.
2.А.Михайлов. Иракский капкан. Победное поражение США. Яуза. ЭКСМО. Москва. 2004г.
3.Боевой Устав Сухопутных войск. Часть I (дивизия-бригада-полк). Военное издательство. Москва.
1989г.
4.Боевой Устав Сухопутных войск. Часть II (батальон-рота). Военное издательство. Москва. 1989г.
5.Dictionary of Military and Associated Terms.Department of Defense. 9 May 2005.
6.Сайт "Military Acronyms, Initialisms, and Abbreviations"(www.fas.org/news/reference/lexicon/aca.htm).
7.Г.Фриснер. Проигранные сражения. АСТ. Москва. 2002г.

---***---

Rambler's
Top100

TopList

Условные тактические знаки Армии США
(Military Simbols of US Army)
Часть 3a. Обозначения боевой техники и вооружения.
(Equipment Symbols )
Условные тактические знаки формирований армии США (взвода, роты, батальоны, бригады и т.д.)
существенно отличаются от знаков отдельных боевых машин, танков, орудий, самолетов и
вертолетов. Точнее, различаются их иконки и рамки, окружающие иконки. При этом буквенноцифровые пояснения, наносимые рядом со значками подчинены общим правилам и их
расположение строго регламентировано.
У нас, чтобы обозначить отдельный танк или орудие (и т.д.) на карте наносится условный значок
танка или орудия, а если нужно обозначить, скажем, танковое или артиллерийское подразделение,
то наносится тот же значок и красной линией очерчивается занимаемый подразделением участок
местности, рубеж ( и здесь же наносится буквенно-цифровое обозначение этого подразделения).
Согласно главы 6 FM 1-02 в армии США совершенно иной принцип. Как наносятся на карту
подразделения и части было описано в части 1 и 2 этой статьи. .А вот знаки отдельных единиц
техники выглядят совсем иначе.
Рекомендую в процессе чтения этой части обращаться и частям 1 и 2.
Для чего нужно показывать на карте каждую единицу техники, если можно обойтись обозначением
подразделения или части в целом?
Если подразделение или часть действует, как единое целое, выполняет общую боевую задачу, то,
естественно, никто каждый танк обозначать на карте и не будет. Тем более, что это часто и и
невозможно, поскольку размер значка, даже самого маленького всегда намного крупнее, нежели
реальные размеры образца техники. Например, если взять карту самого крупного масштаба
1:25000, то 1 сантиметр на карте означает 250 метров на местности. Танк имеет длину порядка 5
метров. Т.е., чтобы изобразить танк на карте в масштабе, то длина значка должна быть 0.2мм . А
это нереально.
Смысл наносить на карту значки боевой техники имеет
смысл, если:
1. Данная единица техники действует автономно,
в
отрыве от своего подразделения и при этом играет
существенную роль в бою. Например, отдельный танк в
засаде у моста через реку.
2.Единица техники сама по себе играет огромную роль в
бою. Например, пусковая установка тактической ракеты с
ядерной боеголовкой.
3.Необходимо показать на карте масштаба 1:25000 1:50000 расположение огневых точек в системе обороны
части.
Значок боевой техники наносятся цветом, зависящим от
того, какой стороне воюющих принадлежит эта единица:
*синим цветом обозначается техника своих войск и войск
союзников,
*красным цветом обозначается техника противника и его союзников,
*зеленым цветом обозначается техника нейтральных стран,
*желтым цветом обозначается техника, принадлежность которой не установлена.
Также
можно использовать при обозначении
техники рамки черного цвета. В этом случае значок
машины внутри рамки тоже черный, а поле рамки
заполняется соответствующим цветом. При этом
форма рамки зависит от того, какой стороне
воюющих принадлежит машина.
Однако, рекомендуется рамку использовать лишь
при обозначении кораблей, летательных аппаратов,
или в тех случаях, когда документ (карта, схема) не
цветной
и
нет
возможности
выделить
принадлежность цветом

тонкие, высветленные и т.п.).

Если графический документ (карта, схема) чернобелый, то рекомендуется либо использовать рамку
для всех видов техники, либо технику в зависимости
от ее принадлежности
обозначать различной
степенью жирности линий (жирные, полужирные,

Геометрический центр значка указывает на точное расположение техники на местности.
Различного рода поясняющие надписи размещаются вокруг значка в строго определенных местах,
которые в FM 1-02 называются полями..
Объясним это на примере:
Синий значок означает - средний танк своих войск.
Цифра 7 над значком - количество танков в группе.
Здесь их семь.
Слева сверху группа цифр и букв означает, что эта
группа танков находилась в данном месте 12
февраля 2011 г. в 10 час.52 мин.(считая время по
часовому поясу Гринвича). (что означает каждая
цифра этой строчки см. в части 1 настоящей статьи.
Это стандартная формула обозначения даты и времени, принятая в армии США).
Ниже группа цифр означает географические координаты в системе GPS.
Еще ниже сочетание M1A2 указывает на тип танков в этой группе, т.е. "Эйбрамс".
Буква E означает, что танки относятся ко взводу E.
Цифры и буквы у правого нижнего края знака указывают, что танки из 2-го эскадрона 3-го
бронекавалерийского полка.
Синяя стрелка, выходящая из нижнего края значка указывает на то, что группа танков находится в
движении, а цифра 90 указывает, что общее направление движения группы 90 градусов, т.е. строго
на восток.
И наконец A1 означает, что эти все сведения достоверны и проверены по нескольким источникам
(см. разъяснения в части 2 статьи)..
Кроме того, вокруг значка также в строго определенных местах вписываются и иные сведения,
имеющие значение. Всего вокруг знака может находиться до 24 таких пометок. Однако, всякий раз
наносятся только те пометки, которые действительно нужны для достаточно полной информации.
Обычно возле значка указывается тип техники, подразделение и часть, к которым она относится.
Остальные данные указываются реже.
Боевая техника и системы вооружения на схемах, картах, планах и иных графических документах
армии США показываются следующими знаками:
Стрелковое вооружение. Эти значки практически невозможно увидеть даже на картах крупного
масштаба, разве что только в редких случаях, когда, скажем, нужно указать одиночного бойца или
группу бойцов в засаде, ну и т.п. Чаще эти значки используются на различного рода схемах, планах,
на которых показывается размещение вооружения очень небольших подразделений уровня группы,
отделения, взвода.
Разумеется, и эти знаки могут быть в рамках, однако, рамки используются лишь на не цветных
документах или когда нужно тот или иной знак сделать более заметным.
1.Винтовка. Любая винтовка - обычная, автоматическая, снайперская и
т.п. Разумеется и автоматы отнесены сюда же. Но не пистолетпулеметы типа нашего ППШ!
2.Легкий пулемет. У нас эти пулеметы называются ручными.
3.Тяжелый пулемет. У нас эти пулеметы называются станковыми.
От автора. Довольно часто переводчики делают серьезную ошибку,
переводя словосочетание Heavy Machine Gun, т.е. "тяжелый пулемет" как
"крупнокалиберный пулемет". Однако, это неверно. В армии США для
обозначения крупнокалиберного пулемета, который тоже является
станковым, используют дополнительную надпись слева от значка, в который либо указывают тип
пулемета, либо его калибр.
Кстати, в настоящее время крупнокалиберных пулеметов, не установленных на какое либо
транспортное средство, практически не встречается. Слишком такие пулеметы тяжелые, чтобы их
таскать или катать по полю вручную. При современных скоростях перемещений по полю боя такой
пулемет неизбежно будет отставать и вместо существенной поддержки пехоты будет обузой.
Да и то сказать, еще
во Вторую Мировую войну у пехоты Вермахта не было никаких
крупнокалиберных пулеметов вообще, а наши ДШК или американские Браунинги по большей части
устанавливались либо на автомобилях и БТР, либо в фортсооружениях.
4.Легкий гранатомет.
5.Средний гранатомет.
6.Тяжелый гранатомет.
Это противопехотные гранатометы, не предназначенные для поражения танков. Легкий это обычно
винтовочный или подствольный. Средний, это обычно самостоятельное оружие одно- или
многозарядное. Тяжелый это станковый гранатомет типа нашего АГС-17.
7.Легкий противотанковый гранатомет. Типа нашей "Мухи".
8.Средний противотанковый гранатомет. Типа нашего РПГ-7.
9 Тяжелый противотанковый гранатомет. Типа нашего СПГ.
10.Пусковая установка легкой противотанковой ракеты (ПТУР). Типа нашего ПТУР "Малютка".
11.Пусковая установка средней противотанковой ракеты (ПТУР).
12.Пусковая установка тяжелой противотанковой ракеты (ПТУР). Типа американского ПТУР "Тоу".

Артиллерия.
Буксируемые орудия:
1.Миномет калибра 60 мм. и менее.
От автора. В нашей армии самый меньший калибр минометов это 82 мм. В армии
США имеются минометы калибра 60 мм. Мало в какой армии мира могут быть
минометы 50 мм. Во время Великой Отечественной войны в РККА в начальный
период имелись лопаты-минометы калибра 37 мм. Очевидно это рекорд
миниатюрности минометов. Так что, этот значок фактически указывает лишь на
минометы калибра 60 мм.
2.Миномет калибра более 60 мм. но менее 107 мм.,
3.Миномет калибра 107мм. и более,
4.Гаубица калибра 120 мм. и менее,
5.Гаубица калибра более 120 мм, но менее, чем 160 мм,
6.Гаубица калибра от 160 мм до 210 мм.(включительно),
7.Полевая пушка калибра 120 мм. и менее,
8.Полевая пушка калибра более 120 мм, но менее, чем 160 мм.,
9.Полевая пушка калибра от 160 мм до 210 мм.(включительно),
10.Противотанковая пушка калибра 120 мм. и менее,
11.Противотанковая пушка калибра более 120 мм, но менее, чем 160 мм.,
12.Противотанковая пушка калибра от 160 мм до 210 мм.(включительно),
13.Зенитная пушка калибра 120 мм. и менее,
14.Зенитная пушка калибра более 120 мм, но менее, чем 160 мм.,
15.Зенитная пушка калибра от 160 мм до 210 мм.,
16.Безоткатная пушка калибра 120 мм. и менее,
17.Безоткатная пушка калибра более 120 мм, но менее, чем 160 мм.,
18.Безоткатная пушка калибра от 160 мм до 210 мм.(включительно).
От автора. Здесь даны все возможные в принципе калибры орудий. Хотя, конечно,
едва ли когда существовали противотанковые пушки калибра 210 мм. или
безоткатные орудия калибра 160 мм.
Обычно средства тяги буксируемых орудий не показываются знаками или
дополнениями к знакам, поскольку для каждой артсистемы существуют табельные тягачи. Для
малых и средних калибров обычно автомобили, для крупных калибров чаще гусеничные машины.
Однако, существуют особенности некоторых артсистем, которые необходимо показывать, чтобы
правильно оценить возможности перемещения орудий. Например,
плавающие орудия; орудия установленные на сани, что дает
возможность перемещать их вне дорог по снежному покрытию;
артсистемы, буксируемые животными (лошадьми) или перевозимые во
вьюках на животных; артсистемы, стреляющие с барж.
На рисунке слева показаны примеры артсистем со средствами тяги.
1.Легкий (60-мм.) миномет на лыжах (полозьях),
2.Легкая противотанковая пушка (120 мм. или меньше) на санях,
3.Легкая полевая пушка (120 мм. или меньше) на вьюке. Обычно так
показывают горные пушки, которые в полуразобранном виде перевозятся в конских вьюках.
Впрочем, вьюк может быть верблюжий или ослиный. Или просто пушку могут тянуть несколько
лошадей, верблюдов, ослов и т.п.
4. Тяжелая гаубица (от 160 до 203 мм.) на барже.
5.Легкая самоходная плавающая гаубица (120мм. и меньше). Так, например, показывается
(красным цветом) советская 122-мм. самоходная гаубица 2С1 "Гвоздика".
На современном этапе развития артиллерии буксируемыми орудиями по большей части остаются
либо очень малых калибров, либо наоборот очень крупных калибров. Да и то, по большей части в
экономически слабых странах. В основном стараются сделать свою артиллерию самоходной.
Наиболее часто встречаются самоходные орудия на гусеничной базе, несколько реже на колесной
базе, и довольно редко на колесно-гусеничной базе.
Для того, чтобы обозначать самоходные орудия и
минометы, используются дополнительные значки,
присоединяемые к основному знаку снизу. Эти значки
используются только для тех, случаев, когда
транспортное средство является неотъемлемой частью
артсистемы, а не просто используется для перевозки.
Слева показаны на примерах самоходные артсистемы:
1.Самоходный миномет калибра до 107мм. на шасси
автомобиля повышенной проходимости,
2. Самоходная гаубица калибра более, чем 120 мм. на
автомобиле-вездеходе (многоосном шасси),
3.Самоходная противотанковая пушка калибра крупнее 160мм. на гусеничном шасси.
4.Самоходная полевая пушка калибра 120мм. или меньше на полугусеничном шасси.
5.Самоходная зенитная пушка калибра более 120мм. на прицепном шасси (т.е. сама по себе она
буксироваться не может, а установлена на прицепе, который в свою очередь может буксировать
какой либо тягач).
6.Полевая пушка крупного калибра на железнодорожной платформе.

Пусковые установки реактивных снарядов показываются отличающимися
от обычных артсистем знаками.
1.Одноствольная пусковая установка легких реактивных снарядов,
2. Одноствольная пусковая установка реактивных снарядов средних
калибров. Так, например, показывается (красным цветом) одноствольная
установка для пуска снарядов системы "Град". Ее называли "Партизан".
3. Одноствольная пусковая установка реактивных снарядов крупных
калибров.
Ниже показаны многоствольные установки для пуска реактивных
снарядов. По советской терминологии их называют "Реактивные системы
залпового огня" (РСЗО)
4.РСЗО малого калибра.
5.РСЗО среднего калибра. Например, советская установка БМ-21 "Град"
6.РСЗО крупного калибра. Например советские РСЗО типа "Ураган" и "Смерч".
Пусковые установки ракет класса "земля-земля". Знак указывает на пусковую установку, а не на
ракету как таковую. Количество ракет, имеющихся в данном месте для этой пусковой установки
указывается цифрами справа от значка. Значок может быть как в рамке, так и без рамки. Как
правило, пусковые установки ракет показываются в рамке, поскольку ракета все же летательный
аппарат. Значок без рамки может косвенно указывать, что данная пусковая установка,
находящаяся в данном месте ракет при себе не имеет. Если документ не цветной, то рамка в
общем то обязательна, поскольку форма рамки однозначно указывает, к чьей стороне относится
данная ПУ.
На рисунке слева: показаны варианты нанесения знака ракетной
пусковой установки. Это общий знак ракетных ПУ, который не дает
возможности понять класс ПУ. Во всех трех случаях это своя ракетная
ПУ. На это указывает форма рамки, цвет заливки и цвет знака.
Знаки ПУ ракет класса "земля-земля" следующие:
1.Пусковая установка ракет малой дальности. У нас их называют
тактическими ракетами.
2.Пусковая установка ракет средней дальности. У нас их называют
оперативно-тактическими ракетами.
3.пусковая установка ракет большой дальности. У нас их называют
стратегическими ракетами.
Пусковые установки ракет класса "земля-воздух". Знак указывает на пусковые установки зенитных
ракет, которые у нас называются зенитно-ракетными комплексами (ЗРК), начиная с переносных
ЗРК и заканчивая тяжелыми.
Количество ракет, имеющихся в данном месте для этого ЗРК указывается цифрами справа от
значка. Значок может быть как в рамке, так и без рамки. Как правило, ЗРК показываются в рамке,
поскольку зенитная ракета все же летательный аппарат. Значок без рамки может косвенно
указывать, что данный ЗРК, находящийся в данном месте ракет при себе не имеет. Если документ
не цветной, то рамка в общем то обязательна, поскольку
форма рамки однозначно указывает, к чьей стороне
относится данный ЗРК.
Для лучшего понимания излагаемого материала
показаны знаки ЗРК разных воюющих сторон.
1. ЗРК малой дальности своих войск. Обычно так
обозначаются переносные ЗРК, которые кратко называют ПЗРК.
2. ЗРК средней дальности войск противника.
3.ЗРК большой дальности нейтральной страны.
4.ЗРК, обеспечивающая противовоздушную оборону на Театре военных действий. Принадлежность
ЗРК неизвестна. Часто этим знаком (имеется ввиду значок, находящийся внутри рамки)
обозначают пусковые установки противоракетной обороны.
.
Источники и литература
1.FM 1-02 (FM 101-5-1) MCRP 5-12A. Change No.1. Operational Terms and Graphics.Headquarters
Department of
the Army, Headquarters Marine Corps Combat Development Command, Department of the Navy.
Washington,
DC. 2 February 2010.
2.А.Михайлов. Иракский капкан. Победное поражение США. Яуза. ЭКСМО. Москва. 2004г.
3.Боевой Устав Сухопутных войск. Часть I (дивизия-бригада-полк). Военное издательство. Москва.
1989г.
4.Боевой Устав Сухопутных войск. Часть II (батальон-рота). Военное издательство. Москва. 1989г.
5.Dictionary of Military and Associated Terms.Department of Defense. 9 May 2005.
6.Сайт "Military Acronyms, Initialisms, and Abbreviations"(www.fas.org/news/reference/lexicon/aca.htm).
7. А.А.Пасарев, А.Н.Коваленко. Топографическая подготовка командира. Воен. издательство.
Москва. 1989г.
8.И.Д.Помбрик. Н.А.Шевченко. Рабочая карта командира. Военное издательство. Москва. 1972г.

---***---

Rambler's
Top100

TopList

Условные тактические знаки Армии США
(Military Simbols of US Army)
Часть 3b. Обозначения боевой техники и вооружения.
(Equipment Symbols )
Бронемашины. Прежде всего, это танки. Хотя в системе условных тактических знаков танков
американцы сохраняют деление на легкие, средние и тяжелые танки, однако такое деление на
классы в общем то, уже ушло в прошлое. Основная масса танков типа американских М1 "Эйбрамс",
немецких "Леопард" и российских Т-72, Т-90 классифицируются как "основной боевой танк". И хотя
для их обозначения используется знак среднего танка, однако по весу и калибру пушки такие танки
следовало бы относить к тяжелым.
Из легких танков сегодня можно назвать российский плавающий танк ПТ-76, и все еще имеющиеся
в некоторых странах американские легкие танки М 551 "Шеридан". Какие современные танки
можно зачислить в категорию тяжелых автор сказать затрудняется.
1.Легкий танк.
2.Легкий плавающий танк (например, советский ПТ-76).
3.Средний танк (основной боевой танк типа Т-90).
4.Тяжелый танк.
На
базе
танков
существуют
специальные
ремонтноэвакуационные машины, основная задача которых буксировка
поврежденных танков с поля боя к месту производства текущего
ремонта. Эти машины в российской терминологии называются
БРЭМ. Известно, что буксировать танк может машина равного с
ним класса или выше. Соотвественно, для каждого класса
танков создаются (как правило на той же самой базе) БРЭМ
соответствующего класса.
5.БРЭМ на базе легкого танка.
6.БРЭМ на базе среднего танка.
7.БРЭМ на базе тяжелого танка.
8.Гусеничная боевая машина (боевая машина пехоты типа советской БМП или американской М2
"Брэдли"),
9.Гусеничная бронемашина командования и управления (по советской терминологии "командноштабная машина" (КШМ)).
10.Бронетранспортер.
11.Колесная боевая машина.
12.Бронетранспортер службы снабжения.
13.БРЭМ на базе бронетранспортера.
Армейская авиация. Очевидно по причине того, что в Сухопутных Войсках и в Корпусе Морской
Пехоты в качестве летательных аппаратов используются в основном вертолеты, в Руководстве
показаны тактические знаки только вертолетов. Однако, это несколько странно, поскольку
координация и взаимодействие наземных войск и авиации в Армии США являются одним из
основных факторов достижения победы в сражении. Ведь именно в США и был разработан
принцип и введено понятие "воздушно-наземная операция". Тем более, что и наземные войска
активно используют беспилотные самолеты, причем уже не только для разведки и наведения
ударных огневых средств, но и для непосредственного нанесения ударов с воздуха. И по большей
части самолеты и беспилотные летательные аппараты используются поодиночке или крайне
небольшими группами. И значимость их в бою очень велика. Однако, что есть, то есть.
Стоит напомнить, что знаки вертолетов могут показываться как в рамке, так и без нее. Поскольку
Руководство рекомендует показывать летательные аппараты в рамке, то здесь я буду показывать
их в рамке. Конкретный тип вертолета указывается в виде буквенно-цифровых надписей,
наносящихся слева от знака. Также стоит напомнить, что в США
всем российским самолетам и вертолетам даны американские
названия, которые и указываются возле значка. Российские
обозначения вертолетов не используются.
На рисунке левее значок, указывающий на группу из двух
российских транспортных вертолетов МИ-6 (которые в США
получили название Hook), правее американский боевой вертолет AH 1 Cobra.
1.Вертолет общего назначения. Это вертолеты, которые выполняют самые различные задачи, в
зависимости от потребностей. К таким задачам относится доставка личного состава, эвакуация
раненых, переброска вертолетных десантов, доставка боеприпасов и прочих материальных
средств к полю боя, огневая поддержка наземных подразделений. Пример - вертолет UH-1 Ирокез.
2.Грузовой вертолет. Т.е. вертолет, используемый исключительно для перевозки грузов снабжения,
вооружения, иногда личного состава.
3.Разведывательный вертолет. Т.е. вертолет, оснащенный разведывательной аппаратурой.

4.Боевой вертолет. Т.е. вертолет, специально оснащенный и предназначенный
для нанесения огневого поражения противнику с воздуха. Как правило, для
иных целей использоваться не может. Пример - боевой вертолет AH-1 Кобра.
Впрочем, любой вертолет, защищенный броней, также обозначается этим
знаком.
Инженерная техника. Если вышеописанные машины можно встретить на
американских военных картах довольно редко, то инженерная техника
встречается достаточно часто. Это связано с тем, что инженерные
подразделения уровня выше взвода практически никогда не действуют вместе
и в одном месте. Их действия всегда распадаются на множество локальных
задач. Одну задачу выполняет отделение, несколько реже взвод, и очень часто отдельная машина
или группа машин. При этом значимость действий даже одной машины может быть настолько
велика, что ее исходную позицию, задачу и т.п. необходимо показывать на штабных картах даже и
дивизии. Например, от одного единственного мостоукладчика зависит
боевой успех целого
танкового батальона, а три минных заградителя наоборот, могут остановить движение вражеского
батальона.
От автора. Я не хочу сказать, что инженерные войска это самые-самые главные войска, главнее
которых и быть не может, что исключительно от инженерных войск зависит победа. Нет, конечно. Но,
скажем, речушка всего то шириной 10-15 метров и глубиной в метр при топком дне совершенно
непреодолима и для пехоты и для танков, если нет под рукой инженерной машины под названием
мостоукладчик. А минное поле обычно отбивает напрочь охоту атаковать в данном месте. Не случайно
же по исследованиям О.Валецкого в период Югославской войны девяностых годов численность
инженерных подразделений во всех воюющих сторонах доходила до 30% общей численности войск.
Разнообразие инженерных машин как по предназначению, так и по типам довольно велико даже и
в американской армии, хотя в сравнении с многообразием инженерной техники Российской Армии
американский парк инженерных машин очень беден. Разрабатывать множество значков для
инженерной техники американские специалисты сочли нецелесообразным. Поэтому, в основном
инженерная техника обозначается всего несколькими значками с добавлением слева от знака
буквенно-цифровой аббревиатуры, указывающей на конкретный тип машины.
На рисунке левее показан российский танковый мостоукладчик
МТУ-20, правее американская боевая землеройная машина М9 АСЕ.
От автора. Я не случайно показал знак российской инженерной
машины красным цветом (т.е. цветом противника), а не синим как
союзника или партнера США. Ну или не зеленым как машину нейтральной страны или на худой конец не желтым, т.е. как машину неопределенной стороны.
Нет, США по прежнему считают Россию своим противником. Или как это изящно пишется в самых
современных американских служебных Полевых Руководствах -The threat country, т.е. "страна угрозы".
А все эти улыбки, заверения в дружбе и партнерстве, снисходительные похлопывания по плечу не
более чем западные лицемерие, двуличие, обман и маскировка.
В том, что американские президенты, госсекретари и даже генералы могут не то что "вводить в
заблуждение", а просто врать, врать нагло и похабно на уровне примитивного уголовника, весь мир
"имел счастье" видеть неоднократно всю вторую половину века XX и все первые годы века XXI.
Так что не будем обманываться - США в России всегда видели, видят и всегда будут видеть врага. И
всегда будут стремиться тем или иным способом уничтожить Россию. Увы, но это мнение не только
американских руководителей, но и всего населения США. Всего полностью. Без изъятий. Потому что
Россия стоит на их пути к осуществлению самой заветной американской мечты - владеть всем миром.
1.Инженерная машина на базе бронемашины.
2.Инженерная
машина
на
базе
автомобиля
повышенной
проходимости.
3.Землеройная машина на гусеничной базе.
4.Мостоукладчик.
5.Минный заградитель.
6.Минный заградитель на базе бронетранспортера.
7.Минный заградитель на базе автомобиля.
8.Машина для удаления мин на гусеничной базе.
9.Машина для удаления мин, смонтированная на прицепе.
10.Бульдозер на гусеничной базе (например тракторный бульдозер
D7G).
11.Мина. Вообще, любая отдельно установленная мина. Ее тип
указывается слева от знака буквенно-цифровым обозначением.
Чаще так обозначают ядерные и любые другие объектные мины.
12.Противопехотная мина.
13.Противопехотная мина нелетального воздействия. Имеются
ввиду мины, которые по своей конструкции не должны убивать, а "лишь временно выводить из
строя" солдат противника.
Следует заметить, что так обозначаются одиночные мины или небольшие группы мин, играющие
существенное значение. Минные поля, заминированные территории обозначаются совершенно
иными знаками, о которых речь будет идти в последующих статьях.
Технические средства разведки. Все технические средства разведки представлены двумя знаками.
Очевидно по причине того, что все остальные технические средства являются просто оснащением

соответствующих разведывательных постов и подразделений и единично не используются за
исключением радиолокаторов, наблюдающих за наземными объектами, и разведывательных
датчиков (сенсоров) датчиков, устанавливаемых на территории противника и
регистрирующих перемещение объектов противника (в первую очередь
ракетных установок, артсистем, танков и т.п.).
1.Сенсор, установленный на местности и находящийся
Бездействующий сенсор не имеет зиг-зага в верхней части.
2.Радиолокатор наблюдения за наземными объектами.

в

работе.

Специальное вооружение. Это прежде всего, технические средства химических войск, а точнее
говоря, защиты от оружия массового поражения. В Армии США и в других странах NATO эти войска
называют войсками АВС (т.е. войсками защиты от атомного, биологического и химического
оружия).
Сюда же я внес и огнеметы, в отношении которых в мире так и не выработано единого мнения к
какому роду войск их приписать. Химики считают, что во всяком случае не к ним, поскольку это
средство поражения, а не защиты, инженеры полагают, что и не к ним, поскольку их средства
поражения (мины) неподвижны и огнеметы слишком отличаются характером своего применения. И
химики и инженеры дружно полагают, что огнеметы следует относить либо к стрелковому оружию,
либо к артиллерии. Стрелки и артиллеристы с этим не согласны, поскольку огнемет не метает пулю
или снаряд.
В Российской Армии огнеметы сегодня относятся к вооружению войск химзащиты. В Армии США
они выделены в самостоятельный вид вооружения.
И остается совершенно непонятным значок "Лазер". На сегодняшний день неизвестно ни единого
табельного образца т.н. "лазерного оружия", хотя о таковом пишут и говорят достаточно много. И
якобы с помощью испытательного "боевого лазера" уже удавалось сбивать баллистические ракеты
в полете.
1.Средства химических войск. Конкретный тип указывается буквенно-цифровыми аббревиатурами
слева от знака.
2. Генератор дымов. Любое средство, начиная с простейших дымовых
шашек и заканчивая специальными автомобилями, создающими
дымовые завесы.
3.Огнемет (любого типа)..
4.Лазер.
От автора. Еще в далекие шестидесятые годы XX века нам, курсантам военного училища
преподаватели рассказывали о якобы уже созданных в США "лазерных винтовках", которые в
ближайшие годы заменят все стрелковое оружие, о "лазерных зенитках", которые мгновенно
разрезают летящий реактивный самолет. Но, как говорится, "а воз и ныне там".
Лазеры нашли в военном деле широкое применение, но... лишь как средство наведения самолетов и
ракет на цель, использования в качестве дальномеров, целеуказателей и т.п. Кто знает, может быть в
космосе и возможно использование луча лазера как оружия, но на Земле это едва ли возможно. Все
же лазерный луч это все тот же луч света, хотя и высокой концентрации. И он подвержен всем тем же
влияниям, что и и обычный свет. Скажем, элементарное зеркало отражает лазерный луч точно так же,
как и свет карманного фонарика. Не стоит полагать фантазии А.Толстого ("Гиперболоид инженера
Гарина") реалиями жизни. Законы физики это не конституция России и их невозможно изменить в
угоду чьим то амбициям.
Техника вспомогательного предназначения (снабжение, подвоз, транспортировка).
1.Автомобиль грузовой или легковой
повышенной проходимостью).
2.Автомобиль повышенной проходимости.
3.Автомобиль-вездеход.
4.Плавающий автомобиль.
5.Автобус.
6. Седельный тягач.
7.Бронемашина общего назначения.
8. Железнодорожный локомотив.
9.Железнодорожный мотовоз.
10. Любой гражданский автомобиль.

(не

обладающей

Собственно, этим и заканчивается весь перечень обозначений
боевой и иной техники и средств вооружения американской армии. Остается описать лишь
дополнительные значки, которые присоединяются к основным значкам снизу, чтобы уточнять
способ обеспечения подвижности того или иного средства вооружения, если это не вытекает из
самого основного знака. Например, к знаку танка не добавляется дополнительный значок
"гусеничный движитель", а вот к знаку крупнокалиберной пушки вполне может быть добавлен
значок "железнодорожная платформа" если это орудие смонтировано на ней, а не является
обычным буксируемым орудием. А если к знаку гаубицы снизу добавлен значок "гусеничный
движитель", то мы получаем не обычную буксируемую, а самоходную гаубицу.
Дополнительный значок присоединяется к основному знаку снизу и имеет тот же цвет, что и знак.
Если основной знак в рамке, то дополнительный значок присоединяется к рамке и имеет черный
цвет. Однако, это не касается артиллерийских систем. Если артсистема наносится в рамке, то

дополнительный значок, указывающие на ее самоходность, присоединяется не к рамке, а к
основному знаку, помещенному в рамку.
На примерах слева показаны
дополнительных значков:

варианты

нанесения

1.Тяжелый (т.е. станковый) пулемет на базе автомобиля
повышенной проходимости. Конкретно, это знаменитый
американский крупнокалиберный пулемет Браунинг
М2HB, установленный на джипе. Мы видим слева от знака надпись, указывающую на марку
пулемета и его калибр.
2. Радиолокационная станция, смонтированная на прицепе.
3.Тяжелая самоходная гаубица на гусеничном ходу. Мы видим слева от знака надпись,
указывающую на марку гаубицы и ее калибр.
Итак, дополнительные значки к основным знакам,
указывающие на способ обеспечения подвижности:

10. На барже.
11.На водоплавающей технике.

1.На автомобиле повышенной проходимости.
2.На автомобиле-вездеходе.
3. Гусеничное шасси.
4.Полугусеничное шасси (колесно-гусеничное).
5.На прицепе.
6.Железнодорожный.
7.Лыжный или на полозьях.
8.Санный.
9.Вьючный (перемещается на спинах лошадей, ослов,
верблюдов).

Лицо, наносящее тактические знаки на карту или схему вправе создавать свои собственные знаки,
ориентируясь на вышеописанные. Но в этом случае нужно пояснять значение своего знака в
легенде на краю карты или схемы. При этом нежелательно, чтобы таких знаков было более чем 2-3.

Источники и литература
1.FM 1-02 (FM 101-5-1) MCRP 5-12A. Change No.1. Operational Terms and Graphics.Headquarters
Department of
the Army, Headquarters Marine Corps Combat Development Command, Department of the Navy.
Washington,
DC. 2 February 2010.
2.А.Михайлов. Иракский капкан. Победное поражение США. Яуза. ЭКСМО. Москва. 2004г.
3.Боевой Устав Сухопутных войск. Часть I (дивизия-бригада-полк). Военное издательство. Москва.
1989г.
4.Боевой Устав Сухопутных войск. Часть II (батальон-рота). Военное издательство. Москва. 1989г.
5.Dictionary of Military and Associated Terms.Department of Defense. 9 May 2005.
6.Сайт "Military Acronyms, Initialisms, and Abbreviations"(www.fas.org/news/reference/lexicon/aca.htm).
7. А.А.Пасарев, А.Н.Коваленко. Топографическая подготовка командира. Воен. издательство.
Москва. 1989г.
8.И.Д.Помбрик. Н.А.Шевченко. Рабочая карта командира. Военное издательство. Москва. 1972г.
9.Taschenbuch fuer Wehrausbildungs. Heer. Walhalla u.Praetora Verlag. 1985

---***---

Rambler's
Top100

TopList

Условные тактические знаки Армии США
(Military Simbols of US Army)
Часть 4. Тактические знаки управления.
(Graphic Control Measures)
Тактические условные знаки, изображающие боевую технику, системы вооружения и т.п. на
американских картах можно встретить нечасто. Пожалуй, только на крупномасштабных картах или
если данная система вооружения сама по себе играет заметную тактическую или оперативную
роль. Например, пусковые установки ракет, крупнокалиберные орудия, которые предназначены для
ведения огня ядерными боеприпасами, и т.п.
Гораздо чаще можно встретить знаки, обозначающие подразделения, части и соединения
различных родов войск. Причем, как правило в соединении с графическими знаками управления
боевыми действиями, т.е. знаками, которыми обозначаются планы и намерения командиров,
задачи, которые ставятся войскам, районы, рубежи, которые войска должны занимать, удерживать
или захватывать и т.п..
Прежде чем начать описывать знаки управления, которые используются на картах наиболее
широко, и с помощью которых на картах обозначаются районы, занимаемые формированиями, их
позиции, задачи, рубежи, разгранлинии и т.п. следует дать предварительные замечания.
Прежде всего:
1.Графические знаки управления своих войск и войск союзников наносятся на карты и схемы
черным цветом.
2.Графические знаки управления войск противника наносятся красным цветом. Если документ не
цветной, то на знаке наносится аббревиатура "ENY" не менее, чем в двух местах.
3.Графические знаки управления войск нейтральных государств наносятся зеленым цветом. Если
документ не цветной, то на знаке наносится аббревиатура "NEU" не менее, чем в двух местах.
4.Графические знаки управления войск, чья принадлежность не установлена, наносятся желтым
цветом. Если документ не цветной, то на знаке наносится аббревиатура "UNK" не менее, чем в двух
местах.
В
ряде
тактических
знаков
управления
используются дополнительные значки (черточки,
крестики),
указывающие
на
уровень
формирования. Они показаны на рисунке слева.
Очень часто рядом со знаком управления
наносится одна или две группы цифр и букв,
обозначающие дату и время, относящиеся к
данному знаку. Например, к какому времени
данный район должен быть занят. Или же с
какого по какое время то или иное
подразделение должно находиться на данном
рубеже. Ну и т.п.
Порядок цифр и букв в такой группе, называемой
"группа дата-время", строго определенный.
Например, надпись "021052ZFEB11" означает 2
февраля 10 час. 52 минуты, 2011 года.
На то, что это 2-е число месяца число указывают две первые цифры, на то, что это 10 часов две
вторые, на 52 минуты третьи две цифры, буква Z указывает на часовой пояс (пояс Гринвича), буквы
FEB это три первые буквы названия месяца (February - FEB). И наконец две последние цифры
указывают на год. Коротко говоря -ДД ЧЧ ММ Часовой пояс МЕС ГГ.
Иногда можно встретить эту группу "дата-время" с добавлением после минут еще и секунд.
Например, "02105245ZFEB11", т.е. ДД ЧЧ ММ CC Часовой пояс МЕС ГГ.
Обычно в состав тактического знака управления входит и обозначение конкретного формирования,
к которому этот знак относится. И если в отношении цифр обычно трудностей не возникает, то
используемые аббревиатуры могут поставить в тупик. Посему я счел необходимым расшифровать
хотя бы самые употребительные аббревиатуры:
*ARMY - армия (здесь имеется в виду не Армия США в целом, а воинское формирование,
называющееся армией),
*TUSA - третья армия (в настоящее время в Армии США имеются всего два формирования,
именующиеся армиями, это третья и восьмая армии),
*EUSA -восьмая армия,
*CORPS -корпус (обычно перед этой аббревиатурой цифры римскими цифрами, указывающие на
номер корпуса. Например, "VII CORPS" (7-й корпус),
*MEF- экспедиционные силы Корпуса Морской Пехоты США,

*ABN DIV - воздушно-десантная дивизия ( в настоящее время в составе Армии США есть только
одна такая дивизия - 82-я),
*AASLT DIV- воздушно-штурмовая дивизия (в настоящее время в составе Армии США есть только
одна такая дивизия - 101-я),
*AD - танковая дивизия (перед аббревиатурой обычные цифры означают номер дивизии),
*CD - кавалерийская дивизия (в настоящее время в составе Армии США есть только одна такая
дивизия - 1-я),
*ID -пехотная дивизия (перед аббревиатурой обычные цифры означают номер дивизии),
*ID(L) -легкая пехотная дивизия (перед аббревиатурой обычные цифры означают номер дивизии),
*ID (M) -механизированная пехотная дивизия (перед аббревиатурой обычные цифры означают
номер дивизии),
*MAR DIV -дивизия Морской Пехоты (перед аббревиатурой обычные цифры означают номер
дивизии),
*MEB - экспедиционная дивизия Морской Пехоты),
*MTZ DIV -моторизованная дивизия (перед аббревиатурой обычные цифры означают номер
дивизии),
*MTN DIV -горная дивизия (в настоящее время в составе Армии США есть только одна такая
дивизия - 10-я),
*BDE -бригада (перед аббревиатурой обычные цифры означают номер бригады в дивизии),
*SAB -отдельная танковая бригада (перед аббревиатурой обычные цифры означают номер
бригады),
*SIB - отдельная пехотная бригада (перед аббревиатурой обычные цифры означают номер
бригады),
*REGT - полк (перед аббревиатурой обычные цифры означают номер полка),
*ACR -бронекавалерийский полк (перед аббревиатурой обычные цифры означают номер полка),
*MEU -экспедиционная часть (полк или батальон) Морской Пехоты,
*BN -батальон,
*SQDN -эскадрон,
*CO -рота,
*TRP -подразделение в бронекавалерийском .полку, равное роте,
*BTRY -батарея,
*PLT -взвод,
*SQD -отделение.
Если в пределах данной карты действуют формирования разных стран, то за обозначением
формирования в скобках ставятся две буквы, означающие страну, которой принадлежит данное
формирование.
Разграничительные линии.
Пояснение для читателей мало знакомых с военной тактикой. Во время боевых действий каждому
воинскому формированию (начиная с батальона или даже роты) назначается полоса местности, в
пределах которой оно должно действовать и за пределы которой оно выходить не имеет права.
Обычно для мелких подразделений уровня отделения - роты эти полосы на картах не указываются,
поскольку они находятся в пределах взаимной прямой видимости, и их фронт невелик. А вот для
более солидных формирований указание полос действий необходимо. Как для них самих, так и для
вышестоящего командования.
Разгранлинии представляют собой прямые линии соответствующего цвета. Для своих войск это
линии черного цвета. Они подразделяются на боковые (т.е. разделяющие между собой соседей,
действующих в том же направлении слева и справа), тыловые (т.е. ограничивающие
формированию ее полосу местности позади и применяемые если позади данного формирования
располагается другое, например, формирование второго эшелона или резерва), и передовые (т.е.
ограничивающие полосу местности, отведенную для действий формирования впереди).
В
разгранлинии
делаются
разрывы,
в
которых
указывается
значок,
указывающий
на
уровень
данного
формирования.
Количество этих разрывов не
регламентируется.
Главное,
чтобы при любом взгляде на
карту было бы ясно, кого эта
линия разграничивает.
Слева и справа от значка, а
если
линия
проходит
горизонтально, то сверху и
снизу даются аббревиатуры,
указывающие какие именно
формирования разделяет эта
разгранлиния.
На примере показана и для
удобства восприятия выделена
светло-серым цветом полоса
действий
11-й
танковой

дивизии Армии США.. Слева от нее действует 5-я пехотная дивизия Великобритании, а справа 24
пехотная дивизия Армии США. Это видно по значкам и пояснительным надписям слева и справа от
значка.
По центру полосы дивизии проходит разгранлиния между двумя бригадами этой 11-й дивизии
(линия с одним косым крестиками в разрывах). Слева действует 1-я бригада, справа 3-я бригада.
Внутри полосы действий бригад нанесены разгранлинии между батальонами (линии с двумя
вертикальными черточками). Соотвественно слева и справа от черточек
указаны номера
батальонов.
Прошу обратить внимание на то, что если разгранлиния формирования нижестоящего уровня
совпадает с разгранлинией формирования вышестоящего уровня, то указывается разгранлиния
высшего формирования. Для примера посмотрим на самую левую разгранлинию. Она
одновременно является левой разгранлинией 5 танковой дивизии США, левой разгранлинией 1
бригады этой дивизии и левой разгранлинией 1 батальона этой же бригады дивизии. На схеме мы
видим, что показывается линия самого старшего здесь формирования.
По
этому
же
принципу
наносятся
тыловая
и
передовая
разгранлинии.
Однако, этих двух линий
одновременно или одной из
них может и не существовать.
Они
нужны,
если
соответственно впереди или
позади
находится
другое
формирование и требуется
разделить
их
полосы
ответственности.
На рисунке слева показан
пример тыловой разгранлинии между бригадами 11-й танковой дивизии. Здесь мы видим, что
впереди действуют 1-я и 3-я бригады, а позади них находится 2-я бригада. Соотвественно над
значком (x), указывающим что это разгранлиния между бригадами, ставится номер бригады,
действующей впереди, а снизу, действующей сзади.
От автора. Кстати, разгранлинии тыловая и передовая сразу дают понять боевое построение дивизии.
В данном примере видно, что в 11-й танковой дивизии две бригады (1-я и 3-я) действуют в первом
эшелоне, а одна бригада (2-я) во втором эшелоне. Или же она составляет резерв дивизии.
Разгранлинии противника на
картах
можно
встретить
нечасто.
Ведь
противник
обычно не только не сообщает
эти данные, но и всячески
скрывает их. Дело в том, что
стыки между двумя полками, а
тем паче дивизиями, это всегда
самые уязвимые и слабые
места в боевых порядках. И
противник всегда старается
нащупать эти стыки и нанести
удар именно в стык. Чаще
всего
разгранлинии
противника
наносятся
предположительно.
На рисунке: Слева показаны
предположительные (пунктиром) разгранлинии 35-й мотострелковой дивизии Российской Армии.
Слева от нее предположительно 12-я мотострелковая дивизия (на это указывает знак вопроса под
номером дивизии), справа неустановленная дивизия.
Правее показаны точно выявленные разгранлинии противника на не цветном документе. На
противника указывают аббревиатуры ENY в концах разгранлиний. Здесь показаны выявленные
разгранлинии 4-го полка. Его сосед слева неизвестен, справа предположительно 12-й полк.
От автора. Этот пример взят из наисвежайшего американского служебного документа издания 2010
года. Достаточно очевидно, что США считает по прежнему Россию своим вероятным противником.
Врагом, проще говоря.
Если кто со мной в этом плане не согласен, то пусть объяснит мне тогда, отчего этот пример не
нарисован хотя бы зеленым цветом (нейтральное государство).
А значит, все эти снисходительные похлопывания по плечу президента Медведева президентом
Обамой, сладкие уверения, что Россия и NATO (читай - США) нынче военные партнеры и соратники по
антитеррористической борьбе, есть наглый и прямой обман. Впрочем для любого президента США
соврать кому угодно, в том числе и своим союзникам по NATO, дело привычное и давно освоенное.
Ложь это один из основных инструментов внешней политики США.
Я тоже устал от этой вековой враждебности и подозрительности, и хотел бы видеть в США и Европе
хотя бы нейтрально настроенных соседей. Но делать вид, что вопреки фактам я верю в дружелюбие
соседей, означает обманывать и себя и читателей.

На момент опубликования этой статьи (май 2014г.) США и НАТО сбросили свои маски и показали себя
тем, чем они всегда и были
Группа "дата-время", которая может присутствовать на карте вблизи разгранлиний, как правило, к
разгранлиниям не относится.
Не следует также путать передовые разгранлинии с рубежами! Это две разные вещи.
Рубежи.
Рубеж, это условная линия на местности, оказавшись возле которой часть (подразделение) должно
начать или закончить определенные действия или же оказаться на этой линии к определенному
времени. Например, в ходе наступления часть к определенному времени должна продвинуться до
назначенного ей рубежа и остановиться.
Рубежи по начертанию похожи на разгранлинии. Однако в них не делается разрывов, поскольку они
не разделяют между собой части или подразделения. Рубеж, относящийся к данной части или
подразделению начинается и заканчивается у его разгранлиний с соседними частями
(подразделениями).
Каждый рубеж обозначается аббревиатурой PL (этапный рубеж) и условным названием. Эти знаки
наносятся у концов рубежа. Понятие этапный рубеж относится ко всем рубежам. Этапный рубеж это
линия, на которой происходит что то важное
Над линией, обозначающий рубеж в начале и конце указывается аббревиатурами его
наименование.
Наиболее часто встречаются аббревиатуры (но это далеко не полный перечень):
FSCL -рубеж координации огневой поддержки (к моменту прохождения этого рубежа командир
пехоты должен сообщить силам огневой поддержки, поддерживающим войскам, авиации, флоту,
своим соседям о своем местонахождении с тем, чтобы избежать "дружественного огня"),
CFL или FCL -рубеж координации огня (ближе этого рубежа средства огневой поддержки могут
наносить удары только по заявкам и целеуказанию пехоты, по целям находящимся дальше этого
рубежа командир сил огневой поддержки принимает решение самостоятельно)?
RFL -рубеж прекращения огня (рубеж, за пределами которого вести огонь не разрешается),
LOA- рубеж предельного продвижения вперед,
LD -рубеж отхода (рубеж, до которого разрешается отступить или на который нужно отступить),
HL -рубеж передачи (рубеж, на котором часть выводится из боя и предает свою полосу действий
другой части),
PL -этапный рубеж,
RL- разделительный рубеж,
FLOT -передовой рубеж,
FEBA -передний край,
FPL -конечный оборонительный рубеж (рубеж, на котором наступление противника должно быть
окончательно остановлено),
LC -рубеж контакта,
PLD-вероятный рубеж развертыванияНа рисунке слева пример рубежа. Серым
цветом я показал линии и обозначения,
которые не входят в состав знака рубежа. Это
левая и правая разгранлинии 3-го батальона.
Слева от него действует 1-й батальон, справа2-й батальон.
Черным цветом показан этапный рубеж, имеющий название "Голубой" (PL BLUE). Что же это за
рубеж, и что должен выполнить батальон, когда он достигнет этого рубежа? Аббервиатуры HL
указывают, что на этом рубеже батальон должен передать боевые действия другой части и выйти
из боя.
Когда батальон это должен сделать? На это
указывают по две группы "дата-время"
размещенные у левого и правого края рубежа.
В данном конкретном случае это должно
произойти 13 мая 2011 года с 10-46 до 12-00.
Время дано Екатеринбургское ( т.е. это часовая
зона Е, отличающаяся от времени по Гринвичу
на 5 часов (плюс).
Однако, передний край (FEBA) обозначается
несколько иначе, нежели иные рубежи.
Прежде всего на разгранлиниях наносятся окружности с косыми крестами и наносится
аббревиатура FEBA. От окружности до окружности наносится линия переднего края так, как она
проходит или будет проходить на местности.
Реально существующая линия переднего края наносится сплошной линией, а предполагаемая или
планируемая прерывистой линией.
Следует различать понятия "передний край" (FEBA) и "передовой рубеж" (FLOT).

Передний край это позиция, занимаемая войсками,
а передовой рубеж это условная линия, далее
которой часть не должна двигаться, и ближе
которого она не должна допускать врага. Обычно на
передовом рубеже располагаются силы боевого
охранения. В принципе иногда передний край и

передовой рубеж могут совпадать.
На рисунке слева показаны передний край и передовой рубеж.
Как правило группа "дата-время" здесь могут присутствовать только если передний край и/или
передовой рубеж обозначены пунктирной линией. т.е. планируются или предполагаются. В этом
случае эта группа указывает - к какому времени планируется занять или захватить данный рубеж.
На рисунке слева показан пример обозначение своего и вражеского переднего края и передовых
рубежей в полосе действий 3-го батальона. Передовой
рубеж противника известен и показан сплошной
линией, а вот начертание его переднего края только
предполагается и он нанесен пунктирной линией.
От автора. В общем то это одна из основных задач
боевого
охранения,
которое
располагается
на
передовом рубеже - не давать противнику точно
выявить начертание нашего переднего края. Обычно это
достигается тем, что если противник организует
разведку боем, то сил боевого охранения достаточно,
чтобы отбить такую атаку. А если выясняется, что это не
разведка боем, а полноценная атака, то задача боевого охранения связать противника боем, заставить
принять его боевое охранение за основные силы обороняющихся и преждевременно развернуться в
боевой порядок. После чего боевое охранение отскакивает за свой передний край.
Это требования Боевого Устава по организации и ведению оборонительного боя. Прием то в общем
старый и всем известный еще с начала XX века, но сохраняющий свою эффективность и сегодня. Это
я к утверждениям дилетанствующиих "экспертов военного дела" из средств массовой пропаганды и
литературы, утверждающих, что ведение боев по сталинским уставам приводило к поражениям
Красной Армии в 41-м году. А мол, когда их отбросили в сторону, перестали слушать "глупых приказов,
исходящих из Кремля" и стали воевать по собственному солдатскому наитию, то сразу обозначились
успехи. Что сказать на это. Можно и в шахматы играть не
зная теории шахматного дебюта. Вот только ваш противник,
ее изучивший и руководствующийся ею, легко и быстро
нанесет вам поражение. Потому, что знает как лучше всего
отвечать на каждый ваш ход.
Несколько иной вид имеет рубеж атаки, называемый на
английском Attack by Fire Position и рубеж огневой
поддержки.

поддержки, имеющий название "Сталь".

На рисунке слева показан рубеж атаки 3-го батальона,
имеющий название "Дуб". Чуть сзади рубеж огневой

Зоны (районы).
Далеко не всегда войсковые подразделения, части и соединения находятся в боевых порядках на
переднем крае, вытянувшись в линии. Гораздо чаще, а многие рода войск и всегда, размещаются на
местности, занимая какую то определенную территорию. Разумеется, не там где они хотят, а там,
где указано вышестоящим командиром. К тому же командир должен распределить эти территории
между подчиненными частями (подразделениями), исходя из их численности, предстоящих боевых
задач и целого ряда иных требований. Например, наличия и развитости дорожной сети, местных
продовольственных и иных ресурсов.
Такие территории называются районами или зонами. Участок местности (зона, район)
очерчивается просто линией (для своих войск черным цветом, для войск противника красным,
нейтралов- зеленым, неизвестных желтым). Если нет возможности нанести зону цветной, то для
зон, занимаемых противником, нейтральными войсками или неизвестными в линии делаются
разрывы, в которых указываются аббревиатуры:
*для противника -ENY,
*для нейтралов -NEU,
*для неизвестных -UNK_
*зона, опасная по неразорвавшимся боеприпасам - UXO
Естественно для своих войск во всех случаях эта граничная кривая зоны черного цвета и на ней
никакие аббревиатуры не наносятся.

На вырезке из карты показаны примеры зон
различных сторон.
Кроме зон, в которых размещаются войска
или
объекты
таким
же
образом
обозначаются территории (зоны) в которых
могут или наоборот не должны выполняться
определенные действия, размещаться какие
то объекты. Каждая зона обозначается
определенными аббревиатурами. Например,
DZ - зона высадки воздушного десанта, АСА зона, безопасная для полетов своей авиации
(т.е. в этой зоне зенитные средства
наземных войск не имеют права открывать
огонь по летательным аппаратам).
Линия, ограничивающая зону, во всех
случаях сплошная, если эта зона занята, и
пунктирная, если эта зона планируется к
занятию или предполагается, что она занята.

занимаемая бригадой.

Уровень
формирования
занимающего зону,
может
не
указываться. Или же
указывается
значком, вставляемым в разрыв линии в
нижней части. На рисунке слева показан
пример - бригадная зона, т.е. зона,

Предназначение зоны и и ее название указываются внутри зоны. На
рисунке справа показан бригадный район сосредоточения,
имеющий
название "Тобрук".
Чаще всего используются следующие аббревиатуры для обозначения
предназначения зоны:
*АА- район сосредоточения,
*ACA -зона координации воздушного пространства (зона, определенная командиром наземных сил,
в которой своя авиация гарантированно не попадет под свой огонь с земли),
*AL -зона высадки воздушного десанта,
*AO- зона действий,
*BL - зона высадки морского или речного десанта
*FAA -передовой район сосредоточения,
*DZ- зона высадки парашютного десанта,
*LZ -зона посадки вертолетов, высаживающих десант,
*EZ - зона эвакуации (т.е. территория, на которой собираются десантники в ожидании эвакуации и
куда прилетают самолеты, вертолеты, которые их оттуда вывезут,)
*PZ -зона погрузки,
*EA -зона ответственности,
*NAI - зона определенного внимания,
*ASLT - исходный район штурмовых действий (зона, в которой сосредотачиваются воздушноштурмовые подразделения перед перемещением в зону погрузки),
*ATK -исходный район для наступлений (зона в которой сосредотачиваются наземные
подразделения перед наступлением),
*OBJ -зона, занимаемая объектом (например, зона в которой заготавливается песок),
*AO-зона операций (действий),
*BOMB -зона воздушной бомбардировки,
*FFA - зона свободного огня (зона, по которой любое огневой средство может вести огонь, не
спрашивая разрешения и ни с кем не согласовывая огонь),
*FSA - зона огневой поддержки,
*NFA - запретная зона для ведения огня,
*RFA - зона, в которой можно вести только ограниченный огонь (например, только ружейнопулеметный огонь),
*SMOKE -район задымления,
*Detainee Holding Area - район сбора пленных и задержанных лиц,
*EPW - зона, в которой содержатся вражеские военнопленные,
*FARP - зона заправки горючим и получения боеприпасов и вооружения,
*Refugee Holding Area - зона содержания беженцев,
*RSA -- зона тыловых частей и подразделений полка,
*BSA - зона тыловых частей и подразделений бригады,
*DSA -зона тыловых частей и подразделений дивизии,
При необходимости внутри зоны может наноситься группа "дата-время", указывающая на время
существования этой зоны и иные дополнительные надписи и значки.

На рисунке слева показан батальонный передовой район сосредоточения,
который будет существовать с 12-14 14 мая 2011 г. (время по Екатеринбургу)
до 12-00 24 мая 2011г.
Если нужно указать какие конкретно формирования располагаются в
данной зоне, то они в зависимости от наличия свободного места могут
показываться
двумя различными способами:
1. Внутри зоны наносятся соответствующие
знаки формирований со всеми требуемыми
дополнительными
и
пояснительными
надписями и знаками.
2.Соотвествующие знаки формирований со
всеми требуемыми дополнительными и
пояснительными надписями и знаками
наносятся вне границ зоны, а в зону
прочерчивается линия.
На рисунке справа показаны примеры
нанесения конкретных подразделений,
размещающихся в зонах.
Вместе с тем, существуют некоторые зоны,
которые показываются иными знаками.
Они показаны ниже.
1. Зона фортификационных сооружений. Что означает понятие "Зона
фортификаций", автор объяснить затрудняется. На американских картах такого
знака не встречал. То ли это нечто вроде опорного пункта, насыщенного
оборонительными фортсооружениями (ДОТы, ПТ-рвы, ДЗОТы и т.п.), то ли
просто участок местности внутри какой то зоны, а котором имеются
сооружения для укрытия личного состава и техники.
2.Зона ведения разведки. Здесь показана зона, в которой ведет разведку
разведбат дивизии, на что указывает значок формирования. Стрелки
показывают, в каком направлении и примерно на какую дальность он ведет
разведку в полосе действий дивизии.
3.Заминированная зона (район). Это не знак минного поля. Так показывается
район, в котором свободное передвижение и действия крайне затруднены изза обилия минно-взрывных заграждений.
4.Заминированная зона (район), имеющая ограждение. Если внутри этой зоны
показан пунктирный шеврон углом вверх, то это означает ложную
огражденную заминированную зону. Проще говоря, ограждение и знаки
показывают, что эта зона заминирована, тогда как мин там нет.
5.Зона заграждений (узел заграждений). Т.е. район,
невзрывными заграждениями, который сложно преодолеть.

насыщенный

6. Сильный оборонительный район. Здесь показан ротный район обороны
(ротный опорный пункт), имеющий название "Альфа".
7.Район окружения. Т.е. в данном районе окружены
какие то войска.
8.Позиционный район артиллерии. Т.е. зона, в
которой сосредоточены артиллерийские части и
подразделения и отк4уда они могут вести
массированный огонь.
9. Аэродромный район. Т.е. зона, в которой находится
один или несколько аэродромов.
10.
Зона
радиоактивного
заражения.
Если
преодолима, то поле зоны окрашивается желтым
цветом.
11.Зона биологического (бактериального)заражения.
Если преодолима, то поле зоны окрашивается
желтым цветом.
12. Зона химического заражения. Если преодолима, то поле зоны
окрашивается желтым цветом.
.Пункты.
На карты также наносятся
различного рода элементы, которые не занимают большого
пространства, но которые играют существенную роль и местоположение которых необходимо
знать командирам различных уровней, Например пункты заправки горючим, пункты получения
боеприпасов, пункты сосредоточения раненых или военнопленных, точки, по которым должны
наноситься удары авиации, артиллерии или ядерные удары.

Знаки пунктов снабжения обеспечения
и ремонта
представляют собой заостренный
прямоугольник, нижний угол которого указывает на точное местоположение данного пункта на
местности. Если невозможно разместить знак так, чтобы он не мешал чтению карты, то он
размещается там, где это возможно, а из нижнего угла знака протягивается линия, второй конец
которой указывает на местоположение пункта на местности.
Внутри прямоугольника вписывается аббревиатура,
указывающая на предназначение этого пункта. Или
же используется графика, применяемая для
обозначения соответствующих формирований (см.
часть 1 статьи).
На рисунке слева показана два примера таких
пунктов. Слева пункт боепитания 3-й бригады,
который
будет
действовать
с
12-17(время
московское) 17 мая 2011г. по 12-00 27 мая.
В этом же месте находится пункт снабжения
медицинским имуществом этой же бригады,
который будет действовать с 12-17(время московское) 17 мая 2011г по 24-00 5 сентября 2011г.
Прошу обратить внимание, что из-за невозможности в одном месте разместить два знака, знак
пункта снабжения медицинским имуществом отнесен вправо вверх, а от его низа в точку
местоположения протянута линия.
Наиболее часто в знаках пунктов встречаются следующие аббревиатуры:
*DSN - неспециализированный пункт дезактивации,
*DSN ALT - запасный пункт дезактивации,
*DSN T -войсковой пункт дезактивации,
*DSN E -пункт снабжения средствами дезактивации,
*DSM E/T -пункт снабжения дезсредствами и и войсковой дезактивации,
*AXP - пункт снабжения медицинскими средствами,
*ATP -пункт раздачи боеприпасов,
*ACP - пункт снабжения боеприпасами,
*CAN- пункт разукомплектования, разборки поврежденного имущества,
*CCP -пункт сбора раненых и больных,
*CIV -пункт сбора гражданских лиц,
*DET -пункт сбора задержанных подозрительных лиц,
От автора. По опыту Вьетнамской войны 1965-75 годов, аббревиатурами CIV американцы обозначали
так называемые "охраняемые деревни", а по сути дела лагеря, в которых содержали вьетнамцев,
выселенных из деревень, находящихся в местностях, контролировавшихся Вьетконгом. А вот
аббревиатура DET означала не что иное, как концентрационный лагерь. Если обнародовать данные о
том, сколько там вымерло вьетнамцев, не желавших жить по нормам американской демократии, то
вполне может оказаться, что цифры сопоставимы с Аушвицем или Майданеком.
*EPW -пункт сбора военнопленных,
*LRP -перевалочный складской пункт,
*MCP - сборный пункт обслуживания,
*R3R -пункт заправки горючим, пополнения боеприпасами и иными средствами для ведения боя,
*ROM- подвижный пункт заправки горючим,
*TCP- пост регулирования движения транспорта,
*TTP - пункт смены тягачей трейлеров (пункт пакетной передачи грузов),
*UMCP - сборный пункт обслуживания формирования,
Пункты интересов. Несколько иначе
выглядят
обозначения
пунктов,
имеющих какое либо определенное
значение для действующих войск. Это
так называемые "пункты интересов".
Слева на фрагменте карты показан
пример, на котором изображены два
пункта интересов. Пункт № 7 (изгиб
дороги) колонна должна пройти в 10-20,
а пункта №8 (въезд в населенный пункт
без названия) в 10-32.
От автора. Да, это фрагмент настоящей
американской карты реально существующей местности в Приморском крае России. Конкретно - район
города Бикин. Зачем армии США иметь крупномасштабную карту российского Дальнего Востока,
спросите у них самих.
Такие пункты имеют номер, наносимый внутри знака. Слева у верхнего края знака может быть
полная или сокращенная группа "дата-время", у правого верхнего края обозначение формирования,
которого касается этот знак, а над знаком пояснительный текст в свободной форме.
Пункты (точки) целей.
Такие знаки всегда черные, поскольку речь может идти только о целях для своих огневых средств.

на ход и исход боя.

Разумеется, этим знаком обозначаются только цели,
которые
имеют
решающее
значение
для
формирования данного уровня. Как правило, для
уровня дивизии и выше это пусковые установки
ракет (особенно с ядерными боеголовками),
пусковые реактивных систем залповаого огня. Для
батальона или роты такими
целями
могут
являться
прочные
фортсооружения
(ДЗОТы, ДОТы), огневые точки
противника, которые могут
решающим образом повлиять

Несколько иначе выглядит знак цели, по которой планируется нанесение ядерного удара. Он
показан на рисунке справа.
Иные пункты и точки.
1. Особый пункт (точка).
2.Точка контакта. На саму точку указывает низ
вертикальной черточки. Каждая точка обозначается
номером внутри прямоугольника. Означает место, в
которое
должны
прибыть
военнослужащие,
подразделения и части, если они утратили связь
со своими вышестоящими командирами и не могут ее восстановить. Она же обычно обозначает
пункт сбора десантников подразделения после выброски с парашютами или высадки на берег с
моря, или групп рейнджеров после выполнения задачи.
3.Точка координации.
Точная точка на местности от которой начинается отсчет всех
передвижений, перемещений, расположения, боевых действий.
4.Точка принятия решения. Хорошо различаемый и опознаваемый пункт на местности, достигнув
которого, командир должен принять окончательное решение относительно дальнейших действий.
Например, командир разведгруппы здесь принимает решение продолжать выполнение задачи или
вернуться на базу.
5.Пункт огневой поддержки. Каждая точка имеет обозначение FSS и номер или название.
Указывает на точное местоположение в зоне огневой поддержки, из которого ведет огонь орудие
или несколько орудий.
6. Наблюдательный пункт.
7.Укрепленный наблюдательный пункт (боевая застава).
8. Пункт проведения рекогносцировки.
9.Передовой наблюдательный пункт.
10. Пункт наблюдения с помощью технических средств
разведки (наземный радиолокатор, геофон, датчики
движения и т.п.).
11.Пост наблюдения за радиационной, химической и
биологической обстановкой.
Иные специализированные наблюдательные посты имеют внутри вместо знака химических войск
знаки своих родов войск (инженерных, войск связи и т.п.).
Направления.
Для отображения на карте происходящих или планируемых боевых действий недостаточно знаков,
показывающих местонахождение воинских формирований (отделений, взводов...,батальонов,
бригад,...дивизий,....) и рубежей, которые они должны занять, пройти, захватить и т.п.
Для отображения боевых действий в динамике используются знаки, указывающие направления
движения, ударов, атак и т.п.
Знаки направления движения показывают откуда и куда перемещается с боевыми целями
формирование. Этими знаками показываются направления любых перемещений войск кроме
направлений атаки. Для своих войск знаки направления наносятся всегда черным цветом, для
войск противника - красным или же черным с буквами ENY в разрывах линий
Для своих войск точкой, откуда начинается перемещение является знак формирования. Конечной
точкой является кончик стрелки.
Для войск противника исходной точкой является начало стрелки.
Во всех случаях внутри стрелки может наноситься группа "дата-время".
1.Направление предвижения своих войск. Здесь показано направление движения 1-й пехотной
бригады 45-й дивизии.
2. Решающее направление передвижения своих войск. Здесь показано направление 2-й танковой
бригады 7-й дивизии. На решающее значение этого перемещения указывает характерный рисунок
стрелы.
3.Планируемое направление перемещения. Поскольку неясно кто именно будет перемещаться в
этом направлении вместо обозначения формирования дано название этому направлению (GOLD),
указано то, что это не предполагаемое, а запланированное направление (EFF) и указано, что это
перемещение запланировано на 7-30 21 мая.

4. Два варианта знака
выявленного
направление движения
противника. ;- это в цвете, 4а - если цветность недоступна.
5. Два варианта предполагаемого направления движения противника.
Этот знак используется и в случае, если предполагается, что противник
будет перемещаться куда либо; и в случае, если движения противника
отмечено, но неясно, куда он станет перемещаться.
Для армейской авиации, воздушнодесантных
и
воздушно-штурмовых
формирований (если они перемещаются
на вертолетах и самолетах) в силу
специфичности их действий знаки
направления
движения
имеют
несколько иной вид. Это связано,
прежде
всего
с
тем,
что
эти
формирования не передислоцируются
(т.е. не меняют своего постоянного или
временного местоположения), а лишь
перемещаются с целью нанесения
ударов, высадки десантов и т.п. Т.е.
характер знака указывает, что после
выполнения задачи, они вернутся обратно.
6. Направления движения вертолетов своих войск. Здесь показано
движение 1-го батальона армейской авиации 101-й воздушноштурмовой дивизии. Например, так может быть показано перемещение
батальона к району, где сосредоточилась пехотная бригада дивизии
для последующего десантирования.
7.Направление движения 3-й бригады 82-й воздушно-десантной
дивизии. Например, бригада, загружена в самолеты и летит в район
высадки.
8.Направление движения боевых вертолетов. Здесь показан 1-й
батальон армейской авиации 17-й дивизии. Например, он летит с целью нанесения удара по
скоплению войск противника.
Знаки направления боевых действий
Эти знаки отличаются от вышеприведенных тем, что указывают не общее направление движения с
любыми задачами, а конкретно направление боевых действий. Для своих войск исходной точкой
является либо значок формирования, либо какой то этапный рубеж. Конечной точкой конец
стрелки. Стрелка не обязательно является прямой. Она должна проходить через ориентирные
пункты.
От автора. Рассмотрим пример, иллюстрирующий
различие между знаками направления движения и
знаков направления боевых действий.
На схеме слева показано, что 1-й батальон армейской
авиации 101-й воздушно-штурмовой дивизии летит с
целью нанесения удара по противнику. Конечной
точкой движения является рубеж координации огня с
наземными войсками (FSCL) имеющей название RED,
т.е. "красный".
С этого рубежа каждая вертолетная рота атакует свои
цели. 1-я и 3-я атакуют цели, расположенные близко
друг от друга и поэтому направления атак обеих рот
параллельны. 2-я рота атакует цель, расположенную
в стороне.
В целях наглядности я не стал здесь показывать свои наземные войска, войска и цели противника,
группы "дата-время", направления движения рот после атаки.
В действительности все это должно наноситься на карту, причем пункты, время прибытия в каждый
пункт должны быть точно рассчитаны и согласованы как между собой, так и с наземными войсками.
Причем потребуется согласовать не только время, но и сигналы взаимного опознавания, организацию
связи, целеуказания. Определит варианты действий для непредвиденных случаев. Да еще и
согласовать все это со службой спасения и эвакуации экипажей поврежденных машин, со своими
подразделениями ПВО.
И на все - про все от поступления заявки на удар и до взлета вертолетов отводится по нормативу 40
минут. А это возможно лишь при четкой работе квалифицированных штабистов.
9. Направление боевых действий (атаки, наступления) своих войск. Здесь атака 3-го пехотного
батальона 128-й дивизии.
10. Решающее направление атаки (наступления). Здесь 1-й танковый батальон 4-й дивизии.
11.Планируемое направление атаки (наступления). Здесь 3-й десантный батальон 187-1 дивизии.

12. Достоверно выявленное направление боевых действий (атаки)
противника.
13. Предполагаемое или ожидаемое направление боевых действий
(атаки, наступления) противника.
14. Направление атаки с воздуха армейской авиации своих войск.
Здесь 6-я бригада армейской авиации (вертолетная).
15. Планируемое направление атаки с воздуха армейской авиации
своих войск. Здесь 6-я бригада армейской авиации (вертолетная).
16. Выявленное (состоявшееся направление атаки с воздуха
вертолетов противника.
Предполагаемое или вероятное (возможное) направление ударов
вертолетов противника показывается таким же знаком, но линия
стрелки пунктирная.

Источники и литература
1.FM 1-02 (FM 101-5-1) MCRP 5-12A. Change No.1. Operational Terms
and Graphics.Headquarters Department of
the Army, Headquarters Marine Corps Combat Development Command,
Department of the Navy. Washington,
DC. 2 February 2010.
2.А.Михайлов. Иракский капкан. Победное поражение США. Яуза. ЭКСМО. Москва. 2004г.
3.Боевой Устав Сухопутных войск. Часть I (дивизия-бригада-полк). Военное издательство. Москва.
1989г.
4.Боевой Устав Сухопутных войск. Часть II (батальон-рота). Военное издательство. Москва. 1989г.
5.Dictionary of Military and Associated Terms.Department of Defense. 9 May 2005.
6.Сайт "Military Acronyms, Initialisms, and Abbreviations"(www.fas.org/news/reference/lexicon/aca.htm).
7. А.А.Пасарев, А.Н.Коваленко. Топографическая подготовка командира. Воен. издательство.
Москва. 1989г.
8.И.Д.Помбрик. Н.А.Шевченко. Рабочая карта командира. Военное издательство. Москва. 1972г.
9.Taschenbuch fuer Wehrausbildungs. Heer. Walhalla u.Praetora Verlag. 1985
10.Ф.Б.Дэвидсон. Война во Вьетнаме. Изографус. ЭКСМО. Москва.2002г.

---***---

Rambler's
Top100

TopList
