Текст
'№
по
пор,
55
56
57
58
59
60
61
62
Продолжение

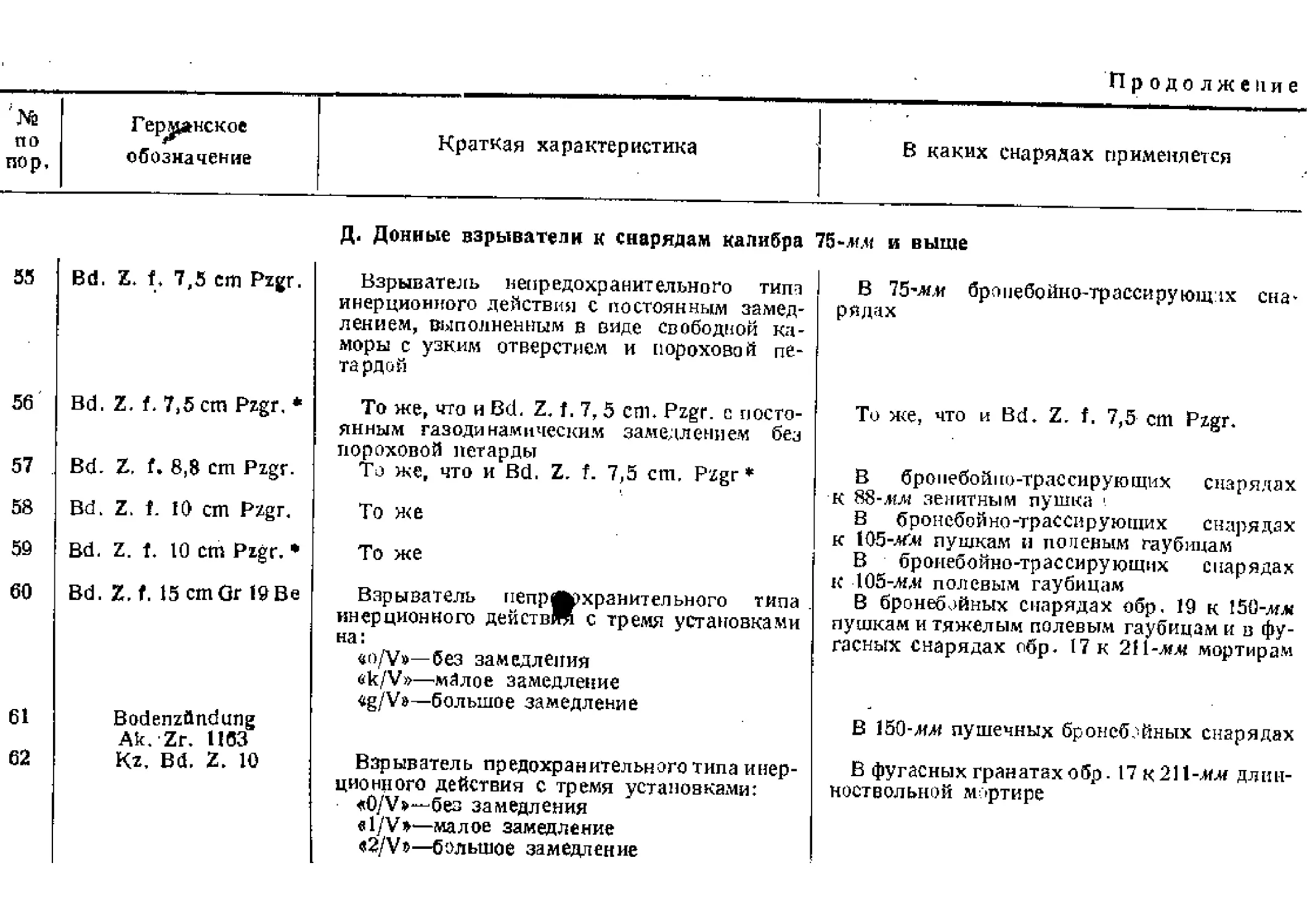

Германское обозначение Краткая характеристика В каких снарядах применяется
Д, Донные взрыватели к снарядам калибра 75-м.ч и выше
Bd. Z. L 7,5 cm Pzgr.
Bd. Z. L 7,5 cm Pzgr. *
Bd. Z, f. 8,8 cm Pzgr.
Bd. Z. f. 10 cm Pzgr.
Bd. Z. f. 10 cm Pzgr, *
Bd. Z. f. 15 cmGr 19Be
Bodenzdndung
Ak.Zr. 1163
Kz, Bd. Z. 10
Взрыватель непредохранительного тит
инерционного действия с постоянным замед-
лением, выполненным в виде свободной ка-
моры с узким отверстием и пороховой пе-
та рдой
То же, что и Bd. Z. f. 7,5 cm. Pzgr. с посто-
янным газодинамическим замедлением без
пороховой петарды
То же, что и Bd. Z. f. 7,5 cm, Pzgr *
To же
To же
Взрыватель пепрЛрхрзнител иного типа
инерционного действЖ с тремя установками
на:
йо/v»—без замедления
ek/V»—малое замедление
4g/V&—большое замедление
Взрыватель предохранительного типа инер-
ционного действия с тремя установками:
«О/V»—без замедления
el/V*—малое замедление
«2/V»—большое замедление
В 75’мм броиебойно-трассирующлх сна*
рядах
То же, что и Bd. Z. f. 7,5 cm Pzgr.
В бронебойно-трассирующих снарядах
к 88-юн зенитным пушка 1
В бронебойно-трассирующих снарядах
к 105-AfM пушкам и по левым гаубицам
В бронебойно-трассирующих снарядах
к 105-ль« полевым гаубицам
В бронебойных снарядах обр. 19 к 15б-ль«
пушкам и тяжелым полевым гаубицам и в фу-
гасных снарядах обр. 17 к 211-мм мортирам
В 150-лъч пушечных бронебойных снарядах
В фугасных гранатах обр. 17 к 211 -мм длин-
ноствольной мортире
Германское
обозначение
Краткая характеристика
В каких снарядах применяется
Kz. Bd. Z. 10*
Bd. Z.f.21 cm
Gr. 18 Be.
Bd. Z. f. Sprgr. m. KCj*
Bd. Z. f. Sprgr. m. K.
(f. 28 cm H.)
Bd. Z. C/38 •*
Взрыватель непредохранительного типа
инерционного действия о двумя установками:
«О/V»—без замедления
«М/V»—с замедлением
Взрыватель i ^предохранительного типа
инерционного действия с постоянным време-
нем замедления
Донная мэрская трубка обр. 38 непредс-
хранителытого типа с постоянным пороховым
замедл ением
То же, что и Kz. Bd. Z. 10
В бетонобэйных снарядах обр. 18 к 211-лтл<
мортирам
В фугасных снарядах Старого"; образца к
238 и 283-Л/.И железнодорожным пушкам
В фугасных снарядах к 283-alh гаубицам
В фугасных модернизированных снарядах
к 150, 238 и 283-w.w пушкам
AZ 5075
(на взрыватели клей-
мо не наносится)
Wgr. Z. 38
Wgr. Z. 34
Wgr? Z. 36
E. Минные взрыватели
Головной взрыватель непредохранителького
типа, мгновенного действия
Головной взрыватель непредохранительного
типаг мгновенного действия
Головной взрыватель непредохранитель-
\ типа, двойного ударного действия, с пи-
ротехническим дальним взведением
Головной взрыватель непредрхранитель-
ного типа, двойного ударного действия, с
двумя установками. Взрыватель с дальним
взведением и чекой походного крепления,
удаляемой перед заряжанием,
В 37-ami надкалиберных минах кумулятий^
но го действия и ружейных гранатах
В осколочных, дымовых и химических
минах к 50, 81 и 105-alm минометам
То же
В 105-лг-м осколочно-фугасных минах
Пр одолжение
№ по пор. Германское обозначение Краткая характеристика В каких снарядах применят я
— “ ™ 1 — . — . .... ... ....
72 Wgr. Z. Т. Головной взрыватель непредлхранитель- То же, что и Wgr. Z. 38
73 L. Igr Z. 23 п. А. (8) ного типа, двойного ударного действия с дальним взведением. Взрыватель сделан из пластмассы. Взрыватель непредохранительного типа В реактивных 280"4М/ фугасных милах .
74 Wgr. Z. 50 или 427 двойного ударного действия с двумя установ- ками на: «О» осколочное действие &MV& замедленное действие Отличается от L, Igr. Z. 23 я. А. повышен- ным временем замедления (до 0,8 сек.) Головной взрыватель непредохранитель- В реактивных 320-дш зажигательных ми*
75 Bd. Z. Dov. ного типа инерционного действия, с чекой походного крепления, удаляемой перед вы- стрелом Донный взрыватель непредохранительного нах, В реактивных 158-мм минах к миномету d
76 Bd. Z. 5130 типа инерционного действия Донный взрыватель непредохранительного типа инерционного действия В 37-лгч надкалнберных минах кумулятив- ного действия
Ношратмое
клеимо
щека пробы
брихеля
Мшрмыме
клеима прием-
щикои корпуса
Ой
г W
рждв%
ЖКЮ--
и гсё место-
мшрошоа
щика г&кйки
номер снарзда
> Номер партии,
фармар^лотп?
Фиг. I. Клейма на штампованном
корпусе осколочных и осколочно-
фугасных снарядов.
»§§*
s* si
Номер п&ряш.
фирма, дела&иал ъб
ЗагожйПЛд, ц гор
м изготз&лемая
Ak^Z^/W4>№i«r
а&м&яая
U sod изглмв&юшя
-бамер сяяря&а.
Нентррл&н&е Рле&ма
/грвемшвквб Зяа
^ШР1Ш9
Н&мер
снарнаа.
Фирма
абработабмая
заешибкр
Фип 2, Клейма на корпусах снарядов, штампован-
ных через дно.
а год изгото&кмт t
))JO)L Контрольные клейма
праемщаКоб дна
DL
293
§ §
i
Знак лрэбы
по брпнелм
Контрольное кйейлф
приемщица дна
номер партии.
фирма .штампа-
оаоа/ая заеотобЛк
и год азготодлетт
Фирма тбработа-
дшаязагстобКр
р Нол/ер снаряда
Контрольные —
клейма приемщи-
ка заготодка
7cDL
з?й
Фиг 3. Клейма на корпусах бетонобойных снарядоз.
Номер шрлехрфирра,
' делавшая Заготобкр,
а гой (рзгатю&ленол
контрольные клейм?
накрнеюшна
J
,кОе'ЛрОХЬН&е
клейма прием-
йщШ кярлуея
Номер ларш%£
фирма аелашам
“иамд
*леная
лЗрййетабшРЬ
заеотойкр
1№М&ар&£!Ю2Б7} рлг Л-
*tfyp8tt№3&£ &ллр&еэр ‘£вяфл& Pnttrfnti
Фиг. 4. |Клейма на корпусах бронебойных
снарядов?
Фиг. 5. Клейма на го-
ловном взрывателе.
Фиг. б. Клейма на донном
взрывателе.
Фиг. 8. Клейма на электро-
запальной втулке.
Фиг, 7. Клейма на доп-
ном срезе гильзы,
Фиг, 9. Отличительная окраска на донном срезе гильз.
м fap при
&eg?*ju£ i акаииате^ь*# Сн9
6uQ и 3*0* О'Т'
> 9
ъе^спъЕННО£О за снаряжение
7qf7iOH
^UJucpp 33
Зеса&эи знак
Условное
чение металла
вашего паяема
Зн&к с<Ь>г-?о£аи >
ujuujkij
день fiQ u ztsg
снаряжены $ ujHC;k am^em^
сменного sa снрр/?^ение
Фиг. 10. Окраска и маркировка гер.мац-
ских снарядов.
Фиг. 12. Ящик для выстрелов к 25-мм
французской пушке.
Фиг. 11. Выстрелы к 25-?ил<
французской пушке.
а—с бронебойным снарядом( б—
с бронебой.но-трйсс?1рук>щвм сна-
рядом, «~с бронебойно-трассирую-
щим снарядом
15^
f*LHP(3'3/U5)
Hf Ш405
iru 2c 41 ’w
Фиг, 14. Металлический лоток на 12
выстрелов к 28-л<л1 тяжелому проти-
вотанковому ружью обр, 41.
Фиг. 15. Кар-
тонный футляр
на один выст-
рел к 28-мм тя-
желому проти-
вотанково.му
ружью обр. 41
Фиг, 13, Выстрелы к 28мси
тя>келол1у противотанковому
ружью обр. 41 (s. Р, В. 41).
а — с бронебойным снарядом
•. обр. 41. б—с осколочным снаря-
дом обр. 41
^Tcttj ТЬк.
1759
ОдШерОДЗ’
Dbg 1939/5
JgZIISQN !
^TcrtiPalr
:753
Вд&Р^нодг
0bgW5 '
Jj?OH
З.ТотРоК
DgLspazw^
PbS!^
J}U39S
^WhPak.
eog
SgldHTflb^
DbgWl^S
Jg*A39rt
Фиг. 16. Выстрелы к 37-лш противотанковой пушке (3,7 ст Рак.).
а—с ос колочдо-трассируют им снарядом обр. 18 модернизированным, б—с оско.
лочно-трасс пру имины снарядом обр. 40, д—с бронебойно-трассирующим снарядом
е—с бронебойно-трассирующим снарядом <эбр. 40.
о
Фиг. 19. Металлический простой ло-
ток на 12 выстрелов к 37-лки про-
тивотанковой и танковой „уткам
(3,7 ст Рак. ц 3,7 cm KwK).
Фиг, 18. Боевой заряд
к падка л и бери ой мине
кумулятивного действия.
Фиг, 20. Металлический лоток с при-
жимной планкой на 12 выстрелов
к 31-мм противотанковой и танковой
пушкам (V ст Рак. и 3,7 cm KwK).
Фиг. 21. Корзинка
на П выстрелов
к 37-лъи противотан-
ковой пушке (3,7 ст
Рак),
Фиг. 22. Метал-
лический футляр
на один выстрел
с надкалиберной
миной ку мул Я’
тивлого действия-
Фиг, 23. Выстрелы к 37-лмг танковой пушке (3,7 cm KwK).
а—с осколочно-грассирующим снарядом обр. 18 модернизированным, б™с оско-
лочцо-трассируютцчм снарядом Рбр. 4б, в—с б роие бой л о-трассирующим снарядом,
з—с бронсбойно-трассорующгм снарядом обр. 40
гояммр
Hpawatn
1
t J } 1 [ i
f
\7dn statist
ЛсЛлАж 37(t;
16Йд
R ,».~ЦМЮ5 -3&
069
l/d
i
Чермя
голову
^красной
вершлоа
полоса.
а F 42 ьдГЗ^/й
верная
пальцевпя
полоса
i
37cmK*«*eftJ
i
I
(/d 2hqtf£lbMe
1,7cm К НК ЭД1
^unRjif Т?(Ц
te8g
ЙРЧ^фвб^б]
D&9 ^0
LFdlh^etft&d
Фиг- 24. Выстрел с ос-
колочной гранатой
к 37-мм противотан-
ковым и танковым че-
хословацким пушкам
[3,7 cm Рак. (t)
и 3,7 cm KwK (t)].
Фиг. 25. Выстрелы с бронебойными снарядами
к 37-лси противотанковым и танковым чехословац-
ким пушкам [3,7 cm Рак, (t) и 3,7 cm KwK (t)]. _
r\J
3&;tJ
^ТссаЯйА 370?
VftnkwK 38Ф
3Jtm Pak37'H
' *68.2?
R.P-H5 1&ЭД
ОВдШ
L^Zhijef 1&.6Л
prrnKNkJBrti
дзот
* ’Bi?
SirRMbfrctaflu
Sn тззади
rischj 0 8 ,i 9WS
V/11,5-11154,5
ДЦА0/Ю
।
Фиг. 26. Выстрел
с бронебойн о -трасси-
рующим снарядом к
37-леи противотанко-
вым и танковым че-
хословацким пушкам
[3,7 cm Рак. (t)
и 3,7 cm KwK (t)].
Фиг. 27, Выстрелы с бронебойно-трассиру-
ющими Снарядами обр. 40 к 37-лм; противо-
танковым и танковым чехословацким пуш-
кам [3,7 cm Рак. (t) и 3,7 ст KwK (t>].
Pair 34*t*
Bd Z
3,7 cm Pak 344»
Флг * 29ь Деревянный лоток на
12 выстрелов к 37-лги проти-
вотанковым чехословацким
пушкам [Зт7 cm Рак. (t)].
/
Fa 52
Sf>ra Part
млел,
Ugu Pot
Umdepackt dui*cn
h.Ma&q
31, Дере-
Фи г.
нянныи лоток на
шесть выстрелов
к 47-/ИЛ противо-
танковой чехо-
словацкой пушке
[4,7 cm Рак. (t)].
ЭМН+s
Фиг. 32. Выстрелы
к &1-ММ противотанко
вой французской пуш-
ке [4,7 cm Рак. (f)].
слова бронебойными
снарядом без балистп-
ческого ыянопечника,
справа—с бронебойным
снарядом с балистнче-
снбм наконечником.
Фиг. 33. Металлический
лоток на четыре выстрела
к 47-л/д противотанковой
французской пушке [4,7cm
Рак. (f)].
€06
LrQAAOD
16
t_r7*4C4
1 —
!—1 —^ —
Bofc38
?3Sg
6* eip-Ao^H#)
OdflS4^>
Jg 9.4.4H
f939
вз ло
jb
33
1 /Ad j.
W7////r^
Пластмассу
к
DQfe38
900$
O<H WW3^tO-^j
btf (04oA
qaaoh
Pzgr
D<A38
goag
ад u-«as&o лЛ?
ftfl 1940/1
J^i440H
pc* за
900 g
D*ql W<60SflttHV
Rtf 1S4C/1
Jg&4W*
в
2
Фиг. 34. Выстрелы к 50-лг.и противотанковой пушке обр. 38 (Рак. 38).
а. — с осколочной гранатой обр. 38Ф
б —с бронебойно-трассирующим снарядом,
й —с бронебойно-трассирующим снарядом обр. 39,
г — с бронебойно-трассирующим снарядом обр. 40.
420
Lr ПАЛОЙ
19,
Lr 7440 A
5e^i fek’KuT
a df 4340/i
Jg 944(3 М
ЭскпРоЪ
Q
i fm Pnk KyT i
9C0?
СЧВ1Ш Q5&1O^'
GdffSAtyt
Jg ЗДАСы
5tmPakKuT
900 g
01 gt
WS40/I
Jg &440K
Jew PoWWuT
800 g
&g! ЙЙКр^е^}
RdflS-муг
J3&440M
Фиг. 35. Выстрелы к ЬСМьи противотанковой пушке с длинным стволом
[5 ст К u. Т (1g. L.)].
а—с остюлочпой гранатой обр. 38j
0 —. с бронебойно-трассирующим снарядом,
а — с бр(нгсбойно-г1юевируютиим снарядом, обр. 39,
г—с бропебойно-Трасслрукицим внарлдом обр. 40.
5смаР4к йЛТк?
eie g
jg9A*GR
5e»p ftok KuTfktlJ
fclfifflSf?
Jgl4A0ft
Фиг, 36. Выстрелы к 50-лм противотанксЖой пушке с коротким отводом
5 ст К. и. Т. (кгЛЪ.)].
а — с осколочной гранатой обр- 38,
б с брпиебойно-грассирующим снарядом,
в — с бронебойно-трассирующим снарядом обр. 39,
г;—с бронебойно-трассирующим снарядом обр.
tr.g&w
[L7WnA6|
-.лы^тяОй]
АяагяимсТй
Ba4A*1Z
33
LHS6cw^241V
Э с*т* Kw
1 б О £
! i?di *940/*
Jg Й4 40h
л S20g
^адедеао-^с
оджо/<
dg 3 *ч j-ojt
Ser* Кь*к
5?о^
a-ejf QP-045^00^
Qdt 1540/1
jg 9440Л
S Cm HwK
4 00$
frgi V-GQSfats*1)
«£1*194^
jqg*.40f.
г
Фип 37. Выстрелы к 50-alw танковой пушке (5 cm KwK)-
а—с осколочной гранатой о5р. 38>
6—-с бронебойно-трассирующим снарядом, _
е — с броиебойио-трзссирующим снарядом обр- 39.
£—с бропебойнотрассирующим снарядом обр. 40.
Фиг. 39. Деревянный лоток
на четыре выстрела к 50-лш
противотанковой пушке
с длинных1» стволом и ЗО-лмг
противотанковой пушке
с коротким стволом.
Фиг, 38. Метал-
лический лоток
на четыре вы-
стрела к 50-лш
противотанко-
вой пушке обр,
38 (Рак 38)
Фиг, 40. Деревян-
ный лоток на шесть
выстрелов к 50-лш
танковой пушке J
>(5 cm KwK)-
вег
Фиг. 41, Выстрелы к 75-лг.и противотанковой
пушке обр. 40 (7,5 ст Рак. 40).
а •—с оенолочно-фугасдой гранатой обр. 34,
б-— t бронебойно-трассирующим снарядом.
Psf; .40
2.753 ng.
DigS RP-G1
(Кй’ЗДА.а)
Kti 1942/й
Od 29,5 «Ли
Фиг. 42. Метал-
лический [.фут-
ляр ДЛЯ ОЛП ОГО
выстрела
к 75-лг« проти-
вотанковой
пушке пор. 40
(7,5 ст Рак. 40).
5 V I
w
г
75^
2460Ц
0^.194^1
&9.7 742Э.:
i—- iff
Фиг, 43. Выстрелы к ЧЬ-мм противотанково
пушке обр. 41 (7,5 ст Рак. 41).
и — е бронебойио-трасснрующим снарядом,
б — с оснодочпо-трассирующим снарядом*
Фиг, 44. Метал-
лический фут-
ляр для выстре-
ла к 75-леи про-
тивотанковой *
пушке обр. 41
(7,5_ст Рак.41).
$
Jg 61.40 ь
<г» oBD
Z3cm 370 9
Кв ttPfeS’ 5у г) Rdf 4333/1 Jg 6UC5
й{7
_ .
1
—-Е с BP W <Ш fiwfl 370 g 4i q р(1за-55/г] Rdf 1939/1 Jg£340S
Фиг. 45. Выстрелы к 75-лтлг танковой пушке
(7,5 cm KwKJ-
а — с оскплочио-футавной гранатой обр. 34,
б — во снарядом кумулятивного действия обр. 3S.
кеяс най
коПоц.еьч Я
nOQQCft
oBD □ED
TSemffwH ^Ssutftwfi
S70g 370g
*»a BP(f3J-M/2j Wt ЯР(135-5М|
Cd* 1ОДМ fidf t936/i
J9 42.^0 5
Фиг. 46. Металличе-
ский лоток па два вы-
стрела к 75-AMf тан-
ковой пушке (7,5 ст
KwK).
фиг. 45. Выстрелы к Гз-мм танковой’пушке
(7,5’cm KwK)-
”. п “2 ^>небо«^о-трасспруЮЩ11М’снарядом
е' с Димовым снарядом. ” д
Фиг. 47. Выстрелы к 76,2-лм противотанковой пушке обр,
36—переделанной русской Ф-22 [7t62 ст Рак. 36 (R)].
а — с осиолочно-футаеЕ’Ой гранатой обр. 34,
б — с бронебойно-трассируюгцвм снарядом,
« — с бронебойно-трассирующим снирядл* обр, 40.
Фиг. 48. Метал-
лический фут-
ляр с выстре-
лом к *?&>2-мм
противотанко-
вой пушке обр.
36— переделан-
ной русской
Ф-22 (7,02 ста
Рак. 36 (R)].
Фиг. 49. Осколочно-
фугасная граната обр *
18 к 75-лл легкому
пехотному орудию
обр. 18 (I, I. 0/18).
LWM123
R7
Al
Jg594OR
Фиг. 50. Осколочно-
фугасная граната обр.
18 Al к 75-*л< легко-
му пехотному орудию
обо. 18 (L *• G- 18)-
Фиг, 51. Снаряд ку-
мул я тивн о го дей сто ня
к 75-лсл пехотному
орудию обр. 18
(1. I, О. 18),
J93S
орудию обр. 18 (1. G. 18).
Фир* 52. Боевой заряд к 75-мм легкому пехотному
О .
Фиг. 53. Плетеный лоток на три
выстрела к 75-мм легкому пехот-
ному орудию обр. 18 (1.1. 0.18).
6341
LJGIS
13 G г9
ЗД ^LPLP-i2.&i5£H^)
fidf S3H/3
5fi^v HflL.PLP-17.5-flairQ8)
ШЮ/i
JglZ.40 fl.
&
660
Фиг, 54. Фугасная граната
обр. 38 к 150-лм< тяжелому пе-
хотному орудию обр. 33
(s. I, О. 33).
Фиг. 55. Дымовой снаряд обр.
38 к 150-лл тяжелому пехот-
ному орудию обр. 33
(з. I. G. 33).
/лгг?
ОД-КИОДФИДО
Dbgr335^
J?M39K
&Ц1ВД№
J0939K
kJ GAS
Фиг. 56. Боевой заряд к 15О-ил« тя-
желому пехотному орудию обр. 33
(s. 1, О. 33).
Аилаяцги 4
ХЬч 1Ч5Ч1(
Фиг. 57. Плетенка на
один снаряд к 150-лл тя*
желому пехотному ору-
дию оор« 33 (s. 1. G-33).
Фиг. 58. Деревянный лоток на две
гильзы с зарядами к 150-лл< тяжелому
пехотному орудию обр. 33 (s. I, О. 33).
г
ФиГ. 59. Осколочно-фу-
гасная граната обр. 18
AI к 75‘ЛШ легкому гор-
но-пехотному орудию
обр. 18 (L Geb. L G. 18).
Фиг, 60. Снаряд
кумулятивного
действия к 75-хл<
легкому горно-пе-
хотному орудию
обр. 18 (L Geb. I.
G. 18).
Фиг. 61. Боевой заряд к 75-лм легкому горно-пехотному орудию обр. !8
(1. Geb. I. G* 18).
Фиг. 62. Металлический лоток
на шесть выстрелов к Ч5-мм
легкому горно-пехотному ору-
дию обр. 18(1. Geb. I. Q. 18)-
Фиг. 63. Картон-
ный футляр для
выстрела к 75-лиг
детому горно-пе-
хотному орудию
сюр. 18 (1. Geb. I.
G. 1$).
Фиг. 64. Осколочно-фу-
гасная граната обр. 34
AI к 75-льи горному ору-
дию обр. 36<Geb. (J. 36).
Фиг. 65. Осколочно-фу-
гасная граната обр. 34
rot. AL к 75-лл< горному
орудию обр, 36 (ОеЬ.
G. 36).
Фиг. 66. Осколочно-фугасная грана-
та с цветным дымом к 75-л(Л< горно-
му орудию обр. 36 (Geb. G. 36).
Фиг, 67. Снаряд кумулятивного дей-
ствия к 75-.нм горному орудию обр.
36 (Geb. G, 36)
Фиг, 68- Боевой заряд к горному
орудию обр. 30 (Geb. G. 33).
Фиг, 69, Специальный заряд—пакет № 5
к 75-лъи горному орудию обр. 36
(Geb. G. 36).
Фиг. 70. Деревянный лоток на
шесть выстрелов к 75-мм горному
орудию обр. 36 (Geb. G. 36).
Фиг. 71. Коробка
с тремя пламегасите-
лями к выстрелам
75-л.м горного орудия
обр, 36 (Geb. О. 36).
327-
R8
Jg 2.5.400
72 з
Фиг. 72. Горная оско-
лочно-фугасная граната
обр. 15 AI к 75-лм< гор*
ной пушке обр, 15 (Geb.
К. 15).
Фиг, 73. Горная граната
обр. 15 Rot к 75-ли< гор-
ной пушке обр. 15 (Geb.
К. 15). ,
Фиг. 74. Снаряд
кумулятивного
действия обр. 39
к 75-^л/ горной
пушке обр. 15
(Geb. К. 15).
J2Q.3
Фиг. 75. Боевой заряд к 75-ял горной пушке обр. 15
(Geb. К. 15).
1
Фиг. 76. Специальный заряд—пакет № 4
к 75-лш горной пушке обр. 15 (Geb. К. 15).
Фиг. 77. Деревянный лоток на
шесть выстрелов к 75-лсд* горной
пушке обр. 15 (Geb. К- 15).
Фиг. 78. Коробка с тре-
мя пламегасителями к вы-
стрелам 75-лтд< горной
пушки обр. 15 (Geb. К -15).
Фиг. 79. Осколочно-фу-
гасная граната к Юб-ллг
легкой полевой гаубице
обр, 16 (I, F, Н, 16).
489
Фиг. 80, Осколочно-
фугасная гранатаобр.
38 стальная литая
к 105-льн легкой поле-
вой гаубице обр, 16
(1. F. Н. 16).
Фиг, 81, Бронебойно-
трассирующий снаряд
к 105-мл< легкой полевой
гаубице обр, 16 (L F-
Н, 16),
Фиг. 82- Дымовой снаряд обр,
38 к 105-мл полевой гаубице
обр, 10 (1. F. Н. 16),
Фиг, 83. Дымовой сна-
ряд к 105--ил< легкой
полевой гаубице обр.
16 (1. F* Н, 16).
Фиг. 84. Боевйй заряд к Ю5-лса£ легкой полевой гаубице обр. (б
(L F. Н. 16).
Фиг, 85, Лоток
со снарядом
к 1легкой
полевой гауби-
це обр. Еб
(1. F. Н. 16),
Фиг. 87. Коробка с 10
пламегасителями к Бы-
стр елам 105-лш лег-
кой полевой гаубицы
обр. 16 (1. F. Н, 16).
Фиг, 86. Ящик на шесть гильз
с боевыми зарядами к 105-лш лег-
кой полевой гаубице обр. 16
(1. F. Н. 16).
Фиг. 88, Осколочно-фу-
гасная граната к 105-ллс
легкой полевой гаубице
обр. 18 (1. F. Н. 18).
Фиг, 89. Осколочно-фу-
гасная граната обр.'38
стальная литая к 105-лш
легкой полевой гаубице
обр. 18 (I. F. Н. 18).
Фиг, 90. Снаряд’ку-
мулятивного действия
обр. 39 к 105-ли/ лег-
кой пол ев ой'’гаубице
обр. 18 (1. F. Н. 18).
Фиг* 91* Бронебойно-
трассирующий снаряд
к 105-л/я легкой по-
левой гаубице обр. 18
(1. К Н. 18).
Фиг. 92* Дымовой снаряд к 105тЛСИ
легкой полевой гаубице обр. 18
(к?. Н. 18).
490
Фиг. 94, Дымовой сна-
ряд обр, 40 к 105-л#л
легкой полевой гауби-
це обр, 18 (L F< Н.
. 18).
Фиг, 93, Дымовой сна-
ряд обр. 38 к 1О5--И,и
легкой полевой гауби-
це обр. 18 (1. К Н,
18).
Фиг. 95. L Агитацион-
ный снаряд к 105-зш
легкой полевой гауби-
це обр. 18(1. F. Н. 18).
№
UF.N.18
Rdf 1940/1
-(10.10.0,2)
--------- Rdf 1940»
Gu.BL.P.-A0-(4.4.0,5)
Rdf 1940/7 JjWOJi
425
Фиг. 97, Специальный заряд № 6 из нитрогуаниди-
еювого пороха к легкой полевэй гаубице
обр. 18(1. F. Н. 18). .
755,7
Фиг* 98. Боевой заряд из ди-
гликолевого пороха к 1О5‘ДМ«
легкой полевой гаубице
обр. 18 (I. F. Н* 18).
Фиг. 99. Специальный заряд № 6 из
дигликолевого пороха к 105-j*lw легкой
полевой гаубице обр. 18 (1. F. Н. 18).
Фиг. 100. Ло-
ток со снаря-
дом к 1 Обелит
легкой полевой
гаубице обр. 18
(1. F. Н. 18).
Фиг. 101. Ящик на шесть гильз с бо-
евыми зарядами к Юб-л^и легкой по-
левой гаубице обр. 18 (1. F. Н. 18).
Фиг. 102. Корзинка на шесть гильз с боевыми
зарядами к 105-л*лс легкой полевой гаубице
обр. 18(1. F. Н, 18).
Фиг. 103. Ящик на три специальных
заряда к 105-аш легкой полевой гаубице
обр. 18 (I. F. Н. 18).
Фиг. 104. Коробка
с 10 пламегасителями
к выстрелам
легкой полевой гау-
бицы обр. 18 (1. F.
Н. 18).
Фиг. 106. Осколочно-
фугасная граната
к 75-мм полевой пуш-
ке обр* 16—нового об-
разца (F. К. 16 п. А.)*
Фиг* 107. Бронебой-
н о-тра с с и ру ю щ и й с н а,
ряд к 75-мм полевой
пушке 16—нового об-
разца (F. К. 16 п. А.),
Фиг+ 105. Осколочно-
фугасная граната
к 75-лм полевой пуш-
ке обрк 16—нового об-
разца (F. К. 16 п. А.).
LUKI
-----7&Я---H
Фиг. 108. Дымовой
снаряд к 75-мм поле-
вой пушке обр- 16—
нового образца (F.
К. 16 п. А.).
Фиг: 109. Боевой заряд (второй заряд) к 75-лш полевой пушке обр. 16-
нового образца (F. К- 16 И. А.)*
Фиг. 110, Пу-
чок: № 3 К
75-мм полевой
пушке обр, 16
нового образ-
ца (F* К. 10
п. А,).
Фиг, 11L Пучок Ха 4 (четвертый заряд)
к 75-мм полевой пушке обр. 16—нового
образца (F. К* 16 п, А.).
Фиг. И2* Плетеный лоток на
два выстрела к 75-лм* полевой
пушке обр, 16—нового образца
(F. К, 16 п. А.).
Фиг, 113. Лоток на четыре пучка
№3и на четыре пучка №4 к75-мм
полевой пушке обр. 16—нового об-
разца (F. К. 16 А,).
Фиг. 114, Коробка
с 10 пламегасителями
к 75-мм полевой пуш-
ке обр. 16—нового об-
разца (В. К. 16 п. А.)>
t O + iflD
Фиг. 115* Осколоч-
но-фугасная ,граната
к 75-мм легкой поле-
вой пушке обр. 18
(I. F. К. 18).
Фиг, 116. Снаряд ку-
мулятивного действия
обр. 38 к 75-AMf лег-
кой полевой пушке
обр. 18: (I. F. К. 18).
73s
njg 72400
—. а
-------78,2- —
Фиг. 117, Бронебойно-трас-
сирующий снаряд к 75-лт
л егкой полевой пушке обр. 18
(L F. К. 18).
Фиг, 118. Дымовой
снаряд к 75-лш лег-
кой полевой пушке
обр. 18 (1. F, К- 18).
Я.7
фиг. 119. Боевой заряд к 75-.
кой полевой пушке обр. 18
К. 18).
лёг-
p.
Фиг. 120- Лоток "на два
выстрела к 75-лш легкой
полевой пушке обр. 18
(1. F. К> 18).
фиг. 121. Осколочно-
фугасная граната к
105-лги [пушкам обр. 17
и 17/04 нового образца
(10 ст К- 17 и 10 ст
К. 17/04 п\ А.).
Фиг. 122. Осколочно-фу-
гасная граната с колпа-
ком к Ю5-л<л£ пушкам
обр. 17 и 17/04 нового
образца (Ю ст К- 17
и 10 ст. К. 17/04 п. А.).
Фиг, 123. Средний боевой заряд к Ю5-л*л/ пушкам
обр. 17 и 17/04 нового образца (10 ст К. 17 и 10 ст
К- 17/04 п. А,),
н--
Фиг* 124* Большой боевой заряд к Юб-мм пушкам
обр, 17 и 17/04 нового образна (10 ст К* 17 и 10 ст
К. 17/04 п. А.).
Фиг. 125. Лоток со
снарядом к 105-Л1М
пушкам обр. 17 и 17/04
нового образца (W ст
К- 17 и 10 ст К.
17/04 и. А.),
Фиг. 127, Ящик на два ‘ бое-
вых заряда в гильзах к 105-лмг
пушкам обр. 17 и 17/04 нового
образца (10 ст К. 17 и 10 ст
К, 17/04 л, AJ.
Фиг. 126, Плетенка Для оско-
лочно-фугасной гранаты с кол-
паком к Юй-ЖрИ пушкам обр, 17
и 17/04 нового образца (10 ст
К. 17 и 10 ст К- 17/04 п. А.),
Фнг. 128. Ящик на четыре пучка
№ 3 К 105-аш пушкам обр. 17
й 17/04 нового образца (10 ст
К. 17 и 10 ст К- 17/04 п. А.).
RI1
Jg 75’40$
Фиг. 129. Осколочно-
фугасная граната обр. 19
к 105-аш тяжелой пушке
обр. 18(в, 10 ст К* 18).
Я*4’
Фиг; 130. Бронебой-
но-трассирующий сна-
ряд к 105-лш тяжелой
пушке обр 18 (s. 10 сгп
К. 18).
Фиг. 13L Средний боевой заряд из ниг линолевого
пороха к 1О5'Л<л тяжелой пушке обр. 18 (s. 10 cm
К, 18).
Sonderkart.3 s10cmK18
Фиг* 132. Большой боевой заряд из диглико-
левого пороха к 105-Ш( тяжелой пушке обр. 18
(з. 10 ст К- 18).
»10спКП5
2 кд
и HMwHt/Ui *
Rdf ВДв/4 /
JgTlO З&М^
-/27
Фиг, 133, Средний боевой заряд из пироксили'
нового пороха к 105-мл тяжелой^пушке обр* 18
(я* 10 ст К* 18)-
“ Buchse furTeilkart 3
[gr.Ldgf
WOiq a
Фиг, 134, Большой
боевой заряд из ни-
троглицеринооо го по-
роха к 105-лм< тяже-
лой пушке обр. 18
(з. 10 ст К- 18),
Фиг, 135. Лоток со
снарядом к 105-лм<
тяжелой пушке
обр. 18 (8. 10 ст
К< 18).
Фиг. 136. Ящик на две гильзы
со средн ими боевыми зарядами из
дигликолевого пороха к 105-лм<
тяжелой пушке обр. 18 (з. 10 ст
К. 18).
Фиг. 137. Ящик на четыре футляра с большими
боевыми зарядами из дигликолевого пороха к 105-мм
тяжелой пушке обр. 18 (s. 10 cm К> 18)*
Фиг. 138, Ящик на две гильзы со средними боевыми
зарядами из нитроглицеринового пороха к 105-мм
тяжелой пушке обр. 18 (s. 10 cm К- 18).
Фиг. 139. Ящик на че-
тыре футляра с боль-
шими боевыми зарядами
из нитроглицеринового
пороха к 10544л/ тя-
желой пушке обр Л 18
(s. 10 ст К. 18).
Фиг. 140. Колобка
с восемью пламегаси-
телями к 105->ил< тя-
желой пушке обр. 18
(s. 10 ст К* 18).
Rif
Фиг. 141. Осколочно-фу-
гасная граната обр. 19
к 1 Об-лси длинной пушке,
установленной во вра-
щающемся бронекуполе
(1g. 10 cm К- Т.).
Фиг. 142. Бронебойно-
трассирующий снаряд
к 105-лл< длинной пуш-
ке, установленной во
вращающемся бронеку-
поле (1g. 10 cm К. Т.).
ЮЗ-..—
Фиг. 143. Картечь
к 105-льи длинной
пушке, установлен-
ной во вращающемся
6poHCKynone(lg. 10 cm
К. Т.),
S30
la-lOcq H,T-
NjMojI HR'ОДМ}
Adf 1930/7 f
Kdf leas/s
Rd^SUSi/f Jq.7.m.«-0
Фиг. 144. Средний боевой заряд из
дигликолевого пороха к 1 05-ajjw длин-
ной пушке, установленной во вра-
щающемся бронек^поле (1g. 10 cm
Мг, M*h N р ил
ЯА» I9H/U
И4 ei.P -l2,5-rl<0 ЯО Ц£»
Й**
Diql. R^-b 5-1 7» *1 9/>J
ftdf <9»f« J9*i!O>eO
ZsfflcmKfeuijI&anKI
I 35g t
Ж81р-1УМ«113
t\ IW939/» ,)
\Л 2C.I239V/
Фиг. 145. Большой боевой заряд из дигликолевого пороха к 105-ям Длин-
ной пушке, установленной во вращающемся бронекуполе (1g. 10 cm.
Фиг. 146. Средний боевой заряд из
пироксилинового пороха к 105-лл<
длинной пушке, установленной во
вращающемся бронекуполе (1gЛ0 ст.
К. Т.)* /
fl
If
J
It
u
If
UjJOcmJtt ; !
445kg I !
мПдздЛ I ;
Jg 1.П MR ДП1 |
Фиг. 147. Большой боевой заряд из нитроглицеринового пороха к 10!>лм<
длинной пушке, установленной во вращающемся бронекуполе (1g.
10 cm. К* Т).
Фиг. 149. Кар-
течь на подстав-
ке перед за-
кладкой в ло-
ток.
Фиг, 148, Ло-
ток со снаря-
дом к 105-Л1л<
Длинной пуш-
ке, установ-
ленной но вра-
щающемся’
бронекуполе
(1g, 10 cm,
к. т.).
Фиг, 150. Ящик на дне гильзы со
средними боевыми зарядами к 105-лсн
длинной пушке, установленной во
вращающемся бронекуполе (lg. 10 cm
К- Т.)„
HUiiiuI
Фиг» 15L Ящик на Две гильзы с боль-
шими зарядами к 105-лл< длинной пуш*
не, установленной во вращающемся
бронекуполе (1g. 10 cm К* Т.)»
4
Фиг. 152, Коробка
с восемью пламегасИ'
телями к 105-жл< длин-
ной пушке, установи
ленной во вращаю-
щемся бронекуполе
(1g. Ю ст К-Т).
R11
Krff 23.58N
mIQcmH,
Rlt
Kdf233Sfl
2б50к$
т.ЮстЛ
2.650*9.
RdHH&ft
Jg53JlN.
Фиг, 153. Выстрелы с осколочно-фугасной гранатой
к 105->глм средним пушкам К и Т (т. 10 cm К* К. нт.
10 ст. К. Т,).
тЮстК
тЦктК
Jg SJ JOfl
Rdfim#
J053H
fit
/3/
Фиг. 154. Выстрел
с бронебойно-трасси-
рующим снарядом к
10б-мя средним пуш-
кам К и Т (т. 10ст
К- К- и т, 10 ст
К. Т.).
Фиг* 155. Выстрел
с картечью к 105-лгл<
средним пушкам К
и Т (m. 10 cm К. К.
и т. 10 ст К- Т.).
390
Фиг. 157. Металли-
ческий футляр с йы-
стрелой к ЮЗ-л/иИ
средним пушкам К
и Т (т. 10 ст К.
К.итЛОст K-TJ.
Фиг. 156. Боевой заряд
к 105^и средним пуш-
кам К и Т (т. Ю ст
К. К. и т. 10 ст К. Т.).
6/3
Jg5IO38N
(34.7
Фиг. 159, Осколочно-
фугасная граната
обр. 19 стальная ли-
тая к 150-JtH тяжелой
гаубице Т (s. Н. Т,).
Фиг 158. Осколочно-
фугасная граната
обр. 19 к 150-лл1 тя-
желой гаубице Т
(S. H. Т.).
ota
паз»
t&^ea
Фиг. 160. Дымовой
снаряд обр. 19
к 150’мм тяжелой га-
убице т (s. Н. Т,).
Фиг. 161. Картечь
к 150мм« тяжелой
гаубице T(s. Н.Т.).
Фиг- 162. Боевой зарядок 150-,ил* тяжелой гаубице_Т (s. Н. Т.).
Н’-------/55
Фигу 163* Специальный заряд к 150-jwjw
тяжелой гаубице Т (s. Н, Т-),
Плетенка для снаряда
к тяжелой гаубице Т
Т.),
Фиг. 165. Фут-
ляр ДпЯ ГИЛЬЗЫ
с боевым зарядом
к 150-Ш1 тяже-
лой гаубице Т
(s. Н, ?.).
Фиг. 166. ФуТч
ляр для гильзы
со специаль-
ным зарядом
к 150-мя тяже-
лой гаубице Т
(s. И. т.к
JgZSAOS
Фиг. 167. Фугасная граната
обр. 18 к 1бУ-.«.м длинной тя-
жёлой полевой гаубице обр. 13
(lg. s. F. Н. 13).
Фиг. 168. Осколочно-фугасная
граната обр. 19 к 150-лш длин-
ной тяжелой полевой гаубице
обр. 13 (1g. s. F. Н. 13)
I
Jo Ш0390
Фиг. 169. Осколочно-фу-
гасная граната обр. 19*
. стальная литая к 150-лък
длинной тяжелой поле-
вой гаубице обр. 13
((g. в. F. Н. 13).
Фиг. 170. Бетонобойный
снаряд обр. 19 к 150-jWj«
длинной тяжелой поле-
вой гаубице обр. 13
(lg. s. Fi Н. 13).
Фиг- 171. Дымовой
снаряд обр. 19 к 150-ля
длинной тяжелой по-
левой гаубице обр. 13
к (1g. s. F.^H. 13).
Фиг. 172. Боевой заряд
к 150-лш Длинной тяже-
лой полевой гаубице
обр. 13 (Igxs. F. Н, 13),
Фцг. 173, Плетен-
ка со снарядом
К 150--ИЛ4 длинно^
ствольной тяже-
лой полевой гауби-
це обр. 13 {Ig. s.
F. Н. 13).
4
Фиг. 174. Плетеный лоток на
шесть гильз с боевыми заряда'
ми к 150~Л<Л! длинной тяже-
лой полевой Гаубице обр. 13
L (1g. s. F. Н. 13).
Фиг. 175, Ящик на две гильзы с бо-
сними зарядами к 150-.шт длинной
тяжелой полевой гаубице обр, 13
(lg, $. F. Н, 13).
Фиг, 176, Коробка
с 12 пламегасителями
к 150-л* длинной
тяжелой нолевой гау-
бице обр. 13 (lg. s.
F. Н- 13),
Фиг. 178. Осколочно-фугасная
граната обр. 19 стальная литая
к 150-jw.m тяжелой полевой га-
убице обр. 18 (s. F. Н. 18)
Фиг. 179- БетоноОоЙный снаряд
обр; 19 к 150-лм* тяжелой полевой
гаубице обр. 18 (s. F. Н. 18).
Фиг 177. Осколочно-Фугасная гра-
ната обр. 19 к 15О’Л<лг тяжелой по-
левой гаубице обр. 18 (s. F. Н. 18).
Фиг. 180. Дымовой снаряд обр.
19 к 150-.чл< тяжелой полевой
гаубице обр. 18 (s. F. Н 18).
к 150-мм тяжелой полевой га-
убице обр* 18 (s* F. Н. 18)/
i.TH.Ib
Кч.Р-115 а415/М
Rd*
1Э&0Ц MflLK, я
R4 Umi?
Эу чл мк.
Фиг. 182. Специальные заряды к 150-л/л
тяжелой полевой гаубице обр. 18 (s. F.
Н, 18). .
Фиг. 183. Ящик на три гильзы с боевы-
ми зарядами к 150-и .я тяжелой полевой
гаубице обр. 18 (з. F. Н. 18).
Фиг. 184. Яшик па четыре футляра
со специальными зарядами к 150-л/м
тяжелей полевой гаубице обр. 18
(s. F. Н. 18),
Фиг. 185. Коробка
с 20 пламегасителями
К 150-.Н.И тяжелой по-
левой гаубице обр* 18
(s. F. Н. 18),
Фиг. 186. Осколочно-фугасная гра-
ната обр, 10 с колпаком к 150-.'Ид<
пушке обр. 16 (15 ст К 16),
Фиг, 187, Осколочно-фугасная мо-
дернизированная граната обр, 16
с колпаком к 150-.ил пушке обо. 16
(15 ст К- 16).
Фиг. 188. Малый боевой заряд Jc 150-мле пушке обр. 16 (15 ст К. 16),
850
f7%2
Фиг. 189 Большой боевой заряд к 150-льи пушке обр. 16 (15 cm К/16)-
Фиг, 190, Специальный
пучок № 1 к 150-ш<
пушке обр; 16 (15 ст
К. 19).
♦иг. 191. Плетенка со
снарядом к 150-al« пуш-
ке обр. 16 (15 ст К> 16).
Фиг, 192, Плетенка
с большим боевым заря-
дом гильзе к 150-леи
пушке обр. 19 (15 ст.
К 16).
Фиг. 193* Яшик на
четыре футляра со
специальными пуч-
ками № 1 к 150-лш
пушке обр. 16
(15 cm К. 16).
R9
Jg. 23.400
Фиг* 194* Осколочно-
фугасная граната обр. 18
к 150-лгл< пушке обр. 18
(15 ст К- 18).
5*5/
Фитч 195. Бетонобойный
снаряд обр. 19 к 150-лм<
пушке обр. 18 (15 ст КЛ8).
Фиг19б, Ml л kt й боевой за-
ряд из Днглмколейого по-
роха к ГбО-ш пушке обр. 18
(15 ст К- 18).
Фиг, 197. Пучок в гильзе среднего боевого заряДа из дигликолевого
пороха к 150-лш пушке обр. 18 (15 ст К. 18}
ФиГ, 198, Пучки
№ № 2 и 3 из Ди-
гликолевого пороха
к 150-лм< пушке обр. 18
(15 ст К. 18).
777*
Фиг. !99.МалыЙ бо-
евой заряд Ш нитро-
глицгржойото: поро-
ха к 150-лл пушке
обр. 18 (15 ст К. 16).
№15-
Фиг- 200- Большой боевой заряд из нитроглицеринового пороха к 150-леи
пушке обр. 18 (15 ст К- 18).
Фиг. 201. Ящик для комплекта боевых зарядов
из диглико левого пороха к 150-лсл# пушке обр. 18
(15 ст К* 18).
Фиг. 202. Ящик Для комплекта боевых зарядов
из ^яитроглицеринового пороха к 15О .мл< пушке
обр, 18 (15 ст К- I8)v
-495
Фцг. 203, Осколочно-фугасная гра-
шта обр* 18 к 160“мм пушке обр. 30
(15 cm К/ 30).
Фяг* 204. Осколочно-
фугасная граната в 4,6
калибра к 150-лл пушке
обр. 39 (16 ст К. 39).
Фиг. 205, Бетонрбойный
снаряд обр, 19 к 150-Л1Л
пушке обр. 39 (15 ст
К- 39).
Фиг. 206. Бронебойный
снаряд к 150-ли< пушке
обр. 39 (15 ст К* 39).
Фиг. 207. Полубронебой-
ный снаряд к 150-л<я
пушке ’ wp* 3$ 0® С1Т1
К- 39)
iSonderkart.ld 15cm К 39
kletnelodun^
Sondarkort
\ 15см KW |
J 9^Di$.flPWro*^
; fifties^ f
•i Л1.9.39Я |
4ft»
Фиг. 208. Малый боевой заряд
из днглкколевого пороха к
150-ля пушке обр. 39 (15 ст
К. 39).
Фиг, 209- Средний боевой заряд из д иг линолевого пороха без пучка
№ 2 к 150-лгл пушке обр 39 (15 ст К- 39)*
Фиг. £10. Пучки № № 2 и 3 из дигликолевого
пороха к 150-л?м пушке обр. 39 (15 ст К, 39).
Фиг, 211. Средний боевой заряд из нитроглицеринового пороха к
пушке обр. 39 (15 ст К- 39),
фиг* 212* Большой
боевой заряд из
и итро г лиц ерин ово-
го пороха к 15СКмл<
пушке обр* 39 (15
ст К* 39).
фиг* 213* Оско-
лочно-фугасная
граната обр. 18
к 15Q’*w*m пушке на
мортирном лафете
(15 ст К- in Mrs.
Laf.)*
Фиг. 214* Осколоч-
но-фугасная гра-
ната в 4,6 калиб-
ра с колпачком
к 150'мм пушке на
мортирном лафете
(15 ст К* in Mrs
Laf.)* *
Фиг. 215, Осколочно-фугасная
граната н 4,5 калибра с дон-
ным взрывателем jf колпаком
к 150-лмг пушке на мортирном
лафете (15 ст К. in Mrs. Laf,).
Фиг. 217, Бронебой-
ный снаряд в 3,8
калибра к 150-^л*
пушке на мортирном
лафете (15 cm К> In
Mrs. Laf.)r ;
Фир. 216, Бетенобойный сна-
ряд обр, 1& к 150-мм пушке
на мортирном лафете (15 ст
К. In Mrs, Laf.),
Фиг, 218. Боевой заряд
к 15Олг,м~пу[цке на мор-
тирном !лафете (15 ст
К. in Mrs. Laf.).
Фиг. 219. Осколочно-фу-
гасная граната обр. 18
к 211-jlw длинной мор-
тире {1g. 21 cm Mrs.).
Фиг* 220. Осколочно-фугас-
ная граната обр* 18 сталь-
ная литая длинной
мортире (lg. cm Mrs.).
Фиг. 221. Фугасная
граната обр, 17 к
211-я.и длпнн£»^<1йр-
* тире (1g ► 21 с^й’Мг».).
Фиг. 222* Фугасная
модернизированная!
граната обр. 17
к 211 -мм длинной мор-
тире (1g. 21 cm Mrs*).
Q28
Фиг. 223. Бетонобойный сна-
ряд обр. 18 к 21!-ju« длинной мор-
тире (tg. 21 cm Mrj ).
Nuribfe 7Lodunq
fur Schiebenmit
21 cm Grl^tbStq und 18 Be
Фиг. 225. Плетенка со
снарядом к 211 -лл длин-
ной мортире (1g. 21 cm
Mrs.).
Фиг. 226. Ящик на две гильзы с бо-
евыми зарядами к 211 -мм длинной
мортире (1g. 21 cm MrsJ,
Фиг. 227. Коробка
с пламегасителями
к 21 1-лл длинной мор^
тире (1g. 21 cm Mrs-)*
Фиг. 228. Оско-
лочно-фугасная
граната обр, 18
к 211-л/л* мортире
сбр. 18 (21 ст
Mrs. 18).
Фиг. 229. Осколоч-
но-фугасная гра-
ната обр. Осталь-
ная литая к 21Кил
мортире обр. 18
(21 cm Mrs. 18).
Фиг- 230. Бетопо-
бойный снаряд
обр. 18 к 211 -мм
мортире обр. 18
(21 cm Mrs. 18).
Фиг. 231 * Боевой заряд к мортире обр: 18 (21 cm Mrs. 18}.
Фиг. 232. Специальный заряд № 6 из диглико ле-
вого пороха к 211-лш мортире обр* 18 (21 ст
Mrs. 18).
Фиг. 233- Специальный заряд № б из нитрогли-
церинового пороха к мортире сбр. 18
(24 cm Mrs. 18).
Фиг. 234. Фут-
ляр Для гильзы
с боевым заря-
дом к 211- и л«
мортире обр. 18
(21 cm Mrs. 18).
Фиг. 235. Футляр для специаль-
ного заряда к 211-мм морти-
ре (21 cm Mrs. 18] /
пая граната в 3,5 калибра
с донным взрывателем к
283-лги гаубице с длиной
ствола в 12 калибров 28 ст
Н. Ц12).
4П
СП
л*ж*хо>ж»>»ж*?л
205------------
Фиг, 237* Переменный зар
Б к 283-Л1л< гаубице с длин
ствола в 12 калибров (28 ।
HL/12).
£69
Фиг. 238. Постоян-
ный заряд А к'288-лгл
ЦлИНОЮ
С
7 I
абЛн-Цй I
Гйд!в«Г.)Лв
Мт 1>3*о Д
Фиг. 239. Футляр для двух зарядов Б к 283-шг гаубице
'с длиною ствола в (^калибров (23_cm- Н. L/12).
ствола в 12 калибров
(2jm HL/12),
фиг- 240, Футляр для двух зарядов А к 283-лш
гаубице с длиною ствола в 12 калибров
(28 ст НЬ/12).
289
Фиг. 241. Осколочно-фугас-
ная граната в 3,5 калибра
с донным взрывателем к
283-alw береговой гаубице
(28 cm Kst. И).
Фиг. 242. Боевой’заряд из кольцеобразного пороха к 283“ лог бере-
говой гаубице (28 cm Kst. Н.).
Фиг. 243. Боевой заряд
из трубчатого порохами 283-.«л*
бирс (28 cm Kst. Н.).'
береговой гау-
Фиг. 244. Специальный за-
ряд Ко б из трубчатого по-
роха к 283-лш береговой
гаубице (28 cm Kst. Н).
Фиг. 245. Футляр для гиль-
зы с боевым зарядом
к 283 лсч береговой гаубице
(28 cm Kst. Н,).
R9
Js2540S
—-------/Ji f -,
Фиг. 246. Осколочно-
фугасная граната
обр. 18 ц 150-лл! же-
лезнодорожной пушке
[15 cm Kan. (Е[].
Jg3.4z.Ol
/547
Фиг. 247. БетонОбоЙ-
ный снаряд обр. 19
к 150-ЛМ1 железнодо-
рожной пушке [15 ст
Кап. (Е)\
КрденА
кольце 0А1
ПОЛОС i
830
Фиг. 248. Большой боевой заряд к 150-льи
Kan. (Е)].
Фиг. 249. Специ-
альный пучок № 1
к 150-лгл* железно-
дорожной пушке
15 ст К^п. (Е)]
Фиг. 250. Яшин на комплект бое-
вого заряда к 150-лъи железнодорож-
ной пушке [15 cm Kan. (Е)].
Фиг, 251. Осколоч-
но-фугасная гра-
ната в 4,7 калиб-
ра с колпаком
i? 172-jijH железно-
дорожной пушке
[17 cm Kan. (E)Jr
ювз
rJftO2J'U
Фиг. 253. Осколоч-
но-фугасная гра-
ната в 4,7 калибра
с головным взры-
вателем и колпа-
ком к 203"Л1лг же-
лезнодорожной
пушке [20 ст Кап*
(Е)].
Фиг. 254. Осколоч-
но-фугасная гра-
ната в 4,7 калибра
с донным взрыва-
телем и колпаком
К 203-льи железно-
дорожной пушке
[20 cm Kan, (Е)],
Фиг, 255. Боевой
заряд-пакет в гиль-
зе к 2O3-j«h« желез-
нодорожной пушке
[20 cm Kan, (Е)].
Vtrkcirtusche
20<тК‘Е>
173kg
12.51
Фиг. 256. Отдель-
ный пучок к203-и.и
же л ез и о до рожной
пушке [20cm Кап.
(В)].
—MJ
Фиг.257. Осколоч-
но-фугасная гра-
ната В 4,2 калибра
с головным и Дон-
ным взрывателями
и с колпаком к
238-мм железно-
дорожной пушке
«Теодор*? (Th, Кап.
Е).
Фиг. 258. Осколоч-
но-фугасная модер-
низированная гра-
ната в 4,2 калибра
с головным и дон-
ным взрывателя-
ми и с колпаком
к 238-лги железно-
дорожной! пушке
«Теодор* (Th, Кап.
Е).
Фиг. 259. Осколоч-
но-фугасная гра-
ната в 4,! калибра
с донным взрыва-
телем к 238-.M.W же-
лезнодорожной
пушке «Теодор»
(Th. Кап. Е).
Фиг, 260, 'Боевой заряд-пакет в гильзе к 238-лсм железнодорожной
пушке «Теодор» (Th. Кап* Ь),
Фир. 261, Отдельный пучок к 238-л<л*
железнодорожной пушке «Теодор» (Th,
Кап, Е).
Фиг. 262. Осколоч-
но-фугасная гра-
ната в 4,5 калибра
с донным взрыва-
телем и колпаком
к 238-л<Л( железно-
дорожной пушке
«Теодор-Бруно»
(Th. Вт, Кар. В).
24Д,
Фиг. 263. Осколоч-
но-фугасная мо-
дернизированная
граната в 4,2 ка-
либра с донным и
головным взрыва-
телями и с колпа-
ком к 238-лл же-
лезнодорожной
пушке «Теодор-
Бруно* (Th. Вг.
Кап.Е).
1
Фиг, 264, Боевой заряд из пороха
нового изготовления к 238’ЛШ же- *
л езн о дорожной пушне «Теодор-
Бруно» (Th. Br, Кап, Е).
Фиг, 263. Боевой заряд из пороха старого изготовления
к -238-.«л< железнодорожной пушке «Теодор-Бруно» (Th.
Bn Кап. Е>.
Kz C/27
Фиг, 266, Осколочно-фугасная модернизированная гра-
ната в 4,4 калибр*. с донным и головным взрыва те*
" лями и с колпаком к 283-лм: длинной и тяжелой же-
лезнодорожной пушке «Бруно» (lgt u. s. Br, Kan. Е),
Фиг, 267, Осколочно-фугасная грангта в 4,4 калибра
с донным и головным взрывателям^ м с колпаком
к 283-л<л( длинной и тяжелой железнодорожной пушке
бБруно» (lg. u. s. Вг\ Кап. Е).
Фиг 268. Пакет в гильзе к 283-лм длинной и тяжелой железнодорож-
ной пушке «Брунов^, u/s* Вс Кап* Е)*
tg4Ai.tr KorfE)
Jjvyee
23(3
Фиг. 259, Отдельный пу-
чок к боевому заряду
283-.и.и длинной и тяже*
Фиг. 270. Осколочно-фугас-
ная граната в 4,1 калибра с
колпаком к 283-лси короткой
железнодорожной пушке «Бру-
но» (kt. Bf. Kan. Е).
лой железнодорожной
пушки Бруно» (1g. u, s.
Вг. Kan, Е).
Фиг^ 271. Боевой заряд к 283-лен короткой железно-
дорожной пушке «Бруно» (kz. Вг. Кап. Е)л.
a
Фиг, 272, Выстрелы к 20-л<л автоматическим зенитный*
пушкам обр. 30, 3# (2 cm Flak. 30 и 38).
а-^е овиолочно*трасснрующим снарядом, б—с бровибойно-трас-
снрующпм снарядом, e—v бронебойно-зажигательным травсирую-
щиме нарядом, а—е бронебойно-трассирующим снарядом сбр, 40.
Фиг. 273. Ящик на 100 выстрелов к 20-лм<
автоматическим зенитным пушкам обр. 30
и 38 (2 cm. Flak.$30 и 38).
Фиг. 275. Металличе-
ский лоток на два ма-
Фиг. 274. Металлический лоток на пять мага-
зинов к 20-лик автоматическим зенитным пуди-
кам обр. 30 и 38 (2 cm Flak. 30 и 38).
газина к 20-л</« автомати-
ческим зенитным пушкам
обр* 30 к 38 (2 cm Flak.
30 и 38),
5 2 10/37
Qi63 Kg
fciglKP-aZ-JeC
-2.2/0Д5)
Ktz,38/5
LO73SK
Фиг. 276. Выстрелы к 37-лтч автоматическим зенитным пушкам обр. 18
и 36 (3,7 cm Flak. 18 и 36),
а—с оеколочно-трасеирующ^м снарядом, б2!—с броне бойко-трассирующим снарядом.
Фиг. 277, Металлический лоток на 12 выстрелов к
37-лъи автоматическим зенитным пушкам обр, 18
и 36 f3,7 cm Flak. 18 и Зб),
Фиг. 278. Металлический лоток на
12 выстрелов к 37’ALH автоматиче-
ским зенитным пушкам обр. 18 и 36
(3,7cm Flak. 18 и 36).
Фиг. 279. Выстрелы к зенитным пушкам обр. 18 и 36 (8,8 ст
Flak. 18 и 36):
л-—с дистанционной осколочной гранатой, б-—с бронебойно-трассирующим
снарядом.
tf70
Фиг
а—с
/
* 280. Выстрелы к 10$-alh зенитным пушкам
Обр. 38 и 39 (10,5 cm Flak. 38 и ,39).
дистанционной осколочной гранатой, б—< бронебойно-
трассирующим снарядом.
Ms#
Фиг. 281 и Выстрелы к 14,9-лси крупнокалиберному авиа-
ционному пулемету Маузер,
я—с о мголочно-трассирующем снарядом, б—с осколочно-заякигн-
тельно-трассврукицим снарядом, <? — е бродебойно-трассдрующтм
снарядом»
Фиг. 282. Выстрелы к 20-jlh авто-
матической авиационной пушке
Эрл икон:
а—о осколочно-трассирующим снаря-
дом > 0 — с оск&лрчйо-зажигатедьво-
трассчрующим снарядом» в—с фугас-
ным снарядом» а—сОрбнебоЯнмы сва-
рядоМ, д—с бронебойно-аажигатсль-
ным снарядом» а — с практическим
снарядом*
Фиг. 283. Жесткий плетеный
лоток на три выстрела к 88-леи
зенитным пушкам обр. 18 и 36
(8t8 cm Flak, 18 и, 36).
Фиг. 284. Металлический
футляр для выстрела к
105-мм зенитным пушкам
обр. 38 и 39 (10,5 cm Flak,
38 и 39).
Фиг. 285. Ящик на 200 выстрелов к 14,9-ял£
крупнокалиберному авиационному пулемету
Маузер.
Фиг. 286. Ящик на 200 выстрелов к 20-.ил<
автоматической авиационной пушке Эрликон.
Симяя тыркая полоса
Фиг. 287. Выстрелы к
20“ийл автоматической
авиационной пушке. ,
Маузер
с—с осиолеч^ю - трасси-
рующем снарядом, б—с
оснолочио- зажигатель-
но - трассирующем сна-
рядом, a с фугасной
гранатой, г—v броне буй-
ным снарядом, 3—о б р O’-
нёб о йно-йаж и гате л ьным
снарядом, е—Ч практи-
ческим снарядом.
220
0 Ф
Фиг. 288* Осколоч-
ная мина обр* 36 к
50-лш автоматиче-
скому миномету
(М19} нКзО-лм/лег-
кому миномету об р.
36 [I. Gr. W. 36
(5 cm}].
Фиг* 289. Металлический лоток на
10 осколочных мин к 50-ллм легкому
миномету обр. 36 [1. Gr. W. 3&(&cni)]'
Фиг* 290. Ящик на 30 осколочных
мин к 50-лш автоматическому мино-
мету (М 19)
еФиг. 29 L Осколочная
мина обр. 34 к 81 -мм ТЯ’
ж ело му миномету обр. 34
[s. Gr. W. 34 (8 cm)].
Фиг. 292. Осколоч-
ная подпрыгивающая
мина обр. 36 И 81-ллс
тяжелому миномету
обр. 34 [s. Or. W. 34
(8 cm)].
Фиг. 293. Дымовая мина
обр. 34 к 81 -лм тяжело-
му миномету обр. 34 [з.
Or. W. & (8 cm)].
Фиг. 294. Коробка с дополнитель-
ными зарядами-пучками к81-.и-м тя-
желому миномету обр. 34[$. Gr. W.
34 (8 cm)].
Фиг. 295. Металлический лоток на
три выстрела к 8Кмл« тяжелому ми-
номету обр. 34 (s. Gr. W. 34 (8 cm)].
Фи г.296.0 скол оч-
ная мина обр. 37
к 105-млс химиче-
скому миномету
(10 cm Nb. W.).
Фиг. 298. Дымовая мина обр.
35 стальная к 105тнх химиче*
«кому миномету (10 cm Nb< W.).
Фиг. 299. Коробки с дополни-
тельными зарядами-пунками к
1O5*mjk химическому миномету
(10 cm Nb. W.).
Фиг. 300. Футляр на один
выстрел к Юб-лл* хими-
ческому миномету (10 от
Nb. WJ.
"Фиг* 297. Дымовая мина обр.
36 на чугуна к 105-лл химиче-
скому миномету (10 cm Nb. W-).
Фиг. 301. Реактив-
ная осколочно-фу-
гасная мина к
158-лгл шестист-
вольному химиче-
скому миномету
(15 cm. Nb.
W.41).
Фиг. 302. Реактив-
ная дымовая мина
обр. 38 к 158-лси
шестиствольному
химическому мино-
мету «О» (15 ст.
Nb. W. 41).
Фиг. 303. Футляр с реак-
тивной миной к 158-^mjH
шести ствол ьному хи ми-
ческому , миномету «d*
, (15 cm Nb* W. 41>
Фиг, 304. 28£Ньн
реактивная фугас-
ная мина*
Фиг, 305. 32О-л<л ре-
активная зажигатель-
ная мина.
Фиг. 30б< Ящик-рама для 28СН<Л( и 320-j*tw реактивных мин.
Фиг. 307. Установочный кран на взрывателях типа AZ 23.
Фиг* 308. Ключ для установки
взрывателей типа AZ 23.
Фиг. 310. Установочный
Фиг, 309. Установочная втулка на вэры- ключ к взрывателю AZ
вателе AZ23 umg, m, 2 v. 23 umg. m. 2 v.
Фиг. 311. Установочный кран взрывателя
Bd Z. f. 15 cm.
Фиг. 312. Установочный
ключ к взрывателю Bd Z. f.
15 спц
Фиг, 313. Установочный ключ
для механических трубок.
Фиг. 314, Механическая
трубка с установочным
колпаком.
Фиг. 315. Установочный ключ
со шкалой в градусах.
Фиг. 316.
установоч-
ный клюМ Со
Шкалой в се-
кундах.
Фиг. 317,
Установоч-
ный ключ с
нониусом.
ОГЛАВЛЕНИЕ
Стр,
Предисловие.................................... 3
I. Общие сведения.............................. 5
1. Артиллерия германской армии................ —
2, Клеймение элементов выстрела................ 7
3. Окраска и маркировка....................... 13
II. Таблицы комплектации...................... 22
I. Боеприпасы танковой и противотанковой артилле-
рии ..............................,............ —.
Боеприпасы к 25-лиг французской пушке . , . . —
Боеприпасы к 28-лглг тяжелому противотанковому
ружью обр. 41 . , . ........................ 24
Боеприпасы к 37-дглг противотанковой пушке ., , 27
Боеприпасы к 37-лглг танковой пушке..........31
Боеприпасы к 37-лиг танковым и противотанковым
чехословацким пушкам ...................... 35
Боеприпасы к 47-мм противотанковой чехосло-
вацкой пушке................................ 40
Боеприпасы к 47-лиг противотанковой француз-
ской пушке.................................. 43
Боеприпасы к 50-лглг противотанковой4 пушке
обр. 38..................................... 45
Боеприпасы к 50-л<лг противотанковой пушке с
длинным стволом............................. 49
Боеприпасы к 50-лглг противотанковой пушке с
коротким стволом *.......................... 53
Боеприпасы к 50-лиг тацко?ой пущке ......... 57
Стр~
Боеприпасы к 75-.мл противотанковой пушке
обр .40...................................* 61
Боеприпасы к 75-лглг противотанковой пушке
обр. 41 .................................... 64
Боеприпасы К 75-лг.и танковой пушке и 75-лен
штурмовому орудию........................... 67
Боеприпасы к 76,2-лиг противотанковой пушке
обр, 30.................................... 71
.2, Боеприпасы полковой артиллерии ............ 74
Боеприпасы к 75-лг« легкому пехотному орудию
обр. 18...................................... —
Боеприпасы к 150-лиг тяжелому пехотному орудию
обр. 33................................ . 77
3. Боеприпасы горной артиллерии................ 81
Боеприпасы к 75-лглг легкому гор но-пехот ному
орудию обр. 18............................... —
Боеприпасы к 75-лглг горному орудию обр. 36 . . 83
Боеприпасы к 75-лр! горной пушке обр. 15 . . < 86
4. Боеприпасы дивизионной артиллерии........... 89
Боеприпасы К 105-лглг легкой полевой гаубице
обр. 16 . -.............................. —
Боеприпасы к 105-лиг легкой полевой гаубице
обр. 18 . . ;.............................. 94
Боеприпасы к 75-лглг полевой пушке обр. 16
(нового образца).......... . , . .......... 104
боеприпасы к 75-лглг дегрой полеяой пушке обр. 18 108
Боеприпасы к 105-лл пушке обр. 17 и 105-лги
пушке 17/04 (нового образца)................. 112
Боеприпасы к 105-,мл< тяжелой пушке обр. 18 • . Н5
Боеприпасы к 105-маг длинной пушке, установ-
ленной во вращающемся бронеку по ле ......... 119
Боеприпасы к 105-мм средней пушке, установлerf-
ной в бронированном каземате, и к 105-лси сред-
ней пушке, установленной во вращающемся бро-
некуполе................................. 122
5. Боеприпасы тяжелой артиллерии............... 125
. Боеприпасы к 150-мл< тяжелой гаубице, установ-
ленной по вращающемся бронекуполе............. —
Боеприпасы к 150-мм длинной тяжелой полевой
гаубице обр. 13......................• - . 129
Боеприпасы к !5СМш тяжелей полевой гаубице
обр. 18...................................... 134
Боеприпасы к 150-лш пушке обр. 16 ......... 143
Боеприпасы к 150-мм пушке обр. 18.......... 146
Боеприпасы к 150*jWjh пушке обр. 39.......... 150
Боеприпасы к 150-alw пушке на мортирном лафете 156
Боеприпары к 21 \-мм длинной мортире .... 160
Боеприпасы к 2П-мм мортире обр. 18 . . . * . 164
Боеприпасы к 283-мм гаубице с длиной ствола
в12калибров. ..............к ................ 170
Боеприпасы к 283-лг.я береговой гаубице .... 173
6. Боеприпасы железнодорожной артиллерии ... 177 I
Боеприпасы к 150-лем железнодорожной пушке . —
Боеприпасы к 172-лглг » » , 180
Боеприпасы к 203-jkjw в » . 182
Боеприпасы к 238-ш< железнодорожной пушке
«Теодор»..................................... 185
Боеприпасы к 238-мм железнодорожной пушке
«Теодор Бруно».............................. 188
Боеприпасы к 283-мм длинной и тяжелой желез-
подорожной пушке «Бруно» .......... 191
Боеприпасы к 283-л1м короткой железнодорожной
пушке «Бруно» . *...................... . . 194
7. Боеприпасы зенитной артиллерии ........ 196
Боеприпасы к 20*лси автоматическим зенитным
пушкам обр, 30 и 38............*.............. —
Боеприпасы к 37-jmjW автоматическим зенитным
пушкам сбр. 18 и 36 ...... ................. 201
Боепр ип асы к $&-мм зенитным пушкам обр, 18 и 36 204
Боеприпасы к 105-яя зенитным пушкам обр. 38
и 39 ....................................... 207
8. Боеприпасы авиационной артиллерии.......... 200
Боеприпасы к 14,9-лш крупнокалиберному авиа-
ционному пулемету Маузер . - , . ........
Боеприпасы к 20-мм автоматической авиационной
пушке Эрликон .............................. 212
Боеприпасы к20-лм автоматической авиационной
пушке Маузер................................ 218
9. Боеприпасы к минометам и реактивные мины . 223
Боеприпасы к 50-ям автоматическому миномету
обр. 19 и к 59-лш легкому миномету обр. 36 . —
Боеприпасы к 81-ям тяжелому миномету обр. 34 226
Боеприпасы К 105-мл химическому миномету
обр. 35................................... 228
Боеприпасы к 105-ям химическому миномету
обр. 40 .... ............................... 230
Боеприпасы к 158-ям шестиствольному хими-
ческому миномету «d» обр. 41............... 232
Боеприпасы к тяже дому химическому миномету
обр. 41 и «тяжелой метательной установке
обр. 40 и 41»........... . . ............. 235
III. Взрыватели.......................-.......... 237
ГЛАВНОЕ АРТИЛЛЕРИЙСКОЕ УПРАВЛЕНИЕ КРАСНОЙ АРМИИ
СПРАВОЧНИК
ПО КОМПЛЕКТАЦИИ БОЕПРИПАСОВ
ГЕРМАНСКОЙ АРТИЛЛЕРИИ
НКАП ☆ СССР
ГОСУДАРСТВЕННОЕ издательство оборонной промышленности
Москва 1943
ПРЕДИСЛОВИЕ
Настоящий справочник составлен по данным раз-
рядки трофейных боеприпасов и по сведениям, заим-
ствованным из служебных руководств германской
армии.
Назначение справочника—дать краткие и вместе
с тем достаточные сведения по трофейным боепри-
пасам, необходимые командирам частей и подразде-
лений, начартснабам, работникам военбаз и другим
лицам, которым по службе приходится обращаться
С трофейными боеприпасами. С целью облегчения
работы и упрощения служебной переписки, каждой
таблице и перечисленным в ней боеприпасам прис-
воено условное обозначение и номера. Это позво-
ляет в донесениях и сводках в сжатой форме сооб-
щать необходимые сведения о трофейных боеприпасах.
Так, например, указание в каком либо сообще-
нии ПТА-*/4200 обозначает 200 выстрелов с броне-
бойно-трассирующими снарядами обр. 40 к 37-мм
противотанковой пушке—3,7 ст Рак.
По некоторым причинам в справочнике отсут-
ствует часть сведений по ряду трофейных боеприпасов
и возможно многие из них совершенно не упомина-
ются. По мере накопления данных справочник будет
пополняться и, если необходимо, исправляться вы-
пуском вкладных листов с указанием соответствую-
щих условных обозначений и номеров, что без осо-
бого труда позволит определить место такого допол-
нения или исправления в справочнике.
Справочник составлен инженер-майором Клюевым
А. И., инженер-капитаном Борошневым В. А. и ин-
женер-капитаном Салазко Г. Н. под редакцией
генерал-майора артиллерии Снитко К. К. и ин-
женер-подполковника Костенко К. М.
УКАЗАНИЕ
37-мм выстрелы с осколочно-трассирующими гра-
натами, укомплектованными взрывателями 3,7 см
Kpf. Z. Zerl. Р. или 3,7 см Kpf. Z. Zerl. Р. МР.
(буква Р в клейме взрывателя забита и вместо нее
выбиты буквы МР) дают при стрельбах прежде-
временные разрывы в канале ствола.
По указанию ГАУ КА № К/1208/3 от 12 ав-
ЗАМЕЧЕННЫЕ
густа 1943 года такие выстрелы для стрельбы .из
немецких 37-а<л< противотанковых,, танковых и зе-
нитных пушек применять запрещено. Они подле-
жат сдаче в тыловые склады.
Указанные выстрелы разрешается применять
для стрельбы только укомплектованными взрыва-
телями AZ39T AZ39Zn или 3,7 см Kpf Z- Zerl- Pv.
ОПЕЧАТКИ
Стр. Графа 1 Строка i Напечатано Следует читать
27 5 (взрыватель) 8—12 сверху 3,7 см Kpf. Z. Zerl, Р. или 3,7 см Kpf. Z. Zerl. Pv, 3,7 см Kpf. X. Zerl. Р, или 3,7 см Kpf. Z. Zerl. ₽ . MP, или 3,7 см Kpf. Z. %ZerI. Pv.
31 То же 4—8 снизу То же To же
45 То же 5 снизу AZ 39 AZ 39 Zn
61 — 1 сверху Боеприпасы к 75-лси противотанковой Боеприпасы к 75-л.ч противотанковой
пушке обр. 40 пушке обр, 40 ПТА-14
61 3 (длина выстрела) 5 сверху - 949 1005
61 То же 8 снизу 918 968
64 ( 1 сверху Боеприпасы к 75-.ич противотанковой Боеприпасы к 75- ни противотанковой
1 1 пушке обр. 41 пушке обр, 41 ПТА-15
I. ОБЩИЕ СВЕДЕНИЯ
1. АРТИЛЛЕРИЯ ГЕРМАНСКОЙ АРМИИ
На вооружении германской армии состоят следующие орудия:
Наименование систем Сокращенные обозначения
28-мм противотанковая пушка (тя- желое противотанковое ружье обр, 41) 37-jwj« противотанковая пушка 37->иа< танковая пушка 37-alh противотанковые чехословац- кие пушки обр. 34 и 37 37-auf танковые чехословацкие пуш- ки обр. 34 и 38 42-jwjw противотанковая пушка обр, 41 47лм противотанковая чехословац- кая пушка 47-jW4f противотанковая чехословац- кая пушка обр. 36 47-лси противотанковая пушка Шкода на самоходной установке 47-л/ц противотанковая французская пушка 50-мм противотанковая пушка обр. 38 50-jhjk казематная пушка (противо- . танковая) 50-jwjk длинноствольная противотан- ковая пушка .50-jwjw пушка, установленная в броне- куполе (противотанковая) s. Р.В. 41 3,7 ст Рак. 3,7 cm KwK 3,7 ст Рак. 34 (t) и. 37 (t) 3,7 cm KwK 34 (П и. 38 (t) 4,2 ст Рак. 41 4,7 ст Рак. (t) 4,7 ст Рак. К. 36 (t) 4,7 ст Рак. (Sfl) (t) 4,7 ст Рак. (f) Рак. 38 5 ст К. К. (Рак.) 5 ст Рак. К и. Т. <‘g- L-) 5 ст К. Т. (Рак.)
Наименование систем Сокращенные обозначения
50’jh.m короткоствольная противен 5 ст Рак. К. u. Т.
танковая пушка (kz. к.)
50-jwjw танковая пушка 5 cm KwK
50-alw танковая длинноствольная 5 cm KwK 39
пушка 7,5 cm KwK
75-мм танковая пушка
75-мм танковая пушка обр. 40 7,5 cm KwK 40
75-мм штурмовая пушка Stu. G. 7,5 ст К.
75-лл1 противотанковая пушка обр. 40 7,5 cm Рак. 40
75-леи противотанковая пушка обр. 41 7,5 cm Рак. 41
75-мл легкое пехотное орудиеобр. 18 I. I. G. 18
75-mjK легкая полевая пушка обр. 18 i. F. K. 18
75-леи полевая пушка 16 нового F. K. 16 n. A.
образца (модернизированная 77-льи полевая пушка 96/16) 1. Geb. I. G. 18
75-al« легкое горн о-пехотное ору-
дие обр. 18
75-Л1Л горное орудие обр. 36 Geb. G. 36
75-лги горная пушка обр. 15 Geb. K. 15
76,2-jW.w противотанковая пушка 7,62 cm Pak. 36 (R)
обр. 36 (переделанная русская Ф-22) 7,62 cm K. 36 (Sfl) (R)
76,2-мм п ушка обр. 36 н а самоходной
установке (переделанная русская
Ф-22)
Наименование систем Сокращенные обозначения
105-л?.ч горная гаубица обр. 40 105-.<l« легкая полевая гаубица обр. 16 105-.и At легкая полевая гаубица обр. 18 105-лги пушка обр. 17 105-льи пушка 17/04 нового образца (модернизированная пушка обр. 17 на лафеге 04) 105-^jh тяжелая пушка обр. 18 105-щи длинная пушка, установлен- ная во вращающемся бронекуполе 105-.«.и средняя пушка, установлен- ная в бронированном каземате 105-леи средняя пушка, установлен- ная во вращающемся бронекуполе 105-ми реактивная пушка Круппа и Рейнметалл 128-ми пушка па самоходной уста- новке 150-аги тяжелое пехотное орудие обр. 33 и 18/40 150-л/л1 длинная тяжелая полевая гаубица обр. 13 150-аги тяжелая гаубица, установ- ленная во вращающемся броне- куполе 150-.И.И тяжелая полевая гаубица обр. 18 150-мм пушка обр. 16 150-.ищ пушка обр. 18 10 cm Geb. Н. 40 1. F.H.10 1. F.H.18 10 ст К. П 10 ст К. 47/04 п. А. в. 10 ст К. 18 1g. 10 ст К. Т. т. 10 ст К. К. т. 10 ст К- Т. 10 cm L. G. 2 КР а. L.G. 2 Rh. 12,8 ст К. 40 (Pz. SfL) S. I. G. 33 u. 18/40 Ig. s. F. H. 13 s. H. T. s. F H. 18 15 cm к. 16 15 cm K. 18
Продолжение
Наименование систем Сокращенные обозначения
150-мм пушка обр. 18, установлен- ная во вращающемся бронекуполе 150-лги пушка обр. 39 150-лтм пушка на мортирном лафете 211-мм длинная мортира 211-лм* мортира обр. 18 211-мм пушка обр. 39 2!1-л<л< тяжелая чехословацкая пуш- ка Шкода обр. 38 238-мм пушка обр. 3 238-мм гаубица обр. 39 238-мм чехословацкая гаубица Шкода 238-мм чехословацкая пушка обр. 16 283'мм гаубица 283-мм пушка 5 283-мм береговая гаубица ЗОй-MAf чехословацкая мортира Шко- да обр. 16 305-мм чехословацкая гаубица Шкода 35-cjm гаубица 38-см чехословацкая гаубица обр. 16 42-сч чехословацкая гаубица обр. 17 15 ст К. 18. Т. 15 ст К- 39 15 ст Ц. in Mrs. Laf. !g. 21 cm Mrs. 21 cm Mrs. 18 21 cm K. 39 21 cm.K. 38 24 cm K. 3. 24 cm H. 39 s. 24 cm К. (K.M.16) 28 cm H. L./12 28 cm K- 5 28 cm Kst. H. s. 30,5 cm Mrs. (t) (Mrs. M. 16) 35 cm M. I 42 cm H. (t)
20-мм автоматические зенитные пуш- ки обр. 30, 38 и 41 20-мм счетверенная; зенитная пуш- ка обр. 38 37-мм автоматические зенитные пуш- ки обр. 18 и 36 2 cm Flak. 30,38 u. 41 2 cm Flak.Vierling. 38 3,7 cm Flak. 18 u. 36
Наименование систем Сокращенные обозначения
50-.ми зенитная пушка обр. 41 88-51.41 зенитные пушки обр. 18 и 36 88л4/.и зенитная пушка на самоход- ной установке 106-5/5/ зенитные пушки обр. 38 и 30 5 cm Flak. 41 8,8 cm Flak. 18 u. 36 8,8 cm Flak. 18 (Sft.) 10,5 cm Flak. 38 u. 39
15-5/51 автоматическая авиапушка 20-л/Л! автоматическая авиапушка ЗО-л/.м авиапушка Рсйнметалл-Борзиг 150-лл< железнодорожная пушка 172-5/5/ железнодорожная пушка 203-мм железнодорожная пушка 211-5/5/ железнодорожная пушка обр. 12 238-д/л! железнодорожная пушка Теодор» 238-5/5/ железнодорожная пушка «Теодор-Бруно» 238-5/5/железнодороЖиая пушка обр.З 283-5!л/ длинная и тяжелая железно- дорожная пушка «Бруно» / 15 cm К. (E) 17 cm К, (E) 20 cm К. (E) K. 12(E) Th. Kan. (E) Th. Br. Kart. (E) К. 3. (E) Ig. u. s. Бг. Кап. (E)
Наименование систем Сокращенные обозначения
283-5/5/ короткая железнодорожная пушка «Бруно» 283-5/5/ тяжелая железнодорожная пушка «Бруно» 283-5/5/желез подорожная пушка обр. 5 42~с5< железнодорожная гаубица 50-5/5/ автоматический миномет обр. 19 50-5/5/ легкий миномет обр. 36 81-5/5/ тяжелый миномет обр. 34 81-5/5/ чешский миномет обр. 36 105-5/л/ химические минометы обр, 35 и 40 158-515/ шестиствольный химический миномет «da- 41 210-5/51 химический миномет обр. 42 28/32 см тяжелая метательная уста- новка обр. 40 и 41 28/32-см тяжелая метательная уста- новка на среднем бронированном транспортере 28/32-С51 химический миномет обр. 41 kz. Br. Kan. (Е) з. Вг, Кап. (Е) К. 5 (Е> Gamma. Mrs. (Е) М. 19 1. G. W. 36 (5 cm) s, G. W. 34 (8 cm) Gr. W. M. 36 (8 cm) 10 cm Nb. W.35u. 40 15 cmNb. W. 41 21‘ cm Nb. W. 42 S. W G. 40 u. 41 s. W, G. 40 am m, gp, Zgkw. 28/32 cm Nb. W. 41
2. КЛЕЙМЕНИЕ ЭЛЕМЕНТОВ ВЫСТРЕЛА
Клейма на металлических элементах выстрела
выдавлены на их поверхности. Они представляют
собой различные сочетания знаков, букв и цифр,
контрольные клейма приемщиков однотипны на
всех элементах выстрела. Эти условные сочетания
Дозволяют определять конструктивные и техноло-
гические особенности элементов, назначение их,
правильность сборки при снаряжении и, наконец,
действие и применение выстрела в боевых условиях.
Клейма наносятся на оболочке снарядов, на
корпусе взрывателей, на гильзах и на средствах
воспламенения.
На оболочке снарядов клейма наносятся на на-
ружной и внутренней поверхностях. Места распо-
ложения клейм в зависимости от способа изготов-
ления оболочки и типа снаряда, а также и значе-
ния клейм приведены на фиг. 1—4.
На взрывателях клейма нанесены в одну или
две строчки. Они указывают тип взрывателя, фир-
му, которая его изготовила, номер партии и год
изготовления. На некоторых типах взрывателей
эти стандартные клейма дополнены знаками, бук-
вами и цифрами, указывающими тип снаряда, к ко-
торому они предназначены, материал, из которого
изготовлен корпус взрывателя, наименование уста-
новки и время замедления (фиг* 5 и б).
Так, например:
Клеймо kl* AZ 23 RhS 50 1937 обозначает:
kl. AZ 23 — малый ударный взрыватель 23
RhS — фирма
50 — партия
1937 — год изготовления
Клеймо BdZ. f.2l cm Gr. 18 Be.RhS 433 1940
BdZ — донный взрыватель
f. 21 cm. Gr.18— к 21-г.и снаряду 18
Be — бетонобойному
RhS — фирма
433 — партия
1940 — год изготовления
Наиболее часто на взрывателях встречаются
следующие клейма, указывающие установку и вре-
мя замедления:
4- — походное крепление
О или OV —установка без замедления
m.V. —установка на замедление
m.V. 0,15 —установка на замедление 0,15 сек.
к/V —установка на малое замедление
g/V —установка на большое замедление
1/V —установка на первое замедление
2/V —установка на второе замедление
Клейма на гильзах нанесены на донном срезе.
Они указывают индекс гильзы и материал, из ко-
торого она изготовлена, назначение ее, фирму,
партию и год изготовления (фиг. 7).
Так, например:
Клеймо 6351 St. 21 cm Mrs. 18 Р 8 1939 обо-
значает:
6351 —индекс гильзы
St. — материал сталь (на латунных гиль-
зах буквы после индекса не ста-
вятся)
21 cni Mrs. 18 —к 21-ел* мортире обр. 18
Р —фирма
8 —партия
1939 —год изготовления
Ниже в таблице приведены индексы на гильзах
и артиллерийские системы, к которым они пред-
назначены.
Индекс гильз1 Сокращенное обозначение системы Наименование Системы
s. Р. В. 41 28-мм противотанковая пушка обр. 41
6331 или 6331 /67® 3,7 ст Рак. 37-^fjw противотанковая пушка
6331 или 6331/67й 3,7 cm KwK 37-мм танковая пушка
3,7 ст Рак. 34 <t) и. 37 (t) 37-^лг противотанковые чехословацкие пушки обр. 34 и 37
3,7 cm KwK 34 (t)u.38 (t) 37-льи танковые чехословацкие пушки обр. 34 и 38
4,7 ст Рак (t> 47-.W.H противотанковая чехословацкая пушка
4,7 cm Рак (f) 47-лш противотанковая французская пушка
6360 Рак. 38 50-аги противотанковая пушка обр. 38
6317 5 cm KwK 50-.ил< танковая пушка
6360 5 cm Рак. К. и. T. (1g.L.) 50-лш длинноствольная противотанковая пушка
6358 5 cm Рак. К. и. T. (kz. L.) 50-лш короткоствольная противотанковая пушка
6354 7,5 cm KwK 75-льи танковая пушка
6339 7,5 cm KwK 40 75-.члг танковуя пушка обр. 40
6354 Stii. G. 75 cm. K. 75'Л/л штурмовая пушка
6340 7,5 cm Pak. 40 75~j4jW противотанковая пушка обр. 40
7,5 cm Patrh. 7,5 cm Pak. 41 15-мм противотанковая пушка обр. 41
(6344). f. Рак. 44 Кр. 6340 7,62 cm Pak. 35 (R) 76,2-лш противотанковая пушка обр. 36 (переделанная русская Ф-22)
6340 7,62 cm K. 36 (Sfl.)(R) 76,2-лги пушка обр. 36 на самоходной установке (переделанная русскаяФ-22)
6341 1. I. G. 18 75-лги легкое пехотное орудие обр. 18
6316 1. F. K. IS 75-.ЧЛ1 легкая полевая пушка обр. 18
6343 F. K. 16 n. A. 75-.и.и полевая пушка 16 нового образца
6341 1. Geb. I. G. 18 75-.И.И легкое горно-пехотное орудие обр. 18
6359 Geb. G. 36 75-млг горное орудие обр. 36
6335 Geb. K. 15 75-л/ч горняя пушка обр. 15
6312 1. F. H. 16 105-/Mf легкая полевая гаубица обр. 16
6342 6342/651 2 3 I. F. H. 18 105-лл легкая полевая гаубица обр. 18 i
1 Буквы St. справа от индекса гильзы указывают материал, из которого она изготовлена — сталь,
2 Латунная сборная Гильза со стальным дном.
0 Стальная сверТная гильза, изготовленная точечной сваркой.
Продолжение
X
Индекс гильз* 1 Сокращенное обозначение системы Наименование системы
6302 10 ст К.17 105-ш< пушка обр. 17
6302 10 ст К- 17/04 п. А. 1О5‘Л«л< пушка 17/04 нового образца
6349 s. 10 ст К- 18 105-лгле тяжелая пушка обр. 18
6349 1g. 10 ст К* Т, 105-jf3t длинная пушка, установленная во вращающемся бропекуполе
6356 т. 10 ст К* IC 105-.«Л1 средняя пушка, установленная в бронированном каземате
6356 т. 10 ст К- Т. 105-лм< средняя пушка, установленная во вращающемся брон скупо ле
6303 s. I. G. 33 и. 18/40 150-лл< тяжелое пехотное орудие 33 и 18/40
6303 Ig. s. F. H. 13 150-.ИЛ длинная тяжелая полевая гаубица обр. 13
6357 s. H. Т. 150-.W.4 тяжелая гаубица, установленная во вращающемся бррнекуполе
6350 6350/71 С3 s. F. Н, 18 150--МЛ1 тяжелая полевая гаубица обр. 18
6304 15 ст К. 16 150'ЛОИ пушка обр. 16
6352 15 ст К. 18 150-лм1 пушка обр. 18
6318 15 ст К. 39 150-jtM пушка обр. 39
L/45 15 ст К. in Mrs. LaL 150-лл/ пушка на мортирном лафете
6305 Ig. 21 cm Mrs. 211-лсм длинная мортира
6351 21 cm Mrs. 18 211-леи мортира обр. 18
> 21 cm K. 39 211-л/Л! пушка обр. 39
——ч 24 cm H. 39 238-льи гаубица обр. 39 238-леч чехословацкая гаубица Шкода 238-Л1М чехословацкая пушка обр. 16
— 28 cm H. L/12 283-лш гаубица
28 cm Kst. И. 28 cm Kst. H. S.30,5 cm Mrs. (t) (Mrs. M.16) 42 cm H. (t) 283-AMt гаубица 305-лгм чехословацкая мортира Шкода обр. 16 305-jwa( чехословацкая гаубица Шкода 38-сл чехословацкая гаубица обр. 16 42<н чехословацкая гаубица обр. 17
1 Буквы St. справа от индекса гильзы
1 Стальная свертная гильза обычная.
указывают материал, из
которого опа изготовлена—сталь.
Индекс гильз1 Сокращенное обозначение системы На именован не системы
6348 и 6333 2 cm FJak. 3,7 ст Flak. 18 и. 36 20-лм< автоматические зенитные пушки 37 -.ч.ч а стоматические зенитные пушки обр. 18 и 36
6305 и 6347 6307 и 6301 6352 С/95 С/34 С/95 8,8 cm Flak. 18 и. 36 10,5 cm Flak. 38 и. 39 15 cm Kan. (Е) 17 ст Кап. (Е) 20 ст Кап. (Е) Th. Кап. (Е) 88-.мл< зенитные пушки обр. 18 и 36 105-лгл зенитные пушки обр. 38 и 39 150-лги железнодорожная пушка 172-льи железнодорожная пушка 203-мм железнодорожная пушка 238-.члт железнодорожная пушка «Теодор»
С/95 Th. Вг. Kan. (Е) 238-лиг железнодорожная пушка «Теодор-Бру но»
L/45/50 К.З (Е) 1g. и, s. Вг. Кап. (Е) 238-.«лг железнодорожная пушка обр. 3 283-лгм длинная, тяжелая железнодорожная f пушка «Бруно»
С/95 kz. Вг. Кап. (Е) 283-лгл; короткая железнодорожная пушка « Бруно»
С/95 s. Вг. Kan. (Е) i 283-лиг тяжелая железнодорожная пушка « Бруно»
1 Буквы St.
справа от индекса гильзы
указывают материал, из которого она изготовлена—сталь.
Капсюльные втулки в германской артиллерии
[рименяются двух типов: ударные и электрические.
Слейма на них нанесены по окружности донной
оэерхности. По этим клеймам можно установить
ндекс капсюльной втулки, фирму, номер партии
год изготовления. На стальных фосфатированных
ли луженых капсюльных втулках клейма часто за-
меняются маркировкой белой краской. Так, на-
ример, клеймо на электро-запальной втулке С/22
t. RhS 27Q 42 1940 обозначает (фиг. 8):
С/22 —индекс электро-запальной втулки
St “Материал корпуса — сталь
RhS 270 — завод
42 —партия
1940 .— год изготовления
Ниже приведены индексы капсюльных втулок
их тип и назначение.
Индексы втулок Тип втулки - - - т- Применяется в артсистсмах
С/12 или С/12 в. А. или С/12 п. A. St Ударная капсюльная втулка Рак. 38; 7,5 ст Рак. 40; 7,5 ст Рак. 41; 7,62 ст Рак. 36 (R); 1.F-K 18; LE G. 18; F. К- 16 n. A; L Geb, L G. 18; Geb. К 15; ’ Geb. G. 36; 8,8 cm Flak. 18 и 36; L F. H. 16; L F. H. 18; 10 cm K. 17; 10 cm K. 17/04 n. A.; s, 10 cm K. 18; 1g, 10 cm К T.; 1, H. T; s. E G. 33; 1g. s. F. H. 13; s. H. T; s. F. H. 18; 15 cm K. 16; 15 cm К 18; 15 cm K- 39; 15 cm K- in Mrs. Laf; 1g. 21 Cm Mrs.; 21 cm Mrs. 18; 21 cm K- 39; 24 cm H. 39; 15 cm К. (E); 17 cm Kan. (E); 20 cm К. (E); Th. Kan. (E); Th. Br. Kan. (E); 28 cm H. L/12; 1g. u. s. Br. Kan, (E); kz. Br. Kan. (E); 28 cm Kst. H.
С/13 п. А. или С/13 п, A. St » » » 2,8 cm s. P. B. 41; 3,7 cm Pak.; 3,7 cm Flak. 18 it. 36; 10 cm Nb. W, 40 (с переходной втулкой)
С/33 или С/33 St » » » 3,7 cm Flan. 18 u. 36; 3 cm авиапушка Рейнметалл Борзиг
С/22 пли С/22 St Электро-запальная втулка 5 cm KwK; 5 cm Pak, К- u. T. (!g, L.), 5 cm Pak. К. u, T. (kz. L.) 7,5 cm KwK; 7,5 cm KwK. 40; Stu. G. 7,5 cm K.; 10,5 cm Flak. 38 и 39; m. 10 cm К. K-; m. 10 cm К-T.
С/23 Электро-запальная втулка 3,7 cm KwK
Vz 33 sv Ударная капсюльная втулка (чехословацкая) 3,7 cm Pak. 34 (t) u. 37 (t); 3,7 cm KwK- 34 (t) u. 38 (t)
М 33 sv То же 3,7 cm Pak. 34 (t) u. 37 (t); 3,7 cm KwK. 34 (t) u. 38 (t)
М 40 sv » » 3,7 cm Pak. 34 (t) и. 37 (t); 3,7 cm KwK 34 (t) u. 38 (t)
vz 33 dv » » . 4,7 cm Pak. (f)
M 33 dv 4,7 cm Pak. (f)
>— Запальная трубка 25-лш французская противотанковая пушка (устанавливается на броне- машинах).
D. В. С. » » 4,7 cm Pak. (f) \ i
Примечания, 1. В выстрелах калибром до 20 ад применяется Ударный капсюль-воспламгнитепъ патронного типа.
2. На латунных капсюльных втулках буквы St справа от индекса не стаЖтся.
На некоторых трассерах также нанесены клейма, клейма указывают на фирму (RhS) и год изготов-
которые расположены на выточках для ключа. Эти ления.
Помимо указанных выше клейм, являющихся
ящнми для германских боеприпасов, на некоторые
элементы выстрела, главным образом на корпуса
снарядов, наносятся также особые клейма, обычно
в виде букв и цифр, которые имеют сйёцийльйоё
значение. Такие клейма приведены в таблице услов-
ных сокращенных обозначений.
3. ОКРАСКА И МАРКИРОВКА
Окраска наиболее широко применяется для сна-
рядов, где наряду с основным назначением ее —
предохранить от коррозии поверхность корпуса, она
выполняет и второе, не менее важное назначение —
дать легко воспринимаемые отличительные при-
знаки, позволяющие определять назначение снаряда.
К отличительной окраске относятся также цвет-
_ яые кольцевые полоски на снарядах и взрывателях
я цветные знаки на донном срезе гильз.
К маркировке относятся условные надписи в
виде букв, цифр и условных знаков, которые на-
носятся на элементах выстрела и укупорке боепри-
пасов. Часто маркировка на элементах выстрела
Дублируется этикетками и ярлыками, наклеенными
«а укупорке.
Снаряды германской артиллерии имеют следую-
щую отличительную окраску.
Темнозеленую защитную. Все снаряды
основного и специального назначения наземной
артиллерии за исключением двух типов снарядов
^31-мм противотанковой пушке (3,7 ст Рак), всех
Бронебойных и агитационных снарядов. Все мины,
корпуса которых изготовлены из стали.
Черную. Все бронебойные снаряды, незави-
симо от калибра и системы, к которой они пред-
назначаются.
Желтую. Все осколочные снаряды зенитной
артиллерии, за исключением тех 37-л£« осколочно-
трассирующих снарядов, которые предназначаются
для наземной стрельбы. Они окрашены в темнозеле-
ный защитный цвет.
Красную. Все мины, корпуса которых изготовле-
ны из сталистого или ковкого чугуна; агитационные
снаряды (головная часть их окрашена в белый цвет).
Серебри ст ую (алюминиевая бронза). Два типа
осколочно-трассирующих снарядов к 37-ш/ проти-
вотанковой пушке 3,7 ст Рак.
37 -мм бронебойные снаряды к чехословацкой
противотанковой и танковой пушкам [3,7 ст Рак.
34 (t) и. 37 (t) u. 3,7 cm KwK 34 (t) u. 38 (t)J имеют
окраску, отличающуюся от принятой в германской
артиллерии. Снаряды к 47-лъч французской и чехо-
словацкой противотанковым пушкам 1(4,7 cm Рак. (t)
и 4,7 ст Рак. (f)] окраски не имеют,
В дополнение к указанной выше отличительной
окраске на наружную поверхность снарядов часто
наносятся цветные кольцевые полоски. На снарядах
основного и специального назначения (за исключением
химических) калибром в 37 мм й выше цветные
кольцевые полоски находятся на цилиндрической
части корпуса несколько ниже центрующего утол-
щения (желтая или белая) или непосредственно над
ведущим пояском (красная). Значение цветных
кольцевых полосок следующее.
Желтая. На осколочно-трассирующих снаря-
дах, имеющих серебристую окраску, к 37-лш проти-
вотанковой пушке (3,7 ст Рак.), является условным
обозначением снаряда с большим трассером № 3
в отличие от осколочно-трассирующего снаряда к
этой же пушке, который имеет увеличенный раз-
рывной заряд и небольшой трассер № L
На снарядах различного назначения калибром
выше 75 мм служит условным обозначением биметал-
лического пояска;такая кольцевая полоска встречает-
ся сравнительно редко и только на снарядах, изго-
товленных до 1939 года. С этого года желтая кольце-
вая полоска заменена клеймом или маркировкой KPS
(см. таблицу условных сокращенных обозначений).
Красная. На конической части поддона сна-
рядов обр. 40 к 37-;о чехословацким противотан-
ковым пушкам [3,7 cm Рак. 34 (t) и. 37 (t)] служит
условным обозначением орудия, к которому предна-
значается данный выстрел в отличие от аналогичных
выстрелов к 37*лш противотанковой германской
пушке (3,7 ст Рак.).
На снарядах различного назначения, калибром в
75-леи и выше, главным образом пушечных, значе-
ние красной кольцевой полосы точно еще не уста-
новлено.
Белая. На снарядах к 283-alM гаубицам (2# сгй
Н. L/12 и 28 cm Kst Н.) служит условным обозна-
чением положения центра тяжести.
На головной части снарядов к7б,2-льи противо-
танковой пушке обр. 36. [(7,62 ст Рак. 36 (R).].
На снарядах к крупнокалиберному авиацион-
ному пулемету и 20-мм автоматическим зенитным
пушкам (2 cm Flak) и 20-л/.м автоматическим авиацион-
ным пушкам «Рейнметалл» имеются отличительные
кольцевые полоски разного цвета. Они наносятся
различной ширины и в различных местах и поэтому
значение каждой из них приводится в разделах,
посвященных описанию выстрелов к этим системам.
Отличительная окраска на взрывателях встречается
в виде цветных кольцевых полосок, нанесенных
у вершины взрывателя. Значение этих цветных коль-
цевых полосок следующее.
Красный цвет. На взрывателях с самолик-
видацией к 37-мм осколочно-трассирующим снарядам
противотанковой пушки (3,7 ст Рак.). Это указы-
вает на применение таких выстрелов лишь в особых
случаях в отличие от выстрелов о обычным ударным
взрывателем AZ 39.
‘Желтый цвет. На головных взрывателях,
наружные детали которых изготовлены из сплйва
на основе цинка.
Отличительная окраска на донном срезе гильз
встречается в виде различной формы цветных зна-
ков: полосок, кружков и т. п. (фиг. 9).
Такие знаки облегчают выбор нужных выстре-
лов из ряда различных по назначению, так как они
иногда .находятся в одной стандартной укупорке.
Необходимость в отличительной окраске на донном
срезе вызвана тем, что выстрелы уложены ,в уку-
порке так, что при подъеме крышки они обращены
дном гильзы наружу.
Значения отличительной окраски на донном срезе
гильз приведены при описании выстрелов.
В отдельных случаях отличительная окраска
может быть нанесена и на корпусах гильз. Так, на
гильзах выстрелов с бронебойным снарядом обр. 40
к37-л/л противотанковым чехословацким пушкам
Шкода [3,7 ст Рак. 34 (t) и 37 (t)J по месту закатки
дульца нанесена узкая красная кольцевая полоска
в отличие от выстрелов с таким же снарядом
к 37-л/л< противотанковой германской пушке (3,7
ст Рак.), на которых имеется полоска черного
цвета.
Маркировка на германских снарядах нанесена
белой, черной или красной краской по строго уста-
новленным правилам. Условное значение ее при-
ведено'на фиг. 10.
В маркировке на головной или цилиндрической
части снаряда указывается взрывчатое вещество,
которым снаряжен снаряд. Ниже в таблице дана,
расшифровка наиболее широко применяющихся
взрывчатыХ^Ьеществ.
Старые ин- дексы (до 1039 г.) Новые индексы1 НаименоваЕше взрывчатого вещества Способ применения
1 000 1 Тротил Прессованный в картонном футляре
2 000 2 Пикриновая кислота То же
3000 3 ТЭНа Прессованный в металлической оболочке
-—' 10 Тротил флегматизированиый Прсссованый, в футляре (о снарядах к тяже- лой гаубице s. Н. Т.)
1 300 13 Ам мо тол 40/60 Литой, без футляра
1400 14 Тротил Литой, без футляра
1 Буква при цифре указывает на способ закрепления разрывного заряда в корпусе снаряда, т. е., применялся ли для этой
бдели магнезиальный клей, каменноугольный пек или какое-либо другое скрепляющее вещество.
?>- ’ а Во всех случаях ТЭН и гексоген применяются во флегматизированло.м состоянии. В качестве флегматизатора употреб-
г.дяетсЯ парафин, горный воск и др. Для отличия флегматизированных ТЭН’а и гексогена от нефлегматизированных и друг
друга при флегматизации вводится краситель, придающий флерматизированному ТЭН’у розовую окраску и флегматизиро-
^Шному гексогену—голубую.
Продолжение
Старые ин- Новые Наименование взрывчатого вещества Способ применения
дексы Хдо 1939 г.) индексы1
—— 16 Тротил с детонатором из флегматизирован- Прессованные, в общем футляре
ного ТЭН'а
— 17 Тротил с 10% порошкообразного алюминия Литой, без футляра
2 001 18 Смесь тротила с флегматизированным гексо- геном в соотношении 80:20 Прессованная, в футляре
24 Пикриновая кислота (мелинит) Литая, в футляре 1
32 ТЭНЧ-10% флегматизатора Прессованный, непосредственно в корпусе
— 33 ТЭН+15% » То же
— 34 ТЭН+30% »
86 Эти лен ди амин динитрат с детонатором из флег- матизированного гексогена Прессованный, в общем футляре
— 90 Тротил в смеси с гексогеном Прессованные
92 Гексоген+10% флегматизатора Прессованный, непосредственно в корпус
95 Смесь тротила с флегм атизир о ванным гексо- геном в отношении 50:50 Прессованная, в футляре
96 Сплав гексогена с тротилом Литой, без футляра.
1 Буква при цифре указывает па способ закрепления разрывного заряда в корпусе снаряда, т. е., применялся ли для
этой цели магнезиальный клей, каменноугольный пек или какое-либо другое скрепляющее вещество.
Маркировка черного цвета в виде больших рим-
ских цифр указывает на весовую категорию снаряда,
т. е, является балмстическим знаком данного сна-
ряда. Значения этих знаков приведены ниже в таб-
лице.
Знак Отклонение в весе от табличного
I Легче на 3—5%
II Легче на 1—3%
III Нормальный i 1%
IV Тяжелее на 1—3%
V Тяжелее на 3-5%
Маркировка на гильзах наносится на корпусе
Я на донном срезе. На корпусе гильз патронного
заряжания черной или красной краской воспроиз-
водятся те же данные» которые имеются на карту-
зах боевого заряда. Они указывают систему, К кото-
рой предназначается данный выстрел, вес боевого
заряда, марку пороха, место и год изготовления
его, номер партии пороха, место, день, месяц и год
сборки выстрела ит наконец, знак ответственного
за сборку выстрела лица.
Так, маркировка
7,5 cm KwK
370 g.
Nz. R. P. (135. 5,5/2)
Rdf. 1939/4
Ig. 8. 1. 40. W
обозначает:
У,5 cm KwK—выстрел к 75-лсм танковой пушке,
370 g.—вес боевого зарода,
Nz. R. Р.—пироксилиновый трубчатый порох,
135.' 5,5/2—длина, наружный диаметр и диаметр
канала трубки,
Rdf. 1939/4—.место, год изготовления пороха
и номер его партии,
Ig. 8. 1. 40— место, день, месяц и год сборки выст-
рела
W — знак ответственного за сборку лица.
На корпусах гильз раздельного заряжания марки-
ровка отсутствует. Она заменена этикеткой, накле*
иваемой на крышке Заряда, на которой .приводятся
аналогичные данные о боевом заряде. ~
На донном срезе гильз выстрелов патронного
заряжания, a s некоторых случаях и на корпусах
гильз, наносится маркировка в виде букв и цифр,
которая представляет собою условное обозначение
типа снаряда или изменения в зарядах. Значение
такой маркировкй приведено ниже в таблице»
Сокращенные обозначения, употребляемые при маркировке и клеймении германских боеприпасов
А, На снарядах
Сокращенное обозна- чение Полное название -4 . - Перевод или обозначение
Nb Nebelgeschoss • Дымовой снаряд
Be Belong eschoss Бетонобойный снаряд
Ob ObungegeschoES Учебный снаряд
Stg StahlgUBs ' Стальное литье (корпус)
П р о д*о л ж е н и е
Сокращенное обозначение Полное название Перевод или обозначение
Р. G. 15 Kg. (40 Kg.) 36 38 R9 (Rll) Ph. пъ R, KPS FES Bd. Z. f. 7,5 cm Pzgr. Bd. Z. f. 10_cm Pzgr. Z. 17/23; Hbgr. Z. 17/S3; AZ. L Hbgr,; E. KZ f. Sprgr.; KZC/27 Perlitguss Kugel Rauchentwickler 9 (11) Phosphor mit Rauchentwickler Kupferpanzerstahlfdrung Bodenztjnder fur 7,5 cm. Panzergra- nate BodenzQnder fur 10 cm. Panzer' granate Б. Ha <jj Перлитный чугун (корпус) Пуля, (картечь весом 15 или 40 кг) С детонатором № 36 Тнп мины — подпрыгивающая j Дымовая шашка № 9 (№ 11) Снаряжен фосфором С дымовой шашкой Биметаллический ведущий поясок — Железный ведущий поясок ** Донный взрыватель к 7,5-с.и бронебойному снаряду (клеймо на дне корпуса) То же, но к 10-сч бронебойному снаряду (клеймо на дне корпуса) Тип взрывателя (маркйровкд на головной части корпуса снарядов крупного калибра) рывателях
Сокращенное обозначение Полное название Перевод или обозначение
Z A.Z Zt. Z KpE Z или Kz или Kzdr BdZ или Bd. Z Z.Z или Z. Zerl. - - - ... Ztinder Aufschlagzflnder Zeitzflnder Kopfzflnder ' Bodenztinder Ziinder mit Zerlege* Взрыватель (трубйЬ) Ударный взрыватель . Дистанционный взрыватель Головной взрыватель Донный взрыватель Взрыватель с самоликвидацией
Сокращенное обозначение Полное название
Z, Zerl. Р. Z. Zerl. Pv. Zflndtir mit Pulverzerleger Zander mit Pulverzerleger verein-
Dopp. Z, Wrg> Z. Hbgr. Z. m. V. o/V ‘ k/V g/v 1/V 2/V m. 2V. Be Nb Kp. Fl. facht Doppelztinder Wurfgranatztinder Haubengranatztinder mit VerzSgerung ohne VerzBgerung Jdeine VerzOgerung grosse Verztigerung 1 Verzdgerung 2 VerzOg erung mit 2 VerzOgerung Krupp z Fliehkraftztinder
Fg- s. Igr. Z. 0Д 0,25; 0,15 S/90; S/50; S/30 St. Zn. или ZN. Ms* . umg. kl. Schwere Infanterlegranate Ztinder Stahl Zink. Messing umgearbeitet klein
I
fl p** до ji kt e н и e
Перевод или обозначение
Взрыватель с пороховым Самоликвидатиром
То же, упрощенный
Взрыватель двойного действия
Минный взрыватель >
Взрыватель к снаряду с колпаком
С замедлением
Без замедления
Малое замедление
Большое замедление
l-е замедление
2-е Замедление
С двумя замедлениями
Взрыватель к бетонобойному снаряду
Взрыватель к дымовым снарядам
Дистанционный взрыватель фирмы Крупп
Дистанционный взрыватель с часовым центробежным
механизмом.
На взрывателях с центробежным само ликвидатором.
Взрыватель к тяжелой пехотной гранате
Время замедления в ударных взрывателях
Время действия дистанционного механизма в секундах
Стальной корпус взрывателя
Корпус из Сплава на основе цинка
Латунный корпус взрывателя
Переделан, модернизирован
Малый
В. На ёиЛъзаХ и укупвркё высйбрелдз u зарядов
Сокращенное
обозначение
Полное название
Перевод или обозначение
Gu.
Gu. BL P.
Gu. Rg. P.
- Gu. Ft P.
Dig I. или D.
DR.
Dst.
Digl. R. P.
Dig!. BL P.
Digl. Rg. P.
NG.
NgL
NgL PL P.
Ngl. BL P.
NgL R. P.
NgL Rg. P.
№.
Nz. R. P.
Nz. Man. N. P.
Spr. Schw. P. или
' Sprgr. Schw. P.
R. P. C/12, C/23 и C/38
W. P. C/07; (-0
oBD
Sprgr.
Nbgr.
Gr. 38
Pzgr.
Gudol-Pulveraufbau
GudoLBiattchenpulver
Gudol-Ringpulver
GudoJ-RGhrenpulver
Diglikol-Pulveraufbau
Diglikol-Rtthrenpulver
Dig li koi-Str eifenpulver
Diglikol-Rohrenputver
D ig ti koi -B1 att chep ul ver
DigJikol-Ringpulver
Nitroglyzerin-Pulveraufbau
Nitroglyz er in
Nitroglyzerin-Plattenpulver
Nitroglyz erin’BlSttchenpulver
N itrogl у zer in-Rohrenpul ver
Nitroglyzerin-Ringpulver
N i tr oz el 1 u 1 os e*Pu 1 v era uf b au
Nitroz ellulose-RShrenpul ver
Nitrozellu 1 ose-ManOver N Pulver
Spr eng-Schw ar zpu! ver
Rfihrenpulver
Wdrfelpulver
ohne Bleidraht
Sprenggranate
Nebelgranate
Granate 38
Panzergranate
Порох на основе нитро гуанидина—гудо л а (на пучках)
НцтрОгуанидиновый пластинчатый порох
И и тро гуанидиновый кольцеобразный порох
Нитрогуанидиновый трубчатый порох
Порох на основе дигликоля (на лучках)
Трубчатый порох на основе дигликоля
Ленточный порох на основе дигликоля
Дигликолевый трубчатый порох
Дигликолевый пластинчаты^ порох
Дигликолевый кольцеобразный порох (
Порох на основе нитроглицерина (на пучках) *
Нитроглицерин
Нитроглицериновый пластинчатый дисковый порох
Нитроглицериновый пластинчатый порох
Нитроглицериновый трубчатый порох
Нитроглицериновый кольцеобразный порох
Порох на основе пироксилина (на пучках)
Пироксилиновый трубчатый порох
Пироксилиновый холостой порох**
Быстрогорящий минный дымный порох (для воспламени-
тельного заряда)
Трубчатый порох
Мелкозернистый кубический порох
Без противоомеднителя (на гильзах и укупорке зарядов)
Осколочный Снаряд (маркировка на донном срезе гильзы)
Дымовой снаряд (то же)
Граната 38 (то же)
Бронебойный снаряд (то же)
Сокращенное обозначение Полное название
Pzgr. 40 Ob. х mittl. Ldg. gr. Ldg. Ldg. или Ladg. Sprgr, Dopp. Z. Sprgr. A. Z. Kt. Pair. Kast. Kart. Ig. Kart. Kast. Bond, или Sonderkart Teilkart. Vork Vorkart. Kart. Vorl. Kartd. Karth. Patrh. Beiladg. Grundladg. Panzergranate 40- Obungsgranate '• mittlere Ladung grosse Ladung ;Ladung Sprenggranate mit Doppelztinder Sprenggranate mit Aufschlagzflnder Kartatsche Patrons Kasten Kartusche 1 anger Kartuschkasten Sender kartusche Teilkartusche Vorlage Vorkartusche Kartuschvorlage Kartuschdeckel Kartuscbhtiise Patron enhdlse В ei ladung Grundladung
Продолжение
Перевод или обозначение <
Бронебойный снаряд 40 (маркировка на донном срезе
гильзы)
Учебный снаряд (то же)
Средний заряд (то же)
Большой заряд (то же)
Заряд
Осколочный снаряд с взрывателем двойного действия
Осколочный снаряд с взрывателем ударного действия
Картечь
Патрон (выстрел патронного заряжания)
Ящик
Заряд в картузе
Длинный ящик для зарядов в картузах
Специальный заряд в картузе
Пучок
Пламегаситель
ВерхниЙ^варяд в картузе
Пламегаситель в картузе
Обтюрирующая крышка в гильзе с боевым зарядом
Гильза раздельного заряжания
Гильза патронного заряжания
Воспламенительный заряд
Основной заряд
II. ТАБЛИЦЫ КОМПЛЕКТАЦИИ
i- 1| I . ЦИ |1 !> I, Т*Т I T>W
. >
I. БОЕПРИПАСЫ ТАНКОВОЙ И ПРОТИВОТАНКОВОЙ АРТИЛЛЕРИИ ПТА-1
Боеприпасы к 25-<лби французской пушке
(устанавливаемой на бронемашинах)
А, Краткая таблица комплектации выстрелов
Наименование выстрелов Вес вы- стрела, кг Длина вы- стрела, мм .... Снаряд Взрыватель • Гильза Средство - воспламе- нения
--. 1 25-лш выстрел с бронебой’ ным снарядом (фиг. 11, а) ! 0,880 260 25-;нл бронебойный сн аряд Нет , Цельнотя- нутая ла- тунная Ударная трубка
2 25-лы выстрел с бронебой- но-трассирующим снарядом (фиг. 11,6) 0,870 260 25-AtAi брон ебойн о- трассирукиций снаряд Нет То же
3 25-лии выстрел с бронебой- но-трассирующим снарядом (фиг. Н,в) 0,870 260 25-jhai бронебойно- трассирующий снаряд Нет То же
Наименование выстрелов Устройство заряда Вес пороха, <? Марка пороха
25-лм( выстрел с бронебойным сна- рядом 25%ил выстрелы с бронебойно-трас- трующими снарядами Заряд постоянный Порох зернений, на- сыпан непосредственно в гильзу без картуза J> 135-138 > Н -25 J Пироксилиновый зер- нений порох с одним каналом Порох флегматизиро- ван камфорой и графи- товая
В, Отличительные признаки и снаряжение
Наименование выстрелов -% Снаряд Маркировка на гильзе
окраска марки- ровка > «наряжение на корпусе на дне Эти кеты
25-JfM выстрел «бронебойным сна- рядом Верш ин а головки черная; по стыку С дульцем гильзы— красное кольцо Нет G п л о ш 11 ой д*н а ря д со стальным сер- дечником Scharge forte Встреча- ются и без маркировки Черная полоса по диаметру. По ок- ружности — данные о заряде и сборке выстрела Cartouches de 25 mm Mie 1934-TP
25-,ил/ выстрелы с брояебойно-трас- сирующими снаря- дами Вершина головки темнозеленая или светлоаеленая. По стыку с дульцем гильзы — зеленое или желтое кольцо Нет ч Сплошной снаряд со стальным сер- дечником. Трасси- рующий состав за- прессован в канал по оси сердечника То же То же To же
Г. Укупаркй ЫеМршь
Наименование укупорки Вес порожней » яг с выстре- лами Размеры Маркировка на укупорке
Футляр из гофрированной бумаги (укупорка на один выстр ел) — — Длина 255 Диаметр 50
Деревянный яШик на 40 выстрелов, окрашенный в зеле- ный цвет> с герметизированной оцинкованной коробкой внутри (фиг. 12) 3,8 39,0 Длина 500 Ширина 300 Высота 280 Lot. 38, 37 М. R. 14. 10. 37 Н. 25 SL 11,36 138 g.
Снаряды предназначаются для стрельбы по слабобронированным целям.
ПТА-2
Боеприпасы к 28->мм тяжелому противотанковому ружью обр. 41
schwere Panzerbtlchae 41
А. Краткая таблица комплектации выстрелов
Наименование выстрелов Вес вы- стрела, кг Длина выстрела, мм Снаряд Взрыватель ь Гильза Средство во силами нения
1 2,8 cm Pzgr, Patr- 41 28-мм выстрел с бронебойны.м снарядом обр. 41 (фиг. 13> а) 0,626 221 2,8 cm Pzgr. 41 28-льч бронебойный снаряд обр. 41 Нет Латунная цельнотяну- тая Капсюли^ ная втулка С/13 п А. или С/13 n A. St.
2 2,8 cm Sprgr. Patr. 41 28-мм выстрел с осколочным снарядом обр. 41 (фиг. 13,6) 0,582 221 2,8 cm Sprgr. 41 28-кл осколочный снаряд обр. 41 - - Без клейм- (типа 2 ст Kpf- Z.) То же То же
Й. Боевой заряд
Наименование выстрелов I f i—Г.14^,. Устройство заряда Вес пороха, г Марка пороха
2,8 cm Pzgr, Patr. 41 Заряд постоянный 153—157 Nz. R. Р. Пироксилиновый
28-м At выстрел с бронебойным сна- Зернений порох, на- (3.3/0,5) зернений порох с вд-
рядом обр. 41 , сыпан в гильзу без картуза 130 Nz. R. Р. ним каналом
2,8 cm Sprgr. Patr. 41 То же
28-ллг выстрел с осколочным сна- рядом обр. 41 (3.3/0,5)
В. Отличительные признаки и снаряжение
1 Наименование выстрелов Снаряд Маркировка на гильзе Этикет
окраска марки- ровка снаряжение на корпусе па дне
28-лш выстрел с бронебойным сна- рядом обр. 41 Наконечник — бе- лый металл(иногда лакированный). Корпус—черный оксидированный Нет Подкалиберный снаряд с сердеч- ником из карбида вольфрама Условное обоз- начение места, партии и сборки выстрела и дан- ные о боевом за- ряде Pzgr. 41 (белой краской) Белый красный с границей по диа- гонали и надпись 12 2*8 cm Pzgr. Patr. 41 с данными о боевом заряде и снаряжении
Продолжений '
Наименование выстрелов Снаряд Ч Маркировка на гильзе Этикет
окраска марки- ровка - Снаряжение на орпусе на дне
28-лии выстрел с оскрлочным сна- рядом обр- 41 Корпус черный, оксидированный Нет ТЭН флегмати- зированный в ви- де шашки (без футляра) 1г Условное обо- значение места, партии и сборки выстрела и дан- ные о боевом заряде Sprgr. 41 (белой краской) Желтый и надпись 12 _ 28 mm Sprgr. Patr. 41 с данными о боевом заряде и снаряжении >
Г. Укупорка выстрелов
Наименование укупорки Вес, порожней кг с выстр. Размеры, мм Маркировка । па укупорке/
Металлический лоток па 12 выстрелов (фиг. 14) —3,5 -11,5 Длина 380 Ширила ПО Высота 285 2,8 cm Pzgr. Patr. 41 или 2,8 cm Sprgr. Patr. 41
Цилиндрический картонный футляр на один выстрел (фиг. 15) > 0,19 0,81 Длина 265 Диаметр 55 Patr. 8202
Подкалиберный снаряд обр. 41 предназначается для стрельбы по бронированным целям. Он обладает следующими броне-
бойными свойствами: t
Дальность, м Угол от нормали Толщина пробиваемой брони, мм
100 0° до 75
100 30° 50
400 0е 40
Стрельба подкалиберным снарядом обр* 41 на дальности, превышающие 400 м, не рекомендуется-
Вое пр и пасы х 37-лл< противотанковой пушке
ПТА-З
3,7 ст. Рак
А. Краткая таблица комплектации выстрелов
Наименование выстрелов Вес выстрела кг Длина выстрела мм Снаряд Взрыватель ... . . Гильза Средство воспламе- нения
1 3,7 cm Sprgr. Patr. 18 umg. 31-мм выстрел с осколочно- трассирующим снарядом обр. 18 модернизированным (фиг, 16, а) 0,720 341 3,7 cm Sprgr. 18 umg. 37-jwjm осколочное трассирующий снаряд обр. 18 модернизиро- ванный AZ39 или AZ 39 Zn 3,7 cm. Kpf. Z. "Zerl. P. или 3,7 cm Kpf. Z. Zerl. Py, 6331—цель- нотянутая латунная; 6331St — цельнотяну- тая стальная латунирован- ная 6331/67— сборная: кор- пус гильзы— латунный, дно-сталь- ное 4 Капсюль- ная втулка С/13 п. А. ил К С/13 n. A.St
2 3,7 cm Gr. Patr. 40 37-jlw выстрел с осколочно- трассирующим снарядом обр. 40 (фиг. 16, б) 1,300 353 3,7 cm Gr, 40 37-мл< осколочно- трассирующий снаряд обр. 40 AZ 39 или AZ 39 Zn
3 3,7 cm Pzgr. Patr. 37-jHM выстрел с бронебойно- трассирующим снарядом (фиг. 16,а) 1,300 337 3,7 cm Pzgr. 37-лги бронебойно- трассирующий снаряд ] Bd. Z 5103
4 3,7 cm Pzgr. Patr. 40 37-лш выстрел с бронебойно- трассирующим снарядом обр. 40 (фиг. 16, г) 0,950 310 3,7 cm Pzgr. 40 37-льи бронебойно- трассирующий снаряд , обр. 40 Нет
5 3,7 cm Stiel—Gr.Patr. Выстрел с надкалиберной ми- ной кумулятивного действия 9,150 712 (мины) 3,7 cm Stiel—Gr. Надкалиберная мина кумулятивного дей- ствия (фиг, 17) Головной; AZ 5075 и донный: Bd. Z 5130
Б,. Боевой заряд
Наименование выстрелов Устройство заряда Вес пороха г Марка пороха
3,7 cm Sprgr. Patr, 18 iimg, 37-МЛ1 выстрел с осколочно-трас- сирующим снарядом обр. ^модер- низированным г Заряд постоянный; состоит из пучка труб- чатого пороха и вос- пламенителя в картузе из белого искусствен- ного шелка и нитротка- ни. Встречаются Заря- ды с п ротиво ом ед ките- лем— св и н_цовой прово- локой весом 4 г 2 175 Nz.Man.N.P.(l,5.1,5) Digl. R. Р.»8,2-( 175-2,2/0,85) Пироксилиновый пористый порох 1 Дигликолевый трубчатый порох
3,7 cm Gr. Patr. 40 37-лг.и выстрел с осколочно-трас- сирующим снарядом обр. 40 2 175 Nz.Man.N.P. (1,5.1,5) DigLR,P.-8,2-( 175.2,2/0,85) Пироксилиновый пористый порох1 Дигликолевый трубчатый порох
3,7 cm Pzgr. Patr. 37-лгн выстрел с броя ебойно-трас- снрующим снарядом 2 189 Nz.Man. N.P. (1,5.1,5) Digl. R.P.-8,2-(188.2,2/0,85) Пироксилиновый пористый порох1 Дигликолевый трубчатый порох
3,7 cm Pzgr. Patr. 40 37-ми выстрел с бронебойно-трас- сирующим снарядом обр. 40 2 148 Nz.Man.N.P. (1.5.1,5) Ngl.R.P.-ll,5< 185.2,5/1,1) Пироксилиновый пористый порох1 Н итроглицерино- ! вый трубчатый порох
3,7 сщ Stiel— Gr. Patr. Выстрел с подкалиберной миной кумулятивного действия Заряд постоянный в отдельной гильзе с крышкой из коркоиой пробки {фиг, 18) 4 216 Nz. Man. N.P. (1,50,5) Ngl, R.P.-9>5-(t75«2*5/0,9) Пироксилиновый пористый порох1 Нитроглицерино- вый трубчатый п орох
1 Порох марки Nz. Мац. N> Р- (lf5.1,5) применяется в качестве воспламенителя.
В. Отличительные признаки и ска
— Наименование выстрелов Снаряд Маркировка на .гильзе Этикеты
окраска маркировка снаряжение на корпусе на дне
: 37-мяШстрел с секо- ! ? лоч но-трассирующим снарядом обр, 18 мо- ' дернизирова[1ным Серебристая; на цилиндри- ческой части корпуса жел- тая кольце- вая полоса 32 и данные о снаряжении ТЭН флегмати- зированный [J алюминиевом футляре Большой трас- сер № 3 3,7 ст Рак и данные о боевом заря- де Sprgr 12 Stock 3,7cm Sprgr, Patr, 18 umg. и данные о боевом заряде и снаряже- нии
37-лх выстрел с оско- лачно-трассирующим снарядом обр, 40 Серебристая 32 и данные о снаряжении ТЭН флегмати- зированный без футляра. Малый трассер № 1 То же То же 12 Sttick 3,7 cm Sprgr, Patr. 40 и данные о боевом заряде и снаряжен НИИ
31-мм выстрел с бро- Мойно-трассирующим Снарядом Черная 33 и данные о снаряжении ТЭН флегали- зированный (без футляра) То же Pzgr. 12 Stuck 3,7 cm Pzgr. Patr, и данные о боевом заряде и снаряжении
_У!-мм выстрел с бро- н ебойн о-тр ассиру ющнм ^нарядом обр. 40 Наконеч- ник — белый металл или пластмасса Корпус чер- ный оксидиро- ванный Нет Подкалиберный снаряд с сердеч- ником из карбида вольфрама То же Pzgr. 40 12 Stiick 3,7 cm. Pzgr. Patr, 40 и данные о боевом заряде и снаряже- нии
/Выстрел с надкали- йСрной миной кумуля- тивного ДЕЙСТВИЯ Темнозеле- ная защитная 95 и данные о снаряжени ТЭН флегмати- зированный и тро- тил (смесь 50:50) Заряд нахо- дится в бумаж- ном футляре То же т г ' Нет 3,7 cm St. Gr. и данные о боевом заряде и снаряже- нии
Г. У кунака выстрелов
Наименование укупорки Вес, кг Размеры мм Маркировка на укупорке
порбжн ей с выстрелами
Металлический лоток на 12 выстрелов (фиг. 19 и 20) а) с оскол очи о-трассирующими снарядами б) с бронебойно-трассирующими снарядами обр. 40 в) с бронебойно-трассирующими снарядами ю 111 14,0 — 21,0 17,5 21,0 Длина 370 Ширив а 115 Высота 365 Patr, 3,7 еш Ра|с
Корзинка на И выстрелов с бронебойно-траС- "сирующими снарядами (фиг. 21) 2,4 — 17,0 Длина 370 Ширина 115 Высота 375 Нет
। .. . Металлический цилиндрический герметизиро- ванный лоток на один выстрел с н адкали бер- ной миной кумулятивного действия (фиг. 22) 7,4 10,5 Высота 765 ДиаАштр 25 На крышке: Mun, 3,7 cm Pak. (Stic!. —Gr.) На боковой поверхно- сти: Mun. 3,7 cm Pak. (StieL—Gr.) Luftdicht.
Выстрелы к 37-мм противотанковой пушке могут быть
использованы и к 37-Ш£ танковой пушке, при замене удар'
ной капсюльной втулки С/13 п.А. и С/13 и. A. St. на элек-
трозапальную втулку С/23,
Желтая или красная полосы на лотках указывают на
различное применение их; красная — применение для вы-
Стрелов с бр он ебойн о-трассирующим и снарядами обр. 40, жел-
тая — для выстрелов с о скол очно-трассирующими снарядами.
Осколочно-трассирующая граната обр. 18 (с желтой коль-
цевой полосой) предназначается для стрельбы на большие
дальности по неукрытым огневым точкам и на малые
дальности rtd легко воспламеняющимся цёлям.
Осколочно-трассирующая граната обр. 40 предназначается
для стрельбы по неукрытым огневым точкам и скоплениям
пехоты.
Бронебойно-трассирующий снаряд предназначается для
стрельбы по бронированным Целям на любые дальности.
Бронебойно-трассирующий снаряд обр. 40 предназначается
для стрельбы по сильно бронированным целям только на
дальности до 300 м и с установкой прицела на 300 или
400 м. При ослаблении посадки металлического колпачка
необходимо закреплять его довинчиванием вручную. Стрельба
патронами со снарядами обр, 40, перекосившимися в дульце
гильзы, не допускается.
Бронебойные качества снарядов
Снаряд Дистанция м,
Бронебой- 100
но-трасси- 300
рующий 500
Pzgr. 500
Бронебойно- 100
трассирующий 300
Обри 40 Pzgr. 40
Следующее:
Угол от Толщина проби-
нормали ваемой брони мм,
0й 50
30° 30
0° 30 ,
30° до 25
0° * 75
0° & 50
3,7 см надкалиберная мина предназначается для стрельбы
по сильно бронированным целям на малых дистанциях.
Бронебойные Хячества ее характеризуются следующим:
Дистанция 100 .ч, угол от нормали —0°, толщина про-
биваемой брони, до 100 лг-и.
ПТА-4
Боеприпасы к 37-ад танковой пушке
3,7 cm KwK
А, Краткая таблица комплектации выстрелов
Наименование выстрелов Вес выстрела кг Длина выстрела мм Снаряд Взрыватель Гильза Средство воспла- менения
s' V 3,7 cm Sprgr. Patr. 18 umg. к*к 37-ад выстрел с осколочно- трассирующим снарядом обр. 18 модернизированным (фиг. 23,а) 0,720 341 ' \ t 3,7cm Sprgr. 18 umg. 37-лл< осколочно- трассирующий снаряд обр. 18 модернизиро- ванный AZ ЗО или AZ 39 2п или 3,7 ctn Kpf-Z. Zerl. Р. ИЛИ Ч 3,7cm Kpf Z. Zerl. Pv. 6631 — цель- нотянутая ла- тунная &331 St-це- льнотянутая стальная ла- тунировинная г 6331/67- сборная: кор- пус -^латун- ный, дно— стальное Электро- запальная втулка С/23
2 3,7-сгп Gr. Patr. 40 KwK 37-ллг выстрел с осколочно-трас- сирующим снарядом обр. 40 (фиг. 23, б) . 1,300 353 3,7 cm Qr. 40 37-ли< осколочно- трассирующий снаряд обр. 40 AZ 39 или AZ 39 Zn i
• уч
Наименование выстрелов Вее выстрела кг Длина выстрела мм Снаряд Взрыватель Гильза Средство воспламе- нения
3 3,7 cm Pzgr. Patr. KwK 37-jfj« выстрел с бро небо йно-трас- сирую щим снарядом (фиг. 23, в) 1,300 337 37 cm Pzgr. 37-км бронебойно- трассирующий снаряд Bd. Z 5103 То же То же
4 3,7 cm Pzgr. Patr. 40 KwK 37-лш выстрел с бронебойно- трассируюшим снарядом обр. 40 (фиг. 23, г) 0,950 [ 300 3,7 cm Pzgr. 40 37-ЛМ1 бронебойно- трассирующий снаряд обр, 40 Нет
Б. Боевой заряд
Наименование выстрелов Устройство заряда Вес пороха В 9 Марка пороха X
3,7 cm Sprgr. Patr. 18umg. KwK 37-мм выстрел с осколочно-трас- сирующим снарядом обр. 18 мо- дернизированным _ 3,7 cm Gr. Patr. 40 KwK 37-лен выстрел с осколочно-трас- сирующим снарядом обр. 40 3,7 cm Pzgr. Patr. KwK 37-я.» выстрел с бронебойно- трассирующим снарядом ,J Заряд постоянный; состоит из пучка труб- чатого пороха и вос- пламенителя в картузе из белого искусствен- ного шелка и нитро- ткани Встречаются заряды е против оомед нит ел ем" свинцово-оловянной или свинцовой проволокой несом в 4 г 2 175 Nz. Мап. N- Р. (1,5.1,5) Digl. R. Р.-8,2-(175.2,2/0,85) Пироксилиновый пористый порох1 Дигликолевый трубчатый порох
2 175 Nz. Man. N. Р. (1,5'1,5) Digl. R. Р.-8,2.(175.2,2/0,85) Пироксилиновый пористый порох1 Дигликолевый трубчатый порох
2 139 Nz. Мап. N. Р- (1,5.1,5) Digl. R. Р.-8,-2-(188.2,2/0,85) Пироксилиновый пористый порох 1 ’• -Дигликолевый трубчатый порох
Продолжение
Наименование выстрелов Устройстве заряда Вес пороха в э Марка пороха
3,7 cm Pzgr. Patr. 40 KwK 37-л/л* выстрел с бронебойно-трас- 2 Nz. Man. N. Р. (1,5 - 1,5) Пироксилиновый пористый порох1
сирующим снарядом обр. 40 148 Digl. R. Р.А2-(1882,2/0,85) Дигликолевый трубчатый порох
1 Порох марки Nz. Man. N, Р. (1,5 1,5) применяется в качестве воспламенителя.
В, Отличительные признаки и снаряжение
.. Наименование выстрелов Снаряд Маркировка на гильзе Этикеты
окраска маркировка снаряжение на корпусе па дне
37-л<л< выстрел с оско- лочно-трассирующим Снарядом обр. 18 мо- дернизированным Серебристая, на цилиндри- ческой части корпуса жел- тая кольцевая полоса 32 и данные о снаряжении ТЭН ф догма- тизированный в алюминиевом футляре Большой трас- сер № 3 3,7 cm KwK и данные о боевом заряде Sprgr. KwK 12 Stack 3,7 cm Sprgr. Patr. 18 umg. к и данные о боевом заряде и снаряжении
37-лии вы стрел с о ско- лочн о-трассирующим снарядом обр. 40 Серебристая 32 и данные о снаряжении ТЭН флегмати- зиров энный без футляра -Малый трассер Ns 1 То же То же 12 Sttick 3,7 cm Sprgr.Pair. 40 и данные о боевом заряде и снаряже- нии X
37-^jh выстрел с бро- небойно-трассирующим снарядом Черная л 33 и данные о снаряжении ТЭН флегмати- зированный без футляра 1 То же i Pzgr. KwK 12 Stuck 3,7 cm Pzgr. Patr. и данные о боевом заряде и снаряжении
Продолжение
Наименование выстрелов Снаряд Маркировка на гильзе Эти кеты
окраска маркировка снаряжение на корпусе на дне
37-мл выстрел с бро- небойно-трассирующим снарядом обр. 40 Наконеч- ник—б елый металл или пластмасса Корпус- черный окси- дированный Нет Подкалиберный снаряд с сердеч- ником из карбида вольфрама То же Pzgr. 40 KwK 12 Stuck 3,7 cm Pzgr. Patr. 40 и данные о боевом заряде и снаряже- нии
Г. Укупорка выстрелов
Наименование укупорки Вес, порожней кг с выстрелами Размеры, мм Маркировка на укупорке
Металлический лоток на 12 выстрелов (см. фиг. 19 и 20) а) с оскол очно-трассирую щи ми снарядами б) с бронебойно-трассирующими снарядами в) с бр о небош ю-трассирую щи ми снарядами обр. 40 III » н СП — - - - . л . . 1 1 14,0—21,0 21,0 17,0 Длина 370 Шири ня 115 Высота 365 Patr, 3,7 cm KwK
Примечание. Желтая или красная поперечные
полосы на лотках указывают на различное применение их:
с красной полосой — применяются для выстрелов с броне-
бойно-трассирующими снарядами обр. 40, с желтойполосой—
для выстрелов с о скол очно-трассирующими снарядами.
На укупорке может быть маркировка Patr. 3,7 cm Рак.,
но если выстрелы, имеют электр оз анальную втулку —С/23,
То они предназначены к 37-дм< танковой пушке — 3f7 cm KwK.
Выстрелы к 37-лг« танковой пушке могут быть исполь-
зованы для 37-мм противотанковой пушки, при замене
электрозапальной втулки С/23 на ударную капсюльную
втулку С/13 п.А. или С/13 n.A.St.
Указания о применении снарядов смотреть в предыдущей
таблице.
ПТА-5
Боеприпасы к tft-мм танковым и противотанковым чехословацкий пушкам
3,7 cm KwK 34 (t) u. 38 (t); 3,7 cm Pak- 34 (t) u. 37 (t)
А. Краткая таблица комплектации выстрелов
Наименование выстрелов Вес выстре- ла, кг Длина выстре- ла, мм Снаряд Взрыва тень Гильза Средство воспламе- нения
t 37-выстрел с осколочной гранатой (фиг. 24) 1,410 415 37-_ил< осколочная граната Головной взрыватель № 15 Капсюль- ная втулка Vx33sv или M33sv или М 40 sv
2 37-м выстрелы с бронебой- ными снарядами (фиг. 25) 1,470 379 37-мм бронебойные снаряды Донный взры- ватель № 15 Латунная цельнотяну- тая
л S. 37“мм выстрел с бронебойно- трассирующим снарядом (фиг* 26) 1,410 380 37-ш< бронебойно- трассирующие снаряды Bd Z 5103
i 4 37'3tM выстрелы с бронебойно- трассирующими снарядами обр. 40 (фиг. 27) 0,895 320 31-мм бронебойно- трассирующие снаряды обр. 40 Нет
Б. Боевой заряд
Наименование выстрелов Устройство заряда Вес пороха и противо- омеднителя, г Марка пороха
37-,и.и выстрел с осколочной гра- натой Заряд постоянный; состоит из пучка лен- точного или трубчато- го пороха, помещен- 151 1,6 (противо- омедн ит ель) - 0,6(6)210 Р. Р. vz.36 Нитроглицерино- вый ленточный по- рох
Продолжений
Наименование выстрелов - - J J Устройство заряда Вес пороха и противо- омед ните ля, г ММ*11' "Ч 1 11 1 Марка пороха
37~лси выстрелы с бронебойными снарядами нога в гильзу без кар- туза, и противоомед- нителя из свинцовой или свинцово-оловян- ной проволоки 148 или 184 2,0 (противо- омеднитель) 0,6(6)210Р. Р. vz.37 или Str. Р. М. 36 0,8(8)210 Нитроглицерино- вые ленточные по- роха
37-л*лг выстрел с бронебойно- трассирующим снарядом 183 2,0 (противо- омеднитель) Ngl. Str. Р. М. 36 0,8(8)210 Нитроглицерино- вый ленточный по- рох
37-лш выстрелы с бронебойно- трассирующими снарядами обр. 40 150 NgL R. Р.-ll, 5-(185.2,5/1,1) Нитроглицерино- вый трубчатый по- рох
В. Отличительные признаки и снаряжение
Наименование 1 выстрелов Снаряд Маркировка на гильзе 1 Этикеты
окраска маркировка снаряжение w на корпусе на дне
37-.ялг выстрел с осколочной гранатой Корпус не окрашен, произ- ведена осал[<а Т Тротил литой На выстрелах, до 1939 г. Нет изготовленных Данные о боевом заряде 12 3,7 cm Sprgr. Patr. 34(t) и данные о Фае- вом заряде и снаряжении
Про должение
Наименование выстрелов * Снаряд Маркировка на гильзе Этикеты
окраска маркировка снаряжение на корпусе на дне
- или Темнозеленая Защитная 14 и данный о снаряжении Тротил литой На выстрелах, г В 1039 г. и позже; 3,7 cm Pak. 37(f) 3,7 cm KwK 38(f) и данные о бое- вом заряде или 3,7 ст Рак. 34(f) 3,7 cm KwK 34(f) 3,7 ст Рак. 37(f) 3,7 cm KwK 38(f) и данные о боевом заряде 1зготовленных Sprgr.
37-мм выстре- лы с бронебой- ными снарядами Г Бронебойный наконечник — красный и на ци- линдрической ча- сти корпуса крас- ная кольцевая полоса. Бронебойный наконечник — красный или черный. Бронебойный наконечник — черный, вершина головки — крас- ная 42 и данные о снаряжении Тротил прес- сованный в кар- тонном футляре То же На выстрелах, i до 1939 г. Нет На выстрелах, г в 1939 г. и позже: 3,7 cm Рак. М 37(f) и данные о боевом заряде или 3,7 cm KwK 38(f) 3,7 ст Рак 37(f) и данные о боевом заряде уготовленных Данные о боевом заряде изготовленных Нет 12 3,7 cm Pzgr. Patr. 34(f) и данные о бое- вом заряде и сна- ряжении
Продолжение
Наименование выстрелов Снаряд Маркировка на гильзе Этикет
окраска маркировка снаряжение на корпусе на дне
37-л/л/ выстрел с бронебойно- трассирующим снарядом Головка крас- ная, tcopnyc чер- ный, над веду- щим пояском бе- лая кольцевая полоса 33 и данные о снаряжении ТЭН флегма • тизированный (без футляра) 3,7 cm Рак. 37(f) 3,7 cm KwK. 38(t) и данные о боевом заряде Pzgr и белая по- лоса по диа- метру 12 3,7 cm Pzgr. Patr. 34(t) BdZ (5103*) ftir 3,7 cm Pak. 34(f) 3,7 cm KwK 34(t) 3,7 cm Pak, 37(t) 3,7cm KwK38(t) и данные о бое- вом заряде и сна- ряжении
37-дш выстрел с бронебойно- трассирующим снарядом обр. 40 Головка чер- ная из-пластмас- сы или из бело- го металла лаки- рованная; кор- пус черный, ко- нический скат поддона покрыт красной краской Нет Подкалиберный снаряд с сердеч- ником из карбида вольфрама 3,7ст Рак. 37(f) 3,7 cm KwK. 38(t) и данные о боевом заряде Pzgr. 40 или Pzgr. 40 и красная по- лоса по диа- метру или красный кру- жок 12 3,7 cm Pzgr. Patr. 4034(f) и данные о бое- вом заряде и сна- ряжении
Г. Укупорка бысШреЛдй
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с выстрелами
Металлический косоугольный лоток на шесть выстрелов (фиг. 28) а) с осколочными гранатами б) с бронебойными снарядами в) с бронебойно-трассирующими снарядами обр. 40 о 1 N ъ 14,5 14,8 11,5 Длина 465 Ширина 55 Высота 365 Нет
Деревянный лоток на 12 выстрелов (фиг. 29) а) с осколочными гранатами б) с бронебойными снарядами в) с бронебойно-трассирующими снаря- дами г) с бронебойно-трассирующими снаря- дами обр. 40 °- 1 1 1 1 (D 23,0 23,6 23,0 16,7 Длина 335 Ширина 135 Высота 475 Patr, 3,7 cm Рак. 37(t) 3,7 cm KwK38(t)
Осколочная граната предназначается дчя стрельбы по не-
укрытым огневым точкам и скоплениям пехоты.
Бронебойные и бронебойно-трассирующие снаряды—Pzgr.
предназначаются дня стрельбы по бронированным целям на
любые дальности.
Бронебойно-трассирующий снаряд обр. 40 —Pzgr .40
предназначается для стрельбы по сильно бронированным це-
лям и только на дальности, не превышающие 300 м. При
ЭТОМ прицел устанавливается на 300 или 400 м.
Бронебойные качества снарядов следующие:
Снаряд Д->ль- Угол от
кость, м нормали
Бронебойные и бронебойно-
трассирующие снаряды—Pzgr 500—600 0°
Бронебойно-трассирующий
снаряд обр. 40—Pzgr.40 . . . 100 0°
300 (Р
Толщийа
л р обивае-
мой брони,
лои
30
ДО 75
* 50
Боеприпасы к 47-,о лротиабТайко&ой чехословацкой пушкб
4,7 cm Pak. (t)
Д. Краткая таблица комплектации выстрелов
ПТА-6
* Наименование выстрелов Вес выстрела, кг Длина выстрела, мм Снаряд Взрыватель Гильза Средство в осп ламе- . нения
1 4 47-лш выстрел с осколочной гранатой (фиг. 30, а) 2,810 572 47-.ил* осколочная граната Головной взрыватель № 16 Капсюль- ная втулка V2 33 dv или М 33 dv
2 47-льч выстрел с бронебойным снарядом (фиг. 30, (5) 3,130 510 47-jfjw бронебойный снаряд Донный взрыватель № 16 Латунная ц ельн стяну- тая
3 47-л*ас выстрел с бронебойно- трассирующим снарядом (фиг. 30, б) 3,150 495 47-,ич бронебойно- трассирующий снаряд J 4,7 cm М 35
Б, Боевой заряд
Наименование выстрелов Устройство заряда । Вес пороха и противо. омедните ля, а Марка пороха
47-л*л* выстрел с осколочной гра- натой Заряд постоянный; состоит из пучка лен- точного пороха, поме- щенного в гильзу без 259 3 (противо- омедннтелъ) 0,9(6)320 Р. Р. VI. 33 S 3/37 Нитро глицерине - вый ленточный по- рох
Продолжение
Наименование выстрелов Устройство заряда Вес пороха и противо- омеднителя, г Марка пороха
47-л«л« выстрел с бронебойным снарядом картуза, и проти- воомеднителя из свин- цово-оловянной или свинцовой ленты 441 3 (противо- омеднитель) 1(10)320 Р. Р. vz. 36S Н итро гл иц ери но- вый ленточный по- рох
47-am? выстрел с бронебойно- трассирующим снарядом 458 3 (противс- омедни тель) Str. Р. 1(10)320S Нитроглицерино- вый ленточный по- рох
В. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Маркировка на гильзе Эти кеты
окраска маркировка снаряжение на корпусе на дне
47-лм выст- рел с оболоч- ной гранатой Отсутствует Произведена осалха i Т Тротил литой (без футляра) На выстрелах, 1939 г. нет пэ го товленных до данные о бое- вом заряде. Например: 0.6(6)320 Р. P.vz. 36 S. 3/37
Наименование выстрелов Снаряд
окраска маркировка снаряжение
или Серо-дикзя или 14 и данные о снаряже- нии Тротил литой без футляра
47-мм выст- рел с броне- бойным сна- рядом Бронебойный наконечник чер- ный. Цилиндри- ческая часть оса- л епа ТТ или U и данные о снаряже- нии Тротил прес- сованный в кар- тонном футляре Тротил литой (без футляра)
47-лш выст- рел с броне- бойно-трасси- рующим сна- рядом Вершина го- ловки черная* Цилиндрическая часть осалена 14 и данные о снаряже- нии Тротил литой (без футляра)
Продо лж ение
Маркировка нй гильзе Этикеты
на корпусе на дне
На выстрелах/ изгс 1939 г. и позже 4,7 cm Рак. (t) 4,7ст Рак. К. 36(t> и данные о боевом заряде позленных в Sprgr. 6 4,7 cm Sprgr. Patr. M. 36(t) или 6 Stiick 4,7 cm Sprenggranat- Patronen 36(t) и данные о боевом заряде и снаряжении
На выстрелах, изготовленных до 1939 F. 6 4,7 cm Pzgr. Patr. 36(t) и данные о боевом заряде и снаряжен ии
нет На выстрелах, нэп 1939 г. и позже: 4,7 ст Рак. (t) 4,7 cm Рак. К, Зед и данные о боевом заряде данные о бое- вом заряде, например: 1(10)320 Р. Р. vz. 36 S. 9/36 этоз ленных в Pzgr
4,7 cm Рак. (t) и данные о боевом заряде i Pzgr. umg. То же
Г. Укупоркавыстрелов
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с выстрелами
Деревянный лоток на шесть выстрелов (фиг, 31) 6Л Длина 250 Ширина 180 Высота 610 Patr. 4,7 cm Рак. (t)
а) с осколочными гранатами б) с бронебойными и бронебойно-трассирующи- 25,5 25,6
ми снарядами в—ггЛ
Осколочная граната предназначается для стрельбы по неукрытым огневым точкам, скоплениям пехоты и огневым
позициям артиллерии.
Бронебойные снаряды при дальности стрельбы в 400 л и угле Vs от нормали пробивают броню толщиной до 40 -Илл
Боеприпасы к 47-ид{ противотанковой французской пушке
4,7 cm Pak. (f)
А. Краткая таблица комплектации выстрела
ПТА-7
• Наименование выстрела Вес выстрела, кг Длина выстрела, мм Снаряд Взрыватель Гильза Средство воспламене- ния _
1 47-лш выстрел с бронебой- ным снарядом {фиг. 32) 3,500 556 47-лглг бронебойный снаряд с привинтпым ба листи чески и нако- нечником Нет Цельнотя- нутая латун- ная Ударная трубка
/ Б, мряд
Наименование выстрела Устройство заряда Вес пороха и пр от ив оо мед ни* теля в а Марка пороха
47-л<л* выстрел с бронебойным сна- рядом Заряд постоянный; состоит из ленточного пороха в пуч- ках и россыпью. Имеется п роти в оо медли- тель в виде свинцово-оло- вянной пластинки в красной ткани 570 2 (противоомедни- тель) BG4 —01,5 Пироксилино- вый ленточный порох 1
В. Отличительные признаки и снаряжение
Наименование выстрела —*ь Снаряд Маркировка на гильзе Этике гы
окраска маркировка снаряжение на корпусе на дне
47-jw.m выстрел с бро- небойным снарядом Отсутствует Нет 1 г Сплошной снаряд с привинтным бали- стическим нако- нечником ) Нет Данные о бое- вом заряде и сборке выстрела, например! BG4—Dl,5 6—35 SL AMS-35 24-11-39 Нет
Укупорка ettifiiptia
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с выстрелами
Металлический лоток на четыре выстрела; бали- стические наконечники находятся в железном футля- ре под дверной в крышке лотка (фиг. 33) 7,7 21,7 Длина 346 Ширина 90 Высота 590 Нет
Выстрелы хранятся в укупорке без балистических нако-
иечников, которые помещаются 0 футляре в крышке лотка
й перед стрельбой навертываются на снаряд
При стрельбе с дальности в 400 м и угле 0* от нормали
снаряд пробивает броню толщиной до 40
Боеприпасы к 50-м противотанковой пушке обр. 38 ПТАи8
Рак. 38
А. Краткая, таблица комплектации выстрелов
Наименование выстрелов Вес выстрела, кг Длина выстрела, мм Снаряд Взрыватель Гильза Средство воспламе- нения
1 Sprgr. Patr. 38 50-мл< выстрел с оско- лочной гранатой обр. 38 (фиг. 34, а) 3,230 606 5 cm Sprgr. 38 50-лм осколочная граната обр. 38 AZ 39 или AZ 39 или 3,7 cm Kpf. Z. Zerl. Pv. 6360— цель- нотянутая латунная или 6360 St—цель- нотянутая стальная лату- нированная Капсюль- ная втулка С/12 п. А. или С/12 п.A. St.
2 Pzgr. Patr. выстрел с броне- бойно-трассирующим сна- рядом (фиг. 34, б) 4,050 551 5 cm Pzgr. 50-jw.m бронебойно- трассирующий снаряд с приварной головкой Bd.Z5103*
Продолжение
Наименование выстрелов Вес выстрела, кг Длина выстрела, мм ! П~ ,1 _ ,, Снаряд Взрыватель Гильза Средство воспламе- нения
3 Pzgr. Patr. 39 50’Лш выстрел с броне- бойно-трассирующим Сна- рядом обр. 39 (фиг. 34, в) 4,И6 656 5 cm Pzgr. 39 50-ли1 бронебойно- трассирующий снаряд обр. 39 с приварной головкой и бронебой- ным наконечником Bd. Z 5103*
4 Pzgr. Patr. 40 50-лш выстрел с броне- бойно-трассирующим сна- рядом обр, 40 (фиг. 34, г) 2,700—2,940 497 5 cm Pzgr. 40 50-.ИМ бронебойно- трассирующий снаряд обр. 40 Нет
Б. Боевой заряд
Наименование выстрелов Устройство заряда Вес пороха и пламегаси- теля, г 11 ? — 1 11 Марка пороха
Sprgr. Patr. 38 Заряд постоянный; 30 Nz. Man. N. Р."(1,5.1,5) Пироксилиновый по-
50-лся выстрел с осколочной гра- натой обр. 38 состоит из пластинча- того пороха, воспламе- нителя# пороховой труб- ки, центрующей за- ряд, и пламегасителя из сульфата калия * Все элементы заряда поме- щаются в картузах 236 5 (пламегаси- тель) Ou. Bl. Р.-АО-(4.4.0,6) (основной заряд) Digl.Kr.P‘10,5- -(345.14/12) (центральная трубка) ристый порох1 Нитрогуанидиновый пластинчатый порох Ди гликолевый труб- чатый порох с Кресто- образной перемычкой в канале
П р о д о лжей и е
Наименование выстрелов Устройство заряда Вес пороха и пламегаси- теля, г Марка пороха
Pzgr, Patr. 50--чл< выстрел с бронебойно-трас- сирующим снарядом Заряд постоянный; состоит из трубчатого пороха, помещенного в гильзу без картуза, и воспламенителя в кар- тузе из искусственного шелка и нитроткани 10 Nz. Man. N. ,5) Пироксилиновый по- ристый порохх
Pzgr. Patr. 39 50-лси выстрел с бронебойно- трассирующим снарядом обр. 39 900 Digl. R.P.-0.5 (310.3/1) Дигликолевый труб- чатый порох
Pzgr. Patr. 40 50-.ил* выстрел с бронебойно-трас- сирующим снарядом обр. 40 Заряд постоянны!'; состоит из трубчатого или ленточного пороха, помещенного в гильзу без картуза, и воспла- менителя в картузе из искусственного шел- ка и нитрОткани 10 689 или 898 Nz. Man. N. P.-(1,5.1,5) Digl. R. P.-8,2- • 2.2/0.85 ) Пироксилиновый по- ристый порох1 Дигликолевый труб- чатый порох
Digl. Str. P.-G2- (310.7.0,7) Дигликолевый лен- точный порох
1 Порох марки Nz. Man. N. Р. (1,5.1,5) применяется в качестве воспламенителя.
В. Отличительные признаки и снаряжение
Наименование , выстрелов Снаряд Маркировка на гильзе Этикета
окраска маркировка снаряжение на корпусе на дне
SO-л/л выстрел с осколочной гранатой обр. 38 Темно зеле- ная защитная 16 и данные о ' снаряжении Тротил прессо- ванный в бумажном футляре ТЭН флегматизи- рованный (детонатор). Красный фосфор (дымовая ташка) - Рак. 38 и данные о боевом заряде Sprgr. < ’’ 1 4 Sprgr. Patr. der Рак. 38 и данные о боевом заряде и снаря- жении
П р о д о л же к и е*
Наименование выстрелов , , . Снаряд Маркировка’на гильзе Этик ет*ы
^краска маркировка снаряжение на корпусе на дне
50-лл< выстрел с бро- небойно-трассирующим снарядом Черная 33 и данные о снаряжении ТЭН флегматизи- рованный без фут- ляра То же Pzgr. 4 Pzgr. Patr. der Pak. 38 и данные о боевом заряде и снаря- жении
50-лл< выстрел с бро- не^ойн о -трассирующим снарядом обр. 39 Черная То же То же То же Pzgr. 4 Pzgr. Patr. der' Pak. 38 и данные о боевом заряде и снаря- жении
50-лш выстрел с бро- небойно-трассирующим Снарядом обр. 40 Черная Нет Подкалиберный снаряд с сердечни- ком из карбида воль- фрама То же Pzgr. 40 4 5 cm Pzgr. Patr. 40 Pak. и данные о боевом заряде, и снаря- жении
Г. Укупорка выстрелов
" " 7 —— "" Наименование укупорки Вес , кг Размеры Маркировка
порожней с выстрелами на укупорке
Металлический лоток на четыре выстрела (фиг. 38): а) с осколочными гранатами обр, 38 б) С бронебойно-трассирующими снарядами в) с бронебойно-трассирующими снарядами обр. 40 5,5 ? ? ? ОО 1 Длина 185 Ширина 185 Высота 625 Patr. Рак. 38
; Осколочная граната предназначается для'стрельбы по не-
укрйтым огневым точкам, скоплениям пехс^ы и огневым
позициям артиллерии.
Бронебойно-трассирующие снаряды —г Pzgr. предназнача-
ются для стрельбы по бронированным целям на любые даль-
ности,
Бронебойно-трассирующий снаряд обр, 40—Pzgr. 40 пред-
назначается для стрельбы по сильно бронированным целям
на дальности только до 550 м.
При стрельбе на дальность до 400 лг установка прицела
300 м, а на дистанцию 490—550 м установка прицела 400 л<.
Бронебойные качества снарядов следующие:
Снаряд Даль- ность м ?гол от нормали Толщина пробиваемой брони ЛГЯ
Бронебойпо-трассирую-
щие снаряды — Pzgr. . * 400 0° 40 ,
Брон ебойно - трассир у ю-
щий снаряд — Pzgr. 40 . . 250 20 до 85
400 0° » 75
500 35° » 55
ПТА-9
Боеприпасы к 50-мм противотанковой пушке с длинным стволом
5 ст Рай. К. и. Т. (1g. L)
А. Краткая таблица комплектации выстрелу
Наименование выстрелов Вес выстрела, кг Долина выстрела, мм Снаряд Взрыватель s Г и льза Средство воспламе- н ения
1 г Sprgr. Patr. 38 d. 5 cm Рак. К и- Т. (lg. L) 50-лш выстрел с оско- лочной гранатой обр. 38 (фиг. 35, а) 3,230 606 । 5 cm Gr, 38 50- мм осколочная граната обр. 38 AZ 39 или AZ 39 Zn ЗДст Kpf. Z. Zeil. Pv. 6360— цель- Е^отянутая ла- тунная или 6360 St—цель- нотянутая, стальная, ла- тунированная Электро- зап альная втулка С/22 или С/22 St
2 Pzgr. Patr. d. 5 cm Рак. К. u. Т. (lg. L) 50-лгл выстрел с броне- бойно-трассирующим сна- рядом (фиг, 35, б) 4,050 551 5 cm Pzgr. 5О-;ЧЛ< бронебойно- трассирующий снаряд с приварцой головкой Bd, Z. 5103*
Продолжение
*г Наименование выстрелов । Вес выстрела, кг Длина Выстрела, jWAf Снаряд Взрыватель Гильза Средство воспламе- нения
3 Pzgr. Patr. 39 d. 5 cm Рак. К. u. Т. (Ig. L) 50-,«ьи выстрел с броне- бойно-трассирующим сна- рядом обр* 39 (фиг. 35, tf) 4,116 555 5 cm Pzgr. 39 50-.мл< бронебойно- трассирующий снаряд обр. 39 с приварной головкой и бронебой- ным наконечником Bd. Z. 5103* *
4 Pzgr, Patr. 40 d, 5 cm Рак. К. u. T. (Ig. L.) 50-лш выстрел с броне- бойно-трассирующим сна- рядом обр. 40 (фиг. 35, а) 2,700 2,940 497 5 cm Pzgr. 40 50-.«,и бронебойно- трассирующий снаряд обр. 40 Нет
Б. Боевой заряд
Наименование выстрелов Устройство заряда Вес пороха и пламегаси- теля, г Марка пороха
Sprgr. Patr. 38 d. 5cm Рак. К. u. T,(lg. L.) 50-л<.ч выстрел с осколочной гранатой обр, 38 Заряд постоянный; состоит из пластинча- того пороха, воспла- менителя, пороховой трубки, центрующей заряд, и пламегасите- ля из сульфата калия. Все элементы заряда помещаются в картузах 30 236 : 5 (пламегаси- | тель) Nz. Man. N. Р, (1,5.1,5) Gu. В!. Р.-АО-(4.4Д6) (основной заряд) Digl. Кг. Р.-ЮД (345. 14/12) (центральная Трубка) Пироксилиновый по- ристый порох1 Ни тро гуанидиновый пластинчатый порох Дигликолевый труб- чатый порох с кресто- образной перемычкой в канале
Наименование выстрелов Устройство заряда Вес пороха и пламегаси- теля, г Марка пороха
Pzgr. Patr. d.5cm Рак, К. u. T. (1g- L.) выстрел с бронебойно- трассирующим снарядом Заряд постоянный; состоит из трубчатого пороха, помещенного в гильзу без картуза, и воспламенителя в кар- тузе из искусственного шелка и нитроткани 1Q Nz. Man. N. Р.(1,5.1,5) Пироксилиновый по- ристый порох1
Pzgr. Patr. 39 cl. 5 cm Pak. К u. T.( 1g. L.) 50-жж выстрел с бронебойно- трассирующим снарядом обр, 39 900 Digl. R. P..Q 0,5- (310.3/1) Дигликодовый труб- чатый порох
Pzgr. Patr. 40 d. 5 cm Pak, K- u. T. (1g. L.) 50-жж выстрел с бронебойно- трассирующим снарядом обр, 40 Заряд постоянный; состоит из трубчатого или ленточного пороха, помещенного в гильзу без картуза, и воспла- менителя в картузе из искусственного шелка н нитроткани. 1 10 689 Nz, Man. N.P,-(1,5.1,5) Digl. R. P.-8,2- 2,2/0,85) Пироксилиновый по- ристый порох 1 Дигликолевый труб- чатый порох
или 898 Digl. Str. P.-G2- (310.7.0,7) Д«гликолевый лен- точный порох
1 Порох марки Nz. Man. N. Р. (1,5,1,5) применяется в качестве воспламенителя.
В. Отличительные признаки и снаряэмхнце ' ____________________'
Наименование выстрелов Снаряд Маркировка на гильзе Этикеты
окраска " маркировка снаряжение на корпусе на дне
50-лш выстрел с оско- лочной гранатой обр, 38 Тем ноз е ле- вая защитная 16 и данные о снаряжении * . Тротил прес- сованный в бу- мажном футляре Т9Н фдегмати- зированный (де- то натор). Красный фос- фор (дымовая шитика) 5 ст Рак, К. u. Т. и данные о боевом заряде Spr 4 Sprgr. Patr. 38 der 5 cm Рак. К- и. Т. и ^данные о боевом заряде и снаряжении ц.
бО-лш выстрел с бро- небойно-трассирующим снарядом Черная 33 и данные о снаряжении ТЭИ флегма- тизиро ванный без футляра То же Pzgr. 4 Pzgr. Patr., der 5 cm Рак. К u. Т. и данные о боевом заряде и снаряжении
бО-.мх выстрел с бро- н ебойно-тр ассиру ющим снарядом обр. 39 Черная То же То же То же То же То же
50-.ил выстрел с бро- небойно-трассирующим снарядом обр, 40 Черная Нет Подкалиберный снаряд с сердеч- ником из карби- да вольфрама То же Pzgr. 40 4 Pzgr, Patr. 40 der 5 cm Рак. К. u. Т. и данные о боевом заряде и снаряжении
» Г. Укупорка выстрелов
— Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с выстрелами
Деревянный лоток на четыре выстрела (фигк 39) а) с осколочными гранатами б) с бронебойно-трассирующими снарядами в) с бронебойно-трассирующими снарядами обр. 40 10,2 23,5 26,б 20,8—21,7 Длина 200 Ширина 200 Высота 650 Patr. 5 cm Рак. К. u.T. (Ig. L.)
Указания о применении снарядов смотреть в предыдущей таблице.
Боеприпасы к 50-лм< противотанковой пушке с коротким стволом
5 cm Рак. К- u. Т. (kz. L)
ПТА-10
А. Краткая таблица'комплектации выстрелов
Наименование выстрелов Вес выстрела, кг Длина выстрела, мм Снаряд Взрыватель Гильза Средство воспламе- нения
1 Ki- 5 cm Sprgr. Patr. 38 50-лг.и выстрел с осколочной гранатой обр. 38 (фиг. 36, о) 571 5'cm Gr. 38 ЭО-лтл осколочная граната обр. 38 AZ 39; или AZ 39 Zn или 3,7 cm Kpf-Z. Zerl. Pv. 6358—цель- нотянутая ла- тунная или 6358 St цель- нотянутая стальная, ла- тунированная Электро- запальная втулка С/22 пли С/22 St
,2 5- Кг. 5 cm Pzgr. Patr. 51>лы/ выстрел с броней о й- но трассирующим снарядом (фиг. 36, 0) 516 5 cm Pzgr. 5iX'HT< бронебойно- трассирующий снаряд с приварной головкой Bd, Z 5103* ¥
Наименование выстрелов Вес выстрела, яг Длина выстрела, мм Z Снаряд Взрыватель Гильза Средство воспламе- н ения
3 Kz. 5 cm. Pzgr. Patr, 39 50-лм выстрел с бронебойно- трассирующим снарядом обр. 39 (фиг. 361 в) 525 5 cm Pzgr,.39 50-л<л бронебойно- трассирующий снаряд обр. 39 с приварной головкой и бронебой- ным наконечником Bd. Z 5103* -
4 J Kz. 5 cm Pzgr. Patr. 49 БСкилг выстрел с бронебойно- трассирующим снарядом обр. 40 (фиг. 36, г) 470 5 cm Pzgr. 40 50-ми бронебойно- трассирующий снаряд обр. 40 Нет
Б. Боевой заряд
Наименование выстрелов Устройство заряда Вес пороха и пламега- сителя, г Марка пороха
Kz- 5 cm Sprgr. Patr. 38 Заряд постоянный; 30 Nz. Мап. N. Р. (1,5.1,5) Пироксилиновый
50-мм выстрел с натой обр- 38 осколочной гра- состоит из пластинча- того пороха, воспла- менителя, пороховой трубки, центрующей - заряд, и пламегасите- ля из сульфата калия. Все элементы заряда помещаются в кар- тузах 216 5 (пламега- ситель) Digl. BL Р-10,5-(3.3.0,8) (основной заряд) DigL P.R.-10r5-(265.7/5) (центральная трубка) пористый порох1 Дигликолевый пластинчатый порох Дигликолевый трубчатый порох с крестообразной пе- ремычкой в Канале
Продо лж ён ие
Наименование выстрелов Устройство заряда Вес пороха и пламега- сителя, г Марка поре >ха
Kz.5 cm Pzgr. Patr. 50-лш выстрел с бронебойно-трас- сирующим снарядом ‘ Kz. 5 cm Pzgr. Path 39 50-мм выстрел с бронебойно-трас- сирующим снарядом обр. 39 Заряд постоянный; состоит из трубчатого пороха, помещенного в гильзе без картуза, и воспламенителя в картузе из искусствен- ного шелка и нитро- ткани 10 770 Nz. Man. N, Р, (1,5.1,5) Digl. R, Р,-8.2 (310.4,4.2) Пироксилиновый пористый порох1 Дигликолевый трубчатый порох
Kz, 5 cm Pzgr. Patr. 40 50-ш< выстрел с бронебойно-трас- сирующим снарядом обр. 40 1 Заряд постоянный; состоит из трубчатого пли ленточного пороха, помещенного в гильзе без картуза, и воспла- менителя в картузе из искусственного шелка и нитроткани 10 Nz. Man. N. Р. (1,5.1,5) Digl. R. Р.-8.2- .2,2/0,85') П ироксил иновый. пористый порох1 ; Дигликолевый трубчатый порох
Digl. Str. P.-G2-(310.7.0,7) Дигликолевый ленточный порох
1 Порох марки Nz. Man. N. Р. (1,5, 1,5) применяется в качестве воспламенителя,
В, Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Маркировка на гильзе Эти кеты
окраска маркировка снаряжение на корпусе на дне
50->ад выстрел с ос- колочной гранатой обр. 38 Темнозеле- ная защитная W и данные ,о снаряжении Тротил прессо- ванный в бумажном футляре ТЭ Н|флегматизир0- ванный (детонатор) Красный фосфор (дымовая шашка) 5 ст Рак, К, u. Т. (kz. L.) и данные о боевом заряде Sprgr. 4 Kz. 5 cm Sprgr. Patr. 38 и данные о боевом заряде и снаряже- нии
П р^оД'О л ж ей и й
Наименование f выстрелов ... Снаряд Маркировка на гильзе Этикеты
окраска маркировка снаряжение на корпусе на дне
5(кил< выстрел с бро- небойно-трассирующим снарядом Черная f л' 33 и данные о снаряжении Ьг _ L i ТЭИ флагматизи- рованный без фут- ляра То же P2gr. 4 Kz. 5 cm Pzgr, Patr. и данные о боевом заряде и снаряже- нии
50-лш выстрел с бро- небой но-тра сс иру ющим. снарядом обр, 39 Черная То же То же То же Pzgr, То же
50-лмг выстрел с бро- небойно-трассирующим снарядом обр, 40 4* Ч ерная ff'' Нет Подкалиберный снаряд с сердечни- ком из карбида вольфрама То же Pzgr. 40 4 Kz. 5 cm Pzgr. Patr. 40 и данные о боевом заряде и снаряже- нии
Г. Укупорка выстрелов
11 1 - —। Наименование укупорки . Вес, ка Размеры, мм Маркировка на
порожней с выстрелами укупорке
Деревянный лоток на четыре выстрела (см. 10,2 г —1- Длина 200 Patr.
.фиг. 39) Ширина 200 5 cm Рак. К. Т,
23,2 Высота 560 (kz. L.)
а) с осколочными гранатами — &
б) с бронебойно-трассирующими снарядами s) с бронебойно - трассирующими снарядами >ТН— 26,0
обр. 40 _ — —
Боеприпасы к 50-.м>« Тайковой пушке
5 cm KwK*
ПТА-1
А. Краткая таблица комплектации выстрелов
Наименование выстрелов Вес выстрела кг Длина выстрела, в мм 1. Снаряд Взрыватель Гильза Средство воспламенения
I 5 cm Sprgr. Patr. 38 KwK 50-ллм выстрел с осколоч- ной граЕ!атой обр, 38 (фиг. 37, а) 2,942 475 5 cm Gr. 38 51Кии осколочная граната обр. 38 AZ 39 или AZ 39 Zn или 3,7 cm Kpf. Z. Zerl. Pv, 6317—цель- нотянутая, латунная или 6317 St— цель- нотянутая, стальная ла- тунированная Электроза- пальная втул- ка С/22 или С/22 St
2 5 cm Pzgr. Patr. KwK. 50-л/.и выстрел с бронебой- но-трассирующим снарядом (фиг. 37, б) 3,560 420 5 cm Pzgr. 50-.и.ч бронебойно- трассирующий снаряд с приварной головкой Bd. Z 5103*
| 3 5 cm Pzgr. Patr. 39 KwK 5(Кклг выстрел с бронебой- но-трассирующим снарядом обр. 39 (фиг. 37, в) 3,481 425 5 cm Pzgr. 39 51Ки.ч бронебойно- трассирующий снаряд обр. 39 с приварной головкой и бронебой- ным наконечником Bd. Z>5103*
4 5 cm Pzgr. Patr. 40 KwK 50-лглг выстрел,с бронебой- но-трассирующим снарядом обр. 40 (фиг. 37, г) 2,311 365 f 5 cm Pzgr. 40 50-.чя бронебойно- трассирующий снаряд обр. 40 H e? -
Ё. Боевой з&ряд
Наименование выстрелов ft _ Устройство заря ла Вес пороха и пламегаси- теля, г Марка пороха
5 cm Sprgr. Patr, 38 KwK 50-лъя выстрел с осколочной гранатой обр. 38 Заряд постоянный, состоит из пластинча- того пороха, воспла- менителя, пороховой, центрующей заряд, трубки и пламегасителя из сульфата калия- Все элементы заряда поме- щаются в картузах 30 160 5 (пламегаси- тель) Nz, Man. N. Р.(1,5.1,5) Gu. BL Р,-АО-(4.4.0,6) (Основной заряд) : Digl. Кг. Р.-10,5-(200-14/12) (центральная трубка) Пироксилиновый пористый порох 1 Нитрогуанидино- вый пластинчатый порох Дигликолевый трубчатый порох с крестообразной пе- ремычкой в канале । । , .
5 cm Pzgr. Patr KwK Заряд постоянный; 10 Nz. Man. N. Р.(1,5.1,5) Пироксилиновый
50-льи выстрел с бронебойно- состоит из трубчатого пористый порок 1
трассирующим снарядом пороха, помещенного в гильзе без картуза, 520 Digl. R. P.-G 0,5 (200.2/1) Дигликолевый
и воспламенителя в кар- тузе из искусственного трубчатый порох
5 cm Pzgr. Patr, 39 KwK 50-ль« выстрел с бронебойно- трассирующим снарядом обр. 39 шелка и нитроткани 10 Nz. Man. N. Р.-(1,5,1,5) Digl. R. P.-G 0,5-(200.2/1) Пироксилиновый пористый порох 1
505 Дигликолевый трубчатый порох
5 cm Pzgr. Patr. 40 KwK 10 Nz. Man. N- Р.(1,5.1,5) Пироксилиновый
50-лш выстрел с бронебойно- пористый порох 1
трассирующим снарядом обр. 40 520 DigL R. P.-8,2-(188-2,2/0,85) Дигликолевый
трубчатый порох
1 Порох марки Nz* Mah. N. Р.(1Д 1,5) применяется в качестве воспламенителя*
В. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Маркировка на гильзе Этикеты
окраска маркировка снаряжение на корпусе на дне
5£X«3f выстрел с оско- лочной гранатой-обр. 38 Темнозеле- ная защитная 16 и данные о снаряжении Тротил прессо- ванный в бумаж- ном футляре ТЭН флегмати- зированный (де- тонатор) Красный' фос- фор (дымовая шашка) 5 cm KwK и данные о боевом заряде Sprgr. 6 Sprgr. Patr. der 5 cm KwK и данные о боевом за- ряде и снаряжении
5(ко выстрел с бро- небойно-трассирующим снарядом Черная * 33 и данные о7 снаряжении ТЭН флегмати- зированный без футляра То же Pzgr. 6 Pzgr. Patr, der. 5 cm KwK и данные о боевом за- ряде и снаряжении
50-jf4f выстрел с бро небойн снгр ассирующим снарядом обр. 39 _i Черная То же То же То же Pzgr. То же
выстрел с бро- яебойно-тр ассиру ющим снарядом обр. 40 Черная Нет Подкалиберный снаряд с сердеч- ником из карби- да вольфрама То же r Pzgr. 40 i 6 5 cm Pzgr. Patr. » 40 KwK и данные о боевом заряде и снаряжении
Г, Укупорка выстрелов
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с выстрелами
Деревянный лоток на шесть выстрелов (фиг. 40) » ~9,0 Длина 285 Ширина 205 Высота 525 Patr. 5 cm KwK
а) с осколочными гранатами — 25,0
б) с бронебойно-трассирующими снарядами — — 28,6
в) с бронебойно - трассирующими снарядами обр. 40 -22,5
Осколочная граната предназначается для стрельбы по
неукрытым огневым точкам, скоплениям пехоты и огневым
позициям артиллерии.
Бронебойно-трассирующие снаряды — Pzgr предназнача-
ются для стрельбы по бронированным целям на любые даль-
ности.
Бронебойно-трассирующий снаряд обр. 40—Pzgr 40 пред-
назначается для стрельбы по сильно бронированным целям
на дальности только до 550 м, При стрельбе на дальность
до 400 лг устанавливается прицел 300 лц а на дальности от
400 до 550 м устанавливайся прицел 400 4.
Бронебойные качества сна рядов следующие:
Снаряд Даль- ность м Угол от норма ли Толщина пробива емй| брони мл!
Бропебойно- трассирую-
щие снаряды—Pzgr * х. . . 400 0° 40
Бронсбойно-трассирую-
щи и снаряд обр. 40 —
Pzgr. 40 .. 50 30° до 85
200 0° » 75
200 30° » 50
550 . о° » 40
Боеприпасы к 75-яЖ противотанковой пушке обр; 40
7,5 ст Рак, 40
А. Краткая таблица комплектации выстрелов
Наименование выстрелов Вес выстрела, кг Длина выстрела, мм 1 Снаряд Взрыватель Гильза i Средство воспламе- нения
1 7,5 cm Gr. Patr. Рак. 75-лм выстрел q осколочно- фугасной гранатой обр. 34 (фиг. 41, л) 9,230 949 7,5 cm Gr. 34. 75-яя осколочно-фу- гасная граната обр. 34 । KI. AZ 23 6340 St. ста льна я цель- нотянутая ла- тунированная Капсюль- ная втулка С/12 п. А. или C/12n,A.St.
2 7,5 cm Gr. Patr. 38 Рак. 7&мм выстрел со снаря- дом кумулятивного действия обр. 38 7,850 7,5 cm Gr. 38 Hl/B 75-ял снаряд куму- лятивного действия обр. 38 AZ 38
3 7,5 cm Pzgr. Patr. Рак. 75-ля выстрел с бронебой- но-трассирующим снарядом обр. 39 (фиг. 41, б) 12,290 918 7,5 cm Pzgr. 39 75-мм бронебойно- трассирующий снаряд обр. 39 Bd. Z.5103* г
4 7,5 cm Pzgr. Patr. 40 Рак. 75-ял выстрел С бронебой- но-трассирующим снарядом обр. 40 8,900 7,5 cm Pzgr. 40 75-ля бронебойно-трас- сирующий снаряд обр. 40 Нет
S. Воной заряд
Наименование выстрелов Устройство зарядов Вее пороха ,и пламегаси- теля, г Марка пороха
7,5 chi Gr, Patr. Рак. 75-лш выстрел с оско- лочно-фугасной гранатой обр. 34 Заряд постоянный; состоит из пластинчатого пороха, воспламенителя, пороховой трубки, центрующей заряда и пламегасителя из сульфата калия. Все элементы заряДД помещаются в карТузе из искусственного шелка 'ж. 41 Nz. Мап. N. Р. (1,5.1,5) Пироксилиновый пористый порох 1
715 Gu. Bl. Р.-АО-(4.4Д6) (Основной заряд) Н итро гуанидино- вый пластинчатый порох
60 Digl. Кг. R-10,5-{600.м/18) (центральная трубка) Дигликолевый трубчатый порох с крестообразной пе- | ремычкой в канале
20 (пламегаси- тель)
7,5 cm Pzgr. Patr Рак. 75-мм выстрел с броне- бойно-трассирующим сна- рядом обр, 39 Заряд постоянный; состоит из трубчатого пороха, поме- щенного в гильзе в полука р- тузе, и воспламенителя в картузе из искусственного шелка. Картуз с воспламени- телем пришит к полукар- тузу заряда. 2° Nz. Мап. N- Р. (1,5.1,5) Пироксилиновый пористый порох1
2750 Digl.R. Р.-G 1-(625.3,8/1,3) Дигликолевый трубчатый порох
1 Порох марки Мап. N, Р. (1,5.1,5) применяется в качестве воспламенителя.
В. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Маркировка на гильзе Этикеты
окраска маркировка снаряжение на корпусе на дне
75-,н.ч выстрел с осколочно-фу гас ной Гранатой обр. 34 .Теми оз ел ё- ная защитная 14 или 13 и данные о сна- ряжении. FES (обозначение же- лезного пояска) Тротил литой без футляра Аммотол 40/60 литой без футляра Красный фос- фор (дымовая шашка) 7,5 ст Рак. и данные о боевом заряде Sprgr. 7,5 cm Sprgr. Patr. 34 Pak. 40 kl. AZ 23 0,15 и данные о снаря- жении и сборке вы- стрела
75~лгл< выстрел со снарядом кумуля- тивного действия То же 91 и данные о сна- ряжении Гексоген флегма- тизм рованный в бумажном ф ут- ляре То же Gr. 38 Hl/B
75-мм выстрел с брон сбойно-трасси- рующим снарядом обр. 39 Черная 92 и данные о сна- ряжении Гексоген флег- магизированный без футляра 7,5 ст Рак. и данные о боевом заряде Pzgr.
75-.и .и выстрел с брон ебойно-трассй- рующим снарядом обр. 40 Черная нет Подкалиберный снаряд с сердеч- ником из карбида вольфрама То же Pzgr. 40 ---
Г.. У ку порка выстрелов
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожн ей с выстрелами
’ - Металлический футляр на один выстрел (фиг. 42) а) с осколочно-фугасным снарядом б) с бронебойно-трассирующим снарядом. 3,1 и 12,3 15,4 Высота 1030 Диаметр 110 ( На крышке: 7,5 ст Рак. 40 1 сбоку: 7,5 cm Sprgr. Patr. ) 34 kl. AZ,23 0,15 или 7,5 cm Pzgr. Patr.
Боеприпасы к 75-.ч.ч противотанковой пушке обр» 41
7,5 ст Рак» 41
А, Краткая таблица комплектации выстрелов
На именование "выстрелов Вес выстрела кг Длина выстрела мм Снаряд 1 । Взрыватель 1 Гильза Средство воспламенения. i 1
1 7,5cm Pzgr.Patr.41 Рак. 75-лдч выстрел с броне- бойно-трассирующим сна- рядом обр. 41 (фиг, 43а) 7,600 755 7,5 cm Pzgr. 41 75- л< м б ро к ебо й но- трассирующ.чй сна- ряд обр-41 Нет 7,5 cm Patrli. (6344) ftir Рак. 44 КР стальная цельнотянутая латунированпая Капсюльная'1 втулка С/12 п. A. St.
2 7,5 cm Sprgr. Patr. 41 Рак. 75-.и,ч выстрел с оско- лочно-трассирующей гра- натой обр. 41 (фиг. 436) 6,870 765 7,5 cm Sprgr, 41 75-мм осколочно- трассирующая гра- ната ойр. 4! AZ 5072 1
Б. Боевой заряд
Наименование выстрелов Устройство заряда Вес пороха, г Марка пороха
7,5 cm Pzgr. Patr, 41 Рак. 75-.ч.ч выстрел с бронебой- но-трассирующим снарядом обр. 41 Заряд постоянный; состоит из трубчатого пороха в по- лукартузе из искусственного шелка и воспламенителя, ко- торый закреплен па дне про- шивкой полукартуза 10,5 Nz. Man. N. Р.-(1,5.1,5) Пи ро ксил ино вый пористый порох1
2 460 Digl. R. Р-0 1,5- Дигликолевый . трубчатый порох
П родо лжей и в
Наименование выстрелов Устройство заряда Вес пороха, а Марка пороха
7,5 cm Sprgr. Patr. 41 Pale. 75-лл выстрел с осколоч- но-трассирующей гранатой обр. 41 10,0 4 Jftl. BL Р.-12,ММ-1) Н ит ро глицерине- здф лдЗДОфчатрЙ WPO*1
1630 Digl. R. P.-G 1,5-(490.2,'1,4) Дигликолевый трубчатый порох
1 Пороха марок Ngl. BL Р.-12,5-(4.4.1) u Nz. Мап. N. F\ (1,5.1,5) применяются в качес^О^^дацадгадей»
В. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Маркировка на гильзе Этикеты
окраска маркировка снаряжение на корпусе на дне
75-мм выстрел с бро- н ебо й но -г р асс иру над им дарядом обр. 41 Черная Нет Подкалиберный сна- ряд с сердечником из карбида вольфрама . 7,5 ст Рак. 41 и данные о боевом заряде Pzgr. Кр. Нет
A .
- Продолжение
Г .ль _— -•>• < - -К.." -1- « ь ..-.-Cr ., L и... , , *. □ . — — -- • • • • - — • ' • . * - . _ I
Наименование выстрелов Снаряд Маркировка на гильзе ч. Этикеты
окраска маркировка снаряжение . на |корпусе на дне
75-Л1Я выстрел с ос ко- лочно - трассирующей '< гранатой обр. 41 Темноз елей- ная защитная 91/1 и данные о снаряжении Га<соген флегмати- зированный и тротил Н-виде двух прессован- ных полузарядов в бу- мажных футлярах 7,5cmPak,41 и данные обсе- вом заряде Sprgr, 41 Нет Ч
Г. Укупорка выстрелов
г- 4 -1 _ Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с выстрелом
Металлический футляр на йДин выстрет (фиг. 44) 1,73 л —~ 9,0 Высота 825 Диаметр 125 V'Ha крышке: 7,5 ст Рак, 414 и красная полоса по диаметру для выстрела, с бронебойно-трассирующим снарядом или4 желтая—с осколочно-трассирующей гранатой Сбоку: Для выстрела с бронебойно-трассирующим снарядом , Patr. 7,5 cm Pzgr, 41 Luftdicht Для выстрела с осколочно - трассирующей гранатой Pair. 7,5 cm Sprgr. 41/AZ 5072 Luftdicht
Боеприпасы к 75-лж танковой пушке и ?5-мм штурмовому орудию
7,5 cm KwK и Stu. G. 7,5 ст. К
J
А. Краткая таблица комплектации выстрелов
ПТА-12
Наименование Выстрелов + Вес выстрела, кг Длина выстрела, мм Снаряд Взрыватель Гильза Средство воспламе- нения -
1 7,5 cm Gr. Patr. KwK 75-3f3< выстрел с осколочно- фугасной гранатой обр. 34 (фиг. 45, а) f 7,100 7,5 cm Gr. 34 75-л<м осколочно-фу- гасная граната обр. 34 ’•'К!. AZ 23 6354—цель- нотянутая ла- тунная или 6354 St — Электро- запал ъная втулка С/22 или С/22 St
2 7,5 cm Gr. Patr. 38 KwK 15-MM выстрел co снарядом кумулятивного действия обр.38 (фиг. 45, б) 5,900 471 7,5 cm Gr. 38 75-Л1Л4 снаряд куму- лятивного действия обр. 38 Л/38 цельнотяну- тая, стальная, латунирован- ная >
3 7,5 cm Pzgr. Patr. KwK 75-л<л< выстрел с бронебой- но-трассирующим снарядом (фиг. 45, е) 8,150 532 К- Gr. rof. Pz. 75-лси бронебойно- трассирующий снаряд Bd.Z.f. 7,5cm Pzgr.* или Bd.Z. f. 7,5 cm Pzgr. -
4 7,5 cm Nbgr. Patr. KwK 75-ш* выстрел с дымовым снарядом (фиг. 45, г) 7,570 532 К. Gr. rot Nb. 75'MJK дымовой сна' РЯД KI. AZ23Nb. ...
JB.
Наименование выстрелов Устройство за ряда пороха, г Ма рка пороха
7»5 cm Gr. Patr. KwK /TMrJft выстрел с осколочно-фу- riffich! гранатой обр» 34 Заряд постоя нн ый; состоит из трубчатого пороха в картузе из искусственного шелка и пакета (основного за- ряда)—дискового пла- стинчатого пороха, пришитого к картузу с трубчатым порохом -40 385 Ngl. Pi. R.-12,5450.0,2) Nz. R. Р. (135.5,5/2) Нитроглицерйновйй дисковый пластинча- тый порох1 . Пироксилиновый трубчатый порох
7.5 cift Or. patr. 38 KwK 75-ittr Ййстрел co СйВрЯДрм ку- мулятивного действия обр. 38 40 NgL Р1.Р.42,5-(50.0,2) Нитроглицериновый дисковый пластинча- тый порох1
380 Nz. R. P. (135.5,5/2) Пироксилиновый трубчатый порох
7,5 cm Pzgr. Patr. KwK 75-лм< выстрел с бронебойно- трассирующим снарядом 40 Ngl. Pl. P.-12,5(50.0,2)’ Нитроглицериновый дисковый пластинча- тый порох 1
361 Nz. R. p, (135.5,5/2) Пироксилиновый трубчатый порох
7,5 cm Nbgr. Patr. KwK 75-лл выстрел с дымовым сна- рядом 40 Ngl. PL Р,-12,5-(50.0,2) Н итрогли церинов ый дисковый пластинча- тый порох1
362 Nz. R, P. (135.5,5/2) Пи роксилиновый трубчатый порох
1 ПорОх марки NgL PL P.-12,5-(50,0f2) применяется в качестве Основного заряда»
Я. Отличительны* признаки и снаряжение
Наименование выстрелов ,1 1 Г .. .Л-.!,.. ,1/ .. . . . Снаряд . jnjg, HJ , -^- ll I..J11N . Ж1ЖЧР<*вка на гильзе Эгикеты
окраска маркировка снаряжение на корпусе на ДИ*
75-лслс выстрел С осколочно-фу- гасной гранатой обр .'34 Темиозеленяя защитная 14 и данные о снаряжении или 13 и данные о снаряжении Тротил литой без футляра Аммотол 40/60 без футляра 7,5 cm KwK и данные о боевом заряде или 7,5 cm KwK Stu.O.7,5cmK. и данные о боевом заряде Sprgr. 7,5 cm. Or. Patr. 34 KwK и данные о боевом заряде и снаряжении
75-лот выстрел с<5 снарядом ку- мулятивного дей- ствия обр. ЭЙ Темнозеленая защитная 18 и данные о снаряжении или 95 и данные о снаряжении Гексоген флегма- тизироеанный и тро- тил (смесь 20 : 80) Tq же (смесь 50:50), Заряд находится в бумаж- ном футляре То же Gr. 38 7,5 cm Gr. Patr, 38 KwK и данные о боевом заряде и снаряже- нии
75-лслг выстрел С бронебойно* Трассирующим снарядом Черная, над ведущим пояском красная кольце- вая полоса 16 и данные о снаряжении Тротил прессо- ванный и ТЭН флег- матизированный (де- тонатор). Заряд на- ходится в а яюм и* ниедом футляре То же РФ- - 7,5 cm Pzgr. rot Patr. KwK и данные о боевом заряде и сна ряже* НИИ •. .ия
Продолжение
Наименование выстрела 11 " Ч —1 w Снаряд i Ма'ркировКа на гильзе """R1 ill..—। i.i -
окраска ма ркировка снаряжение на корпусе на дне Этикеты
75-льи выстрел с дымовым сна- рядом Темнозеленая защитная, над ведущим пояском красная кольце- вая полоса. Встречаются снаряды без крас- ной кольцевой полосы 2 и данные о снаряжении Nb Пикриновая кис- лота прессованная в бумажном фут- ля ре Дымообразующее вещество То же Nbgr. 7,5 cm Gr. rot Nb. Patr. KwK и данные о боевом заряде и снаряже- нии
Г. Укупорка выстрелов
Вес , кг * Маркировка на укупорке
Наименование укупорки порожней с выстрелами РаЗхМеры, мм
Металлический лоток на два выстрела (фиг. 46) а) с осколочно-фугасными гранатами обр. 34 б) со снарядами кумулятивного действия обр. 38 в) с бронебойно-трассирующими снарядами г) с дымовыми снарядами 6,2 21,2 18,8 23,3 22,2 Длина 225 Ширина ПО Высота 575 Patr. 7,5 cm KwK или Patr, 7,5 cm KwK u. Stu. G, 7,5 cm K.
Снаряд кумулятивного действия предназначается для
стрельбы по бронированным целям на любые дальности,
при необходимости может быть применен для стрельбы но
живым- целям.
Бронебойный снаряд обладает ограниченными бронебой-
ными свойствами. Так, при угле 30° от нормали не проби-
вает 45-льн броню, поэтому можег быть использован для
стрельбы по бронированным целям на небольшие дальности.
\ Боейрйпасы к 76,2-хк противотанковой пушке обр.Зв
7,62 ст Рак. 36 (R)
ПТА-13
< (переделанная русская Ф-22)
А. Краткая таблица комплектации выстрелов
Наименование выстрелов Вес выстрела кг Длина выстрела мм Снаряд Взрыватель ч / I1 г J J '»! Г ильза Средство воспламе- нения
1 Ь. _ 7,62 cm Gr, Patr. Рак. 36 76,2-лглг выстрдл с осколочно- фугасной гранатой обр. 34 (фиг. 47, а) 9,550 1005 7,62 cm Gr. 34 7$,2-мм осколочно- фугасная граната , / оор. 34 KL AZ23 6340 St— стальная, цельнотяну- тая, латуни- рованная Капсюль- ная втулка C/i2n,A.St.
2 7,62 cm Pzgr, Patr. Рак. 36 7б,2-лш выстрел с бронебой- но - трассирую щим сна рядом (фиг, 47, б) 13,050 995 7,62 em Pzgr. 76,2-мм бронебойно- трассирующий снаряд Bd Z. 5103* - /
3 7,62 cm Pzgr, Patr, 40 Рак, 3® 76,2-л<л/ выстрел с бронебойно- трассирующем снарядом обр. 40 (фиг. 47, е) 9,000 р 935 7,62 cm Pzgr. 40 76,2-шг бронебойно- трассирующий снаряд обр. 40 Нет 1
S. Баевой заряд
Наименование выстрелов Устройство заряда Вес пороха и пламегаси- ; теля, г Марка пороха
7,62 cm. Or. Patr- Рак. 36 ТО,2-мм выстрел с оско- лочно-фугасной гранатой обр, 34 Заряд постоянный; состоит из пластинчатого пороха, воспламенителя, пороховой трубки, центрующей заряд, и пламегасителя из сульфата калия Все элементы заряда поме- щаются в картузе из искус- ственного шелка. Воспламе- нитель отделен от основного заряда прошивкой 40 7 i5 60 20 (пламегаситель) Nz.Man. N.Р.(!,5.1,5) Gu. Bl. Р.-АО-(4.4.0,6) Digl.Кг, R-10.5-(600 u/ia) _ Пироксилиновый по- ристый порох1 Н итро гуанидино вый пластинчатый порох Дигликолевый труб- чатый порох с кре- стообразной перемыч- ной в канале
7,62 cm Pzgr. P4tr. Рак. 36 76,2-мм выстрел с брбне- бойно-трассиру^Щйй Сйаря* дом Заряд постоянный; состоит из трубчатого пороха, поме- щенного в гильзе в полукар- тузе, и воспламенителя, кото- рый закреплен на дне про- шивкой полукартуза из ис- кусственного шелка. 20 2600 Nz. Мап. N, Р.(1,5.1,5) Digl.R.P.-Gl-(625.3,8/1,3) Пироксилиновый по- ристый порох1 Дигликолевый труб- чатый порох
7,62 cm Pzgr. Patr, 40 Рак. 36 j 7б,2-л<м выстрел с броне- бойно-трассирующим снаря- дом обр. 40 i Заряд постоянный; состоит из трубчатого пороха, поме- щенного в гильзе в полукар- тузе, воспламенителя, кото- рый закреплен на дне про- шивкой полу картуза из ис- кусственного шелка, и пламе- гасителя в картузе из искус- ственного шелка Пламегаситель наклады- вается на боевой заряд без закрепления 20 2160 35 (пламегаситель) Nz. Man. N. P.(1,5.1,5) Gu. R. P.-A0,5-(625.5/2) Пироксилиновый по- ристый порох1 Н и тр огуа н иди н овы й трубчатый порох
1 Порох марки Nz. Мап. N. Р. (1,5.1,5) применяется в качестве воспламенителя.
В. Отличительные признаки а снаряжение
Наименование у Снаряд Маркировка на гильзе Этнкеты
выстрелов окраска маркировка снаряжение на корпусе на дне
7,62-лш выстрел с ос- колочно-фугасной гра- натой обр, 34 Темноэелеяая защит- ная, вершина головки п од взрывателем окра- шена в белый цвет 13 и данные о снаряжении Д им отел 60/40 литой без футляра 7,62 ст Рак. 36 и данные о боевом заряде Sprgr. J Нет
7,62-лтл< выстрел с бронебойн<ь трас сир ую- щим снарядом Черная; вершина го- ловки окрашена в бе- лый цвет 92 и данные о снаряжении Гексоген флегматиЗи- ррнданый без футляра 7,62 ст Рак. 36 и данные о боевом заряде Pzgr. Нет г
7,Q2-jhm выстрел с бронебойно-трассирую- щим Снарядом обр. 40 Черная; вершина головки окрашена в белый цвет Нет Подкалиберный сна- ряд с сердечником из карбида вольфрама Снаряд имеет бали- стический наконечник 7,62 ст Рак. 36 и данные о боевом заряде Pzgr. 40 Нет
Г. У к у порка выстрелов
Наименованне укупорки ____ Вес, порожней кг с выстрелом Размеры, мм Маркировка
Металлический футляр на один выстрел (фиг. 48) а) с осколочно-фугасной гранатой обр. 34 б) с бронебойно-трассирующим снарядом в) с бронебойно-трассирующим снарядом обр. 40 “•III 13,0 16,5. 12,5 Высота 1030 Диаметр ИО На крышке: 7,62 ст Рак. 36
2. БОЕПРИПАСЫ ПОЛКОВОЙ АРТИЛЛЕРИИ
Боеприпасы к 75-льи легкому пехотному орудию обр. 18
I.I.G. 18
ПА-1
г.
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
'П Наименование выстрелов Снаряд Вес снаряда, кг Длина снаряда, мм Взрыватель 'ч Гильза Средство : воспламе- нения
1 75-лш выстрел с осколочно-фугасной гранатой обр. 16 h 7,5 cm. Igr. 18 75-лш осколочно-фугас- ная граната обр. 18 (фиг. 49) 5*,440- —6,030 327 1- Igr. Z 23 п. А. или 1. Igr. Z 23 или 1. w. М. Z 23 6341 цельнотя- нутая латунная или 6341 St — цельнотянутая стальная латуни- рованная Капсюль- ная втулка С/12 п. А; или С/12 n. A. St.
2 75-лси выстрел с осколочно-фугасной гранатой обр. 18 А1 ' 7,5 cm. Igr. 18 А1 * 75-лл< осколочно-фугас- ная граната обр. 18 AI (фиг. 50) 5,450— J1 —6, 000 327 L Igr. Z 23 п. А- или I. Igr. Z 23 или 1. W. М. Z 23
3 75-лш выстрел со снарядом кумулятив- ного действия обр. 38 7,5 cm. Igr. 38 75-мм снаряд кумуля- тивного действия обр. 38 (фиг. 51) 2,972 232 AZ 38
5. Боевой заряд '
№ Устройство заряда № пакетов Вес пороха, г Марка пороха
Заряд переменный; состоит из пяти паке- тов—круглых пороховых пластинок с пер- форированной поверхностью. На каждом па- кете приклеен этикете номером. Пакеты уло- жены в порядке возрастания их номеров, которые соответствуют номерам очередных зарядов (фиг. 52). Заряд герметизируется^в гильзе картон- ной крышкой, на стык которой со стенками гильзы накладывается замазка красного цвета 1 15,5 Ngl, PL Р —12,5 (50.0,2) * Нитроглицериновый диско- вый порох в виде круглых пластинок с отверстиями
2 6,5 Ngl. Pl. Р —12,5-(73,3.0,8) То же
3 9,0 NgL PL Р “12,5-(73,5.0,8) То же
4 16,5 Ngl, PL Р —12,5-(73,5.0,8) То же
5 ! 24,0 | NgL PL Р —12,5-(73,5.0,8) ч То же
В у Отличительные признаки и снаряжение
Снаряд Боевой з^ряд
Наименование выстрела окраска маркировка снаряжение в гильзе в индивидуаль- ной укупорке
75-льи выстрел с осколочно- фугасной гранатой обр. 18 •> Темнозе- леная . за- щитная ъ Т4 или 1 (1000) R7 (или гл. R) и данные о снаряжении Тротил литой без футляра Тротил прессованный в картонном футляре Красный фосфор (дымо- вая шашка) Разновесные па- кеты №№ 1—5 Этикет на крыш- ке 1. G- 18 и данные о боевом заряде Нет
Продолжен и е
У Наименование выстрелов Снаряд * Боевой заряд
окраска маркировка снаряжение в гильзе в индивидуаль- ной укупорке
Т&мм выстрел с веко л очи о- фугасной гранатой обр. 18 А1 Темно зе- лен а я за- щитная 15 А1 R7 и данные о Снаряжении Аммонал литой без фут- ляра (тротил, аммонийная селитра и порошкообразный алюминий) Красный фосфор (дымо- вая шашка) То же Нет
75-ми выстрел со снарядом кумулятивного действия обр. 38 • ч- Тем ио зе- леная за- щитная W или 95 и данные о снаряжении Гексоген флагматианро- ванный и тротил смесь 20:80 То же—смесь 50 :50 Заряд находится в бумаж- ном футляре То же г Нет
Г. Укупорка здеменшай вызрела
Наименование укупорки В< Порожней :с, кг С элементами выстрела , Размеры, мм Маркировка иа укупорке
Плетеный лоток на три выстрела <фиг. 53) а) с осколочно-фугасными гранатами и за- рядами в гильзах б) со снарядами кумулятивного действия и зарядами в гильзах 3,75 •»г« *— *24,0 *15,0 ц Длина 390 Ширина 105 Высота 360 Маркировка имеется на ярлы- ках (бирках), привязанных к ручке лотка: 1. I. G. 18 и данные о боевом заряде и сна- ряжении
Пр одолжени е
Наименование укупорки Вес, ке „Размеры, мм Маркировка на укупорке
Порожней С элементами выстрела
в) со снарядами специального назначения и зарядами в гильзах Металлическая сборка на три заряда в гиль- зах 0,640 -24,0 2,720 Длина 330 Ширина 85 высота 85 Нет
Осколочно-фугасные гранаты обр. 18 предназначаются для
стрельбы по открытым живым целям и легким полевым укры-
тиям и сооружениям на дальности до 3500 лг. При стрельбе
необходимо учитывать вес гранаты в зависимости от металла
кортуса взрывателя. Гранаты с взрывателями I, Igr. Z. 23
или 1. Igr. Z. 23 п. А. легче снарядов с латунным взрывате-
лем 1. W. М. Z. 23 на 500—550 г.
Снаряды кумулятивного действия предназначаются для
стрельбы по танкам на дальности до 800 м и только пол-
ным боевым зарядом (пять пакетов). При необходимости этот
снаряд может быть использован для стрельбы по открытым
живым целям и легким укрытиям.
Снаряды 75-мл осколочно-фугасные обр. 18 А1 и кумуля-
тивного действия обр. 38, а также и боевые заряды могут
быть использованы для стрельбы из 15-мм легкого горно-
пехотного орудия обр. 18 (I. Geb. I. G. 18).
С 1942 года вместо плетеных лотков часто применяются
легкие неокрашенные деревянные ящики на три выстрела.
На крышке их имеется маркировка 1. I. О. 18.
ПА-2
Боеприпасы к тяжелому пехотному орудию оФр. 33
в. I. G. 33
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрела Снаряд Вес. сна- ряда, кг Длина сна- ряда, мм Взрыватель . - - — • Гильза Средство воспламенения
1 150-лм< выстрел с фугасной гранатой обр. 33 15 cm. Igr. 33 150-мл< фугасная гра- ната обр. 33 38,00 650 s. Igr. Z. 23 6303— цель- нотянутая ла- тунная или 6ЭВЗ=ВЬ-цельно- Капсюльная втулка С/12 п. А. или С/12п. A. 8t.
Продолжение
Наименование выстрелов Снаряд Вес сна- ряда,' кг Длина сна- ряда, мм Взрыватель Гильза Средство вос- пламенения
2 150-jwjw выстрел с фугасной гранатой обр. 38 15 cm Igr. 38 150-Л4М фугасная гра- ната обр. 38 (фиг. 54) 38,00 660 s. Igr. Z', 23 тянутая сталь- ная латуниро- ванная
3 150-лл выстрел с дымовым снарядом обр, 38 А 15 cm Igr. 38 Nb 150-лл< дымовой сна- ряд обр. 38 (фиг. 55) 38,46 638 s. Igr. Z. 23
Б. Бм&ой заряд
Устройство заряда № пучков Вес по- роха, г z ' ;' 1 Марка пороха ‘
Заряд переменный; состоит из шести пучков в картузах, помещенных в гиль- зе в порядке возрастания их номеров, т. е. пучок № 6 расположен наверху. Номера пучков соответствуют номерам очередных зарядов (фиг. 56) Заряд герметизируется в гильзе кар- тонной крышкой, на стык которой со стенками гильзы накладывается замазка красного цвета 1 (основной) 130 Ngl. BL Р—12,5-(40.40.0,2) ' * Нитроглицериновый пла- стинчатый порох
42 Digl. BL Р—10,5-(3.3.0,8) Дигликолевый пластинча- тый порох
2 101 Digl. Bl. Р—10,5-(3.3.0,8) То же ,
3 117 Digl. BL Р—10,5-(3.3.0,8) То же
4 103 Digl. BL Р—10,5-(3,3.0,8) То же
5 85 Digl. BL Р—10,5-(3.3.0,8) То же
6 40 | Digl. BL Р—10,5-(3.3.0,8) | То же
Примечание. На вооружении состоят также заряды, изготовленные только из нитроглицеринового пороха следующих
марок: Ngl. Bl. Р—12,5440.40.0,2) и Ngl. BL Р—12,5-(4.4,1).
В, Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Боевой 3ap5ht
окраска маркировка снаряжение в гильзе в индивидуаль- ной укупорке
150-л/выстрел с фугасной гранатой обр. 33 Темнозеленая защитная 1 и данные о снаряжении Этикет на дне корпуса: 15 cm Igr. 33 Тротил прессованный в картонном футляре Пучки № 1^6 Нет
15(}-льи выстрел с фугасной гранатой обр. 38 Темнозеленая защитная 1 и данные о снаряжении Этикет на дне корпуса: 15 cm Igr. 38 Тротил прессованный в картонном футляре То же Нет
150-лм< выстрел с дымовым снарядом обр. 38 Темнозеленая защитная 2 Nb и данные о снаряжении Этикет на дне корпуса: 15 cm Igr. 38 Nb. Пикриновая кислота прессованная в бумаж- ном футляре Дымообразующее веще- ство То же Нет £ 1
Г, Укупорка элементов выстрела
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с элементом выстрела
Плетенка на один снаряд с деревянной под- ставкой 18/19 (фиг. 57) А 3,0 г ~41,0 Высота 755 Диаметр 215 Маркировка имеется на ярлыках (бирках), привязанных к плетенке: s. I. G 33 и данные о боевом за- ряде и снаряжении
Продолжение
Наименование укупорки Вес, ке Размеры, мм Маркировка на укупорке
порожней с элементом выстрела
Деревянный лоток на две гильзы с зарядами (фиг. 58) 3,70 -9,0 Длина Ширина Высота ЗТО 195 155 Kart. s. I. G. 33
Деревянный ящик на... коробок с пламега- сителями
Коробка из оцинкованного железа на 20 шт. пламегасителей 0,5 1,5 Высота Диаметр 200 160 20. St. Kart. Vorl. d< S. L G. 33
Коробка из пластмассы на 20 шт. пламега- сителей 1,5 -2,5 Высота Диаметр 230 170 20. St. Kart. Vori. d. s. L G. 33
3. БОЕПРИПАСЫ ГОРНОЙ АРТИЛЛЕРИИ
|
Боеприпасы к 75-.ил/ легкому горно-пехотному орудию обр. 18
ГА-1
I. Geb. I. G. 18
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Снаряды Вес сна- ряда, кг Длина снаряда, х.и Взрыватель Гильза Средство воспламенения
1 75-их выстрел с осколочно-фу- гасной гранатой обр, 18 А1 7,5 cm Igr. 18 Al 75-хх осколоч- но-фугасная гра- ната обр. 18 А1 (фиг. 59) 5,450 327 1. Igr. Z.23 п. А. или Dopp. Z. S/60 Geb- 6341—цельнотя- нутая латунная илиб341 St.—цель- нотянутая сталь- ная латунирован- ная Капсюльная Втулка С/12 п. А. или С/12 n. А< St,
2 75-и.н выстрел со снарядом кумулятивного действия обр. 38 7,5 cm Igr. 38 75-ям снаряд ку- мулятивного дей- ствия обр, 38 (фиг. 60) 2,850 232 AZ 38 %
5. Боевой заряд
Устройство заряда № пакетов Вес пороха, г 1 Марка пороха
/ Заряд переменный; состоит из пяти пакетов, изго- товленных из пороховых круглых пластинок с пер- форированной поверхностью. На каждом пакете при- клеен этикет с номером Пакеты уложены в порядке возрастания их номе- ров, которые соответствуют номерам очередных за- рядов (фиг. 61) Заряд герметизируется в гильзе картонной крыш- кой, на стык которой со стенками гильзы накла- дывается замазка красного цвета 1 15,5 Ngl. PI, Р-12,5-(50.0,2) Нитроглицери- I новый дисковый порох в Виде круглых пласти- нок с отверстия- ми и с перфори- рованной поверх- ностью
2 6,5 Ngl, PL Р-12,5-(73,5.0,8)
9,0 То же
4 16,5 То же
5 1 24,0 То же
В. Отличительные признаки и снаряжение
Наименование выстрелов Спар яд Воевой заряд
окраска маркировка снаряжение в гильзе в отдельной . укупорке
75-alh выстрел с осколочно-фу- гасной гранатой обр. 18 А1 Темнозе- леная за- щитная 15 А1 R7 или mR ; и данные о сна- ряжении Аммонал (тротил ( ам- монийная селитра и порошкообразный алю- миний) Красный фосфор (ды- мовая шашка) Разновесные пакеты № 1—5 Этикет па крыш- ке LLG. 18 и данные о бое- вом заряде Нет
75-лги выстрел со снарядом куму- лятивного действия обр. 38 Темнозе- леная за- щитная 18 или 95 и данные о сна- ряжении Гексоген флегмати- зированный и тротил (смесь 20:80) То же (смесь 50:50) Заряд находится в бумажном футляре То же Нет
1\ Укупорка элементов выстрела
" 7. . . .л г.- г.... - _ Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с элементами выстрела
Металлический лоток на шесть выстрелов (фиг. 62) а) с осколочно-фугасными гранатами 6) со снарядами кумулятивного действия - 8,5 -52,0 -36,0 Длина 600 Ширина 105 Высота 430 Munition L (Jeb. I* G. 18 Этикет с данными о сн а ряжен и и
Картонный цилиндрический футляр на один выстрел (фиг. 63) * 1,3 -—' Высота 350 Диаметр 90 Munition 1. Geb. LG. 18
а) с осколочно-фугасной гранатой 6) со снарядом кумулятивного действия "—г -7,5 -4,8
Боеприпасы к 75-4Mf горному орудию обр. 36
Geb. □, 36
ГА-2
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Снаряды Вес сна- ряда, кг Длина снаряда, мм Взрыватель Гильза Средство вос- пламенения
1 75‘ММ выстрел с осколочно-фу- гасной гранатой обр. 34 AI 7,5 cm Gr. 34 Al 75'.м.и осколочно- фугасная граната обр. 34 Al (фиг. 64) 5,740 345 kl. AZ 23 6359 — цель- нотянутая ла: тунная или 6359St—цель- нотянута я стальная ла- тунированная Капсюльная втулка С/12 п.А. или С/12 П.А. St 1
2 75-лш выстрел с осколочно-фу- гасной гранатой А1 К. Gr. rot* AL 75-мм осколочно- фугасная граната (фиг. 65) 5,830 1 345 Dopp. Z, S/60s
Продля ж и л (1 е
Наименование выстрелов Снаряды Вес сна- ряда, кг Длина снаряда, мм Взрыватель Гильза 1 Средство вос- пламенения
3 75-.И.Ч выстрел с осколочно-фу- гасной гранатой Buntrauch К- Gr. rot. Bunt- ranch / 75-я.и z осколочно- фугасная граната с цветным дымом (фиг. бб) 5,830 345 Dopp, Z. S/60s 6359—цель- нотянутая ла- тунная или 6359 St—цель- нотянутая стальная ла- тунированная Капсюльная втулка С/12 п.А. или С/12 п.А.St
4 75--ИЛ1 выстрел со снарядом ку- мулятивного действия обр, 38 7,5 cm Gr. 38 75-.И.И сна ряд куму- лятивного действия обр. 38 (фиг. 67) 4,400 284 AZ38
Б. Боевой заряд
Устройство заряда № пучков и пакета Вес по- роха, г Марка пороха
Заряд переменный; состоит из четырех раз- новесных пучков № 1—4, находящихся в гильзе, и одного специального заряда—пакет Ns 5, в от- дельном картонном футляре Пучки и специальный заряд имеют картузы из искусственного шелка (фиг. 68 и 69) Для стрельбы в особых условиях в гильзу с пучками вкладывается пламегаситель * 1 ~ 125 Digl. R.P.-10,5-(2.2/l) Дигликолевый зерпеный порох с одним каналом
2 - 35 Digl. R. P.-!0,5-(2.2/l) То же
3 ~ 45 DigL R. P.-10,5-(2.2/l) То же
4 - 70 Digl. R. P.-l0,542.2/1) То же
5 (пакет) 10 -530 Nz, Man. N.P. (1,5.1,5) Digl. R. P.-9.5-(130.2,5/l) Пироксилиновый пори- стый порох4 Дигликолевый трубчатый порох
1 Порох марки Nz* Мап. N.P. (1,54-5) применяется в качестве воспламенителя.
В, Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка снаряжение в гильзе в отдельной уЕ<упорке
75-лш выстрел с осколочно-фугас- ной гранатой обр. 34 А1 \ г Темнозеленая защитная 15 А1 и данные о снаряжении Аммонал (тро- тил, аммонийная селитра и поро- шкообразный алюминий) Разновесные пучки № 1—4 Этикет па крыш- ке Geb. G. 36 и данные о бое- вом заряде Специальный заряд-пакет № 5 Sondcrkart 5 d. Gob, G. 36
75-.ич выстрел с осколочно-фугас- ной гранатой AI 1 " । Темпоэелепая защитная; над ; ведущим пояском красная кольце- 1 вая полоса 1 15 At и данные о снаряжении То же То же To же а
75-alw выстрел с осколочно-фугас- ной гранатой. Buntrancfi Темнозеленая защитная; над ведущим пояс- ком красная кольцевая полоса Buntr. и данные о снаряжении Цветной дым Разрывной заряд (?) То же To же
75-лси выстрел со снарядом куму- лятивного действия обр, 38 Темнозеленая защитная i 18 или 95 и данные о снаряжении Гексоген флег- матизированный и тротил (смесь 20: 80) То же (смесь 50 : 50) Заряд находит- ся а бумажном футляре То же To же
Г. Укупорка элементов выстрела
Наименование укупорки Вес, кг . . 1 Размеры, мм Маркировка на укупорке
порожней с выстрелами]
Деревянный лоток на шесть выстрелов (фиг. 70), в котором пометены: шесть снарядов шесть гильз с пупками №№ 1—4 „ шесть специальных зарядов—пакетов № 5 девять пламегасителей по 3 шт, в коробке (фиг. 71) ~ Ю,0] -60,0 Длина 620 Ширина 240 Высота 410 Munition d. Geb. G, 36 Этикет с данными о снаряжении
Боеприпасы к 75-лги горной пушке обр. 15
Geb. К- 15
ГА-3
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
. Наименование выстрелов Снаряды Bet сна- ряда, кг Длина снаряда, м ч Взрыватель Гильза Средство вос- пламенения
1 75-ми выстрел с горной осколочно-фугасной гра- натой обр. 15 Д1 Geb. Or. 15 Al 75-мм горная оско- лочно-фугасная грана-’ та обр. 15 А1 (фиг. 72) 5,470 ч. 327 Dopp. Z, S/60 Geb- или AZ 23 Geb. 6335 Geb. 15™ цельнотянутая латунная или 6335 Geb. 15S t — цельнотянутая стальная ла- тунированная Л Капсюльная втулка С/12п,А. или C/12n.A.St
2 75-Л4.И выстрел с горной гранатой обр. 15 Rot. Geb. Gr. 15 Rot. 75-мм горная граната обр. 15 Rot. (фиг. 73) 5,410 327 Dopp. Z. &/60 Geb.
3 75-м и выстрел со сна- рядом кумулятивного дей- ствия обр. 39 7,5 cm Gr. 39 75'ЛШ снаряд куму- лятивного действия обр. 39 (фиг. 74) 4,500 284 AZ 38
Воевой Заряд
Устройство заряда Пакеты и № пучков Вес по- роха, г —j—ин~ л, ri।, ,.iT ।rt Марка пороха I
Заряд переменный; состоит из пакета № 1 и трех разновесных пучков № 1а—3, Имеется спе- циальный заряд-пакет № 4 (фиг. 76 и 76) 1 (пакет) 60 NgL BL P-12,5-(4.4,l) Нитроглицериновый пластинчатый порох
Пакет №’1 и пучки находятся в гильзе. Специ- альный заряд хранится в картонном футляре. Пакет, пучки и специальный заряд имеют картузы из искусственного шелка 1а 87 Ngl. BLP-12,5'-(10.10.l,5) To же
2 35 Ngl. BL P-12,5-(10.10.1,5) To же
' 3 50 Ngl. BL P-12,5-(10.10.1,5) To же
Для стрельбы в особых условиях в гильзу с пуч- ками вкладывается пламегаситель 4 (специ- альный заряд) 10 Ngl. PL P-12,5-(50.0,2) Нитроглицериновый дисковый порох в виде круглых пластинок с вырезами
320 NgL R.P-9,5-(125.3/l,8) Нитроглицериновый трубчатый порох
В. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка снаряжение в гильзе в отдельной укупорке
75-лгм выстрел с горной осколочно-фугасной грана- той обр, 15 А1 Темнозе- леная за- щитна я 15 А. и данные о снаряжении Аммонал (тротил, ам- монийная селитра и порошкообразный алю- миний) Красный фосфор (ды- мовая шашка) Пакет № 1 и разно- весные пучки № 1а—3 Этикет на крышке Geb. К. 15 и данные о боевом заряде Специальный заряд—пакет Na 4 Sonderkart 4 der Geb. К- 15
fl р й дб л тип (?
Наименование выстрел он Г ш-,Тг. Снаряд —ь • - • ... — Боевой заряд
окраска маркировка снаряжение в гильзе в отдельной укупорке
75-мм выстрел с горной гранатой обр. 15 Rot Темнозеле- ная защит- ная, запояс- ковая часть и дно снаряда™ красные Rot и данные о - снаряжении Вышибной заряд; кар- тонные и металличе- ские кружки красного цвета, выбрасываемые при разрыве через дно То же То
75-мм выстрел со снаря- дом кумулятивного дей- ствия обр. 39 Темпозе- леная за- щитная 18 или 95 и данные о снаряжении Гексоген флегматизи- рованный и тротил (смесь 20:80) То же (смесь 50: 50) Заряд находится в бумажном футляре То же То же
Г. Укупорка "выстрелов
Наименование укупорки Вес порожней кг с выстрелами Размеры, мм Маркировка на укупорке
Деревянный лоток на шесть выстрелов (фиг. 77), в котором помещены: шесть снарядов; шесть специальных зарядов—пакетов № 4; шесть гильз с пакетом № 1 и пучками № 1а—3; 27 пламегасителей по Зшт. нкоробке(фиг.78) ^8,0 ^56,0 Длина 600 Ширина 300 Высота 400 Маркировка нанесена на картонные ярлыки (бирки), привязывае- мые к ручке ящика. Geb. К. 15 и данные о заряде и снаряжении
4. БОЕПРИПАСЫ ДИВИЗИОННОЙ АРТИЛЛЕРИЙ
Боеприпасы к 105-лш легкой полевой гаубице обр. 16
1. F. НЛб
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания}
ДА-1
Наименование выстрелов Снаряды х Вес снаряда, кг Длина снаряда, мм Взрыватель Гильза Средство воспламенения
1 105-лъи выстрел с ос- колочно-фугасной гра- натой ч F. Н. Gr. 105-л/л< осколочно- фугасная граната (фиг. 79) 14,810 15,600' 15,350 489 AZ 23 V (0,15) или AZ23V(0,25) Dopp, Z. S/бОз или Dopp. Z. S/60F1* 6342-цельнотяну- тая лагунная иля 6342 St-цельнотя- нутая стальная латунированная ИЛИ 6342/65— железная снарнйя Капсюльная втулка С/12 п. А. или С/12пА. St У
2 105-alm выстрел с ос- колочно-фугасной гра- натой обр. 38 стальной литой F. Н. Gr. 38 Stg 105-лш осколочно- фугасная граната обр. 38 ста л ъ лая лита я (фиг. 80) 14,810 490 To же * г"
1 Вес снаряда, кг
Наименование выстрелов Снаряды
3 105-^м< выстрел с бро- небойно-трассирующим снарядом 10 cm Pzgr. Юб-лъи бронебойно- трассирующий снаряд (фиг. 81) 14,000
4 105-мм выстрел с ды- мовым снарядом обр. 38 F. Н. Gr. 38 Nb. 105-.МЛ дымовой сна- ряд обр. 38 (фиг. 82) 14,710
5 105-^ выстрел с ды- мовым снарядом F. Н. G. Nb. 105-Л1ЛХ дымовой сна- ряд (фиг. 83) 14,000
1 Вес снаряда с латунным взрывателем Az 23 V (0,25).
а Корпус взрывателя изготовлен из пластмассы.
fi р бд о Ji ж й й и й I
Длин а снаряда, мм Взрыватель ГнЛьза Средство воспламенения]
294 Bd. Z.t 10cmPzgr. или Bd.ZT.lOcmPzgr * -
490 kl. AZ23Nb. ИЛИ kl.AZ23Nb. (Pre^stoH)1
490 To же
Б. Боевой заряд
Устройства заряда
Заряд переменный; состоит из паке-
та № 1 и четырех разновесных пучков
№ 2—5. Порох помещается в карту-
зах из искусственного щелка.
Пучки укладываются в ... гильзу
в порядке возрастания их номеров,
которые соответствуют номерам оче-
редных зарядов (фиг. 84).
Применяются заряды из нитрогли-
церинового пороха и днгдико левого
пороха марки: Digl. Bl. Р-10,5-
-(3.3.0,8)
Заряды герметизируются в гильзе
при помощи картонной крышки и гус-
той смазки красного цвета, наносимой
ио стыку. Для специальной стрель-
бы применяются пламегасители, кото-
рые перевозятся отдельно от заряда
Пакет й № пучков Вес по- роха, г Марка пороха
1 (пакет) 50 180 Ngl- BL Р-12,5-(4.4.1) Ngl. BL Р-12,5-(10.10J,5) Нитроглицериновый пластинчатый порох
2 60 NgL BL P-12,5-(10.10.1,5) To же
3 60 * Ngl. Bl. P-12,5-(10.10.1,5) To же
4 105 NgL BL P-12,5-(10,10,1,5) To же
5 160 Ngl. Bl. P-12,5-(10.10.1,5) To же
Б. Отличительные признаки и снаряжение
Снаряд Боевой заряд
Наименование выстрелов окраска марки- ровка1 снаряжение в гильзе в отдельной укупорке
105-ЛМ4 выстрел с осколоч- но-фугасной гранатой Темнозеленая защитная " 1 Тротил прессован- ный в картонном фут- ляре Пакет № 1 и разно- весные пучки № 2—5 Этикет на крышке L F. Н. 16 и данные о боевом за- ряде Нет
Наименование выстрелов Снаряд Боевой заряд
окраска марки- ровка 1 снаряжение в гильзе в отдельной ; укупорке г:
105-лгл! выстрел с осколоч- но-фугасной гранатой обр-38 стальной литой Темнозеленая защитная 14 Stg Тротил литой без фут- ляра То же Нет
105-лги выстрел с броне- бойно-трассирующим снаря- дом . Черпая 16 Третий прессованный и ТЭН флегматизнро- ванный (детонатор) - Заряд в алюминиевом футляре * То же Нет
105-лы< выстрел с дымовым снарядом обр. 38 Темнозеленая защитная 2 38 На дне снаряда 38 Nb. Пикриновая кислота прессованная в бумаж- ном футляре. Дымообразу ющее вещество То же Нет
105-^-ч выстрел с дымовым снарядом Темнозеленая защитная 2 Nb, Пикриновая кислота прессованная в бумаж* ном футляре. Дымообразующее вещество То же 1 Нет
пояска—данные по неокончательному снаряжении?, у вершины
головки—данные по оконча-
1 Маркировка у ведущего
тетьному снаряжении?.
f\ Укупорка элементное выстрёлй
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с элемен- тами вы- стрела
Лоток па один снаряд (фиг. 85) а) с осколочно-фугасной гранатой б) с осколочно-фугасной гранатой обр. 38 в) с бронебойно-трассирующим снарядом г) с дымовым 'Снарядом обр. 38 д) с дымовым снарядом 4,2 тсМ □0 СТООФФ 1 i ст оо ф оо 1 4.7777 2- Длина 160 Ширина 140 Высота 515 Нет На крышке лотка на- клеен этикет 1. F. Н. 16 с данными о снаряже- нии
Деревянный ящик на шесть полных боевых аругдов н гильзах (фиг. 86) ~7,0 ♦ —21,2 Длина 450 Ширина 160 Высота 350 6 Httlsenkart d. 1. F.H.16
Деревянный ящик для коробок с пламегаси- телями Д^ина Ширина Высота Kart. Vorl. d. 1. F. H. 16/18
Коробка из пластмассы или оцинкованного железа на 10 шт. пламегасителей .(фиг. 87) 1,9 - 2,5 Высота 85 Диаметр 115 UK St 40 Kart. Vorl. d. i. F. H. 16/18
боеприпасы к лёгкой полевой гаубице обр» 18
L F. Н.18
Да-2
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов , Снаряды Вес снаряда, кг Длина снаряда, лш Взрыватель Гильза Средство воспламенена?
1 105м<л< выстрел с ос- колочно-фугасной ГрЭ' натой F. Н. Gr. 105-лл< осколочно- фугасная граната (фиг, 88) 14,810 489 AZ23V(0j25) или AZ23V(0,15) или Dopp. Z. S/60s или Dopp. Z. S/60F1* 6342—цельно- тянутая латун- ная или . 6342 St—цель- нотянутая сталь- ная латуниро- ванная или 6342/65—свар- ная железная Капсюльная втулка С/12 п. А. или С/12 и. A. St}
2 105-.ИЛ выстрел с ос- колочно-фугасной гра- натой обр. 38 стальной литой F. Н, 38 Stg 1О5-ш< осколочно- фугас ная граната обр. 38, стальная литая (фиг. 89) 14,810 489 То же
3 105-лл выстрел со сна- рядом кумулятивного действия обр, 39 10 cm Gr. 39 rot. 105-лш снаряд куму- лятивного действия обр. 39 (фиг. 90) 11,760 390 AZ 38 i
4 1О5-л*л< выстрел с бро- небойно -трассирующим снарядом 10 cm Pzgr, 1 Об-ми бронебойно- трассирующий снаряд (фиг. 91) 14,000 294 t Bd. Z. ftir 10 cm Pzgr. или Bd. Z. ftir 10 cm Pzgr.*
Наименование выстрелов Снаряды Вес Снаряда, кг
5 выстрел с ды- мовым снарядом F, Н. Gr. Nb. 105-,wjw дымовой сна- ряд (фиг. 92) 14,000
6 выстрел с ды- мовым снарядом обр, 38 F. Н. Gr. 38 Nb. 105-,м,ч дымовой сна- ряд обр. 38 (фиг. 93) 14,710
i 7 105-,ш< выстрел с ды- моаым снарядом обр.40 F. Н. Gr. 40 Nb. 105-лш дымовой сна- ряд обр. 40 (фиг. 94) 15,250
8 105-лы1 выстрел с аги- тационным снарядом 10 cm Rot-Weip. Ge- schofl !05-хл<агитациоЕ1н ый снаряд (фиг. 95) 12,550
1 Корпус взрывателя изготовлен из пластмассы*
п родо лж ение
Длина снаряда, мм Взрыватель Гильза Средство воспламенения
490 ч Ю. AZ. 23 Nb. или kL AZ. 23 Nb. (Pre^stafO1
490 То же
485 Dopp. Z.S/60 FL*
435 Zt. Z. M. 23 <t) или Dopp. Z. S/60F1*
Б. Боемй заряд
Устройство наряда Пакет и ' Ха пучков Вес по- роха, г Марка пороха
ЗаряД переменный; состоит из№ 1, четырех разновесных пучков № 2—5 и специаль- ного заряда №6. Порох по- мещается в картузах из искусственного шелка л 1 (пакет) 20 190 f Nz. Man. N. P.(l ,5.1,5) Digl. BL P.-l0,5-(10.10,0,2) Пироксилиновый по- ристый порох 1 Дигликолевый плас- тинчатый порох
(фиг. 96—99). К картузам пакета № 1 и специального заряда № 6 пришивается противоомед- нитель из свинцовой про- х о Си О С о и о 2 72 Gu. Bl. P.-A’0(4.4.0,6) Нитрогуанидиновый пластинчатый порох
волоки В гильзе помещается па- кет № t и четыре разновес- ных пучка №2—5 в поряд- ке возрастания их номеров, которые соответствуют - но- мерам очередных зарядов. Заряды в гильзе гермети- зируются картонной крыш- о X S н. а ст: 3 80 Gu. Bl. P.-A0-(4.4.0,6) То же
£ Я! Я 4 137 ' Gu. Bl. P*-A-0(4.4.0,6) То же
кой с промазкой стыка за- мазкой красного цвета* Специальные заряды № б хранятся в картонных фут- т X 3 ч: £ 5 216 Gu. Bl. P.-A0-(4.4.0,6) То же
лярах. со
1 6 (специальный заряд) 20 - 250 820 Nz. Man. N. P.(1,5.1,5) Gu. Bl. P*-A0-(4.4.0,6) Gu. BL P.-A0-(8.8.0,9) Пироксилиновый по- ристый порох1 Нитро гуанидиновый пластинчатый порох То же
Устройство заряда Пакет и № пучков Вес по- роха, г Марка пороха
На вооружении состоят заряды из дигликолевого, нитроглицеринового и пи* трогу ан идин овог о пл астин - чатого и ленточного поро- хов. Вес заряда подби- рается н зависимости от природы пороха При ночной стрельбе при- меняются пл амр гасители из хлористого калия, по- мещенного в круглые кар- тузы из искусственного шелка Заряды из дигликолевого пластинчатого пороха 1 (пакет) 22 245 10 (противо- омеднитель) Nz. Man. N. Р. (1,5.1 ,5) Digl. Bl. Р.-10,5-(3,3.0,8) 5 Пироксилиновый no- . ристый порох1 i Дигликолевый пл a- стинчатый порох
2 63 DigL BL Р.-Ю,5-(3.3.0,8) Дигликолевый пла- стинчатый порох То же
3 70 Digl. BI. P .-10,5-(3.3.0,8)
4 120 Digl. Bl. Р.Ч0,5-(3.3.0,8) То же
5 190 Digl. BL P.-10,5-(3.3.0,8) То же
б (специальный заряд)11 222 800 Digl. BL P.-l0,5-(3.3.0,8) Digl. BL P,-10,5-(4.4.t,2) То же То же
*4. Устройство заряда Пакёт и № пучков Вес по- роха, S
% 1 ! Заряды из дигликолевого ленточного порока 1 . (пакет) 20 245
ч. 2 70
3 76
4 122
5 203
(спинальный заряд)1 20 1,330
Продолжение
Марка пороха
Nz. Man. N. Р.(1,5.1 ,5) Digl. Bl. Р.-10,5-(10.ЮЛ ,2) Пироксилиновый по- ристый порох1 Дигликолевый плас- ! тинчатый порох
DigL Str. Р.40,5480,15.0,6) Дигликолевый лен- точный порох
Digl. Str. P.40,5480.15.0,6) То же
Digl. Str. P.-10,5-(80.15.0,6) То же
Digl. Str. P.-10,5480.15.0,6) То же
№. Man. N. P.(f,5.1,5) Digl. Str. P,-60-( 175.15.0,6) Пироксилиновый пов ристый порох1 Дигликолевый лен- точный порох
Устройство заряда Пакет и М " пучков Вес ПО' роха, г Марка nopbxa
и Заряды из нитроглицеринового пороха 1 (пакет) / 20 180 Nz. Man. N. Р.(1,5.1,5) Ngl. BL Р.-12,5* *(40.40.0,2) Пироксилиновый по- ристый порох1 Нитроглицериновый пластинчатый порох
2 25 (противо- омеднитель) 55 Ngl. BL Р.“12,5-(4.4.1) То же
3 60 Ngl. Bl. P.-12,5~(4.4.1) То же
4 115 NgL BL P.-12,5-(4<4.1) То же
5 185 Ngl. BL P.-12,5-(4.4.1) То же
6 (специальный заряд) 200 705 25 (противо- омеднит ель) Ngl. BL Р.-12,б-(4Г4.1) Ngl. BL P .-12,5-00,10.1,5) То же То же
1 Порох марки Nz. Man. N. Р.(1,5.1,5) применяется в качестве воспламенителя.
* Встречаются специальные эаряды\М» б из дигликолевого пороха с проти в оомедните ле м—свинцовой проволокой весом 10 а.
В, Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска марки- ровка1 сн аряжение в гильзе в отдельной укупорке
Ю5-,ад выстрел с ос- колочно-фугасной гра- натой Темнозеленая защит- ная 1 Тротил прессованный в картонном футляре Пакет № 1 и разновесные пучки № 2—5 Этикет на крышке: 1. F. Н.18 и данные о бое- вом заряде Специальный заряд Кз б Sonderkart 6 cL 1, К Н. 18
1О5-/ИЛС выстрел с ос- колочно-фугасной гра- натой обр, 38 сталь- ной литой Т ем моз ел еи а я з а щи т- ная 14 Stg. Тротил литой без фут- ляра То же L То же
Юб-лги выстрел со сна- рядом кумулятивного действия обр. 39 Темнозеленая защит- ная; над ведущим по- яском красная коль- цевая полоса 18 ил и 95 Гексоген флегма ти- зиронанный и тротил (смесь 20 :80) То же (смесь 50 : 50) Заряд находится в бумажном футляре То же То же
ЮЭ-лсл* выстрел с бро- небойно-трассирующим снарядом Черная 16 4 '• ТроТил прессованный и ТЭН флегматизиро- ванный (детонатор) Заряд находится в алюминиевом футляре То же То же
Наименование выстрелов Снаряд Боевой заряд
окраска марки- ровка1 снаряжение в гильзё^ в отдельной укупорке
1О5-лгл< выстрел с ды- мовым снарядом Темнозеленая защит- ная 2 Nb. Пикриновая кислота прессованная в бумаж- ном футляре Дымообразующее ве- щество То же То же
105-.itw выстрел с ды- мовым снарядом обр. 38 Тем нозел ен ая защи т- ная 2 38 Nb. На дне снаряда 38 Nb. Пикриновая кислота прессованная в бумаж- ном футляре Дымообразующее ве-‘ шеетво То же То же j.
105-jlw выстрел с ды- мовым снарядом обр. 40 Тем нозел ем ая защит- ная 40 На дне снаряда 40 Nb. Дымообразующее ве- щество То же То же
105-лл выстрел с аги- тационным снарядом Головная часть—бе- лая, цилиндрическая и запоясковая части— красные Нет Вышибной заряд и листовки То же То же
1 Маркировка у ведущего, пзяска—-данные по неокончательному снаряжению, у вершины головки—данные по окончатель-
ному снаряжению.
Г. Укупорка элемента выстрела
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожн ей с элемен- тами вы- стрела
Деревянный лоток на один снаряд (фиг. 100) а) с осколочно-фугасными гранатами или дымовыми снарядами обр. 38 и 40 б) с дымовым снарядом в) с бронебойно-трассирующим снарядов г) со снарядом кумулятивного действия д) с агитационным снарядом 1 ! 1 1 1 N 1 Н 1—. >. 1 О OS ОО ОО <о i СО О СП OJO Длина 160 Ширина 140 Высота 520 1 Нет На крышке лотка на-. - клеен этикет 1, F. Н.18 и данные о снаряжении]
Деревянный ящик на шесть гильз с боевыми зарядами (фиг. 101) 7,2 -21,2 Длина 450 Ширина 160 Высота 350 Hiilsenkart d. 1. F. Н. 18
Корзинка на шесть гильз с боевыми зарядами (фиг. 102) 6,5 -20,5 Длина 470 Ширина 160 Высота 340 Маркировка нахо- дится на ярлыке (бир- ке), закрепленном на корзинке
Деревянный ящик на три специальных заряда Хе б в картонных коробках (фиг. 103) 3,3 — 7,5 Длина 620 Ширина 245 Высота 315 Sonderkart 6 d. 1. F. Н. 18
Продал жён не
I-. Наименование укупорки Вес порожней , кг С элемен- тами вы- стрела Размеры, мм Маркировка па укупорке
i. Картонная коробка на один специальный заряд № б 0,130—0,210 ~ 1,3 Высота 115 Диаметр 110 Sonderkart б 1. F. Н. 18
Деревянный ящик для коробок с пламегаси- телями Длина Ширина Высота Kart, Vorl. d. L F. H. 18
Коробка из оцинкованного железа или пласт- массы на десять пламегасителей (фиг. 104) 0,3 ~ 0,7 Высота 100 Диаметр 100 Kart. Vorl d. l.F.H. 16/18 *
Бронебойно-трассирующий снаряд обладает следующими бронебойными качествами:
Дальность, л(
300
У гол. от нормали
- 0°
Толщина пробиваемой
брони, мм
75
400-600
30°
1000
0°
до 50
40
X
Снаряд кумулятивного действия предназначается для стрельбы по танкам всех thuobi
ДА-3
Боеприпасы к 75-ли< полевой пушке обр. 16 (нового образца)
F. К. 16 п. А,
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Снаряд J Вес снаряда, кг Длина снаряда, мм Взрыватель Гильза Средство воспламенения
1 75-л?.и выстрел с оско- лочно-фугасной грана- той (rot) К, Gr. rot. 75-лги осколочно-фу- гасная граната (фиг. 105) 5,830 343 AZ.23v(0.15) или Dopp, Z. S/60 s 6343-цельно- тянутая латун- ная или 6343 St—цель- нотянутая сталь- ная латунирован- ная Капсюльная втулка С/12 и. А. или С/12 n. A. St
2 75-ял< выстрел с ос- колочно-фугасной гра- натой (rot. Bohr) К. Gr. rot. (Bohr.) 75-ял? осколочно-фу* гасная граната (фиг- Юб) 5,830 350 AZ 23 v (0,15) иля Dopp. Z. S/60 s
3 15-м м выстрел с бро- небойно - трассирующим снарядом К. Gr. rot. Pz. 75-.И.Н бронебойно- трассирующий снаряд (фиг. 107) 6,800 305 Bd. Z. f. 7,5 cm Pzgr. или Bd. Z. f.7,5 cm Pzgr.*
4 15-мм выстрел с ды- мов ым снарядом К. Gr, rot, Nb, 75-.чл4 дымовой сна- ряд (фиг. 108) 6,200 345 kl. AZ. 23 Nb.
S. Вдеый заряд
Устройство зарядов № пучков Вес пороха, г Марка пороха
JT На вооружении состоят четыре заряда: Первый заряд состоит из пучка № I, находящегося в гильзе. Изготавливается при стрельбе из второго заряда Второй заряд состоит из пучков № 1 и 2, находящихся в гильзе (фиг. 109) Третий заряд состоит из лучков № 1 и 2. находящихся в гильзе, и пучка № 3 в картузе, который перед заряжанием устанавливается на пучки № 1 и 2 (фиг. НО) Четвертый заряд состоят из пучка № 4 в картузе. Перевозится вместе с пучками № 3 в специальной укупорке или в гильзах с кар- тонным колпаком— футляром, упирающимся во фланец гильзы (фиг. 111) Для специальной и ночной стрельбы приме- няются пламегасители, которые перевозят от- дельно от зарядов I 1 Порох марки Ngl. PL Р.‘12,5-(50.0,2) применя» 1 86 -150 NgL Р1. Р.-12Д-(5Q.0.2) Nz. R.P, (135, 5,5/2) Нитроглицериновый дисковый порох Пироксилиновый трубчатый порох
2 -250 Nz, R. Р. (135.5,5/2) То же
3 -250 j Nz. R. Р. (135.5,5/2) То же 1 .
4 1 лея в качес! , 5 -1280 1 гве восплама Ngl. PL Р.-12г5-(50.0,2) Digl.R.P.-9r5-(300.6/3) штеля. Н итроглицериновый дисковый порох1 Дигликолевый труб- чатый порох
£L Оямичитйльные признаки и снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска марки- ровка1 снаряжение в гильзе в отдельной укупорке
75-.W.H выстрел с оско- лочно-фугасной грана- той (rot) Темнозеленая защит- ная, над ведущим по- яском красная кольце- вая полоса 14 R 8 Тротил литой без футляра Красный фосфор (ды- мовая шашка) Разновесные пучки № 1 и 2 Этик ет на крышке F. К. 16 и. А. и данные о боевом заряде Пучок № 3 L Vorkart. 3 d. F . К. 16 п. А. Пучок № 4 4 Ladling.
75-Л!Л< выстрел с оско- лочно-фугасной грана- той (rot Bohr) Темнозеленая защит- ная, над ведущим по- яском красная коль- цевая полоса. 14 R 8 KPS Тротил литой' без футляра Красный фосфор (ды- мовая шашка) Биметаллический ве- дущий поясок То же То же
75-Ш1 выстрел с бро- небойно - трассирующим снарядом Черная, над веду- щим пояском красная кольцевая полоса 16 Тротил прессованный и ТЭН флегматизиро- ванный (детонатор). За- ряд находится в алю- миниевом футляре То же То же
75-лм выстрел с ды- мовым снарядом Темнозеленая защит- ная 2 Nb; Пикриновая кислота прессованная в бумаж- ном футляре Дымообразующее ве- щество То же То же
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению, у вершины головки—данные по оконча
тельному снаряжению.
Г4 Укупорка элементов выстрела
Наименование укупорки Вес. кг - -Г Размеры, мм Маркировка на укупорке
порожней с элемен- тами вы- стрела
Лоток из прутьев (плетенка) на два снаряда и две гильзы со вторыми зарядами в каждой, > т. е. с пучками № 1 и 2 (фиг. 112) -4,5 -21,0 Длина 320 Ширина ПО Высота 450 Munit. d. F. К. 16. п. А. Этикет на крышке F. К. 16 п. А. и данные о снаряже- нии
Лоток на четыре пучка № 3 в картузах и четыре пучка Xs 4 в картузах (фиг. 113) -9,0 -16,0 Длина 550 Ширина 110 Высота 350 F. К. 16 п. А Zusatzkart. и. 4. Ladungen
Деревянный ящик на коробок с пламегасителяхми Длина Ширина Высота Kart. Vorl. d. F. К- 16 и. A.
Коробка из пластмассы или оцинкованного железа на 10 шт. пламегасителей (фиг. 114) -1,0 - 1,5 Высота '180 Диаметр 100 10 Kart-Vorl, d. F. K. 16 n. A.-
Боеприпасы к 75-лгл< легкой полевой пушке обр. 18 ДА-4
1. F. К.18
А. Краткая таблица комплектации выстрелов (раздельного гильзового за рявкания)
Наименование выстрелов Снаряды Вес снаряда, кг Длина снаряда, мм Взрыватель Гильза Средство воспламенения
1 75-лся выстрел с оско- лочно-фугасной грана- той (rot) К. Gr. rot. 75-ам; осколочно- фугасная граната (фиг. 115) 5,830 343 AZ. 23 V (0,15) или Dopp. Z. S/60F1* 6316‘цельнотя- нутая латунная 6316 St—цель- нотянутая сталь- ная латуниро- ванная Капсюльная втулка С/12 и. А. или С/12 п. A. St.
2 75-4iAf выстрел со сна- рядом кумулятивного действия обр. 38 7,5 cm Gr. 38 75-лш снаряд куму- лятивного действия обр. 38 (фиг. 116) 4,400 284 AZ 38
3 75-.WM выстрел с бро- небойно ’ трассирующим снарядом К. Gr. rot. Рх. 75-л#л< бронебойно- трассирующий снаряд (фиг. 117) 6,800 305 Bd. Z._f. 7,5 cm Pzgr.
4 75-мм выстрел с ды- мовым снарядом К. Gr. rot. Nb. 75-мм дымовой сна- ряд (фиг. 118) 6,200 345 kl. AZ 23 Nb.
Устройство заряда № пучков Вес по- роха, а Марка пороха
Заряд переменный; состоит из трех пучков в картузах, находящихся в гильзе. Гильза с пучками пороха закрыта картонной крышкой. На стык крышки со стенками гильзы накла- дывается герхметизнрующая замазка красного цвета (фиг. 119) 1 10 84 || Nz. Man. N. Р. (1,5.1,5) Digl. Pl. Р.-Ю,5-(50.0,15) Пироксилиновый no* ристый порох 1 Дигликолевый ди- сковый порох
f 2 -270 DigL R. P.-G 0,5-(l70.2/l) Дигликолевый труб- чатый порох
3 -225 Digl. R. P.-G0JH 170.2/1) Дигликолевый труб- , чатый порох
1 Порох марки Nz. Man. N. P. (1,5.1,5) применяется в качестве воспламенителя.
В. Отличительные приемки и снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска марки- ровка1 снаряжение в гильзе в отдельной укупорке
7б-лм< выстрел с оско- лочно-фугасной гранатой (rot) Темнозеленая за- щитная; над ведущим пояском красная коль- цевая полоса 14 R 8 kps Тротил литой без футляра Красный фосфор (дымовая шашка) Биметаллический ве- дущий поясок Разновесные пучки № 1—3 Этикет на крышке 1. F. К- 18 и данные о бое- вом заряде Нет
75-мм выстрел со сна- рядом кумулятивного дей- ствия обр. 38 у Темнозеленая за- щитная 18 или 95 Гексоген флегмати- зированный и тротил (смесь 20 : 80) То же (смесь 50 : 50). Заряд находится в бумаж- ном футляре То же Нет
75-шк выстрел с броне- бойно-трассирующим Сна- рядом Черная 16 Тротил прессован- ный и, ТЭН флегмати- зированный (детона- тор). Заряд находится в алюминиевом фут- ляре То же Нет
Продолжение
F Наименование выстрелов' Снаряд Боевой заряд
окраска марки- ровка 1 4^ снаряжение в гильзе в отдельной укупорке
75-льи выстрел с дымо- вым снарядом Темнозеленая щиткам за- 2 Nb Пикриновая кисло- та прессованная в бу- мажном футляре Дымообразующее ве- щество Разновесные пучки № I—3 Этикет на крышке 1. R К- 18 и данные о бое- вом заряде Нет
1 Маркировка у' ведущего пояска—данные по неокончательному снаряжению, у вершины головки—Данные по оконча-
тельному снаряжению.
Г. Укупорка элементов выстрела
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с элемента- ми выстрела
Деревянный лоток па два выстрела—Два снаря- да и две гильзы с зарядами (фиг. 120) — 8,0 — Длина 220 Ширина 200 L F. К- 18 и этикет с данными
а) с осколочно-фугасными гранатами — 19,0 Высота 380 о снаряжении
б) со снарядами кумулятивного действия в) с бронебойно-трассирующими снарядами г) с Дымовыми снарядами — 1 ? ? к? — 45 — <4 -4NQ *
Боеприпасы пушке,обр. 17 и Юб-хл пушке 17/04 (нового образца) ДА-5
10 ст К- 17 и, 10 ст К- 17/04 и- А.
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Снаряды Вес сна- ряда, кг Длина сна- ряда, мм Взрыватель Гильза Средство вос- пламенения
1 105-л<л< выстрел с ос- колочно-фугасной гра- натой (rot.) F. Н. Gr. rot. 105-.ил осколоч- но-фугасная грана- та (фиг. 121) 15,000 489 AZ 23 V. (0,25) или AZ 23 V. (0,15) или Dopp. Z.S./SOs 6302 — латун- ная цельнотя- нутая или 6302 St- стальная цель- нотянутая ла- К апсюльная втулка С/12 п.А. или С/12 п. A. St. г
2 105-мк выстрел с ос- колочно-фугасной гра- натой с колпаком 10 cm Gr. 15 (Hb) 105-леи осколоч- но-фугасная грана- та с колпаком (фиг. 122) 18,500 580 Hbgr. Z. 17/23 или Hbgr.Z. 17/23 umg. или Dopp. Z. 16 m. К- или Dopp.Z. 16 m. F. тунированная \ ф-
3 105-лл выстрел с бронебойно-трасси- рующим снарядом 10 cm Pzgr. 105-Хи бронебой- но-тр ассиру ющий ' снаряд (фиг. 117) 15,000 305 Bd. Z. fttr. 10 cm Pzgr. или Bd. Z. tttr л 10 cm Pzgn*‘ XI
Б, Бвемй заряб
Устройство заряда Пакет и № пучков Вес пороха, г Марка пороха
На вооружении имеются три заряда: малый, средний и большой Малый заряд состоит из пакета и пучка № 1 Средний заряд - из пакета и пучков № I и 2 (фиг. 123) Большой заряд—из пакета и пучка № 3 (фиг. 124) Большой заряд является постоянным. Порох помещается в картузах из искусст- венного шелка. Картуз пакета изготовляется из кружка искусственного шелка и кружка нитроткани Пакет всегда располагается внизу и яв- ляется воспламенителем Средний заряд хранится в гильзе, гермети- чески закрытой картонной крышкой, стык которой промазываетса густой замазкой крас- ного цвета Малый и большой заряды изготавливаются при стрельбе Пучок № 3 хранится в картонном футляре Пакет 80 Ngl. Bl, Р.-12,5-(40440.0,2) l Нитроглицериновый пластинчатый порох
1 ~1 270 Nz. R. P. (375.5,5/1,3) П про КС ИЛ И11 о вый трубчатый порох
2 - 690 Nz. R. P. (375.5,5/1,3) То же
3 -3050 Nz. R. P. (440.7,7/2,8) Пироксилиновый трубчатый порох
В, Отличительные признаки и снаряжение
Наименование Снаряд Боевой заряд
выстрелов окраска маркировка 1 снаряжение в гильзе в отдельной уку- порке
105-jwm выстрел с ос- колочно-фугасной гра- натой (rot) Темнозеленая защит- ная; над ведущим по- яском красная коль- цевая полоса 14 Тротил литой без футляра Пакет и пучки № ! и 2 (средний заряд) Этикет на крышке 10 ст К. 17 10 ст К. 17/04 п.А. и данные о бое- вом заряде _ Пучок № 3 .. . ,.,z.
W5-.w.+f выстрел с ос- колочно-фугасной гра- натой с колпаком Темпозеленая защит- ная 17/23 I Этикет на дне корпуса: 10 cm Gr. 15 (Hb.) и данные о сна- ряжении Тип взрывателя Тротил прессо- ванный в картон- ном футляре То же То же
105-жм выстрел с бро- небойно -трассирующим снарядом Черная 16 ч- Тротил прес- сованный и ТЭН ф л егм атиз ир о ва н- ный (детонатор). Заряд находится в алюминиевом футляре То же То же
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—данные по окончательному снаряжению.
Г. Укуйорка Элементов выстрела
Вес, кг Размеры, мм
Наименование укупорки г порожней с элемента- ми выстрела Маркировка На укупорке
Лоток на один снаряд (фиг. 125): 4,0 * —- Длина 160 Этикет (ярлык) принреп-
с осколочно-фугасным снарядом (rot) —1— 19,0 Ширина 140 ляется к лотку или наклеен
с бронебойно-трассирующим снарядом 19,0 Высота 515 на крышке 10 chi Kill 10 cm К. 17/04 п. А. и дан- ные о снаряжении
с Плетенка па один осколочно-фугасный снаряд колпаком (фиг. 126) ~ 2,0 -20,5 Высота 700 Диаметр 145 Этикет (ярлык) прикреп- ляется к плетенке с указан- ными выше данными
Ящик на две гильзы со средними боевыми зарядами (фиг. 127) -10,5 —20,6 Длина 580 Ширина 320 Высота 170 ' Hiilsenkart. d. 10 cm, К.17
в Ящик на четыре пучка № 3 с пакетами картузах (фиг, 128) ~1г,5 -25,0 Длина 550 Ширина 160 Высота 500 3 Ladg. 10 cm. К.17
Боеприпасы к 105-им тяжелой пушке обр. 18 ДА-6
' s. 10 ст К. 18
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов f Снаряды Вес снаряда, кг ДЛина снаряда, мм Взрыватель Гильза ! Средство i воспламенения
1 1С5-лсч выстрел с ос- колочно-фугасной гра- натой обр> 19 10 cm Gr. 19 105-icw осколочно- фугасная граната обр. 19 (фиг. 129) 15,140 409 AZ 23 V (0,25) или AZ 23 V(0,15) или Dopp. Z. S/60 s 6349- лату н нал цельнотянутая 6349 St—ста ль- ная цельнотяну- тая латунирован^ нал На пс юл ьная втулка С/12 п.А. или С/12 п.А. St
2 105-лпч выстрел с бро- небойно-трассирующим снарядом 10 cm Pzgr. rot 105-ль« бронебойно- трассирующий снаряд (фиг. 130) 15,600 406 Bd. Z. f. 10 cm Pzgr.
Боевой заряд
Устройство заряда Пакет и № пучков Вес пороха, г Марка пороха При- меча- ние
На вооружения имеются три заряда: малый, средний и большой. Малый заряд состоит из пакета и пучка № 1 При стрельбе изготавливается из среднего заряда Средни й заряд—из пакета и пучков № 1 и 2 (фиг. 131 и 133). Большой заряд™из пакета и специального пучка № 3 (фиг. 132 и 134). Большой заряд является постоянным ! Пакет 40 35 Nz. Man. N, Р. (1,5.1.5) Ngl. Bl. Р-12Д (40.40.0,2) Пироксилиновый пористый порох1 Нитроглицерино- вый пластинчатый порох ряд штатный
1 -2400 Digl, R. P.G, 0,5- (450.3,1/1,5) Дигликолевый трубчатый порох
Порох помещается в картузах из искусственного шелка, картуз пакета изготовляется из кружка нитроткани и кружка искусстве не: ого шелка. Пакеты пришиваются к пучку № 1 и к специаль- ному пучку № 3 (большой заряд) и являются вос- пламенителями Малый и средний заряды помещаются в гильзе; большой заряд хранится в картонном футляре и вставляется в гильзу перед стрельбой. Различают- ся заряды: штатный — из дигликолевого пороха и замените л и—из пироксилинового и нитроглицери- нового порохов 2 -1000 Digl. R. P.-G. 0,5- (450.3,1/1,5) То же ев 07
Сп ециаль- ный—3 -5750 Digl. R. P-G. 2- (750,5,0/3) То же
ПаЕрт 40 35 Nz. Man. N. P. (1,5.1,5> NgL BL P-12,5- (40.40.0,2) Пироксилиновый пористый порох1 Нитроглицерино- вый пластинчатый порох я гохин;
Заряды из дигликолевого пороха закрываются в гильзе железным чехлом, надеваемым на дульце ГИЛЬЗЫ Заряды из пироксилинового пороха в гильзе гер- метически закрываются картонной крышкой и стык промазан замазкой красного цвета 1 -2000 Nz. R. P. (375.5,9/1,3) Пироксилиновый Трубчатый порох ез р> с( К о. й
2 -775 Nz. R. P. (375.5,9/1,3) То же
Сисциа яв- ный—3 —4850 Ngl. R. P. (600.6,5/3,4) Н л тро гл ицери но- вый трубчатый по- рох
1 Порох марки Nz. Man. N, Р. (1,5-1,5) применяется в качестве воспламенителя.
В, Отличительные признаки и снаряжение
Наименование Снаряд Боевой заряд
выстрелов окраска марки- ровка 1 снаряжение в гильзе в отдельной укупорке
105-леи выстрел с ос- колочно-фугасной грана- той обр. 19 I- Темнозеленая защит- ная 14 f". U Тротил литой без футляра Пакет и пучки Xs 1—2 (средний заряд) Этикет на крышке s. 10cm К. 18 и данные о бое- вом заряде Пакет и пучок № 3 Этикет: s. 10 ст К. 18 и данные о бое- вом заряде
выстрел с бро- небойнэ-трассирующим Снарядом Черная, над веду- щим пояском красная кольцевая полоса 16 Или 86 Тротил прессован- ный и ТЭН флегмати- эированный (Детона- тор) Этилендиаминдини- трат и гексоген флег- мати з ир о в ai [н ы й (дето- натор) Заряд находится в алюминиевом футляре То же То же
1 Маркировка у ведущего пояска — данные по неокончательному снаряжению, у вершины головки “ данные но окончат
тельному снаряжению.
Г. Укупори а элементов выстрела
Наименование укупорки Вес, кг Размеры, Маркировка на укупорке
пор ожией с элемента- ми выстрела
Лоток на один снаряд: „ зл 1 - Длина 160 Нет
с осколочно-фугасной гранатой (фиг, 135) -18,5 Ширина 140 На крышке лотка
с бронебойш>трассируюшим снарядом — 19,2 Высота 515 наклеен этикет: а. 10 ст К. 18 и данные о снаряже- нии
Футляр из прессованного картона на один большой за- ряд из нитроглицеринового пороха 1,2 — 6,0 Высота 680 Диаметр 120 Btichse fiir Teilkart. 3. s* 10 cm К. 18
Деревянный я шик на четыре цилиндрических картон- ных футляра с большими зарядами из нитроглицерино- вого пороха (фиг. 139), 12,0 — 34,5 Длина 300 Ширина 300 Высота 700 lg. Kasten f. Sender- kart. 3 s. 10 sm K- 18
Деревянный ящик па две гильзы со средними заря- дами из дигликолево го и нитроглицеринового порохов (фиг. 133 и 138) или пироксилинового и нитроглицери- нового порохов (фиг. 138) 8,8 ' -22,5 Длина 580 Ширина 340 Высота 185 lg. Kart. d. s. 10 cm K. 18.
Деревянный ящик на четыре цилиндрических картон- ных футляра с большими зарядами из диглик олевог о пороха (фиг. 137). Футляр из прессованного картона на один большой заряд из Дигликолевого пороха. Деревянный ящик для коробок с пламегасителями 12,0 -39,0 /Длина 280 Ширина 280 Высота 880 Высота 830 Диаметр 120 Длина Ширина Высота ig. Kast. Sond. Kart. 3 s. 10 cm K. 18 Sender. Kart. 3 s. 10cm K. 18. Kart. Vorl. d. s. 10 cm K. 18.
Коробка из пластмассы или оцинкованного железа 0,65 Высота 100 Kart. Vorl.
й^8 шт. пламегасителей (фиг. 140), Диаметр 100 d. s, 10 cm К 18.
ДАЛ
ёоеприпасы длинной пушке, установленной во вращающемся Пронску поле
1g. 10 cm К- Т,
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Снаряды * Вес сна- ряда, кг Длина сна- ряда, .пл; Взрыватель Гильза Средство вос- пламенения
1 105-л£и выстрел с ос- колочно-фугасной гра- натой обр. 19 ID cm Gr. 19 105-шг осколочно- фугасная граната обр. 19 (фиг. 141) 15,140 489 Ffcst. Dopp. Z. S/60 F. Fg. 1 0349 —латун- ная цельнотя- нутая или 6349 St — сталь- ная цельнотя- Капсюльная втулка С/12 п. А. или С/12 п, A. St.
2 105-мм выстрел с бро- н еб ой н о-тр а с с иру ющим снаря дом 10 cm Pzgr. rot. 105-ЛМ4 бронебой- но-трассирующий снаряд (фиг. 142) 15,690 400 Bd, Z.f. 10 cm Pzgr. путая, латуни- рованная
3 105-л<л1 выстрел с кар- течью 10 cm Kt. 105-лш Е<артечь (фиг. 143) 15,000 320 Нет -
Б. Боевой заряд
Устройство заряда Пакета и № пучков Вес по- роха, г Марка пороха При- меча- ние
На вооружении имеются три 40 Na. Мап. N. Р. (1,5.1,5) Пироксилиновый по- га
заряда: малый, средний и боль- шой. Малый заряд — состоит из пакета и пучка № 1 Пакет 35 Ngl. Bl. Р.-12,5-(40.40.0,2) ристый порох 1 Нитроглицериновый пластинчатый порох Заряд штаты
ПрбДб л ж'еи ие
Устройство заряда Пакет и № пучков Вес пО' роха, г Марка пороха При- меча- ние
Средний заряд — из пакета и пучков № 1 и 2 (фиг. 144'и 140) Большой заряд—из пакета и специального пучка № 3 (фиг. 145 И 147). Большой заряд является по- стоянным Порох помещается в картузах из искусственного шелка, картуз пакета изготовляется из кружка искусственного шелка и кружка нитроткани. Пакет, пришиваемый к пучку № 1 и к специальному пучку №3, является воспламени- телем. Средний и большой заряды хра- нятся в гильзах, которые закры- ваются картонным футляром, упирающимся во фланец дна гильзы. Малый заряд изготавливается при стрельбе из среднего заряда. Различаются заряды: штатный—из дигликолевого по- роха и заменитель — из пирокси- линового и нитроглицеринового порохов 1 - 2 400 Digl. R. Р.-60,5-(450.3,1/1 Л) Дигликолевый труб- чатый порох 1 Заряд заменитель Заряд штатный
2 - 1 000 Digl. R. Р.-60,5-(450.3,1/1,5) To же
Специаль* ный 3 Пакет 1 40 35 - 5 750 40 35 - 2 000 Nz, Man. N. Р. (1,5.1,5) Ngl. BL Р.-12,5-(40.40.0,2) Dig], R. P.-G2-(750.5,9/3) Nz. Man. N. P. (1,5.1,5) Ngl. Bl. P.-12,5-(40.49,0,2) Nz. R. P. (375.5,9/1,3) Пироксилиновый по- ристый порох 1 Нитроглицериновый пластинчатый порох Дигликолевый труб- чатый порох Пироксилиновый по- ристый порох 1 Нитроглицериновый пластинчатый порох Пироксилиновый трубчатый порок
2 Специаль- ный 3 - 775 40~'| -4S50 Nz. R. P. (375.5,9/1,3) Nz. Man. N. P. (1,5.1,5) NgL BL P.-12,5-00.40.0,2) Ngl. R. P.-8,2-(600.6,5/3,4) То же Пироксилиновый по- ристый порох 1 Нитрогл ицериновый пластинчатый порох Н итрогл ицерпн овый трубчатым порох
1 Пироксилиновый порох марки Nz. Мап. N. Р. (1,5,1,5) применяется в качестве воспламенителя.
й. ОтплачаШёльныё лрйзийпи и снаряжение
Снаряд Боевой заряд
Наименование выстрелов окраска марки- ровка 1 снаряжение в гильзе в отдель- ной уку- порке
105-,ил выстрел с ос- колочно-фугасной гра- натой оир. 19 Темпозеленая защитная 14 11 Тротил литой без футляра Фосфор красный (дымовая шашка) Пакет и пучки М> 1 и 2 (средний заряд). Пакет и специальный пучщ № 3 (большой заряд). Этикет на футляре 1g. 10 cm К. Т. и данные о боевом заряде Нет
105-лш выстрел с бро- небойно -трассирующим снарядом Черня я, над ведущим п о;] оком красная кольцо вэя иодосз 1€ । Тротил прессованный и ТЭН ф л е гм а ти з i1 ров а н пы i i : (детонатор). Заряд находится | в алюминиевом футляре То же Пет
105-.ИЛ1 выстрел с кар- 1 Темнозеленая 15 kg Пули То же Нет
течью ] защитная
1 Маркировка у ведущего пояска—данные по неокопчательно.му снаряжению,
у вершины головки—данные по окончательному снаряжению..
Г. Укупорка элементов выстрела
Наименование укупорки Rec, ь*г Размеры, мм Маркировка на укупорке
порожней с элемен- тами вы- ? стрела
Лоюк на один снаряд (фиг. 148 и 149) а) с осколочно-фугасной гранатой б) с бронебойно-трассирующим снарядом в) с картечью Деревянный ящик на две гильзы: со средними боевыми зарядами (фиг. 150) и, -X ! — 18,6 -19.2 — 18,5 -24,5 Длина 160 Ширина 140 Высота 515 Длина Ширина Высота Нет На крышке лотка на- клеен этикет: 1g. Ю ст К. Т- и данные о снаряжении
Продолжений
Наименование укупорки _ Вех порожней :2 С элемен- тами вы- стрела Размеры, мм Маркировка на укупорке
Деревянный ящик на две гильзы с большими боевыми зарядами (фиг. 151) Деревянный ящик для коробок с пламе- гасителями Коробка из пластмассы или оцинкованного" железа на 8 шт. пламегасителей (фиг. 152) I1 1 X -32,0 0,65 Длина Ширина Высота Длина Ширина Высота Высота 100 Диаметр 100 Kart, VorL d. lg. 10 cm К. T.
Боеприпасы к 105-ла/ средней пушке, установленной в бронированном каземате, и к 105-лтм средней ДА-8
пушке, установленной во вращающемся бронекуполе
т. 10 ст К- К- и т, 10 ст К. Т.
А. Краткая таблица комплектации выстрелов
Наименование выстрелов Вес выст- рела, кг Длина выст- рела, мм Снаряды Вес сна- ряда, кг Взрыватель Гильза Средство воспламенения
1 m. 10 cm Patr. 34 105-л/м выстрел с ос- колочно-фугасной гра- натой обр. 34 (фиг. 153) 850 10 cm Gr 34 105-ми оско- лочно-фугасная граната обр. 34 14,850 Fest. Dopp.Z.S/60 или AZ. 23 V. (0,25) или AZ. 23 V.(0,15) 6356—латунная цельнотянутая 6356 St сталь- ная цельнотяну- тая латунирован- ная Электрозапал fa- ная втулка С/22 ИЛИ С/22 St
2 m. 10 cm Pzgr. Patr. 105-лни выстрел с бро- небойно-трассирующим снарядом (фиг. 154) 680 10 cm Pzgr. 105-мл* броне- бойно-трассирую- щий снаряд 14,000 Bd, Z. f. 10 cm. Pzgr или Bd.Z.f.10 cm.Pzgr*
3 m 10 cm Kt. Patr. 105-^.я bi>j стрел с кар- течью (фиг. 155) 711 10 cm. Kt. 105’аги картечь 15,000 Нет
S. Боевой заряд
Устройство заряда Название зарядов Вес пороха, г Марка пороха
На вооружении состоят заряды из дигликолевого и пироксилино- вого порохов Основной за- ряд в унитарном патроне 20 Nz. Мап. N. P. (1,5.1,5) Пироксилиновый по- ристый порох1
Заряд из пироксилинового по- роха считается за рядом-заме ните’ лем основного заряда из диглико- левого пороха -2650 Digl. R. Р-G О-(345.3/1,2) i Дигликолевый труб- чатый порох
Аргсистема патронного, и, неви- димому, раздельного гильзового за- ряжания и поэтому имеются заря- ды, собранные в унитарном патроне и в отдельной гильзе а (фиг. 156) Заряд-замени- тель в унитар- ном патроне 20 Nz. Мап. N. P. (1,5.1,5) Пироксилиновый по- ристый порох1
Порох в гильзе связан в пучок, к которому прикреплен воспламе- нитель с помощью полу картуза -2200 А Nz. R. Р. (345.5,9/1,3) Пироксилиновый трубчатый порох
ь Вспомогатель- ный заряд в гильзе для вы- стрела раздель- ного гильзового заряжания 20 -2380 Nz. Man. N. P. (1,5.1,5) Digl. R. P.-GO-(345.3/l,2) Пироксилиновый по- ристый порох1 Дигликолевый труб- чатый порох
1 Порох марки Nz. Man. N. Р, (1,5 Л.5) применяется в качестве воспламенителя *
3 По германским наставлениям—вспомогательный заряд.
В. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Боевой заряд в_гильзе
окраска марки- ровка 1 снаряжение патронного заряжания раздельного гильзового заряжания
105-лш выстрел с ос- колочно-фугасной гра- натой обр. 34 Темнозеленая защитная 14 К 11 Тротил литой без футляра Красный фосфор (ды- мовая шашка) Маркировка на кар- тузе ина корпусе гиль- зы m 10 cm К. К. и данные о боевом за- ряде То же Маркировка на карту- зе заряда и на крышке: Aush. Kart. d. m. 10 cm. К и данные о боевом за- ряде 1
105-лиг выстреле бро- небойно - Трассирующим сна рядом Черная 16 Тротил прессе ванный и ТЭН флегматизм ро- ванный (детонатор). За- ряд находится в алю- миниевом футляре
105-льи выстрел с кар- течью Темпоэеленая защитная 15 kg Пули То же
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки —данные по окончательному снаряжению.
Г, Укупорка выстрелов или элементов выстрела
Наименование укупорки Вес 1 порожней , кг с выстре- лами Размеры, мм Маркировка на укупорке
Футляр из гофрированного железа с вклады- шем под головную часть на один выстрел (фиг. 157) а) с осколочно-фугасной гранатой б) с бронебойно-трассирующим снарядом в) с картечью Герметизированный ящик на шесть вспомога- тельных ззрядрр $ гцльза^ 27,5 27,0 27,5 Высота 1050 Диаметр 160 Длина Ширина Высота Patr m. 10 cm. К. Этикет на крышке; m 10 cm К. К. ю гл. 10 ст К- Т. и данные о снаряжении Aush. Kart. d. m. 10 cm. К-
5. БОЕПРИПАСЫ ТЯЖЕЛОЙ АРТИЛЛЕРИИ
Боеприпасы к 159-чл тяжелой гаубице, установленной во вращающемся бронекуполе
в* Н. Т.
Г-1.Ч
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
TA-1
Наименование выстрелов Снаряды Вес сна- ряда, кг Длина снаряда, мм Взрыватель Гильза 1 1 Средство воспламе- нения
1 150-лтя выстрел с осколочно- фугасной гранатой обр. 19 15 cm Gr. 19 150-.иа/ осколочио-фу- гасная граната обр. 19 (фиг. 158) 43,5 615 1 1 AZ.23umg.m.2V ИЛИ AZ.23 umg.(0.15) ИЛИ Fest. Dopp. Z, S/60 6357 — латун- ная цельнотя- нутая 6357 St—сталь- ная цельнотя- нутая, лату- нирован ная Капсюль- ная втул- ка С/12 и. А. или С/12 n-A-St
2 150-лги выстрел с осколочно- фугасной гранатой обр. 19 сталь- ной литой 15 cm Gr. 19 Stg 150-,жч осколочно-фу- гасная граната обр. 19 стальная литая (фиг. 159) 43,5 ! J 585 To же
3 150-лъи выстрел с дымовым сна- рядом обр. 19 15 cm. Gr. 19 Nb. ды мовой с наряд обр. 19 (фиг. 160) 39,0 680 AZ, 23 Nb. !
4 15С-.О выстрел с картечью 15 с т Kt 150-л>и картечь (фиг. 161) 40,0 479 Нет
Б. Боевой заряд
Устройство заряда Пакет и № пучков Вес пороха, кг Марка пороха
Заряд переменный; состоит из пакета № 1, пяти разновесных пучков № 2—6 и специальных пучков № 7 и 8 Порох помещается □ полукруглых или круглых картузах из искусственного шелка Картузы с порохом располагаются .в гильзе в порядке возраст шня номеров, причем в одной гильзе помещаются: па- кет № 1 и разновесные пучки Ne 2—6 (фиг. 162), в другой—специальные пучки № 7 и 8 (фиг. 163). Номера пучков со- ответствуют номерам очередных зарядов Пакет и разновесные пучки в гильзе герметизируются картонной крышкой, на стык которой со стенками гильзы накла- дывается замазка красного цвета Гильза со специальными пучками Ne 7 и 8 закрывается железным чехлом, наде- ваемым на дульце гильзы 1 (пакет) 0,400 0,550 0,020 (п рот ИВО- омеднитель) Ngl. Bl. Р.-12,5440. 40. 0,2) Digl. Bl. Р.-10,5-(4. 4. 1,2) H итроглицерине вый пла- стинчатый порох Дигликолевый пластинча- тый порох
2 0,110 Digl. BL P,-10,5-(4. 4. 1,2) । Дигликолевый пластинча- тый порох
3 0,130 Digl. BL P.-10,5-(4. 4. 1,2) То же
4 4 1 0,180 Digl. BL P.-10,5’(4. 4. 1,2) То же
5 0,220 [Digl. BI. P.-10,5-(4. 4. 1,2) То же
6 0,540 DigL BL P.-10,5-(4. 4. 1,2) То же
7 Специаль- ный пучок 0,075 *5,850 Nz. Man. N. P. (1,5. 1,5.) DigL R. P,-Gl-(460. 5,6/3) Пироксилиновый пори- стый порох 1 Дигликолевый труочатый порох
8 Специаль- ный пучок *1,650 Digl. R. P.-Gl-(460. 5,6/3) То же
1 Порох марки Nz. Man. N. Р. (1,5. 1,5) применяется в качестве воспламенителя.
В. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка 1 снаряжение в гильзе в отдельной укупорке
150-льч вгдстрел с осколочно-фугас- ной гранатой обр. 19 Темнозеле- ная защитная 14 36 Этикет на дне корпуса: 15 cm Gr, 19 и данные о сна- ряжении Тротил литой без футляра тип детона- тора а) пакет Ка 1 и пучки № 2—6 б) пучки № 7—8 (специальный за- ряд) Этикет s, Н, Т. и данные о бое- вом заряде Нет
150-лы* выстрел С осколочно-фугас- ной гранатой обр. 19 стальной литой Темпозеле- ная защитная 14 Stg. Этикет на дне корпуса 15 cm Ог. 19 Stg. и данные о сна- ряжении Тротил литой без футляра То же Нет
150-льм выстрел с дымовым снарядом обр. 19 Темпозеле- ная защитная 1 Nb Этикет на дне корпуса 15 cm Gr. 19 Nb. и данные о сна- ряжении Тротил прессо- ванный в кар- тонном фут- ляре Дымообра- зующее веще- ство То же Нет
150-alm выстрел с картечью Темнозеле- ная защитная 40 kg Пули То же Нет
1 Маркировка у ведущего пояска — данные по неокончательному снаряжению, у вершины головки-данные по оконча-
тельному снаряжению.
Г. Укупорка элементов выстрела
Наименование укупорки Вес, кг Размеры, Маркировка на укупорке
порожней с элемента- ми выстрела
Плетенка с вкладышем под головную часть па - Длина 755 Ярлык (бирка) при-
один снаряд (фиг. 164): 3,0 1^-4 крспляется к корзнпке s. Н. 7.
а) с осколочно-фугасной гранатой б) с дымовым снарядом в) с картечью Футляр из прессованного картона на одну гиль- зу с пакетом № 1 и разновесными пучками 1 1 1 46,5 42,0 43,0 Диаметр 215 и да иные о снаряжении
№ 2—6 (фиг. 165) Футляр из прессованного картона па одну гильзу 6,5 12,0 Длина 470 Диаметр 190 Kart. s. Н. Т.
со специальными пучками № 7 и 8 (фиг, 166) 7,0 17,0 Длина 500 Диаметр 180 Sonderkart7 и. 8 s. Н. Т
Снаряды 15 cm Qr. 19, 15 ст Gr, 19 Stg. и 15 cm Gr, 19 Nb могут применяться для стрельбы из следующих систем:
a) I5O-.WJW тяжелой длинноствольной полевой гаубицы обр. 13—lg, s, F, Н. 13;
б) 15Э-лгл* тяжелой полевой гаубицы обр. 18—s, F. Н. 18.
ТА-2
Боеприпасы к 150-м.и длинно# тяжелой полевой гаубице обр. 13
Ig. в. F. Н, 13
А. Краткая таблица комплектации выстрелов (раздельные гильзового заря&сйния)
Наименование выстрелов Снаряды Вес сна- ряда, кг Длина снаряда, мм Взрыватель Гильза Средство воспламе- нения
1 150-.ни выстрел с фугасной грана- той обр. 18 15 cm Gr. 18 150-.ил фугасная граната обр. 18 (фиг. 167) 40,80 535 AZ 23 umg. (0,15) или AZ 23 (0,8) urtig. Ои AZ 23 umg. пъ 2 v или Dopp. Z, S/60 s или Dopp. Z. S/60 Ms 6303—латун- ная цельно- тянутая 6303 St.— стальная цельнотяну- тая, латуни- рованная Капсюль- ная втулка С/12 п. А. или С/12 и. A. St.
! 2 1 3 15 cm Gr, 19 150-лгл выстрел с осколочно-фугас- 150-лл осколочно- ной гранатой обр. 19 фугасная граната F F обр. 19 (фиг. 168) AZ 23 umg, (0,15) или AZ 2$ (0,8) umg. или AZ23 umg. m. 2v. или Dopp. Z. S/60 s.
15 cm Gr. 19 Stg. 150-mw выстрел с осколочно-фугас- 150-сиж осколочной ной гранатой обр. 19 стальной литой фугасная граната 43,50 595 обр. 19 стальная ли- тая (фиг. 169) _ To же
4 150-лш выстрел с бетонобойным снарядом обр. 19 15 cm Gr. 19 Be 150-л<л< бетонобой- ный снаряд, обр. 19 (фИГ. 170) 43,50 591 . . Bd. Z. f 15 cm Gr. 19 Be.
5 150-.л/л/ выстрел с дымовым снаря- дом обр. 19 15 cm Gr. 19 Nb . !50-ш« дымовой снаряд I? (фиг. 171) 39,00' 580 AZ 23 Nb-
Б. Боевой заряд
Устройство заряда Пакет и № пучков Вес пороха, кг 1 Марка пороха
Заряд переменный; состоит из пакета № 1 и семи равновесных пучков № 2-8, помешенных в гильзу в порядке возрастания их номеров, которые соответствуют номе- рам очередных зарядов Порох помещается в круглых и полу- круглых картузах иэ искусственного шел- ка (фиг. 172) К пакету Ха 1 пришит картуз с воспла- менителем из дымного зернистого пороха. Заряд герметизируется В гильзе картонной крышкой. Края крышки обращены внутрь гильзы и стык ее со стенками гильзы покрыт замазкой красного цвета При ночной стрельбе в гильзу с пучка- ми вкладывается пламегаситель, состоящий из хлористого калия, помещенного в коль- цеобразный картуз из искусственного шел- ка 1 (пакет) 0,020 0,570 Spr. Schw, Р, (0,3—1,5) Ngl. Bl, Р.-12,5-(10.10.1,5) Дымный зернистый по* pox Нитроглицериновый яла- стинчатый порох
2 0,060 Ngl. Bl. P.-12,5-(10.10.1,5) Нитроглицериновый пла- стинчатый порох
3 0,080 Ngl. BL Р.42Д(10.10,1,5) То же
4 0,100 Ngl. Bl. P..12,5-(10.10.1,5) То же
5 0,140 Ngl. Bl. P.-12,5-(10.10.1,5) То же
6 0,250 NgL BL P.42,5-(10,10.1,5) То же
7 0,150 Ngl. Bl.P.-12,5-(10.10.1,5) То же
8 0,150 Ngl. Bl. P.-12,5-(10.10.1,5) То же
Ё. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка снаряжение в гильзе в отдельной укупорке
150-ж.ч выстрел с фугасной гранатой обр. 18 Темнозеленая защитная 1 Этикет на дне корпуса: 15 cm Gr. 18 и данные о сна- ряжении Тротил прес- сованный в кар- тонном футляре Пакет № 1 и пучки № 2—8 Этикета: ’ а) 1 bis 8 La- dung lg. s. F. H. 13 6) Nur I bis 5 Ladung. ftir. SchtiBen mit 15 cm.Gr. 19,19 Stg., 19 Be, 19 Nb., 38 Nb и данные о боевом заряде Нет
150-лш выстрел с осколочно- фугасной гранатой обр. 19 Тем но зеленая защитная 14 36 Этикет на дне корпуса: 15 cm Gr. 19 и данные о снаря- жении Тротил литой без футляра Тип детонатора То же Нет
150-Л/Л1 выстрел с осколочно- фугасной гранатой обр. 19 стальной литой Темнозеленая защитная U Stg. Этикет на дне корпуса: 15cm Gr. 19 Stg. и данные о снаря- жении Тротил литой без футляра То же Нет
Продолжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка1 снаряжение в гильзе в отдельной укупорке
150-.чл# выстрел с бетоно- бойным снарядам обр- 19 Темнозеленая защитная 10 Этикет на дне корпуса 15 cm Gr. 19 Be и данные о сна- ряжении Тротил флег- матизированный в картонном футляре То же Нет
150-ил# выстрел с дымовым снарядом обр. 19 Темнозеленая защитная 1 Nb Этикет на дне корпуса 15 cm Gr. 19 Nb и данные о сна- ряжении / Тротил прессо- ванный в картон- ном футляре Дымообразую- щее вещество То же Нет
1 Маркировка у ведущего пояска — данные по неокончательному снаряжению,
у вершины головки — данные по окончательному снаряжению.
Г. Укупорка элемента* выстрела
Наименование укупорки Вес , кг Размеры, мм Маркировка на укупорке
порожней с элемен- тами выстрела
Плетенка с вкладышем под головную часть на один снаряд С осколочно-фугасной гранатой обр. 19 3,0 46,5 Длина 780 Диаметр 220 В верхней части корзин- ки нанесена кольцевая по- лоса красного Ивета
Продолжение
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с элемен- тами выстрела
С бетонобойным снарядом обр. 19 С дымовым снарядом обр. 19 Плетенка с вкладышем под головную часть на один снаряд с фугасной гранатой обр. 18 (фиг. 173) — 46,5 42,0 Маркировки нет. Ярлык (бирка) прикреп- ляется к корзинке
3,0 43,8 Длина 755 Диаметр 215 То же
Плетеный лоток на шесть гильз с боевыми за- рядами (фиг, 174) 26,0 Длина 700 Ширина 500 Высота 170 Нет
Деревянный ящик на две гильзы с боевыми за- рядами (фиг. 175) 10,0 Длина 480 Ширина 290 Высота 160 Kart. lg. s. F. H. 13
Деревянный ящик для коробок с пламегасите- лями Длина Ширина Высота Kart. VorL d. Ig. s. F. H. 13.
Коробка из оцинкованного железа или пласт- массы на 12 шТ. пламегасителей (фиг. 176) 1,7 Высота 180 Диаметр 160 12 Stock Kart. VorL d. lg, s F. H. 13 (этикет)
Все снаряды за исключением 15 cm Gr. 19 Nb. могут применяться для стрельбы из следующих систем;
а) 150-лсн тяжелой гаубицы, установленной во вращающемся бронекупол^—g. Н. Т,
б) 150-лм< тяжелой ло л свой гаубицы обр, 18-д. F. Н. 18,
Боеприпасы к 150-мм тяжелой полевой гаубице обр. 18
е. F. Н. 18
А, Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
TA-3
Наименование выстрелов Снаряды Вос сна- ряда, кг Длина Снаряда, мм 1 Взрыватель Гильза ₽ Средство воспламе- нения
1 150-Л/.М выстрел сосколочно-фугас- ной гранатой обр. 19 15 cm Gr. 19 150-лси осколочно- фугасная граната обр. 19 (фиг. 177) 43,50 615 AZ 23 (0,8) umg. ИЛИ AZ23umg. m. 2 v. или AZ 23 umg. (0,15) или Dopp. Z- S/Ш s 6350—ла- ту иная цель- нотянутая 6350 St- стальная цельнотяну- тая, латуни- рованная Капсюль- ная втулка С/12 п. А. или С/12 п, A- St.
2 150-Л€М выстрел с осколочно-фугас- ной гранатой обр. 19 стальной литой 15 cm Gr. 19 Stg. 150-.Н.И осколочно- фугасная граната обр. Остальная ли- тая (фиг. 178) 43,50 595 To же 6350/71 железная свертная или свар- ная
3 150-лм< выстрел с бетонобойиым снарядом обр. 19 15 cm Gr. 19 Во. 150-а<.« бетон обой- цный снаряд обр. 19 (фиг. 179) 43,50 591 Bd. Z. L 15 cm Gr. 19. Be-
4 150’Alw выстрел с дымовым снаря- дом обр. 19 15 cm Gr. 19 Nb. 150-Л1 м i дымовой снаряд "'обр, 19 (фиг. 180) 39,00 680 AZ 23 Nb
Б, Боевой заряд
Устройство заряда Пакет и № пучков Вес пороха и противоомед- нителя, кг Марка пороха
Заряд переменный; со- стоит из пакета № 1, пяти разновесных пучков №2—6 и специальных пучков № 7-8 Порох помещается в кар- тузах из искусственного шелка Пакет № 1, пучки № 5 и 6 и специальный пучок № 7 имеют противоомед- нитепь из свинцовой про- волоки Пакет и пучки помеща- ются в гильзе в порядке возрастания их номеров, ко- торые соответствуют номе- рам очередных зарядов (фиг. 181) Боевой заряд герметизи- руется в гильзе картонной крышкой с промазкой стыка замазкой красного цвета Заряд нз диглико левого пороха _ > — — 1 (пакет) 0,550 0,065 0,025 (противо- омеднитель) Ngl. Bl. Р-12,5-(40.40Д2) Digl. Bl. Р.-Ю,5-(4.4.1,2) Нитроглицериновый пластинчатый порох, Дигликолевый пла- стинчатый порох
2 0,125 Digl. Bl. P.-10,5-(4. 4. 1,2) Дигликолевый пла- стинчатый порох .
3 0,130 Dig!. Bl. P.-10.5-(4. 4. 1,2) Дигликолевый пла- стинчатый порох
4 0,215 Digl. Bl. P.-I0,5-(4. 4. 1,2) Дигликолевый пла- стинчатый порох
5 0,310 0,020 (противо- омеднитель) Digl. BL P.-10,5-(4. 4. 1,2) Дигликолевый пла- стинчатый порох
6 0,475 0,020 (противо- омеднитель) Dig!. BL P.-I0,5-(4. 4. 1,2) Дигликолевый пла- стинчатый порох
Продолжение
Устройство заряда Пакет и Ns пучков Вес пороха и । противеомед- нителя, кг Марка пороха
Специальные пучки № 7 и 8 хранятся в железных футлярах (фиг, 182) Заряды изготовляются из следующих порохов; дигли- ко левого, нитроглицерино- вого, нитрогуанидинового ил и п проке ил и но вого При ночной или специ- альной стрельбе применя- ются пламегасители, состоя- щие из хлористого калия, находящегося в кольце- образных картузах Заряд из дигликолевого пороха 7 специальный пучок 0,440 2,470 0,070 (против о омед- ните ль) Digl. Bl. Р.-10,5-(3.3.0,8) Digl. Rg. P.-10,5-(l,9.15/4) Дигликолевый пла- стинчатый порох Дигликолевый коль- цеобразный порох
8 специальный пучок 0,755 Digl. Rg, рт-10,5-(1,9.15/4) Дигликолевый коль- цеобразный порох
Заряд из нитроглицеринового пороха 1 (пакет) 0,550 0,070 0,020 (прети- во омеднит ель) Ngl. Bl. Р.-12,5-(40.40.0,2) Ngl. BL p.-12,5-(10.10.1,5), Н итрогл ицер ивовый пластинчатый порох То же
2 0,110 Ngl. Bl. P.-12,5-(10.10.1,5) Нитроглицериновый пластинчатый порох
3 0,110 Ngl. Bl. P.-12,5-( 10.10-1,5) То же
4 0,189 Ngl. BL P,-12f5-( 10,10.1,5) То же
Устройство заряда Пакет и № пучков Вес пороха, кг |
Заряд из нитроглицеринового пороха 5 0,280 0,070 (противо- омедн ит ель)
0 0,430 0,065 (противо- ол1 ед нит ель)
7 специальный пучок 0,400 1 2,300 0,065 (противо- омеднитель)
8 специальный пучок 0,600
/ Про дол жен не
Марка пороха
Ngl. Bl. Р.-12,5-00, 10, 1.5) Нитроглицериновый ' пластинчатый порох
Ngl. Bl. Р,-12,5-(10. 10. 1,5) Нитроглицериновый пластинчатый порох
Ngl. Bl. Р.-12,5-(4, 4. 1) Н итрогл ицериновый пластинчатый порох
Ngl. Rg. P.-U,5-(2,4. 15/4) Н итрогл иц ер ино вы Й
— кольцеобразный порох
Ngl. Rg. P-!l,5-(2,4. 15/4) Нитроглицериновый : кольцеобразный порох '
1
П рода л жен и»
Устройство заряда Пакет и пучков Вес пороха, кг Марка пороха
Заряд из дигликолевого пороха * 1 (пакет) 0,010 0,700 Nz. Man. N. Р. (1,5. 1,5) Digl. Bl. Р.-10,5-(10. 10. 0,2) Пироксилиновый по- ристый порох Дигликолевый пла- стинчатый порох
2 -0,200 Digl. Str. P.-G0-(175.15. 0,6) Дигликолевый лен- точный порох
3 —0,190 Digl. Str. P.-G04175.15. 0,6) То же
4 -0,290 Digl. Str. P.-G0-(175,15. 0,6) То же
5 -0,400 Digl. Str. PXKH175.15, 0,6) То же
6 -0,510 Digl. Str. P.-O0-(175.15. 0,6) То же
7 специальный пучок 8 специальный пучок 0,075 -3,760 Nz. Man. N. P. (1,5. 1,5). Digl. R. P.-G0 (280.3/1,2) Пироксилиновый по- ристый порох1 Дигликолевый труб- чатый порох
-0,970 Digl. R. P.-00 (280.3/1,2) То же
Продол жение
Устройство заряда Пакет и Ха пучков Вес пороха, кг Марка пороха 0
- Заряд из нитрогуанидинового пороха ! (пакет) 0,010 0,700 Nz. Man. N. Р. (1,5. 1,5) Dig!. Bl. Р.-10,5-(10. 10. 0,2) 1 Пироксилиновый no* ристый порох1 Дигликолевый пла- стинчатый порох
2 0,130 Gu. Bl. Р.-А0-(8. 8. 0,9) Н итрогуакидиновый пластинчатый порох
3 0,155 Gu. Bl. P.-A0-(8, 8. 0,9) То же
4 0,227 Ga. BL P.-A0-(8. 8. 0,9) То же
5 0,313 Gu. Bl. P.-A0-(8. 8. 0,9) То же
6 1 0,460 Gu. BL P.’A0-(8. 8, 0,9) То же
Заряд из пирокси- 1 липового пороха 1 (пакет) 0,010 0,700 Nz. Man. N. P. (1,5. 1,5) DigL Bl. P.-10,5-(10. 10, 0,2) Пироксилиновый по- ристый порох 1 Дигликолевый пла- стинчатый порох
2 -0,155 Nz. Bl. P. (12. 12. 2) Пироксилиновый пла- стинчатый порох
3 -0,155 Nz. Bl. P. (12. 12. 2) То же
4 | -0,230 Nz. Bl. P. (12. 12. 2) | То же
Продолжение
Устройство заряда —*- — - - . -—— — Пакет и № пучков Вес пороха, кг Марка пороха
5 *0,336 Nz. BL Р. (12. 12, 2} Пироксилиновый пла- стинчатый порох
6 *0,519 Nz. BL Р. (12. 12. 2) To же
7 Специальный пучок 0,050 *3,200 Nz. Мап. N. Р. (1,5. 1,5) Nz. R. P, (280. 5, 9/1,3) Пироксилиновый по- ристый порох1 Пироксилиновый труб- чатый порох
8 специальный пучок *0,850 Nz. R. P. (280. 5,9/1,3) Пироксилиновый труб- чатый порох
1 Порох марки Nz. Мап. N. Р. (1,5. 1-5) применяется в качестве воспламенителя.
Примечание. Специальные пучки Ns 7 и и 8 из нитрогуанидинового пороха не изготовляются,
fi. приэпиИи и Снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка1 снаряжение в гильзе в отдельной укупорке
150-лъи выстрел с оско- лочно-фугасной гранатой обр. 19 Темнозеленая защитная 14 36 Этикет на дне кор- пуса: 15 cm Gr. 19 и данны е о снаряжении Тротил литой без футляра Тип детонатора Пакет № 1 пучки № 2—6 Этикет в. К Н. 18 и данные о бое- вом заряде Специальные пучки № 7 и 8
150--HJW выстрел с оско- лочно-фугасной гранатой обр. 19 стальной литой Темнозеленая защитная 14 Stg Этикет на дне кор- пуса: 15 cm Gr. 19 Stg. и данные о снаряжении Тротил литой без футляра То же То же
150мьм Быстр ел с бе- тонобойным снарядом обр. 19 Темнозеленая защитная 10 Этикет на дне кор- пуса: 15 cm Gr. 19 Be. и данные о Снаряжении Тротил прессо- ванный флегма, тизированный в картонном фут- ляре То же / То же
150-/t« выстрел с ды- мовым снарядом обр. 19 Темнозеленая защитная 1 Nb. Этикет на дне кор- пуса: 15 cm Gr. 19 Nb. и данные о снаряжении Тротил прессо- ванный в кар- тонном футляре Дымообразую- щее вещество То же То же
1 Маркировка у ведущего пояска — данные по неокончательному снаряжению,
у вершины головки—'Данные по окончательному снаряжению.
Л Укуяоряа элементы бысМрш
i Наименование укупорки г*' Вес, кг Размеры, мм Маркировка на укупорке
порожней с элементами выстрела
1. Плетенка с вкладышем под головную часть на один снаряд з,о — Длина 755 Диаметр 215 Нет
а) с осколочно-фугасной гранатой или с бето- нобойным снарядом ’—» 46,5 Ярл ык (бирка) прикр ец ляется к корзинке.'
б) с дымовым снарядом — 42,0 s. F. Н. 18 и данные о снаряжении
2. Деревянный ящик на три гильзы с боевыми зарядами (фиг, 183) 10,0 31,5 Длина 620 Ширина 245 Высота 315 Kart- d. я. F. Н. 18
3, Деревянный ящик на 4 железных футляра со специальными пучками №7 и 8 (фиг. 184) 7Л ч 27,0 Длина 370 Ширина 275 Высота 380 Sonderkart 7 и. 8 d. s. F. Н. 18
4. Железная коробка со специальными пуч- ками № 7 и 8 5. Деревянный ящик для, коробок с пламегаси- телями 1Д 4Л Высота 220 Диаметр 165 Длина Ширина Высота Высота 200 Диаметр 160 Sonderkart 7 и. 8 d. s. F. Н. 18 Kart, VorLd.s/F.+H. 18
6. Коробка из оцинкованного железа или пласт- массы на 20 шт. пламегасителей (фиг. 185) 0,5 М 20 Stack. Kart. Vorl. d.s.F.H. 18
Снаряды могут применяться для стрельбы из следующих систем:
б) 150-jhm тяжелой гаубицы, установленной во вращающемся бронекуполе—sHT.;
б) 150-мм длинной тяжелой полевой гаубицы обр. 13—Ig. s. F- Н. 13.
ТАЧ
Боеприпасы ц пушке обр* 16
15 ст К. 16
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрел ов Снаряды Вес сна- ряда, кг Длина сна- ряда, мм Взрыватель Гильза Средство воспла- менения
1 150-лш выстрел с ос- колочно-фугасной гра- натой обр. 16 с колпаком 15 cm Hbgr. 16 150 мм осколочно-фу- гасная граната обр. 16 с колпаком (фиг. 186) Л 51,40 752 Hbgr. Z. 17/23* или Hbgr Z. 17/23 utng. или Dopp. Z. 16 m. К* или DOPP-ZJ6 й, F. 6304-латун-! на я цель- I нотянутая I 6304-St— 1 стальная Цельнотя- нутая ла- тунирован- ная Капсюль- ная втулка С/12 п.А, или С/12 n.A.St.
2 150-лтл< выстрел с ос- колочно-фугасной мо- дернизированной грана- той обр. 16 с колпаком 15cm. Hbgr, 16 umg. 150-лся оскол очно-фу- фугасная модернизиро- ванная граната обр. 16 с колпа ком (фиг. 187) 51,40 752 AZ. f. Hbgr, или Dopp. Z. S/60(Ms)
Б, Боевой заряд
Устройство заряда Пакет и № пучков Вес пороха кг Марка пороха
На вооружении имеются три заряда: малый, средний и большой. Малый заряд состоит из пакета и специаль- ного пучка № 1 (фиг. 188) Средний заряд—из пакета и пучка № 2 Пакет 0,075 0,400 Spr. Scbw. Р, (0,3-1,5) Ngl. R. P.-9,5-(I0. 10/4) Дымный зер- нистый порох Нитроглицери- новый труб- чатый порох1
Специаль- ный пуЧок № 1 ^6,750 'Ngl. R. P..9,5-(495. 6,5/3) Нитроглицери- новый труб- чатый порох
1 В виде крупных зерен цилиндрической формы с каналом.
Продолжение'
Устройство заряда № пучков Вес пороха, ке Марка пороха
Большой заряд —из пакета и пучков' № 2 и 3 (фиг. 189). Большой заря я является постоянным. Порох помещается в на ртуэазс из искусств енн ото1 шелка; картуз пакета изготовляется из кружка искусствен- ного. шелка и кружка^ нитроткани. Пакет всегда располагается н*шэу и является воспламенителем Большой заряд, хранитея в’гильзе, герметизи- рованной металлической» крышкой. Специальный пучок № 1 хранится в картонном футляре (фиг. 190). Средний и, малый заряды изготовля- ются при стрельбу. 2 —11,400 Ngl. R. Р.-9,5-(750. 10/4) Нитроглице- риновый труб- чатый порох
3 1,200 Ngl. R. Р.-9,5-(750- Ю/4) Нитроглицери- новый труб- чатый порох
В. Отличительные признаки и снаряжение
- Снаряд Боевой заряд
Наименование выстрелов’ окраска маркировка* снаряжение в гильзе в отдельной укупорке
150-мм выстрел с осколочно- фугасной гранатов обр+ 16 с колпаком Темнозеленая защитная Hbgr. 17/23 1 Этикет на дне корпусам 15 cm Hbgr. 16 и данные 6 сна- ряжении Тип взрыва- теля Тротил прес- сованный в кар- тонном футляре Пакет и пучки № 2 и 3 (большой’ заряд) Этикет 15 ст К- 16 и данные о боевом заряде Пакет и специ- альный пучок № 1 (малый заряд)
Продол женив
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка 1 снаряжение в гильзе в отдельной укупорке
\50-мм выстрел с осколочно- фугасной модернизированной гранатой обр. 16 с колпаком Темнозеленая защитная и че- тыре белых квад- рата на корпусе у стыка с колпаком AZ. I. Hbgr. 1 Этикет на дне корпуса 15 cm Hbgr. 16 umg. и данные о сна- ряжении Тип взрыва- теля Тротил прес- сованный в кар- тонном футляре То же То же
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—данные по окончательному снаряжению
Г. Укупорка элементов выстрела
Наименование укупорки Вес порожней , кг с элемента- ми выстрела Размеры, мм Маркировка на укупорке
Z л Плетенка из прутьев па одгъ снаряде деревян- ной подставкой d. 15 cm К 16 (фиг. 191) 3,0 —54,0 Высота 820 Диаметр 215 Маркировка имеется на ярлыках (бирках), привязанных к плетенке
Плетенка из прутьев на одну гильзу с боль- шим боевым зарядом (фиг. 192) 3,0 -23,7 Высота 880 Диаметр 230 То же
Ящик на четыре футляра со специальными пуч- ками № 1 (фиг. 193) 15,0 —46,4 Длина 400 Ширина 400 Высота 520 Kasten, f. Sonder- kart 1 d. 15 cm K. 16
Боеприпасы к 150-^л< пушке обр. 18
15 ст К- 18
ТА-5
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Снаряды Вес снаряда, кг Длина Снаряда, мм Взрыватель Гильза Средство воспламе- нения
1 150-лгм выстрел с осколочно-фу- гасной гранатой обр. 18 15 ст К. Gr. 18 150-л«л< осколочно- фугасная граната обр. 18 (фиг. 194) 43,0 695 AZ 23 v (0,25) или AZ 23 v (ОД5) или Dopp. Z S/90 6352—латун- ная цельнотя- нутая 6352 St- стальная цель- нотянутая ла- тунированная, 6352/57С же- лезная сверт- ная Капсюль- н ая втулка С/12 п. А. или С/12 п. A. St
2 150-дш выстрел с бетоиобойным снарядом обр, 19 15cm.Gr. 19 rot- Be. 150-лм бетонобой- ный снаряд обр. 19 (фиг. 195) 43,50 591 Bd, Z. f. 15 cm Gr. 19. Be.
Б. Боевой заряд
Устройство заряда Заряды и № пучков Вес пороха, кг Марка пороха
На вооружении состоят три заря- да из дигликолевого или нитроглице- ринового трубчатых порохов: ма- лый средний, и большой. Порох по- мещается в картузах из искусствен- ного шелка. (а ряд из дигликолевого пороха Специаль- ный заряд № 1 0,075 -9,000 Nz. Man. N. Р. (1,5Л,5) Digl. R.P.-GI-(500.3,8/1,3) Пироксилиновый по'- ристый порох1 Дигликолевый труб- чатый порох
Пучок в гильзе 0,075 -13,000 Nz. Man. N. P. (1,5.1,5) Digl. R. Р.-О2-(745.7,5/3,4) Пироксилиновый по- ристый порох1 Дигликолевый труб- чатый ПОПОХ
Продолжен и Й
Устройство заряда Заряды и № пучков Вес пороха кг Марка пороха J
Заряды из дигликолевого пороха Малы й-заряд—Специальный за- ряд № 1 (фиг, 196) Средний заряд состоит из пуч- ка в гильзе и пучка № 2 (фиг. 197) Большой заряд—из пучка в гильзе и пучков № 2 и 3 (фиг, 198) Заряды из нитроглицеринового " пороха: Малым зарядом является специальный заряд № 1 (фиг. 199) Средний заряд состоит из пуч- ка № 2 Большой заряд—из пучка № 2 и пучка Ng 3 (фиг. 200) Штатным зарядом считается за- ряд из дигликолевого пороха; заря- ды из нитроглицеринового пороха называются зарядами заменителями Заряд из дигли- колевого пороха Пучок № 2 -4,600 1 Digl.R.P.-G 2 (455. 7,5/3,4) Дигликолевый труб- чатый ri opox
Пучок ••№ 3 — 1,700 Digl. R. P.-G2-(455. 7,5/3,4) Дигликолевый труб- чатый порох
Заряд из нитроглицеринового пороха г Специаль- ный заряд Ne 1 0,075 -7,000 Nz. Man. N.P. (1,5.1,5) Ngl. R. P.-9,5‘( 195. 6,5/3) Пироксилиновый по- ристый порох1 Н итроглицериновый трубчатый порох
Пучок № 2 0,075 '—12,300 №. Man. N. P. (1,5. 1,5) Ngl. R. P.^2-(960. 8,2/4) Пироксилиновый по- ристый порох 1 Н итроглицерин овый трубчатый порох
Пучок № 3 -2,000 Ngl. R. P.-8,2-(960. 8,2/4) Нитроглицериновый трубчатый порох
1 Порох марки Nz, Man. N» Р. (1,5* 1j5) применяется в качестве воспламенителя.
В. йтлцчпшельяые признаки и снаряжение
Снаряд Боевой заряд 5
Наименование выстрелов окраска .1 маркировка1 снаряжение в гильзе в отдельной укупорке
150-лъи выстрел с осколочно- фугасной гранатой обр. 18 Темнозеленая защитная ! J 14 R9 1 Этикет на дне Корпуса: 15 ст К- Gr. 18 и данные о снаряжении Тротил литой без футляра Красный фос- фор (дымовая та шка) а) Пучок с ди- гликолевым по- рохом б) Пучки №2 ц 3 с нитроглицери- новым порохом Этикет на крышке: 15 ст К. 18 и данные о бое- вом заряде а) Специаль- ный заряд № 1 с ди гликолевым порохом б) Пучки № 2 и 3 с диглико- левым порохом в)Специальный заряд № 1 с ни* Тро глицериновым порохом
150-ял выстрел с бетово- бойным снарядом обр. 19 Темнозеленая защитная. Над ведущим пояском красная коль- цевая полоса 86 Этикет на дне корпуса: 15 cm Gr. 19 rot. Be, и данные о снаряжений Этилендиамин- ди нитрат и гек- соген флегмати- зированный (детонатор) Заряд нахо- дится в картон- ном футляре То же То же
1 Маркировка у ведущего пояска — данные по у вершины головки — данные по неокончательному снаряжению, окончательному снаряжению.
rt Укупорка элементов выстрела
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
пороки ей с элемен- тами выстрела
Плетенка с вкладышем под головную часть на один снаряд (см. фиг. 57) а) с осколочно-фугасной гранатой б) с бетон обойным снарядом 3,0 — 46,5 46,0 Длина Диаметр 755 215 Маркировка на яр- лыке (бирке), прикреп- ленном к плетенке: 15 ст 18 и данные о снаря- жении
Заряды из дигликолевого пороха Деревянный ящик с арматурой на один в гильзе, на один специальный заряд № 1 тонном футляре, на два пучка № 2 и 3 в ном футляре (фиг. 201) Заряды из нитроглицеринового пороха пучок в кар- картон- 60,0 Длина Ширина Высота 1020 500 220 Kart, d. 15 ст К- 18 на футлярах: Vorkart. 2 и. 3 d. 15 cm К. 18 и Sonderkart. 1 d. 15 cm К. 18
Деревянный ящик с арматурой на один спе- циальный заряд № 1 в картонном футляре и на два пучка № 2 и 3 в гильзе (фиг. 202) 52,0 Длина Ширина Высота 1 i 1 Kart. d. 15 cm. К 18 на футляре: Sonderkart. 1 d.l5cm K. 18. (Ersatzpulver)
Снаряды могут применяться для стрельбы из 150-л*лг пушки обр. 39—15 СШ К. 39.
Боеприпасы к 150-мм пушке обр, 39 ТА*6
15 ст К. 39
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Снаряды Вес снаряда кг Длина снаряда, мм Взрыватель Гильза Средство воспламе- нения
1 150-мм выстрел с оско- лочно-фугасной гранатой обр. 18 15 ст К. Gr. 18 150-л/ж осколочно- фугасная граната обр. 18 (фиг. 203) 43,00 695 AZ.23v(0,25) ИЛИ AZ. 23v (0,15) ИЛИ Dopp. Z. S/90 6318 — латун- ная цельно- тянутая или 6318 St—сталь- ная цельно- Капсюль- ная втулка С/12 п. А. или С/12 п.А. St
2 150-лш выстрел с осколоч- но-фугасной гранатой в 4,6 калибра 15 cm Sprgr. L/4,6(Kz) 150-лси осколочно- фугасная граната в 4,6 калибра с головным взрывателем (фиг. 204) 45,00 683 Е. Kz. т. V (0,12) или Dopp. Z. S/60 (Krupp) тянутая ла- .тунирован- ная
3 150-лгм выстрел с бетона- бойным снарядом обр. 19 15 cm Gr. 19 rot. Be. 150чнм бетонобойный снаряд обр. 19 (фиг. 205) 43,50 591 Bd. Z. f. 15 cm Gr, 19 Be.
4 150-мм выстрел с бро- небойным снарядом 15 cm Pzgr. 150-ям бронебойный снаряд (фиг. 206) 45,00 598 Bodenziindung A. K- Zr. 1163
5 150-мм выстрел с полу- бронебойным снарядом 15 cm Hpzgr. (Halbpati- zergranate) 150-м я полу броне- бойный снаряд (фиг, 207) 45,00 624 To же
Б< Боевой заряд
Устройство заряда F Заряды и № пучков Вес пороха, кг Марка пороха
На вооружении состоят три заря- да из Дигликолевого и нитрогдици- рипового Трубчатых порохов: малый, средний и большой Пороховые трубки связаны в пучки и помещаются в картузах из искусственного шел ка Заряды из дигликолевого пороха Малым зарядом является спе- циальный заряд Ns 1 (фиг, 208) Средний заряд состоит из пучка в гильзе и пучка № 2 (фиг. 209) Большой за ряд—из пучка в гильзе и пучков № 2 и 3 (фиг. 210) Пучок в гильзе закрывается кар- тонным чехлом, надеваемым на гилЬ' зу. Специальный заряд №1 и пучки V’ 2 и 3 хранятся в футлярах из прессованного картона. • • • 1 Заряд из дигликолевого пороха Специаль- ный заряд № 1 0,075 -9,100 Nz. Мап. N. Р. (1,5.1,5) Digl. R. P.-G1-(500.3,8/1,3) Пироксилиновый по- ристый порох1 Дигликолевый труб- чатый порох
Пучок в гильзе 0,075 -14,500 Nz. Man. N. P. (1,5.1,5) DigL R. P.-G2-(745.7,5/3,4) Пироксилиновый по- ристый порох1 Дигликолевый труб- чатый порох
Пучок № 2 -1,700 Digl. R. P.-G2-(400.7T5/3,4) Дигликолевый труб- чатый порох
Пучок № 3 — 2,500 Digl. R. P.-02(400.7,5/3,4) , Дигликолевый труб- чатый порох
Продолжение
Устройство заряда Заряды и № пучков Вес пороха и противо- омеднителя кг Марка пороха
Все заряды изготовляются при стрельбе Заряды из нитроглицеринового по- роха: Мал ый заряд состоит из пучка № 1. Средний заряд—из пучков № 1 и 2 (фиг. 2И). Большой заряд — из специаль- ного заряда № 3 (фиг. 212) Средний заряд, пометенный в гильзе, герметизируется картонной крышкой с промазкой стыка замаз- кой красного цвета. Малый заряд изготовляется при стрельбе из сред- него заряда Специальный заряд № 3 хранится в футляре из прессованного картона Заряды из нитроглицеринового пороха Пучок № 1 ~0,100 б, 250 -0,040 (п ротиво- омедпитель) Ngl. W. Р Ш Ngl. R. Р.-8,5-(300. 5,2/2) Н нтрогл ицерино вый кубический порох1 Нитроглицериновый трубчатый порох
Пучок № 2 ^3,650 Ngl. R, Р.-8,5-(160. 5,2/2) Н итрогл нце рин овый трубчатый порох
Специаль- ный заряд № 3 — 0,100 — 15,150 0,080 (противо- оме дни те ль) Ngl. W. Р. (’А) Ngl. R. Р. 8,5 (900. 9/4,2) Н итроглицерин овый кубический порох1 Нитроглице рин овый трубчатый порох
1 Пороха марок Nz, Man. N. Р, (1,5. 1.5) и Ngl. W. Р. (4/в) применяются в качестве воспламенителей.
В. Отличительные Признаки и снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка 1 снаряжение в гильзе в отдельной укупорке
150-.<и; выстрел с оско- лочно-фугасной гранатой обр. 18 Темнозеленая защитная 14 R9 Тротил литой без футляра Красный фос- фор (дымовая шашка) А. Из д и г л ] пор Основной пучок (пучок в гильзе) 1 к о левого о х а а) специаль- ный заряд № 1 б) пучки и 3
Этикет на дне корпуса: 15 ст К. 18 и данные о сна- ряжении ! Б. Из нитрогл пороха (Крут Пучки J6 I и 2 (средний заряд) Этикет: 15 cm. К. 3§ и данные о бое- >. вом заряде ицер и н о в о г о шовский заряд) Специальный заряд № 3
150-/си выстрел с осколочно- фугасной гранатой в 4,6 Калибра Темноз ел ej гая защитная 14 R9 Этикет на дне корпуса: 15 cm, Sprgr. L/4,6(Kz) и данные о снаряжении S 1 То же То же То же
Продолжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка1 снаряжение ~ в гильзе в отдельной укупорке
150-^ьч выстрел с бетоно- бойным снарядом обр, 19 Темнозеленая защитная. Над ведущим пояском красная коль* цевая полоса 86 Этикет на дне корпуса: 15 cm, Gr, 19 rot. Be. и данные о сна- ряжении Этилендиамин- динитрат и гек- соген ф догмати- зированный (де- тонатор). Заряд нахо- дится в алюминие- вом футляре То же То же
150-Л£М выстрел с бронебой- ным снарядом Темнозеленая защитная Этикет на дне корпуса: 15 cm Pzgr. и данные о сна- ряжении То же То же
15()-лш выстрел с полубро- небойиым снарядом Темнозеленая защитная Вершина голов ной части — чер- ная Этикет на дне корпуса: 15 cm Hpzgr. и данные о сна- ряжении То же * То же
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—‘данные по окончательному снаряжению*
А Укупорка элементы выстрела
Наименование укупорки Вес, кг Размеры, лсч Маркировка на укупорке
порожней с элемен- тами выстрела
Плетенка с вкладышем под головную часть на один снарядДсм. фиг. 57) а) с осколочно-фугасной гранатой б) с бетонобойным снарядом 3,0 46,5 46,0 Длина 755 Диаметр 215 Маркировка на яр- лыке (бирке), прикреп- ленном к плетенке: 15 cm К. 39 и данные о снаряжении
в) с бронебойным снарядом ™- 48,0
Заряды из дигликолевого пороха Деревянный ящик с арматурой на один заряд в гильзе, на два пучка № 2 и 3 в картонных фут- лярах и на один специальный заряд № 1 в картон- ном футляре (см. фиг. 201) 24,0 58,5 Длина Ширина Высота Kart. Kast. d. 15 cm К. 39 на- футляра х: Vorkart. 2u, 3 d. 15 cm К. 39 u. Sonderkart. 1 d. 15 cm K. 39
Заряды из нитроглицеринового пороха
Деревянный я шик с арматурой на две гильзы С пучками № 1 и 2 53,0 Длина Ширина Высота Htitsenkart (mittl. Ldg.) d. 15 cm K. 39
Заряды из нитроглицеринового пороха
Деревянный ящик с арматурой на два специаль- ных заряда № 3 в картонных футлярах 77,0 Длина Ширина Высота Sonderkart, 3. (gr Ldg), d. 15 cm. K. 39.
Снаряды 15 ст К- Gr. Ig и 15 ст Gr. 19. rot. Be, могут применяться для стрельбы из 15(кил< пушки обр. 18—15 ст К. 18
Боеприпасы к !50-лм< пушке на мортирном лафете ТА-7
15 ст К. in Mrs. Laf
А, Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Снаряды Вес сна- ряда, кг Длина снаряда, мм Взрыватель 1 1 Гильза | Средство воспламене- ния •
1 150-^выстрел с осколочйо- фугасной гранатой обр. 18 15 ст К. Gr. 18 150-лг.ч оско- лочно-фугасная граната обр. 18 (фиг. 213) 43,00 1 695 AZ.23v(0,15) или AZ 23v (0,25) или Dopp Z S/90 15 cm Kartl) f. L/45 латунная цельнотя- нутая Капсюль- ная втулка; С/12 п. А. или С/12 п. A. St.
2 15О’Л/<и выстрел с осколочно- фугасной гранатой в 4,6 ка- либра с колпаком 15 cm Sprgr. L/4,6 К* (т. Haube) 150-лш осколочно-фу- гасная грачата в 4,6 ка- либра с колпаком (фиг. 214) 45,30 | 679 Кг С/27 St или Кг С/27 Lm млн М. DoppZ S/90 St
3 150-леи выстрел с осколочно- фугасной гранатой в 4,5 ка- либра с колпаком 15 cm Sprgr. L/4,5 Bd. Z (m, Haube) 150-.МЛ осколочно-фу- гасная грапата в 4,5 ка- либра с донным взрыва- телем и колпаком (фиг. 215) 45,30 659 Bd. Z. C/38 (донный)
4 150-лги выстрел с бетон о- бойным снарядом обр. 19 15 cm. Gr, 19 rot. Be. бетоиобойиый снаряд обр. 19 (фнг. 216) 43,50 591 Bd. Z.ftir. 15 cm Or. 19 Be.
5 150-л/лг выстрел с бронебой- ным снарядом в 3,8 калибра г 15 cmPz-Sprgr. L/3,8 (m. Haube) 150-.лтлг бронебойный снаряд в 3,8 калибра (фиг. 217) 45,30 553 Bd, Z. C/38 (донный)
S, боевой зйряд
Устройство заряда Вес пороха, кг Марка пороха
Боевой заряд постоянный помещается в кар- тузе из искусственного шелка Для жесткости на боковой поверхности за- ряда посредине закрепляются четыре малых пучка пороха (фиг, 218) Заряды изготовляются из порохов двух марок и герметизируются в гильзе при помощи железной крышки 0,150 — 14,000 Spr. Schw. Р. (0/3—0,15) или grobkfirnige Pulver R. Р. С/32 (825. 8/3,5) Думный зернистый по- рох 1 или Дымный крупнозерни- стый порох 1 Трубчатый порох
0,150 ^14,150 Spr. Schw. Р. (0,3-0,15) или grobkornige Pulver R. P. C/38 (825. 7,5/3) Дымный зернистый по- рох 1 или Дымный крупнозерни- стый порох1 Трубчатый порох
1 Дымный порох применяется в качестве воспламенителя,
В, Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка1 снаряжение в гильзе в отдельной укупорке
150-.чл< выстрел с осколочно- фугасной гранатой обр. 18 Темнозеленая защитная 14 К 9 Этикет на дне корпуса: 15cm K-Gr, 18 и данные о сна- ряжении Тротил литой без футляра Красный фос- фор (дымовая шашка) Пакет Этикет: 15 ст К. щ, Mrs, Laf. и данные о боевом заряде 1 Нет
Продо лчж е н и
Наименование выстрелов Снаряд Боевой заряд
окраска _L_ маркировка 1 снаряжение в гильзе в отдельной укупорке
150-лш выстрел с осколочно- фугасной гранатой в 4,6 ка- либра с колпаком Темнозеленая защитная Ю. С/27 1 Этикет на дне корпуса: 15 cm Sprgr. L 4/6 Kz. (т. Haube) и данные о сна- ряжении Тип взрывате- ля Тротил прессо- ванный в кар- тонном футляре То же Нет ,
150-ллм выстрел с осколоч- но-фугасной гранатой в 4,5 калибра с колпаком Темнозеленая защитная 1 Этикет на дне корпуса: 15 cm Sprgr, L/4,5 Bd 2. (т. Haube) и данные о сна- ряжении Тротил прессо- ванный в кар- тонном футляре То же 1 Нет
150-лслг выстрел с бето- нобойным снарядом обр, 19 Темнозеленая защитная, над ведущим пояском красная кольце- вая полоса 86 । г 1 Этикет на дне корпуса: 15 cm Gr. 19 rot. Be. и данные о сна- ряжении Этил енд нами н- динитрат и гексо- ген флегматизи- ровлиний (дето- натор) Заряд находит- ся в картонном футляре То же Нет
Продолжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка 1 снаряжение в гильзе в отдельной укупорке
150-л<>и выстрел с бронебой- ным снарядом в 3,8 калибра Темиозеленяя защитная 1 Этикет на дне корпуса: 15 cm Pz-Sprgr. L/3,8 т. Haube и данные о сна- ряжении Тротил прессо- ванный в картон- ном футляре То же Нет
1 Маркировка у ведущего пояска — данные по неокончательному снаряжению,
у вершины головки — данные по окончательному снаряжению.
Г, Укупорка элементов выстрела
Наименование укупорки Вес, кг Размер, мм Маркировка
порожней с элементом выстрела
Плетенка с вкладышем под головную часть на один снаряд (см. фи г. 57) — 3,0 Длина 755 Диаметр 215 Ярлыки (бирки) при- вязываются к плетенке:
а) с осколочно-фугасной гранатой в 4,6 калибра, или в 4,5 калибра и с бронебойным снарядом в 3,8 калибра ► б) с осколочно-фугасной гранатой обр. 18 или с бетон обойным снарядом обр. 19 — - 48,0 — 46,0 15 ст К. т. Mrs. Laf. и данные о снаряжении
Плетенка на одни боевой заряд в гильзе (см. фиг. 192) 2,8 — 26,0 Длина Диаметр Ярлык (бирка) при- вязывается к плетенке
стрельбы из пушек: 15 ст К- 18* 15 ст К> 39
Снаряды 15 cm KGnl8 и 15 cm Gr. 19 rot. Be. могут применяться для
л 15 cm Kan. (Е). .
Боеприпасы к 211-Mfjw длинной мортире
1g. 21 cm Mrs.
ТА-8
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Снаряды Вес снаряда кг Длина снаряда мм Взрыватель ГильЗа Ср едство воспламс- . нения
'J 211-лгл выстрел с осколочно-фугас- ной гранатой обр. 18 21 cm Gr. 18 211-.чл; осколочно- фугасная граната обр. 18 (фиг. 219) 113,0 972 AZ 23 umg (ОД 5) или AZ 23 umg. m2 v или Dopp. Z. S/90 6305—латун- ная цельнотя’ нутая иля 6305 St-ста ль- на я цельнотя- нутая, л атуни- рованная Капсюль- ная втулка С/12 П. А. или С/12 П. A, St
2 21выстрел с осколочно-фугас- ной гранатой обр. 18 стальной литой 21 cm Gr. 18 Stg. 211-л.л осколочно- фугасная граната обр, 18 стальная литая (фиг. 220) 113,0 875 То же
3 211-лш выстрел с фугасной грана- той обр, 17 21 cm Gr. 17 211-лл фугасная граната обр. 17 (фиг. 221) 120,0 803 kz. Bd. Z. 10 или kz. Bd. Z. 10*
4 2Н-лг,и выстрел с фугасной модер- низированной гранатой обр. 17 21 cm Gr. 17 umg. 211-МЛ1 фугасная модернизированная граната обр. 17 (фиг. 222) 120,0 806 Bd. Z.f. 15 cm Gr. 19 Be.
5 2И-Л/М выстрел с бетонобойным снарядом обр. 18 21 cm Gr. 18 Be, 21 Ки.ч бетонобой- ный снаряд обр. 18 (фиг. 223) 121,4 928 Bd. Z. f. 21 cm Gr. 18 Be.
Б. Боевой заряд
Устройство заряда Пакет и № пучков Вес пороха, кг — - ' . - Mapfta пороха
Заряд переменный; состоит из пакета № 1 и восьми разновесных пучков Кэ 2 — 9, помещен- ных в гильзу в порядке возрастания их номеров, которые соответствуют номерам очередных зарядов (фиг. 224) Порох находится в круглых и полукруглых картузах из мскуственного шелка К пакету № 1 притиит картуз с воспламени- телем. При ночной стрельбе применяется пламе- гаситель, состоящий из хлористого калия, в коль- цеобразном картузе из искусственного шелка Заряд в гильзе герметизируется картонной крышкой, на стык которой со стенками гильзы наносится замазка красного цвета. 4. 1 пакет 0,050 2,600 Spr. Schw. р. (0,3-1,5) NgLRg. R-12,5-(3.25/5) Дымный зернистый порох1 Нитроглицериновый кольцеобразный порох
2 0,300 Ngl. Rg.R-12,5-(3. 25/5) То же
3 0,300 Ngl. Rg. R-12,&<3.25/5) » »
4 0,300 Ngl. Rg. R-12,5-(3.25/5) & »
5 0,400 Ngl. Rg. R-12,5-(3.25/5) » » '
б 0,400 NgLRg. R-12,5-(3.25/5) & »
7 0,600 NgLRg. R-12,5-(3.29/5) и »
8 0,300 Ngl. Rg. R-12,5-(3.25/5) * » 1»
9 0,400 Ng!.Rg.R42,5-(3.25/5) » >)
1 Дымный порох применяется в качестве воспламенителя.
В, Отличительные признаки а -снаряжение
£ нар яд Боевой заряд
Наименование выстрелов окраска маркировка 1 снаряжение в гильзе в отдельной укупорке
21 1-jwjh выстрел с осколочно- фугасной гранатой обр. 18 Темнозеле- ная защитная 14 Этикет на дне корпуса: 21 cm Gr. 18 и данные о снаряже- нии Тротил ли- той без фут- ляра Пакет № 1 и пучки № 2—9 Этикеты: a) 1g. 21 cm Mrs. б) Nur 1 bis 7 Ladung fur SchaSen’mit 21 cm Gr. 18 18 Stg. und 18 Be. Нет
21 Ьлси выстрел с осколочно- фугасной гранатой обр. 18 стальной литой Темнозеле- ная защитная 14 Stg. Этикет на дне корпуса: 21 cm Gr. 18 Stg. и данные о снаряже- нии То же To же Нет
211-.НЛ1 выстрел с фугасной 1 гранатой обр. 17 Темноз еле- вая защитная 1 Этикет на дне корпуса: 21 cm Gr. 17 и данные о снаряже- нии Тротил прес- сованный в картонном футляре To же Нет
211-лл< выстрел с фугасной модернизированной гранатой х обр. 17 Ч| Темнозеле- ная защитная 1 Этикет на дне корпуса: 21 cm Gr. 17 umg. и данные о снаряже- нии То же To же Нет
Продолжений
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка1 снаряжение в гильзе в отдельной укупорке
211-jk.m выстрел с бете но- бойным снарядом обр. 18 Темноэеле- ная защитная 1 Этикет на дне корпуса: 21 cm Gr. 18 Be. и данные о снаряжении То же То же 'г Нет
1 Маркирсижа у ведущего пояска — данные по неокончательному снаряжению,
у вершины головки — данные по окончательному снаряжению.
Г. Укупорка элементов выстрела
Наименование укупорки ..... _. J _ ..... BeCj порожней кг с элемен- тами выстрела Размеры, мм Маркировка на укупорке
Плетенка с вкладышем под головную часть на один снаряд (фиг. 225) ( . а) с осколочно-фугасной гранатой б) с фугасной гранатой в) с бетонобойным снарядом Деревянный ящик на две гильзы с боевыми зарядами (фиг. 226) Герметизированный ящик на 100 шт. пламе- гасителей в коробках (фиг. 227) 1> © о 1 1 1 U- - о *— иг 121,0 124,8 129,4 30,0 68,5 Длина 900—1200 Диаметр 270 Длина Ширина Высота Длина Диаметр Ярлык (бирка) при- крепляется к корзинке: 1g. 21 cm Mrs. и данные о снаря- жении Hdlsenkart. d. Ig. 21 cm Mrs. Kart. Vorl. d. Jg. 21 cm Mrs.
При стрельбе снарядами обр. 18 дальнобойной формы применяется полный боевой заряд, состоящий из пакета Ns 1
й пучков № 2—7, т. е. без пучков № 8 и 9.
Снаряды обр. 18 могут применяться для стрельбы из 21мортиры обр. 18—21 ст Мга. 18.
Боеприпасы к мортире обр» Й ТА-9
21 cm Mrs. 18
А. Краткая таблица комплектации выстрела» (раздельного гильзового заряжания)
Наименование выстрелов Снаряды Вес снаряда, кг Дл ина снаряда, мм Взрыватель Гильза Средство воспламе- нения
1 21 Ьлм выстрел с осколочно-фугас- ной гранатой обр. 18 21 cm Gr. 18 211~мм осколочно- фугасная^- граната обр. 18 (фиг. 228) 113,0 1 972 AZ 23 umg. (0,15) или AZ23umg. m. 2v ’ или Dopp. Z. S/90 6351—латун- ная цельнотя- нутая, или 6351 St—сталь- ная цельнотя- нутая латуни- рованная Капсюль- ная втулка С/12 и. А. или С/12 п.А, St
2 J 211-лгм выстрел с осколочно-фугас- ной гранатой обр. 18 стальной литой 21 cm Ог. 18 Stg. 211 -мм оскол очно- фугасная граната Обр. 18 стальная литая (фиг. 229) 113,0 875 To же -
3 211 -мм выстрел с бетонобойным снарядом обр. 18 . . j 21 cm Gr. 18 Be., 211-льи бетонобой- ный снаряд обр. 18 (фиг. 230) 121,4 928 Bd. Z,f.21 cm Gr. 18 Be.
Б* Боевой заряд
X Устройство заряда Пакет и № пучков । Вес пороха, 1 кг 1 1 Марка пороха г
Заряд переменный; состоит из па- HS 1 0,050 Nz. Мап. N. Р. (1,5. 1,5) Пироксилиновый по-
к ф пакет ристый порох1
кета № 1, разновесных пучков № 2—
5 и специального заряда № б С 1,000 Gu. Bl. Р.-А0-(4.4. 0,6) Нитрогуанцдиновый
Порох помещается в круглых и с
полукруглых картузах из белого о со пластинчатый порох
искусственного шелка о !т!
Пакет и разновесные пучки укла- дываются в гильзу в порядке воз- U4 5 1,620 Gu. Rg. P.-А.-1,2-(1,8. 15/4) Нитро гуанидиновый кольцеобразный порох
растиния их номеров, которые соот- ветствуют номерам очередных заря- rt
t-
дон (фиг, 231) о Q, 2 0,620 Gu.Rg. Р.-Al,2 (1,8. 15/4) То же
Пакет № 1 имеет противоомед- н
цитель из свинцовой проволоки (за X 3 0,740 Gu.Rg. P.-Al,2-(1,8. 15/4) То же
исключением пакета с нятрогуани- ео S
ди новым порохом) Герметизация заряда в гильзе 3 и (X 4 1,590 Gu. Rg. P.-AL,2-(1,8. 15/4) То же
достигается путем закладки картон- CL 2,210 Gu.Rg. P.-A1,2-(1,8. 15/4) У
ной крышки С промазкой стыка за- гЗ СО 5 То же *
мазкой красного цвета *
“ if
Специальный заряд № б хранится в футляре из прессованного картона 1 OJ 1 (пакет) 0,050 Nz. Man. N. P. (1,5. 1,5) Пироксилиновый по- ристый порох1
(фиг. 232 и 233). о !
На вооружении состоят заряды из нитроглицеринового, нитрогуа- нидинового и дигликолевого порохов 5 ДИГЛИ] пороха 1,000 Digl. Bl. P.-10,5 (3.3. 0,8) Дигликолевый пла- стинчатый порох
LTJ X О t-ч 1,430 Digl. Rg. Р.40,5-(1,9. 15/4) Дигликолевый коль-
3 ° ч ® 0,080 цеобразный порох
к
C-J-i rtf (противо- 1
о ом^днитель)
Устройство заряда Пакет и № пучков Вес пороха, кг
1 Заряды из дигликолевого пороха 2 0,530
3 1- 0,710
4 1,490
5 2» МО
6 специаль- ный заряд 0,100 ~15,700
Заряды из нитроглице- ринового пороха 1 пакет 6.050 0,895 1,250 0,080 (пративо- омеднитель)
Марка пороха
Digl.Rg. Р-10,5-( 1,9,15/4) Дигликолевый коль- цеобразный порох
DigL Rg. Р-10,5-(l ,9.15/4) * To же
Digl. Rg. P-10,5-(l,9.15/4) To же
Digl. Rg. P-10,5 (1,9.15/4) To же
Nz. Man. N. P, (1,53,5) Пироксилиновый по-
Digl. R. P -Gl-(500. 5,6/3) ристый порох1 Дигликолевый труб- чатый порох
Nz. Mari. N. P.0,5. 1,5) Пироксилиновый по- ристый порох1
Ngl. Bl. P.-12,5-(4, 4. 1) Н ит ро г л иц ер и и о вы й пластинчатый порох
Ngl. Rg.'P-ll,5-(2,4-15,4) Нитроглицериновый кольцеобразный порох
Продолжение
—_г^ — 'II,, Устройство заряда ' Пакет и № пучков Вес пороха, кг Марка пороха
Заряды из нитроглицеринового пороха 2 0,500 Ngl. Rg. Р.-1 1,5 (2,4.15/4) Нитроглицериновый кольцеобразный порох
3 0,650 Ngl. Rg. P..-1l,5-(2,4.15/4) To же
4 1,380 Ngl. Rg. P.-ll,5-(2,4.15/4) To же *
5 2,020 Ngl. Rg. P.-H,5-(2,4.15/4) To же
6 специаль- ный заряд 0,100 Nz. Man. N, P. (1,5.1,5) Пироксилиновый по- ристый порох1
-13,950 Ngl. R. P.-8,2-(360.6,5/3) Н итрогл ицер ивовый трубчатый порох
1 Порох марки Nz. Man. N. Р. (1,5.1,5) применяется в качестве воспламенителя.
Примечание. Специальный заряд Na 6 из нитрогуанидинового пороха не изготовляется»
б. Отличительные признаки и снаряжение
Ur. Наименование выстрелов Снаряд Боевые заряды
окраска маркировка 1 снаряжение 1 в гильзе в отдельной укупорке
' 211-льн выстрел с осколочно- фугасной гранатой обр, 18 ч* Темнозеле- ная защитная г г ' 14 Этикет на дне кор- пуса: 21cm Gr. 18 и данные о ^снаря- жении Тротил ли- той без фут- ляра Пакет № 1 и пучки № 2^5 Этикет 21 cm Mrs. 18 f и данные о боевом заряде Специ- альный за- ряд № 6
211-Л1М выстрел с осколочно- фугасной гранатой обр. 18 стальной литой Темпозеле- ная защитная 14 Stg. Этикет на дне кор- пуса; 21 cm Gr. 18 Stg. и данные о снаря- жении То же То же То же
Продолжение
Наименование выстрелов Снаряд Боевые заряды
окраска маркировка1 снаряжение в гильзе 1 в отдельной укупорке
2!1>аьи выстрел с бетонобой- ным снарядом обр. 18 Теммозеле- ная защитная 1 Этикет на дне корпуса; 21 cm Gr. 18 Be. и данные о снаряжении Тротил прес- сованный в картонном футляре То же То же
1 Маркировка у ведущего пояска — данные по неокончательному снаряжению,
у вершины головки — данные по окончательному снаряжению.
Г. Укупорка элементов выстрела
Вес, кг 1
Наименование выстрелов порожней с элемен- тами выстрела Размеры, мм Маркировка на укупорке
1. Плетенка с вкладышем под головную часть на один снаряд (см. фиг. 225) ’ а) с осколочно-фугасной гранатой б) с бетонобойиым снарядом 2. Футляр из прессованного канона на одну гильзу с пакетом № 1 и пучками №2—5 (фиг. 234) 3. Футляр из прессованного картона на специаль- ный заряд № 6 (фиу. 235) 7,5 *1 —1 1 — 121,0 — 129,4 22,2 20,9 Длина 1200 Диаметр 270 Длина 450 Диаметр 265 Длина 590 Диаметр 250 Ярлык (бирка) привязы- вается к корзинке: 21 cm Mrs. 18 и данные о снаряжении 21 cm Mrs. 18 Sonderkart 6 d. 21 cm Mrs.
Снарядьробр. 18 могут применяться для стрельбы цз 211-лл< длинной мортиры—1g/21 cm Mrs.
TA-10
ч боеприпасы к гаубице, с длияой ствола в 12 калибров
28 cm Н. Lfl2
А, Краткая таблица комплектации выстрелов (раздельного картузного заряжания)
Наименование выстрела Снаряд Вес снаряда, кг Длина снаряда, мм Взрыватель Гильза Средство воспламе- нения
283-лси выстрел с осколочно-фугас- ной гранатой в 3,5 калибра 28 cm Sprgr. L/3,5 т. Bd. Z. 283-.нл< осколочно- фугасная граната в 3,5 калибра с донным взры- вателем (фиг. 236) 350 1000 Bd, Z. f Sprgr. m. К (t 28cmH.) Нет
Б> Боевой заряд
Устройство заряда Пакет и Ns пучков Вес пороха кг Марка пороха
Применяются два заряда: постоянный А и переменный Б, 1 1 пакет 0,100 ч 4,700 Spr. Schw. Р. (0,3—1,5) или grobkflrnige Pulver W. Р. С/ОЛ (15.15.3) Дымный зернистый порох или дымный ЬфуПНОЗ’СОННСТЫЙ порох1 Пластинчатый порот
2 0,700 J Jp W. P. C/0,7 (15.15.3) J То же
3 1,000 W. P. C/0,7 (15,15.3) j То же -
Продолжение
. 1. Устройство заряда Пакет и № пучков Вес пороха, кг Марка пороха
Переменный заряд Б. Состоит из пакета № 1 и пятиразновесных пучков № 2—6. Все элементы заряда находятся в картузах из ис- кусственного шелка. Пакет и пучки поме- щаются в сетке в порядке возрастания их номеров, т. е. внизу располагается пакет № 1 с воспламенителем Для придания жесткости пучкам и всему заряду каждый пучок прошит нитками в не- скольких местах (фиг. 237) Постоянный заряд А- Состоит из пакета № 7 и воспламенителя. Оба элемента заряда помешаются в картузах из искусственного шелка (фиг. 238) Применяются два заряда А, которые отли- чаются между собою марками порохов и ве- сом 4 1,200 X W. Р. С/0,7 (15. 15.3) Пластинчатый порох
5 j ,300 W. Р. С/0,7 (15. 15.3) To же
б i ,300 W. Р. С/0,7 (15. 15.3) To ж
7 пакет 0,200 16,900 Spr. Schw, Р. (0,3—1,5) или grobkornige Pulver R. Р С/12 (275. 8,75/4) Дымный зернистый порох' или Дымный крупнозер- нистый порох 1 Трубчатый порох
7 пакет 0,200 17,300 Spr. Schw. Р. (0,3—1,5) или grobkornige Pulver R. P^C/0,6 (275. 11,5/4,5) Дымный зернистый порох, или Дымный крупнозер- нистый порох 1 Трубчатый порох
1 Дымный порох применяется в качестве воспламенителя.
В. Отличительные признаки и снаряжение -
Снаряд Боевой заряд
Наименование выстрелов окраска маркировка 1 снаряжение в гильзе в сетке и картузе
283-Л(лс выстрел с оско- лочно-фугасной гранатой в 3,5 калибра Темнозеленая защит- ная На цилиндрической части корпуса белая кольцевая полоса 1 Этикет на дне корпуса: 28 em Sprgr. L/3,5 m, BdZ и данные о снаряжении Тротил прессован- ный b кар- тонном футляре Нет d Пакет № 1 и пучки № 2—б (переменный заряд Б) На верхнем пучке маркировка: 28 cm Н. L/12 Пакет № 7 (посто- янный заряд А)
1 Маркировка у ведущего пояска —данные по неокончательному снаряжению,
у вершины головки — данные по окончательному снаряжению.
Г- Укупорка элементов выстрела
Наименование укупорки Вес, кг s'' Размеры Маркировка
порожней с элементами выстрела
Снаряды без укупорки перевозятся в крытых товарных вагонах . — —
Футляр с обручами и обычной гильзовой крышкой для двух переменных заряди в В (фиг. 239) -16,0 -37,0 Длина 700 Диаметр 230 2 HauptkarL В. d. 28 cm HL/12 (Kartuschbtichse M.88B)
Гладкий футляр с крышкой на защелках для двух постоянных зарядов А (фиг, 240) -22,0 —56,5 Длина 650 Диаметр 290 2 Hauptkart, A* d. 28 cm H. L/12 (Kartuschbtichse M/84)
Снаряд может применяться для стрельбы из 283-ял< береговой гаубицы —28 cm Kst. Н.
Боеприпасы к 283-лш береговой гаубице
28 ctn К st. Н.
ТА-11
Л, Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрела Снаряд Вес снаряда, we Дл ина снаряда, мм Взрыватель Гильза Средство . воспламе- нения
283-мм выстрел с осколочно-фугас- ной гранатрй в 3,5 калибра 28 cm Sprgr. L/3,5 т. Bd. Z 283-лм< осколочно-фу- гасная граната в 3,5 кал ибра с донным взрывателем (фиг, 241) 350 1000 Bd. Z. f. Sprgr. m. К (f.28cm H,) 28 cm Kst. H. латунная цельнотяну- тая Капсюль- ная втулка С/12 П. А. или C/12n~A,St.
Д. Боевой заряд
Устройство заряда Пакет и № пучков Вес пороха, кг Марка пороха
"— • ... 1, ... . .. Зар яд переменный, двух видов: а) заряд из кольцеобразного пороха и 6) заряд из трубчатого пороха Заряд из кольцеобразного пороха состоит из пакета № 1 и пяти разновесных пучков № 2— 6 в картузах из искусственного шелка 1 пакет 0,080 8,900 Spr. Schw. Р. (0,3—1,5) Rg. R. (5.40/5) Дымный зернистый порох1 Кольцеобразный по- рох
2 1,300 Rg. R. (5.40/5) Кольцеобразный порох
3 1,100 R£*R- (5.40/5) Jo же
Устройство заряда Пакет и № пучков Вес пороха, «г Марка пороха
Пакет и пучки помещаются в гильзе в порядке возрастания их номеров, которые соответствуют номерам очередных зарядов (фиг. 242) Гильза герметизируется картонной крыш- кой с промазкой стыка замазкой красного цвета Заряд из трубчатого пороха состоит из пакета № 1 и четырех разновесных пучков № 2—5 в картузах из искусственного шелка. Пакет и пучки помещаются в гильзе в сле- дующем порядке: пакет № 1 с воспламени- телем на дне гильзы, все пучки стоя укла- дываются на пакет № 1. Гильза герметизи- руется крышкой с промазкой стыка замазкой красного цвета (фиг. 243) Специальный заряд № б в картузе из искусственного шелка перевозится вне гиль- зы (фиг. 244) 4 1,500 Rg. R. (5. 40/5) Кольцеобразный порох
5 1,900 Rg. R. (5. 40/5) To же
6 2,300 i Rg. R. (5. 40/5) To же
1 пакет 0,200 6,300 Spr. Schw. P. (0,3—1,5) или grobkornige Pulver R. P. C/12 (5. 4,5/2) Дымный зернистый порох1 или Дымный крупно- зернистый порох 1 Трубчатый порох
2 2,000 R. P. C/12 (182.8,75/4) То же <
3 1,500 R. P. С/12(182.8,75/4) То же
4 1,800 R. P. С/12(182.8,75/4) То же
5 2,000 R. P. C/12(182. 8,75/4) То же
- Продолжение
Устройство заряда Пакет и Xs пучков Вес пороха, кг Марка пороха
6 специаль- ный заряд 0,200 20,800 Spr. Schw. Р. (0,3—i,5) или grobkdrnige Pulver. R. P. С/12 (330.10/4> Дымный зернистый порох 1 или Дымный крупно- зернистый порох1 Трубчатый порох
1 Дымный порох применяется в качестве воспламенителя.
В. Отличительные признаки и снаряжение
Наименование выстрела Снаряд Боевой заряд
окраска маркировка 1 снаряжение в гильзе в отдель- ной уку’ порке
283-лиг выстрел с осколочно- фугасной граfгатей в 3,5 ка- либра и Темнозеле- ная защитная На цилиндри- ческой части корпуса белая кольцевая по- лоса 1 Этикет на дне корпуса: 28 cm Sprgr. L/3,5 т. BdZ, и данные о снаряже- нии Тротил прес- сованный в картонном футляре Пакет № i и пучки № 2—6 Этикет: 28 ст К st. Haubitze или Пакет* № 1 и пучки № 2—5 Этикет: 28 cm Kst, Haubitze и данные о боевом заряде Нет Специаль- ный заряд № б
1 Маркировка у ведущего пояска — данные у вершины головки—данные по неокончательному снаряжению, по окончательному снаряжению.
Г. Укупорка элементов выстрела
Наименование укупорки „г _ Л — Вес, кг Размеры к Маркировка на укупорке
порожней с элемен- тами выстрела
Снаряды без укупорки перевозятся в крытых товарных вагонах — —
Футляр на один боевой заряд в гильзе. При- меняется для обоих видов зарядов (фиг. 245) -55,0 Длина 400 Диаметр 325 Hulsenkart. ci. 28 cm. Kst. H.
Герметизированный ящик на три специальных заряда № 6 из трубчатого пороха маркиR. Р. С/12 (330. Ш/4) -32,0 —96,0 Длина Ширина Высота Sonderkart 6 d. 28 cm Kst. H.
Снаряд может применяться для стрельбы из 283-лслс гаубицы с длиною ствола в 12 калибров —28 cm H.L/12.
6. БОЕПРИПАСЫ ЖЕЛЕЗНОДОРОЖНОЙ АРТИЛЛЕРИИ
Боеприпасы и 150-лл/ железнодорожной пушке
ЖА-1
15 cm. Kan. (Е)
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Сн аряды Вес снаряда, кг ДлиЕга снаряда, мм Взрыватель Гильза Средство воспламе- нения'
1 150’jfJK выстрел с оско- лочно-фугасной гранатой обр. 18 15 ст К- Gr. 18 15О-л<л< осколочно-фу- гасная граната обр. 18 (фиг. 246) 43,0 695 AZ 23 V (0,25) или AZ 23 V (0,15) ИЛИ Dopp. Z. S/90 6352—латунная цельнотянутая 6352 St—сталь- ная цельнотяну- тая, латуниро- ванная -Капсюль- ная втулка С/12 п. А. или С/12 n. A- St
2 150-alw выстрел с бето- нобонным снарядом обр. 19 15 cm Gr. 18 rot Be. 150-лгл{ бетонобойный снарядобр. 19 (фиг.247) 43,5 501 Bd. 2. ftir 15 cm Gr* 19 Be.
Б, Баевой заряд
Устройство заряда Пакет и № пучков Вес по- роха, кг - _ • . . -... 1- — . -т Марка пороха
На вооружении состоят три заряда: малый, средний и большой Малый заряд состоит из пакета и спе- циального пучка № 1 Средний заряд—из пакета и пучка № 2 Большой заряд—из пакета и пучков № 2 и 3 (фиг. 248). Порох помещается в картузах из искусственного шелка Большой заряд помещается в гильзе, герме- тизированной картонным чехлом, надеваемым на гильзу Специальный пучок № 1 хранится в фут- ляре из прессованного картона и вставляется в гильзу только перед стрельбой малым за- . рядом (фиг. 249) Малый заряд изготавливается при стрельбе. Средний заряц^зготавливается при стрельбе из большого заряда Пакет 0,100 0,400 Nz. Man. N- Р. (1,5.1,5) Ngl. R. Р.-9,5-(10.10/4) Пироксилиновый ПО’ ристый порох 1 Нитроглицериновый трубчатый порох
Специаль- ный пучок № 1 — 7,200 Ngl. R. Р-9,5-(495.6,5/3) Нитроглицериновый трубчатый порох
Пучок № 2 — 11,800 .. Ngl. R. Р.-9,5-(750.10/4) Нитро гли цериловый трубчатый порох
Пучок Ха 3 — 1,600 Ngl. R- Р.-9,5-(750.10/4) Нитроглицериновый трубчатый порох
Порох марки Nz. Мап- N. К (1>5J,5) применяется в
t
качестве воспламенителя.
/
В. Отличительные признаки и снаряжение
1 Наименование выстрелов Снаряд • Боевой заряд _ , '
окраска маркировка1 снаряжение в гильзе в отдельной укупорке
150-мм выстрел с осколочно-фу- гасной гранатой обр, 18 Теми озеленяя защитная i1 14 Тротил литой без футляра. Пакет № 1 пучки № 2 и 3 Большой заряд Специальный пучок № 1
Породой ж ени е
Наименование выстрелов я Снаряд Боевой заряд
окраска маркировка1 снаряжение в гильзе в отдельной укупорке
* R 9 Этикет на дне корпуса: 15 ст К. Gr. 18 и данные о снаря- жении Красный фосфор (дымовая шаш- ка) , Этикет: 15 ст К. (Е) и данные о бое- вом заряде
150-лл< выстрел с бетонобойным снарядом обр. 1Q Темнозеленая защитная. Над ведущим пояс- ком красная кольцевая по- лоса 1 86 Этикет на дне корпуса: 15 cm Gr. 18 rot. Be, и данные о снаря- жении - Эгилендиамин- динитрат и гек- соген флегмати- зированиый (де- тонатор) Заряд находит- ся в картонном | футляре * То же То же 1
1 Маркировка у ведущего пояска—данные по неокончательному Снаряжению,
у вершины головки—данные по окончательному снаряжению.
Г. Укупорка элементов выстрела
Наименование укупорки Вес, кг Размеры, \ мм Маркировка rfa укупорке
порожней с элементами выстрела
Плетенка с вкладышем под головную часть на один снаряд (фиг, 57) а) с осколочно-фугасной гранатой обр. 48 хб) с бетонобойным снарядом обр. 19 3,0 — 40,0 — 46,5 Длина 755 Диаметр 215 Ярлык (бирка) привязывается к корзинке 15 ст Кап- (Е) и данные о снаряжении
рродолжени е
Наименование укупорки Вес, кг Размеры, ММ Маркировка на укупорке
порожн ей с элементами выстрела
Ящик из многослойной фанеры с арматурой для перевозки: одного большого заряда, поме- щенного в гильзе с картонным чехлом, и одного специального пучка лГа 1 в картонном футляре (фиг. 250) — — 60,0 Длина Ширина Высота Hulsenkart. d. 15 cm Кап. (Е) Sonderkart. 1 d. 15 cm К- (E) и Kart. Haube der 15 cm К. (E)
' ЖА-2
Боеприпасы ц 172-,мл< железнодорожной пушке
17 ст Кап. (Е)
А. Краткая таблица комплектации выстрела
Наименование выстрела Снаряд Вес сна- ряда, кг Длина снаряда, мм Взрыватель Гильза Средство вос- пламенения
172-мм выстрел с оско- лочно-фугасной гранатой в 4,7 калибра с колпаком 17 cm Sprgr. L/4,7 Kz, (т. Haube) 172-мм осколочно-фугас- ная граната а 4,7 калибра с колпаком (фиг. 251) 62,8 800 || Е. Kzdr. f. Sprgr. (m. Haube) или M. Dopp.Z. S/90 C/95—латун- ная цельнотя- нутая Капсюльная втулка . С/12 п.А. или С/12 п.А,St
Б. Боевой заряд
Устройство заряда Вес пороха, кг Марка пороха
Заряд постоянный, в картузе из искусственного шелка, помещается в гильзе, герметизированной металлической крышкой Для жесткости на боковой поверхности заряда за- крепляются четыре малых пучка с трубчатым порохом (фиг. 252) На вооружении состоят заряды; а) из пороха старого изготовления < б) из пороха нового изготовления двух марок 0,200 — 23,600 Spr. Schw. Р. (0,3—1,5) R. Р. С/32 (1040.10/4,8) Дымный зернистый порох1 Трубчатый порох
0,200 — 22,600 или — 20,500 grobkfirnige Pulver R. Р. С/12(1040.12/5) R.P. С/12 Дымный крупнозерни- стый порох1 Трубчатый порох То же
1 Дымный порох применяется в качестве воспламенителя.
Б. Отличительные признаки и снаряжение
Наименование выстрела Снаряд Боевой заряд
окраска маркировка1 снаряжение в гильзе в отдельной укупорке
172-лги выстрел с ос- колочно-фугасной гра- натой в 4,7 калибра с колпаком Темнозе- леная за- щитная Е. Kzdr. f. Sprgr. Этикет на дне корпуса: 17 ст Sprgr. L/4,7 Kz. (т. Haube) и данные о снаряжении Тип взрывателя под колпаком Тротил прессованный в кар* тонном футляре Пакет в картузе Нет
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—данные по окончательному снаряжению.
Г. Укупорка элементов выстрела
Наименование укупорки Вес, кг Размеры, мл* х Л Маркировка
порожней с элементами выстрела
Снаряды без укупорки перевозятся в крытом товарном вагоне Футляр на один заряд в гильзе у' +ч—™ ~ 66,0 1 Длина 1 120 Диаметр 225 Hnlsenkart. d. 17 cm Kan. (E)
Боеприпасы к 203-мм железнодорожной пушке
20 ст К- (Е)
Л. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Си аряды Вес снаряда, кг Длина снаряда, ЛГЛ4 Взрыватель Гильза Средство воспламенения
1 203-л*лг выстрел с оско- лочно-фугасной гранатой в 4,7 калибра с колпаком 20,3 cm Sprgr. L/4,7 Kz (т. Haube) 203-юи осколочно-фугас- ная граната в 4,7 калиб- ра с головным взрывате- лем и колпаком (фиг. 253) 122,0 953 Kz. С/27 St ИЛИ Kz. С/27 Lm или М. Dopp. Z. 28 К С/34—ла- тунная цельнотя- нутая Капсюльная втулка С/12 и. А. или С/12 n.A.St
2 203-л/л« выстрел с оско- лочно-фугасной гранатой в ’4,7 калибра с колпаком 20,3 cm Sprgr. L/4,7 Bd. Z. (tn. Haube) 203-лш осколочно-фугас- ная граната в 4,7 калиб- ра с донным взрывате- лем и колпакам (фиг. 254) 122,0 955 Bd. Z^C/38 X
Б. Боевы! заряд
Устройство заряда Вес пороха, кг ' J " | Ч Марка пороха
Заряд переменный; состоит из пакета и отдельного пучка в картузах из искусственного шелка. Пакет помещается в гильзе, герметизированной металл и че- ской крышкой (фиг, 255) Пакет имеет два воспламенителя в картузах (ниж- ний и верхний) и состоит из центральной трубки, по Которой передается воспламенение отдельному пучку, циз внутреннего и наружного пучков. Первый помещается в дополнительном картузе Отдельный пучок помещается в футляре, герметизированном металлической крышкой (фиг. 256) Отдельный пучок состоит из центральной трубки, внутреннего и наружного пучков и воспламенителя. Он связан шпагатом и па' дне его находится круг- лая металлическая сетка для приданий жесткости пучку, не затрудняя при этом проникания луча огня из пакета в пучок Пакет 0,180 — 28,000 — 0,160 Spr. Schw. Р. (0,3-d ,5) R. Р. С/32 (g|. 12/5) R. Р. С/32 (809.38/30) Центральная трубка Spr. Schw, Р, (0,3—1,5) Дымный зернистый порох1 Трубчатый порох, | Трубчатый порох Дымный зернистый порох1
Отдельный пучок 1 0,200 —10,500 — 5,400 Spr. Schw. Р. (0,3—1,5) R. Р. С/32 (860.12/5) (внутренний пучок) R. Р. С/32 (860.92/84) (центральная трубка) Дымный зернистый порох1 Трубчатый порох Трубчатый порох
R; Р. С/32 (870.12/5) (наружный пучок) Трубчатый порох
1 Дымный порох применяется в качестве воспламенителя»
В. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд х Боевой заряд
окраска маркировка 1 сна ряжение в гильзе в отдельной укупорке
203-лш выстрел с осколоч- но-фугасной гранатой в 4,7 ка- либра с колпаком Темпозе- леная за- щитная Kz. С/27 Этикет на дне гильзы: 20,3 cm Sprgr. L/4,7Kz (т. Haube) и данные о снаряжении Тип взрывателя Тротил прессо- ванный в кар- -тонном футляре Пакет Этикет: 20 ст К.(Е) и данные о боевом заряде Отдельный пучок Этикет: 20 ст К-(Е)
203-лги выстрел с осколоч- но-фугасной гранатой в 4,7 калибра с колпаком Темнозе- леная за- щитная 1 Этикет на дне гильзы : 20,3 cm Sprgr. L/4,7 tn. Bdx (m. Haube) и дэшГые о снаряжении Тротил прессо- ванный в кар- тонном футляре То же То же
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—данные по окончательному снаряжению.
Г. Укупорка элементов выстрела
Наименование укупорки Вес, кг Размеры, Л!,Ч Маркировка
порожней с элемента- ми выстрела
Плетенка с вкладышем на один снаряд — 6,0 — 128,0 Длина 1 100 Диаметр 280 Ярлыки (бирки) при- вязываются к корзинке: 20 ст К.(В.) и данные о снаряжении
Ящик на один пакет в гильзе и отдельный пучок в футляре — 23,0 — 69,0 Длина Ширин а Высота Hiilsenkart и. Vorkart. d. 20ст К. (В)
е-
45 ое припасы к 238-лкм железнодорожной пушке «Теодор» ЖА-4
Th. Kan. (Е)
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Сна ряды Вес снаряда, кг Длина снаряда, мм Взрыватель Гильза Средство воспламе- нения
1 238-льй выстрел с оскол оч- но-фугасной гранатой в 4/2 на - либра с колпаком 2,4 cm Sprgr. L/4,2 т. Bd. Z. u. Kz.(m. Haube) 238-.м.ч осколочно-фу- гасная граната в 4,2 ка- либра с головным и донным взрывателями и с колпаком (фиг. 257) 148,5 987 Гоповчой: Е. Kzdr. f. Sprgr. (m. Haube) или Dopp. Z. 16 n. F Дойный: Bd. Z. f. Sprgr. m. Kft* C/95—ла- тунная цельнотя- ' нутая Капсюльная втулка С/12 п. А. или С/12 п. A. St
2 238-мм выстрел с осколоч- но-фугасной модернизиро- ванной гранатой в 4,2 ка- либра с колпаком 2,4 cm. Sprgr. L/4,2m. Bd. Z. u. Kz. (tn. Haube) umg. 238-Л1Л1 осколочно-фу- гасная граната модер- низированная в 4,2 ка- либра с головным и донным взрывателями нс колпаком (фиг. 258) 148,5 987 Головной: Kz. C/27 Lm. или Kz. C/27 St или Kz. C/27 Ms. или M. Dopp. Z. S/60 St Донный Bd. Z. C/38
3 238-лш выстрел с осколоч- но-фугасной гранатой в 4,1 ка- либра 2,4 cm Sprgr. L/4,1 m. Bd. Z. 238-лъи осколочно-фу- гасная граната в 4,1 ка- либра с донным взры- вателем (фиг. 259) " 151,0 977 Bd. Z, f. Sprgr. m. K°*
5, ЯЬеюй заряд
Устройство заряда Пакет и пучок Вес пороха, кг Марка пороха
Заряд переменный; состоит из пакета и отдельного пучка Пакет в картузе из искусственного шелка помещается в гильзе, герметизированной ме- таллической крышкой Для жесткости на боковой поверхности пакета закрепляются восемь малых пучков трубчатого пороха в два ряда по длине па- кета, Пакет имеет воспламенитель в картузе: (фиг. 260) Отдельный пучок в картузе из искусствен- ного шелка перевозится в герметизированном футляре (фиг. 261). На вооружении состоят заряды из пороха нового и старого изго- товления Пакет нового изготовления старого изготов- ления 0,200 — 37,600 Spr. Schxv. Р. (0,3—1,5) R. Р. С/32 (1040.12/6,6) Дымный зернистый порох1 Трубчатый порох
0,200 - 34,500 grobkSrnige Pulver. R. Р. С/12 (346.12/5) Дымный крупно- зернистый порох1 Трубчатый порох
Отдельный пучок: нового изготов- ления старого изготов- ления -6,900 R. Р. С/32 (346.12/6,6) Трубчатый порох
- 7,500 R. Р. С/12 (346.12/5) Трубчатый порок
1 Дымный порох применяется в качестве воспламенителя.
____________-_________________ В. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка 1 снаряжение в гильзе в отдельной укупорке
23В-.НЛ1 выстрел с оско- лочно-фугасной гранатой в 4,2 калибра с колпаком Темнозеле- леная защит- нчя Е. Kzdr. Sprgr. 1 Этикет на дне корпуса: 24 cm Sprgr. L/4,2 т. Bdz u. Kz (m, Haube) и данные о сна ряжении Тип взрывателя Тротил прессованный в кдртоннюм футляре х Пакет Этикет: Th. Кап. (Е> и данные о боевом заряде Отдельный । пакет Этикет: Vorkart. d. Th. Кап. (Е)
Продолжение
Наименование выстрелов f ' ’ Снаряд Боевой заряд
окраска маркировка1 снаряжение в гильзе в отдельной укупорке
238-ллс выстрел с оско- лочно-фугасной модернизи- рованной гранатой й“4,2 ка- либра с колпаком • Темнозеле- ная защитная. Четыре белых квадрата на корпусе у стыка с кол- па ком Кг. С/27 1 Этикет на дне корпуса: 24 cm Sprgr. L/4f2 тп Bd. Z. и, kz. (m. Hattbe) umg. и данные о снаря- жении Тип взрывателя Тротил прессованный в картонном футляре То же У f То же
238-лсч выстрел с оско- лочно-фугасной гранатой в 4,1 калибра3 Темнозеле- леная защит- ная 1 Тротил прессован- ный в картонном фут- ляре То же То же
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—данные по окончательному снаряжению.
я Снаряд имеет очень малую по высоте запоясковую часть и отличающиеся по форме от предыдущих двух снарядов
ведущие пояски, а именно верхний—цилиндрической формы, нижний—с буртиком.
Г, Укупорка элементов выстрела
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с элемента- ми выстрела
Снаряды без укупорки перевозятся в крытом товарном вагоне — - 1
Футляр для гильзы с пакетом ~100,5 - Длина Диаметр Hiilsenkart. d. Th, Кап. (Е)
Футляр из прессованного картона для перевозки отдель- ного пучка ~ 5,0 ~ 12,0 Длина Диаметр Vorkart. d. Th. Kan. (E)
Герметизированный ящик на 6 отдельных пучков без футляров ~ 17,0 ~ 60,0 Длина Ширина Высота Vorkart. d. Th. Kan. (E)
ЖА-5
Боеприпасы к 238-лти железнодорожной пушке «Теодор-Бруно»
Th. Br.Kati.’(E)
А. Краткая таблица комплектации выстрелов (раздельного гильзового заряжания)
Наименование выстрелов Снаряды Вес снаряда, кг Длина снаряда, мм Взрыватель ? Гильза Средство воспламе- нения
1 238-мм выстрел с осколочно- фугасной гранатой в 4,5 ка- либра с колпаком 24 cm Sprgr. L/4,5 т. Bd- Z. (tu. Haube) 238-л? л< осколочно-фу- гасная граната в 4,5 ка- либра с донным взры- вателем и колпаком (фиг. 262) 151,0 1085 Bd. Z, f. Sprgr. tn. К0* при детонаторе gr. Zdldg. C/OSo. V. Th. Br. Kan. (E) Латунна я цельнотянутая Капсюль- ная втулка С/12 п. А. ил и С/12 п. A. St
Продолжений
Наименование выстрелов Снаряды Вес снаряда, кг Длина сна ряда, мм Взрыватель Гильза Средство воспламе- нения
2 238-j/jw выстрел с осколочно- фугасной модернизированной гранатой в 4,2 калибра с кол- паком 24 cm Sprgr. L/4,2 т. Bd.Z. u Kz.(m. Haube) umg. 23&-лги осколочно-фу- гасная модернизиро- ванная граната в 4,2ка- либра с донным и го- ловным взрывателями и колпаком (фиг. 263) 148,5 995 Головной: Kz, С/27 Lm, или Kz. С/27 St или Kz. С/27 Ms или М. Dopp. Z. S/90 St. Донный: Bd, Z. C/38 при детонаторе gr. Zdldg. C/98 о. V.
Б. Боевой заряд
Устройство заряда Вес пороха, кг Марка пороха
1 Заряд постоянный, в картузе из исскуствен- ного шелка помещается в герметизированной укупорке: На вооружении состоят заряды из пороха нового изготовления и старого изготовления (фиг. 264 и 265) Нового изготовле- ния Старого изготовлен ния 0,200 -31,0 0,200 -28,3 Spr. Schw. Р. (0,3-1,5) R. Р. С/32 (1100.7,5/3,3) Spr, Schw. Р. (0,3—1,5) R. Р. С/12 (550.8,75/4) Дымный зернистый порох1 Трубчатый порох Дымный зернистый порох1 Трубчатый порох
1 Дымный порох применяется в качестве воспламенителя.
Ё. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка1 снаряжение в гильзе в отдельной укупорке
238-льн выстрел с оско- лочно-фугасной гранатой в 4,5 калибра колпаком Темнозеле- ная защит- ная 1 Этикетка дне корпуса: 2,4 cm Sprgr. L/4,5 т. <^Bd. Z(m. Haube) и данные о снаряжении Тротил прессованный в картонном футляре Нет Двз п акета нового изго- товления ил я одни пакет старого изго- товления
238-льч выстрел с оско- лочно-фугасной модерни- зированной гранатой в 4,2 калибра с колпаком Темнозеле- ная защитная. Четыре белых квадрата на корпусе у сты- ка с колпаком 1 Этикет на дне корпуса: 24 cm Sprgr. L/4,2 m. Bd; Z. u. Kz (mit Haube) и данные о снаряжении Тротил прессованный в картонном футляре Нет То же
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—данные по окончательному снаряжению.
f,. Укупорка элементов выстрела
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с элемента- ми выстрела
Снаряды без укупорки перевозятся в крытом товар- ном вагоне — Ь ww
Герметизированный ящик на два боевых заряда но- вого изготовления / — 34,5 -04,6 Длина Ширина Высота Kart. Th* Br, Kan, (E)
Герметизированный футляр на один боевой заряд старого изготовления — 25,0 > -55,4 Длина Диаметр Kart. Th. Br. Kan:(E)
ЖА-6
Боеприпасы к 283-лси длинной и тяжелой железнодорожной пушке «Бруно»
Ig. u. s. Br. Kan. (Е)
А. Краткая таблица комплектации выстрелов (раздельного гильзовом заряжания)
Наименование выстрелов Снаряды Вес снаряда, кг Длина снаряда, мм Взрыватель Гильза Средство воспламене- ния
1 283-лг.м выстрел с ос- колочно-фугасной мо- 'дер низирова мной гра- натой в 4,4 калибр^ 2,8 cm Sprgr. L/4,4 т. Bd. Z. u Kz(m. Hau- be) umg. 283-л*л осколочно-фу- гасная модернизиро- ванная граната в 4,4 ка- либра с донным и го- ловным взрывателями и С колпаком (фиг. 266) 284,0 * 1256 Головной; Kz. С/27 Lm. или Кг. С/27 St. или Кг. С/27 Мз. или М. Dopp. Z. S/90St. или м: Dopp. z. s/бо Донный: Bd. Z. С/38 L/45/50 Ig. u. s. Br. K (E) латунная цель- нотянутая * Капсюльная втулка С/12 п.А. или С/12 п.А. St.
2 283-мм «ыстрел с ос- колочно-фугасной гра- натой в 4,4 калибра 28 cm Sprgr. L/4,4 т. Bd. Z. и Кг. (m. Haube). 283-лл осколочно-фу- гасная граната в 4,4 ка- либра с донным и го- ловным взрывателями и с колпаком (фиг. 267) 284,0 1256 ъ Головной: Е. Kzdz, f. Sprgr. (m. Haube) иди Dopp. Z. 16 n. F, Донный: Bd. Z. f. Sprgr, m. Kei 1 _ X
Б. Боевой заряд
Устройство заряда Вес по- роха:, кг ' Марка пороха
Заряд переменный; состоит из пакета в картузе из искус- ственного щелка, помещенного в гильзе, герметизированного ме- таллической крышкой, и отдельного пучка в двойном картузе. Последний перевозится в картонном футляре Пакет состоит из наружного и внутреннего пучков, изго- товленных из трубчатого пороха, и воспламенителя * Для жесткости на боковой поверхности заряда закрепля- ются восемь малых пучков с трубчатым порохом в два ряда по длине пакета (фиг, 268) Отдельный пучок находится в двойном картузе из плотной ткани с металлической крышкой. Для жесткости пучок охватывается тремя латунными обручами, из которых крайние угловые (фиг. 269) Пакет 0,200 - 70,00 Spr. Schw. Р. (0,3—1,5)- r р- c'/i2 i8/8) Дымный зерни- стый порох 1 Трубчатый порох
Отдель- ный пу- чок -36,00 R. Р. С/12 (“°- 18/8) Трубчатый порох
1 Дымный порох применяется в качестве воспламенителя
В .-Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Боевой заряд
окраска маркировка 1 снаряжение в гильзе в отдельной укупорке
283-мм выстрел с осколочно- фугасной модернизированной гранатой в 4,4 калибра с кол- паком Темяозеленая за- щитная. Четыре бе- лых квадрата на корпусе у стыка с колпаком Kz. С/27 1 1 Тип взрывателя Тротил прессо- ванный в картон- ном футляре i Пакет Отдель- ный пучок
Продолжение
Наименование выстрелов Снаряд * Боевой заряд
окраска маркировка1 снаряжение в гильзе в отдельной укупорке
Этикет на дне корпуса: 28 cm Sprgr. L/4,4 т. Bdz. u. Кг- (ni. Haube) rung, и данные о снаряжении Этикет: lg. u. S. Br. Кап. (Е) и данные о боевом заряде Этикет: lg. u. S. Br. Kan. (Е)
1г 283-льн выстрел с осколочно- фугасной гранатой и 4,4 ка- либра с колпаком Темноз ел сна я за- щитная tto- Е. Kzdr. f. Sprgr. (т. Haube) 1 Этикет на дне корпуса: 28 cm Sprgr. L/4,4 m. Bdz. u. Кг. (tn. Haube) и данные о сна ряжении Тип взрывателя Тротил прессо- ванный в картон- ном футляре То же То же
1 Маркировка у ведущего пояска — данные по неокончательному снаряжению,
у вершины головки — данные но окончательному снаряжению*
Г. У ну порка элементов выстрела
Вес, кг Размеры, лгч Маркировка на укупорке
Наименование укупорки порожней с элементами выстрела
Снаряды без укупорки перевозятся в крытых то- варных вагонах Футляр для гильзы с пакетом Футляр для отдельного пучка в двойном картузе - 14/5 ~ 164,0 - 51,0 . Длина 1350 Диаметр 380 Длина 700 Диаметр 280 ^—1 Hiilsenkart. d. lg, u. s. Br. Кап. (E) Vorkart. d. ig. u.s. Br. Kan. (E)'
Боеприпасы к 283-мм короткой железнодорожной пушке «Бруно»
, kz. Br. Kan. (Е)
А. Краткая таблица комплектации выстрела (раздельного гильзового заряжания)
ЖА-7
Наименование выстрела Снаряд Вес снаряда, кг Длина снаряда, Взрыватель Гильза Средство вос- пламенения
283-alл выстрел с осколочно- фугасной гранатой в 4,1 ка- либра с колпаком 28 cm Sprgr L/4,1 Kz. (т. Haube) 283-мм осколочно-фу- гасная граната в 4,1 ка- либра с колпаком (фиг. 270) 240,0 i i 1 1 1136 Kz. С/27 Lm. или Kz, С/27 St. или Kz. С/27 Ms. или М. Dopp. Z. S/90 St 28 cm Ka г th. С/95—латун- ная цельно- тянута я Капсюльная втулка С/12 п.А. или С/12 п. A.St
Б. Боевой заряд
Устройство заряда Тип пороха Вес поро- ха , кг Марка пороха
Заряд постоянный, в картузе из искусствен- ного шелка, хранится в гильзе, герметизи- рованной металлической крышкой Нового изготовле- ния 0,200 - 67,00 Spr. Schw. Р. (0.3-1,5) R, Р. С/32 (1230.10/4,7) Дымный зернистый порох1 Трубчзтый порох
Для жесткости на боковой поверхности за- ряда закрепляются восемь малых пучков с трубчатым порохом в два ряда по длине пакета (фиг. 271) На вооружении состоят заряды из пороха старого и нового изготовления, причем пер- вые изготовляются из порохов двух марок к Старого изготовле- ния 0,200 — 64,00 grobkornige Pulver. R. Р. С/32 (1230.12/5) Дымный крупно- зернистый порох1 Трубчатый порох
ил и 0,200 -67,50 grobkOrnige Pulver. R. P.C/32 (422/422/386.12/5) Дымйый крупно- зернистый порох1 Трубчатый порох
1 Дымный порох применяется в качестве воспламенителя.
ё. йтличиШельные признаки и снаряжение
Наименование * выстрела Снаряд Боевой заряд
окраска маркировка ’ снаряжение в гильзе в отдельной укупорке
283-льч выстрел с осколоч- но-фугасной гранатой в 4,1 ка- либра с колпаком Темнозеле- ная защитная Kz- С/27 1 Этикет на дне корпуса; 28 cm Sprgr. L/41 Kz. (т. Haube) и данные о снаряжении Тип взрывателя Тротил прессован- ный в картонном футляре Пакет Этикет на крышке: Kz. Вт. Кап(Е) и данные о боевом заряде Нет
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению,
у вершины головки—данные ио окончательному снаряжению,
Г. Укупорка элементов выстрела
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с элементами выстрела
Снаряды без укупорки перевозятся в крытом то- варном вагоне — —
Футляр для хранения и перевозки заряда в гильзе “Ч ~ 1560 Длина 1400 Диаметр 380 Htilscnkart. d. kz, Вг, Кап, (Е)
7. БОЕПРИПАСЫ ЗЕНИТНОЙ АРТИЛЛЕРИИ ЗА-1
боеприпасы к 20-.«4t автоматическим зенитным пушкам обр« 30 и 38
2 cm Flak 30 и 38
А, К ратная таблица комплектации выстрелов
Наименование выстрелов Вес вы- стрела кг Длина выст- рела, мм Снаряды Взры ватель Г Гильза Средство вос- пламенения
1 2 cm Sprenggranat-Pa- trone L’spur. (gelb) 20-лш выстрел с ос- колочно-трассирующим снарядом старого об- разца 0,304 203 2 cm Spretiggranaie L’spur (gelb) 20-.it м осколочно-трас- сирующий снаряд ста- рого образца1 AZ 5045 Латунная цель- нотянутая; сталь- ная цельнотя- нутая, латуни- рованная или „ла- кированная Патронный капсюль-вос- пламенитель
2 2 cm Sprenggranat-Pa- trone L’spur. (gelb) 20-jMAf выстрел с ос- колочно-трассирующим снарядом нового об- разца (фиг. 272, а) 0,300 203 2 cm Sprenggranate L’spur. (gelb) 2CMlw осколочтто трас- сирующий снаряд но- вого образца1 AZ 5045
1 Осколочно-трассирующие снаряды старого образца—снаряды, изготовленные до 1941 г. С 1941 г. на в вооружение были
приняты снаряды нового образца. В марте 1942 г. был принят на вооружение 20-лш осколочго-зажигаг ель но-трассирующий сна-
ряд, который имеет особый разрывной заряд- Отличите явными признаками такого снаряда служат красная маркировка и буквы Вг.
Продолжение
I
Наименование выстрелов Вес вы- стрела ка Длина выстре- ла, мм Снаряды Взрыватель ГильзИ Средство вос- пламенения
3 2 cm Panzergranat-Pa- trone L’spur (gelb) 2 cm Pzgr. L’spur (gelb)
20-л.м выстрел с бро- небойно-тра cc ирующим снарядом (фиг. 272, б) 0,330 203 20-мм бронебойно- трассирующий снаряд Нет
2 cm Patizerbrandgra- nat'Patrone L’spur Ph. 2 cm Pzbrandgranate L’spur Pli
4 2Oaf.w выстрел с бро- n еб oil в о -заж и г ател ь но- трассируюшим срарядом (фиг. 272, в) 0,322 203 20-лш брон сбой по-за-' жигателыю-трасстру- [ощнй снаряд Нет
2 cm Panzcrgranat- Patrone L’spur 40 0,280 187 2 cm Pzgr. L’spur 40
5 20-л*м выстрел с бро- небойно-трассирующим снарядом обр. 40 (фиг. 272, г) 20-шг бронебойно- трассируквДий снаряд обр. 40 Нет
Б. Боевой заряд
Наименование выстрелов J-: Устройство заряда Вес пороха г Марка пороха
2 cm Sprenggranat-Patrone L’spur (gclb) 20-ям выстрел с осколочно-трас- сирующим снарядом старого образ- ца Зерненый порох [На- ходится в картузе из белого искусственного шелка 1,0 41,5 1 1 1 Zdr Schw. (Schu) Nz. R. p. <3,3.0,5) E Дымный зарине Ты й порох Пироксилиновый зернений порох с одним каналом
2 cm Sprenggranat-Patrone L'spur (gelb) 20-AMt выстрел с осколочно-трас- сирующим сна рядом нового образ- ца В двойном дне кар- туза помещается вос- пламенитель из дым- ного зернистого поро- ха 1,0 41,0 Idr. Schw. (Schu) №. R, P. (3.3.0,5) Дымный зернистый порох Пироксилиновый зернений порох с одним каналом
2 cm Panzcrgranat-Patrone L’spur (gelb) 20-лги выстрел с бронебойно-трас- сирующим снарядом Встречаются выстре- лы, в которых порох непосредственно насы- пан в гильзу; в этом случае заряд не имеет воспламенителя 1,0 . 41,0 Zdr. Schw. (Schu) №. R.P. (3.3.0.5) Дымный зернистый порох Пироксилиновый зернений порох с одним каналом
2 cm Panzcrbrandgranat-Patrone L’spur Ph 20-JWJf выстрел с бронебойно-за- жигатслыю-трассирующим снаря- дом 1.0 41,5 Zdr. Schw, (Schu) Nz. R. P. (3.3.0,5) Дымный зер^йстый порох Пироксилиновый зерненый порох с одним каналом
>2 cm Panzergratiat-Patrone L’spur 40 20-.я.и выстрел с бронебойно- трассирующим снарядом обр. 40 Е ! 44,5 1 Nz. R. P. (3.3.0,5) Пироксилиновый зерненый порох с одним каналом
В. Отличительные признаками снаряжение
Наименование выстрелов Снаряд Маркировка Этикеты
окраска маркировка снаряжение на корпусе гильзы на дне гильзы
20-ял< выстрел с ос- колочно-трассирующим снарядом старого об- разца Желтая । Условное обо- значение места, партии и года Снаряжения ТЭН фл егматиз иро- на ни ый без фут- ляра ; Нет Нет
20-л<л4 выстрел с ос- кол очн о-тра ссирующим снарядом нового об- ра^а Желта я То же ТЭН ^фл егматиз кро- ва нный без фут- ляра Нет Нет Желтый с голубой по- лосой посредине 100 2 cm Sprcnggranat-Pa- trona n L’spur (gelb) с дан- ными о боепрм заряд.1 и снаряжении
20-лш выстрел с бро- небойно-трассирующим снарядом Черная; над ве- дущим пояском красная кольце- вая полоса То же Нет (пустая камора или сердечник из пла стмассы) Нет Нет :
20-лти выстрел с бро- н ебойн о-за жига тел ьно- тра ссирующим снаря- дом Черная; над ве- дущим пояском желтая кольце- вая полоса Ph и условное обозначение ме- ста, партии и го- да снаряжения Бе Зий фосфор в алюминиевой оболочке Нет Нет Белый или Зелый с си- ней полосой посредник На этикете красные бу- квы Ph, и надпись: 100 2 cm, Paiizci*granat-Pa- tronen L'spnr (gelb) с дан- ными о боевом заряде и снаряжен и н
20-дш выстрел с бро- небойно-трассирующим снарядом обр. 40 Корпус не окрашен Нет Снаряд с сердеч- ником из карбида вольфрама Нет Нет Белый-красный с синей полосой посредине и надпись: 100 2 cm Pzgr-Patr. 40 L’spur (gelb) с данными о боевом заряде и спзря- жск а и
Г, Укупорка ёыстрёлов
Наименование укупорки Вес, кг Размер, мм 1 Маркировка на укупорке
порожней с выстре- ' ламп
Картонный футляр на один выстрел — Высота 210 Диаметр 30
Деревянный ящик на 100 выстрелов в кар- тонных футлярах или без них (фиг. 273) 9,0 39,0-42,0 Длина 675 Ширина 260 Высота 210 2 ст. Полное обозначение имеет- ся на цветных этикетках, приклеенных ш внутренней стороне крышки и на наруж- ных боковых стенках ящика
Деревянный ящик с герметизированным ме- таллическим коробом, па 100 выстрелов: а) с бронебойно - зажигательными снаряда лап в картонных индивидуальных футлярах, б) с бронебойно-трассирующими снарядами обр. 40 14,0 47,0 42,0 Длина 680 Ширина 230 Высота 210
Металлический коробчатый магазин на де- сять выстрелов 2А ^5,5 Нет
Металлический лоток на 50 выстрелов в пяти магазинах (фиг, 274) Длина 385 Ширина 250 В ы сота 230 35/13
Металлический коробчатый магазин ла 20 выстрелов 3,5 --9,5 — Нет
Металлический лоток на 40 выстрелов в двух магазинах (фиг. 275) Длина 260 Ширина 135 Высота 390
Боеприпасы к 37-л?,я автоматическим Зенитным пушкам обр. 18 и 36
3,7 cm Flak. 18 и. 36
А. Кратная таблица комплектации выстрелов >
ЗА-2
Наименование выстрелов Вес вы- стрела кг Длина выстре- ла мм Снаряды Взрыватель Гильза Средство вос- пламенения
1 3,7 cm Sprgr. Patr. 37-и,и выстрел с оско- лочно-трассирующим сна- рядом (фиг. 276, о) 1,45 338 3,7 cm Sprgr. 37-ми осколочпо- трассирующий сна- ряд 3,7 cm КрГ Z. Zerl. Pv. пли 3,7 cm Kpf. Z. ZerL Fg. 6348 латунная цельнотянутая или 6348 St—стальная цельнотянутая ла гул провал на я Капсюльная втулка С/33 или С/33 St или С/13 и. А или С/13 п. A. St
2 3,7 cm Pzgr. Patr. 37-ми выстрел с броне- бойно-трассирующим сна- рядом (фиг. 276, 0 1,56 337 3,7 cm Pzgr. 37*ми бропсбой- j । о-тра сс иругощ! 1Й снаряд Bd. Z. 5103*
Б. Боевой заряд
Наименовзнис выстрелов Устройство заряда Вес поро- ха, г Ма рка пороха
3,7 cm Sprgr. Patr. 37-,ия выстрел с осколочно-трас- сирующим снарядом > Заряд постоянный; со- стоит из пороховых тру- бок, связанных в пучок, и воспламенителя, при- крепленного к заряду с помощью донного чех- ла Встречаются заряды с против о омедни тел ем —свинцовой проволокой 2 197 Nz. Мал. N. Р. (1,5.1,5) Digl. R. Р.-8,2- (201.2,2/0,85) Пироксилиновый по- ристый порох1 Дигликолевый труб- чатый порох
3,7 cm Pzgr. Patr. 37-мм выстрел с бронебойно- трассирующим снарядом 2 Nz. Мал. N. Р. t (1,5.1,5) Пироксилиновый по- ристый порох1
f 183 Digl, R. Р.-8.2- <188.2,2/0,85) Дигликолевый труб- чатый порох
1 Порох марки Nz, Man. N. Р. (1,5.1,5) применяется в качестве воспламенителя.
В. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Маркировка на гильзе Этикеты
окраска маркировка снаряжение на корпусе на дне
37-мм выстрел с оско- лочно-тра сс ирующим снарядом Желтая или темнозеленая защитная 3 или 3000 и данные о снаряжении ТЭН флегматизирован- ный в алюминиевом футляре Большой трассер Данные о боевом заряде и сборке выстрела — 12 Stiick 3,7 сгп Sprgr, Patr. 18 и данные о бое- вом заряде и снаряжении
37-мм выстрел с броне- бойно-трассирующим снарядом Черная 33 и данные о снаряжении ТЭН фл е гм атиз ир о ва i ь ный без футляра То же >— 12 Stuck 3,7 cm. Pzgr. Patr. 18 L’spur и данные о боевом заряде и снаряжении
Г. Укупорка выстрелов
Наименование укупорки Вес, кг Размеры, мм • Маркировка на укупорке
порожней с выстре- лами
Металлический лоток на 12 выстрелов (фиг, 277) 6,4 — Длина 430 Нет
а) с осколочно-трассирующими снарядами —— 23,8 Ширина 120
б) с бронебойно-трассирующими снарядами —-I 25,0 Высота 410
Металлический лоток на 12 выстрелов в 2 кассетах (фиг. 278) 7,3/12,3 Длина 410 Ширина 130 Нет
а) с осколочно-трассирующими снарядами б) с бри неб ой но-трасс ирующим и снарядами Fl 1—1 -30,0 - 31,0 Высота 360
Оскол очно‘Трассирующий снаряд предназначается для
стрельбы по н^гзколетающим самолетам. Потолок действи-
тельного огня—3000 м.
Бронебойно-трассирующий снаряд предназначтется для
стрельбы по бронированным целям, Бронебойные качества
его следующие;
Дальность, лг
500-690
500—600
Угол от нор-
мали
0°
30й
Толщина пробивае-
мой брони, мм
до 35
до 25
Боеприпасы к. ВВ-лтлт зенитным пушкам обр, 18 и 36
8,8 Flak 18 и. 36
ЗА-З
А, Краткал таблица комплектации выстрелов
Наименование выстрелов Бес выстре- ла, аг Длина выстре- ла, мм Снаряды Взрыватель Гильза Ср&дсТво воспламе- нения
1 8,8 cm Sprgr. Patr. 88-лш выстрел с дистан- ционной осколочной грана- той (фиг, 279, а) 14,87 925 8,8 cm Sprgr. 88-лм* д иста нци огр пая осколочная гра- ната Zt. Z. S/30 ил л AZ. 23/281 6347—латун- ная цельнотя- нутая или 6347 St ™ стальная цель- нотянутая, ла- тунированная Капсюльная втулка С/12 п. А. или С/12 п. A. St
2 8,8 cm Pzgr. Patr. 88-мм выстрел с брогюбой- I го - тра сс и р ующ и м снарядом (фиг. 279б) 15,27 875 8,8 cm Pzgr. 88-мм бронебойно- трассирующий снаряд Bd. Z. L 8,8 cm Pzgr.
1 Осколочные гранаты с механическим дистанционным взрывателем Zt. Z, S/30 применяются для стрельбы по зенит-
ным целям: С ударным взрывателем AZ. 23/28— ддя стрельбы по наземным целям.
Боевой заряд ?
Наименование выстрелов 1 ....... Устройство заряда Вес пороха и противоомедни- теля, кг Марка пороха
1 ... 8,8 cm Sprgr. Patr. 88-мм выстрел с дистан- ционной осколочной гра- наюй Заряд постоянный; со- стоит из пучка трубчато- го пороха, воспламените- ля в картузе, прикре- пленном к пучку с по- мощью донного чехла, и пр о гив о ом е д п ите л я—свин- цовой проволоки, свер- нутой в круг и рас поло* щепной на верхнем тор- це порохового пучка 0,020 2,975 0,038 (протмво- о мед пите ль) Nz. Мап. N. Р, (1,5-1,5) Digl. R. P.-K4500-4,5/t,8) Пироксилиновый пористый порох 1 Дигликолевый трубчатый порох
8f8 cm Pzgr. Patr. 88-лш выстрел с броне- бойно-трассирующим сна- рядом 0,020 2,520 0,038 (противо- омедпитель) Nz. Man. N. P, (1,5-1,5) Digl. R. P.-8-(495-5,5/2,75) и Digl. R. P.-8-(450'5,5/2,75) Пироксилиновый пористый порох1’ Дигл и кодовый трубчатый порох
1 Порох марки Nz. Man. N. Р. (1,5 1,5) применяется в качестве воспламенителя.
ь*<
В. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Маркировка на гильзе Этикет ы
окраска маркировка1 снаряжение на корпусе на дне
88-лпи выстрел с ди- станционной осколоч- ной гранатой Желтая 1 или 13 и данные о сна- ряжении Тротил прессо- ванный в кар- точном футляре А мм ото л 50/50 литой без футляра Данные о бое- вом заряде и сборке выстрела Sprgr, 8,8 cm Sprgr. Part, и дан- ные о боевом заряде и снаряжении
Продолжение I
Наименование выстрелов Снаряд Маркировка на гильзе Этикеты
окраска маркировка1 снаряжение на корпусе на дне
88-лл! выстрел с бро- пеб ойнсьтрасс пру ющ им снарядом Черная 16 и данные о сна- ряжении Тротил прессо- ванный и ТЭН фл егматиэирова н- ный (детонатор). Заряд находится в алюминиевом футляре Данные о бое- вом заряде и сборке выстрела Pzgr. 8,8 епт Pzgr. Patr.s и дан- ные о боевом заряде и сна- ряжении
1 Маркировка у ведущего пояска—данные по неокончательному снаряжению
у вершины головки—данные по окончательному снаряжению
Г. Укупорка выстрелов
Наименование укупорки Вес, к? Размеры, мм Маркировка на укупорке
порожней с выстрелами
Жесткий плетёный лоток на три выстрела (фиг. 283): 10,7 —- Дл ина 375 Ширина 145 Высота 965 Нет На крышке лотка на- клеен ярлык:
а) с осколочно-трассирующими снарядами — 55,0 8,8 cm Flak.
б) с бронебойно-трассирующими снарядами 56,5 и данные . о снаряже- нии
Оскол очные гранаты предназначаются для стрельбы по Толщина пробиваемой
самолетам на высоту до 11 000 м. Дистанция, Угол от нормали брони, мм
Бронебойно - трассирующие снаряды предназначаются 1000 20е 85
для стрельбы по сильно бронированным целям. Бронебой- ч 1000 30* 50
ные качества снаряда следующие: 1000 40° до 40
206
Боеприпасы к 105-лбн зенитным пушкам обр. 38 и 39
10,5 cm Flak 38 и 39
ЗА-4
А. Краткая таблица комплектации выстрелов
Наименование выстрелов Вес выстре- ла, кг Длина выстре- ла, мм Снаряды Взрыватель Гильза Средство воспламе- нения
1 10,5 cm Sprgr. Patr. 105-мм выстрел с дистан- ционной осколочной грана- той (фиг. 280, а) 25,0 1170 10,5 cm Sprgr. 105-.и.м дистанцион- ная осколочная гра- ната Zt. Z. S/30 6307—латун- ная цельнотя- нутая или 6307 St — стальная цель- нотянутая ла- тунированная Электро- запальная втулка С/22 или С/22 St.
2 10,5 cm Pzgr, Patr. 1О5~.ил< выстрел с броне- бойно-трассирующим снаря- дом (фиг. 280, б) 24,5 995 10,5 cm Pzgr. 105-лги бронебойно- трассирующий снаряд . Bd. Z. f. 10 cm. Pzgr.
В, Боевые заряды
Наименование выстрелов Устройство заряда Вес поро- ха, г Марка пороха
10,5 cm Sprgr. Patr. 105-льи выстрел с дистанци- онной осколочной гранатой Заряд постоянный; состоит из пучка трубчатого пороха, воспла- менителя в картузе, прикреплен- ном к пучку с помощью донного 0,020 №. Man. N. Р. (1,5.1,5) П про кс и липовый пористый порох1
10,5 cm Pzgr. Patr. выстрел с бронебой- но-трассирующим снарядом чехла, и противоомеднителя — свин- цовой проволоки, свернутой вкруг и расположенной на верхнем торце порохового пучка 4,945 0,062 (противо- омедните ль) Digl. R. Р-8-(665Л,25/3) Дигликолевый трубчатый порох
1 Порох марки Nz. Мап.
N* Р. (1,5.1,5) применяется
в качестве воспламенителя.
В, Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Маркировка на гильзе Этикеты
окраска маркировка1 снаряжение на корпусе на дне
105-Л1^ выстрел с ди- станционной осколоч- ной гранатой Желтая 1 или 14 и данные о снаря- жении Тротил прессован- ный в картонном фут- ляре или литой без футляра Данные о боевом заря- де и сборке выстрела Sprgr. и дан- ные о сборке выстрела 10,5 cm Sprgr. Patr. и данные о боевом заряде и снаряжении
105-.ялг выстрел с бро- небойио-тр ассиру ющим снарядом Чернзя 16 и данные о снаря- жении Тротил прессованный и ТЭН флегматизиро- ваипый (детонатор) Заряд находится в алю- миниевом футляре То же Pzgr, и дан- ные о сборке выстрела 10,5 ст ! Pzgr. Patr. и данные о боевом заряде и снаряжении
Г. Укупорка выстрелов
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с выстрелами
Фу гл яр из гофрированного листового железа (фиг. 284) па один выстрел а) с осколочной гранатой бУ с бронебойно-трассирующим снарядом Деревянный ящик на 25 механических дистан- ционных трубок в футлярах из пластмассы Jf к ® 1 1 ю 1 1 35,5 34,4 Высота 1200 Диаметр 150—155 Высота Ширина Длина К крышке футляра приклеен ярлык 10,5 cm Flak, и данные о снаря- жении
Осколочные гранаты предназначаются для стрельбы по
самолетам на высоту до 12 800 м,
Бронебойно - трассирующие. снаряды предназначаются
для стрельбы по сильно бронированным целям. Бронебой-
ные качества снаряда следующие:
Толщина пробиваемой
Дистанция» Угол от нормали брони, мм
800 40* 40
1 200 30° 50
1500 20° 85
2 000 0е . 45
8. БОЕПРИПАСЫ АВИАЦИОННОЙ АРТИЛЛЕРИИ
Боеприпасы к 14,9-ш< крупнокалиберному авиационному пулемету Маузер
А. Краткая таблица комплектации выстрелов
АА-1
Наименование выстрелов Вес выстрела, кг Длина выстрела, мм Снаряды Взрыватель Гильза Средство воспламе- нения
1 15 mm Sprenggranat-Pat- rone L’spur 14,9-чм выстрел с оско- лочно-трассирующим снаря- дом (фиг. 281, а) 0,160 146 15mtn Sprgr. L’spur. !4,9-ш< осколоч- но - трассирующий снаряд AZ 1551 Латунная цельнотяну- тая или сталь- ная цельнотя- нутая латуни- рованная или Патронный капсюль-вос- пламени- тель -I
2 15 mm Brandsprenggranat— Patrone L’spur 14,9-лмг выстрел с осколоч- но-зажигательно-трассирую- щим сна рядом (фиг. 281, 6) 0,160 146 15 mm Brandsprgr. L’spur 14,9-мм о скол очн о- зажигательно - трас- сирующий снаряд AZ 1551 лакирован- ная «
3 15 mm Panzergranat-Pat- гопе L’spur 14,9-.ч.ч выстрел с броне- бойно-трассирующим снаря- дом (фиг. .-281, в) 0,173 146 15 mm Pzgr. L’spur. 14,9-мм бронебой- но-трассирующий снаряд Нет *
Ёоевой заряд
Наименование выстрелов Устройство заряда Вес пороха, а Марка пороха
15 mm Sprenggranat-Patrone L'sptir 14,9-л?.и т ыстрел -с осколочно-трас- сирующим снарядом Заряд постоянный. Порох зерненый насы- пан непосредственно в гильзу 25,0 №. R.P.(2,5,2,5/0,5) Пирокси ЗИНОВЫ Й зер- неный порох с одним каналам
15 mm Brandspenggranat - Patrone LJspur 14,9-AMt выстрел с осколочно-зажи- гательно -грассирующим снарядом 25,0 Nz.R.P. (2,5.2,5/0,5) Пироксилиновый зерненый порох с од- . ним каналом i
15 mm Раnzergranit-Patronе L’spur 14ДР-МЛ/ выстрел с бронебойно^трас- сирующим снарядом 25,0 Nz. R. Р. (2,5.2,5/0,5) Пироксилиновый зер- неный порох с одним каналом
В. Отличительные признаки и. снаряжение
Наименование выстрела Снаряд Маркировка на гильзе нт дне Этикеты
окраска маркировка снаряжение на корпусе 1
14,9-аш вы- стрел с оснолоч- но - трассирую- щим снарядом Желтая Условное обо- значение места, партии и года снаряжения ТЭН флегма гм, знрованный без футляра Нет Нет 200 15 mm Sprenggranat- Patronen L’spur и данные о боевом за- ряде и снаряжении
Продолжение
Наименование выстрелов вы- стрел с осколоч- но-зажигаТелгно- трассируюшнм снарядом Снаряд MapKHpQBKa ’tja’WjibSe Зтикеты
окраска маркировка Снаряжение па корпусе на дне*
Желтая; на цилиндрической части. корпуса— синяя кольцевая полоса То же ТЭН флегма- тцзированный без футляра Зажигательная пшика Нет Нет ' Белы а 200 15 mm Sprb»g-Brandgr.- Patronsn L’spur к лк тгй к ж&лтый с гранит- ной по д '1 а го к а »’« и сизей полосой посредикс 200 15 mm Brands prcrtg- grac&t - Patronen L'spur i* Данные а Соевом aa- ряде s снаряжении
: 14,9-лмг вы- стрел С б Г; ОН Сбой- НО ’ трассирую- щим снарядом Ссро-зелен<я; над ведущим п ояс ком—желта я кольцевая по- лоса То же Трассирующий состав Нет Нет Белый, посредине си^ няя полоса 200 15 mm Panzergranat- Patronen L’spur и данные о боевом за- , ряде и снаряжений
Г. Укупорка выстрелы
Наименование укупорки Е>ес г К? Размеры, мм Маркировка ид укупорке
порожней с выстрелами
Деревянный ящик на 200 выстрелов в картон- ных тюлуфутлярах (фиг. 285) а) с Осколочно-трассирующими снарядами б) с ос ко л очно-зажигательно-трассирующими снарядпми . в) с б рои ебойно-трассчрующими снарядами 7,5 -41,0 -41,0 -44,0 'Длина 690 Ширина 209 Высота 230 Маркировка отсут- ствует. На этикетках, приклеенных на боко- вых стенках-ящика и на внутренней стороне кролики, приведены полные данные по бое- вому заряду и снаря- жению
Вйепрнпасы к Жлм йатОматическоЙ авиационной пушке Эрлицон* ДА-2
А. Краткая таблица комплектации выстрелов
Наименование выстрелов Вес выстрела, кг Длина вы- стрела, jh м Снаряд Взрыватель Гильза Средство вос- пламенения
1 2 cm Sprenggranat-Patrone L’spur 2O-jwjw выстрел с осколочно- трассирующим , снарядом (фиг. 282, о) 0,182 144 2 cm Sprgr. L’spur 20-Л1.И осколочно-трас- ссирующий снаряд AZ 1504 Латунная цельнотянутая Стальная цельнотянутая латунирован- ная или лаки- рованна я Патрон- ный кап- сюль-вос- пламенитель
2 2 cm Brandsprenggranat- Patrone L’spur 20-льн выстрел с осколоч- нО’Зажягате льно-трассирую- щим снарядом (фиг, 282, б) 1. 0,181 144 2cm Brandsprgr.L’spur 20-мч осколочно-за- жигательно-трассирую- щий снаряд ... AZ 1504
3 2 cm М, G esc hofl-Pat rone 20-лсн выстрел с фугасной гранатой (фиг. 282, о) 0,156 144 2 cm М. Geschop 20-л<м фугасная гра- ната AZ 1502 или AZ 1505 1
1 Выстрелы с малым фланцем гильзы; диаметр фланца гильзы —18,9 мм.
Продолжение
Наименование выстрелов Вес вы- стрела, кг Длина вы- стрела, мм i Снаряд Взрыватель Гильза Средство воспламе- нения
4 2 cm Panzersprenggranat- Patrone 20-<илг выстрел с бронебой- ным снарядом (фиг. 282, г) 0,181 145 2 cm Pzsprgr. 2(Кял бронебойный снаряд Донный взрыватель инерционного действия . .А То же То же
5 2 cm Panzerbrandgratiat- Patrone 20-дш выстрел с бронебой- но-зажигательным снарядом (фиг. 282, д) 0,181 145 2 cm Pzbrandgr. 20-лли бронебойно-за- жигательный снаряд Нет
& 20-мм выстрел с практи- ческим снарядом (фиг, 282, е) 0,181 145 20-лл< практический снаряд Нет
7 20-Л1Л< выстрел с практиче- ским трассирующим снарядом 0,181 145 20-лси практический трассирующий снаряд Нет
Наименование выстрелов
Д, заряд
Устройство заряда
---•_. 1
2 cm Sprenggranat-Patrone L’spur
20-лии выстрел с осколочно-трассирую-
щим снарядом
2 cm Brandsprenggranat-Patrone L’spur
| 2D-mm выстр ел с оск о лочно-зажига-
тельно-трассирующим снарядом
2 cm М. Gescho^-Patrone
2О'Лгл выстрел с фугасной гранатой
2 cm Panz er sprenggra па t-Patrone
20-ми выстрел с бронебойным снарядом
2 cm Panzerbrandgranat-Patrone
20-ми выстрел с бронебойно-зажига-
тельным снарядом
20-ми выстрел с практическим сна-
J рядом
| 20-мк выстрел с практическим трасси-
рующим снарядом
Заряд постоян-
ный; состоит из зер-
неного или пла-
стинчатого пороха,
насыпанного не-
посредственно в
гильзу
Вес пороха, ка 1 . .1 .. 1 1 1 Марка пороха
13,4 Nz. BLP.(2,1.2,1.0,5) Пиро кс ил инсвый пластинчатый порох
13,4 Nz. BL Р. (2,1.2,1.0,5) Пироксилиновый пластинчатый порох
15,0 Nz. R. P."(1,3.1,4.5/0,2) Пироксилиновый зерненый порох с од- ним каналом
13,4 Nz. BL P. (2,1^,1.0,5) Пироксилиновый пластинчатый порох
13,5 Nz. BL P. (2,1.2,1.0,5) Пироксилиновый пластинчатый порох
13,2 Nz. BL P. (2,1.2,1.0,5) । То же
13,0 1 | Nz. BL P. (2,L2,L0,5) г । То же
L .*?'..-.Li* '
Наименование Снаряд
выстрелов окраска маркировка
20-лг.м вы стр ал с осколочно - трасси- рующим снарядом Желтая Условное обо- значение места, партии я года снаряжения
выстрел с оскол очно-зажи re- тельно • трассирую- щггм снарядом % Желтая, на корпусе синяя кольцевая по- лоса То же
20-ки выстрел с Желтея То же
фугасным он ж ядом I- и «М»
. и ti 'i JI. "I Маркировка на гильзе Этикеты
снаряжение на корпусе на дне
ТЭН флегмати- зироваяный без футляра Нет Нет . Z'
ТЭН фп егмати^- эированный без футляра f Нет Z г" Нет
ТЭН ф': егдоати- Нет । Нет Желтый г надпеъюч
зипованный без футляра 200 2 cm NL Geschop Penmen 151
< 1 .и данные о боевом заряде и снаряжён;::
Продолжение
- — Наименование выстрелов Снаряд Маркировка на гильзе Этикеты
окраска маркировка снаряжение на корпусе на дне
20-.«л< выстрел е бронебойным сна- рядом Черная, на ци- линдрической ча- сти корпуса ™ желтая кольце- вая полоса Условное обо- значение места, партии и года снаряжения ТЭН флегмати- Эированный без футляра L Нет Нет Белый и желтый с границей по диаго- нали, посредине си- няя полоса и надпись: 200 . * 2 cm Panzerspeng- granai-Patronen с данными о боевом заряде и снаряже- нии
20-л/л выстрел с бронебойно-зажига- тельным снарядом Черная, на го- ловке синяя коль- цевая полоса РН. и условное обо- значение места, партии и года снаряжения Белый фосфор в алюминиевой ампуле Нет Нет Белый с надписью: 200 2 cm Panzerbrand- granat-Patronen с данными о боевом заряде и. снаряжении
20-ми выстрел с Практическим сна* рядом Темнозеленая защитная Нет Нет Нет Нет-
20-мм выотр ел с практическим трас- сирующим снаря- дом Темнозеленая защитная, над ведущим пояс- ком желтая коль- цевая полоса Нет Песок для по- лучения штат- ного веса Нет Нет
Г, Укупорка выстрглм
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с выстрелами
Деревянный ящик на 200 шт, выстрелов в картон- ных футлярах (фиг. 286) а) е осколочно-трассирующими снарядами б) с фугасными гранатами в) с бронебойными снарядами г) с практическими снарядами д) с практическими трассирующими снарядами £ [1111 о о о © о 1 Ю Q Ю Ю 1 т? чГ чТ t i I 1 4 Длина Ширина Высота 690' 200 230 2 ст Полное обозначе- ние имеется на цвет- ных этикетках, при- клеенных на боко- вых стенках ящика и на внутренней стороне крышки
Деревянный ящик с герметизированным металли- ческим коробом, на 200 шт. выстрелов в картон- ных футлярах 10,5 —' Длина Ширина Высота 690 200 230 То же
а) с осколочно - зажигательно - трассирующими снарядами б) с броней ой но-за жигательным и снарядами —1 -48,0 -48,0
Металлический коробчатый магазин на 15 вы- стрелов
Металлический дисковый магазин на 60 выстрелов
Beenjamscbtir ЗДмглг ввтематичесисй^ квиацйоянМГ пушке Маузер1 ДА- 3
А. Краткая таблица комплектации выстрелов
, Наименование выстрелов ' - — —— , Вес выстрела, кг Длина выстрела, мм Снаряд Взрыватель г Гильза Средство воспламе- нения
1 2 cm Sprenggranat-Patrone L’spur 20- и•’<• выстрел с ссколочко- трассирующим снарядам (фиг. 287, а) 0,190 145 2 cm Sprgr. L’spur 20-.ил< осколочно-трас- сирующий снаряд AZ 1504 Стальная цельнотя- нутая ла- кированная Патрон- ный кап- сюль-вос- пламени- тель
2 2 cm Brandsprenggranat- Patrone L’spur 20-ш« выстрел с оеколоч- но-эажигателыго-трассир ута- щим снарядом (фиг. 287, 0) 0,197 145 2 cm Brandsprgr. L’spur 20-.Ч.И осколочно-за- жи гате льно-трассирую- щий снаряд AZ 1504 f
3 151 М. GesciiOjJ-Patrone (ZZ) .22-мм выстрел с фугаской гранатой (фиг- 287, в) 0,175 145 ~ G. (ZZ) 2У~мм фугасная гра- ната AZ 1505 -
л 1 Выстрелы с большим фланцем гильзы; диаметр,флзнца гильзы 25 мм
Наименование выстрелов Вес выстрела, ' : кг 0,202 Длина выстрела, мм 145
4 2 cm Panzersprenggranat- Patrone 20-лм выстрел с бронебой- ным снарядом (фиг. 287, г)
5 2 cm Panzersprenggranat- Patrone 20-лси выстрел с бронебой- ным снарядом 0,202 145
6 2 cm Panzerbrandgranat- Patrone 20-.ИЛ1 выстрел с бронебой- но-зажигательным снарядом (фиг, 287, д) "г 0,202 145
7 20-льм выстрел с практи- ческим снарядом (фиг. 287, (?) 0,197 • 146
8 20-лсм выстрел с практи- ческим трассирующим сна- рядом 0,197 | 140 1 1
П р од $ я*ем и й
Снаряд Взрыватель । । Гильза • — • • >• • "г* :л ’ ji Средство воспламе- нения
2 cm Pzgr. 20-AfAi бронебойны-й снаряд Нет
2 cm Pzsprgr. бронебойный снаряд Донный взрыватель инерционного действия
2 cm Pzbrandgn 2СМ(.м бронебойно-за- жигательный Снаряд Нет
20-лш практический | Нет
снаряд i
20-ллм практический трассирующий снаряд Нет
J5. Боевой заряд
Наименование выстрелов Устройство заряда Вес пороха, г Марка пороха
2 cm Sprenggranat-Patrone L’spur 20-мм выстрел с осколоч но-трассиру- ющим снарядом Заряд посто- янный; состоит из зернемого по- роха, насыпанно- го непосредствен- ного в гильзу 17,7 Nz. R. Р. (1,3-1,45/0,2) Пироксилиновый зерненый порох с одним каналом
2 cm Brandsprenggranat Patrone L’spur 20-лгм выстрел с осколочно-зажига- те л ы । о -тр ас с ир у ю щ и м снарядом 17,7 151 Nz. R. Р.-^(1,31,45/0,2) ли То же
151 ™ М. Geschop-Patrone (ZZ) 20-мм выстрел с фугасной гранатой 19,0 Nz. R. Р. (1,3-1,45/0,2) —J .J. ...—. То же
2 cm Panzergranat-Patrone 20-л*л* выстрел с бронебойным сна- рядом 18,7 Nz. R. P. (1,3-1,45/0,2) То же
2 cm Panzersprenggranat-Patrone 20-л.и выстрел с бронебойным снаря- дом 18,7 151 Nz.R.P.^-(1,3* 1,45/0,2) То же
2 cm Panzerbrandgranat-Patrone 20-ЛЛ1 выстрел с бронебойно-зажига- тельным снарядом 18,7 Nz. R. P. (1,3-1,45/0,2) То же
20-MAf выстрел с практическим сна- рядом 18,7 Nz. R*P. (1,3-1,45/0,2) То же
20-мм выстрел С практическим трас- сирующим снарядом 18,7 151 Nz. R. P. ^(1,3-1,45/0,2) То же
В. Отличительные признаки и снаряжение
Наименование выстрелов Снаряд Маркировка на гильзе Этикеты
окраска маркировка снаряжение на корпусе на дне
20-,и« выстрел с оскол очно-грас< сирующим сна- рядом Желтая Условное обо- значение места, партии и года снаряжения ТЭН флегма- эированный без футляра ' Нет Нет
2(кил(выстрел с осколочно-зажи- гательно-трасси- рующим снаря- дом Жетгая; на цилиндрической части корпуса или под взры- вателем синяя кольцевая по- лоса То же ТЭН флегмати- зированный без футляра Зажигательная шашка Нет Нет Голубой и желтый с границей по диагонали; по середине голубая.по- лоса и надпись* 200 2 cm Brandsprenggra- nat Patronen L’spur 151 с данными о боевом заряде и снаряжении
20-aot выстрел с фугасной гра- натой Желтая То же и 41М*> ТЭН флепоэти- зированный без футляра Нет Нет Желтый; по середине синяя полоса и надпись 200 151 М, GeschoB—Patro- nert (ZZ) с данными о боевом заряде и снаря- жении
20-ш* выстрел с бронебойным снарядом Черная 1 Условное обо- значение места, партии и года снаряжения Нет (пустота или сер- дечник из пласт- массы) Нет Нет к
Продолжение
« Наихмецозаиие выстрелов Снаряд Маркировка на гильзе
окраска маркировка снаряжение на корпусе на дне □тик еты
20-иКле выстрел с бронебойным Снарядом X* Черная; да ци- линдрической ча- сти корпуса жел- тая широкая по- лоса То же 1 ТЭН флегмати- ; зированный Нет Нет Белый и желтый с границей по диагонали, , по середине голубая по- лоса и надпись; 2G0 ' 2 cm Pan7,erapfcnggra- | nat-patronen 151 с дач- ными о боевом заряде и s снаряжении | 1
2O-jl4i выстрел с бронебойно- зажигательным : снарядом Черная; из го- ловной части си- няя кольцевая полоса То же Белый фосфор в алюминиевой ампуле Нет Нет Белый и надпись | 203 2 ст Panzerbrandgra- [ nat’Pat'ronen с данными | о боевом заряде и сна- | ряжении |
20-мм выстрел с практическим снарядом Темнозеленая защитная Нет Нет Нет Нет ? 1 j
20-,«л выстрел с практическим трассирующим снарядом Темиозелевая защитная; над ведущим пояс- ком желтая коль- цевая полоса Нет Песок и сера для получения штатного веса Нет i 1 Нет г । I л d i j
Г. Укупорка выстрелов
Стандартная для 20-лш авиационных выстрелов (см. фиг. 266).
9. БОЕПРИПАСЫ К МИНОМЕТАМ И РЕАКТИВНЫЕ МИНЫ
Боеприпасы к 50-ля автоматическому миномету обр. 19 и к 50-ллг легкому миномету обр. 36
М-1
М. ;9 и !. Gr. W. 35 (5 cm)
А. Краткая таблица комплектации выстрелов
1. а । i 1 а им© i овя н и е выстр ел-^ - - -———> —ы Мины Вес мины, кг Длина ми- ны , .Ч.М > — Взрыва- тель Г ильм Средство воспла- менения
53-мя выстрел осколочной МИВОЙ обр. Зи 5 cm Wgr, 33 50-лМ-г осколочная мина обр. 36 (фиг. 288) 0,915 220 Wgr. Z. 38 КПП Wgr. Z. Т. Нет Па гром НЫЙ М'ТН ЯЫЙ /<311 сюа.-.-вог- пламен к-
50-л<и выстрел практической миной 5 cm. Wgr. 36 Ob 50-мм практическая мина 0,915 220 Wgr. Z. 38 тель
Б, Боевой заряд
Устройство заряда Вес пороха г Марка пороха
Применяется только основной заряд, кото- рый помещается в картонной гильзе, гермети- зированной картонным пыжом Патрон с основным зарядом находится в трубке стабилизатора и закреплен в ней сто- порном. На вооружении состоят несколько образцов патронов, которые отличаются внешним видом и величиной заряда (см. примечание на стр. 225) 1,0 Nz. Man. N. Р. (1,5.1,5) f. Wgr. Пироксилиновый пори- стый порох для минометов
0,8* Nz. M. W. BL P. (2.2.0,45) Пироксилиновый пла- стинчатый порох
3,0® 4 Nz, M. W. BL P. (2.2.0,45) Пироксилиновый пла- стинчатый порох
1 В патронах.с малым зарядом
В патронах с увеличенным зарядом
В. Отличительные признаки и снаряжение
Мина Маркировка на боевом заряде
Наименование выстрелов окраска маркировка снаряжение основном дополнительном Этикеты
50-лш выстрел осколочной - миной обр. 3b Красная 14 Тротил литой Нет Нет 5 cm Wgr. 36 Wgr. Z38 и d. 1. Qr. W. 36
50-лс« выстрел практической миной Красная 0b. Дымный порох или шашка из ТЭН'а Нет Нет To же "л
Г. Укупорка выстрелов
Наименование укупорки1 S Вес , кг Размеры, мм Маркировка . v . И...Н на укупорке
порожней с выстрелами
Металлический лоток на мин. (фиг. 289) а) осколочных б) практических Деревянный ящик па находящихся в картонных рах (фиг. 290) десять 30 мин. футля- 3,3 13,0 12,5 12,5 43,4 Длина 300 UIирипа 135 Высота 250 Длина 050 Ширина 230 Высота 280 1. Gr. W. 30 на крышке наклеен эти- кет с данными о снаря- жении То же
Примечание. До 1 апреля 1942 года па вооружении
состояли патроны с малым и увеличенным зарядами старого
образца и обр. 39. С 1 апреля 1942 года были приняты па
вооружение патроны с малыми и увеличенными зарядам i
обр. 41, которые являются болев стойкими в отношении ув-
лажнения и имеют улучшенное воспламенение. Приказом
от 31/3—42 года по германский армии предлагается:
а) Патроны с увеличенным зарядом обр. 41 применять
при стрельбе из 50-лья автоматического миномета ебр. 19,
(в качестве увеличенного заряда) и из 5О-льи легкого мино-
мета обр, 36 (в качестве основного заряда).
б) Патроны с малым зарядом сбр. 41 применять при
стрельбе только из 50-лги автоматического миномета обр. 19
(в качестве малого заряда).
в) Патроны с увеличенным зарядом старого (.бразца,
а также патроны с увеличенным и малым зарядом обр. 39
применять только для учебных стрельб,
г) Патроны с малым зарядом старого образца изъять из
войсковых частей.
Внешние отличительные признаки и размеры указанных
выше патронов приводятся в таблице.
Наименова- ние патронов 3 Длина Лат- ропу .«.и Цвет
картонно- го корпу- са гильзы пыжа дна ц— и лака по стыну. капсюля- воспламе- ни гел ft
Патрон с увели- ченным заря- дом обр. 41 . . 6М кормчие- зеленый зелеНшй
То псе обр. 30 . . 55,0 вый ItOpH 4Jю- зеленый г- зеленый
То ни* старого образца , , , вый зеленый а о леный _—
Патрон с ма- лым зарядом обр. 41 ... . U1 ГС ъ ic ори1! не- хфасный красный
То же обр. 39. . 36,0 ijjit коринке- красный —1 красный
То ше старого иЗразда.... — вый красный "— кр асшдй —
1 Металлический лоток применяется для транспортировки выстрелов к 50-лги легкому миномету обр. 36, а деревянный
ящик—к бО-.и.м автоматическому миномету обр. 19/
Боеприпасы к тяжелому миномету обр. 34
й. Gr. W. 34 (8 cm)
Л. Краткая таблица комплектации выстрелов
1 На! iMCHOBа ни е выстрел ов Мина Вес мины кг Длина мины мм Взрыватель Гильза Средство вое пламе- li ени я
1 Si-Af.w выстрел осколочной мшк)й обр. 34 8 cm Wgr. 34 81-jl« осколочная мина обр. 34 (фиг, 291) 3,5 339 Wgr. Z. 38 или Wgr. Z. Т, Н ст Патрон- ный МИН- НЫЙ кап- сю.чь-п ос- ii ламе ин- те ан
2 81<н,ч выстреч осколочной подпрыгивающей миной обр. 38 8 cm Wgr. 38 81 -мм осколочная подпрыгивающая мина обр. 381 (фиг. 292) 3,5 330 Wgr. Z 38 или Wgr. Z. Т.
3 81-дня выстре i дымовой mik ной обр. 34 8 cm Wgr. 34 Nb 81-лъи дымовая мина обр. 34 (фиг. 293) 3,5 330 Wgr. Z. 38 или Wgr. Z Т.
1 Приказом от 30.9.42 г. по германской армии сообщается о введении на вооружение такой же мины обр. 39—8 ст
Wgr. 39, отличающейся повышенной прочностью корпуса.
Б, Боевой заряд
Устройство заряда Вес пороха, кг Марка пороха
Заряд переменный; состоит из основного за- ряда, помещенного в картонной гильзе, гермс- газированной картонным пыжом, и трех равно- весных пучЕ<ов, помещенных в картузах иЗ ис- кусе твепл о го шелка Различаются пять зарядов: 1-й основной заряд в картонной гильзе 2-й основной заряд и один пучок 3-й основной заряд и два пучка 4-й основной заряд и три пучка 5-й основной заряд и четыре пучка1 Основном заряд в виде патрона помещается в трубке стабилизатора, а пучки в картонных или металлических коробках (фиг; 294) 10,0 основной заряд Ngl. Bk Р, -12,5 - (1 -1,0,2) Нитроглицери- новый пластин- чатый порох
9,0 пучок Ngk Rg, Р. - 12,5- (0,4.70/35) d- Нитроглицери- новый кольцеоб- разный порох i
В, Отличительные признаки и снаряжение
Наименование выстрелов Мина Маркировка па боевом заряде Этикеты па укупорке
окраска маркировка снаряжение основном дополнительном
81-ч.и выстрел осколочной миной обр. 34 Красная 14 Тротил литой без футляра Нет На картузах s. Gr. W. 34 и дан- ные о порохе и изготовлении за- рядов 8 cm Wgr. 34 Wgr. Z. 38 или 8 ctn Wgr. 34 Wgz. Z. T.
81-лгм выстрел осколочной подпрыгивающей миной обр. 38 Темнозе- леиая за- щитная 14 38 Тротил литой без футляра Нет То же To же
81-jwx выстрел дымовой ми- ной обр. 34 Красная Nb. Дымообра- зующее ве- щество Нет То же To же, но c красными боль- шими буквами Nb
1 Введен в германской армии приказом от 30.3.42 г.
Г. Укупорка в ыапрелов
Наименование укупоркл Вес порожней , кг с элементами выстрела Размеры, мм Маркировка на укупорке
Металлический лоток на трл ми- ны с основными зарядами и девять дополнительных пороховых пучков В трех коробках (фиг. 295) Коробка из оцинкованного же- леза или алюминия на три допол- нительных пороховых пучка Коробка из картона на три до- полнительных пороховых пучка 3,8 0,050 0,040 Боеприпасы к 105- Л. Краткая те -.14,4 0,080 0,070 химическому м 19 cm Nb. W. 35 гблица комплектац Дл ина 285 Ширина 105 Высота 360 Высота 12 Диаметр 82 Высота 12 Диаметр 82 иномету обр. 35 па выстрелов MinitiOil s. Gr. W. 34 1 3 Zusatz ladling еп ? d. s. Or. W. 34 (8 cm) M-3
Наименование выстрелов Мины Вес мины, кг Дл ина мины, мм Взрыватель Гильза Средство воспламе- нения
1 105-лш выстрел осколочной миной обр, 37 10 cm Wgr. 37 105-лш осколочная мина обр. 37 (фиг. 296) 7,30 431 Wgr. Z. 38. или Wgr. Z. Т. Нет Патрон- ный мин- ный кап- сюль-Вос-^ пламени- тель
СО 1 105-лтлг выстрел дымовой ми- ной обр. 35 ковкого чугуна 10 cm Wgr. 35 Nb. Те 105~.ч.и дымовая мина обр. 35 ковкого чу- гуна (фиг. 297) 7,36 433 То же
105-лгч выстрел дымовой ми- ной обр, 35 стальной 10 cm Wgr. 35 Nb. St. 105-лг.ч дымовая ми- на обр. 35 стальная (фиг. 298) 7,36 433 То же
Б, Боевой заряд
Устройство заряда Вес пороха е Марка пороха
Заряд переменный, состоит из основного заряда, помещен-
ного в картонной гильзе, герметизированной картонным пы-
жом, и четырех равновесных пучков, помещенных в карту-
зах из искусственного шелка
Различаются три заряда;
1-й основной заряд в картонной гильзе и один пучок
2-й основной заряд и дна пучка
3-й основной заряд и четыре пучка
Основной заряд в виде патрона помещается в трубке
стабилизатора, пучки — в металлической коробке, заклады-
ваемой в футляр (фиг, 299)
Пучки применяются двух типов. Они отличаются размера-
ми. При ,стрельбе пучками с большим диаметром на труб-
ку стабилизатора помещается ласковый держатель
основной заряд 4,0 Nz. Man. N. Р. (1,5.1,5) 1- Wgr. Пироксилиновый по- ристый порох для ми- нометов
11,0 Nz. М. W. Bl. Р. (2.2.0,45) Пироксилиновый пластинчатый порох
21,0 пучок малого диаметра Ngl. Rg. Р.-12,5- (0,5.67/42) Нитроглицериновый кольцеобразный порох
ё1,0 пучок большого диаметра а! РЛ К>(Гч О —-. 1 01 ГТ сл > Нитроглицериновый кольцеобразный порох
В, Отличительные признании снаряжение
Наименование выстрелов Мина Маркировка на ббевом заряде Эти- кета
окраска маркировка снаряжение основном дополнительном
Ю5-м.и выстрел осколочной ми- ной Темнозеленая защитная 14 Тротил литой без футляра Нет 10 cm Nb. W. и данные о бое- вом заряде
105-.м.и выстрел ДЫМОВОЙ миной обр. 35 ковкого чугуна Красная 2 или 32 Nb Пикриновая кислота прессован- ная или ТЭН флегматизнрованный в бу- мажном футляре Дымообра1у[ощее вещество Нет То же
105-jwac выетрел дымовой миной обр. 35 стальной Темнозеленая защитная 2 или 32 Nb St. Пикриновая кислота прессован- ная или ТЭН флегматизированный в бумажном футляре Дымообразующее вещество Нет То же
Г, Укупорка выстрелов
Наименование укупорки Вес, кг Размеры, мм г —>1 ‘.-ди- — -и. -»“ а- г --W .— и I -1— . — — Высота 480 Диаметр 130 F Высота । Диаметр 1 Высота Диаметр Маркировка на укупорке
порожней с элементами выстрела
Футляр из прессованного картона па одну мину и четыре дополнитель- ных пучка в коробках (фиг. 300) Коробка металлическая или кар- тонная на два дополнительных^ пучка Коробка металлическая на четыре дополнительных пучка 2,0 0,050 — 10,0 0, 100 На этикетке, приклеенной к крышке коробки: 2 Teilkartnschen d. 10 cm Nb. W. 35 и данные о порохе или 2 Zusatzladungen d. 10 cm Nb. W, 35 и данные о порохе
Боеприпасы к Ю5--иаг химическому миномету обр- 40
10 cm Nb. W, 40
М-4
А. Краткая таблица комплектации выстрелов
Наименование выстрелов : Мина Вес мины» кг Длина ми- ны , Взрыватель Гильза Средство воспламенения
1 105-лш выстрел оскол очно-фу гаси ой миной 105-ш< осколочно- фугасная мина 9,50 433 1 Wgr, Z. 38 6315 — цельнотяну- тая латун- ная; 6315 St — цельнотяну- тая стальная латунирован- ная Капсюльная втулка С/13 и. А. или С/13 и. A. St с переходной втулкой 1. Н. Т.
1 105-лои выстрел химической миной 105-льм химическая мина Wgr. Z. 38
3 105-льч выстрел дымовой миной 105-.Ш1 дымовая ми- на 10,20 433 Wgr. Z. 38
Б. Боевой заряд
Устройство заряда Вес пороха г Марка пороха
Заряд переменный; состоит из основного, помещенного в Картонной гильзе, герметизированной картонным пы- н<ОхМ, и дополнительных в виде кольцевых пучков, поме- щенных в картузы из искусственного шелка. Основной заряд в виде патрона помещается в трубке стабилизатора, а пучки — в металлической коробке. Воспламенение заряда производится с помощью ударной капсюльной втулки Дополнительные пучки надеваются на трубку стабили- затора и воспламеняются от основного заряда Основной заряд ~10,0 98,0 Дополи итеньный пучок Ngl. BL Р. - 12,5- (1.1.0,2) Ngl. Rg. Р.-12,5- (0,2.83/30) Нитроглицерино- вый пластинчатый порох Нитроглицерино- вый кольцеобраз- ный порох
В. Отличительные признаки и снаряжение
Наименование выстрелов Мина Маркировка на боевом заряде Этикеты
окраска маркировка снаряжение в гильзе На крышке — данные о боевом заряде На корпусе гильзы — 10 ст Nb. W. 40 в отделы!, укупорке На крышке ме- таллической короб- ки: Zusatzldg. d. 10 cm Nb. W. 40
105-льи выстрел ос- колочно-фугасной ми- ной Темно- зеленая защитная 14 Тротил ЛИТОЙ без футляра
105-лы: выстрел хи- мической миной ОВ То же To же
105-ЛМ! выстрел ды- мовой миной Темно- зеленая защитная Nb. Разрывной за- ряд— флегмати- зированныйТЭН Дымообразу- ющее вещество То же To же
Г. Укуладод
Наименование укупорки В( порожней ^с, кг с элементами выстрела Размеры .ИЛ! Маркировка на укупорке
Футляр из прессованного кар- тона на один выстрел Футляр из прессованного кар- тона на 10 коробок с пучками Металлическая коробка на два пучка Боеприпас 1,75 1,45 ;ы к 158-лгм -12,0 шестиствольно! 15 cm. Nb. Высота 405 Диаметр 130 Высота 405 Диаметр 130 иу химическому м W. 41 Munition. Nb. W. 40 m. H. па крышке m. Н. Nb. W. 40 Zusatzldg d. 10 cm Nb. W. 40 на крышке Z.ldg. Nb. W. 40 Zuaatzldg d. 10 cm Nb. W. 40 иномету «d» обр. 41 М"5
А. Краткая таблица комплектации
Мина Вес мины, кг Длина мины, мм Взрыватель Гильза Средство воспламенения
1 158-л/л/ реактивная осколочно-фугасная ; мина (фиг. 301) 35,0 — 38,5 -1020 Bd. Z. Dov. Нот 1 Электрозапал с ктгактной втулкой
2 158-ми реактивная химическая мана с желтым кольцом1 -1020
3 158-лш реактивная химическая мина обр. 38 о зеленым кольцом1 -1020
4 158-jW.h реактивная химическая ми На обр. 38 с зелено-желтым кольцом1 -1020
5 158-jlw реактивная дымовая мина обр, 38 (фиг. 302) -35,0 -1020 Bd. Z. D)v.
1 Вес ре активной химической мины в зависимости от снаряжения изменяется от 39 до 43 кг.
S. Боевой Заряд
Устройство заряда Вес пороха, Марка пороха А (г i
Реактивный заряд представляет собою сплошной цилиндри- ческий блок из дымного пороха или цилиндрический блок с 9 каналами из дигликолевого пороха или комбиниро- ванное устройство из трубок и цилиндров дигликолевого по- роха. Заряд помешен в верхней реактивной части корпуса мины, С целью уплотнения посадки заряда из дымного пороха, вохранности его при транспортировке и более правильного сгорания, к торцам блока приклеены войлочные кругиг а вдоль его поверхности при закладке располагаются шеетъ лент из мягкого толстого войлока. С этой целью в комбинированном заряде из дигликолевого пороха при- меняется Картонное устройство. -6,00 — 10,00 Digl. R. Digl. P Дигликолевый порох (трубки и цилиндры) Дигликолевый порох (блок с каналами) Дымный порох (сплошной блок)
В. Отличительные признаки и снаряжение
Мина Окраска Маркировка 1 Снаряжение Реактивный заряд Этикеты
158-.и.ч реактивная век о .тонн о-фу- гасная мина Л f Темиозелепая защитная 1 (Digl. R)’ Тротил прес- сованный в картонном фут- ляре Дымный по- рох или дигликоле- вый порох Оранже- вый Nb.W. d.Gr. Bd. Z. Dov.-
158-JtM реактивная химическая мина с желтым кольцом Темнозеленая защитная; на головной и дошюй ча= стях мины желтые кольцевые полосы ОВ То же
158-лтл/ реактивная химическая мина обр. 38 с зеленым кольцом Темпозеленая защитная на головной и донной ча- стях мины зеленые кольцевые полосы 38 ОВ То же
1 Если реактивный заряд изготовлен из дигликолевого пороха,
Мина Окраска Маркировка Снаряжение Реактивный за ряд Этикеты
158-лш реактивная химическая мина обр. 38 с зелено-желтым коль- цом Темпоэслепая защитная, на головной и донной частях мины зелено-желтые кольце- вые полосы ОВ Дымный порох или дигликолевый пэрох ।
.158-лл реактивная дымовая мина обр. 38 Темиозслепая защитная Nb. 38 Дымообра- зующее веще- ство То же
Г. Укупорка выстрела
Наименование укупорки Вес, кг Размеры, мм Маркировка на укупорке
порожней с выстре- лом
Футляр из прессованного картона с метал- лической крышкой на один выстрел (фиг. 303) 4,0 39,0—43,0 Высота 1040 Диаметр 175 Miin. Beh. 4G44
Деревянный ящик на 600 шт. электрозапалов в 12 пакетах по 50 шт. i Длина Ширина Высота Н ет
Боеприпасы к тяжелому химическому миномету обр. 41 и «тяжелой метательной установке обр. 40 и 41»
38/32 cm Nb. W. 41 u. s. W, G. 40 и. 41
А. Краткая таблица комплектации выстрелов
Мина Вес мины, кг Длина мины, мм Взрыватель Гильза Средство вос- пламенения
1 28 cm, Wurfkorper Spr. 280-лш реактивная фугасная мина (фиг, 304) -50,0 1250 L. Jgr. Z 23 п, А. (8) 1 Нет Электрозапал обр. 1938
2 32 cm Wurfkorper MFL 50 320-жлг реактивная зажигательная мина (фиг. 305) -79,0 1300 Wgr. Z/50 или 427 Нет То же
Б. Боевой заряд
Устройство заряда Элемент заряда Вес, кг Марка пороха
Реактивный заряд представляет собой цилин-
дрический блок дигликолевого пороха с 9 каналами.
Центральный канал имеет восемь выпуклых гра-
ней, периферийные 8 каналов—цилиндрические
Заряд закрепляется в реактивной каморе при
помощи двух колосников, расположенных у торцов
блока. На боковой поверхности блока имеются восемь
продольных канавок, в которых помещаются целлу-
лоидные полые трубки, В центральном канале по-
мещается целлулоидная трубка со стопины ой питью
и пороховыми столбиками по концам. Заряд имеет
два воспламенителя: нижний в картузе из искус-
ственного шелка, верхний—в виде пластинки с от-
верстиями, закрепленной в металлическом футляре,
который помещается в верхнем колоснике, С целью
усиления верхнего воспламенителя в футляре
помещается прессованный пиротехнический состав.
Верхний вос- пламенитель -0т003 Пироксилино- вый порох в фор- ме пластинки с отверстиями
Реактивный заряд 6,540 Do. Wu. Р/15 (Dig!) Дигликолевый порох
Нижний в ос- пламен итель 0,010 Nz. Man. St. P. (9.5, 6/2) Пироксилино- вый пористый порох в форме звездочек
Б. Отличительные признаки и снаряжение
Мина Окраска Маркировка Снаряжение Реактивный заряд
280-лм< реактивная фугасная мина Темнозеленая защитная 14 28 cm Wk. Spt Тротил литой без футляра Дигликолевый порох в виде блока
32(К.ил< реактивная зажигатель- ная мина Темиозелепая защитная 1 или 32 Тротил прес- сованный (раз- рывной заряд) и зажигательная смесь (нефть) Разрывной за- ряд из прессован- ного флегматизи- рованного ТЭН’а То же
Г*. Укупорка выстрела
Наименование укупорки Вес, кг Размеры, мм Маркировка
порожней С миной
Деревянная рама с металлическими направля- ющими. Рама служит для транспортировки и для стрельбы (фиг. 306): а) 280-,мм реактивной миной б) 320-/О реактивной милой 27,5—32,0 ~ 82,0 -107,0 Длина 1370 Ширина 410 Высота 410 Beim transport oben (при транспортировке верх) Рк 28 Рк 32
Ш. ВЗРЫВАТЕЛИ
Взрыватели, применяемые в снарядах германской
артиллерии, многочисленны и различны по своему
устройству, действию и назначению.
Как правило, германские взрыватели непредохра-
нительного типа, взводящиеся сразу же по вылете
снаряда за дульный срез орудия. Обычно взрыватель
не имеет детонирующего устройства, а капсюль-дето-
натор и детонатор помещаются в запальном стакане,
ввинчиваемом в снаряд, и только у некоторых взры-
вателей (AZ 39, 3,7 cm Kpf. Z, Bd. Z- f. 7,5 cm
Pzgr. и t. д.) капсюль-детонатор помещается непо-
средственно во взрывателе.
По своему назначению и устройству германские
взрыватели можно разбить на пять групп.
Л. AZ и Jgr. Z. (ударные взрыватели и взрыва-
тели к пехотным гранатам)—чувствительные голов-
ные ударные взрыватели, имеющие в большинстве
случаев установки на осколочное и замедленное дей-
ствие. Время замедления указывается на корпусе
взрывателя, например—(0,15)—время замедления
0,15 сек., и различно в зависимости от калибра и
типа снаряда.
Взрыватели к дымовым снарядам, например,
—AZ 23 Nb, установки на замедление не имеют.
2. Wgr.Z — головные ударные минные взрыватели,
как правило, не имеют установки на замедление.
3. Hbgr. Z—взрыватели к снарядам с колпаком—
ударные головные взрыватели помещаются под бали-
стическим колпако.м снаряда и приводятся в дей-
ствие при ударе в преграду с помощью специального
стержня, помещенного также под балистическим кол-
паком.
4. Dopp. Z.—трубки двойного действия—дистан-
ционного и ударного. Часовой механизм, стандарт-
ного типа Тиль-Крупп или Юнганс обеспечивает
получение разрыва снаряда в воздухе в заданной
точке траектории.
Трубки на корпусе не имеют накатки с делениями
и для ведения дистанционной стрельбы требуются
специальные установочные ключи, имеющие лимб
с делениями.
5. Bd.Z.—донные взрыватели инерционного дей-
ствия изготовлены с постоянным временем замед-
ления. Время замедления назначено в соответствии
с калибром и типом снаряда.
Взрыватели, имеющие установку «крепления по
походному» (например, AZ 23 umg. m. 2 V.), которая
обозначается знаком <+>, перед заряжанием обя-
зательно должны быть установлены на то или иное
действие; в Противном случае будут отказы в Дей- йия (AZ 23. Nb., Dopp. Z./S90, s. Jgr. Z. 23 и др.),
ствии у цели. чека удаляется только перед заряжанием. ВЗрыва-
У взрывателей, имеющих чеку походного креп ле- тели без чеки к перевозке не допускаются.
УСТАНОВКА ВЗРЫВАТЕЛЕЙ ПЕРЕД СТРЕЛЬБОЙ
1. Взрыватели типа AZ 23
Установка взрывателя перед стрельбой произво-
дится поворотом установочного крана до совмеще-
ния (а не до упора, в отличие от отечественных
взрывателей) шлица на кране с отметкой на корпусе
взрывателя «О»—осколочное действие, или «МУ>—
(замедленное действие)' (фиг. 307). Для установки
применяется ключ (фиг. 308), при отсутствии его
можно использовать для этой цели ружейную от-
вертку. Основная установка взрывателей этого типа
ка «О», т. е. осколочное действие. Чеки из взрывате-
лей вынимать обязательно и только непосредственно
перед заряжанием.
2. Взрыватели типа AZ 23 umg. m. 2 v
Основная установка взрывателей данного типа—на
походное крепление «+$. Поэтому взрыватели типа
AZ 23 umg. tn. 2 v. (фиг. 309), перед стрельбой обя-
зательно устанавливаются поворотом установочной
втулки до совмещения одной из отметок—«О/V» (без
замедления), «0/2» (с замедлением 0,2 сек.),\ или
«О/8& (с замедлением в 0,8 сек.) с риской на непо-
движной втулке. Установка производится ключом
(фиг. 310).
3. Взрыватели типа Bd. Z. L15 cm
Установка взрывателя производится поворотом
крана до совмещения риски на кране (перпендику-
лярной шлицу) с одной из отметок и а корпусе взры-
вателя— «О/V» (без замедления), «К/V» (малое за-
медление) или «С/V» (большое замедление) (фиг. 311).
Установка производится ключом (фиг. 312).
4. Трубки механические дистанционные и двойного
действия
Особенностью германских механических трубок
дистанционных и двойного действия является отсут-
ствие на корпусе трубок установочной шкалы с деле-
ниями, вследствие чего установка таких трубок мо-
жет быть произведена только при наличии специаль-
ных установочных ключей, снабженных шкалой
(фиг. 313).
Для установки ключа на скомандованное деление
нужно ослабить винтовой барашек 7, затем повер-
нуть патрубок 2 до совмещения риски а со скомандо-
ванным делением на шкале лимба 3 и, наконец, бараш-
ком 7 закрепить произведенную установку ключа.
После этого установочный ключ надевают плотно
на трубку так, чтобы выступ ключа б вошел в паз в
на колпаке трубки (фиг. 314) и вращают ключ за
рукоятку вправо до тех пор, пока нижняя пружин-
ная защелка ключа не заскочит в паз г трубки.
Дальнейшее вращение ключа станет невозможным,
и трубка будет таким образом установлена на ско-
мандованное деление.
Шкала на ключе нанесена в градусах (фиг. 315),
с ценой малого деления в 1 градус или в секундах
(фиг. 316). Ключ, показанный на фиг. 317, имеет
приспособление; (нониус) д для более точной уста-
новки трубки.
Основная установка всех механических трубок
двойного действия—на удар—паз в совпадает с па-
зом г (см. фиг. 314); следовательно, при отсутствии
установочных ключей можно вести стрельбу сна-
рядами с механическими трубками только на удар.
Предохранительные чеки выдергиваются обяза-
тельно. но только после установки трубки перед
заряжанием.
Взрыватели и трубки, применяющиеся в снарядах
германской артиллерии, приведены в следующей
таблице.
Таблица
№
по
нор.
Германское
обозначение
Краткая характеристика
В каких снарядах применяется
А. Головные взрыватели к малокалиберным снарядам
2
3
4
5
AZ 1551
AZ 1552
AZ 1502
AZ 1504
AZ 1505
Взрыватель непредохраиителыюга тина,
мгновенного действия
То же, что и AZ 1551, но корпус взрыва-
теля сделан из сплава на основе цинка
Взрыватель непредохранитсльного типа,
мгновенного действия
То же, что и AZ 1502
Взрыватель непредохранительного, типа,
мгновенного действия с самоликвидацией па
траектории
В осколочно-трассирующих и осколочно-
зажигательных снарядах к 14,9-,мл авиацион-
ной пушке Браунинг
То же
В фугасных снарядах к 20-лш авиационным
пушкам
В осколочно-трассирующих и осколочно-
зажигательных снарядах к 20-.и.и авиацион-
ным пушкам
В фугасных снарядах к 20-л л авиационным
пушкам
Na по пор. Германское обозначение Краткая характеристика В каких снарядах применяется
б AZ 5045 1 To же, что и AZ 1502 J В осколочно-трассирующих снарядах к 20-ш< автоматическим зенитным пушкам
7 2 ст К pt Z, 45 To же, что и AZ 1502 То же
8 3,7 cm Kpf- Z. Zerl. Р. Взрыватель непредохранительного типа, мгновенного действия с дальним взведением и порохевььм сам пли квидатором В 37-лш осколочно-трассирующих снаря- дах к автоматическим зенитным, танковым и противотанковым пушкам
9 3,7 ст Kpf. Z. Zerl. Fg. Взрыватель непредохранительного типа, мгновенного действия с дальним взведением и самоликвидацией Дальнее взведение и самоликвидация осу- ществляются с помощью часового механизма В 37-лш о скол очно-трас сирую тих сна- рядах к автоматическим зенитным пушкам
10 3,7 cm Kpf, Z. Zerl. Pv. То же, что и 3,7 cm Kpf. Z. Zerl. Р., но упрощенной конструкции То же, что и 3,7 cm Kpf, Z Zerl. Р.
И AZ 39 Взрыватель непредохранательного типа, .мгновенного действия В осколочных и осколочно-трассирующих снарядах к 37- ибОлгч танковым и противо- танковым пушкам
12 AZ 39 Zn То же, чго и AZ 39, но корпус взрывателя сделан из сплава на основе цинка То же, что и AZ 39
13 № 15 Головной чехословацкий взрыватель не- предохранительного типа, мгновенного дей- ствия. Взрыватель снабжен предохранитель’ ным колпаком, который перед стрельбой срывается за кольцо. Без колпака взрыва- тель не опасен, но расходоваться должен в первую очередь В 37-льи осколочных гранатах к чехословац- ким танковым и противотанковым пушкам
14 Nj 16 То же, что и № 15 В 47-лгм осколочных гранатах к чехосло- вацким противотанковым пушкам
Германское обозначение Краткая характеристика В каких снарядах применяется
Б- Головные взрыватели к снарядам калибра 75-.и^ и выше
L. Igr. Z, 23
L Igr. Z. 23 и, А.
L. W. М. Z 23
L. W. М. Z. 23 п. А.
kl. AZ 23
kl. AZ 23 Nb.
kt. AZ 23 Nb.
(PreBstoff)
Взрыватель не предохранительного типа,
двойного ударного действия с двумя уста-
новками на:
«О»—осколочное действие
«MV»—замедленное действие
Корпус взрывателя латунный
Отличается от L. Igr. Z 23 материалом кор-
пуса. Корпус взрывателя из алюминия-
обл егченный
Взрыватель непредохранительного типа
двойного действия. Установки на замедление
не имеет. Корпус латунный
Взрыватель непредохранительного типа
двойного действия с двумя установками на:
«О»—осколочное действие
«МУ»—замедленное действие
Корпус взрывателя из алюминия
Взрыватель непредохранительного типа
двойного ударного действия с двумя уста-
новками на:
«О» —осколочное действие
«MV»—замедленное действие
Взрыватель малого габарита
Взрыватель непредохранительного типа
двойного ударного действия
Отличается от Kl. AZ 23 Nb тем, что кор-
пус взрывателя изготовлен из пластмассы
В осколочно-фугасных снарядах к 75-мм
легкому пехотному орудию обр. 18
То же, но и в осколочно-фугасных снаря-
дах к 75-лм легкому горно-пехотному ору-
дию обр. 18
То же, что L. Igr. Z 23
То же, что L. Igr. Z 23 п. А.
В осколочно-фугасных гранатах к 75ml«
горному орудию обр. 36 и 75-мм танковым
пушкам
В 75-м.и и ЮЭ-/™ дымовых снарядах
В дымовых снарядах к Юб-зм гаубицам
№ Германское Краткая характеристика
по В каких снарядах применяется
пор. обозначение
22 AZ 23 Nb.
23 AZ 23 Geb.
24 AZ 23/28
25 AZ 23 v, (0,25)
26 AZ 23 v. (0,15)
27 AZ 23 umg. m. 2 v. i
Взрыватель двойного ударного действия
е чекой пзходного крепления. Чеку выдер-
гивать только перед заряжанием
Взрыватель без чеки опасен
Взрыватель непредохранительного типа
двойного ударного действия с двумя уста-
новками на:
«О»—осколочное действие
замедленное действие
Взрыватель непредохранйтельного типа
двойного ударного действия с двумя уста-
новками:
«О»—осколочное действие
«MV& (0,25)я—замедленно? действие,
0,25 сек.—время замедлении
То же, что и AZ 23 v. (0,25), но время за-
медления 0,15 сек.
Взрыватель непредохранйтельного типа
с тремя установками (на осколочное дей-
ствие и 2замедления) и креплением по поход-
ному
Значение отметок на установочной втулке:
«4-»—походное крепление
«О/V»—осколочное действие
<(0/2#—с замедлением 0,2 сек.
«0/8#—с замедлением 0,8 сек*
В дымовых снарядах к 150-ми гаубицам
В осколочно-фугасных гранатах к 75-жлг
горной пушке обр* 15
В осколочных гранатах к 88-.«л< зенитной
пушке
В осколочно-фугасных снарядах к 105-лиг
пушкам и гаубицам и 150-лм; пушкам
То же, что и AZ 23 v. (0,25), а также и в
осколочно-фугасных снарядах к 75-лгч п -
левой пушке обр- 16
В осколочно-фугасных снарядах к 150-лг.«
тяжелым полевым гаубицам и 211-лги мор-
тирам
№
no
пор.
28
29
30
31
32
33
34
35
36
37
Германское обозначение Краткая характеристика В каких снарядах применяется
AZ 23 umg. (0,8)
AZ 23 umg. (0,15)
AZ 38
E. Kz. m V (0,12)
E. Kz. dz. f. Sprgr.
KZ C/27 St.
To же, что и AZ 23 umg. m, 2 v., но с двумя
установками. Значение отметок на установоч-
ной втулке:
—походное крепление
«О/V»—осколочное действие
«О/8»>—с замедлением 0,8 сек.
То же, что и AZ 23 umg. (0,8), ho время
замедления 0,15 сек.
Взрыватель непредохранительного типа,
мгновенного действия
KZ C/27 Lm.
KZ C/27 Ms
AZ. f. Hbgr.
Hbgr. Z. 17/23
Головной взрыватель инерционного дейст-
вия с постоянным замедлением, помещается
под балистическим колпаком. В фугасных
снарядах калибра 238 и 283-льм приме-
няется совместно с донным взрывателем
Bd. Z. f. БргД. m. К°*
Головной взрыватель обр. 27 инерционного
действия с постояным замедлением, корпус
взрывателя стальной
Взрыватель помещается под балнстическим
колпаком, а к 238 и 283-л/лг снарядам при-
меняется совместно с донным взрывателем
Bd. Z. С/38
То же
То же, но корпус взрывателя латунный
В осколочно-фугасных и фугасных снаря-
дах к 15О^л<л1 тяжелым полевым гаубицам
То же, что и AZ 23 umg. m. 2 v. .
В снарядах кумулятивного действия
В осколочно-фугасных снарядах к 150-лл
пушке обр- 39 г.
В фугасных снарядах к П2, 238 и 283-ил
железнодорожным пушкам
В фугасных снарядах к 150-хл< пушке на
мортирпом лафете и к 203, 238 и 283-лглс же-
лезнодорожным пушкам
То же
Т© же
В 150-льи снарядах с колпаком обр. 16
к гаубицам и пушкам
То же
№ по пор. Германское обозначение Краткая характеристика В каких снарядах применяется
. Дистанционные взрыватели и трубки
38
Zt. Z. S/30
39
Zt. Z. M 23 (t)
40
Dopp. Z. S/60
41
Dopp. Z. S/60 Fl *
В
Дистанционный механический взрыватель
со стандартным часовым механизмом типа
«Тиль-Крупп» 30 сек- действия
Чешская пороховая дистанционная трубка
30 сек. действия. Имеет предохранительный
колпак, который перед установкой трубки
срывается
На нижнем дистанционном кольце трубки
имеется шкала с делениями
Механический взрыватель двойного дей-
ствия—ди станционного, с временем действия
до бО сек., и ударного
То же, что и Dopp. Z. S/60, но часовой
механизм типа «Юнганс»
В осколочных дистанционных гранатах
к 88 и 1О5’Л/Л1 зенитным пушкам
В 105-лш агитационных гаубичных сна-
рядах
42
Fest. Dopp. Z. S/60
Dopp. Z. S/60 Geb.
44
45
Dopp. Z. S/60 (Krupp)
Dopp. Z. 8/90
То же, что и Dopp. Z. S/60, но с пони-
женными пределами сопротивления предохра-
нителей ।
То же, что и Dopp. Z. S/60 но со временем
действия до 90сек. Кроме того, Dopp. Z. S/90
снабжен чекой походного крепления, которую
перед заряжанием надлежит выдернуть
В осколочно-фугасных"^ гранатах к 75-лги
горному орудию обр. 36, 75-лси полевой пушке
обр. 16, 105-лш полевым гаубицам и тяжелым
пушкам обр. 18 и 150-льн тяжелым полевым
гаубицам
В осколочно-фугасных гранатах к 75-мл: по-
левой пушке обр. 18, 106-л/л* легким поле-
вым гаубицам, в дымовых снарядах обр. 40,
и агитационных к Ю5ммг легкой полевой га-
убице обр. 18
В осколочно-фугасных гранатах к 105-лги
пушкам обр. К и Т и 150-лнм тяжелой гауби-
це обр. Т.
В осколочно-фугасных гранатах к 75-ж.ч лег-
ким горно-пехотным и пехотным орудиям с бр.
18 и 75-мм горному орудию обр. 16
В осколочно-фугасных и фугасных снаря-
дах к 150-л/.м пушкам и 211-лм< мортирам
№
по
пор.
46
47
48
49
50
51
52
53
54
Германское обозначение Краткая характеристика В каких снарядах применяется
М. Dopp. Z. S/90 St М. Dopp. Z. S/60 Dopp. Z. 16 П. F. • M. Dopp. z. 2nK В фу гасных снарядах к 150 и 283-лш желез- нодорожным пушкам В 283-ш« фугасных снарядах к железнодо- рожным пушкам В фугасных снарядах с колпаком к 238 и 283-лси железнодорожным пушкам Применяется вместе с донным взрывате- лем Bd - Z. f. Sprgr. mK°* В осколочно-фугасных снарядах к 203-ш< железнодорожным пушкам
Г. Донные взрыватели к малокалиберным снарядам
На взрывателе отсут-
ствует
Bd. Z. 5103*
4,7 cm. М 35
№ 15
№ 16
Взрыватель непредохранительного типа
инерционного действия с псстоянным газо-
динамическим замедлением
Взрыватель непредохранительно^сп типа
инерционного действия с постоянным газо-
динамическим замедлением
Взрыватель непредохранительного типа
инерционного действия с автор егулируемым
замедлением
Взрыватель непредохранительного типа
инерционного действия с авто регулируемым
замедлением
Взрыватель непредохранительного типа
инерционного действия с автор е гулир у емым
замедлением
В 20-/tH бронебойных снарядах к авиаци-
онным пушкам
В бронебойно-трассирующих снарядах к 37
и 50-.НЯ танковым и противотанковым пушкам,
37 зенитным автоматическим пушкам и 75-л/л
противотанковой пушке обр. 40
‘ В 47-лл бронебзйно-трассирующем сна-
ряде к чехословацкой противотанковой пушке
В 37-мм бронебойных снарядах к чехосло-
вацким пушкам
В 47-мм бронебойных снарядах к чехосло-
вацким пушкам
