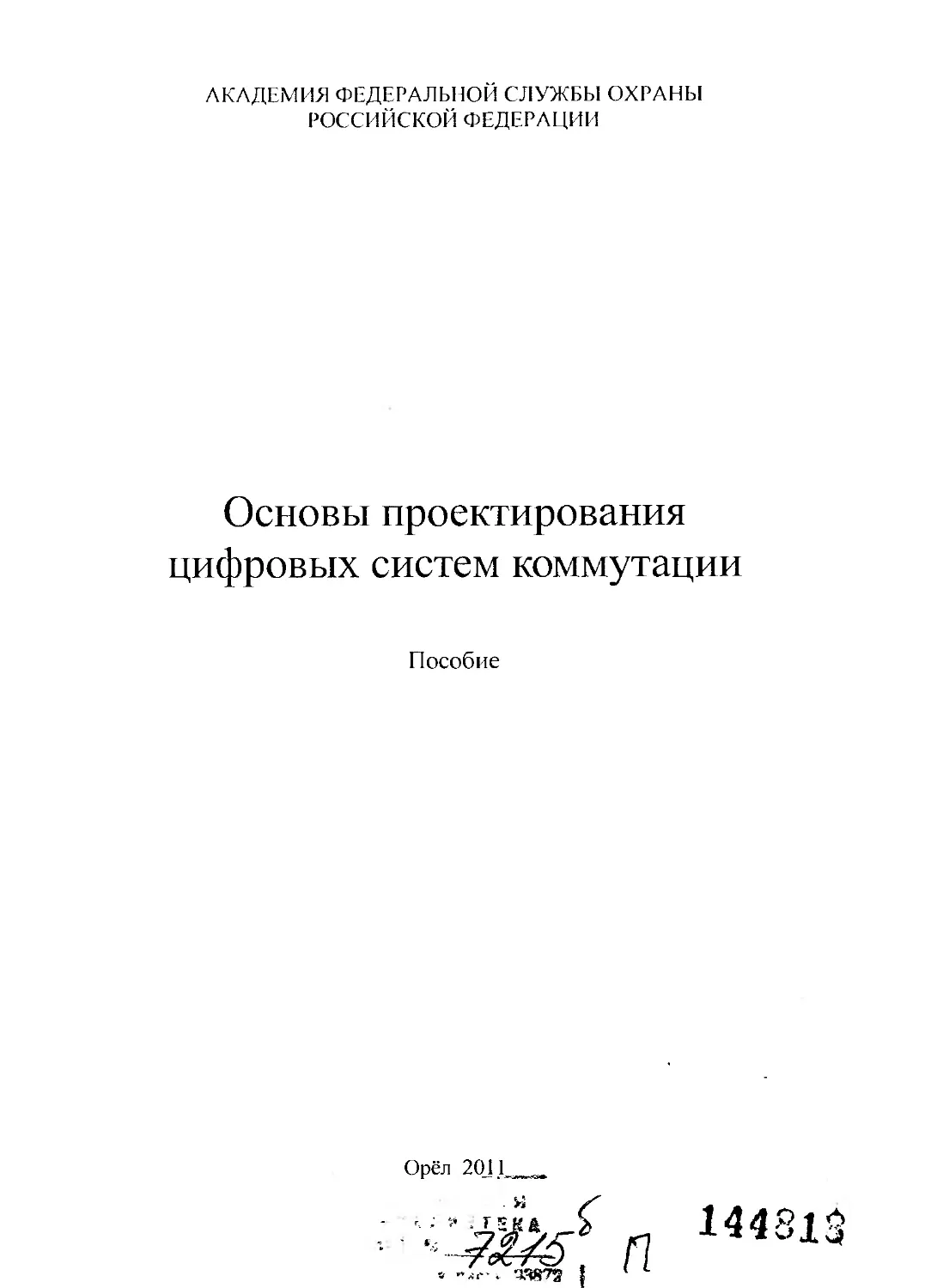

АКАДЕМИЯ ФЕДЕРАЛЬНОЙ СЛУЖБЫ ОХРАНЫ
РОССИЙСКОЙ ФЕДЕРАЦИИ
Основы проектирования
цифровых систем коммутации
Пособие
Орёл 201Ц
14481$
УДК 621.395.3
ББК 32.882
0-753
Авторы:
канд. техн, наук В. А. Приходько;
канд. техн, наук А. И. Макашенко;
канд. техн, наук С. А. Максаков;
Ю. В. Линяев; Л. И. Денисов
Основы проектирования цифровых систем коммутации : пособие/
0-753 [В. А. Приходько. А. И. Макашенко, С. А. Максаков и др.]. - Орёл :
Академия ФСО России, 2011. - 90 с.
Пособие охватывает спектр вопросов по общим принципам построения и
проектирования цифровых систем коммутации. В нем рассмотрена методика расче-
та объема оборудования при типовом проектировании цифровых систем коммута-
ции. представляющая особый интерес для курсантов и слушателей, защищающих
работу при курсовом проектировании, выпускную квалификационную работу по
данной тематике и при подготовке к экзаменам. Предназначено для курсантов, обу-
чающихся по специальностям 210406 - Сети связи и системы коммутации и 210404 -
Многоканальные телекоммуникационные системы, и может быть полезно широкому
кругу специалистов, интересующихся различными аспектами проектирования сис-
тем коммутации.
Пособие обсуждено и рекомендовано к изданию на заседании кафедры, про-
токол № 3 от 12 ноября 2010 г.
УДК 621.395.3
ББК 32.882
© Академия ФСО России, 2011
ОГЛАВЛЕНИЕ
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ...........................................4
ВВЕДЕНИЕ......................................................7
Глава 1.ОБЩИЕ ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ И ПОСТРОЕНИЯ
ЦИФРОВЫХ СИСТЕМ КОММУТАЦИИ....................................8
ЕЕ	Виды проектирования.......................................8
Е2.	Обобщенная структура цифровой системы коммутации.........15
ЕЗ.	Порядок расчета объема оборудования цифровой системы ком-
мутации .....................................................20
1.4	. Особенности проектирования станций с функциями ISDN....21
Глава 2. МЕТОДИКА РАСЧЕТА ОБЪЕМА ОБОРУДОВАНИЯ ЦИФ-
РОВОЙ СИСТЕМЫ КОММУТАЦИИ.....................................23
2.1.	Анализ структуры сети и формирование исходных данных для
расчета......................................................23
2.2.	Обоснование выбора типа цифровой системы коммутации.....27
2.3.	Расчет интенсивности нагрузки ..........................35
2.4.	Распределение интенсивности нагрузки по	направлениям....40
2.5.	Расчет интенсивности нагрузки на многочастотные приемопере-
датчики проектируемой цифровой системы коммутации............44
2.6.	Расчет объема оборудования проектируемой цифровой системы
коммутации...................................................46
2.7.	Особенности расчета объема оборудования проектируемой цифро-
вой системы коммутации при отсутствии статистических данных..52
2.8,	Разработка структурной схемы проектируемой цифровой автома-
тической телефонной станции..................................59
2.9.	Разработка плана размещения оборудования проектируемой циф-
ровой системы коммутации.....................................60
2.10.	Методика расчета кольцевой сети........................62
2.11.	Проектирование сети общеканальной сигнализации № 7.....67
Приложение 1.................................................79
Приложение 2.................................................86
Приложение 3.................................................87
Приложение 4.................................................88
БИБЛИОГРАФИЧЕСКИЙ СПИСОК.....................................89
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ
ААЛ
АК
АЛ
АМТС
АТС
АТС КЭ
АТС К
АЦП (ЦАП)
БТС
ВАМ
ген.
ДВО
ЗУ
ив
икм
ки
ко
комм.
КП
кпв
ксл
лм
МААЛ
мпн
мтт
МЦАЛ
мцсл
ОЗУ
ОС
оцк
пв
ПЗУ
прм
пра
ПРВ
ПУУ
РАТС
сигн.
-	аналоговые абонентские линии
-	абонентские комплекты
-	абонентские линии
-	автоматическая междугородная телефонная станция
-	автоматическая телефонная станция
-	автоматическая телефонная станция квазиэлектронная
—	автоматическая телефонная станция координатного типа
—	аналого-цифровое преобразование (цифроаналоговое)
—	блок тональных сигналов
—	выносной абонентский модуль
-	генератор
—	дополнительные виды обслуживания
—	запоминающее устройство
—	индукторный вызов
-	импульсно-кодовая модуляция
-	канальные интервалы
-	кроссовое оборудование
-	коммутатор
-	коммутационное поле
-	контроль посылки вызова
-	комплекты соединительных линий
-	линейные модули
-	модуль аналоговых абонентских линий
-	модуль приемников номера
-	микротелефонная трубка
-	модуль цифровых абонентских линий
-	модуль цифровых соединительных линий
-	оперативно-запоминающее устройство
-	оконечная станция
-	основной цифровой канал
-	посылка вызова
-	постоянное запоминающее устройство
-	прием
-	передача
-	прием вызова
-	периферийные устройства управления
-	районная автоматическая телефонная станция
-	сигнал, сигнализация
4
синхр. СЛ СУВ ТА ТВ тлф ТО ТЧ УАТС УК УПАТС	—	синхронизация -	соединительная линия —	сигналы управления и взаимодействия —	телефонный аппарат -	тональный вызов -	телефон -	терминальное оборудование —	тональная частота -	учрежденческая автоматическая телефонная станция —	устройство коммутации —	учрежденческо-производственная автоматическая теле- фонная станция
УС УСС УУ УЦСИС ЦАЛ ЦАТС ЦК ЦКП ЦПР цене цс цск цел цеп ЦУУ Ш-ЦСИС эмвос BRI DSL DSP DSS-X	—	устройство синхронизации -	узел специальной связи -	устройство управления -	узкополосная цифровая сеть с интеграцией служб —	цифровые абонентские линии -	цифровая автоматическая телефонная станция -	цифровой канал -	цифровое коммутационное поле —	центральный процессор -	цифровая сеть с интеграцией служб -	центральная станция -	цифровая система коммутации -	цифровые соединительные линии —	цифровая система передачи -	центральное управляющее устройство -	широкополосная цифровая сеть с интеграцией служб —	эталонная модель взаимодействия открытых систем —	Basic Rate Interface - основной (базовый) доступ -	DiGital Subscriber Line - цифровая абонентская линия -	DiGital SiGnal Processor — сигнальный процессор -	DiGital Subscriber SiGnalinG — цифровая абонентская сис- тема сигнализации
ISDN	- InteGrated Services DeGital Network - узкополосная цифро- вая сеть с интеграцией служб
LT	- Line Terminator - блок линейного окончания
MUX/DMUX — мультиплексоры/демультиплексоры
NT PRI QoS	- Network Terminator - сетевой терминал — Primary Rate Interface - первичный доступ — quality of service - качество обслуживания
5
SL SP STP	-	SiGnallinG Link - звено сигнализации —	SiGnallinG Point - пункт сигнализации -	SiGnallinG Transfer Point - транзитный пункт сигнали- зации
ТЕ PCM	- Terminal Equipment - абонентский терминал - импульсно-кодовая модуляция
ВВЕДЕНИЕ
Основным содержанием процесса проектирования цифровой системы
коммутации (ЦСК) является выбор технических решений по построению и
функционированию системы и отображение эшх решений в виде совокупно-
сти доку ментов.
В зависимости от конечной цели проектирования системы различают
проектирование в широком смысле как процесс разработки нового или мо-
дернизации существующего типа ЦСК и проектирование в узком смысле как
составление проекта конкретного образца уже разработанной ЦСК, устанав-
ливаемого в определенном месте на сети связи. Именно последний вид проек-
тирования и имеется в виду на практике когда говорят о проектировании
ЦСК.
Проектирование ЦСК заключается в решении ряда взаимосвязанных за-
дач, основными из которых являются:
-	составление задания на проектирование и подготовка исходных данных;
-	составление структурной схемы ЦСК и схемы организации связи
(структурный синтез ЦСК);
-	расчет количества оборудования, выбор значений других внутренних
параметров ЦСК (параметрический синтез ЦСК);
—	разработка планов расположения оборудования ЦСК в автозале и дру-
гих помещениях;
-	разработка схем кабельных соединений и кроссировок;
-	составление спецификаций, смет и пояснительной записки к комплек-
ту проектной документации.
Пособие посвящено рассмотрению основных подходов к решению этих
задач и в конечном итоге достижению главной цели проектирования - опре-
делению таких значений структурных параметров коммутационной
системы при заданных потоках, качестве и дисциплине обслуживания, при
которых стоимость и объем оборудования системы распределения информа-
ции минимальны, а качественные показатели функционирования системы
распределения информации оптимальны.
Глава 1. ОБЩИЕ ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ
И ПОСТРОЕНИЯ ЦИФРОВЫХ СИСТЕМ КОММУТАЦИИ
1.1.	Вилы проектирования
При проектировании систем коммутации используют общие
правила, принятые при разработке аппаратуры связи и проектирова-
нии объектов, оснащаемых этой аппаратурой.
Различают два вида проектирования:
-	разработка (проектирование) новой аппаратуры;
—	типовое проектирование.
Содержанием новой разработки является проектирование но-
вой аппаратуры, которая по своим возможностям превосходит
имеющиеся аналоги и проводится в рамках опытно-конструкторских
работ (ОКР).
Задача проектирования новых систем коммутации возникает в
случае невозможности удовлетворения потребностей заказчика пу-
тем установки на объектах серийно выпускаемых промышлен-
ностью телефонных станций.
Неудовлетворенность заказчика может быть вызвана множест-
вом причин, например недостаточным количеством услуг, предо-
ставляемых абоненту, низкой надежностью или трудоемкостью об-
служивания серийных образцов, несоответствием требованиям за-
казчика некоторых параметров разработанных ранее телефонных
станций.
При выполнении ОКР устанавливают следующие этапы:
-	разработка эскизного проекта;
-	разработка технического проекта;
-	разработка рабочей конструкторской документации (РКД)
для изготовления опытного образца изделия;
—	изготовление опытного образца изделия и проведение пред-
варительных испытаний;
-	проведение государственных (межведомственных) испыта-
ний опытного образца изделия;
-	утверждение РКД для организации промышленного (серий-
ного) производства изделий.
8
Этап разработки эскизного проекта
Этап разработки эскизного проекта (ЭП) выполняют в соответ-
ствии с требованиями технического задания (ТЗ) на ОКР, с целью
установления принципиальных (конструктивных, схемных, техноло-
гических и др.) решений по изделию, дающих общее представление
о принципе работы, устройстве изделия и его составных частей, вы-
полнении заданных в ТЗ требований к их эксплуатационным харак-
теристикам, а также о возможности изготовления в промышленных
условиях.
На этапе разработки ЭП прорабатывают и рассматривают ва-
рианты изделия. При этом анализируют данные, материалы и ре-
зультаты ранее проведенных исследований и последние достижения
науки и техники, в т. ч. по зарубежным аналогам.
Этап разработки технического проекта
Целью этапа разработки технического проекта (ТП) является
выявление окончательных технических решений по изделию, даю-
щих полное представление о его конструкции и принципиальных
технологических решениях по его изготовлению в промышленных
условиях.
При выполнении ТП исполнитель ОКР разрабатывает предло-
жения по перспективным направлениям дальнейшего совершен-
ствования изделия, его составных частей, учитывая приспособлен-
ность их к проведению последующей модернизации, а также, по
возможности, создания модификаций на базе разрабатываемого из-
делия.
При необходимости этап разработки ТП при выполнении мо-
жет предусматривать разработку нескольких вариантов составных
частей изделия. В этом случае оптимальный вариант выбирают ис-
полнитель ОКР и заказчик по результатам приемки ТП.
Этап разработки рабочей конструкторской документации
для изготовления опытного образца изделия техники связи
Цель и содержание работ этапа заключаются в разработке РКД
для изготовления и проведения испытаний опытного образца, в т. ч.
учебно-тренировочных средств, специального технологического
оборудования и оснастки, предназначенных для обеспечения экс-
плуатации. технического обслуживания и ремонта изделия в про-
цессе эксплуатации, а также программной документации (при необ-
ходимости).
9
Этап изготовления опытного образца изделия и проведения
предварительных испытаний
Цель этапа заключается в изготовлении опытного образца из-
делия и в проведении предварительных испытаний для определения
его соответствия требованиям ТЗ и возможности предъявления на
государственные (межведомственные) испытания.
Этап содержит следующие работы:
-	подготовку опытного производства для изготовления опыт-
ного образца изделия ТС;
-	разработку комплекта эксплуатационной документации (ЭД);
-	согласование ЭД с представительством заказчика (ПЗ);
-	изготовление опытного образца изделия;
-	проведение предварительных испытаний опытного образца
изделия;
-	проверку и оценку ЭД на изделие;
-	проведение метрологической экспертизы;
-	проведение других необходимых экспертиз в установленном
порядке;
-	корректировку РКД и ЭД по результатам изготовления и
предварительных испытаний;
-	разработку учебно-технических плакатов по эксплуатации
изделия после проведения предварительных, но до начала государ-
ственных (межведомственных) испытаний;
—	доработку, при необходимости, опытного образца изделия
или изготовление новых экземпляров;
-	материально-техническую приемку опытного образца изде-
лия для предъявления на государственные (межведомственные) ис-
пытания.
Для обеспечения требуемого качества изделия и поддержания
стабильности технологического процесса их изготовления в ходе раз-
работки и изготовления опытного образца, как правило, разрабатыва-
ют перечень особо ответственных технологических операций и точек
технологического процесса, в которых следует установить контроль
для отработки технологической документации.
После завершения работ составляют акт, в котором должен
быть сделан вывод о готовности доработанного (или изготовленного
вновь по откорректированной РКД) опытного образца для проведе-
ния государственных (межведомственных) испытаний.
10
При необходимости по решению заказчика и исполнителя ОКР
составляют заключение о соответствии опытного образца требова-
ниям защиты от утечки информации за счет побочных электромаг-
нитных излучений и несанкционированного доступа к нему.
Этап проведения государственных (межведомственных)
испытании опытного образца
Целью этапа являются:
-	оценка возможностей создаваемого изделия, проверка и под-
тверждение соответствия технических и эксплуатационных характе-
ристик опытного образца изделия требованиям ТЗ заказчика на вы-
полнение ОКР;
-	выдача рекомендаций о возможности принятия изделия в
эксплуатацию;
-	выдача рекомендаций о целесообразности промышленного
(серийного) производства и о готовности разработанной документа-
ции к развертыванию производства для поставки изделий заказчику;
-	оценка эксплуатационных документов (в т. ч. учебно-техни-
ческих плакатов) и выдача заключения о допуске ЭД к эксплуатации.
Порядок выполнения работ на этапе проведения государствен-
ных (межведомственных) испытаний, их организация, содержание и
последовательность, права и обязанности государственной комиссии
(межведомственной комиссии) по испытаниям, порядок их матери-
ально-технического обеспечения определены в ГОСТах.
Акт государственных испытаний утверждают совместным ре-
шением заказчика, исполнителя ОКР и изготовителя опытного об-
разца изделия.
Если по результатам государственных (межведомственных) ис-
пытаний комиссией установлена необходимость значительной кор-
ректировки РКД и доработки опытного образца изделия из-за несоот-
ветствия их требованиям ТЗ или отказа в работе опытного образца,
принимают решение о прекращении (приостановке) испытаний.
Этап утверждения рабочей конструкторской документации
для организации промышленного (серийного) производства
изделий ТС
Целью этапа является согласование и утверждение РКД и под-
готовка ее к сдаче-приемке по условиям контракта для дальнейшей
реализации результатов ОКР.
И
Этап содержит следующие работы:
-	корректировку РКД и ЭД;
-	доработку, при необходимости, опытного образца изделия по
откорректированной документации;
-	проверку, согласование и утверждение РКД на опытный об-
разец изделия для организации промышленного (серийного) произ-
водства;
-	проверку и утверждение эксплуатационной документации;
-	корректировку технологической документации на изготовле-
ние опытного образца изделия на основании рабочей конструктор-
ской документации и разработку (доработку) директивной техноло-
гической документации;
-	доработку (корректировку) программных средств по резуль-
татам государственных испытании опытного образца, для которого
разрабатываемые программные средства предназначены;
-	регистрацию и передачу модулей алгоритмов и программы в
фонд алгоритмов и программ;
-	передачу программных средств изделия на сопровождение
(если для сопровождения программы назначено специальное пред-
приятие);
-	оформление научно-технического отчета по ОКР к сдаче-
приемке.
Рассмотрим основные документы, отрабатываемые при проек-
тировании новой разработки, применительно к системам коммута-
ции.
Исходным документом также является ТЗ. Оно составляется
заказчиком, согласовывается с исполнителем и включает следую-
щие разделы:
1.	Назначение (поясняется и конкретизуется назначение объек-
та, а также рассматриваются все уточнения, необходимые для фор-
мулирования всех последующих требований).
2.	Комплектация (рассматривается основное оборудование,
входящее в состав проектируемого объекта):
-	основное коммутационное оборудование;
вводно-кроссовое;
-	измерительно-испытательное;
-	электропитающее.
12
3.	Общие эксплуатационные требования содержат перечень
основных требований, которые должна обеспечить проектируемая
аппаратура, чтобы выполнить поставленные задачи:
-	линейная емкость;
-	пропускная способность;
-	виды обеспечиваемых соединений;
-	система нумерации;
-	привилегии и дополнительные виды обслуживания;
-	быстродействие;
-	время восстановления нормального функционирования;
-	требования к аварийной сигнализации и несанкционирован-
ному доступу;
-	требования к контрольной и измерительной аппаратуре;
-	специальные требования, которые могут предъявляться к
объекту конкретного назначения (например, скорость передачи, бы-
стродействие управляющих устройств, объем памяти и т. д.).
4.	Электрические требования (рассматриваются требования к
электрическим параметрам отдельных элементов):
-	к коммутационным приборам, используемым в коммутаци-
онных полях;
-	управляющим устройствам;
-	обслуживающим приборам;
-	линейным комплектам.
Определяются требования к разговорному тракту для всех ви-
дов соединений, параметрам линий и каналов, электропитанию.
5.	Конструктивные требования (регламентируются условия
размещения объекта в стационарных условиях или в подвижном
объекте, массогабаритные ограничения, механические требования,
в т. ч. в условиях перемещения объекта, атмосферно-климатические
требования и др.).
В ТЗ имеется пояснительная записка, в которой дается обосно-
вание основных требований.
Эскизный проект содержит полную структурную проработку
проектируемой системы, ее функциональные и некоторые принци-
пиальные схемы, эскизы конструктивного выполнения.
13
Технический проект включает в себя все данные, необходи-
мые для изготовления опытных образцов, в т. ч. полный комплект
принципиальных и монтажных схем и конструктивных чертежей, а
также расчет технико-экономической эффективности объекта или
комплекса, подтверждающий прогрессивный характер разработки и
определяющий необходимые материальные затраты на нее.
В некоторых случаях при проектировании систем коммутации
производится разработка специальной учебной документации (пла-
каты, учебные пособия).
Технические условия (ТУ) являются документом, регламенти-
рующим серийное производство, приемо-сдаточные испытания и
поставки оборудования заводом-изготовителем заказчику.
При типовом проектировании разрабатывается проект обо-
рудования станции для тех или иных объектов на базе типовых сис-
тем коммутации, т. е. типовое проектирование заключается в со-
ставлении проекта конкретного образца уже разработанной системы
коммутации, устанавливаемой в определенном месте на сети связи.
Рассмотрим содержание и отрабатываемую документацию при
типовом проектировании.
Типовое проектирование включает 3 этапа:
-	разработка проектного задания;
—	составление технического проекта и сметы;
-	реализация проекта, включающая монтаж, пуско-наладочные
работы и приемо-сдаточные испытания.
При типовом проектировании исходным документом является
проектное задание, часто называемое техническим заданием. Оно
составляется заказчиком и включает в себя основные требования,
которые заказчик считает необходимыми.
К ним относятся:
-	емкость (начальная и резерв монтируемой емкости):
-	структурный состав абонентов;
-	основные виды связи (внутренняя связь; исходящая и входя-
щая связь; автоматическая междугородняя связь);
-	дополнительные виды связи, дополнительные виды обслужи-
вания и др.
14
Типовой вариант ТЗ приведен в приложении 1.
На основе ТЗ проектной организацией разрабатывается техни-
ческий проект, в состав которого входят:
1)	общее описание проектируемого объекта;
2)	разработка структурной схемы;
3)	расчет количества оборудования;
4)	расчет электропитания;
5)	план размещения оборудования станции;
6)	план кабельно-монтажных соединений;
7)	смета на стоимость работы.
Технический проект согласовывается с заказчиком.
1.2.	Обобщенная структура цифровой системы коммутации
Цифровая система коммутации (ЦСК) характеризуется тем, что
ее основной функцией является коммутация каналов, по которым
информация передается в цифровом виде. Обобщенная структура
ЦСК представлена на рисунке 1.1.
Абонентский блок (АБ) предназначен для согласования анало-
говых и цифровых абонентских линий с коммутационным полем
станций посредством модулей аналоговых и цифровых абонентских
комплектов соответственно.
Абонентские блоки могут располагаться на территории самой
станции либо на некотором расстоянии от нее. Схема подключения
абонентских блоков к цифровому коммутационному полю (ЦКП)
приведена на рисунке 1.2. Абонентские блоки, расположенные на
удалении от основной АТС, называют выносными. Вынос абонент-
ских блоков от опорной станции позволяет строить более гибкую
сеть, сокращает общую протяженность абонентских линий и
уменьшает затраты на управление и обслуживание. Выносные АБ
связываются с ЦКП станции по первичным цифровым трактам
(ПЦТ) со скоростью 2048 кбит/с. Станционные АБ для более эконо-
мичного использования линейных ресурсов могут включаться в
ЦКП станции по линиям со скоростью 4096-8192 кбит/с.
15
i АБк
;-------!--------r -
АЛЛ i Ahl	i !	' ЦКП
< MAAJb;~~~
. -1-------— I
+ '___U MAA JI I и i
i .
UVl' ____________'	"
^MIlAJl/i ,	!	|
”-----H МЦАЛ1 L' i I
---------- ►
! ДБм
, ЛБ2 1
ЛБ1 i
МЦСЛл :-1--L>
--- C I ! ЦСЛ
MACJt,!•lacj 1
Г 6c 1 ,
„• ^блГП I
УУ
Рис. 1.1. Обобщенная структурная схема ЦСК:
АБ - абонентский блок; ЦКП - цифровое коммутационное пояс: УУ - устройство
управления; УУ ОКС -устройство 'правления сетью сигналикшии ОКС № 7; ААЛ ана-
логовая абонентская линия: МААЛ - модуль аналоговых абопетских линий; МЦАЛ - мо-
дуль цифровых абонентских линий; МЦСЛ - модуль цифровых соединительных линий;
МАСЛ - модуль аналоговых соединительных линий; АСЛ - аналоювые соединительные
линии; ОС - оборудование он нализации; ЦАЛ - цифровая абонентская линия; ЦСЛ - циф-
ровая соединительная линия: ГI II - генератор тактовых импульсов; БЛС блок линейных
сигналов; БМЧС - блок мпогочасютной сигнализации; МАС - модуль акустических сигна-
лов; ЛБ — линейный блок
Основные функции абонентского блока:
-	аналогово-цифровое преобразование (АЦП) и цифроаналого-
вое преобразование (ЦАП) (в случае подключения аналоговых АЛ);
-	реализация функций BORSCHT (В (Battery feed) - электропи-
тание абонентского терминала: О (Over voltage) - защита от перена-
пряжений на АЛ; R (Ringing) - посылка вызова; S (Supervision) -
контроль состояния шлейфа АЛ; С (Coding) - кодирование;
Н (Hybrid) - дифференциальная система; Т (Testing) - тестирование
АЛ), которые выполняются в абонентском комплекте (АК) аналого-
вых линий;
-	подключение абонентских линий к ПЦТ, включенным в циф-
ровое коммутационное поле станции;
—	мультиплексирование или концентрация абонентской на-
грузки;
16
-	реализация функций линейного окончания LT цифровых або-
нентских линий базового доступа ISDN.
Рис. 1.2. Схема включения ЛБ к ЦКП
Коэффициент концентрации АБ определяется по формуле
где Ni - число абонентских линий различных категорий, включае-
мых в АБ; V - число канальных интервалов в ИКМ трактах, с помо-
щью которых АБ подключается к ЦКП. Обычно используют кон-
центрацию 6:1 или 8:1.
Для реализации перечисленных функций АБ комплектуется
модулями аналоговых и цифровых абонентских линий.
Модуль аналоговых абонентских линий (МААЛ) предназна-
чен для подключения к станции аналоговых АЛ и выполняет сле-
дующие основные функции:
-	аналого-цифровое и цифроаналоговое преобразования;
-	концентрацию нагрузки;
-	подключение к ИКМ тракту;
-	функции BORSCHT.
Модуль цифровых абонентских линий (МЦАЛ) обеспечивает
подключение к станции цифровых АЛ сети ISDN с помощью базо-
вого доступа 2B+D. Два канала В используются для передачи поль-
зовательской информации со скорость 64 кбит/с каждый, один ка-
нал D со скоростью передачи 16 кбит/с - для передачи сигнальных
сообщений.
К функциям МЦАЛ относятся:
-	временное разделение каналов В и Z);
- преобразование двоичного кода в линейный код, например
2/Л0;
17
-	преобразование двухпроводного тракта в четырехпроводный;
—	объединение нескольких D каналов в один поток со ско-
ростью 2048 кбит/с.
Линейный блок (ЛБ) образует интерфейс между аналоговым
или цифровым оборудованием станции и цифровым коммутацион-
ным полем. Используется для включения в станцию различных ти-
пов СЛ и линии доступа ISDN на первичной скорости посредством
МЦСЛ и МАСЛ. Кроме того, служит для подключения сетей пере-
дачи данных и реализации дополнительных услуг.
Модуль цифровых соединительных линий (МЦСЛ) необхо-
дим для подключения к станции цифровых СЛ и линий ISDN пер-
вичного доступа (PRI). Выполняет функции передачи служебной и
пользовательской информации, а также согласования входящих и
исходящих потоков со скоростями коммутации в коммутационном
поле (мультиплексирование и демультиплексирование).
В современных ЦСК большой емкости модули аналоговых со-
единительных линий, как правило, отсутствуют. Направления от
аналоговых станций оборудуются цифровыми системами передачи.
В большинстве случаев в состав ЛБ входит оборудование сигнали-
зации, состав которого определяется передаваемыми сигналами ме-
жду оборудованием взаимосвязанных АТС и способом их передачи
на участках сети. ОС выполняет функции приема и передачи сигна-
лов управления и взаимодействия (СУВ) между двумя АТС.
Работа цифровых АТС основана на использовании двух типов
сигналов: линейных и маршрутизации. Линейные сигналы обеспе-
чивают переход от одной фазы обслуживания вызова к другой (за-
нятие, отбой, подтверждение, разъединение). Сигналы маршрутиза-
ции (часто называемые регистровыми) обеспечивают маршрутиза-
цию вызовов и включают все информационные сигналы (цифры но-
мера, запрос цифр номера и другую дополнительную информацию).
В состав ОС могут входить блок линейной сигнализации (БЛС),
блок многочастотной сигнализации (БМЧС) и модуль акустических
сигналов (МАС).
Блок линейной сигнализации является блоком сигнализации
по выделенному сигнальному каналу (ВСК). Предназначен для
приема и передачи всех линейных сигналов, передаваемых по 16-му
канальному интервалу ИКМ тракта при сигнализации 2ВСК. Кроме
линейных сигналов, БЛС иногда передает часть сигналов маршрути-
18
займи декадным кодом при связи цифровой АТС с декадно-
шаговой станцией. Для приема/передачи информации БЛС под-
ключается к 16-м канальным интервалам ИКМ трактов через полу-
постоянное соединение в коммутационном поле.
Блок многочастотной сигнализации служит для приема ре-
гистровых сигналов многочастотной сигнализации. Многочастотные
сигналы передаются по разговорным цепям.
Подключение БМЧС через коммутационное поле к разговор-
ным канальным интервалам выполняется системой управления
только на время, необходимое для передачи и приема многочастот-
ных сигналов. Подключение БМЧС к ЦКП осуществляется по выде-
ленной ИКМ линии. Соединение в ЦКП оперативное (на время об-
мена многочастотными сигналами).
Модуль акустических сигналов передает акустические сигна-
лы абонентам с помощью цифрового генератора тональных сигна-
лов, включаемого в ЦКП через выделенную ИКМ линию.
Цифровое коммутационное поле выполняет функции комму-
тации соединений различных видов:
-	коммутация разговорных соединений в цифровом виде;
-	коммутация межпроцессорных соединений;
-	коммутация тональных сигналов и др.
В основном используются практически неблокирующие пол-
нодоступные многозвенные схемы ЦКП. Для надежности ЦКП дуб-
лируется, т. е. имеется два независимых слоя. В современных циф-
ровых АТС происходит временная и пространственная коммутация
(В и П). Как правило, не применяется более двух звеньев временной
коммутации, а между этими звеньями располагается несколько
звеньев пространственной коммутации. Между абонентскими тер-
миналами в коммутационном поле всегда устанавливаются два не-
зависимых пути - в прямом и обратном направлениях.
Устройство управления (УУ) предназначено для управления
всеми процессами обслуживаемых вызовов. В цифровых АТС все
действия управляющих устройств заранее определены алгоритмом
(программой) их функционирования. Программы хранятся в памяти
управляющих устройств.
При обслуживании вызова УУ выполняет три главных функции:
-	прием информации (например, о поступлении вызова, наборе
номера, ответе абонента, отбое и др.);
19
-	обработка информации (анализ поступивших сигналов, поиск
свободных соединительных путей в ЦКП, выработка управляющих
команд и т. д.);
-	выдача управляющих команд в модули и управление рабо-
той ЦКП.
Кроме основных функций по обслуживанию вызовов, УУ пре-
доставляет абонентам сервисные функции, а также вспомогательные
функции (контроль работоспособности, диагностику оборудования
и др.).
Управляющее устройство общеканальной сигнализации Ле 7
(УУ ОКС) предназначено для управления сетью сигнализации по
общему каналу сигнализации и оборудовано специальным управ-
ляющим устройством, которое выполняет роль транзитного узла или
оконечного пункта сигнального трафика.
Генератор тактовых импульсов (ГТИ) необходим для выра-
ботки сетки частот для синхронизации работы всех блоков станции.
С этой целью все станции, включенные в цифровую сеть, должны
обеспечиваться тактовыми импульсами с высокой степенью надеж-
ности и согласованности.
Тактовые импульсы, генерируемые в каждом блоке оборудова-
ния, синхронизируют обмен информацией на трех уровнях:
-	внутри самого блока оборудования АТС;
-	между блоками оборудования одной АТС;
-	между различными АТС.
Международный обмен цифровой информацией нуждается в
высокой степени точности и надежности. Для этого опорные часто-
ты должны выводиться из атомных эталонов частоты и подаваться
на международные АТС, работающие как ведущие.
1.3.	Порядок расчета объема оборудования
цифровой системы коммутации
Проектирование конкретной цифровой системы коммутации,
как правило, проводится в следующей последовательности.
1.	Выбор типа проектируемой системы коммутации в соответ-
ствии с ее назначением, типами абонентского доступа, видами меж-
станционной сигнализации и др.
20
2.	Расчет оборудования абонентских блоков, расположенных на
самой станции или удаленных от нее.
3.	Расчет оборудования блоков соединительных линий с учетом
типа межстанционной сигнализации.
4.	Определение состава оборудования сигнализации с учетом
межстанционной сигнализации и наличия телефонных аппаратов с
тональным набором DTMF.
5.	Расчет оборудования коммутационного поля с учетом об-
служиваемой нагрузки или числа подключаемых линейных блоков.
6.	Состав системы управления, как правило, уже известен для
каждого типа ЦСК, поэтому при проектировании проверяется произ-
водительность управляющего комплекса исходя из величины возни-
кающей и межстанционной нагрузок.
7.	Расчет оборудования ОКС выполняется исходя из числа на-
правлений, работающих с использованием ОКС № 7, и количества
звеньев сигнализации, обслуживающих межстанционную нагрузку
этих направлений.
8.	Состав и объем оборудования станционных тональных сиг-
налов и тактовых последовательностей заранее определен для каж-
дого типа ЦСК.
9.	Размещение рассчитанного объема оборудования по типовым
стативам, а также размещение стативов в соответствующих помеще-
ниях.
10.	Выбор типа и расчет параметров электропитающей установки.
1.4.	Особенности проектирования станции
с функциями ISDN
Цифровые системы коммутации с услугами ISDN (ЦСИС)
должны обеспечивать возможность одновременного обмена речью,
текстами, данными и подвижными изображениями по стандартным
телефонным линиям с более высокими скоростями передачи, чем у
обычных модемов, поэтому их проектирование имеет свои особен-
ности [1].
I.	ISDN создается как узкополосная сеть с базовым доступом
(2B+D) или первичным доступом (30B+D).
2.	ISDN должна строиться, как составная часть телефонной сети
общего пользования (ТфОП) с сохранением существующей структу-
ры. Пользователи ISDN являются абонентами ТфОП.
21
3.	Предусматривается включение на телефонных станциях (АТС
ЦСИС) абонентов по аналоговым абонентским линиям и абонентов
/ЖЛЦЦСИС) по цифровым абонентским линиям.
4.	Для предоставления услуг ЦСИС следует обеспечить:
-	применение у пользователя оконечных абонентских устройств
(ОАУ) с функциями ЦСИС;
—	организацию на абонентской линии канальной структуры
2B+D или 30B+D;
-	применение опорных станций (ОПС), опорно-транзитных
станций (ОПТС) с функциями ЦСИС;
-	сквозное цифровое соединение между оконечными устрой-
ствами;
—	применение на межстанционной сети ОКС № 7;
-	синхронный режим работы систем коммутации и ЦСП.
5.	Требования к цифровой абонентской линии для организации
доступа ЦСИС по кабелям с металлическими жилами для создания
канальной структуры 2B+D:
-	должна обеспечиваться работа по двухпроводным цепям су-
ществующих и вновь проектируемых симметричных кабелей с пар-
ной скруткой;
-	электрические характеристики кабелей должны соответство-
вать ГОСТ 45.82-96 «Сеть телефонная городская. Линии абонент-
ские кабельные с металлическими жилами. Нормы эксплуатацион-
ные». Структура цифровой абонентской линии (ЦАЛ) ЦСИС при
базовом доступе 2B^D приведена на рисунке 1.3.
Цифровая абонентская линия
Абонентский
Станция
пункт
Абонентская
проводка!
Расп редел и i ел ьн ы й
я кабель Магистральный
|	I I кабель;
• <. 1анционныи Станционный!
1
—1 каоель ------- каоель
капель
Сетевое окончание
(переход с
четырех провод-
ит о тракта па
я ву Xi 1 ровод 11 ы й)
Абонентская Кабельный
paci «редели- распределительный
тельная	Шкаф
коробка
Помещение
ввода кабелей
(шахта,
перчаточная)
Кросс
абонентских
линий
Комплект
ЦАТС
LT ’
Рис. 1.3. Структура цифровой абонентской линии
22
Глава 2. МЕТОДИКА РАСЧЕТА ОБЪЕМА ОБОРУДОВАНИЯ
ЦИФРОВОЙ СИСТЕМЫ КОММУТАЦИИ
2.1.	Анализ структуры сети и формирование
исходных данных для расчета
В настоящее время на ГТС России основным транспортным
средством являются средства связи синхронной цифровой иерархии
SDH. которые имеют возможность выделения сигналов цифровых
сетевых трактов из сигналов вышестоящих цифровых сетевых трак-
тов без демультиплексирования последних. Стандартные системы
SDH приведены в таблице 2.1.
Таблица 2.1
Стандартные системы синхронной цифровой иерархии SDH
Тип системы SDH	STM-1	STM-4	.S7A/-16	STM-M
Кол-во каналов	1920	7680	30720	122880
Скорость, Мбит/с	155,520	622,080	2488,320	9953,280
При описании систем SDH принято использовать округленные
значения скорости уровней синхронной иерархии: 155 Мбит/с,
622 Мбит/с, 2,5 Гбит/с и 10 Гбит/с.
При использовании оборудования 57)// сети строятся в виде во-
локонно-оптических колец, на которых в пунктах концентрации на-
грузки устанавливаются мощные транзитные центры, а вдоль по
кольцу - мультиплексоры и кроссовое оборудование для выделения
цифровых потоков по мере необходимости.
Системы SDH могут вводить отдельный канал или группу ка-
налов в высокоскоростной поток данных (а также ответвлять их из
него), который не требуется в процессе передачи на разных уровнях
иерархии вновь разделять на отдельные потоки и объединять в об-
щий поток. Таким образом, исключается сложный процесс, ограни-
чивающий прежде использование оптических кабелей непосред-
ственно между сетевыми узлами. К тому же система SDH совмести-
ма с существующими плезиохронными сетями (PDH) и позволяет
23
развивать и моделировать существующие цифровые сети без пере-
рывов в их работе.
Как правило, АТС включаются в цифровое кольцо синхронной
сети двухмегабитовыми цифровыми потоками. Для включения стан-
ций в синхронное цифровое кольцо используются соответствующие
мультиплексоры, обеспечивающие мультиплексирование высоко-
скоростного потока из низкоскоростных и выделение из высокоско-
ростных низкоскоростных потоков.
Для построения синхронных сетей применяются две разновид-
ности синхронных мультиплексоров:
-	цифровые кроссовые узлы (ЦКУ) или кроссконнекторы;
-	мультиплексоры ввода-вывода (МВВ).
Цифровые кроссовые узлы позволяют осуществлять полупо-
стоянные (кроссовые) соединения для мультиплексирования и де-
мультиплексирования цифровых трактов определенной структуры
первичной сети ГТС. Причем эта структура, а также пропускная
способность первичной сети могут быть легко оперативно измене-
ны. Основными элементами ЦКУ являются цифровое коммутацион-
ное поле и устройство управления.
Мультиплексоры ввода-вывода можно рассматривать как упро-
щенный ЦКУ, в котором отсутствует устройство управления и нет
возможности оперативного управления пропускной способностью
первичной сети (все соединения цифровых трактов реализуются с
помощью обычного механического кросса).
Важным аспектом проектирования сетей SDH является обеспе-
чение их надежности и живучести. Сама по себе аппаратура SDH
весьма надежна. Кроме того, встроенные средства контроля и
управления облегчают и ускоряют обнаружение неисправностей и
переключения на резерв. Однако используемые волоконно-опти-
ческие линии связи (ВОЛС) обладают огромной пропускной спо-
собностью, и отказ даже одного участка может привести к разрыву
связи для большого числа абонентов и значительным экономическим
потерям. Отмеченные обстоятельства обусловили создание концеп-
ции построения так называемых «самозалечивающихся» сетей на
основе SDH.
Методика проектирования сети SDH для ГТС предусматривает
повторное использование каналов на различных участках кольца.
24
Расчет цифрового потока в кольце производят для структуры
кольца, состоящей из четырех оптических волокон (ОВ). Выбор дан-
ного количества оптических волокон основан на следующих поло-
жениях:
—	по одному ОВ организуется только симплексная связь, т. е. пе-
редача информации в одном направлении (например, по часовой
стрелке). Для возможности дуплексной связи используется другое
ОВ, в котором передача информации осуществляется в обратном на-
правлении (например, против часовой стрелки), при этом задейство-
ваны одни и те же участки кольца.
-	по одному и тому же кольцу можно организовать как входя-
щую, так и исходящую связь относительно одной станции. При этом
участвуют разные участки кольца. Таким образом, для организации
дуплексной входящей и исходящей связи в кольце должно быть за-
действовано два ОВ. За прямое направление циркулирования ин-
формационного потока принято направление исходящей связи (на-
пример, по часовой стрелке).
-	для обеспечения надежности связи предусмотрена возмож-
ность организации связи в обратном направлении (в случае обрыва
одного из участков кольца или отдельного ОВ). Для этих целей ис-
пользуются два других ОВ. Переключение на резерв осуществляет-
ся службой оперативного управления сетью (автоматически или
вручную).
Таким образом, для организации надежного функционирования
кольца требуются четыре оптических волокна, из которых два - для
основного и два - для резервного колец.
Пропускная способность цифрового кольца выбирается по мак-
симально требуемой скорости цифрового потока в основном кольце.
Вариант построения сети, в которой станции включаются в
кольцо непосредственно через мультиплексоры, показан на рисун-
ке 2.1.
Для осуществления рационального выбора типа проектируемой
АТС необходимо знать номерную емкость как проектируемой, так и
уже функционирующих в сети АТС и структурный состав абонентов
этих станций.
25
--- Линия олнос герои него занят ия
Мультиплексор ввода-вывода
Рис. 2.1. Вариант структуры сети связи
Данные по типам АТС, их номерной емкости, нумерации або-
нентских линий сведены в таблицу 2.2.
Таблица 2.2
№ п/п	Типы АТС	Номерная емкость	Нумерация абонентских линий
1	АТС КЭ-2	5880	20000-25879
2	АТС К-3	6860	30000-36859
3	ЦАТС-4	9600	40000-49599
4	ЦАТС-5 (проектируемая)	800	50000-50799
	Итого	23140
26
Вариант структурного состава абонентов проектируемой
станции, т. е. число абонентов каждой категории и их процентное
содержание (К, %), среднее число вызовов (С) в час наибольшей на-
грузки (ЧИН) от абонентов каждой категории, средняя длитель-
ность разговора (Тк,с) и доля занятий, заканчивающихся разгово-
ром (/’р), а также терминальное оборудование, подключение кото-
рого надо предусмотреть, приведены в таблице 2.3.
Таблица 2.3
№ п/п	Категории источников нагрузки, типы ТА	К, %	С	Тк,с	РР
1	Народ! юхозяйственн ы й се ктор: -	из них аналоговые ТА с ДНН - из них аналоговые ТА с DTMF -	из них из них цифровые ТА (BRJ Sq) -	из них из них цифровые ТА (BRI Up) видео-терминалы (BR1 5р)	60 50 10 20 15 5	3,1	56	0,5
2	Квартирный сектор: -	из них аналоговые ТА с ДНН -	из них аналоговые ТА с DTMF -	из них из них цифровые ТА (BR15р) -	из них из них цифровые ТА (BRI Сф)	35 50 10 20 20	1,1	99	0,5
3	Таксофоны: -	из них аналоговые с ДНН -	из них аналоговые с DTMF -	из них из них цифровые (55/ .S'p) -	из них из них цифровые (55/ (7р)	5 50 30 10 10	9,5	120	0,5
4	Голосовая почта
При отсутствии сведений о параметрах нагрузки они берутся
из ведомственных норм технологического проектирования
РД. 45. 120-2000.
2.2.	Обоснование выбора типа цифровой системы коммутации
Выбор - дело не всегда простое, а в настоящее время этот про-
цесс усложняется еще и большим количеством всевозможных пред-
ложений. По каким же критериям осуществлять выбор телефонной
27
станции? Ведь, судя по рекламе и техническим описаниям, все стан-
ции просто замечательные и суперсовременные, поэтому правиль-
нее отказаться от мысли найти самую лучшую и идеальную АТС и
сосредоточиться на подборе такого оборудования, которое наиболее
полно удовлетворяло бы потребности. Для начала хорошо было бы
составить перечень специфических особенностей ведомственной
структуры, а потом приступать к изучению технических возможно-
стей АТС. Легко сделать вывод, что для разных задач требуются и
различные услуги телефонной связи. Кому-то необходимо обес-
печить максимальную мобильность сотрудников, где-то требуется
мощная служба голосовых сообщений, а в некоторых случаях вста-
нет задача по организации передачи данных, видеоконференц-связи
И т. д.
Современные ЦАТС обладают рядом характеристик, опреде-
ляющих их функциональные возможности и режимы использования.
Эти характеристики позволяют определиться с ключевыми крите-
риями, влияющими на выбор оборудования конкретного произво-
дителя в конкретных проектах.
Информационная безопасность
При организации телефонной связи ключевым критерием вы-
бора УПАТС является информационная безопасность. При разра-
ботке оборудования практически все иностранные производители
закладывают недекларпруемые функции, позволяющие ис-
пользовать УПАТС в качестве технического средства разведки. Про-
граммные и аппаратные закладки, реализующие упомянутые функ-
ции, весьма сложно выявить, особенно с учетом того, что ни один
иностранный производитель не передает для анализа ни принципи-
альных схем, ни исходных текстов программного обеспечения (ПО).
В таких условиях трудоемкость поиска закладок становится соизме-
римой с разработкой нового аналогичного оборудования.
Кроме того, дистанционная перезагрузка программного обес-
печения фирмой-разработчиком по каналам связи, ставшая практи-
чески нормой эксплуатации, не позволяет определить, какие модули
ПО в текущий момент исполняются в оборудовании.
Неспособность защитить УПАТС от вторжения может привес-
ти к таким негативным последствиям, как нарушение конфиденци-
28
альной информации, анализ графика, прослушивание телефонных
разговоров сотрудников, частичный или полный вывод системы свя-
зи из обслуживания, доступ к программным портам станции со сто-
роны сети общего пользования.
Эффективной мерой обеспечения информационной зашиты се-
тей телефонной связи государственных объектов и силовых ве-
домств является использование УПАТС отечественного производ-
ства, прошедших сертификацию на соответствие требованиям безо-
пасности двух ведомств: ФСТЭК России (бывшей Гостехкомиссии)
и ФСБ России.
Поддержка конвергентных решений
Конвергентность подразумевает возможность предоставления в
одной системе или сети мультисервисных услуг (речевых соедине-
ний, передачи данных, видеоконференц-связи и т. д.). В зависимости
от того, на какой основе реализовано ядро сети ведомства, можно
выделить два основных подхода.
Первый подход. Если основа сети уже реализована на базе тех-
нологии коммутации каналов, то для объединения речевого и пакет-
ного трафика в общих цифровых трактах могут использоваться
функции гибкого мультиплексирования трафика, реализованные в
классической УПАТС. Основным преимуществом такого решения
является минимизация затрат на построение и обслуживание от-
дельных сетей, а также высокая надежность.
Второй подход. Если в основе ведомственной сети связи зало-
жена технология коммутации пакетов и используются протоколы
стека TCP/IP, то целесообразно говорить об организации мультисер-
висной сети. При этом в качестве устройства управления мульти-
сервисными потоками информации может выступать мощная IP-
УПАТС или гибкий коммутатор Softswith. Данный подход соответ-
ствует концепции сетей связи следующего поколения (NGN). Одна-
ко необходимо понимать, что при организации передачи трафика
реального времени (речь, видео) через пакетные сети неизбежно
возникает проблема обеспечения качества обслуживания.
29
Надежность
В соответствии с требованиями нормативных документов ос-
новными параметрами надежности УПАТС являются:
-	наработка на отказ в нормальных условиях применения (ч);
-	срок службы (лет);
-	время восстановления (ч).
Для полной и независимой оценки надежности и производи-
тельности телефонной станции должны полностью учитываться ее
аппаратная архитектура и структура системы управления. В общем
случае наиболее надежными и производительными можно считать
системы, обеспечивающие:
-	полнодоступную и неблокируемую коммутацию любой або-
нентской или соединительной линии с любой абонентской или со-
единительной линией;
-	аппаратно-программные средства «горячего резервирова-
ния» группового оборудования управления, коммутации и электро-
питания;
—	распределенную организацию системы управления, позво-
ляющую снять долю непроизводительной загрузки с центрального
процессора за счет использования периферийных сопроцессоров;
-	встроенную аппаратную защиту линейных блоков от воздей-
ствия посторонних потенциалов (например, 220 В, 50 Гц) с функци-
ей автоматического самовосстановления после обнаружения и
снятия вредного воздействия.
Базовые сервисные функции
Современные УПАТС имеют весьма развитое программное
обеспечение и могут предоставлять пользователям огромное коли-
чество дополнительных возможностей. При этом на практике ис-
пользуется ограниченное количество сервисных функций, обеспечи-
вающих удобство работы:
—	перехват вызова;
-	перевод вызова;
—	переадресация на заданный номер и ящики речевой почты;
-	- постановка линии на удержание;
-	конференция;
—	услуга «не беспокоить»;
30
-	обратный вызов (уведомление) при условии «нет ответа» или
занятости абонента;
-	автоинформатор;
-	речевая почта.
Также для эффективного использования ресурса имеющихся
городских номеров существует функция организации групп абонен-
тов с закреплением за группой городского номера. В случае отсут-
ствия или занятости первого абонента группы вызов будет переве-
ден на следующего по списку абонента и т. д. Многие станции, под-
держивающие данный функционал, имеют программные ограни-
чения по количеству создаваемых групп, что может являться пре-
пятствием к полноценному использованию данного сервиса.
Диспетчерские функции и организация диспетчерских
пультов
На сетях связи большинства ведомств сохранилась преем-
ственность с системами предыдущих поколений в части организа-
ции процессов обслуживания вызовов. В связи с этим ПО УПАТС,
используемых на таких сетях, должно реализовывать специальные
диспетчерские функции (индикация занятости абонента/канала,
вмешательство в разговор, принудительное разъединение, контроль
за большим числом соединений, регистрация переговоров диспетче-
ра и т. д.). Управление указанными функциями должно осу-
ществляться посредством специальных цифровых диспетчерских
пультов, имеющих большое количество назначаемых программных
клавиш.
Интеллектуальная маршрутизация вызовов
При выборе УПАТС, если предусматривается взаимодействие
с другими сетями связи, очень важным критерием являются воз-
можности ее ПО в части обработки и маршрутизации вызовов. Под
интеллектуальным обслуживанием вызовов можно понимать воз-
можность УПАТС устанавливать соединения на основе различных
критериев, например: входящих вызовов по автоматическому опре-
делению номера (АОН), исходящих вызовов по префиксам наби-
раемых цифр номера, наименьшей стоимости или загруженности
каналов.
31
Прикладные программы управления
Обязательным условием при выборе УПАТС является простота
ее эксплуатации и обслуживания. Для этих целей в состав станции
должны входить прикладные программы, предназначенные для вы-
полнения:
-	основных операций по конфигурированию;
-	техническому обслуживанию;
—	мониторингу системы;
-	тарификации соединений.
С точки зрения эксплуатационного персонала предприятия оп-
тимальным является реализация всех указанных задач в составе
единого комплекса ПО с использованием дружественного гра-
фического интерфейса. Кроме того, указанный комплекс должен
обеспечить управление как одной УПАТС, так и сетью УПАТС с
одного рабочего места администратора.
Прежде всего, сразу отметим, что подобрать грамотно сба-
лансированное решение с позиций дальнейшей масштабируемости
и наращиваемости, а также цены/функциональных возможностей
может только квалифицированный специалист. Правильный выбор
АТС достаточно важен, так как его результатом должно являться
максимально эффективное капиталовложение, рассчитанное на до-
статочно долгий срок. Для того чтобы правильно выбрать АТС, ко-
торая позволит создать телефонную систему, максимально удовле-
творяющую потребностям абонентов, необходимо ответить на ряд
вопросов, лучше даже составить некоторое подобие технического
задания, в котором следует перечислить все необходимые требова-
ния к выбираемой АТС. Хотя универсальных правил выбора не су-
ществует, пожалуй, главные вопросы заключаются в том, для чего
нужна АТС и какие задачи она должна выполнять? Если же обоб-
щить наиболее часто обсуждаемые при оформлении заказа на АТС
вопросы, то можно выработать основные критерии выбора АТС.
Емкость АТС
Это один из основных параметров АТС, обозначающий общее
количество абонентских комплектов и соединительных линий (СЛ) -
портов. Необходимо не только правильно рассчитать, какая емкость
32
станции требуется, но также разбить ее на категории, определяемые
типами физических стыков и функциональными требованиями к
оборудованию.
С учетом динамики развития организации можно либо поку-
пать сразу же АТС с резервом на подключение будущих линий, ли-
бо выбирать станцию, которая строится по модульному принципу. В
настоящее время популярны АТС, построенные по модульной
структуре. Их емкость может значительно меняться в ходе эксплуа-
тации, не требуя больших капитальных затрат.
Масштабируемость
Важным свойством выбираемой АТС является ее масштаби-
руемость. У большинства современных АТС можно увеличивать ко-
личество абонентских портов и соединительных линий путем до-
бавления плат (модулей) расширения. Но только АТС с распреде-
ленной модульной структурой позволяют при появлении внезапного
массового спроса на услуги связи быстро и без существенных капи-
таловложений увеличивать емкость.
Функции А ТС
Объективно основным критерием выбора АТС наряду с ем-
костью является функциональное назначение станции и перечень
предоставляемых ею сервисных услуг.
Кроме обеспечения классической телефонной связью, все со-
временные АТС обладают дополнительными сервисными функция-
ми, или другими словами, дополнительными видами обслуживания
(ДВО). Если дополнительные сервисы (например, голосовые функ-
ции, система оповещения) интегрированы в архитектуру станции и
были заложены при проектировании, то это повышает надежность
их функционирования и снижает стоимость инсталляции.
Также надо учитывать, какое периферийное оборудование бу-
дет подключаться к АТС и будет ли обеспечиваться необходимый
стык.
Таким образом, перечень функциональных возможностей обо-
рудования определяет заказчик, но в зависимости от рыночной стра-
тегии поставщика какие-то функции могут входить в базовую по-
ставку, а какие-то приобретаться за дополнительную плату.
33
Стоимость АТС
Стоимость всегда является определяющим и самым насущным
параметром при выборе АТС. Но если сравнить предложения от
разных производителей с точки зрения функциональной полноты,
удобства и надежности оборудования, то цена понравившегося ком-
плекта уже не покажется столь необоснованной.
Производитель А ТС
В настоящее время на российском рынке представлена продук-
ция более трех десятков компаний, поэтому выбирать можно лишь
исходя из личных предпочтений. Однако надо понимать, что за ка-
чеством и надежностью иностранного бренда стоит немалая цена
оборудования на начальном этапе и дорогостоящие обновления вер-
сий (если они вообще возможны) в будущем. Кроме того, скорость
обработки рекламаций и выхода обновлений программного обеспе-
чения может быть затянута.
В этом смысле российские производители более привлекатель-
ны как по стоимости, так и по оперативности технической поддерж-
ки, не говоря уже о том, что в некоторых случаях по требованиям
корпоративной безопасности разрешается устанавливать оборудова-
ние только отечественных разработчиков.
Техи ическое исполнен не
При выборе оборудования следует знать элементную базу и
качество исполнения аппаратного обеспечения АТС. Современная
элементная база, используемая при производстве технических эле-
ментов замены (ТЭЗ), и промышленное производство с учетом тре-
бований международной системы качества ISO 9001:2001 являются
дополнительным доводом в пользу выбора конкретного произво-
дителя.
Необходимо обратить внимание на универсальность постав-
ляемых ТЭЗов, так как уменьшение номенклатуры комплектов по-
зволяет сэкономить на ЗИПе.
34
Сертификат соответствия
Выбираемое оборудование обязательно должно иметь серти-
фикат соответствия Минсвязи России. Формальный момент очень
важен в таком дорогостоящем проекте, как покупка АТС.
Сервисное обслуживание
При выборе производителя и поставщика АТС следует уточ-
нить сведения о наличии и качестве гарантийного и послегарантий-
ного сервисного обслуживания: имеется ли «горячая» линия тех-
поддержки и какой перечень услуг она предоставляет, запросить у
продавца список клиентов, где функционирует аналогичное обору-
дование, и поговорить с эксплуатирующими его специалистами.
Также можно получить независимое мнение об интересующей АТС
на электронных форумах в Интернете.
Наиболее разумным подходом станет выбор системного инте-
гратора, который поставит оборудование, а также сможет обеспе-
чить своевременную техническую поддержку, выезды специалиста
или круглосуточное обслуживание в зависимости от нужд клиента,
что позволит не держать в штате компании заказчика соответ-
ствующих специалистов.
Итак, мы перечислили основные критерии выбора оборудова-
ния для АТС. Проанализировав исходные данные, зная тип проекти-
руемой АТС (УПАТС, РАТС, ЦС, УС), целесообразно с учетом пе-
речисленных выше критериев провести сравнительный анализ су-
ществующих систем коммутации, осуществить оптимальный выбор
проектируемой АТС и приступить к расчету рационального объема
оборудования для построения телефонной сети.
2.3. Расчет интенсивности нагрузки
Используя данные таблицы 2.3, можно определить среднюю
продолжительность одного занятия /к для каждой из категорий ис-
точников нагрузки и типа терминального оборудования по формуле
35
Д — «к ’ Рр ' ^со + п ' hi + Ош + Лс + Асз + \с J
где к - категория источников нагрузки;
с/к — коэффициент, учитывающий увеличение времени занятия
приборов и соответственно нагрузки на проектируемую станцию
при несостоявшихся разговорах, который определяется по графику
зависимости с/.к- = f(TK, Pt>), представленному на рисунке 2.2;
Рр - вероятность того, что разговор состоялся (задается в ис-
ходных данных на проектирование). Разговор может не состояться
по ряду причин, например при занятости или отсутствии вызывае-
мого абонента, занятости обслуживающих приборов АТС, непра-
вильно набранном номере, технической неисправности и т. д.;
tc0= 3 с — средняя продолжительность слушания сигнала от-
вета станции;
/пв=7с - среднее время посылки вызова при состоявшемся
разговоре;
и - число набираемых знаков номера, определяемое принятой
системой нумерации;
tn= 1,5 с (0,8 с) - среднее время набора одной цифры но-
мера при декадном (частотном) способе передачи импульсов набора
номера;
Тк - средняя длительность разговора;
tyc = 1 с - время установления соединения;
/ссз- среднее время слушания сигнала «занято» после отбоя
вызванного абонента, которое составляет 2 с.
Эти величины определены НТП [1].
Например, при Тк = 90 с и Рр - 0,5 народнохозяйственного
сектора по графику определяем коэффициент с+-' 1,22. Тогда для
ТА с декадным набором номера (ДНН) будет:
'кн/хДНН = 1’22 0,5• (3 + 5 1,5 + 90 +1 + 2) = 63,14 (с),
а для ТА с DTMF'.
Гкн/xDAWF =1’22-0,5 (3 + 5 0,8 + 90 + 1 + 2) = 61 (с).
36
Рис. 2.2. Графики зависимости ок ~.f\TK, Рр),
Аналогичные расчеты проводятся для ТА квартирного сектора
и таксофонов. Результаты расчетов средней продолжительности
одного занятия по категориям источников нагрузки заносятся в таб-
лицу 2.4.
Расчет /к gm 5 , /к цифровых терминалов имеет свои
особенности. Установление соединения между абонентами проис-
ходит с использованием цифровой системы сигнализации, и собст-
венно само соединение происходит после ответа абонента.
Кроме того, необходимо учитывать, что сигнал ответа стан-
ции, вызывной сигнал, сигнал «занято» после отбоя вызванного
абонента формируются, как правило, в самом абонентском термина-
ле и практически не создают нагрузки на приборы ЦАТС, а набор
номера и установление соединения происходят за миллисекунды.
Отсюда формула для расчета /к преобразуется к виду
= (/.-  Тк.
к кик.
Далее необходимо определить число терминальных устройств
по категориям источников нагрузки. Число ТА народнохозяйствен-
ного сектора с декадным способом передачи номера на проектируе-
мую АТС определится из соотношения:
37
Mix ~ ^пр ’ ^н/х ' Кц/х ДНН ’
где /Упр - число абонентов проектируемой станции;
Кн/Х _ коэффициент, учитывающий долю терминальных
устройств народнохозяйственного сектора от общего числа абонен-
тов проектируемой станции;
Кц/Х ДНН - коэффициент, учитывающий долю ТА с ДНН от об-
щего числа терминальных устройств народнохозяйственного сектора.
Аналогичные расчеты проводятся для определения числа тер-
минальных устройств квартирного сектора и таксофонов. Результа-
ты расчетов заносятся в таблицу 2.4.
Зная число терминальных устройств различных категорий,
среднее время занятия и среднее число вызовов Ск в час наиболь-
шей нагрузки (ЧНН) от абонентов каждой категории, можно рассчи-
тать интенсивность нагрузки, поступающей на проектируемую
станцию от источников различных категорий:
z	(эрл).
R 3600 v н
Результаты также заносятся в таблицу 2.4
Таблица 2.4
№ п/п	Категории источников нагрузки и типы терминальных устройств	А-	«к	7k, с	А, с	№	zK. Эрл
1	Анал. ТА н/х. сектора с ДНН
2	Анал. ТА н/х. сектора с DTMF
3	Цифр. ТА н/х. сектора {BRI S»)
4	Цифр. ТА н/х. сектора (BRI Uo)
5	Анал. ТА кварт, сектора с ДНН
6	Анал. ТА кварт, сектора с DTMF
7	Цифр. ТА кварт, сектора (BRI Slt)
8	Цифр. ТА кварт, сектора (BRI Uu)
9	Таксофоны с ДНН
10	Таксофоны с DTMF
11	Таксофоны (BRI So)
12	Таксофоны (BRIU„)
13	Видеотерминалы (BRI
38
По аналогии составляются таблицы для всех станций сети.
Разумно предположить, что интенсивность нагрузки посту-
пающей на проектируемую станцию (Znp) равна сумме интенсивно-
стей нагрузок от источников различных категорий:
Znp =Е2к(ЭРл)-
/=1
Однако при проведении расчетов цифровых АТС пользуются
понятием нагрузки на цифровое коммутационное поле (ЦКП). Учи-
тывая то, что цифры набора номера, поступающие от терминального
оборудования, принимаются приемником набора номера без занятия
цифрового коммутационного поля, нагрузка на ЦКП будет меньше
нагрузки, создаваемой абонентами, так как продолжительность за-
нятия ЦКП меньше времени занятия абонентских комплектов (АК)
на время слушания сигнала ответа станции и набора номера:
'ЦКП = 'ДК ~'СО ~n tir
Следовательно, нагрузка на ЦКП будет меньше нагрузки на АК
на величину соотношения
'ЦКП .
<Р = —--
'АК
Для инженерных расчетов коэффициент (р (уменьшение на-
грузки на ЦКП) для цифровых АТС принимается равным 0,9.
Тогда нагрузка на ЦКП будет определяться суммой двух нагрузок:
одна из них - суммарная нагрузка от цифровых терминальных
устройств, а вторая - суммарная нагрузка от аналоговых терминаль-
ных устройств умноженная на коэффициент (р:
и	к
znp=Zz,-+o,9£z,(3Pjj,
/=1	/=1
где п - число цифровых терминальных устройств АТС;
к - число аналоговых терминальных устройств АТС.
39
2.4.	Распределение интенсивности нагрузки по направлениям
С учетом варианта рассматриваемой сети нагрузка, создавае-
мая абонентами проектируемой ЦАТС, на ЦКП будет распределять-
ся по направлениям и включать:
-	исходящую нагрузку к спецслужбам:
-	исходящую нагрузку к АМТС;
-	внутристанционную нагрузку;
-	исходящую нагрузку к другим АТС сети.
1.	Исходящая нагрузка к спецслужбам составляет величину 0,03
от нагрузки на цифровое коммутационное поле:
ZCC =°’Оз гЦКП (Эрл).
2.	Исходящая нагрузка к АМТС по заказным соединительным
линиям (ЗСЛ) от одного абонента в ЧИН составляет zm =
= 0,003...0,005 Эрл. Тогда интенсивность поступающей нагрузки
на АМТС определяется:
2ЗСЛ = N'zm (Эрл).
3.	Для определения внутристанционной нагрузки рассчитыва-
ется коэффициент внутрпстанционного сообщения Г], который опре-
деляется по коэффициенту веса станции Г|с - отношению интенсив-
ности поступающей нагрузки на проектируемую АТС к интенсив-
ности поступающей нагрузки от всех абонентов сети. Если при-
нять, что структурный состав источников нагрузки всех станций
одинаков, тогда он определится как отношение емкости проекти-
руемой станции к емкости сети:
^пр
Г|с =---— 100%.
сети
Зависимость коэффициента внутристанционного сообщения Г]
в процентах от коэффициента веса станции т|с в процентах приво-
дится в нормах технологического проектирования РД. 45. 120-2000
и показана в таблице 2.5.
40
Таблица 2.5
Чс	Ч	Чс	Ч	Чс	Ч
0,5	16,0	8,0	24,2	35,0	50,4
1,0	18,0	8,5	25,1	40,0	54,5
1,5	18,7	9,0	25,8	45,0	58,2
2,0	19,0	9,5	26,4	50,0	61,8
2,5	19,2	10,0	27,4	55,0	66,6
3,0	19,4	10,5	27,6	60,0	69,4
3.5	19,7	11,0	28,6	65,0	72,8
4,0	20,0	12,0	30,0	70,0	76,4
4,5	20,2	13,0	31,5	75,0	80,4
5,0	20,4	14,0	32,9	80,0	84,3
5,5	20.7	15.0	33.3	85,0	88,1
6,0	21.0	20.0	38.5	90,0	92,2
6,5	21,7	25.0	42.4	95,0	95.1
7,0	22,6	30,0	46.0	100	100
7,5	23,5
Внутристанционная нагрузка проектируемой станции Znp вн
определится из соотношения
Zi[Kn Л
ZnD вн = - Ц (Эрл).
np.BH	jgg \ Г )
4.	Оставшаяся часть общей нагрузки — суммарная исходящая
нагрузка от проектируемой ЦАТС к другим АТС сети:
-^исх — ^ЦКП ~ ^пр.вн —^ЗСЛ — ^СС (Эрл).
Аналогичные расчеты проводятся для всех АТС сети, при этом
будем считать, что структурный состав абонентов ЦАТС-4 аналоги-
чен проектируемой станции, а на АТСК-3 и АТС КЭ-2 (рис. 2.1)
подключены ТА только с декадным набором номера. Следователь-
но, вместо ZliKII будет рассчитываться общая нагрузка ZAtc- Резуль-
таты расчетов заносятся в таблицу 2.6.
41
Таблица 2.6
№ п/п	Тип АТС	Емкость номеров	ZlKII (Zaic). Эрл	Нс, %	1Ъ %	7 Z-BH>гр, Эрл	ZyC(. Эрл	Z;c!i, Эрл	zIlvs, Эрл
1	АТС КЭ-2
2	АТСК-3
3	ЦАТС-4
4	ЦАТС-5
Для определения числа соединительных линий между АТС не-
обходимо распределить исходящую нагрузку по направлениям с
учетом коэффициентов тяготения (определяются статистически).
Если они не известны, распределение исходящей нагрузки к
взаимодействующим АТС производится пропорционально исходя-
щим нагрузкам данных станций:
7-7
^WCX.l
7
z-ncx. J
т
S^ncx.A'
U=1
Л
-7
'исх./
/
(Эрл),
где nt - число АТС на проектируемой сети; Z,y - исходящая на-
грузка от /-Й АТС к /-й; ZHCX , - исходящая нагрузка /-Й АТС; ZI1CX у-
исходящая нагрузка /-Й АТС (встречной).
В приведенном соотношении дробь собственно и представляет
собой коэффициент тяготения.
Следовательно, для определения исходящей нагрузки на все
АТС сети необходимо найти исходящую нагрузку от этих АТС по
методике, приведенной выше. Для рассматриваемого примера исхо-
дящая нагрузка от проектируемой ЦАТС-5 к другим АТС будет оп-
ределяться следующими соотношениями:
7,-2 исх ~ ^5 исх ' ^2 исх 1^2 исх + ^3 исх + ^4 исх ) (Эрл),
^5-3 исх ~ 7>исх Э?зисх /(^2исх + -^3исх +^4исх) (Эрл),
^5-4исх = -^5исх ‘ ^4исх ^(^2исх + -^3исх + ^4исх) (Эрл),
Проверить правильность распределения исходящей нагрузки
можно соотношением:
42
ш-1
— Z|ICX. пр-
./=1
Аналогичным образом производится расчет входящих нагрузок
на проектируемую АТС от других АТС сети, которые будут исхо-
дящими для этих АТС. Для примера входящая нагрузка от АТС КЭ-2
определится из соотношения:
^2-5 вх ^2нсх ’-^5исх ^(-^Зисх + -^4исх '*’^5исх) (Эрл).
Результаты расчетов сводятся в таблицу нагрузок (табл. 2.7).
Таблица 2.7
Куда/ от куда	АТС КЭ -2	АТСК-3	ЦАТС-4	ЦАТС-5	УСС	АМТС	XZ
Л ТС КЭ-2
АТСК-3
ЦЛТС-4
ЦАТС-5
По данным таблицы составляется схема распределения нагру-
зок, представленная на рисунке 2.3.
Внутристанционная нагрузка ... Эрл
>
от АТС КЭ-2 ...	ЦКП ЦАТС-5	... Эрл к АТС КЭ-2
от АТСК-3 ...		...Эрл к АТСК-3
от ЦАТС-4 ...		... Эрл к ЦАТС-4
от АМТС ...		... Эрл к АМТС
		... Эрл к УСС
Рис. 2.3. Схема распределения нагрузки на ЦАТС
43
2.5.	Расчет интенсивности нагрузки на многочастотные
приемопередатчики проектируемой
цифровой системы коммутации
Для определения интенсивности нагрузки на многочастотные
приемопередатчики (МЧПП) учитывается, что они используются
при приеме сигналов набора номера от абонентских ТА, таксофонов
с DTMF и обеспечивают обслуживание соединительных линий.
Для расчета нагрузки, поступающей на многочастотные при-
емники от ТА и таксофонов с DTMF, учитывается длительность за-
нятия их на время слушания тонального сигнала «Ответ станции»
(/со)и время набора абонентского номера:
^мчппГТС ~ До +11' Д (с)>
где /„ - среднее время передачи одной цифры номера.
Поскольку на сети связи принята единая (пятизначная) нуме-
рация, то это время будет учитываться как при расчете нагрузки на
МЧПП при внутренней связи, так и при исходящей связи на другие
АТС.
При вызове спег/служб МЧПП занимаются на время
Д1чпп СС — До + 2  fti Д)-
При установлении междугородной связи приемники занимают-
ся на время /со, набора индекса выхода «8» на АМТС, слушания сиг-
нала готовности АМТС к набору номера и набора десятизначного
междугородного кода или индекса внутризоновой связи и семизнач-
ного внутризонового номера. Считается, что нагрузка на АМТС де-
лится поровну между внутризоновой и междугородной связью:
^мчппЗСЛ = До	+ ДО + 0,5(8	+ 10-/п) (с).
Кроме продолжительности времени занятия для определения
нагрузки необходимо знать и число занятий.
Известно, что МЧПП занимаются как при состоявшемся разго-
воре, так и при несостоявшемся, т. е. при занятости абонента, непра-
вильно набранном номере и т. д. Это уже учтено в нагрузке на про-
44
ектируемую ЦАТС (Znp)- Число занятий можно определить, если Znp
разделить на время разговора. Но время разговора в зависимости от
направления устанавливаемого соединения различно. Следователь-
но, необходимо ввести понятие какого-то среднего времени занятия
абонентских линий при исходящих соединениях, которое можно
определить как отношение обшей нагрузки проектируемой ЦАТС к
общему числу вызовов от абонентов различных категорий:
^аб. ср — ^пр  Скв + NH/X  С(|/х + Л’т • Ст) (Эрл).
Если соответствующие исходящие и внутреннюю нагрузки раз-
делить на среднее время разговора /ag ср,то мы получим число вызо-
вов в соответствующем направлении. Обозначим их как:
Окх ГТС ^пр исх ^аб.ср
Qin = ^пр ви ^аб. ср ’
^ЗСЛ ~^прЗСЛ /^аб.ср,
^СС ~ Aip СС ! ^аб. ср •
Умножив эти выражения на коэффициент, учитывающий долю
интенсивности нагрузки, поступающей от абонентов, имеющих ТА
с DTMF ( Кч), определяемый как:
^кв DTMF +^\\IxDTMF + ^tDTMF
Получим число вызовов, образующих исходящую, внутрен-
нюю нагрузку, а также нагрузку в сторону АМТС и УСС:
Сисх ГТСDTMF = Сисх ГТС ’ Кч
^вн DTMF = ^вн ’	>
СЗСЛ DTMF = СЗСЛ ’ Кч J
CCCDTMF =ССС Кч-
J
Зная число вызовов и время занятия приемников при соответ-
ствующих видах соединений, можно определить общую нагрузку на
МЧПП при обслуживании абонентских линий:
2МЧППАЛ = GicxTTCDTMF 'МЧППГТС + Свн£>ГЛ/С ‘'МЧППГТС +
+ ССС DTMF • 'МЧПП СС + СЗСЛ DTMF ''МЧПП ЗСЛ
МЧПП, обслуживающие СЛ, включают в себя приемники и пере-
датчики многочастотные (ПрМЧ и ПерМЧ), при этом входящие СЛ об-
служивают ПрМЧ, а исходящие СЛ - ПерМЧ. Они занимаются после
набора кода АТС (индекса исходящей связи - пк), определяющего на-
правление к требуемой АТС, т. е. на время приема (передачи) остав-
шихся цифр номера. При пятизначной нумерации пк = 1. Тогда
'МЧППСЛ = ("“'гк)'пч = (" — О'пч =4-0,8 = 3,2 (с).
Учитывая то. что ПрМЧ обеспечивает прием управляющих сиг-
налов на одной станции, а ПерМЧ - передачу со встречной станции по
СЛ, следовательно обмен информацией осуществляется при задей-
ствовании ПрМЧ и ПерМЧ обеих станций, т. е. нагрузка, которую они
обслуживают, есть величина суммарная.
Естественно, что нагрузка на МЧПП будет пропорциональна
входящей и исходящей нагрузке на проектируемую ЦАТС по СЛ с
учетом пересчета времени занятия:
^МЧППСЛ =('МЧППСЛ /za6.cpHZncx5 + гвх5)(ЭРл)-
2.6.	Расчет объема оборудования проектируемой
цифровой системы коммутации
Расчет числа модулей абонентских ланий
В соответствии с исходными данными предусмотрен доступ к
проектируемой ЦСК с использованием как цифровых, так и анало-
говых абонентских линий, поэтому расчет производится для каждо-
го типа модулей в отдельности.
46
Если в каждый модуль цифровых абонентских линий (МЦАЛ)
по его техническим возможностям может быть включено до / линий,
то число МЦАЛ определяется как частное от деления общего числа
подключаемых к ЦАТС цифровых абонентских линий (АДдл) на ем-
кость одного МЦАЛ (/):
Л'мЦАЛ = Ь^ЦАлМ
Аналогично определяется число МААЛ как частное от деления
общего числа подключаемых к ЦАТС аналоговых абонентских ли-
ний (АдАЛ) на емкость одного МААЛ (/и), если в каждый модуль
аналоговых абонентских линий (МААЛ) может быть включено до т
линий:
^МААЛ = 1^ААЛ /wl
Дальнейший расчет объема оборудования производится из-
вестными методами и сводится к определению необходимого числа:
- соединительных линий в каждом направлении;
-многочастотных приемопередатчиков (МЧПП).
Для данного расчета необходимо знать нагрузку на соответ-
ствующее оборудование и допустимые потери.
Расчет числа соединительных лиана
В настоящее время, пока существуют АТС старого парка, на
вновь вводимых ЦАТС предусматриваются различные варианты
взаимодействия с этими АТС по соединительным линиям. Однако в
целях унификации структуры сети, рекомендуется организовывать
взаимодействие по ЦСЛ. например по основному цифровому каналу
(ОЦК) со скоростью передачи информации 64 кбит/с.
Для реализации такого варианта на аналоговых АТС (АТСК,
АТС КЭ) устанавливают оборудование ЦАП и АЦП (например,
ИКМ-30), обеспечивающее организацию взаимодействия по ЦСЛ.
Таким образом, расчет сводится к определению числа ОЦК от про-
ектируемой ЦАТС ко всем взаимодействующим станциям сети.
47
Расчет числа соединительных линий производится по первой
формуле Эрланга [5]:
/Р 1
Er(Z) =---------;< ph
' pi р 7i 11
'lb
где р, - вероятность потерь в соответствующем направлении.
В соответствии с нормативными документами для сети с пя-
тизначной нумерацией:
р = 0,01 - для СЛ между АТС;
р — 0,002 - для междугородних СЛМ;
р - 0,005 - для междугородних ЗСЛ;
р = 0,001 - для С Л к УСС.
Величины нагрузок в соответствующих направлениях уже опре-
делены, допустимые потери известны, можно определить число СЛ,
воспользовавшись таблицами Пальма [6], где табулированы значе-
ния в соответствии с первой формулой Эрланга:
V = E(Z,P).
Тогда И5-з = Е (Zs-з; 0,01);
РЗСЛ = Е (2зсл; 0,005);
РСЛМ = Е (4?ЛМ; 0,002);
rcc = £(Zcc; 0,001).
В нашем варианте связь между проектируемой ЦАТС-5 и
ЦАТС-4, а также АТС КЭ-2 осуществляется по каналам с двухсто-
ронним занятием, следовательно:
И5-4 + И4-5 = Е (Z5..4 + Z4_5; 0,01);
И5-2 + ^2-5 = Е (Z5-2 + Z2-s; 0,01).
48
Расчет числа СЛ от АТСК имеет свои особенности в зависи-
мости от используемого блока группового искания (ГИ) и определя-
ется методом эффективной доступности [5].
Для блока ГИ 80* 120*400 (рис. 2.4) минимальная доступность
при q -2 будет:
^•\nin — ^тах С1'	~ ' (^В ,гА + !)•
Допустим, что интенсивность нагрузки на один вход блока
равна b Эрл. Тогда математическое ожидание доступности (f>) бу-
дет равно
D = q • (ША - Zm ) = 7 • ('”А - b • ИА )
Эффективная доступность при эмпирическом коэффициенте 0
равна
^эфф ~ ^min + ® ’ ( D /2mjn )•
При эффективной доступности Г)эфф и потерях р определяем
число каналов по формуле О’Дела [5]:
Из-5 - а Хз-5 + р.
При использовании двухсвязного трехпроводного коммутацион-
ного блока ГИ 40*40*200 (рис. 2.5) минимальная доступность при
q-2 будет равна
Anin -q-2.
Допустим, что интенсивность нагрузки на один вход блока
равна b Эрл. Тогда математическое ожидание доступности будет
равно
Эффективная доступность при эмпирическом коэффициенте
0 = 0,75 равна
•^эфф ~ ^min + ® ‘ ^min )•
49
Рис. 2.4. Схема группообразования односвязного трехпроводного
коммутационного блока ГИ 80*120*400 в АТСК
При эффективной доступности £>эфф и потерях р определяем
число каналов по формуле О’Делла:
И3_5 = ctZ3_5 +р.
50
Рис. 2.5. Схема группообразования двухсвязного трехпроводного ком-
мутационного блока ГИ 40x40*200 в АТСК
Расчет числа линий ИКМ
Каждая линия ИКМ содержит 30 информационных каналов,
поэтому число линий ИКМ для каждого направления будет равно
М/=]Иу/Зо[.
Результаты расчета числа каналов и линий ИКМ сводятся в
таблицу 2.8.
51
Таб лица 2.8
к От\	АТС КЭ-2	АТСК-3	ЦАТС-4	АМТС	УСС	Всего
ЦАТС-5	кан/лин	кан/лин	кан/лин	кан/лин	кан/лин	кан/лин
В числителе приводится число информационных каналов, а в
знаменателе - число линий ИКМ.
Исходя из рассчитанного числа трактов необходимо осущест-
вить проверку возможности подключения этих трактов к коммута-
ционной системе, которая основывается на ее возможностях.
Расчет числа модулей цифровых соединительных лилий
Каждая ЦСЛ включается в модуль цифровых соединительных
линий, поэтому их число будет равно суммарному числу линий
ИКМ (Mikm) деленному на емкость одного МЦСЛ (А):
Мицсл ~ ]'УИКМ/А'[-
2.7.	Особенности расчета объема оборудования проектируемой
цифровой системы коммутации при отсутствии
статистических данных
Нормы и требования к параметрам ГТС
При проектировании новых, расширении и реконструкции уже
действующих ГТС обязательным является выполнение требований,
указанных в руководящем документе РД 45.120-2000 «Нормы тех-
нологического проектирования. Городские и сельские телефонные
сети» [1]. Данные нормы обязательны и при проектировании ведом-
ственных телефонных сетей, имеющих доступ к телефонной сети
общего пользования (ТфОП).
Методика разработки проектных решений состоит в расчете
числа станционных приборов и соединительных линий (каналов),
который должен проводиться по действующей для каждого типа
оборудования «Инструкции по расчету» с учетом максимально до-
пустимых потерь и величин телефонных нагрузок, указанных ниже.
На рисунке 2.6 представлены варианты построения сети и мак-
симально допустимые суммарные по участкам потери вызовов от
абонента до абонента ГТС.
52
Рис. 2.6. Максимально допустимые суммарные по участкам потери
вызовов от абонента до абонента ГТС
Число коммутационных систем, как правило, не должно пре-
вышать шести на местной сети ГТС, включая УПАТС.
I
Норма потерь должна выполняться независимо от организации
связи с обходами или без них.
Для расчета объема оборудования проектируемых станций не-
обходимо знать величины нагрузок, поступающих на станцию от
других АТС сети, а также величину внутристанционной нагрузки.
В соответствии с [3] расчет интенсивности, возникающей от
абонентов нагрузки на ГТС, а также распределение интенсивности
нагрузки по направлениям должны основываться на статистических
данных, при отсутствии которых на сетях малой и средней емкости
допускается рассчитывать интенсивность возникающих нагрузок по
данным таблицы 2.9.
При использовании данных таблицы 2.9 необходимо прини-
мать во внимание следующее:
-	факсимильные аппараты группы два и три включаются в
АТС по аналоговым двухпроводным АЛ. В нагрузке, указанной в
таблице 2.9, учтена нагрузка, создаваемая передачей изображения, и
нагрузка, создаваемая телефонными соединениями и разговорами.
Факсимильные аппараты группы четыре включаются по цифровым
АЛ, нагрузка от этих аппаратов включена в нагрузку от абонента
ЦСИС;
-	в нагрузке оконечных установок передачи данных, подклю-
чаемых к аналоговым двухпроводным АЛ, указанной в таблице 2.9,
учтена нагрузка, создаваемая передачей данных, а также нагрузка,
создаваемая телефонными соединениями и разговорами;
-	средняя суммарная нагрузка на абонента сотовой сети связи с
учетом прогнозирования развития этой услуги составляет 0,02 Эрл.
Процент нагрузки, направленный от (к) ТфОП, определяется по дан-
ным оператора сети. Ориентировочно на ГТС этот показатель может
быть от 50 до 80 %.
Средняя суммарная нагрузка на аналоговую абонентскую ли-
нию транкинговой системы, подключаемой по абонентскому досту-
пу, составляет 0,01 Эрл, а средняя суммарная нагрузка на абонент-
скую аналоговую линию или линию ЦСИС, или радиоканал персо-
нального радиовызова (ПРВ) - 0,3 Эрл.
Средняя суммарная нагрузка на абонентскую аналоговую ли-
нию, используемую для включения радиодоступа, не более 0,1 Эрл.
54
Таблица 2.9
Средняя исходящая нагрузка для абонентов
Тип АЛ	Среднее количество вызовов в ЧНН на 1 АЛ (С)		Средняя продолжитель- ность занятия (/), с		Средняя ин- тенсивность исходящей на- грузки на 1 АЛ в ЧНН (Л, Эрл		Время, используе- мое для расчета нагрузки
	нумерация
	5-значная	6-значная	5-гначная	6-значная	5-значная	6-значная
11ародно- хо лиственный сек гор: а)«деловой» б)«спального» района города	3.5 1.1	4.0 1.2	56,6 82.0	63 90	0.055 0.025	0,070 0,030	Утренний ЧНН вечернее время или вечерний ЧНН утреннее время
Индивидуаль- ное пользование (кварк)	0.65 0.9	0.8 1.1	99,6 100	99 9S	0,0 IX 0.025	0,022 0.030	Утренний ЧНН Вечерний ЧНН
Таксофон мест- ной связи	7.5 Х,0	9.5 10,5	144 90	76 93	0.15 0,2	0,2 0,27	Дневной ЧНН Вечерний ЧНН
Устройство пе- редачи данных (соединение по телефонном) алгори1му)			-		0.075	0.075	Утренний ЧНН Вечер»ice время
Факс I р. 2, 3 (соединение по телефонному алгоритму)		-		-	0.15	0,15	Утренний ЧНН Вечернее время
Абонеш ЦСИС. у пл гс но ic- onic а)нагрузка на тосту п (2B+D) б) Hill ру зка на доступ (30B+D)	-				0.25 12	0.25 12	Утренний ЧНН Вечернее время
55
В таблице 2.9 приводится средняя исходящая нагрузка для або-
нентов. включенных по аналоговым абонентским линиям и доступу
(2B+D) или (30B+D) для пользователей ЦСИС. Определение возни-
кающей нагрузки проектируемых АТС проводится отдельно для ут-
реннего и вечернего ЧНН, затем выбирается из двух значений мак-
симальное, которое принимается за расчетную нагрузку.
Утренний ЧНН вычисляется по формуле
''-утр ЧНН = ^/утр ЧНН +^утр.время’
где Z/ угр ЧНН “ суммарная нагрузка для всех категорий абонентов,
имеющих максимальный утренний ЧНН;
Z, утр чин
где Nj - количество абонентов z-й категории; Z/ - интенсивность на-
грузки абонента z-й категории (по табл. 2.2); ZyTp. время ~ добавочная
суммарная нагрузка, создаваемая во время утреннего ЧНН, абонента-
ми тех категорий /, которые имеют вечерние ЧНН;
z/вечЧНН
утр. время ~ КТ ’
где Zj веч чнц - суммарная нагрузка для абонентов категорий /, имею-
щих максимальный ЧНН - вечерний; К - коэффициент концентра-
ции нагрузки; Т — 24 ч - период суточной нагрузки, но с учетом того,
что в вечернее время нагрузка значительно меньше дневной, Т мож-
но принять равным 16 ч;
jвеч ЧНН ~ j 'zj ’
где Nj - количество абонентов /-й категории; - удельная интен-
сивность нагрузки абонента /-й категории (по табл. 2.9).
56
При отсутствии статистических данных К - 0,1, т. е.
v	_z/веч ЧНН
Z утр. время —	•
Аналогичным образом подсчитывается возникающая нагрузка
в вечерний ЧНН:
веч ЧНН — 2/ веч ЧНН + Z веч. время•
Расчетная нагрузка на проектируемую АТС (ZP) определяется
как максимальное значение, выбранное из ZyTP 41in и ZBe4 ЧНц.
При проектировании цифровых АТС следует учитывать вклю-
чение телефонных аппаратов с многочастотным набором номера
(DTMF). которые будут создавать дополнительную нагрузку за счет
времени набора номера и слушания сигнала «Ответ станции», опре-
деляемую выражением
7	7 ^DTMF +/ос)
t-DTMF - kDTMF ' zp------------->
ч
где l<[)TMF' доля телефонных аппаратов с многочастотным набором
в общей емкости станции; Zp - нагрузка на проектируемую АТС,
Эрл; = 0,08 п - время набора номера частотным способом
(п - число цифр номера); /ос = 3-4 с - время слушания сигнала «От-
вет станции»; //-среднее время одного занятия, с (по табл. 2.9).
Таким образом, нагрузка на ЦКП определяется выражением
ZHKI1 = zp 4 Zdtmf-
Дичее расчет объема оборудования производится но рас-
смотренной методике в и. 2.3.
Кроме того, при отсутствии статистических данных можно
пользоваться данными, приведенными в таблице 2.10.
57
ТиОлица 2.10
Емкость АТС	Удельная нагрузка для абонентов сектора. Эрл
	админис1рапим1ого			11арол н охозн й ст вен ного			квар1ирного
	А.сх	^вх	Ahi	^нсх	А?х	2Вн	^исх		^ВН
50	0, 044	0. 027	0. 038	0, 013	0, 008	0,011	0, 040	0, 025	0. 005
100	0. 042	0, 030	0. 043	0.012	0. 009	0. 013	0, 035	0, 025	0. 006
150	0. 041	0, 032	0. 046	0,012'	0. 009	0. 014	0. 035	0. 030	0. 007
200	0. 040	о. озз	0. 049	0, 012	0,010	0,016	0. 035	0. 030	0, 008
300	0, 039	0, 036	0, 053	0,012	0.010	0.018	0, 035	0. 035	0, 009
400	0, 038	0, 038	0, 056	0,012	0,011	0, 020	0, 035	0. 035	0.010
500	0, 037	0,040	0, 059	0, 012	0,011	0. 022	0, 035	0, 040	0, ОН
60	0. 036	0.041	0. 062	0,012	0,012	0, 023	0, 035	0. 040	0,012
700	0, 036	0. 043	0, 064	0,012	0,012	0, 024	0, 035	0, 045	0,012
800	0. 035	0. 044	0. 066	0,012	0,012	0. 025	0, 035	0. 045	0,013
900	0, 035	0. 045	0. 067	0,012	0. 013	0, 026	0. 035	0. 045	0,013
1000	0. 034	0. 046	0. 069	0, 012	0.013	0. 026	0. 035	0. 045	0, 013
1500	0, 034	0. 047	0, 070	0,012	0,013	0, 027	0, 035	0. 050	0.013
2000	0. 033	0. 047	0. 071	0, 012	0.013	0. 027	0. 035	0, 050	0. 013
более 2000	0. 033	0.047	0. 072	0,012	0,014	0, 028	0. 035	0. 050	0.014
При отсутствии статистических данных по таксофонам исполь-
зуются величины, приведенные для административно-управленче-
ского сектора.
При организации связи с учережденческо-производственными
АТС необходимо учитывать, что количество линий между ведом-
ственной сетью и сетью общего пользования определяется по таб-
лицам полнодоступного включения в соответствии с трафиком и
норм ируе мы м и потеря ми.
При отсутствии статистических данных допускается количест-
во соединительных линий (СЛ) для малых УАТС вычислять по
формуле
Асл = 4 + (А- 16) / 8,
где А - количество абонентов с правом выхода на ГТС.
Для УПАТС емкостью до 2 000 номеров количество СЛ нахо-
дится по таблице 2.11 [I].
58
Таблица 2.11
Кол-во абоненюв с правом выхода па сен, OUUICIO пользования	Кол-во соединительных линии для УПЛТС
	промышленных предприятий и \чрождений			алминистраЕИВно-хозянственных, проемных и нахчных организаций, ЕОС гни ИЦ
	исходящие	ВХОДЯ ПЕНС		исходящие	входящие
	при наличии ав го магической межлугород! юй связи	мест ной связи	:между го- род» юй связи	при наличии автоматческой между город» юй связи	местной связи	междуго- родной связи
100	6	5	3	7	7	3
200	9	9	4	И	10	4
300	12	11	4	15	14	5
400	14	13	5	17	16	6
500	17	15	6	21	19	7
600	19	17	6	24	22	7
700	22	20	6	27	25	8
800	24	22	7	30	28	8
900	27	24	7	33	30	9
1 000	30	26	8	34	30	9
1 500	42	36	10	50	44	12
2 000	50	44	12	60	54	15
Примечание. При использовании интерфейса PRI количество универ-
сальных двухсторонних линий (каналов В) определяется суммированием ко-
личества СЛ (исходящих и входящих), указанных в таблице.
2.8.	Разработка структурной схемы проектируемой цифровой
автоматической телефонной станции
Обобщенный вариант структурной схемы проектируемой ЦАТС
на примере Н1СОМ 330 DSCX приведен на рисунке 2.7, где должны
быть показаны блоки ЦУУ, а также интерфейсные модули базовой
полки и полки расширения в соответствии с проведенными расчета-
ми. приведено число задействованных в них портов.
59
Рис 2.7. Структурная схема проектируемой ЦАТС
2.9.	Разработка плана размещения оборудования
проектируемой цифровой системы коммутации
План размещения должен разрабатываться с учетом размеров
помещения, в котором предполагается установка проектируемой
ЦСК, и оформляется в виде чертежа (вариант плана размещения
приведен в приложении 2). При этом должно быть предусмотрено
60
выполнение ряда технических требований для монтажа, основные из
которых применительно к ЦСК HICOM 330/7 приведены ниже.
Требования к заземлению
Соединение между основным выводом контура заземления и
клеммой заземления Н1СОМ 330/7 осуществляется напрямую еди-
ным кабелем.
Для заземления АТС HICOM 330/7 желательно использовать
индивидуальный контур заземления. Допускается использование
существующего рабоче-защитного заземления, соответствующего
требованиям ГОСТ 464-79 и ПУЭ.
Общее сопротивление заземления для станции емкостью
654 порта должно быть не более 5 Ом. Величина сечения кабеля за-
земления должна быть не менее 10 мм2.
Требования к электропитанию
Напряжение электропитания должно подаваться к станции от
основного силового ввода в здание через силовой автомат, предна-
значенный для подключения только АТС HICOM ЗЗОН.
Электропитание АТС HICOM ЗЗОН осуществляется однофаз-
ным напряжением 220 В /-15%, частотой тока 50 1 ц /-5%.
При этом величина тока отсечки автомата и мощность токо-
провода для станции емкостью 654 порта должны соответствовать
таблице 2.12.
Таблица 2.12
Ток отсечки автомата, А	Мощность токо- провода, кВт
16	не менее 2
Требования к абонентским линиям
Для подключения аналоговых оконечных устройств неэкрани-
рованная симметричная витая пара (диаметр 0,4-0,8 мм, сопротив-
ление абонентского шлейфа не более 1 200 Ом).
Для подключения цифровых оконечных устройств неэкраниро-
ванная симметричная витая пара (диаметр 0,4-0,8 мм, волновое со-
противление 120 Ом).
61
Максимальная длина абонентской линии:
-	для интерфейса U2oo	2,5 км;
-	для интерфейса Upo	2 км;
-	для интерфейса Upo.-e	1 км.
При использовании специального оборудования возможно
подключение удаленных оконечных устройств абонентов:
-	цифровых оконечных устройств до 8 км;
-	аналоговых оконечных устройств до 20 км.
Требования к помещению
Помещение, в котором установлена станция, должно соответ-
ствовать следующим требованиям:
-температура	от +16 °C до +32 °C
-	относительная влажность от 20 % до 70 %
Покрытие пола антистатическое.
Кроме того, для большей наглядности разрабатываются укруп-
ненный план размещения основного оборудования с видом спереди
(прил. 3) и размещение блоков в стойках (прил. 4).
2.10.	Методика расчета кольцевой сети
В качестве примера рассмотрим общий случай сети, в которой
имеются станции, непосредственно включаемые в кольцо через
мультиплексоры (назовем их пунктами ввода-вывода нагрузки), и
станции, осуществляющие связь по кольцу через транзитные для
них станции (опорно-транзитные станции - ОПТС).
С помощью известных методов определяются межстанционные
нагрузки на сети (учитывая связи с АМТС и УСС). Данные помеща-
ются в таблицу межстанционных нагрузок, которая служит основой
для дальнейших расчетов (табл. 2.13).
Таблица 2.13
Таблица межстанционных нагрузок
№ АТС	1	2	3	4	5	6	7	AMTC	УСС
1	-	z,.2	Z|.',	Zu	Z,.s	ZJ-6	Z|,7	Z1-AM1C	Z|.ycc
2	Z2-|	—	Z2.3	Z2-1	Z2.S	z2.<.	Z2.7	Z’-AMIC	Z2.ycc
3	Z3-1	Z,2	—	Z-,-4	Z',.j	Z,,(.	Zj.7	Z3. ДМ ГС	Z7.VCC
4	Z4.,	Z4.2	Z4.3	—	Z4.5	Z4J,	Z4.7	Z4-AMIC	Z4.ycc
s	Z5.|	Z<2	Zs.3	Z5.4	—	Zs.„	Z5.7	Z5-amic	Zs.ycc
6	Z6.|	Z(,-2	Z„.-,	Z,„4	Z,,s	-	Z(,.7	Zfi. AM ГС	Zg-ycc
62
Окончание табл. 2.13
№ ЛТС	1	2	3	4	5	6	7	AMTC	УСС
7	Z7.|	Z1-2	z7.-.	z,_>	Z7.s	/7-6	—	Z7-AMK	Z7.ycc
ДМ ГС	/ W1JC-1	Z AMIC-2	Z.iMic-',	%АМ J С -4	^ЛМГС-S	Zam re -1,	ZampC -7	-	-
Методика расчета требуемой пропускной способности цифро-
вого кольца сводится к выполнению следующих действий [2].
1.	Вычисляются нагрузки от (к) АТС вводимые в /-м и вы-
водимые в/-м пунктах, путем суммирования всех межстанционных
нагрузок, циркулирующих между указанными пунктами кольца, где
i = 1,2, A; J - 1, 2, N; N - количество пунктов ввода-вывода в
кольце.
2.	Отдельно определяются нагрузки от АМТС к АМТС и к УСС
(Z;/_AMTC> ^//-УСС)’ вводимые в /-м и выводимые в j-м пунктах (если
они имеются), путем суммирования всех соответствующих нагрузок,
циркулирующих между указанными пунктами кольца.
3.	По методике, приведенной в п. 2.6, рассчитывается число ка-
налов, необходимое для обслуживания каждой из найденных выше на-
грузок (C/y-Aic, П/-АМТС, ^//-УСС)-
4.	Полученные результаты емкостей пучков соединительных
линий округляются до 30 в большую сторону для определения числа
первичных цифровых потоков Е1 в каждом участке межстанционной
связи.
5.	Подсчитывается необходимое число первичных цифровых
потоков на каждом k-м участке кольца Г* путем суммирования числа
всех первичных цифровых потоков, задействованных на соответ-
ствующем участке, где к - номер участка кольца, к = 1,2, ..., К', К -
общее число участков кольца.
6.	Выбирается участок кольца, на котором требуется наиболь-
шее количество первичных цифровых потоков ИАтпах-
7.	С учетом запаса на развитие сети полученное число Vkmax
увеличивается на 30-40 % (запас емкости кольца может быть другим
при соответствующем обосновании специфических условий разви-
тия сети).
8.	Выбор типа системы передачи №77 для реализации цифрово-
го кольца осуществляется с учетом максимального количества пер-
63
вичных цифровых потоков, которые может обеспечить соответ-
ствующая система:
-	STM-Х - 63 потока Е1;
-	STM-4 - 252 потока £1;
-	STM-16 - 1008 потоков Е1.
Если требуемая канальная емкость цифрового кольца выше од-
ной из стандартных емкостей системы SDH, то выбирается система
более высокого уровня или на сети образуются два или несколько
колец. В случае нескольких колец все станции на сети распределя-
ются приблизительно поровну (с учетом их емкости) между кольца-
ми, чтобы емкости цифровых потоков разных колец были бы, по
возможности, одинаковыми. Для связи двух колец используется
один или два шлюзовых мультиплексора ввода-вывода. При опреде-
лении емкости цифровых потоков каждого кольца необходимо учи-
тывать цифровые потоки от (к) станциям другого кольца.
Рассмотрим пример определения необходимой пропускной
способности цифрового кольца, обеспечивающего межстанционную
связь на сети без опорно-транзитных станций (рис. 2.8), рассчиты-
ваемой в следующей последовательности [2].
В кольце используются четыре мультиплексора ввода-вывода
нагрузки, обозначенных на рисунке 2.8 как А, В, С и D. В мульти-
плексор А включены АТС-1 и АТС-4. В мультиплексор В включены
АМТС, АТС-2, АТС-5, АТС-6. Мультиплексор С соединен с АТС-3,
а мультиплексор D - с АТС-7 и УСС. Участки кольца между муль-
типлексорами обозначены I, II, III и IV.
Так как в рассматриваемой сети отсутствуют транзитные и
опорно-транзитные станции, обеспечивающие групповое использо-
вание пучков соединительных линий на отдельных участках сети, то
все пучки между всеми станциями сети можно считать независимо
друг от друга на основании соответствующих нагрузок.
Значения емкостей пучков округляются в большую сторону до
числа, кратного 30, и полученные числа делятся на 30. Таким обра-
зом, получается таблица емкостей пучков соединительных линий в
первичных цифровых трактах (ПЦТ).
64
Рис. 2.8. Пример кольцевой структуры ГТС
Для рассматриваемого примера сети такая таблица будет иметь
следующий вид (табл. 2.14).
Таблица 2.14
Емкости пучков межстанционных связей
№ АТС	1	2	3	4	5	б	7	АМТС	УСС
1	—	Тез	П-3	К 4	1'14	Км,	1'1-7	И-ЛМ1С	l'1-УСС
2	П-1	—		П-4	П->	Н-6	П-7	V2- ЛМТС	П-УСС
3	1'з-1	П-2	—	Н-4	П-5	П-6	П-7	Кл-лмтс	^З-УСС
4	Н-,	1'4-2	Н-З	—	1'4-5	Н-6	П-7	И|- ЛМТС	V4-х сс
5	П-1	Г-2	Н-з	П-4	—	1'5-6	Н-7	^5-ЛЛПС	Касс
6	1*6-1	Н-2	Н-з	<64		—	И -7	1'б- AM ГС	J'6-УСС
7	П-1	П-2	1'7-2	1'74		Н-6	—	V7- ЛМ 1 с	7-УСС
АМТС	КлМТС -1	К\М1С-2	К\МТС -.3	Kami с-4	К\м гс -5	Иамтс -6	Кам гс -7	—	—
Далее заполняется таблица ПЦТ, вводимых в /-м и выводимых в
/-м мультиплексорах цифрового кольца. Для рассматриваемого при-
мера таблица ПЦТ будет иметь вид (табл. 2.15).
В последнем столбце таблицы 2.15 приведены суммы всех
элементов каждой строки, которые определяют суммарное число
ПЦТ, вводимых в соответствующих мультиплексорах.
65
Таблица 2.15
Межстанционные ПЦТ кольцевой структуры
Мультиплексоры ввода ПЦТ	Мультиплексоры вывода ПЦТ				Сумма вводимых ПЦТ
	А	в	С	D
А	—	Т.,-1	Т,-с	т,.„	Ил,
В	TIS.,	—	Тк.<	Т.,,	т 17,
С	Т<-,	ТС.Й	-		Ti,
D	Т,,..!	Т 1>.ц	Тп-е	—	T1-D
Для рассматриваемого примера формулы для расчета пучков
ПЦТ, вводимых и выводимых в соответствующих мультиплексорах,
имеют вид:
Та -11 = П-2 + (j-5+ И-6+ И-ЛМТС+ 1/4-2 + [/4-5 + И б+ ><4-ЛМТС;
Ид - с= П-з + Hj-з;
Та - D = Т\-л+ И-УСС+ (/4-7 + И4_усс;
Т[} А = •’2-1 + •Тм + (5-1 + •/5 4t Ц-1 + •/6-4 + ИлМТС-1 + ,ZAM ГС-4:
Тц-а= ,z2-3 1 1'53+ Иб-з + Идмтс-з;
VB-D = Т2-7 + (/2-УСС+ |Z5-7+ •'5-УСС + Иб-7 + •/6-УСС + ,zf> усс+ Илмгс-7;
ТС — А = Т3-1 + I34;
Тс- В = Т3-2 + 1'з~5 + 13 6 + Цз-лм гс:
Тс- D = •’З- 7 + 1’з усс:
Td-A = ,Z7-I + [/7-4;
То 11 = Т7-2 + •/75 + р7-б+ (Д-дмТС;
То-С= ,Л7-3-
Общее число ПЦТ на каждом участке кольца определяется
суммарным значением ПЦТ, вводимых на данном участке (в мульти-
плексоре начала участка), и ПЦТ, проходящих транзитом по данно-
му участку от мультиплексоров других участков кольца. Для рас-
сматриваемого примера в кольце имеются четыре участка. Формулы
для расчета суммарного числа ПЦТ на каждом участке кольца име-
ют вид:
И - T^.i + TD-b+ TC-g + Их-:
66
<ji =	<Э-с+ (/d-c + ,z/i-o;
Ни = 1zlc+ K-1-D+ ,7л /г1 Ид-л;
Hv= ,zv D + i’cj -г vB_A + vc_B.
Требуемая пропускная способность цифрового кольца опреде-
ляется максимальным значением пропускной способности отдельно-
го участка. Используя полученное значение и данные таблицы 2.15,
выбирается требуемый тип синхронного транспортного модуля.
2.11. Проектирование сети обшеканалыюй сигнализации №7
Канал (тракт) СС 7 предназначен для передачи сигналов
управления установлением соединений и других служебных (управ-
ляющих) данных для пучка линий (каналов, трактов) передачи поль-
зовательской информации.
Система сигнализации № 7 - это мощная технология, успеш-
но применяемая сегодня на международных и междугородных на-
циональных сетях связи.
Под технологией сигнализации понимается совокупность
средств и методов сигнализации в сети связи. В основе, например
технологии общека/юльной сигнализации, лежит метод, при котором
по специализированному сигнальному каналу передаются либо сиг-
нальные сообщения, относящиеся к множеству пользовательских
каналов, либо другая информация, необходимая для управления
ЦСС. В технологии СС 7 данные в сигнальном канале передаются
путем коммутации пакетов, для чего сигнальные сообщения преоб-
разуются в сигнальные единицы специальных форматов. Эта осо-
бенность позволяет каналу современной СС 7 передавать сигналь-
ную информацию между коммутационными системами для направ-
ления связи, включающего в себя до двух тысяч информационных
каналов. Кроме того, данная сигнализация поддерживает все суще-
ствующие виды сервиса и открыта для вновь создаваемых услуг
электросвязи.
Спецификации СС 7 впервые появились в Рекомендациях Ме-
ждународного союза электросвязи (МСЭ) £Z701 - (7.741. Эти доку-
менты имеют статус международных стандартов с 1981 г. В них
регламентируется применение СС 7 по каналам цифровых систем
67
передачи с импульсно-кодовой модуляцией (ИКМ), трактам анало-
говых систем передачи или физическим линиям. Согласно перечис-
ленным стандартам, пропускная способность цифровых каналов,
используемых под тракты СС 7, должна быть не менее 64 кбит/с. На
аналоговых сетях связи СС 7 может быть реализована на основе ка-
налов тональной частоты (КТЧ) и модемов. При этом скорость пе-
редачи сигнальных сообщений должна быть не менее 4,8 кбит/с.
Построение первичной топологии сети сигнализации должно
опираться на принятую в настоящее время общую стратегию вне-
дрения ЦАТС на ГТС (рис. 2.9). При построении структуры сети
ОКС № 7 рекомендуется исходить из следующих принципов, отно-
сящихся к нагрузочным параметрам сети сигнализации ОКС № 7:
-	используются как связанный, так и квазисвязанный режимы
сигнализации. Для каждой сигнальной взаимосвязи рекомендуется
иметь несколько сигнальных маршрутов, если позволяет структура
сети;
-	в нормальных условиях функционирования сети основные
сигнальные маршруты (если их несколько) используются в режиме
разделения нагрузки, для обеспечения надежности должны органи-
зовываться альтернативные маршруты;
-	пучки звеньев сигнализации (ЗС) сети ОКС № 7 должны
быть способны нести весь сигнальный трафик - свой и пучков ЗС
альтернативных маршрутов;
-	расчетная нагрузка на одно ЗС не должна превышать 0,2 Эрл
в нормальных условиях и 0,4 Эрл при переходе на резерв внутри
пучка ЗС;
-	квазисвязанный режим рекомендуется применять для сиг-
нальных взаимосвязей, имеющих сигнальную нагрузку менее 0,2 Эрл,
и для организации альтернативных маршрутов;
-	связанный режим основного маршрута должен быть реализо-
ван для сигнальных взаимосвязей, имеющих сигнальную нагрузку
более 0,2 Эрл, если это определяется топологией сети.
68
О Пункт сигнализации
В Транзитный пункт
сигнализации
Рис. 2.9. Вариант структуры системы сигнализации СС 7
К параметрам для расчета сигнальной нагрузки относятся:
-	число каналов, обслуживаемых конкретным звеном сигнали-
зации между станциями;
—	средняя нагрузка (на разговорный канал, Эрл);
-	среднее число сигнальных единиц, которыми обмениваются
SP (сигнальные пункты или ЦАТС) для обслуживания удачных и
неудачных вызовов;
-	средняя длина сигнальных единиц (в байтах), используемых
в случае успешного или неуспешного соединений;
-	среднее время занятия канала для удачных и неудачных вы-
зовов в секунду;
-	доля вызовов /-го типа - р,.
Строится модель сигнального трафика для каждой подсистемы
пользователя ОКС № 7 на базе следующих основных элементов:
-	составляется перечень услуг подсистемы пользователя;
—	соответствующие услугам процедуры сигнализации пред-
ставляются в виде временных диаграмм стрелочного типа:
—	определяются параметры сигнальных сообщений (тип, дли-
на, задержка в звене сигнализации).
Все элементы модели сигнального трафика определяются исхо-
дя из национальных технических спецификаций ОКС № 7.
69
Цель SCCP (подсистема управления соединениями сигнализа-
ции) - обеспечить логические соединения для передачи блоков
данных сигнализации, ориентированных на соединение или нс
ориентированных на соединение, т. е. SCCP предоставляет возмож-
ность осуществлять по сети связи передачу данных, непосред-
ственно не связанную с конкретным соединением разговорных
каналов.
Пример последовательности сообщений для услуг, ориентиро-
ванных на соединение, показан на рисунке 2.10. Функции верхнего
уровня в узле А требуется связь с соответствующими функциями в
узле Б. SCCP-А принимает запрос от функции верхнего уровня в
узле А на установление соединения с SCCP-Б и анализирует адреса
вызываемой стороны. В результате этого анализа должно
устанавливаться соединение сигнализации по соответствующему
звену к узлу Б через МТР (Massage transfer Path - подсистему
передачи сообщений). Для этого через МТР к SCCP-Б передается
сообщение запроса соединения (CR). При приеме этого сообщения
CR в узле Б МТР доставляет его к SCCP-Б. Анализируя адрес
вызываемой стороны, SCCP-Б определяет, что сообщение CR
достигло своего пункта назначения, а также необходимость
установления соединения. В сторону SCCP-А передается сообщение
подтверждения соединения (СС).
Рис. 2.10. Пример последовательности сообщений:
услуга, ориентированная на соединение
Когда произведен обмен сообщениями CR и СС, устанавли-
вается соединение сигнализации и производится передача данных.
70
После окончания передачи данных SCCP-A или SCCP-Б могут
инициировать процедуру освобождения путем передачи сообщения
запроса разъединения RLSD. Прием узлом сообщения RLSD
подтверждается соответствующим сообщением о разъединении RLC.
Если перечень услуг подсистемы пользователя для проекти-
руемой сети ОКС № 7 соответствует перечню услуг подсистемы
1SUP-R, то соответствующие услугам процедуры сигнализации с уче-
том маршрутных таблиц представляются в виде временной диаграм-
мы стрелочного типа. На рисунке 2.11 приведена временная диа-
грамма для успешного соединения. По ней определяются типы сиг-
нальных сообщений (сигнальных единиц) для данного вида соедине-
ния. Аналогичные временные диаграммы составляются для неуспеш-
ных соединений.
Рис. 2.11. Алгоритм передачи сигнальной информации СС 7
Подсистема ISUP (подсистема пользователей ISDN) поддер-
живает два класса услуг: базовый и дополнительные виды
обслуживания. Сообщения 1SUP передаются в поле S1F (поле
71
сигнальной информации до 272 байт) значащих сигнальных единиц,
как показано на рисунке 2.12. Верхняя строка на этом рисунке
идентична формату значащей сигнальной единицы MSU. Базовый
класс услуг обеспечивает установление соединений для передачи
речи и/или данных. Дополнительные виды обслуживания пред-
ставляют собой все остальные, ориентированные на соединение
услуги, связанные иногда с передачей сообщений уже после
установления основного соединения.
Для 1SUP (подсистема пользователей ISDN) специфицированы
некоторые типы сообщений и параметров.
флаг Проверочная
комбинация
Поле
сш налыюн
информации
SIO
8 бит
6 биг
FSN
7 бит
BIB
1 бит
BSN
7 бит
Поле
сигнальной
информации
Байт
служебной
информации
Игу
.а
длины
Прямой
порядковый
номер 7 бит
BIB
1 бит
Обратный
порядковый
номер 7 бит
Флаг
SF SI
итенгифимипи
прямою
bin
Р
е
F
В

= 2
F
В
Индика!
наирз&1еивя
Сигнальная информация	Идентификатор канала	Этикетка
Не обяззт
часть
Обяэат
переменная
часть
ДОПОЛНИ
\ тельные
основные
Идентификатор	..
Код пункта Код пункта
отправл . назначения
сигнализации	j
Рис. 2.12. Формат значащей сигнальной единицы
Примерами таких типов сообщений являются:
-	начальное адресное сообщение (IAM);
-	запрос информации (INR);
-	сообщение о принятии полного адреса (АСМ);
72
-	сообщение ответа (ANM);
—	подтверждение выполнения соединения (СМС);
-	отказ модифицировать соединение (RCM);
-	блокировка (BLO);
-	подтверждение блокировки (BLA);
—	сообщение ответа от абонентского устройства с автоматиче-
ским ответом (терминал передачи данных) (CON);
—	сообщение ответа (ANM);
-	освобождение (REL);
-	завершение освобождения (RLC) и др.
Длина основных сообщений ISUP представлена в таблице 2.16.
Длина основных сообщений 1SUP
Таблица 2.16
Наименование сообщения (значащая сигнальная единица)	Обо- значе- ние	Длина сообщений, байт
		аналоговые ТА (ТЕ2), La,	терминалы ЦСИС (ТЕ1). £цтс
Начальное адресное сооб- щение с адресом вызы- вающего абонента и вызы- ваемого абонента (8 бит на цифру), L[AMaap	1АМ	38	до 270 (до 82 - ото- бражение информа- ции на дисплее, до 130 - информация «пользователь- пользователь», до 20 - совмести- мость терминалов)
Начальное адресное сооб- щение без адреса вызываю- щего абонента, Lga	IAM	15	15
Адрес полный, L АСМ	АСМ	17	34
Ответ- Lanm	ANM	15	30
Занят		18	до 82
73
Окончание табл. 2.16
Наименование сообщения (значащая сигнальная единица)	Qqg- значе- ние	Длина сообщений, байт
		аналоговые ТА (ТЕ2), LAt	терминалы ЦСИС (ТЕ1), £цтс
Соединение. L	CON	17	до 229 (до 82 - ото- бражение информа- ции на дисплее, до 130 - информа- ция «пользователь- пользователь»)
Разъединение,	REL	20	до 244 (до 32 - причина, до 82 - отображение информации на дисплее, до 130 — информация «поль- зователь-пользо- ватель»)
Освобождение,	RLC	15	15
В руководящем техническом материале ЕСЭ РФ по расчету
сети СС 7 нагрузку на звено сигнализации, поступающую от ISUP.
предписывается оценивать по формуле
у —	+ Zi
зв 8 000 кбайт/с ’
где Z\ — поступающая нагрузка на звено сигнализации (Эрл), со-
здаваемая только успешными вызовами; Z2 - поступающая на-
грузка на звено сигнализации (Эрл), создаваемая безуспешными
вызовами.
Величина 7.\ определяется соотношением
^1 ~ ^4 ата + цт ’
где Z]aTa- поступающая нагрузка на звено сигнализации от анало-
говых телефонных аппаратов, создаваемая только успешными вы-
74
зовами; Z|UT~ поступающая нагрузка на звено сигнализации от
цифровых терминалов, создаваемая только успешными вызовами.
Величина ?\ для всех терминалов, подключенных к станции,
определяется соотношениями:
Z| = С] • Л/] • L\;
^1ата = ^ата ' Q ‘ ^1А ' L 1 л ср ’
^1ЦТ ~ ^ЦТ ’ Q ‘ '^1 ЦТ ‘ I ЦТ’
где Л'ата- доля аналоговых телефонных аппаратов;
К цт — доля цифровых терминалов от общего количества;
С, — число успешных вызовов;
Л/] - среднее число сигнальных единиц (СЕ), которыми обме-
ниваются SP при обслуживании удачного вызова;
^Ыср “ средняя длина (в байтах) значащей сигнальной еди-
ницы (ЗнСЕ) при удачном вызове от аналоговых телефонных аппа-
ратов (ТЕ2);
£[ цт - средняя длина (в байтах) ЗнСЕ при удачном вызове от
цифровых терминалов ТЕ2 (табл. 2.16);
,	L IAMva+ LACM+ L ANM+ L COM+ L REL+ L RLC
L 1л -------------------------------------------;
11
_L IAMut + LANM + LCOM+ LREL+ LRCL
£ 1 цт —
m
где n, m - количество сигнальных единиц конкретного типа, кото-
рыми обмениваются станции при установлении одного соединения;
Длины конкретных ЗнСЕ (в байтах) при удачном вызове от
цифровых терминалов ТЕ1 указаны в таблице 2.16.
В национальных сетях сигнализации ЗнСЕ (рис. 2.12) может
включать в себя до 272 байт (сообщение до 256 байт, этикетка мар-
шрутизации 4 байта и дополнительные служебные символы).
75
Число успешных вызовов выражается отношением
2И11ф(1-П
Г>бсл
где Zllll(|) - общая нагрузка, обслуживаемая пучком информацион-
ных каналов между станциями; Р - вероятность потерь вызова на
сети коммутации каналов; /орсл - среднее время обслуживания ус-
пешного вызова, закончившегося установлением соединения.
Вероятность потерь Р обусловлена следующими причинами:
-	внутренними потерями на узлах коммутации;
-	потерями на пучках каналов;
-	потерями вызывающей стороны (ошибки при наборе номе-
ра, сбросы и т. д.);
-	потерями вызываемой стороны (занято, абонент не ответил,
состояние отключения).
Данная вероятность Р определяется следующим образом: если
обозначить общее число занятий на ступени символом С, где
С — Ср + Снеотв + Сзан + Сош + Снедо0 + Спот, то вероятность ус-
пешного соединения определяется выражением Q = (1 — Р) = С/С,
а вероятность потерь Р формулой
г> _ С неотв , ^зан . ^ош , недоб С пот
/	—-------1	I-----1	I	_
Обычно слагаемые в этом выражении представляются в виде
коэффициентов А/, называемых спектром занятий.
По данным измерений на ГТС спектр занятий оценивается как
Ар = 0,68; Азан — 0,13; Анеотв — 0,12; Аош — 0,01; А'недоб — 0,01;
Апот - 0,05. Величина Р для указанных величин составит 0,32.
Очевидно, что для различных ЦСС она может отличаться.
Поступающая нагрузка на звено сигнализации, создаваемая
установленными, но безуспешными вызовами, определяется сле-
дующим образом:
76
Z2 = С2 ' М2 ‘ ^-2 ’
где С2 - число безуспешных вызовов; М2 - среднее число СЕ, ко-
торыми обмениваются SP при обслуживании неудачного вызова от
аналоговых и цифровых терминалов; £2 _ средняя длина (в байтах)
ЗнСЕ при неудачном вызове.
Поступающая нагрузка на звено, создаваемая безуспешными
вызовами, определяется:
Z2 = Z2 ата + -^2 цт ’
^2 ата — ^ата ' ^2 ' ^2 А ' 2 А ср;
^2 цта ~ цта ’ Q ' ^2 ц т ‘ L 2 ц т •
Величина С2 вычисляется по формуле С2 = |1НФ—, где /зан -
Сан
среднее время занятия информационного канала в случае установ-
ленного, но безуспешного вызова.
Средняя длина сигнальной единицы определяется:
С IА Мбезн + L ACM + REL + L Е1_С + ^-занят
L 2А =---------------------5---------------------’
_ LIAM + L ACM + L REL + L RLC
L 2цт _	>
где - средняя длина (в байтах) ЗнСЕ при неудачном вызове от
аналоговых телефонных аппаратов; £2цт _ средняя длина (в бай-
тах) ЗнСЕ при неудачном вызове от цифровых терминалов.
Для учета возможных перегрузок на сети СС 7 при расчете не
рекомендуется использовать среднее значение Z3B. По аналогии с
принятым в теории телетрафика применением расчетной нагрузки
следует сначала определить величину максимальной сигнальной
нагрузки:
77
J
7	= гу • 7
^max ^зв’
где коэффициент сх может принимать значения от 1.5 до 2.
Величина нагрузки на звено сигнализации, согласно требова-
ниям руководящих документов, не должна превышать в нор-
мальных условиях 0,2 Эрл. Если объем сигнального трафика пре-
вышает эту величину, то необходимо организовать дополнитель-
ные звенья сигнализации. В этом случае количество звеньев сигна-
лизации Л'зс или канальных интервалов в потоке Е1 определяется
исходя из максимальной ожидаемой сигнальной нагрузки в направ-
лении между пунктами сигнализации (ЦАТС) Zmax и нормируемой
Z
нагрузки звена сигнализации 0.2 Эрл. Тогда N-jq -——х-.
0,2 Эрл
Основные преимущества применения СС 7:
-	возможность практически неограниченного расширения со-
става сигнальных сообщений, что способствует дальнейшему эво-
люционному развитию системы сигнализации;
-	уменьшение времени установления соединения благодаря
высокой скорости передачи информации (от 2 400 до 64 000 бит/с);
-	исключение влияния сигналов речи и данных на передачу
сигнальной информации;
-	уменьшение объема аппаратных средств станций, так как
при внедрении СС 7 можно отказаться от использования согла-
сующих устройств сигнализации в каждом из межстанционных ли-
нейных комплектов;
-	повышение достоверности передачи сигнальных сообще-
ний благодаря реализации механизмов помехозащищенного коди-
рования, решающей обратной связи и повторения передачи ЗнСЕ.
78
ПРИЛОЖЕНИЕ I
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
на проектирование и изготовление ЦАТС
для объекта............................
1.	Тип АТС (УПАТС, РАТС,, ОС, УС, ЦС, ВАМ, УАК).......
2.	Абонентская емкость станции......
3.	Емкость АТС по соединительным линиям.......
4.	Структурная схема включения проектируемой АТС в сеть (предста-
вить рисунок).
5.	Тип АМТС ............(указать	включение в АМТС - прямое или
через какие станции).
6.	Данные об абонентской емкости
Таблица 1
В АТС включаются	Кол-во	Нагрузка (Эрл/лин)	Примеча- ния
1	2	3	4
1. Аналоговые АЛ:
1.1. Индивидуальные АЛ
1.2. Спаренные АЛ
1.3. Уплотненные АЛ
1.4. Таксофоны
1.5. Автоинформаторы (количество фраз, содержание)
2. Цифровые АЛ ISDN стандарта EDSSE.
2.1. BRI, 2B+D (50 ~ 4-х пр.)
2.2. BRI. 2B+D (Uk0 - 2-х пр.)
2.3. PRI, 30B+D (S2m)
3. Голосовая почта (№№)
4. Абонентский радиодоступ (DECT)'.
4.1. Мобильный (№№)
4.2. Стационарный (№№)
5. Выносной абонентский модуль (ВАМ) (№№)			У казать найме- нование объекта
5.1.
5.2.
5.3.
79
Продолжение прил. I
7.	Данные о емкости соединительных линий
Таблица 2
№ [161	11а правле- ние связи (пункт назначе- ния)	1 пн вот реч- ной АТС	Гии КСЛ на всI реч- ной АТС	I фо- нол- нос п»	Кол-во линий (каналов)*		Тип апнара- туры уплот- нения	Способ пере- дачи сигна- лов х прав- ления	Сиг- паль- 11 ы и код
					ИСХ./ вход./ вход, ме- ждугород- ных	2-е । о- ронние
1	2	3	4	5	6	7	8	9	10




для ИКМ указать канальные интервалы ИК и ВК.
Примечания: 1. В графе 9 указать способ передачи сигналов управления
(декадный, импульсный пакет, импульсный челнок, безиптервальный пакет).
2. В графе 10 указать сигнальный код передачи линейных сигналов (ба-
тарейный, шлейфный, «1ВСК (индуктивный)», «1ВСК (Норка)», «2ВСК»,
«БВСК-2600», «БВСК-2100», «БВСК-600/750», «БВСК-1200/1600», «ВСК для
прямых абонентов», EDSS1, 1'5.2, QSIG, ОКС № 7).
3. Для линий с ИКМ указать код, используемый в аппаратуре ИКМ
(HDB3IAMI). Для аппаратуры ИКМ-15 указать ее тип («Кедр» или «Ива»).
8.	Внутристанционная нумерация.......................
-	обычные абоненты, таксофоны, автоинформаторы..........
-	абоненты ISDN (BRI, RT)...............................
9.	Данные о нумерации для исходящей связи
Таблица 3
№ п/п	Направление связи (пункт назначе- ния)	Номер, набираемый абонентом	Код выбора направле- ния	Цифры номера, передаваемые по соедини- тельной линии	Приме- чания
1	2	3	4	5	6



80
Продолжение прил. 1
10. Данные о нумерации для входящей связи
Таблица 4
№ И zl I	Направление связи (пункт отравления)	Номер, набираемый абонентом АТС пу 11кта отп равлей и я	Цифры номера, переда- ваемые в соел ини тел ъ- ную линию	I (римечания
1	2	3	4	5



11. Данные о нумерации для транзитной связи
Таблица 5
№ п/и	1 Управление связи (пункт отправ- ления)	11омер, наби- раемый або- нентом АТС пункта отправления	Цифры номера, передаваемые по входящей соеди- нительной линии	Код вы- бора на- правле- ния	Цифры номера, передаваемые по исходящей соединительной линии
1	7	3	4	5	6



12. Данные о емкости спецслужб
Таблица 6
Наименование спецслужбы	Нумерация	Количество линий	Примеча- ния
1	7	3	4


13. Данные для проектирования блока JSDN в режиме BRI
Таблица 7
Количество линий
Количество абонентов
Тип линий (5, U)
Номер вызывающего абонента (ЛТ/ = яЛхгллл)
Количество абонентов на каждой линии
Номер по умолчанию на каждой линии (Default)
Примечание. Таблицу заполнять для каждой кассеты отдельно.
81
Продолжение прил. I
14. Данные проектирования блока ISDN в режиме PRI
Таблица 8
Тип подключения со стороны ЦАТС (ТЕ, NT)	Используемые канальные интер- вал ы (01 - 1/’)	Тип номера абонента а при ТЕ (Subscriber, National, Unknown)	Номер вызываю- щего абонента (Na)
1	2	3	4



Примечание. Таблицу заполнять для каждого тракта отдельно.
15.	Пояснения по заполнению таблиц 7, 8.
15.1.	Подключение оборудования (ТЕ) на базовом доступе (BRI, 2B+D).
Один порт обеспечивает до 8-ми линий 2B+D.
15.1.1.	Нумерация цифровых абонентов, их распределение по ТЭЗам и
линиям.
На одной линии возможна прописка до 8-ми номеров.
Общее количество номеров до 200. При этом номера могут принадле-
жать только двум сотенным группам.
Если на какой-либо линии задается более одного номера, то необходимо
указать один любой номер как «номер по умолчанию» (Default). Этот номер
подставляется в качестве номера вызывающего абонента (Па) в случае вызова
от терминала и отсутствия Па (или Па не соответствует ни одному из задан-
ных номеров на линии).
Примечание. При вводе номеров MSN в терминале вводятся три млад-
ших знака номера.
15.1.2.	Старшие знаки 7-значного номера для формирования АОН
в У КС.
15.2.	Подключение оборудования на первичном доступе (PRI, 30B+D).
15.2.1.	Оборудование подключается как терминальное окончание (PRIПТ).
Блок ISDN ЦЛТС реализует сетевое окончание (NT).
15.2.1.1.	7-значный номер вызывающего абонента (Na) «по умолчанию»
при соединении от ТЕ в ЦАТС.
В случае отсутствия Na или количества знаков менее семи номер под-
ставляется/расширяется до семи знаков.
15.2.1.2.	Используемые канальные интервалы PRI при связи от
ЦАТС --> ТЕ-.
а)	все;
б)	перечень используемых канальных интервалов 1, 2, .... F, 11, .... IE.
IF. Канал 10 (16) не используется.
82
Продолжение прил. 1
15.2.2.	ЦАТС включается в сеть как терминал (PRI ТЕ).
15.2.2.1.	Данные по№ при соединении ЦАТС —> Сеть'.
1)	сколько знаков Па передавать. Если больше семи, то какие знаки под-
ставить;
2)	тип номера: абонент (Subscriber), национальный (National), неизвест-
ный (Unknown).
15.2.2.2.	Данные по Na при соединении ЦАТС <— Сеть.
Если количество знаков меньше семи, чем необходимо, то дополнить.
16.	Формирование полупостоянных данных блока ОКС № 7 ЦАТС.
16.1.	Основные технические характеристики:
Скорость передачи по каналу сигнализации - 64 кбит/с.
Групповая скорость тракта передачи - 2048 кбит/с.
Линейный интерфейс - в соответствии с С.703 в части электрических
характеристик и С.704 в части функциональных характеристик для тракта
2048 кбит/с.
Линейный код -HDB3.
Сигнальный канальный интервал - любой с 1 по 31 (0 - канал синхрони-
зации).
Подсистема передачи сообщений (MTP-Message Transfer Part) - в соот-
ветствии с (7.703 White book 1993 и (7.704 Blue book 1988, или национальными
спецификациями.
Подсистема пользователя ЦСИС (1SUP-ISDN User Part) - в соответствии
с (7.767 1991, или национальными спецификациями.
Количество сигнальных каналов (Signaling Link) - до 2 на один блок
ОКС №7.
16.2.	Пояснения к заполнению таблицы 9.
На каждое сигнальное направление заполняется отдельная таблица.
Если в одном направлении предусмотрено более одного сигнального ка-
нала, то все они описываются в одной таблице.
Если встречная станция имеет транзитные функции по МТР (STP), то
все коды пунктов назначения (DPC), направляемые к данной станции, указы-
ваются в одной таблице.
Индикатор сети (NT) может принимать следующие значения: OOhin -
международная сеть ОКС № 7, 10/»и - национальная сеть или 1 \Ып - зоно-
вая сеть.
Коды пункта сигнализации (ОРС, DPC) должны иметь длину 14 бит и
предоставляться в шестнадцатеричном, двоичном или десятичном виде (на-
пример. 3FCh).
Принцип формирования поля SLS может быть следующим: всегда уста-
навливаться в «0», иметь значение последней тетрады кода идентификации
канала (CIC) (только для сообщений 1SUP) или иметь другой принцип, огово-
ренный заказчиком.
83
Продолжение прил. 1
В поле «№ тракта для размещения сигнального канала» указывается гс-
ловный порядковый номер тракта в данном направлении (тракт с № 1 будет
иметь нумерацию CIC 0-31, тракт с № 2 - 32-64 и т. д.)_
В поле «№ КН для размещения сигнального канала» указывается № КП,
где будет образован сигнальный канал (любой с 1-31, кроме 0) (например. 1).
В поле «нагрузка иа сигнальный канал» указывается предполагаемая на-
грузка в этом канале (поддерживается до 0,4 Эрл);
В поле «коды идентификации каналов» (CIC) указываются все инфор-
мационные каналы, обслуживаемые данным сигнальным каналом, кроме ка-
налов синхронизации и сигнализации (например: 2, 3.31, 33, ...).
Поле «.Nature of Address Indicator» может иметь следующие значения:
01 -Subscriber Number, Gi-National Number или Q^-]nternational Number, при
этом значение этого поля должно согласовываться с полем «Address Signal»;
Поле «Address Sipiial» может иметь следующие виды кодирования:
.r.v.v.v.v, /ггл'лхг. ab.xxx.xx, 2abxxxxx, ABCabx.xx.xx, \0Код страны Код зоны № те-
лефона, Код страны Код зоны № телефона.
17.	Количество стативов в ряду..или план размещения ЦАТС.
18.	Необходимость поставки или оснащения АТС:
ВКУ (кросс) емкостью в соответствии с рассчитанными данными;
ЭПУ с дополнительным потреблением (А)........................
АПУС ..........
ОКС № 7 .......
СОРМ ..........
Кабели до ВКУ.....
19.	Реквизиты заказчика...............e-mail'..........
20.	Телефон для справок.......................
От заказчика:
84
Окончание прил. 1
Таблица 9
Таблица для формирования полупостоянных данных блока ОКС №7
Наименование объекта (наименование населенного пункта, классифика-
ция по расположению в сети: ___________________________
Общее количество сигнальных направлений, работающих по ОКС № 7 /
количество сигнальных каналов в данном направлении/
Наименование сигнального направления (или его номер) / тип встреч-
ного пункта сигнализации (SP/STP):___________/_________
Тип встречной АТС (производитель, наименование)_________________
Формат поля Address Signal параметра Calling Party Number в сообще-
ниях ISUP (национальный номер абонента - АВСаЬх.хххх):
CltJ HJ и.пые VI ношении			№ сш - налы нм и канала в направ- лении	Код се icKiuiit капа ы (SLS)			Signaling Link (сигнальным канал)			Информаци- онные каналы			lull СИЯ Ml	Исходящая спя it ISUP. 1.4 М. Коди- рование параметра Called Party Number по типам связи			[J ходящая связь. ISUP. IA \1. Коди- рование параметра Called Party Number no типам свяш
[и н. tn mi юр се । и (N1)	С	коды н)вктов нашачсния (DPC)		принцип формирования для сообщений М 11’	принцип формирования Л'1я сообщений [SUP		№ ipiiKia для размещения сш палыми о канала	№ 1(11 в Г Г для размещения сш палы юг о каим.ы	нагрузка на сш пильный канал, Эрл		!ины каналов (СЛ, ЗСЛ. СЛМ, Ml К)	направчение (вх., псх., двхсюр.)		поле Nature of Address Indicator	i		ноле Address Signal	поле Nature al* Address Indicator	ноле Address Signal
			I.										МСТИ.
													зон
													мжлг
													мждн
			11.										мстн.
													зон.
													мждг
													мждн
			111										-МСТИ.
													зон.
													мждг
													мждн
85
dU-90/H/adU-U>! I S1	< <'
20130	'-r
(loan ux.ru	t.vM №	ГеМ примем
' OCFB
H !
| 8№__\500_
773	|
ПРИЛОЖЕНИЕ 2
КП-ПР12/11/06-ПР
ИМШ!» !! t чО-НЯ (Ли А П
<Я 4i TWKSfOep’
к
120
ПРИЛОЖЕНИЕ 3
87
	1	1					i l
						1 1



				ппоектипуемой UATC 1	Раз мещение блоков в		КП.10.13.Э7
 	 Академия ФСО России 172 гр.				i '
				I Aft lir'Uii'i 1:1 —ГТ

II DU
МО
oooo oooo si-mo
0000 0000 SI-MO
0000 0000 SI.MO
0000 0000 SI.MO
0000 0000 Si MO
0000 0000 si MO
0000 OOOQSl'MD
0000 0000 SI м<1
0000 0000 SLMO
0000 0000 SI.MO
0000 0000 SI MO
SI.MO
0000 ОООФ.тис.4
0000 0000 SI MO
0000 0000 SI.MO
0000 0000 SLMA
oooo oooa.Tuc's
□ □ □ □ WAMI
0000 0000 si MO
0000 0000 SI mo
0000 0000 SI MA
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.	Нормы технологического проектирования. Городские и сельские те-
лефонные сети / РД 45.120 -2000
2.	Цифровые системы коммутации для ГТС / под ред. В. Г. Карта-
шевского и А. В. Рослякова. - М. : Эко-Тренз. 2008. - 352 с. : ил.
3.	Проектирование цифровой городской телефонной сети : учебное по-
собие / под ред. А. В. Рослякова. - Самара : ПГАТИ, 1998. - 124 с.
4.	Руководящий технический материал по расчету сети ОКС № 7
(1-я ред.). - М. : ЦНТИ «Информсвязь», 1998.
5.	Макашенко, А. И. Теория телетрафика. Вып. 3. Основные методы
расчета вероятностно-временных характеристик систем распределения ин-
формации / А. И. Макашенко, А. Е. Миронов и др. - Орёл : Академия
ФАПСИ. 2003.-266 с.
6.	Расчетно-справочный материал по теории телетрафика : пособие /
[А. И. Макашенко, А. Е. Миронов и др.] ; под ред. А. Е Миронова. - Орёл :
Академия ФСО России, 2007. - 99 с.
Учебное издание
Приходько Василий Александрович
Макашенко Александр Иванович
Максаков Сергей Анатольевич и др.
Основы проектирования
цифровых систем коммутации
Пособие
Технический редактор М. Г. Лобанова
Корректор О. Н. Горбачева
Выпускающий Е. Н. Оброткина
Компьютерная верстка В. А. Приходько
Подписано в печать 18.01.2011 г. Формат 60*84/16. Печать офсетная.
Бумага офсетная. Гарнитура «Times New Roman».
Усл. печ. л. 5.23. Уч.-изд. л. 5.02. Тираж 235 экз. Заказ № 4.
Отпечатано в типографии Академии ФСО России
302034. г. Орёл, ул. Приборостроительная. 35.
