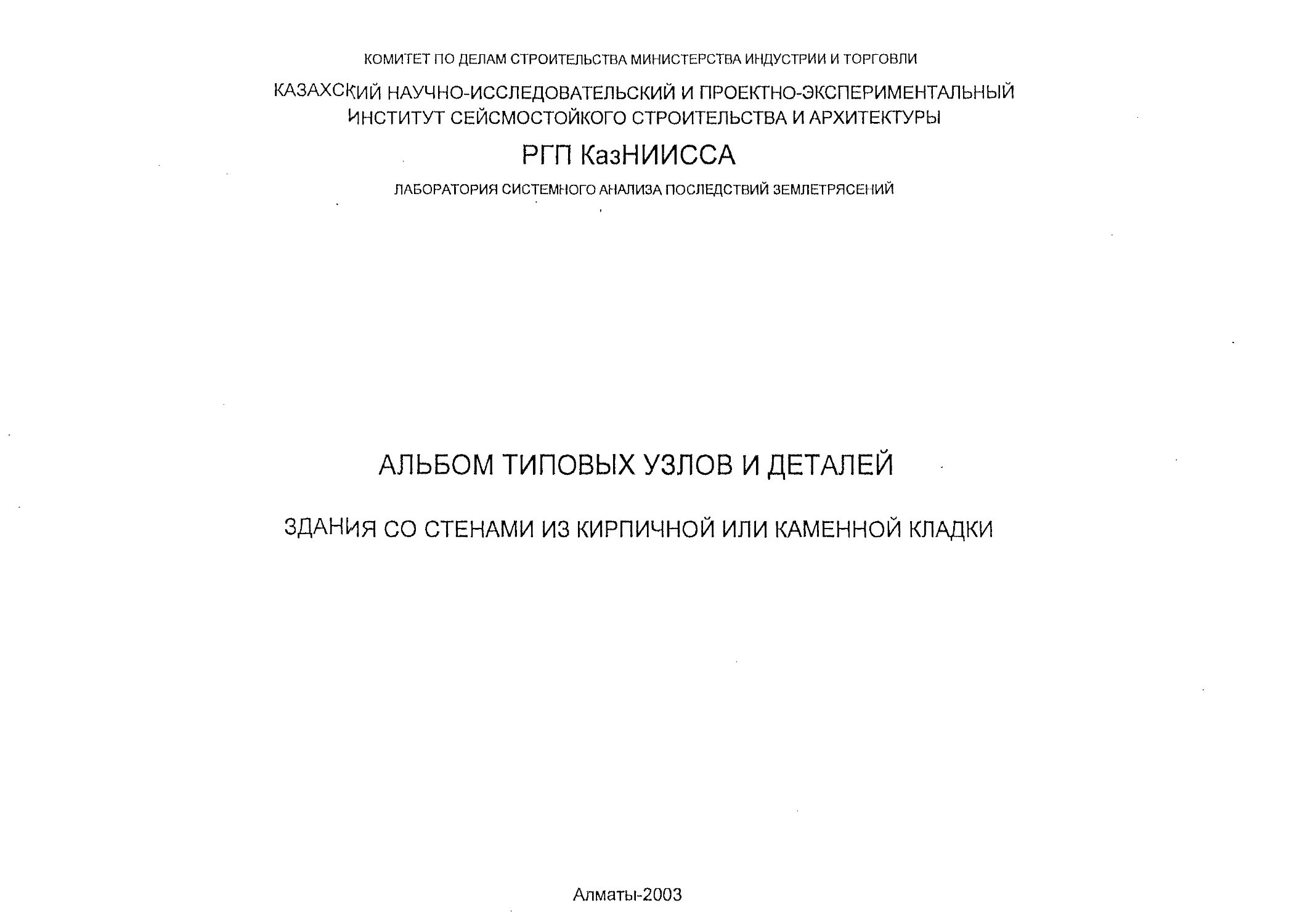

КОМИТЕТ ПО ДЕЛАМ СТРОИТЕЛЬСТВА МИНИСТЕРСТВА ИНДУСТРИИ И ТОРГОВЛИ
КАЗАХСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ
Институт сейсмостойкого строительства и архитектуры
РГП КазНИИССА
ЛАБОРАТОРИЯ СИСТЕМНОГО АНАЛИЗА ПОСЛЕДСТВИЙ ЗЕМЛЕТРЯСЕНИЙ
АЛЬБОМ ТИПОВЫХ УЗЛОВ И ДЕТАЛЕЙ
ЗДАНИЯ СО СТЕНАМИ ИЗ КИРПИЧНОЙ ИЛИ КАМЕННОЙ КЛАДКИ
Алматы-2003
АННОТАЦИЯ
Настоящий альбом разработан с учетом результатов инженерного анализа последствий
землетрясений на территории Республики Казахстан, данных экспериментальных
исследований, опыта проектирования, строительства и усиления зданий существующей
застройки, а также поврежденных при сильных землетрясениях.
Разработанные в альбоме типовые узлы и детали предназначены для проектирования
новых зданий со стенами из кирпичной кладки, располагаемых на площадках с
сейсмичностью от 7 до 10 баллов.
Типовые узлы и детали альбома могут быть использованы для разработки проектов
усиления зданий существующей застройки, а также поврежденных сильными
землетрясениями.
Приведенные на чертежах количественные характеристики являются минимально
необходимыми и должны уточняться при конкретном проектировании в соответствии с
фактическими нагрузками и усилиями, действующими на элементы конструкций здания.
Разработанные в альбоме узлы сборных ленточных фундаментов предназначены для
проектирования зданий, располагаемых на площадках с благоприятными в сейсмическом
отношении инженерно-геологическими условиями.
Альбом содержит основные узлы конструкций. При проектировании возможно в
необходимых случаях применение деталей специфических для разрабатываемого проекта.
В альбоме для зданий со стенами комплексной конструкции разработаны указания по
применению, проектированию и технологии производства работ по усилению стен из
кирпичной кладки вертикальными арматурными сетками в слое высокопрочной цементно-
песчвной штукатурки или торкретбетона.
СОДЕРЖАНИЕ
Лист 1. Пример объемно-планировочной схемы здания со стенами из кирпичной
кладки для площадок с сейсмичностью 7 баллов.
Лист 2. Пример объемно-планировочной схемы здания со стенами из кирпичной
кладки для площадок с сейсмичностью 8 баллов.
Лист 3. Пример объемно-планировочной схемы здания со стенами из кирпичной
кладки для площадок с сейсмичностью 9 баллов.
Лист 4. Примеры схем расположения плит сборных перекрытий.
Лист 5. Сборные фундаменты зданий с подвалами. Узлы 1-3.
Лист 6. Сборные фундаменты зданий с подвалами. Узел 4.
Лист 7. Сборные фундаменты зданий с подвалами. Узлы 5-6.
Лист 8. Сборные фундаменты зданий без подвалов. Узлы 4а, 5а.
Лист 9. Узлы 7, 8.
Узел 7. Армирование сетками в горизонтальных швах кладки в углах
зданий.
Узел 8. Армирование сетками в горизонтальных швах кладки в местах
сопряжений наружных и внутренних стен.
Лист 10. Узлы 9-11.
Узел 9. Армирование сетками в горизонтальных швах кладки в местах
пересечений внутренних стен.
Схема усиления проемов монолитным железобетонным обрамлением
в лестничных клетках (узлы 10,10а, 11).
Лист 11. Антисейсмические пояса. Узлы 12-15.
Лист 12. Антисейсмические пояса. Узлы 12а, 13а, 14а.
Лист 13. Антисейсмические пояса. Узлы 16-18.
Лист 14. Пример объемно-планировочной схемы здания со стенами комплексной
конструкции.
Лист 15. Узлы А и Б.
Узел А. Армирование кирпичной кладки в углах стен комплексной
конструкции.
Узел Б. Армирование кирпичной кладки на участках сопряжений стен
комплексной конструкции.
Лист 16. Узлы В и Д.
Узел 6. Армирование кирпичной кладки на участках пересечений стен
комплексной конструкции.
Узел Г. Армирование кирпичной кладки в проемах стен комплексной
конструкции.
Узел Д. Армирование кирпичной кладки простенков в стенах комплексной
конструкции.
Лист 17. Указания по применению и проектированию.
Лист 18. Указания по производству работ по усилению стен из кирпичной кладки
вертикальными сетками.
шоз------------------------X таге
Расстояние между осями поперечных стен	Высота здания
В 4 9м- для 8 баллов	Н =13 м (3 эт.) - для 8 баллов
Примечания:
1. Размеры элементов стен (проемы и простенки) принимать с учетом требований п.4.6.21 и табл.
4.6.2 СНиП РК 2.03-04-2001 "Строительство в сейсмических районах". В соответствии с п. 4.6.22
дверные и оконные проемы в стенах лестничных клеток усиливать железобетонным обрамлением,
2. Высоту этажа принимать в соответствии с указаниями п. 4.6.19 СНиП РК 2.03-04-2001 для здании со
стенами из кирпичной кпадки, не усиленной армированием или усиленной только горизонтальными
арматурными сетками, расположенными в швах кладки.
3. Антисейсмические пояса разрабатывать в соответствии с типовыми узлами данного альбоме. В
оконных и дверных проемах допускается совмещать перемычки с опорными участками сборных
перекрытий и покрытий в антисейсмических поясвх.
4. При проектировании фундаментов и стен подовлов из сборных элементов использовать типовые
узлы данного альбома.
Б. На плане типового этажа перегородки условно не показаны.
Альбом
Здания сп стенами m кирпичной или каменной кгшлки
Лист
Листов
1. Размеры элементов стен (проемы и простенки) принимать с учетом требований п.4.6.21 и табл.
4.6.2 СНиП РК 2.03-04-2001 "Строительство в сейсмических районах". В Соответствии с п. 4.6.22 СНиП
РК 2.03-4-2001 дверные и оконные проемы в стенах лестничных клеток усиливать железобетонным
обрамлением.
2. Высоту этажа принимать в соответствии с указаниями п. 4.6.19 СНиП РК 2.03-04-2001 для зданий со
стенами из кирпичной кладки, не усиленной армированием или усиленной только горизонтальными
Расстояние между осями поперечных стен	Высота здания
В 4 6 м - для 9 баллов	Н = 8 м (2 эт.) - для 9 баллов
арматурными сетками, расположенными в швах кладки.
3.	Антисейсмические пояса разрабатывать в соответствии с типовыми узлами данного альбома. В
оконных и дверных проемах допускается совмещать перемычки с опорными участками сборных
перекрытий и покрытий в антисейсмических поясах.
4.	При проектировании фундаментов и стен подвалов из сборных элементов использовать типовые
узлы данного альбома.
5.	На плане типового этажа перегородки условно показаны пунктирной линией.
Альбом типовых узлов и деталей	Здания со стенами из кирпичной или каменной кладки	Лист	Листов
		3
	Пример объемно-планировочной схемы здания со стенами из кирпичной кладки для площадок с сейсмичностью 9 баллов	КээНИИССА г. Алматы
Схема расположения плит перекрытия в здании с продольными несущими стенами
Схема расположения плит перекрытия в здании с поперечными несущими стенами
УКАЗАНИЯ
Проектирование сборных перекрытий из железобетонных плит для зданий на площадках о сейсмичностью
7,8, и 9 баллов выполнять в соответствии с требованиями следующих пунктов СНиП РК 2.03-04-2001
"Строительство в сейсмических районах":
1.	В соответствии с п.4.1.14 сборные железобетонные перекрытия и покрытия зданий должны быть
замоноличенными и соединенными с вертикальными несущими конструкциями. Боковые грани панелей
(плит) перекрытий и покрытий должны иметь шпоночную или рифленую поверхность. Для соединения с
антисейсмическими поясами в панелях (плитах) следует предусматривать арматурные выпуски или
закладные детали;
2.	В соответствии с п. 4.1.18 длина участков опирания плит сборных перекрытий и покрытий не несущие
конструкции для кирпичных и каменных стен принимается не менее 120 мм;
3.	В соответствии с п. 4.6.12 в уровне перекрытий и покрытий кирпичных зданий должны устраиваться
антисейсмические поясе по всем продольным и поперечным стенам, выполняемые из монолитного
железобетона с непрерывным армированием;
4.	В соответствии с п. 4.6.13 антисейсмический пояс (с опорным участком перекрытия) должен
устраиваться на всю ширину стены. В наружных стенах толщиной 510 мм и более ширина пояса может
быть меньше на величину до 150 мм. Высота пояса должны быть не менее 150 мм, класс бетона - не
ниже 12,5. Антисейсмические пояса армируются пространственными каркасами с продольной арматурой;
5.	В соответствии с п. 4.6.26 изменять направления рескладки железобетонных плит сборных перекрытий
(покрытий) в пределах здания или отсека не рекомендуется.
Примечания:
1. На схемах расположения в плитах проемы для размещения вентиляционных каналов •
и стояков условно нв показаны.
2. Устройство вентиляционных каналов в теле несущих кирпичных стен не допускается
(см. п.4.6.25 СНиП 2.03-04-2001).
Альбом типовых узлов и датепей	Здания со стенами из кирпичной или каменной кладки	Лист	Листоа
		4
	Примеры схем расположения плит сборных перекрытий	КаэНИИССА г Алматы

Узел 1. Армирование сетками в горизонтальных швах кладки стен подвала в местах примыкания -
стен.
Узел 2. Армирование сетками а горизонтальных швах клвдки стен подвала в местах пересечений
внутренних стен.
Узел 3. Армирование сетками в горизонтальных швах кладки стен подвала в углах зданий.
Примечания:
1. Узлы 1-3 рассматривать совместно с узлами 4-8.
2. При строительстве на площадках с неблагоприятными инженерно-геологическими условиями
сетки в горизонтальных шввх кладки стен из блоков устанавливать по всей длине стен.
Альбом
типовых узлов
Здания со стенами из кирпичной или каменной клвдки
| Лист | Листа
-
Монолитная обвязка из
• жолоэббётона^
Армирование принимать по
расчету, но не менео:
4 стержней о Ю A - III (для 7 и 8 баллов)
4 стержней 0 12 А • III (для 9 баллов)
Бетонный пол
Блоки стен подвала
Фундаментная плита
Подготовка из
бетона кл. В\5
£120
0.000
Гидроизоляция
Раствор во всех швах
(М 50 и выше)
Антисейсмический пояс______________
Армирование:
4 стер.жил 0 10 А • III (для 7, 8 баллов)
4 стержня 0 12 А - III (для 9 баллов)
Стержни 0 1OA-III
устанавливать в вертикальных
шппх между блоками верхнего ряда
Продольная арматура: ________
3 стержня 0 10 A -III (7 баллов);
4 стержня 0 10 A-III (8 баллов);
б стержней 0 10 A -III (9 баллов).
Поперечная арматура из 08A-I
(шаг от 300 до 400 мм)
Узел 4. Сборный ленточный фундамент в зданиях с подвалом. Антисейсмический пояс и монолитная железобетонная обвязка
в наружной стене (см. разрез 1-1). Армирование сетками в горизонтальных швах кладки стен подвала в углах здания
Альбом типовых узлов и деталей	Здания со стенами из кирпичной или каменной кладки	Лист	Листов
		6
	Сборные фундаменты зданий с подвалами. Узел 4	КаэНИИССА г Дпматы
0.000
Бетонный non
Раствор
(М 50 и выше)
Блоки стен подвала
Фундаментная плита
Не площадке с сейсмичностью
9 Бэллов во все швы между
блоками укладывать арматурные
сетки с площадью сечения не
менее 1см2
Подготовка из бетона
классе В 3,5
Антисейсмический пояс
Армирование.
4 стержня о ID A - III (для 7 и 0 баллов)
4 стерся в 12 Л - III (для 9 баллов)
Стержни
устенявлиеать в вертикальных
швах между блоками верхнего ряде
Продольная арматура:
3 стержня о 10 A-III (7 баллов);
4 стержня 0 10 Л *1П (8 бяппоя);
G стержней © 10 A -III (9 баллов).
Поперечная арматуре из в 6 А -1
(шаг от 300 до 400 мм)
Монолитная обвязка из железобетона.
Армирование принимать по расчету,
но но менее:
4 стержней © 10 А - III (для 7-8 баллов)
4 стерж1»ей о 12 А - 111 (для 9 баллов)
Узел 5. Сборный ленточный фундамент здания с подвалом. Антисейсмический пояс и
монолитная железобетонная обвязка во внутренней стене
Фундаментный блок
у *150
Армирование
по расчету,
но не менее
3 стержней
О 12 A-III
Горизонтальные стержни сеток
сеязыввтъ с вертикальным
армированием обрамления
Узел В. Сборный лвнточный фундамент здания с подаалом. Устройство проема в наружной стена подвала
Лист
Листов
Альбом
Здания со стенами из кирпичной или камемиой кладки
6 стержней в 10 A -III (9 баллов)..
Пбпвречная арматура из в 6 А -1
(uiar от 300 до 400 мм)
Грунт обратной засыпки уплс'
Узел 4а. Сборный фундамент под наружные стены в зданиях без подвала
Монолитная обвязка из
Лага
3 стержня а 10 A-111 {7 баллов);
4 стержня в 10 A-III (8 баллов);
8 стержней 0 10 A -III (9 баллов).
Поперечная арматура из 0 6 А -I
(шаг от 300 до 400 мм)
Узел 5а. Сборный фундамент под внутренние стены е зданиях без подеапа
Примечания:
1.	Узлы 4а и 5а применять при проектировании одноэтажных жилых домов без подвалоа.
2.	При проектировании зданий без подвалов высотой дад и более этажей по верхнему обрезу блоков
стен выполнять обвязку высотой не менее 150 мм по аналогии с монолитной обвязкой в узлах 4-6.
3.	При проектировании зданий без подвалов, располагаемых на площадках неблагоприятных в
сейсмическом отношении (см. п.1.3 СНиП РК 2.03-04-2001), применение узлов 4а и 5а не
допускается. В этом случае выполнять обвязку высотой не менее 150 мм по аналогии с монолитной
обвязкой в узлах 4-8.
Альбом типовых узлов и деталей	Здания со стенами из кирпичной или каменной кладки	Лист	Листов
		а
	Сборные фундаменты зданий без подвалов, Узлы 4а, 5а	КазНИИССА г Алматы
(ODS) OOZ| (DOS) 002j
Узел 7. Армирование сетками в горизонтальных швах кладки в углах зданий
Узел В. Армирование сетками а горизонтальных швах кладки в местах сопряжений наружных и внутренних стен
Примечания:
1. Арматурные сетки длиной не менее 150 см с суммарной площадью сечения продольной арматуры не
менее 1 смг устанавливать по высоте с шагом 700 мм на площадках с сейсмичностью 7 и 8 баллов, 500
мм - с сейсмичностью 9 баллов (на чертежах этот размер указан в скобках).
2. На площадках с сейсмичностью 10 баллов арматурные сетки устанавливать по высоте с шагом 500
мм по всей длине стен комплексной конструкции. Площадь сечения продольной арматуры в этом случае
определяется расчетом и должна быть не менее 1 см ?
Здания со стенами из кирпичной или каменной кладки
Лист
Я
Листов
Альбом
типовых углов
Схема усиления проемов монолитным железобетонным обрамлением в лестничных клетках
380
Монолитное
железобетонное
обрамление проема
(бетон Э15)
Поперечная арматура;
0 6 А-1 для 8 баллов,
08 А-1 для 9 баллов.
Шаг - нв болев 200 мм.
1-1
Продольная арматура:
2 0 12 А-1 П для 8 баллов
Выпуски 0 8 А-1 с шагом 700 мм для 8
баллов и 500 мм для 9 баллов ставить
в горизонтальные швы кладки по мере
ее возведения.
130
Монолитное железобетонное
обрамление проема (бетон В15)
Выпуски арматурных сеток а
горизонтальных швах кладки
гнуть и использовать для
крепления каркасов
вертикального армирования
Поперечная арматура:
е 6 АЛ для 8 баллов.
0 8 А-1 для 9 баллов.
Шзг - ц<ь бонзе 200 мм
Продольная арматура
'nepeMbi'ikh'nopac'io'iy^
но не менее
3 0 12 А-1 II для 8 баллов.
3 0 16 А-Ill для 9 баллов
Примечания:
1.	При разработке узла 9 учитывать примечания 1 и 2 на листе 9.
2.	Проемы (оконные и дверные) в лестничных клетках усиливать железобетонным
обрамлением в соответствии с п. 4.6.22 СНиП РК 2.03-04-2001 "Строительство в
сейсмических районах’’. Усиление оконных проемов выполнять согласно схеме на денном
листе с устройством подоконного участка кирпичной кладки.
3.	Перемычки в проемах лестничных клеток проектировать с учетом п. 4.6.24 СНиП РК
2.03-04-2001. Перемычки устраивать на всю толщину стен и заделывать в кладку на глубину
не менее 350 мм. При ширине проема до 1,5 м заделка перемычек на опорах допускается нв
250 мм. Применение сборных брусковых перемычек не допускается.
4.	При установке в горизонтальных швах кладки арматурных сеток применять узел 10а.
Узел 9. Армирование сетками в горизонтальных швах кладки в местах пересечений внутренних стен
Альбом
типовых узлов
и деталей
Здания со стенами из кирпичной или каменной кладки	Лист 10	Листо
Узлы D-11	КазНИИССА г Алматы
Антисейсмический пояс.
Продольная арматура
из 4 стержней а 10 A-III
/для 7 и В баллов).
Поперечная арматура
(вязаные хомуты) •
из е б А-1 с шагом 250 мм
Анкер из g В А-1.
Устанавливать в кладку
только s уровне покрытия
(верхний этаж) по леей
длине стен с шагом 520 мм
8 шахматном порядке
. 125
.....
Антисейсмический пояо.
Продольная арматура
из 4 стержней & 10 A-III
(для 7 и В баллов).
Поперечная арматура
(вязаные хомуты) •
из а 6 A-I с шагом 250мм
Анкер из а 6 A-I._______
Устанавливать в кладку
только в уровне покрытия
(верхний этаж) по всей
длине стен с шагом 520 мм
в шахматном порядке
Узел 12. Антисейсмический пояс без опорного участка перекрытия в наружной несущей стене.
Узел 13. Антисейсмический пояс без опорного участка перекрытия в торцевой наружной стене.
Антисейсмический пояс.
Продольная арматура
из 4 стержней 0 АО МН
(для 7 и 0 баллов).
Поперечная арматура
(вязаные хомуты) -
из 0 6 А-1 с шагом 250 мм
ур.ч.п.
Выравнивающий слой из
цемонтно - песчаного
раствора М (00
Анкерные выпуски
плит содрного перекрытия
Плита сборного
перекрытия

Анкер из о 6 А-1.
Устанавливать в кладку
только в уровне покрытия
(верхний этаж) по всей
длине стен с шагом 520 мм
в шахматном порядке
Антисейсмический пояс.
’ Продольная арматура
из 4 стержней о 10 A-III
(для 7 и В баллов).
Поперечная арматура
(вязаные хомуты) •
из е 6 A-I с шагом 250 мм
ур.ч.п.
Плита, сборного
перекрытия
Анкер из g в А-1,______
Устанавливать в кладку
только а уровне покрытия
(верхний этаж) по всей
длине стен с шагом 520 мм
в шахматном порядке
Узел 14. Антисейсмический пояс без опарного участка перекрытия во внутренней несущей
стене (продольной или поперечной).
Узел 15. Антисейсмические пояса без опорных участков перекрытий во внутренних стенах,
на которые не опираются плиты сборных перекрытий и покрытий.
Здания со стенами из кирпичной или каменной кладки	Лист 11	Лисю?
Альбом
типовых узлов
Антисейсмический пояс
Поперечная армату
опорного участка
антисейсмического пояса
(вязаные хомуты) -
из в 6 A-J с шагом ло расчету
71родольн8Я арматура-
2 стержня в 10 А-Ill (для 7 и В баллов),
2 стержня о 12 А-Ill (для 9 баллов)
Поперечная арматура
антисейсмического пояса
(вязаные хомуты)-
из в 6 A-I с шагом 250 мм
Продольную арматуру опорного
"у ч а ст к а а нт йс ёйс м ичес w л?
пояса принимать по расчету
120
510, Б40
Цементно - песчаный
раствор М 100
Анкерные выпуски
плит сборного перекрытия
Плита сборного
перекрытия
Антисейсмический пояс.
Продольная арматура
из 4 стержней в 10 A-IH
(для 7 и 8 баллов),
из А стержней а 12 А-М1
(для 9 баллов)
Опорный участок_________
Антисейсмического пояса.'-
Продольное и поперечное
армирование принимать по
расчету
Плита сборного
перекрытия
ур.ч.п.
%
J, 510,640
Поперечная арматура
(вязаные Хомуты) -
из с 8 А-1 с шагом 250 мм
Узел 12а. Антисейсмический пояс с опорным участком перекрытия в наружной несущей стене.
Узел 13а. Антисейсмический пояс о опорным участком в наружной торцевой стене.
Антисейсмический поле.
Продольная арматура
из 4 стержней а 10 A-III
(Для 7 ив баллов),
из 4 стержней в 12 A-HI
(для 9 баллов).
Поперечная арматуре
(вязаные хомуты) -
из 0 6 A'l с шагом 250 мм
ур.ч.п.
Опорный участок
антйсвй'смичёского пояса.
Продольное и поперечное
армирование принимать па
расчету
Плите сборного
перекрытия
Поперечная арматура
(вязаные хомуты) -
из о 6 A-I с шагом 250 мм
Цементно - песчаный
раствор М 100	~

Схема установки в кирпичную кладку анкеров в уровне покрытия
(верхний этаж)
Узел 14а. Антисейсмический пояс с опорным участком перекрытия во внутренней несущей
стене (продольной или поперечной)
Альбом
типовых узлов
и деталей
Здания со стенами из кирпичной или каменной кладки	Лист 12	Листов
Антисейсмические пояса. Узлы 12а, 13а, 14а	КазНИИССА г Алматы
Рабочую арматуру каркасов .отопуть на 90*
Узел 10. Армирование антисейсмических поясов на участка сопряжения наружной несущей
и внутренней поперечной стены.
Узел 17. Армирование антисейсмических поясоо не участках пересечений внутренних стен.
Узел 18. Армирование антисейсмических поясов на участке сопряжения наружной и
внутренней несущей стены.
Примечания:
1. На чертежах размер в 620 мм дан для 7 и 8 баплов, размер 750 мм в скобках дан для 9 баллов.
2. Для антисейсмических поясов применять бетон класса не ниже В15.
Здания со стенами из кирпичной или каменной кладки
Лист
’ 13
Листов
Альбом
типовых узлов
1 -1
Ф.зслд	Вертикальные сетки Вариант совмещения
армирования стены перемычек с поясвми
Плен типового этежа
План стен подвела

Расстояние между осями поперечных стен	Высота здания
В $ 16 м- для 7 баллов В 5 12 м - для В баллов В S 8 и- для 9 баллов В с 6 м- для 10 баллов	Н=21 м (6 эт) - для 7 баллов Н=19 м (5 эт) - для 8 ба плов Н=16 м (4 от) - для 9 Баппов Н“ 4 м (1 эт) - для 10 баллов
Примечания:
1.	Размеры элементов стен (проемы и простенки) принимать по расчету о учетом
требований п.4.6.21 и табл. 4.8.2 СНиП РК 2.03-04-2001 "Строительство в
сейсмических районах".
2.	Высоту этажа принимать в соответствии с указаниями п. 4.6.19 СНиП РК
2.03-04-2001 для зданий со стенами комплексной конструкции.
3.	Антисейсмические пояса разрабатывать в соответствии с типовыми узлами данного
альбома. В оконных и дверных проемах допускается совмещать перемычки с
опорными участками сборных перекрытий и покрытий в антисейсмических поясах.
4.	При проектировании фундаментов и стен подвалов из сборных элементов
использовать типовые узлы данного альбома.
5.	На данном листе показан пример обьемно-пленировочной схемы здания для
площвдки с сейсмичностью 9 баллов.
8. Нв плане типового этвжа перегородки условно показаны пунктирными линиями.
7. На плане типового этажа вертикальные сетки армирования ствн и их элементов
условно не показаны. Усилению с двух сторон вертикальными сетками армирования в
слов высокопрочного цементно-песчаного раствора (нлукатурки) или торкретбетона
подлежат все стены и их элементы с учетом требований п. 4.6.16 СНиП РК
2.03-04-2001.
В. Разработанные узлы и детали применять в целях повышения сейсмостойкости
кирпичных стен проектируемых зданий на площадках с сейсмичностью от 7 до 10
баллов, а также при выполнении работ по усилению зданий с несущими кирпичными
стенами в существующей застройка и поврежденных при сильных землетрясениях.
Альбом
типовых узпов
и деталей
Здания со стенами из кирпичной или каменной кладки
Пример объемно -планировочной схемы здания со стонами
Лист Листов
1~4 ~ |	~
КазНИИССА
Вертикальные стержни
обрамления в проеме:
2 о 12 А-Ill для 7 И В баллов
2 016 А-Ill для 9 и 10 баллов
Вертикальные
арматурные сетки
(по расчету)
co
co
2S
проем
CO
Анкер 0 6 A-l
M
180, 510,64Q,
>10
>10
В стыках стержни
сеток соединять
вязальной
проволокой
Ставить с шагом 600 мм
в шахматном порядке
>40
510,640
>40
Второй отгиб выполнять
по месту установки сетки
Анкер 0BA-I.________
Ставить с шагом 600 мм
а шахматном порядке
>10
>10
Вертикальные
арматурные сетки
(по расчету)

600
>40
>40
0BA-I.
Ставить с шагом 600 мм
в шахматном порядке
>600
1-1
2-2
Узел А. Армирование кирпичной кладки в углах стен комплексной конструкции.
Узел Б. Армирование кирпичной кладки на участках сопряжений стеАомплексной конструкции.
Примечания:
1.	Указания по проектированию, применению и технологии выполнения работ по усилению даны на
листах 17 и 18 настоящего альбома.
2.	Вертикальное армирование сетками, их размеры и мерку раствора (торкретбетона) принимать по
расчету и указывать в проекте.
3.	В узлах данного листа арматурные сетки в горизонтальных швах кладки условно не показаны.
Арматурные сетки в горизонтальных швах кладки принимать по расчету и ставить по всей длине стен
и их элементов с шагом по высоте в соответствии сукаэаниями п.4.6.14 СНиП РК 2.03-04-2001
"Строительство в сейсмических районах”. Минимальную суммарную площадь сечения продольной
арматуры в горизонтальных швах кладки принимать по указаниям п.4.0.14 СНиП РК 2.03-04-2001.
4.	В узлах штукатурка условно показана пунктирной линией. На разрезе 2-2 вертикальные сетки
армирования и штукатурка условно не показаны.
Здания со стенами из кирпичной или каменной кладки
Лист Листов
Альбом
типовых узлов
150
150
1SO
Вертикальные стержни
обрамления в проеме:
2 012 А-Ill для 7 и 8 баллов
2©16 А-Ill для 9 и 10 баллов
Выпуски горизонтальных сеток
гнуть дпя^репления'вертекалъных
сеток и стержней
Вертикальные
арматурные сетки
(по расчету)
АО
Фрагмент внутренней стены с расстановкой дополнительных
стержней усиления дверного проема
Фрагмент фасада с расстаноекой стержней усиления проемов
(вариант узла Д)
Выпуски горнзонтепыпчхсетек
гнуть для крепления вёрт1Ж0льных
сеток и стержней
Ширина двврного проема
150
Вертнка лы iwe_
арматурные сетки
(по расчету)
Вертикальные стержни
обрамления в проеме:
2 0 12 А-Ill для 7 и В бвппов
20 16 А-Ill для 9 и 10 бвлпое.
Вертикальные стержни
обрамления в проеме:
2 а 12 A-l II для 7 и б баллов
2 016 А-Ill для 9 и 10 баллов.
При толщине стены 640 мм
ставить 3 стержня.
Примечания:
1. Узел В проектировать с учетом примечаний 1-4 кузлвм А и Б на листе 15.
2. При необходимости усиления рядовых простенков в пределах высоты оконного проема (рм. схемы
зданий на листах 1, 2, 3) использовать вариант узла Д без установки дополнительных стержней по
контуру проема.
Узел В. Армирование кирпичной кладки на участках пересечений стен комплексной конструкции.
Узвп Г. Армирование кирпичной кладки в проемах стен комплексной конструкции.
Узел Д. Армирование кирпичной кладки простенков в стенах комплексной конструкции .
Альбом
типовых узлов
и деталей
Здания со стенами из кирпичной или каменной кладки	Лист	Листов.
	16
Уэпы В -Д	КазНИИССА г. Алматы
УКАЗАНИЯ ПО ПРИМЕНЕНИЮ И ПРОЕКТИРОВАНИЮ
I
Усиление стен арматурными сетками в слое высокопрочной штукатурки или
торкретбетона позволяет повысить прочность кирпичных стен, воспринимающих главные
растягивающие напряжения, возникающие в кладке при сейсмическом воздействии.
Этот способ усиления применяется в следующих случаях:
при проектировании и строительстве зданий со стенами из кирпичной кладки,
располагаемых на площадках с сейсмичностью от 7 до 10 баллов, а также на площадках
с неблагоприятными инженерно-геологическими условиями;
при выполнении работ по усилению зданий существующей застройки, а также
поврежденных сильным землетрясением;
для усиления отдельных элементов стен (например, узких простенков) в
проектируемых зданиях со стенами из кирпичной кладки на площадках с сейсмичностью
от 7 до 9 баллов.
Толщина слоя высокопрочной цементно-песчаной штукатурки или торкретбетона
должна быть не менее 40 мм и указана в проекте.
Сечения стержней арматурных сеток и размеры их ячеек, марка раствора
(торкретбетона) и толщина его споя указываются в проекте и принимаются по расчету.
Рекомендуется применять сетки с ячейками не более чем 150x150 мм из арматуры
класса Вр-1 диаметром 4 мм и более. Марка раствора (торкретбетона) должна быть не
ниже 100.
В обоснованных случаях допускается высокопрочную штукатурку выполнять вручную
(без применения специальных установок). В этом случае штукатурка наносится послойно.
Первый спой штукатурки наносить на обильно смоченную водой поверхность кладки.
Толщину слоев принимать не более 15 мм. Первый слой штукатурки по арматуре должен
быть более пластичным (степень пластичности раствора регулировать количеством
воды). Образование пустот за стержнями арматуры сеток не допускается.
Рекомендации по уходу за высокопрочной штукатуркой даны в указаниях на листе 18
настоящего альбома.
Для установки сеток использовать Z- образные анкера из арматуры класса А-1
диаметром не менее 6 мм с отгибами длиной не менее 80 мм. Рекомендуется
использовать готовые Г-образные анкера (второй отгиб выполнять по месту установки
сеток).
При возведении новой кладки готовые анкера для крепления сеток устанавливать е
горизонтальные швы кладки в шахматном порядке с шагом не более 600 мм.
При усилении существующей кирпичной кладки в стенах под анкера с помощью
электроинструментов сверлить отверстия диаметром не менее 8 мм. Отверстия под
анкера располагать в шахматном порядке с Шагом не более 600 мм.
При возведении новой кладки допускается для крепления вертикальных сеток
использовать выпуски арматурных сеток усиления в горизонтальных швах кладки. В этом
случае длина выпусков должна быть не менее 100 мм. При установке вертикальных сеток
в проектное положение выпуски гнуть.
При установке сеток в проектное положение необходимо контролировать зазор
между поверхностью стены и стержнями сеток, который должен быть не менее 10 гЛ| и
указан на чертежах в проекте.
В углах стен и местах их пересечений и сопряжений арматурные сетки необходимо
гнуть и заводить их за угол на величину не менее 60 см. Стыковать сетки "впритык'' не
допускается. Все сетки в местах стыковки по вертикали и горизонтали устанавливать
"внахлест" и их стержни а стыках связывать между собой вязальной проволокой.
В проекте должны быть разработаны указания по установке сеток усиления, а также
мероприятия по технологии выполнения высокопрочной штукатурки или торкретбетона,
приведенные на листе 18 настоящего альбома.
Здания со стенами из кирпичной или каменной кладки
Лист	Листов
17
Альбом
иловых узлов
