1

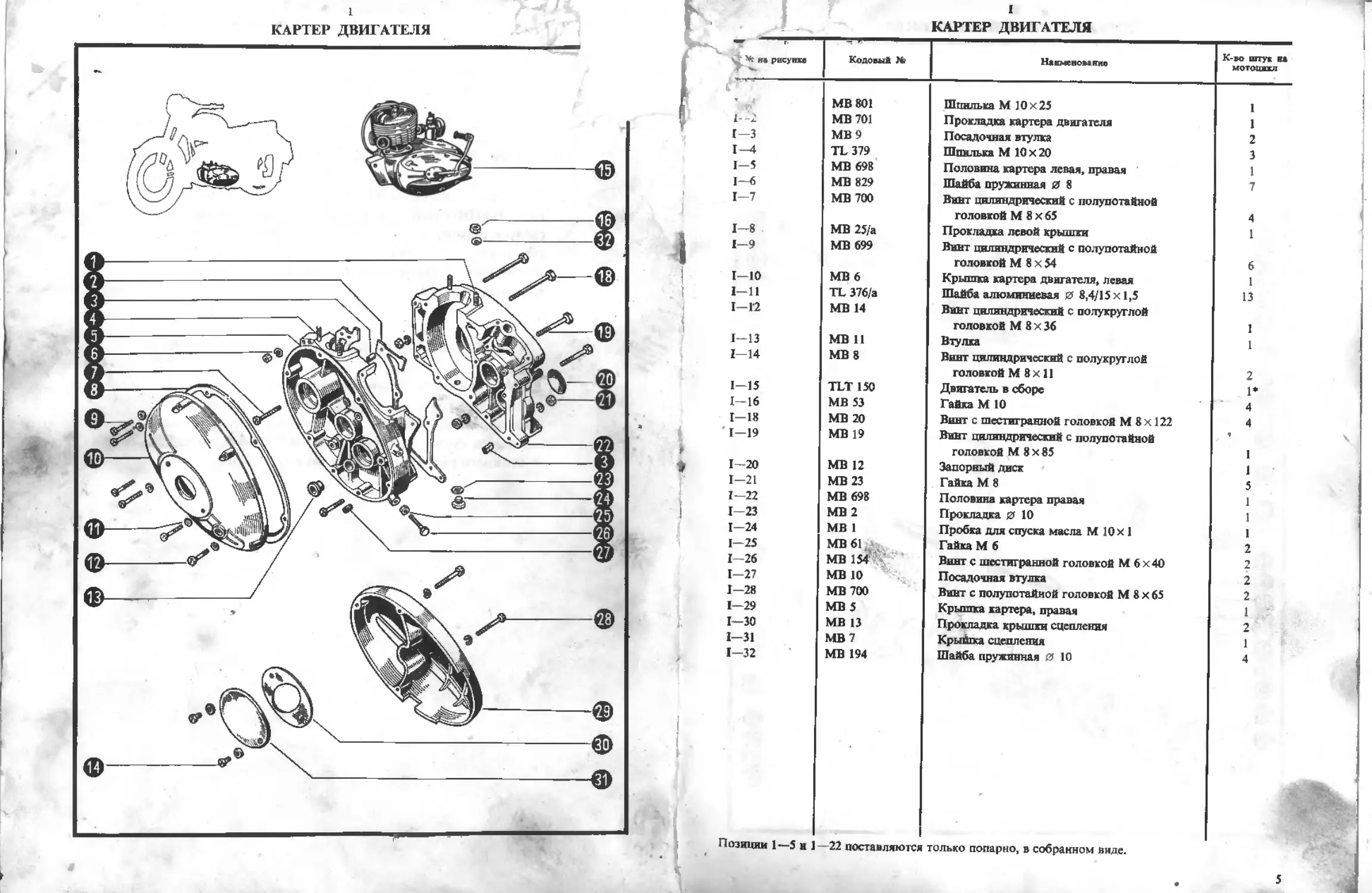

КАРТЕР ДВИГАТЕЛЯ
КАРТЕР ДВИГАТЕЛЯ
яа рисунке Кодовый № Наименование К-ВО штук В1 мотоцикл
МВ 801 Шпилька М 10x25 1
1--2 МВ 701 Прокладка картера двигателя 1
1-3 МВ 9 Посадочная втулка 2
1—4 TL379 Шпилька М 10 X 20 3
1-5 МВ 698 Половина картера левая, правая 1
I—6 МВ 829 Шайба пружинная 0 8 7
1-7 МВ 700 Винт цилиндрический с полупотайной
головкой М 8x65 4
1-8 МВ 25/а Прокладка левой крышки 1
1-9 МВ 699 Вин г цилиндрический с полупотайной
головкой М 8 х 54 6
1-10 МВ 6 Крышка картера двигателя, левая 1
1—11 TL 376/а Шайба алюминиевая 0 8,4/15 х 1,5 13
1-12 МВ 14 Винт цилиндрический с полукруглой
головкой М 8 х 36 1
1-13 МВ 11 Втулка 1
1-14 МВ 8 Винт цилиндрический с полукруглой
головкой М 8х 11 2
1-15 TLT 150 Двигатель в сборе 1*
1-16 МВ 53 Гайка М 10 4
1-18 МВ 20 Винт с шестигранной головкой М 8 х 122 4
1-19 МВ 19 Винт цилиндрический с полупотайной
головкой М 8 х 85 1
1-20 МВ 12 Запорный диск * 1
1-21 МВ 23 Гайка М 8 5
1—22 МВ 698 Половина картера правая 1
1—23 МВ 2 Прокладка 0 10 1
1-24 МВ 1 Пробка для спуска масла М 10 х 1 1
1-25 МВ 61 Гайка М 6 2
1-26 МВ 154 Винт с шестигранной головкой М 6 х 40 2
1-27 МВ 10 Посадочная втулка 2
1-28 МВ 700 Винт с полупотайной головкой М 8 х 65 2
1—29 МВ 5 Крышка картера, правая 1
1—30 МВ 13 Прокладка крышки сцепления 2
1-31 МВ7 Крыйтка сцепления 1
1-32 МВ 194 Шайба пружинная 0 10 4
Позиции 1—5 и 1 —22 поставляются только попарно, в собранном виде.
5
II
КОЛЕНЧАТЫЙ ВАЛ — ЦИЛИНДР
6
u
КОЛЕНЧАТЫЙ ВАЛ — ЦИЛИНДР
№ на рисунке Кодовый № . .1 ... —, На именование К-во штук на мотоцикл
II—1 TLF 790 Шпилька М 10x43 2
II—2 TLF600 Шайба 0 10 4
ц-з МВ 710 Поршневое кольцо 0 68 х 2,5 3
II—3 МВ 710/1 Поршневое кольцо 0 68,5 х 2,5 3*
Ц—3 МВ 710/2 Поршневое кольцо 0 69 х 2,5 3*
II—4 МВ 711 Поршневой палец 1
II—4 МВ 711/1 Поршневой палец, ремонтный размер 1*
II—5 МВ 709 Поршень 0 68 1
П—5 TLF709 Поршень 0 68 1
1 МВ 709/1 Поршень 0 68,5 1*
II—5 МВ 709/2 Поршень 0 69 1*
П—6 МВ 33 Кольцо стопорное 2
II—7 М 41 Штифт стопорный 3
П—8 МВ 708/10 Втулка шатуна 1*
II—9 08192 Шатун 1*
II—11 К 354218 Подшипник с сепаратором 1
II—13 08196 Кривошипный палец 1
II—14 TL 245 Шпонка сегментная 6 х 9 х 22 1 J
II—15 МВ 579 Шарикоподшипник 6305 25 х 62 х 17 3
II—16 МВ 34 Корпус сальника 0 62 х 20 1
II—17 МВ 581 Сальник 25 х 50 х 10 1
II—18 TL047 Шайба 2
II—19 МВ 580 Кольцо стопорное 62 х 2 2
II—20 TL 798 Звездочка —24 1
II—21 МВ 48 Шайба с носиком 1
Н—22 МВ 32 Гайка М 14 х 1,5 с левой резьбой 1
II—23 МВ 53 Гайка М 10 6
II—24 МВ 194 Шайба пружинная 0 10 2
П-25 TLF 791 Шпилька М 10 х 55 2
Ц—26 МВ 750/1 Головка цилиндра 1
П-27 МВ 749/5 Цилиндр 1
П-28 МВ 23 Гайка М 8 3
II—29 МВ 829 Шайба пружинная 0 8 3
П-30 TLT 602 Винт с шестигранной головкой М 8x40 1
П—31 TLT 601 Вилка крепления головки цилиндра 1
П—32 МВ 753/1 Прокладка всасывающего патрубка 1
П—34 МВ 808/1 Шпилька М 8 х 20 2
П-35 МВ 751/5 Прокладка цилиндра 1
II—36 TL366 Коленчатый вал в сборе 1
П—37 TLF 339 Фиксационный штифт 1
П—38 МВ 31 Гайка М 14 х 1,5 1
П-39 МВ 715 Шайба с носиком 1
II—41 МВ 37 Сальник 25 х 62 х 10 * 1
*5 г*
8
П1
СЦЕПЛЕНИЕ
Т4г на рисунке Кодовый № Накмеяомнис К’во штук на мотоцикл
III—1 TL 104 Втулка пружины 4
III—2 МВ 66 Пружина сцепления 4
(II—3 МВ 67 Шайба 0 5,5/15x1 4
Ш—4 МВ 68 Винт с отверстием М 5 х 15 4
III—5 МВ 48 Стопорная шайба с носиком Я 15 1
III—6 МВ 69 Гайка М 14х 1,5 1
Ш-7 МВ 87 Нажимной диск 1
III—8 МВ 53 Гайка М 10 1
Ш—9 МВ 74/1 Регулировочный винт М 10 1
Ш-10 МВ 71 Втулка дистанционная 1
Ш-11 МВ 82 Глазок крепления троса 1
III—12 МВ 59 Ушко крепления троса 1
III- 13 TL377 Шайба 0 6 1
П1—14 МВ 828 Шайба пружинная 0 6 1
111—15 МВ 61 Гайка М 6 1
III—17 МВ 76 Вал выключения сцепления 1
Ш-18 TL 951 Цепь привода сцепления 3/8* х 3/8' —
64 звена 1
Ш—19 МВ 75/1 Выжимной шток 2
Ш-20 МВ 230/1 Стальной шарик 1/4' 2
Ш-21 МВ 86 Ступица сцепления с корпусом 1
Ш-22 МВ 72 Диск сцепления ведущий, с накладками 4
III—23 МВ 73 Диск сцепления ведомый 3
III—24 МВ 55 Заклепка 0 5x12 6
III—25 МВ 70 Половина кулачковой муфты 1
III—26 TL 799 Наружный барабан сцепления со свездочкой
= 50 1
(П-27 МВ 79 Втулка 1
Ш-28 TLF483 Рычаг выключения сцепления 1
III—29 МВ 23 Гайка М 8 1
П1-30 TL 376/а Шайба 0 8,4 х 1,5 алюминиевая 1
Ш-31 МВ 80 Стакан 1
7' '
2 Panndnia Т 5 ajkatr&z
9
IV $ КОРОБКА ПЕРЕДАЧ
.4? на рисунке Кодовый М? Наименование К-жо штук на мотоцикл
IV—1 (V-1 IV—2 IV—3 IV—4 IV—5 IV-6 Г IV-7 IV—8 IV—9* IV- 10 f IV—11 J IV—12 * IV—13 IV—14 IV—15 IV-16 IV—17 IV—18 IV—19 IV—20 1\^1 |~.^jV-22' IV—23 IV—24 IV—25 IV—26 IV-27 IV—28 IV—29 IV—29 1V-30 IV-31 IV-32 Г IV-32 IV-33 IV-34 Л IV—35 IV—36 IV-37 IV—38 * /• 2* Т1. 049 TL 050 МВ 587 МВ 584 МВ 94 МВ 92/1 TL818 TL 899/1 МВ 585 TLT 160 TLT 562 TLT 561 МВ 829 TLT 555 TLT 560 TLT 554 МВ 686 TLT 565 TLT 556/1 МВ 828 TL 898 МВ 91 МВ 93/1 TL 819 МВ 95/1 TL244 МВ 586 TLT 557 МВ 32 TL 284/а TL 284/1 МВ 96/1 TLT 559 TLT 551 TL 558/1 TLT 567 МТ 216 TLT 566 МВ 488 TLT 563 TLT 584 1 Шайба В 46 х 0,2 Шайба 0 46x0,5 Кольцо стопорное 47 х 195 Шарикоподшипник 6204 20 47 х 14 Шестерня ведомая 3-й передачи = 24 Шестерня ведомая 2-й передачи = 27 Втулка скольжения 1-й передачи Шестерня ведомая 1-й передачи = 32 Шарикоподшипник 6303 17 47 х 14 Вал вторичной коробки передач Винт с шестигранной головкой М 8 X 28 Винт с шестигранной головкой М 8> 32 Шайба пружинная 0 8 Корпус привода спидометра Призонный штифт 0 4х 18 Корпус привода Спидометра в сборе Сальник Дистанционная втулка, фигурная ,111естерня ведущая — 9 Шайба пружинная я 6 Вал первичной коробки передач с шестерней = 12 Шестеро ведущая второй передачи - 17 Шестерня ведущая второй передачи = 20 Передвижная втулка 4-й передачи Шестерня ведущая 4-й передачи » 22 Шпонка сегментная 5 х 7,5 Сальник 28 х 47 х 10 Шайба стопорная с носиком 0 14 Гайка с левой резьбой М 14 < 1,5 Звездочка = 16 Звездо-цса = 15 к коляске Шестерня ведомая 4-й передачи = 20 Втулка Шестерня ведомая — 14 Шестерня ведомая = 15 к коляске Кольцо дистанционное Шариковая масленка СА М 6x0,75 Заглушка ШшшнтЗхЗО Винт С шестигранной го/ювкой М$ х 25 Проклддка А 6 х 10 V £• йх • ц 4 4* 4 2 1 1 1 1 2 1 1 1 2 1 2 1* I I 1 1 1 1 .. 1 1 1 2 1 1 1 1 1* 1 2 1 1‘ 1 1 1 1 1 1 'г --^1 ’’ :v£. ЙЬ 'Ь
1 ~ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
рисунке Кодовый Хе Наименование И • К-во иоук ЯА МОТОЦИКЛ
v—i- •» v-2 у-з V-?5 V-6 * V—7 V—8 V-10 ,V-11 Vw-12 . V-13 V--17 V—18 V 20 V—21 V—22 V—23 V—25 V—26 V-44 V—46 V—47 V-48 V—51 V—52 V—53* V—54 V—55 V—56 V—57 V—58 V—59 V-60 * > ♦ МВ 123 • МВ 831 МВ 122 МВ 144 МВ 738/1 МВ 157 МВ 162/а МВ 149 TLT 528 МВ 828 TLT 529 МВ 120 МВ 61 МВ 114 МВ 109 МВ 115 МВ 741 МВ 152/1 МВ 588 МВ 745 МВ 156 МВ 723 МВ 721 TLF694 ' ъ * Гайки М 5 Шайба дружинная Стрелка коробки передач Винт с полугготайной головкой М 6х 18 Крышка корпуса механизма переключения передач Прокладка Йтулка Резиновый валик к педали Педаль переключения передач Шайба пружинная Z 6 Винг с шестигранной головкой М 6x32 Вентиляционная пробка Гайка М 6 Палец стопорный Пружина Болт опорный пружины Вилка переключения передач, левая Прокладка Кольцо стопорное 12x1 Шайба 0 8,4/15x1 Шплинт 3 х 16 Вилка переключения, правая Стержень направляющей вилки Шайба 0,2 Днище корпуса механизма переключения Поворотная вилка со стержнем Вал и диск переключения Посадочная втулка Эксцентриковый винт М 6 Оттяжная пружина Гайка шестигранная Пружина возврата в среднее положение Винт чистый с шестигранной головкой и нарезкой на всю длину 1 1 1 4 1 1 1 1 1 6 2 1 2 1 1 1 1 1 1 2 2 1 1 1 1 1 1 2 1 1 1 1 4
♦
" * • (
ПУСКОВОЙ МЕХАНИЗМ
VI
ПУСКОВОЙ МЕХАНИЗМ
№ на рисунке Кодовый N? Наименование К-во штук на мотоцикл
VI-1 TL263 Рычаг шарнирный I
VI-2 МТ 126 Резиновый валик педали кикстартера 1
VI 3 МВ 824 Винт с шестигранной головкой М 6 х 50 1
VI 4 МВ 169 Возвратная пружина 1
VI 5 МВ 183 Прокладка 1
'VI -6 TL 895/1 Вал кикстартера с сектором 1
VI—7 TL 896/1 Шестерня дере да точная пускового
механизма = 23 1
VI—8 МВ 590 Кольцо стопорное 16x1 1
-VI—9 МВ 81 Шайба 2
VI—11 МВ 230/1 Шарик стальной 7/32* 1
VI -12 МВ 166 Палец шарнирного рычага 1
VI—13 МВ 163 Пружина 1 i
VI—14 МВ 164 Рычаг кикстартера 1
VI—15 МВ 828 Шайба пружинная 0 6 1
VI—16 МВ 61 Гайка М 6 1
VI—17 МВ 17| Упорный палец 2
VI—18 МВ 172 Кольцо упорное 3
VI-19 МВ 147 Шплинт 1,5х 15 2
VI-20 МВ 181 Шайба 3
V1-2I МТ 351 Винт с шестигранной головкой М 6 х 20 S 1
VI—22 МВ 184 Шайба 1
VI-23 МВ 175 Валик передаточной шестерни 1
VI—24 МВ 178 Пружина 1
VI—25 МВ 834 Стопорное кольцо 32 х | ,5 1
VI-26 МВ 179 Тарелка пружины 1
VI—27 TL 897/1 Шестерня кулачковая = 22
VI—28 МВ 633 Рычаг кикстартера в сборе Ц 1»”^—
1 .
'.W
* 15 <1
vn
КАРБЮРАТОР
vn
КАРБЮРАТОР
№ на рисунке Кодовый № Наямекомние К-во штук на мотоцикл
VII—1 TLF 1005 Крышка поплавковой камеры 1
VII—2 TLF 1015 Винт регулировочный М 6x0,75 2
УП-З TLF 1014 Гайка М 6x0,75 2
vn—4 TLF 1003 Игла поплавка • 1
VII—5 TLF 1013 Крышка поплавковой камеры 1
VII-6 TLF 1004 Поплавок 1
VII—7 TLF 1051 Пружина дроссельного золотника 1
VH-8 TLF 1032 Всасывающий патрубок 1
VII—9 TLF 1010 Держатель иглы 1
VII—10 TLF 1029 Хомут крепления 1
vn—11 TLF 1011 Игла распылителя 1
vn—12 TLF 1030 Гайка М 6 2
VII 13 TLF 1012 Дроссельный золотник 1
VII—14 TLF 1031 Винт с цилиндрической головкой 2
VII—15 TLF 1052 Пружина регулировочного винта холостого
хода 1
vn-i6 TLF 1022 Винт регулировочный холостого хода I
vn—17 TLF 1023 Жиклер 1
VII—18 TLF 1006 Винт крепления М 5 х 12 2
VII—19 TLF 1054 Хомут крепления воздухоочистителя 1
vn—20 TLF 1033 Воздухоочиститель в сборе 1
MI 21 TLF 1053 Пружина бензинового корректора J
VII—22 TLF 1008 Кольцо направляющее 1
VH—23 TLF 1009 Крышка бензинового корректора 1
VH-24 TLF 1007 Клапан 1
VH—25 TLF 1002 Корпус карбюратора 1
VH-26 TLF 1020 Гайка М 5 1
VII—27 TLF 1021 Регулировочный винт смеси на холостом
ходу 1
УП--28 TLF 1024 Жиклер холостого хода 1
VH-29 TLF 1025 Прокладка 0 8 2
vn-зо TLF 1026 Полый винт крепления жиклера 2
VH-31 TLF 1019 Жиклер бензинового корректора 1
vn-зз TLF 1028 Шайба главного жиклера 1
УП—34 TLF 1027 Главный жиклер 1
vn—35 TLF 1016 Прокладка 0 14 2
VH-36 TLF 1036 Карбюратор 0 27, в сборе 1*
УП—37 TLF 1017 Пробка главного жиклера 1
vn 38 TLF 1018 Пробка бензинового корректора 1
VH-39 Кнопка подсоса 1
3 РжппдШа Т 3 sliaMu
17
vni
МАХОВИЧНОЕ МАГНЕТО
vm
МАХОВИЧНОЕ МАГНЕТО
№ на рисуйте Кодовый № Нкхмсиовант К-во штук ва мотоцикл
vni-t MB 597/9a Статор маховичного магнето в сборе 1
vm—2 MB 597/3a Рычажок прерывателя в сборе 1*
vm-з MB 587/12 Винт с цилиндрической головкой М 5 х 48 2*
vm—5 MB 831/14 Шайба пружинная 0 5 2*
vm—6 MB 123 Гайка М 5 2»
vm—7 MB 587/10—11 Кронштейн с зажимами для кабелей 1*
vm-8 MB 597/19a Наковальня прерывателя со смазочным фетром 1*
vm? MB 597/6 Регулировочный штифт зазора прерывателя 1*
vm—io MB 198 Изоляционный колпачок 1»
vm—и MB 597/4 Конденсатор 1*
VIU-12 MB 597/1 Катушка зажимания 1»
VHI-13 MB 597/8 Ротор магнето в сборе 1
VUI—14 MB 597/2 Катушка освещения 2‘
vm-u MB 597/7 Катушка зарядки 1*
vm—16 MB 597/18 Кабель зажигания с наконечником в сборе 1
vm—17 M 165 Наконечник (с экранировкой) 1‘
vm—is MB 594 Свечи зажигания 14/225 1
vrn-19 MB 197 Контактный винт вывода тока зажигания в сборе 1»
vm—21 MB 202 Винт с цилиндрической головкой М 5 х ) 8 3
vm-22 MB 831 Шайба пружинная М 5 • 3
vm—23 TLT 638 Шайба 0 5 2
vm-ад MB 597/12 Помехоподавляющее сопротивление 1»
vm - TL 976 Маховичное магнето в сборе 1»
- •
Позиции Т 5 — VIII — 1 и Т 5 — VIII — 13 вместе.
IX
РАМА, ПОДСТАВКА МОТОЦИКЛА, ПОДНОЖКИ
20
IX РАМА, ПОДСТАВКА МОТОЦИКЛА, ПОДНОЖКИ
Na на рисунке Кодовый № Наименование К-во штук на мотоцикл
IX-1 МВ 349 Винт крепления двигателя, задний
•I М 10x1x53 2
IX-2 МВ 194 Шайба пружинная 0 10 4
IX—3 МВ 350 Гайка М 10 х 1 4
IX—4 TLF 11900 Рама в сборе 1
IX—5 TLF 940 Подножка задняя в сборе 2
IX-6 МВ 446 Резиновый валик подножки 2
IX—7 МВ 448 Винт с шестигранной головкой М 14x1,5x35 1
IX—8 МВ 830 Шайба пружинная 0 14 2
IX—9 TLT 635 Рычаг подножки 2
IX-10 TLT6O5 Винт с шестигранной головкой М 14 х 1,5x47 1
IX—11 МВ 348 Винт крепления двигателя, передний 10x1x94 2
IX-12 FK 4005 Подшипник руля, компл. 2
IX—14 08472 Упор боковой 1
IX—15 МВ 386 Шплинт 3 х 20 2
IX-16 TLT 548 Шайба 0 13,5 2
IX-17 TLT 546 Ось подставки 1
IX—18 МВ 289 Пружина оттяжная 1
IX—19 08488 Подставка 1
IX—20 TLF 375 Резиновый упор, правый 1
IX-21 TLF 376 Резиновый упор, левый 1
IX—22 08046 Валик подножки 2
IX—23 08047 Резиновая втулка подножки 2
IX—24 Гайка NT 12 2
IX-25 Шайба пружинная М 12 2
IX-26 г • R 32010 Я Резиновый упор подставки 1
X
КАЧАЮЩАЯСЯ ВИЛКА — КОЖУХ ЦЕПИ — ОПОРА ТОРМОЗА
22
КАЧАЮЩАЯСЯ ВИЛКА — КОЖУХ ЦЕПИ — ОПОРА ТОРМОЗА
Nr ад рисунке Кодовый № Наименование К-*о штук на мотоцикл
X—1 МВ 350 Гайка М 10 х 1 1
X—2 МВ 194 Шайба пружинная 0 10 1
X—3 TL 451 Гайка кулачковая 1
X—4 TL 449 Шайба 2
X—5 TL 642 Плита регулировочная 2
Х-6 — Винт с шестигранной головкой
X—7 МВ 829 Шайба пружинная 0 8 1
X—8 Т 5. 8031 Рычаг задний 1
X—9 TLT 602 Винт с шестигранной головкой М 8 х 40 1
X—10 МВ 23 Гайка М 8 1
X—И TLF 506 Кожух цепи, задний 1
X—12 TLF 519 Шайба 0 6 3
Х-13 МВ 828 Шайба пружинная 0 6 2
X—14 МВ 61 Гайка М 6 3
X—15 TL 644,1 Ось задней вилки 1
X—16 TLF 531/М Крышка пластмассовая 1
X—17 TL641 Шайба установочная 1
X—18 TLT 511 Диск установочный 2
X—19 TL637 Диск фрикционный 2
X—21 TLT 505 Кожух цепи, передний 1
X—23 TLT 510 Втулка 2
X—24 TL 639 Вал трубчатый 2
X—25 TL 670 Втулка направляющая 2
X—26 Т 5. 6056 Эксцентрический винт штифтовый М 10 х 1 2
X—27 МВ 354 Гайка М 10 х 1 2
X—28 TL 743 Опорный стержень тормоза в сборе 1
X—29 TS 16012 Винт с шестигранной головкой М 8 1
X—30 TL 741 Кольцо дистанционное 1
X—31 TLT 626 Шайба 0 8 1
X—32 МВ 24 Гайка прорезная М 8 1
X—33 МВ 159 Шплинт 2,5 х 20 1
X—34 TLT 602 Винт с шестигранной головкой М 8 х 40 1
23
XI
ПРУЖИННО-ГИДРАВЛИЧЕСКИЙ АМОРТИЗАТОР ЗАДНИЙ
24
XI
ПРУЖИННО-ГИДРАВЛИЧЕСКИЙ АМОРТИЗАТОР ЗАДНИЙ
Jfe иа расукм Кодовый № Наименование К-во штук на мотоцикл
XI-1 15206 Тарелка пружины, верхняя 2
XI—2 15244 Резиновый упор 2
XI—3 15212 Шток амортизатора 2
XI—4 15213 Запорная крышка 2
XI—5 15214 Уплотнитель (войлочный) — 2
XI-6 15229 Прокладка 2
XI-7 MSZ 7897 Уплотнительное кольцо в металлической
оправе, 10x22x8 2
XI-8 15216 Изоляционная прокладка 2
XI—9 15095 Кольцо, 20 2
XI—10 15217 Направляющая втулка 2
XI—11 15223 Внутренний упор 2
XI-12 15219 Тарелка клапана 2
XI-13 15096 Кольцо, 16 2
XI—14 15225 Поршень 2
XI—15 MSZ 2200 Прокладка, М 6 2
XI-16 MSZ 2260 Гайка М 6 2
XI—17 15228 Демпферный вал 2
XI—18 15210 Опора пружины, верхняя 2
XI—19 15202 Прокладка 4
XI—20 15230 Шайба, 0 10 4
XI-21 MSZ2210 Шайба пружинная, М 10 4
XI—22 MSZ 2260 Гайка М 10 4
XI-23 MSZ2221 Конический штифт 3x16 2
XI—25 15208 Защитный футляр пружины, внешний 2
XI-26 15240 Пружинно-гидравлический амортизатор
в сборе 2»
XI—27 15211 Пружина 2
XI—28 15243 Верхний клапанный диск 4
XI—30 15218 Защитный футляр пружины, нижний 2
XI-31 15216/1 Изоляционная прокладка с уплотнительными
кольцами в сборе 2*
XI-32 15242 Опорное кольцо 2
XI-33 15241 Опора пружины нижняя 2
XI-34 15225/1 Поршень амортизатора со штоком
и клапаном в сборе 2»
XII
ТЕЛЕСКОПИЧЕСКАЯ ВИЛКА, ПЕРЕДНЯЯ
26
AU
ТЕЛЕСКОПИЧЕСКАЯ ВИЛКА, ПЕРЕДНЯЯ
№ на рисунке ^Кодовый № Наименование К-во штук на МОТОЦИКЛ
ХП—I TLT609 Рукоятка демпфера 1
ХП—2 МВ 233 Пружина демпфера 1
ХП—3 МВ 488 Шплинт 2x15 1
XII- 4 МВ 234 Диск направляющий 1
XII—5 Т 5. 13009 Гайка крепежная М 27 х 1,5 1
ХП—6 TLT 217 Гайка регулировочная М 27 х 1,5 1
XII-7 МВ 259 Винт с шестигранной головкой М 6 х 30 4
XII—8 МВ 828 Шайба пружинная 0 6 4
ХП—9 МВ 223 Пара хомутов руля 2
ХП—11 МВ 61 Гайка М 16 4
XU-12 МВ 194 Шайба пружинная 0 10 6
ХП—13 МВ 53 Гайка М 10 _ 6
ХП—14 МВ 261 Установочный винт конический М 6х 12 1
XU-15 TL 542/а Мостик вилки верхний 1
XU-17 TLT 202 Винт с цилиндрической головкой
М 10x53 1
ХП—19 TLT 205 Винт с цилиндрической головкой
М 10X53 2
ХП—20 МВ 245/1 Диск фрикционный 2
ХП—21 TLT 610 Диск зажимной демпфера руля с шайбами 1
ХП—22 TLT 608 Шайба демпфера руля 1
ХП—23 МВ-266 Втулка направляющая 1
ХП—24 TLT210 Скользящая труба, правая 1
XU-25 МВ 258 Винт с шестигранной головкой М 10 х 42 2
ХП—26 TLT 210/а Скользящая труба, левая 1
ХП—27 МВ 23 Гайка М 8 1
ХП—28 МВ 828 Шайба пружинная 0 8 < 1
ХП—29 TLT602 Винт с шестигранной головкой М 8 х 40 \
ХП—30 TLT 613 Кожух пера вилки, правый 1
ХП—32 TLT 612 Наконечник пружины верхний 2-ч
ХП-33 TLT 219 Пружина вилки 0 4,5 0 28 х 320 2
ХП—34 TL 558 Кольцо упорное резиновое 2
XU-36 TLT 218 Наконечник пружины нижний 2
ХП—37 TLT 209 Труба вилки нижная 2
ХП—38 TL 264 Прокладка 2
ХП—39 TL 557 Шайба 0 31,5/26x0,5 2
ХП—40 TLT 561 Винт с шестигранной головкой М 8 х 32 & 2
ХП—41 TLT 212 Шайба 0 8 2
ХП—42 TL544 Пробка М 32x1,5 2
ХП—43 TLT 611 Труба вилки верхняя 2
ХП—44 TL 555/10 Втулка направляющая 4
ХП—45 TL 556 Дистанционная втулка 2
ХП—16 TL 564 Кольцо резиновое центрирующее, верхнее 2
ХП—47 < TLT 613/а Кожух пера вилки, левый 1
XII—48 TL 565 Кольцо резиновое 2
ХП—49 TL 571 Вкладыш резиновый центрирующий,
нижний 2
ХП—50 TLT 215 Кольцо стопорное 0 32 х 1,2 2
ХП—51 TLT 757 Шайба замочная 1
« "X. 4
Нижний и верхний подшипники руля изображены на рисунке IX;
поставляются только в комплекте.
27
XUI
ТЕЛЕСКОПИЧЕСКАЯ ВИЛКА ПЕРЕДНЯЯ — РУЛЬ
ОРГАНЫ УПРАВЛЕНИЯ, УСТАНОВЛЕННЫЕ НА РУЛЕ — ТРОСЫ
XUI
ТЕЛЕСКОПИЧЕСКАЯ ВИЛКА ПЕРЕДНЯЯ — РУЛЬ
ОРГАНЫ УПРАВЛЕНИЯ, УСТАНОВЛЕННЫЕ НА РУЛЕ — ТРОСЫ
№ на рисунке Кодовый № Наименование К-йо штук на мотоцикл
XIII-1 TL014 Втулка направляющая 3 1
ХШ—2 МВ 647/2 Трос управления дросселем карбюратора
в сборе 1
ХШ—3 TLT 535/2 Рычаг тормоза 1
ХШ—4 Т5 26900 Трос переднего тормоза в сборе 1
ХШ -5 TLF 990 Замок руля с ключом типа 657 1
ХШ-6 TLF 200/1 Телескопическая вилка передняя, в сборе 1
ХШ—7 TLT 535/1 Рычаг сцепления 1
ХШ—8 МВ 123 Гайка М 5 2
X11I-9 МВ 831 Шайба пружинная Z 5 2
ХШ—10 TL024 Валик резьбовой рычага 2
ХШ—и МВ 639/1 Трос привода выключения сцепления в сборе 1*
ХШ—12 TLT 220/1: Руль с органами управления в сборе 1*
ХШ—13 TLT 220 Труба руля 1
ХШ—14 МТ 238 Рукоятка левая 1
ХШ—15 TLT 537/1 Рукоятка управления дросселем
карбюратора в сборе 1
ХШ—18 Т 5. 6121 Манетка и трос обогатителя в сборе 1 1
Позиция ХШ—5 поставляется только с позицией XXIII—5
Рукоятка управления дросселем карбюратора XIII—15
поставляется только в сборе
XIV
ПЕРЕДНИЙ И ЗАДНИЙ ЩИТКИ — ЗАДНЯЯ ЦЕПЬ
30
XIV
ПЕРЕДНИЙ И ЗАДНИЙ ЩИТКИ — ЗАДНЯЯ ЦЕПЬ
№ на рисунке Кодовый № Наименование К-во штук на мотоцикл
XIV - 1 TLT 300/к Щиток передний 1
XIV—2 МВ 23 Гайка М 8 4
XIV—3 МВ 829 Шайба пружинная <Z 8 4
XIV—4 TLT 302 Винт с шестигранной головкой М 8 х 15 4
XIV-5 TLR 28001 Опора 1
XIV-6 Т 5 28002 Хомут 2
XIV—7 МВ 61 Гайка М 6 5
XIV—8 МВ 828 Шайба пружинная 3 6 5
XIV—9 TLT 520 Шайба 0 6 2
XIV-10 TLT 518 Винт с шестигранной головкой М 6 х 15 2
XIV—И Т 5 6054 Щиток задний 1
XIV—14 TLT 517 Гайка М 8 2
XIV—15 TLT 593 Резиновое кольцо 1
XIV-16 TLT 578 Ушко крепления 1
XIV—17 МВ 841 Винт с шестигранной головкой М 6х 14 2
XIV—18 Т 5 16297 Кольцо резиновое 2
XIV—19 TLT 619 Винт с шестигранной головкой М 8 х 25 2
XIV—20 TLT 626 Шайба 0 8 2
XIV-21 TLT 409 Винт с шестигранной головкой М 6х 12 1
XIV—22 TLF 942 Кронштейн номерного щитка, нижний 1
XIV-23 МВ 553 Цепь задняя 1/2' х5/16", 120 звеньев 1
XIV-24 МВ 553/1 Соединительное звено-замок пружинное
1/2'х 5/16' 1
XIV—25 Т 5 7123 Отражатель в сборе 1
XIV—26 Т 5 6087 Гайка фланцевая 2
XV
КОЛЕСА — ПЕРЕДНЕЕ И ЗАДНЕЕ
12
XV
КОЛЕСА — ПЕРЕДНЕЕ И ЗАДНЕЕ
№ на рисунке Кодовый № Наименование К-во штук на мотоцикл
XV—1 Т 5 15900 Колесо в сборе без шины 2*
XV—2 МВ 16900/1 Шарикоподшипник
6302 15 x42x13 4
XV—3 TL 187 Шайба центрирующая 4
XV—4 TL 186 Втулка дистанционная 2
XV—5 TL 188 Вкладыш центрирующий 4
XV—6 Т 515004 Крышка ступицы переднего колеса 1
XV—7 3330/1 Кольцо стопорное 42 х 1,75 4
XV—8 TL 189 Уплотнение лабиринтовое 4
XV—9 TL 192 Шайба заборная 4
XV—10 МВ 276 Гайка спицы 1
XV— н Т 5 16003 Спица 2
XV—12 Т5 16001/к Обод колеса 2
XV—13 TL287 Вкладыш резиновый ступицы колеса 4
XV—14 Т 516004 Ступица 2
XV—15 МВ 533 Винт с потайной головкой М 5 х 12 3
Позиция XV—4 и XV—3 поставляется только в сборе.
33
XVI
ОСЬ ПЕРЕДНЯЯ И ТОРМОЗ
34
xvi
ОСЬ ПЕРЕДНЯЯ И ТОРМОЗ
№ на рисунке Кодовый № Наименование К-во штук на мотоцикл
XVI-1 МВ 293 Заклепка 12
XVI-2 Т 5 16015 Тормозная накладка 2
XVI-3 Т 5 16013 Колодка тормоза с накладкой 2*
XVI—4 TL205 Скоба крепления троса 1
XVI—5 TL 204/1 Рычаг тормоза 1
XVI-6 TL299 Шайба замочная 10 1
XVI-7 МВ 350 Гайка М 10 х 1 1
XVI—8 TL 190 Кольцо резиновое С 10 1
XVI—10 TLT40I Шайба 0 14 1
XVI-11 TLT400 Гайка М 14х 1.5 1
XVI—12 Т 5 15269 Кулачок тормоза 1
XVI-I3 Т 5 16016 Оттяжная пружина тормозных колодок 2
XVI—14 Т 5 15002 Ось переднего колеса 1
XVI—15 Т 5 15001 Крышка тормоза передняя 1
XVI-16 Т 5 15003 Ось тормозных колодок 1
35
XVII
ОСЬ ЗАДНЕГО КОЛЕСА И ТОРМОЗ
36
xvn
ОСЬ ЗАДНЕГО КОЛЕСА И ТОРМОЗ
№ ка рисунке Кодовый № Наименование К-ЖО цггуж яд МОТОЦИКЛ
XVII—3 15 16013 Колодка тормоза с накладкой 2
XVII—4 TL 205 Скоба крепления тросса 1
XVII—5 TL 204/1 Тормозной рычаг 1
xvn—6 TL 299 Шайба замочная 0 10 1
XVII-7 MB 350 Гайка М 10 х 1 1
ХУЛ-8 TL 190 Кольцо резиновое 0 10 1
xvn-и TLT 400 Гайка М 14x1,5 1
XVII—12 T 5 15269 Кулачок тормоза 1
XVII-13 T 5 16016 Стяжная пружина колодок 2
XVII—17 TLT 598 Оттяжная пружина 1
XVII-18 MB 61 Гайка М 8 7
XVU—19 MB 828 Шайба пружинная 0 6 1
ХУП—20 TLF 485 Тормозной рычаг в сборе 1
XVII—21 TLT 529 Винт с шестигранной головкой М 6 х 32 1
ХУЛ—22 T 5 27001 Трос привода заднего тормоза в сборе 1
XVH—23 3309/A Кольцо стопорное 20 X1,2 1
XVII—24 TL 290 Трубчатая ось 1
XVH—25 TL 191 Прокладка 1
ХУП—26 TL 195 Втулка 1
XVH—27 MB 587 Кольцо стопорное 47"х 1,75 1
XVH-28 TLT 617 Ступница звездочки с поводковыми пальцами 1
XVH—29 MB 584 Шарикоподшипник 6204 47 х 20 х 14 1
XVII—30 TL 197 Шайба 0,2 1
XVH—32 T 5 16008 Крышка заднего тормоза 2
xvn—35 TL 486 Педаль тормоза с осью 1
XVII 37 TLT 532 Гайка регулировочная М 7 1
XVH--39 TLT 534 Колпачок резиновый 2
XVH—40 MB 481 Винт с шестигранной головкой М 6 х 11 6
XVH-41 TL742 Дистанционная шайба 1
XVII—42 TL 289 Ось заднего колеса 1
XVII—43 TL 235 Звездочка 50 1
XVH—44 TL 305 Палец крепления тормоза 1
xvn—45 T 5 16009 Ось тормозных колодок 1
ХУП—47 TL 914. Шайба замочная 6
XVH—48 T 5 7025 Прокладка 1
XVH-49 TLT 520 Шайба 0 6 1
XVH-50 TL 198 Шайба 1
37
i
XvlK
ВЫПУСКНАЯ ТРУБА — ГЛУШИТЕЛЬ
№ на рисунке Кодовый № Наименование К-во штук на мотоцикл’
XVIII—1 TLF 772 Выпускная труба правая 1
XVIII-2 TLF 605 Муфта глушителя 2
XVIII-3 МВ 61 Гайка М 6 2
XVIII—4 МВ 828 Шайба пружинная 0 6 2
XVIII 5 TLT 563 Винт с шестигранной головкой М 6 х 25 2
XVIII 6 TLF 772/1 Выпускная труба левая 1
XVIII 7 TLF 597 Хомут 2
XVIII 9 TLF 576 Хомут 2
XVIII 11 TLT 523 Прокладка 2
XVIII 12 TL 714 Гайка глушителя М 50x2 2
XVII! 13 TLF 568 Глушитель в сборе 2
»
Позиция XVHJ—13 поставляется только в сборе.
XIX
БЕНЗИНОВЫЙ БАК — СЕДЛО
№ на рисунке *Т Кодовый № Наимово aano К-ю штуж ка мотоцикл
XIX—1 TLF 521 Бах бензиновый в сборе 1
XIX—2 TLfllM Эмблема «Паннония» 2
XIX—3 МВ 4% Винт с шестигранной головной М 8 х 22 2
XIX 4 TLF 4Е7 Шайба 2
XIX—5 МВ 438 Кольцо резиновое «Пластмассовое» 4
4
XIX—7 TLT647 Скоба передняя 1
XIX—8 TLT302 Винт с шестигранной головкой М 8 х 15 2
XIX—9 МВ 829 Шайба пружинная 0 8 5
XIX—10 МВ 23 Гайка М 8 1
XIX—И TL588 Крышка бензобака в сборе 1
XIX—12 TLT645 Прокладка I
ХЕХ—13 МВ 431 Сетчатый фильтр 1
XIX—14 TLF662 Упор для колена правый 1
XIX—15 TLF 663 Упор для колена левый 1
ХЕХ—16 TLT 573 Бензокраник в сборе 1
XIX-17 М 309/1 Бензопровод 1
XIX—18 TLT637 Винт с шестигранной головкой М 8 х 60 1
ХЕХ—19 TLT 550 Пробка резиновая, коническая 2
XIX—20 TLT 551 Дистанционная труба 1
XIX—21 TL 369 Седло двухместное I
ХЕХ—25 TLT648 Скоба задняя 2
XIX—26 TLT 212 Шайба 0 8
Хл
I
ФАРА — СПИДОМЕТР — ПРОВОДА
№ на рисунке Колоний № Наименование К-ио штук на мотоцикл
XX—1 МВ 850 Спидометр В 80/140 1
XX—2 TL 95 \ Ключ зажигания 1
XX—3 TLF X Фара 0 160 с центральным переключателем,
ключом в сборе 1*
XX—4 TLF 98t Светоотражатель фары 0 160 1
XX—5 TLF 980/4 Светорассеиватель фары 0-160 1
XX-6 TLF 980/7 Резиновое кольцо 1
XX—7 TLF 980/3 Ободок фары 1
V Ободок фары с козырьком !*•
XX—8 MB 828 Шайба пружинная 0 6 1
XX—9 TLB 5006 Винт с цилиндрической головкой М 6 1
XX-10 TLF 980/8 Кольцо резьбовое 1
XX-I1 TLF 568 Гибкий вал спидометра в сборе 1
XX—12 TLT 045 Хомут 12
ХХ-13 TLB 5004 Винг с полупотайной головкой М 4 х 12 3
XX-14 TLF 980/6 Крышка центрального переключателя 1
XX—15 TLF 980/10 Центральный переключатель света । 1
ХХ-16 TLF 980/12 Резиновая прокладка к переключателю 1
XX—17 TLF 980/2 Корпус фары 1
XX—1К TLF 980/13 Защитная резиновая втулка для кабеля двухиитевой лампы 1
XX—19 TLF 980/14 Защитная резиновая втулка 2
XX-21 TLF 980/5 Прижимная пружина отражателя 4
XX-22 TLF 980/9 Патрон лампы накаливания 1
XX—23 MB 123 Гайка М7 1
XX—24 TLF 980/16 Выпрямитель селеновый 1
XX-25 TLF 980/17 Пружина крепления патрона лампы 1
XX—26 TLT 564 Резиновая прокладка 1
XX—27 3969/5 TLF 595 Переключатель дальнего и ближнего света 1
XX—28 MB 845/3 Винт с цилиндрической головкой 4X15 1
XX—29 MB 845/4 Гайка М 4 2
XX-30 TLB 5004 Винт с полупотайной головкой 1
ХХ-31 — Плавкий предохранитель 1а 1
XX—32 MB 831 Шайба пружинная 0 5 1
XX—33 TLT 444 Провод заземления 1
XX—34 TLF 474 Пучок проводов 1
XX—35 — Лампа накаливания двухнитевая 6 в 35/35 вт. 1
XX—36 — Лампа накаливания стояночного света 0 9,6 в 1,5 вт. 1
XX—37 — Лампа накаливания к спидометру 6 в 1,2 вт. 1
XX—38 MB 57 Защитная резина кабеля 1
A-
I * 1 L~U ЛИЙ ФОНАРЬ — АККУМУЛЯТОР 1
Наименование К-во штук на мотоцикл
Гайка М 8 1
S Шайба пружинная 0 8 1
Винт с шестигранной головкой М 8 х 18 1
1 Электрозвуковой сигнал 6 в 1
Винт с цилиндрической головкой М 4 X 25 2
/ Дистанционная труба 2
1 Шайба пружинная з 4 2
Гайка М 4 2
Выключатель стопсигяала в сборе 1
Оттяжная пружина 1
Колпачок 2
Тяга 1
TLF 594 Изоляционная плита ' 1
•14 TLF 1090 Задний фонарь в сборе 1*
XI—15 TLT 403 Винт с шестигранной головкой М 6х 10 3
Ы-16 MB 828 Шайба пружинная 0 6 3
U-17 MB 61 Гайка Мб 3
p—18 VT 5 Задняя лампа, комья. 1
Ч.-19 Прокладка 1
Прокладка 1
XXi-Zl — Корпус заднего фонаря в сборе 1
'a—22 — Винт с цилиндрической головкой М 5 х 12 2
XXI—24 — Лампа стоп-сигнала 6 в 15 вт. 1
XXI- 85 MB 623 Лампа накаливания специальная 6 в 5 вт. 1
XXI—26 MB 619 Аккумулятор 6 в 7 ач Мо 7 к 1
XXI—27 TLT 444 Заземляющий провод аккумулятора 1
‘к
ЗНЦМАНИЮ ВЛАДЕЛЬЦЕВ МОТОЦИКЛА ТИПА ПАННОНИЯ
По вопросу приобретения запасных частей к мотоциклам
типа ПАННОНИЯ Т-5 венгерского производства Вам
следует обращаться в торговую сеть по месту' покупки
мотоцикла или направлять заказы в адрес специализиро-
ванной базы Посылторга г. Москва Ж—211, Овчинников-
ская набережная 8.
•I
СВЕДЕНИЯ ДЛЯ ПОЛЬЗОВАНИЯ КАТАЛОГОМ:
/^Заказе просим указать нижеследующее:
№ на рисунке, кодовый №, наименование и количество.
Знак* в рубрике количество штук обозначает тог что дан-
ная деталь входит в комплект монтажного узла, но детали
монтажного узла поставляются также и отдельно.
