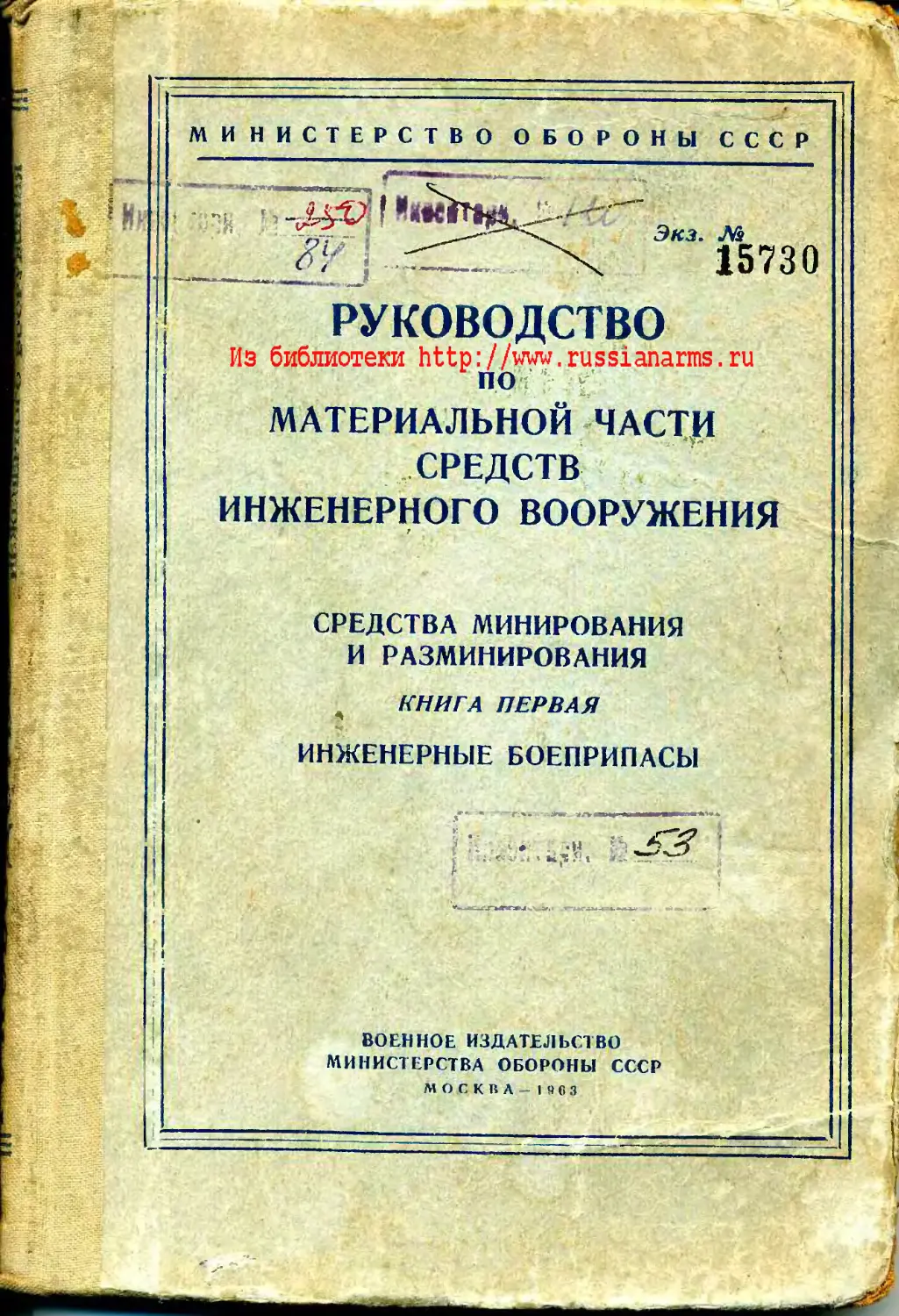

МИНИСТЕРСТВО ОБОРОНЫ СССР
РУКОВОДСТВО
Из библиотеки http://www.russianarms.ru
ПО у /
МАТЕРИАЛЬНОЙ ЧАСТИ
СРЕДСТВ
ИНЖЕНЕРНОГО ВООРУЖЕНИЯ
Г
СРЕДСТВА МИНИРОВАНИЯ
И РАЗМИНИРОВАНИЯ
КНИГА ПЕРВАЯ
ИНЖЕНЕРНЫЕ БОЕПРИПАСЫ
ВОЕННОЕ ИЗДАТЕЛЬСТВО
МИНИСТЕРСТВА ОБОРОНЫ СССР
МОСКВА- 1963
МИНИСТЕРСТВО О Б О Р О Н Ы СССР
УТВЕРЖДЕНО
Начальником инженерных войск
17 февраля 1962 г.
РУКОВОДСТВО
по
МАТЕРИАЛЬНОЙ ЧАСТИ
СРЕДСТВ
ИНЖЕНЕРНОГО ВООРУЖЕНИЯ
Из библиотеки http://ww.russianarms.ru
СРЕДСТВА МИНИРОВАНИЯ
И РАЗМИНИРОВАНИЯ
КНИГА ПЕРВАЯ
ИНЖЕНЕРНЫЕ БОЕПРИПАСЫ
• S И Й) V it i
ВОЕННОЕ ИЗДАТЕЛЬСТВО
МИНИСТЕРСТВА ОБОРОНЫ СССР
МОСКВА —1963
С изданием настоящего Руководства утрачивает силу
Руководство по материальной части средств инженер-
ного вооружения. Средства минирования и разминирова-
ния, изд. 1958 г.
Под наблюдением полковника Волкова И. В., редактора подполковника Машевского В. Ф.
Технический редактор Срибнис Н. В.
Корректор Барановская И. Е.
Сдано в набор 17.7.62 г. Г-92314 Подписано к печати 11.6.63 г.
Формат бумаги 60 X 90 1/]6 — 13 печ. л. = 13 усл. печ. л. 13,63 учетн. изд. л.
Военное издательство Министерства обороны СССР. Москва, К—160
Изд. № 5/5736. Продаже не подлежит Зак. № 2746
2
ОБЩИЕ ПОЛОЖЕНИЯ
Инженерные боеприпасы являются одним из основных средств
инженерного вооружения. Инженерные боеприпасы подразделя-
ются на средства взрывания, заряды взрывчатых веществ и мины.
Средства взрывания предназначаются для возбуждения (ини-
циирования) взрыва различных по назначению зарядов взрывча-
тых веществ и мин. К ним относятся капсюли-детонаторы, электро-
детонаторы, запалы, детонирующие и огнепроводные шнуры, за-
жигательные трубки, взрыватели и т. п.
Заряды представляют собой определенное количество (по объ-
ему и весу) взрывчатого вещества. Как правило, заряды имеют
оболочку и гнезда для капсюля-детонатора, электродетонатора
или запала.
Вес зарядов определяется расчетом, а форма — конструктив-
ными особенностями разрушаемых объектов и условиями произ-
водства подрывных работ. По форме заряды бывают сосредоточен-
ные, удлиненные, фигурные и кумулятивные.
Мины представляют собой заряд взрывчатого вещества, конст-
руктивно объединенный со средством для его взрыва.
Мины по назначению подразделяются на:
— противотанковые;
— противопехотные;
— противодесантные;
— специальные.
Основными элементами противотанковых, противопехотных и
противодесантных мин являются:
— заряд ВВ;
— взрыватель;
— приводное устройство.
Заряд ВВ мины предназначается для нанесения поражения
или повреждения объекту.
Взрывателем называют специальное устройство для ини-
циирования взрыва заряда мины. У некоторых мин взрыв заряда
осуществляется в результате замыкания электрической цепи
источник тока — электродетонатор. Устройства, обеспечивающие
замыкание контактов электрической цепи, называют замыкате-
лями. В большинстве случаев конструктивное выполнение взрыва-
телей и замыкателей аналогично.
Приводное устройство обеспечивает срабатывание
взрывателя мины в результате определенного воздействия объ-
екта, для поражения которого предназначается мина. Приводные
устройства обеспечивают срабатывание взрывателя в результате
соприкосновения с объектом поражения. К ним относятся устрой-
ства натяжного, нажимного, разгрузочного действия и т. п.
Специальные мины, как правило, не имеют привода и состоят
из заряда и взрывателя. Срабатывание взрывателя таких мин про-
исходит в результате воздействия на него внешних импульсов, не
1* Зак. 2746 о
связанных с объектом поражения (взрыва соседних зарядов, им-
пульса электрического тока и т. и.). К специальным минам отно-
сятся и сигнальные мины. Они не являются средством поражения,
но по принципу действия аналогичны противопехотным минам.
Почти все инженерные боеприпасы могут применяться при тем-
пературе окружающей среды от 4-50° до —50°. В тех случаях,
когда свойства боеприпаса не допускают его использования в ука-
занном интервале температур, в описании такого боеприпаса ука-
зываются температурные пределы, в которых обеспечивается нор-
мальная работоспособность образца.
При хранении и применении инженерных боеприпасов, а также
при их снятии и обезвреживании необходимо строгое соблюдение
порядка и последовательности работ, изложенных в описании от-
дельных средств. К применению допускаются только исправные
боеприпасы, не имеющие повреждений, влияющих на их работо-
способность и безопасность обращения с ними.
При применении и обезвреживании инженерных боеприпасов
запрещается:
— бросать, подвергать ударам, нагревать, сжигать инженер-
ные боеприпасы;
— применять силу при вставлении и извлечении взрывателей,
запалов и капсюлей-детонаторов;
— применять для закрепления и извлечения пробок взрывате-
лей, запалов, капсюлей-детонаторов инструменты и приспособле-
ния, не предусмотренные Руководством;
- — вскрывать корпуса инженерных боеприпасов и извлекать
из них ВВ;
— обезвреживать и снимать инженерные боеприпасы с повреж-
денными приводными устройствами;
— извлекать вмерзшие в грунт (лед) и покрытые льдом мины
и заряды;
— хранить и перевозить окончательно снаряженные инженер-
ные боеприпасы, если это не обусловлено Руководством;
— • складировать, перевозить и переносить совместно без соот-
ветствующей укупорки мины (заряды), капсюли-детонаторы, за-
палы и взрыватели;
— - переносить и переставлять ящики с инженерными боепри-
пасами общим весом более 20 кг одному человеку.
В книге первой Руководства рассматриваются взрывчатые ве-
щества, применяемые для снаряжения боеприпасов и производства
подрывных работ, средства взрывания, заряды и мины, в соответ-
ствии с их классификацией по назначению.
Описание учебных и учебно-имитационных средств приводится
в конце описания боевых средств или в конце главы, посвященной
однотипным средствам.
Основные данные по укупорке и нормы максимальной погрузки
инженерных боеприпасов, взрывчатых веществ и средств взрыва-
ния на автомобили приведены в приложениях 10, Ии 12.
4
ГЛАВА 1
ВЗРЫВЧАТЫЕ ВЕЩЕСТВА ДЛЯ СНАРЯЖЕНИЯ
• ИНЖЕНЕРНЫХ БОЕПРИПАСОВ И ПОДРЫВНЫХ РАБОТ
ОБЩИЕ СВЕДЕНИЯ
Взрывчатыми веществами (ВВ) называются химические соеди-
нения или смеси, которые под влиянием определенных внешних
воздействий способны к быстрому химическому превращению
с выделением энергии и образованием большого количества сильно
сжатых и нагретых газов. Газы, расширяясь, могут производить
механическую работу движения или разрушения.
Химическое превращение взрывчатого вещества в зависимости
от его свойств, условий и способа воздействия может протекать
в форме взрыва или горения.
Взрыв характеризуется большой переменной скоростью, изме-
ряемой сотнями и тысячами метров в секунду.
При взрыве возникает резкий скачок давления в месте взрыва,
происходит удар газов по окружающей среде и дробление проч-
ных материалов (бризантное действие).
Если скорость процесса взрыва постоянна и максимальна при
данных условиях, то такой частный случай взрыва называют
детонацией. Детонация является наивыгоднейшим для разру-
шительных целей видом взрывчатого превращения.
Внешний признак взрыва — более или менее значительный зву-
ковой эффект.
Возбуждение взрыва взрывчатого вещества называется ини-
циированием.
Детонация В В может перейти в горение или совсем затухнуть
в случае снижения качества ВВ (увлажнение, слеживание) или
недостаточного начального импульса. Такая детонация называется
неполной.
Горение характеризуется небольшой скоростью, измеряемой
метрами в секунду, в большей степени зависящей от внешних
условий, главным образом от давления. С увеличением давления
скорость горения ВВ возрастает и горение может перейти в дето-
нацию, особенно если оно происходит в замкнутом объеме.
5
Взрывчатые вещества в зависимости от их свойств и состояния
обладают определенными взрывчатыми характеристиками. Наибо-
лее важными из них являются:
— чувствительность к внешним воздействиям;
— теплота взрывчатого превращения;
— скорость детонации;
— бризантность;
— фугасность (работоспособность).
Из физико-химических характеристик наиболее важными для
ВВ являются удельный вес, температура вспышки и плавления.
Основные взрывчатые характеристики некоторых ВВ, а также
способы определения взрывчатых характеристик приведены в при-
ложениях 1 и 2.
Присутствие некоторых примесей, обладающих большой твер-
достью (стекло, металл, песок), повышает чувствительность ВВ
к внешним воздействиям (удару, трению).
Такие примеси, как парафин, стеарин, вазелин и т. п., пони-
жают чувствительность ВВ к внешним воздействиям. Эти вещества
называются флегматизаторами. Взрывчатые вещества, в которые
с целью понижения чувствительности добавлены флегматизаторы,
называются флегматизиров энными.
Для уменьшения слеживаемости и гигроскопичности ВВ изго-
товляются в виде гранул (зерен). Такие ВВ называются гранули-
рованными.
Взрывчатые вещества, применяемые для инженерных боепри-
пасов и подрывных работ, по их практическому применению де-
лятся на три группы:
— инициирующие;
— бризантные;
— метательные.
ИНИЦИИРУЮЩИЕ ВЗРЫВЧАТЫЕ ВЕЩЕСТВА
Инициирующие ВВ обладают высокой чувствительностью
к внешним воздействиям (удару, наколу, воздействию огня, тре-
нию), от которых они, как правило, взрываются. Взрыв сравни-
тельно небольших количеств инициирующих ВВ в непосредствен-
ном контакте с бризантными ВВ вызывает детонацию последних.
Вследствие указанных свойств инициирующие ВВ применяются
для снаряжения средств инициирования (капсюлей-детонаторов,
капсюлей-воспламенителей и др.).
К инициирующим В В относятся:
— гремучая ртуть;
— азид свинца;
— тенерес (тринитрорезорцинат свинца, ТНРС).
К инициирующим В В относятся также капсюльные составы,
взрыв которых может использоваться для возбуждения детонации
6
инициирующих ВВ или для воспламенения порохов и изделий из
них.
Гремучая ртуть представляет собой мелкокристаллическое сы-
пучее вещество белого или серого цвета. Гремучая ртуть ядовита.
Она плохо растворяется в воде, при кипячении в воде разла-
гается. К удару, трению и тепловому воздействию гремучая ртуть
наиболее чувствительна в сравнении с другими инициирующими
ВВ, применяемыми в практике. При увлажнении гремучей
ртути ее взрывчатые характеристики и восприимчивость к на-
чальному импульсу понижаются (при 10% влажности грему-
чая ртуть только горит, не детонируя, а при 30% влажности даже
не горит).
Гремучая ртуть при отсутствии влаги не взаимодействует хи-
мически с медью и ее сплавами. С алюминием же она взаимодей-
ствует энергично с образованием невзрывчатых соединений (про-
исходит так называемый процесс разъедания алюминия). Поэтому
гильзы гремучертутных капсюлей изготовляются из меди или из
мельхиора.
Азид свинца представляет собой мелкокристаллическое ве-
щество белого цвета. При снаряжении капсюлей-детонаторов при-
меняется флегматизированный и гранулированный азид свинца.
В воде азид свинца растворяется плохо. К удару, трению и дей-
ствию огня азид свинца менее чувствителен, чем гремучая ртуть.
Поэтому он применяется в сочетании с более чувствительными
инициирующими ВВ (тенерес, капсюльные составы). Азид свинца
не теряет способности к детонации при увлажнении; инициирую-
щая способность его значительно выше, чем гремучей ртути.
Азид свинца химически не взаимодействует с алюминием, но
активно взаимодействует с медью и ее сплавами, поэтому гильзы
капсюлей, снаряжаемых азидом свинца, изготовляются из алюми-
ния, а не из меди.
Тенерес (тринитрорезорцинат свинца, ТНРС) применяется
в капсюлях-детонаторах с целью обеспечения безотказности ини-
циирования азида свинца. Ввиду низкой инициирующей способно-
сти самостоятельного применения тенерес не имеет. Тенерес пред-
ставляет собой мелкокристаллическое вещество темно-желтого
цвета. Применяется в гранулированном и флегматизированном со-
стоянии. Растворимость тенереса в воде незначительна. Чувстви-
тельность тенереса к удару меньше чувствительности гремучей
ртути и азида свинца; по чувствительности к трению тенерес за-
нимает среднее место между гремучей ртутью и азидом свинца.
Тенерес достаточно чувствителен к тепловому воздействию. Под
влиянием солнечного света тенерес темнеет и разлагается. С ме-
таллами он химически не взаимодействует.
Капсюльные составы, используемые для снаряжения капсюлей-
воспламенителей, представляют собой механические смеси ряда
веществ, химически не взаимодействующих между собой.
Наиболее распространенными веществами, входящими в кан-
7
сюльные составы, являются гремучая ртуть хлорат калия (берто-
летова соль) и трехсернистая сурьма (антимоний).
Под действием удара или накола капсюля-воспламенителя про-
исходит воспламенение капсюльного состава с образованием луча
огня, способного воспламенить порох или вызвать детонацию ини-
циирующего ВВ.
БРИЗАНТНЫЕ ВЗРЫВЧАТЫЕ ВЕЩЕСТВА
Бризантные ВВ более мощны и значительно менее чувстви-
тельны к различного рода внешним воздействиям, чем инициирую-
щие ВВ.
Возбуждение детонации в бризантных ВВ обычно производится
взрывом того или иного инициирующего ВВ, входящего в состав
капсюлей-детонаторов. Некоторые бризантные ВВ детонируют
только от взрыва промежуточного детонатора из другого бризант-
ного ВВ.
Сравнительно невысокая чувствительность бризантных В В
к удару, трению и тепловому воздействию, а следовательно, и до-
статочная безопасность обеспечивают удобство их практического
применения. Бризантные ВВ применяются в чистом виде, а также
в виде сплавов и смесей.
Группа бризантных ВВ по мощности делится на три под-
группы:
— повышенной мощности;
— нормальной мощности;
— пониженной мощности.
Взрывчатые вещества повышенной мощности
К взрывчатым веществам повышенной мощности относятся
тэн (тетранитропентаэритрит, пентрит), гексоген, тетрил.
Тэн применяется для изготовления детонирующих шнуров и
снаряжения капсюлей-детонаторов, а во флегматизированном со-
стоянии или в сплавах с другими ВВ может использоваться для
изготовления промежуточных детонаторов и снаряжения некото-
рых боеприпасов.
Тэн представляет собой белое кристаллическое вещество. Флег-
матизированный тэн подкрашивается в розовый или оранжевый
цвет. Тэн негигроскопичен и нерастворим в воде; хорошо прес-
суется до объемного веса 1,6.
По чувствительности к механическим воздействиям тэн отно-
сится к числу наиболее чувствительных применяемых в практике
бризантных ВВ. От удара ружейной пули (при простреле) взры-
вается. Горит энергично, белым пламенем без копоти; горение мо-
жет перейти во взрыв.
С металлами тэн химически не взаимодействует.
Гексоген (триметилентринитроамин) в чистом виде приме-
няется для снаряжения капсюлей-детонаторов и для изготовления
детонирующих шнуров и кабелей.
8
В сплавах с другими ВВ и флегматизирующими добавками гек-
соген применяется для снаряжения инженерных боеприпасов и
изготовления зарядов для подрывных работ. На основе гексогена
изготовляется пластичное ВВ — пластит-4. Гексоген широко при-
меняется в сплавах с тротилом (сплав ТГ) в соотношениях:
— 70% тротила и 30% гексогена;
— 50% тротила и 50% гексогена;
— 30% тротила и 70% гексогена.
В некоторых случаях для повышения энергии взрыва в сплав
добавляется алюминий.
Примером таких сплавов могут быть морская смесь (МС) и
сплав ТГА.
Гексоген в чистом виде представляет собой мелкокристалличе-
ское вещество белого цвета. Гексоген вкуса и запаха не имеет,
негигроскопичен, в воде не растворяется. Гексоген прессуется с до-
бавкой флегматизатора (сплав парафина с церезином), что улуч-
шает прессуемость и понижает чувствительность к механическим
воздействиям. Флегматизированный гексоген прессуется до объ-
емного веса 1,66.
Чувствительность гексогена к удару ниже, чем чувствитель-
ность тэна, но от удара ружейной пули (при простреле) он может
взрываться. Горение гексогена может перейти в детонацию. С ме-
таллами он химически не взаимодействует.
Свойства сплавов гексогена определяются свойствами ВВ, вхо-
дящими в сплав. Сплавы гексогена с тротилом (ТГ, ТГА) по взрыв-
чатым характеристикам занимают среднее положение между тро-
тилом и гексогеном.
Тетрил (тринитрофенилметилнитроамин) применяется для сна-
ряжения капсюлей-детонаторов некоторых типов и изготовления
промежуточных детонаторов в различных боеприпасах. Тетрил
представляет собой кристаллическое вещество ярко-желтого цвета,
без запаха, солоноватое на вкус. Тетрил негигроскопичен и нераст-
ворим в воде. Тетрил прессуется до объемного веса 1,60—1,65.
Чувствительность тетрила к механическому воздействию ниже,
чем гексогена, но все же от прострела ружейной пулей тетрил мо-
жет взрываться. Тетрил горит энергично, голубоватым пламенем,
без копоти; горение его может перейти в детонацию. С металлами
тетрил химически не взаимодействует.
Взрывчатые вещества нормальной мощности
К взрывчатым веществам нормальной мощности относятся:
тротил, пикриновая кислота, ксилил, пластическое ВВ (пластит-4).
Тротил (тринитротолуол, тол, ТНТ) —основное бризантное
ВВ, применяемое для изготовления зарядов для подрывных работ
и снаряжения большинства боеприпасов.
Тротил представляет собой кристаллическое вещество от свет-
ло-желтого до светло-коричневого цвета, горьковатое на вкус. Тро-
тил негигроскопичен и практически нерастворим в воде. В произ-
9
водстве тротил получается в виде порошка и в виде мелких
чешуек (чешуйчатый тротил). Он хорошо прессуется до объемного
веса 1,60. Объемный вес затвердевшего после плавления (литого)
тротила 1,55—1,60. На открытом воздухе тротил горит желтым,
сильно коптящим пламенем без взрыва. Горение тротила в замк-
нутом пространстве может переходить в детонацию.
К удару, трению и тепловому воздействию тротил малочувстви-
телен. Прессованный и литой тротил от удара обычной ружейной
пули не взрывается и не загорается. С металлами тротил химиче-
ски не взаимодействует.
Восприимчивость тротила к детонации зависит от его состоя-
ния. Прессованный и порошкообразный тротил безотказно детони-
рует от капсюля-детонатора № 8, литой и чешуйчатый тротил дето-
нирует от промежуточного детонатора из прессованного тротила
или из другого бризантного ВВ повышенной или нормальной
мощности.
Тротил не теряет своих свойств и после длительного пребыва-
ния в воде. Под влиянием солнечного света тротил претерпевает
физико-химические превращения, которые сопровождаются изме-
нением его цвета и некоторым повышением чувствительности
к внешним воздействиям.
Пикриновая кислота (тринитрофенол, мелинит) применяется
в чистом виде и в виде сплавов.
Пикриновая кислота представляет собой кристаллическое ве-
щество желтого цвета, горькое на вкус; пыль ее сильно раздражает
дыхательные пути.
Пикриновая кислота в холодной воде растворяется слабо, в го-
рячей— несколько лучше, сильно окрашивает кожу и ткани в жел-
тый цвет. Пикриновая кислота хорошо прессуется и плавится.
Объемный вес прессованной и литой пикриновой кислоты 1,60.
Чувствительность пикриновой кислоты к удару, трению и тепло-
вому воздействию несколько выше чувствительности тротила; от
прострела ружейной пулей она может взрываться.
Пикриновая кислота горит сильно коптящим пламенем, энер-
гичнее, чем тротил. Горение пикриновой кислоты на открытом воз-
духе в детонацию, как правило, не переходит. Сжигание даже
незначительного количества пикриновой кислоты в замкнутом про-
странстве может привести к детонации.
Пикриновая кислота по сравнению с тротилом обладает не-
сколько лучшей восприимчивостью к детонации. Порошкообразная
и прессованная пикриновая кислота взрывается от капсюля-дето-
натора № 8. Литая пикриновая кислота от капсюля-детонатора
№ 8 детонирует не всегда и поэтому требует применения проме-
жуточного детонатора.
Пикриновая кислота — вещество химически стойкое, но весьма
активное; она химически взаимодействует с металлами (за исклю-
чением олова), образуя соли, называемые пикратами. Пикраты
представляют собой взрывчатые вещества, в большинстве случаев
10
более чувствительные де-механическим воздействиям, чем сама
пикриновая кислота. Особенно чувствительными являются пикра-
ты железа и свинца.
Ксилил (тринитроксилол) применяется в сплавах с тротилом
и в качестве взрывчатой добавки аммиачноселитренных ВВ. Кси-
лил представляет собой кристаллическое вещество белого или
слегка желтоватого цвета. Он мало гигроскопичен и нерастворим
в воде. Чувствительность ксилила к механическим воздействиям
примерно равна чувствительности пикриновой кислоты. Ксилил
химически стоек, с металлами не взаимодействует.
Пластичное В В (пластит-4) применяется для изготовления за-
рядов при подрывных работах (приложение 9). Пластит-4 пред-
ставляет собой однородную тестообразную массу светло-кремового
цвета. Пластит изготовляется из порошкообразного гексогена
(80%) и специального пластификатора (20%) путем тщательного
их перемешивания.
Пластит-4 негигроскопичен и нерастворим в воде; легко дефор-
мируется усилием рук, что позволяет изготавливать из него заряды
требуемой формы на месте производства подрывных работ.
Пластические свойства пластита-4 сохраняются при темпера-
туре от —30° до +50°. При отрицательных температурах пластич-
ность его снижается, при температурах выше 4-25° пластит-4 раз-
мягчается и прочность изготовленных из него зарядов умень-
шается.
К удару, трению и тепловым воздействиям пластит-4 малочув-
ствителен (его чувствительность немного выше чувствительности
тротила). При простреле ружейной пулей не взрывается и не заго-
рается. Горение пластита-4 на открытом воздухе протекает энер-
гично и, как правило, в детонацию не переходит. С металлами
пластит-4 химически не взаимодействует. Детонирует от капсюля-
детонатора № 8, погруженного в массу ВВ на глубину не меньше
10 мм.
Взрывчатые вещества пониженной мощности
Из ВВ пониженной мощности наиболее широкое применение
получили аммиачноселитренные взрывчатые вещества. Они пред-
ставляют собой механические смеси, основной частью которых
является аммиачная селитра. Кроме селитры в эти смеси входят
взрывчатые или невзрывчатые горючие добавки.
Аммиачная селитра представляет собой кристаллическое ве-
щество белого или бледно-желтого цвета. Она существует в не-
скольких кристаллических формах, которые при изменении тем-
ператур могут переходить из одной в другую. Этот переход проис-
ходит только после достаточно длительного воздействия перемен-
ных температур (особенно при значительной влажности) и сопро-
вождается изменением объема (ростом). Изменение объема при-
водит к деформации изделий, снаряженных ВВ, содержащими
аммиачную селитру. Для исключения изменения объема приме-
11
няется стабилизированная аммиачная селитра. В качестве стаби-
лизатора используются добавки различных веществ (например,
хлористый калий — 7—8% к весу селитры).
Аммиачная селитра активно взаимодействует с окислами метал-
лов, при этом образуются аммиак и вода, которые способствуют
коррозии металлов. Аммиак может вступать в химическое
взаимодействие с некоторыми ВВ (тротил, тетрил, пикрино-
вая кислота), образуя чувствительные к внешним воздействиям
соединения.
В чистом виде аммиачная селитра является слабым ВВ, плохо
восприимчива к детонации.
Аммиачноселитренные ВВ в зависимости от характера приме-
шиваемых к селитре добавок делятся на следующие виды:
— аммониты — ВВ, в состав которых, кроме селитры, вхо-
дят бризантные ВВ;
— ди на моны — ВВ, состоящие из селитры и невзрывчатых
горючих веществ;
— аммоналы — аммониты и динамоны, в состав которых
входит порошкообразный алюминий.
Для снаряжения инженерных боеприпасов и производства под-
рывных работ применяются только аммониты, содержащие от 20
до 50% тротила.
Физико-химические свойства аммонитов в основном определя-
ются свойствами аммиачной селитры. Они гигроскопичны и обла-
дают способностью слеживаться. Увлажненные и слежавшиеся
аммониты обладают пониженной восприимчивостью к детонации.
При влажности 3% и выше аммониты могут давать отказы.
В практике пригодность аммонитов к применению определяется
следующим образом. Насыпают небольшое количество аммонита
на ладонь и сжимают его в кулаке, затем разжимают кулак. Если
аммонит сухой, он рассыпается; такой аммонит пригоден к при-
менению. Если аммонит сырой, то сжатый ком не рассыпается;
такой аммонит может дать отказы, и перед применением его сле-
дует просушить. Увлажненные аммониты перед употреблением
должны просушиваться в тени, а слежавшиеся — размельчаться
(разминаться руками или разбиваться с помощью деревянных или
медных колотушек).
Аммониты загораются с трудом и горят сильно коптящим пла-
менем. К трению и удару аммониты несколько чувствительнее
тротила, в обращении безопасны.,
Аммиачноселитренные ВВ широко применяются в народном
хозяйстве.
Данные по ряду ВВ, применяемых в народном хозяйстве, при-
ведены в приложениях 3, 4 и 5.
Динитронафталин является нитропроизводным нафталина и
принадлежит к числу взрывчатых веществ со слабо выраженными
взрывчатыми свойствами.
Динитронафталин получают в виде мелких гранул от желтого
12
до коричневого цвета, имеющих удельный вес около 1,5. Динитро-
нафталин малогигроскопичен, к механическим воздействиям нечув-
ствителен. Самостоятельного значения как взрывчатое вещество
не имеет, широко применяется в смесях с аммиачной селитрой и
в сплавах с пикриновой кислотой.
Условные обозначения ВВ, которыми снаряжаются инженерные
боеприпасы, применяемые при маркировке боеприпасов, приве-
дены в приложении 7.
МЕТАТЕЛЬНЫЕ ВЗРЫВЧАТЫЕ ВЕЩЕСТВА
Метательными ВВ (порохами) называются такие вещества,
основной формой взрывчатого превращения которых в обычных
условиях является горение, не переходящее в детонацию.
Пороха делятся на дымные и бездымные.
Дымный (черный) порох применяется в качестве вышибных
зарядов в осколочных (выпрыгивающих) и сигнальных минах,
а также для изготовления огнепроводного шнура и воспламените-
лей реактивных зарядов.
Дымный порох представляет собой механическую смесь кали-
евой селитры (75%), древесного угля (15%) и серы (10%). В зави-
симости от величины зерен он делится на мелкозернистый (0,1—
0,5 мм)и крупнозернистый (5—10 мм).
При хорошем состоянии зерна пороха твердые и имеют темно-
серый цвет с блеском. Дымный порох сильно гигроскопичен, под
действием влаги отсыревает и при влажности свыше 2% стано-
вится непригодным для применения. Высушенный (после отсыре-
вания) дымный порох имеет пониженные качества.
Дымный порох легко воспламеняется даже от искры, поэтому
при хранении и обращении с ним требуется соблюдение особых
мер предосторожности.
Бездымный порох применяется в качестве реактивных и мета-
тельных зарядов в отдельных видах инженерных боеприпасов.
Изделия из бездымного пороха (лента, прут, зерно, шашка)
имеют объемный вес от 1,54 до 1,64. Цвет бездымного пороха
весьма разнообразен (светло-желтый, темно-желтый, коричневый,
черный, серо-зеленый, темно-синий и др.).
Чувствительность бездымного пороха к механическому воздей-
ствию значительно ниже, чем чувствительность инициирующих В В,
но выше, чем бризантных. При обращении с бездымным порохом
необходимо предохранять его от воздействия огня (искр, пламени)
и механических ударов. Бездымный порох может детонировать
при простреле пулей или попадании осколков с высокой скоростью
(порядка 1000 м/сек). От капсюля-детонатора № 8 порох не дето-
нирует, но может детонировать от дополнительного детонатора из
ВВ нормальной мощности. Детонация протекает только в том слу-
чае, когда порох залит жидким наполнителем (вода, раствор пова-
ренной или другой соли). Наполнитель должен заполнять все про-
межутки между пороховыми зернами.
13
ГЛАВА 2
СРЕДСТВА ВЗРЫВАНИЯ
капсюли-детонаторы
Капсюли-детонаторы предназначаются для инициирования
взрыва зарядов взрывчатых веществ. Они применяются для под-
рывных работ и в различных боеприпасах.
По виду начального импульса они подразделяются на капсюли-
детонаторы лучевого действия и накольного действия.
Капсюли-детонаторы лучевого действия взры-
ваются от огнепроводного шнура, капсюля-воспламенителя или
электровоспламенителя. Они также взрываются от взрыва дето-
нирующего шнура или от воздействия взрывной волны.
Капсюли-детонаторы накольного действия
взрываются от накола жалом ударника.
К местам производства подрывных работ капсюли-детонаторы
доставляются в заводской упаковке или в пеналах, так как от
удара, трения и нагревания они могут взрываться.
Непригодными к применению считаются капсюли-детонаторы,
имеющие:
— сквозные трещины и помятости на гильзе;
— следы коррозии в виде крупных пятен или сплошного налета
на гильзе;
— опудренность внутренних стенок гильзы. а
Капсюли-детонаторы хранятся в сухих местах, отдельно от
взрывчатых веществ.
В инженерных боеприпасах применяются капсюли-детонаторы
лучевого действия, капсюли-детонаторы накольного действия и
капсюли-воспламенители накольного действия.
К капсюлям-детонаторам лучевого действия относятся капсю-
ли-детонаторы № 8-А, № 8-М и ТАТ-1, к капсюлям-детонаторам на-
кольного действия — капсюли-детонаторы КД-MB и М-1, к капсю-
лям-воспламенителям— КВ-11 и КВ-11а.
14
Капсюли-детонаторы лучевого действия
Таблица 1
Капсюль-детонатор № 8 (рис. 1) представляет собой открытую
с одного конца цилиндрическую гильзу, в нижней части которой
запрессовано бризантное ВВ, а сверху — инициирующее ВВ.
Капсюли-детонаторы упаковываются в металлические или кар-
тонные коробки по 100 шт. в каждой. Пять таких коробок укла-
дываются в картонную коробку. Четыре картонные коробки укла-
дываются в металлическую коробку. Две металлические коробки
укладываются в деревянный ящик. Всего в ящике 4000 капсюлей-
детонаторов.
Имеется укупорка, в которой капсюли-детонаторы по 25 шт.
упаковываются в картонные коробки; 20 коробок укладываются
в металлическую коробку; две металлические коробки укладыва-
ются в деревянный ящик. В один ящик помещается 1000 капсюлей-
детонаторов.
Для обучения войск применяются учебные капсюли-детонаторы
№ 8. Они имеют такие же размеры, как и боевые. Гильза учебного
капсюля-детонатора заполняется инертным веществом. На гильзе
белой краской нанесена полоса шириной 3—5 мм, а в дне гильзы
имеется отверстие, закрытое картонным кружком.
Капсюль-детонатор ТАТ-1-Т (рис. 2) состоит из гильзы 1 и ча-
шечки 2, снаряженных воспламенительным составом 3 и тетри-
лом 4.
15
В чашечке имеется отверстие. Для герметизации место соеди-
нения чашечки с колпачком покрыто шеллачным лаком.
Высота капсюля-детонатора...........................10,7 мм
Диаметр колпачка..................................6,0 мм
Общий вес капсюля-детонатора . . 1,1 г
Вес ВВ.............................................. 0,5 г
Рис. 1. Капсюли-детонаторы:
а — № 8-А; б — № 8-М; в — учебный; 1 — гильза; 2 — чашечка;
3 — сетка; 4 — тенерес; 5 — азид свинца; 6 — гремучая ртуть;
7 — тетрил (тэн или гексоген); 8 — инертное вещество;
9 — картонные кружки
Капсюли-
детонаторы
накольного действия
Капсюль-детона
тор КД-MB (рис. 3)
и капсюль-детонатор
М-1 (рис. 4) состоят
из гильзы 1 и чашеч-
ки 2, снаряженных
накольным соста-
вом 3, азидом свин-
ца 4 и тэном 5 (кап-
сюль КД-MB) или
тетрилом 5 (кап-
сюль М-1).
Для герметиза-
ции место соедине-
ния колпачка с ча-
шечкой покрыто
шеллачным лаком.
Характеристики капсюлей-детонаторов
Показатели кд-мв М-1
Высота, мм 17,0 9,7
Диаметр колпачка, мм 10,2 6,1
Общий вес, г . 5,4 1,3
Вес ВВ, г 1,4 0,5
Капсюли-воспламенители
Капсюли-воспламенители КВ-11 и КВ-11а применяются для воз-
буждения взрыва лучевых капсюлей-детонаторов, для воспламе-
нения дымных порохов и в учебно-имитационных запалах для ими-
16
Рис. 2. Капсюль-детонатор
ТАТ-1-Т:
/ — гильза; 2 — чашечка; 3 — носила
менительный состав; 4 — тетрил
Рис. 3. Капсюль-детонатор
КД-МВ:
/ — гильза; 2 — чашечка; 3 — наколь-
ный состав; 4 — азид свинца; 5 — тэв
Рис. 4. Капсюль-детонатор М-1:
I — гильза; 2 — чашечка; 3 — наколь-
ный состав; 4 — азид свинца; 5 — тетрил
Рис. 5. Капсюль-воспламенитель КВ-11:
1 — медный колпачок; 2 — накольный состав;
3 — кружок из пергамента
тации взрыва запала или воспламенения имитационных и дымовых
шашек.
Капсюль-воспламенитель КВ-11 (рис. 5) представляет собой
медный колпачок /, заполненный накольным составом 2. Сверху
состав закрыт кружком из пергамента 3 и покрыт слоем лака.
2 Зак. 2746
17
Дно колпачка сплошное, имеет утончение в месте накола.
Размеры капсюля-воспламенителя:
высота .......................................
диаметр.............................. . .
общий вес.................................
5,25 мм
5,72 мм
0,4 г
Капсюль-воспламенитель КВ-11а отличается от КВ-11 умень-
шенной навеской накольного состава.
ЭЛЕКТРОВОСПЛАМЕНИТЕЛИ И ЭЛЕКТРОДЕТОНАТОРЫ
Электровоспламенители
Электровоспламенители предназначаются для возбуждения
взрыва капсюлей-детонаторов и воспламенения пороховых за-
рядов.
Электровоспламенители имеют нихромовый или платино-ири-
диевый мостик накаливания.
В инженерных боеприпасах применяются три электровоспламе-
нителя с нихромовым мостиком накаливания (АВД, НХ-10-1,5
(НХ-ПЧ), рис. 6) и один электровоспламенитсль с платино-ири-
диевым мостиком накаливания.
Таблица 2
Характеристики электровоспламенителей
Наименование электровоспламенителя Диаметр мо- стика нака- ливания, мк Сопротивле- ние мостика накаливания в холодном состоянии, ом Длина мости- ка, мм Воспламенительный состав
АВД.......................
НХ-10-1,5.................
НХ-ГШ.....................
Платино-иридиевый.........
24
10
10
22—26
1,8—2,5
10—25
8-12
0,9—1,5
1,5
0,8—1,0
Гремучая ртуть
ТНРС
TH PC
Бертолетова соль
и роданистый сви-
нец
Электровоспламенители с нихромовыми мостиками имеют
пластмассовые гильзы и используются в электрозапальных
устройствах мин. Электрозапальное устройство представляет со-
бой пластмассовую колодку, в которую установлен электровоспла-
менитель. Колодка приспособлена для вставления в дульце кап-
сюля-детонатора № 8 и имеет провода с вилкой на концах для
включения в цепь мины.
Электровоспламенитель с платино-иридиевым мостиком нака-
ливания (рис. 6, в) состоит из мостика накаливания /, припаян-
ного к концам двух изолированных проводов 2, и нанесенной на
мостик капельки инициирующего ВВ или воспламенительного со-
18
става 3. Для защиты от механических повреждений мостик с ка-
пелькой помещается в гильзу 4 и герметизируется лаком.
Электровоспламенители с платино-иридиевым мостиком нака-
ливания хранятся и перевозятся в деревянных ящиках. В ящик
уложены две металлические коробки, в каждой коробке 10 картон-
ных коробок по 25 электровоспламенителей в каждой.
Рис. 6. Электровоспламенители:
а—АВД; б — НХ-10-1,5 (НХ-ПЧ); в — с платино-иридиевым мостиком
накаливания; 1 — мостик накаливания; 2 — выводные провода; 3 — вос-
пламенительный состав; 4 — гильза; 5 — мастичная (пластикатовая)
пробка; 6 — резиновая пробка
Электродетонаторы
В инженерных боеприпасах применяются электродетонаторы
ЭДП, ЭДП-р, ЭДУ-1, ЭДУ-2 и учебный электродетонатор УЭДП,
состоящие из капсюля-детонатора № 8 и платино-иридиевого мо-
стика накаливания, соединенных в одно целое. Они предназна-
чаются для инициирования зарядов ВВ.
2*
19
Электродетонаторы имеют хорошую герметизацию. Они сохра-
няют работоспособность при нахождении в воде на глубине 1 м
в течение суток.
Электрические параметры электродетонаторов характеризуются:
— сопротивлением в холодном состоянии (гэ ом), складываю-
щимся из электрического сопротивления мостика и выводных про-
водов;
— расчетным сопротивлением в нагретом состоянии (граСч ом);
— безопасным током (/§ о)—верхним пределом постоянного
тока, который, протекая через мостик накаливания в течение
5 мин, не вызовет воспламенения капельки;
— длительным воспламеняющим током (/дл а) — нижним пре-
делом постоянного тока, который, протекая через мостик накали-
вания без ограничения времени, вызовет воспламенение капельки;
— импульсом воспламенения Дм (а2 сек) — импульсом по-
стоянного тока, который необходим для воспламенения капельки;
— временем передачи (6 мсек) —временем от момента воспла-
менения капельки до момента взрыва электрсдетонаторов;
— гарантийным током (Дара)—значением постоянного тока,
который, протекая без ограничения времени через последователь-
но включенные электродетонаторы, вызовет воспламенение всех
электродетонаторов.
Для взрывания одиночных или параллельно соединенных элек-
гродетонаторов при длительном прохождении тока расчетную силу
тока в каждом электродетонаторе принимают в 1.25 раза большей
длительного воспламеняющего тока:
^расч ~ 1,25/дл.
Для взрывания групп последовательно соединенных электроде-
тонаторов расчетная сила тока в каждой группе определяется по
формуле
где Кыг^с — максимальный импульс воспламенения;
ДМИн—минимальный импульс воспламенения;
9мин — минимальное время передачи.
Электродетонаторы ЭДП, ЭДП-р, ЭДУ-1
Характеристики электродетонаторов
Сопротивление в холодном состоянии 0,9—1,5 ом
Расчетное сопротивление....................2,5 ом
Безопасный ток.............................0,18 а
Длительный воспламеняющий ток . . . 0,4 а
Импульс воспламенения ... . . 0,7—4 м (а2 сек)
Время передачи.............................Не менее 5 мсек
Гарантийный ток............................1а
20
Электродетонатор ЭДП (рис. 7, а) состоит из капсюля-детона-
тора № 8- А. 1 и электровоспламенителя с платино-иридиевым мо-
стиком накаливания 2, который закреплен в дульце гильзы 7 кап-
сюля-детонатора с помощью пластикатовой пробки 5 обжатием.
Провода 3 от мостика накаливания выводятся через отверстие
в пробке. Провода имеют длину 1 м и пластикатовую изоляцию.
Электродетонаторы с платино-иридиевым мостиком накалива-
ния старого типа (рис. 7, в) имеют провода ^ резиновой изоляцией,
а крепление электро-
воспламенителя в
дульце гильзы кап-
сюля-детонатора вы-
полнено при помощи
мастичной пробки.
Эл ектродетон атор
ЭДП-р (рис. 7, б)
отличается от элек-
тродетонатора ЭДП
наличием ниппеля 6
с резьбой, посред-
ством которого он
сочленяется с заря-
дами, имеющими
гнезда с резьбой.
Электродетонато-
ры хранятся в герме-
тичной укупорке.
Электродетонато-
ры ЭДП и ЭДП-р
упаковываются вме-
сте. В одну металли-
ческую коробку
укладываются две
картонные коробки
с электродетонато-
рами ЭДП (по 40 шт.
в каждой) и одна
коробка с электро-
а б в г
Рис. 7. Электродетонаторы:
а — ЭДП; б — ЭДП-р; в — старого типа; г — учебный;
/ — капсюль-детонатор № 8-А; 2 — мостик накаливания:
3 — выводные провода; 4 — воспламенительный состав;
5 — пластикатовая (мастичная) пробка; 6 — ниппель; 7 —
гильза капсюля-детонатор а № 8-А
детонаторами ЭДП-р
(20 шт.). Две металлические коробки укладываются в деревянный
ящик. Всего в деревянном ящике упаковывается: электродетонато-
ров ЭДП—160 шт., электродетонаторов ЭДП-р — 40 шт.
Электродетонатор ЭДУ-1 (рис. 8), как и электродетонатор
ЭДП-р, снабжен ниппелем с резьбой. Кроме того, на концах про-
водов он имеет полумуфту с выступающим контактом для вклю-
чения в электровзрывную сеть. В транспортном положении полу-
муфта закрыта пластмассовой заглушкой. Провода электродетона-
тора заключены в резиновый шланг.
21
Электродетонаторы ЭДУ-1 упаковываются по 12 шт. в картон-
ные коробки, которые по две укладываются в одну металлическую
коробку. Две металлические коробки упаковываются в деревянный
ящик. Всего в деревянном ящике упаковывается 48 электродетона-
торов ЭДУ-1.
Рис. 8. Электродетонатор ЭДУ-1:
1 — капсюль-детонатор № 8-А; 2 — мостнк накаливания; 3 — выводные провода в резиновой
трубке; 4 — воспламенительный состав; 5 — пластикатовая пробка; 6 — ниппель; 7 — полу-
муфта; 8 — заглушка
Учебный электродетонатор УЭДП (рис. 7, а) по устройству ана-
логичен электродетонатору ЭДП и отличается от него тем, что
имеет инертный капсюль-детонатор № 8. На гильзе электродето-
натора УЭДП нанесена белая полоса шириной 3—5 мм.
Учебные электродетонаторы УЭДП упаковываются так же, как
электродетонаторы ЭДП. По диагонали крышки ящика наносится
белая полоса шириной 50 мм.
Электродетонатор ЭДУ-2 (рис. 9) применяется только в инже-
нерных боеприпасах и поступает в войска в комплекте с этими
боеприпасами.
Рис. 9. Электродетонатор ЭДУ-2:
1 — капсюль-детонатор № 8-А; 2 — электровоспламенитель НХ-ПЧ; 3 — колодка: 4 — корпус;
5 — провода из кабеля П-276; 6 — полумуфта; 7 — заглушка; 8 — резиновая прокладка;
S — пластмассовая крышка
22
Электродетонатор ЭДУ-2 состоит из капсюля-детонатора
№ 8-А /, электровоспламенителя НХ-ПЧ 2, закрепленного с по-
мощью колодки 3 в корпусе 4. Выводные провода 5 изготовлены
из двухжильного кабеля П-276; они оканчиваются полумуфтой 6,
которая при хранении и транспортировке закрывается заглуш-
кой 7. Для защиты от механических повреждений капсюля-дето-
натора № 8-А на него навинчивается крышка 9,
Электродетонатор ЭДУ-2, имея электровоспламенитель НХ-ПЧ,
характеризуется повышенной чувствительностью к электрическому
току и малой энергией, необходимой для срабатывания. Энергия
срабатывания выражается в джоулях и для электродетонатора
ЭДУ-2 составляет 0,0002 дж.
Сведения об электродетонаторах, применяемых в народном хо-
зяйстве, приведены в приложении 8.
ОГНЕПРОВОДНЫЕ И ДЕТОНИРУЮЩИЕ ШНУРЫ
Огнепроводные шнуры
Огнепроводный шнур предназначается для возбуждения взры-
ва капсюлей-детонаторов в зажигательных трубках и воспламене-
ния дымного пороха.
Огнепроводный шнур изготовляется:
— с пластикатовой оболочкой (ОШП) серовато-белого цвета;
— двойной асфальтированный (ОШДА) серо-черного цвета;
— асфальтированный (ОША) серо-черного цвета.
Таблица 3
Характеристики огнепроводных шнуров
Наименование
Диаметр шнура,
мм
Скорость горения
на воздухе, см!сек
ошп. .
ОШДА .
ОША . .
5,0—6,0
5,0—6,0
4,8—5,8
1
1
1
Огнепроводный шнур (рис. 10) состоит из пороховой сердце-
вины 2 с одной направляющей нитью 3 в середине и ряда внут-
ренних и наружных оплеток и оболочек 1.
Огнепроводные шнуры ОШП и ОШДА применяются при про-
ведении подрывных работ в воде. Под водой огнепроводный шнур
горит несколько быстрее, чем на воздухе. Огнепроводный шнур
ОША применяется только в таких местах, где увлажнение
шнура исключается.
Для воспламенения огнепроводного шнура могут применяться:
— механический или терочный воспламенитель шнура;
23
— воспламенительный (тлеющий) фитиль;
— обыкновенные или специальные (тлеющие) спички;
— горящий огнепроводный шнур.
Шнуры необходимо оберегать:
— от воздействия влаги путем заделки концов (мастикой, вос-
ком, изоляционной лентой), так как сердцевина шнура (дымный
порох) увлажняется и становится непригодной;
/ 2 3
Рис. 10. Огнепроводный шнур (круг 10 м)\
1 — наружная оболочка; 2 — пороховая сердцевина;
3 — направляющая нить
— от перегрева, так как шнур теряет герметичность вследст-
вие образования вздутий на оболочке;
— от соприкосновения с маслом, жирами, бензином или керо-
сином, которые могут растворить оболочку;
— от механических воздействий, которые могут повредить обо-
лочку или нарушить целостность сердцевины. »
Перед применением огнепроводный шнур осматривают. Концы
бухты длиной по 15 см отрезают и уничтожают. Шнуры, имеющие
трещины, переломы, следы замокания и другие повреждения, при-
менять4 запрещается.
При применении огнепроводного шнура на морозе следует
избегать перегибов шнура.
Огнепроводный шнур хранится и перевозится в бухтах (кругах)
по 10 м, с герметизированными мастикой концами.
100 бухт шнура укладываются в деревянный ящик.
Огнепроводный шнур хранится в сухом прохладном месте.
Детонирующие шнуры
Детонирующий шнур предназначается для передачи детонации
о г одного заряда другому.
В войсках применяются шнуры марок ДШ-Б и ДШ-В. В народ-
ном хозяйстве применяется шнур марки ДШ-А.
24
Таблица 4
Характеристики детонирующих шнуров
Характеристика ДШ-Б дш-в ДШ-А
Диаметр шнура, мм 4,Д—5,8 5,5—6,1 5—6
Скорость детонации, м]сек Не менее 65СС
Вес ВВ в 1 м шнура, г Сохранение восприимчивости к детона- 12,5 13,0 12,0
ции после выдержки в воде, час К) 24 10
Детонирующий шнур (рис. 11) состоит из сердцевины 1 из
бризантного ВВ с направляющими нитями 3 и ряда внутренних и
наружных оболочек 2. На наружную оплетку шнура ДШ-Б нане-
сен слой водоизолирующей мастики, поверх которой навиты крас-
Рис. 11. Детонирующий шнур (бухта 50 м):
1 — сердцевина из бризантного BB; 2 — наружная оболочка;
3 — направляющая нить
ные нити. Наружная оболочка шнура марки ДШ-В изготовлена
из пластиката красного цвета. Оболочка шнура марки ДШ-А —
белого цвета с двумя красными нитями.
Детонирующий шнур взрывается от капсюля-детонатора № 8,
^лектродетонатора или заряда ВВ. Одним капсюлем-детонатором
или электродетонатором можно взорвать до шести концов детони-
рующего шнура; при большем числе концов шнура их необходимо
привязывать к шашке ВВ (рис. 12). а шашку взрывать капсюлем
детонатором или электродетонатором. При взрывании концы дето-
нирующего шнура должны быть плотно привязаны изоляционной
Рис. 12. Взрывание детонирующего шнура:
а — взрывание одного конца шнура; б — взрывание от двух до шести
концов шнура; в — взрывание более шести концов шнура;
/ — концы детонирующего шнура; 2 — капсюль-детонатор № 8 зажигатель-
ной трубки; 3 — огнепроводный шнур; 4 — привязка шпагатом; 5 — буро-
вая тротиловая шашка; 6 — капсюль-детонатор, вставляемый в заряд
Рис. 13. Сростки детонирующего шнура:
а — внакладку; б—прямым (морским) узлом; в — двойной петлей
(под прямым углом/
лентой или шпагатом к капсюлю-детонатору (шашке) по всей
длине.
Из детонирующего шнура при подрывных работах вяжутся сети.
При вязке сетей отрезки детонирующего шнура соединяются вна-
кладку, морским узлом и под прямым углом (рис. 13).
26
На концы отрезков детонирующего шнура, вставляемых во
взрываемые с помощью их заряды, надеваются капсюли-детона-
торы и закрепляются на шнуре с помощью обжима.
При помощи детонирующего шнура без капсюля-детонатора
можно взрывать шашки из прессованного тротила, заряды из по-
рошкообразных (аммиачноселитренных) и пластичных ВВ. При
3
Рис. 14. Взрывание тротиловой шашки детонирующим шнуром без
капсюля-детонатора:
1 — малая тротиловая шашка; 2 — детонирующий шнур; 3 — шпагат; 4 — на-
правление передачи детонации
этом шнур должен быть обернут вокруг шашки четырьмя — пятью
непересекающимися витками, плотно прилегающими к граням
шашки и друг к другу (рис. 14). При подрывании аммиачноселит-
ренных или пластичных ВВ в заряд по всей его длине вклады-
вается детонирующий шнур с тремя — четырьмя узлами на нем
или сложенный в четыре — пять рядов без пересечений.
Детонирующий шнур режут на отрезки необходимой длины
чистым и острым ножом на деревянной подкладке, предварительно
раскатав всю бухту шнура или часть ее так, чтобы от места раз-
реза до неразвернутой части бухты было не меньше 10 м. После
каждого разреза следует счищать остатки ВВ с ножа и подкладки
или следующий разрез шнура производить на новом участке под-
кладки.
От огня детонирующий шнур может загореться, а при простре-
ле пулей—взорваться. Детонирующий шнур хранится и перево-
зится свернутым в бухты в герметичной укупорке. Длина шнура
в бухте 50 м-, концы шнура покрыты мастикой и заделаны метал-
лическими наконечниками. Пять бухт упаковываются в металли-
ческие банки. Банки по две укладываются в деревянный ящик.
Детонирующий шнур следует оберегать от механических повреж-
дений, а также от длительного воздействия влаги и солнечных
лучей. Влажные теплые помещения способствуют появлению пле-
сени на поверхности детонирующего шнура.
27
Детонирующий шнур с поврежденной оболочкой хранить вос-
прещается; поврежденные участки шнура вырезаются и уничто-
жаются.
ДЕТОНИРУЮЩЕЕ УСТРОЙСТВО МТТ
Детонирующее устройство МТТ предназначается для передачи
детонации от одного' заряда другому и для установки противотан-
ковых мин против танков с катковыми тралами.
Основные тактико-технические данные
Общий вес . . . .... 0,8 кг
Длина......................................... 6 м
Срок сохранения боеспособности при нахождении
в грунте.......................................До 1 года
Детонирующее устройство МТТ (рис. 15) состоит из детони-
рующего шнура 1 в пластикатовой оболочке, двух капсюлей-дето-
наторов 2 и двух ниппелей 3 с ограничителями 4.
Рис. 15. Детонирующее устройство МТТ:
I — детонирующий шнур; 2 — капсюль-детонатор; 3 — ниппель; 4 — ограничитель
Детонирующее устройство МТТ при установке противотанко-
вых мин комплектуется двумя 400-граммовыми тротиловыми шаш-
ками с резьбовыми втулками. Шашки укладываются под две про-
тивотанковые мины, из которых одна (первая по направлению
направление
движения танка
Рис. 16. Схема установки противотанковых мин
с детонирующим устройством МТТ:
1 — мина без взрывателя; 2 — мина с взрывателем; 3 — тротиловая
шашка; 4 — детонирующий шнур
движения танка) устанавливается без взрывателя, другая —
с взрывателем (рис. 16). При движении танка с тралом трал про-
ходит над первой миной, не взрывая ее, затем, проходя над второй
миной, вызывает ее взрыв. Взрыв по детонирующему шнуру пере-
дается первой мине, и она взрывается под танком. Эта мина мо-
жет в момент взрыва оказаться между гусеницами или сбоку
28
ганка, поэтому она должна быть достаточно мощной, чтобы вы-
вести танк из строя и в этом случае.
Длина детонирующего шнура (6 м) принята такой, чтобы при
наезде трала на вторую мину танк находился над первой. При
установке мин на расстоянии меньше 6 м отрывается криволиней-
ная канавка (пересечений шнура не допускается). Вместо первой
мины, устанавливаемой без взрывателя, может быть применен
любой другой заряд ВВ.
Для установки мин с детонирующим устройством МТТ необ-
ходимо: \
— отрыть на расстоянии 6 м одна от другой две лунки для
противотанковых мин и подготовить в каждой лунке ямки для
тротиловых шашек;
— отрыть между лунками канавку глубиной 15—20 см;
— уложить в канавку детонирующее устройство МТТ так, что-
бы детонаторы находились в лунках;
— уложить в ямки лунок 400-граммовые тротиловые шашки,
вставить в их капсюльные гнезда детонаторы и завинтить ниппеля;
— установить на тротиловые шашки (вплотную, без зазоров)
противотанковые мины; во вторую мину по ходу танка вставить
взрыватель; корпус этой мины не должен прикасаться к детони-
рующему шнуру, так как при взрыве мины возможно перебива-
ние шнура без передачи детонации;
— замаскировать мины и детонирующий шнур, не допуская
повреждения шнура лопатой.
Для обезвреживания мин с детонирующим устройством необ-
ходимо:
— снять с мин маскирующий слой и обезвредить одну из мин
по правилам, указанным для этого типа мин;
— извлечь обе мины из лунок за ручки;
— вывинтить ниппеля детонирующего устройства из тротило-
вых шашек и вынуть шашки из ямок;
— убрать маскирующий слой и извлечь детонирующее устрой-
ство;
— очистить детонирующее устройство от земли и свернуть
в бухту детонаторами внутрь бухты.
Детонирующее устройство МТТ хранится и перевозится в дере-
вянных ящиках. В ящик укладываются две металлические коробки
по 20 устройств МТТ в каждой.
ЗАЖИГАТЕЛЬНЫЕ ТРУБКИ
Зажигательные трубки ЗТП предназначаются для взрывания
зарядов взрывчатых веществ при проведении подрывных работ.
Зажигательные трубки изготовляются с механическим и те-
рочным воспламенителями на три срока замедления: 50 сек
(ЗТП-50); 150 сек (ЗТП-150) и 300 сек (ЗТП-ЗОО).
29
Таблица 5
Характеристики зажигательных трубок
Характеристика ЗТП-50 ЗТП-150 ЗТП-300
Время замедления взрыва, сек\
на воздухе 59 150 360
в воде на глубине 5 м 40 100 300
Длина зажигательной трубки, см . . . 55 150 100
Вес, г 50 75 65
Зажигательные трубки сохраняют боеспособность при нахож-
дении в воде на глубине 1 м в течение одних суток. Зажигатель-
ные трубки после приведения их в действие на воздухе надежно
срабатывают в воде на глубине до 5 м.
Усилие, необходимое для выдергивания чеки из механического
воспламенителя и терки из терочного воспламенителя, составляет
0,5—7,0 кг.
Зажигательная трубка с механическим воспламенителем
(рис. 17) состоит из воспламенительного узла /, огнепроводного
шнура 2, капсюля-детонатора № 8-А 3, ниппеля 4 с резьбой и ме-
ханического воспламенителя МВ.
Механический воспламенитель состоит из корпу-
са 5, пружины 6, ударника 7 и чеки 8 с кольцом.
На торце корпуса механического воспламенителя имеются две
прорези — глубокая и мелкая. Глубокая прорезь предназначена
для установки чеки в предохранительное положение; при располо-
жении в глубокой прорези чека за кольцо не выдергивается.
В мелкую прорезь чека переводится перед приведением зажига-
тельной трубки в действие; из мелкой прорези чека легко выдер-
гивается за кольцо.
При выдергивании чеки из механического воспламенителя
ударник под действием пружины накалывает капсюль-воспламе-
нитель, который, срабатывая, зажигает огнепроводный шнур.
Пучок искр огнепроводного шнура после сгорания его по всей
длине вызывает взрыв капсюля-детонатора № 8-А.
Зажигательная трубка с терочным воспламенителем (рис. 18)
состоит из терочного воспламенителя, огнепроводного шнура /,
капсюля-детонатора № 8-А 2 и ниппеля 3 с резьбой.
Терочный воспламенитель состоит из корпуса 4,
трубки 5, терочного капсюля-воспламенителя 6, терки 7, гиль-
зы 8 и пробки 9. Пробка соединена с петлей терки капроновой
нитью 10.
30
£
са
и
S
£
Рис. 18. Зажигательная трубка с терочным воспламенителем:
огнепроводный шнур: 2 - капсюль-детонатор № 8-А; 3 — ниппель; 4 — корпус; 5— трубка; 6 — терочный капсюль-воспламенитель;
ка: 8 — гильза; Р — пробка; 10 — капроновая нить
31
При выдергивании терки за отвинченную пробку воспламе-
няется терочный воспламенитель, который зажигает огнепровод-
ный шнур. Пучок искр огнепроводного шнура после сгорания его
по всей длине вызывает взрыв капсюля-детонатора № 8-А.
При применении зажигательных трубок с механическим воспла-
менителем необходимо:
— убедиться, что чека находится в глубокой прорези корпуса
воспламенителя;
— навинтить воспламенитель на ниппель воспламенительного
узла зажигательной трубки;
— ввинтить капсюль-детонатор № 8-А в гнездо заряда;
— приподнять и поворотом на 90° переставить чеку из глубо-
кой прорези в мелкую;
— держа воспламенитель левой рукой за корпус, правой рукой
выдернуть чеку за кольцо.
При выдергивании чеки из механического воспламенителя его
следует держать так, чтобы шток был направлен в сторону
от себя.
При применении зажигательной трубки с терочным воспламе-
нителем необходимо:
— ввинтить капсюль-детонатор в гнездо заряда;
— отвинтить пробку терочного воспламенителя;
— держа воспламенитель левой рукой за корпус, правой ру-
кой выдернуть рывком пробку с теркой.
Зажигательные трубки хранятся и перевозятся в укупорке.
Зажигательные трубки с механическим воспламенителем по
10 шт. завертываются в бумажные пакеты. Механические воспла-
менители по 30 (шт. (отдельно от трубок) также завертываются
в бумажные пакеты.
Бумажные пакеты упаковываются в металлические коробки.
В одну коробку укладываются:
— один пакет с механическими воспламенителями;
— два пакета с ЗТП-50 и один пакет с ЗТП-150 или три пакета
с ЗТП-ЗОО.
Четыре металлические коробки укупориваются в один ящик.
Всего в ящик помещается 120 трубок с механическим воспламе-
нителем, из них: ЗТП-50 — 90 шт. и ЗТП-150 — 30 шт. или
ЗТП-ЗОО — 120 шт.
Зажигательные трубки с терочным воспламенителем по 5 шт.
завертываются в бумажные пакеты. Четыре пакета с трубками
упаковываются в металлическую коробку. В одну коробку уклады-
ваются три пакета ЗТП-50 и один пакет ЗТП-150 или четыре па-
кета ЗТП-ЗОО. Четыре металлические коробки укупориваются
в один ящик. Всего в ящике 80 трубок с терочным воспламените-
лем, из них ЗТП-50 — 60 шт. и ЗТП-150 — 20 шт. или ЗТП-ЗОО —
80 шт.
32
ЗАПАЛЫ
Рис. 19. Запал МД-2:
а — общий вид; б — разрез;
1 — ниппель; 2 — капсюль-детонатор
№ 8-А; 3 — капсюль-воспламенитель
КВ-11
Запалы являются составной частью взрывателей и предназна-
чаются для инициирования зарядов ВВ.
Запалы подразделяются на боевые, учебно-имитационные и
учебные.
В данном разделе описаны боевые запалы МД-2' МД-5м и
ЗДП, учебно-имитационные запалы УИМД-2 и УИМД-5 и учебные
запалы УМД-2 и УМД-5.
Боевые запалы, применяемые
только с минами определенной кон-
струкции, рассмотрены при описа-
нии этих мин.
Запал МД-2 (рис. 19) состоит из
ниппеля 7, капсюля-детонатора
№ 8-А 2 и капсюля-воспламенителя
КВ-11 3. Капсюль-детонатор обжат
на шейке ниппеля; капсюль-воспла-
менитель посажен в гнезде ниппеля
па лаке. Места соединения для гер-
метизации покрыты лаком. Ниппель
имеет резьбу для соединения с кор-
пусом взрывателя. Длина запала
52—56 мм, диаметр ниппеля 13 мм,
вес запала 7,5 г. При наколе -капсю-
ля-воспламенителя жалом ударника
происходит воспламенение наполь-
ного состава КВ-11. Луч огня по ка-
налу в ниппеле проникает в кап-
сюль-детонатор и вызывает его
взрыв.
Запалы МД-2 хранятся и перево-
зятся в картонных коробках по
10 шт. в каждой; 15 таких коробок
укладываются в металлическую ко-
робку, четыре металлические короб-
ки— в деревянный ящик. В один
ящик укладываются 600 запалов.
При комплектной поставке запалов с взрывателями МУВ,
МУВ-2 и ВПФ в деревянный ящик укладываются одна металличе-
ская коробка с запалами (150 шт.) и три коробки с взрывателями
(150 шт.).
В другом варианте укупорки запалы МД-2 по 18 шт. уклады-
ваются в картонные коробки, которые по 20 шт. укладываются
в металлические коробки. Две металлические коробки упаковыва-
ются в деревянный ящик. В одном ящике помещается 720 запалов.
При комплектной поставке запалов с взрывателями МУВ, МУВ-2
и ВПФ в один ящик укладываются одна коробка с запалами и
две коробки с взрывателями по 180 шт. в каждой.
3 Зак. 2746
33
Запал МД-5м (рис. 20) состоит из ниппеля 1, капсюля-дето-
натора № 8-А 2 и капсюля-воспламенителя КВ-11 3. Ниппель
имеет две резьбы: верхнюю — для соединения с корпусом взрыва-
теля и нижнюю — для ввинчивания запала в заряд, имеющий гнез-
до с резьбой. Капсюль-воспламенитель и капсюль-детонатор за-
креплены в ниппеле с помощью втулки 4. В верхнем конце втулки
на лаке посажен капсюль-воспламе-
нитель. Втулка посажена на лаке в
дульце гильзы капсюля-детонатора,
который на лаке и с помощью кер-
нения закреплен в ниппеле.
Рис. 21. Запал ЗДП:
а — общий вид; б — разрез; 1 — нип-
пель; 2 — капсюль-детонатор № 8-А;
3- капсюль-воспламенитель КВ-Иа;
4 — замедлитель
Рис. 20. Запал МД-5м:
а — общий вид; б — разрез; 1 — нип-
пель; 2 — капсюль-детонатор № 8-А;
3 — капсюль-воспламенитель КВ-11;
4 — втулка
Длина запала 46—50 мм, диаметр ниппеля 13 мм, вес запала
9,7 а. При наколе капсюля-воспламенителя жалом ударника про-
исходит воспламенение накольного состава. Луч огня через отвер-
стие в нижнем конце втулки проникает в капсюль-детонатор и вы-
зывает его1 взрыв.
Запалы МД-5м имеют такую же укупорку и комплектацию,
как и запалы МД-2.
Запал ЗДП (рис. 21) состоит из ниппеля /, капсюля-детона-
34
тора № 8-А 2, капсюля-воспламенителя КВ-11а 3 и замедлителя 4,
запрессованного в канал ниппеля.
Запалы ЗДП изготовляются с замедлителями, рассчитанными
иа три срока. Для обозначения срока замедления запалов ЗДП
они имеют срезы на ниппеле. Время замедления запалов ЗДП при-
ведено в табл. 6. \
Т а б л и ц а 6
Время замедления запалов ЗДП
Тип запала
ЗДП-1........................
ЗДП-2........................
здп-з........................
Количество срезов на ниппеле Среднее время замедления, сек
Оден 1
Два 1,6
Три 2,5
Размеры и внешний вид запалов ЗДП такие же, как и запала
МД-2.
При наколе капсюля-воспламенителя жалом ударника взрыва-
теля происходит воспламенение напольного состава и замедлителя.
После сгорания замедлителя луч огня через отверстие в нижнем
конце ниппеля проникает в капсюль-детонатор и вызывает его
взрыв.
Наличие замедлителя позволяет использовать запалы ЗДП
в качестве средства, обеспечивающего взрыв мин типа ТМД-Б
(ТМД-44) под танком с катковым тралом. При наезде катками
трала на мину, установленную с запалом ЗДП, взрыв запала,
а следовательно, и взрыв мины происходит после сгорания замед-
лителя. За это время танк наезжает на мину и подрывается.
Запалы ЗДП обеспечивают взрыв мины под танком с тралом
(при выносе трала на 2,5 м впереди танка, движущегося со ско-
ростью: ЗДП-З — от 4,5 до 8 км/час, ЗДП-2 — от 8 до 12 км/час,
ЗДП-1—от 12 до 18 км/час).
Запалы ЗДП имеют такую же укупорку, как и запалы МД-2.
Учебно-имитационные запалы УИМД-2 и УИМД-5м имеют бое-
вой капсюль-воспламенитель КВ-11 и пустую гильзу от капсюля-
детоиатора № 8-А с отверстием в дне, заклеенным фольгой. На
гильзе этих запалов нанесена красной краской полоса шириной
3—5 мм. Запалы УИМД-2 и УИМД-5м могут применяться в учеб-
но-имитационных минах для воспламенения имитационных па-
тронов.
Учебные запалы УМД-2 и УМД-5м соответствуют размерам
боевых запалов, но вместо боевых капсюлей учебные имеют
лишь их оболочки (гильзы). Гильза капсюля-детонатора учебного
3*
35
запала может быть заполнена инертным веществом (мел, гипс,
сера и т. п.).
Отличительными признаками учебных запалов являются:
— белая полоса шириной 3—5 мм, нанесенная на среднюю
часть гильзы капсюля-детонатора;
— сквозное отверстие в нижнем торце гильзы капсюля-детона-
тора и в колпачке капсюля-воспламенителя.
ВЗРЫВАТЕЛИ
Взрыватели предназначаются для возбуждения взрыва заряда
ВВ в минах.
По срокам действия взрыватели подразделяются на взрыватели
мгновенного действия и взрыватели замедленного действия.
Взрыватели, замыкающие электрическую цепь мины, называ-
ются замыкателями.
Взрыватели мгновенного действия вызывают взрыв установ-
ленных мин при первом же непосредственном воздействии на них
(при нажатии, натяжении проволоки и т. и.).
Взрыватели (замыкатели) замедленного действия по истечении
заранее установленного срока либо вызывают взрыв мин, либо
приводят их в боевое положение. В последнем случае в электри-
ческую цепь мины дополнительно вводится замыкатель мгновен-
ного действия, срабатывающий от непосредственного воздействия
на мину (толчок, удар, перемещение и т. п.).
Взрыватели могут быть неснаряженные или снаряженные запа-
лами. Снаряжение взрывателей запалами производится, как пра-
вило, при установке их в мины.
Взрыватели, применяемые только с минами определенной кон-
струкции, рассмотрены при описании мины.
Взрыватели мгновенного действия
В инженерных боеприпасах применяются взрыватели мгновен-
ного действия: МУВ, МУВ-2. ВПФ, ПВ-42 и ИМВ.
Взрыватель МУВ предназначается для снаряжения противо-
пехотных мин и мин-сюрпризов.
Основные тактико-технические данные
Длина неснаряженного взрывателя...................74 мм
Длина взрывателя с запалом МД-2 . . . 126 мм
Длина взрывателя с запалом МД-5м . . .120 мм
Диаметр корпуса взрывателя . . . 12,3 мм
Вес неснаряженного взрывателя.....................31 г
Усилие выдергивания Р-образной чеки .... 0,5—-1 кг
Усилие выдергивания Т-образной чеки .... 2—15 кг
Взрыватель МУВ (рис. 22) состоит из металлического или
пластмассового корпуса 1, ударника 2, пружины 3, чеки 4 (Р-об-
разной или Т-образной) и запала 5 (МД-2, МД-5м или МД-6Н).
36
В комплект взрывателя МУВ входит также шпилька, при помощи
которой взводят ударник.
В боевом положении пружина находится в сжатом состоянии,
чека входит в нижнее отверстие ударника и удерживает его во
взведенном положении. При выдергивании чеки ударник освобож-
дается и под действием пружины накалы-
вает капсюль-воспламенитель запала, чем
вызывает его взрыв.
Взрыватели МУВ, предназначенные для
применения в противопехотных минах на-
тяжного действия, комплектуются Р-образ-
ной чекой.
Взрыватели МУВ, предназначенные для
применения в противопехотных минах
ПМД-бм, комплектуются Т-образной чекой.
Эта чека имеет на стержне горбинку (вы-
пуклость) для увеличения усилия, необходи-
мого для ее выдергивания.
Чтобы взвести ударник, его необходимо
оттянуть до отказа при помощи шпильки,
вставленной в верхнее отверстие ударника,
а в нижнее отверстие ввести до упора бое-
вую чеку. При взведении ударника необхо-
димо следить, чтобы открытый торец корпу-
са был направлен в сторону от себя и в сто-
рону от других находящихся поблизости
людей во избежание ранений при случайном
срыве ударника.
Ввинчивание запала в корпус взрывате-
ля производится, как правило, на месте
установки мины, при взведенном ударнике,
с вставленной в верхнее отверстие ударника
шпилькой или предохранительной чекой.
Во взрывателях МУВ старых выпусков
верхнее отверстие сделано у самого конца
штока. Перед ввинчиванием запала в такой
взрыватель на конец штока надевается
предохранительная трубочка длиной 8—
10 мм, а затем в верхнее отверстие штока
вставляется шпилька или предохранитель-
ная чека.
Неснаряженные взрыватели МУВ хра-
Рис. 22. Взрыватель
МУВ:
а — общий вид; б — разрез;
1 — корпус; 2 — ударник;
3 — пружина; 4 — чека;
5 — запал; 6 — отверстие для
шпильки
нятся и перевозятся в невзведенном положе-
нии, со шпилькой в верхнем отверстии ударника, упакованными по
5 шт. в картонные коробки. В каждую коробку укладывается па-
кетик с Р-образными чеками. Картонные коробки по 10 шт. укупо-
риваются в металлические коробки. Четыре металлические короб-
ки, по 50 взрывателей в каждой, укладываются в деревянный ящик.
37
В случае комплектного храпения в деревянный ящик уклады-
ваются три коробки со взрывателями (150 шт.) и одна коробка
с запалами (150 шт.).
Имеется второй вариант укупорки, в котором взрыватели, за-
вернутые по 10 шт. в бумажные пакеты, укладываются в металли-
ческие коробки. В коробку укладывается 360 взрывателей. Две
б
Рис. 23. Взрыватель МУВ-2:
а — общий вид; б — разрез; 1 — корпус; 2 — ударник; 3 — пружина; 4 — втулка; 5 — резак:
— металлоэлемент; 7 — боевая чека; 8 — предохранительная чека с кольцом; 9 — резино-
вый колпачок; 10 — запал; 11 — вкладыш
коробки укупориваются в один ящик. При комплектном хранении
вместе с запалами в ящике помещается одна коробка с взрыва-
телями и одна коробка с запалами (360 шт.).
Взрыватель МУВ-2 предназначается для снаряжения противо-
пехотных мин и мин-сюрпризов.
Основные тактико-технические данные
Длина неснаряженного взрывателя.....................80 мм
Длина взрывателя с запалом МД-2....................132 мм
Длина взрывателя с запалом МД-5м...................126 мм
Диаметр корпуса взрывателя........................12,3 мм
Вес снаряженного взрывателя........................ 43 г
Усилие выдергивания Т-образной чеки . . . . 1,3 кг
Усилие выдергивания Р-образной чеки .... 0,5 — 1 кг
Предохранитель.....................................Металло-
элемент
Взрыватель МУВ-2 (рис. 23) отличается от взрывателя МУВ
наличием предохранителя в виде пластинчатого металлоэлемента,
который удерживает ударник во взведенном положении не менее
2,5 мин после извлечения предохранительной чеки, что обеспечи-
вает безопасную установку мин. Время срабатывания предохра-
нителя в зависимости от температуры приведено в приложении 14.
Взрыватель МУВ-2 состоит из корпуса 7, ударника 2 с реза-
ком 5, пружины 3, втулки 4, временного предохранителя (метал-
лоэлемента) 6, боевой чеки 7, предохранительной чеки 8 с коль-
цом, резинового колпачка 9 и запала 10 (МД-2 или МД-5м). Резак
в виде петли из металлической струны крепится с помощью вкла-
дыша 11 в хвостовой части ударника. Имеются взрыватели МУВ-2
старого выпуска, у которых резак представляет собой струну,
закрепленную в металлической рамке.
В собранном взрывателе установлена Т-образная чека с гор-
бинкой. Чека располагается между верхним срезом корпуса и
втулкой и проходит через овальное отверстие ударника. В безопас-
ном положении ударник удерживается во взведенном состоянии
предохранительной чекой, проходящей через отверстия во втулке
и ударнике.
"Металлоэлемент помещается в пазу втулки под струной и за-
креплен в нем загибанием концов. Резиновый колпачок надевается
на втулку и предохраняет от повреждения металлоэлемент и
струну резака.
Кроме Т-образной чеки, применяемой при установке взрыва-
теля в противопехотных минах нажимного действия, в комплект
взрывателя входит Р-образная чека, применяемая при установке
взрывателя в минах натяжного действия.
После установки взрывателя в мину и извлечения предохрани-
тельной чеки ударник под действием пружины струной резака
перерезает металлоэлемент. После перерезания металлоэлемента
ударник под действием пружины перемещается вперед до упора
в боевую чеку, т. е. переходит в боевое положение.
При удалении боевой чеки освобожденный ударник под дейст-
вием пружины накалывает капсюль-воспламенитель запала,
в результате чего происходит взрыв мины.
Перед применением взрывателей МУВ-2 необходимо снять кол-
пачок и проверить наличие предохранительной и боевой чек и
исправность временного предохранителя и резака. Металлоэлемент
должен находиться в прорези втулки под резаком и упираться
обоими концами в прорезь втулки. Взрыватели с прорезанными
металлоэлементами, с вмятинами от струны, с погнутыми стру-
нами, а также с наличием ржавчины на струне применять запре-
щается. Запрещается ввинчивать запал в корпус взрывателя, не
проверив наличие и правильность установки предохранительной и
боевой чек предохранителя.
Мины, установленные с взрывателем МУВ-2, снимать не разре-
шается; при разминировании их следует уничтожать на месте.
Неснаряженные взрыватели МУВ-2 хранятся и перевозятся
в собранном виде так же, как и взрыватели МУВ.
Взрыватель ВПФ предназначается для снаряжения самодель-
ных противопехотных мин и мин-сюрпризов.
39
Основные тактико-технические данные
Длина взрывателя без запала. 80 мм
Длина взрывателя с запалом МД-2.130 мм
Диаметр корпуса взрывателя......12 мм.
Вес взрывателя без запала.......25 г
Угол наклона цанги, необходимый для срабатывания
взрывателя . . ............10—30°
Рис. 24. Взрыватель ВПФ:
а — общий вид; б — разрез; 1 — корпус;
2 — опорная шайба; 3 — пружина; 4 —
ударник; 5 — шарнирная головка удар-
ника; 6 — цанга; 7 — хомутик; 8 — пре-
дохранительный шплинт; 9 — кольцо;
10 — запал
Взрыватель (рис. 24) состоит из
корпуса 1, опорной шайбы 2, пружи-
ны 3, ударника 4, шарнирной голов-
ки 5 ударника, цанги 6, хомутика 7,
предохранительного шплинта 8,
кольца 9 и запала (МД-2,
МД-5м) 10.
В боевом положении цанга, сцеп-
ленная с шарнирной головкой удар-
ника, удерживает последний во
взведенном положении. При наклоне
цанги в любую сторону на угол
10—30° шарнирная головка ударни-
ка выходит из отверстия цанги;
освобожденный ударник под дей-
ствием пружины своим жалом на-
калывает капсюль-воспламенитель,
что приводит к взрыву запала.
Перед ввинчиванием запала в
корпус взрывателя ВПФ ударник
взрывателя нужно взвести (если он
не был взведен ранее). Для этого
необходимо:
— взять в правую руку корпус
взрывателя;
— отжать большим и указатель-
ным пальцами левой руки предохра-
нительный шплинт вверх до отказа
Рис. 25. Взведение взрывателя ВПФ:
а — подъем ударника; б — надевание цанги
40
(рис. 25, а) и, сжимая пальцами корпус взрывателя, удерживать
ударник в поднятом положении, а освободившейся правой рукой
надеть цангу на конус шарнирной головки ударника (рис. 25, б);
— убрать осторожно пальцы левой руки;
— проверить плотность прилегания цанги к торцу корпуса и
дослать шплинт, если он вошел в отверстие корпуса не полностью.
Соединение запала с корпусом взрывателя производится на ме-
сте установки мины. Извлекать предохранительный шплинт из
установленного в мину взрывателя разрешается, находясь на без-
опасном расстоянии, при помощи шпагата.
Обезвреживание мин с взрывателями ВПФ запрещается.
Они уничтожаются на месте установки тралением или подры-
ванием.
Неснаряженные взрыватели ВПФ хранятся и перевозятся
в укупорке. Взрыватели по 5 pit. упаковываются в картонные
коробки. Десять коробок укладываются в металлические коробки,
которые по четыре укладываются в деревянный ящик. Всего
в ящик помещается 200 взрывателей. При комплектной поставке
в ящик укладываются три коробки с взрывателями (150 шт.) и
одна коробка с запалами (150 шт.).
Имеется укупорка, в которой взрыватели ВПФ в бумажных
пакетах по 10 шт. укладываются в металлические коробки. В ко-
робку укладываются 180 взрывателей. Две металлические коробки
и 10 мотков проволоки для растяжек укупориваются в деревян-
ный ящик.
Взрыватель ПВ-42 предназначается для изготовления само-
дельных противотранспортных мин для минирования железнодо-
рожного полотна.
Основные тактико-технические данные
Длина взрывателя без запала...........74 мм
Длина взрывателя с запалом МД-2 . . .125 мм
Ширина взрывателя.....................36 мм
Высота взрывателя при полностью вывинченном
нажимном стержне.......................Около 115 мм
Высота взрывателя при ввинченном стержне Около 100 мм
Вес взрывателя............. ... 185 г
Усилие срабатывания .................. 12 кг
Взрыватель (рис. 26) состоит из следующих основных частей:
металлической коробки 1 с откидной крышкой 2; корпуса 3 удар-
ника с помещенным внутри него ударником 11 и боевой пружи-
ной 12\ скобы 4 с двумя спиральными пружинами 5; нажимного'
стержня 6 с длинной 7 и короткой 8 втулками и колпачком 9;
предохранительной чеки 10 и винта 13, скрепляющего корпус-
ударника с дном коробки; запала МД-2 или МД-5м 14.
Взрыватель приводится в действие давлением колес паровоза
(вагона), передаваемым через рельс или шпалу на нажимной
стержень и крышку; последняя, сжимая пружины, выводит скобу
41
мз низа ударника, освобождая его; ударник под действием боевой
пружины накалывает капсюль-воспламенитель запала, вы-
зывая тем самым взрыв запала и соединенного с ним за-
ряда.
Перед установкой неснаряженный взрыватель ПВ-42 необхо-
димо проверить сильным нажатием большого пальца на свобод-
Рис. 2S. Взрыватель ПВ-42:
«я — общий вид; бив — разрезы; 1 — коробка; 2 — крыш-
ка; 3 — корпус ударника; 4 — скоба; 5 — пружина ске-
бы; 6 — нажимной стержень; 7 — длинная втулка стерж-
«я; 8 — короткая втулка стержня; 9 — колпачок; 10 —
предохранительная чека; 11 — ударник; 12 — боевая пру-
жина; 13 — винт; 14 — запал
ный конец крышки
Если после двух-, трех-
кратного нажима удар-
ник не сорвется с бое-
вого взвода и не за-
жмет предохранитель-
ную чеку, взрыватель
можно считать ис-
правным.
Взрыватель может
быть установлен под
подошвой рельса
(рис. 27) или под шпа-
лой (рис. 28).
При установке взры-
вателя под подошвой
рельса колпачок с на-
жимного стержня необ-
ходимо снять и стер-
жень острием подвести
под подошву рельса;
заостренный конец на-
жимного стержня при
наезде паровоза не по-
зволит стержню вы-
скользнуть из-под рель-
са. При установке взры-
вателя под шпалой
колпачок должен быть
надет, иначе нажимной
стержень может углу-
биться в шпалу и не
передать давления на
крышку и скобу.
Взрыватель обычно располагается непосредственно у заряда
ВВ или соединяется с ним при помощи детонирующего шнура.
Для установки взрывателя необходимо:
— ввинтить в гнездо взрывателя запал;
— привязать к запалу взрывателя отрезок детонирующего
шнура с капсюлем-детонатором на конце и соединить шнуром за-
12
Рис. 27. Установка взрывателя ПВ-42 под
подошвой рельса:
1 — взрыватель ПВ-42; 2 — подкладочные доски;
3 — рельс; 4 — детонирующий шнур
пал и заряд (рис. 27) или надеть шашку на запал взрывателя, если
заряд расположен рядом с взрывателем (рис. 28);
— установить взрыватель на подкладочную доску в заранее
подготовленную под рельсом или шпалой ямку соответствующих
размеров'Х
— вращением нажимного стержня подвести острие (колпачок)
под рельс (шпалу) до плотного соприкосновения;
— уложить заряд на подготовленное место, вставить в него
капсюль-детонатор, надетый на конец отрезка детонирующего
шнура, идущего от взрывателя, и замаскировать заряд и детони-
рующий шнур;
— осторожно вытянуть предохранительную чеку и замаскиро-
вать взрыватель.
Для обезвреживания мины, соединенной с взрывателем ПВ-42
детонирующим шпуром, необходимо перерезать детонирующий
шнур и извлечь взрыватель
из-под рельса или шпалы
при помощи кошки (крюка)
с веревкой. Для обезврежи-
вания мины, в которой взры-
ватель установлен совмест-
но с зарядом, необходимо
с соблюдением мер предо-
сторожности разобрать за-
ряд так, чтобы между го-
ловкой взрывателя и рель-
сом (шпалой) образовался
зазор,. затем снять шашку
с запала, после чего извлечь
взрыватель при помощи
кошки.
Неснаряженные взрыва-
тели ПВ-42 хранятся и пере-
возятся отдельно от запалов
в деревянных ящиках.
Импульсный минный
взрыватель ИМВ предназна-
чается для применения вчка-
честве источника электриче-
ской энергии при установке
осколочно-заградительных
мин, фугасов, мин-сюрпри-
зов, а также применяется
как подрывная машинка для
приведения в действие средств огнеметания и дымопуска, приспо-
собленных к электрическому способу воспламенения, и для взрыва
одиночных электродетонаторов.
Рис. 28. Установка взрывателя ПВ-42
под шпалой совместно с зарядом ВВ:
1 — взрыватель ПВ-42; 2 — подкладочные
доски; 3—рельс; 4 — шпала; 5 — запаль-
ная шашка; 6 — заряд ВВ
43
Основные тактико-технические данные
Вес........................................ 650 г
Диаметр . . ................. 44 мм
Высота.................................. 115 мм
Усилие выдергивания чеки...................2,5—3,5 кг
Работоспособен при температурах .... От —10 до
+ 50°
Взрывает один электродетонатор при сопро-
тивлении линии.............................До 5 ом
Импульсный минный взрыватель (рис. 29) представляет собой
индукционный импульсный электрический генератор. Он состоит
из корпуса со штырем, ударного механизма и индукционного им-
пульсного электрического генератора.
Рис. 29. Импульсный минный взрыватель ИМВ:
а—общий вид; б — разрез; 1 — пружина; 2 — ударник; 3— чека; 4 — постоянный
кольцевой магнит; 5 — колодка; 6 — катушка; 7 — битум; 8 — втулка; 9— нижняя
крышка; 10 — верхняя крышка; 11 — прокладка; 12 — сальник; 13 — штифт; 14 —
якорь; 15 — корпус; 16 — штырь; 17—провода; 18 — герметизирующая мембрана;
19 — пружина якоря; 20 — диски магнита
44
Взрыватель комплектуется одним или двумя колышками, отрез-
ком мягкой вязальной проволоки длиной 10 м и коротким отрез-
ком такой же проволоки с карабином на одном конце и петлей на
другом, у
Ударный механизм собран на крышке и состоит из пружины /,
ударника 2 со штоком, чеки 3 и герметизирующей проклад-
ки 11. Чека вставлена в отверстие верхнего конца штока,
который при сжатой пружине выходит через крышку корпу-
са наружу.
Индукционный импульсный электрический генератор состоит из
катушки 6, изготовленной из медного эмалированного провода и
помещенной внутри постоянного кольцевого магнита 4. Магнит за-
крыт с торцов стальными дисками 20. Внутри катушки помещается
якорь 14. В якоре закреплен штифт 13, проходящий через верхний
диск и упирающийся своим верхним концом во втулку 8 на герме-
тизирующей резиновой мембране 18. Якорь поджимается к верхне-
му диску пружиной 19, имеющей усилие значительно меньшее, чем
усилие пружины ударного механизма. В поджатом положении
якорь создает замкнутую магнитную цепь. Индукционный импульс-
ный электрический генератор с ударным механизмом помещен
в корпус 15, закрытый снизу крышкой 9. От катушки через колод-
ку 5 выведены наружу два провода 17 для присоединения к ним
проводов электровзрывной цепи. Сверху на корпус навинчивается
крышка 10 с отверстием в центре для прохода штока ударника.
Между крышкой и корпусом помещена резиновая прокладка 11,
а в отверстии для штока — сальник 12, герметизирующие внутрен-
ний объем корпуса. В дно корпуса ввинчен штырь 16 для установ-
ки взрывателя.
При удалении чеки 3 ударник 2 под действием пружины уда-
ряет по втулке 8 и через штифт 13 передает движение якорю 14,
который перемещается вниз, размыкая при этом магнитную цепь.
Это вызывает резкое изменение величины магнитного потока, в ре-
зультате чего в витках катушки генератора возникает электрический
ток, достаточный для взрыва электродетонатора, подключенного
к проводам взрывателя.
Для подготовки взрывателя необходимо:
— присоединить к выводным проводам электровоспламенитель
и выдернуть чеку; при исправном взрывателе электровоспламени-
тель должен сработать;
— отвинтить верхнюю крышку взрывателя, вынуть из корпуса
ударник и пружину;
— надеть пружину на шток ударника и вставить шток в отвер-
стие крышки;
— нажать на крышку, следя за тем, чтобы хвостовая часть што-
ка прошла в отверстие крышки, и вставить чеку;
— навинтить крышку с ударным механизмом на корпус взры-
вателя.
45
Для установки взрывателя с миной необходимо:
— установить, замаскировать мину и вывести от ее электро-
воспламенителя (электродетонатора) провода необходимой длины;
— установить взрыватель с помощью штыря так, чтобы верх-
няя часть взрывателя была выше уровня грунта;
— вбить один или два колышка по схемам, показанным на
рис. 30 и 31;
— при одном колышке растяжки прикрепить к нему один конец
натяжной проволоки, а другой конец соединить с петлей карабин-
чика и соединить его с чекой взрывателя, следя за тем, чтобы на-
тяжная проволока имела слабину;
— при двух колышках натянуть между ними проволоку, предва-
рительно надев на нее петлю проволоки с карабинчиком, а затем
присоединить карабинчик к чеке взрывателя;
— замаскировать взрыватель и колышки;
— соединить провода электровоспламенителя (электродетона-
тора) мины с проводами взрывателя, изолировать сростки и за-
маскировать провода.
Для обезвреживания взрывателя необхо-
димо:
— отъединить провода, соединяющие мину со взрывателем;
— отцепить карабинчик от чеки взрывателя;
- — снять мину, взрыватель, колышки и растяжку.
Взрыватели хранятся и перевозятся в деревянных ящиках.
В ящик уложено 20 взрывателей, 25 колышков, 10 отрезков про-
волоки по 10 м каждый и 10 коротких отрезков проволоки с кара-
бинчиком на одном конце.
ВЗРЫВАТЕЛИ ЗАМЕДЛЕННОГО ДЕЙСТВИЯ
Часовой взрыватель ЧМВ-16
Взрыватель ЧМВ-16 предназначается для автоматического
взрывания зарядов ВВ по истечении заранее установленного срока
замедления.
Основные тактико-технические данные
Срок замедления ............................
Точность срабатывания взрывателя при уста-
новке на замедление:
от 6 час до 3 суток . . . . .
от 3 до 16 суток........................
Цена большого деления шкалы . . . .
Цена малого деления шкалы...................
Длина взрывателя без запала.................
Диаметр взрывателя..........................
Вес взрывателя..............................
От 6 час до
16 суток
±2 час 30 мин
±4 час'
1 сутки
2 час
115 мм
50 мм
500 г
46
Противник
Рис. 30. Схема установки взрывателя ИМВ с миной ОЗМ-УВК с двумя
ветвями натяжной проволоки:
1 — мина ОЗМ-УВК; 2 — взрыватель ИМВ; 3 — колышки растяжки; 4 — натяжная
проволока
Противник
Рис. 31. Схема установки взрывателя ИМВ с миной ОЗМ-УВК с одной
ветвью натяжной проволоки:
1 — мина ОЗМ-УВК; 2 — взрыватель ИМВ; 3 — колышек растяжки; 4 — натяжная
проволока
47
Устройство взрывателя
Взрыватель ЧМВ-16 (рис. 32) состоит из латунного или пласт-
массового футляра, часового механизма, спускового механизма,
ударного механизма и запала МД-2 (МД-5м).
Футляр 1 взрывателя закрывается сверху навинчивающейся
крышкой 2 с резиновой прокладкой 4, а снизу — муфтой 3 с рези-
новой прокладкой 6.
Рис. 32. Взрыватель ЧМВ-16:
а— разрез взрывателя, снаряженного запалом МД-2; б — положение ударника При
хранении; в — крепление запала МД-5м; г — }гказательная риска;
1 — футляр; 2—крышка; 3 — муфта; 4— резиновая прокладка; 5 — запал; б — ре-
зиновая прокладка запала; 7 — корпус часового механизма; 8 — барабан; 9 — лимб;
10 — зубчатое колесо; 11 — спусковая шайба; 12 — прорезь спусковой шайбы;
13 — спусковой пычаг; 14 — пружина спускового рычага; 15 — втулка ударного
механизма; 16 — ударник; 17 — боевая пружина; 18 — пробка
В неснаряженном взрывателе (рис. 32,6) в хвостовую часть
футляра вставляется металлическая пробка 18, прижимаемая муф-
той 3 В снаряженном взрывателе вместо металлической пробки 18
в отверстие корпуса вставляется запал МД-2 5 (рис. 32, а) или
МД-5м (рис. 32, б) с резиновой прокладкой 6 и поджимается муф-
той 3.
48
Часовой механизм представляет собой механизм кар-
манных часов с некоторыми изменениями для увеличения времени
хода. Часовой механизм заключен в корпус 7, а его заводная пру-
жина находится в барабане 8. Заводная пружина обеспечивает ход
часового механизма и приведение в действие спускового механизма.
Анкерный х^д часов и ряд пар зубчатых колес помещены между
двумя платинами — верхней и нижней (на рисунке не показаны).
Из нижней платины выведен конец оси, на который насажена триб-
ка (зубчатое колесо) , передающая вращение зубчатому колесу/0,
жестко сидящему на общей оси с лимбом 9. Лимб представляет со-
бой диск, на окружности которого нанесено шестнадцать больших
суточных делений. Каждое большое деление разбито на двенадцать
малых двухчасовых делений. Корпус 7 часового механизма имеет
три окна: два боковых, служащих для удобства поворота лимба
рукой, и одно центральное с установочной риской на верхней его
рамке.
Спусковой механизм смонтирован вместе с часовым ме-
ханизмом в корпусе 7 и состоит из спусковой шайбы 11, посажен-
ной на общую ось с лимбом, спускового рычага 13 и пружины 14.
Спусковая шайба имеет радиальную прорезь 12, в которую входит
верхний конец спускового рычага в момент срабатывания взрыва-
теля.
Ударный механизм состоит из втулки 15, ударника 16 и
боевой пружины 17. Ударник во взведенном положении удержи-
вается зубом на нижнем конце спускового рычага, верхний конец
которого упирается в спусковую шайбу.
Во взрывателях ЧМВ-16 более раннего выпуска (рис. 33) спус-
ковой механизм рычажно-кулачкового типа. Запал ввинчивается
непосредственно в резьбовое отверстие в хвостовой части футляра,
которое при отсутствии запала закрывается пробкой.
Принцип действия взрывателя
Усилие раскручивающейся заводной пружины от центрального
колеса, жестко посаженного на заводном валике, через ряд пар
зубчатых колес передается анкерному ходу, обеспечивающему рав-
номерную работу часового механизма, и колесу 10, на одной оси
с которым находится лимб 9. Когда баланс совершает колебатель-
ное движение, колесная система часового механизма получает вра-
щение, что приводит через колесо 10 к повороту лимба. Спусковой
рычаг 13 (рис. 32) своим верхним концом скользит по ободку спус-
ковой шайбы 11 и удерживает ударник 16 во взведенном положе-
нии. Когда лимб повернется настолько, что нуль шкалы совпадет
с указательной риской центрального окна корпуса 7, верхний конец
спускового рычага под действием пружины 14 западает в подо-
шедшую к нему прорезь спусковой шайбы. В этот момент рычаг
поворачивается и зуб на нижнем конце спускового рычага освобож-
дает ударник, который под действием боевой пружины 17 накалы-
вает капсюль-воспламенитель запала.
4 Зак. 2746
49
Подготовка и снаряжение взрывателя
Для приведения взрывателя в боевое положение необходимо:
-— отвинтить крышку футляра и вынуть механизм взрывателя;
— завести пружину часового механизма, вращая барабан по на-
Рис. 33. Взрыватель ЧМВ-16. раннего выпуска:
а — взрыватель в боевом положении (установлен на мак-
симальный срок замедления); б — спусковой и ударный
механизмы во взведенном положении (часовой механизм
удален); в — спусковой и ударный механизмы в момент
накола капсюля-воспламенителя; 1 — футляр; 2 — проб-
ка; 3 — крышка; 4, 5, 6 — резиновые прокладки; 7 — кор-
пус часового механизма; 8— барабан; 9— лимб; 10 —
зубчатое колесо; // — спусковая шайба; 12—прорезь
спусковой шайбы; 13 — корпус спускового механизма;
14 — спусковой рычаг; /5 — боевой рычаг; 16— ударник;
17 — боевая пружина; 18 — запал МД-2
правлению, указанному
стрелкой, до тех пор,
пока не послышится
резкий щелчок; завод
пружины следует пре-
кратить сразу же после
щелчка и прослушива-
нием убедиться, что ча-
сы идут;
— установить лимб
до совмещения нулево-
го деления с установоч-
ной риской на цен-
тральном окне корпуса
часового механизма;
— поставить удар-
ник на боевой взвод,
для чего вставить удар-
ник с пружиной в от-
верстие втулки 15
(рис. 32), поджать его
от руки до зацепления
зуба спускового рычага
за выточку на ударнике
и затем повернуть лимб
на одно—.два больших
деления;
— установить лимб
на заданный срок за-
медления, для чего
лимб следует вращать
в сторону, указанную
стрелкой, нанесенной
у центрального окна
корпуса 7 часового ме-
ханизма, до совмеще-
ния соответствующего
деления на лимбе с ука-
зательной риской на
корпусе; устанавливать
взрыватель на срок за-
медления менее 6 час
запрещается;
50
— вставить взрыватель в футляр и плотно завинтить крышку 2;
— отвинтить муфту 3, удалить из футляра пробку 18, вставить
вместо нее запал МД-2 или МД-5м с резиновой прокладкой 6, на-
деть на запал муфту и, убедившись в правильном положе-
нии прокладки, плотно навинтить муфту на резьбовую часть
футляра;
— убедиться в работе часов на слух и установить взрыватель
в заряд.
Подготовку и снаряжение взрывателя ЧМВ-16 более раннего
выпуска следует производить в такой последовательности:
— отвинтить крышку футляра и вынуть механизм взрывателя;
— завести пружину часового механизма, вращая барабан
по направлению, указанному стрелкой, нанесенной на ба-
рабане;
— установить лимб на заданный срок замедления, вращая его
в сторону, указанную стрелкой, нанесенной на корпусе часового ме-
ханизма, до совмещения соответствующего деления на лимбе с ука-
зательной риской на корпусе; установка взрывателя на срок замед-
ления менее 6 час запрещается;
— вставить ударник с пружиной в отверстие направляющей
втулки и взвести ударник, нажав на его шайбу пальцами;
— проверить правильность установки лимба и убедиться в ходе
часов на слух;
— вставить механизм взрывателя в футляр и плотно завинтить
крышку с резиновой прокладкой;
— вывинтить из хвостовой части футляра металлическую проб-
ку и вместо нее плотно ввинтить запал МД-2 или МД-5м с резиновой
прокладкой, снятой с пробки;
— установить взрыватель в подготовленный заряд.
Обезвреживание взрывателя
Обезвреживать взрыватель ЧМВ-16 можно, если до конца уста-
новленного срока замедления осталось не менее 12 час. В этом слу-
чае нужно снять взрыватель с заряда мины и вывинтить запал.
Взрыватель, не сработавший в заданное время, снимать воспре-
щается, такой взрыватель уничтожается подрыванием.
Хранение и перевозка
Взрыватели ЧМВ-16 хранятся и перевозятся без запалов в ин-
дивидуальных картонных футлярах, которые по 20 шт. укладыва-
ются в деревянный ящик.
При хранении взрывателей хвост спускового рычага должен на-
ходиться в радиальном пазу шайбы лимба, при этом нулевое деле-
ние лимба должно находиться против установочной риски окна кор-
пуса механизма.
Правила хранения и ухода за взрывателями с часовым механиз-
мом изложены в приложении 13.
4*
51
Часовой взрыватель ЧМВ-60
Взрыватель ЧМВ-60 предназначается для автоматического
взрывания зарядов ВВ по истечении заранее установленного сро-
ка замедления.
Основные тактико-технические данные
Срок замедления.............................
Точность срабатывания при замедлении:
от 2 до 10 суток.................
от 10 до 60 суток ...
Размеры взрывателя:
высота без запала ...
высота с запалом МД-2
диаметр................................ . .
От 2 до 60 суток
±9 час
±18 час
115 мм
170 мм
115 мм
Устройство взрывателя
Взрыватель ЧМВ-60 (рис. 34) состоит из металлического корпу-
са 1, крышки 2 со скобой 3 и затяжным винтом 4, часового механиз-
ма 5, ударно-спускового механизма и запала МД-2 (МД-5м).
На дне корпуса имеются: отверстие для завода пружины часо-
вого механизма, закрытое пробкой 13 с резиновой прокладкой/Д
втулка 7, закрытая шайбой 12 с резиновой пробкой 11 и накидной
гайкой 10. Герметизация втулки обеспечивается поджатием рези
новой прокладки 9. Втулка с накидной гайкой служит для сочле-
нения взрывателя с запалом МД-2 (МД-5м), который ставится на
место шайбы с резиновой пробкой (рис. 34, виг).
К боковым стенкам корпуса приварены два сухаря 15, за кото-
рые при закрытом корпусе заходят крючки скобы 3. Скоба при по-
мощи затяжного винта 4 и резинового кольца 16 создает прочное и
герметичное соединение крышки с корпусом. Затяжной винт 4 име-
ет квадратное гнездо на торце и служит также ключом для заво-
да пружины часового механизма.
Часовой механизм представляет собой ход карманных часов
с добавлением нескольких пар зубчатых колес и барабана 17 с мощ-
ной заводной пружиной. Заводная пружина обеспечивает ход часо-
вого механизма и приведение в действие спускового механизма. Ча-
совой механизм смонтирован на двух платинах 18, соединенных
между собой тремя колонками 19; в корпусе взрывателя часовой ме-
ханизм укреплен на трех колонках 6. Над верхней платиной выве-
ден конец оси 20, на котором насажена трибка 21 (зубчатое коле-
со), передающая вращение через промежуточную пару зубчатых ко-
лес 22 колесу 23, закрепленному на муфте 25. На муфте 25 закреп-
лена с помощью пружинной шайбы 26 стрелка 24 так, что она мо-
жет проворачиваться вокруг своей оси, не вращая зубчатых колес.
Над верхней платиной на трех колонках укреплен циферблат 33
с круговой шкалой, имеющей 60 малых делений, каждое из кото-
рых соответствует одним суткам замедления или суточному ходу
52
53
часового механизма; большие деления нанесены через каждые
пять суток. Кроме того, на циферблате нанесены цифры через
каждые десять делений и надпись «Установка» со стрелкой, указы-
Рис. 35. Мина замедленного действия
с взрывателем ЧМВ-60:
I — корпус; 2 — взрыватель ЧМВ-60; 3 — запал
МД-2; 4 — инициирующий заряд ВВ (тротиловые
шашки); 5 — крышка верхняя; 6 — крышка ниж-
няя; 7 — ручка; 8 — крючок; 9 — брусок; 10 — пе-
регородка; И — вкладыш
вающеи направление пово-
рота стрелки 24 при уста-
новке взрывателя на задан-
ный срок замедления.
Ударно-спусковой меха-
низм (рис. 34, б) состоит из
ударника 8 со штифтом 28,
2 боевой пружины 27, опорной
7 шайбы 29, собачки 30 со спу-
сковым штифтом 31 и про-
волочной дугообразной пру-
жины 32 (рис. 34, а). Во
взведенном положении удар-
пик удерживается при помо-
щи собачки 30, входящей
в кольцевой паз на штоке
ударника и прижимаемой
к нему пружиной 32.
Взрыватель ЧМВ-60 име-
ет деревянный футляр
(рис. 35). Футляр разделен
перегородкой на два отсека,
закрываемых выдвижными
крышками. В большом отсе-
ке помещается взрыватель,
а в малом может быть по-
мещен заряд из тротиловых
шашек (две большие и одна
малая). В перегородке име-
ются два отверстия: боль-
шое — для прохода втулки
с запалом, и малое — для
винта, закрывающего отвер-
стие для завода пружины
часового механизма.
Принцип действия
взрывателя
Усилие раскручивающей-
рабанного колеса
ся заводной пружины от
ба-
через ряд пар зубчатых колес передается анкер-
ному ходу, обеспечивающему равномерность работы часового меха-
низма, и колесу 23 (рис. 34), на одной оси с которым находится
стрелка 24. Когда баланс совершает колебательное движение, ко-
лесная система часового механизма получает вращение, а это при-
54
водит через колесо 23 к повороту стрелки 24. По истечении установ-
ленного срока замедления стрелка подходит к спусковому штиф-
ту 31 и, упираясь в него ребром своей уширенной части, начинает
постепенно выводить собачку 30 из кольцевого паза ударника 8.
При совмещении острия стрелки 24 с нулевым делением шкалы
циферблата ударник освобождается и под действием боевой пружи-
ны 21 своим жалом накалывает капсюль-воспламенитель запала,
вызывая взрыв последнего. Взрыв запала в свою очередь вызывает
взрыв заряда ВВ.
Подготов ка и снаряжение взрывателя
Для приведения взрывателя в боевое положение необходимо:
— открыть крышку футляра с надписью «Верх» и вынуть взры-
ватель;
— отвинтить затяжной винт 4 (рис. 34), сдвинуть в сторону ско-
бу 3 и снять крышку 2;
— перевести стрелку 24 на деление 0 (если она до этого не на*
ходилась на этом делении), вращая ее вправо по направлению дви-
жения часовой стрелки;
— вывинтить из заводного гнезда пробку 13 и завести ключом
(затяжным винтом 4) пружину часового механизма до отказа; по
мере приближения завода к концу вращать ключ следует осторож-
но во избежание сильного затягивания и обрыва пружины-,
— поворотом стрелки 24 от руки в направлении, указанном
стрелкой, нанесенной на циферблате, совместить острие стрелки
с делением на шкале, соответствующим заданному сроку замедле-
ния; установка взрывателя на срок замедления менее двух суток
запрещается;
— убедившись в ходе часов на слух, закрыть корпус крышкой,
поставить скобу и затянуть ее затяжным винтом;
— плотно ввинтить в заводное гнездо пробку 13 с резиновой
прокладкой 14\
— свинтить с втулки 7 накидную гайку 10, вынуть металличе-
скую шайбу 12 и резиновую пробку //; нажав на жало ударника 8
торцом чистой деревянной палочки, взвести ударник на боевой
взвод; при этом должен быть слышен легкий щелчок, а жало удар-
ника должно находиться в крайнем верхнем положении;
— вынуть из внутреннего кольцевого паза втулки 7 резиновую
прокладку 9, надеть ее на резьбовую часть ниппеля запала МД-2
или МД-5м и вставить запал в гнездо втулки;
— удерживая запал пальцами руки в поджатом состоянии, на-
деть и плотно навинтить накидную гайку 10 на втулку 7;
— открыть крышку футляра с надписью «Низ» и вставить в ма-
лый отсек тротиловые шашки (две большие и одну малую); гнездо
одной из больших шашек должно стать против большого отвер-
стия в перегородке;
— закрыть крышку с надписью «Низ»;
55
— установить взрыватель в большой отсек футляра; при уста-
новке взрывателя запал должен войти в запальное гнездо шашки
через отверстие в перегородке;
— установить футляр вместе с взрывателем в подготовленный
заряд ВВ и замаскировать.
Взрыватель ЧМВ-60 может устанавливаться в заряд ВВ и без
футляра.
Срок замедления начинает отсчитываться с момента завода пру-
жины и установки стрелки на требуемое деление шкалы. Измене-
ние срока замедления у взрывателя, снаряженного запалом, за-
прещается.
Обезвреживание
Обезвреживать мины замедленного действия с взрывателем
ЧМВ-60 можно, если до конца установленного срока замедления
осталось не менее двух суток. В этом случае нужно снять взрыва-
тель с заряда мины и отделить от него запал,
Взрыватель, не сработавший в заданное время, снимать запре-
щается. Такой взрыватель уничтожается подрыванием на месте
установки.
Хранение и перевозка
Взрыватели ЧМВ-60 хранятся и перевозятся в индивидуальных
деревянных футлярах, которые по 4 шт. укладываются в деревян-
ные ящики. На боковой стенке укупорочного ящика нанесена
надпись «Осторожно», а на крышке — «Верх».
Положение взрывателей в ящике и установка ящика при хране-
нии и транспортировке должны соответствовать надписям на взры-
вателях и на ящиках.
Правила хранения взрывателей с часовым механизмом и ухо-
да за ними изложены в приложении 13.
56
ГЛАВА 3
ЗАРЯДЫ ДЛЯ ПОДРЫВНЫХ РАБОТ
При подрывных работах и в инженерных боеприпасах взрывча-
тые вещества применяются в виде прессованных шашек, брикетов
и разной формы зарядов.
В этой главе описаны тротиловые прессованные шашки, заряды
из пластичного взрывчатого вещества пластита-4, сосредоточенные
заряды СЗ-1, СЗ-З, СЗ-За, СЗ-6, СЗ-бм и кумулятивные заряды —
сосредоточенный КЗ-2, удлиненный КЗУ.
ТРОТИЛОВЫЕ ПРЕССОВАННЫЕ ШАШКИ
Тротиловые шашки прессуются трех видов (рис. 36):
— большие — размером 50x50X100 мм, весом 400 г;
— малые — размером 25X50X100 мм, весом 200 г;
Рис. 36. Тротиловые прессованные шашки:
а — большая; б — малая; в — буровая; 1 — запальное гнездо
57
— буровые (цилиндрические) — диаметром 30 мм, длиной 70 мм
и весом 75 г.
Тротиловые шашки предназначаются для производства различ-
ного вида подрывных работ.
Буровые шашки применяются в основном для подрывных работ
в мерзлых и твердых грунтах и скальных породах при шпуровом
способе на открытых разработках.
Тротиловые прессованные шашки для защиты от внешних воз-
действий покрыты слоем парафина и обвернуты бумагой, на кото-
рую нанесен еще один слой парафина. На бумажной обвертке на-
несена надпись «Тротиловая шашка, вес .... а».
Шашки имеют по одному запальному гнезду для капсюля-дето-
натора № 8. Место запального гнезда обозначено черным круж-
ком на бумажной обвертке.
Для более надежного сочленения со средствами взрывания за-
пальные гнезда некоторых шашек (преимущественно больших)
делаются с резьбой. На таких шашках к надписи на бумажной об-
вертке добавлено «С резьбой 1М10Х1Н» или «С фольговой об-
кладкой резьбы».
Тротиловые шашки хранятся и перевозятся в деревянных ящи-
ках. В ящик уложено 30 больших и 65 малых шашек (вес ВВ в ящи-
ке— 25 кг) или 250 буровых шашек (вес ВВ в ящике—18,75 кг).
Ящик, в который уложены большие и малые шашки, может при-
меняться как заряд ВВ весом 25 кг (целиком, без вскрытия). Для
этого в крышке ящика имеется отверстие, закрытое съемной план-
кой. Внутри ящика против отверстия в крышке уложена шашка ве-
сом 400 г с резьбой.
ЗАРЯДЫ ИЗ ПЛАСТИЧНОГО ВЗРЫВЧАТОГО ВЕЩЕСТВА ПЛАСТИТА-4
Заряды из пластичного взрывчатого вещества пластита-4 пред-
ставляют собой брикеты размером 70Х70Х 145 мм и весом 1 кг, за-
вернутые в бумагу (рис. 37).
Из пластита-4 могут изготовляться заряды различной формы и
веса в зависимости от их назначения (приложение 9).
Брикеты из пластита-4 хранятся и перевозятся в деревянных
ящиках. В ящик уложено 32 брикета.
АММОНИТОВЫЕ БРИКЕТЫ
Аммонитовые брикеты предназначаются для производства под-
рывных работ в грунтах.
Брикеты изготовляются прессованием из аммонита 80/20 (80%
аммиачной селитры и 20% тротила), размером 125X125X60 мм
и весом 1,35 кг (без оболочки). Для защиты от действия влаги
брикеты покрываются гидроизоляционной оболочкой. Аммонито-
вые брикеты с гидроизоляционной оболочкой могут находиться
в воде, не теряя взрывчатых свойств, от нескольких часов до не-
58
скольких месяцев, в зависимости от качества оболочки. Запаль-
ных гнезд брикеты не имеют. Взрываются от малой тротиловой
шашки или пластита-4 весом не менее 150 г. Из аммонитовых бри-
кетов составляются (вяжутся) заряды требуемого (расчетного)
веса.
Рис. 37. Однокилограммовый заряд из пластита-4
в бумажной оболочке
Аммонитовые брикеты хранятся и перевозятся в деревянных
ящиках. В ящик уложено 24 брикета, связанных в 4 пачки, обвер
нутые бумагой (по 6 брикетов в пачке). Вес ВВ в ящике — 32,4кг..
ЗАРЯДЫ СЗ-1, СЗ-З, СЗ-За; СЗ-6 и СЗ-бм
Заряды СЗ-1, СЗ-З, СЗ-За, СЗ-6 и СЗ-бм предназначаются для
производства подрывных работ и устройства самодельных мин. За-
ряды СЗ-За, СЗ-6 и СЗ-бм могут применяться для подрывных ра-
бот под водой.
Таблица 7
Характеристики сосредоточенных зарядов
Наименование зарядов Вес ВВ, кг Вес зарядов с оболоч- кой, кг Размеры зарядов, мм Количество зарядов в ящике, шт.
СЗ-1 1,0 1,4 65X116X126 16
СЗ-З 3,0 3,7 65X171X337 6
СЗ-За 2,8 3,7 98X142X200 10
СЗ-б 5,9 7,3 98X142X395 о
СЗ-бм 6,0 6,9 Диаметр 82, длина 1200 5
59
Заряд СЗ-1 (рис. 38) имеет корпус из жести. Корпус 2 снаря-
жен зарядом ВВ 1 из прессованного тротила (специальные шашки).
На одной из торцовых граней заряда имеется запальное гнездо 7
с резьбой под капсюль-детонатор, заклеенное бумажным круж-
ком для предохранения от засорения. На другой торцовой грани
прикреплена ручка 5 для переноски.
Рис. 38. Заряд СЗ-1:
1 — заряд ВВ; 2 — корпус; 3 — днище; 4 — крышка; 5 — ручка; 6 — прокладки;
7 — запальное гнездо
Заряд СЗ-З (рис. 39) также имеет корпус 2 из жести, который
снаряжен зарядом ВВ из прессованного тротила 1 (специальные
шашки). Заряд СЗ-З имеет одно или два запальных гнезда 7 с резь-
бой, из которых одно расположено на одной из торцовых граней,
другое — на одной из боковых граней. Гнезда заклеены бумажны-
ми кружками для предохранения от засорения. На другой торцовой
грани, свободной от запального гнезда, шарнирно прикреплена руч-
ка 5 для переноски.
Заряд СЗ-За (рис. 40) снаряжается литым тротилом или спла-
вом ТГ 50/50. Заряд 2 имеет два промежуточных детонатора из
Рис. 39. Заряд СЗ-З:
/ — заряд BB; 2— корпус; 3 — днище; 4 — крышка; 5 — ручка: 6 — прокладки; 7 — запальные
гнезда
60
Рис. 40. Заряд СЗ-За:
— общий вид; б — разрез; 1 — корпус; 2 — заряд ВВ; 3 — промежу-
точные детонаторы; 4 — запальное гнездо под капсюль-детонатор № 8;
5—гнездо для специального взрывателя; 6—пробки; 7— ручка; 8 —
кольца для привязывания заряда
прессованного тротила. Корпус 1 заряда изготовлен из листовой
стали. На одном из торцов заряда имеется запальное гнездо 4
с резьбой под капсюль-детонатор № 8. На другом торце заряд име-
ет гнездо 5 под специальный взрыватель. На боковых гранях кор-
пуса заряда шарнирно закреплены ручка для переноски и четыре
кольца для крепления заряда на подрываемом объекте.
61
Заряд СЗ-6 (рис. 41) по своему устройству и снаряжению ана-
логичен заряду СЗ-За и отличается от него только длиной и весом.
Заряд СЗ-бм (рис. 42) снаряжен пластитом-4 и имеет два про-
межуточных детонатора из прессованного тротила.
Оболочка заряда состоит из двух слоев: нижнего — из полиэти-
ленового пластиката 2, и верхнего, защитного —из капрона 1. На
Рис. 41. Заряд СЗ-6:
1 — корпус; 2 — заряд ВВ; 3 — промежуточные детонаторы; 4—запальное гнездо под капсюль
детонатор № 8; 5 — гнездо для специального взрывателя; 6 — пробка; 7 — ручка; 8 — кольца
для привязывания заряда
концах заряда 3 имеются металлические обоймы 6, в которых раз-
мещены промежуточные детонаторы 4. В одной из обойм с торца
имеется запальное гнездо 7 с резьбой под капсюль-детонатор № 8.
В другой обойме также с торца имеется гнездо 8 под специальный
взрыватель. Одна из обойм имеет наружную резьбу, другая — на-
кидную гайку 10. Это позволяет соединять заряды по дли-
не в цепочку. Для крепления зарядов на разрушаемых объ-
ектах на каждом конце заряда шарнирно прикреплены по два
кольца 11.
Заряд СЗ-бм благодаря своей гибкости более удобен для креп-
ления на элементах сложной конфигурации.
Для крепления на разрушаемых объектах в комплект зарядов
СЗ-За, СЗ-6, СЗ-бм входят два резиновых жгута. Резиновый жгут
имеет нитяную оплетку и карабины на концах для зацеп-
ления за кольца на корпусе заряда. Длина жгута в нера-
стянутом состоянии 100 см, при растяжении он может удлиняться
до .150 см.
При креплении заряда на разрушаемом объекте жгут одним ка-
рабином зацепляется за одно из колец на корпусе заряда Заряд
прикладывается большой гранью к объекту. Жгут с натяжением
обвертывается вокруг перебиваемого элемента и зацепляется дру-
гим карабином за другое кольцо на корпусе. При малом сечении
элемента жгут может обвертываться вокруг элемента два или
62
большее число раз. При
большом сечении исполь-
зуются два жгута, которые
сцепляются между собой.
Жгут также может быть ис-
пользован при переноске
заряда.
Хранятся и перевозятся
заряды в деревянных ящи-
ках.
КУМУЛЯТИВНЫЕ ЗАРЯДЫ
Кумулятивные заряды
применяются для пробива-
ния или перерезания тол
стых металлических листов,
броневых и железобетонных
оборонительных сооружений
и т. п.
При взрыве кумулятив-
ных зарядов образуется рез-
ко направленная струя с вы-
сокой концентрацией энер-
гии, обеспечивающей силь-
ное пробивное или режущее
действие на значительную
глубину.
Кумулятивные заряды
выпускаются различной фор-
мы в металлических корпу-
сах и с металлической об-
кладкой кумулятивных по-
лостей, которая усиливает
пробивное (режущее) дей-
ствие кумулятивной струи.
Кумулятивный '
сосредоточенный заряд КЗ-2
Заряд КЗ-2 предназна-
чается для пробивания бро-
невых и железобетонных
плит оборонительных и дру-
гих сооружений.
>> К
S *
сс
I
гайка; 11 — кольца для привязывания заряда
3
63
Характеристика кумулятивного заряда
Вес заряда................... . . 14,7 кг
Вес заряда ВВ (ТГ 70/30) . . 9 кг
Высота при выдвинутых ножках 570 мм
Высота при сложенных ножках . . 240 мм
Диаметр...................................... . 350 мм
Пробивная способность заряда
Таблица 8
Материал "Пробиваемая толща, мм Диаметр пробоины, мм
Броня . . . 300 10—15
Железобетон 1300 40—70
Каменная или кирпичная кладка . . . 2000 80—100
Заряд КЗ-2 (рис. 43) состоит из металлического корпуса, запол-
ненного взрывчатым веществом. Кумулятивная полость заряда
Рис. 43. Кумулятивный заряд КЗ-2:
1 — корпус; 2 — обкладка кумулятивной полости;
3 — заряд ВВ; 4 — промежуточный детонатор; 5 — за-
пальное гнездо; 6 — ручка; 7 — выдвижные ножки;
8 — пробка
имеет полусферическую
металлическую обклад-
ку. К корпусу шарнир-
но прикреплены три вы-
движные ножки и руч-
ка для переноски. В
верхней части корпуса
укреплен стакан с про-
межуточным детонато-
ром и гнездом с резь-
бой под капсюль-дето-
натор № 8. Гнездо для
предохранения от засо-
рения закрывается
пробкой. У зарядов вы-
пуска до 1955 г. запаль-
ное гнездо не имеет
резьбы и заклеивается
бумажным кружком.
Наилучшая пробив-
ная способность заряда
КЗ-2 достигается при
удалении его от проби-
ваемой преграды на
.350 мм (при установке
на выдвижных нож-
ках). При уменьшении
расстояния пробивная
способность резко сни-
64
жается, а при увеличении на 50—100 мм существенно не изме-
няется.
Пробивная способность заряда КЗ-2 под водой при условии гер-
метизации его кумулятивной полости увеличивается в полтора ра-
за по сравнению с пробивной способностью при взрыве в воздухе.
Хранятся и перевозятся заряды КЗ-2 по одному в деревянных
решетчатых ящиках.
Удлиненный кумулятивный заряд КЗУ
Заряд КЗУ предназначается для перебивания элементов желе-
зобетонных и металлических конструкций, колонн, балок, плит
и т. п.
Характеристика удлиненного кумулятивного заряда
Общий вес..........................................18 кг
Вес заряда ВВ......................................12 кг
Размеры:
длина........................................... 500 мм
ширина . . . . . 225 мм
высота........................................195 мм
Заряд перебивает стальной (броневой) лист толщиной: при
установке вплотную—120 мм, при установке на расстоянии
0,5 м — 60 мм.
Заряд выбивает бетон из железобетонных элементов толщиной
до 1 м, перебивает арматуру в железобетонных элементах на глу-
бине до 0,2 м и перебивает монолитные бетонные и каменные опо-
ры мостов толщиной до 1,5 м.
Рис. 44. Удлиненный кумулятивный заряд КЗУ:
/ — корпус; 2 — металлическая обкладка; 3 — заряд ВВ; 4— промежуточный детона-
тор; 5 — запальные гнезда; 6 — ручка; 7 — деревянные рейки; 8 — пробка;
9 — проушины
Устройство заряда
Заряд КЗУ (рис. 44) состоит из металлического корпуса 1, по
форме близкого к цилиндру, в котором имеется полуцилиндриче-
ская кумулятивная полость с металлической обкладкой 2. Корпус
заполнен взрывчатым веществом 3— сплавом тротила и гексогена
5 Зак. 2746
65
(ТГ-50/50). Заряд имеет два промежуточных детонатора 4 из прес-
сованного тротила.
На корпусе заряда предусмотрены: два запальных гнезда (верх-
нее и торцовое) с резьбой, закрытые пробками 8; ручка 6 для пере-
носки; четыре проушины 9 для крепления заряда на перебиваемом
элементе или связывания зарядов по длине; две деревянные рей-
ки 7 для установки зарядов на наиболее выгодном расстоянии от
перебиваемого элемента.
Для применения заряда необходимо:
— вывинтить из запальных гнезд пробки;
— прикрепить заряд на перебиваемом элементе хлопчатобу-
мажной тесьмой или мягкой проволокой;
— ввинтить в верхнее запальное гнездо зажигательную трубку
(электродетонатор ЭДП-р) или вставить детонирующий шнур
с капсюлем-детонатором № 8 на конце.
Заряд КЗУ взрывается от капсюля-детонатора № 8, установлен-
ного в верхнее запальное гнездо. Торцовое гнездо используется при
дублировании взрыва или для соединения зарядов сетью из дето-
нирующего шнура.
Взрыв одного заряда в цепочке, составленной из зарядов КЗУ
впритык один к другому, вызывает детонацию всей цепочки. Если
между зарядами КЗУ имеются интервалы, то для обеспечения без-
отказности взрыва всех зарядов они должны соединяться сетью из
детонирующего шнура.
Заряды КЗУ хранятся и перевозятся в деревянных ящиках по
2 шт. в каждом. В ящик укладываются отрезок хлопчатобумажной
тесьмы длиной 3 м для крепления зарядов на перебиваемых эле-
ментах и ключ-отвертка для вывинчивания пробок из запальных
гнезд.
66
ГЛАВА 4
УДЛИНЕННЫЙ ЗАРЯД РАЗМИНИРОВАНИЯ УЗ-3
Удлиненный заряд разминирования УЗ-З предназначается для
проделывания проходов взрывным способом в противотанковых
минных полях из мин обычной взрывоустойчивости. Он собирается
из отдельных блоков.
Характеристика удлиненного заряда
Количество блоков в комплекте:
боевого снаряжения . . . . 50 шт.
инертного снаряжения . . . . 6 шт.
Вес комплекта:
в укупорке...................................... . . 3800 кг
без укупорки.................................... . 2200 кг
Количество зарядов, собираемых из комплекта:
длиной 100 м............................... 1
длиной 50 м . . .2
Максимальный вес блока ... . . . 36 кг
Длина блока..........................................1,95 м
Вес ВВ на 1 пог. м заряда............................8 кг
Ширина прохода, образуемая взрывом в минном поле из
противотанковых мин обычной взрывоустойчивости . . Не менее 6 м
Дальность подачи заряда:
наталкиванием впереди танка . ... До 500 м
натаскиванием за танком . . .............До 3 км
Дальность разлета осколков при взрыве................До 500 м
Время сборки заряда силами отделения.................0,5—1,5 час
В комплект заряда УЗ-З входят:
Блоки основные................................42 шт.
Блоки с кумулятивным дросселем и тройником 8 шт.
Блоки основные инертного снаряжения ... 6 шт.
Запальные устройства.....................2 шт.
Тральные катки ................................2 шт.
Зацепные крюки...........................2 шт.
Тяговые тросы............................2 шт.
Запальные стаканы........................6 шт.
Наборы ключей (20 шт.)...................2 ящика
Блок основной (рис. 45) состоит из трех звеньев, соединенных
двумя хомутами. Звено представляет собой стальную трубу 1
с приваренными к ней по торцам головной 2 и хвостовой 3 втулка-
5*
67
ми. Головная втулка имеет наружную резьбу; хвостовая втулка
снабжена накидной гайкой 4 с внутренней резьбой. Труба снаря-
жается цилиндрическими тротиловыми шашками 5. В торцы вту-
лок завальцованы донышки 6. Хомут состоит из трех фигурных
скоб 7, соединенных между собой шарнирами 8. Для смыкания
Рис. 45. Блок основной:
/—стальная труба; 2 — головная втулка; 3 — хвостовая втулка; 4— накидная гайка; 5 — ци-
линдрические тротиловые шашки; 6 — донышко; 7 — скоба хомута; 8 — шарнир; 9 — шпилька;
10 — ушко скобы; 11 — гайка; 12 — болт
скоб хомута служит шпилька 9, вставляемая в ушки 10 крайних
скоб. Хомут надевается на три звена и закрепляется шпилькой,
после чего скобы стягиваются гайками 11, навинчиваемыми на бол-
ты 12. Средние части скоб хомута при смыкании образуют кони-
ческий раструб, который используется для крепления в хомуте
тройника, узла передачи детонации или элементов крепления
взрывного устройства.
Блок с кумулятивным дросселем и тройником (рис. 46) отли-
чается от основного блока снаряжением звеньев, а также наличи-
ем тройника.
Звено с кумулятивным дросселем обеспечивает пе-
редачу детонации только в одном направлении — от хвостовой
втулки 1 к головной 2. Передача детонации только в одном направ-
лении достигается постановкой в средней части звена двух специ-
альных тротиловых шашек: одной выпуклой, со сферической по-
верхностью 3, а другой с кумулятивной выемкой 4. Воздушный за-
зор между шашками обеспечивается постановкой трех упорных
колец 5.
68
Тройник служит для передачи детонации между звеньями
блока и состоит из корпуса 6, к которому перпендикулярно его оси
приварены три втулки 7. Тройник снаряжен тротиловыми шашка-
ми 8 и крепится в блоке с помощью хомута; при этом фиксатор 9
обеспечивает такое положение втулок, при котором они направле-
ны к звеньям блока.
Рис. 46. Блок с кумулятивным дросселем и тройником:
/ — хвостовая втулка; 2 — головная втулка; 3 — шашка со сферической поверхностью;
4 — шашка с кумулятивной выемкой; 5 — упорные кольца; 6 — корпус тройника;
7 — втулки тройника; 8 — тротиловые шашки; 9 — фиксатор
Блок основной инертного снаряжения внешне не отличается от
блока боевого снаряжения (рис. 45), только имеет другую марки-
ровку.
Блоки этого типа используются для образования инертной хво-
стовой части заряда, обеспечивающей безопасность танка в случа-
ях преждевременного взрыва заряда в процессе наталкивания на
него.
Запальное устройство (рис. 47) предназначено для инициирова-
ния взрыва заряда путем простреливания кассеты из стрелкового
оружия, в случае отказа в работе взрывного устройства.
Основными частями запального устройства являются запальная
кассета и коробка.
Запальная кассета представляет собой запаянный пло-
ский металлический корпус /, снаряженный 257 капсюлями-дето-
наторами КД-МВ 2 и двумя тетриловыми шашками 3. В верхней
части с двух сторон припаяны направляющие лапки. Сторона кас-
сеты, обращенная к хвостовой части заряда, окрашена в белый
цвет. На оборотной стороне, в нижней части кассеты, нанесена
красная полоса.
69
Для обеспечения надежной передачи детонации от кассеты к за-
ряду и защиты ее от прострела пулей противника кассета поме-
щается в коробку.
Коробка сварена из броневых листов 4 и имеет в нижней части
два специальных хомута 5 для крепления ее на блоке заряда. Внут-
ри коробки приварена планка с двумя стаканами 6, снаряженными
тротиловыми шашками. При установке коробки на блоке один из
стаканов располагается над верхним звеном заряда.
Для установки коробки на блоке запальное устройство комплек-
туется двумя дополнительными хомутами и отрезком трубы.
Рис. 47. Запальное устройство:
/ — корпус кассеты; 2 — капсюли-детонаторы КД-МВ; 3 — тетриловые шашки;
4 — броневые листы коробки; 5 — специальные хомуты; б — стаканы коробки;
7 — прижимы
Запальная кассета устанавливается в коробку так, чтобы ниж-
няя часть кассеты, окрашенная в красный цвет, прилегала к стака-
нам с тротиловыми шашками, после чего зажималась прижимом 7.
При необходимости изменить окраску кассеты для улучшения
видимости при стрельбе ее можно закрывать картонным щитком,
устанавливаемым под прижим. Одна сторона щитка скрашена
в черный цвет, а другая — в красный.
Тральный каток (рис. 48) предназначен для траления противо-
пехотных мин, встречающихся на пути движения заряда. Он пред-
ставляет собой сварную конструкцию в виде рамы 1 с приваренной
к ней лыжей 2 с прорезью 3 для пропуска гибкого шланга взрывно-
го устройства и тягового троса. В средней части рамы на оси 6 рас-
70
положен массивный каток 4, являющийся тралящим органом. Хво-
стовая часть рамы имеет две трубы с накидными гайками 5 для
крепления трального катка к головным втулкам нижних звеньев
первого (головного) блока.
Рис. 48. Тральный каток:
1 — рама; 2 — лыжа; 3 — прорезь для тягового троса и шланга
взрывного устройства; 4 — каток; 5 — накидные гайки; 6 — ось катка
Зацепной крюк (рис. 49) служит для крепления тягового троса
или буксирного троса танка к заряду. Он состоит из нижней пла-
стины 1 с прикрепленными к ней болтами 2 и верхней пластины 3
1
Рис. 49. Зацепной крюк:
1 — нижняя пластина; 2 — болты нижней пластины; 3 — верхняя
пластина; 4 — двурогий крюк; 5 — гайки болтов нижней пластины
с приваренным к ней двурогим крюком 4. Пластины стягиваются
гайками 5.
Тяговый трос диаметром 12 мм и длиной 20 м использует-
ся для натаскивания заряда танком на минное поле. Он имеет на
71
одном конце петлю для надевания на зацепной крюк заряда, а на
другом — серьгу для крепления к буксирному крюку танка.
Запальный стакан (рис. 50) предназначается для подрыва за-
ряда с помощью электродетонатора или стандартной зажигатель-
ной трубки. Он представляет собой цилиндрическую резьбовую
втулку /, в которую вставлена и удерживается закатанными до-
нышками 2 тротиловая шашка 3 с резьбовым гнездом 4. Сочлене-
ние запального стакана со звеном осуществляется навинчиванием
на стакан накидной гайки.
Рис. 50. Запальный стакан:
I — цилиндрическая резьбовая втул-
ка; 2 — донышко; 3 — тротиловая
шашка; 4 — резьбовое запальное
гнездо
Рис. 51. Набор ключей для сборки заряда:
1 — односторонний радиусный ключ; 2 — ленточный ключ;
3 — торцовый ключ
Набор ключей предназначен для работ по сборке заряда. Он
состоит из десяти ленточных и четырех односторонних радиусных
ключей для накидных гаек звеньев и шести торцовых ключей для
гаек хомутов (рис. 51).
Принцип действия
Заряд подается на минное поле наталкиванием впереди танка
или натаскиванием за танком, оснащенным минным тралом.
После отцепки заряда при наталкивании танк задним ходом от-
ходит не менее чем на 100 м и из пулемета расстреливает запаль-
ную кассету. Попадание в запальную кассету хотя бы одной пули
вызывает детонацию капсюля КД-MB, которая, распространяясь
на остальные капсюли-детонаторы, приводит к взрыву тетриловых
шашек кассеты, а последние вызывают взрыв тротиловых шашек
коробки и всего заряда.
После отцепки заряда при его натаскивании танк с тралом про-
должает движение и отходит не менее чем на 100 м от заряда. Под-
рыв заряда производится расстрелом запальной кассеты из другого
танка с дистанции не менее 100 ж или стрелковым оружием из око-
па также с дистанции не менее 100 м.
72
Подрыв заряда может быть произведен огневым или электри-
ческим способом с помощью запального стакана. Подсоединение
электродетонатора или зажигательной трубки к запальному стака-
ну в этом случае производится после натаскивания заряда на мин-
ное поле и отхода танка на безопасное расстояние.
От действия ударной волны, образующейся при взрыве удлинен-
ного заряда, противотанковые мины нажимного действия срабаты-
вают и в минном поле образуется проход.
Сборка заряда
Заряд подается на минное поле двумя способами: наталкива-
нием впереди танка или натаскиванием за танком.
Сборка заряда независимо от способа подачи производится на
ровном участке местности, позволяющем разместить весь заряд
прямолинейно в направлении подачи его на минное поле.
Заряд собирается из отдельных блоков, как правило, начиная
с головного блока, к которому крепится тральный каток. Накидные
гайки предыдущего блока навинчиваются на головные втулки
звеньев последующего блока. Навинчивание производится от руки
с последующей затяжкой гаек до отказа с помощью ключей. Перед
стыкованием блоки укладываются так, чтобы шпильки, смыкающие
хомуты, всегда находились на верхнем звене. В ходе сборки прямо-
линейность и заданное направление должны выдерживаться.
По окончании сборки на заряд устанавливаются взрывное уст-
ройство, коробка запального устройства и зацепные крюки.
Сборка заряда для подачи его наталкиванием впереди танка
в зависимости от длины заряда производится согласно одной из
схем сборки, приведенных на рис. 52, 53.
Независимо от длины заряда хвостовая его часть собирается
из трех блоков инертного снаряжения.
Зацепной крюк на хвостовом блоке заряда устанавливается так,
чтобы доступ к нему не был закрыт последним хомутом. Переста-
новки первого хомута головного блока при постановке зацепного
крюка не требуется. Зацепной крюк на первом блоке размещается
между хомутами. Для крепления зацепного крюка на блоке ниж-
няя пластина подводится под нижние звенья. Верхняя пластина
устанавливается над нижней, после чего пластины стягиваются
гайками с помощью торцовых ключей. Первоначально затягивают-
ся гайки тех болтов, которые расположены в средней части пластин
(между звеньями).
Для установки коробки запального устройства необходимо:
— с помощью двух хомутов укрепить на блоке отрезок трубы
согласно рис. 47, при этом шпильки хомутов должны находиться
у трубы, а две гайки каждого хомута должны быть обращены
вверх;
— установить коробку на верхнее звено блока и трубу, предва-
рительно ослабив затяжку упоров хомутов коробки;
73
57,5 л?
Рис. 52. Схема сборки 100-метрового заряда УЗ-З для подачи его наталкиванием
впереди танка:
1—4, 6—9, 11—14, 16—19, 21—24, 26—29, 31—34, 36—39, 41—48 — основной; 5, 10, 15, 20, 25, 30.
35, 40 — с кумулятивным дросселем и тройником; 49 — основной с узлом передачи детонации;
50 — основной с взрывным устройством ВУ-УЗ-З; 51—53 — основной инертного снаряжения.
Примечания; 1. Зацепной крюк (головной) на блоке № 1 ставится для
буксирования заряда в случае заблаговременной сборки его на значительном
удалении от минного поля.
2. При использовании двух запальных коробок установка их производится
на смежных блоках справа и слева от оси заряда.
3. Для наталкивания заряда на 'минное поле используется танковый буксир-
ный трос.
Тральный каток
/ Зацепной крюк (головной)
Зацепной крюк (хвостовой)
Запальная коробка с кассетой
12 3 4 6 6 7 8 9 10 11 12 13 14 16 16 17 18 19 20 21 22 23 24 26
43,7м
Рис. 53. Схема сборки 50-метрового заряда УЗ-З для подачи его наталкиванием
впереди танка:
1—4, 6—9, 11—14, 16—19, 21—24 — основной; 5, 10, 15, 20 — с кумулятивным дросселем и трой-
ником; 25 — основной с взрывным устройством ВУ-УЗ-З; 26—28 — основной инертного снаря-
жения.
Примечания: 1. Зацепной крюк (головной) на блоке № 1 ставится для
буксирования 'заряда в случае заблаговременной сборки его на значительном
удалении от минного поля.
2. Для наталкивания заряда на минное поле используется танковый буксир-
ный трос.
— до отказа завернуть винты упоров хомутов коробки.
Сборка заряда для подачи его натаскиванием за танком в зави-
симости от длины заряда производится согласно одной из схем
сборки, приведенных на рис. 54 и 55. Крепление коробки запально
го устройства производится после сочленения блоков в заряд.
Крепление на собранном заряде коробки запального устройства
и зацепных крюков выполняется так же, как и для заряда, натал-
киваемого танком.
74
Для постановки кассеты в коробку запального устройства не-
обходимо:
— вынуть из коробки деревянный вкладыш;
поставить на место вкладыша кассету так, чтобы широкая
красная полоса была обращена вниз и внутрь коробки (белая сто-
рона— наружу), а направляющие лапки входили в пазы боковых
щитов коробки;
Рис. 54. Схема сборки 100-метрового заряда УЗ-З для подачи его натаскиванием
за танком:
1—8 — с кумулятивным дросселем (тройники сняты); 9— основной с взрывным устройством
ВУ-УЗ-З; 11—14, 16—19, 21—24, 26—29, 31—34, 36—39, 41—44, 46—48, 50 — основной; 10, 15, 20.
25, 30, 35, 40, 45 — основной (поставлены тройники, снятые с 1-8-го блоков); 49 — основной
с узлом передачи детонации.
Примечания: 1. Перестановка узла передачи детонации, снятие трой-
ников с 1—8-го блоков и постановка их на 10, 15, 20, 25, 30, 35, 40 и 45-й блоки
производятся после сочленения всех блоков в заряд.
2. Шланг взрывного устройства (ВУ) продевается через середины всех хому-
тов 1—8-го блоков до постановки взрывного устройства на 9-м блоке.
3. При использовании двух запальных коробок установка их производится
справа и слева от оси заряда.
Тральный каток
I Зацепной крюк (головной)
Запальный стакан
Запальная коробка с кассетой
Зацепной крюк (хвостовой)
^1 I I 1'ДД.и I |ДА|~Г1''Т IM III тд
1 2 3 4 5 6 7 8 3 Ю И 12 >3 14 /5 16 17 18 19 2И 21 22
48,7м
Рис. 55. Схема сборки 50-метрового заряда УЗ-З для подачи его
натаскиванием за танком:
1—4 — с кумулятивным дросселем (тройники сняты); 5—8, 11—14, 16—19, 21—24—
основной; 9 — основной с взрывным устройством ВУ-УЗ-З; 10, 15, 20, 25 — ос-
новной (поставлены тройники, снятые с 1—4-го блоков).
Примечания: 1. Перестановка узла передачи детонации, сня-
тие тройников с 1—4-го блоков и постановка их на 10, 15, 20 и 25-й
блоки производятся после сочленения всех блоков в заряд.
2 . Шланг взрывного устройства (ВУ) продевается через сере-
дины всех хомутов 1—8-го блоков до постановки взрывного устрой-
ства.
75
— при необходимости закрыть кассету картонным щитком;
— закрепить кассету и щиток пластинчатым прижимом.
Установка кассеты в коробку до полного окончания всех работ
по сборке заряда и до прицепки его к танку запрещается.
Сборка заряда производится расчетом в составе семи человек
(командир и шесть номеров расчета).
Работа по сборке заряда организуется в следующем порядке:
— на месте разгрузки силами расчета блоки заряда освобож-
даются от укупорки и группируются для переноски в последова-
тельности, необходимой для сборки;
— первый и второй номера переносят тральный каток; коман-
дир расчета переносит инструмент для сборки; остальные номера
расчета несут по одному блоку;
— на месте сборки командир расчета с первым и вторым номе-
рами крепят тральный каток к первому блоку, укладывают в на-
правлении подачи и соединяют подносимые блоки в единый заряд;
— третий — шестой номера подносят блоки к месту сборки,
а по окончании подноски производят попарное сочленение блоков,
— третий и четвертый номера устанавливают на заряде короб-
ку запального устройства и прикрепляют запальный стакан;
— пятый и шестой номера укрепляют на заряде головной и хво-
стовой зацепные крюки.
Прицепка заряда к танку выполняется силами расчета, соби-
рающего заряд.
Перевод заряда в боевое положение (т. е. установка кассеты)
выполняется первым и вторым номерами под руководством коман-
дира расчета и производится после прицепки заряда непосредст-
венно перед подачей его на минное поле.
Подача заряда на минное поле
Для подачи заряда наталкиванием танк, двигаясь вдоль оси за-
ряда, подходит к его хвостовой части. Серьги буксирного троса
танка надеваются на передние буксирные крюки, а средняя часть
троса вводится в зев зацепного крюка. После этого танк подается
вперед до прижатия хвостовой части заряда к днищу танка.
Заряд переводится в боевое положение, в коробку устанавли-
вается запальная кассета.
Наталкивание производится прямолинейно со скоростью 5—
7 км/час. В случае некоторого отклонения заряда в движении ме-
ханик-водитель должен вести танк по следу заряда.
По окончании наталкивания на минное поле танк двигается зад-
ним ходом. При этом буксирный трос выходит из зацепления с за-
цепным крюком заряда.
После отхода танка на дистанцию не менее чем на 100 м из пу-
лемета расстреливается запальная кассета и ее взрывом заряд при-
водится к срабатыванию.
76
Для подачи заряда натаскиванием танк, оснащенный минным
тралом, выходит и останавливается впереди головной части заряда
в 10—15 м. Серьга тягового троса, прикрепленного к заряду, наде-
вается на один из задних буксирных крюков танка. После этого
движением танка трос натягивается.
Перевод заряда в боевое положение, т. е. постановка запальной
кассеты, производится за 400—500 м до выхода на минное поле во
время кратковременной остановки.
Натаскивание заряда должно производиться прямолинейно. До-
пускаются повороты с радиусом не менее 150 м. Скорость подачи
при этом не должна превышать; на прямых участках— 12 км/час,
на поворотах — 6 км/час.
При преодолении минного поля танк должен двигаться прямо-
линейно. Место остановки танка определяется заранее и указывает-
ся механику-водителю.
После натаскивания заряда на минное поле делается кратковре-
менная остановка. Во время остановки один из членов экипажа
выходит из танка и отцепляет серьгу тягового троса от буксирного
крюка, после чего возвращается в танк.
Танк отходит на безопасное расстояние вперед не менее чем на
100 м. Подрывание заряда производится путем расстреливания за-
пальной кассеты из другого танка с дистанции не менее 100 м или
из стрелкового оружия из окопа также с дистанции не менее 100 м.
Подрывание заряда можно произвести также огневым или элек-
трическим способом с помощью запального стакана.
Комплект удлиненного заряда хранится и перевозится в соот-
ветствующей укупорке (см. приложения 10 и 11).
ГЛАВА 5
ПРОТИВОТАНКОВЫЕ мины
ОБЩИЕ ПОЛОЖЕНИЯ
Противотанковые мины предназначаются для минирования
местности с целью выведения из строя танков, самоходно-артилле-
рийских установок и бронетранспортеров противника.
Противотанковые мины подразделяются на противогусеничные
и противоднищевые.
Противогусеничной называется мина, срабатывающая
только при наезде гусеницей танка и обеспечивающая при взрыве
разрушение элементов ходовой части, которое приводит к останов-
ке танка.
Противоднищевой называется мина, срабатывающая при
наезде днищем или гусеницей танка й обеспечивающая при взрыве
разрушение днища или элементов ходовой части, которое приводит
к остановке танка.
Противотанковые мины, как правило, устанавливаются в грунт
с маскировкой слоем грунта. На поверхность грунта мины устанав-
ливаются в следующих случаях:
— при мерзлом или особо твердом (скальном) грунте;
— при наличии снежного покрова:
— при установке с вертолетов.
Противотанковые мины устанавливаются средствами механи-
зации или вручную.
Средства механизации обеспечивают установку мин в грунт
с маскировкой дерном (рис. 56), грунтом (рис. 57) или снегом
(рис. 58).
Противотанковые мины могут раскладываться средствами меха-
низации на грунт или устанавливаться в грунт, после чего приво-
дятся в боевое положение вручную.
При установке мин в грунт вручную толщина маскирующего
слоя земли над минами должна быть 5—8 см. Мины тщательно
маскируются под фон окружающей местности.
При установке противотанковых мин в летних условиях в грунт
для них отрываются лунки круглой или квадратной формы в соот-
78
ветствии с размерами мин. Если грунт имеет травянистый покров,
то дерн срезается и завертывается в сторону противника, как пока-
зано на рис. 59.
Противотанковые мины устанавливаются в лунки так, чтобы
крышка (нажимная планка) мины в твердом грунте возвышалась
Рис. 56. Схема установки противотанковой мины
с маскировкой дерном
Рис. 57. Схема установки противотанковой мины с маскировкой
рыхлым грунтом
Рис. 58. Схема установки противотанковой мины в снег
на 2—3 см над поверхностью грунта (рис. 60), а в мягком грунте
была заподлицо с его поверхностью.
На дорогах мины устанавливаются так же, как и в твердых
грунтах, и маскируются тонким слоем материала дорожного полот-
на (грунта, щебня, гравия и т. п.).
В болотистых грунтах под мину подкладываются доски, жерди,
ветви и тому подобные предметы, размеры которых в два — три ра-
за превышают диаметр (ширину) мины (рис. 61).
79
В зимних условиях мины устанавливаются на поверхность грун-
та, а при снежном покрове толщиной свыше 40 см ставятся на
уплотненный слой снега и маскируются слоем рыхлого снега тол-
щиной 10—15 см.
Рис. 59. Схема установки противотанковой мины в грунт
(отрывка лунки)
Рис. 60. Схема установки противотанковой мины
в твердый грунт
Рис. 61. Схема установки противотанковой
мины в заболоченный грунт
Установка мин в углубления и выбоины, а также рядом с пнями,
валунами, кочками и т. п. запрещается.
Противогусеничные мины нажимного действия, установленные
в талый грунт, при замерзании его теряют работоспособность.
Перед наступлением морозов мины устанавливаются на грунт,
а мины, ранее установленные в грунт, переставляются на его по-
80
верхность. После оттаивания грунта мины переставляются
в грунт.
Снимать мины с места их установки разрешается, если они бы-
ли установлены без элементов неизвлекаемости. Мины, установлен-
ные в неизвлекаемое положение, мины с поврежденными крышками
и корпусами, а также мины, вмерзшие в грунт, подлежат уничто-
жению на месте установки подрывом накладных зарядов ВВ.
Мины, извлекаемость которых не может быть достоверно уста-
новлена, стаскиваются с места их установки кошками с безопасно-
го расстояния или из укрытия, после чего невзорвавшиеся мины мо-
гут быть обезврежены или уничтожены.
В настоящей главе приведено описание противотанковых мин
ТМ-46, ТМН-46, ТМД-Б, ТМД-44, учебных и учебно-имитационных
образцов этих мин, а также учебно-имитационной мины УИТМ-60.
МИНЫ ТМ-46 И ТМН-46
Мины ТМ-46 и ТМН-46 однотипны. Мина ТМН-46 в отличие от
мины ТМ-46 имеет на дне горловину с гнездом для ввинчивания
взрывателя МУВ или МУВ-2 с запалом МД-6Н, что позволяет уста-
навливать ее в неизвлекаемое положение.
Основные тактико-технические данные
Общий вес.....................................8,6 яг
Вес заряда ВВ.................................5,7 яг
Диаметр корпуса...............................30 см
Диаметр нажимного щитка.......................20 см
Высота корпуса................................9,6 см
Высота мины с взрывателем.....................10,8 см
Наименьшее расстояние между минами при установке
минного поля ... ...................4 м
Устройство мины
Мина (рис. 62) состоит из корпуса 1 с диафрагмой 2, нажимной
крышкой 3 с пробкой 4, заряда ВВ 5 с промежуточным детонато-
ром 6 и взрывателя 7 МВМ или МВШ-46.
Корпус мины стальной штампованный с горловиной 8, слу-
жащей для заливки ВВ при снаряжении мины. Горловина закрыта
колпачком 9 с резиновой прокладкой 10. К боковой поверхности
корпуса приварены ушки 11 для крепления ручки 12. Диафрагма 2
отделяет зарядную камеру от нажимной крышки. В центре диаф-
рагмы приварен стакан /5, в котором размещена шашка промежу-
точного детонатора 6.
Нажимная крышка 3 усилена стальным щитком 14 и со-
единена с корпусом закатным швом. В центре крышки имеется оч-
ко для взрывателя, которое при хранении закрыто пробкой 4.
Заряд 5 состоит из литого тротила или аммонита 50/50.
6 Зак. 2746
81
7
Рис. 62. Противотанковые мины ТМ-46 и ТМН-46:
а — внешний вид; б — разрез мины ТМ-46; в — разрез мины ТМН-46;
1 — корпус; 2 — диафрагма; 3 — крышка; 4 — пробка; 5 — заряд ВВ; 6 — про-
межуточный детонатор; 7 — взрыватель МВМ; 8 — горловина; 9 — колпачок;
10 — прокладка; 11 — ушко; 12 — ручка; 13 — стакан; 14 — стальной щиток:
15 — донная горловина; 16 — донный стакан; 17 — тетриловая шашка; 18 — мем-
брана; 19 — заглушка; 20 — картонный кружок
82
Рис. 63. Запал МД-6Н:
1 — капсюль-детонатор М-1; 2 — нип-
пель
МД-6Н. Резьбовое гнездо
прикрыто картонным
кружком 20.
Запал МД-6Н
(рис. 63) состоит из кап-
сюля-детонатора М-1 и
ниппеля, который имеет
две резьбы: одну — для
соединения запала с кор-
пусом взрывателя МУВ
или ВПФ и другую — для
ввертывания взрывателя
в донное гнездо мины при
установке ее в неизвле-
каемое положение. В кар-
тонные футляры с запала-
ми МД-6 укладывается по
одному запалу МД-6Н.
Взрыватель МВ М
(рис. 64) предохранитель-
ного типа, состоит из
пробки с гильзой, ударно-
го механизма, предохра-
нительной чеки и запала
МД-6.
Пробка 1 по внеш-
нему виду подобна проб-
ке 4 (рис. 62) и состоит из
корпуса 2 (рис. 64),
крышки 3 и диафраг-
мы 4, соединенных меж-
ду собой точечной свар-
кой. В корпусе закрепле-
на (резьбой на лаке)
гильза 5, в которой
Промежуточный детона-
тор 6 тетриловый, представляет со-
бой цилиндрическую шашку диамет-
ром 32 мм, высотой 35 мм и весом око-
ло 40 г.
Донная горловина 15 имеется толь-
ко в мине ТМН-46, она приварена
к дну корпуса. Под донной горловиной
приварен стакан 16 с тетриловой шаш-
кой 17 весом около 40 г. Шашка при-
крыта тонкой металлической мембра-
ной 18. В горловину ввинчена заглуш-
ка 19 с резьбовым гнездом под запал
Рис. 64. Взрыватель МВМ:
1 — пробка взрывателя; 2 — корпус; 3 — крышка;
4 — диафрагма; 5 — гильза; 6 — ударный механизм;
7 — втулка; 8 — боевая пружина; 9 — ударник; 10 —
шарик; 11 — предохранительная чека
6*
83
размещен ударный механизм 6.
Ударный механизм состоит
из втулки 7, боевой пружины 8, удар-
ника 9 и шарика 10. Втулка упирает-
ся своей головкой в диафрагму, что
препятствует перемещению ее вверх
относительно гильзы.
Шарик 10, помещенный в боковом
отверстии втулки, упираясь в гильзу
и выточку ударника, удерживает по-
следний во взведенном положении.
Над диафрагмой размещена предохра-
нительная чека 11, пропущенная через
Рис. 65. Запал МД-6:
1 — ниппель; 2 — капсюль-детонатор
Рис. 66. Взрыватель МВШ-46:
1 — корпус; 2 — трубка; 3 — катушки; 4 — втулка;
5 — боевая пружина; 6 — ударник; 7 — шарики; 8 —
колпачок; 9 — тяга; 10 — головка; 11 — запал МД-10;
12 — крышка; 13 — мембрана; 14 — резиновая
прокладка
отверстия в крышке проб-
ки взрывателя. Чека пре-
пятствует прогибанию или
прорыву диафрагмы го-
ловкой втулки. При пере-
воде взрывателя в боевое
положение чека извле-
кается. В нижний торец
втулки ввинчивается за-
пал МД-6.
Запал МД-6
(рис. 65) состоит из нип-
пеля 1 и капсюля-детона-
тора М-1 2 накольного
действия. В верхней части
ниппеля имеется резьба
для ввинчивания запала
в корпус взрывателя. За-
пал взрывается при нако-
ле его капсюля-детонато-
ра жалом ударника взры-
вателя. Запал МД-6 мо-
жет инициировать (взры-
вать) только тетриловые
шашки.
Взрыватель МВШ-46
(рис. 66) смонтирован
в корпусе, который одно-
временно является проб-
кой мины.
На верхней части кор-
пуса 1 закреплена труб-
ка 2, закрытая сверху
головкой 10. В головке за-
креплен верхний конец
84
тяги 9. Тяга проходит через центральные отверстия катушек 3, раз-
мещенных в трубке 2, и имеет на своем нижнем конце колпачок 8-
Колпачок 8 утоплен в верхнюю часть втулки 4 и шариками 7 удер-
живает ударник 6 и боевую пружину 5 во взведенном положении.
Втулка 4 ввернута в корпус взрывателя. Во втулку 4 снизу вверты-
вается запал МД-10. На корпусе посредством закатки прикреплена
крышка 12.
Герметичность взрывателя со стороны запала обеспечивается
мембраной 13, а герметичность мины с ввернутым в нее взрывате-
лем — резиновой прокладкой 14.
Взрыватель МВШ-46 срабатывает от усилия в 120—400 кг при
отклонении его головки от вертикали на угол 25—30°. Диаметр
взрывателя по крышке 77 мм, высота над крышкой 165—170 мм,
вес 550 г.
Принцип действия
При наезде гусеницы танка (колеса автомобиля) на мину
с взрывателем МВМ давление передается на нажимной щиток.
Крышка, прогибаясь, оседает вместе с взрывателем до упора нип-
пелем запала в шашку промежуточного детонатора. Головка втул-
ки прорывает диафрагму и смещается относительно продолжающей
оседать гильзы до тех пор, пока не выкатится шарик в уширенную
полость втулки. Освобожденный ударник под действием сжатой
боевой пружины накалывает бойком запал МД-6, который вызы-
вает взрыв промежуточного детонатора и основного заряда мины.
Взрыв мины ТМН-46, кроме того, может произойти от срабаты-
вания взрывателя МУВ или МУВ-2 с запалом МД-6Н, чека которо-
го закреплена проволокой на колышке, забитом в грунт на дне лун-
ки под установленной миной. При снятии мины или натяжении про-
волоки чека выдергивается и взрыватель срабатывает, что приво-
дит к взрыву заряда мины через донный промежуточный детонатор.
При наезде танка гусеницей на мину с взрывателем МВШ-46
выступающая над поверхностью грунта трубка 2 изгибается, ка-
тушки 3 поворачиваются вокруг своих боковых ребер и тягой 9 вы-
тягивают колпачок 8 из втулки 4, в результате чего шарики 7 вы-
падают из отверстий колпачка и освобождают ударник. Под дей-
ствием боевой пружины ударник жалом накалывает капсюль-дето-
натор запала МД-10, вызывая его взрыв. От взрыва запала взры-
вается заряд мины.
Подготовка мины к установке
Для подготовки мины к установке необходимо:
— отвернуть пробку мины;
— убедиться в наличии и правильности положения предохрани-
тельной чеки взрывателя (чека должна быть вставлена до упора
ее кольцом в загнутый край крышки взрывателя и прочно удержи-
ваться в нем);
85
— осмотреть запал МД-6, а если взрыватель поступил без запа-
ла, то ввинтить запал во взрыватель;
— ввинтить взрыватель в очко мины усилием руки до плотного
поджатия резиновой прокладки.
Перед установкой мин, снятых с минного поля или перевозив-
шихся без укупорки, необходимо:
— осмотреть мины и отобрать из них те, которые не имеют ка-
ких-либо повреждений корпуса;
— ввинтить в очко мины взрыватель МВМ до полного поджатия
резиновой прокладки с учебным или охолощенным запалом МД-6;
— вывинтить взрыватель и убедиться, что запал не упирается
в шашку промежуточного детонатора. Если запал упирается в шаш-
ку, то мину устанавливать запрещается.
Установка мин
Окончательно снаряженные мины ТМ-46 с взрывателем МВМ
в предохранительном положении могут устанавливаться в грунт
или раскладываться на поверхности грунта с помощью минного
раскладчика ПМР-3. Перевод мин из предохранительного поло-
жения в боевое (выдергивание чеки) выполняется одним из номе-
ров расчета раскладчика и производится только в спусковом лотке
раскладчика.
Для установки мин с взрывателем МВМ вручную необходимо:
— отрыть лунку и установить в нее окончательно снаряжен-
ную мину;
— выдернуть предохранительную чеку из взрывателя;
— замаскировать мину.
Выдергивать предохранительные чеки из взрывателей разре-
шается только из мин, установленных в лунки.
Снаряжение мин взрывателями
МВШ-46 производится на месте их
установки.
Для установки мины с взрывате-
лем МВШ-46 необходимо:
— ввинтить во взрыватель запал
МД-10;
— вывинтить пробку из централь-
ного очка мины;
— ввинтить взрыватель в централь-
ное очко мины;
Рис. 67. Противотанковая мина “ замаскировать мину так, чтобы
с взрывателем МВШ-46 головка взрывателя выступала над
поверхностью грунта на 8—10 см (рис. 67).
При маскировке дерниной последняя разрезается до половины
на две части, через прорезь пропускается головка взрывателя, и
дернина укладывается на мину.
В неизвлекаемое положение мины ТМН-46 (рис. 68)
устанавливаются только вручную. Для этого необходимо:
86
— отрыть лунку и на ее дн§ сделать приямок глубиной
12—15 см;
— вбить в дно лунки небольшой колышек, к которому привязан
отрезок мягкой проволоки с карабинчиком на свободном конце;
— подготовить взрыватель МУВ-2 (МУВ) и снарядить его за-
палом МД-6Н;
— перевернуть окончательно снаряженную мину ТМН-46 вверх
дном, не надавливая при этом крышкой на грунт;
— удалить кар-
тонный кружок, при-
крывающий резьбо-
вое отверстие, и
ввинтить в него взры-
ватель до отказа;
— - установить ми-
ну в лунку так, что-
бы взрыватель
МУВ-2 разместился
в приямке;
— осторожно за-
цепить карабинчик
за Р-образную чеку
взрывателя;
— выдернуть пре-
дохранительную чеку
Рис. 68. Установка мины ТМН-46 в неизвлекаемое
положение:
1 — взрыватель МУВ-2 (МУВ) с запалом МД-6Н; 2 — колы-
шек; 3 — чека взрывателя
из взрывателя МВМ;
— не двигая и не поднимая мины, вынуть предохранительную
чеку взрывателя МУВ-2 или шпильку взрывателя МУВ;
— засыпать приямок грунтом и замаскировать мину.
Обезвреживание мины
Мины, извлекаемость которых достоверно не установлена, ста-
скиваются кошкой с безопасного расстояния или из укрытия. Не
взорвавшиеся при стаскивании мины обезвреживаются, как опи-
сано ниже.
Мины, установленные в неизвлекаемое положение, обезврежи-
вать запрещается. Они уничтожаются на месте их установки под-
рывом накладного заряда весом 0,2—0,4 кг.
Для обезвреживания мины с взрывателем МВМ, если они не
установлены в неизвлекаемое положение, необходимо:
— снять с мины маскировочный слой грунта, не надавливая
при этом на крышку мины и не сдвигая ее с места;
— вставить в крышку взрывателя МВМ предохранительную
чеку;
— вывинтить взрыватель МВМ из очка мины;
— вывинтить из взрывателя запал МД-6 и уложить его в пенал;
— ввинтить пробку в очко мины;
— извлечь мину из лунки.
Для обезвреживания мины ТМ-46 с взрывателем МВШ-46 необ-
ходимо;
87
— вывинтить из мины взрыватель, держа его за корпус;
— вывинтить из взрывателя запал МД-10;
— ввинтить пробку в центральное очко мины;
— снять мину с места установки.
Хранение и перевозка
Мины хранятся и перевозятся в деревянных ящиках по 5 шт.
в каждом. Одна из мин в ящике имеет донный промежуточный де-
тонатор и маркировку ТМН-46. Хранить и перевозить мины без
укупорки воспрещается.
В ящик с минами укладывается картонная коробка с пятью
запалами МД-6 и одним запалом МД-6Н.
Неснаряженные взрыватели МВМ хранятся и перевозятся
в оцинкованных коробках по 40 шт. в каждой. Оцинкованные ко-
робки укладываются в деревянные ящики по две в каждый.
Запрещается перевозка и переноска мин ТМ-46, снаряженных
взрывателями МВМ, без предохранительной чеки.
Взрыватели МВШ-46хранятся и перевозятся по 20 шт. в дере-
вянных ящиках.
Запалы МД-10 хранятся и перевозятся в деревянных ящиках.
В ящик уложены 54 металлические коробки по 20 запалов
в каждой. Всего в ящике 1080 запалов.
УЧЕБНЫЕ МИНЫ ТМ-46 И ТМН-46
Учебные мины ТМ-46 и ТМН-46 отличаются от мин боевого
снаряжения только тем, что вместо ВВ их корпус заполнен инерт-
ным составом (каменноугольный шлак с песком, залитый цемент-
ным раствором). Центральный и донный промежуточный детона-
торы заменены шашками из смеси серы с парафином или из гипса.
Внешними отличительными признаками учебных мин служат
две белые полосы на крышке мины и надпись «Учебная инертная».
Учебные мины снаряжаются взрывателями МВМ и МУВ с учеб-
ными запалами УМД-6 и УМД-6Н.
Размеры учебных запалов соответствуют размерам боевых.
Гильза капсюля-детонатора учебного запала заполняется вклады-
шем из картона или дерева с прессованным инертным веществом
(мелом, гипсом, серой, парафином и т. п.).
Отличительными признаками учебных запалов являются:
— белая полоска шириной 3—5 мм, нанесенная на торец нип-
пеля;
— сквозное отверстие в нижнем торце гильзы капсюля-детона-
тора и в колпачке капсюля-воспламенителя.
Хранятся и перевозятся учебные мины в штатной укупорке,
которая снабжена отличительным знаком (белая полоса) и над-
писью «Учебная инертная».
88
МИНЫ ТМД-Б И ТМД-44
Основные тактико-технические данные
Мина ТМД-Б Мина ТМД-44
Общий вес, кг: при брикетном снаряжении .... 9,0 9,1
при тротиловом снаряжении .... 9,7 9,8
Вес заряда взрывчатого вещества, кг: в брикетах из аммонита 80/20 . 4,8 4,8
из литого тротила 6,7 6,7
Размеры, см: длина 32,0 32,0
ширина . . 29,0 29,0
высота 16,0 16,0
Наименьшее расстояние между минами при установке минного поля, м 4 4
Устройство мин
Мины ТМД-Б (рис. 69) и ТМД-44 (рис. 70) состоят из дере-
вянного корпуса 1 с крышкой 2, заряда ВВ 3, промежуточного
детонатора 4 и взрывателя МВ-5 5 с запалом МД-2.
Корпус 1 изготовлен из досок толщиной 10 мм, соединенных
между собой в шип или гвоздями. Дно изготовлено из таких же
досок или из фанепы. Внутри корпуса к его дну прибиты упоры,
между которыми установлена шашка промежуточного детона-
тора 4. Для переноски мины к боковой стенке корпуса прибита
ручка 7 (рис. 70) из прорезиненной ткани.
Крышка 2 прибита к корпусу гвоздями. С внутренней стороны
по всей ширине крышки сделаны два пропила, по которым она
ггроламывается при наезде танка.
У мины ТМД-Б (рис. 69) на крышке имеются нажимные план-
ки 7, 8. Средняя планка 8 закреплена шарнирно и служит дверцей,
закрывающей отверстие в середине крышки, через которое в мину
вставляется взрыватель 5. Дверца запирается задвижкой 9, вхо-
дящей в пазы нажимных планок.
У мины ТМД-44 (рис. 70) имеются две нажимные планки 6,
а для установки взрывателя предусмотрена горловина. Горловина
крепится снизу к крышке 2 гвоздями. В горловину ввертывается
пластмассовая пробка.
Мины снаряжаются литым тротилом или брикетами из аммо-
нита, заключенными в водонепроницаемую оболочку. Заряд удер-
живается в корпусе от смещения накладками или брусками 8.
Промежуточным детонатором в минах с литым зарядом служит
тротиловая цилиндрическая шашка весом 200 г с гнездом под
запал МД-2. В минах ТМД-Б и ТМД-44 брикетного снаряжения
промежуточным детонатором служит призматическая тротиловая
шашка весом 160 г.
89
Рис. 69. Противотанковая мина ТМД-Б:
а — внешний вид; б — разрез мины, снаряженной литым
зарядом ВВ; в — разрез мины брикетного снаряжения;
1 — корпус; 2 — крышка; 3 — заряд ВВ; 4 — промежуточ-
ный детонатор; 5 — взрыватель МВ-5; 6 — ручка; 7 и 8 —
нажимные планки; 9 — задвижка; 10 — накладка (бруски)
взрыву последнего.
Длина взрывателя без запала — 40,5—43 мм. Ход колпачка,
приводящий к срабатыванию взрывателя, — 5—7 мм. Усилие сра-
батывания — 10—30 кг.
Взрыватель МВ-5
(рис. 71) состоит из
корпуса /, колпачка 2,
ударника 3, пружи-
ны 4, шарика 5 и
запала 6.
Ударник имеет коль-
цевую выточку, упи-
раясь в которую ша-
рик 5, помещенный в
боковом отверстии кор-
пуса, удерживает удар-
ник во взведенном по-
ложении. При этом пру-
жина 4, упираясь в кол-
пачок и в ударник, на-
ходится в сжатом со-
стоянии.
Перемещение кол-
пачка ограничено внут-
ренним его выступом,
входящим в продоль-
ный паз корпуса. Вы-
ступ образуется керне-
нием надетого на кор-
пус колпачка. Колпа-
чок при нажатии на не-
го, сжимая пружину,
перемещается вдоль
корпуса до тех пор, по-
ка отверстие корпуса
не совместится с углуб-
лением, выштампован-
ным в колпачке. Шарик
под давлением пру-
жины выталкивается
ударником в это углуб-
ление. Освобожденный
ударник своим жалом
накалывает капсюль-
воспламенитель запа-
ла, что приводит к
90
Принцип действия
При наезде гусеницы танка (колеса автомобиля) на мину
крышка ее проламывается по пропилам и давит дверцей (ТМД-Б)
или пробкой (ГМД-44) на колпачок взрывателя МВ-5. Взрыватель
срабатывает и вызывает взрыв промежуточного детонатора и за-
ряда мины.
Установка мин
Мины ТЛ4Д-Б и
ТМД-44 без взрывателей
могут устанавливаться
раскладчиком ПМР-3 на
поверхность грунта и
в грунт. Окончательное
снаряжение и маскировка
мин выполняются вруч-
ную. Установка оконча-
тельно снаряженных мин
ТМД-Б и ТМД-44 рас-
кладчиком ПМР-3 запре-
щается.
Для установки мин
в грунт вручную необхо-
димо:
— отрыть лунку;
— установить мину
в лунку;
— вывести задвижку
из пазов нажимных пла- 7
нок мины ТМД-Б и
открыть дверцу (у ми-
ны ТМД-44 отвернуть
пробку);
— ввинтить в корпус
взрывателя МВ-5 запал
МД-2;
— • заостренной палоч-
кой проткнуть наклейку,
закрывающую гнездо для
запала в шашке промежу-
точного детонатора;
— < осторожно, не на-
жимая на колпачок, вста-
вить в запальное гнездо
взрыватель до упора нип-
пелем запала в шашку
промежуточного детона-
тора;
в
Рис. 70. Противотанковая мина ТМД-44:
а — внешний вид; б — разрез мины, снаряженной ли-
тым зарядом ВВ; в — разрез мины брикетного сна-
ряжения; 1 — корпус; 2— крышка; 3 — заряд ВВ; 4 —
промежуточный детонатор; 5 — взрыватель МВ-5; 6 —
нажимные планки; 7 —ручка; 8 — накладки (бруски);
9 — пробка
91
— проверить наличие зазора между дверцей (пробкой) и кол-
пачком взрывателя, для чего поставить линейку кроткой над от-
верстием в крышке мины и провести над взрывателем; в случае
Рис. 71. Взрыватель МВ-5:
а — внешний вид; б и в — разрезы;
1 — корпус; 2 — колпачок; 3 — ударник; 4 — бое-
вая пружина; 5 — шарик; 6 — запал МД-2
задевания линейки за кол-
пачок взрывателя мину уста-
навливать запрещается;
— осторожно закрыть
дверцу у мины ТМД-Б и за-
крепить ее задвижкой (или
завинтить до отказа пробку
у мины ТМД-44); если двер-
ца не встала на место и за-
движка не входит в пазы
(пробка не завинчивается),
то такую мину устанавли-
вать запрещается;
— замаскировать мину.
Обезвреживание мин
Для обезвреживания мин
необходимо:
— осторожно, не надав-
ливая на крышку, снять
с мины маскировочный слой;
— очистить крышку от
грунта и открыть дверцу
(у мины ТМД-44 вывинтить
пробку); если задвижка не
открывается от усилия руки
(пробка не отвинчивается),
мину обезвреживать запре-
щается; такие мины уничто-
жаются на месте установки взрывом заряда ВВ весом 200 г, поме-
щенного на крышку мины;
— осторожно извлечь взрыватель МВ-5м, вывинтить запал
МД-2 из корпуса взрывателя; взрыватель и запал уложить раз-
дельно в сумку минера или в укупорку;
— извлечь мину из лунки.
Мины с продавленными и сломанными крышками обезврежи-
вать запрещается. Такие мины уничтожаются подрыванием на
месте их установки.
Хранение и перевозка
Мины ТМД-Б и ТМД-44 хранятся и перевозятся в деревянных
решетчатых ящиках по 6 шт. в каждом. При хранении следует
оберегать мины от сырости, вызывающей коробление и загнива-
92
ние деревянного корпуса. При перевозке надо следить, чтобы кор-
пуса и окраска мин не повреждались.
Неснаряженные взрыватели МВ-5 хранятся по 360 шт. в за-
паянных оцинкованных коробках завернутыми в бумажные па-
кеты по 12 шт. Оцинкованные коробки хранятся в деревянных
ящиках по две в каждом.
В случае комплектного хранения в деревяцных ящиках укла-
дывается одна коробка с неснаряженными взрывателями и одна
коробка с запалами.
УЧЕБНО-ИМИТАЦИОННЫЕ МИНЫ УТМД-Б И УТМД-44
Учебно-имитационные мины УТМД-Б и УТМД-44 по внешнему
виду и весу не отличаются от мин боевого снаряжения. Для отли-
чия они имеют две белые полосы на крышке и надпись «Учебная
имитационная» или «Учебная».
Устройство и действие
Корпус учебно-имитационных мин заполнен каменноугольным
шлаком, залитым цементным раствором или расплавленной серой
с гипсом. Учебные мины имеют макет шашки промежуточного де^
тонатора из серы или алебастра.
В учебно-имитационную мину вместо
шашки промежуточного детонатора
вставляется дымовой учебно-имитаци-
онный патрон УТМД-Б.
Патрон (рис. 72) цилиндрической
формы, диаметром 85 мм и высотой
80 мм. Он имеет картонную оболочку 1
с картонной крышкой 2, запальное
гнездо 3, закрытое фольгой, дымовой
пиротехнический состав 4, выделяю-
щий при горении дым белого или оран-
жевого цвета, зажигательный состав 5,
воспламеняющийся от запала УИМД-2,
зажигающий дымовой состав и два ка-
нала 6 для выхода дыма. На патроне
нанесен отличительный знак — крас-
ная полоса, а также ярлык с надписью,
Рис. 72. Учебно-имитационный
дымовой патрон:
1 — оболочка; 2 — крышка; 3 — за-
пальное гнездо; 4 — дымовой состав;
5 — зажигательная звездка; 6 — ка-
налы; 7 — фольга
указывающий, для какой мины он
предназначен и какого цвета образуется дым при его горении. Вес
патрона белого дыма 390 е, оранжевого дыма 290 г. Состав горит
30—90 сек. Патрон сохраняет свои свойства при температуре в пре-
делах от —30° до +40°, при нахождении мины в сыром грунте —
в течение 10—15 суток.
93
В мине применяется взрыватель МВ-5 с запалом УИМД-2.
Мина срабатывает под гусеницей танка (колесом автомобиля)
так же, как боевая, т. е. при проломе крышки и передаче давле-
ния на взрыватель. Клубы дыма видны на расстоянии до 500 м.
Из мины, установленной в грунт, заметное выделение дыма, про-
бивающегося через маскировочный слой грунта, начинается через
10—15 сек после загорания патрона. Звук вспышки слышен на
расстоянии до 10 м от танка. При сильном ветре видимость выде-
ления дыма, особенно от мин, установленных в грунт, сокращается
в два — три раза.
Для изготовления учебно-имитационных мин в войска посту-
пают корпуса мин (пустые или заполненные инертным составом)
и отдельно учебно-имитационные дымовые патроны.
Подготовка к установке
Для установки в мину патронов необходимо:
— отделить крышку от корпуса мины;
— примерить патрон к гнезду в мине и, если требуется, сре-
зать ножом или стамеской концы упоров, сколоть и удалить из-
лишний заполнитель так, чтобы патрон полностью вошел в гнездо;
• — установить патрон в гнездо и закрепить деревянными
клиньями;
— проследить, чтобы запальное гнездо патрона находилось
в центре мины;
— закрепить крышку на корпусе мины.
Для заполнения корпуса необходимо:
— отделить крышку от корпуса мины;
— удалить из корпуса мины упоры и установить в центре мины
деревянную болванку (макет патрона) диаметром 86—88 мм и
высотой 70 мм;
— заполнить корпус до уровня верха макета раствором;
— после затвердевания раствора вынуть макет.
Хранение и перевозка
Хранение и перевозка мин производятся без специальной уку-
порки. Дымовые патроны хранятся в сухих помещениях и пере-
возятся в деревянных ящиках по 60 шт. в каждом.
Патроны с прорванной фольгой, закрывающей запальное гне-
здо и дымовые каналы, непригодны для длительного хранения и
должны расходоваться в первую очередь.
УЧЕБНО-ИМИТАЦИОННАЯ МИНА УИТМ-60
Учебно-имитационная мина УИТМ-60 предназначается для обу-
чения войск устройству и преодолению противотанковых минных
полей.
94
Мина может применяться как учебно-имитационная или как
учебная.
Учебно-имитационная мина имитирует взрыв боевой мины (фу-
гаса), создавая соответствующий звуковой и световой эффекты.
Учебная мина не имитирует взрыва и используется для обу-
чения личного состава приемам и способам устройства заграж-
дений.
Основные тактико-технические данные
Общий вес мины................................... 8,7 кг
Диаметр мины ..................................... 32 см
Высота мины......................................12,5 см
Усилие, приводящее к срабатыванию мины . . . 200—600 кг
Устройство мины
Мина (рис. 73)
взрывателя 4.
состоит из корпуса 7, крышки 2,
кольца 3 и
Рис. 73. Учебно-имитационная мина УИТМ-60 с взрывателем УИМВ-60:
1 — корпус; 2 — крышка; 3 — кольцо; 4 — взрыватель; 5 — стойка; 6 — пружина; 7 — втулка:
8 — заглушка; 9 — колонка; 10 — шарик; 11 — накладка; 12 — откидная ручка; 13 — замок;
14 — шплинт; 15 — стопор; 16 — втулка; 17 — пробка; 18 — защитная гайка; 19 — сигнальный
патрон СП-60
В комплект мины входят электроввод ЭВ-60, сигнальные па-
троны СП-60, электрозапальные устройства ЭЗУ-60 и приспособ-
ления для разборки мин. Вместо взрывателя УИМВ-60 в мину мо-
гут ввертываться учебные взрыватели от противотанковых мин, не
входящие в комплект мины УИТМ-60.
Корпус 1 мины изготовлен из листовой стали. Внутри кор-
пуса на его дне прикреплены три стойки 5 с пружинами 6 и шари-
ковыми ограничителями. Шариковые ограничители состоят из
втулки 7, упорной заглушки 8, колонки 9 и шарика 10. Снаружи
к дну корпуса приварена накладка 11 с откидной ручкой 12 для
95
переноски мины. Ручка удерживается замком 13 и шплинтом 14.
На боковой стенке корпуса закреплены три стопора 15 и втулка 16,
закрытая навинченной пробкой 17. Втулка имеет внутреннюю
резьбу для ввинчивания в нее штеккера и наружную резьбу для
навинчивания включателя электроввода. На наружную резьбу
втулки навинчена защитная гайка 18.
Кольцо 3 служит для соединения корпуса мины с крышкой.
Оно имеет три Г-образных паза, в которые при сборке мины
входят стопоры 15, и вырез для доступа к втулке 16 при надетом
кольце.
Рис. 74. Учебно-имитационный взрыватель УИМВ-60:
1 — корпус; 2 — колпачок; 3 — кнопка; 4 — шток, 5 — пружина;
6 — предохранительная чека; 7 — втулка; 8 — хвостовик; 9 — пру-
жина; 10 — боек; 11 — шарик; 12 — стакан; 13 — штифт; 14 — про-
кладка; 15 — контргайка; 16 — срезная чека; 17 — заглушка; 18 —
предохранительный колпачок
Крышка 2, служащая приводным устройством мины, опи-
рается на три втулки 7 шариковых ограничителей и удерживается
на корпусе кольцом 3. В центре крышки имеется очко с резьбой
для ввертывания в нее взрывателя или пробки.
Учебно-имитационный взрыватель УИМВ-60 (рис. 74) состоит
из корпуса, стакана с ударным механизмом и снаряжается сиг-
нальным патроном СП-60.
Корпус 1 взрывателя (с колпачком и имитационной пусковой
кнопкой) имеет сквозное отверстие, служащее патронником для
сигнального патрона. Сверху патронник прикрыт колпачком 2,
предохраняющим его от засорения грунтом при установке мины.
В верхней части корпуса помещено имитационное пусковое устрой-
ство, состоящее из кнопки 3, штока 4 и пружины 5. Под кнопку
вставлена предохранительная чека 6. Имитационное устройство
не связано с действием остальных частей взрывателя и служит
96
лишь для обучения выполнению операций, предусмотренных при
установке мины.
В нижней части корпуса имеются две резьбы: большего диа-
метра — для ввертывания взрывателя в крышку мины и меньшего
диаметра — для навинчивания на корпус стакана с ударным ме-
ханизмом или накидной гайки электроввода.
Ударный механизм состоит из втулки 7, хвостовика 8,
пружины 9, ударника с бойком 10 и кольцевой выточкой для двух
шариков 11. Ударный механизм ввинчен на лаке в стакан 12.
Хвостовик снабжен продольным пазом, в котором скользит конец
штифта 13, впрессованного в стакан, что устраняй провертывание
хвостовика в стакане. Стакан с ударным механизмом навинчен на
корпус взрывателя и закреплен контргайкой 15. В стакане и в хво-
стовике ударного механизма высверлены соосные отверстия, в ко-
торые вставлены две срезные чеки 16, предотвращающие сраба-
тывание ударного механизма при
случайном нажатии на его хвосто-
вик. Отверстия для вставления
чек закрыты навинтованными за-
глушками 17.
При хранении и транспорти-
ровке на стакан навинчивается
предохранительный колпачок 18.
Сигнальный патрон СП-60
(рис. 75) состоит из картонной
гильзы 1 с латунным поддоном,
в котором закреплен капсюль-
воспламенитель ударного дей-
ствия 2, внутренней алюминиевой
гильзы 3 с лучевым капсюлем-
воспламенителем замедленного
действия 4, вышибного заряда 5
из дымного пороха и блока свето-
вого сигнала 6—10.
Блок светового сигна-
л а состоит из четырех звездок:
двух — зеленого и двух — красно-
го огня. Каждый патрон комплек-
туется предохранительным кол-
пачком 11.
Рис. 75. Сигнальный патрон СП-60:
1 — картонная гильза; 2 — капсюль-воспла-
менитель; 3 — алюминиевая гильза; 4 —
воспламенитель замедленного действия;
5 — вышибной заряд; 6 — марлевая про-
кладка; 7 — резиновая прокладка; 8 —
звездки; 9 — уплотнительные кружки; 10 —
пыж; 11 — предохранительный колпачок
Электроввод ЭВ-60 (рис. 76) состоит из контактного блока 1,
присоединяемого к корпусу 2 взрывателя УИМВ-60 (вместо ста-
кана с ударным механизмом), электрозапального устройства
ЭЗУ-60 3, обеспечивающего выстрел сигнального патрона СП-60,
включателя 4, штеккера 5 с проводом, оканчивающимся полумуф-
той 6.
Контактный блок снабжен накидной гайкой /, с по-
мощью которой он соединяется с корпусом взрывателя УИМВ-60.
Блок отрезком гибкого шнура соединен с включателем 4, а через
7 Зак. 2746
97
него с втулкой 8 корпуса мины. В эту же втулку с внешней сто-
роны ввинчивается штеккер 5.
При хранении контактный блок закрывается заглушкой, на ко-
торую навинчивается накидная гайка 7. При сборке электроввода
с взрывателем УИМВ-60 эта гайка навинчивается на корпус вме-
сто снятого стакана с ударным механизмом и закрепляется контр-
гайкой 9.
1 — контактный блок;
ство; 4 — включатель;
блока; 8 — втулка;
Рис. 76. Электроввод ЭВ-60:
2 — корпус взрывателя: 3 — сменное электрозапальное устрой-
5 — штеккер; 6 — полумуфта; 7 — накидная гайка контактного
9 — контргайка; 10 — прокладка; 11 — сигнальный патрон;
12 — прокладка
Включатель (рис. 77) служит для механического и электриче-
ского соединения контактного блока 1—7 со штеккером через
втулку корпуса мины. Он состоит из полого корпуса 8, в одном из
торцов которого закреплен конец шнура, оканчивающийся упо-
ром 12. Второй, утолщенный торец корпуса включателя имеет
внутреннюю резьбу для навинчивания его на втулку корпуса
мины.
Штеккер служит для соединения включателя с внешней
электрической сетью. Он состоит из ниппеля /5, изолятора 16, на-
конечника 17 и уплотнительной прокладки 18.
Полумуфта 19 служит для электрического и механического со-
членения с проводами внешней электровзрывной цепи.
Электрозапальное устройство ЭЗУ-60 (рис. 78) служит для
приведения в действие (выстрела) сигнального патрона СП-60 от
импульса электрического тока, поступившего в это устройство.
Оно состоит из колодки 1 с гнездом для электровоспламенителя
НХ-10-1,5 2, корпуса 3, завальцованного на колодке, бойка 4 и
контактов 5.
Мины могут комплектоваться упрощенными электровводами
(рис. 79), состоящими из контактного блока 1 с выведенным из
98
Рис. 77. Включатель:
1 — корпус контактного блока; 2 — накидная гайка; 3 — колодка; 4 — винт; 5 — контактная
втулка; 6 — пружинное кольцо; 7 — контргайка; 8 — корпус включателя; 9 — лепестковый
контакт; 10 — контакт; 11 — пружина; 12 — упор; 13 — гнездо; 14 — колодка; 15 — ниппель;
16 — изолятор; 17 — наконечник; 18 — прокладка; 19 — полумуфта
Рис. 79. Упрощенный электроввод:
1 — контактный блок; 2 — провод
Рис. 78. Электрозапальное
устройство:
1 — колодка; 2 — электровоспламенитель;
3 — корпус; 4 — боек; 5 — контакты
99
него отрезком провода 2 без полумуфты. В этом случае электро-
ввод сращивается с проводами внешней электрической сети обыч-
ными скрутками вручную.
Принцип действия мины
При наезде гусеницей танка (колесом автомобиля) на установ-
ленную в грунте или на поверхности грунта мину, снаряженную
взрывателем УИМВ-60, крышка, сжимая пружины шариковых
ограничителей, опускается вместе с ввинченным в нее взрывате-
лем. Как только хвостовик взрывателя достигнет дна, его движе-
ние прекращается, а стакан взрывателя продолжает опускаться.
При этом предохранительные чеки срезаются и стопорящие удар-
ный механизм шарики выкатываются в зазор, образующийся
между втулкой и хвостовиком. Освободившийся ударник под воз-
действием пружины ударяет по капсюлю-воспламенителю сигналь-
ного патрона и вызывает его воспламенение. От луча огня кап-
сюля-воспламенителя зажигается замедлитель, который через
3—4 сек воспламеняет вышибной заряд. При вспышке вышибного
заряда зажигаются звездки, которые под давлением скопившихся
в патроне газов выбрасываются из гильзы вместе с пыжом и кол-
пачком взрывателя, пробивают маскирующий слой грунта и взле-
тают на высоту 40—50 м.
Горение осветительного состава звездок начинается на восхо-
дящей траектории их полета и длится 5—8 сек. Как правило, пол-
ное сгорание осветительного состава происходит раньше падения
звездок на землю. Замедление вспышки вышибного заряда на
3—4 сек исключает попадание звездок под гусеницу или днище
танка, движущегося со скоростью свыше 5 км]час.
Вспышка вышибного заряда является одновременно звуковым
сигналом, слышным на расстоянии до 0,4 км.
При имитации взрыва мины по проводам от электрического
тока сгорает мостик накаливания НХ-10-1,5. Образовавшиеся газо-
образные продукты толкают боек электрозапального устройства,
который ударяет по капсюлю-воспламенителю сигнального патро-
на. Сигнальный патрон срабатывает, выбрасывая горящие звездки.
Снаряжение мины и подготовка ее к применению
Мины, снаряженные взрывателем УИМВ-60 или электровводом
ЭВ-60, имитируют взрыв однократно. Для повторной имитации
взрыва требуется переснарядить взрыватель запасным патроном
СП.-60, взвести ударный механизм, а для электроподрыва заме-
нить электрозапальное устройство.
Для снаряжения мины взрывателем УИМВ-60 или электровво-
дом ЭВ-60, для замены взрывателя электровводом (или наоборот),
а также для замены сработавшего сигнального патрона запасным
100
необходима разборка и сборка корпуса мины. Разборка и сборка’
корпуса мины производятся с помощью специального приспособле-
ния (рис. 80).
Приспособление состоит из двух балок (швеллеров) —
верхней 1 и нижней 2, соединенных двумя болтами 3. Верхний
швеллер имеет в центре отверстие с втулкой, в которую ввинчен
Рис. 80. Приспособление для разборки и сборки мины:
1 — верхний швеллер: 2 — нижний швеллер; 3 — болты; 4 — грузовой винт; 5 — сменный
упор; 6 — оправка
грузовой винт 4. К нижнему концу грузового винта крепится один
из двух сменных упоров 5. В нижнем швеллере имеется отверстие,
в которое вставляется оправка 6, применяемая для устранения
вмятин на днище корпуса мины, образовавшихся при многократ-
Рис. 81. Упрощенное приспособление для разборки
и сборки мин:
/ — доска; 2— рамка из арматурной стали; 3—мина; 4 — домкрат
ном ее использовании. При отсутствии этого приспособления для
разборки и сборки мины применяются деревянная или металли-
ческая рама и автомобильный домкрат (рис. 81).
Для снаряжения мины взрывателем УИМВ-60 необходимо:
— вывинтить из крышки пробку или неснаряженный взрыва-
тель;
101
Рис. 82. Инструмент для снаряжения мины:
1 — ключ; 2 — отжимка
ны электровводом ЭВ-60 необходимо:
— вывинтить заглушку из контактного
— освободить контргайку на корпусе взрывателя, пользуясь
ключом (рис. 82), и свинтить стакан с ударным механизмом;
— извлечь из стакана взрывателя картонную прокладку;
— вставить сигнальный патрон в корпус взрывателя до упора
закраины гильзы в кольцевую выточку патронника;
—- навинтить стакан
с ударным механизмом
на корпус взрывателя
и закрепить его контр-
гайкой с помощью
ключа;
— свинтить предо-
хранительный колпа-
чок, прикрывающий
хвостовик взрывателя;
— ввинтить взрыва-
тель в мину;
— уложить мину в
укупорку или в контей-
нер раскладчика.
Для снаряжения ми-
блока;
— осмотреть электрозапальное устройство и вставить его
в блок;
— свинтить заглушку с включателя и полумуфты, а колпа-
чок — со штеккера;
— подключить омметр М-57 к контактам полумуфты электро-
ввода, используя ответную полумуфту с короткими проводами;
— вставить штеккер в корпус включателя и, удерживая штек-
кер и корпус рукой, следить за показанием омметра; стрелка ом-
метра должна показать около 20 ом; при показаниях стрелки
омметра меньше 10 ом и более 25 ом заменить ЭЗУ;
— отключить штеккер от включателя и омметр от полу муфты;
— подготовить приспособление для разборки (рис. 80) с боль-
шим упором на грузовом винте или подготовить домкрат;
— установить мину без пробки на нижний швеллер (на опор-
ную доску) крышкой вверх;
— грузовым винтом или домкратом опустить крышку мины
вниз до освобождения кольца мины;
— повернуть кольцо до совмещения стопоров на корпусе мины
с вертикальными пазами кольца;
— освободить крышку мины от нагрузки вывинчиванием грузо-
вого винта (или опусканием головки домкрата);
— снять мину с приспособления для разборки;
— снять кольцо и крышку мины;
— освободить, пользуясь ключом, контргайку взрывателя
УИМВ-60 и свинтить с него стакан с ударным механизмом;
102
— ввинтить в крышку мины неснаряженный взрыватель без
стакана и ударного механизма;
— свинтить кольцо с втулки корпуса мины;
— навинтить одной рукой выключатель электроввода на
втулку корпуса мины до отказа, поворачивая другой рукой кон-
тактный блок;
— вывинтить заглушку из контактного блока;
— вставить в корпус взрывателя сигнальный патрон и закре-
пить контактный блок на корпусе взрывателя при помощи накид-
ной гайки и контргайки;
— установить крышку мины на корпус и надеть запирающее
кольцо, следя за тем, чтобы стопоры на корпусе вошли в верти-
кальные пазы, а вырез в кольце совпал с положением втулки на
корпусе;
— установить мину на приспособление для сборки и с помощью
грузового винта (или домкрата), имеющего малый упор (вкладыш
с вырезом для пусковой кнопки), опустить крышку; после совме-
щения стопоров с горизонтальными пазами повернуть кольцо по
часовой стрелке до упора стопоров в концы пазов;
— освободить грузовой винт (домкрат) и снять мину;
— - проверить исправность электровзрывной цепи мины, для
этого к полумуфте электроввода присоединить провода длиной
не менее 10 м, к концам которых подключить оммегр М-57 или
прибор М-360; сопротивление исправной электровзрывной цепи дол-
жно быть около 20 ом;
— уложить мину в укупорку.
Проверка электровзрывной цепи мин, снаряженных сигналь-
ными патронами, производится только на открытых площадках,
удаленных не менее чем на 50 м от легковоспламеняющихся мате-
риалов и сооружений и не менее 100 м от складов взрывчатых
веществ горючего и смазочных материалов. При производстве про-
верки следует находиться на удалении не менее 10 м от мины.
Детали, снятые при снаряжении мины, должны укладываться
в укупорку и сохраняться для повторного использования.
Установка мин
Установка мин как вручную, так и с помощью средств меха-
низации производится с соблюдением тех же правил, какие вы-
полняются при установке окончательно снаряженных боевых мин.
Толщина маскировочного слоя грунта не должна превышать
10 см, а слоя снега над миной — 50 см. При большей толщине слоя
грунта (снега) возможны случаи отказа в вылете звездок или
вылет на небольшую высоту.
Разборка и переснаряжение мин
Для разборки и переснаряжения мины необходимо:
— извлечь мину из лунки и очистить ее от грунта (снега);
— вывинтить взрыватель из мины;
103
— если взрыватель снаряжен патроном, сразу же навинтить
на него предохранительный колпачок;
— разобрать с помощью приспособления мину, снять с нее
кольцо и крышку, удалить из корпуса грунт (снег), очистить кор-
пус, кольцо и крышку и протереть их насухо;
— если в дне мины имеется вмятина, то в отверстие нижнего
швеллера приспособления установить оправку 6, надеть на нее
мину вверх дном и нажать на дно грузовым винтом; при отсутст-
вии приспособления вмятина выправляется деревянным молотком
на соответствующей оправке;
— освободить с помощью ключа контргайку на корпусе взры-
вателя и свинтить с него стакан с ударным механизмом;
— извлечь из патронника сигнальный патрон или стреляную
гильзу;
— очистить взрыватель от копоти;
— если ударный механизм спущен (что можно определить по
выступанию бойка), то вывинтить из стакана две резьбовые за-
глушки и извлечь вытряхиванием срезанные чеки (извлекать удар-
ный механизм из стакана запрещается); в случае заклинивания
концов чек их извлечение производится в оружейной мастерской
части;
— взвести ударный механизм, для чего, пользуясь отжимкой
(рис. 82), утопить боек до входа в кольцевую выточку двух шари-
ков (при этом слышен щелчок), вставить запасные срезные чеки
и ввинтить заглушки;
— закрыть сверху патронник взрывателя запасным колпачком;
— если взрыватель подлежит переснаряжению, то вставить
в патронник новый патрон СП-60;
— навинтить на корпус взрывателя стакан с ударным механиз-
мом до отказа и закрыть его контргайкой;
— поднять пусковую кнопку, вставить под нее предохранитель-
ную чеку и закрепить ее на корпусе взрывателя;
— ввинтить взрыватель в крышку мины или уложить его
в укупорку.
Для переснаряжения мины с электровводом необходимо:
— заменить у приспособления для сборки большой упор на
конце грузового винта малым (подготовить вкладыш под дом-
крат) ;
— вывинтить штеккер из втулки корпуса мины;
— не вывинчивая взрывателя из крышки мины, с помощью
приспособления осадить крышку мины, повернуть кольцо, поднять
грузовой винт (или домкрат), снять мину с приспособления и
снять с нее кольцо;
— приподнять крышку мины и, удерживая ее одной рукой зц
верхнюю часть корпуса взрывателя, другой рукой освободить клю-
чом контргайку;
— свинтив накидную гайку, отделить от корпуса взрывателя
контактный блок;
104
— извлечь из патронника взрывателя патрон СП-60 или стре-
ляную гильзу;
— осмотреть сменное электрозапальное устройство и, если оно
сработало, заменить его новым, предварительно очистив контакт-
ный блок и взрыватель от копоти;
— при переснаряжении мины вставить в патронник новый па-
трон, закрепить накидной гайкой контактный блок на корпусе
взрывателя, подтянуть контргайку, после чего, пользуясь приспо-
соблением, собрать мину и ввинтить штеккер во втулку корпуса
мины;
— при подготовке мины к складированию ввинтить заглушку
в контактный блок, вывинтить включатель из втулки, навинтить на
втулку гайку, навинтить колпачок на штеккер, заглушки на вклю-
чатель и полумуфту, уложить части электроввода в укупорку, на-
винтить на корпус взрывателя стакан с ударным механизмом.
Хранение и перевозка
Мины хранятся и перевозятся в деревянных ящиках по 5 шт.
в каждом.
Взрыватели УИМВ-60 хранятся и перевозятся в деревянных
ящиках по 30 шт. в каждом. В ящике, кроме взрывателей, поме-
щаются:
— ключ с прикрепленной к нему отжимкой для взведения удар-
ного механизма;
— картонная коробка, в которой упаковано 30 пакетов с 20 за-
пасными чеками в каждом (всего 600 чек).
Сигнальные патроны СП-69 хранятся и перевозятся в деревян-
ных ящиках. В ящиках уложены 4 металлические коробки, по
80 патронов в каждой (всего 320 патронов).
Электровводы ЭВ-60 хранятся и перевозятся в деревянных
ящиках. В одном ящике укладывается 30 контактных блоков и
30 штеккеров с полумуфтами.
Электрозапальные устройства ЭЗУ-60 хранятся и перевозятся
в деревянных ящиках. Они упаковываются по 20 шт. в картонные
коробки; 10 картонных коробок укладываются в одну металличе-
скую коробку. Четыре металлические коробки упаковываются
в деревянный ящик.
Приспособления для сборки и разборки мин хранятся и пере-
возятся по одному в деревянном ящике.
Допускается хранение мин комплектно с неснаряженными
взрывателями УИМВ-60, которые в этом случае ввертываются
в мины.
105
ГЛАВА 6
ПРОТИВОПЕХОТНЫЕ МИНЫ
ОБЩИЕ ПОЛОЖЕНИЯ
Противопехотные мины (ППМ) предназначаются для миниро-
вания местности с целью поражения живой силы противника.
При взрыве противопехотные мины наносят поражение:
— фугасным действием — мины ПМД-6, ПМД-бм, ПМН;
— пулей — мина ПМП;
— осколками — мины ПОМЗ-2, ПОМЗ-2м, ОЗМ-З, ОЗМ-4,
ОЗМ с У В к.
Фугасные и пулевые мины при взрыве поражают одного чело-
века. Осколочные мины при взрыве могут поражать одновременно
нескольких человек.
По принципу приведения в действие противопехотные мины
разделяются на действующие автоматически и управляемые по
проводам.
Мины, действующие автоматически, имеют приводные устрой-
ства, которые срабатывают:
— от нажатия на мину (в минах нажимного действия);
— от натяжения (в минах натяжного действия).
Управляемые мины взрываются по проводам электрическим
способом. К ним относятся мины ОЗМ-З и ОЗМ с УВК и мины,
устанавливаемые с комплектом Краб-ИМ.
В зависимости от боевой обстановки, условий местности и кон-
структивных особенностей противопехотные мины устанавливаются
в грунт или на его поверхность; при глубоком снежном покрове
мины могут устанавливаться и в снег.
При установке мин в грунт они устанавливаются в лунки, вы-
рытые по размерам мины так, чтобы установленная мина или ее
взрыватель слегка возвышались над поверхностью грунта
(мина — на 1—2 см, взрыватель МУВ-2 или МУВ —примерно на
половину своей длины) и легко маскировались под окружающий
фон.
10G
На грунт мины устанавливаются при наличии растительности
(высокая трава, кустарник, посевы), хорошо маскирующей уста-
новленную мину.
При наличии снега мины устанавливаются: при глубине снеж-
ного покрова до 10 см — на грунт, при большей глубине — на
утрамбованный снег с маскирующим слоем снега до 5 см.
Установка противопехотных мин на местности осуществляется
только вручную.
Мины, установленные с взрывателем МУВ-2, а также мины
ПМД-6 и ПМН сезонной перестановке и обезвреживанию не под-
лежат; их уничтожают на месте установки.
МИНЫ ПМД-бм И ПМД-6
а
Основные тактико-технические данные
Вес заряда мин, г.....................
Вес мины, г...........................
Габаритные размеры корпуса, мм
Усилие, необходимое для срабатывания, кг
ПМД-бм ПМД-6
200 200
493 460
190X90X50 200X90X45
6—28 1—12
Устройство и действие мины
Мины ПМД-бм и ПМД-6 по своему внешнему виду и конструк-
ции мало отличаются друг от друга.
Мина ПМД-6 состоит (рис. 83) из корпуса /, заряда взрывча-
того вещества 3 (200-граммовая тротиловая шашка), взрывателя
МУВ-2 или МУВ 4 с Т-образной чекой с запалом 5 МД-5 или
МД-2.
Рис. 83. Противопехотная мина ПМД-6:
1 — корпус; 2 — крышка; 3 — заряд ВВ; 4 — взрыватель МУВ
(МУВ-2); 5 — запал МД-2 (МД-5м); 6 — паз; 7 — отверстие
Корпус мины — деревянный, прямоугольной формы, с откид-
ной крышкой 2, шарнирно соединенной с корпусом 1.
В передней стенке корпуса имеется отверстие 7 для взрыва-
теля МУВ-2 (МУВ) 4, а в передней стенке крышки — прямоуголь-
ный паз 6, в который при закрывании крышки входит шток взры-
вателя. В боевом положении передняя стенка крышки своим ниж-
107
ним основанием опирается на заплечики Т-образной чеки взры-
вателя.
Мина ПМД-6м (рис. 84) отличается от мины ПМД-6 наличием
металлической пластинки 6, прикрепленной к внутренней поверх-
ности крышки. Пластинка, опираясь на корпус взрывателя, встав-
ленного в мину, повышает усилие, необходимое для срабатыва-
ния мины.
Рис. 84. Противопехотная мина ПМД-бм:
1 — корпус; 2 — крышка; 3 — заряд BB; 4 — взрыватель МУВ-2
(МУВ); 5 —запал МД-5м (МД-2); 6 — металлическая пластинка;
7 — отверстие
При нажатии на мину крышка опускается вниз и вытаскивает
чеку из штока взрывателя, что приводит к срабатыванию взрыва-
теля и к взрыву мины.
Подготовка мины к установке
Для подготовки мины к установке необходимо:
— проверить исправность корпуса мины;
— вложить в корпус мины малую тротиловую шашку;
— заменить у взрывателя МУВ-2 или МУВ (если это необхо-
димо) Р-образную чеку на Т-образную;
— проверить у взрывателя МУВ-2 исправность временного
предохранителя, наличие и правильность расположения предохра-
нительной и боевой чек (см. главу 2);
— подготовить установочные чеки для мин ПМД-6, привязав
к ним отрезки шпагата длиной около 8 м.
Для установки мины ПМД-бм с взрывателем МУВ-2 (МУВ)
необходимо:
— вырыть лунку по размерам мины с таким расчетом, чтобы
установленная мина выступала над поверхностью грунта на
1—2 см\
— установить мину с открытой крышкой в лунку;
— сочленить корпус взрывателя с запалом;
— вставить взрыватель в отверстие передней стенки корпуса
мины так, чтобы капсюль-детонатор вошел в запальное гнездо
шашки, а заплечики Т-образной чеки взрывателя находились
внизу и упирались в стенку корпуса мины;
108
— придерживая корпус мины, вынуть предохранительную чеку
из взрывателя МУВ-2;
— закрыть крышку мины, не нажимая при этом на заплечики
чеки взрывателя;
— осторожно, не нажимая на крышку, замаскировать мину.
Для установки мины ПМД-6 с взрывателем МУВ необходимо:
— вставить взрыватель, после чего, не закрывая крышки, по-
ложить установочную чеку
вдоль взрывателя на перед-
нюю стенку корпуса и троти-
ловую шашку;
— закрыть крышку ми-
ны так, чтобы установоч-
ная чека оказалась в пазу
(рис. 85) передней стенки
крышки (шпагат установоч-
ной чеки должен быть раз-
мотан) ;
— замаскировать мину; Рис. 85. Установка мины ПМД-6 с взрыва-
— С расстояния 6—7 М, телем МУВ:
потянув за шпагат, удалить / — чека
из мины установочную чеку.
Хранение и перевозка
Корпуса мин ПМД-бм и ПМД-6 хранятся и перевозятся по
100 шт. в деревянных ящиках.
Допускается хранение и перевозка корпусов мин с вложенными
в них малыми тротиловыми шашками.
УЧЕБНО-ИМИТАЦИОННАЯ МИНА УПМД-6
Учебно-имитационная мина УПМД-6 по внешнему виду и раз-
мерам соответствует боевой мине ПМД-бм (ПМД-6). Для отли-
чия на крышке учебно-имитационной мины по диагонали нанесена
красная полоса.
В учебно-имитационной мине используется учебно-имитацион-
ный запал УИМД-2 или УИМД-5м и учебно-имитационный па-
трон весом 150 г (рис. 86), по форме сходный с малой тротиловой
шашкой.
Патроны можно применять при температуре от —30° до +40°;
при установке в грунт патроны сохраняют работоспособность до
5 суток.
При сгорании патрона выделяется дым белого или оранжевого
цвета.
Мины УПМД-6 устанавливаются и приводятся в действие так
же, как и боевые мины с взрывателем МУВ-2 (МУВ).
Хранятся и перевозятся учебно-имитационные патроны в дере-
вянных ящиках по 180 шт. (12 пакетов по 15 шт. в каждом).
109
7
УЧЕБНО-ИМИТАЦИОННАЯ ШАШКА К УПМД-6 ДЫМ ЦВЕТА № ЗАВОДА, № ПАРТИИ, ГОД ИЗГОТОВЛЕНИЯ
6
Рис. 86. Учебно-имитационный патрон к мине УПМД-6:
а — разрез; б — внешний вид патрона со стороны этикетки; 1 — кар-
тонная оболочка; 2 — дымовой состав; 3 — зажигательная звездка;
4 — марля, пропитанная пороховым составом; 5 — запальное гнездо;
6 — фольга; 7 — прокладки
МИНА ПМН
Основные тактико-технические данные
Fiec мины.......................................... 550 г
Вес заряда ВВ . . . . . 200 г
Высота мины . . 53 мм
Диаметр мины...................................... .110 мм
Усилие, необходимое для срабатывания мины . . 8—25 кг
Устройство и действие мины
Мина ПМН (рис. 87) состоит из корпуса, заряда ВВ, нажим-
ного устройства, спускового механизма, ударного механизма и за-
пала МД-9.
Корпус 1 мины пластмассовый, цилиндрической формы.
ИО
В нем размещены заряд ВВ, спусковой и ударный механизмы и
запал МД-9.
Заряд ВВ 18 — тротиловая шашка, закрепленная в корпусе
на лаке.
а
Рис. 87. Противопехотная мина ПМН:
а — общий вид; б — разрез; 1 — корпус; 2 — щиток; 3 — колпак; 4 — про-
волока или лента; 5 — шток; 6 — пружина; 7 — разрезное кольцо; 8 —
ударник; 9 — боевая пружина; 10 — упорная втулка; 11 — предохранитель-
ная чека; /2 — металлоэлемент; 13 — заряд ВВ; 14 — запал МД-9; 15 — за-
глушка; 16 — колпачок; 17 — резиновая прокладка; 18 — металлическая
рамка; 19 — струна
Нажимное устройство (крышка) мины состоит из ре-
зинового колпака 3 и нажимного пластмассового щитка 2, закре-
пленного с внутренней стороны колпака на его приливах. Резино-
вый колпак надет на корпус и закреплен на нем проволокой или
металлической лентой 4. Место сочленения колпака с корпусом
герметизировано лаком.
Спусковой механизм смонтирован в вертикальном ка-
нале корпуса и состоит из пластмассового штока 5, пружины 6 и
111
разрезного кольца 7. Шток имеет окно с боевым выступом. В окно
проходит ударник при срабатывании мины. Боевой выступ пред-
назначен для удержания ударника ударного механизма на боевом
взводе. От поворачивания в канале шток предохраняется имею-
щимся на нем продольным выступом, входящим в паз на внутрен-
ней поверхности канала. В собранной мине шток поджат пружи-
ной к разрезному кольцу так, что верхний конец штока упирается
в нажимной щиток.
Ударный механизм собран в отдельный узел и ввинчен
в боковое гнездо корпуса мины. Ударный механизм состоит из
ударника 8 с жалом и резаком, боевой пружины 9, упорной втул-
ки 10, предохранительной чеки 11 с кольцом и временного предо-
хранителя (металлоэлемента) 12, такого же, как и во взрывателе
МУВ-2.
Резак в виде металлической рамки 18 с закрепленной в ней
струной 19 в свою очередь закреплен заклепкой в хвостовой части
ударника.
В собранном ударном механизме пружина сжата, ударник про-
ходит через упорную втулку и удерживается в ней предохрани-
тельной чекой. Металлоэлемент в виде свинцовой пластинки поме-
щается в пазу втулки под струной резака.
На резьбу упорной втулки навинчен колпачок 16, который ре-
зиновой прокладкой 17 герметично закрывает ударный механизм.
Запал МД-9 14 вставляется в горизонтальный канал кор-
пуса через отверстие, закрываемое заглушкой 15 и резиновой про-
кладкой 17. Тетриловая шашка запала весом 6,5 г выполняет
роль промежуточного детонатора мины.
После выдергивания чеки и срабатывания предохранителя
ударник упирается в боевой выступ штока и удерживается им. При
нажатии на нажимное устройство мины опускается шток и его
боевой выступ выходит из зацепления с ударником. Освобожден-
ный ударник под действием боевой пружины накалывает капсюль-
детонатор запала МД-9, в результате чего и происходит взрыв
мины.
Подготовка и установка мины
Подготовка мины ПМН к установке заключается в проверке
ее и снаряжении запалом МД-9.
Для подготовки мины к установке необходимо:
— свернуть колпачок с упорной втулки и проверить наличие
свинцовой пластинки временного предохранителя под струной
резака;
— вновь завернуть колпачок;
— отвернуть заглушку;
— вставить в мину запал МД-9;
— плотно завернуть заглушку.
Для установки мины ПМН необходимо:
112
— вырыть лунку по размерам мины так, чтобы нажимное
устройство мины возвышалось над поверхностью грунта на
1—2 см;
— не нажимая на крышку мины, выдернуть предохранитель-
ную чеку;
— установить мину в лунку;
— замаскировать мину, не нажимая на ее крышку.
Хранение и перевозка
Неокончательно снаряженные мины ПМН и запалы МД-9 хра-
нятся и перевозятся раздельно в деревянных ящиках. В ящик укла-
дывается 25 мин. Запалы МД-9 по 5 шт. упаковываются в картон-
ные коробки. Такие коробки по 60 шт. упаковываются в металли-
ческие коробки, которые по 4 шт. укладываются в деревянный
ящик. Всего в ящике находится 1200 запалов.
Обезвреживание мин ПМД-6, ПМД-бм и ПМН
Мины ПМД-6, ПМД-бм и ПМН снимать и обезвреживать за-
прещается. Они уничтожаются на месте их установки подрывом
зарядов ВВ или проездом по минному полю, состоящему только
из этих мин, минных тралов, танков или дорожных катков. В мин-
ных полях, имеющих, кроме этих мин, противотанковые мины,
мины уничтожаются подрывом зарядов ВВ или проездом минных
тралов. Танки и дорожные катки обеспечивают надежное сраба-
тывание мин только на ровной местности.
МИНА ПМП
Основные тактико-технические данные
Общий вес ......................145 г
Заряд........................> . . . . Пистолетный пат-
рон калибра
7,62 мм
Высота......................................120 мм
Диаметр по накидной гайке.................36 мм
Усилие, необходимое для срабатывания . . 7—30 кг
Устройство и действие мины
Мина ПМП (рис. 88) состоит из корпуса, ствола, спускового
механизма и пистолетного патрона.
Корпус 1 мины представляет собой металлическую гильзу,
в нижнем конце которой закреплен боек 2.
Ствол 3 выполнен в виде гладкой стальной трубки. Он слу-
жит для помещения в нем пистолетного патрона и направления
полета пули. На наружной поверхности верхней части ствола
имеется круговая выточка, в которую заходят шарики спускового
механизма.
8 Зак. 2746.
113
Спусковой механизм служит для удержания ствола на
боевом взводе и приведения мины в действие. Он состоит из втул-
ки 4, муфты 5, пружины 6 и шайбы 7, надетых на ствол, двух ша-
риков 8 и предохранительной скобы 9 с откидным кольцом 10.
Рис. 88. Противопехотная
мина ПМП:
1 — корпус; 2 — боек; 3 — ствол;
4 — втулка; 5 — муфта; 6 — пру-
жина; 7 — шайба; 8 — шарики;
9 — предохранительная скоба;
10 — откидное кольцо; 11 —
пистолетный патрон; 12 — гайка
для крепления патрона; 13 —
Рис. 89. Штырь для установки мины ПМП
Втулка 4 имеет продольные пазы,
в которых проходят перемычки муфты 5.
Шарики 8 помещаются в отверстиях муф-
ты 5 и, входя в выточку ствола 3, удержи-
вают его во взведенном положении. От
перемещения в сторону, противополож-
ную стволу, шарики удерживаются втул-
кой 4, которая поджата пружиной 6
в крайнем верхнем положении и имеет
возможность при нажатии на нее переме-
щаться вниз. В собранном виде спусковой
механизм и ствол соединяются с корпусом
накидной гайкой 16 и гайкой 17.
Пистолетный патрон 11 удер-
живается в стволе 3 гайкой 12.
Герметизация мины обеспечивается
резиновым колпачком 13 и резиновой про-
кладкой 15.
К минам прилагаются специальный
штырь (рис. 89) для пробивания в грунте
резиновый колпачок; 14 — кру- гнезда для установки мины и фанерные
жок; 15 — резиновая прокладка; * 7 т г
16 — накидная гайка; /7 — гайка ПОДКЛЗДКИ размером 10X10 СМ ДЛЯ увв-
личения опорной поверхности мины при ее установке в болотистом
грунте и в рыхлом снегу.
При нажатии на резиновый колпачок после снятия предохра-
нительной скобы втулка 4 (рис. 88) опускается вниз и, смещаясь
относительно ствола муфты, дополнительно поджимает пружину 6.
При совмещении пазов втулки с шариками 8 последние выпадают
в пазы и освобождают ствол 3. Освободившийся ствол 3 вместе
с патроном 11 под действием пружины 6 перемещается вниз и
ударяет капсюлем-воспламенителем патрона о боек 2— происхо-
дит выстрел, и пуля, вылетая вверх, наносит поражение в ногу.
114
Установка мины
Рис. 90. Схема установки мины ПМП:
а — в грунте; б — в снегу; 1 — мина; 2 — опорная
шайба; 3 — маскирующий слой
Для установки мины ПМП необходимо:
— штырем пробить в грунте гнездо для мины;
— придерживая мину за накидную гайку, установить ее в под-
готовленное гнездо так, чтобы накидная гайка опиралась на грунт,
а резиновый колпачок воз-
вышался над грунтом на
3—4 см (рис. 90);
— сжать концы чеки;
— снять с резинового
колпачка откидное кольцо;
— снять за откидное
кольцо предохранительную
скобу;
— не нажимая на колпа-
чок, замаскировать мину;
маскировочный слой не дол-
жен быть более 1 см.
При установке мин в мяг-
кие и болотистые грунты,
а также в глубокий снег
гнездо для мины не делает-
ся: путем нажатия на накид-
ную гайку мина вдавливает-
ся в грунт или снег. В этом
случае мина устанавливает-
ся с фанерной (деревянной)
подкладкой (рис. 90, б), на-
детой на корпус мины.
Обезвреживание мины
При обезвреживании ус-
тановленных мин необхо-
димо:
— осторожно снять мас-
кирующий слой;
— не нажимая на колпа-
чок, установить (надеть) предохранительную скобу и запереть ее
откидным кольцом;
— извлечь мину из грунта, взявшись за накидную гайку.
Не рекомендуется уничтожать мины подрывом зарядов, проез-
дом танков или прокатыванием дорожных катков.
Хранение и перевозка
Мины хранятся и перевозятся в окончательно снаряженном
виде в герметичных металлических коробках. В коробку уклады-
8*
115
ваются 40 мин и один штырь. Три металлические коробки укла-
дываются в деревянный ящик. Фанерные шайбы хранятся и пере-
возятся по 1200 шт. в деревянных ящиках.
МИНЫ ПОМЗ-2м И ПОМЗ-2
Основные тактико-технические данные
ПОМЗ-2м ПОМЗ-2
Вес, кг ..................................... 1,77 2,3
Вес корпуса, кг..............................1,2 1,5
Вес заряда ВВ, г .............................. 75 75
Диаметр корпуса, мм............................ 60 60
Высота корпуса, мм ... . . 107 130
Радиус сплошного поражения, м . . 4 4
Устройство и действие мины
Мина ПОМЗ-2 (рис. 91) состоит из корпуса 1, заряда ВВ 2
и взрывателя МУВ-2 (МУВ) 3 с запалом и Р-образной чекой 4,
установочного колышка 7, карабина 5 с проволокой длиной 0,5 м,
двух колышков 8 растяжки и проволочной растяжки 6 длиной 8 м.
Корпус мины чугунный, имеет открытую снизу камеру для
заряда ВВ и установочного колышка, а в верхней части — отвер-
стие для взрывателя. У мины ПОМЗ-2м (рис. 92) это отверстие
имеет резьбу.
Для лучшего и равномерного дробления корпуса на его на-
ружной поверхности сделана насечка.
Заряд мины — буровая тротиловая шашка 2, которая в мине
ПОМЗ-2 имеет капсюльное отверстие глубиной — 50 мм.
Взрыватель МУВ-2 (МУВ) снабжен Р-образной чекой 4.
В мине ПОМЗ-2м применяется запал МД-5м, а в мине
ПОМЗ-2 — запал МД-2 или МД-5м.
При натяжении проволочной растяжки выдергивается чека
взрывателя и происходит взрыв заряда мины. При взрыве заряда
ВВ корпус мины дробится на осколки, которые разлетаются по
радиальным направлениям и поражают живую силу противника.
Установка мины
Установка мины ПОМЗ-2м (ПОМЗ-2) производится с одной
или двумя ветвями проволочной растяжки.
Для установки мины с одной ветвью проволочной растяжки
(рис. 93) необходимо:
— забить в грунт колышек растяжки с таким расчетом, чтобы
его высота на поверхности грунта была в пределах 10—15 см\
— закрепить на колышке конец проволочной растяжки;
— растянуть проволочную растяжку в сторону установки
мины;
11(5
— на месте установки мины забить установочный колышек так,
чтобы насаженный на него корпус мины своим основанием был на
высоте 2—3 см от поверхности грунта;
— вложить в корпус мины буровую тротиловую шашку запаль-
ным гнездом в сторону верхнего отверстия;
Рис. 91. Противопехотная мина ПОМЗ-2:
1 — корпус; 2 — заряд BB; 3 — взрыватель МУВ (МУВ-2); 4 — Р-образ-
ная чека; 5 — карабин; 6 — проволочная растяжка; 7 — установочный
колышек; 8 — колышек растяжки
— нижним (большим) отверстием насадить корпус мины на
вбитый в грунт установочный колышек до упора в тротиловую
шашку;
— привязать карабин к проволочной растяжке;
— сочленить корпус взрывателя с соответствующим запалом;
- ввинтить взрыватель с запалом МД-5м в верхнее отверстие
117
Рис. 92. Противопехотная мина ПОМЗ-2м:
1 — корпус; 2 — заряд ВВ; 3 — взрыватель МУВ с запалом
МД-5м; 4 — чека; 5 — карабин; 6 — проволочная растяжка;
7 — установочный колышек; 8 — колышек растяжки
Рис. 93. Схема установки мины ПОМЗ-2 (ПОМЗ-2м) с одной ветвью
проволочной растяжки
10-15СМ
118
корпуса мины (для мины ПОМЗ-2 вставить взрыватель в отвер-
стие) ;
— зацепить карабин за кольцо боевой чеки;
— замаскировать мину под общий фон окружающей мест-
ности;
— убедившись, что боевая чека надежно удерживается, выта-
щить предохранительную чеку из взрывателя МУВ-2 или шпильку
из взрывателя МУВ (у взрывателей МУВ старых выпусков снять
со штока предохранительную муфточку).
Рис. 94. Схема установки мины ПОМЗ-2 (ПОМЗ-2м) с двумя ветвями
проволочной растяжки:
1 — мина; 2 — колышек; 3 — проволочная растяжка
Для установки мины с двумя ветвями проволочной растяжки
(рис. 94) необходимо:
— - забить в грунт два колышка растяжки на расстоянии около
8 м один от другого;
— - надеть проволочную петлю с карабином на проволочную
растяжку;
— привязать проволочную растяжку к вбитым кольям так,
чтобы она была туго натянута;
— забить в грунт установочный колышек, расположив его при-
мерно посередине проволочной растяжки и в сторону противника
на расстоянии от проволоки, равном длине проволочной петли с ка-
рабином;
— все последующие операции выполнять так же, как при уста-
новке мины с одной ветвью проволочной растяжки.
119
Обезвреживание мин
Обезвреживание мин ПОМЗ-2 и ПОМЗ-2м, установленных
с взрывателем МУВ-2, запрещается. Они уничтожаются только
ЧЧЕБНО-ИМИ-
ТАЦИОННЫЙ
ПАТРОН
ПОМЗ-2
ДЫМ.. ЦВЕТА
№ ЗАВОДА
№ ПАРТИН,
год
ИЗГОТОВЛЕНИЯ
Рис. 95. Учебно-имитационный патрон к мине
УПОМЗ-2:
а — разрез; б—внешний вид патрона со стороны этикетки;
1 — картонная оболочка; 2 — марля, пропитанная поро-
ховым составом; 3 — запальное гнездо; 4 — дымовой со-
став; 5 — фольга
— вынуть из мины взрыватель;
— отвинтить запал.
подрыванием на месте
их установки с помо-
щью кошек, набрасы-
ваемых на мины из
укрытия.
Обезвреживание мин
ПОМЗ-2 и ПОМЗ-2м,
установленных с взры-
вателем МУВ, произво-
дится перерезанием
проволочных растя-
жек, для чего необхо-
димо:
—- вставить предо-
хранительную чеку
(у взрывателей старых
выпусков надеть на
шток ударника пре-
дохранительную тру-
бочку и вставить
шпильку);
— перерезать про-
волочную растяжку или
отцепить карабин;
6
Хранение и перевозка мин
Мины ПОМЗ-2 и ПОМЗ-2м хранятся и перевозятся в деревян-
ных ящиках. В ящике уложены: 22 корпуса, 54 деревянных ко-
лышка, 22 карабина с петлей и 176 м проволоки, свернутой в мо-
ток.
УЧЕБНО-ИМИТАЦИОННАЯ МИНА УПОМЗ-2
Учебно-имитационная мина УПОМЗ-2 имеет корпус боевой ми-
ны, на котором по окружности нанесена красная полоса.
В минах УПОМЗ-2 применяются взрыватели МУВ-2 (МУВ)
с учебно-имитационными запалами МД-2 или МД-5м и учебно-
имитационные патроны (рис. 95) белого и оранжевого дыма по
форме и размерам буровой тротиловой шашки. Вес патрона 41 г.
Патроны можно применять при температуре от —30° до +40°.
120
Установка учебно-имитационных мин УПОМЗ-2 на местности
производится так же, как и мин в боевом снаряжении.
Применяя мины УПОМЗ-2, необходимо иметь в виду, что при
воспламенении патрона взрыватель выбрасывается из корпуса
мины.
МИНА ОЗМ-З
Основные тактико-технические данные
Общий вес................................. . . 3 кг
Вес разрывного заряда ВВ.......................75 2-
Вес вышибного заряда....................... 6 г
Диаметр корпуса .... . . . 76 мм
Высота общая .... ... . 130 мм
Радиус сплошного поражения............... 9 ж
Высота разрыва мины над поверхностью грунта . . 0,4—1,4 м
Устройство и действие мины
Мина ОЗМ-З (рис. 96) состоит из корпуса с разрывным и вы-
шибным зарядами, замедлителя, ниппеля с капсюлем-воспла-
менителем, капсюля-детонатора № 8, взрывателя МУВ-2
(МУВ), проволочной растяжки с карабином и деревянного1 ко-
лышка.
Корпус 1 мины чугунный, цилиндрической формы, разделен
внутри перегородкой 8 на две части. В верхней части помещается
разрывной заряд 10, в нижней части, закрытой тарелью 16, —
вышибной заряд 17. Тарель прижимается к перегородке коль-
цом 18. Герметизация камеры обеспечивается резиновыми про-
кладками 19, 20.
На верхнем торце корпуса имеется три отверстия. Централь-
ное отверстие, предназначенное для введения в мину капсюля-
детонатора № 8 11, закрьцзается винтом 7 с резиновой прокладкой.
В одном из крайних отверстий закреплен ниппель 2 с капсюлем-
воспламенителем КВ-11 и трубка 3, которая нижним своим кон-
цом расположена над вышибным зарядом. По этой трубке луч
огня от капсюля-воспламенителя передается вышибному за-
ряду 17. Ниппель при хранении и перевозке закрывается колпач-
ком 4 с резиновой прокладкой.
Вышибной заряд 17 состоит из дымного пороха, поме-
щенного вместе с электровоспламенителем в тканевый мешочек.
Провода 21 электровоспламенителя выведены из корпуса через
второе крайнее отверстие. Оно закрыто резиновой пробкой 5, за-
жатой заглушкой 6.
Разрывной заряд 10 представляет собой цилиндрическую
шашку из прессованного тротила со сквозным центральным отвер-
стием для капсюля-детонатора. Шашка помещается в стакане 9
между войлочным пыжом 14 и картонными прокладками 15.
121
Замедлитель 13 запрессован во втулку, вставленную в гор-
ловину 12 перегородки 8.
Мина ОЗМ-З может приводиться в действие двумя способами:
механическим, с применением взрывателя МУВ-2 (МУВ) и ра-
Рис. 96. Противопехотная мина ОЗМ-З:
1 — корпус; 2 — ниппель с капсюлем-воспламенителем
КВ-11; 3 — трубка; 4 — колпачок; 5 —- резиновая пробка;
6 — заглушка; 7 — винт; 8 — перегородка; 9 — стакан;
10 — разрывной заряд; 11 — капсюль-детонатор № 8; 12 —
горловина; 13 — замедлитель; 14 — войлочный пыж; 15 —
картонные прокладки; 16— тарель; 17 — вышибной заряд
с электровоспламенителем; 18 — резьбовое кольцо; 19,
20 — резиновые прокладки; 21 — провода электровоспла-
менителя
стяжки, и электриче-
ским, путем замыкания
цепи электрического
тока.
От капсюля-воспла-
менителя (электровос-
пламенителя) воспла-
меняется пороховой за-
ряд; образовавшимися
газами мина выбрасы-
вается из грунта, одно-
временно воспламеняя
замедлитель, время го-
рения которого 0,3—
0,45 сек. Луч огня после
сгорания замедлителя
вызывает взрыв капсю-
ля-детонатора и заряда
ВВ мины. Время замед-
ления срабатывания
мины обеспечивает ее
взрыв на высоте 0,4—
1,4 м от поверхности
грунта. При взрыве за-
ряда корпус мины раз-
рушается и осколками
наносит поражение.
Установка мины
Для установки мины
(рис. 97) с взрывателем
МУВ-2 (МУВ) необхо-
димо:
—* вырыть лунку по
диаметру мины глуби-
ной 14—15 см-,
0,5 м от лунки первый
— забить в грунт на расстоянии около
колышек растяжки;
— вывинтить винт из центрального отверстия;
— вставить в центральное отверстие капсюль-детонатор № 8
дульцем вниз;
— плотно завинтить винт;
— установить мину в лунку;
122
— засыпать мину с боков грунтом и уплотнить его;
— зацепить карабин за скобу винта;
— разматывая проволочную растяжку, пропустить ее через
прорезь вбитого колышка и растянуть на всю длину;
— вбить в грунт второй колышек и закрепить на нем второй
конец растяжки;
Рис. 97. Схема установки мины ОЗМ-З:
1 — мина; 2 — взрыватель; 3 — проволочная растяжка; 4 — колышки растяжки
— свинтить с ниппеля колпачок;
— навинтить на ниппель взрыватель МУВ-2 (МУВ);
— отстегнуть карабин от скобы;
— замаскировать мину;
— зацепить карабин за боевую чеку взрывателя МУВ-2
(МУВ);
— убедиться в том, что боевая чека от натяжения проволоч-
ной растяжки не вытаскивается;
— вынуть предохранительную чеку из взрывателя МУВ-2 (при
установке с взрывателем МУВ вынуть шпильку).
Для установки мин при электрическом способе взрыва (по про-
водам) необходимо:
— проверить омметром проводимость электровоспламенителя;
— проложить электровзрывную сеть и проверить ее на прово-
димость;
— • вырыть лунку по диаметру мины глубиной 14—15 см;
— вставить в мину капсюль-детонатор № 8 дульцем вниз;
— установить мину в лунку;
— зачистить концы проводов электровоспламенителя, присо-
единить их к электровзрывной сети и изолировать сростки;
— замаскировать мину и провода.
При установке мины в мягкий и рыхлый грунт под нее под-
кладывается деревянная подкладка размером 15 X 15 см.
При промерзании грунта на глубину 10—14 см отдельные мины
при приведении их в действие не выбрасываются из грунта, а взры-
ваются на месте. При промерзании грунта на меньшую или боль-
шую глубину, чем указанная, мины срабатывают нормально.
123
Обезвреживание мины
Мины, установленные с взрывателем МУВ-2, обезвреживанию
не подлежат, они уничтожаются на месте их установки.
Мины, установленные с взрывателями МУВ, обезвреживаются
так же, как и мины ПОМЗ-2 (ПОМЗ).
При электрическом способе взрыва для обезвреживания мины
необходимо:
— отсоединить электровоспламенитель от электровзрывной
сети;
— изолировать концы проводов, идущих из мины;
— извлечь мину из грунта;
— за дужку вывинтить винт центрального отверстия;
— • наклоняя мину, одной рукой вытряхнуть в другую руку кап-
сюль-детонатор;
— - ввинтить винт в центральное отверстие;
— положить мину и капсюль-дегонатор № 8 в подготовленную
тару или на место складирования.
Хранение и перевозка мин
Мины хранятся и перевозятся в деревянных ящиках по 10 ком-
плектов в неокончательно снаряженном виде, отдельно от взрыва-
телей и капсюлей-детонаторов.
МИНА ОЗМ-4
Основные тактико-технические данные
Вес мины............................................ 5 кг
Вес разрывного заряда ВВ . 170 г
Вес вышибного заряда . . . 15 г
Диаметр корпуса . . . .90 мм
Высота без взрывателя ... . . 167 мм
Высота разрыва над грунтом . 0,6—0,8 м
Радиус сплошного поражения . . 13 м
Устройство и действие мины
Мина ОЗМ-4 (рис. 98) состоит из корпуса с дном, ниппеля
с капсюлем-воспламенителем, разрывного заряда, ударного меха-
низма, вышибного заряда, натяжного троса, запала, взрывателя
МУВ-2 (МУВ), катушки с проволочной растяжкой и карабином и
двух деревянных колышков.
Корпус 1 мины чугунный, цилиндрической формы. На верх-
нем его торце имеется два отверстия. Центральное отверстие, за-
крытое пробкой 2 с дужкой, предназначено для снаряжения мины
запалом. Во второе отверстие ввинчен ниппель 3 с капсюлем-вос-
пламенителем. Снизу в корпус ввинчено дно 17, в центре которого
имеется отверстие, закрытое пробкой 18\ к этой пробке прикреплен
один конец натяжного троса 16. Для герметизации пробка 2
124
с дужкой, ниппель 3, дно 17 и пробка 18 дна снабжены резиновыми
прокладками 19. В нижней части ниппеля 3 с капсюлем-воспла-
менителем КВ-11 находится усилитель 25 из дымного пороха.
Ниппель имеет резьбу для навинчивания взрывателя МУВ-2 или
МУВ и закрыт предохранительным колпачком 4, который соеди-
нен проволочной чекой 5 со штоком пробки 2.
Рис. 98. Противопехотная мина ОЗМ-4:
а — общий вид; б — разрез; 1 — корпус; 2 — пробка с дужкой; 3 — ниппель с капсюлем-вос-
пламенителем КВ-11 и пороховым усилителем; 4 — предохранительный колпачок; 5 — чека;
6 — заряд ВВ; 7 — направляющая трубка; 8 — диск; 9 — прижимная гайка; 10 — трубка удар-
ного механизма; 11 — втулка; 12 — боевая пружина; 13 — ударник; 14 — пятка ударника;
15 —- вышибной заряд; 16 — натяжной трос; 17 — дно; 18 — пробка дна; 19 — резиновые
прокладки; 20 — капсюль-детонатор КД-1; 2/— тетриловый детонатор; 22 — гильза запала;
23 — втулка запала; 24 — капсюль-воспламенитель КВ-11; 25 — пороховой усилитель
Разрывной заряд 6 — цилиндрическая шашка из прес-
сованного тротила со сквозным центральным отверстием для удар-
ного механизма и запала. На боковой поверхности шашки сделан
паз для прохождения трубки 7, направляющей луч огня от кап-
сюля-воспламенителя к вышибному заряду. Разрывной заряд кре-
пится в камере корпуса диском 8 и прижимной гайкой 9.
Ударный механизм состоит из трубки 10, закрепленной
во втулке 11, боевой пружины 12, ударника 13 и пятки 14 удар-
ника, соединенных между собой разъемным клиновидным замком.
125
Ударный механизм в собранном виде ввинчен в диск 8. К пятке
ударника прикреплен натяжной трос 16, который уложен несколь-
кими витками в две мины.
Вышибной заряд 15, состоящий из дымного пороха, по-
мещается в тканевом мешочке на дне мины.
Запал для мины состоит из капсюля-детонатора накольного
действия 20, тетрилового детонатора 21, гильзы 22 запала и втул-
ки 23. Он весит около 26 г и имеет заряд ВВ весом 6,2 г.
Мина срабатывает от натяжения проволочной растяжки, вы-
дергивающей чеку из взрывателя МУВ-2 (МУВ). При срабатыва-
нии взрывателя накалывается капсюль-воспламенитель и луч огня
по трубке передается вышибному заряду. Под действием порохо-
вых газов вышибного заряда дно мины отрывается (по месту
резьбового соединения) и мина выбрасывается из грунта на вы-
соту, равную длине натяжного троса. При натяжении троса удар-
ник сжимает боевую пружину. После выхода клиновидного замка
за нижний срез втулки ударник освобождается и под действием
боевой пружины накалывает капсюль-детонатор, от взрыва кото-
рого взрывается заряд ВВ мины. Корпус мины разрушается и
осколками наносит поражение.
Установка мины
Для установки мины необходимо:
— - вырыть лунку по диаметру мины глубиной 16—17 см;
— установить мину в лунку;
— вывинтить пробку с дужкой;
— осмотреть гнездо под запал, при наличии в нем сора или
грязи удалить их постукиванием по опрокинутой вверх дном мине;
— вставить запал в мину капсюлем-детонатором вниз;
— завинтить пробку на место (усилием руки до отказа);
— свободное пространство вокруг мины засыпать землей и
утрамбовать черенком лопаты;
— вбить на расстоянии 0,5 м от лунки первый колышек;
— зацепить карабин проволочной растяжки за дужку пробки;
— растянуть проволочную растяжку, пропустив ее через про-
резь на торце первого колышка;
— вбить на конце проволочной растяжки второй колышек;
— привязать к колышку проволочную растяжку;
— свинтить предохранительный колпачок с ниппеля;
— зацепить колпачок чекой за стержень пробки;
— навинтить взрыватель МУВ-2 или взрыватель МУВ с пре-
дохранительной трубочкой и шпилькой на ниппель;
— отстегнуть карабин от дужки пробки;
— замаскировать мину;
— зацепить карабин за кольцо боевой чеки взрывателя так,
чтобы проволока имела небольшую слабину, а боевая чека прочно
удерживалась в штоке ударника;
126
— осторожно вынуть из взрывателя МУВ-2 предохранитель-
ную чеку, а из взрывателя МУВ — предохранительную шпильку
и снять трубочку (у взрывателей старых выпусков).
При установке мины в мягкий или рыхлый грунт под нее под-
кладывается деревянная подкладка размером не менее 15X15 см.
Схема установки мины показана на рис. 97.
При промерзании грунта и снега, особенно после оттепелей,
на глубину менее высоты мины они иногда не вылетают с места
установки и не взрываются.
Обезвреживание мин
Мины ОЗМ-4, установленные с взрывателем МУВ-2, обезвре-
живанию не подлежат, они уничтожаются только подрыванием на
месте их установки.
Мины, установленные с взрывателем МУВ, обезвреживаются
так же, как и мины ПОМЗ-2м (ПОМЗ-2).
У снятой с места установки мины необходимо:
— отвинтить центральную пробку;
— вынуть из мины запал;
— завинтить центральную пробку.
Хранение и перевозка
Мины ОЗМ-4 хранятся и перевозятся в деревянных ящиках по
6 комплектов в каждом. Неснаряженные взрыватели и запалы
в специальных коробках укладываются в отдельные фанерные
карманы, сделанные внутри ящика с минами.
УНИВЕРСАЛЬНАЯ ВЫШИБНАЯ КАМОРА (УВК)
Универсальная вышибная камора УВК применяется для уста-
новки противопехотных осколочных мин с использованием артил-
лерийских снарядов и минометных мин. Такие мины называются
осколочно-заградительными минами с каморой УВК, сокращенно
ОЗМ-УВК.
Основные тактико-технические данные каморы
Вес общий . ............................3 кг
Вес вышибного заряда..........................150 г
Диаметр......................... .... . . 132 мм
Высота . .....................................75 мм
Устройство и действие каморы
Универсальная вышибная камора УВК (рис. 99) состоит из
корпуса, вышибного заряда с электровоспламенителем и детони-
рующего устройства.
Корпус 1 металлический, состоит из двух половинок (верх-
ней и нижней), сваренных между собой. В верхней половине кор-
пуса имеется два отверстия: центральное — для завинчивания
127
втулки 2 детонирующего устройства — и боковое с приваренной
в нем стальной трубкой 3— для вывода проводов электровоспла-
менителя.
Вышибной заряд 4 из дымного пороха, заключен в ма-
терчатый мешочек, в котором помещается и электровоспламени-
тель. Заряд с электровоспламенителем находится внутри каморы,
а провода от него выведены наружу через трубку 3. Трубка залита
водонепроницаемой мастикой.
Детонирующее устройство состоит из втулки 2, те-
трилового детонатора 5 весом 15 а, капсюля-детонатора ТАТ-1 6
и замедлителя 7. Втулка 2 имеет две наружные резьбы: нижнюю —
для соединения с корпусом УВК и верхнюю — для завинчивания
в очко снаряда (минометной мины). Детонатор с капсюлем-дето-
Рис. 99. Универсальная вышибная камора УВК:
/ — корпус; 2 — втулка детонирующего устройства; 3— трубка; 4—вышибной заряд;
5 — тетриловый детонатор; 6 — капсюль-детонатор ТАТ-1; 7 — замедлитель; 8—проб-
ка; 9 — переходное кольцо
натором ТАТ-1 удерживается во втулке 2 резьбовой пробкой 8,
в которую ввинчен ниппедь с запрессованным в нем замедлите-
лем 7. Для соединения УВД со снарядами, имеющими резьбу СП
50 X 3, на верхнюю резьбу втулки навинчивается переходное
кольцо 9. Герметичность соединения втулки детонирующего
устройства с корпусом каморы обеспечивается резиновой про-
кладкой.
При подключении источника электрического тока к проводам
электровоспламенителя воспламеняется вышибной заряд. Под дав-
лением пороховых газов верхняя половина корпуса отрывается по
сварному шву и вместе с детонирующим устройством и снарядом
(миной) выбрасывается из грунта. Одновременно происходит вос-
пламенение замедлителя, который через 0,30—0,45 сек вызывает
взрыв капсюля-детонатора и снаряда (мины).
128
Установка мины с каморой УВК
С каморой УВК устанавливаются 85, 100 и 122,-мм артиллерий-
ские снаряды и 120-жж осколочно-фугасная минометная мина.
В войска каморы поступают в окончательно снаряженном виде,
сочлененные со снарядами или раздельно; в последнем случае ком
плектация камор
УВК снарядами или
минометными мина-
ми производится в
войсках.
Для установки
мин с каморой УВК
(рис. 100) необхо-
димо:
— проверить про-
водимость электро-
воспламенителя ка-
моры УВК;
— - уложить элек-
гровзрывную сеть,
проверить и замаски-
ровать ее;
— • вырыть сква-'
жину диаметром
20 см, глубиной 65—
70 сж;
— сочленить ка-
мору УВК со сна-
рядом;
— поставить ка-
Рис. 100. Схема установ-
ки мины с каморой УВН|
Рис. 101. Схема установ-
ки мины с каморой УВК
в деревянном каркасе
мору со снарядом
в скважину (при мягком грунте — на деревянную подкладку);
— вывести концы проводов от каморы УВ1\ на поверхность
грунта;
— засыпать мину землей;
— присоединить концы проводов от электровоспламенителя
к магистральным проводам;
— замаскировать мину и провода;
— с пункта управления проверить исправность электровзрывной
сети мины.
При промерзании грунта на глубину более 10 см в отрытую
скважину опускается труба, деревянный каркас или ящик, в кото-
рый и устанавливается мина (рис. 101).
Обезвреживание мины
Для обезвреживания мины с УВК необходимо:
— отъединить мину от электровзрывной сети;
— откопать и вынуть мину из скважины;
— свинтить снаряд с УВК-
9 Зак. 2746 129
Хранение и перевозка'
Каморы УВК хранятся и перевозятся по 10 шт. в деревянных
ящиках.
Мины ОЗМ-УВК хранятся и перевозятся в окончательно снаря-
женном виде в деревянных ящиках по 2 шт. в каждом.
КОМПЛЕКТ Краб-им ДЛЯ УПРАВЛЯЕМОГО ПРОТИВОПЕХОТНОГО
минного поля
Комплект Краб-ИМ предназначается для взрывания по прово-
дам противопехотных осколочных мин.
Основные тактико-технические данные комплекта
Вес комплекта с 1200 м саперного провода СП-2 на
трех катушках . ...........................95 кг
Вес командного прибора.............................6,6 кг
Вес исполнительного прибора........................1,0 кг
Число мин (групп мин), взрываемых при помощи од-
ного исполнительного прибора ........................ Не более 11
Дальность управления (удаление исполнительного
прибора от командного прибора) при использовании
для линии управления саперного провода СП-2 . До 1 км
Расстояние между минами и исполнительным прибо-
ром при соединении их саперным проводом СП-2 До 0,2 км
Источник тока (батарея)............................1 шт.
Устройство комплекта
Комплект Краб-ИМ состоит из командного прибора КП (1 шт.),
исполнительного прибора ИП (4 шт.) и саперного провода СП-2
(1200 м на трех катушках), из которого прокладывается линия уп-
равления и готовится распределительная сеть.
Командный прибор КП устанавливается на пункте управления,
а исполнительный прибор ИП — на минном поле. Приборы КП и
ИП соединяются между собой двухпроводной линией управления.
К исполнительному прибору через распределительную сеть под-
ключаются мины.
Командный прибор (рис. 102) собран в пластмассовом корпу-
се 77, разделенном на две части, каждая из которых закрывается
откидной крышкой 12. На внутренней стороне верхней крышки при-
креплена инструкция по проверке исправности и работе с комплек-
том. Корпус снабжен наплечным ремнем 14 и брезентовым чех-
лом 13. В нижней части корпуса помещается источник тока, прово-
да от которого пропускаются через отверстия в перегородке между
отсеками и подключаются к клеммам 7 и 8 панели. В комплекте
Краб-ИМ используются батареи БАС-80 всех типов в летнее время,
холодостойкие и универсальные — в зимнее время, а также любые
батареи, имеющие напряжение 70—105 в, емкость не менее 1 а-ч и
внутреннее сопротивление не более 40 ом.
130
В верхней части корпуса закреплена панель, на которой разме-
щены:
— диск 1 номеронабирателя с двенадцатью отверстиями в нем,
под которыми нанесены цифры от 0 до 11; над диском укреплен
упор 2 для пальца;
— клеммы 7 и 8, обозначенные « + 80» и «—», для подключения
проводов от батареи;
Рис. 102. Командный прибор Краб-ИМ:
1 — диск номеронабирателя; 2 — упор; 3 — миллиамперметр; 4 — выклю-
чатель питания; 5 — красная кнопка; 6 — белая кнопка «Контроль»;
7,8 — клеммы для подключения батареи; 9, 10 — клеммы для подклю-
чения линии управления; 11 — корпус; 12 — крышка; 13 — чехол;
14 — ремень
— клеммы 9 и 10, обозначенные «Л-1» и «Л-2», для подключе-
ния проводов линии управления;
— красная кнопка 5, нажатием которой производится взрыв
мины; на КП последних выпусков красная кнопка прикрыта за-
щитной скобой для предохранения от случайного нажатия; при не-
обходимости нажать красную кнопку скобу надо откинуть в сторо-
ну крышки;
— белая кнопка 6, обозначенная «Контроль», для контроля пра-
вильности включения линии управления;
— выключатель питания 4 с надписью «Выкл.» и «Вкл.»;
— миллиамперметр 3 на 30 ма, на шкале которого нанесены
три цветные полосы—красная между рисками 20 и 30, зеленая меж-
ду рисками 10 и 15 и синяя между рисками 2 и 6.
9*
131
Под панелью размещены (рис. 103):
— кулачковый диск 15 с двенадцатью кулачками, связанный
с диском номеронабирателя; кулачковый диск снабжен регулято-
ром скорости вращения, благодаря которому время прохождения
контактных пружин по каждому кулачку составляет 45—55 мсек
и между кулачками 100—120 мсек; кулачковый диск и диск номеро-
набирателя связаны со стопором, допускающим их вращение толь-
Рис. 103. Механизм командного прибора Краб-ИМ:
4 — выключатель питания; 5 — контактные пластины красной кнопки; 6 — кон-
тактные пластины белой кнопки «Контроль»; 15 — кулачковый диск; 16, /7 —кон-
тактные группы; 18 — сопротивление 300 ом\ 19, 20 — сопротивление 3000 ом- 21 —
сопротивление 500 ом
ко в направлении, указанном стрелкой на диске номеронабира-
теля;
— две контактные группы 16 и 17 из трех пластин каждая; сред-
ние пластины своими загнутыми концами опираются на кулачковый
диск;
— контактные пластины красной 5 и белой 6 кнопок;
— выключатель питания 4;
— сопротивления: ограничительное 18 ВС-1 на 300 ом, ограни-
чительное 20 в цепи миллиамперметра ВС-0,5 на 3000 ом, два со-
противления 19 и 21 мостиковой схемы контроля ВС-0,5 на 3000
и 500 ом.
Исполнительный прибор ИП (рис. 104) собран в круглом пласт-
массовом корпусе, состоящем из основания 1 и крышки 2, навин-
чиваемой на основание. Резьбовое соединение между крышкой иос-
нованием залито водонепроницаемой мастикой.
Через основание из корпуса выведено тринадцать проводов дли-
ной по 0,5 м каждый и один провод длиной 1,5 м, обозначенный
132
биркой «Общ.». Два из коротких проводов обозначены бирками
Л-1 и Л-2, а остальные — бирками с цифрами от 1 до 11. К проводу
с биркой «Общ.» подключается по одному проводу от мин, вторые
Рис. 104. Исполнительный прибор Краб-ИМ:
I — основание; 2 — крышка
провода от этих мин соединяются с проводами, обозначенными бир-
ками 1 —11. Провода с бирками Л] и Л2 соединяются с проводами
линии управления.
Рис. 105. Механизм исполнительного прибора Краб-ИМ:
1 — основание; 2 — крышка; 3 — электромагнит; 4 — рычаг якоря; 5 — толкающая
собачка; б — храповое колесо; 7 — упорная собачка; 8 — контактная щетка; 9 —
контактное поле; 10 — селеновые выпрямители; 11 — плата с сопротивлениями;
12 — контактная пластина
На основании корпуса ИП смонтирован шаговый переключатель
(рис. 105), состоящий из электромагнита 3, рычага 4 якоря с тол-
кающей собачкой 5, храпового колеса 6 с двенадцатью зубьями,
контактной щетки 8, упорной собачки 7, контактной пластины 12 и
контактного поля 9 из двенадцати контактов, впрессованных непо-
133
средственно в основание корпуса ИП. Рядом с шаговым переклю-
чателем установлены смонтированные в один столбик два селено-
вых выпрямителя 31 и 32 (рис. 106), собранных из пяти шайб, и
плата, на которой укреплено одиннадцать сопротивлений по
3000 ом. К выводам селенового выпрямителя 32 припаяно сопро-
тивление 30 000 ом. К одиннадцати контактам контактного поля
подключены провода 1 —11, выходящие из корпуса ИП, и сопротив-
ления по 3000 ом. Вторые концы этих сопротивлений подключены
к общему проводу. Двенадцатый контакт (по схеме «0») — холостой.
Прибор ИП сохраняет работоспособность: при температурах от
—20° до +40°; при установке в грунт — в течение нескольких ме-
сяцев; в воде на глубине до 1 м—до 10 суток.
Линия управления прокладывается из саперного провода СП-2.
Она соединяет провод Л-1 ИП с клеммой Л-1 КП и провод Л-2
с клеммой Л-2.
При использовании для линии управления не саперного, а дру-
гого провода длина проводов должна быть такой, чтобы сопротив-
ление линии было не более 50 ом.
Распределительная сеть готовится из саперного провода СП-2
и состоит из проводов, соединяющих мины с прибором ИП. Макси-
мальная длина проводов от прибора ИП к любой мине не должна
превышать 200 м. При использовании других проводов максималь-
ное сопротивление их от ИП к любой мине не должно превышать
10 ом.
Принцип действия
Принцип действия Краб-ИМ основан на разделении по полярно-
сти импульсов тока, подаваемых в линию управления при выборе
мины и при ее взрыве.
В положении, изображенном на рис. 106, при включении питания
выключателем 4 ток от батареи пойдет по цепи: « + » батареи, клем-
ма 7, выключатель 4, контакты в — б контактной группы 16, клем-
ма Л-1, линия управления, провод Л-1, средняя точка выпрямите-
лей 31, 32, выпрямитель 31, контактная пластина 33, ось щетки и
храповика, контактная щетка 29, контакт клеммы 7, провод № 7,
электродетонатор мины № 7, общий провод, провод Л-2, линия уп-
равления, клемма Л-2, контакты б — в контактной группы 17, мил-
лиамперметр 3, сопротивление 3000 ом 20, клемма 8 и «—» батареи.
Одновременно с этой основной цепью ток будет проходить по
двум параллельным цепям. Первая цепь такая же, как и основная,
до контакта 7 контактного поля 30, затем сопротивление 3000 ом,
общий провод и далее, как в основной цепи. Вторая цепь одинакова
с основной до провода Л-1 и после провода «Общ.», а в исполни-
тельном приборе образуется сопротивление 30000 ом и обмоткой
электромагнита (сопротивление обмотки 350 ом). В направлении,
противоположном направлению стрелки выпрямителя 32, ток прак-
тически не проходит, так как сопротивление в этом направлении бо-
лее 30 000 ом.
134
135
Так как сопротивление основной цепи равно 3000—3100 ом (со-
противление 20 составляет 3000 ом, сопротивление проводов — до
60 ом, сопротивление выпрямителя 31—20—25 ом), ток в цепи бу-
дет равен 20—30 ма, что меньше безопасного тока для электровос-
пламенителей и электродетонаторов. При такой силе тока стрелка
миллиамперметра будет находиться над красной полосой шкалы.
Если отключить или взорвать электродетонатор, подключенный
к проводу № 7, ток пойдет по цепи, сопротивление которой равно
6000—6100 ом, так как ток идет не через электродетонатор, а через
подключенное к контакту 7 сопротивление 3000 ом. Ток в цепи бу-
дет равен 10—15 ма, при этом стрелка миллиамперметра будет на-
ходиться над зеленой полосой шкалы.
Если контактная щетка находится не на контакте 7, а на кон-
такте «0», к которому ничего не подключено, ток может протекать
только через сопротивление 30000 ом и обмотку электромагнита.
Ток в цепи будет равен 2—4 ма. При такой силе тока стрелка мил-
лиамперметра будет находиться над синей полосой шкалы.
Взрыв электродетонаторов осуществляется нажатием красной
кнопки 5, контакты которой замыкают накоротко сопротивление 20,
равное 3000 ом, и миллиамперметр 3. При замкнутых контактах
кнопки 5 сопротивление основной цепи не превышает 100 ом, а ток
в основной цепи — не менее 0,7—1,0 а.
Переключение прибора на соответствующую мину произво-
дится следующим образом.
При повороте диска номеронабирателя кулачки связанного с ним
кулачкового диска поднимут средние пластины контактных групп 16
и 17, в результате чего контакты б — в разомкнутся, контакты б—
а замкнутся и направление тока в линии изменится. При этом об-
разуется следующая цепь тока: « + » батареи, клемма 7, выключа-
тель 4, контакты а контактной группы 17, клемма Л-2, линия управ-
ления, провод Л-2, обмотка электромагнита, выпрямитель 32, про-
вод Л-1, линия управления, клемма Л-1, контакты б и а контактной
группы 16, сопротивление 18, равное 300 ом, клемма 8, «—» бата-
реи. Общее сопротивление этой цепи — не более 750 ом, а ток, про-
текающий в ней, — не менее 90 ма.
Так как ток срабатывания электромагнита равен 50—70 ма, то
электромагнит сработает и с помощью толкающей собачки 26 на
один зуб повернет храповое колесо 27 и контактную щетку 29, ко-
торая при этом встанет на следующий контакт. По цепи электро-
детонатора ток при этом не пойдет, так как выпрямитель 31 для то-
ка обратной полярности представляет очень большое сопротивление.
При дальнейшем повороте диска номеронабирателя кулачки
выйдут из-под средних пластин контактных групп 16 и 17, снова
замкнутся контакты б — ей разомкнутся контакты а — б, ток в об-
мотке электромагнита прекратится, а якорь электромагнита под
действием пружины 35 возвратится в исходное положение. Для
того чтобы контактная щетка не повернулась обратно, предусмот-
136
рена упорная собачка 28, которая упирается в зуб храпового ко-
леса.
Таким образом, повороту диска номеронабирателя на один но-
мер соответствует одно переключение контактной щетки, а поворо-
ту диска на пять номеров — пять переключений и т. д.
Для проверки правильности включения линии управления в КП
имеется белая кнопка «Контроль», при нажатии на которую обра-
зуется линейный мост из сопротивлений 19, 20, 21 и сопротивления
между клеммами Л] и Лг, образованного линией управления и об-
моткой электромагнита (или электродетонатора). При нажатой
кнопке «Контроль» и неправильном подключении линии управле-
ния мост практически уравновешен, поэтому стрелка миллиампер-
метра устанавливается справа или слева около нуля. При правиль-
ном подключении линии управления стрелка миллиамперметра ус-
танавливается над красной полосой.
Подготовка комплекта к применению
Перед применением комплекта Краб-ИМ необходимо:
— установить в прибор КП батарею БАС-80 или убедиться
в пригодности уже находящейся в нем батареи;
— проверить исправность приборов КП и ИП;
— проверить исправность проводов линии управления;
— подготовить распределительную сеть.
Для установки батареи необходимо:
— снять чехол с прибора КП;
— открыть нижнюю крышку;
— протянуть через отверстия перегородки корпуса провода от
батареи;
— уложит^батарею в нижнюю часть корпуса;
— закрыть крышку и надеть чехол;
— открыть верхнюю крышку корпуса;
— вытянуть на необходимую длину провода и подключить их
к клеммам 7, 8.
Для проверки исправности приборов КП и ИП необходимо:
— соединить клеммы Л-1 и Л-2 КП с проводами Л-1 и Л-2 ИП;
— проверить (при использовании длинных проводов) правиль-
ность включения линии управления, для чего включить питание КП;
если стрелка находится над синей или зеленой полосой шкалы —
линия управления включена правильно; если стрелка миллиампер-
метра установится над красной полосой шкалы, нажать белую кноп-
ку «Контроль»; если при нажатой белой кнопке «Контроль» стрелка
остается над красной полосой шкалы — линия управления вклю-
чена правильно; если при нажатой кнопке «Контроль» стрелка уста-
новится около «О», то поменять местами провода Л-1 и Л-2;
— согласовать КП с ИП, для чего включить питание КП и, сле-
дя за стрелкой миллиамперметра, поворачивать на один номер диск
137
Рис. 107. Схема распределительной сети с общим
проводом для установки мин в один ряд
номеронабирателя; как только стрелка миллиамперметра встанет
над синей полосой шкалы, выключить питание КП и повернуть диск
номеронабирателя по направлению, указанному стрелкой, так, что-
бы справа от упора была цифра «О»; включить питание КП, при
этом стрелка миллиамперметра должна встать над синей полосой
шкалы;
— проверить исправность цепи проводов 1—11, для чего диск
номеронабирателя подвести к упору цифрой, соответствующей но-
меру проверяемого провода, и произвести замыкание этого провода
с проводом «Общ.». При замкнутых проводах стрелка миллиампер-
метра должна находиться над красной полосой шкалы, при разом-
кнутых— над зеленой полосой.
При проверке исправности проводов линии управления необхо-
димо убедиться в отсутствии обрывов, коротких замыканий и пов-
реждений изоляции.
Проверка производится
с помощью омметра,
прибора М-360 или при-
бора КП. Для проверки
с помощью прибора КП
провода подключаются
к клеммам Л-1 и Л-2.
При разомкнутых сво-
бодных концах прово-
дов, отсутствии корот-
ких замыканий между
проводами и поврежде-
нии их изоляции стрел-
ка миллиамперметра
остается на нуле, а при
замкнутых свободных
концах проводов и от-
сутствии обрывов проводов стрелка миллиамперметра отклоняется
в пределы красной полосы шкалы.
Для подготовки распределительной сети необходимо:
— нарезать провода требуемой длины, исходя из принятой схе-
мы минного поля и расстояния между минами (рис. 107,
108, 109).
— зачистить концы нарезанных проводов;
— замаркировать все концы проводов (навесить бирки с номе-
рами) ;
— соединить, изолировать и связать отрезки провода в жгуты-
ветви распределительной сети (при схеме с одним или двумя общи-
ми проводами);
— • изготовить из отрезков проводов переходной сросток (при
схеме с общей точкой, рис. ПО).
138 J
Рис. 108. Схема распределительной сети с двумя общими
проводами для установки мин в два ряда
Рис. 109. Схема распределительной сети с общей точкой для произвольной
установки мин
139
Применение комплекта
При установке минного поля с комплектом Краб-ИМ необхо-
димо:
— собрать распределительную сеть (если она не была собрана
заблаговременно), исходя из принятой схемы минного поля;
— отрыть на месте установки минного поля ровики для уклад-
ки проводов линии управления и распределительной сети;
— уложить в ровики провода линии управления и распредели-
тельной сети;
Рис. ПО. Устройство переходного сростка для подключения мин
к общему проводу (а, б, в — последовательность операций)
— подключить распределительную сеть к прибору ИП;
— проверить распределительную сеть последовательным замы-
канием и размыканием свободных концов проводов при соединении
КП непосредственно с ИП;
— подключить провода линии управления к приборам ИП и КП;
— проверить правильность включения, согласовать и проверить
надежность согласования приборов ИП и КП трех-, четырехкрат-
ным полным поворотом диска номеронабирателя;
— установить КП и ИП в нулевом положении, выключить пи-
тание КП, замаркировать и отключить провода линии управления
от приборов ИП и КП;
— закопать и замаскировать провода линии управления;
— установить мины на свои места;
— присоединить к проводам распределительной сети мины
(электродетонаторы);
— закопать и замаскировать провода распределительной сети;
140
— вставить электродетонаторы в запальные гнезда мин;
— замаскировать мины и провода электродетонаторов;
— подключить провода линии управления к прибору ИП;
— закопать прибор ИП и замаскировать место его установки.
После окончания работ по установке минного поля необходимо:
— убедиться, что выключатель прибора КП находится в поло-
жении «Выкл.»;
— присоединить провода линии управления к клеммам Л-1 и
Л-2 прибора КП согласно маркировке;
— перевести выключатель в положение «Вкл.»;
— убедиться в правильности подключения линии управления и
согласовании приборов КП и ИП;
— проверить электровзрывные цепи всех мин;
— подвести отверстие с цифрой «О» к упору, при этом стрелка
миллиамперметра должна быть на синем поле шкалы;
— выключить питание прибора КП.
Для взрыва требуемой мины (группы мин) необходимо:
— включить питание прибора КП, переведя выключатель в по-
ложение «Вкл.»;
— вставить палец в отверстие диска с номером подрываемой
мины (группы мин);
— пальцем подвести диск до упора;
— нажать на красную кнопку взрыва.
Для взрыва следующей мины устанавливать прибор в нулевую
позицию не требуется.
Для взрыва одновременно всех мин необходимо:
— пальцем левой руки нажать на красную кнопку взрыва;
— пальцем правой }Ууки повернуть диск на полный оборот.
Мины взорвутся одна за другой с интервалами в 0,1—0,15 сек.
В установленных полях необходимо не реже одного раза в не-
делю проверять исправность электровзрывных цепей всех мин, при
этом нажатие на красную кнопку взрыва не допускается.
После любых работ необходимо приборы КП и ИП оставлять
в нулевом положении и выключать питание.
Снятие минного поля
Для снятия минного поля необходимо:
— отключить провода линии управления от приборов КП и ИП;
— отключить распределительную сеть от мин;
— снять мины с места их установки;
— снять провода линии управления и распределительной сети.
Хранение и перевозка
Комплекты Краб-ИМ могут храниться и перевозиться без спе-
циальной укупорки. Длительное хранение должно производиться
в сухих, желательно отапливаемых помещениях.
Батареи хранятся отдельно от командных приборов.
141
Не реже двух раз в год приборы КП и ИП проверяются на сов-
местную работу.
Приборы ЙП и источники тока, хранящиеся в зимнее время
в неотапливаемых помещениях при температурах ниже —20°, перед
применением в минном поле должны быть отогреты.
Подформовка селеновых выпрямителей
При складском хранении приборов ИП в течение двух — трех
лет возможны случаи расформовки селеновых выпрямителей, т. е.
изменения их сопротивления в прямом и особенно в обратном на-
правлении.
Нормальная работа комплекта при расформованных селеновых
выпрямителях невозможна.
Расформовка селеновых выпрямителей определяется по возра-
станию тока, показываемого миллиамперметром КП при разомкну-
тых номерных проводах ИП и при нулевом положении контактной
щетки ИП. Работоспособность селеновых выпрямителей можно
восстановить путем их подформовки.
Подформовку селеновых выпрямителей можно производить пе-
ременным и постоянным током. Для подформовки переменным то-
ком контактная щетка устанавливается не в нулевое положение,
провод «Общ.» изолируется, к клеммам Л-1 и Л-2 два раза подклю-
чается напряжение от сети переменного тока 110—127 в на 5—беек
с интервалом в 5—10 сек. Подключать переменный ток на более
длительное время не рекомендуется. Подключать к линиям Л-1 и
Л-2 переменный ток напряжением 220 в запрещается. При таком
способе подформовываются одновременно оба выпрямителя.
Подформовка постоянным током производится от КП Краб-ИМ.
Если ИП находится в минном поле, то подформовка производится
включением питания КП на 6—8 час при нулевом положении кон-
тактной щетки ИП, которое находится по минимальному току, пока-
зываемому миллиамперметром при вращении диска номеронабира-
теля. Красную кнопку при подформовке нажимать запрещается.
Подформовка считается оконченной, когда стрелка миллиампермет-
ра войдет в пределы синей полосы. Если через 8 час выпрямители
не подформовались, то в линию Л-1 («—» к клемме Л-1, « + » к про-
воду Л-1 линии управления) надо подключить добавочную батарею
БАС-80 и производить подформовку еще в течение 6—8 час. Если
при этом выпрямители не подформовались, то ИП следует заме-
нить. При таком способе подформовки восстанавливается только
выпрямитель 32, выпрямитель 31 не восстанавливается.
Если ИП не установлен в минном поле, то при подформовке сле-
дует на 10—15 сек нажать красную кнопку взрыва один раз при
правильном и второй раз при неправильном включении линии уп-
равления (для подформовки обоих выпрямителей). При этом кон-
тактная щетка не должна быть в нулевом положении.
142
ГЛАВА 7
ПРОТИВОДЕСАНТНЫЕ МИНЫ
Противодесантные мины предназначаются для минирования
прибрежной зоны моря с глубинами от 1 до 5 м, рек со скоростью
течения до 1,5 м[сек и других водоемов против десантно-высадоч-
ных средств и плавающих танков противника.
Глубина установки мин определяется из условия обеспечения
их срабатывания при наезде десантно-высадочного средства или
плавающего танка на приводное ус1*ройство (штангу, контактный
замыкатель).
Взрыв противодесантной мины обеспечивает образование про-
боины в днище десантно-высадочного средства (плавающего тан-
ка), достаточной для быстрого его затопления.
Противодесантные мины сохраняют свою боеспособность при
волнении моря до 5—6 баллов. Возможны случаи срабатывания
мин при меньшем волнении моря от ударов по штанге (контактным
замыкателям) мины плавающими в воде предметами (бревном,
льдиной и т. п.).
Исходя из этого противодесантные мины рекомендуется устанав-
ливать на ограниченные сроки (на один — два месяца). В осенне-
зимний период при Наличии в воде плавающих льдин установка
мин не производится.
Установка противодесантных мин осуществляется с плавсредств
(плавающих автомобилей, транспортеров, паромов и т. п.), осна-
щенных съемным оборудованием (см. книгу пятую Руководства).
Донные противодесантные мины могут устанавливаться на глу-
бинах до 1,5 м путем заноса их с берега.
Установка противодесантных мин при волнении свыше двух бал-
лов запрещается.
Подходить к установленным минам на плавсредствах запре-
щается.
Проверку состояния минных полей разрешается производить
только осмотром с берега при понижении уровня воды и путем
аэрофотографирования.
Обезвреживание установленных противодесантных мин путем
вывертывания из них взрывателей (замыкателей) категорически за-
143
прещается. При необходимости разминирования противодесантные
мины уничтожаются взрывным способом или тралением.
Противодесантные мины подразделяются на донные и якорные.
К донным противодесантным минам относятся мины ПДМ-1м,
ПДМ-1 и ПДМ-2, к якорным — речная мина ЯРМ.
ДОННАЯ ПРОТИВОДЕСАНТНАЯ МИНА ПДМ-1м
Основные тактико-технические данные
Вес мины:
с чугунной балластной плитой ................. 55—60 кг
без балластной плиты.........................21 кг
Вес заряда ВВ (тротил)...........................10 «г
Высота мины с взрывателем и штангой . . . . 1,0 м
Диаметр мины с балластной плитой.................0,8 м
Глубина установки мины .......................... 1—2 м
Усилие, необходимое для срабатывания взрывателя
при приложении нагрузки к концу штанги . . 18—26 кг
Минимальное расстояние между минами . 6 м
Штормоустойчивость мины..........................До 5 баллов
Время снаряжения и установки одной мины двумя
солдатами........................................10—20 мин
Устройство мины
Рис. 111. Мина ПДМ-1м:
1 — корпус; 2 — взрыватель; 3 — штанга; 4 — бал-
ластная плита
Мина ПДМ-1 м является
донной контактной миной
механического действия
с штыревым взрывателем.
Мина (рис. 111) состоит из
корпуса 1 с зарядом взрыв-
чатого вещества, взрывате-
ля 2, штанги 3 и балластной
плиты 4.
Корпус мины (рис.
112) полусферической фор-
мы, изготовлен из листо-
вой стали и имеет две горло-
вины: центральную 1 со ста-
каном для ввертывания
взрывателя и боковую 2 для
снаряжения корпуса взрыв-
чатым веществом. В ста-
кан центральной горловины
вставлен промежуточный де-
тонатор — прессованная тро-
тиловая шашка весом 150 г,
имеющая гнездо под запал
МД-10. Обе горловины не-
окончательно снаряженной
мины закрываются заглуш-
144
ками 3 с кожаными прокладками 4. Для переноски мины на кор-
пусе имеются две ручки. Днище корпуса мины квадратное, разме-
ром 35X35 см, с отверстиями по углам. В двух отверстиях поме-
щаются болты 5 с барашковыми гайками 6, служащие для закреп-
ления корпуса мины на балластной плите. Корпус мины заполнен
литым тротилом весом 10 кг.
Взрыватель ВПДМ-1м (рис. 113 и 114) состоит из ударного
механизма, предохранительного устройства, помещенных в сталь-
ном толстостенном корпусе 11, и запала МД-10. На резьбовой ча-
сти взрывателя установлена кожаная прокладка.
Ударный механизм служит для накалывания капсюля-детонато-
ра и состоит из ударника 5, пружины 9, втулки 8, колпачка 6 с тя-
гой 7 и двух шариков, расположенных в отверстиях колпачка и
удерживающих ударник во взведенном состоянии (при сжатой пру-
Рис. 112. Мина ПДМ-1м (разрез):
1 — центральная горловина со стаканом; 2 — боковая горловина; 3 — заглушка; 4 — ко-
жаные прокладки; 5 — болт; 6 — барашковая гайка; 7 — корпус мины с зарядом BB;
8 — промежуточный детонатор; 9— взрыватель; 10 — запал МД-10; // — штанга; 12 — чека;
13 — балластная плита; 14 — шипы
10 Зак. 2746
145
жине). Для срабатывания ударного механизма (спуска ударника)
шарики должны выкатиться из своих гнезд, что может произойти,
когда колпачок 6 будет поднят тягой 7 вверх на 2—4 мм. Тяга 7
верхним концом ввинчена в головку 1, которая при помощи сталь-
ной мембраны 3 и двух гаек 4 и 13, прижимающих ее, закреплена
в верхней части корпуса взрывателя. Мембрана, закрепленная в кор-
пусе взрывателя гай-
.кой 13, служит для
повышения усилия,
которое необходимо
для срабатывания
взрывателя, до 18—
26 кг и поджатия ре-
зиновой герметизи-
рующей прокладки.
На верхний конец го-
ловки взрывателя
при установке мины
навинчивается штан-
га. На головке взры-
вателя имеются
сквозные прорези,
в которые после на-
вертывания штанги
вставляется чека че-
рез отверстие в ее
втулке.
Предохрани-
тельное устрой-
ство обеспечивает
безопасность в обра-
щении со снаряжен-
ной миной. Оно со-
стоит из тонкостен-
ной медной трубоч-
ки 14, пружины 21,
штока 20, сахарной
шашки (предохрани-
Рис. 113. Взрыватель ВПДМ-1м (снаряженный):
1 — головка; 2 — резиновая прокладка; 3 — мембрана; 4 —
гайка; 5 — ударник; б — колпачок; 7 — тяга; 8 — втулка;
9— пружина; 10—кожаная прокладка; 11—корпус; 12— ре-
зиновая прокладка; 13 — гайка; 14 — медная трубочка; 15 —
резиновая прокладка; 16 — шайба; 17 — металлическая лента;
18 — крышка; 19 — гайка; 20 — шток; 21 — пружина; 22 — за-
пал МД-10; 23 — сахарный предохранитель; 24 — резиновая
прокладка; 25 — мембрана
теля) 23 и крышки 18 с четырьмя отверстиями, закрытыми метал-
лической лентой. Крышка ввертывается в корпус взрывателя. Мед-
ная трубочка 14 проходит через колпачок ударного механизма
и закрывает доступ воде во внутреннюю полость взрывателя. Гер-
метизация места соединения трубочки с корпусом осуществляется
при помощи резиновой прокладки 15, шайбы 16 и гайки 19. Шток 20
находится внутри медной трубочки и удерживает колпачок с тягой
от подъема вверх, препятствуя срабатыванию взрывателя. Пружи-
на 21 поджимает шток к сахарной шашке 23, которая после опу-
скания мины в воду растворяется и позволяет пружине 21 вытол-
146
кнуть шток 20 из трубочки 14. Время растворения шашки, т. е. вре-
мя перехода взрывателя из предохранительного положения в бое-
вое, зависит от температуры воды и при +30° составляет 8 мин,
а при температуре воды, близкой к 0°, может доходить до 2,5 ч.
Рис. 114. Взрыватель ВПДМ-1м (неснаряженный):
1—головка; 2— резиновая прокладка; 3 — мембрана; 4— гайка; 5 — удар-
ник; 6 — колпачок; 7 — тяга; 8—втулка; 9 — пружина; 10 — кожаная про-
кладка; // — корпус; 12— резиновая прокладка; 13 — гайка; 14 — медная
трубочка; 15 — резиновая прокладка; 16 — шайба; 17 — металлическая лен-
та; /8 — крышка; 19 — гайка; 20 — шток; 2/— пружина; 22 — запал МД-10^
23 — металлический вкладыш (гнездо): 24 — резиновая прокладка;
25 — мембрана
При транспортировке и хранении взрывателей на складе в пре-
дохранительном устройстве вместо сахарной шашки находится ме-
таллический вкладыш с ввернутым в него запалом МД-10. Запал
МД-10 служит для возбуждения детонации промежуточного детона-
тора. При снаряжении мины запал МД-10 вывинчивается из метал-
лического вкладыша и ввертывается до упора в отверстие на ниж-
нем торце взрывателя. Максимально допустимое выступание запа-
10*
147
ла МД-10 за нижний торец взрывателя проверяется шаблоном (вы-
резом на ключе).
Штанга служит для передачи усилия от десантного средства
к ударному механизму взрывателя. В нижней части штанги нахо-
дится цилиндрическая втулка со сквозным отверстием под чеку.
Балластная чугунная плита служит для придания ми-
не устойчивого положения на грунте как при волнении на море, так
и при срабатывании мины в момент наезда десантного средства на
штангу взрывателя. Для лучшего сцепления с грунтом на плите сни-
зу имеются шипы, а для закрепления корпуса мины на плите сде-
ланы отверстия и гнезда под головки болтов мины.
Ключ служит для подготовки и снаряжения мины. На ключе
имеется вырез, необходимый для проверки максимально допустимо-
го выступания запала МД-10 за нижний торец взрывателя.
Принцип действия
После установки мины вода через отверстия в крышке предохра-
нительного устройства попадает к сахарной шашке и постепенно
растворяет ее, при этом шток под действием пружины выходит из
медной трубочки и мина приходит в боевое положение.
При наезде десантного средства (лодки, плавающего танка, са-
моходной баржи и т. п.) на штангу последняя наклоняется вместе
с головкой взрывателя. При наклоне штанги с головкой на угол 10—
15° тяга перемещает колпачок вверх на 2—4 мм, сминая медную
трубочку, шарики выкатываются и освобождают ударник, который
под действием пружины накалывает капсюль-воспламенитель запа-
ла МД-10. От взрыва запала МД-10 взрывается промежуточный
детонатор и основной заряд мины.
Подготовка мины к установке
Для сборки и снаряжения мины необходимо:
— положить балластную плиту на грунт шипами вниз;
— прикрепить корпус мины к плите, для чего, несколько осла-
бив барашковые гайки, завести головки болтов в гнезда плиты так,
чтобы они полностью зашли в гнезда, и завернуть гайки рукой до
отказа;
— вывернуть при помощи ключа заглушку из центральной гор-
ловины;
— вывернуть крышку предохранительного механизма, извлечь
вкладыш с запалом, проверить свободный ход штока в трубочке
путем нажатия большим пальцем на головку штока; если шток сво-
бодно не входит в трубочку, взрыватель применять запрещается;
— вложить сахарную шашку в крышку и завернуть ее до упора
в корпус взрывателя; во избежание увлажнения сахарных шашек
вскрытие коробок с сахаром производится непосредственно перед
их установкой;
148
- вывернуть запал МД-10 из вкладыша и ввернуть его в отвер-
стие на нижнем торце корпуса взрывателя; при этом резьба запала
не должна выступать за торец корпуса;
— проверить шаблоном (вырезом на ключе) правильность ввер-
тывания запала, для чего провести им по нижнему торцу взрыва-
теля; при этом запал МД-10 должен свободно проходить под вы-
резом;
— ввернуть взрыватель в центральную горловину корпуса ми-
ны рукой, а затем при помощи ключа затянуть до плотного под-
жатия кожаной прокладки; ввертывать взрыватель в корпус мины
без кожаной прокладки запрещается;
— • навернуть вручную штангу на верхний нарезной конец го-
ловки взрывателя до поджатия резиновой прокладки, довернуть ее
до совпадения отверстия во втулке штанги с одним из пазов на тор-
це головки; вставить чеку, прямой конец чеки загнуть.
Применение ключа для навинчивания штанги запрещается.
Установка мины
Установка мины в воду с берега выполняется двумя саперами.
Перед установкой мины необходимо снять рукой или ключом метал-
лическую ленту с крышки предохранительного устройства. Для
установки мина поднимается за плиту, заносится в воду и опускает-
ся на дно в указанном месте.
При установке мин с плавсредств на них устанавливается съем-
ное оборудование (см. книгу пятую Руководства).
Мины, снаряженные взрывателями, но без штанг, и соединенные
с балластными плитами, устанавливаются на ребро в деревянные
брусья с вырезами. Ввертывание и закрепление штанги и снятие
металлической ленты с предохранительного устройства производят-
ся на плавсредстве перед спуском мины в воду.
Металлические вкладыши и ленты сдаются командиру отделения
для контроля правильности снаряжения мин.
Обезвреживание мины
Мину разрешается обезвреживать, если она не устанавливалась
в воду, только при наличии в предохранительном устройстве целого
сахарного предохранителя (шашки). Обезвреживание мины необхо-
димо производить в следующей последовательности:
— отогнуть рукой чеку и вынуть ее из отверстия штанги;
— отвернуть штангу, держась рукой за ее втулку;
— вывернуть взрыватель с помощью ключа из корпуса мины;
— вывернуть запал МД-10 из взрывателя и ввернуть его в ме-
таллический вкладыш;
— вывернуть из взрывателя крышку, извлечь сахарную шашку,
установить вкладыш с запалом МД-10, ввернуть крышку во взры-
ватель и уложить его в коробку;
— ввернуть в горловину корпуса заглушку, отъединить корпус
мины от плиты и положить корпус в ящик (укупорку).
При повторном снаряжении мин сахарные шашки, которые уста-
навливались во взрыватели раньше, применять запрещается.
149
Хранение и перевозка
Корпуса мин и взрыватели хранятся и перевозятся в деревян-
ных ящиках; балластные плиты хранятся и перевозятся без укупор-
ки. В ящик укладываются два корпуса мины, две штанги и две че-
ки к ним.
Взрыватели ВПДМ-1м хранятся и перевозятся в стандартных
металлических коробках по 4 шт.; четыре коробки и ключ для сбор-
ки и снаряжения мин укладываются в деревянный ящик. Нож для
©скрытия металлических коробок закреплен с внутренней стороны
крышки ящика. В одну из четырех металлических коробок уклады-
вается 16 сахарных шашек, которые помещаются в запаянной ко-
робке из белой жести. Коробка, содержащая сахарные шашки,
имеет надпись «Сахар».
• ПРОТИВОДЕСАНТНАЯ МИНА ПДМ-1
Мина ПДМ-1 (рис. 115) имеет ряд отличий от мины ПДМ-1м.
Стакан центральной горловины корпуса не имеет промежуточного
Рис. 115. Мина ПДМ-1 (разрез):
I — центральная горловина; 2 — боковая горловина; 3 — заглушка; 4 — кожаные прокладки;
5 — болт; 6 — барашковая гайка; 7 — корпус с зарядом ВВ; 8 — медная трубочка; 9 — пру-
жина; to — шток; 11 — сахарная шашка; 12 — крышка; 13 — стакан горловины; 14 — тетри-
ловая шашка; 15 — капсюль-детонатор М-1; 16 — стальной стакан; 17 — штанга; 18— гайка;
19 — балластная плита; 20 — шипы
150
Рис. 116. Взрыватель
ВПДМ-1 (разрез):
/ — ударник; 2 — пружина; 3 —
втулка; 4 — колпачок; 5 — тяга;
6 — шарики; 7 — мембрана; 8 —
головка; 9, 10 — гайки; И — кор-
пус; 12 — промежуточный дето-
натор; 13 — стакан; 14 — стопор-
ная шайба с лапками
детонатора. Промежуточный детонатор (тетриловая шашка) с кап-
сюлем-детонатором М-1 наглухо соединен с взрывателем (рис. 116).
Усилие, необходимое для срабатывания
нии нагрузки к концу штанги, составляет
из трех стержней (звеньев) различного
диаметра. В предохранительном уст-
ройстве находится деревянная шашка,
окрашенная в красный цвет. Для за-
крепления штанги на головку взрыва-
теля надета металлическая стопорная
шайба с двумя лапками, которые пос-
ле навертывания штанги отгибаются.
Шайба на головке взрывателя удер-
живается пластмассовой гайкой.
Для снаряжения мины ПДМ-1 не-
обходимо:
— вывернуть ключом заглушку из
центральной горловины, оставив ко-
жаную прокладку в горловине мины;
— вывернуть крышку предохрани-
теля и вынуть деревянную красную
шашку; проверить свободный ход што-
ка в медной трубочке (при нажатии
большим пальцем на головку штока
последний должен легко входить в тру-
бочку) ; вложить сахарную шашку и за-
вернуть крышку;
— ввернуть взрыватель в централь-
ную горловину рукой, а затем при по-
мощи ключа затянуть взрыватель до плотного поджатия кожаной
прокладки;
— навернуть вручную штангу, после чего отогнуть лапки сто-
порной шайбы на грани гайки штанги. Применение ключа для на-
вертывания штанги запрещается.
Обезвреживание мины ПДМ-1 на берегу при наличии во взры-
вателе исправного сахарного предохранителя производится в той
же последовательности, как и обезвреживание мины ПДМ-1м.
Промежуточный детонатор с запалом М-1 отвинчивать от кор-
пуса взрывателя запрещается.
взрывателя при приложе-
16—20 кг. Штанга состоит
ДОННАЯ ПРОТИВОДЕСАНТНАЯ МИНА ПДМ-2
Основные тактико-технические данные
Вес мины:
на низкой подставке...........................100 кг
на высокой подставке , . . , . 135 кг
Вес заряда ВВ (тротил)........................15 кг
Высота мины с взрывателем:
на низкой подставке...........................1,4 ж
на высокой подставке ... . , . . 2,1—2,7 м
151
Размеры основания мины.....................2X2 лг
Глубина установки йины:
на низкой подставке....................1,5—2,4 м
на высокой подставке ...... 2,4—3,8 м
Усилие, необходимое для срабатывания взрыва-
теля при приложении нагрузки к концу штан-
ги ......................................... 40—50 кг
Минимальное расстояние между минами . . 8 м
Штормоустойчивость мины: ... . .
на низкой подставке ................... До 6 баллов
на высокой подставке ...... До 5 баллов
Устройство мины
Мина ПДМ-2 является донной контактной миной механического
действия с штыревым взрывателем. Мина (рис. 117 и 118) состоит
из следующих основных частей: корпуса 4 с зарядом взрывчатого
вещества, взрывателя 3, штанги 1 и подставки.
Корпус 1 мины (рис. 119) представляет собой шар диамет-
ром 270 мм, сваренный из двух полушарий. В верхней части кор-
пуса приварена горловина 2 со стаканом 3. В стакан вставлен про-
межуточный детонатор 4 — прессованная тротиловая шашка весом
150 г, имеющая в верхнем торце гнездо под запал МД-10. В резьбу
горловины корпуса мины ввертывается взрыватель. В нижнем полу-
шарии приварена горловина 5, через которую производится напол-
нение корпуса взрывчатым веществом, и ниппель 6 для приверты-
вания корпуса мины к подставке. В нижней части ниппеля имеется
шесть сквозных пазов для шплинтовки корпуса мины. Корпус мины
заполнен литым тротилом 7 или аммонитом 50/50. Герметизация
горловин корпуса мины обеспечивается прокладками 8 и заглуш-
ками 9.
Взрыватель ВПДМ-2 с запалом МД-10 (рис. 113 и 114) име-
ет такое же устройство, как и взрыватель ВПДМ-1м, и отличается
только тем, что мембрана имеет большую толщину, вследствие чего
усилие срабатывания взрывателя составляет 40—50 кг. Штанга
такая же, как и у взрывателя ВПДМДм.
Подставка для установки мины на глубинах 2,4—3,8 м соби-
рается из разъемной крестовины, листов, телескопического устрой-
ства и четырех растяжек. Разъемная крестовина (рис. 117) состоит-
из нижней 9 и верхней 8 балок, на которых крепятся четыре сталь-
ных листа 10. Верхняя балка имеет посередине мостик. В средней
части нижней балки приварены два угольника, между которыми по-
мещается мостик верхней балки. На угольниках смонтированы за-
щелки 12, с помощью которых балки соединяются между собой.
Для закрепления листов на крестовине каждая балка имеет четыре
штыря с защелками, прикрепленными к балке гайками. С целью
надежного удержания листов на балках поверх листов на каждую
защелку надевается шайба И. Для переноски мин к концам балок
приварены ручки 13. Для перекатывания собранной мины при уста-
новке служат ролики 14, смонтированные ня концах крестовины.
152
Рис. 117. Мина ПДМ-2 на высокой подставке:
1 — штанга; 2 — чека; 3 — взрыватель; 4 — корпус с за-
рядом ВВ; 5 — контргайка; 6 — труба; 7 — растяжка;
8 — верхняя балка; 9 — нижняя балка; 10 — стальной
лист; 11 — шайба; /2 — защелка; 13 — ручка; 14 — ролик;
15 — подпятник; 16 — тарелка; 17 — болт; 18 — стержень
153
1
Рис. 118. Мина ПДМ-2 на низкой подставке:
/ — штанга; 2 — чека; 3 — взрыватель; 4 — корпус с зарядом ВВ;
5 — контргайка; 6 — болт; 7 — фланец; 8 — верхняя балка; 9 — ниж-
няя балка; 10 — стальной лист; И — шайба; 12 — защелка; 13 — руч-
ка; 14 — ролик; 15 — подпятник
154
9
Рис. 119. Корпус мины ПДМ-2:
I — корпус; 2 — центральная горловина; 3 — стакан; 4 — промежуточ-
ный детонатор; 5 — боковая горловина; 6 — ниппель; 7 — заряд ВВ;
8 — кожаные прокладки; 9 — заглушки
8
В центре верхней балки вварен подпятник 15, служащий опорой
подставки.
Телескопическое устройство (рис. 117) состоит из трубы 6, внут-
ри которой находится стержень 18. На верхнем конце трубы при-
варена тарелка 16 с четырьмя пазами для головок растяжек; на
нижнем конце приварен фланец, которым труба опирается на под-
пятник. Стержень крепится к трубе стопорным болтом 17. Болт
ввернут в накладку, приваренную к верхней части трубы. Стержень
телескопического устройства диаметром 30 мм имеет на поверхно-
сти раззенковки (гнезда) на глубину 3—4 мм для надежного за-
крепления его стопорным болтом в трубе. Цифры на стержне ука-
зывают глубину в метрах, на которую должна устанавливаться ми-
на при заглублении штанги от поверхности воды на 0,3 м; нижний
край цифры должен при этом находиться на уровне верхнего края
155
трубы. Линия совмещения на стержне должна совпадать с прорезью
на торце трубы. На верхнем конце стержня нарезана резьба для
крепления корпуса мины. На резьбовом участке стержня имеется
контргайка 5, предназначенная для контровки корпуса мины. Каж-
дая растяжка состоит из двух тяг. и сгона с правой и левой резь-
бой. На концах тяг приварены головки, которыми они упираются:
одним концом — в паз на конце балки, другим — в паз тарелки,
приваренной к трубе. Головка, приваренная к тяге с правой резь-
бой, имеет кольцевую проточку в отличие от второй головки. Го-
ловка с проточкой заводится в паз тарелки. Сгон с правой и левой
резьбой состоит из двух гаек, соединенных двумя связями.
Подставка для установки мины на глубинах 1,5—2,4 м (рис. 118)
собирается из разъемной крестовины, листов и фланца. Фланец 7
представляет собой диск с приваренным к нему стержнем, имеющим
резьбу для навертывания шара. Фланец крепится к подпятнику
четырьмя болтами 6.
Для подготовки и снаряжения мины применяется такой же ключ,
как у мины ПДМ-1м.
Подготовка мины к установке
Подготовка мины к установке производится расчетом из трех
человек. Для подготовки мины к установке на глубинах 2,4—3,8 м
необходимо:
— установить верхнюю балку;
— в подпятник верхней балки вставить телескопическое уст-
ройство;
— установить две растцжки и натянуть их равномерно путем
вращения сгона, избегая перекоса трубы в одну сторону;
— навернуть корпус мины на резьбовой конец стержня под-
ставки до упора и закрепить его контргайкой при помощи ключа;
вывернуть заглушку из центральной горловины корпуса мины;
— снарядить взрыватель ВПДМ-2 и мину ПДМ-2 так же, как
и взрыватель ВПДМ-1 и мину ПДМ-1м; ввертывать взрыватель
в корпус мины без кожаной прокладки запрещается;
— навернуть штангу на взрыватель; применение ключа для на-
вертывания штанги запрещается.
Для подготовки мины к установке на глубинах 1,5—2,4 м необ-
ходимо:
— закрепить фланец на подпятнике верхней балки четырьмя
болтами;
— навернуть корпус мины на резьбовой конец фланца и закре-
пить контргайкой;
— снарядить взрыватель и ввернуть его в мину;
— навернуть штангу на взрыватель.
Подготовленные мины грузятся на плавсредства (оборудован-
ные согласно указаниям, изложенным в книге пятой Руководства),
устанавливаются в гнезда монтажных балок и закрепляются тро-
156
сами. Нижние балки по 6 шт., растяжки и листы укладываются
в кассеты, расположенные по обе стороны сборочного стола. Ос-
тальные нижние балки укладываются вдоль бортов транспортера.
Установка мины
Для установки мины на глубинах 2,4—3,8 м необходимо:
— положить нижнюю балку угольниками кверху и наложить
на нее верхнюю балку с миной; замки-защелки при этом должны
запереть балки;
— закрепить на крестовине четыре металлических листа, для
чего каждый лист надеть отверстиями на штыри и нажать сверху
на лист вблизи штырей; защелки при этом должны запереть листы;
— надеть на штыри шайбы и сдвинуть их вниз до запирания за-
щелками;
- — установить две растяжки и натянуть их равномерно путем
вращения сгонов;
— сорвать фольговую ^енту с крышки предохранительного ме-
ханизма взрывателя;
— установить телескопическое устройство по заданной глубине
места установки мины, для чего отвернуть стопорный болт, поднять
корпус мины со стержнем на нужную высоту и закрепить стержень
стопорным болтом;
— столкнуть мину в воду по команде командира отделения; при
сталкивании мины запрещается браться рукой за штангу взрыва-
теля.
При установке мины на глубинах 1,5—2,4 м собирается кресто-
вина, устанавливаются листы, срывается фолыовая лента с предо-
хранительного устройства, и мина сталкивается в воду.
Обезвреживание мины
Обезвреживание мины разрешается производить, если мина не
устанавливалась в воду, при наличии во взрывателе исправного са-
харного предохранителя (шашки). Для обезвреживания мины не-
обходимо:
— выпрямить и вынуть чеку-из штанги;
— отвернуть штангу, держась рукой за втулку;
— с помощью ключа вывернуть взрыватель из корпуса мины;
— вывернуть запал МД-10 из взрывателя и ввернуть его в ме-
таллический вкладыш;
— вывернуть из взрывателя крышку, извлечь сахарную шашку,
установить вкладыш с запалом МД-10, ввернуть крышку во взры-
ватель и уложить его в коробку;
— ввернуть в горловину корпуса мины заглушку, ослабить
контргайку, свернуть корпус мины со стержня и положить его в уку-
порочный ящик;
— разобрать подставку по элементам и уложить их в свою уку-
порку.
157
Хранение и перевозка
Корпуса мин, взрыватели, подставки и листы перевозятся в де-
ревянных ящиках. В ящик укладываются два корпуса мины, два
шплинта к ним, две штанги и две чеки к ним, 16 шайб для закреп-
ления листов, фланец с контргайкой и четыре болта для крепления
фланца к подставке.
Взрыватели ВПДМ-2 хранятся и перевозятся в металлических
коробках по четыре взрывателя в каждой; четыре коробки и ключ
для сборки и снаряжения мин укладываются в деревянный ящик.
Нож для вскрытия металлических коробок закреплен с внутренней
стороны крышки ящика. В одну из четырех металлических коробок
укладывается 16 сахарных предохранителей, которые помещаются
в запаянной коробке из белой жести. На коробке, содержащей са-
харные предохранители, нанесена надпись «Сахар».
Балки крестовин транспортируются попарно (один комплект)
совместно с телескопическим устройством (трубкой и стержнем) и
четырьмя растяжками деревянной укладке, скрепленной болтами.
Вес комплекта 94 кг.
Листы транспортируются по два комплекта (8 шт.). Пачки
скрепляются металлическими листами и деревянными накладками.
ЯКОРНАЯ РЕЧНАЯ МИНА ЯРМ
Якорная речная мина ЯРМ предназначается для устройства за-
граждений на реках и озерах против десантно-переправочных
средств и речных судов противника.
Основные тактико-технические данные
Вес мины....................................15 кг
Вес заряда ВВ (тротил)......................3 кг
Размеры мины:
высота . . ч . .............90 см
диаметр.................................23 см '
Мина срабатывает при приложении к ее кре-
стовине усилия.............................0,6—0,9 кг
Глубина водоема, при которой обеспечивается
автоматическая установка мины на заглубле-
ние 10—30 см....................... 1—12 м
Скорость течения реки, при которой мина удер-
живается якорем............................До 1 м/сек
Расстояние между минами, при котором мина
не срабатывает и не повреждается от взрыва
соседних мин...............................12 м
Самосрабатывание мин от действия волн и ударов
по мине плывущими предметами:
в течение месяца........................Не менее 10%
в течение 4 месяцев.....................Не менее 60%
Устройство мины
Якорная речная мина (рис. 120, 121) состоит из корпуса 1 с за-
рядом взрывчатого вещества, якоря 2 с механизмом автоматической
установки, взрывателя 3 и крестовины 4.
158
Корпус 1 изготовлен из двух металлических полусфер, соеди-
ненных между собой сваркой. Внутри корпуса находится конус 5,
нижняя часть которого заполнена зарядом взрывчатого вещества 6
(плавленый тротил). Свободное
плавучести 7. В центре верх-
ней полусферы корпуса име-
ется горловина со стаканом,
в которую ввертывается
взрыватель. При транспор-
тировке мин в горловину
ввертывается металлическая
пробка. В центре нижней
полусферы корпуса имеется
заливочное отверстие 8, за-
крытое заглушкой 9 с ушком
для крепления вертлюга 10, •
соединенного минрепом (тро-
сом) с якорем.
Якорь 2 предназначает-
ся для автоматической уста-
новки мины на заданную
глубину и удержания ее
на месте установки. Якорь
представляет собой металли-
ческий цилиндр с дном внизу
и перегородкой 15 вверху;
к дну закреплены стойки И.
Между стойками на оси по-
мещен барабан 12 с намо-
пространство является камерой
Рис. 120. Мина ЯРМ (общий вид):
корпус с зарядом ВВ; 2 — якорь с механиз-
[ автоматической установки; .? — взрыватель;
4 — крестовина
тайным на нем стальным
минрепом 13, имеющим длину 12 м. Свободный конец минрепа про-
ходит через отверстие в перегородке 15 и закреплен с вертлюгом 10
на корпусе мины. На щеках барабана сделаны два фигурных выре-
за, в которые входит стопор 14. Снаружи на якоре имеется ручка для
переноски мины. В углублении дна якоря помещается груз 16 ве-
сом 2 кг, имеющий форму кольца. Груз удерживается от выпадения
днищем 17 и донной чекой 5 (рис. 122). На грузе предусмотрена
скоба, удерживаемая днищем в плоскости кольца. При установке
мины скоба под действием пружины занимает положение, перпен-
дикулярное плоскости кольца, что способствует лучшему сцеплению
груза с грунтом дна. Груз посредством стального грузового троса
(штерта) связан со штоком 18, на котором помещен стопор 14
с пружиной. Заглубление мины определяется длиной грузового тро-
са. Длина этого троса у мин, поступающих в войска, обеспечивает
заглубление крестовины мины на 10—30 см от поверхности воды.
Для увеличения заглубления крестовины в отверстиях днища якоря
имеются четыре винта; при вывинчивании каждого из них длина
грузового троса, а следовательно, и заглубление крестовины увели-
159
4
Рис. 121. Мина ЯРМ (разрез):
1 — корпус; 2 — якорь; 3 — взрыватель; 4 — крестовина; 5 — конус; 6 — заряд
ВВ; 7 — камера плавучести; 8 — заливочное отверстие; 9 — заглушка; 10—верт-
люг; 11 — стойка; 12 — барабан; 13— минреп (трос); 14 — стопор; 15 — перего-
родка; 16 — груз; 17 — днище; 18 — шток; 19 — пружинная защелка
чиваются на 10 см. Вывинчивание винтов производится в последо-
вательности, указанной цифрами на рис. 122. При этом крестовина
мины заглубляется: при вывинчивании 1-го винта — на 40 см от
поверхности воды, при вывинчивании 1-го и 2-го винтов — на 50 см,
при вывинчивании 1-го, 2-го и 3-го винтов — на 60 см и при вывин-
чивании 1-го, 2-го, 3-го и 4-го винтов — на 70 см от поверхности
воды.
160
При установке мины в водоемах с илистым дном для обеспече-
ния заглубления ее крестовины на 10—30 см необходимо вывинтить
винт 1.
Взрыватель ВРМ (рис. 123 и 124) состоит из втулки /, ударни-
ка 2, пружины 3, колпачка 4 с тягой 5 и двух шариков 6, удержива-
ющих ударник во взведенном состоянии (при сжатой пружине).
Втулка стопорится в корпусе 24 установочным винтом 7. Выход тя-
ги из корпуса герметизируется резиновой прокладкой, поджатой
гайкой 22 через прижимную втулку 23. Для срабатывания взрыва-
теля (спуска ударника) шарики должны выкатиться из отверстий
колпачка, что может произойти, если колпачок тягой будет поднят
вверх на 2—4 мм. Верхний конец тяги 5 винтом 10 закреплен в го-
ловке 8, которая впрессована в опорную втулку 9, удерживаемую
предохранительной чекой 11, изготовленной в виде вилки с коль-
цом. Опорная втулка 9 и головка 8 удерживаются, кроме того, са-
харной предохранительной шашкой 12, которая защищена от выпа-
дения из взрывателя крышкой 13, навинчивающейся на корпус
взрывателя, а от механического разрушения и преждевременного
увлажнения — картонными прокладками, подкладываемыми под
крышку поверх шашки и под шашку* а также резиновым колпач-
ком 14, надеваемым на корпус взрывателя.
При хранении и перевозке вместо сахарной шашки во взрыва-
тель установлен металлический вкладыш.
Промежуточный детонатор—прессованная тетриловая шашка 15
с капсюлем-детонатором М-1 16, предназначается для возбуждения
детонации основного заряда ВВ мины. Промежуточный детонатор
помещен в стальном стакане 17, который ввернут в корпус взрыва-
теля. В средней части корпуса взрывателя сделан поясок 18 с резь-
бой для ввинчивания взрывателя в мину и гнездо 19 для ключа.
Для герметизации места соединения взрывателя с миной имеется
резиновая прокладка 20.
На боковой поверхности взрывателя предусмотрено отверстие,
закрытое пробкой 21 с прокладкой, предназначенное для удобства
сборки взрывателя и для контроля. Пробку 21 и стакан с промежу-
точным детонатором 17 вывинчивать запрещается.
Крестовина 4 (рис. 121) предназначается для передачи усилия,
создающегося при наезде десантно-переправочного средства, меха-
низму взрывателя. Стойка крестовины надевается на головку взры-
вателя после удаления с него резинового колпачка и закрепляется
на взрывателе пружинной защелкой 19. Крестовина свободно вра-
щается на оси стойки.
Принцип действия мины
При сбрасывании мины в воду от якоря отделяются днище и
груз (рис. 125). Груз, повисая на грузовом тросе (положение 7),
оттягивает стопор, который выходит из зацепления со щеками бара-
бана, давая возможность барабану свободно вращаться. Якорь на-
11 Зак. 2746<
161
Рис. 122. Расположение винтов для регу-
лировки заглубления мины:
/, 2, 3, 4 — последовательность вывинчивания вин-
тов; 5 — донная чека
Рис. 123. Взрыватель ВРМ якорной
речной мины:
1 — взрыватель; 2 — сахарная шашка; 3 —
предохранительный резиновый колпачок,
снятый с взрывателя; 4 — предохранитель-
ная чека с кольцом
Рис. 124. Взрыватель ВРМ якорной
речной мины (разрез):
1 — втулка; 2 — ударник; 3 — пружина; 4 —
колпачок; 5 — тяга; 6 — шарик; 7— уста-
новочный винт; 8 — головка; 9 — опорная
втулка; 10 — винт; И — чека с кольцом;
12 — сахарная шашка; 13 — крышка; 14 —
резиновый колпачок; 15 — тетриловая шаш-
ка; 16 — капсюль-детонатор М-1; 17— ста-
кан; 18 — поясок с резьбой; 19 — гнездо
для ключа; 20 — резиновая прокладка; 21 —
пробка; 22 — гайка; 23 — прижимная втул-
ка; 24 — корпус взрывателя; 25 — пружина
162
Рис. 125. Схема установки мины ЯРМ:
I, II, III, IV — положения мины после ее сбрасывания в воду; I — днище отделилось от
якоря и груз повис на грузовом тросе; II — якорь отделился от мины и погружается в воду;
III — груз достиг дна реки, разматывание минрепа прекратилось; IV— якорь погрузился на
дно и мина опустилась под воду; 1 — днище; 2 — корпус; 3 — якорь; 4 — груз; 5 — минреп;
6 — крестовина; 7 — скоба груза
чинает погружаться в воду, сматывая t барабана минреп (положе-
ние //), при этом корпус мины находится на поверхности воды.
Когда груз достигнет дна водоема (положение /77), натяжение гру-
зового троса уменьшится вследствие приближения якоря к грузу,
стопор под действием пружины штока войдет в пазы на щеках ба-
рабана и сматывание минрепа прекратится. Якорь, продолжая по-
гружаться, увлекает под воду корпус мины с крестовиной, которая
опускается в воду на глубину, заданную длиной грузового троса
(положение IV).
После погружения корпуса мины вода растворяет шашку сахар-
ного предохранителя и мина приводится в боевое положение. Вре-
мя растворения сахарной шашки составляет от 10 мин при темпе-
ратуре воды +20° до 40 мин при температуре воды, близ-
кой к 0°.
При наезде десантно-переправочного средства на крестовину
мины головка взрывателя наклоняется и тянет за собой тягу с кол-
пачком. Колпачок выходит из гнезда втулки, и шарики выкатывают-
ся Ударник под действием пружины накалывает капсюль-детона-
тор, от взрыва которого взрываются промежуточный детонатор и
основной заряд мины.
11*
163
Подготовка мины к установке
Подготовка мин может производиться на берегу или на плав-
средстве.
Для подготовки мины необходимо:
— вывинтить пробку из горловины корпуса мины;
— снять резиновый колпачок с взрывателя, проверить наличие
предохранительной чеки;
— свинтить крышку и снять верхнюю картонную прокладку;
— вынуть металлический вкладыш и на его место вставить са-
харную шашку;
— положить на шашку картонную прокладку;
— навинтить крышку до отказа и надеть резиновый колпачок
на взрыватель;
— при помощи ключа ввернуть взрыватель в горловину мины
до полного поджатия резиновой прокладки.
Установка мины
Установка мин производится с плавсредств (БАВ, К-61, лодок
и др.), оборудованных простейшими приспособлениями (см. книгу
пятую Руководства).
Для установки мины необходимо:
— снять резиновый колпачок с взрывателя и надеть крестовину
так, чтобы ее защелка зашла в кольцевой вырез головки взрыва-
теля;
— проверить надежность закрепления крестовины (крестовина
не должна сниматься);
— удалить предохранительную чеку из взрывателя и донную
чеку из якоря;
— взять мину обеими руками под днище якоря и опустить ее
в воду якорем вниз, с наклоном на угол примерно 30° от вертикали.
При установке мин нельзя допускать выпадения днища якоря
и груза (кольца) до сбрасывания или опускания мины в воду.
Обезвреживание мины
Обезвреживать разрешается мины, которые не были установле-
ны в воду, только при наличии во взрывателе предохранительной
чеки или исправного сахарного предохранителя.
Для обезвреживания мины необходимо:
— вставить предохранительную чеку во взрыватель;
— снять с взрывателя крестовину;
— вывернуть взрыватель из горловины корпуса мины;
— свинтить крышку и снять верхнюю картонную прокладку;
— вынуть шашку сахарного предохранителя и на его место вста-
вить металлический вкладыш и картонную прокладку;
164
— завернуть крышку и надеть на взрыватель резиновый кол-
пачок;
— установить донную чеку и якорь мины;
— ввинтить пробку в горловину корпуса мины.
При повторном снаряжении мин сахарные шашки, ранее уста-
навливавшиеся во взрыватели, применять запрещается.
Хранение и перевозка
Мины, взрыватели и сахарные шашки хранятся и перевозятся
в деревянных ящиках. В каждый ящик укладываются две мины,
две крестовины и один ключ. В ящике предусмотрено гнездо для
укладки металлической коробки с взрывателем ВРМ и сахарными
шашками, уложенными по 2 шт. Шесть таких коробок укладывают-
ся в деревянный ящик.
ГЛАВА 8
СПЕЦИАЛЬНЫЕ МИНЫ
К специальным минам относятся сигнальная мина СМ и под-
ледные мины АПМ.
СИГНАЛЬНАЯ МИНА СМ
Сигнальная мина СМ предназначается для предупреждения сво-
их войск о появлении противника на месте ее установки.
Основные тактико-технические данные
Вес......................................... 400 г
Размеры мины без взрывателя:
высота...................................... 278 или 320 мл
диаметр...................................25 мм
Продолжительность действия:
звукового сигнала..........................8—10 сек
светового сигнала ..................... 10—12 сек
Высота взлета световых сигнальных звездочек Более 5 м
Слышимость и видимость сигнала .... До 500 м
Устройство мины
Мина СМ (рис. 126) состоит из корпуса с блоками звукового
и светового сигналов, взрывателя МУВ-2 (МУВ), проволочной рас-
тяжки с карабином и деревянного колышка.
Корпус 1 металлический, окрашен в защитный цвет. Внутри
цилиндрической части корпуса помещаются пороховой заряд 4, зву-
ковой 2 и световой 3 сигналы, а нижняя, коническая часть (в по-
следних выпусках конической части нет) для жесткости заполне-
на инертной массой 11. В верхней части корпуса закреплен нип-
пель 6, который опирается на шайбу 13, поддерживаемую разжим-
ным кольцом 10. Над шайбой находятся резиновая прокладка 8 и
резиновое кольцо 9, которые поджаты гайкой 7 и обеспечивают гер-
метичность внутреннего объема корпуса. Пороховой заряд 4
находится в мешочке, расположенном над воспламенительным со-
ставом 5 блока звукового сигнала.
166
Для защиты капсюля-воспламенителя КВ-11 на ниппель 6 на-
винчивается пластмассовый колпачок 12.
Блок звукового сигнала 2 состоит из звукового состава
и запрессованного над ним воспламенительного состава 5. Блок соб-
ран в бумажной гильзе, которая своим
нижним концом надета на верхний конец
бумажной гильзы блока светового сигна-
ла.
Блок светового сигнала 3 со-
бран также в бумажной гильзе и содер-
жит 12—15 сигнальных звездочек белого,
зеленого или красного огня. Звездочки
разделены между собой вышибными (по-
роховыми) зарядами и картонными про-
кладками.
Цвет сигнального огня соответственно
обозначается белой, зеленой или красной
полосой, нанесенной на корпусе мины.
Принцип действия
При выдергивании боевой чеки из
взрывателя МУВ-2 (МУВ) ударник взры-
вателя накалывает капсюль-воспламени-
тель КВ-11, от луча огня которого заго-
рается пороховой заряд 4, а от него —
воспламенительный состав 5 и блок зву-
кового сигнала 2.
По окончании горения звукового со-
става загорается воспламенительный со-
став первой звездочки светового сигнала
и затем сама звездочка этого сигнала.
Каждая сигнальная звездочка в цен-
тре имеет канал, по которому луч огня от
воспламенительного состава передается
вышибному (пороховому) заряду, распо-
ложенному под звездочкой. Вышибным
зарядом горящая звездочка выбрасывает-
ся из корпуса в воздух, где и сгорает, па-
дая на землю. Вышибной заряд, сгорая,
поджигает воспламенительный состав
следующей нижележащей звездочки
В результате все звездочки последова-
тельно одна за другой загораются и вы-
брасываются из корпуса мины.
Установка мины
Сигнальные мины могут уста-
навливаться в грунт или привязываться
к местным предметам (кусту, дереву,
колу и т. п.)
а
6
Рис. 126. Сигнальная
мина СМ:
а — общий вид; б — разрез;
1 — корпус; 2 — блок звуко-
вого сигнала; 3 — блок све-
тового сигнала; 4 — порохо-
вой заряд; 5 — воспламени-
тельный состав; 6 — ниппель
с капсюлем-воспламените-
лем КВ-11; 7 — гайка; S —
резиновая прокладка; 9—
резиновое кольцо; 10 — раз-
жимное кольцо; 11 — инерт-
ная масса; 12 — пластмассо-
вый колпачок; 13—шайба
167
Для установки мины необходимо:
— проделать в грунте ломом или буром сапера лунку глубиной
15—20 см, диаметром около 3 см;
— установить мину в лунку (привязать к колу или стволу дере-
ва) ;
— свинтить с мины пластмассовый колпачок;
— навинтить на ниппель взрыватель МУВ-2 (МУВ) с Р-образ-
ной чекой;
- — растянуть проволочную растяжку;
— в 5 ж от мины забить в грунт колышек, к которому привязать
конец проволочной растяжки;
— зацепить карабинчик за боевую чеку взрывателя МУВ-2
(МУВ); растянутая проволока при этом должна иметь слабину;
— вынуть предохранительную чеку из взрывателя МУВ-2, при-
держивая его рукой и не натягивая проволоки; у взрывателя МУВ
вынуть верхнюю предохранительную шпильку из штока взрыва-
теля;
— замаскировать мину.
При срабатывании мины из ее корпуса выбрасывается луч огня,
а горящие сигнальные звездочки могут падать и догорать на зем-
ле в радиусе до 10 м от места установки. Учитывая это, в необ-
ходимых случаях следует предусмотреть меры противопожарной
безопасности.
Обезвреживание мины
Мины СМ, установленные с взрывателем МУВ-2, обезврежива-
нию не подлежат, а установленные с взрывателем МУВ обезврежи-
ваются так же, как и мины ПОМЗ-2.
Хранение и перевозка
Сигнальные мины хранятся и перевозятся в деревянных ящи-
ках. В ящике уложено 6 картонных коробок, в .каждой из которых
уложено по 10 комплектов мин.
Мины хранятся в "сухих помещениях, оборудованных согласно
правилам хранения пиротехнических средств. В полевых условиях
мины хранятся в укупорке.
ПОДЛЕДНЫЕ МИНЫ АПМ
Подледные мины АПМ предназначаются для устройства за-
граждений путем разрушения льда и образования полыней на ре-
ках и озерах.
Подледная мина АПМ состоит из противотанковой мины ТМ-46
(см. главу 5) и специального взрывателя. В зависимости от типа
установленного взрывателя различают активную мину (рис. 127) и
пассивную мину (рис. 128).
168
2
Рис. 127. Подледная мина активная:
1 — противотанковая мина; 2 — взрыватель
Рис. 128. Подледная мина пассивная:
1 — противотанковая мина; 2 — взрыватель
Активная мина имеет взрыватель ВПМА, взрывающийся по про-
водам, а пассивная — взрыватель ВПМП, который взрывается от
взрыва активной мины на расстоянии до 10 м.
Основные тактико-технические данные
Вес мины с взрывателем.....................
Диаметр ...................................
Высота:
активной мины ............................
пассивной мины ........................
Ширина полыньи, образующейся от взрыва од-
ного ряда мин..............................
Глубина, на которую мины устанавливаются
в воду ....................................
Наибольшее расстояние в воде от активной ми-
ны, при котором ее подрыв вызывает сраба-
тывание взрывателя пассивной мины
Около 9,0 кг
300 мм
120 мм
НО мм
10—12 м
1—2 м
10 м
169
Устройство взрывателей
Рис. 129. Взрыватель ВПМА для
активной мины:
1 — корпус; 2 — колпачок; 3, 4, Б — рези-
новые прокладки; 6 — пробка; 7 — тетри-
ловая шашка; 8 — электродетонатор;
9 — пыжи; 10 — провода
Взрыватель ВПМА для
активной мины (рис. 129) ме-
таллический, состоит из корпу-
са 1, колпачка 2, тетриловой
шашки 7 весом 10 г и электро-
детонатора 8, удерживаемого
пыжами 9 в фиксированном по-
ложении. Провода 10 электро-
детонатора выведены наружу
через герметизирующую рези-
новую прокладку 3, закреплен-
ную в колпачке пробкой 6. Гер-
метизация взрывателя обеспе-
чивается резиновой проклад-
кой 4, а герметизация соедине-
ния взрывателя с миной — ре-
зиновой прокладкой 5. Вес
взрывателя 385 г.
Взрыватель ВПМП для
пассивной мины (рис. 130) ме-
таллический, состоит из корпу-
са 1, мембраны 2 с закреплен-
ным в ней ударником 3, предо-
хранительной крышки 4 с вин-
том 5 и запала.
Мембрана 2 изготовлена из
Рис. 130. Взрыватель ВПМП для пассивной
мины:
1 — корпус; 2 — мембрана; 3 — ударник; 4 — крышка;
5 — винт; 6 — рукоятка винта; 7 — ниппель (втулка);
8 — капсюль-детонатор АГМ; 9, 10 — резиновые
прокладки
тонкой медной пластинки
и припаяна к корпусу 1.
В верхнем конце ударни-
ка 3 имеется резьбовое
гнездо для винта 5, голов-
ка которого при завин-
чивании винта прижи-
мает предохранительную
крышку к пазу в верхней
части корпуса взрывате-
ля. Благодаря этому мем-
брана защищена от меха-
нических воздействий,
чем и обеспечивается без-
эпасность обращения с
взрывателем. Для удоб-
ства ввинчивания и вы-
винчивания головка вин-
та имеет рукоятку 6.
170
Запал состоит из ниппеля 7 и накольного капсюля-детонатора
АГМ 8. Герметизация соединения запала с корпусом взрывателя и
взрывателя с миной обеспечивается резиновыми прокладками 9 и
10. Вес взрывателя 480 г.
Принцип действия
Подрывание активной мины производится с пункта управления
по проводам от любого источника тока, обеспечивающего взрыв
электродетонатора.
Взрыв пассивной мины происходит от воздействия гидравличе-
ского удара, возникающего в воде при взрыве активной мины. При
этом мембрана взрывателя ВПМП прогибается и скрепленный
с ней ударник накалывает капсюль-детонатор, который, взрываясь,
возбуждает детонацию промежуточного детонатора и основного за-
ряда ВВ мины.
Установка мин
Подледные мины АПМ приводятся в окончательно снаряженный
вид только перед установкой их под лед.
Для установки пассивных подледных мин необходимо:
— заготовить деревянные жерди диаметром 5—8 см и длиной
до 1,5 м по количеству устанавливаемых мин;
— прорубить во льду лунки размером не менее 40 X 40 см по
количеству устанавливаемых мин, включая и активную мину;
— уложить мину на лед у заранее подготовленной лунки;
— прикрепить отрезок проволоки длиной 1,5—2 м к ручке мины;
— прикрепить свободный конец проволоки к деревянной жерди;
— при помощи ключа ввинтить в мину взрыватель ВПМП;
— снять с взрывателя ВПМП предохранительную крышку, для
чего отвинтить винт 5 (рис. 130);
— опустить мину под лед;
— уложить жердь в борозду поперек лунки;
— замаскировать лунку и уложенную в борозду жердь снегом и
ледяной крошкой.
Установка активной подледной мины производится после уста-
новки всей группы пассивных мин (не более 20 пассивных мин на
одну активную мину). Последовательность выполняемых операций
по установке активной мины та же. что и при установке пассивных
мин, с добавлением следующих операций:
— перед ввинчиванием проверить малым омметром взрыватель
ВПМА на проводимость;
— вывести на поверхность льда провода взрывателя и привя-
зать их к жерди;
— проложить магистральную линию от места установки мины
к пункту управления взрывом;
— соединить мины с магистральным проводом;
— замаскировать магистральный провод.
При скорости течения реки более 1 м[сек к минам необходимо
171
подвязывать дополнительный груз весом 3—5 кг или опускать ми-
ны под лед не на проволоке, а на деревянных жердях длиной 2,0—
2,5 м (рис. 131). После установки мины выступающая над поверх-
ностью льда часть жерди спиливается. Жерди скрепляются между
собой гвоздями, скобами или
врубкой вполдерева с до-
полнительной перевязкой
проволокой.
Рис. 131. Схема установки подледной мины
на реках со скоростью течения более
1 MjceK
Обезвреживание мин
При обезвреживании под-
ледных мин в первую оче-
редь обезвреживается актив-
ная мина.
Для обезвреживания ак-
тивной мины необходимо:
— отсоединить (перере-
зать) провода взрывателя
ВПМА от’ магистральных
проводов;
— пробить во льду лун-
ку размером не менее 40 X
Х40 см;
— извлечь мину из воды;
— вывинтить взрыватель
из МИНЫ.
После обезвреживания
взрыватели и мины склади-
руются в указанных местах.
Для обезвреживания пассивной мины нужно:
— пробить во льду лунку размером не менее 40 X 40 см;
— извлечь мину из воды;
— установить предохранительную крышку, ввинтить винт в гнез-
до во избежание замерзания в нем воды;
— при помощи ключа вывинтить взрыватель из мины.
Мины и взрыватели после обезвреживания складируются в ука-
занном месте.
Мины с погнутым нажимным устройством, взрыватели ВПМП
с помятой мембраной и взрыватели ВПМА с нарушенной изоляци-
ей проводов и при отсутствии проводимости тока уничтожаются.'
Хранение и перевозка взрывателей
Взрыватели к минам хранятся и перевозятся в металлических
коробках по 25 шт. в каждой (3 активных и 22 пассивных). Две ко-
робки укладываются в деревянный ящик, па крышке которого
с внутренней стороны закреплены ключ для ввертывания взрывате-
лей и отвертка.
ПРИЛОЖЕНИЕ I
ОСНОВНЫЕ ВЗРЫВЧАТЫЕ ХАРАКТЕРИСТИКИ НЕКОТОРЫХ ВВ
Чувствительность ВВ к внешним воздействиям
Чувствительностью ВВ называется большая или меньшая способность их
к взрывчатому превращению под влиянием внешних воздействий. Ее принято
характеризовать минимальным количеством энергии, которое необходимо затра-
тить для того, чтобы возбудить процесс взрывчатого превращения.
Наибольший практический интерес представляет чувствительность ВВ
к удару. Определение чувствительности ВВ к удару производится при помощи
приборов, называемых копрами. Испытание заключается в том, что на навеску
ВВ, положенную на металлическую наковальню, сбрасывают с определенной вы-
соты груз.
Чувствительность инициирующих ВВ характеризуют так называемыми верх-
ним и нижним пределами.
Нижним пределом чувствительности называется та максимальная высота
сбрасывания данного груза, при которой из ряда испытаний не получается ни
одного взрыва (0% взрывов).
Верхним пределом чувствительности называется та минимальная высота
сбрасывания того же груза, при которой каждое испытание оканчивается взры-
вом (100% взрывов).
Нижний предел чувствительности характеризует безопасность инициирующих
веществ, верхний — безотказность их действия от данного вида начального им-
пульса.
Чувствительность бризантных ВВ обычно характеризуют процентом взры-
вов, полученных из 50—100 испытаний при сбрасывании груза 10 кг с высоты
25 см.
Энергия взрывчатого превращения В В
Под энергией взрывчатого превращения понимают количество энергии в виде
тепла, которое выделяется при взрыве 1 кг взрывчатого вещества.
Энергия взрывчатого превращения, обычно выражаемая в ккал!кг, рассчи-
тывается теоретически на основе реакций взрывчатого превращения В В или опре-
деляется опытным путем.
Опытное определение энергии взрывчатого превращения производится с по-
мощью специальной калориметрической установки, внутри которой взрывается
(сжигается) определенное количество испытуемого ВВ. В результате взрыва
установка нагревается до некоторой температуры, фиксируемой специальным тер-
мометром. По разности температур калориметрической установки с учетом ее
массы и теплоемкости, а также веса испытуемого ВВ вычисляют энергию его
взрывчатого превращения.
173
Скорость детонации В В
Определение скорости детонации производится различными методами. Наибо-
лее простой метод основан на сравнении известной скорости детонации детони-
рующего шнура со скоростью детонации испытуемого заряда (метод Дотриша) *.
Заряд испытуемого ВВ длиной 30—40 см (рис. 132) помещается в трубу, че-
рез боковую поверхность которой на строго определенном расстоянии один от
Рис. 132. Определение скорости детонации ВВ:
/ — заряд испытуемого ВВ; 2 — детонирующий шнур; 3 —электродетонатор;
4 — свинцовая пластина
другого вставляют концы отрезка детонирующего шнура. Средний участок шнура
укладывают на свинцовую пластинку. На пластинке в месте, соответствующем
середине шнура, делают риску.
Заряд ВВ взрывают с торца электродетонатором; детонационная
волна, распространяясь вдоль заряда, вызывает детонацию сначала
в одной, а затем в другой ветви детонирующего шнура. В месте встречи
детонационных волн, проходящих по шнуру, на свинцовой пластинке по-
тучается характерная отметка (углубление) f, отстоящая на расстоянии h от
риски е. Скорость детонации заряда определяется по формуле
77 _ 1Дщ
~ 2h ’
где Д — скорость детонации испытуемого заряда;
Дхп — скорость детонации детонирующего шнура;
I — расстояние между концами детонирующего шнура в испытуемом заряде;
h — расстояние между риской и отметкой на свинцовой пластинке.
Бризантность ВВ
Под бризантностью понимают способность ВВ дробить при взрыве соприка-
сающиеся с ним предметы (металл, горные породы и пр.).
Бризантность ВВ зависит от скорости его детонации: чем больше скорость
детонации, тем больше (при прочих равных условиях) бризантность данного ВВ.
1 По этому методу скорость детонации определяется с точностью до 3—5%.
Более точные методы ввиду их сложности здесь не излагаются.
174
Мерой практической оценки бризантности условно принято считать величину
обжатия свинцовых столбиков под действием взрыва определенной навески испы-
туемого ВВ (проба Гесса).
Определение бризантности по обжатию свинцовых столбиков производят сле-
дующим образом.
Заряд испытуемого ВВ весом 50 г в порошкообразном состоянии помещают
в цилиндрический бумажный патрон диаметром 40 мм и уплотняют его до объем-
ного веса, равного 1,0, с одновременным образованием гнезда под электродето-
натор. На патрон кладут картонный кружок с отверстием в центре для установки
Рис. 133. Определение бризантности ВВ:
/ — стальная плита; 2 — свинцовые столбики (цилиндрики);
3 — стальная пластинка; 4 — заряд испытуемого ВВ в бумажном
патроне; 5 — электродетонатор; 6 — деформированный (обжатый)
столбик
электродетонатора. Патрон устанавливают на стальную пластинку, которая укла-
дывается на два свинцовых столбика высотой 30 мм и диаметром 40 мм каждый
(рис. 133).
После установки патрона и крепления всей системы на массивной плите про-
изводят взрыв, в результате которого свинцовые столбики деформируются. Ве-
личиной обжатия (уменьшением высоты свинцовых столбиков), выраженной
в миллиметрах, и определяется бризантность испытуемого ВВ.
Фугасность В В
Фугасность (работоспособность) ВВ характеризуется разрушением и выбро-
сом материала той или иной твердой среды (чаще всего грунта), в которой про-
исходит взрыв. Мерой фугасности служит объем воронки выброса, отнесенный
к весу заряда испытуемого В В.
Мерой практической оценки фугасности условно считают увеличение объема
канала свинцовой бомбы под действием взрыва определенной навески испытуе-
мого образца ^В (проба Трауцля). Определение фугасности по указанной пробе
175
Рис. 134. Определение фугасности (работоспособности) ВВ:
1 — свинцовая бомба; 2 — заряд испытуемого ВВ в мешочке; 3 —
электродетонатор; 4 —• свинцовая бомба после взрыва заряда
производится следующим образом. Заряд испытуемого ВВ весом 10 г в порошко-
образном состоянии взрывают в канале массивной свинцовой бомбы (рис. 134).
При взрыве канал бомбы расширяется, и по увеличению его объема, выраженно-
го в кубических сантиметрах (миллиметрах), судят о фугасности испытуемо-
го ВВ.
176
см
(ГИ") fW3 1 о о CD lO 1 n о o о
§ ЧХЭОНЭЕЛАф 1 о Ci co CO Cd co co Cd OO Cd OO co
О О’ ‘Ч1Э0Н -XHBCHclg | 1 1 СМ Cd 05 T—< CO CD CD Cd 1 co
0. ЯдЭ/w с о о о o o
иипвнохаи 1 <^_д о С2> CO 05 CD o о 5300
qioodoMO ср ор о СО CO CO 05 CD Cd CD CD CD
гя/тяя
‘винэгпвйвэйц о об о CD о СП о О О oo О o
олохвьянйея со со cd CH CH 05 1 T—< 1Q
BHjdaHg t—< T—4 о
СО CQ
О o о Cd cd CD О
ко “ 1 1 О оо K-О' CO co co
У а Е СХ 1 о 1 1 1 1 1 | о 1
СО с CM о
Е м Cd V1 < t—< Cd
О е
с Е Си <%з СП о CD CD CD CD CD CD CD О
с о оз CD I—' r—< r—’ T—< T 1 I t—< T—< т—*
X Е -К
щ Е Е »=3 си си со о О
S К еа 05 * * LQ
t} о СК с^ ю <V
S м О к Е ** LQ * Cd г—< to Ю in Ю Ю Ю 1 n Ю
О 3* ”2“ 8 3 га Ю о? см СО Cd Cd Cd Cd Cd Cd Cd Cd Cd
S 00 СО
ш и т—<
СП о о i_n О 8 О О
!*< оо 00 co 05 >—«и
V! т~Н СО Cd Cd Cd co CO CD Cd
‘имппяиэв 1 1 | 1 | 1 1 CO I 1 1
BdAiBdsimsT cd ю О to LO о Cd CD 1 1
< т—< cd со cd Cd 05 r—< О co CD Cd
X
ш
Эо Ю Ю
Е БИНЭ1Г0В1Ш 1 о •» г <
Г BdXivdanwaj, о CN co oo cd Cd Li J
са r—< T—<
О
Е 390 cd со 00 CD , 1 n cs
п-4 о CO CD co CD Ю
О иинчвагд
T—< t—< r—< 1 ’
га
га
Числитель—верхний, знаменатель—нижний пределы чувствительности.
12 Зак. 2746
177
।
ПРИЛОЖЕНИЕ 3
СВЕДЕНИЯ О ВВ, ПРИМЕНЯЕМЫХ В НАРОДНОМ ХОЗЯЙСТВЕ
По условиям применения ВВ делятся на три основные группы:
— группа 1 — ВВ, рекомендуемых к применению на взрывных работах под
землей, кроме шахт, опасных по газу и пыли, а также для открытых работ шпу-
ровым способом;
— группа 2 — ВВ, рекомендуемых к применению в крупных зарядах на от-
крытых работах (заряжание скважин, котлов, камер);
— группа 3 — ВВ, рекомендуемых для шахт, опасных по газу и пыли.
По основным свойствам ВВ, применяемые в промышленности, как и в воен-
ном деле, подразделяются на инициирующие, бризантные и метательные. Из
бризантных ВВ наиболее широкое применение имеют аммиачно-селитренные и
нитроглицериновые ВВ.
Нитроглицериновые ВВ делятся на две основные группы:
а) Высокопроцентные (с содержанием нитроглицеоина 35% и более). ВВ
данной группы носят название динамитов. Динамиты могут выпускаться трудно-
замерзающие и обыкновенные. Температура замерзания обыкновенных динами-
тов — около +8°, труднозамерзающих — около —20°.
б) Низкопроцентные (с содержанием нитроглицерина до 15%)'. К этой груп-
пе относятся победиты, детониты. Главной их составной частью является аммиач-
ная селитра.
Нитроглицериновые ВВ выпускаются в патронированном виде. Обычный диа-
метр патронов 31—32 мм, вес 150 и 200 г.
При работе с ВВ, содержащими нитроглицерин, необходимо учитывать низ-
кую их стойкость, опасность в обращении, связанную с высокой. чувствительно-
стью, и вредное физиологическое действие на человека. При замерзании динами-
ты становятся весьма опасными в обращении. Поэтому с замерзшими и полуза-
мерзшими динамитами следует обращаться осторожно; их нельзя сверлить, ре-
зать, ломать, бросать и т. д. В целях обеспечения безопасности в обращении за-
мерзшие динамиты подвергаются оттаиванию.
К аммиачно-селитренным ВВ, применяемым в народном хозяйстве, относят-
ся аммиачная селитра (в чистом виде), аммониты и динамоны.
Наиболее широкое применение имеют аммониты, в которых содержится от
50 до 90% аммиачной селитры и, как правило, имеются добавки бризантных ВВ.
Динамоны представляют собой смеси аммиачной селитры с невзрывчатыми го-
рючими твердыми добавками (мука из сосновой коры, торф, жмых и др.).
В настоящее время в промышленности внедряются ВВ под названием игда-
нидов, представляющих собой гранулированную аммиачную селитру, пропитан-
ную жидкими горючими добавками (нефть, дизельное топливо и т. п.) в количе-
стве до 6% от веса селитры. Пропитка селитры горючим производится на месте
взрывных работ.
Аммониты выпускаются в патронированном виде (для подземных работ) и
россыпью в бумажных мешках или деревянных ящиках весом до 40 кг (для от-
крытых работ). Патроны чаще всего имеют диаметр 30—32 мм и вес 100, 150,
200 и 300 г. Патроны укладывают в пачки по 10 шт., а пачки помещают в дере-
вянные или металлические ящики.
Отдельные виды аммонитов (В-3 и № 6) выпускаются в виде шнекованных
зарядов диаметром 150—310 мм с плотностью 1,3 г/см2, а аммонита № 6 — до
1,35 г!см3. Скальные аммониты выпускаются в виде патронов, состоящих из двух
прессованных шашек весом по 100 г каждая. В одной шашке выпрессовывается
запальное гнездо.
В зависимости от условий применения установлены следующие различия
в цветах оболочки ВВ:
— для открытых работ — белый;
— .для подземных работ (безопасных по газу и пыли) -—красный;
— для предохранительных ВВ по углю — желтый;
— для предохранительных ВВ, взрываемых по проводам, — синий.
178
ПРИЛОЖЕНИЕ 4
СВОЙСТВА ВВ, РЕКОМЕНДУЕМЫХ К ПРИМЕНЕНИЮ НА ВЗРЫВНЫХ РАБОТАХ ПОД ЗЕМЛЕЙ,
КРОМЕ ШАХТ, ОПАСНЫХ ПО ГАЗУ И ПЫЛИ, А ТАКЖЕ ДЛЯ ОТКРЫТЫХ РАБОТ ШПУРОВЫМ СПОСОБОМ
12*
179
ПРИЛОЖЕНИЕ 5
СВОЙСТВА ВВ, ПРИМЕНЯЕМЫХ В КРУПНЫХ ЗАРЯДАХ НА ОТКРЫТЫХ РАБОТАХ
(ЗАРЯЖАНИЕ СКВАЖИН, КОТЛОВ, КАМЕР)
Наименование ВВ Тип ВВ Энергия взры- ва (вода- пар), ккал.кг Фугасность (измельчен- ного продук- та), см1 Практическая плотность заряжания взрываемых камер, г /см3 Критический диаметр от- крытых заря- । дов, мм Средство инициирова- ния Водоустойчивость
Иг данит Смесь гранулирован- ной аммиачной селитры с жидкими нефтепро- дуктами 800—930 320—330 0,9 150 От проме- жуточного детонатора Пригоден к при- менению только в сухих местах. Готовится на ме- сте работ
Гранулит С То же, с припудрива- ющей добавкой сажи 850—930 315—340 0,9—1,0 150 То же Пригоден к при- менению только в сухих местах
Гранулит АС То же, с припудрива- ющей добавкой алюми- ниевой пудры 1023 350—400 0,9-1,0 100 То же
Зернограиулит 50/50 Грубодисперсный ам- монит на гранулирован- ной селитре 1000 350—370 0,95—1,0 30-40
Аммотол Г ранулированный сплав тротила с алюми- ниевой пудрой 1243 в воде 400-430 1,40 в воде 50 » Может приме- няться в скважи- нах с непроточной водой
Аммотол ТСА литой или в кусках Сплав тротила, селит- ры и алюминиевой пуд- ры 1100 400 1,0 — Может приме- няться в скважи- нах с непроточной водой
Аммонит В-3 в шнекованных за- рядах Водоустойчивый тон- кодисперсный шнекован- ный до большой плот- ности аммонит 1000 360—370 1,0 » В обводненных скважинах при взрывании в тече- ние одних суток
ПРИЛОЖЕНИЕ 6
СВОЙСТВА ВВ, РЕКОМЕНДУЕМЫХ ДЛЯ ШАХТ, ОПАСНЫХ ПО ГАЗУ И ПЫЛИ
Наименование ВВ Тип ВВ Энергия взрыва (вода- пар), ккал!кг Фугасность, СМ3 эризантность, мм Скорость детонации, м!сек Область применения
Аммонит ПЖВ-20 Аммонит на водоустой- чивой селитре 800 265—290 13-15 3500—4000 Для очистных и про- ходческих работ по углю в сухих и обводненных забоях
Победит ВП-2 Аммиачно-селитренное ВВ, содержащее жидкие нитроэфиры 910 320—340 14—18 3800-4300 Для проходческих ра- бот по породе в сухих и обводненных забоях
Аммонит АП-ИЖВ Аммонит на водоустой- чивой селитре 850 285—310 13—15 3200—3600 Для работ по пустым породам в сухих и об- водненных забоях
Аммонит АП-5ЖВ То же 890 320—330 14—16 3200—4000 То же
Нефтяной аммонит № 3 Состав на водоустой- чивой селитре с добав- кой нитроэфиров 700 220—240 13—14 2500—3200 В нефтяных шахтах, опасных -по парам бен- зина, в сухих и обвод- ненных забоях
Серный аммонит № 1 То же 720 200—220 10—11 2500-3000 В серных шахтах
Победит ПУ-2 Аммиачно-селитренное ВВ, содержащее жидкие нитроэфиры 800 250—280 11—13 2800--3500 Для работы ио углю и породе
оо
ПРИЛОЖЕНИЕ 7
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ВЗРЫВЧАТЫХ ВЕЩЕСТВ ПРИ
МАРКИРОВКЕ ИНЖЕНЕРНЫХ БОЕПРИПАСОВ
№ по пор. Наименование взрывчатого вещества Условное обозначение взрывчатого вещества
1 Тротил Т
2 Гексоген Г
3 Тротил с гексогеном 70/30 ТГ-70/30
4 Тротил с гексогеном 50/50 ТГ-50 или ТГ-50/50
5 Тротил с гексогеном 30/70 ТГ 30/70
6 Гротил с гексогеном и алюминиевой пудрой ТГА
7 Аммонит 50/50 А-50 или А/50
8 Аммонит 80/20 А-80 или А/80
9 Тротил с динитронафталином 80/20 К-2
10 Смесь аммиачной селитры и динитронафталина Ш
88/12 (шнейдерит)
11 Тротил с динитронафталином ТД
12 Тэн TH или ТЭН
13 Тетрил Тетрил
14 Дчнамон марки „Т“ д-т
182
ПРИЛОЖЕНИЕ 8
СВЕДЕНИЯ ОБ ЭЛЕКТРОДЕТОНАТОРАХ,
ХОЗЯЙСТВЕ
В народном хозяйстве применяются
электродетонаторы мгновенного, замедлен-
ного и короткозамедленного действия с ни-
хромовым или константановым мостиком
накаливания.
Электродетонаторы мгновенного дей-
ствия бывают трех типов:
ЭД-БМ-57 — для взрывных работ в сухих
местах;
ЭД-8-56 — для взрывных работ в об-
водненных местах;
ЭДС — для сейсмических работ.
Электродетонаторы замедленного дей-
ствия бывают на 0,5; 0,75; 1,0; 1,5; 2; 4; 6;
8 и 10 сек замедления, обозначенные бирка-
ми, прикрепленными к проводам с номера-
ми соответственно с 7 по 15.
Электродетонаторы короткозамедленно-
го действия имеют замедление 0,025; 0*05;
0,075; 0,1; 0,15 и 0,25 сек.
Электродетонаторы мгновенного дей-
ствия (рис. 135) состоят из капсюля-детона-
тора № 8 с электровоспламенителем.
Электрические параметры электродето-
наторов мгновенного действия приведены
в таблице.
На основе этих электродетонаторов из-
готавливаются также электродетонаторы за-
медленного и короткозамедленного действия.
В электродетонаторах замедленного дей-
ствия (рис. 136) между воспламенительным
составом мостика и чашечкой капсюля-де-
тонатора помещается гильзовый замедли-
тель, содержащий столбик специального го-
рючего состава. Имеются электродетонато-
ры замедленного действия, у которых за-
медлитель запрессован в чашечку капсюля-
детонатора (рио. 137).
ПРИМЕНЯЕМЫХ В НАРОДНОМ
а — ЭД-БМ; б — ЭД-8-56; в — ЭДС;
1 — капсюль-детонатор; 2 — мостик на-
каливания; 3 — выводные провода;
4 — воспламенительный состав; 5 — пла-
стикатовая пробка; 6 — колпачок; 7 —
герметизационная гильза
Электрические параметры электродетонаторов мгновенного действия
Наименование параметров электродетонаторов Единица измерения Нормы
ЭД-БМ-57 и ЭД-8-56 ЭДС
Электрическое сопротивление мости- ка и выводных проводов (в холод- ном состоянии) Безопасный ток Импульс воспламенения Гарантийный ток Безотказный ток л. ОМ а м (а2-сек) а а 2,0—4,2 0,15 0,6—2,5 1,0 1,5—3,0 0,05 0,7
183
В электродетонаторах короткозамедленного действия (рис. 138) замедлители,
состоящие из горючих составов, запрессовываются в чашечку капсюля-детонатора
и составляют одно целое с зарядом инициирующего ВВ.
Рис. 136.
Электро-
детонатор
замедлен-
ного дей-
ствия с гиль-
зовым за-
медлителем:
1 — капсюль-
детонатор; 2—
гильзовый за-
медлитель; 3—
мостик нака-
ливания; 4 —
воспламени-
тельный сос-
тав; 5 — пла-
стикатовая
пробка; 6 —
провода
Рис. 137. Электроде-
тонатор замедленного
действия с замедли-
телем, запрессован-
ным в чашечку:
1 — гильза КД; 2 — ча-
шечка; 3 — зажигатель-
ный состав; 4 — замед-
литель; 5 — азид свин-
ца; 6 — тэн; 7 — мостик
накаливания; 8 — воспла-
менительный состав; 9 —
зажигательный состав;
10 —- каркас; 11 — прово-
да; 12 — пробка; 13 —
бирка с номером (циф-
ра 7 соответствует за-
медлению 0,5 сек)
Рис. 138.
Электро-
детонатор
коротко-
замедлен-
ного дей-
ствия с за-
медлите-
лем, за-
прессован-
ным в ча-
шечку кап-
сюля-
детонатора:
1 — медная
гильза; 2 —
мостик нака-
ливания; 3 —
воспламени-
тельный сос-
тав; 4 — про-
вода; 5 — пла-
стикатовая
пробка; 6 —
бризантное ВВ
повышенной
мощности; 7 —
инициирующее
ВВ (гремучая
ртуть); 8 — за-
медлитель
Электродетонаторы замедленного и короткозамедленного действия применя-
ются в тех случаях, когда однократным включением источника тока необходимо
произвести не одновременное взрывание всех зарядов, а последовательное взры-
вание их одного за другим (например, при подрывании грунтов на выброс, при
разработке скальных пород, с целью получения строительных материалов и т. п.).
184
ПРИЛОЖЕНИЕ 9
ЗАРЯДЫ ИЗ ПЛАСТИЧНОГО ВВ ПЛАСТИТА-4, ИЗГОТОВЛЯЕМЫЕ
В ВОЙСКАХ
Пластит-4 имеет малую прочность, поэтому заряды, изготовляемые из него,
должны, как правило, иметь оболочку. Заряды требуемой формы и веса изготов-
ляются из однокилограммовых брикетов пластита-4 путем набивания пластитом
различных оболочек или вылепливания зарядов руками с последующим обвер-
тыванием их в мягкую оболочку (ткань, пластикат). При вылепливании зарядов
руками для придания им нужной формы (например, кумулятивных полостей)
применяются болванки.
Из пластита-4 рекомендуется изготовлять гибкие удлиненные заряды для пе-
ребивания различных элементов из металла, железобетона и дерева.
Из пластита-4 могут также изготовляться:
— сосредоточенные заряды требуемого веса;
— удлиненные кумулятивные заряды для перебивания стальных и броневых
листов толщиной более 30 лш;
— сосредоточенные кумулятивные заряды для пробивания отверстий в сталь-
ных и броневых листах.
Рис. 139. Гибкий удлиненный заряд из
пластита-4 в оболочке из ткани
Гибкий удлиненный заряд изготовляется путем набивки пластитом оболочки
из ткани или пластиката, имеющей форму отрезка рукава (шланга). Концы от-
резка после набивки завязываются шпагатом (рис. 139).
С целью сохранения зарядом гибкости объем оболочки заполняется пласти-
том на 85—90%, при этом пластит распределяется равномерно по всей длине
оболочки.
Наиболее удобным для использования является заряд пластита-4 весом
2 кг{пог. м (внутренний диаметр оболочки около 45 мм), длиной 2 м. Такой заряд
перебивает при взрыве стальной лист толщиной 15 лш. Из гибких зарядов путем
перегибания, составления по длине и из нескольких нитей или отрезания части за-
ряда нужного веса можно изготавливать заряды требуемой формы, размеров и
веса (сосредоточенные, фигурные или удлиненные).
185
Количество нитей зарядов ВВ весом 2 кг/пог. м, потребных для
перебивания элементов различной толщины
(для наружных удлиненных зарядов)
Металлические элементы Железобетонные элементы
толщина, мм количество нитей, шт. толщина см количество нитей, шт.
для стали для брони для выбива- ния бетона для выбива- ния бетона с частичным перебиванием арматуры
До 10 1 1 15 1 1
10—15 1 2 20 1 2
15-25 2 4 25 1 3
25—35 3 6 30 2 4
35—40 4 8 40 2 8
40—45 5 10 50 3 12
45—50 6 12 60 4 16
При транспортировке и переноске гибких удлиненных зарядов в массе ВВ по
длине заряда могут образоваться разрывы. Поэтому перед привязкой заряда на
объекте взрывчатое вещество равномерно распределяется по всей длине заряда
руками. При креплении на
Рис. 140. Удлиненный кумулятивный заряд из
пластита-4:
1 — заряд ВВ; 2 — запальное гнездо; 3 — кумулятивная
полость; 4 — обкладка из листовой стали; 5 — переби-
ваемый металлический лист
объекте заряд поджимается
к нему рейками или колод-
ками из дерева либо други-
ми подручными средствами
и привязкой матерчатыми
лентами или шпагатом.
Капсюль-детонатор
(электродетонатор) встав-
ляется в заряд в любом ме-
сте (лучше в утолщенную
часть или в конец) в отвер-
стие в оболочке, прорезан-
ное ножом или проколотое
острым деревянным колыш-
ком. Для исключения выпа-
дения из заряда капсюль-
детонатор (электродетона-
тор) погружается в заряд
полностью, так, чтобы обо-
лочка удерживала его от
выпадения.
Сосредоточенный заряд
изготовляется путем обвер-
тывания требуемого количе-
ства пластита в мягкую обо-
лочку (ткань, пластикат, бу-
магу и т. п.) или набивания
пластита в мешки и различ-
ные другие емкости. Наруж-
ные сосредоточенные заряды
для перебивания различных элементов рекомендуется изготавливать в форме
полукуба или параллелепипеда с отношением сторон 1:2:4. Наружные заряды
186
должны плотно прилегать к перебиваемому элементу большой гранью. Заряды
привязываются к объекту матерчатыми лентами или шпагатом.
Внутренние заряды изготовляются в
Удлиненный кумулятивный заряд
(рис. 140) изготовляется в форме
полуцилиндра с полуцилиндрической
полостью с металлической обкладкой
толщиной 0,5—1 мм. Диаметр куму-
лятивной полости de принимается
равным полуторной толщине переби-
ваемого листа (de = 1,5 h). Наруж-
ный диаметр полностью зависит от
расчетного веса.
Сосредоточенный кумулятивный
заряд (рис. 141) изготовляется в фор-
ме усеченного конуса с конической
полостью без обкладки или с металли-
ческой обкладкой толщиной 0,5—1 мм.
Диаметр кумулятивной полости
принимается на 25% больше толщи-
ны пробиваемого листа (de = 1,25 h),
высота полости — на 10% больше диа-
метра полости (1ге =1,1 de), наруж-
ный диаметр нижнего основания — на
20—30 мм больше диаметра полости
(d3 = de+20 -30 мм), диаметр верх-
него основания — не менее 10 мм; вы-
сота заряда зависит от расчетного
, приближенной к шару или кубу
Рис. 141. Сосредоточенный кумулятив-
ный заряд из пластита-4:
/—заряд ВВ; 2 — запальное гнездо; 3 — ку-
мулятивная полость; 4 — пробиваемый метал-
лический лист
веса.
187
ПРИЛОЖЕНИЕ 10
ОСНОВНЫЕ ДАННЫЕ ПО УКУПОРКЕ ИНЖЕНЕРНЫХ БОЕПРИПАСОВ,
ВЗРЫВЧАТЫХ ВЕЩЕСТВ И СРЕДСТВ ВЗРЫВАНИЯ
1 № по пор. 1 Наименование изделий Наружные раз- меры укупороч- ного ящика, мм Вес ящика с изде- лиями, кг ; Количество изделий в ящике, шт. Количество метал- лических коробок в ящике и изделий в коробке, шт. Примечание
1 Капсюль-детона- тор № 8 485X415X220 24 4000 2x 2000 В металлической коробке 100 шт.; 5 таких коробок уложены в кар- тонную коробку, которые по 4 шт. уложены в метал- лические коробки
То же 470X270X170 17,2 1000 2x500 В картонной ко- робке 25 шт. В ме- таллической ко- робке 20 картон- ных коробок
2 3 Электровоспла- менитель Электро детона- торы: 530X50X200 23 500 2X250 В металлической коробке 10 картон- ных коробок по 25 шт. в каждой В металлической коробке 2 картон-
ЭДП ЭДП-р 470X270X160 14 160 40 2X100 ные коробки с ЭДП по 40 шт. в каждой и 1 короб- ка с 20 шт. ЭДП-р
4 5 Электродетона- тор ЭДУ-1 Электродетон 1- тор ЭДУ-2 685X370X240 650X590X205 20 48 8 2X24 В металлической коробке 2 картон- ные коробки по 12 шт. в каждой
6 Запал МД-2 То же 550X490X170 425 X 340X155 20,2 15 600 720 4X150 2X360 В металлической коробке 15 картон- ных коробок по 10 запалов в каж- дой
7 Запал МД-5м 550X490X170 22 600 4X150 В металлической коробке 15 картон- ных коробок по 10 запалов в каждой
188
№ по пор. | Наименование изделий Наружные раз- меры укупороч- ного ящика, мм Вес ящика с изде- лиями, кг Количество изделий в ящике, шт. Количество метал- лических коробок в ящике и изделий в коробке, шт. Примечание
Запал МД-5м 425Х340Х 155 15 720 2X360
8 Огнепроводный В пачке 25 кру-
шнур ОШДА 610X515X385 45 1000 м 4X250 гов по 10 м в ка-
ждой
9 Детонирующий В металлической
шнур ДШБ и банке 5 бухт по
дшв 580X500X305 32 500 м 2X250 50 м в каждой
10 Детонирующее устройство МТТ 660X560X220 21 40 2X20
11 Зажигательная В металличе-
трубка с механиче- ской коробке
ским воспламени- телем 560X490X170 20 120 4X30 20 шт, ЗТП-50 и 10 шт. ЗТП-150 или
30 шт. ЗТП-ЗОО
12 Зажигательная В металлической
трубка с терочным коробке 15 шт.
воспламенителем 560X490X170 20 80 4X20 ЗТП-50 и 5 шт. ЗТП-150 или 20 шт. ЗТП-ЗОО
13 Взрыватель В металлической
МУВ неснаряжен- коробке 10 картон-
ный 550X490X170 20 200 4X50 ных коробок по 5 шт. в каждой
То же 425X340X155 30 720 2X360
14 Взрыватель 3 коробки с
МУВ с запалом взрывателями и 1
МД-2 550X490X170 20 150 3X50 коробка с запала-
1X150 ми
То же 520X410X180 23 360 2X180
15 Взрыватель ПВ-42 неснаряжен- ный 425x 340X155 25 100
16 Взрыватель ВПФ 550X490X170 17 200 4X50 В металлической
неснаряженный коробке 10 кар- тонных коробок по 5 шт. в каждой
То же 610 X 400 X 200 22 360 2X180 В ящике имеется место для укладки
коробки с запа- лами МД-2—
360 шт.
17 Импульсный взрыватель ИМВ 540X320X205 25 20
18 Взрыватель ЧМВ-16 неснаря-
женный 340 X 340X175 15 20
189
№ по nop. 1 Наименование изделий Наружные раз- меры укупороч- ного ящика, мм Вес ящика с изде- лиями, кг Количество изделий в ящике, шт. Количество метал- лических коробок в ящике и изделий в коробке, шт. Примечание
19 20 21 22 23 24 25 26 27 28 29 30 31 32 Взрыватель ЧМВ-60 Шашки тротило- вые 75 г Шашки тротило- вые 200 г Шашки тротило- вые 400 г Шашки тротило- вые 200/400 г Пластит-4 Аммонитовые брикеты Заряд СЗ-1 Заряд СЗ-З Заряд СЗ-За Заряд СЗ-6 Заряд СЗ-бм Кумулятивный заряд КЗ-2 Комплект заряда разминирования УЗ-З Блок основной БО-УЗ Блок с узлом пе- редачи детонации БО-УП-УЗ Блок с кумуля- тивным дросселем и тройником БДТ-УЗ Запальная кассе- та ЗК-УЗ Запальный ста- кан СЗ-УЗ Коробка запаль- ного устройства К-УЗ Взрывное уст- ройство ВУ-УЗ-З Тральный каток ТК-УЗ Зацепной крюк Тяговый трос Ключи для сбор- ки Электросеть 620X225X310 490X350X250 490X 350X250 490X350X250 490X350X250 615X335X225 675X350X260 670X 290 X 235 670X290X235 590X460X230 590X460X230 1370X530X490 400X400X300 2045X425 x 390 2045X425 X 390 2045X425X390 350X380 X270 230X180X165 765 X 420 X 470 1635X460X300 645X565X355 590X440X380 590X510X235 280X 290X130 1400X185X245 17 26 32 32 32 40 44 30 33 48 48 56 20 56 66 60 16 6,5 43 71 91 51 35 7 43 4 18,75 кг 25 кг 25 кг 25 кг 32 кг 24 кг 16 6 10 5 5 1 1 1 1 1 6 1 2 1 4 2 10 2 5—ленточных, 3—торцовых, 2—ра диусных
190
1 № по пор. 1 Наименование изделий Наружные раз- меры укупороч- ного ящика, мм Вес ящика с изде- лиями, кг Количество изделий в ящике, шт. Количество метал- лических коробок в ящике и изделий в коробке, шт. Примечание
33 Детонирующий кабель ДКР-1 400X935X735 100 4
34 Противотанко- В ящике: 4
вые мины ТМ-46 и мины ТМ-46,
ТМН-46 750 X 350 X 410 56 5 1 мина ТМН-46
Взрыватель МВМ 665X330X270 30 80 2X40
Запалы МД-6 и 425X340X155 15 864 2X432 В картонной ко-
МД-бн робке 5 запалов МД-6, 1 запал МД-бн
35 Противотанко- вая мина ТМД-Б 1035X395x 420 70 6
36 Противотанко- вая мина ТМД-44 1035 X 395 X 420 67 6
37 Имитационный патрон УТМД-Б 570X400X330 35 60 10X6
38 Учебно-имита-
ционная противо- танковая мина УИТМ-60 860X425X370 60 5
Взрыватель УИМВ-60 615x560X190 39 30
Патрон сигналь- ный СП-60 65 320 4X80
Электрозапаль- В картонной ко-
ное устройство робке 20 шт.; в ме-
ЭЗУ-60 525 X 525X240 27 800 4X200 таллической ко-
робке 10 картон- ных коробок
Электроввод 615X585X190 24 30
Приспособление 850X445X330 45 1
39 Противопехот- ные мины ПМД-бм и ПМД-6—гвозде-
вые 1000X550X285 40 100
40 Противопехот- ные мины ПМД-бм и ПМД-6 шиповые 1100X550X285 43 100
41 Противопехотна я мина ПМН 770Х320Х-195 16 25 '
Запал МД-9 670X590X200 38 1200 4X300 В металлической
коробке 60 пачек по 5 шт.
Запал МД-9 учебный 615X560X190 34 120 4X300 То же
191
№ по пор. 1 Наименование изделий Наружные раз- меры укупороч- ного ящика, мм Вес ящика с изде- лиями, кг Количество изделий в ящике, шт. Количество метал- лических коробок в ящике и изделий в коробке, шт. Примечание
42 Противопехот- 560X315X260 30 120 3X40 В картонных ко-
ная мина ПМП робках
То же 560X 315 X 260 30 96 3X32 В металлических
Фанерные шайбы 560X315X260 19 800 коробках
То же 1200
43 Противопехот- 855X305X250 50 22 22 корпуса,
ные миныПОМЗ-2м 54 деревянных ко-
и ПОМЗ-2 лышка, 22 караби- на с петлей и 176 м
проволоки
44 Противопехотная мина ОЗМ-З 760X330X230 43 10
45 Противопехотная мина ОЗМ-4 590X 350X 275 42 6
46 Универсальная вышибная камера УВК 910 X 360 X 205 36 10
47 Противопехотная мина ОЗМ-122 с УВК 800X365X250 59 2
48 Противопехотная мина ОЗМ-120 с УВК 720X 365X 250 29 2
49 Противопехотная мина ОЗМ-105 с УВК 630Х.350Х250 50 2
50 Противопехотная мина ОЗМ-150 с УВК 820X225X270 50 1
51 Противопехотна я мина ОЗМ-152 с УВК 885X225X270 55 1
52 У чебно-имитаци- 570X400X330 38 180 12X15 По 15 шт. в бу-
онный патрон УПМД-6 ♦ мажных пакетах
53 У чебно-имитаци- 570X400X330 27 360 24X15 По 15 шт. в бу-
онный патрон УПОМЗ-2 мажных пакетах
54 Комплект Краб-ИМ: —командный при- 6,6 1
бор КП; —исполнительный 4 4
прибор ИП; —саперный про- 84 1200 м 3X400 На трех катуш-
вод СП-2; —батарея 1 ках
192
I № но пор. Наименование изделий Наружные раз- меры укупороч- ного яшика, мм Вес ящика с изде- лиями , кг Количество изделии в ящике, шт. Количество металли- ческих коробок в ящике и изделий в коробке, шт. Примечание
55 Сигнальная ми- на СМ То же То же 470X295X395 480X350X305 600 X 350 X 320
56 Взрыватели под- ледных мин ВПМА и ВПМП 430X305X265
57 Спички подрыв- ника 425X340 X155
58 Сумка минера без принадлежно- стей 840X540X385
40 60 6X10 В картонной ко- робке 10 мин, 10 колышков, 10 взрывателей МУВ и 10 карабинов с проволокой В металлической
30 60 60 50 2X25
12 1440 2X720 коробке взрывате- лей ВПМА—22 шт., ВПМП—3 шт. В металлической
23 18 коробке 36 коро- бок по 20 шт. в каждой 4
13 Зак. 2746
193
по пор.
2
1
2
3
4
5
6
7
8
9
10
НОРМЫ МАКСИМАЛЬНОЙ ПОГРУЗКИ ИНЖЕНЕРНЫХ
И СРЕДСТВ ВЗРЫВАНИЯ
Наименование изделий Единица измерения Количество изделий в ящике Вес брутто одного ящика, кг ГАЗ-63 ГАЗ-51
шоссе грунтовая дорога шоссе грунтовая дорога
Количество мест Вес брутто, кг Количество мест Вес брутто, кг Количество мест Вес брутто, кг Количество мест Вес брутто, кг
Капсюли-детона- торы № 8 ШТ. 4000 24 90 2160 60 1440 90 2160 60 1440
То же » 1000 17 118 2006 90 1530 144 2448 118 2000
23 1380 60 1380 60 1340
Электровоспламе- нители » 500 80 1840 60 80 1840 80 1840
Эл ектродетонаторы ЭДП и ЭДП-р » 200 14 118 1652 ПО 1540 144 2016 144 2016
Электродетонаторы ЭДУ-1 » 48 20 100 2000 75 1500 125 2500 100 2000
Запалы МД-2 » 600 20 96 1920 72 1440 72 1440 72 1440
То же 720 15 140 2100 100 150 126 1890 126 1890
160 2400
1584 72 1584 72 1584
Запалы МД-5 600 22 90 1980 70 —
96 2112 96 2112
100 150 126 1890 1890
То же 720 15 140 2100 126
160 2400
1440 32 1440 32 1440
Огнепроводный шнур м 1000 45 32 1440 32 48 2160 48 2160
1920 1280 40 1280 40 1280
Детонирующий шнур » 500 32 60 40 60 1920 60 1920
48 1008 48 1008
Детонирующее устройство МТТ шт. 40 21 64 1344 64 1344 64 1344 64 1344
Зажигательные трубки: 60 1200 60 1200
с механическим воспламенителем 120 20 100 2000 75 1500 80 1600 80 1600
194
ПРИЛОЖЕНИЕ 11
БОЕПРИПАСОВ, ВЗРЫВЧАТЫХ ВЕЩЕСТВ
НА АВТОМОБИЛИ
ЗИЛ-151 ЗИЛ- 150 МАЗ-200
шоссе грунтовая шоссе грунтовая шоссе грунтовая
дорога дорога дорога
ф го ф £ 5* ф 2 ф S ф 2 го
о со о с и о с со О о со о с со с С со о
ф 5* S ю" ф tr S >» ю ф 5* S ю* ф tr к ю" ф tr ф tr >>
О Ьм Ф СО «ч: о ф CQ О ф CQ о ф CQ 6 ф со о ф •т
160 104 105 2520 105 2520 162 3888 162 3888
3840 2496 — —
140 3360 140 3360 216 5184 216 5184
265 4500 147 2500 168 2856 168 2856 324 5500
— — 294 5000
224 3800 200 3400 405 6885
112 2576 112 2576 84 1932 84 1932 120 2760 120 2760
112 2576 112 2576 160 3680 160 3680
280 3920 180 2520 168 2352 168 2352 324 4536
— — 324 4536
224 3136 224 3136 405 5670
225 4500 125 2500 200 4000 175 3500 350 7000 250 5000
140 120 2400 84 1680 84 1680 160 3200 160 3200
2800 ——• — —
140 2800 140 2800 200 4000 200 4000
294 4410 147 2205 147 2205 147 2205 280 4200
• — 280 4200
196 2940 196 2940 350 5250
140 ПО 84 1848 84 1848 160 3520 160 3520
3080 2420 — — —
140 3080 140 3080 200 4400 200 4400
294 4410 147 2205 147 2205 147 2205 280 4200
— — 280 4200
196 2940 196 2940 350 5250
2700 2250 40 1800 40 1800 70 3150 70 3150
60 50 — —
60 2700 60 2700 105 4725 105 4725
72 2304 72 2304 48 1536 48 15£6 70 2240 70 2240
72 2304 72 2304 105 3360 105 3360
1680 1680 60 1260 60 1260 84 1764 84' 1764
80 80 —
80 1680 80 1680 112 2352 112 2352
120 2400 120 2400 72 1440 72 1440 160 3200 160 3200
96 1920 96 1920 200 4000 200 4000
13*
195
11 12 13 14 15 16 17 18 19 20 № no nop.
га ,г к .г* и я я я га я в* tr со га о >-= !>• га га . га Е ЕЙ да W га ГО Ь > И g W « W g W с Ш w Оз W га 2 5 W Я w 1 << w Я' г g w § W a o Д a> j Я Я ЕЯ5 _j £ E о P ст С — я T J 12 g; Г3 42 E <-s С? E E E га аз Й 4 , я 0 3 ст S §5 a® ra 0 E и Й и ° E и Era “^1 T* ra^ „ p25 h^< _h CO M £0 xra CO ки Рч £5 j— pO SJ n O' S kJ <* S 2 H CP H п H Я CV H H 2 2е-5 CO 2 <P 2 к (l, СР Я co CD CD a CD S CP CD К CP E >d N -j p ь CD± к ь хь wb д _ bi a^sa н tr Era £ ra S E я “s EsSa ESrfE газ x; " га н-< га Д >. ra > ti^ ra g ° 1 ram to £ g и 3 3 Ч Юг< 2S ь> га газ,^ AS® 93 Ш 03 9 ? a t № i <0 ND OT № Наименование изделий
ШТ. n Л кг Единица измерения
OO i—* CO Ю 1—* CO tO CO *<l ND • to to 0 0? 0 Cn ф О OD Ю 0 00 -q 4^ О OOOO OOOOOOO CDI Количество изделий в ящике
ND —i h- ND ND ND h- ND ND ND ND CT ND ND CT "J ел ел Cn ND *4 О ND О ND О О О Вес брутто одного ящика, кг
oo 0 С 0 ст ст co to S? $₽ S? S? $£ 2 ООО O 0 CT CT CT 0 СТ СТ СТ СТ СТ 0 Количество мест Е о о ГАЗ-63 I
О ОС 00 c*. 0 0 ст ст j ст S Й S r—j <—) f n r_n CO tO СЛ tO O1 QO tO Cct О О CD ND ND О ND О ND О О О Вес брутто, кг
OO О О О О ND Й О • N3 О О ND CT Количество мест грунтовая дорога
156C 1 §•§§§§ I § i § § s i П Вес брутто, кг
100 CT 0 4a 00 83 100 144 72 CT 00 (DO (DO CT -0 -0 co (DO ND ND <D0 CT >4 00 (DO ND (DO CT 00 (DO (DO Cn ^1 ЭС 00 ND О CT 0 Количество мест Е о о ГАЗ-51 1
2600 1836 1644 1 н- ND ND ND ] № E CTO ND СТ О -Я 1 JN О OCT 18z6 1325 c: nd j 00 CT ND J ND CT J OCT 1826 1440 1166 2490 1166 CT 4^ CT s ё s 1200 Вес брутто, кг
00 0 108 61 О 4^ OO CT 1 'ND 0 OCTI CT CT О CT 66 72 72 50 rn CT CT О ND CT CT CT О CT CT CT 00 О ND О CT 0 Количество мест грунтовая дорога
2080 1836 1644 >-‘ ND ND nd m; 0 ст ND О OCT 1 4^ 0 О О 1462 1250 ND >P J О ND 4a. CT О J О ND Ci 4N 4^ О J CT О О ND 1980 1100 CT 4N CT О 4^ О ООО 1200 Вес брутто, кг
1—1 Н-‘ СТ >—‘ ‘ ь-* _‘ Н-* !->>-'>—>>-*>-* >-4 СТСТ О ООСТСТДа. 4^ Ст J СТ СТ >£>. ND ОО о оооо ооооооо Количество мест Е
СТ ND 4^ 4^ СТ СТ ND N. О ел СП ст ст ст ст ОС .Ост ООСТООО с ОО о оооо с (D О C ddUU 2800 4a ND ND Cn 00 4a О О О 5 0 0 0 Вес брутто, кг О 0J
О !- _> _> _ ОСТ СТ О 00 00 ND К. о о о о ст ст о с > 00 ND 00 00 ND ND СТ 0 CT CT 0 0 Количество мест грун' до [Л-151
ND ND ND ND ND >- CT CT 4^ CT 0 О Oct 0 O CT N 00 О О CT c 2040 1 one I- 0 N -1 ND ND ND ND 0 >£» 00 4^ 4a. ф>. Э O ND CO О О ft О Ст 0 0 0 Вес брутто, кг О О а
150 ND CT СТ 0 H-‘ ND О О 00 CT CT 0 OCT 0 CT 0 CT 140 100 140 84 133 81 0 Л 0 0 133 84 О CT О CT 8 § 96 84 72 Количество мест Е о
3900 2550 3276 3600 17C0 ND 4^> CT CT OCT О О ND О OCT 2926 2500 2380 2200 2800 1428 29z6 1680 0055 0085 2926 1680 3990 2200 2800 3000 1920 1680 1440 Вес брутто, кг 2 ЗИЛ-
ND CT О О 240 100 00 4N 00 C OCT CT 00 ND CT CT 4^ ND О 140 84 83 84 CT X ND О 00 г CT 4a Cft 00 ND CT 140 62 96 84 ND Количество мест грув ДО 150
CT ND H-• CT rn CT 0 'S 360 1700 ND CT ND a? S 3 О OCT 1—4 | 4 СЛ 00 Cn ND 0 cn 2380 1364 2800 1428 1826 1680 >— ND CT 00 СТ 0 m О 1826 1680 2490 1364 2800 1860 1920 1680 1440 Вес брутто, кг ° о я
234 § § фь CT CT ND ND CT 00 0 J 00 в- ND CT 0 ND О >— ND СТ 0 ND О 200 160 i—* ND СТ 0 О О СТ 0 ND О CT 0 0 0 a ND СТ 0 О О 200 132 >-a ND СТ 0 0 0 >—i CT 0 Количество мест Е
6084 3692 4680 ND CT 4^> 00 4^ tsD 00 CT CT CT Cn & S S СТ 0 0 О О О 4400 3300 3400 2904 4000 2720 44C0 3200 4000 2904 4000 3200 Й g g s W J §8 CT 4a ND О О О 3200 Вес брутто, кг 2 МАЗ
221 180 I— nd ND 1-* 4i> CT OCT 4^ CT OCT 166 112 Sil 005 CT 0 0 0 i—* »—» CT CT О CT 200 П2 200 160 CT CT О CT 200 112 a* ND СТ 0 0 0 160 Количество мест грун Дор О
197 3692 46R0 2448 4150 5C00 40Q.E 3652 2800 3400 2464 4000 2720 3652 3200 4000 2464 4000 3200 4980 3200 4000 3360 4000 3200 3200 Вес брутто, кг О ч 3g м а
198
00 CO W ND ND ND ND Ю ND toto ND fa СЧ ND fa Ф CO OO -4 05 СЛ fa 00ND fa № по пор.
2 s K 1 в a S“ £ П CO § о 5 □' o\b £ b fa b W Cfa w W W a > □NPfSE -. „ - £ "Q W W X g 2 # а О _<< b £ £ £ £ S 2 fa g b < ° о X "o fa о , о fan £ г X ? ъ яз Я5 о X w -5 fa |-g 9 h h E £ a £ н я о ® д » » fa “ » Й | q £ a E 5 Sa « 3“ > о о n о о 3 X S3 “g “ S? = g ”§xS““wy'i°S 5- fa к X o d® я Е “ Я оо ел 00 СО ь- Е Р-а 2 о о > ° > О sfa^fa, й PS о О s я Ь S ® Я S О g “ ? £ 5fa fa fa* О и S fa п> 1 fa fa О о C5 Cc । О 1 Наименование изделий
— кг шт. • комп л. ШТ. Единица измерения
00 Q0 1—1 ND СО ND ф Сл CD Сл fa fa fa Сл Сл О 05 05 X. ND -_л Количество изделий в ящике
со о? CO о Сл 05 100 3800 о сл сл фь 00 ►fa 00 оо со 00 о ►fa 00 ND Вес брутто одного ящика, кг
1—* Сл ND cr> сл Со Сл >—* 00 00 о 00 ND fa о ►fa о сл 05 05 05 ►fa Сл Сл о 05 со Количество мест Е
fa сл 1344 1950 1960 1 1800 1600 1792 1920 1920 1848 1980 1980 2000 2016 Вес брутто, кг
>—‘ ND Сл О ND СП | fa ND о СО о Сл Сл о СО со 00 fa Количество мест грунз дор ►.3-63
фь сл 1344 1500 1512 1500 | 1480 1344 1440 1440 1485 1500 1496 1520 1504 Вес брутто, кг 2 о ф W а
сл ND ►fa 00 СЛ оо 1 со 1 00 | -ч о 1 о о о ф> о ~Ч I Сл Сл 1 05 56 84 сл 05 да -0 1 05 00 1 -fa Количество мест Е
сл 1344 2550 1120 1960 900 1800 | 1400 1600 2240 1920 1920 1848 2475 ND 1 Ь Сл 05 ND 00 о 1 о 2464 1920 2048 2496 Вес брутто, кг
г—ь СЛ ND ►fa 05 сл СО | ND Сл | О 00 1 СО | 00 I -Ч о 1 о 00 ND ►fa о о сл 05 сл 05 сл ►fa со 05 СО Количество мест , Оф со сл 1—‘
сл 1344 1950 1120 1960 900 1800 1 1400 1600 1792 1920 1920 00 00 1680 1980 1920 2016 Вес брутто, кг 1товая рога
fa ф fa fa <— fa О CD Сч fa CD <—* ►fa СОООСл Слое ►—1 О О О О СЛ fa ND О о Количество мест Е о ЗИЛ-151
ND СО ND 1—* СО ND ND fa -fa fa -fa -fa-fa -fa 05 fa Сл 00 00 ND ND CO CO -fa CO fa fa fa CD 00 СП ND О О О fa ND ND СЛ ND 00Ф 00 Ф00Ф CO ОООООСЛО 00ф ф Вес брутто, кг
fa СО fa >—‘ |H-► fa СЛ СЛ *4 00 Сл 05 -ч СО 00 Сл Слоо 1 О О О О Сл О 05 О СО Количество мест грунтовая дорога
ND ND ND i—‘ ND ND ND ND ND ND ND ND ND О5Сп Слое ND ND -fa -fa fa -fa -fa -fa fa CD 00 Cn ND О 1 О fa О О -Ч О 05 О CD ОООф ОО OOOOCnGfaO 05 Вес брутто, кг
Количество мест Е О
fa о СО 00 СЛ 32 _80 [15 1 _9 18 54 70 ND CO fa О 05 00 О о 05 CD fa 1 CD CO О 05 CO | CD fa CD 05 ND О СЛ
ND СО 05 — CD оо сл О СО ф ND СО I— । fa I C । “ — Ф 00 СО 00 СО 05 О ND О О О О О СО О fa ф)ф О ф1ф ND 3840 1344 3840 2880 ND CO CO I ND fa CO 00 fa CD 00 О 05 00 05 О 00 О Q О 00 olo fa О 4000 2400 Вес брутто, кг ГС ЗИЛ-150 ’
fa о СО оо сл -Ч Сл fa I 1 Ф 1 00 СО О fa О0 1 СО Сл 1 О ND ND 05 05 CD fa 1 CD 05 cp faO О 05 СП | 05 00О 94 60 Количество мест 1 грунтовая дорога
ND СО 05 >—‘ СО 00 Сл О 00 о ND СО । ND 1 ►—1 ’ ►^ О 00 СО I СО 05 -Ч О ND О О 1 О О -о О fa OlO О 1 О ND fa ND ND CO CO 1 ND ND CO CO 00 00 fa fa 1 ОС О 05 fa оо oo 05 сл oo cd Q fa О О 00 О О ND О 3008 2400 Вес брутто, кг
СО 05 05 05 00 1—‘ СО КО I >—1 CD I со 05 ND fa fa 1 ND ь- ND 1 ND О сл ф 3 s -4 CD I fa CD I fa 05 О ф ND | fa ND 1 fa CD Ot 219 180 Количество мест Е о ГС 1 МАЗ-200
- as О 05 ё CO fa № fa CO CO I ND CO CO -4 fa ND 00 00 05 fa 05 О О i О Ф fa fa 05 О fa olo ooloo 5040 2520 5040 3360 CO 05 1 fa СЛ I fa -4 О CO CO -4 -4 CO О 05 CO СЛ 05 ND fa N О 05 1 ND О 1 О О С 7008 5760 Вес брутто, кг
00 05 Сл О 00 fa 00 ND 1 fa co I CO 05 ND fa fa I ND fa ND Ind О fa -ч fa fa fa ND Сл СЛ О О fa fa ND Сл 05 Количество мест । грунтовая дорога
-fa Сл — fa fa о СО Д С° £ СО ООО Co fa ND I fa CO CO . ND CO CO ^4 fa ND 00 00 05 fa 8 £ 8l8 § 8 ND CO CO fa fa fa Cn -f-. СЛ CO CO -4 CO CD О <-O ND 05 <05 СЛ ND • ND О CD ф ф ф ND О 00ф ND Вес брутто, кг
Примечание, Числитель — машина с нормальным бортом; знаменатель— с наращенным бортом.
-Ч 05 X Hi X Ю — О С© X -Ч ©5 СП № no nop.
X! S О 2 2 Р S g Z М 2 “|“^£яД хЗ х'й =д ®3 а?О*Д g й N ГО си тэ ДД W TD й> пз Н -в О £в"-о Я tr Е “ > Е го 5 _о _о я я о 'О о н го о й а- с — >; £ и Ой Он » га Ой ОЙ —1 я । ** й о го Е 3 я Й х я X Я П> Xs Ms & йи юпх £ и го я -|а “ 5 >я £и «го s §о «я " 25я дН gjslo оз п £о йяй'Уо S я ~- rag £ 2я L я 2 g я Т^я "-М 2 я С £ 2 != 2 о СО О х ,Р 7^ CD £3 43 п , S ич >< ЬО s< >7-5 5“ X X щ W X 1 Д > ГО -tog tog *g £ о о 2я'? го „ я ° Й ° Н 0,^' й й я го н го О - ГЙ ~ Я г> = Я «й » Я Я 05 О 3 X X * Я go Я ГО и ГО М ГО га 03 м М Е Х°2 >Й о> го» Гох S“ » » X го гаЯл S4 X i го 1 Противотанковые мины ТМД-Б и Т МД-44 неэконча- тельно снаряженные То же, без уку- порки Противопехотные мины ПМД-бм и ПМД-6 неоконча- тельно снаряженные Наименование изделий
ШТ. » » и » » Единица измерения
К 05 — — Ю С© Ю Ю Ю О СП О — Ю О 05 О О 05 КЗ g СП О — 05 Количество изделий в ящике
ХН.ХХХН.Н-ХХ СП СО — 05 -Ч О О СП О 05 ND СО О О ОХ 05 х © О Вес брутто одного ящика
ND 05 X X X X И- Hi X Фк J5. -Ч ND ND ND ~Ч О ГО X X X ND ©5 000 ND 00 —‘ X Количество мест Е о S | ГАЗ-63
NDNDND — — ЮЮ — Ю — — мм — ООО© ©000 OX XX о OOHih^X — OX О ND CH ND X 05 OCX ГО О 05 05 О OH. ND О © О Вес брутто, кг
ХХЮЮН.ХХХ X Hi -4 NDO5 ND ООГОХ— ,05X0 О О ND X 05 tc> Количество мест грунтовая дорога
X X 4. H. Hi X X X X On —‘ Hi Hi Н» ОО©ГОГО — OO Q ND On О © О ООХХ05ЮХО OO ND X — О Вес брутто, кг
X 05 Hi X О 05 ND Ф. H. ND X CT> X 05 1 ф. Hi X 1 ф. X 4* XX ф. 45. 05 О ND X X X 05 ND ND X ND 1 ND X Hi X l О 05 28 216 Количество мест шоссе I ГАЗ-51
ND ND NO Hi И. X О OX О CO 2470 1320 — ND © X — X ГО о 2322 2016 1584 — ND ND — X — — X 45. О О ND X О 04. 1152 1368 1—. X X 05 ND Hi О 2484 1300 c© © Hi 05 Hi О 980 Вес брутто, кг
OD Cn CO о s ND X X Hi X X | 4й> 4- 1 *—1 00 XX ф. Ф. 05 О ox X X 05 ND X ND Hi X 221 20 28 216 Количество мест грунтовая дорога
2045 2000 2000 X © © ND Hi X О ГО О 1 i— ND — ND ND — 14-0 X — OX X — Hi О Q ND 1 05 05 X О О 45. 1152 1368 1820 764 1989 1300 c© © Hi 05 Hi О । - 980 Вес брутто, кг
X — X СТ5 ND О О ND С©О5 Hi ХЮ IX ООхХХХОХ СО О XX >05 Количество мест Е о о 1 ЗИЛ-151
HiHiXXHiHiHiX Hi ND ND ND X IND XHi — OX Hi XX X ND ND ND X I X OOc©XOOQX OX 4— XO 1 ND OOOXO Hi о о о о О X X । о Вес брутто, кг
— ND XO54iHi^JO5XX X 05 4- X X X XO05NDOOX4i О О О ХО5 о Количество мест грунтовая дорога
NDNDNDNDNDNDNDND ND ND ND ND ND ND HiHiXifiXXHiX X ND ND NDHi X OOXX Ю ND C© ND OX 4^ XX ND ООО© О О Hi О О О О X Hi О / Вес брутто, кг
Количество мест Е о
ю S X XX X ND X X X ND Hi 05 I Hi О х 05 I Hi — X Hi 05 О 1 X Ю I Hi о I Ю Hi -ч X 1 X Ю 1 Hi Hi X 05
X X Hi X X X О с© 05 05 — х О О X X 3936 3009 ND X, X X ND Ф. С© О 05 X X о X ND — X ND О 1 X Hi ND О 1 О О Ю Ю — — I — ю Я Ю Ч -J X 05 о х — с© Hi о о о 1 о ю 1 Hi о 1 — X f Ю X х с© Hi -ч мча х । о х 1 05 о 2520 Вес брутто, кг о ЗИЛ-150
— X X XX ND Hi х — О XX ХОХ X О ND о X 1 Hi О Си 05 I н. — X Hi 05 О > X Ю 1 Hi о X ю 1 Ю X -ч X X — 1 Hi 05 Количество мест грунтовая дорога
XXX X . ND X X О ох 05 05 ND О ND OCX с© о — X X X I ND X X О Hi Hi X X О ND Hi X Ю О О Hi О О 1 О О Ю Ю I — — I — Ю I X ND -ч -Ч X 05 О X — с© Hi о 0 0'0 Ю 1 и. О' — ND I Ю ND X О Hi X Ю -ч 05 ю О С© 1 05 О Вес брутто, кг
05 ND ND О 05 X 105 108 X 05 — 05 147 125 О X о СОЮ Ю X Ю 1 X о X — 1 X С© Hi X О Ю 1 Hi Ю 1 Hi X 05 И» Hi -Ч О -ч I о х 1 Hi ю 48 Количество мест Е о о МАЗ-200
Hi XX X со S о о 6195 5940 5976 4775 6321 4500 Hi 05 — о — ND 05 О Hi X 1 X 05 8 х о 1 о о Hi Hi 1 X X I Ю XI О Ю — О X -ч О X с© -4 0 -ч О 05 1 Ю Ю 1 Hi О 1 Ю 05 1 X Hi 1 X 05 О 05 О Х О -Ч X Hi 05 О X 1 05 о 1 о Вес брутто, кг
05 ND СО С© С 05 ND Hi 138 81 — С© о 05 1 ND С 1 — X X 05 1 X с » — X с© Hi X о ю 1 Hi ю 1 Hi х X и. Hi X о -ч О — 1 Hi Ю X Количество мест грунтовая дорога
Hi X X X X О О X © Hi 05 Hi О О Q 05 4968- 4775 X Hi Hi Hi 1 X © — X С© X с© — — X н- ф Q5 СИ Q I Q Ji Hi 1 X X I Ю X о ю — ох -ч О X С© -н о -ч й tv NJ> 1 С 1 Ю Hi I X Hi 1 Q ср 1 о с 3360 Вес брутто, кг
ПРИЛОЖЕНИЕ 12
ОБЩИЕ ПРАВИЛА
МАРКИРОВКИ И УКУПОРКИ ИНЖЕНЕРНЫХ БОЕПРИПАСОВ,
ВЗРЫВЧАТЫХ ВЕЩЕСТВ И СРЕДСТВ ВЗРЫВАНИЯ
*
1. В целях правильной организации учета, хранения, транспортировки и
комплектации на всех инженерных боеприпасах, принадлежностях для взрыва-
ния и на их укупорке наносятся специальные знаки (надписи), называемые мар-
кировкой.
Маркировка наносится при изготовлении изделий на заводах маркировочной
краской, как правило, черного цвета. Отдельные маркировочные знаки на изде-
лйях могут быть выштампованы или выбиты на корпусе изделия.
2. На изделие маркировка наносится на внешней поверхности его корпуса.
В маркировку изделий входят следующие данные:
— условное наименование изделия;
— марка или номер завода-изготовителя, номер партии и год изготовления
(две последние цифры);
- — условное наименование взрывчатого вещества, которым снаряжено из-
делие.
Пример маркировки изделия:
ТМ-46
000—3—56
Т
тде ТМ-46 — условное наименование изделия;
ООО — номер снаряжательного завода;
3 — номер партии;
56 — год выпуска изделия;
Т — условное наименование ВВ.
Примечание. На изделиях, поступающих непосредственно с механиче-
ских заводов, при маркировке указывается номер или марка завода-изготовителя.
3. При упаковке изделий в металлические или картонные коробки в них укла-
дывается этикетка, а сверху на крышку наклеивается такая же этикетка, имею-
щая следующие данные:
— - условное наименование и количество изделий в коробке;
— номер партии;
— укладчик;
— контролер ОТК завода;
— дата упаковки.
Пример заполнения этикетки:
Наименование изделий..........................МД-2 .......... 360 шт.
Номер партии..................................12
Укладчик......................................(подпись)
Контролер ОТК завода..........................(подпись)
Дата упаковки.................................10.10.60 г.
202
4. На укупорочном ящике маркировка наносится на одном из его боковых
(в том числе торцовых) стенок или на крышке с внешней стороны. В маркиров-
ку укупорки входят следующие данные:
— - условное наименование изделия;
— марка или номер завода-изготовителя, номер партии и год изготовления;
— количество изделий в ящике;
— номер ящика в партии и вес брутто.
Пример маркировки укупорочного ящика:
МУВ
000—10-60
720 шт.
где МУВ—условное наименование изделия;
000 — номер завода-изготовителя;
10 —номер партии;
60 — год изготовления;
720 шт. — количество изделий в ящике.
Номер ящика в партии и общий вес ящика с изделиями (брутто) наносятся
в правом верхнем углу стенки ящика.
Примечание. При упаковке взрывателей в один ящик комплектно с за-
палами на ящике наносится маркировка отдельно 'для взрывателей и отдельно
для запалов, например:
МУВ—000—10-56—360 шт.
МД-2—000—12—56—360 шт.
5. При отправке боеприпасов, взрывчатых веществ и средств взрывания же-
лезнодорожным или водным транспортом на одной из стенок ящика' наносится
краской особый знак — равносторонний треугольник с длиною стороны 15 см.
В середине треугольника арабскими цифрами проставляется разряд груза, на-
пример:
6. При определении разряда груза для нанесения маркировки на укупорку над-
лежит руководствоваться Правилами перевозок по железным дорогам и водным
путям сообщения боеприпасов, взрывчатых и сильнодействующих ядовитых ве-
ществ, объявленными в приказе Министра обороны СССР от 1 апреля 1957 г.
№ 60.
7. При подготовке к отправлению боеприпасов, взрывчатых веществ и средств
взрывания воспрещается соединять в одном месте (таре) грузы разных наимено-
ваний, хотя бы одного разряда, кроме случаев комплектной упаковки. Запреща-
ется также совместная укупорка этих грузов с каким-либо другим грузом, хотя
бы и безопасным.
8. Укупорка должна быть прочной и исправной, с плотно закрытыми, за-
крепленными крышками. Находящиеся в укупорке предметы должны быть надле-
жащим образом уложены и закреплены.
203
ПРИЛОЖЕНИЕ 13
ОБЩИЕ ПРАВИЛА
ПО ХРАНЕНИЮ МИН И ВЗРЫВАТЕЛЕЙ С ЧАСОВЫМИ МЕХАНИЗМАМИ
НА ЦЕНТРАЛЬНЫХ И ОКРУЖНЫХ СКЛАДАХ
И СКЛАДАХ ВОИНСКИХ ЧАСТЕЙ
1. Мины , и взрыватели с часовыми механизмами должны храниться в сухих
отапливаемых помещениях с температурой воздуха от +10 до +25° С и относи-
тельной влажностью не выше 70%.
В военное время в воинских частях допускается временное хранение мин и
взрывателей в неотапливаемых помещениях.
2. Мины и взрыватели хранятся в исправной укупорке на стеллажах завод-
скими партиями.
3. Мины и взрыватели должны быть укомплектованы всеми элементами, не-
обходимыми для приведения их в окончательно снаряженный вид.
Элементы комплекта хранятся в заводской укупорке в отдельных хранили-
щах в соответствии с действующими правилами хранения боеприпасов, взрывча-
тых веществ и средств взрывания. (
4. Перед постановкой мин и взрывателей на хранение необходимо:
а) спустить заводную пружину часового механизма взрывателя (замыкате-
ля), если перед этим она была заведена; спуск пружины достигается нормаль-
ным ходом часового механизма с установкой установочной стрелки или лимба
на наибольшее деление шкалы;
б) ослабить боевую пружину взрывателя, для чего ударник должен быть спу-
щен с боевого взвода; спуск ударника должен производиться при вставленной
вместо запала амортизирующей резиновой пробке, так как при ее отсутствии от
резкого удара может произойти поломка оси баланса; во взрывателе ЧМВ-16
механизм взрывателя для этой цели может быть вынут из корпуса взры-
вателя;
в) плотно закрыть и закрепить крышку корпуса взрывателя или мины, а так-
же закрыть отверстие для завода пружины часового механизма и гнездо под
запал; при этом нельзя слишком сильно затягивать соединения с резиновыми про-
кладками, так как это может привести к усадке резиновой прокладки и потере
герметичности корпуса при боевом использовании мины или взрывателя.
5. Все работы по осмотру и проверке мин и взрывателей должны произво-
диться в сухих и чистых помещениях, при этом необходимо строго сле-
дить за тем, чтобы внутрь часовых взрывателей и замыкателей не попадали пыль
и влага.
6. В процессе хранения все мины и взрыватели периодически, через каждые
4 года, подвергаются:
— чистке и смазке (возможна замена отдельных деталей и узлов) часовых
механизмов и проверке их на точность и надежность срабатывания при установке
на максимальный срок замедления;
— проверке состояния деталей механизмов (внешним осмотром) на отсут-
ствие коррозии, сохранение эластичности резиновых прокладок и др.;
— проверке состояния электроцепей мин и надежности действия вибрацион-
ных и других механизмов мины.
7. Мины и взрыватели, проверенные в соответствии с п. 6 настоящих правил
и отвечающие тактико-техническим данным и требованиям, изложенным в на-
стоящем Руководстве по каждому изделию, считаются годными и подлежащими
дальнейшему хранению.
8. Проверка мин, чистка и смазка часовых механизмов, замена отдельных
деталей, узлов и механизмов должны производиться на центральной базе инже-
нерных войск.
204
Отправка мин и взрывателей из войск и окружных складов на центральную
базу производится только по получении мин и взрывателей для замены.
9. Для смазки часовых механизмов допускаются только те масла, которые
указаны в технической документации на соответствующий взрыватель или за-
мыкатель.
10. После каждой проверки мин и взрывателей согласно п. 6 в карточке-пас-
порте на мину или взрыватель (или на партию) делается отметка с указанием
времени и результатов проверки.
205
ПРИЛОЖЕНИЕ 14
ВРЕМЯ СРАБАТЫВАНИЯ ПРЕДОХРАНИТЕЛЯ МЕТАЛЛОЭЛЕМЕНТА №2
В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
Окраска элемента Температура
+40° 4-20° 0° -20° —40°
мини- мум мак- симум мини- мум мак- симум мини- мум мак- симум мини- мум мак- симум мини- мум мак- симум
Белая 6 мин 23 мин 12 мин 1 час 34 мин 21 мин 4 час 40 мин 1 час 26 мин 7 час 2 час 55 мин 45 час
206
ОГЛАВЛЕНИЕ
Стр..
Общие положения........................................................3
Глава 1. Взрывчатые вещества для снаряжения инженерных боеприпасов
и подрывных работ.....................................................5
Общие сведения.....................................................—
Инициирующие взрывчатые вещества...................................6
Бризантные взрывчатые вещества....................................8
Взрывчатые вещества повышенной мощности.........................—
Взрывчатые вещества нормальной мощности.........................9
Взрывчатые вещества пониженной мощности........................11
Метательные взрывчатые вещества...................................13
Глава 2. Средства взрывания...........................................14
Капсюли-детонаторы.................................................—
Капсюли-детонаторы лучевого действия.............................15
Капсюли-детонаторы накольного действия......................... .16
Капсюли-воспламенители . . —
Электровоспламенители и электродетонаторы.........................18
Электровоспламенители ........................................... —
Электро детонаторы...............................................19
Электродетонаторы ЭДП, ЭДП-р, ЭДУ-1......................... ... 22
Огнепроводные и детонирующие шнуры................................23
Огнепроводные шнуры..............................................•—
Детонирующие шнуры...............................................24
Детонирующее устройство МТТ.......................................28
Зажигательные трубки..............................................29
Запалы............................................................53
Взрыватели........................................................36
Взрыватели мгновенного действия................................. —
Взрыватели замедленного действия..................................46
Часовой взрыватель ЧМВ-16.................................. ...
Часовой взрыватель ЧМВ-60........................................52
Глава 3. Заряды для подрывных работ...............................
Тротиловые прессованные шашки..................................
Заряды из пластичного взрывчатого вещества пластита-4
Аммонитовые брикеты............................................
Заряды СЗ-1, СЗ-З, СЗ’-За, СЗ-6 и СЗ-бм . . .
Кумулятивные заряды.......................................л .
Глава 4. Удлиненный заряд разминирования УЗ-З.....................
Глава 5. Противотанковые мины.....................................
Общие положения................................................
Мины ТМ-46 и ТМН-46............................................
Учебные мины ТМ-46 и ТМН-46...................................
Мины ТМД-Б и ТМД-44...................................... . .
Учебно-имитационные мины УТМД-Б и УТМД-44 . . . . .
Учебно-имитационная мина УИТМ-60...............................
207
Стр.
Глава 6. Противопехотные мины.....................................10(5
Общие положения....................................................—
Мины ПМД-бм н ПМД-6 .... .107
Учебно-имитационная мина УПМД-6........................ . . 109
Мина ПМН..........................................................ПО
Мина ПМП.........................................................113
Мины ПОМЗ-2м и ПОМЗ-2............................................116
Учебно-имитационная мина УПОМЗ-2................................120
Мина ОЗМ-З.......................................................121
Мина ОЗМ-4.......................................................124
Универсальная вышибная камора (УВД)...........................127
Комплект Краб-ИМ для управляемого противопехотного минного поля 130
Глава 7. Противодесантные мины.......................................143
Донная противодесантная мина ПДМ-1м...........................144
Противодесантная мина ПДМ-1...................................150
Донная противодесантная мина ПДМ-2 . 151
Якорная речная мина ЯРМ.......................................158
Глава 8. Специальные мины............................. .... .166
Сигнальная мина СМ.................... ..........................—
Подледные мины АПМ.................... ..........................168
Приложения:
1. Основные взрывчатые характеристики некоторых ВВ ... . 173
2. Основные характеристики некоторых ВВ.........................177
3. Сведения о ВВ, применяемых в народном хозяйстве . . .178
4. Свойства ВВ, рекомендуемых к применению на взрывных работах
под землей, кроме шахт, опасных по газу и пыли, а также для откры-
тых работ шпуровым способом....................................179
5. Свойства ВВ, применяемых в крупных зарядах на открытых работах
(заряжание скважин, котлов, камер).............................180
6. Свойства ВВ, рекомендуемых для шахт, опасных по газу и пыли . 181
7. Условные обозначения взрывчатых веществ при маркировке инженер-
ных боеприпасов................................................182
8. Сведения об электродетонаторах, применяемых в народном хозяйстве 183
9. Заряды из пластичного ВВ пластита-4, изготовляемые в войсках 185
10. Основные данные по укупорке инженерных боеприпасов, взрывчатых
веществ и средств взрывания................................ • .188
11. Нормы максимальной погрузки инженерных боеприпасов, взрывчатых
веществ и средств взрывания на автомобили......................194
12. Общие правила маркировки и укупорки инженерных боеприпасов,
взрывчатых веществ и средств взрывания................ . 202
13. Общие правила по хранению мин и взрывателей с часовыми меха- *
низмами на центральных и окружных складах и складах воинских
частей.........................................................204
14. Время срабатывания предохранителя металлоэлемента № 2 в зависи-
мости от температуры окружающей среды........................ 206
