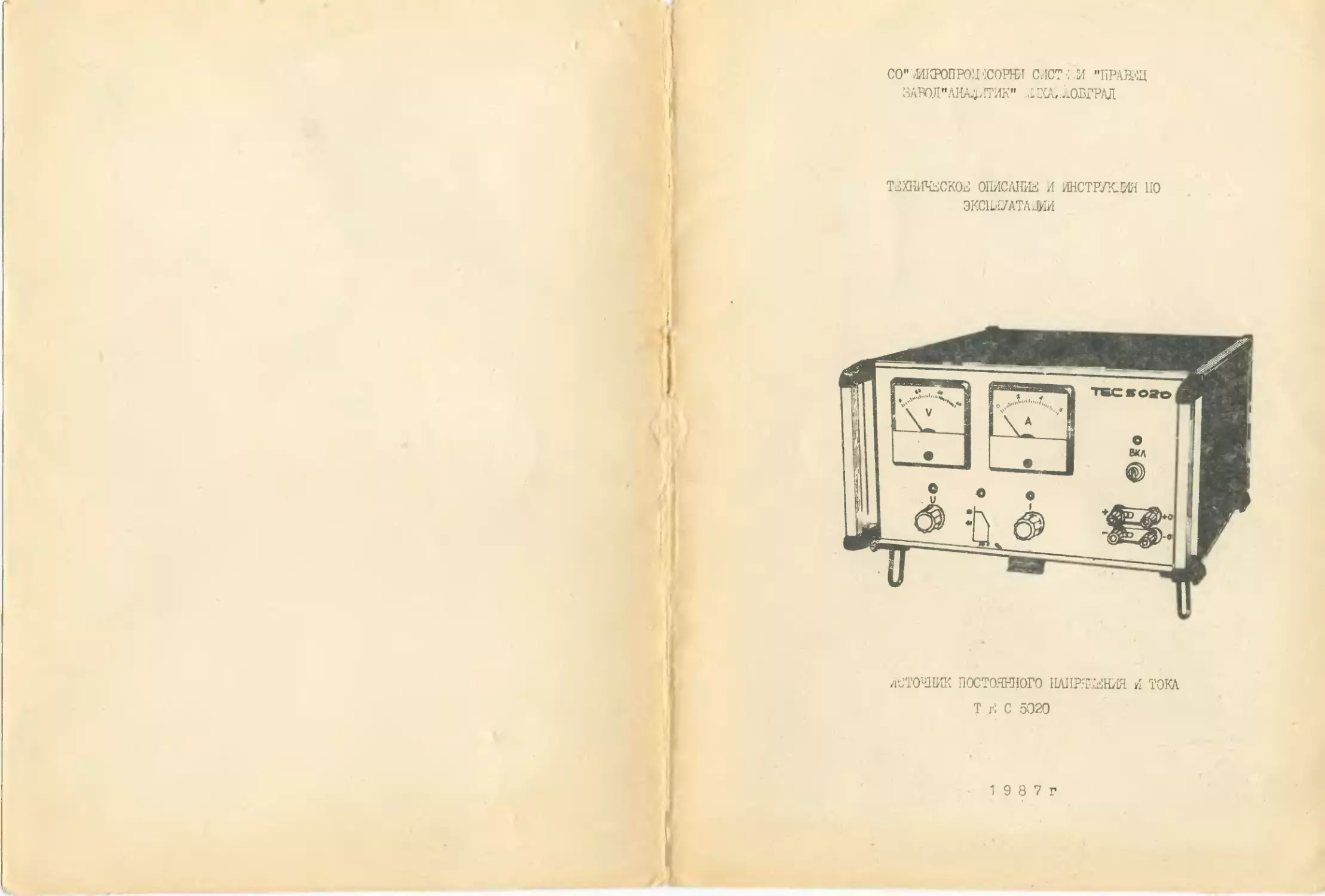

СО" .ИКРОПРОЦ ССОРИЛ C.ICTC.M "ПРАЙС!!
ЗАВОД "AHM'iTHK" 2OX„ЮВГРЛД
TJXHlrlKlCCKOd ОПИСАНИЕ И ЛНСТРЛЦЛЯ IIO
ЭКСПЛУАТАЦИИ
T jC С 5020
1 9 8 7 г
рис. 2
СОДЕРЖАНИЕ
I. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1. Назначение
2. Технические данные
3. Состав прибора - комплектность поставки
4, 'Устройство и принцип действия прибора
4.1 .Структурная схема
4,2. Принцип работы
4.3, Принципиальная схема
4.4. Спецификация эл. элементов печатной платы
4,5. Спецификация эл. элементов общего монтажа
II. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
5. Общие указания по эксплуатации
6. Указания мер безопасности
7. Порядок работы
8. Характерные неполадки и методы их устранения
9, Технический уход
10. Указания по поверке
11. Правила хранения и транспортирования
I. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
I. Назначение
Источник постоянного напряжения и тока типа ТЕС 5020 имеет
выходную характеристику с автоматическим расширением диапазонов
и высокими параметрами линейного регулирования.
Прибор используется в научно-исследовательских и промышлен-
ных целях.
2. Технические данные
2.1. Диапазон регулирования выходного напряжения
от 0,05 до 60 V
2.2. Диапазон регулирования выходного тока
от 0,05 до 5 А
2.3. Автоматическое расширение диапазонов :
60 V ‘ 50 V 40 У
3,3 Л 4 А 5 А
2.4. Максимальная выходная мощность
200 YY
2.5. Нестабильность выходного напряжения в режиме
напряжения /СУ/ от изменения в ходного напряжения
0,005% + ImV
2.о. Нестабильность выходного напряжения в. режиме
напряжения /СУ/ от. изменения нагрузки
0,01% + 3 лпУ
2.7. Пульсации выходного напряжения в режиме напряжения
/Ст/
1 mV и 10 mV d-p
2.8. Нестабильность выходного тока в режиме тока /СС/
от изменения входного напряжения
0,01% + 2 mA
2.9. --"^ильность выходного тока в режиме тока /СС/
от изменения нагрузки
0,01% + 5 mA
2.10. Пульсации выходного тока
3 тАе//
2.11, Температурный коэффициент /0,02% + 5 mV/°C
2.12 Дрейф выходного напряжения 0,05% + 10 mV
2,13. Источник питания имеет визуальную.индикацию ,
показывающую наличие режима напряжения, режима тока и режима
ограничения выходной мощности
2,19. Иасса 15,8 кд
2.15. Дистанционная чувствительность /стабилизация/ -
стабилизирование выходной величины нагрузки на клеммах посредством
дополнительных соединений.
2.16. Акустический шум, создаваемый источником питания
на расстоянии 1 m от прибора, менее 60 Н8
2.17, Средняя наработка на отказ 3000 часов.
3, СОСТАВ ПРИБОРА - комплектность поставки
3.1. Источник постоянного напряжения и тока - 1 шт, .
3.2. Техническое описание и инструкция по эксплуатации -
1 шт.
и частотным диапазоном 10 MHz
10,1,8 , Эталонный резистор 0,1 ОМ 20 А
10,1,9 , Реостаты
10,2, Условия для проведения поверки согласно п.2.
10,3, Методика поверки дана в таблице инструкции по
ревизии или поверке прибора,
11, Правила хранения и транспортирования
11,1. Каждый источник упаковывается в определенную
коробку,
11,2. На коробке наклеивается этикетка со следующими
обозначениями:
- наименование или знак изготовителя
- наименование и тип прибора
- заводской номер и год выпуска
- предупреждения "Осторожно*, "Верх", "Внимание, точные
приборы", "Не кантовать" и "Береги от влаги",
К= п/п Неполадки
Устранение
8.2, Пульсации выходного напряжения
превышают номинальные
8.3, Нестабильность выходного напря-
жения превышает номинапьую
То же самое, как в п.8,1
То же самое, как в п.8,1
9, Технический уход
Технический уход за прибором сводится к соблюдению правил
эксплуатации, хранения и транспортирования, изложенных в данном
доку^енте.
10. Указания по поверке
10,1. Перечень контрольно-измерительной аппаратуры, реко-
мендуемой для осуществления поверки,*
10,1.1. Регулируемый автотрансформатор с максимальным
выходным напряжением 250 V и максимальным выходным' током 5 А
10.1.2. Вольтметр переменного напряжения - диапазон 250 V,
класс точности - лучше чем 1,5.
10.1.3. Амперметр постоянного тока с диапазонами 15А
и 1,5Аи классом точности, лучше чем 1,5
10.1.9, Амперметр переменного тока" с диапазоном 5А и
классов точности, лучше чем 1,5,
10.1.5, Цифровой вопьтмето постоянного напряжения с
разрешающей способностью l^V д^я диапазона 50 V и точностью
лучше 17,
10,1,6. Электронный вольтметр переменного напряжения
/эффективные значения/ с диапазоном 10 mV и точностью лучше
37.
10,1.7. Осциллоскоп с разрешающей способностью 2.mV
3 .3, Предохранитель - 2 шт,
3 Ц Сертификат качества - 1 шт,
4 . УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1. Структурная схема
Структурная схема источника питания приведена на оис.1 и
состоит из следующих узлов:
Тр - трансформатор
ИСо - диодный выпрямляющий каскад
ИС1 - первый тиристорный выпрямляющий каскад
ИС2 - второй тиристорный выпрямляющий каскад
ИСЗ - третий тиристорный выпрямляющий каскад
УТ1 - блок управления первым тиристорным каскадом
УТ2 - блок управления вторым тиристорным каскадом
УТЗ - блок управления третим тиристорным каскадом
Сф - фильтр к каскадному выпрямителю
Д - делители
К-1, К-2, К-3 - компараторы
РТ - регулирующие транзисторы
ИЛИ - схема или
К-ВС, К-Т, K-V - компараторы
Г1-АВ - моделирующее устройство
М-ВС -• моделирующее устройство
RI, R2 - делитель
КЗ, R4 - делитель
ОИ - опорный источник
ПЗ - вспомогательные источники питания
ВТ - внутренняя нагрузка
4.2. Принцип работы
Источник питания имеет выходную характеристику с автома-
тическим расширением диапазонов, в пределах которой работает
или как стабилизатор напряжения в режиме напряжения CV,и пи как
стабилизатор тока в режиме тока СС в зависимости от настройки
выходного тока и напряжения и сопротивления нагрузки,
•Выходная характеристика ОАВСД приведена на рис 2,
Отрезок ВС является ограничительным /предельным/ отрезком
выходной мощности и лежит вне номинальных значений выходных ве-
личин. Когда линии заданных выходных тока и напряжения пересе-
каются внутри области выходной характеристики, переход из одного
режима в другой осуществляется в точке опрокидывания, а когда
они пересекаю.т отрезок ВС, опрокидывание осуществляется по
отрезку опрокидывания, Около точки опрокидывания расположена
зона, в которой выходные ток и напряжение не стабилизированы.
По отношению диапазонов выходного тока и напряжения
источник питания имеет возможности большого количества источников
с прямоугольной выходной характеристикой.
В схеме источника питания использовано линейное регулиро-
вание и тиристорное ступенчатое предрегулирование, действующее
в зависимости как от входного и выходного напряжения, так и от
нагрузки источника питания. Сочетание обоих типов регулирования
обеспечивает с одной стороны полное использование высоких пара-
метров линейного регулирования, высокой стабильности, низких
пульсаций и с другой - преимущества ступенчатого регулирования
источника питания высокий коэффициент полезного действия
4.3. Принципиальная схема приведена на рис.3.
при необходимости,
7,5, Каждую из выходных клемм "+" и можно заземлять
отдельно, таким образом получается положительное или отрицатель-
ное напряжение относительно земли,
7.6, Приоор включается только с предохранителями, соот-
ветствующими их номинальной величины,
7.7. Лабораторный стабилизированный источник питания
включается посредством переключателя на лицевой панели /рис,4-
п.4/, после чего должны загореться светодиоды /рис.4 п.З/.
7,8. Регулирование выходного напряжения осуществляется
с помощью 10-оборотного переменного резистора, показанного на
рис,4 п.15, а регулирование выходного тока - с помощью 10-оборот-
ного переменного резистора - оис,4 п.10.
7,9. Установление режима напряжения /СС/ индикируется
светодиодом - рис, 4 п.12
7.10. Установление режима тока /СС/ индикируется свето-
диодом - рис, 4 п.9,
7,11. Наличие ограничений по выходной мощности индикирует-
ся светодиодом - рис.4 поз. 11.
8. Характерные неполадки и методы их устранения
№ п/п Неполадки Устранение1
8,1. Диапазон регулирования Необходимо обеспечить подсоединение
выходного напряжения клеммы +0В к клемме "+" и клеммы
превышает номинальное к кпемме -0В посредством соединяю-
выходное напряжение ших пластинок согл. п.7.3,1
более 87 ипи проводов согл, п, 7.3,2
осуществляется подсоединение, описанное в п.5,3,
рис. 5
7,4.2,-В случаях, когда необходимо использовать длинные
соединяющие провода лабораторного стабилизированного источника
питания для подсоединения к потребителю, подсоединение осущест-
вляется по схеме, которая обеспечивает стабильное напряжение
непосредственно на клеммах потребителя.
рис. 6
Падение напряжения на каждом соединяющем проводе
лабораторного стабилизированного очника питания к потребите-
лю не должно превышать 0,25 V, Конденсатор С монтируется
4.4. СПЕЦИФИКАЦИЯ ЭЛ.ЭЛЕМЕНТОВ - ПЕЧАТНОЙ ПЛАТЫ
if Схемное - .НАИМЕНОВАНИЕ Значение Предель- Раб. Модность
п/п обозначе- ное от- усл.
ние клонение
1 2 3 4 5 6 7
1. 2. Д А1 Д А2 Интегральная схема Интегральная схема 1 РН7815 1 РН7915 - ’fv
3. Д АЗ Интегральная схема 1 У0709 55
4. Д А4 Интегральная схема 1 У0741 - 'о V
5. Д А5 Интегральная схема 1 У0741 VU
6. Д Аб Интегральная схема 1 У0741
7. Д А7 Интегральная схема 1 У0741 —
8. Д А8 Интегральная схема 1 У0741 и —
9. Д А9 Инте тральная схема 1 У0741 и
10. Д АЮ Интегральная схема 1 У0741 » и
11. Д АП Интегральная схема 1 У0741 и —
12. VT1 Транзистор 2Т9140В
13. VT2 Транзистор 2Т3307А -4 £ I J-
14. VT3 Транзистор ВР459 к 7
15. VT4 Транзистор 2Т6821
16. УТ 5 Транзистор КЁ504
17. VT6 Транзистор 2Т6821
18 VT7 Транзистор КТ504 -
19. VT8 Транзистор 2Т6821
20. VT9 Транзистор КР504
21. VT10 Транзистор 2Т3307А
22. VT11 Транзистор 2Т3167В -
23. VT12 Транзистор 2Т3307А
24. VT13 Транзистор 2Т6821
25. VT14 Транзистор 2Т316В — A —
26. VT15 Транзистор 2Т3167В -
27. Vfll Диод КД1-113
28. УД2 Диод КЛ.1113
1 2 3 4 '5 6 7
29. Vfl3 Диод КД1113
30. Vfl4 Диод КД1113
31. Vfl5 Диод КД1113
32. Vfl6 Диод КЛ1113
33. Vfl7 Диод КД1113
34. Vfl8 Диод КД1113
35. Vfl9 Диод КЛ1113
36, VfllO Диод-стабилитрон 5ZX19/24
37. van Диод 2Д5612
38. Vfll2 Диод 2Д5612
39. Vfll3 Диод - стабилитрон КС139А 1
40. Vfll4 Диод 2Д5612
41. Vfll5 Диод 2Д5512
42. VH16 Диод - светодиод VQA13 Ь t Vs
43. Vfll7 Диод 2Д5612
44. 7Д18 Диод - стабилитрон КС170А -
45. 7Д19 Диод 2Д5612
46. Vfl20 Диод 2Д5612
47. 7Д21 Диод 2Д5612
48. VH22 Диод - светодиод VQA13 A A Wb
49. Vfl23 Диод 2Д5612
50. УД24 Диод 2Д5612
51. Vfl25 Диод 2Д5612
52. Vfl26 Диод - светодиод VQA13 -А А
53. Vfl27 Диод 2Д5612
54. УД28 Диод - стабилитрон Д818Е
55. Vfl20 Диод 2Д56612
56. Vfl30 Диод 2Д5612
57. VH31 Диод 2Д5612
58. va32 Диод 2Д5512
59. 60. 62. Vfl33 Cl C2 Диод Конденсатор электролитический КЕА Конденсатор электролитический КЕА 215612 II 1000 мС 35V II 1000 мГ 35V
Безопасность осуществляется путем подсоединения защитного
провода к защитной клемме по БДС 12001-81 и обозначена знаком
по БДС 5768-76к внутренней стороне подсоединен зануляющий про-
вод сетевого шнура. Защитный провод имеет желтозеленый цвет
изоляции в соответствии с БДС 9^'09-75.
Для защитного провода кабеля питания предусмотрена клем-
ма, которая находится на общем шасси,
Экранирующая обмотка трансформатора выведена на защитной
клемме трансформатора, которая подсоединена к зануляющему устройст-
ву.
Пусковой переключатель двухполюсный и расположен на
лицевой панели.
Блок питания имеет два предохранителя в сети питания
и в цепи.
Степень защиты прибора по СТ СЭЗ 778-77 - IP20,
Прибор бесшумен пои работе.
7, ПОРЯДОК РАБОТЫ.
7.1, Лабораторный стабилизированный источник питания
следует установить в рабочее положение / на ножках/,
7,2, Клемма "+" подсоединяется к соседней клемме +0В и
клемма соединяется с соседней клеммой - ОВ /рис.4 п.5,7,
8 и 9/, Это подсоединение осуществляется по двум возможным спо-
собам в зависимости от расположения потребителя,
7.3.1. Когда потребитель расположен в непосредственной
близости до лабораторного стабилизированного источника питания,
подсоединение осуществляется по схеме , показанной на рис, 5.
С помощью соединительных клемм на лицевой панели /рис. 4 поз.6/
II ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
5, Обшие указания по эксплуатации
.5.1. Источник питания устанавливается для работы в помеще-
ниях, обеспечивающих номинальные рабочие условия в соответствии с
БДС 9974-72, п,4,2, п именно:
5.1,1. Напряжение питания 220^ в, номинальная частота
50 + 1 Гц> коэффициент нелинейных искажений - не более 5%,
5,1.2. Условия окружающей среды:
5.1,2.1. Температура окружающей среды - от 5 до 40°С
5,1,2,2. Относительная влажность - 60 + 15Z
5,1,2,3, Атмосферное давление 96 + 10 кПа
5,1.3. Отсутствие внешних магнитных полей, кроме земного,
которые могут повлият на выходные величины.
6. Указания к требованиям по технике безопасности
Подсоединение источника питания к напряжений сети осущест-
вляется с помощью штепселя типа "шуко", посредством которого при-
бор зануляется, В соответствии с требованиями по технике безопас-
ности на задней панели монтирована защитная клемма, к которой
подсоединен зануляющей провод /в желто-зеленой изоляционной обо-
лочке/ шнура питания.
Корпус прибора подсоединен к защитному проводу.
Подключение прибора к электрической сети 220 В осущест-
вляется с помощью штепселя, снабженного защитным проводом,
Прибор сконструирован для работы пои напряжении сети
220^В,
Прибор безопасен и при работе с ним не существует опасности
от удара электрическим ток^ >,
1 2 3 4 5 6 7
63. 04 Конденсатор электролитический КЕА II 330 мР 35 \1
6ч. С5 Конденсатор электролитический КЕА II 1000 пР 35 V
65. 06 1,5 пР 63 V
66. С7 1,5 м'Р 63 V
67. С8 1,5 мР 63 V
68. 09 t 1,5 мР 63 V
69. СЮ Конденсатор электролитический КЕА II 1000 мР 35 V
70. СП Конденсатор КРЧО-IB Н 150 47000 оР 63 V
71. С12 ЙайаЖ 15000 рР 63 V
72. С13 1Жйай?о 220 рР 63 V
73. С14 33000 рР 63 V
74. С15 0,1 м*Р 53 V
75. СЮ Конденсатор электролитический КЕА II 2,2 мР 63 V
76. С17 Конденсатор электролитический КЕА II 2,2 иР 63 V
77. С18 Конденсатор электролитический КЕА II 2,2 пР 63 V
78. СЮ Конденсатор КРИО - II С1 0,1 мР 53 V
79.. С20 Конденсатор электролитический КЕА II 2,2 пР 63 V
80. R1 Резистор РГК1 560 (1 +10% 1W
81. R2 Резистор РПГ1 910 а +10% 1W
82. R3 Резистор РИМ 910 Л +10% 1W
83. R4 Резистор РПМ 56 Л +10% 0,5W
84. R5 Резистор РИЧ 20 П +5% 0,25W
85. R6 Резистор РП:'1 ЗКЯ +5% 0,25W
1 2 3 4 5 6' 7
83, R4 . Резистор РПМ 56 £1 ±10% 0,5W
84. R5 Резистор РПМ ?0л ±5% 0,25W
86. R7 Резистор РПМ .. £1 ±5% 0,25V
87. R8 Резистор РПМ 5,1Ка ±5% 0,25W
88. R9 Резистор РПМ 620 £1 +5% 0,25W
89. RIO Резистор РПМ 510п ±5% 0,5W
90. Rll Резистор РПМ 1,5КЛ ±5% 0,25W
91. R12 Резистор РПМ 430 П ±5% 0,25*/
92. R13 Резистор РПМ 360 П ±5% 0,25W
93. R14 Резистор РПМ 30 £1 ±5% 0,5W
94. R15 Резистор РПМ 160П ±5% 2W'
95. R16 Резистор РПМ ЗКП ±5% 0,25V/
96, R17 Резистор РПМ 20 а +10% 1W
97. R18 Резистор РПМ 4,ЗКЛ +5% 0,25W
98, R19 Резистор РПМ 4,ЗКЛ ±5% 0,25W
99. R20 Резистор РПМ 620 Л ±5% 0,25W
100. R21 Резистор РПМ 8,2КЛ ±5% 1W
101. R22 Резистор РПМ 470 Л +5% 0,25W
102 R23 Резистор РПМ 1,5КЛ ±5% 0,25W
103, R24 Резистор РПМ 1,8КЛ +57 0,25W
104. R25 Резистор РПМ 20КП ±5% 0,25W
105, R26 Резистор РПМ юкл +57 0,25V/
106, R27 Резистор РПМ 10 к л ±5% 0,25W
107, R28 Резистор РПМ зол +5% 0,5W
108, R29 Резистор РПМ 160 Q +57 2W
109, R30 Резистор РПМ зка +57 0.25W
110, R31 Резистор РПМ зка ±5% 0,25W
111, tR32 Резистор РПМ 6200 +57 0,25W
112. R33 Резистор РПМ 5,1 КО +57 0,25W
113 R34 Резистор РПМ 120П +5% 0,25W
114. R35 Резистор РПМ 5,1КП +5% 0,25W
115. R36 Резистор РПМ 62СЛ +5% 0,25W
116 R37 Резистор РПМ 620л +5% 0,25W
117. R38 Резистор РПМ 8,2КЛ ±5% 1W
1 2____________3 __________4______________5_______________6____________7
39. 5103 Резистор 1КР 1,5*
40. 3104 Резистор РПМ 100а 0,25*
41. 5105 Резистор РШ 100л 0,25*
42. 5106 Резистор РЕМ 100 л 0,25*
43. 3107 Резистор РПМ 100Л 0,25*
44. ЗЮ8 Резистор РЕйа 100x1 0,25*
45. 5109 Резистор PULI 100 ц 0,25*
46. 5110 Резистор РПМ 100 п 0,25
47. 5111 Резистор С5-А6М 0,51ц 5 *
48. 5112 Резистор C5-1GM 0,51X1 5v/
49. 3113 Резистор 0,51X2 5 *
50. 5114 Резистор С5 -1БМ 0,51X1 5*
51. 5115 Резистор С5 -4QM 0,51X1 5*
52. 5116 Резистор C5-<GM 0.51X1 5 W
53. 5117 Резистор C5-4GM 0,1X1 5 W
54. 5118 Резистор С5-45М 0,1X1 5 W
55. 5119 Рези ••ор С5-16" 0,51X1 5 W
56. 5120 Резистор C5-4GM 0,51X1 5 w
57. 5121 Резистор C5-IGM 0.51Д 5 *
58. 5122 Резистор С5 -ISM 0,51X1 5 *
59. 5123 Резистор C5-I6M 0,51X1 5 *
60. 5124 Резистор РПМ 20x1 0,25 W
61. RI 25 Резистор РПН 20л 0,25 W
1 3 4 5 6 7
24 .♦ С 102 Электролит, кондензатор КЕА-II-10 1оооо ju г 63 Y
25 С 103 Электролит.
кондензатор КЕА-11-10 10000 JU ₽ 63 V
26 С 104 Электролит. конденсатор КЕА-11-10 10000 JU £ 63 Y
27 С 105 Электролит, конденсатор КЕА-11-10 10000 JU Р 63 Y
28 С 106 Электролит, конденсатор КЕА 11-10 10000 ju ? 63 Y
29 С 107 Конденсатор MIT 1?₽ 160 Y
30 е Ю8 Электролит, конденсатор КЕА II 1 у ? 63 Y
31 С 109 Электролит. конденсатор КЕА II 220 Р 63 Y
32 С 110 Конденсатор КР.’О 1 t5jw Р 63 V
33 РА Амперметр 10 А
34 PV Волтметр 40 V
35 ВР101 10-оборотен переменный 47 к 51
резистор /ионе 50 К 51 /
36 ВР102 10-оборотен переменный 470 51
резистор /може 500 Л- / 0,25 W
37 В 101 Резистор PTL.: 1 KJ1
38 В 102 Резистор КЭЬ 1 К51 7,5 W
! о . 4. 5 6
118, 239 Резистор РПМ L5 К£ ±57 0^25W
119, 240 Резистор РИМ 1,8 Кд +57 0.25W
120. 241 Резистор PRF'1 8,2 КП +107 0,25W
121. 242 Резистор РПМ 3 КП +107 0,25W
122. 243 Резистор РПМ ЗЗОп ±57 0,25W
123, 244 Резистор РПМ 330л +57 0,25W
124 245 Резистор опм ; । н । 6,<ЗКЯ +57 0,25W
125. 246 Резистор РПМ 8,2 Кд +57 0,25W
125. 247 Резистор РПМ 20 Кп ±5'7 0,25W
127. 243 Резистор РПМ ЮКд *57 0,25W
128. R49 Резистор РПМ ЮКп +57 0,25W
129. 250 Резистор РПМ ЮКИ ±57 0,25W
130. 251 Резистор РПМ ЗОИ +57 0,5W
131. 252 Резистор РПМ 160 И +57 2 W
132. R53 Резистор РПМ ЗКЛ +57 0,25W
133. 254 Резистор РПМ ЗКЛ +57 0,25W
134. R55 Резистор РПМ 1.6КЛ +57 0,25W
135. 256 Резистор РПМ 4,3 КИ +57 0.25W
136. 257 Резистор РПМ 51 КР +107 0.25W
137. 258 Резистор РПМ ^2КЛ +Ю7 0,25W
138. R59 Резистор РПМ 62051 +57 0t25W
139. R60 Резистор РПМ 8,2KQ ±57 1W
140, R61 Резистор РПМ l,SKn. ±57 0,25W
^41. R62 Резистор РПМ 1,8КП ±57 0,25W
.42, R63 Резистор РПМ 470Л +57 0,25W
,43. R64 Резистор РПМ 82 Л +57 0,25W
.44, 265 Резистор РПМ 51КЛ +57 0,2iW
.45. R66 Резистор РПМ 20КЛ +57 0,25W
46, 267 Резистор РПМ 20 КЛ +57 0,25W
47 268 Резистор РПМ юкл ±57 0,25W
u48. R69 Резистор РПМ 10KQ ±57 0,25W
149. 270 Резистор РПМ 330 Л ±57 0,25W
1 2 3 4 5 6 ; 7
150 R71 Резистор РП?1 ЗЗОП +52 0,25W
151, R72 Резистор РПП 100Л +52 0,25 W
152, R73 Резистор РИМ 12КЛ +52 0,25 W
153. R74 Резистор РПМ 10КЛ +52 0,25 W
154 R75 Резистор РПМ зо'кл +52 0,25 W
155. R76 Резистор РПМ 20КЛ +52 0,25 W
156. R77 Резистор РПМ 1КП +52 0,25 W
157. R78 Резистор РПМ 1,2КП +52 0,5 W
158. RP1 Резистор СП5-14 переменный 3,ЗКЛ +102 1 W
159, RP2 Резистор СП5-14 переменный 4,7КЛ +102 1 W
160 RP3 Резистор СП5-14 переменный 4,7К Л +102 1 W
161. RP4 Резистор СП5-14 переменный з,зкл +102 1 W
162. RP5 Резистор СП5-14 переменный з,зкл +10 1 W
163 RD6 Резистор СП5-14 переменный з,зкл +102 1 W
164. RP7 Резистор переменный з,зкл +102 1 W
4.5. Спецификация эл. элемент - общин мента?:
№ Схемное обозна- п/п чение Наименование Зна^ею'Р Предельные Рабочие отклонения условия мощность
1. УРЮ1 Диод КД2004
2. yt)i02 Диод КД2004
3. VD103 Тиристор Т7 - 3
4. VD104 Тиристор Т 7 - 3
5. VD1O5 Тиристор Т 7 - 3
6. VD106 Тиристор Т 7 - 3
7. VD107 Тиристор Т 7 - 3
8. YD108 Тиристор Т 7 - 3
9. ¥0109 Светодиод YQA - 13
10. VD11O Диод КТ1113
11. VD111 Светодиод VQA - 13
12. VD112 Светодиод CQA - 13- 1
13. VD113 Светодиод VQ/ - 13
14. VD114 Диод Д.2004
15. VT1O1 Транзистор 2 К' 3442
16. VT102 Транзистор 2 N 3442
17. VT103 Тра.’зкстор 3442
18. VT104 Транзистор 2К 3442
19. VT105 Транзистор 21Y3442
20. VT106 Транзистор 2 Ы 3442
21. VT107 Транзистор 2 Ы 3442
22. YT108 Транзистор 2/V 3442
23. С 101 Электролит, конденсатор КьА-П-10 103 30 м2 631
RP103 RP101
470
R12
VD15
2Т6821Ж1
*K
VD14
K-l
^30 ПХ2Д5612
R13 _
2A56l2^=H~rQ
%E
1015
C10Bufi?6
R32
R11
330
DA10
3
330
-OB
В.2к
R119; R12 O;R121;R122,R123,
0,51
1У0741
0191,0,1
Й
1У0741
016
X.561
2Д.5612
3C15
2.2
2.2cn
И-0
И-2
TEC 5010 HTP 40.5 -25.8
VD12
VQA13
VD13
VQA13
DA3
R22 1
VT10
2T330
RP104
100
VI6
2Т6В21Ж
VD23
1У 0741
Д5612
BF459
VD19
VD20
1.5K
360
2Д5612
VT5
KF504
VD17
C14
0.033
1X0741
DA5
5.1k
C15l 101
120
R35
R36
of P46
K-BC
7
120
^12
R43C-BC
ЗЗОдд
330
VT7
KF 504
DA7
DAB
V 111
2T3167
VT13
2Т6621Ж
VD25
R56
24 к
3?^-
VTB
21 6821Ж
Vi 9
KF 504
DA9
2.2
И-1
TEC 50 20 HTP 60.3,3-40.5
R70
330
'29
VOA1
VD11
2T316VB
ж
1 2A5612
2Д5612
R7B
1 2k
