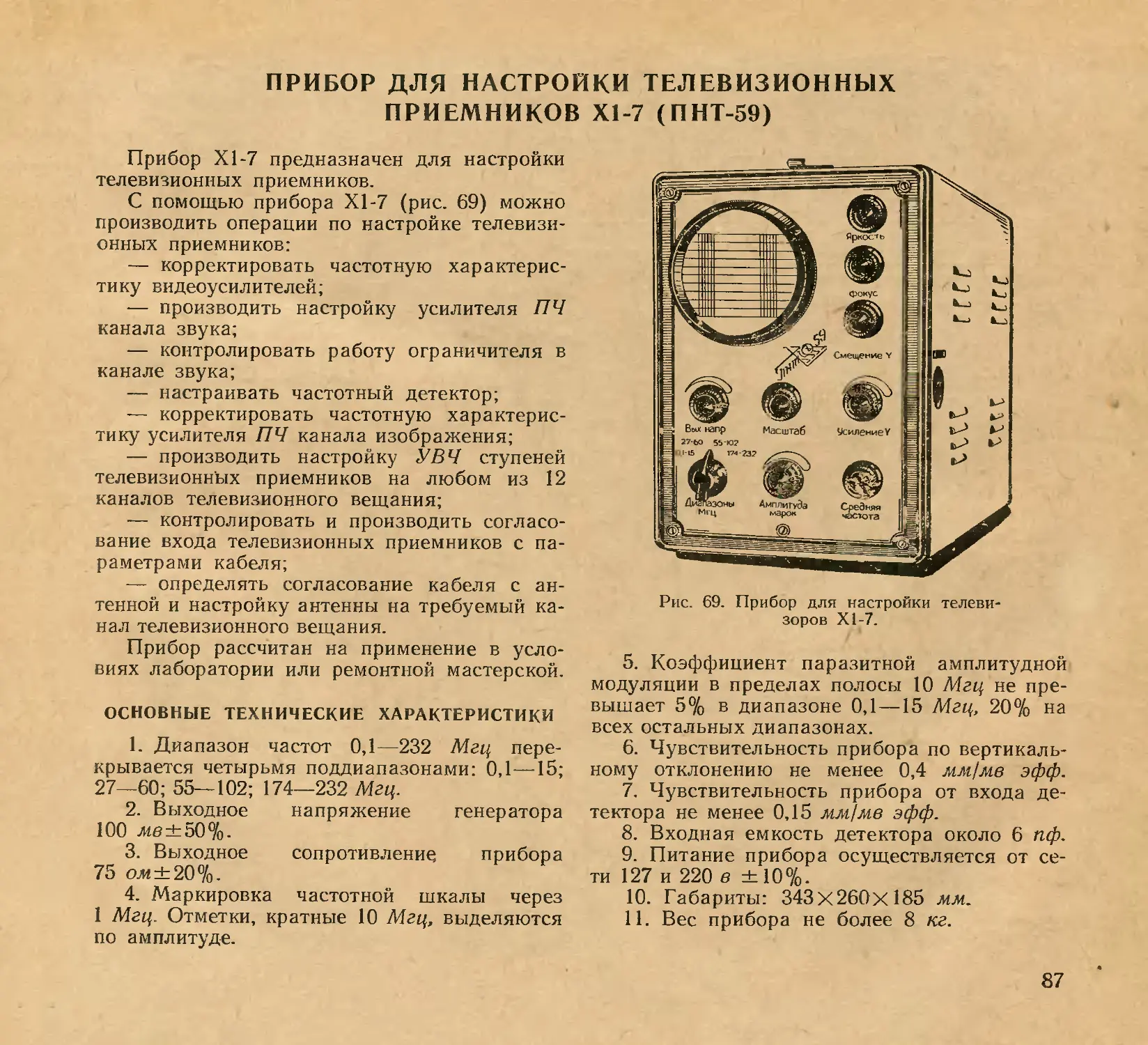

ПРИБОР ДЛЯ НАСТРОЙКИ ТЕЛЕВИЗИОННЫХ
ПРИЕМНИКОВ Х1-7 (ПНТ-59)
Прибор XI-7 предназначен для настройки
телевизионных приемников.
С помощью прибора Х1-7 (рис. 69) можно
производить операции по настройке телевизи-
онных приемников:
—	корректировать частотную характерис-
тику видеоусилителей;
—	производить настройку усилителя ПЧ
канала звука;
—	контролировать работу ограничителя в
канале звука;
—	настраивать частотный детектор;
—	корректировать частотную характерис-
тику усилителя ПЧ канала изображения;
—	производить настройку УВЧ ступеней
телевизионных приемников на любом из 12
каналов телевизионного вещания;
—	контролировать и производить согласо-
вание входа телевизионных приемников с па-
раметрами кабеля;
—	определять согласование кабеля с ан-
тенной и настройку антенны на требуемый ка-
нал телевизионного вещания.
Прибор рассчитан на применение в усло-
виях лаборатории или ремонтной мастерской.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.	Диапазон частот 0,1—232 Мгц пере-
крывается четырьмя поддиапазонами: 0,1—15;
27—60; 55—102; 174—232 Мгц.
2.	Выходное напряжение генератора
100 лш±50%.
3.	Выходное сопротивление прибора
75 сии±20%-
4.	Маркировка частотной шкалы через
1 Мгц. Отметки, кратные 10 Мгц, выделяются
по амплитуде.
Рис. 69. Прибор для настройки телеви-
зоров XI-7.
5.	Коэффициент паразитной амплитудной
модуляции в пределах полосы 10 Мгц не пре-
вышает 5% в диапазоне 0,1—15 Мгц, 20% на
всех остальных диапазонах.
6.	Чувствительность прибора по вертикаль-
ному отклонению не менее 0,4 мм/мв эфф.
7.	Чувствительность прибора от входа де-
тектора не менее 0,15 мм!мв эфф.
8.	Входная емкость детектора около 6 пф.
9.	Питание прибора осуществляется от се-
ти 127 и 220 в ±10%.
10.	Габариты: 343x260x185 мм.
11.	Вес прибора не более 8 кг.
87
Сг2390^
рг
[]ям3,6 .
f&0,24
woo
I Cs9100
RtfO,1
Са75
С32 75
C2q30
Я <82
С/о'б
2
С27100
«33
83100
Ого
Г	_вгд - R»5,c ।______। - ।___i^47^
R3t
0.15
^21
0,01
оО
323
R7470
Q5I
Л36Н1П
§
фСм
0,01
«340,47?] [j%Q24
«/8
22к Ri8390
36К g С324
З'г—и
3
С33Ю00
Rgq30k
W
С420,01
RS3O^
Яркость
RspOK
RsnOjo
Я; V
82250К
Фокус
Др.1
$20,1
300§5-:
(?5J3(W
Яаг0,1
R/0°i2
R4I5,I
К3вЮК
л «54^2	Я57б,2
С$
Я58°/2
Св)0,25 „ Я5$75к‘
R43470K R47OJ
«76
0 24
СцЗОО*
300
" 2о№оё' '
>---:--Lj,
Смещение Y
/?72
C3f>0f0l
RM
«3
,С^000 с£з с/2
1 с7*51 Т’л-
Г—-88-
! Са3б
______J|C,3S
~ В2Ъ
30*300
С,46800
— ‘ II—
С^бЗОО
--------М—
С&2
Л26НЗП
Л46И1Л 6

п
^2^620
||.£^
а
R3I8O
$С220
С31000
СТ!-.
I W0
’Ri722k
«36
20b
С,79
сп, ...
ЗООС 3000
'С-,Ю
_W_T?
Д,Д7-Г

R3639C
Л8Л0247
c37opi
Д2^Д'-'-(
М т Мт <<
Л76Д6А
0^0,0,

^0.15^55,1
R6l^Rs%30K.
17 .
______________8_
Дв~3Р.7-Ж
Кт К?М yrt
Ий
26	Яю25,°0 2
г/о'
\ о,
4
Л56Н2П
~1C45IO
Л г~
5
Усиление У
2_
3
С46
«
° 7! 0,15
C4?0f1
ctgQ90 ^яРнсст1>
-CS020
Л66Н15П
Я8/9)«
и
IR7724k
Cs60000 ф
26
R9l0,43
Др-2
6
«Й R?4$S$6
«87 Я88 «87 RsO
Масштаб
ЗЯ 1
^92
ЛЮ6Н1П
Свг0-1 ________
29
Рис. 70. Принципиальная схема прибора для настройки телевизоров XI-7.
BI
В2г
Средняя частота
—^5 Диапазоны Мщ
QI- <5,
27-60
55-102
174-232
Нду^7к
ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ схемы
Прибор типа XI-7 (рис. 70) представляет
собой высокочастотный частотно-модулиро-
ванный генератор, конструктивно выполнен-
ный совместно с осциллографическим индика-
тором.
Принцип действия прибора XI-7 следую
щии. На вход исследуемого четырехполюсни-
ка подается высокочастотный сигнал, модули-
рованный по частоте. Напряжение с выхода
четырехполюсника детектируется, усиливается
и подводится к вертикально отклоняющим
пластинам электронно-лучевой трубки. Гори-
зонтальная развертка осуществляется напря-
жением по форме, фазе и частоте совпадаю-
щим с модулирующим током. При этих усло-
виях на экране электронно-лучевой трубки по-
явится кривая, соответствующая частотной
характеристике исследуемого четырехполюс-
ника
Отсчет этой кривой по вертикальной оси
производится от «нулевой линии», которую
прочерчивает луч индикатора при обратном
ходе развертки, т. е. в то время, когда заперт
частотно-модулированный генератор.
Маркировка кривой по горизонтали (по
оси частот) осуществляется так. К сеткам
смесительной лампы подводятся напряжение
генератора, а также напряжение от специаль-
ного маркерного генератора, содержащее
большое число гармоник. Напряжение нуле-
вых биений, образующихся в моменты совпа-
дения частот генератора и гармоник маркер-
ного генератора, подводится к вертикально
отклоняющим пластинам индикатора. Наблю-
даемая кривая маркируется по горизонтали
всплесками, соответствующими точкам нуле-
вых биений.
Расстояние между этими всплесками в
частотном масштабе будет равно основной
частоте маркерного генератора.
Генератор частотно-модулированных коле-
баний (см. рис. 70) собран на лампе Л\
(6Н15П). Выходное напряжение снимается с
сопротивления, включенного в цепь катода
генераторной лампы, и при помощи переклю-
чателя Вг подводится к выходному разъему.
Плавная регулировка выходного напряжения
осуществляется потенциометром, ось которого
выведена на переднюю панель Вых. напряж.
Выходной сигнал к исследуемому четырех-
полюснику подводится при помощи выходно-
го кабеля, на конце которого имеется дели-
тель, позволяющий ослабить выходной сигнал
в отношениях 1 : 10 и 1 : 100. На время об-
ратного хода луча осциллоскопа генератор за-
пирается отрицательным импульсом, подан-
ным на управляющие сетки генераторной
лампы.
Частотная модуляция осуществляется так.
Контурные катушки генератора £гг и £г, намо-
танные на ферритовом сердечнике специаль-
ной формы, размещены в зазоре модуляцион-
ного дросселя Др2-
По обмотке дросселя, включенной в анод-
ную цепо лампы Лю (6П1П), протекает пере-
менный ток, создающий в магнитопроводе
дросселя изменяющийся магнитный поток.
Магнитная проницаемость ферритового сер-
дечника и индуктивности контурных катушек
генератора L\ и L2 изменяются в зависимости
от изменения магнитного потока, что приво-
дит к изменению частоты генератора по зако-
ну модулирующего тока.
Изменение полосы частоты (девиации)
плавно регулируется изменением величины
модулирующего напряжения при помощи пе-
ременного сопротивления ось которого вы-
ведена на переднюю панель прибора Масштаб.
Установка средней частоты любого под-
диапазона осуществляется потенциометром
Т?97 Средняя частота, при помощи которого
плавно изменяется величина постоянного то-
ка, протекающего по обмотке модуляционного
дросселя.
Для повышения стабильности средней час-
тоты генератора питание лампы Лю (6П1П)
осуществляется от стабилизированного напря-
жения + 150 в, снимаемого со стабилитрона
Лц (СГ1П). Переключение диапазонов осу-
ществляется скачкообразным изменением
экранного напряжения лампы Лю (6П1П).
Для получения полосы частот 0,1—15 Мгц
(первый диапазон) используется метод бие-
ний частот ЧМ генератора, генерирующего в
данном случае частоты от 20 до 35 Мгц, с
частотой 20 Мгц от удвоителя частоты.
Смесительный каскад выполнен на лампе
Л2 (6НЗП).
К управляющей сетке лампы подводится
напряжение от генератора и от удвоителя час-
тоты, собранного на правой половине этой
же лампы.
На катодном сопротивлении лампы смеси-
теля выделяется напряжение биений, которое
поступает на выходной разъем. Изменяя сред-
нюю частоту генератора, можно плавно пере-
двигать полосу частотной модуляции, равную
10 Мгц, в пределах 0—15 Мгц.
Маркерное устройство состоит из кварце-
вого генератора с частотой 1 Мгц, образован-
ного кварцем Кв, включенным в цепь, управ-
ляющей сетки лампы «/7з (6Н1П) и контуром
£5, С23 в анодной цепи этой лампы, умножи-
тельных контуров £6, С26, £7, С28, настроенных
89
на частоту 10 Мгц и включенных в анодную
цепь правой половины лампы Л3 (6Н1П), сме-
сителя и маркерного усилителя.
На вход смесительного каскада подаются
напряжения с основными частотами 1 и
10 Мгц и напряжения от частотно-модулиро-
ванного генератора.
В момент совпадения частот генератора с
одной из гармоник кварцевого генератора об-
разуются биения, которые усиливаются, фор-
мируются узкополосным усилителем, выпол-
ненным на триодной части лампы Л4 (6И1П)
и правой половине лампы Л$ (6Н2П), затем
вводятся в канал вертикального отклонения,
где накладываются на линию, отображающую
частотную характеристику в виде всплесков,
расстояния между которыми в частотном мас-
штабе соответствуют 1 Мгц.
Благодаря большой амплитуде частоты
10 Мгц, снимаемой с контура Lt, С2&, отметки,
кратные 10 Мгц, выделяются по амплитуде,
что дает возможность ориентации в порядко-
вых номерах частотных отметок.
Амплитуда маркерных отметок регулиру-
ется потенциометром /?з8, ось которого выве-
дена на переднюю панель Амплитуда марок.
Усилитель вертикального отклонения двух-
каскадный.
Первый каскад работает на левой полови-
не лампы Л5 (6Н2П), второй собран на двой-
ном триоде Л6 (6Н15П).
При помощи переключателя выбирается
требуемая полярность осциллограммы, а по-
тенциометром А?68 регулируется усиление. По-
ложение осциллограммы по вертикали уста-
навливается потенциометром /?84 Смещение У.
Горизонтальная развертка осуществляется
синусоидальным напряжением частоты 50 гц,
которое снимается со специальной обмотки
силового трансформатора Тр и через фазо-
сдвигающую цепочку R57C41, R54C39, RssC42,
R55C40 подводится к отклоняющим пластинам
электронно-лучевой трубки (ЛО-247).
Горизонтальное смещение луча производит-
ся потенциометром R43, выведенным под шлиц.
Детектор выполнен в виде выносной головки
на миниатюрном диоде Л7 (6ДЗА). Входная
емкость детекторной головки не превышает
6 пф.
Питание прибора осуществляется от двух
выпрямителей. Выпрямитель +250 в служит
для питания анодно-экранных цепей электрон-
ных ламп.
Второй выпрямитель — 500 в дает напря-
жение, которое, будучи сложенным с напря-
жением первого выпрямителя, используется
для питания электронно-лучевой трубки ЛО-
247.
РАБОТА С ПРИБОРОМ
1.	Включить сетевой кабель в сеть и по-
вернуть ручку Яркость .по часовой стрелке.
При этом должна загореться сигнальная лам-
почка.
2.	Через 1—2 мин после появления луча
на экране сфокусировать луч.
3.	Соединить вход детекторной головки
с выходом 1 : 1 высокочастотного кабеля.
На экране должна появиться собственная час-
тотная характеристика генератора. Прове-
рить работоспособность прибора на всех диа-
пазонах. При вращении ручки Средняя
частота марки должны перемещаться по
экрану.
При вращении ручки Масштаб марки
должны плавно раздвигаться. Амплитуда мар-
керных отметок должна плавно регулировать-
ся потенциометром /?з8, ось которого выведена
на переднюю панель Ампл. марок. Отсчет ма-
рок производить, начиная с высокочастотного
конца диапазона.
Для получения действительной частотной
характеристики генератора соединительные
концы детекторной головки с выходным кабе-
лем должны быть как можно короче.
4.	При вращении ручек Усиление У и
Вых. напр. собственная характеристика гене-
ратора должна плавно изменяться по ампли-
туде от 0 до максимального значения. При
переключении тумблера Полярность на задней
стенке прибора осциллограмма должна опро-
кидываться. После проверки прибор готов к
работе.
5.	При любых измерениях следует особое
внимание обращать на качество заземления
и длину соединительных проводников, нахо-
дящихся под высокочастотным потенциалом.
Конструкция детекторной головки и выход-
ного кабеля предусматривает их подключе-
ние к схеме посредством голых проводников
диаметром 0,8—1,0 мм, подпаиваемых не-
посредственно к исследуемой схеме. Длина
этих проводников должна быть как можно
короче.
6.	Наводка от посторонних генераторов на
выходные концы прибора или на схему теле-
визора искажает изображение частотной ха-
рактеристики.
7.	Настройку исследуемых схем произво-
дить при минимальном возможном уровне вы-
ходного сигнала.
8.	Амплитуда маркерных отметок должна
быть минимальной.
9.	Выходное сопротивление прибора 75 ом,
что необходимо учитывать при работе с при-
емниками, имеющими согласованный вход.
90
на частоту 10 Мгц и включенных в анодную
цепь правой половины лампы Л3 (6НШ), сме-
сителя и маркерного усилителя.
На вход смесительного каскада подаются
напряжения с основными частотами 1 и
10 Мгц и напряжения от частотно-модулиро-
ванного генератора.
В момент совпадения частот генератора с
одной из гармоник кварцевого генератора об-
разуются биения, которые усиливаются, фор-
мируются узкополосным усилителем, выпол-
ненным на триодной части лампы 77 4 (6И1П)
и правой половине лампы «775 (6Н2П), затем
вводятся в канал вертикального отклонения,
где накладываются на линию, отображающую
частотную характеристику в виде всплесков,
расстояния между которыми в частотном мас-
штабе соответствуют 1 Мгц.
Благодаря большой амплитуде частоты
10 Мгц, снимаемой с контура Ly, С28, отметки,
кратные 10 Мгц, выделяются по амплитуде,
что дает возможность ориентации в порядко-
вых номерах частотных отметок.
Амплитуда маркерных отметок регулиру-
ется потенциометром /?з8, ось которого выве-
дена на переднюю панель Амплитуда марок.
Усилитель вертикального отклонения двух-
каскадный.
Первый каскад работает на левой полови-
не лампы Л5 (6Н2П), второй собран на двой-
ном триоде Л6 (6Н15Г1).
При помощи переключателя В} выбирается
требуемая полярность осциллограммы, а по-
тенциометром Т?68 регулируется усиление. По-
ложение осциллограммы по вертикали уста-
навливается потенциометром /?84 Смещение У.
Горизонтальная развертка осуществляется
синусоидальным напряжением частоты 50 гц,
которое снимается со специальной обмотки
силового трансформатора Тр и через фазо-
сдвигающую цепочку Т?57-41, /?54С39, RstiCtf),
R55C40 подводится к отклоняющим пластинам
электронно-лучевой трубки (ЛО-247).
Горизонтальное смещение луча производит-
ся потенциометром /?43, выведенным под шлиц.
Детектор выполнен в виде выносной головки
на миниатюрном диоде 77 7 (6Д6А). Входная
емкость детекторной головки не превышает
6 пф.
Питание прибора осуществляется от двух
выпрямителей. Выпрямитель +250 в служит
для питания анодно-экранных цепей электрон-
ных ламп.
Второй выпрямитель — 500 в дает напря-
жение, которое, будучи сложенным с напря-
жением первого выпрямителя, используется
для питания электронно-лучевой трубки ЛО-
247.
РАБОТА С ПРИБОРОМ
1.	Включить сетевой кабель в сеть и по-
вернуть ручку Яркость по часовой стрелке.
При этом должна загореться сигнальная лам-
почка.
2.	Через 1—2 мин после появления луча
на экране сфокусировать луч.
3.	Соединить вход детекторной головки
с выходом 1 : 1 высокочастотного кабеля.
На экране должна появиться собственная час-
тотная характеристика генератора. Прове-
рить работоспособность прибора на всех диа-
пазонах. При вращении ручки Средняя
частота марки должны перемещаться по
экрану.
При вращении ручки Масштаб марки
должны плавно раздвигаться. Амплитуда мар-
керных отметок должна плавно регулировать-
ся потенциометром /?38, ось которого выведена
на переднюю панель Ампл. марок. Отсчет ма-
рок производить, начиная с высокочастотного
конца диапазона.
Для получения действительной частотной
характеристики генератора соединительные
концы детекторной головки с выходным кабе-
лем должны быть как можно короче.
4.	При вращении ручек Усиление У и
Вых. напр. собственная характеристика гене-
ратора должна плавно изменяться по ампли-
туде от 0 до максимального значения. При
переключении тумблера Полярность на задней
стенке прибора осциллограмма должна опро-
кидываться. После проверки прибор готов к
работе.
5.	При любых измерениях следует особое
внимание обращать на качество заземления
и длину соединительных проводников, нахо-
дящихся под высокочастотным потенциалом.
Конструкция детекторной головки и выход-
ного кабеля предусматривает их подключе-
ние к схеме посредством голых проводников
диаметром 0,8—1,0 мм, подпаиваемых не-
посредственно к исследуемой схеме. Длина
этих проводников должна быть как можно
короче.
6.	Наводка от посторонних генераторов на
выходные концы прибора или на схему теле-
визора искажает изображение частотной ха-
рактеристики.
7.	Настройку исследуемых схем произво-
дить при минимальном возможном уровне вы-
ходного сигнала.
8.	Амплитуда маркерных отметок должна
быть минимальной.
9.	Выходное сопротивление прибора 75 ом,
что необходимо учитывать при работе с при-
емниками, имеющими согласованный вход.
90
Включение прибора для настройки
видеоусилителей телевизионных приемников
1.	Отключить видеодетектор телевизионно-
го приемника.
2,	Подключить делитель выходного напря-
жения (клемма 1 : /) через конденсатор ем-
костью 5100—10 000 пф к точке подключения
видео детектора.
3.	Детекторную головку подключить на
выход видеоусилителя к точке подключения
модулятора кинескопа.
4.	Переключатель диапазонов поставить в
положение 0.1—15 Мгц.
5.	Установить необходимый уровень вы-
ходного сигнала и усиления по вертикали; при
этом на экране трубки прибора должна поя-
виться огибающая частотной характеристики
видеоусилителя.
Включение прибора для настройки
УПЧ канала изображения
1.	Отключить блок ПТК телевизионного
приемника.
2.	Подключить делитель выходного напря-
жения (положение 1 : 10) к сетке первой лам-
пы УПЧ через конденсатор емкостью 1000 пф.
3.	С нагрузки видеодетектора через сопро-
тивление 100 ком продетектированный сигнал
снимают низкочастотным кабелем входа ос-
циллоскопа.
В телевизорах старых типов для настройки
УПЧ канала изображения следует вынуть
лампу гетеродина и отключить контур УВЧ
в сетке смесителя. Сигнал с клеммы 1 : 10
подается непосрёдственно на сетку смесителя.
При настройке режекторного контура на
частоту звука в УПЧ канала изображения на
вход УПЧ необходимо подавать напряжение
от Х1-7 значительно большее, чем при на-
стройке УПЧ канала изображения. Резкий
провал на склоне резонансной кривой УПЧ
на частоте звука укажет на правильную на-
стройку режекторных контуров.
Включение прибора для настройки
УПЧ канала звука
1. Делитель выходного напряжения (поло-
жение 1: 10) подключить к входу УПЧ кана-
ла звукового сопровождения через конденса-
тор емкостью 1000 пф.
2. Низкочастотный кабель прибора под-
ключить к сетке лампы ограничителя че-
рез сопротивление 100 ком. На экране появит-
ся огибающая частотной характеристики уси-
лителя ПЧ канала звука.
Настройка частотного
детектора
Подключить делитель выходного напряже-
ния прибора (клемма 1:1) к сетке лампы
усилителя-ограничителя.
Продетектированный сигнал снимается с
нагрузки детектора низкочастотным кабелем
прибора. На экране прибора появится частот-
ная характеристика ЧМ детектора.
Настройка каскадов высокочастотных
усилителей
При настройке УВЧ каскадов телевизион-
ных приемников, имеющих апериодический
вход, выходной делитель прибора включается
непосредственно на вход приемника. В слу-
чае настроенного входа сигнал с делителя на
вход приемника подается через кабель дли-
ной 5—10 м с волновым сопротивлением, рав-
ным сопротивлению входа. Если приемник
прямого усиления, вход осциллоскопа подклю-
чается к нагрузке детектора через сопротив-
ление 100 ком. На экране будет получена кри-
вая, отображающая частотную характеристи-
ку УВЧ.
При настройке УВЧ каскадов супергетеро-
динного приемника сигнал снимается с анода
первого каскада УПЧ канала изображения
при помощи выносного детектора. Анодный
контур первого каскада УПЧ шунтируется
сопротивлением 100—200 ом.
Согласование входа приемника
под несимметричный
кабель
К выходу прибора подключается выносной
детектор и кабель (10—15 м), подключен-
ный с другой стороны ко входу приемника.
В случае рассогласования на экране труб-
ки прибора будет наблюдаться колебатель-
ный процесс. Варьируя элементы входа, не-
обходимо добиться полного затухания колеба-
ний в полосе рабочих частот.
При согласовании следует использовать
максимальный выход и усиление по НЧ при-
бора.
Для измерения сопротивления несим-
метричного кабеля поступают так же, как при
согласовании кабеля со входом приемника, но
кабель нагружают на непроволочное пере-
менное сопротивление и добиваются полного
затухания колебательного процесса. Измерен-
ное омметром сопротивление будет равно вол-
новому сопротивлению кабеля.
91
