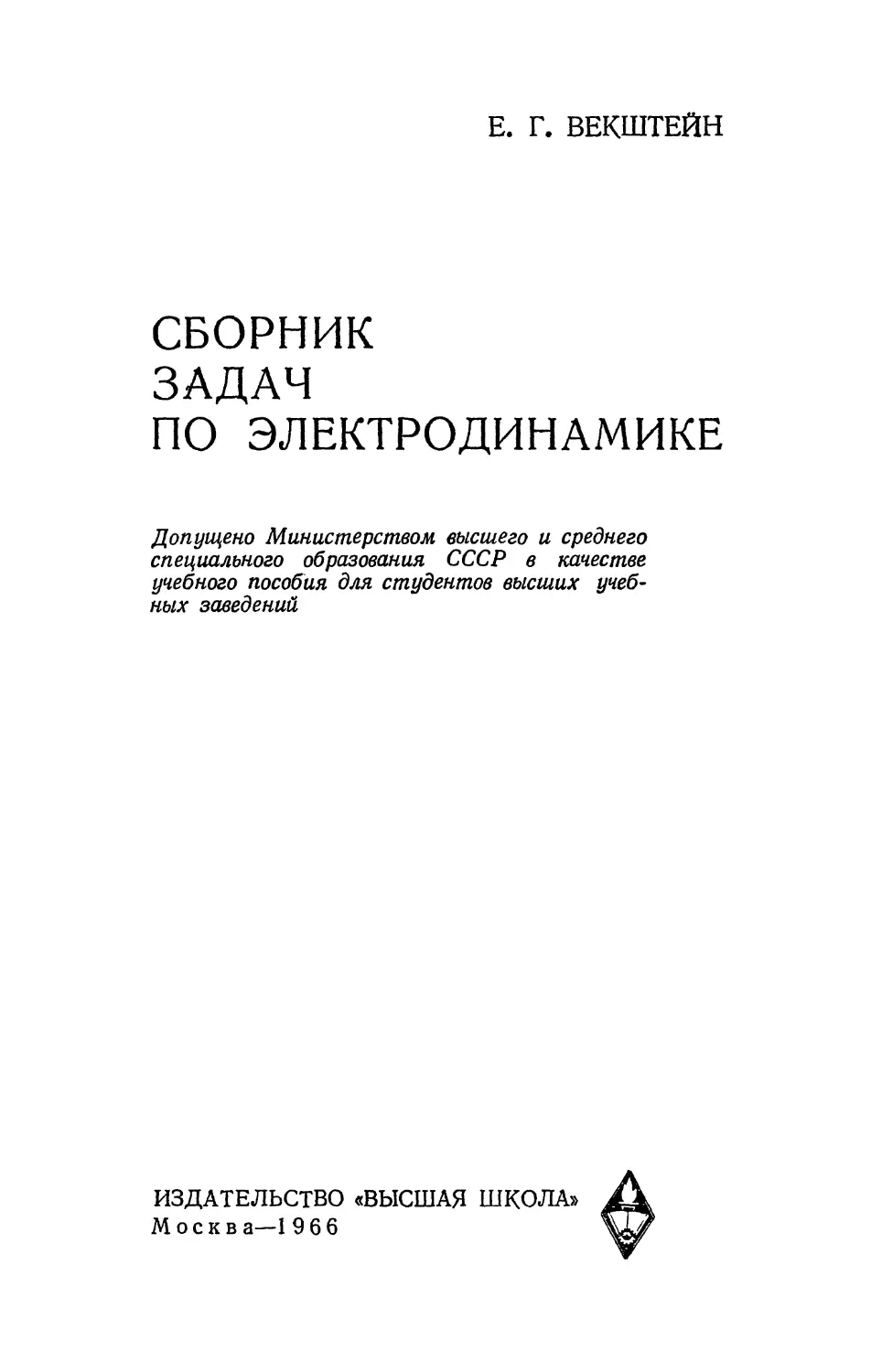

Е. Г. ВЕКШТЕЙН
СБОРНИК
ЗАДАЧ
ПО ЭЛЕКТРОДИНАМИКЕ
Допущено Министерством высшего и среднего
специального образования СССР в качестве
учебного пособия для студентов высших
учебных заведений
ИЗДАТЕЛЬСТВО «ВЫСШАЯ ШКОЛА»
Москва—1966

УДК 538. 3
В-269
2—3—2—6
еб-БЗ-46,/15

ПРЕДИСЛОВИЕ
Предлагаемый сборник задач по электродинамике
задуман с целью реализации формулы: «не только
знать, но и уметь». Забвение этого приводит к
формальному заучиванию.
Проблема не в том, чтобы студенты шаблонно
овладели основными методами решения типичных задач, а
в том, и это самое-главное, чтобы эта методика была
осознана и базировалась на известные теоретические
положения.
С этой целью в предлагаемом сборнике приводятся
(в особенности в первой его части) довольно подробные
и четкие указания на решение каждой задачи с
ссылками на основные уравнения и формулы. В последующих
частях эти указания становятся постепенно менее
детальными.
С этой же целью в сборнике рассматривается в
некоторых случаях решение одной и той же задачи
различными методами либо указывается на возможность
таких решений.
Предлагаемый сборник имеет целью также
иллюстрацию и конкретизацию основных положений
теоретического курса электродинамики. Для этого в сборник
включены, например, задачи на расчет сил
взаимодействия между зарядами и токами при помощи максвеллов-
ского тензора натяжений, несмотря на то, что эти
задачи могут быть решены значительно легче иными
методами.
Сборник состоит из 4 частей: электростатика;
стационарные и квазистационарные токи и магнитные поля;
переменное электромагнитное поле; специальная теория
относительности 'И основы электродинамики
движущихся тел.

В начале каждой части приводится краткое
теоретическое введение со сводкой основных формул и
указанием применяемых обозначений. Сборнику в целом
предпослано краткое введение:
1) Ортогональные координаты; 2) Некоторые
формулы векторного исчисления; 3) Система уравнений
Максвелла.
В сборнике используется гауссова абсолютная
система единиц.
При составлении сборника была использована
имеющаяся у нас литература по электродинамике:
1. Л. Ландау и Е. Лифшиц. Теория поля.
2. Л. Ландау и Е. Лифшиц. Электродинамика
сплошных сред.
3. И. Е. Т а м м. Основы теории электричества.
4. В. Смайт. Электростатика и электродинамика.
5. Дж. Стрэттон. Теория электромагнетизма
и другие.
О замеченных недостатках и пожеланиях просьба
сообщить в издательство.
Автор

ВВЕДЕНИЕ
ОРТОГОНАЛЬНЫЕ КООРДИНАТЫ
В любых ортогональных координатах (х\Х2Хз)
квадрат элемента дуги
d/2 = h\dx\ + hldxl+ hldxl,
где hy h2) hz — так называемые коэффициенты Ламэ.
Элемент объема
dV = hxh2h3 dx±dx2 dx3.
Линии любого векторного поля A (д^ддоз) определяются
дифференциальными уравнениями
hidx! __ h2dx2 _ hzdxz /тч
Лг " А2 ~~ Л3 ' U
Градиент скалярной функции координат
где еь е2, е3 — единичные векторы, «касательные к
координатным линиям в данной точке.
Дивергенция вектора
div А = у А =
+
(АЛЛ) + -г- (hМ) ^. (Ш)
5

Ротор вектора
rot А = [у х А] = •
дх,
Mi
дхз
(IV)
Оператор Лапласа
1
hihjiz
д
f д / hjis д \
\ дхг \ h дхх )
дх3
дх3
(V)
В дальнейшем мы будем преимущественно
пользоваться лишь декартовыми, цилиндрическими и
сферическими координатами, для которых приводим явное
выражение указанных операций:
а) декартовы координаты (#i=#; х2=у\ хг=г):
dy2 + dz2; dV = dxdydz
= 1).
Дифференциальные уравнения линий векторного
поля А (х, у, г):
Составляющие градиента скалярной функции
grad^ = ^-; grady9 = -|2-; grad^=-^t (Па)
Дивергенция вектора А (а:, у, г):.
divA =
дАх } дЛу , дАг
■+■
дх 1 ду l dz
Составляющие ротора вектора А (л:, ^/, z):
(Ша)
ду dz
dz дх '
(IVa)

Оператор Лапласа
v ад-2 ^ ду* ^ дг3
б) цилиндрические координаты (Xi=R; x2=Q; х3
(Va)
; dV = RdR d@ dz.
Дифференциальные уравнения линий векторного
поля А(/?, 0, г):
AR A& Az *
Составляющие градиенты скалярной функции
<p(/?,efz):
grad^ ф = ——; grad© ф = ^L; grad2 Ф = —2-. (116)
dR R OS dz
Дивергенция вектора A (R, 0, z)
Составляющие ротора вектора А(#, G, 2):
1 дАг дАв dAR дАг
-- roteA = l^
5Г-' aFl^
(IVo)
Оператор Лапласа
^^V— -^- + -^-; (V6)
V R dR \ dR
в) сферические координаты (#i = r, х2 = 6; лг3=гр):
dP = dr2 + r2 d02 + r2 sin2 6 ^1>2;
dF = r2drsin9 d®dty = r2drdQ,
где dQ = sin6d0d^ — элементарный телесный угол.
7

Дифференциальные уравнения линий векторного
поля А (г, 0, ар):
dr rdS г sin В city /т ч
Составляющие градиента скалярной функции
Ф(Л6,1|>):
gradr ф = -j2_; grade Ф = — -J-J-;
or г д&
Дивергенция вектора А (г, 0, г|э)
divA = VA = ± JL
4- \ ^Sl. (IIIb)
~ г sin в дф
Составляющие ротора вектора А (г, в, г|)):
roteA = —L—{-^-- -f- (rAA; (IVb)
r sin 0 t dty т дг J
, A 1 д t A ч 1 dAr
ГОХф A = ' irA®) —.
v г дг г д®
Оператор Лапласа
НЕКОТОРЫЕ ФОРМУЛЫ ВЕКТОРНОГО
ИСЧИСЛЕНИЯ
Ниже приведена сводка формул, которые в
дальнейшем часто используются:
1. А[ВхС] = С[АхВ]=В[СхА];
2. [А х [В X С]] = В (АС) — С (АВ);
8

3. rot grad ф=0;
4. div rot A = 0;
5. grad (uv) = и grad v + v grad u\ (VII)
6. div(cpA) = cpdivA + A grad ф;
7. rot (cpA) = ф rot A — [A X grad ф];
8. div[A X B]=BrotA —ArotB;
9. rot rot A = grad div A —
Далее приведены интегральные теоремы,
позволяющие щреобразовать друг в друга объемные,
поверхностные и контурные интегралы.
1. Теорема Остроградского—Гаусса.
J div A dV = <J> An ds = J A dS*, (VIII)
где n — внешняя нормаль >к замкнутой поверхности S,
ограничивающей данный объем V.
2. Теорема Стокса
(fiAdl = tvotnAdS= CrotAdS, (IX)
£ s i
где S — поверхность, опирающаяся на замкнутый
контур L;
п—нормаль к этой поверхности, составляющая
правовинтовую систему с направлением
контура.
СИСТЕМА УРАВНЕНИЙ МАКСВЕЛЛА
В основе макроскопической электродинамики лежат,
уравнения Максвелла:
divB = 0; divD = 43tp;
if i^-i^j, (X)
с
f 0; rotH
ot с ot
где Е и Н — напряженности соответственно
электрического и магнитного полей,, D и В — векторы индукции,
которые определяются уравнениями
D = Е + 4яР; В = Н + 4яМ, (XI)
* dS — имеет наоравление внешней нормали.

где Р — вектор поляризации, т. е. объемная плотность
электрического диполь'ного момента; М — вектор
намагничивания, т. е. объемная плотность магнитного
момента; р — плотность свободных зарядов; j — плотность
тока.
Уравнение Максвелла следует дополнить так
называемыми материальными уравнениями, которыми
дается зависимость между векторами Р (или D) и Е и
соответственно М (или В) и Н.
В большинстве случаев эту зависимость можно
считать линейной. Материальные уравнения будут
сформулированы ниже для отдельных частных случаев.
Из линейности уравнений Максвелла следует, что
сумма двух или нескольких решений также является
решением этих уравнений, для которого плотность
источников (р и j) равна сумме плотностей для отдельных
решений (принцип суперпозиции).
Из уравнений Максвелла вытекают следующие
интегралы (законы сохранения):
1) закон сохранения количества электричества
-|L + divj = O, (XII)
который в интегральной форме записывается так:
1Г + / = 0' (ХПа)
где q= JprfV — количество электричества, содержаще-
V
гося в произвольном объеме V.
I=§]dS — сила тока, выходящего из объема V че-
рез ограничивающую его замкнутую поверхность S;
2) закон сохранения энергии
Если коэффициенты линейной зависимости между D
и £ (и соответственно между В и Н) не зависят от
времени, то
-|- -t-(ED + НВ) + jE + div-f- [E X Н] = О, (XIII)
eft ЬЛ 4Я
10

или в интегральной форме
<№_ = f jE dV + <£> S dS, (ХШа)
где
W = — Г (ED + HB) dV (XIV)
есть энергия электромагнитного поля в объеме У;
JjEdV — работа сил поля в том же объеме в единицу
v
времени, а вектор Умова—Пойтинга
S = —[ЕхН] (XV)
4зх
есть плотность потока электромагнитной энергии.
Электромагнитное поле обладает также количеством
движения (импульсом):
G = ( — S dV. (XVI)
v
Чтобы найти решение уравнений Максвелла,
оказывается удобным ввести скалярный потенциал ф и
вектор — потенциал А
Е = — grad ф — — —; В = rot A, (XVII)
с dt
в результате чего первая пара уравнений Максвелла
(X) удовлетворяется тождественно.
Из второй пары уравнений Максвелла (X) с учетом
материальных уравнений можно получить
дифференциальные уравнения для определения потенциалов.
В интегральной форме первая пара уравнений
Максвелла записывается так:
(XVIII)
(XIX)
11

где S замкнутая поверхность, ограничивающая
произвольный объем V. Отсюда вытекают граничные условия
для векторов индукции, а именно:
ВР^ВР; (XVIIIa)
DP — JDj? = 4яа, (XlXa)
где индексом (1) обозначена та сторона поверхности,
куда направлена положительная .нормаль я, а а —
поверхностная плотность свободных зарядов на этой
поверхности.
Вторая пара уравнений Максвелла в интегральной
форме записывается так:
где S произвольная незамкнутая поверхность,
ограниченная замкнутым контуром /. Отсюда вытекают
граничные условия для векторов Е и Н, а именно:
[п X (Е<!> — Е<*>)] = 0, т. е. Е\1) = Е?]; (ХХа)
[п X (Н<!> — Н<2))] = —I, (XXIa)
где п — единичный вектор нормали к рассматриваемой
поверхности, а / — плотность поверхностного тока вдоль
этой поверхности, т. е. сила тока, приходящегося на
единицу длины.

ЗАДАЧИ
ЧАСТЬ I
ЭЛЕКТРОСТАТИКА
ОСНОВНЫЕ ФОРМУЛЫ
Из уравнений Максвелла (X) следует, что
электростатическое поле IB любой среде определяется
дифференциальными уравнениями:
divD = 4jtp, (1.1)
rotE = 0, (1.2)
где
D = E + 4rcP. (1.3)
Для преобладающего большинства изотропных
диэлектриков в статическом случае имеет место
следующее материальное уравнение:
Р-хЕ, (1.4)
где к — электрическая восприимчивость, играющая роль
материальной константы.
Из (1.3) и (1.4) следует, что
D = eE, (1.5)
где
8= 1 +4JIX (1.6)
есть диэлектрическая проницаемость.
Распределение связанных зарядов в поляризованном
диэлектрике связано с вектором поляризации Р соотно-
13

шением
р' = —divP. (1.7)
Отсюда
P^-Pf = _</, (1.7а)
где р' и а'— объемная и поверхностная плотность
связанных зарядов.
Распределение связанных заряде© на незаряженной
(а=0) границе двух диэлектриков определяется
уравнением
Е^ — Е™ = 4яа'. (1.8)
Интегральная форма уравнения (1.1)
]DndS=47tq, (1.9)
5
где q — свободный заряд, содержащийся внутри
замкнутой поверхности S, известна под названием теоремы
Остроградского—Гаусса.
При помощи этой теоремы можно легко рассчитать
электростатическое поле в ряде случаев, когда искомое
поле обладает известной симметрией.
Таким путем можно получить (см. задачу 1.8), что
напряженность поля, создаваемого оз вакууме точечным
зарядом q, определяется формулой (закон Кулона)
Е = ^-—. (1.10)
г2 г
Если поле создается в вакууме несколькими точечными
зарядами, то (принцип суперпозиции)
а в случае непрерывного распределения зарядов
№dl+№dS+№dV> (1Л2)
где эс, а, р — соответственно линейная, поверхностная и
объемная плотность зарядов.
14

Уравнение (1.2) тождественно удовлетворяется, если
ввести скалярный потенциал ф (сравните с XVII)
Е = — grac^. (1.13)
Отсюда работа, которая производится силами
электростатического поля при перемещении точечного заряда q
из положения / в положение 2, равна
А = ?(ф1 — ф2). (1-14)
Потенциал ф будем считать определенным так, чтобы
вне тюля (на бесконечности) ф=0.
Этому условию нельзя удовлетворить лишь в тех
случаях, когда рассматривается абстрактное поле,
создаваемое бесконечно протяженными заряженными телами
(бесконечная нить, бесконечные плоскости и пр.).
Точечный заряд q, находясь во внешнем поле,
обладает энергией
Г = <7Ф, (1.15)
где ф — значение потенциала внешнего поля в точке
нахождения заряда q.
Энергия взаимодействия точечных зарядов
(1Л6)
где ф& — потенциал поля, создаваемого в точке
нахождения &-го заряда (qk) всеми остальными.
Энергия заряженного тела, или, что то же самое,
энергия создаваемого им электростатического поля,
(1.17)
Для системы заряженных проводников
' (1-18)
о-19)
15

где Cki — емкостные коэффициенты, зависящие лишь от
формы, размеров и взаимного расположения
проводников, а также от разделяющей их диэлектрической
среды.
Отсюда
(1.19a)
нты.
Для случая уединенного проводника
где Skl = cla — потенциальные коэффициенты.
где С — электроемкость проводника.
Для конденсатора
(1.20)
). (1.21)
По теореме взаимности Грина
2i > (1.22)
2>
/2=1
где фь — потенциалы проводников, когда заряды на них
равны qu; ц>и—потенциалы тех же проводников, когда
их заряды равны q^\
Эта теорема верна и в том случае, когда некоторые
(или все) заряды #& точечные, но тогда под щ надо
понимать потенциал поля в точке нахождения заряда qu,
создаваемый всеми остальными зарядами, кроме
данного.
Из (1.1), (1.5) и (1.13) следует, что в однородной
среде потенциал электростатического поля
удовлетворяет дифференциальному уравнению Пуассона
.A9==_i5£:. (1.23)
8
Этим уравнением однозначно определяется потенциал
электростатического поля в рассматриваемом объеме,
если задано: 1) распределение зарядов в этом объеме
и 2) граничные условия для ф либо -— на замкнутой
on
поверхности, ограничивающей этот объем.
16

На границе раздела двух сред с раз-личной
диэлектрической проницаемостью из граничных условий для
векторов индукции и напряженности (XlXa, XXa)
вытекают следующие граничные условия для потенциала:
(1.24)
дп дп
где о — поверхностная плотность свободных зарядов на
границе. На границе между диэлектриком и
проводником второе из граничных условий (1.24) принимает вид
4яа. (1.24а)
дп
Там, где нет зарядов, электростатический потенциал
удовлетворяет уравнению Лапласа
Дф = 0, (1.23а)
решение которого однозначно определяется заданием
граничных условий.
Частным решением уравнения Пуассона—Лапласа
является потенциал поля, создаваемого точечным
зарядом q в однородной среде, заполняющей все
пространство,
<р = -^-# (1.25)
Если поле создается несколькими точечными
зарядами, то
Если поле создается непрерывным (линейным,
поверхностным и объемным) распределением зарядов в
однородной бесконечной среде, то
J er J er J
гг
Если электростатическое поле создается в вакууме
системой зарядов, то на достаточно больших до сравнению
2 Зак. 859 17

с размерами системы расстояниях
з
(1.28)
где г — радиус-вектор рассматриваемой точки поля (в
качестве начала отсчета выбрана произвольная точка
внутри системы зарядов); х —координаты этой точки
поля; q= V^ — суммарный заряд, системы;
(1.29)
— дипольный момент системы (г/г — радиус-вектор
заряда qh);
W ~ Т /»e>tv) (1 '30)
— тензор квадрупольного момента;
£jx — координаты заряда ^.
Если поле плоское, т. е. зависит лишь от двух
декартовых координат (х, у), то удобно пользоваться так
называемым комплексным потенциалом.
Если
№ = f(* + ty) = <р(*> у) + Щх> у)
есть аналитическая функция комплексной переменной
z=x+iy, то <р(я, у) и г|)(х, у) являются решениями
двумерного уравнения Лапласа
и удовлетворяют уравнениям Коши—Римана
дер dty # ^ф ^ip /I oi\
Отсюда следует, что кривые ср(х, у) = const и
х, у) = const взаимно ортогональны. Если ф(д:, у) по-
18

тенциал электростатического поля, то силовые линии
этого поля определяются уравнением ^(х, у) = const, и
наоборот.
На точечный заряд q во внешнем поле (Е) действует
сила
Е = ?Е = — <7у<Р = —yW. (1.32)
Вообще, если замкнутая электростатическая система
обладает энергией W(xiX2...), где Xix2... независимые
параметры (обобщенные координаты), котор.ыми
определяется конфигурация этой системы, то действующие
силы (обобщенные силы в смысле аналитической
динамики) определяются формулой
Fk = —£-. (1.33)
Энергия диполя во внешнем поле
Г = —рЕ. (1.34)
Отсюда действующие на диполь силы дают момент
N = [pxE] (1.35)
и главный вектор
(1.36)
На заряженный проводник действуют силы в
направлении внешней нормали с поверхностной плотностью
Силы, действующие на проводник в
электростатическом поле, можно также вычислить по формуле
Fk = — Г-Ц^-Л , (1.38а)
либо
(1.386)
в зависимости от того, поддерживается ли постоянным
на проводнике его заряд q или потенциал ср.
Главный вектор пондеромоторных сил, действующих
2* 19

на любой объем V, ограниченный замкнутой
поверхностью S, можно вычислить по формуле (если пренебречь
электрострикцией)
Q (1.39)
где
^(±) (1.40)
— максвелловский тензор натяжений.
§ 1. Закон Кулона
1.1. Вычислить непосредственно на основании закона
Кулона (см. уравнение 1.12) напряженность следующих
полей в вакууме (для б—в показать, что на
заряженной поверхности нормальная составляющая
напряженности терпит разрыв на 4яа):
а) поле бесконечной прямолинейной нити,
равномерно наряженной с линейной плотностью %;
б) поле бесконечной плоскости, равномерно
заряженной с поверхностной плотностью а;
в) поле бесконечно длинной поверхности круглого
цилиндра, равномерно заряженной с линейной
плотностью %. Радиус цилиндра а;
г) поле равномерно заряженной сферической
поверхности, Радиус сферы а, заряд ее q\
д) поле, создаваемое зарядом q, равномерно
распределенным по объему шара радиуса а.
1.2. Заряд q равномерно, распределен по объему
(р = const), заключенному между двумя эксцентричными
сферами так, что меньшая из них находится целиком
внутри большей. Определить напряженность поля
внутри пустой полости.
1.3. В основном состоянии атома водорода заряд
электрона (—е) распределен с объемной плотностью
где а — боровский радиус, г — расстояние от ядра.
20

Вычислить напряженность поли внутри атома.
1.4. Поле создается в вакууме равномерно
заряженной окружностью радиуса а, заряд ее q. Вычислить
напряженность поля на оои окружности.
1.5. Круглый диск радиуса а равномерно заряжен с
поверхностной плотностью а. В какой точке на оси
диска напряженность поля равна зга?
1.6. Поле создается зарядом q, координаты которого
(—а, О, 0) и зарядом —q, координаты которого (а, 0,0).
Вычислить поток вектора напряженности через поверх-
ность круглого диска радиуса а, плоскость которого пер-
пендикулярна оси х и центр которого совпадает с
началом координат.
1.7. Поле создается в вакууме равномерно
заряженной прямолинейной бесконечной нитью. Линейная
плотность зарядов %. Вычислить поток вектора
напряженности этого поля через поверхность квадрата со
стороной 2а, плоскость которого параллельна заряженной
нити и отстоит от нее на расстоянии а.
§ 2. Теорема Остроградского—Гаусса
1.8. Вывести из уравнений Максвелла закон Кулона
для вакуума.
1.9. Бесконечная прямолинейная нить равномерно
заряжена с линейной плотностью % и окружена
однородным диэлектриком с проницаемостью еь имеющим
форму бесконечного цилиндра радиуса R, а за ним
(R>Ri) —однородным безграничным диэлектриком с
проницаемостью 82. Определить напряженность поля,
создаваемого заряженной нитью.
1.10. Определить поверхностную плотность
связанных зарядов на границе (R=Ri) диэлектриков
предыдущей задачи.
1.11. Определить поле, создаваемое равномерно
заряженной (a=const) поверхностью бесконечно
длинного круглого цилиндра радиуса а в неоднородной
диэлектрической .среде, проницаемость которой е = е(#), где
R — расстояние от оси цилиндра.
1.12. Определить объемную плотность связанных
зарядов в предыдущей задаче.
1.13. Определить поле, создаваемое бесконечной
равномерно заряженной (a=const) плоскостью, если по обе
21

стороны от нее пространство заполнено однородным
диэлектриком с проницаемостью е.
1.14. Определить поле плоского конденсатора, об-
кладки которого равномерно заряжены с поверхностной
плотностью зарядов +а и —а. Пространство между
ними заполнено неоднородным диэлектриком,
проницаемость которого 8=е (х). Краевым эффектом пренебречь.
Ось х направлена перпендикулярно к обкладкам от
положительно заряженной обкладки к отрицательной.
1.15. Определить поле, создаваемое заряженным
проводящим шаром радиуса а. Заряд его Q.
Диэлектрическая проницаемость окружающей среды s=s(r), где г—
расстояние от центра шара.
1.16. Определить поверхностную плотность
связанных зарядов (о') на границе диэлектрика и шара из
предыдущей задачи.
1.17. Внутренняя обкладка сферического
конденсатора имеет заряд q. Наружная обкладка заземлена.
Определить заряд, индуцированный на наружной обкладке.
1.18. Определить поле сферического конденсатора,
радиусы обкладок которого Г\ и г2 (г2>гх). Заряд
внутренней обкладки #, наружная заземлена; между ними
неоднородный диэлектрик, проницаемО'Сть которого
8 = 8 (Г).
1.19. Однородный диэлектрический ljiap радиуса а
равномерно заряжен по объему (p = const), заряд его q,
проницаемость шара &о, окружающей среды — e=s(r).
Вычислить напряженность поля, создаваемого
заряженным шаром.
1.20. Найти распределение связанных зарядов на
поверхности и внутри заряженного шара из- предыдущей
задачи.
§ 3. Потенциал. Дифференциальное уравнение
Пуассона—Лапласа
1.21. Вычислить потенциал поля, создаваемого в
вакууме прямолинейным равномерно заряженным
отрезком длиной 21 (линейная плотность х) • Определить
эквипотенциальные поверхности этого поля.
1.22. Проводник имеет форму эллипсоида вращения
с полуосями а и Ь (Ь<а), цсью вращения служит ось
2 а. Заряд его q. Определить потенциал поля,
создаваемого им в вакууме.
22

1.23. Определить потенциал и напряженность доля,
создаваемого в вакууме прямолинейной бесконечной
нитью, равномерно заряженной с линейной
плотностью %.
1.24. Вычислить потенциал поля, создаваемого в
вакууме тонким металлическим кольцом радиуса а,
несущим заряд q. Рассмотреть поле на оси кольца.
1.25. Определить потенциал и напряженность поля,
создаваемого в однородной среде, заряженным
проводящим шаром радиуса а. Заряд шара q.
Диэлектрическая проницаемость среды s.
1.26. Определить потенциал поля, создаваемого в
вакууме равномерно заряженной (a=const)
поверхностью круглого цилиндра с радиусом а и высотой Я в
любой точке на его оси.
1.27. Заряд q равномерно распределен (p=const) по
объему шара радиуса а. Вычислить потенциал и
напряженность поля, создаваемого этим, зарядом в вакууме.
1.28. В ocHOiBHOM состоянии атома водорода эаряд
электрона (—е) распределен с объемной плотностью
—
р = еа9 где а — бордоский радиус, г — расстоя-
ние от ядра. Вычислить потенциал и напряженность
поля в атоме.
1.29. Потенциал поля, создаваемого электрическим
диполем с моментом р, определяется формулой
где г — радиус-вектор рассматриваемой точки поля,
проведенный из центра диполя. Вычислить напряженность
этого поля.
1.30. Найти уравнение силовых линий поля,
рассмотренного в предыдущей задаче.
1.31. Определить потенциал поля, создаваемого в ва^
кууме двойным электрическим слоем. Поверхность его
S, мощность т.
Примечание. Мощностью двойного слоя называется диполь-
ный момент, приходящийся на единицу его поверхности.
1.32. Двойнйй электрический слой постоянной
мощности т имеет форму круглого диска радиуса а.
Вычислить потенциал поля, создаваемого им на оси диска.
23

1.33. Найти уравнение силовых линий поля,
создаваемого в однородной среде двумя точечными зарядами,
равными по величине и противоположными по знаку.
Расстояние между ними 2а.
Указание. Ввести переменные
г+а z —a
R ' ' • R •
При этом удается разделить переменные в дифференциальном
уравнении силовых линий.
1.34. Найти уравнение силовых линий поля,
создаваемого в однородной среде двумя одноименными и
равными по величине точечными зарядами, находящимися
на расстоянии 2а друг от друга.
1.35. Показать,- что дипольный момент электрически
нейтральной системы не зависит от выбора начала.
1.36. Показать, что тензор квадрупольного момента
аксиально симметричного распределения зарядов имеет
лишь одну независимую компоненту.
1.37. Вычислить потенциал и напряженность поля,
создаваемого в вакууме аксиально-симметричным квад-
руполем с моментом
1.38. Вычислить тензор квадрупольного момента двух
концентрических колец, радиус которых а и Ь, несущих
заряды q и —q.
1.39. Вычислить квадрупольный момент заряда q,
равномерно распределенного (р = const) по объему
эллипсоида вращения с полуосями а и b (2а — ось
вращения) .
1.40. Потенциал электростатического поля в вакууме
{—ах (*>0),
( ах (х<0).
Определить распределение зарядов, которыми создается
это поле.
1.41. Потенциал электростатического поля в вакууме
24

alnJJ- (R>R0),
i('-t) <«<«•>■
где i?o и а — постоянные. Определить соответствующее
распределение зарядов. R—расстояние от заряда до оси.
1.42. Потенциал поля в вакууме
Л
г
Ф==
где г — расстояние от начала координат; q и а —
постоянные. Определить соответствующее распределение
зарядов.
1.43. Потенциал паля в вакууме
ф
2 a3
A_L (r<a)t
2 a V
где г — расстояние от начала координат, а и # —
постоянные. Определить соответствующее распределение
зарядов:
1.44. Найти распределение зарядов, создающих в
вакууме потенциал Юкавы,
1.45. Определить комплексный потенциал поля,
создаваемого в вакууме бесконечной прямолинейной нитью,
равномерно заряженной с линейной плотностью %.
Найти уравнение силовых линий.
1.46. Найти потенциал и уравнения силовых линий
поля, созданного в вакууме двумя бесконечными и
параллельными нитями, находящимися на расстоянии 2а
друг от друга и одноименно заряженными равномерно
с линейной плотностью зарядов %.
1.47. Найти потенциал и уравнения силовых' линий
поля, создаваемого в вакууме двумя параллельными и
2В Зак. 859
25

бесконечными нитями, состоящими друг ot ДруГа й&
расстоянии 2а и равномерно заряженными с линейной
плотностью х и —%. Определить эквипотенциальные
поверхности этого поля.
1.48. Показать, что для двумерного, поля,
описываемого комплексным потенциалом f(z)=<p(x, y)+fy(x,y),
поток электрического вектора через поверхность
единицы длины (вдоль оси г), ограниченную дугой АВ, равен
в
Г Еп Ш =
i
п
1.49. Исследовать поле, комплексный потенциал
которого
1.50. Определить при помощи уравнения Лапласа
потенциал поля, создаваемого в вакууме равномерно
заряженной (а=const) бесконечно длинной поверхностью
круглого цилиндра радиуса а, и вычислить
напряженность этого поля.
1.51. Определить при помощи уравнения Пуассона
потенциал и напряженность поля, создаваемого
бесконечным плоским слоем толщиною 2а, равномерно
заряженным с объемной плотностью р = const.
Диэлектрическая проницаемость слоя 8=const. Окружающая
среда — вакуум.
1.52. Определить при помощи уравнения Пуассона
потенциал «и напряженность поля, создаваемого
однородным шаром радиуса а, равномерно заряженным с
объемной плотностью p=iconst. Диэлектрическая
проницаемость шара 8=const. Окружающая среда — вакуум.
1.53. Определить при помощи уравнения Пуассона
потенциал и напряженность поля, создаваемого
однородным бесконечно длинным круглым цилиндром
радиуса а, равномерно заряженным с объемной плотностью
p=const. Диэлектрическая проницаемость цилиндра 8.
Окружающая среда — вакуум.
1.54. Электростатическое поле в пространстве,
свободном от зарядов, обладает аксиальной симметрией
Ф = ф(7?, z). На оси симметрии (£ = 0) потенциал поля
равен Ф(г).
26

Показать, что в любой точке этой облаем
2л;
, 2) = J- Г Ф(г + iRskia)da,
О
либо
2я
, г) = -J- f Ф(2+ iRcosa)da.
2я J
О
1.55. Показать, что если заряженный проводящий
шар погрузить наполовину в однородный жидкий
диэлектрик, то создаваемое шаром поле остается
сферически симметричным. Заряд шара q, радиус его а. Найти
распределение зарядо© на шаре. Проницаемость
диэлектрика 8.
§ 4. Емкостные коэффициенты. Конденсаторы.
Теорема взаимности Грина
1.56. Проводящий шар радиуса а окружен
концентрическим слоем диэлектрика радиуса Ь. Найти емкость
шара, если проницаемость диэлектрика 8.
1.57. Bice пространство заполнено двумя
однородными диэлектриками с проницаемостями ei и 82. Между
ними находится проводящий шар радиуса а так, что
центр его находится "на плоскости раздела
диэлектриков. Найти емкость шара.
1.58. Вычислить емкость цилиндрического
конденсатора. Длина его /, радиусы обкладок R\ и #2. Между
обкладками два коаксиальных слоя однородных
диэлектриков с проницаемостью ei и 82, граница раздела
между ними — цилиндрическая поверхность радиуса Ro.
Краевым эффектам пренебречь.
1.59. Вычислить емкость плоского конденсатора.
Поверхность обкладок 5, между ними два
плоскопараллельных слоя однородных диэлектриков. Толщина
первого слоя d\, проницаемость ei, второго —
соответственно с?2 и 82. Краевым эффектом пренебречь.
1.60. Вычислить емкость сферического конденсатора,
заполненного наполовину однородным диэлектриком с
проницаемостью ei, а наполовину — однородным диэлек-
2В* 27

триком с проницаемостью 82. Граница раздела между
ними — плоскость, проходящая через центр обкладок.
Радиусы обкладок а и Ь.
1.61. Точечный заряд q находится в вакууме на
расстоянии / от центра заземленной проводящей сферы
радиуса а (а</). Определить 'индуцированный на сфере
заряд.
1.62. Точечный заряд q находится на расстоянии /
от центра заземленного проводящего "шара,
рассмотренного в задаче 1:56. Найти З'аряд, индуцированный на
шаре, если 1>Ь.
1.63. Точечный заряд q находится между
заземленными обкладками воздушного сферического
конденсатора на расстоянии г от. центра обкладок. Радиусы
обкладок а и Ь. Определить индуцированные на них
заряды..
1.64. Точечный заряд q находится в воздухе между
двумя заземленными параллельными металлическими
пластинами на расстоянии а от одной из
них..Расстояние между пластинами d. Определить индуцированные
на них заряды в. предположении, что размеры пластин
достаточно велики (но сравнению с расстоянием1 d
между ними).
1.65. Три проводящих шара радиуса а расположены
в -воздухе так, что их центры совпадают с вершинами
равностороннего треугольника со стороной г, причем
г^> а. Каждый шар поочередно на некоторое время эа-
земляли. Определить заряды, оставшиеся после этого
на шарах, если первоначально каждый шар имел
заряд q.
1.66. Четыре одинаковых проводящих шара радиуса
а, центры которых совпадают с вершинами квадрата со
стороной г, находятся в воздухе. Одному из шаров
сообщили заряд. После этого заряженный iiiap соединили
на некоторое время металлической проволокой
поочередно с каждым из незаряженных шаров (ib
циклическом порядке). Определить, как распределился заряд
между всеми шарами, если г>а.
1.67. Доказать при помощи теоремы взаимности
Грина симметричность емкостных и потенциальных
коэффициентов в уравнениях (1.19) и (1.19а).
1.68. Выразить емкость конденсатора через
емкостные коэффициенты См (см. 1.19) его обкладок.
28

1.69. Вычислить емкость единицы длины двух
параллельных проводов круглого сечения, находящихся на
расстоянии D друг от друга, если радиус проводов
a <D. Диэлектрическую проницаемость окружающей
среды принять равной единице. •
1.70. Два достаточно длинных -проводящих круглых
цилиндра, радиусы которых R\ и i?2, расположены ввоз-
духе так, что их оси взаимно параллельны и находятся
на расстоянии D друг от друга. Найти емкость
единицы длины этих цилиндров. Рассмотреть предельный
случаи Ri=R2'=a<^D.
1.71. Вычислить на основании результатов
предыдущей задачи емкость единицы длины воздушного
цилиндрического конденсатора. Радиусы обкладок R\ и /?2.
1.72. Ось достаточно длинного проводящего круглого
цилиндра радиуса R находится на расстоянии а от
бесконечной проводящей плоскости. Используя результаты
задачи 1.70, найти емкость единицы длины этой
системы.
§ 5. Энергия и силы взаимодействия.
Максвелловский тензор натяжений
1.73. Вычислить энергию заряженного уединенного
проводящего шара радиуса а в однородной среде с
проницаемостью е. Заряд шара q.
1.74. Вычислить приближенно энергию двух
заряженных металлических шаров, находящихся на
большом расстоянии друг от друга. Радиусы шаров а и Ь.
Заряды их q\ и #2. Расстояние между их центрами т
(r^>a; r»&). ^
1.75. Вычислить энергию равномерно заряженного по
объему диэлектрического шара радиуса а.
Диэлектрическая проницаемость шара 8. Окружающая среда —
В'акуум. З'аряд шара q.'
1.76. Для основного состояния атома водорода
вычислить энергию взаимодействия между ядром и
электронным облаком, плотность которого
9
2г
а
па* * '
где а — боровский радиус; г — расстояние от ядра.

1.77. Вычислить энергию заряженного
цилиндрического конденсатора, рассмотренного в задаче 1.58.
Заряд его q.
1.78. Вычислить энергию заряженного плоского
конденсатора, рассмотренного ов задаче 1.59. Заряд его q.
1.79. Расстояние между обкладками плоского
конденсатора d, площадь обкладок 5, между ними
вплотную к обкладкам находится диэлектрическая
пластинка. Конденсатор заряжен от источника напряжения до
разности потенциалов Аф и отключен от него. Какую
работу надо произвести, чтобы вынуть из конденсатора
диэлектрическую пластинку?
1:80. Две вертикальные и -параллельные
металлические пластинки погружены частично в сосуд с жидким
диэлектриком. Расстояние между пластинами d и к ним
приложено напряжение Аф. На какую высоту h
поднимется керосин между пластинами? Капиллярностью
пренебречь.
1.81. Цилиндрический конденсатор погружен
вертикально одним концом в жидкий диэлектрик, который
поднялся между его обкладками на высоту h. К
обкладкам конденсатора приложено .напряжение Аф, радиусы
их Ri и R2. Найти диэлектрическую,, проницаемость
диэлектрика, если его удельный вес б. Капиллярностью
пренебречь.
1.82. Между обкладками заряженного воздушного
плоского конденсатора находится изолированная от
земли металлическая пластина толщиною d, параллельная
обкладкам конденсатора. Какую работу надо
произвести, чтобы вынуть пластину из конденсатора?
Поверхность каждой обкладки (и пластины) S, заряд их q и
—Q.
1.83. Два конденсатора, емкости которых С\ и С2.,
заряжаются до напряжения U\ и U2, после чего они
соединяются между собой. Определить работу разряда при:
а) параллельном и б) последовательном соединении
конденсаторов.
1.84. Два одинаковых и коаксиальных
металлических кольца радиуса а лежат в параллельных
плоскостях на расстоянии h друг от друга. Работа, которую
нужно совершить, чтобы заряд q внести из
бесконечности в центры этих колец, равна соответственно Ах и А%.
Найти заряды колец,
30

1.85. Два уединенных проводника имеют в вакууме
емкости Ci и С2, Находясь на достаточно большом по
сравнению с их размерами расстоянии г друг от друга,
они заряжены до потенциалов cpi и ф2. Найти силу
взаимодействия между ними.
1.86. Определить энергию взаимодействия двух
электрических диполей (В вакууме. Какую работу нужно
затратить, чтобы два диполя расположить па;раллельно
друг-другу?
1.87. Вычислить силы, действующие !на обкладки
плоского конденсатора из задачи 1.14. Поверхность каждой
обкладки 5.
1.88. Заряженный проводящий шар, находящийся в
вакууме, разрезан на две половины. Вычислить силу их
отталкивания. Радиус шара а, заряд его q.
1.89. Показать, что полная сила, действующая на
тело в электростатическом поле, определяется формулой
Е = — (f)/8E(En)— — &E2n\dS,
4я j I 2 J
где n — единичный вектор внешней нормали к
поверхности тела. Интегрирование распространяется - на- всю
поверхность тела.
1.90. Вычислить главный вектор 'сил, действующих на
диэлектрик, находящийся между обкладками плоского
конденсатора из задачи 1.14.
1.91. Показать, что кулоновская сила взаимодействия
между двумя точечными зарядами q\ и #2,
находящимися на расстоянии г в однородной диэлектрической
среде, может быть вычислена при помощи максвелловского
те!нзо)ра натяжений. * .
1.92. Вычислить энергию в силу взаимодействия двух
параллельных и бесконечных нитей, равномерно
заряженных с линейной плотностью % и —% и
расположенных на расстоянии а друг от друга в однородной среде
с диэлектрической проницаемостью е.
1.93. Н&йти силу взаимодействия нитей из
предыдущей задачи при оомощи максвелловского тензора
натяжений.
1.94. Определить силы взаимодействия между двумя
электрическими диполями в вакууме для случая, когда
диполи лежат в одной плоскости.
3!

1.95. Два длинных проводящих цилиндра радиуса R
расположёны в вакууме паралелшо друг другу и заря-
жены с постоянной линейной плотностью % и —х- Найти
силу взаимного притяжения цилиндров, приходящуюся
на единицу длины, если расстояние между осями
цилиндра D.
§ 6. Метод электрических изображений
1.96. Определить потенциал и напряженность поля,
создаваемого в вакууме точечным зарядом q,
находящимся на расстоянии а от бесконечной заземленной
проводящей плоскости.
1.97. Вычислить поверхностную плотность зарядов,
индуцированных на проводящей плоскости,
рассмотренной в предыдущей задаче, и весь индуцированный
заряд. Показать, что заряд, индуцированный на любом
участке проводящей плоскости, пропорционален
телесному углу, под которым он виден из заряда.
1.98. Электрически-й диполь находится в вакууме на
расстоянии а от бесконечной проводящей плоскости.
Момент его р параллелен этой плоскости. Найти силу
притяжения диполя к проводнику.
1.99. Точечный заряд q находится на одинаковом
расстоянии а от двух взаимно перпендикулярных
заземленных проводящих полуплоскостей. Определить
создаваемое поле/
1.100. Вычислить плотность зарядов,
индуцированных на проводящих полуплоскостях предыдущей задачи.
1.101. Две бесконечные заземленные проводящие
полуплоскости образуют угол в 60°. Точечный заряд
находится на биссекторе этого двугранного угла на
расстоянии а от его ребра. Определить создаваемое им в
вакууме поле.
1.102. Вычислить плотность зарядов,
индуцированных на проводящих полуплоскостях, рассмотренных в
предыдущей задаче.
1.103. Два точечных заряда q\ и q^ находятся на
расстоянии /друг от друга. Между ними на равных от них
расстояниях помещена достаточно больших размеров
заземленная металлическая пластина толщиною d
Определить действующую на нее силу.
32

1.104. Равномерно заряженная (%=const)
бесконечная прямолинейная нить находится на расстоянии а от
параллельной ей бесконечной проводящей плоскости.
Определить создаваемое ею в вакууме поле.
1.105. Вычислить плотность зарядов, индуцированных
на проводящей плоскости, заданной в предыдущей
задаче.
1.106. Бесконечная, равномерно заряженная (%=
=const) прямолинейная нить находится на одинаковых
расстояниях а от двух параллельных ей. и взаимно
перпендикулярных бесконечных заземленных проводящих
полуплоскостей. Определить создаваемое ею в вакууме
поле.
1.107. Вычислить поверхностную плотность зарядов,
индуцированных на проводящих полуплоскостях,
рассмотренных в предыдущей задаче.
1.108. Точечный заряд q находится в вакууме на ра'с-
стожнии / от центра заземленной проводящей сферы
радиуса а (/>#). Определить создаваемое им поле.
1.109. Определить распределение зарядов,
индуцированных на 'поверхности сферы, заданной в предыдущей
задаче.
1.110. Два одинаковых заряда находятся на
расстоянии 21 друг от друга. Посредине между ними
расположен заземленный проводящий шар. Даким должен быть
приближенно радиус (а) этого шара, чтобы
уравновесить взаимное отталкивание данных зарядов.
1.111. Проводящий шар радиуса а имеет заряд q\.
Вне шара на расстоянии / (1>а) от его центра находит-,
ся точечный заряд #2. Вычислить потенциал и
напряженность создаваемого ими в вакууме поля.
1.112. Используя условия задачи 1.111, найти силу,
действующую на заряд q2, если q\ и q2 одного знака.
1.113. Точечный заряд q находится внутри
заземленной проводящей полой сферы радиуса а на расстоянии /
от ее центра (7<а). Определить создаваемое им в
вакууме поле.
1.114. Найти распределение зарядов,
индуцированных на сферической поверхости (см. условие
предыдущей задачи), и суммарный индуцированный заряд.
1.115. В вакууме имеется бесконечно длинный
заземленный проводящий круглый цилиндр радиуса а.
Параллельно его оси протянута нить на расстоянии / (1>а) от
33

нее. Нить равномерно заряжена с линейной плотностью %.
Определить создаваемое ею поле и силу, действующую
на единицу длины нити.
1.1 Г6. Найти распределение зарядов,
индуцированных на поверхности цилиндра предыдущей задачи, й
суммарный заряд, индуцированнный на единице длины
цилиндра.
1.117. Внутри бесконечно длинной заземленной
проводящей цилиндрической поверхности радиуса а
протянута нить параллельно оси цилиндра на расстоянии /
от нее (1<а). Нить равномерно заряжена с линейной
плотностью %. Определить создаваемое ею поле.
1.118. Найти распределение зарядов, ицдуцирован-
ных на цилиндрической поверхности предыдущей задачи,
и суммарный заряд, индуцированный на единице длины
этой поверхности.
1.119. На каком расстоянии симметрично
относительно оси нужно поместить внутри полого заземленного
бесконечно длинного проводящего круглого цилиндра
радиуса а две заряженные нити с линейной плотностью
заряда % и —%, чтобы действующие на нити силы
взаимно уравновешивались.
1.120. В однородное поле в вакууме, напряженность
которого £о, вносится незаряженный изолированный
проводник, имеющий форму шара радиуса а.
Определить установившееся поле и поляризуемость шара.
1.121. Используя условия предыдущей задачи,
определить плотность зарядов, индуцированных на
поверхности шара.
1.122. В однородное электрическое поле в вакууме,
напряженность которого Ео, вносится незаряженный
изолированный проводящий шар радиуса а, состоящий из
двух половин, плоскость раздела между которыми
перпендикулярна к направлению поля. Какая сила нужна,
чтобы удержать эти половинки вместе?
1.123. В однородное поле в вакууме, напряженность
которого Ео, вносится незаряженный однородной
диэлектрический шар радиуса а. Определить установившееся
поле. Диэлектрическая проницаемость шара 8.
Вычислить поляризуемость шара.
- 1.124. Определить распределение связанных зарядов
в диэлектрическом шаре, рассмотренном в предыдущей
задаче.
34

1.125. Проводящий шар радиуса а окружен
концентрической диэлектрической оболочкой, наружный радиус
которой равен Ь, а проницаемость е. Эта система
вносится в однородное поле напряженности Ео. Определить
результирующее поле.
1.126. В однородное поле в вакууме, напряженность
которого Ео, внесен однородный бесконечно длинный
диэлектрический цилиндр, ось которого
перпендикулярна полю. Радиус цилиндра а, диэлектрическая
проницаемость его е. Определить установившееся поле.
1.127. Определить распределение связанных зарядов
в диэлектрическом цилиндре, рассмотренном в
предыдущей задаче.
1.128. В однородное тюле в вакууме, напряженность
которого Ео, внесен незаряженный изолированный
проводник, имеющий форму бесконечно длинного круглого
цилиндра радиуса а. Ось цилиндра перпендикулярна к
полю. Определить установившееся поле.
1.129. Определить плотность зарядов,
индуцированных на поверхности цилиндра, заданного в предыдущей'
задаче.
1.130. Два однородных диэлектрика с проницаемо-
стями 8i и 82 граничат по плоскочти. По одну сторону
этой границы напряженность поля равна Е\ и
составляет угол ел с нормалью к границе раздела. Определить
величину и направление напряженности поля по другую
сторону границы раздела.
1.131. Два однородных диэлектрика с проницаемо-
стями 8i и 82 граничат по бесконечной плоскости. По
одну сторону от этой границы (в первой среде) на
расстоянии а от нее находится точечный заряд q.
Определить создаваемое им поле.
1.132. Вычислить поверхностную плотность
связанных зарядов на границе раздела диэлектриков (см.
условие предыдущей задачи).
1.133. Точечный заряд q находится в вакууме на
расстоянии а от бесконечной плоской поверхности
однородного диэлектрика с проницаемостью 8. Вычислить силу
взаимодействия между ними.
1.134. Решить предыдущую задачу при помощи мак-
свеллоовского тензора натяжений.
1.135. Однородный; бесконечно длинный,
незаряженный диэлектрический цилиндр радиуса а находится в

вакууме в^ поле равномерно заряженной бесконечной
нити, которая параллельна оси цилиндра и отстоит от
нее на расстоянии / (1>а). Определить поле, если
линейная плотность зарядов на нити равиа %, а
диэлектрическая проницаемость цилиндра 8, а также силу,
действующую на единицу длины заряженной нити.
1.136. Виутри однородного диэлектрического
круглого цилиндра радиуса а протянута параллельно оси
цилиндра и на расстоянии / (1<а) от нее бесконечная
нить, равномерно заряженная с линейной плотностью %.
Определить создаваемое ею поле, если диэлектрическая
проницаемость цилиндра 8.
ЧАСТЬ II
СТАЦИОНАРНЫЕ И КВАЗИСТАЦИОНАРНЫЕ
ТОКИ И МАГНИТНЫЕ ПОЛЯ
ОСНОВНЫЕ ФОРМУЛЫ
Сила тока через любую поверхность S
dS, (2.1)
где j — плотность тока.
По закону Ома в дифференциальной форме для
постоянных токов
где о — удельная проводимость.
При наличии сторонних э. д. с.
j = аЕ, (2.2)
(2.3)
где Ест°р — напряженность сторонних э.д.с.
Для стациона!р!ных токов (см. XII)
div j = 0. (2.4)
Отсюда следует граничное условие
Д1) = if- (2-4а)
36

По закону Джоуля—Ленца в дифференциальной
форме, объемная плотность мощности тепловых потерь
Q = -Lf. (2.5)
Иэ (2.2) и (2.4) следует, что в однородной (a=€onst)
проводящей среде, в которой проходят постоянные
электрические токи,
divE = 0. (2.46)
Кроме того, в стационарном случае (см. X)
rot Е-О,
а потому, так же как и в электростатике, можно ввести
потенциал ср, удовлетворяющий уравнению Лапласа
Аф = 0. (2.4в)
Из уравнения Максвелла (X) вытекают следующие
дифференциальные уравнения для магнитного поля
постоянных токов:
= 0, (2.6)
— j. (2.7)
с
где магнитная индукция
В = Н + 4яМ. (2.8)
Для большинства изотропных магнетиков (елабомаг-
нитных) в ,не слишком сильном постоянном поле вектор
намагничения
М --= хН, (2.9)
где х — магнитная восприимчивость, зависящая от
свойств и состояния вещества. Для диамаг.нетиков %<0;
для парамагнетиков %>0.
Для анизотропного (кристаллического) магнетика
материальное уравнение (2.9) заменяется следующим:
Mt=%ikHk, (2.9а)
где %ik — тензор магнитной восприимчивости.
37

Для ферромагнетика материальное уравнение (2.9)
не применимо, но можно при помощи него формально
ввести магнитную восприимчивость и для
ферромагнетика. Она оказывается зависящей (и притом
неоднозначно) от напряженности поля.
Из (2.8) й (2.9)
B=fxH, (2.10)
где
(2.10а)
есть магнитная проницаемость вещества.
В интегральной форме уравнение (2.7)
записывается так:
(2.11)
где Ik — сила тока, охватываемого контуром. Знак плюс
имеет место тогда, когда направление тока составляет
право©интовую систему с направлением обхода контура.
Введенный ранее (см. ур-. (XVII)) вектор-потенциал не
определяется однозначно уравнением
В = rot A. (2.12)
На него можно поэтому наложить дополнительное
условие, в качестве которого в стационарнбм случае
(сравните уравн. (3.4)) обычно берут
divA = 0. (2.12а)
Из (2.7), (2.12) и (2.12а) следует, что внутри
однородного либо кусочно-однородного магнетика
вектор-потенциал удовлетворяет дифференциальному уравнению
Пуассона
ДА = ——|ijf (2.13)
решением которого для случая бесконечного
однородного магнетика есть
A-iJl-f- (2.H,
38

Где интегрирование производится по объему всех
проводников с током.
Если «адано распределение токов лишь в 'некотором
конечном объеме, то уравнением Пуассона (2.13)
однозначно определяется поле в этом объеме, если помимо
распределения токов задана также и граничные условия
для /вектора А на поверхности, ограничивающей данный
объем (сравните с уравн. (1.23) на стр. 16).
Из (2.12а) следует, что на границе двух магнетиков
должно выполняться условие
Л£> = Л«. (2.126)
Там, где нет токов, вектор-лотенциал удовлетво^ряет
дифференциальному уравнению Лапласа
ДА = 0. (2.15)
Для линейных токов решение (2.14) принимает вид
-- (2л4а)
Из- (2.14), (2.12) и (2.10) вытекает закон Био и Са-
вара для случая бесконечной однородной среды
7> (2.16)
d7>
J г3
а для линейных токов
S$j^- (2Л7)
k
Если система токов сосредоточена в конечной
области пространства, то вдали от нее вектор-потенциал
магнитного поля (если везде (i=l)
jxRL (218)
A
R3
где
ш = — Г[гх ]]dV (2.19)
2с J
есть полный магнитный момент системы.
39

Силы, действующие и а постоянный ток j со стороны
внешнего магнитного поля А, могут быть определены
при помощи «силовой функции»
U = — -I- CjAdl/, (2.20)
а именно: виртуальная работа действующих сил
(2.21)
Индекс / указывает на то, что силовую функцию надо
варьировать при постоянном значении силы тока.
Для одного контура L линейного тока
и = ——[АЛ = — —Ф, (2.20а)
с J с
где
f (2.22
S
есть магаитный поток внешнего поля через поверхность
S, которая отирается на контур L.
На элемент длины d\ линейного тока / во внешнем
магнитном поле В действует сила
dF= — [d\ xB]. (2.23)
На элемент объема проводника с током действует
сила
dF=— [j xb]dV. (2.23a)
с
На точечный заряд q, движущийся со скоростью v в
магнитном поле В, действует сила Лоренца
F = ^[vXB]. (2.24)
с
Вообще, если xk — обобщенные координаты,
которыми определяется положение проводника с током, то на
него действуют обобщенные силы
40

Если внешнее поле создается в однородной среде
другим линейным током /2, то создаваемый им
магнитный поток
* т т /о 9<^
С
а потому силовая функция взаимодействия двух
линейных токов в однородной среде
tfi2 = — L12 ——, (2.27)
где
есть коэффициент взаимной индукции.
Для токов, распределенных с конечной плотностью,
U12 = - -Ji- Г Г J^- ^^2. (2.29)
с2 J J г12
Для одного токонесущего проводника силовая
функция
г г 2
= -Фи—, (2.30)
где L\\ — коэффициент самоиндукции.
Полная силовая функция системы токов
где
= — ГНВ^У (2.32)
есть энергия магнитного поля, создаваемого этими
токами.
41

Силы, действующие в постоянном магйитном поле,
могут быть определены (если пренебречь магнитострик-
цией) при помощи максвелловского тензора натяжений
(2.33)
а именно, декартовы составляющие главного вектора
сил, действующих на любое тело, определяются
формулой
(2.34)
где S — поверхность, ограничивающая рассматриваемое
тело.
На магнитный диполь (магнитную стрелку) во
внешнем магнитном поле действуют такие же силы, как и в
случае электрического диполя во внешнем
электрическом поле, а именно главный вектор этих сил
F = grad(mH), (2.35)
а момент этих сил
N = [mx H]. (2.36)
Из второго уравнения Максвелла следует, что
индуцированная в любом контуре электродвижущая сила
(э.д. с.) индукции
«чд—-■£. (2.37)
- с at
где Ф — магнитный поток через поверхность,
опирающуюся на данный контур.
Для квазистационарного тока создаваемый им
магнитный поток связан с мгновенным значением силы
тока так же, как и для постоянного тока (см. 2.26).
Отсюда следует, что квазистационарные токи в системе
индуктивно связанных неподвижных контуров
определяются следующей системой дифференциальных
уравнений:
jrt>ir (2-38)
42

где Д-, Ri и 8?°** —cooTBefCTBeHHO сила тока,
сопротивление и сторонняя э. д. с. f-ro контура; Lik —
коэффициент взаимной индукции i-ro и k-ro контуров; Lu —
коэффициент самоиндукции /-го контура.
В цепи переменного тока, для которой £ст°р=
= £oCOscd£, с емкостью С и самоиндукцией L, при
установившемся режиме сила тока
/ = /0cos(©* — Ф), (2.39)
где -амплитуда тока
/0 = §0 =г , (2.40)
^ с2 ^ соС У
а отставание по фазе тока от э. д. с. определяется
уравнением
Формулой (2.40) выражается «закон Ома» для
переменного тока, где
j-coL —\ (2.42)
есть полное сопротивление (импеданс) переменному
току.
В комплексной форме уравнения (2.39) и (2.40)
можно записать так:
/ = Аеш, (2.39а)
где комплексная амплитуда
А = /Ое-*Р = — . (2.40а)
Комплексное сопротивление
Lcoi Ц] (2.42а)
с2 соС /
складывается из омического R, индуктивного — coL и ем-
с
костного — сопротивлений.
соС г
43

Из (2.37) следует, что если прямолинейный
проводник длиною / движется со скоростью v
перпендикулярно силовым линиям однородного магнитного поля В, то
в нем индуктируется э. д. с.
(2.43)
§ 1. Законы постоянного тока
2.1. Между обкладками сферического конденсатора,
радиусы которых гх и г2, поддерживается постоянная
разность потенциалов U. Пространство между
обкладками заполнено однородной средой с удельной
проводимостью а. Вычислить сопротивление между
обкладками, силу тока и мощность тепловых потерь.
2.2. Между обкладками цилиндрического
конденсатора, радиусы которых R\ и R2, поддерживается
постоянное напряжение U. Пространство между обкладками
заполнено однородной средой с удельной проводимостью
а. Найти силу тока и мощность тешшвых потерь на
единицу длины конденсатора.
2.3. Решить предыдущую задачу для того случая,
когда пространство между обкладками конденсатора
заполнено двумя однородными и коаксиальными
прослойками с удельными проводимостями О\ и 02, которые
граничат по цилиндрической поверхности радиуса Rq.
2.4. Вывести закон преломления линий
стационарного тока на поверхности раздела двух однородных и
изотропных проводящих сред. *
2.5. В неоднородной проводящей среде с
проводимостью а=а(х, у, z) и диэлектрической проницаемостью
8 = 8 (х, у, z) поддерживается стационарное
распределение токов j=j(#, у, z). Найти объемное распределение
зарядов в этой среде.
2.6. В грунт вставлены два достаточно длинных
цилиндрических электрода радиуса а\ и аг, оси которых
параллельны и находятся на расстоянии / друг от
друга. Найти сопротивление грунта на единицу длины
электродов, рассматривая грунт как однородную
проводящую среду с удельной проводимостью а.
2.7. В проводящей среде находится система электро-
44

дов, на которых поддерживаются постоянные
потенциалы фь фг, ... Токи, стекающие с этих электродов,
соответственно равны Л, /2, ..., /п. Показать, что джоулево
тепло, выделяющееся в среде за единицу времени,
2.8. В круглом бесконечно длинном проводящем
полом цилиндре, внутренний и внешний радиусы которого
радаы соответственно а и Ъ, прорезана во всю длину
узкая продольная щель. На краях щели
поддерживаются потенциалы — и -\——. Удельная проводимость
цилиндра а. Вычислить силу тока, приходящуюся на
единицу длины цилиндра, и его распределение по
поперечному сечению.
2.9. Бесконечно длинный цилиндрический
коаксиальный кабель состоит иэ провода круглого сечения
радиуса а, окруженного вторым проводом в виде
коаксиального полого цилиндра, внутренний и наружный радиусы
которого равны соответственно b к с.
Удельная проводимость проводов а,
диэлектрическая проницаемость изоляции между ними s. По
кабелю проходит постоянный ток /. Определить
электрическое поле внутри кабеля..
2.10. Двухпроводная воздушная линия состоит из
двух достаточно длинных 'параллельных проводов
круглого сечения радиуса а, оси которых находятся на
расстоянии 2 / друг от друга. Удельная проводимость
проводов а. По линии проходит постоянный ток силою /.
Определить электрическое поле, создаваемое этой
линией. Краевыми эффектами пренебречь.
§ 2. Закон Био и Савара
2.11. Вычислить напряженность магнитного поля,
создаваемого в вакууме тонким прямолинейным
проводником длиною 2L, по которому проходит ток силою /.
Рассмотреть предельный случай L-^oo.
2.12. Определить магнитные силовые линии поля,
рассмотренного в предыдущей задаче.
45

2.13. В малнитном поле, создаваемом в вакууме
бесконечным прямолинейным током /, находится квадрат,
расположенный в одной плоскости с токо*м так, что
сторона квадрата параллельна току. Сторона квадрата
равна а. На каком расстоянии Ь от тока находится
ближайшая к «ему сторона квадрата, если магнитный по-
2/
ток через плоскость квадрата Ф = — a In 3?
с
2.14. Линейный проводник имеет форму
прямоугольника со сторонами 2а и 26. По нему проходит ток
силою /. Вычислить напряженность создаваемого им
в вакууме магнитного поля на оси, проходящей
через центр прямоугольника перпендикулярно его
плоскости.
2.15. Линейный проводник имеет форму npaiBильного
n-угольника со стороною 2а. По нему проходит ток
силою /. Вычислить напряженность создаваемого им
магнитного поля на оси, проходящей через центр
многоугольника перпендикулярно его плоскости.
2.16. По круговому контуру радиуса а проходит ток
/. Определить напряженность магнитного поля,
создаваемого им на оси контура (среда однородная).
2.17. Ток / проходит по дуге окружности радиуса а
с центральным углом 2а. Вычислить напряженность
магнитного поля в центре окружности (ib воздухе).
2.18. Линейный контур с током / состоит из двух
параллельных полубеашнечных прямых, соединенных
между собою полуокружностью радиуса а. Вычислить
напряженность магнитного поля в центре этой
полуокружности. Окружающая среда — воздух.
2.19. Ток / равномерно распределен по поверхности
плоского кольца, внутренний и наружный радиусы
которого соответственно равны а и Ь. Вычислить
напряженность магнитного поля иа оси кольца.
2.20. На цилиндрическую катушку радиуса а и
длиною 21 равномерно намотан один слой из N витков
тонкой изолированной проволоки, по которой пропущен
ток силою /. Вычислить напряженность малнитного поля
на оси катушки.
2.21. На цилиндрическую катушку радиуса а и
длиною 21 намотана однослойная обмотка тонкой
изолированной проволоки, по которой проходит ток силою /.
46

Какова должна быть линейная плотность витков
/г(£) обмотки, чтобы на оси катушки получить налеред
заданное распределение поля #=#(z)?
2.22. На цилиндрическую катушку радиуса а и
длиною 2/ намотано N витков тонкой изолированной
проволоки так, что наружный радиус обмотки равен /
(/>а). Обмотка питается током силою /. Вычислить
напряженность магнитного поля на оси катушки.
§ 3. Вектор-потенциал. Дифференциальное
уравнение Пуассона—«Лапласа
2.23. Вычислить вектор-потенциал и напряженность
магнитного поля, создаваемого в воздухе (jlx = 1)
прямолинейным током / длиною 2L. Рассмотреть предельный
случай, когда L-*oo.
2.24. Вычислить вектор-потенциал однородного
магнитного поля в: а) декартовых; б) цилиндрических и
в) сферических координатах.
Ореда однородная с постоянной магнитной
проницаемостью \1.
2.25. Вычислить вектор-потенциал магнитного поля,
создаваемого в вакууме круговым током радиуса а.
Сила тока /.
Показать, что на достаточно больших расстояниях
от круглого !витка магнитное поле его сводится к полю
магнитного диполя. -
2.26. Зная вектор-потенциал, вычислить
напряженность магнитного поля кругового тока в вакууме.
Рассмотреть напряженность поля на оси кругового тока.
2.27. Вычислить вектор-потенциал магнитного поля,
создаваемого в однородной среде с магнитной
проницаемостью |ы, линейным током /, который течет по
прямоугольному контуру со сторонами 2а и 2&.
Показать, что на больших по сравнению с размера-
мц контура расстояниях создаваемое им магнитное
поле сводится к полю магнитного диполя.
. 2.28. Вычислить вектор-потенциал и напряженность
магнитного поля, создаваемого током /, равномерно
распределенным по сечению бесконечно длинного
цилиндрического проводника радиуса а. Магнитная
проницаемость провода [1, окружающая среда^—воздух
(1X0—1).
47

2.29. Ток / проходит по проводнику, имеющему
форму бесконечно длинного полого цилиндра, наружный и
внутренний радиусы которого равны соответственно а
и Ъ. Вычислить вектор-потенциал и напряженность
создаваемого им магнитного поля. Магнитная
проницаемость проводника |х, окружающая среда — воздух.
2.30. Определить вектор-потенциал, напряженность
и уравнения силовых линий магнитного поля,
создаваемого в воздухе двумя параллельными и направленными
в одну сторону бесконечными прямолинейными токами
силою /. Расстояние между токами 2а.
2.31. Определить вектор-потенциал, напряженность
и уравнения силовых линий магнитного поля,
создаваемого в воздухе двумя антипараллельными
бесконечными прямолинейными токами силою /. Расстояние между
токами 2а.
2.32. Бесконечный прямолинейный ток силою /
находится в вакууме на расстоянии а от параллельной ему '
плоской поверхности однородного магнетика,
заполняющего полупространство. Определить создаваемое этим
током поле. Магнитная проницаемость магнетика \i.
2.33. Однородный магнетик имеет форму бесконечно
длинного круглого цилиндра радиуса а, магнитная
проницаемость его |л; окружающая среда — воздух."
Бесконечный прямолинейный ток проходит в воздухе
параллельно оси магнетика на расстоянии / от нее.
Определить создаваемое им магнитное поле.
2.34. Все пространство заполнено однородным
магнетиком, в котором имеется воздушная полость в виде
бесконечно длинного круглого цилиндра радиуса а.
В этой полости параллельно ее оси и на расстоянии I
от нее протянута тонкая проволока, -по которой
проходит ток силою /. Определить создаваемое этим током
магнитное поле. Магнитная проницаемость
магнетика |Х.
2.35. Полупространство заполнено однородным
магнетиком с проницаемостью jlxi, а второе
полупространству— однородным магнетиком с проницаемостью jui2.
В первой среде имеется плоский контур L с током /,
расположенный параллельно плоскости раздела обеих
сред на расстоянии h от нее. Определить создаваемое
током магнитное поле.
48

§ 4. Циркуляция магнитного вектора.
Магнетик в однородном поле
2.36. По-казать непосредственным интегрированием,
что для магнитного поля, создаваемого в воздухе как
прямоугольным, так и круговым током (см. задачи 2.14
и 2.16),
где ось z направлена вдоль -оси симметрии контура.
Задачи 2.37—2.44 решить при помощи теоремы
(2.11) о циркуляции магнитного вектора.
2.37. По бесконечно длинному цилиндрическому
проводнику радиуса а проходит ток /, равномерно
распределенный по площади поперечного сечения (/=const).
Определить напряженность магнитного поля,
создаваемого этим током в однородной среде.
2.38. По бесконечно длинной цилиндрической
поверхности радиуса а проходит ток /, равномерно
распределенный по поверхности цилиндра вдоль его
образующих. Определить напряженность создаваемого им в
однородной среде магнитного поля.
2.39. По бесконечно длинному полому цилиндру
проходит ток /, равномерно распределенный по площади
поперечного сечения. Определить напряженность
создаваемого им в однородной среде магнитного поля.
Внутренний и наружный радиусы проводника равны
соответственно а и Ь.
2.40. По каждому из двух бесконечно длинных
параллельных проводов круглого сечения радиуса а
проходит ток I, равномерно распределенный по площади
поперечного сечения. Расстояние между осями проводов
1>2а. В каких точках на прямой, проходящей через эти
оси перпендикулярно к-ним, напряженность магнитного
поля равна нулю? Рассмотреть случаи параллельных и
антипараллельных тошж
2.41. Бесконечно длинный проводник имеет форму
круглого цилиндра радиуса а, внутри которого
находится цилиндрическая полость радиуса Ь. Расстояние
между осями обоих цилиндров 1<а—Ъ. По проводнику
проходит ток, равномерно распределенный по площади по-
3 Зак. 859 49

перечного сечения. Определить напряженность магаит-
ного поля внутри полости.
2.42. На железный тор, магнитная проницаемость
которого (л, намотано равномерно и достаточно густо N
витков тонкой изолированной проволоки, по которой
проходит ток /. Радиус сечения тора а, расстояние от
центра сечения до оси тора Ь. Определить
напряженность магнитного поля внутри тора и магнитный поток
в нем. Рассеянием магнитного потока пренебречь.
2.43. На достаточно длинный железный сердечник
круглого сечения радиуса а намотана равномерно
обмотка из тонкой изолированной проволоки, по которой
проходит ток /. Определить магнитное поле внутри
сердечника. Краевым эффектом пренебречь. Магнитная
проницаемость сердечника \х. Число витков на единицу
длины п.
2.44. Определить напряженность магнитного поля
внутри цилиндрического кабеля, описанного в задаче
2.9.
2.45. Однородный немагнитный шар (|х=1) радиуса
я, равномерно заряженный по объему, вращается с
угловой скоростью со вокруг оси, проходящей через центр
шара. Его полный заряд q. Определить магнитный
момент шара.
2.46. Немагнитный цилиндр (|х=1) радиуса а и
высоты А, равномерно заряженный по объему, вращается
вокруг своей геометрической оси с угловой скоростью
со. Полный заряд q. Определить магнитный момент
цилиндра.
2.47. В однородное магнитное поле, напряженность
которого #о, вносится однородный магнетик с
постоянной магнитной проницаемостью щ, имеющий форму
полого шара с радиусами а я b (a>b). Определить
установившееся поле, если магнитная проницаемость
окружающей среды и во внутренней полости равна \\,2-
2.48. В однородное магнитное поле, напряженность
которого #о, вносится однородный магнетик с
постоянной магнитной проницаемостью [и, имеющий форму
полого бесконечно длинного цилиндра с радиусами а и Ь
(а>Ь) так, что ось цилиндра перпендикулярна к
направлению поля. Определить установившееся поле, если
" магнитная проницаемость окружающей среды и во
внутренней полости равна |л2.
50

1
§ 5. Взаимодействие токов. Коэффициенты
индуктивности
2.49. Вычислить силу взаимодействия в воздухе
между двумя параллельными бесконечными
прямолинейными токами; силы токов 1\ и h, расстояние между ними
2а.
2.50. Решить предыдущую задачу при помощи
тензора натяжений Максвелла.
2.51. Полупространство заполнено однородным
магнетиком с проницаемостью |х. На расстоянии а от
плоской поверхности магнетика про- 0 А во
тянут параллельно ей тонкий бес- —
конечно длинный провод, по
которому проходит ток /. Опреде- ^ 1 К
лить взаимодействие между
магнетиком и проводником с током.
2.52. Бесконечный
прямолинейный ток / проходит в воздухе
параллельно оси магнетика, име- Рис. 1
ющего форму бесконечно
длинного круглого цилиндра радиуса а. Проницаемость
магнетика \i, расстояние тока от оси магнетика />а. Опреде*
лить взаимодействие между током и магнетиком.
2.53. Внутри однородного магнетика, заполняющего
все пространство, имеется воздушная полость
цилиндрической формы радиуса а. Внутри этой полости сим-
йетрично относительно ее оси протянуты два тонких
провода, по которым проходят параллельные токи /.
Каково должно быть расстояние I проводов от оси
полости, чтобы действующие на проводники силы взаимно
уравновешивались? Проницаемость магнетика [х.
2.54. Медный провод ABCD с радиусом сечения а,
согнутый в виде трех сторон квадрата (рис. 1),
прикреплен своими концами А и D к горизонтальной оси
О, вокруг которой он может свободно вращаться в
однородном вертикальном магнитном поле Я. По проводу
пропущен ток /. На какой угол а отклонится провод?
Удельный вес меди б.
2.55. Доказать, что силы взаимодействия между
двумя замкнутыми линейными токами в однородной среде
удовлетворяют принципу равенства действия и
противодействия.
3* 51

2.56. Определить период малых колебаний магнитной
стрелки в однородном магнитном поле. Стрелка может
вращаться в плоскости поля. Магнитный момент ее т,
напряженность поля Н.
2.57. Маленькая'магнитная стрелка может свободно
вращаться около своей оси. На некотором расстоянии
от 'нее находится другая магнитная стрелка, .которая
неподвижно закреплена в плоскости вращения первой под
углом @ к прямой, соединяющей их центры. Под каким
углом а к этой прямой расположится первая стрелка?
2.58. Три маленькие магнитные стрелки закреплены
своими центрами в вершинах правильного треугольника
ABC и могут свободно вращаться вокруг йих в
плоскости этого треугольника.'
В положении равновесия магнитная стрелка А
параллельна стороне ВС, а магнитные стрелки В и С
перпендикулярны соответственно сторонам АВ и АС.
Магнитный момент стрелки А ра>вен т\. Определить
магнитные моменты т2 и т3 остальных двух стрелок.
2.59. Магнитная стрелка находится в воздухе на
расстоянии а от плоской поверхности однородного
магнетика, заполняющего полупространство. Дипольный
момент стрелки m составляет угол а с нормалью к
поверхности магнетика, проницаемость которого \i.
Определить силы, действующие на магнитную стрелку.
2.60. Прямоугольная рамка, стороны которой равны
а и 6, может вращаться в воздухе вокруг своей оси
симметрии, расположенной перпендикулярно
направлению однородного магнитного поля. Напряженность
поля Н. По рамке проходит ток /. Определить
действующие на нее силы.
2.61. Бесконечный прямолинейный ток 1\ и круговой
ток /2 радиуса а лежат в одной плоскости. Расстояние
центра кругового тока от прямолинейного равно &>а.
Найти силу, действующую на круговой ток.
2.62. Прямоугольная рамка с током 1\ может
вращаться вокруг своей оси симметрии, которая
параллельна неподвижному бесконечному прямолинейному току
1% Стороны рамки равны 2а и 26. Расстояние оси рамки
от прямолинейного тока /." Токи находятся в воздухе
(jx=il). Найти вращающий момент, действующий на
рамку.
2.63. Вычислить коэффициент взаимной индукции
52

двух одинаковых контуров, имеющих форму квадрата
со стороною а и расположенных в параллельных
плоскостях, находящихся на расстоянии Ъ друг, от друга,
так, что соответствующие стороны контуров взаимно
параллельны и находятся на том же расстоянии &друг
от друга. Окружающая среда — воздух.
Вычислить силу взаимного притяжения этих
контуров, когда по ним текут в параллельных направлениях
токи 1\ и 1%.
2.64. Показать, что в предельном случае а<^Ь
контуры с токами, рассмотренные в предыдущей задаче,
взаимодействуют как магнитные диполи, моменты
которых направлены по нормали к плоскости контура и
величина которых определяется формулами
2.65. Вычислить коэффициент взаимной индукции
двух коаксиальных круговых контуров, лежащих в
параллельных плоскостях. Радиусы их равны а и Ь.
Расстояние между их центрами h. Окружающая среда —
воздух. Найти силу взаимного притяжения этих кошу-
ров, когда по ним текут параллельные токи 1\ и 12.
2.66. Показать, что в предельном случае, когда
радиусы витков, рассмотренных в предыдущей задаче, малы
по сравнению с расстоянием между ними (a<^h и <Л)
они взаимодействуют между собою как диполи,
магнитные моменты которых направлены по оси витка и
величина которых определяется формулами
2.67. Круговой виток радиуса а, по которому
проходит ток Л, находится в воздухе на расстоянии Ь от
параллельной ему плоской поверхности однородного
магнетика, заполняющего полупространство.
Проницаемость магнетика \х. Найти силу, с которой круговой ток
притягивается к магнетику.
2.68. Вычислить коэффициент взаимной индукции и
силу взаимодействия между током 1% по контуру
равностороннего треугольника и током 1\ по бесконечной
прямой, лежащей в плоскости треугольника «а расстоянии
53

b от ближайшей к ней и параллельной ей стороны
треугольника. Сторона треугольника равна а. Принять
11=1.
2.69. На круглый железный сердечник радиуса а
намотана достаточно длинная катушка из п витков на
единицу длины, а поверх нее короткая катушка из N
витков* Вычислить коэффициент 'взаимной индукции этих
катушек. Магнитная проницаемость железного
сердечника |х. Рассеянием магнитного потока пренебречь.
2.70. На железное кольцо, имеющее форму тора,
радиус сечения которого а и расстояние от центра сечения
до оси тора 6, намотано равномерно и плотно Ni.
витков тонкой изолированной проволоки, а поверх нее
другая катушка из N2 витков. Вычислить коэффициент
взаимной индукции этих катушек. Магнитная
проницаемость железного сердечника jx.
2.71. Вычислить коэффициент взаимной индукции
между катушкой из N витков, намотанной на тор
круглого сечения радиуса а и бесконечным прямым
проводом, идущим вдоль оси тора. Расстояние центра сечения
тора от его оси равно Ь.
2.72. Вычислить самоиндукцию единицы длины
бесконечной катушки круглого сечения радиуса а. Число
витков на единицу длины п; магнитная проницаемость
сердечника |х.
2.73. Вычислить самоиндукцию катушки, состоящей
из N витков, намотанных равномерно на желез-ный тор
круглого сечения радиуса а, центр которого находится
на расстоянии Ь от оси тора. Магнитная проницаемость
железа |х. Рассмотреть предельный случай Ь-^оо.
2.74. Вычислить самоиндукцию единицы длины
цилиндрического кабеля, состоящего из двух
коаксиальных цилиндрических трубок радиуса jRi и #2, Толщиной
их стенок можно пренебречь. Все пространство между
ними заполнено однородной изоляцией, магнитная
проницаемость которой |х.
2.75. Вычислить самоиндукцию единицы длины
кабеля, состоящего Т13 двух коаксиальных цилиндрических
проводов: внутреннего сплошного радиуса /?о и
наружного— полого, внутренний и наружный радиусы
которого равны соответственно R\ и R%. Магнитная
проницаемость проводов jutL, а изоляционной прослойки
между НИМИ |Х2.
54

2.76. Вычислит^ внутреннюю часть самоиндукции
единицы длины прямолинейного провода круглого
сечения радиуса а. Магнитная проницаемость провода \i.
2.77. Вычислить самоиндукцию тонкого кольца
радиуса/ г из проволоки круглого сечения радиуса а 4£г.
Магнитная проницаемость проводника jii, окружающей
среды \i2.
2.78. Вычислить самоиндукцию единицы длины двух-
проводной воздушной линии, состоящей иэ двух
одинаковых параллельных проводов круглого сечения
радиуса а, расстояние между осями которых равно /.
Магнитная проницаемость материала проводов р,= 1.
2.79. Самоиндукция плоского контура в воздухе
(|х=1) равна L. Найти самоиндукцию этого контура в
том случае, если по одну сторону от него пространство,
заполнено однородным магнетиком с
проницаемостью [I.
2.80. Определить движение нерелятивистского
электрона в однородном магнитном поле. Напряженность
поля Я; начальная скорость электрона Vq составляет
угол а с направлением поля.
2.81. Однородное электрическое поле напряженности
Е и однородное магнитное поле, индукция которого В,
направлены взаимно перпендикулярно. Какой должна
быть скорость электрона, чтобы он в этом
комбинированное поле двигался равномерно и прямолинейно?
2.82. Максимальная энергия, которую можно
сообщить протону при помощи циклотрона, равна W.
Внутренний радиус дуанта р^вен R. Определить индукцию
магнитного поля. Релятивистскими эффектами
пренебречь.
§ 6. Закон электромагнитной индукции.
Квазистационарные токи
2.83. Плоский кошур вращается с угловой скоростью
со в однородном магнитном поле вокруг оси,
перпендикулярной к полю. Индукция поля равна В. Определить
э. д. с. индукции в этом контуре. Площадь,
ограниченная контуром, равна S.
2.84. Определить силу тока в контуре предыдущей
задачи. Самоиндукция контура L, сопротивление его R.
2.85. Цепь постоянного то,ка состоит иэ следующих
55

последовательно соединенных частей: аккумулятора с
з. д. с. § индуктивности L и двух сопротивлений R{ и
R2. Определить силу тока в депи после того, как
сопротивление /?2 замыкается накоротко.
2.86. Заряженный конденсатор с емкостью С
замкнут на сопротивление R с самоиндукцией L.
Определить заряд на обкладках конденсатора как функцию от
времени, если первоначально он был равен до.
h
i
1
\
'- h
Рис. 2
Рис. 3
2.87. Конденсатор, емкость которого С, заряжен
количеством электричества q. При помощи ключа
конденсатор замыкается на две параллельно соединенные
между собою .катушки, самоиндукции которых L\ и L2
(рис. 2). Найти максимальные силы тока в катушках.
Сопротивлением и взаимной индукцией катушек
пренебречь.
2.88. Коэффициент взаимной индукции двух
колебательных контуров равен L\2. Параметры этих контуров
(сопротивление, индуктивность и емкость) равны
соответственно R\L\C\ и R2L2C2. На конденсаторе первого
контура имеется заряд q, а контур разомкнут.
Конденсатор второго контура не заряжен и контур замкнут.
Составить дифференциальные уравнения, которыми
определяются токи в контурах после замыкания первого
из них.
2.89. Конденсатор емкости Ci и катушка с
индуктивностью L\ соединены параллельно. К ним
последовательно присоединены катушка с индуктивностью L% и
конденсатор емкости С2. Составить дифференциальное
уравнение, которым определяется -заряд q на
конденсаторе С2 после замыкания цепи (рис. 3), если
первоначально он был равен q0, а на конденсаторе Ci заряда
56

не было. Сопротивлением катушек и подводящих
проводов пренебречь.
2.90. Батарея, э. д. с. которой 8 и внутреннее
сопротивление R, конденсатор емкости С и катушка с
индуктивностью L соединены параллельно (рис. 4).
Определить силу тока в батарее после ее
замыкания. Сопротивлением катушки и
подводящих проводов пренебречь.
2.91. После того, как в цепи,
рассмотренной в предыдущей задаче, установился
стационарный режим, отключается батарея.
Как после этого будет изменяться заряд на
обкладках конденсатора.
2.92. Колебательный контур 12341
индуктивно связан с двумя другими
одинаковыми колебательными контурами. Взаимное
расположение контуров, их емкости и
индуктивности показаны на рис. 5.
Коэффициент взаимной индукции между рядом
расположенными катушками равен L\2,
взаимной индукцией между удаленными катушками, а также
сопротивлением катушек и подводящих проводов
пренебречь. Составить дифференциальное уравнение, которым
определяется ток в контуре 12341 после его замыкания.
Рис.4
Рис 5
Рис. 6
2.93. Цепь состоит из последовательного соединения
конденсатора емкости С2, батареи, э. д. с. которой §,
и звена, представляющего собой параллельное
соединение сопротивления R и конденсатора емкости Сх (рис.6).
Определить заряд конденсатора С2. Внутренним сопро-
ЗВ Зак. 859
57

тивлением батареи,, а также индуктивностью и
сопротивлением подводящих проводов пренебречь.
2.94. Коэффициент взаимной индукции двух
контуров равен Li2. Сопротивления этих контуров равны
соответственно Ri и /?2. В первом контуре имеется
аккумулятор с э. д. с, равной 8. Какое количество
электричества пройдет через- второй контур после того, как
замкнут первый?
2.95. Колебательный контур состоит иэ катушки с
индуктивностью L, соединенной последовательно с
двумя конденсаторами, емкости которых С\ и С2. В момент
замыкания контура заряд на конденсаторе С\ равен Q,
а на конденсаторе С% — нулю. Найти силу тока в
контуре.
2.96. Цепь переменного тока содержит катушку с
сопротивлением R и индуктивностью L. Какой емкости
конденсатор нужно присоединить параллельно катушке,
чтобы заряд его изменялся в одной фазе с током в
основной цепи?
2.97. Какая мощность требуется для того, чтобы
равномерно вращать с угловой скорость со плоский.
контур, рассмотренный в задаче 2.83.
2.98. В цепи переменного тока имеется участок ABC,
состоящий из проводника АВ с активным
сопротивлением R, последовательно соединенного с участком ВС,
который представляет собою параллельное соединение
активного сопротивления R и катушки с индуктивностью
L и сопротивлением R. Между точками А* я С
поддерживается переменное напряжение F=VoCosgo/.
Определить напряжение между точками В и С.
2.99. К параллельному соединению конденсатора
емкости С и катушки с индуктивностью L (омическим
сопротивлением пренебречь) приложено переменное
напряжение частоты со. При каком условии ток, питающий
этот контур, равен нулю?
2.100. Два контура, омическое сопротивление,
индуктивности и емкости которых равны' соответственно
Ru Lb Cj и /?2, L2,, C2, связаны через активное
сопротивление г (рис. 7). В первом контуре имеется генератор,
э. д. с. которого §=&оеш. Найти токи в этих
контурах при установившемся режиме.
2.101. Два параллельных стержня лежат в одной
плоскости с бесконечным прямолинейным током / на рас-
58

Стояниях а и b по одну сторону от него (а<Ь). Вдоль
стержней скользит со скоростью v поперечный
проводник АВ по направлению к сопротивлению /?, на которое
замкнуты стержни. Определить силу тока в контуре.
ABR. Сопротивлением стержней и проводника АВ
пренебречь.
Рис.7
Рис.8
2.102. Показать, что мощность индукционного тока в
контуре ABR предыдущей задачи равна мощности сил,
которые нужно приложить к проводнику АВ, чтобы он
двигался равномерно.
2.103. Стержень О А вращается с угловой скоростью
со вокруг точки О в плоскости, перпендикулярной к
направлению однородного магнитного поля Я. Определить
э. д. с. индукции между точками О и А, если длина
стержня /.
2.104. Круговой проводник радиуса а расположен в
вертикальной плоскости перпендикулярно к
направлению однородного магнитного поля Я. Вокруг его
центра О может свободно вращаться радиальный
проводник ОА, вес которого Р. Какое напряжение нужно
приложить к концам проводника О А, чтобы он равномерно
вращался с угловой скоростью со? Самоиндукцией
проводника пренебречь.
2.105. Математический маятник состоит из
проводящей нити длиною /, на которой подвешен
металлический шарик. Маятник может колебаться в плоскости,
перпендикулярной к однородному магнитному полю Я,
касаясь при этом проводящей дуги круга. Точка О
подвеса маятника и дуга круга соединены электрически с
обкладками конденсатора, емкость которого С (рис.8).
ЗВ*
59

Определить период малых колебаний маятника.
Сопротивлением проводящего контура и его
самоиндукцией пренебречь.
2.106. Тяжелый горизонтальный стержень АВ, масса
которого т, может скользить без трения по двум
вертикальным стержням AM и BNU замкнутым на
сопротивление /?. Определить закон падения стержня АВ в
однородном поперечном магнитном лоле Н. Сопротивлением
стержней и самоиндукцией контура пренебречь.
2.107. Составить дифференциальное уравнение
движения стержня АВ предыдущей задачи для того случая,
когда стержни AM и BN замкнуты на катушку с
сопротивлением R и индуктивностью L.
2.108. Решить задачу 2.106 для того случая, когда
стержни AM и BN замкнуты на конденсатор, емкость
которого С. Сопротивлением и самоиндукцией контура
пренебречь.
ЧАСТЬ III
ПЕРЕМЕННОЕ ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ
ОСНОВНЫЕ ФОРМУЛЫ
Для случая переменного электромагнитного поля
индукция D(t) зависит от значения напряженности E(t)
во все предыдущие моменты времени. Предполагая
связь между D и Е линейной, уравнение (1.5) для
изотропной среды следует заменить уравнением
Jx)dt. (3.1)
Разлагая D(t) и E(t) в интегралы Фурье, можно
получить (см. задачу 3.22), что для их
Фурье—компонент, т. е. для поля монохроматичной
электромагнитной волны,
D (со) = 8 (со) Е (со), (3.2)
т. е. материальное уравнение типа (1.5) с тем
существенным отличием, что диэлектрическая проницаемость
зависит не только от свойств среды, но и от частоты
60

поля. Проницаемость 8 (со) оказывается при этом,
вообще говоря, комплексной.
Аналогично обобщается и материальное уравнение
(2.10) на случай монохроматического магнитного поля,
а именно
В(ю) = |1(ю)Н(ю). (3.3)
Формулами (XVII) потенциалы электромагнитного
поля (ф и А) не определяются однозначно заданными
значениями еекторов Е и В, а потому можно на
потенциалы ф и А наложить добавочное условие,
совместимое с (XVII).
Оказывается удобным подчинить потенциалы так
называемому калибровочному соотношению Лоренца.
divA+-^i^L = 0. (3.4)
с ' dt
При этом для случая однородной непроводящей (а=0)
среды подстановка (XVII) <во вторую пару уравнений
Максвелла (X) приводит к дифференциальным
уравнениям Даламбера для потенциалов
где
^ (3.6)
Решениями этих уравнений являются
запаздывающие потенциалы
(3.7)
„flfr-'-T
с J г
где интегрирование производится по объему всех источ-
61

Для однородной и изотропной непроводящей
среды при отсутствии в ней зарядов (р = 0) векторы Е и
Н удовлетворяют волновым уравнением
o,
(3.8)
OP
Простейшим решением этих уравнений является
плоская монохроматичная электромагнитная волна,
которая в комплексной форме* описывается уравнениями
Е = E0^kr-^>; H = Но^кг-со*), (3.9)
где Ео, Но, к и со — постоянные (не зависящие от
координат и времени) параметры, которые могут, вообще
говоря, быть комплексными; они связаны между собою
соотношениями:
кЕо = О; кНо = О, (3.11)
[к X Ed = -^-Но; [кхН0]=-^ Ео. (3.12)
С С
Если все эти параметры
вещественные, то уравнениями (3.9)
описывается незатухающая
линейно-поляризованная плоская
монохроматичная волна, которая
распространяется с фазовой скоростью v, опреде-
~*g- ляемой уравнением (3.6) в
направлении волнового вектора к.
При этом из (3.11) следует, что
Рис.9 волна поперечная (E_Lk и HJLk), a
из (3.12) —что Е и Н взаимно
перпендикулярны и колеблются в одинаковых фазах
Е=-\/ 1-Н. (3.12а)
* Физический смысл имеют вещественные части рассматриваемых
выражений.
6?

Взаимное расположение векторов Е, Н и к
иллюстрируется рис. 9.
Если же вектор Ео (а потому и Но) комплексный, а
к и со по-прежнему вещественные, то его можно
представить в виде
Ео = Ео + *#Ео»
где Ео и Ео — вещественные векторы*. Если при этом
Ео и Ео колинеарны, то комплексную амплитуду Ео можно
представить в виде
Ео = Ае'фо,
где А — вещественная амплитуда.
Этой случай отличается от предыдущего лишь
наличием начальной фазы фо.
Если же Ео'-и Ео" не колинеарны, то волна (3.9)
есть суперпозиция двух волн, линейно поляризованных
в разных направлениях и сдвинутых по фазе на—.
В этом случае уравнения (3.9) описывают эллиптически
поляризованную волну (см. задачу 3.10).
Если же диэлектрическая проницаемость е (или
магнитная \i) комплексна, то волновой вектор к
комплексный и его можно, в общем случае, представить в виде
к = к' + ft".
Если к' и к" колинеарны, то можно положить k=&k0;
волновое число
k = —(n? + inr), (3.13)
с
а
п = п! + Ш' = "j/eji (3.13а)
есть комплексный показатель преломления. Это
соответствует волне, распространяющейся с фазовой
скоростью
—
* В дальнейшем, не оговаривая этого каждый раз, мы
значками ' и " будем обозначать соответственно вещественную и мнимую
части рассматриваемых комплексных величин.
63

амплитуда которой экспоненциально затухает по закону
Л = £0<Г^(гко), (3.14)
где ко — единичный вектор направления
распространения. Если же к' и к" не колинеарны, то это приводит к
неоднородной плоской волне, для которой плоскости
равных фаз k'r=const не совпадают с плоскостями
равных амплитуд k"r = const.
Из (3.9) видно, что применительно к векторам
плоской монохроматичной волны операторы V и опре-
dt
деляются уравнениями
V = ft; A = _fo>, (3.15)
dt
а потому для плоской монохроматичной волны
уравнения Максвелла (X) можно в общем случае записать в
в виде
kD=0; kB = 0, (3.11а)
[к х Е] = —В; [к х Н] = — — D. (3.126)
с с
Для случая однородной волны можно положить
к= —к„ (3.10а)
где к0 — орт волнового вектора, и тогда для немагнитной
среды (|х = 1) из (3.126) следует, что
D = -^-{E-ko(koE)}. (3.12b)
Из линейности и однородности уравнения (3.8)
следует, что любая линейная комбинация плоских волн
также является решением этих уравнений. И, наоборот,
любое решение уравнения (3.8)> можно разложить по
плоским волнам в виде интеграла Фурье.
При помощи волновых пакетов с резко
выраженными интерференционными максимумами передают
сигналы на расстояние. Интерференционнный максимум
распространяется с групповой скоростью
-■*■• <злб>
64

В проводящей среде (металле) в стационарном случае
объемные заряды отсутствуют (р=0). При этом
уравнения Максвелла для периодического поля (частоты
со) * можно свести формально к соответствующим
уравнениям для непроводящей среды путем замены
ee + i J5SL (3.18)
со
С учетом этой замены уравнениями (3.9) описывается
распространение плоской монохроматичной вбйны в
проводящей среде. Из того, что для металлов для всех
4яа N. 1
волн вплоть до видимой области (со<1О15)"^~>1
следует, что электромагнитные волны в металлах быстро
затухают.
Из (3.13а) и (3.18) следует, что для проводящей
среды вещественная и мнимая части комплексного
показателя преломления определяются уравнениями
Для предельного случая —— > 1
со
И. (3.19а)
СО
На границе двух сред электромагнитная волна
испытывает отражение и преломление. Частота волны при
этом не меняется. Направление распространения этих
волн определяется общеизвестными законами
геометрической оптики (для случая изотропных непроводящих
сред), а их интенсивность и состояние поляризации —
формулами Френеля. Для случая изотропных, непрово-
* Зависимость от времени дается множителем e~mt.
£5

дящих и немагнитных сред они имеют вид
- tg(ct-p) л.
Ол =-
2 cos a sin P
= sin (a — P) ^
sin(a + p) X>
2 cos a sin p ^^ (3>20)
sin (a + P) cos (a — P)
где Л, 7? и D — амплитуды электрических векторов
падающей, отраженной и преломленной вблн. Значки || и
JL обозначают составляющие этих амплитуд,
параллельные и перпендикулярные плоскости падения.
Положительное
направление параллельных
составляющих показано на чертеже
(рис. 10), а для,
перпендикулярных составляющих они
направлены все в одну сторону,
составляющую правовинтовую
систему С' направлениями век-
торов ки Е|
(перпендикулярно плоскости чертежа от нас).
Угол падения а и угол
преломления (3 связаны между собой
законом преломления, который для немагнитных
изотропных ^сред записывается так:
Рис. 10
&i sin a = l/e2sinp.
(3.21)
Для случая нормального падения (a=|J = 0) формулы
Френеля (3.20) принимают вид
Ri\ =
/i+l
л+1
(3.20а)
Интенсивность электромагнитной волны, т. е. энергия,
переносимая волной за единицу времени через единицу
поверхности фронта волны, определяется средним
значением вектора Умова—Пойнтинга.
ее

На основании (XV) и (3.12) интенсивность волны в
изотропной среде
/ С ° 1 / ь 1/7-12 /Q 99^
Поле излучения, т. е. электромагнитное поле «а
достаточно большом расстоянии от источника (в волновой
зоне), создаваемое в однородной непроводящей среде
переменным распределением зарядов с объемной
плотностью,
] = -|- (3.23)
определяется потенциалами
<p = -divll6; A = ^LJ£-t (3.24)
с ot
где электрический поляризационный потенциал
Пе(х, 0 = — — —(Щ. (3.25)
Простейшим примером такого типа излучателя
электромагнитных волн служит диполь Герца, дипольный
момент которого
р = рг = р0 cos соЛ (3.26)
Поле дипольного, из-лучения его в вакууме определяется
уравнениями
(3.27)
Ег = £"tj) = НГ = Н& = О,
где г, 0 и г|) — полярные координаты рассматриваемой
точки поля; полярной осью служит направление
дипольного момента р0.
В векторной форме
Х^]. (3.27а)
Эта сферическая волна переносит с собой энергию, плот-
67

ность тока которой дается вектором Умова—Пойнтинга
S = -Е*™ JL . (з.28)
4яс3г2 г
Отсюда средняя (за период) полная интенсивность ди-
польного излучения
/0 = Aii=J_^i. (з.28а)
Полную мгновенную интенсивность излучения
осциллятора можно записать «в виде "
Эту потерю энергии осциллятора на излучение можно
интерпретировать как результат действия силы
«лучистого трения»
Fs = - T|v, где т| = \^f- = ту. (3.30)
Поле излучения, создаваемое в однородной
непроводящей среде переменными токами с плотностью
<? rot M(/) (p = 0), (3.31)
определяется потенциалами
ф = 0; А = гоШш, (3.32)
где магнитный поляризационный потенциал
П^х, t) = |i J ч r u/ dl (3.33)
При расчете поля излучения достаточно вычислить
векторы Е и Н с точностью до членов, обратно
пропорциональных первой степени расстояния г. Поэтому при
дифференцировании поляризационного потенциала и
потенциалов ф и А достаточно дифференцировать
фазовый аргумент (t ), знаменатель г можно прц этом
не дифференцировать.

§ 1. Токи смещения. Потенциалы электромагнитного
поля
3.1. Показать, что при разрядке плоского
конденсатора на его обкладках ток проводимости замыкается
током смещения.
3.2. Показать, что при разрядке цилиндрического и
сферического конденсаторов на их обкладках ток
проводимости замыкается током смещения.
3.3. Проводник имеет форму достаточно длинного
круглого цилиндра, радиуса а, по которому течет
постоянный ток /, равномерно распределенный по его
сечению. Рассмотреть миграцию энергии электромагнитного
поля на поверхности проводника. Показать, что джоу-
лёво тепло, которое выделяется в проводнике, равно
энергии электромагнитного поля, которая поступает в
проводник извне.
3.4. Показать, что в однородной и изотропной
проводящей среде при отсутствии в ней свободных зарядов
потенциалы электромагнитного поля удовлетворяют
уравнениям
V Y с* ^ dt ^ с* dt* *
с2 r dt с2 дР
если подчинить их калибровочному соотношению
an<p +
С С 01
3.5. Показать, что при указанных в предыдущей
задаче условиях потенциалы поля можно выразить через
так называемый вектор Герца (поляризационный
потенциал) при ломощи соотношений
tp = -divn; А = -^<г|Ш + -^-^-( (1)
8 С dt
потребовав, чтобы
a^ + . (2)
Выразить векторы Е и Н через вектор Герца П.
3.6. Показать, что если в однородной проводящей
среде можно пренебречь током смещения по сравнению
69

с током проводимости, то плотность тока, Е, В и Н удой-
летворяют уравнениям
и что аналогичным уравнениям удовлетворяют также
векторы Е, Н, В и D.
§ 2. Электромагнитные волны в неограниченной среде. (
Волновые пакеты
3.7. Написать уравнение плоской монохроматичной
электромагнитной волны, распространяющейся в
прозрачной среде (а=0) вдоль положительной оси z и
линейно-поляризованной вдоль оси х.
3.8. Написать уравнение плоской монохроматичной
электромагнитной волны, распространяющейся в
прозрачной немагнитной (|х=1) среде с показателем
преломления п вдоль отрицательной оси х и
поляризованной по кругу (вправо).
3.9. Написать уравнение эллиптически
поляризованной сферической электромагнитной волны,
распространяющейся в немагнитной среде с диэлектрической
проницаемостью (действительной) е и проводимостью а.
3.10. Показать, что в общем случае плоская моно-
хроматичная волна, распространяющаяся в
непроводящей среде, является эллиптически поляризованной.
3.11. Определить частоту и состояние поляризации
электромагнитной волны, полученной в результате
наложения двух волн одинаковой амплитуды и очень
близких частот, поляризованных по кругу в
противоположных направлениях и распространяющихся в одном
направлении.
3.12. Показать, что если © неоднородной плоской
монохроматичной электромагнитной волне (k=k/+rk//)
электрический вектор линейно поляризован, то EJ_k' и
Е1_к", а магнитный вектор описывает, вообще говоря,
эллипс в плоскости, проходящей через векторы к7 и к".
Если же магнитный вектор линейно поляризован, то
HJLk' и H_L к", а Е описывает эллипс в плоскости k'k".
Магнитную проницаемость считать вещественной.
3.13. Обобщить волновые уравнения (3.8) на случай
неоднородной среды. Принять среду немагнитной
(1)
70

3.14. В непроводящей среде распространяется плб-
екая монохроматичяая электромагнитная волна.
Вычислить вектор-потенциал этого поля, если волна а)
линейно поляризована; б) поляризована по кругу.
3.15. В однородной и изотропной проводящей среде
распространяется плоская монохроматичная волна.
Вычислить средний поток энергии через поверхность куба,
боковые ребра которого параллельны направлению
распространения волны. Показать, что этот поток равен
средней мощности потерь на джоулево тепло.
3.16. Показать, что интенсивность монохроматичной
электромагнитной волны, т. е. среднее (по времени)
значение вектора Умова—Пойнтинга, равна вещественной
части комплексного вектора Умова—Пойнтинга
S [ExH],
8л
где Е и Н — комплексные векторы электромагнитной
волны. Проиллюстрировать это на примере предыдущей
задачи.
3.17. Найти дисперсионную формулу, т. е.
зависимость п(со) для прозрачной и немагнитной (jx=l)
среды, если известно, что групповая скорость обратно
пропорциональна фазовой.
3.18. Показать, что в прозрачной диспергирующей
среде групповая скорость и= — , где S — вектор Умова—
Пойнтинга, а
W = (EE + H
16jt { da dco
есть среднее (по времени) значение плотности энергии
электромагнитного поля.
3.19. В однородной, прозрачной и недиспергирующей
среде (e=const и |j, = const) распространяется в
направлении оси z электромагнитный импульс, который
первоначально имел форму
Определить форму импульса f(z, t) в любой
последующий момент времени.
71

3.20. В однородной, прозрачной и недиспергирующей
среде распространяется в направлении оси х
электромагнитный импульс, который в точке х=0 определяется
уравнением
МО-ton
ае-
0
idiot
0">т>
« Г
Рис. 11
Найти спектральную плотность
этого импульса.
3.21. Плоская монохрома-
тичная линейно
поляризованная волна падает в воздухе
(e = ii=l) на рамочную
антенну. Вычислить (двумя
способами) э. д. с. индукции, которая
наводится в антенне. Антенна
имеет форму квадрата со
стороной а и расположена, как
показано на чертеже (рис. 11).
§ 3. Поляризация вещества в переменном поле
3.22. Показать, что вещественная часть комплексной
диэлектрической проницаемости является четной
функцией частоты, а мнимая часть — нечетной функцией
частоты.
3.23. Вычислить диэлектрическую проницаемость
е(со), положив в (3.1) B(t)*=Ae а, , где А и а —
константы.
3.24. Олределить движение свободной заряженной
частицы (е, т) в поле монохроматичной линейно
поляризованной электромагнитной волны. Релятивистскими
эффектами и радиационным торможением пренебречь.
3.25. В разреженном ионизированном газе (плазме)
можно в первом приближении считать электроны
свободными. По-казать, что в этом приближении
распространение электромагнитных волн в такой среде
характеризуется мнимой проводимостью. Найти
диэлектрическую проницаемость плазмы.
72

3.26. При какой частоте в плазме может
распространяться чисто электрическая (# = 0) продольная
волна?
3.27. Плазма находится в однородном постоянном
магнитном поле Яо. Рассматривая плазму как
разряженный электронный газ, определить движение
электронов в поле плоской монохроматичной волны,
распространяющейся в направлении статического поля Яо,
а также дисперсионную формулу.
Указание. Ввести переменные u=x-{-iy, §=Ex-\-iEy\ 5%=Hx-\-
+ Щу. Магнитное поле Яо имеет направление оси г.
3.28. Вычислить групповую скорость
электромагнитных 'волн в плазме при наличии в 'ней постоянного
однородного магнитного поля Яо в направлении
распространения волны. Ограничиться случаем, когда п—1<1.
3.29. Показать, что при распространении радиоволн
в ионосфере следует ожидать резонансных явлений
вблизи длины волны А,^210 м. Принять напряженность
магнитного поля земли Я=0,5 э.
3.30. Исходя из модели упруго 'связанного
электрона, вычислить тензор диэлектрической проницаемости
диэлектрика при наличии в нем постоянного магнитного
поля Яо. N — число электронов в 1 смг. Принять
собственную частоту одинаковой для всех электронов.
Релятивистскими эффектами и радиационным
торможением пренебречь.
Указание. Ввести в плоскости, перпендикулярной к
направлению постоянного поля Н0) циклические координаты
* + iy) и т] = -~^(* — iy).
3.31. Определить фазовую скорость .монохроматичной
электромагнитной волны в диэлектрике при наличии в
нем постоянного магнитного поля Яо. Принять
магнитную проницаемость fjt = 1.
Указание. Воспользоваться тензором диэлектрической
проницаемости, полученным в предыдущей задаче.
3.32. В диэлектрике имеется постоянное магнитное
поле Яо. Исследовать монохроматическую волну,
которая распространяется: а) вдоль и б) поперек магнит-
73

ного поля. Диэлектрик считать прозрачным й
немагнитным.
Указание. Воспользоваться тензором диэлектрической
проницаемости, полученным в задаче 3.30.
§ 4. Отражение и преломление электромагнитных волн
3.33. В вакууме 'на безграничную плоскую
поверхность однородного немагнитного диэлектрика (s, jjl =1)
падает под углом а плоская электромагнитная волна,
направление поляризации которой составляет угол 0
с плоскостью падения. Вычислить коэффициенты
отражения р и прохождения б.
3.34. Показать на примере предыдущей задачи, что
при отражении и преломлении электромагнитной волны
выполняется закон сохранения энергии.
3.35. Решить задачу 3.33 для случая, когда: 1)
падающая волна не поляризована (естественный свет) и
2) падающая волна эллиптически поляризована.
3.36. Определить состояние поляризации отраженной
и преломленной волн для задач 3.33 и 3.35.
3.37. Вычислить давление, производимое на
поверхность диэлектрика электромагнитной волной, описанной
в задаче 3.33.
3.38. Показать, что для немагнитных и
непроводящих изотропных сред формулы Френеля для
отраженной волны можно записать в виде
cos а — Уп2—s
п2 cos а + Y~n2 — sin2 а
cos а — у^я2 — sin2 а
cos а + у/~п2 — sin2 а
где а — угол падения; п=~\/ ——относительный показа-
Т Е1
тель преломления.
3.39. Вычислить коэффициент отражения для случая
почти скользящего падения на среду, относительный
показатель преломления которой мало отличается от
единицы.
3.40. Рассмотреть отражение монохроматичной пло-
74

ской волны на границе раздела двух однородных непро*
водящих и немагнитных сред (ai=a2==0; fjti = jjl2= 1) для
случая, когда 82<8i и sina>i / 5*. Показать, что коэф-
V ei
фициент отражения равен единице (полное отражение).
3.41. Показать, что при полном отражении
прошедшая волна не является поперечной. *
3.42. Показ-ать, что при полном отражении среднее
значение нормальной составляющей вектора Умова—
Пойнтинга на границе обеих сред равно нулю.
3.43. Вычислить разность фаз между параллельной
(i?ll) и перпендикулярной (R±) составляющими
электрического вектора отраженной волны при полном
отражении, если падающая волна линейно (поляризована.
3.44. Линейно поляризованная волна претерпевает
полное отражение. При каком условии отраженная
волна также линейно поляризована? При каком условии
она будет поляризована по кругу?
3.45. Плоская волна надает на стеклянную призму
полного отражения. Интенсивность падающей волны /о
и поляризована она под углом в 45° к плоскости
падения. Определить интенсивность / и состояние
поляризации волны, выходящей из призмы. Поглощением в
призме пренебречь. Показатель преломления стекла п.
3.46. Обобщить формулы Френеля на случай
изотропных проводящих и магнитных сред, характеризующихся
постоянными значениями 8, \х и а.
3.47. В вакууме на безграничную плоскую
поверхность немагнитного металла (e=const; [i=(l; a=const)
падает под углом а плоская монохроматичная волна,
направление поляризации которой составляет угол в
с плоскостью оадения. Определить интенсивность и
состояние поляризации отраженной волны, если
интенсивность падающей линейно поляризованной волны /о.
Рассмотреть предельный случай идеального проводника
(<7=оо).
3.48. Иэ вакуума на поверхность идеального
проводника (о—оо) падает нормально плоская
монохроматичная линейно поляризованная волна. Интенсивность
падающей волны /. Определить плотность токов на
поверхности проводника.
3.49. Как нужно расположить металлическое зерка-
75

ло, чтобы отраженная волна имела круговую
поляризацию? Падающая волна линейно поляризована.
3.50. Показать, что в предельном случае —— > 1
СОЕ
магнитный (вектор волны, проникающей в металл,
отстает по фазе от электрического вектора на 45°.
3.51. В вакууме распространяется плоская монохро-
матичная волна, которая под углом а падает на плоскую
границу ионосферы. Рассматривая ионосферу как
разреженный электронный газ (наличие тяжелых ионов
можно не учитывать), вычислить коэффициенты
отражения и прохождения. Показать, что если а>2 < я
т
(N — число электронов ib единице объема; со — частота
световой волны), то имеет место полное отражение.
3.52. В однородном, прозрачном и немагнитном
диэлектрике имеется постоянное магнитное поле Яо,
направленное перпендикулярно к его поверхности. На эту
поверхность в направлении магнитного поля Яо падает
в вакууме плоская монохроматичная и линейно
поляризованная волна, интенсивность которой /о. Определить
интенсивность и состояние поляризации отраженной и
прошедшей волн.
Указание. Воспользоваться тензором диэлектрической
проницаемости, полученным в задаче 3.30.
3.53. Плоская монохроматичная и вправо поляризо-
* ванная по кругу волна падает нормально к поверхности
ионосферы. В ионосфере имеется постоянное магнитное
поле Яо, направление которого совпадает с
направлением распространения падающей волны. Рассматривая
ионосферу как разреженный электронный газ, вычислить
интенсивность и состояние поляризации отраженной вол:
ны. Интенсивность-падающей волны /0.
3.54. Решить задачу 3.52 для случая, когда
магнитное поле Яо направлено параллельно поверхности
Диэлектрика и совпадает с направлением поляризации
падающей волны. Падение по-прежнему нормальное.
3.55. Однородный плоскопараллельный слой
толщиною а граничит q обеих сторон с однородными средами.
Написать уравнения, которыми определяется
прохождение монохроматичной электромагнитной волны через
слой.
76

3.56. Вычислить коэффициенты отражения и
прозрачности плоскопараллельного слоя для случая
нормального падения, если все три среды непроводящие и
немагнитные.
3.57. Показать, что коэффициент прозрачности (при
нормальном падении) тонкого плоокопараллельного слоя
равен единице, если толщина его а — —- и,^ кроме
4
ТОГО, 82 =
3.58/В воздухе имеется однородный и прозрачный
плоско'параллельный слой толщиною а. Показатель
преломления его /г>1. Показать, что если-падающая
волна, интенсивность которой /о, поляризована
перпендикулярно (или параллельно) плоскости падения, то
интенсивность отраженной волны
J =
4р12 sin2 6
где pi2 — коэффициент отражения на границе воздух—
диэлектрик, ® = k2asiny.
Обозначения те же, что в задаче 3.55.
3.59. Плоская волна падает под углом а на
непроводящий и немагнитный плоскопараллельный слой тол-
щиною а. Определить давление, испытываемое этим
слоем.
§, 5. Резонаторы и волноводы
3.60. Показать, что в идеальный проводник (а=оо)
электромагнитная волна не проникает. Вывести
граничные условия для векторов Е и В электромагнитной
волны на границе с идеальным проводником.
3.61. Для монохром атичной волны на границе
диэлектрика с реальным проводником (металлом) ~ Еф0
можно положить (граничное условие Леонтовича)
где п — единичный вектор нормали к граничной
поверхности, направленный внутрь проводника. Комплексный
коэффициент пропорциональности Z, называется
поверхностным импедансом металла/ Выразить поток энергии
через поверхность металла через его поверхностный
импеданс.
77

3.62. Плоская монохроматичная волна падает в
воздухе (е = \х = 1) под углом а на плоскую поверхность
металла, поверхностный импеданс которого £. Записать
формулы Френеля для отраженной волны через £.
Рассмотреть случай малого импеданса.
3.63. Вдоль прямого волновода распространяется
монохроматичная волна электрического типа (£-волна, или
поперечно магнитная ГМ-волна). Это значит, что
составляющая магнитного вектора вдоль волновода равна
нулю. Показать, что поперечные составляющие векторов
Е и Н выражаются через продольную составляющую
вектора Е. Вывести дифференциальное уравнение для
последней. Среду, заполняющую волновод, считать
однородной, изотропной и непроводящей.
3.64. Показать, что если стенки волновода идеально
проводящие (а=оо), то чтобы векторы Е и Н
рассмотренной в предыдущей задаче £-волны удовлетворяли
нужным граничным условиям (задача 3.60), достаточно
потребовать, чтобы на стенках волновода £z=0.
3.65. Определить £-волны, которые могут
распространяться вдоль прямого волновода прямоугольного
сечения, поперечные размеры которого aXb. Стенки
волновода считать идеально проводящими. Найги
'Наименьшую (критическую) частоту этих волн.
3.66. Показать, что для волны магнитного типа
(Я-волны, или поперечно электрической Г£-волны),
распространяющейся вдоль прямого волновода, поперечные
составляющие векторов Е и Н выражаются через
продольную составляющую вектора Н. Вывести
дифференциальное уравнение для последней.
3.67. Стенки прямого волновода идеально
проводящие. Доказать: чтобы векторы Е и Н волны магнитного
типа удовлетворяли нужным граничным условиям,
достаточно потребовать, чтобы на контуре поперечного се-
чения волновода —— = 0.
дп
3.68. Определить Я-волны, которые могут
распространяться вдоль прямого волновода прямоугольного
сечения с идеально проводящими стенками. Поперечные
размеры волновода aXb.Найти наименьшую (критическую)
частоту этих волн.
3.69. Вдоль «ленточной» линии, т. е. между двумя
параллельными проводящими плоскостями, распростра-
78

няется мсшохроматичная электромагнитная волна.
Определить возможные тины волн. Плоскости считать
идеально проводящими.
3.70. Вычислить групповую скорость
электромагнитной волны, распространяющейся вдоль прямого
волновода.
3.71. Показать, что для £-волны,
распространяющейся вдрль прямого волновода (вдоль оси z), энергия,
приходящаяся на единицу длины волновода, определяется
формулой
где интегрирование производится по площади сечения
волновода.
3.72. Вследствие конечности проводимости стенок
волновода энергия волны, распространяющейся вдоль
волновода, частично проникает в стенки и поглощается
ими (диссипирует). Предполагая, что поверхностный
импеданс £ стенок волновода достаточно мал, показать,
что амплитуда волны убывает по закону А=Аое~~а
и что для £-волны коэффициент поглощения
где / — контур, а •$ — площадь сечения волновода.
3.73. Показать, что для распространяющейся в
волноводе Я-волны коэффициент поглощения (см.
задачу 3.72)
a=
3.74. Определить собственные электромагнитные
колебания в полом (е = fx= 1) резонаторе, имеющем форму
прямоугольного параллелепипеда с идеально
проводящими стенками, ребра которого равны аь а2 и а3. Найти
наименьшую собственную частоту.
79

3.75. Показать, что для любого собственного
электромагнитного колебания в полом (e = jjl= 1) резонаторе с
идеально проводящими стенками средняя энергия элек:
трическото поля равна средней энергии магнитного
поля, т. е. - -
= f #~W.
3.76. В 'полом резонаторе имеется одновременно
несколько типов собственных колебаний. Показать, что
полная энергия этих колебаний равна сумме энергий
отдельных собственных колебаний. Стенки резонатора
считать идеально проводящими. Среду, заполняющую
резонатор, однородной.
Указание, Воспользоваться тождеством
[ (A rot rot В — В rot rot А)йУ = ф {[В х rot А] — [А х rot В]} dS,
V - s
пде S — замкнутая поверхность, ограничивающая объем V; А и В —
произвольные векторы, удовлетворяющие обычным условиям диф-
ференцируемости. Доказать это тождество.
3.77. Определить декремент затухания и изменение
собственной частоты полого (е = [х=1) резонатора,
обусловленное слабым поглощением энергии его стенками.
Указание. Воспользоваться тождеством, приведенным в
задаче 3.76.
§ 6. Излучение и рассеяние электромагнитных волн
3.78. Точечный заряд q вращается равномерно по
окружности радиуса а с угловой скоростью о><—.
а
Определить создаваемые им в вакууме поле излучения
и интенсивность излучения.
3.79. Показать, что для изолированной системы,
состоящей из частиц с одинаковым удельным зарядом
— = const , интенсивность дипольного излучения рав-
т
на нулю.
3.80. Частица с массой т и зарядом q пролетает со
скоростью v мимо неподвижного заряда q на
прицельном от него расстоянии а. Вычислить энергию, теряемую
80

движущейся частицей на электромагнитное излучение,
если скорость ее настолько велика, что отклонение от
прямолинейного движения можно считать малым.
3.81. Вычислить среднюю интенсивность дипольного
излучения (при эллиптическом движении двух
притягивающихся заряженных частиц (m^i) и (т2д2). Дана
энергия частиц (W) и момент количества движения (М)
в системе центра масс.
3.82. Найти угловое распределение в системе центра
масс полной энергии дипольного излучения при проле-
тании одной заряженной частицы мимо другой с такой
большой скоростью, что отклонение от прямолинейного
движения можно считать малым.
3.83. На свободный электрон падает в вакууме
световая волна. Вычислить полный эффективный
поперечник рассеяния, определяемый как отношение
интенсивности рассеиваемой энергии к ллотности потока
падающей энергии. Силой лучистого трения и
релятивистскими эффектами пренебречь.
3.84. В том же приближении, что и в предыдущей
задаче, вычислить дифференциальное эффективное
сечение рассеяния свободным электроном монохроматичной
волны для следующих случаев:
1) падающая волна линейно поляризована;
2) падающая волна эллиптически поляризована.
Показать, что интегрированием по углам можно получить
полное сечение рассеяния, вычисленное в предыдущей
задаче;
3)'падающая волна не поляризована (естественный
свет).
Найти степень деполяризации рассеянного света.
Примечание. Степенью деполяризации называется отношение
"Т~"» гДе h— наименьшая, a J\— наибольшая интенсивности рассеян-
•'1
ного света, поляризованного во взаимно перпендикулярных
направлениях.
3.85. Вычислить дифференциальное и полное
эффективное сечение рассеяния квази-упруго связанным
электроном монохроматичной линейно поляризованной
волны. Учесть силу радиационного торможения.
Релятивистскими поправками пренебречь.
3.86. Вычислить дифференциальное эффективное се-
4 Зак. 859 81

чение рассеяния монохроматичной волны на малом
диэлектрическом (или проводящем) ширике радиуса а.
Диэлектрическая проницаемость шарика е.
Магнитная проницаемость fjt = 1. Принять а < —°-7=г- = К
©у е
3.87. Определить поле излучения, создаваемое в
вакууме переменным магнитным диполем, момент которого
т = тое^ш.
Показать, что это поле может быть получено из поля
излучения электрического диполя путем замени:
Ро-*то; Е -» Н и Н -> — Е.
3.88. Вычислить в омах сопротивление излучения
рамочной антенны, имеющей форму круглого витка
радиуса а и питаемой током/=/о cos со^. Длина волны
G)
3.89. Показать, что магнитно-дипольное излучение
отсутствует у системы, состоящей из двух заряженных
частиц, а также у системы, состоящей из частиц с
одинаковым отношением заряда к массе.
3.90. Записать уравнение непрерывности для
предельного случая линейного тока.
3.91. По прямолинейному идеальному проводнику
проходит ток частоты со^ Показать, что вдоль провода
гок распределен синусоидально.
3.92. Определить поле излучения, создаваемое в
однородной и непроводящей среде заданным распределением
токов частоты со:
3.93. Найти поле излучения в вакууме линейной
антенны длиною /, питаемой током
е
где
82
/2-1,2,3,...; _-L

Исследовать угловое распределение этого излучения.
3.94. Определить поле излучения (в вакууме)
линейной антенны длиною /, по которой проходит бегущая
волна
ЧАСТЬ IV
СПЕЦИАЛЬНАЯ ТЕОРИЯ ОТНОСИТЕЛЬНОСТИ
И ОСНОВЫ ЭЛЕКТРОДИНАМИКИ ДВИЖУЩИХСЯ
ТЕЛ
ОСНОВНЫЕ ФОРМУЛЫ
Относительно любой системы отсчета
пространственно-временная локализация события определяется
пространственно-временными координатами (х, у, z и t).
В дальнейшем, говоря о системах отсчета, мы всегда
будем иметь в виду инерциальные системы отсчета.
Рис. 12
Зависимость между пространственно-временными
координатами одного и того же события относительно
различных систем отсчета дается преобразованием Лоренца.
Для частного случая, когда система К' движется
относительно системы К со скоростью v вдоль
положительной оси х, совпадающей с осью х' (рис. 12) и если
за начальный момент времени (/=£'=(}) в обеих
системах выбран тот момент времени,4 когда оба начала сов-
4* 83

падают, преобразование Лоренца выражается
формулами
Это преобразование мы будем называть специальным
преобразованием Лоренца.
Обратное 'преобразование отличается лишь знаком
CKOipOCTH.
Преобразования Лоренца (4.1) являются следствием
инвариантности 4-мерного интервала
AS2 = с2 (t2 - hf - [(х2 - хг)* + (у2 - У1)а +
(4.2)
Дифференциал собственного времени материальной
точки, т. е. времени, отсчитываемого по часам,
покоящимся относительно сопутствующей системы отсчета,
определяется уравнением
dx = dt Vl— p2. (4.3)
Сопутствующей 'называется такая инерциальная система
отсчета, относительно' которой скорость материальной
точки в рассматриваемый момент времени равна нулю.
Собственное время есть инвариант относительно
преобразования Лоренца.
Из преобразований Лоренца (4.1) следует, что в
направлении движения длина движущегося тела
Г^/уТ^р2; (4.4)
где / — длина тела в сопутствующей системе отсчета.
В направлениях, поперечных к движению, размеры
движущегося тела не меняются.
Из того же преобразования Лоренца (4.1) следует
релятивистский закон сложения параллельных
скоростей
и = -^±i-, (4.S)
84

где и! — скорость материальной точки относительно
системы К', параллельная переносной скорости v, а и —
скорость той же точки относительно системы К
(см. рис. (12).
В четырехмерном пространстве (%i=x, х2=у; x3 = z,
X4 = ict) из (4.2) следует, что
— AS2 = Ах* + Ах22 + Ах\ + Ах\ ^ Inv, (4.26)
а потому можно рассматривать преобразование Лоренца
как ортогональный поворот осей координат в этом
пространстве:
(4.6)
где коэффициенты преобразования удовлетворяют
условиям ортогональности
4 4
akflkm = ЬШ
Для специального преобразо(вания Лоренца (4.1)
матрица преобразования (4.6) имеет вид
( 1
О
0
■, О, О,
1 О
О 1
- о о
0
0
(4.8)
При переходе от одной инерциальной системы отсчета
к другой компоненты 4-вектора (Ah) преобразуются
так же, как и координаты (4.6), т. е.
т
= 2а
(4.9)
Наиболее важными 4-векторами являются:
85

1) четырехмерный потенциал электрома/гнитйого поля
Л(А,«Р), (4.10)
где А и ф—)векторный и скалярный потенциалы;
2) 4-вектор плотности электрического тока
(4.11)
где j и р — плотность тока и зарядов;
3) четырехмерный волновой вектор
*<
(Mf). (4.12)
где к и со — волновой вектор и частота плоской
электромагнитной волны;
4) 4-вектор скорости
\ (4.13)
где и — скорость частицы;
5) 4нвектор плотности сил
y (4.14)
где f — объемная плотность сил; fu — плотность
мощности этих сил;
6) 4-вектор энергии-импульса частицы
(P. -ftP). (4.15)
где р и W — импульс и энергия частицы;
7) четырехмерный оператор «набла»
(4.16)
Компоненты 4-тензора преобразуются как произведения
компонент 4-векторО'в. Например, для 4-тензора 2-го
ранга (Тм) формула преобразования имеет вид
Ты = 2 Wifn- <4Л7>
r,s==l
86

Йримерами 4-тензоров являются:
1) 4-тензор напряженности электромагнитного поля
в вакууме
HRl = ^L-^-t (4.19)
где Ak — четырехмерный потенциал (4.10).
Из> формул (XVII) следует, что компоненты этого
тензора образуют следующую матрицу:
х> ^ у
0, — 1Ег
i£v, iEZi 0
(4.20)
2) 4-тензор энергии-импульса электромагнитного по:
ля в вакууме
4 4
1 V*4 1 V^l 2
kl 4я 2шА km lm 16зх kl Zj rs'
r,s=l
Это симметричный (Tki=Tik) тензор 2-го ранга,
компоненты которого образуют следующую матрицу:
ху>
ух*
У2'
I
(4.22)
где T'p.v—маковелловский 3-мерный тензор натяжений
(1.40) (греческие индексы \х и v пробегают значения
1, 2, 3 или соответственно х, у, z\ латинские индексы kl
пробегают значения 1, 2, 3, 4); g — плотность импульса;
W — плотность энеррии электромагнитного поля; S —
вектор Умова—Пойнтиига.
На основании (4.9) и (4.8) специальное
преобразование Лоренца для четырехмерного волнового вектора
(4.12) дает
0, = 0i=£cose_e (4>24)
87

1—pcosB '
( 5
где в — угол между направлением распространения
волны и направлением движения системы К!
относительно системы /С
Первая из этих формул (4.24) дает теорию эффекта
Допплера, а вторая (4.25) — явления оберрации света.
На основании (4.17) и (4.8) специальное
преобразование Лоренца для 4-тензора напряженности
электромагнитного поля (4.20) дает формулы преобразования
для векторов поля:
р' р . р' __ ЕУ — Р&г. р' _ Ег + №у
CjX J^ Ell ГГ J2i2 == —
у
Нх-Нх, Hy-y===rt /yz^f (4.26)
где Е, Н и Ег, Нх обозначают значения векторов поля в
одной и той же мировой точке относительно разных
систем отсчета.
Уравнения Максвелла (X) для вакуума в лоренц-
ковариантной форме имеют следующий вид:
первая пара
, dHmk , dHim __ q (4 27
dx dx
дхт dxi dxk
вторая пара
(4.28)
Первая пара уравнений Максвелла (4.27) тождественно
удовлетворяется введением 4-вектора потенциала (4Л9),
который при дополнительном условии
4
Jdt = О (4.29)
dX
удовлетворяет на основании (4.28) уравнению
=_4Я_; (430)
88

Уравнение (4.29) есть лоренц-ковариантная запись
калибровочного соотношения (3.4), а (4.30) — уравнения
Даламбера (3.5) для вакуума.
Релятивистское дифференциальное уравнение
движения материальной точки можно записать в виде
-f~ = F, (4.31)
где
р - -^= (4.32)
есть импульс частицы, a F — действующая сила; т —
масса покоя.
Из (4.31) и (4.32) следует, что
-^- = Fv, (4.33)
где
(4.34)
есть энергия частицы.
Энергия покоя
W0 = mc\ (4.34а)
а кинетическая энергия
(Ь0 (4'35)
Импульс р и энергия IF частицы связаны между собой
соотношением
W2 = c2{(p2 + m2c2). (4.36)
§ 1. Релятивистская кинематика.
4-е векторы и тензоры
4.1. Обобщить формулы преобразования Лоренца
для произвольной ориентации осей координат обеих
систем отсчета относительно направления их
относительного движения.
Указание. Разложить радиус-вектор на две составляющие:
параллельную и перпендикулярную к направлению .относительного
движения.
4В Зак. 859 89

4.2. Обобщить формулы преобразования Лоренца
для произвольного выбора начала отсчета (начала
координат и начального момента времени).
4.3. Вывести закон сложения параллельных
скоростей (4.5) путем двух специальных лоренц-преобразо-
ваний.
4.4. Вывести релятивистский закон сложения
скоростей для общего случая произвольной взаимной
ориентации слагаемых скоростей.
Показать, что по абсолютной величине
результирующая скорость
4.5. Вывести закон преобразования для т/1—и?/с2,
где и — скорость материальной точки относительно
рассматриваемой системы отсчета.
4.6. Вывести формулу, которой определяется
изменение направления скорости при переходе от одной
системы отсчета к другой.
4.7. Два одинаковых стержня длиною U (в
«собственной» или сопутствующей системе отсчета) расположены
вдоль одной прямой и движутся равномерно навстречу
друг другу с одинаковыми скоростями v (относительно
некоторой системы отсчета). Какова длина одното из
стержней в системе отсчета, связанной со вторым?
4.8. Вывести закон преобразования для трехмерного
вектора ускорения материальной точки.
4.9. Ракета движется прямолинейно с постоянным
ускорением w$ относительно своей сопутствующей
системы. Сколько времени (по «земным часам»)
продлится разгон ракеты до скорости и=0,8 с?
Сколько времени на это уйдет по часам, находящимся в
ракете?
Примечание. Принять, что ход часов не зависит от их
ускорения.
4.10. Выразить компоненты 4-вектора ускорения
через трехмерную скорость и ускорение. Показать, что в
сопутствующей системе отсчета
90

2 *-(■£)'•
4.11. Показать, что при пространственных поворотах
осей координат первые три компоненты 4-вектора
преобразовываются как компоненты трехмерного вектора,
а четвертая компонента — как скаляр (не меняется).
4.12. Показать, что относительно пространственных
поворотов четырехмерный тензор второго ранга
распадается на трехмерный тензор, два трехмерных вектора
и один скаляр.
4.13. Показать, что символы Кронекера dkl = | О
образуют симметричный 4-тензор второго ранга.
4.14. Показать, что выражения
Ak = J TklBt
1=1
образуют 4-вектор, если Bi и Ты — компоненты
соответственно 4-вектора и 4-тензора второго ранга.
4.15. Дано, что
есть компоненты 4-вектора, где Ты — произвольный
4-тензор второго ранга.
Показать, что Bi — 4-вектор.
4.16. Показать, что след (Sp) тензора второго ранга
есть скаляр.
Примечание. Следом тензора второго ранга называется
сумма его диагональных элементов:
4.17. Показать, что элемент объема четырехмерного
пространства йх\йх2(1хъс1хА есть инвариант относительно
преобразований Лоренца.
4 _j
4.18. Показать, что г|> = |*S (xl — x't)2\ есть решение
1=1
4В* 9i

волнового уравнения, т. е. что
§ 2. Релятивистская электродинамика
4.19. Записать >в релятивистски-ковариантной форме
уравнения Максвелла для материальной среды.
4.20. Показать, что векторы поляризации (Р) и
намагничивания (М) образуют 4-тензор второго ранга.
4.21. Вывести формулы преобразования для векторов
электромагнитного поля в материальной среде при
переходе от одной инерциальной системы отечета к другой.
4.22. Показать, что В2—Е2, H2—D2, ЕВ и HD
являются инвариантами относительно преобразования
Лоренца.
4.23. Можно ли соответствующим выбором системы
отсчета вместо электромагнитного поля получить чисто
электрическое (или чисто магнитное) поле?
_4.24. В вакууме относительно некоторой системы
отсчета (К) имеются взаимно перпендикулярные
электрическое (Е=const) и магнитное (H = const) поля, причем
£<#. Указать такую систему отсчета {К'),
относительно которой поле чисто магнитное, и вычислить его
напряженность.
4.25. К обкладкам воздушного цилиндрического
конденсатора, радиусы которых а и 6, приложено
постоянное напряжение V. По внутренней обкладке в
направлении ее оси проходит постоянный электрический ток /.
В какой системе отсчета и при каком условии в
конденсаторе имеется лишь магнитное поле? Какова его
напряженность? Сопротивлением внутренней обкладки
пренебречь.
4.26. Две одинаковые достаточно длинные
проводящие цилиндрические поверхности заряжены с з линейной
плотностью + % и —х и расположены так, что их оси
параллельны. Внутри них протянуто два провода, по
которым в противоположных направлениях проходят
постоянные токи силою /. Эти токи расположены так, что
силовые линии создаваемого ими магнитного поля
лежат на указанных цилиндрических поверхностях (см. за-
92

дачи 1.47, 1.70 и 2,31). Найти такую систему отсчета,
относительно которой между цилиндрами нет магнитного
поля. Падением напряжения на проводах пренебречь.
4.27. Неподвижный диэлектрик имеет показатель
преломления По- Как изменится его показатель
преломления, если диэлектрик движется с постоянной
скоростью V?
Обобщить формулы допплер-эффекта (4.24) и
аберраций (4.25) на случай материальной среды с
показателем преломления я0.
, 4.28. Показать, что для монохроматичного светового
пучка в вакууме, заключенном в телесном угле,
dQ = 2я sin @d®,
где G—угол между направлением распространения
света и направлением относительного движения систем
отсчета, величина со2<Я2 есть инвариант относительно
преобразования Лоренца.
4.29. Вычислить потенциалы электромагнитного
поля, создаваемого в вакууме точечным зарядом q,
движущимся равномерно и прямолинейно со скоростью v.
4.30. Вычислить напряженность (Е, Н)
электромагнитного поля, создаваемого в вакууме равномерно и
прямолинейно движущимся точечным зарядом q.
4.31. Вычислить электромагнитную массу электрона.
Примечание. Электромагнитная масса электрона
определяется уравнением G=mv, где G — импульс электромагнитного поля
(XVI) движущегося электрона.
4.32. Вывести формулы преобразования для диполь-
ных моментов, электрического и магнитного, при
переходе к движущейся системе отсчета.
4.33. Определить электромагнитное поле, создаваемое
в вакууме электрическим диполем, движущимся с
постоянной скоростью v.
4.34. Монохроматичный свет частоты соо падает
нормально к поверхности плоского зеркала, движущегося
равномерно со скоростью v в направлении
распространения падающего света. Определить частоту
отраженного света.
4.35. На плоское зеркало падает свет под углом а.
Зеркало движется равномерно со скоростью v в
направлении нормали к его поверхности в сторону
распространения падающего света. Определить угол отражения.
93

§ 3. Релятивистская механика
4.36. Вычислить «продольную» и «поперечную» массу
релятивистской частицы.
Примечание. «Продольной» и «поперечной» массой
называется отношение силы к ускорению частицы, когда действующая
сила направлена соответственно параллельно или перпендикулярно к
направлению движения.
4.37. Определить движение релятивистской
заряженной частицы (т, q) в однородном постоянном
электрическом поле. Начальная скорость частицы равна нулю.
4.38. Определить движение релятивистской
заряженной частицы (m, q) ib однородном постоянном
магнитном поле (Н).
4.39. Показать, что движение заряженной частицы
(т, q) в электромагнитном поле (ф, А) в любых
обобщенных координатах (хц) определяется
дифференциальными уравнениями Лагранжа
d dLдЬ п
где функция Лагранжа
L = — тс2 VI — v2/c2 — fqy — X Av Y
4.40. Показать, что уравнения движения заряженной
частицы в электромагнитном поле не меняются, если
произвести замену £-»—t; ф-* +ф; А-»—А.
4.41. Показать, что если постоянное магнитное тюле
плоское, т. е. Ах=Ау=0 и Az=Az(x,у), то при
движении заряженной частицы в этом поле
J-A2== const.
с
4.42. Показать, что если постоянное магнитное поле
обладает осевой симметрией, т. е. AR=Az — 0 и
А& = Ае (R, z), то при движении заряженной частицы в
этом поле
+J-RAe = const,
с
94

4.43. Определить траекторию движения
релятивистской заряженной частицы (m, q) в поперечном и
постоянном магнитном поле (Н), считая, что частица
встречает силу вязкого трения (F = —tjv).
4.44. Вывести закон преобразования для силы при
переходе от одной инерциальной системы к другой.
4.45. Два точечных наряда q\ и #2, находящихся на
расстоянии а друг от друга,-движутся с постоянной
скоростью v, направленной перпендикулярно к
соединяющему их отрезку. Определить силу их взаимодействия.
4.46. Масса покоя частицы т. Выразить ее
скорость v через:
1) полную энергию W, 2) кинетическую энергию Т
и 3) импульс р.
4.47. Неподвижный я-мезон распадается на ji-мезон
и нейтрино (т = 0). Зная массы я- и jx-мезонов,
вычислить кинетическую энергию ^-мезона.
4.48. Показать, что в отсутствии внешнего поля
фотон не может превратиться в электронно-позитронную
пару.
4.49. На неподвижную частицу с iM'accoft M налетает
другая частица с массой m и энергией W. Определить
энергию (Wi) этой частицы после столкновения в
зависимости от угла (0) рассеяния. Столкновение считать
упругим.
Рассмотреть случай пг=0 (эффект Комптона).
4.50. Найти релятивистскую поправку к
эллиптической траектории электрона (т, ё) в кулоновском поле
неподвижного ядра (Ze).
Указание. Как и в нерелятивистском случае, целесообразно
ввести переменную и——.
4.51. яо-мезон с массой покоя т, движущийся со
скоростью v, распадается на два одинаковых у-квгктг.
Определить угол разлета у-квантов.
4.52. яо-мезон с массой покоя т, движущийся со
скоростью v, распадается на два 7"кванта- Считая, что в
системе отсчета, относительно которой мезон покоится,
распределение -у-квантов по направлениям вылета
изотропно, определить относительно лабораторной системы
отсчета: 1) вероятность того, что один из у-квантов
вылетит под углом 0 к направлению движения яо-мезон-а;

2) каково при этом будет направление второго у
та; 3) энергии этих -у-квантов.
4.53. Возбужденное атомное ядро переходит в
основное состояние путем испускания 7"кванта- Масса ядра
в основном состоянии т. Энергия возбуждения AW.
Определить частоту у-кванта.
4.54. Покоящееся тело с массой покоя М распадается
на две частицы с массами покоя mi и т2. Найти
распределение энергии распада AW=Mc2—(mi + m2)c2
между этими частицами.

ОТВЕТЫ И РЕШЕНИЯ
ЧАСТЬ I
ЭЛЕКТРОСТАТИКА
§ 1. Закон Кулона
1.1. а) Напряженность поля, создаваемого элементом
длины нити,
,„ ydl
dE = ~—.
Результирующая напряженность тюля направлена
перпендикулярно к нити и по величине (рис. 13) равна
^^ = ^- fcosada = -?*-.
г2 R J R
я
2
б) Напряженность поля, создаваемого элементом
поверхности заряженной плоскости,
Результирующее поле направлено по нормали к
плоскости (рис. 14) Ey=Ez = 0:
2л оо
Y Ecosa = a) у
о о
в) Элементарному углу d® соответствует бесконечно
длинная полоска заряженной поверхности, которой
97

создается поле, напряженность которого (см. а)
Л Г
Результирующее поле направлено вдоль радиуса
цилиндра, а величина его (рис. 15)
2л
= jc_ С cos а
я J г
cos a dS
(LL
где
лпе л»
Отсюда
2Л
F ^ Г
я J
Рис.
1
R2-
13
?-
R
-И
-acos0
г
— a cos 0
i2 — 2a#cos0
Рис. 14
Вне цилиндра (#>a)
Внутри цилиндра (/?<a)
г) Напряженность поля, создаваемого элементом
поверхности сферы
98

Результирующее поле (рис. 16) направлено вдоль
радиуса сферы и равно
где
cosa=
= f
• cos a,
, R = ]/r2 +a2 — 2arcos®.
Рис. 15
Рис. 16
Отсюда
2я Я
J
о о
= _2_f_L/__! L_\ L/_J_j._JL_\
2 lal|r-e| г + аУ r U/"-o| ^ r + a J
1 О/* Ч
1. Вне сферы (г>а)
2. Внутри сферы (г<а)
Ё = 0.
д) Часть шара, ограниченная концентрическими
сферами радиуса Г\ и r\-\-dr\, создает вне себя (r>rt) ра-
диально симметричное поле, напряженность которого
(см. 1.1, г)
99

Отсюда вне шара (г>а) результирующая
напряженность поля
а
а внутри шара (г<а)
4 л; р
Рис. 17
Рис. 18
1.2. Искомое поле равно разности полей,
создаваемых двумя равномерно заряженными шарами, а потому
(см. решение задачи 1.1, д и рис. 17)
Итак, поле внутри полости однородное.
1.3. Напряженность поля, создаваемого электронным
облаком (см. задачу 1.1, д).
С учетом поля ядра получаем, что результирующая
напряженность поля
_2г
а
100

1.4. Элемент длины окружности dl создает в любой
точке на оси z поле, напряженность которого
2па г*
где г = У а2 + г2. Результирующая напряженность поля
(рис. 18)
Ez= I dE cos]a = — cos a = q
1.5. Элементарное кольцо диска, имеющего радиус
R и ширину dR, создает поле, напряженность которого
(см. задачу 1.14)
dEz = Z
Результирующая напряженность поля
" RdR
о
Отсюда расстояние искомой точки от диска
а
г =
/з*
1.6. В любой точке диска, отстоящей на расстоянии
R от центра (рис. 19),
?i потому поток
2я а
RdRdS
f
о
J
о о
1.7. Напряженность поля (см. задачу 1.1)
R
101

Отсюда (рис. 20)
Е = Е =
а потому поток
R R
Рис. 19
Рис. 20
§ 2. Теорема Остроградского—Гаусса
1.8. Поле, создаваемое в вакууме точечным зарядом
<7, обладает сферической симметрией: Ег=Е(г)\ £© =
=£ф =0. Применив теорему Остроградского—Гаусса
(1.9) к сферической поверхности с центром в заряде q,
получим,что
£4яг2 = 4я<7; Е = -^-,
что эквивалентно закону Кулоеа для силы
взаимодействия двух точечных зарядов в вакууме.
1.9. Поле обладает аксиальной симметрией: Z)H=
=D(R), D® =Dz=0. Применив теорему
Остроградского—Гаусса к поверхности цилиндра высотой Н и
радиуса /?, ось которого совпадает с заряженной нитью,
получим, что (поток через основания цилиндра равен
нулю)
D 2л RH = Ы%\Н; D = -^-.
R
102

Отсюда напряженность поли
1.10. На основании (1.8) поверхностная плотность
связанных зарядов
с—x_(J__JL\
1.11. Аналогично задаче 1.9 находим, что
0 (R < а),
где %=2яаа — линейная плотность зарядов. Отсюда
0 (R<a),
e(R)R
1.12. На основании (1.4) и (1.6) и с учетом
результата предыдущей задачи, вектор поляризации
Р = Р = 8^1 Е= 8"~"1 1
Отсюда на основании (1.7) и (Шб) плотность связанных
зарядов
1.13. Поле перпендикулярно заряженной плоскости.
Применив теорему Остроградского—Гаусса к
поверхности цилиндра, основания которого параллельны
заряженной плоскости и находятся по разные стороны и на
равных расстояниях от нее (рис. 21), получим, что
а напряженность поля
103

1.14. Поле вне конденсатора равно нулю. Аналогично
задаче 1.13 находим поле внутри конденсатора:
Dy = D2 = 0; Dx = 4зта;
р р п- F 4яа
-* 5-
i
Рис. 21
1.15. Задача имеет центр симметрии, следовательно,
Применив теорему Остроградского—Гаусса к
сферической поверхности, концентричной с заряженным шаром,
получим
Внутри шара (r<a) q = 0, а потому
D = £ = 0.
Вне шара (r>a) ?=Q, а потому
D=*-,E = -*2.
Г2 8Г2
1.16. Из (Х1Ха) и (1.7а) следует
£
Отсюда (см. решение предыдущей задачи)
• „„(1 L-Y .
\ s (а) /
104

1.17, Представим себе замкнутую поверхность в
толще наружной обкладки конденсатора, которая
охватывает внутреннюю обкладку. В толще проводящей
обкладки поля нет, а потому на основании теоремы
Остроградского—Гаусса
1.18. В результате суперпозиции полей, создаваемых
каждой из обкладок в отдельности (см. задачи 1.15 и
1.17), находим
О (гОч),
8Г2
О (г>г2).
1.19. Применив теорему Остроградского—Гаусса к
сферической поверхности, концентричной с заряженным
шаром, получим
Вне шара (г > a) qr = qt а потому
Г2 ЕГ2
Внутри шара (г < a) qf = -2- г3, а потому
D r\ £ r (r<a).
а3 е0а3
1.20. Поверхностная плотность связанных зарядов на
поверхности шара (см. (1.8) и решение предыдущей
задачи)
На основании (1.7) и (Шв) объемная плотность
связанных зарядов внутри шара
105

§ 3. Потенциал. Дифференциальное уравнение
Пуассона—Л апл аса
1.21. Если начало цилиндрической системы
координат поместить в середине отрезка, а ось z направить
вдоль него, то Для произвольной точки (Rf z) поля
потенциал
+/
Интегрирование дает
Введем обозначения
тогда уравнение эквипотенциальной поверхности
запишется так:
Отсюда
С + 1 22 + ГХ -|
С — 1 2/ + гг —
2г
Следовательно,
г2
ri — r
21
Г
>1 +
2/
2
i + /*2
г*
1 1
1 -f-
= const.
гг + г2 г± + г2
гх—гг 2/
21
Таким образом, эквипотенциальными поверхностями
являются эллипсоиды вращения, фокусы которых сов-
пада'ют с концами данного отрезка.
1.22. Из решения предыдущей задачи следует, что
заряженный проводящий эллипсоид вращения создает
вне себя такое же поле, как и равномерно заряженный
106

отрезок, соединяющий фокусы эллипсоида, а потому
искомый потенциал (см. решение предыдущей задачи)
Ф(Д,«)—Lin г + с
где (7=]/а2—б2 — расстояние фокуса от центра
эллипсоида.
1.23. Потенциал этого поля можно получить из
решения задачи 1.21. Для бесконечной нити потенциал не
зависит от 2, а потому, положив £=0, для достаточно
большого значения /># находим, что
Ф = % In 4 (~У = const — 2% In R.
Отсюда напряженность поля
Тот же результат можно получить на основании
дифференциального уравнения Лапласа. Поле обладает
аксиальной симметрией: ф=<р(/?), а потому в
цилиндрических координатах (см. V6) уравнение (1.23, а) примет
вид
' dR R ' T
Можно положить С2=0 (т. е. положить равным
нулю потенциал на единичном расстоянии от нити), а С\
определить при помощи теоремы
Остроградского—Гаусса (1.9) (см. задачу 1.9). Отметим, что аз
рассматриваемой задаче нельзя положить равным нулю потенциал
ни на бесконечности, ни на оси симметрии.
1.24. Вычислим потенциал в цилиндрических коо*рди-
натах (/?, 0, z), направив ось z вдоль оси кольца, а
начало поместим iB центре кольца. Потенциал поля,
очевидно, не зависит от координаты G, а потому, положив
для рассматриваемой точки поля (/?, z) 6=0, имеем,
что потенциал ее
2я 2я
—• 2aR cos i|)
107

Положив
получим, что
2!
2
/aR J /l-
о
где /((&,) — полный эллиптический интеграл первого
рода.
На оси кольца (&=0)
(сравните с задачей 1.4).
1.25. Потенциал поля
sin e de
— JL Г arfS — _?_ Г sin e
8 J /-J 2е J 1/"a2 + /'2 —
2arcos0
1. Внутри шара
2. Вне шара (r>a)
er ' er2
Тот же результат можно получить на основании
дифференциального уравнения Лапласа. Поле обладает
центральной симметрией, а потому в сферических
координатах (см. Vb) уравнение (1.24) примет следующий
вид:
г2 dr \ dr j dr r2 r
108

Вне шара (г>а)
Внутри шара (г<а)
Постоянные интегрирования определяются из
граничных условий ф1=ф2 и Dnl)—/?«2)=4яа на границе
шара г=а, а также из условия фоо = 0 (С2=0) и
требования конечности ф(С3=0).
1.26. Если ось z направить по оси цилиндра, а ее
середину принять за начало координат, то потенциал поля
на оси, создаваемого элементарным кольцом шириною
dt> (см. задачу 1.24), равен
а потому
Ф = 2лаа
—
2
J
(22 — Я) + /4а2 + (2z — Я)2
1.27. Потенциал поля
да
^'2 Л-' sin 0 ^0
- 2/r' cos 0
oo
о
1. Вне шара (г>а)
109

2. Внутри шара (г<а)
_ я г
Y2~ 2a 2*' "-"*
Тот же результат можно получить решением
дифференциального уравнения Пуассона (1.23) (см. задачу
1.52).
1.28. Потенциал поля
_|_1 оо ^1 л
е 2е С С е а rldr1d cos в
-1 о
2/ч
г
а
i v
а
Отсюда напряженность поля
что согласуется с результатом, полученным в задаче
1.3.
Тот же результат можно получить, решая уравнение
Пуассона в сферической системе координат.
1.29. В любой плоскости, проходящей через диполь-
ный момент, в полярных координатах (полярная ось
направлена вдоль дипольного момента)
Абсолютная величина напряженности поля
Е =-- VE2 + £| = -^- V l"+3cos20.
110

1.30. Из решения предыдущей задачи следует, что
силовые линии лежат в плоскостях, проходящих через
дипольный момент. В полярных координатах (г, 0),
построенных на этих плоскостях, силовые линии
определяются дифференциальным уравнением
dr rd&
Подставив Ег и Ев, вычисленные в предыдущей
задаче, получим
&r_ __ 2cos0d0 __ 2 dsinQ
г sin0 sin0
Интегрируя, находим
1.31. Элемент поверхности двойного слоя создает
поле, потенциал которого
г3 г3
где dQ — телесный угол, под которым виден элемент
поверхности dS из рассматриваемой точки поля. Знак (±)
совпадает со знаком заряда видимой стороны элемента
поверхности. Потенциал всего двойного слоя
1.32. На основании результата предыдущей задачи
1*1
Ось z совпадает с осью диска.
1.33. Проведем ось z цилиндрической системы
координат через заряды, а начало поместим посередине
между ними. Потенциал поля
ф
где
111

Введем переменные
ё R '
Тогда
и мы получим
Е ==
2
\
)3/2J
W+rff*
Подстановка в дифференциальное уравнение (16)
дает
dz ^ti(l + l2)v>-v
dR (1 + M)V2_
Из уравнений (*)
; R
Дифференцируя, находим, что
Итак, в переменных (g, г]) дифференциальное
уравнение силовых линий имеет вид
dri
Отсюда
dg = / 1 +12 V/.
Интегрируя, находим
112

Это и есть искомое уравнение силовых линий,
которое в переменных (z, R) принимает вид
г —а __ ~
У (z + af + /р /(2 - af + R*
1.34. В случае одноименных зарядов (см. решение
предыдущей задачи) уравнение силовых линий имеет
вид
1.35. При переносе начала из точки О в точку О7
радиус-вектор заряда qk относительно нового начала
а потому дипольный момент системы (см. 1.29)
1.36. Ось симметрии примем за ось z цилиндрической
системы координат и угол в будем отсчитывать от оси
х9 тогда (см. уравнение 1.30)
2Я
о
2я
cos0d6 =0;
б
2Я
Q2Z = 2я JJ P (R, z) |г2 i- (2* + i?2)] /? ^ rfz = Q;
^ = JJJ p (R, z) |i?« cos2 6 i- (г2 +
5 Зак. 859 ИЗ

Qyu = Jjj p (R, z) jfl2 sin2 6 - -L (z* + R*)} R dR d@ dz =
1.37. На основании (1.28) и результатов предыдущей
задачи потенциал
(3cosei),
4 г3
где в —«г полярный угол, отсчитываемый от оси симмет--
рши г.
* 1.38. Для аксиально-симметричного линейного
распределения зарядов на основании результата,
полученного в задаче 1.36, имеем
Qn =Q» = —J- Q =-4- <7(«2-^2)-
1.39. Квадрупольный момент (см. решение задачи
1.36)
a b Vl — zz/a?
/
f N J {2z*-R*)RdRdz.
0
J
—a 0
Пределы интегрирования вытекают из уравнения
эллипсоида
72 D2
± ]-— = 1
а2 &2
Производя интегрирование, получаем
114

1.40. Напряженность поля
а(х>0),
— а (х< 0).
Отсюда
= —divE =
4зт
Плоскость х=0 заряжена с поверхностной плотностью
1.41. Напряженность поля
2*
rJ(R<Ro)-
Вычисляя div E <в цилиндрических координатах (см.
Ill б), получим
( 0 (Я>/?в).
а
4л
т. е. поле создается зарядами равномерно
распределенными (р = const) по объему бесконечно длинного
цилиндра радиуса /?0.
1.42. Напряженность поля
дг
0
Вычисляя div E в сферических координатах (см.
IIIв), находим, что объемная плотность зарядов
p==_LdivE = 0 (гфа).
На по'верхности сферы г = а поверхностная плотность
зарядов
5* 115

Следовательно, заданное поле создается зарядом q,
равномерно распределенным по поверхности сферы
радиуса а±
1.43. Напряженность поля
F — F — _ дЧ> _
дг
-
дг
Г2
Объемная плотность зарядо;в
О
1
= —divE =
4я
Итак, заданное поле создается зарядом q,
равномерно распределенным по объему шара радиуса а.
1.44. На основании уравнения Пуассона (1.23) в
сферических координатах (см. Vb) объемная плотность
зарядов
р
1 А 1 d ( 2 Жр \
= Лф = ( г2 -"*- ] =
4л , 4яг2 dr \ dr J
ЫсРг
1.45. Потенциал этого поля (см. решение задачи 1.23)
где R= V (х—хо)2+(у—Уо)2 — расстояние от
заряженной нити, которая пересекает перпендикулярную к ней
плоскость 2== 0 в точке (хо, уо). In/? есть вещественная
часть комплексной функции
а потому комплексный потенциал
/ (х + 1у) = — 2% In [(х + iy) — (х0 + iy0)]
116

Чтобы найти уравнение силовых линий, нужно найти
мнимую часть комплексного потенциала (см. (1.31)).
Положив
ln[(
находим, что
i
Отсюда
iy) ^ (х0
!"2* = Ф(*, у) + i$(x9 у),
Ч
tg Ч> —
Ч
а потому уравнения силовых -линий имеют следующий
вид:
у~~~Уо = const; z = const.
х — х0
1.46. Потенциал этого поля (см. решение задачи 1.23)
где (рис. 22)
= V(x + af
О
Рис. 22
с х
Эта функция есть вещественная часть функции
комплексной переменной (см. решение предыдущей задачи)
2
/ (х + iy) - In П l(x + ty) - (** + %)]-2*,
117

где
а потому
Отсюда силовые линии определяются уравнениями
tg -—=-- = — -— = const; z = const.
1.47. Потенциал этого поля (см. решение задачи 1.23)
где
#1 - У(х + а)*+у*; Я2 = У(дс - а)2 +
Уравнение эквипотенциальной поверхности
-2- (л- + а)2 + #2
е х =v ^ ; ^у = const
(a- — af + y*
можно записать в виде
[shj
Это уравнение поверхности круглого цилиндра,
радиус которого
Г» ~
и ось которого параллельна оси г и пересекает
плоскость ху в точке с координатами
Потенциал ф является вещественной частью функции
комплексной переменной (см. решение задачи 1.45)
118

где
*i = -t ^; *2 = a; & = f/2 = 0.
Силовые линии определяются уравнениями
tg ф = 2£-^— = const; z = const.
1.48. Ha основании уравнений Коши—Римана (1.31)
п дх U ду Т
Отсюда вытекает требуемое.
1.49. Из уравнения
Ф (^.
находим, что
или
2Ф У V 2ф) ^
Положив ф=С, получим уравнение эквипотенциальных
поверхностей (линий), а именно
Значению ф = 0 соответствует полуплоскость # = 0;
Рассматриваемое поле, т^ким образом, может быть
создано указанной заряженной полуплоскостью.
1.50. Простейшим аксиально-симметричным
решением уравнения Лапласа есть \nR, а потому будем искать
решение в виде
Ф1 = С! (Ж а),
Если удастся найти постоянные С\ и С2,
удовлетворяющие (при /? = а) граничным условиям
то это будет единственное решение задачи.
119

Из граничных условий находим, что
где %=2шкг— заряд, отнесенный к единице длины
цилиндра. Отсюда напряженность поля
dR
{ 0
1.51. Направим ось х перпендикулярно слою, а
начало поместим на средней плоскости. Тогда ф = ф(л:) и
уравнение Пуассона (1.23) примет вид-
Интегрируя, находим:
1) внутри слоя (f^| <a)
= х
Не уменьшая общности, можно положить С2=0.
Из того, что х=0 есть плоскость симметрии, следует,
что при х=0 Ех=0, а потому Ci = 0;
2) вне слоя
а) при х>а
б) при х<—а
Постоянные интегрирования находим из граничных
условий:
q>! = ф2 и D^ = Df (при х = а),
Фх = ф3 и Di1} = Df (при л: = — а).
Отсюда
120
= — 4зтра; С5 = 4яра; С± С6 р(

Итак, внутри слоя
а вне слоя
Ф = — 4яра | х | + 2яра2 (2 Ц ; Ех = 4яра -^- .
\ 8 / 1*1
1.52. Потенциал рассматриваемого поля обладает
сферической симметрией, т. е. ф=ф(О» а потому
уравнение Пуассона (1.23) принимает вид
J_ _d_ / 2 jfcp\ = _ 4кд
г2 dr \ dr ) в'
Интегриро1ванием находим:
1) внутри шара (г<а)
dy = 4 л; Р ^ | ^.
если г = 0, то £г = 5- = 0, а потому d = 0 и
dr
3 8
2) вне шара
Постоянные интегрирования С2 и С3 определяются
граничными условиями ф1 = фг и D{rl) =Dr2) (при г=а).
Отсюда
Итак, внутри шара (г<а)
^ а
а вые шара (г>а)
ф2 - — ,
5Взак. 859

1.53. Поле обладает аксиальной симметрией, т. е.
Ф = ф(#), а потому в цилиндрических координатах
уравнение Пуассона принимает вид
1 d /p dxp \ _ _ 4яр
R dR V dR ) е •
Отсюда находим, что
1) (внутри цилиндра
dR s
На оси цилиндра (R=0) напряженность поля ER=0, a
потому Ci=0. Отсюда
Ф1 = - — К2 + С*,
8
2) вне цилиндра (R>a)
фа = С3 In R + С4.
Не уменьшая общности, можно положить С4=0.
Постоянные интегрирования Сг и Сз можно
определить из граничных условий:
С3 - — 2ла2р = — 2х; С2 = — х ^2 In а М.
Итак, внутри цилиндра (R<a)
9l
8
а вне цилиндра (R>a)
где %=зт"я2р — линейная плотность зарядов.
1.54. Для этого достаточно показать, что ф(#, z)
удовлетворяет уравнению Лапласа (см. (1.24) и (V6))
= 0.
R dR V dR J dz*
122

Это следует из того, что
dR
i Г»
~""2jTj
2Я
sin a) d cos а =
1.55. Для этого достаточно показать, что решение
уравнения Лапласа ср= — удовлетворяет нужным
граничным условиям во всем пространстве вне шара.
Из теоремы Остроградского—Гаусса (1.9) находим,
что
1+е '
На основании (Х1Ха) поверхностная длотность
зарядов
Я
(1 + е) 2яа2
(в воздухе),
(в диэлектрике).
§ 4. Емкостные коэффициенты. Конденсаторы.
Теорема взаимности Грина
1.56. Напряженность поля
О
5В*
123

Отсюда следует, что потенциал
я
&r
Постоянные могут быть определены из требования
непрерывности потенциала на границах г=а и r=b и
условия фоо = 0. Отсюда емкость
С--2-=е "- .
1.57. Методом, изложенным в решении задачи 1.55,
находим, что потенциал шара
Ф =
+ е2) а)
Отсюда емкость
1.58. Напряженность поля между обкладками
Отсюда разность потенциалов
_0_
/?1
ч Ro )
а емкость
С =—9— =
I
Ro , ^ i?2
1.59. Ось x направим по нормали к поверхности
обкладок. Между обкладками конденсатора
напряженность поля
124

£ __ 4Я(70 .
Х 8
а потому
Ф1 — Фг = 4яа0 ( -^ -\—- ); С = ■
4я
1.60. На основании результата, полученного в
задаче 1.57, емкость
/ 1 1_\-1
1.61. Применим теорему взаимности Грина к
системе проводящий шар—точка Р.
1. Если шар заземлен, а в точке Р имеется заряд q,
то
Ц\ = <7инд; 9i = 0; ?2 = ч-
2. Если шар изолирован и несет на себе заряд q\ a
в точке Р заряда нет, то
Подстановка этих значений в (1.22) дает, что
Чиня == Я ~~Т •
1.62. Аналогично предыдущему, принимая во
внимание (см. задачу 1.56), что
находим
/(6 + ва-а)
1.63. Обозначим через ?i и #2 искомые
индуцированные заряды и через ср/, фг' и q/ — потенциалы
соответственно обкладок и точки нахождения заряда q в том
:лучае, когда обкладки не заземлены, заряда q нет и
внутренняя обкладка несет заряд q'.
125

На основании теоремы взаимности Грина (1.22)
Принимая во внимание (см. решение задачи 1.17),
что
получаем
Ф1 — Ф2 Ф1 — Ф2
Подставляя сюда известные (см. решение задачи
.1.25) потенциалы
мы получим окончательный результат
а Ь — г % __ Ь г — а
г Ь— а ' 2 г Ь — а '
1.64. Для однородного поля между обкладками
плоского конденсатора (см. (решения задач 1.59 и 1.63)
ф' — ц>'2 = 4паа; ф| — ц>'2 = 4ястй; ф[ — ф/ = 4яст (d — а),
и мы получаем, что
1.65. Если расстояние между шарами очень велико,
по сравнению с их радиусом, то можно принять, что
потенциальные коэффициенты (см. 1.23 а)
1
г
1
а
(*
ФО,
Если заземлить первый шар, то на нем останется заряд
<7ь определенный уравнением
№

Отсюда
_ 2а_
г
Если заземлить второй шар, то его заряд #2
определится из уравнения
гаг
а { 1 2а
И, наконец, если заземлить третий шар, то его
заряд <7з определится из уравнения
г г г
1.66. При соединении первого шара со вторым их
потенциалы имеют соответственно следующие значения
(см. решение предыдущей задачи):
1 а г га
Из того, что ф| = ф2 и q = q[ + q2, находим, что
При соединении первого шара с третьим имеем
п п
Из того, что cpj = фз и q\ + q3 = ^' = ft=-^, находим,
что
И, наконец, при соединении первого шара с четвер-
.127

тым имеем
а г
г г у 2 г а
Из того, что фх == ф4 и <7i + #4 = q\ = —, находим
1.67. Если в теорему взаимности Грина (1.22) вместо
и q'k подставим (1.19), то получим
Отсюда
Аналогично иа (1.22) и (1.19а) следует
/г/ /г/ /г/
Отсюда
1.68. На основании (1.19) с учетом того, что
(см. решение предыдущей задачи)
q = Сцфг + С12ф2; — ? = С^ + С22ф2.
Отсюда
я,.
и емкость конденсатора
СцСчя — С\2
С==—^—=-
128

1.69. Если предположить, что заряд единицы длины
каждого провода +% и —%, то емкость единицы длины
ф1 —фа
Ввиду того, что D^a, можно принять
Ф = — 2х In/?! + 2х In Я2,
где /?i и /?2 — расстояния рассматриваемой точки поля
от оси соответственно первого (+%) и второго (—%)
проводов. Отсюда
Фх = — 2% In а + 2% In (D — а) ж 2% In —,
D
Ф2 = — 2х In (D — а) + 2% In а^ — 2% In —.
Подстановка оз исходную формулу дает
1.70. Поверхности заряженных цилиндров
эквипотенциальные. Такими цилиндрическими
эквипотенциальными поверхностями характеризуется поле, создаваемое
двумя параллельными нитями, заряженными с
линейной плотностью +х и —X и находящимися на
расстоянии 2а друг от друга. Отсюда (см. задачу 1.47)
#2 =
sh
Ф1
ч
Воспользуемся тождеством
— ф2) = — |shq>i|
sh
ч
ф2
X
X | ± | cth фх — cth
т l T l \
sh2 ф1 "^ sh2 ф2 /'
где верхний знак соответствует тому, что cpi и ф2 про-
тизодоложных знаков, т. е. цилиндры расположены
129

один вне другого (D>Ri+R2), а нижний знак, когда qpi
и ф2 одного знака, т. е. один цилиндр находится внутри
другого. Отсюда
cfo Ф1 — Ф2 _ ^ D2~Ri — R2
и искомая емкость
2 arch +
Для указанного предельного случая
г> 1 1
D2 D
2 arch —- 4 In —
2а2 а
что совпадает с результатом, полученным в предыдущей
задаче.
1.71. На основании результатов предыдущей задачи,
положив D = 0, находим, что искомая емкость
1 1
что совпадает с результатом, полученным в задаче 1.58.
1.72. Проводящую плоскость можно рассматривать
как цилиндрическую поверхность бесконечно большого
радиуса, а потому можно воспользоваться результатом,
полученным в задаче 1.70; положив
мы получим
2 arch —
R
130

§ 5. Энергия силы взаимодействия.
Максвеляовский тензор натяжений
1.73. На основании (1.18) с учетом результата
задачи 1.25 энергия шара
2 пт 2га '
Тот же результат можно получить по формуле
W = — Г е£ W = — Г гЕ2гЧг.
8я J 2 J
1.74. Потенциалы шаров определяются приближенно
уравнениями
а г г Ь
а потому на основании (1.18) их энергия
1.75. На основании (1Л7) с учетом результата,
полученного в задаче 1.19, энергия шара
W
= — Г eE2dV = — Г
8я J 2 J
V 58
0 a
Тот же результат можно получить по формуле
W = т1РфД/="2"Р1Ф^
1.76. Искомая энергия
^ = вядрафобл(0)=-—,
а
где фобл(О) —потенциал электронного облака в ядре.
131

Как вычислено в задаче 1.28,
Отсюда
Фобл (0) = 1Ш1фовл (/•) = ——.
г-»0 О
1.77. Энергия заряженного конденсатора (см.
решение задачи 1.58)
Тот же результат можно получить, вычислив энергию
поля по формуле
я*
1 (* [г*
8jT js ~~ tj 8
1.78. Энергия плоского конденсатора (см. решение
задачи 1.59)
2С \ Ч
1.79. Заряженный плоский конденсатор обладает
энергией-
V 1
где емкость конденсатора (см. решение задачи 1.59)
С — gS
~~ And '
После удаления стеклянной пластинки емкость
конденсатора уменьшится в 8 раз- при постоянном заряде,
а потому энергия конденсатора увеличится в е раз
Искомая работа
132

1.80. Если в воздушный плоский конденсатор,
обкладки которого имеют ширину а, ввести диэлектрик на
высоту х, то емкость конденсатора увеличится на
АС
Энергия конденсатора при этом увеличится на
ДГ = -1 АС •
Отсюда на основании (1.386) сила, с которой
диэлектрик втягивается в конденсатор, равна
дх
Эта сила уравновешивается весом диэлектрика, а
потому искомая высота
, 6-1 (АФ)*
8я& 6 '
где б — удельный вес диэлектрика.
1.81. Воспользовавшись решением предыдущей
задачи, находим
(Аф)2 /?i
1.82. В плоском конденсаторе имеется однородное
поле, напряженность которого
Я = 4л;а = 4jt-^-.
Затраченная работа равна энергии этого поля в
объеме металлической пластины
A Sd.
8я S
1.83. Искомая работа
A = W1 + W2 — W,
где Wi = — CJJ\\ W2 = — C2f/1 — энергии данных кон-
133

денсаторов, a W = — CU2 = — энергия их соединения.
1. При параллельном соединении
тогда
А= ClCi
2. При -последовательном соединении
следовательно,
1.84. Работа
Лх = ^фх и Л2 =
где (см., решение задачи 1.24) потенциал поля в центре
колец
Отсюда
V а >Л*2 + /12 /
1.85. Заряды 'проводников определяются
приближенно уравнениями
Отсюда сила взаимодействия
134

1.86. Обозначим моменты диполей через pi и рг, #
вектор, идущий от центра первого диполя к центру
второго,— через- i"i2. Энергия взаимодействия диполей (см.
(1.34))
W\,2 = — р2 Е12,
где Ei2 — напряженность поля, создаваемого первым
диполем в месте нахождения второго:
Ei2 = — V2 Ф12
(индекс 2 при операторе V указывает на то, что
дифференцирование производится по координатам второго
диполя),-а
Ф12 =
Подстановка дает
дег = PlP2 3(р1Г12)(р2Г12)
Искомая работа равна энергии, которой обладают
параллельные диполи, т. е.
где в — угол между направлением диполей и прямой,
соединяющей их центры.
1.87. На основании (1.37) сила, действующая на
левую обкладку конденсатора (рис. 23),
2jtcr2S
Рис. 23
135

а на правую обкладку действует сила
где si и 82 — значения диэлектрической проницаемости
соответственно у левой и правой обкладок.
1.88. Искомая сила направлена перпендикулярно
плоскости разреза. Интегрируя проекцию поверхностной
плотности силы (1.37) на это направление по полусфеое.
находим
F = f/cos0dS = 2я2а2а2 = -£-.
J 8д2
1.89. На основании (1.39) и (1.40)
+ гЕхЕг cos (я, 2)| dS = JL- ф |е£, (En) -
2
или в векторной форме
1.90. На основании результата, полученного в
предыдущей задаче, и пренебрегая краевым эффектом, можно
искомый главный ©е$тор представить в виде .
где
Fi==
F2=
S\ —поверхность левой обкладки конденсатора, и все
величины, обозначенные индексом (1), относятся к ле-
136

вой поверхности диэлектрика, a S2 — поверхность
правой обкладки конденсатора, и все величины,
обозначенные индексом (2), относятся к правой поверхности
диэлектрика.
Принимая во внимание, что tii имеет направление
отрицательной оси х (см. рис. 23), а п2 —
положительной оси х и что
4ка с 4kg
получим
n n 2kg2 S n d 2kg2 S
4 62
Таким образом, "главный вектор всех сил,
действующих как на обкладки конденсатора, так и на
диэлектрик -"между ними, равен нулю (см. решение задачи
1.87).
1.91. Рассмотрим плоскость, проходящую через
середину отрезка, соединяющего оба* заряда,
перпендикулярно к нему.
Сила, действующая на заряд q\ со стороны заряда
^2, равна главному вектору максвелловских натяжений,
приложенных справа к этой бесконечной плоскости, а
именно (рис. 24)
Приняв во внимание, что
£. =
— 2ЕгЕ2 cos 2а =
137

получим
п. г О Ц Q
v 2 г у
Рнс. 24
Аналогично можно показать, что
Г? I"1 *■ I I"1 I"1 jn 1
4jt
4Я
0.
1.92. Энергия единицы длины одной нити в поле
другой
где потенциал поля, создаваемого-второй нитью в месте
нахождения первой (см. решение задачи 1.9), равен
а потому
Отсюда сила, действующая на единицу длины нити,
F=
да
га
1.93. Рассмотрим плоскость, проходящую через
середину отрезка, соединяющего данные нити, перпендику-
138

лярно к нему, т. е. параллельно нитям (рис. 25). На
единицу длины (вдоль нитей) этой плоскости
приходится сила
О —оо
Рис. 25
Рис. 26
где
Отсюда
= £ =
1.94. Когда оба диполя леж1ат в одной плоскости, то
энергию их взаимодействия, вычисленную в задаче К86,
можно записать в виде (рис. 26)
Й712 = -^- {cos (62 — вх) — 3 cos 0Х cos в2}.
Главный вектор сил, действующих на второй
диполь, - "
дг г4
а момент сил, действующих на этот диполь,
# = _ ^^- «-ME. {sin(O2- 9±) -
дв2 г3
1.95. Как было показано (см. решение задачи 1.70),
поле, создаваемое заряженными цилиндрами, эквиова-
139

Лёнтно полю, создаваемому двумя параллельными ни*
тями, лежащими в одной плоскости с осями этих
цилиндров на расстоянии 2а друг от друга и заряженных
с той же линейной плотностью +% и %, где
ч
(ф—■ потенциал положительно заряженного цилиндра).
Отсюда
а потому
Сила взаимодействия (йа единицу длины) (см.
решение задачи 1.93)
2а /D2 —4Я2 *
§ 6. Метод электрических изображений
1.96. Выберем проводящую -плоскость за
координатную плоскость yz и направим ось х через заряд q. -
В левом полупространстве (х<0) нет зарядов, а
потому потенциал поля удовлетворяет уравнению
Лапласа (1.23а). На границе левого полупространства (на
проводящей плоскости и на бесконечности) потенциал
равен нулю. Единственным решением уравнения
Лапласа, удовлетворяющим этим граничным .условиям, есть
Ф = 0, а потому и £=0 (х<0).
В правом полупространстве (х>0) распределение
зарядов и граничные условия такие же, как и в том
случае, когда поле создается в вакууме (в отсутствие
проводящей плоскости) двумя точечными зарядами:
данным зарядом q в точке (а, 0, 0) и зарядом —q в точке
(—а, 0, 0), т. е. его изображением, а потому
г± ' г2
140

где " .
ri=V(*-a)* + y* + z* ; г, = Y(x + af + у* + z*
есть соответственно расстояния рассматриваемой точки
поля (х, у, г) от данного заряда q и его зеркального
изображения (—q) (рис.27).
Зная потенциал, можно вычислить напряженность
поля по формуле (1.13). В декартовых координатах
имеем:
дф
дх
ду
dw
dz
Я х
Л
q г
Г? '1
— а
~4
Я
Л
я
л
г
г* '
х + а
(О
1.97. На основании (Х1Ха) плотность
индуцированных зарядов на проводящей плоскости (х = 0)
а - —!— (Eil) — Е{2))
О — - \£Lx — J^x )
4
где (см. решение предыдущей задачи)
Г3
Расстояние от рассматриваемой точки проводящей
плоскости до заряда q равно г=]/" a2+R2; R — расстояние
ее от начала координат. Отсюда
Заряд, индуцированный на элементе поверхности dSt
2я г2 г ~~ 2я г2 ""
= 2iTdQ?
141

где dQ — телесный угол, под которым элемент
поверхности dS виден из заряда q. Весь индуцированный
заряд
1
1
\
у
МЛ)
a j
X
Рис. 27
Рис. 28
1.98. Искомая сила равна силе притяжения данного
диполя к своему зеркальному изображению.
На основании результата задачи 1.86
0W Зр2
F = — -
да
8а*
1.99. Примем проводящие полуплоскости за
координатные плоскости xz и yz (рис. 28). В первом квадранте,
где находится заряд q, поле таково, как будто оно
создается не только данным зарядом q, но и его
изображениями (—q) и изображением изображений ( + q):
где П,2,з,4—расстояния рассматриваемой точки поля от
заряда q и его изображений.
Зная потенциал, можно вычислить напряженность
поля. В остальном пространстве ф = 0.
,1.100. На полуплоскости х=0 плотность
индуцированных зарядов
142

*1=—-(■**■) .
На полуплоскости у=0 плотность индуцированных
зарядов
1 / дф \
4it \ ^ Л=о'
На основании результатов предыдущей задачи
находим
L
где /?1,2,з,4 — расстояния от рассматриваемой точки
поверхности до заряда и его изображений.
Полный заряд, индуцированный на каждой из
полуплоскостей,
?инД = <7инД = Г [oidydz == Г ^Ozdx dz = —-^.
—оо 0 —оо О
1.101. Поле между проводящими полуплоскостями
таково, как будто оно создается помимо данного
заряда q еще и пятью его «изображениями», которые
совместно с данным зарядом расположены в вершинах
правильного шестиугольника, лежащего в плоскости,
перпендикулярной к ребру, и центр которого лежит на
ребре (рис. 29). Потенциал поля (между плоскостями)
9 + + i
гх П г3 г4 г5 г6
где Г1)2,з,4,5.б — расстояния от рассматриваемой точки
поля до данного заряда q и его изображений.
Во всем остальном пространстве потенциал поля
Ф = 0.
Зная потенциал, можно вычислить напряженность
поля.
' 1.102. Плотность индуцированных на полуплоскости
у=0 (см. рис. 29) зарядов
4я V ду ),
143

Воспользовавшись значением потенциала ф,
полученным в предыдущей задаче, находим
)
R\ Г
Рис. 29
где R\}2,3 — расстояния произвольной точки полуплоско
сти (у=0) от зарядов.
1.103. Заряд q\ притягивает пластину с такою же
силой, лак и свое «изображение», т. е.
Аналогично, сила притяжения ко второму заряду
(l-df
Результирующая сила
1.104. Применяя метод электрических изображений
(см. задачу 1.97), находим потенциал поля
144

где
есть расстояния от рассматриваемой точки поля до за-"
ряженной нити и ее изображения. {Проводящая
плоскость принята за координатную плоскость yz, а ось х
проведена через заряженную нить.)
1.105. Поверхностная плотность индуцированных
зарядов
4л \ д
дх
На основании результатов предыдущей задачи
находим, что
Индуцированный заряд, приходящийся на единицу
длины (вдоль заряженной нити Дг=1) проводящей
плоскости, равен
1 +00
j J
Хинд= j J
О
j J
О —оо
1.106. Если проводящие полуплоскости выбрать за
координатные плоскости xz и yz, то, применяя метод
электрических изображений (см. задачу 1.97),
потенциал поля (для х>0 и у>0)
где
Rt = У(х-а? + {у-ау; R2 = V(x - af + (у + of ;
R3 = V(x + a)2 + (y + a)*- i?4 = VF+a)2 + (У - о?
есть расстояния до нити и ее изображений. Во всем
остальном пространстве ф = 0.
1.107. Поверхностная плотность зарядов,
индуцированных на проводящих полуплоскостях, соответственно
6 Зак. 859 145

ра>вна
На основании результатов предыдущей задачи
а = х f g ? \.
с,«—М ^ ? \
Рис. 30
Индуцированный заряд, приходящийся на единицу
длины (вдоль заряженной нити) Az=l каждой
проводящей полуплоскости, равен
=* I o9dx = *-.
Хинд
1.108. Потенциал поля вне шара определяется
однозначно таким решением уравнения Пуассона (1.23), ко-
торае соответствует наличию одного точечного
источника q и которое обращается ъ нуль на поверхности
заземленного шара и на бесконечности.
Следуя методу изображений, мы ищем потенциал
вне шара в виде (очевидно, что внутри шара ср = О)
Ф
(*)
где <у' = —q— заряд, индуцированный на сфере (см.
задачу 1.61), П — расстояние от рассматриваемой точки
поля до данного заряда q (рис. 30); г2 — расстояние до
146

изображения q', которое из соображений симметрии
следует поместить внутри шара на прямой, соединяющей
центр шара с данным зарядом q. Расстояние
изображения от центра шара обозначим через /'.
Остается показать, что соответствующим выбором V
можно удовлетворить граничному условию на
поверхности шара. Действительно, для любой точки
поверхности шара
П = ]//2 + а2 — 2а/cos в ; г2 = ]А2 + о2 — Ш cos6
Подстановка в уравнение (*) дает, что для любого
значения 0
i_ i_
q(l2 + a2 — 2a/cos0) 2 = q-^ (Г2 + а2 — 2al'cos0) 2-
Отсюда
, 1.109. Поверхностная плотность индуцированных
зарядов
4 л; \ dr Jr=a
Подставив значение потенциала ф (см. решение
предыдущей задачи), получим
ст;=
;
Апаг\
Весь индуцированный заряд
1.110. Вне шара поле таково, как будто оно
создается не только данными зарядами q, но также и их
изображениями (см. решение задачи 1.108) q'——q—,
а2
находящимися на расстоянии /'= — по обе стороны от
центра шара. Для равновесия сил, приложенных к каж-
6* 147

дому из данных зарядов, нужно, чтобы
д2 _ 2 _а 1 2^а_ 1
4/2 / (i — V ' ~~7/ а2 V *
, Отсюда
1.111. Если бы шар был заземлен, то заряд его был
6bL<7'=—Цъ— (см. задачу *1.108). Фактически же заряд
шара на Q=(^i + ^2-y) больше. Этот заряд создает вне
шара добавочное поле, потенциал которого
удовлетворяет уравнению Лапласа и постоянен на поверхности
шара. Таким решением будет —, а потому потенциал
искомого поля
где
r1=zyr2 + i2_ 2r/cos0 ; г2 = у г2 +//2 — 2гГ cos в
есть расстояния рассматриваемой точки поля от заряда
q? и его изображения qr [lr = -^—Y
Напряженность поля -вне шара определяется
уравнениями (|внутри шара поля нет)
—
Ев= __L ^L = _i!_
Г дв ,8
v r sin в
148

1.112. На точечный заряд q2 действует сила
притяжения к шару
р д,\д'\ ^ al 2
Х (/ /'\2 //2 а2\2 ^
и сила отталкивания
Р Qg2 ffi дг \ а п%
Отсюда видно, что на достаточно больших расстояниях
(/ > а) на заряд #2 действует сила отталкивания, а на
достаточно близких расстояниях (/^а) — сила
притяжения.
1.113. Потенциал сферической поверхности и всего
пространства вне нее равен нулю, а внутри сферы
где
Г! и г2 — расстояния от рассматриваемой точки поля до
заряда q и фиктивного заряда q', находящегося на
расстоянии /'= — от центра сферической поверхности (см.
решение задачи 1.108).
1.114. Плотность индуцированных зарядов
4Я V dr Jr=a
Подстановка значения потенциала ф (см.
предыдущую задачу) дает
Отсюда 'весь индуцированный заряд
= — q.
1.115. Внутри цилиндра (R<a) поля нет (q) = const),
а ©не цилиндра поле создается данной заряженной
149

нитью и ее изображением, находящимся на расстояний
/' от оси цилиндра, а потому полагаем
где
Rt = Vl2 + R2—2lRcos@; R2 = / V2 + R2 - 2R V cos в
есть расстояния от рассматриваемой точки поля до
заряженной нити и ее изображения.
Из граничных условий fh24) при R = a находим
Напряженность тюля (вне цилиндра) определяется
уравнениями
—/cose ^ — vcose
2%(
Искомая сила равна силе взаимодействия между
данной нитью и ее «изображением» (см. задачу 1.93)
F= W = 2/ ^
1.116. Используя результат предыдущей задачи,
получаем, что поверхностная плотность индуцированных
зарядов
у J2 q2
Заряд, индуцированный на единице длины цилиндра,
2я
%тл= \odS = a'{ ode = —%.
J о
1.117. Аналогично задаче 1.115 положим
Фх = — 2% InR, + 2С% 1п#2 (7? < а),
150

и /?2 =
есть расстояния от рассматриваемой точки поля до
данной нити и ее изображения.
Из граничных условий получаем
Напряженность поля внутри цилиндра определяется
формулами -
Е = - d(i>1 = 2y f R~lCQS e r'—г cose \
_ о
£0
r ae
/ sin в Г sin 0
Вне цилиндра
Е = 0.
1.118. Поверхностная плотность индуцированных
зарядов
Подстановка значения ER, найденного в предыдущей
задаче, дает
а = —■
2па а2 + /2 — 2я/ cos 6
Заряд, индуцированный на единице длины
цилиндрической поверхности, .
aJ ad0 = — X-
о
151

1.119. На каждую из данных нитей действуют силы
направленные от оси цилиндра, и сила
3 ,
2/
и &
направленная к оси, где / = — .
Силы уравновешиваются, если
— 2.
1.120. Вне шара на внешнее однородное поле
накладывается поле, создаваемое незаряженным
поляризованным проводящим шаром. Ввиду симметрии шара
потенциал последнего поля может зависеть лишь от
расстояния от центра шара и направления внешнего поля.
Единственным решением уравнения Лапласа,
удовлетворяющим эргим условиям и убывающим на
бесконечности, является поле диполя. Поэтому ищем потенциал в
виде
ф2 = — EQr cos 0+ ~y cos 0 (г > a).
Из граничных условий (1.24) при г=а находим, что
С = 0 и что дипольный момент шара р = а3Е0. Отсюда
поляризуемость шара равна а3.
1.121. Плотность индуцированных зарядов
or /r=a 4я
1.122. Искомая сила, очевидно, направлена
параллельно напряженности однородного поля. Интегрируя
по полусфере проекцию поверхностной плотности силы
(1.37), находим
п
Т
F = Г/ cos 0 dS = 4я2а2 f a2 cos в sin 0 d®.
о
152

Подставив найденное в предыдущей задаче з-начение а,
получим, что
1.123. На основании соображений, аналогичных тем,
которые изложены в решении задачи 1.120, ищем
потенциал искомого поля в виде
<Pi = — Сг cos0
ф2 =— Eor cos6 + -£- cos в (г > а).
Из граничных условий (1.24) при г=а находим
напряженность поля С внутри шара и его дипольный
момент р:
С£; р
Отсюда поляризуемость шара равна 8~" а3.
е + 2
1.124. Объемная плотность связанных зарядов
р' = _divP = 0 (гфа).
Поверхностная плотность связанных зарядов
^_ * (F{2> — F{1)\ — 3 8^"1
и ——-—\рп —пп )г=а — —; —ТГ^
4 Jt 4at 8 + 2
1.125. Принимая 'во внимание результаты, полученные
в задачах 1.120 и 1.123, потенциал искомого поля ищем
в виде
фа = — C%r cos в -f-
Фз = — i
Остается показать, что постоянные Сь С2, Pi и рг
можно выбрать так, чтобы удовлетворить граничным
условиям (1.24) на сферах г = а и г=&.
6В; Зак. 859 153

Подстановка приведенных выше выражений для
ф2 и ф3 дает.
г __ п. r _ Pi . п _
р2 = 63 f! З(бз-дз) |
^2 I (8 + 2)6з+2(8-1)аз/ °
1.126. На основании соображений, аналогичных тем,
которые изложены в решении задачи 1.120, ищем поле
в виде
фх = — С% = — CR cos 0 (R<C.a)t
Ф2 = — E0R cos 0 +?£- cos в (/? > a).
Ось л: направлена вдоль поля; начало отсчета на оси
цилиндра. Из граничных условий (1.24) при R = a
однозначно определяются напряженность поля С внутри
цилиндра и дипольный момент единицы длины
2 1 о 1
С С . *■* 1 Ь — I _ о г?
2 е + 2
1.127. Объемная плотность связанных зарядов
р/ = — divP = 0 (Яфа.)
Поверхностная плотность связанных зарядов
4я \ dR dR )ц=а 2я е
1.128. На основании соображений, аналогичных
изложенным в задаче 1.120, потенциал поля ищем в виде
Из граничных условий на поверхности цилиндра (R = a)
находим
С,0; р
1.129. Поверхностная плотность зарядов, индуциро-
154

ванных на поверхности цилиндра, равна
4я V OR )R=
1.130. Из граничных условий
Рис. 31
находим (рис. 31)
Е\ =
tg«
tgP
Рис. 32
■-§- cos2 a
4
1.131. Чтобы удовлетворить дифференциальному
уравнению Пуассона—Лапласа, потенциал искомого
поля ищем в виде (рис. 32)
■+■
где
-а)2 и г2 =
есть расстояния от рассматриваемой точки поля до
реального и фиктивного зарядов q и q'. Подстановка в
6В*
155

граничные условия (1.24) (при г=0)
I 1 п 1 2
—7 82 "^—
— ф2 и е1 782 ^
дает
да
1.132. Поверхностная плотность связанных зарядов
g/ = 1 / дф2 deft \ ^ I et>-82 д
4Л \ ^2 ^2 /2=0 2Я ei + 82 8
Легко убедиться ib том, что весь поверхностный
заряд равен —.
8i
1.133. Сила взаимного притяжения между -данным
зарядом и диэл-ектриком (см. задачу 1.131)
F== д\д'\ _ 8-1 g»
F
(2а)2 8 + 1 4а2
1.134. Сила, действующая на диэлектрик, имеет
направление положительной оси z (см. рис. 32), а потому
на основании (1.39) и (1.40)
где интегрирование распространяется на плоскость
2 = 0.
Потенциал поля в вакууме (см. задачу 1.131)
ф = Л 8~' я
rt е+1 г, '
а потому на поверхности диэлектрика (2=0, Г\ = г2=г)
_*pL=_2_JL
* дх 8+1 г3
F ^ ^Ф1 = 2 ^ „
^ djf 8+1 Г».У>
Z 6Z 8+1 Г»
156

Подстановка в исходную формулу для силы дает
? :f RdR
(8+l)2J (R2 + a*)3/* 8+1
о
что совпадает с результатом, полученным в предыдущей
задаче.
1.135. Чтобы удовлетворить уравнению Пуассона—
Лапласа, потенциал искомого поля ищем в виде
<fl = -2%\nR1-2C1%\nR2-2C2%lnR
Фа = - 2С3% In'/?! + C4 (R < а),
где
«1 = V"/?2Ч-/2 — 2RlcosS ;
есть расстояния рассматриваемой точки поля от
реальной и фиктивной нитей. Остается показать, что
соответствующим выбором постоянных Си G, С3 и С4 можно
удовлетворить граничным условиям (1.24) на
поверхности R=a.
Подстановка значений ф1 и ф2 да[ет
~ 8 — 1 . ^ 8 — 1 _ ~ 2
C4 2X^4ln/.
8+1
Нить притягивается к цилиндру с силой
8+1 /__/'
и отталкивается от него с силой
F2 2
8+1 /
Результирующая сила притяжения
^г%г
6+1 /(i2-
157

1.136. Потенциал искомого поля внутри и вне
цилиндра ищем соответственно в виде *
Ф1 = — (-2%\nRl-2Cl%\nR2) (/?< а),
8
где
Rt = У
Я2 = V R2 +1'2 — 2W cos®; V = —
есть расстояния рассматриваемой точки поля от
реальной и фиктивной нитей.
Остается показать, что соответствующим выбором
постоянных Си Сг, ^з и С* можно удовлетворить
граничным условиям (1.24) на поверхности цилиндра
Подстановка приведенных выражений для cpi и ф2
дает
d = — ; С 2 = —; С3 = — ; С4 = 2% — ;
СТАЦИОНАРНЫЕ И КВАЗИСТАЦИОНАРНЫЕ
ТОКИ И МАГНИТНЫЕ ПОЛЯ
§ 1. Закон постоянного тока
2.1. Напряженность поля между обкладками
Е = Ег = тг •
Постоянную а можно определить из того, что
158

Сила тока
I=[jdS = оЕЫг2 = 4jcct —-— /уа.
Сопротивление
J L
Мощность тепловых потерь
Q = /i/ = 4л;ст —— r±r2.
Н — Г\
2.2. Сила тока, приходящаяся на единицу длины
конденсатора (см. решение задачи 2.1),
Мощность тепловых потерь
2.3., Сила тока, приходящегося на единицу длины
конденсатора,
ах R1 o2
Мощность тепловых потерь
2.4. Если через сн и а2 обозначить углы, которые
составляет линия тока, т. е. 'вектор плотности тока с
нормалью к поверхности раздела обеих сред (по обе
стороны от нее), то из закона Ома (2.2) и граничных
условий (2.4а) и (ХХа) вытекает
tgai = _oj_
tga2 a2 '
159

2.5. Из закона Ома (2.2) и уравнения
непрерывности (2.4) имеем, что
div j = a div E + Egrada = 0.
Объемная плотность зарядов
р = — divD = .— (edivE + Egrads).
^ An 4jt "г в /
Если подставить значение div E из предыдущего
равенства, то мы получим
р = —-— (a grad е — 8 grad a).
4ло2
2.6. На основании (2.4в) потенциал ф
электрического поля в грунте является^ решением уравнения
Лапласа, которое однозначно определяется граничными
условиями (ф! и ф2) на электродах.
Как было показано (см. решение задачи 1.70),
разность потенциалов на электродах
— ф2 == Л arch
/2_а2_а2
2аха2
Константу А проще всего найти следующим
образом. Для случая электростатического поля,
рассмотренного в задаче 1.70,
при этом
Г EndS = — Г -^-dS = 4л% = 2яА
J J дп
Для рассматриваемого здесь электрического поля в
однородной проводящей среде ток, отнесенный к
единице длины цилиндров,
Отсюда
160

и сопротивление на ^единицу длины электродов
R
/ 2ясг
2.7. Ha основании (2.4) и (2-.5) количество
выделяющегося в единицу времени тепла
Q = Г)EdV = — Г jycpdV = - f div(q>j)dK,
где интегрирование производится по всему объему
среды. Отсюда по формуле Остроградского
ft=l
где п — внутренняя по отношению к электродам н©р-
маль, а потому
где интеграл берется по поверхности fe-ro электреда.
2.8. В цилиндрических координатах
Отсюда сила тока, приходящаяся на единицу длины
цилиндра,
ь
I = Г/ ds = Г/в Л? = ст-^Мп— .
J J 2я; а
а
2.9. Если за ось z принять ось кабеля, то в
цилиндрических координатах имеем:
1) во внутреннем проводе (R<a)
£ £ 0 £«>iSL L ф1 = L_,f
t2ff
2) во внешнем проводе (b<R<c)
dz я (с2 — b2) a
161

' — о*) а
U,
где U — напряжение между проводами при 2 = 0;
3) между проводами (a<R<b) потенциал
электрического поля должеа. удовлетворять уравнению
Лапласа
R dR
dR
= 0
и условию непрерывности:
R = b.
dz*
при R = a и
= ф2 при
. «0
2
1 I
V '"'
"N
у
У
n
Y
Jc
У,
0
is'
LJ
V
л
4
Рис. 33
На основании того, что искомое поле обладает
аксиальной симметрией и граничные значения ф1 и ф2
зависят от z линейно, ищем решение уравнения Лапласа
в виде
Фз (Я, z) = (ALz + fix) In Д + (V + Ва).
Из граничных условий при R = a и # = & нетрудно
определить постоянные А\, Ви Л2 и В2.
Отсюда
фз (Rt z) =
In —
a
1 b
In —
a
где Е\ и E2 — напряженность поля соответственно во
внутреннем и наружном проводах кабеля.
2.10. Направим ось z параллельно проводам (рис.33),
тогда внутри проводов
162

= Е =0;
у
2 яа2ст
/
^ о 1
Фа = —+
Вне проводов поле определяется уравнением
Лапласа и условием непрерывности потенциала на границе.
Так как потенциал на поверхности проводов (qpi и ф2)
зависит от z линейно, решение ищем в виде
ф(х, у, г) = и(х, у) -\-z-v(x, у),
где и(х, у) и v(x, у)—решения двумерного уравнения
Лапласа, которые на поверхности цилиндрических
проводов принимают симметричные постоянные значения
а потому (см. решение задачи 1.70)
где постоянные А и В определяются из> уравнений
(смысл обозначений Г\, г2 и с понятен из чертежа)
^; U0=A arch 2l** *L*
2А °
2А а2 пФо
§ 2. Закон Био и Савара
2.11. Напряженность поля
+^ [d\ х г]
f
Если направить ось z вдоль тока, начало отсчета
поместить в середине проводника и обозначить через R
расстояние рассматриваемой точки поля от проводника,
то получим
# = # = 7 { L*~~z 1 L+z
0 cR ^
163

В предельном случае
2.12. В цилиндрических координатах
Н = Яе; ## = #2 = О,
а потому дифференциальные уравнения (16) дают
z = const; R = const,
т. е. магнитные силовые линии имеют форму
окружностей, центры которых лежат на токонесущем
проводнике.
2.13. Магнитный поток
а+Ь
гъ 2/ ! о 2/ Г dR 2/ л а+Ь
Ф = атЪ = а \ —— = a In———.
с с J R с Ь
а
Отсюда
2.14. Напряженность поля, создаваемого током вдоль
каждой из сторон длиной 26 (см. решение задачи 2.11
и рис. 34),
ГТ I 26
#
с у а2 + г2 у а2 + Ь2 + z2
и составляет с указанной осью z 'угол а, для которого
а
cos а = ■
Аналогично напряженность поля, создаваемого то
ком вдоль каждой из. сторон длиною 2а,
с У b2 + z2 ya2 + b2 + z2
и составляете осью угол |3, для которого
cosp = г 2
164

Результирующая напряженность поля направлена
вдоль указанной оси г и по абсолютной величине
Я = 2 (Яi cos a + Я2 cos P) =
Рис. 34
Рис. 35
2.15. Напряженность магнитного поля, создаваемого
одной стороной многоугольного контура тока (см.
задачу 2.11 и рис. 35),
тг 21 s , - а
Н1 = sin a; зШа ===
и составляет угол р с осью z, которая проходит через
центр многоугольника перпендикулярно его плоскости
в сторону, составляющую правовинтовую систему с
направлением тока:
Результирующая напряженность
Н =Нг = пН1 cos p = ■
с/
slnacosp.
165

Окончательно получаем
и 2/
Н п
Л Л. —— 1 If
с /
fa2 ctg2
2.16.
Н Н
z
Ось z совпадает с осью
2.17.
2.18.
Н-
п
2 Л
a eg —
- + z2 J у a2 cosec2 — + z*
I -2яа2
с (a2 + z2)^2
кругового контура.
Я =
2/a
•
ca
II(2 + n).
2.19. Элементарное кольцо шириною dr создает на
оси z магнитное поле, напряженность которого (см.
задачу 2.16)
2 c(b-a) (r2 + z2)
Напряженность результирующего поля
a + ya2 + z2 y/~b2 + z2 /a2 + z2 J
2.20. Элемент длины dg катушки создает поле,
напряженность которого на оси z (см. задачу 2.16)
A U A U IN 2jta>2 АГ
ан йнг [аг + (2_отз/
Результирующая напряженность поля
Я = Н =
с/
Начало отсчета находится на середине оси катушки.
2.21. Напряженность магнитного поля на оси катуш-
166

ки связана с плотностью витков обмотки соотношением
Положим
/ --
/ (С) = — 2яа2п (С); Ф (г - £) = [а2 + (г - If] 2,
тогда имеем
—оо
Отсюда Фурье-образ функции Я (
—оо
-{-ОО -|-00
-=
—оо —оо
Положив ц = 2 — S; dr\ = dz, получим
-f-oo +
Я (а) = §
где ф(а) и /(а)—Фурье-образы функций <р и f.
Отсюда
+00
у 2л J
2.22. За ось 2 выберем ось катушки. Начало поме-
167

стим посередине катушки. Рассмотрим продольное
сечение катушки, плоскость которого примем за
координатную плоскость yz. Каждый элемент поверхности
dS = dydz сечения создает на'оси поле, напряженность
которого (см. задачу 2.16)
Ш Щ1-а)о W + U-CW"-
Результирующая напряженность поля
н _ nNI +C P
Ц1-а)с J J [r
—la
После интегрирования получим
1(1 —а) с
— (z — I) In
§ 3. Вектор-потенциал. Дифференциальное
уравнение Пуассона—-Лапласа
2.23. Направим ось z вдоль тока и поместим начало
посередине прямолинейного проводника, тогда на
основании (2.14а)
J
Если расстояние от рассматриваемой точки поля до
прямолинейного тока обозначить через R, то, произведя
интегрирование, получим
Z~ du Jln
А _ l
Z С J
г+L
(arsharsh
с \ R R
В предельном случае L->-oo, положив 2=0, получаем
168

(см. задачу 1.23)
Аг = const —In/?.
с
Отсюда в цилиндрических координатах на основании
(2.12) и (IV б)
cR \
L-z
что совпадает с результатом, полученным в задаче 2.11.
2.24. Направим ось z вдоль поля и обозначим
напряженность однородного поля через Я. На основании
(2.10), (2.12) и (IV)
а) в декартовых координатах
или
К = -\vHy- Ay = \vHx\ A2 = 0,
или
Ау = iiHx; Ах = Аг = 0;
б) в цилиндрических координатах
-в) в сферических координатах
Лф = — \лНг sin 0; ЛГ = Л0 = О.^
Ввиду градиентной инвариантности вектор-потенциал
не однозначен. Здесь приведены наиболее удобные
представления вектор-потенциала однородного поля в
различных системах координат.
2.25. Направим ось z вдоль оси кругового контура,
а начало отсчета поместим в его центре. Ось х, от
которой мы будем отсчитывать полярный угол 0,
проведем через рассматриваемую точку поля.
169

На основании (2.14а) в цилиндрических координатах
2Я
А2 = 0; А% = \ —: = 0,
с
о
2я я
- / Г a cos ф Жр 2/ р
с ] г ~~ с J
'2,+ а2 4- 22 — 2а/? cos ф
u U
Этот интеграл можно выразить через эллиптические
интегралы, которые протабулированы; а именно, положив
и
(R + а)2 +
получим
где
da и
Г1^ 1 —
J v
J /1— &2sin2a J
о о
есть полные эллиптические интегралы I и II рода.
Пренебрегая высшими степенями f — С^ в раз-
ложении эллиптических интегралов, находим^
что совпадает с вектор-потенциалом магнитного диполя,
момент которого т = — яа2 направлен по оси кругового
с
тока (сравните с уравн. 2.19а).
2.26. На основании (2.12) в цилиндрических
координатах
170

Если подставить значение вектора-потенциала Дэ,
полученное в предыдущей задаче, то можно получить
явное выражение для напряженности магнитного поля'
в любой точке его. При этом следует учесть, что
дК
dk
Е
k(\-k*)
К
k '
дЕ
dk
Е
k
К
k
а также соотношение (см. решение задачи 2.25)
*• = 4aR
Н - 2/ г i —
Таким путем можно получить
с /(R + af + zf \ ^ (R-af + z* У
(R-af
На оси кругового витка К = Е = — и мы получим
т, 1 2па2 г, т. п
что совпадает с.результатом задачи 2.16.
2.27. Если начало координат поместить в центре
прямоугольного контура и координатные оси х и у
направить параллельно сторонам контура, то на основании
полученного в задаче 2.23 результата имеем
— In-
/
— /arsh —r a + x + arsh - a '
— arsh — ^x — arsh — - x —
17 1

-aj» + {y + bf
У — i
■}-
_arsh Ь + У -arsh b-y V 4 = 0.
V 4 =
Ha больших расстояниях (а, Ь < г), разлагая In {x ± a +
+ ]/" (л: ± а)2 + (у ± bf + z2} в ряд по степеням — <1 и
— < lfj где г = У х2+ y2-\-z2, с учетом членов,
содержащих вторую степень этих малых величин, находим
или в векторной форме
А - 'mXfl ,
где
= [г — S = \i — Aab
есть магнитный момент контура, имеющий направление
оси z.
2.28. Если ось z направить вдоль оси
цилиндрического провода в сторону тока, то из- (2.14) следует, что
Ах=Ау = 0; AZ определяется уравнением Пуассона (2.13).
Учитывая аксиальную симметрию поля, записываем
уравнение Пуассона в цилиндрических координатах
(см. V6)
0
Интегрируя, получаем отсюда, что
1) внутри проводника (R<a)
A ii ^+C
172

2) вне проводника (R>a)
Не уменьшая общности, можно положить С4 = 0; из
конечности тюля следует, что Ci = 0. Постоянные С2 и
С3 определяются из (граничного условия (XXIa) и
условия непрерывности вектор-потенциала А. Окончательно
получаем
— \i — — +H— — — \па (R<a)
с а2 ее
На основании (2.12) напряженность поля в
цилиндрических координатах определяется уравнениями (см. IV6)
2/
дАг
dR
со?
21
cR
2.29. Направим ось z вдоль оси проводника в
сторону тока. Аналогично предыдущему-находим (см. ре
шение задачи 2.28):
1) во внутренней полости (R<b)
2) внутри проводника (b<R<a)
I R2
Г c a2__62
3) вне проводника (R>a)
С3 In
Определив постоянные интегрирования указанным в
предыдущей задаче методом, получаем
с а* — l
н
(2)
' с а2 — Ь2
2/ R2 — b2 1
с a2 — b2R
(b<R<a),
173

с а • с а*—Ъ* ь <
о т
гг(3) гг(3) 2/
~~ 0 "" с/?
2.30. Выберем плоскость, в которой лежат токи за
координатную плоскость xz и проведем ось z
параллельно токам на равных от них расстояниях. Тогда
(см. решение задачи 2.23)
I Л Л П. Л ^' 1 _ / П Г» \
где Ri и R2— расстояния рассматриваемой точки поля
от токов.
Воспользовавшись методом комплексного потенциала
(см. (1.31) и решения задач 1.45 и 1.46) можно
положить
4 = —т"Re {ln [{x + iy) ~(Xl + iyi)] х
где Х\ = —а\ Х2 — а; У\=У2 = О — координаты точек
пересечения токов с плоскостью 2~=0.
Положив
In [(х + iy) — (х1 + iyx)\ l(x + iy) — (x2 + iy2)] =•
= u(x, y) +iv(x, y),
где
u(x,u)=±l
v(x, j/)^arctg 2xy
получаем
А2 = ^- а(х, у); Лх = Л, = 0; Н = -^
Уравнения силовых линий 2 = const; u (х, у) = const.
2.31. Аналогично предыдущему
А2 =: — а (л:, у); ЛЛ = Л^ = 0; Н = grade»(x, у),
174

где
fo-ln
s
Уравнения силовых линий: 2 = const; u(x,y) = const.
2.32. Выберем поверхность магнетика за
координатную плоскость х=0. Ось г направим параллельно току,
а ось л: — через проводник с током.
Вектор-потенциал искомого поля определяется
уравнением Пуассона—Лапласа:
Д4.=
Ищем решение в виде
——
!—1пД,
с
где
^Vix-a)* у*
есть расстояния до рассматриваемой точки поля от
данного тока и его «изображения».
. Постоянные k\ nk2 однозначно определяются
граничными условиями (XVIIIa) и (ХХГа) на поверхности
магнетика ix=0), а именно
Ь - У"1 ' k - 2lx
[1+1 |Х+1
2.33. Направим ось z вдоль оси цилиндрического
магнетика в сторону тока, а ось х проведем через
проводник с током.
Вектор-потенциал искомого поля ищем в
цилиндрических координатах в виде
175

= — — In/?! —k± —\nR2 — k3 —\nR
с с с
(2\ 2/
**Z \*'t\,2 ~~~~^ 111 ^\Л
с
A=A= 0,
где
и R2 = VR2 + //2 — 2RV cos0
есть расстояния от рассматриваемой точки поля до
данного тока и его «изображения», которое находится на
расстоянии / = — от оси цилиндра.
Из граничных условий (XVIIIa) и (XXIa) находим
2.34. Аналогично предыдущему, ищем решение в виде
(R< a),
11
с с
с с
Из граничных условий (XVIIIa) и .(XXIa)
и _ JinL. ь - 2 ■ ь ~JiZlJ_
М-+1 И-+1 М-+1
2.35. Плоскость раздела обеих сред выберем за
координатную плоскость z=0 и направим ось z в сторону
первой среды.
Вектор-потенциал искомого поля ищем в виде
где Г — зеркальное отражение контура I от плоскости
,г = 0; г'и г — расстояния рассматриваемой точки поля
от элемента длины dY и соответственно d\.
176

Из граничных условий (XVIIIa) и (XXIa)
lH = ; » «2 =
V ^2 + ^1
§ 4. Циркуляция магнитного вектора.
Магнетик в однородном поле
2.36. Для прямоугольного контура с током (см.
задачу 2.14)
_, . АпЫ . _ (* 1
X
г
с
о
x
f—
V а2
> + г2 ' 62+22
Этот интеграл легко вычисляется путем подстановки
Для кругового тока (см. задачу 2.16)
с J (a*+ 2*)
0
2.37. Поле обладает аксиальной симметрией:
H=Hq(R). Применив теорему (2.11) к круговой
силовой линии радиуса /?, получим
2.38. Ha основании соображений, изложенных в
предыдущей задаче, имеем, что для контура круговой
силовой линии радиуса R
О (R < а),
7 Зак. 859 177

2.39. На основании соображений симметрии (см.
задачу 2.37) имеем, что для контура круговой силовой
линии радиуса R
О (R<a),
Ш1 = 2nR • Н =
2.40. Следует рассмотреть два случая.
1. Токи параллельные (направлены в одну сторону).
Результирующая напряженность поля равна нулю
посередине между проводами и, кроме того, еще в двух
точках между их осями внутри проводов на расстоянии
от оси х, определяемом уравнением (см. решение
задачи 2.37)
21х 2/
ш2 с (1-х)
Отсюда
2. .Токи антипараллельные. В этом случае
напряженность поля равняется нулю по одну сторону ох осей
обоих проводов на том же расстоянии х от
ближайшей оси.
2.41. Искомое поле можно рассматривать как
разность полей, создаваемых токами, которые с той же
плотностью j = проходят по сплошному ци-
л (а2 — Ь2)
линдру радиуса а и по цилиндру радиуса Ь:
Н = Hi — Н2,
где
Нх = -22L [Zo х RJ; Н2 = -2У- [Zo х R2]; rx и R2 -
векторы, проведенные от осей цилиндров к
рассматриваемой точке, причем Ri-Lz0 и R2-L^; zq — единичный
вектор, имеющий направление тока,
178

Отсюда
■ [z0 x ОХО2] = const,
где OiO2— вектор, соединяющий оси цилиндров.
2.42. Если пренебречь рассеянием магнитного потока
вне тора, то следует считать магнитные силовые линии
окружностями с центром на оси тора. Применив (2.11)
к круговой силовой линии радиуса /?, получим
н^ 2IN
cR '
Рис. 36
Магнитный поток (рис. 36)
O = jBdS = ^
2л а
rdrdB
И
О О
b + rcosB
2.43. Пренебрегая краевым эффектом, можно считать
катушку бесконечно длинной, а это равносильно тору
бесконечно большого радиуса.
Для тора конечного радиуса Ь (см. задачу 2.42)
напряженность поля
где
с b + x
N = 2nbn.
179

Отсюда
2.44.
2.45.
При 0->-оо
Г 2/ R
2/
с/г
2/ с2
cR с2
Каждый элемент
с
(а<Я<
~ ^S (h ^ Р ^
объема
•2dr sin 0<ШгЬ
с).
заряженного шара создает магнитный момент в
направлении оси вращения, величина которого (см. (2.18))
dm = — S; S = nr*sm2Q; dI = -^
с 2л
Отсюда результирующий магнитный момент
а я 2я
2с J J J
0 0 0
2.46. Аналогично предыдущему, каждый элемент
объема заряженного цилиндра
dV = RdRdQdz
создает магнитный момент в направлении оси вращения,
величина которого
с 2я na2h
Отсюда результирующий магнитный момент
т =
JUL {
2с J
0
J
0
2.47. Поместим начало сферических координат в
центре сферического магнетика и направим ось z в на-
180

правлении внешнего поля. Ввиду отсутствия токов
искомое поле может быть описано скалярным потенциалом,
который определяется уравнением Лапласа (2.17а).
Решение ищем в виде (см. решение задачи 1.123)
фх = — C±z = — Сгг cos0 {r<b)
Ф2 = _c2z —С3— = —C2rcos0 —-^cos© (b<r<a),
г3 г2
Из граничных условий (XVIIIa) и (XXIa) на границе
магнетика r=b й г=а.
Находим
=
3
2.48. Поместим начало цилиндрических координат на
оси цилиндрического магнетика и направим ось £ вдоль
этой оси, а угол 0 будем отсчитывать от направления
внешнего поля.
Потенциал искомого поля ищем в виде (см. задачу
1.126)
(b<R<a),
С3^
К
фз =_ H0R cos 0 + С4-^- (R>а).
Из граничных условий (XVIIIa) и (XXIa) на
поверхностях R = b и R = a находим
181

с —
2
С _
°'
0>
_ (Mi + N (Mi — М (a2 — ) ft
4 ((i + N^diN1^ °"
§ 5. Взаимодействие токов. Коэффициент
индуктивности
2.49. Напряженность магнитного поля, создаваемого
током h в месте нахождения тока Л,
Я, =-|£-; Н,±Л1в
2
Отсюда на основании (2.23) на каждую единицу
длины одного тока действует со стороны другого тока
сила
Для параллельных токов это взаимодействие имеет
характер взаимного притяжения. Для антипараллельцых
токов — отталкивания.
2.50. Выберем плоскость, в которой лежат токи, за
координатную плоскость xz, поместим начало
посередине между токами и направим ось х перпендикулярно
(рис. 37) к токам. На основании (2.34) и (2.33) х —
составляющая силы, действующая иа единицу длины
первого тока,
1 -|-00 -|-0О
F*n = 1 I Txxdydz = lbl(HX~ н2у) dy (H=H1+На)-
0 —оо —оо
Из чертежа видно, что напряженность поля,
создаваемого током /ь
cR R
cR R
182

Аналогично можно вычислить напряженность Н2
поля, создаваемого током 1ч и после интегрирования
получаем (для случая параллельных токов)
ас2
у —Гг —
что совпадает с результатом предыдущей задачи.
Z
Рис.. 37
2.51. Как было показано (см. задачу 2.32), в воздухе
поле таково, как будто оно создается данным током /
и его «изображением» силой /' = -*—— /,
находящимся на расстоянии 2а от него.
Отсюда следует, что на единицу длины провода
действует сила (см. задачу 2.49) притяжения к магнетику
1 — 1 I2
l + 1 ас2 '
F==
2.52. Как было показано в задаче 2.33, вне магнетика
поле таково, как будто оно создается данным током / и
его «изображением» силою /' = -^—-— /, отстоящим
Р+1
183

на расстоянии / =— от оси цилиндрического^
магнетика и параллельным данному току и, наконец, током
той же силы /', идущему вдоль оси цилиндрического
магнетика антипараллельно данному току.
Отсюда следует, что на единицу длины проводника
с током приходится сила притяжения к магнетику
'-1 /2
/2 ( % 2 \
с2 \ 1*—а2 I J
2.53. Как было показано в задаче 2.34, внутри
полости поле таково, как будто оно создается не только
данными токами, но и их «изображениями» силою
1Г и, — 1 т и а2
1 = — У, отстоящими на расстоянии / = — от
M.-J- 1 г /
оси полости.
Отсюда следует, что дл-я равновесия нужно, чтобы
1 LL— 1 21 fX — 1 2/
I
1 /2 _|_ а2 р _|_ I а2 _ /2 ' у 5[Х — 3
2.54. На горизонтальный участок ВС провода
действует сила (см. рис. 1)
F = —bH,
с
где Ь — сторона квадрата.
Эта сила дает вращающий момент, равный
Fb cos а = — 62# cos а.
с
Силы, действующие на участки АВ и CD, взаимно
уравновешиваются.
Вес провода Р дает направленный в
противоположную сторону вращающий момент, равный
Р • OG • sin a = 262яа2б sin а,
где G — центр тяжести провода.
В положении равновесия результирующий
вращающий момент равен нулю, а потому
2яа2б
184

2.55. Н>а основ'ани и (2.23) и (2.16а) сила,
действующая на элемент длины d\\ первого тока со стороны всего
второго тока
Отсюда главный вектор сил, действующих на первый
контур со стороны второго
- r21
/Л
Принимая во внимание, что
.dlafrflxgradi—) = ($)dl2(bd( — ) =0,
г. г. Ч "21 ; I
получаем окончательно
Аналогично главный вектор сил, действующих на
второй контур,
F21 = - !х'-^ (j) ^ (dlxdl2) -if = - F12.
2.56. Дифференциальное уравнение малых колебаний
стрелки
/yV
dt*
где / — момент инерции стрелки. Отсюда период малых
колебаний
со - V тН
2.57. На первую магнитную стрелку (см. задачу 1.95)
7В Зак. 859 185

действует вращающий момент
tf = 3p-{s]n(a — в) — 3 cos 0-sin а},
где mi и пг2 — магнитные моменты диполей; г —
расстояние между ними.
В состоянии равновесия Af=O, а потому
2.58. В состоянии равновесия магнитная стрелка
имеет направление внешнего поля, а потому (рис. 38)
в точке В поле, создаваемое моментами mi и т3, не
имеет составляющей вдоль АВ, т. е.
Я(г° + Н$ cos 30° = flf cos 60°.
Как было получено в задаче 1.29,
Подстановка в исходное уравнение дает
4/72i
3 Y?> * "
Аналогично,
4/72i
2.59. Искомые силы равны силам, действующим на
данную магнитную стрелку со стороны ее
«изображения» (см. задачу 2.^5), магнитный момент которого
Используя результат задачи 1.95, получаем, что
главный вектор сил
г, о a — 1 9 cos 2a — 3 cos2 a
F = 3 -I /772
1
9
/77.2
16a4
16
186
3 ll — 1 m2 ,! . o ч
^(1 + cos2 a),

а главный момент
sin 2а — 3 sin а cos а
[л + 1 8сР
1 \i — 1 tri-
16 |х+1
sin 2а.
Рис.39
2.60. На основании (2.20а) силовая функция тока
U = — — Ф = abH cos в.
с с
Отсюда на основании (2.25) следует, что на рамку
действует пара сил, момент которой
N= — 1—) =- — аЬЯ sin6,
где в — угол между нормалью к плоскости рамки и
направлением поля.
Тот же результат можно получить, рассмотрев силы,
действующие на отдельные стороны рамки.
2.61. На основании (2.20а) силовая функция
взаимодействия (рис. 39)
а 2Я
£/,*=-
) — Г COS в
0 0
7В*
187

Отсюда результирующая сила, действующая на
круговой ток,
F^ — f^hA 4Я/Л / 6 _^
V дЬ Л с2 V/^^" У
2.62. Примем плоскость рамки за координатную
плоскость xz, ось г направим вдоль оси рамки в сторону
тока /2.
Принимая во внимание, что (рис. 40)
Я<2> = Я<2) cos а; Я(2> = -^; cos а = * + 'sine ;
имеем
= _ А
с ) п с2 Ь2 + /2 — 2/6 sin 6 '
Отсюда вращающий момент
д, (UL\ — 8/l/2 abl(62 + ^ cos ®
" V"ae~J/~ С2 (62+/3)2—462/2 sin2 6*
2.63. По определению (см. (2.28)), коэффициент
взаимной индукции (полагая |х=1)
J — Ж Лч dl1^2
Если каждый из контуров разбить на четыре
прямолинейных отрезка, то мы получим 4X4=16 двукратных
интегралов, из которых .восемь равны нулю, потому что
для взаимно перпендикулярных отрезков dl1dI2 = 0. При
этом четыре раза повторяются одинаковые интегралы,
а потому, если начало координат поместить в центре
одного из контуров, а оси х и z направить параллельно
erq сторонам, то (рис. 41)
+ - ■ +f
^==— гг
-г1)« JJ
188

= 8 (a In ^
+ V2a2 + б2 —
Рис. 41
На основании (2.25) и (2.27) сила взаимодействия
/
/~~у
^^
а
г '
/ ь
/Л)
А
У
с2
а2+262
2.64. Разложим полученное в предыдущей задаче
выражение для силы F по степеням —<С 1. Ограничившись
членами, не выше четвертой степени получим
6m1m2
С2~' ' — —•
что доказывает требуемое (см. задачу 1.95).
189

2.65. Коэффициент взаимной индукции (рис. 42)
ЮТ 2Л
= ab \ аГфх Г
cos (фа — фх) ri(p2
-\- Ь2 — 2ab cos (ф2 — (
Положив ф2—ф1 = ф, получим
-J2 —
J ")/"/i2 + а2 + б2 — 2а6 cos ф
о
4а6
где /С и Е — полные эллиптические интегралы I и II
родов (см. задачу 2.25).
На основании (2.25) и (2.27) сила взаимодействия
с2
dh }i с* dh
ab\l 2(\—№)
При этом использованы формулы для производных
от эллиптических интегралов, приведенные- в решении
задачи 2.26.
2.66. Для рассматриваемого предельного случая
а потому можно воспользоваться разложением элллшти-
ческих интегралов по степеням малого параметра k2:
64
190

Подстановка в общую формулу для силы
взаимодействия, полученную в предыдущей задаче, дает
р ==
3
32
6/72^2
(сравните с решением задачи 1.95).
Рис. 42
Рис. 43
2.67. В воздухе магнитное поле таково, как будто
вместо магнетика имеется еще один круговой виток,
являющийся «изображением» данного, по которому
проходит ток //=-i^—/ в направлении, параллельном
данному току (см. задачу 2.35).
Отсюда следует, что сила, действующая на данный
круговой ток со стороны магнетика (см. задачу 2.65),
I — 1 2Я/2
где
аЯи /С—полные эллиптические интегралы II и I родов.
191

2.68. При указанном на рис. 43 выборе осей
координат магнитный поток, создаваемый бесконечным
прямолинейным током Л, через площадь треугольника
ф12=
с J
J J b + x J U *1 2 /3
S2 0 —ух
Отсюда на основании (2,26) коэффициент взаимной
индукции
На основании (2.25) и (2.27) сила взаимодействия
/ 2 ^-^12
дЬ )i с2 дЬ
— Y
2.69. На основании (2.26) коэффициент взаимной
индукции
L12 = — Ф12 = —
/ /
12 = — Ф12
потому что Ях = ЯД (см. решение задачи 2.43).
с
2.70. Как показано © задаче 2.42, если по первой
обмотке проходит ток /ь то внутри тора создается
магнитный поток
Ф = [А — ДЛГ! (6 — У> — Л2).
с
Отсюда на основании (2.26) коэффициент взаимной
индукции
L21 = — Л^2Ф = 4rt|i iVxiV^ (6 — /б2 — a2).
2.71. Если по бесконечному прямому проводу
проходит ток /ь то им создается магнитный поток (см.
решение задачи 2.42)
192

Отсюда на основании (2.26) коэффициент взаимной
индукции
— Vb* — а2).
2.72. Из (2.31) и (2.32) следует, что энергия
магнитного поля, создаваемого током /, связана с
самоиндукцией L контура соотношением
W = ——LP = ±-
2с2 8я
Внутри бесконечно длинной катушки напряженность
поля (см. решение задачи 2.43)
а потому самоиндукция единицы длины катушки
L = 4я2[ха2/г2.
2.73. Если по катушке проходит ток /, то им
создается поле лишь внутри тора, напряженность которого
(см. задачу 2.42)
н ^ 21N
cR '
Энергия этого поля
8п J 8я; с2 J /?2 2с2
Отсюда самоиндукция катушки
L - 4дт|лЛ^2 ф — VЬ2 — а2).
В предельном случае Ь-+оо, положив п= , полу-
2тсЬ
чим, что самоиндукция единицы длины катушки
U = ^
193

что совпадает с результатом предыдущей задачи.
2.74. Энергия магнитного поля, приходящаяся на
единицу длины кабеля,
W = -—LI2 = -^-[H2'27iRdR = ii — ln-^. .
2с2 8л J с2 Rt
Ri
Отсюда самоиндукция единицы длины кабеля *
2.75. Зная напряженность поля (см. задачу 2.44),
вычислим энергию магнитного тюля, приходящуюся на
единицу длины кабеля,
W = — [\iH*dV
8
8л J r - 2с2
Отсюда самоиндукция единицы длины кабеля
2.76. Внутренняя часть самоиндукции U проводника
определяется равенством
2с2 ~ 8л
v
где V — объем проводника, \у! — его магнитная
проницаемость.
2/
Для единицы длины провода, положив Н = R
са
2
(см. решение задачи 2.37), находим
2.77. Если кривизна кольца достаточно мала
то можно воспользоваться результатом предыдущей
задачи для определения внутренней части самоиндукции
проволоки, а именно
* Здесь не учтена внутренняя часть самоиндукции проводов, так
как толщина трубок, согласно условию, пренебрежимо мала,
194

Z/ = —
Остается вычислить внешнюю часть самоиндукции L"
кольца, которая определяется равенством
J
2c2 8jt J 8л J
где V" — объем внешнего пространства, в котором
можно ввести скалярный потенциал
Н = — gradcpw,
4зт
фш претерпевает разрыв непрерывности на величину —/
с
на поверхности Si, опирающейся на контур кольца.
Преобразуем интеграл
j HB dV = - J ВуФт dV = - f {v (Ф,„В) - Фя,уВ} dK =
(/" V" ^"
= - J div (ФшВ) dV=-j) ymBn dS.
В последнем интеграле интегрирование
распространяется на ©сю замкнутую поверхность, ограничивающую
объем V";b том числе и на обе стороны поверхности Sb
имеющей форму круга радиуса {г—а).
Поток через поверхность кольца и бесконечно
удаленную поверхность равен нулю, а потому
-^Z/72= f HBdK = -
Магнитный поток через поверхность S\ можно
выразить через коэффициент взаимной индукции L]2 между
двумя концентрическими окружностями радиуса г и г—а
(см. задачу 2.65):
Отсюда
195

При этом учтено, что k2xzl, а потому £^1; /С~1п —.
а
2.78. На основании (2.31) самоиндукция проводника
определяется уравнением
Достаточно интегрировать по объему одного иэ
проводов и полученный результат удвоить.
Если ось z направить вдоль тока (в
рассматриваемом проводе), то (см. задачу 2.28) внутри этого
провода
2/
с
где R\ и /?2 — расстояния рассматриваемой точки
соответственно от оси одного и другого провода.
Отсюда
2я а
О О
Г
= Л Г f Г1 - 4" + 21n — )RidRid@.
яа2 J J \ a2 a J
о о
Принимая во внимание, что
2Я Я
о 6
получаем
L = l +41n—.
2.79. В воздухе магнитный поток через плоскость
контура
= t
196

Аналогично при наличии магнетика
где (см. задачу 2.35)
' = н +Jt—- н =f -2l_ h,
(i+i ц+1
а потому
2.80. Если ось г направить вдоль поля, то из (2,24)
получим
vz = y0cosa = const.
В плоскости ху электрон движется с постоянной
скоростью £J = Uosina по окружности, радиус которой
определяется уравнением
тФ е тт
г с
Итак, электрон движется с постоянной скоростью Vo
по винтовой линии радиуса г = mcv°sm a , шаг которой
еН
* 2яг n me
A = v0 cos a = 2я a0 cos a.
v0 sin a eH
2.81. Примем направление электрического поля за
ось х, а направление магнитного поля — за ось у
(рис. 44).
Е
X
Рис. 44
107

Чтобы лоренцова сила (2.24) уравновесила силу
электрического поля F=eE, нужно, чтобы
в х
Составляющая скорости vy может быть произвольной.
2.82. На основании результата задачи 2.80 индукция
eR eR |/ m
§, 6. Закон электромагнитной индукции.
Квазистационарные токи
2.83. Э. д. с. индукции
^инд = - — ^г = -^" SB© sin (Ы + 0О),
с at с
где во — угол между нормалью к контуру и
направлением поля в начальный момент t=0.
2.84. На основании (2.38) сила тока в контуре
определяется дифференциальным уравнением
Ц dI 4 /?/ Р
Интегрирование дает
/•= Аое~с* Т'+ —r *SB sin (со/ + ©о - Ф),
где ^Ц>=——, Ло — постоянная интегрирования,
зависящая от начальной силы тока.
2.85. Сила тока в цепи была равна
После того как сопротивление /?2 было замкнуто
накоротко, сила тока в цепи определяется
дифференциальным уравнением
198

l + ыш.
Интегрирование дает (с учетом начальных условий:
при ^ = 0, /=/<>)
2*86. Так как разность потенциалов на обкладках
конденсатора равна -^-, аналогично (2.38) получаем
уравнение
С2 dt ^ С
Сила тока в контуре
dt '
.Подстановка в предыдущем уравнении дает
с2 dt* dt ^ С
Общее решение этого уравнения можно записать в
виде
q = A^t + Atf**9
где
—cog; Ч=
О» » I • "-'л •
1 2L ' ° LC
Из начальных условий (при t = 0, q = q0; I = =0)
\ dt /
2.87. На основании (2.38) для левого и правого
контуров цепи в отдельности (см. рис. 2) имеем
♦ J_ i £i_ = у. _J_ Lo— = V
с2 dt ' с2 2 dt '
199

где V — разность потенциалов на обкладках
конденсатора. Отсюда
LJX — L2/2 — const = 0, (1)
потому что при £ = 0 Ii=I2 = 0.
Максимальной величины эти токи достигают в тот
момент (времени, когда заряд конденсатора равен нулю.
При этом энергия заряженного конденсатора [-—]пол-
\ 2С /
ностью превращается в энергию магнитного поля то:
ков, т. е.
1 (Li/2o + Lj^ = _£_ ф (2)
Из (1) и (2) находим, что
2.88. Токи в контурах определяются
дифференциальными уравнениями
с* u dP ^ с* 12 d^2 X dt Сг г
с2 dt2 с2 dt2 dt C2
где
1 = ~~¥' 12 = ~1Г'
2.89. Если ток разрядки конденсатора С2 обозначить
через- /, а заряд и ток разрядки конденсатора d —
соответственно через qr и /х, то на основании (2.38) для
контура 123456781 имеем (см. рис. 3)
"с2" 2~d7 ~ ~С~г ~С~2 У
а для контура 1239106781
Исключив из этих уравнений q' и токи I и I' при
200"

помощи соотношении
j _<%_ • Г = — dg'
dt ' л '
получим искомое дифференциальное, уравнение
где
2L1L2C\Сь
2.90. Если через' ^ обозначить заряд на обкладке
конденсатора, соединенной с положительным полюсом
батареи, то на основании (2.38) имеем (см. рис. 4)
где-^ = 7-^
Исключив Л и <7, получаем
d4 1 dl с2 / — °2
dt2 RC dt CL ~ LCR
Интегрирование дает
где
со2 =
CL 4R2C2
2.91. За.ряд конденсатора определяется уравнением
(см. решение задачи 2.86)
где
201

Отсюда
q = sin coor.
2.92. Обозначим ток в контуре 1234 через /, а в
каждом из» других двух контуров — через Л. На основании
(2.38) имеем (см. рис. 5)
2L dl 2L12 dlt _ j_
с2 dt с2 dt ~ С '
с2 dt с2 dt ~~ С
Исключив q, q\ и /i, получим
"c2" 12^ ^4 2 dt2 2C ~
2.93. На основании (2.38) имеем (см. рис. 6)
Исключив 1Х = —— — и ?i» получим
q2==C28(l-e ^^+с->).
2.94. Количество электричества, прошедшего через
второй контур,
Як = f /#* =
J
о
2.95. Сила тока определяется уравнением
с* dP
Отсюда
sin (с л f ci + c" "Л .
/ = cq
2.96. На основании (2.42а) комплексные амплитуды
202

токов в катушке и конденсаторе определяются
уравнениями
соС
где Уо — комплексная амплитуда приложенного
напряжения.
Отсюда комплексная амплитуда тока в основной
цепи
/0 = /
10
О | t • ' I j
I ^+ C4 w~ V ^ *Л ' с2
Чтобы ^ и / совпадали tio фазе, нужно, чтобы
2.97. Искомая мощность равна мощности
переменного тока, который индуцируется в контуре при его
вращении.
Эта мощность (см. задачи 2.83 и 2.84)
co2L2)
2.98. Обозначим искомое напряжение между
точками В и С через V\ (в комплексной форме). Комплексная
сила тока в проводнике и /В катушке определяется
уравнениями (см. 2.42а)
R _i_
203

Напряжение между точками А и В
Отсюда
V1 = Vo
у (3R2 +1*
где
Ig ф =
2.99. На основании (2.42а) комплексные
сопротивления конденсатора и катушки равны соответственно
Уг = ^: Yt = -i-XuL.
соС с2
Отсюда комплексный ток, питающий
рассматриваемый контур,
Y1-Y2J (o
и поставленное требование будет выполнено, если
с
"-/22*
2.100. Оба контура можно рассматривать как одну
цепь переменного тока, состоящей из последовательно
соединенных между собою генератора, индуктивности Lb
емкости Си сопротивления (Ri—г) и параллельного
соединения сопротивления г с последовательным
соединением индуктивности L2, емкости С2 и сопротивления
(#2—г) (см. рис. 7).
Комплексное сопротивление этого параллельного
соединения определяется уравнением
204

Комплексное сопротивление всей цепи
Комплексная сила тока в первом контуре
j
Сила тока во втором контуре определяется уравнением
/, : (А -Л) = г : [(*,- г) + * (-1-«U --
Отсюда
2.101. Магнитный поток
J с j r с а
а
где х — расстояние АВ от /?. Сила тока
j = винд =. 1 ^Ф = {2/ vln Ь
1 i? ci^ dt c2R a
2.102. На основании (2.23) на проводник АВ
действует сила
с
а
в направлении, противоположном движению
проводника.
Чтобы проводник АВ двигался равномерно, к нему
требуется приложить силу той же величины, но в сто-
205

рону движения. Мощность этой силы
т. е. равна мощности индукционного тока.
2.103. Элемент длины стержня, находящийся на
расстоянии г от точки О, движется со скоростью и==оз/*,
а потому на основании (2.43) в нем индуктируется э.д.с.
=—Hvdr = —
д с с
Рис. 45
Полная э. д. с. в стержне
о
2.104. Пусть в начальный момент времени (^ = 0)
проводник ОА занимает горизонтальное положение, от
которого будем отсчитывать уго.л поворота а=со^
(рис. 45).
Если по проводнику ОА проходит ток /, то на
основании (2.23) на него действует сила
F = — аН,
с
момент которой уравновешивает момент силы тяжести,
а потому
— аН =■= Р cos tot.
с
206

Чтобы вызвать этот ток, нужно к концам
проводника ОА приложить напряжение (см. предыдущую
задачу)
А аН
2.105. При колебаниях маятника в нем
индуктируется э. д. с. (см. задачу 2.103)
д 2с ,dt
где а — угол отклонения маятника от его положения
равновесия.
При этом сила тока в контуре (см. рис. 8)
j _ &q = q ^инд __ СНР d2a
dt dt 2c dt2
На основании (2.23) на нить маятника действует при
этом сила, момент которой
N = F У = СНЧ* d*a
2 4с2 dt2
Движение маятника определяется
дифференциальным уравнением
J —^ = — mgl sin a — N,
где J = ml2 — момент инерции маятника. Отсюда период
малых колебаний
2с2т / g
2.106. При падении стержня А В в нем индуцируется
на основании (2.43) э.д.с, равная
и на стержень АВ, помимо веса (tng), действует
согласно (2.23) электродинамическая сила
207

которая согласно правилу Ленца направлена
вертикально вверх.
Падение стержня определяется дифференциальным
уравнением ч .
dv НЧ
dt * _ c2R
Отсюда, полагая начальную скорость стержня
равной нулю, находим, что
НЧ2
2.107. Сила тока в контуре определяется
дифференциальным уравнением
с* dt
а падение стержня — дифференциальным уравнением
dv HI T
т = mg /.
dt ° с
2.108. Сила тока в контуре
dq ___-„ dg
dt dt с dt
Падение стержня определяется уравнением
т dq п dg CHI dv
dt с с2 dt
Отсюда
__i!_ = К — const,
dt ~"ntn
т. е. стержень падает равноускоренно.
208

ЧАСТЬ III
ПЕРЕМЕННОЕ ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ
§ 1. Токи.смещения. Потенциалы электромагнитного
поля
3.1. Для плоского конденсатора индукция
D = 4jtcr,
плотность тока смещения
. . _ 1 dD _ да _ I __ .
/cM~~i^^T~ tt -у- /проз,
где /= — ток проводимости, S — поверхность
Обей
кладки.
3.2. Для цилиндрического конденсатора
П - А. • f - 1 Ю - 1 д 7
Для сферического конденсатора
,-)___?_. , _J ар _ 1 а^ _ /
" - г» ' /ш ~ 4Я dt ~ Ыг* dt ~ S ~ /пР0В#
3.3. На поверхности проводника
а ла2а са
t
и имеют указанные на чертеже направления (рис. 46),
а потому вектор Умоова—Пойнтинга направлен внутрь
проводника и по величине равен
Энергия, поступающая в единицу длины проводника
за единицу времени, равна
2naS = —— - RP,
ла2а
где R= ' — сопротивление единицы длины провод-
па2а
ника.
8 Зак. 859 209

3.4. При указанных условиях вторая пара уравнений
Максвелла (X) может быть записана в виде (с учетом
закона Ома (2.2))
—
dt
Рис. 46 •
Если вместо Е и В подставить их выражения через
потенциалы, то с учетом калибровочного соотношения
мы получим искомые дифференциальные уравнения для
потенциалов.
3.5.
Е = grad (div П) — у2П =
Н -
dt
3.6. Из уравнений Максвелла (X), если пренебречь
/ 1 3D \ , u 4зх .
током смещения ( ), следует, что rot Н = -—J,
V Ал dt J с
ъ потому
div j = — divE-0.
а
Затем, беря rot от другого уравнения Максвелла,
получаем второе требуемое уравнение,
210

§. 2. Электромагнитные волны в неограниченной среде.
Волновые пакеты
3.7. В комплексной форме искомые уравнения имеют
вид
"Км*
где Л — произвольная константа, а
3.8. Искомые уравнения имеют вид
—/со [Л- x+t- ^-
U 2
-to (Л x+t- Л.) -ш (JL Х+Л
Ег]=Ае Vе 2>; Нг = пАе \° К
3.9. Искомые уравнения имеют вид
г
sin (kr —
г
-erf
г
9
+ Фо)
Фо) .
где г, 0, if — сферические координаты, а действительные
параметры k, у,, X и фо определяются уравнениями
; / +
со К со
' 211

(см. формулы (3.10), (3.6), (3.12) и (3.18)). Отсюда
4яа
8(0
2
+ 1
3.10. Если направление распространения волны
принять за ось г, то
); E2 = o,
где y = kz—(o^; Л, В и а — постоянные.
Исключив из' этих уравнений ф, получим
El . 17 r. £?f
= sin2 a.
Л2 Л • В • ' Б2
Это уравнение эллипса в плоскости (Ех, Еу).
3.11. Если направление распространения обеих-волн
принять за ось z и их частоты обозначить через ©i и о>2,
то
Eil) = A cos (kz — (dxty, Ef = A cos (fe — <d£*),
4l) = ^ sin (fe — coiO; Ef = — Л sin (te — co21).
Отсюда для результирующей волны
Аналогичные формулы 'имеют место и для вектора
212

Н. Это почти линейно^поляризованная волна с частотой
СО, + С02
01= —i_i з направление поляризации которой медлен-
о С02 ""— ©1
но поворачивается с угловой скоростью .
3.12. Если электрический вектор линейно
поляризован, то амплитуду его (с точностью до несущественной
начальной фазы) можно считать вещественной и тогда
из (3.11) следует, что
Если положить Н = Но + Шо, то из (3.12) имеем
Но = —5- [к х Ео]; Но' = -?— [к" х Ев].
J1C0 [1(0
Отсюда следует, что Но' и Но" лежат в плоскости,
проходящей через- к' и к", и не колинеарны, а потому
магнитный вектор Н описывает эллипс.
Аналогично- доказывается и вторая часть задачи.
3.13. Из уравнений Максвелла (X) с учетом того, что
= 0, ац=1,имеем
ot
rot rot E - grad div E — у2 Е = — rot H =
rot rot H = grad div H — у2Н = — rot ( е ——) =
с \ dt )
S + — ^rad8 x rotНЬ
т S +
C2 Ot2 8
Итак, окончательно
-L[grade x rotH] = 0.
е
213

Эти уравнения верны и для проводящей среды, если 8
считать комплексным (3.18).
3.14. а) Поле линейно-поляризованной плоской моно-
хроматичной волны описывается уравнениями
Е = Ео
; Н = \f г~ ГА X Е1,
где все параметры вещественные. При этом р = 0, а
потому можно на основании (3.5) положить ф = 0 и тогда
на основании (XVII)
Е1 дА ■ . со А
с dt с
л у» fc I *vt wimmm —— 1
C Г? C Г> - I 2 ) ,
£ kr—(of-
= — i — E = —
б) Если направление распространения волны
принять за направление оси г, то
Еу = Ео sin (kz — at); Ну = 1/ — £0 cos (kz — ©0;
г И-
. £2 = Яг = 0.
Вектор-потенциал А находим по формуле
А = — с f Edt.
Отсюда
3.15. Если ось z направить вдоль распространения
рассматриваемой волны, то (см. уравнения (3.12) и
(3.13а))
о) . / а> Л
— ■— п z i — п z— at
Е = Еое с .е\« /;
= — («' + in") E = — Уп'
|Х |i
214

Чтобы вычислить вектор Умова—Пойнтинга, нужно
векторы Е и Н записать в вещественной форме. Имеем
--*•*•* / со \
Е = Еое с cost—п'г—Ы);
n*z
Отсюда интенсивность волны, т. е. среднее значение
вектора Умова—Пойнтинга,
Поток этого вектора через указанную поверхность куба,
т. е. через- оба основания куба, равен
(*)
С другой стороны, мощность джоулевых потерь в
объеме этого куба (см. уравнения (2.5) и (2.2)) равна
gE2dV = оЕ2a2dz=— оЕ20а2 \ е с dz =
о о
что совпадает с выражением (*) для потока энергии,
если учесть, что на основании (3.19) я//г//=
3.16. Интенсивность -волны
x(ReH)] =
4я
{[Е X Н] + [Е X Н*] + [Ь* X Н] + [Г ХН']}.
215

Для монохроматичной волны векторы Е и Я—е~ш>
а потому первое и последнее слагаемые при усреднении
обращаются в нуль.
Итак,
8я
Это выражение от времени не зависит и усреднение
излишне.
Для случая, рассмотренного в предыдущей задаче,
к = — (п! + in") z0, где z0 — единичный вектор оси г.
с
На основании (3.11) и (3.12) Н = —£- [кхЕ]ик*Е=0,
а потому
S+ = ——[Ех [к*хЕ*]] =
Kq (tit ) = (/2 Ш ) | t j .
Отсюда интенсивность волны
J = ReS+ - ^
что совпадает с результатом, полученным в предыдущей
задаче.
3.17. Положив и= , «а основании (3.10) и (3.16)
av
имеем
dk d / со \ 1 a dv
av = = ( — ) = .
dco d(& \ v / v v2 d(&
Отсюда
dv dco
v — av3 со
Интегрируя, находим, что со2 = , т. е.
со
V = —
у асо2 + Ь
216

где а и b — постоянные. Отсюда
с -, Г . Ь
v V «2
3.18. Для прозрачной среды е, \х и к вещественны,
а потому па основании (3.10), (3.12) и (3.22)
W - — /— (сое) 4- — — (со[х)\ ЕЕ* =
16л \ day V ; [х dco v r;/
[I d©
С другой стороны, на основании (3.6), (3.10) и
(3.15)
1 dk 1 d , ч 1 d , /—ч
(шл) = —- (со i/ eja ) =
с асо
(шл)
и асо с асо с асо
с У Г ^ 2/iJT V dco ^Г dco Л s
3.19. Указанный электромагнитный импульс можно
записать -в .виде
-|-ЭО -J-OO
/(г,/)= f A(k)e№z-«:»dk= f A(k)e*iz
Отсюда
+00
/о (2)= j A(k)eH"dk,
00
т. e. A(k) есть фурье-образ функции fo(z), а потому
fe2^2
j e *
И;00
J f
ez j e .
8B Зак. 859 217

Подстановка в исходное уравнение дает
3.20. Электромагнитный импульс можно представить
в виде
f (х, i) - j А (со) e*kx-^ dco^ \ А (ю) e* \~ ) d<o.
00 OO
Отсюда
т. е. ;4(со) это фурье-образ функции /о (0» а потому
Л(оз)- J- j fo(t)e**dt =
p sin
2я J я
CO — COn
L
2
Подставив это выражение в исходную формулу,
получим (в вещественной форме)
sin
f{xJ)=^ •' ^^ cos(to-a^)dco-
sin =гз (со — соо)Т
со — con
о
cos (to — со/) dco.
Искомая спектральная плотность равна
()Г
sin
я со — соо
218

З.Й1. При указанном на чертеже (см. рис. 11)
выборе осей координат рассматриваемая волна определяется
уравнениями
Е = Еу — A cos (kx — cof); Н = Hz = A cos (kx — Ы).
Магнитный поток через площадь, ограниченную
антенной,
а а
Ф = Г Н dS = [На dx = aA[ cos (kx — at) dx =
о о
2aA . ak
k 2
Отсюда э. д. с. индукции
ak
* = dT
Тот же результат можно получить по формуле
£ = S E rfl = а А (Ех=а — Ех=о).
§ 3. Поляризация вещества в переменном поле
3.22. Подставив в (3.1) вместо e(t) ее разложение
в ряд Фурье
+00
где
-{-00
f
{
8 (со) - * f 8 (t) еш dt = ,— { 8 (t) e^ dt (*)
у 2я J у 2л j
О
(по определению e(t)=O для ^<0) и аналогичные
интегралы Фурье для t)(t) и Е(0- В результате получим
+0О
,1_ Г D (со) ^-/w/ dco =
у 2л J ;
8В* 219

4-ой -f66 " +об
Г f
4 f +
= L Г dx f e (со) ег1ш dm \ E (со')
—оо —оо —оо
-foo Н-оо
= 1_ ' е («о) do Г Е (©') е-6»'' б (со' — со) da' =
00 О
+0
= .1- Г
ОО
+00
Г
Отсюда следует материальное уравнение (3.2), где
комплексная диэлектрическая проницаемость е(со)
определяется уравнением (*), из которого с учетом того, что
e(t)—вещественная функция, следует, что е*(со) =
= е(—со), а потому
8' (_ со) + fe" (— со) = 8х (со) — ie" (со),
т. е.
е' (_ со) = V (со); г" (— со) = — ъ" (со).
3.23. Разлагая e(t) в интеграл Фурье, находим
8 (СО)
оо
= ii Г е (t) еш dt =
что можно записать в виде
1 — шсо '
аЛ
где е0 = —т= статическая диэлектрическая
проницаемость (со = 0).
3.24. В указанном приближении (—^1) искомое
\ с - J
движение определяется дифференциальным уравнением
т = еЕ,
• dt*
где
220

Если за начало координат выбрать начальное
положение частицы, то можно положить
и мы получим, полагая начальную скорость равной
нулю,
3.25. Плотность тока }=Nev, где N — число
свободных электронов в единице объема (тяжелые ионы не
поспевают за быстрыми изменениями направления
поля). На основании результатов предыдущей задачи
скорость электронов (начальная скорость в среднем
равняется нулю)
dx е dE : е г
V — ____- — ___ _____ ______ — 1 ________ I-1
dt mco2 dt mco
Отсюда
т. е. проводимость
a = i-Ne2
mco
Вектор электрической индукции
ma)2
Отсюда диэлектрическая проницаемость
mco2
3.26. Из результата,'полученного в предыдущей задаче,
следует, что при со = ] / , г = 0, а потому
у m
Е = Ео e^'-оО; Н = 0; D = B = 0
есть решение уравнений Максвелла (р=/ = 0) при
условии, что векторы Е ц к колинеарны,
221

3.27. Направим ось z вдоль поля Яо. Тогда
дифференциальное уравнение движения электрона
V eE + [vxHI
в проекциях на декартовы оси координат запишется
так:
.х — пх -| у\ у = ии х\ z = и.
m me m тс
В переменных и, £ и Ж оно примет вид
i—2-м = —£, (*)
me m
а уравнения Максвелла запишутся так:
^ с ^ ' дг с dt с
Решение уравнений (*) и (**) можно найти в виде
Подстановка их в уравнения (*) и (**) приводит к
следующей системе однородных и линейных
относительно Л, В и а уравнений:
с с
Условие разрешимости этих уравнений приводит к двум
возможным значениям волнового числа k, а именно
■ = 1 — 4я
(О2 ± О)"
тс
При #о = О мы получаем. отсюда решение
предыдущей задачи,
222

Движение электронов определяется уравнением
А т
or -г со ■
еН0
тс
что при #о = О совпадает с результатом задачи 3.24.
3.28. На основании (3.16)
1 _ d / пь> \ __ п . со dn
и da \ с 1 с ч с dco #.
Используя результат предыдущей задачи, находим
\ т J
П Ж 1 — 2tt
со2 + со
еН0
тс
Отсюда
т
3.29. Из результата задачи 3.27 видно, что
резонансные явления имеют место, если частота волны со=——,
тс
т. е. при длине волны
^Jbg,^ 2лтс* ^2,М04 см.
со еН0
3.30. Направим ось z вдоль постоянного поля #о.
Уравнение движения электрона >в поле монохроматичной
волны
171
= - т<г + еЕ°е~Ш + — [v X Но]
С
в переменных g, т], г запишется так:
dfl
dt
т
dt*
dt
-2-в.
т
223

где
i-1 + 0)22 = — E ,
&2 ^ ° m 2
Отсюда (принимая во внимание, что
d
dt
= — ко)
в
m toj —©2 + 2toQ m tog — со2 — 2coQ
2 =
m
Перейдя к переменным #, у, 2, получаем
^ е аЕх-1ЬЕу . = g
т a2 — b2 ' ^ m
ibEx
-; 2 = ^
m a
где
a = cog — to2; 6 = 2o)Q.
Составляющие вектора электрической индукции
определяются уравнениями
Dy = ЕУ + 4я7№?2
Отсюда находим тензор диэлектрической
проницаемости
1
/в
а2-б2 J
tfb . 1 _J
-ifb .
fa
0
О
О
где / = 4яМ —.
3.31. Если спроектировать уравнение (3.12в) на
декартовые оси координат и воспользоваться материаль-
224

ным уравнением (1.5а), то-получим систему однородных
уравнений относительно Ех, Еу и Ег.
Приравняв детерминант этой системы нулю и
воспользовавшись результатом предыдущей задачи,
получим следующее квадратное * уравнение относительно
2/2
-£)" г22 (.«, - | гху |2) - £ [(1 + cos2 0) гхх822 +
+ (1 - cos2 0) (е*хх - | гху |2)] + (e^ §in2 0 + г22 cos2 0) = О,
где 0 — угол между направлением волнового вектора
(ко) и направлением поля #0.
3.32. Волна распространяется: а) вдоль поля
Но(0 = 0). В этом случае фазовая скорость волны
определяется уравнением (см. решение предыдущей задачи)
Отсюда
l>2 1
с2 ехх± \еху\
Подстановка в уравнение (3.12в) с учетом материального
уравнения (1.5а) и тензора sik9 полученного в задаче 3.30,
дает, что Еу= ± iEx\ (Ez = 0). Это значит, что
рассматриваемая волна поляризована по кругу; вправо с
показателем преломления rit = V&xx-\-\&xy\ либо влево с
показателем преломления /г2 = ]/ гхх — | еху \;
б) поперек поля Яо(0 = —\ В этом случае фазовая
скорость определяется уравнением
Отсюда
"1 1
С2 Ъгг ' С2 гхх — | гху |2
Подстановка (3.12в) дает (не уменьшая общности
можно положить &озс=1; &oy=&oz=O), что первое значение
фазовой скорости соответствует волне, поляризованной
225

вдоль поля #0, а второе — волне, поляризованной по
эллипсу в плоскости ху:
(не поперечная волна).
§ 4. Отражение и преломление электромагнитных волн
3.33. На основании (3.22) коэффициент отражения
Коэффициент прохождения
о г л2 . л2
где А || = Л cosJE); A±= A sin в.
Индексы а, г, d относятся соответственно к
падающей, отраженной и преломленной волнам.
На основании формул Френеля (3.20) имеем
отсюда, что
tg2(a~P) 2Г> . sin* (a — P) . 2Гк
- 4 cos2 a sin2 P [ cos2 в
О —
sin2 (а + Р) V cos2 (а — Р)
, о sin a
где sinP = —7=-.
У г
3.34. Закон сохранения энергии требует, чтобы
энергия, приносимая (за каждую единицу времени на
каждую единицу поверхности) падающей волной, равнялась
энергии, уносимой отраженной и преломленной
волнами, т. е. чтобы
Ja cos a = Jr cos a + Ja cos p
или
cos a = p cos a -j- б cos p.
Легко убедиться, что найденные в предыдущей
задаче значения р и б удовлетворяют этому требованию.

3.35. Формулы Френеля (3.20) можно записать в
виде
1. Для естественного (неполяризованного) света
нужно результат задачи 3.33 усреднить оо
всевозможным значениям 0.
Принимая во внимание, что cos2e = sin2e = —,
получаем
- ' 2 " J-' 2
2. Эллиптически поляризованную волну (а и Ъ —
полуоси; ф — угол между полуосью а и плоскостью
падения) можно рассматривать как совокупность двух
линейно-поляризованных волн с амплитудами а и Ь. Для
них имеем
Pi = A cos2 ф + г2, sin2 ф; бх = ]/е (d\ cos2 ф + d2, sin2 ф),
р2 = г2 sin2 ф + r2± cos2 ф; б2 = Уг (d\ sin2 q> + d2^ cos2 ф).
Отсюда
P = -^г"
3.36. Если падающая волна линейно-поляризована,
то
R\\ = г и Л cos в; i?^ = r±Ashi®\ D\\ =^ dA\\ cos®\
т. е. отраженная и преломленная волны также линейно-
поляризованы в направлениях, составляющих с
плоскостью падения соответственно углы
er - arctg (Д- tg в); 6rf = arctg (~d±- tg в).
Если падающая волна эллиптически поляризована, то
отраженная и преломленная волны также (вообще
говоря) эллиптически поляризованы, ибо состоят из двух
волн, сдвинутых по фазе на 90°, амплитуды электриче-
227

ских векторов которых имеют составляющие
Я*,,0 == г ||a cosф; R{£ = r±a sincp; Rf = ГцЬ sinф;
/?^L = r_L& COS ф
для отраженной волны и
D(,J} = d у a cos ф; D(j° = d±a sin cp; Df = d,, 6 sin ф;
для преломленной.
Если падает естественный (неполяризованный) свет,
то отраженный и преломленный свет частично
поляризованы, ибо
гi| фт± и d
3.37. На основании (XVI) электромагнитная волна
переносит в направлении распространения количество
движения, объемная плотность которого
Отсюда искомое давление, т. е. количество движения,
сообщаемого за единицу времени единице поверхности
в направлении нормали к ней,
р = —— (cos а + р cos а cos В \
с \ п J
где /а — интенсивность падающей волны. Остальные
обозначения те же, что и в задаче 3.35.
3.38. Если в формулы Френеля £3.20) положить
то получим требуемый результат.
3.39. Если в формулы, приведенные в условии
предыдущей задачи, положить п=1+Ап и пренебречь
малой величиной (An) по сравнению с единицей, то мы
получим
Я И _ «ftj_ _ 1— V l
А || ~ Аj. ~ 1 + / l
226

Введя угол скольжения <р = а <^ 1, получаем Для
коэффициента отражения
/ф2 + 2Дя + ф
3.40. Можно воспользоваться формулами Френеля
(3.20), положив
^-sina; cos[i = m, где и = Л -^ sin2a
Тогда
tg(a-P) _
^ II — — : Г"
cos а — 1
os а + in I/ —
- у 82
cos а — iv.
sin (p — а)
/8l
— cos a + Ы
4
Отсюда |гв |я = |г1|я= 1.
Коэффициент отражения
|r,M,+|r±p4
р" л»,+4
3.41. Прошедшая волна может быть записана в виде
Если границу раздела обеих сред принять за
координатную плоскость 2 = 0 (£>0 соответствует среде с
82), а плоскость падения — за координатную плоскость
у = 0, то
krfr = kdxx + k* z = — (x "^^ sin a + йс V^z).
229

Отсюда
Ed =
Итак, прошедшая волна (распространяется вдоль оси
х, т. е. вдоль границы раздела, а затухает вдолЪ оси z
(неоднородная волна). При этом D имеет отличную от
нуля составляющую D\\, а потому Дт = /)ц O
3.42. Если положить
то при 2 = 0 для прошедшей волны имеем (см.
предыдущую задачу)
Г ( A'sina
Я, = Уч (cos РЯЛ - sin р £,) = | D „
Перейдя к вещественной записи, получаем, что
Sz = ~ (ЕхНу — ЕуНх) =
Отсюда видно, что среднее значение Sz равно нулю.
3.43. Для электрического вектора отраженной волны
имеем
где (см. задачу 3.40)
cos а — ix 1 / — 1 / —^- cos а — *х
I/82 \ в2
и / 81 1 / 81
cos а + Ы I / — I/ — cos а — Ы
230

Положив
находим
e2 cos a 2 у 8Х cos а
Отсюда
, Ф_[_ — Ф и cos а У sin2 а — я2
где п — Л/ — — относительный показатель преломления.
3.44. Отраженная волна остается
линейно-поляризованной, если фх—фц =0, т.*е. если (см, предыдущую
задачу) cosa = 0 (скользящее падение).
Поляризация по кругу получится, если ср^ — ф и = — »
т. е. если sin2 a = cos a У sin2 a — я2 и если, кроме того,
#11 1 = 1#±1» т- е- (см- задачу 3.40) если Ац = А± —
падающая волна поляризована под углом в 45° к плоскости
падения.
3.45. Интенсивность волны ослабляется лишь при
входе и выходе из призмы, а потому (см. 3.20а и
решение задачи 3.33)
-Л.
Фаза меняется лишь дри отражении. При этом \R\\\ =
= \R±\ и возникает разность фаз (см. задачу 3.43),
для которой
а потому вышедшая из призмы волна эллиптически
поляризована.
3.46. Запишем падающую (а), отраженную (г) и
прошедшую- (d) волны в виде
Efl =
231

н = — (к x E],
(DJX
где
A)
Обычным способом, т. е. из- граничных условий для
векторов Е, D, В и Н на границе обеих сред, получаем
соа = cor =cod; а = у
(Л и — /? к) cos a = D|| cosP; A±+'R± = Dj_;
= Ji.Dj.cosp,
где а, Р, у — углы падения, преломления и отражения
— (-^-sina) .
\ «2 /
Отсюда
R\\ k2\y>\ cos a — k^z cos P # £* || 2&1jx2 cos a
L cos a + Аэдг2 cos P ' ^ и k^ cos a _|_ k^ cos p
^j_ ^_ ^^2 cos a — k^! cos P . £*j_ 2^ijx2 cos a
A± , ^i|x2 cos a + k$i± cos P ' ^_l ^iH-2 cos a + k^ cos P f
При нормальном падении
- iinhi *-) п 9& tin
' ^ii
3.47. Интенсивность отраженной волны
где
in 12 _l_ I D 12
1 А И T A|
232

Принимая ©о внимание, что
Л и =Лсоб0; Лj_ = Л sin 6,
имеем
R± = r±Acos0; R\\ = Гц A sin©,
где Гц и t_l определяются полученными в предыдущей
задаче обобщенными формулами Френеля, если
положить
На = ^2 = 1; h = —; k2 = — 1 / 8 + 4m— ,
с су со
а именно
гн =
( G \ 1 / а
8 + 4т — cos а — 1 / 8 + 4Jtt — — sin2 а-
\ со у У со
/ а \ - / а
8 + Ыг — cos а + 1/ 8 + 4т — — sin2a
\ со у Г со
/. сг
8 + 4т — — sin2a
со
cosa + 1 / 8 + 4т——sin2a
у со
Отсюда следует, что отраженная волна эллиптически
поляризована, а интенсивность ее
Если a = оо, то | Гц | = | tjl | = 1, т. е. Jr = JQ (p = 1).
3.48. Из формул Френеля (3.20а) следует, что для
случая п = оо
Ег = — Еа, а потому Hr = Hfl.
Итак, на границе раздела, в вакууме Н = 2На, а в
проводнике Н = 0 (см. задачу 3.32).
Отсюда на основании (ХХ1а) поверхностная
плотность токов
I
2я 2л
где амплитуда падающей волны А =
V с
233

3.49. Для этого нужно (см. решение задачи 3.47),
чтобы
| г и | cos в = | r_i_ | sitr® и ф || — ф_|_ = —.
Этими уравнениями определяется угол падения а и
угол G, образованный плоскостью падения с
направлением поляризации падающей волны.
3.50. Векторы Е и Н связаны между собой
соотношением
где
Отсюда, положив — =^
p, получим
где
Н = Н0 (х, у, z) e
4ясг
.-'(-■Я
ф
8(0
г-» СТ ф Я
Если >оо, то -*--♦—.
8со 2 4
3.51. Эта задача решается обычным способом (см.
задачи 3.33, 3.38 и 3.25), а именно
cos а — Уп2 — sin2 а
= - -:
п2 cos а — )Лг2 — sin2 а
= —:
п2 cos а + у п2 — sin2 а
2/г cos а
где
п2 cos a + у п2 — sin2 а
П2 = 1 —
й\ =
cos а + у п2 — sin2 а
2/г cos а
' 7
cos а + у п2 — sin2 а
Если со2< 4яЛ^\ то /г2<0, и //г2 — sin2а — чисто
т
мнимая величина, для всех значений угла падения a, a
потому
234

При этом коэффициент отражения
р = —8—й -1 -1-1 = 1.
3.52. Падающую волну с амплитудой А можно
заменить двумя поляризованными по кругу (ib
противоположные стороны) волнами с амплитудами — .
Отражение и преломление .каждой из них определяется
формулами Френеля (3.20а) с показателем преломления П\ =
~ У^^хх-^ \гхУ I Для одной из «их и п2 = Vгхх — |гху |—
для другой (см. задачу 3.32). Отсюда интенсивность
отраженной волны
«1+
«2+
Интенсивность прошедшей волны
Ja = Jo-Jr-
Отраженная волна состоит из двух поляризованных
по кругу волн: одна из них поляризована вправо и
имеет амплитуду Ri = /ll"~~ А, а вторая — влево и
имеет амплитуду /?2 — А. Результирующая
2 щ -|- 1
поляризация эллиптическая. Полуоси этого эллипса
/?i+#2H#i—Я*
Прошедшая волна состой^ из вправо поляризованной
по кругу еол'НЫ с амплитудой Dl = А и влево
п± + 1
поляризованной по кругу волны амплитудой D2 =
+
Эти волны распространяются с разными скоростями
с с
vL = — и а2 = —. Обычно |е | < гхх, а потому на-
правление поляризации прошедшей волны (ось
эллипса поляризации) поворачивается вдоль ее
распространения (см. решение задачи 3.11).
3.53. Тензор диэлектрической проницаемости,
полученный в задаче 3.30, применим к электронному газу,
если положить о)0=0.
235

Отсюда следует, что отраженная волна также поля*
ризована по кругу вправо, а интенсивность ее
где
п =•-
остальные обозначения те же, что и в задаче 3.30.
z
Рис. 47
3.54. Отраженная и прошедшие волны линейно
поляризованы в направлении магнитного поля #о.
Интенсивность отраженной волны
где.
п =
3.55. Обозначим проницаемости и проводимости сред
соответственно через е^Оь 82,и<20>2 (для слоя) и ез|л-зс>з
(рис. 47). Остальные обозначения понятны из чертежа
(плоскость падения совпадает с плоскостью хг)у Элек-
236

трические векторы падающей (а), отраженной (г) и
прошедшей (d) волн можно записать в следующем
виде:
Еа = А ехр {i (kiX sin" a -}- ktz cos a — со/)};
Er = R exp {i {kLx sin a — ktz cos a — wt)};
Ed == D exp {£ (&3л; sin p + й3г cos p — со/)}.
Внутри слря
E2 = M exp {((k2x sin у + *2^ cos y — ©/} +
+ N exp {i (^ sin y — k& cos y — «/)}.
Во всех случаях магщггный вектор
Н = —[klx E],
СО[Л
где k = — 1 / (х (V-f- i —^- \ при этом kx sin a=k2 sin y =
= ^з sin p. Из граничных условий для векторов Е и Н на
плоскости z = 0 следует, что
(А ц —:/?ц) cos a = (My —iVy) cosy;
cosa(i4± —/?±)-^b =
На плоскости г = а граничные условия дают
cos y(М||eik*aC°sy — N„^^cos Y = dц cos fte^acosP;
и.
1 ллс \j ( М 1 pihoO. cos v ДГ. p—£k2a cos y\
= COS6D. J?»-^
Д^ g—ik2a cos у) — [) и pikza cos |3
(**}
237

Этими уравнениями однозначно решается задача.
3.56. Положив в уравнения (*) и (**) предыдущей
задачи cos a = cosp= cosy = 1; kx= — V&l; k2 = — VT2\
с с
k3 = — /^3 И ИСКЛЮЧИВ ИЗ НИХ Af||, N\\, Af_L И iV_L, ПО-
с
лучим
где
1 + y^f) ( 1 + l/f1
Коэффициент отражения
р = | г 12 =
Коэффициент прозрачности
cos a
11 N * ' cos р
3.57. Учитывая, что k2a= — и воспользовавшись
результатом предыдущей задачи, получим
если аь2 = агз, т. е. если 82= Vг\&г-
3.58. Исключив из уравнений (*) и (**) задачи 3.55
М и N, можно получить
r\\ _rl
238

где
[llkj COS (X; —- ki\ij COS OLj ki\Xj COS (X; — |Л/&у COS <Xy
iJ \iikj cos a^ + ki\ij cos ay- ' Ц ki\ij cos a; + frfy cos ay'
в = кф cos y; ax = a; a2 = t» аз = P-
Для рассматриваемого случая 0 и ri2 = r32 вещественны,
а потому
4/-"2sin2e
л,
«I
и 2 ,. 2
(1 —г11 )2 + 4/-!1 sin26
4 12 ' 12
sin2 0
где pi2 = ri2—коэффициент отражения на границе
воздух—диэлектрик (см. решение задачи 3.47).
3.59. Давление, испытываемое слоем, измеряется
количеством движения, которое получает за единицу
времени единица поверхности слоя в направлении нормали
к ее поверхности.
Если слой находится в воздухе (е=|х=1), то на
основании (XVI) получаем, что давление
p=J°-(l +p — б) cos2 a,
где /а — интенсивность падающей волны, а р и б —
коэффициенты отражения и прохождения, которые можно
вычислить из уравнений, полученных в задаче 3.55.
§, 5. Резонаторы и волноводы
3.60. Обозначим индексами 1 и 2 соответственно
величины, относящиеся к диэлектрику (ai=0) и к
идеальному ПРОВОДНИКУ ((72= оо).
Из конечности'плотности тока j2 = сг^Ег следует, что
Е2=0. Из уравнения Максвелла (X) rotE=— В полу-
с
чаем, что В2 = 0.
Из граничных условий (XVIIIa) и (ХХа) следует,
что
239

3.61. Плотность тока электромагнитной энергии
определяется средним значением 'нормальной
составляющей вектора Умова—Пойнтинга (см. задачу 3.16)
= -£- Re № х n] X И?] = -i-С | H, pn,
оя 8я
3.62. Если падающая волна поляризована
перпендикулярно плоскости падения, то у поверхности металла
(см. рис. 10 и уравнение (3.12))
Et = A± + R±; Ht = (А± — R±) cos a.
Подстановка в формулу (см. предыдущую задачу)
дает
A± + R± = C(Al —Д±) cos a.
Отсюда
^Х 1 — ^ cos a
^± 1 + S c°s a '
Если падающая волна поляризована параллельно
плоскости падения, то
Et = (Ли — #ц) cos а; Я^ =
а потому
(Л„ —/?„)со8а
Отсюда
^ II cos a —
В случае малого импеданса (|£| < 1)
^L=I S- (если ^^
Л „ cos a cos a
240

3.63. Направим ось z вдоль волновода. Тогда
зависимость всех величин от z и t дается множителем е№-юо.
Записав уравнения Максвелла
it? и, дН . и 8 дЕ
rot Е = - ; rot H =
с dt с dt
в проекциях ца декартовые оси координат и положив
Нг = 0 и = ifr, = — to), нетрудно получить
dz dt
п ik дЕг и ik дЕг
С=; £: =
«2 дх 9 у и2 ду '
8(0 dE2 # тт • 80) (?J
а продольная составляющая Ег определяется
дифференциальным уравнением
где А2 = 1 двухмерный оператор Лапласа;
V% 8JI
3.64. На стенках волновода должны выполняться
граничные условия (см. задачу 3.60)
Из полученных в предыдущей задаче уравнений
следует, что на любом перемещении по контуру поперечного
сечения волновода
Ех6х + Еу6у = Jjjj- ЬЕг = 0.
Это обеспечивает выполнение первого иэ указанных
граничных условий.
Далее из тех же уравнений следует, что
ЕхНх + ЕуНу^0, т.е. EJ.H,
что обеспечивает выполнение второго граничного
условия.
9 Зак. 859 241

3.65. Направим оси х и у вдоль стенок волновода
так, чтобы последние определялись уравнениями #=0;
х=а\ у = 0; у=Ь. Как показано в задачах 3.63 и 3.64,
все сводится к нахождению такого решения уравнения
которое на стенках волновода обращается в нуль. Ищем-
решение в виде
Подстановка в исходное уравнение дает, что
d?X ,2
k
dx* dp
где
Решения этих уравнений, удовлетворяющие нужным
граничным условиям,
X = sin k±x; Y = sin #2#>
где
- Я , Я 1 о о
% = ш—; «а = п—; т, п = 1, /, о ...
а 6
Итак, окончательно
Ег = Лт/г sin-
где
со
// mjt
Поперечные составляющие векторов Е и Н можно
вычислить по формулам, полученным в задаче 3.63.
Минимальная частота
242
— V а?

3.66. Аналогично задаче 3.63, положив в уравнениях
Максвелла Ez=0, получаем
Р __ . fLtco дН2 . р __ . jLtco dHz ,
* сх2 ду ' ^ с>с2 <?лг
„ _Ш_дНг_т н = ik dHz ,
3.67. Иэ полученных в предыдущей задаче формул
видно, что составляющая вектора Н в плоскости попе-
ik
ik тт
речного сечения равна —V2"z> ^ потому условие
psts
—— =0 эквивалентно требованию Нп=0.
дп
Далее, из тех же формул следует, что EiH и,
кроме того, Е лежит в плоскости поперечного сечения
(Ez—0), а потому £г = 0.
3.68. Аналогично задаче 3.65 ищем решение
уравнения
в виде
где Х(х) и Y(y) удовлетворяют тем же
дифференциальным уравнениям, что и в задаче 3.65. Чтобы
удовлетворить сформулированному в задаче 3.67 граничному
условию, нужно положить
X (х) = cos k±x; Y (у) = cos k2y,
где k\ и k2 принимают те же значения, что и в задаче
3.65, с тем лишь отличием, что т, я = 0, 1, 2, ... Причем
одновременно m и п не могут равняться нулю. Этому
соответствовало бы £" = Я=0.
Минимальная частота
© (еСЛИ а
3.69. При этом остается в силе результат,
полученный в предыдущих задачах (№ 3.63, 3.64, 3.66 и 3:67),
9* 243

Направим ось х перпендикулярно проводящим
плоскостям, а ось z в направлении распространения
волны. Начало поместим на одной из плоскостей:
а) для £-волны имеем (см. задачу 3.65)
б) для Я-волны имеем (см. задачу 3.68)
-^); n= 1,2,3,...,
где со =
Поперечные составляющие векторов Е и Н
определяются'формулами, полученными в задачах 3.63 и 3.66.
3.70. На основании (3.16) с учетом результата,
полученного в задаче 3.63, групповая скорость
и—— — » —и — -
3.71. Искомую энергию можно вычислить, исходя из
соотношения
где полный поток энергии через сечение волновода
/ = Г Sfdxdy = -£-Re f (ExH*y-EyH*x)dxdy.
Выразив поперечные составляющие векторов Е и Н
через продольную составляющую Е2 по формулам,
полученным в задаче 3.63, находим
Интегрирование по частям с учетом того, что на
контуре сечения Ez = 0, дает
244

И, наконец, 'Принимая во внимание, что (см. задачу 3.63)
A2£z=—k2Ez, получаем
Подстановка в исходную формулу с учетом результата
предыдущей задачи дает требуемый результат.
3.72. Энергия, поглощаемая стенками волновода на
единице его длины (за единицу времени),
dz 8я
Вследствие малости £ для Н можно принять его
значение при £=0. При этом у стенок Яп = 0.
Выразив поперечные составляющие вектора Н через
EZJ (см. задачу 3.63) получаем
Отсюда, воспользовавшись выражением, полученным в
предыдущей задаче для потока энергии / находим, что
« 2а
_±AL= 1
/ dz ckv? &\Ez\*dS
s
т. e. J=J0e-2az. Отсюда вытекает требуемое.
3.73. Для Я-волны (см. задачу 3.66)
Аналогично задаче 3.71 находим, что поток энергии
через все сечение волновода
Отсюда вытекает требуемое (см. решение предыдущей
задачи).
3.74. Каждое собственное колебание частоты со
определяется вектором-потенциалом А (г, t) = А(г)ё"ш,
245

. удовлетворяющим ура.внениям (см. (3.4) и (3.5)):
divA = 0; ДЛ + — А = 0.
с2
Решение последнего уравнения (для каждой декартовой
составляющей) ищем ов виде
Al(r)=X(x)Y(y)Z(z).
Подстановка этого решения в указанное уравнение дает
где
о о (О2
£2 I. А2 i_ А2 —
rVj i rvrt ™ С^Я *
Чтобы удовлетворить граничным условиям Et=0 и
#п=0, достаточно потребовать At=0 (см. уравнение
(XVII)).
Чтобы удовлетворить этому граничному условию и
уравнению divA=0, нужно положить
Ах == N± cos kxx sin k2y sin k3ze~m\
Ay = 7V2 sin ^х cos &2# sin k3ze-m\
A2 = N3 sin &!.*: sin &2r/ cos k3ze-'mt,
где kt = nx — ; k2 = n2— ; k3 = я3— ; ях, /z2, n3 = 0,
1,2,..., а также fe^ + А2Л^2 + hNz = 0 (нулю может
равняться лишь одно из чисел щ). Если ах<Са2 и а2<а3,
то наименьшая собственная частота
ШП 02^3 2 3
3.75. Если соо — собственная частота, то собственное
колебание определяется формулами
р /у «» -у\ о— ibint* I-f I-I (у -а у\ р—- idiot
— с0 ^л, у, Z) е ° , п — п0 \л, у, z) e °,
где Ео и Но удовлетворяют уравнениям
2
о о с °' ° с2 ° '
246

2
divHo = O; rotH0 = — t^-E0; AHo + -^-Ho = O.
с с2
Отсюда следует, что
?H20dV =-^T[(rotEQ)2dV.
J cog J
Интегрированием по частям можно показать, что
j (rot E0)2 dV = j)[nxE0] rot Eo dS — J Eo rot (rot Eo) dV.
Принимая во внимание, что на поверхности 5
резонатора E*=i[nXE0] = 0, получаем
ГHldV = -4- ГE0rot (rotE0)dF = - -4" f E0v2E0dl/ =
3.76. Обозначим индексами 1 и 2 два различных
собственных колебания (со^'сог) и положим в приведенном
тождестве вместо А и В соответственно Ei и E2l.
Принимая ъо внимание, что
rot rot E = rot (ш -£- E^l = со2 it E,
\ с ) с*.
получаем '
(со! - со?) -3L Г ELE2 dV = i±- ф {[Е2 х co^J -
V S
потому что «а поверхности резонатора Et = 0. Отсюда
Аналогично, заменив в приведенном тождестве А и В
соответственно на Hi и Нг,, получим
247

а потому
Отсюда непосредственно следует требуемое.
3.77. Положидо в указанном тождестве А=Е и В =
= Е0*, (величины, снабженные индексом 0, относятся к
случаю отсутствия поглощения, когда поверхностный
импеданс £=0, соответствующие величины без индекса
относятся к реальному случаю, когда £=Й10, но
достаточно мало). Принимая во внимание, что ro1:rotE =
= — Е и что у стенок резонатора Eot = O, имеем
— (о)2 —со2) ГEEodV = i — coo(j)[E X H*0]dS.
с2 ° J с J
v
Полагая соо+со = 2соо и Е^ = ^[НгХп] и учтя результат
задачи 3.75, в первом порядке по £> получаем
§\U0\*dS
со — соо = — —г- s
Мнимая часть этого выражения определяет
декремент затухания (зависящий, следовательно, от Reg), a
действительная — сдвиг собственных частот (зависящий
от / и £).
§ 6. Излучение и рассеяние электромагнитных волн
3.78. Вращающийся заряд эквивалентен двум
взаимно перпендикулярным осцилляторам одинаковой
амплитуды
х = a cos со/; у = a sin cot; z = 0,
сдвинутых по фазе на 90°. Отсюда на основании (3.27а)
поле излучения определяется уравнениями
Н = 1 Г— х xol cos (kr — at) +
248

где Хо и уо — единичные векторы осей х и у; p$=
Интенсивность излучения (см. (3.28))
т с
Обозначим через Ь и г|э полярные углы, которыми
определяется рассматриваемое направление, тогда (рис.48)
eos 0х = sin -в1 cos if; cos ©2 =
dQ
0\
Рис. 48
Рис. 49
и интенсивность излучения в этом направлении
3.79. Дипольный момент системы
Так как импульс изолированной системы V mkvk ==
= const, то
9B Зак. 859
249

3.80. Излученная энергия (см. (3.29))
+0О
где | v | = — =
т тг*
Расстояние между частицами (рис. 49)
Отсюда
си
3 с3 \ т J J. [a?+(vtf? 3 m2cWv
00
3.81. Мгновенная интенсивность излучения (см. 3.28а)
J = -^ Р2,
где дипольный момент системы p = q q
Поместим начало координат в центре масс
+т2г2 = 0) и въедем r=ri—r2, тогда
г, г2 — ■ г.
х 1, 2
/72£ -j- /722 А722 -р
Иэ уравнения движения
приведенная масса j получаем для мгно-
У
/72^ "Г ^2 /
венной интенсивности излучения
„ „2Л2
Зс3 \ /Пх т2 / г4
Эллиптическая траектория движения определяется (в
полярных координатах) уравнением
1 — 8 cos ф
250

где
Принимая во внимание, что момент количества
движения
М = [хг2ф,
получаем среднюю интенсивность излучения
Т 2я
Г J Т
о о
где период обращения
2я 2Л
Г=Г J£*p=-15-0.(1 _
1 — 8 COS ф)2
О
Интегрируя, находим
21
3.82. Из (3.28) следует, что интенсивность дипольно-
го излучения вдоль телесного угла dQ, имеющего
направление единичного вектора п0, определяется
формулой
dJ = 1- [р х no]2dQ.
4яс3
Если начало координат поместить в центре масс и
ввести относительное смещение зарядов г (см. решение
предыдущей задачи), то
+ Ш2
Выберем плоскость относительно m движения за
координатную плоскость ху и направим ось х вдоль относи-
9В* 251

тельного движения (см. рис. 49), тогда уравнение
движения дает
Гу
где можно положить
rx = vt; ry = a = consi; r = ]/а2
Тогда исходная формула принимает следующий вид:
Интегрируя по времени (от —сю до +оо), получаем, что
вся энергия, излученная в направлении телесного угла
т1 т
Если в полученной формуле положить /п2=оо и
проинтегрировать по всем направлениям, то мы получим
результат задачи 3.80. Проверить это предположение.
3.83. Интенсивность излучаемой (рассеиваемой)
электроном анергии (см. (3.29))
J = v2,
3 с3
еЕ
где v = —,
m
Плотность потока энергии падающей волны
0 4л
Отсюда эффективный поперечник рассеяния
/ 8я в4 _ 8л 2
а - 3 Го'
аХ 3 п?* 3
е2
где г0 = классический радиус электрона.
тс2
252

3.84. Дифференциальное эффективное сечение рас-
беяния
где dJ — интенсивность излучения в направлении dQ.
1. Для случая линейно поляризованной падающей
волны
где v и /о имеют те же значения, что и в предыдущей
задаче; в — угол между рассматриваемым
направлением рассеяния (dQ) и направлением поляризации
падающей волны. Отсюда
da = Го sin2 QdQ.
2. Обозначим через А и В полуоси эллипса
поляризации и через ©1 и 02 — углы, которые они составляют
с рассматриваемым направлением рассеяния dQ.
Эллиптически поляризованную волну можно
рассматривать как совокупность двух линейно-поляризованных
волн с амплитудами А и В, а потому на основании
предыдущего
- 2 Л2 sin2 0Х + Я2 sin2 в2 ,о
do = Гп иь&.
Л2 В2
Направим ось z вдоль направления распространения
падающей волны, а оси х к у направим вдоль осей
эллипса поляризации (см. рис. 48). Обозначим через # и
г|) поляр-ные углы, которыми определяется
рассматриваемое направление рассеяния (dQ), тогда
cos 6i = sin Ф cos i|); cos ©2 = sin Ф sin i|>,
а потому
da =
Л2 +
Полное сечение рассеяния
о о
X
253

3. Для неполяризованного света нужно полученное
выражение для do усреднить по всем возможным
значер ур
ниям угла поляризации яр ^cos2 яр = sin2 яр = —Y
и мы получим
- sin2
V
Для линейно-поляризованной составляющей (£ = 0) при
заданном Ф минимум интенсивности рассеянного света
соответствует
яр = 0; da2 = г§(1 — sin2 d) dQ, а максимум — яр = —;
dat = rodQ.
Отсюда степень деполяризации
-А = 1—sin2fl ^cos2*.
3.85. Вынужденные колебания квази-упруго
связанного электрона в поле линейно-поляризованной моно-
хроматичной волны описывается уравнением
е Е
т (C0q — CD2) — ЬЩ
где соо — собственная частота электрона; со — частота
2 е2 со2
световой волны; у= коэффициент
радиационного торможения (см. уравнение (3.30)).
Ускорение
V =г — СО2 Г.
Повторив выкладки, изложенные в .решении задачи
3.82, получим
da = r\ sin2 в dQ,
(со^ — со2)2 + co2y2
254

а полный поперечник рассеяния
3 (со;* — со2)* + co2v2
3.86. При сделанном доцущении действующее на
шарик поле можно считать однородным и
.квазистационарным, а потому приобретаемый шарам дипольный момент
(р) можно рассчитать методами электростатики.
Как было показано (см. задачи 1.120 и 1.123),
где поляризуемость
Q 8—1
а =
8 + 2
(для диэлектрика).
а3 (для проводника).
Этот переменный диполь излучает как диполь Герца, а
именно: интенсивность излучения в направлении
телесного угла d£l
Если падающая волна линейно поляризована, то
отсюда следует (см. задачу 3.83), что дифференциальное
сечение рассеяния
Для случая эллиптически поляризованного или неполя-
ризованного света дифференциальное сечение рассеяния
можно вычислить также, как и в задаче 3.84.
3.87. На основании (3.33) в волновой зоне магнитный
поляризационный потенциал
П
г г
где на основании (3.32) и (XVII)
Е = = rot Пт,
с dt с dt m
255

H = rotA = rotrotnm.
В то время как для электрического диполя на
основании (3.25) и (3.24)
П = JE<L. 0/(Лг-а>0
Е = —gradcp — = rotrotn,,
с dt
H = rotA = ——rotne.
с dt
3.88. Магнитный момент антенны (см. 2, 18а)
т = па2 coscof.
с
Отсюда на основании результата предыдущей задачи и
уравнения (3.26а) средняя интенсивность излучения
3 с3
а сопротивление излучения
3.89. Магнитный момент изолированной системы,
состоящий из движущихся заряженных частиц (см.
уравнение (2.19)),
а механический момент, т. е. момент количества
движения,
М = V/nfc [rk x vk] = const.
k
Если отношение заряда к массе для всех частиц
одинаково, то
m = 2- М — const,
2с т
256

Для системы, состоящей из двух частиц, в системе
центра масс
m1v1 + т%Чъ = 0 и т^ + щг2 = 0,
а потому
m2
Отсюда механический момент
а магнитный момент
2с тг+ т2 у т\ т\
3.90. Если направление линейного тока в данной
точке его принять за ось z, то, умножив почленно
уравнение непрерывности,
на элемент объема тока длиною dz получим
или
"дГ ~dz '
где % = — линейная плотность зарядов.
dz
3.91. Направим ось z вдоль прямолинейного тока,
тогда должно выполняться граничное условие (см.
задачу 3.60)
р дф 1 дАг ^
а также уравнение непрерывности (см. предыдущую
задачу)
at + dz ~ '
257

На оси z можно 'пренебречь эффектом запаздывания и
положить (см. задачи 1.23, 2.23)
Ф = — -^Mn#; A2 = — \i — 1п#.
8 С
Подстановка в исходные уравнения после исключения
линейной плотности зарядов % дает
дЧ г\1 дЧ =0
дг* с2 дР ~
Отсюда
где k=-— /eJT.
3.92. Искомое поле излучения определяется
поляризационным потенциалом (см. уравнение (3.25))
•s, где j =
а потому
80) J Г
Отсюда на основании уравнения (3.24) находим
—
(О
i
SCO
е
-Ш
3.93. Искомое поле излучения определяется
поляризационным потенциалом (см. задачи 3.91, 3.92)
П. -. -L г-ш j f slti/и/4" + 4~
f
J
I
4
I

где £0 — единичный вектор, имеющий направление антенны
со = ^-с\ k = -^Ч а расстояние (рис. 50)
; (г»/).
Рис. 50
Рис. 51
В знаменателе подынтегрального выражения можно
гг заменить на г, а в экспоненте kr'—kr—k £ cos в.
Введя новую переменную х = пп(— Н jh интегрируя,
находим
где
2 cos [п —
sin26
(я =1,3, 5, ...),
/2 sin (n — cos6 J
4
Зная поляризационный потенциал, можно вычислить
(см. задачу 3.87) Е и Н. Примем направление антенны
go за полярную ось, тогда в сферических координатах
(см. IV в)
259

Так как в всмновой зоне Ее =#У, ЕГ=Е^ =0,
интенсивность излучения
2ясг2 sin8 8
X
cos2fn^-cos&) (л= 1,3,5, ...),
sin2 fn — cos в) (n = 2, 4, 6, .. .)•
3.94. Аналогично предыдущей задаче находим, что
поляризационный потенциал
e -co r J
— (1—cos0)|
©
— cos 0)
Х-
Отсюда
-cos
с 1 —cos в
Интенсивность излучения
/2 sin2 0 • sin2 [~|~ (1 — cos 0)1
2яс(1-~ cos0)2r2
260

ЧАСТЬ IV.
СПЕЦИАЛЬНАЯ ТЕОРИЯ ОТНОСИТЕЛЬНОСТИ
И ОСНОВЫ ЭЛЕКТРОДИНАМИКИ ДВИЖУЩИХСЯ
ТЕЛ
§ 1. Релятивистская кинематика.
4-е векторы и тензоры
4.1. Составляющая радиуса-вектора, параллельная
скорости v относительного движения, равна г —, £
перпендикулярная составляющая равна г — (г — j —.
Первая преобразовывается как координата х в
специальном преобразовании (4.1), а вторая не меняется,
как координаты у и 2, а потому
г' —+ *'
Из первых двух уравнений следует, что
V v J v
4.2. Пусть начало в обеих системах отсчета выбрано
произвольно. Обозначим через х0, г/о, 2о, ^о и ^о', Уо',
Zo7, V пространственно-временные координаты одной и
той же мировой точки относительно обеих систем
отсчета.
Если эту мировую точку выбрать за общее начало,
то в формулах (4.1) и (4.6) следует координаты Xh
заменить разностью Хи—xQk.
Итак, искомые формулы имеют вид (при указанном
на.рис. 12 расположении осей координат)
261

*• — ? —
У'— У'о = У — Уо, z'—z'0 = z — z0.
Формулы (4.6) при этом примут ©ид (независимо от
ориентации осей координат)
а в формулах, полученных в предыдущей задаче,
нужно г и t заменить соответственно на (г—г0) и (t—10).
4.3. Расмотрим три инерциальные системы отсчета
(К, К! и /С"), которые движутся друг относительно
друга вдоль общей оси х (рис. 51). Пусть v — скорость
системы К' относительно /С, а и' — скорость системы К"
относительно К'.
На основании (4.1)
_ x-vt . , _ "" с2 *
/1—О2/С2> /1—
X'-U't' .
Л . _ , I
Исключив из этих уравнений х' и t\ получим
и' -\-v
х— ; t
V
с2 1 + и'ь
UV
262

Отсюда следует, 4то скорость системы К"
относительно К
и =
u'v
4.4. Дифференцируя полученные в задаче 4. Га
формулы преобразования, получаем
*
7ГТ-
Почленным делением этих уравнений находим
где и = — скорость относительно системы /С; W =
dt
= скорость относительно системы /С'.
dt'
Возведя в квадрат обе части полученной формулы,
нетрудно получить требуемый результат для абсолютной
величины результирующей скорости.
4.5. Из полученной в предыдущей задаче формулы
для абсолютной величины скорости и легко лолучить
4.6. Не уменьшая общности, можно положить
vx = v; vy = vz = 0; и'г = 0; u'x — и'cos6'; u'y = и,'sln6'
и тогда, используя результат задачи 4.4, находим
«г = 0;
их = и cos в = (v + «' cos в') Y1 + -7 W cose'V1;
263

uy =ie 'le'|/l p2 f 1 + ^'вЛ \
Отсюда
tge
6 и + a' cos 0'
где ©(в7) — угол между 'направлением скорости и (и7)
и направлением относительного движения обеих систем
отсчета.
4.7. На основании (4.5) скорость одного стержня
относительно другого
«=—£■_,
1 + v*/c*
а потому на основании (4.4) относительная длина
4.8. Дифференцируя формулу преобразования для
вектора скорости, полученную в задаче 4.4, находим
= {/r=pW +-1(1 _/T=
c2
± (vu')v
v + u' /b=f2
1+Tvn
Почленным делением на dt = dt'— получаем
у ! —P2
w =
8
dxx t*
где w — ускорение относительно системы д,
dt
264

w' = —" ускорение относительно системы /С'.
4.9. На основании результата предыдущей задачи
ускорение ракеты относительно земли
._ .4. _J1 _„■**; i
Интегрируя, находим
Р = щ t. о _
/ГГр2 с ■ И
Отсюда, положив р=0,8, находим, что
продолжительность разгона ракеты по «земным» часам
3 w0
а по часам ракеты (на основании (4.3))
д*
^ = — 1пЗ.
4.10. По определению (см. (4.13) и (4.3))
_ diik 1 duk
Wk ~ dx ~" /Ь=^р2 dt '
Отсюда компоненты 4-вектора ускорения
1 d ( v \ ic d
w
В сопутствующей системе р=0 и = 0,
а потому
Отсюда вытекает требуемое.
4.11. При пространственных поворотах время не
меняется (</==0t a потому в преобразовании (4.6)
044=1, а4д = #ц4 = 0 (греческий индекс пробегает три зна-
265

чения!) и преобразование (4.9) принимает вид
v=l
4.12. Положив в преобразовании (4.17) пщ-
и «44=1, получим
з
■* jxv ~~ х ^jxp^vcy-* pd» ■* 44 == •* 44*
Р,(7=1
3 ^ 3
М.4 — > Wjxp-* р4> •« 4|Х — V £*|xpi 4p»
р=1 р=1
4.13. Пусть в некоторой системе отсчета (К)
компоненты тензора Ты=Ьиь Тогда в другой системе (К') на
основании (4.17/) и (4.7)
r,s=l г=1
что и требовалось показать.
4.14. На основании законов преобразования (4.9) и
(4.17) и условия ортогональности (4.7)
/=1 r,s
I
(
rst I
4.15. На основании (4.9)
m==l
т. е.
266

или на основании (4:17)
I m,n т,п
Из произвольности Ттп следует, что
i
что и требовалось показать.
4.16. На основании (4.17) и (4.7)
sP г=^ г» = ^ %«л = 2 т"=Sp r-
4.17. Элемент 3-мерного объема
dv = dV0 /1— р2,
где dVo — элемент объема в сопутствующей системе
(размеры движущегося тела меняются лишь в
направлении движения). На основании (4.3)
j . jm icdx
dxA = icdt =
Отсюда
dXidxtflxsdxi = icdVodx = Inv.
4.18.
= 2
Отсюда
267

§ 2. Релятивистская электродинамика
4.19. В вакууме поле описывается одним тензором
(4.20), а в материальной среде — двумя: напряженности
и индукции
нЬ1 =
( °
-вг
By
\ iEx
1 °
\-н.
"у
вг
0
-вх
IE,
нг
0
-нх
ш,
~ВУ
вх
0
1Ег
-н,
нх
0
-iEx
-iEz
0
~iDx
-iDy
-Юг
0
При помощи этих тензоров первая пара уравнений
Максвелла (X) в релятивистски-ковариантной форме
запишется так:
дВы dBmk ^ dBim =0
дхт dxL dxk
а вторая пара (X) — в виде
= Ы .
t с h'
4.20. Из (1.3) и (2.8) следует, что тензор (см.
предыдущую задачу) Mkl = {Bkl — Нн) имеет следующие
4я
компоненты:
(М )
ki
( °
= \-Mz
\ МУ
мг
0
-мх
-iPy
— м,
мх
0
<
, iPx
1РУ
iPz
. 0
4.21. Эти формулы выводятся совершенно
аналогично формулам (4.26) для вакуума, а именно: совершив
специальное преобразование Лоренца над тензорами
В и Hui (см. задачу 4.19), на основании (4.17) и (4.8)
268

получаем
-__,
/72 —
У 1 ■— p- Г 1-P2
4.22. Из того, что приведенные в задаче 4.19
величины образуют тензор второго ранга Вы, следует
Аналогично
Из полученных в предыдущей задаче формул
преобразования получаем
ЕВ' - ЕВ и D'H' = DH.
4.23. Из полученных в предыдущей задаче
инвариантов поля следует, что для этого необходимо, чтобы
ЕХ В.
Если при этом Е>В, то поле можно свести к чисто
электрическому (£ = 0). Если же Е<В, то поле можно
свести к чисто магнитному (£ = 0).
Если поле переменное (в пространстве и во
времени), то вышесказанное относится к каждой мировой
точке в отдельности.
4.24. Направим ось у вдоль электрического поля,
а ось z — вдоль магнитного поля (Ex=^Ez = Hx = Hy = Q).
Тогда в системе К', движущейся вдоль положительной
£
оси х со скоростью v = c—, на основании (4.26) имеем,
н
что
269

4.25. В системе отсчета, связанной с конденсатором,
между его обкладками имеется электрическое поле,
направленное радиально и напряженность которого (см.
з-адачи 1.11 и 1.23)
Кроме того, там имеется и магнитное поле, силовые
линии которого коаксиальны с обкладками конденса-
2/
тора и напряженность которого Н =— (см. задачу 2.38).
cR
2/
Как показано в предыдущей задаче, если >
у
, то в системе отсчета, движущейся вдоль тока со
-
а
Е V
скоростью v = с— = с2 , в конденсаторе имеется
Н ±
• а
лишь магнитное поле, напряженность которого
~*У * кг
(если потенциал наружной обкладки конденсатора ниже
потенциала внутренней обкладки).
4.26. Направим ось х в сторону тока внутри
положительно заряженного цилиндра. Как было получено
(см. задачу 1.70 и 2.31), электростатический потенциал
поля заряженных цилиндров и вектор-потенциал
магнитного поля токов определяются формулами
где R\ и R% — расстояния рассматриваемой точки поля
от токов.
В системе отсчета, движущейся вдоль оси х, поле
описывается 4-вектором потенциала (4.10), компоненты
270

которого определяются преобразованием (4.9), а именно
"8
Отсюда видно, что в системе отсчета, движущейся в
указанном направлении со скоростью v= , вектор-
потенциал А'=0, а потому там нет магнитного поля.
При условии, разумеется, что J<c%.
4.27. Для материальной среды с показателем
преломления п волновой вектор
к= — /г-к0,
с
где к0 — единичный вектор направления
распространения волны.
Записав специальное преобразование Лоренца для
4х-мерного волнового вектора (4.12), получим
Ш COS в = Wqs®o + Nl ; consfc 0 = щщ sitl в0,
у i-p2
где 0 — угол, который составляет направление
распространения волны к с направлением движения v
диэлектрика; во — то же, в «собственной» системе отсчета,
относительно которой диэлектрик покоится.
Последняя формула представляет собою обобщение
формулы допплер-эффекта (4.24) на случай
материальной среды.
Из первых двух формул находим, что
tge=
nocos0o
Это обобщение формулы (4.25).
И, наконец, исключив из полученных формул со и 0,
получим, что показатель преломления движущегося ди-
271

электрика
Yn2Q + Р2 (1 _- Я() Sin2 0O) + 2/20|3 COS 0O
п = #
1 + P«0cose0
Он зависит не только от скорости (v) движения
диэлектрика, но и от направления (0о) распространения света.
4.28. Дифференцируя (4.25), получаем
rfcose'= , l~P dcos®.
(1—Pcos0)2
Отсюда и из (4.24) непосредственно следует
w'2sin в'd0'= со2 sin в d6.
4.29. В «собственной» системе отсчета Ко,
относительно которой заряд q покоится в начале координат,
поле определяется потенциалами
А = 0; <ро = —М04 = — .
'о
В «лабораторной» системе отсчета К, относительно
которой заряд движется со скоростью v вдоль оси х, на
основании (4.9) и (4.8)
/тир •
Принимая во внимание, что
получаем окончательно
^ q # д _v_
" П?) ' с
4.30. В «собственной» системе отсчета Ко
17° 9 лл • 17° У 1, • Р° — ? * • Н — П
£* = —#()> £# — т Уо> ^z — ~3"zo> п0 — и.
го го го
Напряженность поля в «лабораторной» системе можно
вычислять по формулам преобразования (4.26), а именно
272

— y • F — E* H — Г v v f!
где Хо, у$, z0 и r0 нужно выразить через х, у, z и t, как
в предыдущей задаче. Для Ех, например, имеем
Е
*
*
Тот же результат можно получить по формулам (XVII),
воспользовавшись результатом предыдущей задачи.
4.31. На основании (XVI) и результатов предыдущей
задачи
Если ось х направить вдоль движения электрона, то
Здесь учтено, что dV = dV0 Y\—jJ2.
В «собственной» системе отсчета поле обладает
центральной симметрией, а потому
£ ЕОхЕоу dV0 = J EOxEOz dV0 = 0;
Ely dV0
Отсюда следует, что
Ю Зак. 859 273

а потому электромагнитная масса
где я?о = — ¥*- — масса покоя, Го = —
о С оЗХ
энергия электростатического поля покоящегося электрона.
4.32. Из того, что вектор поляризации Р и вектор
намагничивания М образуют 4-тензор (см. задачу 4.20),
вытекают формулы преобразования для этих векторов.
Дипольные моменты, электрический (р) и магнитный
(т), преобразуются соответственно как произведения
Р.Ь M-F, где F=l/0]/"l— {J2.
Таким путем получаем, что
рх = Рох V 1 — Р2; ру = Ро^—No*; р, = Рог
% = mQx У1 —
где ро и т0 — дипольные моменты тела в «собственной»
системе отсчета, относительно которой оно покоится,
а р и m — дипольные моменты в системе отсчета,
относительно которой тело движется со скоростью v = vx=c$.
4.33. В «собственной» системе отсчета, относительно
которой диполь покоится в начале координат, поле
определяется формулами (см. задачу 1.29)
г р0
Электромагнитное поле равномерно и прямолинейно
движущегося диполя можно определить в результате
специального лоренц-преобразования (см. задачу 4.30 и
4.29) по формулам
Фо . а _ v
ф = -^Чг; а = -Ф; ех =
/Т=р f с ^ "х ~"х' "у УТ=|
где вектор г0 следует заменить вектором с компонентами
x — vt
у
274

4.34. В системе отсчета, связанной с зеркалом,
частоту падающего света можно вычислить по формуле
(4.24), а именно
Такую же частоту в этой системе отсчета имеет и
отраженный свет, но в исходной (лабораторной) системе
отсчета на основании (4.24) его частота
©
4.35. В системе отсчета, связанной с зеркалом, на
основании (4.25), угол падения определяется
уравнением
, cos а — 8
COS а' = —— .
1 — р cos а
Таким же, в этой системе отсчета, будет и угол
отражения, а в «лабораторной» системе отсчета, на
основании (4.25), угол отражения определяется уравнением
т„ __ cos а' — Р _ (1+Pa)cosa —2р
~~ 1—pcosa' ~~ 1+Р2 — 2pcosa
§ 3. Релятивистская механика
4.36. 1. Если сила направлена вдоль движения, то
иа (4.3Г) и (4.32) следует
dv ,
d / mv \ т
, mv /v dv
+ T7T=FF\*~dr
При этом
v (v dv) = v (v dv) = у2 dv,
а потому
Рт dv
a —P2)3/2~ST'
10* 275

т. е. продольная масса
т
т,=
2. Если сила перпендикулярна к скорости, то из
(4.33) и (4.34) следует, что p=const, а потому
т dv
т/1— Р2 dt
т. е. поперечная масса
т
т* = —■
4.37. Направим ось х вдоль поля и за начало
координат выберем начальное положение частицы. Тогда,
интегрируя уравнение движения
d
получаем
т \ \ тс
Отсюда
t
х =
о
4.38. Действующая сила (см. 2.24)
F = X [у х И]
с
работы не производит (F-Lv), ia потому (ом. задачу 4.36)
дифференциальное уравнение движения можно записать
в виде
т dv
У\— р2 dt
= F.
Отсюда следует, что движение будет таким же, как и
в нерелятивистском случае (см. задачу 2.80), но с иной
массой.
276

4.39. Для этого достаточно убедиться в том, что
приведенные уравнения Лагранжа верны в декартовых
координатах, ибо, как известно, уравнения Лагранжа
эквивалентны вариационному принципу
и
а последний не зависит от выбора координат.
Итак, относительно декартовой координаты х,
q+(x+y + z
дх Ч дх ^ с [ дх ^ У дх ^ дх
D - dL - mx л- q А
Рх~ дх ~ /\Ф1*+~А»
d dL _ d / mx \ q /дАх дАх- дАх
)+{+х+
Подстайовка в уравнение Лагранжа дает
£_/ _£Н \=а( дЛ. 1
dt \\Т=р) ч\ дх с
дАЛ \
dt )^
дАу дАх \ - ( дАх дАг
)
что совпадает с проекцией на ось х уравнения
движения (4.31) заряженной частицы в электромагнитном
поле. При этом учтены уравнения (4.32) и (XVII).
4.40. При этом замене v = ——> — v, а потому
at
(см. предыдущую задачу) функция Лагранжа и
уравнения Лагранжа не меняются.
4.41. При заданном условии (см. задачу 4.39) —=0,
dz
а потому соответствующий обобщенный импульс
4.42. Для постоянного магнитного поля, обладающего
277
по
осевой симметрией (см. задачу 4.39) = 0, а потому

соответствующий обобщенный импульс
~ dL mR2& t Я
При этом учтено, что в цилиндрических координатах
4.43. Направим ось г вдоль магнитного поля Н.
Движение происходит в плоскости z=const.
Интегрируя уравнения движения
d ( mx
dt \ /г=т*
= -^-Ну — цх\
d
dt
(-7^)-fHi--
получим
Л1 ^JLHy-цх; ^ ^-JLhx—w.
Отсюда
— Нх + ЧУ
, или —Н(хх + уу) = ц(ху — ух).
С
— Нх + ЧУ
— = или
v О
х -*-Ну-
Нучх
с
В полярных координатах (R, в)
y = JLf± R^ = ед; xy-yx =
а потому
Интегрируя, находим уравнение искомой траектории
в полярных координатах:
278

4.44. Из (4.37) вытекают искомые формулы
преобразования, а именно для специального
Лоренц-преобразования имеем на основании (4.9) и (4.8), что
1 Г F* ,JL F'"' \
/ 1 — v2/c2 1/ 1 — и21с2 с /1- и'2/с2 Г
У l-
V 1 —
Используя результат задачи 4.5, находим окончательно,
что
F —
гу гу т,, ♦
VtT
4.45. В системе отсчета, относительно которой заряды
покоятся, при указанном на чертеже (рис. 52) выборе
осей координат сила, действующая на заряд qu
р/ _ г.'
Г — Г у —
По формулам, полученным в предыдущей задаче,
находим, что в исходной («лабораторной») системе
отсчета на заряд q\ действует сила
4.46. 1. Из (4.34) следует, что
279
тс2 \2
)

2. Из (4.35) имеем
3. Из (4.32) получаем
v
/р2 + mac2 §
4.47. Из законов сохранения энергии и импульса
имеем
Исключив из этих уравнений энергию нейтрино TFV,
находим
Подстановка в (4.35) дает, что кинетическая энергия
jji-мезона
4.48. Обозначим 4-векторы энергии-импульса
электрона, позитрона и фотона соответственно через р_,
р+и&.
Согласно закону сохранения энергии-импульса, при
превращении фотона в пару должно выполняться
равенство й=р_+/?+, или &2=/?L+p++2p__p+. Из (4.15)
и (4.36) следует, что pL=p%==—m2c2; k2=0 (k2 — квадрат
о' Т
Рис. 52
Рис. 53
280

«длины» вектора k—ki+k2+k3+h= к2 — ( ]
накачу /
логично для любого 4-вектора), а потому должно
выполняться равенство
р_ р+ = р_р+ =^Jl = гп2 с2,
что невозможно, ибо
-^>1р±|.
4.49. Обозначим через W2 и рг энергию и им>пульс
частицы М после столкновения, а через р и pi — импульс
частицы т до и после столкновения.
На основании законов сохранения энергии и
импульса имеем
р = рг cos в + Рг cos ф; Pi sin в = р2 sin cp,
где 0 и ф — углы, которые составляют векторы pi и р2
с направлением вектора р (рис. 53).
При помощи (4.36) можно импульсы р, р\ и р2
выразить через энергии Wy W\ и W2. После этого можно
из приведенных уравнений исключить ф и W2 и мы
получим
(W —
Этим решается поставленная задача.
Для рассеяния фотона (m = 0; W=hv) на
неподвижном свободном электроне М получаем отсюда формулу
Комптона
(i
vx v Me2 K
4.50. Примем неподвижное ядро за начало полярных
координат (г, 0). На основании законов сохранения
энергии и момента количества движения имеем
281

тс2 Ze2 , W7
. = const = W\
1 — P2 r
mr2 d& , ,
■7=== — = const ее mft,
где
Исключив из этих уравнений р и ty получим
Ze2
2 d& ) г2 h2 L \ mc2
Положим
1 du _ I dr
U~~' ~d& *~ ~~ 72"de"
Тогда (последнее уравнение примет вид
J-4
Дифференцируя его по 0, получаем
^02 ^ V
В нерелятивистском случае, как известно, траектория
определяется дифференциальным уравнением
—— -]-и = const,
решением которого есть эллипс
и = const (1+8 cos ©).
Введем новую переменную ср = fl )6, гдеа=
е -. Тогда с точностью до высших степеней малой
262

поправки а (а< 1) уравнение (*) примет вид
Жр2 ' m2c2/i2(l — a) '
решением которого есть
Этим уравнением описывается «почти» эллиптическая
траектория, которая процессирует вокруг ядра: за один
оборот электрона ось эллипса поворачивается на
угол ая.
4.51. На основании закона сохранения энергии-
импульса
р = kx + k2 или р2 = 2^2,
где р, k\ и k2 — 4-векторы энергии-импульса зто-мезона
и фотонов (^2=^2 = 0).
Отсюда
- т*с* = 2 ^kxk2 —^Л = 2 -^(cos6- 1),
где W == ш 2 , а потому
i
2 с2
4.52. Величины, относящиеся к «собственной»
системе отсчета, обозначим индексом О. В этой системе
отсчета вероятность того, что y-kbsht вылетит в
направлении телесного угла dQo = 2jTsin0ode<), равна
На основании (4.25) в «лабораторной» системе отсчета
соответствующая вероятность вылета в направлении
телесного угла dQ = 2nsin8rfO, равна
2 (1— р cos В)2
газ

2. Если в «лабораторной» системе отсчета один из
у-квантов вылетает под углом 0, то в «собственной»
системе отсчета ему соответствует на основании (4.25)
угол 0о, для которого
cos 0 — Р
—
соз©0=
При этом второй у-'Квант вылетит под углом 0o = jt—©о,
которому соответствует в «лабораторной» системе
е _
cosвр + р
^ р — cosOp = 2p
" 1-Pcos0o 1
--(l+P2)cos0
+ P2-2PCOS6
3. В системе отсчета, связанной с мезоном, каждый
из у'Квантов обладает энергией , а в «лабораторной»
системе отсчета на основании (4.24) их энергии таковы:
т& 1 + Р cos 0q
2 i/T^B2
I —
0)1 ~
тс
* ! + Р cos ео
тс2
1 — 2р cos 0 + Р2
2 (1— Pcos0)/1 — рз '
4.53. На основании законов сохранения энергии и
импульса имеем
то
ha
/Г=^Р2 ~~С~
Из второго уравнения находим
1
тс2
Подстановка в первое уравнение дает, что
Н \ 2тс2 + 2&W ) *
Щ
со =

4.54. Согласно законам сохранения энергии и
импульса,
т
Решая эти уравнения относительно Pi и 02, находим по
(4.35) кинетические энергии образовавшихся частиц:
с;
ш
Ш

ОГЛАВЛЕНИЕ
Стр.
Предисловие ..,..,.,,,.... 3
Введение
Ортогональные координаты 5
Некоторые формулы векторного исчисления 8
Система уравнений Максвелла 9
ЗАДАЧИ
Часть I. Электростатика
Основные формулы 13
§ 1. Закон Кулона 20
§ 2. Теорема Остроградского — Гаусса 21
§ 3. Потенциал. Дифференциальное уравнение
Пуассона—Лапласа 22
§ 4. Емкостные коэффициенты. Конденсаторы. Теорема
взаимности Грина 27
§ 5. Энергия и силы взаимодействия. Максвелловский
тензор натяжений 29
§ 6. Метод электрических изображений 32
Часть II. Стационарные и квазистационарные токи
и магнитные поля
Основные формулы 36
§ I. Закон постоянного тока 44
§ 2. Закон Био и Савара 45
§ 3. Вектор-потенциал. Дифференциальное уравнение
Пуассона—Лапласа 47
§ 4. Циркуляция магнитного вектора. Магнетик в
однородном поле 49
§ 5. Взаимодействие токов. Коэффициенты индуктивности 51
§ 6. Закон электромагнитной индукции. Квазистационар-
ные токи 55
Часть III. Переменное электромагнитное поле
Основные формулы 60
§ 1. Токи смещения. Потенциалы электромагнитного поля 69
§ 2. Электромагнитные волны в неограниченной среде.
Волновые пакеты 70
286

Стр,
§ 3. Поляризация вещества в переменном поле . 72
§ 4. Отражение и преломление электромагнитных волн . 74
§ 5. Резонаторы и волноводы 77
§ 6. Излучение и рассеяние электромагнитных волн . . 80
Часть IV. Специальная теория относительности и основы
электродинамики движущихся тел
Основные формулы 83
§ 1. Релятивистская кинематика. 4-векторы и тензоры . 89
§ 2. Релятивистская электродинамика 92
§ 3. Релятивистская механика 94
ОТВЕТЫ И РЕШЕНИЯ ЗАДАЧ
Часть I. Электростатика
§ 1. Закон Кулона 97
§ 2. Теорема Остроградского—Гаусса 102
§ 3. Потенциал. Дифференциальное уравнение
Пуассона—Лапласа 106
§ 4. Емкостные коэффициенты. Конденсаторы. Теорема
взаимности Грина 123
§ 5. Энергия и силы взаимодействия. Максвелловский
тензор натяжений 131
§ 6. Метод электрических изображений 140
Часть П. Стационарные и квазистационарные токи
и магнитные поля
§ 1. Закон постоянного тока . . 158
§ 2. Закон Био и Савара 163
§ 3. Вектор-потенциал. Дифференциальное уравнение
Пуассона—Лапласа 168
§ 4. Циркуляция магнитного вектора. Магнетик в
однородном поле 177
§ 5. Взаимодействие токов. Коэффициенты индуктивности 182
§ 6. Закон электромагнитной индукции.
Квазистационарные токи 198
Часть III. Переменное электромагнитное поле
§ 1. Токи смещения. Потенциалы электромагнитного поля 209
§ 2. Электромагнитные волны в неограниченной среде.
Волновые пакеты 211
§ 3. Поляризация вещества в переменном поле . . . 219
§ 4. Отражение и преломление электромагнитных волн . 226
§ 5. Резонаторы и волноводы 239
§ 6. Излучение и рассеяние электромагнитных волн . . 248
Часть IV. Специальная теория относительности и основы
электродинамики движущихся тел
§ 1. Релятивистская кинематика. 4-векторы и тензоры . 261
§ 2. Релятивистская электродинамика 268
§ 3. Релятивистская механика . . 275
287

ЕФИМ ГЕРШОВИЧ ВЕКШТЕЙН
СБОРНИК ЗАДАЧ ПО ЭЛЕКТРОДИНАМИКЕ
Редактор Е. А. Шаповал
Редактор издательства Г. Е. Перковская
Переплет художника Л. М. Чернышева
Технический редактор Г. Г. Киселева
Корректор Вя В. Капсуткина
Т-13400 Сдано в набор 3/III 1966 г. Подписано к печати 31/Х 1966 г.
Формат 84хЮ8Уз2 Объем 9,0 печ. л. Усл. п. л. 15,12
Уч.-изд. л. 12,75 Изд. № ФМ—183 Заказ 859
Тираж 25 000 экз. Цена 46 коп.
БЗ—46/15 от 21/VI 1966 г.
Москва, И-51, Неглинная ул., д. 29/14,
Издательство «Высшая школа»
Отпечатано с набора типографии изд-ва МГУ,
в Московской тип. № 4 Главполиграфпрома
Комитет по печати при Совете Министров СССР. Б. Переяславская, 46
