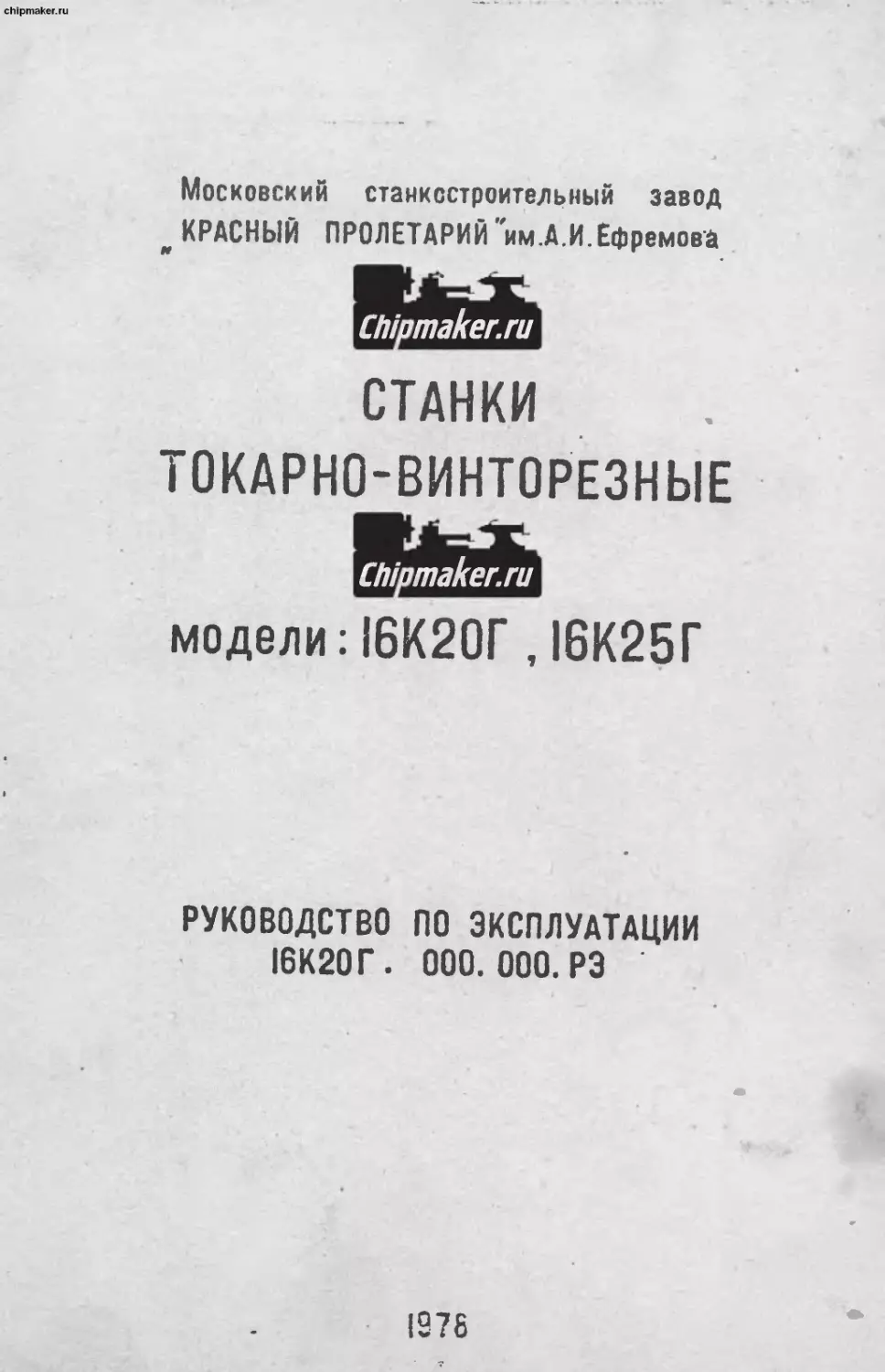

Московский станкостроительный завод
* КРАСНЫЙ ПРОЛЕТАРИЙ'им.А.И.Ефремова
Chipmaker.ru
СТАНКИ
ТОКАРНО-ВИНТОРЕЗНЫЕ
Kik-.-*
Chipmaker.ru
модели: 16К20Г , 16К25Г
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
16К20Г. ООО. 000. РЭ
IS76
>
СОДЕРЖАНИЕ
КРАТКОЕ ОПИСАНИЕ МОСТИКА И РЕЗЦОВОЙ
ОПРАВКИ
ПАСПОРТ
3.1.	Общие сведения 4
3.2.	Основные
3.3»	Сведения
3.4.	Сведения
3.5.	Комплект
Приложение:
технические данные
о ремонте
об изменениях в станке
поставки
Chipmaker.ru
Стр.
3
4
6
6 •
7
13
14
15
I6K20.000.000 РЭ Руководство по эксплуатации
—	-— 1	I6K2CJT.000.000 РЭ
	_L_d
		^.Станки токарно-винто- резные модели ’ 16К2СГ, 16К25Г	!пт.	. bh i	|||( гон
			1 L		IT “
			•	•	1 1
111
I6K2GT - Оснащённый токарно-винторезный станок нормальной
точности с выемкой в станине.
16К25Г - Оснащённый облегчённый токарно-винторезный станок
нормальной точности с выемкой в станине.
Станки предназначены для выполнения самых разнообразных
токарных работ в центрах, патроне и планшайбе (обточка и расточ-
ка цилиндрических и конических поверхностей, зенкерованге и раз-
вертывание), а также для нарезания метрической, модульной, дюй-
мовой и питчевой резьб в условиях ицдиввдуальпого производства.
Станки 16К20Г и 161(252 изготавливаются на базе моделей 161(20
и I6K25, унифицированы с ними по кинематике и конструкции,
отличаясь от них возможностью обработки изделия в выемке стани-
ны.
В связи с указанным при эксплуатации станков моделей 161(202
и 16К25Г необходимо использовать руководство по эксплуатации
базового станка I6K20.000.000 РЭ, учитывая следущие отличия в
технической характеристике и комплектации станка:
I. Рекомендации по установке и снятию мостика и резцовол
оправки (см. раздел 2 настоящего руководства).
2. Техническая характеристика и комплект поставки приведены
в разделе "Паспорт" настоящего руководства.
Лист
2
I6K2QT.000.0C0 РЭ
Изы Лист № докум. Подпись Дата
chipmaker.ru
2.	КРАТКОЕ ОПИСАНИЕ МОСТИКА И РЕЗЦОВОЙ ОПРАВКИ
2.1.	Установка и снятие мостика (рис.1).
Станки 16К20Г и 16К25Г поставляются с установленным на ста-
нине мостиком 3. При необходимости обработки деталей большого
диаметра над выемкой в станине мостик снимается. Для этого нуж-
но вывернуть пробки I, удалить винты 2 и штифты 4. .
Во избежание нанесения забоин мостик положить на подкладку
из мягкого материала и для предотвращения коррозии покрыть
тонким слоем масла.
Перед установкой мостика на станину следует очень тщательно
протереть посадочные поверхности станины и мостика и убедиться
в отсутствии забоин.
2.	'.ледует знать, что при обработке деталей над выем-
кой на планшайбе диаметром 500мм (19^/16"^ число оборотов шпин-
деля не должно превышать 400 об/мин, при этом необходимо снимать
щиток ограждения патрона. При обработке несбалансированных из-
делий число оборотов должно быть снижено.
2.2.	Резцовая оправка для обработки деталей над выемкой
в станине (рис.2)
2.2.1.	Станки 16К20Г и 16К25Г комплектуются специальной
резцовой оправкой для обработки деталей над выемкой в станине,
предотвращающей свисание каретки с направляющих станины.
2.2.2.	Оправка I устанавливается в держателе 2, как это
показано на рис. 2• Резец 4 крепится винтам» 5.
2.2.3.	Обработка с использованием оправки должна произво-
диться на минимальных режимах.
16К20Г.000.000РЭ
Лист
Лист! W> докум.
11оДПН»'1
Цата
chipmaker.ru
3.	ПАСПОРТ
3.1-	Общие сведения.
Инвентарный номер.
Модель.
Наибольшая длина обрабатыва-
емого изделия.
Предприятие.
Дата пуска станка в эксплуатацию.
16ЮТ-00С.000 РО
Изк Лист № докум.
Подпит Цата
chipmaker.ru
3.2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ Основные параметры Таблица I
Наименование параметра							Единица измерения		Величина параметра
									I6K2QT	16К25Г
Наибольшая длина обрабатываемого изделия ‘							мм ..« дюйм		ио 27 15/16
							мм дкйсл		1000 39	3/8
		Вт					in.: дюйм		1400 55	1/8
		Chipmaker.rul					мм дюйм		2CQ0 78	3/4

Зысота оси центров над плоскими направляющими станины							ыи W»		215 8 7/16	250 9 7/8
Пределы чисея оборотов шпинделя				Основное исполнение			об/мин		12,5-1600
				по особому заказу			об/мин		10-1250
Пределы подач				Продольных			мм/об люГг/об		0,05-2,8 	0.002-0.II
				Поперечны:'			КПД/Об дюЦУоб		0,025-1,4 0,001-0,^55
Наиболь- шее усть гие.до- пускае- мое ме- капиз- мом по- дач			EDO— доль- ное	на упоре			кгс(н)		80*9(7845)
				на резне			1СГС(н)		600(5034)
			попе- реч- ное	на упоре			'j?c,z н)		460(4510)
				на резце			кгс(н)		360(3530)
Ценность , электродвига- теля главного привода				Основное исполнение			КВТ англ. л. с.		II 14,7
				по осооому заказу			квт англ. л. с.		10
 Габарит станка (соответ- ственно L ) 1				Длина			ТЛЛ  дюйм		2505 98 5/8
							мл дюйм		. 2795 гго У16
							мм дюйм		3195 125 13/16
							мм дайм		3795 IS6 1/2
				ширина			ми ДОЙЛ		1120 46 7/8	1240 48 13/16
								*	Лист I6K2dT.000.000 РЭ	„
1
Изх	Лист		№ докум.		Ikuinii'i	Днт.ч
chipmaker.ru Продолжение таблицы I
Наименование параметра							Единица •' измерения	Величина параметра
								16К2СГ	16К25Г
Габарит стан- ка (соответ- ственно £-) -				высота			мм дюйм	1500 59	I/I6
Вес станка (соответственно Д )							кг англ.фунт	2930 6446	3020 6644
							кг англ .фунт	3100 6820	3190 7018
							кг англ.фунт	3320 7304	3410 7502
							кг англ.фунт	3780 8316	3870 8514
ПАРАМЕПГ. ОБРАБАТЫВАЛО ИЭДЕДИЙ Таблица 2
Наименование параметра							Ециница измерения	Величина параметра	’
								I6K2GT	16К25Г
Наибольший диаметр из- делия .устанавливаемого над станиной							мм дюйу	400 ’ 15 3/4	500 19 IVI6	I
Наибольший диаметр об- паботкя над поперечны- I ..гл салазками суппорта							ДЮЙМ	220 8 21/32	290 . II 7/16
Наибольший диаметр из- делия устанавливаемого под выемкой в станине							дюйм	630 24 13/16	700	г 27 9/16
Наибольший диаметр прутка,проходящего че- рез отверстие в шпинде- ле							юл дюйм г	53	, 2 2/23
Наибольшая длина , обтячкаавия . ПОПТИРФ Г.-ГОР ИИП /							мл дюйм	645 25	3/8
							мм ДЮЙМ	935 36	13/16
•		Chipmaker.ru					мм ДЮЙМ мм дюйм мм дюйм	1335 52	9/16 1935 76	3/16 348	348 13 II/I6	13 II/I6
- Расстояние от торца фланца шпинделя до правого края выемки
							I6K2GT.000.000 РЭ	« а	6

Нэк	Лист		Hi докум.	Подпись		Дат.
chipmaker.ru
Продолжение таблицы 2
Наименование параметра		Синица измерения	Величина параметра
			. I6K2CT . .	16К25Г
Длина выемки		дюйм	355	355 14	14 /
Пределы ша- гов нарезав- мых резьб	метрических	мм	0.5-II2
	модульных	МОДУЛЬ	0.5-112
	дюймовых	число ни- ток на I	56-0,5
	питчевых	питч	56-0,5
Максимально допустимый вес изделия устанавлива- емого :	в патроне	кг апгл.фунт	400 880	520 1144
	в центрах (соответст- венно )	кг англ, фунт	560 1240	800 1760
		кг. англ.фунт	650 1440	950 2С?П
		1U? апгл.Фунт	800 1980	1440 С:7Р
		кг англ.Фунт	13Г.Г- 2870	2060 4530
- Корректированный уровень звуковой мощности		ДВА	<& 96
544
	16К2СГ	16ТС5Г
Е	320	355
ЭСКИЗ ВНЕМКИ в. СТАНИНЕ
11зк
Яш г N° докум.
I6K2CT.0Qp.000 РЭ
Лист
chipmaker.ru
3.2,1. Шпиндель
Диаметр шпиндельного фланца. (дюйм) - 170 (6 П/16)
Коничеисое отверстие	- Морзе Л 6
Диаметр сквозного отверстия,мл(дюим) - OO(fifylO) 55(23/20)
Конец шпинделя - 6К ГОСТ 12593-72	€>
3.2,2. Суппорт
Перемещение суппорта
Еэиболыпая длина продольного перемещения >
соответственно L) ~— -545-; —.§3.5.—; —1335— ;
дюйм 25»/8 36id/l6	52у /16
1935
763/16
11аиболыдня длина поперечного перемещения,
мм UW)	- 300(III3/I6)
Скорость быстрых перемещений,
и//мин (дюйм/мин):
продольных	-3800(149^/8)
поперечных	-I900(74I3/l6)
7

16К2СГ.000.000.РЭ
Лист
1о~
Из к
Лист № докум.
chipmaker.ru
Максимально допустимая скорость перемеще-
ний при работе по упорагл.мгд/мпн (дкйщ/мин) - 250(9^/0)
Мпяимально допустимая скорость перемеще-
ния каретки, мщ/мин (дюйц/мин)	'- 10 (0,4)
Цена одного деления лжба, мм
продольного перемещения	- I
поперечного перемещения	- 0,05 на диа-
метр обрабаты-
ваем юге изде-
лия
220
	16К20Г
А	220		290
В	400		500
С	215		250
Р	225		275
Е	*	f	- 355
Рис.5. Эскиз суппорта
chipmaker.ru
РЕЗЦОВЫЕ САЛАЗКИ
Шкала угла поворота, град.
Цена одного деления шкалы поворота,град
Наибольшая длина перемещения, мм (дюйм)
Цена одного деления:лимба, мм
±90
150(529/32)
0,05
Индексируемая резцовая головка
Количество фиксированных позиций
Число резцов,одновременно устанавливаемых
в резцедержателе
Наибольшее сечение державки резца, мм (дюйм)
Высота от опорной поверхности резца до
оси центров, мм (дюйм)
25x25 (ixl)
25(1)
Задняя бабка
Chlpmaker.ru
Коническое отверстие в пиноли
СТСЭВ147-75
(дюйм)
Наибольшее перемещение пиноли, мм
Цена одного деления лимба перемещения
пиноли, мм
Морзе Я6
150 (529/32)
0,1
Величина поперечного смещения
корпуса, мм (дюйм)
±15(19/32)
Лист
1г~
16К20Г.000.000РЭ
Изк!
Лист № докум.
Подпив tДата
7			~ . к	"*	11	* 3.3. СВЕДЕНИЯ 0 РЕМОНТЕ
1.ш|Г
N» докум.							Л	 	 	J			!
			Наименование и обозначение составных частей станка	Основание для сдачи в. ремонт	' Л ата		Категория сложности ремонта	Ремонтный цикл рабо- ты станка, час.	Вид ремонта
					доступ—i ления в ре- монт	выхода из ре- монта '
1 kuiiiii'i
			•	• 			i
ч
& О *-d • о о о • о ! о о 3
Таблица 3*

Должность,фамилия и под- пись ответственного лица
произведшего	принявшего
ремонт	'	ремонт

chipmaker.ru
chipmaker.ru
3.5.	Комплект поставки
3.5.1.	Станок поставляется в собранном виде с установленными
*
на нем основными nj адлежностями и приспособлениями. Дополнитель-
ные принадлежности и приспособления, как было сказано в разделе 2
I6K20.000.000 РЭ, упакованы в отдельные ягцики о приложенными упа-
ковочными листами, по которым проверяется комплектность поставки.
3.5.2.	В основной комплект поставки входят принадлежности и
приспособления, стоимость которых включена в цену станка:
2= 86
Станок в сборе (I комплект)
Пленные зубчатые колеса (I комплект):
для станка 16К2СГ:
73; 2=60; Z=40; Z =36; 2=44;
для станка 16К25Г
2=00; 2=80; 2=45; 2=48; 2=57; 2=66; 2=73;
ChiDmaker.ru
Инструмент для обслуживания станка (I комплект)
Чринадлежно оти
Патрон поводковый (I комплект)
Патрон трёхкулачковый самоцентрирукщий о ключом и фланцем
/250(9^%2”) иди без фланца (I комплект)
Оправка (I комплект)
Планшайба /500 - I шт
Державка для центрового инструмента (I комплект) - при поставке
на зкепорт
Люнет подвижный для изделий диаметром от 20мм (25/32”) до
80мм (35/32”) к станку 16К2СГ - I шт.
Люнет неподвижный для изделия диаметром от 20мм(25/32") до
130мм (б^б”) к отантдг 16К20Г - I шт.
Люнет подвижный для изделий диаметром от 20мм (25/32”) до
100мм (315/16”) к станду 16К25Г - I шт.
Люнет неподвижный для изделий диаметром от 20мм (25/32”) до
160мм (65/16”) к сташ^г 16К25Г - I шт.

т с
	Из*	Паст	Ni докум.	Ьодпясь	Дата
16К20Г.000.000 РЭ
Лист
chipmaker.ru
Упор микрометрический жёсткий продольного хода (I комплект)
Центр упорный по ГОСТ 13214-67
для
эделя
7032-0035
для задней бабки 7032-0043
I шт.
I шт.
iiiir,tin
Ремни клиновые по ГОСТ 1284-68:
главного привода Б-2240Т - 5шт.
привода насоса смазки 07I0-T - 1шт.
привода быстрых ходов A-7I0T - 1шт.
Центры вращающиеся по ГОСТ 8742-75 - I шт.
Допускается замена
на ремень поликли-
новой 2240Л12
РТМ3840528-74
Chipmaker.ru
Техническая документация: '
Упаковочные листы (I комплект)
Руководство по экспдуаттции (I экз.)
3.5.3.	Поставляются по заказу 'за дополнительную плату.
Исполнения
Резцовые салазки с механическим перемещением (только для
станка I6K2GT)
Электрооборудование для пониженной мощности главного
привода 7,5 кВт
Шкивы пониженного ряда скоростей шпинделя 10. •• 1250 об/мин
Примечание. При поставке этих исполнений, основное исполнение
не поставляется.
Комплект запасных частей электрооборудования для
экспортных поставок.
Лист
/*
I6K20r.000.000 РЭ
Из* Аист Ni ДОК/П*. Подпись Дата
