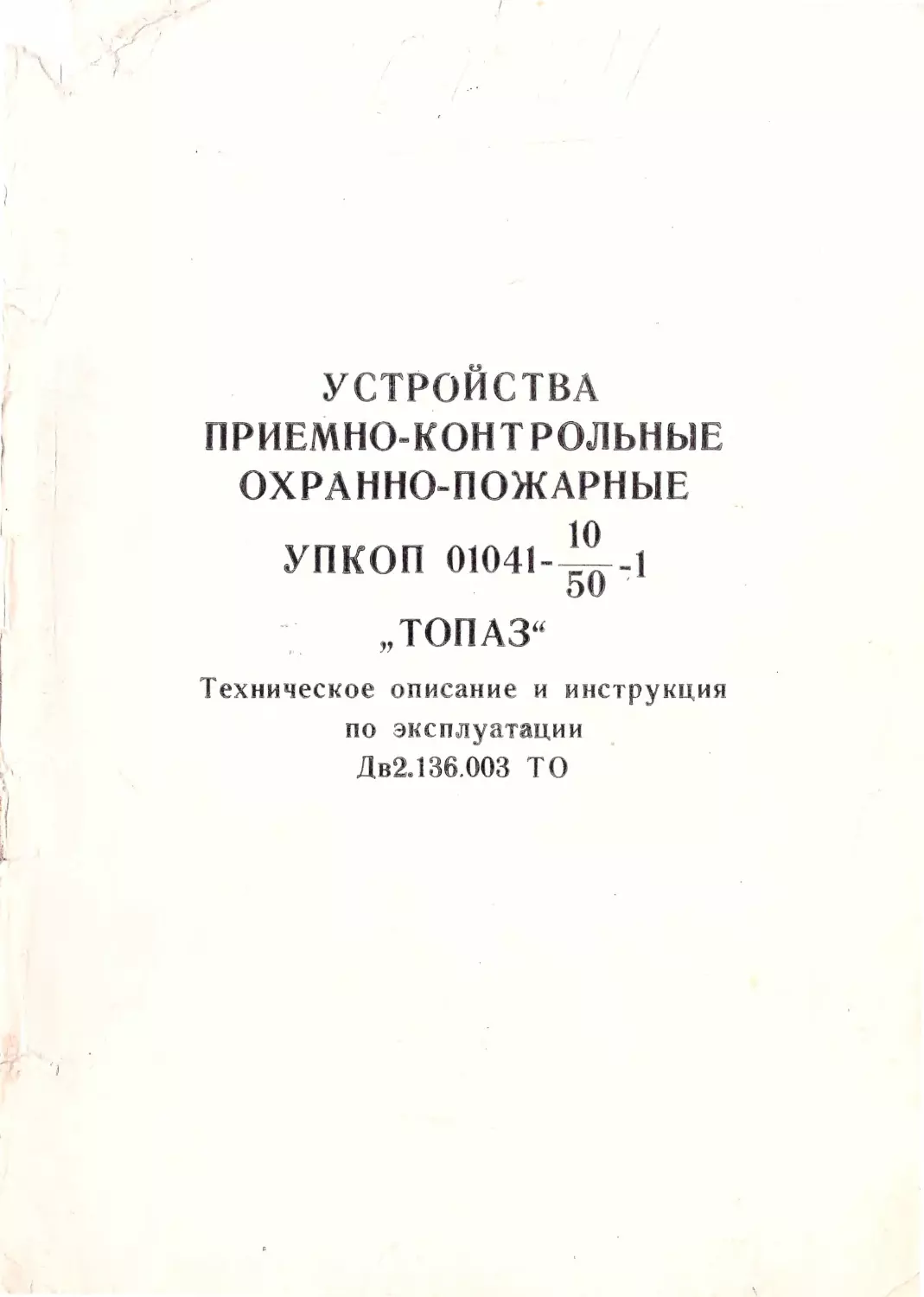

                    УСТРОЙСТВА
ПРИЕМНО-КОНТРОЛЬНЫЕ
ОХРАННО-ПОЖАРНЫЕ
УПКОП 01041-^.-1
5 U
„ТОПАЗ*
Техническое описание и инструкция
по эксплуатации
Дв2.136.003 ТО
2, 'с /	T?. 't&>
п
ОКП 43 7221
I
УСТРОЙСТВА ПРИЁМНО-КОНТРОЛЬНЫЕ
ОХРАННО-ПОЖАРНЫЕ УПКОП 01041	- 1
50
"ТОПАЗ"
Техническое описание, и инструкция
по эксплуатации
Дв2.136.003 ТО
1.	ВВЕДЕНИЕ
Настоящее техническое описание и инструкция по эксплу-
атации предназначены для изучения принципа работы, пра-
вильного использования, хранения и технического обслужи-
вания устройств приёмно - контрольных охранно-пожарных
УПКОП 01041 -	- 1 "ТОПАЗ" ( в дальнейшем устрой-
ство ).
Настоящее техническое описание и инструкция по эксплу -
атации составлены для трёх модификаций устройства "ТО-
ПАЗ", исполнения которых соответствуют табл. 3.1.
Обозначение устройства при его заказе и в документации
другой продукции, в которой оно может быть применено :
на 10 зон - устройство приёмно - контрольное охранно-по-
жарное УПКОП 01041 - 10 - 1 "ТОПАЗ"
ТУ 25-05.2758 -81
на 30 зон - устройство приёмно - контрольное охранно-по-
жарное УПКОП 01041 - 30 - 1 " ТОПАЗ "
ТУ 25-05.2758-81
на 50 зон - устройство приёмно-контрольное охранно-
пожарное УПКОП 01041 - 50 - 1	" ТОПАЗ "
ТУ 25-05.2758-81.
Надежность работы устройства и срок его службы во
многом зависит от грамотной эксплуатации, поэтому перед
монтажом и пуском устройства необходимо внимательно
ознакомиться с инструкцией.
Просим учесть, что техническое совершенствование уст-
ройства может иногда привести к небольшим непринципи-
альным расхождениям между конструкцией, схемой устрой-
ства и текстом настоящей инструкции.
2.	НА. ЗНАЧЕНИЕ ИЗДЕЛИЯ
Устройства предназначены для защиты объектов народ-
ного хозяйства от проникновения и пожара и осуществля-
ют:
приём сигналов тревожных извещений от пожарных изве-
щателей с контактом на размыкание и охранных извещате-
лей с контактом на размыкание, обеспечивающих формиро-
вание тревожных извещений длительностью не менее 70 мс;
контроль исправности линий связи с контролируемыми
объектами;
отображение всей поступающей информации с помощью
световых и акустических приборов с индивидуальной рас-
шифровкой адреса и вида сигналов;
выдачу раздельных сигналов "Пожар", "Тревога", "Ава-
рия" на пульт централизованного наблюдения путем размы-
кания нормально замкнутых контактов реле;
формирование путём замыкания бесконтактных ключей
адресных команд телеуправления установками автоматичес-
кого пожаротушения и дымоудаления (АСПТ);
управление выносными световыми и звуковыми сигнали-
заторами.
Устройство "ТОПАЗ" работает с выделенными линиями
ГТС и специально проложенными проводными линиями.
Данное устройство позволяет организовать на каждом охра-
няемом объекте, шлейфы сигнализации которого подключе-
ны к соответствующей зоне устройства, одну из следующих
типов сигнализации:
1)	однорубежную охранную сигнализацию;
2)	двухрубежную охранную сигнализацию;
3)	пожарную сигнализацию с использованием автомати-
ческих средств пожаротушения и дымоудаления и возмож-
ностью контроля их работы;
4)	совмещённую охранно-пожарную сигнализацию с неза-
висимыми пожарным и охранным каналами, причём, в по-
жарном канале имеется возможность управления автомати-
3
ческими средствами пожаротушения и дымоудаления.
Особенностью устройства "ТОПАЗ" является то, что в
каждой его зоне имеется возможность приёма сигналов с
охраняемого объекта по двум независимым каналам, каж -
дый из которых имеет возможность индивидуального от-
ключения. В состав каждого канала входят соответствую-
щий шлейф сигнализации и общая двухпроводная линия свя-
зи, соединяющая охраняемый объект с .устройством.
В первом канале (условно названном пожарным) осущест-
вляется селекция сработавших извещателей (сигнал "По-
жар") от сигналов, соответствующих аварийным состояни-
ям (обрыв, короткое замыкание) шлейфов сигнализации и
линии связи (сигнал "Авария"). Во втором канале (услов-
но названном охранным) сигналы сработавших извещате -
лей отождествляются с сигналом обрыва проводов охран -
ного шлейфа сигнализации (сигнал "Тревога"). В. случае
нарушения канала охранной сигнализации (линии связи и
шлейфа сигнализации) устройство фиксирует сигнал "Тре-
вога" Сигнал "Авария" (обрыв или короткое замыкание
проводных цепей устройства - линий связи, шлейфов охран-
ной и пожарной сигнализации) отображается индивидуаль-
ным световым индикатором соответствующей зоны.
Устройство позволяет обеспечить автономную охрану по-
мещения, в котором оно установлено (режим работы "Са-
моохрана").
В устройстве "ТОПАЗ" предусмотрена возможность про-
ведения оперативной проверки его работоспособности, а
также в нём имеется встроенный узел непрерывного кон-
троля исправности коммутатора каналов (пожарного и ох-
ранного}.
Устройство рассчитано на непрерывную круглосуточную
работу в закрытых помещениях при температурах от 274
до313К (от плюс 1 до плюс 40 С), относительной влаж-
ности окружающего воздуха не более 80% при температу-
ре 298 К (плюс 25°С).
Устройство относится к группеП, виду 1 по ГОСТ 27003-83,
восстанавливаемое, четырехфункциональное, ремонтируемое.
4
3.	ТЕХНИЧЕСКИЕ ДАННЫЕ
3.1	Модификации устройства "ТОПАЗ" соответствуют
табл. 3.1.
3.2.	Дежурный режим работы устройства, т.е. режим
без выдачи сигналов тревоги обеспечивается при:
суммарном сопротивлении проводов линии связи и шлей-
фа пожарной сигнализации от нуля до 2 кОм, без учёта
прямого сопротивления выносного диода;
суммарном сопротивлении проводов линии связи и шлей-
фа охранной сигнализации от нуля до 2 кОм без учёта
сопротивления выносного резистора (R вын.=6,8 кОм) и
прямого сопротивления выносного (разделительного) диода;
суммарном сопротивлении утечки проводов линии связи
с учётом сопротивления утечки шлейфов охранной и пожар-
ной сигнализации не менее 20, кОм;
суммарном сопротивлении шлейфа сигнализации "Само-
охрана" до 100 Ом;
сопротивлении утечки шлейфа сигнализации "Самоохра-
на" не менее 50 кОм;
В дежурном режиме работы устройства состояние, све-
товых и звуковых приборов, а также выходных контактов
устройства соответствует табл. 3.2.
3.3.	Напряжение питания от сети
+ 22
220 _ gg В
3.4.	Частота сети
501 1 Гц
3.5.	Напряжение внешнего резерв-
ного источника питания постоян -
ного тока ( аккумулятора )
В
3.6.	Устройство обеспечивает автоматическое переклю-
чение на резервное питание при отключении основного пи -
тания и обратно при его появлении, с включением соответ-
ствующей световой индикации без выдачи сигналов трево-
ги.
о
Таблица 3.1
Обозначение устройства	Код	окп	Исполнение			Информационная емкость устрой- 342-84	Кол.шлейфов сигнализации
			Устройство ба- зовое Дв2.136.004 шт.	Блок Дв2.	линейный 135.003 шт.
							по- жар- ных	охран- ных
УПКОП 01041-50-1	43 7221	200300	J		2	50	50	50
УПКОП 01041-30-1	437221	2002 01	1		1	30	30	30
УПКОП 01041-10-1	43 7221	2001 02	1		-	10	10	10
Таблица 3.2
Дежурный режим работы устройства
	Вид питания
	эт сети	от ре-	от сети и
-		зерва	резерва
Световые индикаторы "Пожар",
"Тревога", "Авария" обозначенные символами О ", Т , —// "•	-	—	—
Световой индикатор "Сеть" обозна- ченный символом	+	—	+
Световой индикатор "Резерв" обоз- наченный символом	-	+	—
Световой индикатор "Нет резерва," обозначенный символом	+	-	—
Световой индикатор "Самоохрана" обозначенный символом "Qf ",	+ 	+	+
Световой индикатор "Исправность РМК", обозначенный символом "dt."	+	+	+
Внутренний звуковой сигнализатор
(звонок)	-	-	-
Световой сигнализатор (лампа)	+	-	+
Звуковой- сигнализатор (звонок)	-	-	-
Выходные клеммы клеммы 1,2 ко-
" Пожар "	лодки ХР9	+	+	+
клемма 1 колод ки. ХР9 и клем- ма L колодки ХРВ		_ •	—
Выходные клеммы клеммы 7,8 ко-
"Тревога"	лодки ХР8	+	+	+
Выходные клеммы клеммы 5,6 ко —
" Авария "	лодки ХР8	+	+	+
Бесконтактный ключ адресных ко- манд телеуправления установками
АСПТ	—	— •	—
			7
Примечания: 1. Знак "+" означает, что сигнальный при-
бор включен, а контакты замкнуты.
Знак означает, что сигнальный при-
бор выключен, а контакты разомкнуты.
2.	Состояние сигнальных приборов, а также
выходных контактов устройства соответст-
вует включенному состоянию переключате-
ля "Самоохрана", обозначенному симво-
лом При выключенном состоянии этого
переключателя световой и звуковое- сигна-
лизаторы не фиксируют.
3.	РМК - реверсивный модулятор - коммута -
тор.
4.	Номера клемм и колодок соответствуют
схеме электрической общей ( см. приложе-
ние 1 ) п схеме устройства базового ( см.
приложение 2 ).
5.	В дежурном режиме выходное сопротивле-
ние бесконтактных ключей адресных ко- -
манд телеуправления установками АСПТ
( клеммы 1-2, 3-4, 5-6, 7-8 колодок
ХР13-ХР15 устройства базового и клем-
мы 1-2, 3-4, 5-6, 7-8, колодок ХР18-ХР22
блока линейного) не менее 50 кОм ( см.
приложения 1,2 и 3 ).
6.	-Включены все пожарные и все охранные
каналы устройства.
Отключение аккумулятора от клеммы 5 колодки ХР15
( "Аккумул. + 24 В ) или клеммы 4 колодки ХР15( "-25,5В
Аккумул-24 В" ) устройства базового сопровождается вклю-
чением светового индикатора " Нет резерва ", обозначенно-
го символом Н"-".
Отключение сети переменного тока при подключенном
резервном питании сопровождается включением внутренне-
го звукового сигнализатора.
3.7.	Мощность, потребляемая устройством в дежурном
режиме работы при питании от сети переменного тока не
более 29 В-А.
8
Таблица 3.3
Вид регистрируемого сигнала
	Пожар	1ревога	Авария
Тип нарушения и место его возникновения
Срабатывание пожарного извет " тя	+	—	—
Срабатывание охранного извещателя	—	+	—
Обрыв шлейфа пожарной сигнализации	—	—	+
Обрыв шлейфа охранной сигнализации	—	+	—
Обрыв линии связи	—	+	+
Обрыв шлейфа сигнализации " Самоохрана "	—	+	—
Короткое замыкание линии связи	—	+	+
Короткое замыкание шлейфа пожарной сигнализации	—	+	+
Короткое замыкание шлейфа охранной сигнализации	—	+	+ „
Примечание: 1. Знак " + " означает регистрацию сигнала данного вида. Знак "-"оз-
начает , что данный тип нарушения не приводит к регистрации сиг-
нала данного вида.
2.	Обрыв шлейфа сигнализации "Самоохрана" регистрируется только при
включенном состоянии переключателя "Самоохрана", обозначенного
символом " О "
3.	Индивидуальные переключатели , включающие пожарные и охранные
каналы в каждой селекторной ячейке ( переключатели, расположенные
на лицевой панели модулей селекторных ячеек и обозначенные соот-
-Ветственно символами " Ф " и " Т " ), должны находиться во
включенном состоянии ( в нажатом положении ).
Ток, потребляемый устройством в. дежурном режиме ра-
боты от резервного источника постоянного тока не бо-
лее 0,8 А.
Максимальный потребляемый ток от резервного источни-
ка постоянного токе не более 1 А.
3.8.	Устройство обеспечивает следующую сигнализацию :
3.8.1.	Каждая селекторная ячейка устройства способна
регистрировать следующие сигналы "Пожар", "Тревога",
" Авария ". Вид регистрируемого устройством сигнала оп-
ределяется типом нарушения и местом его возникновения
в соответствии с табл. 3.3.
3.8.2.	Устройство формирует:
1)	при срабатывании пожарного извещателя, включенно-
го в- шлейф пожарной сигнализации на время 1 с и более:
сигнал светового индикатора "Пожар", обозначенного
символом " (Ь " ц расположенного на соответствующей се-
лекторной ячейке;
прерывистый световой сигнал индикаторов " Пожар ", обо-
значенных символом " (3 "и расположенных на блоке пи-
тания и контроля базового устройства;
звуковой сигнал внутреннего звукового сигнализатора;
сигнал " АСПТ " соответствующий селекторной ячейке
на соответствующую пару клемм ( клеммы 1-2, 3-4, 5-6,
7-8 колодок ХР13-ХР15 устройства базового и клеммы
1-2, 3-4, 5-6, 7-8, колодок ХР18-ХР22 блока линейно-
го ) замыканием выходной электрической цепи ( переходом
транзисторного ключа в открытое состояние );
сигнал на клеммы "Пожар" замыканием ( клемма 1 ко-
лодки ХР8 и клеммы 1 колодки ХР9 устройства базового)
или размыканием (клеммы 1,2 колодки ХР9 устройства
базового ) выходной электрической цепи.
2)	. при срабатывании охранного извещателя или кратко-
временном обрыве шлейфа охранной сигнализации на время
70 мс и более :
сигнал световым индикатором " Тревога ", обозначенным
символом " ? " расположенным на соответствующей селек-
торной ячейке;
звуковой сигнал внутренним звуковым сигнализатором;
10
сигнал на клеммы "Тревога" (клеммы 7,8 колодки ХР8
устройства базового ) размыканием выходной электрической
цепи.
Примечание.. Устройство не должно выдавать сигналов
при обрыве шлейфа охранной сигнализации на время 10 мс
и менее. Выдача сигналов в диапазоне длительностей об-
рыва шлейфа охранной сигнализации Свыше 10 до 70 мс не
гарантируется.
3)	. при повреждении (обрыв, короткое замыкание в об-
щей линии связи, короткое замыкание шлейфа охранной или
пожарной сигнализации ).
сигналы световыми индикаторами "Авария" и "Тревога"
обозначенными соответственно символами // " и " Т "
расположенными на соответствующей селекторной ячейке;
звуковой сигнал внутренним звуковым сигнализатором;
сигнал на клеммы "Авария" (клеммы 5,6 колодки ХР8
устройства базового) и "Тревога" ( клеммы 7,8 колодки
ХР8 устройства базового) размыканием соответствующих
выходных электрических цепей.
4)	. при повреждении (обрыве) шлейфа пожарной сигна-
лизации :
сигнал световым индикатором "Авария", обозначенным
символом "_/Г~" и расположенным на соответствующей се-
лекторной ячейке;
звуковой сигнал внутренним звуковым сигнализатором;
сигнал на клеммы "Авария" ( клеммы 5,6 колодки ХР8
устройства базового ) размыканием выходной электричес -
кой цепи.
5)	при срабатывании охранного извещателя ( дверного
контакта ) или повреждении ( обрыве ) в шлейфе сигнализа-
ции " Самоохрана " :
прерывистый сигнал световым индикатором "Самоохра-
на ", обозначенн ым символом " Q "и расположенным на
блоке питания и контроля;
сигнал на клеммы "Тревога" (клеммы 7,8 колодки ХР8
устройства базового ) размыканием выходной электрической
цепи.
В случае нарушения охранного канала или попытки про-
11
никновения в помещение, где установлено устройство, (на-
рушения по пп. 3.8.2.2.)., 3.8.2.3.)., 3.8.2.5.). при пита-
нии устройства от сети переменного тока и включенном—^
переключателе " Самоохрана ", обозначенном символом
(работа в автономном режиме), также формируются сигна-
лы:
прерывистый сигнал световым оигнализатором (лампой)
с частотой переключения в пределах от 0,5 до 3 Гц;
кратковременный сигнал звуковым сигнализатором ( звон-
ком) со временем звучания в пределах от 0,5 до 4 мин.
Функционирование сигнальных приборов и выходных элек-
трических цепей устройства при регистрации им сигналов
"Пожар", "Тревога" и "Авария" приведено в табл. 3.4.
3.9.	Устройство также обеспечивает:
1)	при поступлении тревожного сигнала ручное выключе-
ние внутреннего звукового сигнализатора ( звонка ) с сох-
ранением световой индикации о принятом сигнале, при этом
выключение внутреннего звукового сигнализатора не влия-
ет на приём сигналов с других зон и на его последующее
включение;
2)	ручную проверку своей работоспособности при*пооче-
редном включении переключателей "Пожар", "Тревога",
"Авария", обозначенных соответственно символами " (3 ",
" Т ",	При этом должны формироваться соответ-
ствующие сигналы, указанные в пп. 3.8.2.1), 3.8.2.2) ,
3.8.2.4) кроме сигнала "АСПТ", который не должен вы-
даваться и выносных светового и звукового сигнализаторов
которые не должны включаться;
3)	визуальную проверку работоспособности узла ревер -
сивного модулятора-коммутатора ( РМК ) с помощью свето-
вого индикатора "Исправность РМК", обозначенного сим -
волом	Включение индикатора в режим постоянного
свечения соответствует исправной работе РМК. Выключе -
ние индикатора соответствует выходу из строя РМК.
Примечание. В режиме ручной проверки работоспособно-
сти устройства изменение положения переключателей "По -
жар", "Тревога", "Авария", обозначенных символами " (3 "
" ? ",	" и расположенных на блоке питания и кон-
троля, сопровождается выключением индикатора "Исправ -
ность РМК" на время 8 с.
12
Таблица 3.4.
Сигнальные приборы и выходные электрические цепи устройства		Вид регистрируемого сигнала
		"Пожар"	"Тревога'	"Авария"
		2	3	4
	Световой индикатор "Пожар", обозначенный символом " & ", на соответствующей селекторной ячейке	+
	Световой индикатор "Тревога", обозначенный символом		—
	" Y ", на соответствующей селекторной ячейке		4-
	Световой индикатор "Авария", обозначенный символом на соответствующей селекторной ячейке			+
	Световые индикаторы "Пожар", обозначенный символом " (3 ", на блоке питания и контроля	+
	Выходные клеммы "Пожар" клеммы 1,2 колодки ХР9	—
	клемма 1 колодки ХР9
	клемма 1 колодки ХР8 ¥	+
	Выходные клеммы "Тревога" клеммы 7,8 колодки ХР8		-
	Выходные клеммы "Авария" клеммы 5,6 колодки ХР8			—
	Бесконтактный ключ адресных команд телеуправления установками АСПТ	+
	Световой индикатор "Самоохрана", обозначенный сим- волом " Q ".		+
Продолжение табл. 3.4
Д	1	2	3	4
Внутренний звуковой сигнализатор (звонок)	+	+	+
Световой сигнализатор (лампа)		+
Звуковой сигнализатор (звонок)		+
Примечание: 1. Знак "+" означает, что сигнальный прибор включен, а контак-
ты замкнуты. Знак означает, что сигнальный прибор выключен, а контакты разомкну-
ты. Знак "t" означает прерывистый режим работы сигнального прибора. Отсутствие ка -
кого-либо знака означает, что сигнальный прибор или выходные контакты остаются в сос-
тоянии, соответствующем дежурному режиму.
2.	Состояние сигнальных приборов и выходных контактов устройства соответствуют
включённому состоянию переключателя "Самоохрана", обозначенному символом" О ". В '
выключенном состоянии этого переключателя световой и звуковой сигнализаторы, а так-
же световой индикатор "Самоохрана", обозначенный символом" ".находятся в выклю-
ченном состоянии.
3.	Состояние сигнальных приборов и выходных контактов соответствует режиму пита-
ния устройства от сети переменного тока. При питании устройства от резервного исто-
чника постоянного тока световой и звуковой сигнализаторы не функционируют.
4.	Частота переключения светового индикатора "Самоохрана", обозначенного символом
и светового сигнализатора находится в пределах от 0,5 до 3 Гц.
5.	Время звучания звукового сигнализатора находится в пределах от 0,5 до 4
6.	Номера клемм и колодок соответствуют схеме электрической общей (приложение"!)
и схеме устройства базового (приложение 2).
7.	Включены-все’пожарные и все охранные Каналы устройства.
4)	в любой контролируемой зоне -ручное выключение кон-
троля шлейфа охранной или пожарной сигнализации с сох-
ранением работоспособности соответственно канала пожар-
ной или охранной сигнализации. При этом выключение кон-
троля шлейфа пожарной или охранной сигнализации хотя
бы в одной контролируемой зоне устройства сопровожда -
ется формированием соответственно сигнала: "Авария'7 на
выходных клеммах "Авария" ( клеммы 5,6 колодки ХР8
устройства базового) или сигнала "Тревога" на выходных
клеммах "Тревога" (клеммы 7,8 колодки ХР8 устройства
базового);
5)	при его полном обесточивании ( пропадании основно-
го и резервного питания) выдачу сигнала "Тревога" на
выходные клеммы "Тревога" (клеммы 7,8 колодки ХР8
устройства базового);
6)	в режиме работы "Самоохрана" выход из помещения,
в котором установлено устройство, по тактике с открытой
дверью.
3.10.	Амплитудное значение напряжения на шлейфах сиг-
нализации устройства не превышает 30 В.
3.11.	Выходные электрические цепи устройства "Пожар,"
"Авария" и "Тревога" обеспечивают коммутацию постоян-
ного тока до 15 мА при напряжении не более 70 В.
3.12.	Выходные электрические цепи устройства "Лам -
па " и „Звонок " обеспечивают коммутацию светового и зву-
кового сигнализаторов на напряжение 220 В переменного
тока, частотой 50 Гц и мощностью не более 60 В*А.
3.13.	Выходные электрические цепи устройства "АСПТ"»
.( бесконтактные ключи адресных команд телеуправления ус-
тановками АСПТ) обеспечивают коммутацию постоянного то-
ка до 100 мА при напряжении не более 60 В.
3.14.	Установленная безотказная наработка 720 ч.
3.15.	Габаритные и установочные размеры составных
частей устройства ( см.приложение 8) не.более:
устройства базового	500x210x300 мм
блока линейного	500x210x300 мм.
3.	16. Масса составных частей устройства не более :
15
устройства базового 14 кг;
блока линейного 13 кг.
3.17.	Средняя наработка на отказ устройства (на 1 ка-
нал) в дежурном режиме с учетом технического обслужива-
ния, регламентированного инструкцией по эксплуатации ,
10000 ч.
3.18.	Средний срок службы устройства до среднего
ремонта 12 лет.
4.	СОСТАВ ИЗДЕЛИЯ
4.1.	Состав устройства соответствует табл. 4.1..
Таблица 4.1.
Наименование	Обозначение	Кол.	Примечание
Устройство		1	В зависимости от заказа сог- ласно табл.3.1.
Монтажные детали,		1	См. ведомость
запасные части и принадлежности Техническое описа- ние и инструкция			ЗИП
по эксплуатации	Дв2Д 36.003 ТО	1
Паспорт	Дв2.1 36.003 ПС 1	1	1
16
5.	УСТРОЙСТВО И РАБОТА
14 3 Д Е Л 14 Я
5.1.	Конструкция
Конструктивно устройство" выполнено в виде навесного
прибора, состоящего из базового устройства и соответст-
вующего количества линейных блоков в зависимости от ис-
полнения в соответствии с табл. 3.1. Внешний вид базово-
го устройства и линейного блока устройству приводен в
приложении 8. Базовое устройство и линейные блоки име-
ют идентичную конструкцию и состоят из сварного карка -
са, являющегося несущим элементом. На каркасе кропятся
направляющие, которые служат для установки в них моду-
лей селекторных ячеек или блока питания и контроля (БПК),
в зависимости от назначения изделия.
С тыльной стороны каркаса крепится панель, на которой
установлены розетки типа РГ1Н-2-29 для осуществления
электрических соединений модулей селекторных ячеек или
блока питания и контроля с другими элементами схемы ус-
тройства.	'
Каркас закрывается металлическим кожухом, который
крепится к нему винтами.
На боковых поверхностях каркаса установлены соедини-
тельные ко ihi, служащие для подключения внешних це-
пей устрой» т а, а также для осуществления электрических
соединений базового устройства с одним или двумя линей-
ными блоками в зависимости от исполнения устройства и
в соответствии с его схемой, приведенной в приложении 1.
После проведения монтажа устройства колодки закрывают-
ся крышками и пломбируются.
Блок питания и контроля выполнен на металлическом шас-
си, на котором установлены элементы схемы ( силовой
трансформатор , транзисторы и диоды стабилизированного
выпрямителя) и две печатные платы, которые одновремен-
но служат для крепления блока в. направляющих каркасах.
На одной из печатных плат установлена вилка РШ2Н-2-17
для осуществления электрического соединения с другими
17
элементами схемы устройства. На передней панели блока
питания и контроля расположены элементы индикации, уп-
равления, а также предохранители.
Модуль селекторных ячеек состоит из печатной платы,
-которая крепится к панели . На панель выведены элемен-
ты индикации и управления. На печатной плате установле -
ны два переключателя типа П2К и вилка РШ2Н-2-17,
предназначенная для осуществления электрического соеди -
нения с другими элементами схемы устройства.
5.2.	Принцип действия
Устройство состоит из базового устройства и линейных
блоков. В свою очередь в состав базового устройства вхо-
дит блок питания и контроля и 5 модулей селекторных
ячеек (по две ячейки в каждом модуле). В состав линей-
ного блока входят 10 модулей селекторных ячеек.
Блок питания и контроля включает в себя следующие уз-
лы :
питания с автоматическим переключением на резервный
источник со световой и звуковой индикацией режима рабо-
ты;		_	*
реверсивного модулятора-коммутатора (РМК);
визуального контроля работоспособности РМК с помощью
светового индикатора;
ручной оперативной проверки работоспособности устрой -
ства;
групповой регистрации сигналов "Пожар", "Тревога" ,
"Авария";
внутренней звуковой сигнализации;
обеспечения режима "Самоохрана" ;
формирования выносных звукового и светового сигналов
тревоги.
Все модули селекторных ячеек взаимозаменяемы и Слу-
жат для приёма и обработки информации, поступающей от
пожарных и охранных извещателей, а также выявления не-
исправностей, возникающих в проводных линиях связи.
Селекторная ячейка состоит из трёх селекторных каска-
дов:
регистрации сигнала "Тревога";
18
регистрации сигнала "Авария";
регистрации сигнала "Пожар" ;
Для различения этих видов сигналов используется метод
полярно-амплитудной селекции, который заключается в сле-
дующем.
Разделение каналов шлейфов пожарной и охранной ст на-
лизацпп осуществляется с помощью применения полярной
селекции. Периодическое изменение направления тока (по-
лярности) в проводах зоны производится реверсивным мо-
дулятором-коммутатором (РМК). В зависимости от поляр-
ности напряжения, ток протекает по шлейфу пожарной сиг-
нализации, либо по шлейфу охранной сигнализации, что до-
стигается соответствующим включением разделительных ди-
одов в этих цепях.
Определение вида принимаемого сигнала ( "Норма", "По-
жар", "Тревога", "Короткое замыкание", "Обрыв") осуще-
ствляется с помощью применения амплитудной селекции.
При каждой полярности напряжения производится оцен-
ка ого уровня, действующего на входе' селекторной ячейки,
с помощью двух вспомогательных опорных уровней ’jonl
Uon2' ^ля синхронизации работы селекторных ячеек с
РМК используется синхронный детектор.
5.3.	Описание электрической схемы
Общая электрическая схема устройства приведена в при-
ложении 1. Устройство состоит из базового устройства А1
и соответствующего-количества линейных блоков в зависи-
мости от исполнения в соответствии с табл. 3.1. Линей -
ные блоки А2, АЗ работают только вместе с базовым ус-
тройством, в котором расположен блок питания и контроля.
Внутренние (интерфейсные) соединения между блоками со-
держат 1 5 жил.
Колодки ХР10, ХР11, ХР12 базового устройства слу-
жат для подключения 10 двухпроводных линий связи с ох-
раняемыми объектами. На охраняемых объектах к каждой
линии связи могут быть подключены по одному шлейфу по-
жарной и охранной сигнализации, причем в конце шлей -
фа пожарной сигнализации включается диод VD2 а шлейф
охранной сигнализации подключается к линии связи через,
диод VD1.
19
В шлейф пожарной сигнализаций включаются выходные
нормальнозамкнутые контакты пожарных извещателей
ИП1-ЙГ11О, зашунтированные резисторами
МЯТ 0,25-6,8 кОм±Ю%.
В шлейф охранной сигнализации включаются выходные
нормальнозамкнутые контакты охранных извещателей ИО1-
ИОЮ. В конце шлейфа сигнализации должен быть включен
резистор МЯТ 0,25-6,8 кОм 15 %.
Колодки ХР13, ХР14, ХР15 базового устройства слу-
жат для подключения внешнего источника 2, постоянно-
го тока, обмоток промежуточных исполнительных реле ус-
тановок АСПТ ( автоматические системы пожаротушения ) ,
которые запитываются от внешнего источника питания G1.
Этот источник может быть как общим для всех селектор
них ячеек устройства, так и индивидуальным для каждой
селекторной ячейки.
Колодки ХР8, ХР9 базового устройства служат для под-
ключения выносной сигнальной лампы EL , внешнего звон
ка НА, дверного контакта К (шлейф сигнализации "Само-
охрана" ), проводов пульта централизованного наблюдения ,
сети переменного тока.
Колодка ХР6 базового устройства служит для внутрен -
них ( интерфейсных ) соединений с линейными блоками.
Линейные блоки А2, АЗ полностью идентичны по конст-
рукции и взаимозаменяемы по электрическим параметрам.
Колодки ХР13-ХР17 линейных блоков- служат для под-
ключения 20 двухпроводных линий связи с охраняемыми
объектами. По схемному построению эти линии полностью
аналогичны линиям , подключаемым к базовому устройству.
Колодки ХР18-ХР22 служат для подключения обмоток
промежуточных исполнительных реле установок АСПТ.
Колодка ХР11 линейных блоков служит для внутренних
( интерфейсных ) соединений с базовым устройством.
Электрическая принципиальная схема базового устройст-
ва приведена в приложении 2.
Базовое устройство состоит из пяти модулей селекторных
ячеек А-1-А5, блока питания и контроля А6 и девяти соеди-
нительных колодок-ХР6-ХР1 5, служащих для подключения
20
линейных блоков, линий связи, выходных цепей установок
АСПТ и других внешних приборов, упомянутых выше.
Электрическая принципиальная схема линейного блока при-
ведена в приложении 3.
Линейный блок состоит из 10 модулей селекторных рче-
ек Al -А10, аналогичных модулям селекторных ячеек ба-
зового .устройства и 11 соединительных колодок ХР 11-
ХР 22, служащих для подключения его к базовому устрой-
ству, подключения линий связи и выходных цепей устано-
вок АСПТ.
5.3.1.	Модуль селекторных ячеек
Электрическая принципиальная схема модуля селекторных
ячеек приведена в приложении 4. Он содержит две одина-
ковые селекторные ячейки, каждая из которых состоит из
трёх селекторных каскадов: "Пожар", "Авария", "Тревога".
Модуль селекторных ячеек подключается к схеме устрой-
ства с помощью разъёма ХР.
Селекторный каскад "Пожар" включает в себя амплитуд-
ный селектор, выполненный на транзисторе V73, синхрон-
ный детектор и интегратор (диоды\7Э13.VD14, резистор
R13 и конденсатор С2), усилитель-формирователь (тран-
зистор VT5), элемент памяти (транзисторы VT3, VT5 и це-
почка, состоящая из резистораК15 и диода VD17) и бес-
'контактный ключ адресных команд телеуправления установ-
ками АСПТ (транзистор VT6).
Схема работает следующим образом:
входное напряжение поступает из сигнальной цепи па
базу транзистора VT3 и сравнивается с опорным напряже-
нием Uc>rij_=+9,1 В,которое подается на эмиттер этого же
транзистора.
При поступлении сигнала "Пожар" входное напряжение
превышает опорное напряжение Uori^.транзистор VT3 от-
крывается и сигнал через синхронный детектор поступает
на усилитель-формирователь. С помощью цепи положитель-
ной обратной связи R15, VD 17 Сигнал запоминается эле-
ментом памяти и передаётся на бесконтактный ключ (тран-
зистор V Тб) для управления установками АСПТ.
Селекторный каскад "Пожар" работает только в положи-
тельные полутакты работы РМК (когда на шине А имеет-
21
ся положительное напряжение "+U пит."). При отрицатель-
ном напряжении на шине А синхронный детектор закрыт и
не пропускает сигнал на вход усилителя - формирователя.
Рассмотрим назначение элементов схемы каскада. "По -
жар". Резистор R10- ограничивает ток. базы транзистора
VT3 и повышает входное сопротивление амплитудного се-
лектора, тем самым уменьшая влияние входного сопротив-
ления селекторной ячейки на сигнальную цепь. Диод VD10
выполняет защитную функцию, предохраняя эмиттерный'пе-
реход транзистора VT3 от пробоя.
Диод VD13 служит для запирания синхронного детекто-
ра при отрицательном напряжении на шине А, т. к. в отри-
цательный полутакт работы транзистор VT3 открыт вход-
ным напряжением, поступающим из сигнальной цепи. Инте-
грирующая цепочка R13, С2 служит для повышения поме-
хоустойчивости селекторного каскада. Постоянная заряда
Т зар. = R1 3 С2 этой цепи выбрана таким образом, что
при поступлении сигнала "Пожар" напряжение на конденса-
торе С2 достигает напряжения открывания транзистора
VT5 только через 3-4 периода Т работы РМК. Постоян-
ная разряда Т раз=' С2 ( R17 + R18) больше длительности
отрицательного полутакта Т_, поэтому к моменту начала
следующего положительного полутакта ^конденсатор С2 не
успевает полностью разрядиться. Следовательно, короткий
по длительности импульс помехи Т помех. <ЗТ, случайно
возникший на входе селекторного каскада, не приведёт к
регистрации ложного сигнала "Пожар".
Диод VD 8 служит для подачи запрещающего сигнала на
синхронный детектор в положительный полутакт работы при по-
ступлении сигнала "Авария" так как сигнал "Авария" одно-
временно приводит к открыванию амплитудного селектора
каскада "Пожар". Поэтому при поступлении сигнала "Ава-
рия" сигнал не пройдёт по каналу "Пожар" на вход усили-
теля-формирователя (в первый момент сигнал не проходит
из-за инерционности пожарного канала).
Светодиод VD18, включенный в коллекторную цепь
транзистора V Т5, служит для световой сигнализации о
прохождении сигнала "Пожар".
Дифференцирующая цепочка, состоящая из резистора
22
R23 и конденсатора С4, служит для формирования одно-
кратного сигнала, который через разделительный диод
VD20 включает внутреннюю звуковую сигнализацию.
Диод VD1 9 препятствует прохождению высокого напря-
жения питания реле АСПТ во внутренние цепи схемы ус-
тройства. При ручной проверке работоспособности устрой-
ства в режиме "Пожар" транзистор VT6 работает следу-
ющим образом:
в дежурном режиме работы эмиттер транзистора VT6
через контакты 2,4 переключателя SA2.1 (см. схему
блока питания и контроля, приведённую в приложении . 6 У,
обозначенного символом "О ", соединён с шиной "-25,5В
Аккум.-24В".
При выполнении оперативной проверки работоспособности
устройства с помощью переключателя SA2.1 (см. прило-
жение 6) цепь эмиттера транзистора VT6 разрывается и
сигнал но проходит для управления установками АСПТ.
Переключатель S А1.1, обозначенный символом "О ",
предназначен для отключения канала пожарной сигнализа-
ции. В выключенном состоянии его контакты 8,10 шунти-
руют через резистор 114 вход усилителя-формирователя
VT5, тем самым предохраняя ого от срабатывания.
Селекторный каскад "Тревога" включает в себя ампли-
тудный селектор,выполненный на транзисторе VT4, син-
хронный детектор и интегратор (диоды VD15, VD16,
резистор Г4 14 и конденсатор СЗ), усилитель-формирова-
тель (транзистор VT7), элемент памяти (транзисторы
V Т4 и VT7, охваченные положительной обратной связью
через цепочку, состоящую из резистора R12 и диода
VD 12).
Схема работает аналогично каскаду "Пожар". Отличие
заключается в том, что селекторный каскад "Тревога" ра-
ботает только в отрицательные полутакты работы РМК
(когда на шине А имеется отрицательное напряжение
" - Uпит."). При положительном напряжении на шине А
синхронный детектор закрыт и не пропускает сигнал на
вход усилителя- формирователя.
Переключатель S А 1.2, обозначенный символом " Т "
служит для отключения канала охранной сигнализации.
23
В выключенном состоянии его контакты 7,9 блокируют
вход усилителя-формирователя VT7.
Селекторный каскад " Авария" включает в себя ампли -
тудный селектор, выполненный на транзисторе VT1 и уси-
литель-формирователь, выполненный на транзисторе VT2.
Амплитудный селектор работает аналогично амплитудным
селекторам каскадов "Пожар" и "Тревога" и не отличает-
ся от них по схемному решению. Отличие заключается
только в величине опорного напряжения, подаваемого на
эмиттер транзистора VT1, которое равно 15,6 В (опор-
ное напряжение, подаваемое па эмиттеры транзисторов
VT3 и VT4 равно 9,1В).
Селекторный каскад "Авария" работает как в положи-
тельные полутакты работы РМК, так и в отрицательные
полутакты. При положительном напряжении на шине А воз-.
можна фиксация только обрыва в шлейфе пожарной сигнали-
зации. При отрицательном напряжении на шине А возможна
фиксация короткого замыкания как в'шлейфе пожарной, так
и в шлейфе охранной сигнализации.
Рассмотрим более подробно работу схемы усилителя-фор-
мирователя каскада "Авария", так как он не содержит эле-
мента памяти и поэтому схема усилителя-формирователя
имеет некоторые особенности.
При поступлении сигнала "Авария" в положительный полу-
такт работы Р’МК (обрыв шлейфа пожарной сигнализации )
транзисторы VT1, VT2 и VT3 открываются, через
диод VD8 подаётся сигнал запрета на синхронный детектор
каскада "Пожар", который вследствии наличия интегрирую-
щей цепи С13, С2 не успевает сработать.
Если вслед за регистрацией сигнала "Пожар" приходит-
сигнал "Обрыв", то для устранения выключения зарегистри-
рованного сигнала "Пожар", используется диод VD3, через
который подаётся запрещающий сигнал с коллектора тран-
зистора VT5 на базу транзистора VT2. Если сигнал "Ава-
ри я" (об рыв пожарного шлейфа) прошел т.о. транзистор VT2
открылся, то через диод VD 7 поступает сигнал на включе-
ние группового реле "Авария", а через цепочку \/Д5, С1,
VUG подаётся сигнал на включение внутренней звуковой
сигнализации. Для того чтобы иметь возможность выклю-
24
1,
й
;i-
чить звуковой сигнал, как и в случаях поступления сигна-
лов "Пожар" и "Тревога", в схеме усилителя-формировате-
ля каскада "Авария" предусмотрена динамическая память,
выполненная на элементах \7Д5,	R8, Л7Д6, R9. В мо-
мент открытия транзистора VT2 часть его коллекторного
тока протекает по цепи: диод VD5 , конденсатор С1, ре-
резистор R9. При выполнении!! неравенства R8 $.R9
импульс напряжения, снимаемый с резистора R9 , через
диод VD 6 включает звуковой сигнал. В течении ртрица -
тельного полутакта конденсатор С1 медленно разряжается
через резисторы R8 и R9 и практически полностью
сохраняет свой заряд к следующему положительному полу-
такту, что препятствует появлению импульса напряжения на
выходе схемы, т.е. нового сигнала на включение дублирую-
щей звуковой сигнализации."'
При поступлении сигнала "Авария" в отрицательный полу-
такт работы РМК (короткое замыкание в шлейфе пожарной
или охранной сигнализации) транзистор V Т2 открывается
и сигнал кроме цепей, описанных выше, проходит через це-
почку VD9 , R 16 на вход усилителя-формирователя кас-
када "Тревога". Следовательно, в этом случае мы имеем
два сигнала "Авария" и "Тревога".
Таким образом, селекторный каскад "Авария" участвует
в проведении контроля как охранного, так и пожарного ка-
налов. Поэтому выключение этого каскада осуществляется
одновременным отключением обоих каналов. В этом случае
контакты 7,9 переключателя SA1.1 и контакты 2,4 пе-
реключателя SA1.2 блокируют вход усилителя-формиро -
вателя VT2.
5.3.2.	Блок питания и контроля
Схема блока питания и контроля приведена в приложе -
нии 6.
Блок питания содержит силовой трансформатор TV , вы -
прямительный мост V D1, сглаживающие пульсации напря-
жения конденсаторы С2, С9, стаоилизатор напряжения на
транзисторах VT7, VT8‘, VT9, V Т10 и стабилитрон
VD9, цепи индикации, выполненные на транзисторах
VT22, VT23 и светодиодах VD35 и VD36,
Работает блок питания следующим образом: сетевое на-
25
пряжение трансформируется силовым трансформатором Т\
в более низкое напряжение, выпрямляется диодйым мос -
том V D1, сглаживается конденсатором С2 и поступает
на вход компенсационного стабилизатора напряжения. Уси-
литель рассогласования этого стабилизатора выполнен на
транзисторе VT10, опорное напряжение на стабилитроне
\ D-'1 сравнивается с нестабильным напряжением па рези-
сторном делителе R29-R31 и усиленный сигнал рассогла-
сования поступает на регулирующий элемент,собранный по
схеме составного транзистора ( VT7, V Т8, \’Т9). Резис-
тор F? 30 служит для установки выходного напряжения ста-
билизатора. Стабилизированное напряжение через раздели-
тельной диод  \ 1)17 поступает для питания всех узлов
устройства.
Сигнал на включение звукового сигнала, в случае про-
падания основного (сетевого) питания, формируется тран-
зистором \ Т16, дифференцирующей цепью R45, С 10 и
разделительным диодом VD22. При наличии основного пи-
тания конденсатор С 7 заряжен через однополупериодный
выпрямитель, собранный на диоде VD 4 и поэтому тран-
зистор VT16 открыт. При пропадании основного питания
транзистор VT16 закрывается и положительный перепад
напряжения с коллектора транзистора VT16 передается
на включение звукового сигнала ( базу транзистора VT29)
При наличии резервного источника питания ( аккумуля —
тора) напряжение через контакты переключателя S А1.2,
обозначенного символом "~*|— ", предохранитель СИЗ и
разделительный диод VD25 поступает для питания уст-
ройства. Если подключены оба питающих напряжения
основное и резервное, то диод VD 25 закрыт более вы- •
соким напряжением на катоде (25,5В) по отношению к
аноду, поступающим от стабилизатора и поэтому аккуму -
лятор фактически отключен. О наличии основного питания
свидетельствует свечение светодиода VD3, обозначенно-
го символом "	". Светодиод VD35 ("~J- ") инди -
кации резервного питания при этом не светится, так как
транзистор VT22 закрыт напряжением, поступающим с
эмиттера транзистора V T9 стабилизатора.
Опорное напряжение в эмиттерной цепи транзисторов
26
VT 22 и VT23 создается за счет делителя напряже-
ния на резисторах R67, R69. При пропадании основного
питания транзистор VT22 переходит в режим насыщения за
счет появления базового тока, протекающего по цепи "плюс"
источника питания, резистор R67, переход эмиттер-база тран-
зистора VT22, резистор R58, делитель из резисторовR29-R31,
"минус" источника питания. Коллекторный ток транзистора
VT22 включает светодиод VD3 5 ( "—( |—") .
При отключении резервного питания или его неисправнос-
ти открывается ранее закрытый транзистор VT23. Ток его
базы протекает по цепи "плюс" источника питания, резистор
R67, эмиттер-база транзистора VT23, резисторы R59, R50,
"минус" источника питания. Ток коллектора транзистора VT23
включает светодиод VD36, обозначенный символом
("Нет резерва").
Узел реверсивного модулятора-коммутатора (РМК) пред-
назначен для периодического переключения полярности напря-
жения в шлейфах сигнализации устройства и состоит из сим-
метричного мультивибратора и коммутатора мостового типа.
Симметричный мультивибратор выполнен на транзисторах
VT28 и VT31 по схеме с отсечкой коллекторных токов.
Коммутатор выполнен на транзисторах VT30, VT33,
VT34, VT35, VT36, VT37.
Работает РМК следующим образом :
Напряжение с мультивибратора переводит транзистор VT34
в режим насыщения, что вызывает закрытие транзисторов VT30
и VT33 и подключение к шине А "-24 В". В это время транзис-
торы VT35 и VT36 переходят в режим насыщения, вследствии
появления в их цепях базового тока через открытый транзистор
VT34 и резистор R105. Транзистор- VT37 находится в зак-
рытом состоянии. При переходе транзистора VT34, VT35,
VT36. В это время к шине А подключается "+24 В". Открытие
транзистора VT37 переводит в режим насыщения транзисторы
VT30, -VT33 за счет появления базового тока через откры-
тый транзистор VT37 и резистор R102.
Узел визуального контроля работоспособности РМК состоит
из регистратора колебаний напряжения на выходе РМК, выпол-
ненного на транзисторе VT11, усилителя (транзистор VT15)
электронного ключа (транзистор VT18), через который на-
напряжение "+24 В" поступает для питания селекторных
27
ячеек, а также- из реле времени, выполненного
на транзисторах VT1, V Т2 и VT6, Узел визуального
контроля работает следующим. образом : импульсы напряже-
ния с РМК по шине 34 через разделительный конденсатор
С4 поступают на выпрямитель, собранный на диодах VD5
и VD6. Напряжение с выпрямителя через резистор R 23
поступает на базу транзистора VT11 и переводит его в
режим насыщения. Напряжение с коллектора транзистора
VT11 поступает на вход схемы "ИЛИ", выполненной на
диодах VD8, VD14 и резисторе R 35. В дежурном ре-
жиме напряжение, действующее на катодах диодов VD8,
VD14 близко по величине к напряжению источника пита-
ния " + 24В", поэтому транзистор VT15 закрыт, а тран-
зистор VT18 открыт, и, следовательно, напряжение "+24В"
подается для питания селекторных ячеек. В случае пропа -
дания импульсов с выхода РМК, транзистор VT11 закры-
вается, вследствие этого транзистор VT15 открывается,
а транзистор VT18 закрывается. Напряжение " + 24В"
перестает подаваться на селекторные ячейки, о чем свиде-
тельствует выключение светодиода VD2 4, обозначенного
символом " -J~t_ " ( "Исправность РМК"). После устране -
ния неисправности в РМК узел автоматически переходит в
рабочий режим и подает напряжение питания на селекторные
ячейки, при этом светодиод VD24 загорается.
Реле времени служит для отключения напряжения питания
на селекторных ячейках при включении и выключении ими-
татора сигналов (узел оперативной проверки работоспособ-
ности устройства) на время, превышающее длительность пе-
реходных процессов в селекторных ячейках. Это необходи -
мо. для предотвращения появления ложных сигналов "Пожар"
и "Тревога" при переходе с режима имитации сигнала на
рабочий режим. Такое явление возможно вследствие. сохра-
нения заряда на конденсаторах селекторной ячейки. Репе
времени работает следующим образом : в дежурном режиме
работы транзистор VT1 закрыт, так как- его база соеди-
нена с эмиттером через последовательно соединенные кон-
такты 1, 3 переключателей SA2.1,	SA2.2,	SA2.3,n,
следовательно, транзистор VT2 открыт. Коллекторный ток
транзистора VT2 протекает через резистор R8 и переход
база-эмиттер транзистора VT6, переводя,тем самым,
28
транзистор VT6 в режим насыщения. Таким образом, как
упоминалось выше, присутствие высокого потенциала одно-
временно на катодах диодов VD8 и VD14 сопровождает-
ся включением напряжения питания на селекторные ячейки.
При включении имитатора, т.е. нажатии одной из кнопок пе-
реключателей SA2.1, SA2.2 или SA2.3 (время удержа -
ния кнопки в нажатом состоянии должно быть не менее 5с),
база транзистора VT1 отключается от эмиттера на дли-
тельность переключения контакта. Вследствие этого тран-
зистор VT1 кратковременно переходит в режим насыщения.
Конденсатор С1 разряжается через резистор R2 и откры-
тый транзистор VT1 , а транзисторы VT2 и VT6 зак-
рываются, в результате чего транзистор VT15 открывает-
ся, а транзистор VT18 закрывается, отключая напряжение
питания на селекторных ячейках, о чем сигнализирует
выключение диода VD2 4 , обозначенного символом
После осуществления переключения база транзистора VT1
снова оказывается соединенной с эмиттером и транзистор
VT1 вновь закрывается. Конденсатор С1 начинает заря-
жаться через резистор G 3 и когда напряжение на нем пре-
высит напряжение на резисторе R 7, транзистор VT2 пе-
реходит в режим насыщения, что в конечном итоге соот-
ветствует появлению напряжения питания на селекторных
ячейках. При обратной коммутации ( отпускании кнопки пе-
реключателей SA2.1 , SA2.2, SA2.3) питание селектор-
ных ячеек вновь отключается на промежуток времени
порядка 3 с.
Опорные напряжения велечиной +9,1 В и +15,6 В, по-
ступающие на амплитудные компараторы селекторных ячеек,
вырабатываются резистивными делителями напряжения R54-
R 56 и R 57, R62.R63. Для увеличения нагрузочной спо-
собности резистивных делителей применены эмиттерные
повторители, собранные на транзисторах VT 2 О и VT21.
Опорное напряжение величиной +9,1 В отключается вместе
с выключением питания селекторных ячеек, что необходимо
для устранения возможных ложных сигналов "Тревога",
вызванных переходными процессами в селекторном каска-
де " Тревога ".	.
Узел оперативной проверки работоспособности устройст-
29
ва состоит из трех коммутирующих устройств (переключа -
тели SA2.1,	SA2.2, и :—А2.3, обозначенные соответ-
ственно символами " & ", " Т ",	") и трёх тран -
зисторных ключей VT3, VT4, VT5.
Работает узел следующим образом :
при имитации, сигнала "Тревога", осуществляемом пере-
ключателем SA2.2, в первую очередь отключается пита-
ние селекторных ячеек (контакты 1,3 переключателя раз-
мыкаются, а 3,5 замыкаются). Транзисторный ключ VT17
закрывается и отключает реле Kill "Тревога", которое
размыкает своп выходные контакты 22,23. При замыкании
контактов 9, 1.1 переключателя, транзистор VT3 закры-
вается, т.к. ого база и эмиттер оказываются соединенны -
ми накоротко через эти контакты. Зто приведет к прекра-
щению поступления запрещающих импульсов от РМК на син-
хронные детекторы каскадов "Тревога" (от шины 5 через
транзистор VT3 на шину 15 ("Имитатор"3"). В резуль-
тате, в положительный полутакт амплитудный компаратор
каскада "Тревога" открывается и вызывает срабатывание
всего каскада "Тревога"
Имитация сигнала "Пожар" осуществляется переключате-
лем SA2.1. Гфи этом схема запрещения подачи импульсов
на синхронный детектор работает аналогично, как и при ими-
тации сигнала "Тревога".
Схема отключения выхода АСПТ работает следующим об-
разом: контакты 2,4 переключателя, размыкаясь, отключа-
ют шину 12 (блокировка выхода) от шины 19 (-24В’),тем
самым разрывается цепь эмиттера транзистора VT6 (при-
ложение 4) и сигнал не проходит для управления установ-
ками АСПТ. Для обеспечения выхода сигнала на пульт цен-
трализованного наблюдения контакты 10,12 переключате-
ля замыкаются и подают напряжение на рбмотку, реле КПЗ
"Пожар". Реле КПЗ срабатывает и размыкает свои выход-
ные контакты 24,25, а контакты 8,24 замыкает. При ими-
тации сигнала "Авария" аналогично как и в предыдущих
случаях вначале отключаются селекторные ячейки; Тран-
зистор VT19 открывается, включается реле КИ2 "Ава-
рия" и размыкает свои выходные-контакты 20,21. При за-
мыкании контактов 9,11 переключателя SA2.3 транзис-
30
тор VT4 закрывается и в положительный полутакт ра-
боты РМК будет обрыв шины 34, что приведет к включе -
нию селекторных каскадов "Авария".
Узел групповой регистрации сигналов "Пожар", "Трево-
га" и "Авария" состоит из трёх реле КИ1, КИ2, КПЗ и
двух транзисторных ключей VT17,	VT19. В дежурном
режиме работы групповые реле КИ2 "Авария" и КПЗ "По-
жар" обесточены, а групповое реле КИ1 "Тревога" нахо -
дится под током. Выходные контакты реле "Тревога" 22,
23 и реле "Авария" 20,21 в дежурном режиме замкнуты,
а реле "Пожар" 24, 8 разомкнуты. Транзистор VT17 от-
крыт, а транзистор VT19 закрыт.
В случае прихода сигнала "Тревога" базовая цепь тран-
зистора VT17 (R41,	VD18, R42) шунтируются че-
рез диод VD16, шину 3 и выход транзистора VT7 "Тре-
вога", расположенного в селекторной ячейке, на " - 24 В "
источника питания. Транзистор VT17 закрывается и от-
ключает реле КИ1 "Тревога" , которое размыкает свои вы-
ходные контакты 22,23.
В случае прихода сигнала "Авария" транзистор VT19
открывается по цепи " + 24В", выход транзистора VT2
"Авария", расположенного в селекторной ячейке, шина 2,
резисторы R51, R 52, переход база-эмиттер транзистора
VT19, шина "-24В". Следовательно, включается реле
КИ2 "Авария" и размыкает свои выходные контакты 20,21
В случае прихода сигнала "Пожар" срабатывает реле
КПЗ "Пожар" по цепи : "-24В", выход транзистора VT6
"Пожар", расположенного в селекторной ячейке, шина 4, об-
мотка реле КПЗ, "+24В", и размыкает своп выходные
контакты 24, 25, а контакты 8, 24 - замыкает.
Узел внутренней звуковой сигнализации представляет со-
бой триггер, собранный на транзисторах VT27, VT29.
В цепь коллектора транзистора VT29 включен звонок
постоянного тока НА. Триггер управляется по базовой це-
пи транзистора VT29 положительным импульсом, посту-
пающим по шине 7 из сёлекторных каскадов "Пожар" и
"Авария" или через инвертор отрицательным импульсом, по-
ступающим по шине - 1, из селекторного каскада "Тревога".
Узел обеспечения режима "Самоохрана" собран на тран-
31
зисторах VT41,	VT42, VT43. Узел работает следую-
щим образом: при включении переключателя SA 3 "Са -
моохрана", обозначенного символом " Qj ", на узел пода-
ется напряжение питания, при этом дверной контакт, вклю-
ченный между шиной 28 и 29 должен быть разомкнут
(входная дверь открыта).
Транзистор VT41 открыт за счет протекания тока че-
рез делитель напряжения, собранный на резисторах R118
и R119. Транзисторы триггера VT42 и VT43 закры-
ты. При закрытии входной двери дверной контакт замыка-
ется и конденсатор С24 начинает заряжаться по цепи:
"+24В", замкнутый дверной контакт, конденсатор С24,ре-
зисторы R117,R119 "-24В". Положительный перепад
напряжения, возникающий на резисторе R119, увеличивает
степень насыщения транзистора VT41 и он остается от-
крытым. При повторном открывании входной двери ( нару -
шителем) дверные контакты размыкаются и конденсатор
С24 разряжается через резисторы R 116, R117, R119.
Отрицательный перепад напряжения, возникающий при этом,
кратковременно переводит транзистор VT41b закрытое
состояние, следовательно на базу транзистора VT43 че-
рез диод VD 57 поступает положительное напряжение,тран-
зистор VT43 открывается и триггер переходит в другое
устойчивое состояние, когда транзисторы VT42, и VT43
открыты. Открытый транзистор VT43 через диоды VDL6,
VD 5 8блокирует цепь управления реле КИ1 "Тревога" реле
обесточивается и размыкает свои выходные контакты 22,2 3.
Узел формирования выносных светового и звукового сигна-
лов "Тревога" содёржитреле времени (транзисторыVT24,VT2б),
мультивибратор, собранный на транзисторах VT32, VT38h два
высоковольтных ключа (THpHCTopbiVD5 9nVD60) Узел рабо-
тает только при включенном переключателе SA 3 "Само-
охрана". Узел работает следующим образом: в случае фор-
мирования сигнала "Тревога" в одной из селекторных ячеек
или нарушении блокировки входной двери начинает'работать
мультивибратор, так как цепьбазы транзистора VT38
соединяется с "-24 В" источника питания через диод VD55
и резистор R101. В дежурном режиме мультивибратор
заторможен при помощи транзисторов VT39 и VT40.
32 й
В дежурном режиме транзистор VT40 находится в режи-
ме отсечки, а транзистор VT39 - в режиме насыщения,
блокируя цепь базы транзистора VT38. Частота перешлю-,
чения мультивибратора составляет 0,5-3 Гц. С этой час-
тотой переключается оптрон V D50, включенный в коллек-
, торную цепь транзистора VT32 мультивибратора.
Выходная цепь оптрона (шины 35,37) управляет тирис-
тором VD 59 через делитель напряжения, собранный на
резисторах В 92, R 93. Для гальванической развязки пита-
ние этой цепи осуществляется от отдельной обмотки транс-
форматора TV и мостового выпрямителя V D 48. Ток ти-
ристора VD59 периодически с частотой 0,5-3 Гц вклю-
чает внешнюю сигнальную-лампу по цепи: сеть (шина 30),
сигнальная лампа, диод VD47, тиристор VD59, диод
моста VD 48, сеть ( шина 31 ).
Цепь управления звонком работает следующим образом:
при поступлении сигнала "Тревога" конденсатор С12 начи-
нает заряжаться через резистор R65. Ток заряда конден-
сатора усиливается двухкаскадным усилителем постоянного
тока, собранным на транзисторах VT24,	VT26. Нагруз-
кой усилителя служит оптрон VD43, который через дели-
тель, собранный на резисторах R 106, R 107, управляет
высоковольтным ключом на тиристоре VD60. Цепь пита-
ния делителя аналогична вышеописанной. Высоковольтный
ключ включе.-. в диагональ моСта VD52. Ток тиристора
VD60 включает звонок по цепи: сеть ( шина 30 ), зво-
нок, диодный мост и тиристор VD60, сеть (шина 31). Че-
рез промежуток-времени, равный 0,5-4 мин, конденсатор
С12 зарядится до напряжения источника питания, ток за-
ряда прекратится, отключится оптрон, и, в конечном ито-
ге, прекратит работу звуковая сигнализация.
33
6.	МАРКИРОВКА И ПЛОМБИРОВАНИЕ
*
6.1.	На каждом базовом устройстве на шильдике указаны:
товарный знак предприятия-изготовителя;
условное обозначение и наименование устройства;
напряжение и частота питающей сети ;
потребляемая мощность ;
заводской номер;
год выпуска.
На устройстве должно быть нанесено обозначение места
заземления.
На каждом линейном блоке устройства на шильдике ука -
заны:
товарный знак предприятия-изготовителя;
условное обозначение устройства и наименование блока ;
заводской номер;
год выпуска.
6.2.	Маркировка внешних клемм, переключателей и разъё-
мов произведена в соответствии с принципиальной электри -
ческой схемой и схемой внешних соединений.
6.3.	Маркировка потребительской и транспортной тары
соответствует ГОСТ 9181-74 и ГОСТ 14192-77.
6.4.	Устройство пломбируется непосредственно на заво-
де-изготовителе. Пломбирование боковых крышек устройст-
ва осуществляется монтажной' организацией после его ус-
тановки, монтажа и настройки с оформлением акта об vc -
тановке прибора на объекте.
6.3.	Распломбирование устройства до истечения гаран-
тийного срока допускается только совместно с пред^тави -
телем предприятия-изготовителя.
По истечении гарантийного срока устройство пломбирует-
ся организацией,производившей ремонт, профилактический
осмотр или другие работы с -отражением проведенных ра-
бот в соответствующих документах.
34
7.	ТАРА И УПАКОВКА
7.1.	Упаковывание и консервация устройства, техничес-
кой и товаросопроводительной документации производится
по чертежам завода-изготовителя, разработанным в соот-
ветствии с ГОСТ 9181-74 и ГОСТ 9.014-78, вариант
упаковки ВУ-4, вариант защиты ВЗ-14.
Для упаковывания применена бумага противокоррозион -
ная по ГОСТ 16295-8 2 марки У НИ или НДА и пленка
полиэтиленовая по ГОСТ 10354-82. Предельный срок за-
щиты 1 год. По истечении срока защиты необходимо про -
извести переконсервацию устройства.
7.2.	В тару при упаковывании вложена следующая доку-
ментация :
1)	паспорт на каждое устройство;
2)	техническое описание и инструкция по эксплуатации
на каждое устройство;
3)	упаковочный лист.
8.	ТРЕБОВАНИЯ БЕЗОПАС-
НОСТИ
8.1.	Обслуживающему персоналу при монтаже и в про-
цессе эксплуатации изделия необходимо руководствоваться
действующими "Правилами техники безопасности при экс -
плуатации электроустановок потребителей напряжением до
1000 В" и "Правилами технической эксплуатации электро-
установок потребителей".
8.2.	Все ремонтные работы выполняйте при выключенном
питании.
8.3.	Корпус устройства заземлите.
8.4.	Не используйте.предохранители, не соответствующею
номиналу.
35
9.	ВАРИАНТЫ ИСПОЛЬЗОВАНИЯ
УСТРОЙСТВА
9.1.	Разные исполнения устройства "ТОПАЗ" отличают-
ся друг от друга только количеством селекторных ячеек.
Поэтому для удобства изложения в дальнейшем рассматри-
вается только третье исполнение устройства
(УПКОП 01041-10-1).
Устройство "ТОПАЗ" позволяет организовать на каждом
охраняемом объекте, шлейфы сигнализации которого под -
ключены к соответствующей селекторной ячейке, одну из
следующих типов сигнализации :
1)	однорубежную охранную сигнализацию;
2)	двухрубежную охранную сигнализацию;
3)	пожарную сигнализацию с использованием автомати-
ческих средств пожаротушения и дымоудаления (устройств
АСПТ ) и возможностью контроля их работы;
4)	совмещенную охранно-пожарную сигнализацию с неза-
висимыми пожарными и охранными каналами, причем, в по-
жарном канале имеется возможность управления устройст-
вами АСПТ.
9.2.	Однорубежная охранная сигнализация.
Возможны три варианта использования устройства "ТО-
ПАЗ" в режиме однорубежной охранной сигнализации, при
выборе которых необходимо учитывать тип применяемых
охранных извещателей, а также требования, предъявляемые
к охранной сигнализации на данном объекте.
9.2.1.	Вариант № 1.
Структурная схема данного варианта приведена в прило-
жении 9. Регистрация сработавших охранных извещателей
производится визуально по световым индикаторам, обозна-
ченным символами " Т ". В данном варианте охранные из-
вещатели должны обеспечивать при срабатывании размыка-
ние своих выходных контактов на время не менее 70 мс.
При данном построении шлейфа сигнализации устройства оно
может работать как с оператором, так и в автономном ре-
жиме "Самоохрана" (без оператора). При этом, любое на-
36.
рушение шлейфа сигнализации устройства транслируется на
ПЦН. В режиме "Самоохрана" устройство транслирует на
ПЦН, кроме того, обрыв шлейфа сигнализации "Самоохра-
на" и управляет выносными световыми и звуковыми сигна-
лизаторами.
Преимущества варианта: возможность работы с быстро -
действующими охранными извещателями.
9.2.2.	Вариант №2.
Структурная схема данного варианта приведена в прило-
жении 10. Ввиду того, что два охраняемых объекта под-
ключены к одной селекторной ячейке устройства, торегист-’
рация сигнала "Тревога" на одном объекте производится
визуально по светящемуся световому индикатору, обозна -
ценному символом " Т ", а на другом объекте по светя-
щемуся световому индикатору, обозначенному символом
" 0) .ч ". Следует отметить, что охранные извещатели, ко-
торые зашунтированы резисторами, согласно структурной
схеме, должны обеспечивать размыкание контактов на вре-
мя не менее 1 с. Все виды нарушения шлейфов сигнализа -
ции устройства передаются на ПЦН. Данный вариант пост-
роения шлейфа сигнализации устройства предпочтителен при
работе с оператором ввиду того, что в режиме "Самоохра-
на" срабатывание охранных извещателей, зашунтированных
резисторами, не вызывает перехода выносных светового и
звукового сигнализаторов в режим "Тревога". Любое нару-
шение шлейфа сигнализации устройства при работе в режи-
ме "Самоохрана", а также обрыв сигнальной цепи "Само -
охрана" передаются на пульт централизованного наблюдения
Преимущества варианта :
удвоенное количество охраняемых объектов;
уменьшенное число прокладываемых линий связи.
9.2.3. Вариант № 3.
Структурная схема варианта приведена в приложении 11.
В данном варианте используются охранные извещатели,обес-
печивающие при срабатывании размыкание контактов на вре-
мя не -менее 1с.
Регистрация сигнала сработавшего охранного извещателя
производится визуально по светящимся индикаторам, обозна-
ченными символом "О ", а регистрация сигналов неисправ-
37
ности (обрыв, короткое замыкание) -по светящимся инди-
каторам, обозначенными символом
Данный вариант предпочтителен при работе устройства с
оператором ввиду того, что в режиме "Самоохрана" сигна-
лы сработавших охранных извещателей не переводят вынос-
ные световой и звуковой сигнализаторы в режим "Тревога"
Любое нарушение шлейфов сигнализации устройства трансли-
руется на ПЦН, при этом имеется возможность селектив-
ной передачи сигнала о срабатывании охранного извещате-
ля.
Преимущества варианта: возможность селекции сигнала
сработавшего охранного извещателя от сигналов неисправ-
ности проводных цепей.
9.3.	Двухрубежная «охранная сигнализация.
Структурная схема двухрубежной охранной сигнализации при-
ведена в приложении 12. В каждой селекторной ячейке ус-
тройства оба канала используют для организации двух ру-
бежей охранной сигнализации. Для первого рубежа целесо-
образно использовать быстродействующий (охранный) канал
каждой селекторной ячейки. В другой канал (пожарный) мо-
гут включаться охранные извещатели, обеспечивающие раз-
мыкание контактов при срабатывании на время не менее 1с.,
причём сигнал их срабатывания будет селектироваться от
сигналов неисправности проводных цепей. Целесообразно в
этот канал включать охранные извещатели обьемного дей-
ствия (типа "Фикус" и др.).Регистрация нарушения первого
рубежа охранной сигнализации производится визуально по
свечению световых индикаторов, обозначенных символом
" Т ", а регистрация нарушения второго рубежа - по свече-
нию индикаторов, обозначенных символом "Ф ". Наруше-
ние целостности шлейфов сигнализации и линии связи отобра-
жается. световыми индикаторами, обозначенными символом
"-/Г".
Преимущества варианта:
двухрубежная охрана объектов;
селекция сигналов сработавших охранных извещателей на
втором рубеже охраны от сигналов неисправности проводных
цепей шлейфов сигнализации и линии связи.
9.4.	Пожарная сигнализация.
38
Возможны два варианта применения устройства "ТОПАЗ"
в режиме пожарной сигнализации, отличающиеся тем, что
в одном из них используется в каждой селекторной ячей-
ке только один канал (пожарный), а в другом - два ка-
нала, причём второй канал (охранный) используется для
дистанционного контроля срабатывания устройств АСПТ.
9.4.1.	Вариант №1.
Данный вариант, предпочтителен, если:
в системе пожарной сигнализации отсутствуют автома-
тические средства пожаротушения и дымоудаления;
затруднён контроль срабатывания автоматических сред-
ств пожаротушения и дымоудаления.
Структурная схема варианта приведена в приложении 131
Схема подключения промежуточных исполнительных реле
устройств АСПТ выбирается с учётом взаимного располо-
жения обьектов. Варианты схемы подключения данных ре-
ле приведены в приложениях 14 и 15. На близко-распо-
ложенных друг от друга обьектах целесообразно примене-
ние общего источника питания реле, а на обьектах, дале-
ко разнесённых друг от друга - индивидуальных источни-
ков питания. Допускается смешанный вариант включения
данных реле, когда на нескольких обьектах используется
общий источник питания реле, а на остальных - индивиду-
альный.
Преимущества варианта:
возможность использования автоматических средств по-
жаротушения и дымоудаления;
селекция сигнала о пожаре от других видов сигналов.
9.4.2.	Вариант №2.
Применение данного варианта целесообразно при усло-
вии, если автоматические средства пожаротушения и дымо-
удаления оборудованы концевыми переключателями, сигна-
лизирующими об их срабатывании.
Структурная схема варианта приведена в приложении 16.
Схема подключения промежуточных исполнительных реле
устройств АСПТ выбирается из условий, приведённых в
варианте №1 (п.9.4.1).
Преимущества варианта:
39
возможность использования автоматических средств пожа-
ротушения и дымоудаления с обеспечением дистанционного
контроля их срабатывания;
селекция сигнала о пожаре от других видов сигналов.
9.5.	Совмещенная охранно-пожарная сигнализация.
Структурная схема совмещенной охранно-пожарной сиг -
нализации приведена в приложении 17.
Преимущества варианта :
независимость пожарного и охранного каналов каждой се-
лекторной ячейки устройства;
возможность работы с быстродействующими охранными
извещателями;
селекция сигнала о пожаре от других видов сигналов;
возможность использования автоматических средств по-
жаротушения и дымоудаления ( схемы включения реле уст-
ройств АСПТ приведены в приложениях 14 и 15);
уменьшенное вдвое число прокладываемых линий связи.
9.6.	Варианты подключения устройства "ТОПАЗ" к ПНН
приведены в приложениях 18, 19 и 20. При работе устрой-
ства "ТОПАЗ" с- ПЦН, обеспечивающим селекцию сигнала
обрыва от сигнала короткого замыкания ( "Нева-10", "Не-
ва-10 М","Центр-М " и др. ) возможна передача сигнала
"Пожар" с приоритетом ( см.приложение 20 ).
I
I
40
10.	ПОРЯДОК УСТАНОВКИ
10.1.	Устройство рекомендуется размещать в отдельном
помещении здания, подлежащего охране. Установка устрой-
ства производится на стене помещения с учётом удобства
обслуживания и эксплуатации.
10.2.	Выносные световой и звуковой сигнализаторы ре-
комендуется устанавливать в местах, удобных для визуаль-
ного и слухового контроля за их работой.
10.3.	Монтаж устройства и всех линий, соединяющих его
с извещателями, а также средств звуковой и световой сиг-
нализации производится в соответствии с "Правилами про-
изводства И приемки работ установки охранной и охранно-
пожарной сигнализации ВСН 25-09.68-85".
10.4.	Установку устройства производите в следующем по-
рядке :
1) произведите, разметку крепления базового устрой-
ства на стене помещения согласно приложения 8 и смонти-
руйте элементы крепления;
•2) установите базовое устройство. При использовании ли-
нейных блоков, они устанавливаются под базовым устрой -
ством. Линейные блоки соедините с базовым устройством с
помощью жгута согласно общей электрической схеме (см.
приложение 1). Винты и шайбы для подключения внешних
цепей находятся в ЗИП ;
3)	выберите место п установите сигнализаторы световой
и звуковой:
4)	вырежьте номера из заг этовки, прилагаемой к настоя-
щему техническому описанию, и разложите их по соответ-
ствующим кармашкам, расположенным на селекторных ячей-
ках устройства;
5)	произведите монтаж линий пульта централизованного
наблюдения, линий связи( шлейфов пожарной и охранной сиг-
41
нализации и подключите их к устройству согласно структур-
ной схемы' выбранного варианта, приведенного в разделе 9.
На общей электрической схеме устройства ( см. приложение
1 ) приведен частный вариант его использования;
6)	при необходимости охраны помещения, в котором ус-
тановлено устройство, т. е. его работы в автономном ре -
жиме ( режиме "Самоохрана "), установите электроконтакт-
ный датчик на входной двери этого помещения и подключи-
те его к клеммам 7,8 колодки ХР9 ("дверной контакт")
устройства;
7)	произведите монтаж установок автоматического пожа-
ротушения и дымоудаления систем противодымной защиты
объекта согласно сопроводительной техдокументации на эти
системы. Подключение, этих установок к устройству произ -
ведите согласно выбранной схеме подключения ( приложе -
ния 14, 15 ) и общей электрической схеме ( см. приложе-
ние 1 ).
8)	к селекторным ячейкам, к которым не подключены ли-
нии связи с шлейфами пожарной и охранной сигнализации
подключите эквиваленты, представляющие собой параллель-
ное соединение резистора (МЛТ 0,25-6,8 кОм 15%) и
полупроводникового диода, причем анод диода подключите ж
клемме "шлейф А", а катод диода - к клемме "шлейф Б";
9)	подключите к устройству сеть переменного тока (при
необходимости подключите индивидуальный источник посто-
янного тока), световой и звуковой сигнализаторы.
10	.5. Проверьте правильность произведенного монтажа
и установки устройства. Включите переключатель питания
"" на блоке питания и контроля, при этом должен за-
гореться световой индикатор "Сеть" обозначенный симво -
лом	Включите переключатель "~l|— ", при этом дол- -
жен загореться световой индикатор, обозначенный симво-
лом "~1|—" ( при условии, что к устройству предваритель-
но был подключен резервный источник питания постоянного
тока).
10.	(э; Все переключатели, расположенные на селектор -
ных ячейках и обозначенные символами " 05 ", " Т " ус-
тановите во включенное положение. При этом все световые
индикаторы селекторных ячеек должны быть выключенье
Проверьте работоспособность устройства, для чего по-
42
очередно переведите переключатели, обозначенные симво -
лами "О? ", " Т ",	и расположенные на блоке пи-
тания и контроля, во включенное состояние и удерживайте
их в этом положении не менее 3*с. При этом должны за-
гореться соответствующие световые индикаторы модулей
селекторных ячеек и блока питания и контроля, должен
включиться дублирующий звуковой сигнал и разомкнуться
выходные контакты реле "Пожар", "Тревога", "Авария".
При проверке работоспособности устройства его переключа-
тель, обозначенный символом "	, должен находиться в
выключенном положении ( в другом положении этого пере -
ключателя при проверке охранных каналов устройства вклю-
чатся выносные световой и звуковой сигнализаторы). При
проверке работоспособности устройства сигнал на вклю.че -
ние установок АСПТ не выдается.
11.	ПОРЯДОК РАБОТЫ
11.1.	Проверьте работоспособность устройства, выпол -
нив действия, изложенные в п. 10.6.
11.2.	Для включения канала пожарной сигнализации пе-
реведите переключатель, обозначенный символом "О " и
расположенный в соответствующей селекторной ячейке, во
включенное положение. Соответствующий световой индика-
тор, обозначенный символом " & ", не должен светиться.
Если при включении канала пожарной сигнализации данный
световой индикатор будет светиться, то это означает, что
в соответствующем шлейфе пожарной сигнализации находит-
ся сработавший извещатель.
11.3.	Для включения охранного канала ( взятия объекта
под охрану) переведите переключатель, обозначенный сим-
волом " Т "и расположенный в соответствующей селектор-
ной ячейке, во включенное состояние. Если шлейф охранной
сигнализации и соответствующая линия связи находятся в
нормальном состоянии, то соответсвуюший световой индика-
тор, обозначенный символом " ? ", будет находиться в
выключенном состоянии.
43
Для снятия объекта с охраны переведите указанный пе-
реключатель в выключенное положение.
11.4.	Для сдачи помещения, в котором установлено уст-
ройство на пульт централизованного наблюдения примите
под охрану все объекты, подключенные проводными линиями
связи к соответствующим селекторным ячейкам устройства.
Все пожарные и охранные каналы устройства должны быть
включены. Откройте входную дверь и включите переключа -
тель " О " С'Самоохрана") устройства. Световой сигнали-
затор перейдет в прерывистый режим работы. Затем сдай -
те объект на пульт, руководствуясь соответствующей инст-
рукцией и покиньте помещение. После закрытия входной две-
ри световой сигнализатор должен загореться ровным све-
том, показывая, что помещение, в котором установлено ус-
тройство, взято под охрану пультом централизованного на-
блюдения.
I
12.	ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
И СПОСОБЫ ИХ УСТРАНЕНИЯ
Перечень простейших, наиболее часто встречающихся, или
возможных неисправностей приведен в табл. 12.1.
Т а б л и ц а 12.1
Наименование неисп- равности, внешнее проявление и допол- нительные признаки	Вероятная причина	к Способы устранения
1. При включении пе- реключателя, обоз- наченного симво - лом	выхо - дит из строя пре- дохранитель Fill или FH2.	1) Короткое замы- кание во ВТО - ричных или пер- вичных цепях трансформатора. 2) Пробой выпря- мительного мос- та Д1.	1) Проверьте тран- сформа гор 2) Проверьте мост, неисправный за- мените.
44
Продолжение табл. 12.1
•Наименование неисп- равности, внешнее проявление и допол - нительные признаки	Вероятная причина	Способы устранения
	3)Пробой конден- саторов С2,С9.	3) Проверьте кон- денсаторы, не- исправные заме- ните.
2. В дежурном режи-	1)Нет контакта в	1)Восстановите
ме работы горит лампа "Авария",	разъеме модуля ячейки.	контакт.
обозначенная сим-	2)Обрыв в пожар-	2)Найдите и уст-
волом	, од-	ном'шлейфе лу -	раните иеисп -
ной из селекторных ячеек.	ча ячейки.	равность.
3. В дежурном режи-	1)Обрыв, короткое	1)Найдите п уст-
ме работы горит	замыкание в ли-	раните н.еисправ-
лампа "Авария", обозначенная сим- волом "—Л~" и лампа "Тревога" , обозначенная сим- волом " Т ", одной из селекторных ячеек.	НИИ связи, ко - роткое замыка - ние в шлейфе ох- ранной или по - жарной сигнали - зации.	ность.
4. При ручной пре-	1) Вышла из строя	1) Замените мо-
верке работоспо - собности устрой -	. ячейка.	дуль селектор- ных ячеек.
ства отсутствует	2) Неисправен	2) Найдите и ус-
световая индика -	узел звуковой	траните неис -
. ция на одной из	сигнализации.	правность в
селекторных ячеек или нет звуковой дублирующей сиг - нализации.	3) Не включен один из перек- лючателей се- лекторной ячей- ки "Пожар" или	узле.
45
Продолжение табл. 12.1.
Наименование неисп- равности , внешнее проявление и допол- нительные признаки	Вероятная причина	. Способы устранения
5. В дежурном ре - жиме работы не го рит лампа " Ис - правность РМК " , обозначенная сим- волом	".	"Тревога", обоз- наченный соответ- ственно "	", И ‘ф’ ZZ 1) Не работает мультивибратор узла РМК. 2) Вышел из строя коммута- тор РМК.	1) Найдите и ус- траните неис- правность в коммутаторе.
В случае возникновения неисправности внутри блоков ус-
тройства , они подлежат ремонту в централизованных мас-
терских или в ремонтных группах при-. Управлениях пожар -
нойили вневедомственной охраны.
При демонтаже устройства на объекте необходимо от -
ключить его от сети переменного тока, а затем отключить
все внешние соединения.
13.	Т ЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ’
Техническое обслуживание устройства производится по
планово-предупредительной системе, которая предусматри-
вает следующую периодичность регламентных работ :
регламент №1 - ежедневное техническое обслуживание;
регламент №2 - месячное техническое обслуживание;
регламент №3 - годовое техническое обслуживание.
Работы по регламенту № 1 включают :
проверку внешнего состояния устройства;
проверку работоспособности, согласно п. 10.6.
Работы по регламенту № 2 ( планово-профилактические
46
осмотры ) включают :
выполнение работ по. регламенту № 1;
выполнение работ согласно табл. 13.1.
Таблица 13.1.
Что проверяется
Методика проверки
1.	Проверка надежности крепле-
ния базового устройства и
.линейных блоков устройства.
2.	Проверка состояния внешних
соединений и надежности
контактирования.
b
3.	Проверка перехода на пита -
ние от резервного источника.
3.1.	При подключенном ‘ резерв -
ном источнике и включен-
ных кнопочных переключа -
телях	и	"-i|— " про-
изведите отключение сети
переменного тока переклю-
чателем "/'ХУ".
Технические требования
Базовое устройство и ли-
нейные блоки должны
быть жестко укреплены.
Все винты клеммных ко-
лодок, осуществляющие
контакт проводов, долж -
ны быть надежно завер - ,
нуты.
Устройство должно сох -
ранять работоспособность
согласно п. 10.6.
Работы по регламенту № 3 ( технические проверки ) вклю
чают :
выполнение работ по регламенту № 1 и №2;
выполнение работ согласно табл. 13.2.
47
Таблица 13.2
Что проверяется
Методика проверки
1. Проверка работоспособности
узлов групповой регистрации
сигналов "Пожар", "Тревога",
"Авария".
1.1. Произведите проверку вне-
шним осмотром согласно
п. 10.6, при этом замерь-
те омметром сопротивле-
ние на клеммах 1,2 колодки
ХР 9 "Пожар", клеммах 7,
8 каяодкл ХР8 "Тревога".
Провода пульта централи -
зованного наблюдения дол-
жны быть отключены.
1.2. Подключите клеммы, ука-
занные в пункте 1.1 к
пульту централизованного
наблюдения и произведите
проверку сдачи объекта
под охрану согласно п.11.4
данной инструкции и про-
верку выдачи сигналов тре-
воги при их имитации сог-
ласно п. 10.6.
Технические требования
Сопротивление на ука -
занных клеммах долж -
но быть:-
для замкнутых контактов
не более 2,5 Ом;
для разомкнутых кон-
тактов
не менее 1 МОм.
Устройство должно
браться под охрану пуль-
том централизованного
наблюдения и выдавать
сигналы тревоги.
48
14.	ПРАВИЛА ХРАНЕНИЯ И
ТРАНСПОРТИРОВАНИЯ
14.1.	Устройства, поступившие на склад предприятия -
потребителя, должны храниться в упаковке в сухом помеще-
нии при температуре окружающего воздуха от 274 до 313 К
( от плюс 1 до плюс 40 °C) и относительной влажности
не более 80 %. В помещении не должно быть пыли, паров,
кислот и щелочей, а также газов, вызывающих коррозию.
14.2.	Транспортирование упакованных устройств должно
производиться в крытых вагонах, либо другими видами тран-
спорта, предохраняющими их от непосредственного воздейст-
вия осадков, на любые расстояния при температуре окружаю-
щего воздуха от 22 3 К до..32 3 К (от минус 50°Сдо плюс
50 °C) и относительной влажности воздуха не более 98 %
при температуре 308 К (плюс 35 °C).
14-3. При транспортировании, перегрузке и хранении уст-
ройства должны оберегаться от ударов, толчков и воздейст-
вия влаги. Положение упаковочных ящиков должно соответ-
ствовать надписи " Верх ". .
15.	РЕМОНТ УСТРОЙСТВА
15.1.	Неисправность устройства приводит к частичному
или полному отказу его в работе или ухудшению качества
работы.
С точки зрения отыскания и устранения, неисправности
можно свести к следующим основным группам :
внешние, видимые неисправности : механические повреж -
дения или неисправности соединительных проводов ;
неисправности сменных деталей устройства:
предохранителей, резервного источника постоянного тока;
неисправности внутреннего монтажа блоков;
замыкание, пробои изоляции, обрьГв проводов или деталей в
местах паек;
неисправности радиодеталей, замена которых не связана
с настройкой блоков устройства;
неисправности радиодеталей, замена которых влечет за
49
собой настройку устройства в специально оборудованной -
мастерской.
15.2.	Последовательность отьяскания простейших неис-
правностей изложена в разделе 12 "Характерные неисправ-
ности и методы их устранения".
Отыскание и устранение остальных неисправностей свя-
зано со вскрытием блоков устройства.
Для ремонта устройства в условиях мастерских необхо-
димо изучить принцип его работы и приобрести рекоменду-
емые в настоящем разделе электро- и радиоизмеритёльные
приборы, иметь навык по измерению напряжений на элек -
тродах транзисторов..
В разделе приведены осциллограммы в контрольных точ-
ках блоков устройства и приведена последовательность и
методика предварительной проверки.
Перечень контрольных электро- и радиоизм ери тельных
приборов приведен в табл. 15.1.
Т а б л и ц а 15.1
Наименование	Назначение	Допустимая замена
1. Вольтметр уни-	Измерение напряжений	Вольтметр лам-
версальный	переменного и по сто -	новый типа
комбинирован -	янного тока во всех	ВК7-!)|
ный типа ВК7 -15	точках схемы, фикса- ция выдачи сигнала тревоги.
2. Осциллограф	Наблюдение формы па-	Осциллограф тн-
типа С1-55 t	пряжений в контроль- ных точках схемы.	па ClH-lHE,
3. Измеритель	Определение неправ -	Ампервольтметр-
параметров	пости и коэффициента	испытатель трап-
транзисторов	У СИ. ’ЮН И Я тр< 1 ИЗ И С Торо 1	зисторов тина
типа Л2-22		П 4 341.
50
Напряжения U э-к транзисторов модуля селекторной
ячейки приведены в табл. 15.2.
Т а б л и ц а 15.2
Номер на принци - пиальной схеме	Тип	Режим работы ( В )
		"Дежурный"	"Пожар"	"Тревога"	"Авария"
VT1	КТ31О2Б	25,5	25,5	25,5	0,4
VT2	КТ31О7И	25,5	25,5	25,5	0,4
VT3	КТ31О2Б	—	0,4	25,5	—
VT4	КТ3107И	—-	—	0,4	—
VT5	КТ3107И	25,5	0,4	25,5	25,5
VT6	КТ815Г	25,5	0,6	25,5	25,5
VT7	КТ3102Б	25,5	25, 5	0,4	0,4
Напряжение иэ_к транзисторов блока питания и контро-
ля приведена в табл. 15.3.
Таблица 15.3
Номер на принци - пиальной схеме	Тип	Режим работы ( В )
		"Дежурный"	"Пожар"	"Тревога"	"Авария
V Т1	КТ3102Б	12	12	12	12
V Т2	КТ3102Б	0,4	0,4	0,4	0,4
V ТЗ	КТ815В	- —	—	—	—
VT4	КТ815Г	—	—	—	—
V Т5	КТ814В	—	—	—	—
V Тб	КТ3107И	0,4	0,4	0,4	0,4
V Т7	КТ31О2Б	9,5	9,5	9,5	9,5
V ТВ	КТ815Г	10,5	10,5	10,5	10,5
V T9	КТ802А	35	35	35	35
V Т10	КТ3102Б	18	18	18	18
V Т11	КТ3107И	0,4	0,4	0,4	0,4
VT 12	[КТ3102Б	—	—	—	—
51
Продолжение табл. 15.3
Номер на		Режим работы ( В )
принци- / пиальной	Тип	"Дежурный"	"Пожар"	"Тревога"	'Авария"
схеме
VT 13	КТ502Д	—	—	 —	—
V Т 14	КТ815В	25,5	25,5	25,5	25,5
V Т 15	КТ502Д	25,5	25,5	25,5	25,5
V Т 16	КТ3102Б	0;4	0,4	0,4	0,4
V Т 17	КТ3102Б	0,4	0,4	25,5	0,4
V Т 18	КТ814В	0,4	0,4	0,4	0,4
V Т 19	КТ3102Б	25,5	25,5	25,5	0,4
V Т 20	КТ814В	10	10	10	10
VT21	КТ815В	16	16	16	16
V Т 22	КТ3107И	25,5	25,5	25,5	25,5
V Т23	КТ3107И	25,5	25,5	25,5	25,5
V Т24	КТ3107И	25,5	25,5	25,5	25,5
V Т25	КТ3107И	25,5	25,5	25,5	25,5
V Т26	КТ3107И	25,5	25,5	25,5	25,5
V Т27	КТ3107И	25,5	0,4	0,4	0,4
V Т28	КТ502Д	—•	—	—	—
V Т29	КТ3102Б	25,5	0,4	0,4	0,4
V Т31	КТ502Д	—	—	—	—
V Т32	КТ3107И	0,4	0,4	—	0,4
V ТЗЗ	КТ815Г	9	9	9	9
V Т34	КТ815Г	—	. — •	• —	—
V Т3 6	КТ815Г	8,5	8, 5	8,5	8,5
V Т37	КТ815Г	—	—	—
V Т38	КТ3107И	25,5	25,5	—	25,5
V Т39	КТ3107И	0,4	0,4	0,8	0,4
V Т40	КТ3107И	. 7,2	7,2	0,4	7,2
V Т41	КТ3102Б	0,4 "	0,4	0,4	0,4
V Т42	КТ3107И	25,5	25,5	0,4	25,5
V Т43 V ТЗО V Т35	КТ3102Б КТ3102Б КТ3102Б	25,5 8, 5 8,5	25,5 8,5 8,5	0,4 8,5 8,5	25,5 8,5 8,5
Измерения проводить вольтметром ВК7-15 при					питании
прибора от сети переменного тока. Замеренные напряжения
могут отличаться от указанных на + 20%.
(
52
Осциллограммы напряжений в контрольных точках схемы
блока питания и контроля устройства "ТОПАЗ" в дежурном
режиме работы
7.XN 7	8.XN.8
- U = 0	t .	и = 0'	t
-------------------А-------------------------».
Ю.ХХ 10
/1.Х1Ч /у
УЗ-ХХ 13
18.XN 18
со
ю
ю"
OJ
9 Р5
/XV N 1Й.
I
71
54
Осциллограммы напряжений в контрольных точках схемы
селекторной ячейки устройства "ТОПАЗ" в дежурном
режиме работы
XN 1
CQ
10
ю”
СМ
XN 5	---------
сд
L0
10
и=о t	04	t
55
МОТОЧНЫЕ ДАННЫЕ ТРАНСФОРМАТОРА
Схема обмотки
Магнитопровод ШЛМ 20x40
Марка и толщина железа 3412-0,35 ГОСТ 21427.0-75
Индукция 14000 Гс.
Наименование	Еденица измерения	Обмотки
		1	2	3
Абарка провода Диаметр по мед! Число витков	I мм	0,21 1540	П Э В - 2 0,50 96	0,56 2 30
Цррмы расхода материалов на 10 устройств в течение
одного года эксплуатации
Диоды	Кол. ( шт. )
КД521В дР3.362.035 ТУ	20
КД105Б ТРЗ.362.060 ТУ	10
КД202В УЖЗ.362.036 ТУ	-I
КД202К УЖЗ.362.036 ТУ	1
АЛ307БМ аАО.336.076 ТУ	5
АЛ307ВМаА0.336.076 ТУ	2
АОУЮЗА УЖО.336.062 ТУ	2
Д814В aA0.336.207 ТУ	1
КУ202Н УЖЗ.362.034 ТУ	1
56
Транзисторы		Кол. ( шт.
КТ3102Б	аАО. 336.122 ТУ	* .	5
КТ3107И	аАО.336.170 ТУ	5
КТ5О2Д	аАО.336.182 ТУ	2
КТ8О2А	ЖК3.365.156 ТУ	1
КТ814В	аАО.336.184 ТУ	1
КТ815В	аАО.336.185 ТУ	1
КТ815Г	аАО. 336.185 ТУ	2
Вставка плавкая ВП1-1 1,0 А		1
Вставка плавкая ВП1-1 3, 15 А		1 '
Резистор	МЛТ 0,25-6,8 кОм t 5%	5
Резистор	МЛТ 0,25-6,8 кОм ±10%	10
Спирт ( дектификат)					5 кг
ПРИЛОЖЕНИЕ 5
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ
ПРИНЦИПИАЛЬНОЙ МОДУЛЯ СЕЛЕКТОРНЫХ ЯЧЕЕК
Поз. обозначе- ние	Наименование	Кол.	Примечание
ХР	Соединение разъемное Вилка РШ2Н-2-17 ОЮО.364.007 ТУ	1
	Селекторная ячейка	2	А1.А2
С1	Конденсаторы К50-16 ОЖО.464.111 ТУ К50- 16 -50 В-20 мкФ	1
С2	К50- 16-25 В-10 мкФ	1
СЗ	К50- 16-50 В-2 мкФ	1
С4	К50- 16-50 В-20 мкФ	1
С5	К50- 16-50 В-20 мкФ	1
57
кение
сложения
Поз.
обознэ -
чение
Наименование
Кол.
Примечание
R 1
R 2
R 3
R 4
R 5
R б
R 7
R 8
R 9
R10
R1J
R12
R13
R14
R15
R16.R17
R18
R19
R20
R21
R22
R23
R24
R25
SA1
Резисторы С2-29
ОЖО.467. 130 ТУ
Резисторы МЛТ ОЖО.4 67.180 ТУ
02-29-0,5-6,8 кОм±0,5%-А
МЛ Т-0, 12 5-220 к Ом ± 10%
МЛ Т-0,12 5-10 к Ом ± 10%
МЛТ-0,125-120 Ом ± 10%
МЛТ-0,5-2,2 кОм ± 10%
МЛТ-0,12 5-10 к Ом ±10%
МЛ^-0,125-18 к Ом ±10%
МЛТ-0,25-3,3 МОм±Ю%
МЛТ-0,12 5-3 3 к Ом ± 10%
МЛТ-0,12 5-220 к Ом ± 10%
МЛТ-0,125-100 к Ом ± 10%
МЛТ-0,125-33 к Ом ±10%
МЛТ-0,125-10 к Ом ±10%
МЛТ-0,25-8,2к Ом ±10%
МЛТ-0,12 5-4 7 к Ом ±10%
МЛТ-0,125-18 кОм± 10%
МЛТ-0,125-47 кОм*10%
МЛТ-0,5-2,2 к Ом ± 10%
МЛТ-0,125-270 Ом ±10%
МЛТ-0,125-47 кОм±10%
МЛТ-0,12 5-33 к Ом ±10%
МЛТ-0,12 5-330 к Ом ± 10%
МЛТ-0,5-2,2 кОм± 10%
МЛТ-0,125-1,8МОм±Ю%
Переключатель П2К
ЕЩО.360.037 ТУ
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
Ib карте заказа
3.600.112
Диоды полупроводниковые
VD1...VD3
VD4
КД521В др 3.362.035 ТУ
АЛ307БМ aA0.336.076 ТУ
VD5...VD17
VD18
КД521В др3.362.035 ТУ
АЛ307БМ аАО.336.076 ТУ
3
1
13
1
58
Продолжение приложения 5
Поз. ооозначо ние	Наименование	Кол.	Примечание
	Диоды полупроводниковые
VD19.VD2C	КД521В дР3.362.О35 ТУ	2
VD21	КД105Б Tp3.3G2.060 ТУ	1
VD22	АЛ307БМ аАО.336.076 ТУ	1
VD23..VD25	КД521В дР3.362.035 ТУ	3
	Транзисторы		9
VT1	КТ3102Б аАО.336.122 ТУ	1
VT2	КТ3107И аАО.336.170 ТУ	1
VT3	КТ3102Б аАО.336.122 ТУ	1
VT4.VT5	КТ3107И аАО.336.170 ТУ	2
VT6	КТ815Г аАО.336,185 ТУ	1
VT7	КТ3102Б аАО.336.122 ТУ	1
ПРИЛОЖЕНИЕ 7
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ
ПРИНЦИПИАЛЬНОЙ БЛОКА ПИТАНИЯ И КОНТРОЛЯ
	Поз.	Наименование	Кол.	Примечание
		Конденсаторы
/	С1	К50-16-50В-20 мкФ ОЖО.464.111. ТУ	1
	С2	К50-16-50В-1000 мкФ ОЖО.464.111 ТУ	1
	СЗ,С4	К50-16-50В-5 мкФ ОЖО.464.111 ТУ	2
	С5	К50-16-100В-1 мк Ф ОЖО.464.111 ТУ	1
	С6,С7	К50-16-50В-5 мкФ ОЖО.464.111 ТУ	2
	С8	+ 80 КТ-1-Н70-1000 пФ-20 %-4
		ОЖО.460.206 ТУ	1
	С9	К50-16-50В-1000 мкФ ОЖО.464.111 ТУ	1
59
Продолжение приложения
7
Поз. обозначе- ние	Наименование	Кол.	Примечание
	Конденсаторы
010	К50-16-25В-10 мк Ф ОЖО.4 64.111 ТУ	1
С11	К50-16-50В-2 мкФ ОЖО.464.111 ТУ	1
01 2	К50-16-100В-50 мкФ ОЖО.464.111 ТУ	1
(' 1ДС14	К50-16-50В—2 мкФ ОЖО.464.111 ТУ	2
0 13	К50-16-50В-5 мкФ ОЖО.464.111 ТУ	1
('10	К50-16-100В-1 мкФ ОЖО.464.111 ТУ	1
С1 7	К50-16-100В-50 мкФ ОЖО.4 64.111 ТУ	1
01 8	К50-16-50В-5 мкФ ОЖО.464.111 ТУ	1
019	К50-16-50В-2 мкФ ОЖО.464.111 ТУ	1
'.2 1,022	К50-16-100В-10 мкФ ОЖО.464.111 ТУ	2
02 3	МБМ-500В-0.1 мкФ+ 10% ОЖС-432.147 ТУ	1
024	К50-16-г100В-1 мкФ ОЖО.464.111 ТУ	1
к ) го 61 о го	КУЗ-5-0,22 мкФ120%
	ОЖО.461.148 ТУ
020	К50-16-50В-2 мкФ ОЖО.464.111 ТУ	 1
	Предохранители АГО.481 .ЗОЗТУ .
РИ1,РИ2	ВП1-1 1,0 А	2
РИЗ	ВП1-1 3,1.5 А	1
НА	Устройство тональное вызывное постоянного тока ТВУ-24 РГС.384.006 .ТУ	i
КИ1..КИЗ	Реле РЭС-15 РСО.З 25.037 ТУ РС4.591.001 П2	3
60
Продолжение приложения 7
Поз. обозначе- ние	Наименование	Кол.	Примечание
	Резисторы МЛТ ОЖО.467.180 ПУ
	Резисторы СПЗ-16
	ОЖО.468.402 ТУ
R1,R4	МЛТ-0,125-10 кОм ± 10%	2
R2	МЛТ-0,125-120 Ом ± 10% .	1
R3	МЛТ-0,125-1 МОм ±10%	1
R5	МЛТ-0,125-470 Ом ±10%	1
R6	МЛТ-0,125-18 к Ом ±10%	1
R7	МЛТ-0,125-2,7 кОм±Ю%	1
R8	МЛТ-0,125-100 кОм ± 10%	1
R9	МЛТ-0,12 5-470 Ом ± 10%	1
R10	МЛТ-0,125-18 кОм ±10%	1
Rll ,R12	МЛТ-0,5-1,2 кОм ± 10%	2
R13	МЛТ-0,5-2,2 кОм + 10%	1
R14	МЛТ-0,125-18 кОм ± 10%	1
R16	МЛТ-0,5-1,2 кОм ± 10%	1
R17	МЛТ-0,25-1,8 кОм ±10%	1
R18.R19	МЛТ-0,5-1,2 кОм +10%	2
R20	МЛТ-0,25-10 кОм ± 10%	1
R21	МЛ Т-0,2 5-470 Ом ± 10%	1
R22	МЛТ-0,25-6,8 кОм ±10%	1
R23	МЛТ-0,125-100 кОм ± 10%	1
R24	МЛТ-0,125-3,9 кОм ± 10%	1
R25	МЛТ-0,25-1,8 кОм ±10%	1
R26	МЛТ-0,125-33 кОм ± 10%	1
R27	МЛТ-0,25-470 Ом ± 10%	1
R28	МЛТ-0,125-10 кОм ± 10%	1
R29	МЛТ-0,125-5,6 кОм ± 10%	1
R30	СПЗ-16-3,3 кОм - I	1
R31	МЛТ-0,125-3,9 кОм ± 10%	1
R32	МЛТ-0,125-100 кОм ± 10%	1
R33	МЛТ-0,5-1,2 кОм ± 10%	1
R34	МЛТ-0,25-2,2 кОм ± 10%	1
R35,R36	МЛТ-0,12 5-18 кОм ± 10%	2
R37	МЛТ-0,125-3,9 кОм ± 10%	1
61
Продолжение приложения 7
. Поз. обозначе- ние	Наименование	Кол.	Примечание
	Резисторы МЛТОЖО.467.180 7	У
	Резисторы СПЗ-16
	ОЖО.468.402 ТУ
R38	МЛТ-0,5-1,5 кОм ± 10%	1
R39	МЛТ-0,125-470 Ом ±10%	1
R40.R41	МЛТ-0,12 5-47 кОм ± 10%	2
R42.R43	МЛТ-0,125-18 кОм ± 10%	2
R44	МЛТ-2-470 Ом ± 10%	1
R45	МЛТ-0,125-33 кОм ± 10%	1
R46	МЛТ-0,25-270 Ом ± 10%	1
R48	МЛТ-0,125-330-кОм + 10%	1
R49	МЛТ-0,5-2,2 кОм ± 10%	1
R50	МЛТ-0,125-100 кОм ± 10%	1
R51	МЛТ-0,25-1 кОм ± 10%	1
R52	МЛТ-0,125-100 кОм ± 10%	1
R53	МЛТ-0,125-18 кОм ± 10%	1
R54	МЛТ-0,25-2,2 кОм ± 10%	1
R 55	МЛТ-0,25-1,5 кОм ± 10%.	1
R56	СПЗ-16-4,7 кОм - I	1
R57	МЛТ-1-680 Ом ± 10%	1 ,
R58.R59	МЛТ-0,125-100 кОм ± 10%	2
R60	МЛТ-0,.125-330 кОм ± 10%	1
R61	МЛТ-0,5-470 Ом ± 10%	1
R62	МЛТ-0,5-270 Ом ± 10%	1
R63	СПЗ-16-680 Ом - I	1
R64	МЛТ-2-75 Ом ± 5%	1
R65	МЛТ-0,125-1,8 МОм ± 10%	1
R66	МЛ Т-0,2 5-680 Ом ± 10%	1
R67	МЛТ-0,25-1 кОм ± 10%	1
R68	МЛТ-0,25-1,2 кОм ± 10%	1
R69	МЛТ-0,5-2,7 кОм ± 10%	1
R70	МЛТ-0,25-1,2 кОм ± 10%	1
R71	МЛТ-0,5-2,2 кОм ± 10%	1
R72	МЛТ-0,5-120 Ом ± 10%	1
R73	МЛТ-0,12 5-68 кОм ± 10%	1
62
Продолжение приложения 7
_ Поз. обозначе- ние	Наименование	Кол.	Примечание
	Резисторы МЛТ ОЖО.467.180.''	ГУ
	Резисторы Cl 13-16
	ОЖО,. 168.402 ТУ
1?1 .“.R.7 4 R 7 5 R76 R77 . R78  R79 R80 R81 R82.R 83 R84 R85 R86 R87 R88 R89 R90,R91 R92 R93 R94 R95 R96.R109 R98 R99 R100 R101 R102 R103 R104 R105 RIO 6 R107 R108 R97.R110	М’ЛТ-0,25-5,(э кОм ± 10% МЛТ-0,12 5-12 кОм ± 10% МЛТ-0,-125-18 кОм ± 10% М Л Т-О,.1 2 5-2,7 кОм ± 10% МЛТ-0,5-4 7 Ом ± 10% МЛТ-0,5-1,2 кОм. ± 10% МЛТ-0,25-47 Ом ± 1.0% МЛТ-1-820 Ом ± 10% МЛТ-0,25-2,7 кОм ± 1.0% МЛТ-0,125-1,2 кОм ± 103, МЛТ-0,125-1 8 кОм ± 10% МЛТ-0,125-10 кОм t 1 О% СПЗ-16-15 кОм - Т МЛТ-0,125-10 кОм t ЮЗ, СП3-16-15 кОм - Т МЛТ-0,25-2,7 кОм 1 10% МЛТ-1,0-180 Ом i 10% МЛТ-0,5-120 Ом ± 10% МЛТ-0,5-1,2 кОм i 10% МЛТ-0,5-2,2 кОм ± 10% МЛТ-0,5- 1,2кОм ± 103, МЛТ-0,125-2,7 кОм ± ЮЗ, МЛТ-0,5-1,2 кОм ± .10% МЛТ-0,125-2,7 кОм ± 1 0% ‘ МЛТ-0,125-1 8 кОм t Ю% МЛТ-0,25-5,6кОм ± 10% МЛ Т-0,12 5-33 кОм t 10% МЛТ-0,125-2,7 кОм ± 103.	' МЛТ-С,25-5,6кОм ±'10% МЛ Т-1,0-180 Ом ± 10% МЛТ-0,5-120 Ом ± 1.03, МЛТ-0,5-2,2 кОм ± 10% МЛТ-0,5-270 Ом ± 1.0%	2 1 1 1 1 . 1 1 1 о 1 1. 1  1 1 1.  > 1 1 1 1 2 1 1 1 1 1. 1 1 1 1 1 1 2
63
Продолжение приложения 7
Поз. обозначе- ние	Наименование	Кол.	Примечание
	Резисторы МЛТ ОЖО.467.180 7	У
R111	МЛТ-0,125-1 кОм ± 10%	1
R112	МЛТ-0,125-2,7 кОм ± 10%	1
R113	МЛТ-0,25-6,8 кОм ± 10%	1	г
R114	МЛТ-0,125-6,8 кОм ± 10%	1.
R115	МЛТ-0,125-47 кОм ± 10%	1
R116	МЛТ-0,125-5,6 кОм ± 10%	1
R117	МЛТ-0,125-33 кОм ± 10%'	1
R118	МЛТ-0,125-100 кОм ± 10%	1
R119	МЛТ-0,125-10 кОм ± 10%	1
R120	МЛТ-0,125-18 кОм ± 10%	1
R121	МЛТ-0,125-2,7 кОм ± 10%	1
. R122	МЛТ-0,125-18 кОм ± 10%	1
R123	МЛТ-0,125-1 кОм ± 10%	1
R124	МЛТ-0,125-2,7 кОм ± 10%	1
R125	МЛТ-0,125-18 кОм ± 10%	1
	Переключатели
SA1	П2К ЕЩС.360.037 ТУ	1	По карте заказа
			3’600 115
SA2	П2К ЕШО.360.037 ТУ	1	По карте заказа
			3 600114
ЗАЗ	П2К ЕШО.360.037 ТУ	1	По карте заказа
			3 600113
TV	Трансформатор 4.702.043	1
	Диоды полупроводниковые
VD1	КЦ405Б УФО.336.006 ТУ	1
VD2	КД202В УЖЗ.362.036 ТУ	1
VD3	АЛ307ВМ аАО.336.076 ТУ	1
VD4...VD 8	КД521В дР3.362.036 ТУ	5
VD9	Д814В аАО.336.207 ТУ	1
VD10..VD14	КД521В дРЗ.362.035 ТУ	5
VD15	Д814В аАО.336.207 ТУ	1
VD16	КД521В дРЗ.362.035 ТУ	1
VD17	КД202В УЖЗ.362.036 ТУ	1
64
Продолжение приложения 7
Примечание
Поз. обозначе- ние	Наименование	Кол.
	Диоды полупроводниковые
VD20.VD22
VD18 VD23	КД 521В дРЗ.362.035 ТУ	4
VD24	АЛ307ВМ аАО.336.076 ТУ	1
VD25	КД 202В УЖ3.362.036 ТУ	1
VD26..VD33	КД 521В дРЗ.362.035 ТУ	8
VD19,VD2iyD34	КД105Б ТРЗ.362.060 ТУ	3
VD35..VD37	АЛ307БМ аАО.336.076 ТУ	3
VD38	КД105Б ТРЗ.362.060 ТУ	1
VD3 9	АЛ307БМ аАО.336.076 ТУ	1
VD 40	КД105Б ТРЗ.362.060 ТУ	1
VD41.VD42	КД521В дРЗ.362.035 ТУ	2
VD 43	АОУЮЗА УЖО.336.062 ТУ	1
VD44	КД521В дРЗ.362.035 ТУ	1
VD46	КД521В дРЗ.362.035 ТУ	1
VD47	КД202К УЖ3.362.036 ТУ	1
VD48	КЦ405В УФО.336.006 ТУ	1
VD49	КД521В дРЗ.362.035 ТУ	1
VD50	АОУЮЗА УЖО.336.062 ТУ	1
VD51	АЛ307БМ аАО.336.076 ТУ	1
VD52	КЦ405Б УФО.336.006 ТУ	1
VD53...VD58	КД521В дРЗ.362.035 ТУ	6
VD59,VD60	КУ202Н УЖ3.362.034 ТУ	2
VD61.VD62	КД105Б ТРЗ. 362.060 ТУ	2
	Транзисторы
VT1.VT2	КТ3102Б аАО.336.122 ТУ	2
VT3.VT14	КТ815В аАО.336.185 ТУ	2
VT4	КТ815Г аАО.336.185 ТУ	1
VT5	КТ814В аАО.336.184 ТУ	1
VT6	КТ3107И аАО.336.170 ТУ	1
VT7	КТ3102Б аАО.336.122 ТУ	1
VT8	КТ815Г аАО.336.185 ТУ	1
VT9	КТ802А ЖК3.365.156 ТУ	1
VT10	КТ3102Б аАО.336.122 ТУ	1
VT11	КТ3107И аАО.336.170 ТУ	1
VCT12	КТ3102Б аАО.336.122 ТУ	1
65
Продолжение приложения 7
Поз. обозначе- ние	Н аименование	Кол.	Примечание
	Транзисторы
VT13.VT1E	КТ5О2Д аАО.336.182 ТУ	2
VT16,VT17	КТ3102Б аАО.336.122 'ТУ	2
VT18	КТ814В аАО. 336.184 ТУ	1
VT 19	КТ31О2Б аАО.336.122 ТУ	1
VT20	К.Т814В аАО.336.1^4 ТУ	1
VT21	КТ815В аАО.336.185 ТУ	1
VT22..VT27	КТ3107И аАО.336.170 ТУ	6
VT28	КТ502Д аАО. 33G .182 ТУ ’	1
VT2 9	КТ3102Б аАО.336.122 ТУ	1
VT31	КТ502Д аАО.336.182 ТУ	1
VT3 2	КТ3107И аАО.336.170 ТУ	1
VT3 3	КТ815Г аАО.336,185 ТУ	1
VT3 4	КТ815Г аАО.336.185 ТУ	1
VT3 6	КТ815Г аАО.336.185 ТУ	1
VT3 7	КТ815Г аАО.336.185 ТУ	1
VT38...VT40	КТ3107И аАО.336.170 ТУ	3
VT41	КТ3102Б аАО.336.122 ТУ	1
VT42	КТ3107И аАО.336.170 ТУ	1
VT43	КТ3102Б аАО.336.122 ТУ	1
VT30.VT35	КТ3102Б аАО.336.122 ТУ	О
ХР	Вилка РШ2Н-2-17
	ОЮО.364.007 ТУ	1
66
Приложение И
ОВъехт ЛУ
ОИ.
ОИ
R.ox
VJ)
--ВН-
Одъехт Ио
	•f-Yon
1
НА’ол-

VD
£Н“
VP
\1
базовое pmpoucmSo К РУО	Х.Р6
кон.	Цепа		цель	Хон.
/	Шлейф Я -У		+&УВ	Уб
<?	Шлейф 6-У		УШход.Лбарир	ЗВ
3	Шлейф л-3		+ У5,5 В	3g
ч	шлейф 6-S		инвертор	4S
S	Шлейф Л-3		Выход,.Tpe&nd	5g
6	Шлейф 6- 3		инитатарЗ	6g
?	Шлейф л-й		-б55&Л™ум-2ЧЗ	?S
8	шлейф 6- ч			~ЕЛ
КРУУ			ХР8
Хон.	Цель		Цепь	кон.
	шлейф л- з		Реле„Лаэ/сар'3	1
г	шлейф Б-S		^гвов	г
3	шлейф Л-6		-620 В	3
V	шлейф 6-6		Релероарор'У	^5
5	шлейф Л-?
6	шлейф 6-?		Реле„ЛбарилЗ	6
?	шлейф л- 8		Реле. трвбого'У	?
Т	шлейф 6-8		Реле Требога'2	8
ХРУЗ			ХР9
Хон.	цепь		цель	Бон.
	шлейф Л- 9		Реле Ролса.В'У	~Г
г	Шлейф 5-й		Реле Рожор'З	2
4	шлейф Л-УО		ЗЙенак/Сигн.Л /	3
	шлейф б-У о		Збонок с?	ч
			^(ВнуУСнгнлен /	5
			СигнаЛАн.ланЯ	~В~
			Дёерной нанИ	7
			Дёерной лиру.«?	8

~гвов
упцн
Cut на лиjа торы
НА
Сшррл/ттурная схема	однорражеои	охранной
роенализации /'вариант И -У)
Old — охранный изЗещателер
Кок. — релиеллор олонечнь/га}
\/2) - НиоИ оолрлро$оИчино&>/и
GY — иелпочна/с	пмтанс/Я;
> НЕ - звонок j
EL - лампа,
ИО - дверной лоилпал/77
67
Приложение 1'О
Объекта.
Рак.
Однщйгау-у ОИ
базовое устройство ХР1О	ХРб
	Цель		Цель	to
У	шлейф /г-1		<9,1 А '	/X
г	шлеи ср 6- 1		Выход,, АУориЯ '	гв
3	Шлеиср л- 2		<13,6 5	31
ч	Шлейф б-г		инвертор
5	шлейф Л- з		Выход,, 7ребо?а'	Я
6	Шлейф 6-3		имитатор 3	И
?	шлейф л- и		93,65 Лккри-ШВ	IX
8	шлейф 6- й
	ХР11		ХРА
<0А	Цель		(цель	(а,
У	Шлейф A - S		Реле,, Ложуол '3	1
г	шлейф 5-3		-е$Об	г
3	шлейф л- 6		-гео в	3
ч	шлейф 6- s		. Ч 25,53	У
5	шлейф л-з		Реле „Авариях	5
6	Шлейф б-з		веле „Авария "9	6
7	Шлейф Л- £		Реле, зребога"с	7
&.	Шлейф 5-8		Реле, требога'е	8
	ХР/2		ХР9
&*	Цель		цель
у	Шлейф Л-Р		Реле, Лопсор “1	1
г	Шлейф 5-9		Реле „ Лоысар'е	г
3	шлейф л- со		збонаг/.й/гилан. /	3
ч	шлейф 6-го		Звонок S	я
			зИонок1,Сигм.лан.1	5
			Сигналья. лоне	6
			Дверной кон. /	7
			Дберяой кон. о	8

'ггов
к ПЦН
Сиыамз
ИО
изёесратель ;
изёеицателр,
олонечньШ ;
Стррктрряая схема орноррёелснои охранной
сигнализации ('оариант л/<?)
О И - охранньШ
R/л - резистор
Ron - резистор
V7) - сХиоо'’ /голр'лроёорникоёьш ±
ИЮ — Рёерноё контакт
ев
Приложение W
I
базовое устройство ХРбО	ХР6							\_ггоь
Кон	Цель		цепь	Кон.
1	шлеи со л-3		+ 2ИЗ
г	силен ер Б- б		выход,, Л бария "	ев
3	си лейер л - 2		Н5,6в	3S
А'	шлеи со & - 2		инвертор	ив
5	сил ей ср /г - з		выход,Требога"	дв
6	силе up 6-3		С/ла//па/г7ор 3	6g
7	силе с/ср Р-о		-75,58. Лттс/и.-т	76
S	сил ей доБ- о			Зв
ХРИ			ХР&
Кон.	цепь		Цепь	КС7Н.
	шлеи ср И - з		Реле „Лоснсар "3	/
г'	Шлеиср Б- Б		‘-SPO&	в
3	шлеи ср л- 6		- SPO&	3
	шлеиср Б- 6		+ as, 5 8
5	шлеиср Л- 7		Реле,, Лбария "К	5
6	шлеиср 6 ~ 7		Реле,. ЛбариР'Р	6	□
7	шлеиср л- 8		Реле., треба га" с	7
&	шлейф 6-8		Реле., Тоебога'е	S
			ХРР
			цепь	Кон.			дисгнализ
			Реле „ Полеар "/	к			rf'
			Реле,, Пожар "2	г	—
			ЗЁоссот "tСигелам. /	3
							п
кон	цепь		3 болот 2	л

1	Шлеир Л- Р		ЗёонОт/.Шгт. Л ом. /	6

г	шлеиср 6-2		Сигналь», лам. 2	в-
					—		®fz.
3	шлебср л- /о		Д верной тонн	7
у	шлеир е- со		Дверной тон. 8	8			ИО


схема оИнорс/Нежнои охранной
Стрсуттуряна я
сигнализации /вариант л/3)
О И — охранный
R. hi — резистор
Rom - резистор
ИЗ - Ниоср
GS - истомит
НЕ - з По нот j
изЗеш, а телз}
извещателя;
отонеинрси ;
полу noo$О Пни noSuu ;
литое иЯ ;
EG - лампа j
ИО — дверной понта а/о
69
/7рш7ооесенс/е 12
Объект /Ш
\Ру2еж /VO I
	базовое устройство
	ХРЮ	ХР6
Мн	цепь		цепь	Кон
3	Шлейф Л- 7		+р,78	дё
S	Шлейф Б- 2		выход. Рёария ‘	8S
3	шлейф Я- Я		чз5,5 в	зё
А'	шлейф &- е		инбертор	др
S	Шлейф Я- 3		выход,, Тревога'	5ё
6	шлейф 6 - 3		Фмитатор 3	6S
7	силе мер Я - и		-25,ЗвРкл-ЧМ-27й	7£
&	шлейф 6 - ч
	ХР77	 ХР8
КОК	цепь		цепь	кон.
i	шлейф Я- 5		Челе „Лоысар’З	f
г	Шлейф 5-5		- 3208	д
3	Шлейф Я- 5		3208	3
0	Шлейф 6- S		•+ 85,58	ч
7Г1	шлейф Л- 7		Реле „ЛбарияМ	S
6	Шлейф 5 - 7		Реле „ ЛварШ '8	6
7	шлейф л- s		°еле „ Тревога "7	7
6	шлейф 6-8		Реле „требоШ'г	/
		ХР9
			цепь	Юн.
			°еле.. /7ожар "з	ч
			Реле „ /7олсар " 8	8
	ХР72		5ёонат7,С1/гн.лам /	3
Кои	Цепь		Звонок 8	8
1	шлейф Р-Р		лам. /	6
3	шлейф Б-Р		Сигналы/, лап е	6
.3	Шлейф Ф- /О		Лвернод кон. 7	7
Ч	Шлейф 6-7Q		Дверной кон. 8	8

2208
»— «
"7/Ж
Cu/nanui
Структурная схема ддухруёеиснои
охранной	сигнализации.
0И’~ охраннь/й издесцо телы,
Ни- резистор издегцателя;
Ron ~ резистор оконечный)
V2) - диад лолулрододмилоёыи)
И О - ддернош канта к т
70
Приложение (3>
о азо Зое устройство
х.РЮ
Кон.	цель
1	шлеи ср Л- /
г	Шлеиср Б- /
3	шлеи со П-е
ч	шлей/р Б-'З
5	шлеиср П - 3
а	шлеи/р 5- 3
?	Шлеиср в- и
8	шлеиср Б- и
ХРН
Кон.	цепь
/	шлеиср Л- 5
г	шлеиср 6-5
3	шлеиср .3- в
ч	шлейф Б-6
5	шлеиср А- 7
6	шлейф 6-т
	шлеиср Д-5
&	шлеир б-&
ХР/Р
Кон	цель
/	Шлеир P-ff
г	Шлеиср 6-9
3	шлеиср Л- /О
ч	шлеиср 6- /о
ХР6
цель	Кон.
/9,/в	/X
ёмход'„ Лбарир'	2S
/ /5,6 'в	35
инвертор	HS
Выход,, Тревога	55
имитатор 3	66
-65,53 Яккрм.-ечв	?в


Цель	Кон.
Реле „Ложар "з	1
-ЗЛОБ	2
~62Ов	J
-г es.se	ч
Реле „ лЗория"/	5
Реле „ввария'г	6
Реле. Тревога/	?
Реле _ Тревога"?	S
ХР9
цело	80*.
Реле„ПожарУ	/
Реле. Пожар "г	S
звонок-/. Сигелам. /	3
Звонок 3	и
зВанок/Сщч лам /	5
Сигналь*. лам. 2	6
Л верной /гон. 5	7
дверной кон. 3	3
г50Ё
ИЛлин .
(Яёария)
(Пожар)
Структурная
(оаоиант нЧ)
ИИ - ложарнь/й
ft И - резистор
fair. - резистор
Х/D- НиоЗ
схема пожарное/ сигнализац ио
извещатель^
из^ещсзтеля о
оконеинь/и ',
лолулровоЗникавь/и
71
Прилоохсеные Ш
базовое устроёс/пбо ХР73
	Цель	СОИ.
	ЛСПТ- х	1
	-<?5,5в, Лтум.-енз	г
	ЛСпт-л	3
	-25,58, Лккум.-24в	У
	ЛСПТ-3	5
	8553. 8/СК1/ПГ.-2Н&	6
	ЛО/7Т- Р	7
	-25,58, Х/скун -2V3	& .
	XP-W
	Цепь	Ком.
	лепт- 5	1
	-25,68, Лкхс/н-ееб	2
	ЛСПГ-6	3
	25,55, Лккум.-2У8	5
	ЛСП7- 7	5
	-25,58, Лккум.-2Р8	6
	ЛСПТ- &	7
	-25 58. Лккум. -248	8
	ХР75
	цель	Кам.
	лепт-л	7
	-25,58, Лккум.-24&	2
	лепт- /а	3
	-25,5В,Лкк1/н. -2X8	У
	Дккун?. +25 8	5

Одзеклт /Х7
Объект
1 JG/Z7
Схема подключенье /рваиеэ/су/помнь/х исполни тельных.
реле
далека
устройств ufC/77~ установленных ха объектах,
разнесенных друг. ала друга.
К И - реле	исполнительное ;>
G - <л стонна к еи/паних ;
VJ)3 - диоо1 оолоолободнакобь/й
72
Приложение /£
базовое устройство XPJ3
	Цепь	to
	ЛСПГ-Ч	✓
	25,55, Яккум.-гчв	2
	ЛСПТ-2	3
	2558, Лккун -S46	Ч
	ЛСПТ-3	5
	-25,53. Лккум.-ЗЧЗ	6
	лепт- v	7
	25,53. Лккум. -<2ЧВ	1
		ХР^
	Цепь	Хаи.
	лепт-5	1
	35,53, Лккун.-ЗЧЗ	2
	лепт-в	3
	-25.53. Лккцн-гчв	ч
	ЛСП7- 7	S
	-255В. Лккум.-еч&	6
	лепт- з	7
	-25;53.Якк(/м.-ечВ	S
	ХР-/5
	Цепь	ХОН.
	лЯТт-9	7
	25,58, Яккум. -ЗУ В	г
	лепт- -/о	3
	-25,58, Яккум.-ЗЧЬ	ч
	Дккят. + ЗЯЗ	л

Схема, подключения промежуточных. исполнительных
реле устройств J7C/7T установленных на длил ко рас -
положенных друг от друга объектах.
КИ - реле исполнительное',
G - источник питания.
VJ)3 - диод лолуллододникодьгй
73
Приложение -/6
	Базовое устройство ХР70	ХР6					♦ ‘ ггов , \кПЦН (Авария) 	^кПЦН (Пожар)
	Кон.	Цепь		цель	Кон
	f	шлеиср 5- 7		+958	fg
	е	Шлеиср 5- 7		выход „Лдария "	зе
	3	шлеиср 5-2		+	С5,6	8	ы
	Ч	шлеиср 3-2		инвертор	л»
	5	Шлейф 5- 5		выход, ГреЁога"	56
	6	Шлеиср 5-5		имитатор 3	68
	7	шлеиср К -ч		-25,5.3. Лккчм. -еч&	7$
	Т	шлеиср и-и			88
	ХР-И
	КОИ.	цель		Цель
	7	шлеиср И- 5		Реле, Но же ар “ 3	1
	2	шлеиср 6-5		-220 3	г
	3	шлеиср Л- 6		- 2208	3
	Ч	шлеир 6-6		+ 25,58	ч
	i	шлеиср 5-7		Реле,, 55ария 5	5
	£	Шлеиср 6-7		Реле „ 5о ария"a	6
	7	шлеиср Л- 8		Реле, требосо" 7	7
	8	шлеиср 6- 8		Реле ..Треба г а "2	~v
				7Р9
				цель	Кон.
				Реле „ ложар "7	i
				яеле „ложсар’в	2
	XP1S			ИонокССигн. лам. /	3
	Кон	цепь		З&онок <2	У
	1	шлеи у 5-р		СигсН. ./7QH. /	5
	3	шлеиср е-у		Сигнальная лам. г	~Б~
	3	Шлеиср 5-со		Дбернои хон. -/	7
	ч	ШлеШр 6-со		Абер нои кон. 2	8

Структурная схема пожсгрнои сигнализации вариант л/2)
ПИ- пожарным изБесцатель',
О И - охранный извещатель у
КП - резистор извещателя;
Кох. -резистор оконечный ;
Н> - Си о д	полупроёодникоЗыи^
К - концевой переключатель, установленный на системе ДС/77
74
Приложение -/?
7 БИ VD	м 2 IZ2	il
J.OH	НТ0И
J
Базовое устройство WO	ХР6
Кон.	цель		цепь	вОН.
f	шлеисд И- Т		/РИЗ
е	шлеиао 6-я		Аь/хов,, М'ария "	~а!
3	шлей ср п- а		/ 75,6 А	з&
у	Шлейф Б-а		шбертор
5	шлеиср Д-з		Вь/хоЗ, Тоебога."	л
6	шлейф 6-3		1/митатор 3	61
7	шлейф л-и		-35,55 Лкким-аев	И?
3	шлеит Б- я			&3
ХРН			ХР&
Кон	Цепь		Цепь	Кон-
в	шлеиср Л-6		Реле „ Пожар’3	/
г	Шлеир 6-5		~гао 6	а
3	И/лРс/ф 37 - 6		аао&	3
я	Шлеиср 6-6		нее, ее	я
5	Шлеиср 6-7		Реле „ Я бария "7	5
6	Шлеиср 6-7		Реле „ Ябария “S	6
7	шлеиср л-з		Реле , Превоса "К	7
А	шлеиср б-&		Реле . Требога - е	Т
			ТР9
			Цепь	Кон.
			Реле „Пожар"7	1
			Реле „ Пожар "а	а
ХРН>			?£анок/.Сигялаи. К	3
"р)Н	yens		30'онок а	я
1	шлеиср И- У		ЬвонокКСигн. лам. 7	5
а	шлеиср Б-У		С иг мальм, лама	6
3	Шлеиср Я-ко		абесяои ком. -К	7
Я	Шлеиср 6- КО		дверной кома	г

-Л- пин
-(двария)
-К пун
-(Тревога)
.кПРИ ч
(пожар)
но
Стррктррнол схема совмещенной '
охранно - пожарной сигнализации
ПИ - пожарный извещатель;
г'"'	- - -	'. извещатель;
извещателя j
оконеинь/и ;
О И - охранный
ПИ - резистор
Бок. - резистор _ .	,
VD - с/иов полупровоБниковь/и;
G-f - истоиник питания >
НИ - звонок'/
EL, - лампа '>
/ИО - Ивер нои контакт.
ааов
ей
75
Приложение
Плонечное ус/тгооист&о ПЦН
Схема лоНл-жжения
трем луча н ПЦН.
70ПА5 к
76
Приложение 19
Базовое устпроистёо
“ ХР8
цель_________
Реле, Пожар "3
г-г SO 8___
-^еХ) 8
4- г5,ss______
Реле ,. Р&ария"/
Реле „Мария "Р
Реле „ тревога" /
Реле„ тревога "г
tOH
г
з
л
5_
6
Т
8
ХРР________
цель кд»-
Реле „Пожар"-/
Реле „Пожар’Р
Ъбонок/.Стн. лап /
г
Звоном Н~_______
ЬВонок/уйГн-лам. /
Сигналь на 9 лам, г _
дЯерноу—комгогн ?
Дверной Ронгд/гг е
У
8
Оролеимое успузоистПо ПЦН
Окале woe
—о
/г ПЦН
(Пожар)
—о
Сленга поОк.
ООунг лунам ПЦН
ТОПАЗ к
77
Вауиантз/ подолнзаеиия ycnpoucmSa	ТОП Ab /г
одному лучу ПА/А/
а)-дез разделения дидод сигнаяоё
д)- сnyooporeroM вогнало уЬжоудАЦНтола,, ВедаМ„Не&МОУ .Деяу-д)
7&
СОДЕРЖА Н И Е
1.	Введение
2.	Назначение изделия	3
3.	Технические данные	5
4.	Состав изделия	16
5.	Устройство и работа изделия	.	17
5.1.	Конструкция	17
5.2.	Принцип действия	18
5.3.	Описание электрической схемы	19
6.	Маркирование и пломбирование	• 34
7.	Тара и упаковка	35
8.	Указание мер безопасности	35
9.	Варианты использования устройства	36
10.	Порядок установки	41
11.	ч Порядок работы	43
12.	Характерные неисправности и методы их уст-
ранения	44
13.	Техническое обслуживание	46
14.	Правила хранения и транспортирования	49
15.	Ремонт устройства	49
Приложение 5. Перечень элементов схемы модуля
селекторных ячеек	5/
Приложение 7. Перечень элементов схемы блока
питания и контроля	59
Приложение 9. Структурная схема однорубежной
охранной сигнализаций (вариант№	1)	67
Приложение 10. Структурная схема однорубежной
охранной сигнализации(вариант№2)	68
Приложение 11. Структурная схема однорубежной
охранной сигнализации(вариантХ°3)	69
Приложение 12. Структурная схема двухрубежной
охранной сигнализации	70
Приложение 13. Структурная схема пожарной сигна-
лизации (вариант № 1 )	71
Приложение 14. Схема подключения промежуточных
исполнительных реле устройств
АСПТ, установленных на объектах,
далеко разнесенных друг от друга 72
79
Приложение 15. Схема подключения промежуточных
исполнительных реле устройств
АСПТ, установленных на близко рас-
положенных друг от друга объектах 7 3
Приложение 16. Структурная схема пожарной сигна-
лизации (вариант №2)	74
Приложение 17. Структурная схема совмещенной ох-
ранно-пожарной сигнализации	7 5
Приложение 18. Схема подключений устройства
"ТОПАЗ" к трем лучам ПЦН	7 6
Приложение 19. Схема подключения устройства
"ТОПАЗ" к двум лучам ПЦН	7 7
Приложение 20. Варианты подключения устройства
"ТОПАЗ" к одному лучу ПЦН
Содержание	/ 9
80
ВЕДОМОСТЬ ЗИП
Устройство "ТОЙАЗ" УПКОП 01041 -	1

		Количество
№№	Наименование	Где применяется		Количество
		в. изделии
1	2	3	4	5
ЗАП;	1.СНЫЕ ЧАСТИ
1. Модуль селекторных ячеек ДвЗ.087.006 (упакован в отдельный чехе	и)
для УПКОП 01041-10-1	. Устройство базовое	5	1
для УПКОП 01041-30-1.	Устройство базовое, блок линейный	15	1
для УПКОП 01041-50-1	Устройство базовое, блок линейный	25	1
2. Вставка плавкая ВП1-1 1А	Блок питания и контроля	2	4
3. Вставка плавкая ВП1-1 ЗА	Блок питания и контроля	1	2
4. Конденсатор К50- 6-50В-20мкФ
для УПКОП 01041-10-1	Модуль селекторных ячеек	6	2
для УПКОП 01041-30-1	Модуль селекторных ячеек	6	4
для УПКОП 01041-50-1	Модуль селекторных ячеек	6	5
5. Индикатор единичный АЛЗО7-ВМ-
для УПКОП 01041-10-1	Модуль селекторных ячеек	6	1
	Блок питания и контроля	5	1
для УПКОП 01041-30-1	Модуль селекторных ячеек	6	3
	Блок питания и контроля	5	1
для УПКОП 01041-50-1	Модуль селекторных.ячеек	6	5
	Блок питания и контроля	5	1
6. Транзистор КТ3102Б
для УПКОП 01041-10-1	Модуль селекторных ячеек	4	2
	Блок питания и контроля	11	4
для УПКОП 01041-30-1	Модуль селекторных ячеек	4	10
	Блок питания и контроля	11	2
для УПКОП 01041-50-1	Модуль селекторных ячеек	4	14
	Блок питания и контроля	11	4
7. Транзистор КТ3107И			2
для УПКОП 01041-10-1	Модуль селекторных ячеек	О 1 л	6
для УПКОП
01041-30-1
для УПКОП
01041-50-1
Блок питания и контроля
Модуль селекторных ячеек
Блок питания и контроля
Модуль селекторных ячеек
Блок питания и контроля
8
14
8
14
10
4
•14
4
8.	Транзистор КТ814В
9.	Транзистор КТ815В
10.	Транзистор КТ815Г
11.	Диод полупроводниковый ДЮ 5
для УПКОП 01041-10-1
для УПКОП 01041-30-1
для УПКОП 01041-50-1
12.	Резистор МЛТ-0,25-6,8кОм-5%
для УПКОП 01041-10-1
для УПКОП 01041-30-1
для УПКОП 01041-50-1	__
13.	Резистор МЛТ-0,25-6,8кОм±±0-%
для УПКОП 01041-10-1
.для УПКОП 01041-30-1
для УПКОП 01041-50-1
14.	Ключ Двб.395.002
15.	Жгут 4А6,640.446
16.	Жгут 4А6.640.430-01
для УПКОП 01041-30-1
17.	Жгут 4А6.640.430
для УПКОП 01041-50-1
18.	Винт ЕМ3.6ах8.3'2.036 ГОСТ 17473-80
для УПКОГГ 01041-10-Г
для УПКОП 01041-30-1
для УПКОП 01041-50-1
19.	Шайба 3.32.Л6 3.039 ГОСТ 11371-78
для УПКОП 01041-10-1
для УПКОП 01041-30-1
для УПКОП 01041-50-1
3
Блок питания и контроля
Блок питания и контроля
, '! Модуль селекторных ячеек
Блок питания и контроля
МОНТАЖНЫЕ ДЕТАЛИ
J 	.  I
Дв 2. 136. 003 36
Дв 2. 136.003 36
Дв2.136. 003 36
ПРИНАДЛЕЖНОСТИ
: Для выемки модулей селекторных ячеек
Для ремонта, устройства
Для межблочных соединений
Для межблочных соединений
j Для подключения внешних соединений
с
tf
. - Для прдалтания внешних соединений
• • и
4
5
2
2
4
5
2
2
1
1
20
60
100
10
30
50
100
300
500
1
1
1
1
64
144
224
64
144
224
	лрзГхр	АЗ
	-в-	Цепь
1	28	Питание ячеек

z J	16	Блокировка „ А бария"
х ч-	30	Шина А
' 5	25	Имитатор 2
	8	Звуковой сигнал
7	74	Вы код „ Помар"
	6	Блокиробка Выхода
\ 3	26	*9.1 V
	4	Выход,. Авария”
т~20	77	АС ПТ-5
7 ii_	22	*15,6 V
' 7Z / 17	12	Инвертор
	1	Выход ., Тревога ”
7 1ч	10	ИмитаторЗ
7 15 ЖФ	3	~25,5V; Аккум. -24 V
' 30 /01	20	Шлеиср A-S
7 Z / 7^1	18	АСПТ-6
	19	Шлеиср А-6

А2		ХР \ХР	2	xpW				5		А1
	Цепь	->}—			-<Р-		Цепь
	Питание ячеек	28	1	1	28		Питание ячеек				Пи

	Блокировка „Абария”	16	3 '- Уч	К з	16		Блокировка „ А Вару я"				Бле
	Шина А	30		7 Ч	30		Шина А
	Имитатор 2	25	З4 У'	7^5	25		Имитатор 2				И
	86у ко бои сигнал	8		' 6	8		Звуковой сигнал				Зву
	Выход ., Пожар"	15	7 У\ у\	7 7 7~В Т~9	15		Выход „Пожар”				Вы
	Блокировка выхода	6			6		Блокировка выхода				Бло
	*9,1V	26			26		*91V				Вы
	Выход „Авария ”	5	/и х	' 1и	5		Выход „ Авария ”
	АСПТ-3	17	То4	х 24	17		АС ПТ-9
	* 15,6 V	22	11 у	7~ЙГ	22		+ 15.6V
	Инвертор	12	7Z У4		12		Инвертор
	Выход.. Тревога"	1					Выход „ Тревога”				Вы
	Имитатор 3	10	1ч х	' 1ч	10		Имитатор 3
	'25.5V\ Аккум,-25V	3	15	гс5	3		-25,5V: Аккум. -24V				-2.
	Шлеиср А-3	20	23х	' 04	20		Шлеиср А '9
	АСЛТ-5	18	13 29\	' 25 7J5	18		АС ПТ-10
	Шлейф А-4	19			19		Шлеиср А'Ю

лР6
	Кон.	Цепь
1 7 г 7 3 7~Й Т~5 7~б 7~1 Т~8	1а	Питание ячеек
	2а	Имитатор 1
	За	Блокировка,. Абария"
	5а	Шина А
	5а	Имитатор2
	Во	Звуковой сигнал
	7а	Выход „ По ж ар"
	8а	Блокировка Выхода

		ХР6
	Кон.	Цепь
\ 9	16	+9.1V
\ /и \Л_	26	Выход „ Авария"
	36	*15.6V
К 12	56	Инвертор
\ 13 \J4 \J!3	56	Выход „ Тревога"
	66	Имитатор 3
	76	- 25,5 V, А ккум. '24V
	86
ХР10						ХР13
	Цепь	Кон.			Кон.	Цепь
	Шлеиср А-1	1	26	16	1	АСПТ-1
	"	Б-1	2		Т~Т5	2	-25,5V. Аккум,-25V
	-	А-2	3	27	' 17	3	АСПТ-2
	» Б-2	5	У''4	715	4	-25.5V.AKKyM.-25V
	А-3	5		18	5	АСПТ-3
	’• Б-3	6	2	/о	6	25.5V. Аккум,-24 V
	”	А-5	7	23	lj	7	АСПТ-4
	> Б-4	8	2	' lb	8	-25,5V. Аккум. -25V
						«
ХР8						ХР9
	Цепь	Кон.			Кон.	Цепь
	Реле ., Пожар "3	1	37 у	\ 55	1	Реле „ Пожар" 1
	-220V	2	38 ж-		2	Реле .. По жар" 2		-25
	-220V	3	од ^7“	X 47	3	Звонок 1, С йен. лам. 1
	* 25.5V	5	36 ж	К 58	5	Звонок 2		-25
	Реле ,. А варил "1	5	51 ж-	\ 47	5	Звонок 1, Сигн. лам. 1
	Реле ..Авария "2	6	Vt2^7 Л ?	59	6	Сигнальн.лам. 2		-25
	Реле .. Тревога','1	7		х ьи	7	Мерной кон та кт 1
	Реле „ Тревога" 2	8	55 х	х 0/	8	Мерной контакт 2		-25
ХР \ХР		I	XP5IXP				5
	—			//		Цепь
	28	1	1	28		Питание ячеек

	16	3 х- Т\	' 3	16		6пикировка „Авария"
	30		/ 4	30		Шина А
	24	5х "Г^ т\ у\ 7о'х	/5 ^~6 /т /~8 /~9	24		Имитатор 2
	8			8		Звуковой сигнал
	14			14		Вы код „Пожар"
	6			6		Блокировка выхода
	26			26		f91V
	4		' 1U	4		Выход „ Авария ”
	17	78х-	'^24	17		АС ПТ-9
	22	11 х ТГ^ 73х-	' 77 ^12 /1з	22		/5,6 V
	12			12		Инвертор
	1			1		Выход„ Тревога"
	10	1ч х	' 1ч	10		Имитатор 3
	3	15	''~15	3		- 25.5 V, Аккум -24V
	20	28х	' 64	20		Шлеигр А -9
	16	1У 2У\	' 25 //5	16		АС ПТ-10
	19			19		Шлейф АПО
I
А1		XPIXP1	ХР4\ХР	А4
	Цепь		-«Г	Цепь
	Питание ячеек	28 “кХ	28	Питание ячеек

	Блокировка „Авария"	75 КХ	16	Блокировка., Авария”
	Шина А	-к>4	30	Шина А
	Имитатор 2		24	Нмитатор2
	Звуковой сигнал	8 Хх-	8	Звуковой сигнал
	Выход„ Пожар"	74 Xх	14	Выход„ Пожар"
	Блокировка выхода	л	О'' о	6	блокировка выхода
	4.1 V	гв	26	+ 3.1V
	Выход,, Авария"	4	-X '' х 1и_	4	Выход „Авария ”
	АСПТ-1	17	4 х	11	АСПТ-7
	★ 15,6V	по 11	/ 11	22	+ 15,6 V
	Инвертор	12 14^'	12	Инвертор
	Выход,, Тревога"	1	х '	1	Выход Тревога"
	ИмитаторЗ	7/7 X'" X	10	ИмитаторЗ
	- 255V; Аккум. -24 V	7	15	1j	3	-25.5V;Аккум.-24V
	Шлейф А-1	?П 26 ж J2	20	Шлейср А-7
	АСПТ-2	18	18	АСПТ-8
	Шлейор А-2	19 X' "X	19	Шлейф А8
		I
	Кон.
	1
	2
	3
	4
	5
	6
	7
	8
26	16
~Г^	^15
27х	''71
7х	''~15
28х	^18
	-^15
7х	'"~19
7ГХ	/~15
ХР13
Кон.	Цепь
1	АСПТ-1
2	-25,5V. Аккум,-24V
3	АСПТ-2
4	-25.5V.Akkpm.-24V
5	АС ПТ-3
6	-25.5V Аккум,-24 V
7	АСПТ-4
8	-25,5 V. Аккум. -24V
ХР11
Цепь	Кон.
Шлейф А-5	1
"	Б-5	2
•> А-6	3
» Б-6	4
•• А-7	5
Б-7	6
-	А-8	7
-	5-8	8
30	34
	^Т
з?\	/135
т\	'2
32\

зз\
УХ
ХР12
Кон.	Цепь
1	Шлей у	з А-9
2		Б-9
3	W	А-10
4	»	Б-10
	Кон.			Кон.	Цепь
	1	37 /	/45	1	Реле „ Пожар" 1
	2	38 /	X ¥0	2	Реле ,. По жар" 2
	3	оЗ s'	X 41	3	Звонок 1, Сигн.лам. 1
	4	36 /	X 48	4	Звонок 2
	5	41 х	X 41	5	Звонок 1, Сиен. лам. 1
	6		X 49	6	Сигнальн.лам. 2
	7	4J /	X 50	7	Дверной контакт 1
	8	44/	X 0/	8	Дверной контакт 2
ХР14
ХР15
Цепь	Кон.	20^	\24_	Кон.	Цепь
АСПТ-5	1			1	А С ПТ-9
 25,5 V. Аккум. - 24V	2	15 Щ	X15	2	-25.5 V; Аккум. - 24 V
АСПТ-6	3	21X	X 25	3	АС ПТ-10
- 25,5 V. Аккум,- 24 V	4		\15	4	-25,5V, Аккум. ~24 V
АСПТ-7	5	22/	\40	5	А ккумулятор + 24 V
-25.5V. Аккум. -24 V	6	15/
АСПТ-8	7	23/
- 25.5V. Аккум. -24V	8	1b X
ПРИЛОЖЕНИЕ 2
ХР
Цепь
итание ячеек	28

юкировка „Авария”	16
Шина А	30
Имитатор 2	2А
уковой сигнал	8
ыход „ Пожар”	74
'окировка выхода	6
+57/	26
уход., Авария"	4
АСПТ-!	77
★ 15,6V	22
Инвертор	12
;ход „ Тревога”	1
ИмитаторЗ	10
’.5.5V; Аккум. -24/	3
Шлейф А-1	20
АСПТ-2	18
Шлейф А-2	19
	!
АР11
Цепь	Кон.
Шлейср А5	7
"	6-5	2
» А-6	J
- 6-6	4
- А-7	5
Б-7	6
	А-8	7
’•	6-8	8

ХР1й
Цепь	Кон.
АСПТ-5	1
5,5 V. Аккум. - 2 А V	2
АСПТ-6	3
5,5 V. Аккум.-24/	4
АСПТ-7	5
6.5V. Аккум,-24/	6
АС ПТ-8	7
5,5V. Аккум. -2AV	8
	Цепь
28	Питание ячеек

16	Блокировка„Авария"
30	Шина А
24	Имитатор 2
8	Звуковой сигнал
74	Выход„ Пожар"
6	Блокировка выхода
26	+ 57/
4	Выход „Абария ”
77	АСПТ-7
22	+ 15,6 V
72	Инвертор
7	Выход „ Тревога"
70	ИмитаторЗ
3	-25.5V; Аккум.- 24/
20	Шлейф А-7
18	АСПТ-8
19	Шлейф А8
30	34
	/V
31^	XJ5
	к^Т
32\
2^\
зз\
ТХ
КР12
Кон.	Цепь
1	Шлейф А-9
2	„	5.5
3	»	А-10
4	> Б-Ю
КР15
Кон.	Цепь
1	А С ПТ-9
2	-25,5V; AKK4M.-29V
3	АС ПТ-10
4	~25,5V, Аккум. -2А /
5	А ккумулятор +2й /
716
XP76IXP
Кон.	Цепь
4	Инвертор
78	Выход „Авария"
37	Выход„ Тревога"
76	Выход „ Пожар"
22	Шина А
5	Питание ячеек
2	Звуковой сигнал
74	Реле „ Пожар "3
7	' 25.5 V
3	< 15,6 V
6	+ 9.1 V
29	Блокировка выхода
27	Имитатор 1
20	И нит а тор 2
23	ИмитаторЗ
30	-220V
28	-220V
27	Аккумулятор *2bV
7	-25.5V; А к кум. -241/
77	Реле., Авария” 1
75	Реле ,, Авария"2
70	Реле Тоевога’1
72	Реле,, Тревога"?
77	Реле „ Пожар "1
13	Реле.. Пожар"?
26	Звонок 1, С йен. лам. 1
25	Звонок 2
24	Сигн. лам. 2
8	Дверной контакт!
3	Дверной контакт?
19	Блокировка „ Авария"
Схема электрическая принципиальная базового устройства
Обозначение	Наименование	Кол.
А1...А5	Модуль селекторных ячеек ДвЗ.087.006	5
АН	Блок питания и контроля Дв2.087.043	1
ХР1...ХР5	Розетка РГ1Н-2-29	5
ХР8...ХР15	Колодка КП К 8-8 111	8
ХР16	Розетка РГ1Н-2-29	1
ХР6	Розетка РП14-16	1
ПРИЛОЖЕНИЕ 3
AW
ХР \XP10				ХР15
	Цепь		1У		Цепь	Конт.
	Питание ячеек	28		X	чч X	2_	Шлеиср А-9	1
			7 У		» 6-9	2
	блокировка., Авария	16	4_/	\	Т5_ \	2_ X	4g	- А-10	3
	Шина А	30			 6-10	4
	Имитатор 2	24	6_ж 7_ж 8_ж		А -11	5
	Звуковой сиен ал	8		X	Z \	47 X	2	» 6-11	6
	Выход "Пожар"	14			« А-12	7
	Блокировка выхода	6			•> Б-12	8
	+9.1V	26			ХР16
	Выход „ Авария"	4	34у 77/ 71/ 1зу 74/
	АСПТ-19	17			Цепь	Конт.
	+ 15.6V	22		X	40 \	2 \	49 \	2	Шлеиср А - 13	1
	Инвертор	12			•• 6-13	2
	Выход ,. Тревога"	1			- А-14	3
	Имитатор 3	10			6-14	4
	-25.5V, Аккум.-24V	3	1b у	4	oU X.	2	•• А-15	5
	Шлеиср А-79	20	54/		. 6-15	6
	АСПТ-20	18	Ju у	\J /	А-16	7
	Шлейер А-20	19	55Ж	\	Z	 6-16	8

				ХР17
			X	52	Цепь	Конт.
				Шлеиср А-17	1
			\	2_
				•• 6-17	2
			\	53
				/1-75	3
Л ГН			\	2
Конт.	Цепь	7	/		» Б-18	4
			\	54
1а	Питание ячеек			" А-19	5
		2	/	\	2
2а	Имитатор 1			« 6-19	6
			\	55
		3	Ж
За	Блокировка., Авария"			•• А-20	7
		4	/	X	2
4а	Шина А			> 6-20	8
		5 Ж
5а	Имитатор 2
		6	ж	УР1Я
6о	Звуковой сигнал
		7	.Ж
7а 8а .	Выход Пожал" Блокировка выхода		х- ~16		Црт АСПТ-1	Кд и 71,
		V	~Ж
			\	15
				-25,5V; Аккум.-24й	2
ХР11			\	17
				АСПТ-2	3
			\	15
				-25,5 V; Аккум- 24 V	4
Конт.	Цепь	9 Ж	\	18
				АСПТ-3	5
16	★91V
		10	/	\	75
28	ВыходАвария"			-25,5V; Аккум.-24й	6
		77	Ж	\	19
Зв	"15.6 V			АООТ- 4	7
		12	Ж	\	15д
48	Инвертор			-25,5V; Аккум,-24V	8
		13	ж
56	Выход „ Тревога"
		74	Ж
66	ИмитаторЗ
		15	/
76	-25,5V;AKKyM.-24V		\	20	Цепь	Конт.

86				АСПТ-5	1
			\	75
				-25.5V; Аккум.-24й	2
			X	21
ХР13				АС ПТ-Б	3
Конт.	Цепь	36	ж	X 75	-25.5V; Аккум -24V	4
			\	22
1	Шлеиср А-1			А С ПТ-7	5
		2__Ж	\	75
2	6-1			-25,5V ;AKKyM:24V	6
		37 Ж	\	23
3	» А-2			АСПТ-8	7
		2 Ж	\	75
4 5	6-2 А-3			-25,5V; Аккум,-24V	8
		38	Ж
		Ж	Ж
6	- Б-3			ХР20
7	" А-4	39	/	\	24	Цепь	Конт.
		_2	/
8	• 6-4			АСПТ-9	1
			\	75
				-25,5V; AKKyM.-24V	2
			\	25
ХР14				А ОПТ-10	3
Конт.	Цепь	40 ж	X 75	-25,5 V; А к кум,-24 V	4
			\	26
				А С ПТ-11	5
1	Шлеиср А-5	_2	У	X	15
				-25,5V; Аккум-24V	6
2		6-5
		41	Ж	\	27
3	 А-6			А С ПТ-12	7
		2	Ж	\	15
4	••	6'6			-25,5 V Аккум,-24 V	8
		42___Ж
5	А-7
		2	Z	0
6	 6-7
		45	Ж
7	»	А-8
		2
8	•'	6'8

	ХР21
х 28	Цепь	Конт
	АС ПТ-13	7
\	75
	-25.5V; Акку.-24й	2
\	29
	АС ПТ-14	3
\	75
	-25.5V; Аккум-24 V	4
\	30
	АСПГ-15	5
\	75
	-25,5V; Аккум,-24V	6
X	5?
	А С ПТ-16	7
X	75
	-25,5V Аккум,-24 V	8

	ХР22
X	32	Цепь	Конт
	АСПТ-17	1
X 75	- 25,5 V; Аккум.-24-V	2
X	33
	А С ПТ-18	3
X	15
	-25.5V; Аккум.-24й	4
Х^ 54
X	75	АС ПТ-19	5
	-25.5V; Аккум.-24й	6
X	35
	АСПТ-20	7
15
	-25.5V; Аккум. ~24 V	8

Схема электрическая принципиальная блока линей-
ного
Обозначение	Наименование	Кол
А 1...А 10	Модуль селекторных ячеек ДвЗ.087.006	10
ХР1...ХР10	Розетка РГ1Н-2-29	10
ХР13...ХР22	Колодка КПК 8-8.111	10
ХР11	Розетка РП 14-16	1
2495CO/I973

Л4
Цепь
Титание ячеек
лакировка,, Авария
Шина А_______
Имитатор 2
буковой сигнал
Зыход,, Пожар”
лакировка выхода
*9.1У
Зыход „Авария"
АСПТ-1
* 15,6 V
Инвертор
•ыход „ Тревога"
ИмитаторЗ
75,5V Аккум,-29V
Шлей ср А-7
АСПТ-8
Шлейф А-8
ХР7|~*Р
	Цепь
28	Питание ячеек

16	блокировка., Авария
30	Шина А
24	Имитатор 2
8	Звуковой сигнал
74	выход „ Пожао”
6	блокировка выхода
26	* 9,11
4	выход „ Авария”
77	АС ПТ-13
22	* 15.6 1
12	Инвертор
1	выход„ Тревога"
10	И митаторЗ
3	-25.5V; Аккум. -291
20	Шлейф А-13
18	АСПТ- 74
19	Шлейф А-19
А5

Цепь
Питание ячеек

юкировка,, Авария"
Шина А
вмитатор 2
буковой сигнал
ыход „ Пожар”
юкировка выхода
*9.11
ыход „ Авария”
А С ПТ-9
+ 15,6 V
Инвертор
ыход „ Тревога "
ИмитаторЗ
5.5 V; Аккум -29 V
Шлейф А-9
А С ПТ-10
Шлейф А-10

А6

Цепь
стание ячеек

•окиробка,, Авария”
Шина А
митатор 2
Жуковой сигнал
ыход „ Пожар"
•окировка выхода
*9,11
и ход „ Авария”
АСПТ-11
* 15,6 V
Инвертор
и ход „ Тревога”
митаторЗ
5.51; Аккум,-29V
Шлейф А-11
АС ПТ-12
Шлейф /7-72

ХР8
1
.4
5
Л
7
. 8
. 3
л
.30
.11
12
.13
л
15
.50
31
.51
А8
-<А	Цепь
28	Питание ячеек

16	блокировка „ Авария"
30	Шина А
24	Имитатор 2
8	Звуковой сигнал
74	Выход „Пожар”
6	блокировка выхода
26	*9.11
4	выход „Авария"
17	АС ПТ-15
22	* 15.61
12	Инвертор
1	Выход„ Тревога"
10	ИмитаторЗ
3	-25,51; Аккум.-291
20	Шлейф А-1 5
18	А С ПТ-1В
19	Шлейф А-16
А9
ЛРЗ| АР
X 1		Цепь
XL	28	Питание ячеек
\ ?
, Х2_	16	блокировка., Авария
\ 4	30	Шина А
v4	24	Имитатор 2
х\_£	8	Звуковой сигнал
\ 7 \ о	74	Выход „Пожар”
\ 0	6	блокировка выхода
, \ У х in	26	*3.11
// X 79	4	Выход.. Авария"
ЧХ74	77	АС ПТ-17
	22	*15.61
^\72	72	Инвертор
	7	выход „ Тревога"
\74 \ нс	10	ИмитаторЗ
	3	-25,51; А к кум. -291
X ??	20	Шлейф А-17
	18	АС ПТ-18
	19	Шлейф А-18
	|_
	А10			НО
		ХР |Х/				ХР15
		Цель	/у—	_7^/ -LZ jLZ 7_Х ioy 39у 11У 12/ 13/ 19/ 15/ 54/ 35/ 5_5/	X	44	Цепь
		Питание ячеек	28			Шлейф А-9
					X	2_
						- 6-9
					X	45
		блокировка.. Авария	16			- А-10
					\	2_
		Шина А	30			: 6-10
					X	48
		Имитатор 2	29			А-11
					X	2_
		Звуковой сигнал	8			 6-11
					\	47
		Выход "Пожар"	19			- А-12
					X	2
		Блокировка выхода	6			“ Б-12

		*9,11	26			ХР16
		Выход „ Авария"	9
		АСП7-19	77		X	48	Цепь
		*15.61	22			Шлейф А -13
					\	2
		Инвертор	72			" 6-13
					\	49
		Выход,. Тревога”	7			» А-19
					X	2
		Имитатор 3	10			.. 6-19
					X	50_
		-25,51; Аккум -241	3			- А-15
					\_	2
		Шлейф А -19	20			- 5-75
					X 51
		АСПТ-20	18			<• А-16
					X 2
		Шлейф А-20	19			Б-16

							ХР17

					X	52.	Цепь
						Шлейф А-17
					\	2
					X	53.	 Б-17
						А-18
ЛГИ					X 2
Конт		Цепь	Т /			» 5-78
					\	54
1а		Питание ячеек				' А-19
			2	/		X	2_
2а		Имитатор 1				- 6-19
			3	7		\	55
За		блокировка.. Авария				« А-20
			_4	Z		X	2_
4а		Шина А				- 6-20
			5	7
5а		Имитатор 2
			6	/		XP1R
6а		Звуковой сигнал
			7	Z
7а		Выход., Пожал”			-7Q-	Нот

8а		блокировка выхода	б	/			АСПТ-1
					X 15
						25.5V; Аккум.-29\!
У 0*1-1					X	1Т_
						АСПТ-2
					X	75
Конт		Цепь	_9	/			-25,5V; Аккум,-29V
					X	18_
						АС ПТ-3
16		*9.11
			ю	у		X	15_
2в		Выход„ Авария"				-25.5V; Аккум,-244
			11	/		\	19
Зв		* 15,6V				АСПТ- 4
			12	/		X	/
46		Инвертор				-25,5V; А к кум.-24 4
			13	/
56		Выход „ Тревога"
			74	/
66		ИмитаторЗ
			15	/			Л Г
76		-25.51; Аккум-291			\	20	Цель

86						АС ПТ-5
ХР13					\ X	27	-25.5V; Аккум;-294
						АС ПТ-6
Конт		Цепь	36	/		X 15	-25.5V; Аккум.-29V
					\	22
7		Шлейф А-1				А С ПТ-7
			2__/		\	15
2		 Б-1				-25,5 V; Аккум:29У
			37	7			23
3		« А-2				АСПТ-8
			2	/		X	75
4		» 6-2				-25,5V; Аккум,- 241/
			38	/

5		- А-3
			_2	/		X Р9П
6		 6-3
			39	/
7		•• А-9			X	24	Цепь
			_2	Z
8		•’ 6-9				АСПТ-9
					\	75
						-25,5V; Аккум,-29 V
					X	25
ХР19						А С ПТ-10
Конт.		Цепь	90	/		X 75	-25.5V; Аккум.-29У
					\	26
1		Шлейф А-5				АСПТ-11
			2	/		X	75
г			6-5				-25,5V; Аккум.-29V
			47	Z		\	27
3		•• А-6				АС ПТ-12
			2	Z		X	75
9		" Б'б				-25,5 V Аккум,- 24V
			42	Z
5		-	А-7
			_2	/
6		 6-7
			45	/
7		 А-8
			2
8		>	Б-8

л;
	~~xp~\xpi			ХР4| ХР	Цель
	Цепь	-»>-	4	/	к 1
	Питание ячеек	28	/ /	X—1—	28	Питание ячеек
			7	/	к	?
	Блокировка,,Абария	16		\ J	16	Б лакировка,. А бария
	Шина А	30	/ с /	X 4	30	Шина А
	Имитатор 2	29	j / с /		29	Имитатор 2
	Звуковой о и гнал	8	0 X "7	/	х о	8	Звуковой сигнал
	Быков,. Пожар" •	74	/ /	X 7 \ Q	74	Быков., Пожар"
	блокировка выхода	6	0	4"	0 \	0	6	Блокировка выхода
	4.1V	26	J / 1П У	\ У к 10	26	4.1V
	Выход „ Авария"	4	IU / 4 С ж	X Щ	4	ВыходАвария”
	АСПТ-1	77	/0/ 44 У	X 88 ч. 44	77	АСПТ-7
	45,6 V	22	77 X 4 0 ж	х 77	22	45,6 V
	Инвертор	12	72 X 47 У	X 72	12	Инвертор
	Быков .. Тревога"	7	1з/ 4/. У	X 73	1	Выход.. Тревога"
	ИмитаторЗ	10	74Х 4 Г S	X 74- К 1 СТ	10	ИмитаторЗ
	~ 25,5V Аккум:29У	3	73 х 70 У	х К Л 0	3	-25.5 V Акким. '29 V
	Шлеиср А-1	20	41 У	Х^4 К 07	20	Шлеиср А-7
	АСПТ-2	18	7/ / 77 /	X 2J	18	АС ПТ-8
	Шлеиср А-2	19	3 / /	X4J	19	Шлеиср А-8

А7
ХР7|ХР
\ 1	Цепь
Х_ 28	Питание ячеек
X 7
XY 15	Блокировка., А вария
X30	Шина А
	Имитатор 2
X &	Звуковой сигнал
\Х 74	Выход „ Пожар"
X 6	Блокировка выхода
\^0 25	* ОЛУ
X 4	Выход „ Авария"
X77	АС ПТ-13
X22	115.6 V
X 72	Инвертор
X 7	Выход„ Тревога"
	И митаторЗ
X j	-25.5V; Аккум. -29V
XI 20	Шпеит А-13
XI 18	АС ПТ-19
\43 13	Шлеиср АЛА

АР 1хР2					ар
	Цель	-Э>-	1 у		-<<-	Цепь
	Питание ячеек	28	/ X	х >	28	Питание ячеек
			7 у
	Блокировка,, Авария'	16	О /	X 3	16	Блокировка „Авария"
	Шина А	30	4 X	X 4	30	Шина А
	Имитатор 2	29	5 X	X 5	29	Имитатор 2
	Звуковой сигнал	8	5 X	X в	8	Звуковой сигнал
	Выход „ Пожар	19	7.Х	X 7	19	Выход „ Пожар"
	блокировка выхода	6	8 /	X 8	6	Блокировка выхода
	4.1 V	26	3 /	X з	26	я 9.1 V
	ВыходАвария"	4	7/7 X 1Q У	X ю	9	Выход„ Авария"
	АСПТ-3	77	10 /	X 8ч	77	А С ПТ-9
	♦ 15.6 V	22	11 /	X11	22	+ 15,6 V
	Инвертор	12	72 X	\ 12	12	Инвертор
	Выход „Тревога"	1	73 X 1/. у	X 73	1	Выход „ Тревога "
	ИмитаторЗ	10	/4 X 4? /	X 74	10	ИмитаторЗ
	-25.5V; Аккум.-29У	3	/щ /	X 15 х л л	3	25.5 V; Аккум.-29У
	Шлеиср А-3	20	оо /	X	20	Шлеиср А-9
	А С ПТ-9	18	73 /	X 85	18	АСПТ-10
	Шлеиср А-9	19	33 /	X 45	19	Шлеиср А-10
		J
А8
ХР8\ХР
\ 1	-С<Г	Цепь
х >	28	Питание ячеек

\ 3	16	Блокировка,. Абария"
х±	30	Шина А
X 5	29	Имитатор 2
	8	Звуковой сигнал
\ 7	74	Выход „Пожар”
х	6	Блокировка выхода
\ 9	26	4.1 V
\ 1U X 7П	4	Выход „Авария”
	77	АС ПТ-15
X / /	22	15.6 V
X18	12	Инвертор
	1	Выход „ Тревога"
\l9	10	ИмитаторЗ
\ 15	3	-25,5V; А к кум. - 29 V
\31/	20	Шлеиср А-15
\37	18	АСПТ-16
\3/	19	Шлеиср А46
	L
А6
~хр~\хрз ХРб[хР
Цепь	-9>-	1 /	X 1		Цепь
Питание ячеек	28	/ /		28	Питание ячеек

Блокировка „ А вария"	16	J X /. у	X 3	16	Блокировка,. Абария “
Шина А	30	Ч- /	X 4 \ С	30	Шина А
Имитатор 2	29	•J / Д У	X 5 \ с	29	Имитатор 2
Звуковой сигнал	8	о х -7 У	X о	8	Звуковой сигнал
Выход„ Пожар"	19	1 /	X / X о	19	Выход ., Пожар”
блокировка выхода	6		X о	6	Блокировка выхода
4.1 V	26	9 /	X з	26	*9.1У
Выход „Авария"	9	10 / on /	X 70	4	Выход ,. Авария"
АС ПТ-5	77		X 86	77	АС ПТ-11
ч 15,6V	22	11 / 40 /	X 77 X 40	22	* 15,6 V
Инвертор	12	7ZX	X 1с	12	Инвертор
Выход „ Тревога"	1	73Х 4/ /	X 73 X 4/.	1	Выход „ Тревога"
ИмитаторЗ	10	4 С /	X 74	10	ИмитаторЗ
-25,5 V; Аккум,-29 V	3	73 X	X 73	3	-25.5V: Аккум. -29V
Шлеиср А-5	20	74/Х 04 /	X 45	20	Шлеиср А-11
АСПТ-6	18	z/x	X 87	18	АС ПТ-12
Шлеиср А-6	19	47х^	Х47	19	Шлеиср У-12
А9
ХР9\ ХР
\ 1		Цепь
	28	Питание ячеек

X J	16	Блокировка.. Авария
\ 4 \ £	30	Шина А
\ 3	29	Имитатор 2
X 6	8	Звуковой, сигнал
\ / \ с	19	Выход „Пожар"
X Q х О	6	блокировка выхода
\ 3 \ 1Г)	26	4.1 V
ч X /и X	9	Выход.. Авария"
	77	АСПТ-17
\7/ \ 4 0	22	45.6 V
\ 18 \ 4 7	12	Инвертор
\ 15	1	Выход „ Тревога”
\74 \ 4%	10	ИмитаторЗ
X 75 X СР	3	-25.5 V; А к кум. -29 V
\ ??	20	Шлеиср А-17
1 х**^ X СТ	18	АС ПТ-18
	19	Шлейф АЛ8
	[_


ОКП 437221
УСТРОЙСТВА
ПРИЕМНО-КОНТРОЛЬНЫЕ
ОХРАННО-ПОЖАРНЫЕ
ТОПАЗ
ПАСПОРТ
Дв2.136.003 ПС
СССР
МОСКВА
В И И М АН И Е !
Напечатано	Следует читать
ГО. .1. строка 10 снизу	' У^УУ.у'УУ
У- q.’ойстоо является восставав- Устройство относится к группе '
ннвасмым, ремонтируемым изде-
лием.
стр. 2 таблица 1
емкость устройства зон
стр. 6 строка 12 снизу
... (25,5 *1,0) В
2-21- Время непрерывной ра -
боты' устройства должно быть
по менее 720 часов.
стр. 7 строка 7 сверху
2,24. Вероятность безотказной
работы устройства за время
1000 часов не менее 0,9 при
этом под отказом понимается
несоответствие устройства тре-
бованиям п.п. 2.14..-2.18-
2-25- Средний срок службы
устройства не менее 12 лет.
II, виду 1 по ГОСТ 27-003-83
восстанавливаемое, четырех * .
функциональное
Информационная емкость устрой-
ства ГОСТ 26342-84, зон
...« (ЙЗЛ * 1»5) В' :
2 21. Установленная безотказ-
ная наработка 720 л. . . .
2.24 - Средняя наработка на от-
каз устройства (на 1 канал)в
дежурном режиме с учетом тех-
нического обслуживания, регла-
ментированного инструкцией по
эксплуатации, 10000 ч., при
этом под отказом понимается
несоответствие устройства’тре-
бованиям п.п. 2.14... 2.18-
2-25- Средний срок службы
устройства до среднего ремон-
та 12 лет. ’
1.	ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Устройства приемно-контрольные охранно-пожарные '
УПКОП О1О41-2£-| ТОПАЗ (в дальнейшем "устройство") емкостью
до 50 эон (объектов), предназначенные для приёма сигналов
тревожных извещений от пожарных извещателей с контактом на
размыкание и охранных извещателей с контактом на размыкание,
обеспечивающих формирование тревожных извещений, длительностью
на менее 70 мс, контроля исправности шлейфов сигнализации,
отображения всей поступающей информации с помощью световых и
звуковых приборов с расшифровкой адреса и вида сигналов, вы-
дачи раздельных сигналов "Пожар", "Тревога", "Авария" по про-
водным линиям, на пульт централизованного наблюдения, а также
для формирования адресных команд телеуправления установками
автоматического пожаротушения и дымоудаления систем противопо-
жарной и противодымной защиты объектов (АСПТ).
Устройство- предназначено для установки на предприятиях
(объектах) различного назначения, расположенных вне жилых до-
мов и не связанных с их электрическими сетями (т.е. имеющих
собственные подстанции). 	’ .
В устройстве предусмотрен режим работы "Самоохрана",
обеспечивающий автономную охрану помещения, в котором оно
установлено.
Пожарный и охранный шлейфы сигнализации объекта подклю-
чаются параллельно к общей линии связи луда через разделитель-
ные диоды,
Устройство рассчитано на непрерывную круглосуточную ра-
боту в закрытых помещениях. По устойчивости к воздействию
температуры и влажности окружающей.среды устройство относит-
ся, к климатическому исполнению УХЛ4 по ГОСТ 15150-69.
По защищенности от воздействия окружающей среды исполне-
ние устройства обыкновенное по ГОСТ 12997-
Устройство является восстанавливаемым, ремонтируемым из-
делием.	-
Устройство на 50 зон имеет блочно-модульную конструкцию
настенного типа и состоит:
из устройства базового, которое содержит блок питания и
контроля и 5 модулей селекторных ячеек общей емкостью 10 зон;
Из двух линейных блоков емкостью 20 зон каждый по 10 мо-
дулей селекторных ячеек.
Обозначение устройства при его заказе и в документации
другой продукции, в которой оно может быть применено;
1
на 10 зон - устройство приемно-контрольное, охранно-по-
жарное УПКОП 01041-10-1 ТОПАЗ ТУ 25-05.2758-81;
на 30 зон - устройство приемно-контрольное охранно-по-
жарное УПКОП 01041-30-1 ТОПАЗ ТУ 25-05.2758-81;
на 50 зон - устройство приемно-контрольное охранно-по-
жарное УПКОП 01041-50-1 ТОПАЗ ТУ 25-05,2758-81.
2.	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ .
2.1.	Исполнения устройств соответствуют табл.. 1. .
2.2.	Электропитание устройства осуществляется от сети
+22	’ ’
переменного тока напряжением (220 В, частотой (50+1) Гц
или от резервного источника постоянного, тока напряжением
(24^) в-
2.3.	Амплитудное значение напряжения на шлейфах сигна-
лизации устройства не должно превышать Зс В.
2.4.	Выходные электрические цепи устройства "Пожар",
"Авария" и "Тревога" обеспечивают коммутацию постоянного то-
ка до 15 мА при напряжении не более 70 В.
2.5.	Выходные электрические цепи устройства "Лампа" и
"Звонок" обеспечивают коммутацию светового и звукового сигна-
лизаторов на напряжение 220 В переменного тока частотой 50 Гц
и мощностью не более 60 В>А.
2.6.	Выходные электрические цепи устройства "АСПТ" обес-
печивают коммутацию постоянного тока до 100 мА при напряжении
не. более 60 В.	,-
2.7.	Напряжение радиопомех, создаваемых устройством, не
превышает значений, указанных в "Нормах 8-72"
Таблица 1
Исполнения устройств
Обозначение	Код ОКИ	Исполнение		Ем-	Количест-
устройства		усгройст-	блок	КОСТЬ	во .шлейфов
		во базо-	линейный	уст-	сигнапиза-
		вое	Дв2.135.	рой-	ции
		Дв2.136.	003	ства	по-	ох-
		004.		зон	жар-	ран-
					ных	ных
УПКОП 01041-50-1	4 3 7 2 2 1 2003 00	1	2	50	50	50
УПКОП 01041-30-1	43 722 1 2002 01	1	1	30	30	30
УПКОП 0104 1 -10- 1	43 7221 2001 .02	1	-	10	10	10
2.8.	Потребляемая устройством мощность в дежурном режиме
от сети переменного тока не более 29 В'А. Тек, потребляемый
устройством от резервного, источника постоянного, тока, не.-превыу
шает 0,8 А.	/
э . '
Максимальный потребляемый ток от резервного источника
постоянного тока не превышает Г А.
2.9.	Габаритные и установочные размеры составных частей
устройства должны быть не более:
устройства базового - 500x210x300 мм;
блока линейного -500x210x300 мм
2.10.	Масса составных частей устройства не должна превы-
шать :
устройства базового -14 кг;
блока линейного- 13 кг.	'
2.11.	Электрическое сопротивление изоляции устройства
при температуре окружающего воздуха (298+10) К [(25+10) °C]
и относительной!влажности воздуха до 80 Z не менее 20 МОм:
1)	между корпусом и соединенными вместе клеммами цепей
сетевого питания и сигнализаторов, работающих от сети пере-
менного тока;
2)	между корпусом и соединенными вместе клеммам: осталь-
ных цепей;
3)	между соединенными вместе клеммами цепей сетевого пи-
тания, а также сигнализаторов и соединенными вместе клеммами
остальных цепей.
2.12.	Электрическая изоляция устройства в условиях п. 2.11
выдерживает в течение минуты без пробоя и поверхностного пере
крытия действие испытательного напряжения переменного тока
частотой 50 Гц:
I)	между цепями, указанными в и, 2.1 1.1 - 1500 В;
2)	между цепями, указанными в п. 2.11.2ч- 500 В.
2.13.	Дежурный режим работы устройства'соответствует сос-
тоянию световых и звуковых сигнальных приборов, указанному в
табл. 2,
Таблица 2
Сигналы дежурного режима
Сигнальные приборы
Вид питания
от	от ре- от сети
сери	зерва и резер-
ва
Световые индикаторы ПОЖАР, ТРЕВОГА,
АВАРИЯ, обозначенные символами Qy,
?,У/-
Светоной индикатор СЕТЬ, обозначен-
ный ciubojiom
Световой индикатор РЕЗЕРВ, обозна-
ченный символом -»|-
Светоной индикатор НЕТ РЕЗЕРВА,
обозначенный символом -• pZ*
Световой индикатор САМООХРАНА,
шбв&начешшй символом Q
	Вид	питания
Сигнальные приборы	. от	от ре-	от сети
	сети	зерва	и резер-
			ва
Световой индикатор ИСПРАВНОСТЬ РМК, обозначенный символом _j~t_	ч	+	+
Внутренний звуковой сигнализатор (звонок)
Световой сигнализатор (лампа)	+	-	+
Звуковой'сигнализатор (звонок)	-	-	-
Примечания: 1. Знак "+" означает, что сигнальный
прибор включен. Знак означает, что сигнальный прибор выклю-
чен .	.
2.	Переключатель САМООХРАНА устройства, обозначенный сим-
волом О > Должен быть включен.
3.	РМК - реверсивный модулятор коммутатор
2.14.	Дежурный- режим работы устройства (режим без выдачи
сигналов тревоги) обеспечивается:
1)	при суммарном сопротивлении проводов общей линии связи
и шлейфа пожарной сигнализации от нуля до 2 кОм, без учета пря-
мого сопротивления выносного диода;
2)	при суммарном сопротивлении проводов общей линии связи
и шлейфа охранной сигнализации от нуля до 2 кОм без учета со-
противления выносного резистора (R =6,8 кОм) и прямого со-
z	вын . .
противления выносного (разделительного) диода;
3)	при суммарном сопротивлении утечки проводов общей ли-
нии связи, с учетом сопротивления утечки шлейфов пожарной и.
охранной сигнализации не менее 20 кОм;
4)	при суммарном сопротивлении шлейфа сигнализации "Само-
охрана" до 100 Ом;
5)	при сопротивлении утечки шлейфа сигнализации "Самоохра-
на" не менее. 50 кОм.
2.15.	Устройство должно выдавать!
1)	при срабатывании пожарного извещателя:
сигнал световыми индикаторами ПОЖАР, обозначенными
символами 0 и расположенными на соответствующей селекторной
ячейке на блоке питания и контроля;
внутренний звуковой сигнал; . •
сигнал "Пожар" замыканием или размыканием выходной
электрической цепи;
сигнал "АСПТ" замыканием выходной электрической
цепи;	•	’
2)	при срабатывании охранного извещателя или кратковре-
менном обрыве шлейфа охранной сигнализации на Время 70. мс и
более:	#
4
сигнал световым-индикатором ТРЕВОГА, обозначенным сим-
волом и расположенным на соответствующей селекторной
ячейке-,
внутренний звуковой сигнал;
. 1 сигнал "Тревога" размыканием выходной электрической цепи.
При м е ч а н и с. Устройство не должно выдавать сигна-
лов при обрыве шлейфа охранной сигнализации на время 10 мс и
менее, Выдача сигналов в диапазоне длительностей обрыва шлей-
фа охранной сигнализации свыше 10 до 70 мс не рарантируётся;
3)	при повреждении (обрыв , короткое замыкание в общей
динии связи, короткое замыкание в шлейфах пожарной или охран-
ной сигнализаций)!	г"
сигналы световыми индикаторами АВАРИЯ., ТРЕВОГА, обозна-
ченными соответственна символами' и расположен--
ными на соответствующей селекторной ячейке;
। внутренний звуковой сигнал;
сигнал "Авария" и сигнал "Тревога" размыканием соответ-
ствующих выходных электрических цепей;
4)	при повреждении (обрыве) в шлейфе пожарной сигнали-
зации:
сигнал световым индикатором АВАРИЯ, обозначенным симво-
лом -//" и расположенным на соответствующей селекторной ячей-
ке;
внутренний звуковой сигнал;
.сигнал "Авария",.размыканием выходной электрической Цепи;
5)	при срабатывании охранного извещателя или повреждении
(обрыве) в шлейфе сигнализации "Самоохрана" выдаются:
прерывистый сцгнал световым индикатором САМООХРАНА, обоз-
наченным символом О и расположенным на блоке питания и конт-
роля;
сигнал "Тревога!' размыканием выходной электрической цепи.
В случае нарушения по пп. 2. 15.2', 2.15. 3, 2.15.5 и при
питании устройства от сети переменного тока также выдаются:
. прерывистый сигнал световым сигнализатором (лампой) с
частотой, переключения в пределах от 0,5 до 3 Гц;
кратковременный сигнал звуковым сигнализатором (звонком)
со временем звучания в пределах от 0,5 до 4 минут.
2,16,	.Устройство» также обеспечивает; ‘
1)	при поступлении тревожного сигнала ручное выключение
Внутренней звуковой сигнализации с сохранением световой инди-
кации о принятом сигнале, при этом выключение звуковой сиг-
нализации не должно влиять на прием сигналов с других зон
и на ее последующее включение;
2)	ручную проверку своей работоспособности при поочеред-
ном включении переключателей ПОЖАР, ТРЕВОГА, АВАРИЯ, обозна-
ченных соответственно символами
ПРИ этом должны выдаваться соответствующие сигналы, указан-
ные в пп. 2.15.1, 2. 15,2 , '2. 15.4, кроме сигнала "АСПТ", ко-
торый не должен выдаваться; _
3)	визуальную проверку работоспособности узла РМК с по-
мощью светового индикатора ИСПРАВНОСТЬ ГМК, обозначенного
символом J—(_	• Включение индикатора в режим постоянного
свечения должно соответствовать исправной работе РМК. Выклю-
чение индикатора должно соответствовать выходу из строя РМК;
4)	ручное выключение контроля Шлейфа охранной или пожар-
ной сигнализации с сохранением работоспособности соответствен-
но канала пожарной или охранной сигнализации;
5)	в режиме работы "Самоохрана" выход из помещения, в
котором установлено устройство, по тактике с открытой дверью.
2.17.	Устройство обеспечивает автоматическое переключение
на резервное питание при отключении основного питания и обрат-
но при его появлении с включением соответствующей световой
индикации без выдачи сигналов тревоги.
Отключение аккумулятора от клеммы "+24 В." или клеммы
"-24 В" устройства сопровождается включением световой инди-
кации НЕТ РЕЗЕРВА, обозначенной символом J Г
Отключение сети переменного тока при подключенном резерв-
ном питании сопровождается включением внутренней звуковой сиг-
нализации.
2.18.	Устройство обеспечивает, выдачу сигнала "Тревога",
путем размыкания выходной электрической цепи при его полном
обесточивании (пропадании основного и резервного питания).
2.19.	В дежурном режиме работы.устройство выдает в об-
щую линию связи каждой зоны импульсное разнополярное напря-
жение со следующей длительностью импульсов: .	.
1)	при нормальных климатических условиях:
положительный импульс - (25+1) мс;
отрицательный импульс - (60+2) мс;
2)	при изменении климатических условий:
положительный импульс - (25+5) мс»
отрицательный импульс .- (60+10) мс,
2.20.	Напряжение на выходе стабилизированного источника
питания устройства должно быть:
I)	при номинальном напряжении питания 220 В и нормальных
климатических условиях (25,5+0,1) В;
2)	при изменении напряжений сети и изменении климатичес-
ких условий (25,5+1,0) В.
2.21.	Время непрерывной работы устройства должно быть не
менее .720 часов.
2.22.	Устройство сохилн И работоспособность и ..удовлетво-
ряет требованиям пп. 2.15, , ;4, 2.19.2, 2.20.2:
1)	при температуре окружающей среды от 274 до 313 К .
(1...40 °C);
2)	после пребывания при пониженной темпе,’туре окружаю-.
щей среды 223 К (минус 50 °C) и геог.т-енн+й температуре '
323 К (+50 °C);
3)	после пребывания при относительной влажности окружа- .
кяцей среды не белее 100 Z щЛт температуре 298 К (+25 °C).
6 '
2.23,	Устройство.сохраняет работоспособность и удовлет-
воряет требованиям пп. 2.15, 2.16, 2.19.2, 2.20.2:
1)	при воздействии вибрационных нагрузок с частотой
25 Гц и амплитудой. О, 1 мм;
2)	после воздействия транспортной тряски с ускорением
до 30 мс при частоте ударов от 80 до 120 в минуту.
2.24.	Вероятность безотказной работы устройства за вре-
мя 1000 часов не менее 0,9, при этом под отказом понимается
несоответствие устройства требованиям пп. 2.14...2.18.	,
2.25.	Средний срок службы устройства не менее 12 лет.
. 2.26, Перечень драгоценных металлов, входящих в устрой-
ство, в зависимости от исполнения, помещен в приложении 1,
2.27,	Перечень цветных металлов, содержащихся в устрой-
стве, в зависимости от исполнения, помещен в приложении 2.
3.	КОМПЛЕКТ ПОСТАВКИ
Наименование	Обозначение1	Количест- во	Примечание
Устройство Монтажные детали, запасные части и принадлежности Техническое 'опи- !сание и инструкция по эксплуатаций Паспорт	Дв2. 136.003 ТО Дз2. 136.003 ПС	1 1 1 1	В зависимости от заказа согласно табл. 1 См,ведомость ЗИШ
4.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
4, 1. Устройство УПКОП 0Ю41"	-I- ТОПАЗ,
заводской №	, соответствует техническим^
условиям ТУ 25-05.2758.-81 и призпар годном для эксплуатации.
Дата выпуска /I/ Ж. 	 ../
Подпись лиц,- ответственных з^ Приемку
Устройство подвергнуто консервации согласно требованиям’,
предусмотренным инструкцией по эксплуатации.
Дата консервации .и упаковки •	,
Срок консервации _	_______________
Консервации и упаковку Произвел
Изделие после консервации и упаковки принял
1
УЧЕТ HiajEttPABHOCTEfl ПРИ ЭКСПЛУАТАЦИИ
Дата и время отказа изделия или его состав- ной части. Ре- жим работы, характер на- грузки	Характер (внешнее проявление) неис- правности	Причина неисправ- ности (отказа) , количество часов работы отказавшего элемента изделия	Принятые меры по устранению неис- правности, расход ЗИП и отметка о на- правлении реклама- ции	Должность, фа- милия, подпись лица, ответст- венного за ус- транение неис- правности	ч. Примечания
1	2	3	4	5	6
0Q.
Примечание. В графе "Примечания” указывают время, затраченное на устранение неисправно-
сти и другие необходимые, данные..
5.	ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
5.1.	Изготовитель гарантирует соответствие устройства
требованиям технических условий при соблюдении условий эксплу
атации, хранения, транспортиррвания и монтажа.
5.2.	^ Гарантийный срок эксплуатации - 18 месяцев со дня
ввода устройства в эксплуатацию. Гарантийный срок хранения
9 месяцев со дня изготовления устройства.
5,3,	Дата ввода в эксплуатацию	•-	-_
(подпись) “.]
5.4.	Й случае нарушения условий, оговариваемых в п.5. 1.
и при нарушении сохранности пломб, изготовитель прекращает '
действие гарантийных обязательств, о нем делается соотпетству
ющая запись в паспорте.
6.	СВЕДЕНИЯ Q РЕКЛАМАЦИЯХ
6.1.	Рекламации предъявляются в соответствии с "Инструк
дней о порядке приемки продукции производственно-технической
назначения и товаров народного.потребления по качеству S’ П-7
утнерженцой постановлением Государственного арбитража при
Совете Министров СССР от 25 апреля 1966 г, (с дополнениями р
изменениями, внесенными постановлением Госарбитража СССР от
14 ноября 1974 г. № 98), "Положением о поставках продукции
производственно-технического, назначения", утвержденного поете
новленнем Совета Министров СССР от 10 февраля |981 г. К*
10
СВЕДЕНИЯ 0 СОДЕРЖАНИИ ДРАГОЦЕННЫХ МЕТАЛЛОВ В УСТРОЙСТВЕ
ПРИЕМНО-КОНТРОЛЬНОМ ОХРАННО-ПОЖАРНОМ

 . .   Наименование металла	Количество в	Масса в 1 пт, г
	изделии, шт
1	2	3
	УПКОП 01041-10-1 ТОПАЗ
Золото
АЛЗО7БМ	43 :	0,0007709
АЛ307ВМ	2	0,0054
А09103А	2	0,0164765
КД 2023	'У	.0,0005549
КД 2D2K	1	0,0005549
КД 52.1В	. 286	0,0000008
I-O’ 202Н	•'	2	. 0,0009968
КТ 3102Б ....	53	0,0075876
КТ 502Д	и.	0,0008705
КТ3107И	57	0,0014
КТ S14В	7	0,0042169
КТ 815В 	5	0,0042169
КТ 815Т	18	0,0042169
КЦ 40 2Б	О	0,0014
КД 105Б	17	0,00033
Д 814	‘2	0,001
Д 105	20	0,0004902
ТВУ 24	1	0,0045026
Масса в изделии, г	|	Примечание
I	’
-----—-------------1-------‘:—-
0,0331487
0,0108
0,032953
0,00 16647:
0,0005549
0,0002288
0,0019936
0.4021438
0,003482
0,0798
0,0295183
0,0210845
0,0759042
0,0042
0,00561
0,002
0,0098040
0,0045026.
0,7175931
1	2	з
Серебро
ВП1-1 1,0 А	' 6		0.01692
ВП1-1 3,0 А	. з	0,018047
П2К заказ 112	12	0,074064
П2К заказ 113	1	0,018516
Я12К заказ 114	1	0,148128
П2К заказ 115	1	0,037032
РП14-16	—	‘ 0,195328
РП.14-16 .	. 1	0,442912
РШ2Н-2-17	8	0,2983
РГ1Н-2-29	7	0,8581
_ АЛ 307БМ	43	0,0000586
КД521Б	’	*286	0,00001627
КТ 802А	' i	1	0,060467
С2-13-0,5	12	0,0122
СПЗ-16	5	*0,0055
МЛТ-0,125	290	0.00512
МЛТ-0,25	159	0,00613
МЛТ-0,5	62	0,01033
МЛТ-1	4	0,0048
МПТ-2	2	0,00613
РЭС-15	:	•	3	0,02848
4	5
0,10152
0,054141
0,888768
0,18516
0,148128
0,037032
0,442912	j
2,3864
6,0067
0,0025198
0,00464322
0,060467
0,1464
0,0275
1,4848
0,97467 :
0,64046
0,0192
0,01226
0,08544 )
13,14242
1	2	1	3
	УПКОГ	01041-30-1 ТОШ
Золото
АЛ 307БМ .	105	0,0007709
АЛ 307ВМ	2	0,0054 ’
ДОУ ЮЗА	2	0,0164765
КД202В	3	 0,0005549
КД202К	1	0,0005549
КД 521В	706	0,0000008
КУ 202Н	2	0,0009968
КТ 3102Б	119	0,0075876
КТ 502Д	4	0,0008705
КТ 3107И	123	0,0014
КТ814В	7	0,0042169
КТ815В	5	0,0042169
КТ815Г	38	0,0042169
КЦ402Б	3	0.0014
КД105В	37	0,00033
Д814	2	0,001
ДЮ5	60	0,0004902
ТВУ-24	1	0,004502.6'
Серебро
ВП1-1 1,0 А	6	0,01692
ВП1-1 3,0 А	3	0,018047
П2К заказ 1 12	32	0,074064
П2К заказ ИЗ	1	0,018516

5
0,0809445
0,0108
0,032953
0,0016647
0,0005549
0,0005648
0,0019936
0,90292244
0,003482
0,1722
0,0295183
0,0210845
0,1602422
0,0042
0,0122 1
0,002
0,029418
0,0045026
1,4712575
О, 10152
0,54141
2,370048
0,0135 16
П2К заказ И4	1	1		0, J4S128
Л2К заказ 115	J	0,037032
РП14- 16	?	0,195328
РП14-16	2	0,442912
PS2H-2-I7	18	0,2983
РГ1Н-2-29	16	0,8581
АЛ 30 7БУ	105	0,0000586
К252!В	706	0,00001627
КТ802А	1	0,060467:
02-13-0,5 "	32	0,0122
СПЗ-16	 5 .	0,0055
МЛТ-0,125	670	0,00512
МПТ-0,25	419	0,00613
МЛТ-0,5	122	0,01033
МЛТ-1	4	0,0048
МЛТ-2	2	0,00613
РЭС-15	3	 0,02848
	УП	КОП 01941-50-1 ТОПАЗ
Золото
АЛ307БМ Л/	167	0,0007709
АЛ307ВМ V	2	0,0054
. AOYI03A.V	2	0,0164765
КП202В V	3	0,0005549
КД202К'»	1	0,0005549
КД521В^	1092	0,0000008
КУ202И V"	2	0,0009968
0,148128
0,037032
0,390656
0,885824
5,3694
14,5877
0,0061530
0,01148662
0,060467
0,3904
0,0275
3,4304 .
2,56847
1,26026
0,0192
0,01226
0,08544
31,83464
0,1287423
0,0108
0,032953
0,0016647
0,0005549
0,0009708
0,0019936
1	2
КТ3102БЧ КТ502Д V КТ3107И и КТ8ЦВ 'Z КТ815В КТ815ГЧ КЦ402Б' ' КДЮББ^ Д814Ч/ Д105 ТВУ-24	185 4 187 7 5 58 . 3 57 2 100 л
Серебро ВП1-1 1,0А ВП1-1 3,0А . П2К заказ 112 П2К заказ 113 П2К заказ 114 Й2К заказ 115 РП14-16 РП14-16	6 3 52 1 1 1 3 3
3	4	5
0,0075876	1,403706
0,0008705	0,00 3482
0,0014	0,2618
0,0042169	0,0295183
0,0042169	0,210845
0,0042169	0,2445802
0,0014	0.0042
0,00033	0,01881
0,001	0,002
0,0004902	0,04902
0,0045026	0,0045026
	2,2212189
0,01692	0,10152
0,018047	0,054141
0,074064	3,851328
.0,018516	0,018516
0,148128	0,148128
0,037032	0,037032
0,195328	0,585984
0,442912	1,328736
i	Л
РШ2Н-2-17	28	|
РГ1Н-2-29	27
АЛ307БМ .	167
КД521В	1092	!
KT 802A	1	1
C2-13-0.5	52
СПЗ-16	5
МЯТ-0,125	- 1050
МПТ-0,25	679
МЛТ-0,5	1S2
МПТ-1	4
МЛТ-2	2
РЭС-15	3

0,2983	8,3524
0,8581	23, 1697
0,0000586	0,0097862
0,00001627	0,01775664
0,060467	0,060467
0,0122	0,6344
0.0055	0,0275 .
0,00512	5,376
0,00613	4,16227
0,01033	1,88006
0,0048	0,0192
0,00613	0,01226
0,02848	0,08544
	49,922647
СВЕДЕНИЯ О СОДЕРЖАНИИ ЦВЕТНЫХ МЕТАЛЛОВ И СПЛАВОВ- В УСТРОЙСТВЕ
ПРИЕМНО-КОНТРОЛЬНОМ ОХРАННО-ПОЖАРНОМ
Приложение 2
Наименование	Количество цветных металлов, . содержащихся в изделии					Соличество цветных металлов, под- лежащих сдаче в виде лома, при пол- ном износе изделия и его списании					Возмож- ность демон-
металла, сплава			Классификация по			группам (ГОСТ		639-78)			тажа
	1	3	4	6	13	1	3	4	6	13	деталей при спи- сании изделия
1	2	3	4	5	6	 7	8	9	10	и	12
			УПКОП 01041-10-1 ТОПАЗ
Алюминий и алюми- ниевые сплавы Медь и сплавы на основе меди	8,226	39 3,1 177,198	285,0 2,46 УПК	4,0 ЗП 0102	272,27 >1-30-1	8,226 ТОПАЗ	393, 1 177, 198	235,0. 2,46	4,0	272 27	Возмож- но н
Алюминий и’алюми- ниевые сплавы Медь и сплавы на основе меди	11,332	393,1 387,438	855,0 2,46 УПК	4,0 ЗП 0 102	366,26 И-50-1	11,332 ТОПАЗ	393,1 387,438	855,0 2,46	' 4,0	366,26	<» п
Алюминий и алюми- ниевые с пп авы Медь и сплавы на основе меди	14,433 J		393,1 597,678 		1325,0 2,46	4,0	479,82	14,438	393,1 597,678	1325,0 2,46	4,0 	497,32	. «»
Внешторгкздат, Изд..®1 2496СО.
ц.р,	Зак.Л 3635,
РШ Госкомстата БССР Зак./З^ т. М>0
