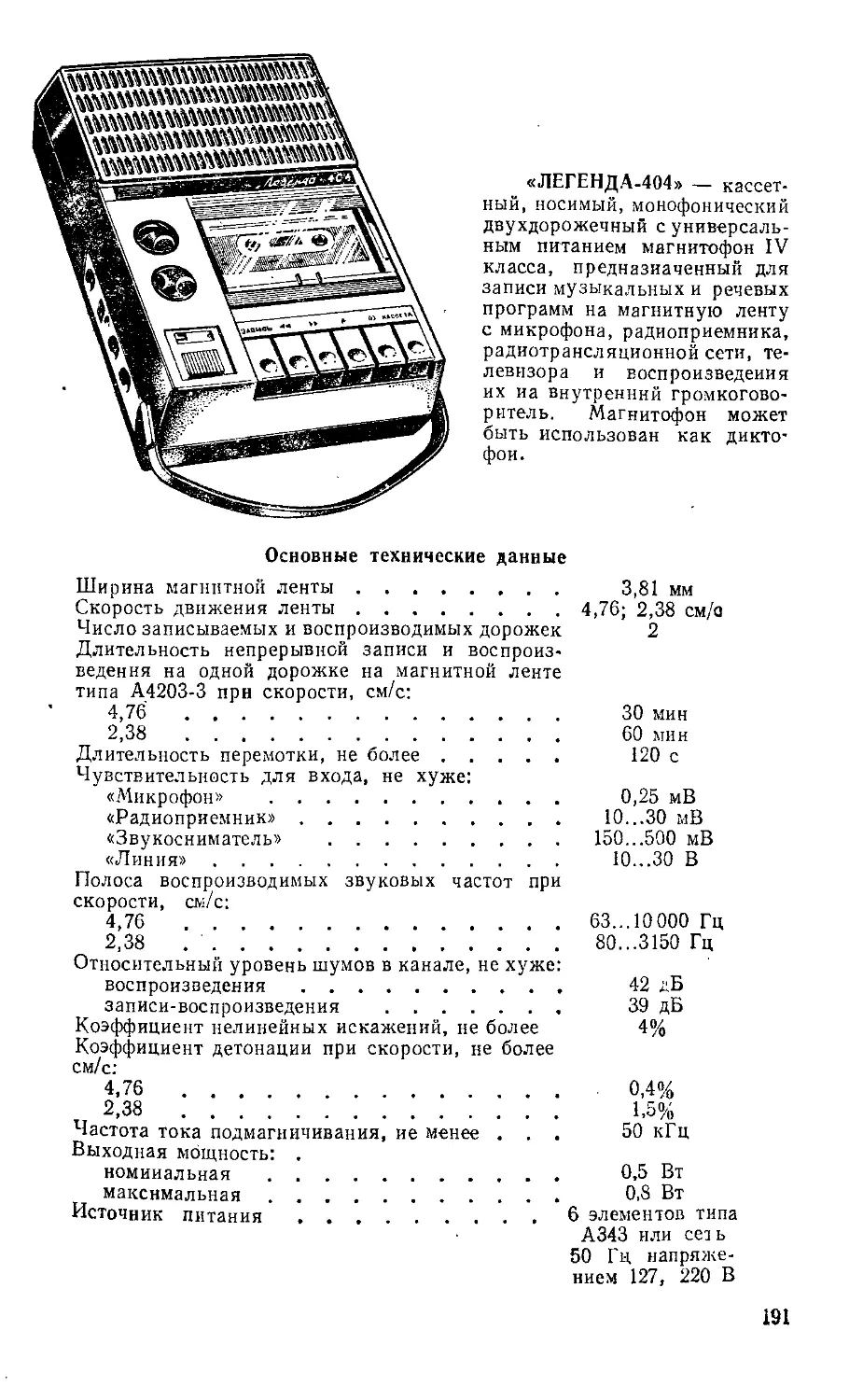

«ЛЕГЕНДА-404» — кассет-
ный, носимый, монофонический
двухдорожечный с универсаль-
ным питанием магнитофон IV
класса, предназначенный для
записи музыкальных и речевых
программ на магнитную ленту
с микрофона, радиоприемника,
радиотрансляционной сети, те-
левизора и воспроизведения
их иа внутренний громкогово-
ритель. Магнитофон может
быть использован как дикто-
фон.

Основные технические данные

Ширина магнитной ленты....................... 3,81 мм

Скорость движения ленты......................4,76;	2,38 см/о

Число записываемых и воспроизводимых дорожек	2

Длительность непрерывной записи и воспроиз-
ведения на одной дорожке на магнитной ленте
типа А4203-3 прн скорости, см/с:
4,76	................................... 30 мин

2,38	................................... 60 мин

Длительность перемотки, не более............. 120 с

Чувствительность для входа, не хуже:
«Микрофон» ................................. 0,25 мВ

«Радиоприемник»........................... 10...30 мВ

«Звукосниматель» ......................... 150...500 мВ

«Линия»................................... 10...30 В

Полоса воспроизводимых звуковых частот при
скорости, см/с:

4,76	.	................... 63...10000 Гц

2,38	................................... 80...3150	Гц

Относительный уровень шумов в канале, не хуже:
воспроизведения.................................... 42	дБ

записи-воспроизведения ......................... 39	дБ

Коэффициент нелинейных искажений, не более	4%

Коэффициент детонации при скорости, не более
см/ с:

4,76	................................... 0,4%

2,38	................................... 1,5%

Частота тока подмагничивания, ие	менее ...	50 кГц

Выходная мощность: .
номинальная ................................ 0,5 Вт

максимальная.............................. 0,8 Вт

Источник питания ............................ Б	элементов типа

А343 или сезь
50 Гц напряже-
нием 127, 220 В
Напряжение питания......................... 9 В

Ток, потребляемый магнитофоном в режиме,
не более:

воспроизведения............................... 70	мА

перемотки ..................................... НО	мА	-

Габаритные размеры ........................... 265x175x85	мм

Масса............................................ 2,5	кг

Принципиальная схема. Электрическая схема магнитофона состоит из
универсального усилителя, усилителя мощности, генератора, электродвига-
теля с электронным стабилизатором частоты вращения и выпрямителя
(рис. 72).

Универсальный усилитель при воспроизведении работает от магнитной
головки Е1, а в режиме записи — от одного из источников сигнала, подклю-
чаемых к магнитофону через разъемы XI, Х2 и Х4.

Первый каскад выполнен по схеме с общим коллектором, последующие
каскады — по схеме с общим эмиттером (V2...V4). Универсальный усилитель
собран по схемам двух двойных каскадов с двумя обратными связями с вы-
хода на вход транзисторов. Стабилизация рабочей точки каскада, построен-
ного на транзисторах VI, V2, осуществляется подачей напряжения с резис-
тора R17 на базу транзистора VI в зависимости от' тока, проходящего через
резистор R15. С изменением температуры токи транзисторов VI и V2 оста-
ются практически неизменными и рабочая точка выходного транзистора
(V2) не сдвигается. Благодаря тому что резистор R6 не зашунтирован конден-
сатором, в усилителе возникает обратная связь по переменному току, резко
уменьшающая искажения. Резистором R5 регулируется коэффициент уси-
ления первого каскада усилителя. Последний каскад универсального усили-
теля построен по схемё эмиттерного повторителя (1/5).

В режиме воспроизведения (переключатель S1 в положении, указанном
на схеме, контакты переключателей S4 и 55 замкнуты) сигнал с универсаль-
ной головки через контакты 2 и 3 переключателя S2 и конденсатор С4 посту-
пает на вход универсального усилителя. С резистора R30 через конденсатор
С14 сигнал подается через регулятор тембра R35 и регулятор громкости R37
на усилитель мощности (V10, Vil, V14...V18). Формирование частотной ха-
рактеристики усилителя воспроизведения в области низких частот осу-
ществляется обратной связью R25C13, R23, R21. Коррекция частотной ха-
рактеристики в области высоких частот осуществляется последовательным
контуром L1C10, настроенным на частоту 10 000 Гц, регулировка частотной
характеристики в области высоких частот — резистором R13. Конденсатор
С6 предотвращает самовозбуждение усилителя.

В режиме записи (разомкнутые контакты переключателя S2 замыкаются,
питание универсального усилителя производится через замкнутые контакты
переключателя S4) электрический сигнал через замкнутые контакты 1, 2
переключателя S2 и конденсатор С4 поступает на вход универсального уси-
лителя. Усиленный сигнал с резистора R30 подается через замкнутые кон-
такты 13,14 переключателя 52, резистор R26, токостабилизирующую цепочку
R31C15, фильтр-пробку L2C16, замкнутые контакты 10, 11 переключателя 52
на средний вывод универсальной головки Е1- Одновременно с трансформатора
Т1 генератора стирания через конденсатор С34 и резистор R33 подается ток
подмагничивания. Коррекция частотной характеристики в области высоких
частот осуществляется последовательным контуром L1C10 и резистором
R12, в области низких частот — цепочкой С12 R22. Ступенчатая регулировка
частотной характеристики в области низких частот производится резистором
R22.

Одновременно усиленный сигнал поступает на усилитель мощности и
на громкоговоритель для прослушивания записываемого сигнала. Сигнал,
пропорциональный уровню записи, подается через замкнутые контакты 13,
14 переключателя S2, конденсатор С17 на схему автоматического регулирова-
ния уровня записи (АРУЗ). Схема АРУЗ состоит из выпрямителя, выполнен-
ного на диодах V19 н V20 по схеме удвоения, усилителя тока (V5) и управляе-


мого сопротивления, выполненного на диодах V21, V22 и зависимого от
протекающего через них тока (фильтр R32C18).

Коэффициент усиления универсального усилителя в режиме записи ус-
таиавлинается автоматически в зависимости от величины входного сигнала
ва счет изменения сопротивления V21 и V22, включенных в цепь обратной
. связи.

-При увеличении входного сигнала увеличивается также выпрямленное
диодами V19 н V20 напряжение, прн этом увеличивается ток через транзис-
тор V6 и диоды V21 и V22 и уменьшается нх дифференциальное сопротивле-
ние. Следовательно, уменьшаются общее сопротивление,'включенное в цепь
коллектора транзистора VI, и коэффициент усиления первого каскада (VI).
Поэтому уровень записи поддерживается автоматически. Необходимые по-
стоянные нременн срабатывания и восстановления схемы АРУЗ обеспечи-
ваются временем заряда и разряда конденсатора С19. Время заряда опреде-
ляется выходным сопротивлением эмиттерного повторителя на транзисторе
V5, резистором R32, прямым сопротивлением диода V20 и емкостью конден-
сатора С19, время восстановления — обратным сопротивлением диодов {V19
и V20.

Запись с электретного микрофона производится при включении напря-
жения питания микрофона переключателем S1. При этом усилитель мощности
автоматически отключается для исключения самовозбуждении магнитофона.

Генератор стирания и подмагничивания выполнен по двухтактной схеме
с индуктивной обратной связью на транзисторах (V12, V13). Нагрузкой
генератора служит стирающая магнитная головка Е2, подключенная к вто-
ричной обмотке трансформатора Т1. Дроссель L3 служит для уменьшения
проникания высокочастотного напряжения генератора н_цепь питания узлов
магнитофона.

Усилитель мощности пятикаскадный (V10, Vil, V14.... V18). На транзис-
торах V10 и VII выполнен дифференциальный усилитель, V14 — предвари-
тельный усилитель. Оконечный каскад собран по двухтактной схеме на мощ-
ных транзисторах V17, V18 с использованием для фазоннверснн двух полу-
проводниковых триодов разной структуры (V15, V16). С помощью терморе-
внстора R55 улучшается температурная стабилизация усилителя. Диод V29
служит для выравнивания тока покоя транзистора V14 в зависимости от из-
менения напряжения питания, а резистор R41 — для выравнивания симмет-
рии плеч транзисторов V17 и V18. Каждый каскад усилителя охначен отри-
цательной обратной связью по току (R50C29, С32), предназначенной для
выраннивания частотной характеристики усилителя мощности по звуковому
давлению. Резистором R42 осуществляется регулировка чувствительности
усилителя мощности.

Питание универсального усилителя осуществляется от стабилизатора
напряжения 5 В, выполненного на транзисторе V9, диоде V23 и резисторах
R39 и R45.

Стабилизатор частоты вращения двигателя (У2) собран по мостовой
схеме. Плечи моста состоят из якоря электродвигателя н рёзнсторон R2....R8.
В одну диагональ моста через транзистор VI подается напряжение питания,
в другую включен переход база—эмиттер транзистора V2, который управляет
V ’ транзистором VI. Прн увеличении момента нагрузки на валу электродвига-
теля уменьшается частота вращения, увеличиваются ток через обмотку якоря,
папряжение на резисторах R2, R3, напряжение база—эмнттер и ток коллек-
тора транзистора V2. Транзистор VI приоткрывается, в результате чего воз-
растает напряжение на двигателе и его частота вращения. Аналогичные
процессы стабилизации частоты нращения происходят при уменьшении мо-
мента нагрузки и изменениях напряжения питания.

Диоды V3, V4 и терморезнстор R7 осуществляют температурную стаби-
лизацию транзистора V2. Резистором R9 устанавливается рабочий ток дио-
дов V3, V4, а резистором R5 — основная частота нращения дннгателя. Дрос-
сель L уменьшает помехи от двигателя, а.резнсторы R10...‘R12 и диод V5
служат для получения дополнительной частоты вращения, устанавливаемой
резистором R12.

Рис. 72. Принципиальная электрическая схема магнитофона «Легенда-404»:
а — блок универсального усилителя; б — блок регулятора частоты вращения двига-
теля и трансформатора (переключатель рода работ в положении «Воспроизведение»)

Источник питания состоит из трансформатора Т2 и стабилизатора на-
пряжения, построенного по компенсационной схеме на транзисторах V7, V8.
Диод V24 выполняет функции источника опорного напряжения.

Механизм транспортирования магнитной ленты магнитофона приво-
дится в движение электродвигателем 9 (рис. 73). Вращение от двигателя с
помощью резинового ремня 8 передается на маховик 11 ведущего вала 12.
Лента к ведущему валу прижимается роликом 13. В режиме работы левый 3
и правый 7 узлы растормаживаются, ролик 10 прижимается к правому узлу
и магнитная лента приводится в движение. При перемотке вправо расторма-
живается правый узел 7. Ролик перемотки 6 прижимается к правому узлу и
Рис. 74. Расположение узлов и деталей на плате магнитофона «Легенда-404т.
маховику 11. При перемотке влево растормаживается левый узел 3. Ролик
перемотки 6 прижимается к маховику 11 и промежуточному ролику 5. Проме-
жуточный ролик, в свою очередь, прижимается к левому узлу 2.

Управление механизмом транспортирования магнитной ленты осущест-
вляется с помощью переключателя кнопочного типа.

Конструкция и детали. Корпус магнитофона выполнен из ударопрочного
полистирола. Органы управления расположены на лицевой и левой боковой
сторонах- корпуса. На лицевой панели находятся клавиши переключателя
рода работ, встроенный микрофон и его переключатель, регуляторы гром-
кости и тембра.

На левой боковой панели магнитофона расположены гнезда для подклю-
чения блока питания, микрофона, головных телефонов и переключателя ско-
рости.

Универсальный усилитель, усилитель-мощности, электронный регуля-
тор частоты вращения и блок индикации выполнены на отдельных платах
из фольгированного гетвнакса. Расположение узлов и деталей на платах
показано на рис. 74.

. В магнитофоне применены: резисторы R2, R12, R13, R26, R33, R35,
R37, R41, R42 — типа СПЗ, R55 — типа СТЗ, остальные — типаС1-4; кон-
денсаторы Cl, CIO, С12, С13, С15, С16, С18, С21, С29, С31, СЗЗ —
типа К73-9, С6, С32, С34 — типа К10-7В, остальные — типа К50-6.

Краткие данные намоточных узлов. Трансформатор генератора Т1:
обмотка 1—2 — 16 витков сопротивлением 2 0м, обмотка 4—5 — 60 витков
сопротивлением 10 Ом, обмотка 7—3—8 — по 28 витков сопротивлением
10 Ом; все обмотки намотаны проводом ПЭВ-2 диаметром 0,12 мм. Сердечник
выполнен из материала М2000 НМ-15Б14. Катушка коррекции L1, фильтра-
пробки L2 и дросселя генератора L3: 450 витков из провода ПЭВ-2 диаметром
0,12 мм, сопротивлением 13 Ом, индуктивностью 4,5 мГ. Сердечник нз фер-
рита 600НН.

Данные силового трансформатора приведены в табл. П4 приложения 1.
