«АККОРД-202»
(выпуск-1973 г.)
http: //lampi lich. narod.ru/

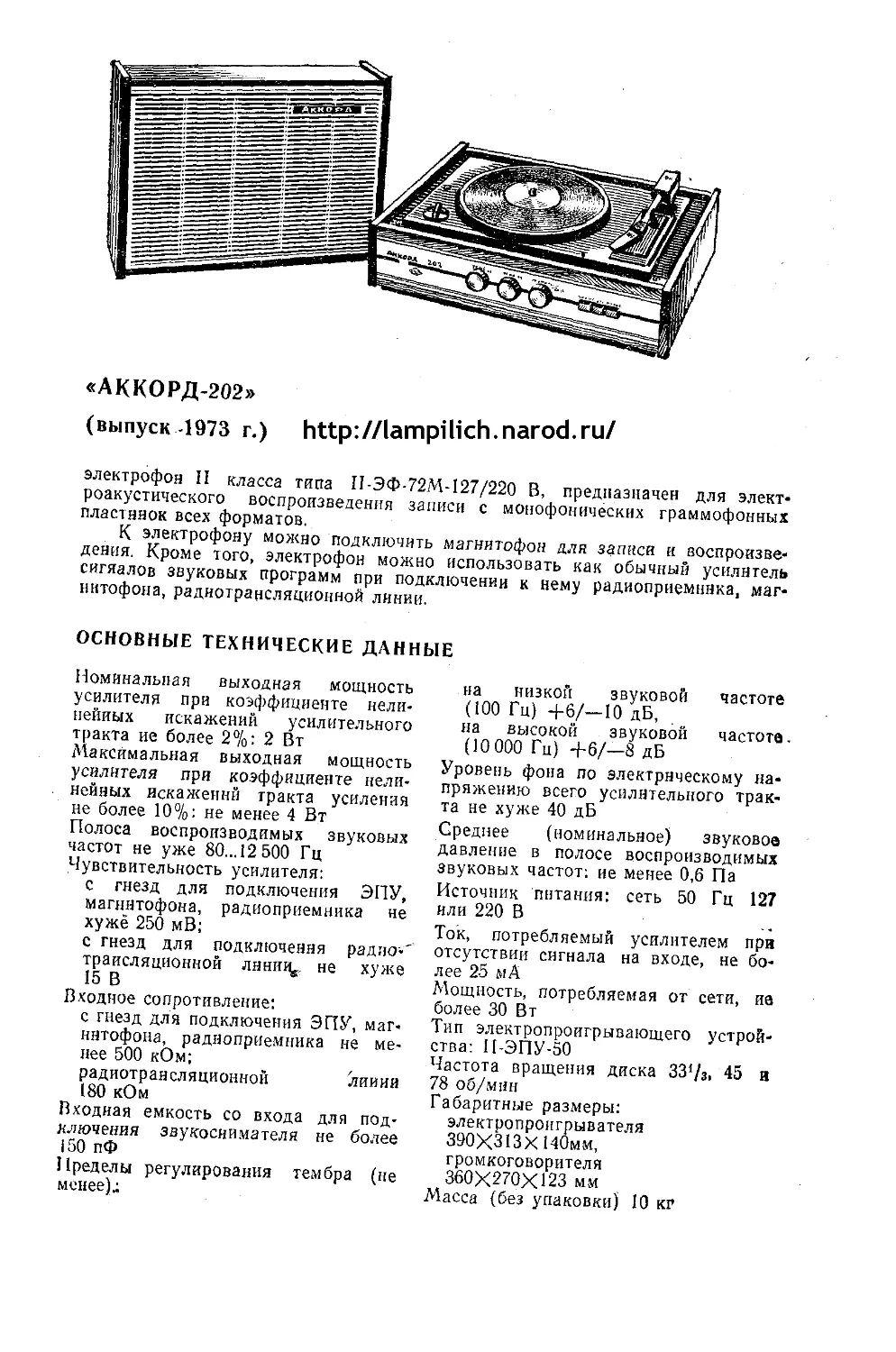

электрофон II класса типа П-ЭФ-72М-127/220 В, предназначен для электроакустического воспроизведения записи с монофонических граммофонных пластинок всех форматов.
К электрофону можно подключить магнитофон для записи и воспроизведения. Кроме того, электрофон можно использовать как обычный усилитель сигяалов звуковых программ при подключении к нему радиоприемника, магнитофона, радиотрансляционной линии.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Поминальная выходная мощность усилителя при коэффициенте нелинейных искажений усилительного тракта ие более 2%: 2 Вт Максимальная выходная мощность
усилителя при коэффициенте нелинейных искажений тракта усиления не более 10%: не менее 4 Вт
Полоса воспроизводимых звуковых частот не уже 80... 12 500 Гц
Чувствительность усилителя:
с гнезд для подключения ЭПУ, магнитофона, радиоприемника не хуже 250 мВ;
с гнезд для подключения
трансляционной 15 В
лнниг^ не
радио-' хуже
Входное сопротивление:
с гнезд для подключения ЭПУ, магнитофона, радиоприемника не менее 500 кОм;
радиотрансляционной линии
180 кОм
Входная емкость со входа для подключения звукоснимателя не более 150 пФ
Пределы регулирования тембра (не менее);
на	низкой	звуковой	частоте
(100 Гц) 4-6/—10 дБ, на высокой	звуковой	частоте.
(10 000 Гц) 4-6/—8 дБ
Уровень фона по электрическому напряжению всего усилительного тракта не хуже 40 дБ
Среднее (номинальное) звуковое давление в полосе воспроизводимых звуковых частот: ие менее 0,6 Па Источник питания: сеть 50 Гц 127 или 220 В
Ток, потребляемый усилителем при отсутствии сигнала на входе, не более 25 мА
Мощность, потребляемая от сети, ие более 30 Вт
Тип электропроигрывающего устройства: 1 ГЭПУ-50
Частота вращения диска ЗЗ^з. 45 и 78 об/мин
Габаритные размеры: электропроигрывателя 390X3I3X 140мм, громкоговорителя 360X270X123 мм
Масса (без упаковки) 10 кг
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Электрофон «Аккорд-202» является модернизированной моделью электрофона «Аккорд» (незначительные изменения коснулись внешнего оформления и электрической схемы). Принципиальная электрическая схема электрофона «Аккорд-202» (рис. 293) состоит из четырех функциональных блоков: блока коммутации (БК), электропроигрывающего устройства (ЭПУ), усилителя НЧ (УНЧ) и блока питания (БП).
http://lampilich.narod.ru/
Рис. 293. Принципиальная электрическая Переключатель установлен
Блок коммутации (БК) состоит из односекционного переключателя с тре-. мя кнопками («Проигрыватель», «Магнитофон» и «Трансляция»), При нажатии на одну из кнопок две другие автоматически выключаются. При включении электропроигрывателя (как показано на схеме рис. 293) выход звукоснимателя подключается ко входу усилителя НЧ, В этом режиме можно прослушивать грампластинки и одновременно вести запись на магнитофонную ленту. При записи на магнитофон сигнал с выхода первого каскада усилителя НЧ (Т1) подводится к гнезду разъемного соединения Ш1, к которому подключается кабель магнитофона. Для усиления от магнитофона или радио
трансляционной линии их подключают к контактному гнезду Ш1 и включают соответствующую кнопку.
Усилитель НЧ электрофона «Аккорд-202» пятикаскадный на 9 транзисторах (Г/...Г9), унифицированный (такой же, как в электрофоне «Аккорд-стерео»). Особенностью схемы усилителя НЧ является го, что регулятор усиления вынесен за первый согласующий' каскад — эмиттерный повторитель (77). Это позволило регулировать громкость при достаточно высоких уровнях входного сигнала и тем самым снизить уровень фона.
схема электрофона «Аккорд-202», в позицию «Электрофон»
В эмиттерную цепь (Т1) включен переменный резистор регулятора громкости R5, с которого сигнал подается на вход двухкаскадного предварительного усилителя напряжения, выполненного на транзисторах Т2 и ТЗ (типа МП40) по схеме с непосредственней связью. В коллекторную цепь транзистора ТЗ включены цепи регуляторов тембра по высоким и низким (R14 и R18) звуковым частотам. Четвертый и пятый каскады предварительного усиления напряжения работают на транзисторах Т4 (типа МП40) и Т5 (типа МП25А). Они служат для компенсации потерь в цепях регулировки тембра.
Предоконечный фазоинверсный каскад собран на транзисторах различной
структуры fd-типа МП25А и Т7 типа МП37А по последовательной двухтактной схеме. Оконечный каскад выполнен на однотипных транзисторах Т8 и T9 типа П213Б по двухтактной бестрансформаторной схеме. Нагрузкой выходного каскада служит динамическая головка Гр1 типа 4ГД-35 с сопротивлением звуковой катушки 4,5 Ом. Для обеспечения температурной стабилизации в базовые цепи транзисторов Тб и Т7 включен терморезистор R30.
Коррекция частотной характеристики усилителя НЧ происходит благодаря отрицательной обратной связи, напряжение которой снимается с нагрузки выходного каскада и подается через резисторы R23, R22 и конденсатор С13 в эмиттерную цепь и через конденсатор С14 в коллекторную цепь транзистора Т4-.
Выпрямитель (БП) собран по двухполупериодной схеме на двух диодах Д1 и Д2 (типа Д242Б), его выходное напряжение 22 В.
Режимы работы транзисторов электрофона указаны в табл. 136, 137.
КОНСТРУКЦИЯ и ДЕТАЛИ
Конструкция электрофона «Аккорд-202» состоит из двух частей: блока электропроигрывателя и выносного громкоговорителя. Ящики (футляры) электропроигрывателя и громкоговорителя отделаны ценными породами дерева и покрыты полиэфирным лаком, полированы.
Электропроигрыватель. На верхней панели блока укреплено электропроигрывающее устройство, а на нижней (поддоне внутри корпуса) — металлические шасси, на которых размещены блок коммутации, усилитель НЧ и блок питания.
Электропроигрывающее устройство (типа П-ЭПУ-50) имеет асинхронный электродвигатель типа ЭД Г-4 с трехскоростным приводом и устройством полуавтоматического включения и автоматического выключения, тонарм снабжен механизмом микролифта и автостопа. Звукосниматель ЭПУ имеет пьезокерамическую поворотную головку типа ГЗК-661 с двумя корундовыми иглами; для проигрывания грампластинок с узкой канавкой (331/з и 45 об/мин) и с широкой канавкой (78 об/мин). Напряжение питания ЭПУ равно 127 В, это напряжение снимается с первичной обмотки силового трансформатора Тр. По конструкции электропроигрывающее устройство типа П-ЭПУ-50 в основном аналогично П-ЭПУ-40. Различия их сводятся к следующему: 1) изменена конструкция механизма переключателя частоты вращения диска, чтобы сделать более четкой и надежной фиксацию включения частоты вращения; 2) утяжелен диск ЭПУ (масса его около 1 кг), что позволило увеличить момент инерции диска, уменьшить коэффициент детонации (до ±0,15%) и практически устранить «плавание звука». (Подробные данные об ЭПУ типа П-ЭПУ-40 приведены выше, при описании электрофона «Аккорд»,)
Блок коммутации (БК) представляет собой трехкнопочный переключатель типа П2К, смонтированный на печатной плате.
Блок коммутации закреплен на передней панели шасси электропроигрывателя и соединен с электрофоном экранированными проводами.
Блок усилителя НЧ выполнен на одной печатной плате, которая жестко закреплена на шасси электропроигрывателя. Для улучшения отвода тепла транзисторы Т8 и T9 выходного каскада усилителя НЧ установлены на радиаторах.
Блок питания состоит из силового трансформатора Тр, выпрямительных элементов (В/), переключателя (В2) напряжения сети и разъемного соединения Ш1 для подключения шнура питания. Разъем Ш1 укреплен на задней стенке корпуса, а остальные узлы размещены на шасси.
Громкоговоритель электрофона «Аккорд-202» такой же, как у «Аккорда», Он состоит из широкополосной динамической головки типа 4ГД-35 с сопротивлением звуковой катушки 4,5 Ом.
В электрофоне применены узлы и детали следующих типов:
Блок ЭПУ: резистор R1 типа ПЭВ-1 кОм; конденсатор С типа МБГО-2-300-1 мкФ.
Блок коммутаций? резисторы R1 и R2 типа ВС-0,125.
Блок усилителя НЧ: резистор R5 типа МПЗ-12к, R14 и R18 — СПЗ-12а, R23 и R26 — СПЗ-16; Я30-ММТ-12, R33 и R34 проволочные, остальные резисторы типа ВС-0,125- конденсаторы Clt С8, СЮ типа МБМ-160, С2, С6> С9, С11...С13, С15...С20 — К50-3, С7 — БМТ-2; С14 — КТ-1.
Блок латания: конденсатор С типа К50-35-50-2000; переключатель типа ПНС-1-lj лампа накаливания типа МН-6,3-0,22
Режимы работы транзисторов по постоянному току электрофона хАккорд-202»
Таблица 136
Обозначение транзистора ио схеме и его тип а	Напряжение, В
	баз	эмиттер	коллектор
Т1- КТ315Р	-30	-3,6	—0,3
Т2- КТ315Р.	—2,0	-2,6	-0,35
ТЗ — МП40	—0,3.5	*0,3	—2,0
Т4 - МП40	*2,0	•*-1,9	—8,7
Тб — МП25А	—0,75	—0,6	—10,0
Тб - МП25А	—10,0	-10,1	—19,5
77 — МП37А	—10,0	—10,1	—0,2
73-П213Б	—10,1	—9,9	—20,0
79-П213Б	—0,2	-*0>05	—10,1
Примечание. Напряжения измерены относительно положительного вывода ( + ) источника питания при номинальном напряжении,сети и отсутствии сигнала на входе усилителя НЧ.
Таблица 137
Уровни напряжений сигнала в усилительном (ракте электрофона «Аккорд-202»
Контрольная точка
Напряжение сигнала
Условия измерения
База Т1 База Т2 Колл. ТЗ База Т5 База Тб
База Т7
200 мВ
200 мВ
60 мВ
70 мВ
3,5 В
3,6 В
t/вых —2,6 В, /?я=4,5 Ом; F= 1000 Гц;
РГ — max, регуляторы тембра НЧ и ВЧ в положении ^Широкая полоса»
Начальный ток устанавливается резистором R26, а чувствительность регулируется резистором R23
