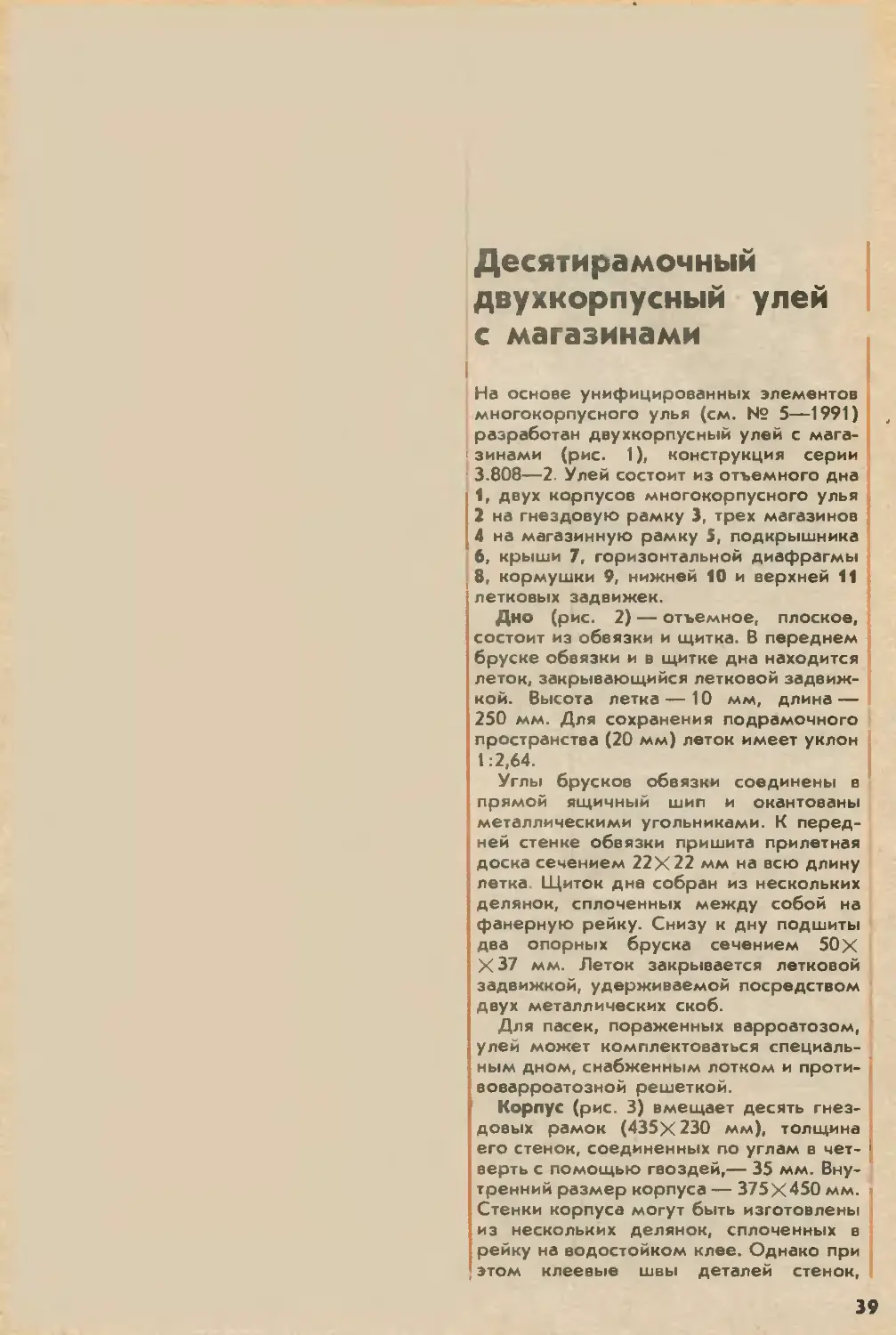

Десятирамочный
двухкорпусный улей
с магазинами
На основе унифицированных элементов
многокорпусного улья (см. № 5—1991)
разработан двухкорпусный улей с мага-
' змнами (рис. 1), конструкция серии
3.808—2. Улей состоит из отъемного дна
1, двух корпусов многокорпусного улья
2 на гнездовую рамку 3, трех магазинов
4 на магазинную рамку 5, подкрышника
6, крыши 7, горизонтальной диафрагмы
8, кормушки 9, нижней 10 у зерхней 11
летковых задвижек.
Дно (рис 2) — отъемное, плоское,
состоит из обвязки и щитка. В переднем
бруске обвязки и в щитке дна находится
леток, закрывающийся легковой задвиж-
кой. Высота летка — 10 мм, длина —
250 мм. Для сохранения подрамочного
пространства (20 мм) леток имеет уклон
1:2,64.
Углы брусков обаязки соединены в
прямой ящичный шип и окантованы
металлическими угольниками. К перед-
ней стенке обвязки пришита прилежная
доска сечением 22X22 мм на всю длину
г зтка Щиток дна собран из нескольких
делянок, сплоченных между собой на
фанерную рейку. Снизу к дну подшиты
два опорных бруска сечением 50 X
X 37 мм. Леток закрывается легковой
задвижкой, удерживаемой посредством
двух металлических ск_б.
Для пасек, пораженных варроатозом,
улей может комплектоваться специаль-
ным дном, снабженным лотком и проти-
воварроатозной решеткой.
Корпус (рис. 3) вмещает десять гнез-
довых рамок (435Х 230 мм), толщина
его стенок, соединенных по углам в чет-
верть с помощью гвоздей,— 35 мм Зну-
тренний размер корпуса — 375X450 мм.
Стенки корпуса могут быть изготовлены
из нескольких делянок, сплоченных в
рейку на водостойком клее. Однако при
этом клеевые швы деталей стенок,
39
5Б6
Рис. 1. Улей двухкорпусный с магазинами (3.808—2).
Рис. 2. Дно улья.
стыкуемых под углом 90°, должны от-
стоять друг от друга не менее чем на
70 мм. Рейки изготовляются из бере-
зовой фанеры толщиной 10 мм.
В передней стенке корпуса имеются
прямоугольный верхний леток 10Х
XI20 мм и прилетная доска 20X20 мм.
Леток закрывается с помощью верхчей
задвижки, удерживаемой скобами. Верх-
няя задвижка имеет такую же конструк-
цию, как и нижняя: с одной стороны она
глухая, а с другой — сделана прорезь
10X12 мм, используемая для сокраще-
ния летка. В боковых стенках корпуса
выбраны раковины для рук. В верхней
40
Рис. 3. Корпус
Рис. 4. Магазин.
части передней и задней стенок корпуса
и магазина выбраны четверти для подве-
шивания гнездовых рамок.
Магазин (рис. 4) изготовляется из
досок толщиной 35 мм, соединенных по
углам в четверть на гвоздях и клее.
Магазин рассчитан на десять рамок раз-
мером 435X145 мм.
Подкрышник (рис. 5) предназначен
для размещения головного утепления,
кормушки, а также создания свободного
надрамочкэго пространства при пере-
возке пчел на коче* ху. Толщина его сте-
нок — 25 мм, они соединяются по углам
в прямой ящичный шип и окантовывают-
ся металлическим угольником. Высота
подкрышника — 9С мм.
Крыша (рис. 6) — плоская, надевается
на улей вчахлобучку, состоит из щитка,
укрепленного на раме, и брусков. К бру-
Рис. 5.
Подкрышник.
скам снизу на весь просвет улья подшита
сетка (3X3 мм). Между сеткой и щитком
образуется пространство высотой 25 мм.
Через специальные окна, оборудован-
ные в торцевых стенках и брусках, оно
сообщается с внешней средой, создавая
надежную систему вентиляции.
41
Стенки крыши изготовлены из досок
толщиной 20 мм и связаны по углам в
ящичный шип. Наружная часть крыши
после ее сборки покрывается кровель-
ной жестью.
Поперечная диафрагма используется
в качестве потолка вместо холстика.
Применение ее позволяет ускорить
осмотр пчелиных семей. Диафрагма из-
готовлена в виде обвязки и подшитой к
ней потолочины, набранной из дощечек
толщиной 10 мм. В передней части пото-
лочины прорезано окно (116X36 мм)
для установки удалителя, а также для
прохода пчел к кормушке (рис 7).
Чертежи ульев можно выписать нало-
женным платежом по адресу: 252057,
г. Киев, ул. Э. Потье, 12. ЦИТП, отдел
заказов.
А. И. КАСЬЯНОВ
НИИПчелошодства
г. Рыбное Рязанском об л.
42
Инвентарь
и оборудование
Двенадцати-
рамочные ульи
Двенадцатирамочный улей
в нашей стране — наиболее
। распространенная система.
Это исторически сложив-
шаяся еще в дореволю-
I ционный период конструк-
ция, в основу которой был
положен однокорпусный
улей с магазином Ш. Дада-
на на гнездовую рамку раз-
мером 435X300 мм, поза-
имствованную у немецкого
пчеловода Блатта. Улей
претерпел целый ряд изме-
нений и усовершенствова-
ний.
В настоящее время при-
нят в качестве типовой кон-
струкции (серия 3.808.5—3)
«Улей однокорпусный с ма-
Рис. 1. Схема двенадцатирамочного улья У-1: Р— ниж-
няя легковая задвижка; 2 — нижний корпус, 3 — верхняя
легковая задвижка; 4 — магазины; 5 — подкрышник;
* 6 — крыша; 7 — магазинная рамка; 8 — рамка гнездовая;
9 — диафрагма; 10 — дно.
570
52Ц-
газинами». Он состоит из
отдельных взаимозаменяе-
мых элементов, позволяю-
щих комплектовать четыре
модификации.
У-1 — корпус с неотъем-
ным дном, двумя магазина-
ми, подкрышником и кры-
шей; У-2 — те же элемен-
ты, но вместо,двух магази-
нов дается второй корпус
(рис. 1).
У-3 комплектуется отъ-
емным дном, корпусом,
двумя магазинами, под-
крышником и крышей;
У-4 — отъемным дном и
двумя корпусами, под-
крышником и крышей.
Ульи включают следую-
щие унифицированные уз-
лы и детали: нижний кор-
пус, съемный -корпус (или
магазины), подкрышник,
крышу, неотъемное или
отъемное дно, гнездовые
рамки, магазинные рамки,
диафрагмы, лет ков ые зад-
вижки.
Отъемное дно (524X524)
состоит из четырех брусков
2, связанных по углам в
шип, и щитка 1. В переднем
бруске обвязки оборудован
леток, закрывающийся лег-
ковой задвижкой 8 (рис, 2).
Длина летка 250, высота
10 мм. Летковая задвижка
удерживается с помощью
специальных скоб 10, при-
вернутых шурупами. Снизу
задвижка опирается на при-
летную доску 7. Щиток из-
готовлен из досок толщи-
ной 37 мм, собранных на
двух опорных брусках 12,
имеющих вырезы для за-
правки упаковочных рем-
ней. По углам обвязка дна
окантована металлически-
ми уголками 9.
В заднем бруске обору-
дована ниша, закрываемая
клапаном 5, подвешенным
на форточной петле 4 и за-
пираемым крючком 6. От-
крыв клапан, в подрамоч-
ное пространство дна мож-
но установить противовар-
роатозный сетчатый под-
рамник 3 и лоток 13. Ре-
шетка изготовлена из сталь-
ной сетки с ячейками 3X3
мм и окантована жестью.
Перемещается решетка по
специальным пазам, вы-
бранным в боковых бру-
сках.
Съемный корпус (рис. 3).
Его стеики собраны из от-
дельных делянок толщиной
37 мм, сплоченных в рейку
на водоупорном клее. Рей-
ки изготавливаются из бе-
резовой фанеры толщиной
10 мм.
В передней стенке корпу-
са прорезан щелевой ле-
ток б высотой 12 и длиной
80 мм с прилетной полоч-
кой шириной 20 мм. Леток
закрывается задвижкой,
удерживаемой скобами.
Задвижка по своей кон-
струкции аналогична за-
33
Рис. 2. Отъемное дно.
движке нижнего летка.
На боковых стенках кор-
пуса выбраны раковины 5
для рук. Стенки соединены
между собой в четверть с
помощью гвоздей 4. С
внешней стороны углы
! окантованы стальными
уголками. Сверху и снизу
стенок выбраны фальцы для
сопряжения его со сты-
куемыми узлами. Сверху
передней и задней стенок
корпуса выбраны четверти
для подвешивания гнездо-
вых рамок.
Нижний корпус с неотъ-
• емным дном в ульях У-1 и
У-2 по своей конструкции
в основном аналогичен опи-
санному выше. Отличается
от него отдельными разме-
рами верхнего и нижнего
летков.
К корпусу с помощью
клея и гвоздей наглухо под-
шито дно.
Магазин (рис. 4), как и
корпус, изготовлен из деля-
нок толщиной 37 мм, по уг-
лам соединенных в чет-
верть с помощью гвоздей.
Сверху и снизу в стенках
магазина, так же как и у
корпуса, выбраны фальцы,
а вверху передней и задней
стенки — четверти для ра-
мок. Боковые стенки мага-
зина снабжены раковинами.
Подкрышник предназна-
чен для размещения кор-
мушки, головного утепле-
ния, а также создания сво-
бодного надрамочного
пространства, необходимо-
го для вентиляции гнезда.
Подкрышник представ-
ляет собой раму размером
524X524 мм, собранную из
досок высотой 90 мм и
толщиной 37 мм. Стенки ра-
мы связаны между собой
34
Рис. 5. Крыша.
по углам в ящичный шип
и скреплены уголками. Уг-
ловые соединения выпол-
нены на клею и скреплены
гвоздями. С нижней сторо-
ны рамы изнутри выбира-
ются фальцы.
Крыша (570X570) плос-
кая, устанавливается внах-
лобучку, выполнена в виде
рамы 2 с укрепленным на
ней щитком 1 (рис. 5).
Изнутри к раме и щитку
подшиты опорные бруски
3 и 4, к которым снизу
прикреплена вентиляцион-
ная сетка 5 с ячейками
ЗХ^ мм. Пространство!
между сеткой и щитком
посредством вентиляцион-
ных окон сообщается с |
внешней средой. Наружная!
часть крыши обшита кро-
вельной жестью. Рама кры-
ши изготовлена из досок
толщиной 20 мм, связанных
по углам в ящичный шип.
Рамки имеют постоянные
разделители. Длина рамок
435 мм, высота гнездовых
рамок — 300, магазинных
—145 мм. В боковых план-
ках предусмотрены отвер-
стия для проволоки.
Диафрагма предназначе-
на для ограждения части
гнезда пчел. Представляет
собой щиток, сплоченный
из отдельных дощечек
толщиной 15 мм. Во избе-
жание коробления сборка
диафрагмы производится
с использованием реек.
Верхний брусок диафрагмы
крепится к щитку посредст-
вом нагелей.
А. И. КАСЬЯНОВ,
заведующий отделом
научно-технической
информации
НИИ пчеловодства,
г. Рыбное Рязанском рбл.
Повысит продуктивность семей
УЛЕЙ армированных сотов
Улей сконструирован иа основе многокорпусного улья Лангстрота-Рута. Рамка
заменена арматурой. Такая замена делает сот прочным, увеличивает его рабо-
чую поверхность и снижает до минимума бессотовое пространство в улье, соз-
дает целостность гнезда, улучшает зимовку пчел, обеспечивает оптимальные ус-
ловия для развития и жизнедеятельности семьи в активный период.
Улей армированных сотов позволяет:
ф применять зоотехнический метод борьбы с варроатозом, используя
естественно протекающий процесс наращивания сотой;
получать дополнительно воск, срезая надстройки с верхнего края сота;
ф развивать маткам высокий темп яйцекладки;
повысить в два раза медовую продуктивность семьи.
Улей вы сможете изготовить сами, если приобретет^ разработку, распростра-
няемую фирмой IKOF. Код разработки — 697 Р.
Цена — 50 рублей.
Заказы направляйте по адресу: 235000, Литва, г. Ионавв, ул. Тайное, 12. Фирма IKOF.
Справки по телефонам: 5-22-52; 5-36-05.
Разработка высылается наложенным платежом в кратчайший срок.
Попробуйте — результат не заставит себя ждать!
35
Инвентарь
и оборудование
Украинский
многокорпусный
Много меда может собрать
только сильная семья пчел,
поэтому система улья
должна наиболее полно со-
ответствовать ее биологи-
ческим особенностям, спо-
собствовать быстрому ро-
сту и повышению произ-
водительности труда пчело-
водов.
Справедливо считается,
что наиболее полно пере-
численным требованиям
отвечает система много-
корпусного пчеловожде-
ния, хотя она и имеет, на
мой взгляд, ряд существен-
ных недостатков.
Конструкция предлагае-
мого мною улья (рис. 1)
должна заинтересовать пче-
ловодов, желающих пере-
вести своих пчел на много-
корпусное содержание из
украинских ульев-лежаков,
рассчитанных на узко-высо-
кую рамку, а также всех
тех, кто мечтает водить
пчел в многокорпусных
ульях.
Внутренние размеры
корпуса предлагаемого
улья 3B0X315 мм при высо-
те 220 мм. Один корпус
рассчитан на десять рамок
размером 300X212 мм.
Толщина всех планок рамки
10 мм, ширина боковых —
25 мм, нижней — 15, верх-
ней — 37 мм. Верхняя план-
ка имеет выбранное с обеих
продольных сторон углуб-
ление шириной 6 мм, не
доходящее до торца план-
ки на 40 мм (рис. 2). Таким
образом, между двумя
сдвинутыми вплотную рам-
ками образуется щель ши-
риной 12 и длиной 260 мм
для перехода пчел из кор-
пуса в корпус. Боковая
и верхняя планки рамки
собираются с помощью ши-
па в боковой планке и круг-
лого гнезда, выбранного
сверлом диаметром 9 мм,
в верхней планке. Шип не
обязательно должен быть
точно круглым — древеси-
на имеет свойство ужи-
маться, что делает такое
соединение особенно проч-
ным. Шип в гнезде удер-
живается гвоздиком дли-
ной 30—35 мм. Рамки такой
конструкции прочны, легки,
повышают полезную пло-
щадь сота и сокращают
межкорпусное пространст-
во. К тому же наващиваются
Украинский многокорпус-
ный.
Рамка 300X212 мм.
они половинкой листа во-
щины стандартного разме-
ра. Наличие постоянных
разделителей на верхних
планках позволяет легко
извлекать их из корпуса.
Ширина рамки (300 мм)
позволяет использовать для
откачки меда выпускаемые
промышленностью медо-
гонки без переделки. Про-
волока в рамке натягивает-
ся в два раза параллельно
верхней планке.
Рамка предлагаемой кон-
струкции представляет со-
бой половинку рамки
украинского улья и благо-
даря этому в двух кор-
пусах многокорпусного
улья может разместиться
десять узко-высоких рамок
размером 300X435 мм.
Это существенно при пере-
воде пчел из украинских
ульев в предлагаемый
многокорпусный: достаточ-
но или отрезать нижнюю
часть рамки до высоты
212 мм, или отстраивать
вощину на маленьких рам-
ках в стандартном украин-
ском улье. Возможно так-
же одновременное исполь-
зование в новом улье
украинских и многокорпус-
ных рамок, что особенно
важно в переходный пе-
риод.
Толщина боковых стенок
корпуса 33 мм. В верхней
части боковых стенок с
противоположных сторон
выбраны пазы для рамок
шириной 13 и высотой
15 мм. Таким образом,
стенки корпуса выступают
над планками рамок вверху
на 5 мм и внизу — на 3 мм,
создавая межкорпусное
пространство в В мм. Вось-
мимиллиметровое про-
странство, тонкие верхние
и нижние планки позволяют
пчелам легко переходить
из корпуса в корпус.
При изготовлении корпу-
сов узкие доски соединяют-
ся между собой на казеи-
новом, поливинилацетат-
ном или костном клею в
37
шпунт и рейку. В каче-
стве рейки использую по-
лоски ДВП, шпунт выбираю
дисковой циркулярной пи-
лой с шириной пропила
3 мм. Углы корпуса сое-
диняю в четверть (ЗЗХ
Х13 мм). При этом шпун-
товочный пропил снесен
ближе к центру корпуса
и отстоит от наружной бо-
ковой плоскости на 20 мм,
поэтому после выборки
четвертей в углах торцевые
части продольных стенок
шпунтовочного соединения
не имеют (оно выбрано чет-
вертью), что положитель-
но влияет на внешний
вид и прочность корпуса.
Дно отъемное необорот-
ное. Высота бокового и зад-
него бортиков 20 мм. Мак-
симальная леткова» щель
размером 315X20 мм. К
переднему торцу дна пет-
лями крепится прилетная
доска. Летковый ограничи-
тель сделан из тонкой до-
щечки с вырезами разной
длины с обеих продольных
сторон. Ограничитель кре-
пится к боковым бортикам
дна с помощью двух ско^
бок.
Подкрышник выполнен
из обвязки (толщиной 33
и высотой 40 мм), в шпун-
товочный пропил которой
вогнана пластина из ДВП.
В ней сделана щель для
прохода пчел к потолочной
кормушке и вмонтирован
пчелоудалитель, что позво-
ляет использовать под-
крышник как разделитель
между медовыми корпуса-
ми и гнездом перед откач-
кой меда.
Крыша по длине и шири-
не равна корпусу. Обвязка
высотой ВО мм покрыта
листом 10-миллиметровой
фанеры. С боковых сторон
сделаны шесть вентиля-
цйсГнных отверстий, заре-
шеченных изнутри сеткой.
Сверху крыша обтянута
тонким листом алюминия.
При перевозке ульев в ка-
честве скрепов использую
тесьмовую ленту и натяж-
ное приспособление.
Достаточен ли объем это-
го улья для сильной семьи?
Несложные расчеты пока-
зывают, что полезная пло-
щадь сотов в пяти корпусах
этого улья составляет
63,6 дм2; у лежака на 20
рамок — 52,2 дм2; в четы-
рех корпусах стандарт-
ного многокорпусного —
ВО,0 дм2. Площадь сотов в
пяти корпусах предлагае-
мого улья почти равна пло-
щади 25 рамок даданов-
ского. Эти сравнения убеж-
дают в достаточности его
объема. Уменьшенный же
размер корпусов имеет це-
лый ряд преимуществ по
сравнению со стандартным
многокорпусным. Это лег-
кость и простота обслужи-
вания. Один полномедный
корпус в полтора раза лег-
че такого же корпуса стан-
дартного многокорпусного
улья. Немаловажное значе-
ние имеет и то, что в двух
корпусах, оставляемых для
зимовки пчел (при этом
верхний укомплектован
полностью запечатанными
медовыми рамками), со-
здается компактное гнездо
с микроклиматом, наибо-
лее благоприятным для зи-
мовки.
Корпус меньшего объема
позволяет более тонко ре-
Калаи1ки*ов_м Агр0промиздат,
м __ покупатель. условиях
° J»’- "S» 1
купить И П^^меРяе^о-посреД.ни^®^р°^л^ио-тех-
организация коммер^ .щтер^^ проМ*'
сти как по ку» грльскох0зяистьс п0 бар- |
веских средств, переработки, т ммерческо- i
•
.... взаим широкого I
. %Л^а»а^ ^aS'^cTH знания
' “*И™
1 - Сбор заказов ^^щетеню» в м»
\ *К"^Хтребкоопераи^ <аГРОПРОМИЗДАТ.
i ТОр* **
Гупить И про^ь
с.
КОСТИ
ции
терному
финансовые
сделок.
кр?™-таГей:
агировать на темпы роста
семьи, без чрезмерного
охлаждения проводить рас-
ширение гнезд весной, к то-
му же делать это на 1 —1,5
недели раньше, что дает
возможность маткам уси-
лить темп яйцекладки и
активизировать рост семьи.
Для этого улья нет необ-
ходимости использовать
магазинные надставки во
время медосбора, так как
верхний корпус заполняет-
ся одним медом даже во
время несильного медо-
сбора. Важно и то, что ульи
занимают намного меньше
места в кузове автомашины
при перевозках. Так в
автомобильном прицепе
ММЗ-81021 можно разме-
стить в один ряд десять
семей.
Хочется надеяться, что
предложенная конструкция
улья, вобрав в себя пре-
красную идею многокор-
пусного пчеловождения и
устранив некоторые ее не-
достатки, заинтересует пче-
ловодов, станет еще одним
условием увеличения про-
дуктивности пчелиных се-
мей и повышения произво-
дительности труда.
В. М. СЕМЕНЧЕНКО
315875, Полтавская обл.,
Гадячский р-ои,
с. Лютеиька
38
• ИНВЕНТАРЬ
И ОБОРУДОВАНИЕ
9
Улей украинский
с надставкой
На протяжении двух столе-
тий пчеловоды-практики и
исследователи ищут наибо-
лее оптимальные размеры
рамок и конструкций ульев.
За эти годы они четко раз-
делились на две группы.
Одна группа отдала пред-
почтение низко-широким,
другая — узко-высоким
рамкам. Следует заметить,
что климатические и медо-
сборные условия, в которых
жили и работали эти иссле-
дователи, оказали решаю-
щее влияние на их выбор.
Значительно отразились на
конструкциях ульев также
павильонное содержание
пчел и перевозки пасек на
медосбор.
Не вникая детально в кон-
струкцию отдельных типов,
ульи на низко-широкую
рамку можно рекомендо-
вать при павильонном со-
держании в районах со зна-
чительным взятком и высо-
кими температурами воз-
духа в летний период (30 °C
на протяжении суммарного
количества более 30 дней),
так как она обеспечивает
более сильную вентиляцию
пчелиного гнезда.
Возникает вопрос, каков
оптимальный тип улья для
местностей, где не бывает
значительного взятка. Для
ответа на него обратимся
к устройству пчелиного
гнезда в дупле. Близок к не-
му украинский улей на уз-
ко-высокую рамку. Пчелы в
нем легко регулируют тем-
пературу гнезда, переме-
щаясь вверх-вниз по рам-
кам. Зимой они поднима-
ются по рамкам вверх. При
достаточных медовых запа-
сах с осени пчелиная семья
в таких ульях всегда нор-
мально зимует. В узко-вы-
соком гнезде клубу легче
поддерживать оптималь-
ную температуру. Мед, на-
ходящийся в верхних частях
рамок, прогревается теп-
лом, выделяемым пчелами,
и является' своеобразным
аккумулятором, сглажи-
вающим резкие перепады
внешних зимних темпера-
тур. Пчелы интенсивно раз-
виваются в ранневесенний
период, что очень важно
для использования взятка с
садов и рапса и позволяет
сформировать много паке-
тов пчел.
Мед, складываемый в
верхней части рамок, раз-
мещен здесь компактно.
Более компактна и рас-
плодная часть гнезда. Тако-
вы преимущества украин-
ского улья.
Я предлагаю конструк-
цию украинского улья с
надставкой (рис.), которая
позволит семье повысить
медосбор в три-четыре ра-
за и довести его до 50 кг,
а при условии кочевки и бо-
лее. За счет чего это про-
исходит? Постановкой над-
ставки, в которую склады-
вается мед, расширяется
объем расплодной части
гнезда, благодаря чему
значительно возрастает си-
ла семьи.
Герметичность боковых
стенок надрамочного про-
странства способствует
быстрому переходу пчел в
надставку, уменьшает за-
траты энергии на прополи-
сование щелей, стимули-
рует складывание в нее
меда.
Украинский улей с над-
ставкой эффективен для
стационарных пасек тех
местностей, где климат ха-
рактеризуется умеренными
летними температурами.
ранневесенним взятком с
садов, рапса и разнотравья
и где имеется незначитель-
ная медоносная раститель-
ность. Он удобен тем, кто
не имеет возможности по-
сещать свою пасеку чаще
одного раза в месяц, кого
беспокоит роение пчел.
Украинский улей, по мо-
ему мнению, перспективен
во всех зонах, кроме тех/
где более высокие летние
температуры. Улей такой
конструкции обеспечивает
получение хорошего сото-
вого меда, так как матка,
как правило, не переходит
в надставку и нет надоб-
ности устанавливать разде-
лительную решетку. Запе-
чатанный мед в надставке
даже при приостановке ме-
досбора остается нетрону-
тым пчелами. При возоб-
новлении его идет накопле-
ние запасов меда.
В украинском улье в пос-
левзяточный период воз-
можно содержание трех от-
водков. Один — на теплый
занос, второй — на холод-
ный (с использованием
верхнего летка), третий —
на холодный занос с ис-
пользованием правой части
. нижнего летка. Улей комп-
лектуется тремя диафраг-
мами.
При откачке меда из но-
воотстроенных сотов бы-
вает, что они повреждаются
в средней части. Это мож-
но предотвратить, дополни-
тельно натянув два ряда
проволоки поперек рамки.
Необходимо иметь два
комплекта верхний пото-
лочных дощечек. Один —
для прикрытия рамок кор-
пуса и второй (немного
длиннее) — для прикрытия
надставки. Рамки можно
прикрыть и льняным хол-
стиком.
Для стационарных пасек
целесообразно делать улей
на 26 рамок. В нем одно-
временно с основной
семьей будет развиваться
и отводок.
34 .
При изготовлении улья
применяю доски различной
толщины. Для передней и
боковых стенок желатель-
но использовать более ши-
рокие •— 300—400 мм. Зад-
няя стенка — двойная, при
необходимости и перед-
нюю стенку делаю такой
же. Двойные стенки соби-
раю из отдельных досок.
Связующим элементом яв-
ляются вертикально стоя-
щие бруски по краям и
один-два — посередине.
Ширина бруска соответст-
вует выбранному вами про-
стеночному пространству
(30—50 мм), которое пред-
ставляет собой хороший
теплоизолятор и содейст-
вует отводу влаги как ле-
том, так и зимой. ,
Верхний леток размещен
на высоте 310—330 мм.
Длина надставочной рамки
335—370 мм в зависимости
от толщины досок, исполь-
зуемых при изготовлении
улья, высота допускается в
пределах 100—145 мм.
Те, кто собирается за-
няться производством сото-
вого меда, должны сделать
надставочную рамку такой,
чтобы внутри нее помеща-
лись три квадратные рамоч-
ки для сотового меда.
Уменьшать размеры при-
летных досок не рекомен-
дую. Для сохранения пчел
при грозе и улучшении их
Лработы при сильном медо-
сборе к нижним прилетным
доскам прикладываю еще
приставные доски такой же
ширины.
Комплект потолочных
дощечек должен иметь две
дощечки с окошками 60Х
X 60 мм или диаметром
60 мм, затянутые сеткой.
Весной и осенью при даче
стимулирующих подкор-
мок одна дощечка с сеткой
устанавливается непосред-
ственно над центром рас-
плодного гнезда, другая —
ближе к дальнему углу улья
для отвода влаги. Летом по-
толочные дощечки с сеткой
устанавливаю ближе к
углам улья. При высоких
температурах периодиче-
ски очищаю их от прополи-
са, улучшая этим вентиля-
цию.
Крышу из досок делаю
односкатной. Ее покрываю
жестью, или в два слоя то-
лем, или тонким линоле-
умом, или пластиком. Луч-
ше крепить его на петлях.
В боковых стенках крыши
делаю пропилы или щель
20Х100 мм, закрывая их
сеткой.
После окончания сборки
улья доски прочищаю наж-
дачной шкуркой. Все щели
как внутри, так и снаружи
заделываю. Улей окраши-
ваю в один слой желто-зе-
леной краской, разбавлен-
ной олифой.
Желательно иметь на
каждый улей по два куска
шифера. Шероховатую сто-
рону окрашиваю светлой
краской или покрываю сло-
ем олифы, чтобы порошок
или пыль с него не попали
в мед. Летом один кусок
шифера помещаю на кры-
шу, чтобы предупредить
перегрев гнезда. Зимой оба
куска устанавливаю наклон-
но около улья, прикрывая
летки от ветра, снега,
а улей — от переохлажде-
ния. Это уменьшает расход
меда зимой.
Для быстрого наращива-
ния силы семьи до 20 ра-
мок применяю двухсемей-
ное содержание пчел.
Пока основная семья ра-
ботает на медосборе, го-
товлюсь к организации от-
водков. Из досок толщиной
25—-30 мм изготавливаю
одностенные ульи на во-
семь-десять рамок и уста-
навливаю рядом с основ-
ным со стороны летка на
35
теплый занос. В этом малом
улье и организую отводок.
В конце августа или в сен-
тябре, когда основная
семья уменьшится в разме-
ре, подготавливаю место
для отводка в основном
улье, сделав в нем пере-
городку. Обычно у меня в
одном улье зимуют две
семьи. Весной с наступле-
нием взятка зимующие
семьи объединяю и при до-
статочной их силе устанав-
ливаю надставки, которые
снимаю окончательно не
позже первой половины ав-
густа.
Я содержу пчел в таких
ульях уже более десятка
лет. Кроме откачанного ме-
да, ежегодно снимаю над-
ставку с рамками, пол-
ностью залитыми медом, и
использую его как сотовый.
Из надставок для откачки
отбираю только те рамки,
где мед запечатан не пол-
ностью.
А. В. ЛУЧКО
292031, Украина,
Львовская обл.,
Пустомытовский р-н,
п. Ширец, Сердица, 75
-----------------------------Вниманию-----------------------------:---------
опытных пчеловодов
Научно-производственное предприятие «Лаборатория биотехнологий» совместно
с Республиканским научно-производственным учебным комбинатом по пчеловод-
ству проводят еженедельно с ноября по апрель в г. Киеве трехдневные
семинары «Новое в пчеловодстве». Лекторы — ведущие специалисты в области
пчеловодства из научных учреждений Академии наук Украины, Академии аграрных
наук, Укрпчелопрома и сельскохозяйственной Академии.
Программа семинара включает ряд вопросов, которые особенно заинтересуют
опытных пчеловодов.
1. Экономика и организация американского пчеловодства и возможности
использования элементов американской технологии ухода за пчелами в наших
условиях.
2. Кормосберегающие (сахаросберегающие) технологии зимнего и весеннего
содержания пчелиных семей.
3. Влияние электрического поля на пчел и возможности использования
его в практическом пчеловодстве.
4. Технология и оборудование для сбора пчелиного яда, гарантирующие полу-
чение не менее 500 мг яда от одной семьи за один сеанс.
5. Проблемы матководства на небольших пасеках. Новые нуклеусные ульи:
многоместные и микронуклеусы.
6. Высокотемпературная зимовка отводков — основа интенсивного размножения
пчелиных семей.
7. Перга — новый продукт пчеловодства. Технология ее добычи в условиях
небольшой пасеки.
В. Новое о цветовом зрении медоносных пчел:' классические рекомендации
известного немецкого исследователя биологии пчел К. Фриша по окраске ульев и
павильонов нуждаются в значительной корректировке.
9. Контуры пчеловодства будущего: обзор патентного фонда изобретений
ведущих стран мира в области пчеловодства.
В программу включены вопросы экономики отечественного пчеловодства и борь-
бы с болезнями пчел, а также предусмотрена возможность заключения
контрактов на сдачу продуктов пчеловодства и приобретения оборудования
для сбора пчелиного яда, инкубации маточников и определения роевого со-
стояния по звуку, издаваемому семьей.
Ориентировочная цена участия в семинаре — три тысячи рублей. Возможна
оплата по перечислению. Для участников семинара и сопровождающих лиц
бронируется гостиница. Предусмотрена организация экскурсионного обслужива-
ния. Руководители групп из 10 человек от уплаты за участие в семинаре '
освобождаютс я.
Приглашаем в Киев! Вы не только получите информацию о последних
достижениях в области пчеловодства, но также будете иметь возможность
познакомиться с нашим древним городом.
Обращаться по адресу: 252030, Украина, Киев, ул. Ленина, 34, «Лаборатория
биотехнологий».
Телефон 224-31-48, факс 224-55-32.
?.б
РАЗВЕДИ*’ S
ИСОДЕ?ЖАИЙС>
ПОВЫСИМ МЕДОСБОР
И ПРОИЗВОДИТЕЛЬНОСТЬ ТРУДА
Зоотехник Северо-восточного территориального колхозно-совхозного управ-
ления Башкирской АССР тов. Закиров, зав. пасекой совхоза «Приморский», Ростов-
ской области, тов. Волошин, пчеловоды М. Я. Логинов — Челябинская область,
Д. Т. Мельников— Бурятские АССР, К. Ф. Полыга — Омская область, А. Г. Бутря-
ко* — Владимирская область, В. И. Пооскуракоп — Вологодская область, А. С. Полуэк-
тов — Свердловская область, М. К. Чупаев — Чувашская АССР, В. А. Вабищевич —
Брестскаг область и многие другие спрашивают редакцию об устройстве
многокорпусных ульев, о способах пересадки и содержании в них пчел.
Размер журнальной статьи не позволяет подробно рассмотреть весь круг
вопросе- связанных с применением многокорпусных ульев. Для этого нужно издать
книгу, но главное, основное публикуем ниже и надеемся, что эта статья помои ет
пчелоаоду а какой-то степени ocbohi» содержание и разведение пчел в многокорпус-
ных угьях.
ША НАШИХ пасеках преимуществен-
но распространены ульи, состоя-
щие из одного корпуса и магазина,
------- вмещающих по 12 рамок. Пчело-
воды заметили, что этот улей мал, и стали
вместо магазинов применять вторые корпу-
са или же делать ульи-лежаки на 18—20 и
более гнездовых рамок Практика показа-
ла, что при содержании пчел в таких ульях
медосборы увеличиваются на 20—25 про-
центов, но на уход за пчелами пчеловоды
затрачивают времени и труда больше, чем
прежде.
Действительно, чтобы поставить второй
корпус, приходится ынимать все рамки из
первого, каждую осматривать, отбирать
несколько рамок с расплодом и укомплек-
товывать ими торой корпус. Затем нужно
привести в порядок гнездо, заполнить утеп-
ляющим материалом свободное простран-
ство в улье и только после этого постэвить
второй корпус. Такие операции в течение
сезона повторяются несколько раз, на что
затрачивается много труда и времени.
При содержании пчел в лежаке пчелово-
ду также приходится опериро» эть отдель-
ными рамками и также непроизводительно
расходовать время. Эти ульи до эопи и не-
экономичны при изготовлении, тяжелы, не-
удобны при кочевке на медосбор и поста-
новке в зимовник, причем половина их объ-
ема нередко остается пустой.
Многокорпусный улей лишен этих недо-
статков. Он легок: подросток или женщи-
на свободно могут поднять корпус, удобен
при кочевке, экономичен при изготовлении.
Но главное его достинство в том, что пче-
ловод работает не отдельными рамками, а
целыми корпусами, полностью укомплекто-
ванными рамками, hot это-то и позволяет
резко (в 2—3 оаза) поднять производитель-
ность |руда. Пчелиные семьи в таких ульях
весной быстро развиваются и, достигая
огромной силы, собирают много меда.
Многокорпусный улей состоит из крыши,
потолка, нескольких корпусов, дна, ульевой
подставки и рамок.
Для изготовления ульев и рамок приме-
няют здоровую древесину хвойных и мяг-
ких лиственных пород.
Крыша плоская, состоит из обвязки и
кровли. Кровля из тонкого теса (толщина
15 миллиметро ) собирается при помощи
шпунтов в щиток, не проницаемый для во-
5
Рис. 1. Многокорпусный улей:
а — крыша; б — потолок; в — корпус; г — дно; д — под-
ставка
Переворачивая дно (на зимний или летний
период), пчелоиод увеличивает или умень-
шает подрамочное пространство и высоту
летка. Леток, кроме того, регулируется спе-
циальным вкладышем с прорезями.
Подставка под улей делается одновре-
менно с прилетной доской. Устройство ее
показано на рисунке.
Рамки делают с разделителями Гофмана,
боковые планки которых в верхней части
на 12 миллиметров шире нижней. Главное
достоинство таких рамок в том, что они
позволяют перевозить пчел на медосбор
без предварительной подготовки их гнезд:
рамки всегда плотно сомкнуты, надежно
удерживаются на своих местах и сохраняют
постоянное и точное расстояние между со-
тами.
Переселять пчел в многокорпусные ульи
лучше рано весной, вскоре после выставки
их из зимовника, когда в гнездах бывает
мало расплода.
Для успешного проведения этой работы
пчеловод еще зимой должен полностью
подготовить ульи и оснастить рамки прово-
локой и вощиной.
Все запасные сотовые рамки укорачивают
с 300 до 230 миллиметров. Для этого лучше
пользоваться шаблоном из жести. Прикла-
дывая шаблон поочередно к боковым план-
кам, отпиливают ножовкой лишнюю часть,
ножом подрезают сот и заново укрепляют
нижнюю планку. Таких рамок готовят не
менее 7—8 для каждой семьи пчел.
Весной, после облета пчел, новый улей с
одним корпусом, укомплектованным 7—
8 рамками, ставя! на место старого улья и
стряхивают в него пчел. При.этом убежда-
ются, что матка тоже находится в новом
улье. В это время на 2—3 рамках в старом
улье бывает расплод. Эти рамки тоже бы-
стро укорачивают (это лучше сделать в ла-
ды, но все же ее надо покрыть железом.
Надевается на корпус внахлобучку.
Корпус — продолговатый четырехуголь-
ный ящик. Делается из досок толщиной
25—35 миллиметров (для центральных и
южных районов) и 35—40 (для северных и
восточных районов). Корпус имеет внутрен-
ние размеры 450X375 миллиметров, высо-
та его — 240 миллиметров. Вмещает он 10
рамок. Стенки по углам соединены в пря-
мой шип на гвоздях. Сверху, с внутоеннсй
стороны передней и задней стенок, выбран
фальц для подвешивания рамок. Фальцев
или плинтусов для скрепления корпусов
друг с другом не имеется, так как корпуса
прочно удержи1 аются при помощи пропо-
лиса. В передней стенке сделан верхний
леток диаметром 15—20 миллиметров на
расстоянии 5 сантиметров от верхней
кромки. Закрывается леток втулкой. Ниж-
ний леток образуется особым устройством
дна, о чем говорится ниже. В боковых стен-
ках выбраны раковинообразные выемки для
удобства переноски корпусов.
Все корпуса одинаковы и взаимозаме-
няемы.
Потолок улья представляет собой щиток
из вагонной шелевки, собранный в шпунт
и вставленный со всех четырех сторон в
прорезь обвязки.
Дно — отъемное, оборотное, состоит из
донного щитка (настил пола), собранного
в шпунт и вставленного с трех сторон в
прорези трех брусков, связанных косыми
шипами. Переднего бруска нет, чем и со-
здается нижний леток. Пазы в брусках
сдеианы с таким расчетом, чтобы образо-
вались борта высотой 22 и1 9,5 миллиметра.
На эти борта и ставится 'первый КорПуЬЛ'"’'
сечном домике, кочевой будке, палатке) и
помещают в середину нозого улья.
Когда пчелиные семьи будут переселены,
все освободившиеся старые сотовые рамки
тоже укорачивают.
Пчелиные семьи быстро осваивают новые
гнезда, а матки энергично откладывают
яйца. Когда семья разовьется и потребует-
ся расширение гнезда, на первый корпус
ставят второй, полностью укомплектован-
ный рамками с сотами. Если таких рамок не
хватает, корпус пополняют рамками с ис-
кусственной вощиной, ставя их между со-
тами. Пчелы и матка обычно сразу перехо-
дят во второй корпус и осваивают его.
При новом расширении гнезда третий
корпус, полностью укомплектованный рам-
ками с вощиной, ставят между первым и
вторым корпусом (е разрез). Такого разры-
ва гнезда семья пчел, как известно, не тер-
пит. Мобилизуя все свои резервы, она ста-
рается возможно быстрее привести гнездо
в порядок.
В середине гнезда сильной семьи созда-
ются и другие благоприятные условия, бла-
годаря которым все 10 сотов среднего кор-
пуса вскоре заполнятся расплодом. Даже
при слабом взятке такие семьи нарастят
к главному медосбору большую силу и со-
хранят энергию лёта. Чтобы не допустить
возникновения в семьях роевого состояния,
на ульи ставят четвертые корпуса, а с на-
чалом продуктивного взятка — пятые, ше-
стые и т. д.
Можно переселить пчел и другим спосо-
бом. Когда пчелиные семьи достаточно ра-
зовьются, а в природе будет хотя бы не-
большой взяток, на коопус старого улья
ставят новый, уменьшенный, с потолком и
крышей, полностью укомплектованный рам-
ками с вощиной. Образовавшуюся сверху
старого корпуса щель закрывают потолочи-
ной. Когда пчелы освоят второй корпус, на
него ставят третий, заполненный рамками
с вощиной или сотами (в зависимости от
силы взятка). А после того как соть 1ЯХ
ром улье освободятся от расплода, „ ,а"
ляют, на подставку помещают дно £.4’ •
корпусного улья, а на него ставят корпу Га
с уже отстроенными и обрезанными сота-
ми нового размера.
Имеется удачный опыт освоения много-
корпусных ульев роями. Делают это так.
В новые корпуса с полным комплектом ра-
мок с вощиной сажают большие рои. Обла-
дая особой строительной энергией, рои бы-
стро отстраивают соты в первом, затем во
втором, а иногда в третьем корпусе и со-
бирают себе достаточные запасы корма.
Содержание пчел в многокорпусных
ульях значительно проще, чем в ульях дру-
гих систем. Семьи зимуют в двух корпусах.
Нижний корпус осенью занят гнездом,
верхний — медом и пергой. Обильные запа-
сы корма—непременное условие много-
корпусного содержания пчел. Каждой
семье пчел оставляют 30—35 килограммов
меда. Тогда даже при зимовке пчел на во-
ле и в условиях сильных морозов пчеловод
может быть у ьрен в том, что она пройдет
успешно, и что в случае затяжной и холод-
ной весны семьи к главному взятку будут
сильными и работоспособными.
В течение зимы клуб пчел по мере рас-
ходования меда передвигается в верхний
корпус. Весной, когда верхний корпус будет
полностью занят расплодом и пчелами,
корпуса меняют местами: нижний ставят на-
верх, а верхний — вниз. Пчелы вновь перей-
дут в верхний корпус, и матка получит пол-
ный простор для откладки яиц. По мере
развития семьи ставят третий корпус враз-
рез между перзым и вторым. В дальней-
шем объем улья увеличивают целыми кор-
пусами (см. рис. 3).
Рис. 3. Схема примерного размещения корпусов. - Второй» и третий корпуса
в течение сезона ззаимозаменяются для ^цщвй отг падки яиц маткой.
7
Рис. 4. Схема расположения клуба пчел
и кормовых запасов на зиму
Отбирают мед также целыми корпусами.
Для этого пользуются рамой с натянутой
тканью (мешковиной). Рама делается по на-
ружному размеру корпуса. Чтобы отобрать
мед, ткань увлажняют раствором карболки
и помещают на верхний корпус вместо по-
толка. Через 2—3 минуты от резкого запа-
ха все пчелы уйдут в нижние корпуса, и
пчело! од снимает медовые корпуса, сво-
бодные от пчел.
При работе с карболовым раствором на-
до соблюдать осторожность, чтобы не по-
лучить ожогов. Долго держать раму над
медовыми рамками нельзя, иначе мед мо-
жет воспринять запах карболки.
При смене старых маток их, как пра-
вило, не отыскивают. Для этого между кор-
пусами ставят разделительную решетку.
Через 2—3 дня семью осматри-гют, и в ту
часть улья, где не окажется яиц, дают мат-
ку или зрелый маточних. Через 10—15 дней
решетку убирают. Матки некоторое время
продолжают работать вместе, а затем ста-
рая погибает.
При многокорпусном содержании пчели-
ные семьи реже роятся, ток как они содер-
жатся на больших гнездах, и пчелы все
времд загружены работой. Если же семья
приходит в роееосэ состояние, то между
гнездовыми корпусами ставят еще корпус
с вощиной или сотами, или же один из гнез-
довых корпусов переставляют наверх. Та-
кой разрыв гнезда тоже препятствует рое-
нию.
Зимовку пчел лучше проводить на воле.
Пчелиные семьи оставляют на зиму в дву х
(или даже в трех) корпусах. Промежу ок
между рамками верхнего и нижнего корпу-
сов позволяет пчелам свободно передви-
гаться из улочки в улочку и из корпуса в
коопус в этой наиболее теплой части клу-
ба. Клуб пчел должен размещаться на тем-
ных сотах. В нижнем корпусе оставляют
10—15, а в верхнем 20—25 кило!раммов
меда.
Боковых утеплений не применяют. Мед —
лучшее утепление. Пчелиная семья никогда
не погибнет от'холода, а только от голода.
Головное утепление обычное. Снаружи
ульи также ничем не утепляют. Под дно
набивают сухие листья, солому, мох и т. п.
Нижние летки закрывают наглухо, а верхние
держат открытыми. Как можно раньше
ульи следу вт засыпать снегом. Очень в^жно
защитить их от ветра.
Пчеловод сделает непростительную
ошибку, если будет работать на пасеке,
оборудованной многокорпусными ульями,
старыми методами. Он должен решитель-
но отказаться от таких приемов, которые
требуют разборки гнезд и перестановки
отдельных рамок. Работать надо целыми
коопусами! И только в исключительных слу-
чаях (болезни пчел, появление восковой
моли и т. п.) осматривать гнезда.
На многокорпусной пасеке не проводят
таких бесполезных работ, требующих
огромного труда, как сборка гнезд на зи-
мовку, весенняя и осенняя ревизии пчели-
ных семей, уравнивание силы семей, оты-
скивание маток, вырезка трутневого рас-
плода, применение боковых утеплений, ма-
точных клеточек, потолочин из отдельных
дощечек, реечек для закладки в улочки,
клинышков для закрепления рамок и дру-
гих, заимствованных из любительского пче-
ловодства.
Опыт показывает, что один пчеловод мо-
жет свободно обслужить пасеку, оборудо-
ванную многокорпусными ульями, в 150—
200 пчелиных семей. Причем переселять
пчел следует целыми пасеками по 80—100
семей. Лучше работать парами, то есть на
пасеку в 300—400 семей надо назначить
старшего пчеловода и помощника.
Ульи в этом случае размещаются на от-
дельных точках по 50—80 семей в зависи-
мости от медосборных особенностей мест-
ности. Пчеловоды должны иметь в своем
распоряжении транспорт.
При накоплении опыта практической ра-
боты нагрузка на пчеловодов со временем
может быть увеличена.
Чтобы материально заинтересиаать пче-
8
лсвсдов в обслуживании такого количества
семей, сдельные расценки за получение
меда, воска, новых семей и другие работы
на пасеке следует пока оставить прежними.
Старые ульи надо переделать на под-
ставки под ульи, на корпуса нового стандар-
та, запасные крыши и донья.
Итак, что же дает многокорпусное со-
держание пчел? Пчелиные матки, находясь
в компактном гнезде, усиленно откладыва-
ют яйца, а пчелы хорошо выращивают по-
томство. Семьи быстро развивают». • 1Я
стигают огромной силы и потому спс ,а
дагать меда больше обычных не менё1!: ч
в два раза. Пчеловод, отказавшись о.- ра-
боты с каждой отдельной рамной и от раз-
личных бесполезных приемов, сможет об-
служить в два-три раза больше пчелиных
семей. Таким образом, перевод пасек на
многокорпусные ульи дает четырех-пяти-
кратный эффект.
Н. ФЕДОСОВ
РАСПЛОД
И МНОГОКОРПУСНЫЕ УЛЬИ
Основная задача, стоящая перед пчело-
водством нашей страны в настоящее
время, заключается в резком увеличении
производства меда и снижении его себе-
стоимости путем повышения производи-
тельности труда пчеловодов. Важную роль
в этом должно сыграть внедрение много-
корпусных ульев.
Установлено, что при содержании пчел
в многокорпусных ульях семьи хорошо раз-
виваются с весны и приходят к основному
взятку более сильными, чем семьи, содер-
жащиеся в ульях других типов.
Опыты, проведенные на пасеках Инсти-
тута пчеловодства, показали, что весной и
осенью расплод, как правило, концентри-
руется только в одним корпусе. Летом он
обычно размещается в двух корпусах как
в двухкорпусном, так и в многокорпусном
ульях. Известно, что объем корпусов у этих
ульев неодинаковый. Нашими опытами бы-
ло устанг злено, что пчелы с понижением
температуры собираются только в корпусах
с расплодом. Следовательно, даже при
одинаковой силе пчелиные семьи в разных
ульях будут иметь неодинаковое количест-
во пчел на единицу объема улья.
Так, например, если весной в начале опы-
та 1956 года опытные (в многокорпусных
ульях) и контрольные (в 12-рамочных ульях
с последующим переводом в двухкорпус-
ные) семьи имели в среднем по 1,7 кило-
грамма пчел, то в августе в опытных семь-
ях было по 4,8 килограмма, а в контроль-
ных по 3,8 килограмма пчел.
В мног корпусном улье на единицу объ-
ема корпуса с расплодом приходилась на
58 процен гос больше пчел, а в двухкорпус-
ном вдвсе больше, чем в стандартном улье.
В этом и заключается, по нашему мнению,
причина лучших температурных условий для
откладки меткой большего к злнчестьа яиц
и лучшего развития пчелиной семьи в мно-
гокорпусном улье.
Расширение гнезд сравнительно неболь-
шими корпусами, которые ставили на кор-
пус с расплодом или вразрез между двумя
рьсплсдными корпусами, способствовало
интенсивной отстройке искусственной вощи-
ны. Матка в просторном гнезде не трати-
ла времени на поиски сзободных ячеек и
оазвивала бурную яйцекладку. Пчелы бы-
ли загружены строительством сотов и кор-
млением расплода, и семья не приходила
в роевое состояние. В наших трехлетних
опытах (1955—1957) пчелиные семьи в мно-
гокорпусных ульях по сравнению с двух-
корпусными имели на 26—28 процентов
больше печатного расплода и пчел к на-
чалу главного взятка и осенью ко времени
сборки гнезда в зиму. Это положительно
сказывалось на их медопродуктивности и
результатах зимовки.
В опытах И. П. Цветкова (1956) к взятку
с липы пчелы в многокорпусных ульях в □<-
кормили на 26,9 процента больше пчел,
чем в двухкорпусных ульях.
В среднем за 3 года опытные семьи со-
брали валового меда на 27 процентов и
дали товарного меда на 57 процентов боль-
ше, чем контрольные семьи.
Учеты использования сотов под расплод
кгждой семьей опытной и контрольной
групп мы проводили через 12 дней. Для
9
каждый сот с обеих сторон фото-
ковали через рамку-сетку и подсчи-
тал л число ячеек, занятых печатным
расплодом.
В опытах 1955 года участ. ило 12 се-
мей. Данные об использовании сотэв для
выращи. эния расплода этими семьями при-
ведены в таблице.
Таблица 1
Использование сотов для выращивания расплода
Из таблицы 1 видно, что пчелы опытных
семей в многокорпусных ульях исг эльзо-
вали соты для выращивания расплода на 10
процентов эффективнее, чем пчелы конт-
рольных семей в двухкорпусных ульях.
В 1956 году опыт был повторен на 18
пчелиных семьях. При этом определяли
площадь сотов как под запечатанным, так
и под открытым расплодом. Результаты
этих учетов приведены в таблице.
Таблица 2
Использование площади сотов под печатным
и открытым расплодом (1956)
Результаты опыта оказались аналогичны-
ми денным опыта 1955 года.
В 1957 году наблюдения над использо-
ванием сотов пчелами для выращивания
расплода были расширены. В опыте участ-
вовали четыре группы пчелиных семей, из
которых 30 содержались в многокорпус-
ных ульях и 10 — в двухкорпусных.
При этом в первой группе пчелиных се-
мей, содержавшихся в мног корпусных
ульях, коопуса для расширения гнезд ста-
вили под корпус с расплодом, во второй
группе — на корпус с расплодом, т. е. свер-
ху гнезда. В третьей группе второй корпус
помещали сверху и отделяли его от нижне-
го разделительной решеткой.
Пчелиные семьи контрольной группы
(4) содержались в двухкорпусных ульях
на стандартную рамку. Результаты опытов
по использованию площади сотов для вы-
ращивания расплода при различных прие-
мах ухода приведены в таблице 3.
Таблица 3
Использование площа ди сотов под расплод при
различных приемах ухода (1957 г.)
В двухкорпусных ульях
Контрольная группа
Постановка корпусов
сверху ............
36,2 30,4 33,6
21.4 35,8 42,1
28,7 32,2
42,6 40,4
В многокорпусных ульях
Постановка корпусов
снизу .............
Использование разде-
лительной решетки
47,6 41,2 40,2
41,3 25,7 33,3
37,7 41,6
38,9 34,8
Таким образом, трехлетние опыты пока-
зали, что в многокорпусных ульях пчелы
используют соты для воспитания расплода
в среднем на 10 процентов эффекти. нее,
чем в двухкорпусных ульях. При этом прие-
мы ухода, вытекающие из различных ва-
риантов постановки вторых корпус! >в, ока-
зывают существенное влияние на компакт-
ность размещения расплода на сотах.
Если при постановке корпуса сверху гнез-
да пчелы использовали соты почти на Ю
процентов эффективнее, чем пчелы в конт-
рольной группе, то при изоляции матки в
нижнем корпусе — лишь на 2,6 процента.
Ф. С. БАТТдЛОВ,
кандидат биологических наук
водки он периодически п >д-
силивает зрелым расплодом
от наиболее сильных и про-
дуктивных семей.. Этим он
способствует более быстро-
му росту отводков, предот-
вращает проявление роево-
го инстинкта в семьях, у ко-
торых отбирает часть рас-
плода. К началу цветения
подсолнечника отводки вы-
растают в сильные семьи и
участвуют в медосборе на-
равне с перезимовавшими
семьями. Лучшие по про-
дуктивности отводки Тихон
Фомич использует для за-
мены ими малопродуктив-
ных семей.
Пчеловод Маслов уделяет
много внимания выбору
местности с богатой медо-
носной растительностью. Он
кочует с пасекой не только
в поля своего колхоза и рай-
она, но даже в Ростовскую
область.
Ближайшей его задачей
является увеличение количе-
ства семей на пасеке до
200, перевод их в много-
корпусные ульи и получение
от каждой из них по 80—
100 кило1раммов меда и ки-
лограмму воска. Нет сом-
нения в том, что при актив-
ной помощи руководителей
и специалистов колхоза луч-
ший пчеловод области с че-
стью решит и эту задачу.
А. Г. КРИУЛИН,
ст. зоотехник Налачеевского
производственного управления
КАКИМ ДОЛЖЕН БЫТЬ
МНОГОКОРПУСНЫЙ УЛЕЙ
До сих пор в пчеловодной литература
описывалась конс_рукция многокорпус-
ного улья, утвержденного Управлением
пчеловодства Министерства сельского хо-
зяйства СССР в 1950 году. Улей этот не
отвечает современным требованиям: он
тяжел, сложен в изготовлении и имеет ряд
лишних деталей — прилетные доски под
каждый верхний леток, подкрышник, встав-
ные доски* Усложняет изготовление улья
наличие фальцев в верхней и нижней кром-
ках корпуса. Неудобен в обращении пото-
лок из четырех дощечек. Конструкция кры-
ши также неудачна — она очень громоздка
и тяжела. Стенки корпусов из 45-миллимет-
ровых досок делают улей тяжелым и до-
рогим. Все эти недостатки могут помешать
внедрению многокорпусных ульев на па-
секи.
Стремясь упростить и удешевить описан-
ную конструкцию, я взял за основу амери-
канский улей, усовершенствованный фир-
мой Рута. Улей этот хорошо описан в жур-
нале «Пчеловодство» № 2 за 1963 г. на
стр. 5—8. Остановлюсь лишь на некоторых
особенностях изготовления многокорпус-
ных ульев, испытанных мною на практике
в течение девяти лет.
Известно, что части многокорпусного
улья должны быть взаимозаменяемы, поэто-
му при их изготовлении необходимо очень
точно соблюдать как внутренние, так и на-
ружные размеры. Перекос плоскости стен-
ки хотя бы на один миллиметр еызовет пе-
рекос всего корпуса после сборки. Чтобы
избежать этого, обрабатываемую фуганком
внутреннюю сторону стенки проверяют дву-
мя линейками. Одну ставят ребром на од-
ном конце, вторую — на другом и смотрят
через ребра линеек. Верхние их кромки
должны быть строго параллельны (рис. 1).
Рис. 1. Проверка двумя линейками внутренней пло-
скости стенки корпуса: 1 — стенка корпуса;
2 — линейки.
Обработанную и выверенную поверхность
отмечают карандашом — это и будет вну-
тренняя плоскость стенки корпуса. При раз-
метке внутренних размеров корпуса надо
пользоваться шаблоном, точно выверенным
9
угольником — это ускоряет работу и позво-
ляет получать корпуса одинаковых разме-
ров.
Внутренние размеры корпуса: длина —
45, ширина — 37,5 и высота — 24 сантиметра.
Лучшим способом соединения в углах я
считаю соединение в косой шип (рис. 2).
При разметке шипов и проушин обращают
внимание не то, чтобы верхняя кромка од-
ной стенки была стронз заподлицо с другой.
Для ускорения сборки корпусоз стенки ну-
меруют. На рис. 3 показан корпус в собран-
ием виде. В бокс-ых стенках корпусов с
наружной стороны должны быть выемки
в виде раковин для удобного подхвата улья.
Устройство дна и крыши описано в статье,
помещенной в журнале «Пчеловодство»
№ 2 за 1963 г. Там рекомендуется делать
бортики обвязки дна для образования под-
рамочного пространства 22 и 9,5 миллимет-
ра. Мне кажется, что лучше их делать 20 и
10 миллиметров.
Потолок улья должен быть обязательно
сплошным, по наружному размеру корпуса.
Щиток из 15-миллиметро юго теса, собран-
ный на водоупорн* >м клее, вставляют в об-
вязку из брусков толщиной 30 миллиметров.
Нижнюю плоскость щитка делают вровень с
обвязкой. Вверху бруски обвязки выступают
и создают бортик высотой 15 миллимет-
ров. При накладывании плоской крыши на
потолок между крышей и потолком соз-
дается воздушная прослойка. Воздух, явля-
ясь плохим проводником тепла, дополни-
тельно изолирует гнезде сверху. Такой по-
толок между корпусами может служить го-
ризонтальной перегородкой при формиро-
вании отводка. Бортик создает подрамочное
пространство. В передней стенке бортика
прорезается леток.
Широко рекомендуемые для многокор-
пусных ульев рамки Гофмана имеют тот не-
достаток, что пчелы их склекзают прополи-
сом настолько крепко, что при разъедине-
нии требуются большие усилия, особенно в
прохладную погоду. При этом нередко смы-
кающиеся чести рамок откалываются.
На нашей пасеке в течение пяти лет ус-
пешно применяются разделители в виде
скобочек из полуторамиллиметров й про-
волоки. Скобочки имеют длину 50 милли-
метров. Забиваются они с двух противопо-
ложных концов верхней планки рамки: од-
на справа, другая — слева. При таком
расположении сксбочек, какой бы стороной
мы ни ставили рамку в улей, всегда одна
скобочка будет с правой стороны, другая —
с левой. Чтобы крайние рамки располага-
ете. 2. Fазметка под шипы.
Рис. 3 Корпус в собранном виде.
Рис. 4. Корпус с рамками, оснащенными раздели-
1 елями-скобочка ни.
лись прямо, такие же скобочки прибиваются
с противоположных сторон к корпусам
улья. Разделители-скобочки не склеиваются
пчелами, но хорошо обеспечивают усгойчи-
10
Рис. 5. i'Acu в готовом виде (видны плинтусы).
вость рамок в улье. На рис. 4 показан кор-
пус с такими рамками в перевернутом виде.
При переселении пчел в многокорпусные
ульи и укорачивании стандартных рамок к
ним просто и быстро прибиваются раздели-
тели-скобочки.
На нашей пасеке многокорпусные ульи
имеют толщину стенок 25 миллиметров.
Могут быть возражения, что такой улей хо-
лоден. Это могут сказать те, кто не имеет
опыта содержания пчел в таких ульях. На
севере США и даже в Канаде с ее резко
континентальным климатом, похожим на
наш сибирский, с успехом пользуются уль-
ем со стенками в 22—24 миллиметра. Аме-
риканцы рекомендуют всегда иметь силь-
ные семьи и большие запасы меда в улье;
они утверждают, что мед стабилизирует
тепловой режим е гнезде пчел. В течение
двух лет на своей пасеке мы испытывали
многокорпусные ульи со стенками 25 и
40 миллиметров. Существенной разницы в
развитии семей и в их медосборе мы не
обнаружили. Чтобы сделать многокорпус-
ный улей более теплым, не надо утолщать
стенки. Надо устранить утечку тепла из улья
через места соединения корпусов. Подгон-
ка корпусов должна быть особо тщатель-
ной, без малейших щелей.
По нижней кромке каждого корпуса с
трех сторон прибиваю плинтусы. Отсутствие
плинтуса на передней стенке позволяет при
постановке корпусов надвигать их сзади на-
перед, что предотвращает раздавливание
пчел (рис. 5). Плинтусы предотвращают
сдвигание корпусов при транспортировке
ульев во время кочевки без дополнитель-
ного скрепления их.
Хотя плинтусы являются до некоторой
степени лишней деталью, но моя практика
подтвердила, что это излишество себя оп-
равдывает.
И. С. КОВАЛЕВ,
пчеловод совхоза «Стригинсккй»
Почивковский район, Смоленская область
ЗИМОВКА МАТОК ВНЕ КЛУБА
ПРИ НИЗКОЙ ТЕМПЕРАТУРЕ
Разыскание дешевых и эффективных спо-
собов зимовки запасных маток — чрез-
вычайно актуальная проблема пчеловод-
ства. В свое время было предпринято не-
мало попыток для ее решения. Испытыва-
лись нуклеусы на гнездовую рамку, а так-
же микронуклеусы. Все они не дали желае-
мого результата, так как в одних случаях
наблюдался большой отход маток, в дру-
гих— пчелы расходовали слишком много
корма.
Особого внимания заслуживает способ
зимовки пчелиных маток вне клуба семьи.
Впервые он был применен венгерским пче-
ловодом Петровичем (1902), который ис-
пользовал для содержания маток специаль-
ные термостаты. Однако в то время этот
способ не нашеп применения.
В 1957 году румынский пчеловод Н. Фоти
предложил способ зимовки маток вне клу-
ба в специальных клеточках с небольшим
количеством пчел. Клеточки оставляются на
зиму в помещении при комнатной темпе-
ратуре.
Мы решили испытать зимовку маток при
низкой температуре, от —1 до +8 граду-
сов, в микрокамерах рамки-изолятора, опи-
санной нами журнале «Пчеловодство»
№ 9 за 1962 год. Оставляя маток зимовать
в таких условиях, мы исходили из извест-
11
. 4
+ ♦
*• \
♦ *
МНОГОКОРПУСНЫЙ УЛЕЙ
%
А ШИРОКИЙ путь тех-
I £1 Енического прогресса пче-
Н ЕЛОВОДСТВО вышло после
изобретения ульев с под-
вижными рамками, В них можно
осмотреть каждый уголок, уда-
лить и заменить любую рамку и
сделать заключение о состоянии
пчелиной семьи.
Разборные ульи, созданные для
удобства пчеловода, оказались
пригодными для содержания
пчелиных семей благодаря то-
му, что их конструкция соответ-
ствовала инстинктам пчел. Прин-
цип улья П. И. Прокоповича —
подвижность заключенного в
рамку сота был развит и реа-
лизован в 1851 году Л. Л. Ланг-
стротом. На основании наблюде-
ний он пришел к заключению,
что рамки в улье необходимо
подвешивать на расстоянии не
меньше 4,8 миллиметра и не боль-
ше 9,5 миллиметра одна от дру-
гой и от внутренних стено»
улья, так как меньший промежу^
ток пчелы заклеивают прополи-
сом, а более широкий застраи-
вают сотами.
В Америке при изготовлении
ульев между боковой планкой
рамки и стенкой улья соблюда-
ют промежуток 8 миллиметров.
Расстояние между нижним кра-
ем корпуса и дном улья по ус-
мотрению пчеловода может
быть или 9,5 миллиметра, или
22 миллиметра. Увеличенным
подрамочным пространством
обеспечивается полное вентили-
рование улья в жаркую погоду,
а зимой — лишнее место для по-
гибших пчел.
Открывающийся сверху улей
Лангстрота положен в основу со-
временного, так называемого,
10-рамочного улья, ставшего
стандартным в Соединенных Шта-
тах и ряде других стран. Кон-
струкция улья была усовершен-
ствована фирмой Рута, и в ре-
зультате получился удобный в
Рис. 1.
обращении улей, состоящий из
немногих простых частей (рис. 1).
Корпус улья представляет со-
бой продолговатый ящик без
дна (рис. 2). Стенки его соеди-
нены по углам прямыми шипа-
ми. При более 'простом соеди-
нении вполдерева или на ус
стенки корпуса под действием
жары, например, в Калифорнии,
Техасе, Флориде часто расхо-
дятся. Сверху с внутренней сто-
роны стенок корпуса вынуты
фальцы, на которые упираются
плечики подвешенных в нем ра-
мок. На расстоянии 5 см от верх-
него края корпуса просверлен
леток диаметром в 15—25 мм.
С каждой стороны корпус имеет
фрезованную выемку в виде
раковины. Длина корпуса опре-
деляется длиной рамки. Стан-
дартная рамка в Америке
имеет наружные размеры 448Х
Х232 мм. Поэтому длина корпу-
са по внутреннему измерению
равна 464 мм (8+448+8), а по
внешнему — 508 мм при толщи-
не теса 22 мм. Ширина корпуса
зависит от числа рамок. Высота
корпуса около 242 мм, т. е. на
9,5 мм больше ширины рамки;
при этом 6,35 мм прибавляется
над рамкой, а 3,17 мм — под
рамкой.
Дно улья отъемное, оборотное
(рис. 3). Оно представляет со-
бой шпунтованный щиток, встав-
Рис. 3.
ленный с трех сторон в прорезь
ободка. Планки ободка связаны
по углам косыми шипами. С од-
ной стороны дна эти планки вы-
ступают на 22 мм, а с другой —
на 9,5 мм. Корпус ставится на
ободок дна. Постановкой его на
ту или другую сторону дна
можно изменять подрамочное
38
кпран1одо < и 'высоту нижнего
Ь'-2** ‘ <56ра:?ую£ц-*йся во всю
|Й?я *Л£ток на зиму (при
р, не в омшани-
^циальным вкла-
1ЯМИ.
аспространено в
ре дно (рис 4).
/’также донья,
дняя часть, вы-
?’за Пределы корпуса,
ffjCкостальной на ско-
ах, благодаря чему
^нфл йЦмзтвенно переходит
в ’’йаКЛеИНую. прилетную доску.
ЦрКпда. уйья обычно плоская
из • иЛуЯ^РваНного щитка, прила-
женнргсИвзакрой к ободку, об-
шита Оцинкованным железом или
алюминием (рис. 1, деталь). План-
ки ободка соединены прямыми
шипами. Бортами крыша надви-
гается на корпус на глубину не
менее 2,5 см. Для южных обла-
стей изготовляется целиком из
дерева четырехскатная крыша
высшего качества, непроницае-
мая для дождя. Борта такой
крыши спускаются на переднюю
и заднюю стенки корпуса.
Под крышу вместо холстиков
подкладывают щиток — потолок
из шелевки, вставленный, подоб-
но дну, в шпунт вязанного косы-
ми шипами ободка (рис. 5 и
Рис. 5.
рис. 1, деталь). Потолок выров-
нен заподлицо с корпусом. В се-
редине потолка прорезано про-
долговатое отверстие, предназ-
наченное или для постановки над
ним банки-кормушки, или для
укрепления удалителя пчел Пор-
тера. Благодаря тому, что пото-
лок не опускается непосредст-
венно на рамки, создается над-
рамочное пространство, что
очень существенно сказывается
на выживании пчел при холод-
ной зимовке, которая становится
все более популярной. Амери-
канские пчеловоды считают впол-
не достаточной естественную за-
щиту пасеки от господствующих
ветров (лес, гора). Пчеловоды
приходят к выводу, что не холод
губит пчел, а голод. Связь между
пчелами в соседних улочках в
зимнем клубе поддерживается
пчелами, находящимися на верх-
них планках рамок. Использовав
мед на первоначально занятых
рамках, пчелы могут перейти на
близлежащие по верхним план-
кам. Если часть основного клуба
утрачивает контакт со связую-
щей частью и этот контакт не
восстанавливается, пчелы могут
погибнуть. При зимовке в ом-
шанике пчелы свободно перехо-
дят зимой и по бокам рамок.
Для удаления излишней влаги,
гибельно действующей на пчел,
отверстие в потолке на зиму ос-
тавляют открытым.
Подставка для улья с наклон-
ной доской спереди предохраня-
ет дно от гниения, приподнимает
улей от земли, где трава закры-
вает леток, и обычно служит
прилетной доской для пчел. На
стационарных пасеках ульи по-
мещаются на бетонные, кирпич-
ные, каменные и деревянные
подставки. На дополнительных
пасеках, расположенных на зна-
чительном расстоянии от цен-
тральной усадьбы пчеловода,
ульи обычно ставят прямо на
землю, так как расположение
пасек меняется каждый год.
Хорошим материалом для из-
готовления ульев считается бе-
лая сосна и кипарис, иногда
используются породы с краснова-
той древесиной, например сек-
войя, а также американская ли-
па. Быстрее всего поддаются
разрушению крыша, дно и дере-
вянная подставка. Если дно и
подставка сделаны из кипариса
и покрыты составом, предохра-
няющим от гниения, они почти
так же долговечны, как и кор-
пус. Дно красится с обеих сто-
рон, а у потолка—лишь наруж-
ная сторона ободка. Чаще всего
применяется алюминиевая крас-
ка.
Рис. 6.
В Америке наиболее распро-
странены рамки Гофмана, смы-
кающиеся верхней третью боко-
Рис. 7.
вьгх планок (рис. 7). Расставить
в улье несмыкающиеся рамки на
определенном расстоянии одна
от другой очень трудно. В ре-
зультате соты часто бывают не-
одинаковой толщины. Связанные
с этим неудобства устраняются
при употреблении саморазделяю-
щихся рамок Гофмана. Прежде
чем закрыть улей, их необходи-
мо лишь тесно сдвинуть, а не
устанавливать каждую в отдель-
ности, так как на это уходит мно-
го времени. Разделитель одной
из двух смежных рамок скошен
таким образом, что он соприка-
Рис. 8. Разделители в рамке
Гофмана (вид сверху)
сается с соседним разделите-
лем только ребром (рис. 8). Бла-
годаря этому значительно умень-
шается возможность склеивания
разделителей прополисом. Верх-
ние планки на концах скошены
во избежание затруднений при
размещении в корпусе запропо-
писованных рамок. Боковая и
нижняя планки соединены сквоз-
ным двойным шипом, так что
рамка хорошо сохраняет прямо-
угольную форму (рис. 9). Верх-
няя планка прикрепляется к бо-
ковым планкам без гвоздей
(рис. 10). В боковых планках
фабричным путем просверлены
четыре отверстия для проволоки.
По нижнему краю верхней план-
ки отобрана четверть. Вощина
вставляется в выемку верхней
планки и закрепляется брусоч-
ком. Нижняя планка рамки или
цельная с пазом по всей длине,
или из двух планок, между ко-
торыми вставляется вощина.
Натягивание проволоки очень
облегчается специальным деше-
вым приспособлением (рис. 12).
Лучший способ прикрепления
39
Рис. 10. Соединение верхней и
боковой планок без гвоздей
Рис. 11. Закрепление вощины с
проволокой в верхней планке
а) вощина вставляется в паз
верхней планки
б) вощина закрепляется бру-
сочком
вощины к проволоке — электри-
ческий. Проволока нагревается
до! тех пор, пока не погрузится
в вощину (рис. 13). Пчеловод
вовсе освобождается от этой ра-
боты при использовании армиро-
ванной вощины, в которой ма-
шинным путем на расстоянии
Рис. 12. Приспособление для натягивания проволоки в рамки.
Рис. 13. Электрический закрепитель вощины на проволоке
8 сантиллетрсв друг от друга за-
ложены ряды проволоки.
Уже в 1923 году такая вощи-
на составила 63 процента от всей
проданной в Соединенных Шта-
тах. В этой вощине, • когда она
вставлена в рамку, ряды прово-
локи проходят в вертикальном
направлении. Благодаря тому, что
проволока изогнута зигзагообраз-
но и ее изгибы совпадают с до-
нышками ячеек вощины, соты не
сползают вниз. Из края листа
вощины, который в. рамке займет
верхнее положение, наружу вы-
ходят концы проволоки (.рис. 11,
а, 6). Сначала вставляют вощи-
ну в прорезь нижней планки
рамки, потом закладывают со-
гнутые под прямым углом концы
проволоки в выемку верхней
планки, прижимают их брусоч-
ком, который затем прибивают к
верхней планке четырьмя гвоз-
диками (рис. 11, б).
Сравнительно недавно стали
выпускаться листы вощины с уз-
ким кантом из жести, в которых
проволока проходит вдоль , и по-
перек. Такая вощина не ломает-
ся прн сгибании, и это дает
возможность- вставлять ее в рам-
ку с прсшпунтованными нижней
и верхней планкой.
В зависимости от толщины вы-
рабатываемая вощина подразде-
ляется на три типа. Самая тон-
кая вощина из дополнительно
профильтрованного воска из
крышечек применяется для про-
изводства секционного или кус-
кового сотового меда; один квад-
ратный дециметр тонкой вощи-
ны весит около 4 граммов.
Наиболее плотная трехслойная
вощина используется для гнез-
довых рамок, а также для сотов,
предназначенных для центрифу-
гирования.
Первоначально для гнезда с
расплодом использовался один
корпус. Однако давно стало об-
щепризнанным, что одного кор-
пуса 10-рамочного улья недоста-
точно для того, чтобы вместить
расплод от хорошей матки и не-
обходимые для его питания за-
пасы корма. Этому требованию
не удовлетворял и громоздкий
улей Дадана с более глубоким
корпусом.
Идея двухъярусного гнезда
произвела переворот в пчело-
водстве Соединенных Штатов.
40
Ёщё в 1911 году Димутс дока-
зывал необходимость постанов-
ки на улёй в самом начале осе-
^и магазина,, с медом высокого
рачедвв. . П‘4елы постепенно по-
треб«яютЧ{Запасы, образуя гнез-
до/Хлежду. верхним и нижним
ярусом. При таком резерве под-
^кррХлка ^‘осенью, 'а также следую-
1щ$й весной стала излишней. Рас-
ходуя зэтф^'во втором ярусе,
пМелы. ’ автоматически увеличива-
|ют,место. Для расплода.
’ В '"МеефбЭДцее' Время под гнез-
до с расходом отводят обычно
Два корпуса 10-рамочного улья.
Нс»* все чаще на второй корпус
ставится еще и третий с медом
| и пйльцай На период, когда пче-
fjjb*' А<шены возможности соби-
рать ее в природе.
В качестве надставок в боль-
шинстве ’ пчеловодных хозяйств,
приспособленных для получения
Центробежного меда, применя-
ется те же корпуса (высота 242
миллиметра), что и для гнезда с
расплодом.
Считают, что в каждом сезоне
пропадают тонны меда из-за то-
го, что пчеловоды запаздывают
с постановкой надставок. Соби-
раемый пчелами нектар соде ржит
примерно на 40 процентов боль-
ше воды, чем зрелый мед. По-
этому для размещения нал рыска
пчелы нуждаются в большем ко-
личестве ячеек, чем то, которое
потребуется после превращения
этого напрыска в мед. При не-
достатке свободных сотов пчелы
вынуждены сохранять нектар в
медовых зобиках. Поэтому они
не могут летать в поле за нек-
таром и переполняют гнездо,
что способствует роению.
Вторая надставка для меда
часто ставится под первую, третья
под вторую и т. д. для ускоре-
ния освоения их пчелами. Одна-
ко, это связано с большими за-
тратами труда и требует допол-
нительного времени. Все больше
пчеловодов переходят на другую
систему, при которой каждая
следующая надставка помещает-
ся сверху. Однако при производ-
стве секционного меда сохраня-
ют прежнюю систему, где над-
ставки, которые были даны рань-
ше, переставляют кверху, чтобы
предохранить крышечки от за-
грязнения прополисом снующи-
ми по ним пчелами, и тем са-
мым не снизить рыночную це-
ну секций. Для получения 45—
70 килограммов меда от семьи
в двухкорпусном гнезде с рас-
плодом ей необходимо дать три
корпуса для меда.
Ульи и рамки продаются в
Соединенных Штатах* отдельными
деталями. Для упрощения сбор-
ки в деталях проделываются от-
верстия для гвоздей.
Так как торговля пчеловод-
ным инвентарем носит преиму-
щественно сезонный характер,
большинство фабрик пчеловод-
ного оборудования имеют еще и
второе направление, выгодно со-
единенное с пчеловодным, на-
пример, изготовление изделий из
пластмассы фирмой Г. В. Льюи-
са или деревянных игрушек фир-
мой А. И. Рута.
В заключение следует заме-
тить, что в штатах с наиболее
развитым пчеловодством запре-
щено содержание пчел в нераз-
борных ульях вследствие невоз-
можности при такой примитив-
ной системе пчеловождения
борьбы с болезнями пчел. Про-
дажа пчел в ульях или инвента-
ря, бывшего в употреблении,
разрешается лишь при свиде-
тельстве инспектора об отсутст-
вии заболеваний пчел. Перево-
зить пчел на новое место также
можно только с ведома инспек-
тора штата.
Обзор американской литературы
С. В. ПАНКОВОЙ
СЕЛЕКЦИОННАЯ РАБОТА
С ПЧЕЛАМИ В ГДР
Доктор ГАНС ОШМАНН,
директор Учебного и Научно-исследовательского института пчеловодства ГДР
Qa долгие годы эволюции внутри вида медонос-
ной пчелы развились отдельные подвиды или
географические расы, На развитие и обособление
этих рас оказало влияние географическое положе-
ние местности. Но и внутри самих географических
рас под воздействием исключительных внешних ус-
ловий, например в горах, на островах и в местах,
окруженных степями и пустынями, у обитающих
там пчел появились новые признаки, не свойствен-
ные обычно данной расе; в этом случае речь идет
о разновидностях.’
Таким образом происходит образование генети-
чески относительно однородной популяции пчел,
что отражается и на их внешних признаках. Чем
лучше изолирована местность, тем консолидирован-
нее (однороднее, устойчивее) раса, тем интенсив-
нее было здесь воздействие природы как «селек-
Статья написана доктором Г. Ошманном специально
для журнала «Пчеловодство» по просьбе нашей ре-
дакции.
ционера». Понятно, что пчеловоды особенно заин-
тересованы в разведении именно этих рас, так как
они считают, что природа провела уже над ними
определенную «селекционную работу». Некоторые
из них думают, что достаточно лишь черпать пле-
менной материал из этого резервуара естественных
пород и размножать его. Такие пчеловоды — не се-
лекционеры, а лишь «размножатели».
Пчеловод, который только размножает пчел ес-
тественных рас, нередко переносит их в совершен-
но иные внешние условия. Отсюда возникает це-
лый ряд вопросов акклиматизации. Чтобы их успеш-
но разрешать и поддерживать высокую продуктив-
ность пчелиных семей в новых для них условиях,
пчеловод не может полагаться только на естествен-
ный отбор, он должен научиться вмешиваться в
него, должен научиться управлять природой. Если
при развитии естественных рас сама природа как
бы заботилась о том, чтобы сохранить их в чисто-
те, то теперь из-за ввоза пчел других рас возникает
большая опасность метизации местных. Чтобы
41
КАК 3
МНОГО
УЛЕЙ
В редакцию журнала ^Пчеловодство» идет поток писем, в кото-
рых пчеловоды просят рассказать о конструкции современного мно-
гокорпусного улья. Вот что, например, пишет Г. И. Вильховченко
(Луганская область, с. В. Минченок); «Прошу опубликовать чертежи
аногокорпусного улья. До выставки пчел вполне можно сделать хотя
бы по одному улью. А нас, любителей-пчеловодов, миллион. Следова-
тельно, прибавится миллион пудов меда, не говоря о колхозных н сов-
хозных пасеках. Ведь это же замечательно!»
Многокорпусный улей был
изобретен более ста лет на-
зад. За это время его конструк-
ция неоднократно изменялась и
совершенствовалась и ныне дове-
дена до классической простоты.
Такой улей состоит из несколь-
ких корпусов, отъемного дна.
крыши, глухого потолка, легково-
го * сладыша и подставки. В ком-
плект улья должна входить разде-
лительная решетка.
Корпус (рис. 1) представляет со-
бой коробку с внутренним разме-
ром: ширина — 375, длина — 450,
высота — 240 миллиметров.
Сравнительно небольшой раз-
мер корпуса позволяет увс личи-
вать объем улья на один (весной)
или несколько (летом) корпусов
одновременно.
Исходя из ширины боковых
планок рамок (37 миллиметров),
внутренняя ширина корпуса дол-
жна была бы быть 370 миллимет-
ров (в корпус входит 1Л рамок).
Но так как на рамках со временем
образуется слой прополиса, вмес-
тить весь комплект в корпус или
вынуть из него рамку бывает не-
легко. Допуск в 5 миллиметров
необходим и нс разность т эмпе-
ратур и влажность, которь е бы-
вают неодинак выми в улье в
различные периоды сезона.
Стенки корпуса толщиной 35
миллиметров (они могут быть и
25-миллиметровые) связаны в
прямой шип и скреплены гвоздя-
ми. Такое соединение придает
ему особую прочность и исклю-
чает перекосы, которые обычно
бывают в корпусах, собранных в
четверть.
При изготовлении ульев своими
силами заготовки для корпусов
нарезают из цельных досок с при-
пуском на обработку по толщине
на 2,5—3 миллиметра во все сто-
роны и на оторцовку—по 10 мил-
лиметров на торец. Доски такой
ширины — не редкость, а качест-
во корпусов бывает намного вы-
ше, чем из досок составных. С
учетом припусков напиливают
доски для передних и задних сте-
нок размером в длину 465, а ши-
рину—245 миллиметров, для бо-
ковых соответственно — 540 и
245 миллиметров. Для изготс. пе-
ния ульев пригодны доски из
мягких древесных пород: ели, со-
сны, лиственницы, липы, осины.
Ульи делают из хорошо просу-
шенных и выдержанных досок с
влажностью не более 8 процен-
тов. Для корпусов с толщиной
стенок в 35 миллиметров берут
доску-сороковку, а для 25-милли-
метровых стенок — тридцатку.
Заготовки обрабатывают на
строгальном станке или вручную
до точных размеров, указанных
на рисунках 2 и 3.
В передней и задней стенках (с
внутренней стороны у верхних
кромок) вынуты фальцы для пле-
чиков рамок шириной 11, глуби-
ной 17 миллиметров. При такой
глубине фальцев рамки опуска-
ются ниже верхней кромки корпу-
са на 7 миллиметров. Зазор, ко-
торый образуется над брусками
рамок, позволяет легко надвигать
на улей каждый новый корпус.
На верхних брусках рамок пче-*
лы, как известно, нередко созда-
ют восковые наросты. При обыч-
ной 10-миллиметровой глубине
фальцев бруски рамок оказыва-
ются на одном уровне с верхни-
ми кромками стенок корпуса. Во-
сковые наросты-бугорки возвы-
шаются, выходят за пределы кро-
мок и мешают надвигать корпус
на корпус. К тому же отдельные
пчелы, которые задержатся по-
верх рамок (основная масса их
уйдет от дыма вниз), будут раз-
давлены при надвигании. Не ис-
ключена гибель и маток. Фальцы
в 17 миллиметров устраняют это.
Для удобства работы в стенках
корпуса (с наружной стиооны) вы-
браны раковины. Делают их по-
средине каждой стенки на 70—80
миллиметров ниже верхней кром-
ки. Раковинами пользуются при
переносе корпусов, постановке их
на ульи и снятии с них.
В передней стенке корпуса под
раковиной просверливают леток
диаметром 25 миллиметров.
Летом он служит для лёта пчел
и вентиляции улья. Зимой через
него удаляются продукты обмена
веществ — углекислый газ и водя-
ные пары.
Фальцеп корпуса не имеют.
Между собой они соединяются
встык. Такое сочленение вполне
Рис. 1. Корпус.
4
НВ7
надежно: площадь соприкоснове-
ния смежных корпусов достаточ-
но большая, а так как она со вре-
менем покрыьвется прополисом,
сцепление корпусов становится
особенно прочным. Чтобы отде-
лить их один от другого, прихо-
дится прибегать к пчело! >дной
стамеске.
Улей не расчленяется на части
и во время перевозок, так как их
кроме того прочно удерживают
специальные скрепы.
Соединение корпусов встык
имеет и ряд неосг эримых преи-
муществ перед соединением в
фальцы. Бесфальцевые корпуса в
изготовлении проще и дешевле, в
работе удобнее: гибель пчел и
маток при операции с корпусами
исключается.
Фальцы усложняют конструк-
цию улья: изменяется устройство
дна, увеличивается высота корпу-
са, потолок перестает быть само-
стоятельной частью, возникает не-
обходимость в изготовлении но-
вых деталей. Большинство мето-
дов пчеловождения, выработан-
ных применительно к улью без
фальцев, использовать в кон-
структивно измененном улье поч-
ти невозможно.
Крыша (рис. 4) плоская, наде-
вается на улей внахлобучку. Со-
стоит она из коробки, щитка и
кровли. Коробка вяжется в шип
из 20-миллиметрового теса. Высо-
та ее 80 миллиметров, а длина и
ширина дплается такой, чтобы ее
внутренний размер был на 1 мил-
лиметр во все стороны больше
наружного размера корпуса. Об-
разующийся зазор позволяет сво-
бодно надевать крышу на улей и
легко снимать. Щиток собирают
из дощечек толщиной 20 милли-
метров, сверху покрывают тс лем
или жестью. Кровля такой толщи-
ны лучше защищает семью пчел
В. В. РОДИОНОВ,
И. А. ШАБАРШОВ
от солнечного перегрева. Внутрь
крыши встгвляется мат из камы-
ша, осоки или соломы толщиной
45—50 миллиметров. Мат, осо-
бенно его длина, должен быть не-
много больше внутреннего раз-
мера крыши. Благодаря этому он
прочно удерживается в крыше
без дополнительного крепления.
Мат не удаляется из крыши в те-
чение всего года. Весной и осенью
он выполняет роль утепляющей
подушки, а летом, особенно при
размещении ульев на солнце,
предохраняет гнезда пчел от пе-
регрева Крыша с матом нахлобу-
чивается >на стенки корпуса приг
мерно на 10 миллиметров.
Крышами такого устройства
пользуются все фермы, которые
перевозят пчел на медосбор с от-
крытыми летками.
В США применяют еще более
совершенную крышу особенно
широко распространенную в Ка-
лифорнии, отчего она и получила
на звание калифорнийской (рис, 5).
Коробки она не имеет. Вместо
нее — 2 брусочка (передний и
задний) сечением 20X30 милли-
метров. К ним заподлицо прибит
20-миллиметровый дощатый щи-
ток который накрыт железом.
Калифорнийская крыша своими
брусками прочно охватывает по-
толок и на 10 миллиметров захо-
дит на корпус. Щитком она плот-
но прилегает к готолку. Эта кры-
ша очень удобна при перевозке
пчел. Она д^ет возможность ста-
вить ульи на автомашины боковы-
ми стенками плотно друг к другу.
Там, где способ перевозки пчел
с открытыми летками еще не на-
шел применения, стандартную
крышу переоборудуют
В практике встречается крыша,
в которой кочевая сетка вмонти-
рована под кровельным щитком
(рис. 6). Коробку сверху обтягива-
Рис. 2. Поперечный р проз.
Рис. 3 Продольный разрез.
Рис. 4. Крыша улья.
Рис, в. Крыша с сеткой для вентиля-
ции yilbf.
Рис. 7. Дио улья оворотное.
Р и с. 8. Дно с покатым полом.
Р и с. В. Потолок.
Рис. 10. Раздели-
тельная решетка.
ют металлической сеткой с ячей-
ками в 2—4 квадратных милли-
метра. На нее во всю длину боко-
вых стенок кладут рейки сечением
8X20 миллиметров, из древесно-
волокнистой плиты или фальцо-
ванных дощечек собирают щиток
и вместе с рейками прибивают
его к коробке. Щиток покрывают
жестью. Чтобы дождевая вода не
затекала через вентиляционную
щель в улей, верхние кромки пе-
редней и задней стенок коробки
крыши скашивают.
При таком устройстве крыши
воздух, поступающий через лот-
ковый вентиляционный вкладыш,
свободно уходит через сетку в
просвет, образовавшийся между
передней и задней стенками кры-
ши и щитком, что и обеспечивает
надежную и вполне хорошую
вентиляцию.
Чтобы над рамками верхнего
корпуса образовалось необходи-
мое для пчел пространство, в ко-
торое они во время перевозки с
закрытыми летками обычно выпу-
чиваются, в углы крыши, вплот-
ную к сетке, прибивают уголки-
опоры длиной по 50 миллиметров.
При такой длине крыша нахлобу-
чивается на улей на 30 миллимет-
ров и прочно удерживается на
нем во время перевозок, а на ме-
сте, когда пчелы будут подвезены
и будет положен потолок, — на
10 миллиметров.
Некоторые пчеловоды под щит-
ком в передней и задней стенках
крыши делают косые вентиляци-
онные пропилы, а в нее вставляют
кочевую сетку, высота коробки
которой 40 миллиметров. Коче-
вую сетку укрепляют так, чтобы
она не закрывала вентиляционные
пропилы и одновременно служи-
ла опорой для крыши.
Дно (рис. 7) отъемное, двусто-
роннее, сделано из трех брусков
размером: боковые—570X65X35
миллиметров, задний — 445Х65Х
35. В каждом из них, отступя от
верхней кромки на 20 миллимет-
роь, выбран продольный паз глу-
биной 10, шириной 35 миллимет-
Рис. 11. Лотковый вкладыш.
ров. Бруски соединены П-образ-
но в шип и скреплены деревянны-
ми гвоздями. В пазы брусков
вставлен пол из шпунтованных
досок. Той стороной дна, которая
образует летковую щель в 20
Миллиметров, пользуются зимой,
в первую половину весны и осе-
нью. В эти периоды года леток
ограничивают вкладышем, встав-
ляя его нг малый или большой вы-
рез.
На обратную сторону, образую-
щую меньшее подрамочное про-
странство, дно поворачивают тог-
да, когда семьи значительно уси-
лятся и наступит пора продуктив-
ного взятка. Эта сторона дна об-
разует леток во всю переднюю
стенку.
Дно выступает на 50 миллимет-
ров за пределы передней стенки
улья, образуя прилетную доску.
При постановке на дно любого
корпуса, как и корпусов друг на
друга, ни в одной точке соприко-
сновения не должно быть про-
света.
В последние годы начали при-
менять дно с покатым полом
(рис. 8). Оно тоже оборотное.
Заднего бруска не имеет. Боко-
вые бруски делаются сечением
35X55 миллиметров. Пазы, в ко-
торые вставлены доски пола, вы-
браны по диагонали. Летковая
щель имеет высоту 19—20 милли-
метров. Такое устройство дна ис-
ключает затекание дождевой
воды в улей, облегчает переход
пчел на рамки (нижние планки ра-
мок у задней стенки улья находят-
ся в 3 миллиметрах от пола).
Потолок (рис. 9) сплошной, раз-
мером 520X445 миллиметров. Он
состоит из ободка и щитка. Обо-
док делают из реек толщиной 20
и шириной 35 миллиметров, а щи-
ток — из шпунтованных 15-милли-
метровых дощечек. Длина щит-
ка — 470, а ширина — 395 милли-
метров. В середине вырезают от-
верстие размером 40X100 мил-
лиметров. На него можно ставить
кормушку, которая бывает необ-
ходима при подкормке семей-во-
спитательниц и пополнении запа-
сов у пакетных пчел. Американ-
ские пчеловоды нередко помеща-
ют в отверстие удалитель Пор-
тера.
В каждой рейке ободка с боко-
вой стороны на 5 миллиметров от
верхней кромки и на 10 милли-
6
метров от нижней выбирают
продольный паз шириной 5, глу-
биной 10 миллиметров. По разме-
ру паза в щитке со всех сторон
делают гребни, на которые и вго-
няют рейки. В углах рейки соеди-
няются в шип на ус. Щиток с об-
рамляющим его ободком скреп-
ляют смоляным водоупорным
клеем.
У такого потолка одна сторона
гладкая, на другой — ободок вы-
ступает на 5 миллиметров. Пото-
лок кладут на корпус улья глад-
кой стороной. Под ним образует-
ся пространство высотой 7, а над
ним — 8 миллиметре . которое
обеспечивает свободный проход
пчел между потолком и рамками.
Помимо прямого назначения,
потолок может служить горизон-
тальной диафрагмой при содер-
жании двух семей в одном улье.
Отверстие в этом случае с обеих
сторон обивают частой металли-
ческой сеткой, или закрывают де-
ревянным вкладышем.
Разделительная решетка (рис.
10) применяется для отделения
одной матки от другой при двух-
маточном методе пчеловожде-
ния. С одной стороны решетка
обрамлена планками шириной в
толщину стенок корпуса, высотой
5 миллиметров. Чтобы пчелы мог-
ли легче переходить из корпуса в
корпус, ее кладут обрамленной
стороной вверх. Лучшая раздели-
тельная решетка — из проволоки.
Летковый вкладыш (рис. 11) —
это брусок сечением 20X20 мил-
лиметров, длиной —* в ширину
просвета дна, образуемого по-
лом и передней стенкой корпуса.
Вкладышем ограничивают легко-
вую щель. В нем сделаны два вы-
реза: на одной стороне 80X10,
на другой, смежной, — 150X10
миллиметров. В холодное .ремя
пчелы летают через меньший вы-
рез, с наступлением устойчивого
тепла вкладыш устанавливают на
более широкий леток. Во время
продуктивных взятков, когда дно
поворачивают на другую сторо-
ну, вкладыш уда: яют.
Рамка саморазделяющаяся раз-
мером 435X230 миллиметров
(рис. 12). Она ниже рамки 12-ра-
мочного улья на 70 миллиметров.
Вощина в ней не вытягивается, со-
ты отстраиваются правильными, в
основном из пчелиных ячеек.
Матка заносит их обычно от верх-
него бруска до нижней планки.
Боковые планки рамки в верхней
трети расширены до 37 миллимет-
ров. В улье рамки плотно сопри-
касаются друг с другом боковы-
ми планками, что обеспечивает
неподвижность сотов и всегда по-
стоянное расстояние между ними.
При транспортировке и разбор-
ке улья они не смещаются. Ульи,
укомплектованные такими рамка-
ми, 1сегда готовы к перевозке.
I Некоторые пчеловоды, если надо
тщательно осмотреть гнездо той
или иной семьи, улей, состоящий
из нескольких корпусов, кладут на
землю и уже в горизонтальном
положении размыкают на части.
Постоянные разделители рамок
обеспечивают безопасность для
пчел даже при такой смелой и од-
новременно очень удобной опе-
рации.
Без риска придааить пчел или
матку из улья можно вынимать
или передвигать в нем в другую,
противоположную сторону, сразу
по нескольку рамок.
Рамка с постоянными раздели-
телями упрощает уход за пчелами
и намного увеличивает произво-
дительность труда.
Нижние планки рамки по шири-
не и толщине одинаковы с боко-
выми, соединяются с ними в шип.
Если вместо планок будут приби-
ты брусочки сечением 10X10
миллиметров, то пчелы надстраи-
вают к ним ячейки и скрепляют
брусочки с верхними брусками
рамок, находящихся в корпусе
под ним. Это усложняет работу с
корпусами.
Подставка под улей (рис. 13)
представляет собой коробку, сде-
ланную из 20-миллиметросого те-
са по наружному размеру дна.
Задние углы связаны в шип. Боко-
вые стороны рамы спереди ско-
шены под углом 45 градусов. К
Рис. 13. Подстаака под улей.
ним прибита дощечка шириной
180, длиной 445 миллиметров, ко-
торая вместе с выступающей час-
тью дна образует прилетную дос-
ку-
Верхняя кромка прилетной до-
щечки состругана под углом. Ког-
да на подставку поместят улей,
дно окажется на одном уровне с
верхней кромкой прилетной дос-
ки и плотно приляжет к ней.
Надо особо подчеркнуть, что
при изготовлении всех деталей
ульев необходимо строго соблю-
дать точные размеры.
7
IIWIililMUilil
ТЛ1С ll3jОJitOлишь 'УЛ&и
сосна
УЧШИМ материалом для изгото-
вления ульев является сухая дре-
весина мягкой породы: из хвой-
ных— пихта, ель, кедр сибирский,
(несмолистая ?, из лиственных —
липа, осина, верба, ветла, тополь и др.
Прежде чем приступить к изготовлению
улья, надо тщательно изучить по чертежам
его устройство и размеры всех деталей,
составить список требующегося ассорти-
мента досок по толщине и ширине (в мил-
лиметрах) и подсчитать необходимое коли-
чество материала по длине (в метрах).
Заготовляемые доски должны иметь при-
пуски на обработку и усушку: не менее
5 миллиметров по толщине и К) миллимет-
ров по ширине. Доски разрезают на отрез-
ки, соответствующие длине деталей улья,
с припуском на торцовку 20 миллиметров.
При раскрое досок наблюдают, чтобы
сучки были удалены от торцовых кромок
на расстояние не менее 40 миллиметров.
Заготовленные отрезки укладывают с
просветами в штабеля и выдерживают в
сухом проветриваемом помещении в тече-
ние весны и лета. Перед обработкой заго-
товки обязательно досушивают на стелла-
жах (полатях) в отапливаемом помещении
на протяжении не менее месяца.
Основная часть улья — корпус (гнездо).
С пего и начинают изготовление (рис. I).
{корпус. Изготовление корпуса слагается
из трех последовательных приемов: заго-
товки щитков для стенок, обработки щит-
ков, сборки готовых стенок.
Заготовка щитков для стенок. Стенки
корпуса в чистоте имеют высоту 320 мил-
лиметров. Так как доски такой ширины
встречаются редко, то обычно изготовляют
щитки из двух досок, соединенных в гре-
бень и шпунт. Шпунты (шириной и глуби-
ной 15 миллиметров) в верхних деталях
отбирают шпунтгубелем. Гребни отбирают в
нижних деталях (шириной и высотой
15 миллилметров)—федергубелем. Для по-
лучения гребня можно также отобрать с
двух сторон фальцы фальцгебелем.
Отобрав гребни и шпунты, смазывают их
казеиновым клеем и, соединив заготовки в
щитки, укладывают их выструганными
плоскостями вниз в зажимы, забивают
клинья (рис. 2) и оставляют в теплом по-
мещении для просушки. После просушки
ранее выструганную сторону в щитках вы-
равнивают фуганком, так как при скле йке
могло получиться искривление поверхно-
сти, и, наметив рейсмусом требуемую тол-
щину — 45 миллиметров, строгают необра-
ботанную плоскость щитка до указанной
толщины. •
Стенки корпуса должны иметь в чистоте
ширину 320 миллиметров. Установив рейс-
мус на эту ширину и проложив его ’колод-
ку к ранее фугованной продольной кром-
ке, прочерчивают риски и излишнюю часть
также снимают одинарным рубанком, а за-
тем двойным рубанком или фуганком до
рисок.
Щитки стенок отторцовывают по лини-
ям, прочерченным , под угольник. Сначала
зачищают одну из торцовых кромок двой-
ным рубанком под угольник. После этого
отмеряют точную длину стенки в чистоте
и прочерчивают под угольник поперечные
разметочные линии. На расстоянии I мил-
лиметра от них производят торцовую опи-
ловку заготовок. После этого торцы зачи-
щают двойным рубанком под уголышк.
Во избежание сколов на кромках зачист-
ку рубанком производят попеременно со
стороны обеих кромок, не доводя лезвие
рубанка до кромки.
Рамочные фальцы отбирают фальцовкой
(зензубель или отборник! только в перед-
ней и задней стенках корпуса по всей их
длине глубиной 20 миллиметров и шириной
11 миллиметров.
22
Кроме рамочных фальцев снаружи, во
всех четырех стенках отбирают продоль-
ные верхние фальцы и внизу у всех стенок
с внутренней стороны.
На рисунке 3 даны размеры всех фаль-
цев: рамочных, нижних (внутренних) и
верхних (наружных).
Вяжут стенки корпуса в торцовые чет-
верти, которые выбирают в передней и
задней стенках (рис. 4).
Сборка корпуса. Стенки корпуса соеди-
няют в углах в четверть и скрепляют гвоз-
дями длиной 80—90 миллиметров и толщи-
ной от 3,0 до 3,5 миллиметра. Сборка
должна быть произведена тщательно, что-
бы в углах не было щелей, зазоров и чтобы
корпус был без перекосов (рнс. 3).
Отобрав комплект стенок корпуса: пе-
реднюю, заднюю и две боковых,— вбивают
в плечики четвертой передней стенки четы-
ре гвоздя, по два с каждой стороны. Гвоз-
ди вбивают не насквозь, а так, чтобы на
внутренней стороне четверти концы были
едва заметны.
Заднюю стенку кладут на верстак чет-
вертями вверх и вставляют в четверти бо-
' новые стенки корпуса фугованными плоско-
стями внутрь. После этого па боковые стен-
ки сверху накладывают переднюю стенку с
гвоздями так, чтобы кромки всех стенок
Разрез пооерт рэко*
ра*ю*
его
5ОО
Рис. 2. Применение клиновых зажимов (вайм)
при склеивании стенок корпуса.
были заподлицо и по углам не было усту-
пов. Установив плотное прилегание тор-
цов-стенок в углах, чтобы не было щелей,
заколачивают гвозди на всю их длину.
Затем сколоченный наполовину корпус
поворачивают так, чтобы прибитая перед-
няя стенка оказалась внизу, а задняя стен-
ка, бывшая внизу, оказалась наверху.
В плечики торцовых четвертей этой стен-
ки на каждой стороне вбивают по четыре
гвоздя, подравнивая боковые стенки, чтобы
предупредить появление щелей. Чтобы
лучше укрепить корпус, в боковые стенки
вбивают дополнительно по три гвоздя на
каждый угол: два в широкую и один в уз-
кую детали боковых стенок.
Корпус должен иметь внутри квадратное
сечение размером 450 X 450 миллиметров
и все углы корпуса должны быть прямые.
При сборке обращают внимание на то,
чтобы верхние наружные фальцы всех сте-
нок были заподлицо, чтобы два корпуса,
поставленные друг на друга, плотно приле-
План корпуса
----5^0----*-
Рис. 1. Двухкорпусный односменный улей.
Крыша: 1— передняя и задняя стенки обвязки;-
2—боковые стенки; 3 — вентиляционные кла-
паны; 4 — завертки вентиляционных клапанов
(не показаны); 5—кровля; 6—опорные внутрен-
ние плинтусы; 7—опорные бобышки плинтусов;
8 — петли железные для вентиляционных кла-
панов.
Подкрышник: 9—передняя, задняя и боковые
стенки. 10 — потолочные дощечки.
Корпус: 11 — передняя стенка; 12—задняя
стенка; 13—боковые стенка; 14 — опорные бо-
бышки верхнего летка.
обвязки дна: 16—боковые бруски обвязки (пра-
вый и левый); 17—передний брусок обвязки; 18—щит донный; 19—опорные
бобышки нижнего лотка; 20 — нагели угловые (не показаны); 21—прилет-
ная доска нижнего летка; 22—прилетная доска верхнего летка; 23—лет-
ковые вкладыши нижнего летка.
Рамки: 24—верхний брусок; 25—нижний брусок; 26—боковые бруски.
Диафрагма: 27—верхний брусок; 28—щиток диафрагмы: 29 — боковые
наградки (не показаны). Цифры, обведенные кружками, обозначают номер
детали, а необведенные—размеры частей и деталей в миллиметрах.
Дяо: 15—задний брусок
23
Рис. 5. Подкрышник в собранном виде.
1 — передняя и задняя стенки; 2 — боковые
стенки.
Размечают шипы обычно с помощью
рейсмуса и угольника. Размечать и запи-
ливать шипы лучше в спаренных заготов-
ках, скрепленных временно гвоздями. Про-
ушины шипов выдалбливают долотом или
стамеской.
Окончательно собирают подкрышник на
казеиновом клее. После просушки склеен-
ных подкрышников для большей прочно-
сти шипы скрепляют деревянными шпиль-
ками (нагелями) длиной 40 миллиметров и
диаметром 5 миллиметров. Для этого в се-
редине шипа на каждом углу просверлива-
ют соответствующие отверстия (нагели
должны иметь плотную посадку). Перед
забивкой нагели смазывают клеем.
Крыша. Крыша улья плоская; состоит
она из обвязки и кровли. Боковые стенки
обвязки вдвое уже передней и задней сте-
нок, .вследствие чего под кровлей образу-
ются просветы для вентиляции ульев. Про-
светы прикрывают вентиляционными клапа-
нами, прикрепленными к боковым стенкам
при помощи железных петель. В закрытом
положении клапаны закрепляют завертка-
ми. С внутренней стороны просветы заре-
шечивают железной сеткой с ячейками не
более 3X3 миллиметра.
Чтобы поддерживать крышу над корпу-
сом на определенной высоте, к стенкам об-
вязки с внутренней стороны крепят гвоз-
дями бруски размером 542X20x20 милли-
метров, срезанные по углам на ус, поверх
которых по углам прикрепляют опорные
бобышки-брусочки размером 40Х30Х
Х20 миллиметров.
Кровля крыши должна быть совершенно
непроницаема для воды. Делают кровлю
обычно из тонкого теса (толщиной 15 мил-
лиметров), тес сверху покрывают кровель-
ным железом или другим каким-либо водо-
непроницаемым материалом: руберойдом,
толем, шифером и т. д.
Рис. 6. Крыша — I (общий вид) и II— обвязка
крыши (с отнятой боковой стенкой):
/ — передняя и задняя стенки обвязки; 2 — бо-
ковые стенки обвязки крыши; 3—вентиляцион-
ные. клапаны; 4а — завертки вентиляционных
клапанов; 5 и За— детали кровли; 6—внут-
ренние опорные плинтусы; 7 — опорные бобышки
плинтусов; 8 — петли (железные) вентиляцион-
ных клапанов.
Рис. 7. Дно улья с отнятым боковым бруском а
и вид обвязки дна б.
23
Рис. 3. Корпус улья с отнятой боковой стенкой.
На задней стенке показаны рамочные фальцы;
на боковой (отнятой) стенке показаны продоль-
ные фальцы (верхний наружный и нижний внут-
ренний). Снаружи у верхней кромки во всех
четырех стенках отобраны фальцы шириной
20 мм и глубиной 10 мм и снята фаска разме-
ром 5x5 мм (для отвода воды). У нижней
кромки с внутренней стороны фальцы отбирают
шириной 25 мм и высотой 10 мм.
Рис. 4. Разметка,' запиливание и отборка тор-
цовых четвертей косолицым зензубелем: а — за-
пиливание размеченных торцовых четвертей
на передней и задней стенках корпуса; б — от-
борка запиленных торцовых четвертей.
гали без щелей по всем сторонам. Обнару-
женные по углам уступы нужно устранить,
сняв зензубелем тонкую стружку до их пол-
ного выравнивания.
Чтобы дождевая вода не затекала в
глубь фальца и не вызывала порчи улья,
по наружным ребрам верхнего фальца
всех стенок снимают двойным рубанком
фаску размером 5X5 миллиметров. На вер-
тикальных гранях верхнего наружного
фальца также снимают зензубелем фаску
размером 2X10 миллиметров, вследствие
чего длина верхней кромки гребня умень-
шается на 4 миллиметра, и корпуса могут
быть установлены друг на друга без за-
труднения.
Верхний леток и прилетная доска верх-
него летка. Для верхнего летка
в передней стенке корпуса коло-
воротом просверливают круглое отверстие
диаметром 25 миллиметров на расстоянии
60 миллиметров от верхней кромки.
Прилетная доска верхнего летка имеет
форму дощечки, толщина которой сзади —
20 миллиметров, а спереди — 10 миллимет-
ров, ширина — 80 миллиметров и длина —
не более 540 миллиметров.
Прилетная доска отъемная, крепится к
корпусу при помощи железных шкантов-
гвоздей, заостренных с обоих концов (диа-
метр 5—6 миллиметров, длина 80 милли-
метров) и наглухо закрепленных на тыль-
ной (утолщенной) кромке доски; в перед-
ней стенке корпуса, на расстоянии 82,5 мил-
лиметра от верхней кромки, просверлива-
ют отверстия-гнезда, глубиной не более
40 миллиметров, диаметром, равным диа-
метру шкантов. .
Под прилетной доской к стенке корпуса
крепятся опорные бобышки на расстоянии
92,5 миллиметра от верхней кромки стенки.
Бобышки имеют вертикальные гнезда для
шкантов прилетной доски при необходимо-
сти установки ее в вертикальном положении
(например, для изоляции верхнего летка
при транспортировке ульев).
Обработка прилетной доски и бобышек
сводится к их строганию и торцовке до
нужных размеров и не требует дополни-
тельных пояснений.
Подкрышник. Подкрышник, как утепли-
тельная надставка, представляет отдель-
ную раму из четырех стенок. При кочевке
подкрышник покрывают сверху сеткой, и
пчелы, вышедшие из гнезда, в пути не запа-
риваются.
Стенки подкрышника изготовляют из че-
тырех заготовок одинакового размера. За-
готовки обстругивают и торцуют до тре-
буемых размеров: длина 540 миллиметров,
ширина 80 и толщина 20 миллиметров.
Стенки вяжут в прямые шипы (рис. 5).
24
Рис. 8. Разметка и обработка отрезка доски
для верхних брусков рамок.
лиметров); в проушины входят шипы пе-
реднего бруска, высота (толщина) которо-
го 20 миллиметров при одинаковой с дру-
гими брусками длине и ширине 540X45 мил-
лиметров. С внутренней стороны в заднем
и боковых брусках выбирают шпунт
глубиной 10 миллиметров и высотой 20, в
который входят гребни щита дна.
Порядок работ по обработке и сборке
обвязки крыши совпадает с описанным вы-
ше изготовлением подкрыш ника.
Обвязку крыши ставят на подкрышник
внахлобучку, поэтому внутренние размеры
ее по длине и ширине должны быть на
2 миллиметра больше наружных размеров
подкрышиика. Зазор более 2 миллиметров
нежелателен.
Тесовую кровлю изготовляют шире и
длиннее обвязочной рамы на 20 миллимет-
ров, чтобы дождевая вода не затекала в
улей.
Если нет водонепроницаемых кровельных
материалов, крышу делают из двух слоев
теса.
♦
Дно. Дно отъемное, необоротное (рис. 7);
состоит из обвязочной рамы, связанной в
шипы, и донного щитка (настила пола).
Обвязочная рама состоит из четырех
брусков толщиной 45 миллиметров. Бруски
соединяют в прямые шипы, скрепленные
водоупорным клеем. Внутренние размеры
обвязки дна 450X450 миллиметров.
В заднем бруске обвязки с каждой сто-
роны сделаны по три шипа (ширина и
длина 45 миллиметров, толщина 10) и че-
тыре проушины (три длиной 45 миллимет-
ров и высотой 10, а одна — вторая снизу —
длиной 35 миллиметров и высотой 20).
Правый и левый боковые бруски обвязки
имеют сзади у торцовых кромок соответст-
венно по четыре шипа (размеры см. ниже)
в по три проушины размером 45Х45Х
ХЮ миллиметров.
В боковых брусках спереди сделано по
одной проушине (размеры 45Х45Х10мил-
Рис. 9. Разметка и обработка заготовки для
' боковых брусков рамок.
Размеры задних шипов на боковых брусках
(в миллиметрах)
Верхний ..............
Смежный с верхним и ниж-
ний ..................
Смежный с нижним (второй
корпус) ..............
Длина Ширина Толщина
25 25 10
45 45 10
45 35 20
Снаружи в заднем и боковых брусках у
верхней кромки отбирают продольный
фальц (четверть) высотой 10 миллиметров
и глубиной 20 миллиметров.
Щиток настила дна состоит из несколь-
ких досок длиной 470 миллиметров и тол-
щиной 40 миллиметров, которые соединяют-
ся друг с другом в гребень и шпунт
(10X14 миллиметров) или в рейку (склеи-
вают водоупорным клеем). После просуш-
ки и обработки до точных размеров в соб-
ранном щитке запиливают и отбирают фаль-
цы с боков (торцовые) и сзади (по про-
дольной кромке) глубиной 10 миллиметров,
шириной 20 миллиметров. Таким образом,
у щита с трех сторон образуются гребни
(глубиной и шириной 10X20 миллиметров),
которые входят в пазы обвязки дна.
Вдоль же передней верхней кромки щи-
та снимают фаску высотой 10 миллиметров
и шириной 45 миллиметров (уклон 1 :4,5),
что увеличивает просвет нижнего летка до
20 миллиметров, а толщину донного щита
спереди уменьшают до 30 миллиметров.
Одновременно эта фаска (уклон) защищает
улей от затекания дождевой воды внутрь
улья через нижний леток. После этого щи-
ток настила дна вдвигают в пазы боко-
вых брусков до плотного прилегания к
обвязке во всех направлениях.
По внешней нижней кромке верхнего на-
ружного фальца обвязки снимают фаску
5X5 миллиметров, а на вертикальных гра-
25
Рис. 10. Стандартная рамка 435 X 300 мм в со-
бранном виде.
пях фальца — фдску 2X10 миллиметров.
Поэтому корпус можно устанавливать на
дно без затруднений.
К переднему бруску обвязки дна крепят
опорные бобышки, предварительно просвер-
лив в них вертикальные отверстия для
шкантов нижней прилетной доски. Такие же
отверстия-гнезда высверливают и в перед-
ней кромке донного щита.
Прилетная доска нижнего летка. Прилет-
ная доска в чистоте должна иметь длину
540 миллиметров, ширину 150 и толщину
по одной продольной кромке 30 миллимет-
ров, по другой — 20 миллиметров. На утол-
щенной стороне прилетной доски прочно
крепятся железные шканты (из проволоки
или гвоздей), которые должны свободно
входить в соответствующие отверстия пе-
редней кромки донного щитка. Центры от-
верстий для шкантов в прилетной доске и
щитке размечают на одинаковом расстоя-
нии.
Летковые заградителя. Заградитель ниж-
него летка имеет снизу уклон, соответст-
вующий уклону передней кромки дна. Тор-
цовые кромки заградителя имеют плечики
для упора в боковые бруски обвязки дна.
Летковый заградитель имеет толщину по
наружной кромке 20 и по внутренней
10 миллиметров, что точно соответствует
просвету нижнего летка. Длина заградите-
ля с плечиками — 540 миллиметров (по на-
ружной кромке), без плечиков — 450 мил-
лиметров (по внутренней кромке).
Такой летковый заградитель разрезают
на части соответственно требуемому разме-
ру летка и его положению. Вставляя от-
дельные его части, можно установить тре-
буемый просвет летка в желательном ме-
сте или даже плотно его закрыть. Крайние
части леткового заградителя можно при-
крепить тонкими гвоздями к обвязке дна.
Среднюю часть как сменную, наглухо не
закрепляют.
Заградитель, или ограничитель верхнего
летка, — деревянная пробка, одинакового
диаметра с верхним летком. Чтобы пробка
свободно входила в леток, ее делают ко-
нусной формы. Срезая в пробке нижнюю
часть, можно регулировать величину про-
света верхнего летка до требуемого раз-
мера. • . . -
Рамки. Верхние бруски изготовляют из
досок толщиной 25 миллиметров, которые
выстругивают до толщины 22 миллиметров
и торцуют до длины 470 миллиметров. На
обеих торцовых кромках запиливают
(рис. 8) и отбирают фальцы (четверти)
длиной 25,5 миллиметра и глубиной 12 мил-
лиметров (толщина плеча рамки должна
быть равна 10 миллиметрам).
Заготовку, имеющую фальцы, распили-
вают вдоль на отдельные бруски по рейс-
муспым рискам, прочерченным на расстоя-
нии 25 миллиметров от кромки. Однако
пропиливают не по метке рейсмуса, а от-
ступив от нее на 1 миллиметр (разметоч-
ная линия остается на отпиливаемом брус-
ке). Продольную кромку заготовки после
пропила зачищают фуганком.
Поверхность пропиленной кромки брус-
ков должна быть выстругана до риски.
Боковые бруски гнездовых рамок изгото-
вляют из досок толщиной 30 миллиметров
(рис. 9), которые выстругивают до толщи-
Рис. 11. Диафрагма (вставная доска); низ тор-
цовой наградки срезан, чтобы показать гребень
щитка.
27
ны 25 миллиметров и торцуют до длины
290 миллиметров. Заготовку размечают
рейсмусом на 8 миллиметров и распилива-
ют на бруски в том же порядке, как и верх-
ние бруски. Продольную кромку доски пос-
ле пропила зачищают фуганком. Отпилен-
ные боковые бруски зачищают двойным
рубанком или фуганком до требуемой тол-
щины — 8 миллиметров.
Нижние бруски изготовляют из досок
длиной 440, шириной и толщиной 15 мил-
лиметров. Можно их изготовить одинако-
вого сечения с боковыми брусками (25Х
Х8 миллиметров).
Собирать рамки лучше и быстрее по спе-
циальному шаблону. Собранные в шаблоне
рамки сбивают гвоздями длиной 30 и тол-
щиной 1,4—1,6 миллиметра (по 2 штуки на
каждый угол, всего 8 штук на 1 рамку)
(рис. 10).
Диафрагма. Диафрагма состоит из щит-
ка, верхнего опорного бруска и двух тор-
цовых брусков — наградок (рис. 11).
Шиток сплачивают на шкантах или на
клею из досок длиной 448 и толщиной
2 миллиметра. Сплоченный щиток выстру-
гивают до толщины 15 и ширины 290 мил-
лиметров и торцуют до длины 428 милли-
метров. Затем на обеих торцовых кромках
запиливают гребень высотой 10 и толщиной
5 миллиметров.
Бруски торцовых наградок изготовляют
из доски длиной 310, шириной 20 и толщи-
ной 15 миллиметров. Обрабатывают их так
же, как и другие рамочные бруски.
Верхние бруски диафрагмы изготовляют
из досок длиной 490, шириной 20 и толщи-
ной 15 миллиметров.
Потолочные дощечки. Потолочные до-
щечки имеют в чистоте длину 488, ширину
80 и толщину 15 миллиметров. Их выстру-
гивают и оторцовывают обычным поряд-
ком. На один улей требуется шесть таких
дошечек.
И. В. ЯКУША
ПОДСТАВКА
ПОД УЛЬИ
В. Л. МАКАРОВ,
техник-пчеловод Орловской
опытной станции пчеловодства
ТТа большинстве пасек ульи до
-- сих пор устанавливаются на
колья. Однако это связано с
большими неудобствами. Их еже-
годно приходится выравнивать и
частично заменять новыми.
При кочевках на пасеке в
100 пчелиных семей необходимо
иметь 400 запасных кольев, кро-
ме тех, которые находятся на
стационарном точке. Для того
чтобы забить и установить их по
уровню, необходимо затратить
много времени. Если же пасека
перевозится несколько раз, то
указанная процедура должна по-
вторяться.
Я предлагаю использовать вме-
сто кольев простую по устрой-
ству и очень устойчивую под-
ставку, выдерживающую нагруз-
ку до полутонны (см. рис.). Под-
ставка состоит из двух досок
толщиной 3, длиной 60, высотой
12 сантиметров. Посредине каж-
дой делаются два поперечных
пропила до ее середины на рас-
стоянии 3 сантиметров друг от
друга. Затем строго посередине
доски делаются сколы пропилов.
Обе доски нак ладыьаются . друг
на друга в местах пропилов так,
чтобы получилась крестовина, ко-
торая и является подставкой под
улей. На концах досок приби-
ваются подкладки длиной 10 сан-
тиметров, шириной, равной тол-
щине доски, и высотой 3 санти-
метра.
В разобранном виде подставка
представляет собой две неболь-
шие дощечки. Их удобно пере-
возить даже под крышей улья.
При изготовлении подставок
особое внимание следует обра-
тить на точность размеров досок
и пропилов, чтобы любые доски
могли легко подходить друг к
другу. Благодаря этому исклю-
чается необходимость их нуме-
рации и достигается быстрота в
работе.
Такие подставки было бы же-
лательно включать в комплекты
деталей ульев, которые изготов-
ляются на наших заводах и по-
ступают в продажу. Тем более,
что их легко изготовить из об-
резков древесины.
g ^ПОМОЩЬ НАЧЙЙАК5ЩЙМ
V___________________________
УДК 636.142
ТИПОВЫЕ УЛЬИ
Пчеловодной отрасли как у нас, так
и в большинстве зарубежных стран
поставляются унифицированные
ульи. В нашей стране их конструкция
и основные размеры определяются
типовыми проектами, качество из-
готовления — техническими условия-
ми, а с 1976 г.— государственным
стандартом (ГОСТ 20740—75).
До последнего времени наибо-
лее распространенными были двух-
корпусные ульи на 24 рамки, изго-
товляемые по типовому проекту
№ 178—60, ульи-лежаки — по типо-
вому проекту № 179-60 и многокор-
пусные — по проекту № 808-5-1.
Все они в основном удовлетво-
ряют потребности пчелиной семьи,
имеют достаточный объем, хорошо
защищают пчел от неблагоприят-
ных воздействий внешней среды. Од-
нако их конструкция мало отвечает
требованиям интенсивных кочевок,
современной технологии деревообра-
батывающей промышленности и еще
в меньшей степени — требованиям
промышленного пчеловодства в це-
лом. Имеется и целый ряд конструк-
тивных просчетов.
В настоящее время взамен уста-
ревших утверждены и распростра-
няются новые типовые проекты:
улей однокорпусный с двумя мага-
зинами — типовой проект № 3,
808.5-3; улей двухкорпусный с ма-
газинами — типовой проект № 3.
808-2; улей десятирамочный с мага-
зинами — типовой проект № 3.
808.5-4; улей-лежак на 16 рамок —
типовой проект № 808-5-12; улей-
лежак на 20 рамок с надставкой —
типовой проект № 3.808-1.
Типовой проект улья-лежака на
16 рамок можно получить наложен-
ным платежом в «Новосибирском
филиале Центрального института ти-
пового проектирования (ЦИТП) —
630064, Новосибирск, пр. К. Маркса,
1. Остальные проекты — в самом
ЦИТП — 125878, Москва, А-445,
ул. Смольная, 22.
На производство ульев по новым
проектам перешло подавляющее
большинство ульевых заводов, хотя
отдельные предприятия и хозяйства
все еще продолжают выпускать ульи
устаревших конструкций, а также ульи
собственной конструкции, в основ-
ном утепленные, и ульи с нестан-
дартными рамками.
Заявки на приобретение ульев
следует направлять в областные кон-
торы пчеловодства.
Идя навстречу пожеланиям чита-
телей, журнал публикует статью о но-
вых конструкциях ульев.
Что же характерно для новых
конструкций? Прежде всего прак-
тически все ульи снабжены мага-
зинами. Это вызвано в первую оче-
редь тем, что сотообеспеченность
наших пасек продолжает оставаться
невысокой. Магазины позволят в зна-
чительной степени восполнить этот
дефицит, так как магазинные соты,
в которых не выводится расплод,
при надлежащем уходе и хранении
служат много лет.
При использовании надставок по-
вышается продуктивность пчелиных
семей в связи с высокой сотообеспе-
ченностью и отсутствием необходи-
мости отбирать медовые соты во
время медосбора.
В результате значительно повы-
шается производительность труда
пчеловода, так как он работает це-
лыми надставками, а не отдельными
рамками.
Магазинные соты имеют гораздо
ббльшую прочность, чем гнездовые.
Это позволяет откачивать из них мед
без поломок на высокопроизводи-
тельных радиальных медогонках.
С помощью магазинных сотов,
в которых не выводился расплод и
не складывалась перга, можно полу-
чить высококачественный, более свет-
лый мед. Мед, откаченный из рас-
плодных сотов, содержит много при-
месей в виде пыльцевых зерен, ос-
татков коконов, значительно быстрее
кристаллизуется и имеет более тем-
ный цвет.
Кроме того, все ульи новых кон-
струкций в большей степени, чем
их предшественники, приспособлены
к перевозкам. В них предусмотрено
увеличенное надрамочное простран-
ство, которое совершенно необходи-
мо для того, чтобы предупредить
гибель пчел от запаривания во вре-
мя перевозок. Проведенные Инсти-
тутом пчеловодства исследования
показали, что ни зарешеченные лет-
ки, ни веранды, ни кочевые сетки
сами по себе, без увеличенного над-
рамочного пространства, не могут
гарантировать сохранности пчел.
С этой же целью ульи оборудо-
ваны совершенной системой венти-
ляции, включающей сетку на всю
площадь улья, что предупреждает
ее забивание пчелами.
Особенности разводимых у нас
пчел таковы, что перевозка их в
ульях с открытыми летками, как
это практикуется в ряде зарубеж-
ных стран, практически исключена
Поэтому все ульи оборудованы на-
дежно закрывающимися летковыми
задвижками, исключающими выход
пчел во время погрузки и перевозки:
надеваемые внахлобучку крыши поз-
воляют не только быстро и надежно
закрыть ульи, но и установить их
при перевозке в несколько ярусов.
Рамки с постоянными разделите-
лями дают возможность содержать
ульи в постоянной готовности к пе-
ревозке, а отверстия в их боковых
планках — легко и качественно на-
тянуть проволоку и оснастить рамки
вощиной.
В связи с довольно суровыми кли-
матическими условиями большин-
ства пчеловодческих районов стра-
ны и начавшей практиковаться за по-
следние годы зимовкой на воле со-
хранена довольно большая толщина
стенок улья (30—40 мм).
В новых конструкциях ульев, как
и в прежних, отдельные узлы соеди-
няются друг с другом вчетверть.
Большинство вновь спроектиро-
ванных ульев предусматривает отъем-
ное дно. Оно в значительной степе-
ни облегчает уход и борьбу с вар-
роатозом пчел.
В последнее время для борьбы
с варроатозом многие применяют
сетчатые подрамники. Для установ-
ки таких подрамников улей должен
быть оборудован специальным дном,
имеющим увеличенное подрамочное
пространство и клапан для установ-
ки лотка с липкой бумагой. Такое
дно предусмотрено проектами, и по
желанию потребителей им могут ком-
плектоваться все ульи, за исключе-
нием лежаков.
Ульи с неотъемным дном также
предусмотрены новыми проектами и
по желанию могут поставляться тор-
гующим организациям.
Однокорпубный улей с двумя ма-
газинами (т. п. № 3.808.5-3) пред-
ставляет собой модернизацию широ-
ко распространенного двухкорпусно-
го улья по типовому проекту
№ 178-60. Он состоит из отдельных
взаимозаменяемых элементов, поз-
воляющих по желанию торгующих
организаций комплектовать четыре
различные модификации (рис. 1).
У -1 комплектуется корпусом с
неотъемным дном, двумя магазина-
ми, подкрышником и крышей.
У -2 комплектуется теми же эле-
ментами, но вместо двух магазинов
поставляется второй корпус.
У -3 комплектуется отъемным
дном, корпусом, двумя магазинами,
подкрышником и крышей.
У -4 комплектуется отъемным
дном, двумя корпусами, подкрышни-
ком и крышей.
26
Это основной тип улья для пасек
медового и опылительно-медового
направления.
Многие пчеловоды освоили тех*
нику двухкорпусного содержания
пчел, наращивают к главному взят-
ку большую их массу и получают
неплохие медосборы. Имеются це-
лые районы и области, где двух-
корпусное содержание преобладает.
На рисунке 2 приведен в раз-
резе один из вариантов этого улья,
Он включает: дно (1), корпус (2))
два магазина (5), подкрышник (7),
крышу (8), диафрагму (4), 12 гнез-
довых (3) и 24 магазинные рамки (6),
Отъемное дно состоит из четырех
брусков, связанных по углам в шип,
и щитка. В переднем бруске обвяз-
ки и щитке дна сделан леток, закры-
вающийся летковой задвижкой. Длина
летка 250, высота 10 мм. Летковые
задвижки удерживаются с помощью
специальных скоб. Одна из сторон
задвижки глухая и служит для полного
закрывания улья, вторая имеет узкую
щель и предназначена для сокраще-
ния летка. Снизу летковая задвижка
опирается на прилётную дощечку,
Щиток собран на двух опорных
брусках, имеющих вырезы для за-
правки упаковочных ремней или
ленты.
Для сохранения высоты подра-
мочного пространства (20 мм) и на-
дежного закрывания улья при пере-
возках пчел леток выполнен с ук-
лоном 1:3,5.
По углам обвязка окантована ме-
таллическими уголками.
Корпус вмещает 12 рамок. Он
состоит из передней, задней и двух
боковых стенок Стенки собраны из
отдельных делянок толщиной 37 мм,
сплоченных в рейку на водоупорном
клее. Рейки изготовлены из березо-
вой фанеры толщиной 10 мм.
В передней стенке корпуса обору-
дован щелевой леток высотой 12 и
длиной 80 мм с прилётной полочкой
шириной 20 мм. Леток закрывается
задвижкой, удерживаемой скобами.
Задвижка по своей конструкции ана-
логична задвижке нижнего летка;
с одной стороны она глухая, с другой
имеет узкую щель, предназначенную
для сокращения летка.
На боковых стенках корпуса вы-
браны раковины для удобного за-
хвата его' руками.
Стенки корпуса соединены между
собой круглыми вставными шипами
с клеем. Допускается сборка на
гвоздях с клеем. С внешней стороны
Рис. 1. Однокорпусный улей с магазинами
и отъемным дном.
углы окантованы стальными уголкам^
для прочности. Сверху и снизу стенок
корпуса выбраны фальцы для сопря-
жения со стыкуемыми узлами —
дном, магазином или подкрышником.
Сверху передней и задней стенок
корпуса выбраны четверти для гнез-
довых рамок.
Магазин, как и корпус, изготовлен
из четырех стенок толщиной 37 мм,
соединенных по углам вчетверть.
Магазин вмещает 12 рамок размером
435X145 мм.
Сверху и снизу в стенках мага-
зина, так же как и корпуса, выбраны
фальцы для соединения с другими
частями улья, а вверху передней и
задней стенки — четверти для рамок.
Боковые стенки магазина снабже-
ны раковинами.
Подкрышник предназначен для
размещения кормушки, головного
утепления, а также создания свобод-
ного надрамочного пространства, не-
обходимого для сохранения пчел во
время перевозок.
Подкрышник представляет собой
деревянную раму, связанную на
ящичный шип и скрепленную по углам
металлическими уголками, устано-
вленными изнутри с помощью шуру-
пов.
Угловые соединения подкрышника
выполнены на клею и скреплены
гвоздями. Высота подкрышника —
80, толщина стенок — 25 мм.
Крыша плоская, устанавливается
внахлобучку, выполнена в виде рамы
с укрепленным на ней щитком. Изнут-
ри к раме и щитку подшиты опорные
бруски, к которым снизу прикрепле-
на вентиляционная сетка с ячейками
3X3 мм. Пространство между сеткой
и щитком посредством вентиляцион-
ных окон сообщается с внешней сре-
дой.
Наружная часть крыши обита
кровельной жестью. Рама крыши из-
готовлена из досок толщиной 20 мм,
связанных по углам на ящичный шип.
Рамки гнездовые с постоянными
разделителями размером 435Х
Х300 мм, в боковых планках имеют
отверстия для проволоки.
Рамки магазинные также с пос-
тоянными разделителями размером
435X145 мм.
Диафрагма предназначена для
ограждения гнездовых рамок. Пред-
ставляет собой щиток, сплоченный из
отдельных дощечек толщиной 15 мм.
Подвешивается диафрагма при помо-
щи верхнего бруска в четвертях
передней и задней стенок.
Дно с противоварроатозным ус-
тройством (рис. 3), как и обычное,
включает щиток (1) и обвязку (2).
Отличие состоит в том, что в задней
стенке обвязки оборудован клапан
(7), подвешенный на форточных пет-
лях (4) и запирающийся крючком
(14). Открыв клапан, в подрамочное
пространство дна можно установить
специальную решетку (3) и лоток
(5) с уложенной на него бумагой,
смазанной вазелином.
Решетка (3) из стальной сетки с
ячейками 3X3 мм, окантована
жестью. Лоток (1$) деревянный с фа-
нерным дном. Для размещения лот-
ка и решетки высота подрамочного
пространства увеличена до 55 мм
В остальном устройство этого дна
аналогично обычному.
А. И. КАСЬЯНОВ
Научно-исследовательский
институт пчеловодства
г. Рыбное Рязанской обл.
(Г ИЗ ИСТОРИИ ПЧЕЛОВОДСТВА
Медовые напитки
на Руси
Медовые хмельные напитки (мед стоя-
лый, квас медвяной, брага хмельная) были
известны на Руси издавна. Упоминания о
меде-напитке, медоварении часто встреча-
ются в былинах и летописях. Подобно
квасу, мед всегда считался националь-
ным, исконно русским напитком, хотя ме-
доварение имело широкое распростране-
ние и в других славянских землях. До
конца XVII в. мед признавали лучшим рус-
ским напитком. «Пиво — не диво, а мед
хвала и всему голова»,— гласит старин-
ная пословица. Добрые русские меда бы-
ли опоэтизированы народом. Широко из-
вестна, например, такая присказка: «Я сам
там был, мед пил, по усам текло — в рот
не попало: на душе и пьяно, и сыто
стало!». Мед готовили в больших количе-
ствах, и его отсутствие считалось призна-
ком крайней бедности. У богатых людей
были «медуши», в которых содержалось
до 500 пудов меда. Дошли до наших
дней предания о небывалых пирах князя
Владимира, угощавшего медом не только
всех бояр, посадских и старейшин, но и ве-
ликое множество простого народа
Е. П. Пономарев (1896), основываясь
на соответствующих документах, описал
важное значение меда в дипломатических
делах XVI—XVII вв. Как только в Москве
становилось известно о намечающемся
прибытии послов, по пути их следования,
по указанию Посольского Приказа, заго-
товлялись заблаговременно меда. Распо-
ряжения на этот счет были тщательными,
сопровождались царскими указами, а не-
хватка медов или их плохое качество гро-
зили виновным опалой и другими карами.
Так, в 1597 г. в царствование Федора
Ивановича от государева стола послу Ав-
рааму Бурграфу было доставлено 11 ков-
шей различных медов — вишневого, мали-
нового, смородинного, черемухового,
можжевелового старого, обарного, веш-
него, приварного, с гвоздикой, белого
паточного. Затем в «оловяниках» было по-
слано по ведру красных медов — мож-
жевелового, старого и вишневого, да в
бочках (по 5 ведер) вишневого, боярского,
приварного, выморозки, 10 ведер с гвоз-
дикой, 20 ведер княжего и 5 ведер квасу
медвяного паточного.
Уже этот перечень говорит о боль-
шом разнообразии приготовляемых в ту
пору медов. В начале XVII в. упоминают-
ся еще «пресный» и «расхожий» меда.
Мед входил в число «великих кормов»,
предназначавшихся только для членов
иноземных посольств.
Посол получал в день меда-вишне-
вого — по 1—2 кружке, малинового — по
1 кружке, обарного — по 1—2 кружке,
а иногда по полведра, паточного — по
полведра и ведру, княжего доброго — по
ведру.
28
ПОМОЩЬ НАЧИНАЮЩИМ
ТИПОВЫЕ УЛЬИ
Однокорпусный улей с магазинами
вполне удовлетворяет запросы пчело-
водов, содержащих средние по силе
пчелиные семьи в местностях, харак-
теризующихся не очень обильным
медосбором.
Однако специальные исследова-
ния и практический опыт показывают,
что на многих пасеках объем две-
надцатирамочного улья явно недоста-
точен для реализации потенциаль-
ной возможности высокопродуктив-
ных маток и наращивания сильных
семей. Такие пасеки необходимо ос-
нащать ульями, имеющими не менее
двух гнездовых корпусов или один
гнездовой корпус большого объема.
На практике это реализуется при-
менением многокорпусных и двух-
корпусных ульев с магазинами и
ульев-лежаков. Все они предусмотре-
ны типовыми проектами, освоены и
выпускаются ульевыми заводами.
Улей двухкорпусный с магазинами
(типовой проект № 3.808-2). Этот
улей комплектуется двумя корпуса-
ми на рамку размером 435X230 мм
и тремя магазинами. Наряду с про-
мышленными пасеками он может ис-
пользоваться также и на небольших
общественных, а также на любитель-
ских пасеках. Кроме того, существу-
ет многокорпусный улей (типовой
проект № 808.5-1), состоящий из че-
тырех корпусов, каждый из которых
вмещает 10 рамок.
В многокорпусном варианте мно-
гие работы можно выполнять сразу
целыми корпусами. В этом улье семьи
хорошо растут, так как в течение
сезона матки неоднократно перехо-
дят в подставляемые корпуса, где
беспрепятственно откладывают яйца.
Облегчается хранение и транспорти-
ровка сотов. Эти особенности улья
дают возможность значительно сни-
зить затраты труда на уход за пче-
лами.
Однако реализовать все преиму-
щества можно лишь при обильной
кормовой базе, интенсивных кочев-
ках, полном сохранении всех пчел зи-
мой. Опыт использования многокор-
пусных ульев показывает, что ими
целесообразно оснащать только пасе-
ки, пчеловоды которых научились вы-
ращивать сильные семьи. Если на па-
секе много слабых семей, то пчело-
воду придется работать не корпуса-
ми, а отдельными рамками, и это,
по существу, сведет на нет все
преимущества многокорпусного улья.
Сила же семей определяется целым
комплексом условий, среди которых
первостепенное значение имеют пра-
вильный выбор породы пчел, ка-
чество маток, обеспеченность корма-
ми, сотами, отсутствие болезней.
К сожалению, многие пчеловоды, осо-
бенно начинающие, упускают это из
виду и сразу обзаводятся многокор-
пусными ульями, а вскоре разочаро-
вываются и бросают их.
Начинающим пчеловодам, не
имеющим достаточного опыта, но
твердо решившим освоить многокор-
пусное содержание пчел, следует
начать с приобретения такого улья
в первой комплектности: два гнез-
довых корпуса на рамку 435X230 мм
и два—три магазина. Это позволит на-
чать освоение техники пчеловожде-
ния с более простого содержания
пчел в двух корпусах с магазинами.
По мере накопления опыта часть
корпусов перегруппировывают и со-
ставляют несколько многокорпусных
ульев. Если работа с ними будет удач-
ной, то можно, создав достатонный
запас гнездовых сотов и приобретя
на каждый улей еще по два кор-
пуса, перейти к многокорпусному со-
держанию. Хотя этот улей и имеет
высоту рамок всего 230 мм, суммар-
ная площадь всех сотов значитель-
но превосходит площадь сотов одно-
корпусного улья (типовой проект
№ 3.808.5-3). Соты в таком улье
более прочны, а корпуса легче, и ра-
бота с ним требует от пчеловода
меньших усилий.
Улей (рис. 1) состоит из дна 1,
двух корпусов 2, трех магазинов 4,
подкрышника 6, крыши 7, кормуш-
ки 9, двадцати гнездовых 3 и трид-
цати магазинных 5 рамок. По требо-
ванию заказчика улей, кроме того,
может, комплектоваться горизонталь-
ной диафрагмой 8, а вместо мага-
зинов — тремя-четырьмя корпусами.
Корпус вмещает 10 гнездовых ра-
мок, толщина его стенок, соединен-
ных по углам в четверть с помощью
гвоздей — 35 мм. Стенки корпуса
могут быть изготовлены также из
двух-трех делянок, сплоченных в рей-
ку на водоупорном клее. Рейки из-
готовляются из березовой фанеры
толщиной 10 мм.
В передней стенке корпуса имеет-
ся прямоугольный верхний леток вы-
сотой 10 и длиной 120 мм и при-
летная доска сечением 20X20 мм.
Леток закрывается с помощью за-
движки, удерживаемой скобами. За-
движка имеет такую же конструкцию,
как и у однокорпусного улья: с од-
ной стороны она глухая, а с дру-
гой — сделана прорезь 10X12 мм,
используемая при сокращении летка.
В боковых стенках корпуса имеют-
ся раковины для рук. В верхней
части передней и задней стенок кор-
пуса выбраны четверти для подве-
шивания гнездовых рамок.
Дно улья состоит из обвязки и
щитка. В переднем бруске обвязки и
щитке дна находится леток, закры-
вающийся летковой задвижкой. Высо-
та летка — 10 мм, длина — 250 мм.
Для сохранения подрамочного про-
странства (20 мм) леток имеет ук-
лон 1 :2,64.
Углы брусков обвязки соединены
в прямой ящичный шип и оканто-
ваны металлическим угольником.
К передней стенке обвязки пришита
прилетная доска сечением 22X22 мм
на всю длину летка.
Щиток дна собран из нескольких
делянок, сплоченных между собой на
фанерную рейку. Снизу к дну под-
шиты два опорных бруска сечением
50X37 мм.
По желанию заказчика этот улей,
как и однокорпусный, может постав-
ляться со специальным дном, обо-
рудованным противоварроатозным
устройством (рис. 5).
Магазин изготовляется из досок
толщиной 35 мм, соединенных по
углам в четверть на гвоздях и клее.
Каждый магазин вмещает 10 рамок
размером 435X145 мм.
Подкрышник предназначен для
размещения головного утепления,
кормушек, а также для создания
свободного надрамочного простран-
ства при перевозке пчел на ко-
чевку. Толщина его стенок — 25 мм,
они соединяются по углам в прямой
ящичный шип и окантовываются ме-
таллическим угольником. Высота под-
крышника — 80 мм.
Крыша — плоская, надевается
на улей внахлобучку, состоит из
щитка, укрепленного на раме, и брус-
ков. К брускам снизу на весь про-
свет улья подшита сетка с трех-
миллиметровыми ячейками. Между
сеткой и щитком образуется про-
странство высотой 25 мм. Через спе-
циальные окна, оборудованные в тор-
цевых стенках и брусках, оно сооб-
щается с внешней средой, создает
надежную систему вентиляции.
Стенки крыши изготовлены из до-
сок толщиной 20 мм й связаны по
углам в ящичный шип. Наружная часть
крыши после ее сборки покрывает-
ся кровельной жестью.
Рамки — гнездовые с постоян-
ными разделителями размером
435X230 мм и магазинные —
435X145 мм.
24
Рис 1. Упей двухкорпусный с магазинами.
Рамки состоят из верхнего и ниж-
него брусков и двух боковин. Се-
чение верхнего и нижнего брусков
25ХЮ мм. Толщина верхнего бруска
уменьшена на 10 мм. Это ни-
сколько увеличивает полезную пло-
щадь сота (хотя и делает его
менее прочным) и уменьшает ве-
роятность разрыва зимнего клуба.
Ширина нижнего бруска равна ши-
рине нижней части боковин. Боковые
планки имеют отверстия для про-
волоки.
Поперечная диафрагма использу-
ется в качестве потолка вместо хол-
стика, широко применяется во многих
странах. Сторонники таких диафрагм
есть и среди наших пчеловодов, их
применение позволяет ускорить об-
работку пчелиных семей.
Диафрагма изготовлена в виде об-
вязки с подшитой к ней потоло-
чиной, набранной из дощечек тол-
щиной 10 мм. В передней части по-
толочины прорезано окно (116Х
Х36 мм) для установки удалителя
пчел, а также для их прохода к
кормушке.
Кормушка состоит из обвязки,
образованной тремя поперечными и
двумя боковыми стенками, крышки с
круглым клапаном, дна и перего-
родки. Стенки кормушки изготов-
ляются из древесины хвойных или
мягких лиственных пород, дно, крыш-
ка и клапан — из водостойкой
фанеры толщиной 4 мм.
Габаритные размеры кормушки
440X360X80 мм, вместимость — 9 л.
Крышка прибивается к кормушке
несколькими гвоздями и при чистке
отрывается. Сироп заливают через
отверстие, закрываемое клапаном.
Десятирамочный улей с магазина-
ми (типовой проект № 3.808.5-4)
также имеет два гнездовых корпуса
на 10 рамок. Однако в отличие от
предыдущего улья его гнездовые
рамки имеют высоту 300 мм. Бла-
годаря этому объем гнезда намно-
го увеличивается.
Десятирамочный улей позволяет
собрать зимнее гнездо пчел в одном
корпусе и исключить, хотя и редкую,
вероятность разрыва пчелиного клу-
ба, случающуюся при зимовке в двух
корпусах.
Такой улей рекомендуется преж-
де всего для промышленного пче-
ловодства, однако он может быть ис-
пользован и на небольших общест-
венных или любительских пасеках,
расположенных в местностях с обиль-
ной кормовой базой.
Научно-технический совет Мини-
стерства сельского хозяйства РСФСР
рекомендовал этот улей (наряду с
предыдущими) в качестве основно-
го, взамён ' однокорпусного с дву-
мя магазинами.
Десятирамочный улей (рис. 2) со-
стоит из отъемного дна 1, двух кор-
пусов 2, двух магазинов 3, под-
крышника 5, крыши 6, кормушки 7,
двадцати гнездовых 9 и двадцати
магазинных рамок 8. По требованию
заказчика улей может комплектовать-
ся горизонтальной диафрагмой 4 и
специальным дном с противовар-
роатозным устройством.
Корпус этого улья изготовляют из
досок толщиной 35 мм, соединен-
ных по углам в четверть. Однако в
связи с тем, что в улье исполь-
зуются рамки 435X300 мм, высота
его корпуса увеличена до 320 мм.
Передние стенки каждого корпуса
имеют верхний леток длиной 120 и
высотой 10 мм, закрываемый встав-
ными задвижками. В боковых стенках
корпусов предусмотрены раковины
Для рук.
25
-722
Гнездовые рамки с постоянными
разделителями имеют размер 435Х
Х300 мм, в боковых планках просвер-
лены отверстия для проволоки.
Остальные узлы: дно, магазины,
подкрышник, крыша, кормушка, мага-
зинные рамки, диафрагма, летковые
задвижки соответствуют аналогичным
узлам двухкорпусного улья.
Улей-лежак на 16 рамок. В по-
следние годы на многих любитель-
ских и небольших общественных па-
секах получили распространение
ульи-лежаки на 16 рамок (типовой
проект № 808-5-15). Такие ульи по-
зволяют нарастить в одном корпусе
достаточную силу семей, а в магазин-
ной надставке — разместить мед,
собранный в условиях небольшого и
среднего взятка. Ульи компактны,
просты по устройству, исключают
манипуляции с тяжелыми верхними
корпусами, при перевозках хорошо
вписываются в кузов автомобиля. Эти
ульи можно рекомендовать начи-
нающим пчеловодам-любителям.
Улей (рис. 3) включает в себя
корпус 1, магазин 4, подкрышник 6,
крышу 7, диафрагму 3, шестнадцать
гнездовых 2 и шестнадцать магазин-
ных рамок 5. По требованию заказчи-
ка он может быть укомплектован
двумя магазинами.
Корпус с неотъемным дном со-
стоит из щитка дна, передней, зад-
ней и двух боковых стенок. Тол-
щина передней и задней стенок 40,
боковых и дна — 30 мм. Стенки
по углам соединены в четверть. Стен-
ки и дно собраны из отдельных
делянок, сплоченных в шпунт и
гребень на водостойком клее.
В передней стенке оборудованы
два летка — нижний шириной 250 и
верхний — 80 мм. Высота летков —
26
12 мм. Летки закрываются задвижка-
ми 8, 9, удерживаемыми скобами.
Одна сторона задвижки — глухая,
другая — имеет прорезь для сокра-
щения летка.
Дно собрано в виде щитка, ук-
репленного на двух опорных брус-
ках, передняя часть его выступает,
образуя прилетную доску. Прилетной
полочкой оборудован также и верх-
ний леток.
Магазин изготовляется из досок
толщиной 30 и 40 мм, соединен-
ных по углам в четверть на гвоз-
дях с клеем. Он рассчитан на 16
рамок размером 435Х145 мм. В верх-
ней и нижней частях стенки ма-
газина выбраны фальцы, а вверху пе-
редней и задней стенок изнутри —
четверти для подвески рамок. Сна-
ружи в стенках магазина сделаны
раковины.
Подкрышник, как и у других уль-
ев, предназначен для размещения
кормушки, головного утепления и со-
здания свободного надрамочного
пространства при перевозках пчел.
Кроме того, он позволяет облегчить
крышу улья, повысить ее прочность.
Подкрышник представляет собой де-
ревянную раму, связанную по углам
в ящичный шип.
Крыша — плоская, надевается на
улей внахлобучку. Она состоит из щи«
та, по периметру которого прибиты
рамка и опорные бруски. Снизу к
брускам прикреплена вентиляцион-
ная сетка с ячейками размером
3X3 мм. Пространство между кры-
шей и сеткой сообщается с внеш-
ней средой с помощью продухов,
оборудованных в боковых стенках.
Крыша после сборки покрывается
кровельной жестью.
Рамки — гнездовые, с постоян-
ными разделителями размером
435X300 мм и магазинные —
435X145 мм. Боковые планки име-
ют отверстия для проволоки.
По просьбе владельцев стацио-
нарных пасек часть этих ульев мо-
жет комплектоваться рамками без
постоянных разделителей, хотя про-
ектом такие рамки и не преду-
смотрены.
Диафрагма предназначена для со-
кращения и утепления гнезда, а в
случае необходимости для разделе-
ния двух семей, размещенных в од-
ном корпусе. Она представляет со-
бой щиток, сплоченный в четверть
из делянок толщиной 14 мм. Под-
вешивается при помощи верхнего
бруска на четвертях корпуса. Для
плотного прилегания к стенкам и дну
улья диафрагма снабжена резиновы-
ми пластинками.
Улей-лежак на 20 рамок с над-
ставкой (типовой проект № 3.808-1)
пользуется популярностью среди ча-
сти пчеловодов, содержащей своих
пчел на стационарных пасеках. Он с
успехом применяется в матковывод-
ных хозяйствах.
Преимущества такого улья: воз-
можность двухсемейного содержания
пчел и сохранения запасных маток,
простота формирования отводков,
возможность наращивания большой
силы семей, легкость смены маток
и др. Недостатком улья является его
громоздкость, что затрудняет пере-
возку семей и приводит к непроиз-
водительному использованию объема
зимовника.
Улей разработан взамен улья-ле-
жака на 20 рамок (типовой проект
№ 1 79-60). Предлагаемый улей-лежак
на 20 рамок с магазинной над-
ставкой (рис. 4) состоит из корпуса
Рис 5. Дно с сетчатым поддоном для
однокорпусного улья: 1 — щиток, 2 — об
вязка, 3 — решетка, 4 — форточная петля,
5 — прилетная дощечка, 6 — легковая зад-
вижка, 7 — кпапаи, 8 — скоба летковой
задвижки, 9 — уголок передний, 10 — угопок
задний, 11 — шуруп 3X30, 12 — гвоздь
2X50, 14 — накидной крючок, 15 — лоток.
4 с неотъемным дном 5, магази-
на 3, подкрышника 2, крыши 1,
диафрагмы 8, двадцати гнездовых 6
и двадцати магазинных рамок 7.
Конструкция улья, в основном,
аналогична конструкции улья-лежака
на 16 рамок, однако большинст-
во деталей отличаются размерами.
Корпус рассчитан на 20 гнездовых
рамок. Дно, передняя и задняя
стенки изготовлены из досок тол-
щиной 37, боковые стенки — из до-
сок толщиной 30 мм. На передней
стенке имеются четыре летка высо-
той 12 мм; два нижних имеют
длину 250 и два верхних — 80 мм.
Они закрываются летковыми задвиж-
ками, устанавливаемыми с помощью
скоб. Наличие двух пар летков по-
зволяет разместить в улье две семьи.
К дну подшиты два опорных бруска
с вырезами для заправки скрепляю-
щей ленты. Как и у шестнадцати-
рамочного улья передняя часть дна
выступает, образуя прилетную доску
шириной 25 мм. Ширина верхних
прилетных полочек также 25 мм.
Стенки корпуса по углам соедине-
ны в четверть и окантованы ме-
таллическим уголком.
Магазин используется при двухма-
точном содержании пчел. Он состоит
из передней, задней и двух боко-
вых стенок, связанных по углам в
четверть и окантованных металличе-
скими уголками. Толщина передней и
задней стенок — 37, боковых —
30 мм.
Рамки гнездовые с постоянными
разделителями имеют размер
435X300 мм, магазинные — 435Х
Х145 мм. Конструкция рамок — об-
щепринятая.
Диафрагма представляет собой
щит толщиной 15 мм, набранный из
делянок, скрепленных на рейку кле-
ем. Верхняя планка укрепляется на
круглых шипах.
Подкрышник, как и у других
ульев, представляет собой раму, свя-
занную в ящичный шип и оканто-
ванную металлическими уголками.
Крыша имеет устройство, харак-
терное для всех остальных ульев.
Отличительной ее особенностью яв-
ляется то, что она имеет четыре
продуха.
Таково в общем виде устройст-
во современных типовых ульев. Все
они могут быть приобретены в
торговых организациях, но отдель-
ные пчеловоды могут изготовить их
самостоятельно.
Напоминаем, что типовые проекты
можно выписать наложенным плате-
жом. Заказы следует направлять
по адресу: 630064, г. Новосибирск,
пр. К. Маркса, 1, ЦИТП (улей-лежак
на 16 рамок) и 125878, г. Мо-
сква, ул. Смольная, 22, ЦИТП.
А. И. КАСЬЯНОВ,
старший научный сотрудник
НИИ пчеловодства
Рязанская обл.,
г. Рыбное
27
