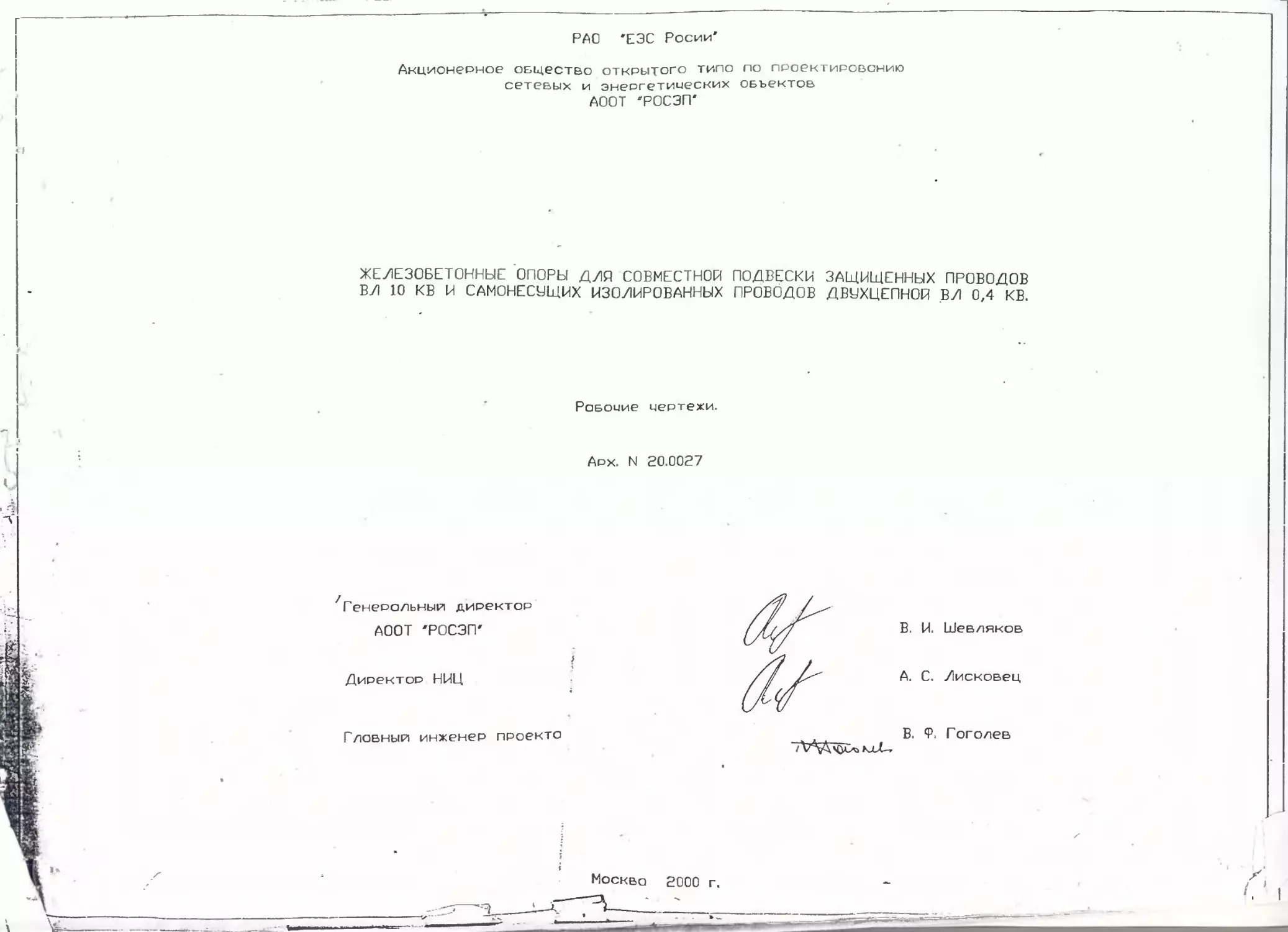

РАО 'ЕЭС Росии'
Акционерное общество открытого типе по проектированию
сетевых и энергетииеских объектов
АООТ 'РОСЭП'
ЖЕЛЕЗОБЕТОННЫЕ ОПОРЫ ДЛЯ СОВМЕСТНОЙ ПОДВЕСКИ ЗАЩИЩЕННЫХ ПРОВОДОВ
ВЛ 10 КВ И САМОНЕСУЩИХ ИЗОЛИРОВАННЫХ ПРОВОДОВ ДВУХЦЕПНОЙ ВЛ 0,4 КВ.
Равоиие цертежи.
Арх. N 20.0027
ГенеРальныи директор
АООТ 'РОСЭП'
>
Директор НИЦ
В. И. Шев/1яков
А. С. Лисковец
Г/ювныи инженер проекта
В. Ф. Г оголев
Москва 2000 г.
2 3 4
L 26 20.0027 25 Ответвительная угловая анкерная
"*"r4 опора ОУАБЮ/0.4-13,
* ОУАБЮ/О.4-14, ОУАБЮ/0.4-15
на угол поворота ВЛ 60-90 59
г 27 20.0027 26 Ответвительная угловая анкерная
опора ОУАБЮ/О.4-16
и • на угол поворота ВЛ 60-90 62 чг.
г 28 20.0027 09.05 Подвеска натяжная изолирующая 65
Металлические конструкции
1 8 20.0027 ТО Техническое описание ТО 66
30 20.0027 01.01 Оголовок 0Г56, 0Г56-М 67
20.0027 02.01 Оголовок 0(^56, 0Г^56-М 67
. зг' 20.0027 11.01 Оголовок ОГ60, ОГ60-М 68
33 20.0027 12.01 Оголовок 0Г61, 0Г61-М , 69
34 20.0027 11.01-01 Оголавок ОГ60, ОГ60-М Деталь 1 70
35 20.0027 12.01-01 Оголавок 0Г61, 01‘61-М Деталь 1 70
36 20.0027 19.01 Траверса ТМ73, ТМ73-М 71
37 20.0027 09.01 Траверса ТМ77, ТМ77-М 72
-38 20.0027 09.03 Траверса ТМ78, ТМ78а,ТМ78-М, ТН78о-М 73
, 39 20.0027 09.03 Траверса ТМ78в, ТМ78в-М 74
1 40 20.0027 11.02 Траверса ТМ80, ТМ80-М 75
1 i41 20.002711.03 Траверса ТМ80&, ТМ80ь-М 75
^4г 'У 20.0027 19.02 Траверса ТМ80а, ТМ80а-М 76
20.0027 09 04 Накладка 0Г52, ОГ52-М 76
и л-1». 20.002719.03 Траверса ТМ81, ТМ81-М 77
|»45 20.002 7 01.02 Траверса ТМ83а, ТМ83а-М 78
fe __ 20.0027 05.01 - Тсаверсо ТМ83в, ТМ83в_М 79
20.0027 15.01 Траверса ТМ85, ТМ85-М 80
20 0027 15.02 Траверса ТМ85а, ТМ85а-М 81
20.0027 23 01 Траверса ТМ86, ТМ86-М 82
5 20.0027 01.03 Хомут Х51, Х51-М 83
-У ** 20.0027 02.02 Штырь Шв-26 83
в ML& Лист
20.0027 ООД 3
- 2
1 2 3 4
52 20.0027 09.02 Крепление подкосо У52, У52-М 84
53 20.0027 01.04 Болт Б50 85
20.0027 09.06 Зоземляющии проводник ЗП76, ЗП76-М 85
54 - ЗП76о,ЗП76а-М 1
55 20.0027 01.05 Заземляющий проводник ЗП79, ЗП79-М
ЗП80,ЗП80-М 86
56 20.0027 01.05 Зоземляющии проводник ЗП81, ЗП81-М 86
Йнв-N подл. Подпись и дога Вэом. инвЯ
20.0027 00Д
/ист
N п/п Обозначение Наименование
1 2 3 4
л Тема 'Разровотать предложения по применению но ВУ1 железобетонных опор для совместной подвески зоцишенных проводов 10 кВ, СИП 0.4 кВ и ОВК связи',
1 20.0027 00 ПЗ Пояснительная зописка 3
Мертехи
20.0027 01 • сг.срс ЛБЮ/0.4-9,
ПЫ0/0.4-10, ПБ10/0.4-11 9
3 20.0027 02 Промежуточная опора ПБ10/0.4-12,
* ПБ10/0.4-13, ПБ10/0.4-14 11
4 20.0027 03 Промежуточная опоро ПБ10/0 4-15 13
5 200027 04 Промежуточная опоро П610/0 4-16 15
'ь 20.0027 05 Промежуточная опоро ПБ10/0.4-17, •
ПБ10/0.4-18, ПБ10/0.4-19 17
20.0027 06 Промежуточная опоро ПБ10/0.4-20,
1 ЛБ1С/0.4-21, ПБ10/0.4-22 19
• 8— 20.0027 07 Промежуточная опоро ПБ10/0.4-23 21
. 9 20.0027 08 Промежуточная опора ПБ10/0.4-24 23
10 20.0027 09 Концевая (Анкерная) опоро
КБЮ/0.4-5 САБЮ/0.4-5)
1 КБ10/0.4-6 (АБ10/0.4-6)
КБ19/0.4-7 (АБ10/0.4-7) 25
11 1 20.0027 10 Концевая (Анкерная) опоро
КБ10/0.4-8 (АБ10/0.4-8) 27
2 20.0027 11 Угловая промежуточная опоро
УПБ10/0.4-9, УПБ10/0.4-10,
Whb.N подл Подпись и дото Вэом, инвЛ
1 2 3 4
13 20.0027 12 Угловая промежуточная опоро
УПБ10/0.4-12, УЛБ10/0.4-13,
УПБ10/0.4-14
НО УГОЛ ПОБОРОТО ВУ1 60° ' 30
14 20.0027 13 Угловая промежуточная опора
УЛБ10/0/-15 но угол поборото В/ 30* 31
15 20.0027 14 Угловая промежуточная опоро
;^810/С/-16 на угол повороте В/ 6
16 20.0327 15 Зт-етвительнся онкепноя опоро
0АБ10/0.4-9, ОАБЮ/0.4-10, ОАБЮ/0.4-Ц 33
17 20.0027 16 Ответвительная анкерная опоро
• ОАБЮ/0.4-12, ОАБЮ/0.4-13, ОАБЮ/О.4-14 36
1S 20.0027 17 \ Ответвительная анкерная опоро
ОАБЮ/О.4-15 39
19 20.0027 18 Ответвительная анкерная опооа
ОАБЮ/0.4-16 42
20 20.0027 18 Угловая анкерная опоро
УАБ10/0.4-9, УАБ10/0.4-10, УАБ10/0.4-11
на угол поворота В/ 0-60* 45
21 20.0027 20 Угловая онкепноя опоро
УАБЮ/0.4-12 но угол поборото 0-60’ 47
22 20.0027 21 Угловая онкепноя опоро
УАБ10/0.4-13, УАБ10/0.4-14,
JAS10/0.4-15 но угол поворота до 9С 49
23 20.0027 22 Угловая анкерная опоро
JAB10/0.4-16 на угол поборото до 9С 51
24 20.0027 23 Ответвительная угловая онкепноя
опоро ОУАБ10/0.4-9,
ОУАБ10/0.4-Ю, ОУАБЮ/О.4-11
на угол повороте В/ 30-60’ 53
25 20.0027 24 Ответвительная угловоя онкепноя
опоро ОУАБЮ/О.4-12
нс угол поворота В/1 30-60* 56
/ист
20.0027 00Д
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
1. Общоя масть.
1.1. Альбом содержит разработанные по дополнительному согла-
шению к договору N25 от 05.04.99 г. с РАО 'ЕЭС России', задание 3.8
рабочие чертежи железобетонных опор для совместной подвески защи-
щенных проводов ВЛ 10 кВ и изолированных проводов низкого напряже-
ния, сооружаемых в ненаселенной и населенной местности на вазе стоек
морок СВ110 и С112, утвержденных для применения РАО 'ЕЭС России'
(протокол N 11-02 от 15.06.95 г.).
Опоры на базе стоек С112 обеспечивают механическую надежности
В/ согласно рекомендациям МЗК но уровне принятом в промышленно Раз-
витых странах Европы и Америки и позволяют избежать каскадного
разрушения опор при воздействии на ВЛ гололедно-ветровых нагрузок.
1.2. Рассмотренная область применения опор включает<
- нормируемые ПУЗ, издание шестое, I-V районы па скоростному нопору
ветра и I-IV и особый районы по гололеду с нормируемыми гл. 2.5.
расчетными нагрузками] для опор со стоиками С112 аналогичные РКУ
с Фактическими повышенными расчетными нагрузками повторяемостью
не чаще одного раза в 50 лет.
- районы с расчетной температурой наружного .воздуха ровной:
а) максимальная - плюс 40* Cj б) минимальная - минус 40* Cj
в) при гололеде - минус 5*Cj г) среднегодовая - O*Cj
- районы с условиями роботы стоек при попеременном замоооживании и
оттаивании е водонасыщенном состоянии грунтов и в условиях эпизо-
дического водоносыщения]
- районы строительство с неагрессивной, славоагрессивнои, среднеаг-
рессивнои и сильноагрессивнои средами. Физическое состояние сред-
газооБРазное, твердое и жидкое]
- районы с сейсмичностью площадки строительство до девяти Баллов
включительно]
- Районы с Редкой и умеренной пляской проводов.
1.3. При применении опор следует учитывать указанные в л. 1.2. ус-
ловия эксплуатации и в зависимости от них в проектной документации
на Б/ следует указывать типы исполнении стоек морки С112 по TU 5863-
009-00113557-95, марки СВ 110 по ТУ 5863-002-00113557-94 и исполнение
стольных деталей согласно техническому описанию ТО. (см. стр. 66)
Разработанные в настоящем проекте детали опор могут применять-
ся при Расчетной температуре наружного воздуха (средней температуре
наиболее холодной пятидневки района строительства согласно СНиП
2.01.01-82) до минус 55 *С для железобетонных изделии и до минус 50*С
АЛЯ стольных деталей.
Стальные детали, показанные на чертежах проекта, предусмотрены
Аля применения в районах с расчетной температурой воздуха до минус
40 С включительно.
L основании опыта эксплуатации защищенных проводо
ььехных странах расположение защищенных проводов принято
^°вке с горизонтальным расстоянием между проводоми 450-500 г
₽Ссполохение на опоре соответствует требованиям ПУ ВЛЗ 6..20
Расположение изолированных проводов (СИП) но опоре соа"
ревовониям ПУ ВЛИ до 1 кв 1997 г.
2______________________________________________________.________________________I з
Воздушные изоляционные расстояния между токоведущими частями и зазем-
ленными элементами опор, а также между проводами В/ 10 кВ в местах их пере-
сечения между совой соответствуют требованиям п.п. 2.5.72 и 2.5.73 ПУЭ-98.
1.5. Расисты опор и проводов выполнены по методу предельных состоянии
для сочетании климатических условии, указанных в п.1.2., с использованием сле-
дующих нормативных документов'
- Правило устройство электроустановок (ПУЗ~98);
- ПУ ВЛЗ 6..20 kBj 1998 г.;
- ПУ В/й до 1 кВ, 1997 r.j
- Строительные нормы и правила (СНиП), главы 2.02.01-83, 2.03.11-85
П-23-81 и 2.03.01-84,-
- Руководство по проектированию опор и фундаментов линии электропере-
дач, распределительных устройств подстанции напряжением выше 1 кВ,
разделы 1, 2, 3, 4 и 6;
- Методические указания по расчету проводов методом предельных состоя-
нии, утвержденные Минэнерго СССР (протокол N 99 от 26.04.96 г.) и
откорректированные АО 'РОСЭП' с учетом требовании проекта ПУЗ,
издание седьмое.
Требования по Расчету стоек в аварийном режиме но повышенные Расчет-
ные ногрузки согласно ПУЭ-98 учтены только при разработке стоек марки С112.
1.6. Нормируемые ПУЗ нагрузки определены на основании указании:
- Правил устройство электроустановок (ПУЗ-98), издание шестое, перерабо-
танное и дополненноел
- СНиП 2.01,07-85 'Нагрузки и воздействия'.
При проектировании ВЛ рекомендуется уточнять Фактические расчетные на-
грузки для донных РКУ на основе 'Методических указании по расчету климати-
ческих ногрузок но ВЛ и построению региональных корт с повторяемостью один
роз в 25 лет', утвержденных Главэлектросетью Минэнерго СССР 30.11.90 г., или
других разработанных ВНПИЗ указании. Уточненные Фактические расчетные на-
грузки позволяют определить соответствующий РКУ, нормируемый ПУЗ-98, и при-
нять величины расчетных пролетав по данным таблицы 1 настоящего проекта.
Величины нормируемых расчетных нагрузок для различных РКУ по ПУЗ-98
приведены в таблице 6 пояснительной записки.
При наличии региональных корт, разработанных по приведенным выше мето-
дическим указаниям, Фактические расчетные ногрузки могут определяться с их
использованием.
1.7. Прогибы верхнего торца стоек определялись по схеме однопролетнои
валки с консолью по разработанной авторами проекта и согласованной HWUYS
(письмо N 27/1-5254 от 25.11.83 г.) Формуле'
п-1 ~1
6 ___ + (Зп-1) 2_ + £*- . J—
i = l Р( Л 3 Ро
20.0027 ПЗ
Н.контр Г оголев
Пояснительная записка. Стадия /ист /Листов
гпп Г оголев 1 6
Вед.инх Смирнова АООТ 'РОСЗП'
йнхен. Халова
где "рГ~ полная величина кривизны элемента в сечении 'I' от на-
1 грузки, пои которой определяется прогиб!
"jp£" “ то же в сечении на опоре у консоли!
п - четное число равных участков Св расчете принято 6), на
которые развивается консолм
а - Расстояние между опорами!
р - прогиб в месте приложения силы;
f- длина вылета консольной части стоики от ближайшей опо-
ры до точки приложения силы.
1.8. Шифры опор составлены из двух частей, соответственна
указывающих!
а) тип, материал опоры и напряжение B/j
б) номер типа опоры.
Например' ПБ10/0,4-10 - промежуточная опора железобетонная,
для ссвмес-ное ослеегк'/' - --- --- у г-г- т г
и одной В/1 10 кВ, десятый тип.
2. Проводо, расчетные пролеты и изоляторы.
2.1. Предложения па применению опор разработаны с учетом
подвески защищенных проводов сечением 50, 70, 95 и 120 мм2и двух
линии СИП сечением одной до 3x70+95+35 и второй - до 3x70+95.
На разработанных промежуточных опорах возможно подвеска ОВК связи.
Проводо могут применяться по ТУ H0KUA КАБЕ/lb, ОАО 'Севкавель' и
других фирм, изготавливающих аналогичные провода с применением
термооБраБотанного алюминиевого сплава.
Максимальное расчетное тяжение в защищенном проводе огра-
ничено величиной 450кг и для линии с изолированными проводами (СИП)
величиной 650кг, которые обусловлены прочностью опор анкерного типа.
2.2. Расчетные пролеты для опор в РКУ с нормируемыми
ПУЭ-98 Расчетными нагрузками приведены в таблице 1.
Таблица 1
Нормативный скоростной нопор ветра, даН/ме
Марка 40 - 80
ПРОВОДО Нормативная толщина стенки гололеда, мм
5-10 15 го
SAX50 СИП* SAX70 СИП SAX95 СИП SAX120 СИП 45 (40) 40 (35) 30 (25) 45 (40) 40 (35) 30 (25) 40 35 (30) 30 (25) 40 35 (30) 30 (25)
Uhb.N подл. Подпись и дото Bsom.hhb.N
на В/ 0,4 кВ предусмотрено подвеска двух линии с
изолированными проводами (СИП) сечением до 3x70+95+35
Величина пролета в сковках таьл.1 дана для р-на с цЛ4К=80даН/м с
2.3. Принимаемые в проекте расчетные параметры для определен
четных пролетов из условия прочности опор со стоиками С112 позволяют
чить надежность их роботы нс уровне принятом в промышленно развитых
вежных странах Западной Европы, Америки, Канады.
2.4. Крепление защищенных проводов но опорах анкерного Vnno п;
смотрено на натяжных изолирующих подвесках (черт. 20.0027 09 05), шлеис
проводов на промежуточных опорах - на штыревых изоляторах марки SDJI
каталогу фирмы ENSTO или на изоляторах морки ШФ20-Г по ТУ 34-13-1121':
последние из которых Рекомендуются д/Тя опытного применения.
Крепление изолированных проводов предусмотрено на промежуточн
рах с помощью поддерживающих зажимов морки. SD 14.1, на опорох ончер>-'ог
Л GCAHMCB Su 4./ С, SO 93 И Slj ilJ .'.s, кйЮЛОГУ ФИРМЫ t-ISofU
Для подвески СИП В/ 0,4 кВ могут применяться на промежуточных
подвесные (поддерживающие) зажимы морки ПН1 (для неизолировс-'^ы^ у""-
л на: нжные роликовые зажимы по каталогу
'ВЗВА',
2.5. Крепление изоляторов ШФ20-Г но штырях рекомендуется £.ыпол(
с помощью колпачков КП-22 па ГОСТ34-09-11232-87, за исключением угловы
промежуточных опор, где применяются колпачки К-9 по ГОСТ 18380-80.
2.6. Крепление защищенных проводов к штыревым изолятором рекоме
ся выполнять при помощи спиральной пружинной вязки морки LT50,70,95 и
ТУ НОКНА КАБЕ/Ь или марки ВС по ТУ 3449-0033-27560230J крепление ыл.еис
выполнять с помощью обычной вязки.
2.7. Для соединения проводов шлейфов следует использовать задним
морки ПА, указанные в таьлице 1 на черт. 20.0027 09. Допускается также в
случае применять зажимы марки 0А31 по ТУ 3449-006-41586035-00 (Произвол*
тель - ООО 'Техзлкомс', г.Насква).
2.8. Для устройство защиты В/I от дуги могут применяться зажимы t
УЗД 1.1. и УЗД 1,2. по ТУ 3449-001-186408046-00 (Производитель - ООО 'Техзл
коме/ г.Москво).
3. Конструкции опор,
3.1. При разработке чертежей рассмотрены железобетонные опоры но
Базе усиленнных предварительно напряженных вибрировонных стоек морок С
и СВ110-2. Рабочие чертежи стоек С112 дйны в альваме opx.N14.0063, стоек
СВ1Ю-2 в альвоме opx.N 11.0463.
Комплекс опор настоящего ольбомо включает следующие унифицировс
типы нормальных опор»
- промежуточные опоры,
- анкерные и концевые опоры,
- угловые промежуточные и угловые анкерные опоры,
- ответвительные анкерные и ответвительные угловые анкерные onci
. 3.2. Промежуточные опоры розроботоны одностоечной конструкции.
На вершине стоики устанавливается оголовок, оьеспечивающии горизонтольн
Расположение защищенных проводов, а ниже устанавливается траверза или
детали с крюкоми для крепления самонесущих изолированных проводов
_ _________пинцеьые И
ответвительные) приняты подкосной конструкции, позволявшей выполнять их
сборку при установке в ПРОБУРенные котлованы отдельных монтажных Блоков
состоящих из стоики с закрепленными но ней стальными деталями. Но вершине
стоики опоры Размещены оголовки или тровсрсы для крепления защищенных
nPOBOfloej под креплением подкоса на стоике размещены траверсы для
крепления изолированных проводов.
3.4. Требования к материалам элементов опор в зависимости от
температурных условии, степени агрессивного воздеиствиясреды и других
условии эксплуатации приведены для стальных деталей в техническом
описании ТО (см. стр. 66) и для железобетонных деталей в ТУ
5863-009-00113557-95 и в ТУ 5863-002-00113557-94.
3.5. Мантах опор предусматривается выполнять в соответствии с
требованиями СНиП 3.05.06-85 по сборочным чертежам опор, где даны схемы
разработки котловонов, отдельные узлы, показано расположение деталей и
болтов.
4. Заземление опор.
4.1. Для заземления опор но стоике в верхней ее части предусмотрен
заземляющий проводник, в нихнеи части - заземляющий выпуск. Заземляющие
устройство привариваются к заземляющему выпуску но стоике.
Траверсы и другие стольные элементы опор должны иметь электрическое
соединение с заземляющим проводником. Конструктивное выполнение элементов
заземления показано на чертежах опор.
Соединение заземляющих деталей на опорах должно выполняться в
соответствии с требованиями ГОСТ 23792-79 'Соединения контактные,
электрические. Общие технические требования' сваркой или относящимися ко
второму клоссу болтовыми соединениями.
4.2. Заземляющее устройство должно выполняться согласно указаниям
типового проекта 3.407-150 'Заземляющие устройство опор ВУ1 0.38, 6-10, 20 и
35 кВ, а также говы 2.5 ПУЗ.
5. Закрепление опор в грунте.
5.1. В настоящем проекте предусматриваются способы закрепления опор
в песчаных и глинистых грунтах в пробуренных котлованах диаметром
450-1200 мм. При этом учтено возможность использования местного грунта для
засыпки позух котлованов и его влияния на дерормативность основании.
5 2. Рекомендации по закреплению опор даны для грунтов,
классифицируемых СНиП 2.02.01-83 по Физико-механическим характеристикам.
Способы закрепления опор розроботоны для указанных грунтов,
ОБОбщенных в отдельные группы, Физико-механические характеристики которых
доны в товлице 3, для опор онкеанаго типа - в таблице 2.
5.3. При использовании грунтов в качестве обротнои засыпки, их
прочностные и деформационные характеристики приняты на основании
указании РУП3041тм-Т2 при условии уплотнения грунта а доведением
ОБъемного веса до 1.7 т/м.3
5.4. При толщине почвенного слоя менее 0.3 м закрепление
промежуточных опор следует выполнять в соответствии с рекомендациями
таблицы 3.
Закрепление опор анкерного типа (подкосных) в грунтах, приведенных в
таблице 2, выполняется'
- в грунтах группы 1 вез установки в основании анкерных устройств
при выполнении требовании п. 5.7. настоящей ПЗ.
- в грьнтох группы II и при остановке опор в грантах группы I вез
соБ/1юдения требовании п. 5.7. ПЗ - с использованием анкерных устройств согласно
рекомендациям серии 3.407.1-143 для условий подвески на Б/1 проводов при Тр =
900 кгс <см. таблицу II ПЗ 3.407.1-143) или серии 4.407-253) при этом выбор плит
производится с учетом действующих в основании опор сил от Расчетных тяхении
в провода*/ приведенных в тобл.4.
Для закрепления опор в грунтах рекомендуется использовать также
унифицированные Ригельные устройство, которые Разрабатываются дополнительно.
Рекомендации по закреплению опор анкерного типа даны для условий, когда
грунты ниже дна котлована в пределах 0.5 м, имеют Физико-механические
характеристики не менее прочные по сравнению с указанными в тобл. 2.
Тоблицо 2.
NN ГРУПП ГРУНТОВ Характеристика грунтов классифицируемых СНиП 2.02.01-83
''I Пески гравелистые, крупные, средней крупности и мелкие с коэффициентом пористости е < 0.65, Пески пылеватые при е < 0.55, Супеси при 0 < Jl<0.25 и е < 0.55 Суглинки при 0.5 и е 0.65, Глины при Jl< 0,5 и е £ 0.85
II Пески мелкие при 0.65 < е 0.75, Пески пылевотые при 0.55 < е 0.75, Супеси при 0 < JL< 0.25 и 0.55 < е < 0.65 Супеси при 0.5 < 0,75 и 0.65 < е < 1.05 Глины при 0.5 < 0.75 и 0.65 < е 1.05
Дополнительные данные по Физико-механическим характеристикам
грунтов следует принимать по серии 4.407-253.
5.5. Способы закрепления опор в волее славых грунтох (илы, затаРФованные
и др.), в структурных грунтах, в грунтовых условиях с большой толщиной
почвенно-растительного слоя, регулярна ОБРаватываемого вспашкой, и в районах с
интенсивными атмосферными осадками в настоящем проекте не рассмотрены. В этих
случаях способы закрепления опор должны приниматься нс основании донных
дополнительно выполняемых Расчетов и специальных конструктивных решений.
Расчет закреплении в Райанах с интенсивными атмосферными осадками
должен выполняться с использованием характеристик грунтов, определяемых с
учетом режима осадков и возможных колебании уровня грунтовых вод.
5.6. При использовании Рекомендации па способом закреплении опор в
грунте необходимо иметь в виду следующее’
а) не допускается применения для Обратной засыпки Растительного,
мерзлого и переувлажненного атмосферными осадками глинистого грунта) в этом
случае засыпка котловонов должно выполняться гравиино-песчонои смесью)
Диет
20.0027 ПЗ 3
Whb.N подл. Подпись и дата Взам.инв.Н
б) расчетная несущая способность и деФОРмстивнасть основания
имеет место только при тщательном уплотнении грунтс обротнои зосып-
ки (с доведением его овъемного веса до 1,7 т/м?), которое достигается
тромьованием грунта слоями 20-25 см с помощью ручных тромбовок мас-
сой 5-8 кг с диаметром пяты 35-40 мм или механическим способом с
ПОМОЩЬЮ ГОЛОВКИ БУРО]
в) необходимо тщательное уплотнение грунтс на дне котлована.
5.7. В целях повышения несущей способности, снижения деФОРма-
тивнасти и проверки несущей способности основании опор анкерного
типа необходимо выполнять сборку опор в соответствии с нижеследую-
щими указаниями.
Подкосные опоры монтируются на пикете в процессе установки в
ГГУНТ ₽р ОТГ ЕЛЬ^ЫХ БЛГЧСВ С В’-'ПО Л MPu'/рм СЛЕДУЮЩИХ ТЕХ-
НОЛОГИЧЕСКИХ операции;
1. Выполняется показанный но монтажных схемах цилиндрический
KC-T/T-iCh И 1-Сй‘г'~ ” un 1-ropi РГССТОЯЧИИ 600 ет ₽-т
шины тросом устанавливается в грунт с отклонением вершины на 0,3-
0,35 м от вертикали в сторону от подкосо Сот подкоса N1 и но 0,25-
0,3 м к подкосу N2 на угловой анкерной опаре)] котлован заполняется
грунтом с послойным до 0,35 м уплотнением тромбовкоми,
2. Выполняется ступенчатый котлован, подкос <N1 при двух подко-
сах) со стольным узлом крепления на вершине устанавливается в грунт
и выполняется предварительная затяжка гаек узла с обеспечением за-
зора до 3 мм между стойкой и упором yзлaJ котлован заполняется грун-
том послойно (до 1,2 м первый слои и далее до 0,5 м) с уплотнением
головкой буро.
3. Подкос N2 устанавливается аналогично, но с закреплением узла
зотяжкои гаек до проектной величины.
4. Выполняется нагружение опоры тросом с помощью буровой ма-
шины в направлении подкосо (подкоса N1 при двух подкосах) усилием
примерно 0,4 т с обеспечением перемещения узла крепления подкоса до
проектного положения, которое заранее Обозначается на стоике специ-
альной меткой] образовавшиеся щели заполняются грунтом с уплотнением
тромбовкоми. Затем нагрузка снимается.
5. Выполняется крепление подкоса на стоике затяжкой гаек узла
до проектной величины и производится вторичное нагружение опоры по-
следовательно в направлении подкоса N1 усилием до 1т и подкоса N2
усилием да 0,8tj образовавшиеся щели заполняются грунтом с уплотне-
нием ТРОМБОВКОМИ.
Нагрузка выдерживается до прекращения деформации грунта, но
не менее 5 мин. Загрухение опоры следует прекращать при усилии ме-
нее 1,0т, если на Растянутой грани стоики образовались волосяные
трещины. Если при достижении контрольных нагрузок деформации про-
должаются и вершина стоики откланяется от вертикали волее 250 мм,
необходимо на стоике и подкосе устанавливать ригельные анкеры
согласно рекомендациям серии 4 407-253.
Исключение представляет анкерная споро, установка которой вы-
полняется аналогично угловой анкерной опоре, только с одним под-
косом N2.
5.8. Закрепление в грунте опор анкерного типа принято в соответ-
ствии с рекомендациями темы N 1981 срх. N 9.0375, разработанной
Сельэнеогопроектом при участии ПО 'Союзтехзнерго' и НИИОСП, и
результатами расчетов по указаниям 'Руководства по проектирс
Фундаментов линйи электропередачи и распределительных устрос
ция' CN 3041ТМ-Т2, Раздел 6). Проверка несущей способности и i
ти основании промежуточных опор выполнена по вышеуказанному
для условии роботы опор в грунте естественного сложения
Влияние на деФОРмативность основания грунта обротнои ;
везригельном закреплении промежуточных опор учтено введением
коэффициента К = 2,5 на максимально допустимый вышеуказанным
ством../ угол поворота стоек в грунте.
При определении величины вышеуказанного коэффициенте у
мендоции ПО 'Союзтехэнерго' В расчетах принято пропорционолы
угла поворота стоек в зависимости от величины действующего о
него момента.
Т ОБЛии
PR1Q/2 z-p c]cin/n /-17
Г руппы ГРУНТОВ П610/0,4-10 ПБ10/0,4-14 ПБЮ/0,4-18 ПБ10/0,4-11 ПБЮ/0,4-15 ПБ10/0 4-19 (1610/0,4-12 ПБЮ/0,4-16 ПБ10/0.4-20
Характеристика грунта») Сп<
Коэффициент е Консистенция JL
Пески гравелистые и крупные; пески средней крупности е(0,65 - о h
Пески мелкие и пылеватые 0,45 < е < 0,65 — * И;
0,65 х< е < 0,75 —
Супеси 0,45 ( е ( 0,65 0,45 ч< е ( 0,75 0 Ju $ 0,25 0,25 J L ч< 0,75 4 К
Суглинки 0,45 ( е < 0,95 0,65 х< е < 0,75 0ч< JL ч< 0,50 0,5 < JL< 0,75 h
Г лина 0,55 ( е < 1,05 0,65 ( е х< 0,75 0 < J L х< 0,50 0,5 JL ч< 0,75 1
0,75 х< е < 0,95 0,5 ч< JL4< 0/75 h 3=2,5
1. “5 Дополнительные данные по Физико-механическим Характер
грунтов принимать по серии 4.407-253.
2. Ригели устанавливать на глубину 0,3 м от дневной повео
та до верха Ригеля, Располагая Ригель вдоль оси ВУ1
3. Для крепления ригелей к стоике применять хомут Х-53 С
11.0463-1 05.70
Товлицо 4.
iH к iL 11 Ъ е 11 4-1 4-1 i 4-|| р41 3-111 Mqpko ОПОРЫ Расчетные вдавливающие № и выдергивающие Г’ усилия в основании опор анкерного типа В71 10 кВ.
Угол поворота Б/1 на опоре грод. Усилие, кН
Стоика Подкос N1 Подкос N2
Np гр № Р° NP FP
- — - Угловая промежуточная УПБ10/0,4-9, УПБ10/0,4-11 УПБ10/0,4-10, - УПБЮ/0,4-15 30 2 4 40 39 — V
ч Угловая промежуточная УПБ10/0,4-12, УПБ10/0,4-14, УПБ10/0,4-13, УПБ10/0,4-16 60 - 23 27,5 67 65,5 - -
Концевая КБ10/0,4-5, . КБ10/0,4-7 КБ10/0,4-6, КБ10/0,4-8 — - 23 27 61 60 - - —
IJ Анкерная 1 I ?АБ10/0,4-5, 1&АБ10/0,4-7 Шю/ол-6, HfclO/0,4-8 — 46 43 — 27,5 26 13 15 — —
.ЛгТ^твительная жй*ерная №10/0,4-9,(12) Мй&10/0Л-11Х14) ИдЙ^°/о,4-10,(13) Д^Ю/0,4-15Х16) - - 13 17,5 61 60 - - -
Продолжение тоблицы 4.
Угловоя онкерноя УАБ10/0,4-9, УАБЮ/0,4-11, УАБЮ/0,4-10, УАБ10/0,4-12 0-60 20- 15,5 20 25,5 64 к 62,5 г 17 15,5 18 20
Угловоя онкеоноя
УАБ10/0,4~13, УАБ10/0,4-15, до 90 5 27,5 86 - 9 19,5
УАБ10/0,4-14, УАБ10/0,4-16 1 34 84 — 7,5 22
Ответвительная угловая анкерная
ОУАБЮ/0,4-9, ОУАБЮ/0,4-11 30-60 57 — 1 — 29 7
ОУАБ10/0,4-Ю, ОУАБЮ/0,4-12 53 — — 1,5 28 9
Ответвительная
угловая анкерная
ОУАБЮ/0,4-13, ОУАБЮ/0,4-15, 60-90 38,5 — 20 — 26 4
ОУАБ10/0,4-14, ОУАБЮ/0,4-16 34 — 18,5 — 25 6
Рекомендуемая овласть применения опор В/ 10/0,4 кВ
со стоиками С112-2(3,4) и СВ110-1(2,3).
Тавлица 5
Нормативный РКУ по ветру (ско- ростной напор ветра qH Нормативный РКУ па гололеду(тол- цина стенки го- лоледа Ьн, мм) Применение стоек
Предпочти тельное Допустимое
Мрнее эко- номичнее Менее на- дежное
I-II (40) I (5) II (10) III (15) IV (20) О п о о ►— »—* н-• • »—* >—» ги в ги го 1 1 1 1 д со 10 ubuv 2 СВ110-3 свио-з UdhU-c f С112-2
III (50) I (5) II (10) III (15) IV (20) С112-3 ' С112-3 С112-2 С112-4 С112-3 СВ110-2 СВ110-2 C112-3 C112-2
IV (65) 1 (5) II (10) III (15) IV (20) 0112-2 С112-2 С112-4 С112-4 С112-3 C112-3 C112-3 C112-2 C112-2
V (80) 1 (5) II (10) III (15) IV (20) С112-4 С112-4 С112-4 С112-4 - C112-2 C112-2
Нагрузки на провода ВУ1, рассчитанные по ПУ
у
Тс
Районы Максимальный расчетный скоростной нопор ветра Cq^,XLflH) Расчетное дав-- ление ветра на 1п.м. провода ди- аметром'10 мм при гололеде _10 , , кг/м Масса ПРОВО/ • 10 мм Норм тивнс Р10
по голо- леду, (Ьн ,мм) па ветру (qH пах ' M2
1-II (5-10) 1-11(40) 111 чз0) IV (65) V (80) VK100) VIK125) 48 Ри 78 96 120 150 0,51 0,82 1,01 1,26 1,58 0,565
III (15) III (50) IV (65) V (80) VK100) VIK125) 60 78 96 120 150 0,94 1,09 1,34 1,68 2,1 Г,06
IV (20) III (50) IV (65) V (SO) VI (100) VIK125) 60 78 96 120 150 1,18 1,36 1,68 2,1 2,62 4 1,7
особый (25) III (50) IV (65) V (80) VI (100) VIK125) 60 78 96 120 150 1,41 1,64 2,02 2,52 3,15 2,4
Единичная нагрузка от давления ветра Р5р определено г
Рз°о =a-slnd^q -с • (10+2Ьн )-10"3. к j
Единичные нагрузки от Массы гололеда Р^, и Р^, определен
р£ = Р£ • =O.9fT • Ьн- <10+Ь„)-10'3- к^ ,
где кж и Кмг - коэффициенты перегрузки нормируемые ПУЗ,
переработанное и дoпoлнeннoeJ
Ьк- нормативная толщина стенки гололеда., мм.
4
20.0024 HS
1
1. Момент затяжки Болта не менее 15 кгс.м, Закрепление гаек от самоотвер-
тывания производить закеониванием Резьвы на глубину не менее 3 мм
2. На линии с двухсторонним питанием устанавливаются дугозащитные
устройство SE 20.1 и SE 20.2 по ове стороны от изолятора. На линии
с односторонним питанием устанавливается только дугозащитное устройство
SE 20.2 в сторону конца линии.
3. Закрепление опоры в грунте выполняется в соответствии с Рекоменда-
циями Раздела 5 пояснительной записки.
4, Заземление нулевого проводо допускается выполнять с помощью отрезка
подвесного тросо (нулевой жилы СИПо), выполнив его соединение с заземляю-
щим проводником стоики зажимом SL 4.21 и другого конца с хомутом поз.4?
зажав его с помощью гаики между двумя ыаивами 60x60x6
.Формат Зона Поз. Обозначение Наименование Кол. Примеча- ние
Опора ПБ10/0,4-9(10,11)
1 ТУ 5863-009-00113557-95 Стоика С112-К2Л) 1
2 Оголовок 0Г56 1 18.3 кг
3 Травеоса ТМ83о 2 2.85 кг
4 Хомут Х51 1 2.2 кг
5 ТУ 34-13-11214-87 Изолятор 3 п. 2.4.ПЗ
6 Колпачок 3 п. 2.5.ПЗ
7 ТУ 34-13-10273-88 Зажим ПС-2-1 2
8 Каталог фирмы ENSTO Спинальная пружинная
вязка LT(50,70,95,120) 6
9 Каталог фирмы ENSTO Дугозащитное устройство
SE 20.1 3 1.4 кг
10 Каталог фирмы ENSTO Дугозащитное устройство
- SE 20.2 3 1.65 кг
И Каталог фирмы ENSTO Зажим поддерживающий
SO 14.1 2 0.235 кг
12 Каталог фирмы ENSTO Зажим SL 4.2 (+SP15) 2 0125 кг
13 Каталог фирмы ENSTO Скрепляющая лента 4
14 Гост 7798-70* Болт М16-260.46 2 0.85 кг
15 Гост 6915-70* Гонка 2М16.5 2 0.21 кг
20.0027 01
Промежуточная опооа ПБ10/0.4-9, ПБ10/0.4-10, СТАДИЯ диет /ИСТОВ
Н. контр Г оголев ь 1 3
run Гоголев АП 'РПГПП'
Инх. Федотовд TV- —
Инв-И подл Подпись и дота В зон. инвЛ
Устройство ответвления.
20.0027 01
_ 1 Формот Зона Поэ. Овознаиение Наименование Кол. Примеча- ние
1 Каталог фирмы ENSTD Зажим SD 3.25 - SD 4.70 1
2 Каталог фирмы ENSTD Зажим SL4.21 1 0.25 кг
3 Каталог фирмы ENSTD Зажим ответвительн. SL11.11 4 0.46 кг
4 Каталог фирмы ENSTD Скрепляющая лента 1 .
** i
Г— — I J/lHcr
г?
Установка светильниь
н о г Q О _е_ Зона Поз. Овознаиение Наименование
1 ОСТ 16-0535.047-79 Светильник НКУ-01-200/Д23-01-У1
2 Кронытеин КС12
3 Хомут Х51
4 Заземляющий проводник ЗП79
5 ГОСТ 5915-70* Гаика 2М16 5
6 ГОСТ 20520-80 1 1ровод изолированный ПРГ 1x1.5 4
7 Каталог фирмы ENSTD Зажим SL4.2 C+SP15) г^/
—— - «
20.ПП27 01
11
1. Момент зотяхки Болта не менее 15 кгс.м. Закрепление гаек от самоотвер-
тывания производить закеониванием оезььы на глубину не менее 3 мм.
2. На линии с двухсторонним питанием устанавливаются дугозащитные
устройство SE 20.1 и SE 20.2 по ове стороны от изолятора. На линии
с односторонним питанием устанавливается талька дугозащитное устройство
SE 20.2 в сторону конца линии.
3. Закрепление опоры в грунт® выполняется в соответствии с рекоменда-
циями раздела 5 пояснительной записки.
4. Заземление нулевого провода допускается выполнять с помощью отрезка
подвесного тросо (нулевой жилы СНПа), выполнив его соединение с заземляю-
щим проводником стойки зажимом SL 4.21 и другого конца с хомутом поз.4,
зажав его с помощью гаики между двумя ыаивами 60x60x6.
Формат Зона Поз. Овозначение Наименовоние Кол. Примеча- ние
Опора ПБ10/0.4~12(13,14)
1 ТУ 5863-009-00113557-95 Стойка С112-1(2,4) 1
2 Оголовок 0(^56 1 18.3 кг
3 Траверса ТМ83о 2 2.85 кг
4 Хомут Х51 1 2.2 кг
5 ТУ 34-13-11214-87 Изолятор 3 п. 2.4.ПЗ
6 Колпачок 3 п. 2.5.ПЗ
7 ТУ 34-13-10273-88 Зажим ПС-2-1 2
8 Каталог фирмы ENSTO Спиральная пружинная
вязка LTC50,70,95,120) 6
9 Каталог фирмы ENSTO Дугозащитное устройство
SE 20.1 3 1.4 кг
10 Каталог фирмы ENSTO Дугозащитное устройство
- SE 20.2 3 1.65 кг
И Каталог фирмы ENSTO Зажим поддерживающий
SD 14.1 2 0.235 кг
12 Каталог фирмы ENSTO Зажим SL 4.2 (+SP15) 2 0.125 кг
13 Каталог фирмы ENSTO Скрепляющая ленто 4
14 Гост 7798-70* Болт Н16-260.46 2 0.85 кг
15 Гост 6915-70* Гайка 2М16.5 2 0.21 кг
20.0027 02
А Промежуточная опора ПБ10/0.4-12, ПБ10/0.4-13, СТАДИЯ лист листов
Н контр Г оголев 1 3
run Гоголев АП 'РОПЯП'
Гы. 7/4. 1
Устройство ответвления.
СОГЛАСОВАНО
Формат Зона Поз. Овознаиение Наименование Кол. Примеча- ние
1 Каталог фирмы ENSTO Зажим SO 3.25 - SO 4.70 1 •
г Каталог фирмы ENSTO Зажим SL4 21 1 0.25 w
3 Каталог фирмы ENSTO Зажим ответвительн. SL11.11 4 9.46 КГ
4 Каталог фирмы ENSTO Скрепляющая лента 1 1 к
у.
*
-- жЯж
1
СОГЛАСОВАНО
Boon инв. 1 ОСТ 16-0535.047-79 Светильник НКУ-01-200/Д23-01-У1 1
2 Кронштейн КС12 1
лХ Подл 1 Подписи и дата | 1 3 Хомут Х51 1
4 Заземляоция проводник ЗП79 1
5 ГОСТ 5915-70* Гайка 2М16.5 1
6 ГОСТ 20520-80 Провод изолированный ПРГ 1x1.5 1ft
7 Каталог фирмы ENSTO Зажим SL4.2 (+SP15) 2
• 1
| 20.002^ 02.
1. Момент затяжки Болта не менее 15 кгс.м. Закрепление гоек от самоотвер-
тывония производить закерниванием резььы но глубину не менее 3 мм.
2. На линии с двухсторонним питанием устанавливаются дугозащитные
устройство SE 201 и SE 20.2 по ове стороны от изолятора. Но линии
с односторонним питанием устанавливается только дзгозощитное устройство
SE 20.2 в сторону конца линии
3. Закрепление опоры в грунте выполняется в соответствии с рекоменда-
циями Раздела 5 пояснительной записки.
4. Заземление нулевого проводо допускается выполнять с помощью отрезка подвесного троса (нулевой жилы СНПо), выполнив его соединение с заземляю- щим проводником стоики зажимом SL 4.21 и другого конца с хомутом поз.4, зажав его с помощью гаики между двумя ыоибоми 60x60x6.
Формот Зона Поз Обозначение Наименование Кол Примеча- ние
Опоро ПБ10/0.4-15
1 ТУ 5863-002.-00113557-94 Стоика £8110-2 1
2 Оголовок 0Г56 1 18.3 кг
3 Траверса ТМ83а 2 2.85 кг
4 Хомут Х51 1 2.2 кг
5 ТУ 34-13-11214-87 Изолятор 3 п. 2.4.ПЗ
6 Колпачок 3 п. 2.5.ПЗ
7 ТУ 34-13-10273-88 Зажим ПС-2-1 2
8 Каталог фирмы ENSTD Спиральная пружинноя
вязка 1_Т(50,70,95Д20) 6
9 Каталог фирмы ENSTD Дугозащитное устройство
SE 20.1 3 1 4 кг
10 Каталог фирмы ENSTO Дугазащитное устройство
- SE 20.2 3 1 65 кг
11 Каталог фирмы ENSTO Зажим поддерживающий
SO 14.1 2 0.235 кг
12 Каталог фирмы ENSTD Зажим SL 4.2 C+SP15) 2 0.125 кг
13 Каталог фирмы ENSTD Скрепляющая лента 4
14 Гост 7798-70* Болт М16-260.46 2 0.85 кг
15 Гост 6915-70* Гайка 2М16.5 2 0.21 кг
20.0027 03
Промежуточная опооа ПБ10/0 4-15 СТАДИЯ /ист /ИСТОВ
Н. контр Г оголев 1 3
run Г оголев VpSjL АС 'РОСЗП' г. Москва
Инх. Федотова
Пли*
Устройство ответвления.
СОГЛАСОВАНО
[Формат Зона Поз. Обозначение Наименование Кол. Примеча- ние
1 Каталог фирмы ENSTO Зажим SO 3.25 - SO 4.70 1
2 Каталог фирмы ENSTO Зажим SL4.21 1 0.25 кг
3 Каталог фирмы ENSTO Зажим ответвительн. Sl_ll.ll 4 0.46 кг
4 Каталог фирмы ENSTO Скрепляющая ленто 1
•
' j 2 ' '
j 1 '^u*7L' 20.0027 03 .
СОГЛАСОВАНО
Формат о I о п Поз. Обозначение Наименование к
1 ОСТ 16-0535.047-79 Светильник НКУ-01-200/Д23-01-У1
2 Кронштейн КС12
3 Хомът Х51 •
4 ЗазенляюциР! проводник ЗП79 1
5 ГОСТ 5915-70* Гаяка 2М16.5 1
6 ГОСТ 20520-80 Провод изолированный ПРГ 1x1.5
7 Каталог фирмы ENSTO Зажим SL4.2 C+SP15) 2
20.0027 03
1. Момент затяжки Болта не менее 15 кгс.м. Закрепление гаек от самоатвер-
тывания производить закерниванием резьвы на глубину не менее 3 мм.
2. На линии с двухсторонним питанием устанавливаются дугозащитные
устройство SE 20.1 и SE 20,2 по оье стороны от изолятора. На линии
с односторонним питанием устанавливается только дугозащитное устройство
SE 20.2 в сторону конца линии.
3. Закрепление опоры в грунте выполняется в соответствии с Рекоменда-
циями Раздела 5 пояснительной записки.
4. Заземление нулевого провода допускается выполнять с помощью отрезка
подвесного тросо (нулевой жилы' СИПо), выполнив его соединение с заземляю-
щим проводником стоики зажимом SL 4.21 и другого конца с хомутом поз.4,
зажав его с помощью гаики между двумя ыоибоми 60x60x6.
;Фоомат Зона Поз. Обозначение Наименование Кол. Примеча- ние
Опоро ПБ10/0.4-16
1 ТУ 5863-002-00113557-91 Стоика С81Ю-2 1
2 Оголовок 0(^56 1 18.3 кг
3 Траверса ТМ83о 2 2.85 кг
4 Хомут Х51 1 2.2 кг
5 ТУ 34-13-11214-87 Изолятор 3 п. 2.4.ПЗ
6 Колпачок 3 п. 2.5.ПЗ
7 ТУ 34-13-10273-88 Зажим ПС-2-1 2
8 Каталог фирмы ENSTD Спиральная пружинная
вязка LT(50J70/95,120) 6
9 Каталог фирмы ENSTO Дугозащитное устройство
SE 20.1 3 1.4 кг
10 Каталог фирмы ENSTO Дугозащитное устройство
- SE 20.2 3 1.65 кг
И Каталог фирмы ENSTG Зажим поддерживающий
SO 14.1 2 0.235 кг
12 Каталог фирмы ENSTO Зажим SL 4.2 (+SP15) 2 0.125 кг
13 Каталог фирмы ENSTO Скрепляющая лента 4
14 Гост 7790-70* Болт М16-260.46 2 0.85 кг
« 15 Гост 6915-70* Гайка 2М16.5 2 0.21 кг
20.0027 04
Промежуточная опоро ПБ10/0.4-16. СТАДИЯ /ИСТ /истов
Н. контр Г оголев > 1 3
run Г оголев ' ’Жён- АО 'РОСЗП' г. Москва
Инж. Федотове
Ннх. Холово
Устройство ответвления
ИнвЛ подл. Подпись и дате J Взом. ияьК
1ФОРМОТ О I о со Поз. Овозночение Наименование Кол. Примеча- ние
1 Каталог фирмы ENSTD Зажим SD 3.25 - SO 4.70 1 -
2 Каталог фирмы ENSTO Зажим SL4.21 1 0.25 кг
3 Каталог фирмы ENSTO Зажим ответвительн. SL11.11 4 0.46 кг у
4 Католог фирмы ENSTO Скрелляюцая лента 1
i
20.0027 04 J
СОГЛАСОВАНО
[Зона CJ о с Оьознаиение Наименование Кол. Гк
1 ОСТ 16-0535.047-79 Светильник НКУ-01-200//123-01-У1 1
2 Кронштейн КС12 1 2
3 Хомут Х51 1 1.1
4 Заземляющий проводник ЗГ179 1 0У
5 ГОСТ 5915-70* Гайка 2М16.5 1 0.С'
6 ГОСТ 20520-80 Провод изолированный ПРГ 1x1.5 4.С
7 Каталог фирмы ENSTD Зажим SL4.2 (+SP15) 2 о.з
Ч
20.00S7 04
£
3-
!•
И
17
1. Нсмечт зстяхки волта не пенсе 15 кгс.м. Закрепление гаек от самоотвер-
тывания производить закеониванием резььы на глубину не менее 3 мм.
2 На линии с двухсторонним питанием устанавливаются дугозащитные
устройство SE 20.1 и SE 20.2 по ове стороны от изолятора. На линии
с односторонним питанием устанавливается только дугозощитное устройство
SE 20.2 в сторону конца линии.
3. Закрепление опоры в грунте выполняется в соответствии с рекоменда-
циями раздела 5 пояснительной записки
4. Заземление нулевого провода допускается выполнять с помощью отрезка
подвесного тросо (нулевой хилы СНПа), выполнив его соединение с заземляю-
щим проводником стоики зажимом SL 4.21 и другого конца с хомутом поз.4,
зажав его с помощью гонки между двумя ыаивами 60x60x6.
(Формат а I о со Поз. Обозначение Наименование Кол. Примеча- ние
Опора ПБ10/0.4—17(18,19)
1 ТЫ 5863-009-00113557-95 Стоика С112-1(2,4) 1
2 Оголовок 0Г56 1 18.3 кг
3 Травеосо ТМ83в 1
4 Хомут Х51 2 2.2 кг
5 ТУ 34-13-11214-87 Изолятор 3 п 2 4.ПЗ
6 • Колпачок 3 п. 2.5.ПЗ
7 ТУ 34-13-10273-88 Зажим ПС-2-1 2
6 Каталог фирмы ENSTO Спиральная пружинная
вязка 1_Т(50,70,95,120) 6
9 Каталог фирмы ENSTO Дугозащитное устройство
SE 20.1 3 1.4 кг
10 Каталог фирмы ENSTO Дугозощитное устройство
- SE 20.2 3 1.65 кг
11 Каталог фирмы ENSTO Зажим поддерживающий
SO 14.1 2 0.235 кг
12 Каталог фирмы ENSTO Зажим SL 4.2 (+SP15) 2 0.125 кг
13 Каталог фирмы ENSTQ Скрепляющая лента 4
!1щКОНТР Г оголев ЛА Wlj
гип_ Г оголев
Инх. Федотове
J^HX? Холова
20.0027 05
Промежуточная опора
ПБ10/0.4-17,
ПБ10/0.4-18,
ПБ10/0.4-19.
СТАДИЯ
ЛИСТ
1
АО *Р0СЗП
г. Москва
листов
3
Устройство ответвления.
нвЛ подл Подпись и дота Взом. инвЛ
'Фоомот Зона Поз. Обозначение Наименование Кол. Примеча- ние
1 Каталог фирмы ENSTD Зажим SO 3.25 - SO 4.70 1
2 Каталог фирмы ENSTO Зажим SL4.E1 1 0.25 кг
3 Каталог фирмы ENSTO Зажим ответвительн. Sl_ll.ll 4 0.46 кг
— 4 Каталог фирмы ENSTO Скрепляющая лента 1 _ —1
- — — 20.0027 05 Ui с
BAH
c_ о u
Формат Зона Поз. Обозначение _ - _ • • S Наименование Кол
Вэоч инвЛ
1 OCT 16-0535.047-79 Светильник * НКУ-01-200/Д23-01-У1 1
г * Кронитеин КС12 1
- 3 Хомут Х51 1
x \ 4 Заземляющий проводник ЗП79 1
5 ГОСТ 5915-70* Гайко 2М16.5 2
о ] 6 ГОСТ 20520-80 Провод изолированный ПРГ 1x1.5
7 Каталог фирмы ENSTD Зажим SL4.2 (+SP15) 2
Ам
20.0027 05
19
1. Момент эотяхки волта не менее 15 кгс.м. Закрепление гаек от самоатвер-
тывания производить закерниванием резьвы на глубину не менее 3 мм.
2. На линии с двухсторонним питанием устанавливаются дугазащитные
устройство SE 20.1 и SE 20.2 по ове стороны от изоляторо. На линии
с односторонним питанием устанавливается только дугозащитное устройство
SE 20.2 в сторону конца линии.
3. Закрепление опоры в грунте выполняется в соответствии с Рекоменда-
циями раздело 5 пояснительной записки.
4. Заземление нулевого проводо допускается выполнять с помощью отрезка
подвесного троса (нулевой жилы СИПа), выполнив его соединение с заземляю-
щим проводником стоики зажимом SL 4.21 и другого конца с хомутом поз 4,
зажав его с помощью гаики между двумя ыоивами 60x60x6
Фоомат Зона Поз. Овазночение Наименование Кол. Примеча- ние
Опоро ПБ10/0.4~20<21,22)
1 ТУ 5863-009-001135 57-95 Стоика С112-К2,4) 1
2 Оголовок ОГ, 56 1 18.3 кг
3 Траверса ТМ83в 1
4 Хомут Х51 2 2.2 кг
5 ТУ 34-13-11214-87 Изолятор 3 п. 2.4.ПЗ
6 Колпачок 3 п. 2.5.ПЗ
7 ТУ 34-13-10273-88 Зажим ПС-2-1 2
8 Каталог фирмы ENSTD Спиральная пружинная
вязка LT<50,70,95,120) 6
9 Каталог фирмы ENSTD Дугозащитное устройство
SE 20.1 3 1.4 кг
10 Каталог фирмы ENSTD Дугозащитное устройство
SE 20.6 3 1.65 кг
И Каталог фирмы ENSTD Зажим поддерживающий
SO 14.1 2 0.235 кг
12 Каталог фирмы ENSTD Зажим SL 4.2 (+SP15) 2 0.125 кг
13 Каталог фирмы ENSTD Скрепляющая лента 4
20.0027 06
Промежуточная опоро ПБЮ/0.4-20, ПБ10/0.4-21, ПБЮ/0.4-22. СТАДИЯ ЛИСТ /ИСТОВ
Н. КОНТР Гаголев. 'rtWy 1 1 3
run Г оголев АО 'РОСЗЛ' г. Москва
Инж Федотове
Инж. Холова ж .у г—
Устройство ответвления.
4
2:
I
-B.N подл Подпись и дото Взом.
н о Е Q О е- Зона Поз. Овозначение Наименование Кол. Примеча- ние
1 Каталог фирмы ENSTD Зажим SD 3.25 - SD 4.70 1
2 Каталог фирмы ENSTD Зажим SL4.21 1 0.25 кг
3 Каталог фирмы ENSTD Зажим ответвительн. SL11.11 4 0.46 кг
4 Каталог фирмы ENSTD Скрепляющая лента 1 —— •j"
ч -4*
г_;
20.0027 06
СОГЛАСОВАНО
а?
1
•4
Формат Зона Поз. ОБОЗноиение Наименование к Кол
1 ОСТ 16-0535.047-79 Светильник НКУ-01-200/Д23-01-У1 1
г Кронытеин КС12 1
3 Хомут Х51 1
4 Заземляющий проводник ЗП79 1
5 ГОСТ 5915-70* Гайка 2М16.5 2
6 ГОСТ 20520-80 Провод изолированный ПРГ 1x1.5
7 Каталог фирмы ENSTO Зажим SL4.2 (+SP15) 2
У 20.0027 06
1. Момент затяжки волта не менее 15 кгс.м. Закрепление гаек от самоотвер-
тывания производить закерниванием резььы но глубину не менее 3 мн,
2. Но линии с двухсторонним питанием устанавливаются дугозащитные
устройство SE 20,1 и SE 20.2 по оье стороны от изолятора. На линии
с односторонним питанием устанавливается только дугозощитное устройство
SE 20 2 в сторону конца линии.
3. Закрепление опоры в грунте выполняется в соответствии с рекоменда-
циями раздела 5 пояснительной записки.
4. Заземление нулевого проводо допускается выполнять с помощью отрезка
подвесного тросо (нулевой хилы СИПа), выполнив его соединение с заземляю-
щим проводником стоики зажимом SL 4.21 и другого конца с хомутом поз.4,
зажав его с помощью гаики между двумя ыаивами 60x60x6.
Формат о I о СП Поз. Обозначение Наименование Кол. Примеча- ние
Опора ПБ10/0.4-23
1 ТУ 58 63-002-00113557-94 Стоика [8110-2 1
2 Оголовок 0Г56 1 18.3 кг
3 Траверса ТМ83в 1
4 Хомут Х51 2 2.2 кг
5 ТУ 34-13-11214-87 Изолятор 3 п. 2.4.ПЗ
6 - Колпачок 3 п. 2.5.ПЗ
7 ТУ 34-13-10273-88 Зажим ПС-2-1 2
8 Каталог фирмы ENSTD Спиральная пружинная
вязка 1_Т(50,70,95,120) 6
9 Каталог фирмы ENSTD Дугозащитное устройство
SE 20.1 3 1.4 кг
10 Каталог фирмы ENSTD Дугозащитное устройство
SE 20.2 3 1.65 кг
11 Каталог фирмы ENSTD Зажим поддерживающий
SD 14.1 2 0.235 кг
12 Каталог фирмы ENSTD Зажим SL 4.2 (+SP15) 2 0125 кг
13 Каталог фирмы ENSTD Скрепляющая ленто 4
» 20.0027 07
Промежуточная арооа ПБ10/0.4/23 ) СТАДИЯ /ист /истов
Н. контр Г оголев' АЛ бъ», < 1 3
run Г оголев ь АО 'РОСЗП' г. Москва
Инх. Ннж Тедотова Халова *
Устройство ответвления.
вЛ подл Подпись и дота I Вэам. инаЛ
Формат [Зона Поз. Овознаиение Наименование Кол. Примеча- ние
1 Каталог фирмы ENSTD Зожим SD 3.25 - SD 4.70 1
2 Каталог фирмы ENSTD Зажим SL4.21 1 0.25 кг
3 Каталог фирмы ENSTD Зажим ответвительн. SL11.11 4 0.46 кг
4 Каталог фирмы ENSTD Скрепляющая лента 1
— ~ -'4
£
20.0027 07
рог/ АСОВ AHO
Установке светильнику.
Формат с I о о Поз. Овознаиение Наименование Кол.
1 ОСТ 16-0535.047-79 Светильник * нку-о1-гоо/дгз-о1-у1 1
2 Кронитеин КС12 1
3 Хомут Х51 1
4 Заземляоции проводник ЗП79 1
5 ГОСТ 5915-70* Гоико 2М16.5 2
6 ГОСТ 20520-80 Провод изолированный ПРГ 1x1.5 **
7 Каталог фирмы ENSTD Зажим SL4.2 (+SP15) ♦ г
5л*
20.0027 07
0700
1. Момент затяжки Болта не менее 15 кгс.м. Закрепление гаек от самоотвер-
тыеания производить закернивонием резьвы на глубину не менее 3 мм.
2. Но линии с двухсторонним питанием устанавливаются дугозащитные
устройство SE 20.1 и SE 20.2 по оье стороны от изолятора. На линии
с односторонним питанием устанавливается только дугозащитное устройство
SE 20.2 в сторону конца линии.
3. Закрепление опоры в грунте выполняется в соответствии с рекоменда-
циями раздела 5 пояснительной записки.
4 Заземление нулевого провода допускается выполнять с помощью отрезка
подвесного троса (нулевой жилы СЫПа), выполнив его соединение с заземляю-
щим проводником стоики зажимом SL 4.21 и другого конца с хомутом поз.4,
зажав его с помощью гаики между двумя ыоибоми 60x60x6.
Формат (Зона Поз. Овозноиение Наименование Кол. Примеча- ние
Опора ПБ10/0.4-24
1 ТУ 5863-002-00113557-94 Стоика С8110-2 1
2 Оголовок ОГ, 56 1 18.3 кг
3 Траверса ТМ83в 1
4 Хомут Х51 2 2.2 кг
5 ТУ 34-13-11214-87 Изолятор 3 п. 2.4.ПЗ
6 Колпачок 3 п. 2.5.ПЗ
7 ТУ 34-13-10273-88 Зажим ПС-2-1 2
8 Каталог фирмы ENSTD Спиральная пружинная
вязка 1_Т(50,70,95Д20) 6
9 Каталог фирмы ENSTO Дугозащитное устройство
SE 20.1 3 1.4 кг
10 Каталог фирмы ENSTD Дугозащитное устройство
* SE 20.2 3 1.65 кг
11 Каталог фирмы ENSTD Зажим поддерживающий
SD 14.1 2 0.235 кг
12 Каталог фирмы ENSTD Зожим SL 4.2 (+SP15) 2 0.125 кг
13 Каталог фирмы ENSTD Скрепляющая ленто 4
20.0027 08
Промежуточная опоро ПБ10/0.4-24. СТАДИЯ лист /истов
Н. контр Г оголев 1 3
run Ннж. Гоголев Федотове /ZU- — АО 'РОСЗП' г. Москва
Инж. Холова
Устройство ответвления.
«Л подл Подпись и дота I (йзам иная
1 Формат о I о о Поэ. Овознаиение Наименование Кол. Примеча- ние
1 Каталог фирмы ENSTD Зажим SD 3.25 - SD 4.70 1
2 Каталог фирмы ENSTD Зажим SL4.21 1 0.25 кг
3 Каталог фирмы ENSTD Зажим ответвительн. SL11.11 4 0.46 кг
4 Каталог фирмы ENSTD Скрепляющая лента 1
Лист
20.0027 08 2
СОГЛАСОВАНО
Установка светильника.
'формат Зона Поз> Обозначение * Наименование Кол. П н
| ИмвЛ подл | Подписи и дата | Вэом. иявЛ —
1 ОСТ 16-0535.047-79 Светильник НКУ-01-200/Д23-01-У1 1
г Кронштейн КС12 1
3 Хамут Х51 1
4 Заземляоции проводник ЗП79 1 г
5 ГОСТ 5915-70* Гайка 2М16.5 2
6 ГОСТ 20520-80 Провод изолированный ПРГ 1x1.5
7 Каталог фирмы ENSTD Зажим SL4.2 (+SP15) 2
20.0027 08
ТсБ/1.1
Сечение ТРОСО, е проводо,мм Тип зажима Масса, кг
70 95 SO.4.70 * SD 4.95 0.228 0 225
50 70, 95 120 ПА-1-1 ПА-2-2 ПА-3-2
Формат Зона о о с Овозначение Наименование Кол. Примеча- ние
Опора КБ10/0.4-5(6,7), (АБ10/0.4-5(6,7))
1 ТУ5863-003-00113557-95 Стоика 0112-1(2,4) 2
2 Кпепление подкоса У52 1 7.0 кг
3 Траверса ТМ-77 1 17.2 кг
4 XJ Траверса ТМ-78в 2
5 Накладно 0Г52 1 1.52 кг
6 Хомут Х51 2 2.2 кг
7 ГОСТ 7798-70* Болт М16х220.46 1 0.38 кг
8 ГОСТ 7798-70* 7 Болт М16-260.46 2 0.85 кг
9 ГОСТ 5915-70* Гайка М16.5 7 0.21 кг
10 ТУ 34-13-11214—87 Изолятор ШФ-20Г 1 п.2.4 ПЗ
И Колпачок 1 п.2.5 ПЗ
12 - Натяжная изолир. подвеска 6
13 9 Заземляющий проводникЗП76 2 0.69 кг
14 Заземляющий проводник ЗП76с 1 0.43 кг
15 ТУ 34-13-10273-88 Зохим ПА 3 см.тавл.1
16 ТУ 34-13-10273-88 Зажим ПС-2-1 2
17 Каталог- ENSTD 9 Зохим SL 4.21 1 0.125 кг
18 Каталог ENSTD Дугозащитное устройство
/19 SE 20.1 3 1.4 кг
¥ Каталог ENSTD \J Скрепляющая лента 8
20 7 Вязальная проволока 2.2 п.м.
•21 Каталог ENSTD у/ Зажим SO 4 см.тавл 1
20.0027 09
Концевая (Анкерная) опора КБ10/0.4-5<6,7), (АБ10/0 4-5(6,7)) СТАДИЯ лист листов
Н. контр Гоголев‘ 1 2
гип 'оголев 9 АООТ 'РОСЗП' и *-^ ^»«* ** *>•
ИнвЛ подл Подпись и дата I Boon инвЛ
1. Момент затяжки волта не менее 15 кгс.м. Закрепление гаек а-/
самоотвертывания производить закерниванием резьвы на глубину не Mt
Змм.
2. Закрепление опоры в грунте производить в соответствии с указани
раздела 5 пояснительной записки.
3. На концевой опоре детали крепления проводов к опоре дапускакто
останавливать только со стороны подкоса. При этом траверса ТМ78в г
крепиться к стоике на хомуте Х51.
4. в местах установок зажимов ПА поз.15 изоляция но проводах снимас
5.' Для заземления нулевого провода допускается заменять проводник
на подвесной трос (но нулевую жилу СИПа) соединив его с заземляюьи
проводником стоики зажимам SL4.21 и другого конца с болтом поз.8, зс
его между иаиБами 60x60x6. ►
6. Оказанные в тавл.1 пояснительной записки расчетные пролеты для р
по гололеду с Ьм=15 и 20мм сокращать на 5х при смежных опорах енке(
типа с высотой подвески СИП менее 7.3м.
20.0027 09
Формат' Зона о о с Обозначение Наименование Кал. Примеча- ние
Опоро КБ10/0.4-8(АБ10/0.4-8)
1 ТУ5863-002-00113557-94 Стоика СВ110-2 2
2 Крепление подкоса У52 1 7.0 кг
3 Траверса ТМ-77 1 17.2 кг
4 Траверса ТМ-78б 2
5 Накладка 0Г52 1 1.52 кг
6 i'j X ( ’ /I г. о X С 2-е кг
7 ГОСТ 7798-70* Болт М16х220.46 1 0.38 кг
8 ГОСТ 7798-70* Болт М16-260.46 2 0.85 кг
9 ГОСТ 5915-70* Гайка М16.5 7 0.21 кг
10 ТУ 34-13-11214-87 Изолятор ШФ-20Г 1 п.2.4 ПЗ
11 Колпачок 1 п.2.5 ПЗ
12 Натяжная изолир. подвеска 6
13 Заземляющий проводникЗП76 2 0.69 кг
14 Заземляющий проводник ЗП76с 1 0.43 кг
15 ТУ 34-13-10273-88 Зажим ПА 3 СМ.ТОБЛ.1
16 ТУ 34-13-10273-88 Зажим ПС-2-1 2
17 Каталог'ENSTD Зажим SL 4.21 1 0.125 кг
18 Каталог ENSTO Дугозощитное устройство
19 SE 20.1 3 1.4 кг
Каталог ENSTD Скрепляющая лента 8
20 Вязальная проволока 2.2 п.м.
21 Каталог ENSTD Зажим SD 4 СМ.ТОБЛ.1
1
20.0027 10
Концевая (Анкерная) опоро КБ10/0.4-8 (АБ10/0.4-8) L СТАДИЯ лет Л4СТОВ
н. КОНТР Г оголев 1 2
ГИЛ Гоголев АООТ 'РОСЗП'
1. Момент затяжки Болта не менее 15 кгс.м. Закрепление гаек от
самоотвертывания производить закерниванием резьвы на глубину не менее
л. ! Змм. »
2. Закрепление опоры в грунте производить в соответствии с указаниями
раздела 5 пояснительной записки.
3. На концевой опоре детали крепления проводов к опоре допускоктся
устанавливать только со стороны подкоса. При этом траверса ТМ78б долх
крепиться к стоике на хомуте Х51.
4. в местах установок зажимов ПА поз.15 изоляция на проводах снимается
5. Для заземления нулевого проводо допускается заменять проводник ЗП7
на подвесной трос (на нулевую жилу СППа), соединив его с заземляющим
проводником стоики зажимом SL4.21 и другого конца с болтом поз.8, зажав
его между ыоибоми 60x60x6.
6. Указанные в тавл.1 пояснительной записки Расчетные пролеты для райо
по гололеду с Ьи=15 и 20мм сокращать на 5х при смежных опорах днкерног
типа с высотой подвески СИП менее 7.3м.
¥
1. Момент зотяжки волта не менее 15 кгс м. Закрепление гаек от
самоотвертывания производить закерниванием Резьвы но глубину не менее Змм.
2. Допустимые условия заземления нулевого проводо см. примечания на черт.
20.0021 03 Л.2 п.5
3. Закрепление опоры в грунте выполняется в соответствии с рекомендациями
раздела 5 пояснительной записки.
4. Указанные в таблице 1 пояснительной записки расчетные пролеты для
районов по гололеду с Ьн =15 и 20мм сокращать на 5% при смежных опорах
анкерного типа с высотой подвески СНП менее 7.3м.
Формат Зона Поз. Обозначение Наименование Кол. Примеча- ние
Опора УПБ10/0.4-9<10-11)
1 ТУ 5863-009-00113557-95 Стоика С112-К2У4) 2
2 Крепление подкоса У52 1 7.0 кг
3 Оголовок ОГ60 1 30.3 кг
4 Травеосо ТМ80 1 2.34 кг
5 Траверса ТМ80б 1 2.74 кг
6 ГОСТ 7798-70* Болт М16х260.46 2 0.85 кг
7 ТУ 34-13-11214-87 Изолятор 6 п. 2.4.ПЗ
8 Колпачок 6 п. 2.5.ПЗ
9 ТУ 34-13-10273-88 Зажим ПС-2-1 2
10 Каталог фирмы ENSTO Зажим SL4.21 4 0.5 кг
11 Каталог фирмы ENSTO Спиральная пружинная
вязка LT50<70,95,120> 6 0.5 кг
12 Каталог фирмы ENSTD Дугозащитное устройство
SE 20.1 3 1.4 кг
13 Каталог фирмы ENSTD Дугозащитное устройство
SE 20.2 3 1.65 кг
14 Каталог фирмы ENSTO Зажим SD 4 тавл.1 л.
15 Заземляющий проводникЗП76 1 1.34 кг
16 Каталог фирмы ENSTO Скрепляющая лента 4
17 ГОСТ 5915-70 Гаико 2М16 5 0.165
1
20.0027 И
Угловая промежуточная опоро УПБ10/0.4-9С10-11) но угол поворота R СТАДИЯ лист /истов
Н. контр Г оголев 1
гип Г оголев
Ннж. V ~ - - "
1. Момент затяжки волта не менее 15 кгс м. Закрепление гаек от
самоотвертывония производить закерниванием резьвы на глубину не 'Mei
2. Допустимые условия заземления нулевого проводо см. примечания но
20.002109 /1.2 H.S
3 Закрепление опоры в грунте выполняется в соответствии с рекоменд'
раздела 5 пояснительной записки.
4 . Указанные в тавлице 1 пояснительной записки расчетные пролеты дл5-
районов по гололеду с Ьн =15 и 20мм сокращать на 5Z при смежных опор
анкерного типа с высотой подвески СИП менее 7.3м.
uOHdOd. 1 > 1 оное 1 — •еои! Овозначение Наименование Кол. к
Г- _ _ . - • " - ’ ‘
1 ТУ 58 63-003-00113557-95 Стоика С112-К2/4) 2
2 Крепление подкоса У52 1 1
3 Оголовок 0Г61 1
4 Траверса ТМ80 1 (
5 Траверса ТМ80б 1' L
6 ГОСТ 7798-70 * Болт М16х260.46 2 (
7 ТУ 34-13-11214-87 Изолятор 6' г
8 Колпачок 6 г
9 ТУ 3^-13-10273-88 Зажим ПС-2-1
10 Католог фирмы ENSTO Зажим SL4.21 4 С
11 Каталог фирмы ENSTO Спиральная пружинная
вязко 1_Т50(70,95,120) 6 С
12 Католог фирмы ENSTD Дугозоцитное устройство
SE 20.1 3 1.
13 Католог фирмы ENSTO Дугозощитное устройство
SE 20.2 3 1.
14 Каталог фирмы ENSTD Зажим SD 4 т
15 Заземляющий прово дникЗП76- 1 1/
16 Католог фирмы ENSTD Скрепляющая ленто 4
1 17 ГОСТ 5915-70 Гаика 2М16 5 0.1
0
20.0027 12 -3
Угловоя промежуточная опоро УПБ10/0.4-12, УПБ10/0.4-13, УПБ10/0.4-14 НО Ч1Г-ГЛХ. Г. л СТАДИЯ V7UCT
Н. контТь Г оголев 1
гип Г оголев АО 'РОСЗЛ'
1. Момент затяжки Болта не менее 15 кгс м. Закрепление гаек от
самаотвертывания производить зокернивонием рсзьбы на глубину не менее Змм.
2. Допустимые условия заземления нулевого проводс см. примечания но ме*рт.
20.0077 09 Л.2п.$
3. Закрепление опоры в грунте выполняется в соответствии с рекомендациями
раздела 5 пояснительной записки.
4. Указанные в таблице 1 пояснительной записки расчетные пролеты для
районов по гололеду с Ьн =15 и 20мм сокращать на 52' при смежных опорах
анкерного типа с высотой подвески СИП менее 7.3м.
Формат Зоно Поз. Обозначение Ноименовоние Кол. Примеча- ние
Опоро УПБ10/0.4-15
1 ТУ 5863-002-00113557-94 Стоика С8110—2 2
2 Крепление подкоса У52 1 7.0 кг
3 Оголовок ОГ60 1 30.3 кг
4 V Траверса ТМ80 1 2 34 кг
5 V Траверса ТМ80б 1 2,74 кг
6 ГОСТ 7798-70* ч/ Болт М16х260.46 2 0.85 кг
7 ТУ 34-13-11214-87 Изолятор 6 п. 2.4.ПЗ
8 Колпачок 6 п. 2.5ЛЗ
9 ТУ 34-13-10273-88 Зажим ПС-2-1 2
10 Каталог фирмы ENSTD / Зажим SL4.21 4 0.5 кг
И Каталог фирмы ENSTD Спиральная пружинноя
вязка 1_Т50(70,95,120) 6 0.5 кг
12 Каталог фирмы ENSTD Дугозащитное устройство
SE 20.1 3 1.4 кг
13 Каталог фирмы ENSTD Дугозащитное устройство
SE 20.2 3 1.65 кг
14 Каталог фирмы ENSTD у/ Зажим SD 4 ТОБЛ.1 л.25
15 • Заземляющий проводникЗП76 1 1.34 кг
16 Каталог фирмы ENSTD xj Скрепляющая ленто .4
17 ГОСТ 5915-70 У Гаика 2М16 5 0165
20.0027 13
Н. контр Г оголев' — Углевая промежуточная опоро УПБ10/0.4-15 ф но угол поборото В/1 30° СТАДИЯ /ИСТ 1 /ИСТОВ
гип Г оголев АО 'РОСЭП' г. Москва
Инж. Халова —
подпись и дата Ваом, инь-N
1. Момент затихни волта не менее 15 кто м. Закрепление гаек от
сомоотвертывония производить закерниванием резьвы но глубину не меч
2. Допустимые условия заземления нулевого провода см. примечания йна
20002109 л 2. п.5~
3. Закрепление опоры в грунте выполняется в соответствии с рекоменд
раздела 5 пояснительной записки.
4. Указанные в тавлице 1 пояснительной записки расчетные пролеты длг
районов по гололеду с Ьм=15 и 20мм сокращать на 5^ при смежных опор
анкерного типа с высотой подвески СИП менее 7.3м.
? а о & I о со Поз О D г \ (1 б j.' |Ч -I Кал. 1 г 1
- - 1 ТУ 5863-002-00113557-94 Опоро УПБ10/0.4-16
Стоике IBllO-c 2
2 Крепление подкоса U52 1
3 Оголовок 0Г61 1
4 Траверса ТМ80 1 t
5 Траверса ТМ80в 1 (
6 ГОСТ 7798-70 * Болт М16х260.46 2
7 ТУ 34-13-11214-87 Изолятор 6 I
8 • Колпачок 6* г
у 34-.3-Ю; э ъ 2
10 Каталог фирмы ENSTD Зажим SL4.21 4 (
11 Каталог фирмы ENSTD Спиральная пружинная
вязка 1_Т50(70,95,120) 6 С
12 Каталог фирмы ENSTD Дугозощитное устройство
SE 20.1 3 Л 1
13 Каталог фирмы ENSTD Дугозощитнп^ УСТРОЙСТВО
SE 20.2 3 1
14 Каталог фирмы ENSTD Зажим SD 4 т л
15 Заземляющий проводникЗП76 1 1
16 Каталог фирмы ENSTD Скрепляющая лента 4
17 ГОСТ 5915-70 Гайка 2М16 5 С
1
Н. контр Г оголев
гип Г оголев
Инж. Халова
20.0027 14
Угловая промежуточная опора УПБ10/0.4-16 на угол поворота ВЛ 60° СТАДИЯ /ИСТ
1
АО 'РОСЗП' г. Москва
не
ня
е 1 м
5600
4 400
ТОБЛ.1
Семение троса, 2 ПРОВОДС.ММ Тип зожима Масса, кг
70 95 SD.4.70 SO 4.95 0.228 0.225
50 70, 95 120 ПА-1-1 ПА-2-2 ПА-3-2
1100
си
OJ
затяжки болто не менее 15 кгс м. Закрепление гаек от
ртывания производить закернивонием Резьвы но глубину не М
пление опоры в грунте выполняется в соответствии с рекоменд
5 пояснительной записки.
Продолжение см. на листе 2.
н о г а о е- Зона I Поз. Овознаиение Наименование Кол. Примеча- ние
Опора ОАБЮ/0.4-9С10Д1)
1 ТУ5863-008-00113557-95 Стойко С 112-1(2,4) 2
г Кпепление подкосе У52 1 7.0 кг
3 Оголовок 0Г56 1 18.3 кг
4 Траверса ТМ-77 1 17.2 кг
5 Траверса ТМ-85 1 5.7 кг
6 Траверса ТМ85о 5 5.7 кг
7 Хомут Х51 4 4.4 кг
8 Изолятор 3 п.2.4 ПЗ
9 Колпачок 3 п.2.5 ПЗ
10 ГОСТ 5915-70* Гайка 2М16.5 4 0.12 кг
И - Натяжная изолир. подвеска 3
12 Заземляющий проводникЗПВО г 1.2Нкг
14 Зажим ПА 3 СМ. ТОБЛ.1
15 ТУ 34-13-10273-88 Зажим ПС-2-1 3
16 Католог ENSTD Дугозащитное устройство
SE 20.1 6 2.8 кг
17 Дугозащитное устройство
SE 20.2 3 1.65 кг
18 Каталог ENSTD Зажим SL 4.21 2 0.125 кг
19 Католог ENSTD Зажим SD 2 СМ. ТОБЛ.1
20 Католог ENSTO Зажим поддерживающий SD14.1 2 0.48 кг
21 Католог ENSTD Зажим ответвления SL11.11 10 1.16 кг
22 Каталог ENSTD Скрепляющая лента 6
23 « Вязальная проволока 6.6 п.м.
20.0027 15
Н. ко» ЙП Ответвительная анкерная опора СТАДИЯ /ист /истов
-ГГР оголев V4 г 1 л-' 1 3
'оголев //)
инх. Редотойо
3 Для заземления нулевого провода допускается замен ять проводник ЗП8С на
подвесной трос (нулевую жилу СЙПа), выполнив его соединение с заземляющим
проводником стоики зажимом SL4.21 и другого конца с хомутом поз.7, зажав его с
помощью гаики между двумя иоивами 60x60x6
4. Вид А и разрез 1-1 см. но листе 3 донного иептежа.
5. Спираль дугозащитного устройство поз.15 условно не показано.
20 0027 15
1-1
1. Момент затяжки Болта не менее 15 кгс м. Закрепление гоек от Змм.
сомоотвертывония производить закернивонием резььы но глубину не мене_
2. Закрепление опоры в гранте выполняется в соответствии с рекомендаи
раздела 5 пояснительной записки.
Продолжение см. на листе 2.
ОНО£ xowdOtf; Поз. Овозначение Наименование Кол. п н
Опоро ОАБЮ/0.4-12(13,14)
I 1 ТУ5863-008-00113557-95’ Стоика С. 112-1(2,4) 2 7.1
г Кпепление подкосо У52 1
3 Оголовок OCS6 1 1S
4 Траверса г. / < 1 17..- |
5 ТоовеРсо ТМ-85 1 5.7 1
6 Траверса ТМ85а 1 5.7 1
7 Хомут Х51 4 ». 44 |
8 Изолятор 3 9.2.
9 Колпачок 3 п.2л
10 ГОСТ 5915-70* Гаика 2М16.5 4 0.12 4»
И Нотяжная изолир. подвеска 3
12 Заземляющий проводникЗП80 1 •
14 Зажим ПА 3 см. т
15 ТУ 34-13-10273-88 Зажим ПС-2-1 3
16 Каталог ENSTD Дугозощитное устройство
SE 20.1 6 2.8 к
17 Дугозащитное устройство
SE 20.2 3 1.65 к
18 Каталог-ENSTD Зажим SL 4.21 2 0.125
19 Каталог ENSTO Зажим SO 2 с- то
20 Каталог ENSTO Зажим поддерживающий S014.1 2 0.48
21 Каталог ENSTD Зажим ответвления SL_11.11 10 1.16 кг
22 Каталог ENSTO Скрепляющая ленто 6
23 1 Вязальная проволока 6.6 п.н
20.0027 16
Ответвительная анкерная ОПОРО ОАБ10/0.4-12(13,14) СТАДИЯ /ИСТ /исто
Н. контр Г оголев^ 1 3
• ИП Г оголев WAtjTEj АООТ 'РОСЭП' Г. МОСКАЛ
Йнж. Уллппп
Г* Для заземления нулевого провода допускается занен ять проводник ЗП8С но
•подвесной трос (нулевую жиду СИПо), выполнив его соединение с заземляющим
^сводником стоики зажимам SL4.21 и другого конца с хомутом поз.7, зажов его с
Ломощью гаики между двумя ыоибоми 60x60x6.
£• Вид А и разрез 1-1 см. но листе 3 данного чертежа,
Р* Спироль дугозащитного устройство поз.15 условно не показана.
—----
9Л лпо
1Ш.
1нвЛ подл / Подпись и дото I Взон.
450__ L 450
450,450
1-1
•>
Р»чент затяжки Болта не менее 15 кгс м. Закрепление гаек от
отвертывания производить закерниванием резьвы на глубину не менее снм
’крепление опоры в грунте выполняется в соответствии с рекомендациями
®ла 5 пояснительной записки.
“• Продолжение см. на листе 2.
Формат о X о о о о с: Обозначение Наименование Кол. Примеча- ние 1
Опоро ОАБЮ/О.4-15
1 TU5863-002-00113557-94 Стоика СВ110-2 2
г Кпепление подкосо У52 1 7.0 кг
3 Оголовок 0Г56 1 18.3 кг
4 Траверса ТМ-77 1 17.2 кг
5 \/ Траверса ТМ-85 1 5.7 кг
6 V Траверса ТМ85а 1 5.7 кг
7 Хомут Х51 4 4.4 кг
8 Изолятор 3 п.2.4 ПЗ
9 Колпачок 3 п.2.5 ПЗ
10 ГОСТ 5915-70* Гайко 2М16.5 4 0.12 кг
11 Натяжная изолир. подвеска 3
12 Заземляющий проводникЗП80 1 \ кг
14 Зажим ПА 3 СМ. ТОБЛ.1
15 ТУ 34-13-10273-88 Зажим ПС-2-1 ’ 3
16 Каталог ENSTO Дугазащйтное устройство
SE 20.1 6 2.8 кг
17 Дугозащитное устройство
SE 20.2 3 1.65 кг
18 Каталог' ENSTO Зажим SL 4.21 2 0.125 кг
19 Каталог ENSTO Зажим SD 2 СМ. ТОБЛ.1
20 Каталог ENSTO Зажим поддерживающий SD14.1 2 0.48 кг
21 Католог ENSTO Зажим ответвления SL11.11 10 1.16 кг
22 Каталог ENSTO J Скрепляющая лента 6
23 Вязальная проволока 6.6 п.м.
1
20.0027 17
Ответвительная анкерная споро ОАБЮ/0.4-15 СТАДИЯ /ист /ИСТОВ
Н. контр оголев/ 1 3
гип "оголев АООТ 'РОСЭП' г, Москва
Инх. Холова
Al
I
нвЛ подл Подпись и дате 1 0зам
3. Для заземления нулевого провода допускается замен .ять проводник ЗП80 на
подвесной трос (нулевую жилу СИПа), выполнив его соединение с заземляющим
проводником стоики зажимам SL4.21 и другого конца с хомутом поз.7, зажав его с
помощью гаики между двумя иаивами 60x60x6
4. Вид А и Разрез 1-1 см. на листе 3 данного аеРтехо.
5. Спираль дугозощитного устройство поз.15 условно не показана.
16
20 0027 17
мент зотяхки болто не менее 15 кгс м. Зокрепление гаек от
отвертывания производить закерниванием резьвы но глубину не менее jmm.
•крепление опоры в грунте выполняется в соответствии с рекомендациями
е^а 5 пояснительной записки.
L Продолжение см. но листе 2.
н о г а о & о I о О о о с Обозначение Наименование Кол. Примеча- ние
Опоро ОАБЮ/0.4-16
1 ТУ5863-002-00113557-94 • Стояка СВ110-2 2
г Кпепление подкоса У52 1 7.0 кг
3 Оголовок 0(^56 1 18.3 кг
4 Траверса ТМ-77 1 17.2 кг
5 Траверса ТМ-85 1 5.7 кг
6 Траверса ТМ85а 1 5.7 кг
7 Хомут Х51 4 4.4 кг
8 Изолятор 3 п.2.4 ПЗ
9 Колпачок 3 п.2.5 ПЗ
10 ГОСТ 5915-70* Гаико 2М16.5 4 0.12 кг
И Натяжная изолир. подвеска 3
12 Заземляющий проводникЗП80 2 1.24 кг
14 Зажим ПА 3 см. тавл.1
15 ТУ 34-13-10273-88 Зажим ПС-2-1 3
16 Каталог ENSTO Дугозащитное устройство
SE 20.1 6 2.8 кг
17 Дугозащитное устройство
SE 20.2 3 1.65 кг
18 Каталог ENSTO Зажим SL 4.21 2 0.125 кг
19 Каталог ENSTO Зажим SO 2 см. тавл.1
20 Каталог ENSTG Зажим поддерживающий S014.1 2 0.48 кг
21 Каталог ENSTD Зажим ответвления Sl_ll.ll 10 1.16 кг
22 Каталог ENSTO Скрепляющая лента 6
23 Вязальная проволока 6.6 п.м.
а
20.0027 18
Ответвительная анкерная ОПОРО ОАБЮ/0.4-16 СТАДИЯ лист листов
Н. контр Гоголев' 1 3
run Г оголев АООТ 'РОСЭП'
Uhx. Холова яЪаА г. москво
Для заземления палевого проводо допускается замен ять проводник ЗП80
3.
16
подвесной трос (нулевую жилу СИПа)., выполнив его соединение с заземляющим
!' проводником стоики зажимом SL4.21 и другого конца с хомутом поз.7, зажав его с
•5 помощью гаики между двумя ыоибоми 60x60x6.
Вид А и разрез 1-1 см. но листе 3 данного чертежа.
5. Спираль дугозощитного устройство поз.15 условно не показано,
si
20.0027 18
Вид А
ИнвЛ подл I Подпись и д.то I Boon инаЛ
450______L______450
1-1
/ист
Схема установки опоры
45
1. Момент заТяжки болто не менее 15 кгс м. Закрепление гаек от
сомоотвертывония производить зокернивонием резьвы на глубину не менее Змм.
2. Морку итыРевых изоляторов и колпачков принимать согласно указанию п. 2.5
и 2.6 пояснительной записки 4
3. Спираль дугозащитнога устройство поз.14 условно не показана.
4. В местах установок зажимов ПА поз.12 изоляция на проводах снимается.
Формат о I о СП о о с Обозначение Наименование Кол. Примеча- ние
Опора УАБ10/0,4-9(10ДР
1 ТУ 58 63-009-001135 5 7 -95 Стоика С112-К2,4) 3
2 Крепление подкоса У52 2 14.0 кг
3 Траверса ТМ73 1 19.8 кг
4 Траверса ТМ80а 1 3.7 кг
5 Траверса ТМ81 2 7.0 кг
6 Хомут Х51 2 2.2 кг
7 Болт М16х220.46 2 0.76 кг
8 ТУ 34-13-11214-87 Изолятор ШФ-20Г 1 п. 2.4.ПЗ
9 Колпачок 1 п. 2.5.ПЗ
10 20.0027 0905 Натяжная изолирующ. подвеска 6
И Заземляющий проводникЗП76 1 0.67 кг
12 ТУ 34-13-10273-88 Зажим ПА 3 см. тобл.1 стр.25
13 Каталог фирмы ENSTO Зажим SL4.21 2 0.25 кг
14 Каталог фирмы ENSTO Дугозощитное устройство
SE 20.1 4 2.2 кг
15 Каталог фирмы ENSTO Дугозащитное устройство
SE 20.2 2 1.1 кг
16 Каталог фирмы ENSTO Зажим SD 4 ТОБЛ.1 стр.25
17 ТУ 34-13-10273-88 Зажим ПС-2-1 3
18 Каталог фирмы ENSTO Скрепляющая лента 4
19 Вязальная проволоко 2.2 п.м.
20 ГОСТ 5915-70* Гаика М16 4 0.17кг
21 Заземляющий проводникЗП81 1 0.74 кг
20.0027 19
Углевая анкерная опоро УАБ10/0.4-9, УАБ10/0.4-10, УАБ10/0.4-11 -на угол поборото ВЛ 0-60° СТАДИЯ лист листов
Н. контр Гоголев ЛтШсхх. 1 2
run Г оголев АО 'РОСЭП' г. Москва
Инх, Холова
т
ИнаЛ подл I Подпись и дото I Взон. инаЛ
Схема установки опоры
Маме
нт
затяжки Болта не менее 15 кгс м. Закрепление гаек от
оотвеотывания производить закерниеонием Резьвы на глубину не
менее Змм.
__ LIZ
2. Марка штыревых изоляторов и колпачков принимать согласно указанию п. 2.5 и 2.6 пояснительной записки. 3. Спираль дугозащитного устройства поз.14 условно не показана. 4. В местах установок зажимов ПА поз.12 изоляция нс проводах снимается. 5. Указанные в тавл.1 пояснительной записки Расчетные пролеты для района по гололеду с b =15 и 20мм сокращать на 57. при смежных опорах анкеоного типа с высотой подвески СИП менее 7.3м.
Формат Зона Поз. Овознаиение Наименование Кол. Примеча- ние
Споро УАБЮ/0.4-12
1 ТУ 5863-002-00113557-94 Стоика СВ1Ю-2 3
2 Крепление подкоса У52 2 14.0 кг
3 Траверса ТМ73 1 19.8 кг
4 \/ Траверса ТМ80а 1 3.7 кг
5 \/ Траверса ТМ81 2 7.0 кг
6 Хомут Х51 2 2.2 кг
7 \/ Болт М16х220.46 2 0.76 кг
8 ТУ 34-13-11214-87 Изолятор ШФ-20Г 1 п. 2.4.ПЗ
9 Колпачок 1 п. 2.5.ПЗ
10 20.0027 0905 Натяжная изолирующ. подвеска 6
11 Заземляющий проводник ЗП76 1 0.67 кг
12 ТУ 34-13-10273-88 Зажим ПА 3 СМ. ТСБЛ.1 стр.25
13 Каталог фирмы ENSTD Зажим SL4.21 2 0.25 кг
14 Каталог фирмы ENSTD Дугозощитное устройство
- SE 20.1 4 2.2 кг
15 Каталог фирмы ENSTD Дугозощитное устройство
- SE 20.2 2 1.1 кг
16 Каталог фирмы ENSTD Зажим SD 4 тавл.1 стр.25
17 ТУ 34-13-10273-88 Зажим ПС-2-1 3
18 Каталог фирмы ENSTD V Скрепляющая лента 4
19 Вязальная проволока 2.2 п.м.
20 ГОСТ 5915-70* v Гайка М16 4 0.17кг
21 Заземляющий проводник ЗП81 1
20.0027 20
Углоеоя анкерная опоро УАБЮ/0.4-12 на угол поборото В/ 0 60° СТАДИЯ лист ЛИСТОВ
Н. контр Г оголев 1 2
гип Г оголев АО 'РОСЗП' г. Москва
Инж. Халова
J
Схема установки опоры
ООЕТ7^ ' oOeSi
15^
1. Момент затяжки волга не менее 15 кгс м. Закрепление гаек от сомоотвертывония производить зокерниванием Резьвы на глубину не менее Змм. 2. Морку штыревых изоляторов и колпачков принимать согласно указанию п. 2.5 и 2.6 пояснительной записки. 3 Спираль дугозащитного устройство поз.14 условно не показана. 4. В местах установок зажимов ПА поз.12 изоляция на проводок снимается.
н о г а о е- Зона Поз. Овознаиение Наименование Кол. Примеча- ние
Опоро УАБ10/0.4-13а4,15)
1 ТУ 5863-009-00113557-95 Стоика С112-1<2,4> 3
2 Крепление подкоса У52 2 14.0 кг
3 Траверса ТМ83 1 23.5 кг
4 Траверса ТМ80а 1 3.7 кг
5 Траверса ТМ81 2 7.0 кг
6 Хомут Х51 2 2.2 кг
7 Балт М16х220.46 2 0.76 кг
8 ТУ 34-13-11214-87 Изолятор ШФ-20Г 1 п. 2.4.ПЗ
9 Колпачок 1 п. 2.5.ПЗ
10 20.0027 0905 Натяжноя изолируоц. лодвеско 6
И Заземляющий проводникЭП76 1 0.67 кг
12 ТУ 34-13-10273-88 Зажим ПА 3 СМ. ТОБЛ.1 стр.25
13 Каталог фирмы ENSTD Зажим SL4.21 2 0.25 кг
14 Каталог фирмы ENSTO Дугозащитное устройство
SE 20.1 4 2.2 кг
15 Каталог фирмы ENSTO Дугозащитное устройство
SE 20.2 2 1.1 кг
16 Каталог фирмы ENSTD Зажим SD 4 тавл.1 стр.25
17 ТУ 34-13-10273-88 Зажим ПС-2-1 3
18 Каталог фирмы ENSTD Скрепляющая лента 4
19 Вязальная проволоко 2.2 п.м.
20 ГОСТ 5915-70* Гаика 2М16 4 0.17кг
21 1 Заземляющий лроводникЗП81 1
20.0027 21
Угловая анкерная опоро УАБ10/0.4-13, УАБ10/0.4-14, УАБ10/0.4-15 на угол поворота В/ до 90° СТАДИЯ лет /истов
Н. контр Гоголев' 1 2
run Г оголев АО 'РОСЗП' г. Москва
Ннж, Холова
Схема установки опоры
1. Момент затяжки волта не менее 15 кгс м, Закрепление гоек от -Эмм.
самоотвеРтывания производить закерниванием резьвы на глубину не
2. Морку штыревых изоляторов и колпачков принимать согласно указанию п. 2.5
и 2.6 пояснительной записки.
3. Спироль дугозащитного устройство паз.14 условно не показана.
4. В местах установок зажимов ПА поз.12 изоляция на проводах снимается.
5. Указанные в тавл.1 пояснительной записки расчетные пролеты для Района
по гололеду с Ь =15 и 20мм сокращать на 5Х при смежных опорах анкерного
типа с высотой подвески СИП менее 7.3м.
Формат Зона Поз. Обозначение Наименование Кол. Примеча- ние
Опоро УАБ10/0.4-16
1 ТУ 5863-002-00113557-94 Стоика С8110-2 3
2 Крепление подкоса У52 2 14.0 кг
3 Траверса ТМ£3 7Г~М 1 23.5 кг
4 Траверса ТМ80а 1 3.7 кг
5 Траверса ТМ81 2 7.0 кг
6 Хомут Х51 2 2.2 кг
7 Болт М16х220.46 2 0.76 кг
8 ТУ 34-13-11214-87 Изолятор ШФ-20Г 1 п. 2.4.ПЗ
9 Колпачок 1 п. 2.5.ПЗ
10 20.0027 0905 Натяжная изолирующ. подвеска 6
11 Заземляющий проводникЗП76 1 0.67 кг
12 ТУ 34-13-10273-88 Зажим ПА 3 см. тавл.1 стр.25
13 Каталог фирмы ENSTD Зажим SL4.21 2 0.25 кг
14 Каталог фирмы ENSTD Дугозащитное устройство
SE 20.1 4 2.2 кг
15 Каталог фирмы ENSTO Дугозащитное устройство
• SE 20.2 2 1.1 кг
16 Каталог фирмы ENSTO Зажим SD 4 тавл.1 стр.25
17 ТУ 34-13-10273-88 Зажим ПС-2-1 3
18 Каталог фирмы ENSTO Скрепляющая лента 4
19 Вязальная проволока 2.2 п.м.
2р ГОСТ 5915-70* Гаика 2М16 4 0.17 кг
21 Заземляющий проводникЗП81 1
20.0027 22
Угловая анкерная опоро/ -УАБ10/0.4-16 V на угол поворота В/1 до 90° стадия /ист листов
Н. контр Г оголев t 1 2
гип Г оголев 1 АО 'РОСЗП'
Инж. Yr»/ir>o <-> /Л*-
20.0027 22
_1гзоо L у 11300
Формат Зона Поз. Овозночение Наименование Кол Примеча- ние
Опора ОУАБ10/0.4-9<ЮД1)
1 ТУ 5863-009-00113557-95 Стоика С112-К2Л) 3
2 Крепление подкоса У52 2 14.0 кг
3 Траверсе ТМ73 1 19.8 кг
4 Траверса ТМ86 1 16.62 кг
5 Траверса ТМ80а 1 3.7 кг
6 Траверсе ТМ81 2 6 6 кг
7 Траверса TN78 1 4.7 кг
7а Траверса ТМ78о 1 4.7 кг
8 Хомут Х51 1 1.1 кг
Э ТУ 34-13-11214-87 Изолятор ШФ-20Г 3 п. 2.4.ПЗ
10 Колпачок 3 п. 2.5.ПЗ
И 20 0027 0905 Чотлхноя иаслируоц. псдвеекс 9 1
12 Заземляющий проводникЗП76 2 1.24 кг
13 ТУ 34-13-10273-88 Зажим ПА 3 тавл.1 стр.25
14 Католог фирмы ENSTD Зохим SL4.21 4 0.5 кг
15 Каталог фирмы ENSTO Зажим SD 6 тавл.1 стр.25
16 ТУ 34-13-10273-88 Зажим ПС-2-1 4
17 Каталог фирмы ENSTO Зажим ответвит. SL11.11 8 0.92 кг
18 Каталог фирмы ENSTO Дугсзащитное устройство SE 20.1 5 2.75 кг
19 Каталог фирмы ENSTO Дугозощитное устройство SE 20.2 4 2.2 кг
20 ТУ 34-13-10272-88 Серьга СРС-7-16 3 0.96 кг
21 ГОСТ 2728-82 Звено промежуточное ПРТ-7-1 3 1.5 кг
22 ТУ 34-13-11420-89 Скова СК-7-1А 3 1.17 кг
23 Болт Б50 4 1.76 кг
24 ГОСТ 5915-70* Гайка М16 10 0.34 кг
25 Вязальная проволока 6.6 п.м.
26 Скрепляющая лента 6
27 ГОСТ 7798-70* Болт М16х22046 2 0.76 кг
20.0027 23
Ответвительная Угловая СТАДИЯ /ист /истов
4. контр Г оголев [ЛуДсМ 7 ч 1 3
анкерная споро ОУАБЮ/0.4-9 ОУАБ10/0.4-10, ОУАБЮ/0.4-11 на угол поворота В/1 30-60°
ИИ Г оголев АО 'РОСЗП' г. Москва
Инж. Холова
20.0027 23
450_______L______450
1. Момент затяжки Болта не менее 15 кгс м. Закрепление гаек от
сомоотвертывония производить закерниванием резьвы но глубина не менее Змм.
* 2. Спироль дугозощитнаго устройства поз.19 условно не показана.
3. В местах установки зажимов ПА поз.13 изоляция на проводах снимается.
4. Для заземления нулевого провода допускается заменять проводник ЗП76 но
подвесной трос (но нулевую жилу СМПа), соединив его с заземляющим
проводником стоики зажимом SL4.21, а другой конец с болтом поз.23., зажав его
между двумя ыаиьами 60x60x6.
5. Закрепление опоры в грунте производить в соответствии с указаниями
S Раздела 5 пояснительной записки.
6. На траверсе ТМ73 у кроя со стороны установки средней «азы ответвления
приворить ытырь аналогично установленному но траверсе ТМ86 (поз. 4).
7. При угле поборото В/ 55* и менее подкос устанавливать с противоположной
! стороны стоики.
Схеме установки опоры
-J ** - Формат Зона о о с Овознаиение Наименование Кол, Прим-. нЛе
Опоро ОУАБЮ/0.4-12
1 ТУ 5863-002-001135 57-94 Стоика £8110-2 3
г Крепление подкоса У52 2 14.0 к
3 Траверса ТМ73 1 19.8 кг
4 Траверса ТМ86 1 16.62 к
5 1ровеосо ТМоСс к 3. / кг
6 Траверса ТМ81 2 6.6 кг
» • -с,. . - . : \. ~~ < гл 1
7а Траверса ТМ78о 1 4.7 кг
8 Хомут Х51 1 1.1 кг
9 ТУ 34-13-11214-87 Изолятор ШФ-20Г 3 п. 2.4.ПЗ
10 Колпачок 3 п. ? СЛЗ
11 20.0027 0905 Натяжная изолирующ. подвеска 9
12 Заземляющий проводникЗЛ76 2 1.24 кг*
13 ТУ 34-13-10273-88 Зажим ПА 3 тавл.1 стр.25
14 Каталог фирмы ENSTO Зажим SL4.21 4 0.5 кг
15 Каталог фирмы ENSTO Зажим SO 6 тавл.1 стр.25
16 ТУ 34-13-10273-88 Зажим ПС-2-1 4
17 Каталог фирмы ENSTC Зажим ответвит, SL_11.11 8 0.92 кг
18 Каталог фирмы ENSTO Дугозощитное устройство SE 20.1 5 2.75 кг
19 Каталог фирмы ENSTO Дугозощитное устройство SE 20.2 4 2.2 кг'
20 ТУ 34-13-10272-88 Серьга СРС-7-16 3 0.96 кг
21 ГОСТ 2728-82 Звено промежуточное ПРТ-7-1 3 1.5 кг
22 ТУ 34-13-11420-89 Скова СК-7-1А 3 1.17 кг
23 Болт Б50 4 1.76 кг
24 ГОСТ 5915-70* Гаика М16 10 0.34 кг
25 Вязальная проволоко 6.6 П.М.
26 Скрепляющая лента 6
27 ГОСТ 7798-7С?* Болт М16х220.46 2 0.76 кг.
20.0027 24
Ответвительная угловая анкерная опоро ОУАБЮ/0.4-12 на угол поворота В/1 30-60° СТАДИЯ лист листов
Н, контр Гоголев О1 V 1 3
run Г оголев АО 'РОСЗП* г. Москва
Инж. Халова
20 0027 24
1. Момент затяжки Болта не менее 15 кгс м. Закрепление гаек от
сомоотвертывония производить закеонивонием рвзьбы на глубину не менее Змм.
2. Спироль дугозащитного устройства поз.19 условно не показано.
3. В местах установки зажимов ПА поз,13 изоляция на проводок снимается.
4. Для заземления нулевого провода допускается заменять проводник ЗП76 на
подвесной трос Сна нулевую жилу СМПа), соединив его с заземляющим
проводником стоики зажимом SL4.2L а другой конец с болтом поз.23, зажов его
между двумя ыаиьами 60x60x6
5. Закрепление опоры в грунте производить в соответствии с указаниями
раздело 5 пояснительной записки.
6. На траверсе ТМ73 у кроя со стороны установки средней «розы ответвления
приворить штырь аналогично установленному на траверсе ТМ86 (поз. 4).
7, При угле поборото В/1 55* и менее подкос Устанавливать с противоположной
стороны стоики.
ЛИСТ
20.0027 24
Схема установки опоры
J- о г 0. о &- о I о со Поз. ОБОзначение Наименование Кол. Примеча- ние
Опоро ОУАБЮ/0.4-13<14,15)
1 ТУ 58 63-009-00113557-95 Стоика С112-К2,4) 3
г Крепление подкосо У52 2 14.0 кг
3 • Траверсо ТМ83 1 23.5 кг
4 Траверса ТМ86 1 16.62 кг
5 Траверсе ТМ80а 1 3.7 кг
6 Траверса ТМ81 2 6.6 кг
7 Тровсрсо ТМ78 1 4.7 кг
7а Траверса ТМ78а 1 4.7 кг
8 Хомут Х51 1 1.1 кг
9 ТУ 34-13-11214-87 Изолятор ШФ-20Г 3 п. 2.4.ПЗ
10 Колпачок 3 п. 2.5.ПЗ
И Натяжная изолируоц. подвеска 9
12 20.0027 0905 Заземляющий проводникЗП76 2 1.24 кг
13 ТУ 34-13-10273-88 Зохим ПА 3 ТОБЛ.1 стр.25
14 Каталог фирмы ENSTD Зажим SL4.21 4 0.5 кг
15 Каталог фирмы ENSTD Зажим SD 6 ТОБЛ.1 стр.25
16 ТУ 34-13-10273-88 Зажим ПС-2-1 4
17 Каталог фирмы ENSTD Зажим ответвит, SL_11.11 8 0.92 кг
18 Каталог фирмы ENSTD Дугозощитное устройство ЗЕ 20.1 5 2.75 кг
19 Каталог фирмы ENSTD Дугозощитное устройство SE 20,2 4 2.2 кг
20 ТУ 34-13-10272-88 Серьга СРС-7-16 3 0.96 кг
21 ГОСТ 2728-82 Звено промежуточное ПРТ-7-1 3 1.5 кг
22 ТУ 34-13-11420-89 Скова СК-7-1А 3 1.17 кг
23 Болт Б50 4 1.76 кг
24 ГОСТ 5915-70* Гайка М16 10 0.34 кг
25 Вязальная проволока 6.6 п.м.
26 1 Скрепляющая лента 6
27 ГОСТ 7798-70* Болт M16x220.46 2 0.76 кг
20.0027 25
Ответёительноя угловоя анкерная споро ОУАБЮ/0 4-13 0УАБ10/0.4-14, ОУАБЮ/0.4-15 t_jn УЛГ-*-» ** — СТАДИЯ /ист /ИСТОВ
Н. контр Г оголев 1
ГИП Г оголев
лп
Инж.
400-500
400-500
I Момент зотяхки Болта не менее 15 иге м. Закрепление гаек от
самсотвертывания производить закерниванием резьвы но глыбину не менее Змм,
. Спираль дугозащитного устройство поз.19 условно не показана.
3, В местах установки зажимов ПА поз.13 изоляция на проводах снимается.
4. Для заземления нулевого проводо допускается заменять проводник ЗП76 на
Подвесной трос (на нулевую жилу СИПа\ соединив его с заземляющим
Проводником стоики зажимом SL4.21, а другой конец с болтом поз.23, зожов его
Между двумя щоибоми 60x60x6.
5. Закрепление опоры в грунте производить в соответствии с указаниями
Раздела 5 пояснительной записки.
6 Но траверсе ТМ73 у кроя со стороны установки средней Фазы ответвления
Приворить ытырь аналогично установленному на траверсе ТМ86 (поз. 4).
лист
20.0027 25
3
Схема установки опоры
1гзоо,1 I L1300
. 1 62
F О E Q О 0- Зона Поз. Овазночение Наименование Кол. Примеча- ние
Опора ОУАБЮ/0 4-16
1 ТУ 5863-002-00113557-94 Стойко £8110-2 3
2 Крепление подкоса У52 2 14.0 кг
3 Тоаверса ТМ83 1 23.5 кг
4 Траверса ТМ86 1 16.62 кг
с Т^>—п,рогг TMgOn о 7 t/r-
6 Траверса ТМ81 2 6.6 кг
- Тппг.оо-- ’М7О 1 / 7 ./г
I
7о Троверсо ТМ78о 1 4.7 кг
8 Хомут Х51 1 1.1 кг
9 ТУ 34-13-11214-87 Изолятор ШФ-20Г 3 п. 2.4 ПЗ
10 Колпачок 3 п. 2.5.ПЗ
11 Натяжная изолирующ. подвеска 9
12 20.0027 0905 Заземляющий проводникЗП76 2 1.24 кг
13 ТУ 34-13-10273-88 Зажим ПА 3 тавл.1 стр.25
14 Каталог фирмы ENSTD Зажим SL4.21 4 0.5 кг
15 Каталог фирмы ENSTD Зажим SD 6 тавл.1 стр.25
16 ТУ 34-13-10273-88 Зажим ПС-2-1 4
17 Каталог фирмы ENSTD Зажим ответвит. SL11.11 8 0.92 кг
18 Каталог фирмы ENSTD Дугозощитное устройство SE 20.1 5 2.75 кг
19 Каталог фирмы ENSTD Дугозащитное устройство SE 20.2 4 2.2 кг
20 ТУ 34-13-10272-88 Серьга СРС-7-16 3 0.96 кг
21 ГОСТ 2728-82 Звено промежуточное ПРТ-7-1 3 1.5 кг
22 ТУ 34-13-11420-89 Скова СК-7-1А 3 1.17 кг
23 Болт Б50 6 1.76 кг
24 ГОСТ 5915-70* Гайка М16 10 0.34 кг
25 Вязальная проволока 6.6 п.м.
26 Скрепляющая лента 6
27 ГОСТ 7798-70* Болт М16х220.4б 2 0.76 кг
20.0027 26
Ответвительная угловоя анкерная опора ОУАБЮ/0.4-16 на угол поворота ВУ1 60-90^ СТАДИЯ лист листов
Н. КОНТР Г оголев' 1
run Гоголев АО 'РОСЭП' г. Москва
йнх. Холово
20.0027 26
450
1. Момент затяжки волта не менее 15 кгс м. Закрепление гоек от
самоатвертывания производить зокернивонием Резьвы но глубину не менее Змм.
2. Спироль дугозащитнаго устройство поз.19 условно не показана.
3. В местах установки зажимов ПА поз.13 изоляция на проводах снимается
4. Для заземления нулевого проводо допускается заменять проводник ЗП76 на
подвесной трос (на нулевую жилу СИПо), соединив его с заземляющим
проводником стоики зажимом SL4.2L а другой конец с болтом поз.23, зажов его
между двумя ыоибоми 60x60x6
5. Закрепление опоры в грунте производить в соответствии с указаниями
раздела 5 пояснительной записки.
6. На траверсе ТМ73 у края со стороны установки средней Фазы ответвления
приварить ытырь аналогично установленному на траверсе ТМ86 (паз. 4).
Рис.1
497
Рис.г
"^овод закрепляется в зажиме после удаления изоляции.
318
65
Зажимы натяжные Тав лица 1.
Типоразмер зажима НТД Масса ел-, «г Марко и сечение провода
НБ-2-6 ТУ34 13.11310-88 1.85 SAX 50*) SAX 70*) SAX 95*) SAX 120*5
НБ-2-7 2.3
ж)
в зажимах устанавливать дополнительные прокладки.
Длина натяжных изолирующих подвесок.
Таьлица 2.
Типоразмер зажима ПФ 70-В ТУ 34-27-10960-85 ПС 70-Д ТУ 34-27-10874-84 Примем.
И, мм Н, мм масса изал.,кг К, мм Н, мм масса изол.,кг
т СП 1 го 1 О' 146 606 4.8 127 568 3.5 Рис. 1
НБ-2-7 735 747 Рис. 2
Поз. Овознаиение Наименование Кол. Примеча- ние
Стандартные изделия
1 Изолятор подвесной 2 См. тобл2
2 ТУ 34-13-11309-88 Уыка однолопчатое
У1-7-16 1 1.1
3 ТУ 34 13.11124-88 Звено промежуточное
трехлапчатое ПРТ-7 1 0.5
4 ТУ 34 13J1310-88 Зажим натяжной болтовой
1 заклинивающийся 1 См. ТОБЛ1
20.0027 09.05
Подвеска натяжная изолирующая 4U- СТАДИЯ /ист /истов
Н. КОНТР Гоголев 1 2
гип Гоголев АО 'РОСЗП' г. Москва
Инж. Холова .93, л,-
[.Стальные детали для железобетонных опор запроектированы из сталей
указанных в таблице 1 в зависимости от расчетных зимних
затур наружного чоздуха в соответствии с таевовониями 'Руководство
зектиоованию опсэ и Фундаментов линии электропередачи и
целительных устройств подстанции напряжением выше 1кВ', Раздел 3
ные конструкции. N 3534тм-т2) и СНиП-И-23-81.
Товлицо 1.
етная зимняя СраТУРО Иного воздуха ГНиГН1—23-81) •‘орка стали Толщина листового, СОРТОВОГО или Фасонного проката,мм Обозначение стондорто
[ 0-40’С ВСтЗпс5 ВСтЗспЭ 5-10 5-40 (сорт) ГОСТ 380-88 **
ВСтЗпсб-1 TU 14-1-3023-80
ВСтЗсп5-1 5-20 (лист) 5-30 (фасон)
ВСтЗГпс5-1 5-20 (лист) 5-30 (фасон)
•40* >t>-50*С 09Г2 гр.1 и 2 5-10
09Г2С гр.1 09Г2С гр.1 5-20 (лист) 5-30 (Фасон)’
09Г2 гр.1 10Г2С1 5-10 5-100 (сорт) ГОСТ 19281-89*
09Г2С 5-32 (сорт) ГОСТ 19282-89*
Но чертежах указаны норки стали для районов с Расчетной зимней
“отурой не ниже минус 40*С.
2 . Болты применять клоссо 4.6.
3 Морки стальных деталей составлены из букв и цифр. Буквы в
намоле морки овозначают название детели и напряжение БД в конце морки
- исполнение для климатических зон и агрессивных сред, цифры -
типоразмер детали.
Например* 0Г56-М - оголоеок для ВИ 6-10 кВ, типоразмер 56, для районов с
температурой до минус 50*С.
4 Защита конструкции, предназначенных для эксплуатации в
агрессивных средах, должно выполняться согласно указаниям СНиП 2.03.11-65
Способ защиты от коррозии должен быть установлен проектной
документацией и указан в заказе на изготовление.
5 . Изготовление стальных конструкции производить в соответствии с
ТУ 34 12.11397-89 и ТУ 34 4 9-002-00113 5 5 7-97.
20.0027 00.TO
Металлические КОНСТРУКЦИИ. Техническое описание ТО. СТАДИЯ ZUCT /истов
Н. КОНТР Г оголев
run Г оголев АООТ 'РОСЗП' г. Москва
Инж. Холово
35
57
12
405
1 060
0.8-1 0
производить электродом Э42А ГОСТ 9467-75, высота ива 5мн.
и)
OJ
in
380
£
210
|от коррозии и выбор МОРКИ
ким описанием ТО.
-отрвления оголовка ОГ56-М
I технического описания ТО
стали производить в соответствии с
применять сталь в соответствии с
для расчетных температур ниже минус
'Г
Обозначение Наименование I Кол. Примеча- ние
100x100x8 ГОСТ8509-86 1-1л2пЬСтЗпс5Г0СТ535-88 1 13,0 кг
! : ,, 63x63x5 ГОСТ8509-86 Уг?*о*ВСтЗпс5Г0СТ535-88 L. О О 1 1,5 кг
/В24 ГОСТ2590-88 Круг ВСтЗпс5 Г0СТ535-88 L=320 3 3.42 кг
Зоземл проводник 010, L =250 1 0.16 кг
Сварные ивы 0 2 кг
гр ле в CW'Ua**
ЗШ-77ЛЯ
200027 01.01
Оголовок 0Г56, 0Г56-М СТАДИЯ МАССА МАСШТАБ
18.3
/ИСТ | /истов
АО 'РОСЭП'
1. Сворку производить электродом 342А ГОСТ 9467-75, высота ива 5мм.
2. Защиту от коррозии и выбор марки стали производить в соответствии с
стехническим описанием ТО.
3. Для изготовления оголовка ОГ, 56-М применять столь в соответствии с
таблицей 1 технического описания ТО для Расчетных температур ниже минус
40° С.
Формат Зона о о с Обозначение Ноименование Кол. Примеча- ние
1 100x100x8 Г0СТ8509-86 1 11,8 кг
7г5оЛкВСт$пс5Г0СТ535-88 L. —>OU
2 - 63x63x5 ГОСТ8509-86 1 1,5 кг
। 1^кВСтЗпс5Г0СТ535-88 L_““ dJ J
Взон инвМ 3 20.0027 02.02 Штырь Ш,-26 3 4.74
4 Заземл проводник 010, 1_=250 1 0.16 кг
Подпись и хота Сварные швы 0.2 кг
20.0027 02.01
1
Ч.контр. Гоголев/ Оголовок ОГБ 56, ОГ, 56-М СТАДИЯ МАССА МАСШТАБ
ГИП Гоголев 18.3
Инженер Федотове
•vTou Инженер Холова
/ИСТ /ИСТОВ
АО 'РОСЗП'
ГОСТ5264-80
1. Антикоррозийную защиту и выбор норки стали производить
в соответствии с техническим описанием ТО.
2. Для изготовления оголовка ОГ60-М применять сталь в соот-
ветствии с тавл.1 технического описания ТО для расчетных
температур ниже минус 40 С.
3. Сворку производить электродом 342А ГОСТ 9467-75,
высота ива 5мм.
Формат о I о п Поз. Обозначение Наименование Кол. Примеча- ние
1 /162-99 06.01 01 Деталь 1 1 21.7
г 8х80-В ГОСТЮЗ-76 1 2.43 кг
За । -zq^u ВСтЗпс5Г0СТ535-88 L=485 1 2.43 кг
3 Г _ 6х70-В ГОСТЮЗ-76 ПолосавСтЗпс5Г0СТ535-88 L “"1 ✓J 4 2.56 кг
4 ГОСТ 7798-70* Болт М16х220.46 1 0.38 кг
5 ГОСТ 7798-70* Болт М16х75.46 2 0.3 кг
6 ГОСТ 5915-70 Гаика 2М16 3 0.099 кг
Сворные швы 0.3 кг
20.0027 11.01
Н.контр. Г оголев Оголовок OГ60^ ОГ60-М СТАДИЯ МАССА МАСШТАБ
run Гоголев 30.3
Инженер Федотове
Инженер Холова
/ист /истов
АО 'РОСЗП'
под шов т9
ГОСТ5264-80
1 . , Антикоррозийную зоыиту и выбор норки стали производить
в соответствии с техническим описанием ТО.
2 .» Д.ия изготовления оголовка ОГ61-М применять сталь в соот-
ветствии с тобл.1 технического описания ТО для расчетных
4 температур ниже минус 40 С.
3. Сворку производить электродом 342А ГОСТ 9467-75,
высота ыва 5мм.
Формат о I о СО Поз. Обозначение Наименование Кол. Примеча- ние 1
1 Деталь 1 1 34.7
2 „ 6х70-В ГОСТЮЗ-76 4 2.56 кг
ВСтЗас5Г0СТ535-88
3 За п 8х80-В ГОСТЮЗ-76 । ° ло^а ВСтЗпс5Г0СТ535-88 L-485 1 1 2.43 кг 2.43 кг
4 ГОСТ 7798-70* Болт М16х220.46 1 0.38 кг
5 ГОСТ 7798-70* Болт М16х75.46 2 0.3 кг
6 ГОСТ 5915-70 Гайка 2М16 3 0.099 кг
7 о бхбО-В ГОСТЮЗ-76 1 0.28 кг
L=200d БСт3пс5Г0СТ535-88
Сварные ивы 0.3 кг
20.0027 12.01
OHTP. Гоголев Оголовок 0Г61у 0Г61 М СТАДИЯ МАССА МАСШТАБ
1 Г оголев 43.6
сенер Федотове
сенер Холова
/ист | /истов
— । II
Положение стержня поз.4
при траспортировке
1. Сворны производить
электродом 342А ГОСТ9467-75,
высота ыво 5мм.
2. Накаткы на ытыпе выполнять
по ТУ3449-002-00113557-97.
Ииа-N подл I Подоиск и дото I Взон.
Формат ;3оно Поз. Овознаиение Наименование Кол. Примеча- ние
1 ,, 100x100x8 ГОСТ8509-86 ,5п?пВСтЗпс5Г0СТ535-88 L““HbU 1 15.4 кг
2 Штырь Ш-24-С-70 3 5,4 кг
3 бхбО-В ГОСТ2590-88 Полоса вСтЗпс5 Г0СТ535-88 L=60 3 0.51 кг
4 Заземл. проводник01О L=300 1 0.2 кг
Сварные ивы 0.2 кг
20.0027 11.01-01
Н.контр. Г оголев 'Оголовок 0Г60, СГ60М Деталь!. СТАДИЯ МАССА МАСШТАБ
run Г оголев A/VVCCk. 21.7
Инженер Федотово
Инженер Холова 5
ЛИСТ /ИСТОВ
АО 'РОСЗП'
HhbN подл Подпись и дото Взан.
---л
1. Сворку производить
электродом 342А Г0СТ9467-75,
высота шва 5мм.
2. Накатку на штыре выполнять
по ТУ3449-002-00113557-97.
Формат [Зона Поз. Обозначение Наименование Кол. Примеча- ние
1 ,. 100x100x8 ГОСТ8509-86 7_°/1?^ВСтЗпс5Г0СТ535-88 11.5 кг
2 , 63x63x6 ГОСТ8509-86 .-°^ОпКВСтЗпс5Г0СТ535-88 L—-Jou 6 12.4 кг
3 Штырь Ш-24-310 6 10.3 кг
4 Заземл проводник01О L=300 1 0.2 кг
Сворные швы
1
Н КОНТР Гоголев^
run Гоголев
Инженер Федотове
Инженер Холова
20.0027 12.01-01
Оголовок 0Г61, 0Г61М Детель!. СТАДИЯ КАССА МАСШТАБ
ЗЙЛ
/мет /истов
АО 'РОСЗП'
Ezl
1. Антикоррозийную защиту и выбор норки стали производить
в соответствии с техническим описанием ТО.
2. Для изготовления траверсы .ТМ73-М, ТМ83-М применять сталь в соот-
ветствии с тобл.1 технического описания ТО для расчетных
температур ниже минус 40 С.
3. Сворку производить электродом 342А ГОСТ 9467-75.,
высота ива 5мм.Серьга СРС заводиться в петлю поз.З до приборки.
4. Размеры в сковкох доны для траверсы ТМ83.
Формат Зона Поз, Обозначение Наименование Кол. Примеча- ние
1 игп .^ЮОхЮОхВ Г0СТ8509-86 ВСтЗпс5 Г0СТ535-88 L=1200(1500) 1 14.7 кг (18.4) кг
2 MrQ„Q463x63x5 Г0СТ8509-86 L=20 ВСтЗпс5 Г0СТ535-88 1 0.96 кг
3 В16 Г0СТ259Р-88 L=240 ЁСт3пс5Г0СТ535-88 5 1.9 кг
4 - v В10 ГОСТ2590-88 L=450 ВСтЗпс5Г0СТ535-88 1 0.28 кг
5 TU 34-13-10272-88 Серьга CPC-7-I6 5 1.7 кг
Сеоаные ивы 0.2 кг
20.0027 19.01
1
Н.контр Гоголев - Траверса ТМ73, ТМ73-М \TM83,f TM83-M СТАДИЯ МАССА МАСШТАБ
run Гоголев 19.74 23.44
Инженер Халова
/ИСТ /ИСТОВ
А- АО 'РОСЗП'
i
КнаЛ подл Подписи и дото Взом.
1. Антикоррозийную защиту и выбор норки стали производить
в соответствии с техническим описанием ТО.
2. Для изготовления траверсы ТН77-М применять сталь в соот-
ветствии с тобл.1 технического описания ТО для расчетных
температур ниже минус 40 С. .
3. Сборку производить электродом 342А ГОСТ 9467-75,
высота ива 5мм.СеРьга СРС заводиться в петлю поз.З до приборки.
L |формат Зона Поз. Обозначение Наименование Кол. Примеча- ние
1 100x100x8 ГОСТ8509-86 L=1000ВСт3пс5 Г0СТ535-88 1 12.25 кг
2 ur_ „-,,63x63x5 ГОСТ8509-86 L=200 БСТЗПС5 Г0СТ535~88 1 0.96 кг
3 - В16 ГОСТ2590-88 । Хп ЬСтЗпс5Г0СТ535-88 L=c40 5 1.9 кг
4 - В10 ГОСТ2590-88 L=500 ВСтЗпс5Г0СТ535-88 1 0.3 кг
5 ТУ 34-13-10272-88 Серьга СРС-7-16 5 1.7 кг
Сварные ивы 0.2 кг
20.0027 09.01
•
Н контр. Гоголев Траверса ТМ77,ТН77-М СТАДИЯ КАССА МАСШТАБ
run Гоголев 17.31
Инженер Федотове
Инженер Холова
/ист /истов
АО 'РОСЭП'
Формат АЗ
»
Антикоррозийную защиту и выбор норки стали производить
в соответствии с техническим описанием ТО.
Дл*| изготовления траверсы ТМ78-М и ТМ78а-М применять столь в соот-
ветствии с товл.1 технического описания ТО для расчетных
температур ниже минус 40°С.
Сборку производить электродом 342А ГОСТ 9467-75,
высота ива 5мм.
ТМ78о
Формат Зона Поз. Обозначение Наименование Кол. Примеча- ние
1 80x80x6 ГОСТ8509-86 1 3.3 кг
। Ч^°пкВСтЗпс5Г0СТ535-88 1_=450
г - 50x50x5 ГОСТ8509-86 1 0.75 кг
С=2/00,'ВСт3пс5™СТ535_88
3 Кр^- вгг ГОСТ2590-88 7 ^лпВСтЗпс5 Г0СТ535-88 L=240 1 0.72 кг
Сворные ивы 005 кг
20.0027 23.02
1
Н.контр Г оголев Траверса ТМ78, ТМ78а, ТМ78-М, ТМ78О-М СТАДИЯ КАССА МАСШТАБ
ГЙП Гоголев 4.7
Инженер Холова
/ИСТ /истов
АО 'РОСЗП'
HHu.fx ПОЛЛ. | подпись и до:о < Лзом. инв.И
1. Антикоррозийную защиту и выбор морки стали производить
в соответствии с техническим описанием ТО.
? л/if, г-z-j-wр у траверс1 тм/С",-,м ।— г“ ~
ветствии с тоьл.1 технического описания ТО для расчетных
температур ниже минус 40°С.
3 Сборку производить электродом Э42А ГОСТ 9467-75,
s
t
Формат Зона Поз. Обозначение Наименование Кол. Примеча- ние
1 ,, 80x80x6 ГОСТ8509-86 1 4,3 кг
L=O590KBC т Зле 5 ГОС Т5 3 5 -8 8
2 ,, 50x50x5 ГОСТ8509-86 1 0.75 кг
с=иг/ооКвСт3пс5ГОСТ535“88
3 Круг Bgg ГОСТ2590-88 . _ пВСтЗпс5 Г0СТ535-88 L=240 2 1.44 кг
Сварные ивы 0.07 кг
20.0027 09.02
»
Н.контр Гоголев1 НЦ ^ААу. Траверса ТМ78в, ТМ78В-М СТАДИЯ МАССА МАСШТАБ
ГИП Гоголев 6.56
Инженер Холова
лист листов
АО 'РОСЗП'
Инв. N______________________ Формат АЗ
Антикоррозийную защиту и выбор норки стали производить
в соответствии с техническим описанием ТО.
Для изготовления траверсы ТМ78-М и ТМ78а-М применять сталь в соот
ветствий'" с тавл.1 технического описания ТО для расчетных
температур ниже минус 40°С.
Сворку производить электродом 342А ГОСТ 9467-75,
-высота ива 5мм.
Формат Зона 'COLL Овозначение Наименование Кол. Примеча- ние
80x80x6 ГОСТ8509-86 ^ГОА°пКВСтЗпс5Г0СТ535-88 L=4 50 1 3.3 кг
1 1 50x50x5 ГОСТ8509-86 1 1 1 0.75 кг
У'=^КВСтЗпс5ГОСТ535-88
1 knsr В22 ГОСТ2590-88 , ВСтЗпс5 Г0СТ535-88 1_=240 1 0.72 кг
- Сворные ивы 1 0.05 кг
1
1 _ 20.0027 23.02
I-LkqmVp. Гогодев. Г оголев - Траверса ТМ78, ТМ78а, ТМ78-М, ТМ78а-М СТАДИЯ КАССА 4.7 МАСШТАБ
I и । хенер
йн Холово ФЛ'
/ист | /истов
к — 1- — АО 'РОСЗП'
Антикоррозийную защиту и выбор норки стали
поизводить в соответствии с техническим
писанием ТО.
Для изготовления траверсы ТМ80-М применять
таль в соответствии с тавл.1 технического
писания ТО для расчетных температур ниже
лнус 40° С.
Сворку производить электродом 342А ГОСТ
467-75, высота ива 5 мм,
о I о Поз. Обозначение Наименование Кол. Примеча- ние
1 , 70x70x6 ГОСТ8509-86 1 1.94 кг
1 _°олпНВСтЗпс5Г0СТ535-88 1., ~-*зии
2 В16 ГОСТ2590-88 Круг встЗпс5 Г0СТ535-88 L=240 1 0.38 кг
Сварные ивы 0.02 кг
20.0027 11.02
ГР. Гоголев Траверса ТМ80, ТМ80-М СТАДИЯ МАССА МАСШТАБ
Гоголев 2.34
ер Федотове 7/^
ер Холова
лист /истов
АО 'РОСЗП'
Mwe.N полл. Подпись и дота Boon. имвЛ
1. Антикоррозийную защиту и выбор норки стали
производить в соответствии с техническим
описанием ТО.
2 Для изготовления трсвррсы ТЧ30б-Н применять
стел» в соответствии с товл.1 технического
описания ТО для Расчетных температур ниже
минус 40° С.
3. Сворку производить электродом 342А ГОСТ
9467-75,, высота ыво 5 мм.
и о Е Q О е- о I о со Поз.
1
2
Обозначение Наименовоние Кол. Примеча- ние
., 70x70x6 Г0СТ8509-86 ь=зооКвСт3пс5ГОС'Г535"88 1 1.94 кг
- В16 ГОСТ2590-88 Краг ВСтЗпс5 Г0СТ535-88 1_=240 2 0.76 кг
Сварные ивы 0.04 кг
» 20.0027 11.03
Н.контр. Гоголев Траверса ТМ80в, ТМ80&-М СТАДИЯ МАССА МАСЫ АБ
run Г оголев ДЛ\ч1Д 5 2.74
Инженер <Редотовс
Инженер Холова
/ист /истов
— АО 'РОСЗП'
К'розиинаю защита и выбор марки стали
1ить в соответствии с техническим
м ТО.
эготовления траверсы ТМбОо-М применять
(соответствии с тавл.1 технического
I ТО для расчетных темперотар ниже
°C.
1 производить электродом Э42А ГОСТ
высота ыва 5 мм.
I CRC заводится в петлю поз.З до
Овознаиение Наименование Кол. Примеча- ние
.. 70x70x6 ГОСТ8509-86 71о™кВСтЗпс5Г0СТ535-88 L“ %jUU 1 1.94 кг
. 63x63x5 ГОСТ8509-86 к=гоТВСт3пс5ГОСТ535“88 1 0.96 кг
B16 ГОСТ2590-88 Круг ВСтЗпс5 Г0СТ535-88 L=240 1 0.38 кг
ТУ34-13-10272-88 Серьга CPC-7-16 0.34 кг
Сварные ивы 0.04 кг
20.0027 19.02
Г оголев Траверса ТМ80а, ТМ80а-М СТАДИЯ МАССА МАСШТАБ
['оголев 3.7
Холова
лист /истов
АО 'РОСЗП'
—
Инв-N подл Подпись и дате Boon. инь Л
1. Серьга СРС заводится в петлю поз.1 до приборки, высота ива 5мм.
2. Для изготовления накладки 0Г52-М применять столь в соответствии с
тавл.1 технического описания ТО для Расчетных температур ниже минус 40° С
Формат Зона Поз, Овознаиение Наименование Кол. Примеча- ние
1 В16 ГОСТ2590-88 Круг ВСтЗпс5 Г0СТ535-88 L =240 1 0.38 кг
2 _ Б4х60 ГОСТЮЗ-76 Полоса вСтЭпс5 Г0СТ535-88 L =150 1 0.76 кг
3 ТУ 34-13-10272-88 Серьга СРС-7-16 1 0.34 кг
Сварные ивы 0.04 кг
20.0027 09.04
Н.контр. Гоголев Накладка 0Г52, 0Г52М.
ГНП Гоголев
Инженер Холова
СТАДИЯ КАССА МАСШТАБ
1.52
ЛИСТ /истов
АО 'РОСЗП'
77
11
t
1U
ь
б
ТО т
1. Антикоррозийную защиту и* выбор норки столп производить
в соответствии с техническим описанием ТО.
2. Для изготовления траверсы ТМ81-М применять столь в соот-
ветствии с -СГ.г' - с-г-гс.„ -;з ,-^^чСГно.л
температур ниже минус 40°С.
3 Сворку производить электродом 342А ГОСТ 9467-75,
высота ива Эмм
Формат Зона Поз. Обозначение Наименование Кол. Примеча- ние
1 ,, 70x70x6 ГОСТ8509-86 1 2.0 кг
?г?™кВСтЗпс5Г0СТ535-88 L- OUU
2 Kpnf В22 ГОСТ2590-88 =260 ВСт3пс5 Г0СТ535-88 2 1.55 кг
Сварные ивы 0.03 кг
20.0027 19.03
Н.контр. Гоголев/ VtXxS3o> раверса ТМ81, ТМ81-М СТАДИЯ КАССА МАСШТАБ
ГИП Г оголев 3.5
Инженер Холова
/ист АКТОВ
АО 'РОСЭП'
120
1. Антикоррозийную защита и выбор норки стали производить
в соответствии с техническим описанием ТО
2. Для изготовления траверсы ТМ83а-М применять сталь в соот-
ветствии с таьл.1 технического описания ТО для расчетных
температур ниже минус 40°С.
3. Сворку производить электродом 342А ГОСТ 9467-75,
высота ива 5мм.
Формат Зона Поз. Обозначение Наименование Кол. Примеча- ние
1 70x70x6 ГОСТ8509-86 1 2.0 кг
с=зооКЁС"т3пс5ГОСТ535“88
2 Комг В2° ГОСТ2590-88 L.=260 ВСт3пс5 Г0СТ535-88 1 0,6 кг
3 и В1° ГОСТ2590-88 ^Раг ВСтЗпсО Г0СТ535-88 L=250 1 0.16 кг
4 Вб Г0СТ259Р-88 Коуг ВСтЗпс5 Г0СТ535-88 1_=250 Сворные швы 1 0.06 кг 0.03 кг
20.0027 01.02
Н.контр. Г оголев Траверса ТМ83а, ТМ83а-М СТАДИЯ МАССА МАСШТАБ
'V'VHJIAU
ГИП Гоголев 2.85
Инженер Федотове Улх.
Инженер Халова и-
/ИСТ /ИСТОВ
АО 'РОСЗГГ
1. Антикоррозийную защита, и выбор норки стали производить
в соответствии с техническим описанием ТО.
2. Для изготовления траверсы ТМ83э-М применять сталь в соот-
п0-гЖтп.ии с тавл.1 технического списания ТО для расчетных
температур ниже минус 40^11.
3. Сворку производить электродом 342А ГОСТ 9467-75,
высота ива 5мм.
Формат Зона Поз. Обозначение Наименование Кол. Примеча- ние
1 ,, _ 70x70x6 ГОСТ8509-86 1 2.7 кг
Lr=zo0KBCT3nc5rOCT535-88
2 Kd„_ В20 ГОСТ2590-88 . _LnBCT3nc5 Г0СТ535-88 L —сьО 2 0.6 кг
3 Kn B10 ГОСТ2590-88 NPyr ВСтЗпс5 Г0СТ535-88 L=c50 1 0.16 кг
4 v Вб Г0СТ259Р-88 Kp^r ВСтЗпс5 Г0СТ535-88 L =250 Сварные швы 1 0.06 кг 0.03 кг
200027 05.01
Н.контр. Г оголев- Траверса ТМ83в, ТМ83в-М СТАДИЯ МАССА МАСШТАБ
ГИП Гоголев 4.14
Инженер Федотове
Инженер Холово ХоК''
/ист /ИСТОВ
АО 'РОСЭП'
Инв. N
Формат АЗ
Антикоррозийную защиту и выбор норки стали производить
в соответствии с техническим описанием ТО.
Для изготовления траверсы ТМ85-М применять столь в соот-
ветствии с тавл.1 технического описания ТО для расчетных
температур ниже минус 40°С.
Сворку производить электродом Э42А ГОСТ 9467-75,
высота ива 5мм.
Формат Зона Лоз. Обозначение Наименование Кол. Примеча- ние
1 80x80x6 ГОСТ8509-86 1 3.3 кг
°'_иАТВСтЗпс5Г0СТ535-88 L-450
г ,, 50x50x5 ГОСТ8509-86 1 0.75 кг
^=0^квстЗпс5гост535-88
3 Kdx._ В22 ГОСТ2590-88 ; ‘ ВСтЗпс5 Г0СТ535-88 L-c60 2 1.56 кг
Сворные ывы 0.05 кг
20.0027 15.01
Н.контр. Гоголев Д, ТоовеРсо ТМ85, ТМ85-М СТАДИЯ КАССА МАСШТАБ
run Г оголев 5.7
Инженер Федотове
Инженер Холово
/ист /истов
АО 'РОСЗП'
Uua, N
Фоонот АЗ
«-нал подл । подпись и депо | auoMi ином
3
1. Антикоррозийную защиту и выбор норки стали производить
в соответствии с техническим описанием ТО.
2. Для изготовления траверсы ТМ85а-М применять сталь в соот-
7енпеоо'ур ниже минус
3. Сворку производить электродом 342А ГОС! 9467-75,
высота ыво 5мм.
Формат Зона Поз. Обозначение Наименование Кол. Примеча- ние
1 80x80x6 ГОСТ8509-86 1 3.3 кг
ТГ_°ЛипКВС т Зпс 5Г0С Т535-88 1_=450
2 - 50x50x5 ГОСТ8509-86 1 0.75 кг
с=^ГВСт3пс5Г0СТ535-88
3 Кс_г В22 ГОСТ2590-88 . ___ВСтЗпс5 Г0СТ535-88 L-с. о 0 2 1.56 кг
Сварные швы 0.05 кг
20.0027 15.02
1
Н.контр. Гоголев 1 Траверса ТН85а, ТМ85а-М СТАДИЯ КАССА МАСШТАБ
run Гоголев I'VA 5.7
Инженер Федотове
Инженер Халава
/ист /ИСТОВ
АО 'РОСЗП'
в-
1. Антикоррозийную защиту и выбор норки стали производить
в соответствии с техническим описанием ТО.
2. Для изготовления тровсрсы ТМ86-М применять столь в соот-
ветствии с тавл.1 технического описания ТО для расчетных
температур ниже минус 40 С. '
3. Сворку производить электродом 342А ГОСТ 9467-75.
высота шва 5мм
'формат о I о с Поз, Обозначение Наименование Кол. Примеча- ние
1 игп/1ОИ 100x100x8 ГОСТ8509-86 , ™*ВСтЗпс5 Г0СТ535-88 L=1000 1 12.25 кг
2 • (|г.по,,63x63x5 ГОСТ8509-86 7 ВСтЗпсЭ ГОСТ535-88 L=200 1 0.96 кг
3 v Б16 ГОСТ2590-88 1р олп В0тЗпс5Г0СТ535-88 L=240 3 1.14 кг
4 - „ В22 ГОСТ2590-88 ВСтЗпс5ГОСТ535-88 2 1.91 кг
5 U В10 ГОСТ2590-88 । Р%пп ВСтЗпс5Г00Т535-88 L_ — JUU 1 0.19 кг
Сварные швы 0.17 кг
20.0027 23.01
1
Н.контр. Гоголев' ‘ - Тровврсо ТМ86.ТН86-М СТАДИЯ КАССА МАСШТАБ
ГИП Гоголев 16.62
Инженер Холаво
/ИСТ ЛИСТОВ
АО 'РОСЗП'
Uhb.N подл. Подпись и дата Взам. инв,И
20.0027 02.02
Н контр. Г оголев Штырь Шя~26 % СТАДИЯ МАССА МАСШТАБ
ГИП Г оголев 1.58
Инженер Федотова
Инженер Холово
ЛИСТ /ИСТОВ
В30 ГОСТ2590-88 АО 'РОСЭП'
Круг ВСтЗпс5 Г0СТ535-88 L =285
<
Uhb.N подл. J Подпись и дата | Вэом. инв-N
Н.контр.
run
Инженер
Инженер
Формат Зона о о с: Овозначение Наименование Кол. Примеча- ние
1 u В16 ГОСТ2590-88 Ко*г ВСтЗпс5 ГОСТ535-88 L =660 1 1.04 кг
2 ГОСТ 5915-70 Гайка 2М16.5 2 0.06 кг
-
О
20.0027 01.03
Холово
Г оголев'
Г оголев
Хомуты X5L Х51-М.
о
ь
О
СТАДИЯ МАССА МАСШТАБ^ ft|
1.1 т к . V
/ИСТ /истов
АО 'РОСЗП' ; Г
1. Антикоррозийною защити и выбор корни стали производить
в соответствии с техническим описанием ТО.
2. Для изготовления марки У52-М применять сталь в соот-
ветствии с тобл.1 технического описания ТО для расчетных
температур ниже минус 40°C.
3. Сворку производить электродом 342А ГОСТ 9467-75,
высота wbo 5мм.
Формат Зона Поз. Оьознаиение Наименование Кол. Примеча- ние
1 1 п 80x8 ГОСТЮЗ-76 1 |о/т°саВСт3пс5Г0С.Т535_88 1—О -О и 1 2.76 кг
2 Б20 ГОСТ2590-82 =650 ВСтЗпс5Г0СТ535-88 1 1.6 кг
3 Г0СТ7798-70 Болт М20х240.46 1 0.7 кг
4 уго/,о,.70x70x6 ГОСТ8509-93 °/1°2Жт3г1С5 Г0СТ535-88 1— L / 1 1.76 кг
5 ГОСТ5915-70 Гайка М20.5 3 0.2 кг
Сворные швы 0 07 кг
20.0027 09.02
Н.кднтр Г оголев Крепление подкоса U52, У52-М СТАДИЯ КАССА МАСШТАБ
ГИП Г оголев 7.0
Инженер Федотове;
Инженер Холова
лист | листов
АО 'РОСЗП'
L I
подл Подписи и дато Вэам hhr.N
1. Для изготовления мап^и ЗП79-М ЗП80-М поименять столь в соответствии
с таьл.1 технического описания ТО для Расчетных температур ниже минус
40 С.
2. Антикоррозионную защиту и выбор морки стали производить в
соответствии с техническим описанием ТО,
3. Сворку производить электродом 342А ГОСТ 9467-75, высота ива Эмм.
4. Размеры в скоьках относятся к проводнику ЗП76а<ЗП76а-М>.
ИиьЛ подл Подпись и дата Взам инвЛ
Формот о I о со Поз, Обозначение Наименование Колич. Примечо- ние
ЗП76 ЗП76а
1 Вб ГОСТ2590-88 Ксэуг ВСтЗпсЭ Г0СТ535-88 L =1660 1 — 0.38 кг
1 - Вб ГОСТ2590-88 Круг ВСтЗпсЭ ГОСТ535-88 L =500 - 1 0.12 кг
2 Б4х60 ГОСТЮЗ-76 Полоса рстЗпсЭ ГОСТ535-88 L =80 2 2 0.3 кг
Сварные швы 0.01 кг
20.0027 09.06
Н контр. Г оголев
ГИП Гоголев
Инженер Федотове
Инженер Халова
Заземляющий проводник
ЗП76, ЗП76-М.
ЗП76а, ЗП76О-М.
СТАДИЙ МАССА МАСШТАБ
0.67 0.43
/ИСТ ЛИСТОВ
АО 'РОСЭП'
60
480(1300)
1. Для изготовления марки ЗП79-М, ЗП80-М применять столь в соответствии
с тобл.1 технического описания ТО для расчетных температур ниже минус
40 С.
2. Антикоррозионную защиту и выбор морки стали производить в
соответствии с техническим описанием ТО.
3. Сворку производить электродам Э42А ГОСТ 9467-75, высота шва 5мм.
4. Размеры в сковках относятся к проводнику ЗП80, ЗП80-М.
Формат о I о Г) |п Поэ. Обозначение Наименование Кол. Примеча- ние
1 1 - Вб ГОСТ2590-88 0.1 кг
Круг ВСтЗпсЗ Г0СТ535-88 L =540
4 Вб ГОСТ2590-88 1 0.31 кг
круг вСтЗпс5 Г0СТ535-88 L =1360
84x60 ГОСТЮЗ-76 0.3 кг
1 юлосо вСтЗпс5 Г0СТ535-88 L =80
Сворные ивы 0.01 кг —
UH*
Йн*
20.0027 01.05
Заземляющий проводник ЗП79, ЗП79-М. ЗП80, ЗП80-М. СТАДИЯ КАССА МАСШТАБ
0.45 0.62
/ист | ЛИСТОВ
АО 'РОСЗП'
1. Для изготовления норки ЗП81-М применять сталь в соответствии с тавл.1
технического описания ТО для расчетных температур ниже минус 40 С.
2, Антикоррозионную защиту и выбор морки стали производить в
соответствии с техническим описанием ТО.
3. Сворку производить электродом 342А ГОСТ 9467-75, высота ива 5мм.
Наименовоние
Кал.
Примеча-
ние
Вб ГОСТ2590-88
круг ВСтЗпс5 Г0СТ535-88
L =1860
ИнвЛ подл Подпись и дате В эон. инаЛ
Б4х60 ГОСТЮЗ-76
Полоса БСтЗпс5 Г0СТ535-88
L =80
Сварные ивы
0.43 кг
0.3 кг
0.01 кг
Н.контр. Гаголев <
run Гоголев
Инженер Федотове
Инженер Холово
20.0027 19.04
Заземляющий проводник ЗП81, ЗП81-М. СТАДИЯ МАССА МАСШТАБ
0.74
/ИСТ /ИСТОВ
АО 'РОСЗП'
